Daikin EGSAH06DA9W, EGSAH10DA9W, EGSAX06DA9W, EGSAX10DA9W, EGSAX06DA9WG User reference guide [no]

Referanseguide for bruker

Daikin Altherma 3 GEO

EGSAH06DA9W
EGSAH10DA9W

EGSAX06DA9W(G)
EGSAX10DA9W(G)

Referanseguide for bruker

Daikin Altherma 3 GEO

Norsk

Innholdsfortegnelse

Innholdsfortegnelse

1 Installatørinnstillinger: tabeller som skal

fylles ut av montøren 2

1.1 Veiviser for konfigurering........................................................... 2

1.2 Innstillinger-meny ...................................................................... 2

2 Hurtigtiltak 3

2.1 Tillatelsesnivå for bruker ........................................................... 3

2.2 Romoppvarming/-kjøling ........................................................... 3

2.3 Husholdningsvarmtvann............................................................ 5

3 Generell informasjon 6

3.1 Generelle sikkerhetshensyn ...................................................... 6

3.1.1 For brukeren ............................................................... 6

3.2 Om dokumentasjonen ............................................................... 6

3.2.1 Om dette dokumentet ................................................. 6

3.2.2 Betydning av advarsler og symboler........................... 7

3.3 Om systemet ............................................................................. 7

3.3.1 Komponenter i et typisk systemoppsett ...................... 7

4 Drift 8

4.1 Brukergrensesnitt: Oversikt ....................................................... 8

4.2 Menystruktur: oversikt over brukerinnstillinger .......................... 9

4.3 Mulige skjermer: Oversikt.......................................................... 10

4.3.1 Hjem-skjermen............................................................ 11

4.3.2 Hovedmeny................................................................. 12

4.3.3 Settpunkt-skjerm......................................................... 13

4.3.4 Detaljert skjerm med verdier....................................... 13

4.4 Slå driften PÅ eller AV............................................................... 14

4.4.1 Visuell indikasjon ........................................................ 14

4.4.2 Slå PÅ eller AV ........................................................... 14

4.5 Lese av informasjon .................................................................. 15

Slik leser du av informasjon ........................................ 15

Mulig avlest informasjon ............................................. 15

4.6 Kontroll av romoppvarming/-kjøling........................................... 16

4.6.1 Om kontroll av romoppvarming/-kjøling ...................... 16

4.6.2 Stille inn romdriftsmodus............................................. 16

4.6.3 Finne ut hvilken temperaturkontroll du bruker............. 16

4.6.4 Endre ønsket romtemperatur...................................... 17

4.6.5 Endre ønsket utslippsvanntemperatur ........................ 17

4.7 Kontroll av husholdningsvarmtvann .......................................... 18

4.7.1 Om kontroll av husholdningsvarmtvann...................... 18

4.7.2 Gjenoppvarmingsmodus............................................. 18

4.7.3 Planlagt modus ........................................................... 18

4.7.4 Planlagt modus + gjenoppvarmingsmodus................. 18

4.7.5 Endre temperaturen på husholdningsvarmtvannet..... 19

4.7.6 Bruke husholdningsvarmtvann med kraftig drift.......... 19

4.8 Forvalgverdier og tidsplaner...................................................... 20

4.8.1 Bruke forhåndsinnstilte verdier ................................... 20

4.8.2 Oppsett av energipriser............................................... 20

4.8.3 Bruke og programmere tidsplaner .............................. 21

4.8.4 Tidsplan-skjerm: Eksempel......................................... 21

4.9 Væravhengig kurve ................................................................... 24

4.9.1 Hva er en væravhengig kurve?................................... 24

4.9.2 2-punktskurve ............................................................. 24

4.9.3 Stigning-drift-kurve...................................................... 24

4.9.4 Bruke av væravhengige kurver................................... 25

4.10 Annen funksjonalitet .................................................................. 27

4.10.1 Slik konfigurerer du klokkeslett og dato ...................... 27

4.10.2 Bruke stille modus....................................................... 27

4.10.3 Bruke feriemodus........................................................ 27

5 Energisparingstips 28

6 Vedlikehold og service 29

6.1 Oversikt: vedlikehold og service................................................ 29

7 Feilsøking 30

7.1 Vise hjelpeteksten ved eventuell feil .......................................... 30

7.2 Slik kontrollerer du feilhistorikken............................................... 30

7.3 Symptom: Du synes det er for kaldt (varmt) i stuen ................... 30

7.4 Symptom: Vannet i kranen er for kaldt ....................................... 30

7.5 Symptom: feil i varmepumpen.................................................... 30

7.6 Symptom: Systemet lager surklelyder etter igangsetting ........... 31

8 Flytting 32

8.1 Oversikt: flytting.......................................................................... 32

9 Kassering 32

10 Ordliste 32

1 Installatørinnstillinger:

tabeller som skal fylles ut av
montøren

1.1 Veiviser for konfigurering

Innstilling Fyll ut…

System

Innendørsenhetstype

(skrivebeskyttet)

Type ekstravarmer

(skrivebeskyttet) [9.3.1]

Husholdningsvarmtvann [9.2.1]
Nød [9.5]
Antall soner [4.4]

Ekstravarmer

Spenning [9.3.2]
Maksimum kapasitet [9.3.9]

Hovedområde

Givertype [2.7]
Kontroll [2.9]
Settpunktmodus [2.4]
Tidsplan [2.1]
WD-kurvetype [2.E]

Ekstraområde (kun hvis [4.4]=1, to områder)

Givertype [3.7]
Kontroll (skrivebeskyttet) [3.9]
Settpunktmodus [3.4]
Tidsplan [3.1]
WD-kurvetype [3.C]

Tank

Oppvarmingsmodus [5.6]
Komfortsettpunkt [5.2]
Øko-settpunkt [5.3]
Gjenoppv.settpunkt [5.4]

1.2 Innstillinger-meny

Innstilling Fyll ut…

Hovedområde

Termostattype [2.A]

Ekstraområde (hvis tilgjengelig)

Termostattype [3.A]

Referanseguide for bruker

2

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Hurtigtiltak

Brukerprofil

B

0000

Bruker

1234

Avansert bruker

Drift

Rom

Romoppvarming/-kjøling

På

På

C.1

Drift

Romoppvarming/-kjøling

Tank

Av

På

På

Rom

C.2

Rom

1

+

–

21°C

1

a b

Rom

Hovedområde

2

Ekstraområde

3

Innstilling Fyll ut…

Informasjon

Forhandlerinformasjon [8.3]

2 Hurtigtiltak

2.1 Tillatelsesnivå for bruker

Mengden avlesbar og redigerbar informasjon i menystrukturen
avhenger av brukertillatelsesnivået ditt:

▪ Bruker: Standard modus

▪ Avansert bruker: Du kan lese av og redigere mer informasjon

Endre brukertillatelsesnivået

1 Gå til [B]: Brukerprofil.

2 Angi den aktuelle pinkoden for

brukertillatelsesnivået.
▪ Se gjennom listen med tall og endre det valgte

tallet.
▪ Flytt markøren fra venstre til høyre.
▪ Bekreft pinkoden og gå videre.

Pin-kode for bruker

Pin-koden for Bruker er 0000.

—

Slå romoppvarming/-kjøling PÅ eller AV

1 Gå til [C.2]: Drift > Romoppvarming/-kjøling.

2 Sett driften På eller Av.

Endre ønsket romtemperatur

Under romtemperaturkontroll kan du bruke romtemperaturens
settpunktskjerm for å lese av og justere ønsket romtemperatur.

1 Gå til [1]: Rom.

2 Juster ønsket romtemperatur.

a Faktisk romtemperatur

B Ønsket romtemperatur

Endre ønsket utslippsvanntemperatur

Du kan bruke settpunktskjermen for utslippsvanntemperatur for å
lese ut og justere ønsket utslippsvanntemperatur.

1 Gå til [2]: Hovedområde eller [3]: Ekstraområde.

Pin-kode for avansert bruker

Pin-koden for Avansert bruker er 1234. Nå vises ytterligere
menypunkter for brukeren.

2.2 Romoppvarming/-kjøling

Slå romtemperaturkontrollen PÅ eller AV

1 Gå til [C.1]: Drift > Rom.

2 Sett driften På eller Av.

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

3

2 Hurtigtiltak

+

–

35°C

2

a b

Hovedområde

+

–

45°C

3

a b

Ekstraområde

X1 X2

c
d

Y1

Y2

Y3

Y4

a b

Y1

Y2

Y3

Y4

X1 X2

a b

c

d

Y1

Y2

X1 X2

2 Juster ønsket utslippsvanntemperatur.

a Faktisk utslippsvanntemperatur

B Ønsket utslippsvanntemperatur

Endre den væravhengige kurven for romoppvarmings-/
kjølingsområder

1 Gå til det aktuelle området:

Område Gå til …

Hovedområde – Oppvarming [2.5] Hovedområde >

Oppvarming WD-kurve

Hovedområde – Kjøling [2.6] Hovedområde > Kjøling

WD-kurve

Ekstraområde – Oppvarming [3.5] Ekstraområde >

Oppvarming WD-kurve

Ekstraområde – Kjøling [3.6] Ekstraområde > Kjøling

WD-kurve

2-punktskurve

X1, X2 Utendørs miljøtemperatur
Y1, Y2 Ønsket utslippsvanntemperatur

Tilgjengelig handlinger i denne skjermen

Gå gjennom temperaturene.
Endre temperaturen.
Gå til neste temperatur.
Bekreft endringer og gå videre.

Mer informasjon

For mer informasjon, se også:

▪ "4.4Slå driften PÅ eller AV"på side14

▪ "4.6Kontroll av romoppvarming/-kjøling"på side16

▪ "4.9Væravhengig kurve"på side24

▪ "4.8Forvalgverdier og tidsplaner"på side20

2 Endre den væravhengige kurven.

Det finnes 2 typer WD-kurver: stigning-drift-kurve
(standard), og 2-punktskurve. Ved behov kan du endre type i
[2.E] Hovedområde > WD-kurvetype. Måten kurven justeres
på avhenger av typen.

Stigning-drift-kurve

Stigning. Når stigningen endres,

blir den nye foretrukne
temperaturen ved X1 ujevnt
høyere enn den foretrukne

Drift. Når driften endres, blir den
nye foretrukne temperaturen ved
X1 likt høyere som den
foretrukne temperaturen ved X2.

temperaturen ved X2.

X1, X2 Utendørs miljøtemperatur
Y1~Y4 Ønsket tanktemperatur

a WD-kurve før endringer
b WD-kurve etter endringer
c Skråning
d Drift

Tilgjengelig handlinger i denne skjermen

Velg stigning eller drift.
Øke eller redusere stigning/drift.
Når stigning er valgt: angi stigning og gå til drift.

Når drift er valgt: angi drift.
Bekreft endringer og gå tilbake til undermenyen.

Referanseguide for bruker

4

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Hurtigtiltak

Drift

Tank

Av

På

Romoppvarming/-kjøling

C.3

Tank

5

+

–

50°C

5

a b

Tank

X1 X2

c
d

Y1

Y2

Y3

Y4

a b

Y1

Y2

Y3

Y4

X1 X2

a b

c

d

Y1

Y2

X1 X2

2.3 Husholdningsvarmtvann

Slå tankoppvarming PÅ eller AV

1 Gå til [C.3]: Drift > Tank.

2 Sett driften På eller Av.

Endre tanktemperaturens settpunkt

I modusen Kun gjenoppv. kan du bruke settpunktskjermen for
tanktemperatur for å lese av og justere temperaturen på
husholdningsvarmtvannet.

1 Gå til [5]: Tank.

2 Juster temperatur på varmtvann til

husholdningsbruk.

X1, X2 Utendørs miljøtemperatur
Y1~Y4 Ønsket tanktemperatur

a WD-kurve før endringer
b WD-kurve etter endringer
c Skråning
d Drift

Tilgjengelig handlinger i denne skjermen

Velg stigning eller drift.
Øke eller redusere stigning/drift.
Når stigning er valgt: angi stigning og gå til drift.

Når drift er valgt: angi drift.
Bekreft endringer og gå tilbake til undermenyen.

2-punktskurve

X1, X2 Utendørs miljøtemperatur
Y1, Y2 Ønsket tanktemperatur

Tilgjengelig handlinger i denne skjermen

Gå gjennom temperaturene.
Endre temperaturen.
Gå til neste temperatur.
Bekreft endringer og gå videre.

a Faktisk temperatur på varmtvann til
husholdningsbruk

b Ønsket temperatur på varmtvann til
husholdningsbruk

I andre moduser kan du bare se settpunkt-skjermen uten å kunne
endre den. I stedet kan du endre innstillingene for

Komfortsettpunkt [5.2], Øko-settpunkt [5.3] og
Gjenoppv.settpunkt [5.4].

Endre den væravhengige kurven for tanken

1 Gå til [5.C] Tank > WD-kurve.

2 Endre den væravhengige kurven.

Det finnes 2 typer WD-kurver: stigning-drift-kurve
(standard), og 2-punktskurve. Ved behov kan du endre type i
[2.E] Hovedområde > WD-kurvetype. Måten kurven justeres
på avhenger av typen.

Stigning-drift-kurve

Stigning. Når stigningen endres,

blir den nye foretrukne
temperaturen ved X1 ujevnt
høyere enn den foretrukne

Drift. Når driften endres, blir den
nye foretrukne temperaturen ved
X1 likt høyere som den
foretrukne temperaturen ved X2.

temperaturen ved X2.

Mer informasjon

For mer informasjon, se også:

▪ "4.4Slå driften PÅ eller AV"på side14

▪ "4.7Kontroll av husholdningsvarmtvann"på side18

▪ "4.9Væravhengig kurve"på side24

▪ "4.8Forvalgverdier og tidsplaner"på side20

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

5

3 Generell informasjon

3 Generell informasjon

3.1 Generelle sikkerhetshensyn

3.1.1 For brukeren

▪ Kontakt montøren hvis du er USIKKER på hvordan du betjener

enheten.

▪ Anlegget kan betjenes av barn fra de er 8 år, og av personer med

svekkede fysiske, sensoriske eller mentale evner, eller med
manglende erfaring og kunnskap, dersom de er under tilsyn eller
har fått opplæring i hvordan anlegget brukes på en trygg måte og
de forstår hvilke farer dette medfører. Barn må IKKE leke med
anlegget. Rengjøring og vedlikehold utført av bruker skal IKKE
gjøres av barn uten tilsyn.

ADVARSEL

For å hindre elektrisk støt eller brann:

▪ Enheten må IKKE spyles.

▪ IKKE bruk enheten med våte hender.

▪ IKKE plasser gjenstander med vann enheten.

MERKNAD

▪ IKKE plasser gjenstander eller utstyr oppå enheten.

▪ Du må IKKE sitte, klatre eller stå på enheten.

▪ Enheter er merket med følgende symbol:

Det betyr at elektriske og elektroniske produkter IKKE skal
blandes med usortert husholdningsavfall. IKKE forsøk å
demontere systemet på egen hånd. Demontering av systemet,
behandling av kjølemiddelet, av oljen og eventuelle andre deler
må tas hånd om av en autorisert montør i samsvar med gjeldende
lovgivning.
Enhetene må håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning. Når du sørger for at dette produktet
avfallsbehandles på riktig måte, bidrar du til å avverge potensielle
negative konsekvenser for miljø og menneskelig helse. Kontakt
montøren eller lokale myndigheter hvis du vil ha mer informasjon.

▪ Batterier er merket med følgende symbol:

Det betyr at batteriene IKKE skal blandes med usortert
husholdningsavfall. Hvis et kjemikaliesymbol er oppført under
symbolet, betyr det at batteriet inneholder et tungmetall over en
viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%).
Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk.
Når du sørger for at avfallsbatterier blir behandlet på riktig måte,
bidrar du til å avverge potensielle negative konsekvenser for miljø
og menneskelig helse.

3.2 Om dokumentasjonen

▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk

er oversettelser.

▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg

veldig viktig emner. Følg dem nøye.

▪ Installeringen av systemet og samtlige aktiviteter som er

beskrevet i installeringshåndboken og referanseguiden for
montører, MÅ utføres av autorisert installatør.

3.2.1 Om dette dokumentet

Takk for at du kjøpte dette produktet. Vennligst:

▪ Les dokumentasjonen nøye før bruk av brukergrensesnittet for å

sikre best mulig ytelse.

▪ Be installatøren informere deg om innstillingene som ble brukt til å

konfigurere systemet. Undersøk om han har fylt ut tabellene over
installatørinnstillinger. Be om at det blir gjort hvis så ikke har
skjedd.

▪ Oppbevar dokumentasjonen for fremtidige referanseformål.

Målpublikum

Sluttbrukere

Dokumentasjonssett

Dette dokumentet er en del av et dokumentasjonssett. Hele settet
består av:

▪ Generelle sikkerhetshensyn:

▪ Sikkerhetsinstruksjoner du må lese før montering

▪ Format: Papir (i esken enheten kommer i)

▪ Driftshåndbok:

▪ Hurtigguide for grunnleggende drift

▪ Format: Papir (i esken enheten kommer i)

▪ Referanseguide for bruker:

▪ Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om

grunnleggende og avansert bruk

▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/

▪ Installeringshåndbok:

▪ Installeringsanvisninger

▪ Format: Papir (i esken enheten kommer i)

▪ Referanseguide for installatør:

▪ Klargjøring av installasjonen, gode rutiner, referansedata,…

▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/

▪ Tilleggsbok for tilleggsutstyr:

▪ Tilleggsinformasjon om hvordan du installerer tilleggsutstyr

▪ Format: Papir (i esken enheten kommer i) + digitale filer på

http://www.daikineurope.com/support-and-manuals/product­information/

De siste revisjonene av den medfølgende dokumentasjonen kan
være tilgjengelige på det regionale Daikin-webområdet eller via
installatøren.

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.

Daikin Online Control Heating app

Hvis den er satt opp av installatøren, kan du
bruke Daikin Online Control Heating appen til å
kontrollere og følge med på statusen til ditt
Daikin Altherma varmepumpesystem. Hvis du vil
ha mer informasjon, kan du se:

http://www.onlinecontroller.daikineurope.com/

Brødsmuler

Brødsmuler (eksempel: [4.3]) hjelper deg å finne ut hvor du er i
menystrukturen til brukergrensesnittet.

Referanseguide for bruker

6

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

3 Generell informasjon

4

Romoppvarming/-kjøling

Driftsområde

4.3

g

A

db

a

f

e

c

BC

1 For å aktivere brødsmuler: Trykk på hjelp-knappen i

hjem-skjermen eller hovedmenyen. Brødsmulene
vises øverst til venstre i skjermen.

2 For å deaktivere brødsmulene: Trykk på hjelp-

knappen igjen.

Dette dokumentet nevner også disse brødsmulene. Eksempel:

1 Gå til [4.3]: Romoppvarming/-kjøling >

Driftsområde.

Dette innebærer:

1 Start fra hjem-skjermen, drei på venstre dreieskive

og gå til Romoppvarming/-kjøling.

2 Trykk på venstre dreieskive for å gå til

undermenyen.

3 Drei på venstre dreieskive for å gå til Driftsområde.

Symbol Forklaring

Les i installerings- og driftshåndboken samt
anvisningsarket for kabling før du installerer.

Les i servicehåndboken før du utfører
vedlikeholds- og serviceoppgaver.

Du finner mer informasjon i referanseguiden for
montører og brukere.

3.3 Om systemet

Avhengig av systemoppsettet kan systemet:

▪ varme opp et rom

▪ kjøle ned et rom (hvis en vannpumpemodell for oppvarming/

kjøling er montert)

▪ Produser husholdningsvarmtvann

3.3.1 Komponenter i et typisk systemoppsett

4 Trykk på venstre dreieskive for å gå til

undermenyen.

3.2.2 Betydning av advarsler og symboler

FARE

Angir en situasjon som fører til død eller alvorlig
personskade.

FARE: ELEKTRISK STØT

Angir en situasjon som kan føre til elektrisk støt.

FARE: BRENNSKADER

Angir en situasjon som kan føre til brannskader på grunn
av ekstremt høye eller lave temperaturer.

FARE: FARE FOR EKSPLOSJON

Angir en situasjon som kan føre til eksplosjon.

ADVARSEL

Angir en situasjon som kan føre til død eller alvorlig
personskade.

ADVARSEL: ANTENNELIG MATERIALE

LIVSFARE

Angir en situasjon som kan føre til mindre eller moderat
personskade.

MERKNAD

Angir en situasjon som kan føre til materiell skade.

A Hovedområde. Eksempel: Stue.
B Tilleggsområde. Eksempel: Soverom.
C Teknisk rom. Eksempel: Garasje.

a Saltoppløsningsløkke
b Innendørsenhetens varmepumpe
c Tank for husholdningsvarmtvann (VVHB)
d Brukergrensesnitt på innendørsenhet
e Dedikert menneskelig komfortgrensesnitt (BRC1HHDA brukt

som romtermostat)

f Gulvoppvarming

g Radiatorer, varmepumpekonvektorer eller viftekonvektorer

INFORMASJON

Angir nyttige tips eller tilleggsinformasjon.

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

7

4 Drift

a

b
c

a b c d e

4 Drift

4.1 Brukergrensesnitt: Oversikt

Brukergrensesnittet har følgende komponenter:

a Statusindikator
b LCD-skjerm
c Dreieskiver og knapper

Statusindikator

LED-ene på statusindikatoren lyser eller blinker for å vise
driftsmodusen på enheten.

LED Modus Beskrivelse

Blinker blått Standby Enheten er ikke i drift.
Fast blått Drift Enheten er i drift.
Blinker rødt Feilfunksjon Det oppstod en feilfunksjon.

Se "7.1Vise hjelpeteksten ved

eventuell feil"på side30 for mer

informasjon.

Vare Beskrivelse

a Venstre

dreieskive

b Tilbake-

knapp

c Hjem-

knapp

d Hjelp-

knapp

e Høyre

dreieskive

LCD-skjermen viser en bue på venstre side av
skjermen når du kan bruke venstre dreieskive.

▪ : Drei, og så trykk på venstre dreieskive.

Navigerer gjennom menystrukturen.

▪ : Drei den venstre dreieskiven. Velg et

menyelement.

▪ : Trykk på venstre dreieskive. Bekreft

valget eller gå til en undermeny.

: Trykk for å gå tilbake 1 trinn i menystrukturen.

: Trykk på for å gå tilbake til hjem-skjermen.

: Trykk for å velge en hjelpetekst som er relatert

til gjeldende side (hvis tilgjengelig).
LCD-skjermen viser en bue på høyre side av

skjermen når du kan bruke høyre dreieskive.

▪ : Drei, og så trykk på høyre dreieskive.

Endre en verdi eller innstilling, vist i høyre side
av skjermen.

▪ : Drei den høyre dreieskiven. Naviger

gjennom de mulige verdiene og innstillingene.

▪ : Trykk på høyre dreieskive. Bekreft

valget ditt og gå til neste menyelement.

LCD-skjerm

LCD-skjermen har en dvalefunksjon. Etter en viss tid uten betjening
av brukergrensesnittet vil skjermen bli svart. Et trykk på en knapp
eller å dreie på en dreieskive bringer displayet ut av dvale. Tiden
uten betjening avhenger av brukertillatelsesnivå:

▪ Bruker eller Avansert bruker: 15min

▪ Installatør: 1t

Dreieskiver og knapper

Du bruker dreieskiver og knapper:

▪ Til å navigere gjennom skjermer, menyer og innstillinger på LCD-

skjermen

▪ Stille inn verdier

Referanseguide for bruker

8

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4.2 Menystruktur: oversikt over brukerinnstillinger

[1]

Rom

Sensorforskyvning

Settpunktområde

Frostbeskyttelse

Kjølingsplan

Oppvarmingsplan

Tidsplan

[2]

Hovedområde
Tidsplan

Oppvarmingsplan

Settpunktmodus

Kjølingsplan

Oppvarming WD-kurve
Kjøling WD-kurve
WD-kurvetype

[3]

Ekstraområde
Tidsplan

Oppvarmingsplan

Settpunktmodus

Kjølingsplan

Oppvarming WD-kurve
Kjøling WD-kurve
WD-kurvetype

[4]

Romoppvarming/-kjøling

Dm
Driftsmodusplan

[5]

Tank

Kraftig drift
Komfortsettpunkt
Øko-settpunkt
Gjenoppv.settpunkt
Tidsplan
WD-kurvetype

[7]

Brukerinnstillinger
Språk

Tid/dato
Ferie
Stille
Strømpris
Gasspris

(*)

[8]

Informasjon

Energidata
Feilhistorikk
Forhandlerinformasjon
Sensorer
Aktuatorer
Driftsmoduser
Om
Tilkoblingsstatus
Driftstimer

[B]

Brukerprofil

[C]

Drift

Rom
Romoppvarming/-kjøling
Tank

[1.4]

Frostbeskyttelse

Aktivering
Rom settpunkt

[1.5]

Settpunktområde

Oppvarming minimum
Oppvarming maksimum
Kjøling minimum
Kjøling maksimum

[7.2]

Tid/dato

Timer
Minutter
År
Måned
Dag
Sommertid
Format

[7.3]

Ferie

Aktivering
Fra
Til

[7.4]

Stille

Aktivering
Tidsplan
Nivå

[7.5]

Strømpris

Høy
Middels
Lav
Tidsplan

[8.1]

Energidata

El-tilførsel
Generert varme

(**)

(**)

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Settpunkt-skjerm

(*) Ikke gjeldende

(**) Bare tilgjengelig for installatør

INFORMASJON

Avhengig av valgte installatørinnstillinger og type enhet, vil
innstillingene være synlig/usynlige.

4 Drift

Referanseguide for bruker

9

4 Drift

+

–

a

OR

b

c

c2

c4

c1

c3

4.3 Mulige skjermer: Oversikt

De vanligste skjermene er følgende:

a Hjem-skjermen
b Hovedmeny
c Skjermer nederst til venstre:

c1: Settpunkt-skjerm
c2: Detaljert skjerm med verdier
c3: Skjerm med væravhengig kurve
c4: Skjerm med tidsplan

Referanseguide for bruker

10

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Drift

6

1.6

bar

26 Feb 2019

22:19

55

21

45

i

k

j1

j2
j3

18

b

c

f3

f2

g1

f1

e

h2 h3 h4 g2h1

a2a1

d

55

6

21

45

18

4.3.1 Hjem-skjermen

Trykk på -knappen for å gå tilbake til hjem-skjermen. Du ser en
oversikt over enhetens konfigurasjon og rommet, og
settpunkttemperaturene. Det er kun symboler som kan brukes i din
konfigurasjon som er synlige på hjem-skjermen.

Tilgjengelig handlinger i denne skjermen

Gå gjennom listen på hovedmenyen.
Gå til hovedmeny-skjermen.
Aktiver/deaktiver brødsmuler.

Vare Beskrivelse

a Husholdningsvarmtvann

a1 Husholdningsvarmtvann

a2

Målt tanktemperatur

b Gjeldende dato og tid
c Desinfeksjon / Kraftig

Desinfeksjonsmodus aktiv

Kraftig driftsmodus aktiv

d Nøddrift

Feil ved varmepumpe og systemet opererer i Nød­modus, eller varmepumpen tvinges av.

e Romdriftsmodus

Kjøling

Oppvarming

f Utendørs / stille modus

f1

Målt utendørstemperatur

f2 Stille modus aktiv

f3 Utendørs saltoppløsningsrør

(1)

(1)

Vare Beskrivelse

h Hovedområde

h1 Type installert romtermostat:

Operasjon av enheten er bestemt basert på
miljøtemperaturen for det dedikerte menneskelige
komfortgrensesnittet (BRC1HHDA brukt som
romtermostat).

Drift av enheten fastsettes av den eksterne
romtermostat (kablet eller trådløst).

— Det er foreløpig ikke installert en romtermostat.

Hvordan enheten brukes bestemmes på grunnlag
av utslippsvanntemperaturen uavhengig av den
faktiske romtemperaturen og/eller rommets
oppvarmingsbehov.

h2 Type installert varmstrålelegeme:

Gulvoppvarming

Viftekonvektorenhet

Radiator

h3

h4

Målt romtemperatur

Settpunkt for utslippsvanntemperatur

(1)

i Feriemodus

Feriemodus aktiv

j Ekstraområde

j1 Type installert romtermostat:

Drift av enheten fastsettes av den eksterne
romtermostat (kablet eller trådløst).

— Det er foreløpig ikke installert en romtermostat.

Hvordan enheten brukes bestemmes på grunnlag
av utslippsvanntemperaturen uavhengig av den
faktiske romtemperaturen og/eller rommets
oppvarmingsbehov.

j2 Type installert varmstrålelegeme:

Gulvoppvarming

Viftekonvektorenhet

Radiator

j3

Settpunkt for utslippsvanntemperatur

k Feilfunksjon

Det oppstod en feilfunksjon.

Se "7.1Vise hjelpeteksten ved eventuell feil"på

side30 for mer informasjon.

(1) Hvis den korresponderende oppgaven (for eksempel

romoppvarming) ikke er aktiv, er sirkelen farget grå.

(1)

(1)

g Innendørsenhet / husholdningsvarmtvannstank

g1 Gulvmontert innendørsenhet med integrert tank

g2 Vanntrykk

Referanseguide for bruker

11

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

a

2

Hovedområde

Ekstraområde

Rom

Har feilfunksjon

Romoppvarming/-kjøling

4 Drift

4.3.2 Hovedmeny

Start på hjem-skjermen, trykk på ( ) eller drei ( )
venstre dreieskive for å åpne hovedmenyskjermen. Fra
hovedmenyen har du tilgang til de forskjellige settpunktskjermene og
undermenyene.

a Valgt undermeny

Tilgjengelig handlinger i denne skjermen

Gå gjennom listen.
Gå til undermenyen.
Aktiver/deaktiver brødsmuler.

Undermeny Beskrivelse

[0]

eller Har

feilfunksjon

[1]

Rom

[2]

Hovedområde

[3]

Ekstraområde

[4]

Romoppvarming/-

kjøling

[5]

Tank

[7]

Brukerinnstillinge
r

[8]

Informasjon

[9]

Installeringsinnst
.

[A]

Igangsetting

[B]

Brukerprofil

[C]

Drift

Referanseguide for bruker

12

Begrensning: Vises kun hvis en feil
inntreffer.

Se "7.1Vise hjelpeteksten ved

eventuell feil"på side30 for mer

informasjon.
Begrensning: Vises bare hvis et

dedikert menneskelig
komfortgrensesnitt (BRC1HHDA brukt
som romtermostat) kontrollerer
innendørsenheten.

Still inn romtemperaturen.
Viser det aktuelle symbolet for typen

varmestrålelegemer i hovedområdet.

Still inn utslippsvanntemperaturen for
hovedområdet.

Begrensning: Vises kun hvis det
finnes to
utslippsvanntemperaturområder. Viser
det aktuelle symbolet for typen
varmestrålelegemer i ekstraområdet.

Still inn utslippsvanntemperaturen for
ekstraområdet.

Begrensning: Kun for oppvarmings-/
kjølingsmodeller.

Viser det aktuelle symbolet for din
enhet. Sett enheten i
oppvarmingsmodus eller
kjølingsmodus.

Still inn temperaturen for
husholdningsvarmtvannstanken.

Gir tilgang til brukerinnstillinger, som
f.eks. Feriemodus og stille modus.

Viser data og informasjon om
innendørsenheten.

Begrensning: Kun for installatøren.

Gir tilgang til avanserte innstillinger.

Begrensning: Kun for installatøren.

Utfør tester og vedlikehold.
Endre den aktive brukerprofilen.

Slå oppvarming/kjøling-funksjonen og
oppvarming av
husholdningsvarmtvann PÅ eller AV.

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Drift

+

–

21°C

1

Rom

+

–

35°C

2

Hovedområde

+

–

45°C

3

Ekstraområde

+

–

50°C

5

Tank

a1

d

+

–

d

e

d

e

c

a2

b1

b2

a bc

a bc

7.2.1

Tid/dato

Timer

11

30

Minutter

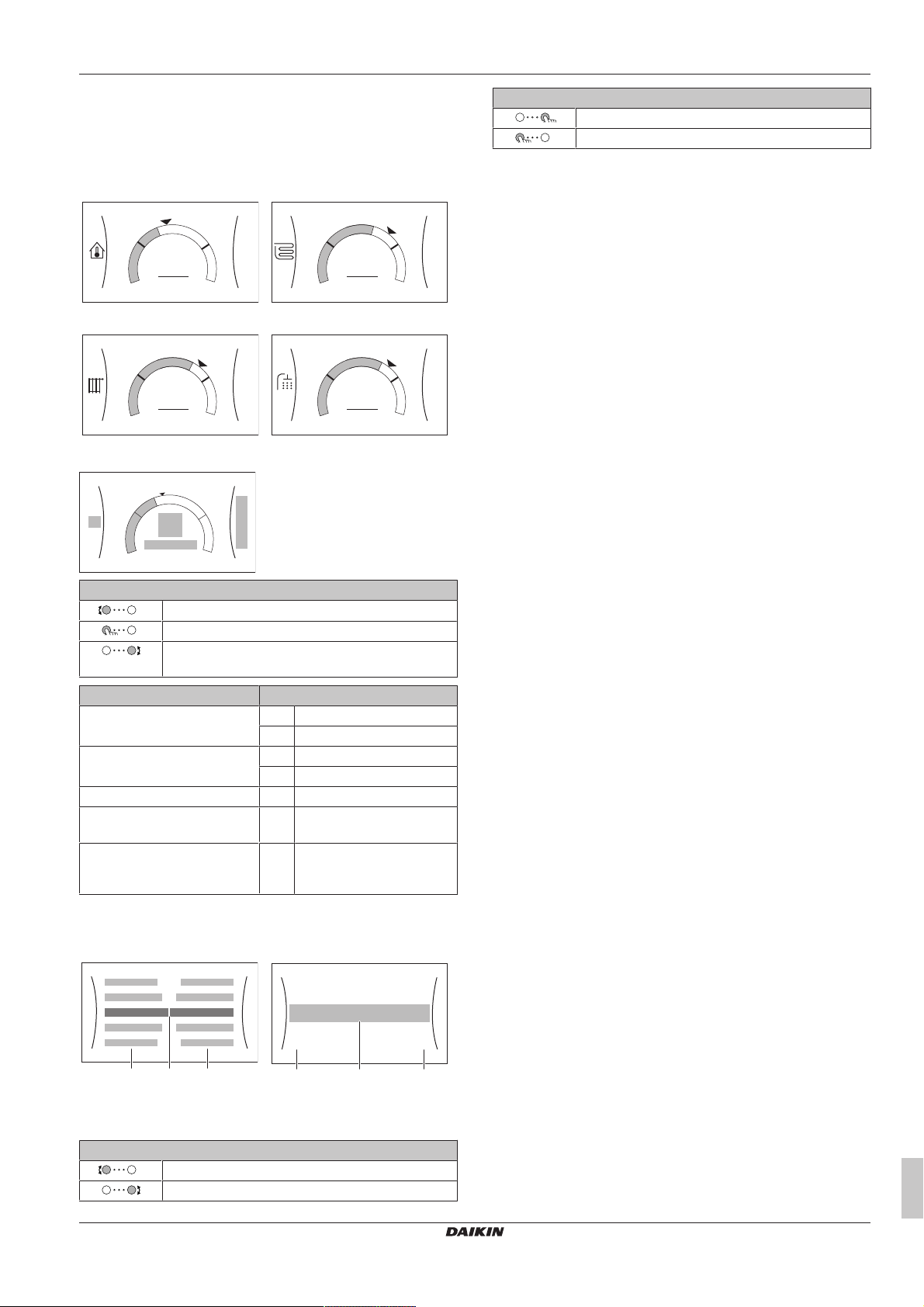

4.3.3 Settpunkt-skjerm

Settpunkt-skjermen vises for skjermer som beskriver
systemkomponenter som trenger en settpunktverdi.

Eksempler

[1] Romtemperaturskjerm

[3] Ekstraområdeskjerm

Forklaring

[2] Hovedområdeskjerm

[5] Tanktemperaturskjerm

Tilgjengelig handlinger i denne skjermen

Gå til neste innstilling.
Bekreft endringer og gå videre.

Tilgjengelig handlinger i denne skjermen

Gå gjennom listen i undermenyen.
Gå til undermenyen.
Juster og aktiver automatisk den ønskede

temperaturen.

Vare Beskrivelse

Minimum temperaturgrense a1 Stilles inn fast av enheten

a2 Begrenset av installatøren

Maksimum temperaturgrense b1 Stilles inn fast av enheten

b2 Begrenset av installatøren

Gjeldende temperatur c Måles av enheten
Ønsket temperatur d Drei høyre dreieskive for å

øke/redusere.

Undermeny e Drei eller trykk på venstre

dreieskive for å gå til
undermenyen.

4.3.4 Detaljert skjerm med verdier

Eksempel:

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

a Innstillinger
b Verdier
c Valgt innstlling og verdi

Tilgjengelig handlinger i denne skjermen

Gå gjennom listen med innstillinger.
Endre verdien.

Referanseguide for bruker

13

4 Drift

1.6

bar

55

19

42

18

a

1.6
bar

55

19

42

18

b

1.6
bar

55

19

42

18

c

1.6
bar

55

19

42

18

d

1.6
bar

55

19

42

18

e

1.6
bar

55

19

42

18

f

Drift

Rom

Romoppvarming/-kjøling

På

På

C.1

Drift

Romoppvarming/-kjøling

Tank

Av

På

På

Rom

C.2

Drift

Tank

Av

På

Romoppvarming/-kjøling

C.3

4.4 Slå driften PÅ eller AV

4.4.1 Visuell indikasjon

Enkelte av enhetens funksjoner kan aktiveres eller deaktiveres
separat. Hvis en funksjon deaktiveres, blir det tilsvarende
temperaturikonet på hjem-skjermen grå.

Romtemperaturkontroll

a Romtemperaturkontroll PÅ
b Romtemperaturkontroll AV

Romoppvarmings-/kjølingsdrift

Romoppvarmings-/kjølingsdrift

1 Gå til [C.2]: Drift > Romoppvarming/-kjøling.

2 Sett driften På eller Av.

Tankoppvarmingsdrift

1 Gå til [C.3]: Drift > Tank.

2 Sett driften På eller Av.

c Romoppvarmings-/kjølingsdrift PÅ
d Romoppvarmings-/kjølingsdrift AV

Tankoppvarmingsdrift

e Tankoppvarmingsdrift PÅ

f Tankoppvarmingsdrift AV

4.4.2 Slå PÅ eller AV

Romtemperaturkontroll

1 Gå til [C.1]: Drift > Rom.

2 Sett driften På eller Av.

Referanseguide for bruker

14

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4.5 Lese av informasjon

Slik leser du av informasjon

1 Gå til [8]: Informasjon.

Mulig avlest informasjon

På menyen… Kan du lese av…

[8.1] Energidata Produsert energi, forbrukt strøm

og forbrukt gass
[8.2] Feilhistorikk Feilhistorikk
[8.3] Forhandlerinformasjon Kontakt/helpdesk-nummer
[8.4] Sensorer Rom-, tank- eller

husholdningsvanntemperatur,

utendørstemperatur og

utslippsvanntemperatur (hvis

aktuelt)
[8.5] Aktuatorer Status/modus for hver aktuator

Eksempel: Pumpe for

husholdningsvarmtvann PÅ/AV
[8.6] Driftsmoduser Gjeldende driftsmodus

Eksempel: Avriming/oljeretur-

modus
[8.7] Om Versjonsinformasjon om

systemet
[8.8] Tilkoblingsstatus Informasjon om

tilkoblingsstatusen til enheten,

romtermostaten og LAN-

adapteren.

4 Drift

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

15

4 Drift

6

1.6
bar

26 Feb 2019

22:19

55

21

45

18

a2

a1

b

4.6 Kontroll av romoppvarming/­kjøling

4.6.1 Om kontroll av romoppvarming/-kjøling

Kontroll av romoppvarming/-kjøling består vanligvis av følgende
trinn:

1 Stille inn romdriftsmodus
2 Kontrollere temperaturen

Avhengig av systemoppsett og installatørkonfigurasjon kan du bruke
en annen temperaturkontroll:

▪ Romtermostatkontroll

▪ Kontroll av utslippsvanntemperatur

▪ Ekstern romtermostatkontroll

4.6.2 Stille inn romdriftsmodus

Om romdriftsmodi

Avhengig av varmepumpemodell må du fortelle systemet hvilken
romdriftsmodus som skal brukes: oppvarming eller kjøling.

Hvis en …

varmepumpemodell er

installert

Oppvarming/kjøling Systemet kan varme opp og kjøle ned et

rom. Du må fortelle systemet hvilken
romdriftsmodus som skal brukes.

Kun oppvarming Systemet kan varme opp et rom, men

IKKE kjøle det ned. Du behøver IKKE å
fortelle systemet hvilken romdriftsmodus
som skal brukes.

Slik finner du ut om en varmepumpemodell for oppvarming/
kjøling er montert

1 Gå til [4]: Romoppvarming/-kjøling.
2 Kontroller om [4.1] Dm er oppgitt og kan redigeres. I

så fall er en varmepumpemodell for oppvarming/
kjøling montert.

Når du skal fortelle systemet hvilken romdriftsmodus som skal
brukes:

Du kan… Plassering

Undersøke hvilken romdriftsmodus som
brukes i øyeblikket.

Angi romdriftsmodus permanent. Hovedmeny
Begrense automatisk veksling ifølge en

månedsplan.

Slik undersøker du hvilken romdriftsmodus som brukes i
øyeblikket

Romdriftsmodusen vises på hjem-skjermen:

▪ Når enheten er i oppvarmingsmodus, vises ikonet .

▪ Når enheten er i kjølemodus, vises ikonet .

Statusindikatoren viser om enheten er i drift for øyeblikket:

▪ Når enheten ikke er i drift, blinker statusindikatoren blått med ca.

5sekunders mellomrom.

▪ Når enheten er i drift, lyser statusindikatoren konstant.

Slik stiller du inn romdriftsmodus

1 Gå til [4.1]: Romoppvarming/-kjøling > Dm

Resultat…

Hjem-skjermen

2 Velg ett av følgende alternativer:

▪ Varming: Kun oppvarmingsmodus

▪ Kjøling: Kun kjølemodus

▪ Automatisk: Driftsmodusen skifter automatisk

basert på utendørstemperatur. Begrenset ifølge
tidsplanen for driftsmodus.

Omkoblingen av kjøling/oppvarming er IKKE tilgjengelig for modeller
som bare har oppvarming. Når Automatisk er valgt, endres
driftsmodus basert på Driftsmodusplan [4.2].

For å begrense automatisk veksling ifølge en tidsplan
Betingelser: Du setter romoperasjonsmodusen til Automatisk.

1 Gå til [4.2]: Romoppvarming/-kjøling >

Driftsmodusplan.

2 Velg en måned.
3 For hver måned, velg et alternativ:

▪ Reverserbar: Ikke begrenset

▪ Kun oppvarming: Begrenset

▪ Kun kjøling: Begrenset

4 Bekreft endringene.

Eksempel: Begrensninger av omkobling

Når Begrensning

I den kalde årstiden.

Eksempel: Oktober, November,
Desember, Januar, Februar og Mars.

I den varme årstiden.

Eksempel: Juni, Juli og August.
I mellomperioden.

Eksempel: April, Mai og September.

Hvis både Dm og Driftsmodusplan er satt til Automatisk,
bestemmer utendørstemperaturen driftsmodusen.

Kun oppvarming

Kun kjøling

Varming/kjøling

4.6.3 Finne ut hvilken temperaturkontroll du bruker

Slik finner du ut hvilken temperaturkontroll du
bruker (metode1)

Kontroller tabellen over installatørinnstillinger som montøren har fylt
ut.

Slik finner du ut hvilken temperaturkontroll du
bruker (metode2)

Du kan se hvilken temperaturkontroll du bruker på hjem-skjermen.

a1 Varmestrålelegeme i hovedområdet (i dette eksempelet

Gulvoppvarming)

a2 Varmestrålelegeme i ekstraområdet (i dette eksempelet

Radiator). Hvis ikon ikke vises, finnes det ikke noe
ekstraområde.

b Type romtermostat for hovedområdet:

Referanseguide for bruker

16

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Drift

Rom

1

+

–

21°C

1

a b

Rom

Hovedområde

2

Ekstraområde

3

+

–

35°C

2

a b

Hovedområde

+

–

45°C

3

a b

Ekstraområde

Hvis b=… Gjelder temperaturkontrollen…

Hovedområde Ekstraområde

(eventuelt)

Romtermostatkontroll Ekstern

Ekstern
romtermostatkontroll

Ingen ikoner Kontroll av

utslippsvanntemperat
ur

romtermostatkontroll

Kontroll av
utslippsvanntemperat
ur

4.6.4 Endre ønsket romtemperatur

Under romtemperaturkontroll kan du bruke romtemperaturens
settpunktskjerm for å lese av og justere ønsket romtemperatur.

1 Gå til [1]: Rom.

2 Juster ønsket romtemperatur.

1 Gå til [2]: Hovedområde eller [3]: Ekstraområde.

2 Juster ønsket utslippsvanntemperatur.

a Faktisk romtemperatur

B Ønsket romtemperatur

Hvis tidsplan er på etter at ønsket romtemperatur er endret

▪ Temperaturen forblir den samme så lenge det ikke finnes en

planlagt handling.

▪ Den ønskede romtemperaturen går tilbake til planlagt verdi når en

planlagt handling inntreffer.

Du kan unngå planlagte handlinger ved å slå av tidsplaner
(midlertidig).

Slå av tidsplanen for romtemperatur

1 Gå til [1.1]: Rom > Tidsplan.
2 Velg Nei.

4.6.5 Endre ønsket utslippsvanntemperatur

INFORMASJON

Utslippsvannet er vannet som sendes til
varmestrålelegemene. Ønsket utslippsvanntemperatur
stilles inn av installatøren i samsvar med typen
varmestrålelegeme. Juster kun innstillingene for
utslippsvanntemperatur hvis det oppstår problemer.

Du kan bruke settpunktskjermen for utslippsvanntemperatur for å
lese ut og justere ønsket utslippsvanntemperatur.

a Faktisk utslippsvanntemperatur

B Ønsket utslippsvanntemperatur

Hvis tidsplan er på etter at ønsket utslippsvanntemperaturen er
endret

▪ Temperaturen forblir den samme så lenge det ikke finnes en

planlagt handling.

▪ Den ønskede utslippsvanntemperaturen går tilbake til planlagt

verdi når en planlagt handling inntreffer.

Du kan unngå planlagte handlinger ved å slå av tidsplaner
(midlertidig).

Slå av tidsplanen for utslippsvanntemperatur

1 Gå til en av følgende:

▪ [2.1]: Hovedområde > Tidsplan

▪ [3.1]: Ekstraområde > Tidsplan

2 Velg Nei.

Aktivere væravhengig drift for utslippsvanntemperaturen

Se "4.9.4Bruke av væravhengige kurver"på side25.

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

17

[5.1]
[5.2]
[5.3]
[5.4]
[5.5]

Øko-settpunkt

Tidsplan

Gjenoppv.settpunkt

Komfortsettpunkt

Kraftig drift

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

T

t

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

5

T

t

4 Drift

4.7 Kontroll av husholdningsvarmtvann

4.7.1 Om kontroll av husholdningsvarmtvann

Avhengig av VVHB-tankmodus (installatørinnstilling) bruker du en
annen kontroll av husholdningsvarmtvann:

▪ Kun gjenoppv.

▪ Plan + gjenoppvarming

▪ Kun plan

INFORMASJON

Hvis en AH-feilkode, uten avbrudd i
desinfeksjonsfunksjonen, oppstod på grunn av tapping av
husholdningsvarmtvann, er følgende tiltak anbefalt:

▪ Når modus Kun gjenoppv. eller Plan +

gjenoppvarming er valgt, anbefales det å
programmere oppstart av desinfeksjonsfunksjonen
minst 4 timer senere enn siste forventede omfattende
tapping av husholdningsvarmtvann. Denne oppstarten
kan angis av installatørinnstillinger
(desinfeksjonsfunksjon).

▪ Når modusen Kun plan er valgt, anbefales det å

programmere en Øko-handling 3 timer før planlagt
oppstart av desinfeksjonsfunksjonen for å forvarme
tanken.

Når væravhengig drift brukes for tanken, fastsettes
tanktemperaturen automatisk i forhold til utendørstemperaturen. Hvis
du vil ha mer informasjon, se "4.9Væravhengig kurve"på side24.

Slik finner du ut hvilken husholdningsvarmtvannsmodus du
bruker (metode1)

Kontroller tabellen over installatørinnstillinger som montøren har fylt
ut.

Slik finner du ut hvilken husholdningsvarmtvannsmodus du
bruker (metode2)

1 Gå til [5]: Tank.
2 Undersøk hvilke elementer som vises:

Hvis … vises Er VVHB-tankmodusen =…

Kun [5.1] Kraftig
drift

Alle elementer unntatt
[5.4]

Gjenoppv.settpunkt

vises
Alle elementer inkludert

[5.4]

Gjenoppv.settpunkt

vises

4.7.2 Gjenoppvarmingsmodus

I gjenoppvarmingsmodus varmes husholdningsvarmtvannstanken
opp kontinuerlig til tanktemperaturen på hjem-skjermen (eksempel:
50°C) når temperaturen synker under en viss verdi.

Referanseguide for bruker

18

Kun gjenoppv.

Kun plan

Plan + gjenoppvarming

TtTanktemperatur forhusholdningsvarmtvannet

t Klokkeslett

INFORMASJON

Når VVHB-tanken er i gjenoppvarmingsmodus, er det
betydelig risiko for kapasitetsmangel og komfortproblemer.
Ved hyppig gjenoppvarmingsdrift blir funksjonen for
romoppvarming/-kjøling avbrutt regelmessig.

4.7.3 Planlagt modus

I planlagt modus produserer husholdningsvarmtvannstanken
varmtvann i henhold til en tidsplan. Den beste tiden for produksjon
av varmtvann er om natten, fordi romoppvarmingsbehovet da er
lavere.

Eksempel:

TtTanktemperatur forhusholdningsvarmtvannet

t Klokkeslett

▪ Til å begynne med er VVHB-tanktemperaturen den samme som

temperaturen på husholdningsvannet som kommer inn i VVHB­tanken (eksempel: 15°C).

▪ Klokken 00:00 er VVHB-tanken programmert til å varme opp

vannet til en forhåndsinnstilt verdi (eksempel: Komfort = 60°C).

▪ Om morgenen forbruker du varmtvann og VVHB-

tanktemperaturen reduseres.

▪ Klokken 14:00 er VVHB-tanken programmert til å varme opp

vannet til en forhåndsinnstilt verdi (eksempel: Øko = 50°C).
Varmtvann er tilgjengelig igjen.

▪ Om ettermiddagen og kvelden forbruker du varmtvann igjen, og

VVHB-tanktemperaturen faller.

▪ Klokken 00:00 neste dag gjentar syklusen seg.

4.7.4 Planlagt modus + gjenoppvarmingsmodus

I planlagt modus + gjenoppvarmingsmodus er kontrollen av
husholdningsvarmtvann den samme som i planlagt modus. Når
temperaturen i husholdningsvarmtvannstanken imidlertid synker
under en forhåndsinnstilt verdi (= tanktemperatur for gjenoppvarming
– hystereseverdi; eksempel: 35°C), blir
husholdningsvarmtvannstanken varmet opp til den når
innstillingspunktet for gjenoppvarming (eksempel: 45°C). Dette sikrer
at en minimumsmengde av varmtvann er tilgjengelig til enhver tid.

Eksempel:

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

t

T

t

60°C

00:00 07:00

50°C
45°C

15°C

14:00 21:00

35°C

1

2

4

5

3

TtTanktemperatur forhusholdningsvarmtvannet

Tank

5

+

–

50°C

5

a b

Tank

t Klokkeslett

4.7.5 Endre temperaturen på husholdningsvarmtvannet

I modusen Kun gjenoppv. kan du bruke settpunktskjermen for
tanktemperatur for å lese av og justere temperaturen på
husholdningsvarmtvannet.

1 Gå til [5]: Tank.

4 Drift

▪ Du har allerede forbrukt mesteparten av

husholdningsvarmtvannet.

▪ Du kan ikke vente på neste handling før

husholdningsvarmtvannstanken varmes opp.

Deretter kan du aktivere kraftig drift. Husholdningsvarmtvannstanken
begynner å varme opp vannet til Komfort-temperaturen.

INFORMASJON

Når kraftig drift er aktiv, er risikoen for problemer med
romoppvarming/-kjøling og kapasitetsmangel/komfort
betydelige. Ved hyppig bruk av husholdningsvarmtvann og
lang romoppvarming/-kjøling vil avbrudd finne sted.

2 Juster temperatur på varmtvann til

husholdningsbruk.

a Faktisk temperatur på varmtvann til
husholdningsbruk

b Ønsket temperatur på varmtvann til
husholdningsbruk

I andre moduser kan du bare se settpunkt-skjermen uten å kunne
endre den. I stedet kan du endre innstillingene for

Komfortsettpunkt [5.2], Øko-settpunkt [5.3] og
Gjenoppv.settpunkt [5.4].

Når væravhengig drift brukes for tanken, fastsettes
tanktemperaturen automatisk i forhold til utendørstemperaturen. Hvis
du vil ha mer informasjon, se "4.9Væravhengig kurve"på side24.

4.7.6 Bruke husholdningsvarmtvann med kraftig drift

Om kraftig drift

Kraftig drift tillater at husholdningsvarmtvannet varmes opp av
ekstravarmeren. Bruk denne modusen på dager når forbruket av
varmtvann er større enn vanlig.

Slik undersøker du om kraftig drift er aktiv

Hvis vises på hjem-skjermen, er kraftig drift aktiv.

Aktiver eller deaktiver Kraftig drift som følger:

1 Gå til [5.1]: Tank > Kraftig drift
2 Slå kraftig drift Av eller På.

Brukseksempel: Du trenger mer varmtvann umiddelbart

Du er i følgende situasjon:

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

19

4 Drift

4.8 Forvalgverdier og tidsplaner

4.8.1 Bruke forhåndsinnstilte verdier

Om forhåndsinnstilte verdier

For visse innstillinger i systemet kan du definere forhåndsinnstilte
verdier. Du trenger bare angi disse innstillingene én gang, så kan du
bruke dem igjen i andre skjermer, f.eks. tidsplan-skjermen. Hvis du
senere ønsker å endre verdien, behøver du bare å gjøre det på ett
sted.

Definere forhåndsinnstilte verdier for tanktemperatur

Tidsplanen for husholdningsvarmtvannstanken bruker ulike
forhåndsinnstilte verdier:

Forhåndsinnstilt verdi Brukt hvor

Komfortsettpunkt I tidsplanen hvis modusen for

Øko-settpunkt

Gjenoppv.settpunkt Hvis modusen for

Definere energipriser

Bare mulig hvis installatøren har aktivert Bivalent.

Forhåndsinnstilt verdi Brukt hvor

Strømpris >

▪ Høy

▪ Middels

▪ Lav

4.8.2 Oppsett av energipriser

I systemet kan du angi følgende energipriser:

▪ 3 strømprisnivåer

▪ en ukebasert tidsplan for strømpriser.

Se i installeringshåndboken for ytterligere detaljer.

Eksempel: Hvordan stille inn energiprisene i
brukergrensesnittet?

Pris Verdi i brødsmulene

Strøm: 12eurocent/kWh [7.5.1]=12

husholdningsvarmtvannstanken er

▪ Kun plan

▪ Plan + gjenoppvarming

husholdningsvarmtvannstanken er

▪ Plan + gjenoppvarming

Brukes i skjermen for ukebasert tidsplan
når energiprisene angis.

2 Programmer valget via tidsplan-skjermen. Du kan

angi strømprisene Høy, Middels og Lav i samsvar
med strømleverandøren.

3 Bekreft endringene.

INFORMASJON

Verdiene tilsvarer strømprisene for Høy, Middels som Lav
er angitt tidligere. Hvis det ikke er angitt noen tidsplan, vil
strømprisen for Høy brukes som utgangspunkt.

—

Om strømpriser der det gis incentiver per kWh fornybar energi

Når du stiller inne energiprisene, er det mulig å ta incentiver med i
beregningen. Selv om de løpende kostnadene kan øke, vil de totale
driftskostnadene optimaliseres når du regner med refusjonen.

MERKNAD

Husk for å endre innstillingen av energiprisene ved slutten
av incentivperioden.

Slik stiller du inn strømprisen der det gis incentiver per kWh fornybar energi

Beregn verdien for strømprisen med følgende formel:

▪ Faktisk strømpris+incentiv/kWh

For prosedyren for å angi strømpris: Se "Slik stiller du inn

strømprisen"på side20.

Eksempel

Dette er et eksempel, og prisene og/eller verdiene i eksemplet er
IKKE nøyaktige.

Data Pris/kWh

Strømpris 12,49
Fornybar varme-incentiv per kWh 5

Beregning av strømprisen:

Strømpris=Faktisk strømpris+incentiv/kWh

Strømpris=12,49+5

Strømpris=17,49

Pris Verdi i brødsmulene

Strøm: 12,49/kWh [7.5.1]=17

Slik stiller du inn strømprisen

1 Gå til [7.5.1]/[7.5.2]/[7.5.3]: Brukerinnstillinger >

Strømpris > Høy/Middels/Lav.

2 Velg riktig strømpris.
3 Bekreft endringene.
4 Gjenta for alle tre strømprisene. —

INFORMASJON

Prisverdien er i området 0,00~990 valuta/kWh (med 2
signifikante verdier).

INFORMASJON

Hvis det ikke er angitt noen tidsplan, vil Strømpris for Høy
brukes som utgangspunkt.

Slik stiller du inn tidsplanen for strømpris

1 Gå til [7.5.4]: Brukerinnstillinger > Strømpris >

Tidsplan.

Referanseguide for bruker

20

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4.8.3 Bruke og programmere tidsplaner

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

Slett

Omdøp
Velg

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

C

Slett

Rediger

Kopier

Om tidsplaner

Avhengig av systemoppsettet og installatørkonfigurasjonen kan
tidsplaner for flere kontroller være tilgjengelige.

Du kan:

▪ velge hvilke tidsplaner du ønsker å bruke i øyeblikket

▪ programmere dine egne tidsplaner hvis de forhåndsdefinerte

tidsplanene ikke er tilfredsstillende. Handlingene du kan
programmere er kontrollspesifikke.

Mulige skjermer for tidsplaner

Navn og sted Bruk

[1.2] Rom >
Oppvarmingsplan

[1.3] Rom > Kjølingsplan Programmer ønsket romtemperatur i

[2.2] Hovedområde >

Oppvarmingsplan

[2.3] Hovedområde >
Kjølingsplan

[3.2] Ekstraområde >
Oppvarmingsplan

[3.3] Ekstraområde >
Kjølingsplan

[4.2] Romoppvarming/­kjøling >
Driftsmodusplan

[5.5] Tank > Tidsplan Programmer temperaturen for

[7.4.2]

Brukerinnstillinger >
Stille > Tidsplan

[7.5.4]

Brukerinnstillinger >
Strømpris > Tidsplan

Programmer ønsket romtemperatur i
oppvarmingsmodus.

kjølemodus.
Programmer ønsket

utslippsvanntemperatur for
hovedområdet i oppvarmingsmodus.

Programmer ønsket
utslippsvanntemperatur for
hovedområdet i kjølemodus.

Programmer ønsket
utslippsvanntemperatur for
ekstraområdet i oppvarmingsmodus.

Programmer ønsket
utslippsvanntemperatur for
ekstraområdet i kjølemodus.

Se "4.6.2Stille inn romdriftsmodus"på

side16.

husholdningsvarmtvannstanken for
normale behov for
husholdningsvarmtvann:

▪ Komfort

▪ Øko

▪ Stopp
Programmere når enheten må bruke

angitt nivå av stille modus:

▪ Av

▪ Stille

▪ Mer støysvak

▪ Mest støysvak
Programmer når en bestemt

elektrisitetstariff er gyldig.

4 Drift

Forutsetning: Tidsplanen for romtemperatur er kun tilgjengelig hvis

romtermostatkontrollen er aktiv. Hvis
utslippsvanntemperaturkontrollen er aktiv, kan du programmere
tidsplan for hovedområdet isteden.

1 Gå til tidsplanen.

2 (valgfritt) Sletter innholdet for hele ukeplanen eller innholdet for

en utvalgt dagsplan.

3 Programmer tidsplanen for Mandag.

4 Kopier tidsplanen til de andre ukedagene.

5 Programmer tidsplanen for Lørdag og kopier den til Søndag.

6 Gi tidsplanen et navn.

Gå til tidsplanen:

1 Gå til [1.1]: Rom > Tidsplan.
2 Sett tidsplanlegging til Ja.
3 Gå til [1.2]: Rom > Oppvarmingsplan.

Slette innholdet i ukeplanen:

1 Velg navnet på gjeldende tidsplan.

2 Velg Slett.

3 Velg OK for å bekrefte.

Slette innholdet i en dagsplan:

1 Velg dagen du vil slette innholdet for. For eksempel

Fredag

Eksempel på programmering av tidsplan

Se "4.8.4Tidsplan-skjerm: Eksempel"på side21.

4.8.4 Tidsplan-skjerm: Eksempel

Dette eksempelet viser hvordan du stiller inn oppvarmingsmodus for
hovedområdet.

INFORMASJON

Fremgangsmåtene for programmering av andre
planlegginger er lignende.

Slik programmerer du tidsplanen: oversikt
Eksempel: Du ønsker å programmere følgende tidsplan:

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

2 Velg Slett.

3 Velg OK for å bekrefte.

Referanseguide for bruker

21

4 Drift

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

Slett

Rediger

Kopier

0

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

--

21°C

12 24

Man

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

Slett

Rediger

Kopier

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

C

Slett

Rediger

Kopier

Lim inn

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

C

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

C

0

8:00

23:00

--:--

21°C

18°C

--

12 24

Lør

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

C

Man

Lør

Ons

Fre

Tor

Tir

Søn

Brukervalgt 1

Programmere tidsplanen for Mandag:

1 Velg Mandag.

2 Velg Rediger.

3 Bruk venstre dreieskive for å velge en oppføring og

rediger oppføringen med høyre dreieskive. Du kan
programmere opp til 6 handlinger hver dag. På
stolpen har en høy temperatur en mørkere farge enn
en lav temperatur.

Merknad: Du kan slette en handling ved å sette
tiden for den som klokkeslettet for forrige handling.

4 Bekreft endringene.

Resultat: Planen for mandag er definert. Verdien av

den siste handlingen gjelder inntil den neste
programmerte handlingen. I dette eksemplet er
mandag den første dagen du programmerte. Derfor
gjelder den siste programmerte handlingen til den
første handlingen på neste mandag.

Kopiere tidsplanen til de andre ukedagene:

1 Velg Mandag.

4 Velg Lim inn.

Resultat:

5 Gjenta denne handlingen for alle andre ukedager.

Programmere tidsplanen for Lørdag og kopier den til Søndag:

1 Velg Lørdag.
2 Velg Rediger.
3 Bruk venstre dreieskive for å velge en oppføring og

rediger oppføringen med høyre dreieskive.

4 Bekreft endringene.
5 Velg Lørdag.
6 Velg Kopier.
7 Velg Søndag.
8 Velg Lim inn.

Resultat:

—

2 Velg Kopier.

Resultat: "C" vises ved siden av den kopierte

dagen.

3 Velg Tirsdag.

Referanseguide for bruker

22

Endre navnet på tidsplanen:

1 Velg navnet på gjeldende tidsplan.

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Velg Omdøp.

Slett

Omdøp

Velg

3 (valgfritt) Du kan slette det nåværende plannavnet

ved å bla gjennom tegnlisten inntil ← vises, og
deretter trykke for å fjerne det forrige tegnet. Gjenta
for hvert tegn i plannavnet.

4 Du kan navngi den gjeldende planen ved å bla

gjennom tegnlisten og bekrefte det valgte tegnet.
Plannavnet kan ha opptil 15tegn.

5 Bekreft det nye navnet.

INFORMASJON

Ikke alle tidsplaner kan få nytt navn.

Brukseksempel: Du arbeider i et system med 3 skift

Hvis du arbeider i et system med 3-skift, kan du gjøre følgende:

1 Programmer 3 romtemperaturtidsplaner i oppvarmingsmodus

og gi dem passende navn. Eksempel: TidligSkift, DagSkift og
SentSkift

2 Velg tidsplanen du ønsker å bruke i øyeblikket.

4 Drift

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

23

4 Drift

Y1

Y2

X1 X2

a

X1 X2

c

d

e

Y1

Y2

Y3

Y4

a b

4.9 Væravhengig kurve

4.9.1 Hva er en væravhengig kurve?

Væravhengig drift

Enheten drives "væravhengig" hvis ønsket utslippsvanntemperatur
eller tanktemperatur bestemmes automatisk av
utendørstemperaturen. Derfor er den koblet til en temperatursensor
på bygningens nordvegg. Hvis utendørstemperaturen synker eller
stiger, kompenserer enheten umiddelbart. Dermed trenger ikke
enheten å vente på feedback fra termostaten for å øke eller
redusere temperaturen på utslippsvannet eller tanken. Fordi den
reagerer raskere forhindrer den store økninger eller reduksjoner i
innendørstemperaturen og vanntemperaturen ved tappepunkter.

Fordel

Væravhengig drift reduserer energiforbruket.

Væravhengig kurve

For å kunne sammenligne for forskjellige temperaturer, bruker
enheten en væravhengig kurve. Denne kurven definerer hvor høy
temperaturen i tanken eller i utslippsvannet må være ved forskjellige
utendørstemperaturer. Fordi stigningen på kurven avhenger av
lokale forhold, som f.eks. klima og isolasjonen av huset, kan kurven
justeres av installatøren eller brukeren.

Typer væravhengig kurve

Det finnes to typer væravhengige kurver:

▪ 2-punktskurve

▪ Stigning-drift-kurve

Hvilken type kurve du skal bruke til justeringer, avhenger av dine
personlige preferanser. Se "4.9.4Bruke av væravhengige kurver"på

side25.

Tilgjengelighet

Den væravhengige kurven er tilgjengelig for:

▪ Hovedområde - oppvarming

▪ Hovedområde - kjøling

▪ Ekstraområde - oppvarming

▪ Ekstraområde - kjøling

▪ Tank

INFORMASJON

For væravhengig drift skal du konfigurere settpunktet for
hovedområdet, ekstraområdet eller tanken korrekt. Se

"4.9.4Bruke av væravhengige kurver"på side25.

Vare Beskrivelse

a Valgt væravhengig område:

▪ : Hovedområde eller ekstra soneoppvarming

▪ : Hovedområde eller ekstra sonekjøling

▪ : Husholdningsvarmtvann

X1, X2 Eksempler på utendørs miljøtemperatur
Y1, Y2 Eksempler på ønsket tanktemperatur eller

utslippsvanntemperatur. Ikonet tilsvarer
varmestrålelegemet for dette området:

▪ : Gulvoppvarming

▪ : Viftekonvektor

▪ : Radiator

▪ : Husholdningsvarmtvannstank

Tilgjengelig handlinger i denne skjermen

Gå gjennom temperaturene.
Endre temperaturen.
Gå til neste temperatur.
Bekreft endringer og gå videre.

4.9.3 Stigning-drift-kurve

Stigning og drift

Definerer den væravhengige kurven på grunnlag av dens stigning og
drift:

▪ Endrer stigningen for å øke eller redusere temperaturen til

utløpsvannet forskjellig for forskjellige miljøtemperaturer. Hvis for
eksempel utslippsvanntemperaturen generelt er grei, men for kald
ved lave miljøtemperaturer, kan stigningen heves slik at
utslippsvanntemperaturen oppvarmes litt mer ved stadig lavere
miljøtemperaturer.

▪ Endrer driften for å øke eller redusere temperaturen til

utløpsvannet likt for forskjellige miljøtemperaturer. Hvis for
eksempel utslippsvanntemperaturen alltid er litt for kald ved
forskjellige miljøtemperaturer, kan drift settes opp for å øke
utslippsvanntemperaturen like mye for alle miljøtemperaturer.

Eksempler

Væravhengig kurve når stigning er valgt:

4.9.2 2-punktskurve

Definer den væravhengige kurven med disse to settpunktene:

▪ Settpunkt (X1, Y2)

▪ Settpunkt (X2, Y1)

Eksempel

Referanseguide for bruker

24

Væravhengig kurve når drift er valgt:

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

Y1

Y2

Y3

Y4

X1 X2

a b

c

d

e

Vare Beskrivelse

a WD-kurve før endringer.
b WD-kurve etter endringer (som eksempel):

▪ Når stigningen endres, blir den nye foretrukne

temperaturen ved X1 ujevnt høyere enn den
foretrukne temperaturen ved X2.

▪ Når driften endres, blir den nye foretrukne

temperaturen ved X1 likt høyere som den foretrukne
temperaturen ved X2.

c Skråning
d Drift
e Valgt væravhengig område:

▪ : Hovedområde eller ekstra soneoppvarming

▪ : Hovedområde eller ekstra sonekjøling

▪ : Husholdningsvarmtvann

X1, X2 Eksempler på utendørs miljøtemperatur

Y1, Y2,

Y3, Y4

Eksempler på ønsket tanktemperatur eller
utslippsvanntemperatur. Ikonet tilsvarer
varmestrålelegemet for dette området:

▪ : Gulvoppvarming

▪ : Viftekonvektor

▪ : Radiator

▪ : Husholdningsvarmtvannstank

Tilgjengelig handlinger i denne skjermen

Velg stigning eller drift.
Øke eller redusere stigning/drift.
Når stigning er valgt: angi stigning og gå til drift.

Når drift er valgt: angi drift.
Bekreft endringer og gå tilbake til undermenyen.

4.9.4 Bruke av væravhengige kurver

Konfigurer væravhengige kurver som følger:

Definere settpunktmodus

For å bruke væravhengig kurve må du definere korrekt
settpunktmodus:

Gå til settpunktmodus … Sett settpunktmodus til …

Hovedområde – Oppvarming

[2.4] Hovedområde >
Settpunktmodus

Hovedområde – Kjøling

[2.4] Hovedområde >
Settpunktmodus

Ekstraområde – Oppvarming

WD-oppvarming, fast kjøling
ELLER Væravhengig

Væravhengig

4 Drift

Gå til settpunktmodus … Sett settpunktmodus til …

[3.4] Ekstraområde >
Settpunktmodus

Ekstraområde – Kjøling

[3.4] Ekstraområde >
Settpunktmodus

Tank

[5.B] Tank > Settpunktmodus Væravhengig

Endre type væravhengig kurve

For å endre type for alle områder og for tanken, gå til [2.E]
Hovedområde > WD-kurvetype.

Visning av hvilken type som er valgt er også mulig via:

▪ [3.C] Ekstraområde > WD-kurvetype

▪ [5.E] Tank > WD-kurvetype

Endre type væravhengig kurve

Område Gå til …

Hovedområde – Oppvarming [2.5] Hovedområde >

Hovedområde – Kjøling [2.6] Hovedområde > Kjøling

Ekstraområde – Oppvarming [3.5] Ekstraområde >

Ekstraområde – Kjøling [3.6] Ekstraområde > Kjøling

Tank [5.C] Tank > WD-kurve

INFORMASJON

Maksimum og minimum settpunkter

Du kan ikke konfigurere kurven med temperaturer som er
høyere eller lavere enn de satte maksimum og minimum
settpunktene for det aktuelle området eller for tanken. Når
maksimum eller minimum settpunkt er nådd, flater kurven
ut.

For å finjustere den væravhengige kurven: stigning-drift-kurve

Følgende tabelle beskriver hvordan man finjuserer den
væravhengige kurven for et område eller en tank:

Du føler … Finjuster med stigning eller

Ved vanlige

utendørstempe

raturer …

OK Kaldt Heve La stå

OK Varmt Nedre La stå
Kaldt OK Nedre Heve
Kaldt Kaldt La stå Heve
Kaldt Varmt Nedre Heve

Varmt OK Heve Nedre
Varmt Kaldt Heve Nedre
Varmt Varmt La stå Nedre

For å finjustere den væravhengige kurven: 2-punktskurve

Følgende tabelle beskriver hvordan man finjuserer den
væravhengige kurven for et område eller en tank:

Ved kalde

utendørstempe

raturer …

WD-oppvarming, fast kjøling
ELLER Væravhengig

Væravhengig

Oppvarming WD-kurve

WD-kurve

Oppvarming WD-kurve

WD-kurve

drift:

Skråning Drift

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

25

4 Drift

Du føler … Finjustere med settpunkter:

Ved

vanlige

utendørst

emperatu

Ved kalde

utendørst
emperatu

rer …

Y2

(1)

Y1

(1)

X1

(1)

rer …

OK Kaldt Heve — Heve —

OK Varmt Nedre — Nedre —
Kaldt OK — Heve — Heve
Kaldt Kaldt Heve Heve Heve Heve
Kaldt Varmt Nedre Heve Nedre Heve

Varmt OK — Nedre — Nedre
Varmt Kaldt Heve Nedre Heve Nedre
Varmt Varmt Nedre Nedre Nedre Nedre

(1)

Se "4.9.22-punktskurve"på side24.

X2

(1)

Referanseguide for bruker

26

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Drift

Aktivering

Til

7.3.1

Fra

4.10 Annen funksjonalitet

4.10.1 Slik konfigurerer du klokkeslett og dato

1 Gå til [7.2] Brukerinnstillinger > Tid/dato.

4.10.2 Bruke stille modus

Om stille modus

Du kan bruke stille modus til å redusere lyden av enheten. Dette
reduserer imidlertid også systemets kapasitet for oppvarming/kjøling.
Det er flere nivåer av stille modus.

Installatøren kan:

▪ Deaktivere stille modus fullstendig

▪ Aktivere manuelt stille modus-nivå

▪ Aktiver brukeren til å kunne programmere en tidsplan for stille

modus

Hvis installatøren aktiverer dette alternativet, kan brukeren
programmere en tidsplan for stille modus.

INFORMASJON

Hvis utendørstemperaturen er under null, anbefaler vi å
IKKE bruke det mest stille nivået.

Slik undersøker du om stille modus er aktiv

Hvis vises på hjem-skjermen, er stille modus aktiv.

Programmere en tidsplan for stille modus
Begrensning: Bare mulig hvis aktivert av installatøren.

1 Gå til [7.4.2]: Brukerinnstillinger > Stille >

Tidsplan.

2 Programmer tidsplanen. For mer informasjon om

tidsplaner: Se "4.8.4Tidsplan-skjerm: Eksempel"på

side21.

—

2 Angi første dag i ferien. —

▪ Gå til [7.3.2]: Fra.
▪ Velg en dato.

▪ Bekreft endringene.

3 Angi siste dag i ferien. —

▪ Gå til [7.3.3]: Til.
▪ Velg en dato.

▪ Bekreft endringene.

4.10.3 Bruke feriemodus

Om feriemodus

Under ferien kan du bruke feriemodusen til å avvike fra dine normale
tidsplaner uten behov for å endre dem. Når feriemodus er aktiv, slås
romoppvarming/-kjøling og oppvarming av husholdningsvarmtvann
av. Frostsikring av rom og anti-legionellavarmeren er aktive.

Typisk arbeidsflyt

Bruk av feriemodus består vanligvis av følgende trinn:
1 Still inn start- og sluttdato for ferien.
2 Aktivere feriemodusen.

Slik undersøker du om feriemodus er aktivert og/eller kjører

Hvis er aktivert på hjem-skjermen, er feriemodus aktiv.

Slik konfigurerer du ferien

1 Aktiver feriemodusen. —

▪ Gå til [7.3.1]: Brukerinnstillinger > Ferie >

Aktivering.

▪ Velg På.

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

27

5 Energisparingstips

5 Energisparingstips

Tips om romtemperatur

▪ Sørg for at ønsket romtemperatur ALDRI er for høy (i

oppvarmingsmodus) eller for lav (i kjølemodus), men ALLTID
stemmer med dine faktiske behov. Hver spart grad kan redusere
oppvarmings-/kjølekostnadene med opptil 6%.

▪ IKKE øk ønsket romtemperatur med formål å oppnå raskere

romoppvarming. Rommet vil IKKE varmes opp raskere.

▪ Når systemoppsettet inneholder trege varmestrålelegemer (for

eksempel ved oppvarming under gulvet), bør du unngå store
svingninger i ønsket romtemperatur og IKKE la romtemperaturen
falle for lavt. Det vil ta mer tid og energi å varme opp rommet
igjen.

▪ Bruk en ukentlig tidsplan for dine normale romoppvarmings- eller

romkjølingsbehov. Ved behov er det enkelt å avvike fra
tidsplanen:

▪ I kortere perioder: Du kan overstyre den planlagte

romtemperaturen inntil neste handling i tidsplanen. Eksempel:
Når du har fest, eller når du skal ut et par timer.

▪ I lengre perioder: Du kan bruke feriemodus.

Tips om utslippsvanntemperatur

▪ I oppvarmingsmodus fører en lavere ønsket

utslippsvanntemperatur til lavere energiforbruk og bedre ytelse.
Ved kjøling gjelder det motsatte.

▪ Angi ønsket utslippsvanntemperatur i samsvar med

varmelegemetypen. Eksempel: Gulvvarme er beregnet på lavere
utslippsvanntemperatur enn i radiatorer og
varmepumpekonvektorer.

Tips om tanktemperaturen for husholdningsvarmtvann

▪ Bruk en ukentlig tidsplan for dine normale behov for

husholdningsvarmtvann (bare i planlagt modus).

▪ Programmer for å varme opp VVHB-tanken til en

forhåndsinnstilt verdi (Komfort = høyere VVHB-tanktemperatur)
om natten fordi behovet for romoppvarming er lavere.

▪ Hvis oppvarming av VVHB-tanken en gang om natten ikke er

tilstrekkelig, må du programmere for å varme opp VVHB-tanken
ytterligere til en forhåndsinnstilt verdi (Øko = lavere DHW­tanktemperatur) om dagen.

▪ Sørg for at ønsket VVHB-tanktemperatur IKKE er for høy.

Eksempel: Etter installeringen senker du VVHB-tanktemperaturen
daglig med 1°C og undersøker om du fortsatt har nok varmtvann.

▪ Programmer for å slå PÅ pumpen for husholdningsvarmtvann

bare under perioder på dagen når øyeblikkelig tilgang på
varmtvann er nødvendig. Eksempel: Om morgenen og kvelden.

Referanseguide for bruker

28

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

6 Vedlikehold og service

6.1 Oversikt: vedlikehold og service

Installatøren må utføre et årlig vedlikehold. Du kan finne kontakt/
helpdesk-nummeret via brukergrensesnittet.

1 Gå til [8.3]: Informasjon >

Forhandlerinformasjon.

Som sluttbruker må du:

▪ Hold området rundt enheten rent.

▪ Holde brukergrensesnittet rent med en fuktet myk klut. IKKE bruke

noen rengjøringsmidler.

▪ Kontroller regelmessig at vanntrykket er over 1bar.

Kjølemiddel

Dette produktet inneholder fluoriserte drivhusgasser. Gassene må
IKKE luftes ut i atmosfæren.

Type kjølemedium: R32

Verdien for global oppvarmingsevne (GWP): 675

MERKNAD

Gjeldende lovgivning om fluoriserte drivhusgasser
krever at mengden påfylt kjølemedium i anlegget angis i
både vekt og CO2-ekvivalenter.

Formel for å beregne mengden i tonn CO2­ekvivalenter: GWP-verdien av kjølemediet × total mengde

påfylt kjølemedium [i kg] / 1000

Ta kontakt med montøren hvis du vil ha mer informasjon.

6 Vedlikehold og service

ADVARSEL: ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende
antenningskilder (for eksempel åpen flamme eller
gassapparat eller elektrisk varmeapparat i drift).

ADVARSEL

▪ Deler fra kjølemediesyklusen må IKKE perforeres eller

brennes.

▪ Bruk IKKE andre vaskemidler eller midler som

fremskynder avisingen enn dem som anbefales av
produsenten.

▪ Vær oppmerksom på at kjølemediet i systemet er uten

lukt.

ADVARSEL

Kjølemediet i enheten er svakt antennelig, men det lekker
normalt IKKE. Hvis det lekker kjølemedium ut i rommet
som kommer i kontakt med flammen fra en brenner, et
varmeapparat eller en gasskomfyr, kan det føre til at det
dannes skadelig gass.

Slå av alle lettantennelige varmeapparater, luft ut rommet,
og ta kontakt med forhandleren der du kjøpte enheten.

Enheten må IKKE brukes før servicepersonell kan bekrefte
at delen der kjølemedielekkasjen oppstod, er reparert.

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

29

7 Feilsøking

7 Feilsøking

Hvis systemet har noen av de oppførte symptomene nedenfor, kan
du prøve å løse problemet selv. Kontakt installatøren ved alle andre
problemer. Du kan finne kontakt/helpdesk-nummeret via
brukergrensesnittet.

1 Gå til [8.3]: Informasjon >

Forhandlerinformasjon.

7.1 Vise hjelpeteksten ved eventuell feil

Hvis det inntreffer en feil, vil følgende bli vist i hjem-skjermen,
avhengig av alvorsgraden:

▪ : Feil

▪ : Feilfunksjon

Du kan få en kort og en lang beskrivelse av feilen på følgende måte:

1 Trykk på venstre dreieskive for å åpne

hovedmenyen og gå til Har feilfunksjon.

Resultat: En kort beskrivelse av feilen og feilkoden
vises på skjermen.

2 Trykk på i feil-skjermen.

Resultat: En lang beskrivelse av feilen vises på

skjermen.

7.2 Slik kontrollerer du feilhistorikken

Betingelser: Brukertillatelsesnivået er satt til avansert sluttbruker.

1 Gå til [8.2]: Informasjon > Feilhistorikk.

Du ser en liste over de siste funksjonfeilene.

7.3 Symptom: Du synes det er for kaldt (varmt) i stuen

Mulig årsak Korrigerende tiltak

Ønsket romtemperatur er for lav
(høy).

Ønsket romtemperatur kan ikke
nås.

Den væravhengige kurven er satt
feil.

Øk (reduser) ønsket
romtemperatur. Se "4.6.4Endre

ønsket romtemperatur"på
side17.

Hvis problemet gjentar seg
daglig, gjør ett av følgende:

▪ Øk (reduser) verdien for

ønsket romtemperatur. Se

"4.8.1 Bruke forhåndsinnstilte
verdier"på side20.

▪ Juster tidsplanen for

romtemperatur. Se

"4.8.3 Bruke og programmere
tidsplaner" på side 21 og
"4.8.4 Tidsplan-skjerm:
Eksempel"på side21.

Øk ønsket
utslippsvanntemperatur i
samsvar med
varmelegemetypen. Se

"4.6.5Endre ønsket
utslippsvanntemperatur"på
side17.

Juster den væravhengige
kurven. Se "4.9Væravhengig

kurve"på side24.

7.4 Symptom: Vannet i kranen er for kaldt

Mulig årsak Korrigerende tiltak

Du gikk tom for
husholdningsvarmtvann på grunn
av uvanlig høyt forbruk.

ØnsketVVHB-tanktemperatur er
for lav.

Hvis du trenger
husholdningsvarmtvann med en
gang, kan du aktivere
husholdningsvarmtvannstanken
Kraftig drift. Dette forbruker
imidlertid ekstra energi. Se

"4.7.6Bruke
husholdningsvarmtvann med
kraftig drift"på side19.

Hvis problemene gjentar seg
daglig, gjør ett av følgende:

▪ Øk den forhåndsinnstilte

verdien for VVHB­tanktemperatur. Se

"4.8.1 Bruke forhåndsinnstilte
verdier"på side20.

▪ Juster tidsplanen for VVHB-

tanktemperatur. Eksempel:
Programmer for å varme
opp VVHB-tanken til en
forhåndsdefinert verdi (Øko-
settpunkt = lavere
tanktemperatur) om dagen. Se

"4.8.3 Bruke og programmere
tidsplaner" på side 21 og
"4.8.4 Tidsplan-skjerm:
Eksempel"på side21.

7.5 Symptom: feil i varmepumpen

Når varmepumpen ikke fungerer, kan ekstravarmeren brukes til å gi
nødoppvarme. Den tar i så fall over oppvarmingsbelastningen enten
automatisk eller ved manuell samhandling.

▪ Når Nød er satt på Automatisk og varmepumpen svikter, tar

ekstravarmeren automatisk over produksjon av
husholdningsvarmtvann og romoppvarming.

▪ Når Nød er satt på Manuelt og varmepumpen svikter, stopper

produksjonen av husholdningsvarmtvann og romoppvarmingen.
Du kan gjenopprette funksjonene via brukergrensesnittet, ved å
gå til Har feilfunksjon-hovedmenyskjermbildet bekrefte
hvorvidt ekstravarmeren kan ta over oppvarmingsbelastningen.

▪ Alternativt når Nød er satt til:

▪ auto SH redusert/VVB på: Romoppvarming er redusert, men

husholdningsvarmtvann er fremdeles tilgjengelig.

▪ auto SH redusert/VVB av: Romoppvarming er redusert, og

husholdningsvarmtvann er IKKE tilgjengelig.

▪ auto SH normal/VVB av: Romoppvarming fungerer normalt,

men husholdningsvarmtvann er IKKE tilgjengelig.
Som i Manuelt modus kan enheten ta hele belastningen med
ekstravarmeren hvis brukeren aktiverer dette via Har
feilfunksjon-hovedmenyskjermbildet.

Når varmepumpen svikter, vises eller på brukergrensesnittet.

Mulig årsak Korrigerende tiltak

Varmepumpen er skadet. Se "7.1Vise hjelpeteksten ved

eventuell feil"på side30.

INFORMASJON

Når ekstravarmeren overtar varmebelastningen, er
strømforbruket betydelig høyere.

Referanseguide for bruker

30

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

7.6 Symptom: Systemet lager surklelyder etter igangsetting

7 Feilsøking

Mulig årsak Korrigerende tiltak

Det er luft i systemet. Utfør luftrensing av systemet.
Forskjellige funksjonsfeil.

(a) Vi anbefaler luftrensing med enhetens luftrensefunksjon

(skal utføres av installatøren). Hvis du utfører luftrensing av
varmestrålelegemer eller oppsamlere, ta hensyn til
følgende:

ADVARSEL

Luftrensing av varmestrålelegemer eller oppsamlere.

Før du foretar luftrensing fra varmestrålelegemer eller
oppsamlere må du sjekke om eller vises på

startskjermen til brukergrensesnittet.

▪ Hvis ikke kan du utføre luftrensing umiddelbart.

▪ Hvis ja, sørg for at rommet der du vil utføre luftrensing

har tilstrekkelig ventilasjon. Begrunnelse: Kjølemiddel
kan lekke inn i vannkretsen, og deretter inn i rommet
når du foretar luftrensing fra varmestrålelegemer eller
oppsamlere.

Kontroller om eller vises
på startskjermen til
brukergrensesnittet. Se "7.1Vise

hjelpeteksten ved eventuell
feil"på side30 hvis du vil ha mer

informasjon om feilfunksjonen.

(a)

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Referanseguide for bruker

31

8 Flytting

8 Flytting

8.1 Oversikt: flytting

Kontakt installatøren hvis du vil flytte deler av systemet
(brukergrensesnittet, innendørsenheten, utendørsenheten, VVHB­tanken…). Du kan finne kontakt/helpdesk-nummeret via
brukergrensesnittet.

9 Kassering

MERKNAD

Systemet må IKKE demonteres på egen hånd. Systemet
må demonteres og kjølemiddelet, oljen og eventuelle
andre deler MÅ tas hånd om i overensstemmelse med
aktuell lovgivning. Anleggene MÅ håndteres ved et
spesialanlegg for gjenbruk, resirkulering og gjenvinning.

10 Ordliste

VVHB = Husholdningsvarmtvann

Varmtvann beregnet på bruk i husholdninger, uansett
bygningstype.

LWT = Utslippsvanntemperatur

Vanntemperaturen ved varmepumpens vannutslipp.

Forhandler

Salgsdistributør for produktet.

Autorisert montør

Teknisk kyndig person som er kvalifisert til å montere
produktet.

Bruker

Person som eier produktet og/eller bruker det.

Gjeldende forskrifter

Alle internasjonale, europeiske, nasjonale og lokale
direktiver, lover, forskrifter og/eller koder som er relevante
og gjeldende for et bestemt produkt eller domene.

Servicefirma

Kvalifisert firma som kan utføre eller koordinere nødvendig
service på enheten.

Installeringshåndbok

Instruksjonshåndbok for et bestemt produkt eller
bruksområde. Forklarer hvordan du installerer, konfigurerer
og vedlikeholder det.

Driftshåndbok

Instruksjonshåndbok beregnet på et bestemt produkt eller
bruksområde. Forklarer bruken.

Tilbehør

Etiketter, håndbøker, informasjonsark og utstyr som følger
med produktet og som må installeres i henhold til
instruksjonene i den medfølgende dokumentasjonen.

Tilleggsutstyr

Utstyr laget og godkjent av Daikin og som kan kombineres
med produktet i samsvar med instruksjonene i den
medfølgende dokumentasjonen.

Kjøpes lokalt

Utstyr som IKKE er laget og godkjent av Daikin, og som kan
kombineres med produktet i samsvar med instruksjonene i
den medfølgende dokumentasjonen.

Referanseguide for bruker

32

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4P569819-1 2019.02

Copyright 2019 Daikin
