Daikin EGSAH06DA9W, EGSAH10DA9W, EGSAX06DA9W, EGSAX10DA9W, EGSAX06DA9WG User reference guide [lt]

Vartotojo informacinis vadovas

Daikin Altherma 3 GEO

EGSAH06DA9W
EGSAH10DA9W

EGSAX06DA9W(G)
EGSAX10DA9W(G)

Vartotojo informacinis vadovas

Daikin Altherma 3 GEO

Lietuvių

Turinys

Turinys

1 Montuotojo nustatymai: montuotojo

pildomos lentelės 2

1.1 Sąrankos vediklis ...................................................................... 2

1.2 Nustatymų meniu ...................................................................... 2

2 Trumpasis žinynas 3

2.1 Vartotojo teisių lygmuo .............................................................. 3

2.2 Erdvės šildymas/vėsinimas ....................................................... 3

2.3 Buitinis karštas vanduo ............................................................. 5

3 Bendroji informacija 6

3.1 Bendrosios atsargumo priemonės............................................. 6

3.1.1 Vartotojui..................................................................... 6

3.2 Apie dokumentaciją ................................................................... 6

3.2.1 Apie šį dokumentą ...................................................... 6

3.2.2 Įspėjimų ir simbolių reikšmės...................................... 7

3.3 Apie sistemą.............................................................................. 7

3.3.1 Įprasto sistemos maketo komponentai ....................... 7

4 Eksploatavimas 8

4.1 Vartotojo sąsaja: apžvalga ........................................................ 8

4.2 Meniu struktūra: vartotojo nustatymų apžvalga......................... 9

4.3 Galimi ekranai: apžvalga ........................................................... 10

4.3.1 Pagrindinis ekranas .................................................... 11

4.3.2 Pagrindinio meniu ekranas ......................................... 12

4.3.3 Nuostačių ekranas ...................................................... 13

4.3.4 Išsamus ekranas su reikšmėmis................................. 13

4.4 Veikimo ĮJUNGIMAS arba IŠJUNGIMAS.................................. 14

4.4.1 Vaizdinė indikacija ...................................................... 14

4.4.2 Kaip ĮJUNGTI arba IŠJUNGTI .................................... 14

4.5 Informacijos peržiūra ................................................................. 15

Informacijos peržiūra................................................... 15

Galima peržiūrėti informacija ...................................... 15

4.6 Erdvės šildymo/aušinimo valdymas .......................................... 16

4.6.1 Apie erdvės šildymo/aušinimo valdiklį......................... 16

4.6.2 Erdvės režimo nustatymas.......................................... 16

4.6.3 Nustatymas, kuris temperatūros valdiklis

naudojamas ................................................................ 16

4.6.4 Pageidaujamos patalpos temperatūros keitimas ........ 17

4.6.5 Pageidaujamos ištekančio vandens temperatūros

keitimas....................................................................... 17

4.7 Buitinio karšto vandens valdymas ............................................. 18

4.7.1 Apie buitinio karšto vandens valdymą......................... 18

4.7.2 Pašildymo režimas...................................................... 18

4.7.3 Planinis režimas.......................................................... 18

4.7.4 Planinis + pašildymo režimas...................................... 18

4.7.5 Buitinio karšto vandens temperatūros keitimas .......... 19

4.7.6 DHW galingojo režimo naudojimas............................. 19

4.8 Iš anksto nustatytos reikšmės ir planai...................................... 20

4.8.1 Iš anksto nustatytų reikšmių naudojimas .................... 20

4.8.2 Energijos kainų nustatymas........................................ 20

4.8.3 Planų naudojimas ir programavimas........................... 21

4.8.4 Plano ekranas: pavyzdys............................................ 21

4.9 Nuo oro priklausoma kreivė....................................................... 24

4.9.1 Kas yra nuo oro priklausoma kreivė?.......................... 24

4.9.2 2 taškų kreivė.............................................................. 24

4.9.3 Nuolydžio-poslinkio kreivė .......................................... 24

4.9.4 Nuo oro priklausomų kreivių naudojimas.................... 25

4.10 Kitos funkcijos ........................................................................... 27

4.10.1 Laiko ir datos konfigūravimas ..................................... 27

4.10.2 Tyliojo režimo naudojimas .......................................... 27

4.10.3 Atostogų režimo naudojimas....................................... 27

5 Energijos taupymo patarimai 28
6 Techninė priežiūra ir tvarkymas 29

6.1 Apžvalga: techninė priežiūra ir tvarkymas.................................. 29

7 Trikčių šalinimas 30

7.1 Pagalbos teksto iškvietimas gedimo atveju................................ 30

7.2 Gedimų istorijos tikrinimas ......................................................... 30

7.3 Požymis: jaučiate, kad kambaryje per šalta (karšta) .................. 30

7.4 Požymis: iš čiaupo teka per šaltas vanduo ................................ 30

7.5 Požymis: šiluminio siurblio gedimas........................................... 30

7.6 Simptomas: paruošta naudoti sistema gurguliuoja..................... 31

8 Perkėlimas 32

8.1 Apžvalga: perkėlimas ................................................................. 32

9 Išmetimas 32
10 Žodynas 32

1 Montuotojo nustatymai:

montuotojo pildomos lentelės

1.1 Sąrankos vediklis

Nustatymas Įrašykite…

Sistema

Vidaus įrenginio tipas (tik

skaitoma)

Atsarginio šildytuvo tipas

(tik skaitoma) [9.3.1]

Buitinis karštas vanduo

[9.2.1]

Avarinė situacija [9.5]
Zonų skaičius [4.4]

Atsarginis šildytuvas

Įtampa [9.3.2]
Maksimali galia [9.3.9]

Pagrindinė zona

Šilumos šaltinio tipas [2.7]
Valdiklis [2.9]
Nuostačio režimas [2.4]
Grafikas [2.1]
PNO kreivės tipas [2.E]

Papildoma zona (tik jei [4.4]=1, dviejų zonų)

Šilumos šaltinio tipas [3.7]
Valdiklis (tik skaitoma) [3.9]
Nuostačio režimas [3.4]
Grafikas [3.1]
PNO kreivės tipas [3.C]

Katilas

Šildymo režimas [5.6]
Komforto nuostatis [5.2]
Ekonomijos nuostatis [5.3]
Pašildymo nuostatis [5.4]

1.2 Nustatymų meniu

Nustatymas Įrašykite…

Pagrindinė zona

Termostato tipas [2.A]

Papildoma zona (jei taikytina)

Vartotojo informacinis vadovas

2

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Trumpasis žinynas

Vartotojo profilis

B

0000

Vartotojas

1234

Patyręs vartotojas

Eksploatavimas

Patalpa

Patalpų šildymas/ vėsinimas

Įjungta

Įjungta

C.1

Eksploatavimas

Patalpų šildymas/
vėsinimas

Katilas

Išjungta

Įjungta

Įjungta

Patalpa

C.2

Patalpa

1

+

–

21°C

1

a b

Patalpa

Pagrindinė zona

2

Papildoma zona

3

Nustatymas Įrašykite…

Termostato tipas [3.A]

Informacija

Atstovo informacija [8.3]

2 Trumpasis žinynas

2.1 Vartotojo teisių lygmuo

Meniu struktūroje rodomos ir galimos keisti informacijos kiekis
priklauso nuo vartotojo teisių lygio:

▪ Vartotojas: standartinis režimas

▪ Patyręs vartotojas: rodoma ir leidžiama keisti daugiau

informacijos

Vartotojo teisių lygio keitimas

1 Eikite į [B]: Vartotojo profilis.

2 Įveskite taikytiną vartotojo teisių lygio PIN kodą. —

▪ Pereikite per skaitmenų sąrašą ir pakeiskite

pasirinktą skaitmenį.
▪ Žymeklį perkelkite iš kairės į dešinę.
▪ Patvirtinkite PIN kodą ir tęskite.

Vartotojo PIN kodas Vartotojas PIN kodas yra 0000.

Erdvės šildymo/vėsinimo ĮJUNGIMAS arba IŠJUNGIMAS

1 Eikite į [C.2]: Eksploatavimas > Patalpų

šildymas/ vėsinimas.

2 Nustatykite veikimą į Įjungta arba Išjungta.

Pageidaujamos patalpos temperatūros keitimas

Valdydami patalpos temperatūrą, galite patalpos temperatūros
nuostačių ekrane nuskaityti ir nustatyti norimą patalpos temperatūrą.

1 Eikite į [1]: Patalpa.

2 Nustatykite pageidaujamą patalpos temperatūrą.

a Faktinė patalpos temperatūra
b Pageidaujama patalpos temperatūra

Pageidaujamos ištekančio vandens temperatūros keitimas

Ištekančio vandens temperatūros nuostačių ekrane galite nuskaityti
ir nustatyti norimą ištekančio vandens temperatūrą.

1 Eikite į [2]: Pagrindinė zona arba [3]: Papildoma

zona.

Patyrusio vartotojo PIN kodas

Patyręs vartotojas PIN kodas yra 1234. Dabar vartotojui matomi
papildomi meniu elementai.

2.2 Erdvės šildymas/vėsinimas

Patalpos temperatūros valdymo ĮJUNGIMAS arba IŠJUNGIMAS

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

1 Eikite į [C.1]: Eksploatavimas > Patalpa.

2 Nustatykite veikimą į Įjungta arba Išjungta.

Vartotojo informacinis vadovas

3

2 Trumpasis žinynas

+

–

35°C

2

a b

Pagrindinė zona

+

–

45°C

3

a b

Papildoma zona

X1 X2

c
d

Y1

Y2

Y3

Y4

a b

Y1

Y2

Y3

Y4

X1 X2

a b

c

d

Y1

Y2

X1 X2

2 Nustatykite norimą ištekančio vandens temperatūrą.

a Faktinė ištekančio vandens temperatūra
b Pageidaujama ištekančio vandens temperatūra

Kaip pakeisti nuo oro priklausomą kreivę erdvės šildymo/
vėsinimo zonose

1 Eikite į atitinkamą zoną:

Zona Eikite į …

Pagrindinė zona –šildymas [2.5] Pagrindinė zona >

Šildymo NOP kreivė

Pagrindinė zona –vėsinimas [2.6] Pagrindinė zona >

Vėsinimo NOP kreivė

Papildoma zona –šildymas [3.5] Papildoma zona >

Šildymo NOP kreivė

Papildoma zona –vėsinimas [3.6] Papildoma zona >

Vėsinimo NOP kreivė

2 Pakeiskite nuo oro priklausomą kreivę.

Yra 2 NOP kreivių tipai: nuolydžio-poslinkio kreivė
(numatytoji) ir 2 taškų kreivė. Prireikus, tipą galima pakeisti
[2.E] Pagrindinė zona > PNO kreivės tipas. Kreivių
koregavimo būdas priklauso nuo tipo.

Galimi veiksmai ekrane

Pasirenkamas nuolydis arba poslinkis.
Padidinamas arba sumažinamas nuolydis arba

poslinkis.
Kai pasirinktas nuolydis: nustatomas nuolydis ir

pereinama prie poslinkio.
Kai pasirinktas poslinkis: nustatomas poslinkis.

Patvirtinami pakeitimai ir grįžtama į submeniu.

2 taškų kreivė

X1, X2 Lauko aplinkos temperatūra
Y1, Y2 Pageidaujama ištekančio vandens temperatūra

Galimi veiksmai ekrane

Eiti per temperatūros reikšmes.
Pakeisti temperatūrą.
Pereiti prie kitos temperatūros.
Patvirtinti pakeitimus ir tęsti.

Daugiau informacijos

Daugiau informacijos taip pat žr.:
▪ 14. puslapyje "4.4Veikimo ĮJUNGIMAS arba IŠJUNGIMAS"
▪ 16. puslapyje "4.6Erdvės šildymo/aušinimo valdymas"
▪ 24. puslapyje "4.9Nuo oro priklausoma kreivė"
▪ 20. puslapyje "4.8Iš anksto nustatytos reikšmės ir planai"

Nuolydžio-poslinkio kreivė

Nuolydis. Pakeitus nuolydį,

nauja pageidaujama temperatūra
X1 taške netolygiai didesnė negu
pageidaujama temperatūra X2
taške.

X1, X2 Lauko aplinkos temperatūra
Y1~Y4 Pageidaujama katilo temperatūra

a NOP kreivė prieš pakeitimus
b NOP kreivė po pakeitimų
c Nuolydis
d Poslinkis

Vartotojo informacinis vadovas

4

Poslinkis. Pakeitus poslinkį,
nauja pageidaujama temperatūra
X1 taške tolygiai didesnė kaip ir
pageidaujama temperatūra X2
taške.

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Trumpasis žinynas

Eksploatavimas

Katilas

Išjungta

Įjungta

Patalpų šildymas/ vėsinimas

C.3

Katilas

5

+

–

50°C

5

a b

Katilas

X1 X2

c
d

Y1

Y2

Y3

Y4

a b

Y1

Y2

Y3

Y4

X1 X2

a b

c

d

Y1

Y2

X1 X2

2.3 Buitinis karštas vanduo

Katilo šildymo ĮJUNGIMAS arba IŠJUNGIMAS

1 Eikite į [C.3]: Eksploatavimas > Katilas.

2 Nustatykite veikimą į Įjungta arba Išjungta.

Kaip pakeisti katilo temperatūros nuostatį

Tik pašildymas režimu katilo temperatūros nuostačių ekrane galite
peržiūrėti ir nustatyti norimą buitinio karšto vandens temperatūrą.

1 Eikite į [5]: Katilas.

2 Pakoreguokite buitinio karšto vandens temperatūrą.

d Poslinkis

Galimi veiksmai ekrane

Pasirenkamas nuolydis arba poslinkis.
Padidinamas arba sumažinamas nuolydis arba

poslinkis.
Kai pasirinktas nuolydis: nustatomas nuolydis ir

pereinama prie poslinkio.
Kai pasirinktas poslinkis: nustatomas poslinkis.

Patvirtinami pakeitimai ir grįžtama į submeniu.

2 taškų kreivė

X1, X2 Lauko aplinkos temperatūra
Y1, Y2 Pageidaujama katilo temperatūra

Galimi veiksmai ekrane

Eiti per temperatūros reikšmes.
Pakeisti temperatūrą.
Pereiti prie kitos temperatūros.
Patvirtinti pakeitimus ir tęsti.

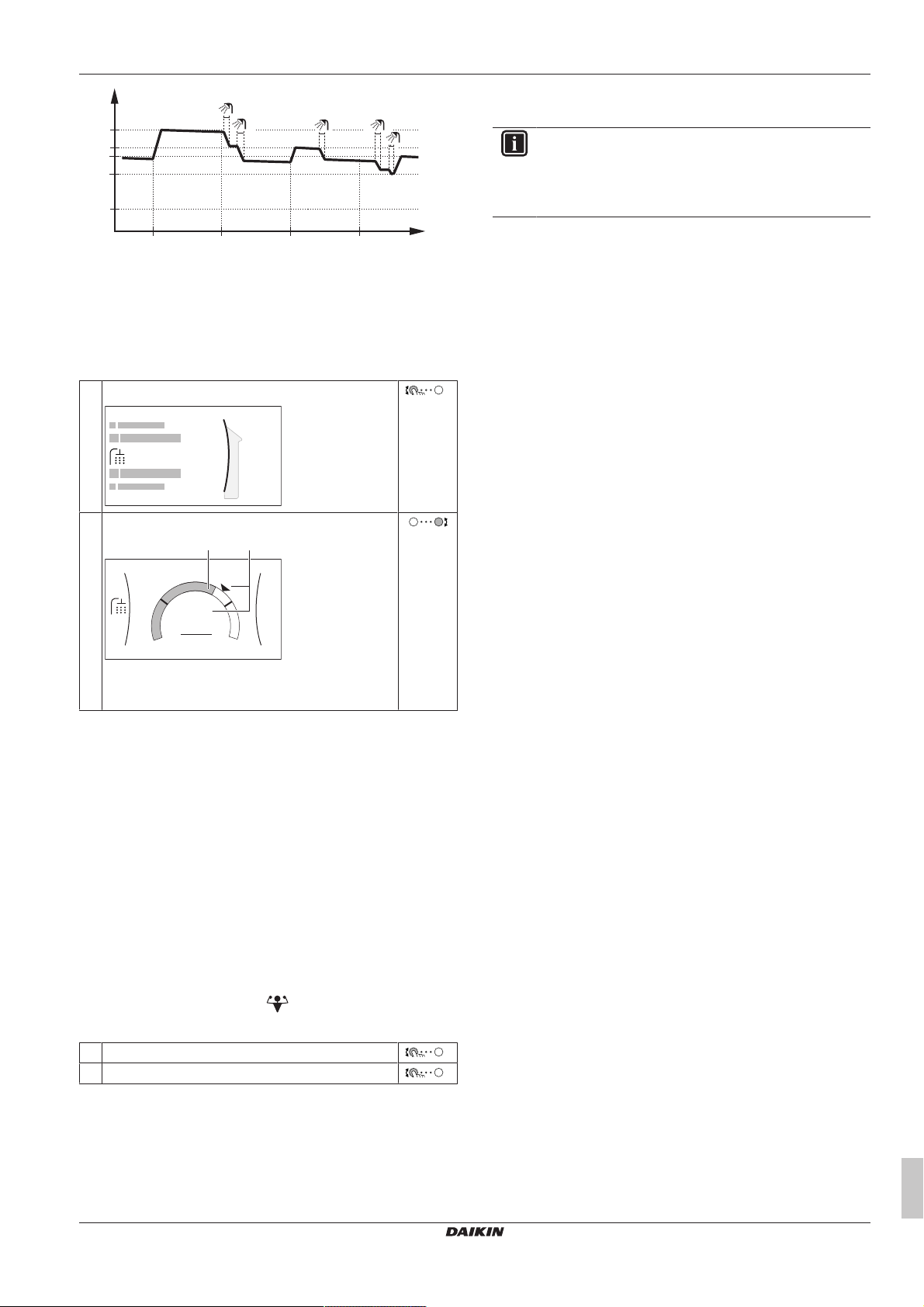

a Faktinė buitinio karšto vandens temperatūra
b Pageidaujama buitinio karšto vandens temperatūra

Kitų režimų atveju nuostačių ekraną galima tik peržiūrėti, bet ne
keisti. Vietoje to galima keisti šiuos nustatymus: Komforto

nuostatis [5.2], Ekonomijos nuostatis [5.3] ir Pašildymo
nuostatis [5.4].

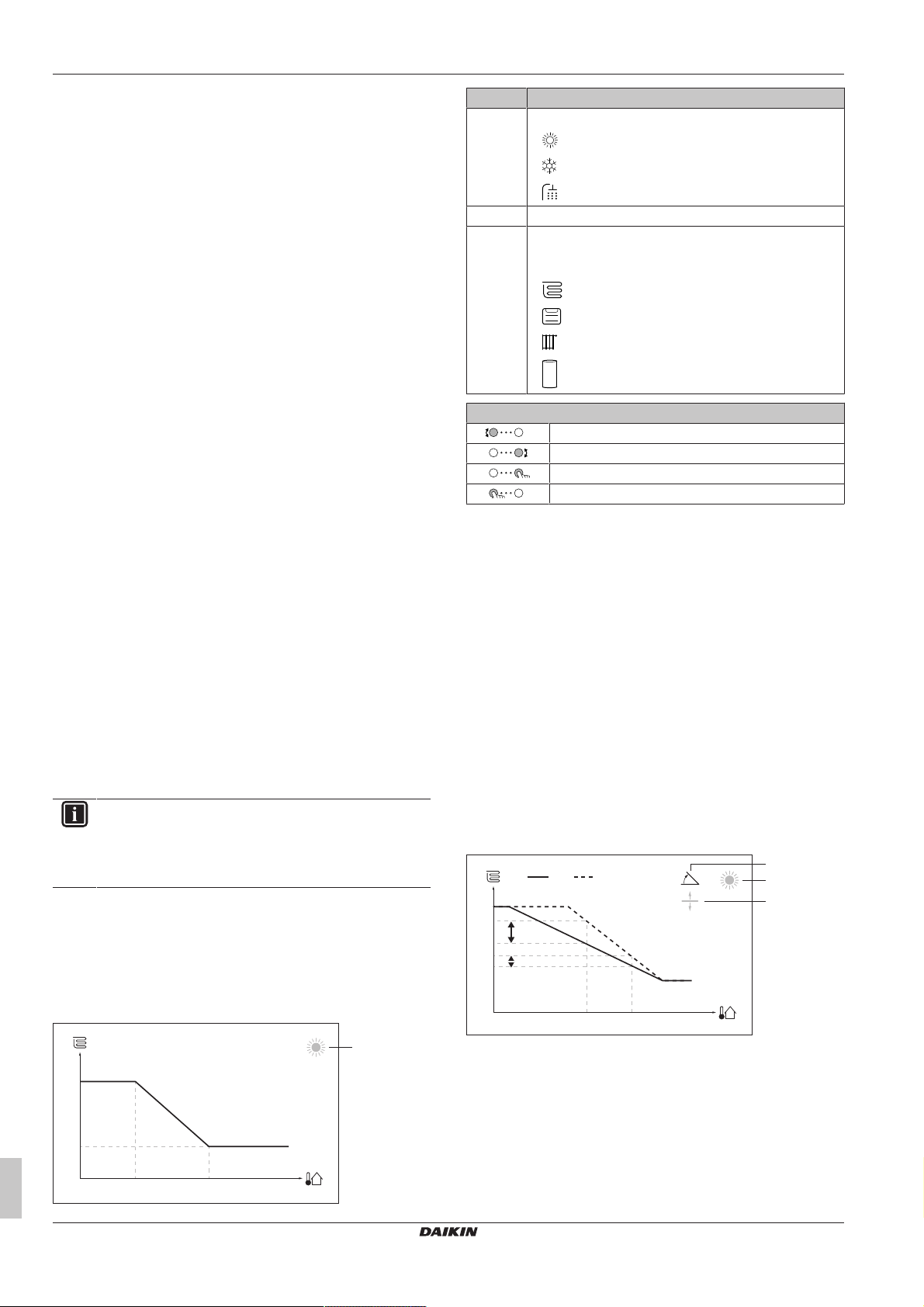

Kaip pakeisti katilo nuo oro priklausomą kreivę

1 Eikite į [5.C] Katilas > PNO kreivė.
2 Pakeiskite nuo oro priklausomą kreivę.

Yra 2 NOP kreivių tipai: nuolydžio-poslinkio kreivė
(numatytoji) ir 2 taškų kreivė. Prireikus, tipą galima pakeisti
[2.E] Pagrindinė zona > PNO kreivės tipas. Kreivių
koregavimo būdas priklauso nuo tipo.

Nuolydžio-poslinkio kreivė

Nuolydis. Pakeitus nuolydį,

nauja pageidaujama temperatūra
X1 taške netolygiai didesnė negu
pageidaujama temperatūra X2
taške.

Poslinkis. Pakeitus poslinkį,
nauja pageidaujama temperatūra
X1 taške tolygiai didesnė kaip ir
pageidaujama temperatūra X2
taške.

Daugiau informacijos

Daugiau informacijos taip pat žr.:
▪ 14. puslapyje "4.4Veikimo ĮJUNGIMAS arba IŠJUNGIMAS"
▪ 18. puslapyje "4.7Buitinio karšto vandens valdymas"
▪ 24. puslapyje "4.9Nuo oro priklausoma kreivė"
▪ 20. puslapyje "4.8Iš anksto nustatytos reikšmės ir planai"

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

X1, X2 Lauko aplinkos temperatūra
Y1~Y4 Pageidaujama katilo temperatūra

a NOP kreivė prieš pakeitimus

b NOP kreivė po pakeitimų

c Nuolydis

Vartotojo informacinis vadovas

5

3 Bendroji informacija

3 Bendroji informacija

3.1 Bendrosios atsargumo priemonės

3.1.1 Vartotojui

▪ Jei NEŽINOTE, kaip eksploatuoti bloką, susisiekite su savo

montuotoju.

▪ Šį prietaisą gali naudoti vaikai nuo 8metų amžiaus ir asmenys su

ribotais fiziniais, jutiminiais arba psichiniais gebėjimais, taip pat–
patirties ir žinių stokojantys asmenys, jei juos prižiūri ar nurodė,
kaip saugiai naudotis prietaisu, ir jie supranta kylančius pavojus.
Vaikams DRAUDŽIAMA žaisti su prietaisu. Neprižiūrimiems
vaikams DRAUDŽIAMA valyti ir vykdyti naudotojo techninės
priežiūros darbus.

ĮSPĖJIMAS

Kad išvengtumėte elektros smūgio arba gaisro:

▪ NEPLAUKITE įrenginio.
▪ NEVALDYKITE įrenginio šlapiomis rankomis.
▪ Ant įrenginio viršaus NEDĖKITE jokių objektų su

vandeniu.

PASTABA

▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar

įrangos.

▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar

NESTOVĖKITE.

▪ Įrenginiai pažymėti šiuo simboliu:

Tai reiškia, kad elektriniai ar elektroniniai gaminiai NETURI būti
išmetami kartu su buitinėmis atliekomis. NEBANDYKITE
išmontuoti sistemos patys: išmontuoti sistemą, tvarkyti šaltnešį,
alyvą ir kitas dalis turi įgaliotasis montuotojas, laikydamasis
galiojančių teisės aktų.
Įrenginius reikia pristatyti į specializuotą pakartotinio panaudojimo,
perdirbimo ir utilizavimo įstaigą. Jei šį gaminį utilizuosite tinkamai,
padėsite išvengti neigiamų padarinių aplinkai ir žmogaus
sveikatai. Dėl papildomos informacijos susisiekite su savo vietos
savivaldybe.

▪ Maitinimo elementai pažymėti šiuo simboliu:

Tai reiškia, kad maitinimo elementai NETURI būti išmetami kartu
su buitinėmis atliekomis. Jei po ženklu išspausdintas cheminis
elementas, šis cheminio elemento ženklas reiškia, kad maitinimo
elementų sudėtyje esančių sunkiųjų metalų koncentracija viršija
tam tikrą lygį.
Galimi cheminių elementų ženklai: Pb: švinas (>0,004%).
Panaudotus maitinimo elementus reikia pristatyti į specializuotus
surinkimo punktus, kad būtų galima panaudoti pakartotinai.
Tinkama utilizuodami panaudotus maitinimo elementus, padėsite
išvengti galimų neigiamų padarinių aplinkai ir žmonių sveikatai.

3.2 Apie dokumentaciją

▪ Originali dokumentacija yra anglų kalba. Dokumentai visomis

kitomis kalbomis yra vertimai.

▪ Šiame dokumente aprašytos atsargumo priemonės yra labai

svarbios, todėl jų būtina paisyti.

▪ Sistemos įrengimo darbus ir visus veiksmus, aprašytus įrengimo

vadove bei montuotojo trumpajame vadove, TURI atlikti įgaliotasis
montuotojas.

3.2.1 Apie šį dokumentą

Dėkojame, kad įsigijote šį produktą. Prašome:
▪ Atidžiai perskaityti dokumentaciją prieš naudojantis vartotojo

sąsaja, kad viskas veiktų tinkamai.

▪ Paprašyti montuotojo informuoti apie nustatymus, kuriuos jis

naudojo konfigūruodamas sistemą. Patikrinti, ar montuotojas
užpildė nustatymų lenteles. Jei ne, paprašykite jas užpildyti.

▪ Saugokite dokumentaciją, kad galėtumėte pasinaudoti vėliau.

Tikslinė auditorija

Galutiniainaudotojai

Dokumentacijos rinkinys

Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau
apibūdinama viso rinkinio sandara:

▪ Bendrosios atsargumo priemonės:

▪ Saugos instrukcijos, kurias turite perskaityti prieš montuodami
▪ Formatas: popierinis (įrenginio dėžėje)

▪ Eksploatavimo vadovas:

▪ Trumpas bazinio naudojimo vadovas
▪ Formatas: popierinis (įrenginio dėžėje)

▪ Vartotojo informacinis vadovas:

▪ Išsamios bazinio ir pažangesnio naudojimo instrukcijos ir

papildoma informacija

▪ Formatas: Skaitmeniniai failai svetainėje http://

www.daikineurope.com/support-and-manuals/product­information/

▪ Montavimo vadovas:

▪ Montavimo instrukcijos
▪ Formatas: popierinis (įrenginio dėžėje)

▪ Montuotojo informacinis vadovas:

▪ Pasiruošimas montuoti, gera praktika, baziniai duomenys,…
▪ Formatas: Skaitmeniniai failai svetainėje http://

www.daikineurope.com/support-and-manuals/product­information/

▪ Papildomos įrangos priedų knyga:

▪ Papildoma informacija apie papildomos įrangos montavimą
▪ Formatas: popierinis (įrenginio dėžėje) + skaitmeniniai failai

svetainėje http://www.daikineurope.com/support-and-manuals/

product-information/

Naujausios pateiktos dokumentacijos versijos bus pateiktos
regioninėje Daikin svetainėje arba jas platins montuotojai.

Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos –
vertimai.

Programėlė Daikin Online Control Heating

Jei jūsų montuotojas nustatė, galite naudoti
programėlę Daikin Online Control Heating
šiluminio siurblio sistemos Daikin Altherma
būsenai kontroliuoti ir stebėti. Daugiau
informacijos žr.:

http://www.onlinecontroller.daikineurope.com/

Vartotojo informacinis vadovas

6

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

3 Bendroji informacija

4

Patalpų šildymas/ vėsinimas

Veikimo diapazonas

4.3

g

A

db

a

f

e

c

BC

Numeriai

Elementų numeriai (pavyzdžiui: [4.3]) padės susiorientuoti vartotojo
sąsajos meniu struktūroje.

1 Kaip įjungti naršymo kelią: pagrindiniame ekrane

arba pagrindinio meniu ekrane paspauskite pagalbos
mygtuką. Ekrano viršutiniame kairiajame kampe
rodomas naršymo kelias.

2 Kaip išjungti naršymo kelią: dar kartą paspauskite

pagalbos mygtuką.

Šiame dokumente taip pat naudojamas šis naršymo kelias.

Pavyzdys:

1 Eikite į [4.3]: Patalpų šildymas/ vėsinimas >

Veikimo diapazonas.

Tai reiškia:

1 Pradėkite nuo pagrindinio ekrano ir sukdami kairįjį

reguliatorių eikite į Patalpų šildymas/
vėsinimas.

2 Paspaudę kairįjį reguliatorių įeikite į submeniu.
3 Sukdami kairįjį reguliatorių eikite į Veikimo

diapazonas.

PASTABA

Nurodo situaciją, dėl kurios galimas įrangos arba turto
sugadinimas.

INFORMACIJA

Nurodo naudingus patarimus arba papildomą informaciją.

Ženklas Paaiškinimas

Prieš įrengdami perskaitykite įrengimo ir
eksploatacijos vadovą bei elektros instaliacijos
instrukcijų lapą.

Prieš pradėdami vykdyti techninės ir bendrosios
priežiūros darbus, perskaitykite priežiūros vadovą.

Papildomos informacijos rasite montuotojo ir
naudotojo nuorodų vadove.

3.3 Apie sistemą

Sistemos funkcijos priklauso nuo maketo:
▪ erdvės šildymas;
▪ erdvės aušinimas (jei sumontuotas šildymo/aušinimo šiluminio

siurblio modelis);

▪ buitinio karšto vandens gamyba.

3.3.1 Įprasto sistemos maketo komponentai

4 Paspaudę kairįjį reguliatorių įeikite į submeniu.

3.2.2 Įspėjimų ir simbolių reikšmės

PAVOJUS

Nurodo situaciją, dėl kurios galima žūti arba sunkiai
susižaloti.

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Nurodo situaciją, dėl kurios galima mirtis nuo elektros
srovės.

PAVOJUS: GALIMA NUSIDEGINTI

Nurodo situaciją, dėl kurios galimi labai aukštos arba labai
žemos temperatūros sukelti nudegimai.

PAVOJUS: GALIMAS SPROGIMAS

Nurodo situaciją, dėl kurios galimas sprogimas.

ĮSPĖJIMAS

Nurodo situaciją, dėl kurios galima žūti arba sunkiai
susižaloti.

ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA

DĖMESIO

Nurodo situaciją, dėl kurios galima lengvai arba vidutiniškai
susižaloti.

A Pagrindinė zona. Pavyzdys: svetainė.
B Papildoma zona. Pavyzdys: miegamasis.
C Technikos patalpa. Pavyzdys: garažas.

a
b Patalpose naudojamo įrenginio šiluminis siurblys
c Buitinio karšto vandens (BKV) katilas
d Patalpose naudojamo įrenginio vartotojo sąsaja
e Speciali žmogaus komforto sąsaja (BRC1HHDA naudojama

kaip patalpos termostatas)

f Grindinis šildymas

g Radiatoriai, šiluminiosiurblio konvektoriai arba

ventiliatoriausspiralės

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Vartotojo informacinis vadovas

7

4 Eksploatavimas

a

b
c

a b c d e

4 Eksploatavimas

4.1 Vartotojo sąsaja: apžvalga

Vartotojo sąsają sudaro šie komponentai:

a Būsenos indikatorius
b LCD ekranas
c Reguliatoriai ir mygtukai

Būsenos indikatorius

Būsenos indikatoriaus LED diodai įsižiebia arba mirksi, rodydami
įrenginio veikimo režimą.

LED diodas Režimas Aprašas

Mirksi mėlynai Parengtis Įrenginys neveikia.
Pastoviai

šviečia mėlynai
Mirksi raudonai Gedimas Įvyko gedimas.

Eksploatavimas Įrenginys veikia.

Išsamiau žr. 30. puslapyje

"7.1Pagalbos teksto iškvietimas
gedimo atveju".

Punktas Aprašas

a Kairysis

diskas

b Mygtukas

Atgal

c Pagrindinio

ekrano
mygtukas

d Pagalbos

mygtukas

e Dešinysis

diskas

Kai galima naudoti kairįjį reguliatorių, LCD ekrane
rodomas lankas kairėje pusėje.

▪ : pasukite, tada paspauskite kairįjį

reguliatorių. Naršoma po meniu struktūrą.

▪ : pasukite kairįjį reguliatorių.

Pasirenkamas meniu elementas.

▪ : paspauskite kairįjį reguliatorių.

Patvirtinamas pasirinkimas arba pereinama į
submeniu.

: paspaudus pereinama 1 veiksmu atgal meniu

struktūroje.

: paspaudus grįžtama į pagrindinį ekraną.

: paspaudus parodomas pagalbos tekstas,

susijęs su esamu puslapiu (jei yra).
Kai galima naudoti dešinįjį reguliatorių, LCD

ekrane rodomas lankas dešinėje pusėje.
▪ : pasukite, tada paspauskite dešinįjį

reguliatorių. Pakeičiamas reikšmė arba
nuostata, rodoma dešinėje ekrano pusėje.

▪ : pasukite dešinįjį reguliatorių. Naršoma

po galimas reikšmes ir nuostatas.

▪ : paspauskite dešinįjį reguliatorių.

Patvirtinamas pasirinkimas ir pereinama prie
kito meniu elemento.

LCD ekranas

LCD ekranas turi miego funkciją. Praėjus tam tikram laikui neveikos
su vartotojo sąsaja ekranas patamsėja. Paspaudus bet kokį mygtuką
ar pasukus bet kokį diską, ekranas atsibunda. Neveikos laikas
skiriasi priklausomai nuo vartotojo teisių lygio:

▪ Vartotojas arba Patyręs vartotojas: 15min.

▪ Montuotojas: 1val.

Reguliatoriai ir mygtukai

Reguliatoriai ir mygtukai naudojami:
▪ Naršyti po LCD ekrano langus, meniu ir nuostatas
▪ Reikšmės nustatyti

Vartotojo informacinis vadovas

8

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4.2 Meniu struktūra: vartotojo nustatymų apžvalga

[1]

Patalpa

Jutiklio nuokrypis

Nuostačio intervalas

Apsauga nuo šerkšno

Vėsinimo grafikas

Šildymo grafikas

Grafikas

[2]

Pagrindinė zona
Grafikas

Šildymo grafikas

Nuostačio režimas

Vėsinimo grafikas

Šildymo NOP kreivė
Vėsinimo NOP kreivė
PNO kreivės tipas

[3]

Papildoma zona
Grafikas

Šildymo grafikas

Nuostačio režimas

Vėsinimo grafikas

Šildymo NOP kreivė
Vėsinimo NOP kreivė
PNO kreivės tipas

[4]

Patalpų šildymas/ vėsinimas

Veikimo režimas
Veikimo režimo grafikas

[5]

Katilas

Režimas Galingas
Komforto nuostatis
Ekonomijos nuostatis
Pašildymo nuostatis
Grafikas
PNO kreivės tipas

[7]

Vartotojo nustatymai
Kalba

Laikas/ data
Atostogos
Tylusis
Elektros kaina
Dujų kaina

(*)

[8]

Informacija
Energijos sąnaudų duomenys

Gedimų istorija
Atstovo informacija
Jutikliai
Vykdymo elementai
Veikimo režimai
Apie
Ryšio būsena
Veikimo valandos

[B]

Vartotojo profilis

[C]

Eksploatavimas

Patalpa
Patalpų šildymas/ vėsinimas
Katilas

[1.4]

Apsauga nuo šerkšno

Suaktyvinimas
Kambario nuostatis

[1.5]

Nuostačio intervalas
Šildymo minimumas

Šildymo maksimumas
Vėsinimo minimumas
Vėsinimo maksimumas

[7.2]

Laikas/ data

Valandos
Minutės
Metai
Mėnuo
Diena
Vasaros laikas
Formatas

[7.3]

Atostogos

Suaktyvinimas
Nuo
Iki

[7.4]

Tylusis

Suaktyvinimas
Grafikas
Lygis

[7.5]

Elektros kaina

Aukšta
Vidutinė
Žema
Grafikas

[8.1]

Energijos sąnaudų duomenys

Elektros sąnaudos
Pagaminta šiluma

(**)

(**)

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Nuostačių ekranas

(*) Netaikoma

(**) Prieiga suteikta tik montuotojui

INFORMACIJA

Atsižvelgiant į pasirinktus montuotojo nustatymus ir
įrenginio tipą, nustatymai bus matomi/nematomi.

4 Eksploatavimas

Vartotojo informacinis vadovas

9

4 Eksploatavimas

+

–

a

OR

b

c

c2

c4

c1

c3

4.3 Galimi ekranai: apžvalga

Dažniausi ekranai yra šie:

a Pagrindinis ekranas
b Pagrindinio meniu ekranas
c Antriniai ekranai:

c1: nuostačių ekranas
c2: išsamus ekranas su reikšmėmis
c3: ekranas su nuo oro priklausoma kreive
c4: ekranas su planu

Vartotojo informacinis vadovas

10

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Eksploatavimas

6

1.6

bar

26 Feb 2019

22:19

55

21

45

i

k

j1

j2
j3

18

b

c

f3

f2

g1

f1

e

h2 h3 h4 g2h1

a2a1

d

55

6

21

45

18

4.3.1 Pagrindinis ekranas

Paspaudus mygtuką grįžtama atgal į pagrindinį ekraną.
Pamatysite įrenginio konfigūracijos ir patalpos bei nustatytų
temperatūrų apžvalgą. Pagrindiniame ekrane matomi tik simboliai,
taikytini jūsų konfigūracijai.

Galimi veiksmai ekrane

Eiti per pagrindinio meniu sąrašą.
Pereiti į pagrindinio meniu ekraną.
Įjungti/išjungti naršymo kelią.

Punktas Aprašas

a Buitinis karštas vanduo

a1 Buitinis karštas vanduo

a2

Išmatuota katilo temperatūra

b Esama data ir laikas
c Dezinfekcija / galingasis

Veikia dezinfekcijos režimas

Veikia galingas režimas

d Avarinė situacija

Šiluminio siurblio gedimas, o sistema veikia
Avarinė situacija režimu arba šiluminis siurblys
priverstinai išjungtas.

e Erdvės režimas

Vėsinimas

Šildymas

f Lauko / tylusis režimas

f1

Išmatuota lauko temperatūra

f2 Veikia tylusis režimas

f3 Lauko druskos tirpalo vamzdžiai

(1)

(1)

Punktas Aprašas

h Pagrindinė zona

h1 Sumontuoto patalpos termostato tipas:

Įrenginio veikimą lemia lauko temperatūra, kurią
nurodo speciali žmogaus komforto sąsaja
(BRC1HHDA naudojama kaip patalpos
termostatas).

Įrenginio veikimą lemia išorinis patalpos
termostatas (laidinis arba belaidis).

— Nesumontuotas ir nenustatytas joks patalpos

termostatas. Įrenginio veikimą lemia ištekančio
vandens temperatūra, nepriklausomai nuo esamos
patalpos temperatūros ir (arba) patalpos šildymo
poreikio.

h2 Sumontuoto šildymo įrenginio tipas:

Grindinis šildymas

Ventiliatorinis konvektorius

Radiatorius

h3

h4

Išmatuota patalpos temperatūra

Ištekančio vandens temperatūros nuostatis

i Atostogų režimas

Veikia atostogų režimas

j Papildoma zona

j1 Sumontuoto patalpos termostato tipas:

Įrenginio veikimą lemia išorinis patalpos
termostatas (laidinis arba belaidis).

— Nesumontuotas ir nenustatytas joks patalpos

termostatas. Įrenginio veikimą lemia ištekančio
vandens temperatūra, nepriklausomai nuo esamos
patalpos temperatūros ir (arba) patalpos šildymo
poreikio.

j2 Sumontuoto šildymo įrenginio tipas:

Grindinis šildymas

Ventiliatorinis konvektorius

Radiatorius

j3

Ištekančio vandens temperatūros nuostatis

k Gedimas

Įvyko gedimas.
Išsamiau žr. 30. puslapyje "7.1Pagalbos teksto

iškvietimas gedimo atveju".

(1) Jei atitinkamas režimas (pvz., erdvės šildymas) neaktyvus,

apskritimas rodomas pilkai.

(1)

(1)

(1)

g Vidaus įrenginys / buitinio karšto vandens katilas

g1 Ant grindų statomas vidaus įrenginys su integruotu

katilu

g2 Vandens slėgis

Vartotojo informacinis vadovas

11

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

4 Eksploatavimas

a

2

Pagrindinė zona

Papildoma zona

Patalpa

Gedimai

Patalpų šildymas/ vėsinimas

4.3.2 Pagrindinio meniu ekranas

Pradėkite nuo pagrindinio ekrano ir spausdami ( ) arba
sukdami ( ) kairįjį reguliatorių atidarykite pagrindinio meniu
ekraną. Iš pagrindinio meniu galima patekti į skirtingus nuostačių
ekranus ir submeniu.

a Pasirinktas submeniu

Galimi veiksmai ekrane

Eiti per sąrašą.
Įeiti į submeniu.
Įjungti/išjungti naršymo kelią.

Submeniu Aprašas

[0]

arba Gedimai

[1]

Patalpa

[2]

Pagrindinė zona

[3]

Papildoma zona

[4]

Patalpų

šildymas/
vėsinimas

[5]

Katilas

[7]

Vartotojo

nustatymai

[8]

Informacija

[9]

Montuotojo

nustatymai

[A]

Įdiegimas į

eksploataciją

[B]

Vartotojo

profilis

[C]

Eksploatavimas

Apribojimas: Rodoma tik įvykus
klaidai.

Išsamiau žr. 30. puslapyje

"7.1Pagalbos teksto iškvietimas
gedimo atveju".

Apribojimas: Rodoma, tik jei vidaus
įrenginį valdo speciali žmogaus
komforto sąsaja (BRC1HHDA
naudojama kaip patalpos termostatas).

Nustatoma patalpos temperatūra.
Rodomas atitinkamas jūsų pagrindinės

zonos šildymo įrenginio tipo simbolis.
Nustatoma pagrindinės zonos

ištekančio vandens temperatūra.
Apribojimas: Rodoma, tik jei yra dvi

ištekančio vandens temperatūros
zonos. Rodomas atitinkamas jūsų
papildomos zonos šildymo įrenginio
tipo simbolis.

Nustatoma papildomos zonos
ištekančio vandens temperatūra.

Apribojimas: Tik šildymo/vėsinimo
modeliams.

Rodomas atitinkamas jūsų įrenginio
simbolis. Įrenginys perjungiamas į
šildymo arba vėsinimo režimą.

Nustatoma buitinio karšto vandens
katilo temperatūra.

Prieiga prie vartotojo nuostatų, pvz.,
atostogų režimo arba tyliojo režimo.

Rodoma data ir informacija apie
vidaus įrenginį.

Apribojimas: Tik montuotojui.
Prieiga prie išplėstinių nuostatų.

Apribojimas: Tik montuotojui.
Atliekami bandymai ir techninė

priežiūra.
Pakeičiamas aktyvaus vartotojo

profilis.

Įjungiama arba išjungiama šildymo/
vėsinimo funkcija bei buitinio karšto
vandens ruoša.

Vartotojo informacinis vadovas

12

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Eksploatavimas

+

–

21°C

1

Patalpa

+

–

35°C

2

Pagrindinė zona

+

–

45°C

3

Papildoma zona

+

–

50°C

5

Katilas

a1

d

+

–

d

e

d

e

c

a2

b1

b2

a bc

a bc

7.2.1

Laikas/ data

Valandos

11

30

Minutės

4.3.3 Nuostačių ekranas

Nuostačių ekranas rodomas ekranams, apibūdinantiems sistemos
komponentus, kuriems būtina nuostačio reikšmė.

Pavyzdžiai

[1] Patalpos temperatūros
ekranas

[3] Papildomos zonos ekranas

Paaiškinimas

[2] Pagrindinės zonos ekranas

[5] Katilo temperatūros ekranas

Galimi veiksmai ekrane

Pakeisti reikšmę.
Pereiti prie kito nustatymo.
Patvirtinti pakeitimus ir tęsti.

Galimi veiksmai ekrane

Eiti per submeniu sąrašą.
Eiti į submeniu.
Nustatyti ir automatiškai pritaikyti norimą

temperatūrą.

Punktas Aprašas

Apatinė temperatūros riba a1 Fiksuota įrenginio

a2 Apribota montuotojo

Viršutinė temperatūros riba b1 Fiksuota įrenginio

b2 Apribota montuotojo

Esama temperatūra c Išmatuota įrenginio
Pageidaujam temperatūra d Sukti dešinįjį reguliatorių

norint padidinti/sumažinti.

Submeniu e Sukti arba paspausti kairįjį

reguliatorių norint pereiti į
submeniu.

4.3.4 Išsamus ekranas su reikšmėmis

Pavyzdys:

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

a Nustatymai

b Reikšmės

c Pasirinktas parametras ir vertė

Galimi veiksmai ekrane

Eiti per nustatymų sąrašą.

Vartotojo informacinis vadovas

13

4 Eksploatavimas

1.6

bar

55

19

42

18

a

1.6
bar

55

19

42

18

b

1.6
bar

55

19

42

18

c

1.6
bar

55

19

42

18

d

1.6
bar

55

19

42

18

e

1.6
bar

55

19

42

18

f

Eksploatavimas

Patalpa

Patalpų šildymas/ vėsinimas

Įjungta

Įjungta

C.1

Eksploatavimas

Patalpų šildymas/
vėsinimas

Katilas

Išjungta

Įjungta

Įjungta

Patalpa

C.2

Eksploatavimas

Katilas

Išjungta

Įjungta

Patalpų šildymas/ vėsinimas

C.3

4.4 Veikimo ĮJUNGIMAS arba IŠJUNGIMAS

4.4.1 Vaizdinė indikacija

Tam tikras įrenginio funkcijas galima įjungti arba išjungti atskirai.
Išjungus funkciją, atitinkama temperatūros piktograma pagrindiniame
ekrane bus rodoma pilkai.

Patalpos temperatūros valdiklis

a Patalpos temperatūros valdiklis ĮJUNGTAS
b Patalpos temperatūros valdiklis IŠJUNGTAS

Erdvės šildymas/vėsinimas

Erdvės šildymas/vėsinimas

1 Eikite į [C.2]: Eksploatavimas > Patalpų

šildymas/ vėsinimas.

2 Nustatykite veikimą į Įjungta arba Išjungta.

Katilo šildymas

1 Eikite į [C.3]: Eksploatavimas > Katilas.

2 Nustatykite veikimą į Įjungta arba Išjungta.

c Erdvės šildymas/vėsinimas ĮJUNGTAS
d Erdvės šildymas/vėsinimas IŠJUNGTAS

Katilo šildymas

e Katilo šildymas ĮJUNGTAS

f Katilo šildymas IŠJUNGTAS

4.4.2 Kaip ĮJUNGTI arba IŠJUNGTI

Patalpos temperatūros valdiklis

1 Eikite į [C.1]: Eksploatavimas > Patalpa.

2 Nustatykite veikimą į Įjungta arba Išjungta.

Vartotojo informacinis vadovas

14

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4.5 Informacijos peržiūra

Informacijos peržiūra

1 Eikite į [8]: Informacija.

Galima peržiūrėti informacija

Meniu… Rodoma…

[8.1] Energijos sąnaudų
duomenys

[8.2] Gedimų istorija Gedimų istorija
[8.3] Atstovo informacija Kontaktinis/pagalbos tarnybos

[8.4] Jutikliai Patalpos, katilo ar buitinio karšto

[8.5] Vykdymo elementai Kiekvienos pavaros būsena/

[8.6] Veikimo režimai Dabartinis veikimo režimas

[8.7] Apie Sistemos versijos informacija
[8.8] Ryšio būsena Informacija apie įrenginio,

Pagaminta energija, sunaudota
elektros energija ir sunaudotos
dujos

numeris

vandens, lauko ir ištekančio
vandens temperatūra (jei
taikoma)

režimas
Pavyzdys: Buitinio karšto

vandens siurblys ĮJUNGTAS/
IŠJUNGTAS

Pavyzdys: Atšildymo/alyvos
grąžinimo režimas

patalpos termostato ir LAN
adapterio ryšio būseną.

4 Eksploatavimas

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Vartotojo informacinis vadovas

15

4 Eksploatavimas

6

1.6
bar

26 Feb 2019

22:19

55

21

45

18

a2

a1

b

4.6 Erdvės šildymo/aušinimo valdymas

4.6.1 Apie erdvės šildymo/aušinimo valdiklį

Erdvės šildymo/aušinimo valdymas dažniausiai sudarytas iš šių
etapų:

1 Erdvės režimo nustatymas
2 Temperatūros valdymas

Atsižvelgdami į sistemos maketą ir montuotojo konfigūraciją,
naudojate skirtingus temperatūros valdiklius:

▪ Patalpos termostatu
▪ Pagal ištekančio vandens temperatūrą
▪ Išoriniu patalpos termostatu

4.6.2 Erdvės režimo nustatymas

Apie erdvės režimus

Atsižvelgdami į šiluminiosiurblio modelį, turite nurodyti sistemai, kurį
erdvės režimą naudoti: šildymo ar aušinimo.

Jei ... sumontuotas

šiluminiosiurblio

modelis

Šildymas/aušinimas Sistema gali pašildyti ir atvėsinti erdvę.

Turite nurodyti sistemai, kurį erdvės
režimą naudoti.

Tik šildymas Sistema gali pašildyti erdvę, bet NEGALI

jos atvėsinti. NETURITE nurodyti
sistemai, kurį erdvės režimą naudoti.

Nustatymas, ar sumontuotas šildymo/vėsinimo
šiluminiosiurblio modelis

1 Eikite į [4]: Patalpų šildymas/ vėsinimas.
2 Patikrinkite, ar [4.1] Veikimo režimas yra įtrauktas į

sąrašą ir jį galima redaguoti. Jei taip, šildymo/
vėsinimo šiluminiosiurblio modelis sumontuotas.

Norėdami nurodyti sistemai, kurį erdvės režimą naudoti, galite:

Galite… Vieta

Patikrinti, kuris erdvės režimas šiuo metu
naudojamas.

Nustatyti nuolatinį erdvės režimą. Pagrindinis meniu
Apriboti automatinį perjungimą pagal

mėnesinį planą.

Patikrinimas, kuris erdvės režimas šiuo metu naudojamas

Erdvės režimas rodomas pagrindiniame ekrane:

▪ Kai įrenginys veikia šildymo režimu, rodoma piktograma .

▪ Kai įrenginys veikia vėsinimo režimu, rodoma piktograma .
Būsenos indikatorius rodo, ar įrenginys šiuo metu veikia:
▪ Kai įrenginys neveikia, būsenos indikatorius apytiksliai kas 5

sekundes mirksi mėlynai.

▪ Kai įrenginys veikia, būsenos indikatorius nuolat šviečia mėlynai.

Erdvės režimo nustatymas

1 Eikite į [4.1]: Patalpų šildymas/ vėsinimas >

Veikimo režimas

Tai…

Pagrindinis ekranas

2 Pasirinkite vieną iš šių parinkčių:

▪ Šildymas: tik šildymo režimas

▪ Vėsinimas: tik vėsinimo režimas

▪ Automatinis: režimas keičiasi automatiškai,

atsižvelgiant į lauko temperatūrą. Apribota pagal
veikimo režimo planą.

Automatinis perjungimas iš šildymo į vėsinimą ir atvirkščiai tik šildyti
skirtiems modeliams NETAIKOMAS. Kai pasirinktas Automatinis
režimas, veikimo režimas perjungiamas pagal Veikimo režimo
grafikas [4.2].

Automatinio perjungimo pagal planą apribojimas
Sąlygos: nustatėte erdvės režimą į Automatinis.

1 Eikite į [4.2]: Patalpų šildymas/ vėsinimas >

Veikimo režimo grafikas.

2 Pasirinkite mėnesį.
3 Kiekvienam mėnesiui pasirinkite parinktį:

▪ Reversinis: neribojama

▪ Tik šildymas: ribojama

▪ Tik vėsinimas: ribojama

4 Patvirtinkite pakeitimus.

Pavyzdys: keitimo apribojimai

Kada Apribojimas

Šaltuoju metų laiku.
Pavyzdys: spalis, lapkritis, gruodis,

sausis, vasaris ir kovas.
Šiltuoju metų laiku.

Pavyzdys: birželis, liepa ir rugpjūtis.
Tarp sezonų.

Pavyzdys: balandis, gegužė ir rugsėjis.

Jei ir parametrui Veikimo režimas, ir Veikimo režimo grafikas
nustatyta parinktis Automatinis, veikimo režimą lems lauko
temperatūra.

Heating only (Tik
šildymas)

Cooling only (Tik
aušinimas)

Heating/Cooling
(Šildymas/
aušinimas)

4.6.3 Nustatymas, kuris temperatūros valdiklis naudojamas

Nustatymas, kuris temperatūros valdiklis
naudojamas (1būdas)

Žr. montuotojo užpildytą montuotojo nustatymų lentelę.

Nustatymas, kuris temperatūros valdymo būdas
naudojamas (2būdas)

Kuris temperatūros valdymo būdas yra naudojamas, matoma
pagrindiniame ekrane.

a1 Pagrindinės zonos šildymo įrenginys (šiame pavyzdyje

Grindinis šildymas)

Vartotojo informacinis vadovas

16

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Eksploatavimas

Patalpa

1

+

–

21°C

1

a b

Patalpa

Pagrindinė zona

2

Papildoma zona

3

+

–

35°C

2

a b

Pagrindinė zona

+

–

45°C

3

a b

Papildoma zona

a2 Papildomos zonos šildymo įrenginys (šiame pavyzdyje

Radiatorius). Jei nerodoma jokia piktograma, papildomos
zonos nėra.

b Pagrindinės zonos patalpos termostato tipas:

Jeigu b=… Tai temperatūros valdiklis yra…

Pagrindinė zona Papildoma zona (jei

yra)

Patalpos termostatu Išoriniu patalpos

Išoriniu patalpos
termostatu

Piktogramos nėra Pagal ištekančio

vandens temperatūrą

termostatu

Pagal ištekančio
vandens temperatūrą

4.6.4 Pageidaujamos patalpos temperatūros keitimas

Valdydami patalpos temperatūrą, galite patalpos temperatūros
nuostačių ekrane nuskaityti ir nustatyti norimą patalpos temperatūrą.

1 Eikite į [1]: Patalpa.

2 Nustatykite pageidaujamą patalpos temperatūrą.

1 Eikite į [2]: Pagrindinė zona arba [3]: Papildoma

zona.

2 Nustatykite norimą ištekančio vandens temperatūrą.

a Faktinė patalpos temperatūra
b Pageidaujama patalpos temperatūra

Jei pakeitus pageidaujamą patalpos temperatūrą yra įjungtas
užprogramuotas planas

▪ Kol nebus vykdomas veiksmas pagal planą, temperatūra liks tokia

pati.

▪ Kai bus vykdomas veiksmas pagal planą, pageidaujama patalpos

temperatūra atsistatys į pagal planą numatytą vertę.

Veikimo pagal planą galima išvengti (laikinai) išjungus temperatūrinį
režimą.

Užprogramuoto patalpos temperatūros plano išjungimas

1 Eikite į [1.1]: Patalpa > Grafikas.
2 Pasirinkite Ne.

4.6.5 Pageidaujamos ištekančio vandens temperatūros keitimas

INFORMACIJA

Ištekantis vanduo yra siunčiamas į šilumos emiterius.
Pageidaujamą ištekančio vandens temperatūrą pagal
šilumos emiterio tipą nustato montuotojas. Ištekančio
vandens temperatūros nustatymus keiskite tik susidūrę su
problemomis.

Ištekančio vandens temperatūros nuostačių ekrane galite nuskaityti
ir nustatyti norimą ištekančio vandens temperatūrą.

a Faktinė ištekančio vandens temperatūra
b Pageidaujama ištekančio vandens temperatūra

Jei pakeitus pageidaujamą ištekančio vandens temperatūrą yra
įjungtas užprogramuotas planas

▪ Kol nebus vykdomas veiksmas pagal planą, temperatūra liks tokia

pati.

▪ Kai bus vykdomas veiksmas pagal planą, pageidaujama

ištekančio vandens temperatūra atsistatys į pagal planą numatytą
vertę.

Veikimo pagal planą galima išvengti (laikinai) išjungus temperatūrinį
režimą.

Ištekančio vandens temperatūros užprogramuoto plano
išjungimas

1 Eikite į vieną iš šių punktų:

▪ [2.1]: Pagrindinė zona > Grafikas

▪ [3.1]: Papildoma zona > Grafikas

2 Pasirinkite Ne.

Nuo oropriklausomo veikimo įjungimas ištekančio vandens
temperatūrai nustatyti

Žr. 25. puslapyje "4.9.4Nuo oro priklausomų kreivių naudojimas".

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Vartotojo informacinis vadovas

17

4 Eksploatavimas

[5.1]
[5.2]
[5.3]
[5.4]
[5.5]

Ekonomijos nuostatis

Grafikas

Pašildymo nuostatis

Komforto nuostatis

Režimas Galingas

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

T

t

t

60°C

00:00 07:00

50°C

15°C

40°C

14:00 21:00

1

2

3

4

5

T

t

4.7 Buitinio karšto vandens valdymas

4.7.1 Apie buitinio karšto vandens valdymą

Naudojamas buitinio karšto vandens valdymo būdas priklauso nuo
BKV katilorežimo (montuotojo nustatymas):

▪ Tik pašildymas

▪ Grafikas + pašildymas

▪ Tik grafikas

INFORMACIJA

Jei rodomas klaidos kodas AH ir dezinfekcija nenutraukta
dėl leidžiamo buitinio karšto vandens, rekomenduojame
atlikti šiuos veiksmus:

▪ Kai pasirinktas režimas Tik pašildymas arba

Grafikas + pašildymas, rekomenduojama
užprogramuoti dezinfekcijos pradžią praėjus bent
4 valandoms po paskutinio galimo didelio karšto
vandens išleidimo. Šią pradžią galima nustatyti
montuotojo nustatymuose (dezinfekcijos funkcija).

▪ Kai pasirinktas režimas Tik grafikas,

rekomenduojama užprogramuoti Ekonomija režimą
likus 3 valandoms iki suplanuotos
dezinfekcijosfunkcijos paleidimo, kad įkaistų katilas.

Kai nuo oro priklausomas veikimas naudojamas katilui, katilo
temperatūra automatiškai nustatoma pagal lauko temperatūrą.
Daugiau informacijos rasite 24. puslapyje "4.9 Nuo oro priklausoma

kreivė".

Nustatymas, kuris buitinio karšto vandens režimas naudojamas
(1būdas)

Žr. montuotojo užpildytą montuotojo nustatymų lentelę.

Nustatymas, kuris buitinio karšto vandens režimas naudojamas
(2būdas)

1 Eikite į [5]: Katilas.
2 Patikrinkite, kokie elementai rodomi:

Jei rodoma… Buitinio karšto vandenskatilo režimas

=…

Tik [5.1] Režimas
Galingas

Rodomi visi elementai,
išskyrus [5.4] Pašildymo

nuostatis

Rodomi visi elementai,
įskaitant [5.4] Pašildymo

nuostatis

4.7.2 Pašildymo režimas

Kai temperatūra nukrenta žemiau tam tikros vertės, pašildymo
režimu BKV katilas nuolat šildomas iki pagrindiniame ekrane
rodomos temperatūros (pvz.: 50°C).

Tik pašildymas

Tik grafikas

Grafikas + pašildymas

TtBKVkatilo temperatūra

t Laikas

INFORMACIJA

Kai DHW katilo režimu pašildoma, kyla didelė galios
trūkumo ir komforto problemų rizika. Jeigu pašildoma
dažnai, erdvės šildymas / aušinimas reguliariai
pertraukiamas.

4.7.3 Planinis režimas

Planiniu režimu BKV katilas ruošia karštą vandenį pagal planą.
Geriausia, kad katilas ruoštų karštą vandenį naktį, nes tada erdvės
šildymo poreikis yra mažesnis.

Pavyzdys:

TtBKVkatilo temperatūra

t Laikas

▪ Iš pradžių BKV katilo temperatūra sutampa su į katilą įtekančio

BKV (pvz., 15°C).

▪ 00:00 BKVkatilas užprogramuotas pašildyti vandenį iki iš anksto

nustatytos reikšmės (pvz., Komfortas = 60°C).

▪ Ryte naudojate karštą vandenį, todėl BKV katilo temperatūra

mažėja.

▪ 14:00 BKVkatilas užprogramuotas pašildyti vandenį iki iš anksto

nustatytos reikšmės (pvz., Ekonomija = 50°C). Vėl yra karšto
vandens.

▪ Dieną ir vakare vėl naudojate karštą vandenį, todėl BKV katilo

temperatūra vėl sumažėja.

▪ Kitos dienos 00:00 ciklas kartojamas.

4.7.4 Planinis + pašildymo režimas

Planiniu + pašildymo režimu buitinis karštas vanduo valdomas taip
pat kaip planiniu režimu. Tačiau, jei DHW katilo temperatūra
nukrenta žemiau iš anksto nustatytos reikšmės (=pašildymo katilo
temperatūra –histerezės reikšmė; pvz.: 35 °C), DHWkatilas kaista,
kol pasiekia pašildymo nuostatį (pvz.: 45°C). Taip užtikrinama, kad
visada būtų minimalus karšto vandens kiekis.

Pavyzdys:

Vartotojo informacinis vadovas

18

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

t

T

t

60°C

00:00 07:00

50°C
45°C

15°C

14:00 21:00

35°C

1

2

4

5

3

TtDHWkatilo temperatūra

Katilas

5

+

–

50°C

5

a b

Katilas

t Laikas

4.7.5 Buitinio karšto vandens temperatūros keitimas

Tik pašildymas režimu katilo temperatūros nuostačių ekrane galite
peržiūrėti ir nustatyti norimą buitinio karšto vandens temperatūrą.

1 Eikite į [5]: Katilas.

4 Eksploatavimas

Tada galima įjungti galingąjį režimą. Buitinio karšto vandens katilas
pradės šildyti vandenį iki Komfortas temperatūros.

INFORMACIJA

Kai įjungtas galingasis režimas, galimos erdvės šildymo/
vėsinimo ir galios trūkumo problemos. Jei dažnai šildomas
buitinis karštas vanduo, galimi dažni ir ilgi erdvės šildymo/
aušinimo pertrūkiai.

2 Pakoreguokite buitinio karšto vandens temperatūrą.

a Faktinė buitinio karšto vandens temperatūra
b Pageidaujama buitinio karšto vandens temperatūra

Kitų režimų atveju nuostačių ekraną galima tik peržiūrėti, bet ne
keisti. Vietoje to galima keisti šiuos nustatymus: Komforto

nuostatis [5.2], Ekonomijos nuostatis [5.3] ir Pašildymo
nuostatis [5.4].

Kai nuo oro priklausomas veikimas naudojamas katilui, katilo
temperatūra automatiškai nustatoma pagal lauko temperatūrą.
Daugiau informacijos rasite 24. puslapyje "4.9 Nuo oro priklausoma

kreivė".

4.7.6 DHW galingojo režimo naudojimas

Apie galingąjį režimą

Režimas Galingas leidžia šildyti buitinį karštą vandenį atsarginiu
šildytuvu. Šį režimą naudokite tomis dienomis, kai karšto vandens
sunaudojama daugiau nei įprastai.

Tikrinimas, ar įjungtas galingasis režimas

Jei pagrindiniame ekrane rodoma , galingasis režimas įjungtas.
Režimas Galingas suaktyvinamas ar pasyvinamas taip:

1 Eikite į [5.1]: Katilas > Režimas Galingas
2 Galingąjį režimą Išjungta arba Įjungta.

Naudojimo pavyzdys: nedelsiant reikia daugiau karšto vandens

Susiklostė situacija:
▪ Jau sunaudojote didžiąją dalį buitinio karšto vandens.
▪ Negalite laukti kito suplanuoto veiksmo, kada bus pašildytas

buitinio karšto vandens katilas.

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Vartotojo informacinis vadovas

19

4 Eksploatavimas

4.8 Iš anksto nustatytos reikšmės ir planai

4.8.1 Iš anksto nustatytų reikšmių naudojimas

Apie iš anksto nustatytas reikšmes

Kai kuriems sistemos nustatymams galima iš anksto nustatyti
reikšmes. Šias reikšmes reikia nustatyti tik vieną kartą, o po to jos
pakartotinai naudojamos tokiuose ekranuose kaip plano
programavimo ekranas. Jei vėliau norėsite pakeisti reikšmę, tai
reikės padaryti tik vienoje vietoje.

Katilo temperatūros nustatymas iš anksto

Buitinio karšto vandens plane naudojamos skirtingos iš anksto
nustatytos reikšmės:

Iš anksto nustatyta

reikšmė

Komforto nuostatis Plane, jei buitinio karšto vandens katilo

Ekonomijos nuostatis

Pašildymo nuostatis Jei buitinio karšto vandens katilo režimas

Energijos kainų nustatymas

Įmanomas, tik jei montuotojas įjungė nuostatą Bivalentinis.

Iš anksto nustatyta

reikšmė

Elektros kaina >

▪ Aukšta

▪ Vidutinė

▪ Žema

režimas yra
▪ Tik grafikas

▪ Grafikas + pašildymas

yra
▪ Grafikas + pašildymas

Naudojama savaitinio plano ekrane,
nustatant energijos kainas.

4.8.2 Energijos kainų nustatymas

Sistemoje galima nustatyti šias energijos kainas:
▪ 3 elektros kainų lygius;
▪ elektros kainų savaitinį laikmatį.
Daugiau informacijos rasite montavimo vadove.

Pavyzdys: kaip nustatyti energijos kainas vartotojo sąsajoje?

Kaina Elemento numeris ir reikšmė

Elektra: 12euro centų/kWh [7.5.1]=12

Kur naudojama

Kur naudojama

Elektros kainos laikmačio nustatymas

1 Eikite į [7.5.4]: Vartotojo nustatymai > Elektros

kaina > Grafikas.

2 Užprogramuokite pasirinkimą plano programavimo

ekrane. Galima nustatyti Aukšta, Vidutinė ir Žema
elektros kainas, atsižvelgiant į elektros tiekėją.

3 Patvirtinkite pakeitimus.

INFORMACIJA

Reikšmės atitinka anksčiau nustatytas Aukšta, Vidutinė
ir Žema elektros kainas. Jei planas nenustatytas,
atsižvelgiama į Aukšta elektros kainą.

—

Apie energijos kainas, jei kompensuojama už energijos iš atsinaujinančių šaltinių kWh

Į tai galima atsižvelgti nustatant energijos kainas. Nors naudojimo
išlaidos gali padidėti, bendrosios išlaidos, įskaitant kompensaciją,
bus optimizuotos.

PASTABA

Pakeiskite energijos kainas pasibaigus kompensavimo
laikotarpiui.

Elektros kainos nustatymas, jei kompensuojama už energijos iš atsinaujinančių šaltinių kWh

Elektros kainos reikšmė apskaičiuojama pagal formulę:
▪ Faktinė elektros kaina+kompensacija/kWh
Kaip nustatyti elektros kainą žr. 20. puslapyje "Elektros kainos

nustatymas".

Pavyzdys

Tai pavyzdys, jame naudojamos kainos ir (arba) reikšmės NĖRA
tikslios.

Duomenys Kaina/kWh

Elektros kaina 12,49
Šildymo naudojant

atsinaujinančius energijos
šaltinius kWh kompensacija

Elektros kainos apskaičiavimas:

Elektros kaina=faktinė elektros kaina+kompensacija/kWh
Elektros kaina=12,49+5
Elektros kaina=17,49

Kaina Elemento numeris ir reikšmė

Elektra: 12,49/kWh [7.5.1]=17

5

Elektros kainos nustatymas

1 Eikite į [7.5.1]/[7.5.2]/[7.5.3]: Vartotojo

nustatymai > Elektros kaina > Aukšta/
Vidutinė/Žema.

2 Pasirinkite teisingą elektros kainą.
3 Patvirtinkite pakeitimus.
4 Pakartokite visoms trims elektros kainoms. —

INFORMACIJA

Kainų intervalas 0,00~990 valiutos/kWh (su 2
prasmingomis reikšmėmis).

INFORMACIJA

Jei planas nenustatytas, atsižvelgiama į Aukšta vertę
Elektros kaina.

Vartotojo informacinis vadovas

20

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4.8.3 Planų naudojimas ir programavimas

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

Naikinti

Pervadinti
Pasirinkti

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

C

Naikinti

Redaguoti

Kopijuoti

Apie planus

Pasirinkus tam tikrą sistemos maketą ir montuotojo konfigūraciją,
galima naudoti kelių valdymo būdų planus.

Galite:
▪ Pasirinkti norimus naudoti planus.
▪ Programuoti savo planus, jei iš anksto nustatyti netinka.

Programuojami veiksmai priklauso nuo valdymo būdo.

Galimi plano programavimo ekranai

Pavadinimas ir vieta Naudojimas

[1.2] Patalpa > Šildymo
grafikas

[1.3] Patalpa > Vėsinimo
grafikas

[2.2] Pagrindinė zona >
Šildymo grafikas

[2.3] Pagrindinė zona >
Vėsinimo grafikas

[3.2] Papildoma zona >
Šildymo grafikas

[3.3] Papildoma zona >
Vėsinimo grafikas

[4.2] Patalpų
šildymas/ vėsinimas
> Veikimo režimo
grafikas

[5.5] Katilas > Grafikas Programuoti buitinio karšto vandens

[7.4.2] Vartotojo

nustatymai > Tylusis >
Grafikas

[7.5.4] Vartotojo
nustatymai > Elektros
kaina > Grafikas

Programuoti pageidaujamą patalpos
temperatūrą šildymo režimu.

Programuoti pageidaujamą patalpos
temperatūrą vėsinimo režimu.

Programuoti pageidaujamą pagrindinės
zonos ištekančio vandens temperatūrą
šildymo režimu.

Programuoti pageidaujamą pagrindinės
zonos ištekančio vandens temperatūrą
vėsinimo režimu.

Programuoti pageidaujamą papildomos
zonos ištekančio vandens temperatūrą
šildymo režimu.

Programuoti pageidaujamą papildomos
zonos ištekančio vandens temperatūrą
vėsinimo režimu.

Žr. 16. puslapyje "4.6.2Erdvės režimo

nustatymas".

katilo temperatūrą įprastoms buitinio
karšto vandens reikmėms:

▪ Komfortas

▪ Ekonomija

▪ Stabdymas
Programuoti, kada įrenginys turi naudoti

konkrečius tyliojo režimo lygius:
▪ Išjungta

▪ Tylusis

▪ Tylesnis

▪ Tyliausias
Programuoti, kai taikomas tam tikras

elektros tarifas.

4 Eksploatavimas

Būtina sąlyga: Patalpos temperatūros planas galimas, tik jei

aktyvus patalpos termostato valdymas. Jei aktyvus ištekančio
vandens temperatūros valdymas, tada galite užprogramuoti
pagrindinės zonos planą.

1 Eikite į planą.
2 (Pasirinktinai) Išvalykite viso savaitinio plano turinį arba

pasirinktos dienos plano turinį.

3 Užprogramuokite Pirmadienis planą.
4 Nukopijuokite planą kitoms darbo dienoms.
5 Užprogramuokite Šeštadienis planą ir nukopijuokite

Sekmadienis.

6 Pavadinkite planą.

Kaip nueiti į planą:

1 Eikite į [1.1]: Patalpa > Grafikas.
2 Prie planavimo nustatykite Taip.
3 Eikite į [1.2]: Patalpa > Šildymo grafikas.

Kaip išvalyti savaitinio plano turinį:

1 Pasirinkite esamo plano pavadinimą.

2 Pasirinkite Naikinti.

3 Patvirtinkite, pasirinkdami GERAI.

Kaip išvalyti dienos plano turinį:

1 Pasirinkite dieną, kurios turinį norite išvalyti, pvz.,

Penktadienis

Plano programavimo pavyzdys

Žr. 21. puslapyje "4.8.4Plano ekranas: pavyzdys".

4.8.4 Plano ekranas: pavyzdys

Šiame pavyzdyje parodyta, kaip nustatyti pagrindinės zonos
patalpos temperatūros planą šildymo režimu.

INFORMACIJA

Kitų laikmačių programavimo procedūros panašios.

Kaip suprogramuoti planą: apžvalga
Pavyzdys: norite užprogramuoti tokį planą:

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

2 Pasirinkite Naikinti.

3 Patvirtinkite, pasirinkdami GERAI.

Vartotojo informacinis vadovas

21

4 Eksploatavimas

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

Naikinti

Redaguoti

Kopijuoti

0

6:00

8:30

17:30

20°C

18°C

22:00

--:--

18°C

--

21°C

12 24

Pir

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

Naikinti

Redaguoti

Kopijuoti

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

C

Naikinti

Redaguoti

Kopijuoti

Įklijuoti

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

C

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

C

0

8:00

23:00

--:--

21°C

18°C

--

12 24

Šeš

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

C

Pir

Šeš

Tre

Pen

Ket

Ant

Sek

Vartotojo nust. 1

Kaip užprogramuoti Pirmadienis planą:

1 Pasirinkite Pirmadienis.

2 Pasirinkite Redaguoti.

3 Kairiuoju reguliatoriumi pasirinkite įvestį, kuri

redaguojama dešiniuoju reguliatoriumi. Kasdien
galima užprogramuoti iki 6 veiksmų. Juostoje
aukštos temperatūros spalva tamsesnė nei žemos.

Pastaba: Norėdami išvalyti veiksmą, nustatykite jo
laiką kaip ankstesnio veiksmo laiką.

4 Patvirtinkite pakeitimus.

Rezultatas: Pirmadienio planas nustatytas.

Paskutinio veiksmo vertė galioja iki kito
užprogramuoto veiksmo. Šiame pavyzdyje
pirmadienis yra pirma jūsų užprogramuota diena.
Taigi, paskutinis užprogramuotas veiksmas galioja
iki kito pirmadienio pirmo veiksmo.

Kaip nukopijuoti planą kitoms darbo dienoms:

1 Pasirinkite Pirmadienis.

4 Pasirinkite Įklijuoti.

Rezultatas:

5 Pakartokite šiuos veiksmus kitoms darbo dienoms.

—

Kaip užprogramuoti Šeštadienis planą ir nukopijuoti Sekmadienis:

1 Pasirinkite Šeštadienis.
2 Pasirinkite Redaguoti.
3 Kairiuoju reguliatoriumi pasirinkite įvestį, kuri

redaguojama dešiniuoju reguliatoriumi.

4 Patvirtinkite pakeitimus.
5 Pasirinkite Šeštadienis.
6 Pasirinkite Kopijuoti.
7 Pasirinkite Sekmadienis.
8 Pasirinkite Įklijuoti.

Rezultatas:

2 Pasirinkite Kopijuoti.

Rezultatas: Šalia nukopijuotos dienos rodoma "C".

3 Pasirinkite Antradienis.

Vartotojo informacinis vadovas

22

Kaip pervadinti planą:

1 Pasirinkite esamo plano pavadinimą.

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Pasirinkite Pervadinti.

Naikinti

Pervadinti

Pasirinkti

3 (Pasirinktinai) Norėdami ištrinti esamą plano

pavadinimą, pereikite per simbolių sąrašą, kol bus
parodyta ←, tada paspauskite, kad pašalintumėte
ankstesnį simbolį. Pakartokite kiekvienam plano
pavadinimo simboliui.

4 Norėdami pavadinti esamą planą, pereikite per

simbolių sąrašą ir patvirtinkite pasirinktą simbolį.
Plano pavadinimą gali sudaryti iki 15simbolių.

5 Patvirtinkite naują pavadinimą.

INFORMACIJA

Ne visus planus galima pervadinti.

Naudojimo pavyzdys: dirbate 3 pamainomis

Jei dirbate 3 pamainomis, galite atlikti šiuos veiksmus:

1 Programuokite 3 patalpos temperatūros planus šildymo režimu

ir suteikite jiems atitinkamus pavadinimus. Pavyzdys:
RytoPamaina, DienosPamaina ir NaktiesPamaina

2 Pasirinkite norimą naudoti planą.

4 Eksploatavimas

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Vartotojo informacinis vadovas

23

4 Eksploatavimas

Y1

Y2

X1 X2

a

X1 X2

c

d

e

Y1

Y2

Y3

Y4

a b

4.9 Nuo oro priklausoma kreivė

4.9.1 Kas yra nuo oro priklausoma kreivė?

Nuooro priklausomas veikimas

Įrenginio veikimas "priklauso nuo oro", jei pageidaujama ištekančio
vandens temperatūra arba katilo temperatūra automatiškai
nustatoma pagal lauko temperatūrą. Todėl jis prijungiamas prie
temperatūros jutiklio, esančio ant pastato šiaurinės sienos. Jei lauko
temperatūra krenta arba kyla, įrenginys iškart tai kompensuoja.
Todėl įrenginiui nereikia laukti termostato atsako, kad padidintų arba
sumažintų ištekančio vandens arba katilo temperatūrą. Kadangi jis
reaguoja greičiau, išvengiama didelių vidaus temperatūros bei
vandens temperatūros čiaupuose kilimų ir kritimų.

Pranašumas

Nuooro priklausomas veikimas sumažina energijos sąnaudas.

Nuo oro priklausoma kreivė

Kad įrenginys galėtų kompensuoti temperatūros skirtumus, jis veikia
pagal nuo oro priklausomą kreivę. Ši kreivė apibrėžia, kokia turi būti
katilo arba ištekančio vandens temperatūra esant skirtingoms lauko
temperatūros vertėms. Kreivės nuolydis priklauso nuo tokių vietos
sąlygų kaip klimatas ir namo izoliacija, todėl montuotojas arba
vartotojas turi pakoreguoti kreivę.

Nuo oro priklausomos kreivės tipai

Yra du nuo oro priklausomų kreivių tipai:
▪ 2 taškų kreivė
▪ Nuolydžio-poslinkio kreivė
Kurio tipo kreivę naudoti koregavimui priklauso nuo jūsų asmeninio

pasirinkimo. Žr. 25. puslapyje "4.9.4 Nuo oro priklausomų kreivių

naudojimas".

Tinkamumas

Nuo oro priklausoma kreivė tinkama:
▪ Pagrindinė zona –šildymas
▪ Pagrindinė zona –vėsinimas
▪ Papildoma zona –šildymas
▪ Papildoma zona –vėsinimas
▪ Katilas

INFORMACIJA

Norėdami, kad sistemos veikimas priklausytų nuo oro,
teisingai sukonfigūruokite pagrindinės zonos, papildomos
zonos ar katilo nuostatį. Žr. 25. puslapyje "4.9.4Nuo oro

priklausomų kreivių naudojimas".

Punktas Aprašas

a Pasirinkta nuo oro priklausoma zona:

▪ : pagrindinės arba papildomos zonos šildymas

▪ : pagrindinės arba papildomos zonos vėsinimas

▪ : buitinis karštas vanduo

X1, X2 Lauko aplinkos temperatūros pavyzdžiai
Y1, Y2 Pageidaujamos katilo temperatūros arba ištekančio

vandens temperatūros pavyzdžiai. Piktograma atitinka
tos zonos šildymo įrenginį:

▪ : grindinis šildymas

▪ : ventiliatorinis konvektorius

▪ : radiatorius

▪ : buitinio karšto vandens katilas

Galimi veiksmai ekrane

Eiti per temperatūros reikšmes.
Pakeisti temperatūrą.
Pereiti prie kitos temperatūros.
Patvirtinti pakeitimus ir tęsti.

4.9.3 Nuolydžio-poslinkio kreivė

Nuolydis ir poslinkis

Apibrėžkite nuo oro priklausomą kreivę pagal jos nuolydį ir poslinkį:
▪ Pakeiskite nuolydį, kad ištekančio vandens temperatūra skirtingai

didėtų arba mažėtų esant skirtingoms aplinkos temperatūros
vertėms. Pavyzdžiui, jei ištekančio vandens temperatūra bendrai
yra tinkama, bet esant žemai aplinkos temperatūrai – per žema,
padidinkite nuolydį, kad ištekančio vandens temperatūra būtų tuo
labiau didinama kuo labiau mažėja aplinkos temperatūra.

▪ Pakeiskite poslinkį, kad ištekančio vandens temperatūra vienodai

didėtų arba mažėtų esant skirtingoms aplinkos temperatūros
vertėms. Pavyzdžiui, jei ištekančio vandens temperatūra visada
šiek tiek per žema esant skirtingoms aplinkos temperatūros
vertėms, paslinkite kreivę į viršų, kad esant visoms aplinkos
temperatūros vertėms ištekančio vandens temperatūra padidėtų
vienodai.

Pavyzdžiai

Nuo oro priklausoma kreivė, kai pasirinktas nuolydis:

4.9.2 2 taškų kreivė

Apibrėžkite nuo oro priklausomą kreivę su šiais dviem nuostačiais:
▪ Nuostatis (X1, Y2)
▪ Nuostatis (X2, Y1)

Pavyzdys

Vartotojo informacinis vadovas

24

Nuo oro priklausoma kreivė, kai pasirinktas poslinkis:

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

Y1

Y2

Y3

Y4

X1 X2

a b

c

d

e

Punktas Aprašas

a NOP kreivė prieš pakeitimus.
b NOP kreivė po pakeitimų (kaip pavyzdys):

▪ Pakeitus nuolydį, nauja pageidaujama temperatūra X1

taške netolygiai didesnė negu pageidaujama
temperatūra X2 taške.

▪ Pakeitus poslinkį, nauja pageidaujama temperatūra

X1 taške tolygiai didesnė kaip ir pageidaujama
temperatūra X2 taške.

c Nuolydis
d Poslinkis
e Pasirinkta nuo oro priklausoma zona:

▪ : pagrindinės arba papildomos zonos šildymas

▪ : pagrindinės arba papildomos zonos vėsinimas

▪ : buitinis karštas vanduo

X1, X2 Lauko aplinkos temperatūros pavyzdžiai

Y1, Y2,

Y3, Y4

Pageidaujamos katilo temperatūros arba ištekančio
vandens temperatūros pavyzdžiai. Piktograma atitinka
tos zonos šildymo įrenginį:

▪ : grindinis šildymas

▪ : ventiliatorinis konvektorius

▪ : radiatorius

▪ : buitinio karšto vandens katilas

Galimi veiksmai ekrane

Pasirenkamas nuolydis arba poslinkis.
Padidinamas arba sumažinamas nuolydis arba

poslinkis.
Kai pasirinktas nuolydis: nustatomas nuolydis ir

pereinama prie poslinkio.
Kai pasirinktas poslinkis: nustatomas poslinkis.

Patvirtinami pakeitimai ir grįžtama į submeniu.

4.9.4 Nuo oro priklausomų kreivių naudojimas

Sukonfigūruokite nuo oro priklausomas kreives pagal tolesnius
nurodymus:

Nuostačio režimo apibrėžimas

Norint naudoti nuo oro priklausomą kreivę, reikia apibrėžti teisingą
nuostačio režimą:

Eikite į nuostačio režimą … Nustatykite nuostačio režimą

…

Pagrindinė zona –šildymas

[2.4] Pagrindinė zona >
Nuostačio režimas

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Nuo oro priklausomas
šildymas, fiksuotas
vėsinimas ARBA Nuo oro
priklausomas veikimas

4 Eksploatavimas

Eikite į nuostačio režimą … Nustatykite nuostačio režimą

…

Pagrindinė zona –vėsinimas

[2.4] Pagrindinė zona >
Nuostačio režimas

Papildoma zona –šildymas

[3.4] Papildoma zona >
Nuostačio režimas

Papildoma zona –vėsinimas

[3.4] Papildoma zona >
Nuostačio režimas

Katilas

[5.B] Katilas > Nuostačio
režimas

Nuo oro priklausomos kreivės tipo pakeitimas

Norėdami pakeisti visų zonų ir katilo tipą, eikite į [2.E] Pagrindinė
zona > PNO kreivės tipas.

Peržiūrėti, koks tipas pasirinktas, taip pat galima šiuo būdu:
▪ [3.C] Papildoma zona > PNO kreivės tipas

▪ [5.E] Katilas > PNO kreivės tipas

Nuo oro priklausomos kreivės pakeitimas

Zona Eikite į …

Pagrindinė zona –šildymas [2.5] Pagrindinė zona >

Pagrindinė zona –vėsinimas [2.6] Pagrindinė zona >

Papildoma zona –šildymas [3.5] Papildoma zona >

Papildoma zona –vėsinimas [3.6] Papildoma zona >

Katilas [5.C] Katilas > PNO kreivė

INFORMACIJA
Maksimalus ir minimalus nuostačiai

Negalima sukonfigūruoti kreivės, kurios temperatūros yra
aukštesnės arba žemesnės negu tai zonai arba katilui
nustatyti maksimalus ir minimalus nuostačiai. Pasiekus
maksimalų arba minimalų nuostatį, kreivė eina tiesiai.

Nuo oro priklausomos kreivės tikslinimas: nuolydžio-poslinkio
kreivė

Tolesnėje lentelėje aprašyta, kaip patikslinti zonos arba katilo nuo
oro priklausomą kreivę:

Jaučiate, kad … Tikslinkite naudodami nuolydį

Esant įprastai

lauko

temperatūrai

…

GERAI Šalta Didinti Palikti kaip yra
GERAI Karšta Mažinti Palikti kaip yra

Šalta GERAI Mažinti Didinti
Šalta Šalta Palikti kaip yra Didinti

Šalta Karšta Mažinti Didinti
Karšta GERAI Didinti Mažinti
Karšta Šalta Didinti Mažinti
Karšta Karšta Palikti kaip yra Mažinti

Esant žemai

lauko

temperatūrai

…

Nuo oro priklausomas
veikimas

Nuo oro priklausomas
šildymas, fiksuotas
vėsinimas ARBA Nuo oro
priklausomas veikimas

Nuo oro priklausomas
veikimas

Nuo oro priklausomas
veikimas

Šildymo NOP kreivė

Vėsinimo NOP kreivė

Šildymo NOP kreivė

Vėsinimo NOP kreivė

ir poslinkį:

Nuolydis Poslinkis

Vartotojo informacinis vadovas

25

4 Eksploatavimas

Nuo oro priklausomos kreivės tikslinimas: 2 taškų kreivė

Tolesnėje lentelėje aprašyta, kaip patikslinti zonos arba katilo nuo
oro priklausomą kreivę:

Jaučiate, kad … Tikslinkite naudodami nuostačius:

Esant

įprastai

lauko

temperat

ūrai …

Esant
žemai
lauko

temperat

ūrai …

GERAI Šalta Didinti — Didinti —
GERAI Karšta Mažinti — Mažinti —

Šalta GERAI — Didinti — Didinti
Šalta Šalta Didinti Didinti Didinti Didinti

Šalta Karšta Mažinti Didinti Mažinti Didinti
Karšta GERAI — Mažinti — Mažinti
Karšta Šalta Didinti Mažinti Didinti Mažinti
Karšta Karšta Mažinti Mažinti Mažinti Mažinti

(1)

Žr. 24. puslapyje "4.9.22 taškų kreivė".

Y2

(1)

Y1

(1)

X1

(1)

X2

(1)

Vartotojo informacinis vadovas

26

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Eksploatavimas

Suaktyvinimas

Iki

7.3.1

Nuo

4.10 Kitos funkcijos

4.10.1 Laiko ir datos konfigūravimas

1 Eikite į [7.2] Vartotojo nustatymai > Laikas/

data.

4.10.2 Tyliojo režimo naudojimas

Apie tylųjį režimą

Tylusis režimas sumažina įrenginio skleidžiamą triukšmą. Tačiau
taip pat sumažinama sistemos šildymo/aušinimo galia. Yra keli
tyliojo režimo lygiai.

Montuotojas gali:
▪ Visiškai išjungti tylųjį režimą
▪ Patys aktyvinti tyliojo režimo lygį
▪ Sudaryti vartotojui galimybę programuoto tyliojo režimo planą
Jei montuotojas sudaro tokią galimybę, vartotojas gali programuoto

tyliojo režimo planą.

INFORMACIJA

Jei lauko temperatūra nesiekia nulio, rekomenduojame
NENAUDOTI tyliausio režimo.

Tikrinimas, ar įjungtas tylusis režimas

Jei pagrindiniame ekrane rodoma , tylusis režimas įjungtas.

Kaip programuoti tyliojo režimo planą
Apribojimas: įmanoma, tik jei montuotojas sudarė tokią galimybę.

1 Eikite į [7.4.2]: Vartotojo nustatymai > Tylusis >

Grafikas.

2 Užprogramuokite planą. Daugiau informacijos apie

planų programavimą pateikiama skyriuje 21.

puslapyje "4.8.4Plano ekranas: pavyzdys".

—

2 Nustatykite pirmąją atostogų dieną. —

▪ Eikite į [7.3.2]: Nuo.
▪ Pasirinkite datą.

▪ Patvirtinkite pakeitimus.

3 Nustatykite paskutinę atostogų dieną. —

▪ Eikite į [7.3.3]: Iki.
▪ Pasirinkite datą.

▪ Patvirtinkite pakeitimus.

4.10.3 Atostogų režimo naudojimas

Apie atostogų režimą

Per atostogas galite naudoti atostogų režimą, kad nukryptumėte nuo
įprasto plano jo nekeisdami. Veikiant atostogų režimui, erdvės
šildymas/vėsinimas ir buitinio karšto vandens ruoša bus išjungti.
Patalpos apsaugos nuo šalčio ir legionelių naikinimo funkcijos išliks
aktyvios.

Įprastinė darbo eiga

Atostogų režimo naudojimas dažniausiai sudarytas iš šių etapų:
1 Atostogų pradžios ir pabaigos datų nustatymas.
2 Atostogų režimo aktyvinimas.

Tikrinimas, ar aktyvintas ir (arba) veikia atostogų režimas

Jei pagrindiniame ekrane rodoma , atostogų režimas įjungtas.

Atostogų konfigūravimas

1 Aktyvinkite atostogų režimą. —

▪ Eikite į [7.3.1]: Vartotojo nustatymai >

Atostogos > Suaktyvinimas.

▪ Pasirinkite Įjungta.

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Vartotojo informacinis vadovas

27

5 Energijos taupymo patarimai

5 Energijos taupymo patarimai

Patarimai dėl patalpos temperatūros

▪ Pasirūpinkite, kad pageidaujama patalpos temperatūra NIEKADA

nebūtų aukštesnė (šildymo režimu) arba žemesnė (aušinimo
režimu), bet VISADA atitiktų faktinius jūsų poreikius. Kiekvienas
sutaupytas laipsnis gali sumažinti šildymo/aušinimo išlaidas
beveik 6%.

▪ NEDIDINKITE pageidaujamos patalpos temperatūros, kad

paspartintumėte erdvės šildymą. Erdvė greičiau NEĮŠILS.

▪ Jei sistemos šilumos emiteriai lėti (pvz., grindų šildymas), venkite

didelių pageidaujamos patalpos temperatūros svyravimų ir
NELEISKITE patalpos temperatūrai per daug nukristi. Reikės
daugiau laiko ir energijos vėl prišildyti patalpą.

▪ Naudokite įprasto erdvės šildymo arba aušinimo savaitinį planą.

Jei reikia, galite lengvai nukrypti nuo plano:
▪ Trumpam: galite laikinai pakeisti suplanuotą patalpos

temperatūrą iki kito suplanuoto veiksmo. Pavyzdys: kai
priimate svečius arba išeinate porai valandų.

▪ Ilgam: galite naudoti atostogų režimą.

Patarimai apie ištekančio vandens temperatūrą

▪ Šildymo režimu naudojant žemesnę ištekančio vandens

temperatūrą sumažėja energijos sąnaudos ir padidėja našumas.
Vėsinimo režimu –atvirkščiai.

▪ Nustatykite pageidaujamą ištekančio vandens temperatūrą pagal

šildymo įrenginio tipą. Pavyzdys: grindų šildymui reikia mažesnės
ištekančio vandens temperatūros negu radiatoriams ir
šiluminiųsiurblių konvektoriams.

Patarimai apie DWH katilo temperatūrą

▪ Naudokite įprasto buitinio karšto vandens naudojimo savaitinį

planą (tik planiniu režimu).
▪ Užprogramuokite DHW katilo šildymą iki iš anksto nustatytos

reikšmės (Komfortas = didesnė DHWkatilo temperatūra) naktį,
nes tada reikia mažiau šildyti erdvę.

▪ Jei DHW katilo šildymo kartą per naktį nepakanka,

užprogramuokite papildomą DHW katilo šildymą iki iš anksto
nustatytos reikšmės (Ekonomija = mažesnė DHW katilo
temperatūra) dieną.

▪ Pasirūpinkite, kad pageidaujama DHW katilo temperatūra

NEBŪTŲ per aukšta. Pavyzdys: Sumontavę kasdien po 1°C
mažinkite DHW katilo temperatūrą ir tikrinkite, ar pakanka karšto
vandens.

▪ Užprogramuokite ĮJUNGTI buitinio karšto vandens siurblį tik tuo

dienos metu, kai naudojama daug karšto vandens. Pavyzdys:
ryte ir vakare.

Vartotojo informacinis vadovas

28

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

6 Techninė priežiūra ir

tvarkymas

6.1 Apžvalga: techninė priežiūra ir tvarkymas

Montuotojas turi kasmet atlikti techninę priežiūrą. Vartotojo sąsajoje
galite rasti kontaktinį/pagalbos tarnybos numerį.

1 Eikite į [8.3]: Informacija > Atstovo

informacija.

Būdami galutinisvartotojas, turite:
▪ Palaikyti vietos aplink įrenginį švarą.
▪ Šluostyti vartotojo sąsają minkšta, drėgna šluoste. Valyti

NENAUDODAMI ploviklių.

▪ Reguliariai tikrinkite, ar vandens slėgis yra didesnis nei 1baras.

Aušalas

Šiame gaminyje yra fluorintų, šiltnamio efektą sukeliančių dujų.
NEIŠLEISKITE dujų į atmosferą.

Aušalo tipas: R32
Pasaulinio atšilimo potencialo (GWP) reikšmė: 675

6 Techninė priežiūra ir tvarkymas

PASTABA

Pagal galiojančius teisės aktus, reglamentuojančius
fluorintų šiltnamio efektą sukeliančių dujų naudojimą,
turi būti nurodomas įrenginio šaltnešio įkrovos svoris ir CO
ekvivalentas.

CO2 ekvivalentinių tonų kiekio apskaičiavimo formulė:

Šaltnešio GWP vertė × bendroji šaltnešio įkrova [kg] /
1000

Dėl papildomos informacijos kreipkitės į savo montuotoją.

ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA

Įrenginyje esantis aušalas yra šiek tiek degus.

ĮSPĖJIMAS

Prietaisas turi būti laikomas patalpoje, kurioje nėra
pastoviai veikiančių uždegimo šaltinių (pvz., atviros
liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).

ĮSPĖJIMAS

▪ NEGALIMA pradurti ar deginti aušalo ciklo dalių.
▪ Atitirpinimo procesui paspartinti NEGALIMA naudoti

valomųjų medžiagų ar priemonių, kurių nerekomendavo
gamintojas.

▪ Žinotina, kad sistemoje esantis aušalas yra bekvapis.

ĮSPĖJIMAS

Įrenginyje esantis šaltnešis yra šiek tiek liepsnus, tačiau
paprastai jis NENUTEKA. Šaltnešiui ištekėjus į patalpą ir
pasiekus atvirą liepsną (pvz., degiklio, šildytuvo ar
viryklės), gali kilti gaisras arba susidaryti kenksmingų dujų.

Išjunkite bet kokius degimo šildytuvus, išvėdinkite patalpą
ir susisiekite su įgaliotuoju atstovu, iš kurio pirkote įrenginį.

NENAUDOKITE įrenginio, kol priežiūros specialistas
nepatvirtins, kad dalis, dėl kurio ištekėjo šaltnešio,
suremontuota.

2

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Vartotojo informacinis vadovas

29

7 Trikčių šalinimas

7 Trikčių šalinimas

Išvardytus požymius turinčias problemas gali bandyti spręsti patys.
Jei kiltų kitokių problemų, kreipkitės į montuotoją. Vartotojo sąsajoje
galite rasti kontaktinį/pagalbos tarnybos numerį.

1 Eikite į [8.3]: Informacija > Atstovo

informacija.

7.1 Pagalbos teksto iškvietimas gedimo atveju

Įvykus gedimui, priklausomai nuo sunkumo pagrindiniame ekrane
bus rodoma:

▪ : klaida

▪ : gedimas
Galima iškviesti trumpą arba ilgą gedimo aprašymą, atliekant šiuos

veiksmus:

1 Paspaudę kairįjį reguliatorių atidarykite pagrindinį

meniu ir eikite į Gedimai.
Rezultatas: ekrane rodomas trumpas klaidos

aprašymas ir klaidos kodas.

2 Paspauskite klaidos ekrane.

Rezultatas: ekrane rodomas ilgas klaidos

aprašymas.

7.2 Gedimų istorijos tikrinimas

Sąlygos: Nustatomas vartotojo teisių lygis – patyręs galutinis

vartotojas.

1 Eikite į [8.2]: Informacija > Gedimų istorija.

Matote naujausių gedimų sąrašą.

7.3 Požymis: jaučiate, kad kambaryje per šalta (karšta)

Galima priežastis Taisymo veiksmas

Per žema (aukšta) pageidaujama
patalpos temperatūra.

Nepavyksta pasiekti
pageidaujamos patalpos
temperatūros.

Padidinkite (sumažinkite)
pageidaujamą patalpos
temperatūrą. Žr. 17. puslapyje

"4.6.4Pageidaujamos patalpos
temperatūros keitimas".

Jei problema kartojasi kasdien,
atlikite vieną iš šių veiksmų:

▪ Padidinkite (sumažinkite)

patalpos temperatūros iš
anksto nustatytą reikšmę. Žr.

20. puslapyje "4.8.1 Iš anksto
nustatytų reikšmių
naudojimas".

▪ Koreguokite patalpos

temperatūros planą. Žr. 21.

puslapyje "4.8.3 Planų
naudojimas ir programavimas"

ir 21. puslapyje "4.8.4 Plano

ekranas: pavyzdys".

Padidinkite pageidaujamą
ištekančio vandens temperatūrą
pagal šilumos emiterio tipą. Žr.

17. puslapyje
"4.6.5Pageidaujamos ištekančio
vandens temperatūros keitimas".

Galima priežastis Taisymo veiksmas

Nuo oro priklausoma kreivė
nustatyta neteisingai.

Pakoreguokite nuo oro
priklausomą kreivę. Žr. 24.

puslapyje "4.9Nuo oro
priklausoma kreivė".

7.4 Požymis: iš čiaupo teka per šaltas vanduo

Galima priežastis Taisymo veiksmas

Pasibaigė buitinis karštas
vanduo, nes buvo neįprastai
intensyviai naudojamas.

Per žema pageidaujama
BKVkatilo temperatūra.

Jei tuojau pat reikia buitinio
karšto vandens, įjunkite
BKVkatilo Režimas Galingas.
Tačiau bus suvartota daugiau
energijos. Žr. 19. puslapyje

"4.7.6DHW galingojo režimo
naudojimas".

Jei problemos kartojasi kasdien,
atlikite vieną iš šių veiksmų:

▪ Padidinkite BKV katilo

temperatūros iš anksto
nustatytą reikšmę. Žr. 20.

puslapyje "4.8.1 Iš anksto
nustatytų reikšmių
naudojimas".

▪ Koreguokite BKV katilo

temperatūros planą.
Pavyzdys: užprogramuokite
papildomą BKVkatilo šildymą
iki iš anksto nustatytos
reikšmės (Ekonomijos
nuostatis = mažesnė katilo
temperatūra) dieną. Žr. 21.

puslapyje "4.8.3 Planų
naudojimas ir programavimas"

ir 21. puslapyje "4.8.4 Plano

ekranas: pavyzdys".

7.5 Požymis: šiluminio siurblio gedimas

Kai šiluminis siurblys neveikia, kaip avarinį galima naudoti atsarginį
šildytuvą. Tada jis perima šiluminę apkrovą automatiškai arba
nustačius rankiniu būdu.

▪ Kai pasirinkta Avarinė situacija nuostata Automatinis ir

sugenda šiluminis siurblys, atsarginis šildytuvas automatiškai
perima buitinio karšto vandens ruošą ir erdvės šildymą.

▪ Kai pasirinkta Avarinė situacija nuostata Neautomatinis ir

sugenda šiluminis siurblys, buitinio karšto vandens ruoša ir erdvės
šildymas sustabdomi.
Norėdami rankiniu būdu atkurti per vartotojo sąsają, eikite į
Gedimai pagrindinio meniu ekraną ir patvirtinkite, ar atsarginis
šildytuvas gali perimti šiluminę apkrovą.

▪ Arba, kai nustatyta Avarinė situacija parinktis:

▪ autom. SH sumažinta/DHW įjungta, erdvės šildymas

sumažintas, bet buitinį karštą vandenį vis dar galima naudoti.

▪ autom. SH sumažinta/DHW išjungta, erdvės šildymas

sumažintas ir buitinio karšto vandens NĖRA.

▪ autom. SH įprasta/DHW išjungta, erdvės šildymas veikia

kaip įprastai, bet buitinio karšto vandens NĖRA.
Panašiai kaip Neautomatinis režimu, įrenginys gali perimti visą
apkrovą ir perduoti atsarginiam šildytuvui, jei vartotojas tokią
parinktį suaktyvina Gedimai pagrindinio meniu ekrane.

Vartotojo informacinis vadovas

30

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

Kai suges šiluminis siurblys, vartotojo sąsajoje bus rodoma arba

.

Galima priežastis Taisymo veiksmas

Šiluminis siurblys sugedęs. Žr. 30. puslapyje "7.1Pagalbos

teksto iškvietimas gedimo
atveju".

INFORMACIJA

Kai atsarginis šildytuvas perims visą šildymo apkrovą, bus
suvartojama daug daugiau elektros.

7.6 Simptomas: paruošta naudoti sistema gurguliuoja

7 Trikčių šalinimas

Galima priežastis Taisymo veiksmas

Sistemoje yra oro. Išleiskite orą iš sistemos.
Įvairios triktys. Patikrinkite, ar vartotojo sąsajos

pagrindiniame ekrane rodoma
arba . Norėdami gauti

daugiau informacijos apie
gedimą, žr. 30. puslapyje

"7.1Pagalbos teksto iškvietimas
gedimo atveju".

(a) Rekomenduojame išleisti orą naudojant įrenginio oro

išleidimo funkciją (turi atlikti montuotojas). Jei išleidinėsite
orą iš šildymo įrenginių arba rinktuvų, turėkite omenyje:

ĮSPĖJIMAS
Oro išleidimas iš šildymo įrenginių arba rinktuvų. Prieš

išleisdami orą iš šildymo įrenginių arba rinktuvų,
patikrinkite, ar vartotojo sąsajos pagrindiniame ekrane

rodoma arba .

▪ Jei nerodoma, orą galima išleisti nedelsiant.
▪ Jei rodoma, užtikrinkite, kad patalpa, kurioje ketinate

išleisti orą, būtų gerai vėdinama. Priežastis: į vandens
sistemą galėjo būti patekę aušalo, todėl išleidžiant orą
iš šildymo įrenginių arba rinktuvų jo gali patekti į
patalpą.

(a)

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Vartotojo informacinis vadovas

31

8 Perkėlimas

8 Perkėlimas

8.1 Apžvalga: perkėlimas

Jei norite perkelti sistemos dalis (vartotojo sąsają, patalpose
naudojamą įrenginį, lauke naudojamą įrenginį, buitinio karšto
vandens katilą…), kreipkitės į montuotoją. Vartotojo sąsajoje galite
rasti kontaktinį/pagalbos tarnybos numerį.

9 Išmetimas

PASTABA

NEBANDYKITE išmontuoti sistemos patys: sistemos
išmontavimo, tvarkyti šaltnešio, alyvos ir kitų komponentų
tvarkymo darbai TURI būti vykdomi laikantis taikomų teisės
aktų. Įrenginius REIKIA pristatyti į specializuotą
pakartotinio panaudojimo, perdirbimo ir utilizavimo įstaigą.

10 Žodynas

DHW = buitinis karštas vanduo

Karštas vanduo naudodamas bet kokio tipo pastatuose
buičiai.

LWT = ištekančio vandens temperatūra

Vandens temperatūra šiluminio siurblio vandens išleidimo
vietoje.

Pardavėjas

Gaminio platintojas.

Įgaliotasis gaminio montuotojas

Techninių įgūdžių turintis asmuo, kvalifikuotas montuoti
gaminį.

Naudotojas

Gaminio savininkas ir (arba) gaminį eksploatuojantis
asmuo.

Taikomi teisės aktai

Visos tarptautinės, Europos, nacionalinės ir vietinės
direktyvos, įstatymai, reglamentai ir (arba) kodeksai taikomi
tam tikram gaminiui arba sričiai.

Prižiūrinti įmonė

Kvalifikuota įmonė, galinti atlikti arba organizuoti būtiną
gaminio techninę priežiūrą.

Montavimo vadovas

Tam tikram gaminiui arba įrangai skirtas instrukcijų
vadovas, paaiškinantis, kaip jį montuoti, konfigūruoti ir
prižiūrėti.

Eksploatavimo vadovas

Tam tikram gaminiui arba įrangai skirtas instrukcijų
vadovas, paaiškinantis, kaip jį eksploatuoti.

Priedai

Su gaminiu pateikiamos etiketės, vadovai, informaciniai
lapai ir įranga, kurią reikia sumontuoti, vadovaujantis
pridėtoje dokumentacijoje aprašytomis instrukcijomis.

Pasirinktinė įranga

Daikin pagaminta arba patvirtinta įranga, kurią galima
derinti su gaminiu, vadovaujantis pridėtoje dokumentacijoje
aprašytomis instrukcijomis.

Įsigyjama atskirai

NE Daikin pagaminta įranga, kurią galima derinti su
gaminiu, vadovaujantis pridėtoje dokumentacijoje
aprašytomis instrukcijomis.

Vartotojo informacinis vadovas

32

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4P569819-1 2019.02

Copyright 2019 Daikin
