Daikin EGSAH06DA9W, EGSAH10DA9W, EGSAX06DA9W, EGSAX10DA9W, EGSAX06DA9WG User reference guide [nl]

Uitgebreide handleiding voor de

gebruiker

Daikin Altherma 3 GEO

EGSAH06DA9W
EGSAH10DA9W

EGSAX06DA9W(G)
EGSAX10DA9W(G)

Uitgebreide handleiding voor de gebruiker

Daikin Altherma 3 GEO

Nederlands

Inhoudsopgave

Inhoudsopgave

1 Installateurinstellingen: tabellen die de

installateur moet invullen 2

1.1 Configuratiewizard..................................................................... 2

1.2 Menu Instellingen ...................................................................... 2

2 Snelle acties 3

2.1 Toegangsniveau van de gebruiker ............................................ 3

2.2 Ruimteverwarming/-/koeling...................................................... 3

2.3 Warm tapwater .......................................................................... 5

3 Algemene informatie 6

3.1 Algemene veiligheidsmaatregelen ............................................ 6

3.1.1 Voor de gebruiker ....................................................... 6

3.2 Over de documentatie ............................................................... 6

3.2.1 Over dit document....................................................... 6

3.2.2 Betekenis van de waarschuwingen en symbolen ....... 7

3.3 Over het systeem ...................................................................... 7

3.3.1 Onderdelen in een typische systeemlay-out............... 7

4 Bediening 9

4.1 Gebruikersinterface: overzicht................................................... 9

4.2 Menustructuur: Overzicht gebruikersinstellingen ...................... 10

4.3 Mogelijke schermen: overzicht .................................................. 11

4.3.1 Startscherm................................................................. 12

4.3.2 Het scherm Hoofdmenu .............................................. 13

4.3.3 Instelpunt-scherm ....................................................... 14

4.3.4 Gedetailleerd scherm met waarden ............................ 14

4.4 De werking AAN of UIT zetten .................................................. 15

4.4.1 Visuele aanduiding...................................................... 15

4.4.2 Om AAN of UIT te zetten ............................................ 15

4.5 Informatie aflezen...................................................................... 16

Informatie aflezen ....................................................... 16

Mogelijk af te lezen Informatie .................................... 16

4.6 De regeling van de ruimteverwarming/-koeling ......................... 17

4.6.1 Over de regeling van de ruimteverwarming/-koeling .. 17

4.6.2 De bedrijfsmodus instellen.......................................... 17

4.6.3 Bepalen welke temperatuurregeling u gebruikt........... 17

4.6.4 De gewenste kamertemperatuur wijzigen................... 18

4.6.5 De gewenste aanvoerwatertemperatuur wijzigen....... 18

4.7 Het warm tapwater regelen ....................................................... 20

4.7.1 Over de regeling van het warm tapwater .................... 20

4.7.2 Stand Warmhouden .................................................... 20

4.7.3 Geplande stand........................................................... 20

4.7.4 De stand Gepland + warmhouden .............................. 20

4.7.5 De temperatuur voor warm tapwater wijzigen............. 21

4.7.6 Krachtige warm tapwaterwerking gebruiken ............... 21

4.8 Voorgeprogrammeerde waarden en programma's.................... 22

4.8.1 Voorgeprogrammeerde waarden gebruiken ............... 22

4.8.2 De energieprijzen instellen.......................................... 22

4.8.3 Programma's gebruiken en programmeren ................ 23

4.8.4 Programmascherm: voorbeeld.................................... 23

4.9 Weersafhankelijke curve ........................................................... 26

4.9.1 Wat is een weersafhankelijke curve?.......................... 26

4.9.2 Curve met 2 punten .................................................... 26

4.9.3 Curve volgens helling en afwijking.............................. 26

4.9.4 Weersafhankelijke curves gebruiken .......................... 27

4.10 Andere functies ......................................................................... 29

4.10.1 De tijd en de datum configureren ................................ 29

4.10.2 De geluidsarme stand gebruiken ................................ 29

4.10.3 De vakantiestand gebruiken ....................................... 29

5 Tips om energie te besparen 30

6 Onderhoud en service 31

6.1 Overzicht: onderhoud en service............................................... 31

7 Opsporen en verhelpen van storingen 32

7.1 De help-tekst weergeven in geval van een storing..................... 32

7.2 De storingshistoriek nagaan....................................................... 32

7.3 Symptoom: u vindt het te koud (warm) in uw woonruimte.......... 32

7.4 Symptoom: het water uit de kraan is te koud ............................. 32

7.5 Symptoom: Storing in de warmtepomp ...................................... 32

7.6 Symptoom: Het systeem maakt gorgelende geluiden na de

inbedrijfstelling............................................................................ 33

8 Verplaatsen 34

8.1 Overzicht: verplaatsen................................................................ 34

9 Als afval verwijderen 34

10 Verklarende woordenlijst 34

1 Installateurinstellingen:

tabellen die de installateur
moet invullen

1.1 Configuratiewizard

Instelling Vul in…

Systeem

Type binnenunit (alleen-lezen)

Type back-upverwarming

(alleen-lezen) [9.3.1]

Sanitair warmwater [9.2.1]

Noodbedrijf [9.5]

Aantal zones [4.4]

Back-upverwarming

Spanning [9.3.2]

Maximumcapaciteit [9.3.9]

Hoofdzone

Afgiftesysteem [2.7]

Bediening [2.9]

Instelpunt modus [2.4]

Tijdschema [2.1]

Stooklijntype [2.E]

Secundaire zone (alleen indien [4.4]=1, dubbele zone)

Afgiftesysteem [3.7]

Bediening (alleen-lezen) [3.9]

Instelpunt modus [3.4]

Tijdschema [3.1]

Stooklijntype [3.C]

Sanitaire warmwatertank

Verwarmingsbedrijf [5.6]

Instelpunt confort bedrijf

[5.2]

Instelpunt Eco bedrijf [5.3]

Instelpunt warmhouden [5.4]

1.2 Menu Instellingen

Instelling Vul in…

Hoofdzone

Thermostaattype [2.A]

Secundaire zone (indien van toepassing)

Uitgebreide handleiding voor de gebruiker

2

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Snelle acties

Gebruikersprofiel

B

0000

Gebruiker

1234

Gevorderde gebruiker

In werking

Kamer

Ruimteverwarming/-koeling

Aan

Aan

C.1

In werking

Ruimteverwarming/­koeling

Sanitaire warmwatertank

Uit

Aan

Aan

Kamer

C.2

Kamer

1

+

–

21°C

1

a b

Kamer

Hoofdzone

2

Secundaire zone

3

Instelling Vul in…

Thermostaattype [3.A]

Informatie

Gegevens installateur [8.3]

2 Snelle acties

2.1 Toegangsniveau van de gebruiker

Hoeveel informatie u in de menustructuur kunt aflezen en bewerken,
hangt af van uw gebruikertoegangsniveau:

▪ Gebruiker: Standaardmodus

▪ Gevorderde gebruiker: U kunt meer informatie aflezen en

bewerken

Het gebruikertoegangsniveau wijzigen

1 Ga naar [B]: Gebruikersprofiel.

2 Voer de toepasselijke pincode voor het

gebruikertoegangsniveau in.

▪ Blader door de lijst van cijfers en wijzig het

geselecteerde cijfer.

▪ Verplaats de cursor van links naar rechts.

▪ Bevestig de pincode en ga verder.

—

2 Stel de werking in op Aan of Uit.

De functie verwarmen/koelen van ruimten AAN of UIT zetten

1 Ga naar [C.2]: In werking > Ruimteverwarming/-

koeling.

2 Stel de werking in op Aan of Uit.

De gewenste kamertemperatuur wijzigen

Tijdens de kamertemperatuurregeling kunt u het scherm voor het
kamertemperatuurinstelpunt gebruiken om de gewenste
kamertemperatuur af te lezen en aan te passen.

1 Ga naar [1]: Kamer.

2 Pas de gewenste kamertemperatuur aan.

Pincode gebruiker

De pincode voor Gebruiker is 0000.

Pincode gevorderde eindgebruiker

De pincode voor Gevorderde gebruiker is 1234. Bijkomende
menu-items voor de gebruiker zijn nu zichtbaar.

2.2 Ruimteverwarming/-/koeling

De regeling op basis van de kamertemperatuur AAN of UIT
zetten

1 Ga naar [C.1]: In werking > Kamer.

a Werkelijke kamertemperatuur

b Gewenste kamertemperatuur

De gewenste aanvoerwatertemperatuur wijzigen

U kunt het scherm voor het instelpunt van de
aanvoerwatertemperatuur gebruiken om de gewenste
aanvoerwatertemperatuur af te lezen en aan te passen.

1 Ga naar [2]: Hoofdzone of [3]: Secundaire zone.

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Uitgebreide handleiding voor de gebruiker

3

2 Snelle acties

+

–

35°C

2

a b

Hoofdzone

+

–

45°C

3

a b

Secundaire zone

X1 X2

c
d

Y1

Y2

Y3

Y4

a b

Y1

Y2

Y3

Y4

X1 X2

a b

c

d

Y1

Y2

X1 X2

2 Pas de gewenste aanvoerwatertemperatuur aan.

a Werkelijke aanvoerwatertemperatuur

b Gewenste aanvoerwatertemperatuur

Om de weersafhankelijke curve te wijzigen voor de
ruimteverwarmings-/koelingzones

1 Ga naar de betreffende zone:

Zone Ga naar …

Primaire zone – Verwarming [2.5] Hoofdzone > Stooklijn

verwarming

Primaire zone – Koeling [2.6] Hoofdzone > Stooklijn

koeling

Secundaire zone – Verwarming [3.5] Secundaire zone >

Stooklijn verwarming

Secundaire zone – Koeling [3.6] Secundaire zone >

Stooklijn koeling

2 Wijzig de weersafhankelijke curve.

Er zijn 2 types van WA-curve: curve volgens helling en
afwijking (standaard), en curve met 2 punten. Indien nodig
kunt u het type wijzigen in [2.E] Hoofdzone > Stooklijntype.
De manier om de curve aan te passen, hangt af van het type.

Mogelijke acties in dit scherm

Selecteer helling of afwijking.

Verhoog of verlaag de helling/afwijking.

Wanneer helling is geselecteerd: stel de helling in en
ga naar afwijking.

Wanneer afwijking is geselecteerd: stel de afwijking
in.

Bevestig de wijzigingen en keer terug naar het
submenu.

Curve met 2 punten

X1, X2 Buitenomgevingstemperatuur
Y1, Y2 Gewenste aanvoerwatertemperatuur

Mogelijke acties in dit scherm

Ga door de temperaturen.

Wijzig de temperatuur.

Ga naar de volgende temperatuur.

Bevestig de wijzigingen en ga verder.

Meer informatie

Voor meer informatie, zie ook:

▪ "4.4De werking AAN of UIT zetten"op pagina15

▪ "4.6De regeling van de ruimteverwarming/-koeling"op pagina17

▪ "4.9Weersafhankelijke curve"op pagina26

▪ "4.8 Voorgeprogrammeerde waarden en programma's" op

pagina22

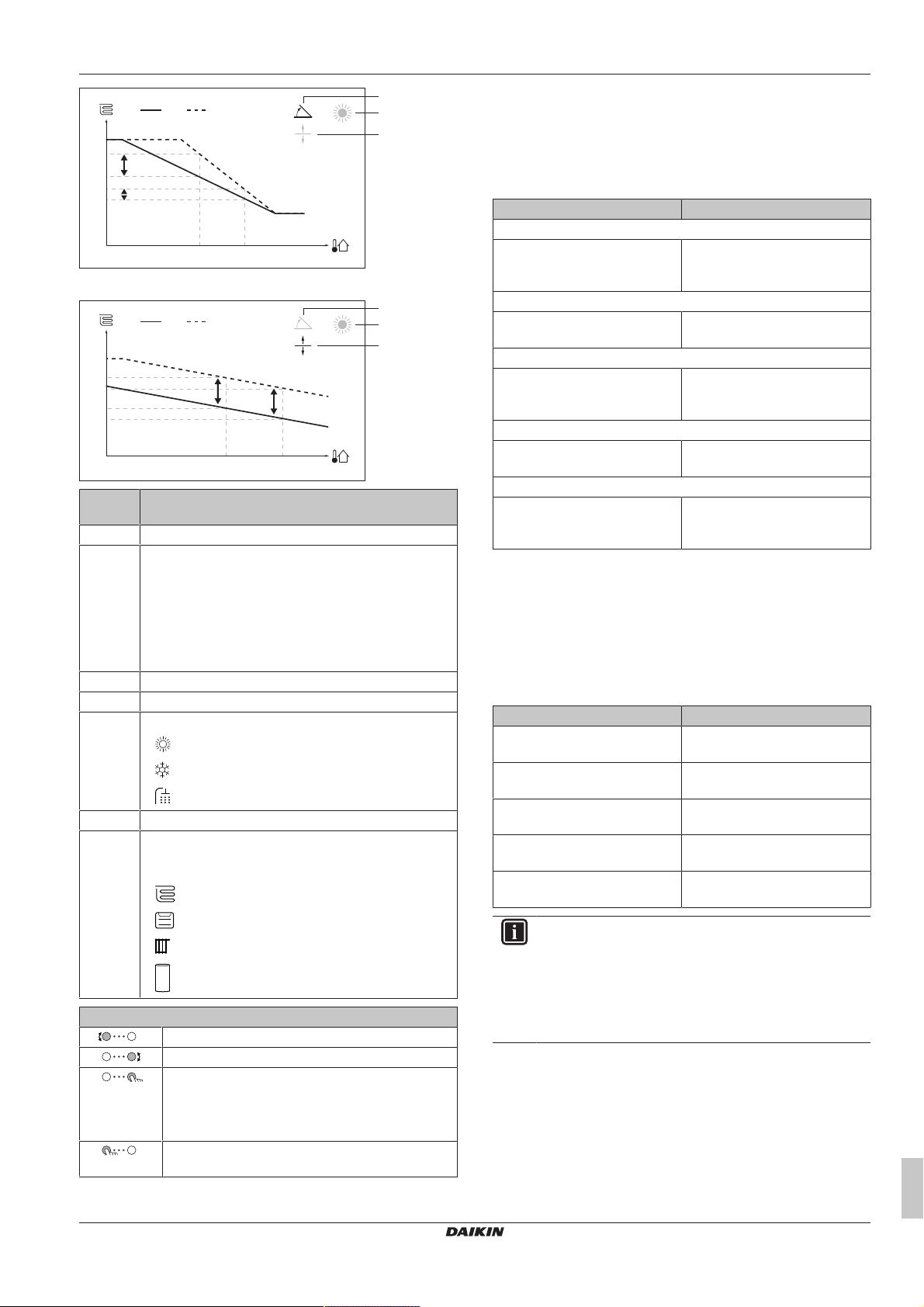

Curve volgens helling en afwijking

Helling. Wanneer de helling

wordt gewijzigd, is de nieuwe
voorkeurstemperatuur bij X1
ongelijkmatig hoger dan de
voorkeurstemperatuur bij X2.

X1, X2 Buitenomgevingstemperatuur
Y1~Y4 Gewenste tanktemperatuur

a WA-curve vóór wijzigingen
b WA-curve na wijzigingen
c Helling
d Afwijking

Uitgebreide handleiding voor de gebruiker

4

Afwijking. Wanneer de afwijking
wordt gewijzigd, is de nieuwe
voorkeurstemperatuur bij X1
gelijkmatig hoger dan de
voorkeurstemperatuur bij X2.

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

2 Snelle acties

In werking

Sanitaire warmwatertank

Uit

Aan

Ruimteverwarming/-koeling

C.3

Sanitaire warmwatertank

5

+

–

50°C

5

a b

Sanitaire

warmwatertank

X1 X2

c
d

Y1

Y2

Y3

Y4

a b

Y1

Y2

Y3

Y4

X1 X2

a b

c

d

Y1

Y2

X1 X2

2.3 Warm tapwater

De werking tankverwarming AAN of UIT zetten

1 Ga naar [C.3]: In werking > Sanitaire

warmwatertank.

2 Stel de werking in op Aan of Uit.

Het instelpunt voor de tanktemperatuur wijzigen

In de stand Enkel warmhouden kunt u het scherm voor het
instelpunt van de tanktemperatuur gebruiken om de gewenste warm
tapwatertemperatuur af te lezen en aan te passen.

1 Ga naar [5]: Sanitaire warmwatertank.

2 Pas de temperatuur warm water voor huishoudelijk

gebruik aan.

a WA-curve vóór wijzigingen
b WA-curve na wijzigingen
c Helling
d Afwijking

Mogelijke acties in dit scherm

Selecteer helling of afwijking.

Verhoog of verlaag de helling/afwijking.

Wanneer helling is geselecteerd: stel de helling in en
ga naar afwijking.

Wanneer afwijking is geselecteerd: stel de afwijking
in.

Bevestig de wijzigingen en keer terug naar het
submenu.

Curve met 2 punten

X1, X2 Buitenomgevingstemperatuur
Y1, Y2 Gewenste tanktemperatuur

Mogelijke acties in dit scherm

Ga door de temperaturen.

Wijzig de temperatuur.

Ga naar de volgende temperatuur.

Bevestig de wijzigingen en ga verder.

a Werkelijke temperatuur warm tapwater

b Werkelijke temperatuur warm tapwater

In andere modi kunt u alleen het scherm voor het instel punt zien,
maar kunt u geen wijzigingen aanbrengen. U kunt daarentegen de
instellingen wijzigen voor het Instelpunt confort bedrijf [5.2],
Instelpunt Eco bedrijf [5.3] en Instelpunt warmhouden [5.4].

Om de weersafhankelijke curve voor de tank te wijzigen

1 Ga naar [5.C]: Sanitaire warmwatertank > Stooklijn.

2 Wijzig de weersafhankelijke curve.

Er zijn 2 types van WA-curve: curve volgens helling en
afwijking (standaard), en curve met 2 punten. Indien nodig

kunt u het type wijzigen in [2.E] Hoofdzone > Stooklijntype.
De manier om de curve aan te passen, hangt af van het type.

Curve volgens helling en afwijking

Helling. Wanneer de helling

wordt gewijzigd, is de nieuwe
voorkeurstemperatuur bij X1
ongelijkmatig hoger dan de
voorkeurstemperatuur bij X2.

Afwijking. Wanneer de afwijking
wordt gewijzigd, is de nieuwe
voorkeurstemperatuur bij X1
gelijkmatig hoger dan de
voorkeurstemperatuur bij X2.

Meer informatie

Voor meer informatie, zie ook:

▪ "4.4De werking AAN of UIT zetten"op pagina15

▪ "4.7Het warm tapwater regelen"op pagina20

▪ "4.9Weersafhankelijke curve"op pagina26

▪ "4.8 Voorgeprogrammeerde waarden en programma's" op

pagina22

X1, X2 Buitenomgevingstemperatuur
Y1~Y4 Gewenste tanktemperatuur

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Uitgebreide handleiding voor de gebruiker

5

3 Algemene informatie

3 Algemene informatie

3.1 Algemene veiligheidsmaatregelen

3.1.1 Voor de gebruiker

▪ Indien u twijfels heeft over de bediening van de unit, neem contact

op met uw dealer.

▪ Dit apparaat kan worden gebruikt door kinderen vanaf een leeftijd

van 8 jaar en door personen met verminderde fysieke, zintuiglijke
of mentale mogelijkheden of een gebrek aan ervaring en kennis
als het gebruik van het apparaat op een veilige manier werd
uitgelegd en als zij de gevaren hiervan begrijpen. Kinderen mogen
NIET met het apparaat spelen. Reiniging en onderhoud door de
gebruiker mag NIET worden uitgevoerd door kinderen zonder
toezicht.

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

▪ Spoel de unit NIET af.

▪ Bedien de unit NIET met natte handen.

▪ Plaats GEEN voorwerpen die water bevatten op de

unit.

OPMERKING

▪ Plaats GEEN voorwerpen, apparatuur of uitrustingen

bovenop de unit.

▪ Zit, klim of sta NIET op de unit.

▪ Units dragen het volgende symbool:

Dit betekent dat u GEEN elektrische en elektronische producten
mag mengen met ongesorteerd huishoudelijk afval. Probeer het
systeem NIET zelf te ontmantelen: het ontmantelen van het
systeem en het behandelen van het koelmiddel, van olie en van
andere onderdelen moeten door een erkende installateur conform
met de geldende wetgeving uitgevoerd worden.
De units moeten voor hergebruik, recyclage en terugwinning bij
een gespecialiseerd behandelingsbedrijf worden behandeld. Door
ervoor te zorgen dat dit product op de juiste manier wordt
weggeworpen, draagt u bij tot het voorkomen van mogelijke
negatieve gevolgen voor milieu en menselijke gezondheid. Voor
meer informatie, contacteer uw installateur of de plaatselijke
overheid.

▪ Batterijen dragen het volgende symbool:

Dit betekent dat de batterijen NIET met ongesorteerd
huishoudelijk afval gemengd mogen worden. Indien onder het
symbool een scheikundig symbool afgebeeld staat, betekent dit
scheikundig symbool dat de batterij een zwaar metaal bevat
boven een bepaalde concentratie.
Mogelijke chemische symbolen: Pb: lood (>0,004%).
Lege batterijen moeten voor hergebruik door een
gespecialiseerde installatie worden verwerkt. Door ervoor te
zorgen dat wegwerpbatterijen op de juiste manier worden
weggeworpen, helpt u mogelijke negatieve gevolgen voor milieu
en menselijke gezondheid te voorkomen.

▪ Alle in dit document vermelde voorzorgen betreffen zeer

belangrijke punten en dienen dus steeds nauwgezet te worden
nageleefd.

▪ De installatie van het systeem en alle in de installatiehandleiding

en de uitgebreide handleiding voor de installateur beschreven
handelingen MOETEN door een erkende installateur worden
uitgevoerd.

3.2.1 Over dit document

Onze welgemeende dank voor de aankoop van dit product. Verzoek:

▪ Lees zorgvuldig de documentatie vooraleer de gebruikersinterface

te gebruiken om zo de best mogelijke werking te kunnen
garanderen.

▪ Vraag de installateur u te informeren over de instellingen die hij

gebruikte om uw systeem te configureren. Controleer of hij de
tabellen met de installateurinstellingen ingevuld heeft. Indien niet,
verzoek hem dit alsnog te doen.

▪ Bewaar de documentatie voor latere raadpleging.

Bedoeld publiek

Eindgebruikers

Documentatieset

Dit document is een onderdeel van een documentatieset. De
volledige set omvat:

▪ Algemene veiligheidsmaatregelen:

▪ Veiligheidsinstructies die u moet lezen vooraleer tot de

installatie over te gaan

▪ Formaat: papier (in de doos van de unit)

▪ Gebruiksaanwijzing:

▪ Snelle gids voor basisgebruik

▪ Formaat: papier (in de doos van de unit)

▪ Uitgebreide handleiding voor de gebruiker:

▪ Gedetailleerde stap per stap instructies en

achtergrondinformatie voor basis- en gevorderd gebruik

▪ Formaat: digitale bestanden op http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Installatiehandleiding:

▪ Installatieaanwijzingen

▪ Formaat: papier (in de doos van de unit)

▪ Uitgebreide handleiding voor de installateur:

▪ Voorbereiding van de installatie, goede praktijken,

referentiegegevens,...

▪ Formaat: digitale bestanden op http://www.daikineurope.com/

support-and-manuals/product-information/

▪ Bijlageboek met optionele uitrustingen en apparatuur:

▪ Additionele informatie over hoe optionele uitrustingen en

apparatuur te installeren

▪ Formaat: papier (in de doos van de unit) + digitale bestanden

op http://www.daikineurope.com/support-and-manuals/product-

information/

Laatste herzieningen van de meegeleverde documentatie kunnen op
de regionale Daikin-website of via uw installateur beschikbaar zijn.

De documentatie is oorspronkelijk in het Engels geschreven. Alle
andere talen zijn vertalingen.

3.2 Over de documentatie

▪ De documentatie is oorspronkelijk in het Engels geschreven. Alle

andere talen zijn vertalingen.

Uitgebreide handleiding voor de gebruiker

6

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

3 Algemene informatie

4

Ruimteverwarming/-koeling

Werkingsgebied

4.3

g

A

db

a

f

e

c

BC

Daikin Online Control Heating-app

Als uw installateur deze heeft ingesteld, kunt u
de Daikin Online Control Heating-app gebruiken
om de status van uw Daikin Altherma­warmtepompsysteem te controleren en op te
volgen. Voor meer informatie, zie:

http://www.onlinecontroller.daikineurope.com/

Referenties

Referenties (voorbeeld: [4.3]) helpen u om steeds te weten waar u
zich bevindt in de menustructuur van de gebruikersinterface.

1 De referenties inschakelen: Druk in het startscherm

of hoofdmenuscherm op de help-knop. De
referenties verschijnen links bovenaan op het
scherm.

2 De referenties uitschakelen: Druk opnieuw op de

help-knop.

Dit document vermeldt tevens deze referenties. Voorbeeld:

1 Ga naar [4.3]: Ruimteverwarming/-koeling >

Werkingsgebied.

Dit betekent:

1 Ga vanuit het startscherm naar

Ruimteverwarming/-koeling door aan de linkse
draaiknop te draaien.

2 Druk op de linkse draaiknop om naar het submenu

te gaan.

3 Draai aan de linkse draaiknop en ga naar

Werkingsgebied.

GEVAAR: ONTPLOFFINGSGEVAAR

Duidt op een situatie die een ontploffing kan veroorzaken.

WAARSCHUWING

Duidt op een situatie die de dood of ernstige verwondingen
als gevolg zou kunnen hebben.

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

VOORZICHTIG

Duidt op een situatie die kleine of matige verwondingen als
gevolg zou kunnen hebben.

OPMERKING

Duidt op een situatie die schade aan apparatuur of
eigendom zou kunnen berokkenen.

INFORMATIE

Duidt op nuttige tips of bijkomende informatie.

Symbool Verklaring

Lees de montagehandleiding, de
gebruiksaanwijzing en het instructievel voor de
bedrading alvorens te beginnen met de installatie.

Lees de servicehandleiding alvorens onderhouds­en servicewerkzaamheden uit te voeren.

Voor meer informatie, zie de uitgebreide
handleiding voor de installateur en de gebruiker.

3.3 Over het systeem

Afhankelijk van de systeemlay-out kan het systeem:

▪ Een plaats verwarmen

▪ Een plaats afkoelen (indien een model met verwarmings-/

koelwarmtepomp geplaatst werd)

▪ Warm tapwater klaarmaken

3.3.1 Onderdelen in een typische systeemlay­out

4 Druk op de linkse draaiknop om naar het submenu

te gaan.

3.2.2 Betekenis van de waarschuwingen en symbolen

GEVAAR

Duidt op een situatie die de dood of ernstige verwondingen
als gevolg heeft.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Duidt op een situatie die elektrocutie kan veroorzaken.

GEVAAR: RISICO OM ZICH TE VERBRANDEN

Duidt op een situatie die brandwonden kan veroorzaken
als gevolg van extreem hoge of lage temperaturen.

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

A Primaire zone. Voorbeeld: Woonkamer.
B Secundaire zone. Voorbeeld: Slaapkamer.
C Technische ruimte. Voorbeeld: Garage.

a Pekellus
b Warmtepompvan de binnenunit
c Warmtapwatertank
d Gebruikersinterface bij de binnenunit
e Speciale interface voor menselijk comfort (BRC1HHDA

gebruikt als kamerthermostaat)

f Vloerverwarming

Uitgebreide handleiding voor de gebruiker

7

3 Algemene informatie

g Radiatoren,

warmtepompconvectorenofventilatorconvectoren

Uitgebreide handleiding voor de gebruiker

8

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4 Bediening

a

b
c

a b c d e

4 Bediening

4.1 Gebruikersinterface: overzicht

De gebruikersinterface heeft de volgende onderdelen:

a Statusindicator
b LCD-scherm
c Draaiknoppen en toetsen

Statusindicator

De statusindicator-LEDs gaan branden of knipperen om de
bedrijfsmodus van de unit aan te geven.

LED Stand Beschrijving

Knipperend
blauw

Constant blauw Bediening De unit is in bedrijf.

Knipperend
rood

Stand-by De unit is niet in bedrijf.

Storing Er is een storing.

Zie "7.1De help-tekst weergeven

in geval van een storing"op
pagina32 voor meer informatie.

Onderdeel Beschrijving

a Linkse

draaiknop

b Terug-toets : Druk hierop om 1 stap terug te gaan in de

c Home-toets : Druk hierop om terug te gaan naar het

d Help-toets : Druk hierop om een helptekst in verband met de

e Rechtse

draaiknop

Het LCD_scherm geeft een boog weer links op het
display wanneer u de linkse draaiknop kunt
gebruiken.

▪ : Draai en druk vervolgens de linkse

draaiknop in. Navigeer doorheen de
menustructuur.

▪ : Draai de linkse draaiknop. Kies een

menu-item.

▪ : Druk de linkse draaiknop in. Bevestig

uw keuze of ga naar een submenu.

menustructuur.

startscherm.

huidige pagina weer te geven (indien
beschikbaar).

Het LCD-scherm geeft een boog weer rechts op
het display wanneer u de rechtse draaiknop kunt
gebruiken.

▪ : Draai en druk vervolgens de rechtse

draaiknop in. Wijzig een waarde of instelling, die
rechts op het scherm worden getoond.

▪ : Draai de rechtse draaiknop. Navigeer

door de mogelijke waarden en instellingen.

▪ : Druk de rechtse draaiknop in. Bevestig

uw keuze en ga naar het volgende menu-item.

LCD-scherm

Het LCD-scherm heeft een slaapstand. Wanneer de
gebruikersinterface een tijdje niet wordt gebruikt, valt het scherm uit.
Zodra u op een druktoets duwt of aan een van de draaiknoppen
draait, licht het scherm weer op. De tijd dat de gebruikersinterface
niet wordt gebruikt, hangt af van het gebruikertoegangsniveau:

▪ Gebruiker of Gevorderde gebruiker: 15min

▪ Installateur: 1h

Draaiknoppen en toetsen

U gebruikt de draaiknoppen en toetsen:

▪ Om door de schermen, menu's en instellingen van het LCD-

scherm te navigeren

▪ Om waarden in te stellen

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Uitgebreide handleiding voor de gebruiker

9

4 Bediening

[1]

Kamer

Afwijk. kamersensor

Instelpuntbereik

Vorstbescherming

Programma koeling

Programma verwarming

Tijdschema

[2]

Hoofdzone

Tijdschema
Programma verwarming

Instelpunt modus

Programma koeling

Stooklijn verwarming
Stooklijn koeling
Stooklijntype

[3]

Secundaire zone

Tijdschema
Programma verwarming

Instelpunt modus

Programma koeling

Stooklijn verwarming
Stooklijn koeling
Stooklijntype

[4]

Ruimteverwarming/-koeling

Bedrijfmodus
Bedrijfsmodus geprogrammeerd

[5]

Sanitaire warmwatertank

Krachtig verwarmen
Instelpunt confort bedrijf
Instelpunt Eco bedrijf
Instelpunt warmhouden
Tijdschema
Stooklijntype

[7]

Gebruikerinstellingen

Taal
Tijd/datum
Vakantie
Stil
Elektriciteitsprijs
Gasprijs

(*)

[8]

Informatie

Energiegegevens

Historiek storingen
Gegevens installateur
Sensoren
Stelmotoren
Bedrijfsmodi
Info
Verbindingsstatus
Bedrijfsuren

[B]

Gebruikersprofiel

[C]

In werking

Kamer

Ruimteverwarming/-koeling
Sanitaire warmwatertank

[1.4]

Vorstbescherming

Activatie
Instelpunt ruimtetemperatuur

[1.5]

Instelpuntbereik

Minimum instelpunt verwarming
Maximum instelpunt verwarming
Minimum instelpunt koeling
Maximum instelpunt koeling

[7.2]

Tijd/datum

Uren
Minuten
Jaar
Maand
Dag
Zomertijd
Formaat

[7.3]

Vakantie

Activatie
Van
Tot

[7.4]

Stil

Activatie
Tijdschema
Niveau

[7.5]

Elektriciteitsprijs

Hoog
Middel
Laag
Tijdschema

[8.1]

Energiegegevens

Opgenomen electrisch vermogen
Geproduceerde warmte

(**)

(**)

4.2 Menustructuur: Overzicht gebruikersinstellingen

Uitgebreide handleiding voor de gebruiker

10

(**) Alleen toegankelijk voor de installateur

INFORMATIE

Naargelang de geselecteerde installateurinstellingen en
het type unit, zullen de instellingen zichtbaar/onzichtbaar
zijn.

Instelpuntscherm

(*) Niet van toepassing

EGSAH/X06+10DA9W(G)

Daikin Altherma 3 GEO

4P569819-1 – 2019.02

4.3 Mogelijke schermen: overzicht

+

–

a

OR

b

c

c2

c4

c1

c3

De meest voorkomende schermen zijn de volgende:

4 Bediening

a Startscherm
b Het scherm Hoofdmenu
c Subschermen:

c1: Instelpuntscherm
c2: Gedetailleerd scherm met waarden
c3: Scherm met weersafhankelijke curve
c4: Scherm met programma

EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569819-1 – 2019.02

Uitgebreide handleiding voor de gebruiker

11
