Daikin D2CNL024A1AA Installation manuals [es]

Manual de instalación

Caldera de condensación de montaje en pared

D2CNL024A1AA

Manual de instalación

Caldera de condensación de montaje en pared

Español

Directivelor, cu amendamentele respective.

<A>

<B>

<C>

IMQ (NB0051)

51DL5003, 51DL5004

TCF 0216A

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

deklaruje na własną i wyłączną odpowiedzialność, że urządzenia, których ta deklaracja dotyczy:

declară pe proprie răspundere că echipamentele la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da je oprema naprav, na katero se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluv varustus:

декларира на своя отговорност, че оборудването, за коeто се отнася тази декларация:

visiška savo atsakomybe skelbia, kad įranga, kuriai taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk aprakstītās iekārtas, uz kurām attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že zariadenie, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu donanımının aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

návodom:

161718192021222324

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

25

Directives, telles que modifiées.

010203040506070809

***

Değiştirilmiş halleriyle Yönetmelikler.

25

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

17

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

*

както е изложено в <A> и оценено положително от <B>

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>

tarafından olumlu olarak değerlendirildiği gibi.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

24Poznámka*

25Not*

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią <B> i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de<B>

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani <B>

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

<B> järgi vastavalt sertifikaadile<C>.

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

Low Voltage 2014/35/EU

Boiler Efficiency 92/42/EEC

Gas Appliance Regulation 2016/426/EU

заявляет, исключительно под свою ответственность, что оборудование, к которому относится настоящее заявление:

erklærer under eneansvarlig, at udstyret, som er omfattet af denne erklæring:

deklarerar i egenskap av huvudansvarig, att utrustningen som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at det utstyr som berøres av denne deklarasjon innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat laitteet:

prohlašuje ve své plné odpovědnosti, že zařízení, k němuž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da oprema na koju se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a berendezések, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

15

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

enligt <A> och godkänts av <B> enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av <B> ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka <B>

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

<B> vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da<B>

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το <B> σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

<B> prema Certifikatu<C>.

14Poznámka*

15Napomena*

de <B> de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением <B> согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af <B> ihenhold til

Certifikat<C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13**

14**

15**

16**

17**

18**

Hiromitsu Iwasaki

Director

Ostend, 1st of October 2020

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

07**

08**

09**

10**

11**

12**

declares under its sole responsibility that the equipment to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Ausrüstung für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que l'équipement visé par la présente déclaration:

Daikin Europe N.V.

01

02

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de apparatuur waarop deze verklaring betrekking heeft:

declara bajo su única responsabilidad que el equipo al que hace referencia la declaración:

dichiara sotto la propria responsabilità che gli apparecchi a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι ο εξοπλισμός στον οποίο αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os equipamentos a que esta declaração se refere:

07

08

D2CNL024,

04

05

06

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN15502-1, EN60335-2-102,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by <B>

according to the Certificate<C>.

wie in <A> aufgeführt und von <B> positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par <B>

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door <B>

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por <B> de acuerdo con el

05Nota*

Certificado<C>.

Daikin Europe N.V. is authorised to compile the Technical Construction File.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

01**

02**

03**

04**

05**

06**

2P475131-5H

Tabla de contenidos

Tabla de contenidos

1 Introducción 3

1.1 Acerca de la documentación ..................................................... 3

1.1.1 Significado de los símbolos y advertencias ................ 3

1.2 Etiqueta de identificación .......................................................... 3

1.3 Símbolos en el embalaje ........................................................... 4

2 Instrucciones de seguridad 4
3 Acerca de la unidad 4

3.1 Sistemas de seguridad.............................................................. 4

3.2 Dimensiones.............................................................................. 5

3.3 Componentes ............................................................................ 6

3.4 Especificaciones técnicas ......................................................... 7

4 Instalación 8

4.1 Apertura de la unidad ................................................................ 8

4.2 Requisitos del lugar de instalación............................................ 9

Espacios de instalación mínimos................................ 10

4.3 Desembalaje de la unidad......................................................... 10

4.4 Montaje de la unidad ................................................................. 10

4.5 Requisitos del sistema de calefacción central........................... 11

4.6 Requisitos de la calefacción de suelo radiante ......................... 11

4.7 Gráfico de elevación de bomba residual ................................... 11

4.8 Conexiones ............................................................................... 12

4.8.1 Conexiones de tubería................................................ 12

4.8.2 Pautas al conectar la tubería de gas .......................... 12

4.8.3 Pautas al conectar la tubería de agua ........................ 12

4.8.4 Pautas para realizar la conexión del cableado

eléctrico....................................................................... 13

4.8.5 Pautas al conectar opciones a la caldera ................... 13

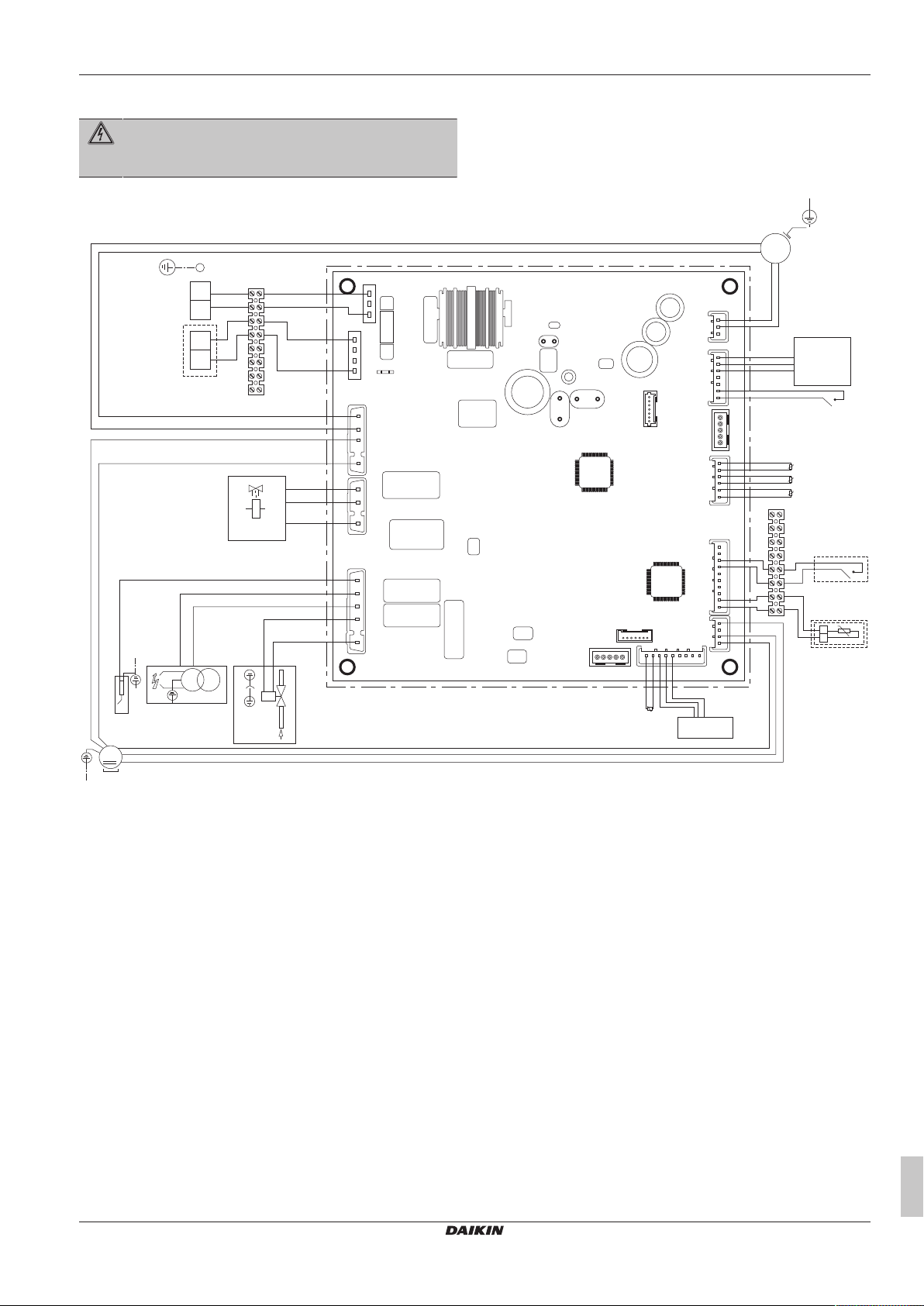

4.8.6 Diagrama de cableado................................................ 15

4.8.7 Pautas al conectar la tubería de condensación.......... 16

4.8.8 Pautas para el término de la tubería de

condensación.............................................................. 16

4.8.9 Pautas al conectar la caldera al sistema de escape

de los gases de combustión ....................................... 17

4.8.10 Sistemas de escape de gases de combustión

aplicables.................................................................... 17

4.9 Carga del sistema con agua...................................................... 21

5 Puesta en marcha 22

5.1 Llenado de la trampilla de condensación .................................. 22

5.2 Comprobación de fugas de gas ................................................ 22

5.3 Puesta en marcha de la unidad................................................. 22

5.3.1 Puesta en marcha de la calefacción central ............... 22

5.3.2 Cómo medir las emisiones de gas de combustión

para ajustar la relación gas-aire.................................. 23

5.3.3 Puesta en marcha del ajuste de capacidad de la

calefacción central ...................................................... 23

5.3.4 Puesta en marcha del agua caliente sanitaria............ 23

6 Entrega al usuario 23

Tratamiento de desechos

Las unidades viejas deben desecharse de manera correcta,
conforme a la normativa local y nacional. Los componentes son
fáciles de separar y los plásticos están marcados. Esto permite
clasificar los distintos componentes para reciclarlos o desecharlos
correctamente.

▪ Las unidades están marcadas con el siguiente símbolo:

desmantelamiento del sistema, así como el tratamiento del
refrigerante, aceite y otros componentes, debe ser efectuado por
un instalador autorizado de acuerdo con las normas vigentes.

Las unidades deben ser tratadas en instalaciones especializadas
para su reutilización, reciclaje y recuperación. Al asegurarse de
desechar este producto de la forma correcta, está contribuyendo
a evitar posibles consecuencias negativas para el entorno y para
la salud de las personas. Si desea más información, póngase en
contacto con su instalador o con las autoridades locales.

1 Introducción

1.1 Acerca de la documentación

Las instrucciones que aparecen en este documento están
concebidas para guiarle a través de la instalación de la unidad. Los
daños ocasionado como consecuencia del incumplimiento de estas
instrucciones no son responsabilidad de Daikin.

▪ La documentación original está escrita en inglés. Los demás

idiomas son traducciones.

▪ Las precauciones descritas en este documento están escritas

para los instaladores y tratan temas muy importantes. Sígalas
detenidamente.

▪ Lea el manual de funcionamiento y el manual de instalación antes

de utilizar la unidad y guárdelos para consultarlos en el futuro.

1.1.1 Significado de los símbolos y advertencias

PELIGRO

Indica una situación que puede provocar lesiones graves o
la muerte.

ADVERTENCIA

Indica una situación que podría provocar lesiones graves o
la muerte.

PRECAUCIÓN

Indica una situación que podría provocar lesiones leves o
moderadas.

AVISO

Indica una situación que podría provocar daños al
equipamiento u otros daños materiales.

INFORMACIÓN

Indica consejos útiles o información adicional.

1.2 Etiqueta de identificación

Puede encontrar datos sobre la unidad en la etiqueta de
identificación, que está situada en la parte inferior de la cubierta
derecha de la máquina.

Esto significa que los productos eléctricos y electrónicos NO
deben mezclarse con el resto de residuos domésticos no
clasificados. NO intente desmontar el sistema usted mismo: el

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Manual de instalación

3

2 Instrucciones de seguridad

Pn (80/60)

Pn (50/30)

Qn

Qnw

D (ΔT=30 K)

PMS

PMW

Nox

kW

kW

kW

kW

l/min

bar

MPa

bar

MPa

/ /

XXXX-XX

PIN:

a

b c d

e

f

g

h

i
j

k

l

m

n

o

p

q

r
s

t

v

u

MAX. 2

MAX. 3

a Número del producto
b Suministro eléctrico
c Consumo eléctrico máximo
d Grado de protección
e Rango de potencia calorífica nominal a 80/60

f Rango de potencia calorífica nominal a 50/30
g Rango de consumo calorífico nominal
h Rango de consumo calorífico nominal (agua caliente

sanitaria)

i Cantidad de agua caliente a DT=30

j Clase NOx
k Presión de calefacción central máxima (bar)

l Presión de calefacción central máxima (MPa)

m Presión máxima del agua caliente sanitaria (bar)

n Presión máxima del agua caliente sanitaria (MPa)
o País de destino
p Número de serie
q Tipo de aparato

r Clase de eficiencia
s Categoría del gas

t Tipo de gas y presión de suministro
u Número PIN
v Tipo de producto

1.3 Símbolos en el embalaje

Este equipo es frágil: provea un espacio de
almacenamiento seco para la unidad.

Este equipo es frágil: tenga sumo cuidado para no dejarlo
caer.

Almacene la unidad en posición vertical tal como se indica
en la caja.

No se pueden apilar más de 5 cajas una encima de la otra.

Al apilar 6 cajas en un palet, no apile más de 2 palets uno
encima de otro.

▪ Los trabajos relacionados con las unidades de gas solo debe

realizarlos un instalador de gas cualificado.

▪ Los trabajos relacionados con los equipos eléctricos solo debe

realizarlos un electricista cualificado.

▪ El sistema solo debe ponerlo en marcha una persona competente

cualificada.

ADVERTENCIA

Una persona cualificada deberá explicar los principios de
funcionamiento y el manejo de la unidad al usuario. No
está permitido que el usuario realice ninguna modificación,
mantenimiento o reparación en la unidad, a no ser que se
indique lo contrario, ni tampoco debe hacerlo ningún
tercero sin autorización. En caso contrario, la garantía de
la unidad quedará anulada.

PELIGRO

Aísle la caldera de la red de suministro eléctrico antes de
trabajar en ella.

ADVERTENCIA

La instalación, puesta en marcha, reparación,
configuración y mantenimiento de la unidad deben
realizarlos personas competentes cualificadas conforme a
la normativa local. La instalación incorrecta de esta unidad
puede provocar lesiones al usuario o daños materiales en
los alrededores. El fabricante no asume ninguna
responsabilidad por fallos de funcionamiento o daños
como consecuencia del incumplimiento de lo anterior.

PELIGRO

Los líquidos y materiales inflamables deben almacenarse,
como mínimo, a 1metro de distancia de la caldera.

ADVERTENCIA

Para garantizar un funcionamiento sin fallos, la
disponibilidad de todas las funciones a largo plazo y una
larga vida útil de servicio de la caldera, utilice solamente
piezas de repuesto originales.

3 Acerca de la unidad

Esta unidad Daikin es una caldera de condensación a gas para
montaje en pared que puede suministrar calor a sistemas de
calefacción central, así como agua caliente sanitaria. En función de
los ajustes, es posible utilizar la unidad solo para producir agua
caliente sanitaria o solo para calefacción central. El tipo de
suministro de agua caliente puede ser instantáneo o a través de un

depósito de almacenamiento de agua caliente. Las calderas de
solo calefacción no suministran agua caliente sanitaria. El tipo de

caldera se puede reconocer a partir del nombre de modelo escrito
en la etiqueta de identificación. Consulte la tabla de abajo:

Modelo Tipo Suministro de agua

caliente sanitaria

D2CNL024A1AA D2CNL024 Instantáneo Interno

Circuito de

llenado

Al apilar 4 cajas en un palet, no apile más de 3 palets uno
encima de otro.

2 Instrucciones de seguridad

Estas instrucciones están diseñadas exclusivamente para personas
competente cualificadas.

Manual de instalación

4

Una unidad de control, que contiene la interfaz de usuario, controla
el encendido, los sistemas de seguridad y otros actuadores. La
interacción con el usuario se proporciona a través de una interfaz de
usuario, que se componen de una pantalla LCD y botones, y que
está ubicada en la cubierta delantera de la unidad.

3.1 Sistemas de seguridad

La unidad está provista de varios sistemas de seguridad, para
protegerla frente a situaciones peligrosas:

D2CNL024A1AA

Caldera de condensación de montaje en pared

3P469346-12P – 2020.07

3 Acerca de la unidad

200

DN100

127

200

255.5400

590

613.7

63 65 51 87 64.6

91.3

101.4

161.7

12.2

Sistema de seguridad para escape de gases de combustión:
Este se controla mediante el sensor de temperatura de los gases de
combustión situado en la salida para los gases de combustión de la
caldera. Se activa cuando la temperatura de los gases de
combustión sobrepasa los límites de seguridad.

Sistema de seguridad de sobrecalentamiento: Este se controla
mediante el termostato limitador de seguridad. Está situado en el
intercambiador de calor principal y detiene la unidad cuando la
temperatura de flujo alcanza los 100°C, para evitar que hierva el
agua, lo que puede dañar la unidad.

Sistema antibloqueo de la bomba: La bomba funciona durante
30segundos cada 24 horas durante largos periodos de inactividad
para garantizar que no se atasque. Para activar esta función, la
unidad debe estar conectada al suministro eléctrico.

Sistema antibloqueo de la válvula de tres vías: En casos en los
que la unidad está inoperativa durante largos periodos de tiempo, la
válvula de tres vías cambia su posición cada 24 horas para evitar
que se atasque. Para activar esta función, la unidad debe estar
conectada al suministro eléctrico.

Seguridad frente a funcionamiento en seco: Se controla
mediante el sensor de presión. Desconecta la unidad y garantiza la
seguridad del sistema cuando la presión del agua en la instalación
de calefacción cae por debajo de 0,6bar por cualquier motivo.

Control de ionización de llama: Se controla mediante el electrodo
de ionización. Comprueba si se forma o no una llama en la
superficie del quemador. Si no hay llama, desconecta la unidad para
detener el flujo de gas y avisar al usuario.

Protección contra alta presión:
▪ Sensor de presión: Cuando la presión del sistema de calefacción

alcanza 2,8 bar, la unidad de control detiene la operación de
calefacción para evitar que suba la presión.

▪ Válvula de seguridad: Cuando la presión del agua del circuito de

calefacción sobrepasa 3 bar, se drena algo de agua desde la
válvula de seguridad para mantener la presión por debajo de
3 bar y, de este modo, proteger la caldera y la instalación de
calefacción.

Válvula de aireación automáticas: Existen dos válvula de
aireación; una en la bomba, otra en el intercambiador de calor.
Ayudan a descargar el aire dentro de la instalación y del circuito de
calefacción para evitar que quede aire atrapado y los consiguientes
problemas de funcionamiento.

Sistema de seguridad de protección contra escarcha: Esta
función protege a la unidad y a la instalación de calefacción de los
daños provocados por la escarcha. Se controla mediante el sensor
de temperatura de flujo, que está situado en la salida del
intercambiador de calor principal. Esta protección activa la bomba
de la caldera cuando la temperatura del agua cae por debajo de
15°C y activa el quemador cuando la temperatura del agua cae por
debajo de 5°C. La unidad sigue funcionando hasta que la
temperatura alcanza los 15°C. Para activar esta función, la unidad
debe estar conectada al suministro eléctrico y su válvula de gas
principal debe estar abierta. Cualquier daño provocado por la
escarcha no lo cubre la garantía.

Sistema de seguridad de baja tensión: Se controla mediante la
unidad de control. Cuando la tensión de suministro cae por debajo
de 170 voltios, la caldera entra en modo de error. Se trata de un
error de bloqueo y la unidad funcionará sin reiniciarse después de
que la tensión de suministro sea superior a 180 voltios. Se
recomienda utilizar un regulador de tensión de la potencia y tipo
correctos en lugares donde haya fluctuaciones de tensión por
debajo de este límite para lograr un funcionamiento sin fallos.

Sistema de protección frente a corriente de suministro alta: Un
fusible en la unidad de control protege al equipo y al cableado frente
a los efectos perjudiciales de los fallos eléctricos provocados por
exceso de corriente y desactiva el equipo defectuoso. El fusible se
"funde" (abre) cuando la corriente transportada excede el valor
nominal durante mucho tiempo.

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Sistema de derivación automática: Garantiza que el flujo continúe
en todo momento, para evitar que el intercambiador de calor se
sobrecaliente. Este sistema también está provisto de una función de
derivación especial en el software de la unidad de control.

3.2 Dimensiones

Vista superior

Vista delantera y vista lateral derecha

Vista inferior

Manual de instalación

5

3 Acerca de la unidad

a

l

m

n
o

k

ab

b

c

d

e

f

g

h

j

i

aa

yz

v

p

q

r

s

t

w

x

u

3.3 Componentes

a Válvula de aireación automática (intercambiador de

calor)

b Sensor de temperatura de flujo
c Depósito de expansión
d Válvula de gas
e Intercambiador de calor

f Motor de válvula de 3 vías
g Sensor de temperatura del agua caliente sanitaria
h Intercambiador de calor de placas

i Válvula de seguridad (3bar)

j Trampilla de condensación
k Transformador de encendido

l Sensor de temperatura de los gases de combustión

m Tapa de quemador

n Electrodo de encendido
o Electrodo de ionización
p Termostato de límite alto
q Ventilador

r Sensor de temperatura de retorno
s Silenciador

t Válvula de aireación automática (bomba)
u Sensor de presión del agua
v Derivación

w Bomba de la caldera

x Sensor de flujo del agua caliente sanitaria
y Limitador de flujo del agua caliente sanitaria
z Válvula de llenado

aa Sistema antirretorno
ab Adaptador para gases de combustión

Manual de instalación

6

Caldera de condensación de montaje en pared

D2CNL024A1AA

3P469346-12P – 2020.07

3.4 Especificaciones técnicas

Especificaciones técnicas Unidad D2CNL024A1AA

Rango de consumo calorífico (Qn) kW 4~23,5
Rango de potencia calorífica nominal (Pn) a 80-60°C kW 3,8~22,8
Rango de potencia calorífica nominal (Pn) a 50-30°C kW 4,4~24
Eficiencia (30% carga parcial a 30°C de temperatura de retorno) % 109

Circuito de calefacción central

Presión de funcionamiento (mín./máx.) bar 0,6 / 3,0
Intervalo de temperatura del circuito de calefacción (mín./máx.) °C 30 / 80

Circuito del agua caliente sanitaria

Cantidad de agua caliente DT: 30°C l/min 12
Cantidad de agua caliente DT: 35°C l/min 10,3
Presión de instalación del agua (mín./máx.) MPa 0,05 / 1
Intervalo de temperatura de agua caliente sanitaria (mín./máx.) °C 35 / 60
Tipo de circuito de agua caliente sanitaria — instantáneo

General

Presión inicial del depósito de expansión bar 1
Capacidad del depósito de expansión l 7
Conexión eléctrica VCA/Hz 230/50
Consumo eléctrico (máx.) W 100
Consumo eléctrico es espera W 2,5
Clasificación IP — IPX4D
Peso de la caldera kg 27
Dimensiones de la caldera (altura × anchura × profundidad) mm 590 × 400 × 256
Diámetro de la salida para los gases combustión mm 60 / 100

Especificaciones de combustión Unidad D2CNL024A1AA

Categoría del gas — I
Presión de entrada de gas nominal (G20/G25/G31) mbar 20
Presión de entrada de gas G20 (mín./máx.) mbar 17 / 25
Consumo de gas natural (G20) (mín./máx.) m³/h 0,4 / 2,5
Caudal de masa de productos de combustión (mín./máx.) (G20) g/s 1,88 / 10,4
Temperatura de productos de combustión (mín./máx.) (G20) °C 56 / 77
Temp. máxima de los productos de combustión con un consumo calorífico nominal °C 90
Emisiones de CO2 con un consumo calorífico mínimo y nominal (G20) % 8,7 / 9,3±0,2
Clase NOx — 6

Especificaciones de los productos relacionados con la energía (ErP) Símbolo Unidad D2CNL024A1AA

Modelo — — D2CNL024
Caldera de condensación — — SÍ
Caldera de baja temperatura

(b)

— — NO
Caldera B1 — — NO
Calentador de habitaciones de cogeneración — — NO
Calentador combinado — — SÍ
Clase de eficiencia de calefacción central — — A
Potencia calorífica nominal P
Potencia calorífica útil con un régimen de alta temperatura y potencia calorífica

(a)

nominal
Potencia calorífica útil con un régimen de baja temperatura y un 30% de potencia

calorífica nominal
Eficiencia energética de la calefacción de habitaciones estacional η
Eficiencia útil con un régimen de alta temperatura y potencia calorífica nominal
Eficiencia útil con un régimen de baja temperatura y un 30% de potencia calorífica

nominal

(b)

(a)

(b)

rated

P

4

P

1

s

η

4

η

1

Consumo eléctrico auxiliar

A plena carga el
A carga parcial el
En modo de espera P

max

min

SB

Otros aspectos

Pérdida de calor en espera P
Consumo del quemador de encendido P
Consumo energético anual Q
Nivel de potencia sonora, interior (con un consumo calorífico máximo) L
Emisiones de óxidos de nitrógeno NO

stby

ign

HE

WA

x

mg/kWh 42

Parámetros de agua caliente sanitaria

Perfil de carga declarado — — XL

Especificaciones de los productos relacionados con la energía (ErP) Símbolo Unidad D2CNL024A1AA

Consumo eléctrico diario Q

elec

Consumo eléctrico anual AEC kWh 40
Eficiencia energética de calentamiento de agua ŋ

wh

Clase de eficiencia energética de calentamiento de agua — — A
Consumo de combustible diario Q

fuel

2H

kW 23
kW 22,7

kW 7,7

% 93
% 87,9
% 98,2

kW 0,041
kW 0,016
kW 0,0025

kW 0,053
kW —

kWh 11355

dB 51

kWh 0,18

% 87

kWh 22,08

3 Acerca de la unidad

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Manual de instalación

7

4 Instalación

a

Especificaciones de los productos relacionados con la energía (ErP) Símbolo Unidad D2CNL024A1AA

Consumo de combustible anual AFC GJ 17

(a) Un régimen de alta temperatura significa una temperatura de retorno de 60°C en la entrada del calentador y una temperatura de alimentación de

80°C en la salida del calentador.

(b) Baja temperatura significa para calderas de condensación 30°C, para calderas de baja temperatura 37°C y para otros calentadores 50°C de

temperatura de retorno (en la entrada del calentador).

4 Instalación

4.1 Apertura de la unidad

ADVERTENCIA

La unidad solo pueden abrirla personas competentes
cualificadas.

Algunas acciones que se explican en este documento, como la
conversión del gas, la conexión de equipos opcionales, requieren la
apertura de la cubierta delantera.

1 Afloje el tornillo que sujeta las pinzas de montaje de la derecha

(1).

2 Desmonte las dos pinzas de montaje que sujetan la cubierta

delantera (2).

3 Retire la cubierta delantera hacia delante (3).

Manual de instalación

8

a Cubierta delantera

4 Afloje los dos tornillos del panel de control (4).

D2CNL024A1AA

Caldera de condensación de montaje en pared

3P469346-12P – 2020.07

a

(4)

a Panel de control

(6)

(5)

a

5 Desplace el panel de control hacia abajo (5) y a continuación,

tire hacia arriba de él (6).

4 Instalación

ADVERTENCIA

A la hora de seleccionar el lugar de instalación se deben
cumplir las siguientes instrucciones.

▪ Monte esta unidad solo en paredes planas y verticales.

a Pared plana vertical

▪ La caldera puede instalarse en el exterior, en un lugar

parcialmente protegido. Un lugar parcialmente protegido es un
lugar en el que la caldera no esté expuesta a la acción directa ni
la penetración de precipitaciones atmosféricas (lluvia, nieve,
granizo, etc.).

La caldera también puede instalarse empotrada en una pared
exterior utilizando el kit de empotrado correspondiente.

▪ Los líquidos y materiales inflamables deben almacenarse, como

mínimo, a 1metro de distancia de la caldera.

▪ La pared donde se vaya a montar la unidad debe ser lo

suficientemente fuerte como para soportar el peso de la unidad.
Si es necesario, refuércela.

▪ Para realizar las tareas de mantenimiento son necesarios los

siguientes espacios mínimos: 180mm por encima de la carcasa*,
200 mm por debajo y 10 mm en cada lateral. Los 500 mm de
espacio delantero se pueden lograr abriendo la puerta del
armario. Consulte "Espacios de instalación mínimos"[410].

▪ Para facilitar la utilización del panel de control, se recomienda que

la parte inferior de la caldera esté a 1500 mm del suelo, para
facilitar la sustitución de piezas, los espacios laterales deben ser
de 50 mm si corresponde. Consulte "Espacios de instalación

mínimos"[410].

▪ Si la caldera se instala en una habitación o compartimento, no es

necesaria una ventilación dedicada para el aire de combustión. Si,
no obstante, se instala en una habitación donde haya una bañera
o ducha, se debe consultar la normativa sobre cableado de la
I.E.E., la normativa local sobre edificios y cualquier otra normativa
que esté actualmente en vigor.

▪ El aire de admisión no debe contener productos químicos que

puedan producir corrosión, gases tóxicos o incluso riesgo de
explosión.

▪ Si la pared en la que se va a montar la unidad es inflamable, debe

colocarse un material no inflamable entre la unidad y la pared y
también en todos los lugares por los que pase la tubería para los
gases de combustión.

▪ La caldera debe instalarse de la forma descrita, para limitar el

nivel de ruido de funcionamiento.

4.2 Requisitos del lugar de instalación

ADVERTENCIA

La caldera debe instalarla solo un instalador cualificado
conforme a la normativa local y nacional.

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Manual de instalación

9

4 Instalación

a a

d

f

c

e

d

b

a b c d

e f g i

h

>3°

200

127

200

DN100

>3°

d=10 mm

Espacios de instalación mínimos

Espacios mínimos admisibles

a, laterales 10mm
b, Por encima de la carcasa* 180mm
c, por debajo 200mm
f, en la parte delantera 500mm
Espacios recomendados para facilitar el mantenimiento
d, laterales 50mm
e, por debajo (desde el suelo) 1500mm

* 180mm en el caso de que se conecte un codo de 90° de

60/100 en la salida de combustión de la caldera.
b = 270mm en caso de que se conecten un adaptador de

60/100 a 80/80 + un codo de 90° de 80 en la salida de
combustión de la caldera.

b = 280mm en caso de que se conecten un adaptador de
60/100 a 80/125 + un codo de 90° de 80/125 en la salida
de combustión de la caldera.

4.4 Montaje de la unidad

1 La plantilla de montaje muestra la posición de conducto para

gases de combustión horizontal. Si no hay un orificio para la
tubería de los gases de combustión en la pared, perfore uno. Si
ya hay un orificio en la pared para la tubería de los gases de
combustión, puede utilizar este orificio como punto de partida
para determinar la posición del soporte de montaje, de acuerdo
con la plantilla. El conducto para los gases de combustión debe
inclinarse 3° desde la unidad para permitir que el condensado
se drene de vuelta a la caldera.

2 Perfore orificios para el soporte de montaje (Ø10mm). Asegure

el soporte de montaje en la pared de acuerdo con la plantilla de
montaje.

4.3 Desembalaje de la unidad

1 Desembale la unidad tal como se muestra en la parte superior

de la caja de embalaje. El paquete debe contener los
siguientes elementos:

2 Compruebe el contenido del paquete. Si falta algún

componente o está dañado, póngase en contacto con su
distribuidor.

PRECAUCIÓN

Almacene los elementos restantes del embalaje (cartón,
plástico, etc.) en un lugar al que no puedan acceder los
niños. El fabricante no asume ninguna responsabilidad por
accidentes o daños como consecuencia del
incumplimiento de lo anterior.

Manual de instalación

10

a Caldera combinada
b Manual de funcionamiento
c Manual de instalación
d Soporte para montaje en pared
e Plantilla de instalación

f Tacos y tornillos
g Manguera para condensación
h Prensaestopas 2×PG7, 1×PG9

i Etiqueta de eficiencia energética

3 Cuelgue la unidad del soporte. Asegúrese de que la unidad

quede acoplada en el soporte.

D2CNL024A1AA

Caldera de condensación de montaje en pared

3P469346-12P – 2020.07

4 Instalación

h p

≤6 m 0.8 bar

7 m 0.9 bar
8 m 1.0 bar

9 m 1.1 bar
10 m 1.2 bar
11 m 1.3 bar
12 m 1.4 bar
13 m 1.5 bar

h

0 0.0

0

1

00

2

00

3

00

4

00

5

00

6

00

7

00

0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600

A (mbar)

B (l/h)

4.5 Requisitos del sistema de calefacción central

Tamaño del depósito de expansión

La caldera está equipada con un depósito de expansión con una
carga de presión inicial de 1bar.

La suficiencia del depósito de expansión incorporado para el circuito
de calefacción central al que se va a conectar la caldera depende de
la presión de carga del sistema y de la temperatura del agua que
circule por el circuito.

A continuación se proporciona el cálculo de la altura de agua del
sistema y de la presión de carga de sistema relacionada:

h Altura del agua del sistema (m)
p Presión de carga del sistema (bar)

Si la presión de carga del sistema debe ser superior a 1 bar, la
presión de carga inicial del lado del gas debe aumentar hasta el
valor de presión correspondiente a la presión de carga del sistema.
Asegúrese de que la carga de gas en el depósito se realiza con la
caldera y el circuito sin presión.

Según el gráfico de abajo, no es necesario instalar un depósito de
expansión adicional en sistemas con un volumen de agua en la
zona inferior a la curva de temperatura de funcionamiento. Si el
volumen de agua está por encima de la curva, debe instalarse un
depósito adicional, preferiblemente en la zona de retorno de la
caldera.

Si el sistema necesita anticongelante, el anticongelante
seleccionado no debe entrar en contacto con los componentes de
goma, plástico comercial ni metal de la caldera que estén en
contacto con el agua de la calefacción central.

Para utilizar cualquier aditivo en el sistema de calefacción central,
consulte las instrucciones de sus fabricantes para garantizar la
funcionalidad y compatibilidad anteriores.

Se recomienda el ablandamiento del agua para el circuito del agua
sanitaria si la dureza del agua del suministro es superior a 20°fH,
para evitar daños en la caldera.

ADVERTENCIA

Mezclar aditivos inadecuados con el agua del circuito de
calefacción central puede provocar una pérdida de
eficiencia en la caldera o daños en la caldera y demás
elementos del circuito de calefacción central. Daikin no
asume ninguna responsabilidad por dichos daños o la
ineficacia provocada por el uso de aditivos inadecuados.

4.6 Requisitos de la calefacción de suelo radiante

Por lo visto, los sistemas de calefacción de suelo radiante requieren
un caudal más alto y una ΔT más baja. Esta caldera se puede
conectar a un sistema de calefacción de suelo radiante sin que sea
necesario utilizar una segunda bomba y un cabezal de pérdida baja
debido a la gran capacidad de la bomba. La conexión directa es
posible cuando el sistema está bien diseñado y la pérdida de
presión es lo suficientemente baja.

A Volumen de agua del sistema (I)
B Presión de carga del sistema (bar)

* Los sistemas de calefacción de suelo radiante reciben un

régimen de temperatura de entre 50°C y 40°C

Tratamiento del agua

Utilizar un agua inapropiada en el circuito de calefacción central
reduce la funcionalidad y la eficiencia de la caldera con el tiempo.
Un agua apropiada debe contener:

▪ Un grado de pH entre 6,5 y 8,5
▪ Una dureza inferior a 15°fH y 8,4°dH
Se pueden utilizar aditivos adecuados para el tratamiento del agua.

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Cuando la caldera está conectada a la instalación de calefacción de
suelo radiante, la temperatura de ajuste máxima de la calefacción
central debe limitarse a 50°C y la diferencia de temperatura del
funcionamiento de la bomba debe ajustarse a 10Kelvin en el menú
de ajustes de mantenimiento. Para cambiar este ajuste, consulte las
instrucciones de mantenimiento.

ADVERTENCIA

Asegúrese de que los cambios de parámetros que se
explican anteriormente se lleven a cabo para evitar que el
usuario se sienta incómodo.

4.7 Gráfico de elevación de bomba residual

El gráfico de elevación de bomba residual muestra la cantidad de
elevación de la bomba (mbar) que queda para el circuito de
calefacción central.

Manual de instalación

11

4 Instalación

eh d b acfg

A Elevación de bomba residual (mbar)
B Caudal (l/h)

4.8 Conexiones

AVISO

Durante la instalación, no afloje ni retire ningún tornillo de
la placa inferior.

4.8.1 Conexiones de tubería

A continuación, se indican las conexiones de tubería de la unidad.

4.8.2 Pautas al conectar la tubería de gas

ADVERTENCIA

La tubería de gas solo pueden conectarlas personas
cualificadas. El diámetro del tubo de entrada de gas debe
seleccionarse de acuerdo con la normativa y leyes
correspondientes.

Conecte la tubería de gas conforme a la normativa aplicable del país
de destino y los reglamentos de la compañía de suministro de gas.

Conecte la tubería de suministro de gas sin tensión a la conexión de
tubería de gas ("Conexión F", consulte "Conexiones de

tubería"[412]).

ADVERTENCIA

Tras realizar la conexión de gas, la línea de gas debe
probarse por si presenta fugas mientras la línea de gas a
la caldera está abierta (consulte "5.2 Comprobación de

fugas de gas"[422]).

En caso de que la tubería de gas esté al lado de una pared y deba
conectarse a la conexión del tubo de gas de la caldera mediante un
codo, debe dejarse espacio suficiente para extraer la trampilla de
condensación. Esto puede hacerse de dos formas:

1 El codo se puede colocar transversalmente de forma que no

bloquee la trampilla de condensación al extraerla.

2 El codo se puede colocar 120mm por debajo de la conexión de

la tubería de gas de la caldera.

a Conexión de retorno de la calefacción central, 3/4"
b Conexión de entrada de agua fría sanitaria, 1/2"
c Descarga de la trampilla de condensación
d Conexión de la salida de agua caliente sanitaria, 1/2"
e Conexión de suministro de la calefacción central, 3/4"

f Conexión de entrada de gas, 3/4"
g Válvula de llenado
h Descarga de la válvula de seguridad

Válvula

Tamiz
Conexión en T

Válvula de retención doble + manguera de llenado
Dispositivo de desconexión

a La válvula de aislamiento en el tubo de suministro de

agua caliente sanitaria es provisional

Las válvulas de aislamiento y los filtros deben utilizarse justo antes
de la entrada de la tubería del aparato tal como se muestra en la
ilustración de arriba.

Asegúrese de colocar las juntas necesarias.

4.8.3 Pautas al conectar la tubería de agua

Cuando conecte la tubería a la caldera, siga las siguientes
instrucciones:

ADVERTENCIA

Ignorar las reglas que se explican a continuación, puede
provocar daños graves en la instalación o la caldera o
hacer que el usuario se sienta incómodo. El fabricante no
asume ninguna responsabilidad por daños como
consecuencia del incumplimiento de lo anterior.

▪ La instalación de la caldera debe cumplir la normativa aplicable.
▪ Los materiales utilizados en la instalación de la caldera debe

cumplir la normativa aplicable.

▪ El material de la tubería de la instalación no debe permitir la

difusión del oxígeno de acuerdo con la norma DIN4726.

▪ La instalación de agua caliente sanitaria/calefacción central debe

enjuagarse e inspeccionarse visualmente. Los residuos, gomas, y
virutas de metal generados durante la instalación y montaje de la
caldera deben eliminarse para que no provoquen ningún daño.

Manual de instalación

12

Caldera de condensación de montaje en pared

D2CNL024A1AA

3P469346-12P – 2020.07

▪ El circuito de calefacción central debe soportar una presión, de al

a b

3×0.75 TTR / 230 V

H05RN

1~ 230 V

50 Hz

Cat. III

b

a

L
N

a<b

menos, 6bar.

▪ En radiadores con una longitud superior a 1,5metros es preferible

utilizar una conexión cruzada.

▪ La tubería de la válvula de seguridad debe conectarse a la salida

de agua con una manguera o tubería adicional. Esta salida no
debe instalarse en lugares donde exista riesgo de congelación, ni
en el desagüe para lluvia, no debe terminar en el suelo seco sin
que haya un drenaje disponible para evitar dañar los
revestimientos del suelo como el parqué.

▪ La presión máxima en el circuito de agua caliente sanitaria es de

10 bar. Inspeccione la tubería teniendo esto en cuenta. Si la
presión del agua del suministro de agua principal es excesiva,
utilice un reductor de presión adecuado. La instalación debe
cumplir con la norma EN15502-2-2.

▪ Puesto que las calderas de condensación generan condensación,

la salida de la trampilla de condensación debe conectarse a un
drenaje abierto. La tubería y los elementos de la línea de drenaje
deben fabricarse de material resistente al ácido como el plástico.
No se permiten metales como el acero o el cobre.

▪ El sistema debe estar libre de aire para proteger la caldera. Hay

dos válvulas de aireación automáticas en la caldera, una en el
intercambiador de calor y otra en la bomba. Asegúrese de que el
aire se descargue completamente con cada llenado de agua.
Purgue los radiadores, si es necesario.

▪ Si la caldera se va a conectar a una instalación de calefacción

central/agua caliente sanitaria vieja, inspeccione primero la
instalación vieja. La instalación debe cumplir con la capacidad de
la caldera y no debe impedir su funcionamiento eficiente. La
suciedad en el sistema y tuberías viejos debe enjuagarse y los
filtros deben inspeccionarse.

▪ Si el material de la tubería vieja no cuenta con barrera de

oxígeno, debe separarse del circuito de la caldera mediante un
intercambiador de placas y debe instalarse una segunda bomba
para la necesaria circulación.

▪ Si la lectura de presión en la interfaz de usuario de la caldera

disminuye repetidamente, lo más probable es que haya una fuga
en la instalación. Inspeccione la instalación para repararla.

4 Instalación

a Disyuntor de seguridad (2A)
b Disyuntor de seguridad de fugas a tierra

Cat. III Categoría de sobretensión III

▪ El trabajo eléctrico debe realizarse de acuerdo con el manual de

instalación y cumplir con todos los reglamentos, códigos o
procedimientos nacionales sobre el conexionado eléctrico.

▪ Una capacidad insuficiente o un trabajo eléctrico incompleto

puede producir descargas eléctricas o incendio.

▪ En el cableado fijo deberá incorporarse un interruptor principal u

otro medio de desconexión que tenga una separación entre
contactos en todos los polos y que proporcione una desconexión
total en condiciones de sobretensión de categoría III.

▪ Asegúrese de efectuar una conexión a tierra. No conecte el cable

de tierra a una tubería de servicios, pararrayos o cable de tierra
telefónico. Una conexión a tierra defectuosa puede producir

descargas eléctricas o incendios.

▪ Mientras se están realizando las conexiones eléctricas, no debe

haber energía en el cable de alimentación y el interruptor principal
debe desconectarse.

▪ Durante las conexiones eléctricas, asegúrese de que los cables

estén bien fijados y conectados firmemente.

▪ El cable de alimentación deber ser equivalente a H05RN-F

(2451EC57) como requisito mínimo.

▪ La caldera no está homologada para utilizarse a alturas

superiores a 2000 metros por encima del nivel del mar.

Respete el punto que se menciona abajo cuando realice el cableado
al bloque de terminales de suministro eléctrico.

4.8.4 Pautas para realizar la conexión del cableado eléctrico

PELIGRO

Antes de trabajar en el circuito eléctrico aísle siempre la
unidad de la red de suministro eléctrico.

ADVERTENCIA

Las conexiones eléctricas a la unidad solo deben
realizarlas personas cualificadas. No respetar esta
advertencia anulará la garantía. El fabricante no asume
ninguna responsabilidad por daños como consecuencia
del incumplimiento de lo anterior.

ADVERTENCIA

Asegúrese de usar un circuito de suministro eléctrico
dedicado. Nunca utilice un cable de alimentación
compartido con otra unidad.

La unidad funciona con un suministro eléctrico de 230VCA y 50Hz.
Con el paquete se suministra un cable de alimentación. El cable de
alimentación debe conectarlo al suministro eléctrico un electricista
de acuerdo con la normativa aplicable.

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

ADVERTENCIA

No intercambie los conductores de suministro L n el
conductor neutro N.

PELIGRO

No utilice tubos de gas o agua para la conexión a tierra y
asegúrese de que no se hayan utilizado para ello antes.
No respetar esto libera al fabricante de cualquier
responsabilidad.

4.8.5 Pautas al conectar opciones a la caldera

PELIGRO

El conector X2M funciona a 230Vde CA.

El equipo opcional se conecta a los conectores, que están situados
en la parte exterior de la caja de interruptores. No abra la caja de
interruptores para conectar el equipo opcional.

Unidades de control de temperatura Conector Conexión

Sensor de exterior X1M 7-8
Termostato de ambiente de

X1M 5-6

encendido-apagado

Manual de instalación

13

4 Instalación

X2M

1

8

X1M

1

8

PG 9 PG 9 PG 7 PG 7

Unidades de control de temperatura Conector Conexión

Toma de alimentación externa
(230VCA)

Cable de alimentación (230VCA) X2M 1-2

X2M 3-4

El cableado de las opciones que se van a conectar a los conectores
internos debe sobresalir del interior de la unidad mediante
prensaestopas. Los prensaestopas que se envían con la unidad
deben montarse en la placa inferior de la caldera en caso de
conectar estas opciones. A continuación, puede ver la colocación de
los prensaestopas.

Los orificios en la placa inferior reservados para los prensaestopas
están recubiertos con material aislante. Este material aislante debe
perforarse si se van a utilizar prensaestopas.

Nota: La unidad debe abrirse para montar los prensaestopas.
Consulte "4.1Apertura de la unidad"[48] para acceder al interior de
la caldera.

Manual de instalación

14

Caldera de condensación de montaje en pared

D2CNL024A1AA

3P469346-12P – 2020.07

4.8.6 Diagrama de cableado

X1A

X2

X4

X5

X1M

X2M

X6A

X7

1

1

1

1

1

1

1

1

1

1

1

1

1

X12

X10

X11

X17

X15

X8

WPS1

DHW
FS1

NTC3

NTC4

NTC2

NTC5

PCB1

NTC1

K1

HE1

IT1

3WV1

F1

GV1

IE1

P1

Ext2

L

N

Ext3*

L

N

PELIGRO: RIESGO DE ELECTROCUCIÓN

Desconecte el suministro eléctrico durante más de 10
minutos antes de proceder con el mantenimiento.

4 Instalación

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Manual de instalación

15

4 Instalación

15

ba

≥450 mm

a

Símbolos:

Elemento Descripción

Opción
Cableado en función del modelo
Caja de interruptores
PCB
Cableado de tierra

Número de cable 15

Designación:

Sección Conector Descripción

PCB1 — PCB principal
P1 X1A - X11 Bomba de la caldera
F1 X6A -X11 Ventilador
GV1 X12 Válvula de gas
IT1 X12 Transformador de encendido
3WV1 X10 Motor de la válvula desviadora

de calefacción central / agua

caliente sanitaria
WPS1 X7 Sensor de presión del agua
DHWFS1 X2 Sensor de flujo del agua caliente

sanitaria
IE1 X12 Entrada de ionización
K1 X1M Termostato de ambiente de

encendido/apagado
HE1 X2 Termostato de

sobrecalentamiento
NTC1 X1M Sensor de temperatura exterior
NTC2 X4 Sensor de temperatura para los

gases de combustión
NTC3 X4 Sensor de temperatura de

retorno
NTC4 X4 Sensor de temperatura de flujo
NTC5 X7 Sensor de temperatura del agua

caliente sanitaria
Ext2 X2M Cable de toma de corriente
Ext3 X2M Toma de alimentación externa

(230VCA)

ADVERTENCIA

La alimentación externa solo debe usarse para
componentes opcionales suministrados por el fabricante y
según las instrucciones de los manuales de los
componentes opcionales. No respetar esta advertencia
anulará la garantía. El fabricante no asume ninguna
responsabilidad por daños como consecuencia del
incumplimiento de lo anterior.

▪ El recorrido de la tubería horizontal debe descender a 45 mm/

metre como mínimo.

▪ La tubería externa debe mantenerse lo más corta posible o

aislarse térmicamente para evitar la congelación, en función del
estado climático invernal de la instalación.

▪ Asegúrese de que el sistema de eliminación de condensación, la

tubería y los empalmes estén fabricados en un material resistente
al ácido como el plástico.

ADVERTENCIA

La salida de la trampilla de condensación no debe
modificarse ni bloquearse.

PRECAUCIÓN

El diámetro de la tubería de descarga de condensación
debe ser lo suficientemente grande como para no restringir
el flujo del agua de condensación.

ADVERTENCIA

Si el tubo de descarga está situado en el exterior, tome las
medidas necesarias contra la escarcha.

4.8.8 Pautas para el término de la tubería de condensación

La tubería de condensación se puede conectar a un término de
distintas formas como se muestra a continuación:

Término en un conducto de ventilación y drenaje interno

a Disyuntor de aire

b Conducto de ventilación y drenaje interno

Término en un sistema de residuos externo

4.8.7 Pautas al conectar la tubería de condensación

PELIGRO

Para evitar que los gases de combustión se escapen con
el consiguiente envenenamiento, la trampilla de
condensación debe montarse en su sitio antes de la
puesta en marcha.

La trampilla de condensado debe conectarse a un drenaje a través
de una conexión abierta.

Las precauciones que deben tenerse en cuenta sobre la tubería de
condensación son:

Manual de instalación

16

a Extremo abierto directo a un sumidero, por debajo del

suelo pero por encima del nivel del agua

D2CNL024A1AA

Caldera de condensación de montaje en pared

3P469346-12P – 2020.07

4 Instalación

a

b

Término en un pozo seco concebido para este fin

a Extremo abierto directo a un sumidero, por debajo del

suelo pero por encima del nivel del agua

b Pileta, lavabo, bañera o ducha

AVISO

Es necesario utilizar una bomba de drenaje de
condensación cuando el término de la línea de
condensación esté por debajo de un pozo seco.

4.8.9 Pautas al conectar la caldera al sistema de escape de los gases de combustión

PELIGRO

Riesgo de envenenamiento por escape de gases de
combustión en habitaciones cerradas y ventiladas de
forma inadecuada.

▪ En el terminal de escape de gases de combustión se pueden

producir columnas de humo. Deben evitarse las posiciones donde
esto pueda ser una molestia.

▪ En un tubo para gases de combustión de pared individual, la

distancia mínima al material combustible debe ser de 25mm.
En los sistemas concéntricos y tubo de admisión, la distancia al

material combustible es de 0(cero)mm.

▪ Es fundamental garantizar que los productos de combustión

descargados desde el terminal no vuelvan a entrar en el edificio u
otros edificios, a través de ventiladores, ventanas, puertas u otras
fuentes de infiltración de aire natural o ventilación forzada.

▪ La longitud mínima del conducto de gases de combustión debe

ser de 50cm.

AVISO

El fabricante de la caldera no se hace responsable de las
condiciones atmosféricas al colocar los terminales de
extracción de gases de combustión.

PRECAUCIÓN

Una vez que el sistema de extracción de gases de
combustión se haya instalado y el aparato se haya puesto
en marcha, el instalador debe comprobar la dirección de
salida de humos. Debe prestar especial atención al vapor
de humo que vuelva a entrar en la caldera de gas a través
de la admisión de aire. Si ocurre esto, es muy probable
que los gases de combustión estén en una zona de
presión negativa y por lo tanto, DEBE instalarse un kit de
gestión de humos.

4.8.10 Sistemas de escape de gases de

ADVERTENCIA

Asegúrese de que hay una entrada de aire con acceso al
exterior de como mínimo 150cm².

PRECAUCIÓN

Las tuberías flexibles de gases de
combustión NO deberían usarse en

En esta sección, se proporciona información sobre los distintos
sistemas de escape para gases de combustión. Las instrucciones
de montaje para la correcta instalación de los sistemas de escape
para gases de combustión se incluyen en el embalaje de los
componentes del sistema de escape para gases de combustión, así
como en las instrucciones de corte del sistema de escape para
gases de combustión, si es necesario.

secciones de conexión horizontal.

PRECAUCIÓN

El tipo de sistema de escape de gases de combustión
debe aparecer en la etiqueta de identificación.

INFORMACIÓN

La unidad incorpora una mariposa de gases de
combustión para evitar el flujo de retorno de la chimenea
común.

Sistemas de gases de combustión homologados

Seleccione el tipo de sistema de escape de gases de combustión de
acuerdo con el lugar de instalación.

Los tipos de sistemas de escape de gases de combustión están
escritos en la etiqueta de identificación.

Término del sistema de escape de gases de combustión

Las posiciones de los terminales en el tejado o en la pared con
respecto a la aberturas para ventilación deben cumplir con la
normativa local.

▪ La caldera debe instalarse de forma que el terminal esté expuesto

al aire exterior.

▪ La posición del terminal debe permitir el paso libre del aire en

todo momento.

Tipo C13x (sistema de escape para gases de combustión concéntrico)

La caldera extrae el aire de combustión desde el exterior mediante
un tubo coaxial concéntrico fijado a la pared exterior y expulsa los
gases de combustión al exterior a través de la pared externa.

combustión aplicables

PELIGRO

El conducto para gases de combustión debe inclinarse 3°
desde la unidad para permitir que el condensado se drene
de vuelta a la caldera y fuera del drenaje de condensación.
Si se produce un error interno en la combustión, siga las
instrucciones incluidas con los componentes de
combustión.

AVISO

Las piezas opcionales que se muestran en el área
rectangular se utilizan si son necesarias.

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Manual de instalación

17

4 Instalación

a

b c d e

L

f

L

a

a Kit de terminal de pared 60/100

Opcional:

b Codo de 90° 60/100
c Codo de 45° 60/100
d Codo de 30° 60/100
e Codo de inspección 60/100

f Extensión 60/100

L = 500-1000mm

Longitud del conducto para gases de combustión admisible

para C13x

Concéntrico 60/100mm
Concéntrico 80/125mm

(a) Incluyendo 1 codo de 90°

Codo de 90° 60/100mm 1,5m
Codo de 45° 60/100mm 1,0m
Codo de 30° 60/100mm 1,0m
Codo de 90° 80/125mm 1,5m
Codo de 45° 80/125mm 1,0m
Codo de 30° 80/125mm 1,0m

(a)

(a)

Longitud equivalente de opciones

11,0m
44,0m

L Longitud del conducto para gases de combustión

a Distancia del labio externo del terminal a la pared

exterior, a≤50mm

Nota: Los conductos para gases de combustión se insertan 45mm

en los codos y extensiones.

Tipo C33x (sistema de escape de gases de combustión concéntrico)

La caldera extrae el aire de combustión desde el exterior y expulsa
los gases de combustión hacia el exterior mediante un tubo coaxial
concéntrico a través del tejado.

Las salidas del terminal desde los circuitos de suministro de aire y
combustión independientes deben encajar dentro de un cuadro de
50cm y la distancia entre los planos de los dos orificios debe ser
inferior a 50cm.

La longitud del conducto para gases de combustión 60/100 se
puede aumentar hasta 17,9 metros ajustando el parámetro.
Consulte las instrucciones de mantenimiento para esta
operación.

Reste el valor de longitud equivalente de las curvas del valor de
longitud del conducto para gases de combustión admisible.

Determinación de la longitud del conducto para gases de
combustión

La longitud del conducto para gases de combustión (L) se mide
desde el labio del codo al extremo del terminal para escape de
gases combustión.

Manual de instalación

18

Caldera de condensación de montaje en pared

D2CNL024A1AA

3P469346-12P – 2020.07

4 Instalación

a

b

e

c

c

d

d

f g h

L

i

a

a b c d e f

este caso, los sistemas de escape de gases de combustión C13x y
C33x deben empezar con un adaptador de 60/100 a 80/125
acoplado a la salida de combustión.

a Adaptador de 60/100 a 80/125

Las piezas del sistema de escape para gases de combustión de
80/125 que se utilizan se muestran a continuación:

a Terminal del tejado 60/100
b Kit de salida de tejado con tejas

Opcional:

c Codo de 45° 60/100
d Extensión 60/100mm
e Kit de salida de tejado plano

f Codo de 90° 60/100
g Codo de 45° 60/100
h Codo de 30° 60/100

i Extensión 60/100

L = 500-1000mm

Longitud del conducto para gases de combustión admisible

para C33x

Concéntrico 60/100mm 12,5m
Concéntrico 80/125mm 42,8m

Longitud equivalente de opciones

Codo de 90° 60/100mm 1,5m
Codo de 45° 60/100mm 1,0m
Codo de 30° 60/100mm 1,0m
Codo de 90° 80/125mm 1,5m
Codo de 45° 80/125mm 1,0m
Codo de 30° 80/125mm 1,0m

La longitud del conducto vertical para gases de combustión
60/100 se puede aumentar hasta 19,2 metros ajustando el
parámetro. Consulte las instrucciones de mantenimiento para
esta operación.

Reste el valor de longitud equivalente de las curvas del valor de
longitud del conducto para gases de combustión admisible.

a Kit de terminal de pared de 80/125 (tipo C13)
b Kit de terminal de tejado de 80/125 (tipo C33)
c Codo de 90° 80/125
d Codo de 45° 80/125
e Codo de 30° 80/125

f Extensión 80/125

L = 500-1000mm

Tipo C43x (sistema de escape para gases de combustión concéntrico)

Varias fuentes de calor extraen el aire de combustión del exterior a
través del espacio anular del sistema de escape para gases de
combustión equilibrado sellado de la habitación y expulsan los
gases de combustión al exterior a través del tejado, mediante un
tubo interno resistente a la humedad.

La chimenea es un sistema que forma parte del edifico y cuenta con
un etiquetado CE independiente. La conexión entre la caldera y el
eje y, la conexión entre la caldera y el sistema de admisión de aire
debe obtenerse a través de Daikin.

Sistema de escape para gases de combustión de
80/125mm

Para aumentar la máxima longitud admisible del conducto para
gases de combustión, se pueden utilizar conductos para gases de
combustión concéntricos de 80/125mm en lugar de 60/100mm. En

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Manual de instalación

19

4 Instalación

e f g hLi

a b c d

h iLj

f

g

b

c

a

c

d

e

a Juego de conexión a caldera flex. en T de 100 o 130

b Extensión 60mm

c Conexión de la chimenea 60/100

d Codo de 90° de 60/100

Opcional:

e Codo de 90° 60/100

f Codo de 45° 60/100
g Codo de inspección 60/100
h Codo de 30° 60/100

i Extensión 60/100

L = 500-1000mm

La máxima longitud admisible del conducto de combustión
hasta una chimenea normal es de 3 metros + 1 codo de 90°
60/100.

En las unidades de tipo C43x, el flujo de condensación hacia la
unidad no está permitido.

Los terminales para el suministro de aire de combustión y para la
evacuación de los productos de combustión no deben instalarse en
las paredes opuestas al edificio.

Tipo C63x (sistema de escape para gases de combustión concéntrico)

Para instalar la caldera como una opción C63x, se deben utilizar los
siguientes datos para determinar las longitudes y diámetros
correctos del sistema de escape para gases de combustión.

▪ Temperatura nominal de los productos de combustión: 90,3°C
▪ Caudal de masa de los productos de combustión: 11,25g/s
▪ Temperatura de sobrecalentamiento de los productos de

combustión: 96,8°C
▪ Temperatura mínima de los productos de combustión: 57,7°C
▪ Máxima diferencia de presión admisible entre la entrada de aire

de combustión y la salida de gases de combustión (incluidas las

presiones del viento): 107Pa
▪ Caudal de masa mínimo de los productos de combustión: 1,88g/s
▪ Contenido de CO2 con un consumo calorífico nominal: 9,3%
▪ Máxima corriente de aire permitida: 200Pa
▪ La caldera debe conectarse a un sistema con las siguientes

características: T120P1W
▪ Temperatura máxima permitida del aire de combustión: 50°C
▪ La máxima velocidad de recirculación admisible en condiciones

de viento es del 10%
▪ Los terminales para el suministro de aire de combustión y para la

evacuación de los productos de combustión no deben instalarse

en las paredes opuestas al edificio.
▪ Se permite el flujo de condensado hacia la unidad.

Tipo C53x (sistema de escape de gases de combustión de tubos dobles)

Suministro de aire y descarga de gases de combustión desde y
hacia la atmósfera en zonas con distinta presión. La caldera extrae
el aire de combustión desde el exterior mediante un tubo horizontal
fijado a la pared exterior y expulsa los gases de combustión al
exterior a través del tejado.

INFORMACIÓN

C63 flue type is not applicable to Belgium.

a Terminal del tejado de 80mm

b Kit de salida de tejado plano

c Extensión de 80mm

d Toma de aire de 80mm

e Adaptador de 60/100 a 80/80

f Codo de 90° 80mm

Opcional:

g Kit de salida de tejado con tejas
h Codo de 45° 80mm

i Codo de 90° 80mm
j Extensión de 80mm

L = 500-1000-2000mm

Longitud del conducto para gases de combustión admisible

para C53x

Conducto de admisión de aire de 80mm 3,0m
Conducto de salida para gases de

115,0m

combustión de 80mm

Longitud equivalente de opciones

Codo de 45° 80mm 1,0m
Codo de 90° 80mm 2,0m

Reste el valor de longitud equivalente de las curvas del valor de
longitud del conducto para gases de combustión admisible.

Manual de instalación

20

Caldera de condensación de montaje en pared

D2CNL024A1AA

3P469346-12P – 2020.07

4 Instalación

a

Nota: La longitud de admisión de aire es de 3metros. En caso de
un conducto de admisión de aire más largo, la longitud del conducto
de salida para gases de combustión debe acortarse a la misma
longitud.

Códigos de pedido de los componentes del sistema de escape para gases de combustión

Los kits para los sistemas de escape de gases de combustión y/o
componentes adicionales se pueden solicitar a Daikin con los
códigos de pedido que aparecen en la siguiente tabla:

Componente del sistema de escape para

gases de combustión

Kit de terminal de pared 60/100 (C13x) DRWTER60100AA
Kit de terminal de pared 80/125 (C13x) EKFGW6359
Kit de terminal de pared 60/100 (C33x) EKFGP6837
Kit de terminal de pared 80/125 (C33x) EKFGP6864
T 60/100 con punto de medición EKFGP4667
Codo de 90° 60/100 (salida de caldera) DRMEEA60100BA
Codo de 90° 60/100 EKFGP4660
Codo de 90° 80/125 EKFGP4810
Codo de 45° 60/100 EKFGP4661
Codo de 45° 80/125 EKFGP4811
Codo de 30° 60/100 EKFGP4664
Codo de 30° 80/125 EKFGP4814
Conducto de extensión 60/100 500mm EKFGP4651

1000mm EKFGP4652

Conducto de extensión 80/125 500mm EKFGP4801

1000mm EKFGP4802

Kit de salida de tejado con tejas
60/100

Kit de salida de tejado con tejas
80/125

Kit de salida de tejado plano 60/100 EKFGP6940

Soporte para pared DN.100 EKFGP4631

Adaptador de 60/100 a 80/125 DRDECO80125BA
Conjunto de conexión a caldera

flex. en T

Flex. + codo de soporte 60/100 EKFGP6354

Conexión a la chimenea 60/100 EKFGP4678

Kit de terminal de tejado de 80mm EKFGP6864
Codo de 90° 80mm EKFGW4085
Codo de 45° 80mm EKFGW4086
Conducto de extensión de

80mm

18°/22° EKFGS0518
23°/27° EKFGS0519
25°/45° EKFGP7910
43°/47° EKFGS0523
48°/52° EKFGS0524
53°/57 EKFGS0525
18°/22° EKFGT6300
23°/27° EKFGT6301
25°/45° EKFGP7909
43°/47° EKFGT6305
48°/52° EKFGT6306
53°/57° EKFGT6307

80/125 EKFGW5333

DN.125 EKFGP4481

100mm EKFGP6368
130mm EKFGP6215

60/130 EKFGS0257

80/125 EKFGS4828

500mm EKFGW4001
1000mm EKFGW4002
2000mm EKFGW4004

Código de pedido

Componente del sistema de escape para

gases de combustión

Adaptador de 60/100 a 80/80 DRDECOP8080BA
Toma de aire de 80mm (kit C53) EKFGV1102
Codo de 90° 60mm DR90ELBOW60AA
Codo de 45° 60mm DR45ELBOW60AA
Conducto de extensión 60mm 500mm DREXDUC0500AA

1000mm DREXDUC1000AA

Código de pedido

4.9 Carga del sistema con agua

PRECAUCIÓN

El llenado de agua debe realizarse cuando la caldera está
en el modo de espera.

Después de haber realizado todas las conexiones del sistema con
cuidado, realice los pasos siguientes:

1 Conecte la unidad al suministro eléctrico principal. Debido a la

baja presión, aparecerá el código de error "Err HJ-09" en la
interfaz de usuario y la luz del indicador de estado será roja.

2 Abra todas las válvulas de los radiadores.
3 Coloque todas las válvulas de aislamiento en posición vertical

(abierta).

4 Mida la altura del agua de sistema (consulte "4.5Requisitos del

sistema de calefacción central"[411]).

5 Abra despacio la válvula hasta que la presión alcance un valor

de aproximadamente 0,8bar para alturas de sistema de hasta
6 metros. Para alturas de sistema superiores, consulte

"4.5Requisitos del sistema de calefacción central" [4 11] para

determinar la presión de llenado. La operación de llenado debe
llevarse a cabo despacio. Cuando la presión supere los 0,8bar,
el código de error desaparecerá y la luz del indicador de estado
se pondrá azul. Desconecte la válvula de llenado.

6 El valor de presión del sistema se puede supervisar desde la

interfaz de usuario.

7 Asegúrese de que las válvulas de aireación situadas en la

bomba y en el intercambiador de calor estén abiertas. Purgue
el aire de la instalación con los tornillos de la válvula de
aireación manual en los radiadores. Asegúrese de que los
tornillos estén apretados después de la purga.

a Válvula de llenado

8 Si después de la purga la presión disminuye por debajo de

0,8 bar, vuelva a llenar el sistema con agua hasta que la
presión alcance de nuevo 0,8bar.

9 Compruebe el circuito de calefacción central, especialmente los

acoplamientos del circuito, por si presentasen fugas.

10 Aísle la unidad de la red de suministro eléctrico.

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Manual de instalación

21

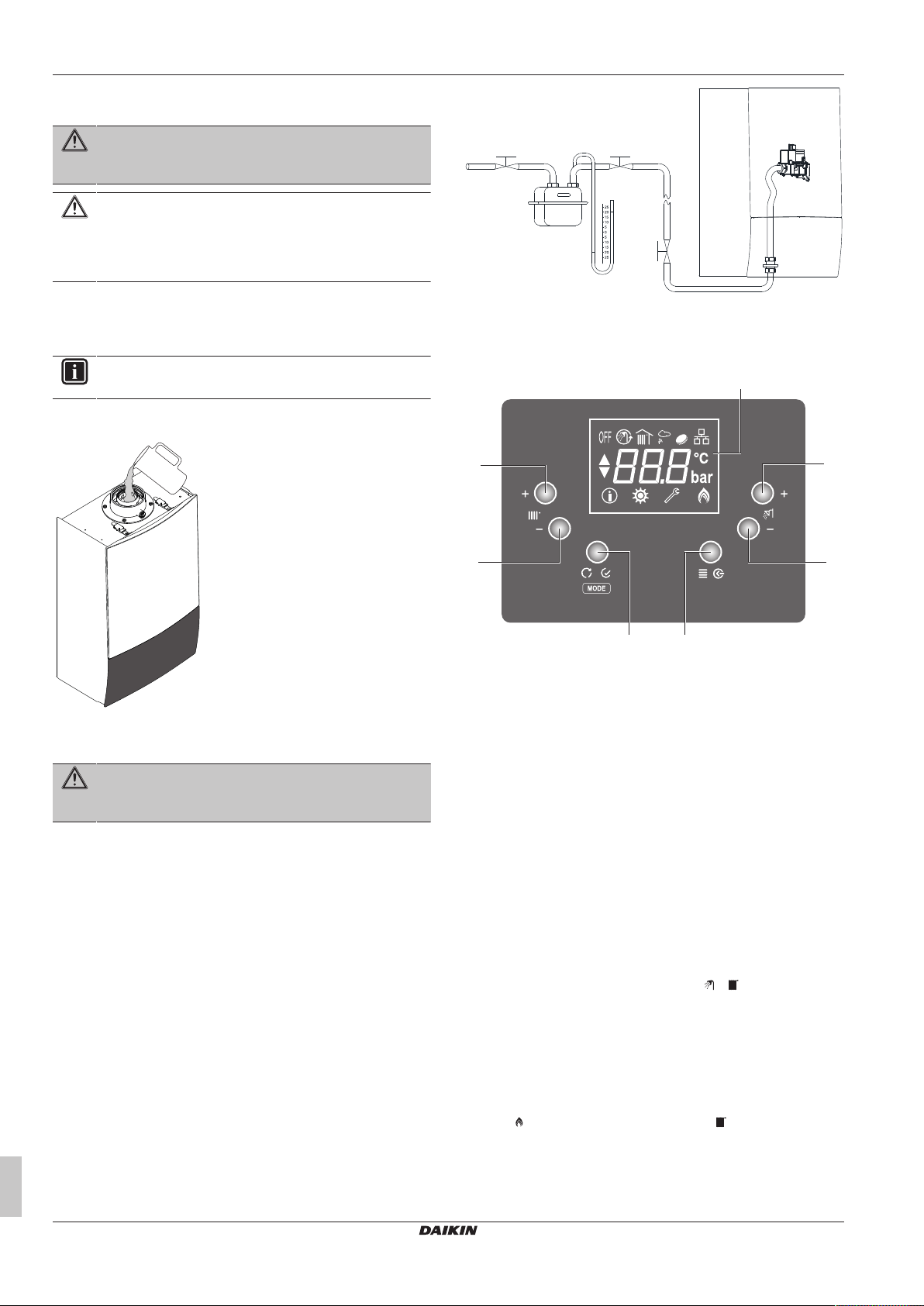

5 Puesta en marcha

1 2

3

a

g

b

c d

e

f

5 Puesta en marcha

ADVERTENCIA

La puesta en marcha solo deben realizarla personas
cualificadas.

PRECAUCIÓN

Una persona competente equipada con un polímetro
apropiado debe realizar una comprobación preliminar del
sistema eléctrico: continuidad a tierra, polaridad,
resistencia a tierra y cortocircuitos.

5.1 Llenado de la trampilla de

Llene la trampilla de condensación vertiendo 0,2 litros de agua
desde la salida de gases de combustión de la caldera.

5.2 Comprobación de fugas de gas

1 Antes de conectar la unidad a la red de suministro eléctrico,

2 Conecte un manómetro al contador de gas.
3 Abra las válvulas 1, 2 y 3.
4 Cierre la válvula 1.
5 Anote la medición del manómetro y espere 10minutos.
6 Después de 10 minutos, compare la medición del manómetro

7 Repita este proceso hasta asegurarse de que no hay fugas.
8 Cierre la válvula 1, retire el manómetro y vuelva a abrir la

condensación

INFORMACIÓN
El agua debe introducirse en el tubo interior.

PELIGRO

Antes de seguir con los siguientes pasos, debe realizarse
esta comprobación.

cierre las válvulas 1, 2 y 3.

con el valor inicial. Si la presión disminuye, significa que hay
una fuga. Compruebe la línea de gas y los empalmes.

válvula 1.

5.3 Puesta en marcha de la unidad

Leyenda - Interfaz de usuario:

a CH+

b CH-

c Modo / Intro / Reinicio

d Menú / Atrás

e DHW-

f DHW+

g Pantalla LCD

1 Asegúrese de que el sistema esté lleno de agua y

completamente purgado tal y como se describe en este
manual.

2 Compruebe que las válvulas de aislamiento de la calefacción

central y del agua caliente sanitaria estén abiertas.

3 Compruebe que la válvula de servicio de gas esté abierta.
4 Conecte la unidad al suministro eléctrico principal. La interfaz

de usuario recibirá energía.

5.3.1 Puesta en marcha de la calefacción central

1 Establezca el modo a modo invernal mediante el botón "Modo"

en la interfaz de usuario. (Los iconos y se muestran en la
pantalla.)

2 Establezca la temperatura de ajuste de la calefacción central

en el valor máximo mediante el botón CH+. Si están
conectados, asegúrese de que todos los controles externos
como el sensor externo y el termostato de ambiente soliciten
calefacción.

Ahora, el control de encendido pasa por su secuencia de encendido.
El icono se muestra si se genera la llama. aparecerá cuando la
calefacción central esté activa.

Manual de instalación

22

D2CNL024A1AA

Caldera de condensación de montaje en pared

3P469346-12P – 2020.07

6 Entrega al usuario

5.3.2 Cómo medir las emisiones de gas de
combustión para ajustar la relación gas­aire

AVISO

Asegúrese de que todas las válvulas de los radiadores
estén abiertas y de que la circulación sea posible.

1 Abra la unidad. Consulte "4.1Apertura de la unidad"[48] para

acceder al interior de la caldera.

2 Antes de activar el modo Sweeper, el dispositivo analizador de

gas debe estar montado en su posición en el conducto de
emisiones.

3 Para activar el modo Sweeper, pulse los botones "CH+" y "CH-"

conjuntamente durante 3 segundos. Con el modo de barrido, la
caldera puede funcionar a capacidad máxima y mínima
independientemente de la demanda de calor.

4 Cuando el modo Sweeper está activado, la caldera funciona a

la capacidad mínima. "Lo" se mostrará en la pantalla.
Compruebe los valores de CO2 a la capacidad mínima.

5 Pulse "CH+" para pasar a la capacidad máxima. "Hi" se

mostrará en la pantalla. Compruebe los valores de CO2 a la
capacidad máxima.

6 Para salir del modo Sweeper, pulse el botón de reinicio.

Los valores de CO2 deben estar dentro de los límites mostrados en
la siguiente tabla.

Emisiones de CO

Emisiones de CO2 con un consumo
calorífico máximo (G20)

Emisiones de CO2 con un consumo
calorífico mínimo (G20)

Si la emisión con un consumo calorífico máximo está fuera de los
límites, gire el tornillo de ajuste (a) en sentido contrario a las agujas
del reloj para aumentar el CO2 o en el sentido de las agujas del reloj
para reducirlo.

Si la emisión con un consumo calorífico mínimo está fuera de los
límites, gire el tornillo de ajuste (b) en sentido contrario a las agujas
del reloj para reducir el CO2 o en el sentido de las agujas del reloj
para aumentarlo.

2

Unidad Valor

% 9,3 ± 0,2

% 8,7 ± 0,2

5.3.3 Puesta en marcha del ajuste de capacidad de la calefacción central

La capacidad de la calefacción central de la caldera se puede
ajustar desde el panel de control. Si la pérdida de calor de la
instalación es mucho menor que la de la capacidad nominal de la
caldera, se recomienda reducir la capacidad nominal de la caldera
hasta la capacidad de la instalación. Consulte las instrucciones de
mantenimiento para esta operación.

5.3.4 Puesta en marcha del agua caliente sanitaria

1 Establezca la temperatura de ajuste del agua caliente sanitaria

en el valor máximo mediante el botón "DHW+".

2 Abra los grifos del agua caliente completamente y asegúrese

de que el agua fluye libremente.

3 Mida la temperatura de entrada del agua caliente sanitaria

(agua fría obtenida de los grifos).

4 Compruebe que el aumento de la temperatura del agua

caliente sanitaria sea de alrededor de 30°C.

6 Entrega al usuario

Después de finalizar la instalación y puesta en marcha del sistema,
el instalador deberá hacer lo siguiente:

▪ Entregar el manual de funcionamiento al propietario e informarle

sobre su responsabilidad en lo que a la normativa nacional se

refiere.
▪ Explicar y demostrar los procedimientos de encendido y apagado.
▪ Explicar el funcionamiento y la utilización de los controles de

calefacción y agua caliente sanitaria de la caldera.
▪ Explicar y demostrar el funcionamiento de los controles de

temperatura, las válvulas de los radiadores etc. para hacer un uso

económico del sistema.
▪ Explicar el funcionamiento del modo de error de la caldera. Hacer

hincapié en que si aparece un error, consulte los "códigos de

error" en el manual de funcionamiento.
▪ Informar al usuario sobre la función de protección contra escarcha

y advertirle que nunca debe cortar e suministro eléctrico la

caldera.
▪ Hacer hincapié en que debe llevarse a cabo un mantenimiento

completo anualmente, particularmente antes del invierno.
▪ Informar al propietario sobre la garantía y la necesidad de

registrarla para recibir todas las ventajas de la garantía.

D2CNL024A1AA
Caldera de condensación de montaje en pared
3P469346-12P – 2020.07

Manual de instalación

23
