Daikin CVXM20A2V1B, FVXM25A2V1B, FVXM35A2V1B, FVXM50A2V1B User reference guide [sl]

Download

Vodnik za uporabnika

Klimatske naprave - deljeni sistemi

CVXM20A2V1B FVXM25A2V1B

FVXM35A2V1B FVXM50A2V1B

Vsebinsko kazalo

1 O dokumentaciji 4

1.1 O tem dokumentu........................................................................................................................................................... 4

2 Splošni varnostni ukrepi 5

2.1 O dokumentaciji.............................................................................................................................................................. 5

2.1.1 Pomen opozoril in simbolov ........................................................................................................................... 5

3 Varnostna navodila za uporabnika 7

3.1 Splošno............................................................................................................................................................................ 7

3.2 Navodila za varno delovanje........................................................................................................................................... 8

4 O sistemu 12

4.1 Notranja enota................................................................................................................................................................ 12

4.1.1 Indikatorska lučka Daikin eye ......................................................................................................................... 13

4.2 O uporabniškem vmesniku ............................................................................................................................................. 13

4.2.1 Sestavni deli: Uporabniški vmesnik ................................................................................................................ 14

4.2.2 Status: Zaslon LCD uporabniškega vmesnika ................................................................................................. 15

4.2.3 Da bi uporabljali uporabniški vmesnik ........................................................................................................... 16

5 Pred delovanjem 17

5.1 Pregled: Pred delovanjem............................................................................................................................................... 17

5.2 Da bi vključili napajanje................................................................................................................................................... 17

5.3 Da bi vstavili baterije....................................................................................................................................................... 17

5.4 Da bi namestili nosilec uporabniškega vmesnika........................................................................................................... 18

5.5 O uri................................................................................................................................................................................. 18

5.5.1 Nastavitev časa ............................................................................................................................................... 18

5.6 Svetlost zaslona na notranji enoti .................................................................................................................................. 19

5.6.1 Da bi nastavili svetlost lučk na zaslonu notranje enote................................................................................. 19

6 Priročnik 20

6.1 Razpon delovanja............................................................................................................................................................ 20

6.2 Kdaj uporabiti katero lastnost ........................................................................................................................................ 20

6.3 Način delovanja in nastavitvena točka temperature ..................................................................................................... 22

6.3.1 Da bi zagnali/zaustavili delovanje in nastavili temperaturo .......................................................................... 22

6.4 Zračni pretok ................................................................................................................................................................... 23

6.4.1 Da bi prilagodili hitrost zračnega pretoka ...................................................................................................... 23

6.5 Smer zračnega pretoka................................................................................................................................................... 23

6.5.1 Da bi prilagodili vertikalno smer zračnega pretoka ....................................................................................... 24

6.5.2 Da bi prilagodili navpične lamele ................................................................................................................... 24

6.6 Izbira izstopne zračne odprtine ...................................................................................................................................... 25

6.6.1 Da bi nastavili samodejno izbiro izstopne zračne odprtine ali samo zgornjo izstopno zračno odprtino ..... 26

6.7 Talno ogrevanje............................................................................................................................................................... 26

6.7.1 Da bi zagnali/zaustavili talno ogrevanje......................................................................................................... 27

6.8 Delovanje močno in dodatno ogrevanje (heat plus)...................................................................................................... 27

6.8.1 Zmogljivo delovanje........................................................................................................................................ 27

6.8.2 Delovanje dodatno ogrevanje ........................................................................................................................ 28

6.8.3 Da zaženete/zaustavite delovanji močno in dodatno ogrevanje .................................................................. 28

6.9 Delovanje močno in tiho delovanje zunanje enote........................................................................................................ 29

6.9.1 Varčni način delovanja ................................................................................................................................... 29

6.9.2 Funkcija tiho delovanje zunanje enote .......................................................................................................... 29

6.9.3 Da bi zagnali/zaustavili delovanji varčno in tiho delovanje zunanje enote................................................... 29

6.10 Delovanje enote Flash streamer za čiščenje zraka......................................................................................................... 30

6.10.1 Da bi zagnali/zaustavili Flash streamer (čiščenje zraka) ................................................................................ 30

6.11 Delovanje vklop/izklop časovnika................................................................................................................................... 30

6.11.1 Nastavitev 24-urni izklop/vklop časovnika..................................................................................................... 31

6.11.2 Nastavitev 12-urno odštevanje izklopa/vklopa časovnika............................................................................. 32

6.12 Funkcija tedenski časovnik.............................................................................................................................................. 33

6.12.1 Da bi nastavili delovanje tedenskega časovnika ............................................................................................ 34

6.12.2 Da bi skopirali rezervacije............................................................................................................................... 35

6.12.3 Da bi potrdili rezervacije................................................................................................................................. 36

6.12.4 Da bi deaktivirali in reaktivirali delovanje tedenskega časovnika ................................................................. 36

6.12.5 Da bi zbrisali rezervacije ................................................................................................................................. 36

6.13 Povezava v brezžično krajevno omrežje......................................................................................................................... 37

6.13.1 Varnostni ukrepi pri uporabi brezžičnega prilagojevalnika za lokalno omrežje............................................ 37

6.13.2 Namestitev aplikacije Daikin Residential Controller...................................................................................... 37

6.13.3 Da bi nastavili brezžično povezavo................................................................................................................. 38

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

Vsebinsko kazalo

6.14 O multisistemu................................................................................................................................................................ 41

6.14.1 Nastavljanje prioritete prostorov................................................................................................................... 41

6.14.2 Tiho nočno delovanje ..................................................................................................................................... 42

6.14.3 Zaklepanje načina hlajenje/ogrevanje in multi-sistem .................................................................................. 43

7 Varčevanje z energijo in optimalno delovanje 44

8 Vzdrževanje in servisiranje 46

8.1 Pregled: vzdrževanje in servisiranje ............................................................................................................................... 46

8.2 Da bi očistili notranjo enoto in uporabniški vmesnik..................................................................................................... 47

8.3 Da bi očistili čelno ploščo................................................................................................................................................ 48

8.4 O zračnih filtrih................................................................................................................................................................ 48

8.5 Da bi odstranili filtre ....................................................................................................................................................... 49

8.6 Čiščenje zračnega filtra ................................................................................................................................................... 49

8.7 Da bi očistili dezodorirni filter iz titanijevega apatita..................................................................................................... 50

8.8 Da bi zamenjali dezodorirni filter iz titanijevega apatita ............................................................................................... 50

8.9 Da bi spet namestili filtre................................................................................................................................................ 50

8.10 Da bi spet namestili čelno ploščo................................................................................................................................... 51

8.11 Pred dolgim obdobjem nedelovanja upoštevajte naslednje točke ............................................................................... 52

9 Odpravljanje težav 53

9.1 Odpravljanje težav s povezavo v brezžično krajevno omrežje....................................................................................... 55

9.2 Simptomi, ki NISO sistemske napake.............................................................................................................................. 55

9.2.1 Simptom: Zračni pretok med dodatnim ogrevanjem ne zadošča ................................................................. 56

9.2.2 Simptom: Slišati je zvok pretakanja vode....................................................................................................... 56

9.2.3 Simptom: Slišati je pihajoč zvok ..................................................................................................................... 56

9.2.4 Simptom: Slišati je klikajoč zvok ..................................................................................................................... 56

9.2.5 Simptom: Slišati je žvižgajoč zvok .................................................................................................................. 56

9.2.6 Simptom: Sliši se klikajoč zvok med delovanjem ali mirovanjem.................................................................. 56

9.2.7 Simptom: Sliši se ploskajoč zvok .................................................................................................................... 56

9.2.8 Simptom: Iz enote uhaja bela meglica (notranja enota) ............................................................................... 56

9.2.9 Simptom: Enote lahko oddajajo neprijeten vonj ........................................................................................... 56

9.2.10 Simptom: Ventilator zunanje enote se vrti, ko naprava ni vklopljena .......................................................... 57

9.2.11 Simptom: Hitrost ventilatorja ne ustreza nastavitveni točki ......................................................................... 57

9.3 Odpravljanje težav na podlagi kod napake..................................................................................................................... 57

10 Odstranjevanje 59

11 Slovar 60

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

1 | O dokumentaciji

1 O dokumentaciji

1.1 O tem dokumentu

Hvala, ker ste kupili ta izdelek. Prosimo:

▪ Dokumentacijo shranite za uporabo v prihodnje.

Ciljni prejemniki

Končniuporabniki

INFORMACIJE

Uporaba naprave je predvidena za strokovnjake oziroma usposobljene uporabnike v delavnicah, v manj zahtevnem industrijskem okolju ter na kmetijah oziroma za nestrokovnjake v poslovnem okolju in gospodinjstvih.

Komplet dokumentacije

Ta dokument je del kompleta dokumentacije. Celotno dokumentacijo sestavljajo:

▪ Splošni napotki za varnost:

- Varnostna navodila, ki jih morate prebrati pred uporabo sistema

- Format: Papirni izvod (v škatli notranje enote)

▪ Priročnik za uporabo:

- Kratka navodila za osnovno uporabo

- Format: Papirni izvod (v škatli notranje enote)

▪ Vodnik za uporabnika:

- Podrobna navodila po korakih in dopolnilne informacije za osnovno in

napredno uporabo

- Format: Digitalne datoteke so na voljo na naslovu http://

www.daikineurope.com/support-and-manuals/product-information/

Zadnji popravki priložene dokumentacije so morda na voljo na regionalni spletni strani Daikin ali pri vašem lokalnem monterju.

Izvorna dokumentacija je pisana v angleščini. Dokumentacija v drugih jezikih je prevod.

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

2 Splošni varnostni ukrepi

2.1 O dokumentaciji

▪ Izvorna dokumentacija je pisana v angleščini. Dokumentacija v drugih jezikih je

prevod.

▪ Varnostni ukrepi, opisani v tem dokumentu, obravnavajo zelo pomembne teme;

skrbno se jih držite.

▪ Namestitev sistema in vse dejavnosti, opisane v priročniku za montažo in v vodiču

za inštalaterja, MORA izvesti kvalificiran inštalater.

2.1.1 Pomen opozoril in simbolov

NEVARNOST

Označuje situacijo, ki vodi v smrt in hude telesne poškodbe.

2 | Splošni varnostni ukrepi

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Označuje situacijo, ki lahko povzroči smrt zaradi električnega udara.

NEVARNOST: TVEGANJE ZA OŽGANINE/OPEKLINE

Prikazuje situacijo, ki bi lahko povzročila ožganine/opekline zaradi izjemno visokih ali nizkih temperatur.

NEVARNOST: NEVARNOST EKSPLOZIJE

Označuje situacijo, ki lahko povzroči eksplozijo.

OPOZORILO

Označuje situacijo, ki lahko povzroči smrt in hude telesne poškodbe.

OPOZORILO: VNETLJIV MATERIAL

POZOR

Označuje situacijo, ki lahko povzroči manjše ali srednje nevarne telesne poškodbe.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

OPOMBA

Označuje situacijo, ki lahko povzroči poškodbe opreme ali lastnine.

INFORMACIJE

Označuje uporabne nasvete ali dodatne informacije.

Simboli, uporabljeni na enoti:

Simbol Razlaga

Pred namestitvijo preberite navodila za montažo in uporabo ter shemo z navodili za ožičenje.

Vodnik za uporabnika

2 | Splošni varnostni ukrepi

Simboli, uporabljeni v dokumentaciji:

Simbol Razlaga

Preden začnete izvajati vzdrževalne in servisne postopke preberite priročnik za servisiranje.

Za več informacij glejte vodnik za monterja in uporabnika.

Enota vsebuje vrtljive dele. Pri servisiranju in pregledovanju bodite pazljivi.

Simbol Razlaga

Pomeni naslov slike ali sklic nanjo. Primer: " 1–3 naslov slike" pomeni "3. slika v 1. poglavju".

Pomeni naslov tabele ali sklic nanjo. Primer: " 1–3 naslov tabele" pomeni "3. tabela v 1.

poglavju".

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

3 | Varnostna navodila za uporabnika

3 Varnostna navodila za uporabnika

Vedno upoštevajte naslednja varnostna navodila in predpise.

3.1 Splošno

OPOZORILO

Če NISTE prepričani, kako upravljati enoto, se obrnite na svojega monterja.

OPOZORILO

Otroci, stari 8 let in več, ter osebe z zmanjšanimi fizičnimi, senzornimi ali mentalnimi sposobnostmi, ali osebe, ki nimajo izkušenj in znanja, lahko to napravo uporabljajo le pod nadzorom ali po navodilih osebe, odgovorne za njihovo varnost.

Otroci se z napravo NE smejo igrati. Čiščenja in uporabniškega vzdrževanja naprave ne smejo

izvajati otroci brez nadzora.

OPOZORILO

Preprečevanje električnega udara in požara:

▪ NE izpirajte enote. ▪ Z mokrimi rokami NE delajte z enoto. ▪ Na enoto NE postavljajte predmetov z vodo.

POZOR

▪ Na vrh enote NE postavljajte predmetov ali opreme. ▪ NE sedite na napravi, ne plezajte nanjo in ne stojte na

njej.

▪ Enote so označene z naslednjim simbolom:

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

To pomeni, da električnih in elektronskih izdelkov ne smete mešati z nerazvrščenimi gospodinjskimi odpadki. Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom, oljem in drugimi deli mora izvesti pooblaščen monter in v skladu z zadevno zakonodajo. Enote je treba v posebnem obratu za obdelavo predelati za ponovno uporabo, recikliranje in rekuperacijo. Če zagotovite, da boste napravo pravilno odstranili, boste pripomogli k preprečevanju njenih negativnih posledic na okolje in zdravje človeka. Za več informacij stopite v stik z monterjem ali lokalnimi predstavniki oblasti.

Vodnik za uporabnika

3 | Varnostna navodila za uporabnika

▪ Baterije so označene z naslednjim simbolom:

To pomeni, da baterij NE smete mešati z nesortiranimi gospodinjskimi odpadki. Če je kemijski simbol natisnjen pod simbolom, tak kemijski simbol pomeni, da baterija vsebuje težko kovino nad določeno koncentracijo. Možni kemični simboli: Pb: svinec (>0,004%). Odpadne baterije je treba v posebnem obratu za obdelavo predelati za ponovno uporabo. Z zagotavljanjem pravilnega odstranjevanja odpadnih baterij boste pripomogli k preprečevanju njihovih negativnih posledic na okolje in zdravje ljudi.

3.2 Navodila za varno delovanje

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

POZOR

Notranja enota je opremljena z radijsko opremo. Najmanjša razdalja med sevalnim delom opreme in uporabnikom je 30cm.

POZOR

Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali izstopno zračno odprtino. Ker se ventilator vrti zelo hitro, lahko povzroči poškodbe.

OPOZORILO

▪ Enote ne spreminjajte, razstavljajte, odstranjujte, na

novo nameščajte ali popravljajte sami, saj lahko nepravilno razstavljanje ali montaža povzročita električni udar ali požar. Stopite v stik s prodajalcem.

▪ Če pride do puščanja hladiva, preverite, da ni nikjer v

bližini odprt ogenj. Hladivo je samo po sebi popolnoma varno, ni strupeno in je srednje vnetljivo, vendar bo ustvarilo strupene pline, če slučajno pušča v prostoru, kjer je zrak vnetljiv zaradi ventilatorskih grelcev, plinskih kuhalnikov itd. Strokovno usposobljeno servisno osebje naj vam vedno potrdi, da je bila točka puščanja hladiva popravljena, preden enoto spet zaženete.

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

3 | Varnostna navodila za uporabnika

POZOR

▪ Vedno uporabljajte uporabniški vmesnik za prilagajanje

kota lamel. Če lamela niha in jo na silo premaknete z roko, se bo mehanizem polomil.

▪ Pri nastavljanju lamel bodite pozorni. V notranjosti

izstopne zračne odprtine se ventilator vrti zelo hitro.

POZOR

Majhnih otrok, rastlin in živali NE izpostavljajte neposrednemu zračnemu toku iz enote.

OPOZORILO

Predmetov, ki se ne smejo zmočiti, NE postavljajte pod notranjo in/ali zunanjo enoto. Sicer lahko kondenziranje na enoti ali na ceveh za hladivo, umazanija v zračnem filtru ali zamašitev odvodnih cevi povzročijo kapljanje in se lahko predmeti pod enoto zamažejo ali poškodujejo.

OPOZORILO

Poleg klimatizacijske naprave NE postavljajte vnetljivih razpršil in NE uporabljajte sprejev v bližini enote. Sicer lahko povzročite požar.

POZOR

Sistma ne uporabljajte, ko uporabljate v prostoru insekticid za razkuževanje. V enoti se lahko naberejo kemikalije in ogrozijo zdravje ljudi, ki so preobčutljivi na kemikalije.

OPOZORILO

Hladivo v enoti je blago vnetljivo, vendar navadno NE pušča. Če hladivo uhaja v prostor in pride v stik z ognjem z gorilnika, grelca ali štedilnika, lahko pride do požara ali do nastajanja škodljivega plina.

Izključite vse vnetljive grelne naprave, prostor prezračite in stopite v stik s prodajalcem, pri katerem ste kupili enoto.

Enote ne uporabljajte, dokler serviser ne potrdi, da je bil del, iz katerega je puščalo hladivo, popravljen.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

3 | Varnostna navodila za uporabnika

OPOZORILO

▪ NE luknjajte in ne sežigajte delov hladilnega kroga. ▪ NE uporabljajte čistilnih snovi ali sredstev za

▪ Zavedajte se, da hladivo v sistemu nima nikakršnega

OPOZORILO

Napravo je treba hraniti v prostoru, v katerem ni neprekinjeno delujočih virov vžiga (kot so odprti plameni, delujoča plinska naprava ali delujoči električni grelnik).

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Da bi očistili klimatsko napravo ali zračni filter, pazite, da boste zaustavili napravo in izključili napajanja. Sicer lahko pride do električnega udara in poškodbe.

pospeševanje postopka odmrzovanja, razen tistih, ki jih priporoča proizvajalec.

vonja.

OPOZORILO

Preprečevanje električnega udara in požara:

▪ NE izpirajte enote. ▪ Z mokrimi rokami NE delajte z enoto. ▪ Na enoto NE postavljajte predmetov z vodo.

POZOR

Po dolgotrajni uporabi preverite, ali so morebiti na stojalu enote in fitingih nastale poškodbe. Če je poškodovana, lahko pade in koga poškoduje.

POZOR

NE dotikajte se reber izmenjevalnika toplote. Lopute so ostre in vas lahko porežejo.

OPOZORILO

Nepravilni detergenti ali postopek čiščenja lahko poškodujejo plastične komponente in povzročijo iztekanje vode. Če na električne komponente, na primer na motorje, pljusne detergent, lahko pride do odpovedi, nastanka dima ali vžiga.

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

3 | Varnostna navodila za uporabnika

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Pred čiščenjem se prepričajte, da ste zaustavili delovanje; stikalo prestavite na off ali odstranite napajalni kabel. Sicer lahko pride do električnega udara in poškodbe.

OPOZORILO Pazite, da se notranja enota ne bo zmočila. Možna

posledica: Električni udar ali požar.

POZOR

Pazite, ko odpirate in premikate čelno ploščo; rob plošče je oster in lahko bi se porezali.

OPOZORILO Izključite napravo in prekinite napajanje, če se zgodi

karkoli nenavadnega (vonj po zažganem itd.).

Nadaljnje delovanje enote v takšnih pogojih lahko povzroči poškodbe naprave, električni udar ali požar. Stopite v stik s prodajalcem.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

4 | O sistemu

c fig

4 O sistemu

4.1 Notranja enota

OPOZORILO: BLAGO VNETLJIV MATERIAL

Hladivo v enoti je blago vnetljivo.

POZOR

Notranja enota je opremljena z radijsko opremo. Najmanjša razdalja med sevalnim delom opreme in uporabnikom je 30cm.

OPOMBA

Sistema NE uporabljajte v druge namene. Da ne bi prišlo do propadanja kakovosti, NE uporabljajte enote za ohlajanje natančnih inštrumentov, hrane, rastlin, živali ali umetniških del.

POZOR

Ne vtikajte prstov, paličic ali drugih predmetov v vstopno ali izstopno zračno odprtino. Ker se ventilator vrti zelo hitro, lahko povzroči poškodbe.

INFORMACIJE

Raven zvočnega tlaka je manj kot 70dBA.

OPOZORILO

▪ Enote ne spreminjajte, razstavljajte, odstranjujte, na novo nameščajte ali

popravljajte sami, saj lahko nepravilno razstavljanje ali montaža povzročita električni udar ali požar. Stopite v stik s prodajalcem.

▪ Če pride do puščanja hladiva, preverite, da ni nikjer v bližini odprt ogenj. Hladivo

je samo po sebi popolnoma varno, ni strupeno in je srednje vnetljivo, vendar bo ustvarilo strupene pline, če slučajno pušča v prostoru, kjer je zrak vnetljiv zaradi ventilatorskih grelcev, plinskih kuhalnikov itd. Strokovno usposobljeno servisno osebje naj vam vedno potrdi, da je bila točka puščanja hladiva popravljena, preden enoto spet zaženete.

Vodnik za uporabnika

a Čelna plošča b Zračni filter c 2× dezodorirni filter iz titanijevega apatita d Izstopna zračna odprtina e Plošča za usmerjanje zraka (vodoravna lamela)

f Sprejemnik signala za uporabniški vmesnik g Gumb ON/OFF, Daikin eye in lučka časovnika h Vstopna zračna odprtina

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

i Lopute (navpične lamele)

a b

j Tipalo temperature v prostoru

Gumb ON/OFF (vklop/izklop)

Če uporabniškega vmesnika ni, lahko uporabite gumb ON/OFF (vklop/izklop) na notranji enoti, da zaženete/zaustavite delovanje. Ko se delovanje zažene s tem gumbom, se uporabijo naslednje nastavitve:

▪ Način delovanja = Samodejni ▪ Nastavitev temperature = 25°C ▪ Zračni pretok = Samodejni

4.1.1 Indikatorska lučka Daikin eye

Barva Daikin eye se bo spremenila glede na delovanje.

4 | O sistemu

a ON/OFF gumb b Daikin eye

Delovanje Barva Daikin eye

Samodejno Rdeča/modra

Sušenje Zelena

Hlajenje Modra

Ogrevanje Rdeča

Samo ventilator Bela

Delovanje časovnika Oranžna

(a)

Ko je nastavljen časovnik OFF/ON ali tedenski časovnik, lučka Daikin eye občasno posveti oranžno. Oranžno sveti približno 10sekund, nato pa se vrne na barvo načina delovanja za 3minute. Primer: Ko je časovnik nastavljen med hlajenjem, bo lučka Daikin eye posvetila oranžno za 10sekund in nato preklopila na modro za 3minute.

(a)

Videz Daikin eye je lahko čuden, če z lučke ne snamete zaščitne folije. Odstranite zaščitno folijo, če to ni bilo narejeno med nameščanjem.

INFORMACIJE

Ko snemate zaščitno folijo, pazite, da ne boste poškodovali nalepke pod njo.

4.2 O uporabniškem vmesniku

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

▪ Neposredna sončna svetloba. Uporabniškega vmesnika ne izpostavljajte

neposredni sončni svetlobi.

Vodnik za uporabnika

4 | O sistemu

4.2.1 Sestavni deli: Uporabniški vmesnik

▪ Prah. Prah na oddajniku ali sprejemniku signala bo zmanjšal občutljivost. Obrišite

ga z mehko krpo.

▪ Fluorescentne luči. Sporočanje signalov bo morda onemogočeno, če so v

prostoru fluorescentne luči. V tem primeru stopite v stik z monterjem.

▪ Druge naprave. Če signali uporabniškega vmesnika prožijo druge naprave, jih

premaknite ali stopite v stik z monterjem.

▪ Zavese. Pazite, da poti signala med uporabniškim vmesnikom in enoto NE

blokirajo zavese ali drugi predmeti.

OPOMBA

▪ Pazite, da uporabniški vmesnik ne pade na tla. ▪ Pazite, da se uporabniški vmesnik ne bo zmočil.

Vodnik za uporabnika

a Oddajnik signala

b zaslon LCD

c Gumb za nastavitev temperature

d Gumb vklop/izklop

e Gumb za vertikalno nihanje

f Gumb za talno ogrevanje g Gumb menu

h Gumb izberi

i Gumb za nastavitev ure

j Gumb za preklic k Gumbi za vklop/izklop časovnika

l Gumbi za nastavljanje tedenskega časovnika

m Gumb za delovanje Flash Streamer (čiščenje zraka)

n Gumb za varčno in tiho delovanje zunanje enote o Gumb za način delovanja p Gumb ventilator q Gumb močno in gumb dodatno ogrevanje

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

4.2.2 Status: Zaslon LCD uporabniškega vmesnika

Ikona Opis

Način delovanja = Samodejni

Način delovanja = Sušenje

Način delovanja = Hlajenje

4 | O sistemu

Način delovanja = Ogrevanje

Način delovanja = Samo ventilator

Notranja enota sprejme signal od uporabniškega vmesnika

Delovanje je aktivirano

Trenutna nastavitev temperature

Simbol za zamenjavo baterije (baterija je prazna)

Zračni pretok = Samodejni

Zračni pretok = Tiho delovanje notranje enote

Zračni pretok = Velik

Zračni pretok = Srednje velik

Zračni pretok = Srednji

Zračni pretok = Srednje majhen

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Zračni pretok = Majhen

Aktivno je močno delovanje (funkcija powerful)

Aktivno je varčno delovanje (funkcija econo)

Flash Streamer (čiščenje zraka) je aktivno

Aktivno je dodatno ogrevanje

Vodnik za uporabnika

4 | O sistemu

Ikona Opis

Aktivno je talno ogrevanje

Aktivno je tiho delovanje zunanje enote

Aktivno je samodejno vertikalno nihanje

Aktivna je samodejna izbira izstopne zračne odprtine ali samo zgornja izstopna zračna odprtina

VKLOP časovnika je aktiviran

IZKLOP časovnika je aktiviran

Aktiven je tedenski časovnik

Datum v tednu

Trenutni čas

4.2.3 Da bi uporabljali uporabniški vmesnik

a Sprejemnik signala

1 Oddajnik signala usmerite v sprejemnik signala na notranji enoti (maksimalna

komunikacijska razdalja je 7m).

Rezultat: Ko notranja enota sprejme signal od uporabniškega vmesnika, boste slišali zvok:

Zvok Opis

Bip-bip Delovanje se začne.

Bip Spremembe nastavitve.

Dolg bip Delovanje se zaustavi.

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

5 Pred delovanjem

AAA.LR03

5.1 Pregled: Pred delovanjem

V tem poglavju je opisano, kaj morate narediti, preden začnete uporabljati enoto.

Običajen potek

Pred delovanjem je treba izvesti naslednje faze.

▪ Vključite napajanje. ▪ Vstavite baterije v uporabniški vmesnik. ▪ Nastavitev ure. ▪ Nastavitev svetlosti lučke Daikin eye. ▪ Nameščanje držala uporabniškega vmesnika na steno ali drugo površino.

5.2 Da bi vključili napajanje

5 | Pred delovanjem

1 Vključite prekinjalo vezja.

5.3 Da bi vstavili baterije

Baterije bodo delovale približno 1 leto.

1 Odstranite sprednji pokrov. 2 Vstavite obe bateriji hkrati. 3 Sprednji pokrov vrnite na njegovo mesto.

INFORMACIJE

▪ Na nizko napetost baterije opozarja ikona na zaslonu LCD. ▪ VEDNO zamenjajte obe bateriji hkrati.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

5 | Pred delovanjem

cba

2×

5.4 Da bi namestili nosilec uporabniškega vmesnika

a Uporabniški vmesnik

b Vijaki (niso priloženi enoti)

c Držalo uporabniškega vmesnika

1 Izberite mesto, od koder signal lahko doseže enoto. 2 Pritrdite nosilec uporabniškega vmesnika (dodatek) na steno ali podobno

mesto z 2 vijakom M3×20L (iz lokalne dobave).

3 Uporabniški vmesnik vstavite v nosilec uporabniškega vmesnika.

5.5 O uri

5.5.1 Nastavitev časa

Če notranja ura na notranji enoti ni pravilno nastavljena, funkcije VKLOP časovnika, IZKLOP časovnika in tedenski časovnik NE bodo delovale pravilno. Uro je treba nastaviti še enkrat:

▪ Ko se je odklopnik izklopil (OFF). ▪ Po izpadu električnega toka. ▪ Po zamenjavi baterij v uporabniškem vmesniku.

Opomba: Če čas NI nastavljen, bodo , in utripale.

1 Pritisnite .

Rezultat: in utripata

2 Pritisnite ali , da bi nastavili trenutni dan v tednu.

Zaslon Datum v tednu

Ponedeljek

Vodnik za uporabnika

Torek

Sreda

Četrtek

Petek

Sobota

Nedelja

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

3 Pritisnite .

(2 sec.)

Rezultat: utripa.

4 Pritisnite ali , da nastavite pravilni čas.

Opomba: Če pritisnete ali , se hitro povečuje ali zmanjšuje nastavitev časa.

5 Pritisnite .

Rezultat: Nastavitve so dokončane. utripa.

5.6 Svetlost zaslona na notranji enoti

Svetlost zaslona na notranji enoti prilagodite po želji ali zaslon izključite.

5 | Pred delovanjem

5.6.1 Da bi nastavili svetlost lučk na zaslonu notranje enote

1 Na domačem zaslonu pritisnite in vsaj 2sekundi držite .

Rezultat: Na zaslonu se pojavi številka menuja za izbiro . utripa.

2 Pritisnite , da bi vstopili v nastavitev.

3 Pritisnite ali , da spremenite nastavitev v naslednjem zaporedju:

Utripa Svetlost

4 Pritisnite , da potrdite izbiro.

Rezultat: Nastavitev svetlosti je spremenjena.

Velika

Počasi

Izključen

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Opomba: Zaslon se bo po 60sekundah samodejno vrnil na privzeti zaslon. Da bi se na privzeti zaslon vrnili hitreje, dvakrat pritisnite .

Vodnik za uporabnika

6 | Priročnik

6 Priročnik

6.1 Razpon delovanja

Sistem uporabljajte v naslednjih temperaturnih in vlažnostnih razponih, tako da bo njegovo delovanje varno in učinkovito.

V kombinaciji z zunanjo enoto RXM25~50, 2MXM40+50, 3MXM40+52

Hlajenje in sušenje

(a)(b)

Ogrevanje

(a)

Zunanja temperatura –10~46°CDB –15~24°CDB

–15~18°CWB

Notranja temperatura 18~32°C DB

Vlažnost v prostoru ≤80%

(a)

Varnostna naprava bo morda zaustavila delovanje sistema, če enota deluje zunaj razpona delovanja.

(b)

Pojavita se lahko kondenzat in kapljanje vode, če enota deluje zunaj razpona delovanja.

V kombinaciji z zunanjo enoto RXTP25+35

Zunanja temperatura –10~46°CDB –25~24°CDB

Notranja temperatura 18~32°C DB

Vlažnost v prostoru ≤80%

(a)

Varnostna naprava bo morda zaustavila delovanje sistema, če enota deluje zunaj razpona delovanja.

(b)

Pojavita se lahko kondenzat in kapljanje vode, če enota deluje zunaj razpona delovanja.

6.2 Kdaj uporabiti katero lastnost

14~23°CWB

(b)

Hlajenje in sušenje

14~23°CWB

(b)

(a)(b)

10~30°CDB

—

Ogrevanje

(a)

–25~18°CWB

10~30°CDB

—

Vodnik za uporabnika

Naslednjo preglednico lahko uporabite, da bi ugotovili, katere lastnosti boste uporabili:

Lastnost Opravilo

Osnovne lastnosti

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

Lastnost Opravilo

6 | Priročnik

Način delovanja in

temperatura

Smer zračnega pretoka

Zračni pretok

Napredne lastnosti

Streamer

Da bi zagnali/zaustavili sistem in nastavili temperaturo:

▪ V načinu Ogrevanje in Hlajenje ogrejete ali

ohladite prostor.

▪ V načinu Samo ventilator vpihujete zraka v

prostor brez ogrevanja ali ohlajanja.

▪ V načinu Sušenje zmanjšate vlažnost v

prostoru.

▪ V samodejnem načinu se ustrezni delovni

način izbere samodejno glede na nastavljeno temperaturo.

Da bi prilagodili smer zračnega pretoka (nihajoči ali fiksirani položaj).

Da bi prilagodili količino zraka, ki se vpihuje v prostor.

Da bi iz zraka očistili alergene, kakršen je cvetni prah ali dodatne snovi, in da bi očistili zrak v prostoru.

Varčno

Tiho delovanje zunanje

enote

Samodejna izbira izstopne

zračne odprtine

Samo zgornja izstopna

zračna odprtina

Talno ogrevanje

Dodatno ogrevanje

Da bi uporabili sistem, ko uporabljate tudi druge naprave, ki so veliki porabniki električne energije.

Da bi prihranili energijo.

Da bi zmanjšali nivo hrupa pri delovanju zunanje enote. Zgled: Ponoči.

Da bi enoti pustili samodejno prilagajanje vzorca pihanja glede na način delovanja in razmere v prostoru. Ta funkcija je tovarniško nastavljena na privzeto in priporočeno nastavitev.

Da bi nastavili zračni pretok na samo zgornjo izstopno zračno odprtino ne glede na način delovanja ali razmere v prostoru.

Da bi ogrevali samo s spodnjo izstopno zračno odprtino. To funkcijo uporabite, ko nočete neposredno občutiti toplega zračnega pretoka.

Da bi zvišali temperaturo zračnega pretoka iz enote. Temperatura zraka bo višja kakor ob običajnem ogrevanju. Ta funkcija je priporočena, ko želite čutiti več toplote.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Močno

VKLOP časovnika +

IZKLOP časovnika

Tedenski časovnik

Dodatne karakteristike

Da bi hitro ogreli ali ohladili prostor.

Da bi samodejno VKLAPLJALI ali IZKLAPLJALI sistem.

Da bi samodejno tedensko vključili ali izključili sistem.

Vodnik za uporabnika

6 | Priročnik

Lastnost Opravilo

Povezava v brezžično krajevno

Da bi enoto krmilili s pametnimi napravami.

omrežje

6.3 Način delovanja in nastavitvena točka temperature

Kdaj. Prilagodite način delovanja sistema in nastavite temperaturo, ko želite:

▪ Ogrevanje ali ohlajanje prostora ▪ Vpihovanje zraka v prostor brez ogrevanja ali ohlajanja ▪ Zmanjševanje vlažnosti v prostoru

Kaj. Sistem deluje različno glede na izbiro uporabnika.

Nastavitev Opis

Samodejno

Sušenje

Ogrevanje

Hlajenje

Sistem hladi ali ogreva prostor do nastavitvene točke temperature. Po potrebi samodejno preklaplja med hlajenjem in ogrevanjem.

Sistem zmanjša vlažnost v prostoru.

Sistem ogreva prostor do nastavitvene točke temperature.

Sistem hladi prostor do nastavitvene točke temperature.

Ventilator

Sistem nadzoruje le zračni pretok (hitrost in smer zračnega pretoka).

Sistem NE nadzoruje temperature.

Dodatne informacije:

▪ Zunanja temperatura. Učinek hlajenja ali ogrevanja se zmanjša, ko je zunanja

temperatura previsoka ali prenizka.

▪ Odmrzovanje. Med ogrevanjem se lahko na zunanji enoti ustvari srež, ki zmanjša

njeno zmogljivost ogrevanja. V tem primeru sistem samodejno preklopi v način odmrzovanja, da odstrani srež. Med odmrzovanjem iz notranje enote NE piha vroč zrak.

6.3.1 Da bi zagnali/zaustavili delovanje in nastavili temperaturo

: Enota deluje

: Način delovanja = Samodejni

: Način delovanja = Sušenje

: Način delovanja = Hlajenje

: Način delovanja = Ogrevanje

: Način delovanja = Samo ventilator

Vodnik za uporabnika

: Prikazuje nastavljeno temperaturo.

1 Pritisnite enkrat ali večkrat, da izberete način delovanja.

Rezultat: Ta način bo nastavljen v naslednjem zaporedju:

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

6 | Priročnik

2 Pritisnite za zagon delovanja.

Rezultat: se prikaže na LCD-ju. Indikatorska lučka Daikin eye spreminja

barvo glede na delovanje. Glejte "4.1.1Indikatorska lučka Daikin eye"[413].

3 Pritisnite ali na gumbu enkrat ali večkrat, da bi znižali ali zvišali

temperaturo.

Hlajenje Ogrevanje Samodejno

18~32°C 10~30°C 18~30°C —

Pomni: Ko uporabljate način za sušenje ali način samo ventilator, ne morete prilagoditi temperature.

4 Pritisnite , da zaustavite delovanje.

Rezultat: izgine z LCD-ja. Indikatorska lučka Daikin eye ugasne.

6.4 Zračni pretok

1 Pritisnite , da bi izbrati:

Sušenje ali samo

delovanje

ventilator

5 stopenj zračnega pretoka od " " do " "

Način samodejnega zračnega pretoka

Tiho delovanje notranje enote. Ko je hitrost zračnega pretoka nastavljena na " ", se hrup notranje enote zmanjša.

INFORMACIJE

▪ Če enota doseže nastavitveno točko temperature v načinu hlajenja ali ogrevanja,

bo ventilator nehal delovati.

▪ Ko uporabljate način sušenje, NI MOGOČE prilagoditi zračnega pretoka. ▪ Zračni pretok v načinu samodejnega zračnega pretoka je nastavljen glede na

temperaturo prostora; v nekaterih primerih je lahko počasnejši kakor pri tihem delovanju notranje enote in če zračni pretok na tej točki spremenite na tiho delovanje notranje enote, se lahko zgodi, da bo zvok delovanja glasnejši.

6.4.1 Da bi prilagodili hitrost zračnega pretoka

6.5 Smer zračnega pretoka

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

1 Pritisnite , da spremenite nastavitev zračnega pretoka v naslednjem

zaporedju:

Kdaj. Prilagodite smer zračnega pretoka, kot želite. Kaj. Sistem usmerja zračni pretok glede na izbiro uporabnika.

Vodnik za uporabnika

6 | Priročnik

Nastavitev Zaslon Smer zračnega pretoka

Samodejno vertikalno nihanje

Vodoravni zračni pretok

a Razpon premikanja lamel

POZOR

▪ Vedno uporabljajte uporabniški vmesnik za prilagajanje kota lamel. Če lamela niha

in jo na silo premaknete z roko, se bo mehanizem polomil.

▪ Pri nastavljanju lamel bodite pozorni. V notranjosti izstopne zračne odprtine se

ventilator vrti zelo hitro.

INFORMACIJE

Pri samodejnem vertikalnem nihanju se bodo vodoravne lamele ustavile v zgornjem položaju, če bo zračni pretok šibak.

Nihanje ali fiksni položaj vodoravnih lamel.

[—] Položaj navpičnih lamel se nastavi ročno.

6.5.1 Da bi prilagodili vertikalno smer zračnega pretoka

1 Pritisnite .

Rezultat: Na zaslonu LCD se pojavi . Lopute (vodoravne lamele) začnejo

nihati.

2 Da bi uporabili fiksni položaj, pritisnite , ko vertikalne lamele dosežejo

želeni položaj.

Rezultat: izgine z LCD-ja. Vertikalne lamele se bodo nehale premikati.

6.5.2 Da bi prilagodili navpične lamele

1 Prilagodite vodoravne lamele z uporabniškim vmesnikom, tako da lahko

preprosto dosežete gumbe na vodoravnih lamelah.

2 Držite gumbe in jih premaknite malo navzgor. 3 Prilagodite levo ali desno stran v želeni položaj, tako da držite gumbe.

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

INFORMACIJE

Ko je enota nameščena v kotu prostora, morajo gledati lamele proč od stene. Če bo zračni pretok zaustavila stena, se bo učinkovitost enote zmanjšala.

6.6 Izbira izstopne zračne odprtine

To lastnost uporabite, da enoti omogočite samodejno odločanje, katera izstopna zračna odprtina bo v uporabi ali če bo nastavljena samo zgornja izstopna zračna odprtina. Privzeta je nastavitev samodejne izbire izstopne zračne odprtine.

Nastavitev Zaslon Smer zračnega pretoka

6 | Priročnik

Samodejna izbira izstopne zračne odprtine

Samo zgornja izstopna zračna odprtina

Enota se samodejno odloča, katera izstopna zračna odprtina bo najbolje delovala glede na način delovanja in razmere v prostoru.

Zračni pretok je nastavljen na zgornjo izstopno zračno odprtino ne glede na način delovanja ali razmere v prostoru.

NastavitevNačin delovanja Razmere Izbira izstopne zračne

odprtine

Sušenje Katera koli situacija

Hlajenje Ko temperatura

prostora doseže nastavitveno točko ali skupni čas delovanja pri visoki vlažnosti doseže 1 uro.

Ko nastavitvena točka temperature še NI dosežena, ali je skupni čas delovanja pri visoki vlažnosti manj kot 1 ura.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Ogrevanje, samo ventilator

Sušenje, hlajenje, ogrevanje, samo ventilator

Katera koli situacija

Vodnik za uporabnika

6 | Priročnik

(2 sec.)

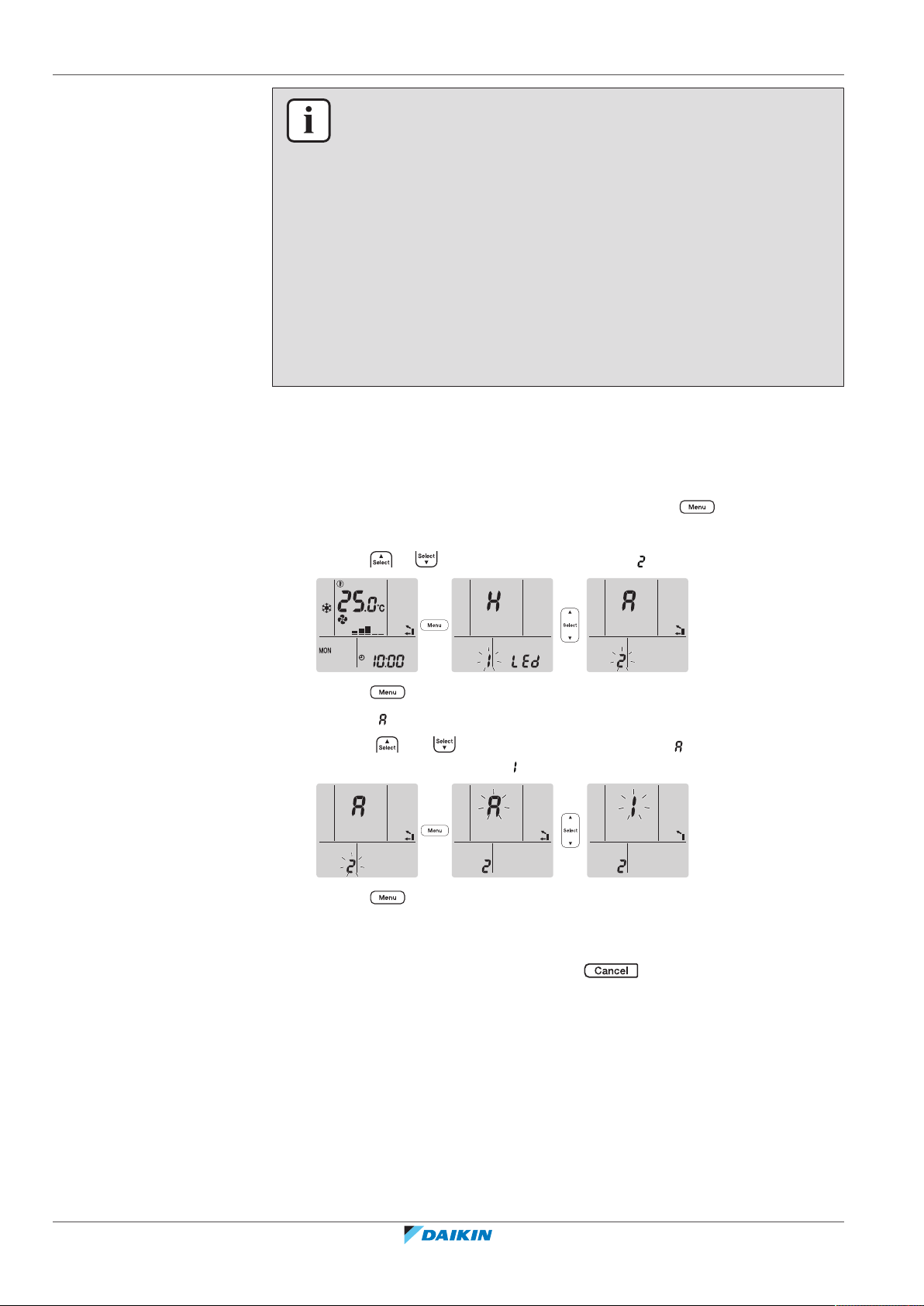

6.6.1 Da bi nastavili samodejno izbiro izstopne zračne odprtine ali samo zgornjo izstopno zračno

INFORMACIJE

▪ Med sušenjem bo zrak pritekal samo skozi zgornjo izstopno zračno odprtino.

Glejte "6.3 Način delovanja in nastavitvena točka temperature" [4 22] za nastavitev.

▪ Med talnim ogrevanjem bo zrak pritekal samo skozi spodnjo izstopno zračno

odprtino. Glejte "6.7 Talno ogrevanje"[4 26] za nastavitev. Talno ogrevanje je mogoče nastaviti le s samodejno izbiro izstopne zračne odprtine.

▪ Če spremenite nastavitev s samodejne izbire izstopne zračne odprtine na zgornjo

izstopno zračno odprtino med ogrevanjem, bo ogrevanje začasno ustavljeno, da bo enota zaščitena.

▪ Zmožnost hlajenja/ogrevanja je manjša, ko je nastavljena samo zgornja izstopna

zračna odprtina.

▪ Medtem ko se spreminja izbira izstopne zračne odprtine, je mogoče slišati zvok

premikajoče se lopute.

odprtino

Predpogoj: Privzeta je nastavitev samodejne izbire izstopne zračne odprtine.

1 Na domačem zaslonu pritisnite in vsaj 2sekundi držite .

Rezultat: Pojavi se menu za izbiro. Številka menuja utripa.

2 Pritisnite ali , da izberete številko menuja .

3 Pritisnite , da bi vstopili v nastavitev.

Rezultat: " " utripa.

4 Pritisnite ali , da spremenite nastavitev. " " = samodejna izbira

izstopne zračne odprtine ali " " = samo zgornja izstopna zračna odprtina.

5 Pritisnite , da potrdite izbiro.

Rezultat: Nastavitev je spremenjena.

Opomba: Zaslon se bo po 1minuti samodejno vrnil na privzeti zaslon. Da bi se na

privzeti zaslon vrnili hitreje, dvakrat pritisnite .

6.7 Talno ogrevanje

Vodnik za uporabnika

Ta način delovanja lahko učinkovito ogreje velike površine, tako da zapre zgornjo izstopno zračno odprtino in poveča hitrost zračnega pretoka, da doseže oddaljene talne površine.

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

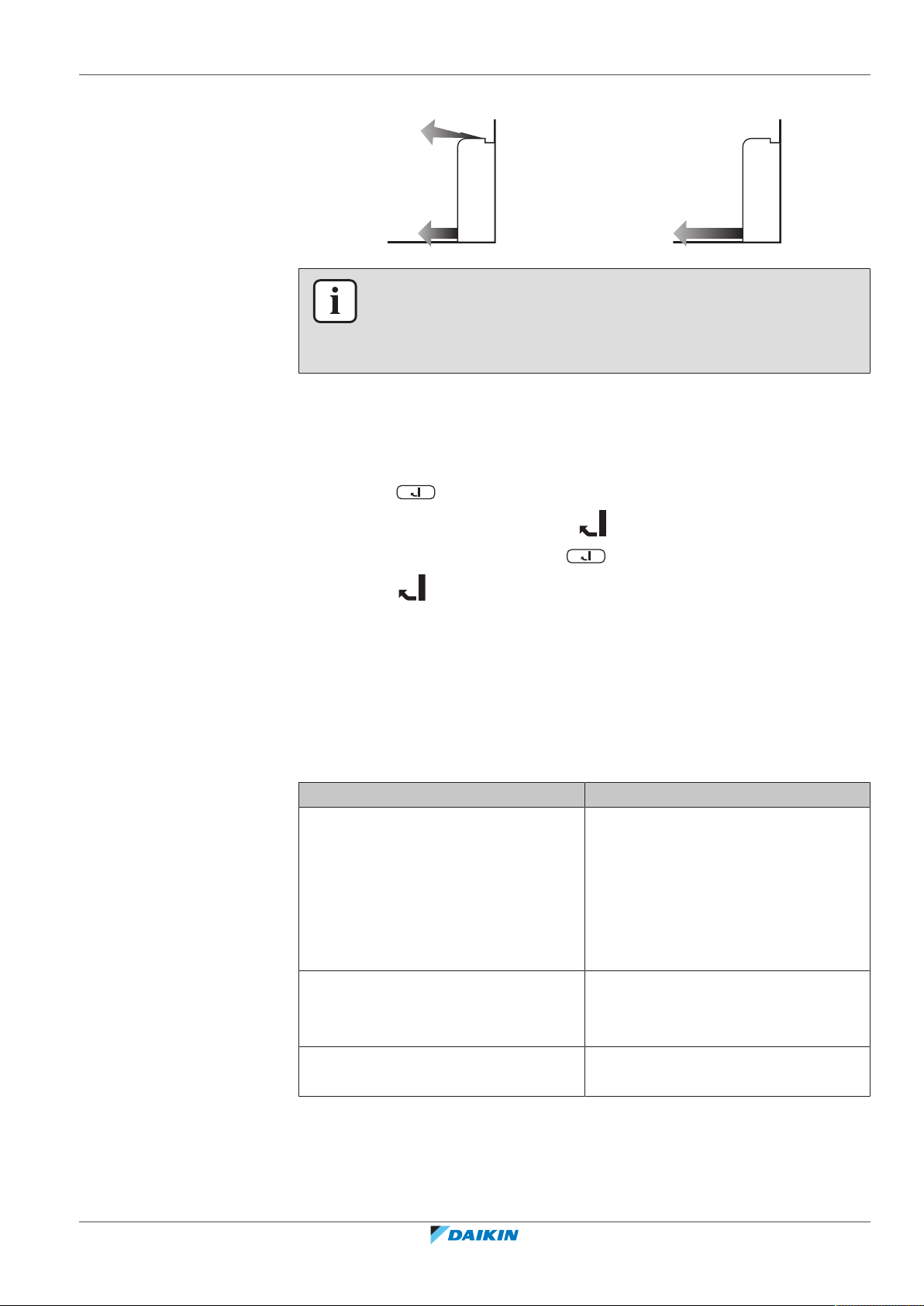

Normalno delovanje Talno ogrevanje

INFORMACIJE

▪ Talno ogrevanje je mogoče uporabljati med ogrevanjem in z nastavitvijo

samodejna izbira izstopne zračne odprtine.

▪ Če je temperatura prostora nizka, se morda ne bo dovolj segrel.

6.7.1 Da bi zagnali/zaustavili talno ogrevanje

Predpogoj: Ta način je mogoče nastaviti le v načinu ogrevanje in z nastavitvijo samodejna izbira izstopne zračne odprtine.

1 Pritisnite .

6 | Priročnik

Rezultat: Na zaslonu LCD se prikaže in delovanje se zažene.

2 Da zaustavite delovanje, pritisnite .

Rezultat: izgine z zaslona LCD in delovanje se zaustavi.

6.8 Delovanje močno in dodatno ogrevanje (heat plus)

6.8.1 Zmogljivo delovanje

Ta funkcija lahko v kateremkoli načinu delovanja poveča učinek hlajenja/ogrevanja. Naprava deluje z maksimalno zmogljivostjo.

Način Zračni pretok

Hlajenje/ogrevanje ▪ Da bi dosegli kar največji učinek

hlajenja/ogrevanja, se poveča zmogljivost zunanje enote.

▪ Hitrost zračnega pretoka je

nastavljena na maksimalno vrednost.

▪ Nastavljene temperature in zračnega

pretoka NI MOGOČE spremeniti.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Sušenje ▪ Nastavitev temperature se zniža za

2,5°C.

▪ Zračni pretok se nekoliko poveča.

Samo ventilator Hitrost zračnega pretoka je nastavljena

na maksimalno vrednost.

Vodnik za uporabnika

6 | Priročnik

6.8.2 Delovanje dodatno ogrevanje

INFORMACIJE

▪ Močnega delovanja ni mogoče uporabljati sočasno z dodatnim ogrevanjem,

talnim ogrevanjem, varčnim in tihim delovanjem zunanje enote. Prednost ima zadnja izbrana funkcija.

▪ Močno delovanje NE bo povečalo zmogljivosti enote, če ta že deluje pri

maksimalni zmogljivosti.

To delovanje zviša temperaturo zračnega pretoka iz enote. Temperatura zračnega pretoka je višja kakor med običajnim ogrevanjem. To delovanje uporabite, ko želite čutiti več toplote. To delovanje traja 30minut.

INFORMACIJE

▪ Dodatno ogrevanje je mogoče uporabljati samo v načinu ogrevanje. ▪ Če je temperatura prostora nizka, se morda ne bo dovolj segrel. ▪ NE stojte preblizu izstopne zračne odprtine in ne stojte predolgo neposredno na

poti izpihanega zraka.

▪ Ko se izteče dodatno ogrevanje, bo glede na temperaturo, nastavljeno za

ogrevanje, moč delovanja morda začasno zmanjšana.

▪ V povezavi multi-sistema je lahko temperatura zračnega pretoka nezadostna.

6.8.3 Da zaženete/zaustavite delovanji močno in dodatno ogrevanje

1 Pritisnite enkrat ali večkrat, da izberete delovanje.

Rezultat: Nastavitev se bo spremenila v naslednjem zaporedju.

Zaslon Delovanje

Močno

Dodatno ogrevanje

— Oba načina sta deaktivirana

▪ Močno delovanje deluje 20minut; po tem se delovanje vrne v prej izbrani način. ▪ Dodatno ogrevanje deluje 30 minut; po tem se delovanje vrne v prej izbrani

način.

2 Da bi zaustavili delovanje, pritisnite , dokler z zaslona ne izgineta oba

simbola.

Opomba: Načina delovanja močno in dodatno ogrevanje je mogoče nastaviti, le ko

enota deluje. Če pritisnete , bo delovanje preklicano; in izgineta z LCD-ja.

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

6.9 Delovanje močno in tiho delovanje zunanje enote

6.9.1 Varčni način delovanja

Varčno delovanje je način, v katerem je omogočeno učinkovito delovanje z zmanjšanjem največje porabe električne energije. Ta funkcija je koristna v primerih, ko je treba posebej paziti, da prekinjalo tokokroga ne bo preklopilo, ko naprava deluje sočasno z drugimi napravami.

INFORMACIJE

▪ Močnega delovanja, dodatnega ogrevanja, talnega ogrevanja in varčnega

delovanja NI MOGOČE uporabljati sočasno. Prednost ima zadnja izbrana funkcija.

▪ Varčno delovanje je na voljo le v samodejnem načinu, pri hlajenju, ogrevanju in

sušenju.

▪ Varčno delovanje zmanjša porabo elektrike zunanje enote z omejitvijo hitrosti

vrtenja kompresorja. Če je poraba energije že nizka, varčni način delovanja NE BO še bolj zmanjšal porabe.

6.9.2 Funkcija tiho delovanje zunanje enote

6 | Priročnik

Uporabite tiho delovanje zunanje enote, ko želite zmanjšati nivo hrupa pri delovanju zunanje enote. Primer: Ponoči.

INFORMACIJE

▪ Močnega delovanja, dodatnega ogrevanja, talnega ogrevanja in tihega delovanja

zunanje enote NI MOGOČE uporabljati sočasno. Prednost ima zadnja izbrana funkcija.

▪ Tiho delovanje zunanje enote je na voljo le v samodejnem načinu, pri hlajenju in

ogrevanju.

▪ Funkcija tiho delovanje zunanje enote omejuje hitrost vrtenja kompresorja. Če se

kompresor že vrti počasi, tiho delovanje zunanje enote NE BO še bolj upočasnilo vrtenja kompresorja.

6.9.3 Da bi zagnali/zaustavili delovanji varčno in tiho delovanje zunanje enote

1 Enkrat ali večkrat pritisnite .

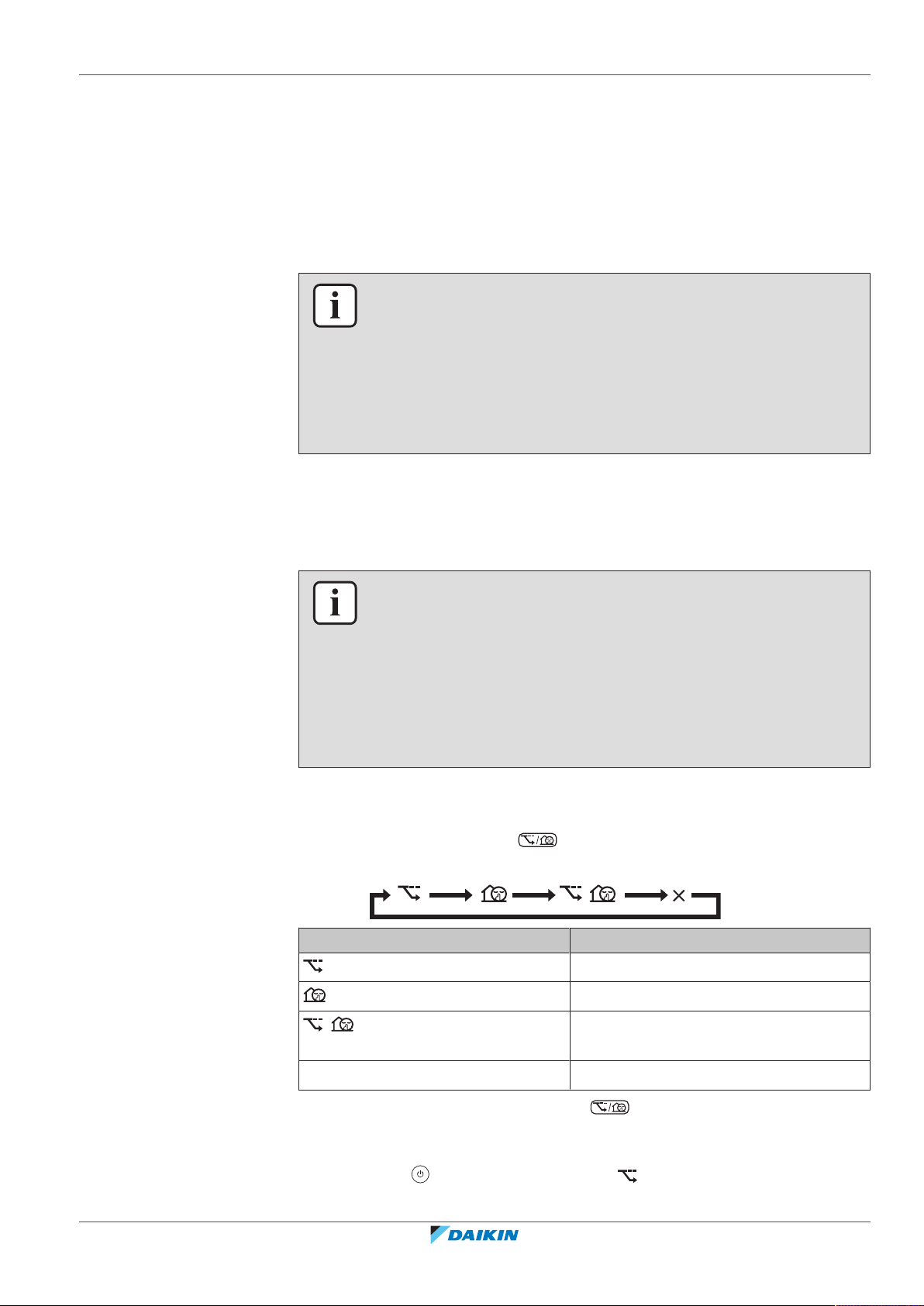

Rezultat: Nastavitev se bo spremenila v naslednjem zaporedju:

Zaslon Priročnik

Varčno

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Tiho delovanje zunanje enote

+ Delovanje varčno in tiho delovanje

zunanje enote

— Oba načina sta deaktivirana

2 Da bi zaustavili delovanje, pritisnite , dokler z zaslona ne izgineta oba

simbola.

Opomba: Način delovanja varčno je mogoče nastaviti le, ko enota deluje. Če pritisnete gumb , je nastavitev preklicana in izgine z LCD-ja.

Vodnik za uporabnika

6 | Priročnik

6.10 Delovanje enote Flash streamer za čiščenje zraka

6.10.1 Da bi zagnali/zaustavili Flash streamer (čiščenje zraka)

Opomba: ostane na zaslonu, tudi če izključite enoto z uporabniškega vmesnika ali s stikalom ON/OFF notranje enote.

INFORMACIJE

▪ Ustvarijo se hitri elektroni, ki se razgubijo v enoti, da zagotovijo varno delovanje. ▪ Razelektritev Streamerja lahko ustvari sikajoč zvok. ▪ Če je zračni pretok prešibak, bo razelektritev Streamerja začasno preprečila vonj

po ozonu.

Predpogoj: Prepričajte se, da enota deluje ( je prikazan na zaslonu LCD uporabniškega vmesnika).

1 Pritisnite .

Rezultat: Ko enota deluje, je na zaslonu LCD uporabniškega vmesnika prikazan

in zrak v prostoru se prečisti.

2 Da zaustavite delovanje, pritisnite .

Rezultat: izgine z zaslona LCD in delovanje se zaustavi.

INFORMACIJE

▪ Delovanje enote Flash Streamer lahko nastavite, ko je enota vključena ali

izključena, vendar se bo delovanje zagnalo le, ko enota deluje.

▪ Če je nastavitev izvedena, ko enota NE deluje, bo na zaslonu LCD uporabniškega

vmesnika prikazan , vendar se delovanje ne bo zagnalo.

6.11 Delovanje vklop/izklop časovnika

Funkcije časovne nastavitve delovanja se uporabljajo za samodejni vklop/izklop klimatske naprave ponoči ali zjutraj. Izberete lahko tudi kombinacije funkcij IZKLOP časovnika in VKLOP časovnika.

Izklop/vklop časovnika je mogoče nastaviti na dva načina:

▪ 24-urni izklop/vklop časovnika (privzeto). Enota se bo zaustavila/zagnala ob

nastavljenem času. Primer: Časovnik enote je nastavljen na 13:30, enota se bo zagnala ob 13:30.

▪ 12-urno odštevanje izklopa/vklopa časovnika. Enota se bo zaustavila/zagnala po

nastavljenem številu ur. Primer: Časovnik enote je ob 10:30 nastavljen na 3 ure, enota se bo zagnala ob 13:30.

Vodnik za uporabnika

Opomba: Mogoče je kombinirati oba tipa nastavitev časovnika.

INFORMACIJE

Časovnik sprogramirajte v naslednjih primerih:

▪ Prekinjalo je ugasnilo enoto. ▪ Prišlo je do izpada električnega toka. ▪ Po zamenjavi baterij v uporabniškem vmesniku.

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

INFORMACIJE

Preden začnete uporabljati funkcije časovnika, MORA biti pravilno nastavljena ura na enoti. Glejte "5.5.1Nastavitev časa"[418].

6.11.1 Nastavitev 24-urni izklop/vklop časovnika

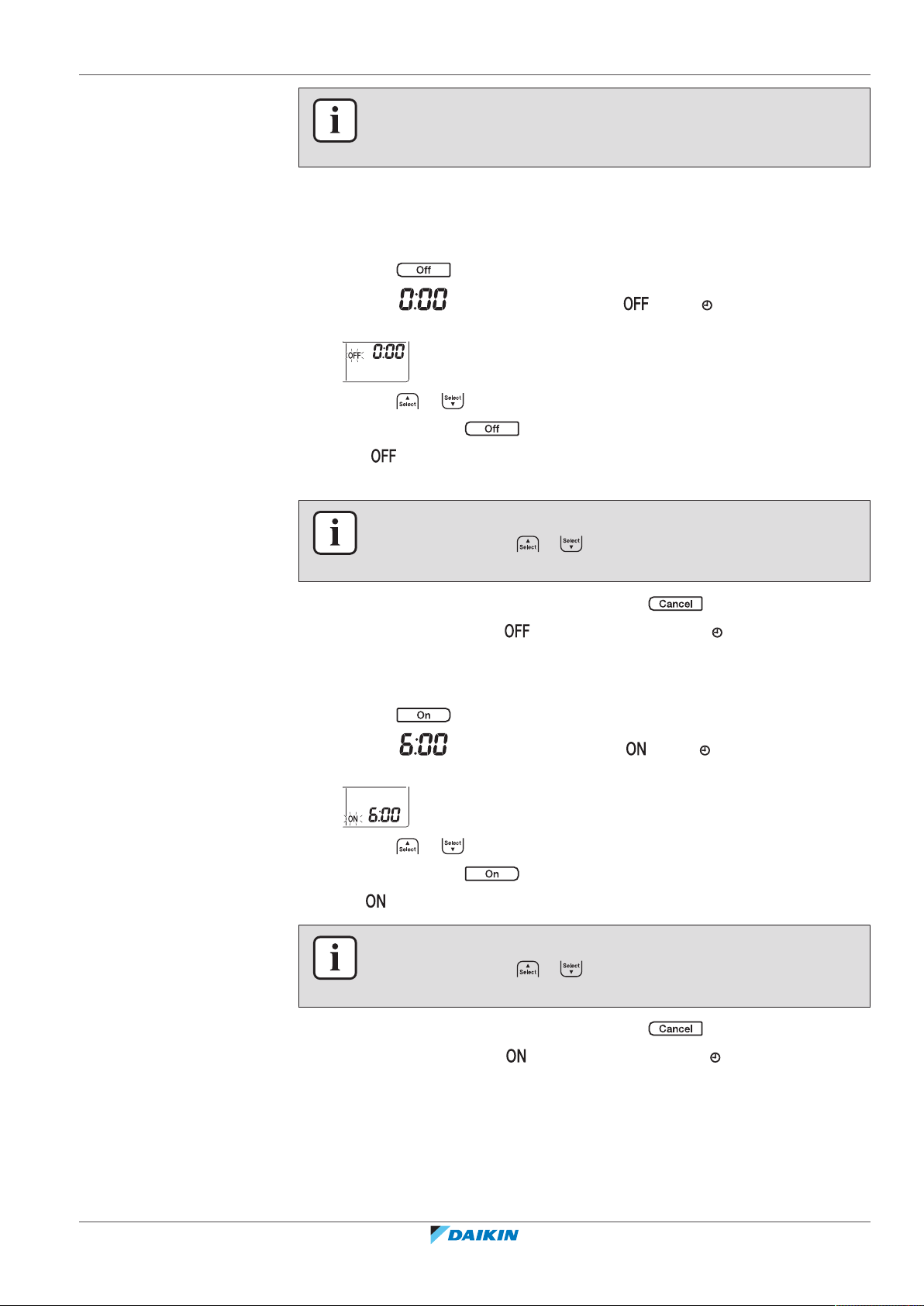

Da bi zagnali/zaustavili delovanje VKLOP časovnika

1 Pritisnite za zagon.

Rezultat: je prikazan na zaslonu in utripa. in dan v tednu izgine z

zaslona LCD.

2 Pritisnite ali , da spremenite uro. 3 Še enkrat pritisnite .

Rezultat: in nastavljanje časa sta prikazana na zaslonu. Daikin eye sveti

oranžno.

6 | Priročnik

INFORMACIJE

Vsakokrat, ko pritisnete ali , se čas premakne naprej za 10minut. Če gumb držite, se bo nastavitev hitro spreminjala.

4 Da bi preklicali nastavitev časovnika, pritisnite .

Rezultat: Nastavljeni čas in izgineta z zaslona LCD. in dan v tednu sta

prikazana na zaslonu. Daikin eye neha svetiti oranžno.

Da bi zagnali/zaustavili delovanje VKLOP časovnika

1 Pritisnite za zagon.

Rezultat: je prikazan na zaslonu in utripa. in dan v tednu izgine z

zaslona LCD.

2 Pritisnite ali , da spremenite uro. 3 Še enkrat pritisnite .

Rezultat: in nastavljanje časa sta prikazana na zaslonu. Daikin eye sveti oranžno.

INFORMACIJE

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vsakokrat, ko pritisnete ali , se čas premakne naprej za 10minut. Če gumb držite, se bo nastavitev hitro spreminjala.

4 Da bi preklicali nastavitev časovnika, pritisnite .

Rezultat: Nastavljeni čas in izgineta z zaslona LCD. in dan v tednu sta

prikazana na zaslonu. Daikin eye neha svetiti oranžno.

Vodnik za uporabnika

6 | Priročnik

6.11.2 Nastavitev 12-urno odštevanje izklopa/vklopa časovnika

Da bi kombinirali vklop in izklop časovnika

1 Da bi nastavili časovnike, glejte "Da bi zagnali/zaustavili delovanje VKLOP

časovnika" [4 31] in "Da bi zagnali/zaustavili delovanje VKLOP časovnika"[431].

Rezultat: in sta prikazana na zaslonu. Primer:

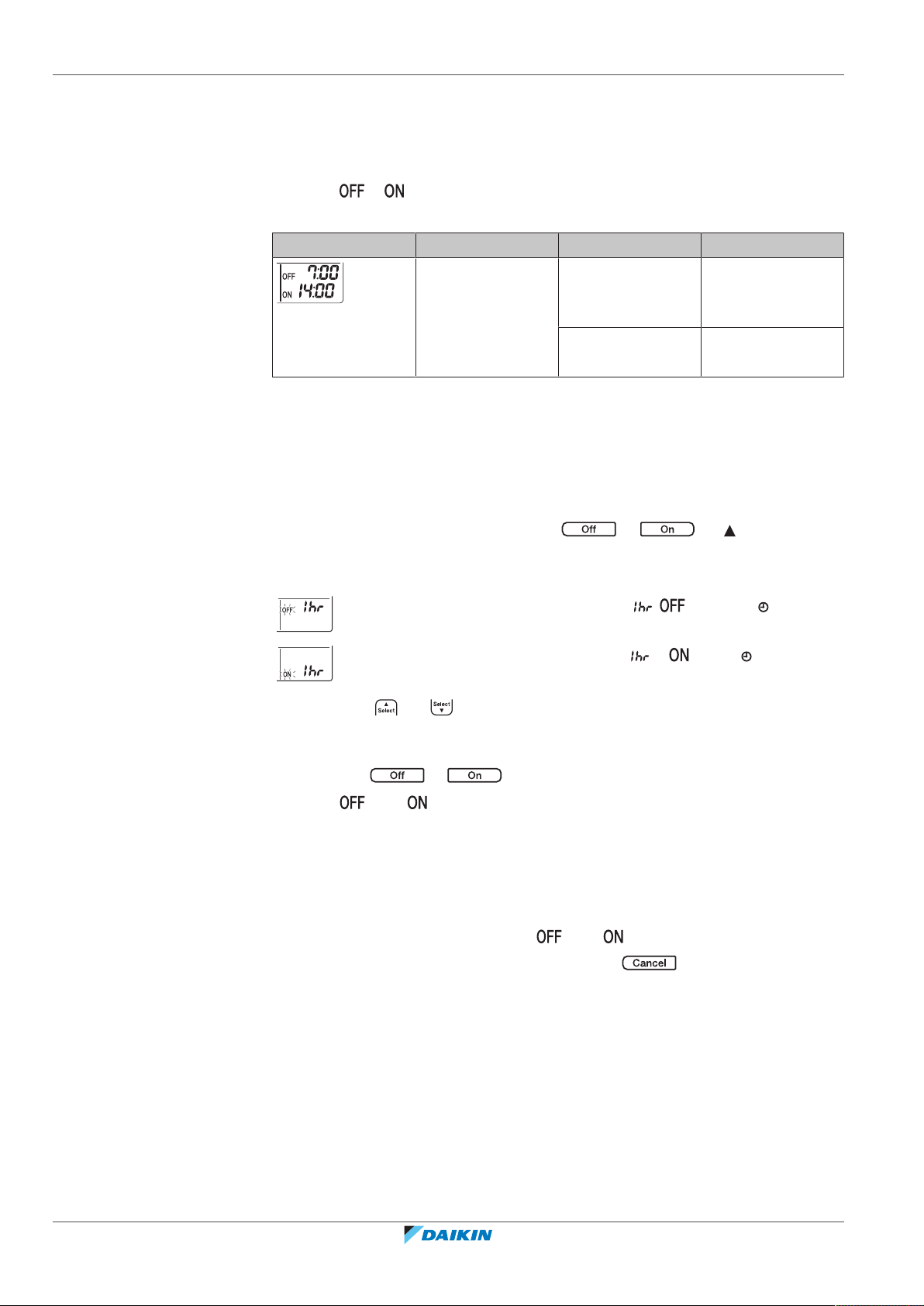

Zaslon Trenutni čas Nastavite ko … Delovanje

6:00 enota deluje. Zaustavi se ob 7:00

in se zažene ob 14:00.

Enota NE deluje. Zažene se ob

14:00.

Opomba: Če je nastavitev časovnika aktivna, trenutni čas NI prikazan na zaslonu LCD.

Za zagon odštevanja delovanja izklop/vklop časovnika

1 Pritisnite in približno 5sekund držite ali ; ko utripa, spustite

gumb.

Rezultat:

Za izklop časovnika se na LCD-ju pojavi , pa utripa. in dan v tednu izgineta z LCD-ja.

Za vklop časovnika se na LCD-ju pojavi in utripa. in dan v tednu izgine z zaslona LCD.

2 Pritisnite ali , da spremenite uro. Čas je mogoče nastaviti na od

1~12 ur. Z vsakim pritiskom na gumb lahko povečujete ali zmanjšujete nastavitev časa za 1uro.

3 Pritisnite ali , da potrdite nastavitev.

Rezultat: in/ali in nastavljanje časa sta prikazana na LCD-ju. Daikin eye sveti

oranžno. Čas, prikazan na LCD-ju, bo samodejno odšteval po 1 uro vsako uro, ki se izteče.

Primer: Če je izklop časovnika nastavljen na 3ure, se bo prikazani čas spreminjal tako: 3hr → 2hr → 1hr → prazno (izklop)

4 Da bi spremenili nastavitev nazaj na 24-urni izklop/vklop časovnika, ponovite

1.korak na domačem zaslonu, ko in/ali NE utripata.

5 Da bi preklicali nastavitev časovnika, pritisnite .

Vodnik za uporabnika

Da bi kombinirali načine prikazov časovnika

Za izklop časovnika in vklop časovnika je mogoče sočasno uporabljati različne prikaze na zaslonu (24-urno in 12-urno odštevanje izklopa/vklopa časovnika).

1 Za nastavitev glejte "Da bi zagnali/zaustavili delovanje VKLOP

časovnika"[431], "Da bi zagnali/zaustavili delovanje VKLOP časovnika"[431]

in "Za zagon odštevanja delovanja izklop/vklop časovnika"[432].

Primer:

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

Zaslon Trenutni čas Nastavite ko … Delovanje

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

Opomba: Če je nastavitev časovnika aktivna, trenutni čas NI prikazan na zaslonu LCD.

6.12 Funkcija tedenski časovnik

INFORMACIJE

Nastavitve tedenski časovnik ne uporabljajte sočasno z urnikom v aplikaciji Daikin Residential Controller. Nastavitvi sta neodvisni ena od druge. Uporabljajte le eno od njih.

6 | Priročnik

22:00 enota deluje. ▪ Zaustavi se ob

1:00 (3 ure po aktualnem času)

▪ Zažene se ob

6:00. (8 ur po aktualnem času)

S tem delovanjem lahko shranite do 4 nastavitve časovnika za vsak dan v tednu. Primer: Ustvarite drugačno nastavitev za od ponedeljka do petka in drugačno za

konce tedna.

Datum v tednu Primer nastavitve

Ponedeljek

▪ Izvedite do 4nastavitve.

Torek~Petek

▪ Uporabite način kopiranja, če

so nastavitve enake kot za ponedeljek.

Sobota

—

▪ Ni nastavitve časovnika

Nedelja

▪ Izvedite do 4nastavitve.

▪ Nastavitev vklop-vklop-vklop-vklop. Omogoči način razporejanja s časovnikom

in nastavljeno temperaturo.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

▪ Nastavitev izklop-izklop-izklop-izklop. Za vsak dan je mogoče nastaviti le izklop

časa.

Opomba: Pazite, da boste zagotovo usmerili uporabniški vmesnik proti notranji enoti in počakajte na zvok sprejema, ko nastavljate delovanje tedenskega časovnika.

INFORMACIJE

Preden začnete uporabljati funkcije časovnika, MORA biti pravilno nastavljena ura na enoti. Glejte "5.5.1Nastavitev časa"[418].

Vodnik za uporabnika

6 | Priročnik

6.12.1 Da bi nastavili delovanje tedenskega časovnika

INFORMACIJE

▪ Tedenskega časovnika in funkcije vklop/izklop časovnika NI mogoče uporabljati

sočasno. Delovanje vklop/izklop časovnika ima prednost. Tedenski časovnik bo v pripravljenosti, izgine z LCD-ja. Ko je vklop/izklop časovnika dokončan, bo samodejno aktiven tedenski časovnik.

▪ Dan v tednu, način vklop/izklop časovnika, čas in nastavitve temperature (samo za

način vklop časovnika) je mogoče nastaviti s tedenskim časovnikom. Druge nastavitve temeljijo na prejšnji nastavitvi vklopa časovnika.

1 Pritisnite .

Rezultat: Prikazana sta dan v tednu in rezervacijska številka trenutnega dne.

2 Pritisnite ali , da bi izbrali želeni dan v tednu in rezervacijsko številko. 3 Pritisnite .

Rezultat: Dan v tednu nastavljen. in utripata.

4 Pritisnite ali , da izberete način.

Rezultat: Nastavitev se bo spremenila v naslednjem zaporedju:

Zaslon Lastnost

Vklop časovnika

Izklop časovnika

Prazno Izbriše rezervacijo

5 Pritisnite .

Rezultat: Nastavljen je način vklop/izklop. in čas utripata.

Opomba: Pritisnite za vrnitev na prejšnji zaslon. Če izberete prazno,

nadaljujte na 9. korak.

6 Pritisnite ali , da izberete čas. Čas je mogoče nastaviti med 0:00~23:50

v 10-minutnih intervalih.

7 Pritisnite .

Vodnik za uporabnika

Rezultat: Čas je nastavljen in in temperatura utripata.

Opomba: Pritisnite za vrnitev na prejšnji zaslon. Če je izbran izklop

časovnika, nadaljujte na 9. korak.

8 Pritisnite ali , da bi izbrali želeno temperaturo.

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

6 | Priročnik

Opomba: Nastavljena temperatura za tedenski časovnik je prikazana le, ko je nastavljate način tedenskega časovnika.

INFORMACIJE

Na uporabniškem vmesniku je mogoče nastaviti temperaturo med 10~32°C, ampak:

▪ v načinu delovanja hlajenje in samodejno bo enota delovala pri minimalni

temperaturi 18°C, čeprav je nastavljena na 10~17°C;

▪ V načinu delovanja ogrevanje in samodejno bo enota delovala pri minimalni

temperaturi 30°C, čeprav je nastavljena na 31~32°C.

9 Pritisnite .

Rezultat: Nastavite temperaturo in čas za vklop časovnika. Nastavite čas za

izklop časovnika. Daikin eye sveti oranžno.

Rezultat: Pojavil se bo zaslon za novo rezervacijo.

10 Ponovite prejšnji postopek, da bi nastavili novo rezervacijo, ali pritisnite ,

da bi dokončali nastavitev.

Rezultat: se prikaže na LCD-ju. Opomba: Rezervacijo je mogoče z enakimi nastavitvami skopirati na drug dan.

Glejte "6.12.2Da bi skopirali rezervacije"[435].

6.12.2 Da bi skopirali rezervacije

Rezervacijo je mogoče skopirati na drug dan. Celotna nastavitev časa izbranega dne v tednu bo skopirana.

1 Pritisnite . 2 Pritisnite ali , da bi izbrali teden, ki ga želite skopirati. 3 Pritisnite .

Rezultat: Nastavitev časa izbranega dne v tednu bo skopirana.

4 Pritisnite ali , da bi izbrali želeni ciljni dan v tednu. 5 Pritisnite .

Rezultat: Celotna rezervacija je kopirana na izbrani dan in Daikin eye sveti oranžno.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Opomba: Da bi skopirali na drug dan, ponovite postopek.

6 Pritisnite , da bi nastavljanje dokončali.

Rezultat: se prikaže na LCD-ju.

Vodnik za uporabnika

6 | Priročnik

6.12.3 Da bi potrdili rezervacije

6.12.4 Da bi deaktivirali in reaktivirali delovanje tedenskega časovnika

Opomba: Da bi spremenili nastavitev rezervacije posamič po kopiranju, glejte

"6.12.1Da bi nastavili delovanje tedenskega časovnika"[434].

Potrdite lahko, ali so vse rezervacije nastavljene po vaših željah.

1 Pritisnite .

Rezultat: Prikazana sta dan v tednu in rezervacijska številka trenutnega dne.

2 Pritisnite ali , da bi izbrali želeni dan v tednu in rezervacijsko številko, ki

jo je treba potrditi, in videli podrobnosti rezervacije.

Opomba: Da bi spremenili nastavitev rezervacije, glejte "6.12.1 Da bi nastavili

delovanje tedenskega časovnika"[434].

3 Pritisnite za izhod iz načina za potrjevanje.

1 Da bi deaktivirali tedenski časovnik, pritisnite , medtem ko je na LCD-ju

prikazan .

Rezultat: izgine z LCD-ja in Daikin eye neha svetiti oranžno.

2 Da bi spet aktivirali funkcijo tedenski časovnik, še enkrat pritisnite .

Rezultat: Uporabljen bo zadnji nastavljeni način rezervacije.

6.12.5 Da bi zbrisali rezervacije

Da bi zbrisali posamične rezervacije

To funkcijo uporabite, če želite zbrisati eno samo nastavitev rezervacije.

1 Pritisnite .

Rezultat: Na zaslonu se pojavita dan v tednu in rezervacijska številka. 2 Pritisnite ali , da bi izbrali dan v tednu, ki ga želite izbrisati. 3 Pritisnite .

Rezultat: , in utripajo. 4 Pritisnite ali in izberite "prazno".

Rezultat: Nastavitev se bo spremenila v naslednjem zaporedju:

Vodnik za uporabnika

5 Pritisnite .

Rezultat: Izbrana rezervacija je zbrisana. 6 Pritisnite za izhod.

Rezultat: Preostale rezervacije so aktivne.

Da bi zbrisali rezervacijo za vsak dan v tednu

To funkcijo uporabite, če želite zbrisati vse nastavitve rezervacij za en dan v tednu. Uporabiti jo je mogoče v načinu potrjevanja ali nastavljanja.

1 Pritisnite .

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

2 Pritisnite ali , da bi izbrali dan v tednu, ki ga želite izbrisati.

3 Približno 5sekund držite .

Rezultat: Vse rezervacije za izbrani dan se izbrišejo.

4 Pritisnite za izhod.

Rezultat: Preostale rezervacije so aktivne.

Da bi zbrisali vse rezervacije

To funkcijo uporabite, če želite zbrisati vse rezervacije za vse dni v tednu hkrati. Tega postopka NI MOGOČE uporabiti v načinu nastavitev.

1 Približno 5sekund držite na privzetem zaslonu.

Rezultat: Vse rezervacije bodo izbrisane.

6.13 Povezava v brezžično krajevno omrežje

Stranka mora priskrbeti:

▪ Pametni telefon ali tablico z vsaj najstarejšo podprto različico Androida ali iOS,

kot je navedeno na spletni strani http://www.onlinecontroller.daikineurope.com

6 | Priročnik

▪ internetno povezavo in komunikacijsko napravo, kot so modem, usmerjevalnik

itd.

▪ Dostopno točko brezžičnega prilagojevalnika za lokalno omrežje ▪ Nameščeno brezplačno aplikacijo Daikin Residential Controller

Opomba: Če ju potrebujete, sta št. SSID in KEY (ključ) na enoti. Enota je

odpremljena z dodatno nalepko s številko SSID in geslom, pritrjeno na ohišje.

a Nalepka s številko SSID, geslom in ključem b Dodatna nalepka s številko SSID, geslom in ključem

6.13.1 Varnostni ukrepi pri uporabi brezžičnega prilagojevalnika za lokalno omrežje

6.13.2 Namestitev aplikacije Daikin Residential Controller

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

NE uporabljajte v bližini:

▪ zdravstvene opreme. Npr. pri osebah s srčnimi spodbujevalniki ali ob

defibrilatorjih. Ta izdelek lahko povzroča elektromagnetno interferenco.

▪ opreme za samodejno krmiljenje. Npr. ob avtomatskih vratih ali alarmih za

javljanje požarov. Ta izdelek lahko povzroči napačno delovanje opreme.

▪ mikrovalovne pečice. Lahko vpliva na brezžična krajevna omrežja.

1 Odprite:

Vodnik za uporabnika

6 | Priročnik

(5 sec.)

6.13.3 Da bi nastavili brezžično povezavo

▪ Google Play v primeru uporabe naprave s sistemom Android. ▪ App Store v primeru uporabe naprave s sistemom iOS.

2 Poiščite aplikacijo Daikin Residential Controller. 3 Za namestitev upoštevajte navodila na zaslonu.

Obstajata dva načina, na katera lahko priključite brezžični prilagojevalnik na pametno napravo.

▪ Brezžični prilagojevalnik za lokalno omrežje priključite neposredno na

pametno napravo.

▪ Priključite brezžični prilagojevalnik v domače omrežje. Brezžični prilagojevalnik

za lokalno omrežje bo komuniciral s pametno napravo v vašem domačem

omrežju prek druge naprave, na primer modema ali usmerjevalnika. Za več informacij in PZV glejte:

http://www.onlinecontroller.daikineurope.com/.

1 Zaustavite delovanje, preden nastavite brezžično povezavo. 2 Uporabite uporabniški vmesnik za izbiro menuja za nastavitve na brezžičnem

prilagojevalniku za lokalno omrežje.

Opomba: Ko ga uporabljate, uporabniški vmesnik vedno usmerite v sprejemnik signala na enoti.

Menu Opis

Preverjanje stanja povezave

Nastavitev povezave WPS

Način AP/način ZAGON (SSID + SIMBOL) povezava nastavitev

Ponastavitev na tovarniške privzete nastavitve

Brezžični prilagojevalnik za lokalno omrežje je izključen

Da bi potrdili status povezanosti brezžičnega prilagojevalnika za lokalno omrežje

1 Na domačem zaslonu pritisnite in vsaj 5sekund držite , medtem ko enota

ne deluje. Rezultat: Na zaslonu se pojavi SP. utripa.

Vodnik za uporabnika

2 Pritisnite , da bi potrdili izbiro.

Rezultat: utripa.

3 Preverite Daikin eye.

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

6 | Priročnik

(5 sec.)

1×

a Daikin eye b Delno zeleno c Rdeče, oranžno, modro ali belo

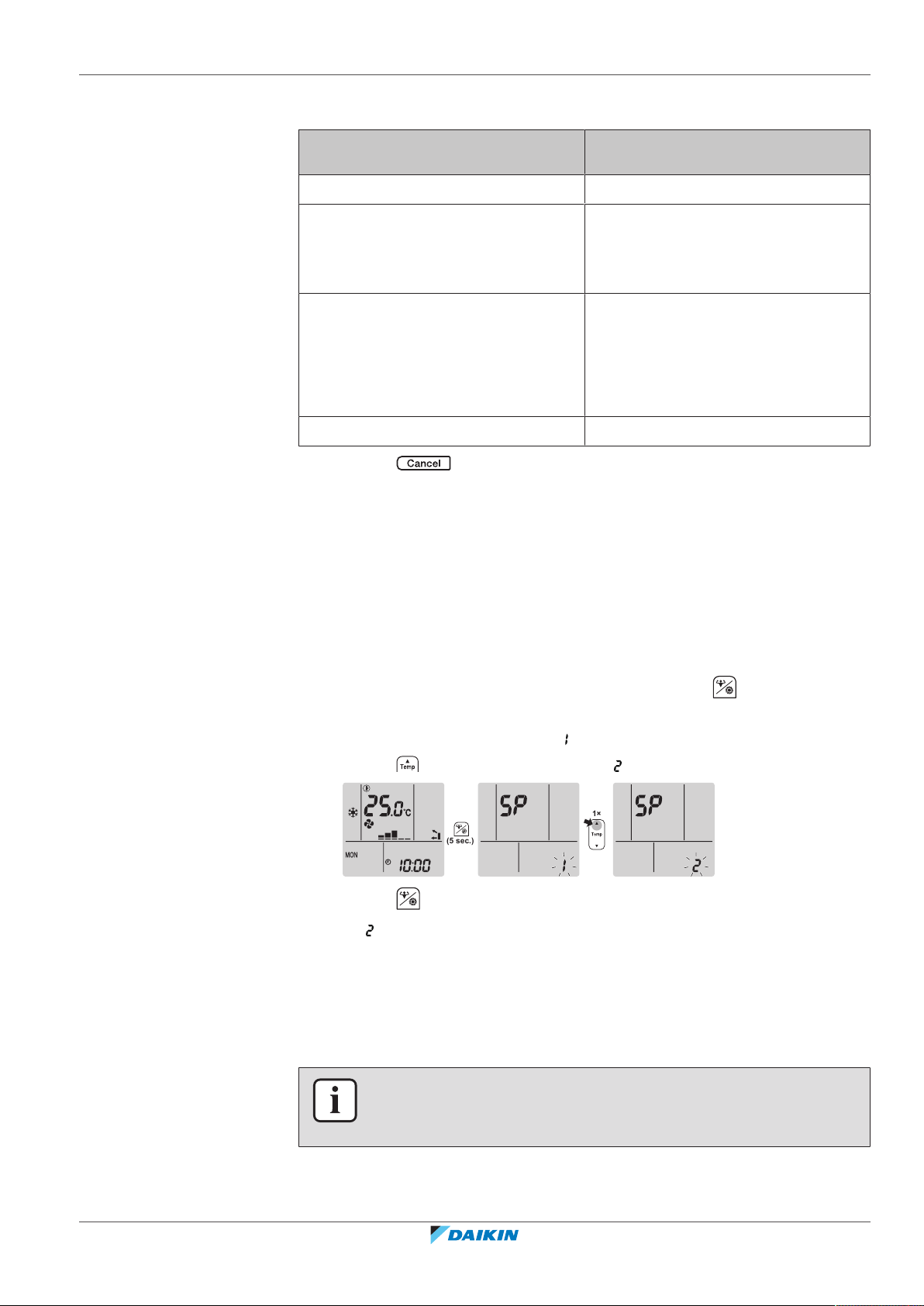

Barve Daikin Eye se izmenjujejo med delno zeleno in …

rdečo ni priključen

oranžno deluje in je pripravljen na povezavo v

modro ▪ je povezan v domače omrežje prek

belo ugasnjen

4 Pritisnite za izhod iz menuja.

Rezultat: Prikaz na zaslonu se bo vrnil na domači zaslon.

… potem brezžični prilagojevalnik …

domače omrežje z gumbom WPS na usmerjevalniku, glejte "Da bi izvedli

povezavo z gumbom WPS"[439].

SSID + KLJUČ.

ali

▪ je povezan v domače omrežje prek

gumba WPS in usmerjevalnika.

Da bi priključili brezžični prilagojevalnik v domače omrežje

Možno je priključiti brezžični prilagojevalnik v vaše domače omrežje z:

▪ WPS gumbom na usmerjevalniku (če je prisoten), ▪ Številko SSID in KEY (ključem) na enoti.

Da bi izvedli povezavo z gumbom WPS

1 Na domačem zaslonu pritisnite in vsaj 5sekund držite , medtem ko enota

ne deluje.

Rezultat: Na zaslonu se pojavi SP. utripa.

2 Pritisnite , da spremenite menu SP na .

3 Pritisnite , da bi potrdili izbiro.

Rezultat: utripa. Barve Daikin eye se izmenjujejo med oranžno in delno zeleno.

4 Pritisnite gumb WPS na vaši komunikacijski napravi (npr. usmerjevalniku) v

času približno 1 minute. Glejte priročnik za uporabo vaše komunikacijske naprave.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Rezultat: Če je bila povezava uspešna, se barve Daikin eye izmenjujejo med modro in delno zeleno.

INFORMACIJE

Če povezava z vašim usmerjevalnikom ni mogoča, poskusite postopek "Da bi izvedli

povezavo s številko SSID in KEY"[440].

Vodnik za uporabnika

6 | Priročnik

(5 sec.)

2×

(5 sec.)

2×

5 Pritisnite za izhod iz menuja.

Rezultat: Prikaz na zaslonu se bo vrnil na domači zaslon.

Da bi izvedli povezavo s številko SSID in KEY

1 Na domačem zaslonu pritisnite in vsaj 5sekund držite , medtem ko enota

ne deluje.

Rezultat: Na zaslonu se pojavi SP. utripa.

2 Dvakrat pritisnite , da spremenite menu SP na .

3 Pritisnite , da bi potrdili izbiro.

Rezultat: utripa. Barve Daikin eye se izmenjujejo med rdečo in delno zeleno.

4 Odprite aplikacijo Daikin Residential Controller na svoji pametni napravi in

sledite korakom na zaslonu.

Rezultat: Če je bila povezava uspešna, se barve Daikin eye izmenjujejo med modro in delno zeleno.

5 Povežite pametno napravo v domače omrežje, v katero je povezana enota. 6 Pritisnite za izhod iz menuja.

Rezultat: Prikaz na zaslonu se bo vrnil na domači zaslon.

Da bi vrnili nastavitve povezave na tovarniško privzete

Na tovarniško privzete vrnite nastavitve povezave, če želite:

▪ odklopiti brezžični prilagojevalnik za lokalno omrežje in komunikacijsko napravo

(npr. usmerjevalnik) ali pametno napravo.

▪ ponoviti nastavljanje, če povezava ni bila uspešna.

1 Na domačem zaslonu pritisnite in vsaj 5sekund držite , medtem ko enota

ne deluje.

Rezultat: Na zaslonu se pojavi SP. utripa.

2 Dvakrat pritisnite , da spremenite menu SP na .

Vodnik za uporabnika

3 Držite vsaj 2sekundi, da potrdite izbiro.

Rezultat: utripa. Nastavitev se ponastavi na tovarniško privzeto.

4 Pritisnite za izhod iz menuja.

Rezultat: Prikaz na zaslonu se bo vrnil na domači zaslon.

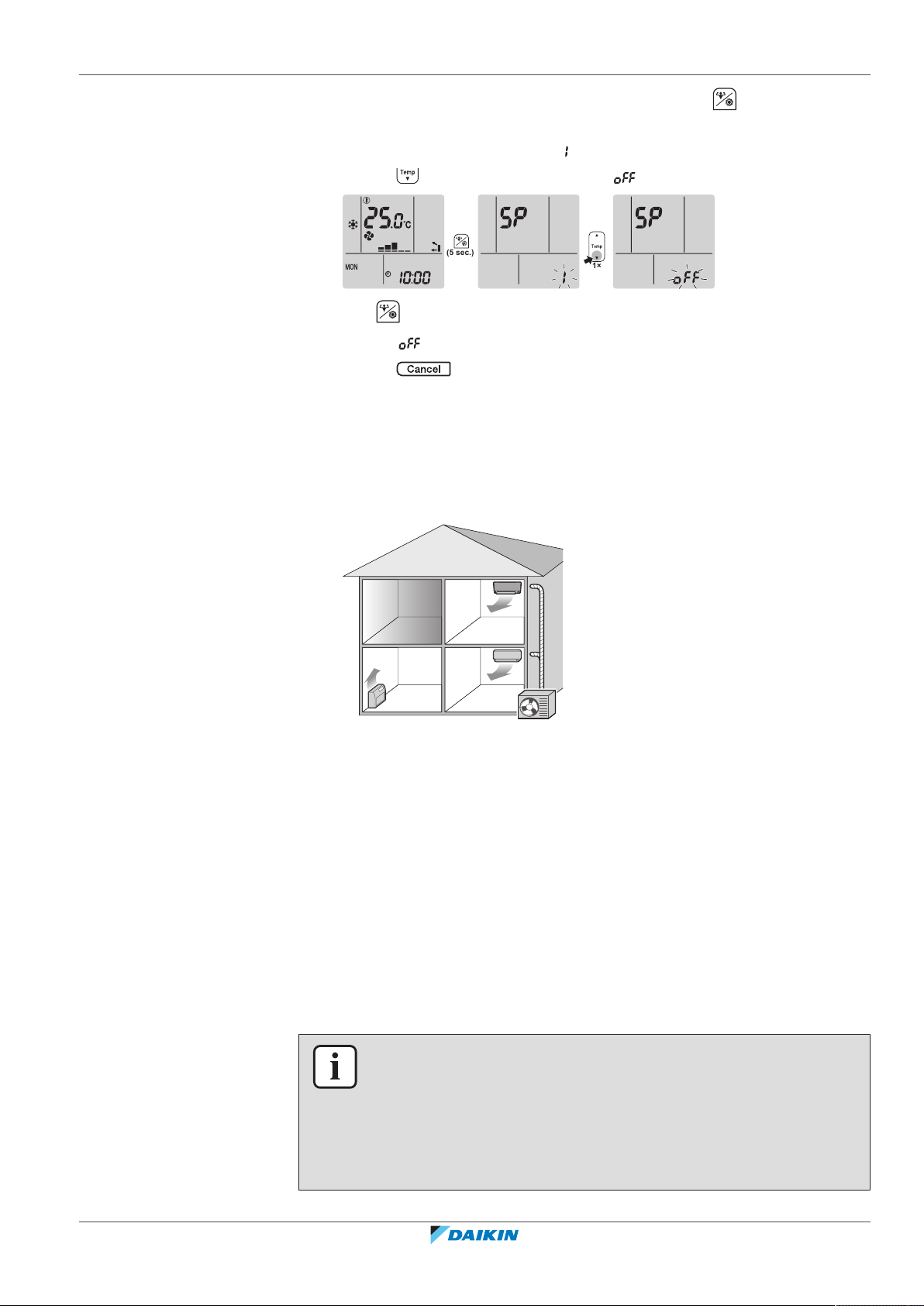

Da bi izključili brezžično povezavo

Če želite izključiti brezžično povezavo:

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

6 | Priročnik

(5 sec.)

1×

B C

1 Na domačem zaslonu pritisnite in vsaj 5sekund držite , medtem ko enota

ne deluje.

Rezultat: Na zaslonu se pojavi SP. utripa.

2 Pritisnite

3 Držite vsaj 2sekundi, da potrdite izbiro.

4 Pritisnite

Rezultat: Prikaz na zaslonu se bo vrnil na domači zaslon.

6.14 O multisistemu

V multisistemu je ena zunanja enota priključena na več notranjih enot.

Rezultat:

, da spremenite menu SP na .

utripa. Komunikacija je izključena.

za izhod iz menuja.

6.14.1 Nastavljanje prioritete prostorov

Nastavljanje prioritete prostorov zahteva začetno programiranje, ki se opravi v fazi montaže. Prosimo, da se obrnete na pooblaščenega prodajalca za pomoč.

Ko je nastavitev prioritete prostorov neaktivna ali je ni

Če deluje več kot ena notranja enota, ima prednost enota, ki je bila prva vklopljena. Druge enote nastavite na enak način delovanja. V nasprotnem primeru bodo te enote prešle v stanje pripravljenosti in Daikin eye bo utripal (to NE pomeni napake v delovanju).

Izjeme: Če je prva enota, ki je bila vključena, nastavljena na samo ventilator, v drugih prostorih pa je nastavljen način ogrevanje, bo imela prednost enota, nastavljena na ogrevanje. Prva enota bo šla v pripravljenost in Daikin eye bo utripal.

INFORMACIJE

▪ Načine delovanja hlajenje, sušenje in samo ventilator je mogoče uporabljati

sočasno.

▪ Način samodejnega delovanja samodejno izbere hlajenje ali ogrevanje glede na

temperaturo prostora in nastavitev temperature. Če je izbran samodejni način delovanja, vse enote delujejo v načinu, ki bil izbran za enoto, ki ste jo vključili prvo.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

6 | Priročnik

Prioriteta v načinu delovanja tiho delovanje zunanje enote

Glejte "6.9.2Funkcija tiho delovanje zunanje enote"[429].

1 Nastavite tiho delovanje zunanje enote za vse prostore z uporabniškimi

vmesniki enot.

2 Da bi preklicali tiho delovanje zunanje enote, lahko ustavite delovanje v 1

prostoru z uporabniškim vmesnikom. Rezultat: Delovanje se bo ustavilo v vseh prostorih.

vseh drugih uporabniških vmesnikov.

3 Da bi odstranili simbol z drugih uporabniških vmesnikov, zaustavite tiho

delovanje zunanje enote ločeno v vseh prostorih.

Rezultat: Simbol

bo izginil.

Ko je nastavljena prioriteta prostorov

Za vsak prostor lahko nastavite drugi način delovanja.

Primer: Prostor A ima prioriteto, izbran je način delovanja hlajenje.

Način delovanja v prostorih

B in C

Hlajenje, sušenje ali samo ventilator

Ogrevanje Stanje pripravljenosti. Delovanje se nadaljuje,

Samodejno Če se hlajenje nadaljuje. Če enota za ogrevanje

bo ostalo na zaslonu

Stanje v prostorih B in C

Zadržan je trenutni način delovanja

ko enota v prostoru A preneha delovati.

preklopi v pripravljenost. Delovanje se nadaljuje, ko enota v prostoru A preneha delovati.

Prioriteta pri uporabi delovanja močno

Primer: Prostor A ima prioriteto. Prostori B in C delujejo.

1 Nastavite delovanje močno za prostor A.

Rezultat: Zmogljivost v prostoru A je povečana. Zmogljivost hlajenja ali ogrevanja v

prostorih B in C je lahko nekoliko zmanjšana.

Prioriteta v načinu delovanja tiho delovanje zunanje enote

Primer: Prostor A ima prioriteto.

2 Nastavite tiho delovanje zunanje enote na enoti.

Rezultat: Vse enote sočasno preklopijo v tiho delovanje zunanje enote.

6.14.2 Tiho nočno delovanje

Nastavitev tihega nočnega načina delovanja zahteva začetno programiranje med nameščanjem. Prosimo, da se obrnete na svojega prodajalca za pomoč. Ta način zmanjša šum delovanja zunanje enote ponoči, tako da zmanjša učinkovitost hlajenja.

Način delovanja tiho nočno delovanje se aktivira, ko temperatura pade za ≥5°C ali več pod najvišjo temperaturo tega dne.

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

6.14.3 Zaklepanje načina hlajenje/ogrevanje in multi-sistem

Zaklepanje načina hlajenje/ogrevanje pločevinka je mogoče nastaviti tudi prek zunanje enote Multi. Prosimo, da se obrnete na pooblaščenega prodajalca za pomoč. Zaklepanje načina hlajenje/ogrevanje prisilno nastavi enoto bodisi v hlajenje ali v ogrevanje. To funkcijo aktivirajte, ko želite nastaviti vse povezane notranje enote v multisistemu na 1 način delovanja.

INFORMACIJE

Zaklepanja načina hlajenje/ogrevanje NI MOGOČE aktivirati skupaj z nastavitvijo prioritete prostorov.

6 | Priročnik

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

7 | Varčevanje z energijo in optimalno delovanje

7 Varčevanje z energijo in optimalno delovanje

INFORMACIJE

▪ Tudi če je enota izključena, troši elektriko. ▪ Ko je po izpadu elektrike spet vzpostavljeno napajanje, se bo vključil prej izbrani

način delovanja.

POZOR

Majhnih otrok, rastlin in živali NE izpostavljajte neposrednemu zračnemu toku iz enote.

OPOZORILO

Poleg klimatizacijske naprave NE postavljajte vnetljivih razpršil in NE uporabljajte sprejev v bližini enote. Sicer lahko povzročite požar.

POZOR

Sistma ne uporabljajte, ko uporabljate v prostoru insekticid za razkuževanje. V enoti se lahko naberejo kemikalije in ogrozijo zdravje ljudi, ki so preobčutljivi na kemikalije.

Upoštevajte naslednje varnostne ukrepe, da bi zagotovili, da sistem pravilno deluje.

▪ Preprečite neposreden vdor sončne svetlobe v prostor med hlajenjem, tako da

uporabljate zavese ali žaluzije.

▪ Prepričajte se, da je območje dobro prezračeno. NE blokirajte prezračevalnih

odprtin.

▪ Redno zračite. Razširjena uporaba zahteva posebej pozorno zračenje. ▪ Vrata in okna naj bodo zaprta. Če ostanejo vrata in okna odprta, bo zrak odtekal

iz prostora ter povzročil zmanjšanje učinka hlajenje ali gretje.

▪ Pazite, da ga ne boste preveč ohladili ali preveč segreli. Da bi varčevali z energijo,

naj bo temperatura nastavljena na srednjo vrednost.

▪ Ob vstopno in izstopno zračno odprtino enote nikoli ne postavljajte predmetov.

To lahko povzroči zmanjšan učinek ogrevanja/hlajenja ali zaustavi delovanje.

▪ Prekinjalo izklopite, ko enota dlje časa NI v uporabi. Če je prekinjalo vključeno,

enota troši električno energijo. Prekinjalo vključite 6 ur, preden enoto spet

zaženete, da bi zagotovili nemoteno delovanje.

▪ Če vlažnost presega 80% ali če se odtočna odprtina zamaši, lahko nastane

kondenzat.

Vodnik za uporabnika

▪ Ustrezno naravnajte temperaturo prostora, da vam bo udobno. Izogibajte se

prekomernemu hlajenju ali segrevanju prostora. Naj vas opozorimo, da bo

preteklo nekaj časa, preden bo sobna temperatura dosegla nastavljeno.

Pretehtajte uporabo možnosti nastavitve časovnika.

▪ Prilagodite smeri pretoka zraka, da se izognete zbiranju hladnega zraka na tleh ali

toplega zraka pod stropom. (Med hlajenjem ali sušenjem usmerite zrak v strop,

med ogrevanjem v tla.)

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

7 | Varčevanje z energijo in optimalno delovanje

▪ Izogibajte se neposrednemu pretoku zraka v smeri ljudi v prostoru. ▪ Sistem uporabljajte znotraj priporočenega temperaturnega območja (26~28°C za

hlajenje in 20~24°C ogrevanje), da bi prihranili energijo.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

8 | Vzdrževanje in servisiranje

8 Vzdrževanje in servisiranje

8.1 Pregled: vzdrževanje in servisiranje

Monter mora izvesti letno vzdrževanje.

O hladivu

Izdelek vsebuje fluorirane toplogredne pline. Plinov NE izpuščajte v ozračje. Tip hladiva: R32 Vrednost potenciala globalnega segrevanja (GWP): 675

OPOMBA

Zadevna zakonodaja o toplogrednih fluoriranih plinih zahteva, da je polnitev hladiva na enoti označena v teži in enakovredni vrednosti CO2.

Formula za izračun enakovredne vrednosti v tonah CO2: GWP vrednost hladiva × Skupno polnjenje hladiva [v kg] / 1000

Prosimo, da stopite v stik z monterjem, če želite več informacij.

OPOZORILO

Izključite vse vnetljive grelne naprave, prostor prezračite in stopite v stik s prodajalcem, pri katerem ste kupili enoto.

Enote ne uporabljajte, dokler serviser ne potrdi, da je bil del, iz katerega je puščalo hladivo, popravljen.

OPOZORILO

▪ NE luknjajte in ne sežigajte delov hladilnega kroga. ▪ NE uporabljajte čistilnih snovi ali sredstev za pospeševanje postopka

odmrzovanja, razen tistih, ki jih priporoča proizvajalec.

▪ Zavedajte se, da hladivo v sistemu nima nikakršnega vonja.

OPOZORILO

Napravo je treba hraniti v prostoru, v katerem ni neprekinjeno delujočih virov vžiga (kot so odprti plameni, delujoča plinska naprava ali delujoči električni grelnik).

OPOMBA

Vzdrževanje MORA opraviti pooblaščen monter ali servisni zastopnik.

Priporočamo, da vzdrževanje izvedete vsaj enkrat letno. Je pa mogoče, da veljavna zakonodaja zahteva krajša vzdrževalna obdobja.

Vodnik za uporabnika

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Da bi očistili klimatsko napravo ali zračni filter, pazite, da boste zaustavili napravo in izključili napajanja. Sicer lahko pride do električnega udara in poškodbe.

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

8 | Vzdrževanje in servisiranje

OPOZORILO

Preprečevanje električnega udara in požara:

▪ NE izpirajte enote. ▪ Z mokrimi rokami NE delajte z enoto. ▪ Na enoto NE postavljajte predmetov z vodo.

POZOR

Po dolgotrajni uporabi preverite, ali so morebiti na stojalu enote in fitingih nastale poškodbe. Če je poškodovana, lahko pade in koga poškoduje.

POZOR

NE dotikajte se reber izmenjevalnika toplote. Lopute so ostre in vas lahko porežejo.

Na notranji enoti se lahko pojavijo naslednji simboli:

Simbol Razlaga

Izmerite napetost na priključkih kondenzatorjev glavnega tokokroga ali na električnih sestavnih delih, preden začnete servisiranje.

8.2 Da bi očistili notranjo enoto in uporabniški vmesnik

OPOZORILO

OPOMBA

▪ NE uporabljajte bencina, benzola, razredčila, paste za poliranje ali tekočega

insekticida. Možna posledica: Razbarvanje in deformacija.

▪ NE uporabljajte vode ali zraka s temperaturo 40°C ali toplejše. Možna posledica:

Razbarvanje in deformacija.

▪ NE uporabljajte sredstev za loščenje. ▪ NE uporabljajte grobe krtače. Možna posledica: Površinski lak se začne luščiti. ▪ Kot končni uporabnik ne smete NIKOLI sami čistiti notranjih delov enote. To delo

mora izvesti kvalificiran serviser. Stopite v stik s prodajalcem.

NEVARNOST: SMRTNA NEVARNOST ZARADI ELEKTRIČNEGA UDARA

Pred čiščenjem se prepričajte, da ste zaustavili delovanje; stikalo prestavite na off ali odstranite napajalni kabel. Sicer lahko pride do električnega udara in poškodbe.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

1 Očistite z mehko krpo. Če je madeže težko očistiti, uporabite vodo ali nevtralni

detergent.

Vodnik za uporabnika

8 | Vzdrževanje in servisiranje

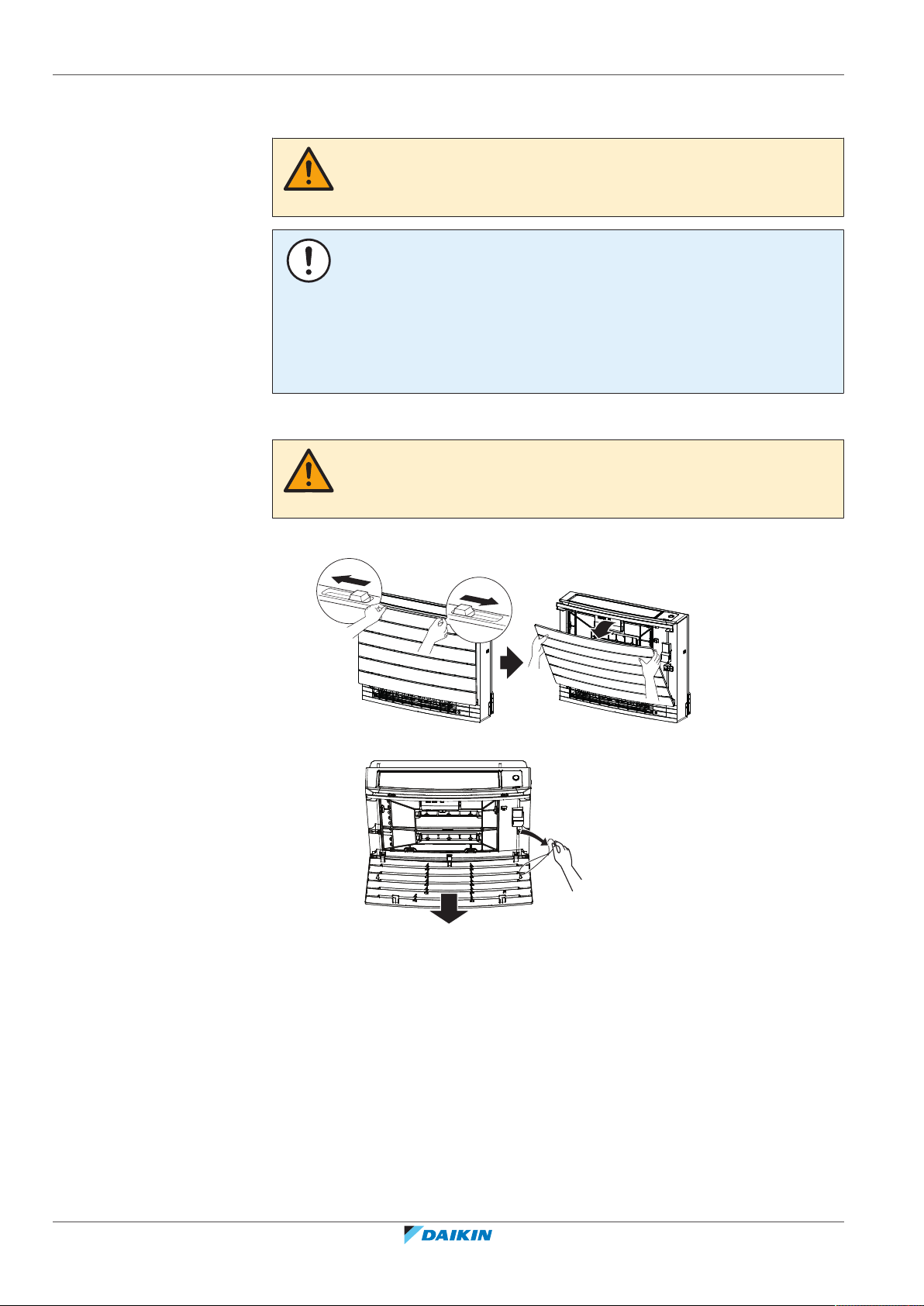

8.3 Da bi očistili čelno ploščo

Če želite čelno ploščo očistiti, jo lahko odstranite.

OPOZORILO

Pazite, da se notranja enota ne bo zmočila. Možna posledica: Električni udar ali požar.

OPOMBA

▪ NE uporabljajte bencina, benzola, razredčila, paste za poliranje ali tekočega

insekticida. Možna posledica: Razbarvanje in deformacija.

▪ NE uporabljajte vode ali zraka s temperaturo 50°C ali toplejše. Možna posledica:

Razbarvanje in deformacija.

▪ Ne drgnite premočno, ko lamelo čistite z vodo. Možna posledica: Površinski lak se

začne luščiti.

POZOR

Pazite, ko odpirate in premikate čelno ploščo; rob plošče je oster in lahko bi se porezali.

1 Oba drsnika zadrsajte v smeri puščic, dokler se ne zaskočita.

2 Odprite čelno ploščo in razvežite vrvico.

3 Odstranite čelno ploščo. 4 Obrišite jo z mehko krpo, namočeno v vodo.

8.4 O zračnih filtrih

Vodnik za uporabnika

5 Pustite v senci, da se do konca posuši. 6 Da bi čelno ploščo spet namestili in zaprli, glejte "8.10 Da bi spet namestili

čelno ploščo"[451].

Uporaba enote z zamazanim filtrom pomeni, da filter:

▪ NI MOGOČE odišaviti zraka,

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

▪ NE MORE očistiti zraka,

d d

▪ povzroča slabše ogrevanje/hlajenje, ▪ povzroča neprijetne vonjave.

8.5 Da bi odstranili filtre

1 Odstranite čelno ploščo. Glejte "8.3Da bi očistili čelno ploščo"[448]. 2 Pazljivo snemite jezičke zračnih filtrov s kaveljčkov (a) ob straneh. Držite zračni

filter za gumb filtra (b) in odpnite jeziček zračnega filtra s kaveljčka (c) na vrhu. Filter povlecite navzgor, da snamete jezičke filtrov s kaveljčkov na dnu (d).

8 | Vzdrževanje in servisiranje

a Jezički za kaveljčke ob straneh b Gumb filtra c Jeziček za kaveljček na vrhu d Jezički za kaveljčke na dnu

3 Snemite oba dezodorirna filtra iz titanijevega apatita s kaveljčkov (4 na

vsakem).

8.6 Čiščenje zračnega filtra

1 Operite zračni filter z vodo ali ga očistite s sesalcem.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

8 | Vzdrževanje in servisiranje

8.7 Da bi očistili dezodorirni filter iz titanijevega apatita

1 Odstranite prah s filtra s sesalcem.

2 Filter za od 10 do 15 minut namočite v toplo vodo. Filtra NE odstranite iz

INFORMACIJE

▪ Če se prah NE spere z lahkoto, jih operite z nevtralnim detergentom, raztopljenim

v mlačni vodi. Zračne filtre posušite v senci.

▪ Priporočljivo je, da zračne filtre očistite vsaka 2 tedna.

INFORMACIJE

Z vodo ga očistite vsakih 6 mesecev.

ohišja.

3 Po pranju otresite vodo in ga posušite v senci. Filtra NE ožemajte.

8.8 Da bi zamenjali dezodorirni filter iz titanijevega apatita

INFORMACIJE

Filter zamenjajte vsaka 3 leta.

1 Sprostite filter z jezičkov ohišja filtra in zamenjajte filter z novim.

INFORMACIJE

▪ Ohišja NE zavrzite, ampak ga znova uporabite. ▪ Stari filter zavrzite kot negorljiv odpadek.

8.9 Da bi spet namestili filtre

Vodnik za uporabnika

1 Obesite oba dezodorirna filtra iz titanijevega apatita na kaveljčke (4 na

vsakem).

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

8 | Vzdrževanje in servisiranje

d d

2 Nataknite jezičke filtra na kaveljčke na dnu (d). Držite zračni filter za gumb

filtra (b) in nataknite jeziček zračnega filtra na kaveljček (c) na vrhu. Nataknite jezičke zračnih filtrov na kaveljčke (a) ob straneh. Prepričajte se, da je zračni filter varno pritrjen na vseh mestih.

a Jezički za kaveljčke ob straneh b Gumb filtra c Jeziček za kaveljček na vrhu d Jezički za kaveljčke na dnu

8.10 Da bi spet namestili čelno ploščo

1 Vstavite čelno ploščo v utore na enoti (na 3 mestih) in pritrdite vrvico.

2 Zaprite čelno ploščo in zadrsajte oba drsnika, dokler se ne zaskočita.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

8 | Vzdrževanje in servisiranje

3 Pritisnite ob strani čelne plošče, da se prepričate, ali je čelna plošča varno

8.11 Pred dolgim obdobjem nedelovanja upoštevajte naslednje točke

Enota naj nekaj ur deluje v načinu samo ventilator, da se njena notranjost dobro osuši.

1 Pritisnite in izberite delovanje .

2 Pritisnite za zagon delovanja. 3 Ko enota neha delati, izključite stikalo. 4 Očistite zračne filtre in jih vrnite na njihovo mesto.

pritrjena.

5 Odstranite baterije iz uporabniškega vmesnika.

INFORMACIJE

Priporočamo vam, da strokovnjak opravi periodično vzdrževanje. Strokovnjaka vam bo priporočil vaš prodajalec. Stroške vzdrževanja nosi stranka.

V določenih delovnih pogojih se notranjost enote po nekaj sezonah uporabe lahko umaže, kar ima za posledico slab učinek delovanja. To lahko povzroči neučinkovitost.

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

9 Odpravljanje težav

Če pride do ene od naslednjih okvar, se obrnite na prodajalca.

OPOZORILO

Izključite napravo in prekinite napajanje, če se zgodi karkoli nenavadnega (vonj po zažganem itd.).

Nadaljnje delovanje enote v takšnih pogojih lahko povzroči poškodbe naprave, električni udar ali požar. Stopite v stik s prodajalcem.

Sistem mora popraviti kvalificiran serviser.

Okvara Ukrep

9 | Odpravljanje težav

Če se pogosto prožijo varnostne naprave, na

Izključite glavno stikalo. primer varovalke, stikala ali stikalo na ozemljitvenem vodniku, ali pa če stikalo ON/OFF ne deluje pravilno.

Če voda pušča iz enote. Zaustavitev delovanja.

Stikalo za delovanje NE deluje pravilno. Izključite (OFF) električno

omrežje.

Daikin eye utripa in na uporabniškem vmesniku lahko preverite kodo napake. Da bi prikazali

Obvestite monterja in mu

sporočite kodo napake. kodo napake, glejte "9.3Odpravljanje težav na

podlagi kod napake"[457].

Če sistem NE deluje pravilno, razen v zgoraj opisanih primerih, in ni videti, da bi bila razlog ena od naštetih okvar, raziščite sistem v skladu z naslednjim postopkom.

Okvara Ukrep

Sistem sploh ne deluje. ▪ Preverite, ali gre za izpad električnega toka.

Počakajte, da bo napajanje spet vzpostavljeno. Če med delovanjem zmanjka električnega toka, se bo sistem samodejno zagnal, takoj ko bo napajanje spet na voljo.

▪ Preverite, da se nista sprožila varovalka ali

prekinjalo. Zamenjajte varovalko in ponastavite prekinjalo, če je to potrebno.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Sistem nenadoma neha delovati.

▪ Preverite baterije na uporabniškem vmesniku.

▪ Preverite, ali sta vstopna ali izstopna zračna

odprtina zamašeni. Odstranite ovire in se prepričajte, da se zrak lahko pretaka.

▪ Klimatska naprava lahko neha delovati po

nenadnih konicah električne napetosti, da zaščiti sistem. Po 3minutah se samodejno spet vklopi.

Vodnik za uporabnika

9 | Odpravljanje težav

Okvara Ukrep

Sistem deluje, a ne hladi ali ogreva dovolj.

Sistem deluje, vendar hlajenje ali ogrevanje ni zadostno (zrak NE piha iz enote).

Sistem deluje, vendar hlajenje ali ogrevanje ni zadostno (zrak piha iz enote).

▪ Preverite nastavitev zračnega pretoka. Glejte

"6.4Zračni pretok"[423].

▪ Preverite nastavitev temperature. Glejte "6.3.1Da

bi zagnali/zaustavili delovanje in nastavili temperaturo"[422].

▪ Preverite, ali je nastavitev smeri zračnega pretoka

ustrezna. Glejte "6.5 Smer zračnega

pretoka"[423].

▪ Preverite, ali sta vstopna ali izstopna zračna

odprtina zamašeni. Odstranite ovire in se prepričajte, da se zrak lahko pretaka.

▪ Klimatska naprava se morda ogreva za način

ogrevanja. Počakajte od 1 do 4 minut.

▪ Enota morda izvaja odmrzovanje.

▪ Preverite, ali so zračni filtri zamašeni. Očistite

zračne filtre. Glejte "8 Vzdrževanje in

servisiranje"[446].

▪ Preverite, ali so odprta okna ali vrata. Zaprite okna

in vrata, da ne bi v prostor pihal veter.

Med delovanjem se naprava čudno obnaša.

Enota NE sprejema signalov z uporabniškega vmesnika.

Zaslon uporabniškega vmesnika je prazen ali

prikazuje .

Kodo napake lahko preverite na uporabniškem vmesniku.

▪ Preverite, ali enota deluje v varčnem načinu.

Glejte "6.9.1Varčni način delovanja"[429].

▪ Preverite, ali je ob notranji enoti pohištvo.

Premaknite pohištvo.

Klimatska naprava se lahko nenavadno odziva zaradi strele ali radijskih valov. Obrnite prekinjalo na OFF in nazaj na ON.

▪ Preverite baterije na uporabniškem vmesniku. ▪ Preverite, da oddajnik NI izpostavljen neposredni

sončni svetlobi.

▪ Preverite, ali so v prostoru fluorescentne luči.

Stopite v stik s prodajalcem.

Zamenjajte baterije na uporabniškem vmesniku.

Posvetujte se z vašim lokalnim prodajalcem. Glejte

"9.3Odpravljanje težav na podlagi kod napake"[457] za navodila o preverjanju kod napak

in za podroben seznam kod napak.

Vodnik za uporabnika

Druge električne naprave začnejo delovati.

Če signali uporabniškega vmesnika prožijo druge električne naprave, jih odmaknite in stopite v stik s prodajalcem.

Ko preverite vse zgornje točke in ugotovite, da ne morete sami odpraviti težave, stopite v stik z monterjem in navedite simptome težav, celotno ime modela enote (če je to mogoče, s tovarniško številko vred) in datum montaže (verjetno je naveden na garancijski izjavi).

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

9 | Odpravljanje težav

9.1 Odpravljanje težav s povezavo v brezžično krajevno omrežje

V naslednji tabeli je kratek opis, kako odpraviti težave. Če ne pomaga nobena od rešitev, pojdite na http://www.onlinecontroller.daikineurope.com/, kjer je več informacij in kjer so odgovori na pogosto zastavljena vprašanja.

Težava Ukrep

Povezava v brezžično omrežje ni mogoča (Daikin eye NE utripa med nastavljanjem povezave v brezžično krajevno omrežje).

Brezžično krajevno omrežje NI vidno na zaslonu s pregledom enot (domači zaslon), potem ko je bil nastavljen (možnost WPS).

Brezžično omrežje NI vidno v razpoložljivih brezžičnih omrežjih na pametni napravi (možnost dostopne točke).

▪ Enoto skušajte krmiliti z uporabniškim

vmesnikom.

▪ Preverite, ali je vključeno napajanje. ▪ Enoto izključite in spet vključite.

▪ Prepričajte se, da je prilagojevalnik za

brezžično krajevno omrežje dovolj blizu komunikacijske naprave.

▪ Preverite, ali komunikacija deluje. ▪ Prepričajte se, da je pametna naprava

povezana v isto brezžično omrežje kot prilagojevalnik za brezžično omrežje.

▪ Skušajte ponastaviti nastavitve na

tovarniško privzete in ponovite postopek nastavljanja. Glejte "Da bi

vrnili nastavitve povezave na tovarniško privzete"[440].

▪ Skušajte preklopiti med nastavitvijo

dostopne točke in WPS, da bi spremenili brezžični kanal. Brezžični kanal MORA biti med 1~13.

Notranja/zunanja temperaturna vrednost, prikazana v aplikaciji Daikin Residential Controller, se razlikuje od vrednosti, ki so jo izmerile druge naprave.

▪ Preverite, ali komunikacija deluje. ▪ Skušajte ponastaviti nastavitve na

tovarniško privzete in ponovite postopek nastavljanja. Glejte "Da bi

vrnili nastavitve povezave na tovarniško privzete"[440].

▪ Aplikacija Daikin Residential Controller

prikazuje notranjo/zunanjo temperaturo za območje, ki obdaja notranjo/zunanjo enoto.

▪ Izmerjena temperatura drugih naprav

se morda razlikuje zaradi drugačnih pogojev okoli enote (npr. neposredna sončna svetloba, nabiranje sreža …).

▪ Prikazana temperatura v aplikaciji

Daikin Residential Controller je le informativna.

9.2 Simptomi, ki NISO sistemske napake

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Naslednji simptomi NISO sistemske napake:

Vodnik za uporabnika

9 | Odpravljanje težav

9.2.1 Simptom: Zračni pretok med dodatnim ogrevanjem ne zadošča

9.2.2 Simptom: Slišati je zvok pretakanja vode

9.2.3 Simptom: Slišati je pihajoč zvok

9.2.4 Simptom: Slišati je klikajoč zvok

▪ Ko je zunanja temperatura nizka in pade pod ledišče, morda zračni pretok ne

zadošča.

▪ Med delovanjem multi-prostori s povezavami na multi-zunanjo enoto morda

izhodni zrak ne bo dosegel dovolj visoke vrednosti.

▪ Ta zvok povzroča hladivo, ki se pretaka po enoti. ▪ Zvok lahko nastane, ko voda teče od enote med hlajenjem ali sušenjem.

Zvok se sliši, ko se spremeni smer toka hladiva (npr. pri preklapljanju s hlajenja na ogrevanje).

Ta zvok nastane, ko se enota minimalno širi ali krči ob spremembah temperature.

9.2.5 Simptom: Slišati je žvižgajoč zvok

Ta zvok se sliši zaradi pretakanja hladiva med odmrzovanjem.

9.2.6 Simptom: Sliši se klikajoč zvok med delovanjem ali mirovanjem

Ta zvok nastane, ko delujejo ventili za nadzor hladiva ali drugi električni deli.

9.2.7 Simptom: Sliši se ploskajoč zvok

Ta zvok nastane, ko zunanja naprava vsesava zrak iz prostora (npr. izpušni ventilator, izvlečni pokrov), ko so vrata in okna v prostoru zaprta. Odprite vrata ali okna ali izključite napravo.

9.2.8 Simptom: Iz enote uhaja bela meglica (notranja enota)

▪ Ko je med hlajenjem zelo visoka vlaga (v zamaščenih in prašnih prostorih). Če je

notranjost notranje enote zelo zapackana, bo temperatura v prostoru neenakomerna. Treba je očistiti notranjost notranje enote. Podrobnosti o čiščenju enote vam bo povedal prodajalec. Ta postopek mora izvesti kvalificiran serviser.

▪ Ko klimatska naprava preklopi iz načina ogrevanje po odmrzovanju. Vlaga, ki jo

ustvari odmrzovanje, se spreminja v paro in uhaja.

9.2.9 Simptom: Enote lahko oddajajo neprijeten vonj

Vodnik za uporabnika

Enota lahko vpije vonj po prostorih, pohištvu, cigaretnem dimu itd. in ga nato spet oddaja.

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

9.2.10 Simptom: Ventilator zunanje enote se vrti, ko naprava ni vklopljena

▪ Po izklopu naprave. Ventilator zunanje enote se zaradi zaščite naprave vrti še 30

sekund.

▪ Ko klimatska naprava ni vklopljena. V primeru zelo visokih zunanjih temperatur

se ventilator zunanje enote začne vrteti zaradi zaščite naprave.

9.2.11 Simptom: Hitrost ventilatorja ne ustreza nastavitveni točki

▪ Med hlajenjem v multi-sistemu lahko notranja enota spremeni hitrost

ventilatorja na hitro ne glede na uporabniško nastavitev, da odmrzne izmenjevalnik toplote notranje enote.

▪ Med tihim delovanjem notranje enote, ko sta zunanja in notranja okoljska

temperaturi zelo visoki, bo notranja enota pospešila vrtenje ventilatorja, da bo zaščitila sistem.

9.3 Odpravljanje težav na podlagi kod napake

Napačna diagnostika uporabniškega vmesnika

9 | Odpravljanje težav

Če enota naleti na problem, lahko napako prepoznate po kodi napake na uporabniškem vmesniku. Preden kodo napake ponastavite, morate razumeti vsebino težave in ustrezno ukrepati. To naj naredi pooblaščen monter ali vaš lokalni prodajalec.

INFORMACIJE

Glejte priročnik za servisiranje za:

▪ Seznam vseh kod napak ▪ Podrobnejša navodila za odpravljanje težav pri vsaki posamezni napaki

Da bi na uporabniškem vmesniku preverili kodo napake

1 Uporabniški vmesnik usmerite v enoto ter pritisnite in vsaj 5 sekund držite

Rezultat: utripa na delu zaslona z nastavitvijo temperature.

2 Uporabniški vmesnik usmerite v enoto ter pritiskajte , dokler ne

zaslišite dolgega piska.

Rezultat: Zdaj je koda prikazana na zaslonu.

INFORMACIJE

▪ Kratek zvočni signal in 2 zaporedna zvočna signala označujejo kode, ki ne

obstajajo.

▪ Da bi preklicali prikaz kode, pritisnite in 5sekund držite . Koda bo izginila

z zaslona tudi, če gumba NE pritisnete v 1minuti.

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

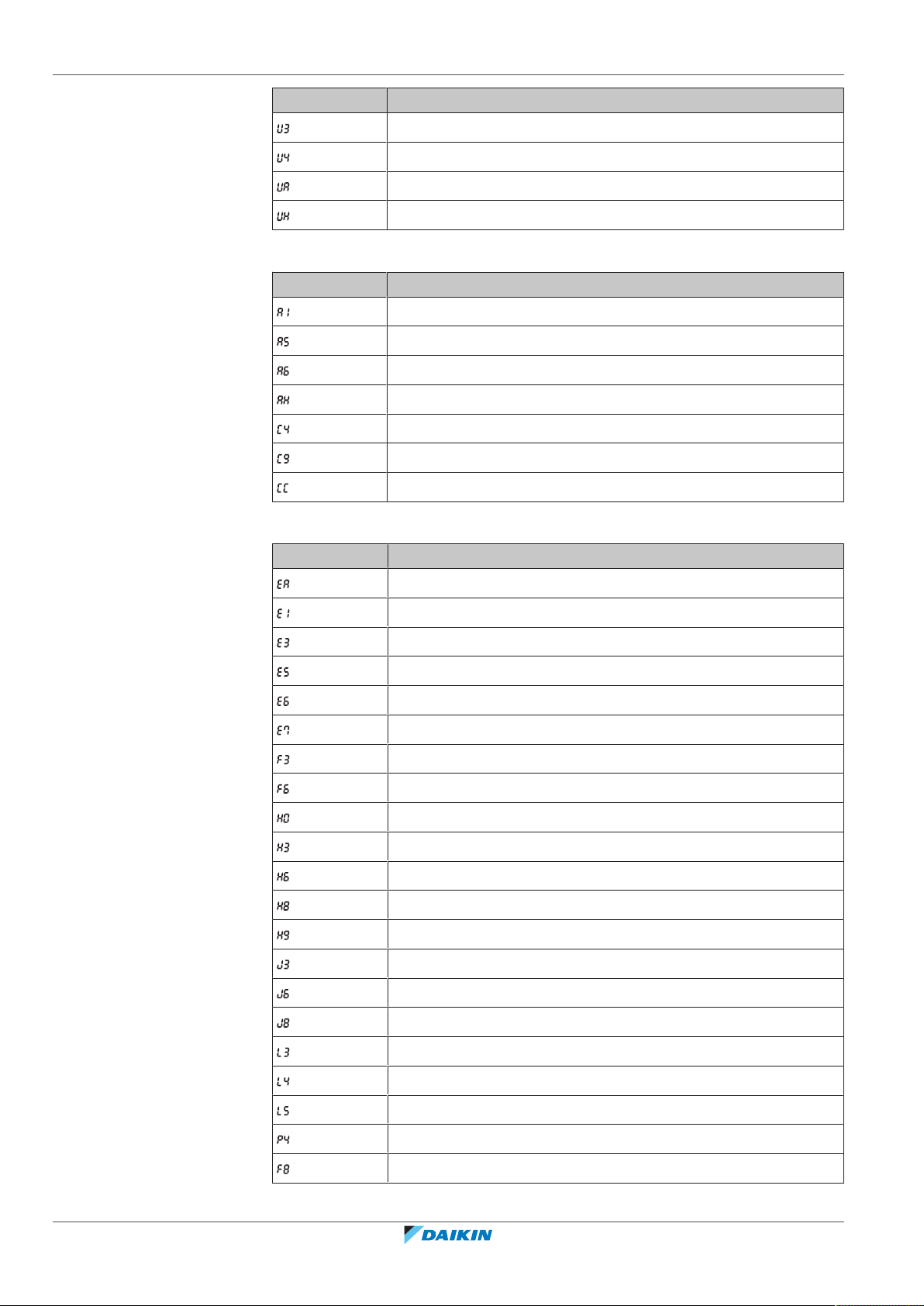

Sistem

Koda napake Opis

Običajna

Pomanjkanje hladiva

Zaznavanje previsoke napetosti

Vodnik za uporabnika

9 | Odpravljanje težav

Koda napake Opis

Okvara prenosa

Napaka pri prenosu signala (med notranjo in zunanjo enoto)

Napaka kombinacije notranje in zunanje enote

Sistemska okvara

Notranja enota

Koda napake Opis

Napaka na tiskanem vezju notranje enote

Zaščita pred zmrzovanjem ali zaščita pred previsokim tlakom

Napaka na motorju ventilatorja (motor DC)

Napaka enote Streamer

Napaka na termistorju notranjega izmenjevalnika toplote

Napaka na termistorju sobne temperature

Napaka na senzorju vlaženja

Zunanja enota

Koda napake Opis

Napaka na štirismernem ventilu

Napaka na tiskanem vezju zunanje enote

Proženje visokotlačnega stikala (HPS)

Aktiviranje preobremenitve (preobremenitev kompresorja)

Zaklep kompresorja

Zaklep ventilatorja DC

Nadzor temperature izpustnega ventila

Krmiljenje visokega tlaka (v načinu hlajenje)

Nepravilno delovanje senzorja kompresorja

Okvara visokotlačnega stikala (HPS)

Nepravilno delovanje senzorja položaja

Napaka na enosmerni napetosti (DC)/tipalu toka

Napaka na termistorju zunanje temperature

Napaka na termistorju izpustne cevi

Vodnik za uporabnika

Napaka na termistorju zunanjega izmenjevalnika toplote

Okvara termistorja cevi za tekočino (tokokrog za hladivo in drugi)

Napaka zaradi pregrevanja električnih delov

Dvig temperature sevalne lamele

Previsok tok inverterskega kompresorja (DC)

Napaka na termistorju sevalne lamele

Napaka notranje temperature kompresorja

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

10 Odstranjevanje

OPOMBA

Sistema nikar NE poskušajte razstaviti sami: razstavljanje sistema, delo s hladivom, oljem in drugimi deli MORA biti izvedeno v skladu z zadevno zakonodajo. Enote je treba obravnavati v specializiranem obratu za ponovno uporabo in reciklažo.

10 | Odstranjevanje

CVXM20+FVXM25~50A2V1B Klimatske naprave - deljeni sistemi 4P625990-1 – 2020.06

Vodnik za uporabnika

11 | Slovar

11 Slovar

TV = Topla voda za gospodinjstvo

Topla voda, ki se uporablja za gospodinjstvo v poljubni vrsti stavbe.

LWT = Temperatura izhodne vode

Temperatura vode na izhodu vode na enoti.

Prodajalec

Dobavitelj izdelka.

Pooblaščen monter

Tehnično usposobljena oseba, ki je kvalificirana za namestitev izdelka.

Uporabnik

Oseba, ki je lastnik izdelka in/ali izdelek uporablja.

Zadevna zakonodaja

Vse mednarodne, evropske, nacionalne in lokalne direktive, zakoni, predpisi in/ali pravilniki, ki se nanašajo na določen izdelek ali področje.

Servisno podjetje

Kvalificirano podjetje, ki lahko izvaja ali vodi potrebne servisne posege na izdelku.

Priročnik za montažo

Priročnik za namestitev za določen izdelek ali uporabo, ki podaja navodila za namestitev, nastavitev in vzdrževanje.

Priročnik za uporabo

Priročnik za določen izdelek ali uporabo, ki podaja navodila za uporabo.

Oprema

Nalepke, priročniki, tehnični listi in oprema, priloženi izdelku ob dobavi, ki jih je treba namestiti v skladu z navodili v spremni dokumentaciji.

Opcijska oprema

Oprema, ki jo izdela ali odobri Daikin, in se lahko uporablja s tem izdelkom v skladu z navodili v spremni dokumentaciji.

Lokalna dobava

Oprema, ki je NE izdeluje Daikin in se lahko uporablja s tem izdelkom v skladu z navodili v spremni dokumentaciji.

Vodnik za uporabnika

CVXM20+FVXM25~50A2V1B

Klimatske naprave - deljeni sistemi

4P625990-1 – 2020.06

Verantwortung für Energie und Umwelt

4P625990-1 2020.06

Daikin CVXM20A2V1B, FVXM25A2V1B, FVXM35A2V1B, FVXM50A2V1B User reference guide [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Vsebinsko kazalo

1 O dokumentaciji

1.1 O tem dokumentu

2 Splošni varnostni ukrepi

2.1 O dokumentaciji

2.1.1 Pomen opozoril in simbolov

3 Varnostna navodila za uporabnika

3.1 Splošno

3.2 Navodila za varno delovanje

4 O sistemu

4.1 Notranja enota

4.1.1 Indikatorska lučka Daikin eye

4.2 O uporabniškem vmesniku

4.2.1 Sestavni deli: Uporabniški vmesnik

4.2.2 Status: Zaslon LCD uporabniškega vmesnika

4.2.3 Da bi uporabljali uporabniški vmesnik

5 Pred delovanjem

5.1 Pregled: Pred delovanjem

5.2 Da bi vključili napajanje

5.3 Da bi vstavili baterije

5.4 Da bi namestili nosilec uporabniškega vmesnika

5.5 O uri

5.5.1 Nastavitev časa

5.6 Svetlost zaslona na notranji enoti

5.6.1 Da bi nastavili svetlost lučk na zaslonu notranje enote

6 Priročnik

6.1 Razpon delovanja

6.2 Kdaj uporabiti katero lastnost

6.3 Način delovanja in nastavitvena točka temperature

6.3.1 Da bi zagnali/zaustavili delovanje in nastavili temperaturo

6.4 Zračni pretok

6.4.1 Da bi prilagodili hitrost zračnega pretoka

6.5 Smer zračnega pretoka

6.5.1 Da bi prilagodili vertikalno smer zračnega pretoka

6.5.2 Da bi prilagodili navpične lamele

6.6 Izbira izstopne zračne odprtine

6.7 Talno ogrevanje

6.7.1 Da bi zagnali/zaustavili talno ogrevanje

6.8 Delovanje močno in dodatno ogrevanje (heat plus)

6.8.1 Zmogljivo delovanje

6.8.2 Delovanje dodatno ogrevanje

6.8.3 Da zaženete/zaustavite delovanji močno in dodatno ogrevanje

6.9 Delovanje močno in tiho delovanje zunanje enote

6.9.1 Varčni način delovanja

6.9.2 Funkcija tiho delovanje zunanje enote

6.9.3 Da bi zagnali/zaustavili delovanji varčno in tiho delovanje zunanje enote

6.10 Delovanje enote Flash streamer za čiščenje zraka

6.10.1 Da bi zagnali/zaustavili Flash streamer (čiščenje zraka)

6.11 Delovanje vklop/izklop časovnika

6.11.1 Nastavitev 24-urni izklop/vklop časovnika

Da bi zagnali/zaustavili delovanje VKLOP časovnika

Da bi zagnali/zaustavili delovanje VKLOP časovnika

6.11.2 Nastavitev 12-urno odštevanje izklopa/vklopa časovnika

Da bi kombinirali vklop in izklop časovnika

Za zagon odštevanja delovanja izklop/vklop časovnika

Da bi kombinirali načine prikazov časovnika

6.12 Funkcija tedenski časovnik

6.12.1 Da bi nastavili delovanje tedenskega časovnika

6.12.2 Da bi skopirali rezervacije

6.12.3 Da bi potrdili rezervacije

6.12.4 Da bi deaktivirali in reaktivirali delovanje tedenskega časovnika

6.12.5 Da bi zbrisali rezervacije

Da bi zbrisali posamične rezervacije

Da bi zbrisali rezervacijo za vsak dan v tednu

Da bi zbrisali vse rezervacije

6.13 Povezava v brezžično krajevno omrežje

6.13.1 Varnostni ukrepi pri uporabi brezžičnega prilagojevalnika za lokalno omrežje

6.13.2 Namestitev aplikacije Daikin Residential Controller

6.13.3 Da bi nastavili brezžično povezavo

Da bi potrdili status povezanosti brezžičnega prilagojevalnika za lokalno omrežje

Da bi priključili brezžični prilagojevalnik v domače omrežje

Da bi izvedli povezavo z gumbom WPS

Da bi izvedli povezavo s številko SSID in KEY

Da bi vrnili nastavitve povezave na tovarniško privzete

Da bi izključili brezžično povezavo

6.14 O multisistemu
