Uitgebreide handleiding voor de gebruiker

Split-systeemairconditioners

CVXM20A2V1B FVXM25A2V1B

FVXM35A2V1B FVXM50A2V1B

Inhoudsopgave

1 Over de documentatie 4

1.1 Over dit document.......................................................................................................................................................... 4

2 Algemene veiligheidsmaatregelen 5

2.1 Over de documentatie.................................................................................................................................................... 5

2.1.1 Betekenis van de waarschuwingen en symbolen .......................................................................................... 5

3 Veiligheidsinstructies voor de gebruiker 7

3.1 Algemeen ........................................................................................................................................................................ 7

3.2 Instructies voor veilig gebruik......................................................................................................................................... 8

4 Over het systeem 12

4.1 Binnenunit....................................................................................................................................................................... 12

4.1.1 Daikin-Eye lampje ........................................................................................................................................... 13

4.2 Over de gebruikersinterface........................................................................................................................................... 14

4.2.1 Onderdelen: Gebruikersinterface .................................................................................................................. 14

4.2.2 Status: Lcd gebruikersinterface...................................................................................................................... 15

4.2.3 Gebruik van de gebruikersinterface............................................................................................................... 16

5 Voor het gebruik 17

5.1 Overzicht: Voor het gebruik............................................................................................................................................ 17

5.2 Voeding inschakelen ....................................................................................................................................................... 17

5.3 Batterijen plaatsen.......................................................................................................................................................... 17

5.4 Houder gebruikersinterface monteren .......................................................................................................................... 18

5.5 Over de klok .................................................................................................................................................................... 18

5.5.1 Klok instellen................................................................................................................................................... 18

5.6 Helderheid van het scherm van de binnenunit.............................................................................................................. 19

5.6.1 Helderheid van het scherm van de binnenunit instellen .............................................................................. 19

6 Functie 20

6.1 Werkingsgebied .............................................................................................................................................................. 20

6.2 Wanneer welke functie gebruiken ................................................................................................................................. 20

6.3 Bedrijfsstand en temperatuurinstelpunt........................................................................................................................ 22

6.3.1 Het systeem starten/stoppen en de temperatuur instellen ......................................................................... 23

6.4 Luchtstroomsnelheid ...................................................................................................................................................... 23

6.4.1 Luchtstroomsnelheid regelen ........................................................................................................................ 24

6.5 Uitblaasrichting ............................................................................................................................................................... 24

6.5.1 Verticale uitblaasrichting regelen .................................................................................................................. 24

6.5.2 Verticale kleppen regelen .............................................................................................................................. 24

6.6 Keuze luchtuitlaat ........................................................................................................................................................... 25

6.6.1 Automatische keuze luchtuitlaat of alleen luchtuitlaat boven instellen ....................................................... 26

6.7 Vloerverwarming ............................................................................................................................................................ 27

6.7.1 Vloer verwarmen starten/stoppen ................................................................................................................ 27

6.8 Powerful en Heat plus..................................................................................................................................................... 27

6.8.1 Powerful-functie ............................................................................................................................................. 27

6.8.2 Heat plus ......................................................................................................................................................... 28

6.8.3 Powerful en Heat plus starten/stoppen......................................................................................................... 28

6.9 Econo en geluidsarme stand buitenunit ........................................................................................................................ 29

6.9.1 Econo-functie ................................................................................................................................................. 29

6.9.2 Geluidsarme stand buitenunit ....................................................................................................................... 29

6.9.3 Econo en geluidsarme stand buitenunit starten/stoppen ............................................................................ 29

6.10 Werking van de Flash Streamer (luchtzuivering) ........................................................................................................... 30

6.10.1 Werking van de Flash Streamer (luchtzuivering) starten/stoppen ............................................................... 30

6.11 In-/uitschakeltimer.......................................................................................................................................................... 30

6.11.1 Instelling 24-uurs uit-/inschakeltimer ............................................................................................................ 31

6.11.2 Instelling 12-uurs aflopende uit-/inschakeltimer .......................................................................................... 32

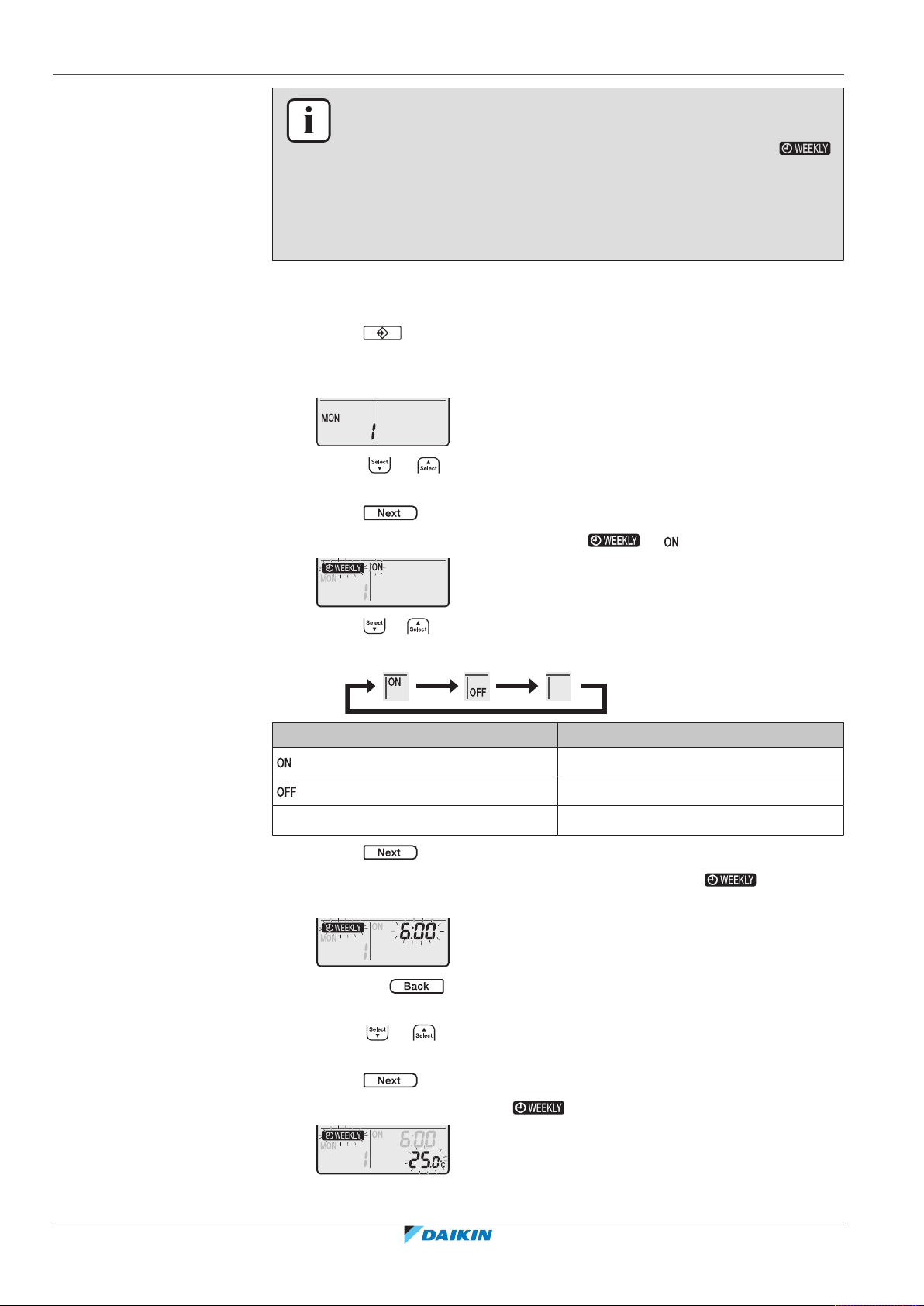

6.12 Weektimer ...................................................................................................................................................................... 33

6.12.1 Weektimer instellen ....................................................................................................................................... 34

6.12.2 Reserveringen kopiëren ................................................................................................................................. 35

6.12.3 Reserveringen bevestigen .............................................................................................................................. 36

6.12.4 Weektimer uitschakelen en weer inschakelen .............................................................................................. 36

6.12.5 Reserveringen verwijderen ............................................................................................................................ 36

6.13 Draadloze LAN-verbinding .............................................................................................................................................. 37

6.13.1 Voorzorgsmaatregelen bij het gebruik van het draadloos netwerk.............................................................. 38

6.13.2 De app "Daikin Residential Controller" installeren ........................................................................................ 38

6.13.3 Draadloze verbinding instellen....................................................................................................................... 38

Uitgebreide handleiding voor de gebruiker

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

Inhoudsopgave

6.14 Over multisysteem .......................................................................................................................................................... 41

6.14.1 Instelling voorrangskamer .............................................................................................................................. 41

6.14.2 Fluisterstille nachtstand ................................................................................................................................. 43

6.14.3 Blokkering koel-/verwarmingsstand in multi-systeem .................................................................................. 43

7 Energie besparen en optimale werking 44

8 Onderhoud en service 46

8.1 Overzicht: onderhoud en service ................................................................................................................................... 46

8.2 Binnenunit en gebruikersinterface schoonmaken......................................................................................................... 47

8.3 Voorpaneel schoonmaken.............................................................................................................................................. 48

8.4 Over de luchtfilters ......................................................................................................................................................... 49

8.5 Filters verwijderen .......................................................................................................................................................... 49

8.6 Luchtfilter reinigen.......................................................................................................................................................... 50

8.7 Titaniumapatiet luchtzuiveringsfilter reinigen............................................................................................................... 50

8.8 Titaniumapatiet luchtzuiveringsfilter vervangen ........................................................................................................... 50

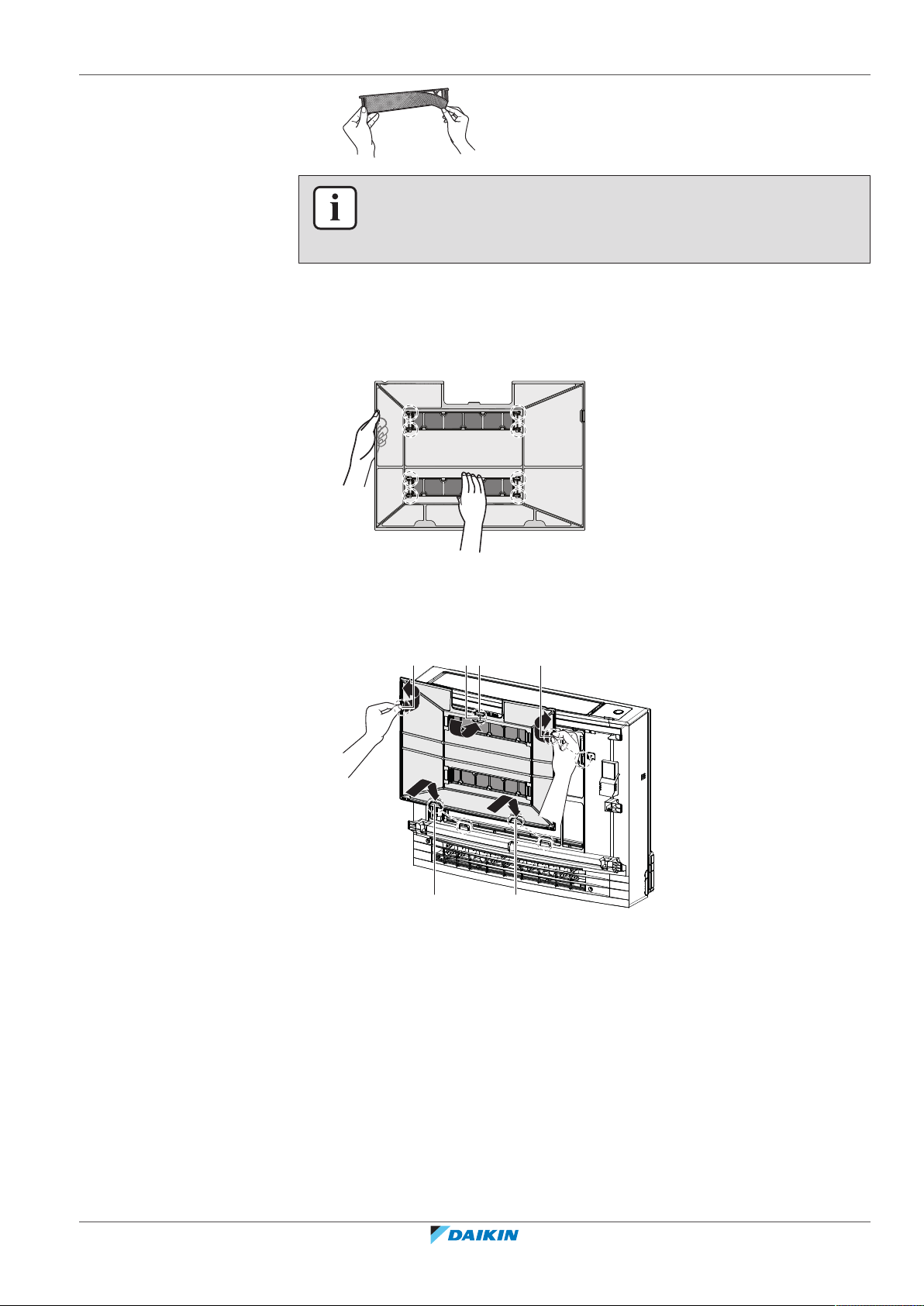

8.9 Filters terugplaatsen ....................................................................................................................................................... 51

8.10 Voorpaneel weer aanbrengen ........................................................................................................................................ 51

8.11 Aandachtspunten voor een lange periode van stilstand ............................................................................................... 52

9 Opsporen en verhelpen van storingen 53

9.1 Problemen oplossen voor de verbinding met het draadloos netwerk.......................................................................... 55

9.2 Symptomen die geen storingen van het systeem zijn ................................................................................................... 56

9.2.1 Symptoom: De temperatuur van de uitgeblazen lucht is niet hoog genoeg bij Heat plus ........................... 56

9.2.2 Symptoom: U hoort een geluid zoals stromend water ................................................................................. 56

9.2.3 Symptoom: U hoort een blaasgeluid ............................................................................................................. 56

9.2.4 Symptoom: U hoort een tikgeluid .................................................................................................................. 56

9.2.5 Symptoom: U hoort een fluitgeluid ............................................................................................................... 56

9.2.6 Symptoom: U hoort een klikgeluid terwijl de unit werkt of stilstaat ............................................................ 57

9.2.7 Symptoom: U hoort een klapgeluid ............................................................................................................... 57

9.2.8 Symptoom: Uit het toestel komt witte rook (binnenunit) ............................................................................ 57

9.2.9 Symptoom: De units geven een geur af......................................................................................................... 57

9.2.10 Symptoom: De ventilator van de buitenunit draait terwijl de airconditioner niet wordt gebruikt.............. 57

9.2.11 Symptoom: Ventilatorsnelheid stemt niet overeen met het instelpunt ....................................................... 57

9.3 Problemen op basis van storingscodes oplossen........................................................................................................... 58

10 Als afval verwijderen 60

11 Verklarende woordenlijst 61

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Uitgebreide handleiding voor de gebruiker

1 | Over de documentatie

1 Over de documentatie

1.1 Over dit document

Onze welgemeende dank voor de aankoop van dit product. Verzoek:

▪ Bewaar de documentatie voor latere raadpleging.

Bedoeld publiek

Eindgebruikers

INFORMATIE

Dit apparaat is bedoeld om in werkplaatsen, in de lichte industrie en in boerderijen door deskundige of geschoolde gebruikers gebruikt te worden of, in de handel en in huishoudens, door niet gespecialiseerde personen.

Documentatieset

Dit document is een onderdeel van een documentatieset. De volledige set omvat:

▪ Algemene veiligheidsmaatregelen:

- Veiligheidsinstructies die u moet lezen vooraleer uw systeem te bedienen

- Formaat: Papier (in de doos van de binnenunit)

▪ Gebruiksaanwijzing:

- Snelle gids voor basisgebruik

- Formaat: Papier (in de doos van de binnenunit)

▪ Uitgebreide handleiding voor de gebruiker:

- Gedetailleerde stap per stap instructies en achtergrondinformatie voor basis-

en gevorderd gebruik

- Formaat: Digitale bestanden op http://www.daikineurope.com/support-and-

manuals/product-information/

Laatste herzieningen van de meegeleverde documentatie kunnen op de regionale Daikin-website of via uw installateur beschikbaar zijn.

De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen.

Uitgebreide handleiding voor de gebruiker

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

2 | Algemene veiligheidsmaatregelen

2 Algemene veiligheidsmaatregelen

2.1 Over de documentatie

▪ De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen

zijn vertalingen.

▪ Alle in dit document vermelde voorzorgen betreffen zeer belangrijke punten en

dienen dus steeds nauwgezet te worden nageleefd.

▪ De installatie van het systeem en alle in de installatiehandleiding en de

uitgebreide handleiding voor de installateur beschreven handelingen MOETEN door een erkende installateur worden uitgevoerd.

2.1.1 Betekenis van de waarschuwingen en symbolen

GEVAAR

Duidt op een situatie die de dood of ernstige verwondingen als gevolg heeft.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Duidt op een situatie die elektrocutie kan veroorzaken.

GEVAAR: RISICO OP BRANDWONDEN

Duidt op een situatie die brandwonden kan veroorzaken als gevolg van extreem hoge of lage temperaturen.

GEVAAR: ONTPLOFFINGSGEVAAR

Duidt op een situatie die een ontploffing kan veroorzaken.

WAARSCHUWING

Duidt op een situatie die de dood of ernstige verwondingen als gevolg zou kunnen hebben.

WAARSCHUWING: ONTVLAMBAAR MATERIAAL

VOORZICHTIG

Duidt op een situatie die kleine of matige verwondingen als gevolg zou kunnen hebben.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

OPMERKING

Duidt op een situatie die schade aan apparatuur of eigendom zou kunnen berokkenen.

INFORMATIE

Duidt op nuttige tips of bijkomende informatie.

Symbolen gebruikt op de unit:

Uitgebreide handleiding voor de gebruiker

2 | Algemene veiligheidsmaatregelen

Symbool Verklaring

Symbolen gebruikt in de documentatie:

Symbool Verklaring

Lees de montagehandleiding, de gebruiksaanwijzing en het instructievel voor de bedrading alvorens te beginnen met de installatie.

Lees de servicehandleiding alvorens onderhouds- en servicewerkzaamheden uit te voeren.

Voor meer informatie, zie de uitgebreide handleiding voor de installateur en de gebruiker.

De unit bevat draaiende onderdelen. Wees voorzichtig bij servicewerkzaamheden of inspectie van de unit.

Geeft de titel van een afbeelding of een verwijzing ernaar aan.

Voorbeeld: " 1–3 Titel afbeelding" betekent "Afbeelding 3 in hoofdstuk 1".

Geeft de titel van een tabel of een verwijzing ernaar aan.

Voorbeeld: " 1–3 Titel tabel" betekent "Tabel 3 in hoofdstuk 1".

Uitgebreide handleiding voor de gebruiker

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

3 | Veiligheidsinstructies voor de gebruiker

3 Veiligheidsinstructies voor de gebruiker

Leef de volgende veiligheidsinstructies en -voorschriften te allen tijde na.

3.1 Algemeen

WAARSCHUWING

Indien u twijfels heeft over de bediening van de unit, neem contact op met uw dealer.

WAARSCHUWING

Kinderen vanaf een leeftijd van 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale mogelijkheden of een gebrek aan ervaring en kennis kunnen dit apparaat alleen gebruiken als het gebruik van het apparaat werd uitgelegd door een persoon die instaat voor hun veiligheid.

Kinderen mogen NIET met het apparaat spelen.

Reiniging en onderhoud door de gebruiker mag NIET worden uitgevoerd door kinderen zonder toezicht.

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

▪ Spoel de unit NIET af.

▪ Bedien de unit NIET met natte handen.

▪ Plaats GEEN voorwerpen die water bevatten op de unit.

VOORZICHTIG

▪ Plaats GEEN voorwerpen, apparatuur of uitrustingen

bovenop de unit.

▪ Zit, klim of sta NIET op de unit.

▪ Units dragen het volgende symbool:

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Dit betekent dat u GEEN elektrische en elektronische producten mag mengen met ongesorteerd huishoudelijk afval. Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en het behandelen van het koelmiddel, van olie en van andere onderdelen moeten door een erkende installateur conform met de geldende wetgeving uitgevoerd worden. De units moeten voor hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf worden behandeld. Door ervoor te zorgen dat dit product op de juiste manier wordt weggeworpen, draagt u bij tot het

Uitgebreide handleiding voor de gebruiker

3 | Veiligheidsinstructies voor de gebruiker

voorkomen van mogelijke negatieve gevolgen voor milieu en menselijke gezondheid. Voor meer informatie, contacteer uw installateur of de plaatselijke overheid.

▪ Batterijen dragen het volgende symbool:

Dit betekent dat de batterijen NIET met ongesorteerd huishoudelijk afval gemengd mogen worden. Indien onder het symbool een scheikundig symbool afgebeeld staat, betekent dit scheikundig symbool dat de batterij een zwaar metaal bevat boven een bepaalde concentratie. Mogelijke chemische symbolen: Pb: lood (>0,004%). Lege batterijen moeten voor hergebruik door een gespecialiseerde installatie worden verwerkt. Door ervoor te zorgen dat wegwerpbatterijen op de juiste manier worden weggeworpen, helpt u mogelijke negatieve gevolgen voor milieu en menselijke gezondheid te voorkomen.

3.2 Instructies voor veilig gebruik

WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is weinig ontvlambaar.

VOORZICHTIG

De binnenunit bevat radio-apparatuur; houd een afstand van minimaal 30 cm tussen het stralingsgedeelte van de apparatuur en de gebruiker.

VOORZICHTIG

Steek GEEN vingers, stokken of andere voorwerpen in de luchtinlaat of -uitlaat. Wanneer de ventilator met hoge snelheid draait, zou dit letsels veroorzaken.

WAARSCHUWING

▪ Wijzig, demonteer, verwijder, herinstalleer of repareer

de unit NIET zelf aangezien een verkeerde demontage of installatie een elektrische schok of brand kan veroorzaken. Neem contact op met uw dealer.

Uitgebreide handleiding voor de gebruiker

▪ Zorg dat er geen open vlammen zijn in het geval van een

koelmiddellek. Het koelmiddel zelf is helemaal veilig, niet-giftig en matig ontvlambaar, maar er zal wel een giftig gas vrijkomen wanneer het koelmiddel per ongeluk lekt in een kamer met lucht van een ventilatorkachel, gasfornuis, enz. Laat de reparatie van een lek altijd controleren door erkend servicepersoneel voordat u de unit weer in gebruik neemt.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

3 | Veiligheidsinstructies voor de gebruiker

VOORZICHTIG

▪ Regel de hoek van de horizontale klep ALLEEN met een

gebruikersinterface. Wanneer u de horizontale klep met de hand verplaatst terwijl ze draait, geraakt het mechanisme defect.

▪ Verander de stand van de verticale kleppen voorzichtig.

In de luchtuitlaat draait een ventilator met hoge snelheid.

VOORZICHTIG

Stel kleine kinderen, planten of dieren NOOIT rechtstreeks bloot aan de luchtstroom.

WAARSCHUWING

Plaats GEEN voorwerpen die nat kunnen worden onder de binnenunit en/of buitenunit. Anders kunnen condensatie op de unit of de koelmiddelleidingen, vuil op het luchtfilter of een verstopte afvoer druppelend water veroorzaken, waardoor voorwerpen onder de unit kunnen vuil worden of schade oplopen.

WAARSCHUWING

Zet GEEN brandbare sprays bij de airconditioner en gebruik GEEN sprays in de buurt van de unit. Anders kan er brand ontstaan.

VOORZICHTIG

Gebruik het systeem NIET wanneer een rookvormig insecticide in de ruimte wordt verspreid. Anders zouden de chemische stoffen zich in de unit kunnen ophopen, met gevaar voor de gezondheid van mensen die overgevoelig zijn voor chemische stoffen.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Uitgebreide handleiding voor de gebruiker

3 | Veiligheidsinstructies voor de gebruiker

WAARSCHUWING

Het koelmiddel in de unit is weinig ontvlambaar, maar lekt normaal NIET. Als het koelmiddel in de kamer lekt en in contact komt met vuur van een brander, een verwarming of een fornuis, dan kan er brand ontstaan of kan een schadelijk gas worden gevormd.

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

WAARSCHUWING

▪ Doorboor of verbrand GEEN onderdelen van de

koelmiddelcyclus.

▪ Gebruik GEEN andere schoonmaakmiddelen of

manieren om het ontdooien te versnellen dan die aanbevolen door de fabrikant.

▪ Denk eraan dat het koelmiddel in het systeem geurloos

is.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Wanneer u de airconditioner of het luchtfilter wilt schoonmaken, moet u de unit eerst stilleggen en alle voedingen uitschakelen. Anders dreigt u elektrische schokken en letsel op te lopen.

Uitgebreide handleiding voor de gebruiker

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

▪ Spoel de unit NIET af.

▪ Bedien de unit NIET met natte handen.

▪ Plaats GEEN voorwerpen die water bevatten op de unit.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

3 | Veiligheidsinstructies voor de gebruiker

VOORZICHTIG

Controleer na langdurig gebruik of de staander en bevestiging niet beschadigd zijn. Bij beschadiging dreigt de unit te vallen en letsel te veroorzaken.

VOORZICHTIG

Raak de lamellen van de warmtewisselaar NIET aan. Deze lamellen zijn scherp en kunnen snijwonden veroorzaken.

WAARSCHUWING

Verkeerde schoonmaakproducten of een verkeerde manier van schoonmaken kan plastic onderdelen beschadigen of waterlekken veroorzaken. Spatten van schoonmaakproducten op elektrische componenten (bv. motoren) kan een defect, rook of brand veroorzaken.

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Leg de unit stil, schakel de stroomonderbreker uit of trek het netsnoer uit alvorens de unit schoon te maken. Anders kunt u een elektrische schok of een letsel oplopen.

WAARSCHUWING

Laat de binnenunit NIET nat worden. Mogelijk gevolg: Elektrische schokken of brand.

VOORZICHTIG

Wees voorzichtig met het voorpaneel; de scherpe rand van het voorpaneel kan letsels veroorzaken.

WAARSCHUWING

Stop de werking en schakel de voeding uit als er zich iets abnormaals voordoet (brandgeur, enz.).

Als u de unit onder dergelijke omstandigheden laat werken, kan dit leiden tot een defect, elektrische schok of brand. Neem contact op met uw dealer.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Uitgebreide handleiding voor de gebruiker

4 | Over het systeem

c fig

4 Over het systeem

4.1 Binnenunit

WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL

Het koelmiddel in deze unit is weinig ontvlambaar.

VOORZICHTIG

De binnenunit bevat radio-apparatuur; houd een afstand van minimaal 30cm tussen het stralingsgedeelte van de apparatuur en de gebruiker.

OPMERKING

Gebruik het systeem NIET voor andere doeleinden. Gebruik de unit NIET voor het koelen van precisie-instrumenten, voedsel, planten, dieren of kunstwerken, om te voorkomen dat de kwaliteit ervan wordt aangetast.

VOORZICHTIG

Steek GEEN vingers, stokken of andere voorwerpen in de luchtinlaat of -uitlaat. Wanneer de ventilator met hoge snelheid draait, zou dit letsels veroorzaken.

INFORMATIE

Het geluidsdrukniveau is lager dan 70dBA.

WAARSCHUWING

▪ Wijzig, demonteer, verwijder, herinstalleer of repareer de unit NIET zelf

aangezien een verkeerde demontage of installatie een elektrische schok of brand kan veroorzaken. Neem contact op met uw dealer.

▪ Zorg dat er geen open vlammen zijn in het geval van een koelmiddellek. Het

koelmiddel zelf is helemaal veilig, niet-giftig en matig ontvlambaar, maar er zal wel een giftig gas vrijkomen wanneer het koelmiddel per ongeluk lekt in een kamer met lucht van een ventilatorkachel, gasfornuis, enz. Laat de reparatie van een lek altijd controleren door erkend servicepersoneel voordat u de unit weer in gebruik neemt.

Uitgebreide handleiding voor de gebruiker

a Voorpaneel b Luchtfilter c 2× titaniumapatiet luchtzuiveringsfilter d Luchtuitlaat e Klep (horizontale klep)

f Signaalontvanger voor gebruikersinterface g ON/OFF-knop, Daikin-Eye en timerlampje h Luchtinlaat

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

AAN/UIT-knop

a b

Als er geen gebruikersinterface is, kunt u de unit starten/stoppen met de AAN/UITknop op de binnenunit. Wanneer de unit met deze knop wordt gestart, worden de volgende instellingen gebruikt:

▪ Bedrijfsstand = Automatisch

▪ Temperatuurinstelling = 25°C

▪ Luchtstroomsnelheid = Automatisch

4.1.1 Daikin-Eye lampje

De kleur van het Daikin-Eye verandert met de werking.

4 | Over het systeem

i Verticale kleppen j Kamertemperatuursensor

a ON/OFF-toets b Daikin-Eye

Werking Kleur Daikin-Eye

Automatisch Rood/blauw

Drogen Groen

Koelen Blauw

Verwarmen Rood

Alleen ventilator Wit

Timerbedrijf Oranje

(a)

Wanneer de werking met de uit-/inschakeltimer of de weektimer is ingesteld, licht het Daikin-Eye af en toe oranje op. Na een 10-tal minuten oranje oplichten krijgt het 3minuten weer de kleur van de bedrijfsstand. Voorbeeld: Wanneer tijdens het koelen de timer wordt ingesteld, licht het Daikin-Eye 10seconden op, waarna het 3minuten blauw wordt.

(a)

Het Daikin-Eye kan er minder goed uitzien als de beschermingsfilm niet is verwijderd. Verwijder de beschermingsfilm als dit nog niet is gedaan bij de installatie.

INFORMATIE

Verwijder de beschermingsfilm voorzichtig om schade aan de klever eronder te voorkomen.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Uitgebreide handleiding voor de gebruiker

4 | Over het systeem

4.2 Over de gebruikersinterface

▪ Rechtstreeks zonlicht. Stel de gebruikersinterface niet bloot aan rechtstreeks

zonlicht.

▪ Stof. Stof op de signaalzender of -ontvanger vermindert de gevoeligheid. Veeg

stof weg met een zachte doek.

▪ Fluorescentielampen. Het signaal kan mogelijk niet worden doorgegeven als er

fluorescentielampen in de kamer zijn. Neem in dat geval contact op met uw installateur.

▪ Andere apparaten. Als de gebruikersinterface andere apparaten doet werken,

verplaats die apparaten of neem contact op met uw installateur.

▪ Gordijnen. Zorg ervoor dat het signaal tussen de unit en de gebruikersinterface

NIET geblokkeerd wordt door gordijnen of andere voorwerpen.

OPMERKING

▪ Laat de gebruikersinterface NIET vallen. ▪ Laat de gebruikersinterface NIET nat worden.

4.2.1 Onderdelen: Gebruikersinterface

Uitgebreide handleiding voor de gebruiker

a Signaalzender

b Lcd-scherm

c Temperatuurregelknop

d AAN/UIT-knop

e Knop verticaal draaien

f Knop vloer verwarmen g Menu-toets

h Selectieknop

i Knop klokinstelling

j Annuleertoets k Knoppen in-/uitschakeltimer

l Weektimerknoppen

m Knop Flash Streamer (luchtzuivering)

n Knop Econo en geluidsarme stand buitenunit o Standknop p Ventilatorknop q Knop Powerful en knop Heat plus

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

4.2.2 Status: Lcd gebruikersinterface

Symbool Beschrijving

4 | Over het systeem

Bedrijfsstand = Automatisch

Bedrijfsstand = Drogen

Bedrijfsstand = Koelen

Bedrijfsstand = Verwarmen

Bedrijfsstand = Alleen ventilator

De binnenunit ontvangt een signaal van de gebruikersinterface

De unit is in werking

Instelling actuele temperatuur

Symbool melding batterij vervangen (batterij bijna leeg)

Luchtstroomsnelheid = Automatisch

Luchtstroomsnelheid = Binnenunit stil

Luchtstroomsnelheid = Hoog

Luchtstroomsnelheid = Medium-hoog

Luchtstroomsnelheid = Medium

Luchtstroomsnelheid = Medium-laag

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Luchtstroomsnelheid = Laag

Powerful-functie is actief

Econo-functie is actief

Flash Streamer (luchtzuivering) is actief

Heat plus is actief

Uitgebreide handleiding voor de gebruiker

4 | Over het systeem

Symbool Beschrijving

Vloer verwarmen is actief

Geluidsarme stand buitenunit is actief

Automatisch verticaal draaien is actief

Automatische keuze luchtuitlaat of alleen luchtuitlaat boven is actief

Inschakeltimer is actief

Uitschakeltimer is actief

Weektimer is actief

Dag van de week

Huidige tijd

4.2.3 Gebruik van de gebruikersinterface

a Signaalontvanger

1 Richt de signaalzender op de ontvanger op de binnenunit (maximale afstand:

7m).

Gevolg: Wanneer de binnenunit een signaal van de gebruikersinterface ontvangt, hoort u een geluid:

Geluid Beschrijving

Biep-biep De werking begint.

Biep De instelling verandert.

Lange biep De werking stopt.

Uitgebreide handleiding voor de gebruiker

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

5 Voor het gebruik

AAA.LR03

5.1 Overzicht: Voor het gebruik

In dit hoofdstuk wordt beschreven wat u moet doen vóór u de unit gaat gebruiken.

Typische werkstroom

Vóór gebruik bestaat doorgaans uit de volgende stappen:

▪ De voeding inschakelen.

▪ De batterijen in de gebruikersinterface installeren.

▪ De klok instellen.

▪ De helderheid van het Daikin-Eye instellen.

▪ De houder van de gebruikersinterface op de muur of een ander oppervlak

bevestigen.

5 | Voor het gebruik

5.2 Voeding inschakelen

1 Zet de stroomschakelaar aan.

5.3 Batterijen plaatsen

De batterijen hebben een levensduur van ongeveer 1 jaar.

1 Verwijder het voordeksel.

2 Installeer beide batterijen.

3 Breng het voordeksel weer aan.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

INFORMATIE

▪ op het scherm geeft aan dat de batterij bijna leeg is. ▪ Vervang ALTIJD beide batterijen tegelijk.

Uitgebreide handleiding voor de gebruiker

5 | Voor het gebruik

cba

2×

5.4 Houder gebruikersinterface monteren

a Gebruikersinterface

b Schroeven (lokaal te voorzien)

c Houder gebruikersinterface

1 Kies een plaats binnen het bereik van de unit.

2 Maak de houder van de gebruikersinterface (accessoire) met 2 M3×20L

schroeven (lokaal te voorzien) vast tegen de muur of een gelijkaardige locatie.

3 Plaats de gebruikersinterface in de houder.

5.5 Over de klok

5.5.1 Klok instellen

Als de interne klok van de binnenunit NIET op de juiste tijd is ingesteld, werken de inschakel-, uitschakel en weektimer niet juist. Stel de klok opnieuw in:

▪ Nadat een onderbreker de unit heeft uitgeschakeld.

▪ Na een stroompanne.

▪ Na het vervangen de batterijen in de gebruikersinterface.

Let op: Als de tijd niet is ingesteld, knipperen , en .

1 Druk op .

Gevolg: en knipperen

2 Druk op of om de huidige dag van de week in te stellen.

Weergeven Dag van de week

maandag

Uitgebreide handleiding voor de gebruiker

dinsdag

woensdag

donderdag

vrijdag

zaterdag

zondag

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

3 Druk op .

(2 sec.)

Gevolg: knippert.

4 Druk op of om de juiste tijd in te stellen.

Let op: Houd of ingedrukt om de tijdinstelling snel te verhogen of te

verlagen.

5 Druk op .

Gevolg: De instelling is klaar. knippert.

5.6 Helderheid van het scherm van de binnenunit

Stel de helderheid van het scherm van de binnenunit naar wens in of schakel het scherm UIT.

5 | Voor het gebruik

5.6.1 Helderheid van het scherm van de binnenunit instellen

1 Druk op het thuisscherm minstens 2seconden op .

Gevolg: Het selectiemenu nummer verschijnt op het scherm. knippert.

2 Druk op om de instelling te openen.

3 Druk op of om de instelling als volgt te veranderen:

Knippert Helderheid

4 Druk op om de geselecteerde instelling te bevestigen.

Gevolg: De instelling van de helderheid is gewijzigd.

Hoog

Laag

Uit

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Let op: Na 60 seconden wordt automatisch het standaardscherm weergegeven. Druk twee keer op om eerder naar het standaardscherm terug te keren.

Uitgebreide handleiding voor de gebruiker

6 | Functie

6 Functie

6.1 Werkingsgebied

Gebruik het systeem binnen de volgende temperatuur- en vochtgehaltewaarden om een veilige en efficiënte werking te verzekeren.

In combinatie met buitenunit RXM25~50, 2MXM40+50, 3MXM40+52

Koelen en drogen

(a)(b)

Verwarmen

(a)

Buitentemperatuur –10~46°Cdroge bol –15~24°Cdroge bol

–15~18°Cnatte bol

Binnentemperatuur 18~32°Cdroge bol

10~30°Cdroge bol

14~23°Cnatte bol

Binnenvochtigheid ≤80%

(a)

Een beveiliging kan het systeem stilleggen als de unit buiten het bedrijfsbereik wordt gebruikt.

(b)

Condensatie en druppelend water kunnen voorkomen als de unit buiten het bedrijfsbereik wordt gebruikt.

(b)

—

In combinatie met buitenunit RXTP25+35

Koelen en drogen

(a)(b)

Verwarmen

(a)

Buitentemperatuur –10~46°Cdroge bol –25~24°Cdroge bol

–25~18°Cnatte bol

Binnentemperatuur 18~32°Cdroge bol

10~30°Cdroge bol

14~23°Cnatte bol

Binnenvochtigheid ≤80%

(a)

Een beveiliging kan het systeem stilleggen als de unit buiten het bedrijfsbereik wordt gebruikt.

(b)

Condensatie en druppelend water kunnen voorkomen als de unit buiten het bedrijfsbereik wordt gebruikt.

(b)

—

6.2 Wanneer welke functie gebruiken

Uitgebreide handleiding voor de gebruiker

In de volgende tabel vindt u een overzicht van welke functie te gebruiken:

Functie Taken

Basisfuncties

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

Functie Taken

6 | Functie

Bedrijfsstanden en

temperatuur

Uitblaasrichting

Luchtstroomsnelheid

Geavanceerde functies

Streamer

Het systeem starten/stoppen en de temperatuur instellen:

▪ In de stand verwarmen en koelen, een kamer

verwarmen of koelen.

▪ In de stand alleen ventilator, lucht in een

kamer blazen zonder te verwarmen of te koelen.

▪ In de stand drogen, de vochtigheidsgraad in

een kamer verlagen.

▪ In de automatische stand wordt de gepaste

bedrijfsstand automatisch geselecteerd op basis van de ingestelde temperatuur.

De uitblaasrichting regelen (draaien of vaste stand).

De hoeveelheid in de kamer geblazen lucht regelen.

Om allergenen in de lucht zoals pollen of hulpstoffen te verwijderen en de lucht in de kamer te zuiveren.

Econo

Geluidsarme stand

buitenunit

Automatische keuze

luchtuitlaat

Alleen luchtuitlaat boven

Vloer verwarmen

Heat plus

Het systeem gebruiken wanneer u ook andere grote stroomverbruikers gebruikt.

Energie besparen.

Verlaagt het geluidsniveau van de buitenunit. Voorbeeld: 's Nachts.

De unit automatisch de beste luchtuitlaat laten kiezen op basis van de bedrijfsstand of de kameromstandigheden. Deze functie is in de fabriek als de standaard en aanbevolen instelling ingesteld.

De lucht alleen langs de luchtuitlaat boven laten komen, ongeacht de bedrijfsstand of de kameromstandigheden.

De lucht alleen uit de luchtuitlaat onder laten komen. Gebruik deze functie wanneer u de warme lucht niet rechtstreeks wil voelen.

De temperatuur van de uitgeblazen lucht verhogen. De temperatuur van de uitgeblazen lucht is hoger dan bij de normale verwarming. Deze functie wordt aanbevolen wanneer u het warmer wil hebben.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Powerful

Inschakeltimer +

Uitschakeltimer

De kamer snel koelen of verwarmen.

Het systeem automatisch in- en uitschakelen.

Uitgebreide handleiding voor de gebruiker

6 | Functie

Functie Taken

Weektimer

Schakelt het systeem op wekelijkse basis automatisch in of uit.

Extra functies

Draadloosnetwerkverbinding Voor het gebruik van de unit met smart

toestellen.

6.3 Bedrijfsstand en temperatuurinstelpunt

Wanneer. Stel de bedrijfsstand van het systeem in en stel de temperatuur in wanneer u wil:

▪ Een kamer verwarmen of koelen

▪ Lucht in een kamer blazen zonder te verwarmen of te koelen

▪ De vochtigheidsgraad in een kamer verlagen

Wat. De werking van het systeem verschilt naar gelang van de selectie van de

gebruiker.

Instelling Beschrijving

Automatisch

Het systeem koelt of verwarmt een kamer tot op het temperatuurinstelpunt. Het schakelt indien nodig automatisch om tussen koelen en verwarmen.

Drogen

Het systeem verlaagt de vochtigheid in een kamer.

Verwarmen

Het systeem verwarmt een kamer tot op het temperatuurinstelpunt.

Koelen

Het systeem koelt een kamer tot op het temperatuurinstelpunt.

Ventilator

Het systeem regelt alleen de luchtstroom (luchtstroomsnelheid en uitblaasrichting).

Het systeem regelt de temperatuur NIET.

Bijkomende informatie:

▪ Buitentemperatuur. Het koel- of verwarmingsvermogen van het systeem neemt

af bij een te hoge, respectievelijk te lage buitentemperatuur.

▪ Ontdooien. Bij het verwarmen kan er ijs worden gevormd op de buitenunit,

waardoor het verwarmingsvermogen afneemt. In dat geval schakelt het systeem automatisch over naar ontdooien om het ijs te verwijderen. Bij het ontdooien blaast de binnenunit GEEN warme lucht uit.

Uitgebreide handleiding voor de gebruiker

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

6.3.1 Het systeem starten/stoppen en de temperatuur instellen

: De unit draait

: Bedrijfsstand = Automatisch

: Bedrijfsstand = Drogen

: Bedrijfsstand = Koelen

: Bedrijfsstand = Verwarmen

: Bedrijfsstand = Alleen ventilator

: Geeft de ingestelde temperatuur weer.

1 Druk één of meerdere keren op om de bedrijfsstand te selecteren.

Gevolg: De stand wordt als volgt ingesteld:

2 Druk op om te starten.

Gevolg: wordt weergegeven op het scherm. De kleur van het Daikin-Eye

verandert met de werking. Zie "4.1.1Daikin-Eye lampje"[413].

6 | Functie

3 Druk één of meerdere keren op of om de temperatuur te verlagen of

te verhogen.

Koelen Verwarmen Automatisch Drogen of alleen

18~32°C 10~30°C 18~30°C —

Opmerking: In de droogstand of de stand alleen ventilator kan de temperatuur niet worden ingesteld.

4 Druk op om te stoppen.

Gevolg: verdwijnt van het scherm. Het Daikin-Eye gaat uit.

6.4 Luchtstroomsnelheid

1 Druk op om te selecteren:

ventileren

5 luchtstroomsnelheden, van " " tot " "

Werking met automatische luchtstroomsnelheid

Geluidsarme werking binnenunit. Wanneer de luchtstroomsnelheid op " " is ingesteld, werkt de unit stiller.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

INFORMATIE

▪ Als de unit het temperatuurinstelpunt in de stand koelen of verwarmen heeft

bereikt, stopt de ventilator met draaien.

▪ In de droogstand kan de luchtstroomsnelheid NIET worden ingesteld. ▪ Het luchtdebiet in de stand automatisch luchtdebiet wordt ingesteld op basis van

de kamertemperatuur; in sommige gevallen kan dit lager zijn dan bij de fluisterstille stand binnenunit en de werking kan luider worden als u dan de fluisterstille stand binnenunit inschakelt.

Uitgebreide handleiding voor de gebruiker

6 | Functie

6.4.1 Luchtstroomsnelheid regelen

6.5 Uitblaasrichting

1 Druk op om de luchtinstelling als volgt te veranderen:

Wanneer. Stel de uitblaasrichting in naar wens.

Wat. Het systeem blaast de lucht uit in de door de gebruiker ingestelde richting.

Instelling Weergeven Uitblaasrichting

Verticaal automatisch draaien

Horizontale uitblaasrichting

a Bereik van de kleppen

VOORZICHTIG

▪ Regel de hoek van de horizontale klep ALLEEN met een gebruikersinterface.

Wanneer u de horizontale klep met de hand verplaatst terwijl ze draait, geraakt het mechanisme defect.

▪ Verander de stand van de verticale kleppen voorzichtig. In de luchtuitlaat draait

een ventilator met hoge snelheid.

INFORMATIE

Bij verticaal automatisch draaien blijven de kleppen in de bovenste stand staan als het luchtdebiet laag wordt.

De horizontale kleppen draaien of blijven stilstaan.

[—] De stand van de verticale kleppen wordt met

de hand ingesteld.

6.5.1 Verticale uitblaasrichting regelen

6.5.2 Verticale kleppen regelen

Uitgebreide handleiding voor de gebruiker

1 Druk op .

Gevolg: verschijnt op het scherm. De horizontale kleppen beginnen te

draaien.

2 Om de horizontale kleppen niet meer te laten bewegen, druk op

wanneer zij de gewenste stand hebben bereikt.

Gevolg: verdwijnt van het scherm. De horizontale kleppen stoppen.

1 Verander de stand van de horizontale kleppen met de gebruikersinterface om

gemakkelijk bij de knoppen op de verticale kleppen te komen.

2 Houd de knoppen vast en beweeg ze een beetje omhoog.

3 Houd de knoppen vast en verander naar de gewenste stand links of rechts.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

6.6 Keuze luchtuitlaat

6 | Functie

INFORMATIE

Wanneer de unit in een hoek van een kamer is geïnstalleerd, mogen de verticale kleppen niet naar een muur gericht zijn. De unit zal minder efficiënt werken als de lucht wordt geblokkeerd door een muur.

Laat met deze functie de unit de luchtuitlaat automatisch kiezen of stel de luchtuitlaat boven alleen in. De standaardinstelling is automatische keuze van de luchtuitlaat.

Instelling Weergeven Uitblaasrichting

Automatische keuze luchtuitlaat

De unit kiest de beste luchtuitlaat automatisch op basis van de bedrijfsstand of de kameromstandigheden.

Alleen luchtuitlaat boven

De lucht wordt langs de luchtuitlaat boven uitgeblazen, ongeacht de bedrijfsstand of de kameromstandigheden.

Instelling Bedrijfsstand Situatie Keuze luchtuitlaat

Drogen Elke situatie

Koelen Wanneer de

kamertemperatuur het instelpunt nadert of een totale bedrijfstijd bij hoge vochtigheid van 1 uur.

Wanneer de temperatuur het instelpunt nog NIET heeft bereikt of een totale bedrijfstijd bij hoge vochtigheid van minder dan 1 uur.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Verwarmen, alleen ventilator

Elke situatie

Uitgebreide handleiding voor de gebruiker

6 | Functie

(2 sec.)

Instelling Bedrijfsstand Situatie Keuze luchtuitlaat

Drogen, koelen,

Elke situatie

verwarmen,

alleen ventilator

INFORMATIE

▪ Bij drogen wordt de lucht alleen uit de luchtuitlaat boven geblazen. Zie

"6.3Bedrijfsstand en temperatuurinstelpunt"[422] voor de instelling.

▪ Bij vloer verwarmen wordt de lucht alleen uit de luchtuitlaat onder geblazen. Zie

"6.7Vloerverwarming"[427] voor de instelling. Vloer verwarmen kan alleen met

de automatische keuze van de luchtuitlaat worden ingesteld.

▪ Als u de instelling van automatische keuze van de luchtuitlaat verandert naar

alleen luchtuitlaat boven, dan stopt de unit tijdelijk met verwarmen om de unit te beschermen.

▪ Het koel-/verwarmingsvermogen ligt lager wanneer alleen luchtuitlaat boven is

ingesteld.

▪ Terwijl de keuze van de luchtuitlaat verandert, kunt u het geluid van een

bewegende luchtregelklep horen.

6.6.1 Automatische keuze luchtuitlaat of alleen luchtuitlaat boven instellen

Voorwaarde: De standaardinstelling is automatische keuze van de luchtuitlaat.

1 Druk op het thuisscherm minstens 2seconden op .

Gevolg: Het selectiescherm verschijnt. Het menunummer knippert.

2 Druk op of om menu nummer te selecteren.

3 Druk op om de instelling te openen.

Gevolg: " " knippert.

4 Druk op of om de instelling te veranderen. " " = automatische keuze

luchtuitlaat of " " = alleen luchtuitlaat boven.

Uitgebreide handleiding voor de gebruiker

5 Druk op om de geselecteerde instelling te bevestigen.

Gevolg: De instelling is veranderd.

Let op: Na 1minuut wordt automatisch het standaardscherm weergegeven. Druk

twee keer op om eerder naar het standaardscherm terug te keren.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

6.7 Vloerverwarming

In deze stand kan de unit grote vloeroppervlakken efficiënt verwarmen door de luchtuitlaat boven te sluiten en het luchtdebiet te verhogen om ook verderaf gelegen delen van de vloer te bereiken.

6 | Functie

Normale werking Vloerverwarming

INFORMATIE

▪ Vloer verwarmen kan alleen in de verwarmingsstand en met automatische keuze

van de luchtuitlaat worden gebruikt.

▪ Bij een lage kamertemperatuur kan het gebeuren dat de kamer niet warm

genoeg wordt.

6.7.1 Vloer verwarmen starten/stoppen

Voorwaarde: Deze instelling is alleen mogelijk in de verwarmingsstand en met automatische keuze van de luchtuitlaat.

1 Druk op .

Gevolg: wordt weergegeven op het scherm en de unit begint te werken.

2 Druk op om de werking te stoppen.

Gevolg: verdwijnt van het scherm en de werking stopt.

6.8 Powerful en Heat plus

6.8.1 Powerful-functie

Deze functie maximaliseert snel het koel-/verwarmingseffect in een willekeurige stand. U krijgt het maximale vermogen.

Stand Luchtstroomsnelheid

Koelen/verwarmen ▪ Om het koel-/verwarmingseffect te

maximaliseren, wordt het vermogen van de buitenunit verhoogd.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

▪ De luchtstroomsnelheid wordt

ingesteld op de maximale stand.

▪ De instellingen voor de temperatuur

en luchtstroom kunnen NIET worden veranderd.

Uitgebreide handleiding voor de gebruiker

6 | Functie

6.8.2 Heat plus

Stand Luchtstroomsnelheid

Drogen ▪ De temperatuurinstelling wordt

verlaagd met 2,5C.

▪ De luchtstroomsnelheid wordt licht

verhoogd.

Alleen ventilator De luchtstroomsnelheid wordt ingesteld

op de maximale stand.

INFORMATIE

▪ Powerful kan niet worden gecombineerd met Heat plus, vloer verwarmen, Econo

en geluidsarme stand buitenunit. De laatst geselecteerde functie heeft voorrang.

▪ De Powerful-functie vergroot het vermogen van de unit NIET als de unit al op

maximaal vermogen draait.

Deze functie verhoogt de temperatuur van de lucht die uit de unit komt. De temperatuur van de uitgeblazen lucht is hoger dan bij de normale verwarming. Gebruik deze functie wanneer u het warmer wil hebben. Deze functie werkt gedurende 30minuten.

INFORMATIE

▪ Deze functie kan worden gebruikt bij verwarmen of koelen. ▪ Bij een lage kamertemperatuur kan het gebeuren dat de kamer niet warm

genoeg wordt.

▪ Blijf NIET lang direct in de uitgeblazen lucht dichtbij de luchtuitlaat staan. ▪ Na het aflopen van de HEAT PLUS functie kan de intensiteit tijdelijk worden

verlaagd, afhankelijk van de ingestelde temperatuur voor verwarmen.

▪ Bij een multi-systeem kan de temperatuur van de uitgeblazen lucht onvoldoende

hoog zijn.

6.8.3 Powerful en Heat plus starten/stoppen

1 Druk één of meerdere keren op om de werking te selecteren.

Gevolg: De instelling verandert als volgt.

Weergeven Werking

Krachtig

Heat plus

Uitgebreide handleiding voor de gebruiker

— Beide uitgeschakeld

▪ De Powerful-functie werkt 20 minuten; hierna gaat het systeem verder in de

eerder ingestelde stand.

▪ De Heat plus functie werkt 30 minuten; hierna gaat het systeem verder in de

vorige stand.

2 Druk op tot beide symbolen op het scherm van de gebruikersinterface

verdwijnen om te stoppen.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

Let op: Powerful en Heat plus kunnen alleen worden ingesteld wanneer de unit

draait. Druk op om deze stand te annuleren; en verdwijnen van het scherm.

6.9 Econo en geluidsarme stand buitenunit

6.9.1 Econo-functie

Dit is een functie die een efficiënte werking mogelijk maakt door het maximale stroomverbruik te beperken. Deze functie is nuttig voor gevallen waarbij een stroomonderbreker zou worden geactiveerd wanneer het product samen met andere toestellen wordt gebruikt.

INFORMATIE

▪ Powerful, Heat plus, vloer verwarmen en Econo kunnen NIET tegelijk worden

gebruikt. De laatst geselecteerde functie heeft voorrang.

▪ Econo is alleen beschikbaar bij automatisch, koelen, verwarmen en drogen. ▪ De Econo-functie beperkt de draaisnelheid van de compressor om het

stroomverbruik van de buitenunit te verlagen. Als het stroomverbruik al laag is, verlaagt de Econo-functie dit niet verder.

6 | Functie

6.9.2 Geluidsarme stand buitenunit

Gebruik de geluidsarme stand van de buitenunit om het geluidsniveau van de buitenunit te verlagen. Voorbeeld: 's Nachts.

INFORMATIE

▪ Powerful, Heat plus, vloer verwarmen en geluidsarme stand buitenunit kunnen

NIET tegelijk worden gebruikt. De laatst geselecteerde functie heeft voorrang.

▪ De geluidsarme stand buitenunit is alleen beschikbaar bij automatisch, koelen en

verwarmen.

▪ De geluidsarme stand van de buitenunit beperkt de draaisnelheid van de

compressor. Als de draaisnelheid van de compressor al laag is, verlaagt de geluidsarme stand van de buitenunit de draaisnelheid van de compressor NIET verder.

6.9.3 Econo en geluidsarme stand buitenunit starten/stoppen

1 Druk één of meerdere keren op .

Gevolg: De instelling verandert als volgt.

Weergeven Werking

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Econo

Geluidsarme stand buitenunit

+ Econo en geluidsarme stand buitenunit

— Beide uitgeschakeld

Uitgebreide handleiding voor de gebruiker

6 | Functie

6.10 Werking van de Flash Streamer (luchtzuivering)

6.10.1 Werking van de Flash Streamer (luchtzuivering) starten/stoppen

2 Druk op tot beide symbolen op het scherm van de gebruikersinterface

verdwijnen om te stoppen.

Let op: Econo kan alleen worden ingesteld wanneer de unit draait. Druk op om de instelling te annuleren en verdwijnt van het scherm.

Let op: blijft op het scherm staan, ook wanneer de unit wordt uitgeschakeld met de gebruikersinterface of de ON/OFF-schakelaar van de binnenunit.

INFORMATIE

▪ De elektronen blijven in de unit om een veilige werking te garanderen. ▪ De Streamer kan een zoemend geluid maken. ▪ Als er weinig lucht wordt uitgeblazen, kan de Streamer even stoppen om een

ozongeur te voorkomen.

Voorwaarde: Controleer of de unit draait ( op het scherm van de gebruikersinterface).

1 Druk op .

Gevolg: wordt weergegeven op het scherm en de lucht in de kamer wordt

gezuiverd wanneer de unit draait.

2 Druk op om de werking te stoppen.

Gevolg: verdwijnt van het scherm en de werking stopt.

6.11 In-/uitschakeltimer

Timerfuncties zijn nuttig om de airconditioner 's nachts of 's ochtends automatisch uit of in te schakelen. De in- en uitschakeltimer kunnen ook worden gecombineerd.

Er zijn twee soorten instellingen van uit-/inschakeltimer:

INFORMATIE

▪ De Flash Streamer kan worden ingesteld zowel wanneer de unit in- of

uitgeschakeld is, maar begint pas te werken wanneer de unit draait.

▪ Wanneer u dit instelt wanneer de unit NIET draait, staat op het scherm van de

gebruikersinterface, maar begint de werking nog NIET.

Uitgebreide handleiding voor de gebruiker

▪ 24-uurs uit-/inschakeltimer (standaard). Op het ingestelde tijdstip stopt/begint

de unit de werking. Voorbeeld: De inschakeltimer is ingesteld op 13:30, de unit begint dan om 13:30 te draaien.

▪ 12-uurs aflopende uit-/inschakeltimer. Na het ingestelde aantal uur stopt/

begint de unit de werking. Voorbeeld: De inschakeltimer is om 10:30 ingesteld op 3 uur, de unit begint dan om 13:30 te draaien.

Let op: Deze twee timers kunnen niet worden gecombineerd.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

INFORMATIE

Programmeer de timer opnieuw in de volgende gevallen:

▪ De unit werd uitgeschakeld door een stroomonderbreker. ▪ Een stroompanne. ▪ Na het vervangen de batterijen in de gebruikersinterface.

INFORMATIE

De klok MOET juist worden ingesteld voordat u een timerfunctie gebruikt. Zie

"5.5.1Klok instellen"[418].

6.11.1 Instelling 24-uurs uit-/inschakeltimer

Uitschakeltimer starten/stoppen

1 Druk op om te beginnen.

Gevolg: wordt weergegeven op het scherm en knippert. en de

dag van de week verdwijnen van het scherm.

6 | Functie

2 Druk op of om de tijdinstelling te veranderen.

3 Druk opnieuw op .

Gevolg: en de ingestelde tijd verschijnen op het scherm. Het Daikin-Eye licht

oranje op.

INFORMATIE

Bij elke druk op of gaat de tijdinstelling met 10minuten vooruit. Houd de knop ingedrukt om de instelling snel te veranderen.

4 Druk op om de timerinstelling te annuleren.

Gevolg: De ingestelde tijd en verdwijnen van het scherm. en de dag van de

week verschijnen op het scherm. Het Daikin-Eye licht niet meer oranje op.

Inschakeltimer starten/stoppen

1 Druk op om te beginnen.

Gevolg: wordt weergegeven op het scherm en knippert. en de

dag van de week verdwijnen van het scherm.

2 Druk op of om de tijdinstelling te veranderen.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

3 Druk opnieuw op .

Gevolg: en de ingestelde tijd verschijnen op het scherm. Het Daikin-Eye licht

oranje op.

INFORMATIE

Bij elke druk op of gaat de tijdinstelling met 10minuten vooruit. Houd de knop ingedrukt om de instelling snel te veranderen.

Uitgebreide handleiding voor de gebruiker

6 | Functie

4 Druk op om de timerinstelling te annuleren.

Gevolg: De ingestelde tijd en verdwijnen van het scherm. en de dag van de

week verschijnen op het scherm. Het Daikin-Eye licht niet meer oranje op.

In- en uitschakeltimer combineren

1 Voor informatie over het instellen van de timers, zie "Uitschakeltimer starten/

stoppen"[431] en "Inschakeltimer starten/stoppen"[431].

Gevolg: en verschijnen op het scherm.

Voorbeeld:

Weergave Huidige tijd Instellen

6:00 de unit draait. Stopt om 7:00 en

Let op: Als de timerinstelling actief is, wordt de huidige tijd NIET op het scherm weergegeven.

6.11.2 Instelling 12-uurs aflopende uit-/inschakeltimer

Aflopende uit-/inschakeltimer starten/stoppen

1 Houd of een 5-tal seconden ingedrukt; laat de knop los

wanneer knippert.

Gevolg:

Voor de uitschakeltimer verschijnt op het scherm en knippert , en de dag van de week verdwijnen van het scherm.

Voor de inschakeltimer verschijnt op het scherm en knippert .

en de dag van de week verdwijnen van het scherm.

2 Druk op of om de tijdinstelling te veranderen. De timer kan tussen 1 en

12 uur worden ingesteld. Bij elke druk op de knop gaat de tijdinstelling met 1uur omhoog of omlaag.

Werking

wanneer…

begint om 14:00.

de unit NIET draait. Begint om 14:00.

Timerweergavestanden combineren

Uitgebreide handleiding voor de gebruiker

3 Druk op of om de instelling te bevestigen.

Gevolg: en/of en de ingestelde tijd worden weergegeven op het scherm.

Het Daikin-Eye licht oranje op. De tijd op het scherm wordt om het uur automatisch met 1 uur verminderd.

Voorbeeld: Als de uitschakeltimer op 3 uur is ingesteld, dan verandert de tijd op het scherm als volgt: 3hr → 2hr → 1hr → blanco (UIT)

4 Om de instelling weer op 24-uurs uit-/inschakeltimer in te stellen, herhaal

stap1 in het thuisscherm wanneer en/of NIET knipperen.

5 Druk op om de timerinstelling te annuleren.

Verschillende weergavestanden (24-uurs en 12-uurs aflopende uit-/inschakeltimer) kunnen tegelijk voor de uitschakeltimer en de inschakeltimer worden gebruikt.

1 Zie "Uitschakeltimer starten/stoppen" [4 31], "Inschakeltimer starten/

stoppen" [4 31] en "Aflopende uit-/inschakeltimer starten/stoppen" [4 32]

voor de instelling.

Voorbeeld:

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

6 | Functie

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

6.12 Weektimer

Weergeven Huidige tijd Instellen

Werking

wanneer…

22:00 de unit draait. ▪ Stopt om 1:00

(3 uur na de actuele tijd)

▪ Begint om 6:00.

(8 uur na de actuele tijd)

Let op: Als de timerinstelling actief is, wordt de huidige tijd NIET op het scherm weergegeven.

INFORMATIE

Gebruik de weektimerinstelling niet tegelijk met de weektimer van de Daikin Residential Controller app. Beide instellingen zijn onafhankelijk van elkaar. Gebruik er slechts één van.

Met deze functie kunt u tot 4 timerinstellingen voor elke dag van de week opslaan.

Voorbeeld: Maak een instelling aan voor maandag tot vrijdag en een andere instelling voor de weekends.

Dag van de week Voorbeeld van instelling

maandag

▪ Maak tot 4instellingen.

dinsdag~vrijdag

▪ Gebruik de kopieerfunctie als

de instellingen dezelfde zijn als voor maandag.

zaterdag

—

▪ Geen timerinstelling

zondag

▪ Maak tot 4instellingen.

▪ AAN-AAN-AAN-AAN-instelling. Maakt het mogelijk om de bedrijfsstand en de

temperatuur te programmeren.

▪ UIT-UIT-UIT-UIT-instelling. Alleen de uitschakeltijd kan voor elke dag worden

ingesteld.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Let op: Richt de gebruikersinterface op de binnenunit en controleer of u bij het instellen van de weektimer een ontvangsttoon hoort.

INFORMATIE

De klok MOET juist worden ingesteld voordat u een timerfunctie gebruikt. Zie

"5.5.1Klok instellen"[418].

Uitgebreide handleiding voor de gebruiker

6 | Functie

6.12.1 Weektimer instellen

INFORMATIE

▪ Weektimer en uit-/inschakeltimer kunnen NIET tegelijk worden gebruikt. De uit-/

inschakeltimer heeft voorrang. De weektimer gaat in stand-by, verdwijnt van het scherm. Wanneer de uit-/inschakeltimer afgelopen is, wordt de weektimer actief.

▪ De dag van de week, uit-/inschakeltimer, tijd en temperatuur (alleen voor

inschakeltimer) kunnen met de weektimer worden ingesteld. Andere instellingen zijn gebaseerd op vorige instellingen van de inschakeltimer.

1 Druk op .

Gevolg: De dag van de week en het reserveringsnummer van de huidige dag

worden weergegeven.

2 Druk op of om de dag van de week en het reserveringsnummer te

selecteren.

3 Druk op .

Gevolg: De dag van de week is ingesteld. en knipperen.

4 Druk op of om de stand te selecteren.

Gevolg: De instelling verandert als volgt:

Weergeven Functie

Inschakeltimer

Uitschakeltimer

Blanco Reservering verwijderen

5 Druk op .

Gevolg: De uit-/inschakeltimerstand wordt ingesteld. en de tijd

knipperen.

Uitgebreide handleiding voor de gebruiker

Let op: Druk op om terug te keren naar het vorige scherm. Als blanco is geselecteerd, ga verder naar stap 9.

6 Druk op of om de tijd te selecteren. De tijd kan worden ingesteld op

0:00~23:50 met een interval van 10minuten.

7 Druk op .

Gevolg: De tijd is ingesteld en en de temperatuur knipperen.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

6 | Functie

Let op: Druk op om terug te keren naar het vorige scherm. Als de uitschakeltimer is geselecteerd, ga verder naar stap 9.

8 Druk op of om de gewenste temperatuur te selecteren.

Let op: De insteltemperatuur voor de weektimer wordt alleen tijdens het instellen

van de weektimerstand weergegeven.

INFORMATIE

De temperatuur kan op de gebruikersinterface tussen 10 en 32°C worden ingesteld, maar:

▪ in de koelstand en de automatische stand werkt de unit met een temperatuur

van minstens 18°C, ook als ze is ingesteld op 10~17°C;

▪ in de verwarmingsstand en de automatische stand werkt de unit met een

temperatuur van hoogstens 30°C, ook als ze is ingesteld op 31~32°C.

9 Druk op .

Gevolg: De temperatuur en de tijd worden ingesteld voor de inschakeltimer.

De tijd wordt ingesteld voor de uitschakeltimer. Het Daikin-Eye licht oranje op.

Gevolg: Een nieuw reserveringsscherm verschijnt.

10 Herhaal de vorige procedure om een andere reservering in te stellen of druk

op om de instellingen te beëindigen.

Gevolg: wordt weergegeven op het scherm.

Let op: Een reservering kan met dezelfde instellingen naar een andere dag worden

gekopieerd. Zie "6.12.2Reserveringen kopiëren"[435].

6.12.2 Reserveringen kopiëren

Een reservering kan naar een andere dag worden gekopieerd. De volledige reservering van de geselecteerde dag van de week wordt gekopieerd.

1 Druk op .

2 Druk op of om de dag van de week te selecteren.

3 Druk op .

Gevolg: De reservering van de geselecteerde dag van de week wordt

gekopieerd.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

4 Druk op of om de doeldag te selecteren.

5 Druk op .

Gevolg: De volledige reservering wordt naar de geselecteerde dag gekopieerd en

het Daikin-Eye brandt oranje.

Uitgebreide handleiding voor de gebruiker

6 | Functie

6.12.3 Reserveringen bevestigen

Let op: Herhaal deze procedure om naar een andere dag te kopiëren.

6 Druk op om de instelling te beëindigen.

Gevolg: wordt weergegeven op het scherm.

Let op: Om de reservering na het kopiëren te veranderen, zie "6.12.1Weektimer

instellen"[434].

U kunt bevestigen of alle reserveringen naar wens zijn ingesteld.

1 Druk op .

Gevolg: De dag van de week en het reserveringsnummer van de huidige dag

worden weergegeven.

2 Druk op of om de dag van de week en het reserveringsnummer die u

wilt bevestigen te selecteren en de details te controleren.

Let op: Om de reservering te veranderen, zie "6.12.1Weektimer instellen"[434].

3 Druk op om de bevestigingsstand te verlaten.

6.12.4 Weektimer uitschakelen en weer inschakelen

1 Druk op terwijl op het scherm staat om de weektimer uit te

schakelen.

Gevolg: verdwijnt van het scherm en het Daikin-Eye licht niet meer oranje op.

2 Druk opnieuw op om de weektimer weer in te schakelen.

Gevolg: De laatst ingestelde reserveringsstand wordt gebruikt.

6.12.5 Reserveringen verwijderen

Individuele reserveringen verwijderen

Gebruik deze functie om een individuele reservering te verwijderen.

1 Druk op .

Gevolg: De dag van de week en het reserveringsnummer worden

weergegeven.

Uitgebreide handleiding voor de gebruiker

2 Druk op of om de te verwijderen dag van de week te selecteren.

3 Druk op .

Gevolg: , en knipperen.

4 Druk op of en selecteer "blanco".

Gevolg: De instelling verandert als volgt:

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

5 Druk op .

Gevolg: De geselecteerde reservering wordt verwijderd.

6 Druk op om af te sluiten.

Gevolg: De overblijvende reserveringen zijn actief.

Reserving voor elke dag van de week verwijderen

Gebruik deze functie om alle reserveringen voor een dag van de week te verwijderen. Dit kan worden gebruikt in de bevestigings- of de instelstand.

1 Druk op .

2 Druk op of om de te verwijderen dag van de week te selecteren.

3 Houd ongeveer 5seconden ingedrukt.

Gevolg: Alle reserveringen voor de geselecteerde dag worden verwijderd.

4 Druk op om af te sluiten.

Gevolg: De overblijvende reserveringen zijn actief.

6 | Functie

Alle reserveringen verwijderen

Gebruik deze functie om alle reserveringen voor alle dagen van de week in één keer te verwijderen. Deze procedure kan NIET in de instelstand worden gebruikt.

1 Houd in de standaardweergave ongeveer 5seconden ingedrukt.

Gevolg: Alle reserveringen worden verwijderd.

6.13 Draadloze LAN-verbinding

De klant staat in voor:

▪ Smartphone of tablet met minimum ondersteunde versie van Android of iOS,

gespecificeerd op http://www.onlinecontroller.daikineurope.com

▪ Internetverbinding en communicatietoestel zoals modem, router, etc.

▪ Draadloosnetwerktoegangspunt

▪ Geïnstalleerde gratis Daikin Residential Controller app

Let op: Indien nodig, vindt u het SSID-nummer en KEY op de unit. De unit wordt

verzonden met een extra klever met het SSID-nummer en paswoord bevestigd op de unit.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

a Label met SSID-nummer, paswoord en KEY b Extra klever met SSID-nummer, paswoord en KEY

Uitgebreide handleiding voor de gebruiker

6 | Functie

6.13.1 Voorzorgsmaatregelen bij het gebruik van het draadloos netwerk

6.13.2 De app "Daikin Residential Controller" installeren

6.13.3 Draadloze verbinding instellen

NIET gebruiken in de buurt van:

▪ Medische apparatuur. Bijv. personen met een pacemaker of een defibrillator. Dit

product kan elektromagnetische storingen veroorzaken.

▪ Automatisch werkende apparatuur. Bijv. automatische deuren of

brandalarmapparatuur. Dit product kan een slechte werking van de apparatuur veroorzaken.

▪ Magnetron. Kan de draadloze LAN-communicatie beïnvloeden.

1 Open:

▪ Google Play voor smartphones met Android. ▪ App Store voor smartphones met iOS.

2 Zoek naar Daikin Residential Controller.

3 Volg de instructies op het scherm om de app te installeren.

De draadloze adapter kan op twee manieren worden verbonden met uw smart toestel.

▪ Verbind het draadloos netwerk rechtstreeks met uw smart toestel.

▪ Verbind het draadloos netwerk met uw thuisnetwerk. Het draadloos netwerk

communiceert met uw smart toestel op uw thuisnetwerk door middel van een modem, router, e.d.

Voor meer informatie en de FAQ zie:

http://www.onlinecontroller.daikineurope.com/.

1 Leg de unit stil voordat u de draadloze verbinding instelt.

2 Selecteer het instelmenu van het draadloos netwerk met behulp van de

gebruikersinterface.

Let op: Richt de gebruikersinterface bij gebruik altijd op de ontvanger op de unit.

Menu Beschrijving

Controle verbindingsstatus

Instelling WPS-verbinding

Instelling verbinding AP-stand/RUN-stand (SSID + KEY)

Resetten op fabriekswaarden

Draadloos netwerk UIT

Verbindingsstatus draadloos netwerk bevestigen

Uitgebreide handleiding voor de gebruiker

1 Houd op het thuisscherm minstens 5seconden ingedrukt terwijl de unit

niet draait.

Gevolg: SP verschijnt op het scherm. knippert.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

(5 sec.)

2 Druk op om de selectie te bevestigen.

(5 sec.)

1×

Gevolg: knippert.

3 Controleer het Daikin-Eye.

a Daikin-Eye b Deels groen c Rood, oranje, blauw of wit

De kleur van het Daikin-Eye wisselt af

…dan is de draadloze adapter…

tussen deels groen en…

6 | Functie

rood niet verbonden

oranje actief en klaar om verbinding te maken

blauw ▪ verbonden met het thuisnetwerk via

wit uit

4 Druk op om het menu te verlaten.

Gevolg: Het thuisscherm wordt weergegeven.

Draadloos netwerk verbinden met uw thuisnetwerk

De draadloze adapter kan met uw thuisnetwerk worden verbonden met:

▪ de WPS-knop op de router (indien voorzien),

▪ het SSID en KEY-nummer op de unit.

Verbinden met WPS-knop

met het thuisnetwerk via de WPS-knop; zie "Verbinden met WPS-knop"[439].

SSID + KEY.

▪ verbonden met het thuisnetwerk via

de WPS-knop op de router.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

1 Houd op het thuisscherm minstens 5seconden ingedrukt terwijl de unit

niet draait.

Gevolg: SP verschijnt op het scherm. knippert.

2 Druk op om het SP-menu naar te veranderen.

Uitgebreide handleiding voor de gebruiker

6 | Functie

(5 sec.)

2×

3 Druk op om de selectie te bevestigen.

Gevolg: knippert. De kleur van het Daikin-Eye wisselt af tussen oranje en deels

groen.

4 Druk binnen de minuut op de WPS-knop op uw communicatietoestel (bijv.

router). Raadpleeg de handleiding van uw communicatietoestel.

Gevolg: Als de verbinding gelukt is, wisselt de kleur van het Daikin-Eye af tussen blauw en deels groen.

INFORMATIE

Als er geen verbinding met uw router mogelijk is, probeer dan de procedure van

"Verbinden met SSID- en KEY-nummer"[440].

5 Druk op om het menu te verlaten.

Gevolg: Het thuisscherm wordt weergegeven.

Verbinden met SSID- en KEY-nummer

1 Houd op het thuisscherm minstens 5seconden ingedrukt terwijl de unit

niet draait.

Gevolg: SP verschijnt op het scherm. knippert.

2 Druk twee keer op om het SP-menu naar te veranderen.

3 Druk op om de selectie te bevestigen.

Gevolg: knippert. De kleur van het Daikin-Eye wisselt af tussen rood en deels

groen.

4 Open de Daikin Residential Controller app op uw smart toestel en volg de

stappen op het scherm.

Gevolg: Als de verbinding gelukt is, wisselt de kleur van het Daikin-Eye af tussen blauw en deels groen.

5 Verbind uw smart toestel met hetzelfde draadloos netwerk als de unit.

6 Druk op om het menu te verlaten.

Gevolg: Het thuisscherm wordt weergegeven.

Verbindingsinstellingen instellen op de fabriekswaarden

Uitgebreide handleiding voor de gebruiker

Stel de instelling van de verbinding weer in op de fabriekswaarden als u wilt:

▪ de verbinding met het draadloos netwerk en het communicatietoestel (bijv.

router) of smart toestel verbreken,

▪ de instelling opnieuw uitvoeren als de verbinding mislukt is.

1 Houd op het thuisscherm minstens 5seconden ingedrukt terwijl de unit

niet draait.

Gevolg: SP verschijnt op het scherm. knippert.

2 Druk twee keer op om het SP-menu naar te veranderen.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

6 | Functie

(5 sec.)

2×

(5 sec.)

1×

B C

3 Houd minstens 2seconden ingedrukt om de selectie te bevestigen.

Gevolg:

knippert. De instelling is op de fabriekswaarden ingesteld.

4 Druk op

Gevolg: Het thuisscherm wordt weergegeven.

Draadloze verbinding uitschakelen

Als u de functie draadloze verbinding wilt uitschakelen:

1 Houd op het thuisscherm

niet draait.

Gevolg: SP verschijnt op het scherm.

2 Druk op

om het SP-menu naar te veranderen.

3 Houd minstens 2seconden ingedrukt om de selectie te bevestigen.

Gevolg:

knippert. De communicatie staat UIT.

4 Druk op

Gevolg: Het thuisscherm wordt weergegeven.

om het menu te verlaten.

minstens 5 seconden ingedrukt terwijl de unit

knippert.

om het menu te verlaten.

6.14 Over multisysteem

In een multisysteem is 1 buitenunit aangesloten op meerdere binnenunits.

6.14.1 Instelling voorrangskamer

De instelling van de voorrangskamer moet tijdens de installatie eerst worden geprogrammeerd. Raadpleeg uw erkende dealer voor meer informatie.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Uitgebreide handleiding voor de gebruiker

6 | Functie

Wanneer de instelling van de voorrangskamer niet actief of niet aanwezig is

Wanneer meer dan 1 binnenunit werkt, heeft de eerst ingeschakelde unit voorrang. Zet andere units in dezelfde bedrijfsstand. Anders gaan zij in stand-by en gaat het Daikin-Eye knipperen (dit duidt NIET op een storing).

Uitzonderingen: Als de eerst ingeschakelde unit op alleen ventilator is ingesteld, en in de andere kamer verwarmen wordt ingesteld, dan krijgt de op verwarmen ingestelde unit voorrang. De eerste unit gaat in stand-by en het Daikin-Eye knippert.

INFORMATIE

▪ Koelen, drogen en alleen ventilator kunnen tegelijk worden gebruikt. ▪ De automatische bedrijfsstand selecteert automatisch koelen of verwarmen,

afhankelijk van de kamertemperatuur en de temperatuurinstelling. Als de automatische bedrijfsstand op alle units wordt ingesteld, werken alle units in de stand van de eerst ingeschakelde unit.

Voorrang bij gebruik van geluidsarme stand buitenunit

Zie "6.9.2Geluidsarme stand buitenunit"[429].

1 Stel in alle kamers de geluidsarme stand buitenunit in met de

gebruikersinterfaces van de units.

2 Om de geluidsarme stand buitenunit uit te schakelen, stopt u de werking in 1

kamer met een gebruikersinterface.

Gevolg: De werking stopt in alle kamers. andere gebruikersinterfaces staan.

3 Om het symbool van de andere gebruikersinterfaces te verwijderen, schakel

de geluidsarme stand buitenunit uit in alle kamers afzonderlijk.

Gevolg: Het symbool

verdwijnt.

Wanneer de instelling van de voorrangskamer actief is

U kunt voor elke kamer een verschillende bedrijfsstand selecteren.

Voorbeeld: Kamer A heeft voorrang, koelen is geselecteerd.

Bedrijfsstand in kamer B en C Status van kamer B en C

Koelen, drogen of alleen

Actuele bedrijfsstand behouden

ventilator

Verwarmen Stand-bystand. De werking wordt hervat

wanneer kamer A stopt met werken.

Automatisch Als het koelen verdergaat. Als

verwarmingsunits in de stand-bystand gaan. De werking wordt hervat wanneer kamer A stopt met werken.

blijft op het scherm van de

Uitgebreide handleiding voor de gebruiker

Voorrang bij Powerful-functie

Voorbeeld: Kamer A heeft voorrang. Kamer B en C werken.

1 Stel de Powerful-functie in in kamer A.

Gevolg: Het vermogen in kamer A wordt verhoogd. Koelen of verwarmen in kamer

B en C kan iets minder efficiënt zijn.

Voorrang bij gebruik van geluidsarme stand buitenunit

Voorbeeld: Kamer A heeft voorrang.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

2 Stel de geluidsarme stand buitenunit in op één unit.

Gevolg: Alle units worden onmiddellijk in de geluidsarme stand buitenunit

geschakeld.

6.14.2 Fluisterstille nachtstand

De fluisterstille nachtstand moet tijdens de installatie eerst worden geprogrammeerd. Raadpleeg uw dealer voor meer informatie. Deze stand verlaagt het koelvermogen om het lawaai van de buitenunit 'snachts te verminderen.

De fluisterstille nachtstand wordt automatisch ingeschakeld zodra de temperatuur minstens 5°C onder de hoogst gemeten temperatuur op die dag daalt.

6.14.3 Blokkering koel-/verwarmingsstand in multi-systeem

De blokkering van de koel-/verwarmingsstand kan via de multi-buitenunit worden ingesteld. Raadpleeg uw erkende dealer voor meer informatie. Bij de blokkering van de koel-/verwarmingsstand wordt de unit vast ingesteld op koelen of verwarmen. Schakel deze functie in als u alle in een multi-systeem aangesloten binnenunits op 1 bedrijfsstand wilt instellen.

6 | Functie

INFORMATIE

De blokkering van de koel-/verwarmingsstand kan NIET tegelijk met de instelling van de voorrangskamer worden ingeschakeld.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Uitgebreide handleiding voor de gebruiker

7 | Energie besparen en optimale werking

7 Energie besparen en optimale werking

INFORMATIE

▪ De unit verbruikt ook nog stroom wanneer ze uitgeschakeld is. ▪ Wanneer de stroom wordt hersteld na een stroompanne, werkt de unit verder in

de eerder geselecteerde stand.

VOORZICHTIG

Stel kleine kinderen, planten of dieren NOOIT rechtstreeks bloot aan de luchtstroom.

WAARSCHUWING

Zet GEEN brandbare sprays bij de airconditioner en gebruik GEEN sprays in de buurt van de unit. Anders kan er brand ontstaan.

VOORZICHTIG

Neem de volgende voorzorgsmaatregelen in acht om voor een optimale werking van het systeem te zorgen.

▪ Houd bij het koelen rechtstreeks zonlicht uit de kamer met behulp van gordijnen

of jaloezieën.

▪ Zorg ervoor dat de zone goed geventileerd wordt. Blokkeer GEEN

ventilatieopeningen.

▪ Verlucht dikwijls. Zorg bij langdurig gebruik vooral voor verluchting.

▪ Houd deuren en ramen dicht. Als de deuren of ramen open blijven, zal er lucht

uit de kamer stromen, met een kleiner koel- of verwarmeffect tot gevolg.

▪ Koel of verwarm NIET te sterk. Om zuinig om te gaan met energie houdt u de

temperatuurinstelling op een gematigd niveau.

▪ Plaats NOOIT voorwerpen in de buurt van de luchtinlaat of -uitlaat van de unit.

Anders kan het verwarmings-/koeleffect afnemen of het systeem uitgeschakeld worden.

▪ Schakel de hoofdschakelaar uit wanneer de unit lange tijd niet zal worden

gebruikt. Er wordt immers stroom verbruikt zolang de hoofdschakelaar niet uitgeschakeld is. Zet de hoofdschakelaar 6 uur voor gebruik aan alvorens de unit opnieuw op te starten, dit om een vlotte werking te garanderen.

Uitgebreide handleiding voor de gebruiker

▪ Bij een vochtigheid van meer dan 80% of wanneer de afvoeruitlaat verstopt is,

kan condensvorming optreden.

▪ Pas de kamertemperatuur aan voor een aangename omgeving. Voorkom te sterk

verwarmen of koelen. Het kan even duren alvorens de kamertemperatuur de ingestelde temperatuur bereikt. U kunt hiervoor de timermogelijkheden gebruiken.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

7 | Energie besparen en optimale werking

▪ Stel de luchtstroomrichting in om te voorkomen dat er bij de vloer koude lucht

blijft hangen of warme lucht tegen het plafond. (Omhoog bij koelen of drogen naar het plafond en omlaag bij verwarmen.)

▪ Voorkom dat de lucht rechtstreeks op de personen in de kamer wordt geblazen.

▪ Gebruik het systeem binnen het aanbevolen temperatuurbereik (26~28°C voor

koelen en 20~24°C voor verwarmen) om energie te besparen.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners 4P625990-1 – 2020.06

Uitgebreide handleiding voor de gebruiker

8 | Onderhoud en service

8 Onderhoud en service

8.1 Overzicht: onderhoud en service

De installateur moet een jaarlijks onderhoud uitvoeren.

Over het koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat de gassen NIET vrij in de atmosfeer.

Koelmiddeltype: R32

Waarde globaal opwarmingspotentieel (GWP): 675

OPMERKING

De geldende wetgeving met betrekking tot gefluoreerde broeikasgassen vereist dat de koelmiddelvulling van de unit wordt aangegeven zowel in gewicht als in CO2equivalent.

Formula om de hoeveelheid in CO2-equivalent te berekenen: GWP-waarde koelmiddel × totale koelmiddelvulling [in kg] / 1000

Neem contact op met uw installateur voor meer informatie.

WAARSCHUWING

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

WAARSCHUWING

▪ Doorboor of verbrand GEEN onderdelen van de koelmiddelcyclus. ▪ Gebruik GEEN andere schoonmaakmiddelen of manieren om het ontdooien te

versnellen dan die aanbevolen door de fabrikant.

▪ Denk eraan dat het koelmiddel in het systeem geurloos is.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

Uitgebreide handleiding voor de gebruiker

OPMERKING

Dit onderhoud MOET worden uitgevoerd door een erkend installateur of een servicetechnicus.

Laat het onderhoud minstens één keer per jaar uitvoeren. De geldende wetgeving kan evenwel kortere onderhoudsintervallen vereisen.

CVXM20+FVXM25~50A2V1B Split-systeemairconditioners

4P625990-1 – 2020.06

8 | Onderhoud en service

GEVAAR: GEVAAR VOOR ELEKTROCUTIE

Wanneer u de airconditioner of het luchtfilter wilt schoonmaken, moet u de unit eerst stilleggen en alle voedingen uitschakelen. Anders dreigt u elektrische schokken en letsel op te lopen.

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

▪ Spoel de unit NIET af. ▪ Bedien de unit NIET met natte handen. ▪ Plaats GEEN voorwerpen die water bevatten op de unit.

VOORZICHTIG

Controleer na langdurig gebruik of de staander en bevestiging niet beschadigd zijn. Bij beschadiging dreigt de unit te vallen en letsel te veroorzaken.

VOORZICHTIG

Raak de lamellen van de warmtewisselaar NIET aan. Deze lamellen zijn scherp en kunnen snijwonden veroorzaken.

De volgende symbolen kunnen voorkomen op de binnenunit:

Symbool Verklaring

Meet de spanning aan de aansluitklemmen van de condensatoren van de hoofdkring of elektrische onderdelen vooraleer u een onderhoud uitvoert.

8.2 Binnenunit en gebruikersinterface schoonmaken

WAARSCHUWING

OPMERKING
