Referanseguide for montører
Luftkondisjoneringsanlegg i delt system
CVXM20A2V1B FVXM25A2V1B
FVXM35A2V1B FVXM50A2V1B

Innholdsfortegnelse

Innholdsfortegnelse
1 Om dokumentasjonen 4
1.1 Om dette dokumentet.................................................................................................................................................... 4
2 Generelle sikkerhetshensyn 5
2.1 Om dokumentasjonen .................................................................................................................................................... 5
2.1.1 Betydning av advarsler og symboler .............................................................................................................. 5
2.2 For montøren.................................................................................................................................................................. 6
2.2.1 Generelt .......................................................................................................................................................... 6
2.2.2 Installasjonssted ............................................................................................................................................. 7
2.2.3 Kjølemedium – for R410A eller R32 ............................................................................................................... 11
2.2.4 Elektrisk........................................................................................................................................................... 12
3 Spesifikke sikkerhetsinstruksjoner for montører 15
4 Om esken 17
4.1 Innendørsenhet............................................................................................................................................................... 17
4.1.1 Slik pakker du ut innendørsenheten .............................................................................................................. 17
4.1.2 Fjerne tilbehør fra innendørsanlegget ........................................................................................................... 17
5 Om enheten 19
5.1 Systemoppsett ................................................................................................................................................................ 19
5.2 Driftsområde................................................................................................................................................................... 19
5.3 Om trådløst LAN.............................................................................................................................................................. 20
5.3.1 Forholdsregler ved bruk av trådløst LAN ....................................................................................................... 20
5.3.2 Basisparametre............................................................................................................................................... 20
5.3.3 Stille inn trådløst LAN ..................................................................................................................................... 20
6 Installasjon av enheten 22
6.1 Klargjøre installeringsstedet ........................................................................................................................................... 22
6.1.1 Krav til installeringssted for innendørsanlegget ............................................................................................ 22
6.2 Åpne innendørsenheten................................................................................................................................................. 24
6.2.1 To remove the front panel ............................................................................................................................. 24
6.2.2 Ta av frontristen ............................................................................................................................................. 24
6.2.3 Åpne rekkeklemmen og ta av dekselet på den elektriske koblingsboksen ................................................... 24
6.3 Montere innendørsenheten ........................................................................................................................................... 25
6.3.1 Slik monterer du innendørsenheten .............................................................................................................. 25
6.3.2 Bore hull i veggen ........................................................................................................................................... 30
6.3.3 Fjerne spaltedelene ........................................................................................................................................ 30
6.3.4 Slik sikrer du dreneringen............................................................................................................................... 31
6.4 Montere brukergrensesnittet......................................................................................................................................... 33
6.4.1 Montere holderen til brukergrensesnittet .................................................................................................... 33
7 Montering av rør 34
7.1 Klargjøre røropplegg for kjølemiddel ............................................................................................................................. 34
7.1.1 Krav til kjølemedierør ..................................................................................................................................... 34
7.1.2 Isolasjon av kjølemiddelrør ............................................................................................................................ 35
7.2 Koble til kjølerøropplegget ............................................................................................................................................. 35
7.2.1 Om tilkobling av kjølemedierørene................................................................................................................ 35
7.2.2 Forholdsregler ved tilkobling av kjølemedierør ............................................................................................. 35
7.2.3 Retningslinjer ved tilkobling av kjølemedierør .............................................................................................. 36
7.2.4 Retningslinjer for rørbøying ........................................................................................................................... 37
7.2.5 Slik lager du bul på rørenden ......................................................................................................................... 37
7.2.6 Slik kobler du røropplegget for kjølemiddel til innendørsenheten ............................................................... 38
8 Elektrisk installasjon 40
8.1 Om tilkobling av det elektriske ledningsopplegget........................................................................................................ 40
8.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget............................................................... 40
8.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ................................................................ 41
8.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter ........................................................................ 42
8.2 Koble de elektriske ledningene til innendørsanlegget................................................................................................... 42
8.3 Koble til tilbehør (ledningstilkoblet brukerkontroll, sentral brukerkontroll, trådløs adapter osv.) .............................. 43
Referanseguide for montører
2
9 Ferdigstille monteringen av innendørsenheten 45
9.1 Ferdigstille installeringen av innendørsanlegget ........................................................................................................... 45
9.2 Slik lukker du innendørsenheten.................................................................................................................................... 45
9.2.1 Lukke den elektriske koblingsboksen og lukke rekkeklemmen ..................................................................... 45
9.2.2 Sette tilbake frontristen ................................................................................................................................. 45
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
Innholdsfortegnelse
9.2.3 Sette tilbake frontpanelet .............................................................................................................................. 46
10 Konfigurasjon 47
10.1 Stille inn en annen adresse............................................................................................................................................. 47
11 Igangsetting 49
11.1 Oversikt: igangsetting ..................................................................................................................................................... 49
11.2 Sjekkliste før idriftsetting................................................................................................................................................ 49
11.3 Slik utfører du prøvekjøringen........................................................................................................................................ 50
11.3.1 Foreta prøvekjøring via brukergrensesnittet ................................................................................................. 50
12 Overlevering til brukeren 51
13 Kassering 52
14 Tekniske data 53
14.1 Koblingsskjema................................................................................................................................................................ 53
14.1.1 Felles tegnforklaring for koblingsskjema ....................................................................................................... 53
15 Ordliste 56
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
3
1 | Om dokumentasjonen

1 Om dokumentasjonen

1.1 Om dette dokumentet

INFORMASJON
Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å oppbevare den for fremtidige referanseformål.
Målpublikum
Autoriserte installatører
INFORMASJON
Dette apparatet er ment brukt av en ekspert eller kvalifiserte brukere i butikker, i lettindustri og på gårder, eller for kommersielle formål og husholdningsbruk av ikke­profesjonelle.
ADVARSEL
Pass på at installasjon, service, vedlikehold, reparasjon og anvendte materialer samsvarer med instruksjonene fra Daikin og også overholder gjeldende lovgivning, og at dette kun utføres av fagfolk. I Europa og områder der IEC-standarder gjelder, er EN/IEC 60335-2-40 gjeldende standard.
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du MÅ lese før installering
- Format: Papir (i esken til innendørsanlegget)
Installeringshåndbok for innendørsanlegg:
- Installeringsanvisninger
- Format: Papir (i esken til innendørsanlegget)
Referanseguide for montører:
- Forberedelser før installering, god praksis, referansedata osv.
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale Daikin-webområdet eller via forhandleren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
Tekniske data ▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
Referanseguide for montører
4
Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

2 Generelle sikkerhetshensyn

2.1 Om dokumentasjonen

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.
I dette dokumentet er det beskrevet forholdsregler som tar for seg veldig viktig
emner. Følg dem nøye.
Installeringen av systemet og samtlige aktiviteter som er beskrevet i
installeringshåndboken og i referanseguiden for montører, MÅ utføres av autorisert installatør.

2.1.1 Betydning av advarsler og symboler

FARE
Angir en situasjon som fører til død eller alvorlig personskade.
2 | Generelle sikkerhetshensyn
FARE: ELEKTRISK STØT
Angir en situasjon som kan føre til elektrisk støt.
FARE: FARE FOR FORBRENNING/SKÅLDING
Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme eller kalde temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
LIVSFARE
Angir en situasjon som kan føre til mindre eller moderat personskade.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
Referanseguide for montører
5
2 | Generelle sikkerhetshensyn
Symboler brukt i dokumentasjonen:
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og brukere.
Anlegget inneholder roterende deler. Vær forsiktig når du utfører service på eller inspiserer anlegget.
Symbol Forklaring
Angir en figurtittel eller en referanse til den. Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den. Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".

2.2 For montøren

2.2.1 Generelt

Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener enheten.
FARE: FARE FOR FORBRENNING/SKÅLDING
IKKE ta på kjølerørene, vannrørene eller innvendige deler under og rett etter
bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal temperatur. Bruk vernehansker hvis du må berøre dem.
IKKE berør kjølemiddel som har lekket ut ved et uhell.
ADVARSEL
Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk bare tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.
ADVARSEL
Sørg for at montering, testing og anvendte materialer overholder gjeldende lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).
Referanseguide for montører
6
LIVSFARE
Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du monterer, vedlikeholder eller utfører service på systemet.
ADVARSEL
Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem. Mulig risiko: kvelning.
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
2 | Generelle sikkerhetshensyn
ADVARSEL
Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake feilfunksjon, røyk eller brann.
LIVSFARE
Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.
LIVSFARE
IKKE plasser gjenstander eller utstyr oppå enheten.Du må IKKE sitte, klatre eller stå på enheten.
MERKNAD
Arbeid på utendørsenheten bør utføres i tørre værforhold for å unngå vanninntrengning.
Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…
I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted på produktet:
Instruksjoner for avstenging av systemet i et nødstilfelleNavn og adresse/telefonnummer til brannvesen, politi og sykehusNavn, adresse og dag- og kveldstelefonnummer for kontakt med brukerstøtte
I Europa gir EN378 den nødvendige veiledningen for denne loggboken.

2.2.2 Installasjonssted

Sørg for nok plass rundt enheten til service/vedlikehold og luftsirkulasjon.Sørg for at installeringsstedet er solid nok til å bære vekten av og vibrasjoner fra
Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.Sørg for at enheten står plant.
IKKE installer enheten på følgende steder:
I potensielt eksplosive omgivelser.På steder der det finnes maskiner som avgir elektromagnetiske bølger.
anlegget.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i utstyret.
Instruksjoner for utstyr som bruker kjølemedium R32
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
På steder der det er fare for brann på grunn av utslipp av brennbare gasser (for
eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.
På steder der det produseres etsende gass (for eksempel svovelsyregass).
Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.
I baderom.
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
Referanseguide for montører
7
2 | Generelle sikkerhetshensyn
ADVARSEL
Må IKKE perforeres eller brennes.Bruk IKKE andre midler enn de som anbefales av produsenten når du vil
fremskynde avisingen eller rengjøre utstyret.
Husk at kjølemedium R32 IKKE avgir lukt.
ADVARSEL
Anlegget skal plasseres slik at det forhindrer mekanisk skade og i et godt ventilert rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift), og størrelsen på rommet skal være som angitt nedenfor.
ADVARSEL
Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med instruksjonene fra Daikin og gjeldende lovgivning (for eksempel nasjonale gassforskrifter), og at de utføres av godkjent personell.
ADVARSEL
Hvis ett eller flere rom er tilkoblet anlegget via et kanalsystem, må det sikres at:
det er ingen fungerende antenningskilder (som åpen flamme, gassapparat eller
elektrisk varmeapparat) hvis gulvarealet er mindre enn minimum gulvareal A (m²);
det ikke er installert andre apparater, som kan være potensielle antenningskilder,
i kanalsystemet (som varme overflater med temperaturer over 700°C og utstyr med elektriske brytere);
det kun brukes produsentgodkjente apparater i kanalsystemet;luftinntak OG luftutløp er tilkoblet direkte til samme rom via kanalen. IKKE bruk
tomrom som himling som kanal for luftinntaket eller luftutløpet.
MERKNAD
Det skal tas forholdsregler for å unngå overdreven vibrering eller pulsering mot
kjølemedierørene.
Verneanordninger, rør og rørdeler skal beskyttes i den grad det er mulig mot
miljøskader.
Det skal iverksettes tiltak for utvidelse og sammentrekning av lange strekninger
med rør.
Rør i kjølemediesystemer skal konstrueres og installeres slik at de minimerer
sannsynligheten for at hydrauliske støt skader systemet.
Det innvendige utstyret og røropplegget skal monteres sikkert og beskyttes slik at
det ikke kan oppstå utilsiktede brister på utstyr eller rør som skyldes hendelser som flytting av møbler eller oppussing.
LIVSFARE
Bruk IKKE potensielle antenningskilder til å lete etter eller påvise kjølemedielekkasjer.
MERKNAD
Du må IKKE benytte brukte skjøteelementer og kobberpakninger.Skjøteelementer mellom deler i kjølemediesystemet i en installasjon skal være
tilgjengelige for vedlikehold.
Referanseguide for montører
8
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
Krav til installeringsområdet
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
ADVARSEL
Hvis utstyr inneholder kjølemedium R32, MÅ gulvarealet i rom der utstyret er installert, betjenes og lagres, være større enn minimum gulvareal, som er angitt i tabellen under A (m2). Dette gjelder for:
Innendørsenhet uten føler for kjølemedielekkasje. Se i installeringshåndboken for
innendørsenhet med føler for kjølemedielekkasje
Utendørsenheter som er installert eller som lagres innendørs (f.eks. vinterhage,
garasje, maskinrom)
MERKNAD
Rørsystemet skal beskyttes mot fysiske skader.Installasjon av rørsystem skal holdes til et minimum.
Slik fastsetter du minimum gulvareal
1 Fastsett total mengde påfylt kjølemedium i systemet (= fabrikkfylt mengde
kjølemedium + ekstra mengde påfylt kjølemedium).
2 | Generelle sikkerhetshensyn
2 Fastsett hvilken graf eller tabell du skal bruke.
For innendørsanlegg: Er anlegget takmontert, veggmontert eller
gulvmontert?
For utendørsanlegg som er installert eller som lagres innendørs, og lokalt
røropplegg i områder uten ventilasjon, avhenger dette av installeringshøyden:
Hvis installeringshøyden er … Så skal du bruke grafen eller tabellen for
<1,8m Gulvmonterte anlegg
1,8≤x<2,2m Veggmonterte anlegg
≥2,2m Takmonterte anlegg
3 Bruk grafen eller tabellen til å fastsette minimum gulvareal.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
9
2 | Generelle sikkerhetshensyn
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
360
370
380
390
400
410
420
430
440
450
460
470
480
490
500
510
520
530
540
550
1.822.2
2.4
2.6
2.833.2
3.4
3.6
3.844.2
4.4
4.6
4.855.2
5.4
5.6
5.866.2
6.4
6.6
6.877.2
7.4
7.6
7.8
1.843 7.956
8.0
A
min
(m2)
Floor-standing unit
(c)
Wall-mounted unit
(b)
Ceiling-mounted unit
(a)
m (kg)
Ceiling-mounted
unit
(a)
4.6 13.4
4.6 180
4.8 14.6
4.8 196
5.0 15.8
5.0 213
≤1.842
5.2 17.1
≤1.842
5.2 230
1.843 3.64
5.4 18.5
1.843 28.9
5.4 248
2.0 3.95
5.6 19.9
2.0 34.0
5.6 267
2.2 4.34
5.8 21.3
2.2 41.2
5.8 286
2.4 4.74
6.0 22.8
2.4 49.0
6.0 306
2.6 5.13
6.2 24.3
2.6 57.5
6.2 327
2.8 5.53
6.4 25.9
2.8 66.7
6.4 349
3.0 5.92
6.6 27.6
3.0 76.6
6.6 371
3.2 6.48
6.8 29.3
3.2 87.2
6.8 394
3.4 7.32
7.0 31.0
3.4 98.4
7.0 417
3.6 8.20
7.2 32.8
3.6 110
7.2 441
3.8 9.14
7.4 34.7
3.8 123
7.4 466
4.0 10.1
7.6 36.6
4.0 136
7.6 492
4.2 11.2
7.8 38.5
4.2 150
7.8 518
4.4 12.3
7.956 40.1
4.4 165
7.956 539
m (kg)
A
min
(m2)
4.6 20.0
4.8 21.8
5.0 23.6
≤1.842
5.2 25.6
1.843 4.45
5.4 27.6
2.0 4.83
5.6 29.7
2.2 5.31
5.8 31.8
2.4 5.79
6.0 34.0
2.6 6.39
6.2 36.4
2.8 7.41
6.4 38.7
3.0 8.51
6.6 41.2
3.2 9.68
6.8 43.7
3.4 10.9
7.0 46.3
3.6 12.3
7.2 49.0
3.8 13.7
7.4 51.8
4.0 15.1
7.6 54.6
4.2 16.7
7.8 57.5
4.4 18.3
7.956 59.9
Wall-mounted
unit
(b)
m (kg)
A
min
(m2)
Floor-standing
unit
(c)
m (kg)
A
min
(m2)
Referanseguide for montører
10
m Totalt påfylt kjølemedium i systemet
A
Minimum gulvareal
min
(a) Lowest underground floor (ceiling-mounted units) (=takmontert anlegg)
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
(b) Lowest underground floor (wall-mounted units) (=veggmontert anlegg)
(c) Floor-standing unit (=gulvmontert anlegg)

2.2.3 Kjølemedium – for R410A eller R32

Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i installeringshåndboken eller installatørens referanseguide.
MERKNAD
Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa er EN378 den aktuelle standarden.
MERKNAD
Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.
ADVARSEL
Under testing må du ALDRI trykksette produktet utover maksimalt tillatt trykk (som angitt på enhetens merkeplate).
2 | Generelle sikkerhetshensyn
ADVARSEL
Ta tilstrekkelige forholdsregler ved kjølemedielekkasje. Hvis det lekker ut kjølemediegass, må området straks ventileres. Mulige risikoer:
Overdreven konsentrasjon av kjølemedium i lukkede rom kan føre til
oksygenmangel.
Det kan dannes giftig gass dersom kjølemediegass kommer i kontakt med ild.
FARE: FARE FOR EKSPLOSJON
Utpumping – kjølemedielekkasje. Hvis du vil utføre utpumping på systemet og det
er lekkasje i kjølemediekretsen:
Du må IKKE bruke anleggets funksjon for automatisk utpumping, som samler opp
alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens: Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens kompressoren kjører.
Bruk et separat gjenvinningssystem slik at anleggets kompressor IKKE må kjøre.
ADVARSEL
Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en vakuumpumpe til å tømme installasjonen.
MERKNAD
Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
MERKNAD
Du må IKKE fylle på mer kjølemedium enn angitt mengde, for ellers kan
kompressoren bli ødelagt.
Når kjølemediesystemet skal åpnes, MÅ kjølemediet håndteres i henhold til
gjeldende lovgivning.
Referanseguide for montører
11
2 | Generelle sikkerhetshensyn
Ved behov for ekstra påfylling, se anleggets merkeplate. Den angir typen
kjølemedium og nødvendig mengde.
Enheten er fylt med kjølemedium fra fabrikken og enkelte systemer krever
kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.
Bruk kun verktøy som er beregnet for den typen kjølemedium som brukes i
systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn fremmedelementer i systemet.
Slik fyller du på flytende kjølemedium:
ADVARSEL
Sørg for at det ikke finnes oksygen i systemet. Det kan kun fylles kjølemedium etter at det er blitt utført en lekkasjetest og vakuumtørking.
Mulige konsekvens: Selvantennelse og eksplosjon av kompressoren på grunn av oksygen som går inn i kompressoren i drift.
Hvis
Det finnes et hevertrør (dvs. sylinderen er merket med
Fyll på sylinderen mens den er i stående posisjon.
"Væskepåfyllingshevert tilkoblet")
Det finnes IKKE et hevertrør Fyll på sylinderen mens den står opp
ned.
Åpne kjølemediesylindere sakte.Fyll på kjølemedium i væskeform. Hvis det fylles på som gass, kan dette forhindre
normal drift.
LIVSFARE
Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående, kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Mulige konsekvens: Feil kjølemediummengde.

2.2.4 Elektrisk

Referanseguide for montører
12
FARE: ELEKTRISK STØT
Slå AV all strømtilførsel før du tar av dekselet på bryterboksen, tilkobler elektriske
ledninger eller berører elektriske deler.
Koble fra strømtilførselen i minst 10minutter og mål spenningen ved kontaktene
til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører service. Spenningen MÅ være lavere enn 50 VDC før du kan berøre elektriske komponenter. Du ser hvor kontaktene er plassert på koblingsskjemaet.
Du må IKKE berøre elektriske komponenter med våte hender.Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
2 | Generelle sikkerhetshensyn
ADVARSEL
Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand på alle poler som gir full frakobling ved overspenning kategoriIII.
ADVARSEL
Bruk KUN kobberledninger.Pass på at det lokale ledningsopplegget samsvarer med gjeldende lovgivning.Alle lokale ledningsopplegg MÅ utføres i samsvar med koblingsskjemaet som
følger produktet.
Klem ALDRI sammen buntede kabler, og sørg for at de IKKE kommer i kontakt
med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke utsettes for eksternt press.
Sørg for å installere jordingsledninger. Anlegget må IKKE jordes til vannrør,
innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre elektrisk støt.
Forsikre deg om at anlegget kobles til en egen strømkrets. Bruk ALDRI en
strømtilførsel som deles med annet utstyr.
Sørg for å montere nødvendige sikringer eller kretsbrytere.Sørg for å installere en jordfeilbryter. Hvis du ikke gjør det, kan det føre til
elektrisk støt eller brann.
Ved installering av jordfeilbryteren må det kontrolleres at den er kompatibel med
vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at jordfeilbryteren slår ut i utide.
LIVSFARE
Når du kobler til strømtilførselen: tilkoble jordkabelen først, før du oppretter
strømførende tilkoblinger.
Når du kobler fra strømtilførselen: frakoble strømførende tilkoblinger først, før du
kobler fra jordingen.
Lengden på lederne mellom festepunktet for strømledningen og selve
rekkeklemmen må være slik at de strømførende lederne strammes før jordlederen i tilfelle strømledningen trekkes ut av ledningsfestet.
MERKNAD
Forholdsregler ved legging av strømledninger:
IKKE koble ledninger av ulik tykkelse til rekkeklemmen for strømtilførsel (slakk i
strømledningen kan føre til unormal oppvarming).
Følg figuren over når du tilkobler ledninger av samme tykkelse.Bruk angitt strømledning til ledningsopplegget, og tilkoble skikkelig. Deretter
fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.
Bruk riktig skrutrekker til å stramme kontaktskruene. En skrutrekker med for lite
hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.
Overstramming av kontaktskruene kan ødelegge dem.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Monter strømkabler minst 1 m unna TV- eller radioapparater for å unngå interferens. Det kan hende at 1m ikke er tilstrekkelig, avhengig av radiobølgene.
Referanseguide for montører
13
2 | Generelle sikkerhetshensyn
ADVARSEL
Når det elektriske arbeidet er utført, kontrollerer du at hver enkelt elektrisk del
og kontakt inne i boksen med elektriske deler er godt tilkoblet.
Kontroller at alle deksler og lokk er lukket før du starter opp enheten.
MERKNAD
Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AV­startmetode.
Dersom det finnes en mulighet for reversert fase etter et midlertidig strømbrudd og strømmen går av og på mens produktet er i drift, kan du sette på en reversert fasevernkrets lokalt. Dersom produktet kjøres med reversert fase, kan det ødelegge kompressoren og andre deler.
Referanseguide for montører
14
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

3 | Spesifikke sikkerhetsinstruksjoner for montører

3 Spesifikke sikkerhetsinstruksjoner for
montører
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
Installering av anlegg (se
"6Installasjon av enheten"[422]
ADVARSEL
CVXM-A og FVXM-A gulvmontert serie kan kun kombineres med systemer med total kjølemediemengde <1,842 kg. Ved kombinasjon med utendørsanlegg 3MXM40N8 eller 3MXM52N8 MÅ derfor den totale lengden på kjølemedierør for væske i installasjonen være ≤30m.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
LIVSFARE
Bruk et veggmontert rør og veggkledning i gjennomføringshullet for vegger med metallramme eller metallplater for å unngå mulig varme, elektrisk støt eller brann.
Installering av røropplegg (se
FARE: FARE FOR FORBRENNING/SKÅLDING
"7Montering av rør"[434]
)
)
LIVSFARE
Bruk den koniske mutteren som er festet til anlegget.Påfør kjølemedieolje kun på konens innside for å forhindre gasslekkasje. Bruk
kjølemedieolje til R32.
IKKE bruk forbindelser om igjen.
LIVSFARE
IKKE bruk mineralolje på den konede delen.For å garantere dette R32-anleggets levetid må det aldri installeres en tørker.
Tørkematerialet kan løse seg opp og skade systemet.
LIVSFARE
Ufullstendig konus kan forårsake lekkasje av kjølemediegass.Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av
kjølemediegass.
Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere
kan forårsake lekkasje av kjølemediegass.
Elektrisk installering (se
"8Elektrisk installasjon"[440]
)
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
FARE: ELEKTRISK STØT
Referanseguide for montører
15
3 | Spesifikke sikkerhetsinstruksjoner for montører
ADVARSEL
Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
Foreta elektriske tilkoblinger til det faste ledningsopplegget.Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
ADVARSEL
Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
Installer nødvendige sikringer eller skillebrytere.Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til overoppheting, elektrisk støt eller brann.
IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
ADVARSEL
Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir full frakobling ved overspenning kategori III.
ADVARSEL
Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.
ADVARSEL
IKKE koble strømledningen til innendørsenheten. Det kan føre til elektrisk støt eller brann.
ADVARSEL
Bruk IKKE elektriske komponenter som er kjøpt lokalt, inne i produktet.Strømtilførselen til dreneringspumpen osv. må IKKE forgrenes fra rekkeklemmen.
Det kan føre til elektrisk støt eller brann.
Referanseguide for montører
16
ADVARSEL
Hold sammenkoblingsledningen unna eventuelle kobberrør uten varmeisolering, da slike rør vil være svært varme.
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

4 Om esken

edb ca f
j k lih
g
m

4.1 Innendørsenhet

4.1.1 Slik pakker du ut innendørsenheten

4 | Om esken

4.1.2 Fjerne tilbehør fra innendørsanlegget

1 Fjern tilbehøret som ligger i bunnen av pakken. Ekstra SSID-etikett er festet til
anlegget.
a Installeringshåndbok b Driftshåndbok
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
c Generelle sikkerhetshensyn d Festeplate (festet på anlegget) e Luktfjerningsfilter
f Dreneringsslange g Isolasjonsdel h Brukergrensesnitt
i Holder til brukergrensesnitt
Referanseguide for montører
17
4 | Om esken
j Tørrbatterier AAA.LR03 (alkaliske) til brukergrensesnitt
k Ekstra SSID-etikett (festet til anlegget)
l Skruer til feste av dreneringsslange
m Skruer med hvitt hode "Sette tilbake frontristen"[445]
Ekstra SSID-etikett. IKKE kast den ekstra etiketten. Oppbevar den på et trygt sted
i tilfelle du får bruk for den senere (f.eks. kan den settes på en ny frontrist dersom frontristen skiftes ut).
Referanseguide for montører
18
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

5 Om enheten

cba d
Symbolene nedenfor kan finnes på innendørsanlegget:
Symbol Forklaring

5.1 Systemoppsett

5 | Om enheten
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
Mål spenningen ved kontaktene til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører service.

5.2 Driftsområde

Bruk systemet innenfor følgende temperatur- og fuktighetsområder for å få en sikker og effektiv drift av anlegget.
Utetemperatur –10~46°CDB –15~24°CDB
Innendørstemperatur 18~32°C DB
Luftfuktighet inne ≤80%
a Innendørsanlegg b Dreneringsrør
c Kjølemedierør (gass og væske)
d Utendørsanlegg
I kombinasjon med utendørsanlegg RXM25~50, 2MXM40+50, 3MXM40+52
Kjøling og tørking
(a)(b)
Oppvarming
(a)
–15~18°CWB
10~30°CDB
14~23°CWB
(b)
(a)
En sikkerhetsanordning kan stanse driften av systemet hvis anlegget kjøres utenfor driftsområdet.
(b)
Kondens og vann som drypper kan forekomme hvis anlegget kjøres utenfor driftsområdet.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
I kombinasjon med utendørsanlegg RXTP25+35
Kjøling og tørking
(a)(b)
Oppvarming
Utetemperatur –10~46°CDB –25~24°CDB
–25~18°CWB
Referanseguide for montører
(a)
19
5 | Om enheten
I kombinasjon med utendørsanlegg RXTP25+35
Kjøling og tørking
(a)(b)
Oppvarming
(a)
Innendørstemperatur 18~32°C DB
Luftfuktighet inne ≤80%
(a)
(b)

5.3 Om trådløst LAN

Du finner detaljerte spesifikasjoner, installeringsanvisninger, innstillingsmetoder, vanlige spørsmål, samsvarserklæring og seneste versjon av denne håndboken på
http://www.onlinecontroller.daikineurope.com.
10~30°CDB
14~23°CWB
(b)
En sikkerhetsanordning kan stanse driften av systemet hvis anlegget kjøres utenfor driftsområdet. Kondens og vann som drypper kan forekomme hvis anlegget kjøres utenfor driftsområdet.
INFORMASJON
Daikin Industries Czech Republic s.r.o. erklærer med dette at radioutstyret i
denne enheten er i samsvar med direktiv 2014/53/EU.
Denne enheten er ansett som kombinert utstyr iht. definisjonen i direktiv
2014/53/EU.

5.3.1 Forholdsregler ved bruk av trådløst LAN

Må IKKE brukes nær:
Medisinsk utstyr. F.eks. personer som bruker pacemaker eller defibrillator. Dette
utstyret kan forårsake elektromagnetisk interferens.
Automatisk styrt utstyr. F.eks. automatiske dører eller brannalarmutstyr. Dette
utstyret kan forårsake funksjonsfeil ved utstyret.
Mikrobølgeovn. Denne kan forårsake trådløs lokalnettkommunikasjon.

5.3.2 Basisparametre

Hva Verdi
Frekvensområde 2400MHz~2483,5MHz
Radioprotokoll IEEE 802.11b/g/n
Radiofrekvenskanal 13ch
Utgangseffekt 13dBm
Effektiv utstrålt effekt 15dBm (11b) / 14dBm (11g) / 14dBm
Strømtilførsel DC 14 V / 100 mA
(11n)

5.3.3 Stille inn trådløst LAN

Referanseguide for montører
20
Kunden må sørge for å ha:
Smarttelefon eller nettbrett med minimum støttet versjon av Android eller iOS,
som angitt på http://www.onlinecontroller.daikineurope.com
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
Internett-forbindelse og modem, ruter e.l.Trådløs LAN-tilgang.Gratis app Daikin Residential Controller installert.
Installere applikasjonen Daikin Residential Controller
1 Åpne:
Google Play for enheter som bruker Android.App Store for enheter som bruker iOS.
2 Søk etter Daikin Residential Controller. 3 Installer ved å følge anvisningene på skjermen.
5 | Om enheten
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
21
6 | Installasjon av enheten

6 Installasjon av enheten

I dette kapitlet

6.1 Klargjøre installeringsstedet

6.1 Klargjøre installeringsstedet................................................................................................................................................... 22
6.1.1 Krav til installeringssted for innendørsanlegget .................................................................................................... 22
6.2 Åpne innendørsenheten......................................................................................................................................................... 24
6.2.1 To remove the front panel ..................................................................................................................................... 24
6.2.2 Ta av frontristen ..................................................................................................................................................... 24
6.2.3 Åpne rekkeklemmen og ta av dekselet på den elektriske koblingsboksen........................................................... 24
6.3 Montere innendørsenheten................................................................................................................................................... 25
6.3.1 Slik monterer du innendørsenheten...................................................................................................................... 25
6.3.2 Bore hull i veggen ................................................................................................................................................... 30
6.3.3 Fjerne spaltedelene................................................................................................................................................ 30
6.3.4 Slik sikrer du dreneringen ...................................................................................................................................... 31
6.4 Montere brukergrensesnittet ................................................................................................................................................ 33
6.4.1 Montere holderen til brukergrensesnittet ............................................................................................................ 33
IKKE installer enheten på steder som ofte brukes som arbeidsplass. I tilfelle bygningsarbeid (f.eks. slipearbeid) der det dannes mye støv, MÅ enheten dekkes til.
Velg et installeringssted med tilstrekkelig plass til å transportere enheten inn og ut.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).

6.1.1 Krav til installeringssted for innendørsanlegget

INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[45].
INFORMASJON
Nivået på lydtrykk er lavere enn 70dBA.
ADVARSEL
CVXM-A og FVXM-A gulvmontert serie kan kun kombineres med systemer med total kjølemediemengde <1,842 kg. Ved kombinasjon med utendørsanlegg 3MXM40N8 eller 3MXM52N8 MÅ derfor den totale lengden på kjølemedierør for væske i installasjonen være ≤30m.
Referanseguide for montører
22
MERKNAD
Utstyret som beskrives i denne håndboken, kan forårsake elektronisk støy som følge av radiofrekvent energi. Utstyret er i samsvar med spesifikasjoner som skal gi tilfredsstillende beskyttelse mot slike forstyrrelser. Dette gir imidlertid ingen garanti for at det ikke kan oppstå forstyrrelser i enkelte installasjoner.
Det anbefales derfor å installere utstyret og elektriske ledninger slik at det er god avstand fra stereoutstyr, datamaskiner o.l.
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
6 | Installasjon av enheten
60
(65)
≤27°
(mm)
≥467
≥50 ≥50
A B
(105)
60
Monter strømkabler minst 1 m unna TV- eller radioapparater for å unngå interferens. Det kan hende at 1m ikke er tilstrekkelig, avhengig av radiobølgene.
Lysstoffrør. Ta hensyn til følgende for å unngå forstyrrelser når du installerer et
trådløst brukergrensesnitt i et rom med lysstoffrør:
- Installer det trådløse brukergrensesnittet så nær innendørsanlegget som mulig.
- Installer innendørsanlegget lengst mulig vekk fra lysstoffrør.
I tilfelle vannlekkasje må du sørge for at vann ikke kan forårsake skader på
installeringsområdet og omgivelsene rundt.
Velg et sted der driftsstøyen eller varm/kald luft fra anlegget ikke vil være til
sjenanse.
Luftstrøm. Pass på at luftstrømmen ikke blokkeres.Drenering. Sørg for at kondensvann kan tømmes på forsvarlig måte.Veggisolasjon. Når temperaturen i veggen overstiger 30°C og den relative
fuktigheten 80%, eller når friskluft kommer inn i veggen, er det nødvendig med tilleggsisolasjon (minimum 10mm tykt lag av polyetylenskum).
Veggen eller gulvets bæreevne. Kontroller at veggen eller gulvet er sterkt nok til
å bære vekten av anlegget. Forsterk om nødvendig veggen eller gulvet før du installerer anlegget.
IKKE installer enheten på følgende steder:
Steder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler
kan brytes ned og falle ut eller føre til vannlekkasje.
Det anbefales IKKE å installere anlegget på følgende steder fordi det kan redusere anleggets levetid:
Der spenningen varierer kraftigI kjøretøyer eller skipDer det forekommer syreholdig eller basisk dampSteder der det kan finnes mineraloljetåke, sprut eller damp i luften. Plastdeler
kan brytes ned og falle ut eller føre til vannlekkasje.
På steder der enheten befinner sg i direkte sollys.I baderom.Lydfølsomme områder (f.eks. nær et soverom), for å unngå forstyrrelser pga.
driftsstøy.
Avstand. Ta hensyn til følgende krav:
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Ikke installer anlegget mer enn 60mm over gulvet.
A Sett forfra B Sett fra siden
Referanseguide for montører
23
6 | Installasjon av enheten
b
a

6.2 Åpne innendørsenheten

6.2.1 To remove the front panel

1 Skyv begge glidestykkene i pilens retning til du hører et klikk.
2 Åpne frontpanelet, og fjern snoren.

6.2.2 Ta av frontristen

3 Ta av frontpanelet.
1 Ta av frontpanelet. Se "To remove the front panel"[424]. 2 Fjern de 4 skruene, hekt risten av de 4 knastene øverst, og ta av frontristen
mens du trekker den mot deg.
a Frontrist b Knaster
Referanseguide for montører
24

6.2.3 Åpne rekkeklemmen og ta av dekselet på den elektriske koblingsboksen

Åpne rekkeklemmen
1 Ta av frontristen. 2 Fjern 1 skrue nederst. 3 Løft opp følerens festeplate.
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
6 | Installasjon av enheten
c
b
c
b
a
1
2
3
b
a
c
c
b
a
b
A B C
4 Skyv metallplatedekselet ned og deretter mot deg for å ta det av.
a Skrue b Festeplate til føler
c Metallplatedeksel
Ta av dekselet på den elektriske koblingsboksen
1 Åpne rekkeklemmen. 2 Fjern 1 skrue fra den elektriske koblingsboksen. 3 Løsne de 2 knastene på dekselet på den elektriske koblingsboksen, og ta det
av.

6.3 Montere innendørsenheten

6.3.1 Slik monterer du innendørsenheten

CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
a Skrue b Deksel på koblingsboks
c Knaster
Installeringsalternativer
Det er 3 mulige monteringstyper for innendørsanlegget.
A Gulvmontert (åpen) B Veggmontert (åpen)
C Halvveis skjult montering a Festeplate
Referanseguide for montører
25
6 | Installasjon av enheten
(mm)
634.5
750
006
300
200
285
115
159
238
689
a
a
a
a
159
a
a
75
06
75
45
Ø65
Ø65
45
b
c
75
75
54
f
e
A B
C
54
45
d
b Gulvlist

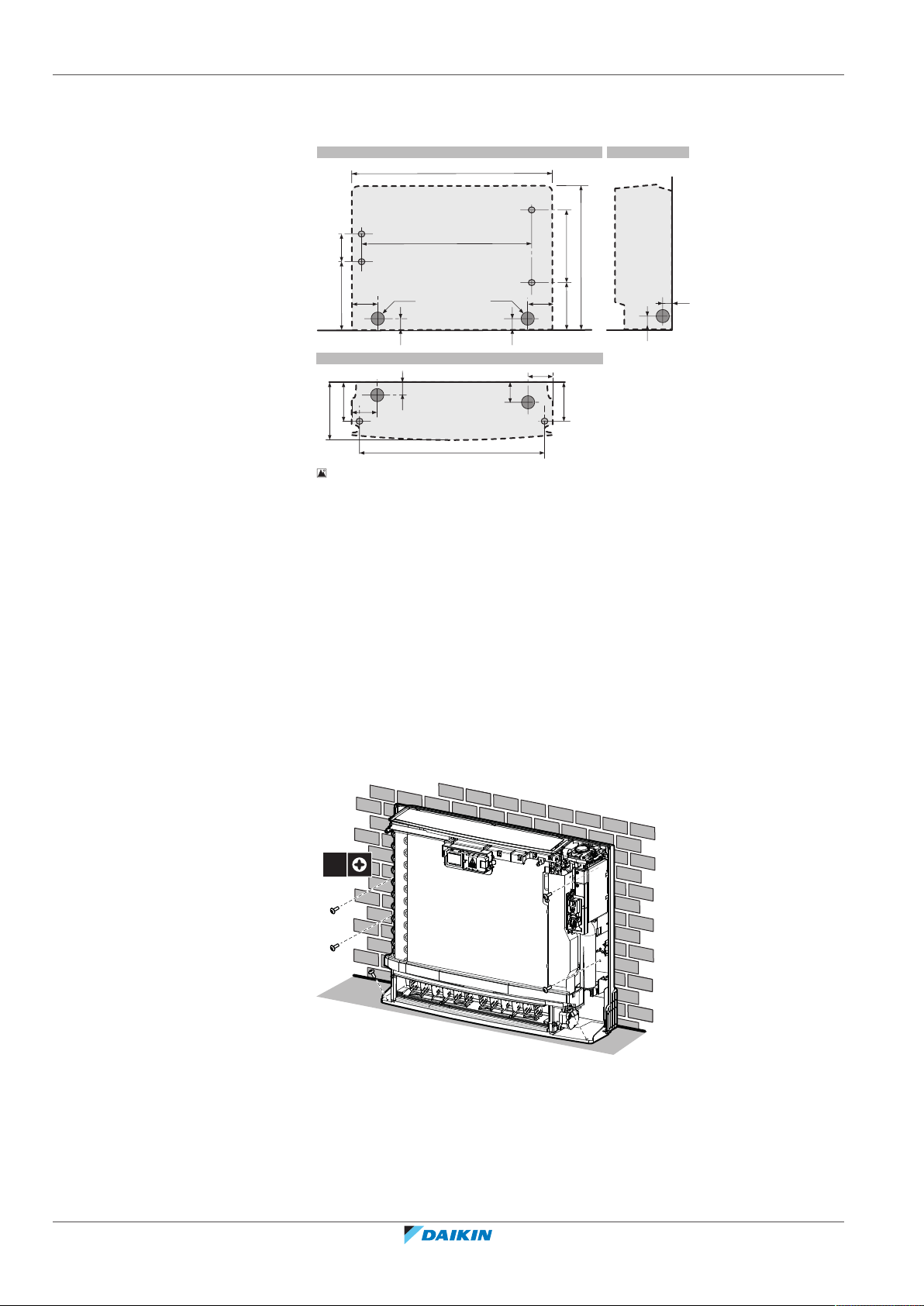

Gulvmontert installasjon
6‒1 Installeringstegning for innendørsanlegg: Gulvmontert installasjon
A Sett forfra B Sett fra siden
C Sett ovenfra a Skruehull 6× b Plassering av hull for rør på venstre side bak
c Plassering av hull for rør på høyre side bak d Plassering av hull for rør på venstre/høyre side e Plassering av hull for rør på venstre side fra bunnen
f Plassering av hull for rør på høyre side fra bunnen
1 Bor et hull i veggen, avhengig av på hvilken side rørene skal tas ut. Se "Bore
hull i veggen"[430].
Referanseguide for montører
26
2 Åpne frontpanelet, og ta av frontristen (se "6.2 Åpne
innendørsenheten"[424]).

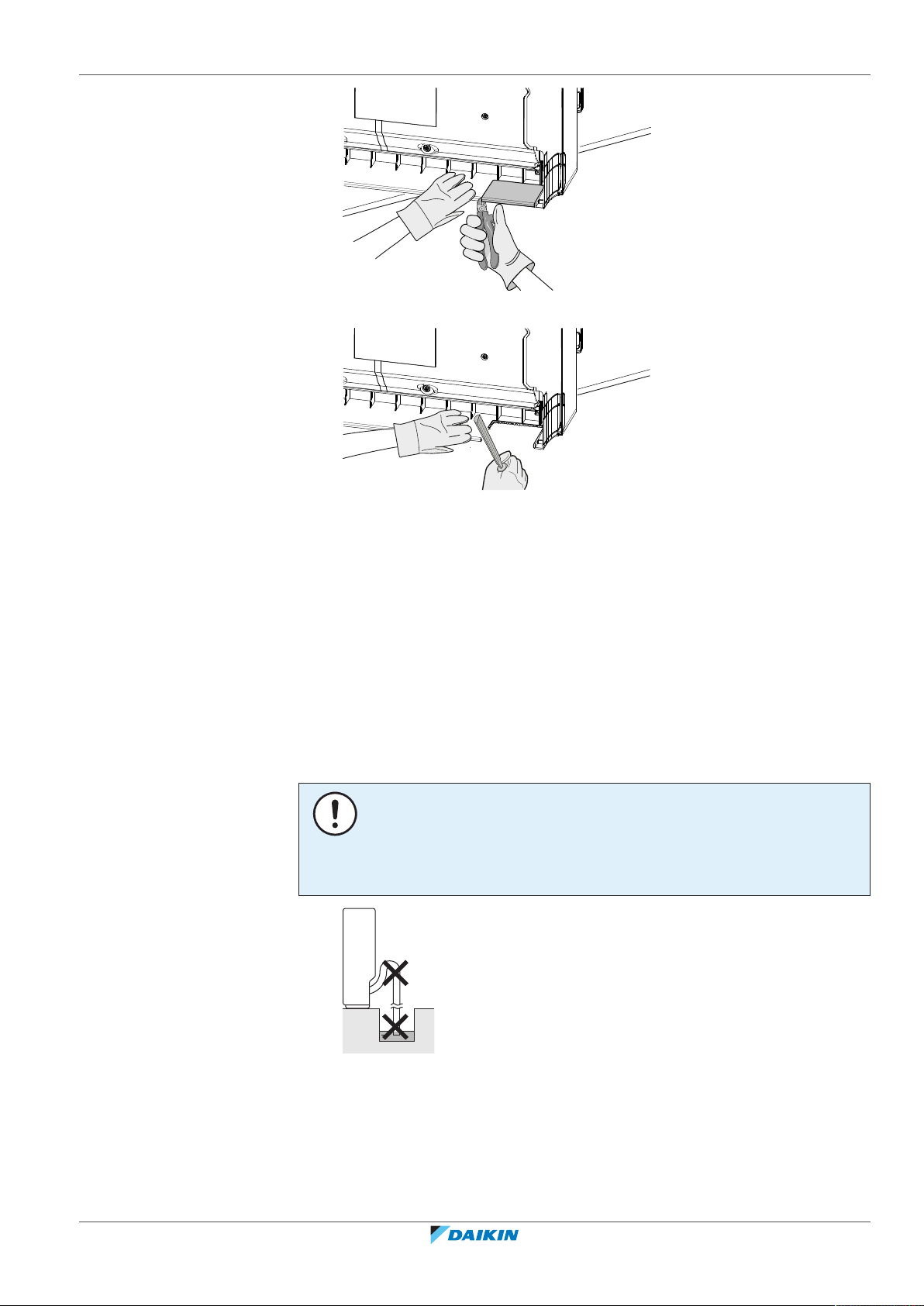

3 Fjern spaltedelene med knipetang. Se "Fjerne spaltedelene"[430]. 4 Fest anlegget på veggen og gulvet med 6 skruer M4×25L (kjøpes lokalt).
5 Når hele installeringen er fullført, setter du på frontpanelet og frontristen slik
de stod.
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

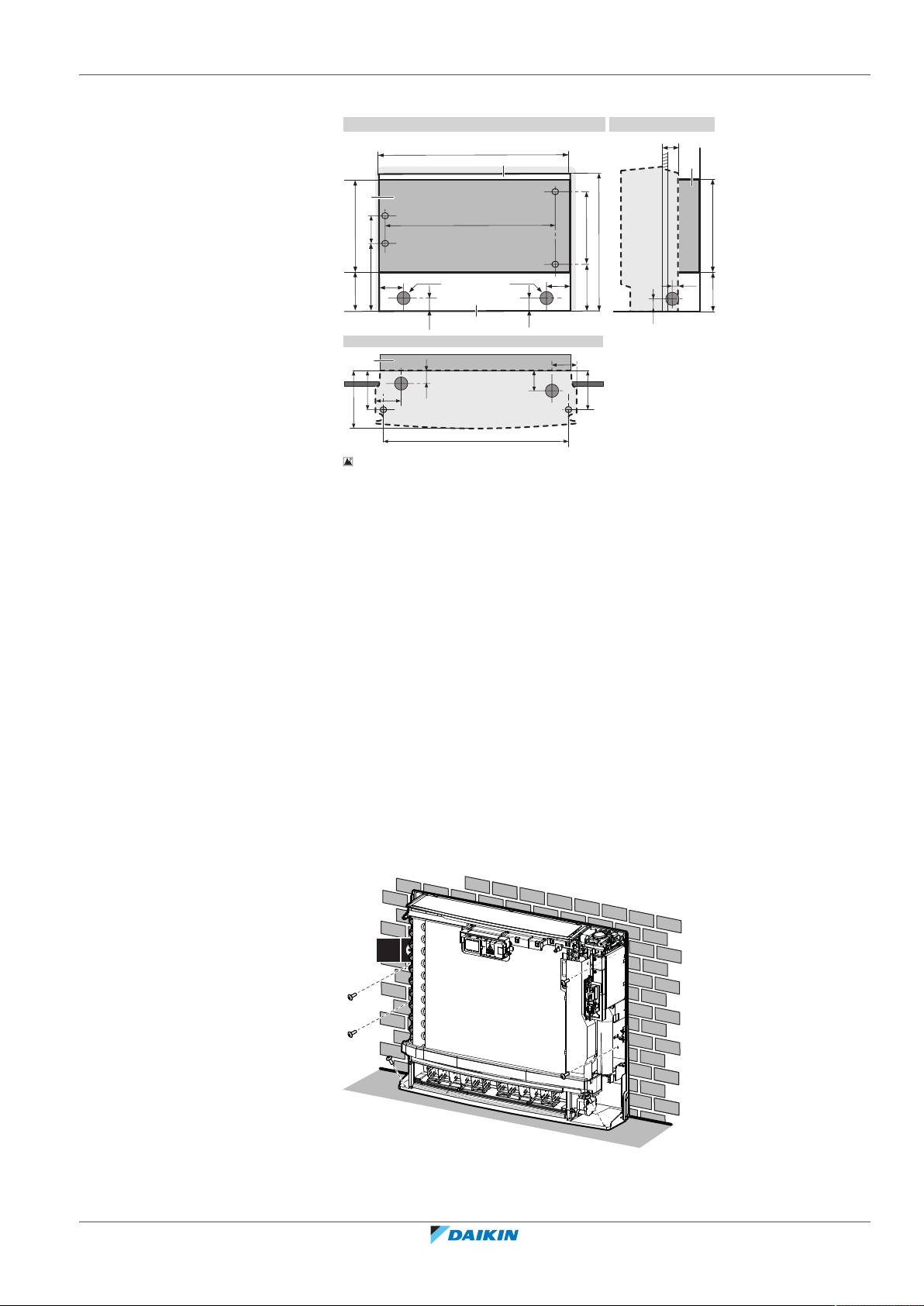

Veggmontert installering
82
166
06
(mm)
634.5
750
006
553
300
200
285
115
238
b
b
b
b
75
06
75
45
Ø65
Ø65
45
d
e
75
75
54
h
g
54
45
f
A B
C
c c
a
6‒2 Installeringstegning for innendørsanlegg: Veggmontert installering
A Sett forfra B Sett fra siden
C Sett ovenfra a Festeplate b Skruehull 4×
c Gulv d Plassering av hull for rør på venstre side bak e Plassering av hull for rør på høyre side bak
f Plassering av hull for rør på venstre/høyre side g Plassering av hull for rør på venstre side fra bunnen h Plassering av hull for rør på høyre side fra bunnen
6 Fest festeplaten midlertidig til veggen.
6 | Installasjon av enheten
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
7 Kontroller at festeplaten er i vater. 8 Marker midten av borepunktene på veggen. 9 Fest festeplaten til veggen med 5 skruer M4×25L (kjøpes lokalt).
10 Bor et hull i veggen, avhengig av på hvilken side rørene skal tas ut. Se "Bore
hull i veggen"[430].
11 Åpne frontpanelet, og ta av frontristen (se "6.2 Åpne
innendørsenheten"[424]).
12 Fjern spaltedelene med knipetang. Se "Fjerne spaltedelene"[430]. 13 Fjern spaltedelen på bunnrammen hvis det er nødvendig for gulvlisten.
Referanseguide for montører
27
6 | Installasjon av enheten
a
b
≤60
a
a Bunnramme b Spaltedel
14 Juster anlegget med justeringssymbolet på festeplaten: 375 mm fra
justeringssymbolet til hver side (anleggets bredde er 750 mm), 487 mm fra justeringssymbolet til nederst på anlegget.
15 Hekt anlegget på festeplaten, og fest den til veggen med 4 skruer M4×25L
(kjøpes lokalt).
Referanseguide for montører
28
a Justeringssymbol
16 Når hele installeringen er fullført, setter du på frontpanelet og frontristen slik
de stod.
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
Halvveis skjult montering
5 4
30
f
734~740
170
350
70
200
593~595
170 350
d e
c
c
a
A B
(mm)
a
a
75
54
Ø60
Ø60
54
75
C
159
238
689
159
b b
06
75
75
54
h
g
634.5
115
285
b
b
b
b
300
6‒3 Installeringstegning for innendørsanlegg: Halvveis skjult montering
A Sett forfra B Sett fra siden
C Sett ovenfra a Utfôring b Skruehull 6×
c Hull d Plassering av hull for rør på venstre side bak e Plassering av hull for rør på høyre side bak
f Plassering av hull for rør på høyre/venstre side g Plassering av hull for rør på venstre side fra bunnen h Plassering av hull for rør på høyre side fra bunnen
17 Lag et hull i veggen, som vist ovenfor.
6 | Installasjon av enheten
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
18 Fest utfôringen (kjøpes lokalt) i henhold til avstanden mellom anlegget og
veggen. Pass på det ikke er avstand mellom anlegget og veggen.
19 Bor et hull i veggen, avhengig av på hvilken side rørene skal tas ut. Se "Bore
hull i veggen"[430].
20 Fjern spaltedelene med knipetang. Se "Fjerne spaltedelene"[430]. 21 Åpne frontpanelet, ta av frontristen, fjern kabinettet øverst og på siden (se
"6.2Åpne innendørsenheten"[424]).
22 Fest anlegget til utfôringen og gulvet med 6 skruer M4×25L (kjøpes lokalt).
23 Når hele installeringen er fullført, setter du på frontpanelet og frontristen slik
de stod.
Referanseguide for montører
29
6 | Installasjon av enheten
Ø65
a
b
c
a
c d
d
b

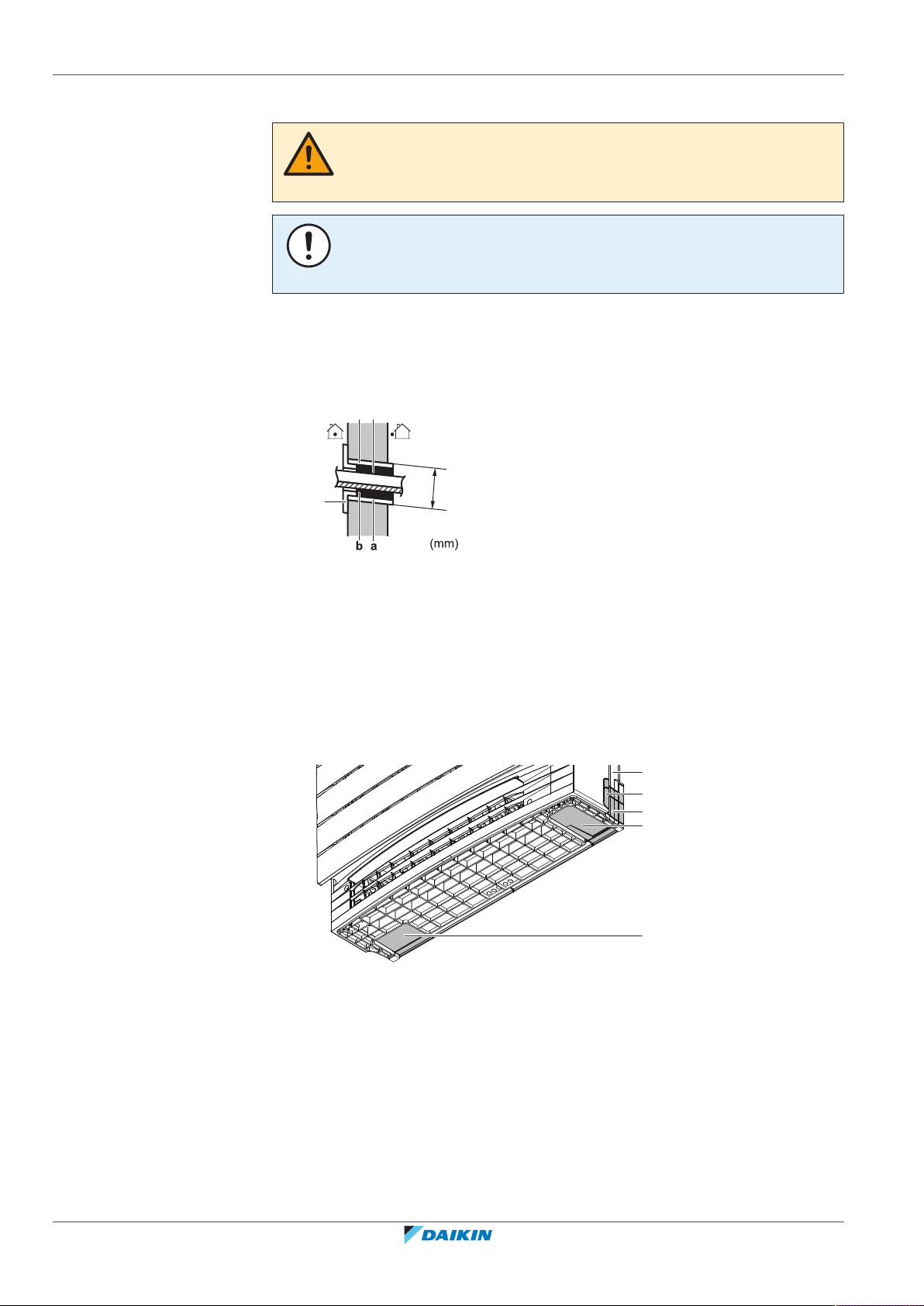

6.3.2 Bore hull i veggen

LIVSFARE
Bruk et veggmontert rør og veggkledning i gjennomføringshullet for vegger med metallramme eller metallplater for å unngå mulig varme, elektrisk støt eller brann.
MERKNAD
Sørg for å tette åpningene rundt rørene med tetningsmateriale (kjøpes lokalt) for å unngå vannlekkasje.
1 Bor et gjennomføringshull på 65mm i veggen slik at det skråner nedover mot
utsiden.
2 Før et veggmontert rør gjennom hullet. 3 Sett veggkledning på røret.
4 Du må IKKE glemme å tette rørhullet med kitt når ledninger, kjølemedierør,

6.3.3 Fjerne spaltedelene

For røropplegg på siden (venstre/høyre) og røropplegg fra bunnen (venstre/høyre) må spaltedelene fjernes. Fjern spaltedelene basert på hvor røropplegget føres ut.
1 Fjern spaltedelen med knipetang.
a Veggmontert rør b Kitt
c Dekselplate for vegg
ledninger og dreneringsrør er ferdig installert.
a Bunnramme b Spaltedel for rør på siden på frontristen (samme på andre siden)
c Spaltedel for rør på siden på bunnrammen (samme på andre siden)
d Spaltedel for rør fra bunnen
Referanseguide for montører
30
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
6 | Installasjon av enheten
2 Fjern skarpe kanter fra den utskårne delen med en halvrund nålefil.

6.3.4 Slik sikrer du dreneringen

Sørg for at kondensvann kan tømmes på forsvarlig måte. Det betyr:
Generelle retningslinjerKoble dreneringsrøret til innendørsanleggetSe etter vannlekkasjer
Generelle retningslinjer
Rørlengde. La dreneringsrørene være kortest mulig.Rørdimensjon. Bruk et stivt polyvinylkloridrør med 20mm nominell diameter og
26mm ytre diameter.
MERKNAD
Monter dreneringsslangen med fall.Knær er IKKE tillatt.IKKE la enden av slangen stå i vann.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Dreneringsslange. Dreneringsslangen (tilleggsutstyr) er 220 mm lang og med
18mm ytre diameter på tilkoblingssiden.
Skjøteslange. Bruk et stivt polyvinylkloridrør (kjøpes lokalt) med 20mm nominell
diameter som skjøteslange. Bruk polyvinylklorid-lim til liming når du tilkobler skjøteslangen.
Kondens. Iverksett tiltak mot kondens. Isoler alle dreneringsrør i i bygningen.
Referanseguide for montører
31
6 | Installasjon av enheten
d
c
a
b
100
a
≥50
220
150
100
(mm)
c
d
b
a
Koble dreneringsrøret til innendørsanlegget
MERKNAD
Feil tilkobling av dreneringsslangen kan forårsake lekkasje og dermed skader på installeringsområdet og omgivelsene rundt.
1 Skyv dreneringsslangen (tilleggsutstyr) så langt som mulig over
dreneringsmuffen, og fest den med 1 skrue (tilleggsutstyr).
a Dreneringssump b Dreneringsmuffe
c Dreneringsslange (tilleggsutstyr)
d Skrue (tilleggsutstyr)
2 Se etter vannlekkasje (se "Se etter vannlekkasjer"[432]). 3 Isoler innendørs dreneringsmuffe og og dreneringsslange med ≥10 mm
isolasjonsmateriale for å forhindre kondens.
4 Koble dreneringsrøret til dreneringsslangen. Før inn dreneringsslangen
≥50mm, slik at den ikke skyves ut av dreneringsrøret.
Se etter vannlekkasjer
Referanseguide for montører
32
a Dreneringsslange (tilleggsutstyr) b Dreneringsrør av vinylklorid (VP-30) (kjøpes lokalt)
c Reduksjonsstykke (kjøpes lokalt)
d Dreneringsrør av vinylklorid (VP-20) (kjøpes lokalt)
1 Ta ut luftfiltrene. 2 Hell på omtrent 1 l vann gradvis i dreneringssumpen, og se etter
vannlekkasjer.
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

6.4 Montere brukergrensesnittet

cba

6.4.1 Montere holderen til brukergrensesnittet

6 | Installasjon av enheten
a Brukergrensesnitt b Skruer (kjøpes lokalt)
c Holder til brukergrensesnitt
1 Velg et sted der signalet kan nå anlegget. 2 Fest brukergrensesnittholderen (tilleggsutstyr) til veggen eller tilsvarende sted
med 2 M3×20L-skruer (kjøpes lokalt).
3 Plasser brukergrensesnittet i brukergrensesnittholderen.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
33
7 | Montering av rør
t
Ø

7 Montering av rør

I dette kapitlet

7.1 Klargjøre røropplegg for kjølemiddel

7.1.1 Krav til kjølemedierør

7.1 Klargjøre røropplegg for kjølemiddel ..................................................................................................................................... 34
7.1.1 Krav til kjølemedierør ............................................................................................................................................. 34
7.1.2 Isolasjon av kjølemiddelrør .................................................................................................................................... 35
7.2 Koble til kjølerøropplegget ..................................................................................................................................................... 35
7.2.1 Om tilkobling av kjølemedierørene ....................................................................................................................... 35
7.2.2 Forholdsregler ved tilkobling av kjølemedierør..................................................................................................... 35
7.2.3 Retningslinjer ved tilkobling av kjølemedierør ...................................................................................................... 36
7.2.4 Retningslinjer for rørbøying ................................................................................................................................... 37
7.2.5 Slik lager du bul på rørenden ................................................................................................................................. 37
7.2.6 Slik kobler du røropplegget for kjølemiddel til innendørsenheten....................................................................... 38
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[45].
Fremmedlegemer inne i rør (inkludert oljer for fabrikasjon) må være ≤30 mg /
10m.
Diameter på kjølemedierør
Bruk samme diametere som tilkoblingene på utendørsanleggene:
Klasse Utvendig rørdiameter (mm)
20~35 Ø6,4 Ø9,5
50 Ø6,4 Ø12,7
Materiale på kjølemedierør
MERKNAD
Røropplegget og andre trykksatte deler skal være egnet for kjølemedium. Bruk sømløst kobberrør, deoksidert med fosforsyre, for kjølemedium.
INFORMASJON
Påfylling av ekstra kjølemedium er IKKE tillatt ved kombinasjon av utendørsanlegget 3MXM40N8 eller 3MXM52N8 med innendørsanleggene CVXM-A og/eller FVXM-A. Den totale rørlengden MÅ være ≤30m.
Væskerør Gassrør
Rørmateriale: Sømløst kobberrør som er deoksidert med fosforsyre.Rørenes herdingsgrad og tykkelse:
Ytre diameter (Ø) Herdingsgrad Tykkelse (t)
(a)
6,4mm (1/4") Herdet (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")
Referanseguide for montører
34
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
(a)
ØiØ
i
t
ØpØ
p
Det kan være behov for en større rørtykkelse avhengig av gjeldende lovgivning og det maksimale arbeidstrykket (se "PS High" på anleggets merkeplate).

7.1.2 Isolasjon av kjølemiddelrør

Bruk polyetylenskum som isolasjonsmateriale:
- med en varmeoverføringsgrad mellom 0,041 og 0,052 W/mK (0,035 og
0,045kcal/mh°C)
- med en varmemotstand på minst 120°C
Isolasjonstykkelse
7 | Montering av rør
Utvendig rørdiameter
(Øp)
6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 12~15mm ≥13mm
12,7mm (1/2") 14~16mm ≥13mm
Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere enn RH 80%, må tykkelsen på isolasjonsmaterialet være minst 20mm for å unngå kondensering på isolasjonens overflate.

7.2 Koble til kjølerøropplegget

7.2.1 Om tilkobling av kjølemedierørene

Før tilkobling av kjølemedierørene
Kontroller at utendørsanlegget og innendørsanlegget er montert.
Isolasjonens innvendige
diameter (Øi)
Isolasjonstykkelse (t)
Typisk arbeidsflyt
Tilkobling av kjølemedierørene omfatter følgende:
Koble kjølemedierøret til innendørsanleggetKoble kjølemedierøret til utendørsanleggetIsolere kjølemedierøreneHusk på retningslinjene for følgende:
- Rørbøying
- Koning av rørender
- Bruk av avstengingsventilene

7.2.2 Forholdsregler ved tilkobling av kjølemedierør

INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
Generelle sikkerhetshensynForberedelse
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
35
7 | Montering av rør
FARE: FARE FOR FORBRENNING/SKÅLDING
LIVSFARE
Bruk den koniske mutteren som er festet til anlegget.Påfør kjølemedieolje kun på konens innside for å forhindre gasslekkasje. Bruk
kjølemedieolje til R32.
IKKE bruk forbindelser om igjen.
LIVSFARE
IKKE bruk mineralolje på den konede delen.For å garantere dette R32-anleggets levetid må det aldri installeres en tørker.
Tørkematerialet kan løse seg opp og skade systemet.
MERKNAD
Ta følgende forholdsregler for kjølemedierør:
Unngå at noe annet enn det spesifiserte kjølemediet blir blandet inn i
kjølemediesyklusen (f.eks. luft).
Bruk bare R32 når du tilfører kjølemedium.Bruk bare installasjonsverktøy (for eksempel manifoldmålersett) som bare brukes
på R32-installasjoner for å stå imot trykket og forhindre at det kommer fremmedlegemer (for eksempel mineraloljer og fukt) inn i systemet.
Installer røropplegget slik at koningen IKKE utsettes for mekanisk belastning.Beskytt rørene som beskrevet i tabellen nedenfor for å forhindre at det kommer
inn smuss, fuktighet eller støv i rørene.
Vær forsiktig når du fører kobberrør gjennom veggene (se figuren nedenfor).

7.2.3 Retningslinjer ved tilkobling av kjølemedierør

Referanseguide for montører
36
Enhet Monteringsperiode Beskyttelsesmetode
Utendørsenhet >1måned Klem røret
<1måned Klem eller bruk tape på
Innendørsenhet Uavhengig av periode
røret
INFORMASJON
IKKE åpne kjølemiddelets avstengningsventil før du kontrollerer kjølemiddelets røropplegg. Når du må etterfylle kjølemiddel, anbefales det å åpne kjølemiddelets avstengningsventil etter påfylling.
Ta følgende forholdsregler når du kobler til rør:
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
7 | Montering av rør
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
a b
Bestryk innsiden av koningen med eterolje eller esterolje når du setter på en
konisk mutter. Trekk til 3 eller 4 omdreininger for hånd før du strammer til endelig.
Bruk ALLTID 2 nøkler sammen når du skal løsne en konisk mutter.Bruk ALLTID en fastnøkkel og momentnøkkel sammen for å stramme til den
koniske mutteren når du kobler til rør. Dette gjør du for å forhindre sprekker og lekkasjer i mutteren.
a Momentnøkkel b Fastnøkkel
c Rørkobling
d Konisk mutter
Rørdimensjon
(mm)
Tiltrekkingsmomen
t (N•m)
Konedimensjoner
(A) (mm)
Form på konen
(mm)
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6

7.2.4 Retningslinjer for rørbøying

Bruk en rørbøyer til å bøye. Alle rørbøyer skal være så jevne som mulig (bøyeradius bør være 30~40 mm eller større).

7.2.5 Slik lager du bul på rørenden

LIVSFARE
Ufullstendig konus kan forårsake lekkasje av kjølemediegass.Du må IKKE bruke koner på nytt. Bruk nye koner for å unngå lekkasje av
Bruk koniske muttere som følger med anlegget. Bruk av andre koniske muttere
1 Kutt rørenden med rørkutter. 2 Fjern skarpe kanter med kutteflaten vendt nedover slik at det IKKE kommer
spon inn i røret.
kjølemediegass.
kan forårsake lekkasje av kjølemediegass.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
a Kutt nøyaktig i rett vinkel. b Fjern skarpe kanter.
3 Fjern den koniske mutteren fra avstengingsventilen og sett den koniske
mutteren på røret.
Referanseguide for montører
37
7 | Montering av rør
A
a b
c
a b
c d
a
b
a
a
e
b
e
c
b
a
d
c
d
b
4 Kon røret. Plasser i nøyaktig den posisjonen som vises på følgende figur.
Koneverktøy for R32
(gripetype)
Gripetype
Vanlig koneverktøy
(Ridgid-type)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Kontroller at konen er ordentlig utført.
a Koningens innvendige overflate MÅ være helt glatt. b Rørenden MÅ være jevnt konet i en perfekt sirkel.
c Sørg for at den koniske mutteren er montert.

7.2.6 Slik kobler du røropplegget for kjølemiddel til innendørsenheten

ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
Rørlengde. La kjølemedierørene være kortest mulig.
Vingemuttertype
(Imperial-type)
1 Koble kjølemedierør til anlegget med koniske tilkoblinger. 2 Isoler kjølemedierøret på innendørsanlegget slik:
a Gassrør b Isolasjon for gassrør
c Væskerør
d Isolasjon for væskerør
MERKNAD
Sørg for å isolere alle kjølemedierør. Eventuelle blottlagte rør kan forårsake kondens.
3 Lukk snittet på tilkoblingen for kjølemedierøret, og fest teip over (kjøpes
lokalt). Kontroller at det ikke er noen åpninger.
4 Pakk inn snittet og enden av isolasjonen på det tilkoblede kjølemedierøret
med isolasjonsdelen (tilleggsutstyr). Kontroller at det ikke er noen åpninger.
Referanseguide for montører
38
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
a Tilkobling for kjølemedierør b Kjølemedierør (kjøpes lokalt)
c Snitt d Teip e Isolasjonsdel (tilleggsutstyr)
7 | Montering av rør
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
39
8 | Elektrisk installasjon

8 Elektrisk installasjon

I dette kapitlet

8.1 Om tilkobling av det elektriske ledningsopplegget

8.1 Om tilkobling av det elektriske ledningsopplegget................................................................................................................ 40
8.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget ...................................................................... 40
8.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget ........................................................................ 41
8.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter ................................................................................ 42
8.2 Koble de elektriske ledningene til innendørsanlegget........................................................................................................... 42
8.3 Koble til tilbehør (ledningstilkoblet brukerkontroll, sentral brukerkontroll, trådløs adapter osv.)...................................... 43
Typisk arbeidsflyt
Tilkobling av elektrisk ledningsopplegg består vanligvis av følgende trinn:
1 Kontroller at systemets strømtilførsel samsvarer med de elektriske
spesifikasjonene for anleggene.
2 Koble de elektriske ledningene til utendørsanlegget. 3 Koble de elektriske ledningene til innendørsanlegget. 4 Koble til hovedstrømforsyningen.

8.1.1 Forholdsregler ved tilkobling av det elektriske ledningsopplegget

FARE: ELEKTRISK STØT
ADVARSEL
Bruk ALLTID multikjernekabler til strømforsyning.
INFORMASJON
Les også om forholdsregler og krav under "2Generelle sikkerhetshensyn"[45].
INFORMASJON
Les også "Spesifikasjoner for standard ledningsoppleggkomponenter"[442].
ADVARSEL
Alt ledningsopplegg MÅ installeres av en autorisert elektriker og overholde
gjeldende lovgivning.
Foreta elektriske tilkoblinger til det faste ledningsopplegget.Alle komponenter kjøpt på stedet og all elektrisk konstruksjon MÅ overholde
gjeldende lovgivning.
Referanseguide for montører
40
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
8 | Elektrisk installasjon
b a
ADVARSEL
Hvis strømforsyningen mangler eller har feil N-fase, kan utstyret gå i stykker.Etabler riktig jording. Enheten må IKKE jordes til vannrør, innkoblingsdemper eller
telefonjording. Ufullstendig jording kan medføre elektrisk støt.
Installer nødvendige sikringer eller skillebrytere.Fest det elektriske ledningsopplegget med kabelfester slik at de IKKE kommer i
kontakt med skarpe kanter eller røropplegget, spesielt på høyttrykkssiden.
IKKE bruk sammenteipede ledninger, ledninger med flertrådet leder,
skjøteledninger eller tilkoblinger fra et stjernesystem. De kan føre til overoppheting, elektrisk støt eller brann.
IKKE installer en fasekondensator, fordi denne enheten er utstyrt med
vekselretter. En fasekondensator vil redusere ytelsen og kan føre til ulykker.
ADVARSEL
Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir full frakobling ved overspenning kategori III.
ADVARSEL
Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.
ADVARSEL
IKKE koble strømledningen til innendørsenheten. Det kan føre til elektrisk støt eller brann.
ADVARSEL
Bruk IKKE elektriske komponenter som er kjøpt lokalt, inne i produktet.Strømtilførselen til dreneringspumpen osv. må IKKE forgrenes fra rekkeklemmen.
Det kan føre til elektrisk støt eller brann.
ADVARSEL
Hold sammenkoblingsledningen unna eventuelle kobberrør uten varmeisolering, da slike rør vil være svært varme.

8.1.2 Retningslinjer ved tilkobling av det elektriske ledningsopplegget

Ta hensyn til følgende:
Hvis ledninger med flertrådet leder brukes, monterer du en rund terminal av
krimpetypen på enden av ledningen. Passer den runde terminalen av krimpetype på ledningen opp til den tildekkede delen, og fest terminalen med et passende verktøy.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
a Flertrådet leder b Rund kabelsko
Bruk følgende metoder til å montere ledninger:
Referanseguide for montører
41
8 | Elektrisk installasjon
c b
c
aa
A
AA´
c b ba c
a
B
B
1-3
Ledningstype Fremgangsmåte for å installere
Énlederledning
a Buktet énlederledning b Skrue c Flat skive
Ledning med flertrådet leder og rund terminal av krimpetype
a Kontakt b Skrue c Flat skive
Tillatt
IKKE tillatt
Jordledningen mellom ledningsklemmen og kontakten må være lenger enn de
andre ledningene.

8.1.3 Spesifikasjoner for standard ledningsoppleggkomponenter

Komponent
Sammenkoblingskabel (innendørs↔utendørs) 4-kjernet kabel
1,5mm²~2,5mm² og gyldig for
H05RN-F (60245 IEC 57)

8.2 Koble de elektriske ledningene til innendørsanlegget

1 Åpne rekkeklemmen. Se "6.2Åpne innendørsenheten"[424].
220~240V
Referanseguide for montører
42
2 Avisoler ledningsendene ca. 15mm. 3 Tilpass ledningsfargene etter kontaktnumrene innendørs- og
utendørsanleggets rekkeklemmer, og skru ledningene godt fast i tilsvarende kontakter.
4 Koble jordledningene til tilsvarende kontakter.
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
8 | Elektrisk installasjon
a
b
c
a
b
a Rekkeklemme b Elektrisk komponentblokk
c Kabelklemme
5 Trekk i ledningene for å kontrollere at de sitter ordentlig fast, og fest
ledningene med kabelklemmen.
6 Pass på at ledningene ikke kommer i kontakt med metalldelene på
varmeveksleren.
7 Ved tilkobling til et adaptersystem, se "8.3Koble til tilbehør (ledningstilkoblet
brukerkontroll, sentral brukerkontroll, trådløs adapter osv.)"[443].

8.3 Koble til tilbehør (ledningstilkoblet brukerkontroll, sentral brukerkontroll, trådløs adapter osv.)

1 Ta av dekselet til den elektriske koblingsboksen. Se "6.2 Åpne
innendørsenheten"[424].
2 Koble ledningen for tilleggsadapteren til S21-koblingsstykket. Se i
installeringshåndboken for tilleggsadapteren om hvordan du kobler ledningen for tilleggsadapteren til tilbehøret.
3 Legg opp ledningen som vist på figuren under.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
a S21-kontaktstykke
B Ledning for tilleggsadapter
Referanseguide for montører
43
8 | Elektrisk installasjon
4 Lukk dekselet på den elektriske koblingsboksen. Se "9.2 Slik lukker du
innendørsenheten"[445].
Referanseguide for montører
44
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

9 | Ferdigstille monteringen av innendørsenheten

a
b c
e f
9 Ferdigstille monteringen av
innendørsenheten

9.1 Ferdigstille installeringen av innendørsanlegget

1 Etter at røropplegg for drenering, kjølemiddel og elektrisk røropplegg er
fullført. Pakk inn kjølemedierørene og sammenkoblingsledningen med isolasjonstape. La minst halve båndbredden overlappe for hver omgang.
a Sammenkoblingskabel b Gassrør
c Isolasjon for gassrør d Isoleringstape e Væskerør
f Isolasjon for væskerør
2 Før rørene gjennom hullet i veggen, og tett igjen åpningen med kitt.

9.2 Slik lukker du innendørsenheten

9.2.1 Lukke den elektriske koblingsboksen og lukke rekkeklemmen

1 Fest den elektriske koblingsboksen på de 2 knastene, lukk den og fest den
med 1 skrue.
2 Sett på metalldekselet foran, og fest det med skruen. 3 Lukk følerens festeplate.

9.2.2 Sette tilbake frontristen

1 Sett frontristen tilbake på plass. 2 Fest frontristen på de 4 knastene. 3 Festes med de 2 originale skruene på den øverste delen og med de 2 skruene
med hvitt hode (tilleggsutstyr) på den nederste delen.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
45
9 | Ferdigstille monteringen av innendørsenheten
b
a
c c
a Frontrist b 4 knaster
c Skruer med hvitt hode (tilleggsutstyr)

9.2.3 Sette tilbake frontpanelet

1 Før inn frontpanelet i sporene til anlegget (3 steder), og fest snoren.
2 Lukk frontpanelet, og skyv på begge glidestykkene til du hører et klikk.
3 Skyv på sidene av frontpanelet for å sjekke at frontpanelet er skikkelig festet.
Referanseguide for montører
46
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

10 Konfigurasjon

a

10.1 Stille inn en annen adresse

Hvis 2 innendørsanlegg er installert i 1 rom, kan det stilles ulike adresser for 2 brukergrensesnitt.
1 Ta av dekselet og ta ut batteriene fra brukergrensesnittet. 2 Kutt adressestrapp J4.
Adressestrapp J4 Adresse
Fabrikkinnstilling 1
Etter å ha kuttet med knipetang 2
10 | Konfigurasjon
a Adressestrapp J4
MERKNAD
Vær forsiktig så du IKKE skader noen av delene rundt når du kutter adressestrappen.
3 Slå på strømmen.
4 Trykk midt på og samtidig. 5 Trykk på , velg og trykk på .
Resultat: Daikin-øyet begynner å blinke.
6 Trykk på innendørsanleggets ON/OFF-knapp mens Daikin-øyet blinker.
INFORMASJON
Gjenta fremgangsmåten for innstilling fra start hvis du IKKE kan fullføre innstillingen mens Daikin-øyet blinker.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
47
10 | Konfigurasjon
7 Trykk på når innstillingen er fullført.
Resultat: Brukergrensesnittet går tilbake til startskjermbildet.
Referanseguide for montører
48
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

11 Igangsetting

11.1 Oversikt: igangsetting

Dette kapitlet beskriver hva du må gjøre og vite for å ferdigstille systemet etter at det er installert.
Typisk arbeidsflyt
Igangsetting består vanligvis av følgende trinn:
1 Gå gjennom "sjekkliste før ferdigstilling". 2 Utføre en testkjøring av systemet.

11.2 Sjekkliste før idriftsetting

Etter installering må punktene nedenfor kontrolleres før anlegget tas i bruk. Når alle kontrollene er utført, skal anlegget lukkes. Slå på anlegget etter at det er blitt lukket.
Du har lest alle installeringsanvisninger, som beskrevet i referanseguiden for installatøren.
11 | Igangsetting
Innendørsanleggene er riktig montert.
Utendørsenheten er riktig montert.
Luftinntak/-utløp
Kontroller at luftinntaket og -utløpet til anlegget IKKE er tilstoppet av papirark, papp eller annet materiale.
Det er INGEN manglende faser eller motfaser.
Kjølemiddelrør (gass og væske) er termisk isolert.
Drenering
Pass på at det er jevn flyt i dreneringen. Mulige konsekvens: Det kan dryppe kondensvann.
Systemet er riktig jordet, og jordingsklemmene er tilstrammet.
Sikringer eller lokalt installerte beskyttelsesenheter er i samsvar med dette dokumentet, og er IKKE forsøkt omgått.
Strømforsyningsspenningen stemmer overens med spenningen på enhetens identifikasjonsmerke.
De spesifiserte ledningene brukes til sammenkoplingskabelen.
Innendørsenheten mottar signalene fra brukergrensesnittet.
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Det finnes INGEN løse forbindelser eller defekte elektriske komponenter i bryterboksen.
Isolasjonsmotstanden til kompressoren er OK.
Det finnes INGEN defekte komponenter eller sammenklemte rør inne i innendørs- og utendørsenheten.
Det finnes INGEN kjølemiddellekkasjer.
Riktig rørstørrelse er installert, og rørene er godt isolert.
Referanseguide for montører
49
11 | Igangsetting

11.3 Slik utfører du prøvekjøringen

11.3.1 Foreta prøvekjøring via brukergrensesnittet

Stoppventilene på utendørsenheten (gass og væske) er helt åpne.
Forutsetning: Strømtilførselen MÅ være innenfor det angitte området. Forutsetning: Prøvekjøring kan gjennomføres i kjøle- eller varmemodus. Forutsetning: Prøvekjøring skal utføres i henhold til brukerhåndboken for
innendørsanlegget for å sikre at alle funksjoner og deler fungerer som de skal.
1 Velg laveste temperatur som kan programmeres i kjølemodus. Velg høyeste
temperatur som kan programmeres i varmemodus. Prøvekjøring kan deaktiveres ved behov.
2 Still temperaturen på et normalt nivå når prøvekjøring er fullført. I
kjølemodus: 26~28°C, i varmemodus: 20~24°C.
3 Systemet stanser 3minutter etter at enheten er slått AV.
1 Trykk på for å slå på systemet.
2 Trykk midt på og samtidig. 3 Trykk to ganger på for å velge , og bekreft ved å trykke på .
Resultat: vises på skjermen for å angi at prøvekjøring er valgt. Prøvekjøringen
stanser automatisk etter ca. 30 minutter.
4 Trykk på PÅ/AV-knappen for å stanse driften tidligere.
Referanseguide for montører
50
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

12 Overlevering til brukeren

Så snart testkjøringen er ferdig og enheten fungerer som den skal, må du sørge for at brukeren har følgende klart for seg:
Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å
oppbevare den for fremtidige referanseformål. Informer brukeren om at den fullstendige dokumentasjonen er tilgjengelig på URL-adressen nevnt tidligere i denne håndboken.
Forklar brukeren hvordan systemet betjenes og hva som må gjøres hvis det
oppstår problemer.
Forklar brukeren hva som må utføres i forbindelse med vedlikehold av anlegget.
12 | Overlevering til brukeren
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
51
13 | Kassering

13 Kassering

MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk, resirkulering og gjenvinning.
Referanseguide for montører
52
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10

14 Tekniske data

,
A
INDOOR
OUTDOOR
Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).

14.1 Koblingsskjema

14.1.1 Felles tegnforklaring for koblingsskjema

Du finner benyttede deler og deres nummer på koblingsskjemaet til anlegget. Delene er nummerert i stigende rekkefølge for hver del, angitt med "*" i delangivelsen under.
Symbol Betydning Symbol Betydning
Strømbryter Jordingsbeskyttelse
14 | Tekniske data
Tilkobling Jordingsbeskyttelse (skrue)
Koblingsstykke
Likeretter
Jord Relékoblingsstykke
Lokalt
Kortsluttet kontakt
ledningsopplegg
Sikring Kontakt
Innendørsanlegg Rekkeklemme
Utendørsanlegg Ledningsklemme
Reststrømenhet
Symbol Farge Symbol Farge
BLK Svart ORG Oransje
BLU Blå PNK Rosa
BRN Brun PRP, PPL Mørklilla
GRN Grønn RED Rød
GRY Grå WHT Hvit
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
YLW Gul
Symbol Betydning
A*P Kretskort
BS* Trykknapp PÅ/AV, driftsbryter
BZ, H*O Alarmsignal
C* Kondensator
Referanseguide for montører
53
14 | Tekniske data
Symbol Betydning
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Tilkobling, koblingsstykke MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE
D*, V*D Diode
DB* Diodebro
DS* DIP-bryter
E*H Varmeapparat
FU*, F*U (for karakteristika, se
Sikring kretskortet inne i anlegget)
FG* Koblingsstykke (masseforbindelse)
H* Kabelskjerming
H*P, LED*, V*L Kontrollampe, lysdiode
HAP Lysdiode (servicemonitor grønn)
HIGH VOLTAGE Høyspenning
IES Intelligent øye-føler
IPM* Intelligent strømmodul
K*R, KCR, KFR, KHuR, K*M Magnetisk relé
L Strømførende
L* Spole
L*R Reaktor
M* Trinnmotor
M*C Kompressormotor
M*F Viftemotor
M*P Dreneringspumpemotor
M*S Svingemotor
MR*, MRCW*, MRM*, MRN* Magnetisk relé
N Nulleder
n=*, N=* Antall gjennomganger i ferrittkjerne
PAM Pulsamplitudemodulasjon
PCB* Kretskort
PM* Strømmodul
PS Svitsjet strømtilførsel
PTC* PTC-termistor
Referanseguide for montører
54
Q* Isolert port bipolar transistor (IGBT)
Q*C Strømbryter
Q*DI, KLM Jordfeilbryter
Q*L Overlastvern
Q*M Termobryter
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
14 | Tekniske data
Symbol Betydning
Q*R Reststrømenhet
R* Motstand
R*T Termistor
RC Mottaker
S*C Endebryter
S*L Flottørbryter
S*NG Lekkasjevarsler for kjølemedium
S*NPH Trykkføler (høy)
S*NPL Trykkføler (lav)
S*PH, HPS* Trykkbryter (høy)
S*PL Trykkbryter (lavt)
S*T Termostat
S*RH Luftfuktighetsføler
S*W, SW* Driftsbryter
SA*, F1S Innkoblingsdemper
SR*, WLU Signalmottaker
SS* Velgebryter
SHEET METAL Rekkeklemmens festeplate
T*R Transformator
TC, TRC Sender
V*, R*V Varistor
V*R Diodebro, isolert port bipolar transistor
(IGBT) strømmodul
WRC Trådløs fjernkontroll
X* Kontakt
X*M Rekkeklemme (blokk)
Y*E Elektronisk ekspansjonsventilsløyfe
Y*R, Y*S Reverserende magnetventilsløyfe
Z*C Ferrittkjerne
ZF, Z*F Støyfilter
CVXM20+FVXM25~50A2V1B Luftkondisjoneringsanlegg i delt system 4P625991-1B – 2020.10
Referanseguide for montører
55
15 | Ordliste

15 Ordliste

Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover, forskrifter og/eller koder som er relevante og gjeldende for et bestemt produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig service på enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer hvordan du installerer, konfigurerer og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde. Forklarer bruken.
Vedlikeholdsanvisninger
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde. Forklarer (hvis aktuelt) hvordan en installerer, konfigurerer, bruker og/eller vedlikeholder det.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet og som må installeres i henhold til instruksjonene i den medfølgende dokumentasjonen.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i samsvar med instruksjonene i den medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med produktet i samsvar med instruksjonene i den medfølgende dokumentasjonen.
Referanseguide for montører
56
CVXM20+FVXM25~50A2V1B
4P625991-1B – 2020.10
Verantwortung für Energie und Umwelt
Copyright 2020 Daikin
4P625991-1B 2020.10
Loading...
