Daikin CVXM20A2V1B, FVXM25A2V1B, FVXM35A2V1B, FVXM50A2V1B Installer reference guide [fi]

Asentajan viiteopas

Jaetut järjestelmäilmastointilaitteet

CVXM20A2V1B FVXM25A2V1B

FVXM35A2V1B
FVXM50A2V1B

Sisällysluettelo

Sisällysluettelo

1 Tietoja asiakirjasta 4

1.1 Tietoa tästä asiakirjasta .................................................................................................................................................. 4

2 Yleiset varotoimet 5

2.1 Tietoja asiakirjasta .......................................................................................................................................................... 5

2.1.1 Varoitusten ja symbolien merkitys................................................................................................................. 5

2.2 Asentajalle....................................................................................................................................................................... 6

2.2.1 Yleistä.............................................................................................................................................................. 6

2.2.2 Asennuspaikka ................................................................................................................................................ 7

2.2.3 Kylmäaine – R410A tai R32............................................................................................................................. 11

2.2.4 Sähköinen ....................................................................................................................................................... 12

3 Asentajaa koskevat turvallisuusohjeet 15

4 Tietoja pakkauksesta 17

4.1 Sisäyksikkö....................................................................................................................................................................... 17

4.1.1 Sisäyksikön purkaminen pakkauksesta .......................................................................................................... 17

4.1.2 Varusteiden poistaminen sisäyksiköstä ......................................................................................................... 17

5 Tietoja yksiköstä 19

5.1 Järjestelmän sijoittelu..................................................................................................................................................... 19

5.2 Toiminta-alue .................................................................................................................................................................. 19

5.3 Tietoja langattomasta LAN-verkosta .............................................................................................................................. 20

5.3.1 Langattoman LAN-verkon käyttämisessä huomioitavaa ............................................................................... 20

5.3.2 Perusparametrit ............................................................................................................................................. 20

5.3.3 Langattoman LAN-verkon asentaminen ........................................................................................................ 21

6 Yksikön asennus 22

6.1 Asennuspaikan valmisteleminen .................................................................................................................................... 22

6.1.1 Sisäyksikön asennuspaikan vaatimukset ........................................................................................................ 22

6.2 Sisäyksikön avaaminen ................................................................................................................................................... 24

6.2.1 Etupaneelin irrottaminen ............................................................................................................................... 24

6.2.2 Etusäleikön irrottaminen................................................................................................................................ 24

6.2.3 Riviliittimen avaaminen ja sähköjohtorasian kannen irrottaminen .............................................................. 24

6.3 Sisäyksikön kiinnitys........................................................................................................................................................ 25

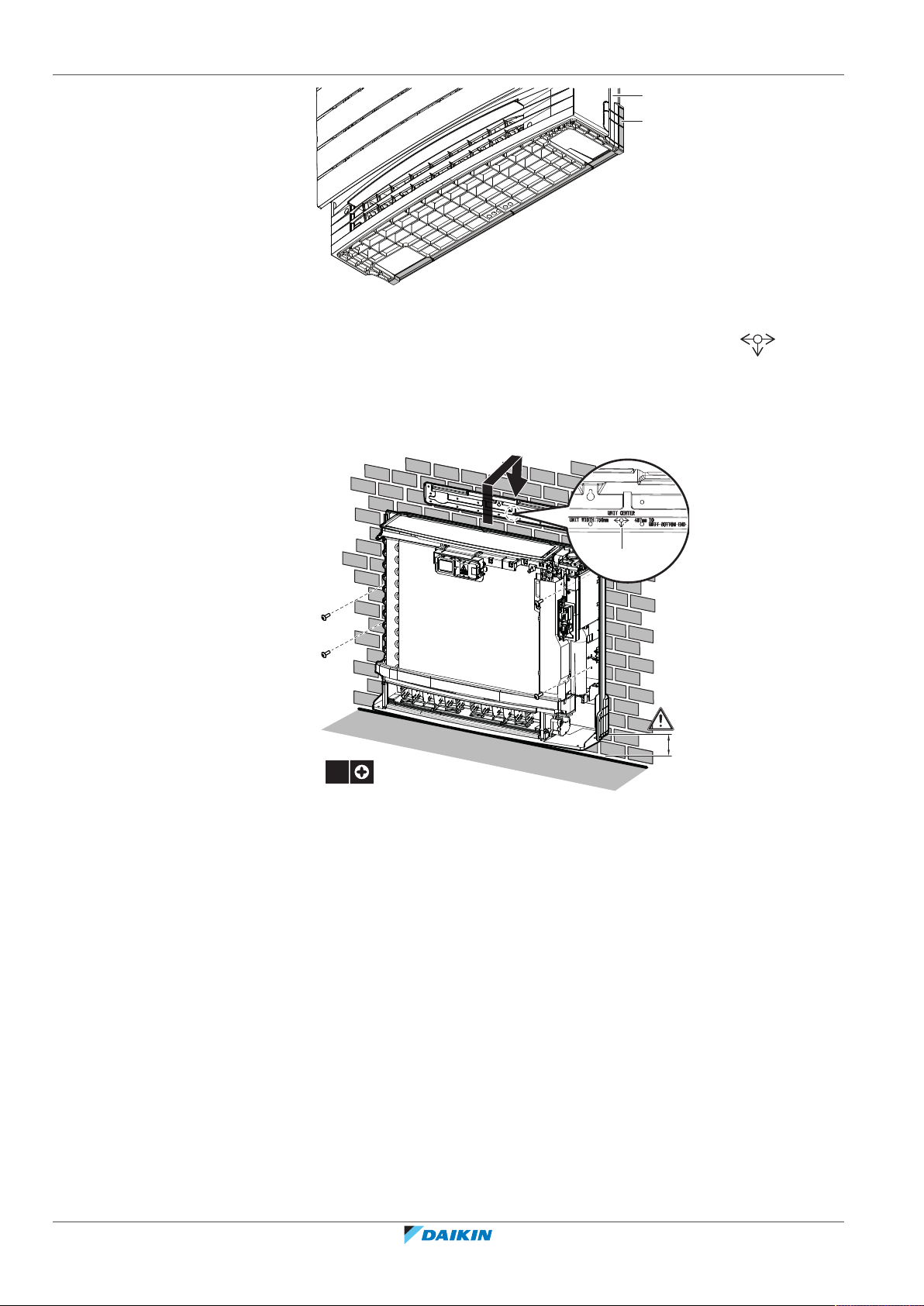

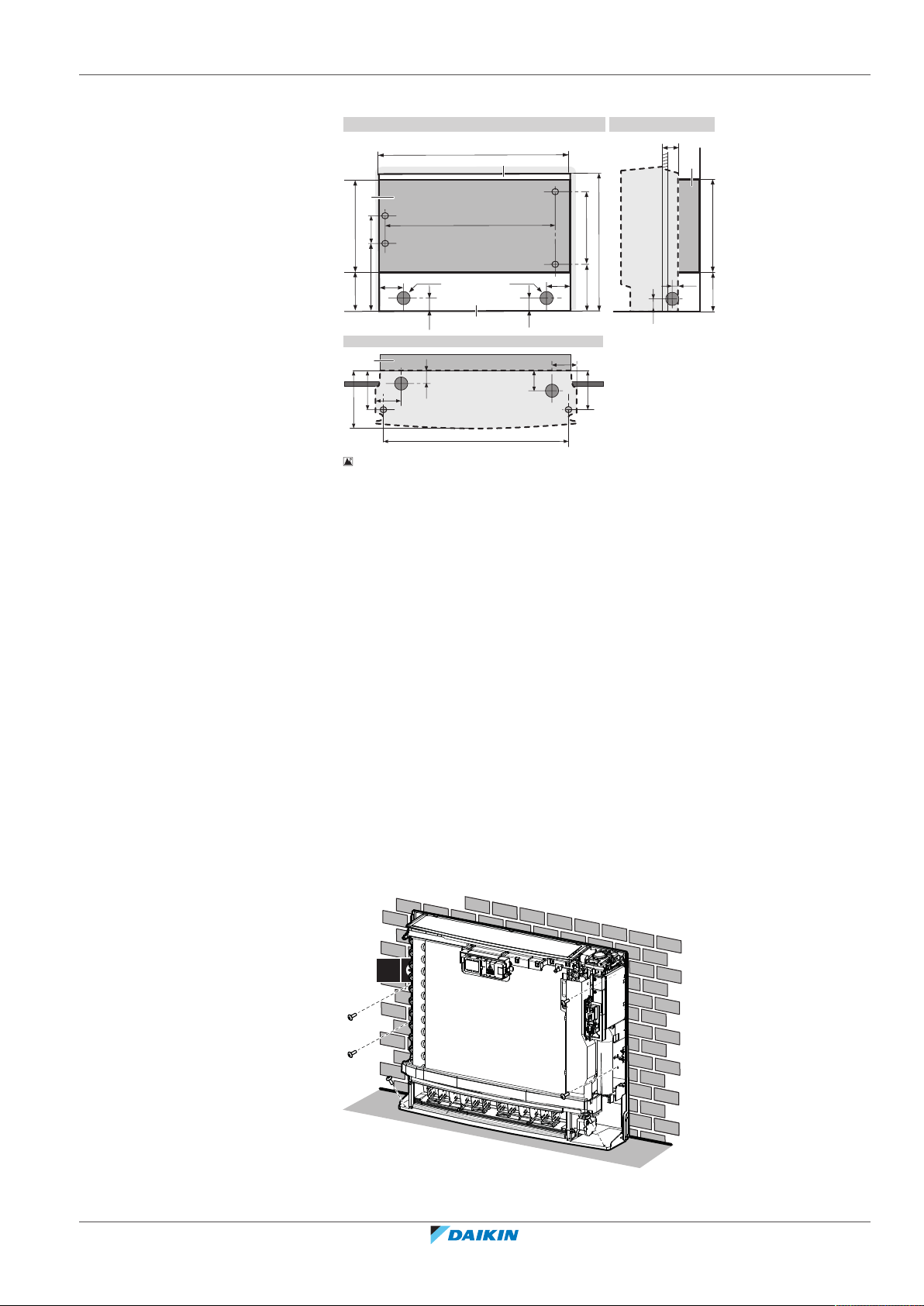

6.3.1 Sisäyksikön asennus........................................................................................................................................ 25

6.3.2 Reiän poraaminen seinään ............................................................................................................................. 30

6.3.3 Halkaistujen osien irrottaminen..................................................................................................................... 30

6.3.4 Tyhjennyksestä huolehtiminen ...................................................................................................................... 31

6.4 Käyttöliittymän kiinnitys ................................................................................................................................................. 33

6.4.1 Käyttöliittymän pitimen kiinnittäminen ......................................................................................................... 33

7 Putkiston asennus 34

7.1 Kylmäaineputkiston valmistelu....................................................................................................................................... 34

7.1.1 Kylmäaineputkiston vaatimukset ................................................................................................................... 34

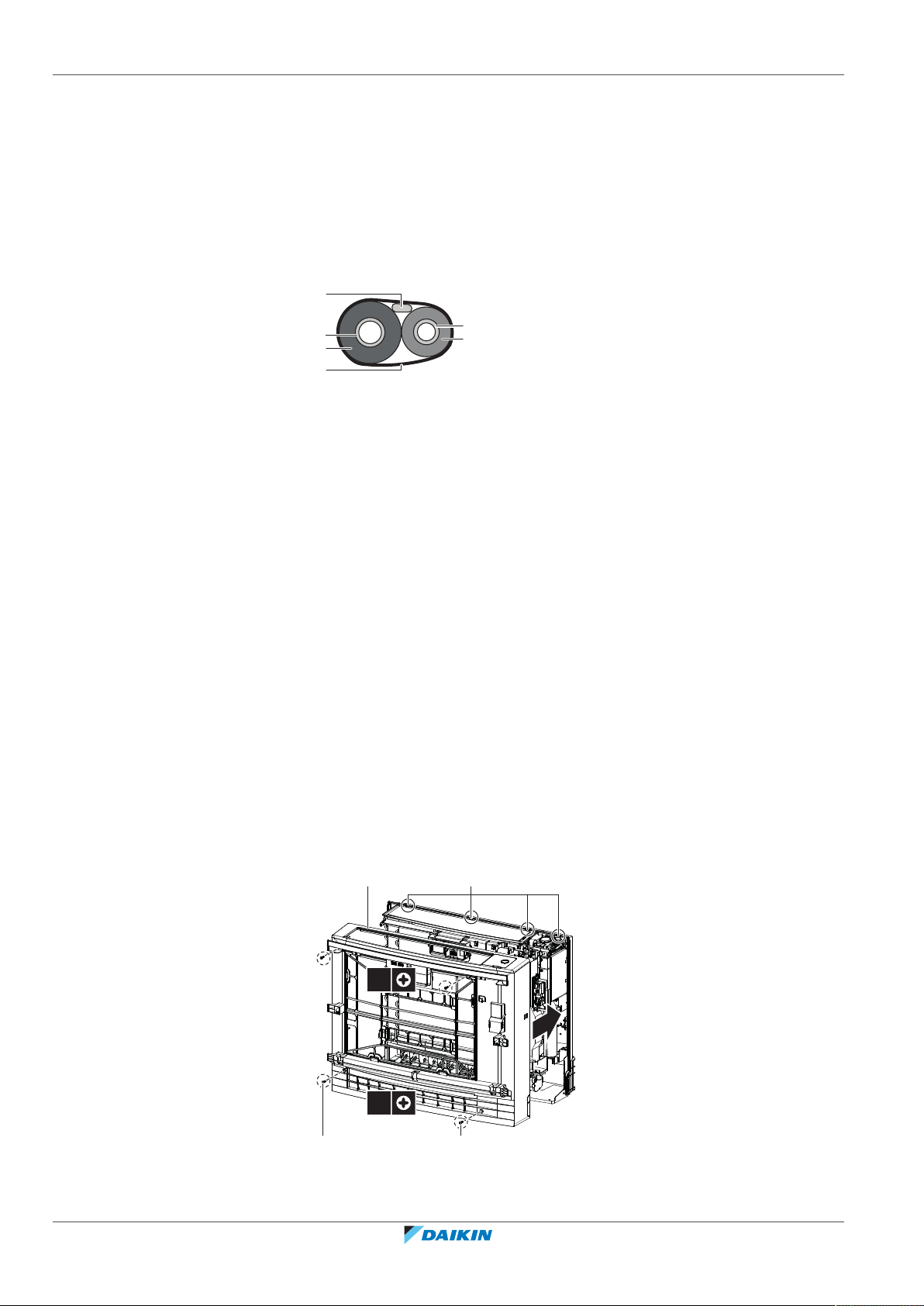

7.1.2 Jäähdytysputkiston eristys ............................................................................................................................. 35

7.2 Kylmäaineputkiston liitännät.......................................................................................................................................... 35

7.2.1 Tietoja kylmäaineputkiston liittämisestä ....................................................................................................... 35

7.2.2 Kylmäaineputkiston liittämisessä huomioitavaa............................................................................................ 35

7.2.3 Kylmäaineputkiston liittämisohjeita............................................................................................................... 36

7.2.4 Putken taivutusohjeet .................................................................................................................................... 37

7.2.5 Putken pään laipoitus ..................................................................................................................................... 37

7.2.6 Kylmäaineputkiston liittäminen sisäyksikköön .............................................................................................. 38

8 Sähköasennus 40

8.1 Tietoja sähköjohtojen liittämisestä ................................................................................................................................ 40

8.1.1 Varotoimet sähköjohtoja kytkettäessä .......................................................................................................... 40

8.1.2 Ohjeet sähköjohtojen kytkemiseen ............................................................................................................... 41

8.1.3 Tavallisten johdotusosien tekniset tiedot ...................................................................................................... 42

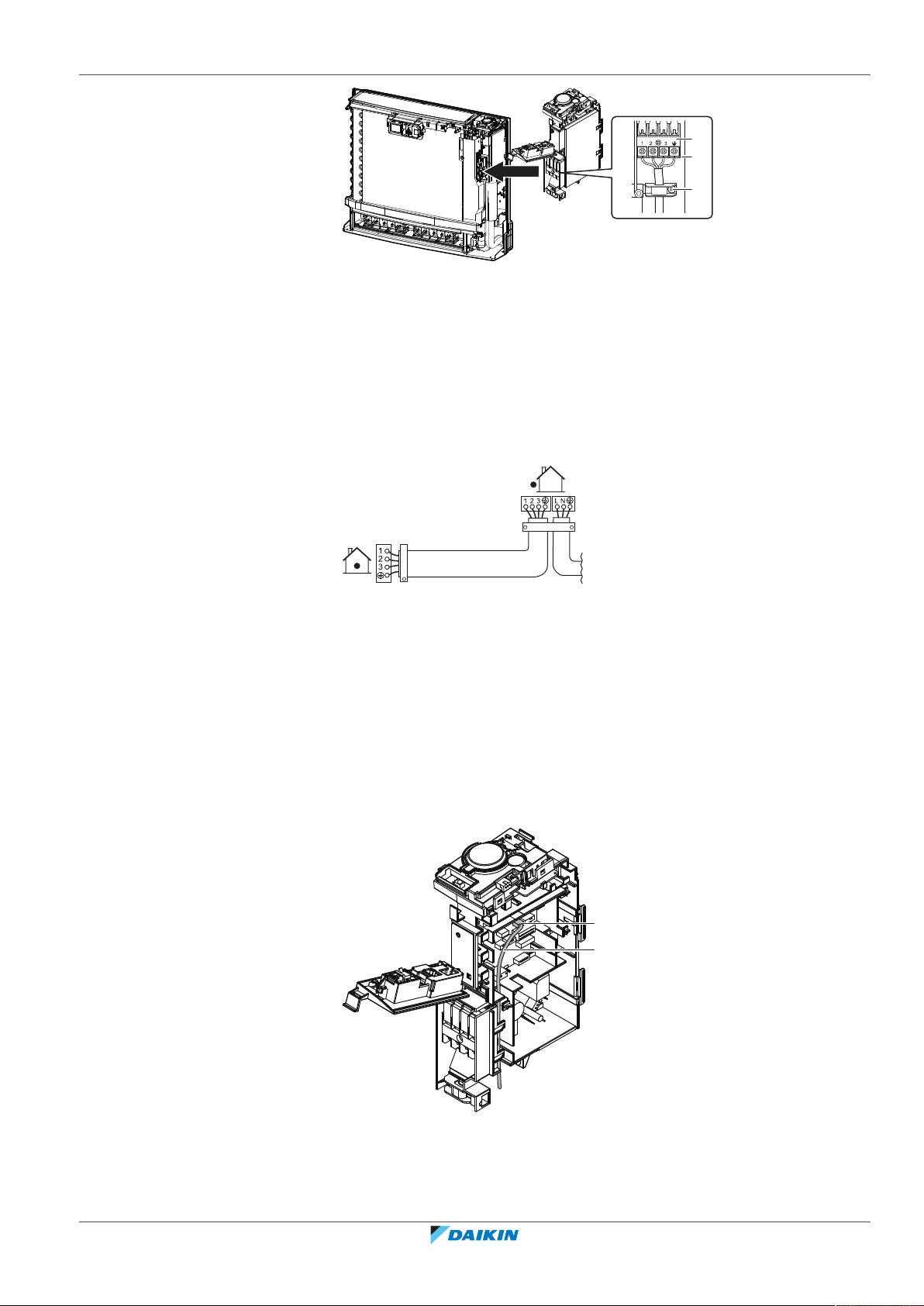

8.2 Sähköjohtojen liittäminen sisäyksikköön........................................................................................................................ 42

8.3 Lisävarusteiden liittäminen (langallinen käyttöliittymä, keskuskäyttöliittymä, langaton sovitin jne.) ......................... 43

Asentajan viiteopas

2

9 Sisäyksikön asennuksen viimeistely 44

9.1 Sisäyksikön asennuksen viimeistely................................................................................................................................ 44

9.2 Sisäyksikön sulkeminen................................................................................................................................................... 44

9.2.1 Sähköjohtorasian ja riviliittimen sulkeminen ................................................................................................. 44

9.2.2 Etusäleikön asentaminen ............................................................................................................................... 44

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

Sisällysluettelo

9.2.3 Etupaneelin asentaminen .............................................................................................................................. 45

10 Configuration 46

10.1 Eri osoitteen asettaminen .............................................................................................................................................. 46

11 Käyttöönotto 48

11.1 Yleiskuvaus: Käyttöönotto .............................................................................................................................................. 48

11.2 Tarkistuslista ennen käyttöönottoa................................................................................................................................ 48

11.3 Koekäytön suorittaminen ............................................................................................................................................... 49

11.3.1 Koekäytön suorittaminen käyttöliittymää käyttäen ...................................................................................... 49

12 Luovutus käyttäjälle 50

13 Hävittäminen 51

14 Tekniset tiedot 52

14.1 Kytkentäkaavio................................................................................................................................................................ 52

14.1.1 Yhdistetty kytkentäkaavion selitys ................................................................................................................. 52

15 Sanasto 55

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

3

1 | Tietoja asiakirjasta

1 Tietoja asiakirjasta

1.1 Tietoa tästä asiakirjasta

TIETOJA

Varmista, että käyttäjällä on tulostetut asiakirjat, ja pyydä häntä säilyttämään ne
tulevaa tarvetta varten.

Kohdeyleisö

Valtuutetut asentajat

TIETOJA

Tämä laite on tarkoitettu ammattilaisten ja koulutettujen käyttäjien käyttöön
liikkeissä, kevyessä teollisuudessa ja maatiloilla, sekä maallikoiden käyttöön
kaupallisissa toimissa ja kotitalouksissa.

VAROITUS

Varmista, että asennus, huolto, korjaus ja käytetyt materiaalit noudattavat Daikin­ohjeita sekä sovellettavaa lainsäädäntöä ja että niitä suorittavat vain valtuutetut
henkilöt. Euroopassa ja alueilla, joissa sovelletaan IEC-standardeja, sovellettava
standardi on EN/IEC 60335-2-40.

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:

▪ Yleiset varotoimet:

- Turvallisuusohjeita, jotka on luettava ennen asennusta

- Muoto: Paperi (sisäyksikön laatikossa)

▪ Sisäyksikön asennusopas:

- Asennusohjeet

- Muoto: Paperi (sisäyksikön laatikossa)

▪ Asentajan viiteopas:

- Asennuksen valmistelu, hyvät menettelytavat, viitetiedot…

- Muoto: Digitaaliset tiedostot osoitteessa http://www.daikineurope.com/

support-and-manuals/product-information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi
Daikin-sivustolta tai jälleenmyyjän kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.

Tekniset rakennetiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana alueelliselta Daikin-

sivustolta (julkisesti saatavilla).

Asentajan viiteopas

4

▪ Uusimpien teknisten tietojen koko sarja on saatavana kohteesta Daikin Business

Portal (todentaminen vaaditaan).

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

2 Yleiset varotoimet

2.1 Tietoja asiakirjasta

▪ Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat käännöksiä.
▪ Tässä asiakirjassa olevat varotoimet käsittelevät erittäin tärkeitä aiheita. Noudata

niitä huolellisesti.

▪ Järjestelmän asennus sekä kaikki asennusoppaassa ja asentajan viiteoppaassa

kuvatut toimenpiteet TULEE suorittaa valtuutetun asentajan toimesta.

2.1.1 Varoitusten ja symbolien merkitys

VAARA

Tarkoittaa tilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: SÄHKÖISKUN VAARA

Tarkoittaa tilannetta, joka voi johtaa sähköiskuun.

2 | Yleiset varotoimet

VAARA: PALOVAMMOJEN VAARA

Tarkoittaa tilannetta, joka voi johtaa palovammaan äärimmäisen kuumien tai kylmien
lämpötilojen vuoksi.

VAARA: RÄJÄHDYSVAARA

Tarkoittaa tilannetta, joka voi johtaa räjähdykseen.

VAROITUS

Tarkoittaa tilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: TULENARKAA MATERIAALIA

HUOMIO

Tarkoittaa tilannetta, joka voi johtaa lievään tai keskivaikeaan loukkaantumiseen.

HUOMIOITAVAA

Tarkoittaa tilannetta, josta voi seurata laitteisto- ja omaisuusvahinkoja.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

TIETOJA

Tarkoittaa hyödyllisiä vinkkejä tai lisätietoja.

Yksikössä käytetyt symbolit:

Symboli Selitys

Lue asennus- ja käyttöopas ja kytkentäohje ennen asennusta.

Asentajan viiteopas

5

2 | Yleiset varotoimet

Symboli Selitys

Lue huolto-opas ennen kunnossapito- ja
huoltotoimenpiteiden suorittamista.

Lisätietoja on asentajan ja käyttäjän viiteoppaassa.

Yksikössä on pyöriviä osia. Ole varovainen, kun huollat tai
käsittelet yksikköä.

Dokumentaatiossa käytetyt symbolit:

Symboli Selitys

Osoittaa kuvan otsikon tai viittauksen siihen.
Esimerkki: " 1–3 Kuvan otsikko" tarkoittaa "Kuva 3 luvussa

1".

Osoittaa taulukon otsikon tai viittauksen siihen.
Esimerkki: " 1–3 Taulukon otsikko" tarkoittaa "Taulukko 3

luvussa 1".

2.2 Asentajalle

2.2.1 Yleistä

Jos ET ole varma siitä, kuinka laite asennetaan tai kuinka sitä käytetään, ota
yhteyttä jälleenmyyjään.

VAARA: PALOVAMMOJEN VAARA

▪ ÄLÄ koske kylmäaineputkiin, vesiputkiin tai laitteen sisäosiin käytön aikana tai heti

käytön jälkeen. Se voi olla liian kuuma tai liian kylmä. Anna sen palautua
tavalliseen lämpötilaan. Jos sinun on koskettava sitä, pidä suojakäsineitä.

▪ ÄLÄ kosketa vahingossa vuotavaa kylmäainetta.

VAROITUS

Laitteiden tai lisälaitteiden väärä asennus tai liittäminen saattaa aiheuttaa
sähköiskun, oikosulun, vuotoja, tulipalon tai muuta vahinkoa laitteille. Käytä vain
lisävarusteita, oheislaitteita ja varaosia, jotka Daikin on tehnyt tai hyväksynyt.

VAROITUS

Varmista, että asennus, testaus ja käytetyt materiaalit täyttävät sovellettavat
määräykset (Daikin-asiakirjan ohjeiden vaatimusten lisäksi).

Asentajan viiteopas

6

HUOMIO

Käytä riittävää henkilökohtaista suojavarustusta (suojakäsineet, turvalasit jne.) kun
asennat, suoritat kunnossapitoa tai huollat järjestelmää.

VAROITUS

Revi rikki ja heitä pois muoviset pakkauspussit, jotta etenkään lapset eivät voi leikkiä
niiden kanssa. Mahdollinen vaara: tukehtuminen.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

2 | Yleiset varotoimet

VAROITUS

Huolehdi siitä, että pieneläimet eivät voi käyttää yksikköä suojapaikkanaan.
Sähköosia koskettavat pieneläimet voivat aiheuttaa toimintahäiriöitä, savua tai
tulipalon.

HUOMIO

ÄLÄ kosketa tuloilmakanavaa tai laitteen alumiiniripoja.

HUOMIO

▪ ÄLÄ aseta mitään esineitä tai laitteita yksikön päälle.
▪ ÄLÄ kiipeä yksikön päälle tai istu tai seiso sen päällä.

HUOMIOITAVAA

Ulkoyksikköön tehtävät työt on paras tehdä kuivassa säässä vedeltä suojautumista
varten.

Sovellettavien lakisääteisten määräysten perusteella voi olla tarpeen pitää
tuotteelle huoltokirjaa, johon merkitään ainakin: huoltotiedot, korjaukset, testien
tulokset, valmiustilajaksot…

2.2.2 Asennuspaikka

Vähintään seuraavat tiedot TÄYTYY merkitä tuotteen helposti käytettävään
paikkaan:

▪ Järjestelmän sammutusohjeet hätätapauksessa
▪ Palolaitoksen, poliisin ja sairaalan nimi ja osoite
▪ Huoltopalvelun nimi, osoite ja päivystyspuhelinnumerot

Euroopassa EN378 sisältää lokikirjaa koskevat ohjeet.

▪ Varmista, että yksikön ympärillä on riittävästi tilaa huoltoa ja ilman kiertokulkua

varten.

▪ Varmista, että asennuspaikka kestää yksikön painon ja värinän.
▪ Varmista, että alue on hyvin tuuletettu. ÄLÄ tuki ilmanvaihtoaukkoja.
▪ Varmista, että yksikkö on vaakatasossa.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Räjähdysalttiiseen ympäristöön.
▪ Paikkaan, jossa on sähkömagneettisia aaltoja säteileviä laitteita.

Sähkömagneettiset aallot voivat häiritä ohjausjärjestelmää ja aiheuttaa laitteiston
toimintahäiriöitä.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

▪ Paikkaan, jossa saattaa aiheutua tulipalo siellä esiintyvien palavien kaasujen

(esim. tinneri tai bensiini), hiilikuidun tai syttyvän aineen vuodon takia.

▪ Paikkaan, jossa muodostuu syövyttäviä kaasuja (esimerkiksi rikkihappoa).

Kupariputkien tai juotettujen osien korroosio saattaa aiheuttaa kylmäaineen
vuotamisen.

▪ Kylpyhuoneet.

Asentajan viiteopas

7

2 | Yleiset varotoimet

Ohjeita R32-kylmäainetta käyttäviä laitteita varten

VAROITUS: LIEVÄSTI TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

VAROITUS

▪ ÄLÄ puhkaise tai polta.
▪ ÄLÄ yritä nopeuttaa sulatusprosessia tai puhdistaa laitetta muilla kuin valmistajan

suosittelemilla toimenpiteillä.

▪ Huomaa, että R32-kylmäaine EI sisällä hajua.

VAROITUS

Laitetta täytyy säilyttää niin, että vältetään mekaaniset vauriot, hyvällä ilmanvaihdolla
varustetussa huoneessa, jossa ei ole jatkuvasti toimivia syttymislähteitä (esimerkiksi
avotuli, toiminnassa oleva kaasutoiminen laite tai toiminnassa oleva sähkölämmitin),
ja huoneen koon tulee olla alla olevan määrityksen mukainen.

VAROITUS

Varmista, että asennus, huolto, kunnossapito ja korjaus noudattavat Daikin-ohjeita ja
sovellettavaa lainsäädäntöä (esimerkiksi kansallisia kaasumääräyksiä) ja että niitä
suorittavat vain valtuutetut henkilöt.

VAROITUS

Jos yksi tai useampi huone on yhdistetty yksikköön kanavajärjestelmää käyttämällä,
varmista, että:

▪ toimivia syttymislähteitä ei ole (esimerkki: avotuli, toiminnassa oleva

kaasutoiminen laite tai toiminnassa oleva sähkölämmitin), mikäli lattiapinta-ala on
pienempi kuin minimilattiapinta-ala A (m²).

▪ kanaviin ei ole asennettu lisälaitteita, jotka voivat olla mahdollisia syttymislähteitä

(esimerkki: kuumat pinnat, joiden lämpötila ylittää 700°C, ja sähkökytkentälaite);

▪ kanavissa käytetään vain valmistajan hyväksymiä lisälaitteita;
▪ ilman tulo- ja poistoaukko on liitetty suoraan samaan huoneeseen kanavalla. Älä

käytä tiloja, kuten riippuvaa sisäkattoa, ilman tulo- tai poistoaukon kanavana.

HUOMIOITAVAA

▪ Ryhdy varotoimiin kylmäaineputkiston liiallisen tärinän tai painevaihtelun

estämiseksi.

▪ Suojalaitteet, putket ja kiinnikkeet on suojattava mahdollisimman hyvin

haitallisilta ympäristövaikutuksilta.

▪ Pitkin putkistojen laajentumiseen ja supistumiseen on varauduttava.
▪ Jäähdytysjärjestelmien putket on suunniteltava niin, että minimoidaan

järjestelmää vaurioittavan hydraulisen iskun todennäköisyys.

▪ Sisälaitteisto ja -putket täytyy kiinnittää tukevasti ja suojata niin, että esim.

huonekalujen siirtäminen tai saneeraustoimet eivät voi puhkaista vahingossa
laitteistoa tai putkia.

Asentajan viiteopas

8

HUOMIO

ÄLÄ käytä mahdollisia sytytyslähteitä kylmäainevuotojen etsimiseen tai
tunnistamiseen.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

Asennustilavaatimukset

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

2 | Yleiset varotoimet

HUOMIOITAVAA

▪ Älä käytä uudelleen aiemmin käytettyjä liitoksia ja kuparitiivisteitä.
▪ Asennuksen aikana kylmäainejärjestelmän osien väliin tehtyihin liitoksiin tulee

päästä käsiksi huoltotarkoituksia varten.

VAROITUS

Jos laitteet sisältävät R32-kylmäainetta, huoneen, johon laitteet asennetaan ja jossa
niitä käytetään ja säilytetään, pinta-alan täytyy olla suurempi kuin minimilattiapinta­ala, joka on määritetty alla olevassa taulukossa A (m2). Laitteet, joita tämä koskee:

▪ sisäyksiköt, joissa ei ole kylmäaineen vuotoanturia; jos sisäyksikössä on

kylmäaineen vuotoanturi, katso tietoja asennusoppaasta

▪ ulkoyksiköt, jotka asennetaan tai joita säilytetään sisällä (esim. talvipuutarha,

autotalli, tekninen tila)

HUOMIOITAVAA

▪ Putkisto täytyy suojata fyysisiltä vaurioilta.
▪ Putkiston asennus täytyy pitää minimissään.

Minimilattiapinta-alan määrittäminen

1 Määritä järjestelmän kylmäaineen kokonaismäärä (= tehtaalla lisätty

kylmäaine + lisätyn kylmäaineen määrä).

2 Määritä, mitä kaaviota tai taulukkoa käytetään.

▪ Sisäyksiköt: Onko yksikkö kiinnitetty kattoon vai seinään vai seisooko se

lattialla?

▪ Sisälle asennettujen tai siellä säilytettävien ulkoyksiköiden ja

tuulettamattomissa tiloissa olevan kenttäputkiston kohdalla tämä riippuu
asennuskorkeudesta:

Jos asennuskorkeus on… Käytä seuraavaa kaaviota tai taulukkoa…

<1,8m Lattialla seisovat yksiköt

1,8≤x<2,2m Seinään kiinnitettävät yksiköt

≥2,2m Kattoon kiinnitettävät yksiköt

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

3 Määritä minimilattiapinta-alan käyttämällä kaaviota tai taulukkoa.

Asentajan viiteopas

9

2 | Yleiset varotoimet

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

A

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

Asentajan viiteopas

10

m Järjestelmän kylmäaineen kokonaismäärä

A

Minimilattiapinta-ala

min

(a) Lowest underground floor (ceiling-mounted units) (= kattoon kiinnitettävä yksikkö)

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

(b) Lowest underground floor (wall-mounted units) (= seinään kiinnitettävä yksikkö)

(c) Floor-standing unit (= lattialla seisova yksikkö)

2.2.3 Kylmäaine – R410A tai R32

Jos sovellettavissa. Katso sovelluksen käyttöoppaasta tai asentajan viiteoppaasta
lisätietoja.

2 | Yleiset varotoimet

HUOMIOITAVAA

Varmista, että kylmäaineputkiston asennus täyttää sovellettavat määräykset.
Euroopassa sovellettava standardi on EN378.

HUOMIOITAVAA

Varmista, että kenttäputkisto ja liitännät eivät ole rasituksen alaisia.

VAROITUS

ÄLÄ KOSKAAN paineista tuotetta koekäytön aikana korkeammalla paineella kuin
(yksikön nimikilven mukainen) suurin sallittu paine.

VAROITUS

Huolehdi riittävistä varotoimista kylmäainevuodon varalta. Jos kylmäainekaasua
pääsee vuotamaan, tuuleta alue välittömästi. Mahdollisia vaaroja:

▪ Kylmäaineen liiallinen pitoisuus suljetussa huoneessa voi aiheuttaa

hapenpuutetta.

▪ Jos kylmäainekaasua pääsee kosketuksiin tulen kanssa, saattaa muodostua

myrkyllistä kaasua.

VAARA: RÄJÄHDYSVAARA

Pumpun alasajo – kylmäainevuoto. Jos haluat ajaa järjestelmän alas ja

kylmäainepiirissä on vuoto:

▪ ÄLÄ käytä yksikön automaattista pumpun alasajotoimintoa, joka kerää kaiken

kylmäaineen järjestelmästä ulkoyksikköön. Mahdollinen seuraus: Kompressorin
itsesyttyminen ja räjähtäminen, koska käynnissä olevaan kompressoriin pääsee
ilmaa.

▪ Käytä erillistä talteenottojärjestelmää, jotta yksikön kompressorin EI tarvitse olla

käynnissä.

VAROITUS

Ota kylmäaine AINA talteen. ÄLÄ vapauta sitä suoraan ympäristöön. Tyhjennä
järjestelmä tyhjiöpumpulla.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

HUOMIOITAVAA

Kun kaikki putket on kytketty, varmista, että kaasuvuotoja ei ole. Suorita
kaasuvuotokoe typen avulla.

HUOMIOITAVAA

▪ Kompressorin rikkoutumisen ehkäisemiseksi ÄLÄ lisää kylmäainetta ilmoitettua

määrää enemmän.

▪ Kun kylmäainejärjestelmää ollaan avaamassa, kylmäainetta TÄYTYY käsitellä

soveltuvan lainsäädännön mukaisesti.

Asentajan viiteopas

11

2 | Yleiset varotoimet

VAROITUS

Varmista, että järjestelmässä ei ole happea. Kylmäainetta voi lisätä vasta vuototestin
ja tyhjiökuivauksen suorittamisen jälkeen.

Mahdollinen seuraus: Kompressorin itsesyttyminen ja räjähdys, mikäli happea
pääsee käynnissä olevaan kompressoriin.

▪ Jos lataus on tarpeen, katso tietoja yksikön nimikilvestä. Siinä ilmoitetaan

kylmäaineen tyyppi ja tarvittava määrä.

▪ Yksikkö on täytetty kylmäaineella tehtaalla ja riippuen putkien kooista ja

pituuksista kylmäainetta on lisättävä joihinkin järjestelmiin.

▪ Käytä ainoastaan järjestelmässä käytettävälle kylmäainetyypille tarkoitettuja

työkaluja, jotta varmistetaan paineenkesto ja estetään vieraiden aineiden pääsy
järjestelmään.

▪ Lisää nestemäistä kylmäainetta seuraavasti:

Jos Niin

2.2.4 Sähköinen

Juoksutusputki on käytettävissä

Lisää sylinteri pystyasennossa.

(ts. sylinterissä on merkintä ”Liquid
filling siphon attached”)

Juoksutusputkea ei ole käytettävissä Lisää sylinteri ylösalaisin.

▪ Avaa kylmäainesylinterit hitaasti.
▪ Lisää kylmäainetta nestemäisessä muodossa. Kylmäaineen lisääminen

kaasumaisessa muodossa voi estää normaalin toiminnan.

HUOMIO

Kun kylmäaineen lisäys on tehty tai se keskeytetään, sulje kylmäainesäiliön venttiili
välittömästi. Jos venttiiliä EI suljeta välittömästi, jäljellä oleva paine saattaa lisätä vielä
kylmäainetta. Mahdollinen seuraus: Virheellinen kylmäaineen määrä.

Asentajan viiteopas

12

VAARA: SÄHKÖISKUN VAARA

▪ Katkaise kaikki virransyötöt ennen kytkinrasian kannen irrottamista,

sähköjohtojen kytkemistä tai sähköosien koskettamista.

▪ Irrota virransyöttö vähintään 10 minuutiksi ja mittaa jännite päävirtapiirin

kondensaattoreiden liittimistä tai sähköosista ennen huoltoa. Mitatun jännitteen
täytyy olla alle 50 V DC, ennen kuin voit koskea sähköosiin. Katso liittimien
sijainnit johdotuskaaviosta.

▪ ÄLÄ koske sähköosiin märillä käsillä.
▪ ÄLÄ jätä yksikköä valvomatta, kun huoltokansi on irrotettu.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

2 | Yleiset varotoimet

VAROITUS

Jos pääkytkintä tai muuta erotuslaitetta EI ole asennettu tehtaalla, sellainen TÄYTYY
asentaa kiinteään johdotukseen niin, että se irrottaa kaikki navat ylijänniteluokanIII
ehtojen täyttyessä.

VAROITUS

▪ Käytä VAIN kuparijohtimia.
▪ Varmista, että kenttäjohdotus täyttää sovellettavat määräykset.
▪ Kenttäjohdotus TÄYTYY tehdä tuotteen mukana toimitetun kytkentäkaavion

mukaisesti.

▪ ÄLÄ KOSKAAN purista niputettuja kaapeleita ja varmista, että ne EIVÄT pääse

koskettamaan putkia ja teräviä reunoja. Varmista, että liitäntöihin ei kohdistu
ulkoista painetta.

▪ Asenna maadoitus asianmukaisesti. ÄLÄ maadoita yksikköä vesijohtoon,

ylijännitesuojaan tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa
sähköiskun.

▪ Yksikön käyttö edellyttää erillistä, sille varattua virtalähdettä. Missään

tapauksessa EI saa käyttää jonkin toisen laitteen kanssa yhteistä virtalähdettä.

▪ Muista asentaa kaikki tarvittavat sulakkeet tai suojakatkaisijat.
▪ Muista asentaa maavuotokatkaisin. Jos näin ei tehdä, seurauksena voi olla

sähköisku tai tulipalo.

▪ Kun asennat maavuotosuojaa, varmista, että se on yhteensopiva invertterin

kanssa (sietää korkeataajuisia sähköisiä häiriöitä), jotta maavuotosuoja ei aukeaisi
tarpeettomasti.

HUOMIO

▪ Virransyöttöä kytkettäessä: kytke maakaapeli ensin ennen virroitettujen

liitäntöjen tekemistä.

▪ Virransyöttöä irrotettaessa: kytke ensin irti virroitetut kaapelit ennen

maadoitusliitännän irrottamista.

▪ Johtimien pituuden virransyötön vedonpoiston ja riviliittimen välissä on oltava

sellainen, että virroitetut johtimet kiristyvät ennen maadoitusjohdinta siinä
tapauksessa, että virransyöttöjohto irtoaa vedonpoistosta.

HUOMIOITAVAA

Virtajohtoja asennettaessa huomioitavaa:

▪ ÄLÄ liitä eripaksuisia johtoja tehonsyötön riviliittimeen (virtajohtojen löysyys voi

aiheuttaa epänormaalia kuumenemista).

▪ Kun liität samanpaksuisia johtimia, toimi yllä olevan kuvan mukaisesti.
▪ Käytä johdotukseen ilmoitettua virtajohtoa, kytke se lujasti ja kiinnitä se niin, että

liitinkorttiin ei kohdistu ulkoista painetta.

▪ Käytä sopivaa ruuviavainta liitinruuvien kiristämiseen. Pienikärkinen ruuviavain

tärvelee ruuvin kannan eikä ruuvia voi kiristää kunnolla.

▪ Jos liitinruuveja kiristetään liikaa, ne voivat särkyä.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asenna virtajohdot vähintään 1 metrin päähän televisioista ja radioista häiriöiden
estämiseksi. Radioaalloista riippuen 1metrin etäisyys ei välttämättä riitä.

Asentajan viiteopas

13

2 | Yleiset varotoimet

VAROITUS

▪ Kun sähkötyöt on tehty, tarkista, että jokainen sähköosa ja sähköosarasiassa oleva

liitin on liitetty kunnolla.

▪ Varmista, että kaikki kannet ovat kiinni ennen kuin käynnistät yksikön.

HUOMIOITAVAA

Pätee vain silloin, kun virtalähde on kolmivaiheinen ja kompressorissa on PÄÄLLE/
POIS-käynnistystapa.

Jos vastavaihe on mahdollinen hetkellisen virtakatkoksen jälkeen, ja virta menee
päälle ja pois tuotteen ollessa käynnissä, kiinnitä vastavaihesuojausvirtapiiri
paikallisesti. Tuotteen käyttö vastavaiheessa voi rikkoa kompressorin ja muita osia.

Asentajan viiteopas

14

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

3 | Asentajaa koskevat turvallisuusohjeet

3 Asentajaa koskevat turvallisuusohjeet

Noudata aina seuraavia turvallisuusohjeita ja -määräyksiä.

Yksikön asennus (katso

"6Yksikön asennus"[422]

VAROITUS

Lattialla seisovat sarjat CVXM-A ja FVXM-A saa yhdistää vain järjestelmiin, joiden
kylmäaineen kokonaismäärä on <1,842 kg. Tästä syystä yhdessä ulkoyksikön
3MXM40N8 tai 3MXM52N8 kanssa asennuksen nestekylmäaineputkiston
kokonaispituuden on oltava ≤30m.

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti toimivia syttymislähteitä
(esimerkiksi avotuli, toiminnassa oleva kaasutoiminen laite tai toiminnassa oleva
sähkölämmitin).

HUOMIO

Jos seinässä on metallirunko tai -levy, käytä seinään upotettua putkea ja suojusta
läpivientireiässä kuumenemisen, sähköiskun tai tulipalon ehkäisemiseksi.

Putkiston asennus (katso

VAARA: PALOVAMMOJEN VAARA

)

"7Putkiston asennus"[434]

)

HUOMIO

▪ Käytä yksikköön kiinnitettyä laippamutteria.
▪ Levitä kaasuvuodon estämiseksi kylmäaineöljyä vain laipan sisäpuolelle. Käytä

R32:lle tarkoitettu kylmäaineöljyä.

▪ Älä käytä haaroja uudelleen.

HUOMIO

▪ ÄLÄ käytä mineraaliöljyä laipoitettuun osaan.
▪ ÄLÄ koskaan asenna kuivaajaa tähän R32-yksikköön, jotta sen käyttöikä voitaisiin

taata. Kuivausaine saattaa liueta ja vahingoittaa järjestelmää.

HUOMIO

▪ Virheellinen laipoitus voi aiheuttaa kylmäainekaasun vuodon.
▪ ÄLÄ käytä laippoja uudelleen. Käytä uusia laippoja estämään kylmäainekaasun

vuoto.

▪ Käytä yksikön mukana toimitettuja laippamuttereita. Muiden laippamutterien

käyttö voi aiheuttaa kylmäkaasun vuotoja.

Sähköasennus (katso

"8Sähköasennus"[440]

)

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

VAARA: SÄHKÖISKUN VAARA

Asentajan viiteopas

15

3 | Asentajaa koskevat turvallisuusohjeet

VAROITUS

▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki johdotukset, ja niiden on

täytettävä sovellettavan lainsäädännön määräykset.

▪ Tee sähköliitännät kiinteään johdotukseen.
▪ Kaikkien paikan päällä hankittavien komponenttien ja kaikkien sähköasennusten

on täytettävä soveltuvan lainsäädännön määräykset.

VAROITUS

▪ Jos virransyötöstä puuttuu tai on vääränlainen nollajohdin, laitteisto voi

rikkoutua.

▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä vesijohtoon, ylijännitesuojaan

tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.
▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT ole yhteydessä teräviin

reunoihin tai putkistoon, etenkään korkeapainepuolella.

▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia, jatkojohtoja tai liitäntää

tähtijärjestelmästä. Ne voivat aiheuttaa ylikuumenemisen, sähköiskun tai
tulipalon.

▪ ÄLÄ asenna vaihekondensaattoria, koska tässä yksikössä on invertteri.

Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

VAROITUS

Käytä kaikkien napojen irtikytkentä tyyppistä katkaisinta, jossa katkojan kärkiväli on
vähintään 3mm ja joka tarjoaa täyden katkaisun ylijänniteluokassa III.

VAROITUS

Jos virransyöttöjohto on vaurioitunut, se täytyy antaa valmistajan, sen
huoltoedustajan tai vastaavan pätevän henkilön vaihdettavaksi vaaratilanteiden
välttämiseksi.

VAROITUS

Älä liitä virtalähdettä sisäyksikköön. Se saattaa aiheuttaa sähköiskun tai tulipalon.

VAROITUS

▪ Älä käytä paikallisesti ostettuja sähköosia tuotteen sisällä.
▪ Älä haaroita tyhjennyspumpun yms. virtalähdettä riviliittimestä. Se saattaa

aiheuttaa sähköiskun tai tulipalon.

Asentajan viiteopas

16

VAROITUS

Pidä yhteiskytkentäjohto etäällä kupariputkista, joita ei ole lämpöeristetty, sillä nämä
putket tulevat hyvin kuumiksi.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

4 Tietoja pakkauksesta

1× 2×1× 1× 1×1×

2× 1× 2×1×

edb ca f

1×2× 2×

j k lih

g

m

4.1 Sisäyksikkö

4.1.1 Sisäyksikön purkaminen pakkauksesta

4 | Tietoja pakkauksesta

4.1.2 Varusteiden poistaminen sisäyksiköstä

1 Poista pakkauksen pohjalla olevat varusteet. SSID-varatarra sijaitsee yksikössä.

a Asennusopas
b Käyttöopas

c Yleiset varotoimet

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

d Kiinnityslevy (kiinnitetty yksikköön)
e Titaaniapatiittihajunpoistosuodatin

f Tyhjennysletku
g Eristyskappale
h Käyttöliittymä

i Käyttöliittymän pidin

j Paristo AAA.LR03 (alkali) käyttöliittymää varten

Asentajan viiteopas

17

4 | Tietoja pakkauksesta

k SSID-varatarra (kiinnitetty yksikköön)

l Tyhjennysletkun kiinnitysruuvit

m Valkokantaiset ruuvit "Etusäleikön asentaminen"[444]

▪ SSID-varatarra. Älä hävitä varatarraa. Pidä se tallessa mahdollista myöhempää

tarvetta varten (jos esim. etusäleikkö vaihdetaan, kiinnitä se uuteen
etusäleikköön).

Asentajan viiteopas

18

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

5 Tietoja yksiköstä

cba d

VAROITUS: LIEVÄSTI TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

Sisäyksikössä voi olla seuraavia symboleja:

Symboli Selitys

5.1 Järjestelmän sijoittelu

5 | Tietoja yksiköstä

Mittaa jännite päävirtapiirin kondensaattoreiden tai sähköosien
liittimistä ennen huoltoa.

5.2 Toiminta-alue

Turvallisen ja tehokkaan toiminnan takaamiseksi käytä järjestelmää vain seuraavien
lämpötila- ja kosteusrajojen sisällä.

Ulkolämpötila –10~46°CDB –15~24°CDB

Sisälämpötila 18~32°CDB

Sisäilman kosteus ≤80%

a Sisäyksikkö
b Tyhjennysputkisto

c Kylmäaineputkisto (kaasu ja neste)

d Ulkoyksikkö

Yhdessä ulkoyksikön RXM25~50 kanssa, 2MXM40+50, 3MXM40+52

Jäähdytys ja kuivaus

(b)

(a)

Lämmitys

–15~18°CWB

10~30°CDB

14~23°CWB

(b)

(a)

Turvalaite saattaa pysäyttää järjestelmän toiminnan, jos yksikkö toimii toiminta-alueensa
ulkopuolella.

(b)

Kondensaatiota ja veden tippumista saattaa esiintyä, jos yksikkö toimii toiminta-alueensa
ulkopuolella.

–

(a)

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

19

5 | Tietoja yksiköstä

Yhdessä ulkoyksikön RXTP25+35 kanssa

Jäähdytys ja kuivaus

(b)

(a)

Lämmitys

(a)

Ulkolämpötila –10~46°CDB –25~24°CDB

–25~18°CWB

Sisälämpötila 18~32°CDB

Sisäilman kosteus ≤80%

(a)

Turvalaite saattaa pysäyttää järjestelmän toiminnan, jos yksikkö toimii toiminta-alueensa
ulkopuolella.

(b)

Kondensaatiota ja veden tippumista saattaa esiintyä, jos yksikkö toimii toiminta-alueensa
ulkopuolella.

5.3 Tietoja langattomasta LAN-verkosta

Tarkemmat tekniset tiedot, asennusohjeet, asetusmenetelmät, usein kysytyt
kysymykset, yhdenmukaisuusvakuutus ja tämän oppaan uusin versio ovat
osoitteessa http://www.onlinecontroller.daikineurope.com.

TIETOJA

▪ Daikin Industries Czech Republic s.r.o. vakuuttaa täten, että tämän yksikön sisällä

olevan radiolaitteiston tyyppi on direktiivin 2014/53/EU mukainen.

▪ Yksikköä pidetään yhdistettynä laitteena direktiivin 2014/53/EU määritelmän

mukaisesti.

14~23°CWB

(b)

10~30°CDB

–

5.3.1 Langattoman LAN-verkon käyttämisessä huomioitavaa

ÄLÄ käytä lähellä seuraavia:

▪ Lääkinnälliset laitteet. Esim. henkilöt, jotka käyttävät sydämentahdistimia tai

defibrillaattoreita. Tämä tuote voi aiheuttaa sähkömagneettisia häiriöitä.

▪ Automaattiohjatut laitteet. Esim. automaattiovet tai palohälytinlaitteisto. Tämä

tuote voi aiheuttaa laitteiston virheellistä käyttäytymistä.

▪ Mikroaaltouuni. Se voi vaikuttaa WLAN-tiedonsiirtoon.

5.3.2 Perusparametrit

Mikä Arvo

Taajuusalue 2400MHz ~ 2483,5MHz

Radioprotokolla IEEE 802.11b/g/n

Radiotaajuuskanava 13ch

Lähtöteho 13dBm

Pätösäteilyteho 15dBm (11b) / 14dBm (11g) / 14dBm

Virtalähde DC 14 V / 100 mA

(11n)

Asentajan viiteopas

20

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

5.3.3 Langattoman LAN-verkon asentaminen

Asiakkaan vastuulla on hankkia:

▪ Älypuhelin tai tabletti, jossa on vähintään tuettu Android- tai iOS-versio, joka on

määritetty osoitteessa http://www.onlinecontroller.daikineurope.com

▪ Internet-yhteys ja viestintälaite, kuten modeemi, reititin tms.
▪ WLAN-tukiasema.
▪ Asennettu ilmainen Daikin Residential Controller -sovellus.

Daikinin Residential Controller -sovelluksen asennus

1 Avaa:

▪ Google Play, jos käytät Android-laitetta.
▪ App Store, jos käytät iOS-laitetta.

2 Etsi Daikin Residential Controller.
3 Asenna näytön ohjeiden mukaan.

5 | Tietoja yksiköstä

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

21

6 | Yksikön asennus

6 Yksikön asennus

Tässä luvussa

6.1 Asennuspaikan valmisteleminen

6.1 Asennuspaikan valmisteleminen............................................................................................................................................ 22

6.1.1 Sisäyksikön asennuspaikan vaatimukset................................................................................................................ 22

6.2 Sisäyksikön avaaminen ........................................................................................................................................................... 24

6.2.1 Etupaneelin irrottaminen....................................................................................................................................... 24

6.2.2 Etusäleikön irrottaminen ....................................................................................................................................... 24

6.2.3 Riviliittimen avaaminen ja sähköjohtorasian kannen irrottaminen ...................................................................... 24

6.3 Sisäyksikön kiinnitys................................................................................................................................................................ 25

6.3.1 Sisäyksikön asennus ............................................................................................................................................... 25

6.3.2 Reiän poraaminen seinään..................................................................................................................................... 30

6.3.3 Halkaistujen osien irrottaminen ............................................................................................................................ 30

6.3.4 Tyhjennyksestä huolehtiminen .............................................................................................................................. 31

6.4 Käyttöliittymän kiinnitys ......................................................................................................................................................... 33

6.4.1 Käyttöliittymän pitimen kiinnittäminen................................................................................................................. 33

ÄLÄ asenna yksikköä usein työntekoon käytettäviin paikkoihin. Yksikkö täytyy
peittää rakennustöiden (esim. hionnan) ajaksi, kun syntyy paljon pölyä.

Valitse asennuspaikka, jossa on riittävästi tilaa yksikön kantamiseen paikalle ja
sieltä pois.

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti toimivia syttymislähteitä
(esimerkiksi avotuli, toiminnassa oleva kaasutoiminen laite tai toiminnassa oleva
sähkölämmitin).

6.1.1 Sisäyksikön asennuspaikan vaatimukset

TIETOJA

Lue myös varotoimet ja vaatimukset kohdassa "2Yleiset varotoimet"[45].

TIETOJA

Äänenpainetaso on alle 70dBA.

VAROITUS

Lattialla seisovat sarjat CVXM-A ja FVXM-A saa yhdistää vain järjestelmiin, joiden
kylmäaineen kokonaismäärä on <1,842 kg. Tästä syystä yhdessä ulkoyksikön
3MXM40N8 tai 3MXM52N8 kanssa asennuksen nestekylmäaineputkiston
kokonaispituuden on oltava ≤30m.

Asentajan viiteopas

22

HUOMIOITAVAA

Tässä oppaassa kuvattu laitteisto voi aiheuttaa radiotaajuusenergiasta aiheutuvaa
elektronista kohinaa. Laitteisto täyttää määritykset, jotka on suunniteltu antamaan
kohtuullinen suoja tällaisia häiriöitä vastaan. Yksittäisen asennuksen häiriöttömyyttä
ei kuitenkaan voida taata.

Siksi on suositeltavaa asentaa laitteisto ja sähköjohdot niin, että ne ovat riittävän
etäällä stereolaitteista, tietokoneista yms.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

6 | Yksikön asennus

≤60

(65)

≤27°

(mm)

≥467

≥50 ≥50

A B

(105)

≤60

Asenna virtajohdot vähintään 1 metrin päähän televisioista ja radioista häiriöiden
estämiseksi. Radioaalloista riippuen 1metrin etäisyys ei välttämättä riitä.

▪ Loistevalaisimet. Kun langaton kaukosäädin asennetaan huoneeseen, jossa on

loistevalaisimia, ota häiriöiden välttämiseksi seuraavat asiat huomioon:

- Asenna langaton kaukosäädin mahdollisimman lähelle sisäyksikköä.

- Asenna sisäyksikkö mahdollisimman kauas loistevalaisimista.

▪ Huolehdi siitä, että vesi ei vuodon sattuessa pääse vahingoittamaan asennustilaa

ja ympäristöä.

▪ Valitse paikka, jossa käyntiääni tai yksiköstä poistuva kuuma/kylmä ilma ei

häiritse ketään.

▪ Ilmavirta. Huolehdi siitä, että mikään ei tuki ilmavirtaa.
▪ Vedenpoisto. Varmista, että kondenssivesi pääsee poistumaan asianmukaisesti.
▪ Seinän eristys. Jos seinän lämpötila ylittää 30°C ja suhteellinen kosteus on

enemmän kuin 80% tai jos seinään johdetaan raikasta ilmaa, tarvitaan lisäeristys
(vähintään 10mm:n paksuinen polyeteenivaahto).

▪ Seinän tai lattian lujuus. Tarkista, onko seinä tai lattia riittävän tukeva

kestämään yksikön painon. Jos tästä ei ole täyttä varmuutta, vahvista seinää tai
lattiaa ennen yksikön asentamista.

ÄLÄ asenna yksikköä seuraavanlaisiin paikkoihin:

▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai höyryä. Muoviosat

voivat huonontua ja irrota tai aiheuttaa vesivuodon.

EI ole suositeltavaa asentaa yksikköä seuraavanlaisiin paikkoihin, koska se voi
lyhentää yksikön käyttöikää:

▪ Paikat, joissa jännite vaihtelee paljon
▪ Ajoneuvot tai laivat
▪ Tilat, joissa on happamia tai emäksisiä höyryjä
▪ Paikat, joiden ilmassa voi olla mineraaliöljysumua, roiskeita tai höyryä. Muoviosat

voivat huonontua ja irrota tai aiheuttaa vesivuodon.

▪ Paikat, joissa yksikkö olisi suorassa auringonvalossa.
▪ Kylpyhuoneet.
▪ Äänelle herkät paikat (esim. lähellä makuuhuonetta), jotta käyttöäänet eivät

aiheuta ongelmia.

▪ Etäisyys. Ota huomioon seuraavat vaatimukset:

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

▪ Älä asenna yksikköä yli 60mm lattian yläpuolelle.

A Näkymä edestä
B Näkymä sivusta

Asentajan viiteopas

23

6 | Yksikön asennus

4×

b

a

6.2 Sisäyksikön avaaminen

6.2.1 Etupaneelin irrottaminen

1 Työnnä molempia liukukappaleita nuolien suuntaan, kunnes ne napsahtavat.

2 Avaa etupaneeli ja irrota nyöri.

3 Irrota etupaneeli.

6.2.2 Etusäleikön irrottaminen

1 Irrota etupaneeli. Katso "Etupaneelin irrottaminen"[424].
2 Irrota 4 ruuvia, irrota säleikkö ylhäältä 4 kielekkeestä ja irrota etusäleikkö

vetämällä sitä itseäsi kohti.

a Etusäleikkö
b Kielekkeet

6.2.3 Riviliittimen avaaminen ja sähköjohtorasian kannen irrottaminen

Asentajan viiteopas

24

Riviliittimen avaaminen

1 Irrota etusäleikkö.
2 Irrota 1 alaruuvi.
3 Nosta anturin lukituslevy.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

6 | Yksikön asennus

c

b

c

b

a

1

2

3

b

a

c

c

b

a

b

A B C

4 Irrota metallikansi siirtämällä sitä alas ja sitten itseäsi kohti.

a Ruuvi
b Anturin lukituslevy

c Metallikansi

Sähköjohtorasian kannen irrottaminen

1 Avaa riviliitin.
2 Irrota 1 ruuvi sähköjohtorasiasta.
3 Vapauta 2 sähköjohtorasian kielekettä ja irrota se.

6.3 Sisäyksikön kiinnitys

6.3.1 Sisäyksikön asennus

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

a Ruuvi
b Sähköjohtorasian kansi

c Kielekkeet

Asennusvaihtoehdot

Sisäyksikkö voidaan asentaa 3 tavalla.

A Asennus lattialle (näkyvä)
B Asennus seinälle (näkyvä)

C Asennus puoliksi piiloon
a Asennuslevy
b Jalkalista

Asentajan viiteopas

25

6 | Yksikön asennus

(mm)

634.5

750

006

300

200

285

115

159

238

689

a

a

a

a

159

a

a

75

06

75

45

Ø65

Ø65

45

b

c

75

75

54

f

e

A B

C

54

45

d

6×

Lattialla seisova asennus

6‒1 Sisäyksikön asennuspiirustus: Lattialla seisova asennus

A Näkymä edestä
B Näkymä sivusta

C Näkymä ylhäältä
a Ruuvin reikä 6×
b Putken reiän sijainti vasemmalla takana

c Putken reiän sijainti oikealla takana
d Putken reiän sijainti vasemmalla/oikealla
e Putken reiän sijainti vasemmalla pohjassa

f Putken reiän sijainti oikealla pohjassa

1 Poraa seinään reikä sen mukaan, miltä puolelta putki otetaan ulos. Katso

"Reiän poraaminen seinään"[430].

Asentajan viiteopas

26

2 Avaa etupaneeli ja irrota etusäleikkö (katso "6.2 Sisäyksikön

3 Irrota halkaistut osat pihdeillä. Katso "Halkaistujen osien irrottaminen"[430].
4 Kiinnitä yksikkö seinään ja lattiaan 6 ruuvilla M4×25L (hankitaan erikseen).

5 Kun asennus on valmis, kiinnitä etupaneeli ja etusäleikkö alkuperäisille

avaaminen"[424]).

paikoilleen.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

Seinään kiinnitetty asennus

82

166

06≤

(mm)

634.5

750

006

553

300

200

285

115

238

b

b

b

b

75

06

75

45

Ø65

Ø65

45

d

e

75

75

54

h

g

54

45

f

A B

C

c c

a

5×

6‒2 Sisäyksikön asennuspiirustus: Seinään kiinnitetty asennus

A Näkymä edestä
B Näkymä sivusta

C Näkymä ylhäältä
a Asennuslevy
b Ruuvin reikä 4×

c Lattia
d Putken reiän sijainti vasemmalla takana
e Putken reiän sijainti oikealla takana

f Putken reiän sijainti vasemmalla/oikealla
g Putken reiän sijainti vasemmalla pohjassa
h Putken reiän sijainti oikealla pohjassa

6 Kiinnitä asennuslevy tilapäisesti seinään.

6 | Yksikön asennus

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

7 Varmista, että asennuslevy on suorassa.
8 Merkitse porauskohtien keskipisteet seinään.
9 Kiinnitä asennuslevy seinään 5 ruuvilla M4×25L (hankitaan erikseen).

10 Poraa seinään reikä sen mukaan, miltä puolelta putki otetaan ulos. Katso

"Reiän poraaminen seinään"[430].

11 Avaa etupaneeli ja irrota etusäleikkö (katso "6.2 Sisäyksikön

avaaminen"[424]).

12 Irrota halkaistut osat pihdeillä. Katso "Halkaistujen osien irrottaminen"[430].
13 Irrota halkaistu osa pohjakehyksestä, jos se on tarpeen jalkalistaa varten.

Asentajan viiteopas

27

6 | Yksikön asennus

a

b

≤60

4×

a

a Pohjakehys
b Halkaistu osa

14 Kohdista yksikkö käyttämällä asennuslevyn kohdistussymbolia : 375mm

kohdistussymbolista kummallekin puolelle (yksikön leveys 750 mm), 487 mm
kohdistussymbolista yksikön pohjaan.

15 Ripusta yksikkö asennuslevyyn ja kiinnitä se seinään 4 ruuvilla M4×25L

(hankitaan erikseen).

Asentajan viiteopas

28

a Kohdistussymboli

16 Kun asennus on valmis, kiinnitä etupaneeli ja etusäleikkö alkuperäisille

paikoilleen.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

Asennus puoliksi piiloon

5
4

30

f

734~740

170

350

70

200

593~595

170 350

d e

c

c

a

A B

(mm)

a

a

75

54

Ø60

Ø60

54

75

C

159

238

689

159

b b

06

75

75

54

h

g

634.5

115

285

b

b

b

b

300

6×

6‒3 Sisäyksikön asennuspiirustus: Asennus puoliksi piiloon

A Näkymä edestä
B Näkymä sivusta

C Näkymä ylhäältä
a Lisätäytelevy
b Ruuvin reikä 6×

c Reikä
d Putken reiän sijainti vasemmalla takana
e Putken reiän sijainti oikealla takana

f Putken reiän sijainti oikealla/vasemmalla
g Putken reiän sijainti vasemmalla pohjassa
h Putken reiän sijainti oikealla pohjassa

17 Tee seinään reikä yllä olevan kuvan mukaisesti.

6 | Yksikön asennus

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

18 Asenna lisätäytelevy (hankitaan erikseen) yksikön ja seinän väliin jäävän tilan

mukaisesti. Varmista, ettei yksikön ja seinän väliin jää rakoa.

19 Poraa seinään reikä sen mukaan, miltä puolelta putki otetaan ulos. Katso

"Reiän poraaminen seinään"[430].

20 Irrota halkaistut osat pihdeillä. Katso "Halkaistujen osien irrottaminen"[430].
21 Avaa etupaneeli, irrota etusäleikkö ja irrota ylä- ja sivukotelot (katso

"6.2Sisäyksikön avaaminen"[424]).

22 Kiinnitä yksikkö lisätäytelevyyn ja lattiaan 6 ruuvilla M4×25L (hankitaan

erikseen).

Asentajan viiteopas

29

6 | Yksikön asennus

Ø65

a

b

c

a

c
d

d

b

6.3.2 Reiän poraaminen seinään

23 Kun asennus on valmis, kiinnitä etupaneeli ja etusäleikkö alkuperäisille

paikoilleen.

HUOMIO

Jos seinässä on metallirunko tai -levy, käytä seinään upotettua putkea ja suojusta
läpivientireiässä kuumenemisen, sähköiskun tai tulipalon ehkäisemiseksi.

HUOMIOITAVAA

Putkien ympärillä olevat raot on tiivistettävä tiivistemateriaalilla (hankittava erikseen)
vesivuotojen ehkäisemiseksi.

1 Poraa seinään 65 mm:n läpivientireikä niin, että se viettää alaspäin kohti

ulkopuolta.

2 Laita seinään upotettava putki reikään.
3 Laita läpivientireiän suojus seinäputkeen.

a Seinään upotettu putkisto
b Tiivistemassa

c Läpivientireiän suojus

4 Kun kytkennät, kylmäaineputket ja poistoputki on asennettu, muista tiivistää

rako tiivistemassalla.

6.3.3 Halkaistujen osien irrottaminen

Halkaistut osat täytyy irrottaa, kun putket ovat sivulla (vasen/oikea) ja pohjassa
(vasen/oikea). Irrota halkaistut osat sen mukaan, mistä putkisto viedään ulos.

a Pohjakehys
b Halkaistu osa sivuputkia varten etusäleikössä (sama toisella puolella)

c Halkaistu osa sivuputkia varten pohjakehyksessä (sama toisella puolella)

d Halkaistu osa alhaalla olevia putkia varten

1 Leikkaa halkaistu osa irti pihdeillä.

Asentajan viiteopas

30

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

6 | Yksikön asennus

2 Poista purseet leikatusta osasta käyttämällä puolipyöreää neulaviilaa.

6.3.4 Tyhjennyksestä huolehtiminen

Varmista, että kondenssivesi pääsee poistumaan asianmukaisesti. Tähän kuuluu:

▪ Yleisiä ohjeita
▪ Tyhjennysputkiston liittäminen sisäyksikköön
▪ Tarkistaminen vesivuotojen varalta

Yleisiä ohjeita

▪ Putken pituus. Pidä tyhjennysputkisto mahdollisimman lyhyenä.
▪ Putken koko. Käytä jäykkää PVC-putkea, jonka nimellishalkaisija on 20 mm ja

ulkohalkaisija 26mm.

HUOMIOITAVAA

▪ Asenna tyhjennysletku viettämään alaspäin.
▪ Loukkuja ei sallita.
▪ Älä laita letkun päätä veteen.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

▪ Tyhjennysletku. Tyhjennysletku (tarvike) on 220 mm pitkä, ja sen ulkohalkaisija

on 18mm liitospuolella.

▪ Jatkoletku. Käytä jatkoletkuna jäykkää PVC-putkea (hankitaan erikseen), jonka

nimellishalkaisija on 20mm. Kun liität jatkoletkua, käytä liimaukseen PVC-liimaa.

▪ Kondensaatio. Ryhdy toimenpiteisiin kondensaatiota vastaa. Eristä

tyhjennysputkisto kokonaisuudessaan rakennuksen sisällä.

Asentajan viiteopas

31

6 | Yksikön asennus

d

1×

c

a

b

100

a

≥50

220

150

100

(mm)

c

d

b

a

Tyhjennysputkiston liittäminen sisäyksikköön

HUOMIOITAVAA

Tyhjennysletkun virheellinen liittäminen voi aiheuttaa vuotoja sekä vahingoittaa
asennustilaa ja ympäristöä.

1 Paina tyhjennysletku (tarvike) niin pitkälle kuin mahdollista

poistopistokkeeseen ja kiinnitä se 1 ruuvilla (tarvike).

a Tippavesiallas
b Poistopistoke

c Tyhjennysletku (tarvike)

d Ruuvit (tarvike)

2 Tarkista vesivuodot (katso "Tarkistaminen vesivuotojen varalta"[432]).
3 Eristä sisällä oleva poistopistoke ja tyhjennysletku ≥10mm:n eristekerroksella

kondensaation ehkäisemiseksi.

4 Liitä tyhjennysputki tyhjennysletkuun. Asenna tyhjennysletku ≥50mm, jotta se

pysyy tyhjennysputken sisällä.

Asentajan viiteopas

32

a Tyhjennysletku (tarvike)
b Vinyylikloridityhjennysputki (VP-30) (hankitaan erikseen)

c Supistuskappale (hankitaan erikseen)

d Vinyylikloridityhjennysputki (VP-20) (hankitaan erikseen)

Tarkistaminen vesivuotojen varalta

1 Irrota ilmansuodattimet.
2 Kaada hitaasti noin 1litra vettä tippavesialtaaseen ja tarkista, vuotaako vettä.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

6.4 Käyttöliittymän kiinnitys

cba

2×

6.4.1 Käyttöliittymän pitimen kiinnittäminen

6 | Yksikön asennus

a Käyttöliittymä
b Ruuvit (eivät sisälly toimitukseen)

c Käyttöliittymän pidin

1 Valitse paikka, josta signaali saavuttaa yksikön.
2 Kiinnitä käyttöliittymän teline (tarvike) seinään tai vastaavaan paikkaan 2

M3×20L-ruuvilla (hankitaan erikseen).

3 Aseta käyttöliittymä sen telineeseen.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

33

7 | Putkiston asennus

t

Ø

7 Putkiston asennus

Tässä luvussa

7.1 Kylmäaineputkiston valmistelu

7.1.1 Kylmäaineputkiston vaatimukset

7.1 Kylmäaineputkiston valmistelu .............................................................................................................................................. 34

7.1.1 Kylmäaineputkiston vaatimukset........................................................................................................................... 34

7.1.2 Jäähdytysputkiston eristys ..................................................................................................................................... 35

7.2 Kylmäaineputkiston liitännät.................................................................................................................................................. 35

7.2.1 Tietoja kylmäaineputkiston liittämisestä ............................................................................................................... 35

7.2.2 Kylmäaineputkiston liittämisessä huomioitavaa ................................................................................................... 35

7.2.3 Kylmäaineputkiston liittämisohjeita ...................................................................................................................... 36

7.2.4 Putken taivutusohjeet ............................................................................................................................................ 37

7.2.5 Putken pään laipoitus............................................................................................................................................. 37

7.2.6 Kylmäaineputkiston liittäminen sisäyksikköön ...................................................................................................... 38

TIETOJA

Lue myös varotoimet ja vaatimukset kohdassa "2Yleiset varotoimet"[45].

HUOMIOITAVAA

Putkiston ja muiden paineistettujen osien tulee olla sopivia kylmäaineelle. Käytä
fosforihappopelkistettyä, saumatonta kupariputkea kylmäainetta varten.

TIETOJA

Lisäkylmäaineen täyttöä ei sallita yhdistelmässä, jossa on ulkoyksikkö 3MXM40N8 tai
3MXM52N8 ja sisäyksiköitä CVXM-A ja/tai FVXM-A. Putkiston kokonaispituuden

täytyy olla ≤30m.

▪ Putkien sisällä saa olla vierasta ainetta valmistusöljyt mukaan lukien

≤30mg/10m.

Kylmäaineputkiston halkaisija

Käytä samoja halkaisijoita kuin ulkoyksiköiden liitännöissä:

Luokka Putken ulkohalkaisija (mm)

20~35 Ø6,4 Ø9,5

50 Ø6,4 Ø12,7

Kylmäaineputkiston materiaali

Nesteputkisto Kaasuputkisto

▪ Putkiston materiaali: Fosforihappopelkistetty saumaton kupari.
▪ Putkiston temperointiaste ja paksuus:

Ulkohalkaisija (Ø) Temperointiaste Paksuus (t)

(a)

6,4mm (1/4") Karkaistu (O) ≥0,8mm

9,5mm (3/8")

12,7mm (1/2")

Asentajan viiteopas

34

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

(a)

ØiØ

i

t

ØpØ

p

Sovellettavan lainsäädännön ja yksikön suurimman työpaineen mukaan (katso PS High
yksikön nimikilvessä) voidaan tarvita paksumpia putkia.

7.1.2 Jäähdytysputkiston eristys

▪ Käytä polyeteenivaahtoa eristysmateriaalina:

- lämmönsiirtonopeus välillä 0,041 ja 0,052W/mK (0,035 ja 0,045kcal/mh°C)

- lämmönkesto vähintään 120°C

▪ Erityksen paksuus

7 | Putkiston asennus

Putken ulkohalkaisija (Øp) Erityksen sisähalkaisija

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 12~15mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

Jos lämpötila on yli 30°C ja suhteellinen kosteus yli80%, eristemateriaalin tulee olla
vähintään 20mm paksua kondensaation ehkäisemiseksi eristeen pinnalla.

7.2 Kylmäaineputkiston liitännät

7.2.1 Tietoja kylmäaineputkiston liittämisestä

Ennen kylmäaineputkiston liittämistä

Varmista, että ulko- ja sisäyksikkö on kiinnitetty.

Tyypillinen työnkulku

Eristyksen paksuus (t)

(Øi)

Kylmäaineputkiston liitäntöihin kuuluvat:

▪ Kylmäaineputkiston liittäminen sisäyksikköön
▪ Kylmäaineputkiston liittäminen ulkoyksikköön
▪ Kylmäaineputkiston eristäminen
▪ Pidä mielessä seuraavat ohjeet:

- Putken taivutus

- Putkien päiden laipoitus

- Sulkuventtiilien käyttö

7.2.2 Kylmäaineputkiston liittämisessä huomioitavaa

TIETOJA

Lue myös varotoimet ja vaatimukset seuraavista luvuista:

▪ Yleiset varotoimet
▪ Valmistelu

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

35

7 | Putkiston asennus

VAARA: PALOVAMMOJEN VAARA

HUOMIO

▪ Käytä yksikköön kiinnitettyä laippamutteria.
▪ Levitä kaasuvuodon estämiseksi kylmäaineöljyä vain laipan sisäpuolelle. Käytä

R32:lle tarkoitettu kylmäaineöljyä.

▪ Älä käytä haaroja uudelleen.

HUOMIO

▪ ÄLÄ käytä mineraaliöljyä laipoitettuun osaan.
▪ ÄLÄ koskaan asenna kuivaajaa tähän R32-yksikköön, jotta sen käyttöikä voitaisiin

taata. Kuivausaine saattaa liueta ja vahingoittaa järjestelmää.

HUOMIOITAVAA

Ota seuraavat kylmäaineputkistoon liittyvät varotoimenpiteet huomioon:

▪ Vältä kaiken muun kuin määritetyn kylmäaineen sekoittumista kylmäainekiertoon

(esim. ilman).

▪ Käytä vain R32:ta, kun lisäät kylmäainetta.
▪ Käytä vain R32-kylmäaineelle tarkoitettuja asennustyökaluja (esim.

paineensäätömittari), jotka kestävät painetta ja joiden avulla estetään
epäpuhtauksien (esim. mineraaliöljyjen ja kosteuden) sekoittuminen
järjestelmään.

▪ Asenna putkisto niin, että laippa EI ole alttiina mekaaniselle rasitukselle.
▪ Suojaa putkisto seuraavan taulukon mukaisesti estääksesi lian, nesteen tai pölyn

pääsyn putkistoon.

▪ Ole varovainen, kun vedät kupariputket seinien läpi (katso kuva alla).

7.2.3 Kylmäaineputkiston liittämisohjeita

Asentajan viiteopas

36

Yksikkö Asennuksen kesto Suojausmenetelmä

Ulkoyksikkö >1kk Litistä putki

<1kk Litistä tai teippaa putki

Sisäyksikkö Kestosta riippumatta

TIETOJA

ÄLÄ avaa kylmäaineen sulkuventtiiliä ennen kylmäaineputkiston tarkistamista. Kun
kylmäainetta on lisättävä, on suositeltavaa avata kylmäaineen sulkuventtiili täytön
jälkeen.

Huomioi seuraavat ohjeet putkia liitettäessä:

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

7 | Putkiston asennus

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

ØA

a b

▪ Voitele laipan sisäpinta eetteri- tai esteriöljyllä, kun kiinnität laippamutteria.

Kiristä käsin 3 tai 4 kierrosta ennen lopullista kiristystä.

▪ Käytä aina 2 kiintoavainta laippamutterin avaamiseen.
▪ Käytä aina sekä kiinto- että momenttiavainta laippamutterin kiristämiseen, kun

liität putkia. Tämä ehkäisee mutterin murtumista ja vuotoja.

a Momenttiavain
b Kiintoavain

c Putkiliitos

d Laippamutteri

Putkien koko (mm) Kiristysmomentti

(N•m)

Laipan mitat (A)

(mm)

Laipan muoto

(mm)

7.2.4 Putken taivutusohjeet

Käytä putkentaivutinta taivutukseen. Putkien taivutusten tulee olla
mahdollisimman loivia (taivutussäteen tulee olla 30~40mm tai suurempi).

7.2.5 Putken pään laipoitus

1 Katkaise putken pää putkenkatkaisimella.
2 Poista purseet leikattu pinta alaspäin, jotta siruja ei pääse putkeen.

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

HUOMIO

▪ Virheellinen laipoitus voi aiheuttaa kylmäainekaasun vuodon.
▪ ÄLÄ käytä laippoja uudelleen. Käytä uusia laippoja estämään kylmäainekaasun

vuoto.

▪ Käytä yksikön mukana toimitettuja laippamuttereita. Muiden laippamutterien

käyttö voi aiheuttaa kylmäkaasun vuotoja.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

a Leikkaa tarkasti suoriin kulmiin.
b Poista purseet.

3 Poista laippamutteri sulkuventtiilistä ja aseta laippamutteri putkeen.
4 Laipoita putki. Aseta tarkasti seuraavan kuvan näyttämään asentoon.

Asentajan viiteopas

37

7 | Putkiston asennus

A

a b

c

a
b

c
d

a

b

a

a

e

b

e

c

b

a

d

c

d

b

Laipoitustyökalu

R32:lle (kytkintyyppi)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Tarkista, että laipoitus on tehty oikein.

a Laipan sisäpinnan on oltava virheetön.
b Putken pään on oltava tasaisesti laipoitettu täydelliseksi ympyräksi.

c Varmista, että laippamutteri on asennettu.

7.2.6 Kylmäaineputkiston liittäminen sisäyksikköön

VAROITUS: LIEVÄSTI TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

▪ Putken pituus. Pidä kylmäaineputkisto mahdollisimman lyhyenä.

Tavallinen laipoitustyökalu

Kytkintyyppi

(Ridgid-tyyppi)

Siipimutterityyppi

(Imperial-tyyppi)

1 Kytke kylmäaineputkisto yksikköön käyttämällä laippaliitäntöjä.
2 Eristä sisäyksikön kylmäaineputkisto seuraavalla tavalla:

a Kaasuputki
b Kaasuputken eristys

c Nesteputki

d Nesteputken eristys

HUOMIOITAVAA

Muista eristää kaikki kylmäaineputket. Paljas putki voi aiheuttaa kondensaatiota.

3 Sulje kylmäaineputken liitännän viilto ja kiinnitä se teipillä (hankitaan

erikseen). Huolehdi siitä, että rakoja ei jää.

4 Kiedo eristepala (tarvike) viillon ja liitetyn kylmäaineputkiston eristeen pään

ympärille. Huolehdi siitä, että rakoja ei jää.

Asentajan viiteopas

38

a Kylmäaineputken liitäntä

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

b Kylmäaineputkisto (hankitaan erikseen)

c Viilto
d Teippi
e Eristepala (tarvike)

7 | Putkiston asennus

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

39

8 | Sähköasennus

8 Sähköasennus

Tässä luvussa

8.1 Tietoja sähköjohtojen liittämisestä

8.1 Tietoja sähköjohtojen liittämisestä ........................................................................................................................................ 40

8.1.1 Varotoimet sähköjohtoja kytkettäessä .................................................................................................................. 40

8.1.2 Ohjeet sähköjohtojen kytkemiseen ....................................................................................................................... 41

8.1.3 Tavallisten johdotusosien tekniset tiedot.............................................................................................................. 42

8.2 Sähköjohtojen liittäminen sisäyksikköön ............................................................................................................................... 42

8.3 Lisävarusteiden liittäminen (langallinen käyttöliittymä, keskuskäyttöliittymä, langaton sovitin jne.)................................. 43

Tyypillinen työnkulku

Sähköjohtojen liittäminen koostuu tyypillisesti seuraavista vaiheista:

1 Varmistetaan, että virtalähde vastaa kaikkia yksiköiden sähkömäärityksiä.
2 Ulkoyksikön sähköjohtojen liittäminen.
3 Sähköjohtojen liittäminen sisäyksikköön.
4 Päävirransyötön liittäminen.

8.1.1 Varotoimet sähköjohtoja kytkettäessä

VAARA: SÄHKÖISKUN VAARA

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

TIETOJA

Lue myös varotoimet ja vaatimukset kohdassa "2Yleiset varotoimet"[45].

TIETOJA

Lue myös "Tavallisten johdotusosien tekniset tiedot"[442].

VAROITUS

▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki johdotukset, ja niiden on

täytettävä sovellettavan lainsäädännön määräykset.

▪ Tee sähköliitännät kiinteään johdotukseen.
▪ Kaikkien paikan päällä hankittavien komponenttien ja kaikkien sähköasennusten

on täytettävä soveltuvan lainsäädännön määräykset.

Asentajan viiteopas

40

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

8 | Sähköasennus

b a

VAROITUS

▪ Jos virransyötöstä puuttuu tai on vääränlainen nollajohdin, laitteisto voi

rikkoutua.

▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä vesijohtoon, ylijännitesuojaan

tai puhelimen maahan. Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.
▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT ole yhteydessä teräviin

reunoihin tai putkistoon, etenkään korkeapainepuolella.

▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia, jatkojohtoja tai liitäntää

tähtijärjestelmästä. Ne voivat aiheuttaa ylikuumenemisen, sähköiskun tai
tulipalon.

▪ ÄLÄ asenna vaihekondensaattoria, koska tässä yksikössä on invertteri.

Vaihekondensaattori heikentää suorituskykyä ja voi aiheuttaa onnettomuuksia.

VAROITUS

Käytä kaikkien napojen irtikytkentä tyyppistä katkaisinta, jossa katkojan kärkiväli on
vähintään 3mm ja joka tarjoaa täyden katkaisun ylijänniteluokassa III.

VAROITUS

Jos virransyöttöjohto on vaurioitunut, se täytyy antaa valmistajan, sen
huoltoedustajan tai vastaavan pätevän henkilön vaihdettavaksi vaaratilanteiden
välttämiseksi.

VAROITUS

Älä liitä virtalähdettä sisäyksikköön. Se saattaa aiheuttaa sähköiskun tai tulipalon.

VAROITUS

▪ Älä käytä paikallisesti ostettuja sähköosia tuotteen sisällä.
▪ Älä haaroita tyhjennyspumpun yms. virtalähdettä riviliittimestä. Se saattaa

aiheuttaa sähköiskun tai tulipalon.

VAROITUS

Pidä yhteiskytkentäjohto etäällä kupariputkista, joita ei ole lämpöeristetty, sillä nämä
putket tulevat hyvin kuumiksi.

8.1.2 Ohjeet sähköjohtojen kytkemiseen

Pidä seuraavat seikat mielessä:

▪ Jos käytetään kerrattuja johtimia, asenna pyöreä kutistusliitin johtimen päähän.

Aseta pyöreä kutistusliitin johdon peitettyyn osaan saakka ja kiinnitä liitin
sopivalla työkalulla.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

a Kerrattu johdin
b Pyöreä kutistusliitin

▪ Käytä seuraavia tapoja johtojen asentamiseen:

Asentajan viiteopas

41

8 | Sähköasennus

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

1-3

Johdon tyyppi Asennustapa

Yksilankainen johto

a Yksilankainen kierrejohto
b Ruuvi
c Litteä aluslaatta

Kerrattu johdin pyöreällä
kutistusliittimellä

a Liitin
b Ruuvi
c Litteä aluslaatta

Sallittu

EI sallittu

▪ Maadoitusjohdon täytyy olla muita johtimia pidempi johdinpitimen ja riviliittimen

välissä.

8.1.3 Tavallisten johdotusosien tekniset tiedot

Komponentti

Yhteiskytkentäkaapeli
(sisäyksikkö↔ulkoyksikkö)

8.2 Sähköjohtojen liittäminen sisäyksikköön

1 Avaa riviliitin. Katso "6.2Sisäyksikön avaaminen"[424].
2 Kuori johtimien päitä noin 15mm.

4-ytiminen kaapeli 1,5mm² ~

2,5mm², sopii 220~240V:lle

H05RN-F (60245 IEC 57)

Asentajan viiteopas

42

3 Sovita johtimien värit yhteen sisä- ja ulkoyksiköiden riviliittimien numeroiden

kanssa ja ruuvaa johtimet tiukasti kiinni vastaaviin liittimiin.

4 Liitä maajohtimet vastaaviin liittimiin.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

8 | Sähköasennus

a

b

c

a

b

a Riviliitin
b Sähkökomponenttiriviliitin

c Vedonpoistin

5 Varmista vetämällä, että johtimet ovat kunnolla kiinni, ja kiinnitä ne sitten

vedonpoistimella.

6 Varmista, että johdot eivät pääse koskettamaan lämmönvaihtimen metalliosia.
7 Jos liitetään valinnaiseen sovittimeen, katso "8.3 Lisävarusteiden liittäminen

(langallinen käyttöliittymä, keskuskäyttöliittymä, langaton sovitin
jne.)"[443].

8.3 Lisävarusteiden liittäminen (langallinen käyttöliittymä, keskuskäyttöliittymä, langaton sovitin jne.)

1 Irrota sähköjohtorasian kansi. Katso "6.2Sisäyksikön avaaminen"[424].
2 Liitä valinnaisen sovittimen johto S21-liittimeen. Tietoja valinnaisen sovittimen

johdon liittämisestä lisävarusteeseen on valinnaisen sovittimen
asennusoppaassa.

3 Vedä johto alla olevan kuvan mukaisesti.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

4 Sulje sähköjohtorasian kansi. Katso "9.2Sisäyksikön sulkeminen"[444].

a S21-liitin

B Valinnaisen sovittimen johto

Asentajan viiteopas

43

9 | Sisäyksikön asennuksen viimeistely

a

b
c

e
f

2×

2×

b

a

c c

9 Sisäyksikön asennuksen viimeistely

9.1 Sisäyksikön asennuksen viimeistely

1 Kun tyhjennysputkisto, kylmäaineputkisto ja yhteiskytkentäkaapeli ovat

valmiit. Sido kylmäaineputket ja yhteiskytkentäkaapeli yhteen eristysnauhalla.
Aseta vähintään puolet nauhan leveydestä limittäin jokaisella kierroksella.

a Yhteiskytkentäkaapeli
b Kaasuputki

c Kaasuputken eristys
d Eristysnauha
e Nesteputki

f Nesteputken eristys

2 Vie putket seinän reiän läpi ja tiivistä raot tiivistemassalla.

9.2 Sisäyksikön sulkeminen

9.2.1 Sähköjohtorasian ja riviliittimen sulkeminen

1 Ripusta sähköjohtorasia 2 kielekkeeseen, sulje se ja kiinnitä se 1 ruuvilla.
2 Kiinnitä etumetallisuojus ja kiinnitä se ruuvilla.
3 Sulje anturin lukituslevy.

9.2.2 Etusäleikön asentaminen

1 Kiinnitä etusäleikkö alkuperäiseen paikkaansa.
2 Kiinnitä etusäleikkö 4 kielekkeeseen.
3 Kiinnitä 2 alkuperäisellä ruuvilla yläosasta ja 2 valkokantaisella ruuvilla (tarvike)

alaosasta.

Asentajan viiteopas

44

a Etusäleikkö
b 4 kielekettä

c Valkokantaiset ruuvit (tarvike)

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

9.2.3 Etupaneelin asentaminen

1 Aseta etupaneeli yksikössä oleviin uriin (3 kohtaa) ja kiinnitä naru.

2 Sulje etupaneeli ja liu'uta liukukappaleita, kunnes ne napsahtavat.

9 | Sisäyksikön asennuksen viimeistely

3 Varmista, että etupaneeli on kiinnitetty kunnolla, painamalla sen sivuja.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

45

10 | Configuration

a

10 Configuration

10.1 Eri osoitteen asettaminen

Jos 1 huoneeseen on asennettu 2 sisäyksikköä, voidaan asettaa eri osoitteet 2
käyttöliittymää varten.

1 Irrota käyttöliittymän kansi ja paristot.
2 Katkaise osoitteen hyppyjohdin J4.

Osoitteen hyppyjohdin J4 Osoite

Tehdasasetus 1

Kun katkaistu pihdeillä 2

a Osoitteen hyppyjohdin J4

HUOMIOITAVAA

Varo, ettet vahingoita ympäröiviä osia, kun katkaiset hyppyjohdinta.

3 Kytke virtalähde päälle.

4 Paina painikkeiden ja keskiosaa yhtä aikaa.
5 Paina , valitse ja paina .

Tulos: Daikin Eye alkaa vilkkua.

6 Paina sisäyksikön ON/OFF-kytkintä, kun Daikin Eye vilkkuu.

TIETOJA

Jos asetusta ei voitu tehdä Daikin Eyen vilkkuessa, tee tämä asetusprosessi uudelleen
alusta alkaen.

Asentajan viiteopas

46

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

7 Kun asetus on tehty, paina .

Tulos: Käyttöliittymä palaa aloitusnäyttöön.

10 | Configuration

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

47

11 | Käyttöönotto

11 Käyttöönotto

11.1 Yleiskuvaus: Käyttöönotto

11.2 Tarkistuslista ennen käyttöönottoa

Tässä luvussa kerrotaan, mitä täytyy tehdä ja tietää järjestelmän käyttöönottoa
varten sen asennuksen jälkeen.

Tyypillinen työnkulku

Käyttöönotto koostuu yleensä seuraavista vaiheista:

1 Kohteen "Tarkistuslista ennen käyttöönottoa" tarkistaminen.
2 Järjestelmän koekäytön suorittaminen.

Tarkista ensin alla luetellut kohteet yksikön asennuksen jälkeen. Kun kaikki
tarkistukset on tehty, yksikkö täytyy sulkea. Käynnistä yksikkö, kun se on suljettu.

Olet lukenut koko asennusohjeet asentajan viiteoppaan mukaisesti.

Sisäyksiköt on kiinnitetty oikein.

Ulkoyksikkö on kiinnitetty oikein.

Ilman tulo-/lähtöaukko

Tarkasta, että ilman tulo- tai lähtöaukon edessä EI ole esteitä (paperia, pahvia tai muuta
materiaalia).

Puuttuvia tai väärinpäin kytkettyjä vaiheita EI ole.

Kylmäaineen putket (kaasu ja neste) on lämpöeristetty.

Vedenpoisto

Varmista, että vedenpoisto toimii esteettömästi.

Mahdollinen seuraus: kondenssivettä saattaa tippua.

Järjestelmä on oikein maadoitettu ja maadoitusliittimet on kiristetty.

Sulakkeet tai paikallisesti asennetut suojalaitteet on asennettu tämän asiakirjan mukaisesti
eikä niitä ole ohitettu.

Virransyötön jännitteen vastaa yksikön tunnustietotarran jännitearvoja.

Määritettyjä johtoja käytetään yhteiskytkentäjohtoon.

Sisäyksikkö vastaanottaa käyttöliittymän signaalit.

Asentajan viiteopas

48

Kytkinrasiassa EI ole löysiä liitoksia tai vaurioituneita sähköisiä komponentteja.

Kompressorin eristysvastus on OK.

Sisä- ja ulkoyksikön sisällä EI ole vaurioituneita komponentteja tai puristuneita putkia.

Kylmäainevuotoja EI ole.

Asennuksessa on oikea putkikoko ja putket on oikein eristetty.

Ulkoyksikön sulkuventtiilit (kaasu ja neste) ovat kokonaan auki.

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

11.3 Koekäytön suorittaminen

Edellytys: Virtalähteen täytyy olla määritetyllä alueella.
Edellytys: Koekäyttö voidaan suorittaa jäähdytys- tai lämmitystilassa.
Edellytys: Koekäyttö täytyy suorittaa sisäyksikön käyttöoppaan mukaisesti sen

varmistamiseksi, että kaikki toiminnot ja osat toimivat kunnolla.

1 Valitse jäähdytystilassa alin ohjelmoitava lämpötila. Valitse lämmitystilassa ylin

ohjelmoitava lämpötila. Koekäyttö voidaan tarvittaessa poistaa käytöstä.

2 Kun koekäyttö on päättynyt, aseta lämpötila normaalille tasolle. Jäähdytystila:

26~28°C, lämmitystila: 20~24°C.

3 Järjestelmä lakkaa toimimasta 3minuuttia yksikön sammuttamisen jälkeen.

11.3.1 Koekäytön suorittaminen käyttöliittymää käyttäen

1 Kytke järjestelmä päälle painamalla .

2 Paina painikkeiden ja keskiosaa yhtä aikaa.
3 Valitse painamalla kaksi kertaa ja vahvista valinta painamalla .

11 | Käyttöönotto

Tulos: näytössä osoittaa, että koekäyttö on valittu. Koekäyttö päättyy
automaattisesti noin 30minuutin kuluttua.

4 Voit lopettaa sen aiemmin painamalla ON/OFF-painiketta.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

49

12 | Luovutus käyttäjälle

12 Luovutus käyttäjälle

Kun koekäyttö on suoritettu ja yksikkö toimii oikein, varmista, että käyttäjä
ymmärtää seuraavat asiat selkeästi:

▪ Varmista, että käyttäjällä on tulostetut asiakirjat, ja pyydä häntä säilyttämään ne

tulevaa tarvetta varten. Kerro käyttäjälle, että täydet asiakirjat löytyvät tässä
oppaassa aiemmin mainitusta verkko-osoitteesta.

▪ Selitä käyttäjälle, kuinka järjestelmää käytetään oikein ja mitä ongelmatilanteissa

voi tehdä.

▪ Näytä käyttäjälle, mitä tehtäviä yksikö kunnossapito vaatii.

Asentajan viiteopas

50

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

13 Hävittäminen

13 | Hävittäminen

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä kylmäaineen, öljyn ja
muiden osien käsittelyssä ON noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY
käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä, kierrätystä ja
talteenottoa varten.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

51

14 | Tekniset tiedot

,

A

INDOOR

OUTDOOR

14 Tekniset tiedot

14.1 Kytkentäkaavio

14.1.1 Yhdistetty kytkentäkaavion selitys

▪ Uusimpien teknisten tietojen osajoukko on saatavana alueelliselta Daikin-

sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko sarja on saatavana kohteesta Daikin Business

Portal (todentaminen vaaditaan).

Tietoja sovelletuista osista ja numeroinnista on yksikön kytkentäkaaviossa. Osat on
numeroitu arabialaisilla numeroilla nousevassa järjestyksessä, ja numerointi
esitetään alla olevassa yleiskuvauksessa symbolilla "*" osakoodissa.

Symboli Selitys Symboli Selitys

Suojakatkaisin Suojamaadoitus

Liitäntä Suojamaadoitus (ruuvi)

Liitin

Tasasuuntain

Maadoitus Releliitin

Kenttäjohdotus Oikosulkuliitin

Sulake Liitin

Sisäyksikkö Riviliitin

Ulkoyksikkö Johdinpidin

Vikavirtasuoja

Symboli Väri Symboli Väri

BLK Musta ORG Oranssi

BLU Sininen PNK Vaaleanpunainen

BRN Ruskea PRP, PPL Purppura

GRN Vihreä RED Punainen

GRY Harmaa WHT Valkoinen

Asentajan viiteopas

52

YLW Keltainen

Symboli Selitys

A*P Piirilevy

BS* Painike PÄÄLLÄ/ POIS, käyttökytkin

BZ, H*O Summeri

C* Kondensaattori

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

Symboli Selitys

14 | Tekniset tiedot

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Liitäntä, liitin
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE

D*, V*D Diodi

DB* Diodisilta

DS* DIP-kytkin

E*H Lämmitin

FU*, F*U, (katso ominaisuudet yksikön

Sulake
sisällä olevasta piirilevystä)

FG* Liitin (rungon maa)

H* Johdinsarja

H*P, LED*, V*L Merkkivalo, valodiodi

HAP LED (huoltomonitori, vihreä)

HIGH VOLTAGE Suurjännite

IES Intelligent Eye -anturi

IPM* Älykäs virtamoduuli

K*R, KCR, KFR, KHuR, K*M Magneettirele

L Jännitteinen

L* Kierukka

L*R Reaktori

M* Askelmoottori

M*C Kompressorin moottori

M*F Tuuletinmoottori

M*P Tyhjennyspumpun moottori

M*S Kääntömoottori

MR*, MRCW*, MRM*, MRN* Magneettirele

N Nolla

n=*, N=* Kiertojen määrä ferriittisydämen läpi

PAM Pulssiamplitudimodulaatio

PCB* Piirilevy

PM* Virtamoduuli

PS Päävirran kytkentä

PTC* PTC-termistori

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Q* Eristehilatransistori (IGBT)

Q*C Suojakatkaisin

Q*DI, KLM Maavuotosuojakatkaisin

Q*L Ylikuormasuoja

Q*M Lämpökytkin

Asentajan viiteopas

53

14 | Tekniset tiedot

Symboli Selitys

Q*R Vikavirtasuoja

R* Vastus

R*T Termistori

RC Vastaanotin

S*C Rajakytkin

S*L Uimurikytkin

S*NG Kylmäainevuodon ilmaisin

S*NPH Paineanturi (korkea)

S*NPL Paineanturi (matala)

S*PH, HPS* Painekytkin (korkea)

S*PL Painekytkin (matala)

S*T Termostaatti

S*RH Kosteusanturi

S*W, SW* Käyttökytkin

SA*, F1S Ylijännitesuoja

SR*, WLU Signaalin vastaanotin

SS* Valintakytkin

SHEET METAL Kytkentäriman kiinteä levy

T*R Muuntaja

TC, TRC Lähetin

V*, R*V Varistori

V*R Diodisilta, eristehilatransistorin (IGBT)

virtamoduuli

WRC Langaton kaukosäädin

X* Liitin

X*M Riviliitin (lohko)

Y*E Elektronisen paisuntaventtiilin käämi

Y*R, Y*S Käänteinen magneettiventtiilin kierukka

Z*C Ferriittisydän

ZF, Z*F Kohinasuodatin

Asentajan viiteopas

54

CVXM20+FVXM25~50A2V1B

Jaetut järjestelmäilmastointilaitteet

4P625991-1B – 2020.10

15 Sanasto

15 | Sanasto

Jälleenmyyjä

Tuotteen jälleenmyyjä.

Valtuutettu asentaja

Teknisesti taitava henkilö,joka on pätevä asentamaan tuotteen.

Käyttäjä

Henkilö, joka omistaa tuotteen ja/tai käyttää sitä.

Sovellettavat määräykset

Kaikki kansainväliset, eurooppalaiset, kansalliset ja paikalliset direktiivit, lait,
säädökset ja määräykset, joilla on merkitystä tietylle tuotteelle tai tietylle
alalle.

Palveleva liike

Pätevä yhtiö, joka voi suorittaa tai koordinoida tuotteen vaatimia
huoltotoimenpiteitä.

Asennusopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan,
miten tuote tai laite asennetaan, konfiguroidaan ja miten sitä huolletaan.

Käyttöopas

Tiettyä tuotetta tai sovellusta varten laadittu ohjekirja, jossa kerrotaan,
miten tuotetta tai laitetta käytetään.

Huolto-ohjeet

Tietyn tuotteen tai sovelluksen käyttöopas, joka selittää (tarvittaessa)
tuotteen tai sovelluksen asennuksen, määrityksen, käytön ja/tai huollon.

Varusteet

Etiketit, käyttöoppaat, tiedot ja laitteistot, jotka toimitetaan tuotteen
mukana ja jotka on asennettava mukana toimitettavien asiakirjojen
ohjeiden mukaisesti.

Oheistuotteet

Varuste, jonka on tehnyt tai hyväksynyt Daikin ja jota voidaan käyttää
tuotteen kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

Erikseen hankittava

Varuste, jonka on tehnyt muu kuin Daikin ja jota voidaan käyttää tuotteen
kanssa mukana tulevan asiakirjan ohjeiden mukaisesti.

CVXM20+FVXM25~50A2V1B
Jaetut järjestelmäilmastointilaitteet
4P625991-1B – 2020.10

Asentajan viiteopas

55

Verantwortung für Energie und Umwelt

Copyright 2020 Daikin

4P625991-1B 2020.10
