Daikin CVXM20A2V1B, FVXM25A2V1B, FVXM35A2V1B, FVXM50A2V1B User reference guide [et]

Kasutaja teatmik

Mitmeosalised õhukonditsioneerid

CVXM20A2V1B FVXM25A2V1B

FVXM35A2V1B
FVXM50A2V1B

Sisukord

Sisukord

1 Info kasutusjuhiste kohta 4

1.1 Info käesoleva dokumendi kohta.................................................................................................................................... 4

2 Üldised ettevaatusabinõud 5

2.1 Info kasutusjuhiste kohta................................................................................................................................................ 5

2.1.1 Hoiatuste ja sümbolite tähendus ................................................................................................................... 5

3 Olulised ohutusjuhised 7

3.1 Üldine .............................................................................................................................................................................. 7

3.2 Kasutamise ohutusjuhised.............................................................................................................................................. 8

4 Süsteemi teave 12

4.1 Siseseade......................................................................................................................................................................... 12

4.1.1 Daikini silma märgutuli ................................................................................................................................... 13

4.2 Juhtpuldi kasutusnõuded................................................................................................................................................ 13

4.2.1 Koostisosad on järgmised. Juhtpult ............................................................................................................... 14

4.2.2 Olek: juhtpuldi LCD-näidik .............................................................................................................................. 15

4.2.3 Juhtpuldi kasutusvõtted ................................................................................................................................. 16

5 Kasutuseelsed toimingud 17

5.1 Ülevaade: Kasutuseelsed toimingud .............................................................................................................................. 17

5.2 Toite sisselülitamine ....................................................................................................................................................... 17

5.3 Patareide paigaldamine .................................................................................................................................................. 17

5.4 Juhtpuldi hoidiku paigaldamine...................................................................................................................................... 18

5.5 Kella seadistamine .......................................................................................................................................................... 18

5.5.1 Kella seadistamine .......................................................................................................................................... 18

5.6 Siseseadme näidiku heleduse seadistamine .................................................................................................................. 19

5.6.1 Siseseadme näidiku heleduse seadistamiseks tehke järgmist....................................................................... 19

6 Kasutamine 20

6.1 Tööpiirkond ..................................................................................................................................................................... 20

6.2 Funktsioonide kasutamine.............................................................................................................................................. 20

6.3 Töörežiim ja temperatuuri sättepunkt ........................................................................................................................... 22

6.3.1 Käivitamine/peatamine ja temperatuuri määramine.................................................................................... 22

6.4 Õhu vooluhulk................................................................................................................................................................. 23

6.4.1 Õhu vooluhulga muutmine ............................................................................................................................ 23

6.5 Õhuvoolu suund.............................................................................................................................................................. 23

6.5.1 Vertikaalse õhuvoolu suuna muutmine ......................................................................................................... 24

6.5.2 Ribide (vertikaallabade) seadistamine ........................................................................................................... 24

6.6 Õhu väljundava valimine................................................................................................................................................. 25

6.6.1 Õhu väljundava automaatvalimise või ainult ülemise õhu väljundava sätestamine .................................... 26

6.7 Põranda soojendamise töörežiim................................................................................................................................... 27

6.7.1 Põranda soojendamise töörežiimi käivitamine/seiskamine .......................................................................... 27

6.8 Suurendatud võimsuse ja täiendava kütte töörežiim .................................................................................................... 27

6.8.1 Suurendatud võimsuse kasutamine ............................................................................................................... 27

6.8.2 Täiendava kütte töörežiim ............................................................................................................................. 28

6.8.3 Suurendatud võimsuse ja täiendava kütte töörežiim käivitamine/seiskamine ............................................ 28

6.9 Säästurežiimi ja välisseadme vaikse töötamise režiim................................................................................................... 29

6.9.1 Säästurežiimi kasutamine............................................................................................................................... 29

6.9.2 Välisseadme vaikse töötamise funktsioon ..................................................................................................... 29

6.9.3 Säästurežiimi ja välisseadme vaikse töötamise käivitamine/peatamine....................................................... 29

6.10 Flash Streamer'i (õhupuhasti) kasutamine..................................................................................................................... 30

6.10.1 Flash Streamer'i (õhupuhasti) kasutamine .................................................................................................... 30

6.11 VÄLJAS/SEES-taimeri kasutamine ................................................................................................................................... 30

6.11.1 24-tunnise kella VÄLJAS/SEES-taimeri seadistamine..................................................................................... 31

6.11.2 12-tunnise allalugemisega VÄLJAS/SEES-taimeri seadistamine .................................................................... 32

6.12 Nädalataimeri kasutamine.............................................................................................................................................. 33

6.12.1 Nädalataimeri seadistamiseks tehke järgmist ............................................................................................... 34

6.12.2 Reserveeringute kopeerimine........................................................................................................................ 35

6.12.3 Reserveeringute kinnitamiseks tehke järgmist.............................................................................................. 36

6.12.4 Nädalataimeri töötamise inaktiveerimiseks ja taasaktiveerimiseks tehke järgmist ..................................... 36

6.12.5 Reserveeringute kustutamine ........................................................................................................................ 36

6.13 Kohtvõrgu raadioühendus .............................................................................................................................................. 37

6.13.1 Ettevaatusabinõud juhtmeta LAN-i kasutamisel............................................................................................ 37

6.13.2 Daikini rakenduse Residential Controller installimine ................................................................................... 38

6.13.3 Raadioühenduse seadistamiseks tehke järgmist ........................................................................................... 38

Kasutaja teatmik

2

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

Sisukord

6.14 Mitmeosalise süsteemi teave ......................................................................................................................................... 41

6.14.1 Eelistatud ruumi seadistamine....................................................................................................................... 41

6.14.2 Öine vaikse töötamise režiim ......................................................................................................................... 42

6.14.3 Jahutamise/kütmise lukustamine mitmeosalises süsteemis......................................................................... 42

7 Energia säästmine ja kasutamine parimal viisil 43

8 Hooldus ja teenindus 45

8.1 Ülevaade: hooldus ja teenindus ..................................................................................................................................... 45

8.2 Siseseadme ja juhtpuldi puhastamine............................................................................................................................ 46

8.3 Esipaneeli puhastamine.................................................................................................................................................. 47

8.4 Teave õhufiltrite kohta ................................................................................................................................................... 47

8.5 Filtrite eemaldamine....................................................................................................................................................... 48

8.6 Õhufiltri puhastamine..................................................................................................................................................... 48

8.7 Titaanapatiidiga lõhnafiltri puhastamine ....................................................................................................................... 49

8.8 Titaanapatiidiga lõhnafiltri asendamine......................................................................................................................... 49

8.9 Filtrite uuesti paigaldamine ............................................................................................................................................ 49

8.10 Esipaneeli taaspaigaldamine........................................................................................................................................... 50

8.11 Toimingud enne seadme jätmist pikaajalisse seisakusse............................................................................................... 51

9 Rikkeotsing 52

9.1 Juhtmeta LAN-i rikkeotsing............................................................................................................................................. 54

9.2 Ilmingud, mis POLE rikked .............................................................................................................................................. 55

9.2.1 Ilming. Täiendava kütte töörežiimis pole õhuvoolu temperatuur piisavalt kõrge ........................................ 55

9.2.2 Ilming: on kuulda vee voolamisele sarnast häält ........................................................................................... 55

9.2.3 Ilming: on kuulda õhu vihisemist ................................................................................................................... 55

9.2.4 Ilming: on kuulda tiksuvat häält ..................................................................................................................... 55

9.2.5 Ilming: on kuulda vilisevat häält ..................................................................................................................... 55

9.2.6 Ilming: töötamise ajal või ooterežiimis on kuulda plõksuvat häält ............................................................... 55

9.2.7 Ilming: on kuulda plaksuvat häält .................................................................................................................. 56

9.2.8 Ilming: Seadmest eraldub valget udu (sisendseade) ..................................................................................... 56

9.2.9 Ilming: Seadmest võib eralduda lõhnasid ...................................................................................................... 56

9.2.10 Ilming: välisseadme ventilaator pöörleb sel ajal, kui konditsioneer pole sisse lülitatud .............................. 56

9.2.11 Ilming. Ventilaatori kiirus ei vasta sättepunktile............................................................................................ 56

9.3 Rikkekoodidega näidatud hälvete lahendamine ............................................................................................................ 56

10 Toote kasutuselt kõrvaldamine 59

11 Sõnastik 60

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Kasutaja teatmik

3

1 | Info kasutusjuhiste kohta

1 Info kasutusjuhiste kohta

1.1 Info käesoleva dokumendi kohta

Täname Teid toote ostmise eest. Palume teil teha järgmist:

▪ hoidke juhend tulevikus sirvimiseks alles.

Sihtrühm

Lõppkasutajad

Juhendikomplekt

Käesolev juhend on osa dokumendikomplektist. Täiskomplekt koosneb:

TEAVE

See seade on mõeldud kasutamiseks spetsialistidele või väljaõppega kasutajatele
kauplustes, kergetööstuses ja põllumajandusettevõtetes või tavakasutajatele äri- ja
kodukeskkonnas.

▪ Üldised ettevaatusabinõud.

- Ohutusjuhised, mida peate lugema enne süsteemi kasutamist

- Formaat: paber (siseseadme karbis)

▪ Kasutusjuhend.

- Kiirülevaade seadme põhilistest funktsioonidest

- Formaat: paber (siseseadme karbis)

▪ Kasutaja viitejuhend.

- Detailsed juhised ja taustinfo seadme kasutamiseks algajatele ja spetsialistidele

- Formaat: Digifailid aadressil http://www.daikineurope.com/support-and-

manuals/product-information/.

Dokumentatsiooni värskeimad versioonid on saadaval piirkondlikul Daikin
veebisaidil või paigaldaja käest.

Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked.

Kasutaja teatmik

4

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

2 Üldised ettevaatusabinõud

2.1 Info kasutusjuhiste kohta

▪ Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked.
▪ Selles juhises kirjeldatud ettevaatusabinõudes käsitletakse väga olulisi teemasid;

järgige neid hoolikalt.

▪ Süsteemi tohib paigaldada ja paigaldusjuhises ning paigaldaja teatmikus

kirjeldatud toiminguid teha AINULT selleks volitatud paigaldaja.

2.1.1 Hoiatuste ja sümbolite tähendus

OHT

See sümbol tähistab olukorda, mis lõpeb surma või vigastusega.

OHT: ELEKTRILÖÖGIOHT

See sümbol tähistab olukorda, mis võib lõppeda elektrilöögiga.

2 | Üldised ettevaatusabinõud

OHT: ÜLDISE PÕLETUSE või PÕLETUSHAAVADE TEKKIMISE OHT

Viitab olukorrale, mille puhul võib tekkida oht saada üldine põletus või põletushaavad
väga madala temperatuuri või külma tõttu.

OHT: PLAHVATUSOHT

Näitab olukorda, mis võib lõppeda plahvatusega.

HOIATUS

See sümbol tähistab olukorda, mis võib lõppeda kas surma või vigastusega.

HOIATUS: KERGSÜTTIV MATERJAL

ETTEVAATUST

See sümbol tähistab olukorda, mis võib lõppeda kerge või keskmise vigastusega.

MÄRKUS

See sümbol tähistab olukorda, mis võib lõppeda varustuse või vara kahjustusega.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

TEAVE

See sümbol tähistab kasulikke nõuandeid või lisainfot.

Kasutatud sümbolid seadmel:

Sümbol Selgitus

Enne paigaldamist lugege paigaldus- ja kasutusjuhend ning
elektripaigaldise juhised läbi.

Kasutaja teatmik

5

2 | Üldised ettevaatusabinõud

Dokumentides kasutatavad sümbolid:

Sümbol Selgitus

Enne hoolduse või teeninduse alustamist lugege läbi
hooldusjuhend.

Vaadake lisateavet paigaldaja ja kasutaja teatmikust.

Seadmel on pöörlevaid osi. Olge seadme hooldamisel või
ülevaatusel ettevaatlik.

Sümbol Selgitus

Näitab joonise pealkirja või viitab sellele.
Näide: " 1–3 Joonise peakiri" tähendab "Joonis 3 peatükis

1".

Näitab tabeli pealkirjale või viitab sellele.
Näide: " 1–3 Tabeli pealkiri" tähendab "Tabel 3 peatükis 1".

Kasutaja teatmik

6

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

3 Olulised ohutusjuhised

Järgige alati järgmisi ohutusjuhiseid ja -eeskirju.

3.1 Üldine

HOIATUS

Kui te POLE KINDEL, kuidas seadet kasutada, küsige
juhiseid oma paigaldajalt.

HOIATUS

Seda seadet tohivad kasutada lapsed, kes on vähemalt 8­aastased ja vanemad ning piiratud füüsiliste, sensoorsete
või vaimsete võimete või väheste kogemuste ja
teadmistega isikud, kui nad tegutsevad nende ohutuse
eest vastutava isiku järelevalve või juhendamise all.

3 | Olulised ohutusjuhised

Lapsed EI tohi selle seadmega mängida.
Lastel ei ole lubatud seadet ilma järelevalveta puhastada

ega hooldada.

HOIATUS

Elektrilöögi või tulekahju ennetamiseks:

▪ ÄRGE loputage seadet.
▪ ÄRGE kasutage seadet märgade kätega.
▪ ÄRGE asetage seadmele vett sisaldavaid esemeid.

ETTEVAATUST

▪ ÄRGE asetage seadme peale mingeid esemeid.
▪ ÄRGE istuge, ronige või astuge seadmele.

▪ Seadmetel on järgmine sümbol:

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

See tähendab, et elektrilisi ja elektroonilisi seadmeid EI TOHI panna sorteerimata
olmeprügi hulka. ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel,
külmaaine, õli ja muude osade käsitsemisel tuleb järgida kehtestatud eeskirju.
Seadmeid tuleb käidelda eriettevõttes, et neid taaskasutada, ümber töödelda ja
taastada. Nõuetekohase jäätmekäitlusega aitate kaitsta keskkonda võimalike
kahjulike mõjude eest ja inimeste tervist. Lisateabe saamiseks pöörduge oma
paigaldaja või kohaliku omavalitsuse poole.

Kasutaja teatmik

7

3 | Olulised ohutusjuhised

3.2 Kasutamise ohutusjuhised

▪ Toiteelementidel on järgmine sümbol:

See tähendab, et toiteelemente ei tohi panna sorteerimata olmeprügi hulka. Kui
selle sümboli kohal on keemilise elemendi tähis, siis tähendab see, et patarei
sisaldab raskemetalle üle teatud kontsentratsiooni.
Võimalikud keemilise elemendi sümbolid on: Pb: plii (>0,004%).
Kasutatud toiteelemente tuleb käidelda eriettevõttes, et neid elemente saaks
taaskasutada. Kasutatud toiteelementide nõuetekohase jäätmekäitlusega aitate
kaitsta keskkonda võimalike kahjulike mõjude eest ja inimeste tervist.

HOIATUS: MÕÕDUKALT SÜTTIV MATERJAL

Seadmes olev külmaaine on vähesel määral tuleohtlik.

ETTEVAATUST

Siseseadmes on raadiovarustus, kasutaja minimaalne
kaugus selle kiirgavast osast peab olema 30cm.

ETTEVAATUST

ÄRGE PANGE sõrmi, vardad või mingeid muid esemeid õhu
sisend- või väljundavadesse. Ventilaator võib suurel kiirusel
pööreldes vigastusi tekitada.

HOIATUS

▪ ÄRGE püüdke seadet ise ümber ehitada, lahti võtta,

eemaldada, ümber paigutada või remontida, sest
ebaõige lahti võtmine või paigaldamine võib põhjustada
elektrilöögi või tulekahju. Pöörduge oma edasimüüja
poole.

▪ Kui avastate külmaaine lekked, siis veenduge, et

läheduses pole lahtist leeki. Külmaaine on täielikult
ohutu, mittemürgine ja mõõdukalt põlev, kuid kui need
juhuslikult lekivad ruumi, kus võivad kokku sattuda
kütteseadmete, gaasipliitide jne põlemisõhuga. Enne töö
taastamist laske asjatundlikel töötajatel kinnitada, et
lekkekoht on kõrvaldatud.

Kasutaja teatmik

8

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

3 | Olulised ohutusjuhised

ETTEVAATUST

▪ Kasutage laba nurga muutmiseks ALATI juhtpulti. Kui

laba liigub ja püüate seda käega takistada, siis
mehhanism puruneb.

▪ Olge ribide liigutamisega äärmiselt ettevaatlik. Õhu

väljundi sees pöörleb ventilaatori tööratas väga suurel
kiirusel.

ETTEVAATUST

HOIDKE väikelapsed, taimed ja koduloomad vahetust
õhuvoolust eemal.

HOIATUS

ÄRGE PANGE sise-/välisseadme alla mingeid esemeid ­need võivad saada märjaks. Sellises kohas võib seadmele,
külmadele torudele, õhufiltrile kogunev kondensaat,
õhufiltri mustus või dreeniummistus põhjustada tilkumist
ja need esemed võivad saada mustaks või kahjustada.

HOIATUS

ÄRGE hoidke õhukonditsioneeri läheduses põlevaine
aerosoolpudeleid ja ÄRGE kasutage aerosoole seadme
läheduses. Vastasel juhul võite tekitada tulekahju.

ETTEVAATUST

ÄRGE KASUTAGE süsteemi kui ruumi on piserdatud
putukamürki. Kemikaalid võivad ladestuda seadmesse –
need võivad ohustada nende inimeste tervist, kes on
kemikaalide suhtes ülitundlikud.

HOIATUS

Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid
tavaliselt see EI leki. Kui külmaaine lekib ruumi ja satub
kokkupuutesse põleti, kütteseadme või pliidi leegiga, siis
võib tekkida tulekahju või moodustub tervistkahjustav
gaas.

Lülitage välja kütteainet põletavad seadmed, ventileerige
ruum ja pöörduge edasimüüja poole, kelle käest olete
toote ostnud.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et
külmaaine lekkekoht on kõrvaldatud.

Kasutaja teatmik

9

3 | Olulised ohutusjuhised

HOIATUS

▪ ÄRGE TORGAKE LÄBI või põletage külmutusahela osi.
▪ ÄRGE KASUTAGE puhastusaineid või vahendeid sulatuse

kiirendamiseks, välja arvatud need, mis on tootja poolt
soovitatud.

▪ Võtke teadmiseks, et süsteemis olev külmaaine on

lõhnatu.

HOIATUS

Seadet tuleb hoida kohas, kus pole pidevalt töötavaid
süüteallikaid (näiteks lahtist leeki, töötavat gaasi- või
elektrikütte seadet).

OHT: ELEKTRILÖÖGIOHT

Enne õhukonditsioneeri või õhufiltrite puhastamist lülitage
seade välja ja ühendage toitevõrgust lahti. Muidu võite
saada elektrilöögi ja see võib põhjustada kehavigastuse.

HOIATUS

Elektrilöögi või tulekahju ennetamiseks:

▪ ÄRGE loputage seadet.
▪ ÄRGE kasutage seadet märgade kätega.
▪ ÄRGE asetage seadmele vett sisaldavaid esemeid.

ETTEVAATUST

Pärast pikaajalist kasutamist kontrollige seadme alust ja
kinniteid vigastuste suhtes. Kui need on vigastatud, võib
seade maha kukkuda ja põhjustada vigastusi.

ETTEVAATUST

Ärge puudutage soojusvaheti ribisid. Ribide servad on
teravad ja võivad põhjustada lõikehaavasid.

HOIATUS

Ebaõiged pesuvahendid ja puhastamisvõtted võivad
kahjustada plastosi või põhjustada vee lekkimist.
Elektrilistele osadele, nagu mootorid, sattuv vesi võib
põhjustada häireid, suistsemist või süttimist.

Kasutaja teatmik

10

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

3 | Olulised ohutusjuhised

OHT: ELEKTRILÖÖGIOHT

Enne puhastamist kontrollige, et seade ei tööta ja lülitage
kaitselüliti välja või tõmmake toitejuhtme pistik välja.
Muidu võite saada elektrilöögi ja see võib põhjustada
kehavigastuse.

HOIATUS

ÄRGE laske siseseadet märjaks saada. Võimalik tagajärg:
Elektrilöögi või tulekahju oht.

ETTEVAATUST

Olge esipaneeli avamisel ja käsitsemisel ettevaatlik, sest
selle teravad servad võivad põhjustada kehavigastuse.

HOIATUS
Kui ilmneb midagi ebaharilikku (põlemislõhn jne),

peatage kasutamine ja lülitage toide välja.

Sellisel juhul kasutamise jätkamine võib põhjustada
purunemist, elektrilööke või tulekahju. Lisateavet saate
oma edasimüüjalt.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Kasutaja teatmik

11

4 | Süsteemi teave

h

h

d

d

i

a

e

b

c fig

j

4 Süsteemi teave

4.1 Siseseade

HOIATUS: MÕÕDUKALT SÜTTIV MATERJAL

Seadmes olev külmaaine on vähesel määral tuleohtlik.

ETTEVAATUST

Siseseadmes on raadiovarustus, kasutaja minimaalne kaugus selle kiirgavast osast
peab olema 30cm.

MÄRKUS

ÄRGE kasutage süsteemi muuks otstarbeks. ÄRGE kasutage seadet
täppisinstrumentide, toidu, taimede, loomade või kunstiteoste jahutamiseks – see
võib neile kahjulikult mõjuda.

ETTEVAATUST

ÄRGE PANGE sõrmi, vardad või mingeid muid esemeid õhu sisend- või
väljundavadesse. Ventilaator võib suurel kiirusel pööreldes vigastusi tekitada.

TEAVE

Helirõhutase on madalam kui 70dBA.

HOIATUS

▪ ÄRGE püüdke seadet ise ümber ehitada, lahti võtta, eemaldada, ümber paigutada

või remontida, sest ebaõige lahti võtmine või paigaldamine võib põhjustada
elektrilöögi või tulekahju. Pöörduge oma edasimüüja poole.

▪ Kui avastate külmaaine lekked, siis veenduge, et läheduses pole lahtist leeki.

Külmaaine on täielikult ohutu, mittemürgine ja mõõdukalt põlev, kuid kui need
juhuslikult lekivad ruumi, kus võivad kokku sattuda kütteseadmete, gaasipliitide
jne põlemisõhuga. Enne töö taastamist laske asjatundlikel töötajatel kinnitada, et
lekkekoht on kõrvaldatud.

Kasutaja teatmik

12

a Esipaneel
b Õhufilter
c Titaanapatiidiga lõhnafilter, 2 tk
d Õhu väljund
e Klapp (horisontaalne laba)

f Juhtpuldi signaali vastuvõtja
g ON/OFF nupp, Daikini silm ka taimeri märgutuli
h Õhu sisend

i Ribid (vertikaallabad)

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

SEES/VÄLJAS-nupp

a
b

Kui pult pole saadaval, saate käivitamiseks/peatamiseks kasutada nuppu SEES/
VÄLJAS. Selle nupu kasutamisel käivitamiseks kasutatakse järgmisi sätteid.

▪ Töörežiim = Automaatjuhtimine
▪ Temperatuuri säte = 25°C
▪ Õhu vooluhulk = Automaatjuhtimine

4.1.1 Daikini silma märgutuli

Daikini silma värvus muutub vastavalt töörežiimile.

Toimingud Daikini silma värvus

4 | Süsteemi teave

j Ruumi temperatuuriandur

a ON/OFF-nupp
b Daikini silm

Automaatne Punane/sinine

Kuivatamine Roheline

Jahutamine Sinine

Kütmine Punane

Ainult ventileerimine Valge

Taimeri töötamine Oranž

(a)

Kui VÄLJAS/SEES-taimer või nädalataimer on seadistatud, siis Daikini silm värvub aeg-ajalt
oranžiks. Pärast 10-sekundilist oranžina põlemist näitab see töörežiimi värvi 3minutit.
Näide: Kui taimerit on seadistatud jahutamisel, siis Daikini silm värvub aeg-ajalt 10-ks
sekundiks oranžiks ja seejärel põleb 3minutit sinisena.

(a)

Daikini silm ei saa nõutekohaselt töötada, kui sellelt pole kaitsekile eemaldatud.
Eemaldage Daikini silmalt kaitsekile, kui seda pole juba paigaldamise ajal tehtud.

TEAVE

Kaitsekile eemaldamisel olge ettevaatlik, et mitte vigastada selle all olevat kleebist.

4.2 Juhtpuldi kasutusnõuded

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

▪ Otsene päikesevalgus. ÄRGE jätke juhtpulti otsesesse päikesevalgusesse.
▪ Tolm. Signaali saatjale või vastuvõtjale kogunenud tolm võib alandada

tundlikkust. Pühkige tolm pehme lapiga ära.

Kasutaja teatmik

13

4 | Süsteemi teave

n

o

m

k

j

l

q

p

d

g

h

c

b

f

e

i

a

4.2.1 Koostisosad on järgmised. Juhtpult

▪ Luminofoorlambid. Ruumis olevad luminofoorlambid võivad halvendada

sidesignaali levikut. Sellisel juhul pöörduge paigaldaja poole.

▪ Muud seadmed. Kui juhtpuldi signaalid lülitavad teisi seadmeid, teisaldage need

mujale või küsige nõu oma paigaldajalt.

▪ Kardinad. Veenduge, et seadme ja juhtpuldi vahel POLE signaali levik tõkestatud

kardinate või muude objektidega.

MÄRKUS

▪ ÄRGE laske juhtpulti maha kukkuda.
▪ ÄRGE laske juhtpulti märjaks saada.

Kasutaja teatmik

14

a Signaalide saatja

b LCD-näidik

c Temperatuuri valimise nupp

d Toite nupp

e Vertikaalse kaldliikumise nupp

f Põranda soojendamise nupp
g Menüünupp

h Valikunupp

i Kella seadistamise nupp

j Tühistamise nupp
k VÄLJAS/SEES-taimeri kasutamise nupud

l Nädalataimeri rakendamise nupud

m Flash Streamer (õhupuhasti) kasutamise nupp

n Säästurežiimi ja välisseadme vaikse töötamise funktsiooni nupp
o Režiimi nupp
p Ventilaatori nupp
q Suurendatud võimsuse nupp ja täiendava kütte nupp

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

4.2.2 Olek: juhtpuldi LCD-näidik

Ikoon Kirjeldus

4 | Süsteemi teave

Töörežiim = Automaatjuhtimine

Töörežiim = Kuivatamine

Töörežiim = Jahutamine

Töörežiim = Kütmine

Töörežiim = Ainult ventilaator

Siseseade võtab vastu juhtpuldi signaali

Kasutamine on sisse lülitatud

Sättega määratud temperatuur

Aku asendamise teavituse sümbol (aku on tühjenenud)

Õhu vooluhulk = Automaatjuhtimine

Õhu vooluhulka = Sisendseadme vaikne olek

Õhu vooluhulk = Suur

Õhu vooluhulk = Kesksuur

Õhu vooluhulk = Keskmine

Õhu vooluhulk = Keskväike

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Õhu vooluhulk = Väike

Suurendatud võimsus on aktiveeritud

Säästurežiim on aktiveeritud

Flash Streamer (õhupuhasti) on aktiveeritud

Täiendav küte on aktiveeritud

Kasutaja teatmik

15

4 | Süsteemi teave

a

Ikoon Kirjeldus

Põranda soojendamine on aktiveeritud

Välisseadme vaikse töötamise režiim on aktiveeritud

Automaatne vertikaalne kaldliikumine on aktiveeritud

,

4.2.3 Juhtpuldi kasutusvõtted

Õhu väljundava automaatvalimine või ainult ülemine õhu
väljundava on aktiveeritud

SEES-taimer on aktiveeritud

VÄLJAS-taimer on aktiveeritud

Nädalataimer on aktiveeritud

Nädalapäev

Hetke kellaaeg

a Signaali vastuvõtja

1 Suunake siseseadme signaali saatja siseseadme poole (side saavutamiseks ei

tohi see ületada 7meetrit).

Tulemus: Kui siseseade võtab signaali vastu, siis on kuulda järgmisi signaale.

Heli Kirjeldus

Kaks lühikest helisignaali Seade hakkab tööle.

Üks lühike helisignaal Säte on muudetud.

Pikk helisignaal Seadme töö on peatatud.

Kasutaja teatmik

16

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

5 Kasutuseelsed toimingud

2

3

1

AAA.LR03

5.1 Ülevaade: Kasutuseelsed toimingud

Selles peatükis kirjeldatakse, mida peate tegema enne seadme kasutama
hakkamist.

Tüüpiline töövoog

Enne kasutama hakkamist tehke järgmised toimingud.

▪ Toite sisse lülitamine.
▪ Patareide paigaldamine juhtpulti.
▪ Kella seadistamine.
▪ Daikini silma heleduse seadistamine.
▪ Juhtpuldi hoidiku paigaldamine seinale või muule pinnale.

5 | Kasutuseelsed toimingud

5.2 Toite sisselülitamine

1 Lülitage kaitselüliti sisse.

5.3 Patareide paigaldamine

Patareid on kasutatavad umbes 1 aasta jooksul.

1 Eemaldage esikate.
2 Pange mõlemad patareid korraga sisse.
3 Pange esikate oma kohale tagasi.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

TEAVE

▪ LCD-näidikul oleva ikooni vilkumisega näidatakse aku peatset tühjenemist.
▪ ALATI asendage mõlemad patareid korraga.

Kasutaja teatmik

17

5 | Kasutuseelsed toimingud

cba

2×

5.4 Juhtpuldi hoidiku paigaldamine

1 Valige koht, kus signaalide vastuvõtt on võimalik.
2 Kinnitage juhtpuldi hoidik (lisavarustus) seinale või sarnasesse kohta kruvidega

3 Pange juhtpult juhtpuldi hoidikusse.

a Juhtpult

b Kaablikinniti (pole komplektis)

c Juhtpuldi hoidik

kruvidega 2 M3 × 20L (pole komplektis).

5.5 Kella seadistamine

Kui siseseadme kell POLE seadistatud õigele kellaajale, siis SEES-taimer, VÄLJAS­taimer ja nädalataimer EI TÖÖTA täpselt. Kell tuleb uuesti seadistada järgmiselt.

▪ Pärast seda kui kaitselüliti on lülitanud seadme VÄLJA.
▪ Pärast toitekatkestust.
▪ Pärast patareide vahetamist juhtpuldis.

5.5.1 Kella seadistamine

Märkus: Kui kellaaeg POLE seadistatud, siis vilgub , ja .

1 Vajutage nuppu .

Tulemus: ja hakkavad vilkuma.

2 Vajutage või , et seadistada nädalapäev.

Kuva Nädalapäev

Esmaspäev

Kasutaja teatmik

18

Teisipäev

Kolmapäev

Neljapäev

Reede

Laupäev

Pühapäev

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

3 Vajutage nuppu .

(2 sec.)

Tulemus: vilgub.

4 Õige kellaaja määramiseks vajutage nuppu või nuppu .

Märkus: Kui hoiate nuppu või nuppu all, siis kellaaja säte muutub kiiresti.

5 Vajutage nuppu .

Tulemus: Seadistamine on lõpetatud. vilgub.

5.6 Siseseadme näidiku heleduse seadistamine

Soovi korral saate siseseadme näidiku heledust muuta või näidiku VÄLJA lülitada.

5 | Kasutuseelsed toimingud

5.6.1 Siseseadme näidiku heleduse seadistamiseks tehke järgmist

1 Hoidke avakuval nuppu all vähemalt 2sekundit.

Tulemus: Näidikul kuvatakse valimismenüü number . vilgub.

2 Sätestamiseks vajutage nuppu .

3 Vajutage nuppu või nuppu , et muuta säte järgmiselt.

Vilgub Heledus

Kõrge

Madal

Väljas

4 Valitud sätte kinnitamiseks vajutage .

Tulemus: Heleduse säte on muudetud.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Märkus: Juhtpuldi näidik naaseb vaikeaknale automaatselt 60sekundi pärast. Kui
soovite naasta vaikeaknale kiiremini, siis vajutage nuppu kaks korda.

Kasutaja teatmik

19

6 | Kasutamine

6 Kasutamine

6.1 Tööpiirkond

Süsteemi ohutuks ja efektiivseks töötamiseks kasutage seda järgmistel
temperatuuridel ja niiskusel.

Kombinatsioonis välisseadmetega RXM25~50, 2MXM40+50, 3MXM40+52

Jahutamine ja

kuivatamine

(a)(b)

Kütmine

(a)

Välistemperatuur –10~46°CDB –15~24°CDB

–15~18°CWB

Sisetemperatuur 18~32°C DB

10~30°CDB

14~23°CWB

Ruumi niiskus ≤80%

(a)

Ohutusseadis võib peatada süsteemi töötamise, kui seadme parameetrid on
tööpiirkonnast väljas.

(b)

Kui seadme parameetrid on tööpiirkonnast väljas, võib ilmneda kondenseerumine ja vee
tilkumine.

(b)

—

Kombinatsioonis välisseadmetega RXTP25+35

Jahutamine ja

kuivatamine

(a)(b)

Kütmine

(a)

Välistemperatuur –10~46°CDB –25~24°CDB

–25~18°CWB

Sisetemperatuur 18~32°C DB

10~30°CDB

14~23°CWB

Ruumi niiskus ≤80%

(a)

Ohutusseadis võib peatada süsteemi töötamise, kui seadme parameetrid on
tööpiirkonnast väljas.

(b)

Kui seadme parameetrid on tööpiirkonnast väljas, võib ilmneda kondenseerumine ja vee
tilkumine.

(b)

—

Kasutaja teatmik

20

6.2 Funktsioonide kasutamine

Funktsioonide kasutamist on selgitatud järgmises tabelis.

Funktsioon Selgitused

Põhifunktsioonid

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

Funktsioon Selgitused

6 | Kasutamine

Töörežiimid ja temperatuur

Õhuvoolu suund

Õhu vooluhulk

Lisafunktsioonid

Streamer

Süsteemi käivitamine/peatamine ja
temperatuuri määramine järgmisteks
toiminguteks.

▪ Kütmise ja jahutamise režiimis – ruumi

üleskütmine või mahajahutamine.

▪ Ainult ventileerimise režiimis – ruumi

õhuringlus ilma kütmise või jahutamiseta.

▪ Kuivatamise režiimis – ruumi õhuniiskuse

alandamine.

▪ Automaatrežiimis valitakse vastav töörežiim

automaatselt seadistatud temperatuurile
põhinedes.

Õhuvoolu suuna muutmine (külgliigutamine või
hoidmine kinnisasendis).

Ruumi puhutava õhu vooluhulga muutmine.

Õhus leiduvate allergeenide, nagu õietolm,
raviabiainete eemaldamiseks ja ruumi õhu
puhastamiseks.

Säästurežiim

Välisseadme vaikse

töötamise režiim

Õhu väljundava

automaatvalimine

Ainult ülemine väljundava

Põranda soojendamine

Täiendava kütte režiim

Suurendatud võimsus

Süsteemi juhtimine kui kasutate ruumis ka teisi
kütteseadmeid.

Energia säästmine.

Langetab välisseadme töömüra. Näide. Öösel.

Võimaldab seadmel automaatselt valida
õhuvoolu skeemi, mis vastab töörežiimile ja
ruumi seisundile. See on tehases seadistatud,
kui vaikefunktsioon ja soovitatud säte.

Ainult ülemise õhu väljundava määramine,
vaatamata töörežiimile või ruumi seisundile.

Kütmine ainult läbi alumise õhu väljundava.
Kasutage seda funktsiooni, kui soovite vahetut
soojemat õhuvoolu.

Võimaldab tõsta seadmest väljuva õhuvoolu
temperatuuri. Õhu temperatuur on kõrgem kui
tavakütmise töörežiimi ajal. See funktsioon on
soovitatav, kui soovite soojemat ruumi.

Ruumi kiireks allajahutamiseks või
üleskütmiseks.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

SEES-taimer + VÄLJAS-

taimer

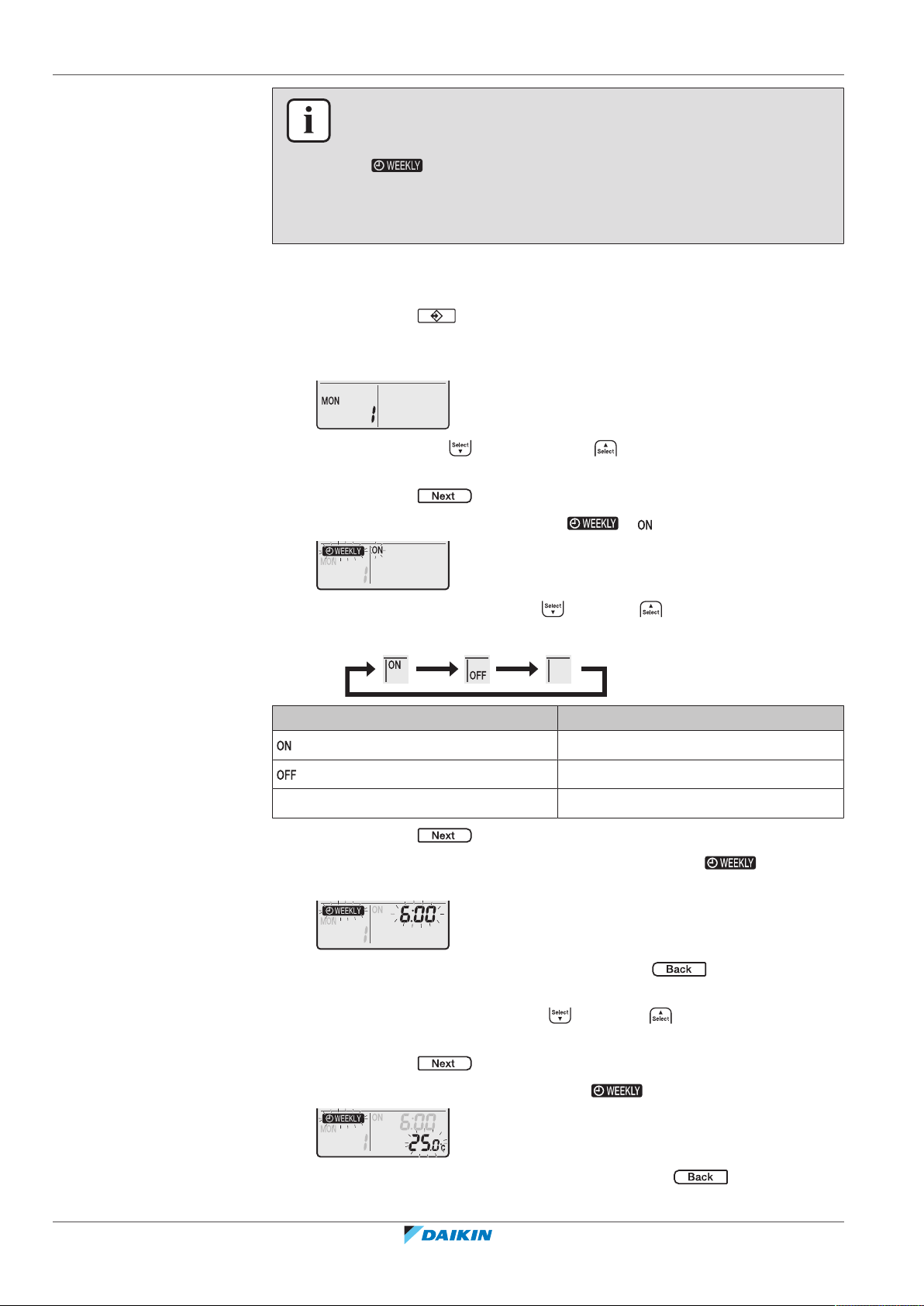

Nädalataimer

Lisafunktsioonid

Süsteemi automaatlülituseks olekusse SEES või
VÄLJAS.

Süsteemi automaatlülituseks olekusse SEES või
VÄLJAS nädalapõhiselt.

Kasutaja teatmik

21

6 | Kasutamine

6.3 Töörežiim ja temperatuuri sättepunkt

Funktsioon Selgitused

Kohtvõrgu raadioühendus Võimaldab seadet juhtida nutiseadmetega.

Töörežiimide kasutamine. Muutke töörežiimi ja määrake temperatuur, kui soovite
teha järgmist.

▪ Ruumi üleskütmine või mahajahutamine
▪ Ruumi õhu ringluse tagamine ilma kütmise või jahutamiseta
▪ Ruumi niiskuse alandamine

Töörežiimi valimine. Süsteem töötab erinevalt, sõltuvalt kasutaja valikutest.

Seadistamine Kirjeldus

Automaatjuhtimine

Süsteem jahutab ruumi maha või kütab üles kuni
temperatuuri sättepunktini. Selles režiimis
lülitatakse vajaduse korral jahutamise ja kütmise
vahel automaatselt.

Kuivatamine

Kütmine

Süsteemi alandab ruumi niiskust.

Süsteem kütab ruumi üles kuni temperatuuri
sättepunktini.

Jahutamine

Süsteem jahutab ruumi maha kuni temperatuuri
sättepunktini.

Ventilaator

Süsteem juhib ainult õhuvoolu (õhuvoolu hulka
ja suunda).

Süsteem EI reguleeri temperatuuri.

Lisateave:

▪ Välistemperatuur. Süsteemi jahutus- või küttevõime suureneb kui

välistemperatuur on liiga kõrge või liiga madal.

▪ Jääsulatus. Kütmise ajal võib välisseadmes tekkida jäätumine ja sellega halveneb

küttevõime. Sellisel juhul lülitub süsteem automaatselt jääsulatusrežiimi, et jää
kõrvaldada. Jää sulatamise ajal EI puhu siseseade sooja õhku.

6.3.1 Käivitamine/peatamine ja temperatuuri määramine

Kasutaja teatmik

22

: Seade töötab

: Töörežiim = Automaatjuhtimine

: Töörežiim = Kuivatamine

: Töörežiim = Jahutamine

: Töörežiim = Kütmine

: Töörežiim = Ainult ventilaator

: Näitab määratud temperatuuri.

1 Vajutage nuppu üks või rohkem korda, et valida töörežiim.

Tulemus: Režiim määratakse järgmises järjekorras.

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

6 | Kasutamine

2 Vajutage nuppu , et seade käivitada.

Tulemus: LCD-näidikul kuvatakse . Daikini silma märgutuli muudab värvi

vastavalt töörežiimile. Vaadake teavet jaotisest "4.1.1 Daikini silma

märgutuli"[413].

3 Vajutage nuppu või nuppu mitu korda, et temperatuuri alandada või

tõsta.

Jahutusrežiim Küttetoiming Automaatrežiim Kuivatamine või

ainult
ventileerimine

18~32°C 10~30°C 18~30°C —

Märkus. Kui kasutate kuivatamise või ainult ventileerimise režiimi, siis
temperatuuri valida ei saa.

4 Vajutage nuppu , et seade seisata.

Tulemus: kaob LCD-näidikult. Daikini silma märgutuli märgutuli kustub.

6.4 Õhu vooluhulk

1 Nupu vajutamisega saate valida järgmist.

6.4.1 Õhu vooluhulga muutmine

1 Vajutage nuppu , et muuta õhu vooluhulka järgmises järjekorras:

5 õhu vooluhulgataset, alates " " kuni " "

Õhu vooluhulga automaatjuhtimine

Siseseadme vaikne töötamine. Kui õhu vooluhulk on seatud
tasemele " ", siis töötab seade summutatud olekus.

TEAVE

▪ Kui seade jõuab sättepunktile jahutamise või kütmise režiimis töötamisel.
▪ Kui kasutate kuivatamise režiimi, siis EI SAA õhu vooluhulka muuta.
▪ Õhu vooluhulk on automaatse õhuvoolu määra režiimis seadistatud vastavalt

ruumi temperatuurile; mõnel juhul võib see olla madalam kui siseseadme vaikse
töötamise režiimis ja töömüra võib olla suurem kui õhu vooluhulka on muudetud
siseseadme vaiksele töörežiimile.

6.5 Õhuvoolu suund

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Töörežiimide kasutamine. Võimaldab muuta õhuvoolu suunda.
Töörežiimi valimine. Süsteem võimaldab õhuvoolu suunda vastavalt kasutaja

valikule muuta.

Kasutaja teatmik

23

6 | Kasutamine

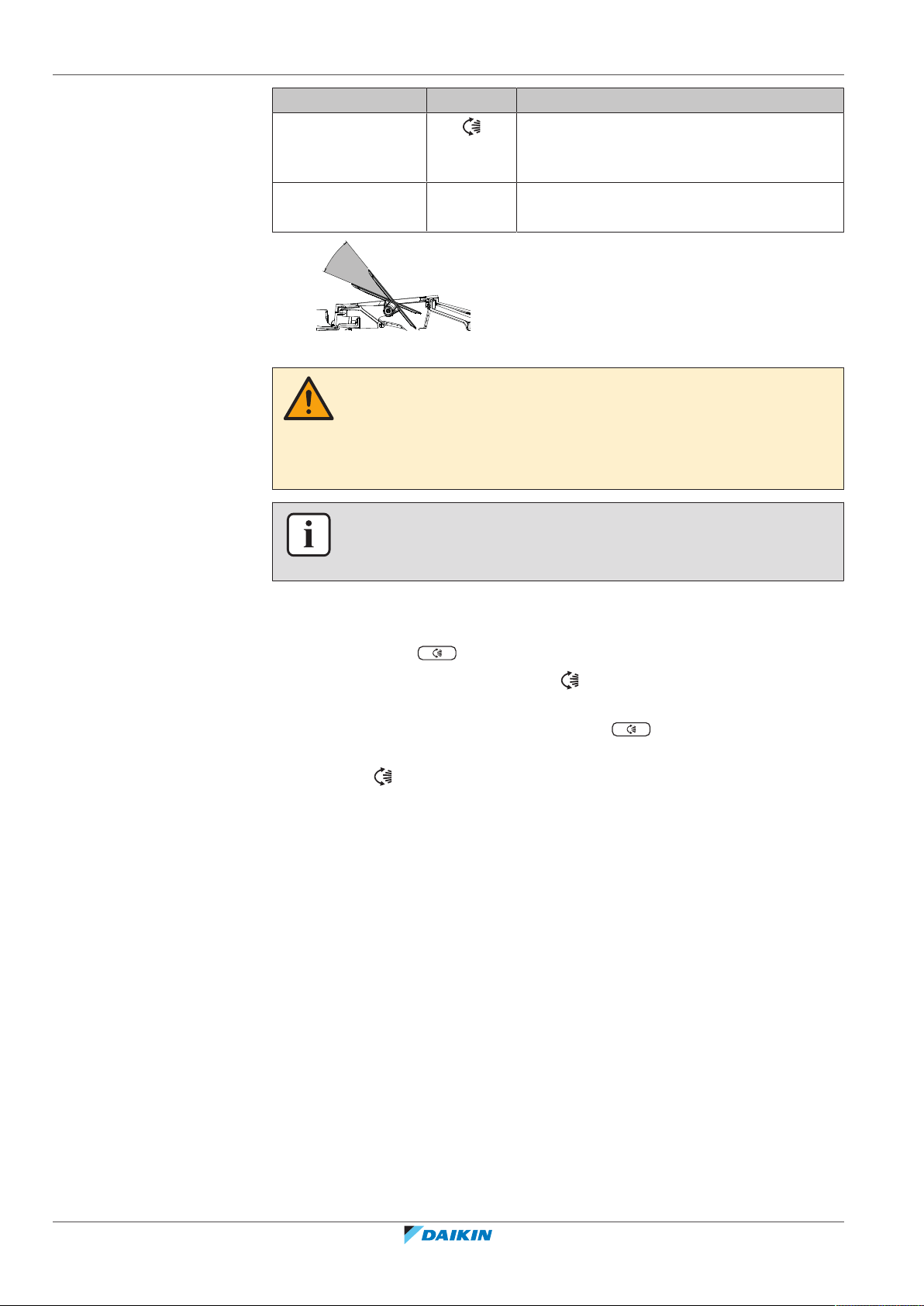

a

Säte Kuva Õhuvoolu suund

Vertikaalsuunaline
automaatne
liigutamine

Horisontaalne
õhuvool

a Klappide liikumispiirkond

ETTEVAATUST

▪ Kasutage laba nurga muutmiseks ALATI juhtpulti. Kui laba liigub ja püüate seda

käega takistada, siis mehhanism puruneb.

▪ Olge ribide liigutamisega äärmiselt ettevaatlik. Õhu väljundi sees pöörleb

ventilaatori tööratas väga suurel kiirusel.

TEAVE

Kui õhuvool nõrgeneb, siis vertikaalsuunalise automaatse liigutamise puhul seiskuvad
klapid ülemises asendis.

Horisontaallabade (klappide) liigutamine või
seisuasend.

[—] Vertikaallabade (ribide) asendit seadistatakse

käsitsi.

6.5.1 Vertikaalse õhuvoolu suuna muutmine

1 Vajutage nuppu .

Tulemus: LCD-näidikul kuvatakse . Labad (horisontaalribid) hakkavad

liikuma.

2 Kinnisasendi kasutamiseks vajutage nuppu , sel ajal kui labad jõuavad

soovitud asendisse.

Tulemus: kaob LCD-näidikult. Labade liikumine seiskub.

6.5.2 Ribide (vertikaallabade) seadistamine

1 Reguleerige horisontaallabad juhtpuldiga nii välja, et pääsete hõlpsalt

vertikaallabade nuppudele juurde.

2 Hoidke nuppudest kinni ja liigutage neid kergelt.
3 Hoidke nuppudest kinni ja liigutage neid vasakule või paremale, et leida sobiv

asend.

Kasutaja teatmik

24

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

TEAVE

Kui seade on paigaldatud ruumi nurka, siis peavad ribid olema suunatud seinast
eemale. Kui sein blokib õhu, siis kütte tõhusus langeb.

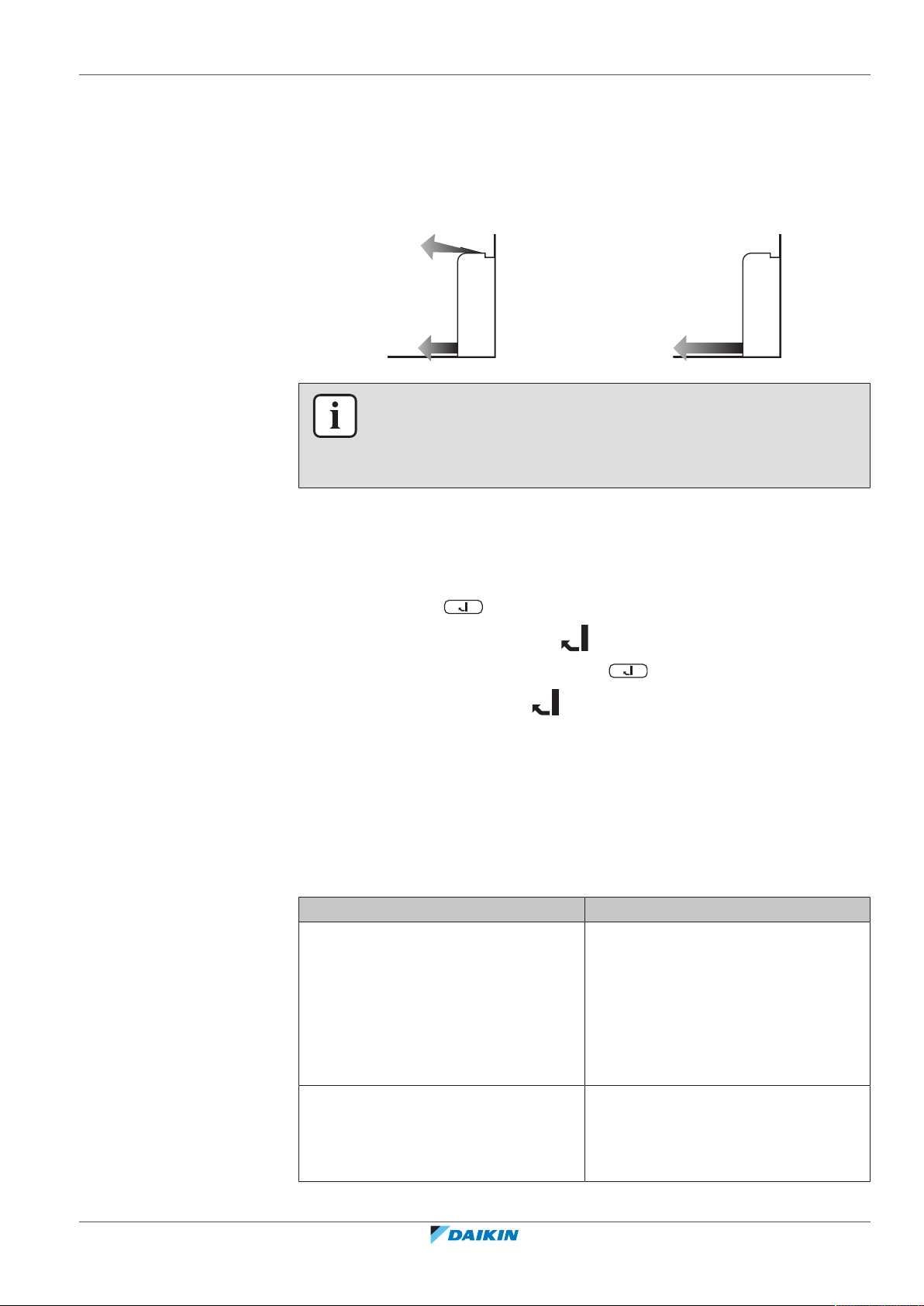

6.6 Õhu väljundava valimine

6 | Kasutamine

Selle funktsiooniga saate lasta seadmel automaatselt valida, millist väljundava
kasutada või määrata kasutamiseks ainult ülemine väljundava. Vaikesäte on õhu
väljundava automaatvalimine.

Säte Kuva Õhuvoolu suund

Õhu väljundava
automaatvalimine

Seade toimib automaatselt, et valida
töörežiimile või ruumi seisundile sobiv õhu
väljundava.

Ainult ülemine õhu
väljundava

Õhuvool on seadistatud ülemisele õhu
väljundavale, vaatamata töörežiimile või
ruumi seisundile.

Säte Töörežiim Seisund Õhu väljundava

valimine

Kuivatamine Iga seisund

Jahutamine Kui ruumi temperatuur

jõuab määratud
sättepunktile või on
summaarne tööaeg
kõrgel niiskuse tasemel
jõudnud 1-le tunnile.

Kui sättepunkt POLE veel
saavutatud või
summaarne tööaeg
kõrgel niiskuse tasemel
on vähem kui 1 tund.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Kütmine, ainult
ventileerimine

Iga seisund

Kasutaja teatmik

25

6 | Kasutamine

(2 sec.)

Säte Töörežiim Seisund Õhu väljundava

valimine

Kuivatamine,

Iga seisund

jahutamine,

kütmine, ainult

ventileerimine

TEAVE

▪ Kuivatamise ajal väljub õhk ainult ülemine õhu väljundava kaudu. Vaadake

seadistamist jaotisest "6.3Töörežiim ja temperatuuri sättepunkt"[422].

▪ Põranda soojendamise töörežiimi ajal väljub õhk ainult alumise õhu väljundava

kaudu. Vaadake seadistamist jaotisest "6.7 Põranda soojendamise

töörežiim" [4 27]. Põranda soojendamise saab seadistada vaid koos õhu

väljundava automaatvalimisega.

▪ Kui te kütmise ajal muudate õhu väljundava automaatvalimise sätte ümber ainult

ülemisele õhu väljundavale, siis kütmine ajutiselt katkestatakse, et seadet kaitsta.

▪ Kui sätteks on määratud ainult ülemine õhu väljundava, siis on jahutamise/

kütmise võimekus madalam.

▪ Kui õhu väljundava valikut muudetakse, on kuulda klapi liigutamise häält.

6.6.1 Õhu väljundava automaatvalimise või ainult ülemise õhu väljundava sätestamine

Eeldus: Vaikesäte on õhu väljundava automaatvalimine.

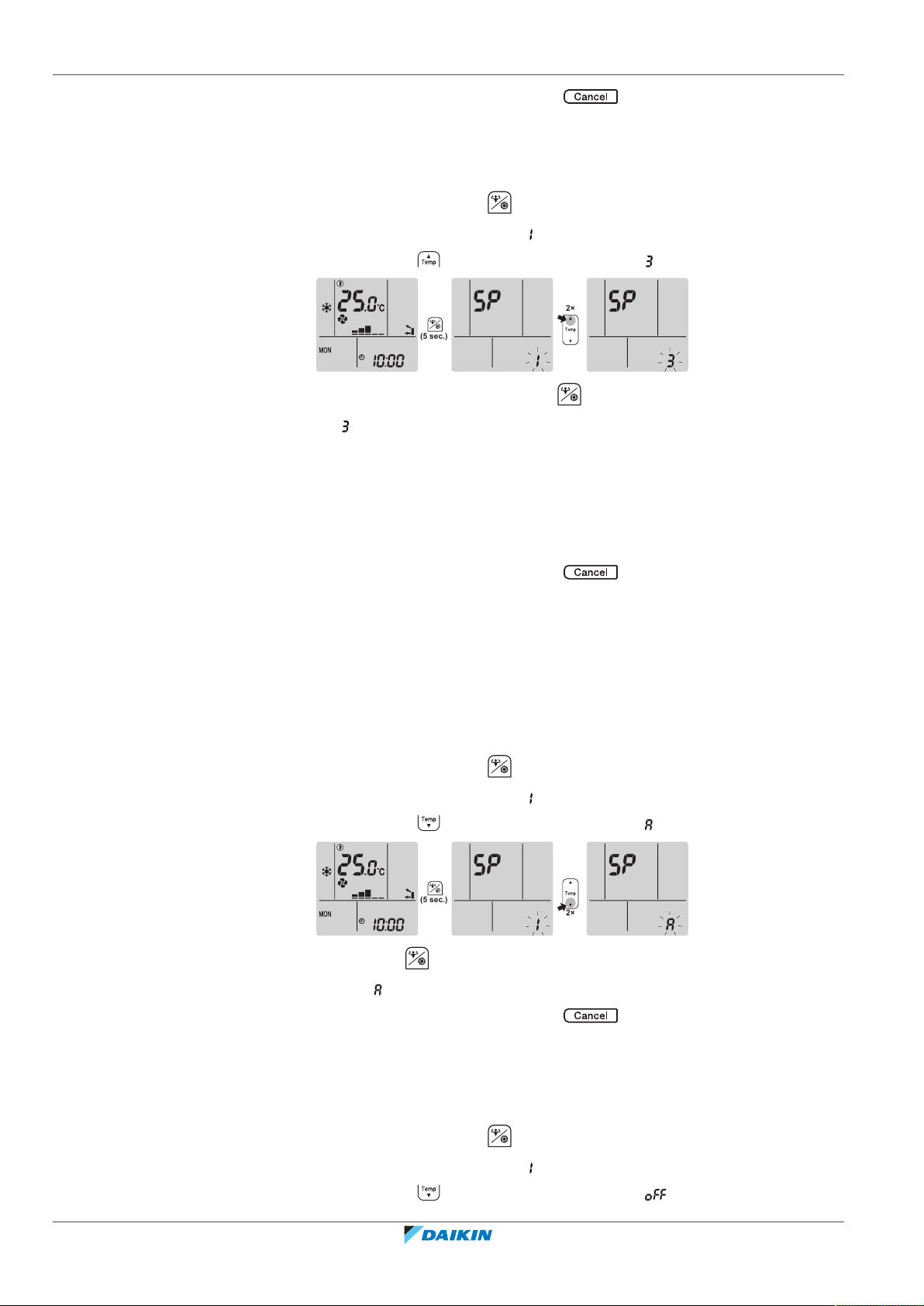

1 Hoidke avakuval nuppu all vähemalt 2sekundit.

Tulemus: Kuvatakse valikumenüü. Menüünumber vilgub.

2 Vajutage nuppu või nuppu , et valida menüü number .

3 Sätestamiseks vajutage nuppu .

Tulemus: vilgub.

4 Vajutage nuppu või nuppu , et muuta säte. " " = õhu väljundava

automaatvalimine või " " = ainult ülemise õhu väljundava valimine.

5 Valitud sätte kinnitamiseks vajutage .

Tulemus: Säte on muudetud.

Kasutaja teatmik

26

Märkus: Näidik naaseb vaikeaknale automaatselt 1 minut pärast. Kui soovite
naasta vaikeaknale kiiremini, siis vajutage nuppu kaks korda.

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

6.7 Põranda soojendamise töörežiim

Selle töörežiimiga saab tõhusalt soojendada suuri põrandapindasid, selleks
suletakse ülemine õhu väljundava ja tõstetakse õhu voolukiirust, et õhk kataks
kaugemad põrandapinnad.

Tavatöö Põranda soojendamise toiming

TEAVE

▪ Põranda soojendamise töörežiimi saab kasutada, kui on sisse lülitatud ainult küte

ja toimub õhu väljundava automaatvalimine.

▪ Kui ruumi temperatuur on madal, ei pruugi ruumi õhk piisavalt soojeneda.

6 | Kasutamine

6.7.1 Põranda soojendamise töörežiimi käivitamine/seiskamine

Eeldus: Seda töörežiimi saab sätestada, kui on sisse lülitatud ainult kütmine ja
toimub õhu väljundava automaatvalimine.

1 Vajutage nuppu .

Tulemus: LCD-näidikul kuvatakse ja töörežiim käivitub.

2 Töörežiimi seiskamiseks vajutage nuppu .

Tulemus: LCD-näidikult kaob ja taimeri märgutuli kustub.

6.8 Suurendatud võimsuse ja täiendava kütte töörežiim

6.8.1 Suurendatud võimsuse kasutamine

See toiming tõstab kiiresti jahutamise/kütmise efekti igas operatsioonirežiimis.
Saate saavutada maksimaalvõimsuse.

Režiim Õhu vooluhulk

Jahutamine/Kütmine ▪ Jahutamise/kütmise efekti tõstmiseks

maksimaalsele väärtusele,
suurendatakse välisseadme võimsust.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

▪ Õhu vooluhulk on maksimaalsel

sätteväärtusel.

▪ Temperatuuri ja õhu vooluhulga

sätteid EI SAA muuta.

Kuivatamine ▪ Temperatuuri sätet langetatakse

2,5°C võrra.

▪ Õhu vooluhulka mõnevõrra

tõstetakse.

Kasutaja teatmik

27

6 | Kasutamine

6.8.2 Täiendava kütte töörežiim

Režiim Õhu vooluhulk

Ainult ventileerimine Õhu vooluhulk on maksimaalsel

sätteväärtusel.

TEAVE

▪ Suurendatud võimsuse funktsiooni ei saa kasutada koos täiendava kütte

režiimiga, põranda soojendamisega, säästurežiimiga ja välisseadme vaikse
töörežiimiga. Eelis on viimati valitud funktsioonil.

▪ Suurendatud võimsuse režiim EI tõsta seadme võimsust, kui see juba töötab

maksimaalvõimsusel.

See töörežiim tõstab seadmest väljuva õhuvoolu temperatuuri. Õhuvoolu
temperatuur on kõrgem kui tavakütmise töörežiimi ajal. Kasutage seda töörežiimi,
kui vajate soojemat ruumi. See töörežiim kestab 30minutit.

TEAVE

▪ Täiendava kütte töörežiimi saab sisse lülitada ainult kütterežiimi ajal.
▪ Kui ruumi temperatuur on madal, ei pruugi ruumi õhk piisavalt soojeneda.
▪ ÄRGE seiske vahetul õhuvoolu ees väljundava lähedal pika aja jooksul.
▪ Pärast TÄIENDAVA KÜTTE TÖÖREŽIIMI lõppemist, sõltuvalt KÜTTEREŽIIMIS

seadistatud temperatuurist, võib võimsus ajutiselt alaneda.

▪ Mitme siseseadmega süsteemis võib õhuvoolu temperatuur olla ebapiisav.

6.8.3 Suurendatud võimsuse ja täiendava kütte töörežiim käivitamine/seiskamine

1 Selle režiimi valimiseks vajutage nuppu üks või rohkem korda.

Tulemus: Säte muutub järgmises järjestuses.

Kuva Seadme tööolek

Suurendatud võimsus

Täiendava kütte režiim

— Mõlemad on inaktiveeritud

▪ Seade töötab suurendatud võimsuse režiimis 20minutit, pärast seda lülitub sisse

eelmine määratud režiim.

▪ Seade töötab täiendava kütte režiimis 30 minutit, pärast seda lülitub sisse

eelmine määratud režiim.

2 Funktsiooni töötamise peatamiseks vajutage nuppu , kuni mõlemad

sümbolid juhtpuldi LCD-näidikult kaovad.

Märkus: Suurendatud võimsust täiendavat kütet saab sätestada ainult seadme
töötamise ajal. Kui vajutate nuppu , siis režiim tühistatakse ja LCD-näidikul

Kasutaja teatmik

28

kuvatakse .

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

6.9 Säästurežiimi ja välisseadme vaikse töötamise režiim

6.9.1 Säästurežiimi kasutamine

See režiim võimaldab tõsta töötamise efektiivsust tarbimise piiramisega
maksimaalvõimsusega töötamise ajal. Seda funktsiooni tuleb kasutada siis, kui
seade töötab koos teiste tarbijatega, kui on vaja tagada, et kaitselüliti ei lülituks
ülekoormuse tõttu välja.

TEAVE

▪ Suurendatud võimsust, täiendavat kütet, põranda soojendamist ja säästurežiimi

EI SAA kasutada samal ajal. Eelis on viimati valitud funktsioonil.

▪ Säästurežiimi kasutamine on kasutatav vaid automaattöö, jahutamise, kütmise ja

kuivatamise režiimis.

▪ Säästurežiim alandab välisseadme võimsustarvet kompressori pöörlemiskiiruse

piiramisega. Kui võimsustarve on juba madalal tasemel, siis säästurežiim
võimsustarvet rohkem EI alanda.

6.9.2 Välisseadme vaikse töötamise funktsioon

6 | Kasutamine

Kasutage välisseadme vaikse töötamise režiimi, kui soovite langetada välisseadme
töömüra. Näide: Öösel.

TEAVE

▪ Suurendatud võimsust, täiendavat kütet, põranda soojendamist ja välisseadme

vaikse töötamise režiimi EI SAA kasutada samal ajal. Eelis on viimati valitud
funktsioonil.

▪ Välisseadme vaikse töötamise režiim on kasutatav vaid automaattöö, jahutamise

või kütmise režiimis.

▪ Välisseadme vaikse töötamise ajal on kompressori pöörlemiskiirus piiratud. Kui

kompressori pöörlemiskiirus on juba madal, siis välisseadme vaikse töötamise
funktsioon kompressori pöörlemiskiirust EI alanda.

6.9.3 Säästurežiimi ja välisseadme vaikse töötamise käivitamine/peatamine

1 Vajutage nuppu üks või mitu korda.

Tulemus: Säte muutub järgmises järjestuses.

Kuva Kasutamine

Säästurežiim

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Välisseadme vaikne töötamine

+ Säästurežiim ja välisseadme vaikne

töötamine

— Mõlemad on inaktiveeritud

2 Funktsiooni töötamise peatamiseks vajutage nuppu , kuni mõlemad

sümbolid juhtpuldi LCD-näidikult kaovad.

Märkus: Säästurežiimi saab seadistada vaid seadme töötamise ajal. Kui vajutate
nuppu , siis säte tühistatakse ja LCD-näidikult kaob ikoon .

Kasutaja teatmik

29

6 | Kasutamine

6.10 Flash Streamer'i (õhupuhasti) kasutamine

6.10.1 Flash Streamer'i (õhupuhasti) kasutamine

Märkus: LCD-näidikule jääb ikoon isegi siis, kui lülitate seadme puldi või
välisseadme ON/OFF lüliti abil välja.

TEAVE

▪ Kiire elektronide voog genereeritakse ja kustutatakse seadme sees, et tagada

seadme ohutus.

▪ Streamer võib oma elektrilahendusega tekitada sisisevat häält.
▪ Kui õhu vooluhulk langeb liiga madalale, siis võib Streamer elektrilahenduse

hetkeks peatada, et vältida osoonilõhna teket.

Eeldus: Veenduge, et seade töötab (LCD-näidikul on kuva ).

1 Vajutage nuppu .

Tulemus: LCD-näidikul kuvatakse ja ruumi õhku puhastatakse seadme

töötamise ajal.

2 Töö seiskamiseks vajutage .

Tulemus: LCD-näidikult kaob ja taimeri märgutuli kustub.

TEAVE

▪ Võite seadistada välkstriimeri režiimi, kui seade on SEES või VÄLJAS, kuid töö

käivitub alles siis, kui seade töötab.

▪ Kui see säte on määratud sel ajal, kui seade EI tööta, siis kuvatakse juhtpuldil LCD-

näidikul , kuid töötamine ei alga.

6.11 VÄLJAS/SEES-taimeri kasutamine

Taimeri funktsioone on mugav kasutada õhukonditsioneeri automaatseks
lülitamiseks väljas/sees öösel või hommikul. Võimalik on kasutada ka VÄLJAS­taimeri ja SEES-taimeri kombinatsiooni.

VÄLJAS/SEES-taimeril on kahte tüüpi sätteid.

▪ 24-tunnise kella VÄLJAS/SEES-taimer (vaikimisi). Seade seiskub/käivitub

määratud ajal. Näide: Kui SEES-taimer on seadistatud kellaajale 13:30, siis seade
käivitub kell 13:30.

▪ 12-tunnise allalugemisega VÄLJAS/SEES/-taimer. Seade seiskub/käivitub pärast

määratud tundide möödumist. Näide: Kui SEES-taimer on seadistatud kellaajale
10:30 3-ks tunniks, siis seade käivitub kell 13:30.

Kasutaja teatmik

30

Märkus: Neid kahte taimeri seadistamise tüüpi on võimalik kombineerida.

TEAVE

Taimer tuleb uuesti programmeerida järgmistel juhtudel.

▪ Kaitselüliti on lülitanud seadme välja.
▪ Toitepinge on katkenud.
▪ Juhtpuldis on patareid vahetatud.

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

TEAVE

Kell PEAB olema õigesti seadistatud, et te saaksite taimeri funktsioone kasutada.
Juhinduge jaotisest "5.5.1Kella seadistamine"[418].

6.11.1 24-tunnise kella VÄLJAS/SEES-taimeri seadistamine

VÄLJAS-taimeri käivitamine/seiskamine

1 Alustamiseks vajutage .

Tulemus: LCD-näidikul kuvatakse ja hakkab vilkuma . ja

nädalapäev kaovad LCD-näidikult.

2 Vajutage nuppu või nuppu , et muuta kellaaja sätet.
3 Vajutage nupu uuesti.

Tulemus: LCD-näidikul kuvatakse ja seadistatud kellaaeg. Daikini silm süttib

oranžilt.

6 | Kasutamine

TEAVE

Nupu või nupu järjestikulisel vajutamisel muutub taimeri säte 10 minuti
võrra. Nupu all hoidmisel muutub säte kiiresti.

4 Taimeri sätte tühistamiseks vajutage .

Tulemus: Seadistatud aeg ja kaovad LCD-näidikult. ja nädalapäev kuvatakse

LCD-näidikul. Daikini silm ei põle enam oranžilt.

SEES-taimeri käivitamine/seiskamine

1 Alustamiseks vajutage .

Tulemus: LCD-näidikul kuvatakse ja hakkab vilkuma . ja

nädalapäev kaovad LCD-näidikult.

2 Vajutage nuppu või nuppu , et muuta kellaaja sätet.
3 Vajutage nupu uuesti.

Tulemus: LCD-näidikul kuvatakse ja seadistatud kellaaeg. Daikini silm süttib

oranžilt.

TEAVE

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Nupu või nupu järjestikulisel vajutamisel muutub taimeri säte 10 minuti
võrra. Nupu all hoidmisel muutub säte kiiresti.

4 Taimeri sätte tühistamiseks vajutage .

Tulemus: Seadistatud aeg ja kaovad LCD-näidikult. ja nädalapäev kuvatakse

LCD-näidikul. Daikini silm ei põle enam oranžilt.

Kasutaja teatmik

31

6 | Kasutamine

VÄLJAS-taimeri ja SEES-taimeri kombineerimine

1 Taimerite seadistamist vaadake jaotisest "VÄLJAS-taimeri käivitamine/

seiskamine"[431] ja "SEES-taimeri käivitamine/seiskamine"[431].

Tulemus: LCD-näidikul kuvatakse ja .
Näide:

Näidik Hetke kellaaeg Seadme olek

seadistamiseks

6:00 Seade töötab. Seiskub kell 7:00 ja

Seade EI tööta. Käivitub kell 14:00.

Märkus: Kui taimer on aktiveeritud, siis LCD-näidikul hetke kellaaega EI näidata.

6.11.2 12-tunnise allalugemisega VÄLJAS/SEES-taimeri seadistamine

VÄLJAS/SEES-taimeri allalugemine režiimi käivitamine/seiskamine

1 Vajutage ja hoidke all nuppu või nuppu ligikaudu 5sekundit,

kui nool hakkab vilkuma, vabastage nupp.

Tulemus:

VÄLJAS-taimerile kuvatakse LCD-näidikul ja tähis vilgub, LCD­näidikult kaob ikoon ja nädalapäev.

SEES-taimerile kuvatakse LCD-näidikul ja tähis vilgub. ja
nädalapäev kaob LCD-näidikult.

2 Vajutage nuppu või nuppu , et muuta kellaaja sätet. Aega saab määrata

vahemikus 1 kuni 12 tundi. Iga nupuvajutus tõstab või langetab aja sätet
1tunni võrra.

Seadme lülitumine

käivitub kell 14:00.

3 Vajutage nuppu või nuppu , et säte kinnitada.

Tulemus: LCD-näidikul kuvatakse ja/või ning määratud aeg. Daikini silm

süttib oranžilt. LCD-näidikul kuvatavat aega hakatakse automaatselt alla lugema 1
tunni võrra iga tunni möödudes.

Näide: Kui VÄLJAS-taimeri säte on 3 tundi, siis kuvatavat aega näidatakse
järgmiselt: 3hr → 2hr → 1hr → tühi (VÄLJAS)

4 Kui soovite 24 tunnilise VÄLJAS/SEES-taimeri tagasi seadistada, siis korrake

sammu1, kui avakuval EI vilgu ja/või .

5 Taimeri sätte tühistamiseks vajutage .

Taimeri režiimide kombineerimine

SEES-taimeri ja VÄLJAS-taimeri jaoks saab samaaegselt kasutada erinevaid režiime
(24tunni ja 12tunni alla lugemine VÄLJAS/SEES-taimeril).

1 Vaadake seadistamist jaotisest "VÄLJAS-taimeri käivitamine/

seiskamine" [4 31], "SEES-taimeri käivitamine/seiskamine"[4 31] ja jaotisest
"VÄLJAS/SEES-taimeri allalugemine režiimi käivitamine/seiskamine"[432].

Näide:

Kasutaja teatmik

32

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

6 | Kasutamine

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

6:00 8:30 17:30

25°C 27°C25°C

22:00

1 2 3 4

ON OFF ON OFF

8:00 10:00 19:00 21:00

27°C 27°C25°C

ON OFF OFF ON

1 2 3 4

Näiturid Hetke kellaaeg Seadme olek

Märkus: Kui taimer on aktiveeritud, siis LCD-näidikul hetke kellaaega EI näidata.

6.12 Nädalataimeri kasutamine

TEAVE

Ärge kasutage nädalataimeri sätet samaaegselt rakenduse Daikin Residential
Controller ajakava taimeriga. Need sätted on üksteisest sõltumatud. Kasutage ainult
ühte nendest.

Toimingud

seadistamiseks

22:00 Seade töötab. ▪ Seiskub kell 1:00

(3 tundi pärast
eelseadistatud
kellaaega)

▪ Käivitub kell

6:00. (8 tundi
pärast
eelseadistatud
kellaaega)

Nädalataimeriga saate salvestada iga nädalapäeva jaoks kuni 4 taimeri sätet.
Näide: Saate määrata erinevad sätted esmaspäevast reedeni ja teised sätted

nädalavahetuseks.

Nädalapäev Näidissätted

Esmaspäev

▪ Määrake kuni 4sätet.

Teisipäev~reede

▪ Kasutage kopeerimisrežiimi,

kui sätted on samad, mis
esmaspäevaks.

Laupäev

—

▪ Taimer pole seadistatud

Pühapäev

▪ Määrake kuni 4sätet.

▪ SEES-SEES-SEES-SEES säte. Võimaldab ajastada töörežiimi ja määrata

temperatuuri.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

▪ VÄLJAS-VÄLJAS-VÄLJAS-VÄLJAS säte. Võimaldab iga nädalapäeva jaoks ajastada

ainult välja lülitamise aega.

Märkus: Nädalataimeri seadistamise ajal suunake juhtpult siseseadme poole ja
veenduge, et on kuulda vastuvõtu helisignaali.

TEAVE

Kell PEAB olema õigesti seadistatud, et te saaksite taimeri funktsioone kasutada.
Juhinduge jaotisest "5.5.1Kella seadistamine"[418].

Kasutaja teatmik

33

6 | Kasutamine

6.12.1 Nädalataimeri seadistamiseks tehke järgmist

TEAVE

▪ Nädalataimerit EI SAA kasutada samal ajal SEES/VÄLJAS-taimeriga. SEES/VÄLJAS-

taimeril on eelistus. Nädalataimer jääb ooteolekusse ja LCD-näidikult kaob kuva

. Kui SEES/VÄLJAS-taimer on töö lõpetanud, aktiveerub nädalataimer.

▪ Nädalataimeriga saab seadistada nädalapäeva, SEES/VÄLJAS-taimeri režiimi,

kellaaega ja temperatuuri (ainult SEES-taimeril). Ülejäänud sätted põhinevad
varasemal SEES-taimeri sättel.

1 Vajutage nuppu .

Tulemus: Kuvatakse nädalapäev ja praeguse nädalapäeva

reserveerimisnumber.

2 Vajutage nuppu või nuppu , et valida nädalapäev ja

reserveerimisnumber.

3 Vajutage nuppu .

Tulemus: Nädalapäev on seadistatud. ja hakkavad vilkuma.

4 Režiimi valimiseks vajutage nuppu või nuppu .

Tulemus: Säte muutub järgmises järjestuses.

Kuva Funktsioon

SEES-taimer

VÄLJAS-taimer

Tühi Kustutab reserveeringu

5 Vajutage nuppu .

Tulemus: SEES/VÄLJAS-taimeri režiim on seadistatud. ja kellaaeg

vilguvad.

Märkus: Eelmisele aknale naasmiseks vajutage nuppu . Kui on valitud tühi
väli, siis jätkake 9. sammuga.

Kasutaja teatmik

34

6 Kellaaja valimiseks vajutage nuppu või nuppu . Kellaaega saab määrata

vahemikus 0:00~23:50 10-minutilise sammuga.

7 Vajutage nuppu .

Tulemus: Kellaaeg on seadistatud ja kuva ning temperatuur vilguvad.

Märkus: Eelmisele aknale naasmiseks vajutage nuppu . Kui on valitud

VÄLJAS-taimer, siis jätkake 9. sammuga.

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

6 | Kasutamine

8 Soovitud temperatuuri valimiseks vajutage nuppu või nuppu .

Märkus: Nädalataimerile seadistatud temperatuuri näidatakse ainult nädalataimeri

režiimi seadistamisel.

TEAVE

Temperatuuri saab seadistada vahemikus 10 kuni 32°C, kuid

▪ seade töötab jahutuse ja automaattöö režiimis temperatuuril minimaalselt 18°C,

isegi siis kui see on seadistatud temperatuurile 10 kuni 17°C;

▪ seade töötab kütmise ja automaattöö režiimis temperatuuril maksimaalselt 30°C,

isegi siis kui see on seadistatud temperatuurile 31 kuni 32°C.

9 Vajutage nuppu .

Tulemus: SEES-taimerile on määratud temperatuur ja kellaaeg. VÄLJAS-

taimerile on määratud kellaaeg. Daikini silm süttib oranžilt.

Tulemus: Kuvatakse uus reserveerimise aken.

10 Korrake eelnevat protseduuri, et määrata teine reserveering või vajutage

nuppu , et seadistamine lõpetada.

Tulemus: LCD-näidikul kuvatakse .
Märkus: Reserveeringu saab kopeerida teisele päevale koos sama sättega.

Juhinduge jaotisest "6.12.2Reserveeringute kopeerimine"[435].

6.12.2 Reserveeringute kopeerimine

Reserveeringut saab kopeerida teisele päevale. Kõik valitud nädalapäeva
reserveeringud kopeeritakse.

1 Vajutage nuppu .
2 Vajutage nuppu või nuppu , et kopeerida nädalapäev.
3 Vajutage nuppu .

Tulemus: Kõik valitud nädalapäeva reserveeringud kopeeritakse.

4 Sihtpäeva valimiseks vajutage nuppu või nuppu .
5 Vajutage nuppu .

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Tulemus: Kõik reserveeringud on kopeeritud valitud päevale ja Daikini silm süttib
oranžina.

Märkus: Teise päeva kopeerimiseks korrake seda protseduuri.

Kasutaja teatmik

35

6 | Kasutamine

6.12.3 Reserveeringute kinnitamiseks tehke järgmist

6 Seadistamise lõpetamiseks vajutage nuppu .
Tulemus: LCD-näidikul kuvatakse .
Märkus: Reserveeringu muutmist pärast kopeerimist vaadake jaotisest

"6.12.1Nädalataimeri seadistamiseks tehke järgmist"[434].

Saate kinnitada, kas kõik reserveeringud on seadistatud teie vajaduste kohaselt.

1 Vajutage nuppu .

Tulemus: Kuvatakse nädalapäev ja praeguse nädalapäeva

reserveerimisnumber.

2 Kinnitatava nädalapäeva ja reserveerimisnumbri valimiseks ning

reserveerimise üksikasjade valimiseks vajutage nuppu või nuppu .

Märkus: Reserveeringu muutmist vaadake jaotisest "6.12.1 Nädalataimeri

seadistamiseks tehke järgmist"[434].

3 Kinnitusrežiimilt väljumiseks vajutage .

6.12.4 Nädalataimeri töötamise inaktiveerimiseks ja taasaktiveerimiseks tehke järgmist

1 Nädalataimeri inaktiveerimiseks vajutage nuppu sel aja kui LCD-

näidikul kuvatakse .

Tulemus: LCD-näidikult kaob ja taimeri märgutuli enam oranžilt ei põle.

2 Nädalataimeri reaktiveerimiseks vajutage nuppu uuesti.
Tulemus: Võetakse kasutusele viimati määratud reserveerimisrežiim.

6.12.5 Reserveeringute kustutamine

Üksiku reserveeringu kustutamiseks tehke järgmist

Kasutage seda funktsiooni siis, kui soovite kustutada ühte reserveeringu sätet.

1 Vajutage nuppu .

Tulemus: Kuvatakse nädalapäev ja reserveerimisnumber.
2 Vajutage nuppu või nuppu , et valida kustutatav nädalapäev.
3 Vajutage nuppu .

Tulemus: , ja vilguvad.
4 Tühja kuva valimiseks vajutage nuppu või nuppu .

Tulemus: Säte muutub järgmises järjestuses.

Kasutaja teatmik

36

5 Vajutage nuppu .

Tulemus: Valitud reserveering on kustutatud.
6 Väljumiseks vajutage nuppu .

Tulemus: Järelejäänud reserveeringud on aktiveeritud.

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

Iga nädalapäeva reserveeringu kustutamine

a

b

Kasutage seda funktsiooni siis, kui soovite kustutada ühe nädalapäeva kõikide
reserveeringute sätted. Seda saab kasutada kinnitamise või seadistamise režiimis.

1 Vajutage nuppu .

2 Vajutage nuppu või nuppu , et valida kustutatav nädalapäev.

3 Hoidke nuppu all umbes 5sekundit.

Tulemus: Kõik valitud päeva reserveeringud on kustutatud.

4 Väljumiseks vajutage nuppu .

Tulemus: Järelejäänud reserveeringud on aktiveeritud.

Kõikide reserveeringute kustutamiseks tehke järgmist

Kasutage seda funktsiooni siis, kui soovite kustutada kõikide nädalapäevade kõik
reserveeringud korraga. Seda protseduuri EI SAA kasutada seadistusrežiimis.

1 Hoidke nuppu all umbes 5sekundit kui näidatakse vaikekuva.

Tulemus: Kõik reserveeringud kustutatakse.

6 | Kasutamine

6.13 Kohtvõrgu raadioühendus

Klient peab andma järgmised seadmed ja vahendid.

▪ Nutitelefon või tahvelarvuti operatsioonisüsteemiga Android või iOS, nagu

määratud saidil http://www.onlinecontroller.daikineurope.com

▪ Internetiühendus ja selle sideseade, nagu modem, ruuter jne.
▪ Juhtmeta LAN-võrgu pääsupunkt
▪ Installitud tasuta rakendus Daikin Residential Controller

Märkus: Vajaduse korral saab SSID-numbri ja KEY-koodi seadmelt. Seadme

komplektis on täiendav SSID-numbri kleebis ja parool, mis on kinnitatud korpusele.

6.13.1 Ettevaatusabinõud juhtmeta LAN-i kasutamisel

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

a SSID-numbriga kleebis, parool ja kood
b Täiendav SSID-numbriga kleebis, parool ja kood

ÄRGE KASUTAGE järgmiste seadmete läheduses.

▪ Meditsiiniseadmed. Isikud, kellel on südamerütmurid või defibrillaatorid. See

seade võib põhjustada elektromagnetilisi häireid.

▪ Automaatjuhtimisseadmed. Näiteks automaatuksed või tulekahjuteadustid. See

seade võib põhjustada nende ebakohast toimimist.

▪ Mikrolaineahi. See võib mõjutada LAN-võrkude sidepidamist.

Kasutaja teatmik

37

6 | Kasutamine

(5 sec.)

a

b

c

6.13.2 Daikini rakenduse Residential Controller installimine

6.13.3 Raadioühenduse seadistamiseks tehke järgmist

1 Avage:

▪ Pood Google Play, rakendused Androidi jaoks.
▪ Pood App Store, rakendused iOS-i jaoks.

2 Otsige välja Daikin Residential Controller.
3 Järgige ekraanil antavaid juhiseid.

Raadioadapteri ühendamiseks oma nutiseadmega on kaks järgmist võimalust.

▪ Juhtmeta LAN-i ühendamine oma nutiseadmega otse.
▪ LAN-i ühendamine oma koduvõrku. Juhtmeta LAN peab sidet teie oma

nutiseadmega, mis on koduvõrgus, kasutades selleks modemit, ruuterit või
sarnast seadet.

Lisateavet ja vastuseid korduma kippuvatele küsimustele (FAQ) vaadake
veebisaidilt

http://www.onlinecontroller.daikineurope.com/.

1 Enne juhtmeta ühenduse seadistamist peatage töötamine.
2 Valige juhtpuldiga LAN-i seadistusmenüü.

Märkus: Juhtpuldi kasutamisel suunake see alati signaali vastuvõtja poole.

Menüü Kirjeldus

Ühendusoleku kontrollimine

WPS ühenduse sätted

AP-režiimi/RUN režiim (SSID + NUPP) ühenduse seadistamine

Lähtesta tehasesättele

Juhtmeta LAN VÄLJAS

LAN-ühenduse oleku kinnitamiseks tehke järgmist

1 Hoidke avakuval all nuppu vähemalt 5sekundit ajal, kui seade ei tööta.

Tulemus: Näidikul kuvatakse SP. vilgub.

Kasutaja teatmik

38

2 Valiku kinnitamiseks vajutage nuppu .

Tulemus: vilgub.
3 Vaadake Daikini silma.

a Daikini silm

b Osaliselt roheline

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

c Punane, oranž, sinine või valge

(5 sec.)

1×

Daikini silma värv muutub – roheline
ja…

punane pole ühendatud

oranž töötab ja on valmis ühendamiseks teie

sinine ▪ ühendatud kohalikku võrku läbi SSID +

valge väljas

4 Menüüst väljumiseks vajutage nuppu .

Tulemus: Näidikul kuvatakse avakuva.

Juhtmeta LAN-i ühendamine oma koduvõrku

6 | Kasutamine

…siis juhtmeta adapter…

kohtvõrguga WPS-nupu kaudu; vaadake

"Ühendamine WPS-nupuga"[439].

NUPP.

või

▪ ühendatud kohalikku võrku, kui

vajutate WPS-nuppu oma ruuteril.

Raadioadapteri saate ühendada oma koduvõrku järgmiselt.

▪ Ruuteri WPS-nuppu kasutades (kui see on olemas),
▪ Sisestada SSID- või KEY-number, mis asub seadmel.

Ühendamine WPS-nupuga

1 Hoidke avakuval all nuppu vähemalt 5sekundit ajal, kui seade ei tööta.

Tulemus: Näidikul kuvatakse SP. vilgub.

2 Vajutage nuppu , et menüü SP seada olekusse .

3 Valiku kinnitamiseks vajutage nuppu .

Tulemus: vilgub. Daikini silma värv vaheldub oranži ja osaliselt rohelise vahel.

4 Hoidke WPS-nuppu oma sideseadmel (nt ruuter) all umbes 1minuti jooksul.

Juhinduge oma sideseadme kasutusjuhendist.

Tulemus: Kui side on loodud, siis Daikini silma värv vaheldub sinine ja osaliselt
rohelise vahel.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

TEAVE

Kui ruuteriga ühendamine pole võimalik, proovige protseduuri "Ühendamine SSID-

või KEY-numbri abil"[440].

Kasutaja teatmik

39

6 | Kasutamine

(5 sec.)

2×

(5 sec.)

2×

Ühendamine SSID- või KEY-numbri abil

5 Menüüst väljumiseks vajutage nuppu .

Tulemus: Näidikul kuvatakse avakuva.

1 Hoidke avakuval all nuppu vähemalt 5sekundit ajal, kui seade ei tööta.

Tulemus: Näidikul kuvatakse SP. vilgub.
2 Vajutage nuppu , et menüü SP seada olekusse .

3 Valiku kinnitamiseks vajutage nuppu .

Tulemus: vilgub. Daikini silma värv vaheldub punase ja osaliselt rohelise vahel.

4 Avage rakendus Daikin Residential Controller oma nutiseadmes ja järgige

antavaid juhiseid.

Tulemus: Kui side on loodud, siis Daikini silma värv vaheldub sinine ja osaliselt
rohelise vahel.

5 Ühendage oma nutiseade samasse kohtvõrku kui seade.
6 Menüüst väljumiseks vajutage nuppu .

Tulemus: Näidikul kuvatakse avakuva.

Ühendussätte tehasesättele taasseadistamine

Lähtestab ühenduse sätted vaikeväärtustele, kui soovite:

▪ katkestada ühenduse juhtmeta LAN-võrgu ja sideseadme (nt ruuter) või

nutiseadme vahel,

▪ korrata seadistamist, kui side loomine ei õnnestunud.

1 Hoidke avakuval all nuppu vähemalt 5sekundit ajal, kui seade ei tööta.

Tulemus: Näidikul kuvatakse SP. vilgub.
2 Vajutage nuppu , et menüü SP seada olekusse .

3 Hoidke nuppu all vähemalt 2sekundit, et valik kinnitada.

Tulemus: vilgub. Säte on lähtestatud tehasesättele.

Kasutaja teatmik

40

4 Menüüst väljumiseks vajutage nuppu .

Tulemus: Näidikul kuvatakse avakuva.

LAN-ühenduse välja lülitamiseks tehke järgmist

Kui soovite juhtmeta ühenduse välja lülitada, tehke järgmist.

1 Hoidke avakuval all nuppu vähemalt 5sekundit ajal, kui seade ei tööta.

Tulemus: Näidikul kuvatakse SP. vilgub.
2 Vajutage nuppu , et menüü SP seada olekusse .

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

(5 sec.)

1×

3 Hoidke nuppu all vähemalt 2sekundit, et valik kinnitada.

A

B C

6 | Kasutamine

Tulemus:

vilgub. Andmeside on VÄLJAS.

4 Menüüst väljumiseks vajutage

Tulemus: Näidikul kuvatakse avakuva.

6.14 Mitmeosalise süsteemi teave

Mitmeosalises süsteemis on 1 välisseade ühendatud mitme siseseadmega.

6.14.1 Eelistatud ruumi seadistamine

.

Eelistatud ruumi seadistamine eeldab paigalduse aegset programmeerimist. Küsige
lisateavet edasimüüjalt.

Kui eelistatud ruumi säte pole aktiivne või puudub

Kui töötab rohkem kui 1 seade, siis eelistatud on seade mis varem sisse lülitati.
Seadke teised seadmed samale töörežiimile. Vastasel juhul jäävad need ooterežiimi
ja Daikini silm hakkab vilkuma (see POLE rike).

Erandid. Kui esimene seade on ainult ventileerimisel ja teistele ruumidele on
seadistatud kütmine, siis eelistatud on see seade, mis on kütmise režiimis. Esimene
seade jääb ootele ja Daikini silm hakkab vilkuma.

TEAVE

▪ Jahutamist, kuivatamist ja ventileerimist saab kasutada samal ajal.
▪ Automaatrežiimis valitakse jahutumine või kütmine, sõltuvalt ruumi

temperatuurist ja temperatuurisättest. Kui kõikidele on valitud automaatrežiim,
siis hakkavad kõik seadmed tööle režiimis, mis oli valitud esimese seadme sisse
lülitamise ajal.

Eelistus, kui on valitud välisseadme vaikse töötamise režiim

Juhinduge jaotisest "6.9.2Välisseadme vaikse töötamise funktsioon"[429].

1 Seadke välisseadme vaikse töötamise režiim kõikides ruumides juhtpultide

abil.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Kasutaja teatmik

41

6 | Kasutamine

2 Välisseadme vaikse töötamise funktsiooni tühistamiseks võite selle peatada

ruumis 1, kasutage selleks juhtpulti.

Tulemus: Töötamine seiskub kõikides ruumides.

juhtpultide näidikul.
3 Selle sümboli kustutamiseks teistel juhtpultidel peatage välisseadme vaikse

töötamise režiim eraldi.

Tulemus: Sümbol

Kui eelistatud ruumi säte on aktiivne

Saate valida erineva töörežiimi iga ruumi jaoks.

Näide: Ruum A on eelistatud, valitud on jahutamise režiim.

Töörežiimid ruumides B ja C Olek ruumis B ja C

Jahutamine, kuivatamine või
ainult ventileerimine

Kütmine Ooteseisund. Töötamine taastub, kui

Automaattöö Kui jahutamine jätkub. Kui seade siseneb

Eelistus suure võimsusega töötamisel

Näide: Ruumil A on eelistus. Ruumides B ja C toimub töötamine.

kuvatakse teiste

kaob.

Hetkel hoitav töörežiim

töötamine ruumis A lõpeb.

ooterežiimi. Töötamine taastub, kui töötamine
ruumis A lõpeb.

1 Seadistage suure võimsusega töötamine ruumis A.

Tulemus: Võimus ruumis A suureneb. Jahutamise või kütmise võimsus ruumis

B ja C võib veidi alaneda.

Eelistus, kui on valitud välisseadme vaikse töötamise režiim

Näide: Ruumil A on eelistus.

2 Seadistage välisseadme vaikne töötamine ühele seadmele.

Tulemus: Kõik seadmed sisenevad koheselt välisseadme vaikse töötamise režiimi.

6.14.2 Öine vaikse töötamise režiim

Vaikne öörežiim eeldab paigalduse aegset programmeerimist. Küsige lisateavet
edasimüüjalt. Selles režiimis alaneb välisseadme töömüra öisel ajal ja väheneb
jahutamise võimsus.

Öine vaikse töötamise režiim aktiveeritakse automaatselt, kui temperatuur langeb
≥5°C allapoole sellel päeval tuvastatud temperatuurist.

6.14.3 Jahutamise/kütmise lukustamine mitmeosalises süsteemis

Mitmeosalises süsteemis on võimalik jahutamist/kütmist lukustada. Küsige
lisateavet edasimüüjalt. Jahutamise/kütmise lukustamine seadistab seadme tööle
kas jahutamise või kütmise režiimis. Aktiveerige see funktsioon, kui soovite, et kõik
mitmeosalise süsteemi siseseadmed töötaksid ühes režiimis.

Kasutaja teatmik

42

TEAVE

Jahutamise/kütmise lukustamine POLE VÕIMALIK koos ruumide eelistamise sätetega.

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

7 | Energia säästmine ja kasutamine parimal viisil

7 Energia säästmine ja kasutamine parimal viisil

TEAVE

▪ Seade tarbib elektrienergiat ka siis kui see on lülitatud olekusse VÄLJAS.
▪ Kui seade pärast elektrikatkestust uuesti pingestub, siis taastub viimati valitud

režiim.

ETTEVAATUST

HOIDKE väikelapsed, taimed ja koduloomad vahetust õhuvoolust eemal.

HOIATUS

ÄRGE PANGE sise-/välisseadme alla mingeid esemeid - need võivad saada märjaks.
Sellises kohas võib seadmele, külmadele torudele, õhufiltrile kogunev kondensaat,
õhufiltri mustus või dreeniummistus põhjustada tilkumist ja need esemed võivad
saada mustaks või kahjustada.

HOIATUS

ÄRGE hoidke õhukonditsioneeri läheduses põlevaine aerosoolpudeleid ja ÄRGE
kasutage aerosoole seadme läheduses. Vastasel juhul võite tekitada tulekahju.

ETTEVAATUST

ÄRGE KASUTAGE süsteemi kui ruumi on piserdatud putukamürki. Kemikaalid võivad
ladestuda seadmesse – need võivad ohustada nende inimeste tervist, kes on
kemikaalide suhtes ülitundlikud.

Järgige järgmisi ettevaatusabinõusid, et tagada süsteemi nõuetekohane töötamine.

▪ Tõkestage jahutamise ajal ruumi sisenevat otsest päikesekiirgust kardinate ja

aknakatetega.

▪ Veenduge, et piirkond on ventileeritud. ÄRGE pange õhutusavadesse mingeid

esemeid.

▪ Õhustage ruumi sageli. Pikaajalise kasutamise korral pöörake tähelepanu

ventilatsioonile.

▪ Hoidke uksed ja aknad suletud. Kui uksed ja aknad jäävad avatuks, siis õhk voolab

ruumist välja ja põhjustab sellega jahtumise või kütmise efekti.

▪ Olge ettevaatlik, et ruumi liigselt MITTE maha jahutada või kütta. Energia

kokkuhoiuks seadistage temperatuur mõõdukale tasemele.

▪ ÄRGE pange mingeid esemeid õhu sissevõtuava või väljundava lähedusse. See

võib seadme kütmist/jahutamist häirida ja seade võib seiskuda.

▪ Kui seadet EI kasutata pika aja jooksul, siis lülitage toitelüliti välja. Kui toitelüliti on

sisse lülitatud, siis seade tarbib elektrit. Seadme sujuvaks tööle hakkamiseks
lülitage toitelüliti sisse 6 tundi enne kasutamist.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

▪ Õhuniiskus kondenseerub siis, kui ruumi niiskus on üle 80% või siis kui

dreenimistorustik ummistub.

▪ Reguleerige ruumi temperatuur nõuetekohaselt välja, et tagada mugav keskkond.

Vältige liigset kütmist või jahutamist. Ruumi temperatuuri jõudmine määratud
temperatuurini võtab veidi aega. Kaaluge taimeri seadistamisvõimaluste
kasutamist.

Kasutaja teatmik

43

7 | Energia säästmine ja kasutamine parimal viisil

▪ Reguleerige õhuvoolu suund välja, et vältida külma õhu põrandale kogunemist

või sooja õhu lae alla kogunemist. (Lae alla jahutamise ja kuivatamise ajal ning
põrandale kütmise ajal.)

▪ Vältige otsese õhuvoolu suunamist ruumisviibijatele.
▪ Energia säästmiseks kasutage süsteemi soovitatud temperatuuri vahemikus

(26~28°C jahutamisel ja 20~24°C kütmisel).

Kasutaja teatmik

44

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

8 Hooldus ja teenindus

8.1 Ülevaade: hooldus ja teenindus

Paigaldaja peab tegema iga-aastast teenindust.

Teave külmaaine kohta

See toode sisaldab fluoritud kasvuhoonegaase. ÄRGE laske gaase atmosfääri.
Külmaaine tüüp: R32
Globaalse soojenemise potentsiaali (GWP) väärtus: 675

MÄRKUS

Kehtivad seadused, mis puudutavad fluoritud kasvuhoonegaase, sätestavad, et
seadme külmaaine laetus on näidatud nii massina kui CO2 ekvivalendina.

Valem CO2 arvutamiseks ekvivalenttonnides: Külmaaine GWP väärtus × külmaaine
summaarne kogus [kilogrammides] / 1000

Lisateabe saamiseks pöörduge oma paigaldaja poole.

8 | Hooldus ja teenindus

HOIATUS

Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid tavaliselt see EI leki. Kui
külmaaine lekib ruumi ja satub kokkupuutesse põleti, kütteseadme või pliidi leegiga,
siis võib tekkida tulekahju või moodustub tervistkahjustav gaas.

Lülitage välja kütteainet põletavad seadmed, ventileerige ruum ja pöörduge
edasimüüja poole, kelle käest olete toote ostnud.

Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et külmaaine lekkekoht on
kõrvaldatud.

HOIATUS

▪ ÄRGE TORGAKE LÄBI või põletage külmutusahela osi.
▪ ÄRGE KASUTAGE puhastusaineid või vahendeid sulatuse kiirendamiseks, välja

arvatud need, mis on tootja poolt soovitatud.

▪ Võtke teadmiseks, et süsteemis olev külmaaine on lõhnatu.

HOIATUS

Seadet tuleb hoida kohas, kus pole pidevalt töötavaid süüteallikaid (näiteks lahtist
leeki, töötavat gaasi- või elektrikütte seadet).

MÄRKUS

Hooldamist tohivad teha AINULT volitatud paigaldajad või hooldusettevõtted.

Soovitame seadet lasta hooldada vähemalt kord aastas. Kui siiski võivad kasutuskohas
kehtivad eeskirjad sätestada hooldamisele lühema ajavahemiku.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

OHT: ELEKTRILÖÖGIOHT

Enne õhukonditsioneeri või õhufiltrite puhastamist lülitage seade välja ja ühendage
toitevõrgust lahti. Muidu võite saada elektrilöögi ja see võib põhjustada
kehavigastuse.

Kasutaja teatmik

45

8 | Hooldus ja teenindus

HOIATUS

Elektrilöögi või tulekahju ennetamiseks:

▪ ÄRGE loputage seadet.
▪ ÄRGE kasutage seadet märgade kätega.
▪ ÄRGE asetage seadmele vett sisaldavaid esemeid.

ETTEVAATUST

Pärast pikaajalist kasutamist kontrollige seadme alust ja kinniteid vigastuste suhtes.
Kui need on vigastatud, võib seade maha kukkuda ja põhjustada vigastusi.

ETTEVAATUST

Ärge puudutage soojusvaheti ribisid. Ribide servad on teravad ja võivad põhjustada
lõikehaavasid.

Siseseadmel võivad olla järgmised sümbolid.

Sümbol Selgitus

Enne teenindamise mõõtke pinge toiteahela kondensaatori
klemmidel või elektrilistel osadel.

8.2 Siseseadme ja juhtpuldi puhastamine

HOIATUS

Ebaõiged pesuvahendid ja puhastamisvõtted võivad kahjustada plastosi või
põhjustada vee lekkimist. Elektrilistele osadele, nagu mootorid, sattuv vesi võib
põhjustada häireid, suistsemist või süttimist.

MÄRKUS

▪ ÄRGE kasutage bensiini, benseeni, vedeldit, küürimispulbrit ega

putukatõrjevedelikke. Võimalik tagajärg: Värvi- ja kujumuutused.

▪ ÄRGE kasutage vett või õhku, mille temperatuur on üle 40°C. Võimalik tagajärg:

Värvi- ja kujumuutused.

▪ ÄRGE kasutage poleerimissegusid.
▪ ÄRGE kasutage küürimisharja. Võimalik tagajärg: Pinnakiht võib lahti kooruda.
▪ ÄRGE PÜÜDKE puhastada siseseadme osi, seda tööd tohivad teha vaid pädevad

hooldustöötajad. Pöörduge oma edasimüüja poole.

OHT: ELEKTRILÖÖGIOHT

Enne puhastamist kontrollige, et seade ei tööta ja lülitage kaitselüliti välja või
tõmmake toitejuhtme pistik välja. Muidu võite saada elektrilöögi ja see võib
põhjustada kehavigastuse.

Kasutaja teatmik

46

1 Pühkige pehme lapiga puhtaks. Kui kinnijäänud mustust on raske eemaldada,

kasutage naturaalse pesuvahendi lahust.

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

8.3 Esipaneeli puhastamine

HOIATUS

ÄRGE laske siseseadet märjaks saada. Võimalik tagajärg: Elektrilöögi või tulekahju
oht.

MÄRKUS

▪ ÄRGE kasutage bensiini, benseeni, vedeldit, poleerpastat ega vedelat

putukamürki. Võimalik tagajärg: Värvi- ja kujumuutus.

▪ ÄRGE kasutage vett või suunatud õhku, mille temperatuur on üle 50°C. Võimalik

tagajärg: Värvi- ja kujumuutus.

▪ ÄRGE ribide puhastamisel suruge tugevasti peale. Võimalik tagajärg: Pinnakiht

koorub lahti.

Esipaneeli saate puhastamiseks eemaldada.

ETTEVAATUST

Olge esipaneeli avamisel ja käsitsemisel ettevaatlik, sest selle teravad servad võivad
põhjustada kehavigastuse.

8 | Hooldus ja teenindus

1 Lükake mõlemat liugurit noolega näidatud suunas, kuni on kuulda klõpsatust.

2 Avage esipaneel ja vabastage nöör.

3 Eemaldage esipaneel.

4 Pühkige puhtaks pehme niiske lapiga.

8.4 Teave õhufiltrite kohta

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

5 Laske pärast pesemist kuivada varjulises kohas.

6 Esipaneeli paigaldamise ja sulgemise juhiseid vaadake jaotiset "8.10Esipaneeli

taaspaigaldamine"[450].

Seadme kasutamisel mustunud filtriga on järgmised tagajärjed:

▪ õhku EI värskendata,

Kasutaja teatmik

47

8 | Hooldus ja teenindus

d d

c

b

a

a

8.5 Filtrite eemaldamine

▪ õhku EI SAA puhastada,
▪ kütmine/jahutamine on puudulik,
▪ levib ebameeldiv lõhn.

1 Eemaldage esipaneel. Juhinduge jaotisest "8.3Esipaneeli puhastamine"[447].
2 Eemaldage ettevaatlikult filtri haagid kinnititest (a) mõlemal poolel. Hoidke

õhufiltrit kinni filtri nupust (b) ja vabastage filtri haagid ülemistest kinnititest

(c). Tõmmake filter üles, et vabastada filtri haagid (d), mis asuvad põhjal.

a Kinnitushaagid külgedel

b Filtri nupp

c Kinnitushaagid üleval

d Kinnitushaagid all

3 Vabastage mõlemad titaanapatiidiga lõhnafiltrid kinnititest (4 tk kummagil).

8.6 Õhufiltri puhastamine

1 Peske õhufilter veega puhtaks või puhastage see tolmuimejaga.

Kasutaja teatmik

48

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

TEAVE

▪ Kui tolmu EI SAA lihtsalt eemaldada, peske filtreid toasoojas neutraalse

pesuvahendi lahuses. Kuivatage õhufiltreid varjulises kohas.

▪ Õhufiltreid on soovitatav puhastada iga 2 nädala pärast.

8.7 Titaanapatiidiga lõhnafiltri puhastamine

TEAVE

Peske filter veega puhtaks iga 6 kuu järel.

1 Eemaldage filtrile kogunenud tolm tolmuimejaga.

2 Leotage filtrit soojas vees 10 kuni 15minutit. ÄRGE filtrit raamilt eemaldage.

8 | Hooldus ja teenindus

3 Pärast pesemist raputage vesi maha ja kuivatage filter varjulises kohas. ÄRGE

filtrit vee eemaldamiseks väänake.

8.8 Titaanapatiidiga lõhnafiltri asendamine

TEAVE

Asendage filter 3 aasta järel.

1 Vabastage filter filtriraami kinnititest ja asendage filter uuega.

TEAVE

▪ ÄRGE visake filtriraami ära, vaid kasutage seda uuesti.
▪ Utiliseerige vana filter kui mittepõlev jääde.

8.9 Filtrite uuesti paigaldamine

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

1 Haakige mõlemad titaanapatiidiga lõhnafiltrid kinnititele (4 tk kummagil).

Kasutaja teatmik

49

8 | Hooldus ja teenindus

d d

c

b

a

a

2 Pange filtri haagid põhjal olevatesse kinnititesse (d). Hoidke õhufiltrit kinni filtri

nupust (b) ja kinnitage filtri haagid ülemistesse (c) kinnititesse. Haakige filtri

haagid külgedel asuvatesse kinnititesse (a). Veenduge, et filter on kõikides

kinnituskohtades nõuetekohaselt kinnitatud.

a Kinnitushaagid külgedel

b Filtri nupp

c Kinnitushaagid üleval

d Kinnitushaagid all

8.10 Esipaneeli taaspaigaldamine

1 Pange esipaneel seadme kinnitusavadesse (3 kohta) ja kinnitage nöör.

2 Sulgege esipaneel ja nihutage liugurid kuni on kuulda klõpsatust.

Kasutaja teatmik

50

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

8 | Hooldus ja teenindus

3 Suruge esipaneeli külgedele, et kontrollida, kas esipaneel on turvaliselt

kinnitatud.

8.11 Toimingud enne seadme jätmist pikaajalisse seisakusse

Laske töötada ainult ventilaatoril mitu tundi, et seadmete sisemust kuivatada.

1 Vajutage nuppu ja valige töötamine.

2 Vajutage nuppu , et seade käivitada.

3 Pärast töö seiskumist lülitage kaitselüliti välja.

4 Puhastage õhufiltrid ja pange need oma kohtadele tagasi.

5 Võtke patareid juhtpuldist välja.

TEAVE

Soovitatav on lasta teha asjatundjal perioodiline hooldus. Hooldusspetsialisti
tellimiseks pöörduge oma edasimüüja poole. Hoolduskulud tuleb tasuda kliendil.

Mõnede töötingimuste puhul mustub seade pärast pikaajalist kasutamist. See
põhjustab tootluse languse.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Kasutaja teatmik

51

9 | Rikkeotsing

9 Rikkeotsing

Kui ilmneb mõni allpool mainitud hälvetest, võtke allpool mainitud meetmeid ja
pöörduge edasimüüja poole.

HOIATUS

Kui ilmneb midagi ebaharilikku (põlemislõhn jne), peatage kasutamine ja lülitage
toide välja.

Sellisel juhul kasutamise jätkamine võib põhjustada purunemist, elektrilööke või
tulekahju. Lisateavet saate oma edasimüüjalt.

Süsteemi remonti tohib teha vaid PÄDEV töötaja.

Rike Abinõu

Sulavkaitse põleb korduvalt läbi, rakendub
rikkevoolukaitse või lüliti SEES/VÄLJAS EI TÖÖTA

Lülitage peatoitelüliti asendisse
VÄLJAS.

nõuetekohaselt.

Seadmest tilgub vett. Peatage töötamine.

Toite töölüliti EI TÖÖTA nõuetekohaselt. Lülitage toide VÄLJA.

Daikini silm vilgub, juhtpuldi abil saate vaadata
rikkekoodi. Rikkekoodide kuvamist vaadake

Teavitage paigaldajat ja

edastage talle rikkekood.
jaotisest "9.3Rikkekoodidega näidatud hälvete

lahendamine"[456].

Kui süsteem EI TÖÖTA nõuetekohaselt, välja arvatud üleval mainitud juhtudel ja
pole tuvastatud ühtegi mainitud hälvet, selgitage rike välja tehes järgmised
toimingud.

Rike Abinõu

Süsteem EI TÖÖTA mingil
moel.

▪ Kontrollige toide üle rikete suhtes. Oodake kuni

toide on taastunud. Kui töötamise ajal tekkis
toitehäire, siis süsteem käivitub automaatselt ja
viivitamatult pärast toite taastumist.

▪ Kontrollige, kas kaitse pole läbi sulanud või

kaitselüliti rakendunud. Vajadusel asendage
sulavkaitse või lähtestage kaitselüliti.

Kasutaja teatmik

52

▪ Kontrollige juhtpuldi patareid üle.

Süsteemi töö katkeb järsku. ▪ Kontrollige, kas välis- või siseseadme õhu

sissevõtu- või väljalaskeavad POLE ummistunud.
Eemaldage takistused ja kontrollige, et õhk saab
vabalt liikuda.

▪ Õhukonditsioneer võib seiskuda järsku suure

voolukõikumise tõttu, et süsteemi kaitsta.
Töötamine taastub automaatselt ligikaudu
3minuti pärast.

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

Rike Abinõu

9 | Rikkeotsing

Süsteem töötab, aga
jahutamine või kütmine
pole piisav.

Süsteem töötab, aga
jahutamine või kütmine
pole piisav (seadmest EI
puhuta õhku).

Süsteem töötab, aga
jahutamine või kütmine
pole piisav (seadmest
puhutakse õhku).

▪ Kontrollige õhu vooluhulga sätet. Juhinduge

jaotisest "6.4Õhu vooluhulk"[423].

▪ Kontrollige temperatuuri sätet. Juhinduge jaotisest

"6.3.1 Käivitamine/peatamine ja temperatuuri
määramine"[422].

▪ Kontrollige kas õhu vooluhulga säte on

nõuetekohane. Juhinduge jaotisest "6.5Õhuvoolu

suund"[423].

▪ Kontrollige, kas välis- või siseseadme õhu

sissevõtu- või väljalaskeavad POLE ummistunud.
Eemaldage takistused ja kontrollige, et õhk saab
vabalt liikuda.

▪ Õhukonditsioneeri töö võib üles soojeneda, et

alustada kütmist. Oodake 1 kuni 4 minutit.

▪ Seade võib töötada jääsulatusrežiimis.

▪ Kontrollige, et õhufiltrid pole ummistunud.

Puhastage õhufiltrid. Vaadake teavet jaotisest

"8Hooldus ja teenindus"[445].

▪ Kontrollige, kas mõni uks või aken on avatud.

Sulgege uksed ja aknad, et vältida tuule
sisenemist.

▪ Kontrollige, kas seade töötab säästurežiimis.

Juhinduge jaotisest "6.9.1 Säästurežiimi

kasutamine"[429].

▪ Vaadake üle, kas vahetult siseseadme kõrval on

mööbliesemeid. Viige mööbel mujale.

Töötamisel ilmneb hälbeid. Õhukonditsioneeri töö võib olla häiritud valgustite

või raadiolainete mõju tõttu. Lülitage kaitselüliti
asendisse OFF ja tagasi asendisse ON.

Seade EI ole võimeline
vastu võtma juhtpuldi
signaale.

▪ Kontrollige juhtpuldi patareid üle.
▪ Kontrollige, et saatja POLE otseses

päikesevalguses.

▪ Kontrollige, et ruumis pole elektroonilise starteriga

luminofoorlampe. Pöörduge oma edasimüüja
poole.

Juhtpuldil puudub kuva või

Asenda juhtpuldi patareid.

kuvatakse .

Juhtpuldi abil saate vaadata
rikkekoodi.

Pidage nõu kohaliku edasimüüjaga. Vaadake
jaotisest "9.3Rikkekoodidega näidatud hälvete

lahendamine"[456], kuidas kuvada rikkekoode ja

vaadake rikkekoodide loetelu.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Teised elektriseadmed
käivituvad.

Kui juhtpuldi signaalid lülitavad sisse teisi seadmeid,
teisaldage need mujale või küsige nõu oma
edasimüüjalt.

Kasutaja teatmik

53

9 | Rikkeotsing

9.1 Juhtmeta LAN-i rikkeotsing

Kui pärast ülalmainitud kontrolltoiminguid pole probleemi võimalik kõrvaldada,
pöörduge paigaldaja poole ja andke teada ilming, mudeli täielik nimetus
(võimalusel koos toote numbriga) ja paigaldamise kuupäev (see võib olla
garantiikaardil).

Järgnevas tabelis on esitatud mõnede rikete otsimise lühiülevaade. Kui järgnevalt
esitatud lahendused ei aita riket kõrvaldada, siis minge saidile http://

www.onlinecontroller.daikineurope.com/, et saada lisateavet ja vastuseid tihti

korduvatele küsimustele.

Hälve Abinõu

LAN-iga ei saa ühendust (Daikini silm EI
vilgu juhtmeta LAN-võrgu ühenduse
seadistamise ajal).

LAN POLE seadme ülevaate aknas
(Avakuval) nähtav pärast WLAN­adapteri alghäälestamist (WPS-iga
variant).

Juhtmeta LAN POLE nähtav nutiseadme
Wi-Fi-võrkude loendis (pääsupunktiga
variant).

▪ Proovige seadet juhtida juhtpuldiga.
▪ Kontrollige, kas toide on sisse

lülitatud.

▪ Lülitage toide korraks välja ja sisse

tagasi.

▪ Veenduge, et kohtvõrgu juhtmeta

LAN on sideseadmele piisavalt
lähedal.

▪ Kontrollige, kas sideühendus on

nõuetekohane.

▪ Veenduge, et nutiseade on

ühendatud samasse võrku kui
juhtmeta LAN.

▪ Proovige naasta tehasesätetele ja

proovige uuesti seadistada. Vaadake
teavet jaotisest "Ühendussätte

tehasesättele
taasseadistamine"[440].

▪ Proovige ümber lülitada pääsupunkti

ja WPS-i vahel, et muuta
raadiokanalit. Raadiokanal PEAB
olema 1 kuni 13.

Kasutaja teatmik

54

▪ Kontrollige, kas sideühendus on

nõuetekohane.

▪ Proovige naasta tehasesätetele ja

proovige uuesti seadistada. Vaadake
teavet jaotisest "Ühendussätte

tehasesättele
taasseadistamine"[440].

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

Hälve Abinõu

9 | Rikkeotsing

Sise-/välistemperatuuri väärtus, mida
kuvatakse rakenduses Daikin Residential
Controller, erineb teiste
mõõteseadmetega mõõdetud
väärtusest.

▪ Daikin Residential Controller rakendus

näitab siseseadme/välisseadme
temperatuuri/niiskust ainult
siseseadme/välisseadme ümbruses.

▪ Teiste mõõteseadmetega mõõdetud

temperatuuri väärtused võivad
sõltuda seadme ümbruses olevatest
tingimustest (nt otsene päikesevalgus,
külmumine jne)

▪ Rakenduses Daikin Residential

Controller kuvatav temperatuur on
ainult teatmeline.

9.2 Ilmingud, mis POLE rikked

Järgmised sümptomid EI viita riketele.

9.2.1 Ilming. Täiendava kütte töörežiimis pole õhuvoolu temperatuur piisavalt kõrge

▪ Kui välistemperatuur on madal ja langeb alla nulli, siis õhuvoolu temperatuur võib

olla ebapiisav.

▪ Ruumide kütmisel ühele välisseadmele ühendatud mitme sisendseadmega ei

pruugi väljuva õhu temperatuur jõuda piisavalt kõrgele.

9.2.2 Ilming: on kuulda vee voolamisele sarnast häält

▪ See hääl tuleb külmaaine voolamisest seadmes.
▪ See hääl võib tekkida siis, kui vesi voolab seadmest välja jahutamise või

kuivatamise ajal.

9.2.3 Ilming: on kuulda õhu vihisemist

See hääl võib tekkida siis, kui külmaaine voolusuund muutub (näiteks lülitamisel
jahutamiselt küttele).

9.2.4 Ilming: on kuulda tiksuvat häält

See hääl võib tekkida siis, kui seade veidi paisub või kahaneb temperatuuri
muutumisel.

9.2.5 Ilming: on kuulda vilisevat häält

9.2.6 Ilming: töötamise ajal või ooterežiimis on kuulda plõksuvat häält

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

See hääl võib tekkida siis, kui külmaaine jahutamise ajal voolab.

See hääl võib tekkida siis, kui külmaaine torustiku klapid või elektrisüsteemi releed
avanevad või sulguvad.

Kasutaja teatmik

55

9 | Rikkeotsing

9.2.7 Ilming: on kuulda plaksuvat häält

9.2.8 Ilming: Seadmest eraldub valget udu (sisendseade)

9.2.9 Ilming: Seadmest võib eralduda lõhnasid

See hääl võib tekkida siis, kui mõni süsteemiväline seade imeb õhku ruumist välja
(näiteks äratõmbeventilaator, tõmbevari) sel ajal kui ruumi uksed ja aknad on
suletud. Avage uksed või aknad või lülitage seade välja.

▪ Jahutamise ajal on niiskus väga kõrge (õlistes ja tolmustes kohtades). Kui

sisendseadme sisemus on väga tugevasti mustunud, siis on temperatuuri jaotus
ruumis ebaühtlane. Puhastage sisendseadme sisemus. Küsige täpsemat teavet
edasimüüjalt. See hooldustoiming tuleb teha pädeva hooldustöötaja poolt.

▪ Kui õhukonditsioneer on lülitatud küttele pärast jääsulatust. Jääsulatuse ajal

tekkinud niiskus aurustub ja tungib välja.

Seade võib endasse imeda ruumis levivaid lõhnasid, mööblist, sigarettidest jne
eralduvaid lõhnasid ja need eralduvad uuesti.

9.2.10 Ilming: välisseadme ventilaator pöörleb sel ajal, kui konditsioneer pole sisse lülitatud

▪ Pärast töö lõpetamist. Välisseadme ventilaator jätkab pöörlemist 30 sekundit, et

süsteemi kaitsta.

▪ Kui konditsioneer ei tööta. Kui välistemperatuur on väga kõrge, siis hakkab

välisseadme ventilaator tööle, et süsteemi kaitsta.

9.2.11 Ilming. Ventilaatori kiirus ei vasta sättepunktile

▪ Mitme siseseadmega süsteemis võib siseseade jahutusrežiimis tõsta ventilaatori

kiiruse kõrgele, hoolimata kasutaja sättest, et siseseadme soojusvaheti üles
sulatada.

▪ Siseseadme vaikses töörežiimis, kui nii välisseadet kui siseseadet ümbritsev

temperatuur on väga kõrge, tõstab siseseade ventilaatori kiirust, et süsteemi
kaitsta.

9.3 Rikkekoodidega näidatud hälvete lahendamine

Rikke diagnoosimine juhtpuldiga

Kui ilmneb rike, saate rikke tuvastada juhtpuldi näidikul kuvatava rikkekoodi järgi.
Oluline on rikke põhjustest aru saada ja enne rikkekoodi lähtestamist võtta
meetmeid. Seda peab tegema volitatud paigaldaja või teie kohalik edasimüüja.

Kasutaja teatmik

56

TEAVE

Vaadake teenindusjuhendit:

▪ Rikkekoodide täielik loetelu
▪ Iga rikke kohta esitatud üksikasjalik täpne selgitus

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

9 | Rikkeotsing

Juhtpuldilt rikkekoodi vaatamiseks tehke järgmist

1 Suunake juhtpult seadmele ja hoidke 5sekundit all nuppu .

Tulemus: Temperatuurisätte väljal hakkab vilkuma .

2 Suunake siseseadme poole ja vajutage korduvalt nuppu , kuni on

kuulda katkematut helisignaali.

Tulemus: Näidikul kuvatakse nüüd rikkekood.

TEAVE

▪ Lühike helisignaal ja sellele järgnevad 2 helisignaali tähendavad mittevastavaid

koode.

▪ Koodi tühistamiseks hoidke 5sekundit. Kood kaob ka siis, kui nuppu EI

vajutata 1minuti möödumisel.

Süsteem

Rikkekood Kirjeldus

Tavaline

Külmaaine puudus

Liigpinge

Side rike

Signaali edastamise viga (siseseadme ja välisseadme vahel)

Siseseadme/välisseadme rikke kombinatsioon

Süsteemi rike

Siseseade

Rikkekood Kirjeldus

Siseseadme trükkplaadi rike

Külmumiskaitse või ülerõhu juhtimise rike

Ventilaatori mootori (DC-mootor) rike

Streamer on rikkis

Siseseadme soojusvaheti termoanduri rike

Ruumi temperatuurianduri rike

Niiskuseanduri rike

Välisseade

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Rikkekood Kirjeldus

4-käigulise kraani rike

Välisseadme trükkplaadi rike

Kõrgrõhulüliti (HPS) käivitumine

Ülekoormuse aktiveerimine (kompressori ülekoormus)

Kompressori lukustus

DC-ventilaatori lukustus

Väljalasketoru temperatuuri juhtimine

Kasutaja teatmik

57

9 | Rikkeotsing

Rikkekood Kirjeldus

Kõrgrõhu juhtimine (jahutusrežiimis)

Kompressorisüsteemi anduri rike

Kõrgrõhulüliti (HPS) rike

Asendianduri rike

DC-pinge / vooluanduri rike

Välistemperatuuri anduri rike

Väljalasketoru termoanduri rike

Välisseadme soojusvaheti termoanduri rike

Vedeliku torustiku termistori rike (külmaaine ahel ja muud)

Elektriseadmete kütte rike

Ribide temperatuuri tõus

Inverteri hetkeline liigvool (DC)

Radiaatoriribide termoanduri rike

Kompressori sisetemperatuuri rike

Kasutaja teatmik

58

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

10 | Toote kasutuselt kõrvaldamine

10 Toote kasutuselt kõrvaldamine

MÄRKUS

ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel, külmaaine, õli ja
muude osade käsitsemisel TULEB JÄRGIDA kehtestatud eeskirju. Seadmeid PEAB
kasutusest kõrvaldamisel käitlema spetsialiseeritud ettevõttes taaskasutuseks,
ringluseks ning taastamiseks.

CVXM20+FVXM25~50A2V1B
Mitmeosalised õhukonditsioneerid
4P625990-1 – 2020.06

Kasutaja teatmik

59

11 | Sõnastik

11 Sõnastik

DHW = Domestic hot water – soe tarbevesi

Erinevat tüüpi hoonetes kasutatav soe vesi.

LWT= Väljuva vee temperatuur

Vee temperatuur seadme veeväljundil.

Edasimüüja

Toote levitaja.

Volitatud paigaldaja

Tehniliste oskustega isik, kes on volitatud toodet paigaldama.

Kasutaja

Isik, kes on toote omanik ja/või kasutab toodet.

Rakenduvad seadused

Kõik rahvusvahelised, Euroopa, riiklikud ja kohalikud direktiivid, seadused,
regulatsioonid ja/või koodeksid, mis on konkreetse toote või kasutusala
puhul asjakohased või rakenduvad.

Teenindusettevõte

Kvalifitseeritud ettevõte, kes võib teostada ja koordineerida seadmele
vajalikke hooldustöid.

Paigaldusjuhend

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või
rakendusele ja milles kirjeldatakse selle paigaldamist, konfigureerimist ja
hooldamist.

Kasutusjuhend

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või
rakendusele ja milles selgitatakse selle kasutamist.

Lisatarvikud

Sildid, käsiraamatud, infolehed ja varustus, mis on tootega kaasas ja mida
peab paigaldama vastavalt kaasasolevatele dokumentidele.

Lisavarustus

Varustus, mille on Daikin valmistanud või heaks kiitnud ning mida võib
tootega kombineerida vastavalt kaasasolevatele dokumentidele.

Paigaldise elektritoide

Varustus, mis pole toodetud Daikin poolt, tohib selle seadmega koos
kasutada siis, kui on järgitud kaasneva dokumentatsiooni nõudeid.

Kasutaja teatmik

60

CVXM20+FVXM25~50A2V1B

Mitmeosalised õhukonditsioneerid

4P625990-1 – 2020.06

Verantwortung für Energie und Umwelt

Copyright 2020 Daikin

4P625990-1 2020.06
