Trumpasis montuotojo vadovas

Padalytosios sistemos oro kondicionieriai

CVXM20A2V1B FVXM25A2V1B

FVXM35A2V1B
FVXM50A2V1B

Turinys

Turinys

1 Apie dokumentaciją 4

1.1 Apie šį dokumentą .......................................................................................................................................................... 4

2 Bendrosios atsargumo priemonės 5

2.1 Apie dokumentaciją ........................................................................................................................................................ 5

2.1.1 Įspėjimų ir simbolių reikšmės ......................................................................................................................... 5

2.2 Montuotojui .................................................................................................................................................................... 6

2.2.1 Bendroji informacija ....................................................................................................................................... 6

2.2.2 Montavimo vieta ............................................................................................................................................ 7

2.2.3 Šaltnešis– R410A arba R32 atveju ................................................................................................................. 11

2.2.4 Druskos tirpalas .............................................................................................................................................. 12

2.2.5 Vanduo............................................................................................................................................................ 13

2.2.6 Elektra ............................................................................................................................................................. 13

3 Specifinės montuotojo saugos instrukcijos 16

4 Apie dėžę 18

4.1 Patalpose naudojamas įrenginys .................................................................................................................................... 18

4.1.1 Kaip išpakuoti patalpos bloką......................................................................................................................... 18

4.1.2 Kaip nuimti priedus nuo patalpos bloko ........................................................................................................ 18

5 Apie bloką 20

5.1 Sistemos išdėstymas ....................................................................................................................................................... 20

5.2 Veikimo diapazonas ........................................................................................................................................................ 20

5.3 Apie belaidį LAN .............................................................................................................................................................. 21

5.3.1 Belaidžio LAN naudojimo atsargumo priemonės........................................................................................... 21

5.3.2 Baziniai parametrai......................................................................................................................................... 21

5.3.3 Belaidžio LAN nustatymas .............................................................................................................................. 22

6 Įrenginio montavimas 23

6.1 Įrengimo vietos paruošimas ........................................................................................................................................... 23

6.1.1 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .................................................................. 23

6.2 Patalpos bloko atidarymas.............................................................................................................................................. 24

6.2.1 Kaip nuimti priekinį skydelį............................................................................................................................. 24

6.2.2 Kaip nuimti priekines groteles........................................................................................................................ 25

6.2.3 Kaip atidaryti kontaktų bloką ir nuimti elektros instaliacijos skydo dangtį ................................................... 25

6.3 Patalpose naudojamo įrenginio tvirtinimas ................................................................................................................... 26

6.3.1 Patalpose naudojamo įrenginio montavimas ................................................................................................ 26

6.3.2 Kaip išgręžti sienoje skylę ............................................................................................................................... 31

6.3.3 Kaip nuimti išimamąsias plokšteles ................................................................................................................ 31

6.3.4 Drenažo užtikrinimas ...................................................................................................................................... 32

6.4 Naudotojo sąsajos montavimas...................................................................................................................................... 34

6.4.1 Kaip sumontuoti naudotojo sąsajos laikiklį .................................................................................................... 34

7 Vamzdžių montavimas 35

7.1 Aušalo vamzdelių paruošimas ........................................................................................................................................ 35

7.1.1 Reikalavimai šaltnešio vamzdynui .................................................................................................................. 35

7.1.2 Aušalo vamzdelių izoliacija ............................................................................................................................. 36

7.2 Aušalo vamzdžių prijungimas ......................................................................................................................................... 36

7.2.1 Apie aušalo vamzdelių prijungimą ................................................................................................................. 36

7.2.2 Atsargumo priemonės prijungiant aušalo vamzdelius .................................................................................. 36

7.2.3 Gairės prijungiant aušalo vamzdelius............................................................................................................. 37

7.2.4 Vamzdelių lankstymo gairės........................................................................................................................... 38

7.2.5 Vamzdelio galo platinimas.............................................................................................................................. 38

7.2.6 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio.............................................................. 39

8 Elektros instaliacija 41

8.1 Apie elektros laidų prijungimą........................................................................................................................................ 41

8.1.1 Atsargumo priemonės jungiant elektros laidus ............................................................................................. 41

8.1.2 Rekomendacijos jungiant elektros laidus....................................................................................................... 42

8.1.3 Standartinių laidų komponentų specifikacijos ............................................................................................... 43

8.2 Kaip prijungti elektros instaliaciją prie patalpos bloko................................................................................................... 43

8.3 Pasirinktinių priedų prijungimas (laidinė naudotojo sąsaja, centrinė naudotojo sąsaja, belaidis adapteris ir pan.).... 44

Trumpasis montuotojo vadovas

2

9 Patalpose naudojamo įrenginio montavimo pabaiga 45

9.1 Kaip užbaigti patalpos bloko įrengimą............................................................................................................................ 45

9.2 Patalpose naudojamo įrenginio uždarymas ................................................................................................................... 45

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

Turinys

9.2.1 Kaip uždaryti elektros instaliacijos skydą ir kontaktų bloką .......................................................................... 45

9.2.2 Kaip vėl sumontuoti priekines groteles.......................................................................................................... 45

9.2.3 Kaip vėl sumontuoti priekinį skydelį............................................................................................................... 45

10 Konfigūracija 47

10.1 Kito adreso nustatymas .................................................................................................................................................. 47

11 Paruošimas naudoti 49

11.1 Apžvalga: paruošimas naudoti........................................................................................................................................ 49

11.2 Kontrolinis sąrašas prieš eksploatacijos pradžią ............................................................................................................ 49

11.3 Eksploatacijos bandymas ................................................................................................................................................ 50

11.3.1 Kaip atlikti eksploatacijos bandymą per naudotojo sąsają ............................................................................ 50

12 Perdavimas vartotojui 51

13 Išmetimas 52

14 Techniniai duomenys 53

14.1 elektros instaliacijos schema. ......................................................................................................................................... 53

14.1.1 Suvienodintos elektros instaliacijos schemos legenda .................................................................................. 53

15 Žodynas 56

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

3

1 | Apie dokumentaciją

1 Apie dokumentaciją

1.1 Apie šį dokumentą

INFORMACIJA

Įsitikinkite, kad naudotojas turi spausdintą dokumentaciją ir paprašykite jo pasilikti ją
ateičiai.

Tikslinė auditorija

Įgaliotieji montuotojai

INFORMACIJA

Šis prietaisas yra skirtas naudoti specialistams bei parengtiems vartotojams
parduotuvėse, lengvosios pramonės įmonėse ir žemės ūkiuose arba ne specialistams
– komerciniais bei buitiniais tikslais.

ĮSPĖJIMAS

Užtikrinkite, kad įrengimo, bendrosios bei techninės priežiūros ir remonto darbai bei
naudojamos medžiagos atitiktų Daikin instrukcijas. Be to, būtina laikytis visų taikomų
teisės aktų ir darbus leidžiama vykdyti tik kvalifikuotiems specialistams. Europoje ir
teritorijose, kur galioja IEC standartai, taikomas standartas EN/IEC 60335-2-40.

Dokumentacijos rinkinys

Šis dokumentas yra dokumentacijos rinkinio dalis. Toliau apibūdinama viso rinkinio
sandara:

▪ Bendrosios saugos atsargumo priemonės:

- Saugos instrukcijos, kurias jums BŪTINA perskaityti prieš įrengiant

- Formatas: popierius (patalpos bloko dėžėje)

▪ Patalpos bloko įrengimo vadovas:

- Įrengimo instrukcijos

- Formatas: popierius (patalpos bloko dėžėje)

▪ Trumpasis montuotojo vadovas:

- Pasiruošimas įrengti, gera praktika, nuorodos…

- Formatas: Skaitmeniniai failai pasiekiami adresu http://

www.daikineurope.com/support-and-manuals/product-information/

Naujausių pateiktos dokumentacijos redakcijų galite rasti regioninėje Daikin
interneto svetainėje arba kreipkitės į savo įgaliotąjį atstovą.

Originali dokumentacija parašyta anglų kalba. Visos kitos kalbos– vertimai.

Techniniai inžineriniai duomenys

▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje

(ji pasiekiama viešai).

Trumpasis montuotojo vadovas

4

▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal

(taikomas tapatumo nustatymas).

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

2 | Bendrosios atsargumo priemonės

2 Bendrosios atsargumo priemonės

2.1 Apie dokumentaciją

▪ Originali dokumentacija yra anglų kalba. Dokumentai visomis kitomis kalbomis

yra vertimai.

▪ Šiame dokumente aprašytos atsargumo priemonės yra labai svarbios, todėl jų

būtina paisyti.

▪ Sistemos įrengimo darbus ir visus veiksmus, aprašytus įrengimo vadove bei

montuotojo trumpajame vadove, TURI atlikti įgaliotasis montuotojas.

2.1.1 Įspėjimų ir simbolių reikšmės

PAVOJUS

Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Nurodo situaciją, dėl kurios galima mirtis nuo elektros srovės.

PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI

Nurodo situaciją, kurios neišvengus galima nusideginti / nusiplikyti dėl itin aukštos
arba žemos temperatūros.

PAVOJUS: GALIMAS SPROGIMAS

Nurodo situaciją, dėl kurios galimas sprogimas.

ĮSPĖJIMAS

Nurodo situaciją, dėl kurios galima žūti arba sunkiai susižaloti.

ĮSPĖJIMAS: LIEPSNIOJI MEDŽIAGA

DĖMESIO

Nurodo situaciją, dėl kurios galima lengvai arba vidutiniškai susižaloti.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

PASTABA

Nurodo situaciją, dėl kurios galimas įrangos arba turto sugadinimas.

INFORMACIJA

Nurodo naudingus patarimus arba papildomą informaciją.

Ant bloko naudojami simboliai:

Simbolis Paaiškinimas

Prieš įrengdami perskaitykite įrengimo ir eksploatacijos
vadovą bei elektros instaliacijos instrukcijų lapą.

Trumpasis montuotojo vadovas

5

2 | Bendrosios atsargumo priemonės

Simbolis Paaiškinimas

Dokumentacijoje naudojami simboliai:

Simbolis Paaiškinimas

Prieš pradėdami vykdyti techninės ir bendrosios priežiūros
darbus, perskaitykite priežiūros vadovą.

Papildomos informacijos rasite montuotojo ir naudotojo
nuorodų vadove.

Įrenginyje yra sukamųjų dalių. Vykdydami įrenginio priežiūros
bei patikros darbus, būkite atsargūs.

Pateikiamas iliustracijos pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 pav. pavadinimas" reiškia "3 pav. iš

1skyriaus".

Pateikiamas lentelės pavadinimas arba nuoroda į ją.
Pavyzdys: "1–3 lentelės pavadinimas" reiškia "3 lentelė iš

1skyriaus".

2.2 Montuotojui

2.2.1 Bendroji informacija

Jei NEŽINOTE, kaip įrengti ar eksploatuoti bloką, susisiekite su savo įgaliotuoju
atstovu.

PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI

▪ Eksploatuojant įrenginį arba iš karto jį išjungę NELIESKITE aušalo, vandens

vamzdžių arba vidinių dalių. Vamzdžiai ir dalys gali būti per karšti arba per šalti.
Palaukite, kol jie pasieks normalią temperatūrą. Jei reikia liesti, mūvėkite
apsaugines pirštines.

▪ NELIESKITE netikėtai ištekėjusio aušalo.

ĮSPĖJIMAS

Netinkamai sumontavus ar prijungus įrangą ar priedus, gali ištikti elektros smūgis,
įvykti trumpasis jungimas, nuotėkis, kilti gaisras ar kitaip būti sugadinta įranga.
Naudokite tik Daikin pagamintus arba patvirtintus priedus, papildomą įrangą ir
atsargines dalis.

ĮSPĖJIMAS

Montavimas, bandymas ir naudojamos medžiagos turi atitikti taikomus teisės aktus
(viršesni už Daikin dokumentacijoje aprašytas instrukcijas).

Trumpasis montuotojo vadovas

6

DĖMESIO

Montuodami, atlikdami techninę ar kitokią sistemos priežiūrą, būtinai dėvėkite
atitinkamas asmeninės apsaugos priemones (apsaugines pirštines, akinius ir kt.).

ĮSPĖJIMAS

Suplėšykite ir išmeskite plastikinius pakavimo maišus, kad vaikai su jais nežaistų.
Galimas pavojus: uždusimas.

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

2 | Bendrosios atsargumo priemonės

ĮSPĖJIMAS

Imkitės atitinkamų priemonių, kad įrenginys netaptų prieglobsčiu mažiems
gyvūnėliams. Mažiems gyvūnėliams palietus elektrines dalis gali sutrikti veikimas,
įrenginys gali imti rūkti ar užsidegti.

DĖMESIO

NELIESKITE įrenginio oro įleidimo angos arba aliumininių sparnuotės menčių.

DĖMESIO

▪ Ant įrenginio viršaus NEDĖKITE jokių objektų ar įrangos.
▪ NELIPKITE ant įrenginio, ant jo NESĖDĖKITE ar NESTOVĖKITE.

PASTABA

Lauke naudojamas įrenginys turėtų būti eksploatuojamas esant sausam orui, kad
būtų išvengta vandens patekimo.

Vadovaujantis galiojančiais teisės aktais, gali reikėti vesti žurnalą, kuriame būtų
registruojama bent informacija apie techninę priežiūrą, remontą, bandymų
rezultatus, budėjimo laikotarpius ir kt.

Be to, ant gaminio (pasiekiamoje vietoje) TURI būti pateikta bent tokia informacija:

▪ sistemos išjungimo avarinėje situacijoje instrukcijos;
▪ gaisrinės, policijos ir ligoninės pavadinimai ir adresai;
▪ priežiūrą vykdančios įmonės pavadinimas, adresas, dieninis ir naktinis telefono

Europoje reikiamos informacijos apie šį žurnalą rasite standarte EN378.

2.2.2 Montavimo vieta

▪ Aplink įrenginį turi būti pakankamai vietos techninei priežiūrai ir oro cirkuliacijai.
▪ Įsitikinkite, kad įrengimo vieta atlaikys bloko svorį ir vibraciją.
▪ Pasirūpinkite, kad zona būtų gerai vėdinama. NEUŽBLOKUOKITE jokių ventiliacijos

▪ Pasirūpinkite, kad įrenginys būtų sumontuotas lygiai.

NEMONTUOKITE įrenginio šiose vietose:

▪ Vietose, kur yra galimai sprogių dujų.
▪ Vietose, kur yra elektromagnetines bangas skleidžiančių įrenginių.

numeriai.

angų.

Elektromagnetinės bangos gali sugadinti valdymo sistemą ir neleisti įrangai
normaliai veikti.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

▪ Vietose, kur galimas gaisras dėl degių dujų nuotėkio (pvz., skiediklio arba

benzino), anglies pluošto arba degių dulkių.

▪ Vietose, kur išsiskiria koroziją sukeliančių dujų (pvz., sieros rūgšties dujos). Dėl

varinių vamzdžių arba suvirintų dalių korozijos gali ištekėti aušalas.

▪ Vonios kambariuose.

Trumpasis montuotojo vadovas

7

2 | Bendrosios atsargumo priemonės

Įrangos su šaltnešiu R32 instrukcijos

ĮSPĖJIMAS! ŠIEK TIEK LIEPSNI MEDŽIAGA

Šiame bloke naudojamas šaltnešis yra šiek tiek liepsnus.

ĮSPĖJIMAS

▪ NEBADYKITE ir nedeginkite.
▪ NENAUDOKITE priemonių, skirtų atitirpinimo procesui ar įrangos valymui

▪ Atminkite: šaltnešis R32 yra bekvapis.

ĮSPĖJIMAS

Prietaisą būtina sandėliuoti taip, kad būtų išvengta mechaninių pažeidimų.
Sandėliuokite gerai vėdinamoje patalpoje, kur nebūtų nuolat veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, veikiančių dujinių prietaisų ar elektrinių šildytuvų).
Patalpos dydis turi atitikti toliau nurodytas rekomendacijas.

ĮSPĖJIMAS

Užtikrinkite, kad įrengimo, bendrosios ir techninės priežiūros bei remonto darbai
būtų vykdomi pagal "Daikin" instrukcijas, laikantis galiojančių teisės aktų (pvz.,
nacionalinio dujų reglamento). Juos turi vykdyti tik įgalioti asmenys.

spartinti, išskyrus rekomenduojamas gamintojo.

ĮSPĖJIMAS

Jei vienas ar daugiau kambarių sujungti su bloku per kanalų sistemą, užtikrinkite, kad:

▪ šalia nebūtų veikiančių uždegimo šaltinių (pvz., atviros liepsnos, veikiančio dujinio

prietaiso ar elektrinio šildytuvo), jei plotas nesiekia minimalaus grindų ploto A
(m²);

▪ kanalų sistemoje nebūtų įrengta pagalbinių įtaisų, kurie gali tapti potencialiais

uždegimo šaltiniais (pvz., karštų paviršių, kurių temperatūra viršija 700°C, ar
elektrinių perjungimo įtaisų);

▪ kanalų sistemoje būtų naudojami tik gamintojo patvirtinti pagalbiniai įtaisai;
▪ oro įvadas IR išvadas turi būti kanalais tiesiogiai prijungti prie to paties kambario.

Vietoj oro įleidimo ar išleidimo kanalo NENAUDOKITE tarpų, pvz., pakabinamųjų
lubų.

PASTABA

▪ Reikia imtis atsargumo priemonių siekiant išvengti pernelyg didelės šaldymo

vamzdyno vibracijos arba pulsavimo.

▪ Apsauginiai įrenginiai, vamzdynas ir jungtys turi būti (kiek įmanoma) apsaugotos

nuo neigiamo aplinkos poveikio.

▪ Reikia imtis priemonių dėl ilgų vamzdyno atkarpų plėtimosi ir traukimosi reiškinių.
▪ Vamzdynas šaldymo sistemose turi būti suprojektuotas ir įrengtas taip, kad būtų

maksimaliai sumažinta sistemą galinčio apgadinti hidraulinio smūgio tikimybė.

▪ Patalpos įranga ir vamzdžiai turi būti saugiai sumontuoti ir apsaugoti taip, kad

nebūtų galima netyčia pažeisti įrangos arba vamzdžių, pvz., pernešant baldus ar
darant remontą.

Trumpasis montuotojo vadovas

8

DĖMESIO

Ieškodami šaltnešio nuotėkių, NENAUDOKITE potencialių uždegimo šaltinių.

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

PASTABA

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

Reikalavimai įrengimo erdvei

ĮSPĖJIMAS

Jei prietaisuose yra šaltnešio R32, patalpos, kurioje įrengiami, eksploatuojami ir
sandėliuojami prietaisai, grindų plotas TURI būti didesnis nei minimalus grindų plotas,
nurodytas toliau pateikiamoje Alentelėje (m2). Tai taikoma:

PASTABA

2 | Bendrosios atsargumo priemonės

▪ NENAUDOKITE lankstų pakartotinai.
▪ Techninei priežiūrai bus pasiekiami įrengimo metu tarp šaltnešio sistemos dalių

sumontuoti lankstai.

▪ patalpos blokams be šaltnešio nuotėkio jutiklio. Jei patalpos blokas turi šaltnešio

nuotėkio jutiklį, žr. įrengimo vadovą;

▪ lauko blokams, įrengtiems arba sandėliuojamiems patalpoje (pvz., žiemos sode,

garaže, techninėje patalpoje ir pan.);

▪ vamzdynams nevėdinamose vietose.

▪ Vamzdynas turi būti apsaugotas nuo fizinių pažeidimų.
▪ Vamzdynas turi būti kiek įmanoma mažesnis.

Kaip nustatyti minimalų grindų plotą

1 Nustatykite bendrąją sistemos šaltnešio įkrovą (=gamyklinė šaltnešio įkrova

+ papildomas įleistas šaltnešio kiekis).

2 Nustatykite, kurią diagramą arba lentelę reikia taikyti.

▪ Patalpos blokams: ar įrenginys montuojamas ant lubų (sienos), ar stovi ant

grindų?

▪ Jei lauko blokai įrengiami arba sandėliuojami patalpoje ir lauko vamzdžiai

įrengiami nevėdinamose vietose, tai priklauso nuo įrengimo aukščio:

Jei įrengimo aukštis yra… Tada reikia naudoti diagramą arba

<1,8m Ant grindų pastatytiems blokams

1,8≤x<2,2m Sieniniams blokams

≥2,2m Ant lubų sumontuotiems blokams

lentelę, skirtą

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

3 Nustatykite minimalų grindų plotą, vadovaudamiesi diagrama arba lentele.

Trumpasis montuotojo vadovas

9

2 | Bendrosios atsargumo priemonės

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

A

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

Trumpasis montuotojo vadovas

10

m Bendroji sistemos šaltnešio įkrova

A

Minimalus grindų plotas

min

(a) Ceiling-mounted unit (= ant lubų sumontuotas blokas)

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

(b) Wall-mounted unit (= sieninis blokas)

(c) Floor-standing unit (= ant grindų stovintis blokas)

2.2.3 Šaltnešis– R410A arba R32 atveju

Jei taikoma. Žr. įrengimo vadovą arba montuotojo nuorodų vadovą, kur rasite
daugiau informacijos.

PASTABA

Pasirūpinkite, kad aušalo vamzdžiai būtų sumontuoti laikantis taikomų teisės aktų.
Europoje taikomas standartas EN378.

PASTABA

Pasirūpinkite, kad vietinis vamzdynas ir jungtys NEBŪTŲ įtemptos.

ĮSPĖJIMAS

Atlikdami bandymus NIEKADA įrenginyje nepadidinkite slėgio, kad jis viršytų
maksimalų leidžiamą slėgį (jis nurodytas ant gaminio informacinės lentelės).

2 | Bendrosios atsargumo priemonės

ĮSPĖJIMAS

Aptikę šaltnešio nuotėkį, imkitės reikiamų atsargumo priemonių. Nutekėjus šaltnešio
dujų, nedelsdami išvėdinkite zoną. Galimi pavojai

▪ Pernelyg didelė koncentracija uždaroje patalpoje gali sukelti deguonies stygių.
▪ Šaltnešiui pasiekus ugnį, gali išsiskirti nuodingų dujų.

PAVOJUS: GALIMAS SPROGIMAS

Slėgio mažinimas – šaltnešio nuotėkis. Jie norite sumažinti slėgį sistemoje ir

šaltnešio kontūre yra nuotėkis:

▪ NENAUDOKITE bloko automatinio slėgio mažinimo funkcijos, kuri leidžia surinkti

visą šaltnešį iš sistemos į lauko bloką. Galima pasekmė: Kompresoriaus savaiminis
užsiliepsnojimas ir sprogimas dėl oro patekimo į veikiantį kompresorių.

▪ Naudokite atskirą rekuperacijos sistemą, kad bloko kompresorius NEVEIKTŲ.

ĮSPĖJIMAS

VISADA rekuperuokite šaltnešį. NEIŠLEISKITE jo į aplinką. Įrengčiai ištuštinti naudokite
vakuumo siurblį.

PASTABA

Prijungę visus vamzdžius patikrinkite, ar nėra dujų nuotėkio. Dujų nuotėkiui nustatyti
naudokite azotą.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

PASTABA

▪ Tam, kad nesulūžtų kompresorius, NEPILKITE šaltnešio daugiau, nei nurodytas

kiekis.

▪ Kai reikia atidaryti šaltnešio sistemą, šaltnešį BŪTINA sutvarkyti vadovaujantis

taikomais teisės aktais.

Trumpasis montuotojo vadovas

11

2 | Bendrosios atsargumo priemonės

ĮSPĖJIMAS

Užtikrinkite, kad sistemoje nebūtų deguonies. Aušalą galima pilti tik atlikus
patikrinimą dėl nuotėkio ir vakuuminį džiovinimą.

Galima pasekmė: savaiminis kompresoriaus užsidegimas ir sprogimas dėl deguonies
patekimo į veikiantį kompresorių.

▪ Jei reikia papildyti atsargas, žr. įrenginio vardinę plokštelę. Joje pateiktas šaltnešio

tipas ir reikiamas kiekis.

▪ Įrenginys gamykloje užpildomas šaltnešiu ir, atsižvelgiant į vamzdžių dydį ir ilgį,

kai kurias sistemas gali reikėti papildyti šaltnešiu.

▪ Naudokite tik sistemoje naudojamo aušalo tipui skirtus įrankius. Tai užtikrins

atsparumą slėgiui ir apsaugos, kad į sistemą nepatektų pašalinių medžiagų.

▪ Skysto aušalo įleiskite, kaip aprašyta toliau.

Jei Tada

Yra sifoninis vamzdis
(t. y., cilindras pažymėtas “Prijungtas

Pildydami cilindrą laikykite vertikalioje
padėtyje.

skysčio pildymo sifonas”)

Sifoninio vamzdžio NĖRA Pildydami cilindrą laikykite apverstą.

▪ Aušalo cilindrus atidarykite lėtai.
▪ Įpilkite skysto aušalo. Jei įleisite aušalo dujų pavidalu, įrenginio veikimas gali

sutrikti.

DĖMESIO

Pildami šaltnešį arba pristabdę pildymą, nedelsdami uždarykite šaltnešio baliono
vožtuvą. Jei vožtuvo iškart NEUŽDARYSITE, dėl likutinio slėgio į sistemą gali būti įpilta
papildomo šaltnešio. Galima pasekmė: netinkamas šaltnešio kiekis.

2.2.4 Druskos tirpalas

Trumpasis montuotojo vadovas

12

Jei taikoma. Žiūrėkite montavimo vadovą ar programos diegimo vadovą, kur
pateikiama daugiau informacijos.

ĮSPĖJIMAS

Druskos tirpalas TURI būti pasirinktas, atsižvelgiant į taikomus teisės aktus.

ĮSPĖJIMAS

Atsiradus druskos tirpalo nuotėkiui, imkitės tinkamų priemonių. Atsiradus druskos
tirpalo nuotėkiui, nedelsdami išvėdinkite vietą ir kreipkitės į vietinį pardavėją.

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

2.2.5 Vanduo

2.2.6 Elektra

2 | Bendrosios atsargumo priemonės

ĮSPĖJIMAS

Temperatūra įrenginio viduje gali pakilti aukščiau už patalpos temperatūrą, pvz., iki
70°C. Atsiradus druskos tirpalo nuotėkiui dėl įkaitusių dalių įrenginio viduje gali
susidaryti pavojinga situacija.

ĮSPĖJIMAS

Įrenginys TURI būti naudojamas ir montuojamas, laikantis saugumo ir aplinkosaugos
priemonių, nurodytų taikomuose teisės aktuose.

Jei taikoma. Žiūrėkite montavimo vadovą ar programos diegimo vadovą, kur
pateikiama daugiau informacijos.

PASTABA

Pasirūpinkite, kad vandens kokybė atitiktų ES direktyvą 98/83EB.

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

▪ Prieš nuimdami skirstomosios dėžės dangtį, prijungdami elektros laidus ar

liesdami elektros sistemos dalis, ATJUNKITE maitinimą.

▪ Atjunkite elektros tiekimą ilgiau nei 10 minučių ir prieš pradėdami priežiūros

darbus išmatuokite įtampą pagrindinės grandinės kondensatoriuose arba
elektriniuose komponentuose. Kad galėtumėte liesti elektrinius komponentus,
įtampa TURI būti žemesnė nei 50 V (NS). Kontaktų vietą rasite elektros
instaliacijos schemoje.

▪ NELIESKITE elektros sistemos komponentų šlapiomis rankomis.
▪ NEPALIKITE įrenginio be priežiūros su nuimtu priežiūros dangčiu.

ĮSPĖJIMAS

Jei NESUMONTUOTAS gamykloje, maitinimo tinklo jungiklis arba kitos visiško
išjungimo pagal viršįtampio kategorijos III sąlygą priemonės su atskirais kontaktais
kiekviename poliuje turi būti prijungtos prie stacionarios instaliacijos kabelių.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

13

2 | Bendrosios atsargumo priemonės

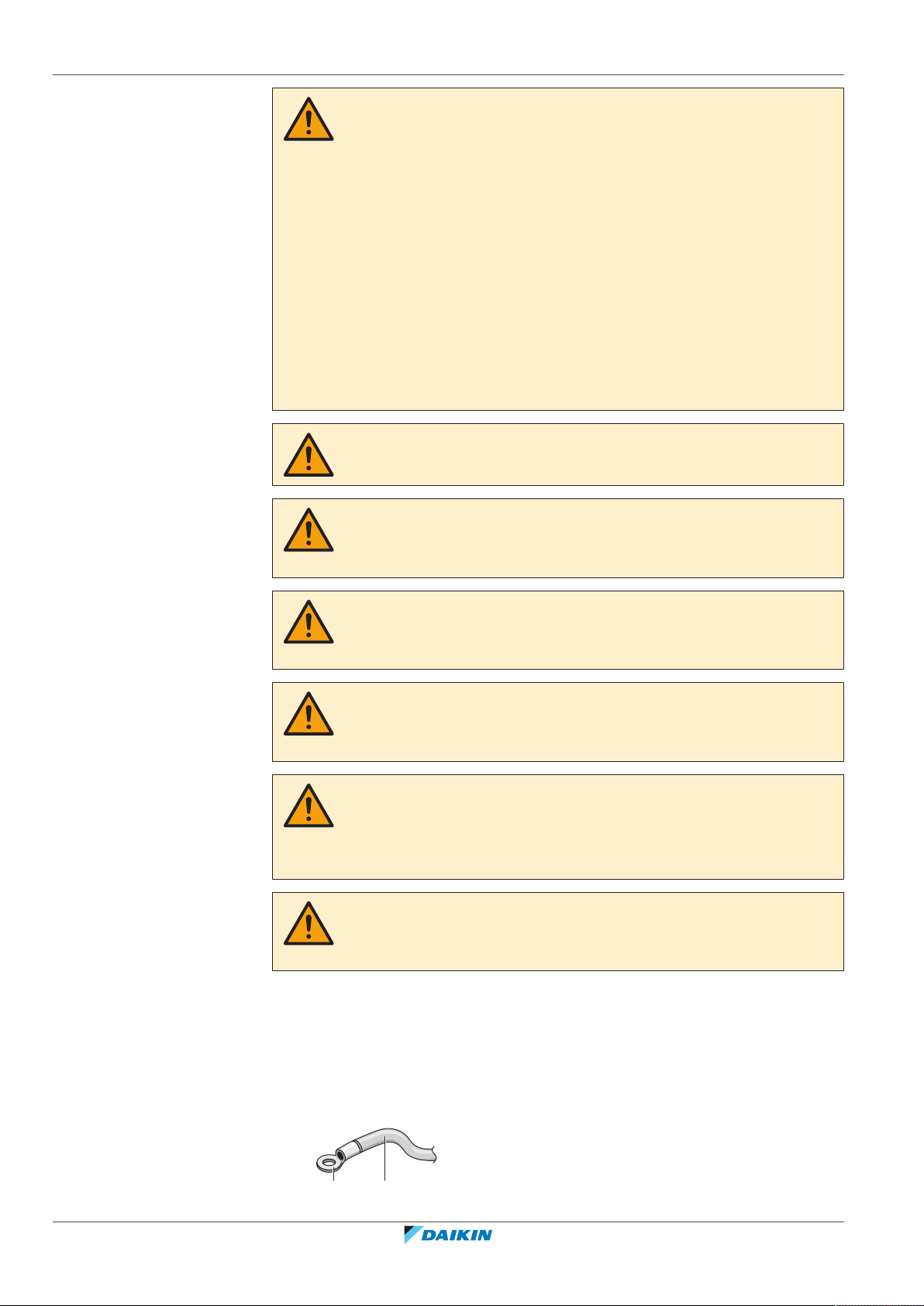

ĮSPĖJIMAS

▪ Naudokite TIK varinius laidus.
▪ Patikrinkite, ar išoriniai elektros laidai atitinka taikomų teisės aktų reikalavimus.
▪ Visi vietiniai elektros laidai TURI būti sujungti pagal instaliacijos schemą,

▪ NIEKADA neprispauskite kabelių pynės ir užtikrinkite, kad jie NESILIESTŲ su

▪ Nepamirškite įrengti įžeminimo laido. NESUJUNKITE įrenginio įžeminimo laido su

▪ Naudokite tam skirtą maitinimo grandinę. NIEKADA nenaudokite maitinimo

▪ Būtinai įrenkite reikalingus saugiklius ar grandinės pertraukiklius.
▪ Nepamirškite įrengti apsaugą nuo nuotėkio į žemę. Netinkamai sumontavę galite

▪ Montuodami apsaugą nuo nuotėkio į žemę įsitikinkite, ar ji suderinama su

pridedamą prie gaminio.

vamzdžiais ir aštriais kraštais. Stebėkite, kad gnybtų jungčių neveiktų iorinis
slėgis.

inžinerinių tinklų vamzdžiu, viršįtampių ribotuvu arba telefono įžeminimo laidu.
Netinkamai įžeminus sistemą, galimas elektros smūgis.

šaltinio, kurį naudoja ir kitas prietaisas.

gauti elektros smūgį arba gali kilti gaisras.

inverteriu (atspariu aukšto dažnio elektriniam triukšmui), kad nebūtų be reikalo
įjungiama apsauga nuo nuotėkio į žemę.

DĖMESIO

▪ Jungdami prie maitinimo tinklo, pirmiausia prijunkite įžeminimo kabelį, tada

junkite srovės jungtis.

▪ Atjungdami maitinimą, pirmiausia atjunkite srovės kabelius, o po to– įžeminimo

jungtį.

▪ Laidininkų, jungiančių maitinimo įtempio atleidimo bloką su kontaktų bloku, ilgis

turi būti toks, kad srovės laidai būtų įtempiami prieš įžeminimo laidą (jei kartais
maitinimo laidai atsijungtų nuo įtempio atleidimo bloko).

PASTABA

Atsargumo priemonės tiesiant elektros laidus:

▪ Prie maitinimo šaltinio gnybtų bloko NEJUNKITE skirtingo storio laidų (kabantys

maitinimo laidai gali sukelti per didelį kaitimą).

▪ Vienodo storio laidus junkite, kaip parodyta pirmiau esančiame paveikslėlyje.
▪ Naudokite nurodytą maitinimo laidą ir jį tvirtai prijunkite bei pritvirtinkite, kad

apsaugotumėte nuo išorinio spaudimo, veikiančio gnybtų skydą.

▪ Gnybtų varžtus priveržkite atitinkamu atsuktuvu. Atsuktuvas su maža galvute

pažeis varžto galvutę, todėl bus neįmanoma tinkamai priveržti.

▪ Perveržus gnybtų varžtus, jie gali lūžti.

Trumpasis montuotojo vadovas

14

Maitinimo kabeliai turi būti bent 1m atstumu nuo televizorių arba radijo imtuvų,
kad nebūtų trukdžių. Tam tikroms radijo bangoms 1m atstumo gali nepakakti.

ĮSPĖJIMAS

▪ Sujungę elektros prietaisus patikrinkite, ar visos elektros sistemos dalys ir gnybtai

elektros instaliacijos dėžutėje saugiai sujungti.

▪ Prieš įjungdami įrenginį būtinai uždarykite visus dangčius.

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

2 | Bendrosios atsargumo priemonės

PASTABA

Taikoma tik tuo atveju, jeigu yra trijų fazių maitinimo įvadas ir kompresorius gali
veikti ĮJUNGTI/IŠJUNGTI paleidimo metodu.

Jei yra fazių svyravimo galimybė po trumpalaikio elektros srovės nutrūkimo ir
maitinimo įsijungimo ir išsijungimo gaminiui veikiant, prijunkite vietinę apsaugos nuo
fazių svyravimo grandinę. Gaminį eksploatuojant esant fazių svyravimui gali sugesti
kompresorius ir kitos dalys.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

15

3 | Specifinės montuotojo saugos instrukcijos

3 Specifinės montuotojo saugos instrukcijos

Visada laikykitės ir atsižvelkite į toliau nurodytas saugos instrukcijas bei
reglamentus.

Bloko įrengimas (žr. sk. "6Įrenginio montavimas"[423])

ĮSPĖJIMAS

Prietaisas turi būti laikomas patalpoje, kurioje nėra pastoviai veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).

DĖMESIO

Jei sienoje yra metalinis rėmas arba metalinė plokštė, naudokite įterptinį sieninį
vamzdį ir klojimo vietoje uždenkite sieną, kad ta vieta nekaistų, išvengtumėte
elektros smūgio bei gaisro.

Vamzdyno įrengimas (žr. sk. "7Vamzdžių montavimas"[435])

PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI

DĖMESIO

▪ Naudokite platinimo veržlę, pritvirtintą prie bloko.
▪ Siekdami išvengti dujų nuotėkio, šaldymo alyvą tepkite tik išplatėjimo viduje.

Naudokite šaldymo alyvą, skirtą R32.

▪ NENAUDOKITE lankstų pakartotinai.

DĖMESIO

▪ Ant platėjančiosios dalies NENAUDOKITE mineralinės alyvos.
▪ NIEKADA nemontuokite prie šio R32 bloko džiovintuvo, kad nesutrumpėtų jo

eksploatacija. Džiovinimo medžiaga gali ištirpti ir apgadinti sistemą.

DĖMESIO

▪ Nepakankamai praplatinus vamzdelius gali atsirasti aušalo dujų nuotėkis.
▪ PAKARTOTINAI NENAUDOKITE praplatintų galų. Kad išvengtumėte dujų nuotėkio,

naudokite naujai praplatintus galus.

▪ Naudokite kūgines veržles, pridedamas prie įrenginio. Naudojant kitokias kūgines

veržles gali atsirasti aušalo dujų nuotėkis.

Elektros sistemos įrengimas (žr. sk. "8Elektros instaliacija"[441])

Trumpasis montuotojo vadovas

16

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

3 | Specifinės montuotojo saugos instrukcijos

ĮSPĖJIMAS

▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros

instaliacija TURI atitikti taikomus teisės aktus.

▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti

taikomus teisės aktus.

ĮSPĖJIMAS

▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali

sugesti.

▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su

pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.

▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių

briaunų ar vamzdžių, ypač aukšto slėgio pusėje.

▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar

prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.

▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje

įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.

ĮSPĖJIMAS

VISADA naudokite daugiagyslius maitinimo kabelius.

ĮSPĖJIMAS

Naudokite visų polių atjungimo tipo jungtuvą su bent 3 mm tarpu tarp kontaktinių
taškų, užtikrinantį visišką atjungimą pagal viršįtampio III kategoriją.

ĮSPĖJIMAS

Jei pažeidžiamas maitinimo kabelis, siekiant išvengti pavojų jį TURI pakeisti
gamintojas, jo priežiūros agentas arba kitas panašią kvalifikaciją turintis asmuo.

ĮSPĖJIMAS

NEJUNKITE maitinimo kabelio prie patalpos bloko. Kitaip galite gauti elektros smūgį
arba sukelti gaisrą.

ĮSPĖJIMAS

▪ Gaminyje NENAUDOKITE vietinių elektros sistemos dalių.
▪ NENUKREIPKITE, pvz., drenažo siurblio ir kt. komponentų maitinimo nuo kontaktų

bloko. Kitaip galite gauti elektros smūgį arba sukelti gaisrą.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

ĮSPĖJIMAS

Laikykite jungiamuosius laidus atokiai nuo šiluminės izoliacijos neturinčių varinių
vamzdžių, nes tokie vamzdžiai labai įkaista.

Trumpasis montuotojo vadovas

17

4 | Apie dėžę

2×1×

1× 2×1× 1× 1×

2×

1×

1×

1× 2×

j k li

edb ca f

h

g

4 Apie dėžę

4.1 Patalpose naudojamas įrenginys

4.1.1 Kaip išpakuoti patalpos bloką

4.1.2 Kaip nuimti priedus nuo patalpos bloko

Trumpasis montuotojo vadovas

18

1 Išimkite priedus, esančius pakuotės dugne. Atsarginį SSID lipduką rasite ant

įrenginio.

a Įrengimo vadovas
b Eksploatacijos vadovas
c Bendrosios saugos atsargumo priemonės
d Montavimo plokštė (prijungta prie bloko)
e Titano apatito dezodoravimo filtras

f Drenažo žarna
g Izoliacinė dalis
h Naudotojo sąsaja

i Naudotojo sąsajos laikiklis
j Vienkartinis AAA.LR03 (šarminis) maitinimo elementas naudotojo sąsajai

k Atsarginis SSID lipdukas (priklijuotas prie įrenginio)

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

4 | Apie dėžę

l Sraigtai

▪ Atsarginis SSID lipdukas. NEIŠMESKITE atsarginio lipduko. Laikykite jį saugioje

vietoje, jei kartais prireiktų ateityje (pvz., jei buvo pakeistos priekinės grotelės,
priklijuokite prie naujų priekinių grotelių).

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

19

5 | Apie bloką

cba d

5 Apie bloką

5.1 Sistemos išdėstymas

ĮSPĖJIMAS! ŠIEK TIEK LIEPSNI MEDŽIAGA

Šiame bloke naudojamas šaltnešis yra šiek tiek liepsnus.

Patalpos bloke gali būti naudojami toliau nurodyti simboliai.

Simbolis Paaiškinimas

Prieš pradėdami priežiūros darbus, išmatuokite įtampą
pagrindinių grandinės kondensatorių arba elektros komponentų
kontaktuose.

5.2 Veikimo diapazonas

Siekdami užtikrinti veikimo saugą ir efektyvumą, naudokite sistemą toliau
nurodytuose temperatūros ir drėgnumo intervaluose.

Kartu su lauko bloku RXM25~50, 2MXM40+50, 3MXM40+52

Lauko temperatūra –10~46°C(sausojo

Patalpos temperatūra 18~32°C(sausojo

Patalpos drėgnumas ≤80%

(a)

Jei bloko veikimo parametrai išeis už darbinio intervalo ribų, saugos įtaisas gali sustabdyti
sistemos veikimą.

(b)

Blokui veikiant už darbinio intervalo ribų, gali susidaryti kondensato ir imti lašėti vanduo.

a Patalpos blokas
b Drenažo vamzdynas
c Šaltnešio vamzdynas (dujų ir skysčio)
d Lauko blokas

Vėsinimas ir

džiovinimas

(a)(b)

termometro)

termometro)

14~23°C(drėgnojo

termometro)

(b)

Šildymas

(a)

–15~24°C(sausojo

termometro)

–15~18°C(drėgnojo

termometro)

10~30°C(sausojo

termometro)

—

Trumpasis montuotojo vadovas

20

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

Kartu su lauko bloku RXTP25+35

Vėsinimas ir

džiovinimas

(a)(b)

5 | Apie bloką

Šildymas

(a)

Lauko temperatūra –10~46°C(sausojo

Patalpos temperatūra 18~32°C(sausojo

Patalpos drėgnumas ≤80%

(a)

(b)

5.3 Apie belaidį LAN

Išsamių specifikacijų, įrengimo instrukcijų, nustatymo metodų, DUK, atitikties
deklaraciją ir naujausią šio vadovo versiją rasite http://

www.onlinecontroller.daikineurope.com.

–25~24°C(sausojo

termometro)

termometro)

–25~18°C(drėgnojo

termometro)

10~30°C(sausojo

termometro)

termometro)

14~23°C(drėgnojo

termometro)

(b)

Jei bloko veikimo parametrai išeis už darbinio intervalo ribų, saugos įtaisas gali sustabdyti
sistemos veikimą.
Blokui veikiant už darbinio intervalo ribų, gali susidaryti kondensato ir imti lašėti vanduo.

—

INFORMACIJA

▪ "Daikin Industries Czech Republic s.r.o." pareiškia, kad šiame bloke naudojamo

tipo radijo ryšio įranga atitinka direktyvą 2014/53/ES.

▪ Šis įrenginys pagal direktyvos 2014/53/ES apibrėžtį yra laikomas jungtiniu.

5.3.1 Belaidžio LAN naudojimo atsargumo priemonės

NENAUDOKITE šalia:

▪ Medicininės įrangos, pvz., žmonių su kardiostimuliatoriais ar defibriliatoriais. Šis

gaminys gali sukelti elektromagnetinių trukdžių.

▪ Automatinio valdymo įrangos, pvz., automatinių durų arba priešgaisrinės

įrangos. Šis gaminys gali trikdyti tokios įrangos veiklą.

▪ Mikrobangų krosnelių– jis gali paveikti LAN ryšius.

5.3.2 Baziniai parametrai

Ką daryti Vertė

Dažnio diapazonas 2400~2483,5MHz

Radijo ryšio protokolas IEEE 802.11b/g/n

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Radijo dažnio kanalas 13kan.

Išvesties galia 13dBm

Efektyviojo spinduliavimo galia 15dBm (11b) / 14dBm (11g) / 14dBm

(11n)

Maitinimas 14 V (NS)/ 100 mA

Trumpasis montuotojo vadovas

21

5 | Apie bloką

5.3.3 Belaidžio LAN nustatymas

Klientas turi:

▪ turėti išmanųjį telefoną arba planšetinį kompiuterį su minimalios derančios

versijos sistema "Android" arba "iOS", kaip nurodyta http://

www.onlinecontroller.daikineurope.com;

▪ turėti interneto liniją ir ryšio įrenginį, pvz., modemą, kelvedį ir pan.;
▪ turėti belaidės LAN prieigos tašką;
▪ įdiegti nemokamą programą "Daikin Residential Controller".

Kaip įdiegti programą "Daikin Residential Controller"

1 Atverkite:

▪ "Google Play" (jei prietaise veikia "Android");
▪ "App Store", jei prietaise veikia "iOS").

2 Suraskite "Daikin Residential Controller".
3 Vykdykite ekrane pateiktus nurodymus, kad įdiegtumėte.

Trumpasis montuotojo vadovas

22

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

6 Įrenginio montavimas

Šiame skyriuje

6.1 Įrengimo vietos paruošimas ................................................................................................................................................... 23

6.1.1 Patalpose naudojamo įrenginio montavimo vietos reikalavimai .......................................................................... 23

6.2 Patalpos bloko atidarymas ..................................................................................................................................................... 24

6.2.1 Kaip nuimti priekinį skydelį .................................................................................................................................... 24

6.2.2 Kaip nuimti priekines groteles ............................................................................................................................... 25

6.2.3 Kaip atidaryti kontaktų bloką ir nuimti elektros instaliacijos skydo dangtį........................................................... 25

6.3 Patalpose naudojamo įrenginio tvirtinimas ........................................................................................................................... 26

6.3.1 Patalpose naudojamo įrenginio montavimas ........................................................................................................ 26

6.3.2 Kaip išgręžti sienoje skylę....................................................................................................................................... 31

6.3.3 Kaip nuimti išimamąsias plokšteles........................................................................................................................ 31

6.3.4 Drenažo užtikrinimas.............................................................................................................................................. 32

6.4 Naudotojo sąsajos montavimas ............................................................................................................................................. 34

6.4.1 Kaip sumontuoti naudotojo sąsajos laikiklį............................................................................................................ 34

6.1 Įrengimo vietos paruošimas

NEMONTUOKITE įrenginio vietose, kuriose dažnai dirbama. Jeigu atliekant statybos
darbus (pvz., šlifavimo darbus) atsiranda daug dulkių, įrenginį BŪTINA uždengti.

6 | Įrenginio montavimas

Pasirinkite tokią montavimo vietą, kad būtų pakankamai vietos įrenginiui įnešti ir
išnešti.

ĮSPĖJIMAS

Prietaisas turi būti laikomas patalpoje, kurioje nėra pastoviai veikiančių uždegimo
šaltinių (pvz., atviros liepsnos, eksploatuojamo dujų prietaiso ar eksploatuojamo
elektrinio šildytuvo).

6.1.1 Patalpose naudojamo įrenginio montavimo vietos reikalavimai

INFORMACIJA

Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.

"2Bendrosios atsargumo priemonės"[45].

INFORMACIJA

Garso slėgio lygis mažesnis nei 70dBA.

PASTABA

Šiame vadove aprašoma įranga gali sukelti elektromagnetinius radijo ryšio trukdžius.
Įranga atitinka specifikacijas, skirtas užtikrinti pagrįstą apsaugą nuo tokių trukdžių. Vis
dėlto nėra garantijos, kad konkrečioje įrengtyje trukdžių nebus.

Taigi, rekomenduojama sumontuoti įrangą ir nutiesti elektros laidus taip, kad jie būtų
nutolę pakankamu atstumu nuo stereoįrangos, asmeninių kompiuterių ir pan.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Maitinimo kabeliai turi būti bent 1m atstumu nuo televizorių arba radijo imtuvų,
kad nebūtų trukdžių. Tam tikroms radijo bangoms 1m atstumo gali nepakakti.

▪ Fluorescencinės lempos. Įrengiant belaidę naudotojo sąsają patalpoje su

fluorescencinėmis lempomis, reikia stengtis išvengti trukdžių:

- Sumontuokite belaidę naudotojo sąsają kaip įmanoma arčiau patalpos bloko.

- Sumontuokite patalpos bloką kaip įmanoma toliau nuo fluorescencinių lempų.

Trumpasis montuotojo vadovas

23

6 | Įrenginio montavimas

≤60

(65)

≤27°

(mm)

≥467

≥50 ≥50

A B

(105)

≤60

▪ Pasirūpinkite, kad įvykus vandens nuotėkiui vanduo nesugadintų įrengimo erdvės

ir aplinkos.

▪ Pasirinkite vietą, kurioje bloko veikimo triukšmas ir karštas (šaltas) oras niekam

netrukdytų.

▪ Oro srautas. Pasirūpinkite, kad oro srauto niekas neblokuotų.
▪ Drenažas. Užtikrinkite tinkamą kondensato nutekėjimą.
▪ Sienos izoliacija. Kai temperatūra ties siena viršija 30°C, o santykinis

drėgnumas – 80% arba į sieną įtraukiamas grynas oras, reikalinga papildoma
izoliacija (bent 10mm storio porolonas).

▪ Sienos arba grindų tvirtumas. Patikrinkite, ar siena arba grindys pakankamai

tvirtos, kad atlaikytų bloko svorį. Jei kyla pavojus, prieš montuodami bloką
sutvirtinkite sieną arba grindis.

NEMONTUOKITE įrenginio šiose vietose:

▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.

Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.

NEREKOMENDUOJAMA montuoti įrenginio šiose vietose, nes gali sutrumpėti jo
eksploatavimo laikas:

▪ kur stipriai svyruoja įtampa;
▪ transporto priemonėse ir laivuose;
▪ kur yra rūgščių arba šarminių garų.
▪ Vietose, kur atmosferoje gali būti mineralinės alyvos rūko, purslų arba garų.

Plastikinės dalys gali būti sugadintos, nukristi arba sukelti vandens nuotėkį.

▪ Vietose, kur į bloką gali šviesti tiesioginiai saulės spinduliai.
▪ Vonios kambariuose.
▪ Garsui jautriose vietose (pvz., šalia miegamojo), kad įrenginio keliamas triukšmas

netrukdytų.

▪ Tarpai. Atsižvelkite į šiuos reikalavimus:

A Vaizdas iš priekio
B Vaizdas iš šono

▪ Nemontuokite įrenginio didesniu nei 60mm atstumu nuo grindų.

6.2 Patalpos bloko atidarymas

Trumpasis montuotojo vadovas

24

6.2.1 Kaip nuimti priekinį skydelį

1 Rodyklių kryptimis nustumkite abu slankiklius, kad spragtelėtų.

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

2 Atidarykite priekinį skydelį ir atjunkite virvelę.

4×

b

a

3 Nuimkite priekinį skydelį.

6 | Įrenginio montavimas

6.2.2 Kaip nuimti priekines groteles

1 Nuimkite priekinį skydelį. Žr. skirsnį "6.2.1Kaip nuimti priekinį skydelį"[424].
2 Atsukite 4sraigtus, nuimkite groteles nuo 4ąselių viršuje ir nuimkite priekines

groteles, traukdami jas į save.

a Priekinės grotelės
b Ąselės

6.2.3 Kaip atidaryti kontaktų bloką ir nuimti elektros instaliacijos skydo dangtį

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Kaip atidaryti kontaktų bloką

1 Nuimkite priekines groteles.
2 Atsukite 1apatinį sraigtą.
3 Pakelkite jutiklio fiksavimo plokštę.
4 Nuleiskite metalinės dengiamosios plokštės žemyn ir patraukite į save, kad

nuimtumėte.

Trumpasis montuotojo vadovas

25

6 | Įrenginio montavimas

c

b

c

b

a

1

2

3

b

a

c

c

b

a

b

A B C

a Sraigtas
b Jutiklio fiksavimo plokštelė
c Metalinė dengiamoji plokštė

Kaip nuimti elektros instaliacijos skydo dangtį

1 Atidarykite kontaktų bloką.
2 Atsukite 1sraigtą nuo elektros instaliacijos skydo.
3 Atkabinkite 2 ąseles nuo elektros instaliacijos skydo dangčio ir nuimkite jį.

6.3 Patalpose naudojamo įrenginio tvirtinimas

6.3.1 Patalpose naudojamo įrenginio montavimas

Trumpasis montuotojo vadovas

26

a Sraigtas
b Instaliacijos skydo dangtis
c Ąselės

Įrengimo parinktys

Patalpos blokui įrengti galima rinktis vieną iš 3 įrengimo tipų.

A Įrengimas ant grindų (priglaudus)
B Įrengimas ant sienos (priglaudus)

C Įrengimas pusiau įleidus
a Montavimo plokštė
b Uždegimo plokštė

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

6 | Įrenginio montavimas

(mm)

634.5

750

006

300

200

285

115

159

238

689

a

a

a

a

159

a

a

75

06

75

45

Ø65

Ø65

45

b

c

75

75

54

f

e

A B

C

54

45

d

6×

Pastatomasis įrengimas

6‒1 Patalpos bloko įrengimo brėžinys: įrengimas pastačius

A Vaizdas iš priekio
B Vaizdas iš šono
C Vaizdas iš viršaus

a Kiaurymė sraigtui (6vnt.)

b Kairiosios galinės kiaurymės vamzdžiui vieta

c Dešiniosios galinės kiaurymės vamzdžiui vieta

d Kairiosios/ dešiniosios kiaurymės vamzdžiui vieta

e Kairiosios apatinės kiaurymės vamzdžiui vieta

f Dešiniosios apatinės kiaurymės vamzdžiui vieta

1 Išgręžkite kiaurymę sienoje (pagal tai, kurioje pusėje išvedamas vamzdynas. Žr.

skirsnį "6.3.2Kaip išgręžti sienoje skylę"[431].

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

2 Atidarykite priekinį skydelį ir nuimkite priekines groteles (žr. "6.2 Patalpos

bloko atidarymas"[424]).

3 Žnyplytėmis nuimkite išimamąsias plokšteles. Žr. skirsnį "6.3.3 Kaip nuimti

išimamąsias plokšteles"[431].

4 6sraigtais M4×25L (įsigyjama atskirai) prisukite įrenginį prie sienos ir grindų.

5 Baigę visus įrengimo darbus, prijunkite priekinį skydelį ir priekines groteles

pradinėje padėtyje.

Trumpasis montuotojo vadovas

27

6 | Įrenginio montavimas

82

166

06≤

(mm)

634.5

750

006

553

300

200

285

115

238

b

b

b

b

75

06

75

45

Ø65

Ø65

45

d

e

75

75

54

h

g

54

45

f

A B

C

c c

a

5×

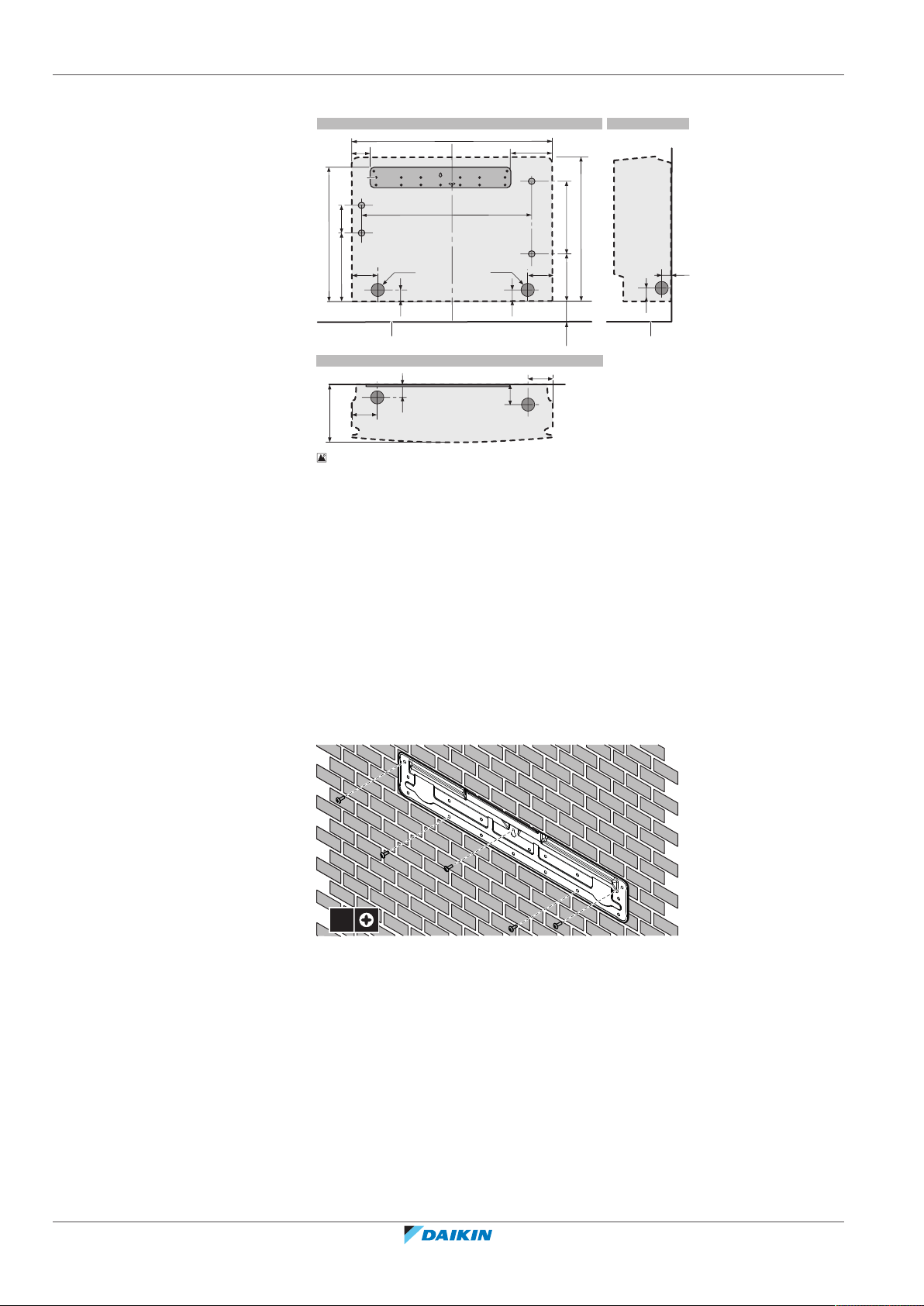

Įrengimas ant sienos

6‒2 Patalpos bloko įrengimo brėžinys: įrengimas ant sienos

A Vaizdas iš priekio
B Vaizdas iš šono

C Vaizdas iš viršaus
a Montavimo plokštė
b Kiaurymė sraigtui (4vnt.)
c Grindys
d Kairiosios galinės kiaurymės vamzdžiui vieta
e Dešiniosios galinės kiaurymės vamzdžiui vieta

f Kairiosios/ dešiniosios kiaurymės vamzdžiui vieta
g Kairiosios apatinės kiaurymės vamzdžiui vieta
h Dešiniosios apatinės kiaurymės vamzdžiui vieta

6 Laikinai pritvirtinkite montavimo plokštę prie sienos.

Trumpasis montuotojo vadovas

28

7 Užtikrinkite, kad montavimo plokštė būtų nustatyta lygiai.
8 Pažymėkite ant sienos gręžimo taškų centrus.
9 5 sraigtais M4×25L (įsigyjama atskirai) prisukite montavimo plokštę prie

10 Išgręžkite kiaurymę sienoje (pagal tai, kurioje pusėje išvedamas vamzdynas. Žr.

11 Atidarykite priekinį skydelį ir nuimkite priekines groteles (žr. "6.2 Patalpos

12 Žnyplytėmis nuimkite išimamąsias plokšteles. Žr. skirsnį "6.3.3 Kaip nuimti

13 Jei reikia dėl uždegimo plokštės, pašalinkite išimamąją plokštelę iš apatinio

sienos.

skirsnį "6.3.2Kaip išgręžti sienoje skylę"[431].

bloko atidarymas"[424]).

išimamąsias plokšteles"[431].

rėmo.

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

6 | Įrenginio montavimas

a

b

≤60

4×

a

a Apatinis rėmas

b Išimamoji plokštelė

14 Sulygiuokite įrenginį naudodamiesi lygiavimo simboliu , esančiu ant

montavimo plokštės: 375 mm nuo lygiavimo simbolio iki kiekvieno šono
(įrenginio plotis: 750 mm), 487 mm nuo lygiavimo simbolio iki įrenginio
apačios.

15 Užkabinkite įrenginį ant montavimo plokštės ir prisukite jį prie sienos

4sraigtais M4×25L (įsigyjama atskirai).

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

a Lygiavimo simbolis

16 Baigę visus įrengimo darbus, prijunkite priekinį skydelį ir priekines groteles

pradinėje padėtyje.

Trumpasis montuotojo vadovas

29

6 | Įrenginio montavimas

5
4

30

f

734~740

170

350

70

200

593~595

170 350

d e

c

c

a

A B

(mm)

a

a

75

54

Ø60

Ø60

54

75

C

159

238

689

159

b b

06

75

75

54

h

g

634.5

115

285

b

b

b

b

300

6×

Įrengimas pusiau įleidus

6‒3 Patalpos bloko įrengimo brėžinys: įrengimas pusiau įleidus

A Vaizdas iš priekio
B Vaizdas iš šono

C Vaizdas iš viršaus
a Papildoma užpildymo plokštė
b Kiaurymė sraigtui (6vnt.)
c Kiaurymė
d Kairiosios galinės kiaurymės vamzdžiui vieta
e Dešiniosios galinės kiaurymės vamzdžiui vieta

f Dešiniosios/ kairiosios kiaurymės vamzdžiui vieta
g Kairiosios apatinės kiaurymės vamzdžiui vieta
h Dešiniosios apatinės kiaurymės vamzdžiui vieta

17 Išgręžkite kiaurymę sienoje, kaip pavaizduota pirmiau.

Trumpasis montuotojo vadovas

30

18 Sumontuokite papildomą užpildymo plokštę (įsigyjama atskirai), atsižvelgdami

į tarpą tarp įrenginio ir sienos. Užtikrinkite, kad tarp įrenginio ir sienos nebūtų
jokio tarpo.

19 Išgręžkite kiaurymę sienoje (pagal tai, kurioje pusėje išvedamas vamzdynas. Žr.

skirsnį "6.3.2Kaip išgręžti sienoje skylę"[431].

20 Žnyplytėmis nuimkite išimamąsias plokšteles. Žr. skirsnį "6.3.3 Kaip nuimti

išimamąsias plokšteles"[431].

21 Atidarykite priekinį skydelį, nuimkite priekines groteles, nuimkite viršutinį ir

šoninį elementus (žr. sk. "6.2Patalpos bloko atidarymas"[424]).

22 6 sraigtais M4×25L (įsigyjama atskirai) prisukite įrenginį prie papildomų

užpildymo plokščių ir grindų.

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

23 Baigę visus įrengimo darbus, prijunkite priekinį skydelį ir priekines groteles

Ø65

a

b

c

a

c
d

d

b

pradinėje padėtyje.

6.3.2 Kaip išgręžti sienoje skylę

1 Išgręžkite sienoje didelę 65mm skersmens prakišimo kiaurymę su nuolydžiu į

lauką.

2 Pro skylę prakiškite įterptinį vamzdį.
3 Į sieninį vamzdį įstatykite sieninį dangtį.

6 | Įrenginio montavimas

DĖMESIO

Jei sienoje yra metalinis rėmas arba metalinė plokštė, naudokite įterptinį sieninį
vamzdį ir klojimo vietoje uždenkite sieną, kad ta vieta nekaistų, išvengtumėte
elektros smūgio bei gaisro.

PASTABA

Būtinai užsandarinkite tarpus tarp vamzdžių sandarinimo medžiaga (vietinis tiekimas),
kad išvengtumėte vandens nuotėkių.

a Įterptinis sieninis vamzdis

b Glaistas

c Sienos kiaurymės dangtelis

4 Įrengę instaliaciją, šaltnešio ir drenažo vamzdynus, NEPAMIRŠKITE

užsandarinti tarpo glaistu.

6.3.3 Kaip nuimti išimamąsias plokšteles

Norint įrengti vamzdyną šone (kairėje arba dešinėje) ir dugne (kairėje arba
dešinėje), reikia nuimti išimamąsias plokšteles. Nuimkite išimamąsias plokšteles
pagal tai, kur norite išvesti vamzdžius.

a Apatinis rėmas

b Šoninio vamzdyno išimamoji plokštelė priekinėse grotelėse (tas pats– kitoje pusėje)

c Šoninio vamzdyno išimamoji plokštelė apatiniame rėme (tas pats– kitoje pusėje)

d Išimamoji plokštelė apatiniam vamzdynui

1 Žnyplytėmis nukirpkite išimamąsias plokšteles.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

31

6 | Įrenginio montavimas

2 Pusapvale dilde nudildykite šerpetas nuo nupjautos vietos.

6.3.4 Drenažo užtikrinimas

Užtikrinkite tinkamą kondensato nutekėjimą. Akcentai:

▪ bendrosios rekomendacijos;
▪ drenažo vamzdyno prijungimas prie patalpos bloko;
▪ vandens nuotėkių paieška.

Bendrosios rekomendacijos

▪ Vamzdžio ilgis. Stenkitės, kad drenažo vamzdynas būtų kaip įmanoma

trumpesnis. Minimumas: 3m.

▪ Vamzdyno dydis. Naudokite standų 20mm vardinio skersmens ir 26mm išorinio

skersmens polivinilo chlorido vamzdį.

PASTABA

▪ Drenažo žarną įrenkite su nuolydžiu žemyn.
▪ Gaudyklių naudoti NEGALIMA.
▪ NEKIŠKITE žarnos galo į vandenį.

Trumpasis montuotojo vadovas

32

▪ Drenažo žarna. Drenažo žarna (priedas) yra 220 mm ilgio ir 18 mm išorinio

skersmens (prijungimo pusėje).

▪ Ilginimo žarna. Kaip ilginimo žarną naudokite 20mm vardinio skersmens standų

polivinilo chlorido vamzdį (įsigyjama atskirai). Jungdami ilginimo žarną, naudokite
polivinilo klijus.

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

▪ Kondensacija. Imkitės priemonių dėl kondensacijos. Izoliuokite visą drenažo

d

1×

c

a

b

100

a

≥50

220

150

100

(mm)

c

d

b

a

vamzdyną, esantį pastato viduje.

Drenažo vamzdyno prijungimas prie patalpos bloko

PASTABA

Netinkamai prijungus drenažo žarną, galimi nuotėkiai ir žala įrengimo vietai bei
aplinkai.

1 Užstumkite drenažo žarną (priedas) kaip įmanoma toliau ant drenažo movos ir

prisukite 1sraigtu (priedas).

6 | Įrenginio montavimas

a Drenažo rinktuvė

b Drenažo mova

c Drenažo žarna (priedas)

d Sraigtas (priedas)

2 Patikrinkite, ar nėra vandens nuotėkių (žr. "Vandens nuotėkių

paieška"[433]).

3 Izoliuokite patalpos drenažo movą ir drenažo žarną ≥10 mm izoliacine

medžiaga, kad išvengtumėte kondensacijos.

4 Prijunkite drenažo vamzdyną prie drenažo žarnos. Įkiškite drenažo žarną

≥50mm, kad ji neišsitrauktų iš drenažo vamzdžio.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Vandens nuotėkių paieška

a Drenažo žarna (priedas)

b Vinilchlorido drenažo vamzdis (VP-30) (įsigyjama atskirai)

c Reduktorius (įsigyjama atskirai)

d Vinilchlorido drenažo vamzdis (VP-20) (įsigyjama atskirai)

1 Nuimkite oro filtrus.
2 Lėtai įpilkite maždaug 1 l vandens į drenažo rinktuvę ir patikrinkite, ar nėra

vandens nuotėkių.

Trumpasis montuotojo vadovas

33

6 | Įrenginio montavimas

cba

2×

6.4 Naudotojo sąsajos montavimas

6.4.1 Kaip sumontuoti naudotojo sąsajos laikiklį

a Naudotojo sąsaja
b Sraigtai (vietinis tiekimas)
c Naudotojo sąsajos laikiklis

1 Pasirinkite vietą, iš kurios signalas galėtų pasiekti įrenginį.
2 2 M3×20L sraigtais (įsigyjama atskirai) prisukite naudotojo sąsajos laikiklį

(priedas) prie sienos arba panašioje vietoje.

3 Įdėkite naudotojo sąsają į laikiklį.

Trumpasis montuotojo vadovas

34

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

7 Vamzdžių montavimas

t

Ø

Šiame skyriuje

7.1 Aušalo vamzdelių paruošimas ................................................................................................................................................ 35

7.1.1 Reikalavimai šaltnešio vamzdynui.......................................................................................................................... 35

7.1.2 Aušalo vamzdelių izoliacija..................................................................................................................................... 36

7.2 Aušalo vamzdžių prijungimas ................................................................................................................................................. 36

7.2.1 Apie aušalo vamzdelių prijungimą ......................................................................................................................... 36

7.2.2 Atsargumo priemonės prijungiant aušalo vamzdelius .......................................................................................... 36

7.2.3 Gairės prijungiant aušalo vamzdelius .................................................................................................................... 37

7.2.4 Vamzdelių lankstymo gairės................................................................................................................................... 38

7.2.5 Vamzdelio galo platinimas ..................................................................................................................................... 38

7.2.6 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio ..................................................................... 39

7.1 Aušalo vamzdelių paruošimas

7.1.1 Reikalavimai šaltnešio vamzdynui

INFORMACIJA

Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.

"2Bendrosios atsargumo priemonės"[45].

7 | Vamzdžių montavimas

PASTABA

Vamzdynas ir kitos suslėgtosios dalys turi būti tinkamos šaltnešiui. Šaltnešiui
naudokite fosforo rūgštimi deoksiduotas varines besiūles dalis.

▪ Pašalinių medžiagų (įskaitant gamybinę alyvą) kiekis vamzdyne turi būti

≤30mg/10m.

Šaltnešio vamzdyno skersmuo

Naudokite to paties skersmens jungtis kaip ir lauko blokų:

Klasė Vamzdžio išorinis skersmuo (mm)

25+35 Ø6,4 Ø9,5

50 Ø6,4 Ø12,7

Šaltnešio vamzdyno medžiaga

▪ Vamzdelių medžiaga: fosforo rūgštimi deoksiduotas besiūlis varis.
▪ Vamzdyno grūdinimo rūšis ir storis:

Išorinis skersmuo (Ø) Grūdinimo rūšis Storis (t)

6,4mm (1/4col.) Grūdinta (O) ≥0,8mm

Skysčio vamzdynas Dujų vamzdynas

(a)

9,5mm (3/8col.)

12,7mm (1/2col.)

(a)

Atsižvelgiant į galiojančius teisės aktus ir įrenginio maksimalų darbinį slėgį (žr. "PS High"
bloko vardinėje plokštelėje), gali reikėti storesnio vamzdyno.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

35

7 | Vamzdžių montavimas

ØiØ

i

t

ØpØ

p

7.1.2 Aušalo vamzdelių izoliacija

▪ Kaip izoliacinę medžiagą naudokite poroloną:

- šilumos perdavimo koeficientas turi siekti 0,041–0,052 W/mK (0,035–

0,045kcal/mh°C);

- atsparumas temperatūrai turi būti bent 120°C.

▪ Izoliacijos storis

Vamzdžio išorinis

skersmuo (Øp)

6,4mm (1/4col.) 8~10mm ≥10mm

9,5mm (3/8col.) 12~15mm ≥13mm

12,7mm (1/2col.) 14~16mm ≥13mm

Jei temperatūra yra aukštesnė nei 30°C, o drėgnumas didesnis nei RH 80%,
izoliacinės medžiagos turi būti mažiausiai 20 mm storio, kad ant jų paviršiaus
nesusidarytų kondensato.

7.2 Aušalo vamzdžių prijungimas

7.2.1 Apie aušalo vamzdelių prijungimą

Prieš prijungiant aušalo vamzdelius

Įsitikinkite, kad sumontuoti lauke ir patalpose naudojami įrenginiai.

Izoliacijos vidinis

skersmuo (Øi)

Izoliacijos storis (t)

Įprastinė darbo eiga

Aušalo vamzdelių prijungimą sudaro šie veiksmai:

▪ Aušalo vamzdelių prijungimas prie patalpose naudojamo įrenginio
▪ Aušalo vamzdelių prijungimas prie lauke naudojamo įrenginio
▪ Aušalo vamzdelių izoliavimas
▪ Atminkite rekomendacijas, susijusias su:

- vamzdžių lenkimu;

- vamzdžio galo platinimu;

- uždarymo vožtuvų naudojimu.

7.2.2 Atsargumo priemonės prijungiant aušalo vamzdelius

INFORMACIJA

Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus tolesniuose
skyriuose:

▪ Bendrosios saugos atsargumo priemonės
▪ Pasiruošimas

Trumpasis montuotojo vadovas

36

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

7 | Vamzdžių montavimas

PAVOJUS: GALIMA NUSIDEGINTI/NUSIPLIKYTI

DĖMESIO

▪ Naudokite platinimo veržlę, pritvirtintą prie bloko.
▪ Siekdami išvengti dujų nuotėkio, šaldymo alyvą tepkite tik išplatėjimo viduje.

Naudokite šaldymo alyvą, skirtą R32.

▪ NENAUDOKITE lankstų pakartotinai.

DĖMESIO

▪ Ant platėjančiosios dalies NENAUDOKITE mineralinės alyvos.
▪ NIEKADA nemontuokite prie šio R32 bloko džiovintuvo, kad nesutrumpėtų jo

eksploatacija. Džiovinimo medžiaga gali ištirpti ir apgadinti sistemą.

PASTABA

Aušalo vamzdelių sistemoje laikykitės šių atsargumo priemonių:

▪ Neleiskite jokioms pašalinėms medžiagoms, išskyrus nuodytą aušalą, įsimaišyti į

aušalo ciklą (pvz., orui).

▪ Pildydami aušalą naudokite tik R32.
▪ Naudokite tik tuos montavimo įrankius (pvz., kolektoriaus manometro rinkinį),

kurie išimtinai naudojami R32 sistemose, kad atlaikytų slėgį ir kad pašalinės
medžiagos (pvz., mineralinės alyvos ir drėgmė) neįsimaišytų į sistemą.

▪ Vamzdelius montuokite taip, kad praplatinimo NEVEIKTŲ mechaninė įtampa.
▪ Apsaugokite vamzdelius, kaip aprašyta lentelėje toliau, kad į juos nepatektų

purvas, skystis ar dulkės.

▪ Pravesdami varinius vamzdelius per sienas, būkite atsargūs (žr. paveikslėlį toliau).

7.2.3 Gairės prijungiant aušalo vamzdelius

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Įrenginys Montavimo laikotarpis Apsaugos būdas

Lauke naudojamas
įrenginys

Patalpose naudojamas
įrenginys

>1mėnuo Užspauskite vamzdelį

<1mėnuo Užspauskite vamzdelį arba

Nepriklausomai nuo
laikotarpio

INFORMACIJA

Prieš tikrindami aušalo vamzdelius NEATIDARYKITE aušalo stabdymo vožtuvo. Kai
reikia papildomai įleisti aušalo, užpildžius rekomenduojama atidaryti aušalo
stabdymo vožtuvą.

Jungdami vamzdžius, atsižvelkite į šias rekomendacijas:

užklijuokite lipnia juosta

Trumpasis montuotojo vadovas

37

7 | Vamzdžių montavimas

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

ØA

a b

▪ Jungdami platinimo veržlę, padenkite išplatėjimo vidinį paviršių eteriniu arba

esterio aliejumi. Ranka priveržkite 3–4apsisukimus ir tada priveržkite smarkiai.

▪ Atlaisvindami platinimo veržlę, VISADA naudokite 2veržliarakčius.
▪ Jungdami vamzdyną, platinimo veržlei priveržti VISADA naudokite veržliaraktį ir

dinamometrinį veržliaraktį. Taip išvengsite veržlės trūkinėjimo ir nuotėkių.

a Dinamometrinis veržliaraktis
b Veržliaraktis
c Vamzdžių įmova
d Platinimo veržlė

Vamzdyno dydis

(mm)

Priveržimo sukimo

momentas (N•m)

Platėjančiosios

jungties matmenys

(A) (mm)

Platėjančiosios

jungties forma

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

7.2.4 Vamzdelių lankstymo gairės

Lenkimui naudokite vamzdžių lenktuvą. Visi vamzdžių lankai turi būti kaip įmanoma
mažesni (lenkimo spindulys turi būti bent 30~40mm ).

7.2.5 Vamzdelio galo platinimas

DĖMESIO

1 Vamzdžių pjovikliu nupjaukite vamzdžio galą.
2 Pašalinkite šerpetas nuo pjovimo paviršiaus, laikydami vamzdį nukreiptą

žemyn, kad dalelės NEPATEKTŲ į vamzdį.

▪ Nepakankamai praplatinus vamzdelius gali atsirasti aušalo dujų nuotėkis.
▪ PAKARTOTINAI NENAUDOKITE praplatintų galų. Kad išvengtumėte dujų nuotėkio,

naudokite naujai praplatintus galus.

▪ Naudokite kūgines veržles, pridedamas prie įrenginio. Naudojant kitokias kūgines

veržles gali atsirasti aušalo dujų nuotėkis.

Trumpasis montuotojo vadovas

38

a Pjaukite tiksliai stačiu kampu.
b Pašalinkite šerpetas.

3 Nuimkite platinimo veržlę nuo uždarymo vožtuvo ir sumontuokite ant

vamzdžio.

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

7 | Vamzdžių montavimas

A

a b

c

a
b

c
d

4 Išplatinkite vamzdį. Nustatykite tiksliai toje vietoje, kaip parodyta tolesnėje

iliustracijoje.

R32 platinimo įrankis

(sankabos tipo)

Tradicinis platinimo įrankis

Sankabos tipas

(Ridgid)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Patikrinkite, ar gerai išplatinta.

a Išplatėjimo vidinis paviršius TURI būti be trūkumų.

b Vamzdžio galas TURI būti išplatintas tolygiai, tobulu apskritimu.

c Pasirūpinkite, kad būtų sumontuota platinimo veržlė.

7.2.6 Aušalo vamzdžių prijungimas prie patalpose naudojamo įrenginio

ĮSPĖJIMAS! ŠIEK TIEK LIEPSNI MEDŽIAGA

Šiame bloke naudojamas šaltnešis yra šiek tiek liepsnus.

Sparnuotosios veržlės

tipas

(Imperial)

▪ Vamzdžio ilgis. Stenkitės, kad šaltnešio vamzdynas būtų kaip įmanoma

trumpesnis. Minimumas: 3m.

1 Naudodami platėjimo jungtis, prijunkite šaltnešio vamzdyną prie bloko.
2 Izoliuokite patalpos bloko šaltnešio vamzdyną:

a Dujų vamzdis

b Dujų vamzdžio izoliacija

c Skysčio vamzdis

d Skysčio vamzdžio izoliacija

PASTABA

Būtinai izoliuokite visą šaltnešio vamzdyną. Jei bet kuri dalis bus atvira, gali susidaryti
kondensato.

3 Uždarykite šaltnešio vamzdžio jungties įpjovą ir užklijuokite juostelę (įsigyjama

atskirai). Užtikrinkite, kad nebūtų tarpų.

4 Izoliacine dalimi (priedas) apvyniokite įpjovą ir prijungto šaltnešio vamzdyno

esamą izoliaciją. Užtikrinkite, kad nebūtų tarpų.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

39

7 | Vamzdžių montavimas

a

b

a

a

e

b

e

c

b

a

d

c

d

b

a Šaltnešio vamzdžio jungtis
b Šaltnešio vamzdynas (įsigyjama atskirai)
c Išpjova
d Juostelė
e Izoliacinė dalis (priedas)

Trumpasis montuotojo vadovas

40

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

8 Elektros instaliacija

Šiame skyriuje

8.1 Apie elektros laidų prijungimą................................................................................................................................................ 41

8.1.1 Atsargumo priemonės jungiant elektros laidus..................................................................................................... 41

8.1.2 Rekomendacijos jungiant elektros laidus .............................................................................................................. 42

8.1.3 Standartinių laidų komponentų specifikacijos....................................................................................................... 43

8.2 Kaip prijungti elektros instaliaciją prie patalpos bloko .......................................................................................................... 43

8.3 Pasirinktinių priedų prijungimas (laidinė naudotojo sąsaja, centrinė naudotojo sąsaja, belaidis adapteris ir pan.) ........... 44

8.1 Apie elektros laidų prijungimą

Įprastinė darbo eiga

Elektros instaliacijos prijungimo procesas paprastai susideda iš šių etapų:

1 Įsitikinkite, kad elektros tiekimo sistema atitinka blokų elektros specifikacijas.
2 Prijunkite elektros laidus prie lauko bloko.
3 Prijunkite elektros laidus prie patalpos bloko.
4 Prijunkite maitinimą.

8 | Elektros instaliacija

8.1.1 Atsargumo priemonės jungiant elektros laidus

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

INFORMACIJA

Taip pat perskaitykite atsargumo priemones ir reikalavimus, nurodytus sk.

"2Bendrosios atsargumo priemonės"[45].

INFORMACIJA

Taip pat žr. "8.1.3Standartinių laidų komponentų specifikacijos"[443].

ĮSPĖJIMAS

▪ Visus elektros laidus PRIVALO sujungti kvalifikuotas elektrikas ir elektros

instaliacija TURI atitikti taikomus teisės aktus.

▪ Elektros jungtis junkite prie fiksuotos instaliacijos.
▪ Visi atskirai įsigyti komponentai ir elektros instaliacijos darbai TURI atitikti

taikomus teisės aktus.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

41

8 | Elektros instaliacija

b a

ĮSPĖJIMAS

▪ Jei maitinimo šaltinyje nėra nulinės fazės arba ji netinkamai prijungta, įranga gali

sugesti.

▪ Prijunkite tinkamą įžeminimą. NESUJUNKITE įrenginio įžeminimo laido su

pagalbiniu vamzdžiu, viršįtampio ribotuvu arba telefono įžeminimo laidu.
Nevisiškai įžeminta sistema gali sukelti elektros smūgį.

▪ Sumontuokite reikalingus saugiklius arba grandinės pertraukiklius.
▪ Pritvirtinkite elektros laidus kabelių sąvaržomis, kad jie NESILIESTŲ prie aštrių

briaunų ar vamzdžių, ypač aukšto slėgio pusėje.

▪ NENAUDOKITE izoliacine juosta apvyniotų laidų, suvytųjų laidų, ilgintuvų ar

prijungimų nuo žvaigžde sujungtos sistemos. Jie gali sukelti perkaitimą, elektros
smūgį arba gaisrą.

▪ NEMONTUOKITE fazę kompensuojančio kondensatoriaus, nes šiame įrenginyje

įrengtas inverteris. Fazę kompensuojantis kondensatorius sumažins našumą ir gali
būti nelaimingo atsitikimo priežastimi.

ĮSPĖJIMAS

VISADA naudokite daugiagyslius maitinimo kabelius.

ĮSPĖJIMAS

Naudokite visų polių atjungimo tipo jungtuvą su bent 3 mm tarpu tarp kontaktinių
taškų, užtikrinantį visišką atjungimą pagal viršįtampio III kategoriją.

ĮSPĖJIMAS

Jei pažeidžiamas maitinimo kabelis, siekiant išvengti pavojų jį TURI pakeisti
gamintojas, jo priežiūros agentas arba kitas panašią kvalifikaciją turintis asmuo.

ĮSPĖJIMAS

NEJUNKITE maitinimo kabelio prie patalpos bloko. Kitaip galite gauti elektros smūgį
arba sukelti gaisrą.

ĮSPĖJIMAS

▪ Gaminyje NENAUDOKITE vietinių elektros sistemos dalių.
▪ NENUKREIPKITE, pvz., drenažo siurblio ir kt. komponentų maitinimo nuo kontaktų

bloko. Kitaip galite gauti elektros smūgį arba sukelti gaisrą.

ĮSPĖJIMAS

Laikykite jungiamuosius laidus atokiai nuo šiluminės izoliacijos neturinčių varinių
vamzdžių, nes tokie vamzdžiai labai įkaista.

Trumpasis montuotojo vadovas

42

8.1.2 Rekomendacijos jungiant elektros laidus

Atminkite, kad:

▪ Jei naudojami suvytieji laidai, ant laido galo uždėkite apvalų užspaudžiamo tipo

gnybtą. Uždėkite apvalų užspaudžiamo tipo gnybtą ant laido iki izoliacijos ir
pritvirtinkite gnybtą atitinkamu įrankiu.

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

a Suvytasis laidas

c b

c

aa

A

AA´

A´

c b ba c

a

B

B

1-3

b Apvalus užspaudžiamo tipo gnybtas

▪ Laidus junkite šiais būdais:

Laido tipas Prijungimo būdas

Viengyslis laidas

Suvytasis laidas su
apvaliu užspaudžiamo
tipo gnybtu

8 | Elektros instaliacija

a Spiralinis viengyslis laidas
b Varžtas
c Plokščioji poveržlė

a Gnybtas
b Varžtas
c Plokščioji poveržlė
O Leidžiama
X NELEIDŽIAMA

▪ Įžeminimo laidas tarp laido fiksatoriaus ir kontakto turi būti ilgesnis nei kiti laidai.

8.1.3 Standartinių laidų komponentų specifikacijos

Komponentas

Jungiamasis kabelis (patalpa↔laukas) Keturgyslis kabelis 1,5~2,5mm²,

H05RN-F (60245 IEC 57)

8.2 Kaip prijungti elektros instaliaciją prie patalpos bloko

1 Atidarykite kontaktų bloką. Žr. skirsnį "6.2Patalpos bloko atidarymas"[424].

tinka 220~240V

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

2 Pašalinkite maždaug 15mm izoliacijos nuo laidų galų.
3 Atitaikykite laidų spalvas pagal patalpos ir lauko blokų kontaktų blokų kontaktų

numerius ir gerai prisukite laidus prie atitinkamų kontaktų.

4 Prijunkite įžeminimo laidus prie atitinkamų kontaktų.

Trumpasis montuotojo vadovas

43

8 | Elektros instaliacija

a

b

c

a

b

a Kontaktų blokas
b Elektros komponentų blokas
c Kabelio spaustukas

5 Patraukite laidus, kad įsitikintumėte, jog jie gerai pritvirtinti, tada užfiksuokite

laidus kabelių veržikliu.

6 Užtikrinkite, kad laidai neliestų metalinių šilumokaičio dalių.
7 Jei ketinate jungti prie pasirinktinio adapterio, žr. sk. "8.3Pasirinktinių priedų

prijungimas (laidinė naudotojo sąsaja, centrinė naudotojo sąsaja, belaidis
adapteris ir pan.)"[444].

8.3 Pasirinktinių priedų prijungimas (laidinė naudotojo sąsaja, centrinė naudotojo sąsaja, belaidis adapteris ir pan.)

1 Nuimkite elektros instaliacijos skydo dangtį. Žr. skirsnį "6.2 Patalpos bloko

atidarymas"[424].

2 Prie S21 jungties prijunkite pasirinktinio adapterio laidą. Norėdami prie

parinkties prijungti pasirinktinio adapterio laidą, žr. pasirinktinio adapterio
įrengimo vadovą.

3 Nutieskite laidą kaip parodyta tolesnėje iliustracijoje.

Trumpasis montuotojo vadovas

44

4 Uždarykite elektros instaliacijos skydo dangtį. Žr. skirsnį "9.2 Patalpose

a S21 jungtis

B Pasirinktinio adapterio laidas

naudojamo įrenginio uždarymas"[445].

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

9 | Patalpose naudojamo įrenginio montavimo pabaiga

a

b
c

e
f

9 Patalpose naudojamo įrenginio montavimo

pabaiga

9.1 Kaip užbaigti patalpos bloko įrengimą

1 Tai atlikite įrengę drenažo vamzdyną, šaltnešio vamzdyną ir elektros

instaliaciją. Apvyniokite šaltnešio vamzdžius ir jungiamąjį kabelį izoliacine
juostele. Kiekvieno posūkio metu perdenkite bent pusę juostelės pločio.

a Jungiamasis kabelis

b Dujų vamzdis

c Dujų vamzdžio izoliacija

d Izoliacinė juosta

e Skysčio vamzdis

f Skysčio vamzdžio izoliacija

2 Prakiškite vamzdžius pro kiaurymę sienoje ir užglaistykite tarpus.
3 Nuimkite apsauginę foliją nuo "Daikin Eye".

INFORMACIJA

Nuimdami apsauginę foliją, būkite atsargūs, kad neapgadintumėte po ja esančio
lipduko.

9.2 Patalpose naudojamo įrenginio uždarymas

9.2.1 Kaip uždaryti elektros instaliacijos skydą ir kontaktų bloką

1 Užkabinkite elektros instaliacijos skydą ant 2 ąselių, uždarykite jį ir prisukite

1sraigtu.

2 Prijunkite priekinį metalinį dangtį ir prisukite sraigtu.
3 Uždarykite jutiklio fiksavimo plokštę.

9.2.2 Kaip vėl sumontuoti priekines groteles

1 Prijunkite priekines groteles pradinėje padėtyje.
2 Pritvirtinkite priekines groteles 4sraigtais ir 4ąselėmis.

9.2.3 Kaip vėl sumontuoti priekinį skydelį

1 Įstatykite priekinį skydelį į bloko griovelius (3vietose) ir prijunkite virvelę.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

45

9 | Patalpose naudojamo įrenginio montavimo pabaiga

2 Uždarykite priekinį skydelį ir pastumkite abu slankiklius, kad spragtelėtų.

3 Pastumkite priekinio skydelio šonus ir įsitikinkite, kad priekinis skydelis gerai

užfiksuotas.

Trumpasis montuotojo vadovas

46

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

10 Konfigūracija

a

10.1 Kito adreso nustatymas

Jei 1 patalpoje įrengti 2 patalpos blokai, galima 2 naudotojo sąsajoms nustatyti
skirtingus adresus.

1 Nuimkite nuo naudotojo sąsajos dangtelį ir išimkite maitinimo elementus.
2 Nukirpkite adreso trumpiklį J4.

Adreso trumpiklis J4 Adresas

Gamyklinė nuostata 1

Nukirpus žnyplėmis 2

10 | Konfigūracija

a Adreso trumpiklis J4

PASTABA

Būkite atsargūs, kad NEPAŽEISTUMĖTE aplinkinių dalių, kai kirpsite adreso trumpiklį.

3 Įjunkite maitinimą.

4 Vienu metu paspauskite vidurį ir .
5 Paspauskite , pasirinkite ir paspauskite .

Rezultatas: Pradės mirksėti "Daikin Eye".

6 Kol mirksi "Daikin Eye", paspauskite patalpos bloko ON/OFF jungiklį.

INFORMACIJA

Jei NEPAVYKS atlikti nustatymo procedūros mirksint "Daikin Eye", pakartokite ją iš
pradžių.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

47

10 | Konfigūracija

7 Nustatę paspauskite .

Rezultatas: naudotojo sąsajoje grąžinamas pradžios ekranas.

Trumpasis montuotojo vadovas

48

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

11 Paruošimas naudoti

11.1 Apžvalga: paruošimas naudoti

Šiame skyriuje rašoma, ką turite daryti ir žinoti, siekdami tinkamai atiduoti
eksploatuoti sumontuotą sistemą.

Įprastinė darbo eiga

Atidavimas eksploatuoti paprastai susideda iš tokių etapų:

1 "Kontrolinio sąrašo prieš atiduodant eksploatuoti" patikra.
2 Sistemos eksploatacijos bandymo vykdymas.

11.2 Kontrolinis sąrašas prieš eksploatacijos pradžią

Sumontavę bloką, pirmiausia patikrinkite toliau nurodytus dalykus. Atlikus visus
patikrinimus, įrenginį reikia uždaryti. Uždarę įjunkite įrenginį.

Perskaitėte visas montavimo instrukcijas, kaip aprašyta montuotojo informaciniame

vadove.

Patalpos blokai sumontuoti tinkamai.

11 | Paruošimas naudoti

Lauke naudojamas įrenginys tinkamai pritvirtintas.

Oro įleidimo / išleidimo anga

Patikrinkite, ar bloko oro įleidimo ir išleidimo angas NEDENGIA popieriaus, kartono lapai ar
kitos medžiagos.

NETURI būti trūkstamų fazių arba sukeistų fazių.

Aušalo vamzdžiai (dujinio ir skysto) turi šilumos izoliaciją.

Drenažas

Įsitikinkite, kad skysčiai sklandžiai nuteka.

Galima pasekmė: Gali lašėti vandens kondensatas.

Sistema tinkamai įžeminta, o įžeminimo gnybtai užveržti.

Saugikliai arba vietiniai apsaugos įtaisai turi būti įrengiami pagal šį dokumentą ir NEAPEITI.

Maitinimo šaltinio įtampa atitinka įrenginio identifikacinėje etiketėje nurodytą įtampą.

Vidiniam sujungimui panaudoti nurodyti jungiamieji laidai.

Patalpos blokas priima naudotojo sąsajos signalus.

Jungiklių dėžutėje NĖRA atsilaisvinusių jungčių arba sugedusių elektros komponentų.

Kompresoriaus izoliacijos varža yra tinkama.

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Patalpose ir lauke naudojamų įrenginių viduje NĖRA sugadintų komponentų arba
suspaustų vamzdžių.

NĖRA aušalo nuotėkio.

Sumontuoti tinkamo dydžio ir tinkamai izoliuoti vamzdžiai.

Lauke naudojamo įrenginio stabdymo vožtuvai (dujų ir skysčio) visiškai atidaryti.

Trumpasis montuotojo vadovas

49

11 | Paruošimas naudoti

11.3 Eksploatacijos bandymas

11.3.1 Kaip atlikti eksploatacijos bandymą per naudotojo sąsają

Būtina sąlyga: maitinimo rodikliai TURI patekti į nurodytą diapazoną.
Būtina sąlyga: eksploatacijos bandymą galima atlikti vėsinimo arba šildymo režimu.
Būtina sąlyga: eksploatacijos bandymą reikia atlikti vadovaujantis patalpos bloko

eksploatacijos vadovu, kad visos funkcijos ir dalys veiktų tinkamai.

1 Vėsinimo režimu pasirinkite žemiausią programuojamą temperatūrą. Šildymo

režimu pasirinkite aukščiausią programuojamą temperatūrą. Prireikus
eksploatacijos bandymą galima išjungti.

2 Atlikę eksploatacijos bandymą, nustatykite įprastą temperatūros lygį. Vėsinimo

režimu: 26~28°C, šildymo režimu: 20~24°C.

3 Sistema nustoja veikti praėjus 3minutėms nuo bloko išjungimo.

1 Paspauskite , kad įjungtumėte sistemą.

2 Vienu metu paspauskite vidurį ir .
3 Dukart paspauskite , kad pasirinktumėte , tada patvirtinkite išranką

paspausdami .

Rezultatas: ekrane reiškia, kad pasirinktas eksploatacijos bandymas.
Eksploatacijos bandymas automatiškai sustos maždaug po 30minučių.

4 Norėdami procedūrą sustabdyti anksčiau, paspauskite įjungimo / išjungimo

mygtuką.

Trumpasis montuotojo vadovas

50

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

12 Perdavimas vartotojui

Jei per bandomąjį paleidimą įrenginys veikia tinkamai, paaiškinkite vartotojui šiuos
dalykus:

▪ Pasirūpinkite, kad vartotojas išspausdintų dokumentaciją ir paprašykite saugoti ją

ir naudotis ateityje. Informuokite vartotoją, kad jis gali rasti visus dokumentus
šiame vadove nurodytoje svetainėje.

▪ Paaiškinkite vartotojui, kaip tinkamai eksploatuoti sistemą ir ką daryti kilus

problemų.

▪ Parodykite vartotojui, kokius įrenginio priežiūros darbus jis gali atlikti.

12 | Perdavimas vartotojui

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Trumpasis montuotojo vadovas

51

13 | Išmetimas

13 Išmetimas

PASTABA

NEBANDYKITE išmontuoti sistemos patys: sistemos išmontavimo, tvarkyti šaltnešio,
alyvos ir kitų komponentų tvarkymo darbai TURI būti vykdomi laikantis taikomų teisės
aktų. Įrenginius REIKIA pristatyti į specializuotą pakartotinio panaudojimo, perdirbimo
ir utilizavimo įstaigą.

Trumpasis montuotojo vadovas

52

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

14 Techniniai duomenys

,

A

INDOOR

OUTDOOR

▪ Naujausių techninių duomenų poaibis pateikiamas regioninėje Daikin svetainėje

(ji pasiekiama viešai).

▪ Visas naujausių techninių duomenų rinkinys pateikiamas Daikin Business Portal

(taikomas tapatumo nustatymas).

14.1 elektros instaliacijos schema.

14.1.1 Suvienodintos elektros instaliacijos schemos legenda

Taikomų dalių ir numeracijos informacijos rasite ant įrenginio pateiktoje elektros
instaliacijos schemoje. Visų dalių numeracija vykdoma arabiškais skaitmenimis
didėjančia tvarka, tolesnėje apžvalgoje ji žymima "*" dalies kode.

Simbolis Reikšmė Simbolis Reikšmė

Jungtuvas Apsauginis įžeminimas

14 | Techniniai duomenys

Jungtis Apsauginis įžeminimas (sraigtas)

Jungtis

Lygintuvas

Įžeminimas Relės jungtis

Vietinė instaliacija Trumpojo jungimo jungtis

Saugiklis Kontaktas

Patalpos blokas Kontaktų juosta

Lauko blokas Laidų spaustukas

Liekamosios srovės
apsaugas

Simbolis Spalva Simbolis Spalva

BLK Juoda ORG Oranžinė

BLU Mėlyna PNK Rožinė

BRN Ruda PRP, PPL Violetinė

GRN Žalia RED Raudona

GRY Pilka WHT Balta

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

YLW Geltona

Simbolis Reikšmė

A*P Spausdintinės schemos plokštė

BS* Įjungimo/išjungimo mygtukas, valdymo

jungiklis

BZ, H*O Zirzeklis

C* Kondensatorius

Trumpasis montuotojo vadovas

53

14 | Techniniai duomenys

Simbolis Reikšmė

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Sujungimas, jungtis
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE

D*, V*D Diodas

DB* Diodų tiltas

DS* DIP jungiklis

E*H Šildytuvas

FU*, F*U, (informacijos apie

Saugiklis
charakteristikas, rasite PCB, bloko
viduje)

FG* Jungtis (rėmo įžeminimas)

H* Laidų pynė

H*P, LED*, V*L Kontrolinė lemputė, šviesos diodas

HAP Šviesos diodas (veikimo stebėjimo,

žalias)

HIGH VOLTAGE Aukštoji įtampa

IES Jutiklis "Intelligent Eye"

IPM* Išmanusis maitinimo modulis

K*R, KCR, KFR, KHuR, K*M Magnetinė relė

L Teka srovė

L* Ritė

L*R Reaktorius

M* Žingsninis variklis

M*C Kompresoriaus variklis

M*F Ventiliatoriaus variklis

M*P Drenažo siurblio variklis

M*S Sukiojimo variklis

MR*, MRCW*, MRM*, MRN* Magnetinė relė

N Neutralus

n=*, N=* Praginų pro ferito šerdį skaičius

PAM Moduliuojamos amplitudės impulsas

PCB* Spausdintinės schemos plokštė

PM* Maitinimo modulis

Trumpasis montuotojo vadovas

54

PS Maitinimo šaltinio perjungimas

PTC* PTC termistorius

Q* Izoliuotųjų vartų dvipolis tranzistorius

(IGBT)

Q*C Jungtuvas

CVXM20+FVXM25~50A2V1B

Padalytosios sistemos oro kondicionieriai

4P625991-1 – 2020.06

14 | Techniniai duomenys

Simbolis Reikšmė

Q*DI, KLM Nuotėkio į įžeminimo grandinę

jungtuvas

Q*L Apsauga nuo perkrovos

Q*M Termojungiklis

Q*R Liekamosios srovės apsaugas

R* Varžas

R*T Termistorius

RC Imtuvas

S*C Ribinis jungiklis

S*L Plūdinis jungiklis

S*NG Šaltnešio nuotėkio detektorius

S*NPH Slėgio jutiklis (aukštas slėgis)

S*NPL Slėgio jutiklis (žemas slėgis)

S*PH, HPS* Slėgio jungiklis (aukštas slėgis)

S*PL Slėgio jungiklis (žemas slėgis)

S*T Termostatas

S*RH Drėgnumo jutiklis

S*W, SW* Valdymo jungiklis

SA*, F1S Viršįtampio slopintuvas

SR*, WLU Signalo imtuvas

SS* Rinkiklis

SHEET METAL Kontaktų juostos fiksuotoji plokštė

T*R Transformatorius

TC, TRC Siųstuvas

V*, R*V Varistorius

V*R Diodų tiltelis, izoliuotųjų vartų dvipolio

tranzistoriaus (IGBT) maitinimo modulis

WRC Belaidis nuotolinis valdiklis

X* Kontaktas

X*M Kontaktų juosta (blokas)

CVXM20+FVXM25~50A2V1B
Padalytosios sistemos oro kondicionieriai
4P625991-1 – 2020.06

Y*E Elektroninio plėtimosi vožtuvo ritė

Y*R, Y*S Reversinio elektromagnetinio vožtuvo

ritė

Z*C Ferito šerdis

ZF, Z*F Triukšmo filtras

Trumpasis montuotojo vadovas

55

15 | Žodynas

15 Žodynas

Pardavėjas

Gaminio platintojas.

Įgaliotasis gaminio montuotojas

Techninių įgūdžių turintis asmuo, kvalifikuotas montuoti gaminį.

Naudotojas

Gaminio savininkas ir (arba) gaminį eksploatuojantis asmuo.

Taikomi teisės aktai

Visos tarptautinės, Europos, nacionalinės ir vietinės direktyvos, įstatymai,
reglamentai ir (arba) kodeksai taikomi tam tikram gaminiui arba sričiai.

Prižiūrinti įmonė

Kvalifikuota įmonė, galinti atlikti arba organizuoti būtiną gaminio techninę
priežiūrą.

Montavimo vadovas

Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis,
kaip jį montuoti, konfigūruoti ir prižiūrėti.

Eksploatavimo vadovas

Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis,
kaip jį eksploatuoti.

Techninės priežiūros nurodymai

Tam tikram gaminiui arba įrangai skirtas instrukcijų vadovas, paaiškinantis
(jei tinkamas), kaip gaminį arba įrangą montuoti, konfigūruoti, eksploatuoti
ir (arba) prižiūrėti.

Priedai

Su gaminiu pateikiamos etiketės, vadovai, informaciniai lapai ir įranga, kurią
reikia sumontuoti, vadovaujantis pridėtoje dokumentacijoje aprašytomis
instrukcijomis.

Pasirinktinė įranga

Daikin pagaminta arba patvirtinta įranga, kurią galima derinti su gaminiu,
vadovaujantis pridėtoje dokumentacijoje aprašytomis instrukcijomis.

Įsigyjama atskirai

NE Daikin pagaminta įranga, kurią galima derinti su gaminiu, vadovaujantis
pridėtoje dokumentacijoje aprašytomis instrukcijomis.

Trumpasis montuotojo vadovas

56

Padalytosios sistemos oro kondicionieriai

CVXM20+FVXM25~50A2V1B

4P625991-1 – 2020.06

Verantwortung für Energie und Umwelt

Copyright 2020 Daikin

4P625991-1 2020.06
