Brukerhåndbok
Luftkondisjoneringsanlegg i delt system
CVXM20A2V1B FVXM25A2V1B
FVXM35A2V1B
FVXM50A2V1B
Innholdsfortegnelse
Innholdsfortegnelse
1 Om dokumentasjonen 4
1.1 Om dette dokumentet.................................................................................................................................................... 4
2 Generelle sikkerhetshensyn 5
2.1 Om dokumentasjonen .................................................................................................................................................... 5
2.1.1 Betydning av advarsler og symboler .............................................................................................................. 5
3 Sikkerhetsinstruksjoner for bruker 7
3.1 Generelt .......................................................................................................................................................................... 7
3.2 Instruksjoner for sikker drift ........................................................................................................................................... 8
4 Om systemet 12
4.1 Innendørsenhet............................................................................................................................................................... 12
4.1.1 Indikatorlampe for Daikin-øye ....................................................................................................................... 13
4.2 Om brukergrensesnittet ................................................................................................................................................. 13
4.2.1 Komponenter: Brukerkontroll ........................................................................................................................ 14
4.2.2 Status: Brukergrensesnittets LCD................................................................................................................... 15
4.2.3 Bruke brukergrensesnittet ............................................................................................................................. 16
5 Før bruk 17
5.1 Oversikt: Før bruk ........................................................................................................................................................... 17
5.2 Slå på strømmen ............................................................................................................................................................. 17
5.3 Sette i batteriene ............................................................................................................................................................ 17
5.4 Montere holderen til brukergrensesnittet..................................................................................................................... 18
5.5 Om klokken ..................................................................................................................................................................... 18
5.5.1 Slik stiller du klokken ...................................................................................................................................... 18
5.6 Lysstyrken på skjermen til innendørsanlegget............................................................................................................... 19
5.6.1 Stille inn lysstyrken til innendørsanleggets skjerm ........................................................................................ 19
6 Bruk 20
6.1 Driftsområde................................................................................................................................................................... 20
6.2 Når man bruker hvilke funksjoner.................................................................................................................................. 20
6.3 Driftsmodus og temperatursettpunkt............................................................................................................................ 21
6.3.1 Starte/stanse driftsmodusen og stille temperaturen .................................................................................... 22
6.4 Luftstrømhastighet ......................................................................................................................................................... 23
6.4.1 Justere luftstrømhastigheten ......................................................................................................................... 23
6.5 Luftstrømretning............................................................................................................................................................. 23
6.5.1 Justere den vertikale luftstrømretningen ...................................................................................................... 24
6.5.2 Justere lamellene (vertikale blader)............................................................................................................... 24
6.6 Valg av luftutløp.............................................................................................................................................................. 24
6.6.1 Angi automatisk valg av luftutløp eller kun øverste luftutløp ....................................................................... 25
6.7 Drift med gulvvarme ....................................................................................................................................................... 26
6.7.1 Starte/stanse drift med gulvvarme ................................................................................................................ 26
6.8 Kraftig drift og drift med ekstra varme........................................................................................................................... 27
6.8.1 Kraftig drift...................................................................................................................................................... 27
6.8.2 Drift med ekstra varme .................................................................................................................................. 27
6.8.3 Starte/stanse kraftig drift og drift med ekstra varme.................................................................................... 27
6.9 Økonomisk drift og Lyddempet drift for utendørsanlegg.............................................................................................. 28
6.9.1 Økonomisk drift .............................................................................................................................................. 28
6.9.2 Lyddempet drift for utendørsanlegg.............................................................................................................. 28
6.9.3 Starte/stanse Økonomisk drift og Lyddempet drift for utendørsanlegg....................................................... 29
6.10 Drift med Flash Streamer (luftrensing)........................................................................................................................... 29
6.10.1 Starte/stanse drift med Flash Streamer (luftrensing).................................................................................... 29
6.11 Drift med tidsbryter AV/PÅ............................................................................................................................................. 30
6.11.1 Innstilling med 24-timers tidsbryter AV/PÅ ................................................................................................... 30
6.11.2 Innstilling med 12-timers nedtelling for tidsbryter AV/PÅ ............................................................................ 31
6.12 Drift med Uketidsbryter.................................................................................................................................................. 32
6.12.1 Stille drift med Uketidsbryter......................................................................................................................... 33
6.12.2 Kopiere reservasjoner .................................................................................................................................... 34
6.12.3 Bekrefte reservasjoner ................................................................................................................................... 35
6.12.4 Deaktivere og reaktivere drift med Uketidsbryter ........................................................................................ 35
6.12.5 Slette reservasjoner........................................................................................................................................ 36
6.13 Trådløs LAN-tilkobling..................................................................................................................................................... 36
6.13.1 Forholdsregler ved bruk av trådløst LAN ....................................................................................................... 37
6.13.2 Installere applikasjonen Daikin Residential Controller .................................................................................. 37
6.13.3 Slik setter du opp trådløs tilkobling ............................................................................................................... 37
Brukerhåndbok
2
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
Innholdsfortegnelse
6.14 Om multisystem.............................................................................................................................................................. 40
6.14.1 Innstilling for romprioritet.............................................................................................................................. 41
6.14.2 Lyddempet nattedrift ..................................................................................................................................... 42
6.14.3 Moduslås for kjøling/oppvarming i multisystem ........................................................................................... 42
7 Energisparing og optimal drift 43
8 Vedlikehold og service 45
8.1 Oversikt: vedlikehold og service ..................................................................................................................................... 45
8.2 Rengjøre innendørsenhet og brukergrensesnitt............................................................................................................ 46
8.3 Rengjøre frontpanelet .................................................................................................................................................... 47
8.4 Om luftfiltrene ................................................................................................................................................................ 47
8.5 Ta av filtrene ................................................................................................................................................................... 48
8.6 Rengjøre luftfilteret ........................................................................................................................................................ 48
8.7 Rengjøre luktfjerningsfilteret.......................................................................................................................................... 49
8.8 Skifte luktfjerningsfilteret ............................................................................................................................................... 49
8.9 Sette på plass filtrene ..................................................................................................................................................... 49
8.10 Sette tilbake frontpanelet............................................................................................................................................... 50
8.11 Ta hensyn til følgende før langvarig stillstand................................................................................................................ 51
9 Feilsøking 52
9.1 Feilsøking av tilkobling for trådløst LAN ......................................................................................................................... 54
9.2 Symptomer som IKKE er funksjonsfeil på systemet....................................................................................................... 55
9.2.1 Symptom: Temperaturen på luftstrømmen er ikke høy nok under drift med ekstra varme ....................... 55
9.2.2 Symptom: Lyden av rennende vann .............................................................................................................. 55
9.2.3 Symptom: Det høres en blåselyd ................................................................................................................... 55
9.2.4 Symptom: Det høres en tikkelyd .................................................................................................................... 55
9.2.5 Symptom: Det høres en plystrelyd................................................................................................................. 55
9.2.6 Symptom: Klikkelyd som høres under drift eller ved stillstand ..................................................................... 55
9.2.7 Symptom: Det høres en klaprelyd.................................................................................................................. 55
9.2.8 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg) ........................................................... 55
9.2.9 Symptom: Anleggene kan avgi lukt ................................................................................................................ 56
9.2.10 Symptom: Utendørsviften går når luftkondisjoneringsenheten ikke er i drift.............................................. 56
9.2.11 Symptom: Viftehastigheten samsvarer ikke med innstillingsverdien ........................................................... 56
9.3 Løse problemer basert på feilkoder ............................................................................................................................... 56
10 Kassering 59
11 Ordliste 60
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Brukerhåndbok
3
1 | Om dokumentasjonen
1 Om dokumentasjonen
1.1 Om dette dokumentet
Takk for at du kjøpte dette produktet. Vennligst:
▪ Oppbevar dokumentasjonen for fremtidige referanseformål.
Målpublikum
Sluttbrukere
INFORMASJON
Dette apparatet er ment brukt av en ekspert eller kvalifiserte brukere i butikker, i
lettindustri og på gårder, eller for kommersielle formål og husholdningsbruk av ikkeprofesjonelle.
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
▪ Generelle sikkerhetshensyn:
- Sikkerhetsinstruksjoner du må lese før du opererer systemet
- Format: Papir (i boksen til innendørsenheten)
▪ Driftshåndbok:
- Hurtigguide for grunnleggende drift
- Format: Papir (i boksen til innendørsenheten)
▪ Referanseguide for bruker:
- Detaljerte trinnvise instruksjoner og bakgrunnsinformasjon om grunnleggende
og avansert bruk
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/.
De nyeste versjonene av medfølgende dokumentasjon kan fås på det lokale
nettstedet for Daikin eller hos montøren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
Brukerhåndbok
4
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
2 Generelle sikkerhetshensyn
2.1 Om dokumentasjonen
▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er
oversettelser.
▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg veldig viktig
emner. Følg dem nøye.
▪ Installeringen av systemet og samtlige aktiviteter som er beskrevet i
installeringshåndboken og i referanseguiden for montører, MÅ utføres av
autorisert installatør.
2.1.1 Betydning av advarsler og symboler
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
2 | Generelle sikkerhetshensyn
FARE: ELEKTRISK STØT
Angir en situasjon som kan føre til elektrisk støt.
FARE: FARE FOR FORBRENNING/SKÅLDING
Angir en situasjon som kan føre til forbrenning/skålding på grunn av ekstremt varme
eller kalde temperaturer.
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
ADVARSEL: ANTENNELIG MATERIALE
LIVSFARE
Angir en situasjon som kan føre til mindre eller moderat personskade.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
Symboler brukt på anlegget:
Brukerhåndbok
5
2 | Generelle sikkerhetshensyn
Symboler brukt i dokumentasjonen:
Symbol Forklaring
Les i installerings- og driftshåndboken samt anvisningsarket
for kabling før du installerer.
Les i servicehåndboken før du utfører vedlikeholds- og
serviceoppgaver.
Du finner mer informasjon i referanseguiden for montører og
brukere.
Anlegget inneholder roterende deler. Vær forsiktig når du
utfører service på eller inspiserer anlegget.
Symbol Forklaring
Angir en figurtittel eller en referanse til den.
Eksempel: " 1–3 Figurtittel" betyr "Figur 3 i kapittel 1".
Angir en tabelltittel eller en referanse til den.
Eksempel: " 1–3 Tabelltittel" betyr "Tabell 3 i kapittel 1".
Brukerhåndbok
6
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
3 | Sikkerhetsinstruksjoner for bruker
3 Sikkerhetsinstruksjoner for bruker
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
3.1 Generelt
ADVARSEL
Kontakt montøren hvis du er USIKKER på hvordan du
betjener enheten.
ADVARSEL
Barn som er 8 år og eldre samt personer med svekkede
fysiske, sensoriske eller mentale evner, eller med
manglende erfaring og kunnskap, kan bare betjene
anlegget dersom de er under tilsyn eller har fått opplæring
i bruk av anlegget fra en person som er ansvarlig for deres
sikkerhet.
Barn MÅ IKKE leke med anlegget.
Rengjøring og vedlikehold utført av bruker MÅ IKKE gjøres
av barn uten tilsyn.
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
LIVSFARE
▪ IKKE plasser gjenstander eller utstyr oppå enheten.
▪ Du må IKKE sitte, klatre eller stå på enheten.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Brukerhåndbok
7
3 | Sikkerhetsinstruksjoner for bruker
▪ Enheter er merket med følgende symbol:
Det betyr at elektriske og elektroniske produkter IKKE skal blandes med usortert
husholdningsavfall. IKKE forsøk å demontere systemet på egen hånd.
Demontering av systemet, behandling av kjølemiddelet, av oljen og eventuelle
andre deler må tas hånd om av en autorisert montør i samsvar med gjeldende
lovgivning.
Enhetene må håndteres ved et spesialanlegg for gjenbruk, resirkulering og
gjenvinning. Når du sørger for at dette produktet avfallsbehandles på riktig måte,
bidrar du til å avverge potensielle negative konsekvenser for miljø og
menneskelig helse. Kontakt montøren eller lokale myndigheter hvis du vil ha mer
informasjon.
▪ Batterier er merket med følgende symbol:
Det betyr at batteriene IKKE skal blandes med usortert husholdningsavfall. Hvis et
kjemikaliesymbol er oppført under symbolet, betyr det at batteriet inneholder et
tungmetall over en viss konsentrasjon.
Mulige kjemiske symboler er følgende: Pb: bly (>0,004%).
Avfallsbatterier må behandles ved et spesialanlegg for gjenbruk. Når du sørger
for at avfallsbatterier blir behandlet på riktig måte, bidrar du til å avverge
potensielle negative konsekvenser for miljø og menneskelig helse.
3.2 Instruksjoner for sikker drift
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
LIVSFARE
Innendørsanlegget har radioutstyr,og minsteavstanden
mellom stråledelen på utstyret og brukeren er 30cm.
LIVSFARE
IKKE stikk fingre, pinner eller andre gjenstander inn i
luftinntaket eller -utløpet. Når viften roterer ved høy
hastighet, vil den forårsake skade.
Brukerhåndbok
8
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
3 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
▪ Du må IKKE selv endre, demontere, fjerne, installere på
nytt eller reparere anlegget ettersom feilaktig
demontering eller installering kan medføre elektrisk støt
eller brann. Kontakt forhandleren.
▪ Påse at det ikke finnes åpen ild dersom kjølemediet
skulle lekke ved et uhell. Selve kjølemediet er helt trygt,
det er ikke giftig og det er kun svakt antennelig, men det
danner giftig gass når det ved et uhell lekker ut i et rom
der det finnes brennbar luft fra vifteovner, gasskomfyrer
osv. Kvalifisert servicepersonell skal alltid bekrefte at
delen der lekkasjen oppstod, er reparert eller rettet på
før driften gjenopptas.
LIVSFARE
▪ Bruk ALLTID brukergrensesnittet til å justere klaffens
vinkel. Hvis klaffen beveger seg og du beveger den for
hånd, vil mekanismen gå i stykker.
▪ Vær forsiktig når du justerer lamellene. Innenfor
luftutløpet roterer ev vifte i høy hastighet.
LIVSFARE
Utsett ALDRI små barn, planter eller dyr direkte for
luftstrømmen.
ADVARSEL
IKKE plasser noe under innendørs- eller utendørsenheten
som ikke må utsettes for fuktighet. Ellers kan kondens fra
anlegget eller kjølemedierørene, smuss fra luftfilteret eller
tett drenering føre til at det drypper og skade eller skitne
til det som måtte befinne seg under anlegget.
ADVARSEL
IKKE plasser brennbare sprayflasker nær
luftkondisjoneringsanlegget, og IKKE bruk spray nær
anlegget. Ellers kan det føre til brann.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
LIVSFARE
IKKE la anlegget være i gang hvis du bruker insektmiddel av
forstøvingstype i rommet. Kjemikalier kan samles i
anlegget og medføre helsefare for personer med
kjemikalieallergi.
Brukerhåndbok
9
3 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker
normalt IKKE. Hvis det lekker kjølemedium ut i rommet
som kommer i kontakt med flammen fra en brenner, et
varmeapparat eller en gasskomfyr, kan det føre til at det
dannes skadelig gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet,
og ta kontakt med forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte
at delen der kjølemedielekkasjen oppstod, er reparert.
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller
▪ Bruk IKKE andre vaskemidler eller midler som
brennes.
fremskynder avisingen enn dem som anbefales av
produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten
lukt.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende
antenningskilder (for eksempel åpen flamme eller
gassapparat eller elektrisk varmeapparat i drift).
FARE: ELEKTRISK STØT
Sørg for å stanse all drift og strømtilførsel når du skal
rengjøre luftkondisjoneringsanlegget eller luftfilteret. Ellers
kan det forårsake elektrisk støt eller personskade.
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
Brukerhåndbok
10
▪ IKKE plasser gjenstander med vann enheten.
LIVSFARE
Kontroller at anleggets stativ og koblinger ikke er skadet
etter lengre tids bruk. Hvis disse er skadet, kan anlegget
velte og forårsake personskade.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
3 | Sikkerhetsinstruksjoner for bruker
ADVARSEL
Feil vaskemiddel eller rengjøring kan skade komponenter
av plast eller forårsake vannlekkasje. Søl med vaskemiddel
på elektriske komponenter, som motorer, kan forårsake
feil, røyk eller antenning.
FARE: ELEKTRISK STØT
Før rengjøring må anlegget stanses, slå av bryteren eller
trekk ut strømledningen. Ellers kan det forårsake elektrisk
støt eller personskade.
ADVARSEL
Innendørsanlegget må IKKE bli vått. Mulige konsekvens:
Elektrisk støt eller brann.
LIVSFARE
Vær forsiktig når du åpner og håndterer frontpanelet.
Skarpe kanter på frontpanelet kan forårsake personskade.
ADVARSEL
Stans all drift og slå av strømmen hvis det skjer noe
uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan
dette føre til at anlegget ødelegges, eller at det oppstår
elektrisk støt eller brann. Kontakt forhandleren.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Brukerhåndbok
11
4 | Om systemet
h
h
d
d
i
a
e
b
c fig
j
4 Om systemet
4.1 Innendørsenhet
ADVARSEL: SVAKT ANTENNELIG MATERIALE
Kjølemediet i dette anlegget er svakt antennelig.
LIVSFARE
Innendørsanlegget har radioutstyr,og minsteavstanden mellom stråledelen på
utstyret og brukeren er 30cm.
MERKNAD
Bruk IKKE systemet til andre formål. Enheten må IKKE brukes til kjøling av
presisjonsinstrumenter, matvarer, planter, dyr eller kunstverk for å unngå at
kvaliteten svekkes.
LIVSFARE
IKKE stikk fingre, pinner eller andre gjenstander inn i luftinntaket eller -utløpet. Når
viften roterer ved høy hastighet, vil den forårsake skade.
INFORMASJON
Nivået på lydtrykk er lavere enn 70dBA.
ADVARSEL
▪ Du må IKKE selv endre, demontere, fjerne, installere på nytt eller reparere
anlegget ettersom feilaktig demontering eller installering kan medføre elektrisk
støt eller brann. Kontakt forhandleren.
▪ Påse at det ikke finnes åpen ild dersom kjølemediet skulle lekke ved et uhell.
Selve kjølemediet er helt trygt, det er ikke giftig og det er kun svakt antennelig,
men det danner giftig gass når det ved et uhell lekker ut i et rom der det finnes
brennbar luft fra vifteovner, gasskomfyrer osv. Kvalifisert servicepersonell skal
alltid bekrefte at delen der lekkasjen oppstod, er reparert eller rettet på før
driften gjenopptas.
Brukerhåndbok
12
a Frontpanel
b Luftfilter
c 2× luktfjerningsfilter
d Luftutløp
e Klaff (horisontalt blad)
f Signalmottaker til brukergrensesnitt
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
g ON/OFF-knapp, Daikin-øye og tidsbryterlampe
a
b
h Luftinntak
i Lameller (vertikale blader)
j Romtemperaturføler
PÅ/AV-knapp
Hvis brukergrensesnitt mangler, kan du bruke PÅ/AV-knappen på
innendørsanlegget til å starte/stanse bruken. Følgende innstillinger brukes dersom
anlegget startes med denne knappen:
▪ Driftsmodus = Automatisk
▪ Temperaturinnstilling = 25°C
▪ Luftstrømhastighet = Automatisk
4.1.1 Indikatorlampe for Daikin-øye
Fargen på Daikin-øyet endres også etter valgt drift.
4 | Om systemet
a ON/OFF-knapp
b Daikin-øye
Drift Farge på Daikin-øye
Automatisk Rød/blå
Tørking Grønn
Kjøling Blå
Oppvarming Rød
Kun vifte Hvit
Drift med tidsbryter Oransje
(a)
Når drift med Tidsbryter PÅ/AV eller Uketidsbryter er angitt, endres Daikin-øyet med jevne
mellomrom til oransje. Når den har lyst oransje i ca. 10sekunder, går den tilbake til fargen
for driftsmodusen i ca. 3minutter. Eksempel: Når tidsbryteren er angitt under kjøledrift,
vil Daikin-øyet med jevne mellomrom lyse oransje i 10sekunder, og deretter gå tilbake til å
lyse blått i 3minutter.
4.2 Om brukergrensesnittet
▪ Direkte sollys. Brukergrensesnittet må IKKE utsettes for direkte sollys.
(a)
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
▪ Støv. Støv på signalsenderen eller -mottakeren vil redusere følsomheten. Tørk av
støv med en myk klut.
▪ Lysstoffrør. Signalkommunikasjonen kan bli forstyrret hvis det er en
lysstoffrørlamper i rommet. Kontakt i så fall installatøren.
▪ Annet utstyr. Hvis brukerkontrollsignalene påvirker annet utstyr, må du flytte
utstyret til et annet sted eller kontakte installatøren.
▪ Gardiner. Påse at signalbanen mellom anlegget og brukergrensesnittet IKKE er
sperret av gardiner eller annet.
Brukerhåndbok
13
4 | Om systemet
n
o
m
k
j
l
q
p
d
g
h
c
b
f
e
i
a
4.2.1 Komponenter: Brukerkontroll
MERKNAD
▪ IKKE slipp brukergrensesnittet i gulvet.
▪ IKKE la brukergrensesnittet bli fuktig.
Brukerhåndbok
14
a Signalsender
b LCD-skjerm
c Temperaturjusteringsknapp
d PÅ/AV-knapp
e Knapp for vertikal dreining
f Knapp for gulvvarme
g Meny-knapp
h Velgerknapp
i Klokkeinnstilling-knapp
j Avbryt-knapp
k Knapper for drift med tidsbryter AV/PÅ
l Knapper for drift med uketidsbryter
m Knapp for drift med Flash Streamer (luftrensing)
n Knapp for økonomisk drift og lyddempet drift for utendørsanlegg
o Modus-knapp
p Vifte-knapp
q Knapp for kraftig drift og drift med ekstra varme
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
4.2.2 Status: Brukergrensesnittets LCD
Ikon Beskrivelse
Driftsmodus = Automatisk
Driftsmodus = Tørking
Driftsmodus = Kjøling
4 | Om systemet
Driftsmodus = Oppvarming
Driftsmodus = Kun vifte
Innendørsanlegget mottar et signal fra brukergrensesnittet
Drift er aktiv
Gjeldende temperaturinnstilling
Varselsymbol for batteriskift (lavt batterinivå)
Luftstrømhastighet = Automatisk
Luftstrømhastighet = Lyddempet drift av innendørsanlegg
Luftstrømhastighet = Høy
Luftstrømhastighet = Middels høy
Luftstrømhastighet = Middels
Luftstrømhastighet = Middels lav
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Luftstrømhastighet = Lav
Kraftig drift er aktiv
Økonomi-drift er aktiv
Flash Streamer (luftrensing) er aktivert
Ekstra varme er aktivert
Brukerhåndbok
15
4 | Om systemet
a
Ikon Beskrivelse
Gulvvarme er aktivert
Lyddempet drift for utendørsanlegg er aktivert
Automatisk vertikal dreining er aktivert
,
4.2.3 Bruke brukergrensesnittet
Automatisk luftutløp eller kun øverste luftutløp er aktivert
Tidsbryter PÅ er aktivert
Tidsbryter AV er aktivert
Uketidsbryter er aktivert
Ukedag
Nåværende klokkeslett
a Signalmottaker
1 Rett signalsenderen mot signalmottakeren på innendørsanlegget (maksimal
kommunikasjonsavstand er 7m).
Resultat: Når innendørsanlegget mottar et signal fra brukergrensesnittet, hører du
en lyd:
Lyd Beskrivelse
Pip-pip Driften starter.
Pip Innstilling endres.
Lang pipelyd Driften stanser.
Brukerhåndbok
16
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
5 Før bruk
2
3
1
AAA.LR03
5.1 Oversikt: Før bruk
Dette kapitlet beskriver hva du må gjøre før du tar i bruk anlegget.
Typisk arbeidsflyt
Prosedyren før bruk består vanligvis av følgende trinn:
▪ Slå på strømmen.
▪ Sett batterier i brukergrensesnittet.
▪ Stille klokken.
▪ Stille lysstyrken på lampen i Daikin-øyet.
▪ Montere brukergrensesnittholderen på veggen eller annen flate.
5.2 Slå på strømmen
5 | Før bruk
1 Slå på bryteren.
5.3 Sette i batteriene
Batteriene varer i ca. 1 år.
1 Ta av frontdekselet.
2 Sett i begge batteriene.
3 Sett tilbake frontdekselet.
INFORMASJON
▪ Svakt batteri vises med på skjermen.
▪ Bytt ALLTID begge batteriene samtidig.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Brukerhåndbok
17
5 | Før bruk
cba
2×
5.4 Montere holderen til brukergrensesnittet
a Brukergrensesnitt
b Skruer (kjøpes lokalt)
c Holder til brukergrensesnitt
1 Velg et sted der signalet kan nå anlegget.
2 Fest brukergrensesnittholderen (tilleggsutstyr) til veggen eller tilsvarende sted
med 2 M3×20L-skruer (kjøpes lokalt).
3 Plasser brukergrensesnittet i brukergrensesnittholderen.
5.5 Om klokken
Hvis den interne klokken til innendørsanlegget IKKE stilles med riktig tid, vil IKKE
tidsbryter PÅ, tidsbryter AV og uketidsbryter være presise. Klokken må stilles på
nytt:
▪ Etter at en overlastbryter har slått AV anlegget.
▪ Etter et strømbrudd.
▪ Etter å ha skiftet batterier i brukergrensesnittet.
5.5.1 Slik stiller du klokken
Merknad: Hvis klokken IKKE er stilt, vil , og blinke.
1 Trykk på .
Resultat: og blinker
2 Trykk på eller for å stille aktuell ukedag.
Vis Ukedag
Mandag
Brukerhåndbok
18
Tirsdag
Onsdag
Torsdag
Fredag
Lørdag
Søndag
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
3 Trykk på .
(2 sec.)
Resultat: blinker.
4 Trykk på eller for å stille riktig klokkeslett.
Merknad: Hvis du holder nede eller , økes eller reduseres tidsinnstillingen
raskt.
5 Trykk på .
Resultat: Innstillingen er fullført. blinker.
5.6 Lysstyrken på skjermen til innendørsanlegget
Juster lysstyrken til innendørsanleggets skjerm, eller slå den AV.
5 | Før bruk
5.6.1 Stille inn lysstyrken til innendørsanleggets skjerm
1 På startskjermbildet trykker du på i minst 2sekunder.
Resultat: Valgmenynummeret vises på skjermen. blinker.
2 Trykk på for å åpne innstillingen.
3 Trykk på eller for å endre innstillingen i følgende rekkefølge:
Blinker Lysstyrke
4 Trykk på for å bekrefte valgt innstilling.
Resultat: Lysstyrkeinnstillingen er endret.
Høy
Lav
Er slukket
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Merknad: Skjermbildet går automatisk tilbake til standardskjermbildet etter
60 sekunder. Trykk to ganger på for å gå raskere tilbake til
standardskjermbildet.
Brukerhåndbok
19
6 | Bruk
6 Bruk
6.1 Driftsområde
Bruk systemet innenfor følgende temperatur- og fuktighetsområder for å få en
sikker og effektiv drift av anlegget.
Utetemperatur –10~46°CDB –15~24°CDB
I kombinasjon med utendørsanlegg RXM25~50, 2MXM40+50, 3MXM40+52
Kjøling og tørking
(a)(b)
Oppvarming
(a)
–15~18°CWB
Innendørstemperatur 18~32°C DB
Luftfuktighet inne ≤80%
(a)
En sikkerhetsanordning kan stanse driften av systemet hvis anlegget kjøres utenfor
driftsområdet.
(b)
Kondens og vann som drypper kan forekomme hvis anlegget kjøres utenfor driftsområdet.
I kombinasjon med utendørsanlegg RXTP25+35
Utetemperatur –10~46°CDB –25~24°CDB
Innendørstemperatur 18~32°C DB
Luftfuktighet inne ≤80%
(a)
En sikkerhetsanordning kan stanse driften av systemet hvis anlegget kjøres utenfor
driftsområdet.
(b)
Kondens og vann som drypper kan forekomme hvis anlegget kjøres utenfor driftsområdet.
6.2 Når man bruker hvilke funksjoner
14~23°CWB
(b)
Kjøling og tørking
14~23°CWB
(b)
(a)(b)
10~30°CDB
—
Oppvarming
–25~18°CWB
10~30°CDB
—
(a)
Brukerhåndbok
20
Du kan bruke følgende tabell for å fastslå hvilke funksjoner du skal bruke:
Funksjon Oppgaver
Basisfunksjoner
Driftsmodi og -temperatur
Starte systemet og stille temperaturen:
▪ Varme- og Kjølemodus: varme opp eller
avkjøle rommet.
▪ Kun viftemodus: blåse luft ut i rommet uten
oppvarming eller kjøling.
▪ Tørkemodus: redusere luftfuktigheten i
rommet.
▪ I automatisk modus velges det automatisk en
passende driftsmodus basert på angitt
temperatur.
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
Funksjon Oppgaver
6 | Bruk
Luftstrømretning
Luftstrømhastighet
Avanserte funksjoner
Streamer
Økonomi
Lyddempet utendørsanlegg
Automatisk valg av luftutløp
Kun øverste luftutløp
Gulvvarme
Til justering av luftstrømretningen (dreining eller
fast stilling).
Justerer luftmengden som blåses inn i rommet.
Til å fjerne luftbårne allergener som pollen,
adjuvante stoffer og rense luften i rommet.
Når du bruker systemet samtidig med at du
bruker annet strømkrevende utstyr.
Spare energi.
Reduserer støyen fra utendørsanlegget.
Eksempel: Om natten.
Med denne innstillingen bestemmes
blåsemønstret automatisk ut fra driftsmodus og
romforhold. Denne funksjonen er fabrikkinnstilt
som standard og anbefalt innstilling.
Stiller inn luftstrømmen kun fra øverste
luftutløp, uavhengig av driftsmodus eller
romforhold.
Sender ut varmen kun fra det nederste
luftutløpet. Bruk denne funksjonen når du ikke
vil ha den varme luftstrømmen rett på deg.
Ekstra varme
Denne driften øker temperaturen på
luftstrømmen fra anlegget. Temperaturen på
luftstrømmen er høyere enn ved normal
oppvarming. Denne funksjonen anbefales når du
vil ha litt ekstra varme.
Kraftig
Tidsbryter PÅ +
For å kjøle ned eller varme opp rommet raskt.
For å slå systemet PÅ eller AV automatisk.
Tidsbryter AV
Uketidsbryter
For å slå systemet PÅ eller AV automatisk på
ukesbasis.
Tilleggsfunksjoner
Trådløs LAN-tilkobling For å betjene anlegget med smartenheter.
6.3 Driftsmodus og temperatursettpunkt
Når. Juster systemets driftsmodus og still temperaturen når du skal:
▪ Varme opp eller kjøle ned rommet
▪ Blåse luft i rommet uten oppvarming eller kjøling
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
▪ Redusere luftfuktigheten i rommet
Hva. Systemet fungerer forskjellig, avhengig av brukerens valg.
Brukerhåndbok
21
6 | Bruk

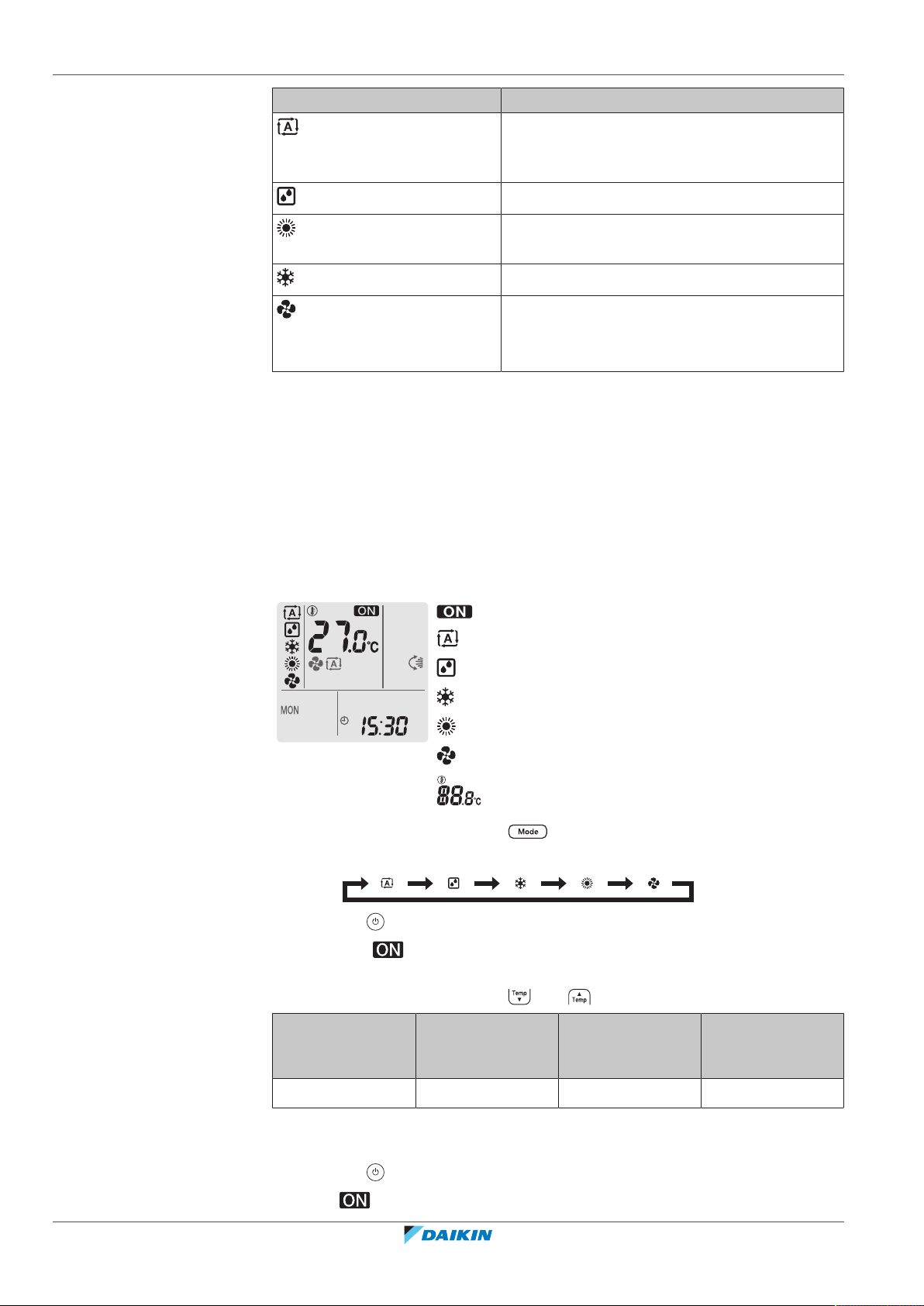

Innstilling Beskrivelse
Automatisk
Systemet kjøler ned eller varmer opp rommet til
innstilt temperatur. Det veksler automatisk
mellom kjøling og oppvarming ved behov.
Tørking
Oppvarming
Systemet reduserer luftfuktigheten i rommet.
Systemet varmer opp rommet til innstilt
temperatur.
Kjøling
Vifte
Systemet kjøler rommet til innstilt temperatur.
Systemet styrer bare luftstrømmen
(lufthastighet og -retning).
Systemet regulerer IKKE temperaturen.
Ytterligere informasjon:
▪ Utendørstemperatur. Systemets kjøle- eller oppvarmingseffekt reduseres når
utendørstemperaturen er for høy eller for lav.
▪ Avisingsdrift. Ved oppvarming kan det forekomme rim på utendørsanlegget slik
at varmekapasiteten reduseres. I så fall går systemet over til drift med avising for
å fjerne rimet. Under drift med avising kommer det IKKE varmluft fra
innendørsanlegget.
6.3.1 Starte/stanse driftsmodusen og stille temperaturen
: Anlegg i drift
: Driftsmodus = Automatisk
: Driftsmodus = Tørking
: Driftsmodus = Kjøling
: Driftsmodus = Oppvarming
: Driftsmodus = Kun vifte
: Viser innstilt temperatur.
1 Trykk én eller flere ganger på for å velge driftsmodus.
Resultat: Modus stilles i følgende rekkefølge:
2 Trykk på for å starte driften.
Resultat: vises på skjermen. Indikatorlampen for Daikin-øyet skifter farge
etter driften. Se "Indikatorlampe for Daikin-øye"[413].
3 Trykk én eller flere ganger på eller for å senke eller øke temperaturen.
Drift med kjøling Drift med
oppvarming
Automatisk drift Drift m ed Tørke-
eller Kun viftemodus
Brukerhåndbok
22
18~32°C 10~30°C 18~30°C —
Merknad: Du kan ikke justere temperaturen hvis du bruker tørke- eller kun viftemodus.
4 Trykk på for å stanse driften.
Resultat: forsvinner fra skjermen. Indikatorlampen for Daikin-øyet slukkes.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
6.4 Luftstrømhastighet
a
1 Trykk på for å velge:
6 | Bruk
5 nivåer for luftstrømhastighet, fra " " til " "
Drift med automatisk luftstrømhastighet
Lyddempet drift av innendørsanlegg. Når luftstrømhastigheten er
innstilt på " ", reduseres støyen fra anlegget.
INFORMASJON
▪ Hvis anlegget når innstillingsverdien for temperatur i modus for kjøling eller
oppvarming, stanser viften.
▪ Du kan IKKE justere luftstrømhastigheten hvis du bruker driftsmodusen Tørking.
▪ Luftstrømhastighet ved drift med automatisk luftstrømhastighet er angitt ut fra
romtemperaturen. I noen tilfeller kan den være lavere enn ved lyddempet drift av
innendørsanlegg, og hvis luftstrømhastigheten endres til lyddempet drift av
innendørsanlegg på dette tidspunktet, kan driftsstøyen øke.
6.4.1 Justere luftstrømhastigheten
1 Trykk på for å endre luftstrøminnstillingen slik:
6.5 Luftstrømretning
Når. Justerer luftstrømretningen etter ønske.
Hva. Systemet retter inn luftstrømmen forskjellig, avhengig av brukerens valg.
Innstilling Skjerm Luftstrømretning
Automatisk vertikal
bevegelse
Horisontal luftstrøm [—] Posisjonen til de vertikale bladene (lamellene)
Bevegelig eller fast posisjon for de horisontale
bladene (klaffene).
stilles manuelt.
a Bevegelig område for klaffene
LIVSFARE
▪ Bruk ALLTID brukergrensesnittet til å justere klaffens vinkel. Hvis klaffen beveger
seg og du beveger den for hånd, vil mekanismen gå i stykker.
▪ Vær forsiktig når du justerer lamellene. Innenfor luftutløpet roterer ev vifte i høy
hastighet.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Brukerhåndbok
23
6 | Bruk
INFORMASJON
I automatisk vertikal bevegelse vil klaffene stoppe i en oppovervendt posisjon hvis
luftstrømhastigheten blir svak.
6.5.1 Justere den vertikale luftstrømretningen
1 Trykk på .
Resultat: Displayet viser . Klaffene (horisontale blader) begynner å svinge.
2 Trykk på når klaffene står i ønsket posisjon for å bruke fast stilling.
Resultat: forsvinner fra skjermen. Klaffene slutter å bevege seg.
6.5.2 Justere lamellene (vertikale blader)
1 Juster de horisontale bladene med brukergrensesnittet, slik at du enkelt får
tilgang til knottene på de vertikale bladene.
2 Ta tak i knottene og beveg dem litt oppover.
3 Juster venstre eller høyre til ønsket posisjon mens du holder fast i knottene.
6.6 Valg av luftutløp
Bruk denne funksjonen for å la anlegget automatisk bestemme hvilket luftutløp
som skal brukes, eller angi kun det øverste luftutløpet. Standard innstilling er
automatisk valg av luftutløp.
Automatisk valg av
luftutløp
Kun øverste luftutløp Luftstrømmen angis til det øverste luftutløpet,
INFORMASJON
Når enheten er installert i hjørnet av et rom, bør retningen på lamellene vende bort
fra veggen. Effekten synker dersom en vegg stenger for luften.
Innstilling Skjerm Luftstrømretning
Anlegget bestemmer automatisk hvilket
luftutløp som er best, avhengig av
driftsmodus eller romforhold.
uavhengig av driftsmodus eller romforhold.
Brukerhåndbok
24
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10

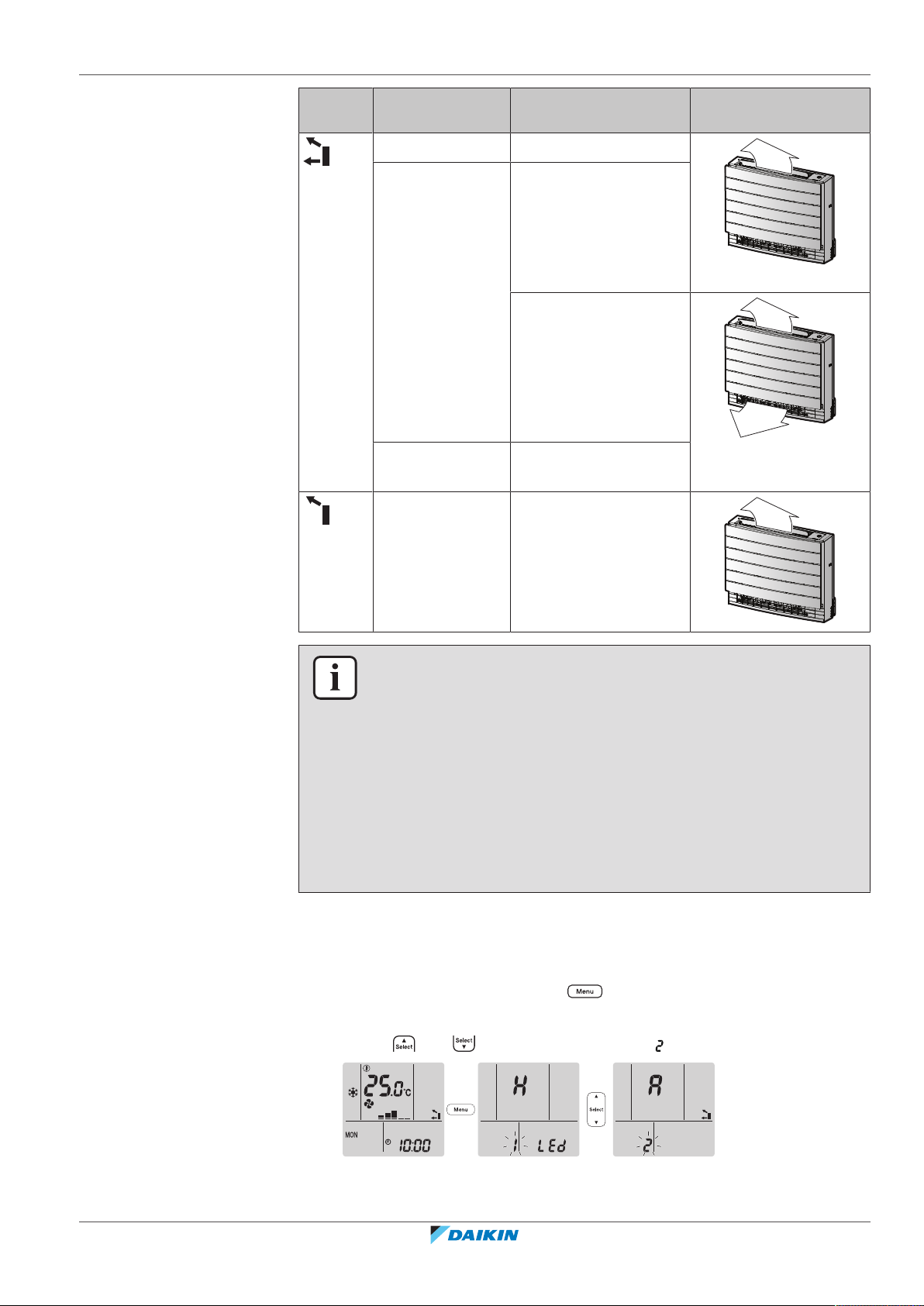

InnstillingDriftsmodus Situasjon Valg av luftutløp
(2 sec.)
Tørking Alle situasjoner
Kjøling Når romtemperaturen
oppnår
innstillingsverdien, eller
den totale driftstiden
ved høy luftfuktighet
utgjør 1 time.
Når innstillingsverdien
for temperatur ennå
IKKE er oppnådd, eller
den totale driftstiden
ved høy luftfuktighet
utgjør mindre enn 1
time.
6 | Bruk
Oppvarming, kun
Alle situasjoner
vifte
Tørking, kjøling,
Alle situasjoner
oppvarming, kun
vifte
INFORMASJON
▪ Under tørking kommer luftstrømmen kun fra det øverste luftutløpet. Se
"6.3Driftsmodus og temperatursettpunkt"[421] for innstilling.
▪ Under gulvvarme kommer luftstrømmen kun fra det nederste luftutløpet. Se
"6.7 Drift med gulvvarme" [4 26] for innstilling. Gulvvarme kan kun angis med
innstillingen automatisk valg av luftutløp.
▪ Hvis du endrer innstillingen fra automatisk valg av luftutløp til kun øverste
luftutløp under oppvarming, stanses oppvarmingen midlertidig for å beskytte
anlegget.
▪ Kapasiteten til kjøling/oppvarming er lavere når kun øverste luftutløp er innstilt.
▪ Det kan høres en lyd når spjeldet beveger seg når valg av luftutløp endres.
6.6.1 Angi automatisk valg av luftutløp eller kun øverste luftutløp
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Forutsetning: Standard innstilling er automatisk valg av luftutløp.
1 På startskjermbildet trykker du på i minst 2sekunder.
Resultat: Valgmenyen vises. Menynummeret blinker.
2 Trykk på eller for å velge menynummer .
Brukerhåndbok
25
6 | Bruk
3 Trykk på for å åpne innstillingen.
Resultat: blinker.
4 Trykk på eller for å endre innstillingen. " " = automatisk valg av
luftutløp eller " " = kun øverste luftutløp.
5 Trykk på for å bekrefte valgt innstilling.
Resultat: Innstillingen endres.
Merknad: Skjermbildet går automatisk tilbake til standardskjermbildet etter
1 minutt. Trykk to ganger på for å gå raskere tilbake til
standardskjermbildet.
6.7 Drift med gulvvarme
Denne driften kan effektivt varme opp store gulvflater ved å lukke det øverste
luftutløpet og øke luftstrømhastigheten slik at den rekker langt utover til gulv langt
borte.
Normal drift Drift med gulvvarme
INFORMASJON
▪ Drift med gulvvarme kan kun angis i drift med oppvarming og med innstillingen
automatisk valg av luftutløp.
▪ Rommet blir kanskje ikke varmt nok hvis romtemperaturen er lav.
6.7.1 Starte/stanse drift med gulvvarme
Forutsetning: Denne driften kan kun angis i drift med oppvarming og med
innstillingen automatisk valg av luftutløp.
1 Trykk på .
Resultat: vises på skjermen og driften starter.
Brukerhåndbok
26
2 For å stanse prøvekjøring, trykk på .
Resultat: forsvinner fra skjermen, og driften stanser.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
6.8 Kraftig drift og drift med ekstra varme
6.8.1 Kraftig drift
Denne innstillingen maksimerer avkjølings-/oppvarmingseffekten raskt i alle
driftsmodi. Du kan oppnå maksimal kapasitet.
Modus Luftstrømhastighet
Kjøling/oppvarming ▪ Du kan oppnå maksimal effekt av
Tørking ▪ Temperaturinnstillingen senkes med
6 | Bruk
kjøling/oppvarming ved at
utendørsanleggets kapasitet økes.
▪ Luftstrømhastigheten står fast på
maksimum.
▪ Temperatur- og
luftstrømhastighetsinnstillingene KAN
IKKE endres.
2,5°C.
▪ Luftstrømhastigheten øker litt.
Kun vifte Luftstrømhastigheten står fast på
6.8.2 Drift med ekstra varme
Denne driften øker temperaturen på luftstrømmen fra anlegget. Temperaturen på
luftstrømmen er høyere enn ved normal oppvarming. Bruk denne driften når du vil
ha litt ekstra varme. Denne driften varer i 30minutter.
maksimum.
INFORMASJON
▪ Kraftig drift kan ikke brukes sammen med ekstra varme, gulvvarme, økonomisk
drift og lyddempet drift for utendørsanlegg. Sist valgte funksjon har prioritet.
▪ Kraftig drift øker IKKE kapasiteten til enheten hvis den allerede kjører med
maksimal kapasitet.
INFORMASJON
▪ Drift med ekstra varme kan kun brukes ved oppvarming.
▪ Rommet blir kanskje ikke varmt nok hvis romtemperaturen er lav.
▪ Du må IKKE oppholde deg for lenge nær luftutløpet i selve luftstrømmen.
▪ Når drift med ekstra varme er avsluttet, kan effekten reduseres midlertidig,
avhengig av temperaturen som er innstilt for oppvarmingen.
▪ Ved multisystem-tilkobling kan temperaturen på luftstrømmen være
utilstrekkelig.
6.8.3 Starte/stanse kraftig drift og drift med ekstra varme
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
1 Trykk én eller flere ganger på for å velge driftsmodus.
Resultat: Innstillingen endres som vist nedenfor.
Brukerhåndbok
27
6 | Bruk
Skjerm Drift
Kraftig
Ekstra varme
— Begge deaktivert
▪ Kraftig drift går i 20 minutter; deretter går driften tilbake til tidligere innstilt
modus.
▪ Drift med ekstra varme går i 30 minutter, og deretter går driften tilbake til
tidligere innstilt modus.
2 Vil du stanse driften, trykker du på inntil begge symbolene forsvinner fra
skjermen.
Merknad: Kraftig drift og drift med ekstra varme kan bare stilles når anlegget
kjører. Driften avbrytes hvis du trykker på , og og forsvinner fra
skjermen.
6.9 Økonomisk drift og Lyddempet drift for utendørsanlegg
6.9.1 Økonomisk drift
Dette er en funksjon som sørger for effektiv drift ved å begrense verdien for
maksimalt strømforbruk. Denne funksjonen er nyttig i tilfeller der du må passe på
at en strømbryter ikke utløses når produktet kjøres ved siden av annet utstyr.
INFORMASJON
▪ Kraftig drift, ekstra varme, gulvvarme og økonomisk drift KAN IKKE brukes
samtidig. Sist valgte funksjon har prioritet.
▪ Økonomisk drift er kun tilgjengelig i automatisk modus, kjøling, oppvarming og
tørking.
▪ Økonomisk drift reduserer utendørsenhetens strømforbruk ved å begrense
kompressorens rotasjonshastighet. Hvis strømforbruket allerede er lavt, vil IKKE
Økonomisk drift redusere strømforbruket ytterligere.
6.9.2 Lyddempet drift for utendørsanlegg
Bruk Lyddempet drift for utendørsanlegg når du vil redusere støynivået til
utendørsanlegget. Eksempel: Om natten.
INFORMASJON
▪ Kraftig drift, ekstra varme, gulvvarme og lyddempet drift for utendørsanlegg KAN
IKKE brukes samtidig. Sist valgte funksjon har prioritet.
▪ Lyddempet drift for utendørsanlegg er kun tilgjengelig i automatisk modus,
kjøling og oppvarming.
▪ Lyddempet drift for utendørsanlegg begrenser kompressorens
omdreiningshastighet. Hvis kompressorens omdreiningshastighet allerede er lav,
vil IKKE Lyddempet drift for utendørsdrift redusere kompressorens
omdreiningshastighet ytterligere.
Brukerhåndbok
28
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
6.9.3 Starte/stanse Økonomisk drift og Lyddempet drift for utendørsanlegg
1 Trykk én eller flere ganger på .
Resultat: Innstillingen endres som vist nedenfor.
Vis Bruk
Økonomi
Lyddempet utendørsanlegg
+ Økonomisk drift og Lyddempet drift for
utendørsanlegg
— Begge deaktivert
2 For å stanse driften, trykk på inntil begge symboler forsvinner fra
skjermen.
Merknad: Økonomisk drift kan bare velges når anlegget er i gang. Når du trykker
på , annulleres innstillingen og forsvinner fra skjermen.
Merknad: forblir på skjermen selv om du slår av anlegget med
brukergrensesnittets eller innendørsanleggets ON/OFF-velger.
6 | Bruk
6.10 Drift med Flash Streamer (luftrensing)
INFORMASJON
▪ Høyhastighetselektronene genereres og absorberes inne i anlegget av
sikkerhetsmessige årsaker.
▪ Streamer kan avgi en bruselyd.
▪ Hvis luftstrømmen blir svak, kan Streamer stanse midlertidig for å hindre at det
slippes ut ozonlukt.
6.10.1 Starte/stanse drift med Flash Streamer (luftrensing)
Forutsetning: Kontroller at anlegget er i gang ( vises på skjermen til
brukergrensesnittet).
1 Trykk på .
Resultat: vises på skjermen, og luften i rommet renses mens anlegget går.
2 For å stanse prøvekjøring, trykk på .
Resultat: forsvinner fra skjermen, og driften stanser.
INFORMASJON
▪ Du kan angi drift med Flash Streamer når anlegget er enten PÅ eller AV, men
driften starter bare når anlegget kjører.
▪ Når innstillingen gjøres når anlegget IKKE kjører, vises på skjermen til
brukergrensesnittet, men driften starter IKKE.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Brukerhåndbok
29
6 | Bruk
6.11 Drift med tidsbryter AV/PÅ
Tidsbryterfunksjoner er praktiske for å slå anlegget av/på automatisk om kvelden
eller om morgenen. Du kan også bruke tidsbryter AV og tidsbryter PÅ i
kombinasjon.
Det finnes to typer innstilling for tidsbryter AV/PÅ:
▪ 24-timers tidsbryter AV/PÅ (standard). Anlegget stanser/starter driften til angitt
tid. Eksempel: Hvis tidsbryter PÅ er stilt til 13:30, starter anlegget driften kl.
13:30.
▪ 12-timers nedtelling for tidsbryter AV/PÅ. Anlegget stanser/starter driften etter
angitt antall timer. Eksempel: Hvis tidsbryter PÅ er stilt kl. 10:30 til 3 timer,
starter anlegget driften kl. 13:30.
Merknad: Det er mulig å kombinere begge typene for innstilling av tidsbryteren.
INFORMASJON
Programmer tidsbryteren på nytt hvis:
▪ En bryter har slått av enheten.
▪ Strømbrudd.
▪ Etter å ha skiftet batterier i brukergrensesnittet.
INFORMASJON
Klokken MÅ være korrekt stilt før noen av tidsbryterfunksjonene brukes. Se "Slik
stiller du klokken"[418].
6.11.1 Innstilling med 24-timers tidsbryter AV/PÅ
Starte/stanse drift med tidsbryter AV
1 Trykk på for å starte.
Resultat: vises på skjermen, og blinker. og ukedagen forsvinner
fra skjermen.
2 Trykk på eller for å endre tidsinnstillingen.
3 Trykk på igjen.
Resultat: og innstilt tid vises på skjermen. Daikin-øyet lyser oransje.
INFORMASJON
Hver gang man trykker på eller , går tidesinnstillingen fram med 10minutter.
Innstillingen endres raskt hvis du holder knappen inne.
Brukerhåndbok
30
4 Trykk på for å annullere innstillingen av tidsbryteren.
Resultat: Angitt tid og forsvinner fra skjermen. og ukedagen vises på
skjermen. Daikin-øyet slutter å lyse oransje.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Starte/stanse drift med tidsbryter PÅ
1 Trykk på for å starte.
Resultat: vises på skjermen, og blinker. og ukedagen forsvinner
fra skjermen.
2 Trykk på eller for å endre tidsinnstillingen.
3 Trykk på igjen.
Resultat: og innstilt tid vises på skjermen. Daikin-øyet lyser oransje.
INFORMASJON
Hver gang man trykker på eller , går tidesinnstillingen fram med 10minutter.
Innstillingen endres raskt hvis du holder knappen inne.
4 Trykk på for å annullere innstillingen av tidsbryteren.
Resultat: Angitt tid og forsvinner fra skjermen. og ukedagen vises på
skjermen. Daikin-øyet slutter å lyse oransje.
6 | Bruk
Kombinere tidsbryter AV og tidsbryter PÅ
1 Se "Starte/stanse drift med tidsbryter AV"[430] and "Starte/stanse drift med
tidsbryter PÅ"[431] for å stille tidsbryterne.
Resultat: og vises på skjermen.
Eksempel:
Skjerm Nåværende
Stilles mens… Bruk
klokkeslett
6:00 anlegget er i gang. Stanser kl. 07:00
anlegget ikke er i
gang.
Merknad: Hvis tidsbryterinnstillingen er aktivert, vises IKKE aktuelt klokkeslett på
skjermen.
6.11.2 Innstilling med 12-timers nedtelling for tidsbryter AV/PÅ
Starte/stanse drift med nedtelling for tidsbryter AV/PÅ
1 Trykk og hold nede eller i ca. 5 sekunder, og slipp knappen
når blinker.
og starter kl. 14:00.
Starter kl. 14:00.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Resultat:
For tidsbryter AV vises på skjermen og blinker, og og
ukedagen forsvinner fra skjermen.
For tidsbryter PÅ vises på skjermen og blinker. og ukedagen
forsvinner fra skjermen.
2 Trykk på eller for å endre tidsinnstillingen. Tiden kan stilles til mellom
1~12timer. Hvert trykk på knappen øker eller reduserer tidsinnstillingen med
1time.
Brukerhåndbok
31
6 | Bruk
6:00 8:30 17:30
25°C 27°C25°C
22:00
1 2 3 4
ON OFF ON OFF
6:00 8:30 17:30
25°C 27°C25°C
22:00
1 2 3 4
ON OFF ON OFF
3 Trykk på eller for å bekrefte innstillingen.
Resultat: og/eller og innstilt tid vises på skjermen. Daikin-øyet lyser oransje.
Tiden som vises på skjermen vil automatisk telle ned med 1 time for hver time som
går.
Eksempel: Hvis tidsbryter AV er stilt til 3timer, endres vist tid slik: 3hr → 2hr → 1hr
→ tom (AV)
4 Vil du endre innstillingen tilbake til 24-timers tidsbryter AV/PÅ, gjentar du
trinn1 på startskjermbildet når og/eller IKKE blinker.
5 Trykk på for å annullere innstillingen av tidsbryteren.
Kombinere visningsmoduser for tidsbryteren
Du kan bruke ulike visningsmoduser (24-timers og 12-timers nedtelling for
tidsbryter AV/PÅ) for tidsbryter AV og tidsbryter PÅ samtidig.
1 For innstilling kan du se "Starte/stanse drift med tidsbryter AV"[430], "Starte/
stanse drift med tidsbryter PÅ" [431] og "Starte/stanse drift med nedtelling
for tidsbryter AV/PÅ"[431].
Eksempel:
Skjerm Nåværende
Merknad: Hvis tidsbryterinnstillingen er aktivert, vises IKKE aktuelt klokkeslett på
skjermen.
6.12 Drift med Uketidsbryter
INFORMASJON
Du må ikke bruke innstillingen for Uketidsbryter samtidig med programbryteren i
Daikin Residential Controller-appen. Begge innstillingene er uavhengige av
hverandre. Bruk kun én av dem.
Med denne funksjonen kan inntil 4 tidsbryterinnstillinger kan lagres for hver
ukedag.
Stilles mens… Drift
klokkeslett
22:00 anlegget er i gang. ▪ Stanser kl. 01:00
(3 timer etter
gjeldende tid)
▪ Starter kl. 06:00.
(8 timer etter
gjeldende tid)
Brukerhåndbok
32
Eksempel: Lag en innstilling fra mandag til fredag og en annen innstilling for
helgen.
Ukedag Innstillingseksempel
Mandag
▪ Lag inntil 4innstillinger.
Tirsdag~fredag
▪ Bruk kopieringsmodusen
dersom innstillingen er den
samme som for mandag.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Ukedag Innstillingseksempel
8:00 10:00 19:00 21:00
27°C 27°C25°C
ON OFF OFF ON
1 2 3 4
6 | Bruk
Lørdag
—
▪ Ingen innstilling av tidsbryter
Søndag
▪ Lag inntil 4innstillinger.
▪ Innstilling for PÅ-PÅ-PÅ-PÅ. Gjør det mulig å tidsinnstille driftsmodus og stille
temperaturen.
▪ Innstilling for AV-AV-AV-AV. Det er bare klokkeslettet for å slå av som kan angis
for hver dag.
Merknad: Sørg for å rette brukergrensesnittet mot innendørsanlegget, og
kontroller at det kommer en mottakertone når du stiller uketidsbryteren.
INFORMASJON
Klokken MÅ være korrekt stilt før noen av tidsbryterfunksjonene brukes. Se "Slik
stiller du klokken"[418].
INFORMASJON
▪ Du kan IKKE bruke drift med Uketidsbryter og Tidsbryter AV/PÅ samtidig. Drift
med tidsbryter AV/PÅ har prioritet. Uketidsbryteren går over i standby-modus, og
forsvinner fra skjermen. Når innstillingen for Tidsbryter AV/PÅ er utløpt,
aktiveres Uketidsbryteren.
▪ Ukedag, modus for Tidsbryter AV/PÅ, klokkeslett og angitt temperatur (kun for
modusen Tidsbryter PÅ) kan stilles med Uketidsbryteren. Andre innstillinger
bygger på tidligere innstilling for PÅ.
6.12.1 Stille drift med Uketidsbryter
1 Trykk på .
Resultat: Ukedag og reservasjonsnummer for gjeldende dag vises.
2 Trykk på eller for å velge ukedag og reservasjonsnummer.
3 Trykk på .
Resultat: Ukedagen er innstilt. og blinker.
4 Trykk på eller for å velge modus.
Resultat: Innstillingen endres i følgende rekkefølge:
Vis Funksjon
Tidsbryter PÅ
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Tidsbryter AV
Tom Sletter reservasjon
Brukerhåndbok
33
6 | Bruk
5 Trykk på .
Resultat: Modusen for Tidsbryter AV/PÅ er innstilt. og tiden blinker.
Merknad: Trykk på for å gå tilbake til forrige skjermbilde. Hvis du velger
tom, kommer du til trinn 9.
6 Trykk på eller for å velge klokkeslett. Klokkeslettet kan stilles på
mellom 0:00~23:50 med intervaller på 10minutter.
7 Trykk på .
Resultat: Tidspunktet stilles og temperatur blinker.
Merknad: Trykk på for å gå tilbake til forrige skjermbilde. Hvis du velger
tidsbryter AV, kommer du til trinn 9.
8 Trykk på eller for å velge ønsket temperatur.
Merknad: Innstilt temperatur for uketidsbryter vises kun når uketidsbryteren stilles
inn.
9 Trykk på .
Resultat: Temperatur og klokkeslett stilles for tidsbryter PÅ. Klokkeslett stilles
for tidsbryter AV. Daikin-øyet lyser oransje.
Resultat: Et nytt reservasjonsskjermbilde vises.
10 Gjenta foregående prosedyre for å stille en annen reservasjon, eller trykk på
Resultat: vises på skjermen.
Merknad: En reservasjon kan kopieres med samme innstillinger til en annen dag.
Se "Kopiere reservasjoner"[434].
6.12.2 Kopiere reservasjoner
Reservasjon kan kopieres til en annen dag. Reservasjonen for valgt ukedag kopieres
i sin helhet.
INFORMASJON
Temperaturen kan stilles på mellom 10~32°C i brukergrensesnittet, men:
▪ i modus med kjøling og automatisk drift vil anlegget kjøre ved minimum 18°C selv
om det er stilt til 10~17°C;
▪ i modus med oppvarming og automatisk drift vil anlegget kjøre ved maksimalt
30°C selv om det er stilt til 31~32°C.
for å fullføre innstillingen.
Brukerhåndbok
34
1 Trykk på .
2 Trykk på eller for å velge uken som skal kopieres.
3 Trykk på .
Resultat: Reservasjonen for valgt ukedag kopieres.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
6 | Bruk
4 Trykk på eller for å velge ukedagen du vil kopiere til.
5 Trykk på .
Resultat: Reservasjonen kopieres til valgt dag i sin helhet, og Daikin-øyet lyser
oransje.
Merknad: Gjenta fremgangsmåten for å kopiere til en annen dag.
6 Trykk på for å fullføre innstillingen.
Resultat: vises på skjermen.
Merknad: Se "Stille drift med Uketidsbryter" [4 33] for å endre
reservasjonsinnstillingen etter kopiering.
6.12.3 Bekrefte reservasjoner
Du kan bekrefte at alle reservasjoner er stilt etter dine behov.
1 Trykk på .
Resultat: Ukedag og reservasjonsnummer for gjeldende dag vises.
2 Trykk på eller for å velge ukedag og reservasjonsnummeret som skal
bekreftes og se detaljer om reservasjoner.
Merknad: Se "Stille drift med Uketidsbryter" [4 33] for å endre
reservasjonsinnstillingen.
3 Trykk på for å gå ut av bekreftelsesmodus.
6.12.4 Deaktivere og reaktivere drift med Uketidsbryter
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
1 Trykk på mens vises på skjermen for å deaktivere
uketidsbryteren.
Resultat: forsvinner fra skjermen, og Daikin-øyet slutter å lyse oransje.
2 Vil du reaktivere drift med Uketidsbryter, trykker du på på nytt.
Resultat: Siste innstilte reservasjonsmodus vil bli brukt.
Brukerhåndbok
35
6 | Bruk
6.12.5 Slette reservasjoner
Slette enkeltstående reservasjon
Bruk denne funksjonen hvis du vil slette en enkelt reservasjonsinnstilling.
1 Trykk på .
Resultat: Ukedag og reservasjonsnummer vises.
2 Trykk på eller for å velge ukedagen som skal slettes.
3 Trykk på .
Resultat: , og blinker.
4 Trykk på eller og velg "tom".
Resultat: Innstillingen endres i følgende rekkefølge:
5 Trykk på .
Resultat: Valgt reservasjon slettes.
6 Trykk på for å avslutte.
Resultat: Gjenværende reservasjoner er aktive.
Slette reservasjonen for hver enkelt ukedag
Bruk denne funksjonen hvis du vil slette alle reservasjoner for én ukedag. Den kan
brukes når du bekrefter eller stiller inn reservasjoner.
1 Trykk på .
2 Trykk på eller for å velge ukedagen som skal slettes.
3 Hold inne i ca. 5sekunder.
Resultat: Alle reservasjoner for valgt ukedag slettes.
4 Trykk på for å avslutte.
Resultat: Gjenværende reservasjoner er aktive.
Slette alle reservasjoner
Denne funksjonen kan brukes til å slette alle reservasjoner for alle ukedager
samtidig. Denne prosedyren KAN IKKE brukes i innstillingsmodus.
1 Hold inne i ca. 5sekunder ved normal skjermvisning.
Resultat: Alle reservasjoner vil bli slettet.
6.13 Trådløs LAN-tilkobling
Brukerhåndbok
36
Kunden må sørge for å ha:
▪ Smarttelefon eller nettbrett med minimum støttet versjon av Android eller iOS,
som angitt på http://www.onlinecontroller.daikineurope.com
▪ Internett-tilkobling og modem, ruter e.l.
▪ Trådløs LAN-tilgang
▪ Gratis app Daikin Residential Controller installert
Merknad: Du finner SSID-nummeret og kode på anlegget. Anlegget leveres med et
ekstra klistremerke med SSID-nummer og passord, festet på kabinettet.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
a
b
a Etikett med SSID-nummer, passord og kode
b Ekstra klistremerke med SSID-nummer, passord og kode
6.13.1 Forholdsregler ved bruk av trådløst LAN
Må IKKE brukes nær:
▪ Medisinsk utstyr. F.eks. personer som bruker pacemaker eller defibrillator. Dette
utstyret kan forårsake elektromagnetisk interferens.
▪ Automatisk styrt utstyr. F.eks. automatiske dører eller brannalarmutstyr. Dette
utstyret kan forårsake funksjonsfeil ved utstyret.
6 | Bruk
▪ Mikrobølgeovn. Denne kan forårsake trådløs lokalnettkommunikasjon.
6.13.2 Installere applikasjonen Daikin Residential Controller
1 Åpne:
▪ Google Play for enheter som bruker Android.
▪ App Store for enheter som bruker iOS.
2 Søk etter Daikin Residential Controller.
3 Installer ved å følge anvisningene på skjermen.
6.13.3 Slik setter du opp trådløs tilkobling
Det er to alternativer for å koble den trådløse adapteren til smartenheten.
▪ Koble trådløst LAN direkte til smartenheten.
▪ Koble trådløst LAN til hjemmenettverket. Trådløst LAN vil kommunisere med
smartenheten i hjemmenettverket via en kommunikasjonsenhet som modem,
ruter eller tilsvarende utstyr.
Du finner mer informasjon og svar på vanlige spørsmål på:
http://www.onlinecontroller.daikineurope.com/.
1 Stans driften før du oppretter den trådløse tilkoblingen.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
2 Velg innstillingsmenyen for trådløst LAN via brukergrensesnittet.
Merknad: Rett alltid brukergrensesnittet mot signalmottakeren på anlegget når du
betjener brukergrensesnittet.
Meny Beskrivelse
Kontroller tilkoblingsstatus
Innstilling for WPS-tilkobling
Innstilling for tilkobling av AP-modus/RUN-modus (SSID +
KEY)
Brukerhåndbok
37
6 | Bruk
(5 sec.)
a
b
c
Meny Beskrivelse
Tilbakestill til fabrikkstandard
Trådløst LAN er AV
Bekrefte tilkoblingsstatus for trådløst LAN
1 Trykk på i minst 5 sekunder på startskjermbildet mens anlegget ikke
kjører.
Resultat: SP vises på skjermen. blinker.
2 Trykk på for å bekrefte valget.
Resultat: blinker.
3 Se på Daikin-øyet.
a Daikin-øye
b Delvis grønn
c Rød, oransje, blå eller hvit
Fargen på Daikin-øyet skifter mellom
delvis grønn og …
rød ikke tilkoblet
oransje oppe og klar til å kobles til
blå ▪ tilkoblet til hjemmenettverket via SSID
hvit frakoblet
4 Trykk på for å gå ut av menyen.
Resultat: Visningen vil gå tilbake til startskjermbildet.
Koble trådløst LAN til hjemmenettverket
… så er trådløs adapter …
hjemmenettverket via WPS-knappen; se
"Koble til med WPS-knappen"[439].
+ KEY.
eller
▪ tilkoblet til hjemmenettverket via
WPS-knappen på ruteren.
Brukerhåndbok
38
Du kan koble den trådløse adapteren til hjemmenettverket ved å bruke:
▪ WPS-knappen på ruteren (hvis slik finnes),
▪ SSID og PASSORD på enheten.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Koble til med WPS-knappen
(5 sec.)
1×
(5 sec.)
2×
1 Trykk på i minst 5 sekunder på startskjermbildet mens anlegget ikke
kjører.
Resultat: SP vises på skjermen. blinker.
2 Trykk på for å endre SP-menyen til .
3 Trykk på for å bekrefte valget.
Resultat: blinker. Fargen på Daikin-øyet skifter mellom oransje og delvis grønn.
4 Trykk på WPS-knappen på kommunikasjonsenheten (f.eks. ruter) innenfor ca.
1minutt. Se i håndboken for kommunikasjonsgrensesnittet.
Resultat: Hvis tilkoblingen ble opprettet, vil fargen på Daikin-øyet skifte mellom blå
og delvis grønn.
6 | Bruk
INFORMASJON
Hvis tilkobling med ruteren ikke er mulig, kan du prøve fremgangsmåten under
"Koble til med SSID og PASSORD"[439].
5 Trykk på for å gå ut av menyen.
Resultat: Visningen vil gå tilbake til startskjermbildet.
Koble til med SSID og PASSORD
1 Trykk på i minst 5 sekunder på startskjermbildet mens anlegget ikke
kjører.
Resultat: SP vises på skjermen. blinker.
2 Trykk to ganger på for å endre SP-menyen til .
3 Trykk på for å bekrefte valget.
Resultat: blinker. Fargen på Daikin-øyet skifter mellom rød og delvis grønn.
4 Åpne appen Daikin Residential Controller på smartenheten, og følg stegene på
skjermen.
Resultat: Hvis tilkoblingen ble opprettet, vil fargen på Daikin-øyet skifte mellom blå
og delvis grønn.
5 Koble smartenheten til samme hjemmenettverk som anlegget.
Sette tilkoblingsinnstillingen tilbake til fabrikkinnstilling
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
6 Trykk på for å gå ut av menyen.
Resultat: Visningen vil gå tilbake til startskjermbildet.
Sett tilkoblingsinnstillingen tilbake til fabrikkinnstillingen hvis du skal:
▪ koble fra trådløst LAN og kommunikasjonsenheten (f.eks. ruter) eller
smartenheten.
Brukerhåndbok
39
6 | Bruk
(5 sec.)
2×
(5 sec.)
1×
A
B C
▪ gjenta innstillingen dersom tilkoblingen mislyktes.
1 Trykk på i minst 5 sekunder på startskjermbildet mens anlegget ikke
kjører.
Resultat: SP vises på skjermen. blinker.
2 Trykk to ganger på for å endre SP-menyen til .
3 Hold nede i minst 2sekunder for å bekrefte valget.
Resultat: blinker. Innstillingen tilbakestilles til fabrikkinnstillingen.
4 Trykk på for å gå ut av menyen.
Resultat: Visningen vil gå tilbake til startskjermbildet.
Slå av tilkoblingen for trådløst LAN
Slik slår du av funksjonen for trådløs tilkobling:
1 Trykk på i minst 5 sekunder på startskjermbildet mens anlegget ikke
kjører.
Resultat: SP vises på skjermen. blinker.
2 Trykk på for å endre SP-menyen til .
3 Hold nede i minst 2sekunder for å bekrefte valget.
Resultat: blinker. Kommunikasjonen er AV.
4 Trykk på for å gå ut av menyen.
Resultat: Visningen vil gå tilbake til startskjermbildet.
6.14 Om multisystem
I Multisystem er 1 utendørsanlegg koblet til flere innendørsanlegg. Eksempel:
Brukerhåndbok
40
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
6.14.1 Innstilling for romprioritet
Innstilling for romprioritet krever førstegangsprogrammering under installering.
Kontakt autorisert forhandler for å få hjelp.
Når innstilling for romprioritet er deaktivert eller ikke til stede
Hvis flere enn 1 innendørsanlegg kjører, gis det prioritet til anlegget som ble slått
på først. Angi andre anlegg til samme driftsmodus. Ellers vil de gå over i standbymodus og Daikin-øyet vil blinke (dette indikerer IKKE funksjonsfeil).
Unntak: Hvis det første anlegget som ble slått på, stilles til kun vifte, og deretter
angis oppvarming i det andre rommet, gis det prioritet til anlegget som er stilt til
oppvarming. Det første anlegget går over i standby, og Daikin-øyet blinker.
Prioritet ved bruk av lyddempet drift for utendørsanlegg
6 | Bruk
INFORMASJON
▪ Modiene med kjøling, tørking og kun vifte kan brukes samtidig.
▪ Modus med automatisk drift velger automatisk kjøling eller oppvarming, avhengig
av romtemperaturen og temperaturinnstillingen. Hvis modus med automatisk
drift er valgt for alle anleggene, vil alle anleggene kjøre i modusen til det første
anlegget som ble slått på.
Se "Lyddempet drift for utendørsanlegg"[428].
1 Angi lyddempet drift for utendørsanlegg i alle rom via brukergrensesnittene til
anleggene.
2 Vil du avbryte lyddempet drift for utendørsanlegg, kan du stanse driften i 1
rom via et brukergrensesnitt.
Resultat: Driften stanser i alle rommene. vises fortsatt på skjermen til de
andre brukergrensesnittene.
3 Vil du fjerne symbolet fra de andre brukergrensesnittene, stanser du
lyddempet drift for utendørsanlegg i hvert enkelt rom.
Resultat: Symbolet forsvinner.
Når innstilling for romprioritet er aktivert
Du kan velge forskjellig driftsmodus for hvert rom.
Eksempel: Rom A har prioritet, og modus med kjøling er valgt.
Driftsmodus i rom B ogC Status i rom B og C
Kjøling, tørking eller kun vifte Gjeldende driftsmodus opprettholdes
Oppvarming Standby-modus. Driften gjenopptas når
Automatisk Hvis kjøling fortsetter. Hvis anlegg med
driften i rom A stanser.
oppvarming går over i standby-modus. Driften
gjenopptas når driften i rom A stanser.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Prioritet ved bruk av kraftig drift
Eksempel: Rom A har prioritet. Rom B og C kjører.
1 Still kraftig drift i rom A.
Resultat: Kapasiteten i rom A er økt. Effekten av kjøling eller oppvarming i rom B
og C kan være litt redusert.
Brukerhåndbok
41
6 | Bruk
6.14.2 Lyddempet nattedrift
6.14.3 Moduslås for kjøling/oppvarming i multisystem
Prioritet ved bruk av lyddempet drift for utendørsanlegg
Eksempel: Rom A har prioritet.
2 Angi lyddempet drift for utendørsanlegg på ett anlegg.
Resultat: Alle anleggene går samtidig over til lyddempet drift for utendørsanlegg.
Lyddempet nattedrift krever førstegangs programmering under installering.
Kontakt forhandleren for å få hjelp. Denne modusen demper driftsstøyen fra
utendørsanlegget om natten ved å redusere kjøleeffekten.
Lyddempet nattedrift aktiveres automatisk når temperaturen synker ≥5°C eller mer
under høyeste registrerte temperatur den dagen.
Moduslåsen for kjøling/oppvarming kan stilles via multisystemets utendørsanlegg.
Kontakt autorisert forhandler for å få hjelp. Moduslåsen for kjøling/oppvarming
tvangsstiller anlegget til enten kjøling eller oppvarming. Aktiver funksjonen når du
vil stille alle innendørsanlegg som er koblet til et multisystem, til 1 driftsmodus.
INFORMASJON
Moduslåsen for kjøling/oppvarming kan IKKE aktiveres sammen med innstillingen for
romprioritet.
Brukerhåndbok
42
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
7 | Energisparing og optimal drift
7 Energisparing og optimal drift
INFORMASJON
▪ Enheten bruker strøm, selv om bryteren slås AV.
▪ Når strømmen slås på igjen etter et strømbrudd, gjenopptas tidligere valgte
modus.
LIVSFARE
Utsett ALDRI små barn, planter eller dyr direkte for luftstrømmen.
ADVARSEL
IKKE plasser noe under innendørs- eller utendørsenheten som ikke må utsettes for
fuktighet. Ellers kan kondens fra anlegget eller kjølemedierørene, smuss fra
luftfilteret eller tett drenering føre til at det drypper og skade eller skitne til det som
måtte befinne seg under anlegget.
ADVARSEL
IKKE plasser brennbare sprayflasker nær luftkondisjoneringsanlegget, og IKKE bruk
spray nær anlegget. Ellers kan det føre til brann.
LIVSFARE
IKKE la anlegget være i gang hvis du bruker insektmiddel av forstøvingstype i
rommet. Kjemikalier kan samles i anlegget og medføre helsefare for personer med
kjemikalieallergi.
Vær oppmerksom på følgende forholdsregler for å sikre at systemet fungerer som
det skal.
▪ Unngå at det kommer direkte sollys inn i rommet når anlegget går i kjølemodus
ved å benytte gardiner eller persienner.
▪ Kontroller at området er godt ventilert. Ventilasjonslukene må IKKE blokkeres.
▪ Luft godt ut ofte. Omfattende bruk krever ekstra god ventilering.
▪ Hold dører og vinduer lukket. Dersom dører og vinduer blir stående åpne, vil
luften strømme ut av rommet og resultere i en redusert kjølings- eller
oppvarmingseffekt.
▪ Vær forsiktig så du IKKE kjøler eller varmer opp for mye. Du sparer energi ved å
holde temperaturinnstillingen på et moderat nivå.
▪ Plasser ALDRI gjenstander i nærheten av enhetens luftinntak eller luftutløp. Dette
kan føre til redusert kjøle/varmeeffekt eller at hele driften stanses.
▪ Slå av bryteren når anlegget IKKE skal brukes over lengre tid. Anlegget bruker
strøm hvis bryteren står på. Før anlegget startes igjen, skal bryteren slås på 6
timer før drift for å sikre at alt fungerer.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
▪ Det kan dannes kondens hvis luftfuktigheten overstiger 80%, eller hvis
dreneringsutløpet blokkeres.
▪ Juster romtemperaturen riktig slik at det blir et komfortabelt inneklima. Unngå
overdreven oppvarming og kjøling. Vær oppmerksom på at det kan ta tid før
romtemperaturen oppnår innstilt temperatur. Bruk eventuelt alternativene for
innstillingen for tidsbryteren.
Brukerhåndbok
43
7 | Energisparing og optimal drift
▪ Juster luftstrømretningen for å unngå at kald luft samles langs gulvet eller at
varm luft stiger opp mot taket. (Opp mot taket ved drift med kjøling eller tørking,
og nedover ved drift med oppvarming.)
▪ Unngå at luftstrømmen rettes direkte mot dem som befinner seg i rommet.
▪ Bruk enheten innenfor anbefalt temperaturområde (26~28°C til kjøling og
20~24°C til oppvarming) for å spare strøm.
Brukerhåndbok
44
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
8 Vedlikehold og service
8.1 Oversikt: vedlikehold og service
Montøren må foreta vedlikeholdet årlig.
Om kjølemediet
Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i
atmosfæren.
Type kjølemedium: R32
Verdien for global oppvarmingsevne (GWP): 675
MERKNAD
Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt
kjølemedium i anlegget angis i både vekt og CO2-ekvivalenter.
Formel for å beregne mengden i tonn CO2-ekvivalenter: GWP-verdien av
kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000
Ta kontakt med montøren hvis du vil ha mer informasjon.
8 | Vedlikehold og service
ADVARSEL
Kjølemediet i enheten er svakt antennelig, men det lekker normalt IKKE. Hvis det
lekker kjølemedium ut i rommet som kommer i kontakt med flammen fra en
brenner, et varmeapparat eller en gasskomfyr, kan det føre til at det dannes skadelig
gass.
Slå av alle lettantennelige varmeapparater, luft ut rommet, og ta kontakt med
forhandleren der du kjøpte enheten.
Enheten må IKKE brukes før servicepersonell kan bekrefte at delen der
kjølemedielekkasjen oppstod, er reparert.
ADVARSEL
▪ Deler fra kjølemediesyklusen må IKKE perforeres eller brennes.
▪ Bruk IKKE andre vaskemidler eller midler som fremskynder avisingen enn dem
som anbefales av produsenten.
▪ Vær oppmerksom på at kjølemediet i systemet er uten lukt.
ADVARSEL
Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel
åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).
MERKNAD
Vedlikeholdet MÅ utføres av autorisert montør eller servicerepresentant.
Vi anbefaler at vedlikehold utføres minst én gang i året. Gjeldende forskrifter kan
imidlertid kreve kortere vedlikeholdsintervall.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
FARE: ELEKTRISK STØT
Sørg for å stanse all drift og strømtilførsel når du skal rengjøre
luftkondisjoneringsanlegget eller luftfilteret. Ellers kan det forårsake elektrisk støt
eller personskade.
Brukerhåndbok
45
8 | Vedlikehold og service
ADVARSEL
For å hindre elektrisk støt eller brann:
▪ Enheten må IKKE spyles.
▪ IKKE bruk enheten med våte hender.
▪ IKKE plasser gjenstander med vann enheten.
LIVSFARE
Kontroller at anleggets stativ og koblinger ikke er skadet etter lengre tids bruk. Hvis
disse er skadet, kan anlegget velte og forårsake personskade.
LIVSFARE
Berør IKKE varmevekslerens ribber. Disse ribbene er skarpe og kan medføre
kuttskader.
Symbolene nedenfor kan finnes på innendørsanlegget:
Symbol Forklaring
Mål spenningen ved kontaktene til hovedkretsen for
kondensatorer eller elektriske komponenter før du utfører
service.
8.2 Rengjøre innendørsenhet og brukergrensesnitt
ADVARSEL
Feil vaskemiddel eller rengjøring kan skade komponenter av plast eller forårsake
vannlekkasje. Søl med vaskemiddel på elektriske komponenter, som motorer, kan
forårsake feil, røyk eller antenning.
MERKNAD
▪ Bruk IKKE bensin, benzen, tynner, poleringspulver eller flytende insektmiddel.
Mulige konsekvens: Misfarging og deformasjon.
▪ Bruk IKKE vann som er varmere enn 40°C. Mulige konsekvens: Misfarging og
deformasjon.
▪ IKKE bruk poleringsmidler.
▪ IKKE bruk skurebørste. Mulige konsekvens: Overflatebehandlingen vil flasse av.
▪ Sluttbrukere skal ALDRI rengjøre innvendige deler på anlegget selv. Dette
arbeidet må utføres av kvalifisert servicepersonell. Kontakt forhandleren.
FARE: ELEKTRISK STØT
Før rengjøring må anlegget stanses, slå av bryteren eller trekk ut strømledningen.
Ellers kan det forårsake elektrisk støt eller personskade.
Brukerhåndbok
46
1 Rengjør over med en myk klut. Hvis det er vanskelig å fjerne flekker, kan du
bruke vann eller nøytralt vaskemiddel.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
8.3 Rengjøre frontpanelet
ADVARSEL
Innendørsanlegget må IKKE bli vått. Mulige konsekvens: Elektrisk støt eller brann.
MERKNAD
▪ Bruk IKKE bensin, benzen, tynner, poleringspulver eller flytende insektmiddel.
▪ Bruk IKKE vann som er varmere enn 50°C. Mulige konsekvens: Misfarging og
▪ Skrubb IKKE hardt når du vasker bladet med vann. Mulige konsekvens: Tetningen
Du kan ta av frontpanelet for å rengjøre det.
LIVSFARE
Vær forsiktig når du åpner og håndterer frontpanelet. Skarpe kanter på frontpanelet
kan forårsake personskade.
8 | Vedlikehold og service
Mulige konsekvens: Misfarging og deformasjon.
deformasjon.
på overflaten kan løsne.
1 Skyv begge glidestykkene i pilens retning til du hører et klikk.
2 Åpne frontpanelet, og løsne snoren.
3 Ta av frontpanelet.
4 Tørkes av med en myk klut fuktet med vann.
8.4 Om luftfiltrene
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
5 La det tørke i skyggen etter vask.
6 Når du skal sett på plass og lukke frontpanelet, kan du se "8.10Sette tilbake
frontpanelet"[450].
Hvis anlegget brukes med skitne filtre, innebærer det at filteret:
▪ IKKE kan fjerne lukt fra luften,
▪ IKKE kan rense luften,
Brukerhåndbok
47
8 | Vedlikehold og service
d d
c
b
a
a
8.5 Ta av filtrene
▪ gir dårlig oppvarming/kjøling,
▪ forårsaker lukt.
1 Ta av frontpanelet. Se "8.3Rengjøre frontpanelet"[447].
2 Løsne forsiktig knastene på luftfilteret fra hakene (a) på sidene. Hold i
luftfilteret med filterknotten (b) og løsne luftfilterknasten fra haken (c) øverst.
Trekk filteret oppover for å løsne filterknastene fra hakene nederst (d).
a Knaster for haker på siden
b Filterknott
d Knaster for haker nederst
3 Løsne begge luktfjerningsfiltrene fra hakene (4 på hvert).
8.6 Rengjøre luftfilteret
1 Rengjør luftfilteret med vann eller støvsuger.
c Knast for haken øverst
Brukerhåndbok
48
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
INFORMASJON
▪ Hvis støvet IKKE er lett å fjerne, kan de vaskes med nøytralt vaskemiddel utspedd
i lunkent vann. Tørk luftfiltrene i skyggen.
▪ Det anbefales at luftfiltrene rengjøres hver 2. uke.
8.7 Rengjøre luktfjerningsfilteret
INFORMASJON
Rengjør filteret med vann hver 6. måned.
1 Fjern støvet fra filteret med støvsuger.
2 Bløtlegg filteret i varmt vann i 10 til 15minutter. Du må IKKE ta filteret ut av
rammen.
8 | Vedlikehold og service
3 Etter vask rister du av overskytende vann og lar filteret tørke i skyggen. Du må
IKKE vri opp filteret for å få ut vannet.
8.8 Skifte luktfjerningsfilteret
INFORMASJON
Skift filter hvert 3. år.
1 Løsne filteret fra knastene på filterrammen, og skift ut filteret med det nye.
INFORMASJON
▪ IKKE kast filterrammen, men bruk den om igjen.
▪ Kast det gamle filteret som ikke-brennbart avfall.
8.9 Sette på plass filtrene
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
1 Hekt begge luktfjerningsfiltrene på hakene (4 på hvert).
Brukerhåndbok
49
8 | Vedlikehold og service
d d
c
b
a
a
2 Skyv filterknastene innunder hakene nederst (d). Hold i luftfilteret med
filterknotten (b) og skyv luftfilterknasten innunder haken (c) øverst. Skyv
luftfilterknastene innunder hakene (a) på sidene. Pass på at luftfilteret er godt
festet i alle posisjoner.
8.10 Sette tilbake frontpanelet
1 Før inn frontpanelet i sporene til anlegget (3 steder), og fest snoren.
2 Lukk frontpanelet, og skyv på begge glidestykkene til du hører et klikk.
a Knaster for haker på siden
b Filterknott
c Knast for haken øverst
d Knaster for haker nederst
Brukerhåndbok
50
3 Skyv på sidene av frontpanelet for å sjekke at frontpanelet er skikkelig festet.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
8.11 Ta hensyn til følgende før langvarig stillstand
Bruk enheten i kun vifte-modus i flere timer for å tørke innsiden av enheten.
1 Trykk på , og velg -drift.
2 Trykk på , og start driften.
3 Slå av bryteren når driften stanser.
4 Rengjør luftfiltrene og sett dem tilbake i opprinnelig stilling.
5 Ta ut batteriene fra brukergrensesnittet.
INFORMASJON
Det anbefales å få utført periodisk vedlikehold av en spesialist. Kontakt forhandleren
for vedlikehold utført av spesialist. Vedlikeholdskostnadene må dekkes av kunden.
Under visse driftsforhold kan innsiden av enheten bli skitten etter flere sesongers
bruk. Dette gir dårlig effekt.
8 | Vedlikehold og service
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Brukerhåndbok
51
9 | Feilsøking
9 Feilsøking
Hvis noen av følgende funksjonsfeil skulle oppstå, følger du tiltakene som
beskrevet nedenfor og kontakter forhandleren.
ADVARSEL
Stans all drift og slå av strømmen hvis det skjer noe uvanlig (brent lukt, osv.).
Hvis anlegget fortsetter å kjøre under slike forhold, kan dette føre til at anlegget
ødelegges, eller at det oppstår elektrisk støt eller brann. Kontakt forhandleren.
Systemet MÅ repareres av kvalifisert servicepersonell.
Funksjonsfeil Tiltak
Hvis en sikkerhetsanordning, f.eks. sikring,
Slå AV hovedstrømtilførselen.
bryter eller jordfeilbryter, slår ut ofte eller hvis
PÅ/AV-bryteren IKKE fungerer som den skal.
Hvis det lekker vann fra anlegget. Slå av anlegget.
Driftsbryteren fungerer IKKE som den skal. Slå AV strømtilførselen.
Daikin-øyet blinker og du kan se feilkoden på
brukergrensesnittet. Se "9.3Løse problemer
Gi beskjed til montøren om
feilkoden.
basert på feilkoder"[456] om hvordan du viser
feilkoden.
Hvis systemet IKKE fungerer som det skal, med unntak av de tilfellene som er nevnt
ovenfor, og ingen av de ovennevnte funksjonsfeilene ser ut til å være til stede, skal
systemet undersøkes etter følgende prosedyrer.
Funksjonsfeil Tiltak
Hvis systemet IKKE
fungerer i det hele tatt.
▪ Kontroller at det ikke er svikt i strømtilførselen.
Vent til det er strøm i anlegget. Hvis det
forekommer strømbrudd under drift, vil systemet
automatisk starte opp igjen straks strømmen
kommer tilbake.
▪ Undersøk om en sikring har gått eller en bryter er
utløst. Skift sikringen eller tilbakestill bryteren
dersom det er nødvendig.
Brukerhåndbok
52
Systemet slutter plutselig å
virke.
▪ Kontroller batteriene i brukergrensesnittet.
▪ Kontroller om luftinntaket eller -utløpet på
utendørs- eller innendørsanlegget er blokkert av
fremmedlegemer. Fjern eventuelle hindringer, og
kontroller at luften kan strømme fritt.
▪ Luftkondisjoneringsanlegget kan slutte å virke
etter plutselige store spenningsvariasjoner for å
beskytte systemet. Den starter igjen automatisk
etter ca. 3minutter.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Funksjonsfeil Tiltak
9 | Feilsøking
Systemet fungerer, men gir
utilstrekkelig kjøling eller
oppvarming.
Systemet fungerer, men gir
utilstrekkelig kjøling eller
oppvarming (det blåser
IKKE luft ut av anlegget).
Systemet fungerer, men gir
utilstrekkelig kjøling eller
oppvarming (det blåser luft
ut av anlegget).
▪ Kontroller innstillingen for luftstrømhastighet. Se
"6.4Luftstrømhastighet"[423].
▪ Kontroller temperaturinnstillingen. Se "Starte/
stanse driftsmodusen og stille
temperaturen"[422].
▪ Kontroller om luftstrømretningen er riktig. Se
"6.5Luftstrømretning"[423].
▪ Kontroller om luftinntaket eller -utløpet på
utendørs- eller innendørsanlegget er blokkert av
fremmedlegemer. Fjern eventuelle hindringer, og
kontroller at luften kan strømme fritt.
▪ Luftkondisjoneringsanlegget varmes eventuelt opp
til varmedrift. Vent i 1 til 4 minutter.
▪ Anlegget kjører eventuelt i avrimingsdrift.
▪ Kontroller om luftfiltrene er tette. Rengjør
luftfiltrene. Se "8Vedlikehold og service"[445].
▪ Kontroller at vinduer og dører ikke er åpne. Lukk
dører og vinduer for å forhindre at vind blåser inn.
▪ Kontroller om anlegget er stilt på Økonomisk drift.
Se "Økonomisk drift"[428].
Det skjer noe unormalt
under drift.
Innendørsanlegget mottar
IKKE signaler fra
brukergrensesnittet.
Displayet på
brukergrensesnittet er
tomt eller viser .
Du kan kontrollere
feilkoden via
brukergrensesnittet.
Annet elektrisk utstyr
startes.
▪ Se etter om det står møbler rett ved
innendørsanlegget. Flytt møbelet/møblene.
Lyn eller radiobølger kan forstyrre
luftkondisjoneringsanlegget. Slå bryteren OFF og
deretter ON igjen.
▪ Kontroller batteriene i brukergrensesnittet.
▪ Kontroller at senderen IKKE utsettes for direkte
sollys.
▪ Kontroller om det er lysstoffrørlamper med
elektronisk tenner i rommet. Kontakt
forhandleren.
Skift batteriene i brukergrensesnittet.
Kontakt nærmeste forhandler. Se "9.3Løse
problemer basert på feilkoder"[456] om hvordan
du viser feilkoder og for å se en detaljert liste over
feilkoder.
Hvis signalene fra brukergrensesnittet påvirker
annet utstyr, må du flytte utstyret til et annet sted
og kontakte forhandleren.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Hvis det ikke er mulig å løse problemet selv etter at du har kontrollert alle
punktene ovenfor, kontakter du montøren og oppgir symptomer, fullstendig
modellnavn på anlegget (med produksjonsnummeret, hvis mulig), og
installeringsdatoen (står muligens oppført på garantikortet).
Brukerhåndbok
53
9 | Feilsøking
9.1 Feilsøking av tilkobling for trådløst LAN
Følgende tabell forklarer kort hvordan man håndterer enkelte problemer. Hvis
ingen av følgende løsninger hjelper, se http://
www.onlinecontroller.daikineurope.com/ for nærmere informasjon og svar på
vanlige spørsmål.
Problem Tiltak
Tilkobling til trådløst LAN er ikke mulig
(Daikin-øyet blinker IKKE ved innstilling
med tilkobling til trådløst LAN).
Trådløst LAN vises IKKE på anleggets
oversiktsskjermbilde (startskjermbilde)
etter at WLAN-adapteren ble
konfigurert (WPS-alternativ).
Trådløst LAN vises IKKE på listen over
tilgjengelige Wi-Fi-nettverk på
smartenheten (alternativ for
tilgangspunkt).
▪ Prøv å betjene anlegget med
brukergrensesnittet.
▪ Kontroller om strømmen er på.
▪ Slå anlegget av og på igjen.
▪ Kontroller at trådløst LAN er
tilstrekkelig nær
kommunikasjonsenheten.
▪ Kontroller om kommunikasjonen er i
orden.
▪ Kontroller at smartenheten er koblet
til det samme trådløse nettverket som
trådløst LAN.
▪ Prøv å sette innstillingen tilbake til
fabrikkinnstillingen og gjenta
innstillingen. Se "Sette
tilkoblingsinnstillingen tilbake til
fabrikkinnstilling"[439].
▪ Prøv å veksle mellom tilgangspunkt og
WPS-innstilling for å endre trådløs
kanal. Den trådløse kanalen MÅ være
mellom 1~13.
Verdien for innendørs-/
utendørstemperatur som vises i Daikin
Residential Controller-appen, avviker fra
verdien som måles av annet utstyr.
▪ Kontroller om kommunikasjonen er i
orden.
▪ Prøv å sette innstillingen tilbake til
fabrikkinnstillingen og gjenta
innstillingen. Se "Sette
tilkoblingsinnstillingen tilbake til
fabrikkinnstilling"[439].
▪ Daikin Residential Controller-appen
viser bare innendørs/utendørs
temperatur for innendørs-/
utendørsanleggets omgivelser.
▪ Den målte temperaturen for annet
utstyr kan avvike pga. ulike forhold
rundt anlegget (f.eks. direkte sollys,
rim …).
▪ Temperaturen som vises i Daikin
Residential Controller-appen er kun
ment som informasjon.
Brukerhåndbok
54
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
9 | Feilsøking
9.2 Symptomer som IKKE er funksjonsfeil på systemet
Følgende symptomer er IKKE funksjonsfeil på systemet:
9.2.1 Symptom: Temperaturen på luftstrømmen er ikke høy nok under drift med ekstra varme
▪ Når utendørstemperaturen er lav og synker under frysepunktet, kan
temperaturen på luftstrømmen være utilstrekkelig.
▪ Ved drift i flere rom og tilkobling med multiutendørsanlegg kan det hende at
temperaturen på utløpsluften ikke blir høy nok.
9.2.2 Symptom: Lyden av rennende vann
▪ Denne lyden forårsakes av at kjølemediet strømmer gjennom anlegget.
▪ Dette lyden kan oppstå når vann renner bort fra anlegget ved kjøling eller
tørking.
9.2.3 Symptom: Det høres en blåselyd
Denne lyden genereres når kjølemedieretningen endres (f.eks. ved bytte fra kjøling
til oppvarming).
9.2.4 Symptom: Det høres en tikkelyd
Denne lyden dannes når enheten utvider seg eller trekker seg sammen ved
temperaturendringer.
9.2.5 Symptom: Det høres en plystrelyd
Denne lyden dannes når kjølemediestrømningen under avriming.
9.2.6 Symptom: Klikkelyd som høres under drift eller ved stillstand
Denne lyden dannes når reguleringsventilene for kjølemedium eller elektriske deler
er i gang.
9.2.7 Symptom: Det høres en klaprelyd
Denne lyden høres når en ekstern enhet suger luft ut av rommet (f.eks.
avtrekksvifte) mens dører og vinduer i rommet er stengt. Åpne dører eller vinduer,
eller slå av viften.
9.2.8 Symptom: Det kommer hvit tåke ut av et anlegg (innendørsanlegg)
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
▪ Når luftfuktigheten er høy under kjøledrift (på steder med mye olje og støv).
Dersom innsiden av et innendørsanlegg er ekstremt forurenset, vil
temperaturfordelingen inne i rommet bli ujevn. Det er nødvendig å rengjøre
innsiden av innendørsanlegget. Spør forhandleren om ytterligere detaljer om
rengjøring av anlegget. Slik rengjøring skal foretas av kvalifisert servicepersonell.
▪ Når luftkondisjoneringsanlegget kobles om til oppvarming etter avising. Fuktighet
som er dannet under avising, går over til damp og presses ut.
Brukerhåndbok
55
9 | Feilsøking
9.2.9 Symptom: Anleggene kan avgi lukt
9.2.10 Symptom: Utendørsviften går når luftkondisjoneringsenheten ikke er i drift
9.2.11 Symptom: Viftehastigheten samsvarer ikke med innstillingsverdien
Anlegget kan absorbere lukt fra rom, møbler, sigaretter osv., og avgi denne lukten
senere.
▪ Etter at enheten er stanset. Utendørsviften fortsetter å gå i 30 sekunder for å
beskytte enheten.
▪ Når luftkondisjoneringsenheten ikke er i drift. Hvis utendørstemperaturen er
svært høy, begynner utendørsviften å gå for å beskytte enheten.
▪ Under kjøling i multisystem kan innendørsanlegget skifte til høy viftehastighet
uavhengig av brukerinnstillingen, for å avise innendørsanleggets varmeveksler.
▪ Ved lyddempet drift av innendørsanlegg og når både utendørs og innendørs
omgivelsestemperatur er svært høy, øker innendørsanlegget viftehastigheten for
å beskytte systemet.
9.3 Løse problemer basert på feilkoder
Feildiagnostisering via brukergrensesnittet
Hvis det oppstår problemer med anlegget, kan du finne feilen ved å kontrollere
feilkoden på brukergrensesnittet. Det er viktig å forstå problemet og treffe
mottiltak før du tilbakestiller feilkoden. Dette bør gjøres av en kvalifisert installatør
eller din lokale forhandler.
INFORMASJON
Se i servicehåndboken for:
▪ Full feilkodeliste
▪ Mer detaljerte retningslinjer for feilsøking av hver feil
Kontrollere feilkoden på brukergrensesnittet
1 Rett brukergrensesnittet mot innendørsanlegget, og trykk på i ca.
5sekunder.
Resultat: blinker på displayet for temperaturinnstilling.
2 Rett brukergrensesnittet mot anlegget, og trykk gjentatte ganger på
til du hører en vedvarende pipetone.
Resultat: Nå vises koden i displayet.
Brukerhåndbok
56
INFORMASJON
▪ En kort pipetone og 2 etterfølgende pipetoner indikerer koder som ikke
samsvarer.
▪ Vil du avbryte kodevisningen, holder du inne i 5 sekunder. Koden
forsvinner også fra displayet hvis man IKKE trykker på knappen innenfor 1minutt.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
System
Feilkode Beskrivelse
Normal
Lite kjølemedium
Registrering av overspenning
Funksjonsfeil ved overføring
Signaloverføringsfeil (mellom innendørs- og utendørsanlegget)
Feil ved kombinert innendørs-/utendørsanlegg
Funksjonsfeil i system
Innendørsanlegg
Feilkode Beskrivelse
Kretskortfeil for innendørsanlegg
Frysevern eller høytrykkskontroll
Viftemotorfeil (DC-motor)
9 | Feilsøking
Feil på Streamer
Termistorfeil på innendørs varmeveksler
Termistorfeil for romtemperatur
Følerfeil for luftfuktighet
Utendørsanlegg
Feilkode Beskrivelse
Feil på 4-veisventil
Kretskortfeil for utendørsanlegg
Aktivering av høytrykksbryter (HPS)
Overbelastning aktivert (kompressor overbelastet)
Kompressorlås
Likestrømviftelås
Temperaturregulering for utløpsrør
Høytrykkskontroll (i kjølemodus)
Avvik i kompressorsystemsensor
Funksjonsfeil på høytrykksbryter (HPS)
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Avvik posisjonssensor
Følerfeil for likestrømspenning/strømsensor
Termistorfeil for utendørsanlegg
Termistorfeil for utløpsrør
Termistorfeil på utendørs varmeveksler
Funksjonsfeil på termistor for væskerør (kjølekretser og andre)
Varmefeil elektriske deler
Temperaturstigning i varmestrålingsribbe
Brukerhåndbok
57
9 | Feilsøking
Feilkode Beskrivelse
Øyeblikkelig overstrøm inverter (DC)
Termistorfeil på varmestrålingsribbe
Intern temperaturfeil i kompressor
Brukerhåndbok
58
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
10 Kassering
10 | Kassering
MERKNAD
Systemet må IKKE demonteres på egen hånd. Systemet må demonteres og
kjølemiddelet, oljen og eventuelle andre deler MÅ tas hånd om i overensstemmelse
med aktuell lovgivning. Anleggene MÅ håndteres ved et spesialanlegg for gjenbruk,
resirkulering og gjenvinning.
CVXM20+FVXM25~50A2V1B
Luftkondisjoneringsanlegg i delt system
4P625990-1A – 2020.10
Brukerhåndbok
59
11 | Ordliste
11 Ordliste
VVHB = Husholdningsvarmtvann
Varmtvann beregnet på bruk i husholdninger, uansett bygningstype.
LWT = utløpsvanntemperatur
Vanntemperatur ved anleggets vannutløp.
Forhandler
Salgsdistributør for produktet.
Autorisert montør
Teknisk kyndig person som er kvalifisert til å montere produktet.
Bruker
Person som eier produktet og/eller bruker det.
Gjeldende forskrifter
Alle internasjonale, europeiske, nasjonale og lokale direktiver, lover,
forskrifter og/eller koder som er relevante og gjeldende for et bestemt
produkt eller domene.
Servicefirma
Kvalifisert firma som kan utføre eller koordinere nødvendig service på
enheten.
Installeringshåndbok
Instruksjonshåndbok for et bestemt produkt eller bruksområde. Forklarer
hvordan du installerer, konfigurerer og vedlikeholder det.
Driftshåndbok
Instruksjonshåndbok beregnet på et bestemt produkt eller bruksområde.
Forklarer bruken.
Tilbehør
Etiketter, håndbøker, informasjonsark og utstyr som følger med produktet
og som må installeres i henhold til instruksjonene i den medfølgende
dokumentasjonen.
Tilleggsutstyr
Utstyr laget og godkjent av Daikin og som kan kombineres med produktet i
samsvar med instruksjonene i den medfølgende dokumentasjonen.
Kjøpes lokalt
Utstyr som IKKE er laget og godkjent av Daikin, og som kan kombineres med
produktet i samsvar med instruksjonene i den medfølgende
dokumentasjonen.
Brukerhåndbok
60
Luftkondisjoneringsanlegg i delt system
CVXM20+FVXM25~50A2V1B
4P625990-1A – 2020.10
Verantwortung für Energie und Umwelt
Copyright 2020 Daikin
4P625990-1A 2020.10
Loading...
