CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Lietotāja uzziņu rokasgrāmata
3
1 | Informācija par dokumentāciju
1 Informācija par dokumentāciju
1.1 Par šo dokumentu
Pateicamies par šī produkta iegādi. Lūdzu:
▪ Saglabājiet dokumentāciju izmantošanai nākotnē.
Mērķauditorija
Tiešielietotāji
Dokumentācijas komplekts
Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no
tālāk norādītajiem dokumentiem.
INFORMĀCIJA
Ir paredzēts, ka šo iekārtu izmanto speciālisti vai apmācīti lietotāji veikalos, vieglajā
rūpniecībā un zemnieku saimniecībās, vai arī nelietpratīgas personas uzņēmumos un
mājsaimniecībās.
▪ Vispārīgas drošības piesardzības pasākumi:
- Drošības instrukcijas, kas jāizlasa pirms sistēmas ekspluatēšanas
- Formāts: drukāts dokuments (iekštelpu iekārtas kastē)
▪ Ekspluatācijas rokasgrāmata:
- Īsā rokasgrāmata pamata izmantošanai
- Formāts: drukāts dokuments (iekštelpu iekārtas kastē)
▪ Lietotāja atsauces rokasgrāmata:
- Detalizēti norādījumi un fona informācija pamata un sarežģītai lietošanai
- Formāts: Digitāli faili vietnē http://www.daikineurope.com/support-and-
manuals/product-information/
Piegādātās dokumentācijas jaunākos labojumus skatiet Daikin reģionālajā tīmekļa
vietnē vai jautājiet uzstādītājam.
Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
Lietotāja uzziņu rokasgrāmata
4
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
2 | Vispārīgas drošības piesardzības pasākumi
2 Vispārīgas drošības piesardzības pasākumi
2.1 Informācija par dokumentāciju
▪ Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo
dokumentu tulkojumi.
▪ Šajā dokumentā aprakstītie drošības pasākumi attiecas uz ļoti svarīgām tēmām
un ir rūpīgi jāievēro.
▪ Sistēmas uzstādīšana un visas darbības, kas aprakstītas uzstādīšanas
rokasgrāmatā un uzstādītāja uzziņu rokasgrāmatā, JĀVEIC pilnvarotam
uzstādītājam.
2.1.1 Brīdinājumu un simbolu nozīme
BĪSTAMI!
Norāda situāciju, kas izraisa nāvi vai nopietnu savainošanos.
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
Norāda situāciju, kas var izraisīt elektrotrieciena saņemšanu.
BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS
Norāda situāciju, kad ļoti augstā vai zemā temperatūrā ir iespējami apdegumi/
applaucēšanās.
BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS
Norāda iespējami sprādzienbīstamu situāciju.
BRĪDINĀJUMS
Norāda situāciju, kas var izraisīt nāvi vai nopietnu savainošanos.
BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS
UZMANĪBU!
Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai vidēji smagu savainošanos.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
PAZIŅOJUMS
Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma bojājumus.
INFORMĀCIJA
Norāda noderīgus padomus vai papildinformāciju.
Uz iekārtas izmantotie simboli:
Lietotāja uzziņu rokasgrāmata
5
2 | Vispārīgas drošības piesardzības pasākumi
SimbolsPaskaidrojums
Pirms uzstādīšanas izlasiet uzstādīšanas un ekspluatācijas
rokasgrāmatu, kā arī elektriskās shēmas instrukciju.
Pirms apkopes un servisa darbu veikšanas izlasiet apkopes
rokasgrāmatu.
Plašāku informāciju skatiet uzstādītāja un lietotāja uzziņu
rokasgrāmatā.
Iekārtā ir rotējošas detaļas. Ievērojiet piesardzību, veicot
iekārtas apkopi vai pārbaudi.
Dokumentācijā izmantotie simboli:
SimbolsPaskaidrojums
Norāda attēla nosaukumu vai atsauci uz to.
Piemērs: " 1–3 att." nozīmē "3.attēls 1.nodaļā".
Norāda tabulas nosaukumu vai atsauci uz to.
Piemērs: " 1–3 tab." nozīmē "3.tabula 1.nodaļā".
Lietotāja uzziņu rokasgrāmata
6
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
3 | Drošības noteikumi lietotājam
3 Drošības noteikumi lietotājam
Obligāti ievērojiet tālāk sniegtos drošības norādījumus un noteikumus.
3.1 Vispārīgi
BRĪDINĀJUMS
Ja NEPROTAT lietot iekārtu, tad vērsieties pie uzstādītāja.
BRĪDINĀJUMS
Bērni, kas vecāki par 8 gadiem, kā arī personas ar fiziskās,
motoriskās vai garīgās attīstības traucējumiem un cilvēki,
kuriem trūkst atbilstošu zināšanu vai pieredzes, drīkst lietot
šo elektroiekārtu tikai tad, kad tādi cilvēki tiek rūpīgi
uzraudzīti vai arī par šo cilvēku drošību atbildīgā persona
sniedz viņiem skaidri saprotamus norādījumus par iekārtas
lietošanu.
Bērni NEDRĪKST rotaļāties ar iekārtu.
Bērni bez pieaugušo uzraudzības NEDRĪKST veikt iekārtas
tīrīšanu un apkopi.
BRĪDINĀJUMS
Lai novērstu elektrošoku vai aizdegšanos, rīkojieties, kā
aprakstīts tālāk.
▪ NESKALOJIET iekārtu.
▪ NEPIESKARIETIES iekārtai ar mitrām rokām.
▪ Uz iekārtas virsmas NENOVIETOJIET nekādus
priekšmetus, kas satur ūdeni.
UZMANĪBU!
▪ Uz iekārtas augšējās virsmas NENOVIETOJIET nekādus
objektus un aprīkojumu.
▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Lietotāja uzziņu rokasgrāmata
7
3 | Drošības noteikumi lietotājam
▪ Bloki ir marķēti ar šādu simbolu:
Tas nozīmē, ka elektriskos un elektroniskos produktus NEDRĪKST sajaukt kopā ar
nešķirotiem mājsaimniecības atkritumiem. NEMĒĢINIET pats demontēt sistēmu:
sistēmas demontāža, aukstumaģenta, eļļas un citu daļu apstrādi drīkst veikt tikai
sertificēts uzstādītājs saskaņā ar attiecīgo likumdošanu.
Bloki ir jāpārstrādā specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti
izmantotu. Nodrošinot pareizu atbrīvošanos no šī produkta, jūs palīdzēsiet
novērst iespējamo negatīvo ietekmi uz apkārtējo vidi un cilvēku veselību. Lai
saņemtu plašāku informāciju, lūdzam sazināties ar uzstādītāju vai vietējām varas
iestādēm.
▪ Baterijas ir marķētas ar šādu simbolu:
Tas nozīmē, ka baterijas NEDRĪKST sajaukt kopā ar nešķirotiem mājsaimniecības
atkritumiem. Ja zem šī simbola atrodas ķīmiskā elementa simbols, tad tas nozīmē,
ka norādītā smagā metāla koncentrācija baterijā pārsniedz noteiktu robežlielumu.
Iespējamie ķīmisko elementu simboli: Pb: svins (>0,004%).
Izlietotās baterijas ir jāpārstrādā specializētā pārstrādes rūpnīcā, lai to sastāvdaļas
atkārtoti izmantotu. Nodrošinot pareizu izlietoto bateriju utilizāciju, jūs
palīdzēsiet novērst šo atkritumu iespējamo negatīvo ietekmi uz apkārtējo vidi un
cilvēku veselību.
3.2 Instrukcijas drošai lietošanai
BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU
UZLIESMOJAMĪBAS ROBEŽU
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības
robežu.
UZMANĪBU!
Iekšējā blokā atrodas ierīce, kas izstaro radioviļņus;
minimālais attālums starp izstarojošo ierīci un lietotāju —
30cm.
Lietotāja uzziņu rokasgrāmata
8
UZMANĪBU!
Neievietojiet dažādus priekšmetus vai savus pirkstus gaisa
ieplūdes un izplūdes atverēs. Kad ventilators griežas lielā
ātrumā, tā lāpstiņas var radīt ievainojumus.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
3 | Drošības noteikumi lietotājam
BRĪDINĀJUMS
▪ Jūs NEDRĪKSTAT iekārtu pārbūvēt, izjaukt, demontēt, no
jauna uzstādīt un remontēt, jo nepareizas izjaukšanas
vai uzstādīšanas gadījumā ir iespējams elektriskās
strāvas trieciens vai aizdegšanās. Vērsieties pie
izplatītāja.
▪ Nejaušas aukstumaģenta noplūdes gadījumā nedrīkst
pieļaut tā saskari ar atklātu liesmu. Pats aukstumaģents
ir pilnīgi drošs, nav indīgs un tam ir zemāka
uzliesmojamības robeža, bet tas izdala indīgu gāzi, ja
nejauši noplūst telpā, kur ir degoša gāze no sildītāja ar
ventilatoru, no gāzes plīts vai tamlīdzīgām ierīcēm. Pirms
kondicionētāja darbības atsākšanas vienmēr pieprasiet
kvalificētu servisa darbinieku apstiprinājumu, ka noplūde
ir novērsta un noplūdes vieta ir salabota.
UZMANĪBU!
▪ VIENMĒR izmantojiet lietotāja saskarnes ierīci, lai
regulētu līstītes leņķi. Ja ar roku mainīsiet leņķi, kad
līstītes pārvietojas, jūs sabojāsiet mehānismu.
▪ Ievērojiet piesardzību, regulējot žalūzijas. Gaisa izplūdes
atverē lielā ātrumā griežas ventilators.
UZMANĪBU!
Gaisa plūsmu NEDRĪKST vērst uz maziem bērniem, augiem
vai mājdzīvniekiem.
BRĪDINĀJUMS
NEDRĪKST novietot zem iekšējā un/vai ārējā bloka nekādus
priekšmetus, kuri var samirkt. Pretējā gadījumā mitruma
kondensācija uz bloka vai aukstumaģenta cauruļvadiem,
gaisa filtra aizsērēšana vai drenāžas nosprostošanās var
izraisīt ūdens pilēšanu, kas, savukārt, var notraipīt vai
sabojāt zem bloka novietotos priekšmetus.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
BRĪDINĀJUMS
Gaisa kondicionētāja tuvumā NEDRĪKST novietot viegli
uzliesmojoša aerosola baloniņu un NEDRĪKST lietot šādus
aerosolus bloka tuvumā. Tas var izraisīt ugunsgrēku.
Lietotāja uzziņu rokasgrāmata
9
3 | Drošības noteikumi lietotājam
UZMANĪBU!
NEDARBINIET iekārtu, kad telpā izmantojat izsmidzināmu
insekticīdu. Ķīmiskās vielas var uzkrāties blokā un
apdraudēt sevišķi jutīgu cilvēku veselību.
BRĪDINĀJUMS
Aukstumaģents sistēmā ir ar zemāku uzliesmojamības
robežu, bet parasti NENOPLŪST. Aukstumaģenta noplūdes
gadījumā telpā tā saskare ar gāzes degļa liesmu, sildītāju
vai plīti var izraisīt aizdegšanos vai indīgas gāzes
veidošanos.
Noplūdes gadījumā izslēdziet visus sildītājus, izvēdiniet
telpu un vērsieties pie izplatītāja, kurš jums pārdeva
iekārtu.
NELIETOJIET šādu iekārtu, kamēr apkopes speciālists nav
novērsis bojājumu noplūdes vietā un apstiprinājis iekārtas
gatavību lietošanai.
BRĪDINĀJUMS
▪ Dzesētāja ķēdes daļas NEDRĪKST caurdurt vai dedzināt.
▪ NEDRĪKST izmantot tīrīšanas materiālus vai līdzekļus
atkausēšanas procesa paātrināšanai, ko nav ieteicis
ražotājs.
▪ Ņemiet vērā, kas sistēmā esošais dzesētājs ir bez
smaržas.
BRĪDINĀJUMS
Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu
aizdegšanās avotu (piemēram: atklāta liesma, strādājoša
gāzes ierīce vai strādājošs elektriskais sildītājs).
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
Pirms gaisa kondicionētāja vai gaisa filtra tīrīšanas
pārliecinieties, ka iekārta ir izslēgta un strāvas padeve
pārtraukta. Pretējā gadījumā ir iespējams elektriskās
strāvas trieciens un ievainojumi.
Lietotāja uzziņu rokasgrāmata
10
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
3 | Drošības noteikumi lietotājam
BRĪDINĀJUMS
Lai novērstu elektrošoku vai aizdegšanos, rīkojieties, kā
aprakstīts tālāk.
▪ NESKALOJIET iekārtu.
▪ NEPIESKARIETIES iekārtai ar mitrām rokām.
▪ Uz iekārtas virsmas NENOVIETOJIET nekādus
priekšmetus, kas satur ūdeni.
UZMANĪBU!
Pēc ilgas lietošanas pārbaudiet bloka rāmi un
stiprinājumus, vai tie nav bojāti. Bloks, kuram ir bojāti
stiprinājumi, var nokrist un radīt traumas.
BRĪDINĀJUMS
Nepiemēroti mazgāšanas līdzekļi vai tīrīšanas procedūra
var radīt plastmasas detaļu bojājumus vai izraisīt ūdens
noplūdi. Mazgāšanas līdzekļa izšļakstīšana uz elektriskajiem
komponentiem, piemēram, motoriem, var izraisīt darbības
traucējumus, dūmus vai aizdegšanos.
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
Pirms tīrīšanas pārliecinieties, ka iekārtas darbība ir
apturēta, izslēdziet atdalītājslēdzi vai izvelciet barošanas
vada kontaktspraudni. Pretējā gadījumā ir iespējams
elektriskās strāvas trieciens un ievainojumi.
BRĪDINĀJUMS
NEDRĪKST pieļaut ūdens iekļūšanu iekšējā blokā.
Iespējamās sekas: Elektriskās strāvas trieciena vai
ugunsgrēka briesmas.
UZMANĪBU!
Ievērojiet piesardzību, atverot priekšējo paneli un
rīkojoties ar to; asas priekšējā paneļa malas var izraisīt
ievainojumus.
BRĪDINĀJUMS
Apturiet iekārtu un izslēdziet strāvu, ja notiek kaut kas
neparasts (parādās deguma smaka u.tml.).
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Iekārtas darbināšana tādos apstākļos var izraisīt nopietnus
bojājumus, elektriskās strāvas triecienus vai aizdegšanos.
Vērsieties pie izplatītāja.
Lietotāja uzziņu rokasgrāmata
11
4 | Par sistēmu
h
h
d
d
i
a
e
b
cfig
j
4 Par sistēmu
4.1 Iekšējais bloks
BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS
ROBEŽU
Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.
UZMANĪBU!
Iekšējā blokā atrodas ierīce, kas izstaro radioviļņus; minimālais attālums starp
izstarojošo ierīci un lietotāju— 30cm.
PAZIŅOJUMS
NEIZMANTOJIET sistēmu citiem nolūkiem. Lai saglabātu augstu sistēmas darbības
kvalitāti, neizmantojiet iekārtu, lai nodrošinātu zemu temperatūru precīzijas
instrumentiem, pārtikas produktiem, augiem, dzīvniekiem vai mākslas darbiem.
UZMANĪBU!
Neievietojiet dažādus priekšmetus vai savus pirkstus gaisa ieplūdes un izplūdes
atverēs. Kad ventilators griežas lielā ātrumā, tā lāpstiņas var radīt ievainojumus.
INFORMĀCIJA
Skaņas spiediena līmenis ir mazāks par 70dBA.
BRĪDINĀJUMS
▪ Jūs NEDRĪKSTAT iekārtu pārbūvēt, izjaukt, demontēt, no jauna uzstādīt un
remontēt, jo nepareizas izjaukšanas vai uzstādīšanas gadījumā ir iespējams
elektriskās strāvas trieciens vai aizdegšanās. Vērsieties pie izplatītāja.
▪ Nejaušas aukstumaģenta noplūdes gadījumā nedrīkst pieļaut tā saskari ar atklātu
liesmu. Pats aukstumaģents ir pilnīgi drošs, nav indīgs un tam ir zemāka
uzliesmojamības robeža, bet tas izdala indīgu gāzi, ja nejauši noplūst telpā, kur ir
degoša gāze no sildītāja ar ventilatoru, no gāzes plīts vai tamlīdzīgām ierīcēm.
Pirms kondicionētāja darbības atsākšanas vienmēr pieprasiet kvalificētu servisa
darbinieku apstiprinājumu, ka noplūde ir novērsta un noplūdes vieta ir salabota.
Lietotāja uzziņu rokasgrāmata
12
a Priekšējais panelis
b Gaisa filtrs
c 2× smaku likvidēšanas titāna apatītu filtrs
d Gaisa izplūde
e Aizvars (horizontālā līste)
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
f Lietotāja saskarnes ierīces signāla uztvērējs
a
b
g ON/OFF poga, Daikin "acs" un taimera lampiņa
h Gaisa ieplūde
i Vertikālās līstes
j Telpas temperatūras sensors
Ieslēgšanas/izslēgšanas poga
Ja nav lietotāja saskarnes ierīces, tad varat izmantot iekšējā bloka ieslēgšanas/
izslēgšanas pogu, lai iedarbinātu/apturētu iekārtu. Kad iekārtu iedarbina ar pogu,
tiek izmantoti šādi iestatījumi:
▪ Darbības režīms = automātiskais
▪ Temperatūras iestatījums = 25°C
▪ Gaisa plūsmas ātrums = automātiskais
4.1.1 Daikin "acs" indikatora lampiņa
Daikin "acs" krāsa mainās atkarībā no darbības režīma.
4 | Par sistēmu
a ON/OFF poga
b Daikin "acs"
DarbībaDaikin "acs" krāsa
Automātiskā darbībaSarkans/zils
ŽāvēšanaZaļš
DzesēšanaZils
SildīšanaSarkans
Tikai ventilācijaBalts
Taimera darbībaOranžs
(a)
Kad ieslēgšanas/izslēgšanas taimera vai nedēļas taimera darbība ir iestatīta, Daikin "acs"
periodiski spīd oranžā krāsā. Tā šādi spīd aptuveni 10sekundes, bet pēc tam uz 3minūtēm
atkal atgūst darbības režīmam atbilstošu krāsu. Piemērs: Ja taimeris ir iestatīts dzesēšanas
laikā, Daikin "acs" periodiski spīd oranžā krāsā uz 10 sekundēm un pēc tam uz 3minūtēm
pārslēdzas zila.
4.2 Par lietotāja saskarnes ierīci
▪ Tieša saules gaisma. SARGIET lietotāja saskarnes ierīci no tiešas saules gaismas.
(a)
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
▪ Putekļi. Putekļi uz signālu raidītāja vai uztvērēja samazina tā jutīgumu. Ar mīkstu
drāniņu noslaukiet putekļus.
▪ Luminiscences apgaismojums. Ja telpā ir luminiscences lampas, tad tās var
traucēt signālu pārraidīšanu. Tādā gadījumā vērsieties pie uzstādītāja.
▪ Citas elektroierīces. Ja lietotāja saskarnes ierīces signāli iedarbina citas
elektroierīces, tad pārvietojiet šīs ierīces citur vai vērsieties pie uzstādītāja.
▪ Aizkari. Pārliecinieties, ka iekārtas un lietotāja saskarnes ierīces sakaru signālus
NEAIZTUR aizkari vai citi priekšmeti.
Lietotāja uzziņu rokasgrāmata
13
4 | Par sistēmu
n
o
m
k
j
l
q
p
d
g
h
c
b
f
e
i
a
4.2.1 Komponenti: lietotāja saskarne
PAZIŅOJUMS
▪ Lietotāja saskarnes ierīci NEDRĪKST nomest zemē.
▪ NEDRĪKST pieļaut lietotāja saskarnes ierīces saslapināšanu.
Lietotāja uzziņu rokasgrāmata
14
a Signālu raidītājs
b LCD displejs
c Temperatūras regulēšanas poga
d Ieslēgšanas/izslēgšanas poga
e Vertikālo līstīšu kustības poga
f Grīdas sildīšanas poga
g Izvēlnes poga
h Izvēles poga
i Pulksteņa iestatīšanas poga
j Atcelšanas poga
k Ieslēgšanas/izslēgšanas taimera darbības pogas
l Nedēļas taimera darbības pogas
m Flash Streamer (gaisa attīrīšana) darbības poga
n "Ekonomiskā" un "ārējā bloka klusās darbības" režīma poga
o Režīmu poga
p Ventilatora poga
q "Spēka" režīma poga un "sildīšanas plus" režīma poga
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
4.2.2 Statuss: lietotāja saskarnes ierīces LCD
IkonaApraksts
Darbības režīms = automātiskais
Darbības režīms = žāvēšana
Darbības režīms = dzesēšana
4 | Par sistēmu
Darbības režīms = sildīšana
Darbības režīms = tikai ventilācija
Iekšējais bloks saņem signālus no lietotāja saskarnes ierīces
Iekārta darbojas
Pašreizējais temperatūras iestatījums
Paziņojums par baterijas nomaiņu (zems baterijas līmenis)
Gaisa plūsmas ātrums = automātiskais
Gaisa plūsmas ātrums = iekšējais bloks kluss
Gaisa plūsmas ātrums = spēcīgs
Gaisa plūsmas ātrums = vidēji spēcīgs
Gaisa plūsmas ātrums = vidējs
Gaisa plūsmas ātrums = vidēji zems
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Gaisa plūsmas ātrums = zems
Ieslēgts "Spēka" režīms
Ieslēgts "Ekonomiskais" režīms
Flash Streamer (gaisa attīrīšana) ir aktīvs
Režīms "sildīšana plus" ir ieslēgts
Lietotāja uzziņu rokasgrāmata
15
4 | Par sistēmu
a
IkonaApraksts
Grīdas sildīšana ir ieslēgta
"Ārējā bloka klusās darbības" režīms ir ieslēgts
Ieslēgta automātiskā vertikālā līstīšu kustība
,
Automātiska gaisa izplūdes izvēle vai tikai augšējā gaisa izplūde ir
ieslēgta
Ieslēgšanas taimeris darbojas
Izslēgšanas taimeris darbojas
Nedēļas taimeris darbojas
Nedēļas diena
Pašreizējais laiks
4.2.3 Lietotāja saskarnes ierīces lietošana
a Signālu uztvērējs
1Pavērsiet signālu raidītāju pret iekšējā bloka signālu uztvērēju (maksimālais
sakaru attālums 7m).
Rezultāts: Kad iekšējais bloks saņem lietotāja saskarnes ierīces signālu, atskan
skaņas signāls:
SkaņaApraksts
Divi pīkstieniSākas darbība.
PīkstiensIestatījums mainās.
Garš pīkstiensDarbība tiek pārtraukta.
Lietotāja uzziņu rokasgrāmata
16
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
5 Pirms iedarbināšanas
2
3
1
AAA.LR03
5.1 Pārskats: pirms iedarbināšanas
Šajā nodaļā ir aprakstītas darbības, kuras jāveic pirms iekārtas iedarbināšanas.
Parastā darbplūsma
Parasti ir šādi iekārtas darbības sagatavošanas posmi:
▪ Elektriskās barošanas ieslēgšana.
▪ Bateriju ievietošana lietotāja saskarnes ierīcē.
▪ Pulksteņa iestatīšana.
▪ Daikin "acs" lampiņas spilgtuma regulēšana.
▪ Lietotāja saskarnes ierīces turētāja uzstādīšana pie sienas vai pie citas virsmas.
5.2 Elektriskās barošanas ieslēgšana
5 | Pirms iedarbināšanas
1Ieslēdziet tīkla slēdzi.
5.3 Bateriju ievietošana
Baterijas darbojas aptuveni 1 gadu.
1Noņemiet priekšējo vāku.
2Ielieciet abas baterijas reizē.
3Uzstādiet priekšējo vāku.
INFORMĀCIJA
▪ Uz zemu bateriju spriegumu norāda ikona LCD displejā.
▪ VIENMĒR nomainiet abas baterijas reizē.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Lietotāja uzziņu rokasgrāmata
17
5 | Pirms iedarbināšanas
cba
2×
5.4 Lietotāja saskarnes ierīces turētāja uzstādīšana
a Lietotāja saskarnes ierīce
b Skrūves (ārējie piederumi)
c Lietotāja saskarnes ierīces turētājs
1Izvēlieties vietu, no kuras signāls sasniegs bloku.
2Piestipriniet lietotāja saskarnes ierīces turētāju (piederums) pie sienas vai
tamlīdzīgā vietā, izmantojot 2skrūves M3×2oL (ārējie piederumi).
3Ielieciet lietotāja saskarnes ierīci turētājā.
5.5 Par pulksteni
Ja iekšējā bloka iekšējam pulkstenim NAV iestatīts pareizs laiks, tad ieslēgšanas
taimeris, izslēgšanas taimeris un nedēļas taimeris NEDARBOJAS precīzi. Pulkstenis
jāiestata no jauna:
▪ Kad automātiskais drošinātājs ir izslēdzis iekārtu.
▪ Ja bijis barošanas pārtraukums.
▪ Pēc bateriju nomainīšanas lietotāja saskarnes ierīcē.
5.5.1 Pulksteņa iestatīšana
Piezīme: Ja NAV iestatīts pareizs laiks, tad mirgo , un .
1Nospiediet .
Rezultāts: un mirgo
2Nospiediet vai , lai iestatītu pareizo nedēļas dienu.
IndikācijaNedēļas diena
Pirmdiena
Lietotāja uzziņu rokasgrāmata
18
Otrdiena
Trešdiena
Ceturtdiena
Piektdiena
Sestdiena
Svētdiena
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
3Nospiediet .
(2 sec.)
Rezultāts: mirgo.
4Nospiediet vai , lai iestatītu pareizu laiku.
Piezīme: Nospiediet un turiet vai , lai ātri mainītu laika iestatījumu uz
priekšu vai atpakaļ.
5Nospiediet .
Rezultāts: Iestatīšana ir pabeigta. mirgo.
5.6 Iekšējā bloka displeja spilgtums
Pēc vajadzības noregulējiet iekšējā bloka displeja spilgtumu vai izslēdziet displeju.
5 | Pirms iedarbināšanas
5.6.1 Iekšējā bloka displeja spilgtuma regulēšana
1Sākuma ekrānā nospiediet vismaz uz 2sekundēm.
Rezultāts: Displejā parādās atlases izvēlnes numurs . mirgo.
2Nospiediet , lai ievadītu iestatījumu.
3Nospiediet vai , lai šādi mainītu iestatījumu:
MirgoSpilgtums
4Nospiediet , lai apstiprinātu atlasīto iestatījumu.
Rezultāts: Spilgtuma iestatījums ir mainīts.
Augsts
Zems
Izslēgts
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Piezīme: Pēc 60sekundēm displejā atkal automātiski parādās noklusējuma izvēlne.
Lai ātrāk atgrieztos noklusējuma izvēlnē, nospiediet divas reizes.
Lietotāja uzziņu rokasgrāmata
19
6 | Darbība
6 Darbība
6.1 Darbības diapazons
Sistēmu drīkst izmantot šādos gaisa temperatūras un mitruma apstākļos.
Kombinācijā ar ārējo bloku RXM25~50, 2MXM40+50, 3MXM40+52
Dzesēšana un
žāvēšana
(a)(b)
Sildīšana
(a)
Āra temperatūra–10~46°Car sauso
–15~24°Car sauso
termometru
–15~18°Car mitro
Telpu temperatūra18~32°Car sauso
10~30°Car sauso
termometru
14~23°Car mitro
termometru
Telpu gaisa mitrums≤80%
(a)
Ja sistēmu darbina ārpus darbības diapazona, tad drošības ierīce var pārtraukt sistēmas
darbību.
(b)
Ja sistēmu darbina ārpus darbības diapazona, tad ir iespējama mitruma kondensācija un
ūdens pilēšana.
(b)
Kombinācijā ar ārējo bloku RXTP25+35
Dzesēšana un
žāvēšana
Āra temperatūra–10~46°Car sauso
(a)(b)
–25~24°Car sauso
termometru
–25~18°Car mitro
termometru
termometru
termometru
—
Sildīšana
(a)
termometru
termometru
6.2 Kad lieto dažādas funkcijas
Lietotāja uzziņu rokasgrāmata
20
Telpu temperatūra18~32°Car sauso
termometru
14~23°Car mitro
termometru
Telpu gaisa mitrums≤80%
(a)
Ja sistēmu darbina ārpus darbības diapazona, tad drošības ierīce var pārtraukt sistēmas
darbību.
(b)
Ja sistēmu darbina ārpus darbības diapazona, tad ir iespējama mitruma kondensācija un
ūdens pilēšana.
(b)
Varat izmantot šo tabulu, lai zinātu, kad kura funkcija jālieto:
FunkcijaMērķis
Pamatfunkcijas
10~30°Car sauso
termometru
—
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
FunkcijaMērķis
6 | Darbība
Darbības režīmi un
temperatūra
Gaisa plūsmas virziens
Gaisa plūsmas ātrums
Papildu funkcijas
Streamer
"Ekonomiskais" režīms
Sistēmas iedarbināšana/apturēšana un
temperatūras iestatīšana:
▪ Sildīšanas un dzesēšanas režīmā notiek telpas
sildīšana vai dzesēšana.
▪ "Tikai ventilatora" režīmā notiek gaisa
padošana telpā bez sildīšanas vai dzesēšanas.
▪ Žāvēšanas režīmā notiek mitruma
samazināšana telpā.
▪ Automātiskajā režīmā iekārta automātiski
izvēlas piemērotu darbības režīmu atkarībā no
iestatītās temperatūras.
Gaisa plūsmas virziena regulēšana (līstītes
kustībā vai nekustīgas).
Telpā padotā gaisa daudzuma regulēšana.
Lai attīrītu gaisu no alergēniem, piemēram,
ziedputekšņiem vai palīgvielām, un lai attīrītu
gaisu telpā.
Sistēmas lietošana laikā, kad tiek lietotas arī
citas mājas elektroierīces, kuras patērē daudz
strāvas.
Ārējais bloks kluss
Automātiska gaisa izplūdes
atveres izvēle
Tikai augšējā gaisa izplūde
Grīdas sildīšana
"Sildīšana plus"
"Spēka" režīms
Elektroenerģijas taupīšana.
Ārējā bloka trokšņa līmeņa samazināšana.
Piemērs: Naktī.
Lai bloks automātiski izvēlētos labāko gaisa
izplūdi atkarībā no darbības režīma un
apstākļiem telpā. Šī funkcija ir rūpnīcā iestatīta
kā noklusējuma funkcija un kā ieteicamais
iestatījums.
Gaisa plūsma ir iestatīta no augšējās gaisa
izplūdes atveres neatkarīgi no darbības režīma
vai apstākļiem telpā.
Sildīšana tikai no apakšējās gaisa izplūdes
atveres. Izmantojiet šo funkciju, ja nevēlaties
sajust tiešu karstā gaisa plūsmu.
Lai palielinātu gaisa plūsmas temperatūru no
iekārtas. Gaisa temperatūra būs augstāka nekā
normālas sildīšanas laikā. Ieteicams izmantot šo
režīmu, kad jums nepieciešams vairāk siltuma.
Ātra telpas atdzesēšana vai sasildīšana.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Ieslēgšanas taimeris +
izslēgšanas taimeris
Nedēļas taimeris
Papildu funkcijas
Automātiska sistēmas ieslēgšana vai izslēgšana.
Automātiska sistēmas ieslēgšana vai izslēgšana
nedēļas laikā.
Lietotāja uzziņu rokasgrāmata
21
6 | Darbība
6.3 Darbības režīms un temperatūras iestatītais punkts
FunkcijaMērķis
Bezvadu LAN savienojumsIekārtas vadīšana, izmantojot viedierīces.
Kad. Noregulējiet sistēmas darbības režīmu un iestatiet temperatūru, kad vēlaties:
▪ sasildīt vai atdzesēt gaisu telpā,
▪ padot telpā gaisu bez sildīšanas vai dzesēšanas,
▪ samazināt mitrumu telpā.
Kas. Sistēmas darbība atkarībā no lietotāja veiktajiem iestatījumiem.
IestatījumsApraksts
Automātiskā darbība
Sistēma sasilda vai atdzesē gaisu telpā līdz
temperatūras iestatītajam punktam. Kad
nepieciešams, tā automātiski pārslēdzas no
dzesēšanas uz sildīšanu un otrādi.
Žāvēšana
Sildīšana
Sistēma samazina mitrumu telpā.
Sistēma sasilda gaisu telpā līdz temperatūras
iestatītajam punktam.
Dzesēšana
Sistēma atdzesē gaisu telpā līdz temperatūras
iestatītajam punktam.
Ventilators
Sistēma regulē tikai gaisa plūsmu (tās ātrumu un
virzienu).
Sistēma NEREGULĒ temperatūru.
Papildu informācija:
▪ Āra temperatūra. Sistēmas dzesēšanas vai sildīšanas jauda samazinās, kad āra
temperatūra ir pārāk augsta vai pārāk zema.
▪ Atkausēšanas operācija. Sildīšanas laikā ārējais bloks var apledot, un tad
samazinās sildīšanas jauda. Tādā gadījumā sistēma automātiski uzsāk
atkausēšanas operāciju, lai likvidētu apledojumu. Atkausēšanas laikā iekšējais
bloks NEPADOD telpā silto gaisu.
6.3.1 Iedarbināšana/apturēšana un temperatūras iestatīšana
Lietotāja uzziņu rokasgrāmata
22
: Iekārta darbojas
: Darbības režīms = automātiskais
: Darbības režīms = žāvēšana
: Darbības režīms = dzesēšana
: Darbības režīms = sildīšana
: Darbības režīms = tikai ventilācija
: Rāda uzdoto temperatūru.
1Nospiediet vienu vai vairākas reizes, lai izvēlētos darbības režīmu.
Rezultāts: Darbības režīms tiek iestatīts šādā secībā:
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
6 | Darbība
2Nospiediet lai iedarbinātu iekārtu.
Rezultāts: parādās LCD displejā. Daikin "acs" indikatora lampiņas krāsa
mainās atkarībā no darbības režīma. Skatiet "Daikin "acs" indikatora
lampiņa"[413].
3Nospiediet vai vienu vai vairākas reizes, lai pazeminātu vai
paaugstinātu temperatūru.
Dzesēšanas režīms Sildīšanas režīmsAutomātiska
18~32°C10~30°C18~30°C—
Ievērojiet! Žāvēšanas vai "tikai ventilācijas" režīmā nevar regulēt temperatūru.
4Nospiediet , lai pārtrauktu darbību.
Rezultāts: pazūd no LCD displeja. Daikin "acs" indikatora lampiņa nodziest.
6.4 Gaisa plūsmas ātrums
1Nospiediet , lai izvēlētos:
INFORMĀCIJA
▪ Ja bloks sasniedz uzdoto temperatūru dzesēšanas vai sildīšanas režīmā, tad
▪ Žāvēšanas režīmā NEVAR regulēt gaisa plūsmas ātruma iestatījumu.
▪ Gaisa plūsmas ātrums automātiskā gaisa plūsmas ātruma režīmā tiek iestatīts
"Žāvēšanas" vai
darbība
"tikai ventilācijas"
režīms
5 gaisa plūsmas ātruma līmeņi, no " " līdz " "
Automātiska gaisa plūsmas ātruma darbība
Iekšējā bloka klusā darbība. Kad gaisa plūsma iestatīta uz " ",
iekārta darbojas ar mazāku troksni.
ventilators pārtrauc darbību.
atbilstoši telpas temperatūrai; dažos gadījumos tas var būt zemāks nekā iekšējā
bloka klusajā režīmā, un, ja šajā laikā gaisa plūsmas ātrumu pārslēdz uz iekšējā
bloka kluso darbību, darbības troksnis var kļūt lielāks.
6.4.1 Gaisa plūsmas ātruma regulēšana
6.5 Gaisa plūsmas virziens
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
1Nospiediet , lai mainītu gaisa plūsmas iestatījumu šādi:
Kad. Regulē gaisa plūsmas virzienu pēc vajadzības.
Kas. Sistēma virza gaisa plūsmu atkarībā no lietotāja iestatījumiem.
Lietotāja uzziņu rokasgrāmata
23
6 | Darbība
a
IestatījumsDisplejsGaisa plūsmas virziens
Automātiska
vertikālā kustība
Horizontālā gaisa
plūsma
a Līstīšu kustības diapazons
UZMANĪBU!
▪ VIENMĒR izmantojiet lietotāja saskarnes ierīci, lai regulētu līstītes leņķi. Ja ar roku
mainīsiet leņķi, kad līstītes pārvietojas, jūs sabojāsiet mehānismu.
▪ Ievērojiet piesardzību, regulējot žalūzijas. Gaisa izplūdes atverē lielā ātrumā
griežas ventilators.
INFORMĀCIJA
Vertikālās automātiskās kustības gadījumā līstītes apstāsies augšējā stāvoklī, ja gaisa
plūsmas ātrums stipri samazināsies.
Horizontālo līstīšu kustība vai fiksēts stāvoklis.
[—]Vertikālo līstīšu (žalūziju) stāvokli iestata
manuāli.
6.5.1 Vertikālās gaisa plūsmas virziena regulēšana
1Nospiediet .
Rezultāts: parādās LCD displejā. Horizontālās līstītes sāk pārvietoties.
2Lai apturētu kustību noteiktā stāvoklī, nospiediet , kad līstītes sasniedz
vajadzīgo stāvokli.
Rezultāts: pazūd no LCD displeja. Līstīšu kustība tiek pārtraukta.
6.5.2 Restu (vertikālo žalūziju) regulēšana
1Pielāgojiet horizontālās līstītes, izmantojot lietotāja saskarnes ierīci, lai jūs
varētu viegli piekļūt vertikālo līstīšu izvirzījumiem.
2Satveriet šos izvirzījumus un nedaudz pabīdiet tos uz augšu.
3Turot tos, noregulējiet pa labi vai pa kreisi vēlamajā pozīcijā.
Lietotāja uzziņu rokasgrāmata
24
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
INFORMĀCIJA
Ja bloks ir uzstādīts telpas stūrī, restēm jābūt vērstām prom no sienas. Iekārta nav
pietiekami efektīva, ja siena aiztur gaisa plūsmu.
6.6 Gaisa izplūdes atveres izvēlēšanās
Izmantojiet šo funkciju, lai ļautu blokam automātiski izvēlēties, kuru gaisa izplūdes
atveri izmantot, vai arī iestatiet tikai augšējo gaisa izplūdi. Noklusējuma iestatījums
ir automātiska gaisa izplūdes atveres izvēle.
IestatījumsDisplejsGaisa plūsmas virziens
6 | Darbība
Automātiska gaisa
izplūdes atveres
izvēle
Tikai augšējā gaisa
izplūde
Bloks automātiski izvēlas labāko gaisa izplūdi
atkarībā no darbības režīma vai apstākļiem
telpā.
Gaisa plūsma ir iestatīta augšējai gaisa izplūdei
neatkarīgi no darbības režīma vai apstākļiem
telpā.
sasniedz iestatīto punktu
vai kopējais darbības
laiks augsta mitruma
apstākļos sasniedz
1stundu.
Kad iestatītā
temperatūra vēl NAV
sasniegta vai kopējais
darbības laiks augsta
mitruma apstākļos ir
mazāks par 1stundu.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Sildīšana, tikai
ventilācija
Žāvēšana,
dzesēšana,
sildīšana, tikai
ventilācija
Jebkurā situācijā
Jebkurā situācijā
Lietotāja uzziņu rokasgrāmata
25
6 | Darbība
(2 sec.)
6.6.1 Automātiskas gaisa izplūdes atveres izvēles vai tikai augšējās gaisa izplūdes iestatīšana
INFORMĀCIJA
▪ Žāvēšanas laikā gaisa plūsma nāk tikai no augšējās gaisa izplūdes atveres. Par
iestatījumu skatiet "6.3 Darbības režīms un temperatūras iestatītais
punkts"[422].
▪ Grīdas sildīšanas laikā gaisa plūsma nāk tikai no apakšējās gaisa izplūdes atveres.
Par iestatījumu skatiet "6.7 Grīdas sildīšana"[4 26]. Grīdas sildīšanu var iestatīt
tikai ar automātiskas gaisa izplūdes izvēles iestatījumu.
▪ Ja maināt iestatījumu no automātiskas gaisa izplūdes atveres izvēles uz augšējo
gaisa izplūdi tikai sildīšanas laikā, sildīšana tiek īslaicīgi apturēta, lai aizsargātu
bloku.
▪ Ja ir iestatīta tikai augšējā gaisa izplūde, dzesēšanas/sildīšanas spēja ir mazāka.
▪ Kamēr mainās gaisa izplūdes atveres izvēle, var dzirdēt slāpētāja kustības skaņu.
Priekšnoteikums: Noklusējuma iestatījums ir automātiska gaisa izplūdes atveres
izvēle.
1Sākuma ekrānā nospiediet vismaz uz 2sekundēm.
Rezultāts: Parādās atlases izvēlne. Mirgo izvēlnes numurs.
2Nospiediet vai , lai izvēlētos izvēlnes numuru .
3Nospiediet , lai ievadītu iestatījumu.
Rezultāts: Mirgo " ".
4Nospiediet vai , lai mainītu šo iestatījumu. " " = automātiska gaisa
izplūdes izvēle vai " " = tikai augšējā gaisa izplūde.
5Nospiediet , lai apstiprinātu atlasīto iestatījumu.
Rezultāts: Iestatījums ir mainīts.
Piezīme: Pēc 1minūtes displejā automātiski parādās noklusējuma ekrāns. Lai ātrāk
atgrieztos noklusējuma izvēlnē, nospiediet divas reizes.
6.7 Grīdas sildīšana
Lietotāja uzziņu rokasgrāmata
26
Šādi var efektīvi sasildīt lielas grīdas platības, aizverot augšējo gaisa izplūdes atveri
un palielinot gaisa izplūdes ātrumu, lai siltais gaiss sasniegtu tālāku grīdas virsmu.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Normāla darbībaGrīdas sildīšana
INFORMĀCIJA
▪ Grīdas sildīšanu var lietot tikai sildīšanas režīmā un ar automātiskas gaisa izplūdes
izvēles iestatījumu.
▪ Ja telpā ir zema temperatūra, varbūt telpu nevarēs pietiekami sasildīt.
6.7.1 Grīdas sildīšanas uzsākšana/apturēšana
Priekšnoteikums: Šo darbību var veikt tikai sildīšanas režīmā un ar automātiskas
gaisa izplūdes izvēles iestatījumu.
1Nospiediet .
6 | Darbība
Rezultāts: parādās LCD displejā, un darbība tiek uzsākta.
2Lai pārtrauktu darbību, nospiediet .
Rezultāts: pazūd no LCD, un darbība tiek pārtraukta.
6.8 Darbība "spēka" un "sildīšana plus" režīmos
6.8.1 "Spēka" režīms
Šis gaisa plūsmas režīms ātri palielina dzesēšanas/sildīšanas jaudu visos darbības
režīmos. Jums ir pieejama maksimālā jauda.
RežīmsGaisa plūsmas ātrums
Dzesēšana/sildīšana▪ Lai palielinātu dzesēšanas/sildīšanas
▪ Gaisa plūsmas ātrums tiek iestatīts
▪ Temperatūras un gaisa plūsmas
efektivitāti, tiek palielināta ārējā bloka
jauda.
maksimālajā līmenī.
iestatījumus NEVAR mainīt.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Žāvēšana▪ Temperatūras iestatījums tiek
pazemināts par 2,5°C.
▪ Gaisa plūsmas ātrums ir mazliet
palielināts.
Tikai ventilācijaGaisa plūsmas ātrums tiek iestatīts
maksimālajā līmenī.
Lietotāja uzziņu rokasgrāmata
27
6 | Darbība
6.8.2 Darbība "sildīšana plus" režīmā
INFORMĀCIJA
▪ "Spēka" režīmu NEVAR lietot kopā ar "sildīšanu plus", "grīdas sildīšanu",
"ekonomisko" režīmu un "ārējā bloka klusas darbības" režīmu. Ir spēkā režīms,
kurš izraudzīts kā pēdējais.
▪ "Spēka" režīms nepalielina bloka jaudu, ja tas jau darbojas ar maksimālo jaudu.
Šajā režīmā no bloka plūst siltāks gaiss. Gaisa plūsmas temperatūra ir augstāka nekā
normālas sildīšanas režīmā. Izmantojiet šo režīmu, kad jums nepieciešams vairāk
siltuma. Šāda darbība turpinās 30minūtes.
INFORMĀCIJA
▪ "Sildīšanu plus" var izmantot tikai sildīšanas režīmā.
▪ Ja telpā ir zema temperatūra, varbūt telpu nevarēs pietiekami sasildīt.
▪ NEDRĪKST ilgi uzturēties gaisa plūsmas ceļā.
▪ Pēc SILDĪŠANAS PLUS beigām atkarībā no iestatītās SILDĪŠANAS temperatūras ir
iespējama īslaicīga jaudas samazināšanās.
▪ Multisistēmā gaisa plūsmas temperatūra var būt nepietiekama.
6.8.3 "Spēka" un "sildīšanas plus" režīmu iedarbināšana/apturēšana
1Nospiediet vienu vai vairākas reizes, lai izvēlētos darbības režīmu.
Rezultāts: Iestatījumi mainās šādi.
DisplejsDarbība
"Spēka" režīms
"Sildīšana plus"
—Abas funkcijas izslēgtas
▪ "Spēka" režīms darbojas 20minūtes; pēc tam iekārta atgriežas iepriekš iestatītajā
režīmā.
▪ "Sildīšana plus" darbojas 30minūtes; pēc tam iekārta atgriežas iepriekš iestatītajā
režīmā.
2Lai pārtrauktu darbību, nospiediet un turiet , līdz abi simboli pazūd no LCD.
Piezīme: "Spēka" režīmu un "sildīšanu plus" var iestatīt tikai tad, kad iekārta
darbojas. Ja nospiež , darbība tiek atcelta; un pazūd no LCD.
Lietotāja uzziņu rokasgrāmata
28
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
6.9 "Ekonomiskais" un "Ārējā bloka klusās darbības" režīms
6.9.1 "Ekonomiskais" režīms
Šajā režīmā tiek nodrošināta efektīva darbība, vienlaikus ierobežojot maksimālo
elektroenerģijas patēriņu. Šis režīms ir noderīgs gadījumos, kad iekārta darbojas
paralēli vairākām citām elektroierīcēm un ir iespējama kopējā pieļaujamā jaudas
patēriņa pārsniegšana.
INFORMĀCIJA
▪ "Spēka", "sildīšanas plus", "grīdas sildīšanas" un "ekonomisko" režīmu NEVAR
lietot vienlaicīgi. Ir spēkā režīms, kurš izraudzīts kā pēdējais.
▪ "Ekonomiskais" režīms ir pieejama tikai automātiskajā, dzesēšanas, sildīšanas un
žāvēšanas režīmā.
▪ "Ekonomiskajā" režīmā samazinās ārējā bloka elektroenerģijas patēriņš, jo tiek
ierobežots kompresora griešanās ātrums. Ja enerģijas patēriņš jau ir zems, tad
elektrības patēriņš "ekonomiskajā" režīmā NESAMAZINĀS.
6.9.2 Ārējā bloka klusās darbības režīms
6 | Darbība
Izmantojiet "Ārējā bloka klusās darbības" režīmu, kad vēlaties samazināt ārējā bloka
trokšņa līmeni. Piemērs: Naktī.
režīmu NEVAR lietot vienlaicīgi. Ir spēkā režīms, kurš izraudzīts kā pēdējais.
▪ "Ārējā bloka klusas darbības" režīms ir pieejams tikai automātiskajā, dzesēšanas
un sildīšanas režīmā.
▪ Ārējā bloka klusās darbības režīmā tiek ierobežots kompresora griešanās ātrums.
Ja kompresora ātrums jau ir zems, tad ārējā bloka klusās darbības režīms
NESAMAZINA kompresora griešanās ātrumu vēl vairāk.
6.9.3 "Ekonomiskā" un "Ārējā bloka klusās darbības" režīma ieslēgšana/izslēgšana
1Nospiediet vienu vai vairākas reizes.
Rezultāts: Iestatījumi mainās šādi.
IndikācijaDarbība
"Ekonomiskais" režīms
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Ārējais bloks kluss
+"Ekonomiskais" režīms un ārējā bloka
klusā darbība
—Abas funkcijas izslēgtas
2Lai pārtrauktu darbību, nospiediet un turiet , līdz abi simboli pazūd no
LCD.
Piezīme: "Ekonomisko" režīmu var iestatīt tikai tad, kad iekārta darbojas. Ja nospiež
, tad šis iestatījums tiek atcelts un pazūd no LCD.
Lietotāja uzziņu rokasgrāmata
29
6 | Darbība
6.10 "Flash Streamer" darbība (gaisa attīrīšana)
6.10.1 "Flash Streamer" darbības (gaisa attīrīšana) palaišana/apturēšana
Piezīme: paliek LCD arī pēc tam, kad izslēdzat iekārtu ar lietotāja saskarnes
ierīces vai iekšējā bloka ON/OFF slēdzi.
INFORMĀCIJA
▪ Blokā tiek ģenerēta elektronu plūsma, kas pārvietojas lielā ātrumā, lai
nodrošinātu iekārtas darbību.
▪ Streamer izlāde var radīt sprakšķēšanu.
▪ Ja gaisa plūsma kļūst vāja, Streamer izlāde var uz laiku tikt pārtraukta, lai novērstu
ozona smaržu.
Priekšnoteikums: Pārliecinieties, ka iekārta darbojas (lietotāja saskarnes ierīces
LCD tiek rādīts ).
1Nospiediet .
Rezultāts: parādās LCD displejā, un sākas gaisa attīrīšana telpā, kad iekārta
darbojas.
2Lai pārtrauktu darbību, nospiediet .
Rezultāts: pazūd no LCD, un darbība tiek pārtraukta.
INFORMĀCIJA
▪ Varat iestatīt "Flash Streamer" darbību, kad ierīce ir ieslēgta vai izslēgta, bet
darbība sākas tikai tad, kad iekārta darbojas.
▪ Ja iestatīšanu veic, kad iekārta NEDARBOJAS, lietotāja interfeisa ierīces LCD
displejā tiek parādīts , bet darbība NESĀKAS.
6.11 Ieslēgšanas/izslēgšanas taimera darbība
Taimera funkcija nodrošina automātisku gaisa kondicionētāja ieslēgšanu un
izslēgšanu naktī vai no rīta. Varat arī kombinēt izslēgšanas un ieslēgšanas taimeru
funkcijas.
Ir divi IESL/IZSL taimera iestatījuma veidi:
▪ 24 stundu pulksteņa IESL/IZSL taimeris (pēc noklusējuma). Iekārta pārtrauks/
sāks darboties noteiktajā laikā. Piemērs: IESL taimeris ir iestatīts uz 13:30, iekārta
sāks darboties pulksten 13:30.
Lietotāja uzziņu rokasgrāmata
30
▪ 12 stundu pulksteņa IESL/IZSL taimeris. Iekārta sāks/pārtrauks darboties pēc
noteiktā stundu skaita. Piemērs: IESL taimeris ir pulksten 10:30 iestatīts uz
3stundām, iekārta sāks darboties pulksten 13:30.
Piezīme: Ir iespējams kombinēt abus taimera iestatījumu veidus.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
INFORMĀCIJA
Taimera programmēšana jāveic no jauna šādos gadījumos:
▪ Ja nostrādājis automātiskais drošinātājs un izslēdzis iekārtu.
▪ Ja bijis elektroenerģijas padeves pārtraukums.
▪ Pēc bateriju nomainīšanas lietotāja saskarnes ierīcē.
INFORMĀCIJA
Pulkstenis ir JĀIESTATA manuāli pirms taimera funkciju izmantošanas. Sk."Pulksteņa
iestatīšana"[418].
6.11.1 24 stundu pulksteņa IESL/IZSL taimera iestatījums
Izslēgšanas taimera režīma ieslēgšana/izslēgšana
1Nospiediet , lai ieslēgtu.
Rezultāts: parādās LCD displejā, un mirgo. un nedēļas diena
pazūd no LCD.
6 | Darbība
2Nospiediet vai , lai mainītu laika iestatījumu.
3Nospiediet vēlreiz.
Rezultāts: un iestatītais laiks parādās LCD displejā. Daikin "acs" spīd oranžā
krāsā.
INFORMĀCIJA
Ik reizi, kad nospiež vai , laika iestatījums mainās uz priekšu par 10minūtēm.
Nospiediet un turiet pogu, lai ātri mainītu iestatījumu.
4Lai atceltu taimeri, nospiediet .
Rezultāts: Iestatītais laiks un pazūd no LCD. un nedēļas diena parādās LCD
displejā. Daikin "acs" pārstāj spīdēt oranžā krāsā.
Ieslēgšanas taimera režīma ieslēgšana/izslēgšana
1Nospiediet , lai ieslēgtu.
Rezultāts: parādās LCD displejā, un mirgo. un nedēļas diena
pazūd no LCD.
2Nospiediet vai , lai mainītu laika iestatījumu.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
3Nospiediet vēlreiz.
Rezultāts: un iestatītais laiks parādās LCD displejā. Daikin "acs" spīd oranžā
krāsā.
INFORMĀCIJA
Ik reizi, kad nospiež vai , laika iestatījums mainās uz priekšu par 10minūtēm.
Nospiediet un turiet pogu, lai ātri mainītu iestatījumu.
Lietotāja uzziņu rokasgrāmata
31
6 | Darbība
4Lai atceltu taimeri, nospiediet .
Rezultāts: Iestatītais laiks un pazūd no LCD. un nedēļas diena parādās LCD
displejā. Daikin "acs" pārstāj spīdēt oranžā krāsā.

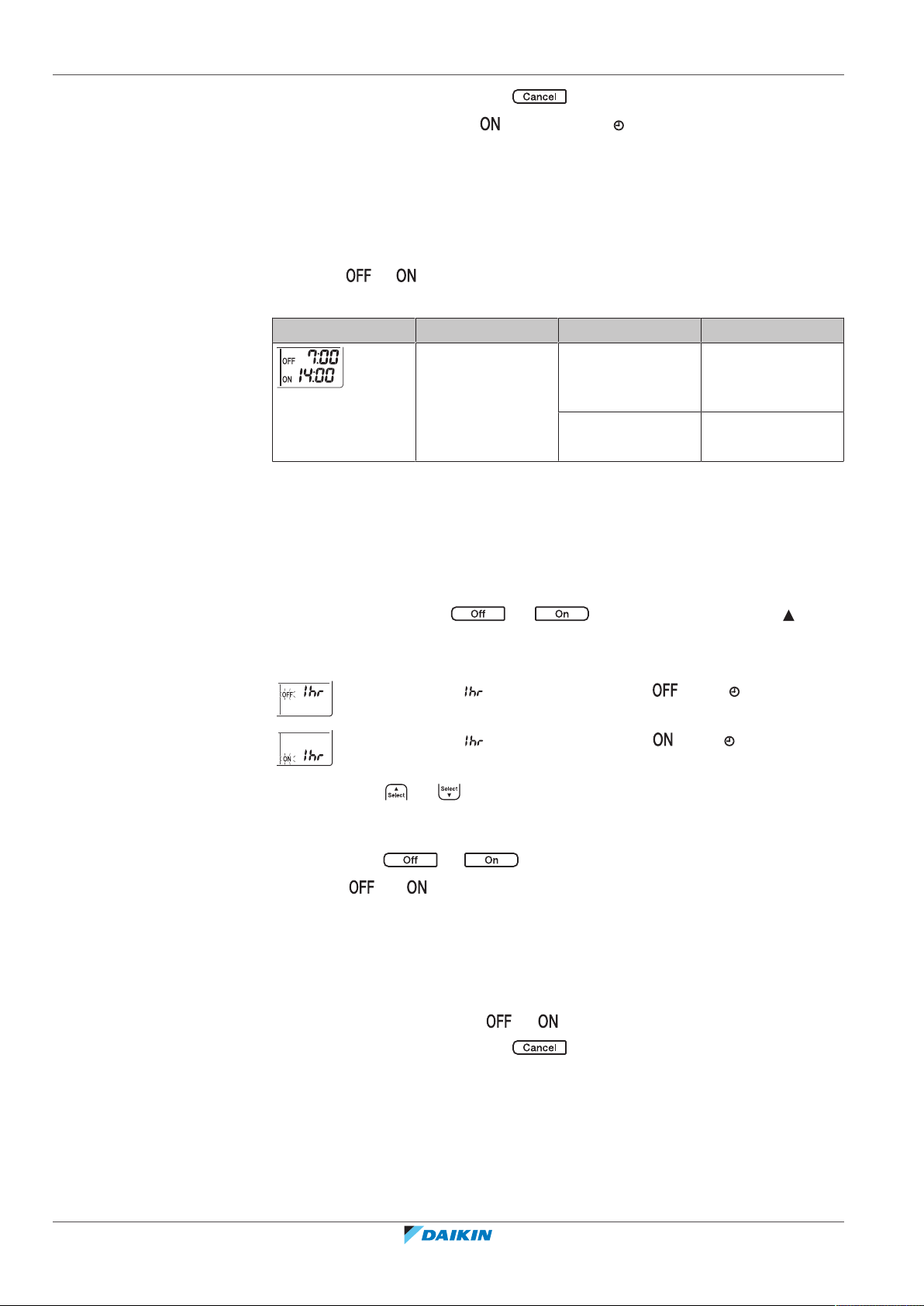

Izslēgšanas taimera un ieslēgšanas taimera kombinācija
1Lai iestatītu šos taimerus, skatiet "Izslēgšanas taimera režīma ieslēgšana/
izslēgšana"[431] un "Ieslēgšanas taimera režīma ieslēgšana/
izslēgšana"[431].
Rezultāts: un parādās LCD displejā.
Piemērs:
DisplejsPašreizējais laiksIestatīt, kad…Darbība
6:00iekārta darbojas.Pārtrauc darboties
7:00 un sāk
darboties 14:00.
Piezīme: Ja taimera iestatījums ir aktivizēts, tad LCD displejā NETIEK rādīts pareizs
laiks.
1Nospiediet un turiet vai apmēram 5sekundes; kad mirgo,
atlaidiet pogu.
Rezultāts:
IZSL taimerim parādās LCD displejā un mirgo, un nedēļas
diena pazūd no LCD.
IESL taimerim parādās LCD displejā un mirgo. un nedēļas
diena pazūd no LCD.
2Nospiediet vai , lai mainītu laika iestatījumu. Taimeri var iestatīt no 1
līdz 12 stundām. Katra pogas nospiešanas reize palielina vai samazina laika
iestatījumu par 1stundu.
3Nospiediet vai , lai apstiprinātu iestatījumu.
iekārta
NEDARBOJAS.
Sāk darboties
14:00.
Taimera indikācijas režīmu kombinācija
Lietotāja uzziņu rokasgrāmata
32
Rezultāts: vai un iestatītais laiks parādās LCD displejā. Daikin "acs" spīd
oranžā krāsā. LCD displejā parādītais laiks automātiski tiks samazināts par 1 stundu
līdz ar katru aizritējušo stundu.
Piemērs: Ja IZSL taimeris ir iestatīts uz 3stundām, parādītais laiks mainīsies šādi:
3hr → 2hr → 1hr → tukšs (IZSL)
4Lai mainītu iestatījumu atpakaļ uz 24 stundu IZSL/IESL taimeri, sākuma ekrānā
atkārtojiet 1.darbību, kad vai NEMIRGO.
5Lai atceltu taimeri, nospiediet .
IZSL taimerim un IESL taimerim vienlaikus var izmantot dažādus indikācijas režīmus
(24stundu un 12stundu atpakaļskaitīšanas IZSL/IESL taimeri).
1Par iestatīšanu skatiet "Izslēgšanas taimera režīma ieslēgšana/
izslēgšana" [4 31], "Ieslēgšanas taimera režīma ieslēgšana/izslēgšana" [4 31]
un "IESL/IZSL taimera atpakaļskaitīšanas iedarbināšana/apturēšana"[432].
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Piemērs:
6:008:3017:30
25°C27°C25°C
22:00
1234
ONOFFONOFF
6:008:3017:30
25°C27°C25°C
22:00
1234
ONOFFONOFF
8:00 10:0019:00 21:00
27°C27°C25°C
ONOFFOFFON
1234
DisplejsPašreizējais laiksIestatīt, kad…Darbība
Piezīme: Ja taimera iestatījums ir aktivizēts, tad LCD displejā NETIEK rādīts
pašreizējais laiks.
6.12 Nedēļas taimera darbība
INFORMĀCIJA
Nelietojiet nedēļas taimera iestatījumu reizē ar Daikin Residential Controller lietotnes
grafika taimeri. Abi iestatījumi ir neatkarīgi viens no otra. Lietojiet tikai vienu no tiem.
6 | Darbība
22:00iekārta darbojas.▪ Apstājas plkst.
1:00 (3 stundas
pēc pašreizējā
laika)
▪ Sāk darboties
6:00. (8 stundas
pēc pašreizējā
laika)
Šajā režīmā varat saglabāt katrai nedēļas dienai maksimāli 4 taimera iestatījumus.
Piemērs: Nosakiet iestatījumus no pirmdienas līdz piektdienai un atšķirīgu
iestatījumu nedēļas nogalei.
Nedēļas dienaIestatījumu piemērs
Pirmdiena
▪ Nosakiet maksimāli
4iestatījumus.
Otrdiena– piektdiena
▪ Izmantojiet kopēšanas
funkciju, ja iestatījumi ir tādi
paši kā pirmdien.
Sestdiena
—
▪ Nav taimera iestatījumu
Svētdiena
▪ Nosakiet maksimāli
4iestatījumus.
▪ Iestatījums "IESL.-IESL.-IESL.-IESL.". Ļauj ieplānot darbības režīmu un iestatīt
temperatūru.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
▪ Iestatījums "IZSL.-IZSL.-IZSL.-IZSL.". Katrai dienai var iestatīt tikai izslēgšanas
laiku.
Piezīme: Pārliecinieties, ka lietotāja saskarnes ierīce ir pavērsta iekšējā bloka
virzienā un ka nedēļas taimera iestatīšanas laikā ir dzirdama skaņa, kas apstiprina
signāla uztveršanu.
INFORMĀCIJA
Pulkstenis ir JĀIESTATA manuāli pirms taimera funkciju izmantošanas. Sk."Pulksteņa
iestatīšana"[418].
Lietotāja uzziņu rokasgrāmata
33
6 | Darbība
6.12.1 Nedēļas taimera darbības iestatīšana
INFORMĀCIJA
▪ Nedēļas taimeri un ieslēgšanas/izslēgšanas taimeri NEVAR lietot vienlaikus.
Ieslēgšanas/izslēgšanas taimera darbībai ir priekšroka. Nedēļas taimeris pāriet
gaidīšanas režīmā, pazūd no LCD displeja. Kad ieslēgšanas/izslēgšanas
taimera darbība ir galā, aktivizējas nedēļas taimeris.
▪ Ar nedēļas taimeri var iestatīt nedēļas dienu, ieslēgšanas/izslēgšanas taimera
režīmu, laiku un temperatūru (tikai ieslēgšanas taimerim). Pārējo iestatījumu
pamatā ir iepriekšējais ieslēgšanas taimera iestatījums.
1Nospiediet .
Rezultāts: Displejā parādās nedēļas diena un šīs dienas rezervācijas numurs.
2Nospiediet vai , lai atlasītu nedēļas dienu un rezervācijas numuru.
3Nospiediet .
Rezultāts: Nedēļas diena ir iestatīta. un mirgo.
4Nospiediet vai , lai atlasītu režīmu.
Rezultāts: Iestatījumi mainās šādi:
IndikācijaFunkcija
Ieslēgšanas taimeris
Izslēgšanas taimeris
TukšsDzēš rezervāciju
5Nospiediet .
Rezultāts: Ieslēgšanas/izslēgšanas taimera darbība ir iestatīta. un
mirgo laika rādījums.
Piezīme: Nospiediet , lai atgrieztos iepriekšējā izvēlnē. Ja izvēlaties
iestatījumu "tukšs", tad pārejiet 9.posmā.
6Nospiediet vai , lai iestatītu laiku. Laiku var iestatīt 0:00~23:50 ar
10minūšu soli.
Lietotāja uzziņu rokasgrāmata
34
7Nospiediet .
Rezultāts: Laiks ir iestatīts, un temperatūras rādījums mirgo.
Piezīme: Nospiediet , lai atgrieztos iepriekšējā izvēlnē. Ja izvēlas izslēgšanas
taimeri, tad pāriet 9.posmā.
8Nospiediet vai , lai atlasītu vajadzīgo temperatūru.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
6 | Darbība
Piezīme: Nedēļas taimerim uzdotā temperatūra tiek rādīta tikai tad, kad ir ieslēgts
nedēļas taimera iestatījumu režīms.
INFORMĀCIJA
Temperatūru var iestatīt uz 10~32°C lietotāja saskarnē, tomēr:
▪ dzesēšanas un automātiskās darbības režīmā bloks darbojas vismaz ar 18°C pat
tad, ja tas ir iestatīts uz 10~17°C;
▪ sildīšanas un automātiskās darbības režīmā bloks darbosies maksimāli ar 30°C pat
tad, ja tas ir iestatīts uz 31~32°C.
9Nospiediet .
Rezultāts: Temperatūru un laiku iestata ieslēgšanas taimerim. Laiku iestata
izslēgšanas taimerim. Daikin "acs" spīd oranžā krāsā.
Rezultāts: Parādās jauna rezervācijas izvēlne.
10 Atkārtojiet iepriekš aprakstīto procedūru, lai veiktu citu rezervāciju, vai
nospiediet , lai pabeigtu iestatīšanu.
Rezultāts: parādās LCD displejā.
Piezīme: Dienas rezervācijas iestatījumus var pārkopēt citā dienā.
Skatīt"Rezervāciju kopēšana"[435].
6.12.2 Rezervāciju kopēšana
Rezervācijas iestatījumus var pārkopēt citā dienā. Tiks pārkopēti visi atlasītās
nedēļas dienas rezervācijas iestatījumi.
1Nospiediet .
2Nospiediet vai , lai izvēlētos pārkopējamo nedēļu.
3Nospiediet .
Rezultāts: Tiks pārkopēti atlasītās nedēļas dienas rezervācijas iestatījumi.
4Nospiediet vai , lai izvēlētos nedēļas mērķa dienu.
5Nospiediet .
Rezultāts: Visa rezervācija tiek pārkopēta uz norādīto dienu, un Daikin "acs" spīd
oranžā krāsā.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Piezīme: Atkārtojiet procedūru, lai pārkopētu vēl citā dienā.
6Nospiediet , lai pabeigtu iestatīšanu.
Rezultāts: parādās LCD displejā.
Lietotāja uzziņu rokasgrāmata
35
6 | Darbība
6.12.3 Rezervāciju apstiprināšana
6.12.4 Nedēļas taimera darbības deaktivēšana un aktivizēšana
Piezīme: Par rezervācijas iestatījumu mainīšanu pēc kopēšanas skatiet "Nedēļas
taimera darbības iestatīšana"[434].
Varat apstiprināt, kad esat iestatījis visas vajadzīgās rezervācijas.
1Nospiediet .
Rezultāts: Displejā parādās nedēļas diena un šīs dienas rezervācijas numurs.
2Nospiediet vai , lai atlasītu nedēļas dienu un apstiprināmās rezervācijas
numuru, kā arī pārlūkotu detalizētu rezervācijas informāciju.
Piezīme: Lai mainītu rezervāciju iestatījumu, sk. "Nedēļas taimera darbības
iestatīšana"[434].
3Nospiediet , lai izietu no apstiprināšanas režīma.
1Lai atspējotu nedēļas taimeri, nospiediet , kad parādās LCD
displejā.
Rezultāts: pazūd no LCD, un Daikin "acs" pārstāj spīdēt oranžā krāsā.
2Lai atkal iespējotu nedēļas taimeri, vēlreiz nospiediet .
Rezultāts: Ieslēgsies pēdējais iestatītais rezervācijas režīms.
6.12.5 Rezervācijas dzēšana
Atsevišķas rezervācijas dzēšana
Izmantojiet šo funkciju, kad vēlaties dzēst atsevišķas rezervācijas iestatījumu.
1Nospiediet .
Rezultāts: Displejā parādās nedēļas diena un rezervācijas numurs.
2Nospiediet vai , lai atlasītu dzēšamo nedēļas dienu.
3Nospiediet .
Rezultāts: , un mirgo.
4Nospiediet vai un atlasiet "tukšs".
Rezultāts: Iestatījumi mainās šādi:
Katras nedēļas dienas rezervācijas dzēšana
Lietotāja uzziņu rokasgrāmata
36
5Nospiediet .
Rezultāts: Norādītā rezervācija ir izdzēsta.
6Nospiediet , lai aizvērtu izvēlni.
Rezultāts: Pārējās rezervācijas ir iespējotas.
Izmantojiet šo funkciju, kad vēlaties dzēst visus rezervācijas iestatījumus noteiktai
nedēļas dienai. Šo funkciju var izmantot apstiprināšanas vai iestatīšanas režīmā.
1Nospiediet .
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
2Nospiediet vai , lai atlasītu dzēšamo nedēļas dienu.
a
b
3Nospiediet un turiet apmēram 5sekundes.
Rezultāts: Visas rezervācijas norādītajā dienā tiek izdzēstas.
4Nospiediet , lai aizvērtu izvēlni.
Rezultāts: Pārējās rezervācijas ir iespējotas.
Visu rezervāciju dzēšana
Izmantojiet šo funkciju, kad vēlaties dzēst visas rezervācijas uzreiz visās nedēļas
dienās. Šo funkciju NEVAR izmantot iestatīšanas režīmā.
1Nospiediet un turiet apmēram 5 sekundes, kad displejā ir
noklusējuma izvēlne.
Rezultāts: Visas rezervācijas tiek dzēstas.
6.13 Bezvadu LAN savienojums
Klienta pienākums ir nodrošināt tālāk minēto:
▪ Viedtālrunis vai planšete ar minimāli atbalstīto Android vai iOS versiju, kas
▪ Interneta pieslēgums un sakaru ierīce, piemēram, modems, maršrutētājs u.tml.
▪ Bezvadu LAN piekļuves punkts
▪ Uzstādīta bezmaksas lietotne Daikin Residential Controller.
Piezīme: Ja nepieciešams, tad SSID numurs un KEY ir atrodami uz bloka. Iekārta tiek
piegādāta ar papildu uzlīmi ar SSID numuru un paroli, kas piestiprināta pie korpusa.
a Uzlīme ar SSID numuru, paroli un KEY
b Papildu uzlīme ar SSID numuru, paroli un KEY
6.13.1 Bezvadu LAN lietošanas drošības noteikumi
NEDRĪKST lietot blakus:
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
▪ Medicīnas iekārtām. Piemēram, blakus cilvēkiem, kam ir sirds stimulators, vai
blakus defibrilatoram. Šis izstrādājums var izraisīt elektromagnētiskus
traucējumus.
▪ Iekārtām ar automātisku vadību. Piemēram, blakus automātiskām durvīm vai
ugunsdrošības signalizācijas ierīcēm. Izstrādājums var izraisīt minēto ierīču
darbības traucējumus.
▪ Mikroviļņu krāsnij. Tā var traucēt bezvadu LAN sakarus.
Rezultāts: Ja savienojums ir veiksmīgi izveidots, Daikin "acs" krāsa mainās no zilas
uz daļēji zaļu.
Lietotāja uzziņu rokasgrāmata
39
6 | Darbība
(5 sec.)
2×
(5 sec.)
2×
INFORMĀCIJA
Ja nav iespējams izveidot savienojumu ar maršrutētāju, mēģiniet izmantot procedūru
"Savienojuma izveidošana, izmantojot SSID un ATSLĒGAS numuru"[440].
5Nospiediet , lai aizvērtu šo izvēlni.
Rezultāts: Displejā atkal parādās sākuma ekrāns.
Savienojuma izveidošana, izmantojot SSID un ATSLĒGAS numuru
1Sākuma ekrānā nospiediet un vismaz 5 sekundes turiet , kad iekārta
nedarbojas.
Rezultāts: SP parādās displejā. mirgo.
2Nospiediet divreiz, lai pārietu SP izvēlnē uz .
3Nospiediet , lai apstiprinātu izvēli.
Rezultāts: mirgo. Daikin "acs" krāsa mainās no sarkanas uz daļēji zaļu.
4Atveriet lietotni Daikin Residential Controller savā viedierīcē un rīkojieties
saskaņā ar ekrānā sniegtajiem norādījumiem.
Rezultāts: Ja savienojums ir veiksmīgi izveidots, Daikin "acs" krāsa mainās no zilas
uz daļēji zaļu.
5Savienojiet savu viedierīci ar to pašu mājas tīklu, ar kuru ir savienota iekārta.
6Nospiediet , lai aizvērtu šo izvēlni.
Rezultāts: Displejā atkal parādās sākuma ekrāns.
Savienojuma rūpnīcas iestatījumu atiestate
Savienojuma rūpnīcas iestatījumu atiestate jāveic, ja vēlaties:
▪ atvienot bezvadu LAN un sakaru ierīci, piemēram, maršrutētāju, vai viedierīci,
▪ atkārtoti veikt iestatīšanu, ja savienojums nav izdevies.
1Sākuma ekrānā nospiediet un vismaz 5 sekundes turiet , kad iekārta
nedarbojas.
Rezultāts: SP parādās displejā. mirgo.
2Nospiediet divreiz, lai pārietu SP izvēlnē uz .
Bezvadu LAN savienojuma izslēgšana
Lietotāja uzziņu rokasgrāmata
40
3Nospiediet vismaz uz 2sekundēm, lai apstiprinātu izvēli.
Rezultāts: mirgo. Tiek atjaunots rūpnīcas noklusējuma iestatījums.
4Nospiediet , lai aizvērtu šo izvēlni.
Rezultāts: Displejā atkal parādās sākuma ekrāns.
Ja vēlaties izslēgt bezvadu savienojuma funkciju:
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
1Sākuma ekrānā nospiediet un vismaz 5 sekundes turiet , kad iekārta
(5 sec.)
1×
A
BC
nedarbojas.
Rezultāts: SP parādās displejā. mirgo.
2Nospiediet , lai pārietu SP izvēlnē uz .
3Nospiediet vismaz uz 2sekundēm, lai apstiprinātu izvēli.
Rezultāts: mirgo. Savienojums ir izslēgts.
4Nospiediet , lai aizvērtu šo izvēlni.
Rezultāts: Displejā atkal parādās sākuma ekrāns.
6.14 Par multisistēmu
Multisistēmā 1 āra bloks ir savienots ar vairākiem iekšējiem blokiem. Piemērs:
6 | Darbība
6.14.1 Prioritāras telpas iestatīšana
Prioritārās telpas iestatīšanu nepieciešams ieprogrammēt iekārtas uzstādīšanas
laikā. Konsultējieties ar izplatītāju, lai saņemtu palīdzību.
Ja prioritārās telpas iestatījums nav aktīvs vai tā nav
Kad darbojas vairāk nekā 1 iekšējais bloks, prioritāte tiek piešķirta blokam, kuru
ieslēdz pirmo. Iestatiet citus blokus tajā pašā darbības režīmā. Pretējā gadījumā tie
pārslēgsies gaidīšanas režīmā, un Daikin "acs" lampiņa mirgos (tas NENORĀDA
darbības traucējumu).
Izņēmumi: Ja pirmajam ieslēgtajam blokam tiek iestatīts tikai ventilācijas režīms
un tad otrā telpā tiek iestatīts sildīšanas režīms, prioritāte tiks piešķirta blokam,
kurš darbojas sildīšanas režīmā. Pirmais bloks pāries gaidīšanas režīmā, un Daikin
"acs" lapiņa mirgos.
INFORMĀCIJA
▪ Vienlaicīgi var izmantot dzesēšanas, žāvēšanas un "tikai ventilācijas" darbības
režīmus.
▪ Automātiskajā režīmā bloks automātiski izvēlas dzesēšanu vai sildīšanu atkarībā
no telpas temperatūras un temperatūras iestatījuma. Ja visiem blokiem ir izvēlēts
automātiskais darbības režīms, visi bloki darbosies pirmā ieslēgtā bloka režīmā.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Lietotāja uzziņu rokasgrāmata
41
6 | Darbība
Prioritāte, kad izmanto "Ārējā bloka klusās darbības" režīmu
Skatīt"Ārējā bloka klusās darbības režīms"[429].
1Izmantojot bloku lietotāja saskarnes ierīces, iestatiet "Ārējā bloka klusās
darbības" režīmu visās telpās.
2Lai atceltu "Ārējā bloka klusās darbības" režīmu, varat ar lietotāja interfeisa
ierīci 1 telpā apturēt darbību.
Rezultāts: Darbība tiks pārtraukta visās telpās. paliks citu lietotāja
saskarnes ierīču displejos.
3Lai noņemtu šo simbolu citu lietotāja saskarnes ierīču displejos, pārtrauciet
ārējā bloka kluso darbību katrā telpā atsevišķi.
Rezultāts: Simbols pazudīs.
Kad prioritārās telpas iestatījums ir aktīvs
Katrā telpā varat izvēlēties atšķirīgu darbības režīmu.
Piemērs: A telpai ir prioritāte, tur ir izvēlēts dzesēšanas režīms.
Darbības režīms telpās B unCTelpu B un C statuss
Dzesēšana, žāvēšana vai tikai
Tiek saglabāts pašreizējais darbības režīms
ventilācija
SildīšanaGaidīšanas režīms. Darbība tiek atsākta, kad
bloks telpā A pārstāj darboties.
Automātiskā darbībaJa dzesēšanas režīms turpinās. Ja sildīšanas
bloki pārslēdzas gaidīšanas režīmā. Darbība
tiek atsākta, kad bloks telpā A pārstāj
darboties.
Prioritāte, izmantojot "spēka" režīmu
Piemērs: A telpai ir prioritāte. Telpās B un C bloki darbojas.
1Iestatiet "spēka" režīmu telpā A.
Rezultāts: Tiek palielināta jauda telpā A. Dzesēšanas vai sildīšanas efektivitāte
telpās B un C var nedaudz samazināties.
Prioritāte, kad izmanto "Ārējā bloka klusās darbības" režīmu
Piemērs: A telpai ir prioritāte.
2Iestatiet "Ārējā bloka klusās darbības" režīmu vienam blokam.
Rezultāts: Visi bloki uzreiz pāriet "Ārējā bloka klusās darbības" režīmā.
6.14.2 Klusais nakts režīms
6.14.3 Dzesēšanas/sildīšanas režīma bloķēšana multisistēmā
Lietotāja uzziņu rokasgrāmata
42
Klusā nakts darbības režīma iestatīšanu nepieciešams ieprogrammēt uzstādīšanas
laikā. Konsultējieties ar izplatītāju, lai saņemtu palīdzību. Šis režīms naktī samazina
ārējā bloka darbības troksni, samazinot dzesēšanas efektivitāti.
Klusais nakts režīms automātiski ieslēdzas, kad temperatūra samazinās ≥5°C zemāk
par attiecīgajā dienā reģistrēto augstāko temperatūru.
Dzesēšanas/sildīšanas režīma bloķēšanu var iestatīt, izmantojot multisistēmas ārējo
bloku. Konsultējieties ar izplatītāju, lai saņemtu palīdzību. Dzesēšanas/sildīšanas
režīma bloķēšana piespiedu kārtā pārslēdz iekārtu vai nu dzesēšanas, vai sildīšanas
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
6 | Darbība
režīmā. Iespējojiet šo funkciju, ja vēlaties visus multisistēmā savienotos iekšējos
blokus iestatīt vienā darbības režīmā.
INFORMĀCIJA
Dzesēšanas/sildīšanas režīma bloķēšanu NEVAR iespējot vienlaicīgi ar prioritārās
telpas iestatījumu.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Lietotāja uzziņu rokasgrāmata
43
7 | Enerģijas taupīšana un optimāla darbināšana
7 Enerģijas taupīšana un optimāla darbināšana
INFORMĀCIJA
▪ Pat tad, ja bloks ir izslēgts, tas patērē elektroenerģiju.
▪ Kad pēc pārtraukuma tiek atjaunota elektrības padeve, iekārta sāk darboties
iepriekš iestatītajā režīmā.
UZMANĪBU!
Gaisa plūsmu NEDRĪKST vērst uz maziem bērniem, augiem vai mājdzīvniekiem.
BRĪDINĀJUMS
NEDRĪKST novietot zem iekšējā un/vai ārējā bloka nekādus priekšmetus, kuri var
samirkt. Pretējā gadījumā mitruma kondensācija uz bloka vai aukstumaģenta
cauruļvadiem, gaisa filtra aizsērēšana vai drenāžas nosprostošanās var izraisīt ūdens
pilēšanu, kas, savukārt, var notraipīt vai sabojāt zem bloka novietotos priekšmetus.
BRĪDINĀJUMS
Gaisa kondicionētāja tuvumā NEDRĪKST novietot viegli uzliesmojoša aerosola
baloniņu un NEDRĪKST lietot šādus aerosolus bloka tuvumā. Tas var izraisīt
ugunsgrēku.
UZMANĪBU!
NEDARBINIET iekārtu, kad telpā izmantojat izsmidzināmu insekticīdu. Ķīmiskās vielas
var uzkrāties blokā un apdraudēt sevišķi jutīgu cilvēku veselību.
Ievērojiet šādus drošības pasākumus, lai nodrošinātu pareizu sistēmas darbību.
▪ Dzesēšanas laikā aizsedziet logus ar aizkariem vai žalūzijām, lai neļautu spilgtai
saulei iespīdēt telpā.
▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt ventilācijas atveres.
▪ Bieži vēdiniet. Biežas lietošanas gadījumā nepieciešams pievērst īpašu uzmanību
vēdināšanai.
▪ Aizveriet durvis un logus. Ja durvis un logi ir vaļā, tad gaiss izplūst no telpas,
tādējādi samazinot dzesēšanas vai sildīšanas efektivitāti.
▪ NEDRĪKST par daudz atdzesēt vai sasildīt telpu. Lai taupītu enerģiju, neiestatiet
pārāk augstu vai pārāk zemu temperatūru.
▪ NEDRĪKST novietot priekšmetus pie iekārtas gaisa ieplūdes vai izplūdes atveres.
Tādā gadījumā iekārta sliktāk sildīs/dzesēs vai vispār pārtrauks darboties.
▪ Izslēdziet tīkla slēdzi, ja iekārta ilgāku laiku NETIEK darbināta. Ja slēdzis ir ieslēgts,
iekārta patērē elektrību. Lai garantētu netraucētu iekārtas darbību, ieslēdziet
tīkla slēdzi 6 stundas pirms iekārtas iedarbināšanas.
▪ Ūdens kondensējas, ja mitrums pārsniedz 80% vai tiek nosprostota drenāžas
izplūde.
Lietotāja uzziņu rokasgrāmata
44
▪ Pareizi noregulējiet temperatūru, lai būtu patīkami uzturēties telpā. Nav
ieteicama pārāk intensīva sildīšana vai dzesēšana. Ņemiet vērā, ka iestatītās
temperatūras sasniegšanai telpā var būt nepieciešams laiks. Apsveriet iespēju
izmantot taimera iestatījumu iespējas.
▪ Regulējiet gaisa plūsmas virzienu, lai nepieļautu aukstā gaisa uzkrāšanos pie
grīdas un siltā gaisa uzkrāšanos pie griestiem. (uz augšu, griestu virzienā, kad
dzesē vai žāvē, un uz leju, kad silda)
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
7 | Enerģijas taupīšana un optimāla darbināšana
▪ Nepieļaujiet tiešu gaisa plūsmu uz cilvēkiem telpā.
▪ Darbiniet iekārtu ieteicamajā temperatūras diapazonā (26~28°C dzesēšanai un
20~24°C sildīšanai), lai taupītu elektroenerģiju.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Lietotāja uzziņu rokasgrāmata
45
8 | Apkope un remonts
8 Apkope un remonts
8.1 Pārskats: apkope un remonts
Uzstādītājam katru gadu ir jāveic iekārtas apkope.
Par aukstumaģentu
Šim izstrādājumam ir fluoru saturošas siltumnīcefekta gāzes. NEIZLAIDIET gāzes
atmosfērā.
Attiecīgie likumdošanas akti par fluorētajām siltumnīcefekta gāzēm nosaka, ka
aukstumaģenta daudzumam blokā jānorāda gan svars, gan CO2 ekvivalents.
Formula daudzuma aprēķināšanai CO2 ekvivalenta tonnās: Aukstumaģenta GWP
vērtība × kopējais aukstumaģenta daudzums [kg] / 1000
Lai saņemtu papildinformāciju, sazinieties ar uzstādītāju.
BRĪDINĀJUMS
Aukstumaģents sistēmā ir ar zemāku uzliesmojamības robežu, bet parasti
NENOPLŪST. Aukstumaģenta noplūdes gadījumā telpā tā saskare ar gāzes degļa
liesmu, sildītāju vai plīti var izraisīt aizdegšanos vai indīgas gāzes veidošanos.
Noplūdes gadījumā izslēdziet visus sildītājus, izvēdiniet telpu un vērsieties pie
izplatītāja, kurš jums pārdeva iekārtu.
NELIETOJIET šādu iekārtu, kamēr apkopes speciālists nav novērsis bojājumu noplūdes
vietā un apstiprinājis iekārtas gatavību lietošanai.
BRĪDINĀJUMS
▪ Dzesētāja ķēdes daļas NEDRĪKST caurdurt vai dedzināt.
▪ NEDRĪKST izmantot tīrīšanas materiālus vai līdzekļus atkausēšanas procesa
paātrināšanai, ko nav ieteicis ražotājs.
▪ Ņemiet vērā, kas sistēmā esošais dzesētājs ir bez smaržas.
BRĪDINĀJUMS
Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram:
atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).
PAZIŅOJUMS
Apkopes darbus drīkst veikt TIKAI pilnvarots uzstādītājs vai servisa organizācijas
pārstāvis.
Iesakām veikt apkopi vismaz vienu reizi gadā. Taču attiecīgu likumu un noteikumu
prasību dēļ var būt nepieciešami īsāki apkopes intervāli.
Lietotāja uzziņu rokasgrāmata
46
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
Pirms gaisa kondicionētāja vai gaisa filtra tīrīšanas pārliecinieties, ka iekārta ir izslēgta
un strāvas padeve pārtraukta. Pretējā gadījumā ir iespējams elektriskās strāvas
trieciens un ievainojumi.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
BRĪDINĀJUMS
Lai novērstu elektrošoku vai aizdegšanos, rīkojieties, kā aprakstīts tālāk.
▪ NESKALOJIET iekārtu.
▪ NEPIESKARIETIES iekārtai ar mitrām rokām.
▪ Uz iekārtas virsmas NENOVIETOJIET nekādus priekšmetus, kas satur ūdeni.
UZMANĪBU!
Pēc ilgas lietošanas pārbaudiet bloka rāmi un stiprinājumus, vai tie nav bojāti. Bloks,
kuram ir bojāti stiprinājumi, var nokrist un radīt traumas.
UZMANĪBU!
NEPIESKARIETIES siltummaiņa ribām. Šīs ribas ir asas, uz tām var sagriezt roku.
Iekšējam blokam var būt šādi simboli:
SimbolsPaskaidrojums
Pirms apkopes veikšanas izmēriet spriegumu uz galvenās ķēdes
kondensatoru vai elektrotehnisko detaļu spailēm.
8 | Apkope un remonts
8.2 Iekšējā bloka un lietotāja saskarnes ierīces tīrīšana
BRĪDINĀJUMS
Nepiemēroti mazgāšanas līdzekļi vai tīrīšanas procedūra var radīt plastmasas detaļu
bojājumus vai izraisīt ūdens noplūdi. Mazgāšanas līdzekļa izšļakstīšana uz
elektriskajiem komponentiem, piemēram, motoriem, var izraisīt darbības
traucējumus, dūmus vai aizdegšanos.
PAZIŅOJUMS
▪ NEDRĪKST tīrīšanai izmantot benzīnu, benzolu, šķīdinātājus vai šķidros
insekticīdus. Iespējamās sekas: Krāsas maiņas un deformēšanās briesmas.
▪ NEDRĪKST izmantot ūdeni vai gaisu, kura temperatūra ir 40°C vai augstāka.
Iespējamās sekas: Krāsas maiņas un deformēšanās briesmas.
▪ NEDRĪKST izmantot pulēšanas maisījumus.
▪ NEDRĪKST izmantot cietu birsti. Iespējamās sekas: Var atlobīties virsmas
pārklājums.
▪ Kā galalietotājs jūs NEDRĪKSTAT pats tīrīt iekārtas iekšējās daļas; šis darbs jāveic
kvalificētam apkalpojošam personālam. Vērsieties pie izplatītāja.
BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS
Pirms tīrīšanas pārliecinieties, ka iekārtas darbība ir apturēta, izslēdziet atdalītājslēdzi
vai izvelciet barošanas vada kontaktspraudni. Pretējā gadījumā ir iespējams
elektriskās strāvas trieciens un ievainojumi.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
1Tīriet ar mīkstu drāniņu. Ja ir grūti notīrīt traipus, izmantojiet ūdeni vai neitrālu
mazgāšanas līdzekli.
Lietotāja uzziņu rokasgrāmata
47
8 | Apkope un remonts
8.3 Priekšējā paneļa tīrīšana
BRĪDINĀJUMS
NEDRĪKST pieļaut ūdens iekļūšanu iekšējā blokā. Iespējamās sekas: Elektriskās
strāvas trieciena vai ugunsgrēka briesmas.
PAZIŅOJUMS
▪ Nedrīkst tīrīšanai izmantot benzīnu, benzolu, šķīdinātājus vai šķidrus insekticīdus.
Iespējamās sekas: Krāsas maiņas un deformēšanās briesmas.
▪ NEDRĪKST izmantot ūdeni vai gaisu, kura temperatūra ir 50°C vai augstāka.
Iespējamās sekas: Krāsas maiņas un deformēšanās briesmas.
▪ NEDRĪKST stingri berzt, mazgājot propelleru ar ūdeni. Iespējamās sekas: Var
atlobīties virsmas pārklājums.
Varat noņemt priekšējo paneli, lai to notīrītu.
UZMANĪBU!
Ievērojiet piesardzību, atverot priekšējo paneli un rīkojoties ar to; asas priekšējā
paneļa malas var izraisīt ievainojumus.
1Pabīdiet abus slīdņus bultiņu virzienā, līdz atskan klikšķis.
2Atveriet priekšējo paneli un noāķējiet saiti.
3Noņemiet priekšējo paneli.
4Noslaukiet to ar mīkstu, ūdenī samērcētu drāniņu.
8.4 Par gaisa filtriem
Lietotāja uzziņu rokasgrāmata
48
5Pēc tīrīšanas to nožāvējiet ēnā.
6Par priekšējā paneļa uzstādīšanu un aizvēršanu skatiet "8.10Priekšējā paneļa
uzstādīšana"[451].
Ja iekārtu darbina ar piesārņotiem filtriem, tad tas nozīmē, ka šāds filtrs:
▪ NESPĒJ likvidēt smakas gaisā,
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
▪ NESPĒJ attīrīt gaisu,
dd
c
b
a
a
▪ kavē sildīšanu/dzesēšanu,
▪ rada smakas.
8.5 Filtru izņemšana
1Noņemiet priekšējo paneli. Skatiet "8.3Priekšējā paneļa tīrīšana"[448].
2Uzmanīgi noņemiet gaisa filtru fiksatorus no izciļņiem (a) sānos. Turiet gaisa
filtru aiz filtra pogas (b) un atvienojiet gaisa filtra fiksatoru no izciļņa (c)
augšpusē. Pavelciet filtru uz augšu, lai noņemtu filtra fiksatorus no izciļņiem
apakšā (d).
8 | Apkope un remonts
a Fiksatori izciļņiem sānos
b Filtra poga
c Fiksators izcilnim augšā
d Fiksatori izciļņiem apakšā
3Smaku likvidēšanas titāna apatītu filtru noņemiet no izciļņiem (4 katram).
8.6 Gaisa filtra tīrīšana
1Izmazgājiet gaisa filtru ar ūdeni vai iztīriet to ar putekļu sūcēju.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
1Noņemiet filtru no filtra rāmja fiksatoriem un ievietojiet jaunu filtru.
INFORMĀCIJA
▪ NEDRĪKST izmest filtra rāmi, tas jāizmanto arī turpmāk.
▪ Utilizējiet veco filtru kā nedegošus atkritumus.
8.9 Filtru uzstādīšana
Lietotāja uzziņu rokasgrāmata
50
1Smaku likvidēšanas titāna apatītu filtru uzāķējiet uz izciļņiem (4 katram).
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
8 | Apkope un remonts
dd
c
b
a
a
2Uzlieciet filtra fiksatorus uz izciļņiem apakšā (d). Turiet gaisa filtru aiz filtra
pogas (b) un uzlieciet gaisa filtra fiksatoru uz izciļņa (c) augšpusē. Uzlieciet
gaisa filtra fiksatorus uz izciļņiem (a) sānos. Pārliecinieties, ka gaisa filtrs ir
droši nostiprināts visās pusēs.
a Fiksatori izciļņiem sānos
b Filtra poga
c Fiksators izcilnim augšā
d Fiksatori izciļņiem apakšā
8.10 Priekšējā paneļa uzstādīšana
1Ievietojiet priekšējo paneli bloka rievās (3 vietās) un pieāķējiet saiti.
2Aizveriet priekšējo paneli un pabīdiet abus slīdņus, līdz tie noklikšķ.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Lietotāja uzziņu rokasgrāmata
51
8 | Apkope un remonts
8.11 Kas jādara pirms ilgas dīkstāves
3Piespiediet priekšējā paneļa malas, lai pārliecinātos, ka priekšējais panelis ir
droši nostiprināts.
Dažas stundas darbiniet iekārtu "Tikai ventilācijas" režīmā, lai izžāvētu bloka
iekšpusi.
1Nospiediet un atlasiet darbību.
2Nospiediet , lai iedarbinātu iekārtu.
3Kad iekārta beidz darboties, izslēdziet galveno tīkla slēdzi.
4Izņemiet gaisa filtrus, iztīriet tos un ielieciet atpakaļ.
5Izņemiet lietotāja saskarnes ierīces baterijas.
INFORMĀCIJA
Ieteicams regulāri organizēt iekārtas apkopi, ko veic speciālists. Lai organizētu šādu
apkopi, vērsieties pie izplatītāja. Apkopes izmaksas sedz klients.
Noteiktos lietošanas apstākļos iekšējais bloks var piesārņoties pēc dažām lietošanas
sezonām. Rezultātā iekārta sliktāk darbojas.
Lietotāja uzziņu rokasgrāmata
52
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
9 | Darbības traucējumu novēršana
9 Darbības traucējumu novēršana
Ja rodas kāds no tālāk minētiem darbības traucējumiem, veiciet attiecīgos
norādītos pasākumus un vērsieties pie izplatītāja.
BRĪDINĀJUMS
Apturiet iekārtu un izslēdziet strāvu, ja notiek kaut kas neparasts (parādās
deguma smaka u.tml.).
Iekārtas darbināšana tādos apstākļos var izraisīt nopietnus bojājumus, elektriskās
strāvas triecienus vai aizdegšanos. Vērsieties pie izplatītāja.
Sistēmas remonts ir JĀVEIC tehniskās apkopes speciālistam.
Darbības traucējumsTraucējuma novēršana
Ja bieži nostrādā drošības ierīce, piemēram,
drošinātājs, automātiskais drošinātājs, noplūdes
Izslēdziet galveno barošanas
slēdzi.
strāvas aizsardzības automāts vai pareizi
NEDARBOJAS IESL/IZSL slēdzis.
Ja no iekārtas tek ūdens.Apturiet iekārtas darbību.
Pareizi NEDARBOJAS iedarbināšanas slēdzis.Izslēdziet strāvas padevi.
Mirgo Daikin "acs" un lietotāja saskarnes ierīcē
redzams kļūdas kods. Lai uzrādītu kļūdas kodu,
Paziņojiet izplatītājam kļūdas
kodu.
skatiet "9.3Problēmu risināšana, izmantojot
kļūdu kodus"[457].
Ja sistēma NEDARBOJAS pareizi, izņemot iepriekš minētos gadījumus, un nav
neviena no iepriekš minētajiem darbības traucējumiem, tad veiciet sistēmas izpēti,
kā tālāk norādīts.
Darbības traucējumsTraucējuma novēršana
Ja sistēma vispār
NEDARBOJAS.
▪ Pārbaudiet, vai nav pārtraukta elektriskā barošana.
Pagaidiet, līdz tiek atjaunota elektriskā barošana.
Ja barošana tiek pārtraukta sistēmas darbības
laikā, sistēma automātiski atsāk darbību, kad tiek
atjaunota barošana.
▪ Pārbaudiet, vai nav izdedzis drošinātājs vai
nostrādājis automātiskais drošinātājs. Nomainiet
drošinātāju vai veiciet automātiskā drošinātāja
atiestati, ja tas nepieciešams.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Sistēma pēkšņi pārstāj
darboties.
▪ Pārbaudiet lietotāja saskarnes ierīces baterijas.
▪ Pārbaudiet, vai NAV aizsprostotas ārējā vai iekšējo
bloku gaisa ieplūdes vai izplūdes atveres.
Likvidējiet šķēršļus un nodrošiniet netraucētu gaisa
plūsmu.
▪ Gaisa kondicionētājs var pārtraukt darboties, lai
aizsargātu sistēmu, kad ir lielas sprieguma
svārstības. Tas automātiski atsāk darboties
apmēram pēc 3minūtēm.
Lietotāja uzziņu rokasgrāmata
53
9 | Darbības traucējumu novēršana
Darbības traucējumsTraucējuma novēršana
Sistēma darbojas, bet
nepietiekami atdzesē vai
silda.
Sistēma darbojas, bet
nepietiekami dzesē vai silda
(no bloka NETIEK pūsts
gaiss).
Sistēma darbojas, bet
nepietiekami dzesē vai silda
(no bloka tiek pūsts gaiss).
▪ Pārbaudiet gaisa plūsmas ātruma iestatījumu.
Skatiet"6.4Gaisa plūsmas ātrums"[423].
▪ Pārbaudiet temperatūras iestatījumu.
Skatiet"Iedarbināšana/apturēšana un
temperatūras iestatīšana"[422].
▪ Pārbaudiet, vai ir pareizs gaisa plūsmas virziena
iestatījums. Skatiet"6.5Gaisa plūsmas
virziens"[423].
▪ Pārbaudiet, vai NAV aizsprostotas ārējā vai iekšējo
bloku gaisa ieplūdes vai izplūdes atveres.
Likvidējiet šķēršļus un nodrošiniet netraucētu gaisa
plūsmu.
▪ Iespējams, ka gaisa kondicionētājs uzsilst,
gatavojoties sildīšanai. Pagaidiet 1–4minūtes.
▪ Iespējams, ka iekārta veic atkausēšanu.
▪ Pārbaudiet, vai nav aizsērējuši gaisa filtri. Iztīriet
gaisa filtrus. Skatiet"8Apkope un remonts"[446].
▪ Pārbaudiet, vai nav atvērtas telpas durvis vai logi.
Aizveriet durvis un logus, lai novērstu gaisa
ieplūšanu no ārpuses.
Darbības laikā mēdz būt
nepareiza darbība.
Bloks NESAŅEM signālus no
lietotāja saskarnes ierīces.
Lietotāja saskarnes ierīces
displejs ir tukšs vai rāda
.
Kļūdas kodu varat
paskatīties, izmantojot
lietotāja saskarnes ierīci.
Sāk darboties citas
elektroierīces.
▪ Pārbaudiet, vai iekārta nedarbojas "Ekonomiskajā"
režīmā. Skatiet""Ekonomiskais" režīms"[429].
▪ Pārbaudiet, vai tuvu blakus iekšējam blokam
neatrodas mēbeles. Pārvietojiet mēbeles.
Zibens vai radioviļņi var izraisīt gaisa kondicionētāja
avāriju. Pagrieziet slēdzi OFF un atpakaļ ON.
▪ Pārbaudiet lietotāja saskarnes ierīces baterijas.
▪ Pārliecinieties, ka raidītāju NEAPSPĪD saule.
▪ Pārbaudiet, vai telpā nav luminiscences lampu ar
elektronisko starteri. Vērsieties pie izplatītāja.
Nomainiet baterijas lietotāja saskarnes ierīcē.
Sazinieties ar vietējo izplatītāju. Kļūdu kodu
uzrādīšanas procedūru un detalizētu kļūdu kodu
sarakstu skatiet"9.3Problēmu risināšana,
izmantojot kļūdu kodus"[457].
Ja lietotāja saskarnes ierīces signāli iedarbina citas
elektroierīces, tad pārvietojiet šīs ierīces tālāk prom
vai vērsieties pie izplatītāja.
Lietotāja uzziņu rokasgrāmata
54
Ja pēc augstāk minēto faktoru pārbaudes jūs nevarat novērst darbības traucējumu,
tad vērsieties pie uzstādītāja un paziņojiet viņam darbības traucējuma pazīmes,
pilnu iekārtas modeļa nosaukumu (ja iespējams, sērijas numuru) un uzstādīšanas
datumu (tas var būt norādīts garantijas kartē).
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
9 | Darbības traucējumu novēršana
9.1 Bezvadu LAN savienojuma darbības traucējumu novēršana
Šajā tabulā sniegts īss apraksts, kā rīkoties dažu problēmu gadījumā. Ja neviens no
sniegtajiem risinājumiem nepalīdz, tad dodieties uz vietni http://
www.onlinecontroller.daikineurope.com/, lai uzzinātu vairāk un pārlūkotu atbildes
uz biežāk uzdotajiem jautājumiem.
ProblēmaTraucējuma novēršana
Nav iespējams izveidot savienojumu ar
bezvadu LAN (Daikin "acs" nemirgo
bezvadu LAN savienojuma iestatījuma
laikā).
Pēc bezvadu LAN adaptera
konfigurēšanas (WPS opcija) bezvadu
LAN NAV redzams ierīces pārskata
izvēlnē (sākuma izvēlnē).
Bezvadu LAN NAV redzams pieejamo
Wi-Fi tīklu sarakstā viedierīcē (piekļuves
punkta opcija).
▪ Mēģiniet darbināt iekārtu, izmantojot
lietotāja saskarnes ierīci.
▪ Pārbaudiet, vai ir ieslēgta barošana.
▪ Izslēdziet un atkal ieslēdziet iekārtu.
▪ Pārliecinieties, ka bezvadu LAN
atrodas pietiekami tuvu sakaru ierīcei.
▪ Pārbaudiet, vai savienojums ir
ieslēgts.
▪ Pārliecinieties, ka viedierīce ir
savienota ar to pašu bezvadu tīklu, ar
kuru savienots bezvadu LAN.
▪ Mēģiniet veikt rūpnīcas iestatījumu
atiestati un tad atkārtojiet iestatīšanas
procedūru. Skatiet"Savienojuma
rūpnīcas iestatījumu atiestate"[440].
▪ Mēģiniet pārslēgties no piekļuves
punkta opcijas uz WPS opciju, lai
mainītu bezvadu savienojuma kanālu.
Bezvadu kanālam JĀBŪT no 1.līdz 13.
▪ Pārbaudiet, vai savienojums ir
ieslēgts.
▪ Mēģiniet veikt rūpnīcas iestatījumu
atiestati un tad atkārtojiet iestatīšanas
procedūru. Skatiet"Savienojuma
rūpnīcas iestatījumu atiestate"[440].
Uzrādītā iekštelpu/āra temperatūras
vērtība, ko rāda Daikin Residential
Controller lietotne, atšķiras no vērtības,
ko uzrāda citas mērierīces.
▪ Daikin Residential Controller lietotne
uzrāda iekštelpu/āra temperatūru
tikai iekšējā/ārēja bloka tuvumā.
▪ Citu iekārtu izmērītā temperatūra var
atšķirties, jo iekārtas tuvumā var būt
atšķirīgi apstākļi (piemēram, piesaule,
salna utt.)
▪ Temperatūra, ko uzrāda Daikin
Residential Controller lietotne, ir tikai
informatīvs rādītājs.
9.2 Pazīmes, kuras NELIECINA par sistēmas darbības traucējumiem
Šīs pazīmes NAV sistēmas darbības traucējumu pazīmes:
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Lietotāja uzziņu rokasgrāmata
55
9 | Darbības traucējumu novēršana
9.2.1 Pazīme: "Sildīšanas plus" darbības laikā gaisa plūsmas temperatūra nav pietiekami augsta
▪ Kad āra temperatūra ir zema un pat zemāka par sasalšanas punktu, gaisa plūsmas
temperatūra var būt nepietiekama.
▪ Kad iekārta darbojas vairākās telpās savienojumā ar multisistēmas āra bloku, ir
iespējams, ka izplūdes gaisa temperatūra var nebūt pietiekama.
9.2.2 Pazīme: dzirdama ūdens tecēšanas skaņa
▪ Šo troksni rada aukstumaģenta plūsma iekārtā.
▪ Šo troksni dzesēšanas vai žāvēšanas laikā var radīt ūdens izplūšana no iekārtas.
9.2.3 Pazīme: dzirdama šņākoņa
Šāds troksnis rodas, kad mainās aukstumaģenta plūsmas virziens (piem.,
pārslēdzoties no dzesēšanas uz sildīšanu).
9.2.4 Pazīme: dzirdami krakšķi
Šāds troksnis rodas, kad bloka korpuss nedaudz izplešas vai saraujas temperatūras
izmaiņu rezultātā.
9.2.5 Pazīme: dzirdama svelpšana
Šo troksni rada aukstumaģenta plūsma atkausēšanas laikā.
9.2.6 Pazīme: dzirdami klikšķi darbības vai dīkstāves laikā
Tie ir aukstumaģenta vārstu vai elektrisko daļu darbības trokšņi.
9.2.7 Pazīme: dzirdams plakšķis
Šī skaņa rodas, kad ārējais bloks iesūc gaisu no telpas (piem., izplūdes ventilatora,
nosūcēja) un kad telpas durvis un logi ir ciet. Atveriet durvis vai logus vai izslēdziet
ierīci.
9.2.8 Pazīme: no bloka nāk ārā balti garaiņi (iekšējais bloks)
▪ Ja dzesēšanas laikā ir liels mitrums (gaisā ir eļļas tvaiki un putekļi). Ja iekšējā blokā
ir daudz netīrumu, telpā vairs nav vienmērīga temperatūra. Tad nepieciešams
iztīrīt iekšējo bloku. Pieprasiet no izplatītāja sīkāku informāciju par iekārtas
tīrīšanu. Šis darbs jāveic tehniskās apkopes speciālistam.
▪ Kad gaisa kondicionētājs pēc atkausēšanas ir pārslēgts uz sildīšanu. Atkausēšanas
laikā no iekārtas iztvaiko mitrums.
9.2.9 Pazīme: no blokiem var izdalīties smaka
9.2.10 Pazīme: ārējā bloka ventilators griežas, lai gan gaisa kondicionētājs nedarbojas
Lietotāja uzziņu rokasgrāmata
56
Bloks var absorbēt telpas, mēbeļu, cigarešu utt.smaku un pēc tam to atkal izdalīt.
▪ Pēc darbības pārtraukšanas. Ārējā bloka ventilators griežas vēl 30 sekundes, lai
aizsargātu sistēmu.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
9 | Darbības traucējumu novēršana
▪ Kad gaisa kondicionētājs nedarbojas. Ja ārā ir augsta temperatūra, tad ārējā
bloka ventilators sāk griezties, lai aizsargātu sistēmu.
9.2.11 Pazīme: Ventilatora ātrums neatbilst uzdotajai vērtībai
▪ Dzesēšanas laikā multisistēmā iekšējā bloka ventilatora ātrums var pieaugt
neatkarīgi no lietotāja iestatījumiem, jo nepieciešams atkausēt iekšējā bloka
siltummaini.
▪ Iekšējā bloka klusās darbības laikā, kad ir ļoti augsta temperatūra gan ārā, gan
telpās, iekšējais bloks palielina ventilatora ātrumu, lai aizsargātu sistēmu.
9.3 Problēmu risināšana, izmantojot kļūdu kodus
Darbības traucējumu diagnostika lietotāja saskarnes ierīces displejā
Ja iekārtai rodas problēmas, kļūmi var noteikt, pārbaudot kļūdas kodu lietotāja
saskarnes ierīcē. Pirms kļūdas koda apstiprināšanas nepieciešams noskaidrot
problēmu un to novērst. Tas jādara licencētam uzstādītājam vai vietējam
izplatītājam.
INFORMĀCIJA
Skatiet servisa rokasgrāmatā:
▪ Kļūdu kodu pilns saraksts
▪ Detalizētākas problēmu novēršanas vadlīnijas par katru kļūdu
Kļūdas koda pārbaudīšana lietotāja saskarnes ierīcē
1Pavērsiet lietotāja saskarnes ierīci pret bloku, nospiediet un turiet
vismaz 5sekundes.
Rezultāts: mirgo temperatūras iestatījumu indikācijas sadaļā.
2Pavērsiet lietotāja saskarnes ierīci pret bloku un vairākas reizes nospiediet
, līdz atskan nepārtraukts pīkstiens.
Rezultāts: Lietotāja saskarnes displejā tiek uzrādīts kods.
INFORMĀCIJA
▪ Viens īss pīkstiens un 2 tam sekojoši pīkstieni norāda uz neatbilstošiem kodiem.
▪ Lai atceltu koda uzrādīšanu, nospiediet un turiet 5 sekundes. Šis kods
pazūd no displeja arī tad, ja 1minūtes laikā netiek nospiesta NEVIENA poga.
Sistēma
Kļūdas kodsApraksts
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Normāls
Aukstumaģenta trūkums
Konstatēts pārspriegums
Pārraides traucējums
Signālu pārraides kļūda (starp iekšējo un ārējo bloku)
Iekšējā/ārējā bloka kombinācijas kļūda
Sistēmas darbības traucējums
Lietotāja uzziņu rokasgrāmata
57
9 | Darbības traucējumu novēršana
Iekšējais bloks
Kļūdas kodsApraksts
Ārējais bloks
Kļūdas kodsApraksts
Iekšējā bloka nepareiza iespiedplates darbība
Aizsardzība pret aizsalšanu vai augstspiediena kontrole
Ventilatora motora (līdzstrāvas motora) atteice
Streamer bloka kļūda
Telpu siltummaiņa termorezistora atteice
Telpu temperatūras termorezistora atteice
Mitruma sensora atteice
4eju vārsta atteice
Ārējā bloka iespiedplates atteice
Augstspiediena slēdža (HPS) iedarbināšana
Pārslodzes aktivizācija (kompresora pārslodze)
Kompresora bloķēšana
Līdzstrāvas ventilatora bloķēšana
Izplūdes caurules temperatūras kontrole
Augstspiediena kontrole (dzesēšanas režīmā)
Kompresora sistēmas devēja atteice
Augstspiediena slēdža (HPS) darbības traucējums
Stāvokļa devēja atteice
Sprieguma / līdzstrāvas devēja atteice
Āra temperatūras termorezistora atteice
Izplūdes caurules termorezistora atteice
Āra siltummaiņa termorezistora atteice
Šķidruma cauruļvada termorezistora darbības traucējumi
(aukstumaģenta kontūrs un citi)
Elektrotehnisko detaļu pārkaršanas kļūda
Ribu temperatūras pieaugums
Lietotāja uzziņu rokasgrāmata
58
Momentāns invertora strāvas stipruma pieaugums (līdzstrāva)
Ribu termorezistora atteice
Kompresora iekšējās temperatūras kļūda
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
10 Likvidēšana
10 | Likvidēšana
PAZIŅOJUMS
NEMĒĢINIET pats demontēt sistēmu: sistēmas demontāža, aukstumaģenta, eļļas un
citu daļu apstrāde ir jāveic saskaņā ar attiecīgo likumdošanu. Bloki ir JĀPĀRSTRĀDĀ
specializētā pārstrādes rūpnīcā, lai to sastāvdaļas atkārtoti izmantotu.
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Lietotāja uzziņu rokasgrāmata
59
11 | Glosārijs
11 Glosārijs
DHW = karstā ūdens apgāde
Karstais ūdens, kas jebkādā ēkā tiek izmantots sadzīves nolūkos.
LWT = izplūdes ūdens temperatūra
No iekārtas izplūstošā ūdens temperatūra.
Izplatītājs
Attiecīgā produkta izplatītājs.
Pilnvarots uzstādītājs
Tehniski prasmīga persona, kas ir kvalificēta šī produkta uzstādīšanai.
Lietotājs
Persona, kas ir šī produkta īpašnieks un/vai ekspluatē šo produktu.
Piemērojamā likumdošana
Visas starptautiskās, Eiropas, nacionālās un vietējās direktīvas, likumi,
noteikumi un/vai kodeksi, kas atbilst un izmantojami noteiktam produktam
vai sfērai.
Servisa uzņēmums
Kvalificēts uzņēmums, kas var veikt vai koordinēt nepieciešamo iekārtas
remontu.
Uzstādīšanas rokasgrāmata
Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata,
kurā izskaidrota uzstādīšana, konfigurēšana un uzturēšana.
Ekspluatācijas rokasgrāmata
Noteiktam produktam vai instalācijai paredzēta instrukciju rokasgrāmata,
kurā izskaidrota ekspluatācija.
Piederumi
Uzlīmes, rokasgrāmatas, informācijas lapas un aprīkojums, kas iekļauts
iekārtas komplektācijā un kas ir jāuzstāda atbilstoši pavadošajā
dokumentācijā sniegtajām instrukcijām.
Papildu aprīkojums
Aprīkojums, kuru ražojis vai apstiprinājis uzņēmums Daikin, un kuru
iespējams kombinēt ar šo produktu atbilstoši pavadošajā dokumentācijā
sniegtajām instrukcijām.
Ārējie piederumi
Aprīkojums, kuru Daikin NERAŽO un kuru var kombinēt ar izstrādājumu
saskaņā ar instrukcijām piegādātajā dokumentācijā.
Lietotāja uzziņu rokasgrāmata
60
CVXM20+FVXM25~50A2V1B
Dalītās sistēmas gaisa kondicionētāji
4P625990-1A – 2020.10
Verantwortung für Energie und Umwelt
Copyright 2020 Daikin
4P625990-1A 2020.10
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
