КРАТКОЕ РУКОВОДСТВО
Проводной пульт ДУ
BRC2E52C7
BRC3E52C7
BRC2E52C7
BRC3E52C7
Проводной пульт ДУ
Краткое руководство
Содержание Стр.
Эксплуатация................................................................................... 1
1. Общие правила техники безопасности. ........................................ 1
2. Характеристики и функции............................................................. 1
3. Названия и функции переключателей........................................... 2
4. Названия и функции знаков ........................................................... 2
5. Описание режимов работы ............................................................ 3
6. Основной метод эксплуатации....................................................... 4
7. Описание пунктов главного меню.................................................. 4
8. Направление потока ....................................................................... 5
9. Индивидуальное направление потока........................................... 5
10. Быстрый старт (только для серии SkyAir) ..................................... 5
11. Вентиляция (только для HRV)........................................................ 5
12. Опции энергосбережения............................................................... 5
13. Расписание ...................................................................................... 5
14. Авто очистка фильтра
15. Сведения о системе........................................................................ 6
16. Конфигурирование.......................................................................... 6
17. Текущие настройки.......................................................................... 6
18. Часы и Календарь........................................................................... 7
19. Язык.................................................................................................. 7
20. Отображение кодов ошибок........................................................... 7

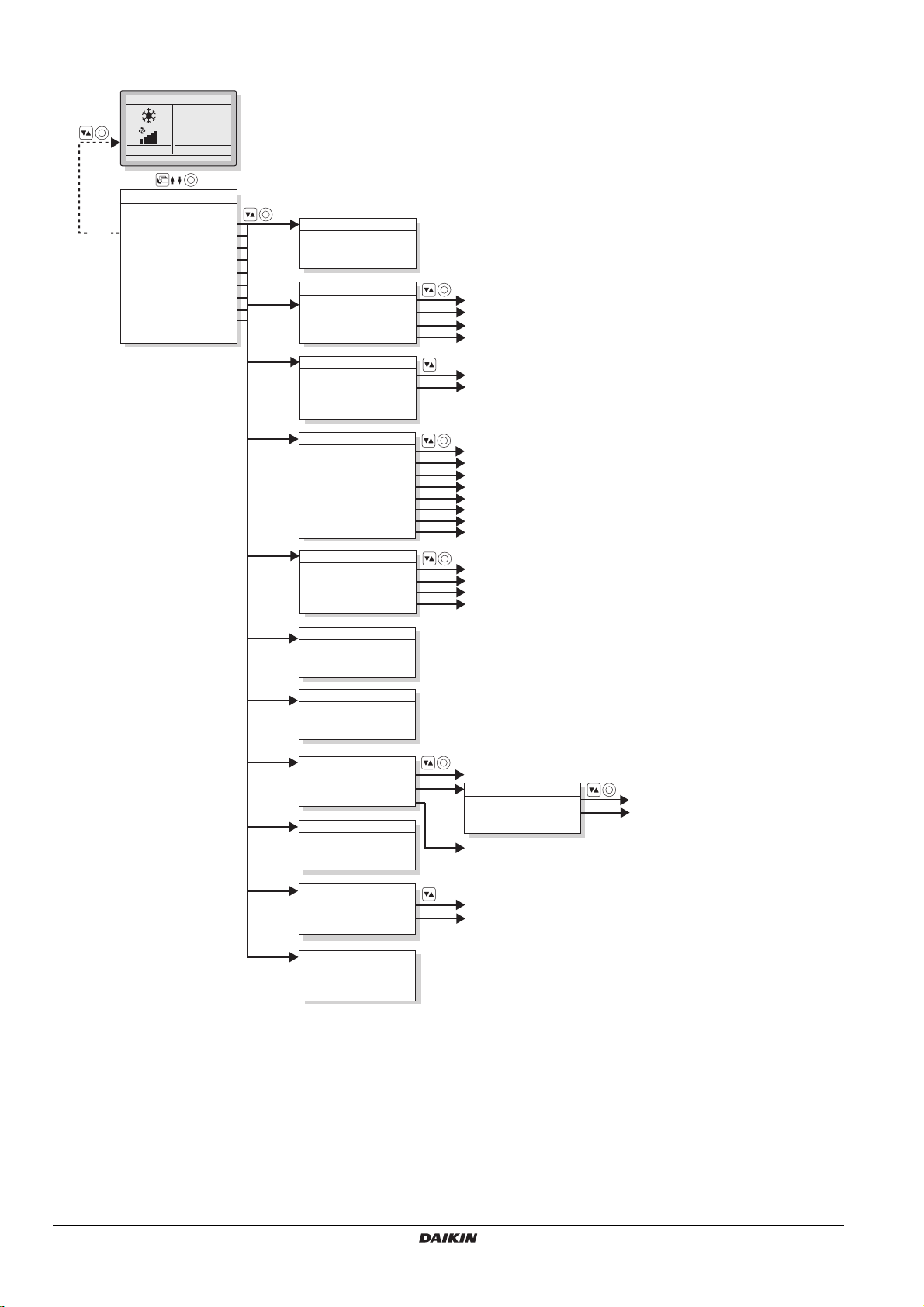

21. Структура главного меню ............................................................... 7
Монтаж ............................................................................................. 7
1. Общие правила техники безопасности. ........................................ 7
2. Содержание коробки....................................................................... 8
3. Закрепление пульта дистанционного управления........................ 8
4. Монтаж проводки внутреннего блока ............................................ 8
5. Установка верхней части корпуса.................................................. 9
6. Снятие верхней части корпуса....................................................... 9
7. Включение электропитания............................................................ 9
8. Снятие/установка блокировки кнопок "Меню/Ввод"
и "Отмена" ....................................................................................... 9
Техн ическое обслуживание .......................................................... 10
1. Общие правила техники безопасности. ...................................... 10
2. Сброс ошибки фильтра................................................................. 10
Приложение ....................................................................................11
..................................................................... 6
ПРЕДУПРЕЖДЕНИЕ
Никогда не разбирайте пульт дистанционного
управления. Прикосновение к внутренним деталям
может привести к поражению электрическим током или
возгоранию. Обратитесь к дилеру Daikin или
уполномоченному поставщику для выполнения
надлежащих проверок и регулировок.
ПРЕДУПРЕЖДЕНИЕ
Во избежание поражения электрическим током не
работайте с мокрыми руками.
ПРЕДУПРЕЖДЕНИЕ
НЕ модифицируйте и не ремонтируйте пульт
дистанционного управления. Это может привести
к поражению электрическим током или возгоранию.
Обратитесь к дилеру Daikin.
НЕ меняйте местоположение и не
переустанавливайте пульт дистанционного
управления самостоятельно. Неправильная
установка может привести к поражению
электрическим током или возгоранию. Обратитесь
к дилеру Daikin.
НЕ распыляйте горючие вещества (например, лак
для волос или инсектицид) вблизи изделия. Не
следует чистить изделие, используя органические
растворители, такие как разбавитель для краски.
Использование органических растворителей
может привести к поломке
изделия, поражению
электрическим током или возгоранию.
Оригиналом руководства является текст на английском языке.
Текст на других языках является переводом с оригинала.
Подробные руководства по эксплуатации и монтажу доступны по
ссылке http://www.daikineurope.com/support-and-manuals/product-
information/.
Эксплуатация
1. Общие правила техники безопасности.
ПРЕДУПРЕЖДЕНИЕ
Также см. руководство по эксплуатации, прилагаемое
кнаружному и внутреннему агрегатам.
Перед монтажом пульта дистанционного управления
внимательно изучите раздел "Общие правила техники
безопасности".
Игнорирование данных инструкций может привести
к повреждению имущества или получению травмы, которая
может оказаться серьезной в зависимости от обстоятельств.
ПРЕДУПРЕЖДЕНИЕ
НЕ играйте с кондиционером или его пультом
дистанционного управления. Если ребенок случайно
включит аппарат, это может привести к нарушению
функционирования аппарата, а также к травме ребенка.
2. Характеристики и функции
Пульт дистанционного управления – новейшее устройство,
обеспечивающее полный контроль над системой.
1 ОСНОВНЫЕ ФУНКЦИИ ПУЛЬТА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Основные функции пульта дистанционного управления
следующие:
включение и выключение;
переключение режима работы (только для BRC2E);
регулировка температуры;
регулировка скорости вентилятора;
регулировка направления воздушного потока.
2 ФУНКЦИЯ ЧАСОВ
Функции часов следующие:
часы реального времени в 12/24-часовом формате;
автоматический переход на летнее время.
3 ФУНКЦИЯ РАСПИСАНИЯ
Функция таймера расписания выключена, если установлен
адаптер цифрового входа BRP7A51.
Функции таймера расписания следующие:
возможность запрограммировать до 5действий для
каждого дня недели;
возможность запрограммировать 3независимых
расписания;
возможность включать/выключать расписание в любое
время;
Краткое руководство
1
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
связывание с температурой охлаждения и/или
1
9
4
5
3
2
8
6
7
2
1
3
4
11
8
7
6
5
28
°C
14
ɉɹɬ
11
:
03
3
15
температурой нагрева или выключением
(с использованием температуры для режима отсутствия
людей дома или без нее);
"последняя" команда отменяет предыдущую до
наступления времени выполнения следующей команды.
4 РЕЖИМ ОТСУТСТВИЯ ЛЮДЕЙ ДОМА
Функция "Вне дома" поддерживает температуру
в помещении в заданном диапазоне, когда пульт
дистанционного управления выключен.
5 БЛОКИРОВКА КНОПОК/ФУНКЦИЙ/
РЕЖИМОВ
Можно заблокировать кнопки, функции и/или режимы
работы, чтобы ограничить к ним доступ.
6 ВОЗМОЖНОСТЬ ОТОБРАЖЕНИЯ ПОДРОБНОГО ЭКРАНА
Дополнительное отображение температуру снаружи или
температуру в помещении.
7 БЛОКИРОВКА ДВУМЯ ВНЕШНИМИ СИГНАЛАМИ
(Доступно только при подсоединенном адаптере цифрового
входа BRP7A51.)
Пока подключен адаптер цифрового входа BRP7A51,
функция расписания выключена.
Возможно подключение к одному или двум контактам
(контакты B1 и B2).
Типовое применение: блокировк а в гостинице с помощью
приобретаемого по месту установки оконного контакта B1
карточки-ключа B2.
Можно независимо разрешать/запрещать оконный
контакт B1 и карточку-ключ B2.
Задержка и запрет функции для карточки-ключа B2.
3. Названия и функции переключателей
5 КНОПКА ВПРАВО/ВЛЕВО
Используется для выделения следующего элемента
справа/слева.
Содержимое дисплея изменяется на следующий/
предыдущий экран.
6 КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
Нажмите, чтобы
запустить или остановить кондиционер.
ИНФОРМАЦИЯ
Это единственная кнопка, которая активна при
выключенной подсветке.
7 ИНДИКАТОР РАБОТЫ
Светится во время работы.
Этот индикатор не светится, когда блок выключен.
Мигает в случае ошибки.
8 КНОПКА ОТМЕНЫ
Используется для возвращения к предыдущему экрану.
По умолчанию эта кнопка отключена (см. "8. Снятие/
установка блокировки кнопок "Меню/Ввод" и "Отмена"" на
странице 9).
9 ЖК-
дисплей (с подсветкой)
Подсветка работает приблизительно 30 секунд после
нажатия какой-либо кнопки.
Действия связанные с кнопками, за исключением кнопки
ВКЛ/ВЫКЛ не выполняются при выключенной подсветке.
Если один внутренний агрегат управляется с помощью
2 пультов дистанционного управления, будет работать
подсветка пульта дистанционного управления,
задействованного первым.
1 КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ
Доступна только в модели BRC2E.
Нажмите эту кнопку для выбора предпочтительного
режима работы.
2 КНОПКА СКОРОСТИ ВЕНТИЛЯТОРА
Используется для изменения скорости вентилятора.
3 КНОПКА МЕНЮ/ВВОДА
По умолчанию эта кнопка отключена (см. "8. Снятие/
установка блокировки кнопок "Меню/Ввод" и "Отмена"" на
странице 9).
Используется для отображения главного
перехода к выбранному элементу.
4 КНОПКА ВВЕРХ/ВНИЗ
Используется для повышения/понижения заданной
температуры.
Используется для выделения следующего элемента
сверху/снизу.
Используется для изменения выбранного элемента.
меню или
4. Названия и функции знаков
Переключение между стандартным и подробным экранами
описано в разделе "16. Конфигурирование" на странице 6,
"Выбор функции "Вид экрана"".
Стандартный экран
9
Подробный экран
1 РЕЖИМ РАБОТЫ
Указывает текущий режим работы.
Режим работы
Охлаждение Нагр. Вент. Очистка
Автоматический
Вентилятор Осушение
(охлаждение)
10
12
13
Автоматический
(нагрев)
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
Краткое руководство
2
2 СКОРОСТЬ ВЕНТИЛЯТОРА
Показывает скорость вентилятора, которая
устанавливается для кондиционера.
Скорость вентилятора не отображается, если
в кондиционере нет функции регулировки скорости
вентилятора.
3 ДИСПЛЕЙ ЗАДАННОЙ ТЕМПЕРАТУРЫ/ТЕМПЕРАТ УРЫ
В РЕЖИМЕ ОТСУТСТВИЯ ЛЮДЕЙ ДОМА
Если блок включен, отображается температура,
установленная для кондиционера.
Если выключены и бло к, и функция "Вне дома",
отображается температура, установленная для
кондиционера.
Если блок
отображается температура, установленная для этой
функции.
По умолчанию метод отображения соответствует режиму
Одна уставка
вруководстве по монтажу.
4 РАЗМОРАЖИВАНИЕ/ГОРЯЧИЙ ПУСК (только HRV)
Показывает, что активирован режим размораживания/
горячего пуска.
5 ОШИБКА
Оповещает об ошибке или предупреждении.
Нажмите кнопку (если разрешена), чтобы отобразить
сообщение об ошибке и сведения о системе.
6 ВЕНТИЛЯЦИЯ/ОЧИСТКА
Значки режима вентиляции показывают
текущий режим вентиляции (только для HRV) (
РЕКУПЕРАЦИЯ ТЕПЛОТЫ, БАЙПАС РЕКУПЕРАТОРА
Знак очистки воздуха указывает на то, что
задействован блок очистки воздуха (опция).
7 ТАЙМЕР ВКЛЮЧЕН
Отображается, если включен таймер расписания или
таймер отключения.
8 ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ
Отображается, если система находится под управлением
центрального управляющего оборудования (дополнительные
принадлежности) и управление кондиционером с помощью
пульта дистанционного управления запрещено.
9 УПРАВЛЕНИЕ СМЕНОЙ РЕЖИМА (только VRV)
Указывает, что переключение охлаждения/нагрева
осуществляется другим внутренним агрегатом или главным
пультом дистанционного управления.
10 РЕЖИМ ОТСУТСТВИЯ ЛЮДЕЙ ДОМА
Знак режима отсутствия людей дома мигает, если
кондиционер включается в режиме отсутствия людей дома.
11 ОЧИСТИТЬ ЭЛЕМЕНТ
Отображается, если пришло время очистки элемента.
12 ОЧИСТИТЬ ВОЗДУШНЫЙ ФИЛЬТР
Отображается, если пришло время очистки фильтра.
13 ЧАСЫ (
Отображается, если часы настроены.
Если часы не установлены, будет отображаться
индикация -- : --.
14 ПОДРОБНЫЙ ВЫБОР
Отображается, если выбран режим подробного экрана.
По умолчанию подробные пункты не выбраны.
15 ПРОБЛЕМА С ТАЙМЕРОМ
Ук азывает на то, что нужно повторно установить часы.
Функция таймера расписания не будет работать
пор, пока снова не будут установлены часы.
выключен, а функция "Вне дома" включена,
. Включение режима
часы реального времени в 12/24-часовом формате)
двойной уставки
).
описано
АВТО
до тех
5. Описание режимов работы
1 ТОЛЬКО ВЕНТИЛЯТОР
В этом режиме воздух циркулирует без нагрева или
охлаждения.
2 РЕЖИМ ОСУШЕНИЯ
В этом режиме для уменьшения влажности кондиционер
поочередно включается (на охлаждение) и выключается,
чтобы сократить до минимума понижение температуры.
Температура и скорость вентилятора регулируются
автоматически, и их нельзя изменить с помощью пульта
дистанционного управления.
Режим осушения не
в помещении слишком низкая.
3 АВТОМАТИЧЕСКИЙ РЕЖИМ
В этом режиме пульт управления автоматически
переключается между нагревом и охлаждением
всоответствии с уставкой.
4 РЕЖИМ ОХЛАЖДЕНИЯ
В этом режиме охлаждение будет активироваться
всоответствии с уставкой или функцией отсутствия людей
дома.
5 РЕЖИМ НАГРЕВА
В этом режиме нагрев будет активироваться в соответствии
с уставкой
6 РЕЖИМ ВЕНТИЛЯЦИИ (только для HRV)
Режим вентиляции используется в блоках рекуперации
теплоты, когда не требуется охлаждение или нагрев.
Дополнительная информация приведена в руководстве
по HRV.
,
7 РЕЖИМ ОТСУТСТВИЯ ЛЮДЕЙ ДОМА
Функция "Вне дома" поддерживает температуру в помещении
в заданном диапазоне, когда пульт дистанционного
управления выключен. Для этого временно включается
кондиционер, который ранее был выключен пользователем,
функцией расписания или таймером отключения.
Например:
Если температура в помещении опускается ниже 10°C,
Если температура в помещении поднимается выше 35°C,
Разницу температур можно отрегулировать в меню режима
"Вне дома". Температуру при отсутствии дома можно
установить на базовом экране, когда кондиционер
выключен, или установить в расписании.
Состояние функции "Вне дома" (включена/выключена)
можно просмотреть в энергосберегающих опциях.
или функцией отсутствия людей дома.
нагрев включается автоматически. Если спустя полчаса
температура поднимается до 12°C или выше, пульт
управления возвращается в первоначальное состояние.
охлаждение включается автоматически. Если спустя
полчаса температура опускается 33°C или ниже, пульт
управления возвращается в первоначальное состояние.
работает, если температура воздуха
Краткое руководство
3
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
6. Основной метод эксплуатации
28°C
A
C
B
5 ОПЦИИ ЭНЕРГОСБЕРЕЖЕНИЯ
Энергосберег. опции
(2)
Включение и отключение опций энергосбережения.
Диапазон уставок
Диапазон уставок температуры можно ограничить для
режимов охлаждения и нагрева.
A Режим работы
B Температура:
• Если блок включен, отображается температура,
установленная для кондиционера.
• Если выключены и блок, и функция "Вне дома",
отображается температура, установленная для
кондиционера.
•
Если блок выключен, а функция "Вне дома" включена,
отображается температура, установленная для этой
функции.
C Скорость вентилятора.
1 Нажмите кнопку несколько раз, чтобы выбрать
требуемый режим работы:
Осушение
или
Авто
.
Охлажд., Нагрев, Вент., Вентиляц.
2 Нажмите кнопку . Высветится индикатор работы
(зеленый) и кондиционер начнет работать.
3 Используйте кнопки для установки температуры.
ИНФОРМАЦИЯ
В режимах
Осушение
или
Вент.
скорость вентилятора не
регулируется.
4 Нажмите кнопку , чтобы выбрать требуемую скорость
вентилятора: авто, низкая, умеренно низкая, средняя,
умеренно высокая или высокая (в зависимости от модели).
5 Нажмите кнопку . Индикатор работы гаснет,
и кондиционер прекращает работу.
Дополнительные возможности пульта управления:
,
Режим отсутствия
Задается изменение температуры, после которого блок
выключается.
Отсутствие (Темп.
(1)(3)
)
(Тол ько если установлен датчик)
Если люди не обнаружены в течение заданного периода
времени, эта функция автоматически изменяет заданную
температуру кондиционера. В случае обнаружения людей
восстанавливается нормальная заданная температура.
Отсутствие (Стоп
(1)(3)
)
(Только если установлен датчик)
Если люди не обнаружены в течение заданного периода
времени, эта функция автоматически останавливает
кондиционер.
Изменение уставок
Изменяет уставку температуры на предварительно
заданное значение по истечении указанного периода
работы, даже если уставка температуры изменилась.
Таймер отключения
Кондиционер после каждого включения автоматически
выключается по истечении заданного времени.
Энергопотребление
(1)
Отображается энергопотребление до настоящего времени.
Это позволяет оценить тенденции энергопотребления.
ВНИМАНИЕ!
Функция недоступна, когда к пульту дистанционного
управления подсоединено больше 1 внутреннего
агрегата.
БЛОКИРОВАНИЕ КЛАВИАТУРЫ
1 Снимите блокировку с кнопок "Меню/Ввод" и "Отмена".
Снятие блокировки описано в разделе "8. Снятие/установка
блокировки кнопок "Меню/Ввод" и "Отмена"" на странице 9.
2 Нажимайте кнопку в течение 4 секунд, чтобы включить
режим блокирования клавиатуры.
3 Для отмены режима блокирования клавиатуры нажимайте
кнопку в течение 4 секунд.
7. Описание пунктов главного меню
По молчанию главное меню недоступно, поскольку
6 РАСПИСАНИЕ
Выбор времени начала и прекращения работы
заблокирована кнопка "Меню/Ввод". Снятие блокировки описано
в разделе "8. Снятие/установка блокировки кнопок "Меню/Ввод"
и "Отмена"" на странице 9.
Для каждого из дней можно выбрать до 5 действий.
Доступны оба режима работы (обычный и режим
ВНИМАНИЕ!
Доступность функции зависит от типа внутреннего
агрегата.
1 НАПРАВЛЕНИЕ ПОТОКА (если доступно)
Изменяет
2 ИНДИВИДУАЛЬНОЕ НАПРАВЛЕНИЕ ПОТОКА
Направление потока
.
(1)
(только при
наличии функции индивидуального направления
воздушного потока)
Задает да каждой из 4 лопастей индивидуальное
Направление потока
3 БЫСТРЫЙ СТАРТ
.
(1)
(только для SkyAir)
Быстрое достижение комфортной температуры в помещении.
4 РЕЖИМ ВЕНТИЛЯЦИИ (только для HRV)
Уст анов к а скорости вентилятора и режима вентиляции.
(1) Не поддерживается, когда подсоединены наружные агрегаты
SkyAir RR+RRQ.
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
Дополнительно можно задать настройки для выходных
7 АВТО ОЧИСТКА ФИЛЬТРА
Задается время автоматической очистки фильтра.
Функция
8 СВЕДЕНИЯ О СИСТЕМЕ
Отображение информации о сервисном центре и модели.
9 КОНФИГУРИРОВАНИЕ
Переключение между стандартным и подробным экранами.
Когда выбран подробный экран, температура в помещении
или снаружи может отображаться на базовом экране.
(2) Функции "Вне дома", "Диапазон температур", "Режим отсутствия"
(3) Система с одновременной работой управляется датчиком,
(4) Расписание недоступно, когда подсоединен центральный пульт
ВНИМАНИЕ!
Отображаемое энергопотребление не является
результатом измерений потребленной энергии
вкВтч, а рассчитывается на основе данных об
эксплуатации блока. Некоторые коэффициенты
вэтих расчетах являются абсолютными
величинами, а другие – результатом интерполяции
с допуском. Это объясняет возможное расхождение
показаний с фактическим энергопотреблением.
(4)
вопределенных режимах для каждого дня недели.
отсутствия людей дома).
дней и номер расписания.
доступна только в моделях с самоочищающейся
декоративной панелью.
и "Изменение уставок" не должны использоваться, когда
подсоединен центральный пульт управления.
установленным в главном внутреннем агрегате.
управления или адаптер цифрового входа BRP7A51.
Краткое руководство
4
10 ТЕКУЩИЕ НАСТРОЙКИ
ɇɚɩɪɚɜɥɟɧɢɟɩɨɬɨɤɚ
ɇɚɩɪɚɜɥɟɧ
ɉɨɡɢɰɢɹ
ɇɚɫɬɪɨɣɤɚɇɚɡɚɞ
Вверх/вниз Влево/вправо
1
2
3
0
1 2 3
4
ɇɚɡɚɞ ɇɚɫɬɪɨɣɤɚ
ɋɬɚɬɭɫ
Ɋɚɫɩɢɫɚɧɢɟ
ȼɵɤɥɸɱ
ɇɚɫɬɪɨɣɤɚ
ȼɵɛɨɪɧɨɦɟɪɚɪɚɫɩɢɫɚɧɢɹ
Ɋɚɫɩɢɫɚɧɢɟ
Ɋɚɫɩɢɫɚɧɢɟ
ɇɚɡɚɞ
ɇɚɡɚɞ ɇɚɫɬɪɨɣɤɚ
Ɋɚɫɩɢɫɚɧɢɟ
ȼɵɯɨɞɧɵɟ
ȼɵɛɨɪɪɹɞɚɩɚɪɚɦɟɬɪɨɜ
ȼɫɤ ɉɨɧ ȼɬɪ ɋɪɞ ɑɬɜ ɉɹɬ ɋɭɛ
Отображается список текущих настроек для доступных
пунктов.
11 ЧАСЫ И КАЛЕНДАРЬ
Настройка даты и времени. Время может отображаться
в 12-часовом или 24-часовом формате.
12 ЯЗЫК
Выбор языка в зависимости от установленного языкового
пакета.

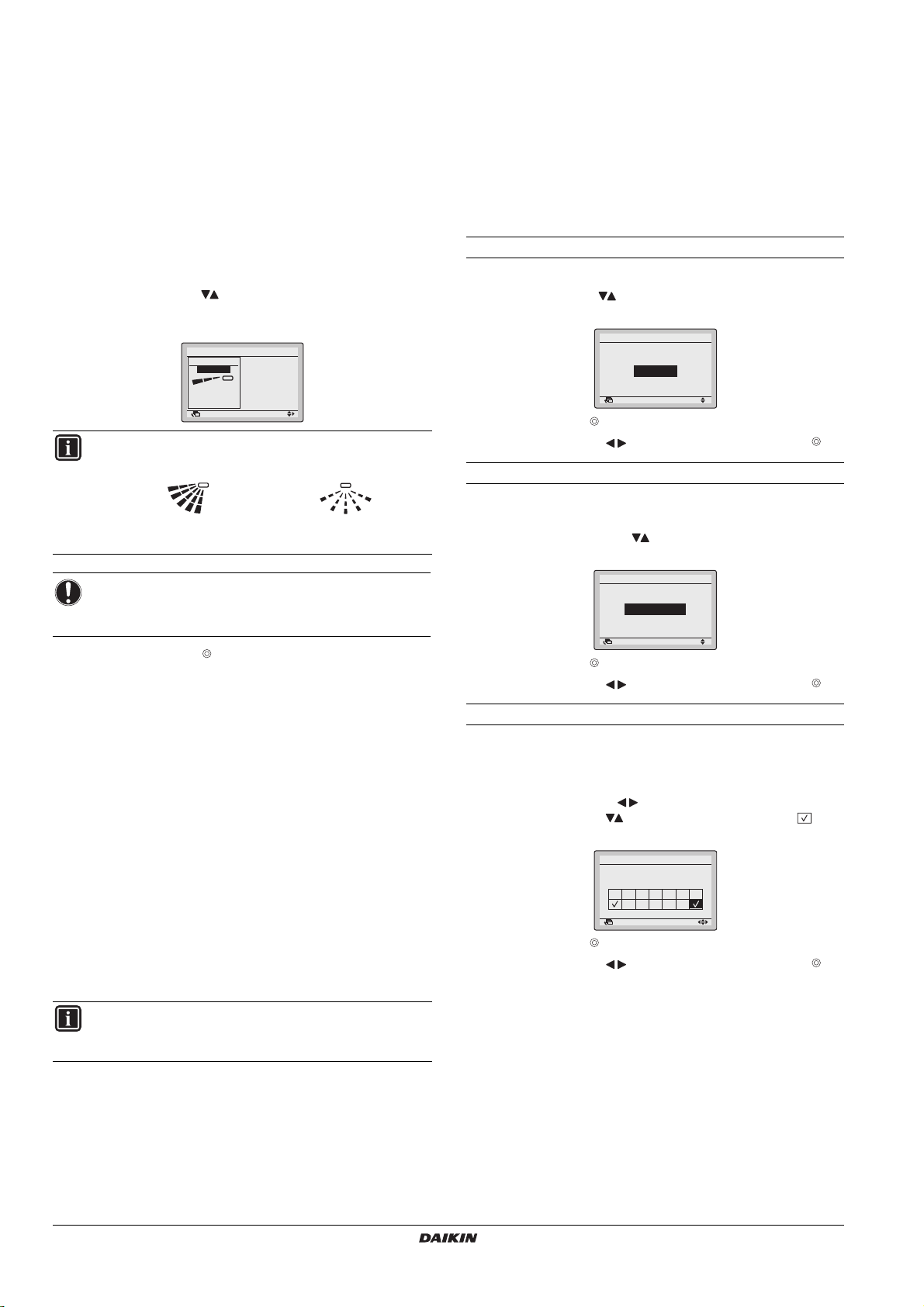

8. Направление потока
1 Отобразите экран
главного меню" на странице 7).
2 С помощью кнопок выберите требуемое направление
потока:
Не задано, Позиция 0, Позиция 1, Позиция 2, Позиция 3
Позиция 4, Качание
ИНФОРМАЦИЯ
Доступны 2 направления:
Направление потока
или
Авто
0
4
(см. "21. Структура
.
12. Опции энергосбережения
Дополнительная информация приведена в подробном
руководстве по эксплуатации, доступном на веб-сайте http://
www.daikineurope.com/support-and-manuals/product-information/.

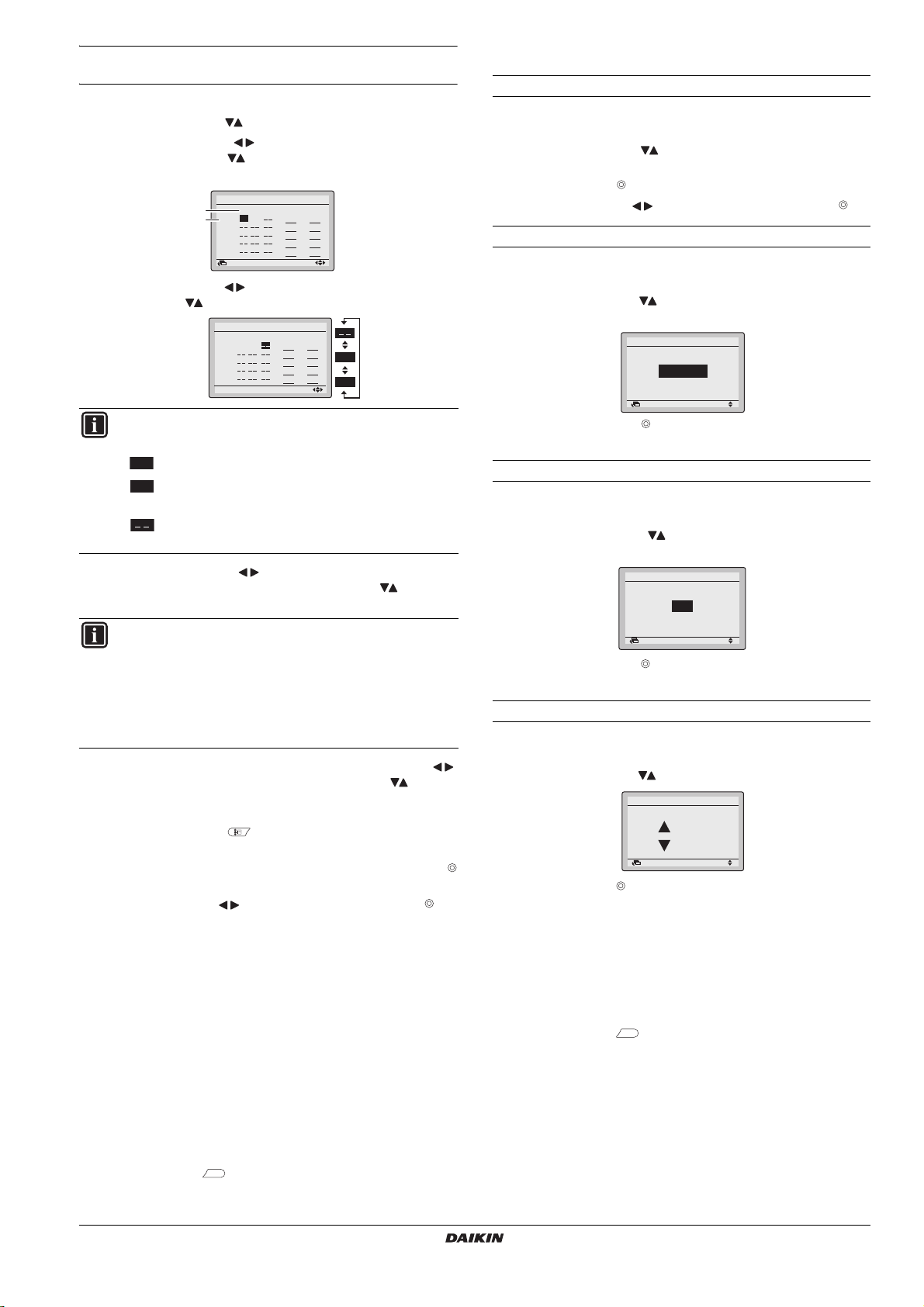

13. Расписание
Расписание не отображается и отключено, когда подсоединен
центральный пульт управления или адаптер цифрового входа
BRP7A51.
Включение и выключение расписания
1 Откройте экран
2 Нажмите кнопку , чтобы выбрать вариант
,
Выключ.
3 Нажмите кнопку для вызова экрана подтверждения.
4 С помощью кнопок выберите
Выбор номера расписания
1 Отобразите экран
на странице 11).
2 Используйте кнопки , чтобы изменить настройку:
Расписание 1, Расписание 2
Статус
(см. "Приложение" на странице 11 ).
Да
и нажмите кнопку .
Выбор номера расписания
или
Расписание 3
(см. "Приложение"
.
Включ.
или
ВНИМАНИЕ!
Доступные направления потока зависят от типа
внутреннего агрегата.
3 Нажмите кнопку , чтобы подтвердить настройки
и вернуться к базовому экрану.
9. Индивидуальное направление потока
Дополнительная информация приведена в подробном
руководстве по эксплуатации, доступном на веб-сайте http://
www.daikineurope.com/support-and-manuals/product-information/.
10. Быстрый старт (только для серии SkyAir)
1 Во время работы в режиме "Охлаждение", "Нагрев" или
"Авто" отобразите
старт
, чтобы вернуться к базовому экрану (см. "Приложение"
на странице 11).
2 Проверка состояния функции
выключена) описана в разделе "17. Текущ ие настройки" на
странице 6. Главное меню доступно, только если
разблокирована кнопка меню/ввода. Снятие блокировки
описано в разделе "8. Снятие/установка блокировки кнопок
"Меню/Ввод" и "Отмена"" на странице 9.
ИНФОРМАЦИЯ
Чтобы выключить функцию
действие 1.
Главное меню
и включите функцию
Быстрый старт
Быстрый старт
(включена/
, повторите
Быстрый
3 Нажмите кнопку для вызова экрана подтверждения.
4 С помощью кнопок выберите
Да
и нажмите кнопку .
Установк а выходных дней
Таймер расписания будет отключен для дней, которые
установлены как выходные.
1
Отобразите экран
2 Используйте кнопки , чтобы выбрать требуемый день.
Нажмите кнопку , чтобы установить знак для
выходного дня.
3 Нажмите кнопку для вызова экрана подтверждения.
4 С помощью кнопок выберите
Выходные
(см. "Приложение" на странице 11).
Да
и нажмите кнопку .
11. Вентиляция (только для HRV)
Дополнительные сведения см. в руководствах по HRV.
Краткое руководство
5
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
Изменение настроек расписания для выбранного номера
(1)
ɇɚɫɬɪɨɣɤɚ
Ɋɚɫɩɢɫɚɧɢɟ
ɉɨɧ
ȼɪɟɦɹ ɋɨɫɬ Ɉɯɥ ɇɚɝɪ
– 6:00
:
:
:
:
ɇɚɡɚɞ
(2)
ɇɚɫɬɪɨɣɤɚ
Ɋɚɫɩɢɫɚɧɢɟ
ɉɨɧ
ȼɪɟɦɹ ɋɨɫɬ Ɉɯɥ ɇɚɝɪ
– 6:00
:
:
:
:
ON
OFF
ON
OFF
ɇɚɡɚɞ ɇɚɫɬɪɨɣɤɚ
ȼɢɞɷɤɪɚɧɚ
ɗɤɪɚɧ
ɋɬɚɧɞɚɪɬ
ɇɚɡɚɞ ɇɚɫɬɪɨɣɤɚ
Ɉɬɨɛɪɚɠɚɬɶɧɚɷɤɪɚɧɟ
ɗɤɪɚɧ
ɇɟɬ
ɇɚɡɚɞ ɇɚɫɬɪɨɣɤɚ
Ɍɟɦɧɟɟ
ɋɜɟɬɥɟɟ
Ʉɨɧɬɪɚɫɬɧɨɫɬɶ
расписания
1
Отобразите экран
2 Используйте кнопки , чтобы выбрать требуемый день (1).
3 С помощью кнопок выделите
испомощью кнопок установите требуемое
работы (2).
Настройки
(см. "Приложение" на странице 11).
Время
начала работы
Время
начала
16. Конфигурирование
Выбор функции предупреждения сквозняка
1
Отобразите экран
на странице 11).
2 Используйте кнопки , чтобы выбрать вариант
Выключ.
3 Нажмите кнопку для вызова экрана подтверждения.
4 С помощью кнопок выберите
Выбор функции "Вид экрана"
Предупреждение сквозняка
Да
и нажмите кнопку .
(см. "Приложение"
Включ.
или
4 Используйте кнопки , чтобы выделить элемент в столбце
Сост
, и кнопки , чтобы выбрать требуемое значение.
ИНФОРМАЦИЯ (столбец Сост)
Существует 3 типа действий:
Можно задать уставки температуры.
Можно задать уставки температуры при
отсутствии дома.
Уставки температуры и уставки температуры для
режима отсутствия людей дома отключаются.
5 Используйте кнопки , чтобы выделить температуру
охлаждения и нагрева, и кнопки, чтобы выбрать
требуемое значение.
ИНФОРМАЦИЯ (столбцы "Охлажд." и "Нагрев")
__: Означает, что уставка температуры и уставка
температуры при отсутствии дома для этого периода
времени не указаны. Будет использоваться последняя
использованная уставка.
--:Означает, что функция "Вне дома" выключена для
этого периода времени.
6 Для установки другого дня недели нажимайте кнопки ,
чтобы выделить день. Используйте кнопки , чтобы
изменить день.
7 Чтобы скопировать все действия предыдущего дня,
нажимайте кнопку , пока не будет выделен день,
который требуется
настроить.
8 После завершения настройки расписания нажмите кнопку
для вызова экрана подтверждения.
Да
9 С помощью кнопок выберите
и нажмите кнопку .
1 Отобразите экран Вид экрана
(см. "Приложение" на
странице 11).
2 Используйте кнопки , чтобы изменить настройку:
или
Подробно
.
Стандарт
3 Нажмите кнопку для подтверждения настройки.
Отображается базовый экран.
Выбор пунктов подробного экрана
1 Откройте экран
странице 11).
2 Используйте кнопки , чтобы изменить настройку:
Наружная температура, Комнатн. температура
3 Нажмите кнопку для подтверждения настройки.
Отображается базовый экран.
Отображать на экране
(см. "Приложение" на
Нет
или
Система
.
Настройка контрастности ЖК-дисплея
1 Отобразите экран
странице 11).
2 Используйте кнопки , чтобы изменить контрастность.
3 Нажмите кнопку для подтверждения настройки.
Контрастность
(см. "Приложение" на
,
14. Авто очистка фильтра
Подробная информация приведена в руководстве по
эксплуатации для моделей с самоочищающейся декоративной
панелью.
15. Сведения о системе
1 Отобразите экран
странице 11).
2 Вверху экрана отображается номер телефона (
Внижней части экрана отображается информация
омодели:
Внутренний агрегат
3 Нажмите кнопку , чтобы вернуться в
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
Сведения о системе
и
Наружный агрегат
(см. "Приложение" на
.
Главное меню
Контакты
.
17. Текущие настройки
1 Отобразите экран
странице 11).
2 Отображается перечень значений состояния для текущих
настроек.
3 Нажмите кнопку , чтобы вернуться в
).
Текущие настройки
(см. "Приложение" на
Главное меню
Краткое руководство
.
6

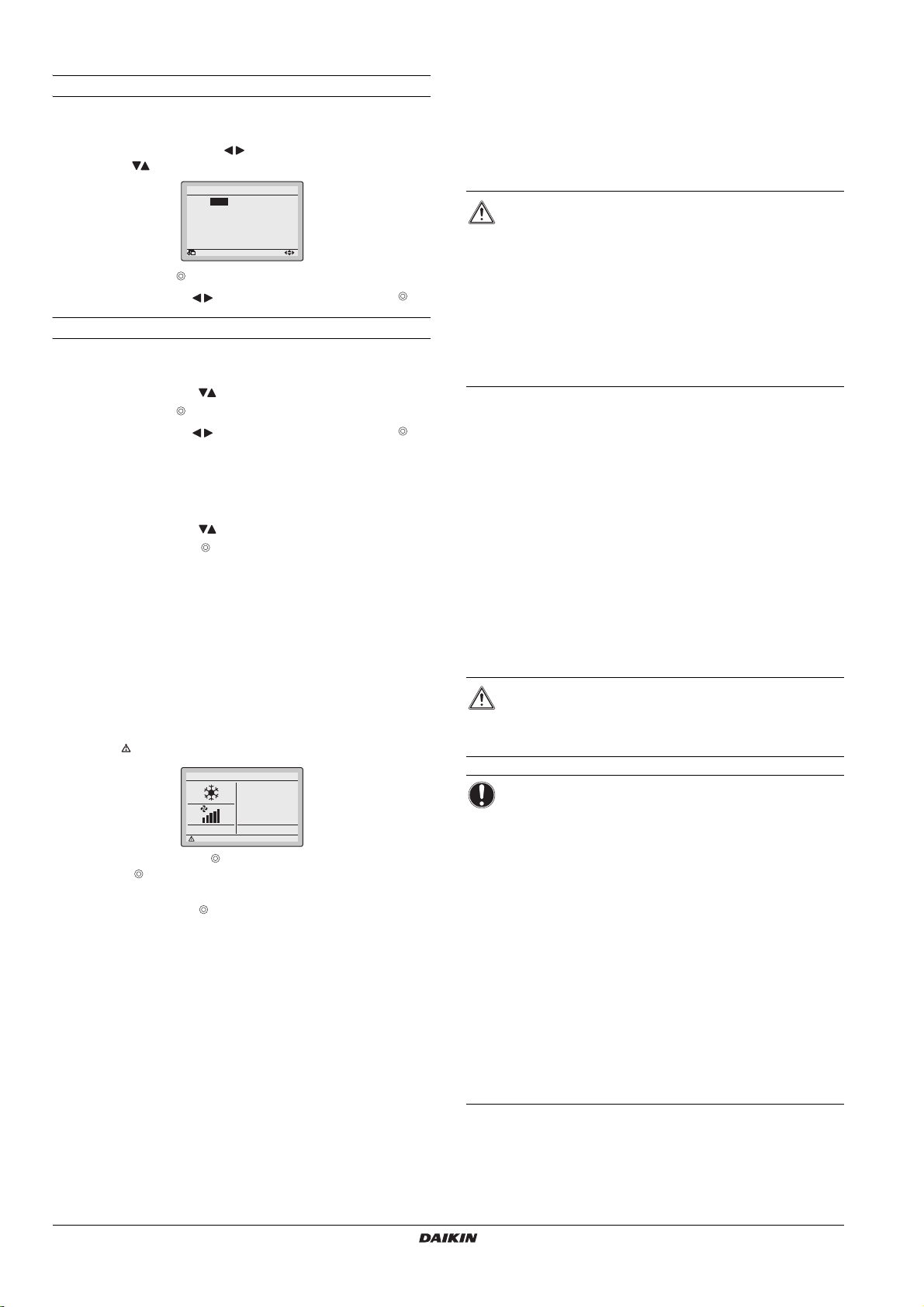

18. Часы и Календарь
Ⱦɚɬɚɢȼɪɟɦɹ
ɇɚɡɚɞ
ɋɪɟɞɚ
1ɑɢɫɥɨ
1Ɇɟɫɹɰ
Ƚɨɞ
ɇɚɫɬɪɨɣɤɚ
28°C
Монтаж
Настройка даты и времени
1 Отобразите экран
странице 11).
2 Используйте кнопки , чтобы выбрать элемент,
икнопки , чтобы задать
3 Нажмите кнопку для вызова экрана подтверждения.
4 С помощью кнопок выберите
Дата и Время
Год, Месяц, Число
(см. "Приложение" на
и
время
.
Да
и нажмите кнопку .
Установк а формата часов (12/24 часа)
1 Отобразите экран
странице 11).
2 Используйте кнопки , чтобы выбрать формат:
3 Нажмите кнопку для вызова экрана подтверждения.
4 С помощью кнопок выберите
12 ч/24ч формат часов
Да
и нажмите кнопку .
(см. "Приложение" на
12 ч
или
24ч
19. Язык
1 Отобразите экран
2 Используйте кнопки , чтобы выбрать язык.
3 Нажмите кнопку для подтверждения настройки.
Отображается базовый экран.
Доступные языки зависят от установленного языкового пакета.
Дополнительная информация о доступных языках приведена
в подробном руководстве по монтажу и эксплуатации на веб-сайте
http://www.daikineurope.com/support-and-manuals/productinformation/.
Язык
(см. "Приложение" на странице 11).
Подробные руководства по монтажу и эксплуатации доступны по
ссылке http://www.daikineurope.com/support-and-manuals/product-
information/.
1. Общие правила техники безопасности.
ПРЕДУПРЕЖДЕНИЕ
Перед монтажом системы внимательно ознакомьтесь
с настоящей инструкцией. В ней вы найдете всю
необходимую информацию о монтаже, настройке
иэксплуатации кондиционера. Храните инструкцию
в доступном месте, чтобы в будущем ее можно было
использовать в качестве справочника.
Эта опция используется вместе с кондиционерами
Daikin. Инструкции по монтажу и эксплуатации
приведены в руководстве по монтажу и эксплуатации
блоков.
.
Перед монтажом пульта дистанционного управления
внимательно изучите раздел "Общие правила техники
безопасности".
Неправильный монтаж или неправильное подключение
оборудования или принадлежностей могут привести
к поражению электрическим током, короткому замыканию,
протечкам, возгоранию или другому материальному ущербу или
травмам.
Если у вас возникнут сомнения по поводу монтажа или
эксплуатации системы, обратитесь за советом и дополнительной
информацией к дилеру,
регионе.
НЕ устанавливайте пульт дистанционного управления
самостоятельно. Неправильная установка может привести
к поражению электрическим током или возгоранию. Обратитесь
кдилеру Daikin.
представляющему компанию в Вашем
20. Отображение кодов ошибок
1 При возникновении ошибки на базовом экране отображается
значок и мигает индикатор работы.
2 По умолчанию кнопка заблокирована. Снятие блокировки
кнопки описано в разделе "8. Снятие/установка
блокировки кнопок "Меню/Ввод" и "Отмена"" на странице 9.
3 Нажмите кнопку . Начинает мигать код ошибки,
и отображается контактная информация (
Контакты
иинформация о модели.
21. Структура главного меню
См. "Приложение" на странице 11.
ПРЕДУПРЕЖДЕНИЕ
Вся проводка и компоненты на месте устанавливаются
монтажником и должны соответствовать действующим
нормативам.
ВНИМАНИЕ!
Если планируется использовать функцию термостата
пульта дистанционного управления, то место установки
пульта:
должно позволять определять среднюю
температуру в помещении;
не должно подвергаться воздействию прямых
)
солнечных лучей;
не должно находиться рядом с источником тепла;
не должно подвергаться воздействию наружного
воздуха или сквозняков, например, при
открывании/открывании дверей и т. п.;
должно
быть чистым, чтобы не загрязнялась
передняя панель и экран;
должно иметь температуру в диапазоне от –10°C
до 50°C;
должно иметь относительную влажность не
более 95%.
Краткое руководство
7
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
ВНИМАНИЕ!
1× 1×2× 2× 1×
+
12345
2
1
3
2
P1
P2
PCB
1×
1
1
2
P1
P2
PCB
2
3
1×
P1
P2
1
2
3
PCB
3
3
1×
1
2
P1
P2
PCB
4
3
3
1×
НЕ устанавливайте пульт дистанционного управления:
Вблизи оборудования, испускающего
электромагнитное излучение. Электромагнитное
излучение может нарушить работу системы
управления и привести к отказу оборудования.
Во влажных местах или местах, непосредственно
подверженных воздействию воды. Попадание
воды внутрь пульта дистанционного управления
может привести к поражению электрическим током
и отказу электронной схемы.
После завершения монтажа:
проведите опытную эксплуатацию для проверки на наличие
неисправностей;
объясните заказчику, как эксплуатировать кондиционер
с использованием раздела Эксплуатация настоящего
краткого руководства;
попросите заказчика сохранить краткое руководство для
обращений в будущем.
ПРЕДУПРЕЖДЕНИЕ
Проконсультируйтесь со своим местным дилером
относительно перемещения или переустановки пульта
дистанционного управления.
ИНФОРМАЦИЯ
По возможности выберите для монтажа ровную
поверхность.
Не затягивайте монтажные винты слишком сильно,
чтобы не деформировать нижнюю часть корпуса.
4. Монтаж проводки внутреннего блока
4 способа:
1 Подсоединение сзади
2 Подсоединение слева
3 Подсоединение сверху
4 Подсоединение сверху по центру
2. Содержание коробки
1 Пульт дистанционного управления (верхняя и нижняя
часть)
2 Шурупы и дюбеля
3 Малые шурупы
4 Зажим
5 Фиксатор проводки
3. Закрепление пульта дистанционного
управления
1
1 Для монтажа на стене закрепите с помощью входящих
в комплект поставки 2 шурупов (Ø3,5×32) и дюбелей.
2 Монтаж на распределительной коробке: закрепите
с помощью входящих в комплект поставки 2 небольших
винтов (М4×16).
Для приобретаемой отдельно распределительной коробки
используйте дополнительный компонент KJB111A или KJB211A.
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
2
1 внутренний агрегат
2 С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
3 Прикрепите проводку к верхней части корпуса с
помощью фиксатора и зажима.
Соедините клеммы пульта дистанционного управления (P1, P2) и
клеммы внутреннего агрегата (P1, P2). (P1 и P2 не имеют
полярности.)
Краткое руководство
8

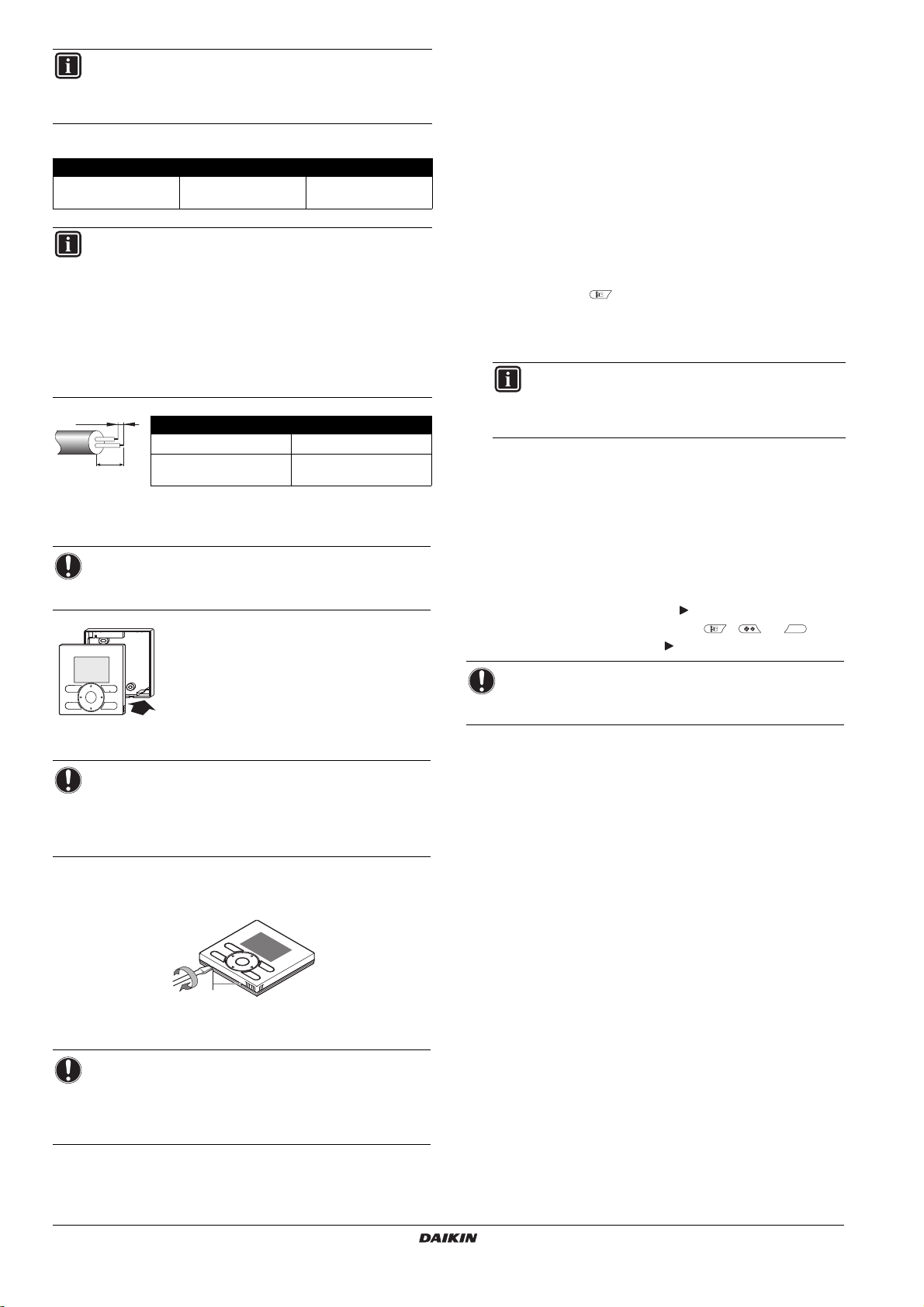

ИНФОРМАЦИЯ
10 mm
L
1
Чтобы избежать воздействия (внешних)
электромагнитных помех, не следует прокладывать
силовые кабели рядом с управляющими.
Характеристики электропроводки
Тип проводки Размер Общая длина
Провод или кабель
в виниловой оболочке
0,75–1,25 мм
2
ИНФОРМАЦИЯ
1 Удалите оболочку с той части кабеля, которая
должна проходить внутри корпуса пульта
дистанционного управления (L). См. рисунок
итаблицу ниже. Важно сохранить двойную
изоляцию в месте входа в отверстие в корпусе
пульта дистанционного управления.
2 В целях упрощения прокладки проводки разница
между длинами 2 проводов должна составлять
±10 мм.
Выход проводки L
Выход сверху ±150 мм
Выход по центру
верхней стенки
500 м
±200 мм
7. Включение электропитания
1 Включите электропитание.
2 Отображается сообщение
подождите
.
3 Через несколько секунд появится базовый экран.
В случае управления 1 внутренним агрегатом или 1 группой
внутренних агрегатов с 2 пультов дистанционного управления
1 Включите электропитание обоих пультов дистанционного
управления.
2 Определите, какой из них ведомый, а какой главный.
3 Если на обоих пультах дистанционного управления
отображается сообщение
Пожалуйста подождите.
4 секунд кнопку на пульте дистанционного управления,
чтобы он стал ведомым.
4 На ведомом пульте дистанционного управления отобразится
сообщение
Ведомый пульт
ИНФОРМАЦИЯ
На главном пульте дистанционного управления попрежнему будет отображаться сообщение
пульт
.
5 Через несколько секунд появится базовый экран.
Проверка соединения. Пожалуйста
Код ошибки: U5
-
Проверка соединения
, нажмите и удерживайте в течение
.
Главный
.
5. Установк а верхней части корпуса
ВНИМАНИЕ!
В процессе установки следите за тем, чтобы нигде не
зажать проводку.
Выровняйте верхнюю часть корпуса
относительно выступов на нижней части
корпуса (6 точек) и вставьте верхнюю часть
корпуса.
Сначала найдите правильное положение по
защелкам в нижней части.
ВНИМАНИЕ!
1 Распределительная коробка и соединительные
провода не входят в комплект поставки.
2 Не касайтесь рукой печатной платы цифрового
ввода-вывода.
6. Снятие верхней части корпуса
Вставляйте плоскую отвертку в пазы нижней части корпуса
(2 точки), чтобы снять верхнюю часть.
ВНИМАНИЕ!
Плата пульта дистанционного управления
расположена в верхней части корпуса. Будьте
внимательны, чтобы не повредить печатную плату
плоской отверткой.
8. Снятие/установка блокировки кнопок "Меню/ Ввод" и "Отмена"
По умолчанию кнопки меню/ввода и отмены заблокированы.
Чтобы снять/установить блокир овку кнопок меню/ввода и отмены
на базовом экране, выполните следующие действия:
1 Нажмите и удерживайте кнопку .
2 Нажмите одновременно 3 кнопки , и , пока
удерживаете нажатой кнопку .
ВНИМАНИЕ!
Не забудьте снова заблокировать кнопки после
завершения монтажа или технического обслуживания.
В подробном руководстве по монтажу, доступном на веб-сайте
http://www.daikineurope.com/support-and-manuals/productinformation/, приведены более подробные инструкции по
монтажу
Процедура монтажа пульта дистанционного управления
Пункты меню и функции кнопок пульта дистанционного
Местные настройки
Метод тестовой операции (для серии SkyAir)
Процедура проверки списка ошибок
Метод регистрации контактов сервиса
Подтверждение зарегистрированных подробностей
Часы и календарь (см. также "18. Часы и Календарь" на
Язык (см. также "19. Язык" на
Заблокированные кнопки
Запрет доступа к режимам
Режим блокировки
Блокировка внешнего входа
Режим одной и двух уставок
Обновление ПО с помощью приложения Updater
, касающиеся следующего:
управления
странице 7)
странице 7)
Краткое руководство
9
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
Техническое обслуживание
1. Общие правила техники безопасности.
Вытирайте ЖК-дисплей и поверхность пульта дистанционного
управления с помощью сухой ткани, если они загрязнились.
Если грязь на поверхности не удаляется, пропитайте ткань
раствором нейтрального моющего средства, слегка отожмите
ткань и очистите поверхность. Затем вытрите поверхность сухой
тканью.
ПРЕДУПРЕЖДЕНИЕ
Не используйте какие-либо разбавители, органические
растворители или сильную кислоту.
ПРЕДУПРЕЖДЕНИЕ
Не мойте пульт дистанционного управления. Это может
привести к утечке электрического тока и, в результате,
к поражению электрическим током или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Обязательно останавливайте кондиционер
иустанавливайте выключатель питания в положение
ВЫКЛ на время его обслуживания. Невыполнение этого
указания может привести к поражению электрическим
током или травме.
2. Сброс ошибки фильтра
1 Когда в нижней части базового экрана отображается значок
очистки элемента и/или значок очистки фильтра ,
следует очистить фильтр и/или элемент.
2 После промывки, очистки или замены фильтра или
элемента нажмите кнопку , чтобы открыть
3 С помощью кнопок выберите пункт
фильтра
и нажмите кнопку , чтобы выполнить сброс
индикации фильтра.
Главное меню
Сброс индикатора
.
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
Краткое руководство
10
Приложение
(10)
(8)
28
°C
Ƚɥɚɜɧɨɟɦɟɧɸ
ɇɚɩɪɚɜɥɟɧɢɟɩɨɬɨɤɚ
ɇɚɩɪɚɜɥɟɧɢɟɩɨɬɨɤɚ
Ȼɵɫɬɪɵɣɫɬɚɪɬ
ȼɟɧɬɢɥɹɰɢɹ
Ɉɩɰɢɢɷɧɟɪɝɨɫɛɟɪɟɠɟɧɢɹ
Ɋɚɫɩɢɫɚɧɢɟ
Ⱥɜɬɨɨɱɢɫɬɤɚɮɢɥɶɬɪɚ
ɋɜɟɞɟɧɢɹɨɫɢɫɬɟɦɟ
Ʉɨɧɮɢɝɭɪɢɪɨɜɚɧɢɟ
Ɍɟɤɭɳɢɟɧɚɫɬɪɨɣɤɢ
ɑɚɫɵɢɄɚɥɟɧɞɚɪɶ
əɡɵɤ
ɇɚɩɪɚɜɥɟɧɢɟɩɨɬɨɤɚ
ɇɚɩɪɚɜɥɟɧɢɟɩɨɬɨɤɚ
ɂɧɞɢɜɢɞɭɚɥɶɧɵɟɧɚɫɬɪɨɣɤɢ
ɋɩɢɫɨɤɢɧɞɢɜɢɞɧɚɫɬɪɨɟɤ
ɋɛɪɨɫɢɧɞɢɜɢɞɧɚɫɬɪɨɟɤ
ȼɵɛɨɪɡɨɧɵɨɛɞɭɜɚ
ȼɟɧɬɢɥɹɰɢɹ
ɋɤɨɪɨɫɬɶɜɟɧɬɢɥɹɬɨɪɚ
Ɋɟɠɢɦɜɟɧɬɢɥɹɰɢɢ
(9)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
Ɉɩɰɢɢɷɧɟɪɝɨɫɛɟɪɟɠɟɧɢɹ
ɗɧɟɪɝɨɫɛɟɪɟɝɨɩɰɢɢ
Ⱦɢɚɩɚɡɨɧɬɟɦɩɟɪɚɬɭɪ
Ɋɟɠɢɦɨɬɫɭɬɫɬɜɢɹ
ɈɬɫɭɬɫɬɜɢɟɌɟɦɩ
Ɉɬɫɭɬɫɬɜɢɟɋɬɨɩ
ɂɡɦɟɧɟɧɢɟɭɫɬɚɜɨɤ
Ɍɚɣɦɟɪɨɬɤɥɸɱɟɧɢɹ
ɗɧɟɪɝɨɩɨɬɪɟɛɥɟɧɢɟ
Ɋɚɫɩɢɫɚɧɢɟ
ɋɬɚɬɭɫ
ȼɵɛɨɪɧɨɦɟɪɚɪɚɫɩɢɫɚɧɢɹ
ȼɵɯɨɞɧɵɟ
ɇɚɫɬɪɨɣɤɢ
Ⱥɜɬɨɨɱɢɫɬɤɚɮɢɥɶɬɪɚ
ɋɜɟɞɟɧɢɹɨɫɢɫɬɟɦɟ
Ʉɨɧɮɢɝɭɪɢɪɨɜɚɧɢɟ
ɉɪɟɞɭɩɪɟɠɞɟɧɢɟɫɤɜɨɡɧɹɤɚ
ɗɤɪɚɧ
Ʉɨɧɬɪɚɫɬɧɨɫɬɶ
ɗɤɪɚɧ
ȼɢɞɷɤɪɚɧɚ
Ɉɬɨɛɪɚɠɚɬɶɧɚɷɤɪɚɧɟ
Ɍɟɤɭɳɢɟɧɚɫɬɪɨɣɤɢ
əɡɵɤ
ɑɚɫɵɢɄɚɥɟɧɞɚɪɶ
Ⱦɚɬɚɢȼɪɟɦɹ
ɱɱɮɨɪɦɚɬɱɚɫɨɜ
Краткое руководство
11
BRC2E52C7+BRC3E52C7
Проводной пульт ДУ
4P368040-1 – 2014.02
4P368040-1 2014.02
Copyright 2014 Daikin
Loading...
