Page 1

MANUAL DE INSTALAÇÃO

Sistemas de ar condicionado Split Type

AZQS71A2V1B

AZQS100A7V1B AZQS125A7V1B AZQS140A7V1B

AZQS100A7W1B AZQS125A7W1B AZQS140A7W1B

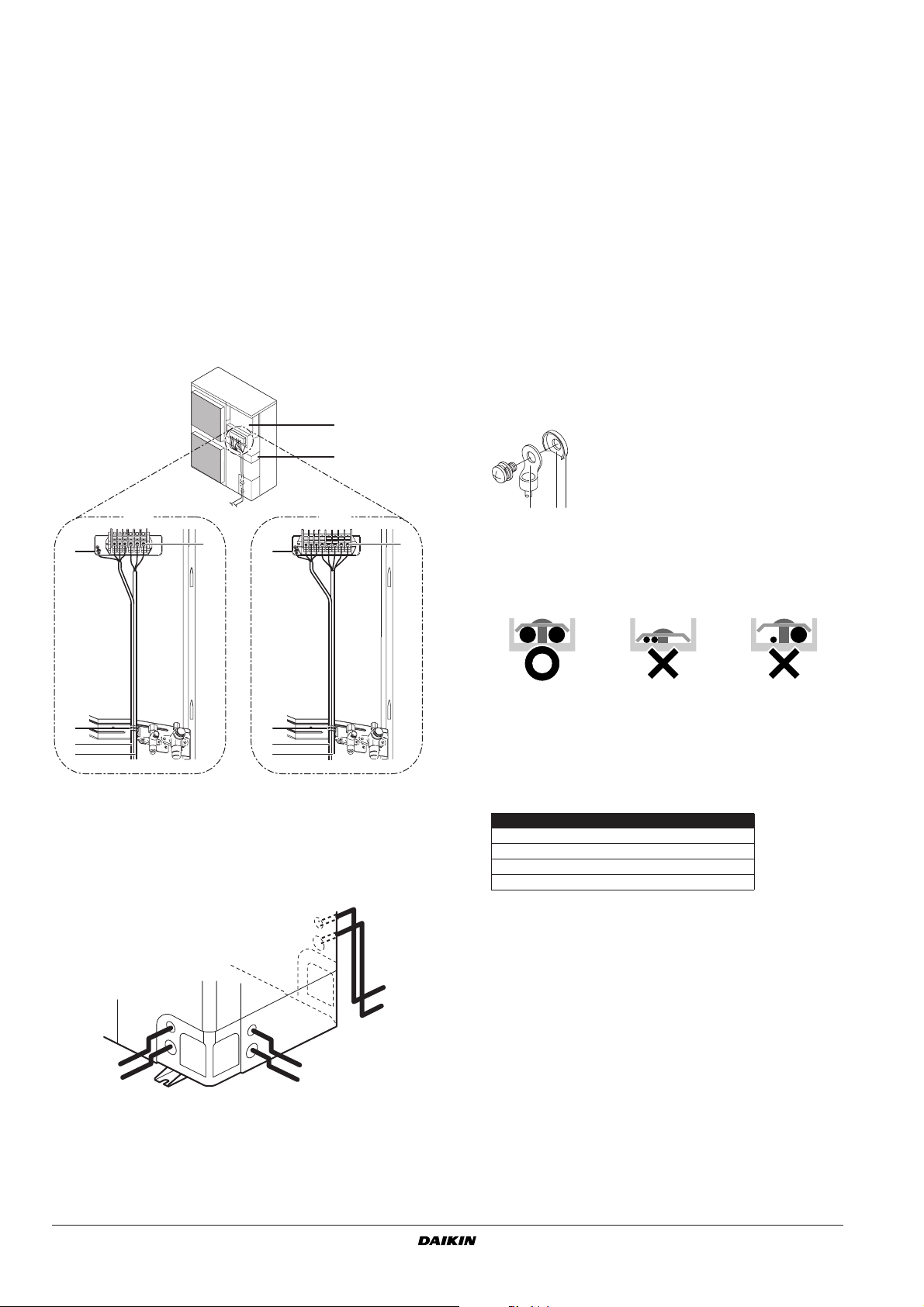

Page 2

D2D2

D1D1D1

B1B1B1

B2B2B2

D2D2

D1D1D1

1324 5

V1-type

1~ 50 Hz

220-240 V

1 2

3N~ 50 Hz

L1 L3

L1 L3L2

W1-type

400 V

R410A

24 5

5 6

Page 3

CE - ATITIKTIES-DEKLARACIJA

CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - VYHLÁSENIE-ZHODY

CE - UYUMLULUK-BİLDİRİSİ

CE - IZJAVA O SKLADNOSTI

CE - VASTAVUSDEKLARATSIOON

CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ

19 Direktive z vsemi spremembami.

20 Direktiivid koos muudatustega.

21 Директиви, с техните изменения.

22 Direktyvose su papildymais.

23 Direktīvās un to papildinājumos.

24 Smernice, v platnom znení.

25 Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat muutettuina.

irányelv(ek) és módosításaik rendelkezéseit.

14 v platném znění.

15 Smjernice, kako je izmijenjeno.

17 z późniejszymi poprawkami.

10 Direktiver, med senere ændringer.

11 Direktiv, med företagna ändringar.

12 Direktiver, med foretatte endringer.

18 Directivelor, cu amendamentele respective.

положително от съгласно

<A> DAIKIN.TCF.021F22/03-2011

DEKRA (NB0344)

<C> 2024351-QUA/EMC02-4565

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

Cертификата <C>.

pagal Sertifikatą <C>.

vērtējumam saskaņā ar sertifikātu <C>.

súlade s osvedčením <C>.

<A>‘da belirtildiği gibi ve <C> Sertifikasına

göre tarafından olumlu olarak

değerlendirildiği gibi.

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

CE - IZJAVA-O-USKLAĐENOSTI

CE - MEGFELELŐSÉGI-NYILATKOZAT

CE - DEKLARACJA-ZGODNOŚCI

CE - DECLARAŢIE-DE-CONFORMITATE

CE - ERKLÆRING OM-SAMSVAR

CE - ILMOITUS-YHDENMUKAISUUDESTA

CE - PROHLÁŠENÍ-O-SHODĚ

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon innebærer at:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

tamamen kendi sorumluluğunda olmak üzere bu bildirinin ilgili olduğu klima modellerinin aşağıdaki gibi olduğunu beyan eder:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeĮu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

instrukcjami:

conformitate cu instrucţiunile noastre

инструкции:

16 megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

17 spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

18 sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

19 skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

20 on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

21 съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите

s našim návodom:

22 atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

23 tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

24 sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade

25 ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

01 Directives, as amended.

02 Direktiven, gemäß Änderung.

03 Directives, telles que modiﬁées.

04 Richtlijnen, zoals geamendeerd.

05 Directivas, según lo enmendado.

06 Direttive, come da modiﬁca.

21 Забележка * както е изложено в <A> и оценено

07 √‰ËÁÈÒv, ﬁˆ˜ ¤¯Ô˘Ó ÙÚÔÔÔÈËıÂ›.

08 Directivas, conforme alteração em.

09 Директив со всеми поправками.

a(z) <C> tanúsítvány szerint.

16 Megjegyzés * a(z) <A> alapján, a(z) igazolta a megfelelést,

17 Uwaga * zgodnie z dokumentacją <A>, pozytywną opinią

Machinery 2006/42/EC

Electromagnetic Compatibility 2004/108/EC

Certiﬁkatet <C>.

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

acordo com as nossas instruções:

инструкциям:

instrukser:

förutsättning att användning sker i överensstämmelse med våra instruktioner:

disse brukes i henhold til våre instrukser:

08 estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) nor mativo(s), desde que estes sejam utilizados de

09 соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим

10 overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore

11 respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under

mukaisesti:

12 respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at

13 vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme

14 za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

15 u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

12 Merk * som det fremkommer i <A> og gjennom positiv

11 Information * enligt <A> och godkänts av enligt

22 Pastaba * kaip nustatyta <A> ir kaip teigiamai nuspręsta

23 Piezīmes * kā norādīts <A> un atbilstoši pozitīvajam

24 Poznámka * ako bolo uvedené v <A> a pozitívne zistené v

skladu s certifikatom <C>.

de în conformitate cu Certificatul <C>.

i Świadectwem <C>.

19 Opomba * kot je določeno v <A> in odobreno s strani v

18 Notă * aşa cum este stabilit în <A> şi apreciat pozitiv

hyväksynyt Sertiﬁkaatin <C> mukaisesti.

souladu s osvědčením <C>.

bedømmelse av ifølge Sertiﬁkat <C>.

13 Huom * jotka on esitetty asiakirjassa <A> ja jotka on

14 Poznámka * jak bylo uvedeno v <A> a pozitivně zjištěno v

Not

kiidetud järgi vastavalt sertifikaadile <C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

20 Märkus * nagu on näidatud dokumendis <A> ja heaks

strane prema Certifikatu <C>.

15 Napomena * kako je izloženo u <A> i pozitivno ocijenjeno od

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

Jean-Pierre Beuselinck

General Manager

Ostend, 1st of April 2011

CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE

CE - DECLARAÇÃO-DE-CONFORMIDADE

СЕ - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ

CE - OPFYLDELSESERKLÆRING

CE - DECLARACION-DE-CONFORMIDAD

CE - DICHIARAZIONE-DI-CONFORMITA

CE - ¢H§ø™H ™YMMOPºø™H™

declares under its sole responsibility that the air conditioning models to which this declaration relates:

CE - DECLARATION-OF-CONFORMITY

CE - KONFORMITÄTSERKLÄRUNG

CE - DECLARATION-DE-CONFORMITE

CE - CONFORMITEITSVERKLARING

Daikin Europe N.V.

declaración:

referencia la

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

‰ЛПТУВИ МВ ·ФОПВИЫЩИО‹ ЩЛ˜ В˘ı‡УЛ ﬁЩИ Щ· МФУЩ¤П· ЩˆУ ОПИМ·ЩИЫЩИОТУ Ы˘ЫОВ˘ТУ ЫЩ· ФФ›· ·У·К¤ЪВЩ·И Л ·ЪФ‡Ы· ‰‹ПˆЫЛ:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

AZQS71A2V1B*,

AZQS100A7V1B*, AZQS125A7V1B*, AZQS140A7V1B*,

AZQS100A7W1B*, AZQS125A7W1B*, AZQS140A7W1B*,

instructions:

* = , , 1, 2, 3, ..., 9

01 are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our

02 der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspr icht/entsprechen, unter der Voraussetzung,

daß sie gemäß unseren Anweisungen eingesetzt werden:

03 sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

04 conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

onze instructies:

05 están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) nor mativo(s), siempre que sean utilizados de acuerdo con

∏ Daikin Europe N.V. Â›Ó·È ÂÍÔ˘ÛÈÔ‰ÔÙËÌ¤ÓË Ó· Û˘ÓÙ¿ÍÂÈ ÙÔÓ ∆Â¯ÓÈÎﬁ Ê¿ÎÂÏÔ Î·Ù·ÛÎÂ˘‹˜.

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsﬁlen.

19 ob upoštevanju določb:

20 vastavalt nõuetele:

21 следвайки клаузите на:

22 laikantis nuostatų, pateikiamų:

23 ievērojot prasības, kas noteiktas:

24 održiavajúc ustanovenia:

25 bunun koşullarına uygun olarak:

10 under iagttagelse af bestemmelserne i:

11 enligt villkoren i:

12 gitt i henhold til bestemmelsene i:

13 noudattaen määräyksiä:

14 za dodržení ustanovení předpisu:

15 prema odredbama:

16 követi a(z):

nuestras instrucciones:

nostre istruzioni:

Û‡ÌÊˆÓ· ÌÂ ÙÈ˜ Ô‰ËÁ›Â˜ Ì·˜:

06 sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle

07 В›У·И Ы‡МКˆУ· МВ ЩФ(·) ·ОﬁПФ˘ıФ(·) ЪﬁЩ˘Ф(·) ‹ ¿ППФ ¤ББЪ·КФ(·) О·УФУИЫМТУ, ˘ﬁ ЩЛУ ЪФ¸ﬁıВЫЛ ﬁЩИ ¯ЪЛЫИМФФИФ‡УЩ·И

01 following the provisions of:

02 gemäß den Vorschriften der:

03 conformément aux stipulations des:

04 overeenkomstig de bepalingen van:

EN60335-2-40,

05 siguiendo las disposiciones de:

06 secondo le prescrizioni per:

07 ÌÂ Ù‹ÚËÛË Ùˆv ‰È·Ù¿ÍÂˆv Ùˆv:

da secondo il Certiﬁcato <C>.

07 ™ËÌÂ›ˆÛË * ﬁˆ˜ Î·ıÔÚ›˙ÂÙ·È ÛÙÔ <A> Î·È ÎÚ›ÓÂÙ·È ıÂÙÈÎ¿

06 Nota * delineato nel <A> e giudicato positivamente

17 zgodnie z postanowieniami Dyrektyw:

18 în urma prevederilor:

according to the Certiﬁcate <C>.

08 de acordo com o previsto em:

09 в соответствии с положениями:

01 Note * as set out in <A> and judged positively by

02 Hinweis * wie in der <A> aufgeführt und von positiv

положительным решением согласно

·ﬁ ÙÔ Û‡ÌÊˆÓ· ÌÂ ÙÔ ¶ИЫЩФФИЛЩИОﬁ <C>.

beurteilt gemäß Zertiﬁkat <C>.

Свидетельству <C>.

positivo de de acordo com o Certiﬁcado <C>.

08 Nota * tal como estabelecido em <A> e com o parecer

03 Remarque * tel que déﬁni dans <A> et évalué positivement par

10 Bemærk * som anført i <A> og positivt vurderet af i

09 Примечание * как указано в <A> и в соответствии с

conformément au Certiﬁcat <C>.

overeenkomstig Certiﬁcaat <C>.

positivamente por de acuerdo con el

04 Bemerk * zoals vermeld in <A> en positief beoordeeld door

05 Nota * como se establece en <A> y es valorado

henhold til Certiﬁkat <C>.

Certiﬁcado <C>.

Daikin Europe N.V. is authorised to compile the Technical Construction File.

** 01

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsﬁlen.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

3PW61025-2A

Page 4

AZQS71A2V1B AZQS100A7V1B AZQS100A7W1B AZQS125A7V1B AZQS125A7W1B AZQS140A7V1B AZQS140A7W1B

Sistemas de ar condicionado Split Type

Manual de instalação

ÍNDICE Página

Medidas de segurança...................................................................... 1

Antes de instalar ............................................................................... 2

Escolher o local de instalação........................................................... 3

Cuidados a ter durante a instalação ................................................. 4

Espaço para assistência técnica....................................................... 4

Dimensão do tubo do refrigerante e comprimento permitido ............ 5

Cuidados quanto à tubagem para refrigerante ................................. 5

Tubagem de refrigeração ..................................................................6

Evacuação......................................................................................... 8

Carregar refrigerante......................................................................... 9

Instalação eléctrica ......................................................................... 10

Operação de teste........................................................................... 12

Requisitos para a eliminação .......................................................... 13

Diagrama de ligações eléctricas .....................................................14

LEIA ESTAS INSTRUÇÕES ATENTAMENTE ANTES DE PROCEDER À INSTALAÇÃO. MANTENHA ESTE MANUAL NUM LOCAL ACESSÍVEL PARA FUTURAS CONSULTAS.

A INSTALAÇÃO OU FIXAÇÃO INADEQUADAS DO EQUIPAMENTO OU ACESSÓRIOS PODE PROVOCAR CHOQUES ELÉCTRICOS, CURTOS-CIRCUITOS, FUGAS, INCÊNDIOS OU OUTROS DANOS NO EQUIPAMENTO. ASSEGURE-SE DE QUE UTILIZA APENAS ACESSÓRIOS FABRICADOS PELA DAIKIN, ESPECIFICAMENTE CONCEBIDOS PARA SEREM UTILIZADOS COM O EQUIPAMENTO. ASSEGURE-SE DE QUE SÃO INSTALADOS POR UM PROFISSIONAL.

SE TIVER DÚVIDAS SOBRE OS PROCEDIMENTOS DE INSTALAÇÃO OU UTILIZAÇÃO, CONTACTE SEMPRE O SEU REVENDEDOR DAIKIN PARA OBTER ESCLARECIMENTOS E INFORMAÇÕES.

As instruções foram redigidas originalmente em inglês. As versões noutras línguas são traduções da redacção original.

MEDIDAS DE SEGURANÇA

Os cuidados constantes deste documento dividem-se nos dois tipos que se seguem. Ambos abarcam questões muito importantes, pelo que os deve seguir com atenção.

ATENÇÃO

Se a chamada de atenção não for cumprida, podem daí resultar lesões graves.

AVISO

Se o aviso não for cumprido, podem daí resultar lesões ou danos ao equipamento.

Atenção

■ O equipamento não se destina a ser utilizado em ambientes onde haja gases potencialmente explosivos.

■ Para utilizar unidades de ar condicionado em aplicações com alarmes regulados pela temperatura, recomenda-se que seja previsto um atraso de 10 minutos no disparo do alarme, quando a temperatura-alvo é ultrapassada. A unidade de ar condicionado por parar durante vários minutos: no decurso do funcionamento normal, para "descongelamento da unidade interior", ou no funcionamento em modo de paragem por termóstato.

■

Solicite ao seu representante ou a pessoal qualiﬁcado a execução das tarefas de instalação instalação da máquina. Uma instalação inadequada pode provocar fugas de água, choques eléctricos ou um incêncio.

. Não efectue, pessoalmente, a

■ As tarefas de instalação devem ser efectuadas de acordo com o expresso neste manual de instalação. Uma instalação inadequada pode originar fugas de água, choques eléctricos ou um incêndio.

■ Contacte o nosso representante local relativamente aos procedimentos correctos em caso de fuga de refrigerante. Caso se vá proceder à instalação do ar condicionado numa divisão pequena, é necessário tomar medidas adequadas de contenção, para que a quantidade de refrigerante que se escape, numa eventual fuga, não exceda os limites aceitáveis de concentração. Se assim não se proceder, tal pode levar a acidentes por carência de oxigénio.

■ Certiﬁque-se de que utiliza na instalação apenas os acessórios e peças especiﬁcados. Caso não se utilizem as peças especiﬁcadas, tal pode originar fugas de água, choques eléctricos ou um incêndio, ou fazer cair a unidade.

■ Instale o ar condicionado num suporte capaz de suportar o peso. Caso a resistência seja insuﬁciente, o equipamento pode cair e ferir alguém.

■ Efectue as tarefas de instalação especiﬁcadas, tendo em mente a possibilidade de ventos fortes, tempestades e tremores de terra. Uma instalação inadequada pode originar acidentes, devido à queda do equipamento.

■ Certiﬁque-se de que toda a instalação eléctrica é efectuada por pessoal qualiﬁcado, seguindo as leis e normas do local de instalação, assim como este manual de instalação; a instalação deve utilizar um circuito dedicado. Se a capacidade do circuito de alimentação for insuﬁciente ou se a instalação eléctrica for inadequada, podem daí resultar choques eléctricos ou um incêndio.

■ Certiﬁque-se de que toda a cablagem ﬁca bem ﬁxa e foi efectuada com os cabos especiﬁcados, e assegure-se de que não há aplicação directa de forças externas aos terminais nem aos cabos. Uma ligação ou ﬁxação incompleta pode provocar um incêndio.

■ Ao colocar a cablagem entre as unidades de interior e de exterior, assim como na ligação à fonte de alimentação, posicione os cabos por forma a que a caixa de distribuição possa ser fechada com segurança. Se a tampa da caixa de distribuição não ﬁcar bem colocada, tal pode originar sobreaquecimento dos terminais, choques eléctricos ou um incêndio.

■ Se houver fuga de gás de refrigeração durante os trabalhos de instalação, ventile a área imediatamente. Pode veriﬁcar-se a produção de gás tóxico, se o gás de refrigeração entrar em contacto com alguma chama.

■ Após concluir os trabalhos de instalação, certiﬁque-se de que não há fugas do gás de refrigeração. A produção de gás tóxico pode veriﬁcar-se, caso o gás de refrigeração se escape para qualquer divisão e entre em contacto com uma fonte de chama, como uma resistência de aquecimento, um forno ou um fogão.

■ Antes de tocar nos terminais eléctricos, desligue o interruptor de alimentação.

■ Pode acontecer tocar acidentalmente nos componentes activos. Nunca abandone a unidade (tanto durante a instalação como durante prestação de assistência técnica) após retirar o painel de serviço.

■ Para mudar de sítio unidades já instaladas, tem primeiro de recuperar o refrigerante, após a operação de bombagem de descarga. Consulte o capítulo "Cuidados para a operação de

bombagem de descarga" na página 10.

■ Nunca entre em contacto directo com uma fuga de refrigerante. Tal acto pode originar graves queimaduras de frio.

Manual de instalação

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B

Sistemas de ar condicionado Split Type

4PW68422-1 – 03.2011

Page 5

Avisos

■ Ligue o aparelho de ar condicionado à terra. A resistência de ligação à terra deve estar em conformidade com as normas nacionais. Não ligue o cabo de ligação à terra a canos de gás ou de água, a cabos de pára-raios, nem a ﬁos de terra dos telefones. Uma ligação à terra incompleta pode originar choques eléctricos.

■ Canos de gás

Pode ocorrer um incêndio ou uma explosão, em caso de fugas de gás.

■ Canos de água.

Os tubos rígidos de PVC não constituem uma ligação à terra eﬁcaz.

■ Cabos de pára-raios e ﬁos de terra dos telefones.

O potencial eléctrico pode elevar-se a níveis excepcionais, caso sejam atingidos por raios.

■ Certiﬁque-se da instalação de um circuito impeditivo de passagem de corrente para o solo. Caso tal circuito não seja instalado, podem veriﬁcar-se choques eléctricos.

■ Instale os tubos de drenagem de acordo com este manual de instalação, para assegurar uma drenagem adequada; isole os tubos, para evitar a ocorrência de condensação. A utilização de tubos de drenagem inadequados pode originar fugas de água, molhando a mobília.

■ Instale as unidades de interior e de exterior, o cabo de alimentação e os cabos de ligação, à distância mínima de 1 metro de rádios e de televisões, para evitar interferências visuais ou sonoras. (Dependendo das ondas de rádio, uma distância de 1 metro pode ser insuﬁciente para eliminação do ruído.)

■ Não enxagúe a unidade exterior. Tal pode provocar choques eléctricos ou incêndios.

■ Não instale o ar condicionado nos seguintes locais, nem em locais de características semelhantes:

■ Com névoas de ﬂuídos óleo-minerais ou vapores (de óleo ou

outros), como no caso das cozinhas. As partes plásticas podem deteriorar-se, podendo cair ou

originar fugas de água.

■ Onde haja produção de gases corrosivos (gás sulfuroso, por

exemplo). A corrosão dos tubos de cobre ou dos componentes

soldados pode provocar fugas de refrigerante.

■ Onde se encontrem máquinas que emitam ondas

electromagnéticas. As ondas electromagnéticas podem perturbar o sistema de

controlo, provocando avarias no equipamento.

■ Onde possa haver fugas de gases inﬂamáveis, onde houver

ﬁbras de carbono ou pó inﬂamável em suspensão, ou onde se utilizem ﬂuídos voláteis, como diluentes ou combustíveis.

Este tipo de gases pode provocar um incêndio.

■ Onde o ar contenha níveis elevados de sal – junto ao mar,

por exemplo.

■ Onde a tensão sofra grandes ﬂutuações – em fábricas, por

exemplo.

■ Dentro de veículos ou de navios.

■ Onde houver vapores ácidos ou alcalinos.

Forneça um livro de registos

Em conformidade com as normas em vigor a nível nacional e internacional, pode ser necessário fornecer com o equipamento um livro de registos, que contenha, pelo menos,

- informações sobre a manutenção,

- intervenções técnicas,

- resultados de testes,

- períodos de inactividade,

- etc...

Na Europa, a norma EN378 fornece as indicações necessárias à utilização de tal livro de registos.

ANTES DE INSTALAR

Dado que a pressão máxima operacional é de 4,0 MPa ou 40 bar, podem ser necessários tubos com paredes mais espessas. Consulte o parágrafo "Selecção do material de

tubagem" na página 5.

Cuidados a ter com o R410A

■ O refrigerante requer cuidados especiais para manter o sistema limpo, seco e estanque.

- Limpo e seco Deve evitar-se a mistura de materiais estranhos (incluindo óleos minerais e humidade) no sistema.

- Estanque Leia atentamente o capítulo "Cuidados quanto à tubagem para

refrigerante" na página 5 e siga estes procedimentos de forma

correcta.

■ Como o R410A é um refrigerante misturado, o refrigerante adicional necessário deve ser carregado no estado líquido. (Se o refrigerante estiver no estado gasoso, a composição deste altera-se e o sistema não funciona correctamente.)

■ As unidades de interior que forem ligadas têm de ser concebidas exclusivamente para utilização de R410A.

Instalação

■ Para a instalação da(s) unidade(s) de interior, consulte o manual de instalação de unidades de interior.

■ O tipo das unidades de exterior apresentadas nas ﬁguras é a classe 125. Outros tipos também seguem este manual de instalação.

■ Esta unidade de exterior necessita do kit de ramiﬁcação de tubos (opcional), quando é utilizada como unidade de exterior num sistema de operação simultânea. Para mais detalhes consulte os catálogos.

■ Nunca utilize a unidade com os termístores de descarga ou de aspiração daniﬁcados ou desligados, pois tal pode queimar o compressor.

■ Ve riﬁque se o número de série e o modelo constantes das placas (frontais) externas estão correctos, quando montar ou desmontar as placas, para evitar erros.

■ Ao fechar os painéis de serviço, certiﬁque-se de que o binário de aperto não excede 4,1 N•m.

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B Sistemas de ar condicionado Split Type 4PW68422-1 – 03.2011

Manual de instalação

Page 6

Acessórios

Ver iﬁque se os acessórios seguintes estão incluídos na unidade:

Manual de instalação 1

Braçadeira 2

Etiqueta de gases de efeito de estufa ﬂuorados

- Locais onde esteja assegurado espaço para prestação de

assistência técnica.

- Locais onde o comprimento necessário das tubagens e da

cablagem das unidades interiores e de exterior esteja dentro das amplitudes permitidas.

- Locais onde a fuga de água da unidade não possa daniﬁcar

o local (por exemplo, caso um tubo de drenagem ﬁque entupido).

- Locais, tanto quanto possível, protegidos da chuva.

Este é um produto da classe A. Num ambiente doméstico, pode provocar interferências de radiofrequência. Se tal suceder, pode ser necessária a adequada intervenção do utilizador.

Etiqueta multilingue de gases de efeito de estufa ﬂuorados

Os acessórios deverão encontrar-se no local indicado na ﬁgura que se segue.

1 Acessórios

Manuseamento

Como se mostra na ﬁgura, deve-se manusear a unidade devagar, agarrando as pegas de ambos os lados.

2 Ao instalar a unidade num local exposto a ventos fortes, tenha

particular atenção aos pontos seguintes. Os ventos fortes de 5 m/s ou mais, ao soprarem contra a saída

de ar da unidade de exterior, provocam um curto-circuito (sucção da descarga de ar), que pode ter as seguintes consequências:

- Deterioração da capacidade de funcionamento.

-Formação frequente de gelo, no funcionamento para

aquecimento.

- Desregulação do funcionamento devido a altas pressões.

- Quando um vento forte sopra continuamente na frente da

unidade, a ventoinha pode começar a rodar demasiado

depressa, até acabar por partir. Consulte as ﬁguras quanto à instalação desta unidade num local onde possa ser prevista a direcção do vento.

■ Vire o lado da saída de ar em direcção à parede do edifício, a uma vedação ou a um corta-vento.

Coloque as mãos nos cantos, em vez de segurar na entrada de sucção, na lateral da caixa, caso contrário pode deformar esta última.

Certiﬁque-se de que não deixa as mãos nem outros objectos tocar nas aletas traseiras.

ESCOLHER O LOCAL DE INSTALAÇÃO

■ Certiﬁque-se de que são tomadas medidas adequadas, para evitar que a unidade de exterior seja utilizada como abrigo por animais pequenos.

■ Ao entrarem em contacto com os componentes eléctricos, os animais pequenos podem provocar avarias, fumo ou um incêndio. Solicite ao cliente que mantenha desobstruído o espaço em redor da unidade.

1 Escolha um local de instalação que satisfaça as seguintes

condições e com o qual o seu cliente esteja de acordo.

- Locais bem ventilados.

- Locais em que a unidade não incomode os vizinhos.

- Locais seguros, que possam suportar o peso e a vibração da unidade e onde esta possa ﬁcar nivelada.

- Locais onde não exista qualquer possibilidade de presença de gás inﬂamável ou fuga do produto.

-O aparelho não deve ser colocado (nem utilizado) num ambiente onde haja gases potencialmente explosivos.

Certiﬁque-se de que há espaço suﬁciente para se proceder à instalação

■ Coloque o lado da saída num ângulo recto em relação à direcção do vento.

Vento forte

Saída de ar Vento forte

3 Prepare um canal de drenagem da água à volta da base, para

drenar as águas residuais em torno da unidade.

4 Se a drenagem de água da unidade não for fácil, coloque a

unidade sobre uma estrutura de blocos de cimento, ou outra semelhante (a altura da estrutura deve ter, no máximo, 150 mm).

5 Se instalar a unidade numa armação, instale uma chapa à prova

de água num espaço de 150 mm da base da unidade, para evitar a invasão de água proveniente da direcção inferior.

6 Ao instalar a unidade num local frequentemente exposto a

queda de neve, tenha especial atenção ao seguinte:

- Elevar a base o mais alto possível.

- Retirar a grelha de sucção posterior, para impedir que a neve

se acumule nas aletas traseiras.

Manual de instalação

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B

Sistemas de ar condicionado Split Type

4PW68422-1 – 03.2011

Page 7

7 Se instalar a unidade na estrutura do

edifício, instale uma chapa à prova de água (num espaço de 150 mm sob a unidade) ou um bujão de drenagem (opcional) para evitar os pingos das águas residuais. (Ver a ﬁgura.)

CUIDADOS A TER DURANTE A INSTALAÇÃO

■ Ve riﬁque a força e nivelamento do piso onde se vai proceder à instalação, de forma a que depois de instalada, a unidade não provoque qualquer tipo de vibração ou ruído ao funcionar.

■ De acordo com o desenho da base constante na ﬁgura, ﬁxe ﬁrmemente a unidade, utilizando os parafusos da base. (Prepare quatro conjuntos de parafusos, porcas e anilhas M12, à venda no mercado.)

■ É melhor aparafusar os parafusos da base até que os comprimentos destes estejam a uma distância de 20 mm da superfície da base.

140

117

219

289

A Lado da descarga B Vista inferior (mm) C Orifício de drenagem

423

614

140620

350

(345-355)

ESPAÇO PARA ASSISTÊNCIA TÉCNICA

Os valores aqui empregues representam as dimensões para modelos das classes 71, 100, 125, e 140. Os valores entre parênteses indicam as dimensões para os modelos das classes 100, 125, e 140. (Unidade mm)

(Consulte o capítulo "Cuidados a ter durante a instalação" na

página 4)

Cuidados

(A) Em caso de uma instalação não empilhada (Ver ﬁgura 1)

Obstáculo do lado da sucção

Obstáculo do lado da descarga

Obstáculo do lado esquerdo

Obstáculo do lado direito

Obstáculo do lado superior

(B) No caso de instalação empilhada

1. Caso haja algum obstáculo em frente do lado da saída.

Existe um obstáculo

✓

Nestas situações, feche

o fundo da estrutura de instalação, para que não haja passagem do ar da descarga.

Nestas situações, só

podem ser instaladas duas unidades.

Esta situação não é permitida.

100

Método de instalação para evitar a queda da unidade

Se for necessário evitar a queda da unidade, instale de acordo com a ﬁgura.

■ prepare os 4 ﬁos, conforme indicado no desenho;

■ desaparafuse a placa superior nos quatro locais com a

indicação A ou B;

■ coloque os parafusos nos orifícios e aperte-os com ﬁrmeza.

A localização de 2 orifícios de ﬁxação na parte frontal da unidade B localização de 2 orifícios de ﬁxação na parte traseira da unidade C cabos: acessórios locais

Disposição do tubo de drenagem

■ Se a descarga do dreno da unidade de exterior for problemática (por exemplo, queda de água num local de passagem de pessoas), o tubo do dreno deve ser introduzido num encaixe de esgoto (opcional).

■ Certiﬁque-se de que o dreno funciona devidamente.

≥1000

2. Caso haja algum obstáculo em frente da entrada de ar.

100

≥200

(300)

Não empilhe mais do que uma unidade.

São necessários cerca de 100 mm para instalar o tubo de drenagem da unidade de exterior superior. Vede a porção A de forma a que não possa haver passagem do ar de saída.

1. No caso de se instalar uma unidade por ﬁla.

≥50

(100)

≥1000

(2000)

≥100 (200)

≥500

(1000)

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B Sistemas de ar condicionado Split Type 4PW68422-1 – 03.2011

Manual de instalação

Page 8

2. No caso de se instalarem várias unidades por ﬁla (2 ou mais

unidades), em ligação lateral.

≥2000 (3000)

≥1000 (1500)

≥400 (600)

As relações entre dimensões H, A e L, representadas na ﬁgura, estão indicadas no quadro seguinte.

L A

L≤H

H<L Instalação impossível

0<L≤1/2H 150 (250) 1/2H<L 200 (300)

DIMENSÃO DO TUBO DO REFRIGERANTE

E COMPRIMENTO PERMITIDO

A instalação deve ser efectuada por um técnico de frio certiﬁcado, devendo os materiais escolhidos e as opções tomadas na instalação cumprir as normas aplicáveis a nível nacional e internacional. Na Europe, deve ser seguida a norma aplicável; concretamente, a EN378.

Indicações para as pessoas encarregadas das tubagens:

■ Certiﬁque-se de que abre a válvula de fecho, depois de concluir a instalação e aspiração das tubagens. (A utilização do sistema com a válvula fechada pode partir o compressor.)

■ É proibido descarregar o refrigerante para a atmosfera. Recolha o refrigerante seguindo as leis relativas à recolha e destruição de fréon.

■ Não empregue fundente durante a soldadura das tubagens de refrigerante. Para soldar, utilize ligas de cobre-fósforo (BCuP), que não necessitam de fundente. (A utilização de um fundente com cloro pode provocar corrosão nos tubos; e a presença de ﬂuoretos pode provocar a deterioração do óleo de arrefecimento, afectando de forma adversa o sistema de tubagens do refrigerante.)

Diferenças toleráveis no comprimento e desnível dos tubos

Consulte a tabela seguinte, relativamente aos comprimentos e alturas. Consulte ﬁgura 2.

Comprimento máximo total dos tubos

Comprimento permitido do tubo

Modelo

71 100 125 140

Comprimento máximo total dos tubos (num sentido)

L1 50 m (70 m) 75 m (95 m)

Desnível máximo entre interiores e exteriores

H1 30 m

Comprimento sem carga

L1 ≤30 m

(a) Os números entre parênteses indicam comprimentos equivalentes.

(a)

CUIDADOS QUANTO À TUBAGEM PARA

REFRIGERANTE

■ Para além do refrigerante escolhido, não permita a entrada no ciclo de arrefecimento de qualquer outro produto (nem mesmo ar). Se houver fuga de gás de refrigeração durante a utilização da unidade, ventile imediatamente o quarto bastante bem.

■ Utilize o R410A apenas quando adicionar refrigerante. Ferramentas de instalação: Certiﬁque-se de que utiliza as ferramentas de instalação (mangueira de carga de pressão com manómetro, etc.) que são usadas exclusivamente para instalações do R410A para resistir à pressão e para evitar que materiais estranhos (incluindo óleos minerais e humidade) se misturem no sistema. Bomba de vácuo: Utilize uma bomba de aspiração de duas fases com uma válvula de retenção Certiﬁque-se de que o óleo da bomba não ﬂui na direcção inversa, para o sistema, enquanto a bomba estiver parada.

Utilize uma bomba de aspiração que consiga despejar até –100,7 kPa (5 Torr, –755 mm Hg).

■ Durante os testes, nunca pressurize o aparelho com um valor de pressão superior ao máximo admissível (consulte a placa de especiﬁcações da unidade: PS).

■ Para evitar que sujidade, líquidos ou pó entrem na tubagem, vede a tubagem com um aperto ou com ﬁta.

Selecção do material de tubagem

■ A tubagem (e demais componentes de contenção da pressão) deve estar em conformidade com as normas nacionais e internacionais, além de ser adequada a refrigerante. Utilize cobre soldado sem costuras, desoxidado com ácido fosfórico, para o refrigerante.

■ Classe de têmpera: a classe de têmpera das tubagens utilizadas deve ser escolhida em função do diâmetro dos tubos, conforme se indica na tabela seguinte.

■ A espessura dos tubos do refrigerante deve estar em conformidade com todas as normas locais e nacionais relevantes. A espessura mínima para os tubos de R410A deve cumprir a tabela que se segue.

Classe de têmpera do

Ø tubos

6,4 / 9,5 / 12,7 O 0,80

15,9 O 19,1 1/2H

O = Recozido 1/2H = Semi-rígido

material de tubagem

Espessura mínima t (mm)

1,00

Nas ligações abocardadas, utilize exclusivamente material recozido.

Manual de instalação

Local Período de instalação Método de protecção

Unidade de exterior

Unidade de interior

Superior a um mês Aperte o tubo

Inferior a um mês

Independentemente

do período

Aperte o tubo ou

vede-o com ﬁta

São necessários cuidados particulares ao passar os tubos de cobre através das paredes.

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B

Sistemas de ar condicionado Split Type

4PW68422-1 – 03.2011

Page 9

TUBAGEM DE REFRIGERAÇÃO

■ Os tubos locais podem ser instalados em quatro direcções.

321

Cuidados a ter no manuseamento de válvulas de paragem

■ As válvulas de paragem dos tubos de ligação entre as unidades de interior e de exterior vêm fechadas de fábrica.

Certiﬁque-se de que mantém a válvula aberta durante o funcionamento.

A ﬁgura apresenta os nomes dos componentes da válvula de

paragem.

5 6

Figura - Tubos locais em quatro direcções

1 Broca 2 Centro da área em redor do orifício com protecção 3 Orifício com protecção 4 Ranhura 5 Tubo de ligação 6 Estrutura inferior 7 Painel frontal 8 Placa dos tubos de saída 9 Parafuso do painel frontal

10 Parafuso da placa dos tubos de saída

A Para a frente B Para trás C Para o lado D Para baixo

■ Produzindo por corta as duas ranhuras, é possível efectuar a instalação da forma apresentada na ﬁgura "Tubos locais em

quatro direcções".

(Utilize uma serra de aço para cortar as ranhuras.)

■ Para instalar o tubo de ligação à unidade, na direcção vertical descendente, retire a protecção do orifício protegido, furando o centro da área em redor deste com uma broca de Ø6 mm. (Consulte a ﬁgura "Tubos locais em quatro direcções".)

■ Depois de retirar a protecção, recomenda-se que seja aplicada tinta protectora sobre a aresta e superfícies de corte, para evitar a corrosão.

Evitar a introdução de objectos estranhos

1 Orifício de saída 2 Válvula de fecho 3 Ligação da tubagem local 4 Tampa da válvula

■ Por haver risco de deformação das placas laterais, se for utilizada uma chave dinamométrica para apertar ou desapertar porcas bicone, deve trancar sempre a válvula de paragem com uma chave inglesa e usar depois uma chave dinamométrica. Não aplique chaves inglesas na tampa da válvula.

1 Chave de bocas 2 Chave dinamométrica

Se utilizar um binário de aperto muito elevado, pode distorcer a superfície interior da válvula de paragem, provocando fuga de gás para o interior dela. Essa fuga acabará por fazer rachar a porca bicone.

Não aplique nenhuma força na tampa da válvula, pois tal pode originar uma fuga de refrigerante.

■ Para arrefecimento com baixas temperaturas ambientes (ou noutras situações de funcionamento a baixa pressão), aplique uma almofada de silicone ou equipamento similar, para evitar o congelamento da porca bicone da válvula de paragem do gás (consulte a ﬁgura). O congelamento da porca bicone pode provocar uma fuga de refrigerante.

Encaixe o tubo nos buracos de passagem, ﬁxando-o com massa ou material isolante (a obter localmente), por forma a que todas as frestas ﬁquem preenchidas, como se mostra na ﬁgura.

1 Massa ou material isolante

(a obter localmente)

A entrada de insectos ou de outros animais pequenos na unidade de exterior pode provocar curtos-circuitos na caixa eléctrica.

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B Sistemas de ar condicionado Split Type 4PW68422-1 – 03.2011

Almofada vedante de silicone (Certiﬁque-se de que não ﬁca nenhuma fresta)

Como utilizar a válvula de fecho

Utilize chaves de bocas hexagonais de 4 mm e de 6 mm.

■ Abrir a válvula

1. Coloque a chave hexagonal na barra da válvula e rode-a

para a esquerda.

2. Pare quando a barra da válvula não rodar mais. Encontra-se

aberta.

■ Fechar a válvula

1. Coloque a chave hexagonal na barra da válvula e rode-a

para a direita.

2. Pare quando a barra da válvula não rodar mais. Encontra-se

fechada.

Sentido de fecho

A Do lado do líquido B Do lado do gás

Manual de instalação

Page 10

Cuidados no manuseamento da tampa da válvula

■ A tampa da válvula encontra-se selada no ponto indicado pela seta. Consulte a ﬁgura. Tenha o cuidado de não a daniﬁcar.

■ Certiﬁque-se de que isola tanto as tubagens de gás e de líquido, como o kit de ramiﬁcação do refrigerante.

Qualquer tubagem exposta pode original condensação ou queimaduras, caso seja tocada.

(A temperatura mais elevada que pode alcançar a tubagem de gás é de cerca de 120°C, pelo que se deve certiﬁcar quanto à utilização de materiais isolantes muito resistentes.)

■ Depois de abrir a válvula, certiﬁque-se de que aperta adequadamente a tampa.

Binário de aperto

Tubos de líquido 13,5~16,5 N•m Tubos de gás 22,5~27,5 N•m

■ Ve riﬁque se existem indícios de fuga de refrigerante depois de apertar a tampa.

Cuidados no manuseamento do orifício de saída

■ Utilize sempre uma mangueira de carga ﬂexível, com impulsor e válvula, para poder recuperar algum refrigerante que ﬁque dentro dela.

■ Depois da operação, aperte novamente a tampa da válvula. Binário de aperto: 11,5~13,9 N•m

Cuidados na ligação de tubagens locais e quanto ao isolamento

■ Tome o cuidado de não deixar os ramais de tubagem, quer interiores, quer exteriores, entrar em contacto com a tampa dos terminais do compressor. Se alguma possibilidade de contacto entre esta tampa e o isolamento das tubagens de líquido, regule a altura, conforme se mostra na ﬁgura seguinte. Certiﬁque-se também de que a tubagem local não entra em contacto com os parafusos nem com os painéis exteriores do compressor.

■ Quando a unidade exterior for instalada por cima da unidade interior, pode ocorrer o seguinte: A água condensada na válvula de paragem pode passar para a unidade interior. Para evitar que isto aconteça, cubra a válvula de paragem com material vedante.

■ Se a temperatura for superior a 30°C e a humidade for superior a 80%, então a espessura dos materiais vedantes deve ser de pelo menos 20 mm, para evitar a condensação na superfície de vedação.

1 Compressor 2 Tampa dos terminais 3 Tubagens locais de

5 5

interior e de exterior

4 Aplicações de

cortiça

5 Material isolante 6 Porcas A Dê particular

atenção às ligações de tubos, porcas e painéis exteriores

Cuidados para ligação de bicones

■ Consulte o quadro seguinte para obter as dimensões dos bicones e as forças de aperto. (Aperto excessivo pode resultar na ruptura do bicone.)

Dimensões "A"

para processar

tubos com

60°~90°

30°~60°

alargamento

(mm)

Formato

do bicone

±2

90°

45°

±2

R=0.4~0.8

Comprimento

recomendado para

o braço da ferramenta

150 mm

250 mm

Tamanho do

tubo

Ø6,4 15~17 N•m 8,7~9,1

Ø9,5 33~39 N•m 12,8~13,2 Ø12,7 50~60 N•m 16,2~16,6 Ø15,9 63~75 N•m 19,3~19,7

Binário de aperto

do bicone

Se não possuir uma chave dinamométrica, tenha em atenção que o binário de aperto pode aumentar de forma repentina. Não aperte as porcas além do ângulo indicado na lista.

Tamanho do

tubo

Ø6,4

Ø9,5 200 mm Ø12,7 Ø15,9 300 mm

Ângulo de aperto adicional

Manual de instalação

■ Quando ligar a extremidade abocardada, revista-a por dentro com óleo de éter ou de éster, e comece por apertar manualmente, rodando 3 ou 4 vezes, antes de apertar com força.

■ Após concluir a instalação, inspeccione as ligações dos tubos em busca de fugas de gás, recorrendo a nitrogénio, por exemplo.

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B

Sistemas de ar condicionado Split Type

4PW68422-1 – 03.2011

Page 11

Cuidados quanto à necessidade de um colector

Visto haver o risco do óleo no interior das tubagens elevatórias recuar para dentro do compressor parado, provocando o fenómeno da compressão líquida ou casos de deterioração do retorno de óleo, é necessário instalar um colector no local adequado da tubagem de elevação de gás.

■ Espaçamento de instalação de colectores. (Ver ﬁgura 3)

A Unidade exterior B Unidade interior C Tubos de gás D Tubos de líquido E Colector de óleo H Instale colectores a cada 10 m de desnível.

■ Não são necessários colectores quando a unidade exterior é instalada numa posição mais elevada do que a unidade interior.

Cuidados na soldagem

■ Certiﬁque-se de dispor de um injector de azoto durante a soldagem. Ao soldar sem realizar substituição de azoto nem libertar azoto sobre os tubos, criam-se grandes quantidades de película oxidada no interior deles, afectando adversamente as válvulas e os compressores do sistema de refrigeração, impedindo por isso o normal funcionamento deste. Contudo, não utilize antioxidantes no processo de soldagem dos tubos. Os resíduos dos antioxidantes podem entupir os tubos ou causar avarias nos componentes.

■ Durante a soldagem com injecção de azoto nos tubos, este deve estar regulado para 0,02 MPa, através de uma válvula de redução de pressão (ou seja, apenas o suﬁciente para poder sentir-se na pele).

12 345

EVACUAÇÃO

■ Não limpe o ar com refrigerantes. Utilize uma bomba de aspiração para aspirar a instalação. Não é fornecido refrigerante adicional para limpar o ar.

■ O fabricante submeteu os tubos no interior das unidades a veriﬁcação quanto a fugas. O responsável pela instalação deve veriﬁcar se há fugas nos tubos de refrigeração montados no local.

■ Ve riﬁque se as válvulas estão fechadas ﬁrmemente antes de efectuar o teste de pressão ou aspiração.

Conﬁguração para teste de fugas e aspiração: consulte

a ﬁgura 5

1 Manómetro de pressão 2 Nitrogénio (azoto) 3 Refrigerante 4 Máquina de pesagem 5 Bomba de vácuo 6 Válvula de paragem

Procedimento para teste de fugas

O teste de fugas deve cumprir a norma EN378-2.

(1)

1 Evacuar os tubos e veriﬁcar o vácuo

aumento de pressão durante 1 minuto.)

2 Quebre o vácuo com um mínimo de 2 bar de pressão de

nitrogénio. (Nunca utilize uma pressão superior a 4,0 MPa.)

3 Efectue o teste de fugas aplicando água com sabão, por

exemplo, às conexões de tubos.

4 Descarregue o nitrogénio.

5 Evacue e veriﬁque novamente a existência de vácuo

6 Quando o manómetro de vácuo deixa de subir, pode-se abrir a

válvula de paragem.

. (Não deve haver

(1)

1 Tubagem de refrigeração 2 Secção a soldar 3 Fita 4 Válvula manual 5 Válvula de redução de pressão 6 Nitrogénio (azoto)

Deve executar o seguinte procedimento se houver a possibilidade de ainda existir humidade no tubo (se o trabalho de tubagem for efectuado durante a época de chuvas ou durante um longo período de tempo, podem ter entrado águas pluviais no tubo durante o trabalho). Depois de aspirar o sistema durante 2 horas, pressurize-o a 0,05 MPa (quebra de vácuo) com nitrogénio gasoso e evacue o sistema novamente utilizando a bomba de aspiração durante 1 hora a –100,7 kPa (secagem por vácuo). Se não for possível criar vácuo no sistema a –100,7 kPa no período de 2 horas, repita a operação de quebra de vácuo e secagem por vácuo. Em seguida, após deixar o sistema em vácuo durante 1 hora, conﬁrme que o manómetro de vácuo não aumenta.

Depois de efectuar a purga do ar, com uma bomba de vácuo, pode dar-se o caso da pressão do refrigerante não subir (nem mesmo depois de abrir a válvula de paragem). Este fenómeno é provocado por uma válvula fechada (por exemplo, a válvula de expansão do circuito da unidade de exterior), mas não representa nenhum problema para o funcionamento da unidade.

(1) Utilize uma bomba de aspiração de duas fases com uma

válvula de retenção que consiga evacuar até –100,7 kPa (5 Torr, –755 mm Hg). Evacue o sistema dos tubos de gás e de líquidos, utilizando uma bomba de aspiração durante um período superior a 2 horas e coloque o sistema a –100,7 kPa. Depois de manter o sistema nessa condição durante mais de uma hora, veriﬁque se o manómetro de vácuo aumenta ou não. Se aumentar, é possível que o sistema contenha humidade no interior ou que existam fugas.

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B Sistemas de ar condicionado Split Type 4PW68422-1 – 03.2011

Manual de instalação

Page 12

CARREGAR REFRIGERANTE

Informações importantes acerca do refrigerante utilizado

Este produto contém gases ﬂuorados com efeito de estufa, abrangidos pelo Protocolo de Quioto. Não liberte gases para a atmosfera.

Tipo de refrigerante: R410A Valor GWP

(1)

GWP = "global warming potential", potencial de aquecimento

global

Preencher com tinta indelével:

■➀ a carga de refrigerante do produto, de fábrica;

■➁ a quantidade adicional de refrigerante carregado no local;

■➀+➁ a carga total de refrigerante.

(Na etiqueta de gases de efeito de estufa ﬂuorados, fornecida com o produto.)

A etiqueta preenchida deve ser colada no interior do produto, perto do orifício de carga (ou seja, no interior da tampa de serviço).

Cuidado a ter durante a assistência técnica

Esta unidade necessita de carregamento adicional de refrigerante de acordo com o comprimento do tubo ligado no local. Carregue o refrigerante na tubagem de líquido – no estado líquido – através do orifício de saída da válvula de paragem do líquido. Visto que o R410A é um refrigerante com mistura, a sua composição altera-se se for carregado no estado gasoso, deixando de ser possível assegurar o funcionamento normal do sistema.

Neste modelo, não é necessário efectuar carga adicional, se o comprimento das tubagens for de ≤30 m.

<5 m: Ver "Peso da carga total de refrigerante (após uma fuga ou

situação semelhante)" na página 9.

(1)

: 1975

1 carga de refrigerante do

produto, de fábrica: consulte a placa de

especiﬁcações da unidade

2 quantidade adicional de

refrigerante carregado no local

3 carga total de

refrigerante

4 Contém gases ﬂuorados

com efeito de estufa, abrangidos pelo Protocolo de Quioto

5 unidade de exterior 6 cilindro de refrigerante e

manómetro para carregamento

NOTA

As implementações nacionais dos regulamentos da UE, relativas a certos gases de efeito de estufa ﬂuorados, podem exigir que conste na unidade a língua nacional oﬁcial adequada. Por este motivo, é fornecida com a unidade uma etiqueta multilingue de gases de efeito de estufa ﬂuorados.

As instruções ilustradas de colagem situam-se no verso dessa etiqueta.

Para executar na unidade acções de assistência técnica, que envolvam a abertura do sistema do refrigerante, este deve ser evacuado, segundo as normas locais.

Carga adicional de refrigerante

■ As cargas adicionais estão associadas ao comprimento das tubagens de refrigerante, conforme consta em "Comprimento

máximo total dos tubos (num sentido)", na tabela do parágrafo "Diferenças toleráveis no comprimento e desnível dos tubos" na página 5.

■ Se o comprimento da tubagem for superior a 30 m, acrescente a quantidade de refrigerante indicada na tabela que se segue.

Para efeitos de assistência técnica posterior, assinale na tabela a quantidade escolhida com um círculo.

Tabela 1: Carga adicional de refrigerante <unidade: kg>

Dimensão-padrão dos tubos de líquido

O comprimento dos tubos ligados situa-se entre

Modelo 30~40 m 40~50 m 50~60 m 60~75 m

AZQS71 AZQS100~140 1,5 2,0

0,5 1,0

—

Caso seja necessário efectuar uma recarga completa de refrigerante, efectue primeiro limpeza a vácuo. Tal limpeza deve ser efectuada a partir do orifício de saída. Não utilize outro orifício ou válvula para o efeito. A limpeza a vácuo não pode ser executada completamente a partir de outros orifícios.

Posição do orifício de saída:

■ AZQS100~140_W1 As unidades de exterior possuem 2 orifícios na tubagem. Um situa-se entre o colector de líquidos e a válvula de expansão electrónica; o outro está entre o permutador de calor e a válvula quádrupla.

■ AZQS71~140_V1 As unidades de exterior possuem 1 orifício na tubagem. Encontra-se entre o permutador de calor e a válvula quádrupla.

Peso da carga total de refrigerante (após uma fuga ou situação semelhante)

Os valores totais de carga adicionais estão associados ao comprimento das tubagens de refrigerante, conforme consta em

"Comprimento máximo total dos tubos", na tabela do parágrafo "Diferenças toleráveis no comprimento e desnível dos tubos" na página 5.

Tabela 2: Valor total de carga <unidade: kg>

Comprimento das tubagens de refrigerante

Modelo

AZQS100~140_W1 3,30 3,30 3,80 4,30 4,80 5,30 5,80 6,30 AZQS71_V1 1,75 1,75 2,25 2,75 3,25 3,75 — AZQS100~140_V1 2,95 2,95 3,45 3,95 4,45 4,95 5,45 5,95

(a) Quando o comprimento das tubagens é inferior a 5 m, é necessário efectuar uma

recarga completa da unidade. Carregue-a com a carga de refrigerante indicada.

(a)

3~5

5~10 m

10~20 m

20~30 m

30~40 m

40~50 m

50~60 m

60~75 m

Manual de instalação

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B

Sistemas de ar condicionado Split Type

4PW68422-1 – 03.2011

Page 13

Cuidados para a operação de bombagem de descarga

A unidade exterior está equipada com um interruptor ou sensor de baixa pressão, para proteger o compressor.

Nunca curto-circuite o interruptor (ou sensor) de baixa pressão durante a bombagem de descarga.

Execute os seguintes passos para efectuar a operação de bombagem de descarga.

■ Medidas preliminares

• Certiﬁque-se de que desliga a fonte de alimentação. Abra o painel frontal e cubra a placa de circuito e a placa de terminais com uma folha isolante, para evitar choques eléctricos devidos a contacto acidental com os componentes activos.

•Feche o painel frontal antes de se afastar da unidade de exterior. Nunca saia do pé da unidade enquanto o painel frontal estiver aberto.

• Ligue a fonte de alimentação e efectue a bombagem de descarga de acordo com o procedimento que segue.

■ Operação de bombagem de descarga

■ AZQS100~140_W1

Procedimento Precaução

1 Certiﬁque-se de que ambas

as válvulas de paragem estão abertas (do lado do líquido e do lado do gás).

2 Carregue no botão de

bombagem de descarga BS1, na placa de circuito da unidade de exterior.

3 Quando o funcionamento do

compressor parar, passados 3 ou 5 minutos válvulas de paragem, do lado do líquido e do lado do gás. (Consulte "Como utilizar a

válvula de fecho" na página 6)

4 Desligue a fonte de

alimentação.

(a)

, feche bem as

■ AZQS71~140_V1

Procedimento Precaução

1 Certiﬁque-se de que ambas

as válvulas de paragem estão abertas (do lado do líquido e do lado do gás).

2 Carregue no botão de

bombagem de descarga BS4, na placa de circuito da unidade de exterior (±8 segundos).

3 Feche bem a válvula de

paragem do líquido, cerca de 2 minutos após o início do funcionamento do compressor. (Consulte a

"Como utilizar a válvula de fecho" na página 6)

4 Quando o funcionamento do

compressor parar, passados 2 ou 5 minutos válvula de paragem do gás. (Consulte a "Como utilizar a

válvula de fecho" na página 6)

5 Desligue a fonte de

alimentação.

(a) Depois de concluída a bombagem de descarga, se a unidade de exterior não

funcionar, nem mesmo quando se liga o interruptor do controlo remoto, pode dar-se o caso do controlo remoto apresentar a indicação " de uma avaria.

(a)

, feche bem a

—

O compressor e a ventoinha de exterior começam a funcionar automaticamente. A ventoinha da unidade interior pode também começar a trabalhar automaticamente. Preste atenção a este factor.

Enquanto o painel frontal estiver aberto e a fonte de alimentação ligada, nunca saia do pé da unidade de exterior.

—

O compressor e a ventoinha de exterior começam a funcionar automaticamente. A ventoinha da unidade interior pode também começar a trabalhar automaticamente. Preste atenção a este factor.

Enquanto o painel frontal estiver aberto e a fonte de alimentação ligada, nunca saia do pé da unidade de exterior. Se a válvula de paragem do líquido não estiver bem fechada durante o funcionamento do compressor, não é possível efectuar a operação de bombagem de descarga.

". Não se trata

• Uma vez concluída a bombagem de descarga, certiﬁquese de que retirou a folha isolante que tinha sido colocada na caixa de distribuição por motivos de segurança, como se indicou em "Medidas preliminares" na página 10.

• Quando necessitar de colocar a unidade a trabalhar, desligue a fonte de alimentação geral e volte a ligá-la. Certiﬁque-se de que as válvulas de paragem estão abertas (do lado do líquido e do lado do gás). Certiﬁquese igualmente de que a unidade é utilizada no modo de refrigeração, durante o teste de funcionamento.

INSTALAÇÃO ELÉCTRICA

■ Toda a cablagem de ligação à rede e respectivos componentes devem ser instalados por um electricista qualiﬁcado e satisfazer os regulamentos europeus e nacionais relevantes.

■ Todas as peças fornecidas no local e toda a instalação eléctrica devem estar em conformidade com as respectivas normas locais e nacionais.

■ Tensões elevadas Para evitar choques eléctricos, certiﬁque-se de que desliga a fonte de alimentação, pelo menos 1 minuto antes de efectuar qualquer intervenção técnica nos componentes eléctricos. Mesmo após decorrido 1 minuto, meça sempre a tensão nos terminais dos condensadores do circuito principal e dos componentes eléctricos. Não lhes toque senão quando a tensão medida em cada componente for igual ou inferior a 50 V de corrente contínua.

Indicações para as pessoas encarregadas da instalação eléctrica:

Não utilize a unidade até que esteja concluída a instalação das tubagens de refrigerante. (Caso contrário, pode-se partir o compressor.)

Cuidados a ter na instalação eléctrica

■ Antes de aceder aos terminais, todos os circuitos de alimentação devem ser interrompidos.

■ Utilize apenas ﬁos de cobre.

■ A cablagem entre a unidade interior e a exterior deve estar

prevista para 220~240 V.

■ É essencial incluir nas ligações eléctricas ﬁxas um interruptor geral (ou outra forma de interrupção do circuito), com quebra de contacto em todos os pólos, em conformidade com os regulamentos locais e legislação nacional aplicável. Não ligue o interruptor principal até concluir toda a instalação de cablagem.

■ No caso do modelo W1 Não se esqueça de ligar as fases dos cabos de alimentação da forma normal. Se os cabos forem ligados com inversão de fases, o controlo remoto da unidade interior indicará "U1" e não é possível pôr o equipamento a funcionar. Mude dois cabos de alimentação quaisquer, dos três existentes (L1, L2 e L3), para corrigir as fases. Se o contacto no interruptor magnético for ligado à força enquanto o equipamento está parado, o compressor irá queimar-se. Nunca tente ligar o contacto à força.

■ Nunca introduza cabos emaranhados dentro duma unidade.

■ Fixe os cabos de forma a que não entrem em contacto com os

tubos (especialmente no lado da alta pressão).

■ Fixe a cablagem com grampos, como se mostra na ﬁgura inferior, para que não entre em contacto com as tubagens, em especial do lado das altas pressões.

Certiﬁque-se de que não é aplicada qualquer pressão externa às ligações dos terminais.

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B Sistemas de ar condicionado Split Type 4PW68422-1 – 03.2011

Manual de instalação

Page 14

■ Ao instalar o disjuntor de fugas para a terra, certiﬁque-se de que este é compatível com o inversor (resistente a ruído eléctrico de alta frequência), para que o disjuntor não dispare sem necessidade.

■ Uma vez que esta unidade vem equipada com um inversor, a instalação de um condensador de avanço de fase não só deteriora o efeito de melhoria do factor de potência, como também pode causar um acidente de aquecimento anormal do condensador, devido a ondas de alta frequência. Por isso, nunca instale um condensador de avanço de fase.

Fixe a cablagem pela ordem que se mostra de seguida.

1 Fixe o ﬁo de terra à placa da válvula de fecho, para que não deslize.

2 Fixe o ﬁo de terra à placa da válvula de fecho uma segunda vez,

juntamente com a cablagem de alimentação e a cablagem de ligação entre unidades.

■ Disponha a cablagem por forma a que a tampa frontal não seja levantada durante a instalação; depois, ﬁxe com ﬁrmeza a tampa frontal.

■ Quando os cabos forem encaminhados a partir da unidade, pode ser inserida uma manga de protecção para as condutas (inserções PG), no orifício de instalação. (Ver ﬁgura 4)

1 Cabos 5 Mangueira 2 Casquilho A Interior 3 Porca B Exterior 4 Estrutura

Quando não utilizar uma conduta para cabos, certiﬁque-se de que os protege com tubos de PVC, para evitar que a aresta do orifício de instalação os corte.

■ Siga o diagrama de ligações eléctricas para fazer a instalação eléctrica.

■ Dê forma aos cabos e ﬁxe solidamente a tampa, para que esta encaixe bem.

Cuidados a ter nas ligações da fonte de alimentação e nas ligações entre unidades

■ Utilize um terminal redondo, de engaste, para ligação à placa de terminais da fonte de alimentação. Caso tal utilização não seja possível, por razões incontornáveis, certiﬁque-se de que são cumpridas as instruções seguintes.

1 Te r minal de pressão redondo 2 Secção cortada 3 Copo da anilha

4 5

1 Caixa de distribuição 2 Placa de montagem das válvulas de paragem 3 Terra 4 Baraços 5 Cablagem entre as unidades 6 Fonte de alimentação e ligação à terra

4 5

123

- Não ligue cabos de diferentes espessuras ao mesmo

terminal de alimentação. (Se a ligação estiver lassa, pode provocar sobreaquecimento.)

- Quando ligar cabos com a mesma espessura, ligue-os de

acordo com a ﬁgura seguinte.

■ Utilize uma chave de fendas adequada ao aperto dos parafusos terminais. As chaves pequenas podem daniﬁcar as cabeças dos parafusos, impossibilitando um aperto adequado.

■ Um aperto excessivo dos parafusos terminais pode daniﬁcá-los.

■ Consulte a tabela seguinte para obter os binários de aperto dos

parafusos terminais.

M4 (X1M) 1,2~1,8 M4 (EARTH) 1,2~1,4 M5 (X1M) 2,0~3,0 M5 (EARTH) 2,4~2,9

Binário de aperto (N•m)

■ Consulte o manual de instalação da unidade interior quanto às ligações eléctrica de unidades de interior e demais informações.

■ Coloque na linha de alimentação um disjuntor de fugas para a terra e um fusível. (Ver ﬁgura 6)

2 1

1 Disjuntor de fugas para a terra 2 Fusível 3 Controlo remoto

2 1

1 Cabos da fonte de alimentação e de ligação à terra 2 Cablagem entre as unidades

Manual de instalação

■ Durante a instalação, certiﬁque-se de que utiliza o tipo de

2 1

cablagem correcto, de que executa todas as ligações e de que ﬁxa o cabos por forma a que não sejam aplicadas forças externas aos terminais.

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B

Sistemas de ar condicionado Split Type

4PW68422-1 – 03.2011

Page 15

Especiﬁcações dos componentes normalizados de ligação

AZQS

Amperagem mínima do circuito (AMC)

Fusível local recomendado (A)

Tipo de ﬁo

Dimensão

Tipo de cabo para ligação entre unidades

(b)

(a) Os valores indicados são valores máximos (consulte os dados electrotécnicos de

combinação com unidades interiores, para obter os valores exactos).

(b) Apenas no caso de tubos com protecção; utilize H07RN-F quando não

forem utilizados tubos com protecção.

NOTA

O disjuntor de fugas para a terra tem de ser de alta velocidade, de 30 mA (<0,1 s).

Apenas para o AZQS71~140_V1: Equipamento conforme à norma EN/IEC 61000-3-12

71V1 100V1 125V1 140V1 100W1 125W1 140W1

18,9 27,6 28,8 17,1 18,3

(a)

20 32 20

H05VV-U3G H05VV-U5G

A dimensão dos cabos tem de estar em

conformidade com as normas locais

e nacionais aplicáveis

H05VV-U4G2.5

(1)

■ Certiﬁque-se de efectuar um teste de funcionamento.

■ Certiﬁque-se de que abriu completamente as válvulas de

paragem, quer do lado do líquido, quer do lado do gás. Se utilizar a unidade com as válvulas de paragem fechadas, o compressor avariar-se-á.

■ Certiﬁque-se de o primeiro teste de funcionamento da

instalação é efectuado no modo de refrigeração.

■ Durante o teste de funcionamento, nunca saia do pé da unidade

deixando o painel frontal aberto.

Teste de funcionamento

1 Certiﬁque-se de ligar a corrente pelo menos 6 horas antes de

começar a utilizar a unidade, para proteger o compressor.

2 Certiﬁque-se de que as válvulas de fecho do líquido e do gás

estão abertas.

Direcção de abertura

A Líquido B Gás

Retirar a tampa e rodar para a esquerda, com uma chave hexagonal, até parar.

OPERAÇÃO DE TESTE

ATENÇÃO

Pode acontecer tocar acidentalmente nos componentes activos.

Nunca abandone a unidade (tanto durante a instalação como durante prestação de assistência técnica) após retirar o painel de serviço.

NOTA

Veriﬁcações prévias

Ligações eléctricas Cablagem entre unidades Fio de terra

Tubagem de refrigerante

Refrigerante adicional

Tenha presente que durante o primeiro período de funcionamento da unidade, pode ser necessário utilizar uma potência de entrada mais elevada. Este fenómeno veriﬁca-se porque o compressor necessita de um período de 50 horas de trabalho para alcançar um funcionamento regular, estabilizando só então o consumo de energia.

Pontos a veriﬁcar

■ A cablagem corresponde à mencionada no esquema eléctrico? Certiﬁque-se de que não se esqueceu de nenhuma ligação, além de não haver fases em falta nem invertidas.

■ A unidade está bem ligada à terra?

■ A cablagem que liga as unidades em série está

ligada correctamente?

■ Há algum parafuso de ﬁxação de cablagem que esteja solto?

■ A resistência de isolamento é igual ou superior a 1 MΩ?

- Utilize um multímetro de 500 V, para medir o

- Não utilize um multímetro de alta tensão nos

■ A dimensão dos tubos é a adequada?

■ O material isolante dos tubos está bem ﬁxo?

Estão isolados tanto os tubos de gás como os de líquido?

■ As válvulas de fecho estão abertas, tanto do lado do líquido como do lado do gás?

■ Anotou a quantidade adicional de refrigerante e o comprimento das tubagens de refrigerante?

isolamento.

circuitos de baixa tensão.

3 Certiﬁque-se de que fecha o painel frontal antes de se iniciar o

funcionamento, caso contrário corre risco de choque eléctrico.

4 Certiﬁque-se de que coloca a unidade no modo de refrigeração.

5 Carregue 4 vezes no botão de inspecção/teste do controlo

remoto (ou apenas 2 vezes, nos controlos remotos sem ﬁos), para iniciar o modo de teste de funcionamento.

6 Carregue no botão ON/OFF no espaço de 10 segundos, para

iniciar o teste de funcionamento e veriﬁque o estado operacional durante cerca de 6 minutos. A pressão do refrigerante pode não subir imediatamente, ainda que a válvula de fecho seja aberta depois de se fazer uma purga de ar, com uma bomba de vácuo. Isto porque a tubagem de refrigerante da unidade interior está fechada pelas válvulas eléctricas internas. Tal facto não origina nenhum problema de funcionamento.

7 Carregue no botão de regulação da direcção de saída do ar,

para veriﬁcar se a unidade responde ao comando de nova posição para o ﬂuxo de ar.

8 Carregue 2 vezes no botão de inspecção/teste do controlo

remoto, para entrar em modo de veriﬁcações e certiﬁcar-se de que o código de avaria apresenta o valor "

" (=normal). Caso o valor apresentado no código de avaria não seja "00", consulte a secção "Falha de diagnóstico, durante a primeira instalação" na

página 13.

9 Se o botão de inspecção/teste for carregado 4 vezes durante o

teste de funcionamento, a unidade volta ao funcionamento normal.

10 Ve riﬁque todas as funcionalidades, seguindo o manual de

operação.

(1) Norma técnicas europeia/internacional que regula limites para as

correntes harmónicas produzidas por equipamento ligado aos sistemas públicos de distribuição a baixa tensão, com corrente de entrada de >16 A e ≤75 A por fase.

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B Sistemas de ar condicionado Split Type 4PW68422-1 – 03.2011

Manual de instalação

Page 16

Cuidados quanto aos testes de funcionamento

1 Para detectar uma falha de abertura das válvulas de paragem,

durante o primeiro teste de funcionamento a unidade trabalha em modo de refrigeração, obrigatoriamente, durante 2 ou 3 minutos, mesmo que o controlo remoto esteja regulado para aquecimento. Nesta situação, o controlo remoto apresenta sempre o símbolo de aquecimento durante este tempo. De seguida, unidade muda automaticamente para aquecimento.

2 Caso não consiga fazer trabalhar a unidade no modo do teste

de funcionamento, por algum motivo inusitado, consulte a secção "Falha de diagnóstico, durante a primeira instalação" na

página 13.

3 Caso não consiga fazer trabalhar a unidade no modo do teste

de funcionamento, geralmente a unidade volta ao estado normal decorridos 30 minutos.

4 Se o controlo remoto for sem ﬁos, só deve executar o teste de

funcionamento depois de instalar o receptor de infravermelhos no painel decorativo da unidade interior.

5 Se os painéis ainda não tiverem sido instalados nas unidades

interiores, certiﬁque-se de que desliga a fonte de alimentação depois de concluir o teste de funcionamento.

6 Evidentemente, um teste de funcionamento completo inclui o

acto de desligar a corrente, depois de efectuar uma paragem normal no controlo remoto. Não pare a unidade recorrendo ao disparo dos disjuntores.

■ O detector de protecção contra inversões de fase, existente neste produto, só funciona durante a fase de inicialização que se veriﬁca quando se liga a alimentação eléctrica. O detector de protecção contra inversões de fase foi concebido para desligar o produto, caso detecte alguma anomalia quando este é ligado.

■ Se o circuito de protecção contra inversões de fase forçar

uma paragem da unidade, veriﬁque se estão presentes todas as fases. Se estiverem, desligue a fonte de alimentação da unidade e troque duas das três fases. Volte a ligar a alimentação e inicie a unidade.

■ A detecção de inversões de fase não é efectuada enquanto o

produto está em funcionamento.

■ Caso seja possível ocorrer uma inversão de fases, após uma

quebra de energia temporária (a electricidade falha e regressa durante o funcionamento do produto), instale localmente um circuito de protecção contra inversões de fase. Tais situações podem ocorrer, quando se usam geradores. A utilização do produto com fase invertida pode daniﬁcar o compressor e outros componentes.

■ Perante uma ausência de fase, nas unidades W1, o controlo remoto da unidade interior indica " Em qualquer destas situações, não é possível utilizar o aparelho. Se tal acontecer, desligue a energia, veriﬁque novamente a cablagem e troque as posições de dois dos três ﬁos eléctricos. (Se o funcionamento for impossível, nunca, sob quaisquer circunstâncias, force o contactor electromagnético a ligar-se.)

" ou "U2".

Falha de diagnóstico, durante a primeira instalação

■ Caso não apareça nenhuma indicação no controlo remoto (ou seja, nem sequer a temperatura regulada), veriﬁque a ocorrência das seguintes situações anormais, antes de avançar para o diagnóstico através de códigos de avaria.

■ Fios desligados, avariados ou mal ligados (entre a fonte de

alimentação e a unidade de exterior, entre a unidade de exterior e a interior, entre a unidade interior e o controlo remoto).

■ Fusível queimado na placa de circuito da unidade de

exterior.

■ Se o controlo remoto apresentar um dos códigos de erro "E3", "E4" ou "L8", tal pode dever-se às válvulas de paragem estarem

fechadas ou a alguma obstrução da entrada ou da saída de ar.

■ Se for apresentado o código de erro "U2" no controlo remoto, veriﬁque se há desequilíbrios de tensão.

■ Se for apresentado o código de erro "U4" ou "UF" no controlo remoto, veriﬁque a ramiﬁcação de cablagem entre unidades.

■ Se for apresentado o código de erro " possivelmente estará bloqueada a entrada ou a saída de ar.

" no controlo remoto,

REQUISITOS PARA A ELIMINAÇÃO

O desmantelamento da unidade e o tratamento do líquido de refrigeração, do óleo e de outros componentes, têm de ser feitos de acordo com a legislação nacional relevante e regulamentos locais aplicáveis.

Manual de instalação

AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B

Sistemas de ar condicionado Split Type

4PW68422-1 – 03.2011

Page 17

DIAGRAMA DE LIGAÇÕES ELÉCTRICAS

: Grampo de cabos BLK : Preto : Te r minal GRN : Verde : Ficha BRN : Castanho : Conexão de relé BLU : Azul : Ligações eléctricas locais ORG : Laranja

RED : Encarnado WHT : Branco YLW : Amarelo

: Consulte o manual de serviço, relativamente às

ligações eléctricas do X6A.

: A posição dos interruptores de selecção (DS1)

indica a conﬁguração de fábrica. Para mais informações, consulte o manual de serviço.

A1P~A4P............... Placa de circuito impresso

BS1~BS4............... Botão de pressão

C1~C4 ................... Condensador

DS1........................ Interruptor de conﬁguração

E1HC..................... Aquecedor do cárter

F1U~F6U............... Fusível

HAP (A1P)............. Monitor de serviço (verde)

HAP (A2P)............. Monitor de serviço (verde)

H1P (A1P) ............. Monitor de serviço (encarnado)

H1P~H7P (A2P) .... Monitor de serviço (cor-de-laranja)

K1M ....................... Contactor magnético (apenas nos modelos W1)

K1R........................ Relé magnético (Y1S)

K2R........................ Relé magnético (apenas nos modelos W1)

K3R........................ Relé magnético (E1HC)

(apenas nos modelos W1)

K4R........................ Relé magnético (E1HC)

(apenas nos modelos V1)

K4R•K5R ............... Relé magnético (apenas nos modelos W1)

K10R•K11R ........... Relé magnético

L1R........................ Bobina de reactância

M1C....................... Motor (compressor)

M1F•M2F............... Motor (ventoinha)

PS.......................... Circuito de alimentação

Q1DI ...................... Disjuntor de fugas para a terra

(fornecimento local)

R1•R2 .................... Resistência

R1T........................ Termístor (ar)

R2T........................ Termístor (serpentina)

(apenas nos modelos W1)

R2T........................ Termístor (descarga)

(apenas nos modelos V1)

R3T ........................ Termístor (tubo de descarga)

(apenas nos modelos W1)

R3T ........................ Termístor (tubo de aspiração)

(apenas nos modelos V1)

R4T ........................ Termístor (tubo de aspiração)

(apenas nos modelos W1)

R4T ........................ Termístor (serpentina)

(apenas nos modelos V1)

R5T ........................ Termístor (módulo de alimentação)

(apenas nos modelos W1)

R5T ........................ Termístor (serpentina central)

(apenas nos modelos V1)

R6T ........................ Termístor (líquido)

R10T ...................... Termístor (aleta)

RC.......................... Circuito de recepção de sinal

S1NPL....................Sensor de pressão (reduzida)

S1NPH...................Sensor de pressão (elevada)

S1PH......................Pressóstato (alta)

S1PL ...................... Pressóstato (baixa)

TC .......................... Circuito de transmissão de sinal

V1R........................Módulo de alimentação

V2R•V3R................ Módulo de díodos

V1T ........................Transístor bipolar com porta isolada

X1M........................Placa de bornes

X6A ........................ Ficha (opcional)

Y1E ........................ Válvula de expansão

Y1S ........................ Válvula quádrupla

Y2S ........................ Válvula solenóide

Z1C~Z5C ...............Filtro de ruído

Z1F~Z4F ................Filtro de ruído
