233
Índice
1. Su reloj .................................................................................................... 241
2. Antes del uso.......................................................................................... 244
• Comprobación de la posición de referencia ..................................... 246
3. Operaciones básicas del reloj............................................................... 248
Recepción de la señal de radio
4. Recepción de la señal de radio............................................................. 250
5. Lugares de difícil recepción.................................................................. 255
6. Indicación durante la recepción ........................................................... 256
7. Confirmación del estado de la recepción ............................................ 258
8. Pautas sobre zonas de recepción ........................................................ 260
9. Indicación de ciudad mundial ............................................................... 265
10. Indicación de nivel de carga ................................................................. 270
Español
234 235
Operaciones en cada modo
11. Cambio de modo .................................................................................... 272
12. Uso de hora local y hora mundial......................................................... 274
13. Uso de la hora de verano....................................................................... 276
14. Ajuste de la hora (TME) ......................................................................... 278
15. Ajuste del calendario (CAL) .................................................................. 282
16. Uso del temporizador (TMR) ................................................................. 286
17. Uso del cronógrafo (CHR) ..................................................................... 290
18. Uso del ajuste de la hora mundial (WT-S)............................................ 292
19. Uso de la alarma de la hora mundial (AL-1 y 2)................................... 296
20. Uso del ajuste de recepción (RX-S)...................................................... 298
21. Indicadores luminosos .......................................................................... 302
22. Reinicio del reloj..................................................................................... 302
23. Ajuste de la posición de referencia...................................................... 304
Uso de la luneta de regla de cálculo .......................................................... 308
Energía solar
24. Función de energía solar....................................................................... 320
25. Características de los relojes alimentados por energía solar ........... 322
A. Función de ahorro de energía .......................................................... 324
B. Función de aviso de carga insuficiente........................................... 326
C. Función de prevención de sobrecarga............................................ 327
D. Guía de tiempos de carga ................................................................. 328
E. Manejo de su reloj alimentado por energía solar ........................... 330
Localización y solución de problemas
Función de recepción de la señal de radio.......................................... 332
Eco-Drive................................................................................................. 336
Precauciones................................................................................................ 338
26. Especificaciones .................................................................................... 344
236 237
Enhorabuena y gracias por su elección de un reloj CITIZEN Eco-Drive.
Para obtener el máximo partido de su compra, no deje de leer este manual y
consérvelo a mano para su consulta.
Después de cargarse totalmente mediante exposición a la luz, su reloj le
proporcionará años de disfrute y fiabilidad.
Notas
Todas las reparaciones realizadas en este reloj serán realizadas en CITIZEN.
Cuando desee hacer reparar o inspeccionar su reloj, comuníquese con el Centro de
Servicio Citizen ya sea directamente o a través de la tienda minorista en donde
compró el reloj.
Utilice este reloj después de haberlo cargado
suficientemente mediante exposición a la luz.
Si la manecilla de segundos del reloj se mueve a intervalos de dos segundos, esto indica
que el reloj está insuficientemente cargado. Para garantizar un correcto funcionamiento,
el reloj debe ser plenamente cargado mediante colocación del reloj bajo luz solar directa
durante unas ocho (8) horas. Recomendamos que el reloj mantenga un nivel de carga
alto para garantizar un funcionamiento óptimo.
Cargue su reloj como se indica en “Guía de tiempos de carga” (p. 328).
238 239
Nota: Para facilitar la explicación, en la ilustración se muestran todos los elementos de la
pantalla digital.
Nombres de elementos (2): Pantallas digitales
[Pantalla digital 2] [Pantalla digital 1]
Nombre de ciudad mundial
Mañana: A
Tarde: P
Marca de medición de
cronógrafo
Marca de medición de temporizador
Marca de ajuste de alarma
Marca de ajuste de hora
de verano
Nombre de ciudad local
Marca de aviso de carga
insuficiente
Hora de ciudad mundial
Hora/minutos/segundos
• Las ilustraciones de este manual pueden ser diferentes del reloj adquirido.
Nombres de elementos (1)
Indicador de nivel de carga/
indicador de recepción de
ondas de radio
Manecilla de hora
de hora local
Pantalla digital 2
(Muestra la ciudad local)
Manecilla de segundos
de hora local
Manecilla de modo
Manecilla de horas UTC
Manecilla de minutos UTC
Manecilla de minutos
de hora local
Botón (B)
Manecilla de 24 horas
Corona
Botón (A)
Pantalla digital 1 (Muestra
ciudad mundial/hora
mundial)
WW
1. Su reloj
Reloj radiocontrolado Eco-Drive con hora mundial
<Función de recepción de la señal de radio>
Este reloj es un reloj radiocontrolado, que recibe las ondas de radio de la señal horaria estándar
transmitida desde estaciones emisoras de ondas de radio de tres regiones, Japón, EE UU y
Europa (Alemania), y utiliza estas ondas para corregir automáticamente la hora y la fecha.
(p. 250)
i Recepción automática: El reloj recibirá automáticamente las ondas de radio tres veces
al día (2 a.m., 3 a.m. y 4 a.m.), y hará los correspondientes ajustes de hora y fecha. No
obstante, tenga en cuenta que si el reloj recibe correctamente las ondas de radio a las 2 a.m.,
no volverá a realizar la recepción automática posteriormente.
La recepción automática de las 4 a.m. puede cambiarse a cualquier hora del día.
i Recepción por petición: Las ondas de radio pueden recibirse a cualquier hora del día
para ajustar la hora y la fecha.
En caso de que no se pueda recibir una señal radioeléctrica, el reloj puede ajustarse
manualmente y funcionará manteniendo la hora con un margen de +/- 15 segundos por mes.
240 241
Nombres de elementos (3): Pantalla de recepción de ondas de radio
NO: La recepción se la
señal ha fallado
RX: Espera de recepción H, M, L: Nivel de recepción/
estado de la recepción
Modos donde la
recepción es posible:
CAL, TME y RX-S
JPN : JJY (Japón)
USA : WWVB (EE UU)
EUR : DCF77 (Alemania)
242 243
Puntos importantes en relación con la recepción de ondas de radio
Existen dos métodos para recibir señales radioeléctricas durante el funcionamiento
normal, automático y por petición.
La antena unidireccional interna puede resultar debilitada por la geografía o por
estructuras de edificios, lo cual puede requerir que el usuario coloque el reloj cerca de
una ventana.
Cuando reciba ondas de radio:
* Quítese el reloj de la muñeca
* Oriente la posición 9:00 del reloj hacia una ventana
* Coloque el reloj sobre una superficie estable
* No mueva el reloj durante este proceso. El movimiento del reloj puede provocar una
recepción incompleta. Durante la recepción de radio, la manecilla de los segundos del
reloj se mueve en el nivel de recepción.
* Al finalizar la recepción, el reloj volverá al movimiento a intervalos de un segundo.
La recepción puede tardar desde unos dos minutos hasta un máximo de 15 minutos.
<Función de hora mundial>
i Pueden visualizarse y activarse fácilmente la hora UTC (hora universal coordinada), la hora
y la fecha de 43 ciudades (o regiones) de todo el mundo y una ciudad (puede ajustarse
cualquiera). Esto resulta cómodo cuando se viaja por el extranjero por trabajo o vacaciones.
También puede ajustarse el horario de verano. (p. 276)
<Función de energía solar>
Este reloj es un reloj Eco-Drive multifuncional, equipado con una función de energía solar que
proporciona energía al reloj convirtiendo la energía de la luz en energía eléctrica.
i Función de indicación de nivel de carga: Esta función muestra el nivel de carga en
cuatro niveles, para proporcionar una indicación aproximada del nivel de carga de la pila
secundaria. (p. 270)
i Función de ahorro de energía: El reloj está equipado con dos funciones de ahorro de
energía.
Si la esfera del reloj no se expone a la luz durante 30 minutos o más, todas las secciones de
visualización mediante pantallas de cristal líquido se apagan (Ahorro de energía 1). Si la
esfera del reloj no se expone a la luz durante una semana o más, las manecillas se detienen
con el fin de minimizar el consumo de energía del reloj (Ahorro de energía 2). (p. 324)
244 245
Compruebe el
estado de la
recepción.
• Tire de la corona
hasta la posición 1.
• Gire la corona para
alinear la manecilla
de modo con TME.
• Vuelva a poner la
corona en la
posición normal.
• Presione el botón
inferior derecho (A)
en la posición 4:00.
(p. 258)
La manecilla
de los
segundos
indica un
estado de
recepción H,
M o L
La manecilla
de los
segundos
indica un
estado de
recepción NO
Consulte “Recepción por
petición” (p. 252) para
realizar la recepción de
ondas de radio.
Su reloj está recibiendo
correctamente las
ondas de radio de la
hora estándar.
Está preparado para
ser usado.
Si no puede recibir ondas
de radio, póngase en
contacto con el centro de
servicio Citizen.
WW
2. Antes del uso
[Carga insuficiente]
Indicador de
nivel de
carga
[Totalmente cargado]
Compruebe el movimiento
de la manecilla de los
segundos.
La manecilla de segundos
se mueve a intervalos de
dos segundos o se ha
interrumpido.
La manecilla de los
segundos se mueve a
intervalos de un segundo.
Cargue el reloj
suficientemente
colocándolo bajo la luz
solar directa, como se
indica en “Guía de tiempos
de carga” (p. 328).
NO: La recepción
se la señal ha
fallado
RX: Espera de
recepción
Nivel de
recepción/estado
de la recepción
H: Alta
M: Intermedia
L: Baja
Corona en la
posición normal
Botón (A)
Manecilla de modo
246 247
1. Tire de la corona hasta la posición 1 y gírela para
alinear la manecilla de modo con CHR (modo
cronógrafo).
2. Tire de la corona hasta la posición 2.
• Las manecillas se moverán rápidamente y se
detendrán en la posición de referencia grabada en la
memoria del reloj.
Corrija las posiciones de referencia
Indicador de nivel de carga: EUR
Manecillas de hora y minutos UTC: 12:00
Manecillas de hora, minutos y segundos: 12:00:00
Manecilla de 24 horas: 12:00
3. Si la posición de referencia es correcta, la corrección
ha finalizado. Presione en la corona para volver a
ponerla en su posición normal.
• Si una posición es incorrecta, consulte “Ajuste de la
posición de referencia” y ajústela en la posición
correcta. (p. 304)
[Comprobación de la posición de referencia]
Antes de usar el reloj, confirme que las manecillas están
alineadas con “0”, de manera similar a cuando se ajusta una
báscula.
i Esta posición de referencia puede desalinearse cuando el reloj es
expuesto a magnetismo fuerte, electricidad estática o impactos.
Incluso aunque se reciban ondas de radio, no se indicará la hora
correcta a menos que las manecillas del reloj estén alineadas con
la posición de referencia correcta. Compruebe que las manecillas
están correctamente alineadas con “0”.
Ejemplos de productos magnéticos que pueden
afectar al reloj.
• Productos sanitarios (por ejemplo, collares y pulseras de uso médico
que tengan campos magnéticos)
• Frigoríficos (pieza magnética de la puerta)
• Cocinas electromagnéticas
• Bolsos (con cierres magnéticos)
• Teléfonos móviles (pieza del altavoz)
Mantenga el reloj alejado de elementos similares a los mencionados.
Manecillas de
hora, minutos y
segundos
Manecillas de
hora y minutos
UTC
Manecilla de
24 horas
Indicador de nivel
de carga
Manecilla de modo
248 249
3.
Configure la hora local.
Si la hora local es correcta,
(1) Ajuste la hora manualmente (p. 278)
(2) Ajuste la hora mediante la recepción
de ondas de radio (p. 252)
Atención:
Si la ciudad local se configura en
una ciudad fuera de la zona de
recepción, no podrán recibirse las
ondas de radio.
Desactive la recepción automática
y ajuste la hora manualmente.
(p. 298oo301)
4.
Ajuste la pantalla
digital 1.
La hora o fecha mundial pueden
mostrarse en la pantalla digital 1.
Además, puede cambiarse de
modo para utilizar la alarma, el
temporizador o el cronógrafo.
(p. 272)
vaya al paso 4
WW
3. Operaciones básicas del reloj
* El reloj recibe las ondas de radio de la estación emisora de ondas de radio situada en
la región de la ciudad local.
1.
Compruebe
el nivel de
carga.
(p. 270)
2.
Configure la ciudad
local.
Si la ciudad en la que se
encuentre aparece en la pantalla
digital 2,
(1) Tire de la corona hasta la
posición 1 y gírela para
alinear la manecilla de
modo con TME.
(2) Presione el botón (A) o (B)
para activar la ciudad en la
pantalla digital 1.
(3) Presione el botón (A) y el
botón (B) al mismo tiempo
para mostrar la ciudad local
en la pantalla digital 2.
vaya al paso 3
Manecilla de
hora de hora
local
Manecilla de
minutos de
hora local
Pantalla digital 1
Botón (B)
Botón (A)
Manecilla de segundos de hora
local
Ciudad local
Pantalla
digital 2
250 251
Recepción automática
• No es necesario presionar los botones durante la recepción automática.
• El reloj recibirá automáticamente las ondas de radio todos los días a las 2:00
a.m., 3:00 a.m. y 4:00 a.m.
• La recepción de las 4 a.m. puede cambiarse a cualquier hora del día. (p. 298oo301)
• La recepción puede ajustarse en “OFF” (desactivada). (p. 298oo301)
<Recepción de señales de radio>
1. Quítese el reloj de la muñeca y colóquelo sobre una
superficie estable en un lugar, por ejemplo cerca de
una ventana, desde donde puedan recibirse
fácilmente las ondas de radio, con la posición 9:00
(posición de antena de recepción) orientada hacia la
estación emisora de ondas de radio.
2. El reloj recibirá automáticamente las ondas de radio
todos los días a las 2:00 a.m.
Si recibe correctamente las ondas, la recepción no
se realiza a las 3:00 a.m. y las 4:00 a.m.
WW
4. Recepción de la señal de radio
Hay tres tipos posibles de recepción de señales radioeléctricas: recepción automática,
recepción por petición y recepción automática de recuperación.
Hay tres modos en los que la recepción es posible: hora (TME), calendario (CAL) y
ajuste de recepción (RX-S). El reloj no puede recibir señales en ningún otro modo.
Visualice la ciudad local en la pantalla digital 2 cuando reciba las ondas de radio.
• La recepción no es posible a menos que la corona esté en la posición normal.
• Si la ciudad local es “UTC”, la recepción no es posible.
• La recepción no es posible durante la medición de cronógrafo o temporizador.
• El nivel de recepción puede cambiar según el entorno circundante. Con referencia al
nivel de recepción (H, M o L), cambie la ubicación, dirección y ángulo del reloj para
tratar de recibir las ondas de radio.
• Cuando el reloj esté recibiendo la señal de ondas de radio, todas las manecillas se
detendrán.
Para comprobar la hora, presione el botón inferior derecho (A) durante 2 segundos para
cancelar la recepción de las ondas de radio. Las manecillas volverán a la hora actual.
El reloj tiene en su interior una
antena de recepción de señales
radioeléctricas (en la posición 9:00).
252 253
Recepción automática de recuperación (Recepción automática)
• Si el reloj se interrumpe debido a una carga insuficiente, exponga el reloj
a la luz solar para recargarlo. Cuando el reloj se recargue
suficientemente, recibirá automáticamente las ondas de radio una vez.
* Procure cargar con frecuencia su reloj radiocontrolado para evitar que quede
insuficientemente cargado.
La recepción de ondas de radio puede comprobarse con
“Confirmación del estado de la recepción”. (p. 258)
Recepción por petición (Recepción manual)
• Las señales pueden recibirse en cualquier momento.
<Recepción de señales de radio>
1. Tire de la corona hasta la posición 1 y gírela para
alinear la manecilla de modo con la posición CAL,
TME o RX-S.
2. Vuelva a poner la corona en la posición normal.
3. Quítese el reloj de la muñeca y colóquelo sobre una
superficie estable, por ejemplo cerca de una ventana
donde la señal de radio pueda recibirse fácilmente.
4. Oriente la posición 9:00 del reloj hacia la estación emisora de ondas de radio, y mantenga
presionado el botón inferior derecho (A) durante más de dos segundos. Suelte el botón
cuando suene el tono de confirmación y la manecilla de los segundos se interrumpa en RX.
La manecilla de los segundos se moverá entonces a H, M o L.
* No mueva el reloj durante la recepción.
5. Cuando las ondas de radio se hayan recibido correctamente, la manecilla de los segundos se
moverá automáticamente de H, M o L a la hora de recepción, todas las manecillas se
corregirán y la manecilla de los segundos volverá al movimiento de intervalos de un
segundo.
[Posición de la manecilla de
modo durante la recepción]
254 255
WW
5. Lugares de difícil recepción
Puede que no sea posible recibir las ondas de radio en condiciones ambientales donde la recepción sea
difícil o en zonas susceptibles de ruido radioeléctrico, tales como las mostradas en las siguientes
ilustraciones.
Con referencia a la indicación de nivel de recepción, intente buscar una ubicación con mejor recepción.
j Lugares con temperaturas
extremadamente altas o bajas
j Cerca de teléfonos
móviles en uso
j Dentro de vehículos,
incluidos coches, trenes y
aviones
j Cerca de televisores, frigoríficos,
ordenadores, máquinas de fax y
otros electrodomésticos o aparatos
eléctricos
j Dentro de edificios de
hormigón reforzado o en
lugares subterráneos
j Cerca de líneas eléctricas de alta
tensión, cables aéreos de líneas
férreas o instalaciones de
comunicaciones
<Almacenamiento de su reloj radiocontrolado>
Si el reloj ha recibido luz insuficiente para cargarse o ha estado guardado en un lugar
oscuro durante mucho tiempo (una semana o más), se activa la función de ahorro de
energía del reloj y las manecillas del reloj se detienen. Aunque el reloj no muestre
movimiento, la hora correcta se conserva en la memoria. Cuando el reloj se encuentre en
el modo de ahorro de energía, seguirá manteniendo internamente la hora correcta. En
ciertos casos, la “recepción automática” no funcionará debido a una recepción de señal
débil. Cuando reanude el uso del reloj después de haber activado el modo de ahorro de
energía durante mucho tiempo, puede cancelar la función de ahorro de energía
colocando el reloj bajo una luz suficiente para cargar y realizar el proceso de recepción
“por petición” para ajustar correctamente la hora y la fecha. (Consulte la página 324
para más información sobre la función de ahorro de energía).
256 257
<Tiempo necesario para la recepción>
La recepción puede tardar desde unos dos minutos
hasta un máximo de 15 minutos, dependiendo de
factores como las condiciones meteorológicas o el
ruido. Si la recepción de ondas de radio falla, el
reloj puede volver inmediatamente a la indicación
normal.
[Atención] Durante la recepción de radio, la
manecilla de los segundos puede girar
una vez y mostrar nuevamente el nivel
de recepción.
No mueva el reloj hasta que la
manecilla de segundos vuelva a
moverse a intervalos de un segundo.
WW
6. Indicación durante la recepción
[Durante la espera de recepción]
j La manecilla de segundos se mueve hasta
la posición RX y se detiene. El indicador de
recepción de ondas de radio apunta hacia
la estación emisora recibida.
[Indicación digital]
[Indicación de manecilla de segundos]
Desactivación
(OFF)
Desactivación
(OFF)
j Si la recepción falla, se muestran
RC y NO.
Alterna repetidamente
entre activación y
desactivación
j La manecilla de los segundos
se mueve de RX a un estado
de recepción H, M o L y la
recepción comienza.
j Al finalizar la recepción
correctamente, la manecilla de
segundos volverá al movimiento
de intervalos de un segundo y las
restantes manecillas se
corregirán automáticamente.
[Recibiendo señal] [Recepción finalizada]
Indicador de
recepción de
ondas de radio
258 259
Estado de la recepción
La recepción de la señal ha fallado
El entorno de la recepción de ondas de radio era
muy bueno
El entorno de la recepción de ondas de radio era
bueno
El entorno de la recepción de ondas de radio no
era muy bueno
Nivel de
recepción
NO
H
M
L
* Según el entorno de recepción y el procesamiento interno del reloj, la indicación de la
hora podría estar ligeramente desajustada aunque las ondas de radio se reciban
correctamente.
* H, M y L indican el estado de recepción y no guardan relación con el funcionamiento
del reloj.
• Si se indica NO, busque una ubicación o dirección donde la recepción sea mejor y
realice nuevamente la recepción por petición. (p. 252)
WW
7. Confirmación del estado de la recepción
• Puede confirmarse el resultado de la recepción de ondas de radio.
• Puede confirmarse el ajuste de hora de verano de la ciudad local.
1. Ajuste el modo en TME, CAL o RX-S.
2. Presione el botón inferior derecho (A) una vez para mostrar el estado de la recepción.
La manecilla de los segundos se moverá a H, M, L o NO.
• El estado de ajuste de hora de verano de la hora local se muestra en la pantalla
digital 2 (parpadea alternativamente entre SMT y ON u OFF).
• El indicador de recepción de ondas de radio
apunta hacia JPN, EUR o USA.
3. Presione el botón inferior derecho (A) una vez.
• El reloj vuelve a la indicación de hora
normal (movimiento de intervalos de un
segundo).
• También vuelve automáticamente a la
indicación normal si no se realizan
operaciones durante 10 segundos.
[Pantalla digital 2]
260 261
WW
8. Pautas sobre zonas de recepción
Este reloj puede recibir ondas de radio de hora estándar emitidas desde Japón (dos
estaciones emisoras), Estados Unidos y Europa (Alemania).
Las ondas de radio de hora estándar que se va a recibir pueden cambiarse seleccionando
la ciudad en otra región.
Los mapas muestran las zonas de recepción aproximadas. No obstante, tenga en cuenta
que el estado de las ondas de radio podría cambiar debido a factores tales como las
condiciones meteorológicas (por ejemplo, un rayo) y cambios estacionales o de horarios
de amanecer/atardecer.
La zona de recepción mostrada en el mapa es solamente una referencia general, y puede
ser difícil recibir la señal radioeléctrica incluso dentro de las zonas indicadas en el mapa.
JPN
USA
EUR
Señal radioeléctrica
de la hora estándar
Estación emisora Frecuencia
JJY
Japón
WWVB
EE UU
DCF77
Alemania
Estación emisora de hora estándar Ohtakadoyayama (Estación emisora Fukushima)
Estación emisora de hora estándar Haganeyama (Estación emisora Kyushu)
Estación emisora Fort Collins, Denver,
Colorado
Estación emisora Mainflingen, sureste de
Frankfurt
Las ondas de radio de la hora estándar que utiliza este reloj se emiten casi continuamente
24 horas al día, pero ocasionalmente pueden sufrir interrupciones por mantenimiento.
Aunque la señal de radio de la hora estándar haya fallado, el reloj seguirá teniendo un
margen de precisión de ± 15 segundos por mes.
40 kHz
60 kHz
60 kHz
77,5 kHz
262 263
EE UU: WWVB (EE UU) Fort Collins: Un radio de 3.000 km desde la estación
emisora
JPN: JJY (Japón) selecciona automáticamente una de las dos estaciones emisoras
Estación emisora Fukushima: Un radio de 1.500 km desde la estación emisora
Estación emisora Kyushu: Un radio de 2.000 km desde la estación emisora
264 265
WW
9. Indicación de ciudad mundial
La hora UTC (Hora universal coordinada) y 43 ciudades (o regiones) están previamente
registradas en este reloj, y además es posible registrar una ciudad adicional. La hora de
cada ciudad puede ser activada y mostrada.
• Presione el botón superior derecho (B) con la corona en la posición 1 durante el modo
TME o el modo CAL para mostrar por orden desde arriba a la izquierda hasta abajo a
la derecha los nombres de ciudades mostrados en “Tabla de diferencias horarias UTC”
(p. 267), y presione el botón inferior derecho (A) para mostrar los nombres por orden
desde abajo a la derecha hasta arriba a la izquierda.
UTC: Hora universal coordinada
Es la hora de un reloj atómico que se utiliza como norma mundial (= hora atómica internacional).
Utiliza segundos intercalares para corregir las desviaciones en los sistemas horarios basados en la
rotación de la Tierra (hora universal).
EUR: DCF77 (Alemania) Mainflingen: Un radio de 1.500 km desde la estación
emisora
CAI
JNB
ATH
MOW
RUH
THR
DXB
UTC
LON
PAR
ROM
BER
MAD
266 267
[Tabla de diferencias horarias UTC]
Ajuste en el modo TME y presione el botón superior derecho (B) repetidamente con la
corona en posición 1 para mostrar por orden en la pantalla digital 1 los nombres de
ciudades de la tabla de arriba abajo, y presione el botón inferior derecho (A) para
mostrar por orden los nombres de ciudades de abajo a arriba.
[Ciudades y asignación de ondas
de radio de hora estándar]
• A las ondas radioeléctricas de hora estándar
recibidas y mostradas en “Tabla de diferencias
horarias UTC” se les asignan una de las tres
estaciones emisoras de ondas radioeléctricas, de
acuerdo con la ciudad local en pantalla digital 2.
[Asignación de ondas de radio de
hora estándar]
JPN : JJY (Japón)
USA : WWVB (EE UU)
EUR : DCF77 (Alemania)
• Se asignan estaciones emisoras de ondas de radio incluso para países y regiones fuera de la
zona de recepción.
• Para regiones a las que se asignan ondas de radio de hora estándar de Japón (JJY), se
selecciona automáticamente para la recepción la estación emisora Fukushima o la estación
emisora Kyushu, la que sea más fácil de recibir.
Estación emisora de
señal radioeléctrica
Pantalla digital 2
Indicación
de reloj
Nombre de ciudad
Hora universal
coordinada
Londres
París
Roma
Berlín
Madrid
Diferencia
horaria
0
0
+ 1
+ 1
+ 1
+ 1
---
EUR
EUR
EUR
EUR
EUR
Ondas de
radio de hora
estándar
recibidas
Indicación
de reloj
Nombre de ciudad
El Cairo
Johanesburgo
Atenas
Moscú
Riad
Teherán
Dubai
Diferencia
horaria
+ 2
+ 2
+ 2
+ 3
+ 3
+ 3,5
+ 4
EUR
EUR
EUR
EUR
EUR
EUR
EUR
Ondas de
radio de hora
estándar
recibidas
SEL
ADL
SYD
NOU
AKL
SUV
MDY
HNL
ANC
LAX
YVR
KBL
KHI
DEL
DAC
RGN
BKK
SIN
HKG
BJS
TPE
TYO
DEN
CHI
MEX
NYC
YMQ
CCS
RIO
FEN
PDL
HOM
268 269
Indicación
de reloj
Nombre de ciudad
Kabul
Karachi
Delhi
Dhaka
Yangon
Bangkok
Singapur
Hong Kong
Pekín
Taipei
Tokio
Diferencia
horaria
+ 4,5
+ 5
+ 5,5
+ 6
+ 6,5
+ 7
+ 8
+ 8
+ 8
+ 8
+ 9
EUR
JPN
JPN
JPN
JPN
JPN
JPN
JPN
JPN
JPN
JPN
Ondas de
radio de hora
estándar
recibidas
Indicación
de reloj
Nombre de ciudad
Seúl
Adelaida
Sydney
Numea
Auckland
Suva
Islas Midway
Honolulú
Anchorage
Los Ángeles
Vancouver
Diferencia
horaria
+ 9
+ 9.5
+ 10
+ 11
+ 12
+ 12
- 11
- 10
- 9
- 8
- 8
JPN
JPN
JPN
JPN
JPN
JPN
USA
USA
USA
USA
USA
Ondas de
radio de hora
estándar
recibidas
• Las ondas de radio se reciben solamente desde las estaciones emisoras asignadas.
(Ejemplo: no pueden recibirse las ondas de radio de WWVB cuando se visualiza TYO
en la pantalla digital 2)
Indicación
de reloj
Nombre de ciudad
Denver
Chicago
México DF
Nueva York
Montreal
Caracas
Río de Janeiro
Diferencia
horaria
- 7
- 6
- 6
- 5
- 5
- 4
- 3
USA
USA
USA
USA
USA
USA
USA
Ondas de
radio de hora
estándar
recibidas
Indicación
de reloj
Nombre de ciudad
Fernando de
Noronha
Azores
Diferencia horaria
ajustada por el
usuario
Diferencia
horaria
- 2
- 1
Cualquiera
EUR
EUR
Depende
de la
diferencia
horaria
Ondas de
radio de hora
estándar
recibidas
270 271
[Comprobación de la indicación del nivel de carga]
Nivel
Indicación
de nivel de
carga
Tiempo
restante
(aproximado)
Nivel 0
Aproximadamente
3 días
Aproximadamente
de 3 a 20 días
Aproximadamente
de 20 a 130 días
Aproximadamente
de 130 a 180 días
Carga insuficiente.
Recargue el reloj
inmediatamente.
En este nivel se
activa el aviso de
carga insuficiente.
El nivel de carga
es bastante bajo.
Recargue el reloj.
El estado de carga
es bueno.
El reloj puede
utilizarse
normalmente en
este nivel.
El reloj está
suficientemente
cargado.
El reloj está
totalmente cargado
y puede utilizarse
normalmente en
este nivel.
Nivel 1 Nivel 2 Nivel 3
[Atención]
Cuando el indicador de nivel de carga apunte al nivel 0, la pila secundaria está muy baja. La manecilla
de los segundos se mueve a intervalos de 2 segundos, y la marca parpadea en la pantalla
digital.
Después de unos tres días, la pila se agotará y el reloj se detendrá. Asegúrese de recargar el reloj antes
de llegar a esta situación.
WW
10. Indicación de nivel de carga
• El nivel de carga (aproximado) se muestra en cuatro grados, para indicar el nivel de
carga de la pila secundaria.
• El indicador de nivel de carga apunta hacia el centro de cada nivel.
• Utilice la indicación del nivel de carga como referencia cuando utilice su reloj. Se
recomienda comprobar frecuentemente el nivel de carga y mantenerlo en el nivel 2 o
por encima.
272 273
<Nombres de modo>
* Corona en la posición 1
【CHR】
Cronógrafo
【TMR】
Temporizador
【CAL】
Calendario
【TME】
Hora
【WT-S】
Ajuste de hora mundial
【AL-1】
Alarma 1
【AL-2】
Alarma 2
【RX-S】
Ajuste de recepción
Gire la
corona
hacia la
derecha
Gire la
corona
hacia la
izquierda
WW
11. Cambio de modo
Este reloj tiene ocho modos: hora (TME), calendario (CAL), temporizador (TMR),
cronógrafo (CHR), ajuste de hora mundial (WT-S), alarma 1 (AL-1), alarma 2 (AL-2) y
ajuste de recepción (RX-S).
1. Tire de la corona hasta la posición 1 (posición de cambio de modo).
• La ciudad local y (M) se muestran alternativamente en la pantalla digital 2 para
mostrar que se ha entrado en el estado de cambio de modo.
2. Gire la corona a derecha o izquierda para alinear la manecilla de modo con el modo
deseado.
3. Vuelva a poner la corona en la posición normal.
Pantalla
digital 2
Posición de
cambio de modo
Posición de
ajuste de modo
Mostrado
alternativamente
Manecilla de modo
274 275
Ejemplo: Durante el modo de hora (TME)
Los Ángeles
Cambio
Nueva York
[Pantalla digital 2]
Ciudad local: LAX (Los Ángeles)
Hora local (indicación de manecilla): 10:09 a.m.
[Pantalla digital 1]
Ciudad mundial: NYC (Nueva York)
Hora mundial (pantalla digital): P1:09
[Pantalla digital 2]
Ciudad local: NYC (Nueva York)
Hora local (indicación de manecilla): 1:09 p.m.
[Pantalla digital 1]
Ciudad mundial: LAX (Los Ángeles)
Hora mundial (pantalla digital): A10:09
Tire de la corona hasta la
posición 1 y presione los
botones (A) y (B) al
mismo tiempo.
Las manecillas también
cambian al mismo tiempo.
Pantalla digital 1
Botón (A)
Botón (B)
Pantalla
digital 2
WW
12. Uso de hora local y hora mundial
• Cuando vaya a un país o región de una zona horaria diferente en un viaje de trabajo o vacaciones,
puede visualizarse fácilmente la hora local de destino cambiando la hora local y la hora mundial.
* El cambio solamente puede efectuarse durante el modo de hora (TME) o el modo calendario (CAL).
<Cambio entre hora local y hora mundial>
Ejemplo: Desplazamiento desde Nueva York a Los Ángeles
Cuando la hora de Los Ángeles “10:09 a.m.” se muestra como hora local
(indicación de manecilla) y la hora de Nueva York (“P1:09”) se muestra como
hora mundial (pantalla digital)
1. Tire de la corona hasta la posición 1 (posición de cambio de modo)
• La ciudad local LAX y (M) se muestran alternativamente en la pantalla digital 2 para mostrar que
se ha entrado en el estado de cambio de modo.
2. Gire la corona para entrar en modo de hora (TME) o modo calendario (CAL).
3. Presione el botón (A) y el botón (B) al mismo tiempo.
• Suena un tono de confirmación y se cambian los nombres y horas de Los Ángeles y Nueva York.
• La fecha también se cambia al mismo tiempo.
4. Gire la corona para volver al modo original.
5. Vuelva a poner la corona en la posición normal para completar la operación.
276 277
[¿Qué es la hora de verano?]
Es un sistema horario por el que los relojes se adelantan una hora durante el verano, cuando el
número de horas diurnas es mayor.
El uso y la duración de este sistema es diferente según países y regiones.
[Lista de hora de verano]
* Para más detalles sobre las operaciones consulte las explicaciones de cada modo.
Modo
RX-S
Ajuste de
recepción de la
hora de verano
AU mA mA
Ajuste de la hora
de verano
ON u OF
(Activado o
desactivado)
ON OF
TME
WT-S
Elemento de
ajuste
Ajuste de la
recepción de
ondas de radio
Para ajustar
manualmente
Para desactivar
la hora de
verano
WW
13. Uso de la hora de verano
i Para cambiar automáticamente a la hora de verano mediante la
recepción de las ondas de radio
• Al realizar el ajuste de recepción de la hora de verano en el modo RX-S en AU,
durante la recepción de las ondas de radio, la hora se actualizará automáticamente con
la información de hora de verano de las ondas de radio recibidas.
* La ciudad local debe ser una ciudad dentro de la zona de recepción.
* La temporización para cambiar a la hora de verano puede variar según la ciudad o
región. Puede haber casos en los que la hora no se cambia en la fecha apropiada.
i Para ajustar manualmente la hora de verano
• Para activar manualmente el horario de verano, ajuste el modo RX-S en mA,
seleccione la ciudad en el modo TME (o en el modo WT-S), y ajuste la configuración
del horario de verano en ON.
i Para desactivar la hora de verano
• Para desactivar el horario de verano, ajuste el modo RX-S en mA, seleccione la ciudad
en el modo TME (o en el modo WT-S), y ajuste la configuración del horario de verano
en OF (desactivado).
278 279
3. Tire de la corona hasta la posición 2 para entrar en el estado de corrección de hora.
• La manecilla de segundos se moverá hasta la posición 12:00 y se detendrá.
• La indicación de ciudad local de la pantalla digital 2 se desactivará.
• Se entra en el estado de corrección del ajuste de hora de verano y ON u OF
parpadea. (No hay ajuste ON u OF de hora de verano para UTC).
• Presione el botón inferior derecho (A) para cambiar entre ajuste (ON) y cancelación
(OF) de la hora de verano.
• Cuando se ajusta el horario de verano, la hora se adelanta una hora.
• Cada vez que se presiona el botón superior derecho (B), la ubicación de la
corrección cambia. La nueva ubicación de la corrección comenzará a parpadear.
4. Presione el botón superior derecho (B) para entrar en el estado de corrección de los
segundos.
• Presione el botón inferior derecho (A) para volver a 0 segundos.
5. Presione el botón superior derecho (B) para entrar en el estado de corrección de los
minutos.
• Gire la corona para corregir la hora. Gire a la derecha para adelantar y a la izquierda
para atrasar.
• Gire la corona continuamente para moverse rápidamente. Para parar, gire la corona a
izquierda o derecha.
WW
14. Ajuste de la hora (TME)
(La hora se corrige mediante la pantalla digital)
• La hora puede ajustarse manualmente en países o regiones donde no puedan recibirse
las ondas de radio.
• Para ajustar la hora, active en la pantalla digital 1 la ciudad cuya hora desea corregir.
La hora local (manecillas de hora/minutos/segundos) no puede corregirse directamente.
• Es posible cambiar el ajuste de la hora de verano en el modo TME.
<Corrección de la hora>
1. Tire de la corona hasta la posición 1 y gírela para alinear la manecilla de modo con
TME (modo hora).
2. Presione el botón (A) o (B) para activar el nombre de ciudad cuya hora desea corregir.
• Cuando ajuste la hora de la ciudad local (manecillas de hora, minutos, segundos),
cambie la ciudad local y la ciudad mundial antes de corregir la hora. (Consulte
“Cambio entre hora local y hora mundial”, p. 274)
280 281
• La hora de verano puede ajustarse
para cada ciudad.
• Cuando se ajusta la hora para una de
las ciudades, las horas de todas las
demás ciudades también se corrigen
automáticamente.
Posición 1
Botón (A)/(B)
Seleccione la
ciudad
Ajuste de la
hora de verano
Corrija el
segundo
Corrija el
minuto
Corrija la hora
Cambie entre
12H y 24H
Botón (B)
(B)
(B)
(B)
(B)
Posición 2
6. Presione el botón superior derecho (B) para entrar en el estado de corrección de las
horas.
• Gire la corona para corregir la hora. Gire a la derecha para adelantar y a la izquierda
para atrasar.
• Gire la corona continuamente para moverse rápidamente.
7. Presione el botón superior derecho (B) para entrar en el estado de corrección de
12H/24H.
• Presione el botón inferior derecho (A) para cambiar entre reloj de 12 horas y 24
horas.
• Este ajuste se aplica incluso en otros modos.
8. Vuelva a poner la corona en la posición normal para completar la operación.
• Una vez corregida la hora local, la hora analógica, que está vinculada a la hora
digital, también se corrige.
Botón (B)
Botón (A)
282 283
4. Cada vez que se presiona el botón superior derecho (B), la ubicación de la corrección
cambia. La nueva ubicación de la corrección comenzará a parpadear.
• La ubicación de corrección cambia en el orden siguiente: mes cfecha caño.
5. Seleccione la ubicación de corrección y gire la corona para corregir la hora.
Gire a la derecha para adelantar y a la izquierda para atrasar.
• Gire la corona continuamente para moverse rápidamente.
Para parar, gire la corona a izquierda o derecha.
• Cuando se ajusten el año, el mes y la fecha, el día se corrige automáticamente.
6. Presione en la corona para volver a ponerla en su posición normal.
WW
15. Ajuste del calendario (CAL)
(La fecha se corrige mediante la pantalla digital)
• La fecha puede ajustarse manualmente en países o regiones donde no puedan recibirse
las ondas de radio.
• De la misma forma que para “Ajuste de la hora”, para ajustar la fecha de la ciudad
local, active la ciudad cuya fecha desea corregir en la pantalla digital 1.
<Corrección de la fecha>
1. Tire de la corona hasta la posición 1 y gírela
para alinear la manecilla de modo con CAL
(modo calendario).
2. Presione el botón (A) o (B) para activar el
nombre de ciudad cuya fecha desea corregir.
3. Tire de la corona hasta la posición 2 para
entrar en el estado de corrección de fecha.
• La indicación de mes parpadea y las
indicaciones de ciudad local y día se
desactivarán.
[Pantalla digital 2]
Desactivación
(OFF)
[Pantalla digital 1]
284 285
• Cuando se ajusta la fecha para una de las ciudades, las fechas de todas las demás
ciudades también se corrigen automáticamente.
• El año puede ajustarse entre 2000 y 2099.
• Cuando se ajusten el año, el mes y la fecha, el día se corrige automáticamente.
• Si se ajusta una fecha inexistente (por ejemplo, 30 de febrero), cuando el reloj vuelva a
la indicación normal, mostrará automáticamente el primer día del mes siguiente.
Seleccione la ciudad
Corrija el mes
Corrija la fecha
Corrija el año
[Estado de corrección
de fecha]
Posición 1
Posición 2
Botón (B)
(B)
(B)
Botón (A)
Botón (B)
286 287
3. Gire la corona para ajustar la hora.
• Gire a la derecha para incrementar la hora y gire a la izquierda para reducir la hora.
• Gire la corona continuamente para moverse rápidamente.
Para parar, gire la corona a izquierda o derecha.
4. Después de finalizar los ajustes, vuelva a poner la corona en su posición original.
• La pantalla digital 2 cambia a RES (reinicio).
WW
16. Uso del temporizador (TMR)
• El temporizador puede ajustarse desde 1 minuto hasta 99 minutos, en unidades de 1
minuto. Después de terminar la medición, el tono de tiempo acabado suena durante
unos cinco segundos y el reloj vuelve al estado de ajuste inicial del temporizador.
(Función de retorno automático)
• Presione el botón inferior derecho (A) durante la medición para volver al tiempo de
ajuste inicial y empezar de nuevo la medición. (Función de retorno)
<Ajuste del temporizador>
1. Tire de la corona hasta la posición 1 y
gírela para alinear la manecilla de modo
con TMR (modo temporizador).
2. Tire de la corona hasta la posición 2 para
entrar en el estado de ajuste del
temporizador.

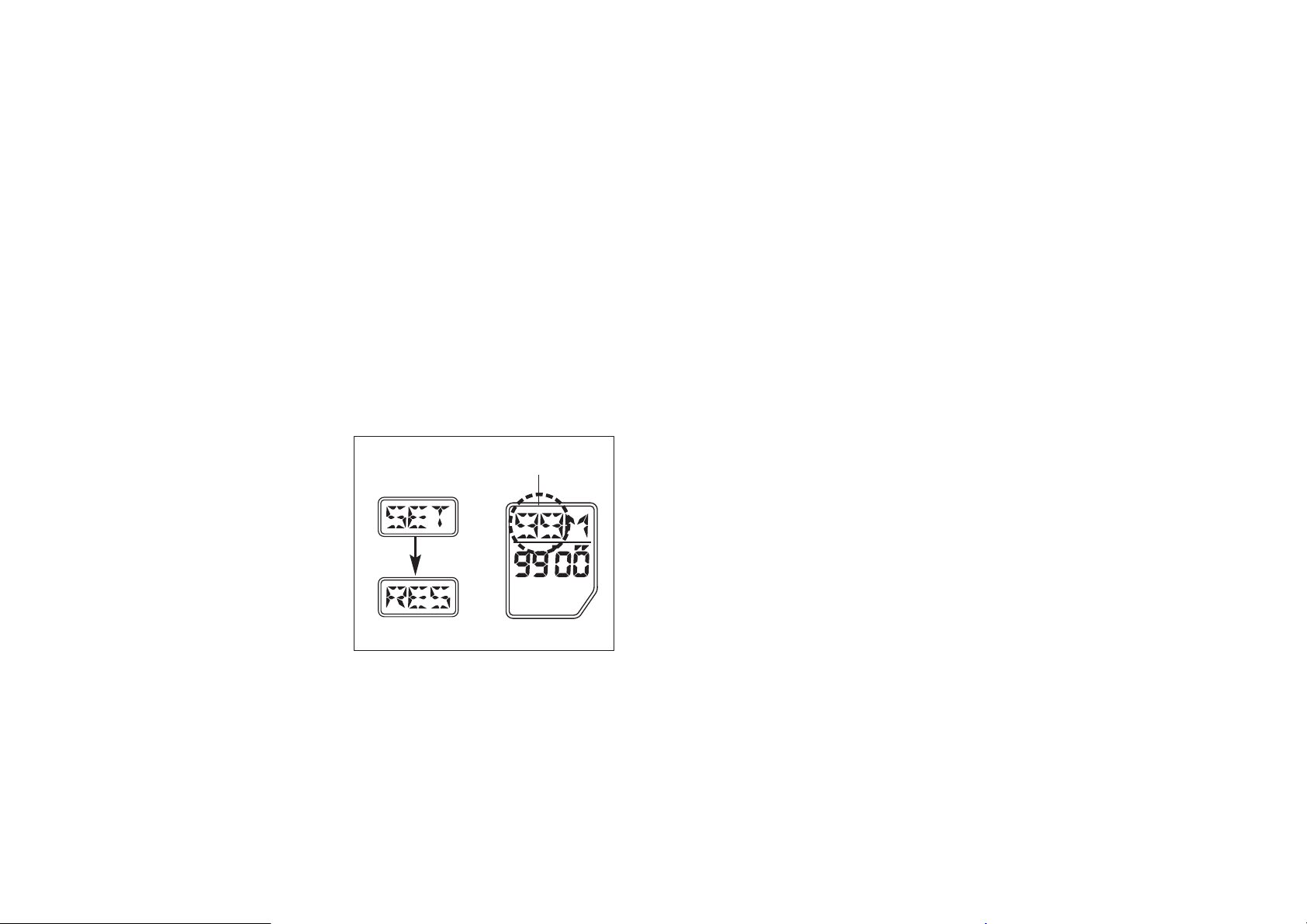

• SET se visualiza en la pantalla digital 2 y
la indicación de los minutos en la
pantalla digital 1 parpadea.
[Pantalla digital 2]
La indicación de los
minutos parpadea
[Pantalla digital 1]
Ajustes
finalizados
288 289
4. Al acabar el tiempo, END se visualiza en la pantalla digital 2 y el tono de tiempo acabado
suena durante 5 segundos.
• Para interrumpir el tono de tiempo acabado, presione el botón (A) o (B).
• RES se visualiza en la pantalla digital 2 y el temporizador vuelve a la hora de ajuste inicial.
* Las ondas de radio no pueden recibirse durante la medición del temporizador.
* La medición continúa incluso aunque el reloj cambie a un modo diferente durante la
medición.
* El tono de tiempo acabado no suena a menos que la corona esté en la posición normal.
<Uso del temporizador>
1. Sonará un tono de confirmación cada vez que presione el botón superior derecho (B) para
poner en marcha y detener la medición.
• RUN (funcionamiento) se visualiza en la pantalla digital 2 durante la medición, y STP
(parada) se visualiza al pararse el temporizador. La marca de medición se activa durante la
medición.
2. Presione el botón inferior derecho (A) durante la medición para volver al tiempo de ajuste
inicial y empezar de nuevo la medición.
3. Presione el botón inferior derecho (A) mientras el temporizador cronógrafo está parado para
volver al tiempo de ajuste inicial.
• La pantalla digital 2 cambia a RES.
[Pantalla digital 2]
Marca de
medición
[Pantalla digital 1]
Botón (B)Botón (B)
290 291
5. Presione el botón inferior derecho (A) mientras el cronógrafo está parado para volver al
estado de reinicio del cronógrafo.
• Durante el funcionamiento del cronógrafo, la indicación de la pantalla digital 2 cambia del
modo siguiente.
* Si no se utilizan los botones (A) o (B) durante 10 segundos, el reloj vuelve al estado de
medición.
• Las ondas de radio no pueden recibirse durante la medición del cronógrafo.
• La medición continúa incluso aunque el reloj cambie a un modo diferente durante la
medición.
(Reinicio)
Botón (A)
Botón (B)
(A)
*
(B)
(B)
(A)
(A)
(Durante la medición)
(Indicación de tiempo parcial)(Medición interrumpida)
WW
17. Uso del cronógrafo (CHR)
• El cronógrafo puede mostrar tiempos hasta 23 horas 59 minutos y 59,99 segundos.
• Después de superar las 24 horas, el cronógrafo vuelve automáticamente al estado de reinicio.
<Uso del cronógrafo>
1. Tire de la corona hasta la posición 1 y gírela para
alinear la manecilla de modo con CHR (modo
cronógrafo).
2. Vuelva a poner la corona en la posición normal.
3. Sonará un tono de confirmación cada vez que presione
el botón superior derecho (B) para poner en marcha y
detener la medición.
4. Presione el botón inferior derecho (A) durante la
medición para mostrar un tiempo parcial durante 10 segundos.
Después de los 10 segundos, el reloj vuelve al estado de
medición. (Función de retorno automático)
• La marca de medición se visualiza durante la medición y
durante la indicación de tiempo parcial.
• La pantalla SPL parpadea durante la indicación de tiempo
parcial.
Marca de medición
Posición
de cambio
de modo
Botón (A)
Botón (B)
292 293
3. Presione el botón inferior derecho (A) para cambiar entre hora de verano “ON” (ajustada) y “OF”
(cancelada).
• Cuando se ajusta el horario de verano, la hora se adelantará una hora.
• Gire la corona para ajustar la hora de verano para otras ciudades. Gire a la derecha para cambiar en
la dirección de las ciudades con más de una diferencia horaria, y gire a la izquierda para cambiar en
la dirección de ciudades con menos de una diferencia horaria.
4. Presione el botón superior derecho (B) para cambiar entre mostrar/ocultar el estado de ajuste de la
ciudad.
• SET (mostrar) u OFF (ocultar) parpadea.
• Los ajustes iniciales están todos en SET (mostrar).
5. Presione el botón inferior derecho (A) para seleccionar SET u OFF.
• Presione el botón inferior derecho (A) para cambiar entre mostrar SET y OFF, y a continuación
seleccione el ajuste deseado.
• Gire la corona para ajustar otras ciudades.
6. Presione en la corona para volver a ponerla en su posición normal.
Posición de cambio
de modo
Botón (B)
Posición de
corrección
Nombre de ciudad
Ciudad
Mostrar (SET)/
Ocultar (OFF)
Hora de verano
Ajustado (ON)/
Cancelado (OF)
[Pantalla digital 1]
Botón (A)
WW
18. Uso del ajuste de la hora mundial (WT-S)
• La hora de verano puede ajustarse para cada ciudad (44 ciudades distintas de UTC) con el ajuste de
hora mundial.
• Puede ajustarse, mostrar u ocultar cada ciudad (44 ciudades distintas de UTC).
* Mediante esta función, es fácil activar y mostrar las ciudades desde cada modo. (Función de ajuste
de zona)
* Si se configura una ciudad para no mostrarla, no se podrá mostrar desde otros modos.
• Puede ajustarse cualquier diferencia horaria en unidades de 15 minutos para HOM (ciudad de ajuste
del usuario).
[Atención]
Incluso si la hora de verano se ajusta en cada ciudad en modo WT-S (ON u OF (desactivado)), si AU se
ajusta en modo RX-S, se da prioridad al ajuste de hora de verano en modo RX-S, de manera que ON
cambia automáticamente a OF u OF cambia automáticamente a ON.
(Los usuarios de países o regiones sin estación emisora de ondas radioeléctricas deben asegurarse de
que la fecha inicial y la fecha final de la hora de verano son exactas).
<Ajustes “Hora de verano” y “Mostrar/ocultar ciudad”>
1. Tire de la corona hasta la posición 1 y gírela para alinear la manecilla de modo con WT-S (modo de
ajuste de hora mundial).
2. Tire de la corona hasta la posición 2 para entrar en el estado de corrección de la hora mundial.
• La pantalla digital 2 se apaga, la pantalla digital 1 entra en el estado de ajuste de hora de verano
para la ciudad mostrada, y “ON” u “OF” parpadea.
• Los ajustes iniciales están todos en OF (cancelados).
294 295
4. Presione el botón superior derecho (B) dos veces para
entrar en el estado de ajuste de diferencia horaria.
• Cada vez que presione el botón superior derecho (B),
cambia la ubicación de corrección de “ON/OF de la hora
de verano”, “SET/OFF Mostrar ciudad” y “Ajuste de
diferencia horaria”. La nueva ubicación de la corrección
comenzará a parpadear.
5. Gire la corona para ajustar la diferencia horaria.
• Gire a la derecha para visualizar (+) en la sección de hora
mundial y mostrar las diferencias horarias con UTC en
unidades de 15 minutos en la sección de indicación de
hora.
• Gire a la izquierda para visualizar (–) en la sección de
hora mundial y mostrar las diferencias horarias con UTC
en unidades de 15 minutos en la sección de indicación de
hora.
• Gire la corona continuamente para cambiar rápidamente
la diferencia horaria. Gire la corona hacia derecha o
izquierda para interrumpir el movimiento rápido.
6. Presione en la corona para volver a ponerla en su posición
normal.
* Si no se ajusta la diferencia horaria, no se mostrará la
ciudad HOM, con independencia de que la pantalla se
haya ajustado en SET u OFF.
0:00 parpadea
Cuando se ajusta una diferencia
horaria de +5 horas 45 minutos con
UTC
[Estado del ajuste de
diferencia horaria]
<Ajuste de la diferencia horaria deseada>
• Puede ajustarse cualquier diferencia horaria entre la ciudad HOM y la hora UTC, en unidades
de 15 minutos. (Margen de -12 a +14 horas desde UTC)
• Las ondas de radio recibidas en HOM vendrán de la estación emisora asignada a la ciudad que
tenga la diferencia horaria más similar con UTC.
1. Tire de la corona hasta la posición 1 y gírela para alinear la manecilla de modo con WT-S
(modo de ajuste de hora mundial).
2. Tire de la corona hasta la posición 2 para entrar en el estado de corrección de la hora
mundial.
3. Gire la corona para activar HOM para la ciudad mundial.
• ON u OF parpadea y el reloj entra en el estado de ajuste de la hora de verano.
[Pantalla digital 2]
ON/OF de la
hora de verano
parpadea
Gire la corona
para seleccionar
HOM
[Pantalla digital 1]
296 297
• Nombre de ciudad: Gire la corona para seleccionar la ciudad.
• Alarma horas/minutos: Gire la corona a la derecha para adelantar la hora y a la izquierda para
atrasar la hora.
Gire la corona continuamente para moverse rápidamente. Para parar, gire la corona a izquierda o
derecha.
5. Presione en la corona para volver a ponerla en su posición normal.
<Comprobación de tono de alarma>
En el modo AL-1 o AL-2, puede comprobarse el
tono de la alarma tirando de la corona hasta la
posición 1 y presionando el botón inferior derecho
(A).
Seleccione activación o
desactivación de alarma (ON/OF)
Botón (A)
Seleccione la ciudad
(gire la corona)
Corrija la hora (gire la corona)
Corrija el minuto (gire la corona)
Botón (B)
(B)
(B)
(B)
<Estado de corrección de alarma 1 o 2>
WW
19. Uso de la alarma de la hora mundial (AL-1 y 2)
• Puede ajustarse una alarma para la hora de la ciudad ajustada.
• Una vez al día, la alarma sonará durante 15 segundos al llegar a la hora programada. Para interrumpir
la alarma, presione el botón (A) o (B).
• El sonido de la alarma es diferente para alarma 1 y para alarma 2, pero el método de ajuste es el
mismo.
<Ajuste de la hora de alarma>
1. Tire de la corona hasta la posición 1 y gírela para alinear la
manecilla de modo con AL-1 o AL-2 (modo alarma).
2. Tire de la corona hasta la posición 2 para entrar en el estado de
corrección de alarma.
• Se activa la ciudad ajustada y ON u OF parpadea.
3. Presione el botón inferior derecho (A) para ajustar la alarma en
“ON” (activada) u “OF” (cancelada).
• Presione el botón inferior derecho (A) para cambiar entre ON y
OF.
• La marca de alarma se activa al ajustarse ON.
4. Cada vez que se presiona el botón superior derecho (B), la
indicación parpadea y la ubicación de la corrección cambia.
• La ubicación de corrección cambia en el orden siguiente: Alarma ON/OF c Nombre de ciudad c
Alarma: Horas c Alarma: Minutos.
Marca de
alarma
Alarma ON/OF
Botón (B)
Posición 2
Botón (A)
LON
PAR
ROM
BER
MAD
ATH
MOW
PDL
ANC
LAX
YVR
DEN
CHI
MEX
NYC
YMQ
298 299
mA (Manual): No se actualiza la hora con la hora de verano desde las ondas de radio
recibidas.
[Ajuste de recepción automática]
• Ajuste las condiciones de funcionamiento para la recepción automática.
MAN (Manual): La recepción automática de las 4 a.m. puede cambiarse a cualquier hora del
día para la hora local.
* La hora puede cambiarse en unidades de 1 hora. No puede ajustarse en 2 a.m. o 3 a.m.
OFF (Desactivado): No se realiza la recepción automática.
AUT (Auto): La recepción automática se realiza de acuerdo con los ajustes iniciales
(a las 2:00 a.m., 3:00 a.m. y 4:00 a.m.).
WW
20. Uso del ajuste de recepción (RX-S)
[Ajuste de recepción de la hora de verano]
• Seleccione si desea actualizar la hora con la hora de verano desde las ondas de radio
recibidas.
AU (Auto): Se actualiza la hora con la hora de verano desde las ondas de radio recibidas.
* La temporización para cambiar a la hora de verano puede variar según la ciudad o región.
Puede haber casos en los que la hora no se cambia en la fecha apropiada.
* Si se selecciona AU, cuando se reciban los datos de la hora de verano para el ajuste de la
hora de verano de la ciudad local, el ajuste cambia a ON, y cuando no se reciban datos de
la hora de verano, el ajuste cambia a OF (desactivado).
* Si el ajuste de ciudad local se incluye en el grupo 1 o grupo 2 mostrados más abajo, los
ajustes para otras ciudades también cambian a ON u OF (desactivado) al mismo tiempo
después de la recepción.
Londres
París
Roma
Berlín
Madrid
Atenas
Moscú
Azores
[Grupo 1]
Anchorage
Los Ángeles
Vancouver
Denver
Chicago
México DF
Nueva York
Montreal
[Grupo 2]
300 301
4. Presione el botón superior derecho (B) para entrar en el estado de ajuste de recepción
automática.
• El estado de recepción automática ajustada parpadea.
• AUT, MAN y OFF parpadean y el reloj entra en el estado de corrección.
5. Presione el botón inferior derecho (A) para ajustar la condición de funcionamiento de
la recepción automática en MAN.
• La hora de recepción parpadea.
• Cada vez que se presiona el botón inferior derecho (A), la ubicación de la corrección
cambia en el orden siguiente: AUT c MAN c OFF.
6. Para cambiar la hora de recepción, gire la corona para cambiar la hora en unidades de
1 hora.
• Gire la corona a la derecha para adelantar la hora y a la izquierda para atrasar la
hora.
• Solamente puede cambiarse la recepción automática de las 4 a.m. (2 a.m. y 3 a.m. no
se muestran).
• Solamente puede cambiarse la hora, y cuando se utilice el reloj de 12 horas, “A”
indica a. m. y “P” indica p. m.
7. Presione en la corona para volver a ponerla en su posición normal.
* Las horas nocturnas suelen ser un buen momento para la recepción, porque el ruido
radioeléctrico es relativamente bajo.
<Procedimiento de ajuste>
1. Tire de la corona hasta la posición 1 y gírela para alinear la manecilla de modo con
RX-S (modo de ajuste de recepción).
2. Tire de la corona hasta la posición 2 para entrar en el estado de ajuste de recepción de
la hora de verano (SMT).
• AU o mA parpadea y el reloj entra en el estado de corrección.
• Cada vez que se presiona el botón superior derecho (B), la pantalla cambia entre el
ajuste de recepción de hora de verano y el ajuste de recepción automática.
3. Presione el botón inferior derecho (A) para seleccionar AU o mA.
[Ajuste de recepción de
la hora de verano]
Botón (A) Botón (B)
Botón
(A)
Botón
(A)
Gire la corona
Botón (A)
[Ajuste de recepción automática]
302 303
<Procedimiento de reinicio >
1. Tire de la corona hasta la posición 1 y gírela para
alinear la manecilla de modo con CHR (modo
cronógrafo).
2. Tire de la corona hasta la posición 2
• Las manecillas girarán rápidamente.
3. Después de pararse las manecillas, presione los
botones (A) y (B) al mismo tiempo.
• Cuando retire el dedo de los botones, todos los
elementos de las pantallas digitales y las luces se
activarán.
• Sonará el tono de confirmación, las manecillas se
moverán a derecha e izquierda y el reloj cambiará al estado de comprobación de posición
de referencia.
4. Si la posición de referencia es incorrecta, corríjala.
(Consulte “Comprobación de la posición de referencia” (p. 246) y “Ajuste de la posición de
referencia” (p. 304)).
Todos los elementos se
visualizan
[Pantalla digital 2] [Pantalla digital 1]
WW
21. Indicadores luminosos
• Presione el botón superior derecho (B) mientras la corona está en posición normal para encender los
indicadores luminosos de las pantallas digitales 1 y 2 durante tres segundos. No obstante, tenga en
cuenta que las luces no se encenderán en los casos siguientes.
* Durante el modo temporizador o el modo cronógrafo
* Durante la recepción de ondas de radio
* Durante el movimiento a intervalos de dos segundos (estado de aviso de carga insuficiente)
WW
22. Reinicio del reloj
• Si el reloj muestra o funciona de manera anómala debido a un fuerte impacto o a los efectos de la
electricidad estática, reinicie el reloj y corrija la posición de referencia.
[Atención] Después de reiniciar, todos los ajustes de modo vuelven a sus ajustes iniciales. Realice de
nuevo los ajustes si es necesario.
<Ajustes iniciales después del reinicio>
• Ciudad local/ciudad mundial: UTC • Hora: 0:00:00
• Fecha: 1 de enero de 2007 (lunes) • Temporizador: 90 minutos 00 segundos
• Cronógrafo: 0 horas 00 minutos 00 segundos (estado de reinicio)
• Hora mundial: Indicaciones de ciudad - todos SET (ajustados), hora de verano - todos OF (desactivado)
• Alarma 1/2: Ciudad - UTC, hora - 12:00, ajuste - OF (desactivado)
• Ajuste de recepción: Hora de verano - AU, recepción automática - AUT
304 305
4. A Ajuste del indicador de nivel de carga
(1) Muestre CHA en la pantalla digital 2.
(2) Gire la corona para alinear el indicador de nivel de
carga de la esfera del reloj con el centro de EUR.
* Gire la corona continuamente para moverse rápidamente.
Para parar, gire la corona a izquierda o derecha.
* Si no se requiere corrección, vaya al paso siguiente.
5. Cada vez que se presione el botón superior derecho (B) en el estado de corrección de la
posición de referencia, la pantalla digital 2 cambia en el orden CHA c UTC c HR c MIN,
y la manecilla correspondiente se mueve para mostrar la ubicación que debe corregirse.
1 [Indicador de
nivel de carga]
2 [Manecilla
UTC]
(B) (B) (B)
Botón (B)
3 [Manecilla de
hora]
4 [Manecilla de
minutos]
Presione el botón
superior derecho (B).
WW
23. Ajuste de la posición de referencia
1. Tire de la corona hasta la posición 1 y
gírela para alinear la manecilla de
modo con CHR.
2. Tire de la corona hasta la posición 2.
Las manecillas se moverán rápidamente
y se detendrán en la posición de
referencia (posición 12:00) grabada en
la memoria del reloj.
3. Cuando el botón superior derecho (B)
se presione durante más de 2 segundos,
CHA parpadeará en la pantalla digital 2
y el reloj entrará en el estado de
corrección de la posición de referencia.
Botón (A)
Pantalla digital 2
Botón (B)
Manecillas de hora,
minutos y segundos
Manecillas
de hora y
minutos UTC
Manecilla de
24 horas
Indicador
de nivel de
carga
Manecilla de modo
306 307
8. D Ajuste de la manecilla de minutos
(1) Presione el botón superior derecho (B) para mostrar MIN en la
pantalla digital 2.
(2) Gire la corona para alinear la manecilla de minutos horas en 12:00.
9. Cuando se presiona el botón superior derecho (B) durante más de 2 segundos después de
ajustar todas las manecillas en sus posiciones de referencia correctas, (0) se muestra en la
pantalla digital 2 para indicar que el ajuste de la posición de referencia ha finalizado.
10. Ponga la corona en la posición 1, ajuste en el modo que utilice normalmente y vuelva a
poner la corona en su posición normal.
6. B Ajuste de las manecillas UTC (manecilla de hora y manecilla de minutos)
(1) Presione el botón superior derecho (B) para mostrar UTC en la pantalla
digital.
(2) Gire la corona para alinear las manecillas de hora y minutos UTC en 12:00.
• Presione el botón inferior derecho (A) para
mover la manecilla de minutos en -3 minutos,
para que resulte más fácil ver la manecilla
UTC.
Presione de nuevo el botón inferior derecho (A)
para volver a poner la manecilla de minutos en
su posición original.
7. C Ajuste de la manecilla de hora
(1) Presione el botón superior derecho (B) para mostrar HR en la pantalla
digital 2.
(2) Gire la corona para alinear la manecilla de hora en 12:00.
• Presione el botón inferior derecho (A) para mover la manecilla de
minutos en -3 minutos, para que resulte más fácil ver la manecilla de
hora.
Presione de nuevo el botón inferior derecho (A) para volver a poner la
manecilla de minutos en su posición original.
* La manecilla de 24 horas se mueve conjuntamente con la manecilla de
hora, para asegurarse de que los ajustes a.m. y p.m. son correctos.
Presione el
botón superior
derecho (B).
Presione el
botón superior
derecho (B).
Manecillas de hora
y minutos UTC
308 309
A. Calculadora de navegación
1. Cálculo de tiempo requerido
Problema: ¿Cuánto tarda en recorrer una distancia de 450 millas náuticas un avión que
vuela a 180 nudos?
Solución: Ajuste la marca 18 de la escala exterior en SPEED INDEX (Y). En este
momento, el punto de la escala interior alineado con 45 en la escala exterior
indica (2:30) y la respuesta es 2 horas y 30 minutos.
La distancia de vuelo y otros cálculos de
navegación, así como cálculos generales,
pueden realizarse mediante la luneta de
regla de cálculo situada alrededor de la
parte exterior de la esfera. Esta luneta de
regla de cálculo no puede mostrar lugares
decimales como resultados de cálculo, y
sólo debe utilizarse como referencia
general y como alternativa a unos cálculos
más precisos. Girar la corona en la
posición 8:00 permite girar la luneta de
regla de cálculo alrededor de la esfera
(Escala exterior).
Escala interior
Escala
exterior
Uso de la luneta de regla de cálculo
310 311
3. Cálculo de distancia de vuelo
Problema: ¿Cuál es la distancia de vuelo recorrida en 40 minutos a una velocidad de
210 nudos?
Solución: Alinee el 21 de la escala exterior con el SPEED INDEX (Y) de la escala
interior. El 40 de la escala interior apunta ahora hacia 14, y la respuesta es
140 millas náuticas.
2. Cálculo de velocidad (Velocidad respecto al suelo)
Problema: ¿Cuál es la velocidad (velocidad respecto al suelo) de un avión cuando
tarda 1 hora y 20 minutos en recorrer una distancia de 240 millas náuticas?
Solución: Alinee el 24 de la escala exterior 1:20 (80) de la escala interior. En este
momento, 18 está alineado con SPEED INDEX (Y) de la escala interior, y
la respuesta es 180 nudos.
312 313
5. Cálculo de consumo de combustible
Problema: ¿Cuánto combustible se consume en 6 horas con un nivel de consumo de
combustible de 250 galones (947,5 litros) por hora?
Solución: Alinee el 25 de la escala exterior con el SPEED INDEX (Y) de la escala
interior. El 6:00 está alineado con 15, y la respuesta es 1500 galones (5685
litros).
4. Cálculo de nivel de consumo de combustible
Problema: Si se consumen 120 galones (454,8 litros) de combustible en un tiempo de
vuelo de 30 minutos, ¿cuál es el nivel de consumo de combustible?
Solución: Alinee el 12 de la escala exterior 30 de la escala interior. El SPEED INDEX
(Y) apunta ahora hacia 24, y la respuesta es 240 galones (909,6 litros) por
hora.
314 315
7. Conversión
Problema: ¿Cómo se convierten 30 millas a millas náuticas y a kilómetros?
Respuesta: Alinee el 30 de la escala exterior con la marca STAT (Y) de la escala
interior. En este momento, 26 millas náuticas están alineadas en la marca
NAUT (Y) de la escala interior, mientras que la respuesta de 48,2
kilómetros está alineada en los kilómetros de la escala interior.
6. Horas máximas de vuelo
Problema: Con un nivel de consumo de combustible de 220 galones (833,8 litros) por
hora y un suministro de combustible de 550 galones (2084,5 litros), ¿cuál
es el número máximo de horas de vuelo?
Solución: Alinee el 22 de la escala exterior con el SPEED INDEX (Y) de la escala
interior. El 55 de la escala exterior apunta ahora hacia 2:30, y la respuesta es
2 horas y 30 minutos.
316 317
2. División
Problema: 250/20
Solución: Alinee el 25 de la escala exterior con el 20 de la escala interior. En la escala
exterior, lea la marca 12,5 que está alineada con en la escala interior.
Calcule de número de valores decimales y la respuesta es 12,5.
10
B. Funciones de cálculo general
1. Multiplicación
Problema: 20 M 15
Solución: Alinee el 20 de la escala exterior con el de la escala interior, y lea la
escala exterior en la marca 30 que está alineada con 15 en la escala interior.
Calcule de número de valores decimales y la respuesta es 300. Recuerde: los
valores decimales no pueden leerse en esta escala.
10
318 319
4. Determinación de la raíz cuadrada
Problema: ¿Cuál es la raíz cuadrada de 225?
Solución: Gire las escalas de manera que el valor de la escala interior correspondiente
a 22,5 en la escala exterior sea igual al valor de la escala exterior
correspondiente a en la escala interior, y lea la respuesta de 15 en dicha
ubicación.
10
3. Relaciones de lectura
Problema: 30/20 = 60/x
Solución: Alinee el 30 de la escala exterior con el 20 de la escala interior. En este
momento, la respuesta de 40 puede leerse en la escala interior
correspondiente a 60 en la escala exterior. Además, la relación del valor de
la escala exterior con el valor de la escala interior es de 30:20 en todas las
posiciones de las escalas.
320 321
j El uso de ropa de manga larga dificulta que el reloj reciba la luz necesaria, lo cual
puede provocar una carga insuficiente.
Se recomienda cargar el reloj durante mucho tiempo con luz solar directa una vez al
mes.
[Atención] No cargue en superficies que puedan calentarse fácilmente, por ejemplo el
salpicadero de un coche.
WW
24. Función de energía solar
Este reloj utiliza una pila secundaria para almacenar energía eléctrica.
Cuando el reloj esté completamente cargado, funcionará durante unos 6 meses.
<Para garantizar el mejor funcionamiento posible del reloj>
Para su mejor funcionamiento, cargue el reloj con luz solar directa.
j Una manera eficaz de cargar el reloj es dejarlo en un
lugar luminoso cuando no lo esté utilizando, por
ejemplo cerca de una ventana, donde pueda recibir luz
solar directa.
322 323
*1. Cuando el reloj se detiene debido a carga insuficiente
• Tarda un mínimo de 30 minutos en recargarse lo suficiente para realizar la recepción automática
de recuperación, aunque el reloj esté expuesto a la luz.
Después de la recuperación, consulte “Guía de tiempos de carga” (p. 328) y cargue
suficientemente el reloj.
*2. Si el reloj no pudo realizar la recepción automática de recuperación
• La hora es incorrecta incluso aunque la manecilla de los segundos se mueve a intervalos de 1
segundo, de manera que después de cargar totalmente el reloj, deberá ajustar la hora manualmente
o realizar una recepción por petición.
[Recepción automática de recuperación]
El aviso de carga
insuficiente (movimiento
a intervalos de dos
segundos) se
mantiene durante
más de 3 días.
El reloj se
detendrá
debido a una
carga
insuficiente.
Cargue suficientemente
el reloj exponiendo a la
luz su esfera, que
contiene la célula
solar.*1
Cuando el reloj se recarga
suficientemente, recibirá automáticamente
la señal de radio una vez.
Cuando se haya recibido con éxito una señal
radioeléctrica*2
WW
25. Características de los relojes alimentados por energía solar
i Cuando el reloj está insuficientemente cargado, la indicación cambiará de la siguiente
manera:
[Indicación normal]
[Aviso de carga insuficiente]
El reloj se ha cargado
insuficientemente debido a
que la esfera del reloj (que
contiene la célula solar) no
ha recibido luz suficiente.
Movimiento a intervalos
de dos segundos
La manecilla de los segundos comienza a moverse a intervalos
de 2 segundos y la marca parpadea en la pantalla
digital 1.
324 325
• Ahorro de energía 2: Cuando la situación de ahorro de energía 1 se mantiene durante 7
días o más, para ahorrar energía, las manecillas de hora, minutos,
segundos y 24 horas se mueven a la posición de referencia, y el
indicador de nivel de carga y las manecillas UTC (horas y
minutos) se detienen en sus posiciones actuales.
• El reloj conserva interiormente la hora correcta.
• El tono de alarma no sonará.
<Cancelación de la función de ahorro de energía>
La función de ahorro de energía se cancela automáticamente cuando la esfera del reloj se
expone a la luz.
• Al cancelarse el ahorro de energía 1, las pantallas digitales se recuperan.
• Después de cancelarse el ahorro de energía 2, las manecillas se moverán rápidamente
hasta la hora actual y volverán a moverse a intervalos de un segundo.
• Si el reloj está insuficientemente cargado, la manecilla de segundos iniciará el
movimiento a intervalos de dos segundos. Para que la manecilla de segundos vuelva al
movimiento a intervalos de un segundo, cargue suficientemente el reloj.
A. Función de ahorro de energía
Si la esfera del reloj no se expone a la luz durante mucho tiempo, la función de ahorro de
energía se activa para minimizar el consumo de la pila.
• Ahorro de energía 1: Cuando no se genere energía durante más de 30 minutos
consecutivos, las pantallas digitales se apagan para ahorrar
energía.
[Indicación normal] [Ahorro de energía 1] [Ahorro de energía 2]
Todas las zonas
de indicación
digital se
desactivan
Todas las zonas de
indicación digital se
desactivan y las
manecillas se
detienen.
No expuesto a la luz
durante 7 días o más
No expuesto a la luz
durante 30 minutos o
más
326 327
j Si la insuficiencia de carga se produce durante la recepción de la señal radioeléctrica, la
operación se interrumpirá automáticamente, el reloj volverá a la hora anterior a la operación
y se iniciará el movimiento de intervalos de 2 segundos.
Procure cargar con frecuencia su reloj radiocontrolado para evitar que quede
insuficientemente cargado.
C. Función de prevención de sobrecarga
Cuando la pila secundaria se carga por completo mediante exposición de la esfera del reloj a la
luz, la función de prevención de sobrecarga se activa automáticamente para evitar que la pila se
siga cargando.
Por mucho que se cargue el reloj, esto no afectará a la pila secundaria, a la precisión de la hora,
las funciones o el rendimiento del reloj.
B. Función de aviso de carga
insuficiente
Cuando el indicador de nivel de carga llegue al nivel 0, el
movimiento de la manecilla de segundos cambia de
intervalos de 1 segundo a intervalos de 2 segundos y la
marca parpadea en la pantalla digital 1 para
mostrar que el reloj está insuficientemente cargado.
El reloj se detendrá por estar insuficientemente cargado
unos tres días después del inicio del movimiento a
intervalos de dos segundos si se guarda en un lugar sin luz.
[Atención] Durante el movimiento a intervalos de dos segundos, las pantallas digitales y las
operaciones del reloj cambian de la manera siguiente.
• La hora no puede ajustarse manualmente, ni mediante la recepción automática ni mediante
la recepción por petición.
• Las operaciones mediante pulsación de botón no son posibles.
• Todos los modos cambian al modo de hora.
• El tono de alarma y el tono de confirmación no sonarán. (Cuando se utiliza el
temporizador, el cronógrafo o la alarma)
• Los indicadores luminosos no se encenderán.
• El cronógrafo y el temporizador son forzados a reiniciarse y no pueden utilizarse.
Movimiento a
intervalos de dos
segundos
328 329
Para un tiempo de carga con movimiento de 1 día ... Tiempo necesario para que el reloj
se cargue para funcionar un día en
movimiento normal.
Tiempo para carga completa ... Tiempo para carga completa después de que el reloj se
haya parado por carga insuficiente.
[Atención] Con una pila totalmente cargada, el reloj podrá funcionar durante unos seis
meses sin carga adicional.
El reloj seguirá marcando la hora con precisión aproximadamente durante
dos años y medio cuando funcione en el modo de ahorro de energía.
Cargue el reloj diariamente, pues necesitará mucho tiempo para recargarse,
tal y como se indica en el cuadro, cuando deje de funcionar debido a una
carga insuficiente.
Se recomienda cargar el reloj durante mucho tiempo con luz solar directa
una vez al mes.
D. Guía de tiempos de carga
El tiempo de carga varía según el modelo (incluido el color de la esfera del reloj).
Los datos siguientes deben utilizarse solamente como orientación.
* Si la manecilla de los segundos se mueve en intervalos de 2 segundos, consulte “Tiempo para
carga completa” y cargue completamente el reloj.
Iluminancia
(lx)
500
Iluminación interior
60 a 70 cm bajo una lámpara fluorescente de 30 W
20 cm bajo una lámpara fluorescente de 30 W
Exterior nublado
Luz solar directa de verano
1.000
3.000
10.000
100.000
Tiempo para
carga completa
------
------
150 horas
60 horas
20 horas
Tiempo desde
parada hasta
movimiento a
intervalos de
un segundo
30 horas
14 horas
5 horas
2 horas
40 minutos
Para un tiempo
de carga con
movimiento de
1 día
3,5 horas
2 horas
35 minutos
11 minutos
3 minutos
Entorno
Tiempo de carga (aproximado)
*El tiempo de carga se basa en una exposición continua.
330 331
ATENCIÓN Precauciones de carga
j No cargue el reloj en un entorno de alta temperatura (superior a 60°C).
El sobrecalentamiento durante la carga puede provocar descoloración exterior del
reloj, deformación del reloj o incidencias de movimiento.
Ejemplo:
• La carga cerca de iluminación incandescente, lámparas halógenas u otras fuentes de
luz que puedan calentarse fácilmente.
• La carga en superficies que puedan calentarse fácilmente, por ejemplo el
salpicadero de un coche.
j Cuando cargue el reloj con iluminación incandescente, lámparas halógenas u otras
fuentes de luz que puedan calentarse fácilmente, coloque el reloj por lo menos a 50
cm de distancia de la fuente de luz, para evitar el sobrecalentamiento.
E. Manejo de su reloj alimentado por energía solar
ADVERTENCIA Manejo de la pila secundaria
j No extraiga usted mismo la pila secundaria del reloj, a menos que sea inevitable.
Si es imprescindible extraer la pila, guárdela fuera del alcance de los niños para evitar
que la ingieran accidentalmente. Si la pila secundaria es ingerida, consulte
inmediatamente con un médico.
j No la tire con la basura normal.
Eso podría causar un incendio o daños medioambientales. Siga los procedimientos de
recogida especificados por su autoridad local.
ADVERTENCIA
No utilice ninguna pila secundaria distinta de la
especificada.
j El reloj no funcionará si se insertan tipos de pila incorrectos.
No utilice nunca una pila corriente de plata. La pila podría sobrecargarse durante el
proceso de carga y estallar, causando daños en el reloj o lesiones en el usuario.
332 333
Problema
No pueden
recibirse las
señales
radioeléctricas.
Comprobación
• ¿Hay objetos cercanos que
puedan bloquear las señales de
radio o generar ruido?
• Evite los objetos que puedan
bloquear las señales de radio o
generar ruido. Intente recibir las
señales radioeléctricas orientando la
posición 9:00 del reloj en la
dirección de la estación emisora de
la señal radioeléctrica.
Busque un lugar, por ejemplo una
ventana, que permita la recepción
de la señal radioeléctrica y cambie
la ubicación, la orientación y el
ángulo del reloj. (p. 255)
• Las ondas de radio no pueden
recibirse cuando la carga es
insuficiente.
Cargue el reloj suficientemente
colocándolo bajo la luz solar
directa, como se indica en “Guía de
tiempos de carga” (p. 328).
• ¿Está intentando recibir la señal
de radio en un lugar alejado de
una ventana?
• ¿Se mueve la manecilla de
segundos a intervalos de 2
segundos?
(Cuando la manecilla de
segundos se mueve a intervalos
de 2 segundos, la marca de aviso
de carga insuficiente
parpadea en la pantalla digital 1 y
el indicador de nivel de carga
apunta al nivel 0).
Qué hacer
<Función de recepción de la señal de radio>
Problema
No pueden
recibirse las
señales
radioeléctricas.
Comprobación
• ¿Se ha ajustado la ciudad
local (pantalla digital 2) en
la misma zona de recepción
que su ubicación actual?
• Compruebe el mapa y cambie el
ajuste.
• Compruebe el mapa.
(p. 260oo264)
• Cambie el ajuste. (p. 274oo275)
• No mueva el reloj hasta que la señal
se haya recibido correctamente (hasta
que se recupere el movimiento normal
de la manecilla).
(La recepción puede tardar desde unos
dos minutos hasta un máximo de 15
minutos).
• ¿Está usted moviendo el
reloj mientras recibe una
señal y la manecilla de
segundos indica RX, H, M o
L?
Qué hacer
Localización y solución de problemas
334 335
Problema
La hora no es
correcta.
El reloj ha recibido
correctamente las
ondas de radio, pero
se desvía
ligeramente de la
hora correcta.
La manecilla de
segundos se ha
movido
repentinamente a la
posición de espera
de recepción (RX).
Comprobación
• Compruebe el estado de la
recepción.
• Compruebe si la hora de
verano está activada o
desactivada (ON/OF).
(p. 276)
• Si el estado de recepción es NO,
cambie su ubicación e intente
recibir de nuevo las ondas de radio.
“Recepción por petición” (p. 252)
• En el modo TME o WT-S,
seleccione hora de verano activada
o desactivada (ON/OF).
• Una ligera desviación (menos de 1
segundo) puede estar motivada por
el procesamiento interno del reloj.
• Compruebe de nuevo el ajuste de
recepción automática del modo
RX-S (ajuste de recepción).
(p. 298)
• ¿Ha ajustado
automáticamente la
recepción de 4 a.m. en una
hora diferente?
Qué hacer
Problema
No pueden
recibirse las
señales
radioeléctricas.
La hora no es
correcta.
Comprobación
• ¿Está la manecilla de modo
apuntando a un modo
distinto de TME, CAL o
RX-S?
• Tire de la corona hasta la posición 1 y
ajuste el modo en TME, CAL o RX-S.
• Si la posición de referencia no está
correctamente ajustada, ajústela como
se indica en “Ajuste de la posición de
referencia”. (p. 304)
• ¿Está correctamente ajustada
la posición de referencia?
Compruebe la posición de
referencia. (p. 246)
Qué hacer
336 337
Problema
La manecilla de
segundos se
mueve a
intervalos de 2
segundos.
Las manecillas se
adelantaron
rápidamente al
sacar el reloj de
un escritorio o un
cajón.
El funcionamiento
de las manecillas
o de las pantallas
digitales es
anómalo.
Comprobación
• ¿Está el indicador de nivel de
carga apuntando al nivel 0?
• Cargue el reloj suficientemente hasta
que el indicador de nivel de carga
llegue al nivel de carga completa.
(p. 270)
• Esto es debido a que el modo de
ahorro de energía fue cancelado
cuando el reloj estaba expuesto a la
luz, y las manecillas se adelantaron
rápidamente hasta la hora actual. Está
preparado para ser usado. (p. 324)
• Reinicie el reloj. (p. 302)
(El sistema interno del reloj se volvió
inestable debido a una fuerte
electricidad estática u otra influencia
externa).
Qué hacer
Problema
El reloj se ha
parado.
El reloj no
funciona ni
siquiera después
cargarse.
Comprobación
• ¿Está el indicador de nivel
de carga apuntando al nivel
0?
• Cargue el reloj suficientemente hasta
que el indicador de nivel de carga
llegue al nivel 3, como se indica en
“Guía de tiempos de carga”. (p. 270)
• Reinicie el reloj (p. 302) y a
continuación corrija la posición de
referencia. (p. 304)
Si “ERR” sigue apareciendo, póngase
en contacto con el establecimiento
donde compró el reloj o el centro de
servicio Citizen.
• Cargue el reloj suficientemente, como
se indica en “Guía de tiempos de
carga”. (p. 328)
Si el reloj no funciona incluso después
de la carga, póngase en contacto con
el centro de servicio Citizen.
• ¿Aparece “ERR” en la
pantalla digital 1?
• ¿Ha cargado suficientemente
el reloj bajo luz solar?
Qué hacer
<Eco-Drive>
338 339
Precauciones
NO
SI
SI
NO
NO
SI
NO
NO
NO
NO
NO
NO
Deportes marinos
(buceo sin equipo)
Buceo con equipo
(tanque de aire)
Operación de la corona
o los botones cuando
se ve humedad
Ejemplos de uso
Para utilizar correctamente el reloj dentro de sus limitaciones de diseño, confirme el
nivel de resistencia al agua de su reloj, de acuerdo a las indicaciones en la esfera y en la
caja, y consulte la tabla.
SI
SI
SI
Exposición mínima al
agua (lavarse la cara,
lluvia, etc.)
lndicación
WATER RESIST
o sin indicación
WATER
RESIST (ANT)
Resistente al agua
hasta 3 atmósferas
WR 50 o WATER
RESIST 50
WATER RESIST(ANT)
5 bar o WATER
RESIST(ANT)
Resistente al agua
hasta 5 atmósferas
WR 100/200
o WATER RESIST
100/200
WATER RESIST (ANT)
10bar /20bar o WATER
RESIST(ANT)
Resistente al agua
hasta
10/20 atmósferas
Esfera Caja (cara trasera)
Especificaciones
ADVERTENCIA: Indicaciones sobre la resistencia al agua
Hay varios tipos de relojes resistentes al agua, como se puede
ver en la siguiente tabla.
La unidad “bar” equivale aproximadamente a 1 atmósfera.
* La resistencia al agua “WATER RESISTANT xx bar”,
también puede indicarse como “W.R. xx bar”.
Moderada exposición al
agua (lavado, trabajos
en la cocina, natación,
etc.)
340 341
PRECAUCION:
Mantenga el reloj limpio.
• Si deja que se ensucie o se llene de polvo entre la caja y la corona puede tener dificultades
para halar la corona. Gire la corona en su posición normal, de vez en cuando, para que salga
el polvo y la suciedad y limpie con un cepillo.
• La suciedad y el polvo tienden a depositarse en los espacios en la cara trasera de la caja o
banda. El polvo y suciedad depositados puede provocar la corrosión y ensuciar su ropa.
Limpie el reloj de vez en cuando.
Limpieza del reloj
• Utilice un paño suave para limpiar la suciedad, sudor y agua de la caja y del cristal.
• Utilice un paño suave para limpiar el sudor y la suciedad de la banda de cuero.
• Para limpiar las bandas metálicas, de plástico o goma, lave la suciedad con un jabón suave y
agua. Utilice un cepillo suave para limpiar el polvo y suciedad dentro de los espacios de la
banda de metal. Si su reloj no es resistente al agua, lleve el reloj a su concesionario.
NOTA: Evite el uso de disolventes (diluyente, bencina, etc.) porque pueden dañar el acabado.
ADVERTENCIA:
Indicaciones sobre la resistencia al agua
• Resistencia al agua para uso diario (a 3 atmósferas): Este tipo de reloj es resistente al agua si
la exposición es mínima. Por ejemplo, puede utilizarlo mientras se lava la cara; pero no fue
diseñado para sumergirlo en el agua.
• Resistencia al agua mejorada para uso diario (a 5 atmósferas): Este tipo de reloj es resistente
al agua con una exposición moderada. Puede utilizar el reloj mientras nada pero no fue
diseñado para bucear.
• Resistencia al agua mejorada para uso diario (a 10/20 atmósferas): Este tipo de reloj puede
utilizarse para bucear sin equipo pero no fue diseñado para bucear con tanque de gas.
PRECAUCION
• Utilice el reloj con la corona hacia adentro (posición normal). Si su reloj tiene una corona
del tipo de seguro de rosca, asegure apretando la corona completamente.
• NO gire la corona o los botones con los dedos mojados o cuando el reloj está mojado.
Puede entrar agua al reloj y afectar su resistencia al agua.
• Si se utiliza el reloj en el mar, lave con agua dulce y frote con un paño seco.
• Si ha entrado humedad en el reloj o si el interior del cristal está nublado y no se aclara
después de un día lleve el reloj a su concesionario o centro de servicio Citizen para que se lo
reparen. Si deja el reloj en este estado se puede corroer su interior.
• Si entra agua del mar en el reloj, guarde el reloj en una caja o bolsa de plástico y lleve
inmediatamente para que se lo reparen. De lo contrario puede aumentar la presión en su
interior y pueden saltar las piezas (cristal, corona, botones, etc.)
342 343
• NO utilice el reloj en lugares expuestos a productos químicos o gases corrosivos.
Si el reloj ha entrado en contacto con disolventes tales como diluyentes de pintura o
bencina, puede perder color, derretirse, agrietarse, etc. Si el reloj ha estado en contacto con
el mercurio de un termómetro, la caja, banda u otras partes pueden perder color.
Inspecciones periódicas
Su reloj requiere inspección cade dos o tres años para poder funcionar en condiciones de
seguridad y durante mucho tiempo.
Para mantener su reloj estanco al agua, deberá reemplazar la empaquetadora a intervalos
regulares.
Las demás piezas deberán inspeccionarse y reemplazarse según se requiera.
Solicite repuestos legítimos Citizen.
PRECAUCION:
Condiciones de uso
• Utilice el reloj dentro de la gama de temperaturas de uso especificadas en el manual de
instrucciones.
El uso del reloj a temperaturas que están fuera de la gama especificada puede deteriorar su
funcionamiento o incluso se puede parar.
• NO utilice el reloj en lugares expuestos a altas temperaturas, por ejemplo en un sauna.
Esto puede hacer que se queme su piel.
• NO deje el reloj en un lugar expuesto a altas temperaturas, por ejemplo en la guantera o
detrás del parabrisas de un coche. Esto puede deteriorar el reloj, deformando las partes de
plástico.
• NO deje el reloj cerca de un imán.
La indicación de la hora será incorrecta si se deja el reloj cerca de un equipo que contenga
un imán, por ejemplo un collar magnético o el cierre magnético de la puerta de su heladera,
o el de su cartera, o cerca del auricular de un teléfono portátil. En este caso, aleje el reloj del
imán y vuelva a ajustar la hora.
• NO deje el reloj cerca de aparatos electrodomésticos que puedan tener electricidad estática.
La indicación de la hora será incorrecta si se expone el reloj a una fuerte electricidad estática
por ejemplo la de una pantalla de TV.
• NO exponga el reloj a un golpe fuerte, dejándolo caer sobre un piso duro.
344 345
• Activación/desactivación de hora de verano
• Fecha: Mes, fecha, día (calendario totalmente automático hasta el 31 de diciembre
de 2099)
6. Funciones adicionales
• Función de recepción de señal de radio (recepción automática, recepción por
petición, recepción de recuperación automática)
• Función de selección automática de estación emisora de ondas radioeléctricas
(solamente con ondas radioeléctricas procedentes de Japón)
• Función de selección de activación/desactivación de recepción
• Función de indicación de espera de recepción (RX)
• Función de indicación de nivel de recepción (H, M, L)
• Función de confirmación de estado de recepción (H, M, L o NO)
• Función de ajuste de hora de recepción automática
• Función de ajuste de selección de activación/desactivación de hora de verano
• Alarmas 1 y 2 de hora mundial: Horas, minutos, AM/PM, nombre de ciudad,
activación/desactivación, función de comprobación de alarma
• Cronógrafo (medición de 24 horas, unidades de 1/100 segundos, medición de tiempo
parcial)
WW
26. Especificaciones
1. Nº. Cal.: U60*
2. Tipo: Reloj analógico-digital alimentado por energía solar
3. Precisión de hora: Sin recepción (cuando el reloj no recibe una señal de radio)
Desviación mensual media: ±15 segundos cuando se utiliza a
temperatura ambiente (de +5°C a +35°C)
4. Margen de temperatura aceptable: 0°C a + 50°C
5. Funciones de indicación
[Zonas analógicas]
• Hora de ciudad local: Horas, minutos, segundos, 24 horas
• Hora UTC: Horas, minutos
• Indicación de nivel de carga (indicador en forma de abanico, 4 niveles)
• Indicación de recepción de ondas de radio: Japón: JJY, EE UU: WWVB, Europa
(Alemania: DCF77)
[Zonas digitales]
• Nombre de ciudad local/nombre de ciudad mundial
• Hora de ciudad mundial: Horas, minutos y segundos (cambio entre reloj de 12 horas
y reloj de 24 horas)
346 347
7. Tiempo de funcionamiento:
• Tiempo desde una carga completa hasta que el reloj se para por falta de carga
: Aproximadamente 2 años y medio (en modo de ahorro de energía)
: Aproximadamente 6 meses (cuando no está en modo de ahorro de energía)
(El tiempo de funcionamiento puede variar dependiendo de las condiciones de uso,
por ejemplo, cuántas veces se reciben las ondas radioeléctricas).
• Tiempo desde el aviso de carga insuficiente hasta la parada del reloj:
Aproximadamente 3 días
8. Pila: Pila secundaria 1
* Las especificaciones pueden ser modificadas sin previo aviso.
• Temporizador (margen de ajuste: desde 1 minuto hasta 99 minutos, en unidades de 1
minuto)
Función de retorno, función de retorno automático
• Función de indicación de hora mundial
• Diferencia horaria ajustada por el usuario
• Función de ajuste de zona (indicación SET/OFF de nombre de ciudad)
• Función de cambio entre hora local (analógica) y hora mundial (digital)
• Indicadores luminosos
• Función de ahorro de energía 1
• Función de ahorro de energía 2
• Función de comprobación/ajuste de la posición de referencia
• Función de energía solar
• Función de aviso de carga insuficiente (movimiento a intervalos de dos segundos)
• Función de prevención de sobrecarga
• Reloj antimagnético JIS Tipo 1
• Función de detección de impacto
• Función de corrección de manecillas
Loading...
