Casio WK-7500 User Manual [ru]

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Сохраните всю информацию, чтобы обращаться к ней в будущем.

Правила безопасности

Прежде чем приступать к эксплуатации синтезатора, обязательно прочитайте брошюру «Правила безопасности».

CTK7000/WK7500RU1B

Внимание!

Прежде чем приступать к эксплуатации данного изделия, ознакомьтесь со следующей важной информацией.

• Прежде чем приступать к эксплуатации адаптера переменного тока (приобретается дополнительно) для подачи питания на устройство, проверить адаптер на предмет повреждений. Сетевой шнур тщательно проверить на предмет разрывов, порезов, оголения провода, других серьезных повреждений. Если адаптер серьезно поврежден, не давать его детям.

• Не пытаться перезаряжать батареи.

• Не вставлять а

• Не вставлять старые батареи вместе с новыми.

• Вставлять батареи рекомендованного типа или эквивалентные.

• Ориентация положительного (+) и отрицательного (–) полюсов батарей должна соответствовать обозначениям у

батарейного отсека.

• При первых же признаках разрядки батарей как можно скорее их заменять.

• Не допускать короткого замыкания полюсов батарей.

• Изделие не предназначено для д

• Применять только адаптер CASIO AD-A12150LW.

• Адаптер переменного тока — не игрушка!

• Перед протиранием изделия отсоединять от него адаптер переменного тока.

ккумуляторные батареи.

етей в возрасте до 3 лет.

Manufacturer: CASIO COMPUTER CO.,LTD. 6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan

Responsible within the European Union: CASIO EUROPE GmbH Casio-Platz 1, 22848 Norderstedt, Germany

● Воспроизведение содержания данной инструкции, как частично, так и полностью, запрещается. Любое

использование содержания данной инструкции, помимо личного пользования, без согласия «CASIO» запрещено законами об авторском праве.

● КОМПАНИЯ «CASIO» НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ

УЩЕРБ (ВКЛЮЧАЯ, В ЧАСТНОСТИ, УБЫТКИ В СВЯЗИ С УПУЩЕННОЙ ВЫГОДОЙ, ПЕРЕРЫВОМ В ДЕЯТЕЛЬНОСТИ, ПОТЕРЕЙ ИНФОРМАЦИИ), ВОЗНИКАЮЩИЙ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ДАННОЙ ИНСТРУКЦИИ ИЛИ ИЗДЕЛИЯ, ДАЖЕ ЕСЛИ КОМПАНИЯ «CASIO» БЫЛА УВЕДОМЛЕНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

● Содержание данной инструкции может быть изменено без предупреждения.

● Внешний вид изделия может отличаться от показанного на иллюстрациях в данной инструкции по эксплуатации.

● Упоминаемые в данной инструкции названия компаний и н

зарегистрированными торговыми марками других компаний.

аименования изделий могут являться

R-1

Оглавление

Общие указания ........................ R-4

Чтение информации на дисплее..................... R-6

Режимы.............................................................. R-7

Меню .................................................................. R-7

, Меры предосторожности во время отображения на дисплее сообщения «Please

Wait»...................................................................R-7

Сохранение показателей настройки.............. R-8

Восстановление заводских показателей

настройки синтезатора ....................................R-8

Подготовка к игре..................... R-9

Подготовка пюпитра ........................................ R-9

Источник питания.............................................R-9

Подключения........................... R-11

Подключение наушников...............................R-11

Подключение педали.....................................R-11

Выведение звука синтезатора на

аудиоаппаратуру или усилитель...................R-11

Выведение сигнала с внешнего устройства или микрофона через динамики

синтезатора..................................................... R-12

Принадлежности из комплекта изделия и

продаваемые отдельно.................................. R-12

Выбор и воспроизведение

тембра........................................ R-13

Как включить синтезатор..............................R-13

Прослушивание демонстрационных

мелодий ........................................................... R-14

Выбор тембра.................................................. R-14

Наложение тембров и тембральное

разделение...................................................... R-15

Повышение и понижение строя клавиатуры

(транспонирование)........................................ R-18

Применение функции „октавный сдвиг“...... R-18

Работа с метрономом..................................... R-19

Управление колесом высоты тона ............... R-20

Применение вибрато к нотам........................ R-20

Выбор темперации и точная настройка

строя.................................................................R-21

Автоматическое воспроизведение

арпеджио (арпеджиатор)...............................R-23

Применение

автоаккомпанемента.............. R-24

Воспроизведение автоаккомпанемента...... R-24

Выбор режима взятия аккордов .................. R-26

Изменение моделей

автоаккомпанемента ..................................... R-27

Работа с установками мгновенного

вызова ............................................................. R-27

Применение автогармонизации.................... R-28

Применение эффектов к

звуку ..........................................R-29

Программирование эффектов...................... R-29

Выбор эффекта .............................................. R-31

Создание пользовательского

ЦОС-эффекта ................................................. R-33

Работа с микшером................. R-36

Общее описание микшера ............................. R-36

Управление микшером................................... R-37

Параметры настройки микшера ................... R-41

Работа с редактором

тембров ..................................... R-44

Коротко о создании тембров ........................ R-44

Создание пользовательского тембра .......... R-46

Параметры программирования тембров...... R-48

Работа с тембрами

механического органа ............ R-50

Исполнение тембром механического

органа .............................................................. R-50

Редактирование тембров механического

органа .............................................................. R-52

Музыкальные

предустановки......................... R-54

Применение музыкальных

предустановок ................................................ R-54

Создание пользовательской

предустановки ................................................ R-58

Редактирование аккордовой

последовательности ...................................... R-62

R-2

Оглавление

Сохранение наборов настроек синтезатора в регистрационной

памяти....................................... R-66

Как сохранить набор настроек синтезатора в

регистрационной памяти................................ R-67

Как вызывать набор настроек из

регистрационной памяти................................ R-67

Работа с секвенсором

композиций .............................. R-68

Включение записи в одно касание

(«EASY REC») .................................................R-68

Возможности секвенсора композиций.........R-70

Запись отдельных дорожек........................... R-72

Перезапись фрагмента композиции

(запись в режиме врезки).............................. R-76

Перезапись заголовочных показателей

настройки композиции путем записи с

панельными показателями............................ R-78

Воспроизведение записанной

композиции...................................................... R-79

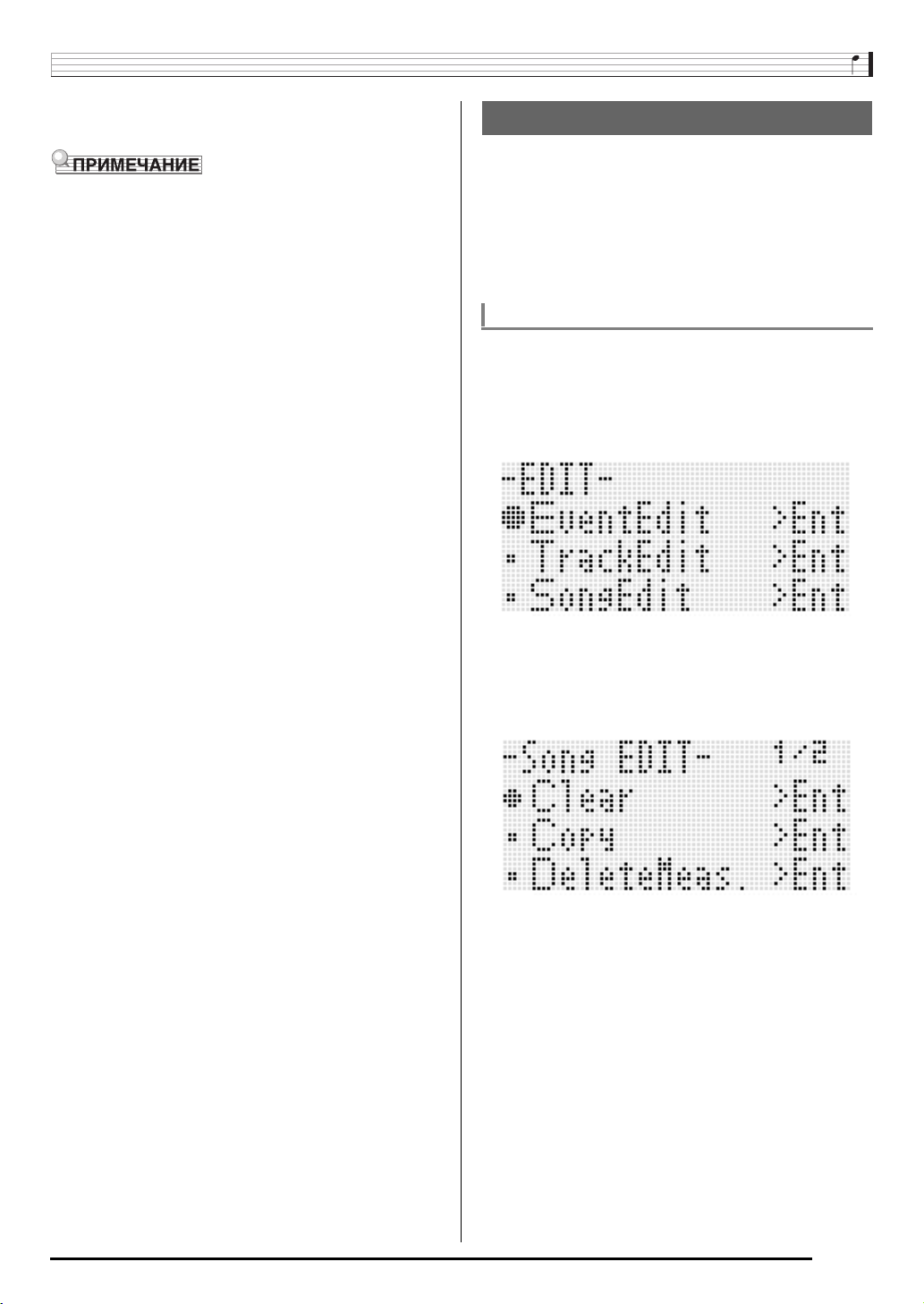

Редактирование композиции........................ R-81

Редактирование дорожки ............................. R-85

Редактирование событий .............................. R-87

Прямой ввод событий «нота»

(поэтапный ввод)..........................................R-100

Работа с секвенсором

моделей................................... R-102

О секвенсоре моделей.................................R-102

Создание пользовательского стиля........... R-103

Создание пользовательского стиля путем

объединения партий из имеющихся стилей

(упрощенное редактирование).................... R-112

Редактирование отдельных событий

(редактор событий) ...................................... R-113

Задание параметров воспроизведения

инструментальных партий

(параметры партий)...................................... R-116

Действия над инструментальными

партиями........................................................ R-118

Действия над моделями аккомпанемента и

стилями..........................................................R-120

Запись и воспроизведение

звуковых файлов..................R-121

Функции звукозаписи и воспроизведения

звуковых файлов.......................................... R-121

Меры предосторожности при записи и

воспроизведении файлов............................ R-121

Выполнение звукозаписи ............................ R-122

Воспроизведение звуковых файлов .......... R-126

Работа с меню функций....... R-130

Работа с меню функций............................... R-130

Показатели настройки в меню функций.....R-131

Работа с картой памяти ....... R-136

Загрузка и извлечение карты памяти........ R-137

Вход в картовый режим............................... R-137

Форматирование карты памяти.................. R-137

Сохранение данных из синтезатора на

карте памяти................................................. R-138

Загрузка данных с карты памяти ............... R-140

Как удалить файл с карты памяти............. R-141

Как переименовать файл на карте

памяти............................................................ R-141

Воспроизведение музыкального файла

с карты памяти ............................................. R-142

Подключение к

компьютеру ............................ R-145

Минимальные требования к компьютерной

системе .......................................................... R-145

Сохранение и загрузка данных из памяти

синтезатора................................................... R-146

Применение стилей (автоаккомпанемента)

из других моделей ........................................ R-146

Импорт данных с различных носителей .... R-147

Справочная информация ....R-148

Сообщения об ошибках................................ R-148

Поиск и устранение неисправностей ......... R-150

Технические характеристики...................... R-152

Правила безопасности при

эксплуатации................................................. R-154

Перечень ЦОС-эффектов ........................... R-155

Указатель способов взятия аккордов ....... R-160

Разрешенные к вводу символы.................. R-160

Примеры аккордов....................................... R-161

Соотношение MIDI-каналов и партий......... R-162

Перечень параметров .................................. R-163

MIDI Implementation Chart

R-3

Общие указания

• На иллюстрациях в данной инструкции по эксплуатации изображена модель WK-7500.

L-1 - L-18 C-1 - C-17

S-2

Дисковый регулятор

S-1

Тыльная панель

R-4

T-1

T-9

R-1

R-20D-1 - D-12

Общие указания

• В данной инструкции термином «синтезатор» обозначаются модели инструмента CTK-7000 и WK-7500.

• В данной инструкции органы управления обозначаются нижеуказанными числами и названиями.

• Ниже дается объяснение значения знаков # и $, нанесенных на пульте управления изделия и рядом с названиями

нижеперечисленных клавиш.

# Обозначает функцию, которая включается в результате нажатия на соответствующую кнопку, если нажать и не отпускать кнопку R-13

(FUNCTION). Например, «SONG SEQUENCER, # EDIT» означает, что функция «EDIT» включается при нажатии на кнопку R-13 (FUNCTION).

$ Обозначает функцию, которая включается, если на соответствующую кнопку нажать и некоторое время не отпускать. Например,

«METRONOME, BEAT $» означает, что функция «BEAT» включается, если на кнопку нажать и некоторое время ее не отпускать.

L-1 кнопка «POWER» . . . . . . . . . . . . . . . . . . . . . . . . . . ☞13

L-2 ручка «MAIN VOLUME» . . . . . . . . . . . . . . . . . . . . . ☞13

L-3 ручка «MIC VOLUME» . . . . . . . . . . . . . . . . . . . . . . ☞12

Кнопки «RHYTHM»

L-4 кнопка «[A] POPS/RO/DANCE» . . . . . . . . . ☞14, 24

L-5 кнопка «[B] JAZZ/EUROPEAN» . . . . . . . . . . . . ☞24

L-6 кнопка «[C] LATIN» . . . . . . . . . . . . . . . . . . . . . . ☞24

L-7 кнопка «[D] WORLD/VARIOUS, MUSIC

PRESET». . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞24, 54

L-8 кнопка «[E] PIANO RHYTHMS,

ONE TOUCH PRESET» . . . . . . . . . . . . . ☞24, 27, 54

L-9 кнопка «[F] USER RHYTHMS» . . . . . . . . . . ☞24, 27

L-10 кнопка «METRONOME, $BEAT» . . . . . . . . . . . . ☞19

L-11 кнопка «TEMPO w» . . . . . . . . . . . . . . . . . . . . . . . ☞19

L-12 кнопка «TEMPO q, #TAP» . . . . . . . . . . . . . . . ☞19

Кнопки «RHYTHM/SONG CONTROLLER»

L-13 кнопка «INTRO, REPEAT» . . . . . . . . . ☞27, 80, 142

L-14 кнопка «NORMAL/FILL-IN,

sREW». . . . . . . . . . . . . . . . . . . . . ☞14, 27, 79, 142

L-15 кнопка «VARIATION/FILL-IN,

dFF». . . . . . . . . . . . . . . . . . . . . . . ☞14, 27, 79, 142

L-16 кнопка «SYNCHRO/ENDING,

PAUSE». . . . . . . . . . . . . . . . . . . . . . ☞24, 27, 79, 142

L-17 кнопка «START/STOP, PLAY/STOP,

DEMO» . . . . . . . . . . . . . . . . . . . . . . ☞14, 24, 79, 142

L-18 кнопка «ACCOMP ON/OFF, $CHORDS, PART

SELECT, DEMO» . . . . . . . . . . . . . . ☞14, 24, 26, 143

C-1 дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞6

C-2 кнопка «AUDIO PLAY». . . . . . . . . . . . . . . . . . . . . ☞126

C-3 кнопка «AUDIO RECORD». . . . . . . . . . . . . . . . . . ☞123

C-4 кнопка «PATTERN SEQUENCER, #EDIT». . . ☞102 C-5 кнопка «SONG SEQUENCER, #EDIT» . . ☞

7, 72, 81

C-6 кнопка «RECORD» . . . . . . . . . . . . . . . . . . . ☞68, 72, 73

C-7 кнопка «MIXER, #EFFECT» . . . . . . . . . . . . ☞31, 37

C-8 кнопка «TONE EDITOR, #SCALE». . . . . . . ☞21, 46

C-9 кнопка «CARD, #LOAD/SAVE» . . ☞7, 137, 138, 140

Дисковый регулятор . . . . . . . . . . . . . . . . . . . ☞6, 14, 24

Кнопки «REGISTRATION»

C-10 кнопка «BANK, DELETE» . . . . . . . . ☞63, 66, 92, 99

C-11 кнопка «1, INSERT» . . . . . . . . . . . . ☞63, 66, 94, 100

C-12 кнопка «2, COPY» . . . . . . . . . . . . . . . . . . . . ☞66, 94

C-13 кнопка «3, QUANTIZE» . . . . . . . . . . . . . . . . ☞66, 95

C-14 кнопка «4, STEP». . . . . . . . . . . . . . . . . ☞64, 66, 100

C-15 кнопка «5» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞66

C-16 кнопка «6» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞66

C-17 кнопка «STORE, #MENU» . . . . . . . . . . . . ☞7, 66

Кнопки «TONE»

R-1 кнопка «[A] PIANO, 5» . . . . . . . . . . . . . ☞14, 63, 94

R-2 кнопка «[B] E.PIANO, 1». . . . . . . . . . . . ☞14, 63, 94

R-3 кнопка «[C] ORGAN, 2 » . . . . . . . . . ☞14, 63, 94, 95

R-4 кнопка «[D] GUITAR/BASS, •». . . . . . . ☞14, 63, 94

R-5 кнопка «[E] STRINGS, REST» . . . . . . . . . ☞14, 100

R-6 кнопка «[F] BRASS» . . . . . . . . . . . . ☞14, 63, 94, 95

R-7 кнопка «[G] REED/PIPE, 6» . . . . . . ☞14, 63, 94, 95

R-8 кнопка «[H] SYNTH, 7». . . . . . . . . . ☞14, 63, 94, 95

R-9 кнопка «[I] OTHERS, 8» . . . . . . . . . . . . ☞14, 94, 95

R-10 кнопка «[J] GM/DRUMS, ,» . . . . . . . ☞14, 94, 95

R-11 кнопка «[K] USER TONES, .». . . . . .

R-12 кнопка «[L] DRAWBAR ORGAN,

$MANUAL» . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞50

R-13 кнопка «FUNCTION» . . . . . . . . . . . . . . . . . . . . . . ☞130

R-14 кнопки «NO/

#TRANSPOSE» . . . . . . . . . . . . . . . . . ☞6, 14, 18, 24

R-15 кнопка «EXIT» R-16 кнопка «ENTER»

R-17 кнопки u, t, y, i . . . . . . . . . . . . . . . . . . . . . . . . ☞7

R-18 кнопка «AUTO HARMONIZE/ARPEGGIATOR,

$TYPE». . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞23, 28

R-19 кнопка «SPLIT» . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞16

R-20 кнопка «LAYER, $OCTAVE» . . . . . . . . . . . . ☞16, 18

D-1 кнопка «ROTARY SLOW/FAST,

PART/COMMON» . . . . . . . . . . . . . . . . . . . . . . . . . . ☞51

D-2 кнопка «PERCUSSION SECOND, GROUP A/B» . ☞51

D-3 кнопка «PERCUSSION THIRD, 1-8/9-16» . . . . . . . ☞51

D-4 ползунковый регулятор «16', 1/9/EXT» . . . . . . . . ☞51

D-5 ползунковый регулятор «5

D-6 ползунковый регулятор «8', 3/11» . . . . . . . . . . . . ☞51

D-7 ползунковый регулятор «4', 4/12» . . . . . . . . . . . . ☞51

D-8 ползунковый регулятор «2

D-9 ползунковый регулятор «2', 6/14» . . . . . . . . . . . . ☞51

D-10 ползунковый регулятор «1 D-11 ползунковый регулятор «1

D-12 ползунковый регулятор «1', MASTER» . . . . . . . . ☞51

S-1 колесо «PITCH BEND». . . . . . . . . . . . . . . . . . . . . . ☞20

S-2 кнопка «MODULATION» . . . . . . . . . . . . . . . . . . . . ☞20

T-1 SD CARD SLOT. . . . . . . . . . . . . . . . . . . . . . . . . . . ☞136

T-2 гнездо «USB» . . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞145

T-3 гнездо «SUSTAIN/ASSIGNABLE JACK» . . . . . . . ☞11

T-4 гнездо «PHONES» . . . . . . . . . . . . . . . . . . . . . . . . . ☞11

T-5 гнездо «INST IN» . . . . . . . . . . . . . . . . . . . . . . . . . . ☞12

T-6 гнездо «AUDIO IN» . . . . . . . . . . . . . . . . . . . . . . . . . ☞12

T-7 гнездо «DC 12V». . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞9

T-8 гнездо «MIC IN» . . . . . . . . . . . . . . . . . . . . . . . . . . . ☞12

T-9 гнезда «LINE OUT R, L/MONO» . . . . . . . . . . . . . . ☞11

y/–, YES/t/+,

/3' , 2/10/DSP» . . . . . ☞51

/3', 5/13» . . . . . . . . . . ☞51

/5', 7/15» . . . . . . . . . . ☞51

/3', 8/16» . . . . . . . . . . ☞51

☞14, 46

R-5

Общие указания

Чтение информации на дисплее

В этом разделе разъясняется, что означает индикация на дисплее синтезатора.

Область темпа, такта, доли

Темп отображается заданным значением в виде ударов в минуту. В темпе, величина которого здесь отображается, воспроизводятся автоаккомпанемент, сигнал метронома (стр. R-19) и др. Значения «MEASURE» и «BEAT» отсчитываются по мере воспроизведения автоаккомпанемента, сигнала метронома и др.

Индикация выбранного элемента

Элемент, выбранный на дисплее, отмечается жирными квадратными скобками (%) и кружком (0). Именно на выбранный элемент влияют действия кнопками R-14 (–, +) и дисковым регулятором.

Область детальной информации

В этой области в процессе работы синтезатора отображается различная информация. Эта область предназначена для проверки правильности ввода новых значений, для выбора пункта меню, других действий.

Область индикатора уровня

Индикатор уровня показывает уровень громкости звуков при игре на клавиатуре и при воспроизведении автоаккомпанемента. В общей сложности имеется 32 партии: по 16 в группе A и в группе B. При отображении индикатором уровня звука партий из группы A в левом нижнем углу горит индикатор L, партий из группы В — индикатор M. Подробную информацию о партиях см. в подразделе «Как организованы партии» (стр. R-36).

Области индикаторов

В областях индикаторов отображается такая информация, как текущий режим (стр. R-7), показатели настройки, состояние автоаккомпанемента, другая информация. Имеются два вида индикаторов: текстовые, такие как :, и индикаторы-указатели (K). Индикатор-указатель представляет собой знак K, который появляется у границы дисплея рядом с надписью и указывает на настройки или статус. Так, в нижеприведенном примере указателем (K) у правой границы дисплея отмечен эффект «REVERB».

заданный показатель

На этой экр настройки «RHYTHM» (стиль), так как он заключен в жирные квадратные скобки. Это указывает на возможность смены заданного стиля.

На этой экранной странице выбран показатель настройки «Touch» (динамическая клавиатура), так как рядом с ним имеется кружок (0). Это указывает на возможность изменения значения, заключенного в жирные квадратные скобки, справа от слова «Touch».

анной странице выбран показатель

Область банков регистрационной памяти

В этой области отображается номер выбранного банка регистрационной памяти (стр. R-66).

Область аккордов

При применении автоаккомпанемента (стр. R-24) или музыкальной предустановки (стр. R-54) в этой области отображается обозначение взятого аккорда. Она рассчитана и на обозначения аккордов с самостоятельным басом, состоящие из символа корня аккорда (C, G и т. п.) и его типа (m, 7 и т. п.).

R-6

Общие указания

Режимы

Синтезатор имеет три режима: стилевый, картовый и секвенсорный. Выбранный режим отмечается индикатором на дисплее.

Картовый режим

кнопка C-9 (CARD) или

• Стилевый режим (горит индикатор :)

В случае начальной заводской настpойки синтезатоp пpи включении входит в стилевый pежим. Это основной режим. В этот режим требуется войти для того, чтобы поиграть на клавиатуре или включить автоаккомпанемент.

• Картовый режим (горит индикатор ;)

В картовый режим требуется войти для работы с картой памяти. Дополнительную информацию см. в главе «Работа с картой памяти» (стр. R-136).

– Войти в картовый режим из стилевого позволяет

– В картовом режиме на жатие на кнопку C-9 (CARD)

• Секвенсорный режим (горит индикатор <)

В секвенсорный режим требуется войти для записи исполнения на клавиатуре и с помощью автоаккомпанемента, а также для воспроизведения электронной композиции. Подробности см. в главе «Работа с секвенсором композиций» (стр. R-68).

– Войти в секвенсорный режим из стилевого

– В секвенсорном режиме нажатие на кнопку C-5

R-15 (EXIT)

Стилевый режим

кнопка C-5 (SONG

SEQUENCER)

нажатие на кнопку

или R-15 (EXIT) позволяет возвратиться в стилевый режим.

позволяет нажатие на кнопку C-5 (SONG

SEQUENCER).

(SONG SEQUENCER) или R-15 (EXIT) позволяет

возвратиться в стилевый режим.

кнопка C-9 (CARD)

кнопка C-5 (SONG SEQUENCER) или R-15 (EXIT)

Секвенсорный режим

C-9 (CARD).

Меню

Меню режима и меню отдельных функций можно выводить на дисплей таким же образом. Для отображения меню, нажав и не отпуская кнопку R-13 (FUNCTION), нажать на кнопку C-17 (MENU). Так, выполнение этого действия в стилевом режиме приводит к отображению меню «Performance», показанного ниже. Это меню обеспечивает прямой доступ к функциям регулирования особенностей исполнения.

• Рядом с выбранным показателем настройки имеется кружок (0). Перевод его по вертикали выполняется кнопками R-17 (t, y). Перелистывание страниц меню выполняется кнопками R-17 (u

• Для выхода из отображенного меню нажать на кнопку R-15 (EXIT). В некоторых случаях на кнопку R-15 (EXIT) требуется нажимать несколько раз.

• Описание пунктов меню и действий для определенных режимов и функций приводится в соответствующих разделах данной инструкции по эксплуатации.

Меры предосторожности во

, i).

время отображения на дисплее сообщения «Please Wait»

Пока на дисплее отображается сообщение «Please Wait», не выполняйте никаких действий, не вставляйте и не извлекайте карту памяти. Подождите, пока сообщение не погаснет.

• Сообщение «Please Wait» означает, что синтезатор выполняет сохра синтезатора, а также извлечение карты памяти может привести к удалению или повреждению данных. Это может также привести к невключению синтезатора при нажатии на кнопку L-1 (POWER).

• В этом случае см. раздел «Поиск и устранение неисправностей» (стр. R-150).

нение данных. Выключение

• После выполнения нужных действий в любом из режимов кроме стилевого обязательно возвратитесь в стилевый режим.

• Если особо не указано, все действия, описанные в этой инструкции по эксплуатации, выполняются в стилевом режиме.

R-7

Общие указания

Сохранение показателей настройки

Синтезатор оснащен секвенсором композиций и другими функциями, позволяющими хранить создаваемые данные. Сохраненные данные не утрачиваются и после выключения синтезатора. Однако у тембров, стилей и других показателей настройки, обычно выставляемых на пульте синтезатора, после выключения синтезатора всегда восстанавливаются начальные значения, устанавливающиеся по умолчанию при включении синтезатора. Можно запрограммировать синтезатор так, чтобы он запоминал последний набор настроек, а можно при каждом включении синтезатора применять определенный набор настроек, заданный по умолчанию.

дробности см. в частях «„AutoResume“

По (автовозобновление)» (стр. R-134) и «„Default“ (показатели настройки по умолчанию)» (стр. R-134). * Данные и показатели настройки, перечисленные ниже,

всегда сохраняются и при выключении синтезатора. – Набор настроек из регистрационной памяти (стр.

R-66)

– Данные секвенсора композиций (стр. R-68) – Пользовательские стили (стр. R-103) – Пользовательские предустановки (стр. R-58) – Пользовательские тембры (стр. R-44) – Пользовательские тембры механического органа

(стр. R-50)

– Пользовательские ЦОС-эффекты (стр. R-33) – Величина контраста ЖКД (стр. R-133) – Настройка автовозобновления (стр. R-134)

Восстановление заводских показателей настройки синтезатора

Можно у восстановить все заводские показатели настройки. Подробности см. в части «Как инициализировать все данные и показатели настройки (или только параметры)» (стр. R-135).

далить все данные из памяти синтезатора и

R-8

Подготовка к игре

Подготовка пюпитра

пюпитр

Источник питания

Подготовьте бытовую сетевую розетку или батареи.

• Обязательно соблюдайте правила, изложенные в брошюре «Правила безопасности». Неправильная эксплуатация изделия создает риск поражения электрическим током и возгорания.

• Перед подключением и отключением адаптера переменного тока, а также перед установкой и извлечением батарей удостоверяйтесь, что изделие выключено.

Питание от бытовой сетевой розетки

Подключайте изделие к сети только через предписанный для него адаптер переменного тока (стандарт JEITA, с унифицированной поляризованной вилкой). Подключение через адаптер переменного тока другого типа может вызвать повреждения изделия.

Предписанный адаптер переменного тока — AD-A12150LW.

Адаптер переменного тока подключайте через сетевой шнур из комплекта изделия, как показано на иллюстрации ниже.

гнездо T-7 (DC 12V)

адаптер переменного тока

• Форма штепселя сетевого шнура и бытовой сетевой розетки зависит от страны и географического региона. На иллюстрации изображен один из возможных вариантов.

• После очень длительной работы адаптер переменного тока нагревается. Это нормальное явление, не являющееся признаком неисправности.

• Для предотвращения разрыва провода не допускайте, чтобы на сетевой шнур воздействовала какая-либо механическая нагрузка.

Не перегибать! Не наматывать!

бытовая сетевая розетка

сетевой шнур

• Не вставляйте в гнездо «DC 12V» изделия металлические предметы, карандаши, любые иные предметы. Это может привести к несчастному случаю.

R-9

Подготовка к игре

Питание от батарей

Питание от батарей обеспечивается шестью батареями типоразмера D.

• Батареи используйте щелочные или угольно-цинковые. Никельоксигидроксидные и любые иные никелевые батареи не используйте.

На нижней панели синтезатора открыть крышку батарейного отсека.

Вставить в батарейный отсек шесть батарей типоразмера D.

• Удостовериться, что положительный + и отрицательный - полюсы батарей ориентированы, как показано на иллюстрации.

Вставить крышку батарейного отсека язычками в пазы по краям отсека и закрыть ее.

язычки

■ Индикация разрядки батарей

Ниже указан примерный срок службы батарей.

4 часа

на щелочных батареях

* Указанные значения соответствуют стандартному

сроку службы батарей при нормальной температуре и среднем уровне громкости. При очень высокой и очень низкой температуре, а также при очень большой громкости срок службы батарей может сократиться.

При разрядке батарей начинают мигать индикаторы, как показано ниже. Замените батареи на новые.

индикация разрядки батарей (мигание)

R-10

Подключения

Подключение наушников

При подключенных наушниках звук на встроенные динамики не подается, что позволяет заниматься на инструменте даже ночью, не беспокоя других.

• Перед подключением наушников обязательно убавьте громкость.

гнездо T-4 (PHONES)

• Наушники в комплект синтезатора не входят.

• Пользуйтесь наушниками, имеющимися в продаже.

• Не слушайте музыку через наушники на большой громкости длительное время. Это создает риск повреждения слуха.

• Если наушники требуют подключения через переходник, при отсоединении наушников не оставляйте его в гнезде.

Подключение педали

Подключенная к инструменту педаль (приобретается дополнительно) позволяет выполнять действия, которые

придают большее разнообразие приемам игры на инструменте. Информацию о видах эффектов, которые могут применяться при нажатии на педаль, см. в части «„Ped.Assign“ (программирование педали)» (стр. R-131).

T-3 (гнездо «SUSTAIN/ASSIGNABLE JACK»)

Выведение звука синтезатора на аудиоаппаратуру или усилитель

Для повышения громкости и качества звука к синтезатору можно подключить аудиоаппаратуру или усилитель, чтобы играть через динамики внешнего устройства.

• Перед подключением устройства к синтезатору ручкой L-2 (MAIN VOLUME) убавьте громкость. После подключения можно выставить громкость на нужный уровень.

• Перед подключением к синтезатору какого-либо устройства обязательно прочитывайте пользовательскую документацию к нему.

штырьковый

штекер

Выведение звука с клавиатуры на аудиоаппаратуру

Внешнее звуковое устройство подключается к гнездам T-9 (LINE OUT) синтезатора с помощью имеющихся в продаже соединительных шнуров, как показано на илл.

. Через гнездо «LINE OUT R» выводится звук правого

канала, а через гнездо «LINE OUT L/MONO» — левого. Соединительные шнуры для подключения аудиоаппаратуры, подобные показанным на иллюстрации, приобретайте самостоятельно. Обычно при такой схеме соединения коммутатор входов звукового устройства нужно выставлять на выход (например, «AUX IN»), к которому подключен синтезатор. Уровень громкости регулируется ручкой L-2 (MAIN VOLUME).

гнездо звукоусилителя «AUX IN» и т. п.

RIGHT (красный) LEFT (белый)

гитарный усилитель

синтезаторный усилитель и т. п.

INPUT 1

INPUT 2

стандартный штекер

Выведение звука с клавиатуры на усилитель для музыкального инструмента

Усилитель подключается к гнездам T-9 (LINE OUT) синтезатора с помощью имеющегося в продаже соединительного шнура, к гнездо «LINE OUT R» выводится звук правого канала, а через гнездо «LINE OUT L/MONO» — левого. При подключении усилителя только к гнезду «LINE OUT L/MONO» на этот выход выводится смешанный звук обоих каналов. Соединительный шнур для подключения усилителя, подобный показанным на иллюстрации, приобретайте самостоятельно. Уровень громкости регулируется ручкой L-2 (MAIN VOLUME).

ак показано на илл. 2. Через

R-11

Подключения

Выведение сигнала с внешнего устройства или микрофона через динамики синтезатора

Через динамики синтезатора можно выводить звук с проигрывателя компакт-дисков, другого синтезатора, иного внешнего устройства, а также с микрофона.

• Перед подключением к синтезатору ручкой L-2 (MAIN VOLUME) убавьте громкость. После

подключения можно выставить громкость на нужный уровень.

• К сигналу, поступающему через гнездо T-6 (AUDIO IN), встроенные эффекты синтезатора (реверберация, хорус, ЦОС-эффекты) не применяются. Сигнал выводится напрямую и регулируется встроенным усилителем синтезатора и ручкой L-2 (MAIN VOLUME).

• К сигналам, поступающим через гнезда T-5 (INST IN) и T-8 (MIC IN), встроенные эффекты синтезатора

(реверберация, хорус, ЦОС-эффекты) применяются. Характер наложения эффектов, стереопозицию в динамиках и другие параметры регулируются с помощью микшера. Подробности см. в главах «Применение эффектов к звуку» (стр. R-29) и «Работа с микшером» (стр. R-36).

Виды сигнала с внешнего устройства, на которые синтезаторные эффекты не воздействуют

Внешнее устройство подключается к гнезду T-6 (AUDIO IN) синтезатор

соединительного шнура. Соединительный шнур на одном конце должен иметь стереомиништекер, а на другом — штекер, совместимый с разъемом внешнего устройства. Громкость регулируется ручкой L-2 (MAIN VOLUME) синтезатора.

а с помощью имеющегося в продаже

Виды сигнала с внешнего устройства, на которые синтезаторные эффекты воздействуют

Внешнее устройство подключается к гнезду T-5 (INST IN) синтезатора с помощью имеющегося в продаже соединительного шнура. Соединительный шнур на одном конце должен иметь стандартный штекер (монофонический), а на другом — штекер, совместимый с разъемом внешнего устройства. Громкость регулируется ручкой L-2 (MAIN VOLUME) синтезатора.

проигрыватель компакт-дисков, портативный проигрыватель и т. п.

стандартный штекер (монофонический)

Выведение звука с микрофона

Для вывода звука через динамики синтезатор можно подключить динамический микрофон (только).

гнездо T-8 (MIC IN)

• Уровень сигнала с микрофона регулируется ручкой L-3 (MIC VOLUME). Громкость сигнала с микрофона

регулируется независимо от общей громкости инструмента.

• Перед подключением микрофона удостоверьтесь, что синтезатор и микрофон выключены.

• Перед подключением микрофона установите громкость как синтезатора (ручка L-2 (MAIN

VOLUME)), так и микрофона (ручка L-3 (MIC VOLUME)) на низкий уровень. Подходящий уровень

громкости выставьте после подключения микрофона.

а к нему

стереомиништекер

R-12

проигрыватель компакт-дисков, портативный проигрыватель и т. п.

Принадлежности из комплекта изделия и продаваемые отдельно

Использование принадлежностей, не разрешенных к применению, создает риск возгорания, поражения электрическим током, травмы.

• Информацию о принадлежностях к изделию, которые продаются отдельно, можно получить из каталога продукции «CASIO», имеющегося в магазинах, и на сайте «CASIO» по адресу:

http://world.casio.com/

Выбор и воспроизведение тембра

L-1L-1 L-4L-4 R-1 R-12R-1 R-12

L-2L-2

L-15L-15

L-17L-17

L-18L-18

L-14L-14

Как включить синтезатор

Поворотом ручки L-2 (MAIN VOLUME) в положение «MIN» выставить громкость на низкий уровень.

Руководствуясь информацией в главе «Подключения» (стр. R-11), подключить наушники, усилитель или другое устройство.

С помощью кнопки L-1 (POWER) включить синтезатор.

• На дисплее синтезатора появится экранная страница, изображенная ниже. Это означает, что синтезатор готов к исполнению на нем, причем выставлен тембр фортепиано (в соответствии с начальными показателями настройки синтезатора по умолчанию после включения).

R-1 - R-12

R-14R-14

R-19R-19

R-20R-20

• Изначально синтезатор запрограммирован так, что в момент его выключения восстанавливаются показатели его настройки по умолчанию. Синтезатор можно перепрограммировать так, чтобы он запоминал последний набор настроек или при каждом включении применял определенный набор настроек, заданный по умолчанию. Подробности см. в частях «„AutoResume“ (автовозобновление)» (стр. R-134) и «„Default“ (показатели настройки по умолчанию)» (стр. R-134).

• В течение всего процесса сохранения данных на дисплее остается сообщение «Please Wait». Пока оно на дисплее, никаких действий не выполняйте. Выключение синтезатора, а также извлечение карты памяти может привести к удалению или повреждению данных. Это может также привести к невключению синтезатора при нажатии на кнопку L-1 (POWER). В этом случае см. раздел «Поиск и устранение неисправностей» (стр. R-150).

• Для выключения синтезатора снова нажать на кнопку L-1 (POWER).

Автоотключение

Во избежание пустой траты электроэнергии данный синтезатор рассчитан на автоматическое выключение, когда с момента выполнения последнего действия пройдет установленное время. Автоотключение срабатывает через 6 минут при питании от батарей и через 4 часа при питании от сети.

• Функция автоотключения включена, когда в пункте «„AutoPower“ (автоотключение)» выбран вариант «on» (стр. R-134). Начальное значение по умолчанию — «on». Для отключения функции автоотключения выберите в пункте «AutoPower» (а вариант «oFF».

• Можно также приостановить действие включенной функции автоотключения на время в порядке, описанном ниже.

втоотключение)

R-13

Выбор и воспроизведение тембра

■ Как отключить функцию автоотключения

Если синтезатор включен, нажатием на кнопку L-1 (POWER) выключить его.

Нажав и не отпуская кнопку L-4 ([A] POPS/ ROCK/DANCE), включить синтезатор нажатием на кнопку L-1 (POWER).

• Функция автоотключения отключается.

• При выключении синтезатора после выполнения

вышеописанных действий функция автоотключения включается вновь.

Прослушивание демонстрационных мелодий

Нажав и не отпуская кнопку L-18 (ACCOMP ON/OFF), нажать на кнопку L-17 (PLAY/ STOP).

• Начинает звучать демонстрационная мелодия.

• Всего в синтезаторе 5 демонстрационных мелодий.

Демонстрационную мелодию можно также выбрать с помощью кнопок R-14 (–, +).

• Нажатие на кнопку L-15 (dFF) обеспечивает прямое ускоренное воспроизведение

демонстрационной мелодии, на кнопку L-14 (sREW) — обратное. Если нажать и не отпускать

кнопку L-14 (sREW) до достижения начала текущей композиции, воспроизведение остановится в этом месте. При отпускании кнопки

L-14 (s

воспроизведение. Если нажать и не отпускать кнопку L-15 (dFF), прямое ускоренное воспроизведение продолжится и после достижения конца композиции.

• При воспроизведении демонстрационной мелодии можно подыгрывать на клавиатуре. Отметим, однако, что присвоенный клавиатуре тембр сменить при этом невозможно. Во время воспроизведения демонстрационной мелодии допускаются только основные действия, описанные выше.

REW) возобновляется нормальное

Выбор тембра

Тембры синтезатора подразделяются на группы, каждая из которых соответствует одной из 12 кнопок «TONE». Тембр задается путем задания его группы и номера. Выбор отдельного тембра, который применяется ко всей клавиатуре, выполняется в следующем порядке.

Как выбрать тембр

В брошюре «Приложение» найти группу и номер нужного тембра.

Проверить, нет ли на дисплее индикаторов @ и A.

• Если есть, удалить оба индикатора с дисплея нажатием на кнопку R-19 (SPLIT) и (или) R-20 (LAYER).

С помощью кнопок R-1 ([A] PIANO) — R-11 ([K] USER TONES) выбрать группу тембра.

• С помощью кнопки R-11 ([K] USER TONES) выбирается группа пользовательских тембров. Подробности см. в главе «Работа с редактором тембров» (стр. R-44).

• С помощью кнопки R-12 ([L] DRAWBAR ORGAN) выбирается группа тембров механического органа. Дополнительную информацию см. в разделе «Работа с тембрами механического органа» (стр. R-50).

С помощью дискового регулятора прокрутить номера тембров, пока не появится нужный.

Пример: группа [C], номер 004

номер

название тембра

группа

Для остановки воспроизведения демонстрационной мелодии нажать на кнопку L-17 (PLAY/STOP).

R-14

Выбор и воспроизведение тембра

Теперь можно играть на клавиатуре выбранным тембром.

• Демонстрационную мелодию можно также выбрать с помощью кнопок R-14 (–, +). Длительное нажатие на любую из кнопок обеспечивает ускоренную прокрутку номеров тембров. При одновременном нажатии на обе кнопки R-14 (–, +) выбирается тембр 001 из выбранной группы.

Наложение тембров и тембральное разделение

Клавиатуру можно запрограммировать так, чтобы одновременно звучали два разных тембра (наложение), и так, чтобы в левой и правой частях клавиатуры (регистрах) звучали разные тембры (разделение). Функции наложения и разделения можно применять и в сочетании друг с одновременно. При игре на клавиатуре одним тембром задействована только партия «UPPER 1». При наложении одного тембра на другой задействованы партии «UPPER 1» и «UPPER 2». При разделении клавиатуры на два тембральных регистра в ее нижнем регистре звучит партия «LOWER».

• Один тембр на всей клавиатуре (стр. R-14)

При такой настройке задействована только партия «UPPER 1» (наложение откл., разделение откл.)

другом, играя тремя разными тембрами

• Три тембра: два, наложенных один на другой, для правого регистра клавиатуры и один для левого (стр. R-17)

При такой настройке задействованы партии «UPPER 1», «UPPER 2» и «LOWER» (наложение вкл., разделение вкл.).

LOWER

• При применении нескольких тембров и комбинировании функций наложения и разделения можно задавать нижеперечисленные показатели настройки для программирования отдельных партий.

Чтобы задать для отдельной партии

показатель настройки:

Октавный сдвиг Применение функции

Баланс громкости Работа с микшером Стереопозиция, уровни

эффектов (реверберация, хорус) и другие показатели детальной настройки

UPPER 1 UPPER 2

Дополнительную

информацию см. здесь:

„октавный сдвиг“ (стр. R-18)

(стр. R-36)

UPPER 1

• Два тембра, наложенных один на другой, на всей

клавиатуре (стр. R-16)

При такой настройке задействова «UPPER 1» и «UPPER 2» (наложение вкл., разделение откл.)

ны партии

UPPER 1 UPPER 2

• Два тембра: один для левого регистра и один для

правого регистра клавиатуры (стр. R-17)

При такой настройке задействованы партии «UPPER 1» и «LOWER» (наложение откл., разделение вкл.).

LOWER UPPER 1

R-15

Выбор и воспроизведение тембра

R-19R-19

R-20R-20

Как наложить один тембр на другой Как разделить клавиатуру на два

В брошюре «Приложение» найти группу (группы) и номера двух нужных тембров (тембра партии «UPPER 1» и тембра партии «UPPER 2»).

Проверить, нет ли на дисплее индикаторов @ и A.

• Если есть, удалить оба индикатора с дисплея нажатием на кнопку R-19 (SPLIT) и (или) R-20 (LAYER). Выбираемый тембр станет тембром партии «UPPER 1», если индикаторов на дисплее не будет.

С помощью кнопок «TONE» и дискового регулятора выбрать тембр для партии «UPPER 1».

Нажать на кнопку R-20 (LAYER).

• На дисплее появляется индикатор A. Это указывает на то, что выбираемый тембр станет тембром партии «UPPER 2».

С помощью кнопок «TONE» и дискового регулятора выбрать тембр для партии «UPPER 2».

Поиграйте, чтобы проверить, как тембры звучат вместе.

Для отмены наложения тембров нажать на кнопку R-20 (LAYER) снова и тем самым удалить индикатор A с дисплея.

тембральных регистра

В брошюре «Приложение» найти группу (группы) и номера нужных тембров (тембра партии «UPPER 1» и тембра партии «LOWER»).

Проверить, нет ли на дисплее индикаторов @ и A.

С помощью кнопок «TONE» и дискового регулятора выбрать тембр для партии «UPPER 1».

Нажать на кнопку R-19 (SPLIT).

• На дисплее появляется индикатор @. Это указывает на то, что выбираемый тембр станет тембром партии «LOWER».

С помощью кнопок «TONE» и дискового регулятора выбрать тембр для партии «LOWER».

Поиграйте в левом и правом регистрах, чтобы проверить, подходящим ли образом присвоены тембры.

• Можно также задать точку разделения клавиатуры, в которой клавиатура будет разделена на левый и правый регистры. Подробности см. в подразделе «Как задать точку разделения клавиатуры» (стр. R-17).

R-14R-14

R-16

Для отмены разделения клавиатуры нажать на кнопку R-19 (SPLIT) и тем самым удалить индикатор @ с дисплея.

Выбор и воспроизведение тембра

Как задать точку разделения клавиатуры

Нажав и не отпуская кнопку R-19 (SPLIT), нажмите на клавишу, которая должна стать крайней левой клавишей правого регистра (партии «UPPER 1»).

партия «LOWER»

• На дисплее появится название нажатой клавиши, служащей новой точкой разделения.

• Можно также с помощью кнопок R-14 (–, +) сменить отображенное название клавиши, служащей точкой разделения.

По завершении отпустить кнопку R-19 (SPLIT).

• Начальная заданная по умолчанию точка разделения — клавиша F

• Во время игры с автоаккомпанементом (стр. R-24) часть клавиатуры слева от точки разделения становится аккордовой частью клавиатуры.

партия «UPPER 1»

нажимаемая клавиша

точка разделения

Как применить функции наложения и разделения вместе

Выполнить действия 1—6 из подраздела «Как наложить один тембр на другой» (стр. R-16).

В брошюре «Приложение» найти группу и номер тембра для партии «LOWER».

Нажать на кнопку R-19 (SPLIT).

• На дисплее появляется индикатор @. Это указывает на то, что выбираемый тембр станет тембром партии «LOWER».

С помощью кнопок «TONE» и дискового регулятора выбрать тембр для партии «LOWER».

Поиграйте в левом и правом регистрах, чтобы проверить, подходящим ли образом присвоены тембры.

• В правой части клавиатуры звучат тембры партий «UPPER 1» и «UPPER 2», наложенные один на другой, а в левой — тембр партии «LOWER».

Для отмены разделения клавиатуры нажать на кнопку R-19 (SPLIT) и тем самым удалить индикатор @ с дисплея.

Для отмены наложения тембров нажать на кнопку R-20 (LAYER) снова и тем самым удалить индикатор A с дисплея.

R-17

Выбор и воспроизведение тембра

Повышение и понижение строя клавиатуры (транспонирование)

Функция транспонирования позволяет повышать и понижать общий строй клавиатуры с шагом в полутон. С помощью этой функции клавиатуру можно перенастроить в тональность, которая больше подходит для вокалиста, другого музыкального инструмента и т. д.

Нажав и не отпуская кнопку R-13 (FUNCTION), нажать на одну из кнопок R-14 (–, +).

• Появляется показанная ниже экранная страница для транспонирования.

Применение функции „октавный сдвиг“

Функция «октавный сдвиг» позволяет сдвигать на октаву по отдельности партии «UPPER 1», «UPPER 2» и «LOWER». С ее помощью можно повысить или понизить на октаву композицию, при разделении клавиатуры — присвоить различные октавы левому и правому регистрам, а при наложении тембров — воспроизводить две ноты в разных октавах.

Нажать и не отпускать кнопку R-20 (OCTAVE), пока на дисплее не появится

экранная страница для задания октавного сдвига, показанная ниже.

величина октавного сдвига (с шагом в октаву)

название партии

• Это указывает на возможность выполнить октавный сдвиг партии «UPPER 1».

Нажав и не отпуская кнопку R-13 (FUNCTION), с помощью дискового

регулятора или кнопок R-14 (–, +) изменить заданное значение.

• Строй клавиатуры можно менять в диапазоне –12—00—+12.

Нажать на кнопку R-13 (FUNCTION).

• Экранная страница для транспонирования закрывается.

• При вводе значения транспонирования, отличного от 00, на дисплее появляется индикатор B.

•

Заданная величина транспонирования применяется к нотам всех исполняемых на клавиатуре и воспроизводимых партий («UPPER 1», «UPPER 2», «LOWER», автоаккомпанемент и т. д.). Номер ноты, данные о которой посылаются на MIDI-выход при нажатии на клавишу клавиатуры, также сдвигается в соответствии с заданной величиной транспонирования.

С помощью дискового регулятора или кнопок R-14 (–, +) указать величину октавного сдвига.

• Октавный сдвиг можно осуществлять в интервале –2—0—+2.

Если нужно выполнить октавный сдвиг партии «UPPER 2», нажать на кнопку R-20 (OCTAVE).

• На дисплее появляется индикация «UPPER 2», указывающая на возможность выполнить октавный сдвиг партии «UPPER 2». Чтобы указать величину октавного сдвига, выполнить действие, описанное в пункте 2.

Если нужно выполнить октавный сдвиг партии «LOWER», нажать на кнопку R-20 (OCTAVE).

• На дисплее появляется индикация «LOWER», указывающая на возможность выполнить октавный сдвиг партии «LOWER». Чтобы указать величину октавного сдвига, выполнить действие, описанное в пункте 2.

Нажать на кнопку R-20 (OCTAVE) или R-15 (EXIT).

• Экранная страница октавного сдвига закрывается.

R-18

Работа с метрономом

Нажать на кнопку L-10 (METRONOME).

• Метроном включается.

• На дисплее отображается темп и счетчик тактов и

ударов метронома с момента его включения.

Выбор и воспроизведение тембра

Нажать на кнопку L-10 (BEAT) или R-15 (EXIT).

• Экранная страница с числом ударов метронома закрывается.

Как изменить заданный темп

Заданный темп можно изменять двумя способами: с помощью кнопок «TEMPO» и путем отстукивания темпа кнопкой.

■ Как изменить темп с помощью кнопок „TEMPO“

Нажать на кнопку L-11 (TEMPO w) (медленнее) или L-12 (TEMPO q) (быстрее).

• Появляется показанная ниже экранная страница для задания темпа.

темп

такт

Для остановки метронома снова нажать на кнопку L-10 (METRONOME).

доля

Как изменить число ударов метронома за такт

Нажать и не отпускать кнопку L-10 (BEAT), пока на дисплее не появится экранная страница для задания числа ударов метронома, показанная ниже.

• Если в течение нескольких секунд не выполнить никакого действия, автоматически восстановится предыдущая экранная страница.

С помощью кнопок L-11 (TEMPO w) и L-12 (TEMPO q) изменить темп (число ударов в

минуту).

• Длительное нажатие на любую из кнопок обеспечивает ускоренную прокрутку значений.

• Значение темпа задается в интервале 30—255.

Нажать на кнопку R-15 (EXIT).

• Экранная страница для задания темпа закрывается.

С помощью дискового регулятора или кнопок R-14 (–, +) выбрать число ударов за такт.

• Возможен выбор значения 0 и в интервале 2—6. Если для этого показателя настройки указать 0, то все удары будут звучать одинаково (колокольчик в начале такта звучать не будет).

R-19

Выбор и воспроизведение тембра

■ Как отрегулировать темп путем отстукивания

Нажав и не отпуская кнопку R-13 (FUNCTION), отстучать 4 раза по кнопке L-12 (TAP) с нужной скоростью (в темпе, который

нужно выставить).

• С первым ударом по кнопке L-12 (TAP) на дисплее появляется индикация, показанная ниже.

• С четвертым ударом заданный темп изменится в соответствии со скоростью отстукивания.

• Если кнопку R-13 (FUNCTION) отпустить раньше, чем отстучать по кнопке L-12 (TAP) 4 раза, темп не изменится.

После выставления темпа путем отстукивания его можно отрегулировать точнее в порядке, описанном в части «Как изменить темп с помощью кнопок „TEMPO“» (стр. R-19).

Управление колесом высоты тона

Колесо «PITCH BEND» (S-1) позволяет изменять звуковысотность извлекаемых нот путем поворота колеса вперед и назад. При повороте колеса от себя звук повышается, при повороте к себе — понижается. При отпускании колеса автоматически восстанавливается нормальная высота звука.

• Во время включения инструмента колесо высоты тона не должно быть повернуто.

• Синтезатор также позволяет изменять диапазон отклонения высоты тона для всего инструмента и для определенной партии. Подробности см. в частях «„BendRange“ (диапазон отклонения высоты тона)» (стр. R-131) и «Параметры партий» (стр. R-43).

Применение вибрато к нотам

К берущимся на клавиатуре нотам партий «UPPER 1», «UPPER 2» и «LOWER» можно вручную применить вибрато. Вибрато применяется к нотам, когда нажата кнопка S-2 (MODULATION). При отпускании кнопки вибрато прекращается (при исходной настройке по умолчанию).

R-20

• Вместо вибрато при желании кнопке S-2 (MODULATION) можно присвоить другой ЦОС-эффект.

Подробности см. в информации о следующих параметрах в подразделах «Параметры программирования ЦОС» (стр. R-35) и «Параметры программирования тембров» (стр. R-48). – Mod Button Assign (программирование кнопки

модуляции)

– Mod Button On Value (значение включения кнопки

модуляции)

– Mod Button Off Value (значение выключения кнопки

модуляции)

Выбор темперации и точная настройка строя

Функция «строй» позволяет выбрать для встроенного источника звука одну из 17 предустановленных темпераций (строев). Возможна также точная настройка каждой из нот строя (от до до си) с точностью до цента. После выбора одной из предустановленных темпераций ее можно отредактировать в соответствии со своими потребностями. Можно также указать, применять ли заданные показатели строя (темперацию и точную настройку) к автоаккомпанементу (строй аккомпанемента).

• Показатели настройки, задаваемые с помощью функции «строй», сохраняются и при выключении синтезатора.

Как выбрать предустановленный строй

Нажав и не отпуская кнопку R-13 (FUNCTION), нажатием на кнопку C-8 (SCALE) вывести на дисплей экранную

страницу задания строя с вариантом «Preset», помеченным кружком (0).

Выбор и воспроизведение тембра

С помощью дискового регулятора или кнопок R-14 (–, +) выбрать темперацию.

• При выборе темперации кроме 01 «Equal» на дисплее появляется индикатор C.

• Ниже приведены номера темпераций и названия, которые появляются на дисплее.

Номер

01 Equal равномерная

02 Pure Major чистый мажорный

03 Pure Minor чистый минорный

04 Pythagorean пифагорейская

05 Kirnberger 3 Кирнбергера III 06 Werckmeister Веркмейстера 1-3 (III) 07 Mean-Tone среднетоновая 08 Rast раст 09 Bayati баяты 10 Hijaz хиджаз 11 Saba саба 12 Dashti дашти 13 Chahargah чахаргях 14 Segah сегях 15 Gurjari Todi гурджари тоди 16 Chandrakauns чандракаунс 17 Charukeshi чарукеши

Название на

экранной странице

Предустановленная

темперация

строй

система

Нажать на кнопку R-16 (ENTER).

• Появляется экранная страница выбора предустановленной темперации, подобная показанной ниже.

Для задания основного тона темперации выполнить следующие действия.

(1) Нажать на кнопку R-17 (i).

• Появляется экранная страница основного тона.

(2) С помощью дискового регулятора или кнопок R-14

(–, +) изменить основной тон (C — B).

• Основной тон можно также указать, нажав на клавишу.

для задания

R-21

Выбор и воспроизведение тембра

По завершении дважды нажать на кнопку R-15 (EXIT).

• На дисплее вновь появляется экранная страница, отображавшаяся перед экранной страницей для задания строя.

• Заданный здесь основной тон сохранится и в том случае, если темперация будет заменена на другую предустановленную темперацию.

Точная настройка строя

При необходимости выбрать предустановленную темперацию выполните действия из подраздела «Как выбрать предустановленный строй» (стр. R-21).

Нажав и не отпуская кнопку R-13 (FUNCTION), нажатием на кнопку C-8 (SCALE) вывести на дисплей экранную

страницу задания строя.

По завершении настройки дважды нажать на кнопку R-15 (EXIT).

Регулирование применения выставленного строя к автоаккомпанементу (строй аккомпанемента)

Нажав и не отпуская кнопку R-13 (FUNCTION), нажатием на кнопку C-8 (SCALE) вывести на дисплей экранную

страницу задания строя.

С помощью кнопки R-17 (i) перевести кружок (0) на «AcmpScale».

С помощью кнопки R-17 (y) перевести кружок (0) на «FineTune» и нажать на кнопку R-16 (ENTER).

• Появляется экранная страница точной настройки строя, подобная показанной ниже.

Высоту звуков в строе можно регулировать по отдельности.

(1) С помощью кнопки R-17 (t) перевести кружок

(0) на «Note» и с помощью дискового регулятора или кнопок R-14 (–, +) выбрать название ноты для точной настройки.

• Указать ноту можно также нажатием на клавишу клавиатуры.

(2) С помощью кнопки R-17 (y) перевести кружок

(0) на «Cent» и с помощью дискового регулятора или кнопок R-14 (–, +) точно настроить выбранную ноту. Значение при точной настройке ноты задается в интервале –99—+99 центов.

• Если для всех нот строя задать значение 0, он будет заменен на равномерную темперацию. Если хотя бы д значение, отличное от 0, на дисплее горит индикатор C.

ля одной ноты строя задано

С помощью дискового регулятора или кнопок R-14 (–, +) изменить заданное значение.

Чтобы: Выбрать пункт:

Выставленный строй к автоаккомпанементу не

применять Выставленный строй к

автоаккомпанементу применять

После выставления нажать на кнопку R-15

oFF

(EXIT).

• В случае применения выставленного строя к автоаккомпанементу он распространяется на партии

баса и аккордов 1—5 автоаккомпанемента (A11 — A16). Применение строя к отдельным партиям включается и отключается путем изменения параметра партии «Scale» (применение строя партии) (стр. R-43).

R-22

Автоматическое воспроизведение арпеджио (арпеджиатор)

Арпеджиатор позволяет автоматически воспроизводить различные арпеджио и другие фразы благодаря простому нажатию на клавиши клавиатуры. На выбор имеется множество вариантов арпеджиатора: воспроизведение арпеджио при взятии аккорда,

автоматическое воспроизведение различных фра з и другие.

Нажать и не отпускать кнопку R-18 (AUTO HARMONIZE/ARPEGGIATOR), пока на

дисплее не появится экранная страница для выбора типа, показанная ниже.

номер типа название типа

С помощью дискового регулятора или кнопок R-14 (–, +) выбрать нужный тип арпеджиатора.

• Выбрать можно один из типов арпеджиатора (013—162). Подробную информацию о поддерживаемых типах арпеджиатора см. в брошюре «Приложение».

• При выборе типа арпеджиатора отображаемому типу арпеджиатора можно присвоить рекомендуемый тембр в качестве тембра клавиатуры, нажав на кнопку R-18 (AUTO HARMONIZE/ARPEGGIATOR) и не отпуская ее, пока на дисплее не замигает индикатор-указа рядом с надписью «ARPEGGIATOR».

тель

Выбор и воспроизведение тембра

Нажать на кнопку R-15 (EXIT).

• Экранная страница для выбора типа арпеджиатора закрывается.

Нажать на кнопку R-18 (AUTO HARMONIZE/ ARPEGGIATOR).

• На дисплее появляется индикатор-указатель рядом с надписью «ARPEGGIATOR».

горит

Нужным образом настроить арпеджиатор.

• Регулируемые показатели настройки указаны в нижеприведенной таблице. Информацию о том, как выставлять эти настроечные параметры, см. в подразделе «Как в пункте меню функций изменить значение» (стр. R-130).

Информацию о показателе

В каком случае арпеджио должно звучать: пока клавиши нажаты или после того, как отпущены

Сколько раз арпеджио должно прозвучать за одну долю

Когда арпеджио должно звучать в режиме разделения клавиатуры на два тембральных регистра: при на

жатии на клавиши регистра

«UPPER» или регистра «LOWER»

Взять на клавиатуре аккорд или одну ноту.

• Звучит арпеджио в соответствии с выбранным

Для выключения арпеджиатора снова

настройки:

типом арпеджиатора и взятой нотой (нотами).

См. здесь:

«„ArpegHold“ (задержка арпеджиатора)» (стр. R-131)

«„ArpegSpeed“ (скорость арпеджиатора)» (стр. R-132)

«„ArpegPart“ (партия арпеджиатора)» (стр. R-132)

нажать на кнопку R-18 (AUTO HARMONIZE/ ARPEGGIATOR).

• Индикатор-указатель на дисплее рядом с надписью «ARPEGGIATOR» гаснет.

мигает

• Информацию о типах № 001—012 см. в разделе «Применение автогармонизации» (стр. R-28).

R-23

Применение автоаккомпанемента

L-4 - L-9

L-4 L-9L-4 L-9

L-11L-11 L-12L-12

L-13L-13

L-18L-18

L-16L-16

L-14L-14

L-17L-17

L-15L-15

При применении функции «Автоаккомпанемент» достаточно выбрать нужный стиль аккомпанемента, и соответствующий аккомпанемент (ударные, гитара и т. д.) будет автоматически воспроизводиться при взятии аккорда левой рукой, как будто всюду, где бы вы ни

оказались, у вас есть собственный аккомпанирующий состав. Синтезатор имеет 250 встроенных моделей автоаккомпанемента, подразделенных на пять групп. Путем редактирования встроенных стилей можно создавать собственные, оригинальные (т. наз.

C-4C-4 C-7C-7

«пользова предусмотрена шестая группа. Для получения дополнительной информации см. брошюру «Приложение».

тельские»), для хранения которых

R-15R-15

R-14R-14

R-18R-18

С помощью дискового регулятора прокрутить номера стилей, пока не появится нужный.

Пример: группа B, номер 005

R-17R-17

Воспроизведение автоаккомпанемента

В брошюре «Приложение» найти группу и номер нужного стиля.

С помощью кнопок L-4 ([A] POPS/ROCK/ DANCE) — L-9 ([F] USER RHYTHMS) выбрать

группу стилей.

• С помощью кнопки L-9 ([F] USER RHYTHMS) выбирается группа пользовательских стилей. Подробности см. в главе «Работа с секвенсором моделей» (стр. R-102).

название стиля группа

• Номер стиля можно также выбрать с помощью кнопок R-14 (–, +). Длительное нажатие на любую из кнопок обеспечивает ускоренную прокрутку номеров стилей. При одновременном нажатии на обе кнопки R-14 (–, +) выбирается стиль 001 из выбранной группы.

С помощью кнопок L-11 (TEMPO w) и L-12 (TEMPO q) отрегулировать темп.

Нажатием на кнопку L-18 (ACCOMP ON/OFF) включить на дисплее индикатор D.

• При каждом нажатии на кнопку происходит переключение аккомпанемента из включенного состояния (индикатор D горит) в отключенное (индикатор не горит) или обратно.

• При включенном аккомпанементе (индикатор D горит) звучат все инструментальные партии аккомпанемента, а при выключенном (индикатор не горит) — только партии перкуссии (ударных инструментов и т. п.).

номер

R-24

Нажать на кнопку L-16 (SYNCHRO/ENDING).

• Включается режим готовности к запуску автоаккомпанемента (автоаккомпанемент должен

включиться с первым аккордом), а на дисплее начинает мигать индикатор F. Мигание индикатора F указывает на режим готовности к запуску обычной модели автоаккомпанемента.

Можно также с помощью кнопок, указанных ниже, переключиться на режим готовности к запуску вариационной модели или модели вступления.

Для включения

режима готовности к

запуску

нижеуказанной

модели

автоаккомпанемента:

Вступление L-13 (INTRO) Мигает

Вариация L-15 (VARIATION/

Подробную информацию о модели вступления и вариационной модели см. в разделе «Изменение моделей автоаккомпанемента» (стр. R-27).

Нажать на

кнопку:

FILL-IN)

Индикатор

на дисплее:

Мигает

Применение автоаккомпанемента

10.

По завершении для остановки автоаккомпанемента снова нажать на кнопку L-17 (START/STOP).

• Если перед остановкой автоаккомпанемента нажать не на кнопку L-17 (START/STOP), а на кнопку L-16 (SYNCHRO/ENDING), включится воспроизведение модели концовки. Подробную информацию о моделях концовки см. в подразделе «Изменение моделей автоаккомпанемента» (стр. R-27).

• Уровень громкости автоаккомпанемента регулируется независимо от громкости звука на выходе синтезатора в следующем порядке. Подробности см. в пункте «„AccompVol.“ (громкость автоаккомпанемента)» (стр. R-133).

• Диапазон аккордовой части клавиатуры можно изменить, переместив точку разделения с помощью функции разделения (стр. R-17). Аккордовую часть клавиатуры составляют клавиши слева от точки разделения.

Взять нужный аккорд в аккордовой (левой) части клавиатуры.

• При взятии аккорда включится автоаккомпанемент.

• Чтобы включить воспроизведение партии перкуссии, не беря аккорда, нажать на кнопку L-17 (START/STOP).

Пример: взять аккорд до мажор

аккордовая часть клавиатуры

мелодическая часть клавиатуры

• Соответствующие нажатым клавишам корень аккорда и его тип отображаются на дисплее в области аккордов.

По ходу исполнения мелодии правой рукой брать другие аккорды левой рукой.

• Брать аккорды можно с помощью режима «CASIO Chord» и других режимов упрощенного взятия аккордов. Подробности см. в разделе «Выбор режима взятия аккордов» следующей главы.

• Сменить модель аккомпанемента можно с помощью кнопок L-14 (NORMAL/FILL-IN) и L-15 (VARIATION/FILL-IN). Подробности см. в разделе «Изменение моделей автоаккомпанемента» (стр. R-27).

R-25

Применение автоаккомпанемента

Выбор режима взятия аккордов

Во время воспроизведения автоаккомпанемента корень аккорда и его тип задаются в аккордовой части

клавиатуры. Аккордовой частью клавиатуры является часть клавиатуры слева от точки разделения (стр. R-17). На нижеприведенной иллюстрации представлен диапазон аккордовой части клавиатуры синтезатора WK-7500 при начальных показателях настройки по умолчанию.

аккордовая часть клавиатуры

мелодическая часть клавиатуры

Имеется 5 режимов взятия аккордов на выбор.

1: Fingered 1 2: Fingered 2 3: Fingered 3 4: CASIO Chord 5: Full Range

Как выбрать режим взятия аккордов

Нажать и не отпускать кнопку L-18 (ACCOMP ON/OFF), пока на дисплее не появится

экранная страница для выбора режима взятия аккордов, показанная ниже.

режим взятия аккордов

С помощью дискового регулятора или кнопок R-14 (–, +) выбрать режим взятия аккордов.

Нажать на кнопку L-18 (ACCOMP ON/OFF) или R-15 (EXIT).

• Экранная страница для выбора режима взятия аккордов закрывается.

■ Fingered 1, 2, 3

В этих трех режимах взятия аккордов аккорды берутся в аккордовой части клавиатуры, как обычно. Некоторые

виды аккордов имеют сокращенную форму и берутся нажатием на одну или две клавиши. Информацию о том, какие типы аккордов и как берутся, см. в разделе «Указатель способов взятия аккордов» (стр. R-160).

Fingered 1 На клавиатуре берутся ноты, составляющие

аккорд.

Fingered 2 В отличие от режима «Fingered 1» в этом

режиме не берется 6-я ступень.

Fingered 3 В отличие от режима «Fingered 1» в этом

режиме не берутся аккорды с самостоятельным басом, соответствующим самой низкой клавише на клавиатуре.

■ CASIO Chord

Режим «CASIO Chord» позволяет упрощенным способом брать четыре типа аккордов, описанных ниже.

Тип аккорда Пример

Мажорные аккорды

Нажать на одну клавишу, соответствующую названию аккорда.

• Для взятия аккорда до мажор нажать на любую из клавиш до в аккордовой части клавиатуры. Октава значения не имеет.

Минорные аккорды

Нажать в аккордовой части клавиатуры на клавишу, соответствующую мажорному аккорду, и одновременно на д

ругую клавишу в аккордовой же части клавиатуры правее первой.

Септаккорды

Нажать в аккордовой части клавиатуры на клавишу, соответствующую мажорному аккорду, и одновременно на две другие клавиши в аккордовой же части клавиатуры правее первой.

Минорные септаккорды

Нажать в аккордовой части клавиа

туры на клавишу, соответствующую мажорному аккорду, и одновременно на три другие клавиши в аккордовой же части клавиатуры правее первой.

При нажатии в аккордовой части клавиатуры больше на чем на одну клавишу не важно, являются дополнительные клавиши белыми или черными.

C (до мажор)

назва-

ние

DE F

ноты

Cm (до минор)

DE F

C7 (до-мажорный септаккорд)

DE F

Cm7 (до-минорный септаккорд)

DE F

R-26

■ Full Range Chord

В этом режиме взятия аккордов аккорды и мелодию можно исполнять на всем диапазоне клавиатуры. Информацию о том, какие типы аккордов и как берутся, см. в разделе «Указатель способов взятия аккордов» (стр. R-160).

Применение автоаккомпанемента

Изменение моделей автоаккомпанемента

Имеется шесть различных моделей автоаккомпанемента, показанных ниже. В процессе игры

с аккомпанементом можно выполнять смену моделей. В модели можно вносить изменения. Нужная модель выбирается с помощью кнопок L-13 — L-16.

L-13L-13 L-14L-14 L-15L-15 L-16L-16

вступление

*1Нажимается в начале композиции. По завершении

вступления воспроизводится обычная модель аккомпанемента. Если перед нажатием на эту кнопку

нажать на кнопку L-15 (VARIATION/FILL-IN), по завершении вступления начнет воспроизводиться вариационная модель.

*2Нажимается во время воспроизведения обычной

модели для выполнения вставки.

*3Нажимается во время воспроизведения

вариационной модели для выполнения вариационной вставки.

*4Нажим

концовка, и автоаккомпанемент останавливается.

обычная

модель

обычная

вставка *

ается в конце композиции. Воспроизводится

вариация концовка *

вариационная

вставка *

Работа с установками мгновенного вызова

Установка мгновенного вызова позволяет одним касанием вызывать тембр и темп, которые подходят к выбранному стилю автоаккомпанемента.

Как играть с помощью установки мгновенного вызова

Если воспроизводится стиль, остановить его нажатием на кнопку L-17 (START/STOP).

Выбрать нужный стиль (не пользовательский).

Нажав и не отпуская кнопку L-8 ([E] PIANO RHYTHMS), нажать на кнопку L-9 ([F] USER RHYTHMS).

• Для стиля, выбранного путем действия 2, соответствующим образом заданы следующие показатели настройки.

– Тембры для партий «UPPER 1», «UPPER 2» и

«LOWER»

– Октавный сдвиг для партий «UPPER 1», «UPPER

2» и «LOWER»

– В(ы)ключенность функций наложения и

разделения

– В(ы)ключенность аккомпанемента – В(ы)ключенность реверберации и ее тип – Тип хоруса – В(ы)ключенность автогармонизации или

арпеджиатора и их тип

– Темп

• В дополнение к этому мигание индикатора F

указывает на режим готовности к запуску обычной модели автоаккомпанемента.

Начните играть.

• Выполнить действия, начиная с 7-го, описанные в разделе «Воспроизведение автоаккомпанемента» (стр. R-24).

• Установки мгновенного вызова не работают с пользовательскими стилями (F:001 — F:100).

• При выполнении вышеописанного действия 3 заданные показатели установки мгновенного вызова можно вызвать и тогда, когда стиль уже воспроизводится. В этом случае воспроизведение стиля продолжится, а режим готовности к запуску автоаккомпанемента не включится.

R-27

Применение автоаккомпанемента

Применение автогармонизации

Автогармонизация позволяет добавлять к звукам мелодии, исполняемой правой рукой, звуки сопровождающих голосов. На выбор имеется 12 вариантов автогармонизации.

Как играть с применением автогармонизации

Нажать и не отпускать кнопку R-18 (AUTO HARMONIZE/ARPEGGIATOR), пока на

дисплее не появится экранная страница для выбора типа, показанная ниже.

номер типа название типа

Номер

типа

007 3WayClos

008 Strings

009 4WayOpen

010 4WayClos

011 Block

012 Big Band

• Информацию о типах автогармонизации с номерами 012 и выше см. в разделе «Автоматическое воспроизведение арпеджио (арпеджиатор)» (стр. R-23).

Нажать на кнопку R-15 (EXIT).

• Экранная страница для выбора типа арпеджиатора закрывается.

Нажать на кнопку R-18 (AUTO HARMONIZE/

Тип Описание

Добавляются два голоса в пределах одной октавы (трехголосное сложение).

Добавляются голоса, оптимальные для струнных.

Добавляются три голоса за пределами одной октавы (четырехголосное сложение).

Добавляются три голоса в пределах одной октавы (четырехголосное сложение).

Добавляются ноты с образованием блок-аккорда.

Добавляются голоса в стиле биг-бенда.

ARPEGGIATOR).

• На дисплее рядом появляется индикатор-указатель с надписью «AUTO HARMONIZE».

С помощью дискового регулятора или кнопок R-14 (–, +) выбрать нужный тип автогармонизации.

• Выбрать можно один из номеров автогармонизации (001—012), указанных в нижеприведенной таблице.

Номер

типа

001 Duet 1

002 Duet 2

003 Country

004 Octave

005 5th

006 3WayOpen

Тип Описание

Добавляется нижний второй голос в пределах одной октавы (отстоящий на 2—4 ступени).

Добавляется нижний второй голос за пределами одной октавы (отстоящий более чем на 4—6 ступеней).

Добавляется голос в стиле кантри.

Добавляется голос на октаву ниже.

Добавляется голос, отстоящий на квинту.

Добавляются два голоса за пределами одной октавы (трехголосное сложение).

горит

Начните играть аккорды и мелодию.

• К звукам мелодии добавляются сопровождающие голоса в соответствии с берущимися аккордами.

Для выключения автогармонизации снова нажать на кнопку R-18 (AUTO HARMONIZE/ ARPEGGIATOR).

• Индикатор-указатель на дисплее рядом с надписью «AUTO HARMONIZE» гаснет.

R-28

Применение эффектов к звуку

Синтезатор позволяет применять к производимым им звукам множество различных акустических эффектов. Встроенные эффекты отличаются большим разнообразием вариантов, позволяющих обращаться к набору общих цифровых эффектов.

• Синтезатор позволяет применять встроенные эффекты (реверберация, хорус, ЦОС-эффекты) также и к сигналам, поступающим через гнезда T-5 (INST IN) и T-8 (MIC IN).

Программирование эффектов

Ниже описано, как в синтезаторе программируются эффекты.

• Все такие элементы, как «Reverb Send», которые обозначены символом , являются показателями настройки микшера. Подробности см. в главе «Работа с микшером» (стр. R-36).

• Одновременное применение хоруса и ЦОС-эффектов невозможно.

■ Программирование режима для применения хоруса

Режим для применения хоруса включен, если селектор «Chorus/DSP» выставлен на «Chorus». В режиме для применения хоруса возможно применение как хоруса, так и реверберации.

Партии A01 — A16, B01 — B16

Part Volume/Pan

Генератор тембров

Внешний выход

Mic In

Inst In

• Информацию о селекторе «Chorus/DSP» см. в разделе «Выбор эффекта» (стр. R-31).

Пороговый шумопода-

витель

Авторегу-

лятор

уровня

Reverb Send

Chorus Send

Volume/Pan

Reverb Send

Chorus Send

Выход

Master Volume/Pan

Reverb

Chorus

моно

стерео

R-29
