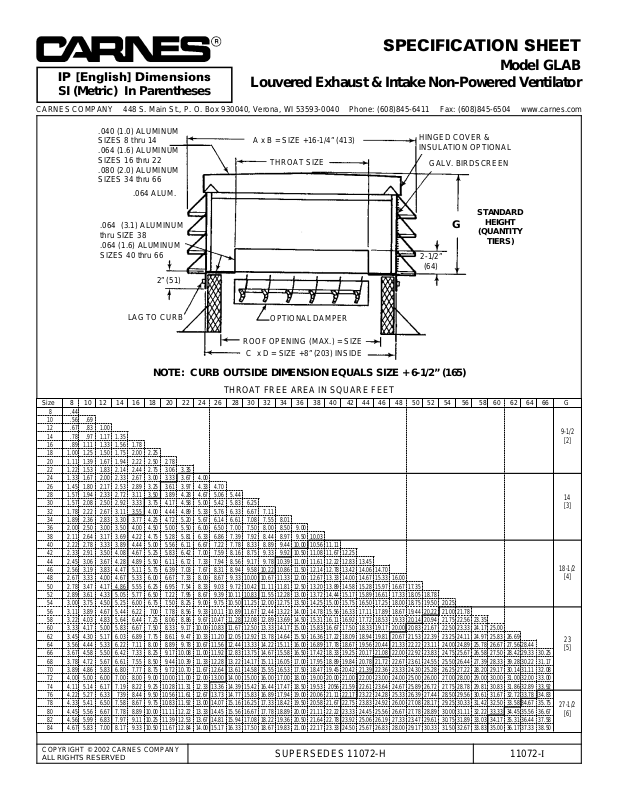

SPECIFICATION SHEET

Model GLAB

Louvered Exhaust & Intake Non-Powered Ventilator

IP [English] Dimensions

SI (Metric) In Parentheses

Size 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 G

8 .44
10 .56 .69
12 .67 .83 1.00
14 .78 .97 1.17 1.35
16 .89 1.11 1.33 1.56 1.78
18 1.00 1.25 1.50 1.75 2.00 2.25
20 1.11 1.39 1.67 1.94 2.22 2.50 2.78
22 1.22 1.53 1.83 2.14 2.44 2.75 3.06 3.35
24 1.33 1.67 2.00 2.33 2.67 3.00 3.33 3.67 4.00
26 1.45 1.80 2.17 2.53 2.89 3.25 3.61 3.97 4.33 4.70
28 1.57 1.94 2.33 2.72 3.11 3.50 3.89 4.28 4.67 5.06 5.44
30 1.57 2.08 2.50 2.92 3.33 3.75 4.17 4.58 5.00 5.42 5.83 6.25
32 1.78 2.22 2.67 3.11 3.55 4.00 4.44 4.89 5.33 5.76 6.33 6.67 7.11
34 1.89 2.36 2.83 3.30 3.77 4.25 4.72 5.20 5.67 6.14 6.61 7.08 7.55 8.01
36 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00 6.50 7.00 7.50 8.00 8.50 9.00
38 2.11 2.64 3.17 3.69 4.22 4.75 5.28 5.81 6.33 6.86 7.39 7.92 8.44 8.97 9.50 10.03
40 2.22 2.78 3.33 3.89 4.44 5.00 5.56 6.11 6.67 7.22 7.78 8.33 8.89 9.44 10.00 10.56 11.11
42 2.33 2.91 3.50 4.08 4.67 5.25 5.83 6.42 7.00 7.59 8.16 8.75 9.33 9.92 10.50 11.08 11.67 12.25
44 2.45 3.06 3.67 4.28 4.89 5.50 6.11 6.72 7.33 7.94 8.56 9.17 9.78 10.39 11.00 11.61 12.22 12.83 13.45
46 2.56 3.19 3.83 4.47 5.11 5.75 6.39 7.03 7.67 8.31 8.94 9.58 10.22 10.86 11.50 12.14 12.78 13.42 14.06 14.70
48 2.67 3.33 4.00 4.67 5.33 6.00 6.67 7.33 8.00 8.67 9.33 10.00 10.67 11.33 12.00 12.67 13.33 14.00 14.67 15.33 16.00
50 2.78 3.47 4.17 4.86 5.55 6.25 6.95 7.54 8.33 9.03 9.72 10.42 11.11 11.81 12.50 13.20 13.89 14.58 15.28 15.97 16.67 17.35
52 2.89 3.61 4.33 5.05 5.77 6.50 7.22 7.95 8.67 9.39 10.11 10.83 11.55 12.28 13.00 13.72 14.44 15.17 15.89 16.61 17.33 18.05 18.78
54 3.00 3.75 4.50 5.25 6.00 6.75 7.50 8.25 9.00 9.75 10.50 11.25 12.00 12.75 13.50 14.25 15.00 15.75 16.50 17.25 18.00 18.75 19.50 20.25
56 3.11 3.89 4.67 5.44 6.22 700 7.78 8.56 9.33 10.11 10.89 11.67 12.44 13.22 14.00 14.78 15.56 16.33 17.11 17.89 18.67 19.44 20.22 21.00 21.78
58 3.22 4.03 4.83 5.64 6.44 7.25 8.06 8.86 9.67 10.47 11.28 12.08 12.89 13.69 14.50 15.31 16.11 16.92 17.72 18.53 19.33 20.14 20.94 21.75 22.56 23.35
60 3.33 4.17 5.00 5.83 6.67 7.50 8.33 9.17 10.00 10.83 11.67 12.50 13.33 14.17 15.00 15.83 16.67 17.50 18.33 19.17 20.00 20.83 21.67 22.50 23.33 24.17 25.00
62 3.45 4.30 5.17 6.03 6.89 7.75 8.61 9.47 10.33 11.20 12.05 12.92 13.78 14.64 15.50 16.36 17.22 18.09 18.94 19.81 20.67 21.53 22.39 23.25 24.11 24.97 25.83 26.69
64 3.56 4.44 5.33 6.22 7.11 8.00 8.89 9.78 10.67 11.56 12.44 13.33 14.22 15.11 16.00 16.89 17.78 18.67 19.56 20.44 21.33 22.22 23.11 24.00 24.89 25.78 26.67 27.56 28.44
66 3.67 4.58 5.50 6.42 7.33 8.25 9.17 10.08 11.00 11.92 12.83 13.75 14.67 15.58 16.50 17.42 18.33 19.25 20.17 21.08 22.00 22.92 23.83 24.75 25.67 26.58 27.50 28.42 29.33 30.25
68 3.78 4.72 5.67 6.61 7.55 8.50 9.44 10.39 11.33 12.28 13.22 14.17 15.11 16.05 17.00 17.95 18.89 19.84 20.78 21.72 22.67 23.61 24.55 25.50 26.44 27.39 28.33 39.28 30.22 31.17
70 3.89 4.86 5.83 6.80 7.77 8.75 9.72 10.70 11.67 12.64 13.61 14.58 15.55 16.53 17.50 18.47 19.45 20.42 21.39 22.36 23.33 24.30 25.28 26.25 27.22 28.20 29.17 30.14 31.11 32.08
72 4.00 5.00 6.00 7.00 8.00 9.00 10.00 11.00 12.00 13.00 14.00 15.00 16.00 17.00 18.00 19.00 20.00 21.00 22.00 23.00 24.00 25.00 26.00 27.00 28.00 29.00 30.00 31.00 32.00 33.00
74 4.11 5.14 6.17 7.19 8.22 9.25 10.28 11.31 12.33 13.36 14.39 15.42 16.44 17.47 18.50 19.53 2056 21.59 22.61 23.64 24.67 25.89 26.72 27.75 28.78 29.81 30.83 31.86 32.89 33.92
76 4.22 5.27 6.33 739 8.44 9.50 10.56 11.61 12.67 13.73 14.77 15.83 16.89 17.94 19.00 20.06 21.11 22.17 23.22 24.28 25.33 26.39 27.44 28.50 29.56 30.61 31.67 32.72 33.78 34.83
78 4.33 5.41 6.50 7.58 8.67 9.75 10.83 11.92 13.00 14.07 15.16 16.25 17.33 18.42 19.50 20.58 21.67 22.75 23.83 24.92 26.00 27.08 28.17 29.25 30.33 31.42 32.50 33.58 34.67 35.75
80 4.45 5.56 6.67 7.78 8.89 10.00 11.11 12.22 13.33 14.45 15.56 16.67 17.78 18.89 20.00 21.11 22.22 23.33 24.45 25.56 26.67 27.78 28.89 30.00 31.11 32.22 33.33 34.45 35.56 36.67
82 4.56 5.99 6.83 7.97 9.11 10.25 11.39 12.53 13.67 14.81 15.94 17.08 18.22 19.36 20.50 21.64 22.78 23.92 25.06 26.19 27.33 23.47 29.61 30.75 31.89 33.03 34.17 35.31 36.44 37.58
84 4.67 5.83 7.00 8.17 9.33 10.50 11.67 12.84 14.00 15.17 16.33 17.50 18.67 19.83 21.00 22.17 23.33 24.50 25.67 26.83 28.00 29.17 30.33 31.50 32.67 33.83 35.00 36.17 37.33 38.50

23
[5]

9-1/2

[2]

14
[3]

18-1/2

[4]

27-1/2

[6]

GALV. BIRDSCREEN

THROAT SIZE

.064 ALUM.

HINGED COVER &
INSULATION OPTIONAL

C x D = SIZE +8” (203) INSIDE

ROOF OPENING (MAX.) = SIZE

OPTIONAL DAMPER

LAG TO CURB

2” (51)

2-1/2”

(64)

A x B = SIZE +16-1/4” (413)

G

.064 (3.1) ALUMINUM
thru SIZE 38
.064 (1.6) ALUMINUM
SIZES 40 thru 66

.040 (1.0) ALUMINUM
SIZES 8 thru 14
.064 (1.6) ALUMINUM
SIZES 16 thru 22
.080 (2.0) ALUMINUM
SIZES 34 thru 66

NOTE: CURB OUTSIDE DIMENSION EQUALS SIZE + 6-1/2” (165)

THROAT FREE AREA IN SQUARE FEET

STANDARD

HEIGHT

(QUANTITY

TIERS)
