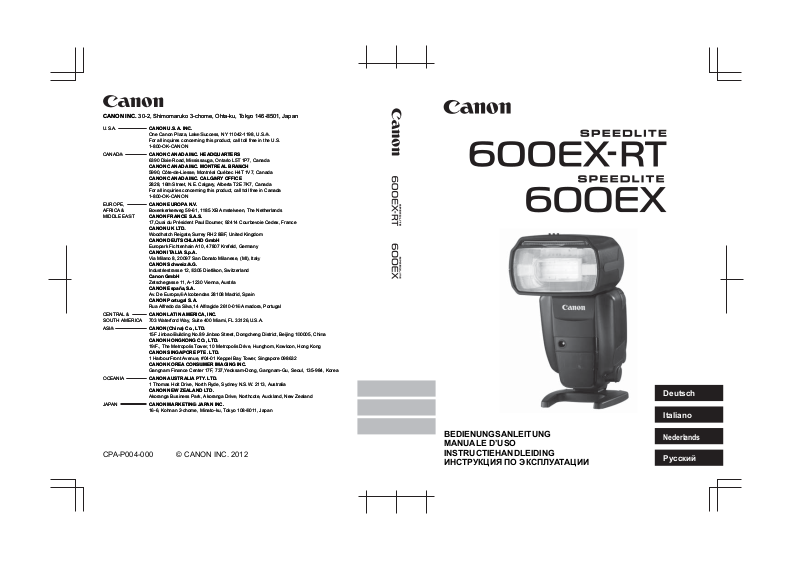

Canon Speedlite 600EX User Manual [ru]
Deutsch
Italiano
BEDIENUNGSANLEITUNG
MANUALE D’USO
INSTRUCTIEHANDLEIDING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Nederlands
Русский
Deutsch
1
Einführung
Das Canon Speedlite 600EX-RT/600EX ist ein leistungsstarkes,
multifunktionales Blitzgerät für Canon EOS-Kameras. Es kann mit ETTL II-, E-TTL- und TTL-Autoflash-Systemen und mit externen
Blitzmesssystemen eingesetzt werden. Das Speedlite lässt sich für
Normalaufnahmen am Zubehörschuh der Kamera aufsetzen, kann aber
auch als Master- oder Slave-Einheit eines drahtlosen Blitzsystems
verwendet werden. Es ist ebenso staub- und wasserbeständig wie
EOS-1D-Kameras.
Das Modell 600EX-RT eignet sich für drahtlose Blitzaufnahmen, die
über Funksignale oder optische Impulse ausgelöst werden. Die
drahtlosen Blitzaufnahmen des Modells 600EX werden ausschließlich
über optische Impulse ausgelöst.
Verwenden Sie diese Bedienungsanleitung in Verbindung mit
der Bedienungsanleitung Ihrer Kamera.
Bevor Sie das Speedlite verwenden, sollten Sie diese
Bedienungsanleitung und die Bedienungsanleitung Ihrer Kamera
durchlesen, um sich mit den Funktionen des Speedlite vertraut zu
machen.
Verwenden des Speedlite mit einer Kamera
Verwenden mit einer EOS-Digitalkamera (Typ-A-Kamera)
• Sie können das Speedlite wie einen eingebauten Blitz für einfache,
automatische Blitzaufnahmen verwenden.
Verwenden mit einer analogen EOS-Kamera
•
Wenn Sie das Speedlite an einer analogen EOS-Kamera
einsetzen, die mit E-TTL II- und E-TTL-Autoflash-Systemen
kompatibel ist (Typ-A-Kamera)
eingebauten Blitz für einfache, automatische Blitzaufnahmen
verwenden.
• Wenn Sie das Speedlite an einer analogen EOS-Kamera
einsetzen, die mit TTL-Autoflash-Systemen kompatibel ist
(Typ-B-Kamera), lesen Sie die Hinweise auf Seite 115.
, können Sie es wie einen
* In dieser Bedienungsanleitung wird davon ausgegangen, dass Sie
das Speedlite mit einer Typ-A-Kamera verwenden.
2
Kapitel
Einführung
Erste Schritte und grundlegende Funktionen
1
Vorbereiten des Blitzes und einfache Blitzaufnahmen
Aufnahmen mit den erweiterten Blitzfunktionen
2
3
4
5
Aufnahmen mit den erweiterten Blitzfunktionen
Einstellen der Blitzfunktionen an der Kamera
Einstellen der Blitzfunktionen am Menübildschirm der Kamera
Drahtlose Blitzsteuerung: Funksteuerung
Drahtlose Blitzsteuerung über Funk
Drahtlose Blitzsteuerung: Optische Steuerung
Drahtlose Blitzsteuerung über optische Impulse
Individuelle Anpassung des Speedlite
6
Einstellen der Individualfunktionen und der persönlichen
Funktionen
Referenz
7
Systemübersicht, Häufig gestellte Fragen (FAQ), Verwenden
einer Typ-B-Kamera
2
13
21
41
47
75
91
103
Wenn Sie das Speedlite 600EX (ohne Funksteuerung) verwenden, sind
die in Kapitel 4 beschriebenen Drahtlosfunktionen nicht verfügbar. In
diesem Fall lesen Sie die in Kapitel 5 beschriebenen Anweisungen für
Drahtlosaufnahmen.
3
Inhalt
Einführung 2
Kapitel .......................................................................................................3
Teilebezeichnungen..................................................................................6
Konventionen in dieser Bedienungsanleitung.........................................12
Erste Schritte und grundlegende Funktionen 13
1
Einlegen der Batterien ............................................................................14
Anbringen und Abnehmen des Blitzgeräts..............................................15
Einschalten des Geräts ...........................................................................16
Vollautomatische Blitzaufnahmen...........................................................18
Verwenden von E-TTL II- und E-TTL-Autoflash in den Aufnahmemodi
Aufnahmen mit den erweiterten Blitzfunktionen 21
2
f Blitzbelichtungskorrektur....................................................................22
g FEB...................................................................................................23
7: FE-Speicherung ..............................................................................24
c Hochgeschwindigkeits-Synchronisation .............................................25
r Blitzsynchronisation auf den zweiten Verschlussvorhang................26
Indirekter Blitz ......................................................................................... 27
e: Einstellen des Leuchtwinkels ......................................................29
q: Manuelles Blitzen..............................................................................31
?: Stroboskopblitz ..........................................................................33
//.: Externe Blitzmessung ..................................................36
Modellierungsblitz ...................................................................................38
Löschen der Speedlite-Einstellungen .....................................................38
o Farbfilter ...........................................................................................39
.......19
Einstellen der Blitzfunktionen an der Kamera 41
3
Blitzsteuerung am Menübildschirm der Kamera .....................................42
Drahtlose Blitzsteuerung: Funksteuerung 47
4
' Drahtlose Blitzsteuerung über Funk...................................................48
Einstellungen für den drahtlosen Betrieb................................................52
a: Vollautomatisches drahtloses Blitzen ........................................57
4
a: Drahtlose Multiblitzaufnahmen mit Blitzverhältnis..................... 61
q: Drahtlose Multiblitzaufnahmen mit manuell eingestellter
Blitzleistung ............................................................................................ 64
[: Aufnahmen mit verschiedenen Blitzmodi für jede Gruppe .............. 65
Prüfblitz und Modellierungsblitz von einer Slave-Einheit ....................... 67
Fernauslösung von einer Slave-Einheit ................................................. 68
Funkgesteuerte Simultanaufnahmen mit der „Linked-Shooting“-
Funktion ................................................................................................. 70
Drahtlose Blitzsteuerung: Optische Steuerung 75
5
:Drahtlose Blitzsteuerung über optische Impulse.............................. 76
Einstellungen für den drahtlosen Betrieb............................................... 78
a: Vollautomatisches drahtloses Blitzen........................................ 81
a: Drahtlose Multiblitzaufnahmen mit Blitzverhältnis..................... 85
q: Drahtlose Multiblitzaufnahmen mit manuell eingestellter
Blitzleistung ............................................................................................ 88
Einstellen des manuellen Blitzes/Stroboskopblitzes an einer
Slave-Einheit .......................................................................................... 89
Individuelle Anpassung des Speedlite 91
6
C / >: Einstellen der Individualfunktionen und persönlichen
Funktionen ............................................................................................. 92
C: Einstellen der Individualfunktionen............................................... 95
>: Einstellen der persönlichen Funktionen ...................................... 101
Referenz 103
7
600EX-RT/600EX-System ................................................................... 104
Einschränkung des Blitzbetriebs bei Temperaturanstieg..................... 106
Leitfaden zur Fehlersuche.................................................................... 107
Technische Daten ................................................................................ 111
Verwenden einer Typ-B-Kamera.......................................................... 115
Index .................................................................................................... 120
Inhalt
5
Teilebezeichnungen
Catchlight-Scheibe (eingeklappt) (S. 28)
Blitzkopf/
Optischer
Impulsgeber für
drahtlose
Blitzsteuerung
Farbfiltersensor
Optischer Impulssensor für
drahtlose Blitzsteuerung
Externer Messsensor (S. 36)
AF-Hilfsleuchte (S. 20)
Befestigungsfuß (S. 15)
Sicherungsstift Kontakte
Integrierte
Weitwinkel-Streuscheibe
(eingeklappt) (S. 30)
Fernauslöseranschluss
(S. 68)
Anschlussabdeckung
Anschlussabdeckung
Anschluss für externe
Stromversorgung
PC-Buchse
Gewinde für
Halterung
6
<D>
Bestätigungslämpchen für
Funkübertragung (S. 53,
55, 58, 60, 72)
LCD- Anzeige
Funkt ions tast e 2
Funkt ions tast e 1
<I>
Taste für drahtlosen
Betrieb/
„Linked-Shooting“-Taste
(S. 52, 78/71)
<E >
Blitzmodus-Taste
(S. 18, 31, 33, 36, 37, 58,
64, 65, 82, 88, 89)
<Q >
Blitzbereitschaftslampe/
Auslöseknopf für Prüfblitze
(S. 16, 58, 82, 95)
Verriegelungshebel für
Befestigungsfuß (S. 15)
Entriegelungsknopf (S. 15)
wasserbeständiger Adapter
Staub - und
Teilebezeichnungen
Montage
Farbfilterhalterung
(S. 39)
Index für i ndirek tes
Blitzen (S. 27, 28)
<z > Freigabetaste
für indirektes Blitzen
(S. 27, 29)
Funkt ions tast e 3
Batteriefachabdeckung
(S. 14)
BatteriefachabdeckungsVerriegelungshebel (S. 14)
Funkt ions tast e 4
Hauptsc halter Ein/Aus (S. 16)
<K > : Gerät EIN
<a> : Tasten- /Wahl radsperre
(Gerät EIN)
<J > : Gerät AUS
Bestätigungslämpchen für korrekte
Blitzbelichtung (S. 18, 58, 82)
<9> Wahlrad
<8> Auswahl-/Einstelltaste
7
Teilebezeichnungen
LCD-Anzeige
E-TTL II-/E-TTL-/TTL-Autoflash
: Zoom-Anzeige (S. 29)
e
: Warnung: Streuscheibe +
N
O
L
d
a
E-TTL-Autoflash
b
j
k
l
(S. 100)
m
(S. 27)
n
o
l
(S. 40)
t
f
Wert der Blitzbelichtungskorrektur
indirekter Blitz
: Außerhalb des Leuchtwinkels
: Automatisch
: Manuell (S. 29)
: E-TTL II-/
: TTL-Autoflash
: Standard
:
Leitzahl-Priorität
(S. 100)
: Gleichmäßige
Ausleuchtung
: Indirekter Blitz
: Indirekter Blitz 7°
nach unten (S. 29)
: Farbfilterhalterung ist
angebracht (S. 39)
: Warnung: Verwendung
handelsüblicher Farbfilter
: Temperaturanstieg
(Blitzeinschränkung/S. 106)
:
Blitzbelichtungskorrektur (S. 22, 44)
(S. 19)
Brennweite
(Leuchtwinkel/S. 29)
: Synchronisation
c
r
: Akustisches
0
: Autozoom bei
S
(S. 20, 98)
u
: Blende (S. 37)
v
T
Entfernungsindikator
Anzeige (S. 95)
R
@
Wirksamer Blitzbereich
(S. 18)
FEB-Reihenfolge (S. 96)
: FEB (S. 23, 44)
g
Blitzbelichtungswert
Auf der Anzeige erscheinen nur die aktuell gültigen Einstellungen.
Die über den Funktionstasten 1 bis 4 angezeigten Funktionen wie
<[> und <@> ändern sich entsprechend dem Status der
Einstellungen.
Wenn Sie eine Taste oder das Wahlrad betätigen, leuchtet die LCD-
Anzeige (S. 17).
8
(S. 25, 44)
Blitzsynchronisation
:
auf den zweiten
Verschlussvorhang
(S. 26, 44)
Signal (S. 99)
Sensorgröße
:
Individualfunktionen
(S. 95)
:
Persönliche
Funktionen (S. 101)
: Meter
: Fuß
Teilebezeichnungen
Manueller Blitz (S. 31)
: Manuelles Blitzen
q
Blitzleistung manuell
Stroboskopblitz (S. 33)
: Multi-(Stroboskop-)Blitz
?
Anzahl der Blitze
Blitzfrequenz
Externe automatische/manuelle Blitzmessung (S. 36/37)
: Automatische externe
/
Blitzmessung
: Manuelle externe
.
Blitzmessung
: ISO-Anzeige
-
ISO-Empfindlichkeit
9
Teilebezeichnungen
Drahtlose Blitzsteuerung über Funk/über optische Impulse
(S. 47/75)
Master-Einheit
: Master
: Warnung: Blitzsynchronzeit
k
(Funksteuerung)
: Blitzverhältnis
,
Blitzmodus
:
Gruppenblitz
[
(Funksteuerung)
g
:
Blitzauslösung der
Master-Einheit aktiv
d
:
Blitzauslösung der
Master-Einheit
inaktiv
Blitzgruppe
M
: Drahtlose
'
Blitzsteuerung über
Funk
: Drahtlose
:
Blitzsteuerung über
optische Impulse
: Kanal
*
: Automatische
)
Kanaleinstellung
(Funksteuerung)
: Slave-Blitz bereit
Q
(Funksteuerung)
Blitzverhältnis
Slave-Einheit
h
: Slave-Symbol
: Slave
x
:
Individueller Slave
(optische Steuerung)
„Linked-Shooting“-Funktion
:
Linked-Shooting
10
(S. 70)
x
M
: Slave
: Master
Mitgeliefertes Zubehör
Ministativ-Tasche
Teilebezeichnungen
Schuh
Tasche für Speedlite Ministativ
Filterhalterungsstifte
Farbfilterhalter SCH-E1
(S. 39)
Farbfilter Set SCF-E1
(2 Typen/S. 39)
(S. 48, 76)
Schlitze
Reflexionsbereich
Tasche für
Farbfilterhalterung
Tasche für Farbfilter
11
Konventionen in dieser Bedienungsanleitung
Symbole in dieser Bedienungsanleitung
9 : Symbolisiert das Wahlrad.
8 : Symbolisiert die Auswahl-/Einstelltaste.
3/1/2 : Gibt an, dass die entsprechende Funktion 4 Sek.,
(S. **) : Die Seitenzahlen in Klammern weisen auf
Grundlegende Voraussetzungen
Die Bedienungsschritte setzen voraus, dass die beiden
Hauptschalter an der Kamera und am Speedlite bereits
eingeschaltet sind (auf <K>).
Die im Text verwendeten Symbole für Tasten, Wahlräder und
Einstellungen stimmen mit den jeweiligen Symbolen auf der Kamera
und auf dem Speedlite überein.
Die Bedienungsschritte setzen voraus, dass das Menü und die
Individualfunktionen der Kamera sowie die Individualfunktionen und
persönlichen Funktionen des Speedlite auf die werkseitigen
Standardeinstellungen gesetzt sind.
Alle Angaben basieren auf dem Einsatz vier neuer Alkali-Batterien
der Größe AA/LR6 und auf den Canon-Prüfnormen.
Zur Veranschaulichung ist auf den Abbildungen das Speedlite
600EX-RT dargestellt.
6 Sek. bzw. 16 Sek. lang nach dem Loslassen der
Taste aktiviert bleibt.
weiterführende Informationen hin.
: Warnt vor möglichen Problemen bei der Aufnahme.
: Zusatzinformationen.
12
1
Erste Schritte und
grundlegende Funktionen
In diesem Kapitel werden die nötigen Vorbereitungen
vor Beginn der Blitzaufnahmen und die grundlegenden
Aufnahmefunktionen beschrieben.
Vorsichtsmaßnahmen bei aufeinander folgenden Blitzen
Um Verschleiß und Beschädigung des Blitzkopfes
durch Überhitzung zu verhindern, dürfen Sie nicht
mehr als 20 Blitze in Folge auslösen. Nach 20
aufeinander folgenden Blitzen müssen Sie eine Pause
von mindestens 10 Minuten einlegen.
Wenn Sie mehr als 20 Blitze hintereinander auslösen
und anschließend den Blitz erneut in kurzen
Abständen auslösen, wird gegebenenfalls die
Sicherheitsfunktion ausgelöst und der Blitzbetrieb
eingeschränkt. Im eingeschränkten Blitzbetrieb wird
die Wiederaufladezeit automatisch auf ca. 8 bis 20
Sekunden eingestellt. In diesem Fall müssen Sie eine
Pause von mindestens 15 Minuten einlegen.
Nähere Informationen finden Sie unter
„Einschränkung des Blitzbetriebs bei
Temperaturanstieg“ auf Seite 106.
13
Einlegen der Batterien
Legen Sie vier AA/LR6-Batterien ein.
Öffnen Sie die Abdeckung.
1
Schieben Sie den Verriegelungshebel
nach links (siehe "), schieben Sie
die Abdeckung abwärts, und öffnen
Sie das Fach.
Setzen Sie die Batterien ein.
2
Vergewissern Sie sich, dass die
Batteriekontakte + und – gemäß den
Markierungen im Batteriefach korrekt
ausgerichtet sind.
Die Rillen an den Seitenflächen des
Batteriefachs zeigen – an. Diese
Markierungen sind praktisch, wenn Sie
die Batterien im Dunkeln austauschen.
Schließen Sie die Abdeckung.
3
Schließen Sie die Batteriefachabdeckung,
und schieben Sie sie aufwärts.
X Wenn die Abdeckung einrastet, ist sie
korrekt verriegelt.
Wiederaufladezeit und Anzahl der Blitze
Wiederaufladezeit
Schnellblitz Normaler Blitz
ca. 0,1 bis 3,3 Sek. ca. 0,1 bis 5,5 Sek. ca. 100 bis 700 Blitze
Basierend auf neuen Alkali-Batterien der Größe AA/LR6 und Canon-Prüfnormen.
Die Schnellblitz-Funktion ermöglicht Blitzaufnahmen bevor der Blitz vollständig
aufgeladen ist (S. 16).
Anzahl der Blitze
Batterien der Größe AA/LR6, die nicht dem Alkali-Typ entsprechen, haben
möglicherweise anders geformte Pole und keinen richtigen Kontakt zum Gerät.
Wenn Sie die Batterien unmittelbar nach dem Auslösen einer raschen
Blitzfolge auswechseln, sind sie möglicherweise sehr heiß.
14
Anbringen und Abnehmen des Blitzgeräts
Wenn
<!>
Verwenden Sie vier neue Batterien derselben Marke und desselben Typs. Beim
Auswechseln der Batterien müssen Sie alle vier Batterien gleichzeitig ersetzen.
Sie können auch Ni-MH- oder Lithium-Akkus der Größe AA/LR6 verwenden.
angezeigt wird, wechseln Sie die Batterien gegen neue aus.
Anbringen und Abnehmen des Blitzgeräts
Setzen Sie das Speedlite auf.
1
Schieben Sie den Befestigungsfuß
des Speedlite vollständig in den
Zubehörschuh der Kamera hinein.
Sichern Sie das Speedlite.
2
Schieben Sie den Verriegelungshebel
am Befestigungsfuß nach rechts.
X Sobald der Verriegelungshebel
einrastet, ist er verriegelt.
Nehmen Sie das Speedlite ab.
3
Halten Sie den Entriegelungsknopf
gedrückt, schieben Sie den
Verriegelungshebel nach links, und
nehmen Sie das Speedlite ab.
Stellen Sie sicher, dass das Speedlite ausgeschaltet ist, bevor Sie es
anbringen oder abnehmen.
15
Einschalten des Geräts
Stellen Sie den Hauptschalter Ein/
1
Aus auf <K>.
X Der Blitz beginnt sich aufzuladen.
Vergewissern Sie sich, dass der
2
Blitz bereit ist.
Die Blitzbereitschaftslampe ändert ihren
Zustand von
und dann auf
Drücken Sie den Auslöseknopf für
Prüfblitze (Blitzbereitschaftslampe),
um einen Prüfblitz auszulösen.
Schnellblitz
Mit der Schnellblitz-Funktion können Sie Blitzaufnahmen machen, wenn die
Blitzbereitschaftslampe grün leuchtet (bevor der Blitz vollständig aufgeladen ist).
Die Leitzahl beträgt 1/2 bis 1/6 der vollen Leistung. Diese Funktion ist sinnvoll für
Aufnahmen mit kürzerer Wiederaufladezeit und bei kleinerem Motivabstand.
Stellen Sie den Aufnahmemodus auf Einzelbildaufnahme. Wenn der
Blitzmodus auf Reihenaufnahmen, FEB, manuelle Blitzaufnahmen oder
Stroboskopblitz eingestellt ist, können Sie den Schnellblitz nicht verwenden.
Automatische Ausschaltung
Um Batterieleistung zu sparen, schaltet sich das Blitzgerät nach ca. 90
Sekunden ohne Benutzeraktivitäten automatisch aus. Um das Speedlite
wieder einzuschalten, drücken Sie den Auslöser der Kamera halb durch,
oder drücken Sie den Auslöseknopf für Prüfblitze (Blitzbereitschaftslampe).
Bei Aufnahmen mit der drahtlosen Master-Blitzsteuerung über Funk
(S. 59) oder beim „Linked-Shooting“ (S. 73) wird die automatische
Ausschaltung nach 5 Minuten wirksam.
Aus
auf
grün
rot
(Schnellblitz bereit)
(vollständig aufgeladen).
Wenn der Blitzmodus auf <b> eingestellt ist, können Sie den Schnellblitz
nicht verwenden.
16
Einschalten des Geräts
Verriegelungsfunktion
Wenn Sie den Hauptschalter auf <
Wahlradfunktionen gesperrt. Mit dieser Funktion verhindern Sie, dass Ihre
Einstellungen für Blitzfunktionen versehentlich geändert werden.
Wenn Sie eine Taste oder das Wählrad betätigen, erscheint <
auf der LCD-Anzeige (die Funktionen über den Funktionstasten 1 bis 4
wie <
[
> und <
@
a
> einstellen, sind die Tasten- und
> werden nicht angezeigt).
LOCKED
LCD-Anzeigenbeleuchtung
Wenn Sie eine Taste oder das Wahlrad betätigen, leuchtet die LCDAnzeige 12 Sekunden lang. Wenn Sie eine Funktion einstellen, leuchtet
die Anzeige solange, bis die Einstellung abgeschlossen ist.
Bei normalen Blitzaufnahmen, drahtlosen Master-Blitzaufnahmen und
„Linked-Shooting“-Master-Aufnahmen leuchtet die LCD-Anzeige grün.
Wenn das Speedlite als Slave-Einheit verwendet wird, leuchtet die
LCD-Anzeige orangefarben.
Sie können keinen Prüfblitz auslösen, wenn der Timer 3/1/2 der
Kamera aktiv ist.
Die Blitzeinstellungen bleiben auch nach dem Ausschalten des Geräts
gespeichert. Um die Einstellungen beim Auswechseln der Batterien nicht
zu verlieren, wechseln Sie die Batterien innerhalb von 1 Min. nach dem
Abschalten des Geräts und Entfernen der Batterien aus.
Wenn die Temperatur der Blitzgeräts durch eine Blitzfolge ansteigt,
dauert es möglicherweise länger, bis sich das Gerät automatisch
abschaltet.
Sie können den Prüfblitz auch auslösen, wenn der Hauptschalter auf
<a> eingestellt ist. Wenn Sie eine Taste oder das Wahlrad
betätigen, leuchtet die LCD-Anzeige.
Sie können das Gerät so einstellen, dass ein akustisches Signal ertönt,
sobald das Speedlite voll aufgeladen ist (C.Fn-20/S. 99).
Sie können den Schnellblitz aktivieren, wenn die Blitzbereitschaftslampe
während bei Reihenaufnahmen grün leuchtet (C.Fn-06/S. 97).
Die automatische Ausschaltung kann auch deaktiviert werden (C.Fn-01/S. 95).
Sie können die Dauer der LCD-Anzeigenbeleuchtung ändern (C.Fn-22/
S. 100).
Sie können die Farbe der LCD-Anzeigenbeleuchtung ändern (P.Fn-02 bis
04/S. 101).
17
>
Vollautomatische Blitzaufnahmen
Wenn Sie den Aufnahmemodus der Kamera auf <V>
(Programmautomatik) oder Vollautomatik stellen, können Sie im
vollautomatischen E-TTL II-/E-TTL-Blitzmodus Aufnahmen machen.
Stellen Sie den Blitzmodus auf
1
<a>.
Drücken Sie die Taste <E>, und
wählen Sie die Einstellung <a>.
Vergewissern Sie sich, dass <
Stellen Sie das Motiv scharf ein.
2
Drücken Sie den Auslöser zum
X Verschlusszeit und Blende werden im
Überprüfen Sie, ob das Symbol <Q>
Machen Sie die Aufnahme.
3
X
x
oder <
Scharfstellen halb durch.
Sucher angezeigt.
im Sucher angezeigt wird.
Vergewissern Sie sich, dass sich das
Motiv im wirksamen Blitzbereich befindet.
Wenn Sie den Auslöser vollständig
durchdrücken, wird der Blitz ausgelöst
und das Foto aufgenommen.
Wenn eine standardmäßige
Blitzbelichtung erreicht wurde, leuchtet
das Bestätigungslämpchen für korrekte
Blitzbelichtung 3 Sekunden lang.
> nicht angezeigt wird.
M
>
Auch wenn das Speedlite an einer Kamera angebracht ist, die E-TTL II-
Autoflash unterstützt, wird <a> auf der LCD-Anzeige angezeigt.
Wenn das Bestätigungslämpchen für korrekte Blitzbelichtung nicht
aufleuchtet, oder wenn das Motiv auf dem LCD-Monitor der Kamera zu
dunkel (unterbelichtet) ist, müssen Sie näher an das Motiv herangehen
und die Aufnahme wiederholen. Bei einer Digitalkamera können Sie auch
die ISO-Empfindlichkeit erhöhen.
„Vollautomatik“ bezieht sich auf die Aufnahmemodi <A>, <1> und <C>.
18
Verwenden von E-TTL II- und E-TTL-Autoflash in den Aufnahmemodi
Sie müssen lediglich den Aufnahmemodus der Kamera auf <X>
(Blendenautomatik), <W> (Zeitautomatik) oder <q> (manuelle
Belichtung) stellen, um E-TTL II-/E-TTL-Autoflash verwenden zu
können.
Wählen Sie diesen Modus aus, wenn Sie die Verschlusszeit manuell einstellen
möchten.
In diesem Modus stellt die Kamera automatisch die Blende ein, die zu der
vorgewählten Verschlusszeit passt, um eine Standardbelichtung zu erzielen.
X
Wenn der Blendenwert blinkt, bedeutet dies, dass der Hintergrund entweder
unter- oder überbelichtet wird. Stellen Sie die Verschlusszeit so ein, dass der
angezeigte Blendenwert nicht mehr blinkt.
Wählen Sie diesen Modus aus, wenn Sie die Blende manuell einstellen
möchten.
In diesem Modus stellt die Kamera automatisch die Verschlusszeit ein, die zu
der vorgewählten Blende passt, um eine Standardbelichtung zu erzielen.
Wenn der Hintergrund dunkel ist wie bei einer Nachtszene, wird eine lange
Synchronzeit verwendet, um eine Standardbelichtung von Hauptmotiv und
Hintergrund zu erreichen. Die Standardbelichtung des Hauptmotivs wird durch
W
den Blitz erreicht, während die Standardbelichtung des Hintergrunds durch eine
lange Belichtung mit langer Verschlusszeit erzielt wird.
Da für schwach beleuchtete Szenen eine lange Verschlusszeit verwendet
wird, empfiehlt sich die Verwendung eines Stativs.
Wenn die angezeigte Verschlusszeit blinkt, bedeutet dies, dass der
Hintergrund entweder unter- oder überbelichtet wird. Stellen Sie die Blende
so ein, dass die angezeigte Verschlusszeit nicht mehr blinkt.
Wählen Sie diesen Modus aus, wenn Sie sowohl die Verschlusszeit als auch die
Blende manuell einstellen möchten.
q
Die Standardbelichtung des Hauptmotivs wird durch den Blitz erreicht. Die
Belichtung des Hintergrunds wird mit der von Ihnen eingestellten Kombination
aus Verschlusszeit und Blende erreicht.
Wenn Sie den Aufnahmemodus <Z> oder <Y> verwenden, erhalten Sie
dasselbe Ergebnis wie im Modus <V> (Programmautomatik).
Verwendete Blitzsynchronzeiten und Blenden
V Automatisch einstellen (1/X Sek. - 1/60 Sek.) Automatisch
X Manuell einstellen (1/X Sek. - 30 Sek.) Automatisch
W Automatisch einstellen (1/X Sek. - 30 Sek.) Manuell
Manuell einstellen (1/X Sek. - 30 Sek.,
q
1/X Sek. ist die maximale Blitzsynchronzeit der Kamera.
Verschlusszeit Blende
Langzeitbelichtung)
Manuell
19
Verwenden von E-TTL II- und E-TTL-Autoflash in den Aufnahmemodi
Automatische Zoomanpassung auf Bildsensorgröße
In EOS-Digitalkameras sind drei verschiedene Bildsensorgrößen verbaut.
Deshalb hängt die effektive Brennweite des angebrachten Objektivs jeweils
von dem Kameramodell ab. Dieses Speedlite erkennt automatisch die
Bildsensorgröße der EOS-Digitalkamera und stellt den optimalen Leuchtwinkel
für effektive Objektivbrennweiten im Bereich 20 mm bis 200 mm ein.
Wenn das Blitzgerät auf einem der unterstützten Kameramodelle angebracht
ist, wird <
S
> auf der LCD-Anzeige angezeigt.
Die automatische Zoomanpassung auf Bildsensorgröße kann auch deaktiviert
werden (C.Fn-09/S. 98).
Übertragung der Informationen zur Farbtemperatur
Diese Funktion optimiert den Weißabgleich bei der Blitzaufnahme. Beim
Auslösen des Blitzes werden Informationen zur Farbtemperatur an die
EOS-Digitalkamera übertragen. Wenn Sie den Weißabgleich der Kamera
auf <
A
> oder <Q> stellen, wird die Funktion automatisch aktiviert.
Um herauszufinden, ob diese Funktion von Ihrer Kamera unterstützt wird,
lesen Sie die Spezifikationen in der Bedienungsanleitung Ihrer Kamera.
AF-Hilfslicht
Bei schlechten Lichtverhältnissen oder schwachem Kontrast (wenn keine
automatische Scharfstellung möglich ist) wird das integrierte AF-Hilfslicht
automatisch ausgestrahlt, um den Autofokus zu unterstützen. Das AF-Hilfslicht
des 600EX-RT/600EX ist mit den AF-Punkten aller EOS-Kameras kompatibel.
Das AF-Hilfslicht ist kompatibel mit Brennweiten von 28mm und länger. Der
wirksame Bereich wird in der folgenden Tabelle angezeigt.
Position Wirksamer Bereich (ca. m)
Mitte 0,6 bis 10
Rand 0,6 bis 5
20
2
Aufnahmen mit den
erweiterten Blitzfunktionen
In diesem Kapitel werden Aufnahmen mit den
erweiterten Blitzfunktionen beschrieben.
Wenn Sie den Aufnahmemodus der Kamera auf
Vollautomatik oder auf ein Normal-Programm stellen, sind
die Funktionen in diesem Kapitel außer „Indirekter Blitz“
(S. 27, 29), „Weitwinkel-Streuscheibe“ (S. 30) und
„Farbfilter“ (S. 39) nicht verfügbar. Um alle Funktionen in
diesem Kapitel verwenden zu können, stellen Sie den
Aufnahmemodus der Kamera auf V/X/W/q/5 (Kreativ-
Programme).
21
f Blitzbelichtungskorrektur
Wie für normale Aufnahmen können Sie auch für Blitzaufnahmen eine
Belichtungskorrektur einstellen. Die Blitzbelichtungskorrektur kann in
Drittelstufen bis zu ±3 Stufen eingestellt werden.
Drücken Sie die Taste <@>.
1
Drücken Sie die Funktionstaste 2
<@>.
X <f> wird angezeigt, und der Wert
für die Blitzbelichtungskorrektur wird
hervorgehoben.
Stellen Sie den Wert für die
2
Blitzbelichtungskorrektur ein.
Drehen Sie am Wahlrad <9>, um
den Wert für die
Blitzbelichtungskorrektur einzustellen,
und drücken Sie auf <
X
Der Wert für die Blitzbelichtungskorrektur
ist jetzt eingestellt.
„0.3“ zeigt Drittelstufen und „0.7“ zeigt
Zweidrittelstufen an.
Um die Einstellung der
Blitzbelichtungskorrektur abzubrechen,
stellen Sie den Wert auf „±0“.
Im Allgemeinen stellen Sie zur Belichtungskorrektur einen erhöhten
(positiven) Wert ein, um Motive heller abzubilden, und einen
verminderten (negativen) Wert, um Motive dunkler abzubilden.
Wenn die Kamera halbstufige Blitzbelichtungskorrektur unterstützt, ist die
Einstellung in bis zu ±3 Halbstufen möglich.
Wenn die Blitzbelichtungskorrektur sowohl am Blitzgerät als auch an der
Kamera eingestellt ist, hat die Einstellung am Blitz Priorität.
Die Blitzbelichtungskorrektur kann direkt mit dem Wahlrad <9>
eingestellt werden, ohne die Taste zu drücken (C.Fn-13/S. 99).
22
8
>.
g FEB
Sie können eine Belichtungsreihe mit drei verschiedenen, automatisch
umgeschalteten Blitzleistungen aufnehmen. Diese Funktion wird als FEB (engl.
Flash Exposure Bracketing, Blitzbelichtungsreihenautomatik) bezeichnet. Die
Blitzleistung kann in Drittelstufen mit bis zu ±3 Stufen eingestellt werden.
Drücken Sie die Taste <E>.
1
Drücken Sie die Funktionstaste 3
<E>.
X <g> wird angezeigt, und der FEB-
Wert wird hervorgehoben.
Stellen Sie den FEB-Wert ein.
2
Drehen Sie am Wahlrad <9>, um den FEBWert einzustellen, und drücken Sie auf <
X
Der FEB-Wert ist damit eingestellt.
„0.3“ zeigt Drittelstufen und „0.7“ zeigt
Zweidrittelstufen an.
Wenn Sie die FEB-Funktion mit der
Blitzbelichtungskorrektur kombinieren,
basieren die FEB-Aufnahmen auf dem
Wert der Blitzbelichtungskorrektur.
Überschreitet der FEB-Bereich die ±3
Stufen, wird am Ende der Belichtungsskala
das Symbol <
Nach drei Aufnahmen wird die FEB-Funktion automatisch abgebrochen.
Vor FEB-Aufnahmen sollten Sie den Aufnahmemodus der Kamera auf
Einzelbildaufnahme einstellen. Vergewissern Sie sich, dass der Blitz vor
der Aufnahme bereit ist.
Sie können auch FEB mit Blitzbelichtungskorrektur und FE-Speicherung
(Blitzbelichtungsspeicherung) kombinieren.
Wenn die Kamera halbstufige Blitzbelichtungskorrektur unterstützt, ist die
Einstellung in bis zu ±3 Halbstufen möglich.
Sie können das Gerät so einstellen, dass die FEB-Funktion nach den drei
Aufnahmen aktiviert bleibt (C.Fn-03/S. 96).
Sie können die Reihenfolge der FEB-Aufnahmen ändern (C.Fn-04/S. 96).
I
> bzw. <J> anzeigt.
8
23
>.
7: FE-Speicherung
Die FE-Speicherung (Blitzbelichtungsspeicherung) ermöglicht es Ihnen,
die richtige Blitzbelichtung für einen beliebigen Teil des Motivs zu
speichern.
Wenn <a> auf dem LCD-Display angezeigt wird, drücken Sie die
<
B>-Taste der Kamera. Bei Kameras ohne <B>-Taste drücken
Sie die <7>- oder <P>-Taste (AE-Speicherung).
Stellen Sie das Motiv scharf ein.
1
Drücken Sie die <B>-Taste.
2
(2)
Halten Sie die Mitte des Suchers auf
das Motiv, und drücken Sie die
<B>-Taste.
X Das Speedlite löst einen Vorblitz aus,
und die für das Motiv erforderliche
Blitzleistung wird gespeichert.
X Im Sucher wird 0,5 Sekunden lang
„FEL“ angezeigt.
Bei jedem Drücken der Taste <B>
wird ein Vorblitz ausgelöst, und der zu
diesem Zeitpunkt erforderliche neue
Blitzbelichtungswert wird gespeichert.
Wenn bei der FE-Speicherung keine korrekte Belichtung erreicht wird,
blinkt das <Q>-Symbol im Sucher. Gehen Sie näher an das Motiv heran,
öffnen Sie die Blende, und verwenden Sie die FE-Speicherung erneut.
Bei einer Digitalkamera können Sie auch die ISO-Empfindlichkeit
erhöhen und dann die FE-Speicherung erneut anwenden.
Wenn das Zielmotiv im Sucher zu klein ist, funktioniert die FE-
Speicherung möglicherweise nicht besonders effektiv.
24
c
Hochgeschwindigkeits-Synchronisation
Bei der Hochgeschwindigkeits-Synchronisation können Sie den Blitz
mit allen Verschlusszeiten verwenden. Die Einstellung bietet sich an,
wenn Sie die Zeitautomatik für Porträts von Motiven verwenden
möchten, die vollständig mit dem Blitz ausgeleuchtet werden.
Rufen Sie <c> auf.
Drücken Sie die Funktionstaste 4
<Y>, so dass <c> angezeigt
wird.
Vergewissern Sie sich, dass das
Symbol <F> im Sucher angezeigt
wird.
Wenn Sie das Blitzgerät mit EOS-Kameras verwenden, die mit E-TTL
kompatibel sind und die bis 2011 auf den Markt gekommen sind, ist die
Hochgeschwindigkeits-Synchronisation mit drahtloser Blitzsteuerung
über Funk nicht möglich (S. 51).
Wenn Sie bei der Hochgeschwindigkeits-Synchronisation eine kürzere
Verschlusszeit wählen, wird der wirksame Blitzbereich kleiner. Prüfen Sie
auf der LCD-Anzeige den wirksamen Blitzbereich.
Wenn die Verschlusszeit länger als die maximale Blitzsynchronzeit der
Kamera (oder gleich) ist, wird <F> nicht im Sucher angezeigt.
Um zum normalen Blitzmodus zurückzukehren, drücken Sie
Funktionstaste 4 <Y>. Das Symbol <c> wird ausgeblendet.
Die Hochgeschwindigkeits-Synchronisation ist in Kombination mit dem
Stroboskopblitz nicht verfügbar.
25
r
Blitzsynchronisation auf den zweiten Verschlussvorhang
Mit einer längeren Verschlusszeit und Blitzsynchronisation auf den
zweiten Verschlussvorhang können Sie die Spuren bewegter
Lichtquellen (z. B. Autos) auf natürliche Weise abbilden. Der Blitz wird
unmittelbar vor dem Ende der Belichtung (beim Schließen des
Verschlusses) ausgelöst.
Rufen Sie <r> auf.
Drücken Sie Funktionstaste 4
<Y>, so dass <r> angezeigt
wird.
Wenn Sie den Aufnahmemodus der Kamera auf „buLb“
(Langzeitbelichtung) einstellen, funktioniert die Blitzsynchronisation auf
den zweiten Verschlussvorhang einwandfrei.
Um zum normalen Blitzmodus zurückzukehren, drücken Sie
Funktionstaste 4 <Y>. Das Symbol <r> wird ausgeblendet.
Wenn der Blitzmodus auf <a> eingestellt ist, löst der Blitz zweimal
aus. Der erste Blitz ist ein Vorblitz, mit dem die erforderliche Blitzleistung
ermittelt wird (keine Fehlfunktion).
Die Blitzsynchronisation auf den zweiten Verschlussvorhang ist bei
drahtlosen Blitzaufnahmen nicht verfügbar.
26
Indirekter Blitz
Wenn Sie den Blitzkopf auf eine Wand oder die Decke richten, wird der
Blitz von der Oberfläche zurückgeworfen, bevor er das Motiv
beleuchtet. Dadurch können Schatten hinter dem Motiv abgeschwächt
werden, was die Aufnahmen natürlicher wirken lässt. Diese Einstellung
wird als indirekter Blitz bezeichnet.
Richtung des indirekten Blitzes ändern
Wenn Sie die <
der Abbildung drehen und schwenken. Bei indirekten Blitzaufnahmen
ändert sich das Blitzsymbol auf der LCD-Anzeige in <
Wenn Sie den Blitzkopf drehen, während der Leuchtwinkel auf <L>
(Automatik) eingestellt ist (S. 29), wird der Leuchtwinkel auf 50 mm
festgelegt. Auf der LCD-Anzeige erscheint dann <--->.
Sie können den Leuchtwinkel auch manuell einstellen (S. 29).
z
>-Taste drücken, können Sie den Blitzkopf wie in
m
>.
Wenn die reflektierende Wand oder Decke zu weit entfernt ist, kann das
zurückgeworfene Blitzlicht zu schwach sein und die Aufnahme zu dunkel werden.
Wenn das Foto zu dunkel erscheint oder das Bestätigungslämpchen für korrekte
Blitzbelichtung nicht leuchtet, verwenden Sie eine größere Blende (kleinere
Blendenzahl f), und versuchen Sie es erneut. Bei einer Digitalkamera können Sie
auch die ISO-Empfindlichkeit erhöhen.
Um eine gute Reflexionswirkung zu erzielen, sollte die Wand oder Decke
einheitlich weiß sein. Bei farbigen Reflexionsflächen erhält die Aufnahme
möglicherweise einen Farbstich.
27
Indirekter Blitz
Catchlight-Scheibe
Mit der Catchlight-Scheibe können Sie Lichtreflexe in den Augen der
aufgenommenen Person abbilden und somit den Ausdruck lebendiger gestalten.
Drehen Sie den Blitzkopf um 90°
1
nach oben.
Ziehen Sie die Weitwinkel-
2
Streuscheibe heraus.
Ziehen Sie die Weitwinkel-
Streuscheibe nach oben.
X Die Catchlight-Scheibe wird
gleichzeitig herausgezogen.
Schieben Sie die Weitwinkel-
3
Streuscheibe wieder zurück.
Schieben Sie die Weitwinkel-
Streuscheibe zurück.
Machen Sie die Aufnahme wie bei
indirekten Blitzaufnahmen.
Richten Sie den Blitzkopf nach vorn und 90° nach oben. Wenn Sie den Blitzkopf
nach links oder rechts drehen, ist die Catchlight-Scheibe unwirksam.
Um Lichtreflexe in den Augen einer Person zu erzeugen, fotografieren
Sie innerhalb von 1,5 m Abstand vom Motiv.
28
Loading...
