Canon LASERSHOT LBP5000 User Manual [de]

Anwenderhandbuch

WICHTIG:

Lesen Sie dieses Handbuch vor der Inbetriebnahme Ihres Druckers aufmerksam durch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

GER

LBP5000

Laserdrucker

Anwenderhandbuch

Handbücher für diesen Drucker

Die Handbücher für diesen Drucker sind wie folgt geordnet. Die einzelnen Handbücher enthalten genaue Informationen.

Anleitungen mit diesem Symbol sind Handbücher im PDF-Format, die auf der beiliegenden CD-ROM enthalten sind.

CD-ROM

•

Installation

•

Anschließen an einen Computer

•

Druckverfahren

Grundlegende Bedienungen

•

Fehlersuche

•

Einrichten der Netzwerkumgebung für den Druck

•

Verwalten des Druckers in der Netzwerkumgebung

Nur wenn die optionale Netzwerkkarte installiert ist

Erste Schritte

Anwenderhandbuch

(Dieses Dokument)

Netzwerkhandbuch

CD-ROM

•

Bedienen/Einstellen des Druckers über den Webbrowser

Nur wenn die optionale Netzwerkkarte installiert ist

Handbuch Remote UI

CD-ROM

Zur Anzeige dieser PDF-Handbücher benötigen Sie Adobe Reader/Adobe Acrobat Reader. Wenn Adobe Reader/Adobe Acrobat Reader nicht auf Ihrem System installiert ist, laden Sie die Software bitte von der Website von Adobe Systems Incorporated herunter.

Aufbau dieses Handbuchs

Kapitel 1

Kapitel 2

Kapitel 3

Kapitel 4

Kapitel 5

Kapitel 6

Kapitel 7

Kapitel 8

Vor Inbetriebnahme

Einlegen und Ausgeben von Papier

Einrichten der Druckumgebung

Drucken eines Dokuments

Regelmäßige Wartung

Optionales Zubehör

Fehlersuche

Anhang

Einige der hierin enthaltenen Daten reﬂektieren möglicherweise nicht genau das aktuelle Modell des bestimmten Produkts, dem dieses Handbuch beigefügt wurde. Wenn Sie die genauen aktuellen Speziﬁkationen benötigen, wenden Sie sich diesbezüglich bitte an Canon.

Inhalt

Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

Benutzung dieses Handbuchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

In diesem Handbuch verwendete Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

In diesem Handbuch verwendete Schaltﬂächen . . . . . . . . . . . . . . . . . . . . . . . viii

In diesem Handbuch verwendete Anzeigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . ix

In diesem Handbuch verwendete Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . x

In diesem Handbuch verwendete Abkürzungen. . . . . . . . . . . . . . . . . . . . . . . . . x

Rechtshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xi

Modellname . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

FCC (Federal Communications Commission) . . . . . . . . . . . . . . . . . . . . . . . . . . xi

EMV-Richtlinie (220 - 240 V-Modell). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

Geeignete Gebiete für die Aufstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

Lasersicherheit (110 - 127/220 - 240 V-Modelle) . . . . . . . . . . . . . . . . . . . . . . . xiii

Internationales Energy Star-Programm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv

Richtlinie über Elektro- und Elektronik-Altgeräte . . . . . . . . . . . . . . . . . . . . . . . xiv

Warenzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv

Haftungsablehnungserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv

Rechtliche Beschränkungen auf den Gebrauch des Produkts und von

Bildern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi

Wichtige Sicherheitsvorschriften. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii

Stromversorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xix

Handhabung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xx

Wartung und Inspektionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxii

Verbrauchsmaterialien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxiv

Weitere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxiv

Kapitel 1 Vor Inbetriebnahme

Merkmale und Vorteile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Teile und ihre Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Druckereinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Frontansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Rückansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Innenansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

Anschließen des Netzkabels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

EIN-/AUSschalten des Druckers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

EINschalten des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

AUSschalten des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11

Energiesparfunktion (Standby-Modus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-12

Anschließen an einen Computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-14

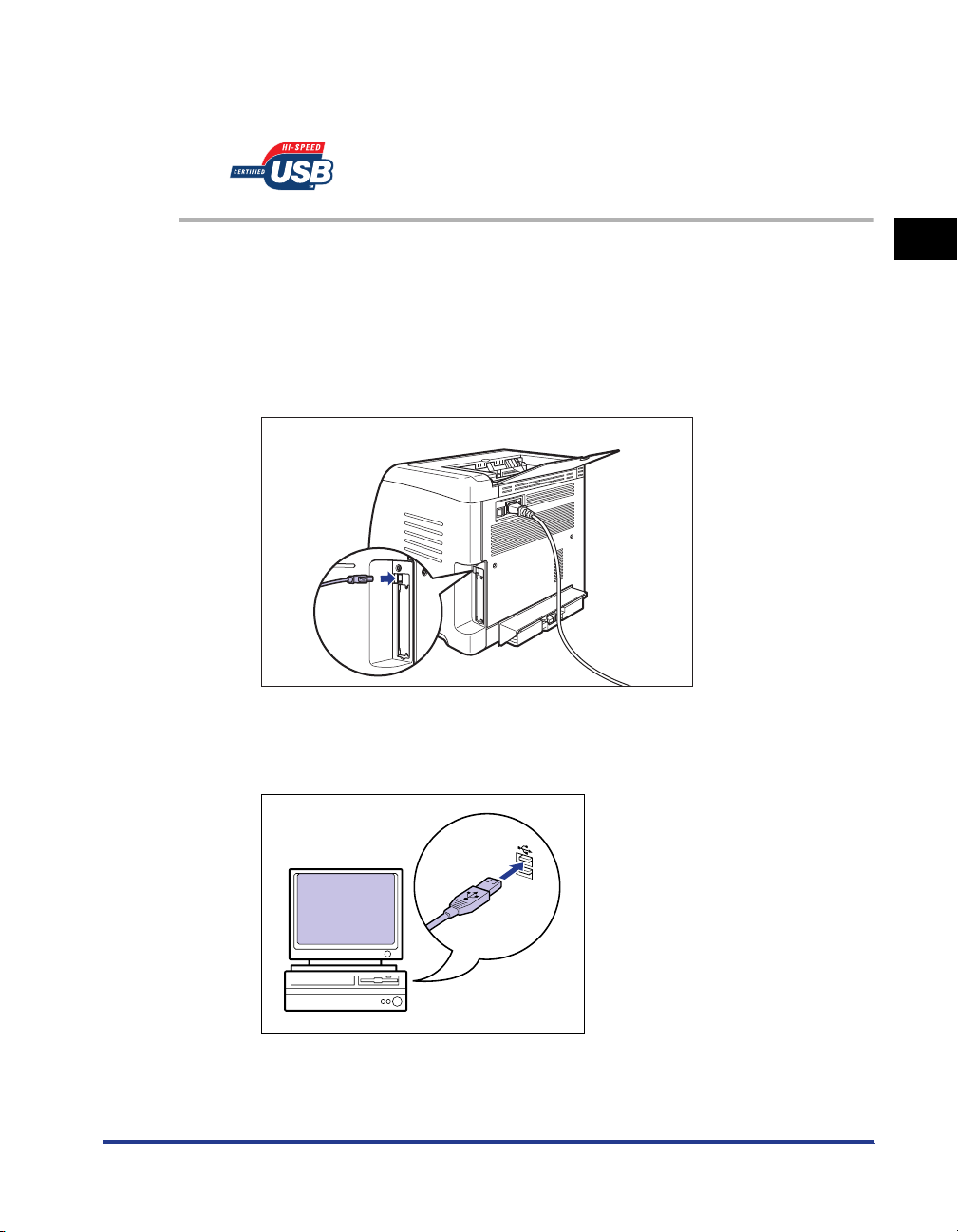

Verwendung eines USB-Kabels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-14

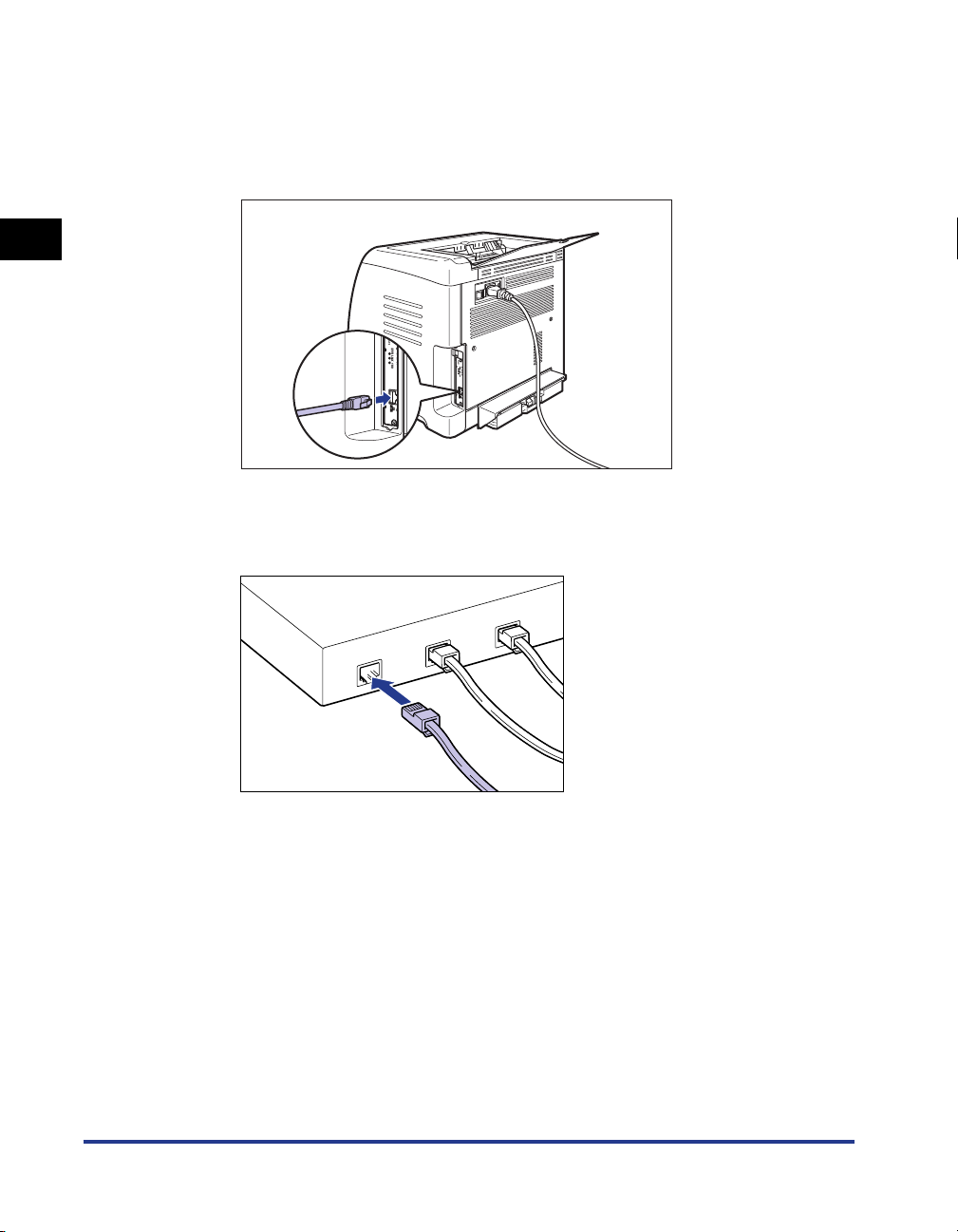

Verwendung eines LAN-Kabels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-16

Kapitel 2 Einlegen und Ausgeben von Papier

Papieranforderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2

Verwendbares Papier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Papierformat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Papiertyp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3

Abkürzungen von Papierformaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6

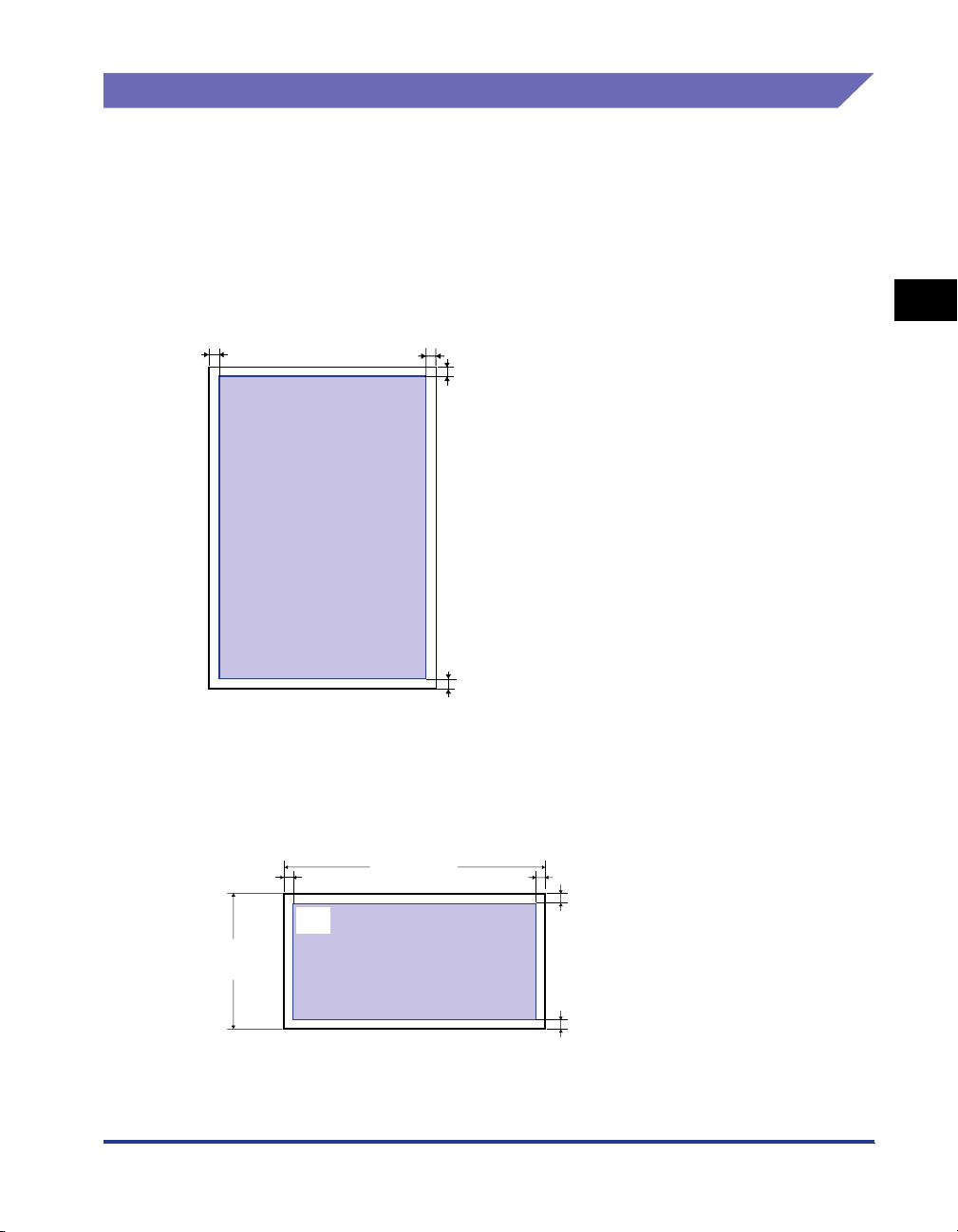

Bedruckbarer Bereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7

Nicht verwendbares Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8

Lagerung von Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9

Aufbewahren von Ausdrucken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9

Papierzufuhr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11

Papierzufuhrtyp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

Papierfassungsvermögen der Papierzufuhr. . . . . . . . . . . . . . . . . . . . . . . . . .2-12

Auswählen einer Papierzufuhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13

Vorsichtsmaßregeln für den Umgang mit manuellem Einzugschacht und

der Papierkassette. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15

Ausgabefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

Ausgabefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-16

Papierfassungsvermögen des Ausgabefachs . . . . . . . . . . . . . . . . . . . . . . . .2-17

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in

die Papierzufuhr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-18

Einlegen von Papier in die Papierkassette. . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

Einlegen von Papier in manuellen Einzugschacht . . . . . . . . . . . . . . . . . . . . .2-27

Einlegen von Medien im Indexkartenformat in die Papierzufuhr . . . . . . . . .2-30

Einlegen von Medien im Indexkartenformat in die Papierkassette . . . . . . . .2-30

Einlegen von Medien im Indexkartenformat in manuellen Einzugschacht. . . 2-38

Einlegen von Briefumschlägen in die Papierzufuhr. . . . . . . . . . . . . . . . . . . .2-41

Einlegen von Briefumschlägen in die Papierkassette . . . . . . . . . . . . . . . . . .2-41

Einlegen eines Briefumschlags in manuellen Einzugschacht . . . . . . . . . . . .2-49

Einlegen von Papier mit benutzerdeﬁniertem Format

(kein Standardpapier) in die Papierzufuhr . . . . . . . . . . . . . . . . . . . . . . . . . . .2-52

Einlegen von Papier mit benutzerdeﬁniertem Format in die

Papierkassette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-53

Einlegen von Papier mit benutzerdeﬁniertem Format in manuellen

Einzugschacht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-59

iii

Registrieren eines benutzerdeﬁnierten Papierformats

(Kein Standardpapier) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-61

Einrichten des Druckertreibers und Drucken . . . . . . . . . . . . . . . . . . . . . . . . 2-64

Kapitel 3 Einrichten der Druckumgebung

Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Nach der Installation des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Bei jedem Druckvorgang durchzuführende Aufgaben . . . . . . . . . . . . . . . . . . 3-2

Systemanforderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Installieren der CAPT-Software. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Installation über die CD-ROM-Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Installation mit Plug & Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Für Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Für Windows 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

Für Windows XP/Server 2003 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

Installation über [Assistent für die Druckerinstallation]. . . . . . . . . . . . . . . . . 3-35

Für Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35

Für Windows 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40

Für Windows XP/Server 2003 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45

Nach Abschluss der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53

Überprüfen der Funktionen mit Hilfe des Konﬁgurationsseitendrucks . . . 3-55 Drucken über einen Netzwerkcomputer durch gemeinsames

Benutzen des Druckers in einem Netzwerk. . . . . . . . . . . . . . . . . . . . . . . . . . 3-58

Einstellungen für den Druckserver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59

Installation auf Clients . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66

Installation über die CD-ROM-Installation . . . . . . . . . . . . . . . . . . . . . . . 3-68

Installation über [Assistent für die Druckerinstallation] . . . . . . . . . . . . . 3-76

Installation über [Windows-Explorer] . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-79

Deinstallieren der CAPT-Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-81

Kapitel 4 Drucken eines Dokuments

Einstellen der Druckerinformationen vor dem Drucken. . . . . . . . . . . . . . . . . 4-3

Drucken aus einer Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Angeben der Druckeinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

Für Windows 98/Me . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

Anzeigen des Dialogfelds [Dokumenteigenschaften] aus einer

Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

Anzeigen des Dialogfelds [Eigenschaften von Drucker] aus dem

Ordner [Drucker] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

Für Windows 2000/XP/Server 2003. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

Anzeigen des Dialogfelds [Dokumenteigenschaften] aus einer

Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

Anzeigen des Dialogfelds [Dokumenteigenschaften] aus dem

Ordner [Drucker und Faxgeräte] oder [Drucker] . . . . . . . . . . . . . . . . . . 4-15

Anzeigen des Dialogfelds [Eigenschaften von Drucker] aus dem

Ordner [Drucker und Faxgeräte] oder [Drucker]. . . . . . . . . . . . . . . . . . . 4-16

Löschen/Anhalten/Wiederaufnehmen eines Druckauftrags . . . . . . . . . . . . .4-18

Verwendung der verschiedenen Druckfunktionen . . . . . . . . . . . . . . . . . . . . . 4-20

Nutzung der zahlreichen verschiedenen Druckoptionen . . . . . . . . . . . . . . . .4-20

Verschiedene Seiten im Druckertreiber . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-26

Registerkarte [Seite einrichten] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28

Registerkarte [Endverarbeitung] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-34

Registerkarte [Papierzufuhr] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-40

Registerkarte [Qualität] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-41

Registerkarte [Konﬁguration]/[Geräteeinstellungen] . . . . . . . . . . . . . . . .4-47

Registerkarte [Proﬁl] (nur Windows 2000/XP/Server 2003) . . . . . . . . . . .4-48

Vorschau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-51

Drucken mehrerer Seiten auf einem Blatt . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-53

Skalieren der Druckausgabe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-55

Automatisches Skalieren eines Dokuments. . . . . . . . . . . . . . . . . . . . . . .4-55

Manuelles Skalieren eines Dokuments . . . . . . . . . . . . . . . . . . . . . . . . . .4-56

Posterdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-57

Drucken von Wasserzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-58

Drucken von Wasserzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-58

Bearbeiten von Wasserzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-59

Drucken von Rändern und Datumsangaben . . . . . . . . . . . . . . . . . . . . . . . . .4-60

Drucken mit einem Bundsteg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-62

Angeben der Papierausgabemethode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-63

Drucken oben links vom Blatt beginnen. . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-64

Drucken von um 180 Grad gedrehten Daten. . . . . . . . . . . . . . . . . . . . . . . . .4-66

Glätten von grob strukturierten Bildern . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-67

Drucken mit angepasster Tonerdichte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-68

Farbeinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-70

Angeben der Helligkeit und des Kontrasts. . . . . . . . . . . . . . . . . . . . . . . . . . . 4-72

Drucken eines Farbbeispiels (nur Windows 2000/XP/Server 2003) . . . . . . .4-74

Angeben von Proﬁlen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-75

Hinzufügen eines Proﬁls. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-76

Bearbeiten/Löschen eines Proﬁls. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-78

Bearbeiten von Aufträgen mit PageComposer. . . . . . . . . . . . . . . . . . . . . . . . 4-80

Verwenden der Onlinehilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-83

Anzeigen der Onlinehilfe für die auf dem Bildschirm angezeigten

Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-83

Anzeigen der Onlinehilfe für die Vorgehensweise bei der Bedienung . . . . . . 4-84

Abrufen der gewünschten Option mit Schlüsselwörtern und Anzeigen der

dazugehörigen Onlinehilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-86

Benutzerhandbücher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-89

Installation der Handbücher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-89

Deinstallation der Handbücher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-91

Statusfenster des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-92

Funktionen im Statusfenster des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . 4-93

Anzeigen des Statusfensters des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . 4-95

Menü [Voreinstellungen]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-97

Menü [Materialien/Kopienzähler] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-98

Menü [Dienstprogramm]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-99

Menü [Geräteeinstellungen] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-99

[Aktualisieren]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-101

[Fehler beheben] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-101

Anzeigen des Druckerstatus bei Verwendung eines Druckservers . . . . . . 4-102

Kapitel 5 Regelmäßige Wartung

Ersetzen der Tonerpatronen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Bei Anzeige einer Meldung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Ersetzen der Tonerpatronen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Vorsichtsmaßregeln zum Umgang mit Tonerpatronen . . . . . . . . . . . . . . . . . 5-14

Lagerung von Tonerpatronen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17

Kalibrieren des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18

Manuelles Ausführen einer Kalibrierung . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18

Automatisches Ausführen einer Kalibrierung zu einem festgelegten

Zeitpunkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-19

Regelmäßiges Ausführen einer automatischen Kalibrierung . . . . . . . . . . . . 5-21

Reinigen der Fixierwalze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-23

Reinigen des Druckeräußeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-25

Transport des Druckers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-28

Umgang mit dem Drucker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-36

Kapitel 6 Optionales Zubehör

Optionales Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Papiereinzug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Netzwerkkarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Papiereinzug. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Platz zur Aufstellung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

Entfernen des Verpackungsmaterials. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

Tr ansport des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11

Anbringen des Papiereinzugs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17

Abnehmen des Papiereinzugs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21

Netzwerkkarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-24

Teile und ihre Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-26

Installieren der Netzwerkkarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27

Einstellen der Netzwerkkarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-31

Probleme bei der Installation der Netzwerkkarte . . . . . . . . . . . . . . . . . . . . . 6-34

Zurücksetzen der Netzwerkkarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-36

Entfernen der Netzwerkkarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-39

Kapitel 7 Fehlersuche

Fehlersuche-Diagramm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-2

Alarmanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3

Papierstaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4

Verfahren zum Beheben von Papierstaus . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-7

Service-Ruf-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14

Probleme mit der Druckqualität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-17

Papierprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-28

Wenn nichts gedruckt wird . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-30

Installationsprobleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31

Wenn die Deinstallation nicht erfolgreich ist . . . . . . . . . . . . . . . . . . . . . . . . .7-32

Deinstallation des USB-Klasse-Treibers . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-34

Probleme bei lokaler Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-38

Installationsprobleme, wenn der Drucker in einem Netzwerk gemeinsam

benutzt wird . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-39

Probleme bei der Installation der Netzwerkkarte . . . . . . . . . . . . . . . . . . . . . .7-40

Verschiedene Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-42

Überprüfen der Druckerfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-44

Kapitel 8 Anhang

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2

Technische Daten der Hardware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-2

Technische Daten der Software. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-4

Abmessungen der einzelnen Teile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5

Informationen über Farbdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-7

Die drei Grundfarben des Lichts und der Farbpigmente . . . . . . . . . . . . . . . . . 8-7

Verfahren zum Ausdrücken von Farbe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8

Informationen über Farbdruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-9

Erzielen schönerer Farbdrucke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-10

NetSpot Device Installer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-13

Print Monitor Installer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-14

Windows-Firewall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-15

Konﬁgurieren des Windows-Firewalls, um die Blockierung der

Kommunikation mit den Client-Computern aufzuheben . . . . . . . . . . . . . . . .8-16

Konﬁgurieren des Windows-Firewalls, um die Blockierung der

Kommunikation mit Client-Computern einzurichten. . . . . . . . . . . . . . . . . . . . 8-18

Konﬁgurieren des Windows-Firewalls, um die Blockierung der

Kommunikation mit dem Druckserver aufzuheben . . . . . . . . . . . . . . . . . . . .8-20

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-21

Position der Seriennummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-26

vii

Vorwort

Vielen Dank, dass Sie sich für den Canon LBP5000 entschieden haben. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor sie den Drucker in Betrieb nehmen, um sich mit seinen Funktion vertraut zu machen und diese Funktionen optimal nutzen zu können. Bewahren Sie dieses Handbuch nach dem Durchlesen für späteres Nachschlagen an einem sicheren Ort auf.

Benutzung dieses Handbuchs

In diesem Handbuch verwendete Symbole

Die folgenden Symbole werden in diesem Handbuch verwendet, um Verfahren, Beschränkungen, Vorsichtsmaßnahmen und Anweisungen zu erläutern, die aus Sicherheitsgründen befolgt werden müssen.

WARNUNG

VORSICHT

WICHTIG

HINWEIS

Kennzeichnet Warnungen für Vorgänge, die bei nicht korrekter Ausführung zum Tod oder zu Verletzungen von Personen führen können. Zur sicheren Bedienung des Druckers sollten diese Warnungen grundsätzlich beachtet werden.

Bedeutet Vorsicht bei Vorgängen, die bei nicht korrekter Ausführung zu Verletzungen von Personen oder zu Sachbeschädigung führen können. Zur sicheren Bedienung des Druckers sollte dieses Vorsichtssymbol grundsätzlich beachtet werden.

Kennzeichnet Voraussetzungen und Einschränkungen in Bezug auf die Bedienung. Sie sollten diese Punkte aufmerksam lesen, um den Drucker korrekt zu bedienen und Beschädigungen des Druckers zu vermeiden.

Kennzeichnet eine Verdeutlichung eines Vorgangs oder enthält zusätzliche Erläuterungen zu einer Vorgehensweise. Es wird sehr empfohlen, diese Hinweise zu lesen.

In diesem Handbuch verwendete Schaltﬂächen

Die folgenden Schaltﬂächennamen sollen verdeutlichen, wie die zu verwendenden Schaltﬂächen in diesem Handbuch dargestellt werden.

•

Schaltﬂächen auf einem Computerbildschirm: [Schaltﬂächenname] Beispiel: [OK]

[Details]

viii

In diesem Handbuch verwendete Anzeigen

Die in diesem Handbuch abgebildeten Anzeigen können sich abhängig von Ihrer Systemumgebung von denen Ihres Computers unterscheiden.

Die Schaltﬂächen, auf die Sie klicken sollen, sind mit einem markiert, wie unten dargestellt.

Wenn auf mehrere Schaltﬂächen auf dem Screenshot des Computerbildschirms geklickt werden kann, werden alle Schaltﬂächen markiert. Wählen Sie die für Ihre Zwecke geeignete Schaltﬂäche.

Klicken Sie auf [Weiter].

Klicken Sie für den Vorgang auf diese Schaltfläche.

In diesem Handbuch verwendete Abbildungen

Auch wenn die Bezeichnungen der Anzeigen in den in diesem Handbuch verwendeten Abbildungen des Bedienungsfeldes nicht angegeben sind, werden die Bezeichnungen oberhalb der entsprechenden Symbole abhängig von Land oder Region angegeben.

In diesem Handbuch verwendete Abkürzungen

Produkt- und Modellbezeichnungen werden in diesem Handbuch wie folgt abgekürzt:

Betriebssystem Microsoft® Windows® 95: Windows 95

Betriebssystem Microsoft® Windows® 98: Windows 98

Betriebssystem Microsoft

Betriebssystem Microsoft® Windows® 2000: Windows 2000

Betriebssystem Microsoft® Windows® XP: Windows XP

Betriebssystem Microsoft® Windows ServerTM 2003: Windows Server 2003

Betriebssystem Microsoft® Windows®: Windows

Windows® Millennium Edition: Windows Me

Rechtshinweise

Modellname

Die folgenden Namen können in den einzelnen Verkaufsregionen dieses Laserdruckers in den Sicherheitsvorschriften genannt werden.

110 - 127 V-Modell: L11111E 220 - 240 V-Modell: L11111E

FCC (Federal Communications Commission)

Laserdrucker, Model L11111A

■ 110 -127 V-Modell

Dieses Gerät entspricht den Grenzwerten von Abschnitt 15 der FCC-Bestimmungen. Die Bedienung unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen und muss (2) alle Störungen aufnehmen, wozu auch Störungen gehören, die zu unerwünschten Bedienvorgängen führen können. Dieses Gerät wurde geprüft und erfüllt die Auﬂagen für ein Digitalgerät der Klasse B gemäß Absatz 15 der FCC-Vorschriften. Diese Auﬂagen haben den Zweck, ausreichenden Schutz vor schädlicher Störbeeinﬂussung zu gewähren, wenn das Gerät in einer Wohnumgebung betrieben wird. Dieses Gerät erzeugt, verwendet und emittiert Hochfrequenzenergie und kann den Funkverkehr stören, wenn es nicht gemäß den Angaben in der Bedienungsanleitung installiert und benutzt wird. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störbeeinﬂussung auftritt.

Sollte dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursachen, die durch Ein- und Ausschalten des Gerätes festgestellt werden können, ist der Benutzer angehalten, diese Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Richten Sie die Empfangsantenne neu aus, oder ändern Sie ihren Standort.

• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.

• Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem des

Empfängers an.

• Wenden Sie sich an Ihren örtlichen Canon-Vertragshändler oder einen erfahrenen

Radio-/Fernsehtechniker um Hilfe.

Die Verwendung eines abgeschirmten Kabels ist zur Einhaltung der Auﬂagen für Klasse B gemäß Absatz B Paragraph 15 der FCC-Vorschriften erforderlich.

Nehmen Sie keine Änderungen oder Modiﬁzierungen an dem Gerät vor, wenn diese nicht ausdrücklich im vorliegenden Handbuch angegeben sind. Falls Sie solche Änderungen oder Modiﬁzierungen vornehmen, kann Ihnen möglicherweise die Erlaubnis für den Betrieb des Gerätes entzogen werden.

Canon U.S.A. Inc. One Canon Plaza, Lake Success, NY 11042, U.S.A. Rufnummer (516) 328-5600

EMV-Richtlinie (220 - 240 V-Modell)

"Dieses Gerät wurde in einem typischen System auf Erfüllung der technischen Anforderungen der EMV-Richtlinie getestet."

• Die Verwendung eines abgeschirmten Kabels ist notwendig, um die technischen

Anforderungen der EMV-Richtlinie zu erfüllen.

Das Produkt entspricht der EMV-Richtlinie und verfügt über einen nominellen Netzanschluss von 230 V, 50 Hz, obwohl es über eine Nennaufnahmeleistung von 220 - 240 V, 50/60 Hz verfügt.

Anhand der Kennzeichnung "C-tick" auf dem Typenschild erklären wir, dass das Produkt den geltenden Anforderungen entspricht und über einen nominellen Netzanschluss von 230 V, 50 Hz verfügt. Die Nennaufnahmeleistung des Produkts beträgt sogar 220 - 240 V, 50/60 Hz.

Geeignete Gebiete für die Aufstellung

Dieses Produkt ist zum Gebrauch im Wohnbereich, Geschäfts- und Gewerbebereich sowie in Kleinbetrieben vorgesehen.

xii

Lasersicherheit (110 - 127/220 - 240 V-Modelle)

Laserstrahlen können für den menschlichen Körper gefährlich sein. Aus diesem Grund ist der Drucker durch das schützende Gehäuse und die äußere Abdeckung hermetisch verschlossen, so dass die Laserstrahlung nicht nach außen dringen kann. Bei normalem Betrieb durch den Benutzer kann keine Strahlung aus dem Gerät austreten.

Dieser Drucker wurde als Laserprodukt der Klasse 1 gemäß IEC60825-1:1993, EN60825-1:1994 eingestuft, und in den USA gilt er als Laserprodukt der Klasse 1 gemäß den Bundesverordnungen 1040.10 von Title 21.

Dieser Drucker wurde gemäß IEC60825-1:1993, EN60825-1:1994 eingestuft und entspricht den folgenden Klassen:

CLASS 1 LASER PRODUCT LASER KLASSE 1 APPAREIL A RAYONNEMENT LASER DE CLASSE 1 APPARECCHIO LASER DI CLASSE 1 PRODUCTO LASER DE CLASE 1 APARELHO A LASER DE CLASSE 1 (nur 220 - 240 V-Modell)

VORSICHT

Bei Nichteinhaltung der in diesem Handbuch beschriebenen Verfahren kann gefährliche Strahlung freigesetzt werden.

xiii

Internationales Energy Star-Programm

Als ENERGY STAR-Partner hat Canon Inc. ermittelt, dass dieses Produkt das ENERGY STAR-Programm für die Ernergieeinsparung erfüllt.

Das internationale ENERGY STAR-Programm für Bürogeräte ist ein internationales Programm zur Förderung eines energiebewussten Einsatzes von Computern und anderen Bürogeräten.

Im Rahmen dieses Programms wird die Entwicklung und Verbreitung von Produkten gefördert, die über Energiesparfunktionen verfügen. Es handelt sich um ein offenes System, an dem Unternehmen freiwillig teilnehmen können.

Das Hauptaugenmerk richtet sich hierbei auf Bürogeräte, wie Computer, Monitore, Drucker, Faxgeräte und Kopierer. Die Standards und Logos sind in allen Teilnehmerstaaten gleich.

Richtlinie über Elektro- und Elektronik-Altgeräte

Nur Europäische Union (und EWR). Dieses Symbol weist darauf hin, dass dieses Produkt gemäß

Richtlinie über Elektro- und Elektronik-Altgeräte (2002/96/EG) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häuﬁg in Elektro- und Elektronik-Altgeräte enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen außerdem Sie zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. Weitere Informationen zur Rückgabe und Entsorgung von Elektro- und Elektronik-Altgeräten ﬁnden Sie unter www.canon-europe.com/environment.

xiv

(EWR: Norwegen, Island und Liechtenstein)

Warenzeichen

Canon, das Canon-Logo, LBP, NetSpot und PageComposer sind Warenzeichen von Canon Inc.

Adobe, Adobe Acrobat und Adobe Reader sind Warenzeichen von Adobe Systems Incorporated.

Apple und TrueType sind Warenzeichen von Apple Computer, Inc.

IBM ist ein Warenzeichen von International Business Machines Corporation.

Microsoft und Windows sind eingetragene Warenzeichen von Microsoft Corporation in den USA und in anderen Ländern.

Windows Server ist ein Warenzeichen von Microsoft Corporation.

Ethernet ist ein Warenzeichen der Xerox Corporation.

Andere hier genannte Produkt- und Firmennamen können Warenzeichen ihrer jeweiligen Eigentümer sein.

Copyright

Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Canon Inc. in irgendeiner Form oder durch irgendwelche Mittel, sei es elektronisch oder mechanisch, auch nicht durch Fotokopie und Aufzeichnung, oder durch irgendein Informationsspeicher- oder -wiedergewinnungssystem reproduziert oder übertragen werden.

Haftungsablehnungserklärung

Änderungen der in diesem Dokument enthaltenen Informationen sind vorbehalten.

CANON INC. ÜBERNIMMT KEINERLEI GARANTIE HINSICHTLICH DIESES MATERIALS, OB AUSDRÜCKLICH ODER IMPLIZIERT, AUSSER WIE HIERIN ANGEGEBEN UND OHNE EINSCHRÄNKUNG, FÜR DIE VERMARKTBARKEIT, HANDELSFÄHIGKEIT, TAUGLICHKEIT FÜR EINEN BESTIMMTEN VERWENDUNGSZWECK ODER DEN VERSTOSS GEGEN IRGENDWELCHE PATENTE. CANON INC. ÜBERNIMMT KEINE HAFTUNG FÜR DIREKTE, BEILÄUFIGE ODER FOLGESCHÄDEN IRGENDWELCHER ART, AUCH NICHT FÜR VERLUSTE ODER KOSTEN, DIE AUF DEN GEBRAUCH DIESES MATERIALS ZURÜCKZUFÜHREN SIND.

Rechtliche Beschränkungen auf den Gebrauch des Produkts und von Bildern

Die Verwendung Ihres Produkts zum Scannen, Drucken oder sonstigen Reproduzieren bestimmter Dokumente und der Gebrauch solcher gescannten, gedruckten oder sonst wie durch Ihr Produkt reproduzierten Bilder kann gesetzlich verboten sein und strafrechtliche und/oder zivilrechtliche Haftung zur Folge haben. Eine unvollständige Liste dieser Dokumente ist unten aufgeführt. Diese Liste soll nur als Richtlinie dienen. Wenn Sie sich über die Legalität der Verwendung Ihres Produkts zum Scannen, Drucken oder sonstigen Reproduzieren bestimmter Dokumente und/oder den Gebrauch solcher gescannten, gedruckten oder sonst wie reproduzierten Bilder nicht im Klaren sind, sollten Sie Ihren Rechtsberater vorher um Rat fragen.

• Geldscheine • Reiseschecks

• Zahlungsanweisungen • Lebensmittelmarken

• Einlagenzertiﬁkate • Reisepässe

• Briefmarken (entwertet oder nicht

entwertet)

• Ausweise oder Insignien • Steuermarken (entwertet oder nicht

• Wehrdienst- oder

Einberufungspapiere

• Von Regierungsbehörden ausgestellte

Schecks oder Wechsel

• Kraftfahrzeug-Führerscheine und

Titelzertiﬁkate

• Einwanderungspapiere

entwertet)

• Obligationen oder andere

Schuldverschreibungen

• Aktienzertiﬁkate

• Urheberrechtlich geschützte Werke/

Kunstwerke ohne Genehmigung des Urheberrechtinhabers

xvi

Wichtige Sicherheitsvorschriften

Lesen Sie diese wichtigen Sicherheitsvorschriften bitte aufmerksam durch, bevor Sie den Drucker in Betrieb nehmen. Da diese Vorschriften dazu gedacht sind, Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, sollten diese Vorschriften grundsätzlich beachtet werden. Führen Sie keine Operationen aus, die in diesem Handbuch nicht ausdrücklich angegeben sind, da dies zu nicht vorhersehbaren Unfällen oder Verletzungen führen kann. Unsachgemäße Bedienung oder Verwendung dieses Geräts können zu Verletzungen und/oder Sachbeschädigung führen, die umfangreiche Reparaturen erforderlich machen, welche möglicherweise nicht von Ihrer begrenzten Garantie gedeckt werden.

Installation

WARNUNG

• Stellen Sie das Gerät nicht in der Nähe von Alkohol, Farbverdünnungsmitteln oder

anderen brennbaren Substanzen auf. Wenn brennbare Substanzen mit den elektrischen Teilen im Druckerinneren in Berührung kommen, kann dies zu einem Brand oder elektrischen Schlag führen.

• Stellen Sie die folgenden Gegenstände nicht auf den Drucker. Wenn diese

Gegenstände mit einem Hochspannungsbereich im Druckerinneren in Kontakt kommen, kann dies zu einem Brand oder elektrischen Schlag führen. Wenn diese Gegenstände in das Druckerinnere gelangen, schalten Sie den Netzschalter unverzüglich AUS a, und trennen Sie gegebenenfalls das USB-Kabel ab b. Ziehen Sie anschließend den Netzstecker aus der Netzsteckdose c, und wenden Sie sich an Ihren Canon-Vertragshändler.

- Halsketten und andere Metallobjekte

xvii

-Tassen, Vasen, Blumentöpfe und andere mit Wasser oder Flüssigkeiten gefüllte Behälter

VORSICHT

• Stellen Sie den Drucker nicht an instabilen Orten auf, wie auf einer wackeligen

Unterlage oder einem schrägen Boden, oder an Orten mit starken Vibrationen, da dies dazu führen kann, dass der Drucker fällt oder umkippt, was Verletzungen von Personen zur Folge haben kann.

• Achten Sie darauf, dass die Ventilationsöffnungen des Druckers immer frei sind. Die

Ventilationsöffnungen dienen der ausreichenden Belüftung der Funktionsteile im Druckerinneren. Setzen Sie den Drucker grundsätzlich nicht auf eine weiche Unterlage, wie ein Sofa oder ein Teppich. Wenn die Ventilationsöffnungen nicht frei sind, kann dies zu einer Überhitzung des Druckers führen, was einen Brand zur Folge haben kann.

• Stellen Sie den Drucker nicht an den folgenden Orten auf, da dies zu einem Brand

oder elektrischen Schlag führen kann.

- Feuchte oder staubige Orte.

-Orte, die Rauch oder Dampf ausgesetzt sind, z. B. neben einem Ofen oder Luftbefeuchter.

-Orte, die Regen oder Schnee ausgesetzt sind.

-Orte in der Nähe von Wasserhähnen oder Wasser.

-Orte, die direktem Sonnenlicht ausgesetzt sind.

-Orte, die hohen Temperaturen ausgesetzt sind.

-Orte in der Nähe von offenen Flammen.

• Wenn Sie den Drucker aufstellen, setzen Sie ihn vorsichtig auf dem Boden oder auf

einem anderen Gerät ab, damit Sie sich nicht die Finger klemmen, da dies zu Verletzungen führen kann.

xviii

• Schließen Sie das Schnittstellenkabel korrekt an, indem Sie den Anweisungen in

diesem Handbuch folgen. Wenn das Schnittstellenkabel nicht korrekt angeschlossen ist, kann dies zu Fehlfunktionen oder einem elektrischen Schlag führen.

• Wenn Sie den Drucker transportieren, folgen Sie den Anweisungen in diesem

Handbuch, um den Drucker korrekt zu halten. Andernfalls kann der Drucker herunterfallen, was zu Verletzungen von Personen führen kann. (Siehe "Transport des Druckers," auf S. 5-28)

Stromversorgung

WARNUNG

• Das Netzkabel darf nicht beschädigt oder modiﬁziert werden. Stellen Sie auch keine

schweren Gegenstände auf das Netzkabel, ziehen Sie nicht am Kabel, und biegen Sie das Kabel nicht übermäßig, da dies zu Beschädigungen der Elektrik und zu einem Brand oder elektrischen Schlag führen kann.

• Halten Sie das Netzkabel von Wärmequellen fern; andernfalls kann die Beschichtung

des Netzkabels schmilzen, was zu einem Brand oder elektrischen Schlag führen kann.

• Der Netzstecker darf nicht mit nassen Händen angeschlossen oder abgezogen

werden, da dies zu einem elektrischen Schlag führen kann.

• Das Netzkabel darf nicht an eine Mehrfachsteckerleiste angeschlossen werden, da

dies zu einem Brand oder elektrischen Schlag führen kann.

• Das Netzkabel darf nicht gebunden oder verknotet werden, da dies zu einem Brand

oder elektrischen Schlag führen kann.

• Stecken Sie den Netzstecker fest in die Netzsteckdose; andernfalls kann es zu einem

Brand oder elektrischen Schlag kommen.

• Verwenden Sie nur das mitgelieferte Netzkabel, da es andernfalls zu einem Brand

oder elektrischen Schlag kommen kann.

• Grundsätzlich sollten Sie keine Verlängerungskabel verwenden und

Verlängerungskabel nicht in eine Mehrfachsteckerleiste stecken. Wenn Verlängerungskabel jedoch unumgänglich sind oder in eine Mehrfachsteckerleiste gesteckt werden müssen, verwenden Sie diese nur unter Beachtung der folgenden Punkte auf eigene Gefahr. Wenn Sie Verlängerungskabel nicht korrekt verwenden, besteht die Gefahr von Brand oder elektrischem Schlag.

-Schließen Sie ein Verlängerungskabel nicht an ein zweites Verlängerungskabel an.

- Stellen Sie sicher, dass die Spannung des Netzsteckers mit der Spannung auf dem Typenschild (auf der Rückseite des Druckers) übereinstimmt, wenn Sie den Drucker benutzen.

-Verwenden Sie ein Verlängerungskabel, das für einen Stromﬂuss geeignet ist, der größer ist als der auf dem Typenschild (auf der Rückseite des Druckers) angegebene erforderliche Stromﬂuss.

-Wenn Sie ein Verlängerungskabel verwenden, öffnen Sie die Kabelbinder, und stecken Sie den Netzstecker fest in den Stecker des Verlängerungskabels, um eine feste Verbindung zwischen dem Netzkabel und dem Verlängerungskabel sicherzustellen.

xix

- Überprüfen Sie regelmäßig, dass das Verlängerungskabel nicht überhitzt ist.

VORSICHT

• Verwenden Sie keine Stromversorgung mit anderen als die hier angegebenen

Spannungen, da es andernfalls zu einem Brand oder elektrischen Schlag kommen kann.

• Ziehen Sie grundsätzlich am Stecker, wenn Sie das Netzkabel abtrennen. Wenn Sie

am Netzkabel ziehen, können dadurch die Kabeldrähte freigelegt werden oder abreißen, oder das Netzkabel kann beschädigt werden. Wenn das Netzkabel beschädigt wird, kann dies zu einem Stromleck führen, was einen Brand oder elektrischen Schlag zur Folge haben kann.

• Sorgen Sie für ausreichend Platz um den Netzstecker, so dass dieser problemlos

abgezogen werden kann. Wenn sich Gegenstände um den Netzstecker herum beﬁnden, können Sie den Netzstecker in einem Notfall nicht abziehen.

Handhabung

WARNUNG

• Versuchen Sie nicht, den Drucker zu zerlegen oder zu modiﬁzieren. Im

Druckerinneren beﬁnden sich Komponenten mit Hochspannung und hohen Temperaturen, was zu einem Brand oder elektrischen Schlag führen kann.

• Elektrische Geräte können bei unsachgemäßem Umgang eine Gefahr darstellen. Zur

Vermeidung von Verletzungen halten Sie Kinder vom Inneren elektrischer Geräte fern, und achten Sie darauf, dass sie frei zugängliche elektrische Kontakte oder Räder nicht berühren.

• Wenn dieser Drucker seltsame Geräusche, Rauch, Hitze oder unübliche Gerüche

abgibt, schalten Sie den Netzschalter unverzüglich AUS, und trennen Sie gegebenenfalls das USB-Kabel ab. Ziehen Sie anschließend den Netzstecker aus der Netzsteckdose, und wenden Sie sich an Ihren Canon-Vertragshändler. Andernfalls besteht die Gefahr von Brand oder elektrischem Schlag.

• Verwenden Sie keine leicht entzündbaren Sprays in der Nähe des Druckers. Wenn das

Gas dieser Sprays mit den elektrischen Komponenten im Druckerinneren in Berührung kommt, kann dies zu einem Brand oder elektrischen Schlag führen.

• Für den Transport des Druckers schalten Sie den Netzschalter grundsätzlich AUS,

und trennen Sie die Schnittstellenkabel ab. Andernfalls werden das Netzkabel oder die Schnittstellenkabel möglicherweise beschädigt, was einen Brand oder elektrischen Schlag zur Folge haben kann.

• Lassen Sie keine Büroklammern, Heftklammern oder andere Metallteile in den

Drucker fallen. Verschütten Sie auch kein Wasser und keine Flüssigkeiten oder brennbare Substanzen (Alkohol, Benzol, Farbverdünnungsmittel usw.) in das Druckerinnere. Wenn diese Gegenstände mit einem Hochspannungsbereich im Druckerinneren in Kontakt kommen, kann dies zu einem Brand oder elektrischen Schlag führen. Wenn diese Gegenstände in das Druckerinnere gelangen, schalten Sie den Netzschalter unverzüglich AUS, und trennen Sie gegebenenfalls das USB-Kabel ab. Ziehen Sie anschließend den Netzstecker aus der Netzsteckdose, und wenden Sie sich an Ihren Canon-Vertragshändler.

• Wenn Sie das USB-Kabel anschließen oder abtrennen, während der Netzstecker in

einer Netzsteckdose steckt, sollten Sie das Metallteil des Anschlusses nicht berühren, da dies zu einem elektrischen Schlag führen kann.

VORSICHT

• Setzen Sie keine schweren Gegenstände auf den Drucker, da sie umkippen oder

herunterfallen könnten, was zu Verletzungen von Personen führen kann.

• Seien Sie im Umgang mit der Erweiterungskarte vorsichtig. Wenn Sie die Ecken oder

scharfen Bereiche der Erweiterungskarte berühren, kann dies zu Verletzungen führen.

• Wenn der Drucker über einen längeren Zeitraum, z. B. über Nacht, nicht verwendet

wird, schalten Sie den Netzschalter aus Sicherheitsgründen AUS. Wenn der Drucker über einen sehr langen Zeitraum, z. B. während mehrerer aufeinander folgender Feiertage, nicht verwendet wird, schalten Sie aus Sicherheitsgründen nicht nur den Netzschalter rechts am Drucker AUS, sondern ziehen auch den Netzstecker ab.

• Achten Sie darauf, dass Ihre Hände oder Kleidung nicht in die Nähe der Walze im

Ausgabebereich gelangen. Auch wenn der Drucker nicht druckt, kann eine plötzliche Rotation der Walze zu Verletzungen der Hände oder zur Beschädigung der Kleidung führen.

• Der Laserstrahl kann für den menschlichen Körper schädlich sein. Da der Drucker

durch das schützende Gehäuse und die äußere Abdeckung vollständig verschlossen ist, kann die Laserstrahlung während des Gebrauchs durch den Benutzer zu keinem Zeitpunkt nach außen dringen. Lesen Sie aus Sicherheitsgründen die folgenden Anmerkungen und Anweisungen.

- Öffnen Sie nur die Abdeckungen, die Sie laut diesem Handbuch öffnen dürfen.

- Entfernen Sie nicht den an der Laserabtasteinheit im Inneren des Druckers angebrachten Warnaufkleber.

-Falls der Laserstrahl aus dem Gerät austritt, kann eine Bestrahlung der Augen schwere Sehschäden zur Folge haben.

xxi

Wartung und Inspektionen

WARNUNG

• Zur Reinigung des Druckers schalten Sie den Hauptnetzschalter AUS, trennen Sie

das USB-Kabel ab, und ziehen Sie dann den Netzstecker. Andernfalls besteht die Gefahr von Brand oder elektrischem Schlag.

• Ziehen Sie regelmäßig den Netzstecker aus der Netzsteckdose, und reinigen Sie den

Bereich um die Basis der Metallteile des Netzsteckers sowie die Netzsteckdose mit einem trockenen Tuch, um Staub und Schmutz zu entfernen. Wenn der Netzstecker über einen langen Zeitraum an einem feuchten, staubigen oder verrauchten Ort in der Netzsteckdose bleibt, kann sich um den Netzstecker herum Staub bilden, der feucht wird. Dadurch kann es zu einem Kurzschluss und schließlich zu einem Brand kommen.

• Reinigen Sie den Drucker mit einem leicht angefeuchteten Tuch mit Wasser oder mit

einem milden mit Wasser verdünnten Reinigungsmittel. Verwenden Sie keinen Alkohol, Benzol, keine Farbverdünnungsmittel oder andere brennbare Substanzen. Wenn brennbare Substanzen mit den elektrischen Teilen im Druckerinneren in Berührung kommen, kann dies zu einem Brand oder elektrischen Schlag führen.

• Im Druckerinneren beﬁnden sich einige Hochspannungsbereiche. Wenn Sie

gestautes Papier entfernen oder das Druckerinnere untersuchen, achten Sie darauf, dass keine Halsketten, Armbänder oder andere Metallgegenstände mit dem Druckerinneren in Berührung kommen, da dies zu Verbrennungen oder einem elektrischen Schlag führen kann.

• Gebrauchte Tonerpatronen dürfen nicht in offene Flammen geworfen werden, da sich

dadurch der noch in der Patrone beﬁndliche Toner entzünden kann, was zu Verbrennungen oder zu einem Brand führen kann.

xxii

VORSICHT

• Führen Sie außer den in diesem Handbuch beschriebenen Wartungsarbeiten keine

anderen eigenmächtigen Wartungsarbeiten an diesem Gerät aus. Im Inneren dieses Gerätes beﬁnden sich keine vom Benutzer zu wartenden Teile. Nehmen Sie Einstellungen nur an solchen Bedienungselementen vor, die in der Bedienungsanleitung behandelt werden. Unsachgemäße Einstellungen können zu Verletzungen und/oder Sachbeschädigung führen, die umfangreiche Reparaturen erforderlich machen, welche möglicherweise nicht von Ihrer begrenzten Garantie gedeckt werden.

• Die Fixiereinheit und der Bereich um die Fixiereinheit im Druckerinneren werden

während des Betriebs heiß. Wenn Sie gestautes Papier entfernen oder das Druckerinnere untersuchen, achten Sie darauf, dass Sie die Fixiereinheit und den Bereich um die Fixiereinheit nicht berühren, da dies zu Verbrennungen oder einem elektrischen Schlag führen kann.

• Wenn Sie gestautes Papier entfernen oder eine Tonerpatrone austauschen, achten

Sie darauf, dass Sie sich Ihre Hände und Ihre Kleidung nicht mit Toner beschmutzen. Wenn Ihre Hände oder Ihre Kleidung mit Toner beschmutzt werden, waschen Sie sie sofort mit kaltem Wasser. Wenn Sie warmes Wasser verwenden, wird der Toner fest, und die Tonerﬂecken können nicht mehr entfernt werden.

• Seien Sie beim Entfernen von gestautem Papier aus dem Drucker vorsichtig, damit

der Toner auf dem Papier nicht verschüttet wird und in Ihre Augen oder Ihren Mund gelangt. Falls Toner in Augen oder Mund gelangt, waschen Sie die betroffenen Stellen sofort mit kaltem Wasser aus, und konsultieren Sie unverzüglich einen Arzt.

• Achten Sie beim Einlegen von Papier oder Entfernen von gestautem Papier darauf,

dass Sie sich nicht die Hände an den scharfen Kanten des Papiers verletzen.

• Gehen Sie beim Entfernen einer verbrauchten Tonerpatrone aus dem

Tonerpatronenschacht vorsichtig vor, damit der Toner nicht verschüttet wird und in Augen oder Mund eindringt. Falls Toner in Augen oder Mund gelangt, waschen Sie die betroffenen Stellen sofort mit kaltem Wasser aus, und konsultieren Sie unverzüglich einen Arzt.

xxiii

Verbrauchsmaterialien

WARNUNG

• Gebrauchte Tonerpatronen dürfen nicht in offene Flammen geworfen werden, da sich

dadurch der noch in der Patrone beﬁndliche Toner entzünden kann, was zu Verbrennungen oder zu einem Brand führen kann.

• Lagern Sie Tonerpatronen oder Kopierpapier nicht an Orten, die offenen Flammen

ausgesetzt sind, da sich der Toner oder das Papier entzünden können, was zu Verbrennungen oder zu einem Brand führen kann.

VORSICHT

Lagern Sie Tonerpatronen und andere Verbrauchsmaterialien nicht in Reichweite kleiner Kinder. Wenn diese Gegenstände verschluckt werden, konsultieren Sie unverzüglich einen Arzt.

Weitere

Maschinenlärminformations-Verordnung-3. GPSGV , 18.01.1991, zuletzt geändert am 06.01.2004 :

Der folgende Schalldruckpegel hat EN ISO 7779 zur Grundlage. Beim Drucken : 52,3 dB (A)

xxiv

Die oben stehenden Angaben beziehen sich auf den maximalen Schalldruckpegel, gemessen mit allen möglichen Kombinationen des Druckers mit Elementen der Zusatzausstattung :

Drucker : L11111E Elementen der Zusatzausstattung : PF-92

Vor Inbetriebnahme

In diesem Kapitel werden die Hauptmerkmale sowie die grundlegenden Funktionen dieses Druckers beschrieben.

Merkmale und Vorteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Teile und ihre Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4

Druckereinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4

Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-7

Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-8

Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-8

EIN-/AUSschalten des Druckers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

EINschalten des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

AUSschalten des Druckers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11

Energiesparfunktion (Standby-Modus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-12

Anschließen an einen Computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-14

Verwendung eines USB-Kabels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-14

Verwendung eines LAN-Kabels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-16

KAPITEL

1-1

Merkmale und Vorteile

Vor Inbetriebnahme

In diesem Abschnitt werden die Hauptmerkmale beschrieben.

■ Hochauﬂösung-Vollfarbdruck

Dieser Drucker ist mit einer Farb-Laserdrucker-Engine mit 600 dpi Auﬂösung ausgestattet. Die zusätzliche Farbabstufungssteuerung ermöglicht einen qualitativ hochwertigen Druck mit 9600 dpi Äquivalent x 600 dpi. Darüber hinaus ermöglicht die Kalibrierungsverarbeitung durchweg sichere Bilder.

■ Hochleistungs-Drucksystem "CAPT"

Der LBP5000 ist mit dem neuesten Hochleistungs-Drucksystem, "CAPT" (Canon Advanced Printing Technology), ausgestattet, das mit Windows-Betriebssystemen kompatibel ist. Da bei diesem System die Daten von einem Computer anstelle eines Druckers in Stapeln verarbeitet werden können, ist ein Hochgeschwindigkeitsdruck möglich, wobei die Funktionen des Computers optimal genutzt werden. Darüber hinaus kann eine große Datenmenge verarbeitet werden, ohne den Speicherbereich des Druckers zu erweitern.

■ Kompaktes Design

Obwohl der LBP5000 ein Farbdrucker ist, ist er kompakt genug, um auf einem Schreibtisch Platz zu ﬁnden.

■ USB 2.0 Hi-Speed standardmäßig installiert

Der LBP5000 erzielt eine hohe Übertragungsgeschwindigkeit, indem er eine USB

2.0-Hi-Speed-Schnittstelle unterstützt, die Übertragungsraten von bis zu 480 Mb/s ermöglicht.

1-2

■ Benutzerfreundliche Wartung

Die Tonerpatronen (Original-Canon-Patronen) der vier Farben (Cyan, Magenta, Gelb und Schwarz), in denen Toner und Trommel integriert sind, machen ein Wiederauffüllen von Toner und das Austauschen der Trommel, was häuﬁg zu schmutzigen Händen führte, überﬂüssig, so dass die regelmäßige Wartung erheblich erleichtert wird, da lediglich diese Tonerpatronen ersetzt werden müssen. Da sich die Abdeckung an der Vorderseite beﬁndet, können Sie zudem die Tonerpatronen problemlos austauschen und das im Druckerinneren gestaute Papier leicht entfernen. Dies wird dadurch erzielt, dass alle Operationen (Papiereinzug, Weiterentwicklung und Übertragung und Fixierung von Toner) an der Vorderseite des Druckers zentralisiert wurden und der Papiertransportweg vereinfacht wurde.

Merkmale und Vorteile

■ Geringe Leistungsaufnahme und schneller Start

Durch die Übernahme des "On-Demand-Fixiersystems" erzielt der LBP5000 eine niedrige Leistungsaufnahme und einen schnellen Start. Diese Canon-Technologie ermöglicht ein sofortiges Aufheizen des Verschmelzungsheizgeräts nur kurz vor dem Druck, wodurch die Aufwärmzeit gespart wird. Somit beﬁndet sich der LBP5000 immer im Standby-Status und ist immer druckbereit. Darüber hinaus ist der Stromverbrauch der Fixiereinheit auf Grund ihrer Strom sparenden Konzeption sehr gering, wenn sich der Drucker im Bereitschaftsbetrieb beﬁndet.

■ Unterstützung verschiedener Typen von Druckmedien

Der Drucker unterschützt verschiedene Typen von Druckmedien, darunter Normalpapier, schweres Papier, Briefumschläge (Briefumschlag DL, Briefumschlag COM10, Briefumschlag C5, Briefumschlag Monarch und Briefumschlag B5), Medien im Indexkartenformat, Etiketten und Folien (nur Schwarzweißdruck). Obwohl der LBP5000 für den Druck auf Medien im Format A4 oder kleiner entwickelt wurde, können Sie Daten im Format A3 und B4 auf Papier im Format A4 drucken, indem Sie die Funktion zur Verkleinerung der Standardpapierformate verwenden.

Sie können auch auf Papier mit irregulärem, benutzerdeﬁniertem Format drucken.

■ Netzwerkfähiger Drucker

Der LBP5000 kann als Ethernet-Netzwerkdrucker verwendet werden, wenn die optionale Netzwerkkarte installiert wird. Die Netzwerkkarte ermöglicht es, den Drucker über einen integrierten Webbrowser "Remote UI" zu bedienen, so dass Sie von einem Computer im Netzwerk aus Einstellungen angeben und den Drucker verwalten können.

HINWEIS

Informationen zu den Betriebssystemen, die die optionale Netzwerkkarte unterstützen, und zur Einstellung der Netzwerkkarte ﬁnden Sie im "Netzwerkhandbuch".

Vor Inbetriebnahme

■ Bedienerfreundliche Farbregelung

Die Benutzeroberﬂäche mit Miniaturbildern bietet eine intuitive und bedienerfreundliche Farbtoneinstellung.

Merkmale und Vorteile

1-3

Teile und ihre Funktionen

Vor Inbetriebnahme

Dieser Drucker besteht aus Komponenten für verschiedene Funktionen. In diesem Abschnitt werden die Namen und Funktionen der einzelnen Teile beschrieben, damit Sie diesen Drucker korrekt und unter optimaler Nutzung sämtlicher Funktionen verwenden können.

Druckereinheit

Im Folgenden werden die Teile und Funktionen der Druckereinheit aufgeführt.

VORSICHT

Achten Sie darauf, dass die Ventilationsöffnungen des Druckers (einschließlich des Lufteinlassschlitzes und des Luftauslassschlitzes) grundsätzlich frei bleiben. Wenn eine Ventilationsöffnung nicht frei ist, kann dies zu einem Temperaturanstieg im Drucker führen, was einen Brand zur Folge haben kann.

Frontansicht

Im Folgenden werden die Teile an der Vorderseite des Druckers und deren Funktionen aufgeführt.

aaaaAnzeigen

Zeigen den Status des Druckers an. (Siehe S. 1-7)

bbbbAusgabefach

Gibt das Papier mit der bedruckten Seite nach unten aus. (Siehe S. 2-16)

1-4

Teile und ihre Funktionen

ccccVentilationsöffnung (Lufteinlassschlitz)

Zieht Luft ein, um das Druckerinnere zu kühlen.

ddddTransportgriffe

Halten Sie den Drucker beim Transport an diesen Griffen. (Siehe S. 5-31)

eeeePapierkassette

Es können bis zu 250 Blatt Normalpapier (64 g/m2) eingelegt werden. (Siehe S. 2-11)

ffffManueller Einzugschacht

Wird verwendet, wenn nur ein Blatt manuell gedruckt wird. (Siehe S. 2-11)

ggggPapierführungen

Richten Sie die Papierführungen an der Papierbreite aus, so dass das Papier gerade eingezogen wird.

hhhhVordere Abdeckung

Wird geöffnet, wenn die Tonerpatrone ausgetauscht wird oder gestautes Papier entfernt wird. (Siehe S. 5-5)

Rückansicht

Im Folgenden werden die Teile an der Rückseite des Druckers und deren Funktionen aufgeführt.

aaaaVentilationsöffnungen

(Luftauslassschlitze)

Lässt Luft aus, um das Druckerinnere zu kühlen.

bbbbTransportgriffe

Halten Sie den Drucker beim Transport an diesen Griffen. (Siehe S. 5-31)

ccccKassettenschutzabdeckung

Verhindert, dass Schmutz und Staub in die Papierkassette gelangt.

ddddTypenschild

Der Wert für den Stromﬂuss auf diesem Typenschild gibt den durchschnittlichen Stromverbrauch an.

eeeeErweiterungssteckplatz

An diesem Steckplatz wird die optionale Netzwerkkarte installiert. (Siehe S. 6-24)

ffffUSB-Anschluss

Zum Anschluss des USB-Kabels. Schließen Sie das andere Ende des Kabels an den USB-Anschluss des Computers an. (Siehe S. 1-14)

ggggNetzeingang

Schließen Sie das mitgelieferte Netzkabel an diesen Netzeingang an.

hhhhNetzschalter

Schaltet den Strom für den Drucker EIN/AUS. (Siehe S. 1-10)

Vor Inbetriebnahme

Teile und ihre Funktionen

1-5

Vor Inbetriebnahme

Innenansicht

Im Folgenden werden die Teile im Druckerinneren und deren Funktionen aufgeführt.

a b c d

aaaaTonerpatronenschacht S (Schwarz)

In diesem Schacht wird die Tonerpatrone S (Schwarz) installiert.

bbbbTonerpatronenschacht G (Gelb)

In diesem Schacht wird die Tonerpatrone G (Gelb) installiert.

ccccTonerpatronenschacht C (Cyan)

In diesem Schacht wird die Tonerpatrone C (Cyan) installiert.

ddddTonerpatronenschacht M (Magenta)

In diesem Schacht wird die Tonerpatrone M (Magenta) installiert.

eeeeETB-Einheit (Electro static Transfer Belt)

Überträgt den Toner der vier Farben auf das Papier, während das Papier weitertransportiert wird.

1-6

Teile und ihre Funktionen

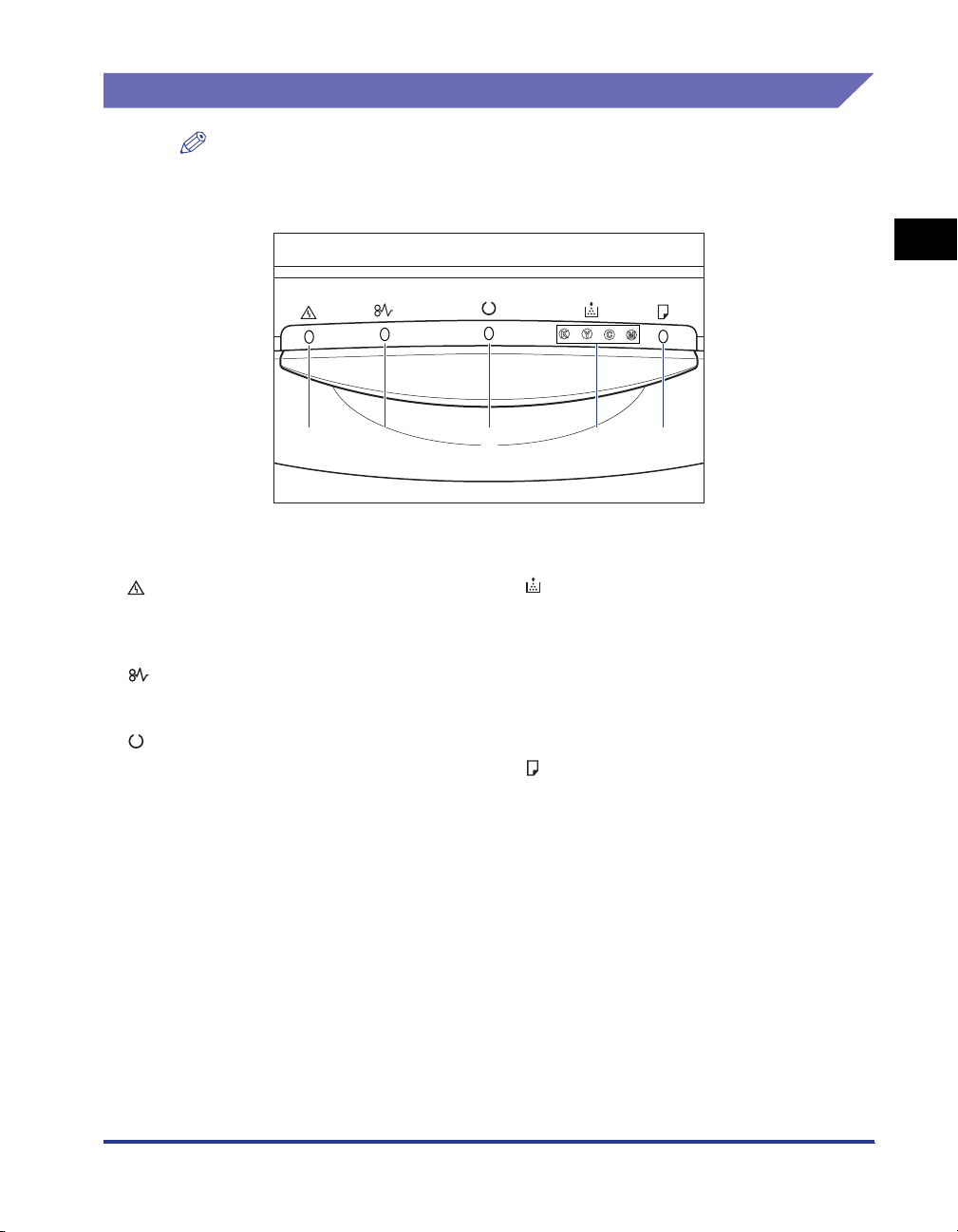

Anzeigen

HINWEIS

Sie können Informationen zum Druckerstatus im Statusfenster des Druckers vom Computer aus überprüfen. Informationen zum Statusfenster des Druckers ﬁnden Sie unter "Statusfenster des Druckers," auf S. 4-92.

ab ecd

* Im Gegensatz zur obigen Abbildung werden die Bezeichnungen der

Anzeigen oberhalb der entsprechenden Symbole abhängig von Land oder Region angegeben.

aaaa Alarmanzeige (Orange)

Ein: Zeigt einen Service-Ruf an. Blinkt: Ein Fehler ist aufgetreten, der weiteres Drucken verhindert.

bbbb Papierstauanzeige (Orange)

Blinkt: Ein Papierstau ist aufgetreten, der weiteres Drucken verhindert.

cccc Bereitschaftsanzeige (Grün)

Ein: Der Drucker beﬁndet sich im Standby-Modus und ist druckbereit. Blinkt: Der Drucker führt gerade Verarbeitungen oder Vorgänge, wie Drucken, Aufwärmen, Kalibrieren oder Anhalten eines Druckauftrags durch.

Vor Inbetriebnahme

dddd Toneranzeige (Orange)

Ein: Die Tonerpatrone muss ausgewechselt werden. Blinkt: Ein Druckvorgang ist nicht möglich, da die Tonerpatrone ausgewechselt werden muss oder eine Tonerpatrone nicht korrekt eingesetzt wurde. Die Anzeige der Farbe, für die die Tonerpatrone ausgetauscht werden muss, leuchtet oder blinkt. "S", "G", "C" und "M" bedeuten Schwarz, Gelb, Cyan und Magenta.

eeee Papiernachfüllanzeige (Orange)

Ein: In der Papierzufuhr beﬁndet sich kein Papier. Blinkt: Es ist kein Papier oder Papier mit einem ungeeigneten Format eingelegt.

Teile und ihre Funktionen

1-7

Anschließen des Netzkabels

Vor Inbetriebnahme

In diesem Abschnitt wird beschrieben, wie das Netzkabel angeschlossen wird. Für den Anschluss des Netzkabels lesen Sie bitte "Wichtige Sicherheitsvorschriften," auf S. xvii.

Anschließen des Netzkabels

WICHTIG

•

Stecken Sie den Netzstecker nicht in den Geräteausgang am Computer.

•

Eine Netzsteckdose sollte ausschließlich für den Drucker verwendet werden.

•

Schließen Sie diesen Drucker nicht an eine ausfallsichere Betriebsstromquelle an. Dies kann im Falle eines Stromausfalls zu Fehlfunktionen des Druckers oder zu einem Druckerausfall führen.

Vergewissern Sie sich, dass der Netzschalter des Druckers AUS ist.

Der Drucker ist AUS, wenn auf dem Netzschalter " " gedrückt ist.

1-8

Anschließen des Netzkabels

Schließen Sie das mitgelieferte Netzkabel an den Netzeingang an.

Stecken Sie den Netzstecker fest in die Netzsteckdose.

Vor Inbetriebnahme

Anschließen des Netzkabels

1-9

EIN-/AUSschalten des Druckers

Vor Inbetriebnahme

Der Netzschalter, mit dem Sie den Drucker EIN- oder AUSschalten, beﬁndet sich an der Rückseite des Druckers. Beachten Sie unbedingt die folgenden Anweisungen, um unerwartete Probleme zu vermeiden.

EINschalten des Druckers

Wenn Sie den Drucker verwenden möchten, drücken Sie auf dem Netzschalter " ", um den Drucker EINzuschalten. Nach einem Selbstdiagnosetest der Druckereinheit und des optionalen Zubehörs ist der Drucker druckbereit.

WICHTIG

•

Schalten Sie den Strom nach dem AUSschalten nicht direkt wieder EIN. Wenn Sie den Drucker nach dem AUSschalten wieder EINschalten möchten, warten Sie mindestens 10 Sekunden nach AUSschalten des Druckers, bis Sie den Drucker wieder EINschalten.

•

Wenn der Drucker nicht korrekt arbeitet oder eine Fehlermeldung im Statusfenster des Druckers angezeigt wird, lesen Sie den Abschnitt "Fehlersuche," auf S. 7-1.

•

Bevor Sie den Strom EINschalten, sollten Sie sicherstellen, dass sich kein Papier im manuellen Einzugschacht beﬁndet. Wenn Sie den Strom EINschalten und es beﬁndet sich Papier im manuellen Einzugschacht, kann dies zu einem Papierstau führen.

•

Wenn der Drucker nach der Installation zum ersten Mal EINgeschaltet wird, wird ein leeres Blatt Papier ausgegeben. Dies ist kein Fehler.

Drücken Sie auf dem Netzschalter des Druckers " ".

1-10

EIN-/AUSschalten des Druckers

Alle Anzeigen auf dem Drucker blinken, und der Drucker startet einen Selbstdiagnosetest der Druckereinheit und des optionalen Zubehörs. Wenn während des Selbstdiagnosetests keine Anormalitäten erkannt wurden, leuchtet die Bereitschaftsanzeige (Grün) nach dem Blinken auf, und der Drucker ist druckbereit.

Vor Inbetriebnahme

AUSschalten des Druckers

Gehen Sie wie folgt vor, um den Drucker AUSzuschalten.

WICHTIG

•

Wenn der Drucker in einem Netzwerk verwendet wird, überprüfen Sie, dass er nicht gerade Daten von einem anderen Computer druckt, bevor Sie ihn AUSschalten.

•

Wenn Sie den Drucker AUSschalten, werden alle Druckdaten, die sich noch im Druckerspeicher beﬁnden gelöscht. Warten Sie also, bis die benötigten Druckdaten gedruckt wurden, bevor Sie den Strom AUSschalten.

•

Unter den folgenden Bedingungen sollte der Drucker nicht AUSgeschaltet werden:

- Während eines Druckvorgangs

- Während der Drucker einen Selbstdiagnosetest unmittelbar nach dem EINschalten des Stroms durchführt

EIN-/AUSschalten des Druckers

1-11

Vor Inbetriebnahme

Drücken Sie auf dem Netzschalter des Druckers " ".

Energiesparfunktion (Standby-Modus)

Sie können den Stromverbrauch erheblich senken, indem Sie den Standby-Modus verwenden, wenn sich der Drucker im Bereitschaftsbetrieb beﬁndet oder nicht verwendet wird. Verwenden Sie den Standby-Modus auf folgende Weise.

WICHTIG

•

Sie können [5], [10], [15], [30], [60], [90], [120], [150] oder [180] Minuten für [Startzeit für Standby-Modus] auswählen. Der Standardwert lautet [30] Minuten. Sie können den Drucker auch so konﬁgurieren, dass er nicht in den Standby-Modus wechselt.

•

Während " " auf dem Netzschalter an der Rückseite des Druckers gedrückt ist, beträgt der Stromverbrauch 0 W.

•

Der Standby-Modus wird unter den folgenden Umständen aufgehoben:

- Ein Druckvorgang wird durchgeführt

- Eine Kalibrierung wird durchgeführt

- Eine Reinigung wird durchgeführt

•

Wenn Sie den Standby-Modus verwenden, führt der Drucker im Standby-Status keine Kalibrierung durch, auch wenn das Kontrollkästchen für [Regelmäßige autom. Kalibrierung] im Dialogfeld [Kalibrierungseinstellungen] im Statusfenster des Druckers aktiviert ist. Wenn Sie den Standby-Modus nicht verwenden, führt der Drucker regelmäßig eine automatische Kalibrierung durch, wenn Sie das Kontrollkästchen für [Regelmäßige autom. Kalibrierung] aktivieren. Eine häuﬁge Kalibrierung kann die Lebensdauer der Tonerpatronen beeinﬂussen. Informationen zur Angabe der Einstellung für [Regelmäßige autom. Kalibrierung] ﬁnden Sie unter "Automatisches Ausführen einer Kalibrierung zu einem festgelegten Zeitpunkt," auf S. 5-19.

1-12

EIN-/AUSschalten des Druckers

Zeigen Sie das Statusfenster des Druckers an.

Informationen zu den verschiedenen Methoden zur Anzeige des Statusfensters des Druckers ﬁnden Sie unter "Anzeigen des Statusfensters des Druckers," auf S. 4-95.

Wählen Sie im Statusfenster des Druckers im Menü [Optionen] die Option [Geräteeinstellungen] ➞ [Standby-Einstellungen] aus.

Vor Inbetriebnahme

Aktivieren Sie im Dialogfeld [Standby-Einstellungen] das Kontrollkästchen für [Standby-Modus verwenden], um in [Startzeit für Standby-Modus] die Zeit anzugeben, nach der in den Standby-Modus gewechselt werden soll.

Klicken Sie auf [OK].

EIN-/AUSschalten des Druckers

1-13

Anschließen an einen Computer

Vor Inbetriebnahme

In diesem Abschnitt wird beschrieben, wie der Drucker an einen Computer angeschlossen wird.

Da dieser Drucker mit einem USB-Anschluss ausgestattet ist, können Sie ein USB-Kabel für den Anschluss an einen Computer verwenden. Wenn die optionale Netzwerkkarte installiert ist, kann der Drucker über ein LAN-Kabel direkt an das Netzwerk angeschlossen werden.

Verwendung eines USB-Kabels

Schließen Sie den Drucker an einen Computer mit USB-Anschluss über ein USB-Kabel an.

WARNUNG

Wenn Sie das USB-Kabel anschließen oder abtrennen, während der Netzstecker in einer Netzsteckdose steckt, sollten Sie das Metallteil des Anschlusses nicht berühren, da dies zu einem elektrischen Schlag führen kann.

WICHTIG

•

Sie sollten das USB-Kabel nicht anschließen oder abtrennen, während der Computer und der Drucker EINgeschaltet sind, da dies zu Beschädigungen des Druckers führen kann.

•

Dieser Drucker verwendet bidirektionale Kommunikation. Der Betrieb des Druckers bei Anschluss über ein Gerät mit unidirektionaler Kommunikation wurde nicht getestet. Daher kann Canon den Druckerbetrieb nicht garantieren, wenn der Drucker über unidirektionale Druckserver, USB-Hubs oder Schaltgeräte verbunden ist.

1-14

HINWEIS

•

Die jeweilige USB-Schnittstelle variiert abhängig vom Betriebssystem des angeschlossenen Computers wie folgt. Wenn Sie weitere Informationen wünschen, wenden Sie sich an Ihren Canon-Vertragshändler.

- Windows 98/Me: USB Full-Speed (USB 1.1 äquivalent)

- Windows 2000/XP/Server 2003: USB 2.0 Hi-Speed/USB Full-Speed (USB 1.1 äquivalent)

•

Wenn Sie diesen Drucker mit einem USB-Kabel an einen Computer anschließen, verwenden Sie einen Computer, dessen Hersteller die Funktionsfähigkeit des USB-Anschlusses garantiert hat.

Anschließen an einen Computer

Im Lieferumfang des Druckers ist kein USB-Kabel enthalten. Nehmen Sie ein

•

USB-Kabel, das dem von Ihnen verwendeten Computer entspricht. Verwenden Sie ein USB-Kabel mit dem folgenden Symbol.

Vergewissern Sie sich, dass der Drucker und der Computer AUSgeschaltet sind.

Schließen Sie das B-Typ-Ende (quadratisch) des USB-Kabels an den USB-Anschluss an der Rückseite des Druckers an.

Vor Inbetriebnahme

Schließen Sie das A-Typ-Ende (ﬂach) des USB-Kabels an den USB-Anschluss des Computers an.

Anschließen an einen Computer

1-15

Vor Inbetriebnahme

HINWEIS

•

Wenn nach Anschluss des USB-Kabels der automatische Plug&Play-Assistent des Computers angezeigt wird, installieren Sie die Software für diesen Drucker, in dem Sie nach einem der folgenden Verfahren vorgehen. Weitere Informationen ﬁnden Sie unter "Installieren der CAPT-Software," auf S. 3-5.

- Klicken Sie auf [Abbrechen], und installieren Sie die Software über die CD-ROM-Installation.

- Installieren Sie die Software mit Hilfe von Plug&Play.

•

Wenn Zweifel über das von dem verwendeten Computer unterstützte USB-Kabel bestehen, wenden Sie sich an den Händler, bei dem der Computer gekauft wurde.

Verwendung eines LAN-Kabels

Wenn die optionale Netzwerkkarte (NB-C1) installiert ist, kann der Drucker über ein Zweiader-Drillkabel der Kategorie 5 an ein Netzwerk angeschlossen werden. Sorgen Sie dafür, dass je nach Bedarf Kabel oder ein Hub zur Verfügung stehen.

HINWEIS

•

Informationen zur Installation der Netzwerkkarte ﬁnden Sie unter "Netzwerkkarte," auf S. 6-24.

•

Wenn dieser Drucker an ein Netzwerk angeschlossen ist, müssen die Netzwerkeinstellungen konﬁguriert werden, der Drucker muss als Netzwerkdrucker installiert werden und der Druckserver muss konﬁguriert werden. Informationen zu diesen Einstellungen ﬁnden Sie in der Bedienungsanleitung zum Netzwerkbetriebssystem oder im "Netzwerkhandbuch".

1-16

■ Netzwerkumgebung

Die optionale Netzwerkkarte unterstützt 10BASE-T-/100BASE-TX-Verbindungen.

• Bei Anschluss an ein 10BASE-T-Ethernet-Netzwerk

Computer mit 10BASE-T-Anschluss

10BASE-T-Kabel

Anschließen an einen Computer

Computer ohne 10BASE-T-Anschluss

LAN-Anschluss

10BASE-T

-Netzwerkkarte

10BASE-T-Hub

Bei Anschluss an ein 100BASE-TX-Ethernet-Netzwerk

•

Computer ohne 100BASE-TX-Anschluss

100BASE-TX

-Netzwerkkarte

LAN-Anschluss

WICHTIG

•

Die Netzwerkkarte für diesen Drucker kann nicht an andere Netzwerke als die oben aufgeführten angeschlossen werden.

•

Stellen Sie sicher, dass an dem Hub, an dem der Drucker angeschlossen werden soll, ein Anschluss zur Verfügung steht. Wenn kein freier Anschluss zur Verfügung steht, muss ein zusätzlicher Hub installiert werden.

HINWEIS

Bei einem Anschluss an ein 100BASE-TX-Ethernet-Netzwerk müssen alle Geräte, die an das lokale Netzwerk (LAN) angeschlossen werden sollen, wie der Hub, das LAN-Kabel und die Netzwerkkarte für den Computer, 100BASE-TX unterstützen. Wenn Sie weitere Informationen wünschen, wenden Sie sich an Ihren Canon-Vertragshändler.

100BASE-TX-Hub

Computer mit 100BASE-TX-Anschluss

100BASE-TX-Kabel

Vor Inbetriebnahme

Bringen Sie den Ferritkern am LAN-Kabel an, wie in der Abbildung dargestellt.

Bringen Sie den Ferritkern 5 cm oder weniger vom Ende des Anschlusses an, der an den Drucker angeschlossen wird.

5 cm oder weniger

Anschließen an einen Computer

1-17

Vor Inbetriebnahme

Schließen Sie das LAN-Kabel an den LAN-Anschluss der Netzwerkkarte an.

Verwenden Sie ein LAN-Kabel, das mit dem LAN-Anschluss der Netzwerkkarte entsprechend des Netzwerkes kompatibel ist.

Schließen Sie das andere Ende des LAN-Kabels an den Hub an.

1-18

Anschließen an einen Computer

Einlegen und Ausgeben von Papier

In diesem Kapitel wird beschrieben, welche Papiertypen mit diesem Drucker verwendet werden können und wie Papier eingelegt und ausgegeben wird.

Papieranforderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2

Verwendbares Papier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2

Bedruckbarer Bereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7

Nicht verwendbares Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8

Lagerung von Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9

Aufbewahren von Ausdrucken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9

Papierzufuhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11

Papierzufuhrtyp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12

Papierfassungsvermögen der Papierzufuhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12

Auswählen einer Papierzufuhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13

Vorsichtsmaßregeln für den Umgang mit manuellem Einzugschacht und der Papierkassette

Ausgabefach. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

Ausgabefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-16

Papierfassungsvermögen des Ausgabefachs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-17

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

Einlegen von Papier in die Papierkassette. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-19

Einlegen von Papier in manuellen Einzugschacht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-27

Einlegen von Medien im Indexkartenformat in die Papierzufuhr. . . . . . . . . . . . . . . . . . .2-30

Einlegen von Medien im Indexkartenformat in die Papierkassette . . . . . . . . . . . . . . . . . . . . . .2-30

Einlegen von Medien im Indexkartenformat in manuellen Einzugschacht . . . . . . . . . . . . . . . .2-38

Einlegen von Briefumschlägen in die Papierzufuhr . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-41

Einlegen von Briefumschlägen in die Papierkassette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-41

Einlegen eines Briefumschlags in manuellen Einzugschacht . . . . . . . . . . . . . . . . . . . . . . . . . .2-49

Einlegen von Papier mit benutzerdeﬁniertem Format (kein Standardpapier) in die Papierzufuhr

Einlegen von Papier mit benutzerdeﬁniertem Format in die Papierkassette . . . . . . . . . . . . . . .2-53

Einlegen von Papier mit benutzerdeﬁniertem Format in manuellen Einzugschacht

Registrieren eines benutzerdeﬁnierten Papierformats (Kein Standardpapier) . . . . . . . . . . . . .2-61

Einrichten des Druckertreibers und Drucken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-64

. . . . . . . . . . . . .2-59

KAPITEL

. . . . .2-15

. . . . . .2-18

. . . . .2-52

2-1

Papieranforderungen

Verwendbares Papier

Einlegen und Ausgeben von Papier

Um eine optimale Leistung zu gewährleisten, verwenden Sie nur Papier, das den Angaben in der folgenden Liste entspricht. Wenn Sie ungeeignetes Papier verwenden, kann sich die Druckqualität verschlechtern, oder es kann zu Papierstaus kommen.

WICHTIG

•

Die Druckgeschwindigkeit kann abhängig von den Einstellungen für das Papierformat, den Papiertyp und die Anzahl der zu druckenden Kopien abnehmen. Beim Druck auf schwerem Papier, Folien, Etiketten oder Briefumschlägen kann sich die Druckgeschwindigkeit auf etwa 4 ppm (Seiten/Min.) verringern.

•

Wenn Sie kontinuierlich auf Papier mit einer Breite von 195,0 mm oder weniger drucken, kann sich die Druckgeschwindigkeit durch die Sicherheitsfunktion, die Beschädigungen durch Überhitzung vermeidet, in Stufen verringern. (Die Druckgeschwindigkeit kann sich auf etwa 4 ppm verringern.)

Papierformat

Im Folgenden werden die Papierformate aufgeführt, die mit diesem Drucker verwendet werden können. Das Symbol "O" gibt an, dass dieses Papier eingelegt werden kann.

Papierzufuhr

Papierformat

A4 O O O B5 O O O A5 O O O Legal O O O Letter O O O Executive O O O Benutzerdeﬁniertes

Papierformat

Manueller

Einzugschacht

OOO

Kassette 1

Kassette 2

(Optional)

2-2

Papieranforderungen

Papierzufuhr

Papierformat

Manueller

Einzugschacht

Kassette 1

Kassette 2

(Optional)

Briefumschlag

Briefumschlag DL

OOO

110,0 mm x 220,0 mm Briefumschlag COM10

104,9 mm x 241,3 mm Briefumschlag C5

162,0 mm x 229,0 mm Briefumschlag Monarch

98,5 mm x 190,5 mm Briefumschlag B5

176,0 mm x 250,0 mm

Indexkarte 76,2 mm x 127,0 mm

OOO

Papiertyp

Im Folgenden werden die Papiertypen aufgeführt, die mit diesem Drucker verwendet werden können. Das Symbol "O" gibt an, dass dieses Papier eingelegt werden kann.

Papierzufuhr

Papiertyp

Normalpapier

Schweres Papier

60 - 74 g/m2[Normalpapier L] O O O 75 - 90 g/m 91 - 120 g/m 121 - 163 g/m

Folien (Nur Schwarzweißdruck)

Druckertreiberein-

stellung

[Normalpapier] O O O

[Schweres Papier 1] O O O

[Schweres Papier 2] O O O

[Folie] O O O

Manueller

Einzug-

schacht

Kassette 1

Kassette 2 (Optional)

Etiketten [Etikett] O O O Briefumschläge * O O O

* Beim Druck von Briefumschlägen wendet der Drucker automatisch den entsprechenden Druckmodus für den

Briefumschlagtyp an, wenn auf der Registerkarte [Seite einrichten] ein Wert für [Ausgabeformat] angegeben wird.

■ Normalpapier

Dieser Drucker kann auf Normalpapier drucken, das 76,2 bis 215,9 mm breit und 127,0 bis 355,6 mm lang ist und zwischen 60 und 90 g/ Standardpapierformate: A4, B5, A5, Legal, Letter und Executive.

m2 wiegt, einschließlich der

Papieranforderungen

Einlegen und Ausgeben von Papier

2-3

Einlegen und Ausgeben von Papier

■ Schweres Papier

Dieser Drucker kann auf schwerem Papier drucken, das 76,2 bis 215,9 mm breit und 127,0 bis 355,6 mm lang ist und zwischen 91 und 163 g/ Standardpapierformate: A4, B5, A5, Legal, Letter und Executive.

WICHTIG

Beim Druck auf schwerem Papier verringert sich die Druckgeschwindigkeit.

m2 wiegt, einschließlich der

■ Folie

Dieser Drucker kann auf Folien des Formats A4 und Letter drucken.

WICHTIG

•

Folien können nur in Schwarzweiß bedruckt werden.

•

Bevor Sie Folien einlegen, fächern Sie sie sorgfältig durch, da sie leicht zusammenkleben können.

•

Beim Druck auf Folien verringert sich die Druckgeschwindigkeit.

■ Etikett

Dieser Drucker kann auf Etiketten des Formats A4 und Letter drucken.

WICHTIG

•

Die folgenden Etiketten sollten nicht verwendet werden. Wenn Sie ungeeignete Etiketten verwenden, können schwer behebbare Papierstaus oder sogar Schäden am Drucker verursacht werden.

- Abgezogene Etiketten oder teilweise verwendete Etiketten

- Beschichte Etiketten, die sich leicht von der Unterseite lösen lassen

- Etiketten mit ungleichmäßigem Klebstoff

•

Beim Druck auf Etiketten verringert sich die Druckgeschwindigkeit.

2-4

■ Indexkarte

Dieser Drucker kann auf Medien im Indexkartenformat drucken.

Papieranforderungen

■ Briefumschlag

Die folgenden Briefumschläge können mit diesem Drucker verwendet werden:

Briefumschlag DL

(110,0 mm x 220,0 mm)

Briefumschlag COM10

(104,9 mm x 241,3 mm)

*Sie können keine Briefumschläge des Formats DL, COM 10, Monarch und C5

verwenden, die eine Lasche an der kurzen Seite haben.

Briefumschlag Monarch

(98,5 mm x 190,5 mm)

Briefumschlag C5

(162,0 mm x 229,0 mm)

Briefumschlag B5

(176,0 mm x 250,0 mm)

WICHTIG

•

Die folgenden Typen von Briefumschlägen sollten nicht verwendet werden. Wenn Sie ungeeignete Briefumschläge verwenden, können schwer behebbare Papierstaus oder sogar Schäden am Drucker verursacht werden.

-Briefumschläge mit Befestigungsteilen oder Druckknöpfen

-Briefumschläge mit Adressfenstern

-Briefumschläge mit Klebstoff auf der Oberﬂäche

- Zerknitterte oder geknickte Briefumschläge

- Schlecht hergestellte Briefumschläge, bei denen die mit Leim beschichteten Teile ungleichmäßig sind

-Briefumschläge mit ungewöhnlicher Form

•

Bevor Sie die Briefumschläge einlegen, sollten Sie den Stapel Briefumschläge glatt streichen, damit die eventuell darin enthaltene Luft entweichen kann, und die gefalteten Kanten zusammendrücken.

•

Drucken Sie nicht auf der Rückseite (geleimten Seite) der Briefumschläge.

•

Wenn Sie Briefumschläge des Formats DL, COM10, C5 oder Monarch einlegen, achten Sie darauf, dass sich die Lasche von der Vorderseite des Druckers aus gesehen auf der rechten Seite beﬁndet. (: Papiereinzugsrichtung)

Einlegen und Ausgeben von Papier

Papieranforderungen

2-5

•

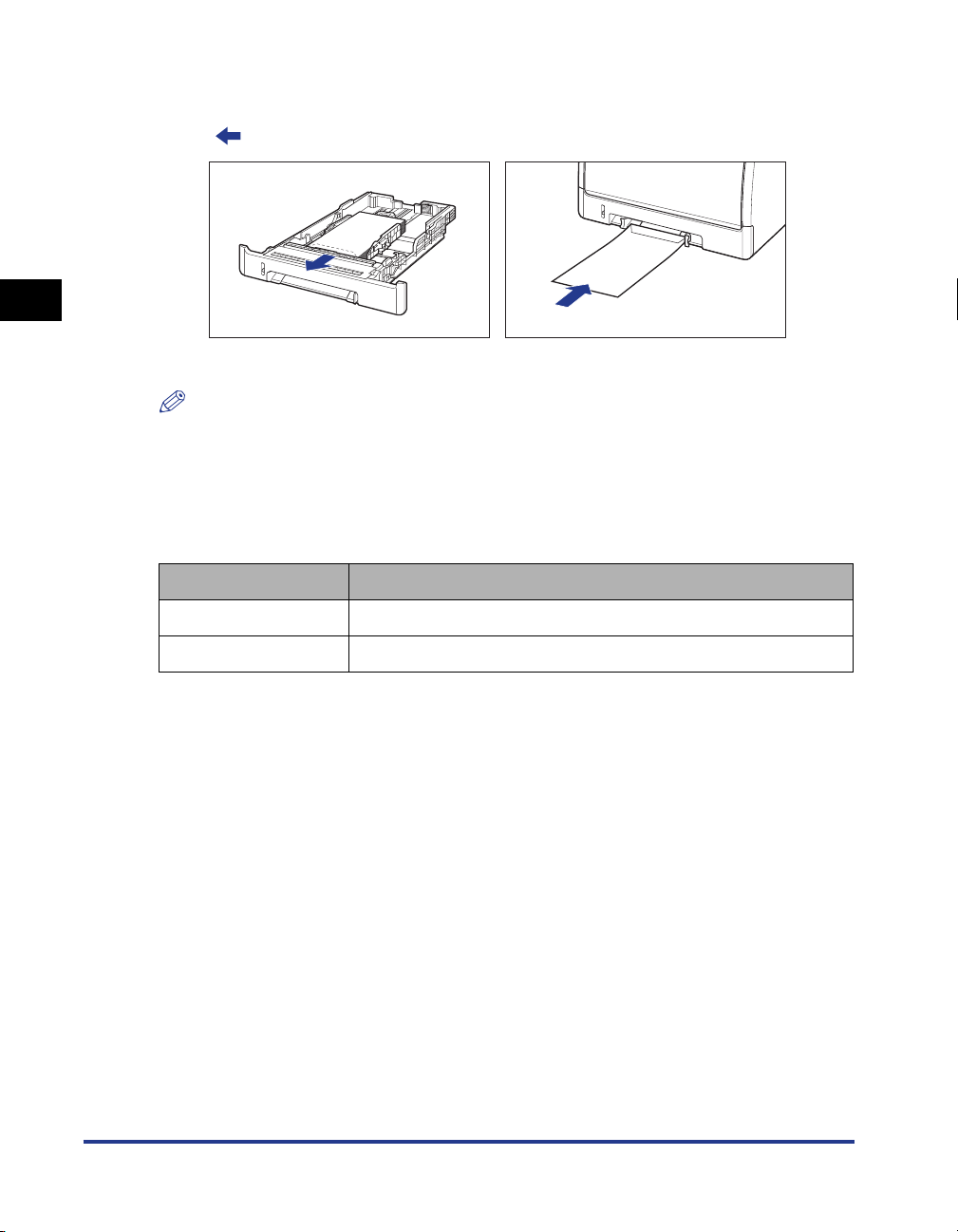

Wenn Sie auf Briefumschlägen des Formats Briefumschlag B5 drucken, schließen Sie die Laschen, und legen Sie die Briefumschläge so ein, dass sie von oben (der Kante mit der Lasche) gedruckt werden. (: Papiereinzugsrichtung)

•

Beim Druck von Briefumschlägen verringert sich die Druckgeschwindigkeit.

HINWEIS

Briefumschläge können beim Druck Knicke bekommen.

Abkürzungen von Papierformaten

Im Folgenden werden die Abkürzungen von Papierformaten aufgeführt, die auf der Papierkassette markiert sind.

Papierformat Papierführungen

Einlegen und Ausgeben von Papier

2-6

Letter LTR

Executive EXEC

Papieranforderungen

Bedruckbarer Bereich

Im Folgenden wird der bedruckbare Bereich dieses Druckers dargestellt: Wenn Sie jedoch im Druckertreiber im Dialogfeld [Einstellungen für die Druckausgabe]das Kontrollkästchen für [Drucken oben links vom Blatt beginnen] aktiviert haben, können Sie den bedruckbaren Bereich bis an die Nähe der Papierkanten erweitern. Weitere Informationen ﬁnden Sie in der Onlinehilfe des Druckertreibers.

■ Normalpapier/Schweres Papier/Folie/Etikett

Innerhalb von 5 mm von den Papierkanten entfernt kann nicht gedruckt werden.

5 mm5 mm

5 mm

■ Briefumschlag

Innerhalb von 10 mm von den Briefumschlagkanten entfernt kann nicht gedruckt werden. Abhängig von der von Ihnen verwendeten Anwendung müssen Sie den bedruckbaren Bereich vor dem Druck eventuell ändern.

(Beispiel: Briefumschlag COM10)

10 mm

104,9 mm (4,13 Inch)

241,3 mm

(9,50 Inch)

10 mm

Papieranforderungen

Einlegen und Ausgeben von Papier

2-7

Einlegen und Ausgeben von Papier

Nicht verwendbares Papier

Zur Vermeidung von Papierstaus und anderen Fehlfunktionen sollten die folgenden Papiertypen grundsätzlich nicht verwendet werden:

WICHTIG

•

Papier, das sich leicht staut

-Papier, das zu dick oder zu dünn ist

-Papier in ungewöhnlichen Formen

- Nasses oder feuchtes Papier

- Gerissenes oder beschädigtes Papier

- Raues, extrem glattes oder Hochglanzpapier

- Gelochtes oder perforiertes Papier

-Aufgerolltes oder geknicktes Papier

- Spezialbeschichtetes Papier (beschichtetes Papier für Tintenstrahldrucker usw.)

- Etiketten, die sich leicht von der Unterseite lösen lassen

-Papier, auf dem bereits mit einer Kopiermaschine oder einem anderen Laserdrucker gedruckt wurde. (Die Rückseite dieses Papiers ist ebenfalls ungeeignet.)

-Papier mit gezackten Kanten

- Zerknittertes Papier

-Papier mit gefalteten Ecken

•

Papier, das bei hohen Temperaturen seine Qualität ändert

-Papier, das Farbe enthält, die schmilzt, brennt, verdampft oder schädliche Gase abgibt, wenn es der Hitze (ca. 180°C oder 356°F) der Fixiereinheit ausgesetzt ist.

- Hitzeempﬁndliches Papier

- Chemisch behandeltes Farbpapier

- Spezialbeschichtetes Papier (beschichtetes Papier für Tintenstrahldrucker usw.)

-Papier mit Klebstoff auf der Oberﬂäche

•

Papier, das Druckerfehlfunktionen verursacht oder den Drucker beschädigt

- Karbonpapier

-Papier mit Heftklammern, Büroklammern, Schleifen oder Bändern

-Papier, auf dem bereits mit einer Kopiermaschine oder einem anderen Laserdrucker gedruckt wurde. (Die Rückseite dieses Papiers ist ebenfalls ungeeignet.)

•

Papier, an dem Toner nur schwer anhaften kann

-Papier mit rauer Oberﬂäche

- Spezialbeschichtetes Papier (beschichtetes Papier für Tintenstrahldrucker usw.)

-Papier mit dicken Fasern

2-8

Papieranforderungen

Lagerung von Papier

Die Qualität des Papiers kann sich verschlechtern, wenn es unsachgemäß gelagert wird, auch wenn das Papier den normalen Angaben entspricht. Minderwertiges Papier kann fehlerhafte Papiereinzüge, Papierstaus oder eine Verschlechterung der Druckqualität verursachen. Beachten Sie die folgenden Richtlinien bei der Papierlagerung und im Umgang mit Papier:

WICHTIG

•

Lagern Sie Papier nicht in der Nähe von Feuchtigkeitsquellen, da die Papierqualität in einer feuchten Umgebung nachlässt.

•

Papierverpackungen helfen, Feuchtigkeit und Trockenheit fern zu halten. Bewahren Sie das Papier in der Verpackung auf, bis Sie es verwenden. Lagern Sie das gesamte nicht verwendete Papier in der Verpackung.

•

Lagern Sie das Papier auf einer ﬂachen Oberﬂäche.

•

Legen Sie Papier nicht auf dem Boden ab, wo sich Wasser und Feuchtigkeit ansammeln können.

•

Vermeiden Sie Beschädigungen des gelagerten Papiers.

•

Lagern Sie Papier nicht vertikal, und lagern Sie nicht zu viele Papierstapel übereinander.

•

Lagern Sie Papier nicht an Orten, an denen es direktem Sonnenlicht oder hoher oder niedriger Luftfeuchtigkeit ausgesetzt ist.

•

Wenn der Lagerraum für das Papier und der Arbeitsbereich enorm unterschiedliche Temperaturen oder Luftfeuchtigkeiten aufweisen, lassen Sie den verpackten Papierstapel mindestens einen Tag am Arbeitsbereich liegen, bevor Sie ihn verwenden, so dass sich das Papier an die neue Umgebung anpassen kann. Wenn Papier an einen Ort gebracht wird, an dem sich die Temperatur oder die Luftfeuchtigkeit erheblich unterscheidet, kann sich das Papier rollen, oder es kann zerknittern.

Aufbewahren von Ausdrucken

Im Umgang oder bei der Aufbewahrung von Ausdrucken dieses Druckers sollten Sie folgende Punkte beachten:

Einlegen und Ausgeben von Papier

WICHTIG

•

Bewahren Sie Ausdrucke nicht mit PVC-Materialien, wie transparenten Ordnern, auf. Andernfalls kann der Toner schmilzen und am PVC-Material festkleben.

•

Verwenden Sie nicht löslichen Klebstoff, wenn Sie Ausdrucke kleben. Bei Verwendung von löslichem Klebstoff kann der Toner schmilzen. Bei Verwendung von löslichem Klebstoff kann der Toner schmilzen. Bevor Sie den Klebstoff verwenden, testen Sie ihn auf nicht mehr benötigtem Papier. Vergewissern Sie sich, dass das gedruckte Papier vollständig trocken ist, bevor Sie einzelne Blätter aufeinander legen. Der Toner kann schmilzen, wenn halbtrockene Blätter aufeinander gelegt werden.

Papieranforderungen

2-9

Einlegen und Ausgeben von Papier

•

Lagern Sie das Papier auf einer ﬂachen Oberﬂäche. Der Toner kann sich lösen, wenn die Blätter gefalten oder geknickt werden.

•

Bewahren Sie die Ausdrucke nicht bei hohen Temperaturen auf. Andernfalls kann der Toner schmilzen und verschmieren.

•

Wenn Sie Ausdrucke über einen längeren Zeitraum (zwei Jahre oder länger) aufbewahren möchten, legen Sie sie in einen Aktenbinder. (Die Ausdrucke können ihre Farben verlieren, wenn sie über einen längeren Zeitraum aufbewahrt werden.)

2-10

Papieranforderungen

Papierzufuhr

Dieser Drucker ist mit zwei Papierzufuhren ausgestattet: die Papierkassette (Kassette 1) und manueller Einzugschacht. Wenn Sie den optionalen Papiereinzug (Kassette 2) installieren, können bis zu 3 verschiedene Papierzufuhren verwendet werden.

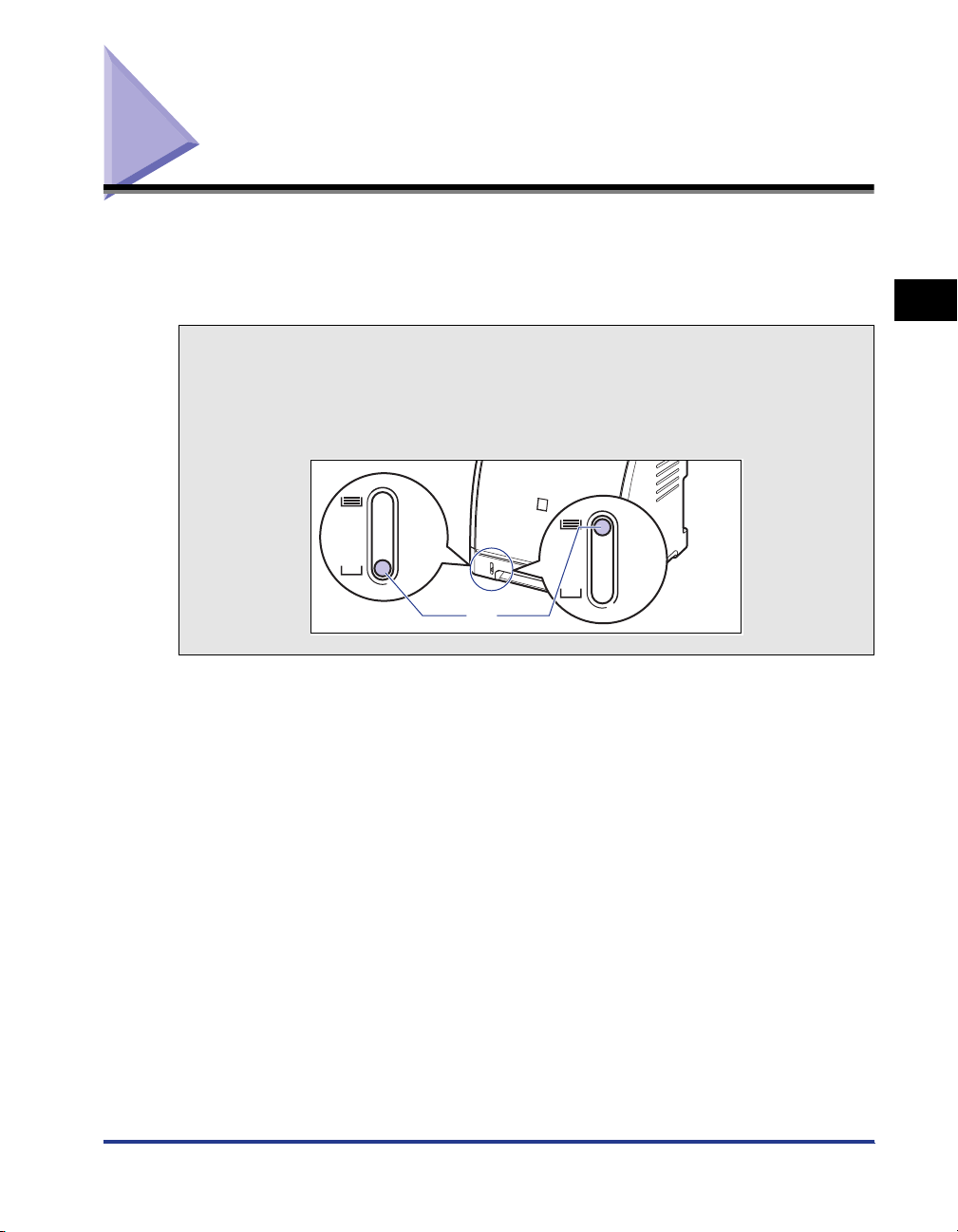

● Papierstandanzeige

Die Papierkassette verfügt über eine Papierstandanzeige (A), die die in der Kassette verbleibende Papiermenge anzeigt. Wenn die Kassette voll ist, beﬁndet sich die Papierstandanzeige oben. Die Anzeige bewegt sich mit abnehmender Papiermenge nach unten und gibt somit einen groben Anhaltspunkt über die verbleibende Papiermenge.

(A)

Papierzufuhr

Einlegen und Ausgeben von Papier

2-11

Einlegen und Ausgeben von Papier

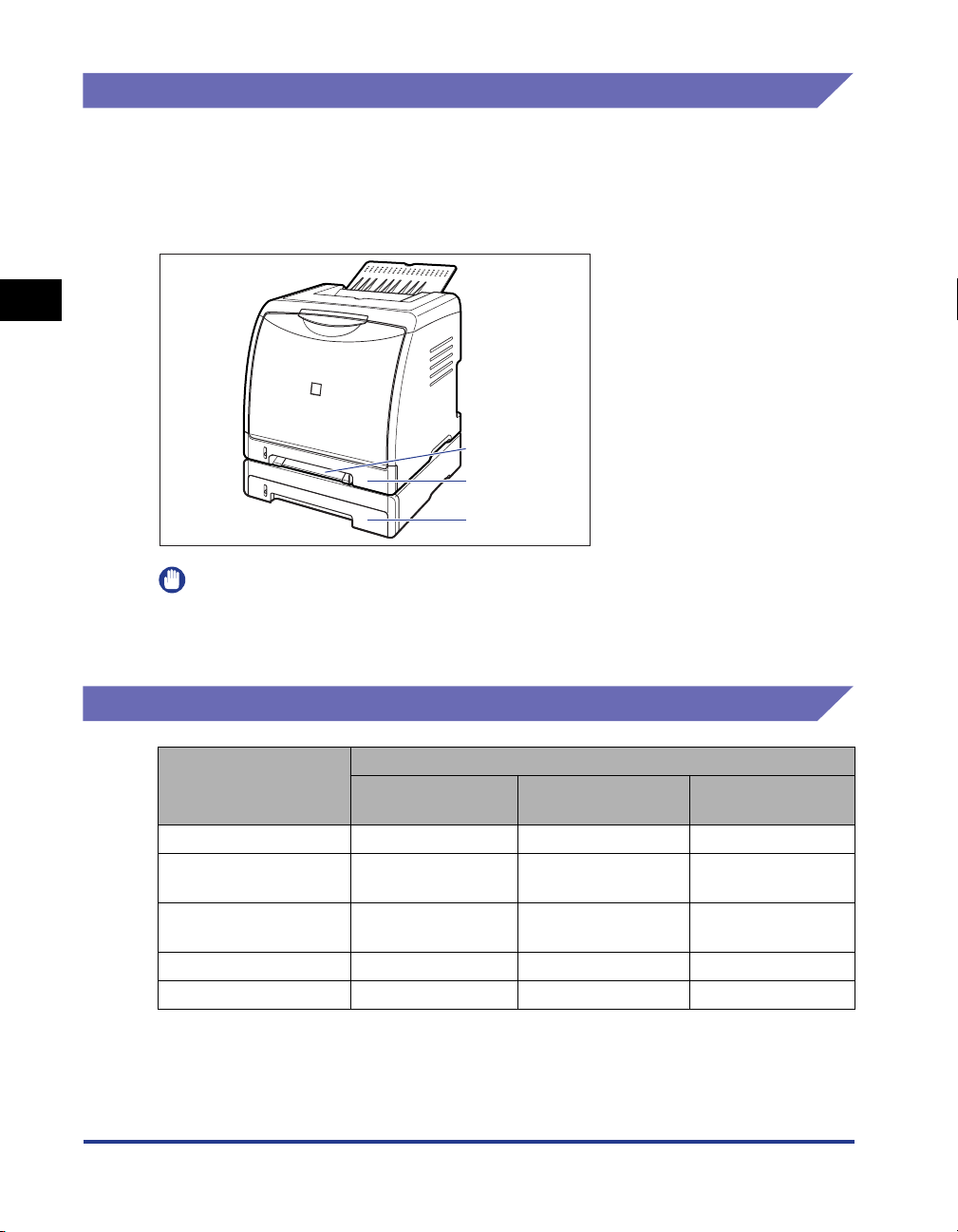

Papierzufuhrtyp

Dieser Drucker verfügt über die folgenden Papierzufuhren:

(A): Manueller Einzugschacht (B): Kassette 1 (C): Kassette 2 (Optional)

(A)

(B)

(C)

WICHTIG

•

Bevor Sie auf Papier aus Kassette 2 drucken, sollten Sie sicherstellen, dass Kassette 1 eingerichtet ist. Wenn Sie auf Papier aus Kassette 2 drucken, ohne dass Kassette 1 eingerichtet ist, führt dies zu Papierstaus.

Papierfassungsvermögen der Papierzufuhr

2-12

Papierzufuhr

Papiertyp

Normalpapier (64 g/m Schweres Papier

(128 g/m

)

Folie (Nur Schwarzweißdruck)

)1 Blatt Ca. 250 Blatt Ca. 250 Blatt

Manueller

Einzugschacht

Kassette 1

Kassette 2

(Optional)

1 Blatt Ca. 170 Blatt Ca. 170 Blatt

1 Blatt Ca. 50 Blatt Ca. 50 Blatt

Etikett 1 Blatt Ca. 100 Blatt Ca. 100 Blatt Briefumschlag 1 Blatt Ca. 10 Blatt Ca. 10 Blatt

Papierzufuhr

Auswählen einer Papierzufuhr

Die Papierzufuhr kann im Druckertreiber auf der Registerkarte [Papierzufuhr] ausgewählt werden.

Zeigen Sie die Registerkarte [Papierzufuhr] an, und geben Sie die Papierzufuhr an.

Informationen zur Anzeige der Registerkarte [Papierzufuhr] im Druckertreiber ﬁnden Sie unter "Angeben der Druckeinstellungen," auf S. 4-10.

Einlegen und Ausgeben von Papier

Legen Sie die folgenden Optionen nach Bedarf fest.

Einstellung Einstellwert Beschreibung

[Papierauswahl]

[Gleiches Papier für alle Seiten]

[Anderes Papier für

1., andere + letzte Seiten]

[Anderes Papier für

1., 2., andere + letzte Seiten]

Zieht alle Seiten von derselben Papierzufuhr ein.

Es kann Papier für jede einzelne Seite ausgewählt werden, z.B. wenn Sie das Deckblatt auf einem anderen Papiertyp drucken möchten.

Papierzufuhr

2-13

Einlegen und Ausgeben von Papier

Einstellung Einstellwert Beschreibung

[Papierzufuhr] [Erste Seite] [Zweite Seite] [Andere Seiten] [Letzte Seite]

[Papiertyp]

[Auf der anderen Seite drucken]

* Diese Option kann nur angegeben werden, wenn der optionale Papiereinzug installiert wurde.

Überprüfen Sie die Einstellungen, und klicken Sie dann auf

[Auto] [Manueller Einzugschacht] [Kassette 1] [Kassette 2]*

[Normalpapier] [Normalpapier L] [Schweres Papier 1] [Schweres Papier 2] [Folie] [Etikett]

Wählen Sie eine Papierzufuhr aus. Welche Optionen angegeben werden können, hängt von der Einstellung für [Papierauswahl] ab.

Geben Sie den Papiertyp an. (Siehe S. 2-3)

Es wird nicht empfohlen, auf der Rückseite von bereits bedrucktem Papier zu drucken. Wenn Sie jedoch unbedingt beide Seiten bedrucken müssen, aktivieren Sie für das Drucken auf der Rückseite von bereits bedrucktem Papier das Kontrollkästchen für [Auf der anderen Seite drucken].

[OK].

2-14

Papierzufuhr

Vorsichtsmaßregeln für den Umgang mit manuellem Einzugschacht und der Papierkassette

Beachten Sie im Umgang mit manuellem Einzugschacht oder der Papierkassette die folgenden Punkte.

WICHTIG

•

Wenn sich im manuellen Einzugschacht Papier beﬁndet, können Sie kein Papier von der Papierkassette einziehen. Wenn Sie von der Papierkassette drucken möchten, entfernen Sie das im manuellen Einzugschacht eingelegte Papier.

•

Während des Druckvorgangs sollten Sie die Papierkassette nicht herausziehen. Dies kann zu Papierstau oder zu Beschädigungen des Druckers führen.

•

Während des Druckvorgangs sollten Sie das Papier im manuellen Einzugschacht nicht berühren oder herausziehen. Dies kann zu Fehlfunktionen führen.

•

Füllen Sie die Papierkassette wieder auf, wenn das eingelegte Papier verbraucht wurde. Wenn die Kassette aufgefüllt wird, wenn sich noch Papier in der Kassette beﬁndet, kann dies zu einem fehlerhaften Einzug führen.

•

Legen Sie kein Papier in manuellen Einzugschacht, während der Drucker von der Papierkassette druckt. Dies kann zu einem Papierstau oder dazu führen, dass mehrere Blätter gleichzeitig eingezogen werden.

•

Berühren Sie nicht das schwarze Gummipolster (A) in der Papierkassette. Dies kann zu einem fehlerhaften Papiereinzug führen.

(A)

Einlegen und Ausgeben von Papier

•

Papierzufuhr

2-15

Ausgabefach

Einlegen und Ausgeben von Papier

Das bedruckte Papier wird in das Ausgabefach oben auf der Druckereinheit mit der gedruckten Seite nach unten ausgegeben. Das bedruckte Papier wird in Seitenreihenfolge ausgegeben.

WARNUNG

Achten Sie darauf, dass Ihre Hände oder Kleidung nicht in die Nähe der Walze im Ausgabebereich gelangen. Auch wenn der Drucker nicht druckt, kann eine plötzliche Rotation der Walze zu Verletzungen der Hände oder zur Beschädigung der Kleidung führen.

HINWEIS

•

Wenn Sie den Drucker nicht verwenden, schließen Sie das Ausgabefach, damit das Druckerinnere nicht verstaubt.

•

Das Ausgabefach kann bis zu etwa 125 Blatt Normalpapier enthalten, (wenn das Papier

64 g/m

wiegt).

2-16

Ausgabefach

Papierfassungsvermögen des Ausgabefachs

Ausgabefach*

Papiertyp

Normalpapier (Bei Verwendung von Normalpapier mit einem Gewicht von 64 g/m

Schweres Papier (Bei Verwendung von schwerem Papier mit einem Gewicht von 128 g/m

Folie (Nur Schwarzweißdruck) Ca. 10 Blatt Etikett Ca. 10 Blatt Briefumschlag Ca. 10 Blatt

* Das tatsächliche Papierfassungsvermögen variiert abhängig von der Aufstellungsumgebung oder dem Papiertyp.

)

Ausgabefach (Vorderseite nach

unten)

Ca. 125 Blatt

Ca. 50 Blatt

Einlegen und Ausgeben von Papier

Ausgabefach

2-17

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

In diesem Abschnitt wird beschrieben, wie Normalpapier, schweres Papier, Folien oder Etiketten in die Papierzufuhr eingelegt werden.

Einlegen und Ausgeben von Papier

Die Papierzufuhr, in die Sie Papier einlegen können, ist die Papierkassette und manueller Einzugschacht. Wenn Sie kontinuierlich drucken möchten, legen Sie das Papier in die Papierkassette ein. Wenn Sie nur ein Blatt Papier drucken möchten, das sich in Format oder Typ von dem in der Papierkassette eingelegten Papier unterscheidet, legen Sie das Papier in manuellen Einzugschacht.

WICHTIG

•

Weitere Informationen zu verwendbarem Papier ﬁnden Sie unter "Verwendbares Papier," auf S. 2-2.

•

Informationen zum Umgang mit manuellem Einzugschacht oder der Papierkassette ﬁnden Sie unter "Vorsichtsmaßregeln für den Umgang mit manuellem Einzugschacht und der Papierkassette," auf S. 2-15.

•

Folien können nur in Schwarzweiß bedruckt werden.

•

Beim Druck auf schwerem Papier, Folien oder Etiketten verringert sich die Druckgeschwindigkeit.

HINWEIS

•

Informationen zum Drucken auf Medien im Indexkartenformat ﬁnden Sie unter "Einlegen von Medien im Indexkartenformat in die Papierzufuhr," auf S. 2-30.

•

Informationen zum Drucken auf Papier mit benutzerdeﬁniertem Format ﬁnden Sie unter "Einlegen von Papier mit benutzerdeﬁniertem Format (kein Standardpapier) in die Papierzufuhr," auf S. 2-52.

2-18

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

Einlegen von Papier in die Papierkassette

Legen Sie das Papier wie folgt in die Papierkassette ein. Stellen Sie sicher, dass das Papier in Hochformat in die Papierkassette eingelegt wird.

HINWEIS

Legen Sie das Papier in Kassette 2 (nur wenn der optionale Papiereinzug angebracht wurde) auf dieselbe Weise ein wie in Kassette 1.

Ziehen Sie die Papierkassette heraus.

Einlegen und Ausgeben von Papier

VORSICHT

Nehmen Sie die Papierkassette unbedingt aus dem Drucker heraus, bevor Sie das Papier einlegen. Wenn Sie das Papier einlegen, wenn die Papierkassette nur halb herausgezogen ist, kann die Papierkassette herunterfallen, oder es kann zu Beschädigungen des Druckers kommen, was zu Verletzungen von Personen führen kann.

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

2-19

Einlegen und Ausgeben von Papier

Wenn Sie das Format des einzulegenden Papiers ändern, passen Sie die Länge der Papierkassette an, und ändern Sie die Positionen der Papierführungen.

● Wenn Sie Papier im Format Legal einlegen, passen Sie die Länge

der Papierkassette an, während Sie den Verriegelungslösehebel halten, der in der Abbildung dargestellt ist.

● Während Sie den Verriegelungslösehebel der seitlichen

Papierführungen halten, schieben Sie die Papierführungen an die Markierung für das Format des einzulegenden Papiers.

Die seitlichen Papierführungen bewegen sich zueinander. Richten Sie die Position von (A) an der Markierung für das Format des einzulegenden Papiers aus.

2-20

(A)

HINWEIS

Wenn Sie Papier im Format B5 (182 mm x 257 mm) verwenden, setzen Sie die Papierführung auf "JIS B5".

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

● Während Sie den Verriegelungslösehebel der hinteren Papierführung halten, schieben Sie die Papierführung an die Markierung für das Format des einzulegenden Papiers.

Richten Sie die Position von (A) an der Markierung für das Format des einzulegenden Papiers aus.

(A)

Einlegen und Ausgeben von Papier

Bevor Sie Folien oder Etiketten einlegen, sollten Sie die Blätter zunächst in kleinen Stapeln fächern und die Kanten gerade ausrichten.

Fächern Sie in kleinen Stapeln sorgfältig durch.

VORSICHT

Achten Sie darauf, sich nicht die Hände an den Kanten der Folien oder Etiketten zu schneiden.

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

Richten Sie die Kanten an einer

flachen Oberfläche einige Male aus.

2-21

Einlegen und Ausgeben von Papier

WICHTIG

•

Sie sollten die Folien oder Etiketten vor dem Einlegen unbedingt sorgfältig durchfächern. Wenn die Blätter nicht ausreichend durchgefächert wurden, werden eventuell mehrere Blätter gleichzeitig eingezogen, was zu einem Papierstau führt.

•

Wenn Sie die Folien fächern oder an einer ﬂachen Oberﬂäche ausrichten, sollten Sie nur die Kanten der Folien und nicht die zu bedruckende Oberﬂäche berühren.

•

Achten Sie darauf, dass Sie die zu bedruckende Oberﬂäche der Folien nicht mit Fingerabdrücken, Staub oder Öl beschmutzen. Dies kann zu einer verminderten Druckqualität führen.

Legen Sie den Papierstapel so ein, dass die hintere Kante die Papierführung berührt.

VORSICHT

Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden.

2-22

WICHTIG

•

Sie sollten unbedingt überprüfen, ob sich die Papierführung an der Position des Formats des eingelegten Papiers beﬁndet. Wenn die Papierführung an eine falsche Position gesetzt wird, kann dies zu einem fehlerhaften Papiereinzug führen.

•

Wenn Sie schlecht geschnittenes Papier verwenden, kann es passieren, dass mehrere Blätter gleichzeitig eingezogen werden. In diesem Fall sollten Sie das Papier sorgfältig durchfächern und die Kanten des Stapels an einer festen und ebenen Oberﬂäche ausrichten.

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

HINWEIS

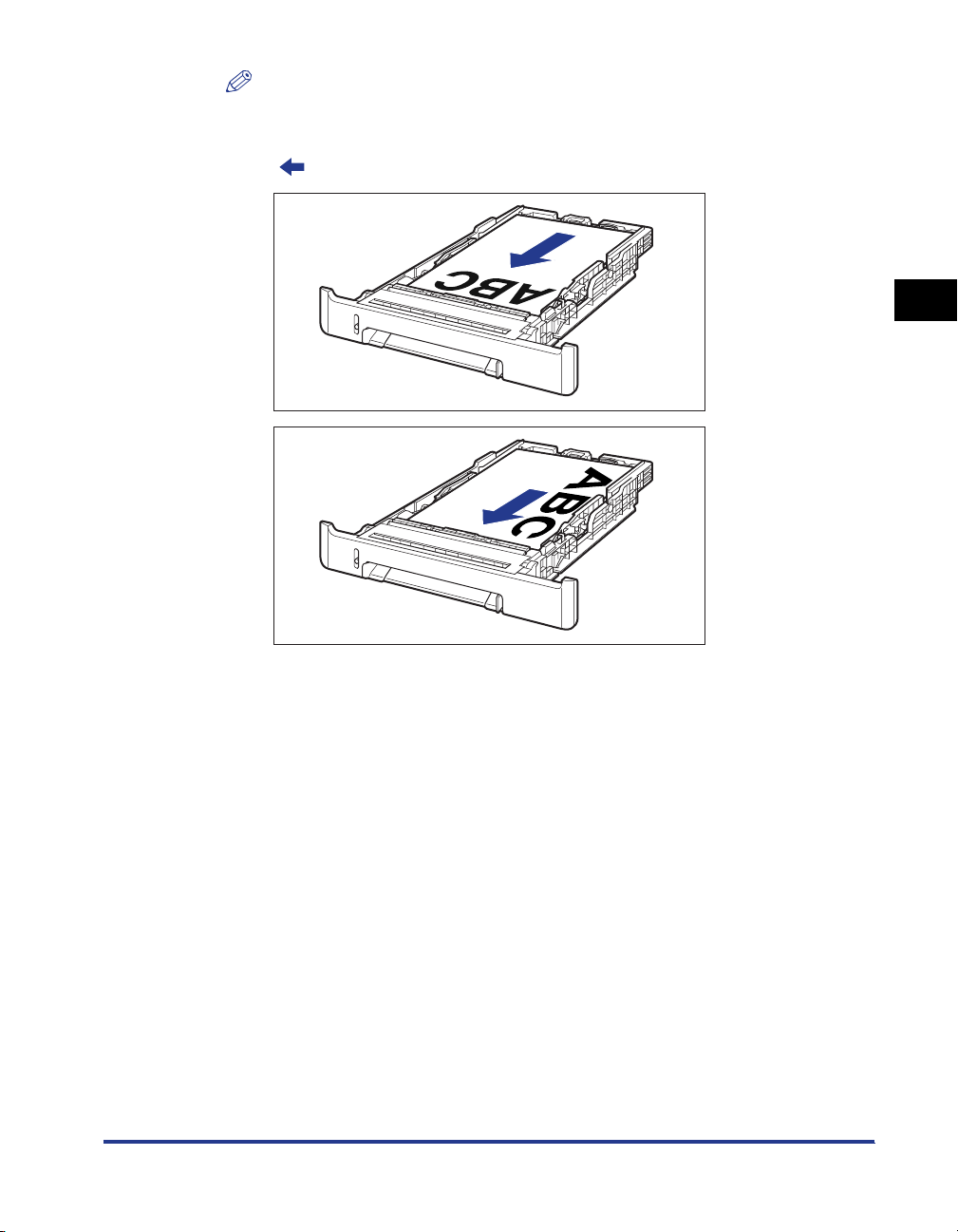

Zum Drucken auf Papier mit Briefköpfen oder Logo-Aufdruck legen Sie das Papier so ein, dass die zu bedruckende Seite nach oben zeigt, wie in der folgenden Abbildung dargestellt. (: Papiereinzugsrichtung)

Einlegen und Ausgeben von Papier

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

2-23

Drücken Sie das Papier nach unten, wie in der Abbildung gezeigt, vergewissern Sie sich, dass der Papierstapel nicht höher als die Papiergrenzführungen (A) ist, und setzen Sie das Papier unter die Haken (B) der Papierführungen.

Überprüfen Sie, dass ausreichend freier Platz zwischen den Haken der Papierführungen und dem Papierstapel vorhanden ist. Wenn kein ausreichend freier Platz vorhanden ist, reduzieren Sie die Papiermenge ein wenig.

Einlegen und Ausgeben von Papier

(B)

(A)

(B)

(A)

WICHTIG

Im Folgenden wird das Papierfassungsvermögen der Papierkassette aufgeführt. Stellen Sie sicher, dass der eingelegte Papierstapel nicht höher als die Papiergrenzführungen ist. Wenn der Papierstapel höher als die Papiergrenzführungen ist, kann dies zu einem fehlerhaften Papiereinzug führen.

- Normalpapier Ca. 250 Blatt (Bei Verwendung von Normalpapier mit einem Gewicht von 64 g/m

- Schweres Papier Ca. 170 Blatt (Bei Verwendung von schwerem Papier mit einem Gewicht von 128 g/m

-Folie Ca. 50 Blatt

- Etikett Ca. 100 Blatt

)

2-24

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

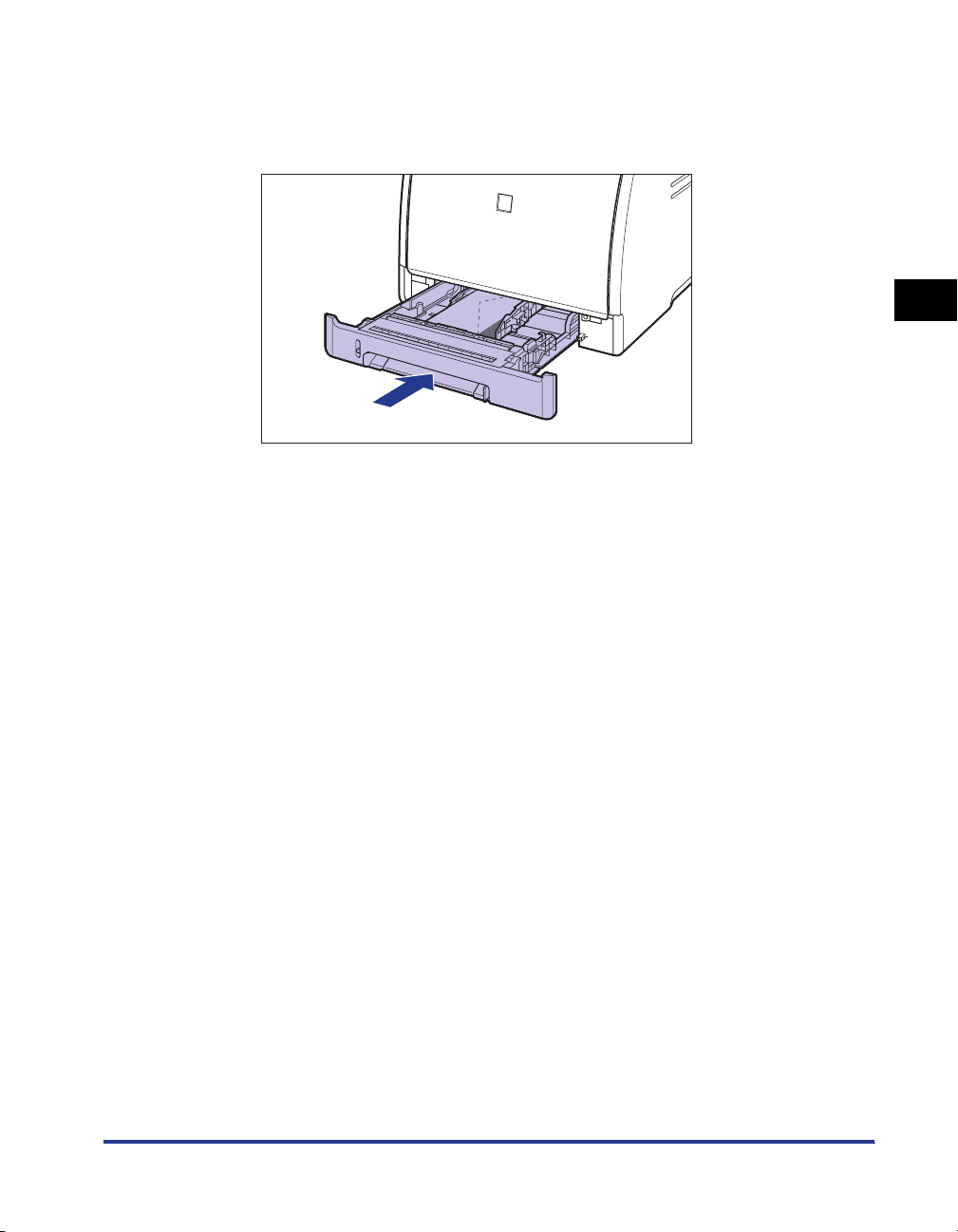

Setzen Sie die Papierkassette in den Drucker ein.

Drücken Sie die Papierkassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist.

Registrieren Sie das Format des eingelegten Papiers wie folgt.

Die Papierkassette des Druckers kann das Papierformat nicht automatisch erkennen. Daher müssen Sie das Format des eingelegten Papiers registrieren.

Zeigen Sie das Statusfenster des Druckers an.

Informationen zu den verschiedenen Methoden zur Anzeige des Statusfensters des Druckers ﬁnden Sie unter "Anzeigen des Statusfensters des Druckers," auf S. 4-95.

Einlegen und Ausgeben von Papier

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

2-25

Einlegen und Ausgeben von Papier

Wählen Sie im Menü [Optionen] die Option [Geräteeinstellungen] ➞ [Papierformat in Kassetten registrieren] aus.

Wählen Sie das Format des in der Papierkassette eingelegten Papiers aus, und klicken Sie dann auf [OK].

2-26

Konﬁgurieren Sie anschließend den Druckertreiber (Siehe S. 2-64).

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

Einlegen von Papier in manuellen Einzugschacht

Legen Sie das Papier wie folgt in manuellen Einzugschacht ein. Stellen Sie sicher, dass das Papier in Hochformat in manuellen Einzugschacht eingelegt wird.

Richten Sie die Papierführungen an der Breite des eingelegten Papiers aus, wie in der Abbildung dargestellt.

Die Papierführungen bewegen sich zueinander.

Einlegen und Ausgeben von Papier

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

2-27

WICHTIG

Die Papierführungen sollten unbedingt an der Papierbreite ausgerichtet werden. Wenn die Papierführungen zu weit oder zu eng sind, wird das Papier nicht korrekt eingezogen, oder es kann zu einem Papierstau kommen.

HINWEIS

Zum Drucken auf Papier mit Briefköpfen oder Logo-Aufdruck legen Sie das Papier so ein, dass die zu bedruckende Seite nach unten zeigt, wie in der folgenden Abbildung dargestellt. (: Papiereinzugsrichtung)

Einlegen und Ausgeben von Papier

2-28

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

Führen Sie das Papier vorsichtig ein, bis es die Rückseite des Druckers berührt, während Sie es mit den Händen festhalten, wie in der Abbildung dargestellt.

Wenn das Papier eingelegt wird, wird es ein wenig in den Schacht eingeführt.

VORSICHT

Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden.

WICHTIG

•

Legen Sie das Papier gerade ein.

•

Wenn Papier an den Ecken aufgerollt oder gefaltet ist, glätten Sie es vor dem Einlegen in den Drucker.

Einlegen und Ausgeben von Papier

Konﬁgurieren Sie anschließend den Druckertreiber (Siehe S. 2-64).

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

2-29

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

In diesem Abschnitt wird beschrieben, wie Medien im Indexkartenformat in die Papierzufuhr eingelegt werden.

Einlegen und Ausgeben von Papier

Die Papierzufuhr, in die Sie Medien im Indexkartenformat einlegen können, ist die Papierkassette und manueller Einzugschacht. Wenn Sie kontinuierlich drucken möchten, legen Sie die Medien im Indexkartenformat in die Papierkassette ein. Wenn Sie nur ein Blatt Papier drucken möchten, das sich in Format oder Typ von dem in der Papierkassette eingelegten Papier unterscheidet, legen Sie das Blatt im Indexkartenformat in manuellen Einzugschacht.

WICHTIG

Informationen zum Umgang mit manuellem Einzugschacht oder der Papierkassette ﬁnden Sie unter "Vorsichtsmaßregeln für den Umgang mit manuellem Einzugschacht und der Papierkassette," auf S. 2-15.

Einlegen von Medien im Indexkartenformat in die Papierkassette

Legen Sie die Medien im Indexkartenformat wie folgt in die Papierkassette ein. Stellen Sie sicher, dass die Medien im Indexkartenformat in Hochformat in die Papierkassette eingelegt werden.

2-30

HINWEIS

Legen Sie die Medien im Indexkartenformat in Kassette 2 (nur wenn der optionale Papiereinzug angebracht wurde) auf dieselbe Weise ein wie in Kassette 1.

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

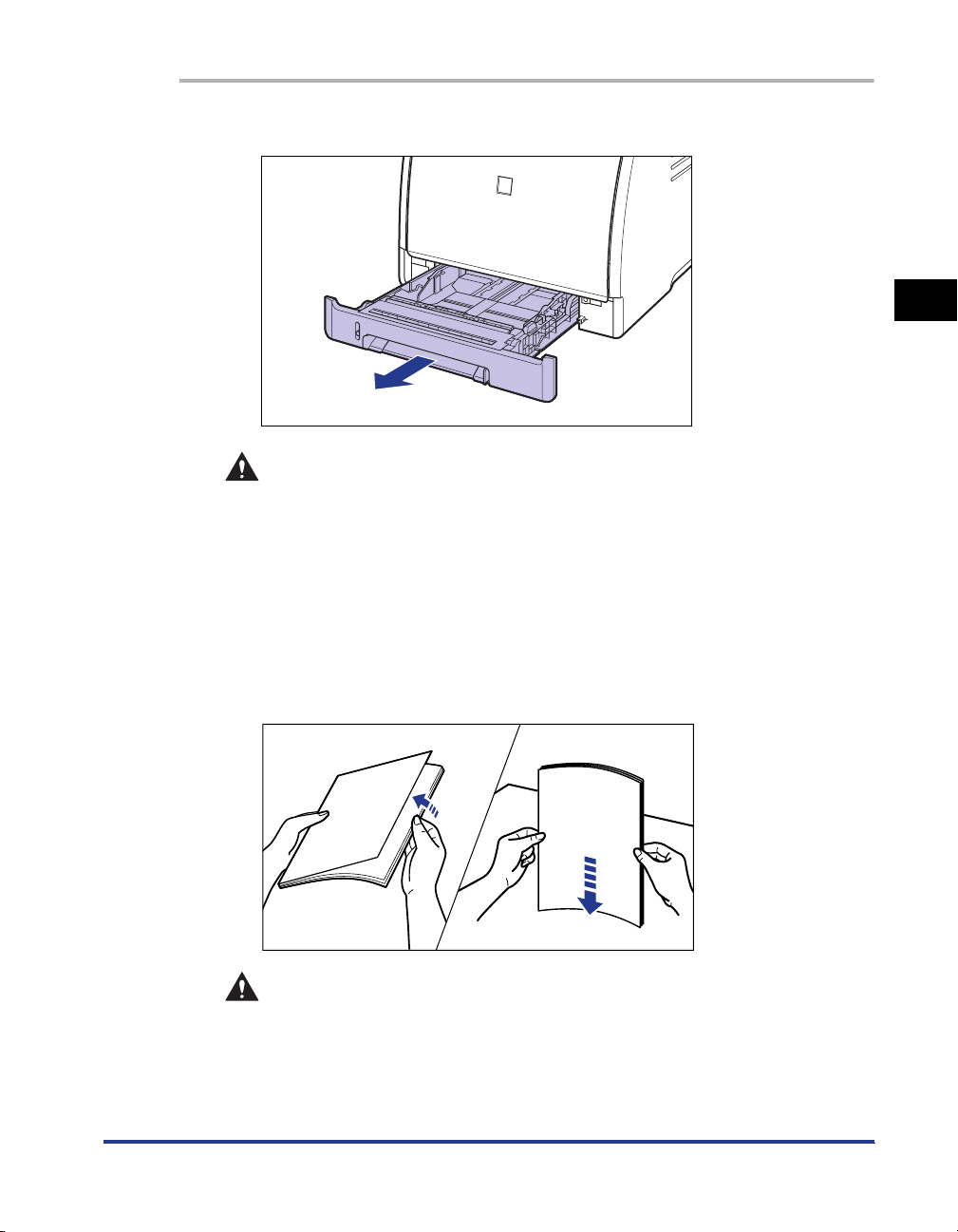

Ziehen Sie die Papierkassette heraus.

VORSICHT

Bevor Sie Etiketten im Indexkartenformat einlegen, sollten Sie die Etiketten zunächst in kleinen Stapeln fächern und die Kanten gerade ausrichten.

Einlegen und Ausgeben von Papier

Fächern Sie in kleinen Stapeln sorgfältig durch.

VORSICHT

Achten Sie darauf, sich nicht die Hände an den Kanten der Etiketten zu schneiden.

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

Richten Sie die Kanten an einer

flachen Oberfläche einige Male aus.

2-31

Einlegen und Ausgeben von Papier

WICHTIG

Richten Sie die Papierführungen unbedingt an der Breite der Medien im Indexkartenformat aus. Wenn die Papierführungen zu weit oder zu eng sind, wird das Papier nicht korrekt eingezogen oder es kann zu einem Papierstau kommen.

Legen Sie die Medien im Indexkartenformat so ein, dass die Kante der Medien an der Vorderseite der Papierkassette ausgerichtet ist.

VORSICHT

Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden.

2-32

WICHTIG

Wenn Sie schlecht geschnittene Medien im Indexkartenformat verwenden, kann es passieren, dass mehrere Blätter gleichzeitig eingezogen werden. In diesem Fall sollten Sie die Medien im Indexkartenformat sorgfältig durchfächern und die Kanten des Stapels an einer festen und ebenen Oberﬂäche ausrichten.

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

HINWEIS

Einlegen und Ausgeben von Papier

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

2-33

Einlegen und Ausgeben von Papier

Während Sie den Verriegelungslösehebel der seitlichen Papierführungen halten, schieben Sie die Papierführungen an die Markierung für das Format der eingelegten Medien im Indexkartenformat.

Die seitlichen Papierführungen bewegen sich zueinander.

WICHTIG

2-34

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

Während Sie den Verriegelungslösehebel der hinteren Papierführung halten, schieben Sie die Papierführung an die Markierung für das Format der eingelegten Medien im Indexkartenformat.

Drücken Sie die Medien im Indexkartenformat nach unten, wie in der Abbildung gezeigt, vergewissern Sie sich, dass der Stapel nicht höher als die Papiergrenzführungen (A) ist, und setzen Sie die Medien im Indexkartenformat unter die Haken (B) der Papierführungen.

Einlegen und Ausgeben von Papier

Überprüfen Sie, dass ausreichend freier Platz zwischen den Haken der Papierführungen und dem Stapel der Medien im Indexkartenformat vorhanden ist. Wenn kein ausreichend freier Platz vorhanden ist, reduzieren Sie die Menge der Medien im Indexkartenformat ein wenig.

(B)

(A)

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

(B)

(A)

2-35

Einlegen und Ausgeben von Papier

WICHTIG

- Normalpapier Ca. 250 Blatt (Bei Verwendung von Normalpapier mit einem Gewicht von 64 g/m

- Schweres Papier Ca. 170 Blatt (Bei Verwendung von schwerem Papier mit einem Gewicht von 128 g/m

- Etikett Ca. 100 Blatt

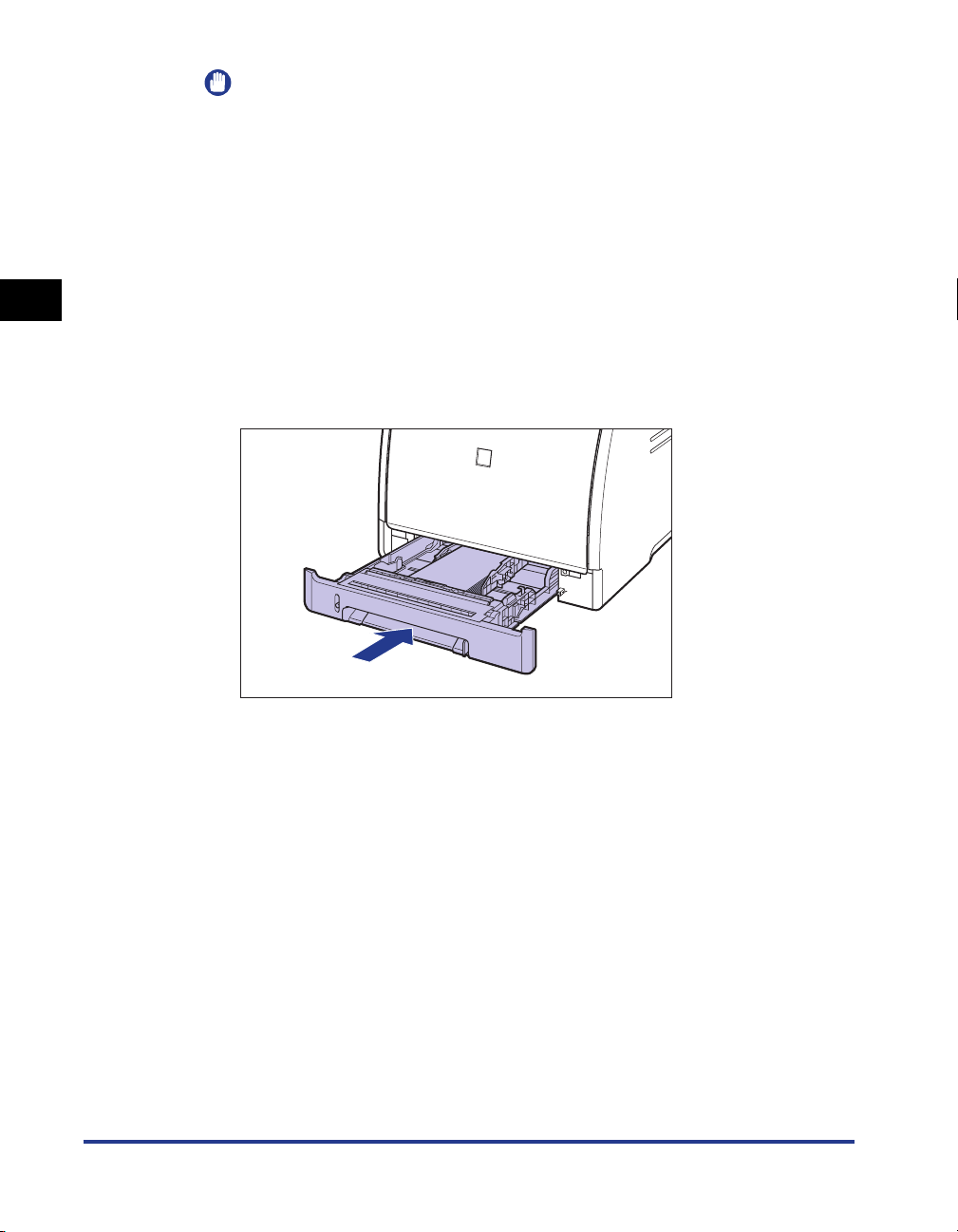

Setzen Sie die Papierkassette in den Drucker ein.

Drücken Sie die Papierkassette fest in den Drucker, bis die Vorderseite der Papierkassette mit der Vorderseite des Druckers bündig ist.

)

2-36

Registrieren Sie das Format des eingelegten Papiers wie folgt.

Die Papierkassette des Druckers kann das Papierformat nicht automatisch erkennen. Daher müssen Sie das Format des eingelegten Papiers registrieren.

Zeigen Sie das Statusfenster des Druckers an.

Informationen zu den verschiedenen Methoden zur Anzeige des Statusfensters des Druckers ﬁnden Sie unter "Anzeigen des Statusfensters des Druckers," auf S. 4-95.

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

Wählen Sie im Menü [Optionen] die Option [Geräteeinstellungen] ➞ [Papierformat in Kassetten registrieren] aus.

Wählen Sie [Indexkarte] aus, und klicken Sie auf [OK].

Einlegen und Ausgeben von Papier

Konﬁgurieren Sie anschließend den Druckertreiber (Siehe S. 2-64).

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

2-37

Einlegen von Medien im Indexkartenformat in manuellen Einzugschacht

Legen Sie die Medien im Indexkartenformat wie folgt in manuellen Einzugschacht ein. Stellen Sie sicher, dass die Medien im Indexkartenformat mit der zu bedruckenden Seite nach unten in manuellen Einzugschacht eingelegt werden.

Einlegen und Ausgeben von Papier

2-38

Richten Sie die Papierführungen an der Breite des eingelegten Papiers im Indexkartenformat aus, wie in der Abbildung dargestellt.

Die Papierführungen bewegen sich zueinander.

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

WICHTIG

HINWEIS

Einlegen und Ausgeben von Papier

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

2-39

Einlegen und Ausgeben von Papier

Führen Sie das Blatt im Indexkartenformat vorsichtig ein, bis es die Rückseite des Druckers berührt, während Sie es mit den Händen festhalten, wie in der Abbildung dargestellt.

Wenn das Papier eingelegt wird, wird es ein wenig in den Schacht eingeführt.

VORSICHT

Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden.

WICHTIG

•

Legen Sie das Blatt im Indexkartenformat gerade ein.

•

Wenn das Blatt im Indexkartenformat gewellt ist, glätten Sie die Wellen, indem Sie es in der entgegengesetzten Richtung rollen, bevor Sie es einlegen.

2-40

Konﬁgurieren Sie anschließend den Druckertreiber (Siehe S. 2-64).

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

Einlegen von Briefumschlägen in die Papierzufuhr

In diesem Abschnitt wird beschrieben, wie Briefumschläge in die Papierzufuhr eingelegt werden.

Die Papierzufuhr, in die Sie Briefumschläge einlegen können, ist die Papierkassette und manueller Einzugschacht. Wenn Sie kontinuierlich drucken möchten, legen Sie die Briefumschläge in die Papierkassette ein. Wenn Sie nur einen Briefumschlag drucken möchten, der sich von den in der Papierkassette eingelegten Briefumschlägen unterscheidet, legen Sie den Briefumschlag in manuellen Einzugschacht.

WICHTIG

•

Weitere Informationen zu verwendbaren Briefumschlägen ﬁnden Sie unter "Verwendbares Papier," auf S. 2-2.

•

Informationen zum Umgang mit manuellem Einzugschacht oder der Papierkassette ﬁnden Sie unter "Vorsichtsmaßregeln für den Umgang mit manuellem Einzugschacht und der Papierkassette," auf S. 2-15.

Einlegen von Briefumschlägen in die Papierkassette

Legen Sie Briefumschläge wie folgt in die Papierkassette ein.

• Wenn Sie Briefumschläge des Formats DL, COM10, C5 oder Monarch in die

Papierkassette einlegen, legen Sie sie in Hochformat ein, so dass die zu bedruckende Seite nach oben zeigt, und achten Sie darauf, dass sich die Lasche von der Vorderseite des Druckers aus gesehen auf der rechten Seite beﬁndet. (: Papiereinzugsrichtung)

Einlegen und Ausgeben von Papier

Einlegen von Briefumschlägen in die Papierzufuhr

2-41

• Wenn Sie auf Briefumschlägen des Formats Briefumschlag B5 drucken,

schließen Sie die Laschen, und legen Sie die Briefumschläge so ein, dass die zu bedruckende Seite nach oben zeigt und die Briefumschläge von oben (der Kante mit der Lasche) gedruckt werden. (: Papiereinzugsrichtung)

HINWEIS

Legen Sie die Briefumschläge in Kassette 2 (nur wenn der optionale Papiereinzug angebracht wurde) auf dieselbe Weise ein wie in Kassette 1.

Einlegen und Ausgeben von Papier

2-42

Ziehen Sie die Papierkassette heraus.

VORSICHT

Einlegen von Briefumschlägen in die Papierzufuhr

Legen Sie den Stapel Briefumschläge auf eine ﬂache Oberﬂäche, glätten Sie die Briefumschläge, um eventuell darin enthaltene Luft entweichen zu lassen, und achten Sie darauf, dass die Kanten fest zusammengedrückt sind.

VORSICHT

Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden.

Lockern Sie die steifen Ecken der Umschläge, und glätten Sie Verwellungen, wie in der Abbildung gezeigt.

Einlegen und Ausgeben von Papier

Einlegen von Briefumschlägen in die Papierzufuhr

2-43

Einlegen und Ausgeben von Papier

Richten Sie die Kanten des Briefumschlagstapels auf einer ﬂachen Oberﬂäche aus.

Legen Sie die Briefumschläge so ein, dass die Kante der Briefumschläge an der Vorderseite der Papierkassette ausgerichtet ist.

2-44

WICHTIG

•

Es können bis zu etwa 10 Briefumschläge in die Papierkassette eingelegt werden.

•

Sie können nicht auf der Rückseite (geleimten Seite) der Briefumschläge drucken.

Einlegen von Briefumschlägen in die Papierzufuhr

Während Sie den Verriegelungslösehebel der seitlichen Papierführungen halten, schieben Sie die Papierführungen an die Markierung für das Format der eingelegten Briefumschläge.

Die seitlichen Papierführungen bewegen sich zueinander.

WICHTIG

Die Papierführungen sollten unbedingt an der Breite der Briefumschläge ausgerichtet werden. Wenn die Papierführungen zu weit oder zu eng sind, wird das Papier nicht korrekt eingezogen, oder es kann zu einem Papierstau kommen.

Einlegen und Ausgeben von Papier

Einlegen von Briefumschlägen in die Papierzufuhr

2-45

Während Sie den Verriegelungslösehebel der hinteren Papierführung halten, schieben Sie die Papierführung an die Markierung für das Format der eingelegten Briefumschläge.

Drücken Sie die Briefumschläge nach unten, wie in der Abbildung gezeigt, vergewissern Sie sich, dass der Stapel nicht höher als die Papiergrenzführungen (A) ist, und setzen Sie den Stapel unter die Haken (B) der Papierführungen.

Einlegen und Ausgeben von Papier

Überprüfen Sie, dass ausreichend freier Platz zwischen den Haken der Papierführungen und dem Stapel Briefumschläge vorhanden ist. Wenn kein ausreichend freier Platz vorhanden ist, reduzieren Sie die Menge an Briefumschlägen ein wenig.

(B)

(A)

(B)

(A)

2-46

Einlegen von Briefumschlägen in die Papierzufuhr

Setzen Sie die Papierkassette in den Drucker ein.

Drücken Sie die Papierkassette fest in den Drucker, bis die Vorderseite der Kassette mit der Vorderseite des Druckers bündig ist.

Registrieren Sie das Format des eingelegten Papiers wie folgt.

Die Papierkassette des Druckers kann das Papierformat nicht automatisch erkennen. Daher müssen Sie das Format des eingelegten Papiers registrieren.

Zeigen Sie das Statusfenster des Druckers an.

Informationen zu den verschiedenen Methoden zur Anzeige des Statusfensters des Druckers ﬁnden Sie unter "Anzeigen des Statusfensters des Druckers," auf S. 4-95.

Einlegen und Ausgeben von Papier

Einlegen von Briefumschlägen in die Papierzufuhr

2-47

Einlegen und Ausgeben von Papier

Wählen Sie im Menü [Optionen] die Option [Geräteeinstellungen] ➞ [Papierformat in Kassetten registrieren] aus.

Wählen Sie das Format des in der Papierkassette eingelegten Papiers aus, und klicken Sie dann auf [OK].

2-48

Konﬁgurieren Sie anschließend den Druckertreiber (Siehe S. 2-64).

Einlegen von Briefumschlägen in die Papierzufuhr

Einlegen eines Briefumschlags in manuellen Einzugschacht

Legen Sie einen Briefumschlag wie folgt in manuellen Einzugschacht ein.

• Wenn Sie einen Briefumschlag des Formats DL, COM10, C5 oder Monarch in den

manuellen Einzugschacht einlegen, legen Sie ihn unbedingt in Hochformat ein, so dass die zu bedruckende Seite nach unten zeigt und sich die Lasche von der Vorderseite des Druckers aus gesehen auf der rechten Seite beﬁndet. (: Papiereinzugsrichtung)

• Wenn Sie auf einem Briefumschlag des Formats Briefumschlag B5 drucken,

schließen Sie die Lasche, und legen Sie ihn so ein, dass die zu bedruckende Seite nach unten zeigt und der Briefumschlag von oben (der Kante mit der Lasche) gedruckt wird. (: Papiereinzugsrichtung)

Einlegen von Briefumschlägen in die Papierzufuhr

Einlegen und Ausgeben von Papier

2-49

Einlegen und Ausgeben von Papier

Richten Sie die Papierführungen an der Breite des eingelegten Briefumschlags aus, wie in der Abbildung dargestellt.

Die Papierführungen bewegen sich zueinander.

WICHTIG

2-50

Einlegen von Briefumschlägen in die Papierzufuhr

Führen Sie den Briefumschlag vorsichtig ein, bis er die Rückseite des Druckers berührt, während Sie ihn mit den Händen festhalten, wie in der Abbildung dargestellt.

Wenn der Briefumschlag eingelegt wird, wird er ein wenig in den Schacht eingeführt.

VORSICHT

Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden.

WICHTIG

Legen Sie den Briefumschlag gerade ein.

Konﬁgurieren Sie anschließend den Druckertreiber (Siehe S. 2-64).

Einlegen von Briefumschlägen in die Papierzufuhr

Einlegen und Ausgeben von Papier

2-51

Einlegen von Papier mit benutzerdeﬁniertem Format (kein Standardpapier) in die Papierzufuhr

In diesem Abschnitt wird beschrieben, wie Papier mit benutzerdeﬁniertem Format in die Papierzufuhr eingelegt wird.

Einlegen und Ausgeben von Papier

Die Papierzufuhr, in die Sie Papier mit benutzerdeﬁniertem Format einlegen können, ist die Papierkassette und manueller Einzugschacht. Wenn Sie kontinuierlich drucken möchten, legen Sie das Papier mit benutzerdeﬁniertem Format in die Papierkassette ein. Wenn Sie nur ein Blatt Papier mit benutzerdeﬁniertem Format drucken möchten, das sich in Format oder Typ von dem in der Papierkassette eingelegten Papier unterscheidet, legen Sie das Papier mit benutzerdeﬁniertem Format in manuellen Einzugschacht. Es kann Papier mit benutzerdeﬁniertem Format eingelegt werden, das 76,2 mm bis 215,9 mm breit und 127,0 mm bis 355,6 mm lang ist.

WICHTIG

•

Weitere Informationen zu verwendbarem Papier ﬁnden Sie unter "Verwendbares Papier," auf S. 2-2.

•

Informationen zum Umgang mit manuellem Einzugschacht oder der Papierkassette ﬁnden Sie unter "Vorsichtsmaßregeln für den Umgang mit manuellem Einzugschacht und der Papierkassette," auf S. 2-15.

2-52

Einlegen von Papier mit benutzerdefiniertem Format (kein Standardpapier) in die Papierzufuhr

Einlegen von Papier mit benutzerdeﬁniertem Format in die Papierkassette

Legen Sie das Papier mit benutzerdeﬁniertem Format wie folgt in die Papierkassette ein. Stellen Sie sicher, dass das Papier mit benutzerdeﬁniertem Format in Hochformat in die Papierkassette eingelegt wird.

HINWEIS

Legen Sie das Papier mit benutzerdeﬁniertem Format in Kassette 2 (nur wenn der optionale Papiereinzug angebracht wurde) auf dieselbe Weise ein wie in Kassette 1.

Einlegen und Ausgeben von Papier

Ziehen Sie die Papierkassette heraus.

Einlegen von Papier mit benutzerdefiniertem Format (kein Standardpapier) in die Papierzufuhr

2-53

Einlegen und Ausgeben von Papier

VORSICHT

Wenn Sie Papier einlegen, das größer ist als A4 (297,0 mm), passen Sie die Länge der Papierkassette an, während Sie den Verriegelungslösehebel halten, der in der Abbildung dargestellt ist.

2-54

Legen Sie das Papier so ein, dass die Papierkante an der Vorderseite der Papierkassette ausgerichtet ist.

VORSICHT

Achten Sie beim Papiereinlegen darauf, sich nicht die Hände an den Papierkanten zu schneiden.

Einlegen von Papier mit benutzerdefiniertem Format (kein Standardpapier) in die Papierzufuhr

WICHTIG

HINWEIS

Einlegen und Ausgeben von Papier

Einlegen von Papier mit benutzerdefiniertem Format (kein Standardpapier) in die Papierzufuhr

2-55

Canon LASERSHOT LBP5000 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Handbücher für diesen Drucker

Aufbau dieses Handbuchs

Inhalt

Vorwort

Benutzung dieses Handbuchs

In diesem Handbuch verwendete Symbole

In diesem Handbuch verwendete Anzeigen

In diesem Handbuch verwendete Abbildungen

In diesem Handbuch verwendete Abkürzungen

Rechtshinweise

Modellname

FCC (Federal Communications Commission)

EMV-Richtlinie (220 - 240 V-Modell)

Geeignete Gebiete für die Aufstellung

Lasersicherheit (110 - 127/220 - 240 V-Modelle)

Internationales Energy Star-Programm

Richtlinie über Elektro- und Elektronik-Altgeräte

Warenzeichen

Copyright

Haftungsablehnungserklärung

Rechtliche Beschränkungen auf den Gebrauch des Produkts und von Bildern

Wichtige Sicherheitsvorschriften

Installation

Stromversorgung

Handhabung

Wartung und Inspektionen

Verbrauchsmaterialien

Weitere

Merkmale und Vorteile

Teile und ihre Funktionen

Druckereinheit

Anzeigen

Anschließen des Netzkabels

Anschließen des Netzkabels

EIN-/AUSschalten des Druckers

EINschalten des Druckers

AUSschalten des Druckers

Energiesparfunktion (Standby-Modus)

Anschließen an einen Computer

Verwendung eines USB-Kabels

Verwendung eines LAN-Kabels

Papieranforderungen

Verwendbares Papier

Bedruckbarer Bereich

Nicht verwendbares Papier

Lagerung von Papier

Aufbewahren von Ausdrucken

Papierzufuhr

Papierzufuhrtyp

Papierfassungsvermögen der Papierzufuhr

Auswählen einer Papierzufuhr

Vorsichtsmaßregeln für den Umgang mit manuellem Einzugschacht und der Papierkassette

Ausgabefach

Ausgabefach

Papierfassungsvermögen des Ausgabefachs

Einlegen von Normalpapier, schwerem Papier, Folien oder Etiketten in die Papierzufuhr

Einlegen von Papier in die Papierkassette

Einlegen von Papier in manuellen Einzugschacht

Einlegen von Medien im Indexkartenformat in die Papierzufuhr

Einlegen von Medien im Indexkartenformat in die Papierkassette

Einlegen von Medien im Indexkartenformat in manuellen Einzugschacht

Einlegen von Briefumschlägen in die Papierzufuhr

Einlegen von Briefumschlägen in die Papierkassette

Einlegen eines Briefumschlags in manuellen Einzugschacht

Einlegen von Papier mit benutzerdefiniertem Format (kein Standardpapier) in die Papierzufuhr
