Campbell Hausfeld MX5222 User Manual

Gasoline Powered
Pressure Washer

Operating Instructions and Parts List MX5222

Carefully read and understand these instructions

before operating your pressure washer.

© 2008

IN469100AV 7/08

Getting To Know Your Pressure Washer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Frequently Asked Questions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Safety and Warning Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Pre-Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 - 6

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 9

Maintenance and Technical Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Service Record . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Replacement Parts Lists

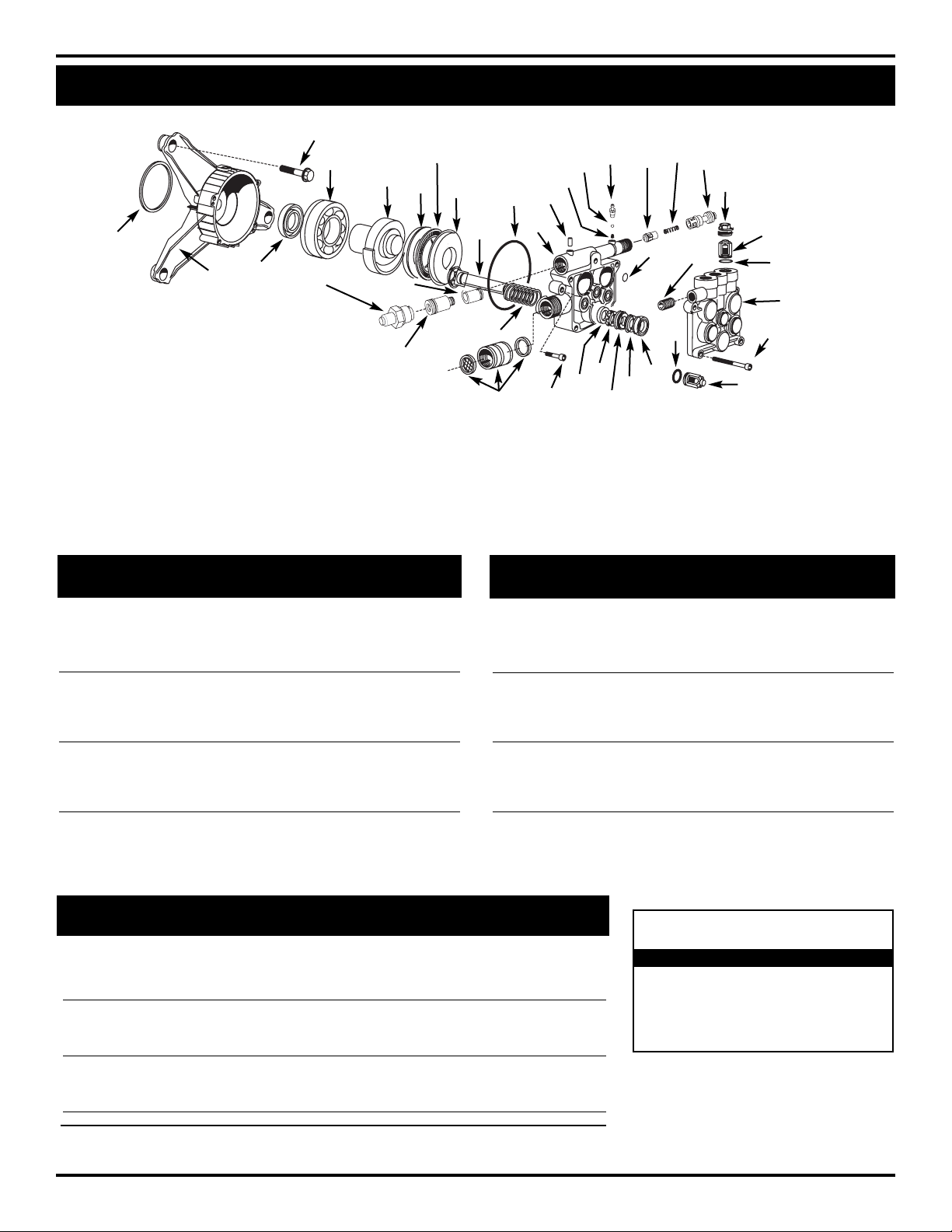

• Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

• Cart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Contents Page

For parts, product & service information

visit www.maxustools.com

Please record Model No. and Serial No. for use when contacting
the manufacturer:

Model No. ______________ Purchase date ____________________

Serial No. ______________ Purchase place ____________________

For Information About This Product, call 1-888-Maxus4U

REMINDER: Keep your dated proof of purchase for warranty purposes!

Attach it to this manual or file it for safekeeping.

Model MX5222

Pressure Washer

2

1 Muffler
2 Location of Serial Number/Product Decal
3 (Pump) Inlet Connection for Garden Hose
4 Lance with Quick Connect
5 Tip Holder with Spray Tips
6 Handle

7 Gun with trigger
8 Fuel Tank
9 Choke
10 Engine switch - On/Off
11 Fuel Valve - On/Off
12 (Pump) Outlet Connection for High Pressure

Hose

1

2

5

8

10

12

MX5222

www.maxustools.com

Getting To Know Your Pressure Washer

4

3

7

6

9

11

Pressure Washer

How do I start my pressure
washer?

1. Make sure you have gas and oil in the engine. The
engine DOES NOT COME FILLED WITH OIL.

2. Turn the water on, then trigger the gun to make sure the
water will flow smoothly out of the tip.

3. Open the fuel shutoff valve by turning the knob
counterclockwise until it stops.

4. Close the choke (if engine is cold) by moving the choke
ring fully to the right.

5. Set the shut off switch to “ON.”

6. Pull the trigger (to relieve any back pressure in the pump)
while pulling the starter cord.

What type of oil do I use?

ENGINE DOES NOT COME FILLED WITH OIL: See Page 10 for
engine oil types, quantities, and oil changing instructions.

Pump: The pump comes filled with the correct amount of
oil and should not need changing or filling.

Why don’t I have any water
pressure?

• Is the water hose attached to the pressure washer?

• Is the water turned on?

• Check for any kinks, leaks, or blockage in the hoses,
fittings, or the nozzle.

• Is the 15º (yellow) spray tip inserted into the end of the
lance (See Page 8)?

• Is the inlet filter screen free of debris? Check and remove
debris if needed.

How do I get high pressure?

• For high pressure, insert the 15º (yellow) spray tip into
the end of the lance (See Page 8).

How do I get the soap suction to
work?

1. Attach clear plastic tube to barb on pump (see Figure 2
on page 5).

2. Put the other filter end of the clear tube into the
detergent container.

3. Install the black spray tip to apply low pressure
detergent.

3

Why doesn’t the pressure
washer apply detergents with
high pressure?

Detergents “bounce” off cleaning surfaces as fast as they are
applied. The pressure washer’s features allow for a detergent
to be drawn while in low pressure mode only. By applying
detergent at low pressure, the effect of “bouncing” is
reduced. Also, detergents are only effective when time is
allowed for them to work on the surface of whatever is
being cleaned. After applying the detergent, wait 1-3
minutes while it works, and then proceed to rinse the surface
with high pressure.

What maintenance do I need to
perform on my pressure washer?

1. After turning off the pressure washer and the water,
depressurize the hose by triggering the gun.

2. Remove the garden hose and high pressure hose from the
pump.

3. Pull the start rope slowly five times to purge water from
the pump. This will help protect the pump from damage.

4. Do not store your pressure washer in an area where the
temperature will drop below 32˚ F.

5. Follow proper storage and winterizing instructions found
on page 9.

What do I do if I’m missing a
part?

Call Maxus at 1-888-Maxus4U and we will promptly replace
your missing parts. DO NOT RETURN THE PRESSURE

WASHER TO THE RETAILER!

Where can I buy accessories for
my pressure washer?

• If you can’t find accessories at the store where you
purchased your pressure washer, call Maxus at 1-888­Maxus4U or visit our website at www.maxustools.com.

Who do I call if I have questions
or problems?

Call Maxus at

1-888-Maxus4U (U.S.A.)

www.maxustools.com

Frequently Asked Questions

www.maxustools.com

• Never put hand or fingers over the spray tip while
operating the unit.

• Never try to stop or deflect leaks with any body part.

• Always engage the trigger safety latch in the safe
position when spraying is stopped even if only for a few
moments.

• Always follow detergent manufacturer’s label
recommendations for proper use of detergents. Always
protect eyes, skin, and respiratory system from detergent
use.

Do not use pressure that

exceeds the operating pressure
of any of the parts (hoses, fittings, etc.) in the pressurized
system. Ensure all equipment and accessories are rated to
withstand the maximum working pressure of the unit.

Explosion hazard.

• NEVER spray flammable liquids or use pressure washer in

areas containing combustible dust, liquids, or vapors.

• Never operate this machine in a closed building or in or

near an explosive environment.

• Do not remove fuel tank cap or fill fuel tank while engine

is hot or running (allow engine to cool two minutes
before refueling). Always fill the tank slowly.

• Never disconnect the high pressure discharge hose from

the machine while the system is pressurized. To
depressurize machine, turn power and water supply off,
then press the gun trigger 2-3 times.

• Never permanently engage the trigger mechanism on the

gun.

• Never operate the machine without all components

properly connected to the machine (handle, gun/wand
assembly, nozzle, etc.).

Equipment damage.

• ALWAYS turn water supply “ON” before turning pressure

washer “ON.” Running pump dry causes serious damage.

• Do not operate the pressure washer with the inlet water

screen removed. Keep screen clear of debris and
sediment.

• NEVER operate pressure washer with broken or missing

parts. Check equipment regularly and repair or replace
worn or damaged parts immediately.

• Use only the nozzle supplied with this machine.

• Never leave the wand unattended while the machine is

running.

• Never tamper with the engine governor or attempt to

alter factory settings. Altering factory settings could
damage the unit and will void the warranty.

• Always hold gun and wand firmly when starting and

operating the machine.

• NEVER allow the unit to run with the trigger released

(off) for more than one minute. Resulting heat buildup
will damage the pump.

• NEVER store the pressure washer outdoors or where it

could freeze. Freezing temperatures can seriously damage
the pump.

Safety Guidelines

This manual contains information that is very important to
know and understand. This information is provided for
SAFETY and to PREVENT EQUIPMENT PROBLEMS. To help
recognize this information, observe the following symbols.

Danger indicates an imminently

hazardous situation which, if

not avoided, WILL result in death or serious injury.

Warning indicates a potentially

hazardous situation which, if

not avoided, COULD result in death or serious injury.

Caution indicates a potentially

hazardous situation which, if

not avoided, MAY result in minor or moderate injury.

Notice indicates important
information, that if not followed,

may cause damage to equipment.

NOTE: Information that requires special attention.
CALIFORNIA PROPOSITION 65

This product or its power cord

contains chemicals known to
the State of California to cause cancer and birth defects or
other reproductive harm. Wash hands after handling.

Important Safety Instructions

SAVE THESE INSTRUCTIONS

When using this product, basic precautions should always be
followed, including the following:

1. Read all instructions before using the product.

2. To reduce the risk of injury, close supervision is necessary

when the product is used near children.

3. Follow all safety codes as well as the Occupational Safety

and Health Act (OSHA).

4. Ensure safety devices are operating properly before each

use. DO NOT remove or modify any part of the gun or unit.

5. Know how to stop this product and bleed pressure quickly.

Be thoroughly familiar with the controls.

6. Stay alert – watch what you are doing.

7. Do not operate the product when fatigued or under the

influence of alcohol or drugs.

8. Keep operation area clear of all persons.

9. Do not overreach or stand on unstable support. Keep good

footing and balance at all times.

10. Follow the maintenance instructions specified in the

manual.

Risk of injection or severe

injury. Keep clear of nozzle. Do
not discharge streams at persons. This product is to be used
only by trained operators. Always remove lance from gun
before cleaning debris from tip.

• Keep clear of nozzle. NEVER direct high pressure spray at

a person, animal, or yourself.

• Always wear safety glasses or goggles and protective

equipment (hearing protection, gloves, rubber boots,
protective clothing) when operating or performing
maintenance.

Safety and Warning Information

Pressure Washer

4

• Release the trigger when changing from high to low

pressure modes. Failure to do so could result in damage
to the nozzle.

Keep hose away from sharp

objects. Bursting hoses may
cause injury. Examine hoses regularly and replace if
damaged. Do not attempt to mend a damaged hose.

UNPACKING

Remove the equipment and all parts from the carton. The
carton should contain the following.

• One pressure washer (pump, engine, cart base)

• One cart handle assembly

• One spray gun

• One lance

• One tip holder with 2 spray tips. Additional tips available

for purchase, see Page 13

• One high pressure hose

• One pack of nuts, bolts, and manuals
If any parts are missing, DO NOT RETURN THE UNIT TO THE

RETAILER. Know the unit’s model number (located on the
serial number tag on the pressure washer frame) and call 1­888-Maxus4U for replacement parts.

After unpacking the product, inspect it carefully for any
damage that may have occurred during transit. Make sure to
tighten fittings and bolts before using the pressure washer.

Do not operate the unit if it’s

damaged during shipping,
handling, or use. Damage could result in bursting and cause
injury or property damage.

ASSEMBLY

Use two adjustable or 7/16 inch wrenches to assemble the
pressure washer.

1. Slide the handle assembly over the lower legs of the cart
base. Use the supplied nuts and bolts to secure the
handle to the legs. See Figure 1.

2. Brass Swivel Adaptor (See Figure 2). If it’s not already
attached to the pump inlet, assemble the brass swivel adapter
and attach it to the pump inlet (See Figure 3 and Figure 4). Be
sure to connect the correct side of the brass swivel adapter to
the pump.

Pressure Washer

5

Safety and Warning Information (Continued)

Figure 1 – Assemble Handle

Figure 3 - Brass swivel adapter

Connect this end to garden hose

Connect this end to pump

Washer

Washer
with filter
screen

Figure 4 - Connect the brass swivel to
the pump

Brass swivel adapter

Pump inlet

Figure 2 - Pump hook up

Brass swivel
adapter

Garden hose

Pump inlet

Pump
outlet

Chemical injector
hose barb

High
pressure
hose

Thermal
relief valve

www.maxustools.com

Pre-Operation

5. Attach the lance to the gun (see Figure 6).

6. Install quick connect tip by pulling back on collar and pressing
in tip. Release collar, make sure it completely returns to its
forward position and tip is secure (see Figure 7).

6

Pre-Operation (Continued)

3. Secure garden hose (not included) to the inlet connection
on pump.

4. Connect the high pressure hose to the pump outlet (See Figures
2 and 5).

Pressure Washer

Figure 5 – Connect high pressure hose to pump

www.maxustools.com

Figure 6 – Attach lance to gun

7. Install quick connect tips to tip holder and secure to the
pressure washer handle. See Figure 8.

TRIGGER SAFETY LATCH

In the engaged position, the trigger safety latch prevents the
gun from being triggered accidentally. Push the latch fully up to
engage it (See Figure 9).

Always engage the trigger safety latch when the unit is not in
use.

Figure 7 - Installing Quick Connect Tip

Pull collar back

Figure 9a - Trigger locked

Engaged

Disengaged

Figure 9b - Trigger unlocked

Figure 8 - Insert spray tips into the rubber tip holder

the trigger on the gun, pull the starter rope rapidly and firmly
(See Figure 10). Continue holding the rope as it returns. Repeat
these steps until the engine starts.

When pulling the starter rope,

make sure to keep your hand

and arm clear of the engine and cart components.

Never let the starter rope return
by itself. Doing so could jam the

recoil system.

8. If the engine does not start after two or three pulls or if the
rope is hard to pull, squeeze the gun trigger to release the
pressure that has built up in the high pressure hose. Repeat
Steps 7 and 8 until the engine starts.

Spray the cleaning surface with water to clear off any dirt or
grime that may have collected on the surface. Doing so allows
the detergent to attack the deep down dirt that has worked its
way into the cleaning surface.

ANGLE TO THE CLEANING SURFACE

When spraying water against a surface, you can generate
maximum impact by striking the surface head on. However,
this type of impact can cause dirt particles to embed in the
surface and can prevent the desired cleaning action.

The optimum angle for spraying water against a cleaning
surface is 45 degrees (see Figure 11).

Spray water against a surface at a 45 degree angle to achieve
the most beneficial impact force and to efficiently remove
debris.

The following cleaning procedure will help you organize
your cleaning task and ensures that you will achieve the best
results in the shortest amount of time. Remember to use the
spraying / cleaning techniques mentioned in the following
section.

Before starting a pressure washer cleaning job, prepare the
surface you intend to clean. Clear furniture from the area
and make sure that all windows and doors are closed tightly.
Also, protect all plants and trees near the cleaning area with
a drop cloth. A covering ensures that your plants won’t be
sprayed by the detergents.

ALWAYS use the following start up procedure to ensure that the
unit is started safely and properly.

If water has frozen in the

pressure washer, thaw the
pressure washer in a warm room before starting. DO NOT
pour hot water on or into the pump; internal parts will be
damaged.

1. Check engine oil levels. Add oil as necessary.

2. Check fuel level. Add unleaded gasoline (rated 86 octane or

higher) as required

DO NOT refuel a hot engine.

Refueling a hot engine could
cause a fire. Use only fresh, clean regular or unleaded
gasoline. Close the fuel shutoff valve during refueling.

3. Attach a garden hose to the inlet side of the pump and

connect it to the water supply. Use a hose with an internal
diameter (I.D.) of 5/8 inch (1.58 cm) and a length of 50 ft. (15
m) or less.

Some local plumbing codes

require backflow prevention
when connecting to a fresh water supply. Install a backflow
preventer upstream from the pump if necessary.

a. If inlet water pressure is over 100 psi, install a regulating

water valve at the garden hose connection.

b. Do not exceed 100˚ F (38˚ C) inlet water temperature.

NOTE: The inlet water supply must have a minimum flow rate of
5 gpm (19 lpm).

4. Turn the water supply ON.

Never run the unit dry. Be sure

the water supply is completely
turned on before operating the unit.

5. Trigger the gun until water sprays smoothly from the tip

indicating that all air is purged from the system. Lock the
trigger safety latch.

6. Open the fuel valve by turning the knob counterclockwise

until it stops. Close the choke (if engine is cold) by moving the
choke ring fully to the right. Turn the ignition switch to “ON”.

7. Start the engine. Unlock the trigger safety latch on the gun

(See Figure 9). Grasp the starter rope and brace one foot on
the chassis. Point the gun in a safe direction. While squeezing

Figure 10 - Start the engine

Operation

Pressure Washer

7

www.maxustools.com

1. Surface Preparation

2. Start Up

3. Initial High Pressure Rinse

Pressure Washer

DISTANCE FROM CLEANING SURFACE

The distance between the spray tip and the cleaning surface is
another factor that affects the impact force of the water. The
impact force of the water increases as the spray tip is moved
closer to the surface.

HOW TO AVOID DAMAGING SURFACES

Damage to cleaning surfaces occurs because the impact force
of the water exceeds the durability of the surface. You can
vary the impact force by controlling the spray tip angle to
the cleaning surface and the distance from the cleaning
surface and by changing the spray tip. NEVER use a narrow
high impact stream on a surface that is susceptible to
damage. Avoid spraying windows with a narrow high impact
stream. Doing so may break the window. The most sure way
to avoid damaging surfaces is to follow these steps:

1. Before triggering the gun, make sure the quick connect

tip you are using is appropriate for the application.

2. Place the spray tip approximately 4-5 feet (1,22-1,52 m)

away from the cleaning surface. Then hold the lance and
spray tip at a 45 degree angle to the cleaning surface.
Trigger the gun.

3. Vary the fan pattern spray angle and the distance to the

cleaning surface until optimum cleaning efficiency is
achieved without damaging the surface.

NOTE: Use only detergents formulated for pressure washers.Test
detergent in an inconspicuous area before use.

DETERGENTS

The use of detergents can dramatically reduce cleaning time
and assist in the removal of difficult stains. Many detergents
are customized for pressure washer use on specific cleaning
tasks. Pressure washer detergents are as thick as water.
Using thicker detergents – like dish soap – will clog the
chemical injection system and prevent the application of the
detergent.

Once applied to a cleaning surface, detergents take time to
break down dirt and grime. Detergents work best when applied
at low pressure.

You can effectively clean surfaces by combining the chemical
action of detergents with high pressure rinses. On vertical
surfaces, apply the detergent starting at the bottom and work
your way upward. This method prevents the detergent from
sliding down and causing streaks. Begin high pressure rinsing at
the bottom and work your way upward. On particularly tough
stains, use a brush in combination with detergents and high
pressure rinsing.

1. Follow manufacturer’s label directions for mixing correct
concentrations of soap/detergents. The soap detergent to
water ratio through the pump is approximately 12% (1 to

8).

2. Insert the filter end of the clear plastic detergent tube into
the detergent container.

3. Install 65º (Black) Low Pressure Detergent Tip in the quick
connect fitting on the end of the lance.

NEVER replace quick connect tip

when gun is triggered. Always
engage trigger lock on gun before removing or installing quick
connect tips.

GENERAL CLEANING TIPS

1. Apply the detergent so that it thoroughly covers the

cleaning surface. Apply the detergent from bottom to top
to prevent the detergent from sliding down and streaking.
Wait a couple of minutes for the detergent to break down
the dirt and grime. Use a brush to lightly scrub heavily
soiled areas. Never allow the detergent to dry on the
cleaning surface.

2. Replace black 65º quick connect tip with the yellow 15º tip

and complete final rinse.

NEVER replace quick connect tip

when gun is triggered. Always
engage trigger lock on gun before removing or installing quick
connect tips.

3. NOTE: After using detergents, flush the suction system by

placing the detergent suction tube into a bucket of clean
water and running unit with black 65º tip flushing clean
water from tank through the pump.

8

www.maxustools.com

Operation (Continued)

4. Detergent Application

The color of the tip shows what spray angle it is:

Red – 0° – Maximum Duty*
Yellow – 15° – Heavy Duty
Green – 25° – General Duty*
White – 40° – Light Duty*
Black – 65° – Low Pressure Detergent

* = Not Included

Figure 11 - Optimum angle to cleaning
surface

The easiest way to regulate the cleaning power of your
pressure washer is by changing the distance from the surface
you are cleaning. Begin spraying while standing several feet
from the surface. Slowly move closer to the object you are
cleaning until you find the most effective cleaning technique.

The final rinse should start at the bottom and work upward.
Make sure that you thoroughly rinse the surface and that you
remove all detergent.

To reduce the risk of bodily injury or property damage, always
follow this procedure whenever spraying is stopped, when work
is completed, and before checking or repairing any part of the
system.

1. Engage the trigger safety latch.

2. Turn the unit off.

3. Shut off the water supply.

4. Disengage the trigger safety latch and trigger the gun to
relieve pressure.

5. Re-engage the trigger safety latch.

6. When checking or repairing unit, remove the ignition cable
from the spark plug.

7. Before overnight storage, long term storage, or transporting
unit, disconnect the water supply and turn off the fuel supply
valve.

1. Be sure all detergent is flushed from system.

2. Turn the engine OFF.

3 Turn the water supply OFF.

4. After the engine and water supply are turned off, trigger the
gun to depressurize the system.

NEVER turn the water supply off

before turning the engine/motor
off. Serious damage could occur to the pump and/or
engine/motor.

NEVER disconnect the high

pressure discharge hose from the
machine while the system is pressurized. To depressurize, turn
engine/motor off, turn water supply off and squeeze gun trigger
2-3 times.

5. After each use, wipe all surfaces of the pressure washer with

a clean, damp cloth.

• Do not store the pressure washer outdoors.

• Do not store the pressure washer where it might freeze

unless it has been properly winterized.

5. Cleaning Power

7. Pressure Relief Procedure

8. Shutdown

9. Storage

6. Final Rinse

Operation (Continued)

Pressure Washer

www.maxustools.com

9

LONG TERM STORAGE INSTRUCTIONS (MORE THAN 30 DAYS
IN STORAGE)

1. Remove fuel from the tank and run the pressure washer in a
normal operating mode until the engine stops from a lack of
fuel. Normal operating mode means actually spraying water
from the gun while the engine is running.

Alternate method – Add fuel stabilizer to gas in the tank and
run in normal operating mode for at least five minutes.

2. Stop the engine, turn off the water supply, and trigger the
gun to release pressure in the high-pressure hose.

3. Disconnect the water supply and high pressure hose from the
pump.

4. Allow the engine to cool.

5. Disconnect the spark plug wire and remove the spark plug.

6. Pour 1/2 oz. of engine oil into the spark plug hole.

Never pull the starter rope on the

engine when the spark plug is
removed unless the spark plug hole is covered. Fuel vapor from
the hole can ignite by a spark.

7. Place a rag over the spark plug hole and slowly pull the

starter rope several times to distribute the oil.

WINTERIZING INSTRUCTIONS

1. Follow and complete the Long Term Storage Instructions

above.

2. Disconnect the spark plug wire.

3. Disconnect the high pressure hose from the pump.

4. Insert a 12 inch to 14 inch piece of garden hose into the

pump inlet.

5. Place a funnel in the other end of the garden hose.

Read the manufacturer’s

instructions for safe handling

and disposal of RV antifreeze.

6. Pour approximately 6 oz. of RV antifreeze into the funnel.

7. Pull the starter rope several times until the RV antifreeze

comes out of the pump outlet.

8. Disconnect the high pressure hose from the gun and drain

the hose. Hold the gun and lance in a vertical position and
squeeze the trigger to drain the water out.

TIPS FOR EXTENDING THE LIFE OF YOUR PRESSURE WASHER

1. Never operate the unit without water.

2. Your pressure washer is not meant to pump hot water. Never

connect your pressure washer to a hot water supply as it will
significantly reduce the life of the pump.

3. Running the unit for more than one minute without spraying

water causes heat to build up in the pump. Running the unit
without spraying water can damage pump components.

Engine Oil Type SAE 10W-30

SAE 30W (Above 60˚ F)

Engine Oil Capacity

Honda engines 18.5 fl. oz.

Engine Fuel Capacity

Honda engines 0.29 gal

Pump Oil Type

Wobble pumps SAE20W or SAE30W

non-detergent oil

Pump Oil Capacity

Vertical wobble pumps 4.0 fl. oz.

Pump Detergent Suction

Water to detergent ratio 8 to 1 (12% detergent)

Water Supply Requirements

Minimum inlet pressure 20 psi
Maximum inlet pressure 100 psi
Maximum inlet temperature 100˚ F
Minimum inlet flow rate 5 gpm
Inlet garden hose size 5/8 inch I.D.
Maximum inlet garden

hose length 50 ft

Daily

After first 5 hours of
operation

Every 25 hours of
operation

Every 50 hours of
operation

Each 100 hours of
operation or every 3
months

• Check water inlet screen and
filter.

• Check engine oil levels. Fill as
necessary.

• Check gasoline level. Fill as
necessary.

• Change engine break-in oil.
Use SAE30 or 10W-30
detergent oil.

• Change oil if operating under
heavy load or high ambient
temperature.

• Clean or replace paper air
cleaner cartridge. Tap gently
to remove dirt.

• Change oil.

• Replace spark plug.

• Replace paper air cleaner
cartridge.

• Change engine oil.

Maintenance Schedule Action needed

Maintenance Schedule

Vertical Oriented Pressure Washers

Technical and Consumer Information

Pressure Washer

10

Maintenance

Observe regular maintenance intervals to ensure maximum
performance and life from the pressure washer. Refer to the
schedule for recommended maintenance. If you operate the
pressure washer in dusty conditions, perform maintenance
checks more often.

ENGINE OIL CHANGING INSTRUCTIONS

Before tipping the

engine or

equipment to drain oil, drain fuel

from the fuel tank.

NOTE: Change oil while the engine is cool.

1. Disconnect the spark plug wire from the spark plug.

2. Locate and remove the engine oil drain plug (See Figure

13).

3. Drain old oil.

4. Replace the drain plug and set the unit upright.

5. Refill the unit with new oil of a recommended type and
quantity. Fill the unit to the proper level shown on the dipstick.

PUMP OIL CHANGING INSTRUCTIONS

Changing or refilling the oil in the pump requires removal of
the pump from the engine and should not be required unless
oil has leaked out due to worn or damaged oil seals in the
pump. If oil has leaked out of the pump, bring the pressure
washer to a certified Maxus service center for repair.

Figure 12 - Oil Drain Location

www.maxustools.com

www.maxustools.com

11

Service Record

Pressure Washer

Date Maintenance performed Replacement components required

5

6

7

8

1

2

3

4

39

11

12

16

17

18

19

13

14

15

20

21

22

23

28

29

24

25

26

10

9

27

30

31

32

37

33

34

35

36

38*

Ref.

Description

Part

Qty

.

No. Number

12

Pressure Washer

Replacement Parts List — Pump PM341000SJ

For replacement parts or technical assistance, Call 1-888-Maxus4U

Please provide following information:

- Model number

- Serial number (if any)

- Part description and number as shown in parts list

Address parts correspondence to:

Maxus
Attn: Customer Service
100 Production Drive
Harrison, OH 45030

 Housing assembly (Includes one each of items 1-5) PM255230SV 1
 Unloader assembly (Includes one each of items 7-10 and 26) PM341011SJ 1

 Oil seal kit (Includes three each of item 12) PM256500SV 1
 Piston guide kit (Includes three each of items 13-15) PM344905SV 1
 Water seal kit (Includes three each of item 16) PM344910SV 1
 Outlet valve kit (Includes three each of items 21 and 22) PM064304SV 1

 Inlet valve kit (Includes three each of items 17 and 18) PM064740SV 1

 Valve cap kit (Includes three each of item 23) PM064750SV 1

 O-ring kit (Includes three each of items 17 and 21

and one each of items 25 and 33) PM058000SV 1

 Detergent injector kit (Includes one each of items 27-29) PM064305SV 1

 Piston kit (Includes three each of items 32 and 34) PM344920SV 1

 Needle bearing kit (Includes one each of items 35-37) PM041840SV 1

Notes

* Available Separately
Oil capacity: 4 fl. oz.
OIl type: SAE 30W (non-detergent)

PAR T

SERVICE KITS NUMBER QTY.

TORQUE SPECIFICATIONS

(in-lbs)

Ref. No. Description Torque

6 Thermal relief valve 110
11 Screw 96
19 Head bolt 96
23 Valve cap 240

21 O-ring   –
22 Outlet valve assembly  –
23 Valve cap  –
24 Plug PM064301SV 1
25  O-ring PM041870SV 1
26  Chemical injector assembly PM341015SV 1
27 Spring  –
28 Ball  –
29 O-ring and hose barb  –
30 Screw PM064302SV 1
31 Piston body PM341020SV 1
32 Piston spring  –
33 O-ring, 85 x 2.5  –
34 Piston  –
35 Thrust shoe  –
36 Needle bearing  –
37 Bearing disk  –
38* Bolt MJ101211AV 3
39 Brass swivel assembly PM041360SJ 1

Ref.

Description

Part

Qty

.

No. Number

1 Dust ring  –
2 Pump housing  –
3 Oil seal ring  –
4 Bearing  –
5 Wobble plate  –
6 Thermal relief valve PM005405SV 1
7 Unloader valve body assembly  –
8 Body guide assembly  –

9 Check valve body assembly  –
10 Check valve spring  1
11 Screw PM007500SV 2
12 Oil seal  –
13 Oil seal spacer  –
14 Seat seal ring  –
15 Anti-extrusion ring  –
16 Water seal  –
17 O-ring   –
18 Suction valve  –
19 Head bolt PM025100AV 4
20 Head, 12 mm PM255240SV 1

www.maxustools.com

Pressure Washer

13

Replacement Parts List — Vertical Shaft Pressure Washer

For replacement parts or technical assistance, Call 1-888-Maxus4U

Please provide following information:

- Model number

- Serial number (if any)

- Part description and number as shown in parts list

Address parts correspondence to:

Maxus
Attn: Customer Service
100 Production Drive
Harrison, OH 45030

1

2

3

4

5

6

7

8

9

10

12

13

14

16

17

18

19

20

21

22

3

11

www.maxustools.com

Ref.

Description

Part

Qty

.

No. Number

1 Handle tube PM343715AV 1
2 * 1/4 inch - 20 Bolt (handle) PM001903AV 2
3 * Flat washer PM002000AV 18
4 * 1/4 inch - 20 Nylon lock nut ST073808AV 7
5 * 1/4 inch - 20 Bolt (base) PM001902AV 3
6 Left leg PM344828BH 1
7 Right leg PM345100BH 1
8 Rubber bumper AL062300AV 2
9 * 1/4 inch - 20 x 3/4

Self tapping screw MJ102100AV 2
10 Wheel WA005620AV 2
11 Pushnut PM066300AV 2
12 * 1/4 inch - 20 Bolt (axle) PM001904AV 2
13 Axle PM344831BH 1
14 Baseplate PM345520AV 1
15 Detergent tube

(not shown) PM013800AV 1
16 Gun PM243000AV 1

Ref.

Description

Part

Qty

.

No. Number

17 O-ring (gun) PM245800SV 1
18 Hose PM344301AV 1
19 Lance PM035120AV 1
20 Tip, 15° (yellow) PM039880AV 1
21 Tip, 65° (black) PM039820AV 1
22 Holder, QC Tip PM344304AV 1
* Item available at local hardware store

Tip Accessories Available for MX5222:

(Not supplied with unit)

Tip, 0° (Red) PM039870AV
Tip, 25° (Green) PM039890AV
Tip, 40° (White) PM039900AV

Pressure Washer

Troubleshooting Chart - Gasoline Powered Pressure Washers Only

Symptom Possible Cause(s) Corrective Action(s)

Engine will not start or is hard
to start

Engine misses or lacks power

Low pressure and/or pump
runs rough

Water leakage from under
pump manifold

Water in pump crankcase
(milky oil)

Frequent or premature failure
of the pump water seals

Strong surging at the inlet
and low pressure

Oil leakage between the
engine and the pump

Fluctuating pressure

Pressure drops after period of
normal use

Pump noisy / pump runs
rough

Pressure washer will not spray
detergent

1. No gasoline in fuel tank or carburetor

2. Low oil

3. Start/Stop switch in stop position

4. Water in gasoline or old fuel

5. Dirty air cleaner filter

6. Spark plug dirty, wrong gap or wrong type

7. Spray gun closed

8. Other causes

1. Partially plugged air cleaner filter

2. Spark plug dirty, wrong gap or wrong type

1. Worn or wrong size tip

2. Inlet filter on pump clogged

3. Worn water seals, abrasives in water, or natural wear

4. Fouled or dirty inlet or discharge valves

5. Restricted inlet

6. Worn inlet or discharge valves

7. Leaking high pressure hose

8. Pump drawing in air

9. Unloader valve seat faulty or worn

Worn water seals

1. Humid air condensing inside crankcase

2. Oil seals leaking

1. Scored damaged or worn plungers

2. Abrasive material in the fluid

3. Inlet water temperature too high

4. Overpressurizing pump

5. Excessive pressure due to partially plugged or
damaged tip

6. Pump running too long without spraying

7. Pump running dry

Foreign particles in the inlet or discharge valve or worn
inlet and/or discharge valves

Worn oil seals and/or o-ring

1. Valve worn, dirty or stuck

2. Pump drawing in air

3. Tip clogged

1. Worn pump water seals

2. Nozzle worn

3. Valve worn, dirty or stuck

4. Unloader valve seat worn or dirty

1. Pump drawing in air/low water supply

2. Valves dirty or worn

3. Worn bearings

4. Water too hot

1. Nozzle not pushed up far enough

2. Clog, kink, or hole in detergent suction hose

3. Hose length too long

4. Lance not functioning properly

1. Fill the tank with gasoline,open fuel shut off valve.
Check fuel line and carburetor

2. Check oil level. Fill if necessary

3. Move switch to start position

4. Drain fuel tank and carburetor. Use new fuel and dry
spark plug

5. Remove and clean or replace

6. Clean, adjust the gap, or replace

7. Trigger spray gun

8. See engine owner’s manual

1. Remove and clean or replace

2. Clean, adjust the gap, or replace

1. Replace with tip of proper size

2. Clean. Check more frequently

3. Check filter. Replace water seals. See service center

4. Clean inlet and discharge valve assemblies. Check filter

5. Check garden hose, may be collapsed or kinked. Check
inlet water flow

6. Replace worn valves

7. Replace high pressure hose

8. Ensure hoses and fittings are tight

9. Check and replace

Install new water seals. See service center

1. Change oil as specified in maintenance schedule

2. Install new oil seals. See service center

1. Install new plungers. See service center

2. Install proper filtration on pump inlet plumbing

3. Check water temperature; may not exceed 100

o

F.

4. Do not modify any factory set adjustments.

5. Clean or replace tip.

6. Never run pump more than 2 minutes without spraying

7. Do not run pump without water

Clean or replace valves. See service center

Replace oil seals and/or o-ring. See service center

1. Check and replace

2. Ensure hoses and fittings are tight. Purge air from gar­den hose

3. Check or replace

1. Check and replace

2. Check and replace

3. Check, clean or replace

4. Check, clean or replace

1. Ensure fittings are tight. Increase water pressure

2. Check, clean or replace

3. Check and replace

4. Reduce temperature below 100oF

1. Push nozzle forward as far as it will go.

2. If clean, unkink or replace hose.

3. Use only hose length provided with initial purchase of
pressure washer. Detergent suction will not function if
more than one section of hose is attached to unit.

4. Remove lance from gun. If detergent is dispensed
through gun, the lance must be replaced. If no deter­gent is dispensed through gun, remove 1 inch tapered
detergent barb from pump. Clean the barb, and make
sure that ball and spring are properly aligned with
tapered portion of the spring facing the ball. The ball
should be on top of the spring.

14

www.maxustools.com

www.maxustools.com

Pressure Washer

15

Notes

Pressure Washer

16

www.maxustools.com

Limited Warranty

1. DURATION: From the date of purchase by the original purchaser as follows: Five Years

2. WHO GIVES THIS WARRANTY (WARRANTOR): Maxus, A Scott Fetzer Company, 100 Production Drive, Harrison, OH 45030
Telephone: 1-888-Maxus4U

3. WHO RECEIVES THIS WARRANTY (PURCHASER): The original purchaser (other than for purposes of resale) of the Maxus
pressure washer.

4. WHAT PRODUCTS ARE COVERED UNDER THIS WARRANTY: Any Maxus Pressure Washer supplied or manufactured by the
Warrantor.

5. WHAT IS COVERED UNDER THIS WARRANTY: Substantial defects on material and workmanship which occur within the
duration of the warranty period with the exceptions noted below.

6. WHAT IS NOT COVERED UNDER THIS WARRANTY:

A. Implied warranties, including those of merchantability and FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED FROM THE

DATE OF ORIGINAL PURCHASE AS STATED IN THE DURATION. Some States do not allow limitation on how long an
implied warranty lasts, so the above limitations may not apply to you.

B. ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY DEFECT,

FAILURE, OR MALFUNCTION OF THE MAXUS PRESSURE WASHER. Some States do not allow the exclusion or limitation of
incidental or consequential damages, so the above limitation or exclusion may not apply to you.

C. Any failure that results from shipping damage, accident, purchaser’s abuse, neglect or failure to install and operate

pressure washer in accordance with instructions provided in the owner’s manual(s) supplied with product.
D. Pre-delivery service, i.e. assembly, oil or lubricants and adjustment.
E. Items or service normally required to maintain the pressure washer.
F. Gasoline engine and components are expressly excluded from coverage under this limited warranty. Such components

should be returned by the purchaser to the original manufacturer or to its authorized repair stations for service.

G. Pump and pump components warranted as such: MX5222 one year, MX5223 and MX5333 two years, MX5433 five years.
H. Additional items not covered under the warranty:

1. Normal wear items such as high pressure hoses, water and oil seals, o-rings, valves, lances and spray tips.

2. Cosmetic defects that do not interfere with functionality.

3. Rusted components.

4. Pump wear or valve damage caused by using improper oil, oil contamination or by failure to follow proper oil
maintenance guidelines.

7. RESPONSIBILITIES OF WARRANTOR UNDER THIS WARRANTY: Repair or replace, at Warrantor’s option, pressure washer or
component which is defective, has malfunctioned and/or failed to conform within duration of the warranty period.

8. RESPONSIBILITIES OF PURCHASER UNDER THIS WARRANTY:
A. Provide dated proof of purchase and maintenance records.
B. Deliver or ship the Maxus pressure washer or component to nearest Maxus Authorized Service Center. Freight costs, if

any, must be borne by the purchaser.

C. Use reasonable care in the operation and maintenance of the pressure washer as described in the owner’s manual(s).

9. WHEN WARRANTOR WILL PERFORM REPAIR OR REPLACEMENT UNDER THIS WARRANTY: Repair or replacement will be
scheduled and serviced according to the normal work flow at the servicing location and depending on the availability of
replacement parts.

This Limited Warranty applies in the U.S., Canada and Mexico only and gives you specific legal rights. You may also have other
rights which vary from state to state or country to country.

Lavadoras a Presión
con Motor a Gasolina

Manual de Instrucciones y Lista de Piezas MX5222

Lea atentamente estas instrucciones y compréndalas

antes de poner en funcionamiento su lavadora a presión

© 2008

IN469100AV 7/08

Conozca su lavadora a presión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Preguntas formuladas con frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Información de advertencia y seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Previo al funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 - 23

Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 - 25

Información técnica y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Registro de servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Lista De Repuestos

• Bomba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

• Carro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Tabla diagnóstico de averías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Índice Página

Sírvase registrar el Nº de modelo y el Nº de serie para usarlo cuando se
ponga en contacto con el fabricante:

Modelo Nº ______________ Fecha de compra _________________

Serie Nº ______________ Lugar de compra _________________

Para mayor información sobre este producto, comuníquese con el

distribuidor de Maxus más cercano a su domicilio

Modelo MX5222

RECORDATORIO: ¡Guarde su comprobante de compra con fecha para fines de la garantía!

Adjúntela a este manual o archívela en lugar seguro.

17 Sp

Lavadoras a Presión

18 Sp

Conozca su lavadora a presión

1 Silenciador
2 Ubicación del número de serie/etiqueta

adhesiva del producto

3 (Bomba) conexión de entrada para la

manguera de jardín
4 Lanza con conexión rápida
5 Soporte para boquilla con boquillas de

pulverización
6 Mango

7 Pistola con gatillo
8 Tanque de combustible
9 Toma de aire
10 Interruptor de encendido/apagado (on/off)

del motor

11 Válvula del combustible abierto/cerrado

(on/off)

12 (Bomba) conexión de salida para la

manguera de alta presión

1

2

5

8

10

12

MX5222

4

3

7

6

9

11

Lavadoras a Presión

¿Cómo enciendo mi lavadora a
presión?

1. Asegúrese de que tiene gasolina y aceite en el motor. El
motor SE ENTREGA SIN ACEITE.

2. Abra el pase de agua, luego presione el gatillo para
asegurarse de que el agua fluya con facilidad desde la
boquilla.

3. Abra la válvula de cierre de combustible girando la perilla
en sentido antihorario hasta que llegue al tope.

4. Cierre la toma de aire (si el motor está frío) moviendo el
anillo de la toma de aire totalmente a la derecha.

5. Coloque la válvula de cierre de combustible en “ON”
(abierto).

6. Hale el gatillo (para aliviar toda retropresión de la
bomba) mientras hala el cordón de arranque.

¿Qué tipo de aceite uso?

EL MOTOR SE ENTREGA SIN ACEITE. Vea la página Sp 10 para
los tipos y cantidades de aceite y las instrucciones para los
cambios de aceite.

Bomba: La bomba se entrega con la cantidad correcta de aceite
y no debe necesitar cambios o cantidades adicionales. Refiérase
a las páginas 9 y 10 de este manual para las instrucciones del
cambio de aceite, los tipos y cantidades de aceite.

¿Por qué no tengo presión de
agua?¿Por qué no tengo presión
de agua?

• ¿La manguera de agua está conectada a la lavadora a
presión?

• ¿Está abierta el agua?

• Verifique si hay algún pliegue, pérdida u obstrucción en las
mangueras, accesorios o en la boquilla.

• ¿La boquilla de 15º (amarilla) ha sido insertada en el
extremo de la lanza (ver página Sp 8)?

• Revise la rejilla del filtro de entrada para verificar si tiene
residuos.

¿Cómo consigo presión alta?

• Para alta presión, inserte la boquilla de 15º (amarilla)
en el extremo de la lanza (ver página Sp 8).

¿Cómo hago para que funcione la
succión de jabón?

1. Conecte el tubo de plástico transparente al conector
dentado de la bomba (ver Figura 2 en la página 21).

2. Introduzca el otro extremo del tubo transparente
con el filtro en el recipiente del detergente.

19 Sp

3. Instale la boquilla de pulverización negra para aplicar
detergente a baja presión.

¿Por qué la lavadora a presión no
aplica detergentes con presión
alta?

Los detergentes “resbalan” de las superficies de limpieza tan
pronto como se apliquen. Las características de la lavadora de
presión permiten que el detergente se succione sólo en el modo
de presión baja. Aplicando el detergente en baja presión, se
reduce el efecto de “resbalamiento”. Además, los detergentes
son eficaces cuando se permite un tiempo de contacto para que
trabajen en la superficie de lo que se quiera limpiar. Después de
aplicar el detergente, deje que trabaje de 1 a 3 minutos, y luego
proceda a enjuagar la superficie con alta presión.

¿Qué tipo de mantenimiento debo
realizar en mi lavadora a presión?

1. Después de apagar la lavadora a presión y el agua,
despresurice la manguera presionando el gatillo de la
pistola.

2. Quite la manguera de jardín y la manguera de alta presión
de la bomba.

3. Tire del cordón de encendido lentamente cinco veces para
purgar el agua de la bomba. Esto ayudará a proteger a la
bomba contra los daños.

4. No guarde su lavadora a presión en un área en la que la
temperatura pueda descender a menos de 0º C.

5. Siga las instrucciones para el almacenamiento y preparación
invernal adecuados, en pág. Sp 9.

¿Qué hago si me falta una pieza?

Llame a Maxus al 1-888-Maxus4U y reemplazaremos
rápidamente las piezas faltantes. ¡NO DEVUELVA LA

LAVADORA DE PRESIÓN AL COMERCIANTE!

¿Dónde puedo comprar accesorios
para mi lavadora a presión?

• Para mayor información sobre este producto, comuníquese
con el distribuidor de Maxus más cercano a su domicilio.

¿A quién llamo si tengo preguntas
o problemas?

Llame a Maxus al

1-888-Maxus4U (U.S.A.)

Preguntas formuladas con frecuencia

• Nunca ponga su mano ni sus dedos sobre la punta de rocia­do mientras la unidad está en funcionamiento.

• Nunca intente detener o desviar pérdidas con ninguna parte
de su cuerpo.

• Siempre coloque el seguro del gatillo en la posición de
seguridad cuando deja de rociar, incluso si se detiene sólo
por unos momentos.

• Siempre siga las recomendaciones que aparecen en la eti­queta del fabricante del detergente. Protéjase siempre los
ojos, la piel y el sistema respiratorio contra el uso del deter­gente.

No use una presión que exceda

la presión de funcionamiento de
cualquiera de las piezas (mangueras, accesorios, etc.) del sistema
presurizado. Asegúrese de que todo el equipo y los accesorios
estén clasificados para soportar la presión de funcionamiento
máxima de la unidad.

Peligro de explosión.

• NUNCA rocíe líquidos inflamables ni utilice la lavadora a

presión en áreas que contengan polvos, líquidos o vapores
combustibles.

• Nunca haga funcionar esta máquina en un edificio cerrado o

en un ambiente que presente riesgo de explosión o próximo
al mismo.

• No quite la tapa del tanque de combustible ni llene el

tanque de combustible mientras el motor está caliente o en
funcionamiento (permita que el motor se enfríe durante dos
minutos antes de volver a cargarlo). Siempre llene el tanque
lentamente.

• Nunca desconecte la manguera de descarga de alta presión

de la máquina mientras el sistema está presurizado. Para
despresurizar la máquina, apague la fuente de energía y
cierre el suministro de agua, luego presione el gatillo de
la pistola 2 ó 3 veces.

• Nunca trabe permanentemente el mecanismo de gatillo de

la pistola.

• Nunca haga funcionar la máquina sin todos los compo-

nentes adecuadamente conectados a la máquina (mango,
ensamblaje de la pistola / varilla, boquilla, etc.).

Daño al equipo.

• SIEMPRE ABRA el suministro de agua antes de ENCENDER la

lavadora de presión. Hacer funcionar la bomba en seco
provocará daños graves.

• No haga funcionar la lavadora a presión sin la pantalla de

agua de entrada. Mantenga la pantalla libre de restos y
sedimentos.

• NUNCA haga funcionar la lavadora a presión con piezas

rotas o faltantes. Revise el equipo con regularidad y repare
o reemplace inmediatamente las piezas desgastadas o
dañadas.

• Use sólo la boquilla que se proporciona con esta máquina.

• Nunca deje la varilla sin atención mientras la máquina está

funcionando.

• Nunca intente modificar el controlador del motor ni intente

alterar el ajuste de fábrica. La alteración del ajuste de fábrica
puede dañar la unidad y anulará la garantía.

• Siempre sostenga la pistola y la varilla con firmeza cuando

inicie y maneje la máquina.

• NUNCA permita que la unidad funcione con el gatillo suelto

(sin activar) durante más de un minuto. El calor resultante
se acumulará y dañará la bomba.

Medidas de seguridad

Este manual contiene información que es muy importante que
sepa y comprenda. Esta información se la suministramos como
medida de SEGURIDAD y para EVITAR PROBLEMAS CON EL
EQUIPO. Debe reconocer los siguientes símbolos.

Peligro indica que hay una

situación de peligro inminente
que si no se evita, le OCASIONARÁ la muerte o heridas de
gravedad.

Advertencia le indica que hay

una situación potencialmente
peligrosa que, si no evita le PODRÍA ocasionar la muerte o
heridas graves.

Precaución le indica que hay

una situación potencialmente
peligrosa que si no se evita PUEDE ocasionarle lesiones
moderadas o menores.

Aviso le indica que se trata de
información importante que de

no seguirla le podría ocasionar daños al equipo.

NOTA: Información que requiere atención especial.

PROPOSICIÓN DE CALIFORNIA 65

Este producto, o su cordón

eléctrico, contiene productos
químicos conocidos por el estado de California como
causantes de cáncer y defectos de nacimiento u otros daños
reproductivos. Lave sus manos minuciosamente después de
usar.

Instrucciones de Seguridad Importantes

GUARDE ESTAS INSTRUCCIONES

Cuando use este producto, siempre debe cumplir con las
precauciones básicas, incluyendo lo siguiente:

1. Lea todas las instrucciones antes de usar el producto.

2. Para reducir el riesgo de lesión, es necesario una supervisión

atenta cuando el producto se utiliza cerca de los niños.

3. Cumpla con todos los códigos de seguridad así como tam-

bién con la Ley sobre salud y seguridad ocupacional (OSHA).

4. Asegúrese de que los dispositivos de seguridad estén funcio-

nando adecuadamente antes de cada uso. NO quite ni modi­fique ninguna pieza de la pistola o de la unidad.

5. Aprenda cómo detener este producto y purgar la presión

rápidamente. Familiarícese con los controles.

6. Permanezca alerta, mire lo que está haciendo.

7. No haga funcionar este producto cuando esté fatigado o

bajo la influencia de alcohol o fármacos.

8. Mantenga el área de funcionamiento sin personas.

9. No se estire ni se pare en apoyos inestables. Mantenga un

buen apoyo y equilibrio en todo momento.

10. Siga las instrucciones de mantenimiento especificadas

en el manual.

Riesgo de inyección o lesión

severa. Mantenga la boquilla
libre. No apunte los chorros a las personas. Este producto debe
ser usado sólo por operadores capacitados. Siempre quite la
lanza de la pistola antes de limpiar restos de la punta.

• Manténgase alejado de la boquilla. NUNCA dirija el rociado

de alta presión a otra persona, animal o a sí mismo.

• Use siempre gafas protectoras y equipo de protección (pro-

tección para los oídos, guantes, botas de goma, vestimenta
protectora) cuando haga funcionar o le haga el manten­imiento a la máquina.

Información de Advertencia y seguridad

Lavadoras a Presión

20 Sp

• NUNCA guarde la lavadora a presión a la intemperie o en
un lugar donde pueda congelarse. Las temperaturas por
debajo del punto de congelamiento pueden dañar seri­amente la bomba.

• Libere el gatillo cuando cambie entre los modos de alta y
baja presión. Si no lo hace puede dañar la boquilla.

Mantenga la boquilla alejada

de objetos filosos. Las
mangueras que explotan pueden causar lesiones. Inspeccione
regularmente las mangueras y reemplácelas si están dañadas.
No intente reparar una manguera dañada.

DESEMPACADO

Retire el equipo y todas las piezas de la caja. La caja debe
contener lo siguiente.

• Una lavadora a presión (bomba, motor, base del carro)

• Un ensamblaje para el mango del carro

• Una pistola rociadora

• Una lanza

• Un soporte para boquilla con 2 boquillas. Por boquillas

adicionales para la venta, ver página Sp 13

• Una manguera de alta presión

• Un paquete con tuercas, pernos y manuales
Si falta alguna pieza, NO DEVUELVA LA UNIDAD AL RE-

VENDEDOR.
Conozca el número de modelo de la unidad (ubicado en la

etiqueta del número de serie en el marco de la lavadora a
presión). Llame a Maxus al 1-888-Maxus4U (U.S.A.).

Después de desempacar el producto, inspecciónelo
detenidamente para detectar cualquier daño que pueda
haber ocurrido durante su traslado. Asegúrese de ajustar
todos los accesorios y tuercas antes de usar la lavadora
a presión.

No ponga en funcionamiento

la unidad si se dañó durante el
envío, la manipulación o el uso. Un daño puede dar como
resultado una explosión y causar lesiones o daño a la propiedad.

ENSAMBLAJE

Utilice dos llaves ajustables o de 7/16 inch para ensamblar la
lavadora a presión.

1. Deslice el ensamblaje del mango sobre las patas
inferiores de la base del carro. Utilice la tuerca y el perno
estándar para asegurar la pata trasera derecha. Vea la
Figura 1.

2. Adaptador giratorio de bronce (vea la Figura 2). Si ya no
está conectado a la entrada de la bomba, arme el eslabón
adaptador y conéctelo a la entrada de la bomba (Figura 3 y
Figura 4). Asegúrese de conectar el lado correcto del
eslabón adaptador a la bomba.

3. Asegure la manguera de jardín (no se incluye) a la
conexión de entrada de la bomba.

4. Conecte la manguera de alta presión a la salida de la
bomba (vea las Figuras 2 y 5).

Lavadoras a Presión

21 Sp

Información de Advertencia y seguridad (Continuación)

Figura 1 – Ensamblaje del mango

Figura 3 - Eslabón adaptador de bronce

Conecte este extremo a la manguera de jardín

Conecte este extremo a la bomba

Arandela

Arandela
con filtro de
pantalla

Figura 2 - Conexión de la bomba

Eslabón
adaptador de
bronce

Manguera de jardín

Entrada de la bomba

Salida de
la bomba

Conector para
manguera del
inyector de
productos químicos

Manguera
de alta
presión

Válvula de
desfogue
térmico

Antes de Poner en Funcionamiento

5. Conecte la lanza con la boquilla a la pistola (vea la
Figura 6).

6. Instale la boquilla de conexión rápida halando hacia atrás el
anillo retráctil y presione la boquilla hacia adentro. Suelte el
anillo, asegúrese de que vuelva por completo a su posición
hacia adelante y que la boquilla quede firmemente insertada
(ver figura 7).

22 Sp

Antes de Poner en Funcionamiento (Continuación)

Lavadoras a Presión

Figura 5 – Conecte la manguera de alta presión a la
bomba

Figura 6 – Conecte la lanza a la pistola

7. Instale las boquillas de conexión rápida en el soporte para
boquillas y sujételo al mango de la lavadora a presión. Vea la
figura 8.

SEGURO DEL GATILLO

En la posición de trabado, el seguro evita que la pistola se dis­pare accidentalmente. Presione el seguro totalmente hacia abajo
para destrabarlo (Ver Figura 9).

Siempre trabe el seguro del gatillo cuando la unidad no se está
usando.

Figura 7 – Instalación de la boquilla de conexión
rápida

Hale el anillo

retráctil hacia

atrás

Figura 9a - Gatillo trabado

Trabado

Sin trabar

Figura 9b - Gatillo sin trabar

Figura 4 - Conecte el eslabón adaptador
a la bomba

Eslabón adaptador de
bronce

Entrada de la bomba

Figura 8 – Inserte las boquillas de pulverización en el soporte
de caucho

7. Encienda el motor. Destrabe el seguro del gatillo en la
pistola (Ver Figura 9). Tome el cordón de encendido y
coloque un pie sobre el armazón. Apunte la pistola en una
dirección segura. Mientras presiona el gatillo en la pistola, tire
del cordón de encendido con un movimiento rápido y firme
(Ver Figura 10). Continúe sosteniendo el cordón cuando
regrese. Repita estos pasos hasta que el motor se encienda.

Cuando tire del cordón de

encendido, asegúrese de
mantener sus manos y brazos alejados del motor y de los
componentes del carro.

Nunca deje que el cordón de

encendido regrese por sí solo.
Hacer esto podría trabar el sistema de retroceso.

8. Si el motor no se enciende después de tirar tres veces o si el

cordón está demasiado duro para tirarlo, apriete el gatillo
de la pistola y libere la presión acumulada en la manguera
de alta presión. Repita los pasos 7 y 8 hasta que se
encienda el motor.

Rocíe la superficie a limpiar con agua para quitar la suciedad o
las manchas que puedan haberse acumulado sobre la superficie.
Hacer esto permite que el detergente ataque la suciedad
profunda que se ha introducido dentro de la superficie a limpiar.

ÁNGULO CON RESPECTO A LA SUPERFICIE A LIMPIAR

Cuando rocíe agua contra una superficie, puede generar un
impacto máximo al apuntar a la superficie en un ángulo
perpendicular. Sin embargo, este tipo de impacto puede causar
que las partículas de suciedad se incrusten en la superficie
evitando así que se logre la acción deseada.

El mejor ángulo para rociar el agua contra la superficie de
limpieza es de 45º.

Rocíe agua contra una superficie en un ángulo de 45 grados
para lograr el impacto de mayor beneficio y quitar de esta
forma los restos eficientemente.

El siguiente procedimiento de limpieza le ayudará a organizar
su tarea de limpieza y asegura que logrará el mejor resultado
en la menor cantidad de tiempo. Recuerde usar las técnicas de
rociado/ limpieza que se mencionan en las secciones siguientes.

Antes de comenzar un trabajo de limpieza de lavado a presión,
prepare la superficie que pretende limpiar. Despeje el
mobiliario del área y asegúrese de que todas las ventanas y
puertas estén bien cerradas. Además proteja todas las plantas y
árboles próximos al área de limpieza cubriéndolos con una
tela. Al cubrirlos se asegura que sus plantas no sean rociadas
con los detergentes.

Si el agua se ha congelado en

la lavadora a presión, descongele
la lavadora a presión en una habitación templada antes de
encenderla. NO vierta agua caliente sobre o dentro de la bomba;
esto puede dañar las piezas interiores.

1. Verifique los niveles de aceite del motor. Agregue aceite según

sea necesario.

2. Revise el nivel de combustible.

No agregue combustible a un

motor caliente. Recargar
combustible en un motor caliente puede causar un incendio. Use
sólo gasolina sin uso, limpia, regular o sin plomo. Cierre la
válvula de corte de combustible durante la recarga.

3. Conecte una manguera de jardín al lado interno de la

bomba y conéctela al suministro de agua. Utilice una
manguera con un diámetro interior de 15,9 mm (5/8 inch) y
un largo de 15 m (50 pies) o menos.

Algunos códigos locales de

plomería exigen una prevención
de retroceso cuando se realiza una conexión a un suministro
de agua fresca. Instale un dispositivo para evitar el retroceso
del flujo de agua de la bomba si fuera necesario.

a. Si la presión de entrada de agua es superior a 6,90 bar,

instale una válvula reguladora de agua en la conexión de
la manguera de jardín.

b. No supere una temperatura de entrada de agua de 38º C

(100ºF).

NOTA: El suministro de agua de entrada debe tener una veloci­dad mínima de flujo de 19 lpm.

4. ABRA el suministro de agua.

Nunca haga funcionar la

unidad sin agua. Asegúrese de
que el suministro de agua esté totalmente abierto antes de
hacer funcionar la unidad.

5. Hale el gatillo de la pistola hasta que pulverice el agua

suavemente de la boquilla indicando que todo el aire ha sido
purgado del sistema. Trabe el seguro del gatillo.

6. Abra la válvula del combustible girando la perilla en sentido

antihorario hasta que llegue al tope. Cierre la toma de aire
(si el motor está frío) moviendo el anillo de la toma de aire
totalmente a la derecha. Coloque el interruptor de
encendido en la posición “ON” (encendido).

Figura 10 - Encienda el motor

Funcionamiento

Lavadoras a Presión

23 Sp

1. Preparación de la Superficie

2. Encendido

3. Enjuague Inicial de Alta Presión

Lavadoras a Presión

DISTANCIA A LA SUPERFICIE DE LIMPIEZA

La distancia entre la boquilla de rociado y la superficie de
limpieza es otro factor que afecta la fuerza de impacto del
agua. La fuerza de impacto del agua aumenta a medida que la
boquilla se acerca a la superficie.

CÓMO EVITAR DAÑOS A LA SUPERFICIE

El daño a las superficies de limpieza ocurre cuando la fuerza de
impacto del agua excede la resistencia de la superficie. Puede
variar la fuerza de impacto variando el ángulo de la boquilla
de pulverización con la superficie de limpieza, la distancia de
la superficie, y cambiando la boquilla. NUNCA utilice un
chorro angosto de alto impacto sobre una superficie
propensa a ser dañada. Evite rociar las ventanas con un
chorro angosto de alto impacto. Hacer esto puede quebrar la
ventana. La forma más segura de evitar dañar las superficies
es seguir estos pasos:

1. Antes de halar el gatillo de la pistola, asegúrese de que la
boquilla que está usando es apropiada para el uso.

2. Coloque la boquilla aproximadamente a 4-5 pies
(1,22 – 1,52 m) de distancia de la superficie de limpieza.
Luego sostenga la boquilla en un ángulo de 45 grados
con respecto a la superficie de limpieza. Hale el gatillo.

3. Varíe el ángulo de rociado del patrón de abanico y la
distancia a la superficie de limpieza hasta que se logre una
eficiencia de limpieza óptima sin dañar la superficie.

NOTA: Use sólo detergentes formulados para lavadora a
presión. Pruebe el detergente en un área poco aparente antes
de usarlo.

DETERGENTES

El uso de detergentes puede reducir en gran forma el tiempo de
limpieza y puede ayudar a quitar las manchas difíciles. Muchos
detergentes están diseñados para ser usados con lavadoras a
presión en tareas de limpieza específicas. Los detergentes para
lavadoras a presión son igual de espesos que el agua. Si se
utilizan detergentes más espesos, como por ejemplo detergentes
para lavar vajilla, obstruirán el sistema de inyección de productos
químicos y evitarán la aplicación de detergentes.

Una vez aplicados a la superficie a limpiar, los detergentes
toman un tiempo para ejercer una acción sobre la suciedad y las
manchas. Los detergentes funcionan mejor cuando se aplican a
baja presión.

Usted puede limpiar superficies de un modo efectivo
combinando la acción química de los detergentes junto con
los enjuagues de alta presión. Sobre superficies verticales,
aplique el detergente de abajo hacia arriba. Este método evita
que el detergente se deslice y provoque marcas. Comience el
enjuague con alta presión de abajo hacia arriba. En manchas
particularmente difíciles, utilice un cepillo en combinación con
los detergentes y el enjuague a alta presión.

1. Siga las indicaciones del fabricante, que aparecen en la
etiqueta, para utilizar las concentraciones de mezcla
correctas de los jabones/detergentes. La proporción de
jabón/detergente con respecto al agua para la bomba es
de aproximadamente 12% (1 a 8).

2. Instale la boquilla de pulverización negra para aplicar
detergente a baja presión.

3. Instale la boquilla (negra) de 65º para detergente a baja
presión en la conexión rápida en el extremo de la lanza.

NUNCA reemplace una boquilla

de conexión rápida cuando el
gatillo de la pistola esté presionado. Siempre trabe el seguro del
gatillo de la pistola antes de quitar o instalar las boquillas de
conexión rápida.

CONSEJOS GENERALES DE LIMPIEZA

1. Aplique el detergente para que cubra totalmente la

superficie a limpiar. Aplique el detergente de abajo hacia
arriba para evitar que éste se deslice hacia abajo y deje
marcas. Espere un par de minutos para que el detergente
actúe sobre la suciedad y las manchas. Utilice un cepillo
para cepillar levemente las áreas más sucias. Nunca permita
que el detergente se seque sobre la superficie a limpiar.

2. Reemplace la boquilla negra de 65º de conexión rápida con

la boquilla amarilla de 15º y termine el enjuague final.

NUNCA reemplace una boquilla

de conexión rápida cuando el
gatillo de la pistola esté presionado. Siempre trabe el seguro del
gatillo de la pistola antes de quitar o instalar las boquillas de
conexión rápida.

3. NOTA: Después de usar detergentes, enjuague el sistema de

succión colocando el tubo de succión de detergente dentro
de un cubo de agua limpia y haga trabajar la unidad con la
boquilla negra de 65º enjuagando con agua limpia del
tanque a través de la bomba.

24 Sp

Funcionamiento (Continuación)

4. Aplicación de Detergente

El color de la punta muestra cuál ángulo de
rociado es:

Rojo – 0º - Máximo trabajo pesado*
Amarillo – 15º - Trabajo pesado
Verde – 25º - Trabajo general*
Blanco – 40º - Trabajo liviano*
Negro – 65º - Detergente a baja presión

* = No se incluye

Figura 11 - Mejor ángulo de limpieza
de superficies

La forma más fácil de regular el poder de limpieza de su
lavadora a presión es cambiando la distancia a la superficie
que está limpiando. La forma más fácil de regular el poder
de limpieza de su lavadora a presión es cambiando la
distancia a la superficie que está limpiando. Empiece a
pulverizar desde varios pies de distancia de la superficie.
Acérquese lentamente al objeto que está limpiando hasta
que encuentre la técnica de limpieza más eficaz.

El enjuague final debe comenzar de abajo hacia arriba.
Asegúrese de enjuagar totalmente la superficie y de quitar
todo el detergente.

Para reducir el riesgo de lesiones corporales o daño a la
propiedad, siempre siga este procedimiento cuando detiene el
rociado, cuando finaliza el trabajo y antes de revisar o reparar
cualquier parte del sistema.

1. Coloque el seguro del gatillo.

2. Apague la unidad.

3. Cierre el suministro de agua.

4. Suelte el seguro del gatillo y apriete el gatillo de la pistola
para liberar la presión.

5. Vuelva a colocar el seguro del gatillo.

6. Cuando revise o repare la unidad, retire de la bujía el cable
de ignición.

7. Antes de guardarla hasta el otro día, durante mucho tiempo,
o antes de trasladar la unidad, desconecte el suministro de
agua y cierre la válvula de suministro de combustible.

1. Asegúrese de enjuagar todo el detergente del sistema.

2. Apague el motor.

3 Cierre el suministro de agua.

4. Después de apagar el motor y cerrar el suministro de agua,
presione el gatillo de la pistola para despresurizar el sistema.

NUNCA cierre el suministro de

agua antes de apagar el motor.

Pueden ocurrir daños graves a la bomba y/o al motor.

Nunca desconecte la manguera

de descarga de alta presión
desde la máquina mientras el sistema está presurizado. Para
despresurizar apague el motor, cierre el suministro de agua
y presione el gatillo 2-3 veces.

5. Después de cada uso, limpie todas las superficies con un

paño húmedo y limpio.

• Nunca vaya a guardar la lavadora a presión a la

intemperie.

• No guarde la lavadora a presión en un lugar en el que

pueda congelarse, a menos que haya sido preparada
adecuadamente para el invierno.

5. Poder de limpieza

7.

Procedimiento de liberación de
presión

8. Apagado

9. Almacenamiento

6. Enjuague Final

Funcionamiento (Continuación)

Lavadoras a Presión

25 Sp

INSTRUCCIONES PARA ALMACENAMIENTO A LARGO
PLAZO (MÁS DE 30 DÍAS)

1. Quite el combustible del tanque y haga funcionar la lavadora a
presión en el modo de funcionamiento normal hasta que el
motor se detenga por falta de combustible. El modo de
funcionamiento normal significa que funciona rociando agua
realmente de la pistola mientras el motor está funcionando.

Método alternativo – Agregue un estabilizador de com­bustible a la gasolina en el tanque y haga funcionar en el
modo de funcionamiento normal durante un mínimo de
cinco minutos.

2. Detenga el motor, apague el suministro de agua, y presione
el gatillo de la pistola para liberar la presión en la manguera
de alta presión.

3. Desconecte el suministro de agua y la manguera de alta
presión de la bomba.

4. Deje que se enfríe el motor.

5. Desconecte el cable de la bujía y a contiuación quite la bujía.

6. Vierta 1/2 oz. de aceite para motor en el orificio de la bujía.

Nunca tire del cordón de

encendido del motor cuando la
bujía no está colocada, a menos que el orificio de la bujía esté
cubierto. Los vapores del combustible del orificio pueden
encenderse con una chispa.

7. Coloque un trapo sobre el orificio de la bujía y lentamente tire

del cordón de encendido varias veces para distribuir el aceite.

INSTRUCCIONES DE PREPARACIÓN PARA EL INVIERNO

1. Siga y complete todas las instrucciones para almacenamiento

a largo plazo que se encuentran arriba.

2. Desconecte el cable de la bujía.

3. Desconecte la manguera de alta presión de la bomba.

4. Introduzca un trozo de manguera de jardín de 30,48 cm (12

inch) a 35,56 cm (14 inch) dentro de la entrada de la bomba.

5. Coloque un embudo en el otro extremo de la manguera de

jardín.

Lea las instrucciones del

fabricante para manejar y
desechar con seguridad el anticongelante RV.

6. Vierta aproximadamente 177 mL (6 oz.) de anticongelante

RV dentro del embudo.

7. Tire del cordón de encendido varias veces hasta que el

anticongelante RV salga por la salida de la bomba.

8. Desconecte la manguera de alta presión de la pistola y drene

la manguera. Sostenga la pistola y la lanza en posición
vertical y presione el gatillo para drenar el agua.

CONSEJOS PARA PROLONGAR LA VIDA DE SU LAVADORA
A PRESIÓN

1. Nunca haga funcionar la unidad sin agua.

2. Su lavadora a presión no está diseñada para bombear agua

caliente. Nunca conecte su lavadora a presión a un suministro
de agua caliente ya que esto reducirá en forma significativa
la vida de la bomba.

3. Hacer funcionar la unidad durante más de un minuto sin

rociar agua provoca que se acumule calor en la bomba.
Hacer funcionar la unidad sin rociar agua puede dañar los
componentes de la bomba.

Tipo de aceite para el motor SAE 10W-30

SAE 30W
(Por encima de 15˚ C)

Capacidad de aceite para el motor

Motores Honda 0,55 L

Capacidad de combustible para el motor

Motores Honda 1,10 L

Tipo de aceite para la bomba

Bombas oscilantes SAE20W o SAE30W

aceite no detergente

Capacidad de aceite para la bomba

Bombas oscilantes verticales 0,12 L

Succión de detergente de la bomba

Proporción de agua a detergente 8 a 1

(12% detergente)

Requisitos del abastecimiento de agua

Presión mínima de entrada 1,38 bar
Presión máxima de entrada 6,90 bar
Temperatura máxima de entrada 38˚ C
Velocidad mínima de flujo de entrada 19 Lpm
Tamaño de la manguera de entrada 15,9 mm (5/8 inch)

diámetro interior
Largo máximo de la manguera
de entrada 15,24 m (50 pies)

Diariamente

Después de las
primeras 5 horas de
funcionamiento

Cada 25 horas de
funcionamiento

Cada 50 horas de
funcionamiento

Cada 100 horas de
funcionamiento o
cada 3 meses

• Revisar la pantalla y el filtro
de entrada de agua.

• Revisar los niveles de aceite
del motor. Llenar según sea
necesario.

• Revisar el nivel de gasolina.
Llenar según sea necesario.

• Cambiar el aceite de ablande
del motor. Usar aceite
detergente SAE30 o 10W-30.

• Cambiar el aceite si funciona
con carga pesada o a una
temperatura ambiente alta.

• Limpie o reemplace el
cartucho de papel del filtro de
aire. Golpee suavemente para
quitar la suciedad.

• Cambiar el aceite

• Reemplazar la bujía

• Reemplace el cartucho de
papel del filtro de aire.

• Cambiar el aceite del motor

Plan de Mantenimiento Acción Necesaria

Plan de Mantenimiento

Lavadoras a Presión de Orientación Vertical

Información Técnica y Para el Consumidor

Lavadoras a Presión

26 Sp

Mantenimiento

Para asegurar una vida y un rendimiento máximos de la
lavadora a presión, cumpla con intervalos de mantenimiento
regulares. Remítase al plan de mantenimiento recomendado.
Si usted hace funcionar la lavadora a presión en ambientes con
mucho polvo, realice revisiones de mantenimiento con más
frecuencia.

INSTRUCCIONES PARA EL CAMBIO DE ACEITE DEL MOTOR

Antes de voltear el motor o
el equipo para drenar el aceite,

drene el combustible del tanque de combustible.

NOTA: Cambie el aceite mientras el motor está frío.

1. Desconecte el cable de la bujía.

2. Localice y retire el tapón de drenaje de aceite del motor
(vea la figura 13).

3. Drene el aceite usado.

4. Vuelva a colocar el tapón de drenaje y enderece la
unidad.

5. Vuelva a llenar la unidad con aceite nuevo del tipo y la
cantidad recomendada. Llene la unidad al nivel apropiado
indicado en la varilla de medición.

INSTRUCCIONES PARA EL CAMBIO DE ACEITE DE LA
BOMBA

Para cambiar o llenar el aceite de la bomba es necesario
quitar la bomba del motor, y esto no debería ser necesario a
menos que exista una pérdida de aceite debido a juntas
dañadas o desgastadas en la bomba. Si goteó aceite de la
bomba, lleve la lavadora a presión a un centro de servicio
certificado de Maxus para que sea reparada.

Figure 13 - Ubicaciones de los drenajes de aceite

27 Sp

Registro de Servicio y Mantenimiento

Lavadoras a Presión

Fecha Mantenimiento efectuado Reemplazo necesario de componentes

5

6

8

1

2

3

4

39

11

12

16

17

18

19

13

14

15

20

21

22

23

28

29

24

25

26

10

9

27

30

31

32

37

33

34

35

36

38*

No. de

Descripción

Número del

Ctd.

Ref. repuesto

28 Sp

Lavadoras a Presión

Bombas PM341000SJ

Para ordenar repuestos o Asistencia Técnica, sírvase llamar al 1-888-Maxus4U
(En los Estados Unidos, o llame a su distribuidor local)

Sirvase darnos la siguiente información:

- Número del Modelo

- Número de serie (de haberlo)

- Descripción y número del repuesto según la lista

Puede escribirnos a:

Maxus
Attn: Customer Service
100 Production Drive
Harrison, OH 45030

 Ensamblaje de la cubierta (Incluye 1 de c/u de las piezas #1-5) PM255230SV 1
 Ensamblaje del descargador (Incluye 1 de c/u de las piezas #7-10 y 26) PM341011SJ 1
 Juego de anillos para sellar el sistema de lubricación (Incluye 3 piezas #12) PM256500SV 1
 Juego de la guía del pistón (Incluye 3 de c/u de las piezas #13-15) PM344905SV 1
 Juego de anillos para sellar el agua (Incluye 3 piezas #16) PM344910SV 1
 Juego de válvulas de entrada (Incluye 3 piezas #17 y 18) PM064740SV 1

 Juego de válvulas de salida (Incluye 3 piezas #21 y 22) PM064304SV 1
 Juego de tapas de válvulas (Incluye 3 piezas #23) PM064750SV 1
 Juego de anillos en o (Incluye 3 piezas #17 y 21 y 1 de c/u de las piezas #25 y 33) PM058000SV 1
 Juego de inyector de detergentes (Incluye 1 de c/u de las piezas #27-29) PM064305SV 1
 Juego de pistónes (Incluye 3 piezas #32 y 34) PM344920SV 1
 Juego de cojinetes de aguja (Incluye 1 de c/u de las piezas #35-37) PM041840SV 1

Notas

* Se venden por separado
Capacidad de Aceite: 118 mL

Tipo de Aceite: SAE 30W (sin detergente)

NÚMERO

JUEGOS DE PIEZAS PARA EL SERVICIO DE PIEZA CTD.

ESPECIFICACIONES DE TORQUES

(kg-cm)

Ref. No. Descripción Torque

6 Válvula de relieve

térmico 126,8
11 Tornillo 110,7
19 Perno de la culata 110,7
23 Tapa de la válvula 276,7

21 Anillo en o 

 –

22 Ensamblaje de la válvula de salida  –
23 Tapa de la válvula

 –

24 Tapón PM064301SV 1
25  Anillo en o PM041870SV 1
26  Ensamble del inyector de productos químicos PM341015SV 1
27 Resorte  –
28 Bola  –
29 Anillo en o y conector de mangueras  –
30 Tornillo PM064302SV 1
31 Cuerpo del pistón PM341020SV 1
32 Resorte del pistón  –
33 Anillo en o, 85 x 2.5  –
34 Pistón  –
35 Zapata de presión  –
36 Cojinete de agujas  –
37 Disco de cojinetes  –
38* Perno MJ102302AV 3
39 Ensamble de pivote de bronce PM041360SJ 1

No. de

Descripción

Número del

Ctd.

Ref. repuesto

1 Anillo para el polvo  –
2 Cubierta de la bomba  –
3 Anillo para sellar el sistema de lubricación  –
4 Cojinete  –
5 Placa oscilante  –
6 Valvula de relieve térmico PM005405SV 1
7 Ensamble del cuerpo de la válvula de descarga  –
8 Ensamble de la guía del cuerpo  –
9 Ensamble del cuerpo de la válvula de retención  –
10 Resorte de la válvula de retención  1
11 Tornillo PM007500SV 2
12 Sello del sistema de lubricación  –
13 Separador del anillo del sistema de lubricación  –
14 Anillo para sellar el asiento  –
15 Anillo anti-extrusión  –
16 Anillo para sellar el agua  –
17 Anillo en o   –
18 Válvula de succión  –
19 Perno de la culata PM025100AV 4
20 Culata, 12 mm PM255240SV 1

7

Lavadoras a Presión

29 Sp

Hidrolavadora de Eje Vertical

Para ordenar repuestos o Asistencia Técnica, sírvase llamar al 1-888-Maxus4U
(En los Estados Unidos, o llame a su distribuidor local)

Sírvase darnos la siguiente información:

- Número del modelo

- Número de série (de haberlo)

- Descripción y número del repuesto según la lista de repuestos

Puede escribirnos a:

Maxus
Attn: Customer Service
100 Production Drive
Harrison, OH 45030

1

2

3

4

5

6

7

8

9

10

12

13

14

16

17

18

19

20

21

22

3

11

No. de Número del

Ctd.

Ref. Descripción repuesto

1 Tubo del mango PM343715AV 1
2 * Perno de 6,4 mm (1/4 inch) -

20 (mango) PM001903AV 2
3 * Arandela plana PM002000AV 18
4 * Tuerca de seguridad de nilon

de 6,4 mm (1/4 inch) - 20 ST073808AV 7
5 * Perno de 6,4 mm (1/4 inch) -

20 (base) PM001902AV 3
6 Pata izquierda PM344828BH 1
7 Pata derecha PM345100BH 1
8 Defensa de caucho AL062300AV 2
9 * Tornillo autorrosc.

0,64 cm (1/4 inch) -

20 x 19,1 mm (3/4 inch) MJ102100AV 2

10 Rueda WA005620AV 2
11 Tuerca de presión PM066300AV 2
12 * Perno de 6,4 mm (1/4 inch) -

20 (Eje) PM001904AV 2

No. de Número del

Ctd.

Ref. Descripción repuesto

13 Eje PM344831BH 1
14 Placa de base PM345520AV 1
15 Tubo del detergente

(No se muestra) PM013800AV 1
16 Pistola PM243000AV 1
17 Anillo en O (pistola) PM245800SV 1
18 Manguera PM344301AV 1
19 Lance PM035120AV 1
20 Boquilla, 15° (amarilla) PM039880AV 1
21 Boquilla, 65° (negra) PM039820AV 1
22 Soporte, boquillas QC PM344304AV 1
* Artículo disponible en ferreterías locales.

Accesorios para boquillas disponibles para MX5222:

(no incluido con la unidad)

Boquilla, 0° (roja) PM039870AV

Boquilla, 25° (verde) PM039890AV

Boquilla, 40° (blanca) PM039900AV

Lavadoras a Presión

Tabla de diagnóstico de averías - Sólo lavadoras a presión con motor a gasolina

30 Sp

Problema Posible(s) causa(s) Acción a tomar

El motor no enciende o le
cuesta encender

El motor pierde o le falta poten­cia

La presión baja y/o la bomba
funciona toscamente

Pérdida de agua debajo
del distribuidor

Agua en el cárter de la bomba
(aceite lechoso)

Fallas frecuentes o prematuras
de los sellos de agua de la
bomba

Fuertes pulsaciones en la entra­da y baja presión

Pérdidas de aceite entre el
motor y la bomba

Presión fluctuante

Disminuye la presión luego de
un período de uso normal

Bomba ruidosa / la bomba
funciona toscamente

No succiona detergente

1. No hay gasolina en el tanque de combustible o en el
carburador

2. Bajo nivel de aceite

3. Interruptor de arranque/parada en la posición de
parada

4. Agua en la gasolina o combustible viejo

5. Filtro del limpiador de aire está sucio

6. Bujía sucia, espacio equivocado o tipo equivocado

7. Pistola de rociado cerrada

8. Otras causas

1. Filtro limpiador de aire tapado parcialmente

2. Bujía sucia, espacio equivocado o tipo equivocado

1. Punta desgastada o del tamaño equivocado

2. Filtro de entrada o bomba obstruida

3. Sellos de agua desgastados, abrasivos en el agua, o
desgaste natural

4. Válvulas de descarga o de entrada sucias

5. Entrada restringida

6. Válvulas de descarga o de entrada desgastadas

7. Manguera de alta presión con pérdidas

8. Bomba aspira aire

9. Asiento de la válvula de descarga fallado o desgastado

Sellos de agua desgastados

1. Aire húmedo se condensa dentro del cárter

2. Sellos de aceite con pérdidas

1. Émbolos rayados, dañados o desgastados

2. Material abrasivo en el fluido

3. Temperatura del agua de entrada demasiado alta

4. La bomba presuriza demasiado

5. Presión excesiva debido a una punta dañada o par­cialmente obstruida

6. La bomba funciona demasiado sin rociar

7. La bomba funciona sin agua

Partículas extrañas en la válvula de entrada o de descarga
o válvulas de entrada y/o de descarga desgastadas

Anillo O y/o sellos de aceite desgastados

1. Válvula desgastada, sucia o trabada

2. La bomba aspira aire

3. Punta obstruida

1. Sellos de agua de la bomba desgastados

2. Boquilla desgastada

3. Válvula desgastada, sucia o atorada

4. Asiento de la válvula de descarga desgastado o sucio

1. Bomba aspira aire/bajo suministro de agua

2. Válvulas sucias o desgastadas

3. Juntas desgastadas

4. Agua demasiado caliente

1. La boquilla no se empujó hacia arriba lo suficiente

2. Hay una obstrucción, pliegue o perforación en la
manguera de succión de detergente

3. La manguera es demasiado larga

4. La lanza no está funcionando adecuadamente

1. Llene el tanque con gasolina, abra la válvula de cierre de
combustible. Revise la línea de combustible y el carburador

2. Revise el nivel de aceite. Llénelo si es necesario

3. Mueva el interruptor a la posición de arranque

4. Drene el tanque de combustible y el carburador. Use com­bustible nuevo y seque la bujía

5. Quítelo y límpielo o reemplácelo

6. Límpiela, ajuste el espacio o reemplácela

7. Apriete el gatillo de la pistola de rociado

8. Consulte el manual del propietario del motor

1. Quítelo y límpielo o reemplácelo

2. Límpiela, ajuste el espacio o reemplácela

1. Reemplácela con una punta del tamaño adecuado

2. Límpiela. Verifique con más frecuencia

3. Revise el filtro. Cambie los sellos de agua. Consulte el cen­tro de servicio

4. Limpie los ensamblajes de las válvulas de entrada y descar­ga. Revise el filtro

5. Revise la manguera de jardín, puede estar colapsada o ple­gada. Revise el flujo de entrada de agua

6. Reemplace las válvulas desgastadas

7. Reemplace la manguera de alta presión

8. Asegúrese de que las mangueras y los accesorios estén ajus­tados

9. Revíselo y reemplácelo

Instale nuevos sellos de agua. Consulte al centro de servicio

1. Cambie el aceite como se especifica en el plan de manten­imiento

2. Instale nuevos sellos de aceite. Consulte al centro de servicio

1. Instale émbolos nuevos. Consulte al centro de servicio

2. Instale un filtrado adecuado en la tubería de entrada de la
bomba

3. Verifique la temperatura del agua; no puede exceder los
38° C.

4. No modifique ningún valor de fábrica.

5. Limpie o reemplace la punta.

6. Nunca haga funcionar la bomba durante más de 2 minutos
sin rociar

7. No haga funcionar la bomba sin agua

Limpie o reemplace las válvulas. Consulte al centro de servicio

Reemplace el anillo O y/o los sellos de aceite. Consulte el centro
de servicio

1. Revise y reemplace

2. Asegúrese de que las mangueras y los accesorios están ajus­tados. Purgue el aire de la manguera de jardín

3. Revise o reemplace

1. Revise y reemplace

2. Revise y reemplace

3. Revise, limpie o reemplace

4. Revise, limpie o reemplace

1. Asegúrese de que las juntas están ajustadas. Aumente la
presión de agua

2. Revise, limpie o reemplace

3. Revise y reemplace

4. Reduzca la temperatura por debajo de 38˚ C

1. Empuje la boquilla hasta el tope.

2. Si está limpia, elimine los pliegues o cambie la manguera.

3. Utilice únicamente el largo de manguera que se propor­cionó con la compra inicial de la lavadora a presión. La suc­ción del detergente no funciona si se conecta más de una
sección de manguera a la unidad.

4. Quite la lanza de la pistola. Si se pasa detergente a través
de la pistola, la lanza se debe reemplazar. Si no pasa deter­gente a través de la pistola, quite 1 inch del conector de
detergente ahusado de la bomba. Limpie el conector, y
asegúrese de que la bola y el resorte estén alineados ade­cuadamente con la porción ahusada del resorte que está
frente a la bola. La bola debe estar encima del resorte.

Lavadoras a Presión

31 Sp

Notas

Lavadoras a Presión

32 Sp

Garantía Limitada

1. Duración: De la fecha de compra por el comprador original y de acuerdo a las siguientes clasificaciones: Cinco Años.

2. QUIÉN OTORGA DA ÉSTA GARANTÍA (EL GARANTE): Maxus, A Scott Fetzer Company, 100 Production Drive,
Harrison, OH, 45030, Teléfono: 1-888-Maxus4U.

3. QUIÉN RECIBE ÉSTA GARANTÍA (EL COMPRADOR): El comprador original (que no sea revendedor) de la Lavadora de Presión
Maxus.

4. PRODUCTOS CUBIERTOS POR ESTA GARANTÍA: Cualquier Lavadora de Presión Maxus fabricada o distribuida por el garante.

5. LO QUÉ ESTÁ CUBIERTO POR ESTA GARANTÍA: Los defectos de material y/o de manufactura que ocurran dentro del período
de garantía con las excepciones anotadas abajo.

6. LO QUÉ NO ESTÁ CUBIERTO POR ESTA GARANTÍA:
A. Las garantías implícitas, incluyendo las garantías de comercialización y adecuación para un fin particular, son limitadas a

partir de la fecha de compra como se indica en el parrafo DURACIÓN. En algunos estados no se permiten limitaciones a
la duración de las garantías, en tal caso esta limitación no es aplicable.

B. CUALQUIER PÉRDIDA, DAÑO INCIDENTAL INDIRECTO O CONSECUENTE QUE PUEDE RESULTAR DE UN DEFECTO, FALLA, O

MALFUNCIONAMIENTO DE LA LAVADORA DE PRESIÓN MAXUS. En algunos estados no se permiten la exclusión o
limitación de daños incidentales o consecuentes y en tal caso esta limitación o exclusión no es aplicable.

C. Cualquier falla que resulte por daños en la transportación, accidente, abuso, negligencia o incumplimiento de las

instrucciones de funcionamiento e instalacion indicadas en el manual suministrado con el producto.
D. El servicio al producto antes de la venta. Ejemplo ensamblaje, aceites o lubricantes, ajustes, etc.
E. Partes o ajustes requeridos normalmente en el mantenimiento de la lavadora de presión.
F. El motor de gasolina y sus componentes están expresamente excluídos de ésta garantía limitada. Estos componentes

deben de ser devueltos por el comprador al fabricante original o a su taller de reparación autorizado.
G. La bomba y los componentes de la bomba están bajo garantía como se indica a continuación: MX5222 un año,

MX5223 y MX5333 dos años, MX5433 cinco años.
H. Partes adicionales no cubiertos en ésta garantía:

1. Desgaste normal en partes tales como mangueras de alta presión, sellos de agua o aceite, anillos, válvulas y boquillas
de spray.

2. Defectos esternos que no interfieren con su funcionamiento.

3. Componentes oxidados.

4. Desgaste de la bomba o daño de la válvula causado por uso de aceite inapropiado, contaminación del aceite o por no
seguir adecuadamente las recomendaciones de mantenimiento.

7. RESPONSABILIDADES DEL GARANTE BAJO ÉSTA GARANTÍA: Repare o reemplazar, como lo decida el garante, ya sea la
lavadora de presión o alguna de sus partes que se encuentre defectuoso, no funcione adecuadamente y/o no cumpla de
conformidad dentro del período de duración de la garantía.

8. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTÍA:
A. Proporcionar prueba de la fecha de compra y registros de mantenimiento.
B. Entregar o enviar la lavadora de presión o su componente al centro de servicio autorizado Maxus más cercano. Los costos

de embarque, si son aplicables, serán pagados por el comprador.

C. Ser cuidadoso con el funcionamiento y mantenimiento de la lavadora de presión de acuerdo al manual(s)

del propietario.

9. CUANDO EFECTUARÁ EL GARANTE LA REPARACIÓN O REEMPLAZO CUBIERTO POR ESTA GARANTÍA: La reparación o
reemplazo del equipo tomara el tiempo normal y de acuerdo a la carga de trabajo en ese momento el el centro de servicio
y de acuerdo a la disponibilidad de refacciones.

Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. También usted
podría tener otros derechos los cuales varían de estado a estado o de país a país.
