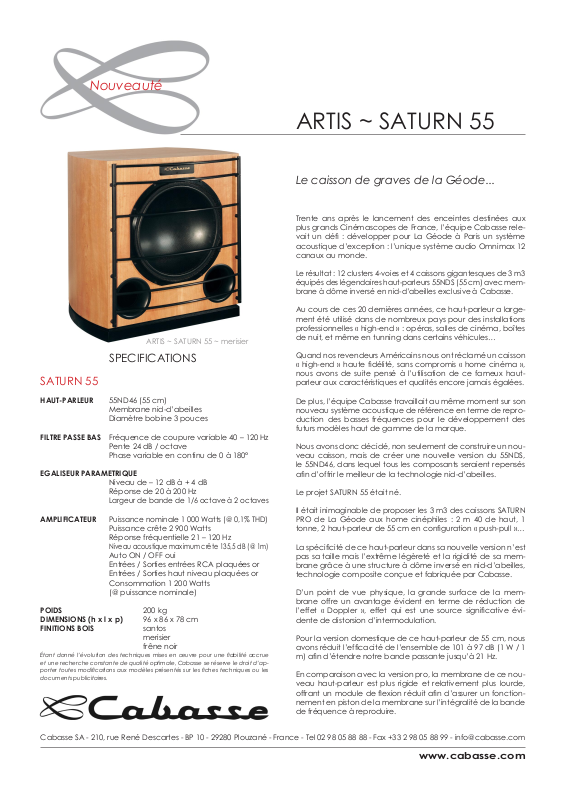

Cabasse Saturn Brochure [fr]
Nouveauté
ARTIS ~ SATURN 55 ~ merisier
SPECIFICATIONS
SATURN 55
ARTIS ~ SATURN 55
Le caisson de graves de la Géode...
Trente ans après le lancement des enceintes destinées aux
plus grands Cinémascopes de France, l’équipe Cabasse relevait un dé : développer pour La Géode à Paris un système
acoustique d’exception : l’unique système audio Omnimax 12
canaux au monde.
Le résultat : 12 clusters 4-voies et 4 caissons gigantesques de 3 m3
équipés des légendaires haut-parleurs 55NDS (55 cm) avec membrane à dôme inversé en nid-d’abeilles exclusive à Cabasse.
Au cours de ces 20 dernières années, ce haut-parleur a largement été utilisé dans de nombreux pays pour des installations
professionnelles « high-end » : opéras, salles de cinéma, boîtes
de nuit, et même en tunning dans certains véhicules…
Quand nos revendeurs Américains nous ont réclamé un caisson
« high-end » haute délité, sans compromis « home cinéma »,
nous avons de suite pensé à l’utilisation de ce fameux hautparleur aux caractéristiques et qualités encore jamais égalées.
HAUT-PARLEUR 55ND46 (55 cm)
Membrane nid-d’abeilles
Diamètre bobine 3 pouces
FILTRE PASSE BAS Fréquence de coupure variable 40 – 120 Hz
Pente 24 dB / octave
Phase variable en continu de 0 à 180°
EGALISEUR PARAMETRIQUE
Niveau de – 12 dB à + 4 dB
Réponse de 20 à 200 Hz
AMPLIFICATEUR
Puissance crête 2 900 Watts
Réponse fréquentielle 21 – 120 Hz
Auto ON / OFF oui
Entrées / Sorties entrées RCA plaquées or
Entrées / Sorties haut niveau plaquées or
Consommation 1 200 Watts
(@ puissance nominale)
POIDS 200 kg
DIMENSIONS (h x l x p) 96 x 86 x 78 cm
FINITIONS BOIS santos
merisier
frêne noir
Étant donné l’évolution des techniques mises en œuvre pour une abilité accrue
et une recherche constante de qualité optimale, Cabasse se réserve le droit d’apporter toutes modications aux modèles présentés sur les ches techniques ou les
documents publicitaires.
Largeur de bande de 1/6 octave à 2 octaves
Puissance nominale 1 000 Watts (@ 0,1% THD)
Niveau acoustique maximum crête 135,5 dB (@ 1m)
De plus, l’équipe Cabasse travaillait au même moment sur son
nouveau système acoustique de référence en terme de reproduction des basses fréquences pour le développement des
futurs modèles haut de gamme de la marque.
Nous avons donc décidé, non seulement de construire un nouveau caisson, mais de créer une nouvelle version du 55NDS,
le 55ND46, dans lequel tous les composants seraient repensés
an d’offrir le meilleur de la technologie nid-d’abeilles.
Le projet SATURN 55 était né.
Il était inimaginable de proposer les 3 m3 des caissons SATURN
PRO de La Géode aux home cinéphiles : 2 m 40 de haut, 1
tonne, 2 haut-parleur de 55 cm en conguration « push-pull »…
La spécicité de ce haut-parleur dans sa nouvelle version n’est
pas sa taille mais l’extrême légèreté et la rigidité de sa membrane grâce à une structure à dôme inversé en nid-d’abeilles,
technologie composite conçue et fabriquée par Cabasse.
D’un point de vue physique, la grande surface de la membrane offre un avantage évident en terme de réduction de
l’effet « Doppler », effet qui est une source signicative évidente de distorsion d’intermodulation.
Pour la version domestique de ce haut-parleur de 55 cm, nous
avons réduit l’efcacité de l’ensemble de 101 à 97 dB (1 W / 1
m) an d’étendre notre bande passante jusqu’à 21 Hz.
En comparaison avec la version pro, la membrane de ce nouveau haut-parleur est plus rigide et relativement plus lourde,
offrant un module de exion réduit an d’assurer un fonctionnement en piston de la membrane sur l’intégralité de la bande
de fréquence à reproduire.
Cabasse SA - 210, rue René Descartes - BP 10 - 29280 Plouzané - France - Tel 02 98 05 88 88 - Fax +33 2 98 05 88 99 - info@cabasse.com
www.cabasse.com
Nouveauté
ARTIS ~ SATURN 55
ARTIS ~ BALTIC II ~ SATURN 55
La structure du moteur a été complètement revue et optimisée au moyen de simulations numériques par Eléments Finis.
Dans l’optique conjointe d’augmenter l’excursion linéaire de
la membrane et de maintenir son remarquable facteur d’accélération, l’énergie magnétique a été doublée par l’utilisation de 2 énormes aimants céramiques de 223 x 122 x 23 mm.
La combinaison d’une bobine de 3 pouces plongée dans une
entrefer dans lequel réside une densité de ux de 15 200 Gauss
a permis d’atteindre un facteur de force impressionnant de 26
T.m. Il en a résulté, à pleine puissance de l’amplicateur (1 000
W), une force appliquée sur la membrane équivalente à 30
kg, nombre surprenant à mettre en regard des 260 g de l’équipage mobile !
En saturant l’ensemble du circuit magnétique du moteur
et grâce à l’utilisation de pièces de couplage magnétique
dédiées (permettant de compenser toute modication du
ux liée à la bobine mobile), la modulation de ux a été
considérablement réduite à un niveau jamais atteint à notre
connaissance jusqu’ici, conduisant une distorsion de courant
extrêmement basse.
Une attention toute particulière a également été accordée aux
caractéristiques thermiques de ce haut-parleur an d’aboutir
à un comportement exceptionnel en terme de compression
thermique.
L’amplicateur intégré de 1 000 Watts RMS a permis d’atteindre le niveau de pression acoustique maximum de 136 dB à
100 Hz et à 1 m.
Pour un signal musical, nos experts américains ont mesuré un
niveau moyen de 135 dB au point d’écoute.
Grâce à l’usage d’un transformateur toroïdal surdimensionné
et au très faible taux de distorsion obtenu même à pleine puissance, le nouvel amplicateur classe T offre contrôle, transparence et musicalité quelque soit le type de musique, du piano
jusqu’à l’orchestre symphonique et quelque soit le type de son à
reproduire, de l’explosion jusqu’au bruit d’un avion à réaction.
Si nécessaire, un ltre paramétrique peut être activé an de
corriger l’acoustique du local d’écoute.
La caisse du caisson est aussi une pièce maîtresse : des faces
non parallèles, des renforts internes et externes spécialement
conçus pour renforcer la rigidité de la caisse, de l’amortissement interne à l’aide de matériaux spéciques bitumeux, une
enceinte close séparée pour l’amplicateur…
Les bruits d’air des évents sont inexistants grâce au prol à
double évasement et à l’utilisation de section de grand diamètre limitant la vitesse particulaire aux parois an de s’affranchir de tout régime turbulent.
Les pieds du caisson en forme de cônes ont fait l’objet d’une
attention toute particulière, mettant en œuvre un système
de découplage mécanique propriétaire innovant empêchant
toute transmission de vibration mécanique par le sol.
En un mot, si votre canapé est sujet à des vibrations en phase
avec la musique, celles-ci sont uniquement dues à la puissance de l’onde acoustique rayonnée.
La combinaison de ces ingrédients sans compromis conduit à
de fabuleux transitoires, à une distorsion très faible et à une
reproduction sonore détaillée quelque soit le niveau de pression acoustique.
Le bénéce pour un système « high-end » ou home cinéma
réside dans l’intégration parfaite en terme de linéarité et de
transparence avec les bandes de fréquence plus hautes,
même dans des salles de dimensions réduites.
En janvier dernier à Las Vegas le SATURN 55 associé à une paire
de BALTIC II (équipée du TC22, haut-parleur coaxial 3-voies
SCS Cabasse) et à des électroniques AUDIO RESEARCH, a fortement impressionné nos visiteurs audiophiles : profondeur des
graves, justesse des notes reproduisant un concert d’orgues
de 32 pieds ou de contrebasses, respect absolu des timbres,
de la taille d’un piano jouant un lied de Shubert, de la profondeur et du réalisme de l’image pour les grands ensembles instrumentaux ou choraux.
Ces caractéristiques techniques font du SATURN 55 non seulement le meilleur partenaire des BALTIC II et des enceintes
Cabasse en général mais constitue également le complément
rêvé des panneaux électrostatiques, des enceintes pavillonées et autres systèmes à haut rendement.
