BT 8421S User Manual

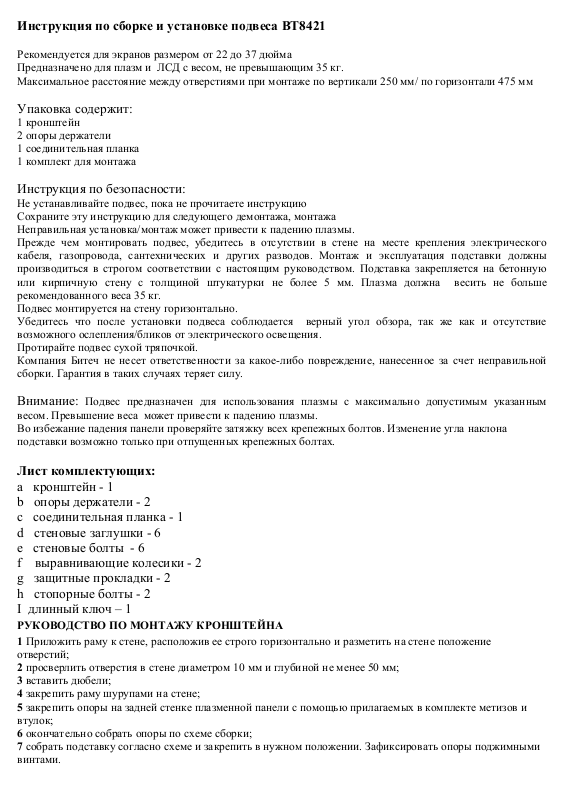

Инструкция по сборке и установке подвеса BT8421

Рекомендуется для экранов размером от 22 до 37 дюйма
Предназначено для плазм и ЛСД с весом, не превышающим 35 кг.
Максимальное расстояние между отверстиями при монтаже по вертикали 250 мм/ по горизонтали 475 мм

Упаковка содержит:

1 кронштейн
2 опоры держатели
1 соединительная планка
1 комплект для монтажа

Инструкция по безопасности:

Не устанавливайте подвес, пока не прочитаете инструкцию
Сохраните эту инструкцию для следующего демонтажа, монтажа
Неправильная установка/монтаж может привести к падению плазмы.
Прежде чем монтировать подвес, убедитесь в отсутствии в стене на месте крепления электрического
кабеля, газопровода, сантехнических и других разводов. Монтаж и эксплуатация подставки должны
производиться в строгом соответствии с настоящим руководством. Подставка закрепляется на бетонную
или кирпичную стену с толщиной штукатурки не более 5 мм. Плазма должна весить не больше
рекомендованного веса 35 кг.
Подвес монтируется на стену горизонтально.
Убедитесь что после установки подвеса соблюдается верный угол обзора, так же как и отсутствие
возможного ослепления/бликов от электрического освещения.
Протирайте подвес сухой тряпочкой.
Компания Битеч не несет ответственности за какое-либо повреждение, нанесенное за счет неправильной
сборки. Гарантия в таких случаях теряет силу.

Внимание: Подвес предназначен для использования плазмы с максимально допустимым указанным

весом. Превышение веса может привести к падению плазмы.
Во избежание падения панели проверяйте затяжку всех крепежных болтов. Изменение угла наклона
подставки возможно только при отпущенных крепежных болтах.

Лист комплектующих:

a кронштейн - 1
b опоры держатели - 2
c соединительная планка - 1
d стеновые заглушки - 6
e стеновые болты - 6
f выравнивающие колесики - 2
g защитные прокладки - 2
h стопорные болты - 2
I длинный ключ – 1

РУКОВОДСТВО ПО МОНТАЖУ КРОНШТЕЙНА
1 Приложить раму к стене, расположив ее строго горизонтально и разметить на стене положение

отверстий;

2 просверлить отверстия в стене диаметром 10 мм и глубиной не менее 50 мм;
3 вставить дюбели;
4 закрепить раму шурупами на стене;

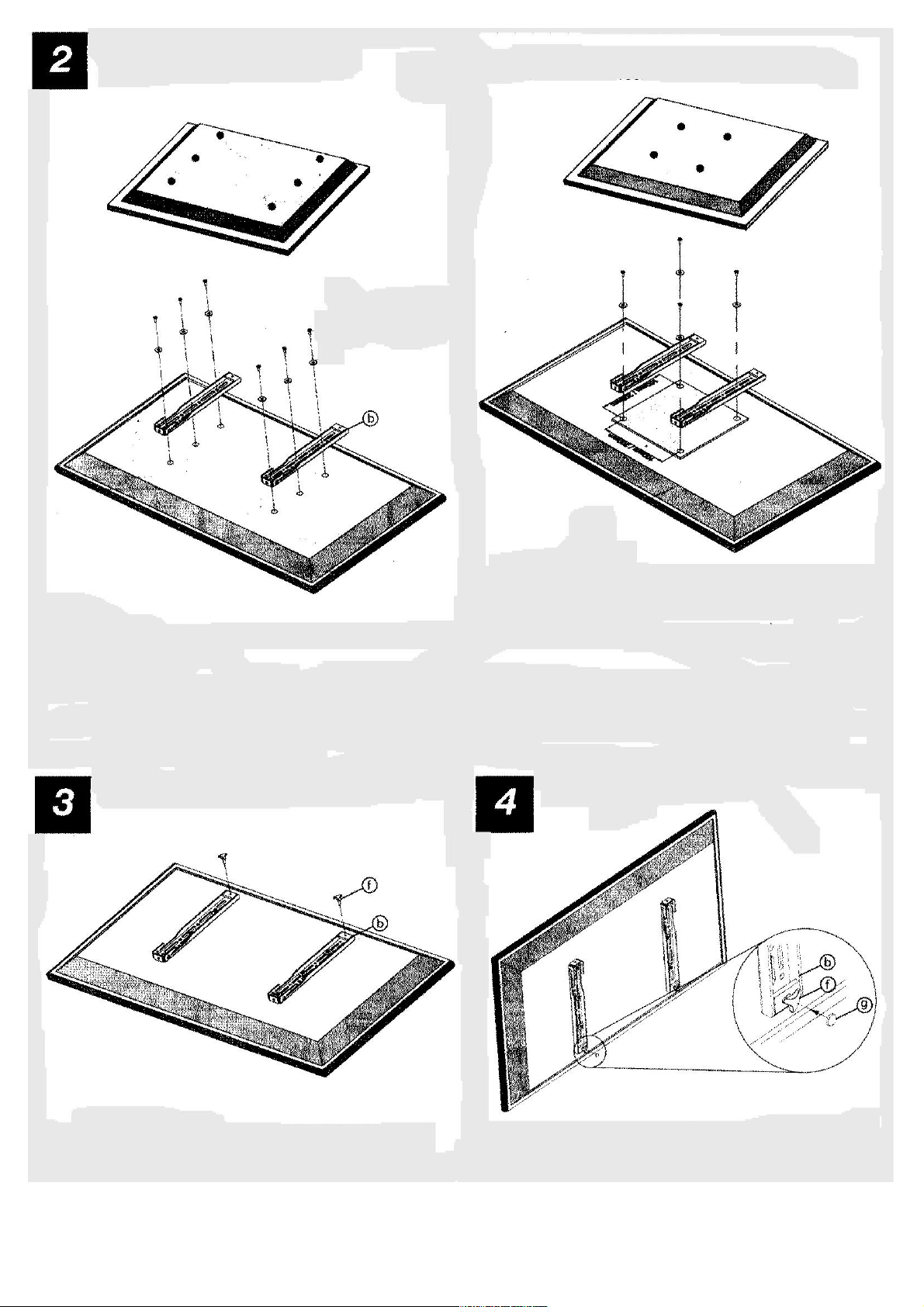

5 закрепить опоры на задней стенке плазменной панели с помощью прилагаемых в комплекте метизов и

втулок;

6 окончательно собрать опоры по схеме сборки;
7 собрать подставку согласно схеме и закрепить в нужном положении. Зафиксировать опоры поджимными

винтами.
