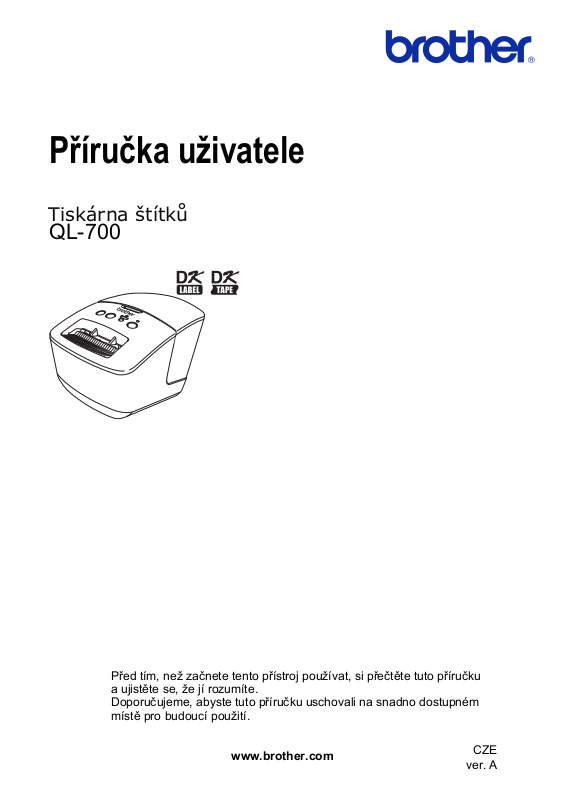

Page 1
ů
Příručka uživatele
Tiskárna štítk
QL-700
Před tím, než začnete tento přístroj používat, si přečtěte tuto příručku
a ujistěte se, že jí rozumíte.
Doporučujeme, abyste tuto příručku uschovali na snadno dostupném
místě pro budoucí použití.
www.brother.com
CZE
ver. A
Page 2
Děkujeme vám, že jste zakoupili přístroj Brother QL-700.
Důrazně vám doporučujeme, abyste si před tím, než začnete přístroj Brother QL-700
používat, důkladně prostudovali tuto příručku a poté ji uschovali k budoucímu použití.
Uživatelům, kteří si svůj výrobek zaregistrují na naší webové stránce,
nabízíme servisní služby a podporu. Doporučujeme vám využít této příležitosti a
zaregistrovat tento produkt u naší společnosti - navštivte tento webový odkaz:
Registrace uživatelů na internetu
http://register.eu.brother.com/
Internetová stránka s podporou
http://solutions.brother.com/
POZNÁMKA. Na výše uvedené stránky se lze také dostat ze stránky s registrací
uživatelů na internetu zobrazené na konci instalace programu. Těšíme
se na vaši registraci.
Page 3
Úvod
Obsah
Úvod
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
Obsah •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1
1 Údržba ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2
2Odstraňování problémů •••••••••••••••••••••••••••••••••••••••••••••••••••••• 4
3 Hlavní technické údaje•••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6
1
Page 4
2
Reference
1 Údržba
Údržbu přístroje lze provádět dle potřeby. Nicméně v některých prostředích může být
nutné údržbu provádět častěji (například v prašném prostředí).
Údržba tiskové hlavy
DK role (druh papíru pro záznam pomocí vysokých teplot) používaná s
tiskárnou je navržená tak, aby automaticky čistila tiskovou hlavu. Když
DK role projde kolem hlavy během tisku a přísunu štítků, tiskovou
hlavu vyčistí.
Údržba válečku
Chcete-li vyčistit váleček, použijte doplňkový čisticí list.
Provádíte-li údržbu válečku, nezapomeňte používat pouze čisticí listy Brother.
Použijete-li čisticí listy od jiné společnosti, povrch válečku se může poškrábat nebo
způsobit poruchu.
Stiskněte a podržte tlačítko , abyste přístroj QL-700 vypnuli.
1
Podržte přístroj Brother QL-700 za
2
přední část a pevně zdvihněte kryt
přihrádky na DK roli, abyste jej
otevřeli.
Vyjměte DK roli.
3
Page 5
Vyjměte krycí papír a nasuňte okraj čisticího listu do tiskové
4
hlavy, dokud nedosáhne oblasti vyznačené šipkou na obrázku dole.
• Vložte celý list, aniž byste odstraňovali jeho dolní/horní část.
• Zkontrolujte, že tiskový povrch čisticího listu směřuje směrem vzhůru.
Zavřete kryt DK role a stisknutím tlačítka zapněte přístroj
5
QL-700.
3
Stiskněte a podržte stisknuté déle
6
než jednu vteřinu tlačítko .
Váleček se otočí o 10 cm.
Přilnavý povrch čisticího listu odstraňuje
skvrny nebo prach na válečku.
• Pokud nepodržíte tlačítko
stisknuté déle než jednu vteřinu,
váleček se otočí pouze o 8 mm.
• Po použití se čisticího listu zbavte.
Údržba výstupní části pro štítky
Pokud štítek způsobí zablokování
přístroje vzhledem k lepidlu
zachycenému na výstupní části pro
štítky, odpojte napájecí kabel a
vyčistěte výstupní část pro štítky
kusem látky namočeným v etanolu
nebo isopropylalkoholu.
Tlačítko
Výstupní část
pro štítky
Page 6
4
Reference
2 Odstraňování problémů
Pokud dojde během používání tiskárny k následujícím problémům, zkuste je vyřešit níže
uvedeným způsobem.
Možné druhy problémů
Problém Řešení
• Není uvolněný kabel?
Zkontrolujte, zda je pevně připojený kabel.
• Je DK role správně nainstalována?
Pokud ne, vyjměte DK roli a nainstalujte ji znovu.
• Zbývá dostatek role?
Tiskárna QL netiskne nebo
došlo k chybě tisku.
Nesvítí kontrolka stavu.
Na vytištěných štítcích se
nalézají šmouhy nebo
špatně vytisklé znaky nebo
nejsou štítky v přístroji
správně posouvány.
Na PC se zobrazí hlášení o
chybě při přenosu dat.
Štítky uvízly v jednotce
ořezu.
Štítky nejsou po tisku
správně vysunovány.
Kvalita tisku je nízká.
Po výměně role při aktivaci
funkce doplňků nebyl
aktualizován styl rozvržení.
Ikona funkce P-touch Add-In
se nezobrazuje v aplikaci
Microsoft
®
Word.
Zkontrolujte, že zbývá dostatek role.
• Není otevřen kryt přihrádky na DK roli?
Zkontrolujte, že kryt přihrádky na DK roli je zavřený.
• Nedošlo k chybě tisku nebo přenosu dat?
Vypněte a znovu zapněte tiskárnu Brother QL. Pokud problém i
nadále přetrvává, obrat’te se na svého prodejce společnosti
Brother.
• Je-li tiskárna připojena přes USB hub, zkuste ji připojit přímo k PC.
Není-li tomu tak, připojte ji k jinému USB portu.
• Byl správně zapojen napájecí kabel?
Zkontrolujte, zda je zapojen napájecí kabel. Je-li zapojen správným
způsobem, zkuste jej zasunout do jiné elektrické zásuvky.
• Není znečištěná tisková hlava nebo váleček?
I když tisková hlava při běžném používání obvykle zůstává čistá,
může na ní uvíznout prach nebo nečistoty z válečku. V takovém
případě váleček vyčistěte.
„Údržba válečku“ na straně 2.
Viz
Î
• Zvolili jste správný port?
Ověřte, že v seznamu „Tisk na následující port“ v dialogovém okně
Vlastnosti tiskárny je zvolen správný port.
• Nenachází se tiskárna QL v režimu chlazení (nebliká pomalu
oranžová kontrolka stavu)?
Počkejte, dokud nepřestane kontrolka stavu blikat, a potom zkuste
tisknout znovu.
• Obrat’te se na svého prodejce společnosti Brother.
• Zkontrolujte, zda nic neblokuje výstupní dráhu štítků.
• Zkontrolujte, zda je správně nainstalována DK role tak, že ji
vyjmete a nainstalujete znovu.
•Ověřte, že je správně zavřen kryt DK role.
• Nenachází se na válečku nečistoty nebo prach, které by mu bránily
se volně otáčet? Vyčistěte váleček pomocí čisticího listu (dodáván
zvlášt’). Podrobné informace viz
•Zavřete aplikaci P-touch Editor, abyste ukončili funkci Add-In, a
poté funkci Add-In aktivujte znovu.
• Spustili jste aplikaci Microsoft
• Nebyla jako výchozí editor pro Microsoft
®
Outlook
aplikace Microsoft
Vzhledem k programovým omezením přídavná funkce Microsoft
Word nefunguje s výše uvedenými nastaveními. Ukončete aplikaci
Microsoft
?
®
Word?
®
Outlook® a spust’te znovu aplikaci Microsoft® Word.
„Údržba válečku“ na straně 2.
Î
®
Word z aplikace Microsoft®
®
Outlook® zvolena
®
Page 7
Problém Řešení
Chyba odstřihu.
Vytištěný čárový kód nelze
přečíst.
Jak mohu po ukončení
aplikace P-touch Editor Lite
restartovat program, aby byl
přitom přístroj stále
zapnutý?
Přeji si resetovat tiskárnu.
• Pokud dojde k chybě jednotky ořezu, ponechte zavřený kryt
přihrádky na DK roli a stiskněte tlačítk . Jednotka ořezu se
přesune zpět do normální pozice a automaticky vypne přístroj. Po
vypnutí přístroje prohlédněte výstup štítků a odstraňte uvízlý papír.
• Nastavte štítek vertikálně k tiskové hlavě, jak je to znázorněno níže.
Výstupní slot
pro štítky
Tisková hlava
Doporučený
směr tisku
•Některé druhy skeneru nedokáží čárový kód přečíst. Zkuste použít
jiný skener.
• Doporučujeme vám tisknout čárový kód pomocí možností Kvality
tisku nastavených na „Priorita kvality tisku“.
®
Windows
XP:
Chcete-li změnit možnosti Kvality tisku, otevřete vlastnosti tiskárny z
[Ovládací panely] - [Tiskárny a jiný hardware] - [Tiskárna a faxy],
klepněte pravým tlačítkem na tiskárnu, jejíž nastavení chcete
změnit, a zvolte [Vlastnosti]. Poté ve složce [Obecné] klepněte na
[Vlastnosti tisku...].
®
Windows Vista
:
Chcete-li změnit možnosti Kvality tisku, otevřete vlastnosti tiskárny
tím, že přejdete do [Ovládací panely] - [Hardware a zvuk] [Tiskárny], klepněte pravým tlačítkem na tiskárnu, jejíž nastavení si
přejete změnit, a poté zvolte [Vlastnosti]. Poté ve složce [Obecné]
klepněte na [Vlastnosti tisku...].
®
Windows
7:
Chcete-li změnit možnosti Kvality tisku, otevřete vlastnosti tiskárny
tím, že přejdete do - [Zařízení a tiskárny], klepnete pravým
tlačítkem na tiskárnu, jejíž nastavení si přejete změnit, a zvolte
[Vlastnosti tiskárny]. Poté ve složce [Obecné] klepněte na
[Vlastnosti...].
Mac OS X 10.4.11-10.7:
Chcete-li změnit možnosti Kvality tisku, otevřete dialogové okno
tisku a v rozevírací nabídce možností tisku zvolte „Basic“.
Existují tři způsoby, jak program restartovat. Proveďte jeden z
následujících.
•Vypněte tiskárnu QL a poté ji zase zapněte.
• Když je tiskárna zapnutá, odpojte a znovu připojte USB kabel.
• Spust’te aplikaci P-touch Editor Lite z nabídky Můj počítač.
Je-li přístroj vypnutý, podržte stisknuté tlačítko a poté stiskněte a
podržte tlačítko . Jakmile začne blikat kontrolka Editor Lite a
rozsvítí se oranžová kontrolka stavu, držte stále stisknuté tlačítko
a stiskněte k tomu šestkrát tlačítko . Přístroj bude resetován na
tovární nastavení.
5
Page 8
6
Reference
3 Hlavní technické údaje
Technické údaje o výrobku
Položky Technické údaje
Displej
Metoda tisku Přímý tepelný tisk pomocí tepelné hlavy
Rychlost tisku
Tisková hlava 300 dpi/720 bodů
Tisk
Max. šířka tisku 59 mm
Max. délka tisku 1 m
Min. délka tisku 12,7 mm
Odstřih Trvanlivý automatická jednotka ořezu
Tlačítko
Rozhraní USB
Napájení 220-240 V AC, 50/60 Hz, 1,1 A
Velikost (Š x H x V) 128 x 221 x 153 mm
Hmotnost Přibližně 1,1 kg (bez DK role)
Provozní prostředí
Kontrolka Editor Lite (zelená), kontrolka stavu (zelená, oranžová,
červená)
Max. 150 mm/s, max. 93 štítků/min. (standardní adresové štítky)
(při připojení k PC a používání aplikace P-touch Editor)
Tlačítko , tlačítko Editor Lite, tlačítko , tlačítko
Položka Technické údaje
Operační systém
Pevný disk
Pamět’
Jiné Jednotka CD-ROM
Provozní teplota 10 až 35 °C
Provozní vlhkost 20 až 80 % (bez kondenzace)
Windows®Microsoft® Windows® XP/Windows Vista®/Windows® 7
Macintosh Mac OS X 10.4.11-10.7 (pouze s aplikací P-touch Editor 5.x)
Windows®Místo na disku 70 MB nebo více
Macintosh Místo na disku 100 MB nebo více
Windows® XP: 128 MB nebo více
Windows
Macintosh
®
Windows Vista
Windows
Mac OS X 10.4.11: 256 MB nebo více
Mac OS X 10.5.x: 512 MB nebo více
Mac OS X 10.6: 1 GB nebo více
Mac OS X 10.7: 2 GB nebo více
®
: 512 MB nebo více
®
7: 1 GB (32bitový) nebo 2 GB (64bitový) nebo více
