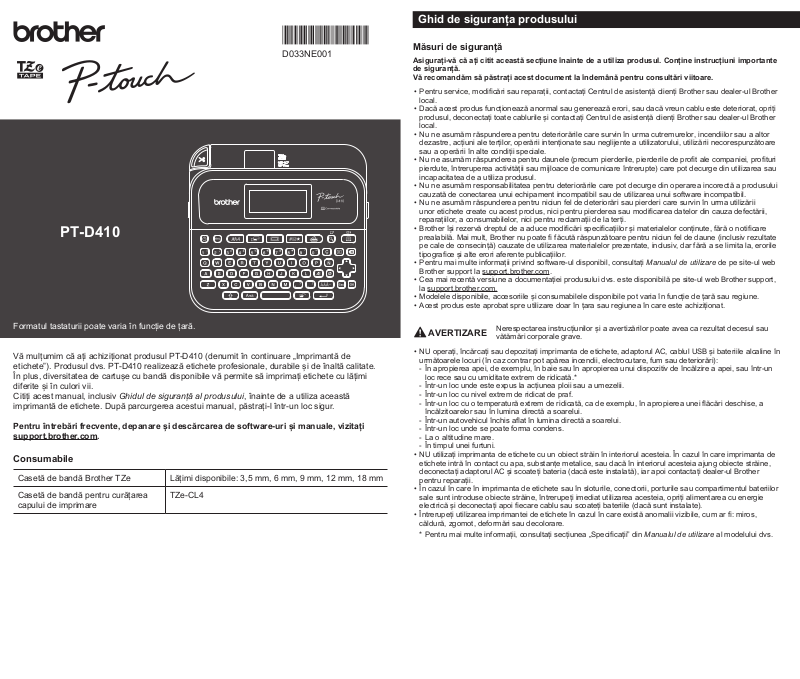

Brother PT-D410 User guide

Page 1

Ghid de siguranța produsului

PT-D410

D033NE001

Măsuri de siguranță

Asigurați-vă că ați citit această secțiune înainte de a utiliza produsul. Conține instrucțiuni importante de siguranță. Vă recomandăm să păstrați acest document la îndemână pentru consultări viitoare.

• Pentru service, modicări sau reparații, contactați Centrul de asistență clienți Brother sau dealer-ul Brother local.

• Dacă acest produs funcționează anormal sau generează erori, sau dacă vreun cablu este deteriorat, opriți produsul, deconectați toate cablurile și contactați Centrul de asistență clienți Brother sau dealer-ul Brother local.

• Nu ne asumăm răspunderea pentru deteriorările care survin în urma cutremurelor, incendiilor sau a altor dezastre, acțiuni ale terților, operării intenționate sau neglijente a utilizatorului, utilizării necorespunzătoare sau a operării în alte condiții speciale.

• Nu ne asumăm răspunderea pentru daunele (precum pierderile, pierderile de prot ale companiei, proturi pierdute, întreruperea activității sau mijloace de comunicare întrerupte) care pot decurge din utilizarea sau incapacitatea de a utiliza produsul.

• Nu ne asumăm responsabilitatea pentru deteriorările care pot decurge din operarea incorectă a produsului cauzată de conectarea unui echipament incompatibil sau de utilizarea unui software incompatibil.

• Nu ne asumăm răspunderea pentru niciun fel de deteriorări sau pierderi care survin în urma utilizării unor etichete create cu acest produs, nici pentru pierderea sau modicarea datelor din cauza defectării, reparațiilor, a consumabilelor, nici pentru reclamații de la terți.

• Brother își rezervă dreptul de a aduce modicări specicațiilor și materialelor conținute, fără o noticare prealabilă. Mai mult, Brother nu poate  făcută răspunzătoare pentru niciun fel de daune (inclusiv rezultate pe cale de consecință) cauzate de utilizarea materialelor prezentate, inclusiv, dar fără a se limita la, erorile tipograce și alte erori aferente publicațiilor.

• Pentru mai multe informații privind software-ul disponibil, consultați Manualul de utilizare de pe site-ul web Brother support la support.brother.com.

• Cea mai recentă versiune a documentației produsului dvs. este disponibilă pe site-ul web Brother support, la support.brother.com.

• Modelele disponibile, accesoriile și consumabilele disponibile pot varia în funcție de țară sau regiune.

• Acest produs este aprobat spre utilizare doar în țara sau regiunea în care este achiziționat.

Formatul tastaturii poate varia în funcție de țară.

Vă mulțumim că ați achiziționat produsul PT-D410 (denumit în continuare „Imprimantă de etichete”). Produsul dvs. PT-D410 realizează etichete profesionale, durabile și de înaltă calitate. În plus, diversitatea de cartușe cu bandă disponibile vă permite să imprimați etichete cu lățimi diferite și în culori vii. Citiți acest manual, inclusiv Ghidul de siguranță al produsului, înainte de a utiliza această imprimantă de etichete. După parcurgerea acestui manual, păstrați-l într-un loc sigur.

Pentru întrebări frecvente, depanare și descărcarea de software-uri și manuale, vizitați support.brother.com.

Consumabile

Casetă de bandă Brother TZe Lățimi disponibile: 3,5 mm, 6 mm, 9 mm, 12 mm, 18 mm

Casetă de bandă pentru curățarea capului de imprimare

TZe-CL4

AVERTIZARE

• NU operați, încărcați sau depozitați imprimanta de etichete, adaptorul AC, cablul USB și bateriile alcaline în următoarele locuri (în caz contrar pot apărea incendii, electrocutare, fum sau deteriorări):

- În apropierea apei, de exemplu, în baie sau în apropierea unui dispozitiv de încălzire a apei, sau într-un loc rece sau cu umiditate extrem de ridicată.*

- Într-un loc unde este expus la acțiunea ploii sau a umezelii.

- Într-un loc cu nivel extrem de ridicat de praf.

- Într-un loc cu o temperatură extrem de ridicată, ca de exemplu, în apropierea unei ăcări deschise, a

încălzitoarelor sau în lumina directă a soarelui.

- Într-un autovehicul închis aat în lumina directă a soarelui.

- Într-un loc unde se poate forma condens.

- La o altitudine mare.

- În timpul unei furtuni.

• NU utilizați imprimanta de etichete cu un obiect străin în interiorul acesteia. În cazul în care imprimanta de

etichete intră în contact cu apa, substanțe metalice, sau dacă în interiorul acesteia ajung obiecte străine, deconectați adaptorul AC și scoateți bateria (dacă este instalată), iar apoi contactați dealer-ul Brother pentru reparații.

• În cazul în care în imprimanta de etichete sau în sloturile, conectorii, porturile sau compartimentul bateriilor sale sunt introduse obiecte străine, întrerupeți imediat utilizarea acesteia, opriți alimentarea cu energie electrică și deconectați apoi ecare cablu sau scoateți bateriile (dacă sunt instalate).

• Întrerupeți utilizarea imprimantei de etichete în cazul în care există anomalii vizibile, cum ar : miros, căldură, zgomot, deformări sau decolorare.

* Pentru mai multe informații, consultați secțiunea „Specicații” din Manualul de utilizare al modelului dvs.

Nerespectarea instrucțiunilor și a avertizărilor poate avea ca rezultat decesul sau vătămări corporale grave.

Page 2

Reglementări

• NU utilizați un adaptor AC deteriorat. Pentru a evita deteriorarea imprimantei de etichete, adaptorului AC, cablului USB sau bateriilor alcaline:

- NU așezați obiecte grele pe ele.

- NU le dezasamblați sau modicați.

- NU le scăpați sau loviți.

- NU permiteți udarea bateriilor, de exemplu, prin manipularea acestora cu mâinile ude sau vărsând lichide

pe acestea.

• NU lăsați bebelușii sau copiii să se joace cu punga de plastic în care a fost ambalată imprimanta de etichete. Aruncați punga sau nu o lăsați la îndemâna bebelușilor și a copiilor. Există un risc de sufocare.

• NU îndoiți și nu trageți forțat cablul USB sau adaptorul AC.

• NU atingeți adaptorul AC, cablul sau șa de alimentare cu mâinile umede; în caz contrar poate surveni

electrocutarea.

• Utilizați numai adaptorul AC specicat.

• Utilizați numai adaptorul AC și cablul USB livrat împreună cu imprimanta de etichete. În caz contrar, există

riscul să vă răniți atât pe dumneavoastră, cât și pe ceilalți sau să deteriorați imprimanta de etichete sau alte obiecte. Brother nu își asumă răspunderea pentru accidentele sau deteriorările cauzate de neutilizarea adaptorului AC și a cablului USB specicate.

• NU conectați adaptorul AC și cablul USB inclus la alte produse.

• Utilizați adaptorul AC împreună cu prizele electrice standard (100 V – 240 V AC, 50/60 Hz).

• Introduceți ferm șa în priza electrică.

• NU utilizați bateriile dacă acestea sunt deteriorate sau prezintă scurgeri.

• Nu lăsați bateriile la îndemâna copiilor. În caz de ingerare a bateriilor, contactați imediat serviciile de urgență.

• NU utilizați obiecte ascuțite, precum clești sau stilouri metalice, atunci când scoateți sau înlocuiți bateriile.

• În cazul în care lichidul (electrolit) din baterii intră în contact cu ochii, spălați-i imediat cu apă curată.

Contactați imediat serviciile de urgență.

• NU lipiți conexiunile la baterii.

• NU utilizați bateriile cu polaritatea (+) (-) inversată.

• NU conectați bornele + și - cu obiecte din metal, precum re.

• NU ardeți bateriile și nu le aruncați odată cu deșeul menajer.

• Țineți degetele și celelalte părți ale corpului la distanță de unitatea cutter-ului.

• NU atingeți lama unității cutter-ului și nu introduceți degetele în fanta de

ieșire a benzii deoarece, în caz contrar, vă puteți răni degetele sau alte părți ale corpului.

• NU atingeți părțile metalice din apropierea capului de imprimare. Capul de imprimare se încălzește foarte tare în timpul utilizării și imediat după utilizare. NU îl atingeți direct cu mâinile.

Declarație de conformitate (numai pentru Europa)

Noi, Brother Industries, Ltd. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561 Japan

declarăm că acest aparat este în conformitate cu legislația UE de armonizare relevantă (numai Europa) și legislația Regatului Unit (numai Marea Britanie). Declarația de conformitate (DoC) poate  descărcată de pe site-ul nostru de internet. Accesați support.brother.com/manuals.

ATENȚIE

RISC DE EXPLOZIE DACĂ BATERIILE SUNT ÎNLOCUITE CU ALTELE DE TIP INCORECT. ELIMINAȚI BATERIILE CONSUMATE CONFORM INSTRUCȚIUNILOR.

Informații privind respectarea Regulamentului 801/2013 al Comisiei

PT-D410

Consumul de energie* 0,6 W

* Toate porturile de rețea activate și conectate

ATENȚIE

Imprimanta de etichete, cablul USB, adaptorul AC, bateriile alcaline

• Utilizați numai bateriile alcaline AA (LR6) specicate.

• NU folosiți baterii vechi și noi împreună, nu amestecați diferite tipuri și modele de baterii, cu nivel diferit de

încărcare sau de la producători diferiți.

• NU scăpați imprimanta de etichete atunci când o scoateți din cutie sau o repoziționați deoarece, în caz contrar, vă puteți răni.

• Aveți grijă atunci când închideți capacul compartimentului casetei de bandă. Există risc de rănire dacă vă prindeți degetele între componentele superioare și inferioare ale capacului.

• Când nu utilizați imprimanta de etichete, depozitați-o în locuri care nu sunt la îndemâna copiilor. În plus, nu permiteți copiilor să introducă în gură etichetele sau componentele imprimantei de etichete. Dacă a fost înghițit un obiect, solicitați imediat îngrijiri medicale.

• NU lăsați imprimanta de etichete sau benzile la îndemâna bebelușilor sau copiilor.

• Depozitați imprimanta de etichete pe o suprafață plană, uniformă și stabilă.

• Scoateți bateriile și deconectați adaptorul AC dacă nu veți utiliza imprimanta o perioadă mai lungă de timp.

• NU apăsați așajul cu cristale lichide (LCD).

• Când deconectați adaptorul AC de la priza de alimentare, țineți întotdeauna de adaptorul AC.

• NU supraîncărcați un circuit electric cu adaptorul AC.

• NU deschideți capacul compartimentului casetei de bandă atunci când operați asupra unității cutter-ului.

• NU aplicați presiune excesivă asupra unității cutter-ului.

Nerespectarea instrucțiunilor și a avertizărilor poate avea ca rezultat vătămări corporale minore sau moderate.

Page 3

Consumabile

Casetă de bandă Brother TZe Lățimi disponibile: 3,5 mm, 6 mm, 9 mm, 12 mm, 18 mm

Casetă de bandă pentru curățarea capului de imprimare

TZe-CL4

[ ]

- În timpul unei furtuni.

• NU utilizați imprimanta de etichete cu un obiect străin în interiorul acesteia. În cazul în care imprimanta de

• Întrerupeți utilizarea imprimantei de etichete în cazul în care există anomalii vizibile, cum ar : miros, căldură, zgomot, deformări sau decolorare.

* Pentru mai multe informații, consultați secțiunea „Specicații” din Manualul de utilizare al modelului dvs.

Înainte de utilizare

1. Prezentare generală

Maneta

cutter-ului

de bandă

Fantă

de ieșire

a benzii

Pornire

Tastatură

Casetă de bandă

starter

Orificiu

de vizualizare

a benzii

Mufa adaptorului AC

Port USB

Capacul compartimentului casetei de bandă

Previzualizare

LCD

1 2 3 4 5

2. Instalarea bateriilor sau conectarea adaptorului AC

Scoateți materialul de protecție (numai la prima utilizare) înainte de utilizarea imprimantei de etichete.

Baterii

Adaptor AC

• Când folosiți adaptorul AC (AD-E001A):

- Introduceți cablul conector al adaptorului în mufa

adaptorului AC de pe partea laterală a imprimantei.

- Introduceți șa în cea mai apropiată priză electrică standard. Pentru copierea de rezervă a memoriei, se recomandă utilizarea bateriilor alcaline AA (LR6) împreună cu adaptorul AC.

• Pentru a proteja și salva o copie de rezervă a memoriei imprimantei de etichete, atunci când adaptorul AC este deconectat, țineți bateriile alcaline AA (LR6) instalate în imprimanta de etichete.

• Când alimentarea este deconectată mai mult de două minute, toate textele și setările de format se șterg. De asemenea, orice șiere text stocate în memorie se șterg.

• Scoateți bateriile dacă nu intenționați să utilizați imprimanta de etichete o perioadă îndelungată de timp.

• Eliminați bateriile la un punct de colectare adecvat și nu împreună cu deșeurile generale. În plus, aveți grijă să respectați toate reglementările federale, statale și locale aplicabile.

• Atunci când depozitați sau eliminați bateriile, împachetați-le (de exemplu, cu folie de celofan) pentru a preveni scurtcircuitele.

(Exemplu de izolare a bateriei)

1. Bandă de celofan

2. Baterie alcalină

Cablu USB

Adaptor AC

Componentele incluse în cutie pot diferi în funcție de țara dvs. sau de regiune.

1. Mod Majuscule 2-4. Icons (Pictograme) pentru stilul fontului

5. Lungime etichetă

6. Număr bloc

7. Număr rând

8. Cursor

9. Semn de retur

Localizarea numărului de serie

Număr de serie

3. Introduceți caseta de bandă

• După ce banda trece pe sub ghidajul benzii, trageți de capătul benzii pentru a elimina orice joc al benzii.

• Vericați ca banda să nu e prinsă în imprimanta de etichete atunci când introduceți sau extrageți caseta de bandă.

1. Introduceți caseta de bandă respectând ilustrația de sub capacul compartimentului casetei de bandă. Conrmați că banda are capătul orientat spre fanta de ieșire a benzii.

2. Apăsați caseta de bandă în imprimanta de etichete până când se xează în poziție, iar apoi închideți capacul compartimentului casetei de bandă.

4. Porniți sau Opriți alimentarea

Alimentare pornită

Alimentare oprită

Apăsați

Apăsați și mențineți apăsat până când se oprește imprimanta de etichete.

Ghidajul benzii Capătul benzii

Pentru a imprima din imprimanta de etichete, accesați

1. Imprimare din Imprimanta de

etichete

Pentru a imprima de pe computerul dvs., accesați

2. Imprimați de pe computerul

dumneavoastră

Page 4

• NU lăsați imprimanta de etichete sau benzile la îndemâna bebelușilor sau copiilor.

• Depozitați imprimanta de etichete pe o suprafață plană, uniformă și stabilă.

• Scoateți bateriile și deconectați adaptorul AC dacă nu veți utiliza imprimanta o perioadă mai lungă de timp.

• NU apăsați așajul cu cristale lichide (LCD).

• Când deconectați adaptorul AC de la priza de alimentare, țineți întotdeauna de adaptorul AC.

• NU supraîncărcați un circuit electric cu adaptorul AC.

• NU deschideți capacul compartimentului casetei de bandă atunci când operați asupra unității cutter-ului.

• NU aplicați presiune excesivă asupra unității cutter-ului.

Utilizarea imprimantei de etichete

1. Imprimare din Imprimanta de etichete

PASUL

Introducerea textului

Previzualizarea etichetelor

Imprimarea etichetelor

Limba implicită este „Engleză”.

2. Imprimați de pe computerul dumneavoastră

Windows

În bara de adrese a browserului web, introduceți install.brother și descărcați și instalați driverul de imprimantă și P-touch Editor, urmând instrucțiunile pas cu pas.

Mac

Descărcați P-touch Editor din App Store pentru a imprima de pe computerul dvs. Mac. Nu trebuie să descărcați și să instalați niciun driver.

Software Funcții

Driver de imprimantă

P-touch Editor

• Când imprimați de pe computerul dumneavoastră, trebuie să conectați imprimanta de etichete și computerul cu cablul USB inclus.

• Această imprimantă de etichete nu acceptă conexiuni Wi-Fi.

Software necesar pentru a imprima de la o imprimantă de etichete care folosește un computer Windows.

Software pentru crearea de etichete pentru computere. Această aplicație este furnizată împreună cu instrumente de desenare încorporate, care vă permit să imprimați o gamă largă de etichete personalizate în formate complexe cu texte de diferite fonturi și stiluri, cadre, imagini importate, coduri de bare și multe altele.

http://install.brother

Page 5

Operațiuni de bază support.brother.com/manuals

...

23 mm

25 mm

23 mm

25 mm

Aprox. 23 mm

2 mm

Aprox. 23 mm 2 mm

Aprox. 23 mm

Setări inițiale

Setări de limbă

Setările unității de măsură

Contrast LCD

Setați limba de introducere a textului.

Setați unitatea pentru diferite tipuri de reglaje.

[țoli] / [mm] /

Reglați contrastul LCD pentru a facilita citirea.

[Contrast LCD] de la [-2]

la [+2]

Introducerea textului

Rând nou

Bloc

Ștergere Text și Formatare

Tabulator

Lungime lă

Majuscule Minuscule

Lungime etichetă

/ [Language] (Limbă) / Selectați o limbă /

/ [Unitate] /

/ [Reglaj] /

Apăsați pentru a începe un rând nou. Numărul maxim de rânduri pentru ecare lățime de bandă: 18 mm: cinci rânduri 12 mm: trei rânduri 9 mm, 6 mm: două rânduri 3,5 mm: un rând

Utilizați această funcție pentru a include mai multe rânduri sau mărimi de font pe o singură etichetă. Maximum: cinci blocuri

Ștergeți textul și formatarea.

Ștergeți caracterele unul câte unul

Ștergeți toate caracterele

[Numai txt] /

Ștergeți tot textul și toată formatarea.

[Txt & format] /

Inserați un tabulator. Lungimea maximă: 100 mm

Setați lungimea tabulatorului.

[Lung. tab]

Selectați o valoare

Comutați între majuscule și minuscule.

Setați lungimea dorită a etichetei. [Auto]: Reglați automat lungimea etichetei la lungimea textului.

[Lung.] [Auto] /

Setați o valoare

Introducerea textului (continuare)

Caractere simbol

Caractere accentuate

Cadru

Introduceți simboluri, unități și imagini.

Selectați o categorie

Selectați un caracter introdus și convertiți-l într-un caracter accentuat.

Introduceți caractere Selectați un accent

Adăugați un cadru decorativ la eticheta dvs.:

de cadre Selectați un cadru

Selectați un simbol

/ Selectați o categorie

Modicarea fontului

Modicarea fontului rând cu rând

Stil de reglare automată

Modicați fontul, dimensiunea, lățimea, stilul și alinierea etichetei.

/ Selectați un tip de font înălțimea fontului Selectați lățimea fontului

Selectați stilul fontului [Alin.] Selectați alinierea fontului /

Modicați fontul, dimensiunea, lățimea, stilul și alinierea rândului.

doriți să-l modicați [Font] [Mărime]

[Lățime] Selectați lățimea fontului fontului alinierea fontului

Reglați automat dimensiunea textului pentru a încadra lungimea etichetei. [Dimensiune text]: Reglați lungimea etichetei. [Lățime text]: Reglați prin comprimarea lățimii caracterului la jumătate.

text]

[Mărime] Selectați

Deplasați cursorul la rândul pe care

Selectați un tip de font

Selectați înălțimea fontului

[Stil] Selectați stilul [Alin.] Selectați

/ [Stil reg. auto] /

[Dimensiune text] / [Lățime

[Lățime]

[Stil]

Setarea marginilor

Setați marginile înainte și după un caracter introdus. [Marg. mică]: Introduceți o margine de aprox. 23 mm doar înainte de prima etichetă, iar apoi introduceți margini de 2 mm între etichete succesive. [Marg. mare]: Introduceți o margine inițială de aprox. 25 mm la ecare capăt. [Lanț]: Imprimați mai multe etichete cu margini minime. Introduceți o margine de aprox. 23 mm doar înainte de prima etichetă, iar apoi introduceți margini de 2 mm între etichete succesive. [Fără tăi.]: Imprimați etichete din mai multe părți sau folosiți o bandă specială, iar apoi tăiați etichetele manual. [Bandă spec.]: Utilizați această setare atunci când imprimați pe bandă specială.

[Opț. tăiere] Selectați

tipul de margine

Setarea formatelor automate

Șablon Folosiți design-urile preferate ca

șabloane.

[Șabloane] /

Selectați o categorie de șabloane

/ Selectați un șablon / [Font] Selectați

[Stil] Selectați

/ Introduceți textul

[Alin.] [Stg.]

[Cadru]

Format de bloc

un tip de font un stil

Utilizați modele de formate de bloc ca șabloane.

[Tipuri bloc] /

Selectați lățimea benzii /

Selectați un format de bloc

/ un tip de font / [Centru] / [Drpt.] / [Just]

Introduceți text

[Font] Selectați

[Pornit] / [Oprit] /

Imprimarea etichetelor

Previzualizare

Imprimare

Utilizați această funcție pentru a verica designul nal înainte de imprimare.

Începeți imprimarea. Când imprimați o singură etichetă:

/ /

Când imprimați mai multe etichete:

Selectați cantitatea de

imprimări

/ /

Page 6

Simboluri și cadre

...

23 mm

25 mm

23 mm

25 mm

Aprox. 23 mm

2 mm

Aprox. 23 mm 2 mm

Aprox. 23 mm

Imprimarea etichetelor (continuare)

Imprimarea cu numerotare

Imprimare în oglindă

Imprimarea codurilor de bare

Setați această funcție când imprimați caractere alfanumerice consecutive pentru a

adăuga un număr serializat ecărei etichete.

Introduceți caractere alfanumerice

[Numerotare] / Setați poziția de început / Setați poziția de sfârșit / Selectați o cantitate de imprimări

/ /

Imprimați invers de la stânga la dreapta. Imprimați pe bandă transparentă și

atașați-o pe interiorul sticlei pentru a crea o etichetă care poate  citită din exterior.

Introduceți textul [Oglindă]

/ / /

Creați un cod de bare și imprimați-l.

[Set. cod bare] /

[Protocol] Selectați un Protocol

[Lățime] [Mic] / [Mare]

[Nr.sub] [Pornit] / [Oprit]

/ bare

Introduceți datele codului de

/ [Imprimare]

Selectați o cantitate de imprimări

Altele

Alimentare cu bandă

Salvare Salvați-vă etichetele și accesați-le mai târziu

Resetare

Alimentați aprox. 23 mm de bandă pentru a elimina orice joc al benzii.

pentru a le edita și imprima, precum și pentru a suprascrie și salva datele editate. Număr maxim de etichete salvate: 50 de șiere. Număr maxim de caractere per șier: 280 de caractere.

Creați o etichetă

[Salvare]

/ Selectați o destinație

de salvare

Resetați memoria internă, de exemplu, pentru a reseta imprimanta de etichete sau

a șterge orice date salvate ale etichetelor. Opriți aparatul.

Apăsați și mențineți apăsate tastele

. În timp ce mențineți apăsate tastele

și

și , apăsați o dată și apoi

eliberați

și .

Exemple de simboluri Exemple de cadre

...

Exemple de formate automate Exemple de caractere accentuate

Pentru mai multe informații despre simboluri și cadre, consultați Manualul de utilizare de pe site-ul web Brother support la support.brother.com.

Setarea marginilor

Imprimanta creează în mod implicit o margine de aprox. 23 mm la începutul ecărei etichete. Pentru a micșora această margine, imprimați mai multe etichete în mod continuu. Când imprimați mai multe etichete, puteți de asemenea modica marginea de dinainte și de după text, începând cu a doua etichetă. Selectați [Lanț] pentru a imprima etichete cu lățimea cea mai mică a marginii. NU alimentați cu bandă până când nu e imprimată ultima etichetă. Când se imprimă ultima etichetă, alimentați cu bandă și apăsați maneta cutter-ului de bandă.

ABC

: Zona de imprimare

: Margine

: Margine laminată

Marg. mare

2 mm

ABC ABC

Aprox.

Lanț

Aprox. 23 mm 2 mm

Aprox.

2 mm 2 mm

ABC ABC

Aprox.

de tăiere

Aprox.

Poziția

Marg. mică

Când lungimea etichetei este de aprox. 23 mm sau mai mult

2 mm

2 mm 2 mm

ABC ABC

Fără tăi.

2 mm 2 mm

ABC ABC

Aprox. 23 mm 2 mm

Marg. mică

Când lungimea etichetei este de aprox. 23 mm sau mai puțin

2 mm

ABC

Bandă spec.

2 mm 2 mm

2 mm

ABC ABC

Aprox. 23 mm

2 mm

Pentru mai multe informații despre utilizarea imprimantei dvs. de etichete, consultați Manualul de utilizare de pe site-ul web Brother support la support.brother.com.

Page 7

Ștergeți tot textul și toată formatarea.

[Txt & format] /

Tabulator

Inserați un tabulator. Lungimea maximă: 100 mm

Lungime lă

Setați lungimea tabulatorului.

[Lung. tab]

Selectați o valoare

Majuscule Minuscule

Comutați între majuscule și minuscule.

Lungime etichetă

Setați lungimea dorită a etichetei. [Auto]: Reglați automat lungimea etichetei la lungimea textului.

[Lung.] [Auto] /

Setați o valoare

fontului

[Stil] Selectați stilul

fontului

[Alin.] Selectați

alinierea fontului

Stil de reglare automată

/ [Stil reg. auto] /

[Dimensiune text] / [Lățime

text]

Selectați un format de bloc

[Font] Selectați

un tip de font

[Alin.] [Stg.]

/ [Centru] / [Drpt.] / [Just]

[Cadru]

[Pornit] / [Oprit] /

Introduceți text

Imprimarea etichetelor

Previzua- lizare

Utilizați această funcție pentru a verica designul nal înainte de imprimare.

Impri- mare

Începeți imprimarea. Când imprimați o singură etichetă:

/ /

Când imprimați mai multe etichete:

Selectați cantitatea de

imprimări

/ /

Mesaje de eroare

curățare a capului de imprimare (TZe-CL4).

...

23 mm

25 mm

23 mm

25 mm

Aprox. 23 mm

2 mm

Aprox. 23 mm 2 mm

Aprox. 23 mm

Mesaj Cauză/soluție

Verif. nr. de cifre introduse! Numărul de cifre introduse în datele codului de bare nu

Eroare cutter! Maneta cutter-ului de bandă a fost apăsată când ați încercat să

Limită lungime! Lungimea etichetei imprimate folosind textul introdus este mai

Text prea lung! Lungimea etichetei imprimate folosind textul introdus este mai

Er. Sist. Contactați Centrul de asistență clienți Brother.

corespunde cu numărul de cifre setat în parametrii codului de bare. Introduceți numărul corect de cifre.

imprimați sau să alimentați cu bandă. Dacă banda este blocată în unitatea cutter-ului, scoateți banda. Opriți imprimanta de etichete și apoi reporniți-o înainte de a continua.

mare de 999 mm. Editați textul astfel încât lungimea etichetei să e mai mică de 999 mm.

mare decât setarea lungimii. Editați textul pentru a se încadra în lungimea setată sau modicați setarea lungimii.

Depanarea

Dacă aveți nevoie de ajutor suplimentar, vizitați support.brother.com.

Problemă Soluție

Imprimanta de etichete nu imprimă.

• Vericați dacă este introdusă corect caseta de bandă.

• În cazul în care caseta de bandă este goală, înlocuiți-o. Pentru a

comanda consumabile și accesorii, vizitați global.brother/en/gateway.

• Vericați dacă este bine închis capacul compartimentului casetei de bandă.

• Vericați ca imprimanta de etichete să e pornită.

• Vericați ca driverul de imprimantă corespunzător să e instalat

atunci când imprimați de pe un computer.

• Conectați imprimanta de etichete la calculatorul dumneavoastră folosind cablul USB (inclus), atunci când imprimați de pe un computer.

• În cazul în care capul de imprimare este murdar, curățați-l cu ajutorul unui bețișor cu vată sau cu caseta opțională de

Depanare (continuare)

Problemă Soluție

• Banda nu se alimentează corect.

• Banda se blochează în interiorul imprimantei de etichete.

Ecranul se blochează sau imprimanta de etichete nu funcționează normal.

LCD-ul rămâne gol după conectarea alimentării.

Mesajele de pe ecranul LCD sunt așate într-o limbă străină.

Imprimanta de etichete se oprește în timpul imprimării unei etichete.

Fișierele cu etichete salvate anterior nu sunt disponibile.

• Nu pot instala driverul imprimantei de etichete chiar dacă urmez procedura corectă.

• Nu văd imprimanta listată în P-touch Editor, deși am instalat driverul de imprimantă.

Banda cu cerneală este separată de rola de cerneală.

• Dacă banda este îndoită, tăiați secțiunea îndoită.

• Dacă banda este blocată, scoateți caseta de bandă, scoateți

banda blocată și apoi tăiați banda deteriorată.

• Vericați capătul benzii să iasă corect prin ghidajul benzii.

• Conrmați că banda este orientată spre fanta de ieșire a benzii.

• Scoateți caseta de bandă și introduceți-o din nou.

Consultați secțiunea Operațiuni de bază din acest ghid și resetați memoria internă a imprimantei de etichete la valorile din fabrică. Dacă resetarea imprimantei de etichete nu rezolvă problema, deconectați adaptorul AC și scoateți bateriile pentru mai mult de 10 minute.

Vericați ca bateriile să e instalate corect sau ca adaptorul AC livrat împreună cu imprimanta dvs. de etichete să e conectat corect.

Consultați secțiunea Operațiuni de bază din acest ghid pentru a vă selecta limba.

• Înlocuiți caseta de bandă dacă banda apare cu dungi, întrucât aceasta indică faptul că ați ajuns la capătul benzii.

• Înlocuiți toate bateriile sau conectați adaptorul AC direct la imprimanta de etichete.

Toate șierele salvate în memoria internă se șterg dacă bateriile sunt slabe sau dacă adaptorul AC a fost deconectat.

Dacă nu puteți utiliza imprimanta de etichete, deși ați instalat driverul de imprimantă:

1. Descărcați programul de dezinstalare pentru driverul de imprimantă de pe pagina modelului dvs. la support.brother.com.

2. Utilizați programul de dezinstalare pentru driverul de imprimantă pentru a șterge informațiile privind imprimanta.

3. Rulați din nou programul de instalare a driverului de imprimantă și urmați instrucțiunile pas cu pas pentru a începe instalarea.

Dacă banda cu cerneală este ruptă, înlocuiți caseta de bandă. Dacă nu este ruptă, lăsați banda netăiată și scoateți cu atenție caseta de bandă, iar apoi rulați banda cu cerneală slăbită înapoi pe bobină.

Bobină

Page 8

pentru a suprascrie și salva datele editate. Număr maxim de etichete salvate: 50 de șiere. Număr maxim de caractere per șier: 280 de caractere.

Creați o etichetă

[Salvare]

/ Selectați o destinație

de salvare

Resetare

Resetați memoria internă, de exemplu, pentru a reseta imprimanta de etichete sau a șterge orice date salvate ale etichetelor.

Opriți aparatul. Apăsați și mențineți apăsate tastele și

. În timp ce mențineți apăsate tastele și , apăsați o dată și apoi

eliberați

și .

Pentru mai multe informații despre utilizarea imprimantei dvs. de etichete, consultați Manualul de utilizare de pe site-ul web Brother support la support.brother.com.

...

ABC ABC

2 mm

Aprox.

23 mm

Aprox.

25 mm

2 mm

Aprox.

23 mm

Aprox.

25 mm

Lanț

2 mm 2 mm

Poziția

de tăiere

Aprox. 23 mm 2 mm

ABC ABC

Fără tăi.

ABC ABC

2 mm 2 mm

Aprox. 23 mm 2 mm

Bandă spec.

ABC ABC

2 mm 2 mm

2 mm

Aprox. 23 mm

2 mm

2 mm 2 mm

ABC ABC

2 mm

Aprox. 23 mm 2 mm

ABC

Aprox. 23 mm

ABC

Problemă Soluție

Codurile de bare sau codurile QR imprimate nu pot  citite.

Nu cunosc versiunea rmware-ului pentru imprimanta de etichete.

Când eticheta este imprimată, există o margine prea mare (spațiu) de ambele părți ale textului.

• Înlocuiți banda. (Recomandat: Negru pe bandă albă)

• Măriți codurile de bare sau codurile QR din aplicația pe care o

folosiți.

Vericați informațiile despre rmware, apăsând următoarele taste:

[Info. Versiune] /

• Atunci când folosiți setarea [Marg. mică], imprimanta de etiche alimentează aprox. 23 mm de bandă înainte de ecare etichetă. Pentru a economisi bandă, utilizați setarea [Lanț]. După ce se imprimă ultimele etichete, apăsați bandă și apoi apăsați maneta cutter-ului de bandă. Imprimanta de etichete alimentează aprox. 23 mm de bandă

•

înainte de ecare etichetă nouă. Când imprimați mai multe etichete, puteți reduce spațiul gol începând cu a doua etichetă Selectați opțiunea [Lanț] din setările opționale de imprimare. imprimați-vă etichetele și lăsați ultima etichetă din imprimanta de etichete până când sunteți gata să imprimați o nouă etichetă.

• După ce se imprimă ultima etichetă, apăsați alimenta simultan cu bandă și apoi scoateți și tăiați ultima etichetă. Rețineți că, atunci când folosiți această metodă, imprimanta de etichete va alimenta aprox. 23 mm de bandă înainte de următoarea etichetă nouă.

și pentru a alimenta cu

și pentru a

Apoi,

Informații de contact

Vizitați global.brother/en/gateway pentru informațiile de contact ale biroului local Brother.

Pentru a comanda consumabile și accesorii: www.brother.eu/supplies

Dimensiunea fontului nu poate  mărită.

Atunci când sunt imprimate mai multe etichete, ultima etichetă este tăiată incorect.

Nu pot actualiza rmware-ul imprimantei folosind P-touch Update Software, Transfer Express sau Mac Update Tool.

Fontul este deja la dimensiunea maximă pentru lățimea etichetei

. Sau lungimea etichetei a fost setată, astfel încât există o limită pentru dimensiunea fontului pentru a preveni depășirea lungimii setate.

Atunci când este activată imprimarea în lanț, alimentați cu bandă pentru a scoate ultima etichetă imprimată, iar apoi apăsați maneta cutter-ului de bandă pentru a tăia eticheta manual.

Reporniți imprimanta și apoi încercați să actualizați din nou rmware-ul. Nu apăsați niciun buton în timpul actualizării rmware-ului.
