Abra la caja y compruebe que están incluidos los siguientes accesorios. Si falta algún accesorio o estuviera dañado, póngase en contacto con su distribuidor.
La caja debe contener los siguientes artículos.
Nota
Puede obtener el tornillo del soporte del pie prensatela a través de su distribuidor autorizado.
(Código de pieza: XA4813-051)
Si desea adquirir la bandeja organizadora de accesorios, póngase en contacto con su distribuidor autorizado.
(Código de pieza: XC4489-051)
1. |
|
2. |
3. |
4. |
5. |
6. |
7. |
8. |
9. |
10.* |
11. |
12. |
13. |
14. |
|
15. |
16. |
17. |
18. |
19. |
20. |
21. |
22. |
|
23. |
|
24. |
|
|
*2 agujas 75/11
2 agujas 90/14
2 agujas 90/14: Aguja de punta redonda (color dorado)
Nº |
Nombre de la pieza |
Código de la pieza |
Nº |
Nombre de la pieza |
Código de la pieza |
|
1 |
Pie para ojales “A” |
XC2691-051 |
13 |
Perforador de ojetes |
135793-001 |
|
2 |
Pie para sobrehilado “G” |
XC3098-051 |
14 |
Destornillador (grande) |
X55467-051 |
|
3 |
Pie monogramo “N” |
X53840-351 |
15 |
Destornillador (pequeño) |
X55468-051 |
|
4 |
Pie para cremalleras “I” |
X59370-051 |
16 |
Tapa del carrete (grande) |
130012-054 |
|
5 |
Pie para zig-zag “J” (en la |
XC3021-051 |
17 |
Tapa del carrete (mediana) |
X55260-153 |
|
máquina) |
(2) |
|||||
|
|
|
|
|||
6 |
Pie para puntada invisible |
X56409-051 |
18 |
Tapa del carrete (pequeña) |
130013-154 |
|
“R” |
||||||
|
|
|
|
|
||
7 |
Pie especial para botones |
130489-001 |
19 |
Pasador de carrete adicional |
XC4654-051 |
|
“M” |
(horizontal) |
|||||
|
|
|
|
|||
8 |
Abreojales |
X54243-001 |
20 |
Red del carrete |
XA5523-050 |
|
9 |
Bobina (4) |
XA5539-151 |
21 |
Pedal |
XC1154-051 |
|
10 |
Juego de agujas |
X58358-051 |
22 |
Manual de instrucciones |
XC4669-051 |
|
11 |
Aguja gemela |
X59296-051 |
23 |
Guía de referencia rápida |
XC4546-151 |
|
12 |
Cepillo |
X59476-051 |
24 |
Caja dura |
XC2360-152 |
Título A
Nombres y funciones de las piezas de la máquina
A continuación se enumeran las piezas de la máquina de coser junto con una descripción de sus funciones respectivas. Antes de utilizar la máquina de coser, lea detenidamente esta información para familiarizarse con los nombres de las piezas de la máquina.
Vista frontal
1
C
B
A
0 |
9 |
2
3
4
5
6
7
8
1Placa de la guía del hilo / 2 Tapa de la guía del hilo
Al enhebrar el hilo superior, páselo alrededor de la placa de la guía del hilo.
3Portacarrete
Coloque el carrete en el portacarrete.
4Guía del hilo para el devanado
Al enrollar el hilo de la bobina, páselo alrededor de esta guía del hilo.
5Tapa superior
Abra la tapa superior para colocar el carrete de hilo en el portacarrete.
6Devanadora de la bobina
Utilice la devanadora para enrollar la bobina.
7Panel de operaciones
Seleccione uno de los tipos de puntadas que aparecen en el panel de operaciones. (página del Título E)
8Control de la velocidad de cosido
Utilice el control de la velocidad de cosido para ajustar la velocidad de la costura.
9Botones de operación
Utilice los botones de operación para encender la máquina de coser, así como para subir y bajar la aguja. (página del Título D)
0Plataforma con compartimento de accesorios
Almacene los pies prensatela y las bobinas en el compartimento para accesorios de la plataforma. Para coser piezas en tubo, retire la plataforma.
ACuchilla
Para cortar los hilos, páselos por la cuchilla.
BPalanca del enhebrador de aguja
Utilice el enhebrador para enhebrar la aguja.
CRueda de tensión del hilo
Utilice la rueda de tensión del hilo para ajustar la tensión del hilo superior.
Título B
————————————————————————————————————— Nombres y funciones de las piezas de la máquina
Sección de aguja y pie prensatela
1
2
3 |
|
|
4 |
8 |
|
|
7 |
6 |
5 |
|
1Palanca para ojales
Baje la palanca para ojales cuando vaya a coser ojales y tachuelas.
2Discos de la guía del hilo
Cuando utilice el enhebrador para enhebrar la aguja, pase el hilo por los discos de la guía del hilo.
3Ganchillo del hilo de la varilla de la aguja
Pase el hilo superior por el ganchillo del hilo de la varilla de la aguja.
4Placa de la aguja
La placa de la aguja lleva marcas con guías para las costuras rectas.
5Tapa/lanzadera de la bobina
Retire la tapa de la bobina y coloque la bobina en la lanzadera.
6Dientes de arrastre
Los dientes de arrastre arrastran el tejido en la dirección de la costura.
7Pie prensatela
Durante la costura, el pie prensatela ejerce una presión constante sobre el tejido. Utilice el pie prensatela adecuado al tipo de costura seleccionado.
8Soporte del pie prensatela
El pie prensatela se coloca sobre el soporte del pie prensatela.
Vista lateral-derechay posterior
1
2
3
4
5 |
8 |
|
7
6
1Volante del pie prensatela
Utilice el volante del pie prensatela para ajustar la cantidad de presión que el pie ejerce sobre el tejido.
2Asa
Cuando traslade la máquina de coser, tómela siempre por el asa.
3Rueda de graduación
Gire la rueda de graduación para subir y bajar la aguja en cada puntada.
4Ventilador
El ventilador permite renovar el aire que rodea el motor. No obstruya el ventilador cuando la máquina de coser esté en uso.
5Interruptor de alimentación
Utilice el interruptor de alimentación para encender y apagar la máquina de coser.
6Entrada eléctrica para el pedal
Introduzca la clavija situada en el extremo del cable del pedal en la entrada eléctrica para el pedal.
7Enchufe hembra
Introduzca la clavija del cable de corriente en el enchufe hembra.
8Botón de posición de los dientes de arrastre
Utilice el botón de posición de los dientes de arrastre para bajar los dientes de arrastre.
Recuerde
●Consulte las páginas de Portada B, D o E cuando esté aprendiendo a utilizar la máquina.
Título C
Botones de operación
Los botones de operación le ayudan a realizar fácilmente algunas operaciones básicas de la máquina de coser.
2
3
4
1
5
1Botón arrancar/parar
Pulse el botón arrancar/parar para comenzar o detener la costura. Tras pulsar el botón, al principio la máquina coserá a velocidad lenta. Cuando se detiene la costura, la aguja se queda dentro del tejido en posición baja. Si desea más información, consulte “Empezar a coser” (página 37).
El botón se ilumina en verde, rojo o naranja, dependiendo de cómo se está utilizando la máquina de coser.
Verde:
Rojo:
Naranja:
2Botón de costura en reversa/reforzada
Pulse el botón de costura en reversa/reforzada para coser puntadas en reversa o reforzadas. Las puntadas en reversa se cosen manteniendo pulsado el botón para coser en la dirección opuesta. Las puntadas reforzadas se cosen colocando de 3 a 5 puntadas una sobre la otra. Si desea más información, consulte “Sujeción de la costura” (página 39).
3Botón de posición de aguja
Pulse el botón de posición de aguja para subir o bajar la aguja. Si lo pulsa dos veces coserá una puntada.
4Control de la velocidad de cosido
Utilice el control de la velocidad de cosido para ajustar la velocidad de la costura.
5Palanca del pie prensatela
Suba y baje la palanca del pie prensatela para subir o bajar el pie.
Título D
Panel de operaciones
El panel de operaciones, situado en la parte frontal derecha de la máquina de coser, consta de varios botones y deslizadores para determinar cómo se va a hacer la puntada.
12
|
3 |
8 |
4 |
|
|
|
5 |
7 |
6 |
1Deslizador de ajuste de anchura de la puntada / 2 Botón de ajuste de anchura de la puntada
Se utilizan para ajustar la anchura de la puntada o la posición de la aguja. Una vez pulsado el botón de ajuste de anchura de la puntada, ajuste con el deslizador dicha anchura.
3Deslizador de ajuste de longitud de la puntada / 4 Botón de ajuste de longitud de la puntada
Se utilizan para ajustar la longitud de la puntada. Una vez pulsado el botón de ajuste de longitud de la puntada, ajuste con el deslizador dicha longitud.
5Tecla de costura en reversa/reforzada automática
Pulse esta tecla para coser automáticamente puntadas en reversa o reforzadas al principio y al final de la costura.
6Tecla de posición de parada de la aguja
Permite cambiar la posición de la aguja cuando se detiene la máquina de coser. Si la tecla está iluminada, la máquina de coser se detiene con la aguja en posición baja. Si no lo está, entonces la máquina de coser se detiene con la aguja en posición elevada.
7Tecla de selección de puntada / 8 Indicador de puntada
Pulse la tecla de selección de puntada y elija el número correspondiente a la puntada que desea utilizar. Hay 50 tipos de puntadas. Si desea más información, consulte “Selección de costuras” (página 52).
9Puntadas
Hay 50 tipos de puntadas. Seleccione una puntada entre 00 y 49.
A la derecha del número de la puntada aparece una letra (A, G, J, N o R) que indica el pie prensatela que debe utilizarse.
Título E
—————————————————————————————————————————————————— Accesorios incluidos
Accesorios opcionales
Los siguientes artículos están a su disposición como accesorios opcionales.
1. |
2. |
3. |
4. |
5. |
6. |
7. |
8. |
9. |
1.Cuchilla lateral
Código de pieza: XC3879-002
2.Guía de acolchados
Código de pieza:XC2215-002
3.Tabla ancha
Código de pieza: XC4541-051
4.Pie móvil
Código de pieza: XC2214-002
5.Pie para acolchados
Código de pieza: XC1948-002
6.Pie ajustable para cremalleras/ribetes
Código de pieza: XC1970-002
7.Pie antiadherente
Código de pieza: XC1949-002
8.Pie de punta abierta
Código de pieza: XC1964-002
9.Pie para guía de puntadas “P”
Código de pieza: XA8839-002
Recuerde
●Si desea obtener accesorios o piezas opcionales, póngase en contacto con su distribuidor o centro de reparaciones autorizado más cercano.
1
Introducción
Le agradecemos que haya comprado esta máquina de coser.
Antes de utilizarla, lea detenidamente este manual para un correcto manejo de las diferentes funciones. Además, cuando haya terminado de leer este manual, guárdelo en un lugar donde pueda encontrarlo con facilidad para poder consultarlo rápidamente.
Características de la máquina de coser
13
4
2
1Fácil colocación del hilo superior
Como el carrete puede colocarse en la parte frontal de la máquina de coser, es más sencillo enhebrar el hilo superior. Además, la aguja puede enhebrarse con una sencilla operación. (página 16)
2Enhebrado del hilo inferior con un solo toque
Puede empezar a coser sin tener que tirar del hilo de la bobina. (página 14)
3Devanado sencillo
La bobina puede devanarse con el hilo rápida y fácilmente. (página 10)
4Puntadas de costura incorporadas
Puede seleccionar entre las puntadas incorporadas, que incluyen costuras con aplicaciones y costuras decorativas. (página 52)
2
Contenido |
|
Accesorios incluidos ................................................................................................. |
Título A |
Accesorios .............................................................................................................................................. |
Título A |
Nombres y funciones de las piezas de la máquina .................................................... |
Título B |
Vista frontal ............................................................................................................................................. |
Título B |
Sección de aguja y pie prensatela ........................................................................................................... |
Título C |
Vista lateral-derechay posterior ............................................................................................................... |
Título C |
Botones de operación ............................................................................................................................ |
Título D |
Panel de operaciones .............................................................................................................................. |
Título E |
Accesorios opcionales ......................................................................................................... |
1 |
Introducción ........................................................................................................................ |
2 |
Características de la máquina de coser .............................................................................. |
2 |
Contenido ............................................................................................................................ |
3 |
PREPARATIVOS ................................................................................................. |
7 |
Encendido/apagado de la máquina de coser ........................................................................ |
8 |
Medidas de precaución con la corriente eléctrica ............................................................................................. |
8 |
Encendido de la máquina .................................................................................................................................. |
9 |
Apagado de la máquina .................................................................................................................................... |
9 |
Devanado/colocación de la bobina ................................................................................... |
10 |
Precauciones con la bobina ............................................................................................................................ |
10 |
Devanado de la bobina .................................................................................................................................. |
10 |
Colocación de la bobina ................................................................................................................................. |
14 |
Enhebrado del hilo superior .............................................................................................. |
16 |
Enhebrado del hilo superior ............................................................................................................................ |
16 |
Enhebrado de la aguja ..................................................................................................................................... |
19 |
Utilización de la aguja gemela ........................................................................................................................ |
20 |
Utilización de un hilo que se desenrolla rápidamente .................................................................................... |
22 |
Tirar del hilo de la bobina ............................................................................................................................... |
23 |
Cambio de la aguja ............................................................................................................ |
24 |
Precauciones con las agujas ............................................................................................................................ |
24 |
Tipos de aguja y sus usos ................................................................................................................................ |
24 |
Comprobación de la aguja .............................................................................................................................. |
25 |
Cambio de la aguja ......................................................................................................................................... |
26 |
Cambio del pie prensatela ................................................................................................ |
27 |
Precauciones con el pie prensatela ................................................................................................................. |
27 |
Cambio del pie prensatela ............................................................................................................................... |
27 |
Ajuste de la presión del pie prensatela ............................................................................................................ |
28 |
Extracción del soporte del pie prensatela ........................................................................................................ |
29 |
Utilización del pie móvil opcional .................................................................................................................. |
29 |
Costura de piezas en tubo o grandes ................................................................................. |
31 |
Costura de piezas en tubo ............................................................................................................................... |
31 |
Costura de piezas grandes ............................................................................................................................... |
31 |
FUNCIONES DE COSTURA BÁSICAS ............................................................. |
33 |
Costura .............................................................................................................................. |
34 |
Procedimiento general para la costura ............................................................................................................ |
35 |
Colocación del tejido ...................................................................................................................................... |
36 |
Empezar a coser .............................................................................................................................................. |
37 |
Sujeción de la costura ..................................................................................................................................... |
39 |
Cortar el hilo ................................................................................................................................................... |
41 |
Ajuste de la tensión del hilo .............................................................................................. |
42 |
Cambio de la tensión del hilo superior ............................................................................................................ |
42 |
3
——————————————————————————————————————————————————————————
Ajuste de la anchura y la longitud de la puntada ............................................................... |
43 |
Ajuste de la anchura de la puntada ................................................................................................................. |
43 |
Ajuste de la longitud de la puntada ................................................................................................................. |
44 |
Funciones útiles ................................................................................................................. |
45 |
Cambio de la posición de parada de la aguja .................................................................................................. |
45 |
Cosido automático de puntadas en reversa/reforzadas .................................................................................... |
45 |
Consejos útiles de costura ................................................................................................. |
47 |
Costura de prueba ........................................................................................................................................... |
47 |
Cambio de la dirección de costura .................................................................................................................. |
47 |
Costura con curvas ......................................................................................................................................... |
47 |
Costuras en tejidos gruesos ............................................................................................................................. |
48 |
Costuras en tejidos finos .................................................................................................................................. |
49 |
Costuras en tejidos elásticos ............................................................................................................................ |
49 |
Costuras con un margen regular ...................................................................................................................... |
49 |
COSTURA CON APLICACIONES .................................................................... |
51 |
Selección de costuras ........................................................................................................ |
52 |
Selección de costuras ...................................................................................................................................... |
52 |
Costura de sobrehilado ...................................................................................................... |
54 |
Costura de sobrehilado utilizando el pie para sobrehilado “G” ....................................................................... |
54 |
Costura de sobrehilado utilizando el pie para zig-zag “J” ................................................................................ |
55 |
Costura de sobrehilado utilizando la cuchilla lateral opcional ........................................................................ |
56 |
Costura básica ................................................................................................................... |
58 |
Costura básica ................................................................................................................................................. |
58 |
Costura invisible para dobladillo ....................................................................................... |
59 |
Pespunte de ojal ................................................................................................................ |
61 |
Costura de ojales ............................................................................................................................................. |
62 |
Costura de botones ......................................................................................................................................... |
65 |
Costura de cremalleras ...................................................................................................... |
68 |
Colocación de una cremallera centrada .......................................................................................................... |
68 |
Colocación de una cremallera lateral .............................................................................................................. |
69 |
Costura de tejidos elásticos y gomas ................................................................................. |
72 |
Costura de tejidos elásticos ............................................................................................................................. |
72 |
Colocación de gomas ...................................................................................................................................... |
72 |
Costura de adornos, patchwork y acolchados ................................................................... |
74 |
Costura de adornos ......................................................................................................................................... |
75 |
Costura de patchwork (acolchado de fantasía) ................................................................................................ |
76 |
Remiendos ...................................................................................................................................................... |
76 |
Acolchados ..................................................................................................................................................... |
77 |
Acolchado libre .............................................................................................................................................. |
78 |
Costura reforzada .............................................................................................................. |
80 |
Costura elástica triple ...................................................................................................................................... |
80 |
Costura de tachuelas o remates ....................................................................................................................... |
80 |
Costura de ojetes................................................................................................................ |
82 |
Costura decorativa ............................................................................................................ |
83 |
Vainicas .......................................................................................................................................................... |
84 |
Costura festón ................................................................................................................................................. |
85 |
Smoking .......................................................................................................................................................... |
85 |
Costura de unión ............................................................................................................................................. |
86 |
Costura de broches y adornos ......................................................................................................................... |
87 |
4
ANEXO ............................................................................................................ |
89 |
Ajustes de puntadas ........................................................................................................... |
90 |
Costura con aplicaciones ................................................................................................................................ |
90 |
Mantenimiento .................................................................................................................. |
94 |
Limpieza de la superficie de la máquina ......................................................................................................... |
94 |
Limpieza de la lanzadera ................................................................................................................................ |
94 |
Solución de problemas ...................................................................................................... |
96 |
Mensajes de error ............................................................................................................................................ |
99 |
Pitido ............................................................................................................................................................ |
100 |
Retirar la tapa superior .................................................................................................................................. |
100 |
Índice .............................................................................................................................. |
101 |
5
LE FELICITAMOS POR LA ELECCIÓN DE NUESTRA MÁQUINA DE COSER
Su máquina es una de las máquinas de coser computerizadas de uso doméstico más avanzadas. Para disfrutar completamente de todas las funciones incorporadas, le sugerimos que lea bien este manual antes de utilizar la máquina.
LEA ESTE MANUAL ANTES DE UTILIZAR LA MÁQUINA
Para un funcionamiento seguro
1.Esté siempre atento a la aguja cuando cosa. No toque la polea, el tirahilo, la aguja u otras piezas móviles.
2.Acuérdese de apagar la máquina y desenchufarla de la corriente cuando:
•Termine la labor
•Cambie o retire la aguja u otras piezas
•Ocurra un fallo eléctrico durante la costura
•Realice tareas de mantenimiento
•Deje la máquina desatendida
3.No deje ningún objeto encima del pedal.
4.Enchufe la máquina directamente a la toma de corriente de la pared. No utilice alargadores.
Para un funcionamiento más duradero
1.Cuando guarde la máquina, evite exponerla directamente a la luz del sol y no la guarde en sitios húmedos. No utilice o guarde la máquina cerca de una fuente de calor, plancha, lámpara halógena u otros objetos candentes.
2.Utilice sólo detergentes o jabones neutros para limpiar la carcasa. Gasolina, diluyentes y polvos desengrasantes pueden dañar la carcasa y la máquina, por lo que nunca debe utilizarlos.
3.No deje caer o golpee la máquina.
4.Consulte siempre el manual de instrucciones cuando tenga que reponer o instalar cualquier pieza, como el pie prensatela, la aguja, etc., para asegurarse de que la instalación se realiza correctamente.
Para reparaciones o ajustes
En el caso de que ocurra un malfuncionamiento o se requiera un ajuste, consulte primero la tabla de solución de problemas al final del manual de instrucciones para inspeccionar y ajustar usted mismo la máquina. Si el problema continúa, póngase en contacto con su distribuidor autorizado de Brother más cercano.
Para información adicional del producto y actualizaciones, visite nuestro sitio web en www.brother.com
6
1 |
PREPARATIVOS |
|
|
En este capítulo se describen los preparativos necesarios antes de comenzar la |
|
|
costura. |
|
|
Encendido/apagado de la máquina de coser ............................................................. |
8 |
|
Devanado/colocación de la bobina......................................................................... |
10 |
|
Enhebrado del hilo superior .................................................................................... |
16 |
|
Cambio de la aguja.................................................................................................. |
24 |
|
Cambio del pie prensatela...................................................................................... |
27 |
|
Costura de piezas en tubo o grandes....................................................................... |
31 |
PREPARATIVOS ———————————————————————————————————————————————————
Encendido/apagado de la máquina de coser
En esta sección se explica cómo encender y apagar la máquina de coser.
Medidas de precaución con la corriente eléctrica
Asegúrese de que cumple las siguientes medidas de precaución relacionadas con la corriente eléctrica.
AVISO
●Utilice solamente la electricidad doméstica para la alimentación de la máquina. El uso de otras fuentes de alimentación puede provocar incendios, descargas eléctricas o averías en la máquina.
●Apague la máquina y desenchufe el cable de la corriente:
•Cuando se encuentre lejos de la máquina
•Cuando haya terminado de utilizar la máquina
•Cuando la corriente se corte durante el funcionamiento
•Cuando la máquina no funcione correctamente debido a una mala conexión o a una desconexión
•Durante tormentas eléctricas
PRECAUCIÓN
●No utilice cables alargadores ni adaptadores de enchufes múltiples con varios aparatos conectados. Podría producirse un incendio o descarga eléctrica.
●No toque el enchufe con las manos húmedas. Podría recibir una descarga eléctrica.
●Desconecte siempre la máquina antes de desenchufar el cable de corriente. Sujete siempre el enchufe para sacarlo de la toma de corriente. Si tira del cable podría dañarlo, o provocar un incendio o una descarga eléctrica.
●No corte, estropee, cambie, doble, estire, tuerza o enrolle el cable. No coloque objetos pesados sobre el cable. No exponga el cable al calor. Todo esto podría dañar el cable y provocar un incendio o descarga eléctrica. Si el cable está dañado, lleve la máquina a su distribuidor autorizado para que la repare antes de volver a utilizarla.
●Desenchufe el cable de la corriente si no va a utilizar la máquina durante un largo período de tiempo. De no hacerlo podría producirse un incendio.
8
Encendido de la máquina
1Asegúrese de que la máquina de coser está apagada (el interruptor de la alimentación esté en posición “O”) y, a continuación, conecte el cable de corriente en el enchufe hembra situado en la parte derecha de la máquina.
2Enchufecorriente.el cable de corriente a una toma de
1
1 Enchufe hembra
3Pulse la parte derecha del interruptor de la alimentación situado en la parte derecha de la máquina (en posición “|”).
XAl encender la máquina se enciende también la bombilla.
Apagado de la máquina
Apague la máquina cuando haya terminado de usarla. Asegúrese también de apagarla cuando vaya
a trasladarla de un sitio a otro. |
1 |
|
|
Asegúrese de que la máquina no está |
|
1cosiendo. |
|
Pulse la parte izquierda del interruptor de la |
|
2alimentación situado a la derecha de la |
|
máquina (en posición “{”). |
|
XAl apagar la máquina se apaga también la bombilla.
3Desenchufe el cable de corriente de la pared.
Sujete el enchufe para sacarlo de la toma de corriente.
4Desenchufehembra. el cable de corriente del enchufe
Nota
●Al apagar la máquina de coser se cancelan todos los ajustes de costura.
●Si se produce una interrupción del servicio eléctrico mientras se está utilizando la máquina de coser, apáguela y desenchúfela de la pared. Cuando vuelva a encender la máquina de coser, siga los procedimientos necesarios para una correcta utilización de la máquina.
Encendido/apagado de la máquina de coser 9
PREPARATIVOS ———————————————————————————————————————————————————
Devanado/colocación de la bobina
En esta sección se describe el proceso para enrollar el hilo en la bobina y después introducir el hilo de la bobina.
Precauciones con la bobina
Asegúrese de que cumple las siguientes medidas de precaución relacionadas con la bobina.
PRECAUCIÓN
●Utilice sólo bobinas (código de pieza: XA5539-151) diseñadas específicamente para esta máquina de coser. El uso de cualquier otro tipo de bobinas podría causar daños o averías en la máquina.
●La bobina suministrada ha sido diseñada específicamente para esta máquina de coser. Si se utilizan bobinas de modelos más antiguos, la máquina no funcionará bien. Utilice sólo la bobina suministrada, o bobinas del mismo tipo (código de pieza: XA5539-151).
Tamaño real
11,5 mm (7/16 pulgadas)
Este modelo |
Modelo anterior |
Devanado de la bobina
Enrolle el hilo en la bobina para preparar el hilo de la bobina.
1
1 Devanadora de la bobina
Recuerde
●El orden en que se debe enhebrar la máquina para devanar la bobina viene indicado por la línea discontinua de la máquina de coser. Asegúrese de enhebrar correctamente.
10
1Encienda la máquina de coser.
2Abra la tapa superior.
3Coloque la bobina en la devanadora de manera que el resorte de la devanadora coincida con la muesca de la bobina.
1
2
1 Muesca
2 Resorte de la devanadora
4Deslice la devanadora hacia la derecha.
5Retire la tapa del carrete que se encuentra en el portacarrete.
1
2
1 Portacarrete
2 Tapa del carrete
6Coloque el carrete de hilo para la bobina en el portacarrete.
Coloque el carrete en el portacarrete de manera que quede en posición horizontal y el
hilo se desenrolle desde la parte inferior frontal
del carrete. |
1 |
|
•Si el carrete no está colocado de manera que el hilo pueda desenrollarse correctamente, el hilo podría engancharse en el portacarrete.
7Coloque la tapa del carrete en el portacarrete.
Con la parte redondeada de la tapa del carrete hacia la izquierda, coloque la tapa del carrete en el portacarrete empujándola hasta el máximo, hasta que la parte derecha del carrete toque el extremo derecho del portacarrete.
• Existen tres tamaños de tapa de carrete (grande, mediano y pequeño). Utilice una tapa de carrete con un diámetro ligeramente mayor que el diámetro del carrete. La tapa del carrete predeterminada de fábrica es de tamaño mediano.
1 2
3
1 Tapa del carrete (grande)
2 Tapa del carrete (mediana)
3 Carrete
•Cuando utilice un carrete de hilo cruzado, coloque la tapa pequeña del carrete dejando espacio entre la tapa y el carrete.
1
2
3
1 Carrete
2 Espacio
3 Tapa del carrete (pequeña)
Devanado/colocación de la bobina 11
PREPARATIVOS ———————————————————————————————————————————————————
PRECAUCIÓN
●Si el carrete o la tapa del carrete no están colocados correctamente, el hilo podría enredarse en el portacarrete o la aguja podría romperse.
●Existen tres tamaños de tapa del carrete (grande, mediana y pequeña), y puede utilizar la tapa que mejor se adapte a la medida del carrete que se vaya a usar. Si la tapa del carrete es demasiado pequeña para el carrete que se va a utilizar, el hilo podría engancharse en la ranura del carrete o la aguja podría romperse.
8Sujete el carrete con la mano derecha, tire del hilo con la mano izquierda y, a continuación, pase el hilo por detrás de la tapa de la guía del hilo hacia la parte delantera.
1
1 Tapa de la guía del hilo
9Pase el hilo por debajo de la placa de la guía del hilo desde la derecha.
1
1 Placa de la guía del hilo
0Tire del hilo hacia la derecha, páselo por debajo del ganchillo en la guía del hilo para el devanado y, a continuación, enróllelo entre los discos en el sentido inverso a las agujas del reloj.
1
1
1 Guía del hilo para el devanado
aSujete con la mano izquierda el extremo del hilo enrollado en la guía del hilo para el devanado, y utilice la mano derecha para enrollar el extremo libre del hilo tres o cuatro veces alrededor de la bobina, siguiendo el sentido de las agujas del reloj.
bTire del hilo hacia la derecha y páselo por la ranura de la base de la devanadora.
1
1Ranura de la base de la devanadora (con cuchilla incorporada)
X El hilo se corta con una longitud adecuada.
12
PRECAUCIÓN
●Asegúrese de que corta el hilo tal y como se describe en la página anterior. Si la bobina está enrollada y no corta el hilo con la cuchilla incorporada en la ranura de la base de la devanadora, es posible que el hilo se enganche en la bobina cuando se esté acabando, o que la aguja se doble o rompa.
cGire el control de velocidad de cosido hacia la derecha (para que la velocidad sea rápida).
1
1 Control de velocidad de cosido
dPulse (botón arrancar/parar) una vez.
1
1 Botón arrancar/parar
XLa bobina comienza a girar y el hilo se enrolla en la bobina.
XLa bobina deja de girar cuando está llena.
ePulse (botón arrancar/parar) una vez.
X La máquina de coser se detiene.
fUtilice unas tijeras para cortar el extremo del hilo enrollado alrededor de la bobina.
1
gDeslice la devanadora hacia la izquierda.
hRetire la bobina de la clavija.
iVuelva a colocar el control de velocidad de cosido en la posición original.
PRECAUCIÓN
●Utilice un hilo de bobina que haya sido enrollado correctamente, de no hacerlo la aguja podría romperse o la tensión del hilo podría no ser correcta.
Recuerde
●Cuando se enciende la máquina de coser o se gira la rueda de graduación después de enrollar el hilo en la bobina, la máquina hará un sonido parecido a un chasquido; este sonido no es un signo de avería.
Devanado/colocación de la bobina 13
PREPARATIVOS ———————————————————————————————————————————————————
Colocación de la bobina
Coloque la bobina con el hilo enrollado.
PRECAUCIÓN
●Utilice un hilo de bobina que haya sido enrollado correctamente, de no hacerlo la aguja podría romperse o la tensión del hilo podría no ser correcta.
●La bobina ha sido diseñada específicamente para esta máquina de coser. Si se utilizan bobinas de modelos más antiguos, la máquina no funcionará bien. Utilice sólo la bobina que se suministra, o bobinas del mismo tipo (código de pieza: XA5539-151).
Tamaño real
11,5 mm (7/16 pulgadas)
Este modelo |
Modelo anterior |
Recuerde
● El orden que se debe seguir para pasar el hilo de la bobina por la lanzadera viene indicado por las marcas alrededor de la lanzadera. Asegúrese de enhebrar correctamente.
1Deslice el cierre de la tapa de la bobina hacia la derecha.
1 2
1 Tapa de la bobina
2 Cierre
X La tapa de la bobina se abre.
2Retire la tapa de la bobina.
3Sujete la bobina con la mano derecha y el extremo del hilo con la izquierda.
• Tenga cuidado de no dejar caer la bobina.
4Coloque la bobina en la lanzadera de manera que el hilo se desenrolle hacia la izquierda.
•Asegúrese de que coloca la bobina correctamente.
5Sujete la bobina con la mano derecha presionando ligeramente hacia abajo y, a continuación, guíe el hilo con la mano izquierda tal y como se indica en el dibujo.
6Pase el hilo por la ranura tal y como se muestra en la imagen, y después tire del hilo sacándolo hacia delante.
1
1 Cuchilla
X La cuchilla corta el hilo.
14
PRECAUCIÓN |
|
|
|
|
|
|
|
● Asegúrese de que sujeta la bobina con el |
|
||
dedo y de que desenrolla correctamente |
1 |
||
el hilo de la bobina. De no hacerlo el hilo |
|||
podría partirse o la tensión del hilo |
|||
|
|||
podría no ser correcta. |
|
||
|
|
|
7Vuelva a colocar la tapa de la bobina.
Inserte la pestaña en la esquina inferior izquierda de la tapa de la bobina y, a continuación, presione ligeramente el lado derecho.
2
1
X El enhebrado del hilo inferior ha concluido.
A continuación, enhebre el hilo superior. Continúe con el procedimiento indicado en “Enhebrado del hilo superior” (página siguiente).
Recuerde
●Puede empezar a coser sin tener que tirar del hilo de la bobina. Si quiere tirar del hilo de la bobina antes de empezar a coser, hágalo siguiendo el procedimiento que se indica en “Tirar del hilo de la bobina” (página 23).
Devanado/colocación de la bobina 15
PREPARATIVOS ———————————————————————————————————————————————————
Enhebrado del hilo superior
En esta sección se describe la manera de colocar el carrete para el hilo superior y de enhebrar la aguja.
PRECAUCIÓN
●Cuando vaya a enhebrar el hilo superior, siga estas instrucciones. Si el enhebrado superior no es correcto, el hilo podría engancharse, o la aguja se podría doblar o romper.
Recuerde
●El orden en que se debe enhebrar el hilo en la máquina viene indicado por la línea continua de la máquina de coser. Asegúrese de enhebrar correctamente.
Enhebrado del hilo superior
1Encienda la máquina de coser.
2Suba la palanca del pie prensatela.
1
1 Palanca del pie prensatela
X El pie prensatela subirá.
16
•Si el pie prensatela no está levantado, la máquina no podrá enhebrarse correctamente.
3Pulse (botón de posición de aguja) una o dos veces para subir la aguja.
1
1 Botón de posición de aguja
•Si la aguja no está levantada correctamente, la máquina no podrá enhebrarse. Compruebe que la marca de la rueda de graduación está mirando hacia arriba, como se indica en la siguiente ilustración. Si la rueda de graduación no se encuentra en esta posición, pulse el botón de posición de aguja para subir la aguja antes de utilizar el enhebrador.
1
1 Marca en la rueda de graduación
4Abra la tapa superior.
5Retire la tapa del carrete que se encuentra en el portacarrete.
1
2
1 Portacarrete
2 Tapa del carrete
Coloque el carrete del hilo superior en el |
|
6portacarrete. |
|
Coloque el carrete en el portacarrete de |
|
manera que quede en posición horizontal y el |
|
hilo se desenrolle desde la parte inferior frontal |
1 |
del carrete. |
•Si el carrete no está colocado de manera que el hilo pueda desenrollarse correctamente, el hilo podría engancharse en el portacarrete.
7Coloque la tapa del carrete en el portacarrete.
Con la parte redondeada de la tapa del carrete hacia la izquierda, coloque la tapa del carrete en el portacarrete empujándola hasta el máximo, hasta que la parte derecha del carrete toque el extremo derecho del portacarrete.
• Existen tres tamaños de tapa de carrete (grande, mediano y pequeño). Utilice una tapa de carrete con un diámetro ligeramente mayor que el diámetro del carrete. La tapa del carrete predeterminada de fábrica es de tamaño mediano.
1 2
3
1 Tapa del carrete (grande)
2 Tapa del carrete (mediana)
3 Carrete
•Cuando utilice un carrete de hilo cruzado, coloque la tapa pequeña del carrete dejando espacio entre la tapa y el carrete.
1
2
3
1 Carrete
2 Espacio
3 Tapa del carrete (pequeña)
Enhebrado del hilo superior 17
PREPARATIVOS ———————————————————————————————————————————————————
PRECAUCIÓN
●Si el carrete o la tapa del carrete no están colocados correctamente, el hilo podría enredarse en el portacarrete o la aguja podría romperse.
●Existen tres tamaños de tapa del carrete (grande, mediana y pequeña), y puede utilizar la tapa que mejor se adapte a la medida del carrete que se vaya a usar. Si la tapa del carrete es demasiado pequeña para el carrete que se va a utilizar, el hilo podría engancharse en la ranura del carrete o la aguja podría romperse.
8Sujete el carrete con la mano derecha, tire del hilo con la mano izquierda y, a continuación, pase el hilo por detrás de la tapa de la guía del hilo hacia la parte delantera.
1
1 Tapa de la guía del hilo
9Pase el hilo por debajo de la placa de la guía del hilo desde la derecha.
1
1 Placa de la guía del hilo
0Mientras sujeta y tensa con la mano derecha el hilo que ha pasado debajo de la placa de la guía del hilo, pase el hilo por las guías siguiendo el orden (arriba → izquierda → abajo → arriba → abajo) que se indica.
1
1 Lanzadera
El siguiente diagrama muestra la posición de la lanzadera cuando el pie prensatela está bajado. Puesto que la lanzadera está cerrada cuando se baja el pie prensatela, la máquina no se puede enhebrar. Asegúrese de que levanta el pie prensatela para abrir la lanzadera y poder enhebrar la máquina.
1
1 Lanzadera
aPase el hilo a través del ganchillo del hilo situado en la base de la varilla de la aguja.
1
1 Ganchillo del hilo
A continuación, utilice el enhebrador para enhebrar la aguja. Continúe con el procedimiento indicado en “Enhebrado de la aguja” (página siguiente).
18
Enhebrado de la aguja
El enhebrador de aguja puede utilizarse con los tamaños de agujas desde 75/11 hasta 100/16. Si desea más información sobre las agujas, consulte “Tipos de aguja y sus usos” (página 24).
1Sujete con la mano izquierda el extremo del hilo que ha pasado a través del ganchillo del hilo de la varilla de la aguja y, a continuación, pase el hilo a través de los discos de la guía del hilo desde la parte delantera.
1
2
3
1 Discos de la guía del hilo
2 Páselo hacia la parte de atrás.
3 Páselo a través de la ranura.
2Corte el hilo con la cuchilla en la parte izquierda de la máquina.
1
5
1 Cuchilla
3Baje la palanca del pie prensatela.
1
1
1 Palanca del pie prensatela
X El pie prensatela bajará.
4Baje la palanca del enhebrador de aguja hasta que oiga un sonido parecido a un chasquido.
1
1 Palanca del enhebrador de aguja
X El hilo se pasa a través del ojo de la aguja.
5Suelte la palanca del enhebrador de aguja.
6Tire con cuidado del lazo de hilo pasado a través del ojo de la aguja para sacar el extremo del hilo.
Enhebrado del hilo superior 19
PREPARATIVOS ———————————————————————————————————————————————————
7Levante la palanca del pie prensatela, pase el hilo a través del pie prensatela y, a continuación, saque unos 5 cm (2 pulgadas) de hilo hacia la parte posterior de la máquina.
1
1 5 cm (2 pulgadas)
XEl enhebrado del hilo superior ha concluido.
Ahora que ya ha enhebrado los hilos inferior y superior, la máquina está lista para comenzar a coser.
Nota
●Si la aguja no está levantada, el enhebrador no podrá enhebrar la aguja. Asegúrese de que pulsa el botón de posición de aguja para subir la aguja antes de utilizar el enhebrador.
●Si está colocada la aguja gemela, no se puede utilizar el enhebrador. Si desea más información, consulte “Utilización de la aguja gemela” (a la derecha).
Utilización de la aguja gemela
Con la aguja gemela, puede coser dos líneas paralelas del mismo tipo de costura con dos hilos diferentes. Ambos hilos superiores deberán tener el mismo grosor y calidad. Asegúrese de utilizar la aguja gemela, el pasador de carrete adicional y la tapa del carrete.
Si desea información sobre los tipos de costura que se pueden realizar con la aguja gemela, consulte “Ajustes de puntadas” (página 90).
PRECAUCIÓN
●Utilice sólo la aguja gemela (código de pieza: X59296-051). El uso de cualquier otro tipo de aguja podría doblar la aguja o causar averías en la máquina.
●No utilice nunca agujas dobladas. Las agujas dobladas se pueden romper con facilidad y causar daños.
1Coloque la aguja gemela.
•Si desea información sobre cómo colocar la aguja, consulte “Cambio de la aguja” (página 26).
2Enhebresuperior.la aguja izquierda con el hilo
•Si desea más información, consulte los pasos 1 - a de “Enhebrado del hilo superior” (página 16).
3Enhebreel hilo superior.manualmente la aguja izquierda con
Pase el hilo a través del ojo de la aguja desde la parte delantera.
•No se puede utilizar el enhebrador con la aguja gemela. Si se utiliza el enhebrador de aguja con aguja gemela, se puede averiar la máquina de coser.
20
4Inserte el pasador de carrete adicional en la devanadora.
Inserte el pasador de carrete adicional de manera que quede perpendicular a la devanadora.
1
1 Devanadora
5Empuje y gire el pasador de carrete para que quede en posición horizontal.
6Coloque el carrete del hilo superior para la aguja a la derecha del pasador de carrete adicional y asegúrelo con la tapa del carrete.
El hilo deberá desenrollarse desde la parte superior frontal del carrete.
12
1 Tapa del carrete
2 Carrete
7Enhebre el hilo superior igual que ha enhebrado el hilo superior para el lado izquierdo.
1
1
1 Tapa de la guía del hilo
•Si desea más información, consulte los pasos 8 - 0 de “Enhebrado del hilo superior” (página 18).
8Enhebre manualmente la aguja derecha, sin pasar el hilo por el ganchillo del hilo de la varilla de la aguja.
Pase el hilo a través del ojo de la aguja desde la parte delantera.
•No se puede utilizar el enhebrador con la aguja gemela. Si se utiliza el enhebrador de aguja con aguja gemela, se puede averiar la máquina de coser.
9Coloque el pie para zig-zag “J”.
•Si desea información sobre cómo cambiar el pie prensatela, consulte “Cambio del pie prensatela” (página 27).
PRECAUCIÓN
●Cuando utilice la aguja gemela, asegúrese de colocar el pie para zig-zag “J”. De no hacerlo la aguja podría romperse o se podrían producir averías en la máquina.
0Encienda la máquina de coser.
Enhebrado del hilo superior 21
PREPARATIVOS ———————————————————————————————————————————————————
aSeleccione un tipo de puntada.
• Si desea información sobre cómo seleccionar el tipo de puntada, consulte “Selección de costuras” (página 52).
• Si desea información sobre los tipos de costura que se pueden realizar con la aguja gemela, consulte “Ajustes de puntadas” (página 90).
• Ajuste la anchura de la puntada a 5,0 mm (3/16 pulgadas) o menos.
PRECAUCIÓN
●Cuando utilice la aguja gemela, asegúrese de seleccionar un tipo de puntada adecuado. De no hacerlo la aguja podría romperse o se podrían producir averías en la máquina.
●Ajuste la anchura de la puntada a 5,0 mm (3/16 pulgadas) o menos, si no la aguja podría romperse o dañarse la máquina.
●Después de ajustar la anchura de la puntada, gire lentamente hacia usted la rueda de graduación y compruebe que la aguja no choca con el pie prensatela. Si la aguja choca contra el pie prensatela, ésta podría romperse o doblarse.
bComience a coser.
•Si desea información sobre cómo comenzar a coser, consulte “Empezar a coser” (página 37).
XSe cosen dos líneas de puntadas, una paralela a la otra.
PRECAUCIÓN
●Cuando vaya a cambiar la dirección de
costura, pulse (botón de posición de aguja) para subir la aguja y sacarla del tejido y, a continuación, levante la palanca del pie prensatela y gire el tejido.
Utilización de un hilo que se desenrolla rápidamente
Cuando utilice un hilo que se desenrolla rápidamente, como un hilo transparente de nylon o un hilo metálico, coloque en el carrete, antes de colocar el carrete de hilo en el portacarrete, la red del carrete incluida.
Si la red del carrete es demasiado larga, dóblela para adaptarla al tamaño del carrete.
12
3
4
1 Red del carrete
2 Carrete
3 Tapa del carrete
4 Portacarrete
22
Tirar del hilo de la bobina
Al realizar zurcidos o antes de un acolchado libre, tire primero del hilo de la bobina como se describe a continuación.
1Coloque la bobina en la lanzadera.
•Consulte los pasos 1 - 5 de “Colocación de la bobina” (página 14).
2Pase el hilo de la bobina a través de la ranura.
No corte el hilo con la cuchilla.
3Sujetando suavemente el hilo superior con la mano izquierda, pulse (botón de posición de aguja) dos veces para subir la aguja.
1
1 Botón de posición de aguja
XEl hilo de la bobina forma un lazo alrededor del hilo superior, y puede tirarse de él.
4Tire con cuidado del hilo superior hacia arriba para sacar el extremo del hilo de la bobina.
5Saque unos 5 cm (2 pulgadas) del hilo de la bobina debajo del pie prensatela hacia la parte trasera de la máquina.
1
6Vuelva a colocar la tapa de la bobina.
Inserte la pestaña en la esquina inferior izquierda de la tapa de la bobina y, a continuación, presione ligeramente el lado derecho.
2
1
Enhebrado del hilo superior 23
PREPARATIVOS ———————————————————————————————————————————————————

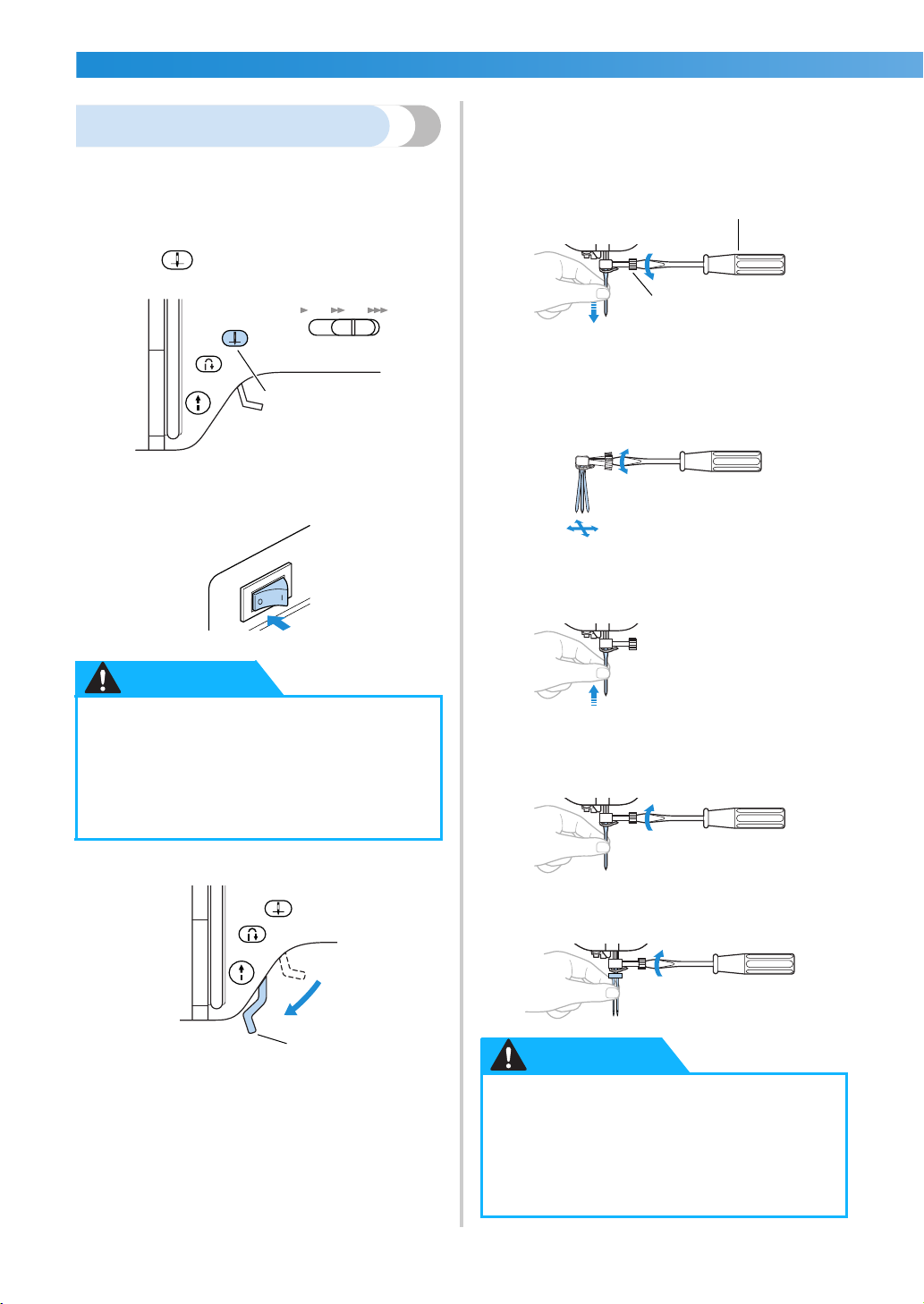

Cambio de la aguja
En esta sección encontrará información sobre las agujas de máquina de coser.
Precauciones con las agujas
Asegúrese de que cumple las siguientes medidas de precaución relacionadas con el manejo de las agujas. No cumplir estas precauciones es extremadamente peligroso, por ejemplo, si se rompe la aguja y se dispersan los pedacitos. Asegúrese de leer y seguir con todo detalle las siguientes instrucciones.
PRECAUCIÓN
●Utilice sólo agujas de máquina de coser para uso doméstico. El uso de cualquier otro tipo de aguja podría doblar la aguja o causar averías en la máquina.
●No utilice nunca agujas dobladas. Las agujas dobladas se pueden romper con facilidad y causar daños.
Tipos de aguja y sus usos
La aguja de máquina de coser que se debe utilizar depende del grosor del tejido y del hilo. Consulte la siguiente tabla para elegir el hilo y la aguja adecuados al tipo de tejido que desea coser.
Tipo de tejido/Aplicación |
Hilo |
|
Medida de la |
|||
Tipo |
|
Medida |
aguja |
|||
|
|
|
|
|||
|
|
Paño |
Hilo de algodón |
|
60–80 |
|
Tejidos |
|
Tafetán |
Hilo sintético |
|
75/11–90/14 |
|
|
|
|
||||
medianos |
|
|
|
|
|
|
|
Franela, |
Hilo de seda |
|
50–80 |
|
|
|
|
|
|
|||
|
|
Gabardina |
|
|
||
|
|
|
|
|
|
|
Tejidos |
|
Lino |
Hilo de algodón |
|
60–80 |
|
|
Punto Georgette |
Hilo sintético |
|
65/9–75/11 |
||
finos |
|
|
|
|||
|
|
Challis,Satén |
Hilo de seda |
|
50–80 |
|
Tejidos |
|
Tejano |
Hilo de algodón |
|
30–50 |
|
|
Pana |
Hilo sintético |
|
|
90/14–100/16 |
|
gruesos |
|
|
50 |
|||
|
|
Cheviot |
Hilo de seda |
|
|
|
|
|
|
|
|
||
Tejidos |
|
Jersey |
|
|
|
Aguja de punta |
|
|
Hilo para punto |
|
50–60 |
redonda |
|
elásticos |
|
Punto |
calado |
|
(color dorado) |
|
|
|
|
||||
|
|
|
|
|
|
75/11–90/14 |
Tejidos que se deshilachan con |
Hilo de algodón |
|
|
|
||
|
|
50–80 |
|
|||
Hilo sintético |
|
65/9–90/14 |
||||
|
facilidad |
|
||||
|
|
|
|
|
||
|
|
|
Hilo de seda |
|
|
|
Para costuras sobrepuestas |
Hilo sintético |
|
30 |
90/14–100/16 |
||
|
|
|||||
Hilo de seda |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
24
