Brother MFC-L8600CDW, MFC-L8850CDW, MFC-L9550CDW User's Guide

Manual Básico
do Usuário

MFC-L8600CDW
MFC-L8850CDW
MFC-L9550CDW

Nem todos os modelos estão disponíveis em todos
os países.

Versão A

BRA-POR

Se precisar entrar em contato com o

Atendimento ao cliente

Anote as seguintes informações para consulta futura:

Número do modelos: MFC-L8600CDW /

MFC-L8850CDW / MFC-L9550CDW

(envolva com um círculo)

Número de série:

1

Data da compra:

Local da compra:

1

O número de série encontra-se na parte de trás da
unidade. Guarde este Manual do Usuário e a nota
fiscal como registro permanente da compra em caso
de roubo, incêndio ou para acionar a garantia.

Registre seu produto on-line no endereço

http://www.brother.com/registration/

Registrando o seu produto com a Brother, você será registrado como
proprietário original do produto. Seu registro junto à Brother:

 pode servir como confirmação da data de compra se você perder a

nota fiscal;

 pode garantir uma indenização de seguro se houver um sinistro

envolvendo o produto; e

 nos ajudará mantê-lo informado sobre melhorias do seu produto e

ofertas especiais.

O modo mais conveniente e eficiente de registrar seu novo produto é
on-line em http://www.brother.com/registration/

© 2014 Brother Industries, Ltd. Todos os direitos reservados.

.

Para entrar em contato com a Brother

IMPORTANTE

OBSERVAÇÃO

Para obter assistência técnica, entre em contato com a Brother no país onde adquiriu o
aparelho. Telefone sempre a partir do território do país em questão.

Registre seu produto

Registrando o produto com a Brother International Corporation, você será registrado como
proprietário original do produto. Seu registro junto à Brother:

 pode servir como confirmação da data de compra se você perder a nota fiscal;
 pode garantir uma indenização de seguro se houver um sinistro envolvendo o produto; e
 nos ajudará mantê-lo informado sobre melhorias do seu produto e ofertas especiais.

Para registrar seu produto de forma conveniente e eficiente, registre-se on-line em

http://www.brother.com/registration/

FAQs (perguntas frequentes)

O Brother Solutions Center é nosso recurso completo para todas as suas necessidades de
equipamentos de fax e multifuncional. Nele você pode baixar os softwares e utilitários mais
recentes, ler FAQs e dicas de solução de problemas para aprender a obter o máximo do seu
produto Brother.

http://solutions.brother.com/

Você também pode baixar versões atualizadas de seus drivers Brother.
Para melhorar o desempenho do seu equipamento, verifique aqui a mais recente atualização

de firmware.

Assistência Técnica

Para obter informações sobre a Assistência Técnica, acesse o site:

Para adquirir acessórios e suprimentos

Acesse o site:

http://www.brother.com.br

http://www.brotherstore.com.br

i

Notificação de Compilação e Publicação

Este manual foi editado e publicado sob a supervisão da Brother Industries Ltd. e contém as
descrições e especificações mais recentes do produto.

O conteúdo deste manual e as especificações deste produto estão sujeitos a alteração sem aviso
prévio.

A Brother se reserva o direito de modificar, sem aviso prévio, as especificações e os materiais
aqui contidos e não se responsabilizará por quaisquer danos (incluindo consequentes) causados
pela utilização dos materiais apresentados, incluindo, entre outros, erros tipográficos e outros
erros de edição.

ii

Manuais do Usuário e onde encontrá-los

Que manual devo

consultar?

Guia de Segurança
de Produto

Guia de
Configuração
Rápida

Manual Básico do
Usuário

Manual Avançado do
Usuário

Manual do Usuário
de Software e Rede

Guia para o Google
Cloud Print

Guia de Conexão à
Web

Qual o conteúdo? Onde encontro?

Leia primeiro este manual. Antes de
configurar sua impressora, leia as
Instruções de segurança. Consulte este
manual para obter informações sobre as
marcas comerciais e limitações legais.

Siga as instruções para configurar seu
equipamento e instalar os drivers e o
software para o sistema operacional e o tipo
de conexão usados.

Aprenda como trocar consumíveis e usar as
operações básicas de fax, cópia,
digitalização e impressão direta. Consulte
as dicas para solução de problemas.

Conheça operações mais avançadas, como
fax, cópia, segurança, relatórios de
impressão e aprenda a realizar a
manutenção de rotina.

Este guia contém instruções sobre como
digitalizar, imprimir, utilizar PC-FAX e outras
funções conectando sua impressora Brother
a um computador. Você também encontrará
informações úteis sobre o utilitário Brother
ControlCenter, que permite instalar a
impressora Brother em ambientes de rede,
e os termos mais usados.

Este manual explica como configurar sua
impressora Brother em uma conta Google e
utilizar os serviços Google Cloud Print™
para imprimir a partir da internet.

Este manual contém informações sobre
como configurar e usar sua impressora
Brother para digitalizar, carregar e exibir
imagens e arquivos em determinados sites
que fornecem esses serviços.

Impresso/Na caixa

Impresso/Na caixa

Impresso/Na caixa

(Windows®)
Arquivo PDF / CD-ROM / Na caixa
(Macintosh)
Arquivo PDF / Brother Solutions

1

Center

(Windows®)
Arquivo HTML / CD-ROM / Na
caixa
(Macintosh)
Arquivo HTML / Brother Solutions

1

Center

Arquivo PDF / Brother Solutions

1

Center

Arquivo PDF / Brother Solutions

1

Center

1

Acesse http://solutions.brother.com/.

iii

Índice

(Manual Básico do Usuário)

1 Informações gerais 1

Utilizando a documentação ...................................................................................1

Símbolos e convenções utilizados nesta documentação ................................1

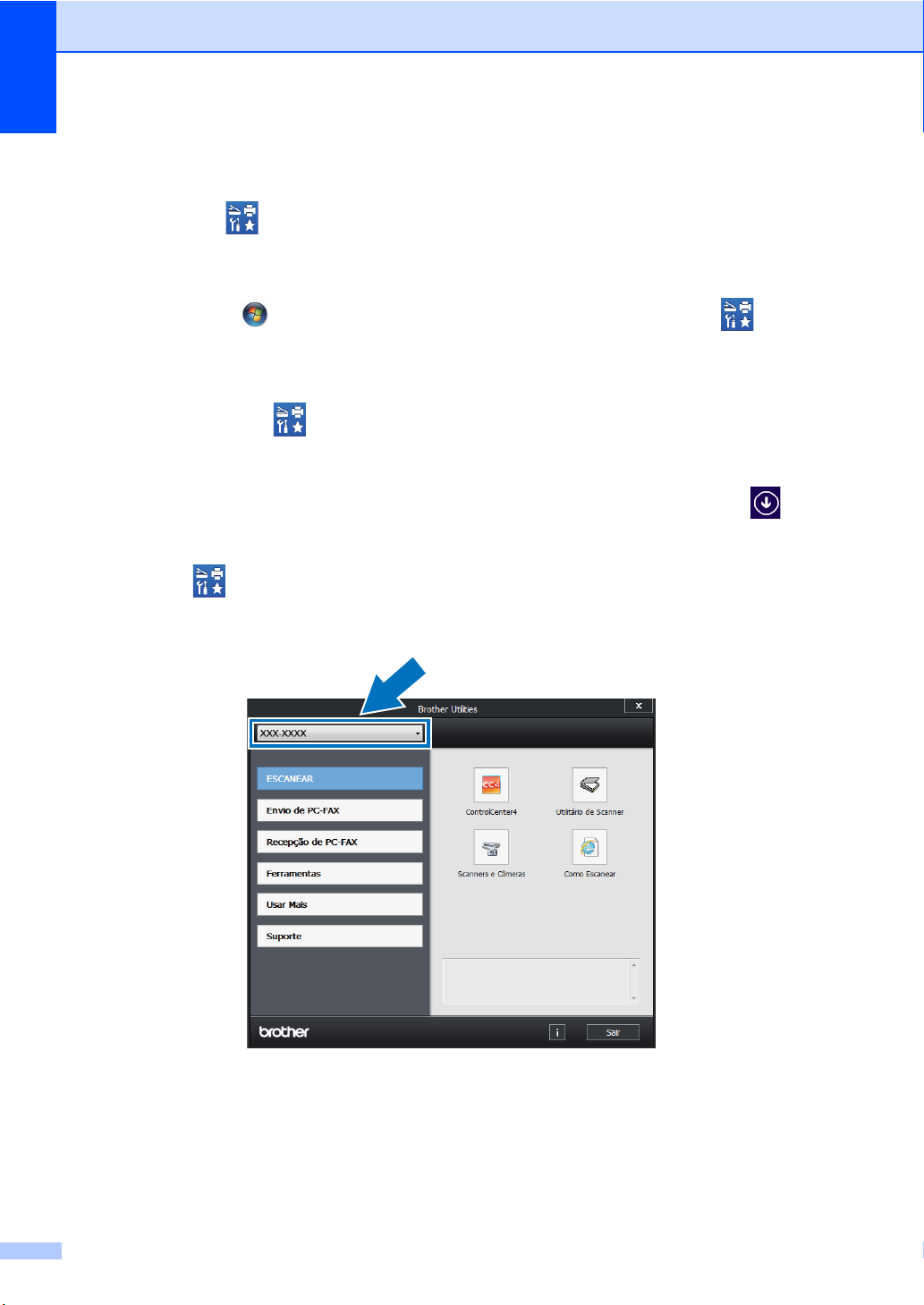

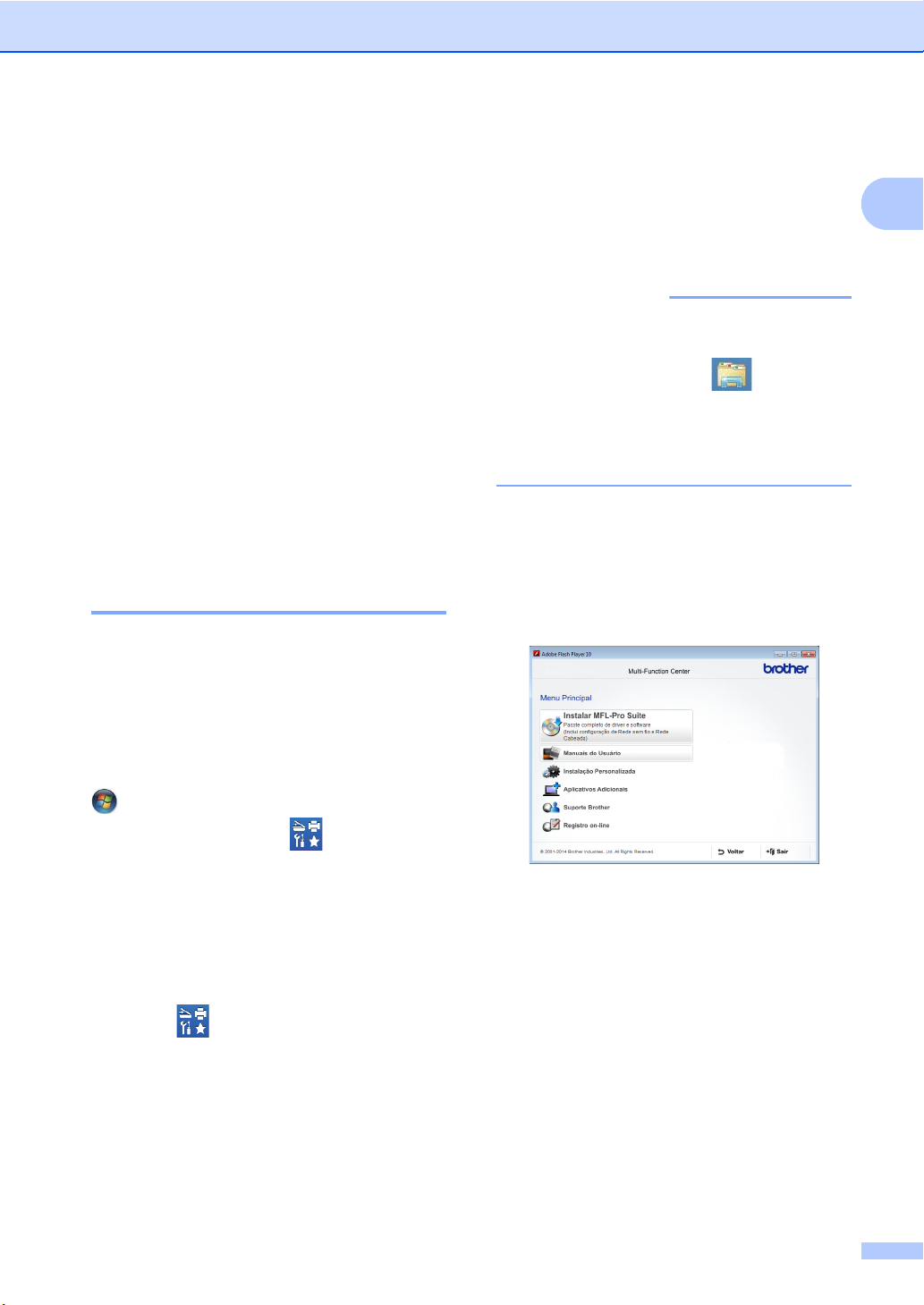

Acessando o Brother Utilities (Windows
Acessando o Manual Avançado do Usuário e o Manual do

Usuário de Software e Rede...............................................................................3

Visualizando a documentação.........................................................................3

Como acessar os manuais dos recursos avançados ............................................5

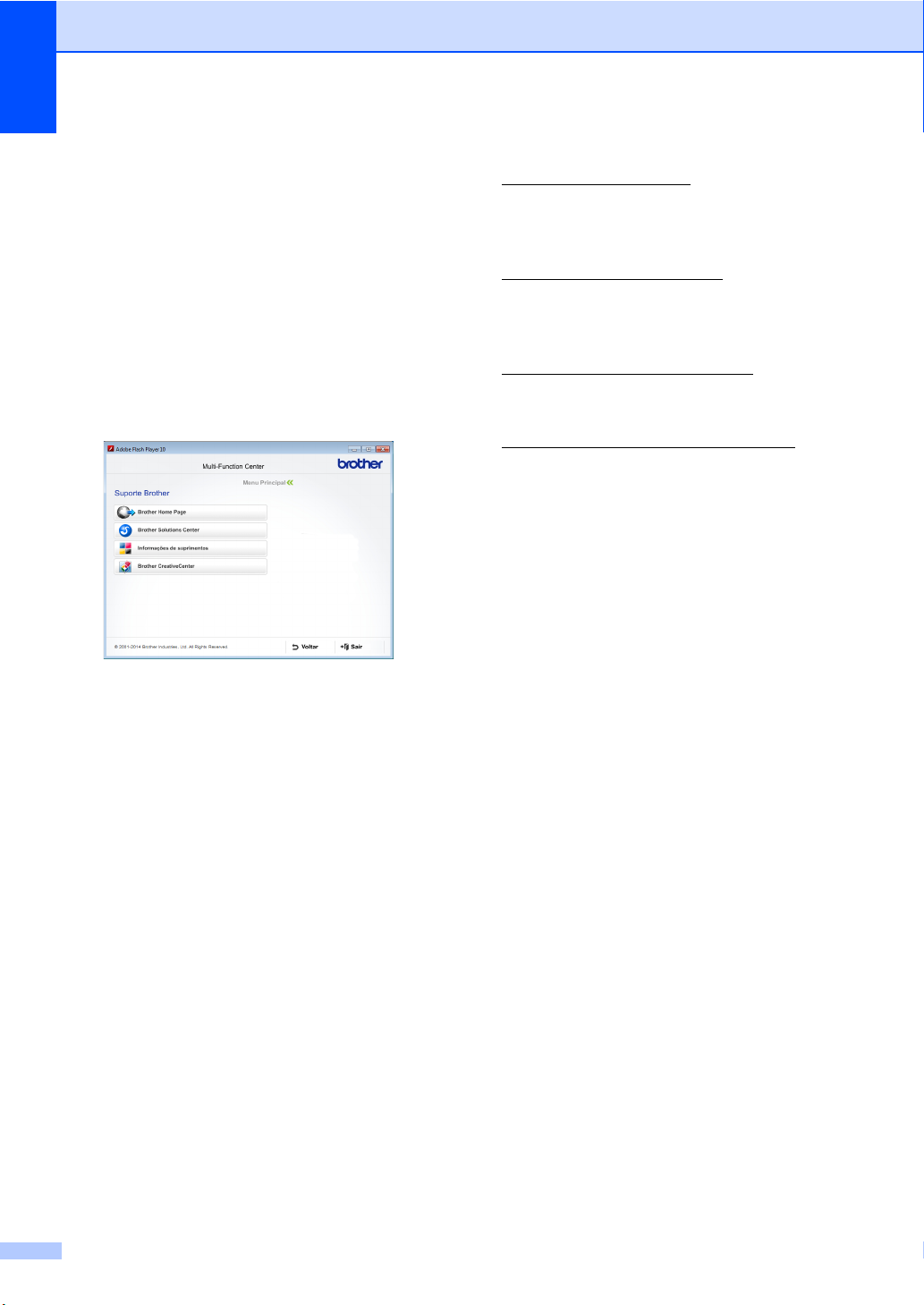

Acessando o suporte Brother (Windows

Acessando o suporte Brother (Macintosh) ............................................................7

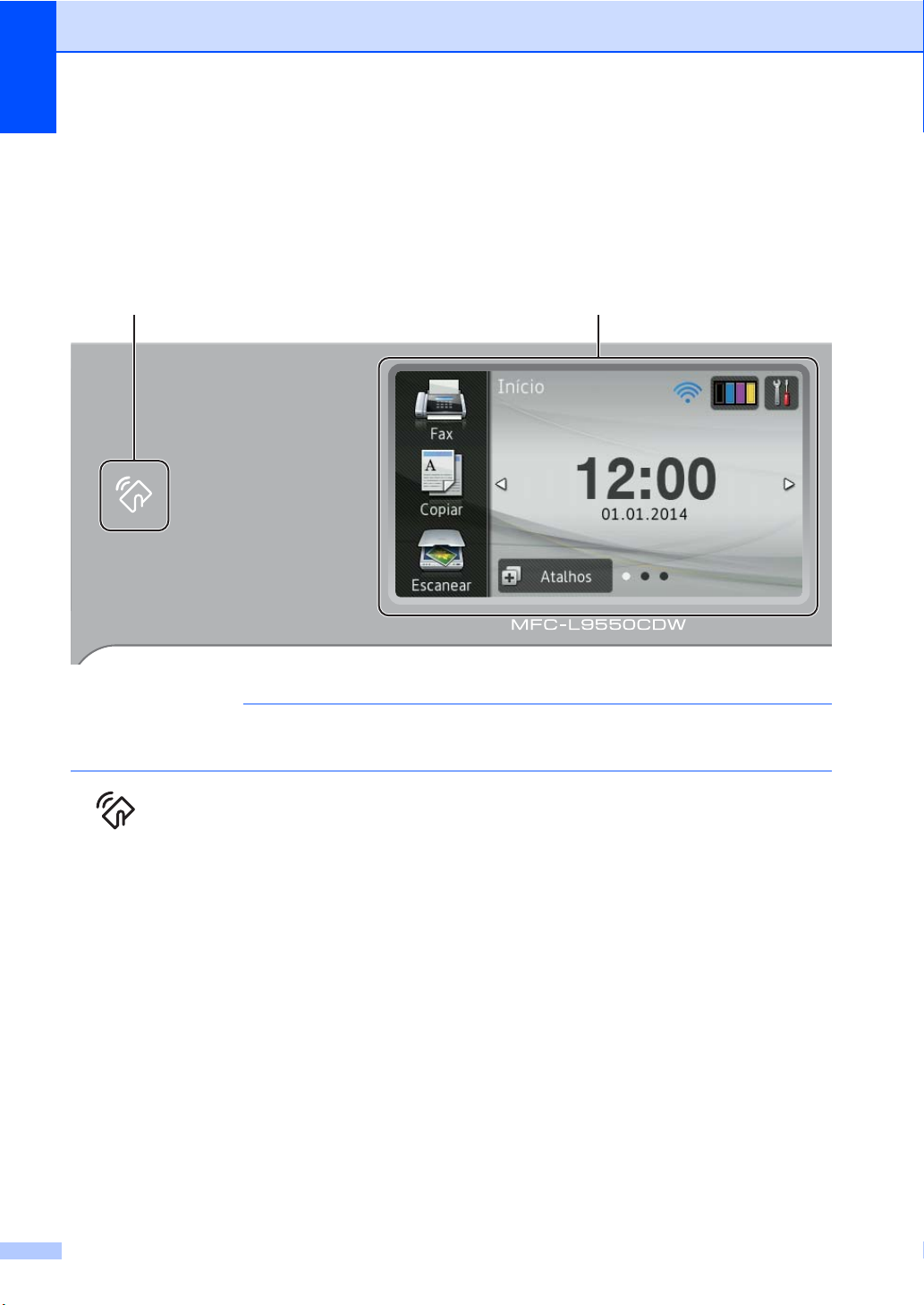

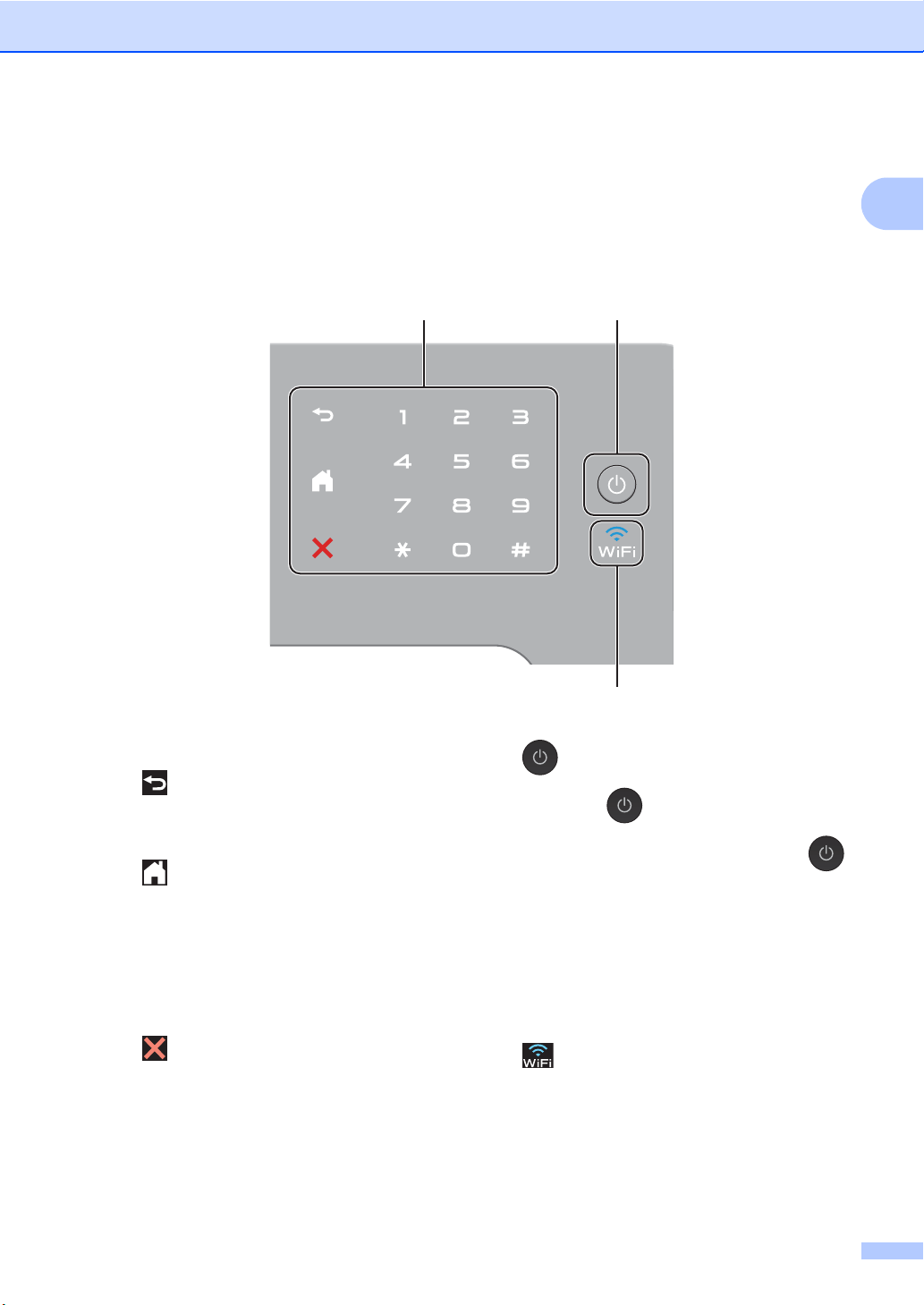

Visão geral do painel de controle .......................................................................... 8

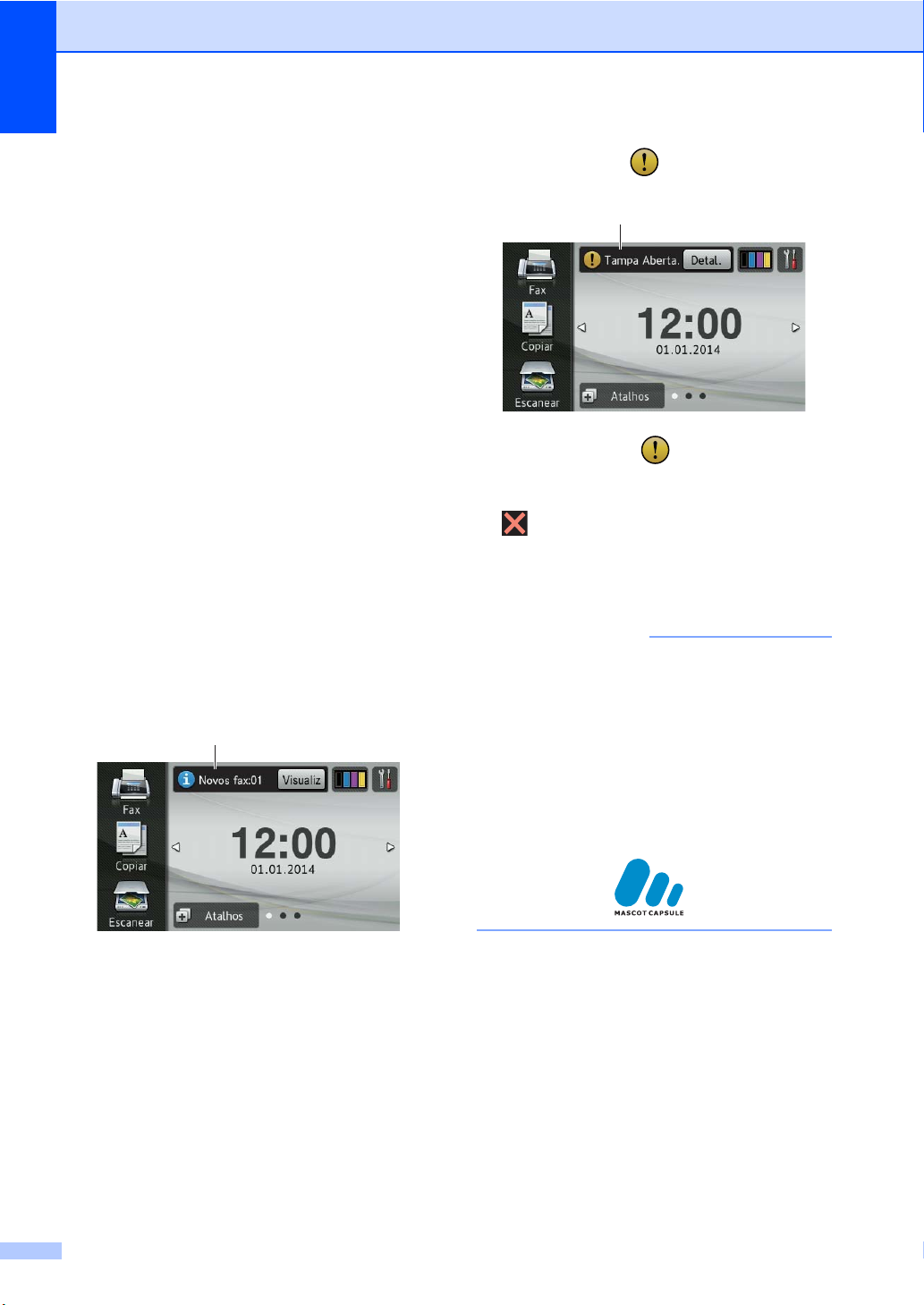

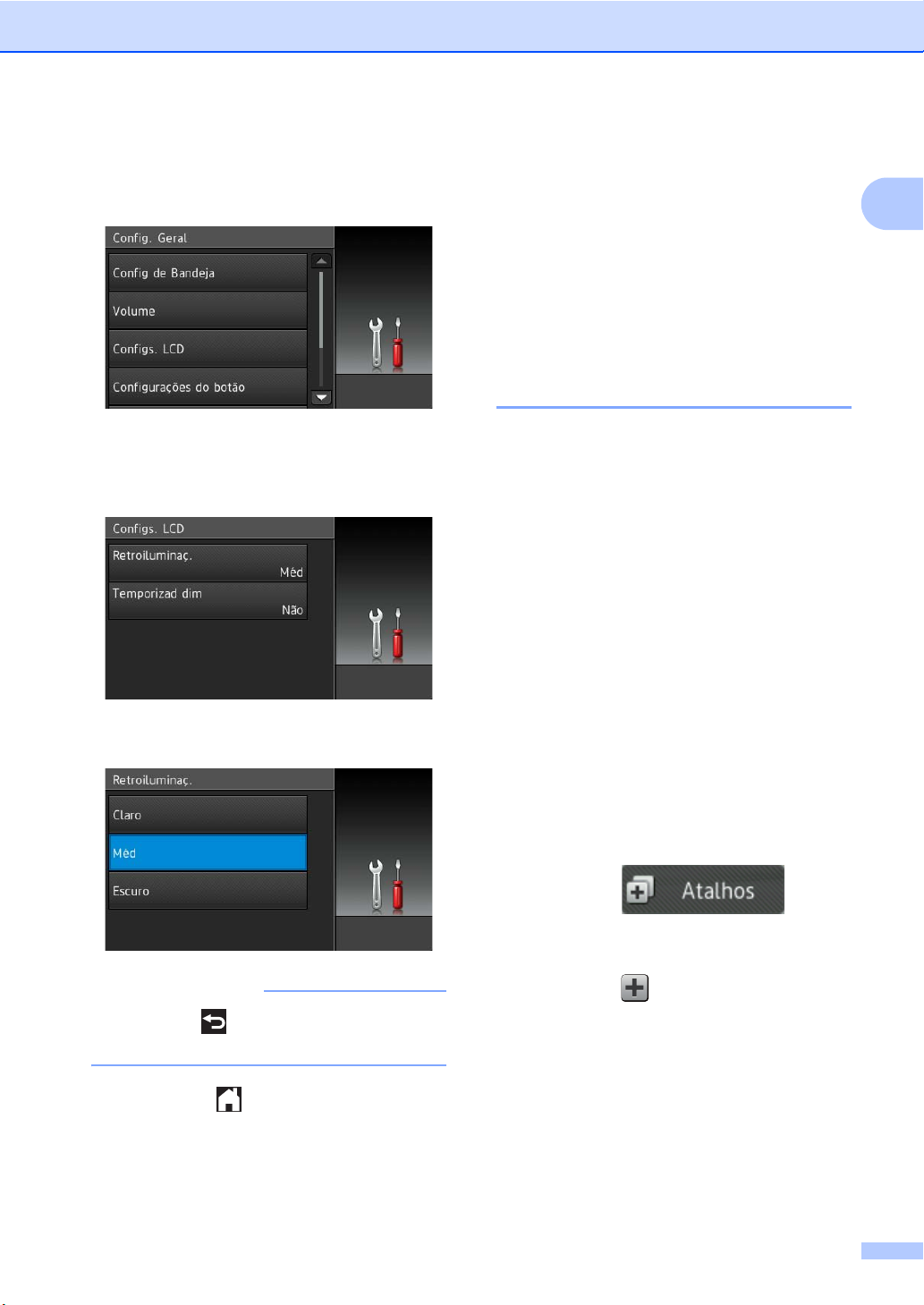

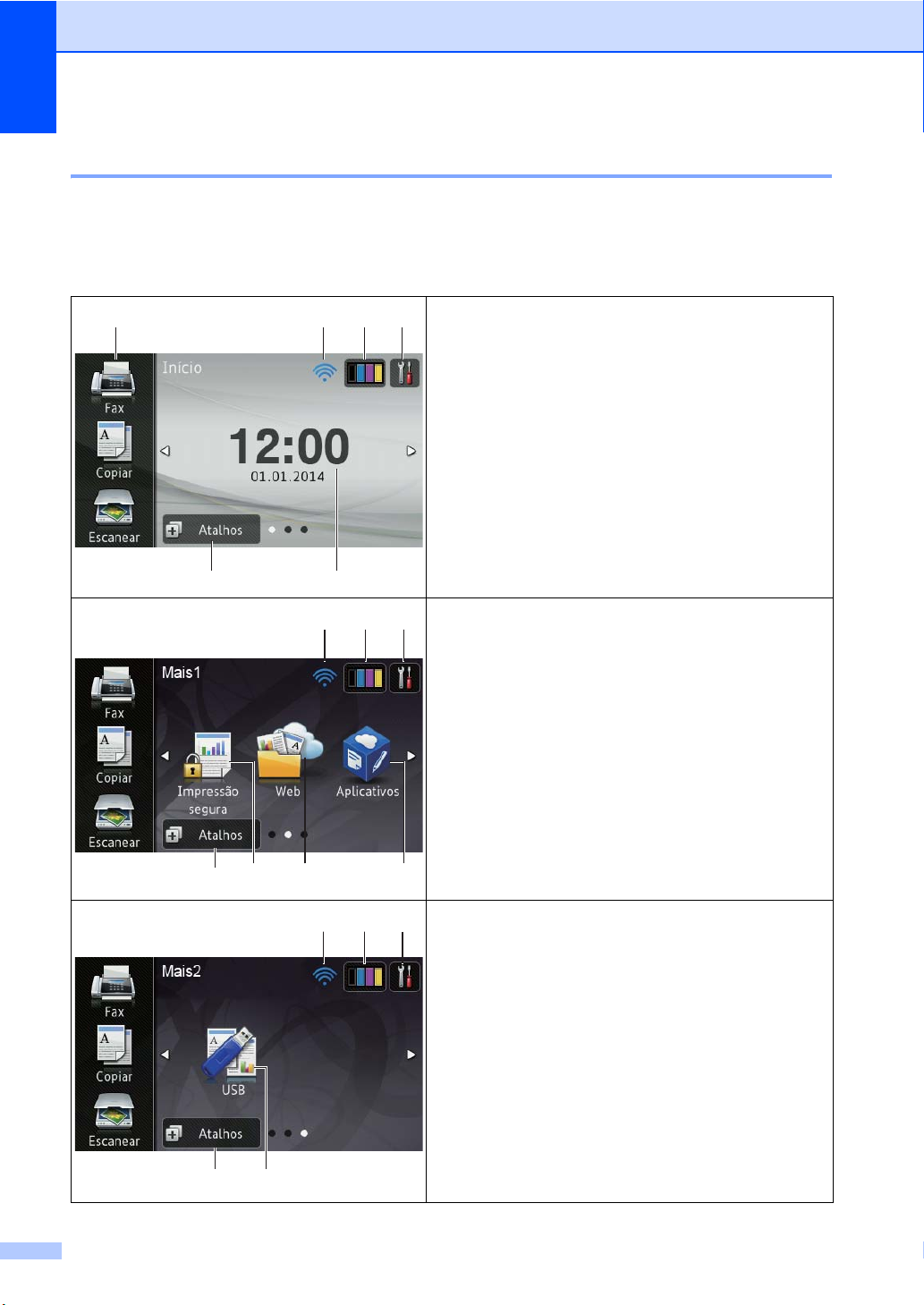

A tela de toque LCD ......................................................................................10

Definindo a tela Pronto ..................................................................................14

Operações Básicas .......................................................................................14

Configurações de Atalho ..................................................................................... 15

Adicionando Atalhos de cópia .......................................................................15

Adicionando Atalhos de fax ...........................................................................16

Adicionando Atalhos de digitalização ............................................................17

Adicionando Atalhos Web Connect ...............................................................19

Adicionando atalhos para aplicativos ...........................................................20

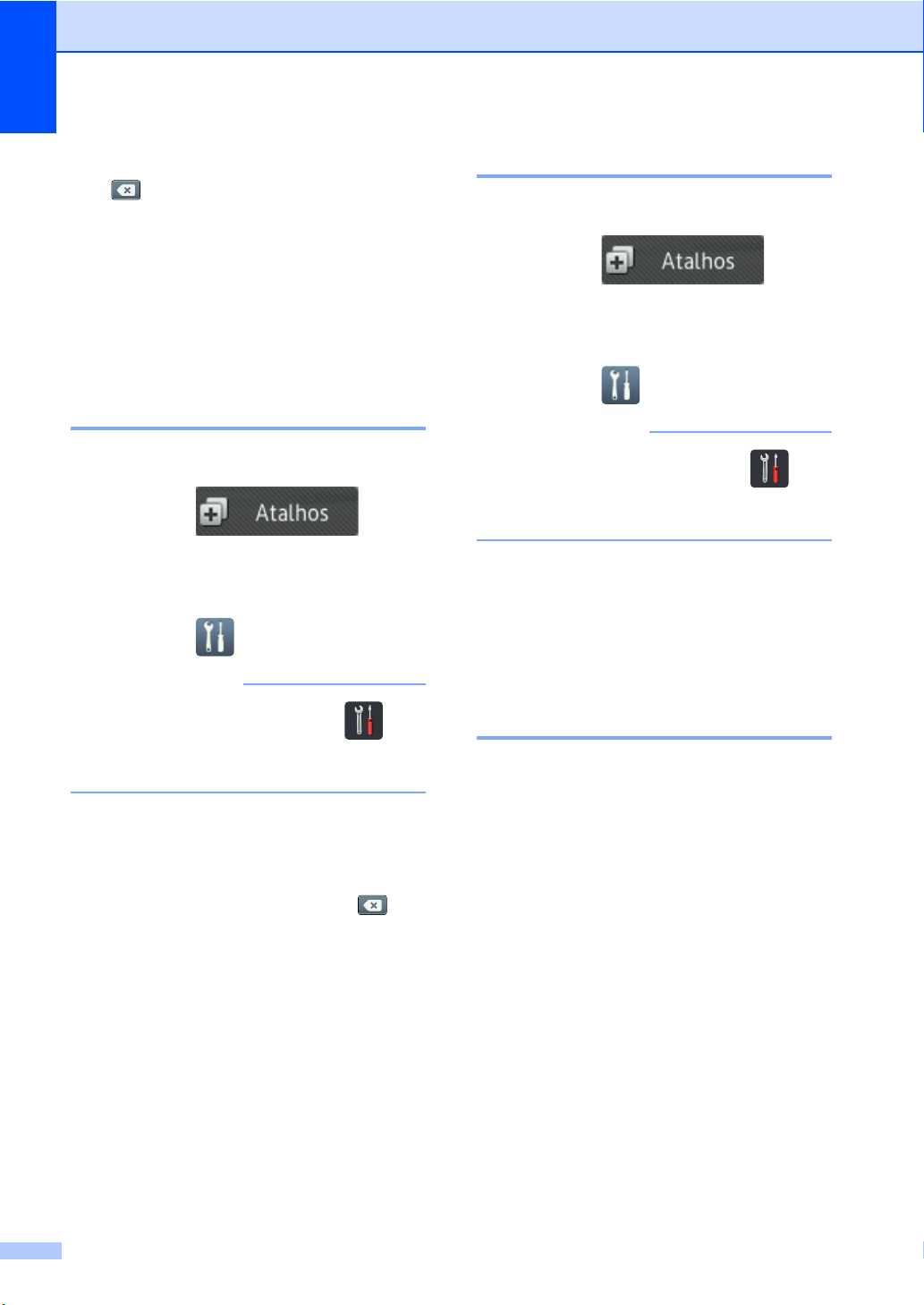

Alterando Atalhos ..........................................................................................21

Editando nomes de Atalhos...........................................................................22

Excluindo Atalhos ..........................................................................................22

Recuperando Atalhos ....................................................................................22

Configure a ID do aparelho ...........................................................................23

®

) ............................................................2

®

) ............................................................6

2 Colocando papel 24

Colocando papel e mídia de impressão ..............................................................24

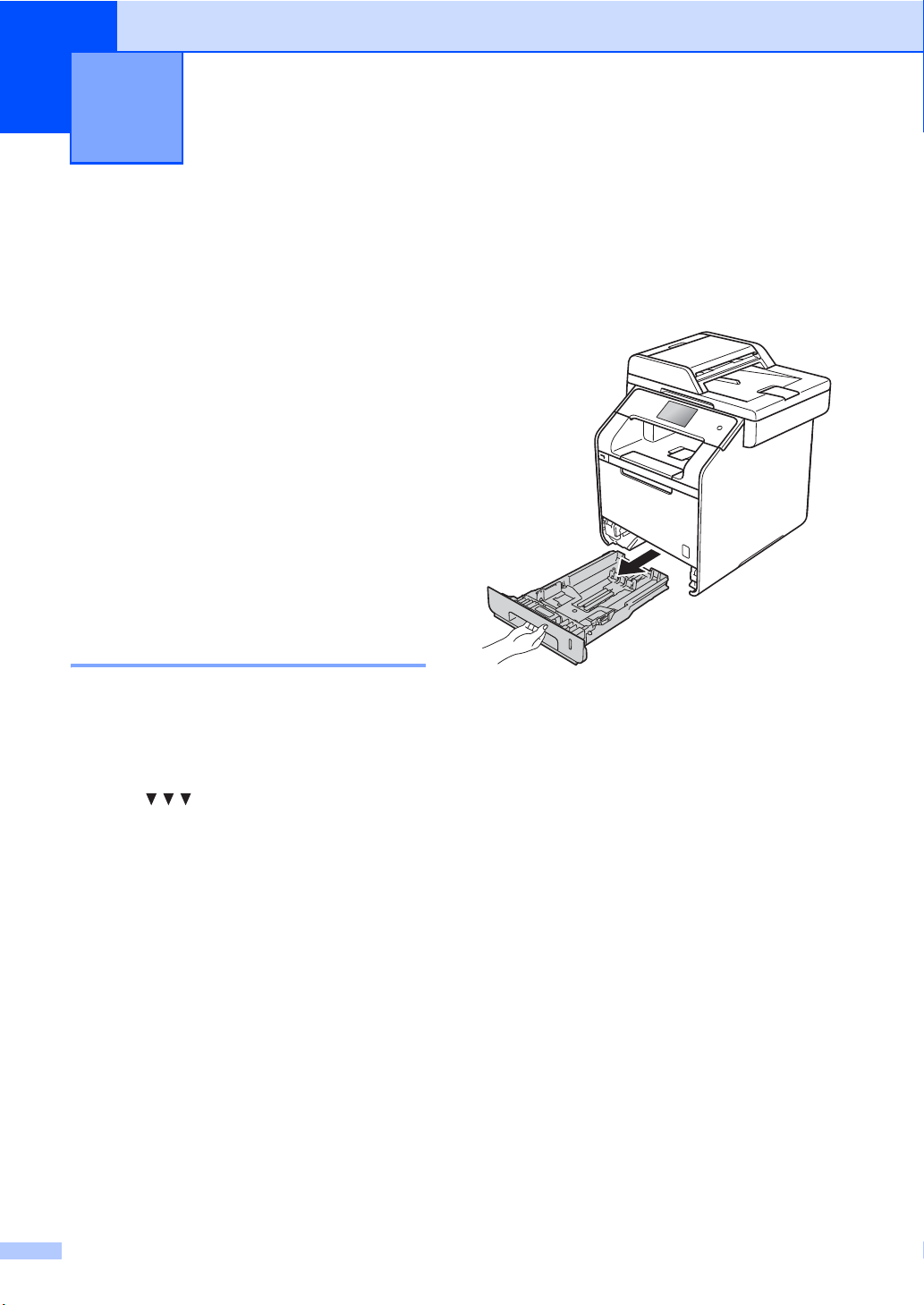

Colocando papel na bandeja de papel padrão e na bandeja inferior

(opcional)...................................................................................................24

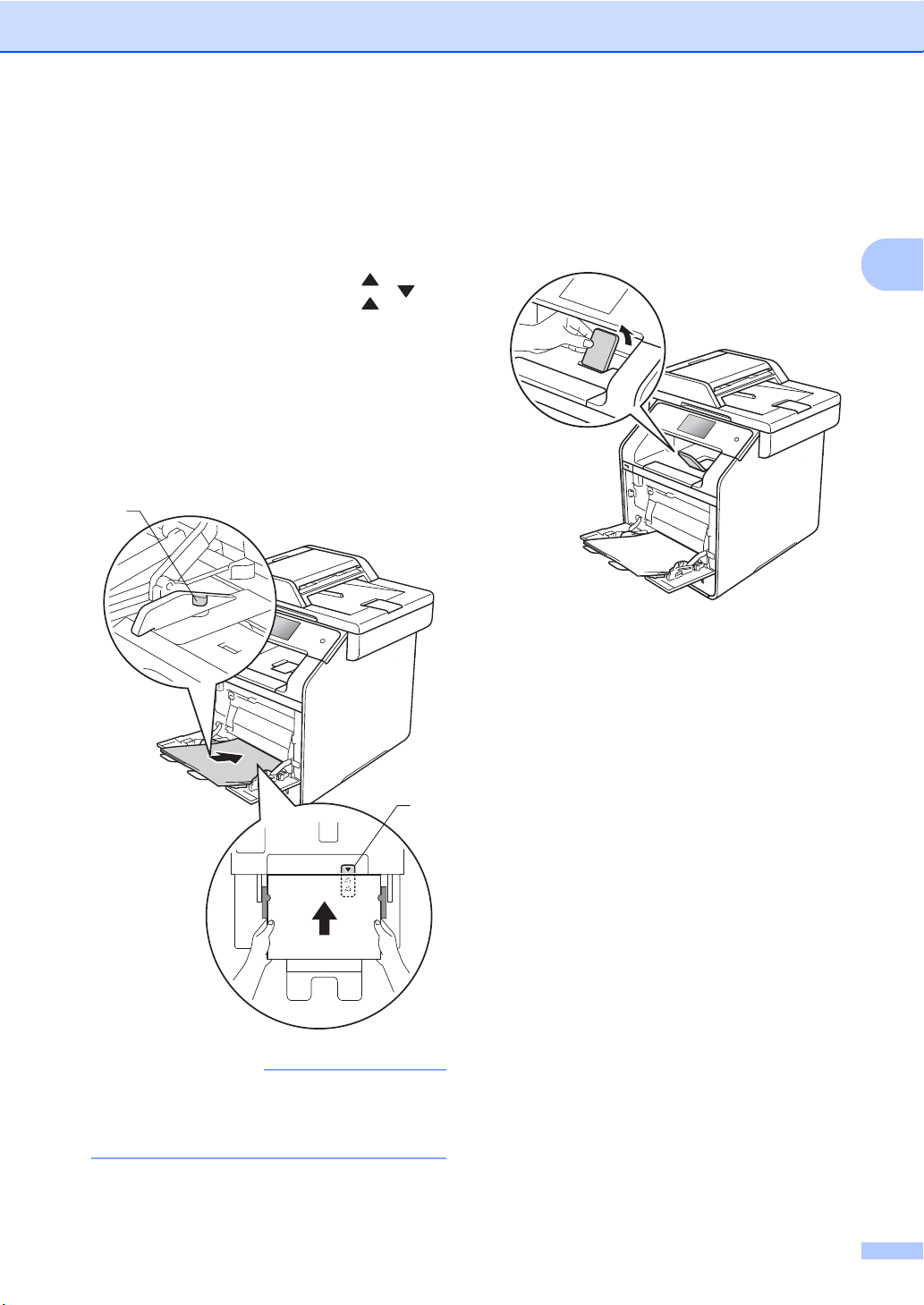

Carregando papel na bandeja multifuncional (bandeja MF)..........................26

Áreas não digitalizáveis e não imprimíveis....................................................31

Configurações do papel.......................................................................................32

Tamanho de papel.........................................................................................32

Tipo de Papel ................................................................................................32

Uso da bandeja no modo cópia.....................................................................33

Uso da bandeja no modo fax.........................................................................33

Uso da bandeja no modo impressão.............................................................34

Papel e outras mídias de impressão aceitáveis ..................................................35

Tipo e tamanho do papel...............................................................................35

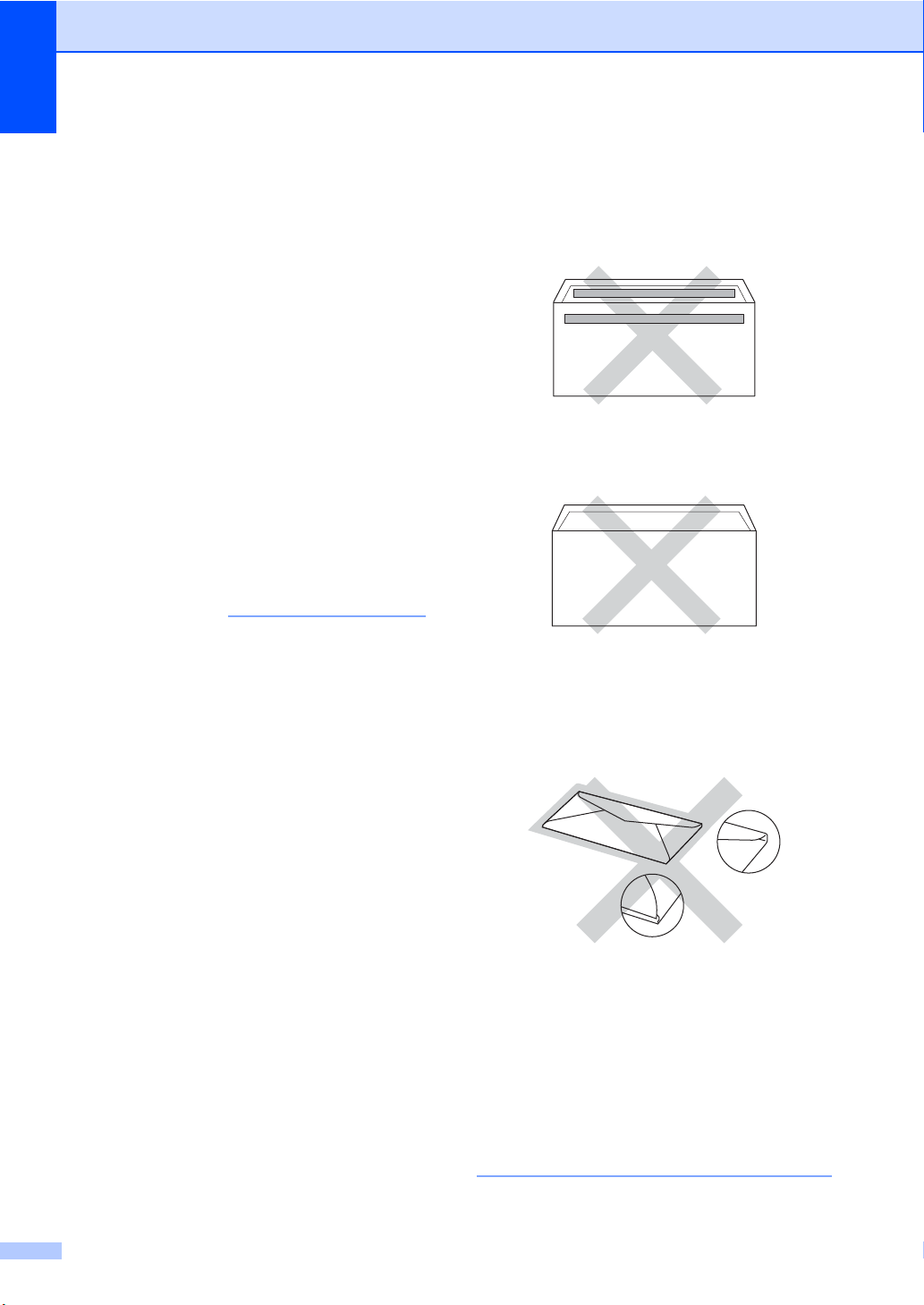

Manipulando e usando papéis especiais.......................................................37

iv

3 Colocando documentos 40

Como colocar documentos.................................................................................. 40

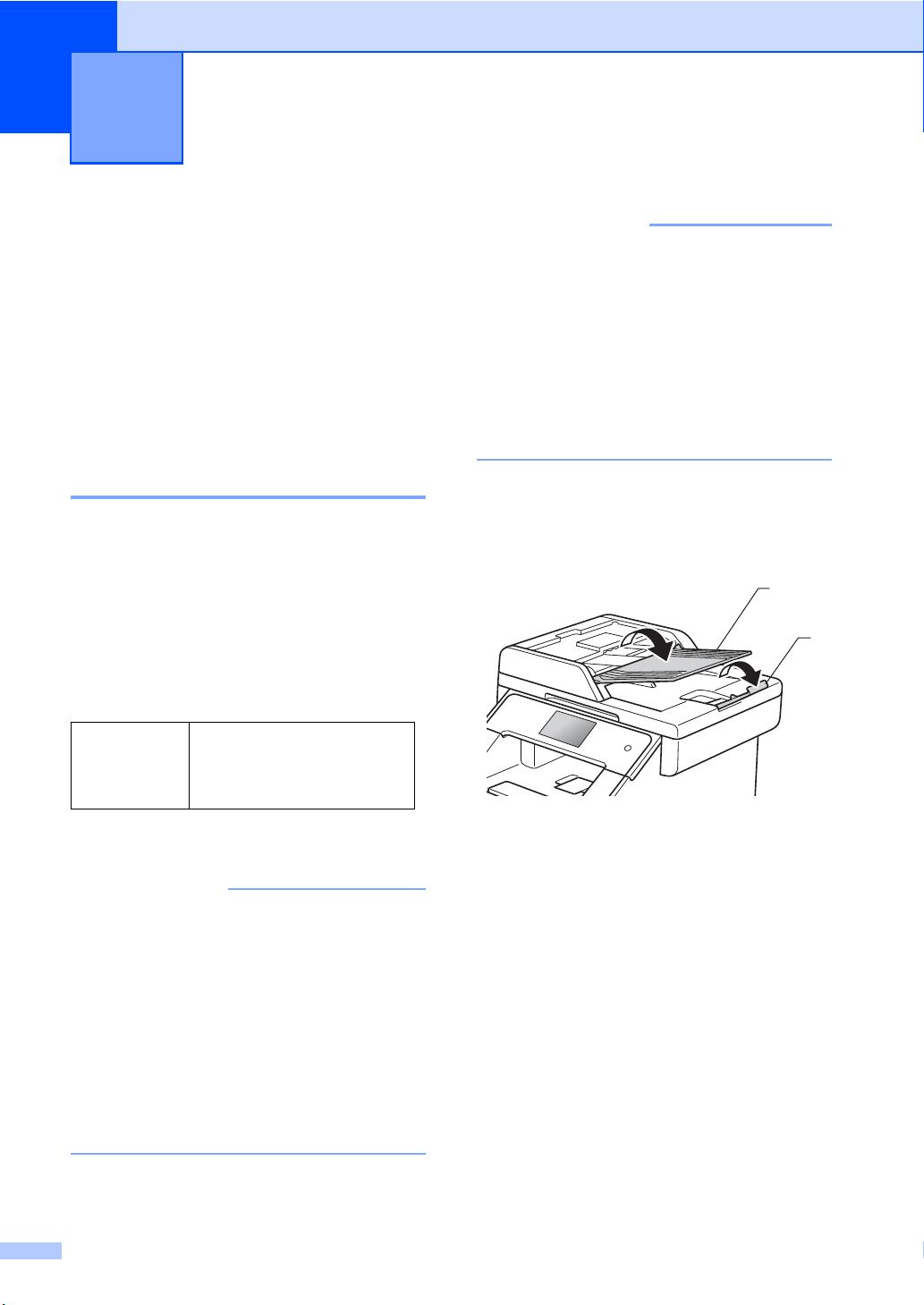

Usando o alimentador automático de documentos (alimentador) .................40

Usando o vidro do scanner............................................................................ 41

4 Enviando um fax 42

Como enviar um fax............................................................................................. 42

Interrompendo o envio de fax........................................................................43

Usando o vidro do scanner para enviar por fax documentos de

tamanho Carta, Ofício e Fólio....................................................................44

Cancelando um fax em andamento............................................................... 44

Relatório de verificação de transmissão........................................................44

5 Recebendo um fax 46

Modos de Recepção............................................................................................46

Selecione o modo de Recepção correto ....................................................... 46

Usando modos de recebimento........................................................................... 48

Somente Fax .................................................................................................48

Fax/Tel...........................................................................................................48

Manual........................................................................................................... 48

Secretária eletrônica externa.........................................................................48

Configurações do Modo de Recepção ................................................................49

Retardo da campainha .................................................................................. 49

Tempo do toque F/T (apenas para o modo Fax/Tel)..................................... 49

Recepção fácil ............................................................................................... 50

Visualização do fax (somente preto e branco) ....................................................51

Como visualizar um fax recebido ..................................................................51

Desativando a Visualização de fax................................................................ 53

6 Usando o PC-FAX 54

Como usar o PC-FAX..........................................................................................54

Recepção de PC-FAX (somente Windows

Enviar PC-FAX ..............................................................................................55

®

) ................................................54

7 Serviços de telefone e dispositivos externos 56

Serviços de linha telefônica.................................................................................56

Caixa de mensagens.....................................................................................56

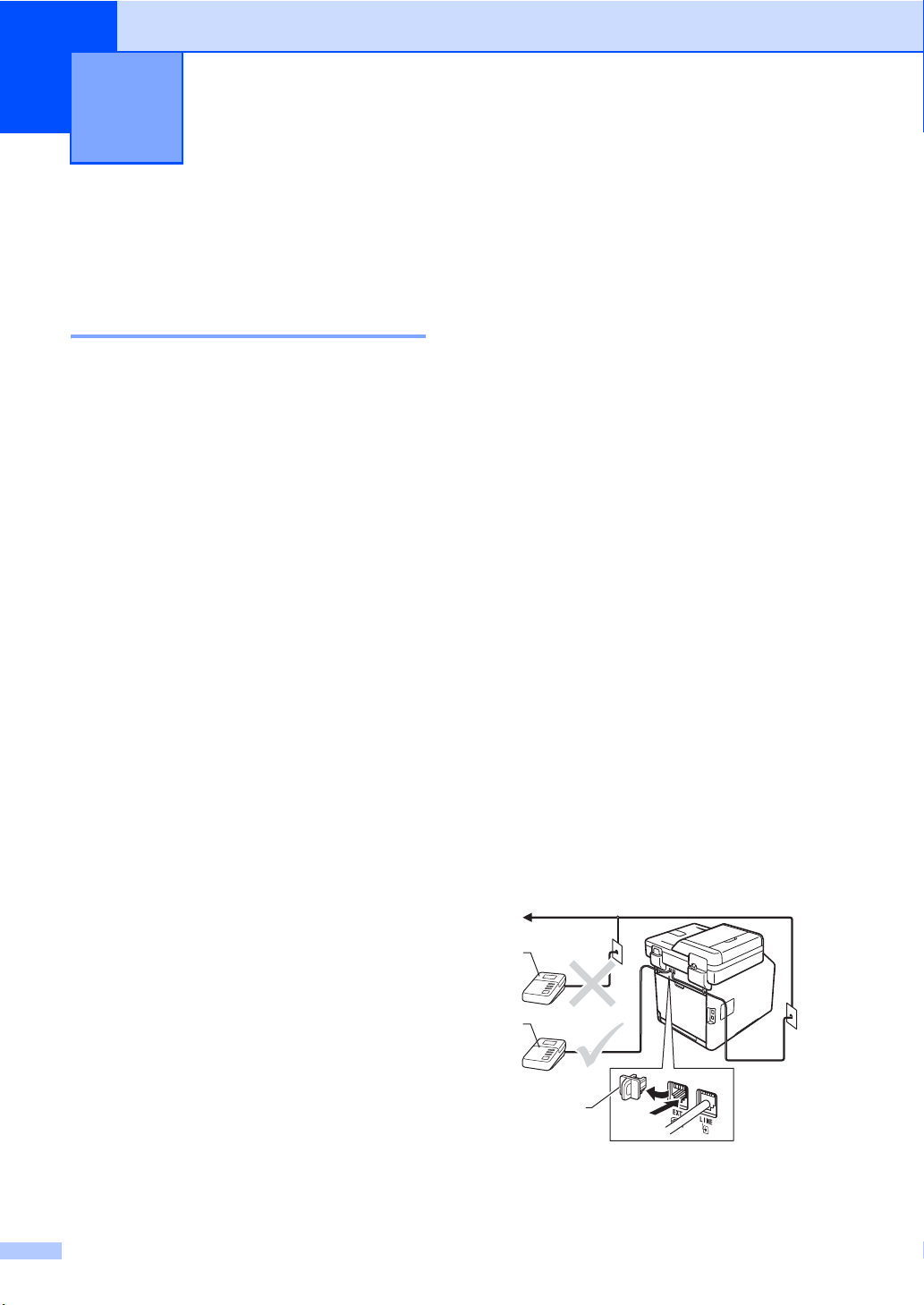

Conectando uma secretária eletrônica externa ...................................................56

Conexões ......................................................................................................57

Gravando uma mensagem de saída (OGM) .................................................58

Centrais telefônicas (PBX) ............................................................................58

Telefones externos e de extensão.......................................................................58

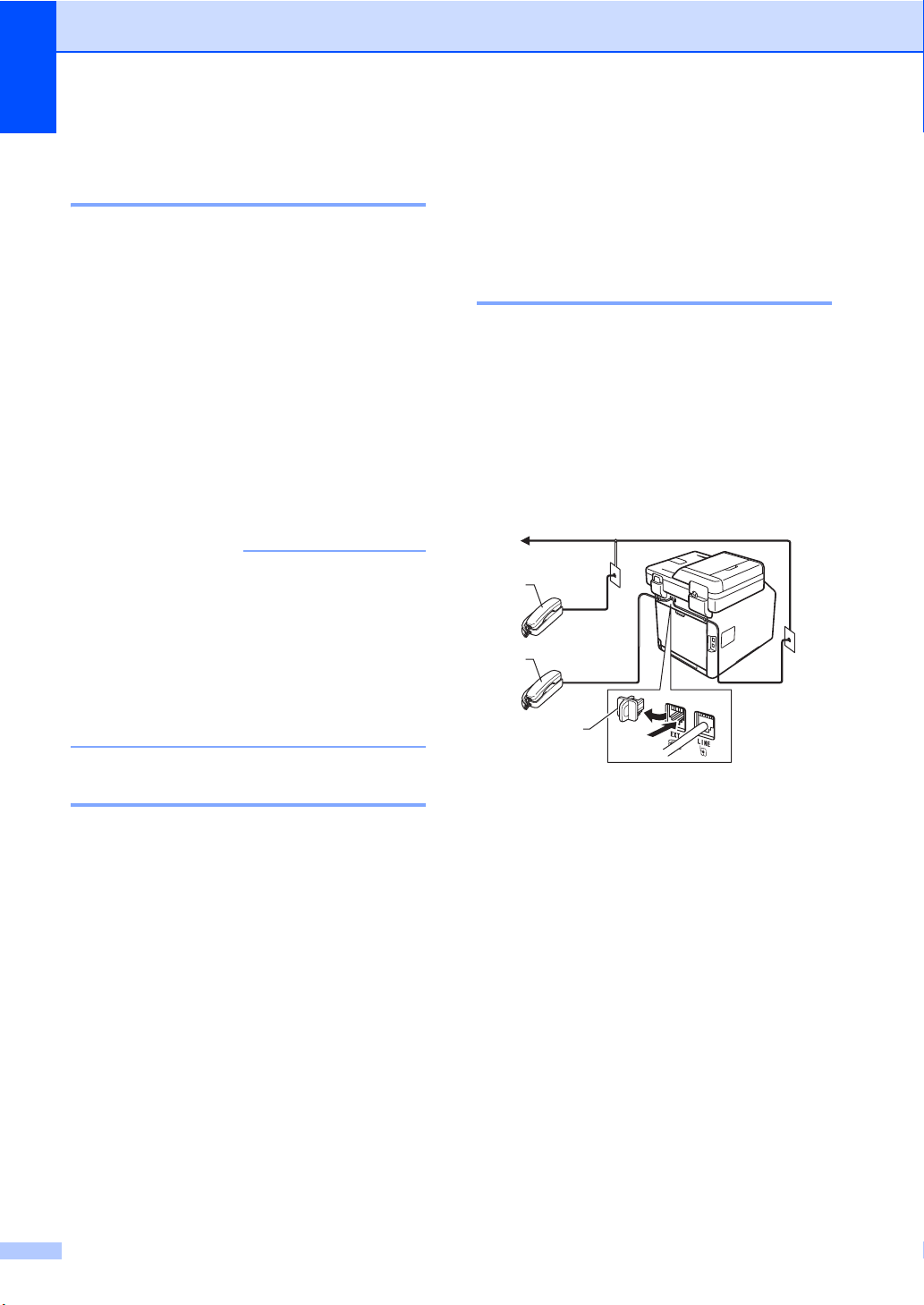

Conectando um telefone externo ou de extensão.........................................58

Usando telefones externos e de extensão .................................................... 59

Usando um telefone externo sem fio de outro fabricante..............................59

Utilizando Códigos Remotos ......................................................................... 60

v

8 Discando e armazenando números 61

Como discar.........................................................................................................61

Discagem manual..........................................................................................61

Discagem a partir do Catálogo de endereços ...............................................61

Busca LDAP ..................................................................................................61

Rediscagem de fax........................................................................................61

Armazenando números .......................................................................................62

Armazenando uma pausa .............................................................................62

Armazenando números no Catálogo de endereços ......................................62

Alterando nomes ou números do Catálogo de endereços ............................63

9 Fazendo cópias 64

Como copiar ........................................................................................................64

Interrompendo a cópia...................................................................................64

Configurações de cópias predefinidas ..........................................................64

Configurações e opções de cópia .................................................................65

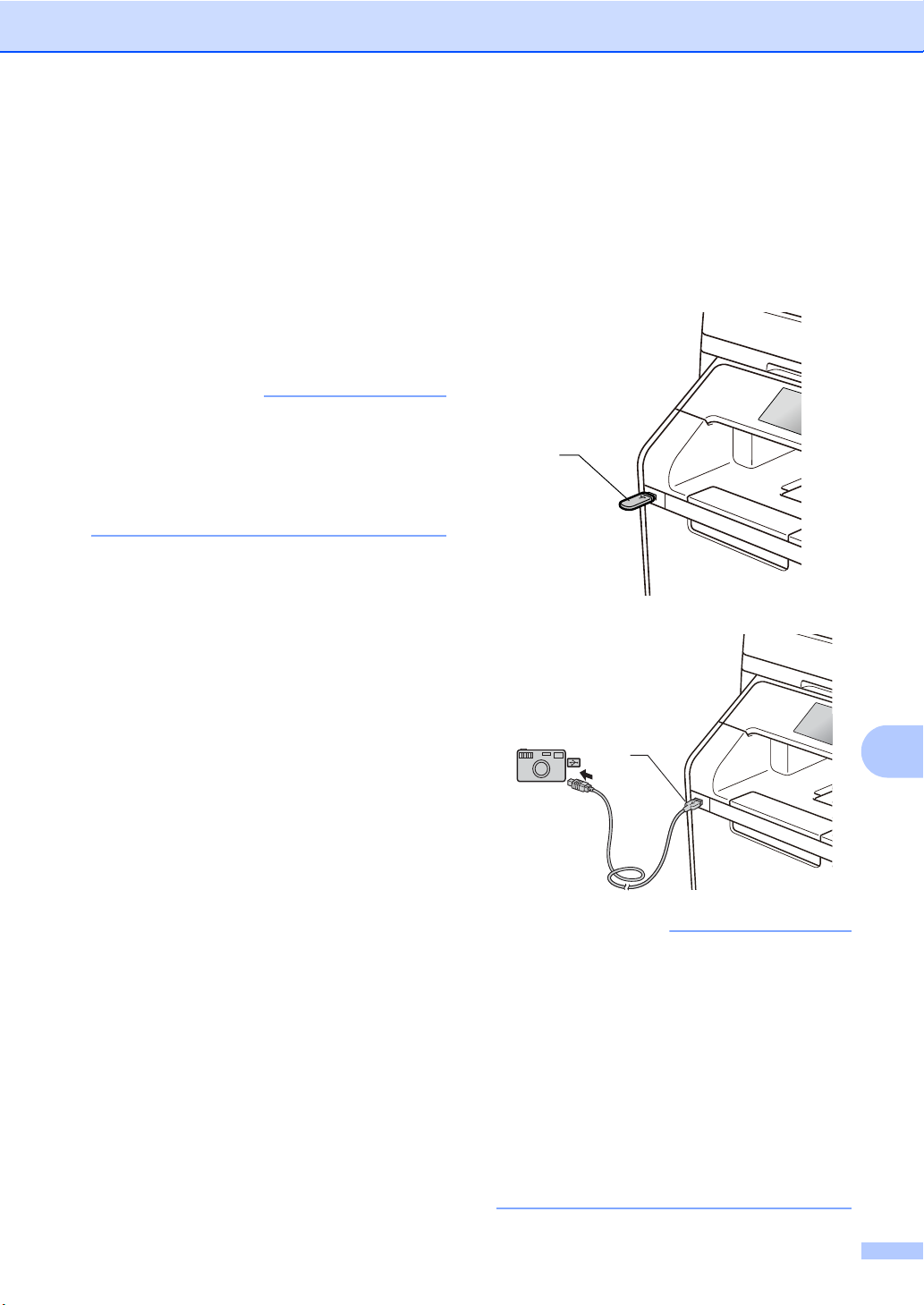

10 Imprimido a partir de unidades de memória USB ou câmeras

digitais com suporte a armazenamento de massa 66

Criando um arquivo PRN para impressão direta .................................................66

Imprimido diretamente a partir de unidades de memória USB ou câmeras

digitais com suporte a armazenamento de massa ........................................... 67

Alterando as configurações padrão da impressão direta ..............................69

11 Como imprimir a partir de um computador 70

Imprimindo um documento .................................................................................. 70

12 Como digitalizar e enviar ao computador 71

Antes de digitalizar ..............................................................................................71

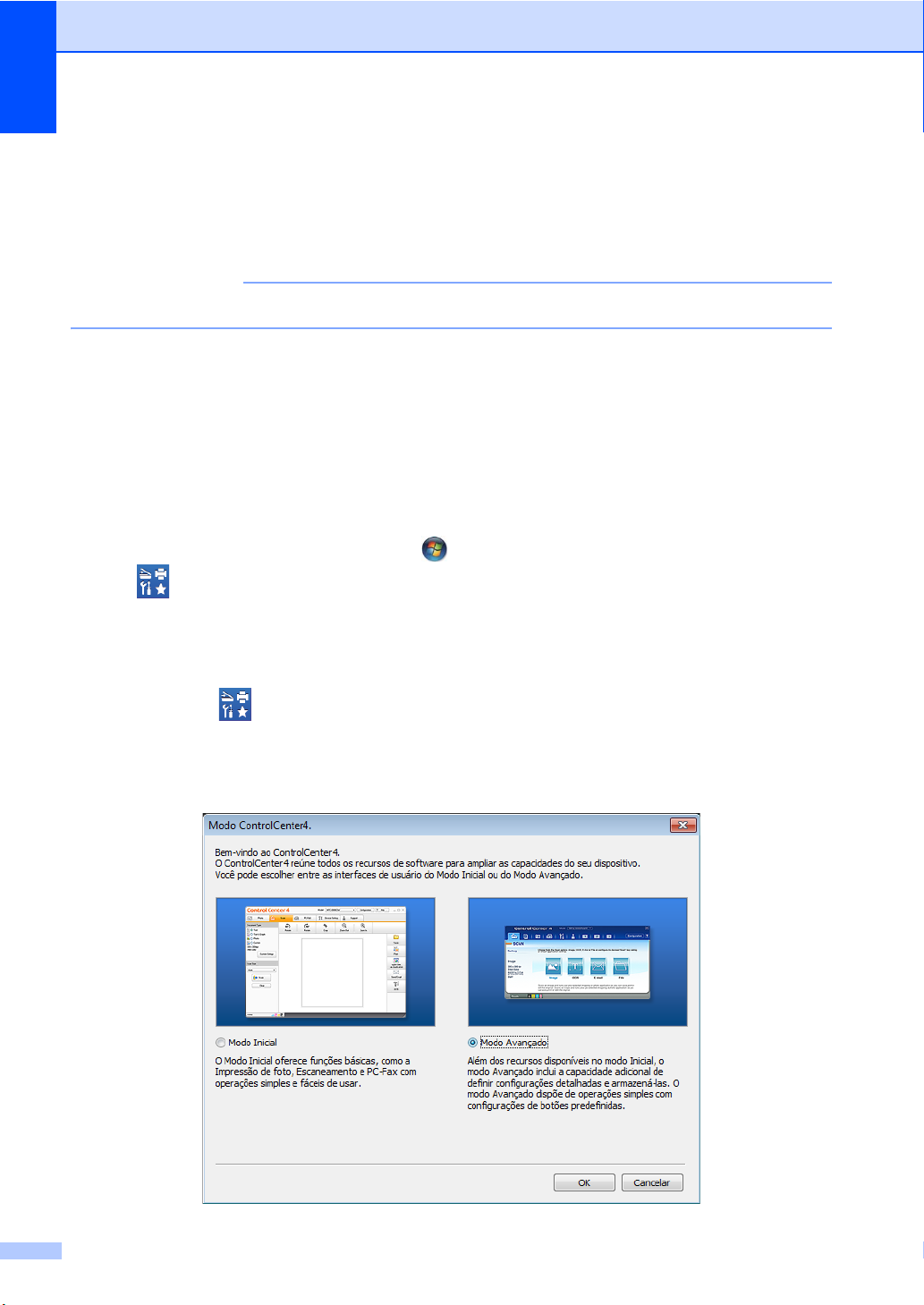

Digitalizando documentos no formato PDF no ControlCenter4 (Windows
Como digitalizar um documento como um arquivo PDF usando a tela de toque

®

).......72

.....74

A Manutenção de rotina 76

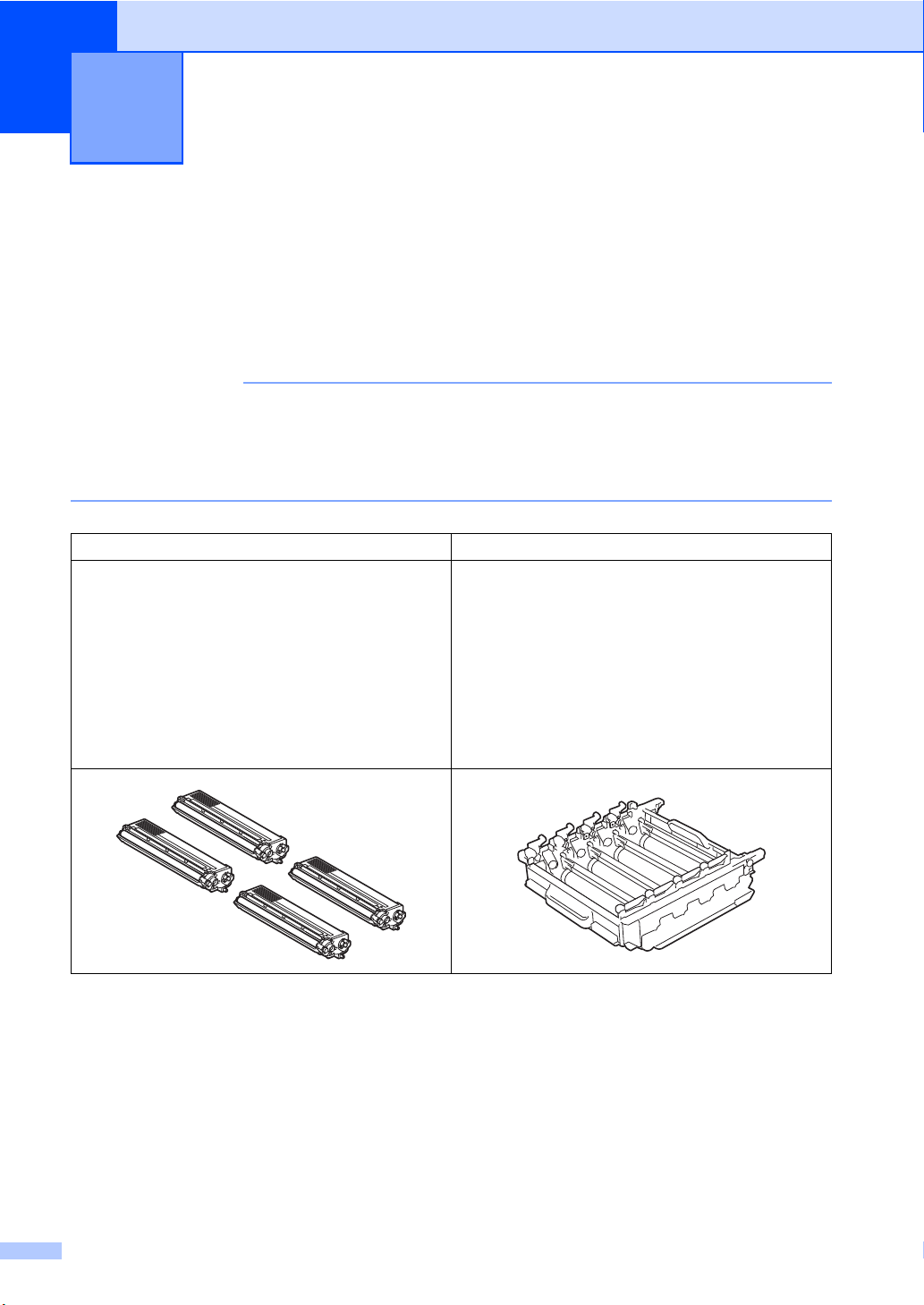

Troca de suprimentos ..........................................................................................76

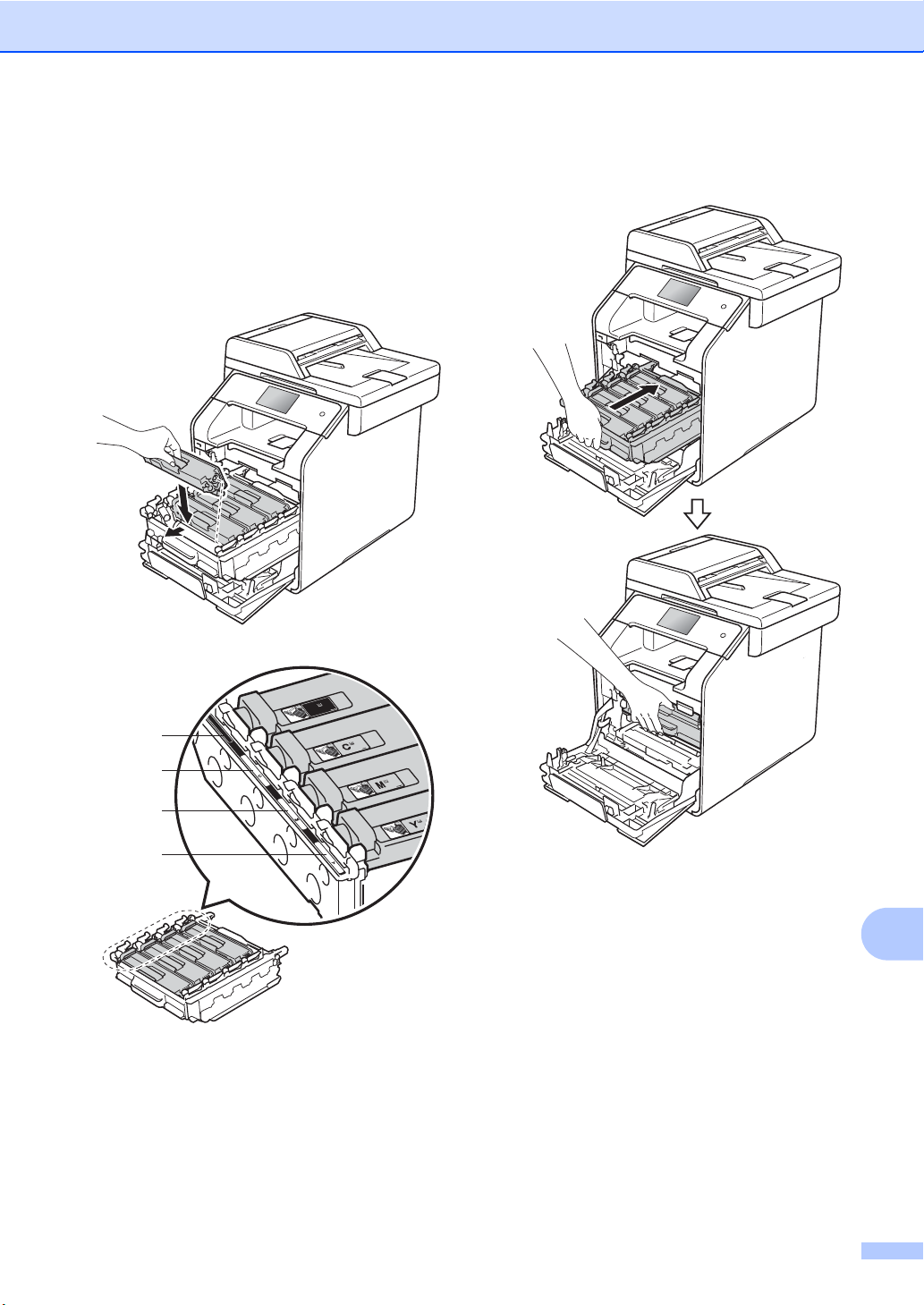

Substituindo os cartuchos de toner ...............................................................81

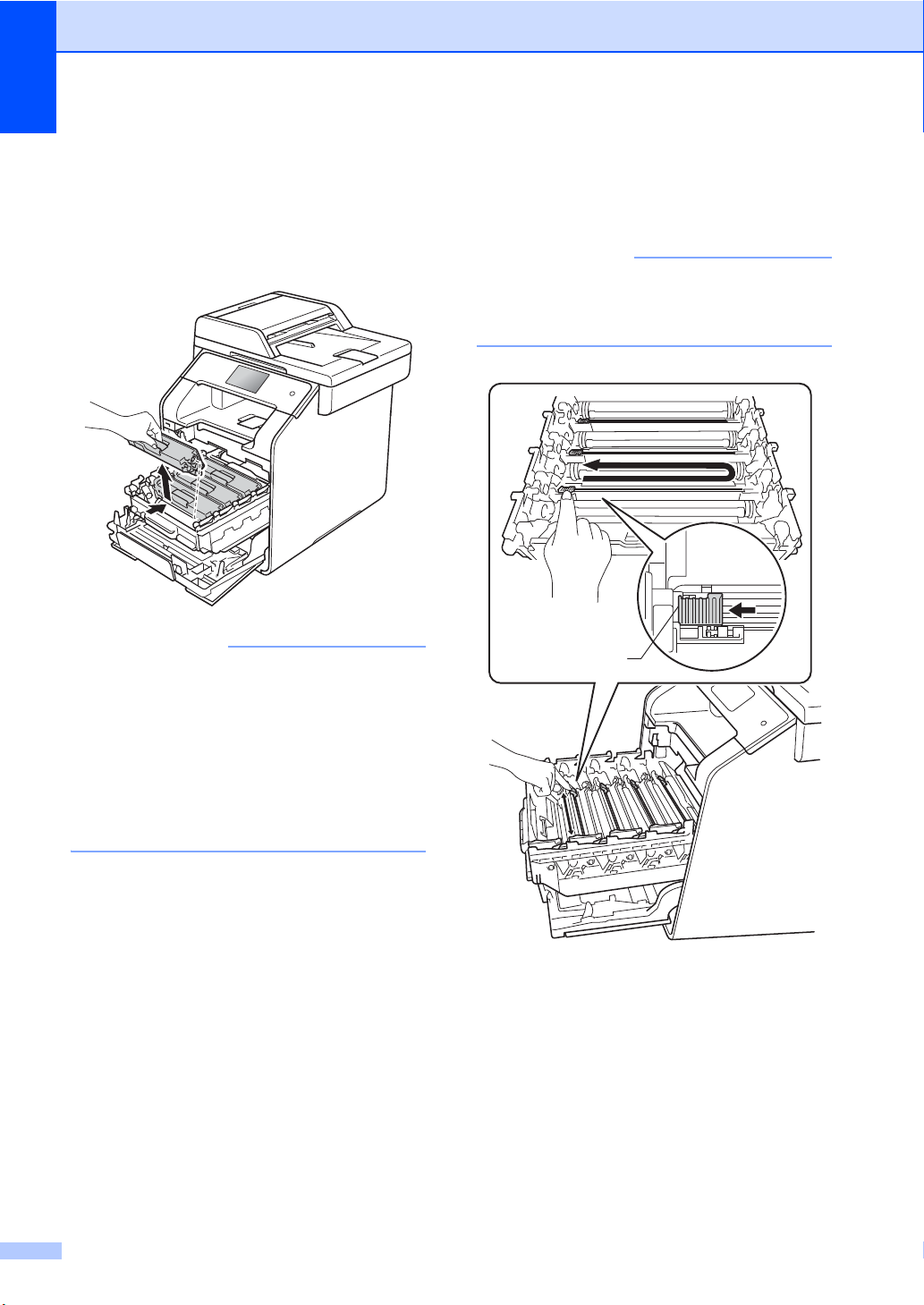

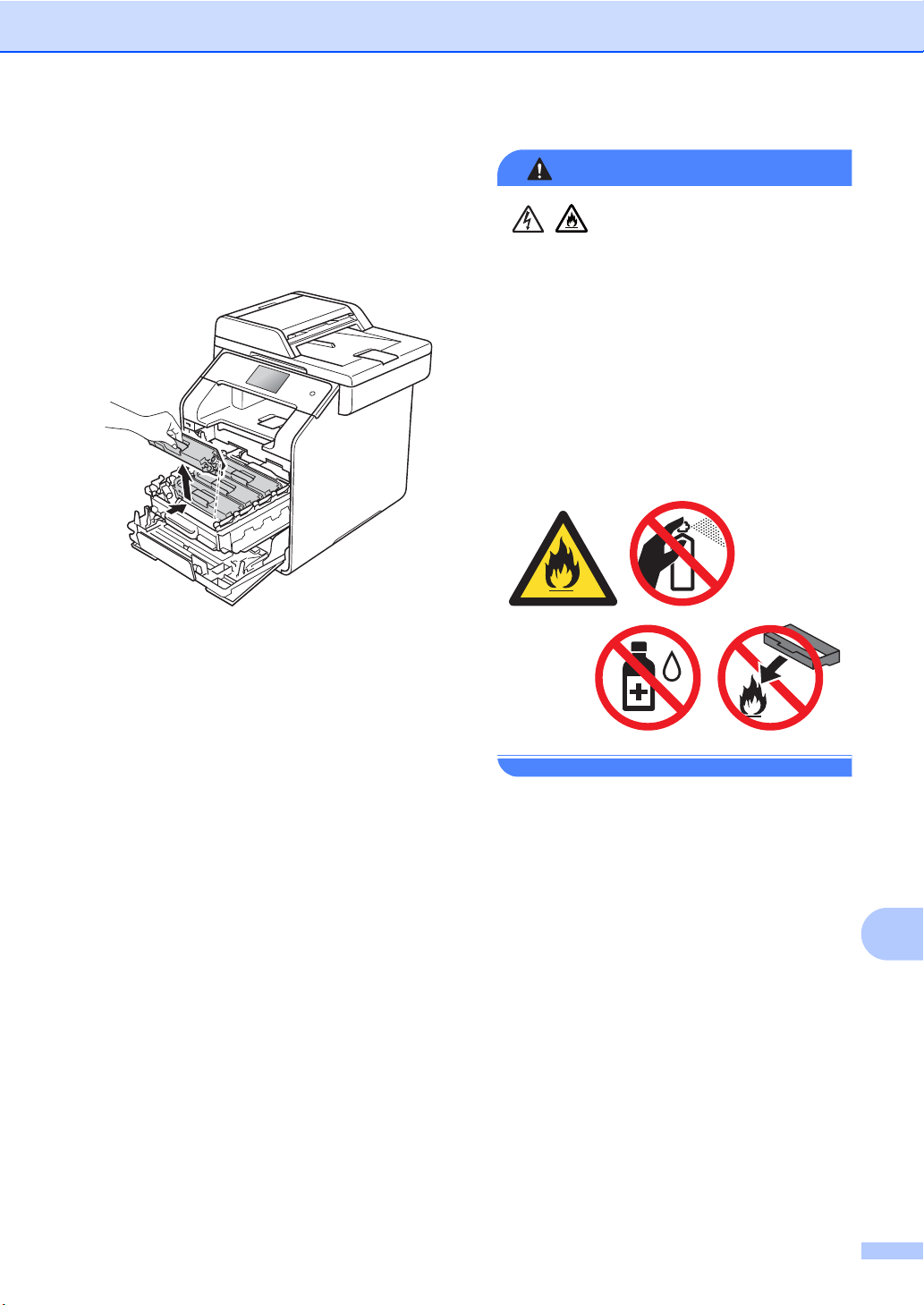

Limpando os fios corona ...............................................................................87

Substituindo a unidade de cilindro.................................................................90

Substituindo a unidade de correia .................................................................97

Substituindo a caixa para resíduos de toner ...............................................102

Limpeza do scanner ....................................................................................108

vi

B Solução de problemas 110

Identificação do problema.................................................................................. 110

Mensagens de erro e manutenção.................................................................... 112

Transferindo os faxes ou o relatório de faxes ............................................. 122

Obstrução de documentos.................................................................................124

O documento está preso na parte superior da unidade do alimentador .....124

O documento está preso sob a tampa dos documentos .............................124

Removendo pequenos documentos presos no alimentador ....................... 125

O documento está preso na bandeja de saída............................................ 125

Obstruções de papel..........................................................................................126

Há papel preso na bandeja multifuncional .................................................. 126

Papel preso nas bandejas de papel 1 ou 2 .................................................127

O papel está preso na parte traseira do aparelho .......................................128

O papel está preso dentro do aparelho ....................................................... 130

Há papel preso embaixo da bandeja de papel ............................................133

Se você estiver tendo dificuldades com seu aparelho.......................................135

Configurando a detecção do tom de linha................................................... 145

Interferência na linha telefônica / VoIP........................................................ 145

Melhorando a qualidade de impressão.............................................................. 146

Informações do aparelho................................................................................... 154

Verificando o número de série.....................................................................154

Verificando a versão do firmware ................................................................ 154

Operações de reinicialização ...................................................................... 154

Como redefinir o aparelho ...........................................................................155

C Tabelas de configurações e recursos 156

Usando as tabelas de configuração ..................................................................156

Tabelas de configurações..................................................................................157

Tabelas de recursos ..........................................................................................186

Inserindo texto ...................................................................................................216

D Especificações 217

Geral.................................................................................................................. 217

Tamanho do documento.................................................................................... 220

Mídia de impressão ........................................................................................... 221

Fax..................................................................................................................... 222

Cópia .................................................................................................................223

Scanner .............................................................................................................224

Impressora......................................................................................................... 225

Interfaces...........................................................................................................226

Rede .................................................................................................................. 227

Recurso Impressão direta..................................................................................228

Requisitos do computador................................................................................. 229

Suprimentos....................................................................................................... 230

Informações importantes sobre a vida útil do cartucho de toner .......................231

E Índice remissivo 233

vii

Índice

(Manual Avançado do Usuário)

O Manual Avançado do Usuário está disponível em:

(Windows®)
(Macintosh) No Brother Solutions Center, no endereço http://solutions.brother.com/

O Manual Avançado do Usuário descreve as funções e operações a seguir.

1 Configuração geral

Armazenamento na memória
Seleciona modo de discagem pulso
ou tom (somente Canadá)
Ajustes de volume
Alteração do relógio
Definindo o fuso horário
Funções ecológicas
Modo silencioso
Tela de toque
Prefixo de discagem

2 Funções de segurança

Secure Function Lock 3.0
Autenticação de diretório ativo
IPSec
Bloqueio da configuração
Restringindo a discagem (modelos
MFC)

3 Enviando fax (modelos MFC)

Opções de envio adicionais
Operações de envio adicionais

CD-ROM / Na caixa

5 Discando e armazenando

números (modelos MFC)

Serviços de linha telefônica
Outras operações de discagem
Outras formas de armazenar
números

6 Imprimindo relatórios

Relatórios de fax (modelos MFC)
Relatórios

7 Fazendo cópias

Configurações de cópia

A Manutenção de rotina

Limpando e verificando a máquina
Substituindo peças de manutenção
periódica
Embalando e transportando o
aparelho

B Opções

4 Recebendo fax

(modelos MFC)

Opções de recebimento na memória
Recuperação remota
Operações de recepção adicionais

viii

Opções
Bandeja de papel opcional
(DCP-L8400CDN, DCP-L8450CDW,
MFC-L8600CDW e MFC-L8850CDW
(LT-320CL)) (MFC-L9550CDW
(LT-325CL))
Placa de memória

C Glossário

D Índice remissivo

OBSERVAÇÃO

Informações gerais 1

1

Utilizando a documentação 1

Obrigado por comprar um equipamento
Brother! Lendo a documentação, você
poderá aproveitar ao máximo o seu
equipamento.

Símbolos e convenções utilizados nesta documentação 1

Os símbolos e convenções a seguir são
utilizados em toda a documentação.

ADVERTÊNCIA

ADVERTÊNCIA indica uma situação
potencialmente perigosa que, se não evitada,
pode resultar em morte ou ferimentos graves.

IMPORTANTE

Os ícones de proibido indicam ações
que não devem ser realizadas.

Negrito O estilo negrito identifica os

números do teclado numérico
do Touchpanel ou da tela do
computador.

Itálico O estilo itálico enfatiza itens

importantes ou se refere a um
tópico relacionado.

Courier
New

Siga todos os avisos e instruções marcados
no produto.

A maioria das ilustrações deste Manual do
Usuário mostram o MFC-L8850CDW.

A fonte Courier New identifica
as mensagens apresentadas
na tela de toque do aparelho.

1

IMPORTANTE indica uma situação
potencialmente perigosa que, se não evitada,
pode resultar em danos à propriedade ou em
perda da funcionalidade do produto.

OBSERVAÇÃO

As observações ensinam como agir em
determinadas situações ou contêm dicas
sobre como a operação atual interage com
outras funções.

Os ícones de Perigo Elétrico alertam
para possíveis choques elétricos.

Os ícones de Perigo de Incêndio
alertam para a possibilidade de
incêndio.

Os ícones de Superfície Quente
advertem para não tocar nas partes
do aparelho que estão quentes.

1

Capítulo 1

Acessando o Brother Utilities (Windows®) 1

Brother Utilities O é um lançador de aplicativos que oferece acesso conveniente a todos os

aplicativos Brother instalados.

a (Windows

Clique no menu (Iniciar) e selecione Todos os Programas > Brother > Brother
Utilities

(Windows
Toque ou clique em (Brother Utilities) na tela Iniciar ou na área de trabalho.

(Windows
Coloque o ponteiro do mouse no canto inferior direito da tela Iniciar e clique em . Se

estiver usando um dispositivo de toque, passe o dedo para cima a partir da parte inferior da
tela Iniciar para abrir a tela Aplicativos. Quando a tela Aplicativos for exibida, toque ou

clique em (Brother Utilities).

®

7 / Windows Vista® / Windows® XP)

®

8)

®

8.1)

b Selecione sua impressora.

c Escolha a função que deseja usar.

2

Informações gerais

OBSERVAÇÃO

Acessando o Manual Avançado do Usuário e o Manual do Usuário de Software e Rede

O Manual Básico do Usuário não contém
todas as informações sobre o equipamento;
não explica, por exemplo, como usar
recursos avançados de fax, cópia,
impressora, digitalização, PC-Fax e rede. Se
quiser mais informações sobre essas
funções, leia o Manual Avançado do

Usuário e o Manual do Usuário de
Software e Rede no CD-ROM (Windows

ou no Brother Solutions Center (Macintosh).

Visualizando a documentação 1

Visualizando a documentação
(Windows

®

) 1

®

)

Se não tiver instalado o software, siga estas
etapas para encontrar a documentação no
CD-ROM:

a Ligue o computador. Coloque o

1

CD-ROM na unidade.

Se a tela Brother não for exibida, vá para
Computador (Meu computador). No

Windows
(Gerenciador de Arquivos) na barra de

tarefas e vá para Computador (Meu
computador). Dê duplo-clique no ícone
do CD-ROM e depois em start.exe.

®

8, clique em

b Se a tela de nomes de modelos for

exibida, clique no nome do seu modelo.

c Se a tela de idiomas for exibida, clique

no seu idioma. O Menu Principal do
CD-ROM será exibido.

1

(Windows® 7 / Windows Vista® /
Windows

Para ver a documentação a partir do menu

Programas > Brother > Brother
Utilities. Clique na lista suspensa e

selecione o nome do seu modelo (se ainda
não tiver selecionado). Clique em Suporte
na barra de navegação à esquerda e depois
em Manuais do Usuário.

(Windows

Clique em (Brother Utilities) e depois
na lista suspensa e selecione o modelo do

seu equipamento (se não estiver
selecionado). Clique em Suporte na barra de
navegação à esquerda e depois em Manuais
do Usuário.

®

XP)

(Iniciar), selecione Todos os

®

8)

d Clique em Manuais do Usuário.
e Se a tela de países for exibida,

selecione seu país. Quando a lista de
manuais do usuário for exibida, escolha
o manual desejado.

3

Capítulo 1

OBSERVAÇÃO

Visualizando a documentação (Macintosh)

Os manuais do usuário estão disponíveis no
Brother Solutions Center no endereço
http://solutions.brother.com/
Clique em Manuais na página
correspondente ao modelo para baixar a
documentação.

.

Como localizar as instruções de

1

digitalização

A digitalização de documentos pode ser feita
de diversas maneiras. As instruções estão
disponíveis nos seguintes locais:

Manual do Usuário de Software e Rede

 Digitalização
 ControlCenter
 Digitalização em rede

Guias do Nuance™ PaperPort™ 12SE

®

(Windows

 Os

co
Ajud
PaperPort™ 12SE.

nual do Usuário do Presto!

Ma
PageManager

(Macintosh)

)

guias Nuance™ PaperPort™ 12SE

mpletos estão disponíveis na gui

a do aplicativo Nu

ance™

1

a

O Presto! PageManager pode ser baixado de
http://nj.newsoft.com.tw/download/brother/
PM9SEInstaller_BR_multilang.dmg

 O Manual do Usuário completo do Presto!

Pag

eManager pode ser visualizado pela

seleção da Ajuda do aplicativo Pr

eManager.

Pag

esto!

4

Informações gerais

Onde encontrar as instruções de
configuração de rede

A impressora pode ser conectada a redes
sem fio ou cabeadas.

 Instruções de configuração básica

(uu Guia de Configuração Rápida.)

 A conexão a pontos de acesso ou

roteadores sem fio suporta o Wi-F

otected Setup™ ou

Pr
(uu Man
Rede.)

 Mais informações sobre configuração de

rede:
(uu Manual do Usuário de Software e
Rede).

ual do Usuário de Software e

AOSS™

:

i

Como acessar os manuais dos recursos avançados

Esses manuais podem ser vistos e baixados
do Brother Solutions Center em:

http://solutions.brother.com/
Clique em Manuais na página do seu

equipamento para baixar a documentação.

Guia para o Google Cloud Print 1

Este guia explica como configurar sua
impressora Brother em uma conta Google e
utilizar os serviços Google Cloud Print™ para
imprimir a partir da internet.

Guia de Conexão à Web 1

Este guia contém informações sobre como
configurar e usar sua impressora Brother
para digitalizar, carregar e exibir imagens e
arquivos em determinados sites que
fornecem esses serviços.

1

1

5

Capítulo 1

Acessando o suporte Brother (Windows®) 1

Você pode encontrar todos os contatos (p.ex.
suporte via web (Brother Solutions Center),
Atendimento ao cliente e manutenção
autorizada Brother em

com a Brother

 Clique em Suporte Brother no Menu

Pr

incipal. A tela Suporte da Brother

exibida.

uupágina i) e no CD-ROM.

Para entrar em contato

é

 Para

 Para saber as últimas notícias e

 Para visitar nosso site e



Para retornar ao Menu Principal, clique em
Voltar.

Para sair do aplicativo, clique em Sair.

acessar o site

http:/

/www.brother.com/

clique

em Brother Home Page.

informações de suporte ao produto no site
http://solutions.brother.com/
clique

em Brother Solutions Center.

imentos Brother originais no site

supr
http://www.brother.com/original/
clique

em Informações de suprimentos.

Para acessar o Brother CreativeCenter em
http://www.brother.com/c
e

baixar gratuitamente material para

imprimir e projetos com foto

e em

cliqu

Brother CreativeCenter

,

,

adquirir

,

reativecenter/

s,

.

6

Acessando o suporte

Informações gerais

Brother (Macintosh) 1

Todos os contatos necessários estão
disponíveis (p.ex. suporte via web).

Acesse o Brother Solutions Center no
endereço http://solutions.brother.com/

.

1

7

Capítulo 1

OBSERVAÇÃO

12

Visão geral do painel de controle 1

Os modelos MFC-L8850CDW e MFC-L9550CDW utilizam a mesma tela de toque de 4,85 pol.
(123,2 mm). O MFC-L8600CDW possui tanto a tela de toque LCD quanto o painel de toque de
3,7 pol. (93,4 mm).

As ilustrações do painel de controle mostradas neste capítulo são do modelo
MFC-L9550CDW.

1 Leitor de NFC (Near Field

Communication) (MFC-L9550CDW)
Para usar um cartão de autenticação,

2 Tela de toque LCD (cristal líquido)

A tela LCD é sensível ao toque. Para
acessar os menus e opções, toque-os

quando forem exibidos na tela.
toque o cartão com o chip no leitor de
NFC no painel de controle.

8

Informações gerais

1

3 4

3 Painel de toque:

 Voltar

Pressione esta tecla para retornar ao
nível anterior do menu.

 Início

Pressione esta tecla para retornar à tela
de Início. As configurações de fábrica
mostram a data e a hora, mas é possível
modificar as configurações padrão da
tela de Início (consulte

Pronto

 Cancelar

Pressione para cancelar uma
operação.

 Teclado numérico

Pressione os números no Touchpanel
para discar números de telefone e fax
ou selecionar um número de cópias.

uupágina 14).

Definindo a tela

5

4 Liga/Desliga

Pressione para ligar a impressora.

Pressione e mantenha pressionado
para desligar o aparelho. A tela de toque

LCD exibirá a mensagem Desligando e
permanecerá ligada por alguns segundos
antes de desligar.

Se você conectar um telefone externo ou
uma secretária eletrônica, ela ficará
sempre disponível.

5

A luz de Wi-Fi acende sempre que a
impressora Brother está conectada a um
ponto de acesso Wi-Fi.

9

Capítulo 1

1

2563 4

2

9876

3 4

2

106

3 4

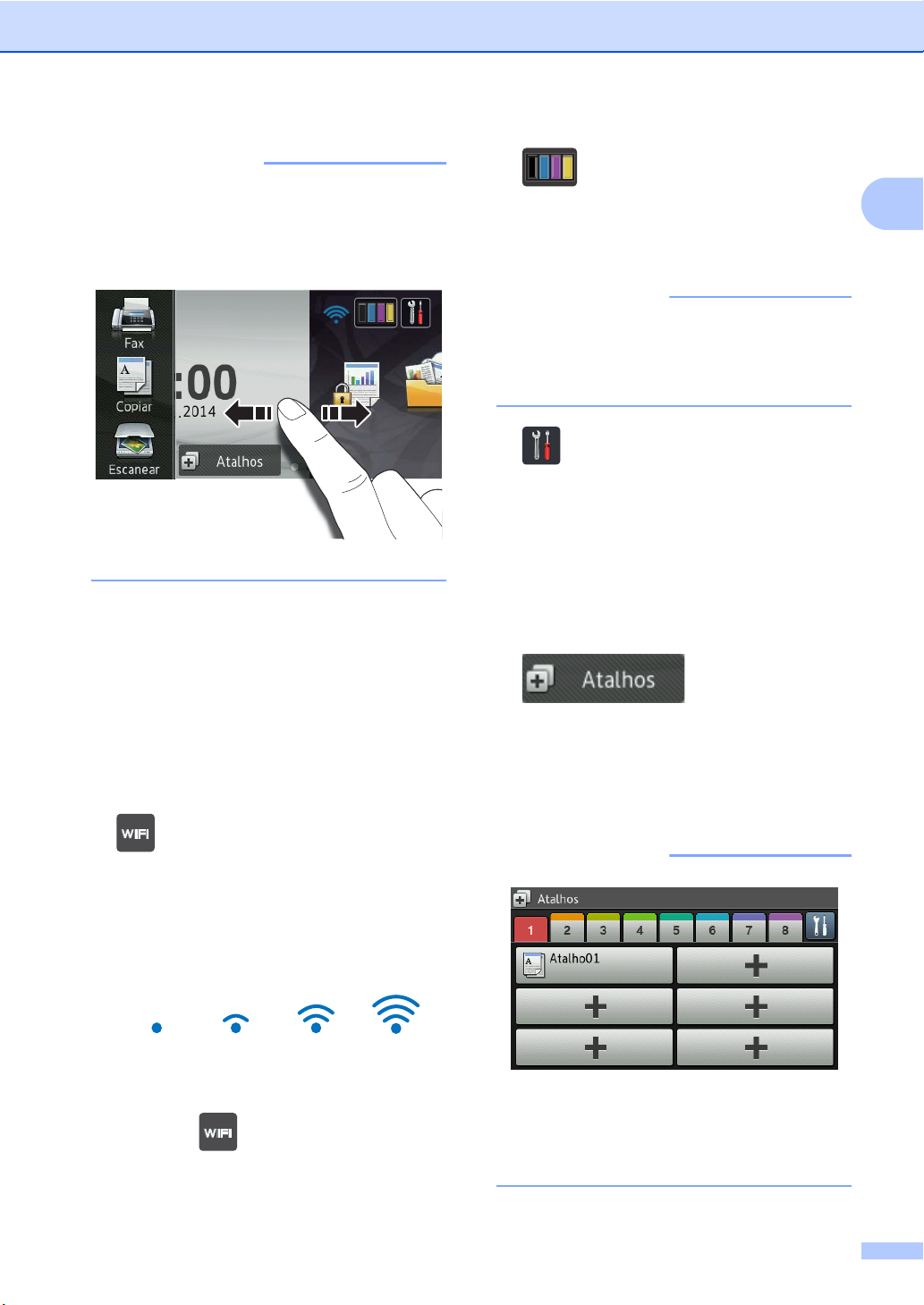

A tela de toque LCD 1

Existem três opções de tela de Início. Para mudar a tela de Início exibida, deslize o dedo para a
esquerda ou para a direita ou pressionando d ou c.

As telas a seguir mostram o status da impressora quando ela está ociosa.

Tela de Início

A tela de Início mostra a data e hora e permite acessar
as funções de fax, cópia, digitalização, configuração
Wi-Fi, níveis do toner e as tela de Configuração e
Atalhos.

Quando a tela de Início é exibida, o aparelho está no

1

modo Pronto. Se o Secure Function Lock

estiver

ativado, um ícone será exibido. Se a Active Directory
Authentication

1

estiver habilitada, o painel de controle

da impressora será bloqueado.

1

uu Manual Avançado do Usuário.

Tela Mais1

A tela Mais1 permite acessar a tela Atalhos e outros
recursos como impressão segura, atalhos para a web e
aplicativos.

Tela Mais2

A tela Mais2 permite acessar a tela Atalhos e o menu
USB.

10

OBSERVAÇÃO

Deslizar é um tipo de operação na tela de

OBSERVAÇÃO

OBSERVAÇÃO

toque em que o usuário passa os dedos
pela tela para exibir a próxima página ou
item.

1 Modos:

 Fax

Informações gerais

3 (Toner)

Consultar a vida útil restante do toner.
Pressione esta tecla para acessar o menu

Toner.

A indicação da vida útil restante do toner
pode variar dependendo do tipo de
documentos impressos e do uso do
cliente.

4 (Configs)

Pressione esta tecla para acessar as
principais configurações. Se quiser mais
informações, consulte Tela de
configurações uu página 13.

5 Data e Hora

Consulte a data e a hora configuradas no
aparelho.

1

Acessa o modo Fax.

 Copiar

Acessa o modo cópia.

 Escanear

Acessa o modo de Digitalização.

2 (Configuração Wi-Fi)

Na tela Pronto, um indicador de quatro
níveis mostra a intensidade do sinal se
uma conexão sem fio estiver sendo
utilizada.

0Máx

Para ajustar as configurações sem fio,

pressione . Se quiser mais
informações, consulte uu Manual do

Usuário de Software e Rede.

6 (Atalhos)

Pressione esta tecla para configurar os
Atalhos.

Definindo opções nos Atalhos, é possível
copiar, digitalizar, enviar fax e conectar-se
a serviços na web com rapidez.

Oito guias de Atalho estão disponíveis.
Cada uma delas pode armazenar seis
Atalhos. Ao todo, pode-se programar 48
Atalhos.

11

Capítulo 1

OBSERVAÇÃO

11

12

7 Impressão segura

Acessa o menu de impressão segura.

8 Web

Pressione esta tecla para conectar o
aparelho Brother a um serviço de Internet.
(Para mais informações, uu Guia de
Conexão à Web.)

9 Aplicativos

O provedor pode ter adicionado ou
modificado os nomes de alguns
aplicativos desde a publicação deste
documento. (Para mais informações,
uu Guia de Conexão à Web.)

10 USB

Pressione esta opção para acessar os
menus Impressão direta e Digitalização
para USB.

11 Novo Fax

Quando o Visual Prév Fax estiver
configurado como Sim, o número de
faxes novos armazenados na memória é
exibido.

12 Ícone de aviso

O ícone de aviso indica mensagens

de erro ou manutenção. Pressione

Detal. para ver a mensagem e depois

para retornar ao modo Pronto.

Consulte Mensagens de erro e

manutenção uu página 112 para obter

mais informações.

• Este produto utiliza fontes da ARPHIC
TECHNOLOGY CO.,LTD.

• Foram utilizadas as fontes
MascotCapsule UI Framework e
MascotCapsule Tangiblet desenvolvidas
pela HI CORPORATION. MascotCapsule
é uma marca registrada da HI
CORPORATION no Japão.

12

Informações gerais

1

5

8 7

6

3

4

2

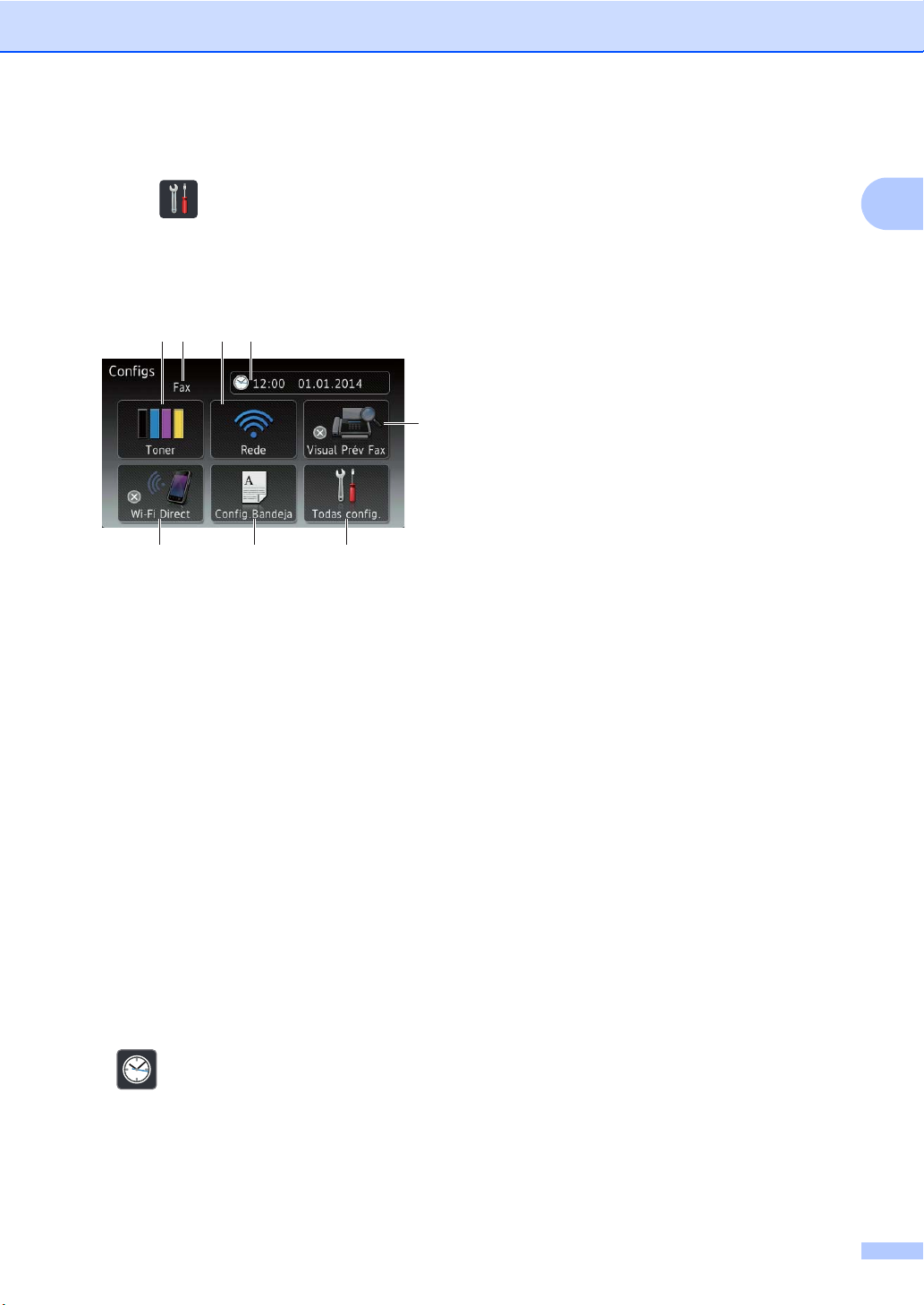

Tela de configurações 1

Quando é pressionado, a tela de toque
mostra o status do aparelho.
A tela abaixo exibe e permite acessar todas

as configurações do aparelho.

1 Tone

r

Consultar a vida útil restante do toner.
Pressione esta tecla para acessar o menu

Toner.

5 Visual Prév Fax

Consulte o status da Visualização do fax.
Pressione esta tecla para acessar as

configurações da Visualização do fax.

6 Todas config.

Pressione esta tecla para acessar o menu
Configurações completo.

7 Config.Bandeja

Verifique o tamanho do papel escolhido.
Pressione esta tecla para ajustar as
configurações de tamanho e tipo do
papel.

8 Wi-Fi Direct

Pressione esta tecla para configurar a
conexão em rede Wi-Fi Direct™.

1

2 Modo de Recepção

Consulte o modo de Recepção atual.

 Fax

 Fax/Telefone

 Secret.Eletrôn.

 Manual

3 Rede

Pressione esta tecla para configurar a
conexão em rede.

Um indicador de quatro níveis na tela
mostra a intensidade do sinal quando uma
conexão sem fio é utilizada.

4 (Data e Hora)

Consulte a data e a hora.
Pressione esta tecla para acessar o menu

Data e Hora.

13

Capítulo 1

IMPORTANTE

Definindo a tela Pronto 1

Defina a tela Pronto para Início, Mais1 ou
Mais2.

Se a impressora estiver ociosa ou for
pressionado, a tela de toque retornará à tela
configurada.

a Pressione .

b Pressione Todas config..
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Config. Geral.

d Pressione Config. Geral.
e Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Configurações do botão.

f Pressione Configurações do

botão.

g Pressione Config do Botão

Início.

Operações Básicas 1

Coloque os dedos na tela de toque para usá­la. Para exibir e acessar todos os menus ou
opções de tela disponíveis, deslize o dedo
para a esquerda, para a direita, para cima,
para baixo ou pressione d c ou a b para rolar
pelos itens.

Não pressione a tela de toque com
objetos pontiagudos como canetas ou
estiletes. Caso contrário, o aparelho pode
sofrer danos.

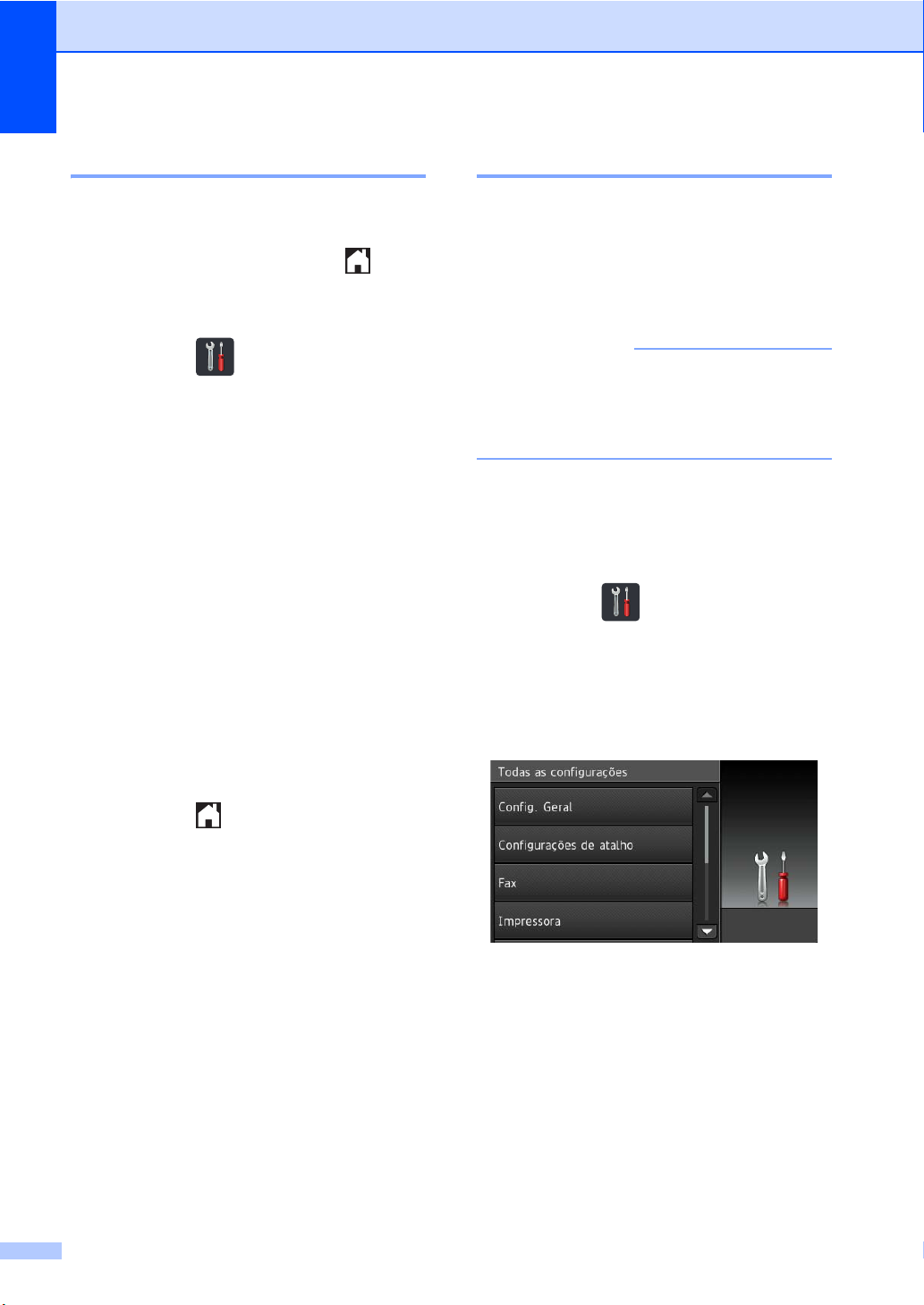

As etapas a seguir mostram como alterar
uma configuração do aparelho. Neste
exemplo, a configuração de luz de fundo da
tela de toque é alterada de Claro para Méd.

a Pressione .

b Pressione Todas config..
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Config. Geral.

h Pressione Início, Mais1 ou Mais2.

i Pressione .

O aparelho exibirá a tela de Início que
você escolheu.

14

d Pressione Config. Geral.

Informações gerais

OBSERVAÇÃO

e Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Configs. LCD.

f Pressione Configs. LCD.
g Pressione Retroiluminaç..

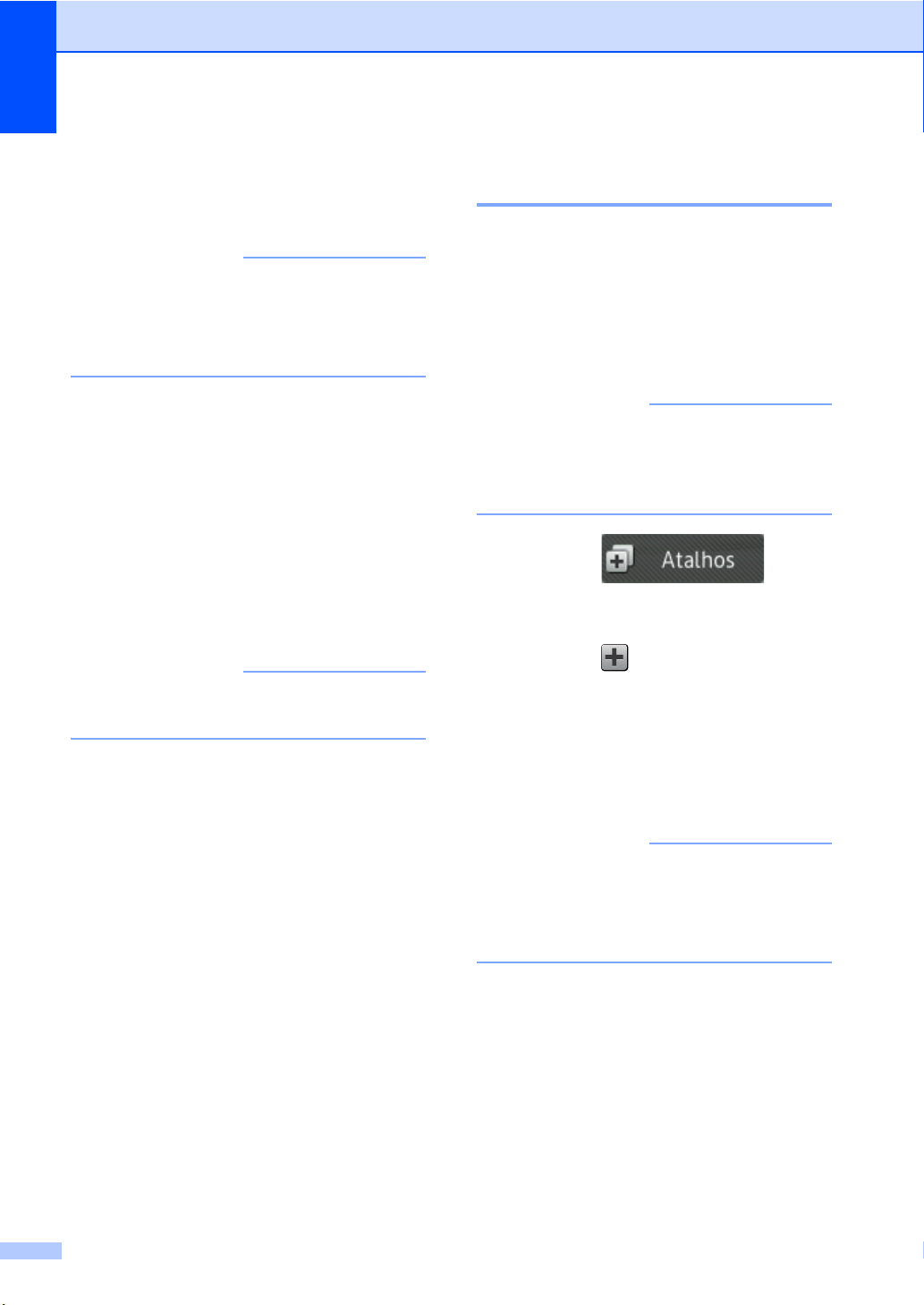

Configurações de Atalho

Você pode adicionar as configurações de fax,
cópia, digitalização e Web Connect que
utiliza com mais frequência configurando-as
como seus Atalhos. Em seguida, essas
configurações podem ser chamadas e
utilizadas com rapidez e facilidade. Podem
ser adicionados até 48 atalhos.

Adicionando Atalhos de cópia

As seguintes configurações podem ser
incluídas no Atalho de cópia:

 Qualidade

 Ampliar/Reduzir

 Densidade

 Contraste

 Empilhar/Ord.

 Formato Pág.

 Ajuste de Cor
 Cópia 2 faces

1

1

1

h Pressione Méd.

Pressione para retornar ao nível
anterior.

i Pressione .

 Layout Página Cópia 2 Lados

(modelos MFC-L8850CDW e
MFC-L9550CDW)

 Uso Band.

 Remover cor de fundo

a Pressione .

b Pressione uma guia de 1 a 8.

c Pressione em um espaço onde não

houver um atalho adicionado.

d Pressione Copiar.
e Leia a informação na tela de toque e

pressione OK para confirmar.

15

Capítulo 1

OBSERVAÇÃO

f Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar as
configurações predefinidas de cópia e,
em seguida, pressione a configuração
predefinida desejada.

g Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar as
configurações disponíveis e, em
seguida, pressione a configuração
desejada.

h Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar as
opções de configuração disponíveis e,
em seguida, pressione a opção
desejada.
Repita as etapas g e h até selecionar
todas as configurações para o atalho.

i Quando terminar de ajustar as

configurações, pressione Salvar
como atalho.

j Leia e confirme a lista exibida de

configurações selecionadas e
pressione OK.

 Tx Imediata

 Configuração de Folha de Rosto

 Modo Internacional

 Tamanho área de digitalização

a Pressione .

b Pressione uma guia de 1 a 8.

c Pressione em um espaço onde não

houver um atalho adicionado.

d Pressione Fax.
e Leia a informação na tela de toque e

pressione OK para confirmar.

f Digite o número de telefone ou fax

usando o teclado numérico no
Touchpanel, o catálogo de endereços
ou o histórico de chamadas na tela de
toque. Quando terminar, vá para a
etapa g.

k Digite um nome para o Atalho usando o

teclado da tela de toque. (Para obter
ajuda sobre como inserir caracteres,
consulte Inserindo texto
uu página 216.)
Pressione OK.

l Pressione OK para salvar o Atalho.

Adicionando Atalhos de fax 1

Os atalhos de fax podem conter as seguintes
configurações:

 Endereço

 Resolução Fax

 Fax 2 faces

(modelos MFC-L8850CDW
MFC-L9550CDW

 Contraste

 Env.MalaDiret

16

)

e

• Cada número de fax pode conter até 20
dígitos.

• Se o Atalho for utilizado para enviar malas
diret

as, pressione

Env.MalaDiret

o número

• Em atalhos para envio de mala direta,
pode-se digitar até 20 números de fa
lista
qualquer combinação de números do
Catálogo de endereços (de grupos ou
números individuais) ou númer
inser
Avançad

• Os números de fax incluídos em atalho
são au
Catálogo de endereços. O nome
adicionado no Catálogo de ender
for

mado pelo nome do Atalho seguido de

um número sequencial.

do fax ou telefone na etapa

de números de fax pode conter

idos manualmente (uu Man

o do Usuário).

tomaticamente adicionados ao

Opções

na etapa h antes de digitar

e selecione

os

ual

eços é

f

.

x. A

s

Informações gerais

g Pressione Opções.
h Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar as
configurações disponíveis e pressione
na configuração desejada.

i Pressione a opção desejada.

Repita as etapas h e i até selecionar
todas as configurações para o atalho.
Pressione OK.

j Quando terminar de ajustar as

configurações, pressione em Salvar
como atalho.

k Leia e confirme a lista de configurações

selecionadas e pressione em OK.

l Digite um nome para o Atalho usando o

teclado da tela de toque. (Para obter
ajuda sobre como inserir letras,
consulte Inserindo texto
uu página 216.)
Pressione OK.

m Pressione OK para salvar o Atalho.

Adicionando Atalhos de digitalização 1

As seguintes configurações podem ser
incluídas no Atalho de digitalização:

para USB

 Escanear 2 faces

(modelos MFC-L8850CDW e
MFC-L9550CDW)

 Tipo de Escaneamento

 Resolução

 Tipo de arquivo

 Tamanho área de digitalização

 Nome do arquivo

 Tamanho do Arquivo

 Remover cor de fundo

p/ serv. e-mail

suportado apenas depois de o IFAX ser baixado)

 Endereço
 Escanear 2 faces

(modelos MFC-L8850CDW e
MFC-L9550CDW)

(MFC-L8600CDW é

1

 Tipo de Escaneamento

 Resolução

 Tipo de arquivo

 Tamanho área de digitalização

 Tamanho do Arquivo

para OCR
para E-mail

 Seleção de PC

para FTP/SFTP / para Rede

 Nome do perfil

/

para Arquivo

/

para Imagem

a Pressione .

b Pressione uma guia de 1 a 8.

c Pressione em um espaço onde não

houver um atalho adicionado.

17

/

Capítulo 1

OBSERVAÇÃO

OBSERVAÇÃO

d Pressione Escanear.
e

Deslize o dedo para cima ou para baixo ou

aoub

pressione
selecionar o tipo de digitalização desejado.

para visualizar e

f Execute um dos seguintes

procedimentos:

 Se você pressionou para USB

mação na tela de toque e

a infor
pressione OK para confirmá-la.
par

a a etapa i.

 Se você pressionou

e-mail,
toque e pressione OK para confirmá­la. Vá para a etapa g.

 Se você pressionou para OCR

para Arquivo, para Imagem ou
para E-mail

la de toque e pressione OK par

te

nfirmá-la. Vá para a etapa h.

co

 Se você pressionou par

FTP/SFTP ou para Re

infor
pressione OK para confirmá-la.

Deslize o dedo para cima ou para
baixo ou pressione a ou b pa
visua
pr

essione-o.

Pressione OK para confirmar o Nome
do perfil que você selecionou. Vá
para a etapa n.

Para adicionar um Atalho a para
FTP/SFTP e para Rede, o Nome do
perfil já deveria ter sido inserido.

leia a informação na tela de

mação na tela de toque e

lizar Nome do pe

p/ serv.

, leia a informação na

a

de, leia

rfil e

ra

, leia

Vá

,

a

a

g

Execute um dos seguintes procedimentos:

 Para inserir um endereço de e-mail

ma

nualmente, pressione Manual
Digite um e
o teclad

ter ajuda sobre como inserir letras,

ob
consulte Inserindo texto
uu página 216.)

Pressione OK.

 Para inserir um endereço de e-ma

Cat. de Endereços, pressione

do

Cat. de Endereços

de

do para cima ou para baixo ou

pressione a ou b para visualiz

dereço de e-mail desejado

en

essione-o.

pr
Pressione OK.

Depois de confirmar o endereço de e­mail inserido, pressione OK. Vá para a
etapa i.

Pressione Detalhe para visualizar a lista
de endereços inseridos.

ndereço de email usand

o na tela de toque. (Par

. Deslize o

h Execute um dos seguintes

procedimentos:

 Quando o aparelho estiver

conectado a um computador pela
conexão USB:

Pressione OK para confirmar se o
USB foi selecionado co
do

PC. Vá para a etapa n.

 Quando o aparelho estiver

conectado a uma rede:
Deslize o dedo para cima ou par

ba

ixo ou pressione a ou b para

visualizar o Nome do

essione-o. Pressione OK para

pr
confirmar o Nome do
selecio

nado. Vá para a etapa n.

mo o Nome

PC e

PC

.

o

a

il

ar o

e

a

18

i Pressione Opções.

Informações gerais

OBSERVAÇÃO

j Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar as
configurações disponíveis e pressione a
configuração desejada.

k Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar as
opções de configuração disponíveis e
pressione a opção desejada.
Repita as etapas j e k até selecionar
todas as configurações para este
atalho.
Pressione OK.

l Analise as configurações selecionadas:

 Se você precisar realizar mais

alterações, volte à etapa i.

 Se você estiver satisfeito com as

alterações, pressione Salvar como
atalho.

m Verifique suas configurações na tela de

toque e pressione OK.

n Digite um nome para o Atalho usando o

teclado da tela de toque. (Para obter
ajuda sobre como inserir letras,
consulte Inserindo texto
uu página 216.)
Pressione OK.

o Leia a informação na tela de toque e

pressione OK para salvar seu Atalho.

Adicionando Atalhos Web Connect 1

As configurações para estes serviços podem
ser incluídas em um Atalho Web Connect:

 SKYDRIVE
 BOX
 PICASA WEB ALBUMS™
 GOOGLE DRIVE™

 FLICKR
 FACEBOOK

 EVERNOTE
 DROPBOX

• Alguns Web Services podem ter sido
adicionados ou ter tido seus nomes
modificados pelo provedor no período
após a publicação deste documento.

•

Para adicionar um Atalho Web Connect,
você deve possuir uma conta junto ao
serviço desejado (para obter mais
informações,

®

®

®

uu

Guia de Conexão à Web).

a Pressione .

b Pressione uma guia de 1 a 8.

1

c Pressione em um espaço onde não

houver um atalho adicionado.

d Pressione Web.

19

Capítulo 1

OBSERVAÇÃO

OBSERVAÇÃO

OBSERVAÇÃO

OBSERVAÇÃO

e Se alguma informação sobre a conexão

com a Internet for exibida, leia a
informação e pressione OK para
confirmar.

A tela de toque pode exibir algumas vezes
atualizações ou anúncios sobre recursos
da impressão.

Leia as informações e toque em OK.

f Deslize o dedo para a direita ou

esquerda ou pressione d ou c para
visualizar os serviços disponíveis e, em
seguida, pressione no serviço desejado.

g Toque em sua conta.

Se a conta solicitar um código PIN,
digite o PIN da conta usando o teclado
na tela de toque.
Pressione OK.

h Pressione a função desejada.

As funções configuráveis podem variar
em função dos serviços selecionados.

i Leia e confirme a lista de funções

exibida que você selecionou e
pressione OK.

Adicionando atalhos para aplicativos 1

As configurações dos serviços a seguir
podem ser incluídas em um atalho para
aplicatvos:

 NoteScan
 Outline&Scan
 Outline&Copy

Alguns Web Services podem ter sido
adicionados ou ter tido seus nomes
modificados pelo provedor no período
após a publicação deste documento.

a Pressione .

b Pressione uma guia de 1 a 8.

c Pressione em um espaço onde não

houver um atalho adicionado.

d Pressione Aplicativos.
e

Se alguma informação sobre a conexão
com a Internet for exibida, leia a
informação e pressione

OK

para confirmar.

j Insira um nome para o Atalho usando o

teclado da tela de toque. (Para obter
ajuda sobre como inserir letras,
consulte Inserindo texto
uu página 216.)
Pressione OK.

k Pressione OK para salvar o Atalho.

20

A tela de toque do aparelho pode exibir
algumas atualizações ou anúncios sobre
recursos da impressão.

Leia as informações e toque em OK.

f Deslize o dedo para a direita ou

esquerda ou pressione d ou c para
visualizar os aplicativos disponíveis e,
em seguida, pressione no aplicativo
desejado.

g Pressione em sua conta.

Se a conta solicitar um código PIN,
digite o PIN da conta usando o teclado
na tela de toque da máquina.
Pressione OK.

Informações gerais

OBSERVAÇÃO

OBSERVAÇÃO

h Pressione o aplicativo desejado.

Os aplicativos configuráveis podem variar
em função dos serviços selecionados.

i Leia e confirme a lista de aplicativos

selecionados e pressione OK.

j Digite um nome para o Atalho usando o

teclado da tela de toque. (Para obter
ajuda sobre como inserir letras,
consulte Inserindo texto
uu página 216.)
Pressione OK.

k Pressione OK para salvar o Atalho.

Alterando Atalhos 1

Você pode alterar as configurações no
Atalho.

(Atalhos Web Connect) Não é possível
alterar um Atalho Web Connect. Se você
desejar alterar o Atalho, precisará excluí­lo e adicionar um novo Atalho.

Para obter mais informações,
consulte Excluindo Atalhos uu página 22
e Adicionando Atalhos Web Connect
uu página 19.

a Pressione .

b Pressione uma guia de 1 a 8 para exibir

o atalho a ser modificado.

c Pressione o Atalho desejado. As

configurações para o Atalho
selecionado são exibidas.

1

d Altere as configurações do Atalho

escolhido na etapa c (para obter mais
informações, consulte Configurações
de Atalho uu página 15).

e Quando concluir as alterações nas

configurações, pressione Salvar
como atalho.

f Pressione OK para confirmar.
g Execute um dos seguintes

procedimentos:

 Para sobrescrever o Atalho,

pressione Sim. Vá para a etapa i.

 Se você não desejar sobrescrever o

Atalho, pressione Não para inserir
um novo nome de Atalho. Vá para a
etapa h.

21

Capítulo 1

OBSERVAÇÃO

OBSERVAÇÃO

h Para criar um novo Atalho, mantenha

pressionado para excluir o nome
atual e digite o novo nome usando o
teclado da tela de toque. (Para obter
ajuda sobre como inserir letras,
consulte Inserindo texto
uu página 216.)
Pressione OK.

i Pressione OK para confirmar.

Editando nomes de Atalhos 1

Você pode editar um nome de Atalho.

a Pressione .

b Pressione uma guia de 1 a 8 para exibir

o atalh

o desejado.

c Pressione .

Excluindo Atalhos 1

Você pode excluir um Atalho.

a Pressione .

b Pressione uma guia de 1 a 8 para exibir

o at

alho desejado.

c Pressione .

Você também pode pressionar ,

Todas config. e Configurações de
atalho.

d Pressione o Atalho.
e Pressione Apagar para excluir o Atalho

selecionado na etapa d.

f Pressione Sim para confirmar.

Você também pode pressionar ,

Todas config. e Configurações de
atalho.

d Pressione o Atalho.
e Pressione Editar nome do atalho.

f Para editar o nome, mantenha

pressionado para excluir o nome atual e
digite o novo nome usando o teclado da
tela de toque. (Para obter ajuda sobre
como inserir letras, consulte Inserindo
texto uu página 216.)
Pressione OK.

Recuperando Atalhos 1

As configurações de Atalhos são exibidas na
tela Atalho. Para recuperar um Atalho,
simplesmente pressione o nome do Atalho.

22

Configure a ID do aparelho 1

OBSERVAÇÃO

Configure a ID do aparelho se deseja que a
data e hora apareçam em cada fax enviado.

a Pressione .
b Pressione Todas config..
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para exibir
Conf.inicial.
Pressione Conf.inicial.

d Deslize o dedo para cima ou para baixo

ou pressione a ou b para exibir ID do
aparelho.
Pressione ID do aparelho.

e Pressione Fax.
f Insira o número de fax (até 20 dígitos)

usando os números na tela de toque e
pressione OK.

Informações gerais

• Para inserir números ou caracteres
especiais, pressione

repetidamente até o caractere que deseja
inserir apareça e pressione esse
caractere.

• Se tiver inserido um caractere
incorretamente e desejar alterá-lo,
pressione d ou c para mover o cursor até
o caractere incorreto e, em seguida,

pressione .

• Para inserir um espaço, pressione
Espaço.

• Para obter mais detalhes, consulte
Inserindo texto uu página 216.

k Pressione .

1

g Pressione Tel..
h Insira o número de telefone (até 20

dígitos) usando os números na tela de
toque e pressione OK. (Se o número do
seu telefone e o número do fax forem
iguais, insira o mesmo número
novamente.)

i Pressione Nome.
j Use os botões na tela de toque para

inserir seu nome (até 20 caracteres) e,
em seguida, pressione OK.

23

2

Colocando papel 2

Colocando papel e mídia de impressão 2

A impressora pode receber papel pela bandeja
de papel, pela bandeja multifuncional ou pela
bandeja inferior (opcional).

Ao colocar papel na bandeja, note o seguinte:

 Se o aplicativo utilizado permitir

se

lecionar o tamanho do papel no menu
de impressão, o tamanho pode ser
selecionado por software. Caso

nho do papel pode ser ajustado no

o tama
driver da impressora ou usando os botõe
da tela d

e toque.

Colocando papel na bandeja de papel padrão e na bandeja inferior (opcional) 2

A bandeja de papel padrão (bandeja 1) tem
capacidade para até 250 folhas de papel. A
bandeja inferior (bandeja 2) tem capacidade
para até 500 folhas de papel. O papel pode
ser colocado até a marca de quantidade
máxima ( ) situada ao lado direito da
bandeja de papel.(Os tipos de papel
recomendados são mostrados em Papel e
outras mídias de impressão aceitáveis
uu página 35.)

contrário,

Imprimindo em papel comum, papel fino ou reciclado usando as bandejas 1 e 2

2

a Puxe a bandeja de papel totalmente

para fora do aparelho.

s

24

Colocando papel

1

1

1

b Pressionando as alavancas azuis de

liberação de papel da guia de papel (1),
deslize as guias até que se ajustem ao
papel na bandeja. Verifique se as guias
estão bem encaixadas nas aberturas.

d Coloque papel na bandeja e certifique-

se de que:

 O papel esteja abaixo da marca de

quantidade máxima de papéis
( ) (1).

Colocar papel demais na bandeja de
papel pode causar obstruções.

 O lado a ser impresso esteja voltado

para baixo.

 As guias de papel tocam as laterais

do papel para que ele seja puxado
corretamente.

2

c Ventile bem a resma de papel para

evitar obstruções e alimentação
incorreta.

e Coloque a bandeja de papel firmemente

de volta no aparelho. Verifique se a
bandeja está totalmente inserida no
aparelho.

25

Capítulo 2

1

2

1

f Levante a aba de suporte (1) para evitar

que o papel deslize para fora da
bandeja de saída com a face voltada
para baixo ou remova as páginas à
medida em que deixarem a impressora.

Imprimindo em papel comum, papel fino, papel reciclado, papel bond ou papel fotográfico brilhante a partir da bandeja MF

a Abra a bandeja MF e abaixe-a

suavemente.

2

g Envie um trabalho de impressão para a

impressora.

Carregando papel na bandeja multifuncional (bandeja MF) 2

A bandeja MF tem capacidade para até três
envelopes, uma folha de papel fotográfico
brilhante, outra mídia de impressão especial
ou até 50 folhas de papel comum. Use essa
bandeja para imprimir ou copiar em papel
grosso, papel bond, etiquetas, envelopes ou
papel fotográfico brilhante. (Os tipos de papel
recomendados são listados em Papel e
outras mídias de impressão aceitáveis
uu página 35.)

b Puxe o suporte da bandeja MF (1) e

desdobre a aba (2).

26

Colocando papel

OBSERVAÇÃO

2

1

c Coloque papel na bandeja MF e

certifique-se de que:

 O papel esteja abaixo da marca

pacidade de papel (1).

ca



A borda do papel (parte superior) está

cionada entre as setas e (2).

posi

 O lado a ser impresso deve estar

co

m a face virada para cima e com a
parte superior entrando primeiro na
impressora.

 As guias de papel tocam as

d

as folhas para que elas sejam

puxadas corretamente.

de

laterais

d Levante a aba de suporte para evitar

que o papel deslize para fora da
bandeja de saída com a face voltada
para baixo ou remova as páginas à
medida em que deixarem a impressora.

2

e Envie um trabalho de impressão para a

impressora.

Se usar papel fotográfico brilhante,
coloque uma folha de cada vez na
bandeja MF para evitar obstrução.

27

Capítulo 2

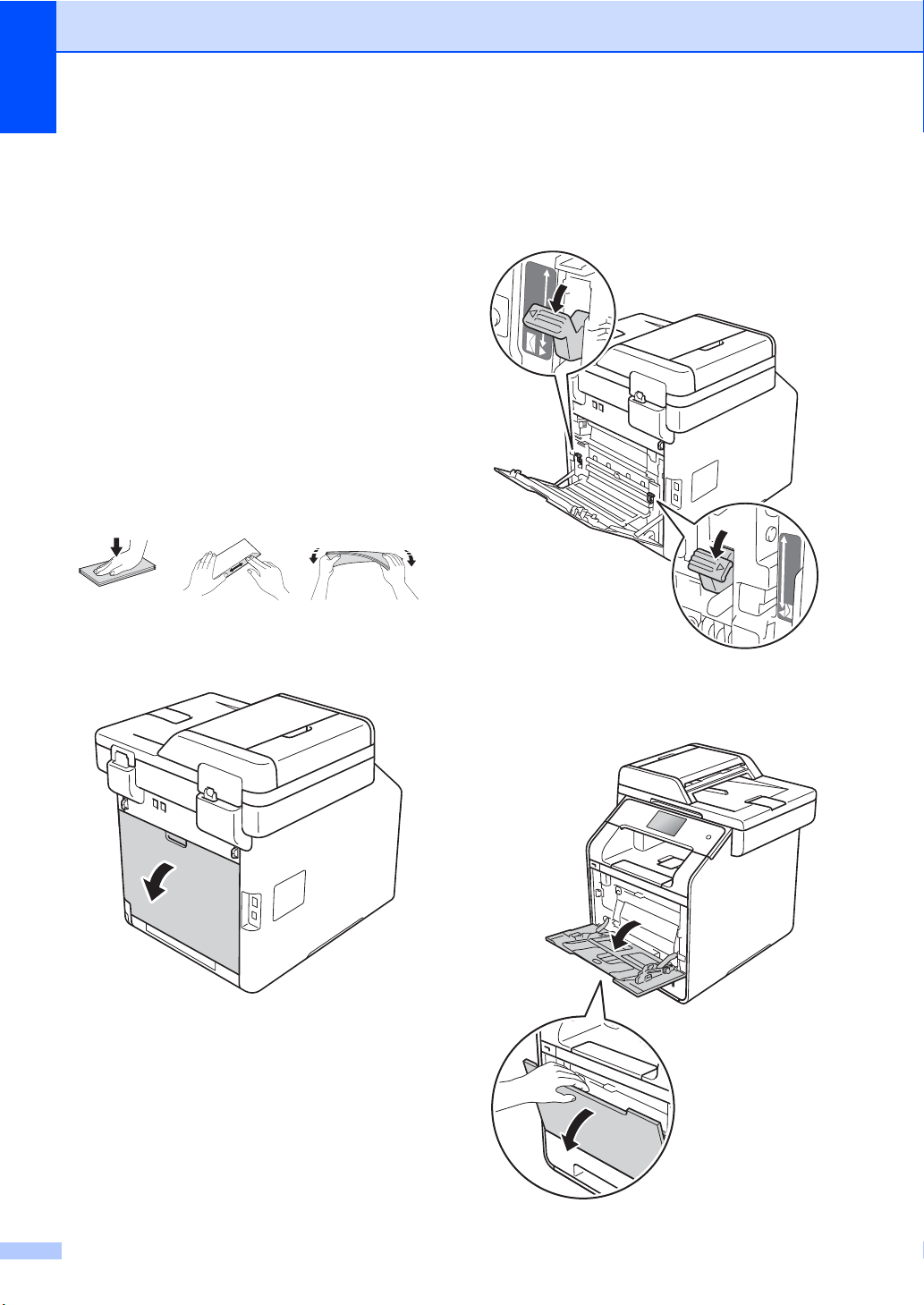

Impressão em papel grosso, etiquetas e envelopes usando a bandeja MF

Quando a tampa traseira (bandeja de saída
com a face voltada para cima) está abaixada,
o papel passa pela impressora em uma
trajetória reta desde a bandeja MF até a parte
traseira do aparelho. Use esse método de
alimentação e saída de papel para imprimir
em papel grosso, etiquetas ou envelopes.
(Os tipos de papel recomendados são
listados em Papel e outras mídias de

impressão aceitáveis uu página 35 e
Envelopes uu página 38.)

Antes de carregar envelopes, pressione os
cantos e lados para achatá-los o máximo
possível.

a Abra a tampa traseira (bandeja de saída

com a face voltada para cima).

b Para imprimir em envelopes:

2

Puxe as duas alavancas cinzas (direita
e esquerda) para baixo puxando-as em
sua direção como mostrado na figura.

c Abra a bandeja MF e abaixe-a

suavemente.

28

Colocando papel

2

1

2

1

d Puxe o suporte da bandeja MF (1) e

desdobre a aba (2).

e Coloque papel, etiquetas ou envelopes

na bandeja MF. Verifique sempre o
seguinte:

 A bandeja MF não deve conter

três envelopes.

de

 O papel deve estar abaixo da marca

de capacidade de papel (1).
A borda do papel (parte superior) está



posicionada entre as

 O lado a ser impresso deve estar

voltad

o para cima.

setas e (2).

mais

2

29

Capítulo 2

OBSERVAÇÃO

OBSERVAÇÃO

f Envie um trabalho de impressão para a

impressora.

• Retire cada envelope assim que ele
acabar de ser impresso. Se forem
empilhados, os envelopes podem
bloquear a impressora ou enrolar.

• Se os envelopes ou papel grosso saírem
borrados da impressora, coloque Tipo de

Mídia em Envelope Grosso ou Papel
Mais Grosso para aumentar a

temperatura de fixação.

• Se os envelopes saírem vincados da
impressora, consulte Melhorando a
qualidade de impressão uu página 146.

• Se for usado papel grosso e ele sair
enrolado da impressora, coloque uma
folha de cada vez na bandeja MF.

• Se o envelope possuir juntas seladas pelo
fabricante, elas devem estar bem fixadas.

•

Todos os lados do envelope devem ser bem
dobrados sem deixar rugas ou vincos.

g Para imprimir em envelopes:

Quando terminar de imprimir, recoloque
as duas alavancas cinzas que puxou na
etapa b em suas posições originais.

h Feche a tampa traseira (bandeja de

saída com a face voltada para cima).

• Para instruções sobre como imprimir
cópias e faxes recebidos dos dois lados
da folha, consulte Manual Avançado do
Usuário.

• Para imprimir dos dois lados utilizando o
computador, consulte Manual do Usuário
de Software e Rede.

30

Colocando papel

Áreas não digitalizáveis e não imprimíveis 2

As figuras na tabela mostram as áreas máximas que não podem ser digitalizadas nem impressas.
Essas áreas podem variar de acordo com o tamanho do papel ou das configurações do aplicativo
usado.

2

1

24

3

Aplicação Tamanho do

Fax (envio) Carta 3 mm 4 mm

*

Cópia

*

cópia única

(1 em 1)

Digitalização Carta 3 mm 3 mm

Superior (1)

documento

A4 3 mm (ADF)

Ofício 3 mm 4 mm

Carta 4 mm 4 mm

A4 4 mm 3 mm

Ofício 4 mm 4 mm

A4 3 mm 3 mm

Inferior (3)

Esquerda (2)
Direita (4)

1 mm (vidro do
digitalizador)
3mm

Ofício (ADF) Aprox. 3 mm Aprox. 3 mm

Impressão Carta 4,2 mm 4,2 mm

A4 4,2 mm 4,2 mm

Ofício 4,2 mm 4,2 mm

31

Capítulo 2

OBSERVAÇÃO

Configurações do papel

Tamanho de papel 2

Ao trocar o tamanho do papel na bandeja,
você também terá que selecionar a
configuração do tamanho de papel para que
a impressora possa ajustar o documento ou
um fax recebido ao papel disponível.

Os tamanhos de papel disponíveis para
cópias são Carta, A4, Ofício, Executivo,
B5(JIS), A5, A5 L (borda longa), A6 e Fólio.
Para imprimir faxes, os tamanhos são Carta,
A4, Ofício ou Fólio (215,9 mm  330,2 mm).

a Pressione .

b Pressione (Config.Bandeja).
c Pressione Tam. de Papel.
d Pressione Bandeja MU, Bandeja #1

ou Bandeja #2

1

.

2

• Se não houver papel de tamanho
apropriado em nenhuma bande
faxes

recebidos serão armazenad

mória e Erro de tamanho exibidos

me
na tela de toque. (Para mais informaçõ
consulte Me

ma

nutenção uu página 112.)

• Se a bandeja estiver sem papel e os faxe

cebidos estiverem na memória, a tela

re
de toque exibirá a mensagem
Papel. Co

nsagens de erro

loque papel na bandeja vazia.

Tipo de Papel 2

Para obter a melhor qualidade de impressão,
configure o aparelho conforme o tipo de
papel utilizado.

a Pressione .

b Pressione (Config.Bandeja).

ja, os

os na

es,

e

s

Sem

e Deslize o dedo para cima ou para baixo

ou pressione a ou b para exibir os itens
Carta, A4, B5(JIS), B5(ISO)
A5 (Borda Longa)
Executivo, Ofíc., Fólio, 3"x5"
Com-10

selecione a opção desejada.

2

, Monarch2, C52 e DL2 e

3

, A63,

2

, A5,

2

,

f Pressione .

1

A mensagem Bandeja #2 aparece apenas se a
bandeja inferior opcional estiver instalada.

2

Apenas Bandeja MU

3

Apenas Bandeja MU e Bandeja #1

c Pressione Tipo de Papel.
d Pressione Bandeja MU, Bandeja #1

ou Bandeja #2

1

.

e Deslize o dedo para cima ou para baixo

ou pressione a ou b para exibir os itens

Fino, Papel Comum, Grosso
Espesso
Papel Bond
Envelope
Grosso

selecione a opção desejada.

2

, Papel Reciclado,

2

, Etiqueta2,

2

, Env. Fino2, Env.

2

e Papel Brilhante2 e

2

, Mais

f Pressione .

1

A mensagem Bandeja #2 aparece apenas se a
bandeja inferior opcional estiver instalada.

2

Apenas Bandeja MU

32

Colocando papel

OBSERVAÇÃO

OBSERVAÇÃO

Uso da bandeja no modo cópia

A ordem de prioridade das bandejas utilizadas
para impressão pode ser modificada.

Quando Somente Bandeja1, Somente MU

1

ou Somente Bandeja2
a impressora utiliza apenas papel da bandeja
escolhida. Se a bandeja escolhida estiver
sem papel, a mensagem Sem Papel é
exibida na tela de toque. Coloque papel na
bandeja vazia.

Para mudar as configurações das bandejas,
siga as instruções abaixo:

são selecionadas,

2

a Pressione .

b Pressione (Config.Bandeja).
c Pressione Uso da Bandeja:Cópia.
d Deslize o dedo para cima ou para baixo

ou pressione a ou b para exibir os itens

Somente Bandeja1, Somente
Bandeja2
MU>B1>B2

e B2>B1>MU
desejada.

1

, Somente MU,

1

, MU>B2>B11, B1>B2>MU1

1

e selecione a opção

e Pressione .

1

Somente Bandeja2 e B2 aparecem apenas se a
bandeja inferior opcional estiver instalada.

• Se ao colocar documentos na ADF e as
opções MU>B1>B2, B1>B2>MU ou
B2>B1>MU estiverem selecionadas, a
impressora utilizará papel da bandeja que
contiver papel com o tamanho mais
apropriado. Se não houver papel
adequado em nenhuma bandeja, a
impressora utilizará papel da bandeja
com maior prioridade.

• Ao utilizar o vidro do digitalizador, o
documento é copiado da bandeja de
maior prioridade mesmo se houver papel
apropriado em outra bandeja.

Uso da bandeja no modo fax 2

A ordem de prioridade das bandejas
utilizadas para imprimir faxes recebidos pode
ser modificada.

Quando Somente Bandeja1, Somente MU
ou Somente Bandeja2

a impressora utiliza apenas papel da bandeja
escolhida. Se a bandeja escolhida estiver
sem papel, a mensagem Sem Papel é
exibida na tela de toque. Coloque papel na
bandeja vazia.

Se

MU>B1>B21 for selecionado, a impressora

utilizará o papel da bandeja MF até que ele
acabe e depois das bandejas 1 e 2 (nessa
ordem).

Se

MU>B2>B11 for selecionado, a impressora

utilizará o papel da bandeja MF até que ele
acabe e depois das bandejas 2 e 1 (nessa
ordem).

Se B1>B2>MU1 for selecionado, a
impressora utilizará o papel da bandeja 1 até
que ele acabe e depois das bandejas 2 e MF
(nessa ordem).

Se B2>B1>MU
impressora utilizará o papel da bandeja 2 até
que ele acabe e depois das bandejas 1 e MF
(nessa ordem).

• Os faxes podem ser impressos em quatro
opções de tamanho de papel: Carta, A4,
Ofício ou Fólio (215,9 mm  330,2 mm).

Se nenhuma bandeja contiver papel de
tamanho apropriado, os faxes recebidos
serão armazenados na memória e Erro
de tamanho será exibido na tela de
toque. (Para mais informações,
consulte Mensagens de erro e
manutenção uu página 112.)

• Se a bandeja estiver sem papel e os faxes
recebidos estiverem na memória, a tela
de toque exibirá a mensagem Sem
Papel. Coloque papel na bandeja vazia.

1

for selecionado, a

1

são selecionadas,

2

33

Capítulo 2

a Pressione .

b Pressione (Config.Bandeja).
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar Uso
da Bandeja:Fax.

d Pressione Uso da Bandeja:Fax.
e Deslize o dedo para cima ou para baixo

ou pressione a ou b para exibir os itens

Somente Bandeja1, Somente
Bandeja2
MU>B1>B2

e B2>B1>MU
desejada.

1

, Somente MU,

1

, MU>B2>B11, B1>B2>MU1

1

e selecione a opção

f Pressione .

1

Somente Bandeja2 e B2 aparecem apenas se a
bandeja inferior opcional estiver instalada.

Uso da bandeja no modo impressão 2

A ordem de prioridade das bandejas
utilizadas para imprimir a partir do
computador pode ser modificada.

a Pressione .

b Pressione (Config.Bandeja).
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar Uso
da Bandeja: Impressão.

d Pressione Uso da Bandeja:

Impress

ão.

e Deslize o dedo para cima ou para baixo

ou pressione a ou b para exibir os itens

Somente Bandeja1, Somente
Bandeja2
MU>B1>B2

e B2>B1>MU
desejada.

1

, Somente MU,

1

, MU>B2>B11, B1>B2>MU1

1

e selecione a opção

34

f Pressione .

1

Somente Bandeja2 e B2 aparecem apenas se a
bandeja inferior opcional estiver instalada.

Colocando papel

Papel e outras mídias de impressão aceitáveis

A qualidade de impressão pode variar
conforme o tipo de papel utilizado.

Você pode usar os seguintes tipos de mídia
de impressão: papel comum, papel fino,
papel grosso, papel mais grosso, papel bond,
papel reciclado, etiquetas, envelopes ou
papel fotográfico brilhante (consulte Mídia de
impressão uu página 221).

Para obter os melhores resultados, siga
estas instruções:

 Náo coloque mais de um tipo de papel na

bandeja ao mesmo tempo. isso pode
causar obstruções de papel ou
alimentação incorreta.

 Para uma impressão adequada, o

tamanho do papel selecionado no
aplicativo deve ser o mesmo que o papel
na bandeja.

Tipo e tamanho do papel 2

A impressora pode receber papel pela
bandeja de papel instalada, pela bandeja

2

multifuncional ou pela bandeja inferior
(opcional).

Os nomes das bandejas de papel no driver de impressora e neste Manual são:

Bandeja e unidade opcional Nome

Bandeja multifuncional Bandeja MF
Bandeja de papel padrão Bandeja 1
Bandeja inferior opcional Bandeja 2

2

2

 Evite tocar a superfície impressa do papel

logo após imprimir.

 Antes de comprar grandes quantidades

de papel, teste uma amostra para verificar
se o papel é apropriado para a
impressora.

 Use etiquetas próprias para impressão a

laser.

35

Capítulo 2

Capacidade da bandeja de papel 2

Tamanho do papel Tipos de papel Nº de folhas

Bandeja multifuncional
(bandeja MF)

Largura: 76,2 a 215,9 mm
Comprimento: 127 a

355,6 mm

Papel comum,
papel fino, papel grosso,
papel mais grosso,
papel reciclado,
papel bond, etiquetas,

Até 50 folhas 80 g/m
3 envelopes
1 folha de papel

fotográfico brilhante

2

envelopes, env. fino,
env. grosso e papel

2

Até 250 folhas 80 g/m

Até 500 folhas 80 g/m

2

2

Bandeja de papel
padrão
(bandeja 1)

Bandeja inferior opcional
(bandeja 2)

1

O tamanho do papel Fólio é 215,9 mm  330,2 mm.

2

Coloque apenas uma folha de papel couchê na bandeja MF.

Carta, A4, Ofício, B5 (JIS),
Executivo, A5, A5 (borda

longa), A6, Fólio

1

Carta, A4, Ofício, B5 (JIS),
Executivo, A5, Fólio

1

fotográfico brilhante
Papel comum, papel fino

e papel reciclado

Papel comum, papel fino
e papel reciclado

Especificações dos papéis recomendados 2

As seguintes especificações de papel são adequadas para este aparelho.

Peso base

75-90 g/m

Espessura 80-110 m
Aspereza Maior que 20 sec.

Rigidez

90-150 cm3/100

Direção da fibra Fibras longas

Resistividade por volume

Resistividade superficial

Carga

10e9-10e11 ohm

10e
CaCO

Teor de cinzas Abaixo de 23% peso
Brilho Superior a 80%
Opacidade Superior a 85%

2

9

-10e12 ohm-cm
(Neutro)

3

 Para fazer cópias, use papel comum adequado para impressoras a laser e LED.

 Use papel de 75 a 90 g/m

2

.

 Utilize papel de fibras longas com pH neutro e umidade de cerca de 5%.
 Esta impressora pode usar papel reciclado que atenda às especificações DIN 19309.

36

Colocando papel

IMPORTANTE

1

1

Manipulando e usando papéis especiais 2

A impressora foi projetada para funcionar
bem com a maioria dos tipos de papel xerox
e bond. Contudo, algumas características do
papel podem afetar a qualidade da
impressão ou a confiabilidade do manuseio.
Sempre teste amostras de papel antes de
comprar para assegurar o desempenho
desejado. Guarde o papel na embalagem
original e mantenha-a fechada. Mantenha o
papel na horizontal e ao abrigo de umidade,
luz solar ou calor direto.

Algumas diretrizes importantes para escolher
papel são:

 NÃO use papel para jato de tinta porque

ele pode bloquear a alimentação de papel
ou danificar a impressora.

 Folhas pré-impressas devem usar tintas

que suportem as temperaturas de até
200C produzidas pelo processo de fusão
da impressora.

 O uso de papel bond, áspero, amassado

ou vincado pode prejudicar o
desempenho da impressão.

Tipos de papel a evitar 2

Alguns tipos de papel podem não
funcionar bem ou danificar a impressora.

NÃO use os seguintes tipos de papel:

• Textura acentuada

• Muito liso ou brilhante

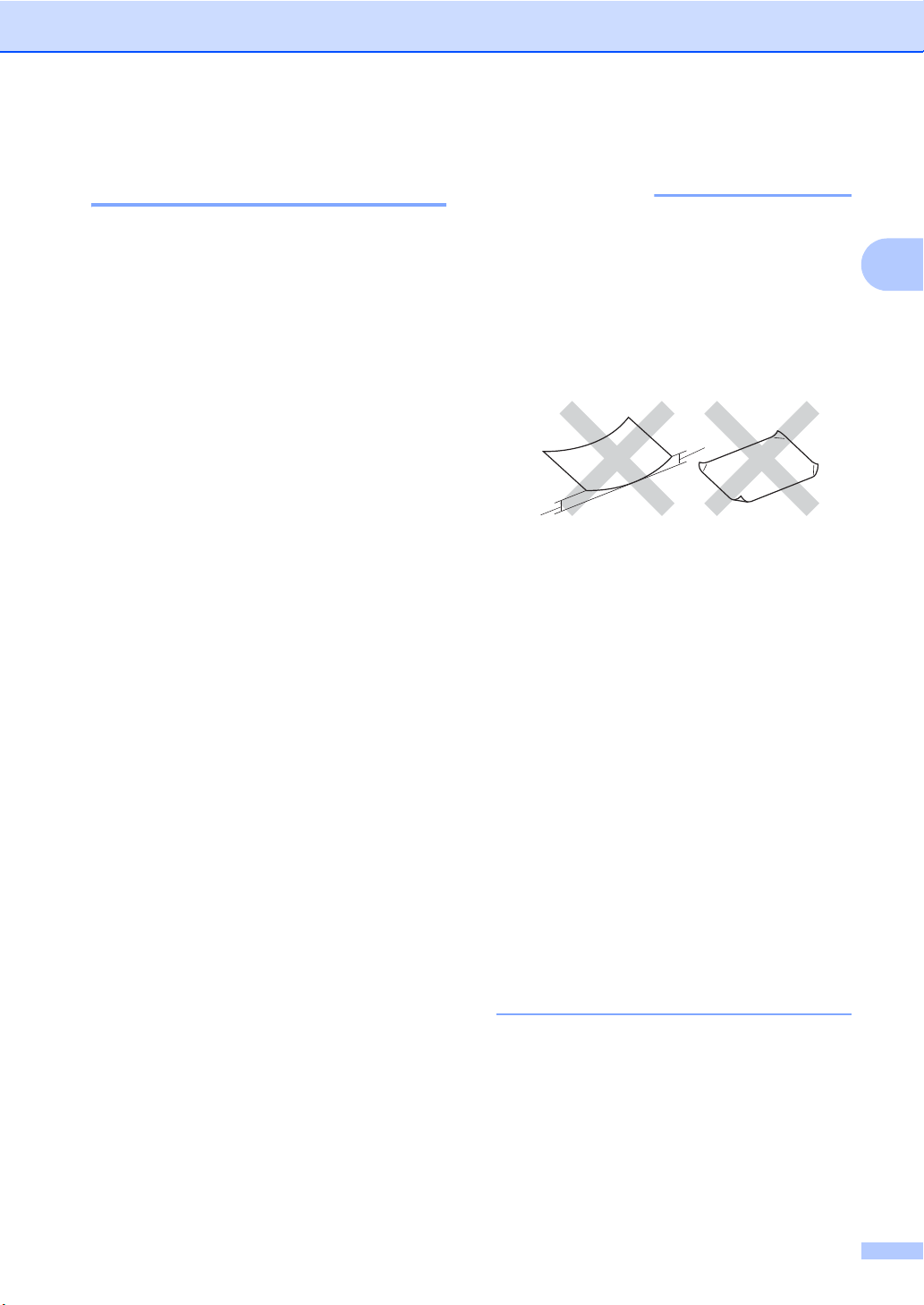

• Enrolado ou dobrado

1 Ondulações de 2 mm ou mais podem

causar obstrução de papel.

• Revestido ou com acabamento
químico

• Defeituoso, vincado ou dobrado

• Com gramatura maior que a
recomendada neste manual

• Com etiquetas e grampos

2

• Com timbres que usem corantes de
baixa temperatura ou termografia

• Com várias folhas ou cópia sem
carbono

• Próprio para impressões a jato de tinta

O uso desses tipos de papel pode
danificar a impressora. Este tipo de dano
não será coberto por nenhuma garantia
ou contrato de assistência técnica
Brother.

37

Capítulo 2

IMPORTANTE

Envelopes 2

A impressora foi projetada para funcionar
bem com a maioria dos tipos de envelope.
Contudo, alguns tipos de envelope podem
causar problemas na alimentação de papel e
na qualidade de impressão. Os envelopes
devem possuir margens com dobras retas e
bem vincadas. O envelope deve ser mantido
na horizontal e não deve ser muito largo, fino
ou frágil. Use apenas envelopes de
qualidade de fornecedores que saiba que
você os utilizará para impressão a laser.

Os envelopes podem ser inseridos somente
pela bandeja multifuncional.

Recomendamos imprimir um envelope de
teste para verificar os resultados da
impressão.

Tipos de envelopes a evitar 2

Não use envelopes:

• Danificados, ondulados, enrugados
d

e formato incomum

• Muito brilhantes ou texturizados

• Com presilhas, grampos, molas ou fios

• Com sistemas de selage
au

toadesiva

m

ou

• Com janelas, buracos, recort
furações

per

• Com cola na superfície, co

mostra

• Com abas duplas, como ilustrado na

fig

• Com abas de selagem que não

ve

• Dobrados em ambos os lados, como

ilustrado na figura a seguir

do na figura a seguir

ura a seguir

nham dobradas para baixo

es ou

nforme

• Muito largos

• Sem dobras bem alisadas

• Marcados (texto em relevo)

• Que já foram impressos em uma
impressora laser ou LED

• Impressos na parte interna

• Que você não consiga empilhar
corretamente

• Feitos de papel com gramatur
su
impressora

• Com margens que não são retas ou
quadradas

38

a

perior às especificações para a

O uso desses tipos de envelope pode

nificar a impressora. Este tipo de dano

da
pode não ser coberto por nenhuma
garantia ou contrato de assistência
técnica da Brother.

Em algumas situações, pode haver
problemas de alimentação do papel
devido à espessura, o tamanho e a forma
das dobras dos envelopes utilizados.

Colocando papel

IMPORTANTE

Etiquetas 2

Esta impressora pode imprimir na maioria
dos tipos de etiquetas próprias para
impressoras a laser. As etiquetas devem ter
um adesivo de base acrílica, já que este
material resiste melhor às temperaturas
elevadas da unidade fusora. Os adesivos
não devem entrar em contato com nenhuma
parte do impressora porque a etiqueta pode
grudar na unidade de cilindro ou nos rolos e
provocar atolamentos de papel ou problemas
na qualidade de impressão. Não deixe
adesivo exposto entre etiquetas. As etiquetas
devem ser organizadas de forma a cobrir
totalmente o comprimento e a largura da
folha de papel. Se forem usadas etiquetas
espaçadas, elas podem descolar e causar
graves problemas de atolamento ou de
impressão.

Todas as etiquetas usadas nesta impressora
devem suportar temperaturas de 200 C
durante 0,1 segundo.

A etiquetas podem ser inseridas somente
pela bandeja multifuncional.

Tipos de etiquetas a evitar 2

Não use etiquetas danificadas, onduladas,
enrugadas ou com formato irregular.

• Evite colocar etiquetas com a folha base
expo

sta, pois isso danificará a

impressora.

• NÃO reaproveite nem coloque etiq

as ou se houver etiquetas faltando na

usad
folha.

• As folhas de etiquetas não devem possu
gr

amatura superior às descritas ne

nual do Usuário. Etiquetas que

Ma
excederem essa especificação pode
nã

o ser alimentadas nem impressa

cor

retamente e podem danificar

impressora.

uetas

ste

m

s

a

2

ir

39

IMPORTANTE

OBSERVAÇÃO

Colocando documentos 3

1

2

3

Como colocar documentos 3

Você pode enviar fax, fazer cópias e
digitalizar usando o ADF (alimentador
automático de documentos) ou o vidro do
scanner.

Usando o alimentador automático de documentos (alimentador) 3

O alimentador tem capacidade para 35
páginas (MFC-L8600CDW) ou 50 páginas
(MFC-L8850CDW/MFC-L9550CDW) e
alimenta cada folha individualmente. Use

2

papel padrão de 80 g/m
folhas antes de colocá-las no ADF.

e sempre ventile as

• Para digitalizar documentos
incompatív
consulte Usand
uu página 41.

• Usar o alimentador é mais fácil ao se
colocar documentos com várias páginas.

• Certifique-se de que os docum
fluido
totalmente secos.

eis com o alimenta

o o vidro do scanner

corretor ou escritos a tinta este

dor,

entos com

jam

a Desdobre o suporte de documentos do

alimentador (1). Levante e desdobre a
aba do suporte da saída de documentos
do alimentador (2).

Tamanhos de documento aceitos 3

Comprimento: 147,3 a 355,6 mm
Largura: 147,3 a 215,9 mm
Peso:

Como colocar documentos 3

• NÃO coloque documentos grossos no
vidro do scanner. Isso pode fazer os
papéis ficarem presos no alimentador.

• NÃO utilize papel on

rado, rasgado, grampeado ou

dob
clipes, cola ou fita.

• NÃO utilize papelão, jornal ou tecido.

• Para não danificar a impressora ao usar
alimentador, NÃO puxe o docume

uanto ele estiver entrando.

enq

64 a 90 g/m

2

dulado, enrugado,

com

nto

b Ventile bem as páginas.
c Coloque as páginas do documento

voltadas para cima e com a borda
superior primeiro no alimentador até a

tela de toque exibir a mensagem ADF
Pronto e a página superior tocar nos

rolos do alimentador.

40

Colocando documentos

OBSERVAÇÃO

OBSERVAÇÃO

IMPORTANTE

1

d Ajuste as guias do papel (1) de acordo

com a largura do documento.

Para digitalizar documentos fora do
padrão, consulte Usando o vidro do
scanner uu página 41.

Usando o vidro do scanner 3

O vidro do scanner pode ser usado para
enviar por fax, copiar ou digitalizar páginas
de livros (uma de cada vez).

b Usando as guias de documentos à

esquerda e na parte superior, coloque o
documento com a face voltada para
baixo no canto superior esquerdo do
vidro do scanner.

3

Tamanhos de documento aceitos 3

Compri
mento:

Largura: Até 215,9 mm
Peso: Até 2,0 kg

(MFC-L8600CDW)
Até 297,0 mm (MFC-L8850CDW e
MFC-L9550CDW)
Até 355,6 mm

Como colocar documentos 3

Para usar o vidro do scanner, o
alimentador deverá estar vazio.

a Levante a tampa de documentos.

c Feche a tampa de documentos.

Se o documento for um livro ou for grosso,
não feche a tampa com força nem faça
pressão.

41

4

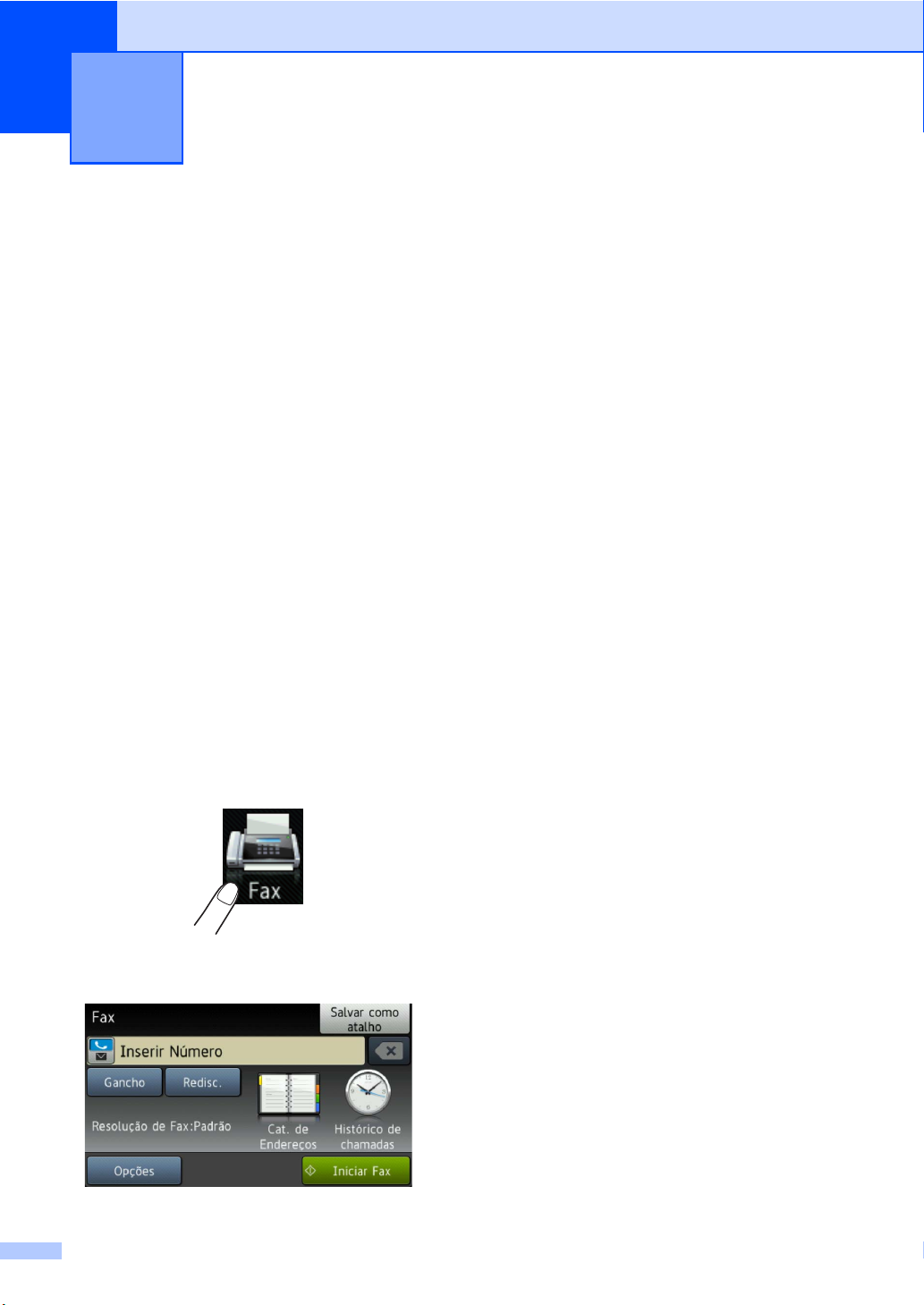

Enviando um fax 4

Como enviar um fax 4

As etapas a seguir mostram como enviar um
fax. Para enviar várias páginas, use o
alimentador.

a Execute um dos procedimentos a seguir

para carregar o documento:

 Posicione o documento

oltada para cima no alimentador

v
(consulte Usando o alimentador
automático de document
(a

limentador) uu página 40).

 Coloque o documento voltado para

baixo no vidro do scanner
(consulte Usando o vidro do scanner

uu página 41).

b Execute um dos seguintes

procedimentos:

Quando a Visualização do fax estiver



configurada como

 Quando a Visualização do fax estiver

configurada como Sim, pressione
Fax e Enviando faxes.

Não

com a face

os

, pressione

Fax

c Para ajustar as configurações de fax,

pressione Opções. Deslize o dedo para
cima ou para baixo ou pressione a ou b
para rolar pelas configurações de fax.
Quando a configuração desejada for
exibida, pressione-a e selecione a nova
opção. Quando acabar de ajustar as
opções, pressione OK.

(Manual Avançado do Usuário)

Para as seguintes operações e
configurações avançadas de envio de
fax, uu Manual Avançado do Usuário:

 Fax 2 faces

(modelos MFC-L8850CDW e
MFC-L9550CDW)

 Contraste

 Resolução Fax

 Env.MalaDiret

 Tx Imediata

.

 Modo Internacional

 Fax Programado

 Tx em lote

 Nota Pág.rosto

 Configuração

Rosto

de Folha de

42

 A tela

de toque exibe:

Enviando um fax

OBSERVAÇÃO

d (modelos MFC-L8850CDW e

MFC-L9550CDW)
Selecione uma das opções abaixo:

 Para enviar apenas um lado do

documento, vá para a etapa e.

 Para enviar um documento frente e

verso, escolha o formato de
digitalização frente e verso usando o
seguinte procedimento:

Pressione Opções.
Deslize o dedo para cima ou para

baixo ou pressione a ou b para
visualizar Fax 2 faces e pressione
Fax 2 faces.

Pressione Escanear 2 faces:

Borda longa ou Escanear 2
faces: Borda curta.

Pressione OK.

Documentos frente e verso podem ser
enviados a partir do alimentador.

e Insira o número de fax.

Usando o teclado numérico
Usando o Catálogo de endereços

 Cat. de Endereços

Usando o histórico de chamadas

 Histórico de chamadas

(Para obter mais informações,
consulte Como discar
uu página 61.)

f Pressione Iniciar Fax.

Enviando fax a partir do alimentador

 O aparelho começa a escanear o

documento.

Enviando fax a partir do vidro do
scanner

Se Tx Imediata estiver definido como
Sim, o aparelho enviará o documento

sem perguntar se há mais páginas a
serem escaneadas.

 Se você pressionar Iniciar Fax, o

aparelho iniciará o escaneamento da
primeira página.

Quando a tela de toque exibir
Página seguinte?, execute um
dos seguintes procedimentos:

• Para enviar uma única página,
pressione Não. O aparelho
começa a enviar o documento.

• Para enviar mais de uma página,
pressione Sim e coloque a
próxima página no vidro do
scanner. Pressione OK. O
aparelho começa a escanear a
página. (Repita esta etapa para
cada página adicional.)

Interrompendo o envio de fax4

Para interromper o envio de fax, pressione .

4

43

Capítulo 4

Usando o vidro do scanner para enviar por fax documentos de tamanho Carta, Ofício e Fólio 4

Ao enviar por fax documentos tamanho
Carta, Oficio

da área de digitalização Carta ou

Ofício/Fólio

do fax será cortada.

1

ou Fólio1, defina o tamanho

1

; caso contrário, uma parte

a Execute um dos seguintes

procedimentos:

 Se a Visualização do fax estiver

configurada como Não, pressione

(Fax).

 Se a Visualização do fax estiver

configurada como Sim, pressione

(Fax) e Enviando faxes.

b Pressione Opções.
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Tamanho área de digitalização.

d Pressione Tamanho área de

digitalização.

e Pressione Carta ou Ofício/Fólio
f Pressione OK.

g Pressione .

1

MFC-L8850CDW e MFC-L9550CDW

Cancelando um fax em andamento 4

Pressione para cancelar o fax. Se
pressionar enquanto o aparelho estiver

discando ou enviando, a tela de toque exibirá
a mensagem Canc. tarefa?.

Pressione Sim para cancelar o fax.

Relatório de verificação de transmissão 4

Você poderá usar o Relatório de Verificação
de Transmissão como comprovante do envio
de seu fax. Este relatório mostra o nome ou o
número de fax do destinatário, a hora e a
data da transmissão, a duração da
transmissão, o número de páginas enviadas
e se a transmissão foi bem sucedida ou não.

Há várias configurações disponíveis para o
Relatório de Verificação de Transmissão:

 Sim: imprime um relatório após cada fax

enviado.

 Sim+Img: imprime um relatório após cada

fax enviado. Uma parte da primeira
página do fax aparece no relatório.

 Não: imprime um relatório quando seu fax

falha devido a um erro de transmissão. A

1

.

configuração de fábrica é Não.

 Não+Img: imprime um relatório quando

seu fax falha devido a um erro de
transmissão. Uma parte da primeira
página do fax aparece no relatório.

 Sem Relatório: Não imprime nenhum

relatório.

44

a Pressione .

b Pressione Todas config..
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar Fax.

d Pressione Fax.

e Deslize o dedo para cima ou para baixo

OBSERVAÇÃO

ou pressione a ou b para visualizar
Conf.Relatório.

f Pressione Conf.Relatório.
g Pressione Relatório XMIT.
h Pressione Sim, Sim+Img, Não ,

Não+Img ou Sem Relatório.

Enviando um fax

i Pressione .

• Se você escolher Sim+Img ou Não+Img,
a imagem não será exibida no Relatório
de verificação de transmissão se
Transmissão em tempo real for
configurada como Sim.

• Se a transmissão for bem sucedida, OK
será exibido ao lado de RESULT. no
Relatório de Verificação de Transmissão.
Se a transmissão não for bem sucedida,
MÁ será exibido ao lado de RESULT..

4

45

OBSERVAÇÃO

Recebendo um fax 5

5

Modos de Recepção 5

Os faxes podem ser impressos em tamanho Carta, A4, Ofício ou Fólio.

Selecione o modo de recepção apropriado para os dispositivos externos e linhas telefônicas
conectadas.

Selecione o modo de Recepção correto 5

Os diagramas abaixo explicam como escolher o modo correto. (Para obter mais informações
sobre os modos de recepção, consulte Usando modos de recebimento uu página 48.)

Deseja usar os recursos de telefone da sua máquina (se disponíveis) ou um telefone
externo ou um dispositivo de atendimento telefônico externo conectado à mesma
linha da máquina?

Sim

Você está usando a função de mensagem de voz
de um dispositivo de atendimento telefônico externo?

Não

Deseja que a máquina atenda chamadas de fax
e de telefone automaticamente?

Para definir o modo de recepção, siga as instruções abaixo:

Não

Sim

Sim

Não

Fax

Manual

Fax/Tel

Secret.Eletrôn.

a Pressione .

b Pressione Todas config..
c Deslize o dedo para cima ou para baixo ou pressione a ou b para visualizar Fax.
d Pressione Fax.
e Deslize o dedo para cima ou para baixo ou pressione a ou b para visualizar

Conf.recepção.

f Pressione Conf.recepção.

46

Recebendo um fax

g Deslize o dedo para cima ou para baixo ou pressione a ou b para visualizar Modo

recepção.

h Pressione Modo recepção.
i Pressione Fax, Fax/Tel., Secret.Eletrôn. ou Manual.

j Pressione .

5

47

Capítulo 5

Usando modos de recebimento 5

Em alguns modos de recebimento, a
resposta é automática (modelos Fax e
Fax/Tel.). Se quiser, modifique o Retardo
de campainha antes de usar esses modos
(consulte Retardo da campainha
uu página 49).

Somente Fax 5

O modo Fax atenderá automaticamente
todas as chamadas como fax.

Fax/Tel 5

O modo Fax/Tel. ajuda a gerenciar
chamadas recebidas, reconhecendo se são
chamadas de fax ou de voz e lidando com
elas das seguintes maneiras:

 Os faxes serão automaticamente

recebidos.

 As chamadas de voz farão o aparelho

emitir o toque F/T, avisando-o para
atender a linha. O toque F/T é um toque
duplo emitido pelo aparelho.

Consulte também Tempo do toque F/T
(apenas para o modo Fax/Tel) uu página 49
e Retardo da campainha uu página 49.

Manual 5

O modo Manual desliga todas as funções de
atendimento automático.

Para receber um fax no modo Manual, tire do
gancho o fone do telefone externo ou

pressione (Fax) e pressione Gancho.
Quando você ouvir tons de fax (bipes curtos

repetitivos), pressione Iniciar Fax e
pressione Receber para receber um fax.
Você também poderá utilizar a função
Recepção Fácil para receber faxes tirando do
gancho um fone que esteja na mesma linha
do aparelho.

(Consulte também Recepção fácil
uu página 50.)

Secretária eletrônica externa 5

O modo Secret.Eletrôn. permite que um
dispositivo de atendimento externo gerencie
as chamadas recebidas. As chamadas
recebidas serão tratadas da seguinte
maneira:



Os faxes serão automaticamente recebidos.



As pessoas que estiverem fazendo uma
chamada de voz podem gravar uma
mensagem na secretária eletrônica externa.

(Para obter mais informações,
consulte Conectando uma secretária
eletrônica externa uu página 56.)

48

Recebendo um fax

OBSERVAÇÃO

Configurações do Modo de Recepção 5

Retardo da campainha 5

A configuração Retardo da Campainha
define o número de vezes que o aparelho
tocará antes de atender a chamada nos
modos Fax e Fax/Tel..

Se você possuir telefones externos ou
extensões na mesma linha do aparelho,
mantenha a configuração Retardo da
campainha em 4 (consulte Usando telefones

externos e de extensão uu página 59 e
Recepção fácil uu página 50).

a Pressione .

b Pressione Todas config..
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar Fax.

d Pressione Fax.
e Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Conf.recepção.

Tempo do toque F/T (apenas para o modo Fax/Tel)5

Quando alguém ligar para o seu aparelho,
você e o seu interlocutor ouvirão o toque
normal do telefone. O número de toques é
definido pela configuração Retardo da
Campainha.

Se a chamada for um fax, o aparelho irá
recebê-la; no entanto, se for uma chamada de
voz, o aparelho soará o toque F/T (toque duplo
rápido) pelo tempo em que o toque F/T estiver
configurado. Se você ouvir um toque F/T,
significa que há uma chamada de voz na linha.

Como o toque F/T é emitido pelo aparelho, os
telefones externos e de extensão não
tocarão; mesmo assim, você poderá atender
a chamada em qualquer telefone. Para mais
informações, consulte Utilizando Códigos
Remotos uu página 60.

a Pressione .

b Pressione Todas config..
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar Fax.

d Pressione Fax.

5

f Pressione Conf.recepção.
g Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Retard. Camp.

h Pressione Retard. Camp.
i Pressione 0, 1, 2, 3 ou 4 para configurar

quantas vezes deseja que a linha toque
antes de o aparelho atender.

j Pressione .

Se você selecionar 0, o aparelho atenderá
imediatamente e a linha não emitirá
nenhum toque.

e Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Conf.recepção.

f Pressione Conf.recepção.
g Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Temp.toq.F/T.

h Pressione Temp.toq.F/T.
i Pressione para selecionar por quanto

tempo o aparelho tocará indicando que
você tem uma chamada de voz (20, 30,
40 ou 70 segundos).

49

Capítulo 5

OBSERVAÇÃO

OBSERVAÇÃO

j Pressione .

Mesmo se o autor da chamada desligar
durante o toque duplo rápido, o aparelho
continuará tocando pelo tempo
determinado.

Recepção fácil 5

Se Recep. Fácil estiver definido como

O aparelho poderá receber um fax
automaticamente, mesmo que você atenda a
chamada. Quando você visualizar
Recebendo na tela de toque ou ouvir um
clique na linha telefônica através do fone que
está usando, basta recolocar o fone no
gancho. Seu aparelho fará o restante.

Se Recep. Fácil estiver definido como

Se você estiver no aparelho e atender uma
chamada de fax primeiro, tirando do gancho
o fone externo, pressione Iniciar Fax e
pressione Receber para receber o fax.

Sim

Não

a Pressione .

b Pressione Todas config..
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar Fax.

d Pressione Fax.
e Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Conf.recepção.

:

5

f Pressione Conf.recepção.
g Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Recep. Fácil.

h Pressione Recep. Fácil.
i Pressione Sim (ou Não).

:

5

j Pressione .

Se tiver atendido em um telefone de
extensão, pressione l51 (consulte Usando
telefones externos e de extensão
uu página 59).

•

Se esse recurso estiver definido como
mas seu aparelho não conectar uma
chamada de fax quando você tirar um
telefone de extensão do gancho, pressione
o código de recepção de fax

•

Se você enviar faxes de um computador na
mesma linha telefônica e o aparelho os
interceptar, defina Recep. Fácil como

50

l51.

Sim

Não

,

.

Recebendo um fax

OBSERVAÇÃO

OBSERVAÇÃO

OBSERVAÇÃO

Visualização do fax (somente preto e branco)

Como visualizar um fax recebido

Você pode visualizar faxes recebidos na tela

de toque pressionando (Fax) e
(Faxes recebidos). Quando o aparelho

está em modo Pronto, uma mensagem
popup aparecerá na tela de toque para
alertar o recebimento de faxes.

Configurando a Visualização de fax 5

a Pressione .

b

Pressione (

c Pressione Sim (ou Não).
d Pressione Sim.
e A tela de toque indicará que nenhum

outro fax será impresso ao ser recebido.
Pressione Sim.

Visual Prév Fax

5

5

).

Usando a Visualização de fax 5

Quando receber um fax, você verá uma
mensagem popup na tela de toque. Por
exemplo: Novos fax:01 [Visualiz]

a Pressione Visualiz.

A tela de toque exibirá a lista de fax.

• Apesar de os faxes impressos mostrarem
a data e hora recebidas quando o Selo de
recepção de fax estiver ativado, a tela de
Visualização de fax não exibirá a data e
hora recebidas.

•

A lista de fax inclui os faxes antigos e
recentes. Os faxes recentes são indicados
por uma marca azul próxima ao fax.

• Para ver um fax que já foi visualizado,
pressione Fax e Faxes recebidos.

b Deslize o dedo para cima ou para baixo

ou pressione a ou b para exibir o
número de fax desejado.

c Pressione o fax desejado.

• Se o fax for grande, poderá ocorrer
demora na sua exibição.

5

f Pressione .

Quando a Visualização de fax está ativa,
a cópia de segurança dos faxes recebidos
não será impressa para funções de
Transferência de fax e Recepção
PC-FAX, mesmo se você configurar
Backup de impressão em Sim.

• A tela de toque exibirá o número da
página atual e o total de páginas da
mensagem de fax. Se a mensagem de fax
tiver mais de 99 páginas, o número total
de páginas será exibido como “XX.”

51

Capítulo 5

Pressione a tela de toque ou o Touchpanel
para realizar as seguintes operações.

Descrição

ou

ou

Iniciar Imprimir o fax.

Ampliar o fax.

Reduzir o fax.

Rolar verticalmente.

Rolar horizontalmente.

Girar o fax no sentido horário.

Excluir o fax.
Pressione
Retornar à página anterior.

Ir para a próxima página.

Retornar à lista de fax.

Sim

para confirmar.

d Pressione .

f Quando a tela de toque exibir Apagar

todas as páginas?, execute um dos
seguintes procedimentos:

 Pressione Sim para excluir todas as

páginas de fax já impressas.

 Pressione Não para salvar o fax

impresso.

g Pressione .

Como imprimir ou apagas todos os faxes da lista

a Pressione (Fax).

b Pressione Faxes recebidos.
c Pressione Impr./Apagar.
d

Execute um dos seguintes procedimentos:

 Pressione Imprimir tudo(Faxes

novos) para imprimir todas as

páginas de fax ainda não
visualizadas.

5

Como imprimir um fax 5

a Pressione (Fax).

b Pressione Faxes recebidos.
c Pressione o fax desejado.
d Pressione Iniciar para confirmar a

impressão do fax.

e

Execute um dos seguintes procedimentos:

 Pressione Imprim. tds pgs. para

imprimir todas as páginas.



Pressione
para imprimir apenas a página exibida.

 Pressione Imprimir da atual

para imprimir todas as páginas a
partir da página exibida.

52

Imprimir pág. atual

 Pressione Imprimir tudo(Faxes

antigos) para imprimir todas as

páginas de fax visualizadas.

 Pressione Apagar tudo(Faxes

novos) para excluir todas as

páginas de fax ainda não
visualizadas.

Pressione Sim para confirmar.

 Pressione Apagar tudo(Faxes

antigos) para excluir todas as

páginas de fax visualizadas.
Pressione Sim para confirmar.

e Pressione .

Desativando a Visualização de fax 5

a Pressione .

b

Pressione (

Visual Prév Fax

c Pressione Não.
d Pressione Sim para confirmar.

Recebendo um fax

).

e Se houver faxes armazenados na

memória, execute uma das alternativas:

 Se você não desejar imprimir os

faxes armazenados, pressione
Continuar.

Pressione Sim para confirmar. Seus
faxes serão excluídos.

 Para imprimir todos os faxes

armazenados, pressione Imprimir
todos os faxes antes de
apagá-los.

 Se não desejar desativar a

Visualização de fax, pressione
Cancelar.

f Pressione .

5

53

6

Usando o PC-FAX 6

Como usar o PC-FAX 6

Recepção de PC-FAX (somente Windows®) 6

Se o recurso de Recepção de PC-FAX for
ativado, os faxes recebidos serão
armazenados na memória e enviados
automaticamente ao computador. Assim, os
faxes podem ser vistos e armazenados no
computador.

Mesmo se o computador estiver desligado
(p.ex. à noite ou em fins de semana), o MFC
receberá e armazenará os faxes na memória.
O número de faxes recebidos e
armazenados na memória será exibido na
tela de toque.

Quando você ligar o computador e executar
o software de Recepção de PC-FAX, a MFC
enviará os faxes para o computador
automaticamente.

Para que a Recepção de PC-FAX funcione, o
software de Recepção de PC-FAX precisa
estar funcionando no computador.

Execute um dos seguintes procedimentos:

 (Windows

Windows

No menu (Iniciar), selecione Todos

os Programas > Brother > Brother
Utilities.

Clique na lista suspensa e selecione o
nome do modelo (se não estiver
selecionado).
Clique em Recepção de PC-FAX na
barra de navegação à esquerda e depois
em Receber.

®

XP, Windows Vista®e

®

7)

 (Windows

Clique em (Brother Utilities) e
depois na lista suspensa e selecione o

modelo do seu equipamento (se não
estiver selecionado). Clique em
Recepção de PC-FAX na barra de
navegação à esquerda e depois em
Receber.

Se você selecionar Impressão de Segurança
Ligada (Impr.Backup:Lig), o aparelho
também imprimirá o fax.

®

8)

a Pressione .

b Pressione Todas config..
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar Fax.

d Pressione Fax.
e Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Conf.recepção.

f Pressione Conf.recepção.
g Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Recep. PC-Fax.

h Pressione Recep. PC-Fax.
i Pressione Sim para começar a receber

PC-FAX.

j A tela de toque exibe um lembrete para

iniciar o programa de recepção PC-FAX
em seu computador. Se tiver iniciado o
programa de recepção de PC-FAX,
toque em OK.
Para obter mais informações sobre
como iniciar o programa de Recepção
PC-FAX, uu Manual do Usuário de
Software e Rede.

54

Usando o PC-FAX

IMPORTANTE

OBSERVAÇÃO

k Deslize para cima e para baixo ou

pressione a ou b para exibir <USB> ou o
nome de seu computador se o aparelho
estiver conectado a uma rede.
Pressione <USB> ou o nome do seu
computador.
Pressione OK.

l Pressione Impr.Backup: Sim ou

Impr.Backup: Não.

Se você selecionar Impr.Backup: Sim,
o aparelho também imprimirá o fax em
seu aparelho para que você tenha uma
cópia.

m Pressione .

• Antes de configurar a Recepção de
PC-FAX, instale o software MFLPro Suite
no computador. Verifique se o
computador está conectado e ligado
(uu Manual do Usuário de Software e
Rede).

• Se o aparelho apresentar um erro e não
conseguir imprimir faxes gravados na
memória, essa configuração permite
transferir os faxes para um computador
(consulte Transferindo os faxes ou o
relatório de faxes uu página 122).

• A recepção de PC-FAX não está
disponível para Mac OS.

Enviar PC-FAX 6

O recurso PC-FAX da Brother permite que
você use o seu computador para enviar um
documento de um aplicativo como um fax
padrão. Você pode enviar um arquivo criado
em qualquer aplicativo do seu computador
como um PC-FAX. Você pode até inserir uma
página de rosto (para obter mais
informações, uu Manual do Usuário de
Software e Rede).

Como enviar um PC-FAX: 6

Entre em contato com o fornecedor do
aplicativo se precisar de mais suporte.

a No seu aplicativo, selecione Arquivo e

depois Imprimir.
A caixa de diálogo Imprimir será
exibida. (As etapas podem variar de
acordo com o aplicativo.)

b Selecione Brother PC-FAX v.3.
c Clique em OK.

A interface de usuário Brother PC-FAX
será exibida.

d Digite o número de fax do destinatário

usando o teclado do computador ou
clicando no teclado numérico da
interface do usuário do Brother
PC-FAX. Também é possível
selecionar um número armazenado em
Catálogo de endereços.

e Clique em .

6

f Clique em Iniciar.

O documento será enviado para o
aparelho Brother, que o enviará por fax
ao destinatário.

55

Serviços de telefone e

2

1

1

7

dispositivos externos

Serviços de linha telefônica 7

Conectando uma secretária eletrônica externa

7

7

Caixa de mensagens 7

Você poderá conectar uma secretária
Se houver uma caixa de mensagens na
mesma linha telefônica que o seu aparelho
Brother, a caixa de mensagens e o aparelho
Brother entrarão em conflito ao receber
chamadas.

Por exemplo, se a sua caixa de mensagens
estiver configurada para atender após 4
toques e o aparelho Brother para atender
após 2 toques, o aparelho Brother atenderá
primeiro. Isso impedirá que sejam deixadas
mensagens na sua caixa de mensagens.

Por outro lado, se o aparelho Brother estiver
configurado para atender após 4 toques e a
caixa de mensagens para atender após
2 toques, sua caixa de mensagens atenderá
primeiro. Assim, o aparelho Brother não
receberá o fax, pois a caixa de mensagens
não poderá transferir o fax recebido de volta
para o aparelho Brother.

Para evitar conflitos entre o aparelho Brother
e serviços de caixa de mensagens, execute
um dos seguintes procedimentos:

Configure o modo de Recepção do seu
aparelho Brother como “Manual”. O modo
Manual requer que você atenda todas as
chamadas recebidas se quiser receber um
fax. Se a chamada recebida for um
telefonema, então atenda a ligação
normalmente. Se você ouvir tons de envio de
fax, transfira a chamada para o aparelho
Brother (consulte Usando telefones externos
e de extensão uu página 59). Faxes e
chamadas de voz não atendidas irão para
sua Caixa postal. Para configurar o aparelho
no modo MANUAL, consulte Selecione o
modo de Recepção correto uu página 46.

eletrônica externa à mesma linha telefônica do

seu aparelho. Quando a secretária eletrônica

atender uma chamada, seu aparelho

“escutará” os tons CNG (chamada de fax)

enviados por um aparelho de envio de fax. Se

os detectar, o aparelho atenderá a chamada e

receberá o fax. Se não os detectar, o aparelho

deixará a secretária eletrônica gravar uma

mensagem de voz e a tela de toque exibirá a

mensagem

A secretária eletrônica externa deverá atender

dentro de quatro toques (recomendamos

configurá-la para dois toques). Isto porque o

aparelho não detectará os tons CNG até que a

secretária eletrônica externa tenha atendido a

chamada. O aparelho emissor enviará tons

CNG por oito a dez segundos apenas. Não

recomendamos utilizar a função de chamada

econômica em sua secretária eletrônica

externa caso esta necessite mais de quatro

toques para ser ativada.



Antes de conectar uma secretária eletrônica
externa, remova a tampa protetora (2) do
conector EXT. do aparelho.

1 Secretária eletrônica

2 Tampa protetora

Telefone

.

56

OBSERVAÇÃO

Se houver problemas na recepção dos
faxes, reduza a configuração de Retardo
da campainha em sua secretária
eletrônica externa.

Serviços de telefone e dispositivos externos

Conexões 7

A secretária eletrônica externa deve ser
conectada à parte traseira do aparelho, ao
conector rotulado EXT. O aparelho não
funcionará corretamente se a secretária
eletrônica estiver conectada a uma tomada
telefônica.

a Conecte o cabo de linha telefônica da

tomada telefônica na parede ao
conector LINE na parte traseira do
aparelho.

b Conecte o cabo de linha telefônica da

secretária eletrônica externa ao
conector EXT. na parte traseira do
aparelho. (Certifique-se de que o cabo
esteja conectado à secretária eletrônica
no conector de linha telefônica da
secretária, e não à tomada do gancho.)

7

c Configure sua secretária eletrônica

externa para quatro toques ou menos.
(A configuração Retardo da Campainha
do aparelho não se aplica).

d Grave a mensagem de saída em sua

secretária eletrônica externa.

e Configure a secretária eletrônica para

atender chamadas.

f Ajuste o modo de Recepção em seu

aparelho para

Secret.Eletrôn.. (Consulte Selecio
ne o modo de Recepção correto

uu página 46.)

57

Capítulo 7

OBSERVAÇÃO

1

3

2

Gravando uma mensagem de saída (OGM) 7

a

Grave 5 segundos de silêncio no início
de sua mensagem. Isto dará tempo para
que o aparelho "escute" os tons de fax.

b Limite a duração da mensagem a

20 segundos.

c Termine sua mensagem de

20 segundos informando o Código de
Recepção de Fax para as pessoas que
desejem enviar faxes manualmente.
Por exemplo: “Após o sinal, deixe uma
mensagem ou pressione l51 e Iniciar
para enviar um fax”.

Recomendamos iniciar a mensagem com
cinco segundos de silêncio porque o
aparelho não conseguir distinguir tons de
fax se houver uma voz acentuada na
linha. A pausa pode ser eliminada, mas se
o aparelho não conseguir receber faxes,
grave uma nova mensagem com uma
pausa.

Telefones externos e

de extensão 7

Conectando um telefone

externo ou de extensão 7

Você poderá conectar um telefone separado

diretamente ao aparelho conforme ilustrado

no diagrama abaixo.

Conecte o cabo de linha telefônica ao

conector denominado EXT.

Antes de conectar um telefone externo,

remova a tampa protetora (3) do conector

EXT. do aparelho.

Centrais telefônicas (PBX) 7

Sugerimos que, para conectar seu aparelho,
você entre em contato com a companhia que
instalou seu PBX. Se você tiver um sistema
de conexões múltiplas, sugerimos que peça
ao instalador que conecte a unidade à última
linha do sistema. Isso evita que o aparelho
seja ativado toda vez que o sistema receber
chamadas telefônicas. Se todas as
chamadas recebidas forem atendidas por
telefonista, recomendamos que você defina o
Modo de Recepção como Manual.

Não podemos garantir que seu aparelho
operará corretamente em todas as situações
se estiver conectado a um PBX. Se enfrentar
dificuldades para enviar ou receber faxes,
entre primeiro em contato com a companhia
que gerencia seu PBX.

58

1 Telefone de extensão

2 Telefone externo

3 Tampa protetora

Serviços de telefone e dispositivos externos

OBSERVAÇÃO

Usando telefones externos e de extensão 7

Usando telefones de extensão 7

Se você atender uma chamada de fax em um
telefone de extensão, poderá fazer seu
aparelho receber o fax pressionando o
Código de recepção de fax l51.

Se o aparelho receber uma chamada de voz
e o toque duplo rápido soar para você
assumir a chamada, você poderá atendê-la
em uma extensão digitando o Código de
atendimento telefônico #51 (consulte Tempo
do toque F/T (apenas para o modo Fax/Tel)
uu página 49).

Usando um telefone externo (ligado ao conector EXT. do aparelho)

Se você atender uma chamada de fax em um
telefone externo ligado ao conector EXT do
aparelho, poderá fazer o aparelho receber o
fax pressionando Iniciar Fax e
selecionando Receber.

Se o aparelho receber uma chamada de voz
e o toque duplo soar para você assumir a
chamada, você poderá atendê-la no telefone
externo pressionando Atender.

Usando um telefone externo sem fio de outro fabricante 7

Se o seu telefone sem fio (que não é da
Brother) estiver conectado à tomada EXT. do
aparelho (consulte página 58), e você
frequentemente o levar para outros locais,
será mais fácil atender às chamadas durante
o Retardo da campainha.

Se você deixar o aparelho atender primeiro,
precisará ir até o aparelho e pressionar
Atender para transferir a chamada para o
telefone sem fio.

7

7

Se você atender uma chamada e não houver ninguém na linha:

Parta do princípio de que está recebendo um
fax manual.

Pressione l51, aguarde o ruído ou até que a
tela de toque mostre Recebendo e desligue.

Você também pode usar o recurso
Recepção fácil para fazer seu aparelho
atender a chamada automaticamente
(consulte Recepção fácil uu página 50).

7

59

Capítulo 7

Utilizando Códigos Remotos 7

Código de recepção de fax 7

Se estiver atendendo uma chamada em uma
extensão e quiser receber um fax, você pode
fazer o aparelho recebê-lo digitando o
Código de recepção de fax l51. Espere os
ruídos de fax começarem e coloque o fone no
gancho (consulte Recepção fácil
uu página 50).

Se estiver atendendo uma chamada no
telefone externo e quiser receber um fax,
você pode fazer o aparelho recebê-lo
pressionando Iniciar Fax e depois
Receber.

Código de atendimento telefônico 7

Se receber uma chamada de voz e o
aparelho estiver no modo F/T, ele começará
a emitir o toque F/T (toque duplo) após o
retardo de campainha inicial. Se estiver
atendendo a um telefonema em uma
extensão e quiser desligar o toque F/T,
pressione #51 entre dois toques.

Se o aparelho receber uma chamada de voz
e o toque duplo soar para você assumir a
chamada, você poderá atendê-la no telefone
externo pressionando Atender.

Alterando os códigos remotos 7

O Código de recepção de fax predefinido é l51

O Código de atendimento telefônico predefinido

é

#51

. Se estiver sempre desconectado ao
acessar sua secretária eletrônica externa, tente
alterar os códigos remotos de três dígitos, por
exemplo,

###

e 999.

.

a Pressione .

b Pressione Todas config..
c Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar Fax.

d Pressione Fax.
e Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar
Conf.recepção.

f Pressione Conf.recepção.
g Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar Cód
remoto.

h Pressione Cód remoto.
i Execute um dos seguintes

procedimentos:

 Se você desejar alterar o Código de

recepção de fax, pressione Cód.
Recep.fax. Digite o novo código e
pressione OK.

60

 Se você desejar alterar o Código de

atendimento telefônico, pressione
Atendimento do tel. Digite o
novo código e pressione OK.

 Se não quiser alterar os Códigos, vá

para a etapa j.



Se desejar alterar os Códigos remotos

Não

(ou

Sim

), pressione

remoto

. Pressione

Não

(ou

j Pressione .

Cód

Sim

).

Discando e armazenando

8

números

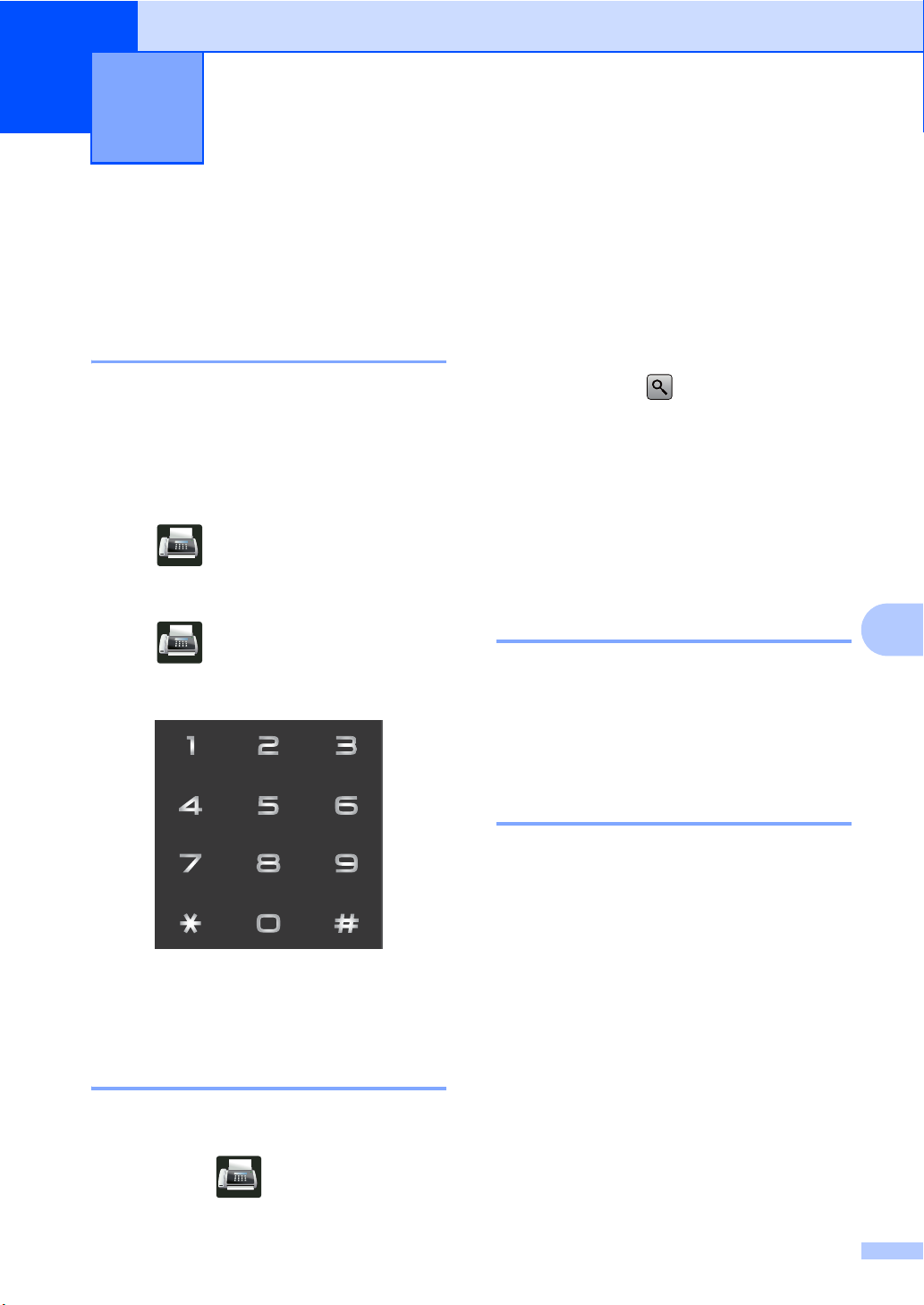

Como discar 8

A discagem pode ser feita das seguintes
maneiras.

Discagem manual 8

a Coloque o documento no aparelho.
b Execute um dos seguintes

procedimentos:

 Se a Visualização do fax estiver

configurada como Não, pressione

(Fax).

 Se a Visualização do fax estiver

configurada como Sim, pressione

(Fax) e Enviando faxes.

c Digite o número de fax.

c Pressione Cat. de Endereços.
d Execute um dos seguintes

procedimentos:

 Deslize o dedo para cima ou para

baixo ou pressione a ou b para
visualizar o número desejado.

 Pressione , digite a primeira letra

do nome e pressione OK.

e Toque no número ou nome desejado.
f Para enviar um fax, pressione

Aplicar.

g Pressione Iniciar Fax.

O aparelho digitaliza e envia o fax.

Busca LDAP 8

Se o aparelho estiver conectado a um
servidor LDAP, você poderá procurar
informações como números de fax e
endereços de e-mail no servidor. (uu Manual
do Usuário de Software e Rede)

8

8

d Pressione Iniciar Fax.

Discagem a partir do Catálogo de endereços 8

a Coloque o documento no aparelho.

b Pressione (Fax).

Rediscagem de fax 8

Se estiver enviando um fax automaticamente e
a linha estiver ocupada, o aparelho tentará
discar novamente uma vez após cinco minutos.

A rediscagem automática funciona apenas se

Rediscagem Automática

como

Sim

. A configuração padrão é

Se estiver enviando um fax manualmente e a
linha estiver ocupada, pressione

Redisc.

pressione
novamente. Se quiser ligar novamente para o
último número discado, poderá economizar
tempo ao pressionar

O Redisc. somente funcionará se você tiver
discado o número neste aparelho.

, espere o outro fax atender e

Iniciar Fax

Redisc.

estiver definido

Gancho

para tentar

e

Iniciar Fax

Sim

.

e

61

.

Capítulo 8

OBSERVAÇÃO

OBSERVAÇÃO

Armazenando números

O aparelho pode ser configurado para fazer
os seguintes tipos de discagem fácil:
Catálogo de endereços e Grupos para
transmissão de faxes. Quando um número
do Catalogo de endereços é discado, ele é
exibido na tela de toque.

Se faltar energia, os números do Catálogo
de endereços armazenados na memória
não serão perdidos.

Armazenando uma pausa 8

Pressione Pausa para inserir uma pausa de
3,5 segundos entre os números. Pressione
Pausa quantas vezes for necessário para
aumentar a duração da pausa.

Armazenando números no Catálogo de endereços 8

h Digite o número de telefone ou fax (até

8

20 dígitos) usando o teclado na tela de
toque.
Pressione OK.

Utilização do Fax via Internet

Se quiser armazenar um endereço de e­mail para usar com o Fax via Internet ou o
servidor de envio de fax ou arquivos

digitalizados por e-mail, pressione ,
digite o endereço de e-mail

(consulte Inserindo texto uu página 216)
e pressione OK.

i Pressione OK.
j Execute um dos seguintes

procedimentos:

 Para armazenar outro número no

Catálogo, repita as etapas c - j.

 Para finalizar o armazenamento de

números, pressione .

O sistema pode armazenar até 300
endereços para cada nome.

a Pressione (Fax).

b Pressione Cat. de Endereços.
c Pressione Editar.
d Pressione Ad novo ender..
e Pressione Nome.
f Digite o nome (até 15 caracteres)

usando o teclado da tela de toque. Para
obter ajuda sobre como inserir letras,
consulte Inserindo texto
uu página 216.
Pressione OK.

g Pressione Endereço.

62

Discando e armazenando números

OBSERVAÇÃO

Alterando nomes ou números do Catálogo de endereços 8

Você pode alterar ou excluir um nome ou um
número armazenado no Catálogo de
endereços.

Se o número armazenado tiver um trabalho
agendado, como um fax programado ou um
número de transferência de fax, ele será
esmaecido na tela de toque. Antes de
selecionar o número a ser modificado, é
preciso cancelar o trabalho agendado
(uu Manual Avançado do Usuário).

a Pressione (Fax).

b Pressione Cat. de Endereços.
c Pressione Editar.
d Execute um dos seguintes

procedimentos:

 Pressione Alterar para editar os

nomes ou números. Vá para a
etapa e.

 Pressione Apagar para exibir

Apagar. Pressione os números a

serem excluídos. Eles serão
indicados por uma marca de seleção
vermelha.

Pressione OK.
Pressione Sim para confirmar. Vá

para a etapa i.

g Execute uma das alternativas:

 Para alterar um nome, pressione

Nome. Digite o novo nome (até 15
caracteres) usando o teclado na tela
de toque da máquina. Para obter
ajuda sobre como inserir letras,
consulte Inserindo texto
uu página 216.

Pressione OK.

 Para alterar o número de fax ou

telefone, pressione Endereço.
Insira o novo número de fax ou
telefone (até 20 dígitos) usando o
teclado na tela de toque.

Pressione OK.

Como alterar nomes ou números
armazenados na memória:

Para alterar um caractere, pressione d ou
c para posicionar o cursor a fim de

destacar o caractere incorreto e, então,
pressione . Insira o novo caractere ou

número.

h Pressione OK para finalizar.

Para alterar outro número no Catálogo
de endereços, repita as etapas c - h.

i Pressione .

8

e Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar o
número desejado.

f Pressione o número desejado.

63

9

1

Fazendo cópias 9

Como copiar 9

As etapas a seguir descrevem a operação de
cópia básica.

a Execute um dos procedimentos a seguir

para carregar o documento:

 Posicione o documento com a face

voltada para cima no alimentador
(consulte Usando o alimentador
automático de documentos
(alimentador) uu página 40).

 Coloque o documento voltado para

baixo no vidro do scanner
(consulte Usando o vidro do scanner

uu página 41).

b

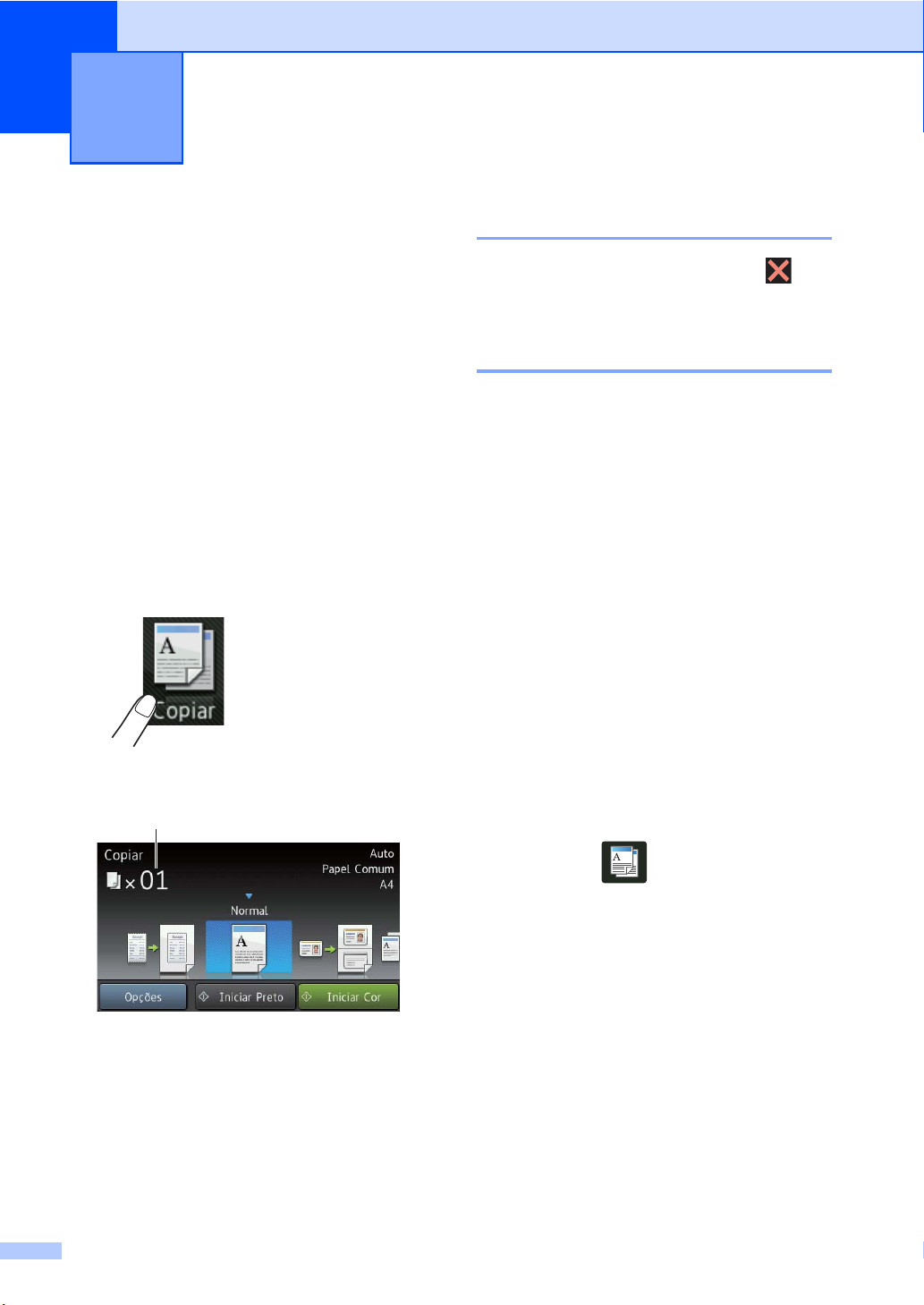

Pressione o botão



A tela de toque exibirá a imagem abaixo:

Copiar

na tela de toque.

Interrompendo a cópia 9

Para interromper a cópia, pressione .

Configurações de cópias predefinidas 9

É possível realizar cópias com uma
variedade de configurações que já vem
prontas no aparelho, bastando apenas
selecioná-las.

Os seguintes ajustes predefinidos
encontram-se disponíveis.

 Recibo

 Normal

 2em1(ID)

 2em1
 2 faces(12)
 2 faces(22)

(modelos MFC-L8850CDW e
MFC-L9550CDW)

 Econ. de papel

a Coloque o documento no aparelho.

1 Nº. de cópias

O número de cópias pode ser
inserido usando o teclado numérico.

c Para fazer várias cópias, digite o

número de dois dígitos (até 99).

d Pressione Iniciar Cor ou Iniciar

Preto.

64

b Pressione (Copiar).

c

Deslize o dedo da esquerda para a direita
para exibir as opções

2em1(ID), 2em1, 2 faces(12), 2
faces(22)

selecione a opção desejada.

e

Recibo, Normal

Econ. de papel

e

d Insira o número de cópias desejado.
e Execute um dos seguintes

procedimentos:

 Para alterar mais configurações, vá

para a etapa f.

 Quando concluir as alterações das

configurações, vá para a etapa j.

,

Fazendo cópias

OBSERVAÇÃO

f Pressione Opções.
g Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar as
configurações disponíveis e toque na
configuração desejada.

h Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar as
opções disponíveis e pressione a nova
opção. Repita as etapas g e h para
cada configuração desejada.

Se quiser salvar as configurações em um
atalho, pressione

Salvar como atalho

i Pressione OK.
j Pressione Iniciar Cor ou Iniciar

Preto.

Configurações e opções de cópia 9

As seguintes configurações de cópia podem
ser ajustadas.

(Manual Básico do Usuário)

Para mais informações sobre como ajustar
as configurações, consulte Configurações do
papel uu página 32.

 Config.Bandeja (tamanho e tipo de

papel)

 Uso da Bandeja:Cópia

.

Pressione Copiar e depois Opções. Deslize
o dedo para cima ou para baixo ou pressione
a ou b para rolar pelas configurações de
cópias. Quando a configuração desejada for
exibida, pressione-a e selecione a sua
opção. Quando acabar de ajustar as opções,
pressione OK.

(Manual Avançado do Usuário)

Para obter mais informações sobre como
alterar as configurações a seguir, uu Manual
Avançado do Usuário:

 Qualidade

 Ampliar/Reduzir

9

 Cópia 2 faces

 Uso Band.

 Densidade

 Contraste

 Empilhar/Ord.

 Formato Pág.

 2em1(ID)

 Ajuste de Cor
 Layout Página Cópia 2 Lados

(modelos MFC-L8850CDW e
MFC-L9550CDW)

 Remover cor de fundo

 Salvar como atalho

65

OBSERVAÇÃO

OBSERVAÇÃO

Imprimido a partir de unidades

2

1

10

de memória USB ou câmeras
digitais com suporte a
armazenamento de massa

A função Impressão Direta permite imprimir
sem usar um computador. Basta conectar
sua unidade de memória flash USB
diretamente à USB do aparelho. Também é
possível conectar e imprimir diretamente de
uma câmera configurada para o modo de
armazenamento em massa USB.

A unidade de memória flash USB precisa ter
as seguintes especificações:

Classe USB Classe de

armazenamento em
massa USB

Subclasse de
armazenamento
em massa USB

Protocolo de
transferência

Formato
Tamanho do setor Máx. 4.096 bytes
Criptografia Não suporta dispositivos

1

SCSI ou SFF-8070i

Somente transferência
em massa

FAT12/FAT16/FAT32

criptografados.

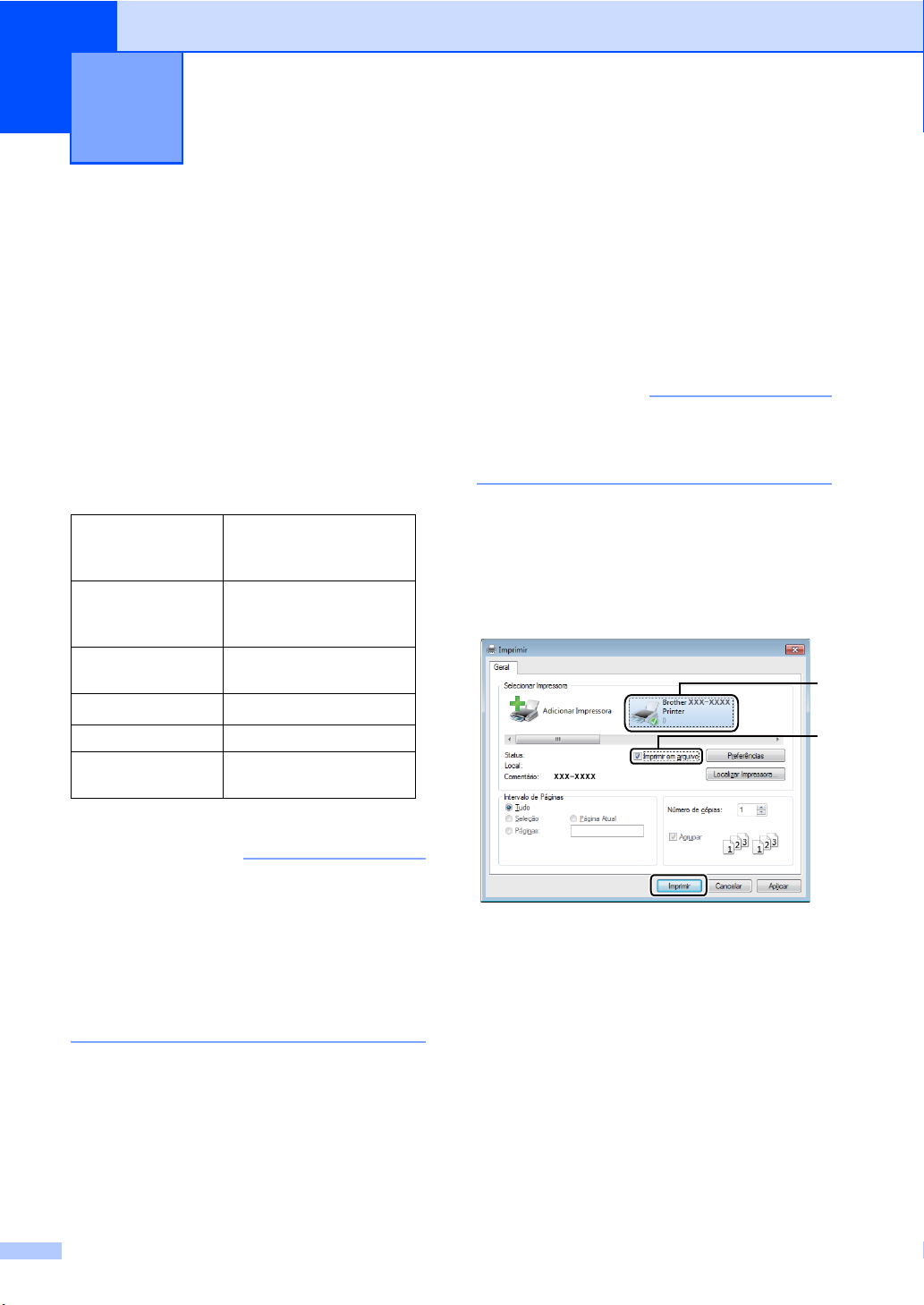

Criando um arquivo PRN para impressão direta

As telas desta seção podem variar de
acordo com o aplicativo e o sistema
operacional.

a Na barra de menus de um aplicativo,

clique em Arquivo e em Imprimir.

b

Escolha
marque a caixa
Clique em Imprimir.

Brother MFC-XXXX Printer

Imprimir em arquivo

(1) e

(2).

10

10

1

O formato NTFS não é compatível.

• Algumas unidades de memória flash USB
podem não funcionar com o aparelho.

• Se a câmera estiver no modo PictBridge,
não será possível imprimir a partir dela.
Consulte a documentação da câmera
para passar do modo PictBridge para o
modo de armazenamento em massa.

66

c Selecione a pasta em que deseja salvar

o arquivo e digite o nome do arquivo se
solicitado.
Se for solicitado um nome para um
arquivo, você poderá especificar
também a pasta em que deseja salvá-lo
digitando também o nome do diretório.
Por exemplo:
C:\Temp\Nome_do_Arquivo.prn
Se houver uma unidade de memória
USB conectada ao computador, você
poderá salvar o arquivo diretamente na
unidade de memória USB.

Imprimido a partir de unidades de memória USB ou câmeras digitais com suporte a armazenamento de massa

OBSERVAÇÃO

OBSERVAÇÃO

1

1

Imprimido diretamente a partir de unidades de memória USB ou câmeras digitais com suporte a armazenamento de massa

• Certifique-se de que a câmera digital
esteja ligada.

• A câmera digital deve ser alternada do
modo PictBridge para o modo de
armazenamento em massa.

10

a Conecte sua unidade de memória flash

USB ou a câmera digital à interface
direta USB (1) na frente do aparelho.
A tela de toque exibirá automaticamente
o menu USB para confirmar que o drive
flash USB ou a câmera digital foram
conectados corretamente.

10

• Se ocorrer um erro, o menu USB não
aparecerá na tela de toque.

• Quando o aparelho está no modo de
Hibernação, a tela de toque não mostra
informações, mesmo que você conecte
uma unidade de memória flash USB à
interface direta USB. Pressione a tela de
toque para ativar o aparelho.

•

Para evitar danos ao seu aparelho,
conecte SOMENTE câmeras digitais ou
unidades flash USB à interface direta USB.

67

Capítulo 10

OBSERVAÇÃO

OBSERVAÇÃO

OBSERVAÇÃO

IMPORTANTE

b Pressione Impressão Direta.

Se o seu aparelho tiver sido configurado
para o Secure Function Lock, o Direct
Print não poderá ser usado (uu Manual
Avançado do Usuário).

c Deslize o dedo para cima ou para baixo

ou pressione a ou b para selecionar o
nome da pasta e do arquivo que
desejar.
Se você selecionou o nome da pasta,
deslize o dedo para cima ou para baixo
ou pressione a ou b para selecionar o
nome do arquivo desejado.

Se quiser imprimir um índice dos
arquivos, pressione Impr do índice na
tela de toque. Pressione Iniciar cor
ou Iniciar Preto para iniciar a
impressão.

d Execute um dos seguintes

procedimentos:

 Pressione Config. Impres para

ajustar as configurações. Vá para a
etapa e.

 Se não quiser alterar as

configurações atuais, vá para a
etapa h.

f Pressione a opção desejada.

• Você pode selecionar as seguintes
configurações:

Tipo de Papel

Tam. de Papel

Múltiplas Páginas

Orientação

Frente e verso

Agrupar

Uso Band.

Qualid Impress

Opção PDF

• Dependendo do tipo de arquivo, algumas
dessas configurações poderão não ser
exibidas.

g Execute um dos seguintes

procedimentos:

 Para alterar outra configuração,

repita a etapa e.

 Se você não desejar alterar outras

configurações, pressione OK e vá
para a etapa h.

h Insira o número de cópias desejado

pressionando o Touchpanel.

e Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar a
configuração desejada.

68

i Pressione Iniciar Cor ou Iniciar

Preto para iniciar a impressão.

NÃO retire a unidade de memória flash
USB ou a câmera digital da interface
direta USB antes de a impressão
terminar.

j Pressione .

Imprimido a partir de unidades de memória USB ou câmeras digitais com suporte a armazenamento de massa

Alterando as configurações padrão da impressão direta 10

Você pode alterar as configurações padrão
da Impressão Direta.

a Conecte sua unidade de memória flash

USB ou a câmera digital à interface
direta USB na frente do aparelho.

b Pressione Impressão Direta.
c Pressione Config. Predet..
d Deslize o dedo para cima ou para baixo

ou pressione a ou b para visualizar a
configuração desejada.
Pressione a configuração.

e Pressione a nova opção desejada.
f Repita as etapas d e e para cada

configuração que deseja alterar.

g Pressione OK.

h Pressione .

10

69

Como imprimir a partir de um

11

computador

Imprimindo um documento 11

O aparelho pode receber documentos do
computador para imprimir. Para imprimir a
partir de um computador, instale o driver da
impressora.

(Para obter mais informações sobre a
configuração de drivers da impressora,
uu Manual do Usuário de Software e Rede.)

a

Instale os drivers de impressora do CD-ROM
ou do Brother Solutions Center no endereço
http://solutions.brother.com/
Configuração Rápida).

b No seu aplicativo, selecione o comando

Imprimir.

, (uuGuia de

11

c

Selecione o nome do seu aparelho na
caixa de diálogo

Propriedades

dependendo do aplicativo sendo utilizado).

Imprimir

(ou

Preferências

e clique em

,

d Selecione as configurações que deseja

alterar na caixa de diálogo
Propriedades e clique em OK.

 Tamanho do Papel
 Orientação
 Cópias
 Tipo de Mídia
 Qualidade de Impressão
 Colorida / Mono
 Tipo de Documento
 Múltiplas Páginas
 Duplex / Folheto
 Origem do Papel

e Para iniciar a impressão, clique em

Imprimir.

70

Como digitalizar e enviar ao

12

computador

Antes de digitalizar 12

Para usar o aparelho como scanner, instale um driver de scanner. Se o aparelho estiver em uma
rede, configure-o com um endereço TCP/IP.

 Instale os drivers de scanner do CD-ROM ou do Brother Solutions Center no endereço

http://solutions.brother.com/

 Configure o aparelho com um endereço TCP/IP se a digitalização em rede não funcionar

(uu Manual do Usuário de Software e Rede).

(uu Guia de Configuração Rápida).

12

71

12

Capítulo 12

OBSERVAÇÃO

Digitalizando documentos no formato PDF no ControlCenter4 (Windows®) 12

(Se for usuário de Macintosh, uu Manual do Usuário de Software e Rede.)

As telas mostradas no seu computador podem variar dependendo do modelo.

O ControlCenter4 é um utilitário de software que permite acesso rápido e fácil aos aplicativos que
você usa com mais frequência. O ControlCenter4 elimina a necessidade de inicializar aplicativos
específicos manualmente.

a Carregue seu documento (consulte Como colocar documentos uu página 40).
b Siga as instruções do sistema operacional utilizado.

®

 (Windows

Abra o ControlCenter4 clicando em (Iniciar) > Todos os Programas > Brother >

Brother Utilities. Clique na lista suspensa e selecione o nome do seu modelo (se

ainda não tiver selecionado). Clique em ESCANEAR na barra de navegação à esquerda
e depois em ControlCenter4. O ControlCenter4 se abrirá.

 (Windows

XP, Windows Vista®e Windows® 7)

®

8)

Clique em (
equipamento (se não estiver selecionado). Clique em

à esquerda e depois em

c Se a tela do Modo ControlCenter4 for exibida, escolha Modo Avançado e clique em OK.

Brother Utilities

ControlCenter4

) e depois na lista suspensa e selecione o modelo do seu

ESCANEAR

. O aplicativo ControlCenter4 será aberto.

na barra de navegação

72

Como digitalizar e enviar ao computador

d Certifique-se de que o aparelho que você deseja usar esteja selecionado na lista suspensa

Modelo.

e Clique em Arquivo.

f Pressione Escanear.

O aparelho inicia o processo de escaneamento. A pasta onde os dados escaneados são
salvos será aberta automaticamente.

73

12

Capítulo 12

Como digitalizar um documento como um arquivo PDF usando a tela de toque 12

a Carregue seu documento (consulte Como colocar documentos uu página 40).
b Pressione Escanear.

c Deslize o dedo para a esquerda ou para a direita para exibir para Arquivo.

será exibido no centro da tela de toque, destacado em azul.

d Pressione OK.

Quando o aparelho estiver conectado a uma rede, pressione o nome do computador.
Execute um dos seguintes procedimentos:

 Se você quiser usar as configurações padrão, vá para a etapa h.
 Se você quiser alterar as configurações padrão, vá para a etapa e.

e Pressione Opções. Configurações de Escaneamento mudará para Definir no

Dispositivo.

f Selecione as configurações de Escanear 2 faces

Resolução, Tipo de arquivo, Taman.d/Escan. e Remover cor de fundo

conforme o necessário.

1

, Tipo de Escaneamento,

g Pressione OK.
h Pressione Iniciar.

O aparelho inicia o processo de escaneamento.

1

MFC-L8850CDW e MFC-L9550CDW

74

Como digitalizar e enviar ao computador

OBSERVAÇÃO

Os modos de escaneamento a seguir estão disponíveis.

• para USB

• para Rede (Windows

®

)

• para FTP/SFTP

• p/ serv. e-mail

• para E-mail

• para Imagem

• para OCR

• para Arquivo

• Escan. WS

1

Somente para usuários Windows® (Windows Vista® SP2 ou posterior, Windows® 7 e Windows® 8)
(uu Manual do Usuário de Software e Rede).

1

(Escanear pelos Web Services)

12

75

OBSERVAÇÃO

Manutenção de rotina A

A

Troca de suprimentos A

Os suprimentos precisam ser trocados sempre que o aparelho indicar que a vida útil deles
terminou. Os suprimentos abaixo podem ser trocados pelo próprio usuário:

O uso de suprimentos de outros fabricantes pode afetar a qualidade de impressão, o
desempenho do hardware e a confiabilidade do aparelho.

• A unidade de cilindro e o cartucho de toner são duas peças distintas.

• A unidade de cilindro e o cartucho de toner são duas peças distintas. Ambos devem ser
instalados. Se o cartucho de toner foi inserido no aparelho sem a unidade de cilindro, a
mensagem Cilindro ! pode ser exibida.

Cartucho de toner Unidade de cilindro

Consulte Substituindo os cartuchos de toner
uu página 81.

Números para pedido: TN-311BK, TN-311C,
TN-311M, TN-311Y, TN-316BK, TN-316C,
TN-316M, TN-316Y, TN-319BK, TN-319C,
TN-319M, TN-319Y

Consulte Substituindo a unidade de cilindro
uu página 90.

Nº para pedido DR-311CL

76

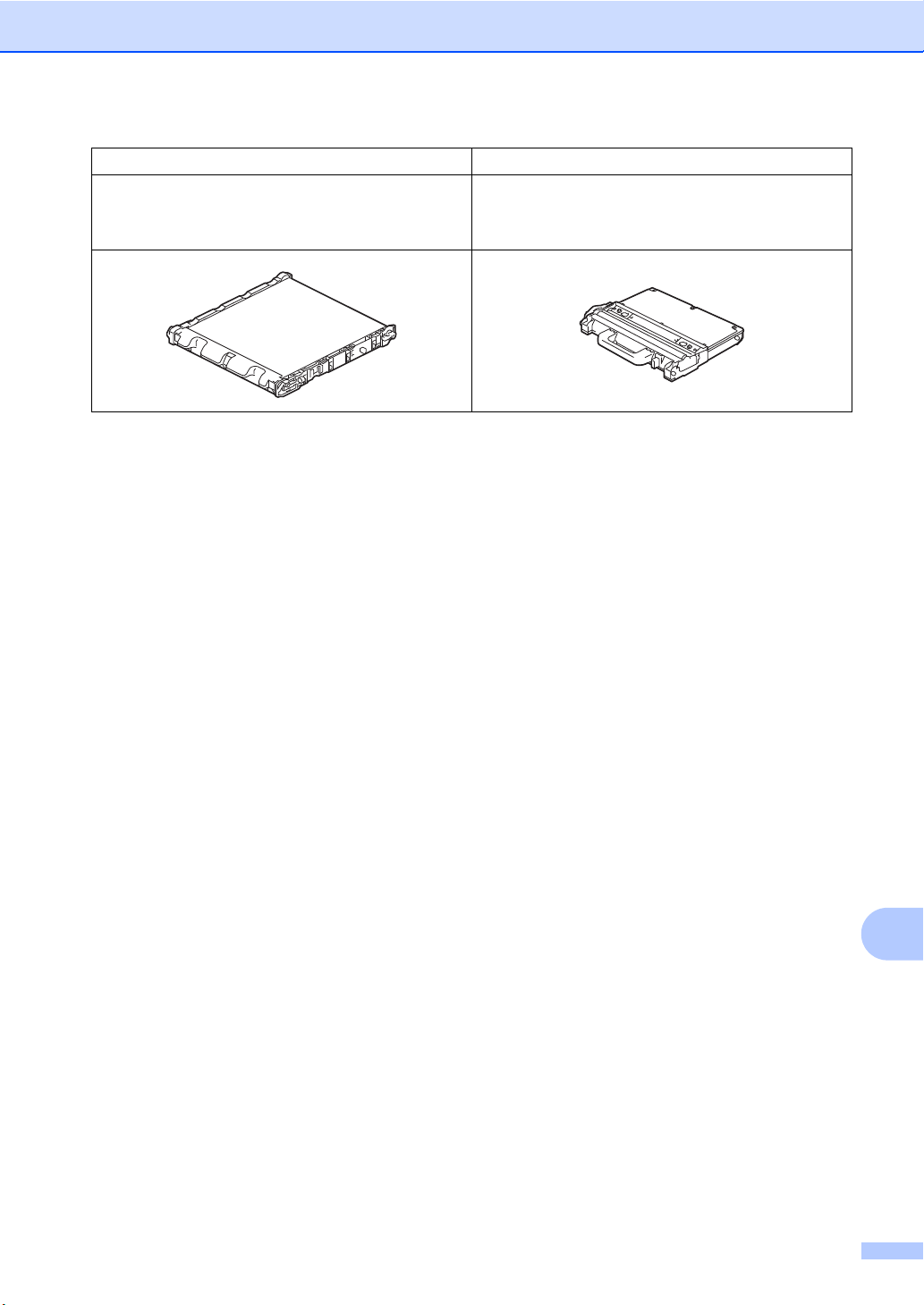

Unidade de correia Caixa para resíduos de toner

Consulte Substituindo a unidade de correia
uu página 97.

Nº do pedido BU-320CL

Manutenção de rotina

Consulte Substituindo a caixa para resíduos de
toner uu página 102.

Nº do pedido WT-320CL

77

A

As mensagens na tabela abaixo são exibidas na tela de toque. Sua finalidade é avisar com
antecedência o momento de substituir suprimentos antes que eles cheguem ao final de sua vida
útil. Para evitar inconveniências, compre itens consumíveis de reserva antes que o aparelho pare
de imprimir.

Mensagens na tela
de toque

Pouco Toner: X Cartucho de toner

Cil. Próximo Fim

Correia Próxima

Suprimento para
preparar

X = BK, C, M, Y
BK = Preto
C = Ciano
M = Magenta
Y = Amarelo

Unidade de cilindro

Unidade de correia

Vida útil
aproximada

<Preto>

2.500 páginas

4.000 páginas

6.000 páginas

125

126

127

<Ciano, Magenta,
Amarelo>

1.500 páginas

3.500 páginas

6.000 páginas

25.000 páginas

50.000 páginas

125

126

127

134

18

Como substituir Nº do pedido

Consulte página 81.

Consulte página 90. DR-311CL

Consulte página 97. BU-320CL

ao Fim

CxResTon.próxFIM

Caixa para

50.000 páginas

1

Consulte página 102. WT-320CL

resíduos de toner

1

A4 ou Carta impresso em um lado.

2

O rendimento aproximado do cartucho é o indicado na norma ISO/IEC 19798.

3

1 página por trabalho

4

A vida útil informada para o cilindro é aproximada e pode variar em função do uso do equipamento.

5

Cartucho de toner padrão

6

Cartucho de toner de alto rendimento

7

Cartucho de toner de altíssimo rendimento

8

5 páginas por trabalho

TN-311BK
TN-311C
TN-311M
TN-311Y
TN-316BK
TN-316C
TN-316M
TN-316Y
TN-319BK
TN-319C
TN-319M
TN-319Y

5

,

5

,

5

,

5

,

6

,

6

,

6

,

6

,

7

,

7

,

7

,

7

78

Manutenção de rotina

O aparelho deve ser limpo regularmente e os itens consumíveis devem ser substituídos quando
a tela de toque mostrar as seguintes mensagens.

Mensagens na tela
de toque

Substitua o
Toner

Suprimento a ser
trocado

Cartucho de toner
A tela de toque

indica a cor do
cartucho de toner
que precisa ser
substituído.

BK = Preto
C = Ciano
M = Magenta
Y = Amarelo

Substitua o

Unidade de cilindro

Cilindro
Cilindro Parou Unidade de cilindro

Substitua a

Unidade de correia

Correia

Subst. Cx.
Resíduos de Toner

Substituir o

Caixa para
resíduos de toner

Unidade fusora

Fusor

Recoloque o Kit
de Alim.Papel MU

Recoloque o Kit
de Alim.Papel 1

Recoloque o Kit
de Alim.Papel 2

Recoloque o

Kit de alimentação
de papel

Kit de alimentação
de papel

Kit de alimentação
de papel

Unidade laser

Laser

Vida útil
aproximada

<Preto>

2.500 páginas

4.000 páginas

6.000 páginas

125

126

127

<Ciano, Magenta,
Amarelo>

1.500 páginas

3.500 páginas

6.000 páginas

25.000 páginas

50.000 páginas

50.000 páginas

125

126

127

134

18

1

100.000 páginas

50.000 páginas

1

100.000 páginas

100.000 páginas

100.000 páginas

Como substituir Nº do pedido

Consulte página 81.

TN-311BK
TN-311C
TN-311M
TN-311Y
TN-316BK
TN-316C
TN-316M
TN-316Y
TN-319BK
TN-319C
TN-319M
TN-319Y

Consulte página 90. DR-311CL

Consulte página 97. BU-320CL

Consulte página 102. WT-320CL

1

Entre em contato com o seu revendedor
Brother para trocar a unidade fusora.

Entre em contato com o seu
revendedor Brother para trocar o kit de
alimentação de papel.

1

1

1

Entre em contato com o seu
revendedor Brother para trocar a
unidade laser.

5

,

5

,

5

,

5

,

6

,

6

,

6

,

6

,

7

,

7

,

7

,

7

A

1

A4 ou Carta impresso em um lado.

2

O rendimento aproximado do cartucho é o indicado na norma ISO/IEC 19798.

3

1 página por trabalho

4

A vida útil informada para o cilindro é aproximada e pode variar em função do uso do equipamento.

5

Cartucho de toner padrão

6

Cartucho de toner de alto rendimento

7

Cartucho de toner de altíssimo rendimento

8

5 páginas por trabalho

79

OBSERVAÇÃO

•

Acesse http://www.brother.com/original/index.html para obter instruções sobre como devolver
consumíveis usados para o programa de coleta da Brother. Se não quiser devolver seus
consumíveis usados, descarte-os de acordo com os regulamentos locais, mantendo-os separados
do lixo doméstico. Se tiver alguma dúvida, ligue para os serviços de coleta de lixo locais.

• Recomendamos colocar os itens consumíveis usados sobre um pedaço de papel para que o
material em seu interior não seja derramado ou espalhado.

• Se você utilizar um tipo de papel que não equivale diretamente ao papel recomendado, poderá
reduzir a vida útil dos itens consumíveis e das peças do aparelho.

• A vida útil projetada de cada cartucho de toner é baseada no ISO/ICE 19798. A frequência de
substituição variará de acordo com o volume impresso, o percentual de cobertura, tipo de
mídia usado e o quanto ligar e desligar o aparelho.

•

A frequência de substituição dos itens consumíveis, exceto cartuchos de toner, variará de acordo
com o volume impresso, tipo de mídia usado e a frequência de ligar e desligar o aparelho.

80

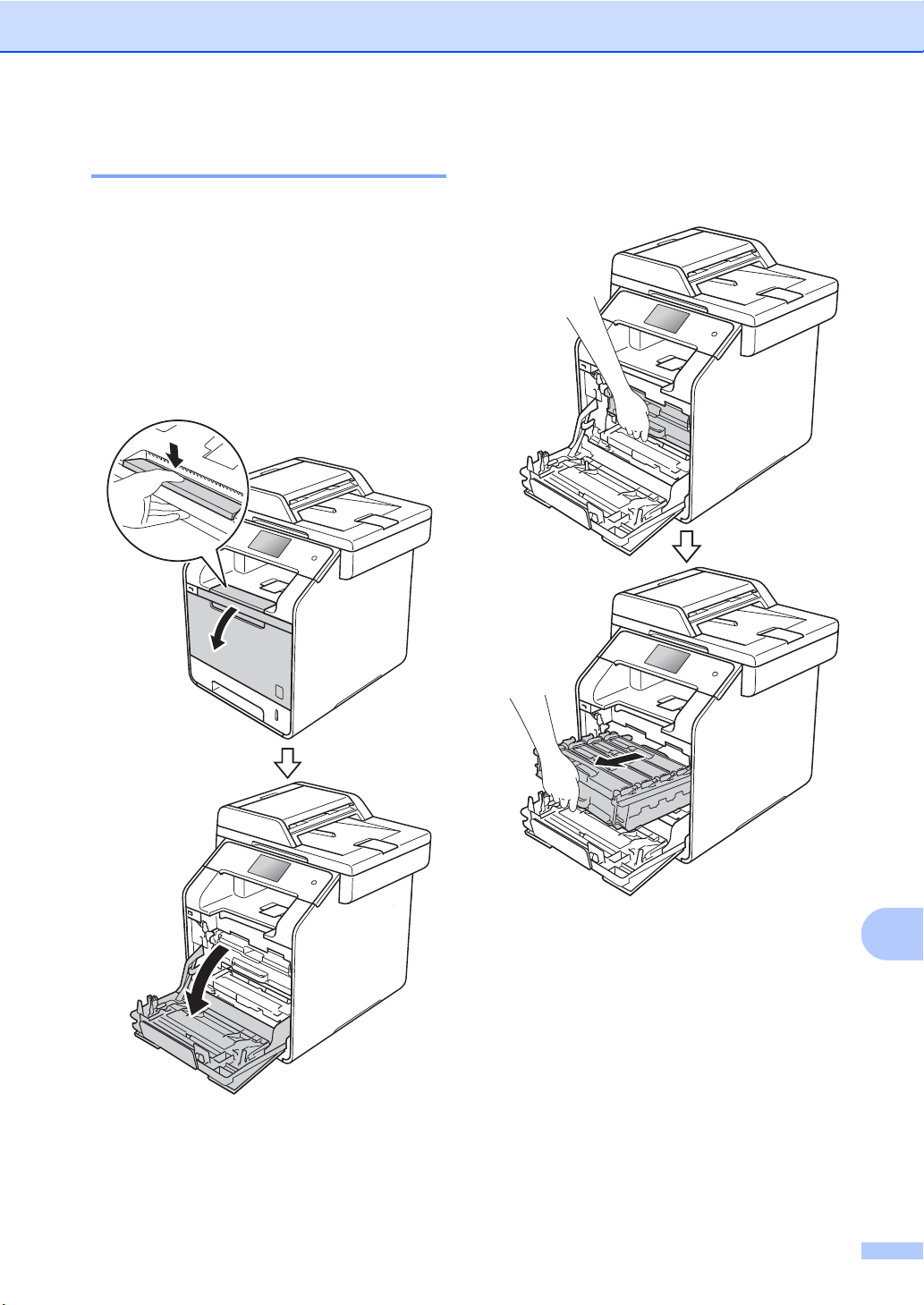

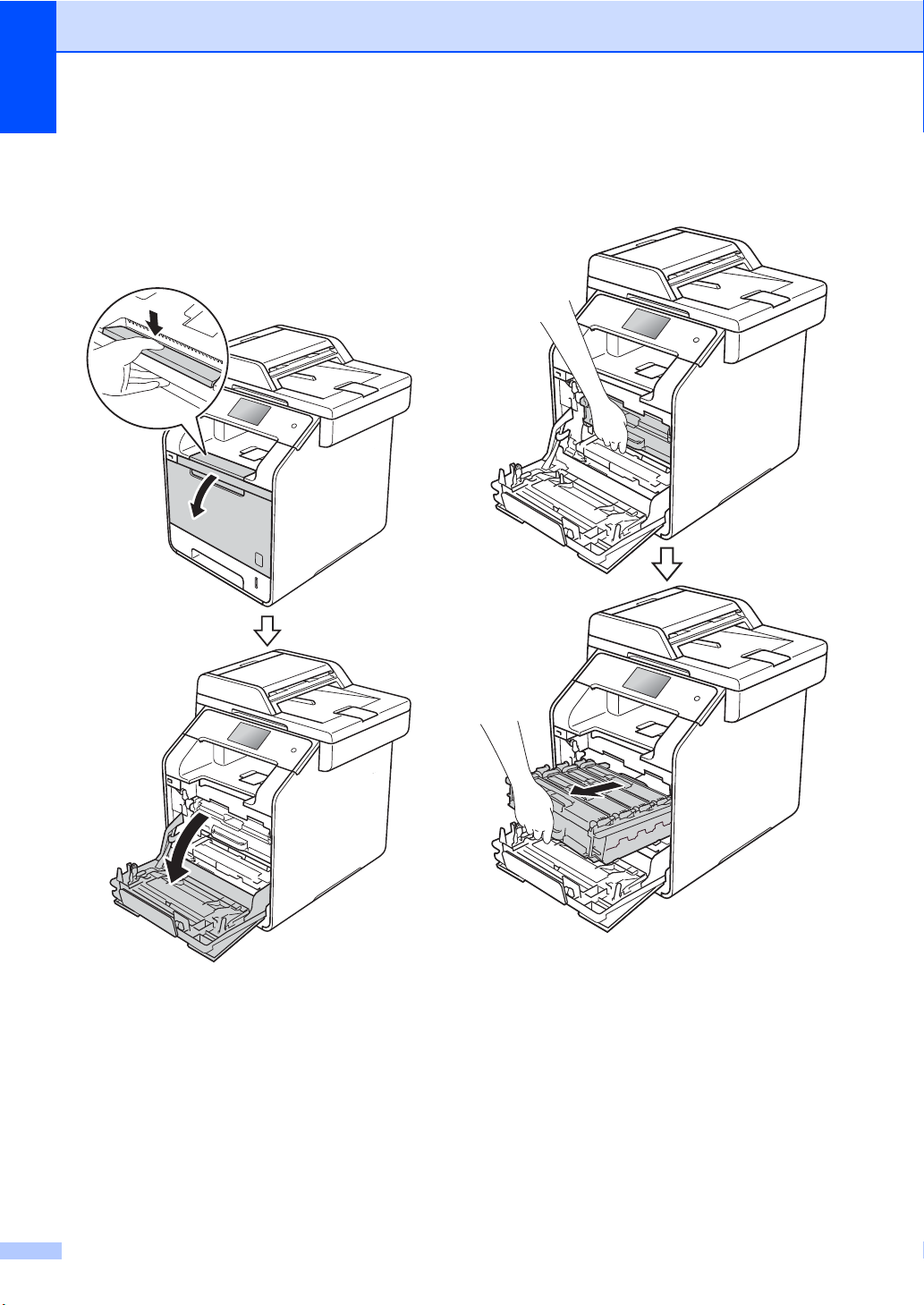

Substituindo os cartuchos de

OBSERVAÇÃO

OBSERVAÇÃO

toner A

Números para pedido: TN-311BK1,
TN-311C
TN-316BK
TN-316Y
TN-319M

O cartucho de toner padrão pode imprimir
aproximadamente 2.500 páginas

1.500 páginas
O cartucho de toner de alto rendimento pode

imprimir aproximadamente 4.000 páginas
(Preto) ou 3.500 páginas

Amarelo). O cartucho de toner de altíssimo
rendimento pode imprimir aproximadamente

6.000 páginas
Amarelo).
A contagem de páginas pode variar de
acordo com os documentos impressos.

Quando um cartucho de toner está próximo
de acabar, a tela de toque mostra a
mensagem Toner Baixo.

Os cartuchos de toner fornecidos com a
impressora precisam ser trocados após

cerca de 2.500 pages
páginas

modelos MFC-L8600CDW e
MFC-L8850CDW e cerca de 6.000 páginas

(Preto, Ciano, Magenta, Amarelo) para o
modelo MFC-L9550CDW.

1

2

3

4

1

, TN-311M1, TN-311Y1,

2

, TN-316C2, TN-316M2,

2

, TN-319BK3, TN-319C3,

3

, TN-319Y

4

4

4

(Ciano, Magenta, Amarelo) nos

Cartucho de toner padrão
Cartucho de toner de alto rendimento
Cartucho de toner de altíssimo rendimento
O rendimento aproximado do cartucho é o indicado

na norma ISO/IEC 19798.

3

4

(Preto) ou

(Ciano, Magenta, Amarelo).

4

4

(Ciano, Magenta,

(Preto, Ciano, Magenta,

4

(Preto), 1.500

Manutenção de rotina

•

A indicação da vida útil restante do toner
pode variar dependendo do tipo de
documentos impressos e do uso do cliente.

• É sempre bom ter um novo cartucho de
toner pronto para ser usado quando
aparecer o aviso Toner Baixo.

• Para garantir a impressão de alta
qualidade, recomendamos que você use
somente cartuchos de toner originais da
marca Brother. Para adquirir cartuchos de
toner, procure o seu revendedor Brother.

• Recomendamos limpar a impressora ao
substituir o cartucho de toner (uu Manual
Avançado do Usuário).

• NÃO desembale o novo cartucho de toner
até que você esteja pronto para instalá-lo.

Pouco Toner: X A

Se a tela de toque mostrar a mensagem
Pouco Toner: X, compre um novo
cartucho de toner para a cor indicada na tela
de toque e tenha-o à mão quando receber a
mensagem Substitua o Toner.

Substitua o Toner A

Quando a tela de toque mostrar a mensagem
Substitua o Toner, o aparelho parará de

4

imprimir até que o cartucho de toner seja
trocado.

A tela de toque indica a cor do cartucho de
toner que precisa ser substituído. (BK=Preta,
C=Ciano, M=Magenta, Y=Amarela).

Um cartucho de toner Brother genuíno novo
reiniciará o modo Trocar Toner.

Para mais informações sobre como
calcular a vida útil do cartucho de toner,
consulte Informações importantes sobre a
vida útil do cartucho de toner
uu página 231.

A

81

Substituindo os cartuchos de toner A

a Verifique se o aparelho está ligado.
b Pressione o botão de liberação da

tampa frontal e puxe-a para abri-la.

c Segure a unidade de cilindro pela alça

azul. Puxe a unidade de cilindro até
encontrar resistência.

82

d Segure o cartucho de toner pela alça e

ADVERTÊNCIA

empurre-o suavemente na direção da
impressora para destravar. Em seguida,
puxe-o para fora de unidade de cilindro.
Repita este procedimento para todos os
cartuchos de toner.

Manutenção de rotina

• NUNCA jogue cartuchos de toner no
fogo. Ele pode explodir e causar lesões.

• NUNCA use substâncias inflamáveis,
sprays, solventes ou outros líquidos
orgânicos contendo álcool ou amônia
para limpar o aparelho por dentro ou por
fora. Isso poderá causar incêndio ou
choque elétrico. Em vez disso, use
somente um pano seco e sem fiapos.

(uu Guia de Segurança de Produto)

A

83

IMPORTANTE

• Manuseie o cartucho de toner com

OBSERVAÇÃO

IMPORTANTE

1

cuidado. Se o toner se espalhar em suas
mãos ou roupa, limpe ou lave
imediatamente com água fria.

e Limpe o fio corona da unidade de

cilindro, deslizando suavemente a guia
azul da esquerda para a direita e vice­versa várias vezes.

• Para evitar problemas na qualidade da
impressão, NÃO toque nas áreas
sombreadas mostradas nas ilustrações.

<Cartucho de toner>

• Recomendamos que você coloque o
cartucho de toner sobre uma superfície
plana, limpa e estável. Coloque uma folha
de papel descartável embaixo caso você
acidentalmente derrame ou espalhe o
toner.

• Vede o cartucho de toner usado em um
saco plástico para que o pó do toner não
saia do cartucho.

Retorne a guia para a sua posição inicial
(1). Caso contrário, as páginas impressas
poderão ficar com um risco vertical.

• Acesse http://www.brother.com/original/
index.html para obter instruções sobre
como devolver consumíveis usados para
o programa de coleta da Brother. Se não
quiser devolver seus consumíveis
usados, descarte-os de acordo com os
regulamentos locais, mantendo-os
separados do lixo doméstico. Se tiver
dúvidas, ligue para os serviços de
tratamento de lixo local.

84

f Repita a etapa e para limpar os três

fios corona restantes.

g Desembale o cartucho de toner novo e

IMPORTANTE

retire a capa protetora.

Manutenção de rotina

•

NÃO desembale o novo cartucho de toner
até que você esteja pronto para instalá-lo.
Se um cartucho de toner novo permanecer
muito tempo fora da embalagem, a vida útil
do toner se reduzirá.

• Se a unidade de cilindro desembalada
ficar exposta à luz solar direta (ou à luz
ambiente por muito tempo), a unidade
poderá ser danificada.

• A Brother recomenda fortemente que
você NÃO recarregue o cartucho de toner
fornecido com seu aparelho. Também
recomendamos fortemente que você
continue usando somente cartuchos de
toner de reposição originais da marca
Brother. A utilização ou tentativa de
utilização de toner ou cartuchos
potencialmente incompatíveis no
aparelho Brother pode causar danos no
aparelho ou resultar em uma qualidade de
impressão insatisfatória. Nossa garantia
limitada não se aplica a quaisquer
problemas causados pela utilização de
toner e/ou cartuchos de terceiros. Para
proteger o seu investimento e obter um
ótimo desempenho do aparelho Brother,
recomendamos fortemente o uso de
Suprimentos Genuínos Brother.

•

Insira o novo cartucho de toner na unidade
de cilindro assim que retirar a tampa
protetora. Para evitar perda na qualidade
da impressão, NÃO toque nas áreas
sombreadas mostradas na ilustração.

A

85

h Segure o cartucho de toner pela alça,

OBSERVAÇÃO

OBSERVAÇÃO

BK

TN-BK

TN-C

TN-M

TN-Y

BK

BK

C

M

Y

deslize-o para dentro da unidade de
cilindro e empurre-o na direção até ouvir
um clique. Verifique se o cartucho de
toner é da mesma cor que a unidade de
cilindro. Repita este procedimento para
todos os cartuchos de toner.

i Empurre a unidade de cilindro até

encontrar resistência.

BK = Preta, C = Ciano,
M = Magenta, Y= Amarela

Instale o cartucho de toner corretamente
para que ele não se separe da unidade de
cilindro.

86

j Feche a tampa frontal do aparelho.

Após substituir um cartucho de toner,
NÃO desligue o aparelho nem abra a
tampa frontal até que a tela de toque
elimine a mensagem Aguarde. e retorne
ao modo Pronto.

Manutenção de rotina

Limpando os fios corona A

Se tiver problemas na qualidade de
impressão ou se a tela de toque exibir a
mensagem Cilindro !, limpe os fios
corona da seguinte maneira:

a Certifique-se de que o aparelho está

ligado.

b Pressione o botão de liberação da

tampa frontal e puxe-a para abri-la.

c Segure a unidade de cilindro pela alça

azul. Puxe a unidade de cilindro até
encontrar resistência.

87

A

d Segure o cartucho de toner pela alça e

IMPORTANTE

IMPORTANTE

1

empurre-o suavemente na direção da
impressora para destravar. Em seguida,
puxe-o para fora de unidade de cilindro.
Repita este procedimento para todos os
cartuchos de toner.

• Recomendamos colocar o cartucho de
toner em um pedaço de papel ou pano
descartável para caso o toner seja
derramado ou espalhado.

• Manuseie o cartucho de toner com
cuidado. Se o toner se espalhar em suas
mãos ou roupa, limpe ou lave
imediatamente com água fria.

e Limpe o fio corona da unidade de

cilindro deslizando suavemente a guia
azul da esquerda para a direita e vice­versa várias vezes.

Retorne a guia para a sua posição inicial
(1). Caso contrário, as páginas impressas
poderão ficar com um risco vertical.

88

f Repita a etapa e para limpar os três

fios corona restantes.

Manutenção de rotina

BK

TN-BK

TN-C

TN-M

TN-Y

BK

BK

C

M

Y

g Segure o cartucho de toner pela alça,

deslize-o para dentro da unidade de
cilindro e empurre-o na direção até ouvir
um clique. Verifique se o cartucho de
toner é da mesma cor que a unidade de
cilindro. Repita este procedimento para
todos os cartuchos de toner.

h Empurre a unidade de cilindro até

encontrar resistência.

i Feche a tampa frontal do aparelho.

A

BK = Preta, C = Ciano,
M = Magenta, Y= Amarela

89

Substituindo a unidade de

OBSERVAÇÃO

cilindro A

Nº. para pedido DR-311CL
Uma unidade de cilindro nova pode imprimir

aproximadamente 25.000 páginas de
tamanho A4 ou Carta (uma face).

1

A vida útil informada para o cilindro é aproximada e
pode variar em função do uso do equipamento.

•

Existem muitos fatores que determinam a
vida útil real do cilindro, como temperatura,
umidade, tipo de papel, tipo de toner
usado, entre outros. Em condições ideais,
a vida útil média de um cilindro é estimada
em aproximadamente 25.000 páginas. O
número real de páginas que o cilindro irá
imprimir pode ser significativamente
inferior a esta estimativa. Visto que não
podemos controlar os vários fatores que
determinam a vida útil do cilindro, não é
possível garantir o número mínimo de
páginas que podem ser impressas por ele.

• Para melhor desempenho, use somente
toner original da Brother. O aparelho deve
ser usado somente em ambientes limpos
e sem poeira, com ventilação adequada.

• Imprimir com unidade de cilindro de
outros fabricantes pode reduzir não
somente a qualidade de impressão como
também a qualidade e a vida útil do
próprio aparelho. A cobertura da garantia
não se aplica a problemas causados pelo
uso de uma unidade de cilindro de outro
fabricante.

1

Cilindro ! A

Os fios de corona ficam cobertos de poeira
de papel ou toner. Limpe os fios corona dos
quatro cilindros (consulte Limpando os fios
corona uu página 87).

Se você tiver limpado os fios corona e o erro

Cilindro !

não tiver desaparecido, a unidade
de cilindro chegou ao fim de sua vida útil.
Substitua a unidade de cilindro por outra nova.

Cilindro Próximo ao Fim A

A unidade de cilindro está próxima do fim de
sua vida útil e precisa ser substituída.
Recomendamos manter uma unidade de
cilindro original Brother pronta para
instalação. Compre uma unidade de cilindro
nova (DR-311CL) e prepare-a antes de
receber a mensagem Substituir cilindro.

Substitua o Cilindro A

A unidade de cilindro excedeu sua vida útil
nominal. Substitua a unidade de cilindro por
outra nova. Recomendamos que você instale
uma unidade de cilindro Brother original.

Após a substituição, redefina o contador do
cilindro seguindo as instruções incluídas na
nova unidade de cilindro (consulte Zerando o
contador do cilindro uu página 96).

Cilindro Parou A

Não podemos garantir a qualidade da
impressão. Substitua a unidade de cilindro por
outra nova. Recomendamos que você instale
uma unidade de cilindro Brother original.

Após a substituição, redefina o contador do
cilindro seguindo as instruções incluídas na
nova unidade de cilindro (consulte Zerando o
contador do cilindro uu página 96).

90
