Brother MFC-9970CDW Quick Setup Guide [de]

Installationsanleitung

WARNUNG

VORSICHT

(Für Deutschland und Österreich)

(Für die Schweiz)

Hier beginnen

Lesen Sie die Broschüre zu Sicherheitshinweisen und Vorschriften, bevor Sie das Gerät in Betrieb nehmen. Lesen Sie dann diese Installationsanleitung, um Informationen zur korrekten Einrichtung und Installation zu erhalten. Sie finden die Installationsanleitung auch in anderen Sprachen unter http://solutions.brother.com/

WARNUNG weist auf eine potentiell gefährliche Situation hin, die bei Nichtvermeidung zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT Nichtvermeidung zu leichten oder mittelschweren Verletzungen führen kann.

weist auf eine potentiell gefährliche Situation hin, die bei

MFC-9970CDW

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang

Trommeleinheit

(vorinstalliert)

Funktionstasten-Beschriftung

(für die Schweiz)

Installationsanleitung Benutzerhandbuch -

Installations-CD-ROM,

Dokumentations-CD-ROM

Toner-Abfallbehälter

(vorinstalliert)

Grundfunktionen

Faxanschlusskabel Netzkabel

Starter-Tonerkassetten

(vorinstalliert)

(Schwarz, Cyan, Magenta und Gelb)

Transfereinheit

(vorinstalliert)

Broschüre zu Sicherheitshinweisen

und Vorschriften

(Für Deutschland und Österreich)

(Für die Schweiz)

GER/AUS/SWI-GER Version A

WARNUNG

• Zur Verpackung Ihres Gerätes wurden Plastikbeutel verwendet. Plastikbeutel sind kein Spielzeug. Um

Hinweis

100 mm

400 mm

250 mm

Erstickungsgefahr zu vermeiden, halten Sie diese Plastikbeutel bitte von Babys und Kindern fern und entsorgen Sie sie sachgerecht.

• Dieses Gerät ist schwer. Es wiegt ca. 28,5 kg. Um Verletzungen zu vermeiden, sollte das Gerät von mindestens zwei Personen angehoben bzw. getragen werden. Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, wenn Sie das Gerät absetzen.

• Wenn Sie eine untere Papierzufuhr verwenden, tragen Sie diese getrennt vom Gerät.

• Halten Sie einen Mindestabstand um das Gerät ein, wie in der Abbildung gezeigt.

• Der Lieferumfang kann je nach Land unterschiedlich sein.

• Wir empfehlen, die Originalverpackung aufzubewahren.

• Falls das Gerät einmal versandt werden muss, verpacken Sie es wieder sorgfältig mit der Originalverpackung, um eine Beschädigung beim Transport zu vermeiden. Sie sollten das Gerät für den Versand ausreichend versichern. Zum Verpacken des Gerätes siehe Gerät verpacken und versenden im Benutzerhandbuch - Erweiterte Funktionen.

• Das Datenkabel ist kein standardmäßiges Zubehör. Kaufen Sie das passende Datenkabel für die Anschlussart, die Sie verwenden möchten (USB oder Netzwerk).

USB-Kabel

• Wir empfehlen die Verwendung eines USB 2.0-Kabels (Typ A/B), das nicht länger als 2 Meter ist.

• Schließen Sie das Datenkabel zu diesem Zeitpunkt noch NICHT an. Das Datenkabel wird während der MFL-Pro-Installation angeschlossen.

Netzwerkkabel

Verwenden Sie ein Netzwerkkabel für ein 10 BASE-T- oder 100 BASE-TX-Fast Ethernet-Netzwerk (StraightThrough Kategorie 5 (oder höher), Twisted-Pair).

Entfernen Sie das

CAUTION

VORSICHT

WICHTIG

Verpackungsmaterial

Schließen Sie das Netzkabel noch NICHT an.

vom Gerät

a Entfernen Sie das Verpackungsband vom

Gehäuse des Gerätes.

b Öffnen Sie die MF-Zufuhr a und entfernen Sie

die Plastikfolie b von der Papierstütze der MFZufuhr. Schließen Sie dann die MF-Zufuhr.

d Fassen Sie den grünen Griff der

Trommeleinheit a und ziehen Sie sie bis zum Anschlag heraus.

e Ziehen Sie das orangefarbene

Verpackungsmaterial in Richtung der Vorderseite des Gerätes, um es zu entfernen.

c Drücken Sie die Entriegelungstaste der

vorderen Abdeckung und öffnen Sie die Abdeckung. Entfernen Sie das Silica-GelPäckchen a.

Das Silica-Päckchen darf NICHT verzehrt werden. Entsorgen Sie es umgehend.

f Entfernen Sie das Verpackungsband und die 4

orangefarbenen Teile der Verpackung.

g Schieben Sie die Trommeleinheit wieder fest in

das Gerät ein.

h Schließen Sie die vordere Abdeckung des

Gerätes.

Legen Sie Papier in die

Papierkassette ein

a Ziehen Sie die Papierkassette ganz aus dem

Gerät heraus.

b Halten Sie den grünen Hebel der jeweiligen

Papierführung a gedrückt und verschieben Sie die Papierführungen entsprechend dem Papierformat, das Sie in die Kassette einlegen möchten. Achten Sie darauf, dass die Papierführungen fest in den Aussparungen einrasten.

d Legen Sie Papier in die Kassette ein und

beachten Sie dabei:

 Das Papier muss sich unterhalb der

Markierung für die maximale Stapelhöhe (bbb) a befinden.

Wenn die Papierkassette zu voll ist, können Papierstaus entstehen.

 Die zu bedruckende Seite muss nach unten

zeigen.

 Die Papierführungen müssen den

Papierstapel berühren, damit das Papier richtig eingezogen werden kann.

e Schieben Sie die Papierkassette wieder fest in

das Gerät ein. Vergewissern Sie sich, dass sie vollständig in das Gerät eingesetzt ist.

c Fächern Sie den Papierstapel gut auf, um

Papierstaus und Fehler beim Einzug zu vermeiden.

Weitere Informationen zum empfohlenen Papier finden Sie unter Empfohlenes Papier

und Druckmedien im Benutzerhandbuch Grundfunktionen.

Hinweis

WICHTIG

(Für Deutschland und Österreich)

(Für die Schweiz)

Befestigen Sie die FunktionstastenBeschriftung (nur für die Schweiz)

Schließen Sie das Netzkabel und das Faxanschlusskabel an

a Öffnen Sie die Vorlagenglas-Abdeckung. b Befestigen Sie die Funktionstasten-

Beschriftung am Gerät.

Wenn die Funktionstasten-Beschriftung nicht richtig befestigt ist, funktionieren die Tasten nicht richtig.

Schließen Sie das Datenkabel noch NICHT an.

a Schließen Sie das Netzkabel am Gerät an und

stecken Sie dann den Netzstecker in die Steckdose.

b Ziehen Sie den Aufkleber vom Netzschalter

des Gerätes ab und schalten Sie dann das Gerät ein.

c Schließen Sie das Faxanschlusskabel an.

Schließen Sie das eine Ende des Faxanschlusskabels an die mit LINE beschriftete Buchse des Gerätes und das andere an die Telefonsteckdose an.

WARNUNG

WICHTIG

Das Faxanschlusskabel MUSS an die mit LINE

Hinweis

Serielle Dose

Kupplungsstück

(Für die Schweiz)

(Für Deutschland und Österreich)

Hinweis

beschriftete Buchse des Gerätes angeschlossen werden.

Das Gerät muss an eine geerdete, jederzeit leicht zugängliche Netzstromsteckdose angeschlossen werden.

Weil das Gerät über den Netzanschluss geerdet wird, können Sie sich selbst vor potentiell gefährlichen Spannungen im Telefonnetzwerk schützen, indem Sie zuerst die Stromversorgung und dann den Faxanschluss herstellen. Ebenso können Sie sich selbst schützen, indem Sie vor dem Verstellen oder dem Transportieren des Gerätes stets zuerst den Faxanschluss lösen, bevor Sie den Netzstecker ziehen.

Wenn Sie mit dem Gerät auch einen externen Anrufbeantworter anschließen möchten, schließen Sie ihn wie unten gezeigt an.

Für die Schweiz: Entfernen Sie die Schutzabdeckung a vom EXT.-Anschluss des Gerätes, bevor Sie den externen Anrufbeantworter anschließen.

(Für die Schweiz)

Kupplungsstück

Serielle Dose

Wenn Sie an derselben Leitung auch ein externes Telefon verwenden möchten, schließen Sie es wie unten gezeigt an.

Für die Schweiz: Entfernen Sie die Schutzabdeckung a vom EXT.-Anschluss des Gerätes, bevor Sie das externe Telefon anschließen.

(Für Deutschland und Österreich)

Stellen Sie den Empfangsmodus

TAD:Anrufbeantw.

externen Anrufbeantworter verwenden. Siehe Wählen Sie einen Empfangsmodus auf Seite 7 unter Externen Anrufbeantworter anschließen im Benutzerhandbuch - Grundfunktionen.

. Weitere Informationen finden Sie

ein, wenn Sie einen

Wählen Sie die Displaysprache

Sie können wählen, ob die Displayanzeigen in Deutsch, Französisch oder Englisch erscheinen sollen.

(nur für die Schweiz)

1 Externes paralleles Telefon (nur für die

Schweiz)

2 Externes Telefon

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Inbetriebnahme

anzuzeigen. Drücken Sie Inbetriebnahme.

c Drücken Sie a oder b, um Displaysprache

anzuzeigen. Drücken Sie Displaysprache.

d Wählen Sie die Displaysprache, indem Sie

darauf drücken.

e Drücken Sie Stopp.

Möchten Sie ein externes Telefon oder einen externen Anrufbeantworter verwenden?

Das Gerät beantwortet automatisch jeden Anruf und schaltet zum Faxempfang um.

Das Gerät nimmt alle Anrufe an, empfängt Faxe automatisch und ruft Sie bei einem Telefonanruf ans Telefon (Doppelklingeln).

Der externe Anrufbeantworter nimmt alle Anrufe an und zeichnet Nachrichten

auf, das Gerät druckt die ankommenden Faxe aus.

Sie müssen alle Anrufe mit dem externen Telefon annehmen.

Soll das Gerät alle Anrufe (Fax/Telefon) automatisch annehmen?

Manuell

Nur Fax

Fax/Tel

TAD:Anrufbeantw.

Nein

Möchten Sie Nachrichten vom externen Anrufbeantworter aufzeichnen lassen?

Wählen Sie einen Empfangsmodus

Weitere Informationen finden Sie unter Fax empfangen im Benutzerhandbuch Grundfunktionen.

Es kann zwischen vier verschiedenen Empfangsmodi gewählt werden: Nur Fax, Fax/Tel, Manuell und TAD:Anrufbeantw..

Stellen Sie die LCDHelligkeit ein

Wenn Sie die Anzeigen im Display nicht gut lesen können, sollten Sie es mit einer anderen Helligkeitseinstellung versuchen.

(soweit erforderlich)

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Geräteeinstell

anzuzeigen. Drücken Sie Geräteeinstell.

c Drücken Sie a oder b, um LCD-Einstell.

anzuzeigen. Drücken Sie LCD-Einstell..

d Drücken Sie Beleuchtung. e Drücken Sie Hell, Normal oder Dunkel. f Drücken Sie Stopp.

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Inbetriebnahme

anzuzeigen. Drücken Sie Inbetriebnahme.

c Drücken Sie a oder b, um Empfangsmodus

anzuzeigen. Drücken Sie Empfangsmodus.

d Wählen Sie Ihren Empfangsmodus aus, indem

Sie darauf drücken.

e Drücken Sie Stopp.

Stellen Sie Datum und

Hinweis

Geben Sie die

Datum und Uhrzeit werden im Display angezeigt und - sofern die Absenderkennung programmiert ist auf jedes versendete Fax gedruckt.

Uhrzeit ein

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Inbetriebnahme

anzuzeigen. Drücken Sie Inbetriebnahme.

c Drücken Sie a oder b, um Datum/Uhrzeit

anzuzeigen. Drücken Sie Datum/Uhrzeit.

d Drücken Sie noch einmal Datum/Uhrzeit. e Geben Sie über die Tasten auf dem

Touchscreen die beiden letzten Ziffern der Jahreszahl ein und drücken Sie dann OK.

Datum und Uhrzeit werden im Display angezeigt und wenn die Absenderkennung programmiert ist, wird sie auf jedes versendete Fax gedruckt.

Absenderkennung ein

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Inbetriebnahme

anzuzeigen. Drücken Sie Inbetriebnahme.

c Drücken Sie a oder b, um Abs.-Kennung

anzuzeigen. Drücken Sie Abs.-Kennung.

d Geben Sie über die Tasten auf dem

Touchscreen Ihre Faxnummer (bis zu 20 Stellen) ein und drücken Sie dann OK.

e Geben Sie über die Tasten auf dem

Touchscreen Ihre Telefonnummer (bis zu 20 Stellen) ein und drücken Sie dann OK. Falls Ihre Telefon- und Faxnummer identisch sind, geben Sie dieselbe Nummer erneut ein.

(Geben Sie z. B. 1, 1 für 2011 ein.)

f Geben Sie über die Tasten auf dem

Touchscreen die beiden Ziffern für den Monat ein und drücken Sie dann OK.

(Geben Sie z. B. 0, 3 für März ein.)

g Geben Sie über die Tasten auf dem

Touchscreen die beiden Ziffern für den Tag ein und drücken Sie dann OK.

(Geben Sie z. B. 2, 5 für den 25. ein.)

h Geben Sie über die Tasten auf dem

Touchscreen die Uhrzeit im 24-Stundenformat ein und drücken Sie dann OK.

(Geben Sie z. B. 1, 5, 2, 5 für den 15:25 Uhr ein.)

i Drücken Sie Stopp.

f Geben Sie über die Tasten auf dem

Touchscreen Ihren Namen ein (bis zu 20 Zeichen) und drücken Sie dann OK.

• Für die Eingabe von Zahlen oder Sonderzeichen drücken Sie wiederholt , bis

das gewünschte Zeichen angezeigt wird, drücken Sie dann auf das gewünschte Zeichen.

• Um ein falsch eingegebenes Zeichen zu löschen, bewegen Sie den Cursor mit der Taste d oder c zum falschen Zeichen und drücken Sie

dann .

• Zur Eingabe eines Leerzeichens drücken Sie die Leertaste oder c.

Weitere Informationen finden Sie unter

Texteingabe im Benutzerhandbuch Grundfunktionen.

g Drücken Sie Stopp.

Im Falle einer Fehleingabe drücken Sie Stopp, um zu Schritt a zurückzukehren.

Hinweis

Sendebericht

Stellen Sie die Telefonleitungskompatibilität ein

Ihr Brother-Gerät kann einen Sendebericht ausgeben, der als Bestätigung verwendet werden kann, dass ein Fax gesendet wurde. In diesem Bericht werden der Name des Empfängers oder die Faxnummer, Datum, Uhrzeit und Dauer der Übertragung, die Anzahl der gesendeten Seiten und das Resultat der Übertragung festgehalten. Wenn Sie die Sendebericht-Funktion verwenden möchten, lesen Sie Berichte drucken im Benutzerhandbuch - Erweiterte Funktionen.

Stellen Sie das Wahlverfahren ein

Werkseitig ist das modernere Tonwahlverfahren (MFV) eingestellt. Falls in Ihrem Telefonnetz noch die Pulswahl verwendet wird, müssen Sie hier die entsprechende Einstellung wählen.

(Ton-/Pulswahl)

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Inbetriebnahme

anzuzeigen. Drücken Sie Inbetriebnahme.

c Drücken Sie a oder b, um Ton-/Pulswahl

anzuzeigen. Drücken Sie Ton-/Pulswahl.

d Drücken Sie Pulswahl (oder Tonwahl). e Drücken Sie Stopp.

Wenn Sie das Gerät mit einem VoIP-Dienst (über das Internet) verbinden möchten, müssen Sie die Kompatibilitätseinstellung ändern.

Wenn Sie eine analoge Telefonleitung verwenden, können Sie diesen Schritt überspringen.

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Fax anzuzeigen.

Drücken Sie Fax.

c Drücken Sie a oder b, um Extras anzuzeigen.

Drücken Sie Extras.

d Drücken Sie Kompatibilität. e Drücken Sie Sicher(fürVoIP). f Drücken Sie Stopp.

Stellen Sie die

Wenn Sie Ihr Gerät an einer Nebenstellenanlage oder ISDN-Anlage anschließen, müssen Sie die Anschlussart wie folgt entsprechend einstellen.

Anschlussart ein

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Inbetriebnahme

anzuzeigen. Drücken Sie Inbetriebnahme.

c Drücken Sie a oder b, um Anschlussart

anzuzeigen. Drücken Sie Anschlussart.

d Drücken Sie Normal, ISDN oder

Nebenstelle.

Sie haben die folgenden Möglichkeiten:

 Wenn Sie ISDN oder Normal gewählt

haben, gehen Sie zu Schritt h.

 Wenn Sie Nebenstelle gewählt haben,

gehen Sie zu Schritt e.

e Sie haben die folgenden Möglichkeiten:

Hinweis

 Wenn Sie die Kennziffer zur Amtsholung

ändern möchten, drücken Sie Ein oder Immer und gehen Sie zu Schritt f.

 Wenn Sie die derzeitige Kennziffer zur

Amtsholung nicht ändern möchten, gehen Sie zu Schritt h.

• Die Standardeinstellung ist „!“.

• Wenn Sie Ein wählen, erhalten Sie durch

Drücken der Taste Telefon Zugang zur Amtsleitung (das Display zeigt „!“).

• Wenn Sie Immer wählen, erhalten Sie automatisch Zugang zur Amtsleitung, ohne dass die Taste Telefon gedrückt werden muss.

Automatische

Sie können das Gerät so einstellen, dass es automatisch zwischen Sommer- und Winterzeit wechselt. Die Uhr des Gerätes wird dann automatisch im Frühjahr eine Stunde vor- und im Herbst eine Stunde zurückgestellt.

Zeitumstellung

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Inbetriebnahme

anzuzeigen. Drücken Sie Inbetriebnahme.

f Drücken Sie Amtsholung. g Geben Sie über die Tasten auf dem

Touchscreen die Kennziffer zur Amtsholung (bis zu 5 Stellen) ein und drücken Sie dann OK.

• Die Ziffern 0 bis 9, #, l und ! können verwendet werden.

• „!“ kann nicht mit anderen Ziffern oder Buchstaben eingegeben werden.

• Wenn Ihre Telefonanlage mit der Flash-Funktion arbeitet, drücken Sie zur Amtsholung Telefon.

h Drücken Sie Stopp.

Nebenstelle und Amtsholung

Ihr Gerät ist werkseitig für die Installation an einem Hauptanschluss eingestellt (Normal). In vielen Büros wird jedoch eine Nebenstellenanlage verwendet. Ihr Gerät kann an die meisten Nebenstellenanlagen angeschlossen werden. Das Gerät unterstützt die Flash-Funktion. Die Flash-Funktion wird in den meisten Telefonanlagen zur Amtsholung und zum Weiterleiten von Anrufen (nur Schweiz) verwendet. Drücken Sie zur Verwendung dieser Funktion Telefon.

c Drücken Sie a oder b, um Datum/Uhrzeit

anzuzeigen. Drücken Sie Datum/Uhrzeit.

d Drücken Sie Zeitumstellung. e Drücken Sie Ein (oder Aus). f Drücken Sie Stopp.

Stellen Sie die Zeitzone

Sie können am Gerät die Zeitzone (nicht Sommerzeit, sondern Standardzeit) für Ihren Standort einstellen. Die Zeitzone beispielsweise für Frankfurt am Main ist UTC+1:00.

ein

a Drücken Sie MENÜ. b Drücken Sie a oder b, um Inbetriebnahme

anzuzeigen. Drücken Sie Inbetriebnahme.

c Drücken Sie a oder b, um Datum/Uhrzeit

anzuzeigen. Drücken Sie Datum/Uhrzeit.

d Drücken Sie Zeitzone.

e Drücken Sie + oder -, um die Zeitzone

einzustellen. Drücken Sie OK.

f Drücken Sie Stopp.

Windows

USB

Macintosh

Windows

Macintosh

Verkabeltes Netzwerk Wireless-Netzwerk

Windows

Macintosh

Wählen Sie die gewünschte Verbindungsart

Hinweis

Diese Installationsanweisungen gelten für Windows® 2000 Professional, Windows® XP Home/Windows® XP

Professional, Windows

10.4.11, 10.5.x und 10.6.x).

Für Windows Server® 2003/2003 x64 Edition/2008/2008 R2 besuchen Sie die Website für Ihr Gerät unter http://solutions.brother.com/

XP Professional x64 Edition, Windows Vista®, Windows® 7 und Mac OS X (Version

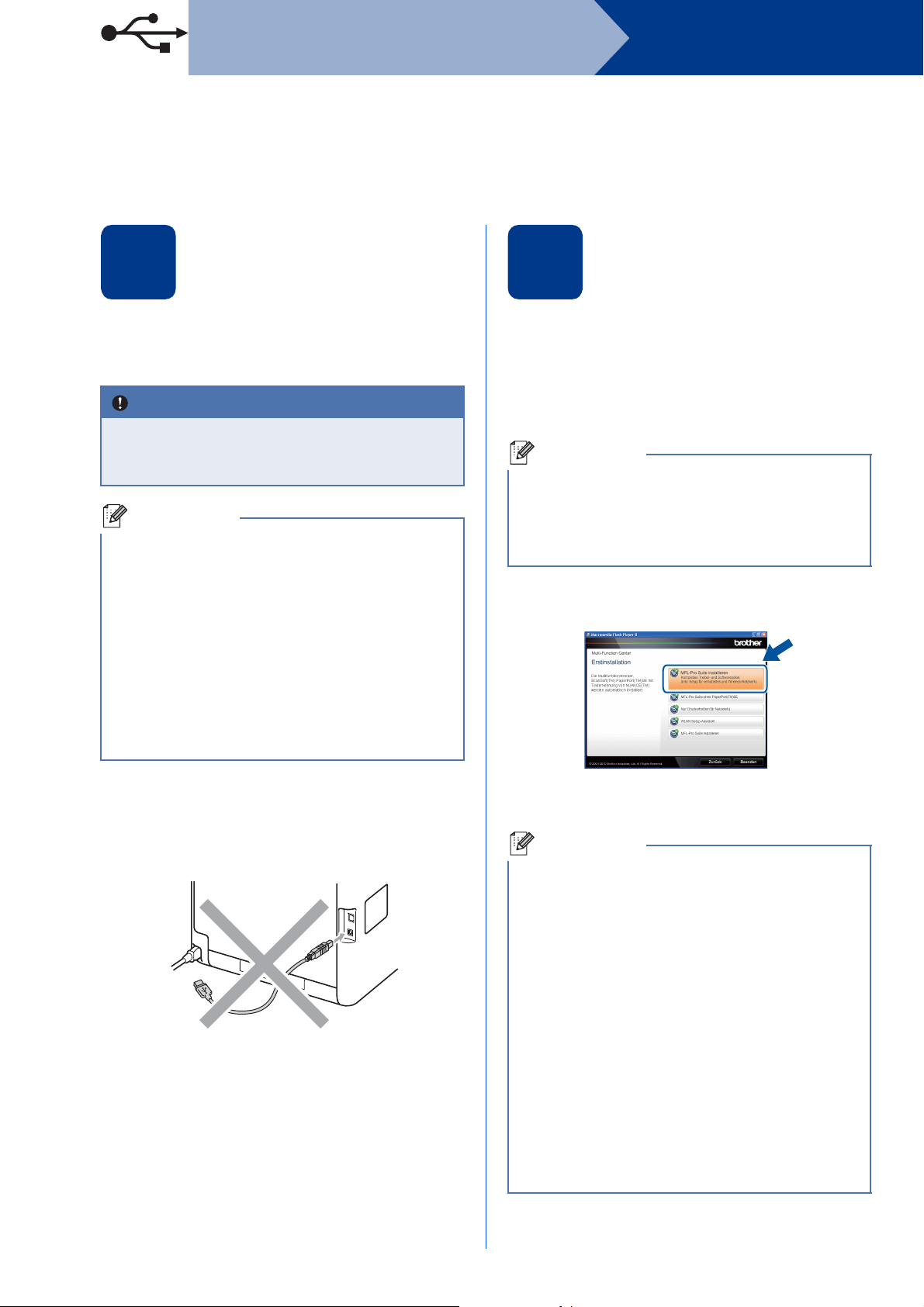

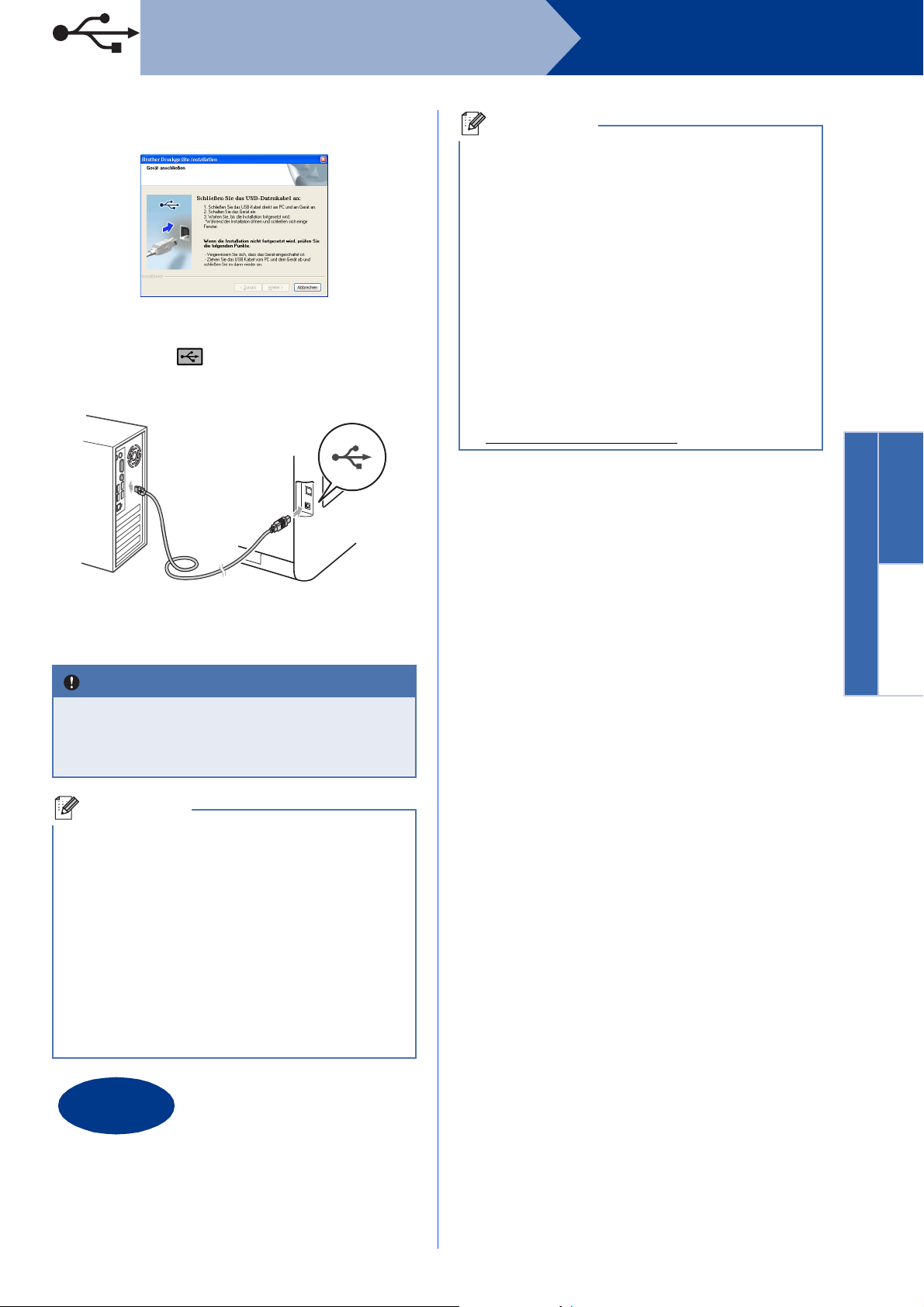

Für Nutzer des USB-Anschlusses

Windows®, gehen Sie zu Seite 12 Macintosh, gehen Sie zu Seite 14

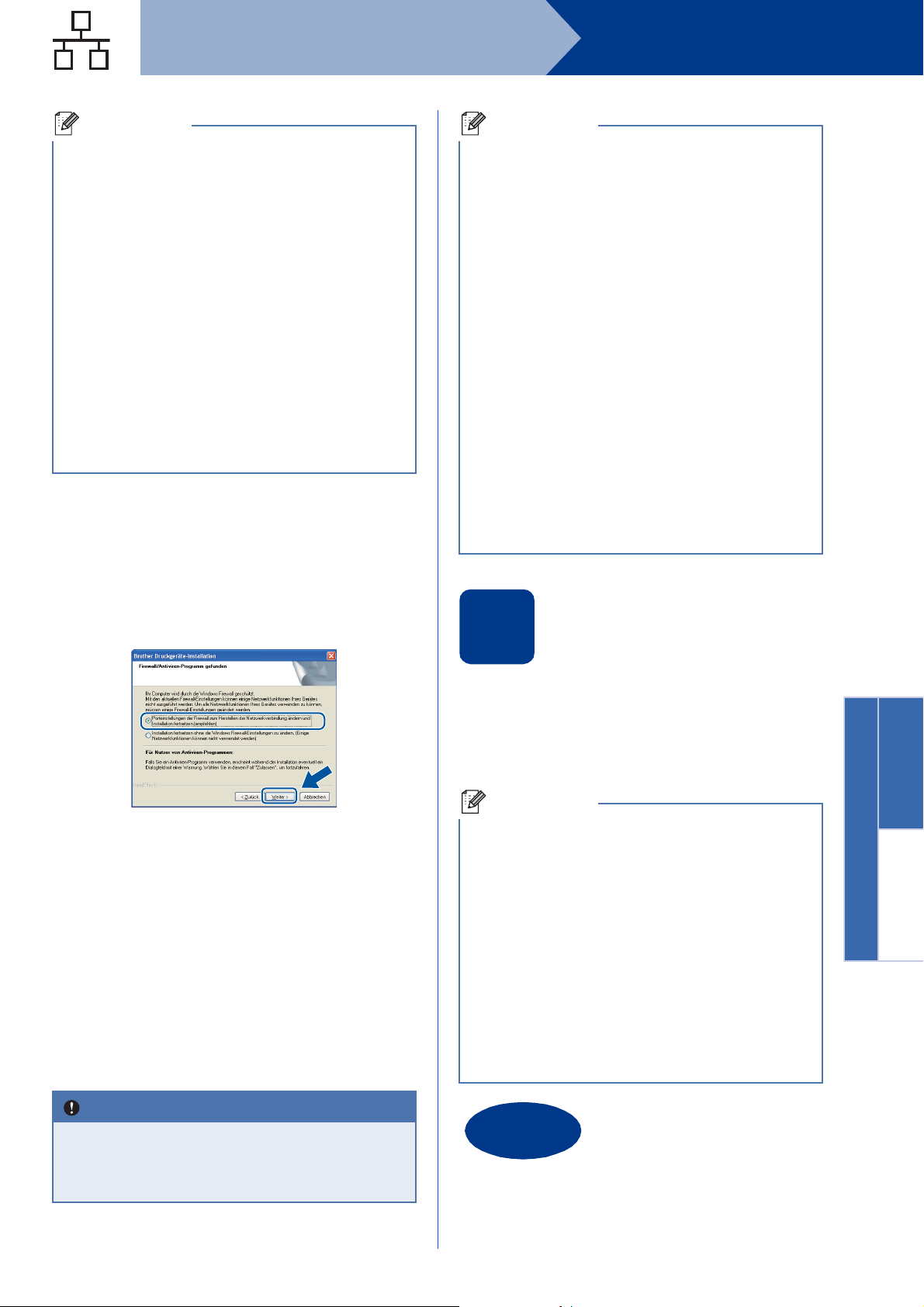

Für ein verkabeltes Netzwerk

Windows®, gehen Sie zu Seite 16 Macintosh, gehen Sie zu Seite 19

Für ein Wireless-Netzwerk

Sie können die neuesten Treiber und Dienstprogramme für Ihr Gerät vom Brother Solutions Center unter http://solutions.brother.com/

herunterladen.

Windows® und Macintosh, gehen Sie zu Seite 21

+ 25 hidden pages
