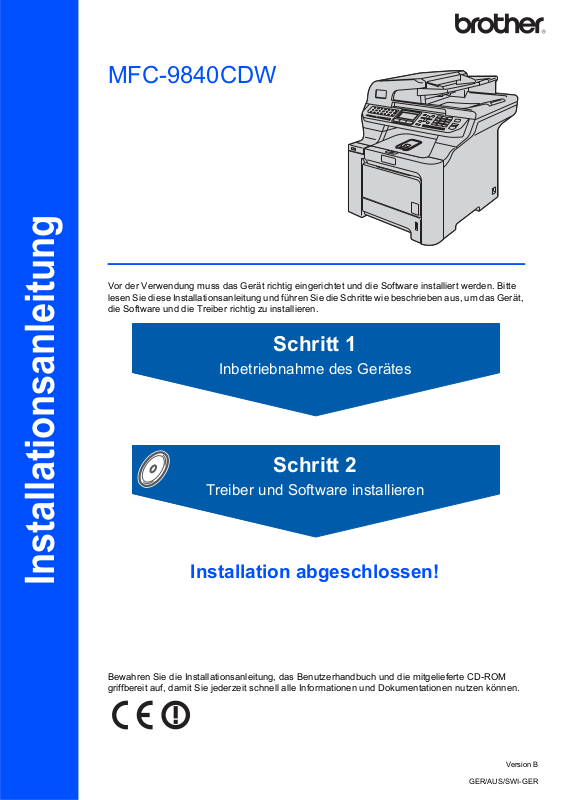

Brother MFC-9840CDW Quick Setup Guide [de]

MFC-9840CDW

Vor der Verwendung muss das Gerät richtig eingerichtet und die Software installiert werden. Bitte
lesen Sie diese Installationsanleitung und führen Sie die Schritte wie beschrieben aus, um das Gerät,
die Software und die Treiber richtig zu installieren.

Installationsanleitung

Installation abgeschlossen!

Schritt 1

Inbetriebnahme des Gerätes

Schritt 2

Treiber und Software installieren

Bewahren Sie die Installationsanleitung, das Benutzerhandbuch und die mitgelieferte CD-ROM
griffbereit auf, damit Sie jederzeit schnell alle Informationen und Dokumentationen nutzen können.

Version B

GER/AUS/SWI-GER

1

Verwendete Symbole und Formatierungen

Warnung

Warnungen, die beachtet werden müs­sen, um Verletzungen zu vermeiden.

Hinweis

Hinweise, wie auf eine bestimmte Situa­tion reagiert werden sollte, und hilfrei­che Tipps zur beschriebenen Funktion.

Vorsicht

Vorsichtsmaßnahmen, die beachtet
werden müssen, um Schäden am Gerät
oder an anderen Gegenständen zu ver­meiden.

Benutzerhandbuch,

Software-Handbuch oder

Netzwerkhandbuch

Verweise auf das Benutzerhandbuch,
Software-Handbuch oder Netzwerk­handbuch, das Sie auf der beiliegenden
CD-ROM finden.

Nicht möglich

Geräte und Verwendungsweisen, die
nicht kompatibel mit Ihrem Gerät sind.

Inhaltsverzeichnis

Allgemeines

Lieferumfang ................................................................................................................................................2

Funktionstastenfeld ...................................................................................................................................... 3

Schritt 1 –

Verpackungsmaterial entfernen ................................................................................................................... 4

Tonerkassetten einsetzen ............................................................................................................................ 4

Papier in die Papierkassette einlegen.......................................................................................................... 5

Funktionstasten-Beschriftung befestigen (nur für die Schweiz)...................................................................6

Scanner-Verriegelung lösen......................................................................................................................... 6

Strom- und Faxanschluss ............................................................................................................................ 7

Displaysprache wählen (nur für die Schweiz) .............................................................................................. 8

Datum und Uhrzeit einstellen ....................................................................................................................... 8

Absenderkennung eingeben ........................................................................................................................9

Wahlverfahren (Ton/Puls) ......................................................................................................................... 10

Empfangsmodus wählen............................................................................................................................ 10

Anschlussart............................................................................................................................................... 11

Nebenstelle und Amtsholung ................................................................................................................ 11

LCD-Kontrast einstellen ............................................................................................................................. 11

Schritt 2 –

Windows

USB-Anschluss .......................................................................................................................................... 14

Verkabelter Netzwerkanschluss................................................................................................................. 17

Firewall-Einstellungen........................................................................................................................... 20

Wireless-Installation für drahtlose Netzwerke im Infrastruktur-Modus....................................................... 22

Gerät mit SecureEasySetup™ für ein Wireless-Netzwerk konfigurieren.............................................. 24

Wireless-Einrichtung über das Funktionstastenfeld mit dem Setup-Assistenten im LAN-Menü ........... 25

Zu Windows Server

Firewall-Einstellungen........................................................................................................................... 30

Inbetriebnahme des Gerätes

Treiber und Software installieren

®

®

2003 siehe das Netzwerkhandbuch auf der CD-ROM.

Macintosh

USB-Anschluss .......................................................................................................................................... 32

Verkabelter Netzwerkanschluss................................................................................................................. 34

Wireless-Installation für drahtlose Netzwerke im Infrastruktur-Modus....................................................... 37

Gerät mit SecureEasySetup™ für ein Wireless-Netzwerk konfigurieren.............................................. 39

Wireless-Einrichtung über das Funktionstastenfeld mit dem Setup-Assistenten im LAN-Menü ........... 40

®

Für Netzwerkbenutzer

Konfigurationsprogramm BRAdmin Light (für Windows®) .........................................................................45

BRAdmin Light installieren....................................................................................................................45

IP-Adresse, Subnetzmaske und Gateway mit BRAdmin Light einstellen ............................................. 45

Konfigurationsprogramm BRAdmin Light (für Mac OS

IP-Adresse, Subnetzmaske und Gateway mit BRAdmin Light einstellen ............................................ 46

Web Based Management (Web-Browser) .................................................................................................47

Netzwerkeinstellungen auf die werkseitigen Einstellungen zurücksetzen ................................................. 47

Texteingabe ............................................................................................................................................... 48

®

X)........................................................................ 46

Zubehör und Verbrauchsmaterialen

Sonderzubehör........................................................................................................................................... 49

Verbrauchsmaterialien ............................................................................................................................... 49

1

Allgemeines

1

1

Der Lieferumfang kann in den verschiedenen Ländern unterschiedlich sein. Bewahren Sie alle Verpackungsma­terialien und den Karton auf, damit Sie das Gerät für einen Transport sicher verpacken können.

Lieferumfang

10

1

9

8

2

3

4

5

7

6

1 Vorlageneinzug (ADF)
2 Funktionstastenfeld
3 Entriegelungstaste der vorderen Abdeckung
4 USB-Direktanschluss
5 Vordere Abdeckung
6 Papierzufuhr

CD-ROMs

Für Windows

Für Macintosh

Funktionstasten-

Beschriftung

®

®

Installationsanleitung

(Für Deutschland) (Für die Schweiz)

Netzkabel

(für die Schweiz)

11

7 Netzschalter
8 Vorlagenstopper
9 Vorlagenglas-Abdeckung
10 Papierausgabefach (Druckseite unten)
11 Multifunktionszufuhr (MF-Zufuhr)

Benutzerhandbuch

Transfereinheit

(vorinstalliert)

(Für Deutschland) (Für die Schweiz)

Faxanschlusskabel

Anleitung und

Plastikbeutel zum

Verpacken des Gerätes

Toner-Abfallbehälter

(vorinstalliert)

Tonerkassetten (Schwarz, Cyan, Magenta und Gelb)

Trommeleinheit

(vorinstalliert)

Das Datenkabel ist kein standardmäßiges Zubehör. Kaufen Sie bitte das passende Datenkabel für die Anschluss­art, die Sie benutzen möchten (USB oder Netzwerk). Schließen Sie das Datenkabel noch NICHT an. Das Daten­kabel wird erst während der Software-Installation angeschlossen.

 USB-Kabel

Benutzen Sie nur ein USB 2.0-Kabel, das nicht länger als zwei Meter ist. Schließen Sie das Gerät nur an den
USB-Anschluss Ihres Computers und nicht am USB-Anschluss einer Tastatur oder an einem passiven USB­Hub an.

 Netzwerkkabel

Verwenden Sie ein Netzwerkkabel für ein 10/100BASE-TX Fast Ethernet-Netzwerk (Straight-through Katego­rie 5 (oder höher), twisted pair).

2

Allgemeines

2

MFC-9840CDW

Funktionstastenfeld

1 Zielwahltasten
2Display
3 LED-Status
4 Menü-Tasten
5Zifferntasten
6 Stopp-Taste

12

1

05/01/2008 18:00

Nur Fax

Energiesparen

11

10

2

34

9

5

8

6

7

7 Start-Tasten
8 Kopiertasten
9 Duplex-Taste
10 Betriebsarten-Tasten
11 Fax- und Telefontasten
12 Drucker-Tasten

Weitere Informationen erhalten Sie unter „Tasten und ihre Funktionen“ in Kapitel 1 des Benutzerhandbu­ches.

Hinweis

Das Gerät ist schwer und wiegt 38 kg. Um Verletzungen zu vermeiden, sollten Sie das Gerät nur mit mindestens
zwei Personen anheben. Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, wenn Sie das Gerät ab­setzen.

3

Schritt 1

Inbetriebnahme des Gerätes

1

1 Verpackungsmaterial

entfernen

Wichtig

Bewahren Sie alle Verpackungsmaterialien
und den Karton auf, damit Sie das Gerät für ei­nen Transport sicher verpacken können.

Nicht möglich

Schließen Sie den Netzstecker noch NICHT an.

(Für Deutschland) (Für Schweiz)

1 Entfernen Sie die Klebebänder an der Außen-

seite des Gerätes.

4 Fassen Sie den grünen Griff der Trommelein-

heit, heben Sie die Trommeleinheit an und zie­hen Sie sie bis zum Anschlag heraus.

2 Drücken Sie die Entriegelungstaste der vorde-

ren Abdeckung und öffnen Sie die Abdeckung.

3 Entfernen Sie die vier orangefarbenen Trans-

portsicherungen wie unten gezeigt.

5 Entfernen Sie das orangefarbene Verpa-

ckungsmaterial wie unten gezeigt.

2 Tonerkassetten einsetzen

1 Packen Sie die Tonerkassetten aus und

schwenken Sie sie 5- bis 6-mal seitlich hin und
her.

4

Inbetriebnahme des Gerätes

2 Ziehen Sie die Schutzabdeckung ab.

3 Fassen Sie die Tonerkassette am Griff und set-

zen Sie sie in die Trommeleinheit ein. Achten

Sie darauf, dass die Farbe der Tonerkassette

mit der Farbe der Halterung in der Trommelein-

heit übereinstimmt. Klappen Sie dann den Griff

der Tonerkassette (1) nach unten.

(1)

(1)

6 Schließen Sie die vordere Abdeckung.

3 Papier in die Papierkassette

einlegen

1 Ziehen Sie die Papierkassette ganz aus dem

Gerät heraus.

1
2
3

4

1 C — Cyan

2 M — Magenta

3 Y — Gelb

4 K — Schwarz

4 Wiederholen Sie die Schritte 1 bis 3 für die

restlichen Tonerkassetten.

5 Schieben Sie die Trommeleinheit wieder in das

Gerät.

2 Halten Sie den grünen Hebel der jeweiligen

Papierführung (1) gedrückt und verschieben
Sie die Führungen entsprechend der Papier­größe. Achten Sie darauf, dass die Papierfüh­rungen einrasten.

(1)

5

Schritt 1

3 Fächern Sie das Papier gut auf, um Pa-

4 Legen Sie das Papier in die Papierkassette.

Inbetriebnahme des Gerätes

pierstaus und Fehler beim Einzug zu vermei­den.

Achten Sie darauf, dass das Papier flach in der
Kassette liegt und die Markierung für die maxi­male Stapelhöhe nicht überschreitet.

4 Funktionstasten-Beschrif-

1 Öffnen Sie die Vorlagenglas-Abdeckung.
2 Befestigen Sie die Funktionstasten-Beschrif-

tung befestigen (nur für die
Schweiz)

tung für Ihre Sprache am Gerät.

5 Schieben Sie die Papierkassette wieder voll-

ständig in das Gerät.

Hinweis

Wenn die Funktionstasten-Beschriftung nicht rich­tig befestigt ist, funktionieren die Tasten nicht rich­tig.

5 Scanner-Verriegelung lösen

1 Schieben Sie den Scanner-Verriegelungshe-

bel (1) in die gezeigte Richtung, um die Scan­ner-Verriegelung zu lösen.
(Der graue Scanner-Verriegelungshebel befin­det sich hinten links unter der Vorlagenglas­Abdeckung (2).)

(2)

(1)

6

6 Strom- und Faxanschluss

1 Vergewissern Sie sich, dass das Gerät ausge-

schaltet ist. Ziehen Sie den Aufkleber vom

Netzanschluss ab.

Inbetriebnahme des Gerätes

4 Schließen Sie das Faxanschlusskabel an die

mit LINE beschriftete Buchse des Gerätes und
an die Telefonsteckdose an.

Für Deutschland

2 Schließen Sie das Netzkabel am Gerät an.

3 Stecken Sie den Netzstecker in die Steckdose.

Schalten Sie das Gerät mit dem Netzschalter

ein.

(Für Deutschland) (Für die Schweiz)

Für die Schweiz

Warnung

• Das Gerät muss an eine geerdete, jederzeit leicht
zugängliche Netzsteckdose angeschlossen wer­den.

• Das Gerät wird über den Netzanschluss geerdet.
Deshalb sollten Sie zum Schutz vor Spannungs­spitzen über die Telefonleitung zuerst die Strom­versorgung und dann den Faxanschluss
herstellen. Aus demselben Grund sollten Sie vor
dem Verstellen oder dem Transportieren des Ge­rätes stets zuerst den Faxanschluss lösen, bevor
Sie den Netzstecker ziehen.

7

Schritt 1

Inbetriebnahme des Gerätes

Hinweis

Wenn Sie an derselben Leitung auch ein externes
Telefon verwenden möchten, schließen Sie es wie
unten gezeigt an.

Für Deutschland

Für die Schweiz

Kupplungsstück

Serielle
Dose

Hinweis

Wenn Sie an derselben Leitung auch einen exter­nen Anrufbeantworter verwenden möchten,
schließen Sie diesen wie unten gezeigt an.

Für Deutschland

7 Displaysprache wählen

Sie können wählen, ob die Displayanzeigen in
Deutsch, Französisch oder Englisch erscheinen sol­len.

(nur für die Schweiz)

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 0.

4 Drücken Sie oder , um die gewünschte

Sprache zu wählen.
Drücken Sie OK.

5 Drücken Sie Stopp.

8 Datum und Uhrzeit einstellen

Datum und Uhrzeit werden im Display angezeigt und

- sofern die Absenderkennung programmiert ist - auf
jedes versendete Fax gedruckt.

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 2.
4 Geben Sie mit den Zifferntasten die Jahreszahl

zweistellig ein und drücken Sie dann OK.

Für die Schweiz

Kupplungsstück

Serielle
Dose

Stellen Sie am Gerät den Empfangsmodus
TAD:Anrufbeantw. ein.
Weitere Informationen dazu finden Sie unter
„Empfangsmodus wählen“ auf Seite 10 und
im Benutzerhandbuch in Kapitel 7 „Externen
Anrufbeantworter anschließen“.

5 Geben Sie den Monat zweistellig ein und drü-

02.Datum/Uhrzeit

Jahr:2008

Eingabe, dann OK

(Zum Beispiel: 0, 8 für 2008)

cken Sie dann OK.

02.Datum/Uhrzeit
XX/XX/2008

Monat:03

Eingabe, dann OK

(Zum Beispiel: 0, 3 für März)

8

Inbetriebnahme des Gerätes

6 Geben Sie den Tag zweistellig ein und drücken

Sie dann OK.

02.Datum/Uhrzeit
XX/03/2008

Tag:25

Eingabe, dann OK

(Zum Beispiel: 2, 5)

7 Geben Sie die Uhrzeit im 24-Stunden-Format

ein und drücken Sie dann OK.

02.Datum/Uhrzeit
25/03/2008

Uhrzeit:15:25

Eingabe, dann OK

(Zum Beispiel: 1, 5, 2, 5 für 15:25 Uhr)

8 Drücken Sie Stopp.

Hinweis

Im Falle einer Fehleingabe, drücken Sie Stopp,
um zu Schritt 1 zurückzukehren.

9 Absenderkennung eingeben

Speichern Sie die Faxnummer und Ihren Namen, da­mit sie auf die gesendeten Faxe gedruckt werden.

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 3.
4 Geben Sie die Faxnummer mit den Zifferntas-

ten ein (bis zu 20 Stellen) und drücken Sie OK.
Zur Eingabe von „+“ drücken Sie l. Um zum
Beispiel die Landesvorwahl für Deutschland
einzugeben (+49), drücken Sie l, 4, 9. Für die
Schweiz (+41), drücken Sie l, 4, 1.

5 Geben Sie die Telefonnummer des Gerätes mit

den Zifferntasten ein (bis zu 20 Stellen) und
drücken Sie OK.

03.Abs.-Kennung
Fax:+49XXXXXXXX

Tel:_

Eingabe, dann OK

6 Geben Sie mit den Zifferntasten Ihren Namen

ein (bis zu 20 Zeichen). Drücken Sie dann OK.

03.Abs.-Kennung
Fax:+49XXXXXXXX
Tel:+49XXXXXXXX
Name:_

Eingabe, dann OK

Hinweis

• Zur Eingabe des Namens siehe die Tabelle unten.

• Um einen Buchstaben einzugeben, der auf dersel­ben Taste wie der vorherige liegt, drücken Sie ,
um den Cursor nach rechts zu bewegen.

• Um Zeichen zu löschen, bewegen Sie den Cursor
mit zum falschen Zeichen und drücken Sie
dann Storno.

Taste 1 -mal 2 -mal 3 -mal 4 -mal 5 -mal

2 ABC2A
3 DEF 3D
4 GH I 4G
5 JKL5J
6 MNO 6M
7 PQRS7
8 TUV8T
9 WXY Z 9

Genaueres finden Sie unter
„Texteingabe“ auf Seite 48.

7 Drücken Sie Stopp.

03.Abs.-Kennung

Fax:_

Eingabe, dann OK

9

Schritt 1

Inbetriebnahme des Gerätes

10 Wahlverfahren (Ton/Puls)

Werkseitig ist das modernere Tonwahlverfahren
(MFV) eingestellt. Falls in Ihrem Telefonnetz noch die
Pulswahl verwendet wird, müssen Sie hier die ent­sprechende Einstellung wählen.

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 4.

4 Drücken Sie oder , um Pulswahl oder

Tonwahl zu wählen.
Drücken Sie OK.

5 Drücken Sie Stopp.

11 Empfangsmodus wählen

Es kann zwischen vier verschiedenen Empfangsmodi
gewählt werden: Nur Fax, Fax/Tel, Manuell und
TAD:Anrufbeantw. Wählen Sie mit Hilfe der Tabel­le den gewünschten Empfangsmodus.

Möchten Sie ein externes Telefon oder einen externen
Anrufbeantworter verwenden?

Ja

Möchten Sie Nachrichten vom exter­nen Anrufbeantworter aufzeichnen
lassen?

Nein

Soll das Gerät alle Anrufe
(Fax/Telefon) automatisch
annehmen?

Nur Fax

Das Gerät beantwortet
automatisch jeden An­ruf und schaltet zum

Ja

Faxempfang um.

Fax/Tel

Das Gerät nimmt alle
Anrufe an, empfängt
Faxe automatisch und
ruft Sie bei einem Tele­fonanruf ans Telefon

Nein

(Doppelklingeln).

Manuell

Sie müssen alle Anrufe
mit dem externen Tele-

Ja

fon annehmen.

TAD:Anrufbeantw

Der externe Anrufbe­antworter nimmt alle
Anrufe an und zeichnet
Nachrichten auf. Faxe
werden automatisch
ausgedruckt.

Nein

10

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 1.

4 Drücken Sie oder , um den gewünschten

Empfangsmodus zu wählen.
Drücken Sie OK.

5 Drücken Sie Stopp.

Siehe dazu auch „Fax empfangen“ in
Kapitel 6 des Benutzerhandbuches.

Inbetriebnahme des Gerätes

12 Anschlussart

Wenn das Gerät in einer Nebenstellenanlage oder in
einer ISDN-Anlage angeschlossen ist, müssen Sie
die entsprechende Anschlussart einstellen.

1 Drücken Sie Menü.
2 Drücken Sie 0.
3 Drücken Sie 6.

4 Drücken Sie oder , um Nebenstelle,

ISDN oder Normal zu wählen. Drücken Sie

OK.
Sie haben die folgenden Möglichkeiten:

 Wenn Sie ISDN oder Normal gewählt ha-

ben, drücken Sie OK und gehen Sie zu
Schritt 8.

 Wenn Sie Nebenstelle gewählt haben,

drücken Sie OK und gehen Sie zu Schritt 5.

5 Drücken Sie oder , um Ein oder Immer zu

wählen und drücken Sie OK.

Hinweis

• Wenn Sie Ein wählen, erhalten Sie durch Drü­cken der Taste Telefon (das Display zeigt „!“) Zu­gang zur Amtsleitung.

• Wenn Sie Immer wählen, erhalten Sie automa­tisch Zugang zur Amtsleitung, ohne dass die Taste
Telefon gedrückt werden muss.

6 Drücken Sie 1 oder 2, um 1.Ändern oder

2.Beenden zu wählen.

Sie haben die folgenden Möglichkeiten:

 Wenn Sie 1.Ändern gewählt haben, ge-

hen Sie zu Schritt 7.

 Wenn Sie 2.Beenden gewählt haben, ge-

hen Sie zu Schritt 8.

Nebenstelle und Amtsholung

Ihr Gerät ist werkseitig für die Installation an einem
Hauptanschluss eingestellt (Normal). In vielen Büros
wird jedoch eine Nebenstellenanlage verwendet. Sie
können Ihr Gerät in den meisten Nebenstellenanla­gen anschließen. Wenn der Nebenstellenbetrieb ein­geschaltet ist, kann zur Amtsholung die Taste

Telefon verwendet werden.

13 LCD-Kontrast einstellen

Sie können den LCD-Kontrast verändern, um das
Display dunkler oder heller anzeigen zu lassen.

1 Drücken Sie Menü.
2 Drücken Sie 1.
3 Drücken Sie 8.

4 Drücken Sie , um den Kontrast zu erhöhen.

— Oder —

Drücken Sie , um den Kontrast zu verrin­gern.
Drücken Sie OK.

5 Drücken Sie Stopp.

Hinweis

Die werkseitig eingestellte Kennziffer für die Amts­holung ist „!“ Wenn Sie Telefon drücken, wird „!“
im Display angezeigt.

7 Geben Sie die in der Anlage verwendete Kenn-

ziffer zur Amtsholung mit den Zifferntasten ein
(bis zu 5 Stellen) und drücken Sie dann OK.

Hinweis

Die Nummern 0 bis 9, #, l und ! können verwendet
werden. (Drücken Sie Telefon, um „!“ einzuge­ben.)

8 Drücken Sie Stopp.

11

Mitgelieferte CD-ROM „MFL-Pro Suite“

1

1

Mitgelieferte CD-ROM „MFL-Pro Suite“

Windows

®

MFL-Pro Suite installieren

Zur Installation der MFL-Pro Suite und der Multifunk­tionstreiber.

Andere Treiber/Programme installieren

Hier können Sie zusätzliche MFL-Pro Suite
Dienstprogramme installieren, die Installation ohne
ScanSoft™ PaperPort™ 11SE mit OCR von
NUANCE durchführen oder nur den Druckertreiber
installieren.

Dokumentation

Zur Ansicht des Benutzer-, Software- und Netzwerk­handbuches im HTML-Format. Sie finden diese auch
im PDF-Format im Brother Solutions Center (Internet­zugang erforderlich). Im Software- und Netzwerk­handbuch sind die Funktionen beschrieben, die nach
Anschluss an einen Computer zur Verfügung stehen
(z. B. Drucken, Scannen und Netzwerkfunktionen).

Online-Registrierung

Zur einfachen und schnellen Registrierung des Gerä­tes auf der Brother Website.

Brother Solutions Center

Hier finden Sie Informationen zu Ihrem Brother-Gerät,
wie FAQs, Handbücher, Treiber-Updates und Tipps
zu vielen Funktionen (Internetzugang erforderlich).

Information zum Gerät

Besuchen Sie unser Website zum Brother Ver­brauchsmaterial: http://www.brother.com/original/

MFL-Pro Suite reparieren (nur USB)

Zum automatischen Reparieren und Neuinstallieren
der MFL-Pro Suite, falls die Installation nicht erfolg­reich durchgeführt werden konnte.

Hinweis

Die MFL-Pro Suite enthält Drucker- und
Scannertreiber, das Brother ControlCenter3 sowie
ScanSoft™ PaperPort™11SE.
ScanSoft™ PaperPort™ 11SE ist ein
Dokumenten-Management-Programm zum
Scannen und zur Ansicht von Dokumenten.

12

Macintosh

®

Start Here OSX

Zur Installation der MFL-Pro Suite, die Drucker- und
Scannertreiber, das Brother ControlCenter2 und
BRAdmin Light für Mac OS

®

X 10.2.4 oder höher ent-

hält.

Documentation

Zur Ansicht des Benutzer-, Software- und Netzwerk­handbuches im HTML-Format. Sie finden diese auch
im PDF-Format im Brother Solutions Center (Internet­zugang erforderlich). Im Software- und Netzwerk­handbuch sind die Funktionen beschrieben, die nach
Anschluss an einen Computer zur Verfügung stehen
(z. B. Drucken, Scannen und Netzwerkfunktionen).

Brother Solutions Center

Hier finden Sie Informationen zu Ihrem Brother-Gerät,
wie FAQs, Handbücher, Treiber-Updates und Tipps
zu vielen Funktionen (Internetzugang erforderlich).

Presto! PageManager

Sie können Presto!

®

PageManager® installieren, mit
dem die Scan-to-Text-Funktion des Brother
ControlCenter2 verwendet und Fotos sowie Doku­mente einfach gescannt und verwaltet werden kön­nen.

On-Line Registration

Zur einfachen und schnellen Registrierung des Gerä­tes auf der Brother Website.

.

Utilities

Dieser Ordner enthält die folgenden zusätzlichen
Dienstprogramme:

 Wireless Setup-Assistent
 Presto!

®

PageManager® Uninstaller

 BRAdmin Light

Schritt 2

Folgen Sie der Installationsbeschreibung für das von Ihnen verwendete Betriebssystem und den verwendeten Anschluss.
Die aktuellsten Treiber und Handbücher sowie Tipps und Hilfen für eventuell auftretende Probleme finden Sie im Brother Solutions
Center, das Sie direkt aus dem Treiber oder über http://solutions.brother.com

Treiber und Software installieren

aufrufen können.

Windows

USB-Anschluss................................................................................................................ 14

Verkabelter Netzwerkanschluss.....................................................................................17

Zu Windows Server® 2003 siehe Kapitel 5 des Netzwerkhandbuches auf der CD-ROM.

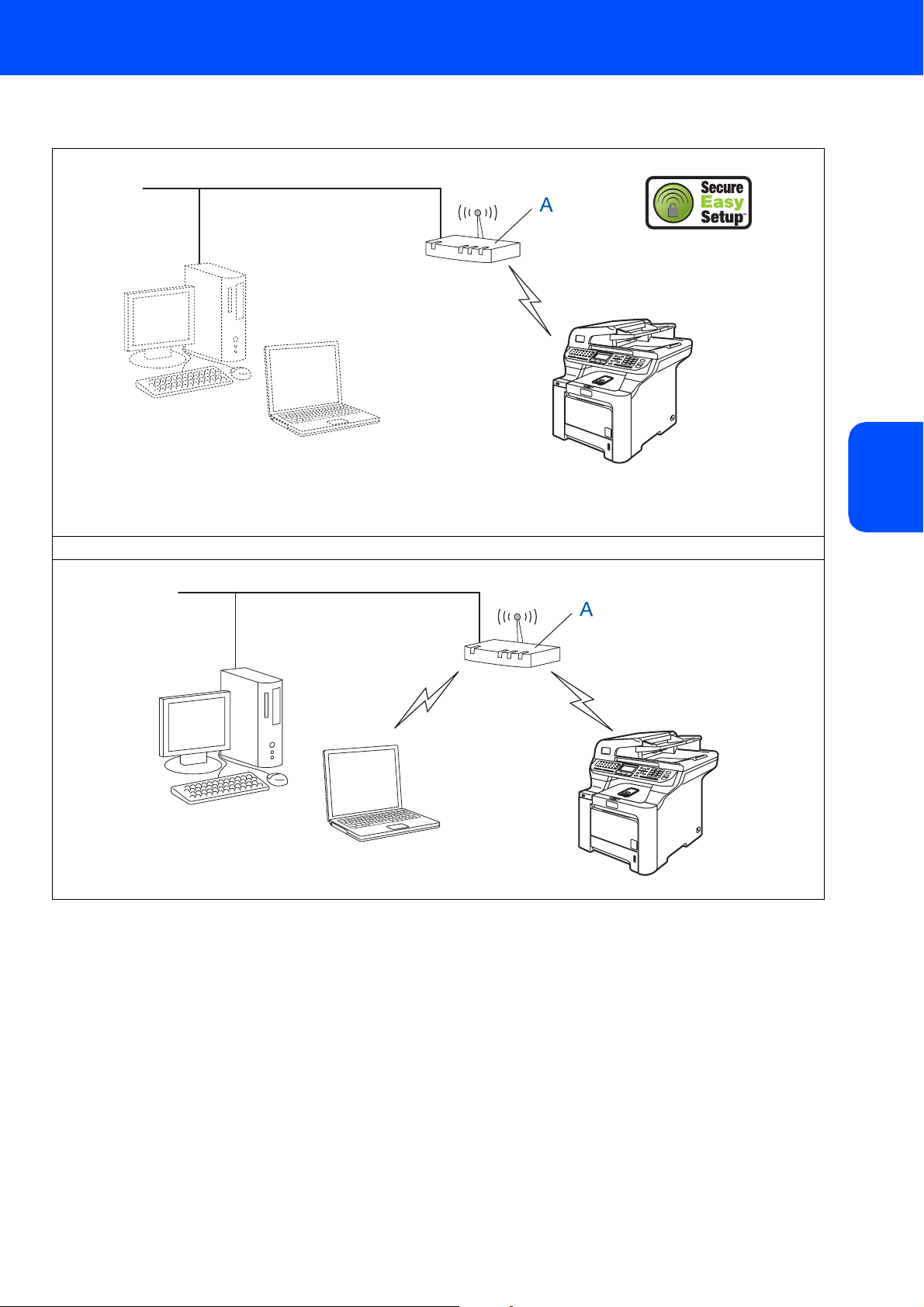

Wireless-Installation für drahtlose Netzwerke im Infrastruktur-Modus...................... 22

Informationen zu anderen unterstützten Installationsmethoden finden Sie im
Netzwerkhandbuch auf der CD-ROM.

Macintosh

USB-Anschluss................................................................................................................ 32

®

®

Verkabelter Netzwerkanschluss.....................................................................................34

Wireless-Installation für drahtlose Netzwerke im Infrastruktur-Modus...................... 37

Informationen zu anderen unterstützten Installationsmethoden finden Sie im
Netzwerkhandbuch auf der CD-ROM.

Die in dieser Installationsanleitung gezeigten Bildschirm-Abbildungen für Windows® wurden unter Windows® XP erstellt.
Die in dieser Installationsanleitung gezeigten Bildschirm-Abbildungen für Mac OS

®

X wurden unter Mac OS® X 10.4 erstellt.

13

Schritt 2

1

Treiber und Software installieren

Windows

®

1

®

USB

Windows

USB-Anschluss (Windows® 2000 Professional/XP/ XP Professional x64 Edition/Windows Vista™)

Wichtig

Vergewissern Sie sich, dass das Gerät wie in
Schritt 1 Inbetriebnahme des Gerätes auf den

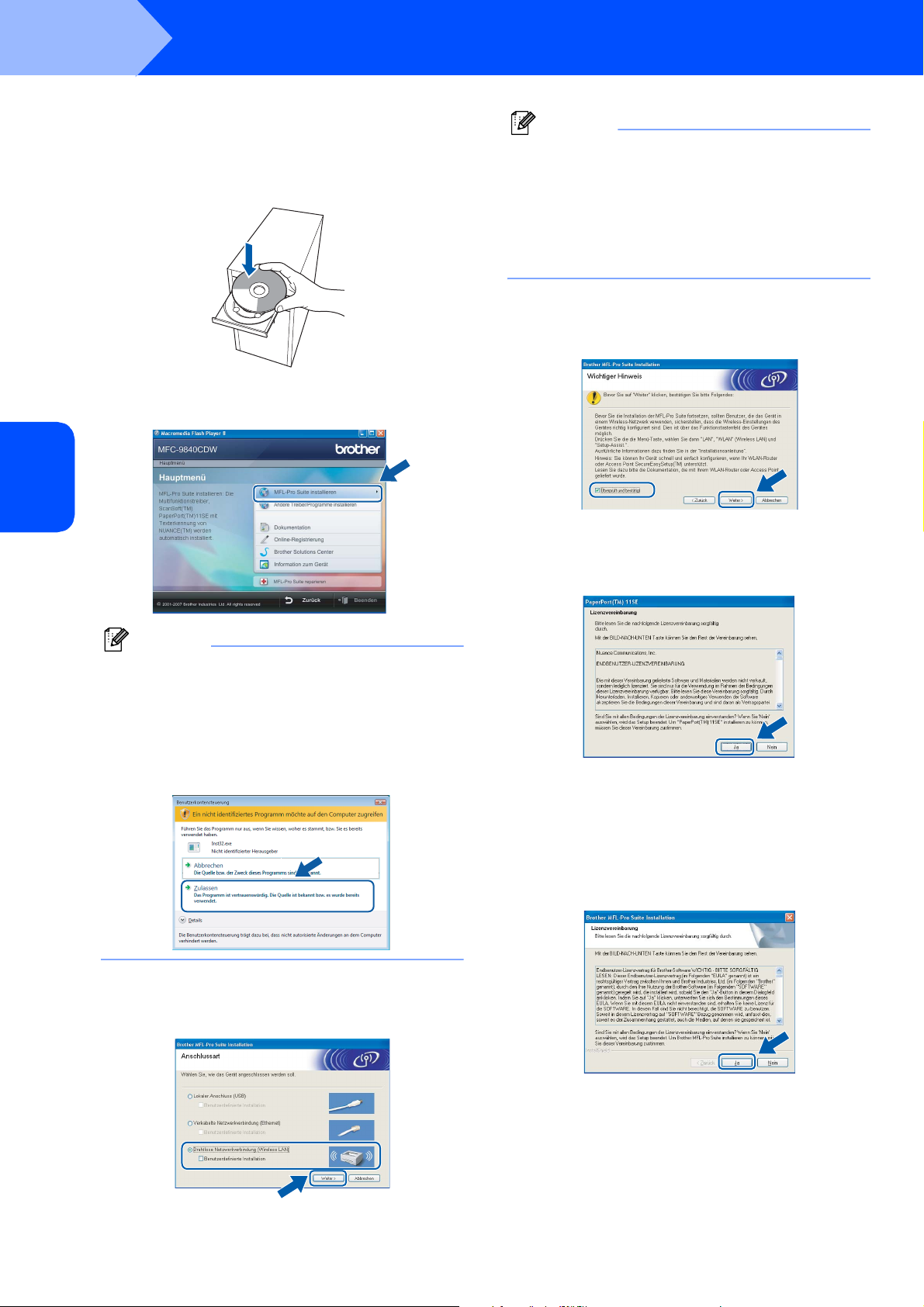

4 Das Hauptmenü der CD-ROM erscheint. Kli-

cken Sie auf MFL-Pro Suite installieren.

Seiten 4 bis 11 beschrieben vorbereitet wurde.

Hinweis

• Schließen Sie alle Anwendungen, bevor Sie die
Installation der MFL-Pro Suite starten.

• Die mitgelieferte CD-ROM enthält die Anwendung
ScanSoft™ PaperPort™ 11SE. Diese Anwendung
unterstützt nur Windows
XP (SP2 oder höher), XP Professional x64 Edition
und Windows Vista™. Führen Sie ein Update mit
dem neusten Windows
vor Sie die MFL-Pro Suite installieren.

1 Schalten Sie das Gerät aus, ziehen Sie den

Netzstecker und ziehen Sie das Datenkabel
ab, falls Sie es schon angeschlossen haben.

Für Deutschland

®

2000 (SP4 oder höher),

®

Service Pack durch, be-

Hinweis

• Falls dieses Fenster nicht automatisch erscheint,
führen Sie über den Windows
gramm start.exe im Hauptverzeichnis der Brother
CD-ROM aus.

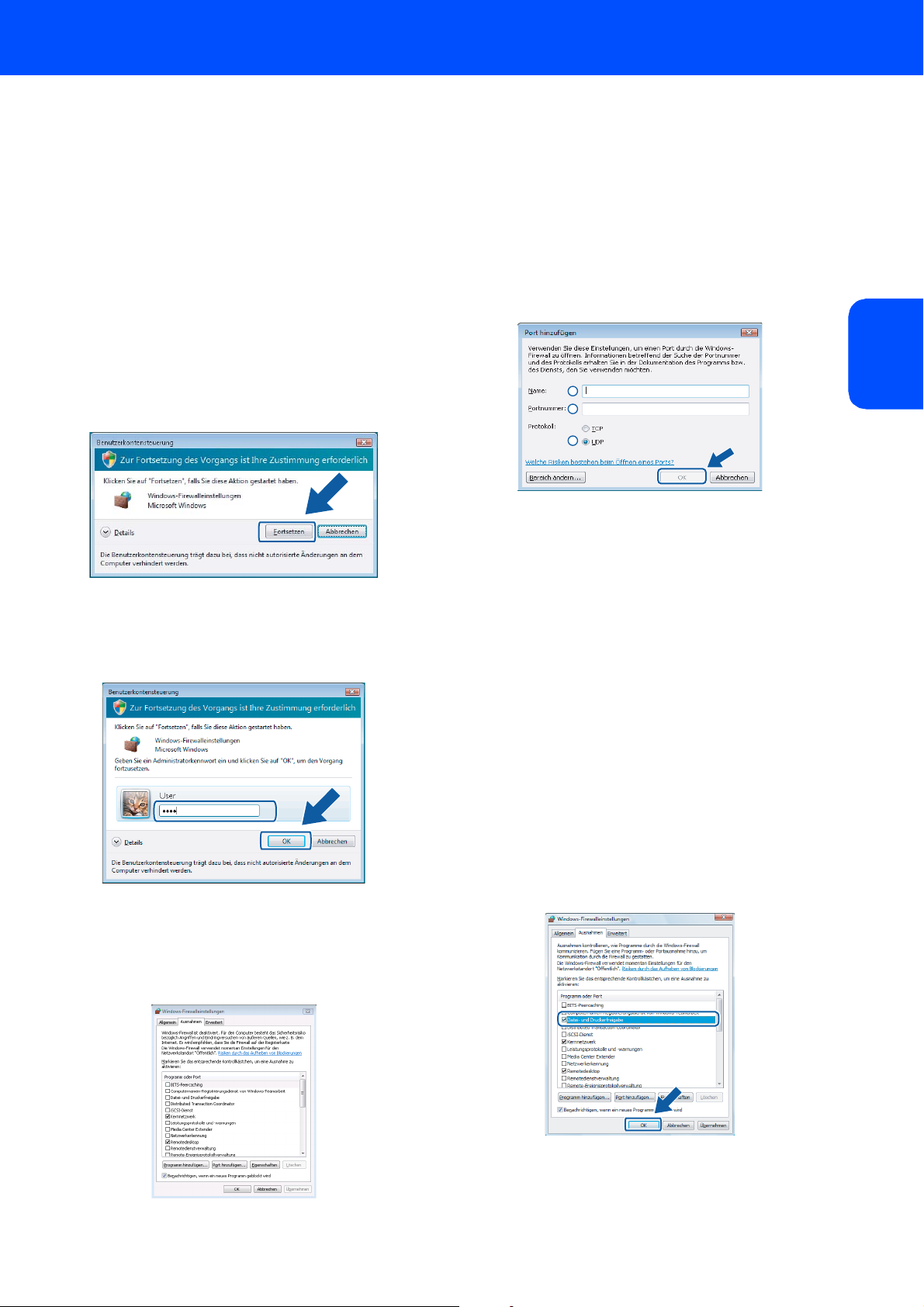

• Wenn unter Windows Vista™ die Benutzerkonten­steuerung angezeigt wird, klicken Sie auf
Zulassen.

®

-Explorer das Pro-

Für die Schweiz

2 Schalten Sie den Computer ein. (Sie müssen

sich mit Administratorrechten anmelden.)

3 Legen Sie die mitgelieferte CD-ROM für

Windows
das Dialogfeld zur Auswahl des Modells
erscheint, wählen Sie Ihr Modell. Wenn das
Dialogfeld zur Auswahl der Sprache erscheint,
wählen Sie Deutsch.

®

in das CD-ROM-Laufwerk. Wenn

5 Wählen Sie Lokaler Anschluss (USB) und kli-

cken Sie auf Weiter. Die Installation wird fort­gesetzt.

Hinweis

Wenn Sie den BR-Script-Druckertreiber installie­ren möchten, aktivieren Sie Benutzerdefinierte
Installation und folgen Sie den Anweisungen auf
dem Bildschirm. Wenn das Dialogfeld Features
wählen erscheint, aktivieren Sie das Kontrollkäst­chen BRScript-Druckertreiber und folgen weiter
den Anweisungen auf dem Bildschirm.

14

Treiber und Software installieren

Windows

®

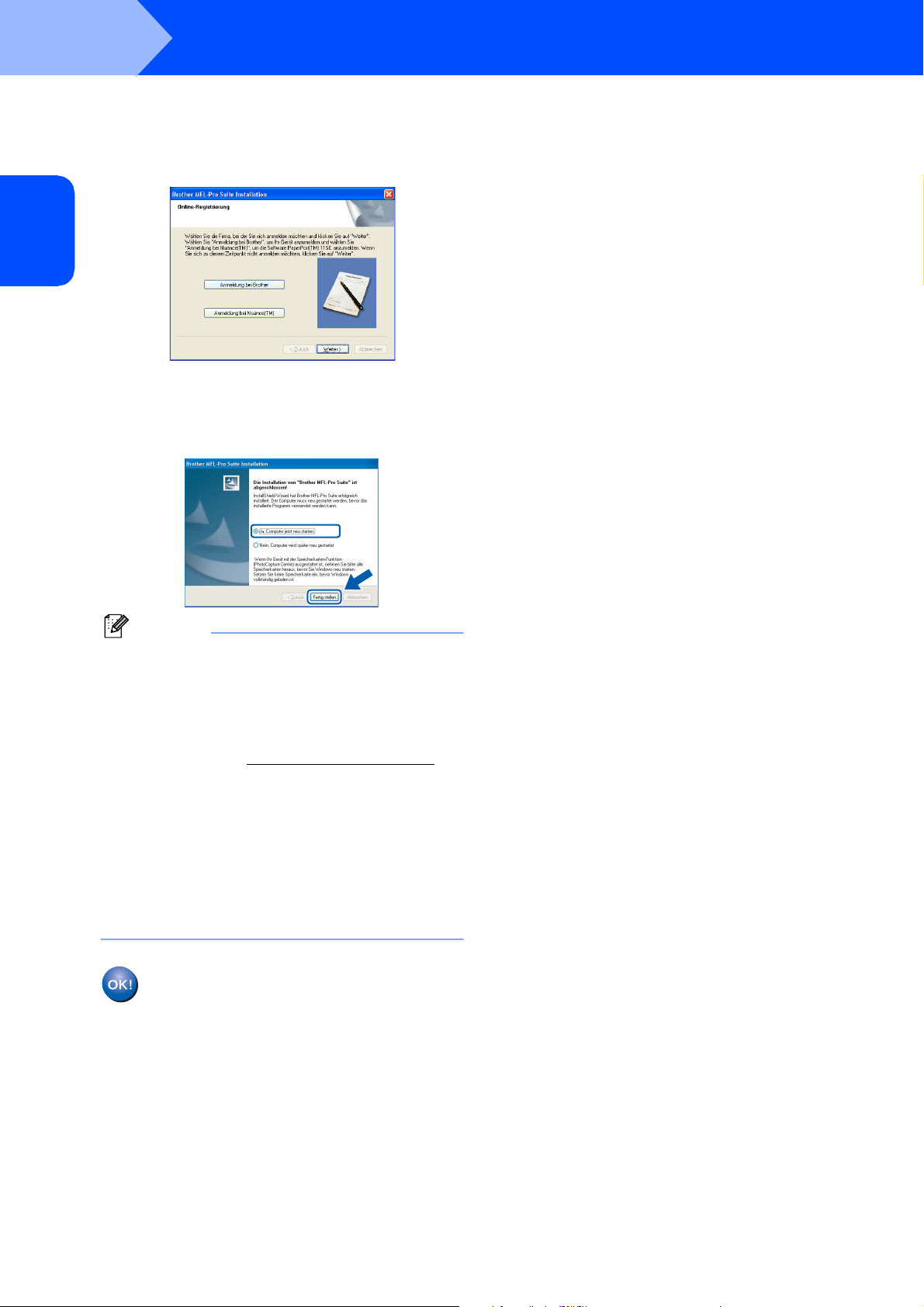

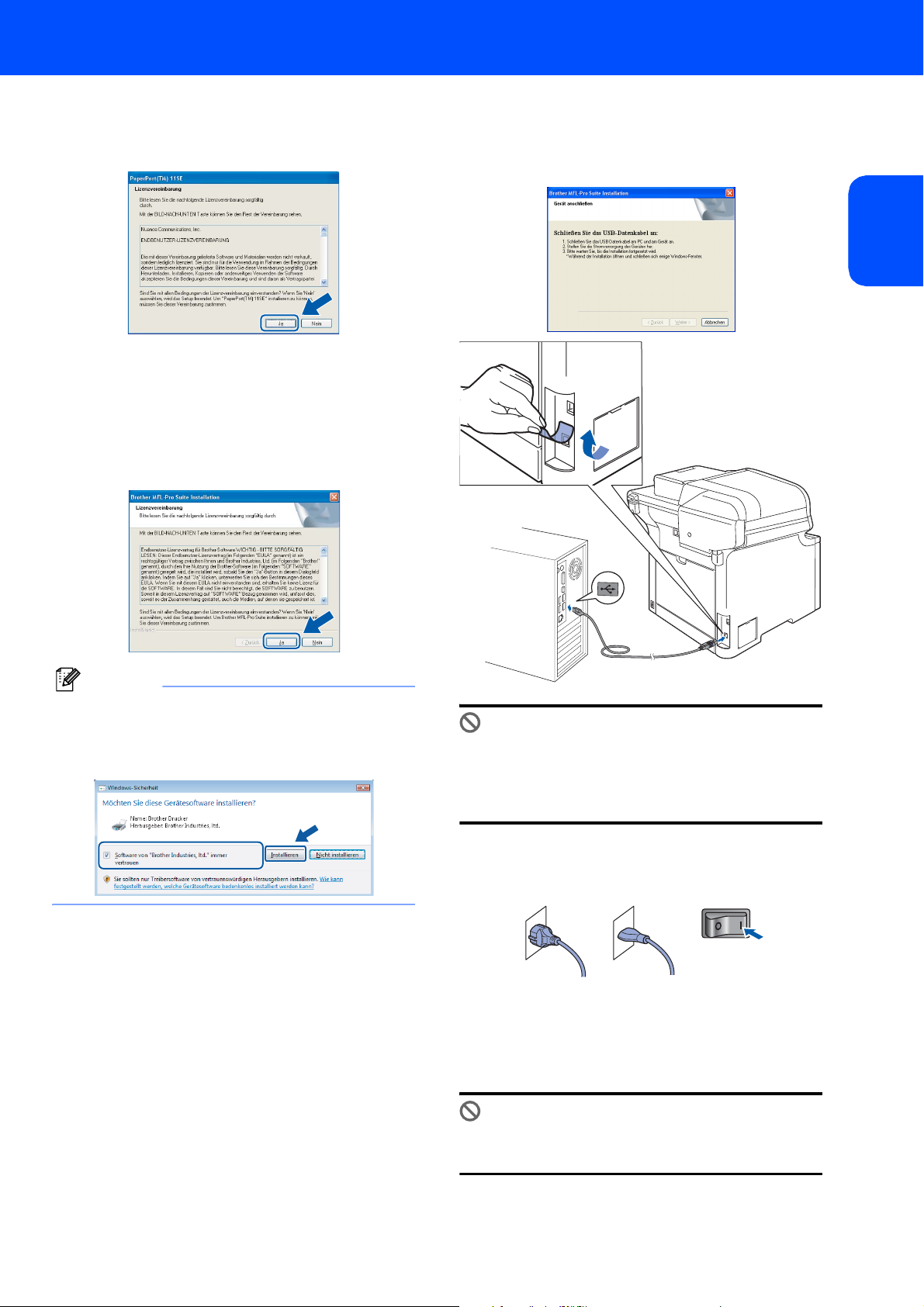

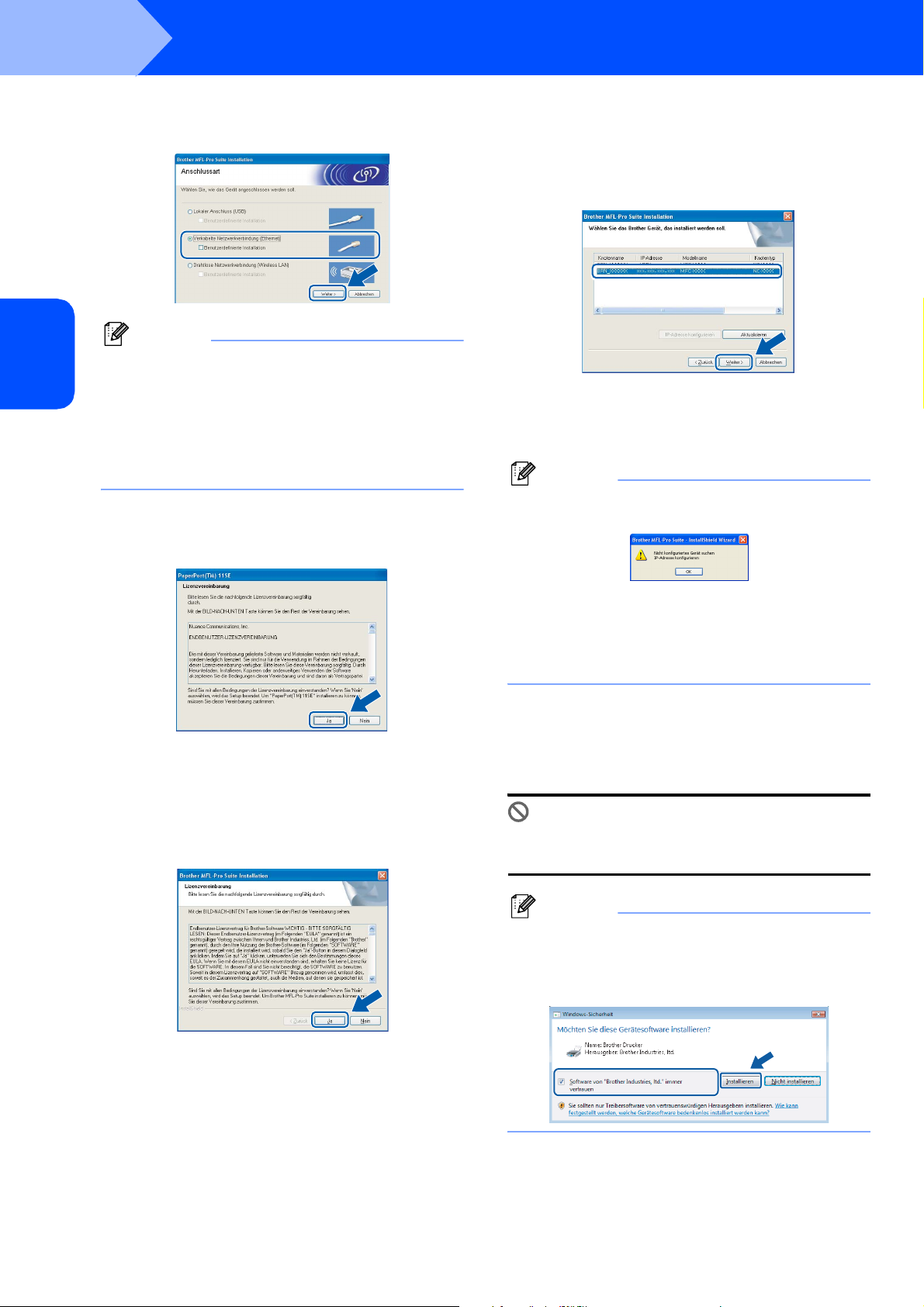

6 Nachdem Sie die Lizenzvereinbarung für

ScanSoft™ PaperPort™ 11SE gelesen und
akzeptiert haben, klicken Sie auf Ja.

Die Installation von ScanSoft™ PaperPort™
11SE wird nun automatisch gestartet. Danach
beginnt die Installation der MFL-Pro Suite.

7 Wenn die Lizenzvereinbarung für die Brother

MFL-Pro Suite erscheint, lesen Sie diese sorg­fältig durch. Klicken Sie auf Ja, wenn Sie die
Vereinbarung akzeptieren.

8 Wenn dieser Bildschirm erscheint, ziehen Sie

den Aufkleber vom USB-Anschluss des Gerä­tes ab. Schließen Sie das Datenkabel zu-erst
am Computer und dann am Gerät an.

®

USB

Windows

Hinweis

Wenn unter Windows Vista™ der folgende Bild­schirm erscheint, aktivieren Sie das Kontrollkäst­chen und klicken Sie auf Installieren , um die
Installation vollständig abzuschließen.

Nicht möglich

Schließen Sie das Gerät nicht am USB-An­schluss einer Tastatur oder an einem passiven
USB-Hub an. Brother empfiehlt, das Gerät di­rekt an den Computer anzuschließen.

9 Stecken Sie den Netzstecker in die Steckdose.

Schalten Sie das Gerät mit dem Netzschalter
ein.

(Für Deutschland) (Für die Schweiz)

Die Installation der Brother-Treiber startet au­tomatisch. Die einzelnen Installationsbild-

schirme erscheinen nacheinander. Warten
Sie ein wenig.

Nicht möglich

Versuchen Sie auf keinem der Bildschirme, die
Installation abzubrechen.

15

Schritt 2

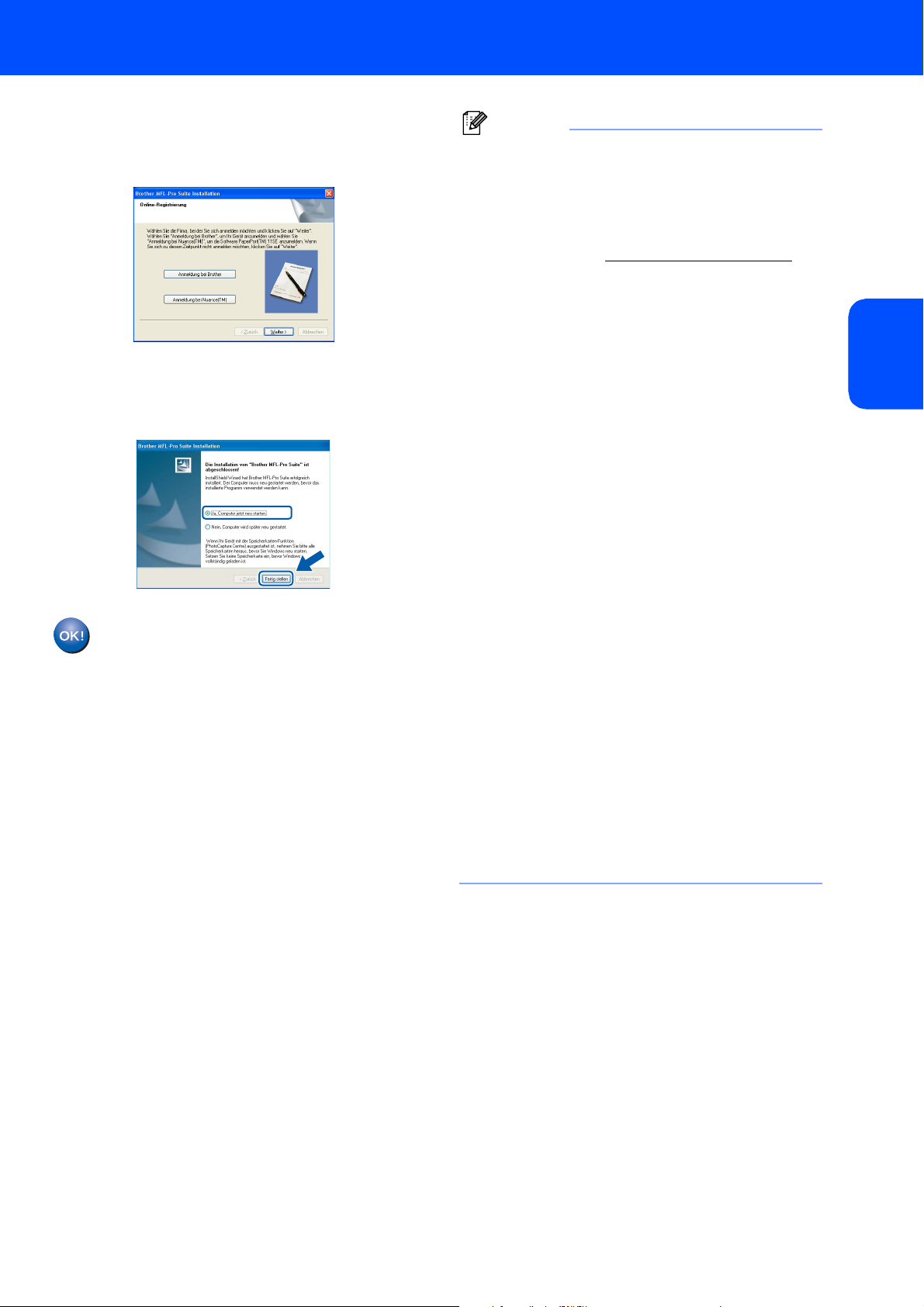

10 Wenn das Fenster zur Online-Registrierung er-

®

USB

Windows

11 Klicken Sie auf Fertig stellen, um den Compu-

Treiber und Software installieren

scheint, wählen Sie die gewünschte Option
und folgen Sie den Anweisungen auf dem Bild­schirm.

ter neu zu starten. (Nach dem Neustart müs­sen Sie sich mit Administratorrechten
anmelden.)

Windows

®

Hinweis

• „XML Paper Specification“-Druckertreiber
Der „XML Paper Specification“-Druckertreiber ist
der am besten geeignete Treiber, um aus Anwen­dungen zu drucken, die das Dokumentenformat
„XML Paper Specification“ verwenden.
Sie können den neuesten Treiber vom Brother
Solutions Center (http://solutions.brother.com
herunterladen.

• Nach dem Neustart wird automatisch die Installa-

tionsprüfung gestartet. Falls die Installations­prüfung einen Fehler zeigt, folgen Sie den

Anweisungen auf dem Bildschirm oder lesen Sie
die Online-Hilfe und FAQs unter
Start/Alle Programme/Brother/MFC-XXXX
(XXXX steht für den Namen Ihres Modells).

Die MFL-Pro Suite (inklusive der Drucker­und Scannertreiber) ist nun installiert und
die Installation ist abgeschlossen.

)

16

Treiber und Software installieren

Windows

®

2

Verkabelter Netzwerkanschluss
(Windows

®

2000 Professional/XP/XP Professional x64

Edition/Windows Vista™)

Wichtig

Vergewissern Sie sich, dass das Gerät wie in
Schritt 1 Inbetriebnahme des Gerätes auf den
Seiten 4 bis 11 beschrieben vorbereitet wurde.

Hinweis

Die mitgelieferte CD-ROM enthält die Anwendung
ScanSoft™ PaperPort™ 11SE. Diese Anwendung
unterstützt nur Windows
XP (SP2 oder höher), XP Professional x64 Edition
und Windows Vista™. Führen Sie ein Update mit
dem neusten Windows
vor Sie die MFL-Pro Suite installieren.

®

2000 (SP4 oder höher),

®

Service Pack durch, be-

1 Schalten Sie das Gerät aus und ziehen Sie den

Netzstecker aus der Steckdose.

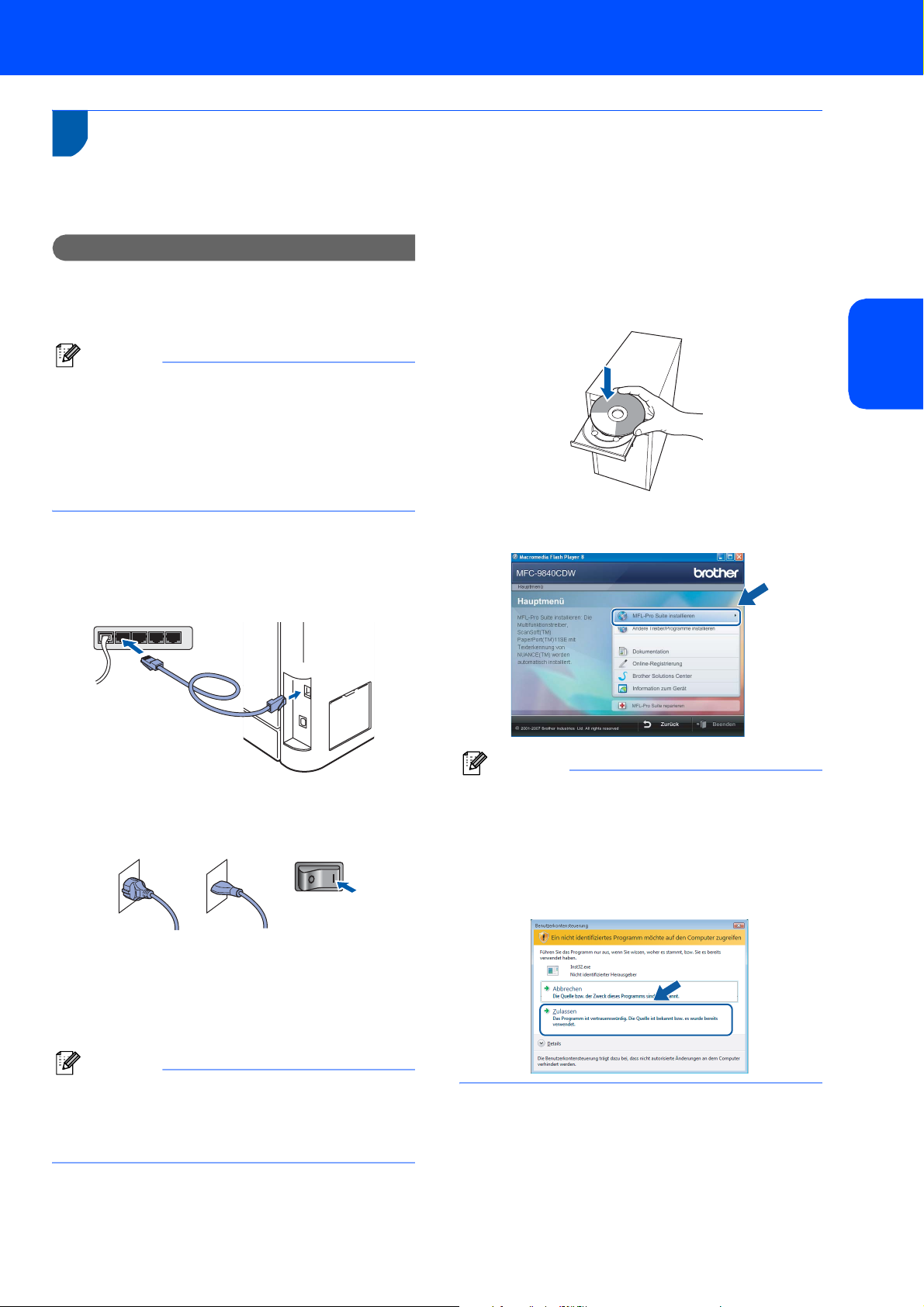

5 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk. Wenn das Dialogfeld zur
Auswahl des Modells erscheint, wählen Sie Ihr
Modell. Wenn das Dialogfeld zur Auswahl der
Sprache erscheint, wählen Sie Deutsch.

6 Das Hauptmenü der CD-ROM erscheint. Kli-

cken Sie auf MFL-Pro Suite installieren.

®

Netzwerk

Windows

(verkabelt)

2 Schließen Sie das Netzwerkkabel zuerst an

das Gerät und dann in Ihrem Netzwerk an.

3 Stecken Sie den Netzstecker in die Steckdose.

Schalten Sie das Gerät mit dem Netzschalter
ein.

(Für Deutschland) (Für die Schweiz)

4 Schalten Sie den Computer ein. (Sie müssen

sich mit Administratorrechten anmelden.)
Schließen Sie alle Anwendungen, bevor Sie
die Installation der MFL-Pro Suite starten.

Hinweis

• Falls dieses Fenster nicht automatisch erscheint,
führen Sie über den Windows
gramm start.exe im Hauptverzeichnis der Brother
CD-ROM aus.

• Wenn unter Windows Vista™ die Benutzerkonten­steuerung angezeigt wird, klicken Sie auf
Zulassen.

®

-Explorer das Pro-

Hinweis

Wenn Sie eine Personal Firewall verwenden, müs­sen Sie diese vor Beginn der Installation deaktivie­ren. Nach der Installation starten Sie dann die
Firewall-Software neu.

17

Schritt 2

Treiber und Software installieren

Windows

®

7 Wählen Sie Verkabelte Netzwerkverbindung

(Ethernet) und klicken Sie dann auf Weiter.

10 Falls Ihr Gerät für das Netzwerk konfiguriert ist,

wählen Sie es in der Liste aus und klicken Sie
auf Weiter. Wenn nur ein Gerät im Netzwerk
angeschlossen ist, wird es automatisch ausge­wählt und dieses Fenster erscheint nicht.

®

Hinweis

Wenn Sie den BR-Script-Druckertreiber installie-

Netzwerk

Windows

(verkabelt)

ren möchten, aktivieren Sie Benutzerdefinierte
Installation und folgen Sie den Anweisungen auf
dem Bildschirm. Wenn das Dialogfeld Features
wählen erscheint, aktivieren Sie das Kontrollkäst-

chen BRScript-Druckertreiber und folgen weiter
den Anweisungen auf dem Bildschirm.

8 Nachdem Sie die Lizenzvereinbarung für

ScanSoft™ PaperPort™ 11SE gelesen und
akzeptiert haben, klicken Sie auf Ja.

Falls für Ihr Gerät APIPA im Feld IP-Adresse
angezeigt wird, klicken Sie auf IP-Adresse
konfigurieren und geben Sie eine im Netz­werk gültige IP-Adresse für Ihr Gerät ein.

Hinweis

Falls Ihr Gerät noch nicht für das Netzwerk konfi­guriert ist, erscheint die Meldung:

Die Installation von ScanSoft™ PaperPort™
11SE wird nun automatisch gestartet. Danach
beginnt die Installation der MFL-Pro Suite.

9 Wenn die Lizenzvereinbarung für die Brother

MFL-Pro Suite erscheint, klicken Sie auf Ja,
wenn Sie die Vereinbarung akzeptieren.

Klicken Sie auf OK.
Das Dialogfeld zum Konfigurieren der IP-Adresse
erscheint. Geben Sie mit Hilfe der Anweisungen
auf dem Bildschirm die Informationen für die IP­Adresse entsprechend Ihrem Netzwerk ein.

11 Die Installation der Brother-Treiber startet au-

tomatisch. Die einzelnen Installationsbild­schirme erscheinen nacheinander. Warten
Sie ein wenig.

Nicht möglich

Versuchen Sie auf keinem der Bildschirme, die
Installation abzubrechen.

Hinweis

Wenn unter Windows Vista™ der folgende Bild­schirm erscheint, aktivieren Sie das Kontrollkäst­chen und klicken Sie auf Installieren, um die
Installation vollständig abzuschließen.

18

Treiber und Software installieren

Windows

®

12 Wenn das Fenster zur Online-Registrierung er-

scheint, wählen Sie die gewünschte Option
und folgen Sie den Anweisungen auf dem Bild­schirm.

13 Klicken Sie auf Fertig stellen, um den Compu-

ter neu zu starten.
(Nach dem Neustart müssen Sie sich mit Admi­nistratorrechten anmelden.)

Hinweis

• „XML Paper Specification“-Druckertreiber
Der „XML Paper Specification“-Druckertreiber ist
der am besten geeignete Treiber, um aus Anwen­dungen zu drucken, die das Dokumentenformat
„XML Paper Specification“ verwenden.
Sie können den neuesten Treiber vom Brother
Solutions Center (http://solutions.brother.com
herunterladen.

• Die MFL-Pro Suite enthält Drucker- und Scanner­treiber für das Netzwerk, das Brother
ControlCenter3 und die Anwendung ScanSoft™
PaperPort™ 11SE mit OCR.

ScanSoft™ PaperPort™ 11SE ist ein Dokumen­ten-Management-Programm zum Scannen und
zur Ansicht von Dokumenten.

• Nach dem Neustart wird automatisch die

Installationsprüfung gestartet. Falls die
Installationsprüfung einen Fehler zeigt, folgen

Sie den Anweisungen auf dem Bildschirm oder
lesen Sie die Online-Hilfe und FAQs unter
Start/Alle Programme/Brother/MFC-XXXX
(XXXX steht für den Namen Ihres Modells).

)

®

Netzwerk

Windows

(verkabelt)

Die MFL-Pro Suite ist nun installiert und
die Installation ist abgeschlossen.

• Vergewissern Sie sich nach der Installation, dass
Sie drucken können, und starten Sie dann die
Firewall-Software neu.

• Firewall-Einstellungen am PC verhindern eventu­ell das Zustandekommen der erforderlichen Netz­werkverbindungen zum Scannen und zum
Drucken im Netzwerk.
Folgen Sie den Anweisungen auf den folgenden
Seiten zum Konfigurieren der Windows

®

-Firewall.
Wenn Sie eine Personal-Firewall-Software ver­wenden, lesen Sie das Handbuch dieser Software
oder wenden Sie sich an den Hersteller dieser
Software.

19

Schritt 2

Treiber und Software installieren

Windows

®

Firewall-Einstellungen

6. Klicken Sie auf OK.

Firewall-Einstellungen am PC verhindern eventuell
das Zustandekommen der erforderlichen Netzwerk-

1

verbindungen zum Scannen und zum Drucken im
Netzwerk. Wenn Sie die Windows
den, folgen Sie den Anweisungen für Windows

®

-Firewall verwen-

®

XP
SP2 oder Windows Vista™. Wenn Sie eine Personal­Firewall-Software verwenden, lesen Sie das Hand­buch dieser Software oder wenden Sie sich an den

®

Windows

Hersteller dieser Software.

 Für Benutzer von Windows

1 Klicken Sie im Start-Menü auf

Netzwerk

(verkabelt)

Systemsteuerung, Netzwerk- und
Internetverbindungen und dann auf
Windows-Firewall.

Vergewissern Sie sich, dass in der Register-

®

XP SP2

5 Klicken Sie auf Hinzufügen.

6 Um den Port 54926 für den PC-Faxempfang im

Netzwerk hinzuzufügen, geben Sie die folgen­den Informationen ein:

karte Allgemein die Firewall aktiviert ist.

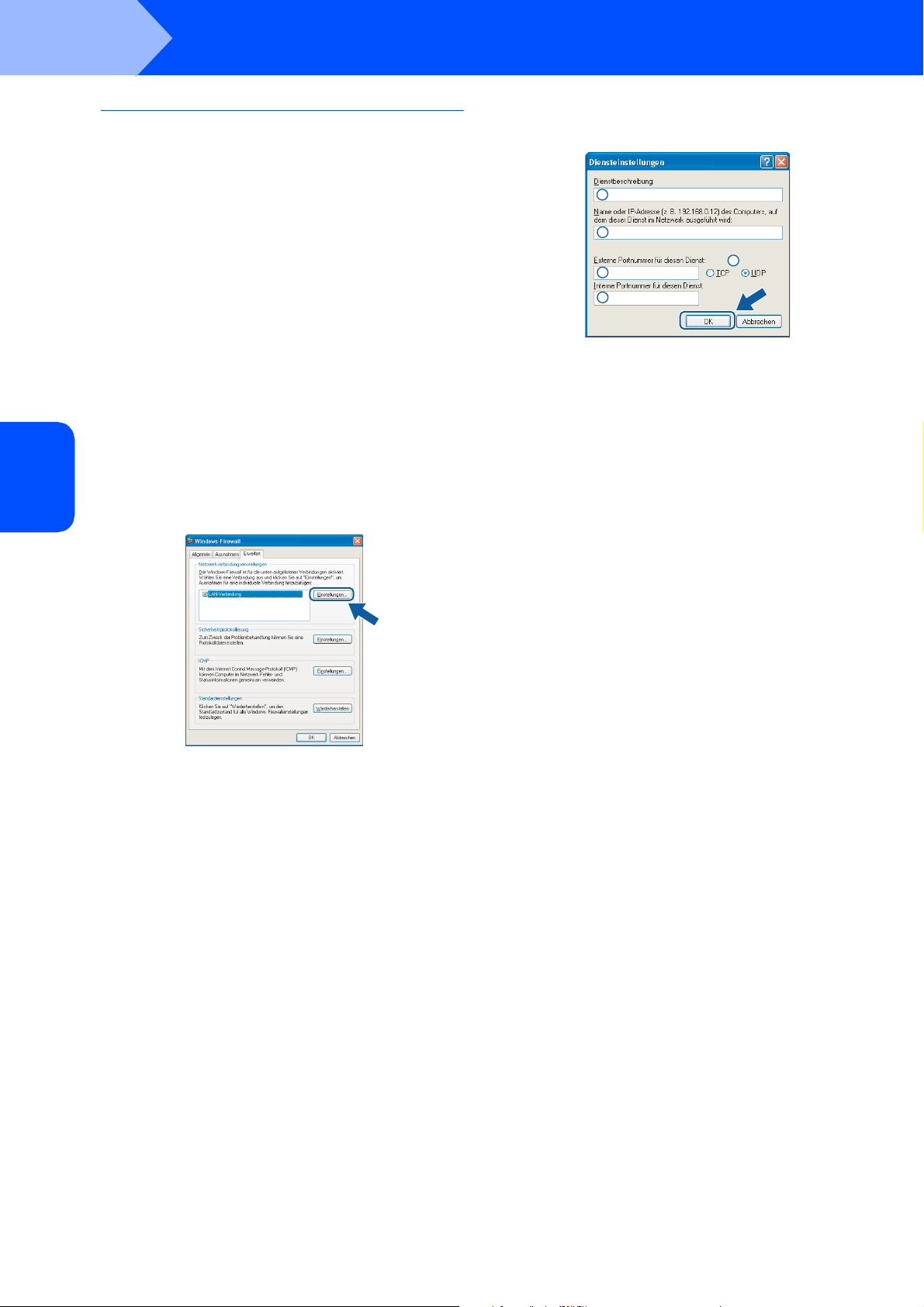

2 Klicken Sie auf die Registerkarte Erweitert und

dann auf Einstellungen...

3 Klicken Sie auf Hinzufügen.

2

3

4

1. Im Feld Dienstbeschreibung:

- Geben Sie einen beliebigen Namen ein,
zum Beispiel „Brother PC-Fax“.

2. Im Feld Name oder IP-Adresse (z. B.

192.168.0.12) des Computers, auf dem
dieser Dienst im Netzwerk ausgeführt
wird:

- Geben Sie „Localhost“ ein.

3. Im Feld Externe Portnummer für diesen
Dienst:

- Geben Sie „54926“ ein.

4. Im Feld Interne Portnummer für diesen
Dienst:

- Geben Sie „54926“ ein.

5. Vergewissern Sie sich, dass UDP gewählt
ist.

6. Klicken Sie auf OK.

5

7 Wenn weiterhin Probleme mit der Netzwerk-

4 Um den Port 54925 für das Scannen im Netz-

werk hinzuzufügen, geben Sie die folgenden

verbindung auftreten, klicken Sie auf
Hinzufügen.

Informationen ein:

1. Im Feld Dienstbeschreibung:

- Geben Sie einen beliebigen Namen ein,
zum Beispiel „Brother Scanner“.

2. Im Feld Name oder IP-Adresse (z. B.

192.168.0.12) des Computers, auf dem
dieser Dienst im Netzwerk ausgeführt
wird:

- Geben Sie „Localhost“ ein.

3. Im Feld Externe Portnummer für diesen
Dienst:

- Geben Sie „54925“ ein.

4. Im Feld Interne Portnummer für diesen
Dienst:

- Geben Sie „54925“ ein.

5. Vergewissern Sie sich, dass UDP gewählt
ist.

8 Um den Port 137 zum Scannen, Drucken und

für den PC-Faxempfang im Netzwerk hinzuzu­fügen, geben Sie die folgenden Informationen
ein:

1. Im Feld Dienstbeschreibung:

- Geben Sie einen beliebigen Namen ein,
zum Beispiel „Brother Netzwerkdrucker“.

2. Im Feld Name oder IP-Adresse (z. B.

192.168.0.12) des Computers, auf dem
dieser Dienst im Netzwerk ausgeführt
wird:

- Geben Sie „Localhost“ ein.

3. Im Feld Externe Portnummer für diesen
Dienst:

- Geben Sie „137“ ein.

4. Im Feld Interne Portnummer für diesen
Dienst:

- Geben Sie „137“ ein.

5. Vergewissern Sie sich, dass UDP gewählt
ist.

6. Klicken Sie auf OK.

20

Treiber und Software installieren

Windows

®

9 Vergewissern Sie sich, dass die neuen Einstel-

lungen hinzugefügt wurden und dass sie akti­viert sind. Klicken Sie auf OK.

 Für Benutzer von Windows Vista™

1 Klicken Sie im Start-Menü auf

Systemsteuerung, Netzwerk und Internet,
Windows-Firewall und dann auf
Einstellungen ändern.

Vergewissern Sie sich, dass in der Register­karte Allgemein die Firewall aktiviert ist.

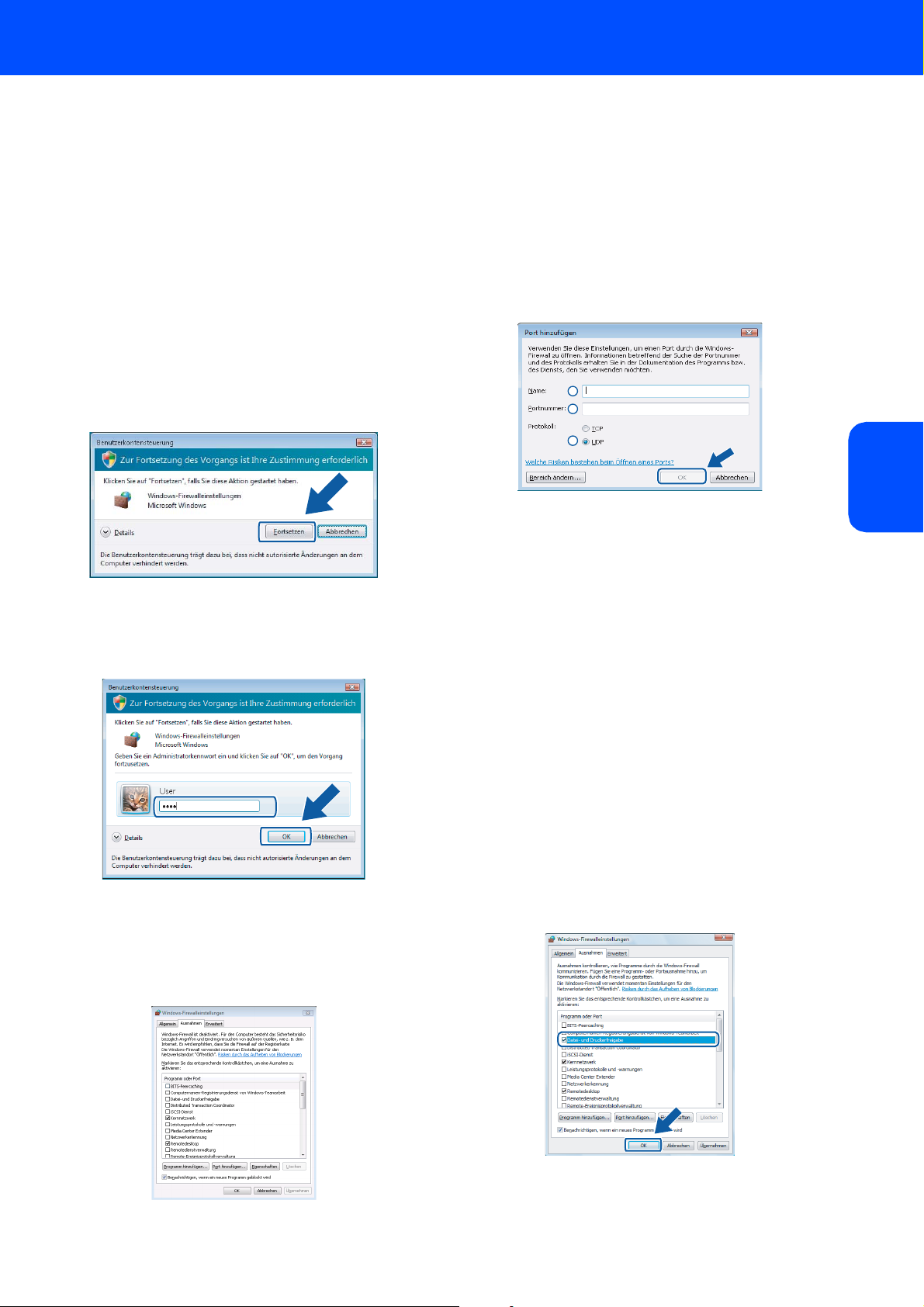

2 Wenn der Bildschirm Benutzerkontensteue-

rung erscheint, gehen Sie wie folgt vor:

 Für Benutzer mit Administratorrechten:

Klicken Sie auf Fortsetzen.

6 Um den Port 54925 für das Scannen im Netz-

werk hinzuzufügen, geben Sie die folgenden
Informationen ein:

1. Im Feld Name: Geben Sie einen beliebigen

Namen ein, zum Beispiel „Brother Scanner“.

2. Im Feld Portnummer: Geben Sie „54925“

ein.

3. Vergewissern Sie sich, dass UDP gewählt

ist.
Klicken Sie auf OK.

1

2

3

7 Klicken Sie auf die Taste Port hinzufügen...

8 Um den Port 54926 für den PC-Faxempfang im

Netzwerk hinzuzufügen, geben Sie die folgen­den Informationen ein:

®

Netzwerk

Windows

(verkabelt)

 Für Benutzer ohne Administratorrechte:

Geben Sie das Administratorkennwort ein
und klicken Sie auf OK.

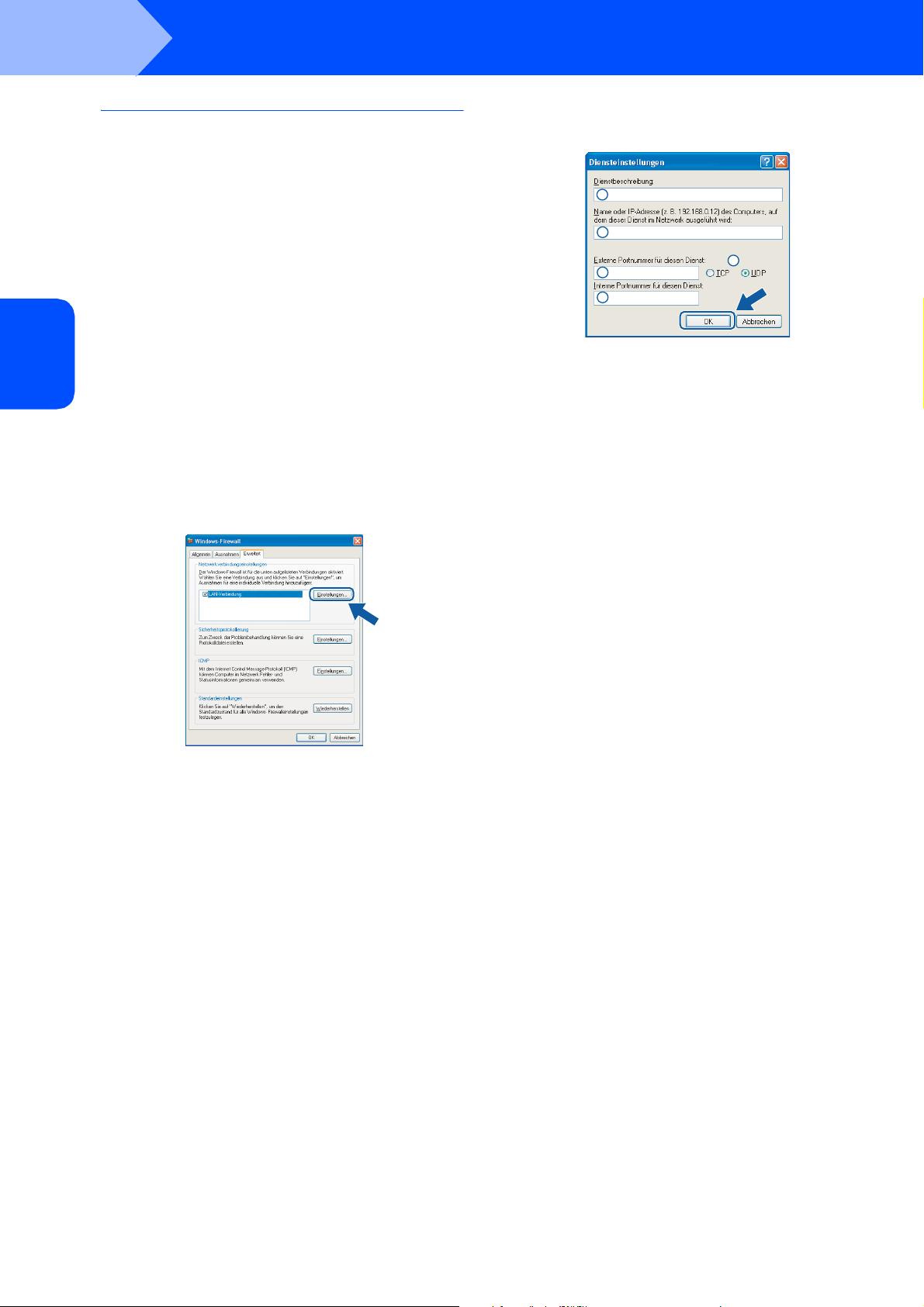

3 Vergewissern Sie sich, dass in der Register-

karte Allgemein die Windows Firewall aktiviert
ist.

4 Klicken Sie auf die Registerkarte Ausnahmen.

1. Im Feld Name: Geben Sie einen beliebigen

Namen ein, zum Beispiel „Brother PC-Fax“.

2. Im Feld Portnummer: Geben Sie „54926“

ein.

3. Vergewissern Sie sich, dass UDP gewählt

ist.
Klicken Sie auf OK.

9 Vergewissern Sie sich, dass die neuen Einstel-

lungen hinzugefügt wurden und dass sie akti­viert sind. Klicken Sie auf OK.

10 Wenn weiterhin Probleme mit der Netzwerk-

verbindung auftreten, z. B. beim Scannen oder
Drucken, aktivieren Sie die Funktion Datei-
und Druckerfreigabe in der Registerkarte
Ausnahmen und klicken Sie auf OK.

5 Klicken Sie auf Port hinzufügen...

21

Schritt 2

Treiber und Software installieren

Windows

®

®

Windows

3

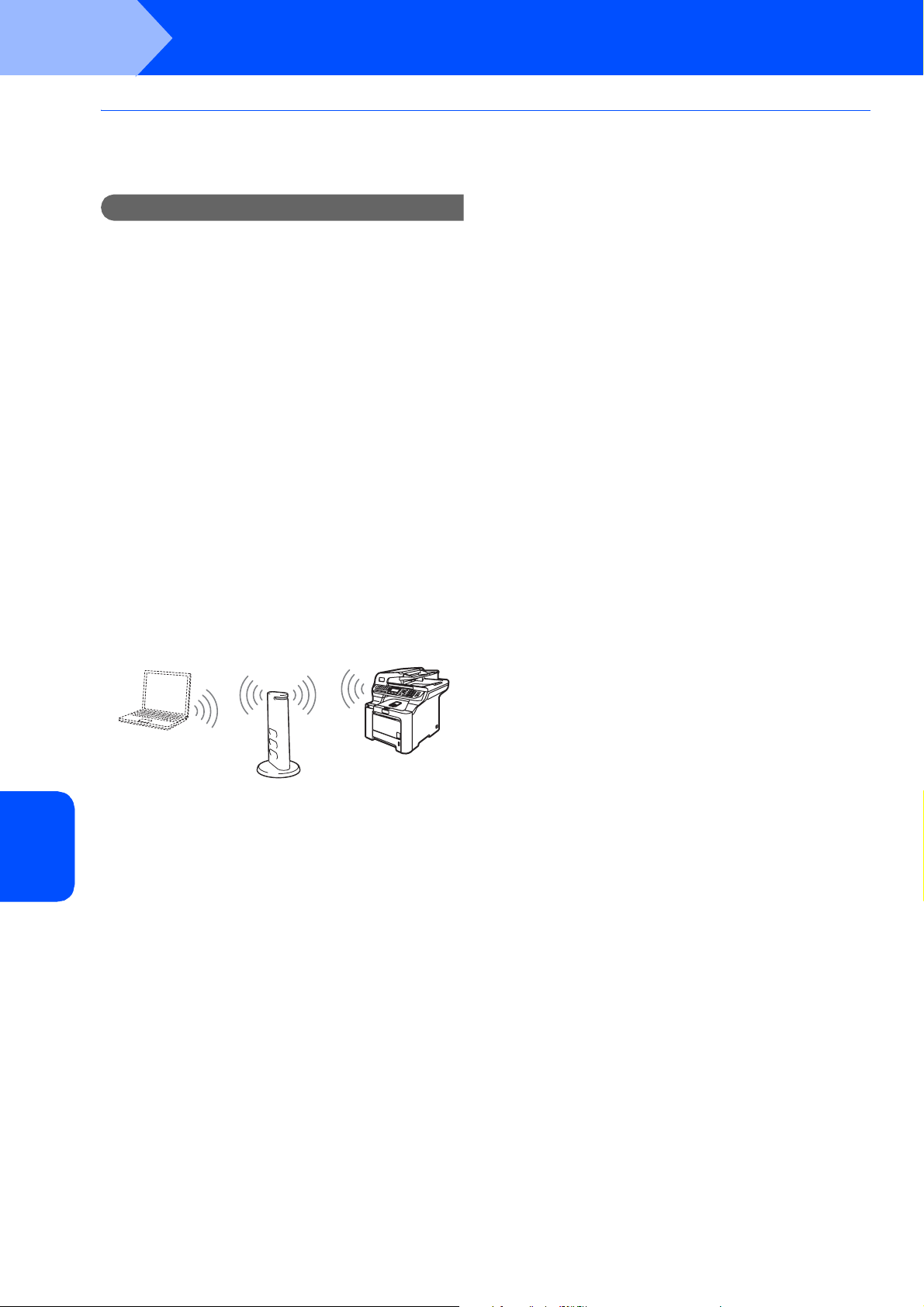

Wireless-Installation für drahtlose Netzwerke im
Infrastruktur-Modus (Windows

®

2000 Professional/XP/

XP Professional x64 Edition/Windows Vista™)

Wireless-Gerät im Wireless-Netzwerk anschließen und Druckertreiber im Infrastruktur-Modus installieren

Zunächst müssen Sie die Wireless-Netzwerkeinstellungen Ihres Gerätes für die Kommunikation mit dem Access
Point (Router) konfigurieren. Danach haben Computer im Netzwerk Zugriff auf das Gerät. Um das Gerät mit einem
dieser Computer nutzen zu können, muss auf diesem die MFL-Pro Suite installiert sein. Die folgenden Schritte
führen Sie durch die Wireless-Konfiguration und -Installation.

Zur Erzielung optimaler Ergebnisse beim alltäglichen Drucken von Dokumenten sollten Sie das Brother-Gerät
möglichst nah am Access Point (Router) des Netzwerkes aufstellen und darauf achten, dass keine Hindernisse
den Funkkontakt beeinträchtigen. Große Gegenstände und Wände zwischen den beiden Geräten sowie Funkstö­rungen durch andere elektronische Einrichtungen können die Geschwindigkeit der Datenübertragung beeinträch­tigen.

Netzwerk

(wireless)

Wichtig

Im Folgenden werden zwei Verfahren zur Installation Ihres Brother-Gerätes in einem drahtlosen Netz­werk beschrieben. Beide Verfahren eignen sich für eine Netzwerkumgebung im Infrastruktur-Modus
mit einem WLAN-Router oder Access Point, der DHCP zur Vergabe der IP-Adressen verwendet. Wenn
Ihr WLAN-Router/Access Point SecureEasySetup™ unterstützt, folgen Sie den Installationsanweisun­gen auf Seite 24 Gerät mit SecureEasySetup™ für ein Wireless-Netzwerk konfigurieren. Wenn Ihr
WLAN-Router/Access Point SecureEasySetup™ nicht unterstützt, folgen Sie den Installationsanwei­sungen auf Seite 25 Wireless-Einrichtung über das Funktionstastenfeld mit dem Setup-Assistenten im
LAN-Menü. Wenn Sie Ihr Gerät in einer anderen Wireless-Umgebung betreiben wollen, finden Sie Infor­mationen im Netzwerkhandbuch auf der CD-ROM.

Sie können das Netzwerkhandbuch wie folgt aufrufen:
1 Schalten Sie Ihren PC ein. Legen Sie die Brother CD-ROM in das CD-ROM-Laufwerk ein.
2 Wenn das Dialogfeld zur Auswahl der Sprache erscheint, wählen Sie Ihre Sprache. Das Hauptmenü der

CD-ROM erscheint.

3 Klicken Sie auf Dokumentation.
4 Klicken Sie auf HTML-Dokumente.
5 Klicken Sie auf NETZWERKHANDBUCH.

Hinweis

• Wenn Sie den Drucker in Ihrem Netzwerk anschließen möchten, sollten Sie sich vor der Installation an Ihren
Systemadministrator wenden oder das Netzwerkhandbuch auf der CD-ROM lesen.

• Wenn Sie eine Personal Firewall verwenden (z. B. die Windows
Vergewissern Sie sich nach der Installation, dass Sie drucken können, und starten Sie dann die Firewall-Soft­ware neu.

®

-Firewall), müssen Sie diese deaktivieren.

22

Treiber und Software installieren

Überprüfen Sie Ihre Netzwerkumgebung

Je nach Netzwerkumgebung verläuft die Einrichtung unterschiedlich.

 Installation mit SecureEasySetup™

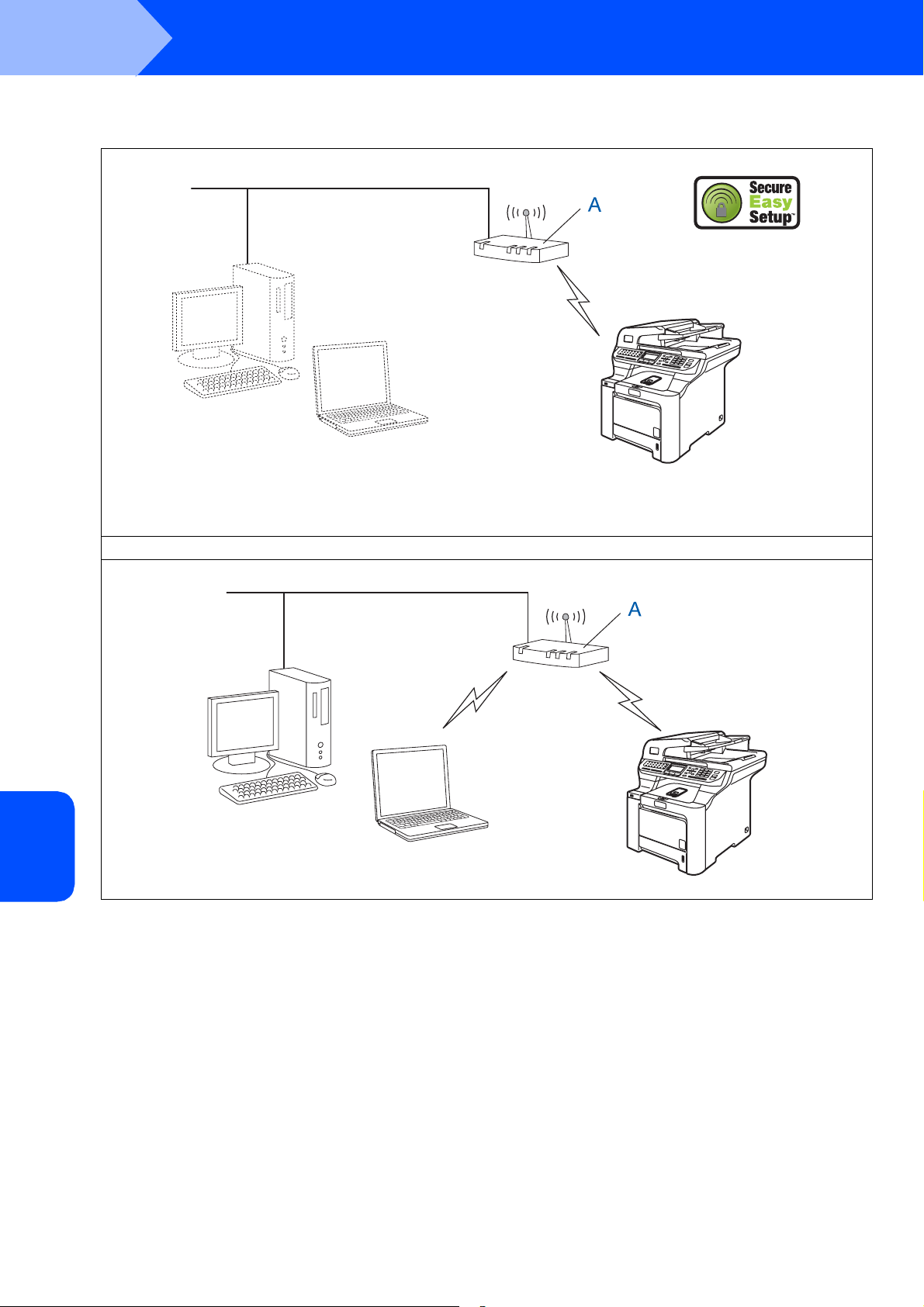

Wenn Ihr Wireless Access Point (A) SecureEasySetup™ unterstützt, benötigen Sie keinen Computer zur Konfiguration
des Gerätes. Mit SecureEasySetup™ können der Access Point (Router) und das Gerät Verbindungsparameter automa­tisch aushandeln.
Lesen Sie hierzu die Anweisungen ab Seite 24.

Windows

®

Windows

®

Netzwerk

(wireless)

 Infrastruktur-Modus

Wenn Ihr Wireless Access Point (A) SecureEasySetup™ nicht unterstützt, folgen Sie den Anweisungen auf Seite 25.

23

Schritt 2

Gerät mit SecureEasySetup™ für ein Wireless-Netzwerk konfigurieren

Treiber und Software installieren

Windows

®

®

Windows

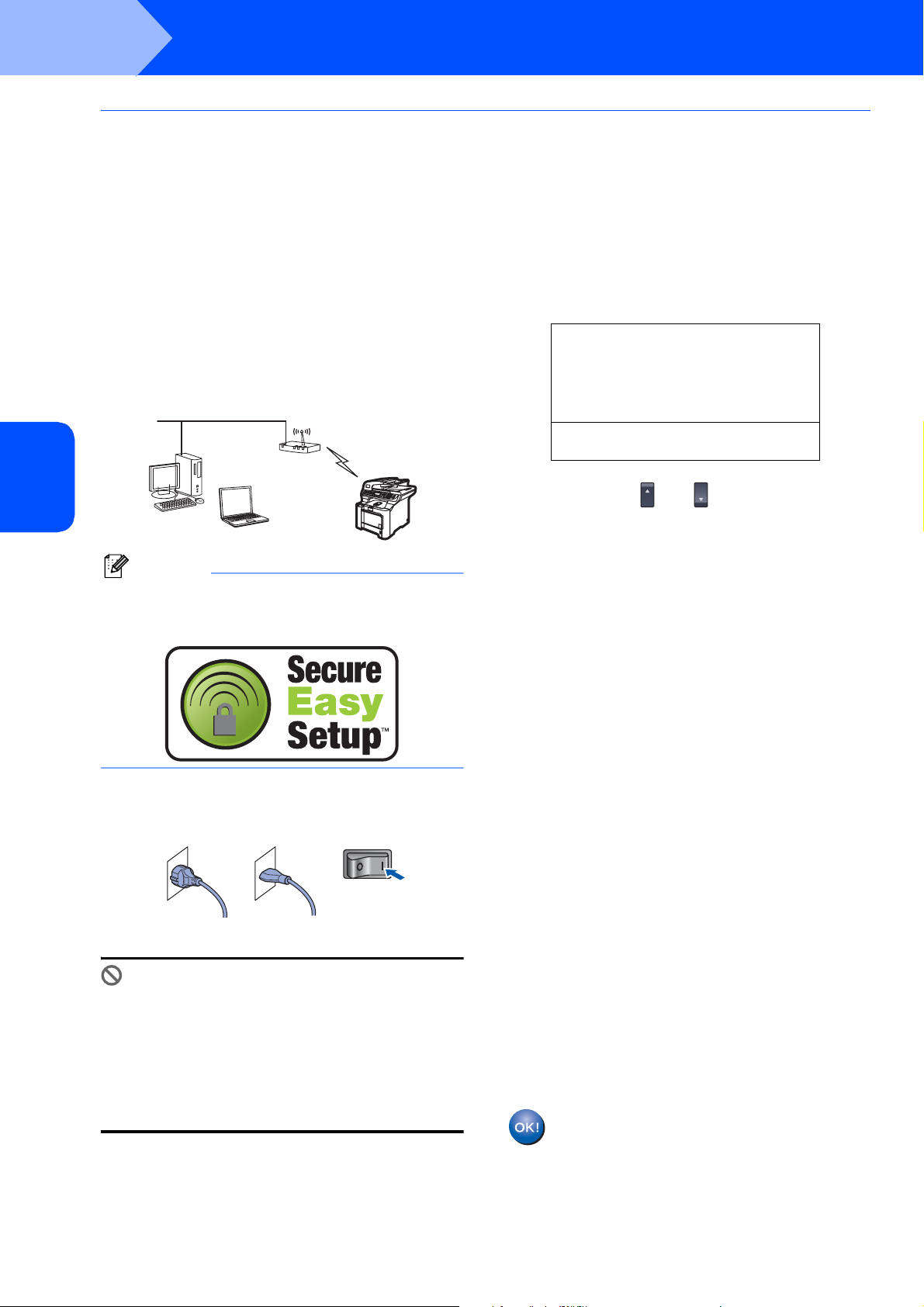

Einfacher als die manuelle Konfiguration ist es, das
Wireless-Netzwerk mit der SecureEasySetup™-Soft­ware einzurichten. Durch Drücken der entsprechen­den Taste am WLAN-Router oder Access Point
können Sie sowohl das Wireless-Netzwerk einrichten
als auch die Sicherheitseinstellungen vornehmen.
Ihr Router oder Access Point muss dazu das
SecureEasySetup™ unterstützen. Informationen
dazu finden Sie im Benutzerhandbuch Ihres WLAN­Routers oder Access Points. Wenn Ihr WLAN-Router
oder Access Point kein SecureEasySetup™ unter­stützt, lesen Sie die Installationsanweisungen ab der
nächsten Seite.

Netzwerk

(wireless)

Hinweis

Router oder Access Points, die
SecureEasySetup™ unterstützen, tragen das

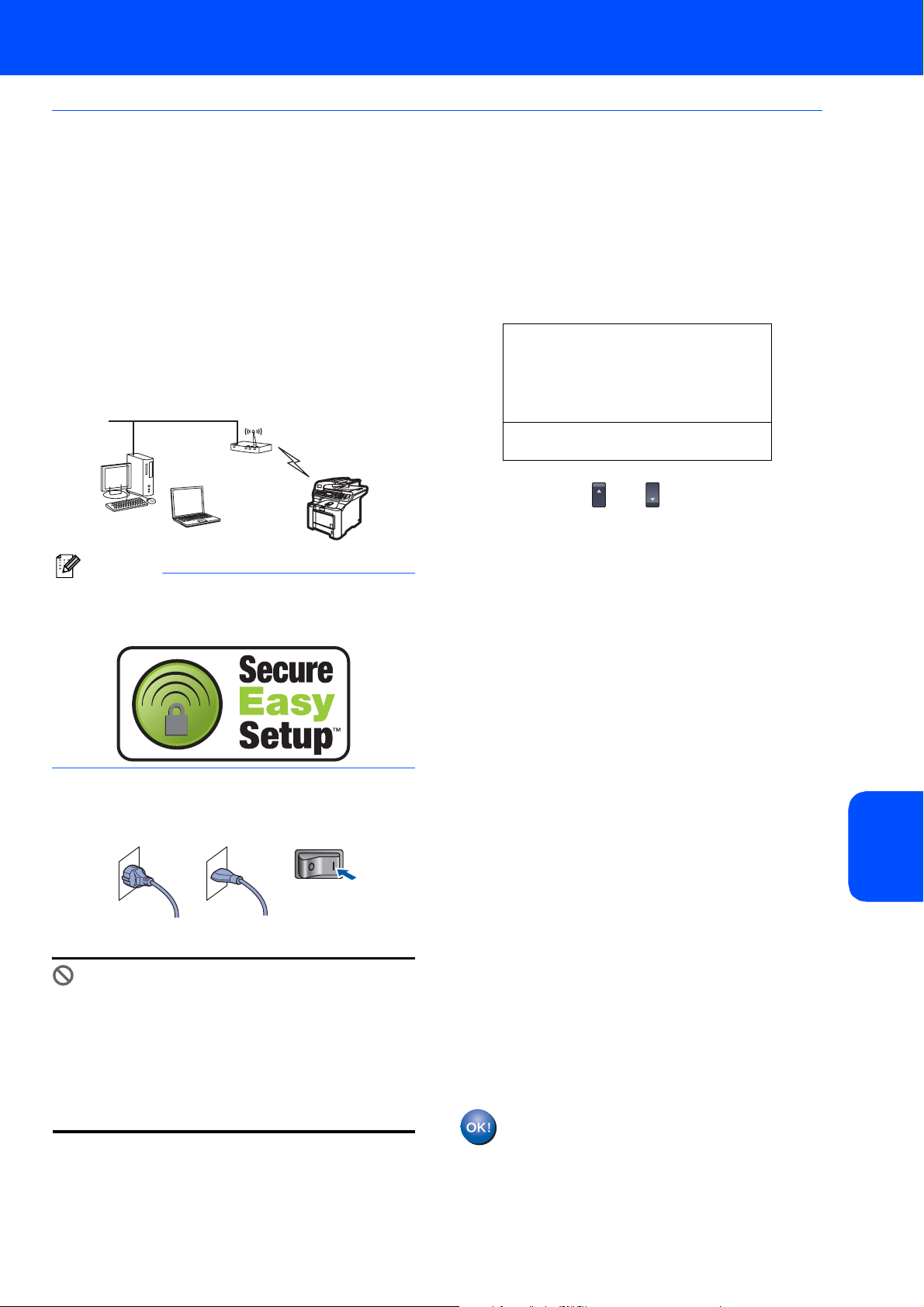

unten abgebildete SecureEasySetup™-Symbol.

3 Drücken Sie die SecureEasySetup™-Taste an

Ihrem WLAN-Router oder Access Point. Lesen
Sie das Benutzerhandbuch Ihres WLAN-Rou­ters oder Access Points für weitere Informatio­nen.

4 Drücken Sie Menü, 7, 2, 3 am Funktionstasten-

feld des Brother-Gerätes.

72.WLAN
WLAN aktiv ?

a Ein
b Aus

ab oder OK

Drücken Sie oder , um Ein zu wählen.
Drücken Sie dann OK. Der LAN-Anschluss

(verkabelt) wird durch diese Einstellungen in­aktiv.

5 Während des SecureEasySetup™ wird der

Status der WLAN-Verbindung angezeigt:

Verbinde WLAN, Verbunden oder Verbin­dungsfehl.

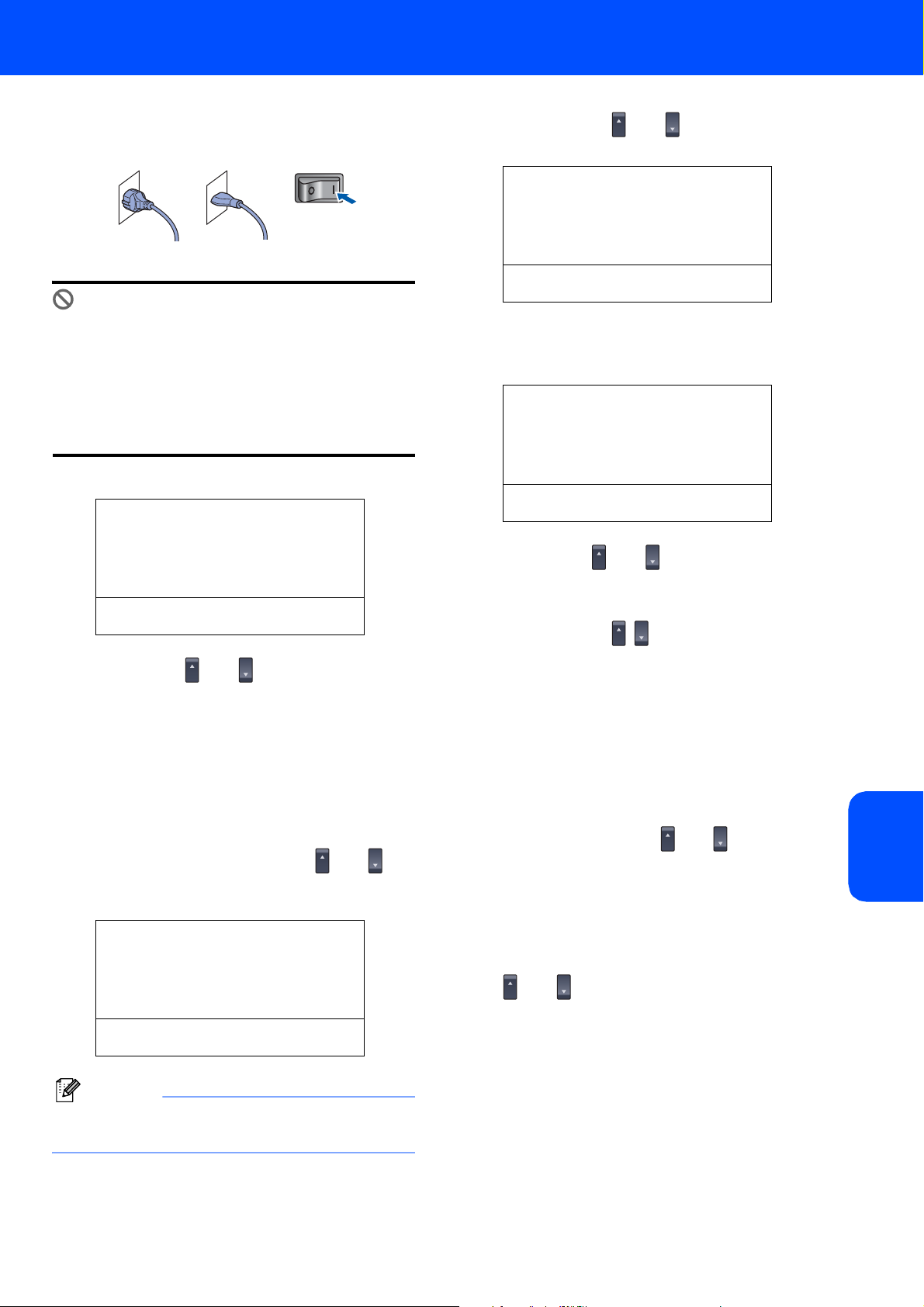

1 Stecken Sie den Netzstecker in die Steckdose.

Schalten Sie das Gerät mit dem Netzschalter
ein.

(Für Deutschland) (Für die Schweiz)

Nicht möglich

Wenn Sie die Wireless-Einstellungen des Ge­rätes vorher schon einmal konfiguriert haben,
müssen Sie erst die Netzwerkeinstellungen
(LAN) zurücksetzen, bevor Sie die Wireless­Einstellungen erneut konfigurieren können.
Drücken Sie Menü, 7, 2, 5 (oder Menü, 7, 0) und
drücken Sie dann 1 zur Bestätigung.

2 Stellen Sie Ihr Brother-Gerät dicht an den

SecureEasySetup™-Router oder -Access
Point.

Verbinde WLAN wird angezeigt, wenn der
MFC-Server versucht, eine Verbindung zu Ih­rem Router oder Access-Point herzustellen.
Warten Sie, bis entweder Verbunden oder

Verbindungsfehl. angezeigt wird.

Verbunden wird angezeigt, wenn der MFC-

Server erfolgreich eine Verbindung zu Ihrem
Router oder Access-Point hergestellt hat. Sie
können Ihr Gerät nun in einem Wireless-Netz­werk verwenden.

Verbindungsfehl. wird angezeigt, wenn
der MFC-Server keine erfolgreiche Verbindung
zu Ihrem Router oder Access-Point hergestellt
hat. Versuchen Sie es noch einmal ab Schritt 2.
Wenn dieselbe Meldung wieder erscheint, set­zen Sie den MFC-Server auf die Werkseinstel­lungen zurück und versuchen es dann noch
einmal. (Siehe Netzwerkeinstellungen auf die
werkseitigen Einstellungen zurücksetzen
auf Seite 47.)

Das Wireless-Setup ist jetzt abgeschlos­sen. Zur Installation der MFL-Pro Suite
fahren Sie mit Schritt 14 auf Seite 27 fort.

24

Treiber und Software installieren

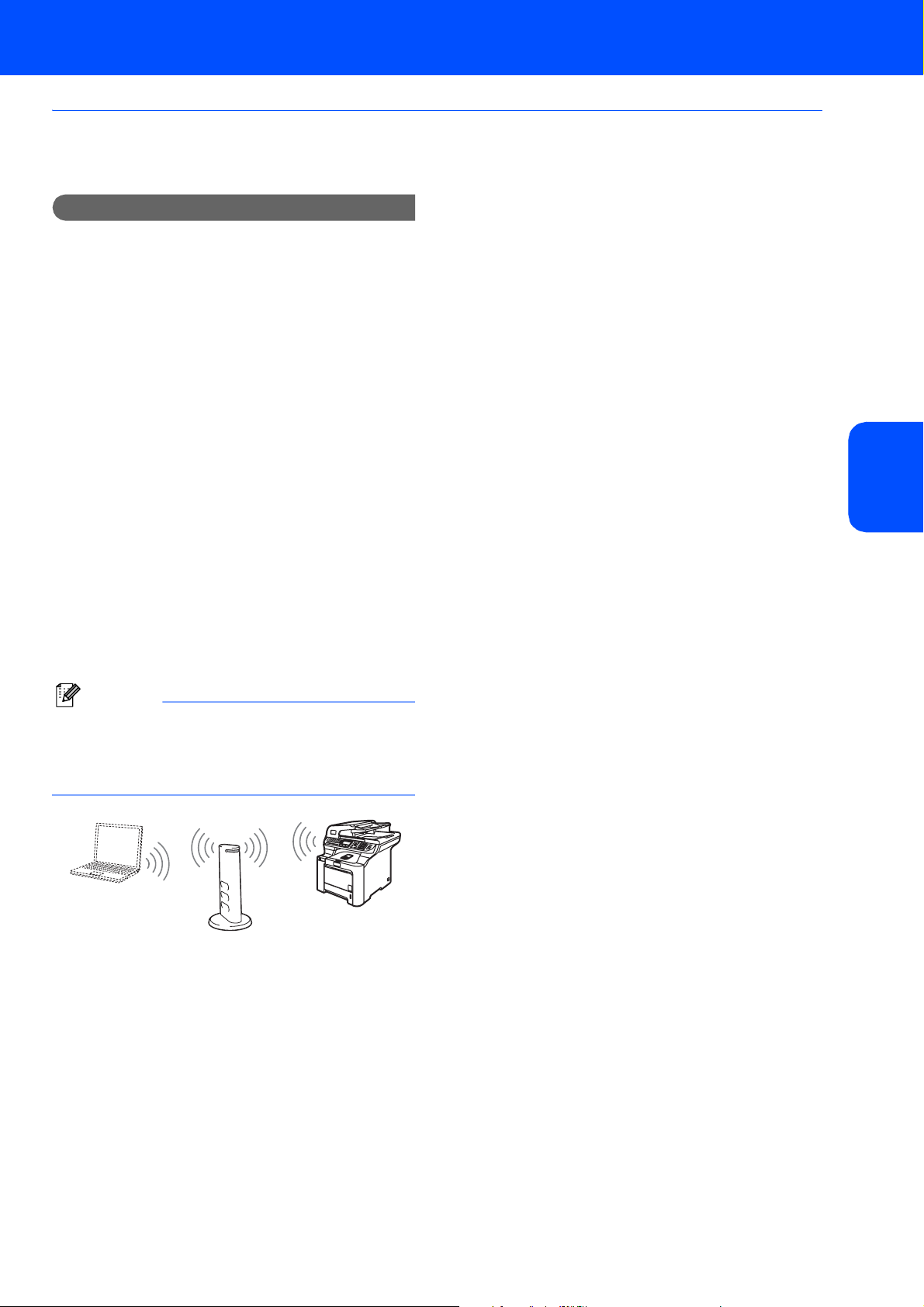

Wireless-Einrichtung über das Funktionstastenfeld mit dem Setup­Assistenten im LAN-Menü

Windows

®

Wichtig

Vergewissern Sie sich, dass das Gerät wie in
Schritt 1 Inbetriebnahme des Gerätes auf den
Seiten 4 bis 11 beschrieben vorbereitet wurde.

Das hier beschriebene Verfahren installiert Ihr
Brother-Gerät in einer für den Heimbereich und klei­nere Büros typischen Wireless-Netzwerkumgebung
im Infrastruktur-Modus mit einem WLAN-Router oder
Access Point, der DHCP zur Vergabe der IP-Adres­sen verwendet.
Wenn Sie Ihr Gerät in einer anderen Wireless-Umge­bung betreiben wollen, finden Sie detaillierte Informa­tionen im Netzwerkhandbuch auf der CD-ROM.
Sie können das Netzwerkhandbuch wie folgt aufru­fen:
1 Schalten Sie Ihren PC ein. Legen Sie die mitgelie-

ferte CD-ROM für Windows
Laufwerk Ihres Computers.

2 Wenn das Dialogfeld zur Auswahl der Sprache er-

scheint, wählen Sie Ihre Sprache. Das Hauptme­nü der CD-ROM erscheint.

3 Klicken Sie auf Dokumentation.
4 Klicken Sie auf HTML-Dokumente.
5 Klicken Sie auf Netzwerkhandbuch.

Hinweis

Falls dieses Fenster nicht automatisch erscheint,
führen Sie über den Windows
gramm start.exe im Hauptverzeichnis der Brother
CD-ROM aus.

®

in das CD-ROM-

®

-Explorer das Pro-

Bevor Sie beginnen, sollten Sie Ihre Wireless-Ein­stellungen kennen.

1 Notieren Sie sich die Wireless-Einstellungen

Ihres Access Points oder WLAN-Routers.
SSID (Service Set ID oder Netzwerkname)
_________________________
WEP Key (soweit erforderlich)
_________________________
WPA-PSK (soweit erforderlich)
_________________________

Der WEP-Schlüssel wird für 64- oder 128-Bit­verschlüsselte Netzwerke verwendet und kann
sowohl Ziffern als auch Buchstaben enthalten.
Genauere Informationen finden Sie in der Do­kumentation Ihres Access Points oder WLAN­Routers. Der WEP-Schlüssel ist ein 64- oder
128-Bit-Wert, der im ASCII- oder Hexadezimal­Format einzugeben ist.

Zum Beispiel:

64-Bit­ASCII:

64-Bit­Hexadezimal:

128-Bit­ASCII:

128-Bit­Hexadezimal:

Verwendet 5 Textzeichen,
z. B. „Hallo“ (unterschieden nach
Groß- und Kleinschreibung)

Verwendet 10 Zeichen im Hexade­zimal-Datenformat, z. B.
„71f2234aba“

Verwendet 13 Textzeichen, z. B.
„Wirelesscomms“ (unterschieden
nach Groß- und Kleinschreibung)

Verwendet 26 Zeichen im Hexade­zimal-Datenformat, z. B.
„71f2234ab56cd709e5412aa3ba“

®

Windows

Netzwerk

(wireless)

WPA-PSK (Protected Access Pre-Shared Key)
ermöglicht es Ihrem Brother Wireless-Gerät,
Verbindung zu Access Points aufzunehmen,
die TKIP- und AES-Verschlüsselung verwen­den. WPA-PSK verwendet einen Pre-Shared­Schlüssel (PSK) von mehr als 8 und maximal
63 Zeichen Länge.
Weitere Informationen dazu finden Sie im Ka-

pitel 3 im Netzwerkhandbuch auf der CD-ROM.

25

Schritt 2

Treiber und Software installieren

Windows

®

®

Windows

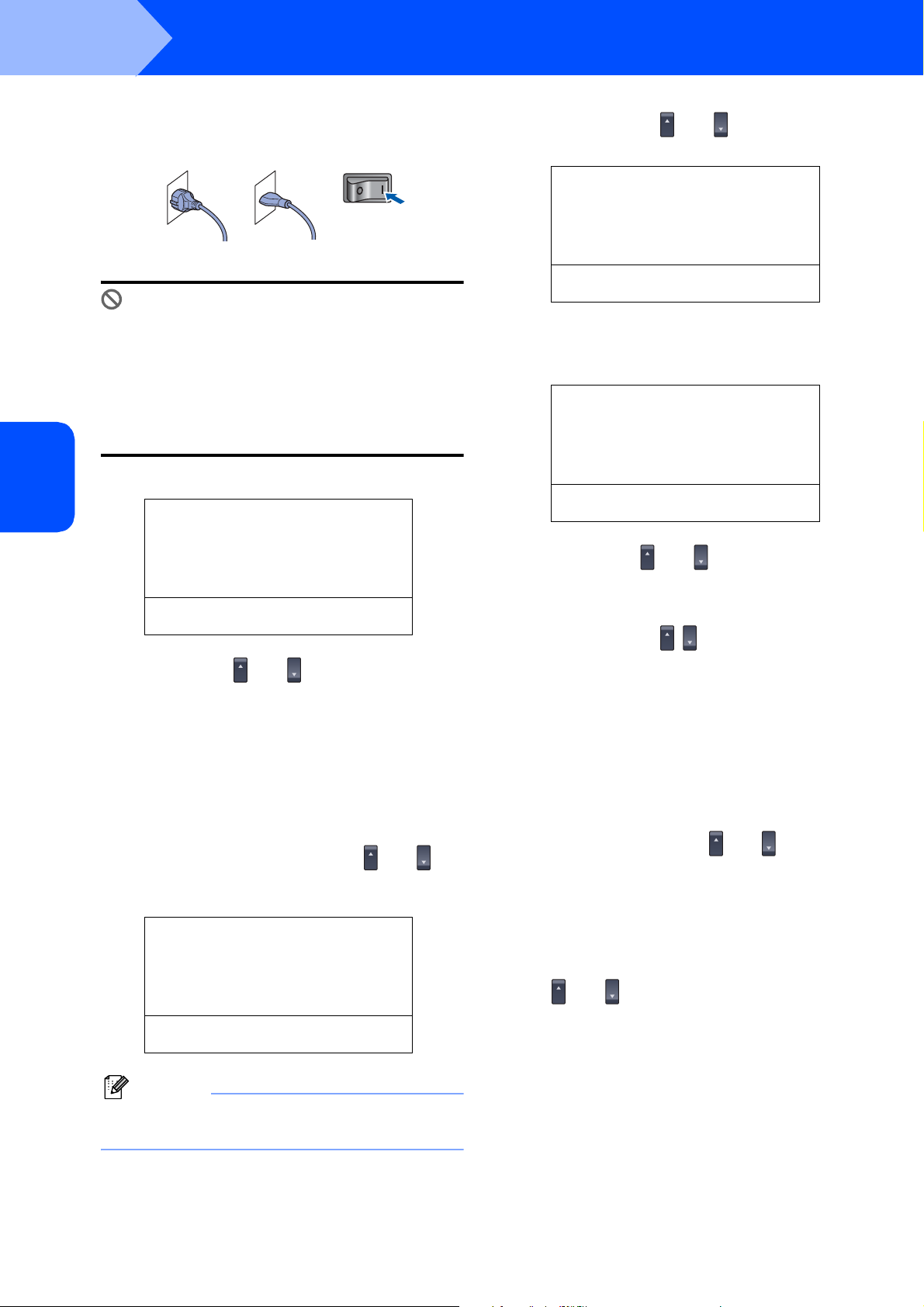

2 Stecken Sie den Netzstecker in die Steckdose.

Schalten Sie das Gerät mit dem Netzschalter
ein.

(Für Deutschland) (Für die Schweiz)

Nicht möglich

Wenn Sie die Wireless-Einstellungen des Ge­rätes vorher schon einmal konfiguriert haben,
müssen Sie erst die Netzwerkeinstellungen
(LAN) zurücksetzen, bevor Sie die Wireless­Einstellungen erneut konfigurieren können.
Drücken Sie Menü, 7, 2, 5 (oder Menü, 7, 0) und
dann 1 zur Bestätigung.

3 Drücken Sie an Ihrem Gerät Menü, 7, 2, 2.

Netzwerk

(wireless)

72.WLAN
WLAN aktiv ?

a Ein
b Aus

ab oder OK

Drücken Sie oder , um Ein zu wählen.
Drücken Sie dann OK. Der LAN-Anschluss

(verkabelt) wird durch diese Einstellungen in­aktiv.

5 Wählen Sie mit oder <Neue SSID> und

drücken Sie OK. Gehen Sie zu Schritt 6.

72.WLAN
SSID

a <Neue SSID>
b Vertrieb

ab oder OK

6 Geben Sie eine neue SSID ein und drücken

Sie OK. Weitere Informationen zur Texteinga­be finden Sie unter Texteingabe auf Seite 48.

72.WLAN
SSID:

Eingabe, dann OK

7 Drücken Sie oder , um Infrastruktur

zu wählen.
Drücken Sie dann OK.

8 Wählen Sie mit , und OK eine der folgen-

den Optionen:
Wenn Ihr Netzwerk für Authentifizierung und
Verschlüsselung konfiguriert ist, müssen Ihre
am Gerät vorgenommenen Einstellungen mit
denen des Netzwerkes übereinstimmen.

4 Das Gerät sucht nach Ihrem Netzwerk und

zeigt eine Liste der verfügbaren SSIDs an. Dar­unter sollte die SSID sein, die Sie zuvor notiert
haben. Wenn das Gerät mehr als ein Wireless-

Netzwerk findet, wählen Sie mit oder das
gewünschte Netzwerk und drücken Sie OK.

Lesen Sie dann bei Schritt 8 weiter.

72.WLAN
SSID

a Vertrieb
b ABCgroup

ab oder OK

Hinweis

Es dauert einige Sekunden, bis die Liste der ver­fügbaren SSIDs angezeigt wird.

Falls keine SSID gefunden wird, weil an Ihrem
Access Point das Senden der SSID-Kennung
deaktiviert ist, müssen Sie die SSID manuell
hinzufügen. Gehen Sie dazu zu Schritt 5.

26

Keine Authentifizierung oder
Verschlüsselung: Wählen Sie Offenes

System, drücken Sie OK, wählen Sie Keine
als Verschlüsselung? und drücken Sie

dann OK. Drücken Sie oder , um 1.Ja zu
wählen und drücken Sie dann OK, um die

Einstellungen zu übernehmen. Gehen Sie
dann zu Schritt 12.

Keine Authentifizierung mit WEP­Verschlüsselung: Wählen Sie Offenes

System, drücken Sie OK, wählen Sie dann mit

oder die Einstellung WEP als

Verschlüsselung? und drücken Sie OK.
Gehen Sie dann zu Schritt 9.

Authentifizierung mit WEP-Verschlüsse­lung: Wählen Sie Shared Key und drücken
Sie OK. Gehen Sie dann zu Schritt 9.

Authentifizierung mit WPA-PSK- (TKIP oder
AES)-Verschlüsselung: Wählen Sie

WPA/WPA2-PSK und drücken Sie OK. Gehen
Sie dann zu Schritt 10.

Authentifizierung mit LEAP-Verschlüsse­lung: Wählen Sie LEAP und drücken Sie OK.
Gehen Sie dann zu Schritt 11.

Treiber und Software installieren

Windows

®

9 Wählen Sie den erforderlichen Schlüssel und

drücken Sie OK.

72.WLAN
WEP Key

a Key 1:
b Key 2:

ab oder OK

Geben Sie über die Zifferntasten den in
Schritt 1 notierten WEP-Schlüssel ein. Mit den
Tasten und können Sie den Cursor be­wegen. Um z. B. den Buchstaben a einzuge­ben, drücken Sie einmal die Zifferntaste 2. Um
die Ziffer 3 einzugeben, drücken Sie die
Taste 3 siebenmal.

Die Zeichen erscheinen in folgender Reihenfol­ge: Kleinbuchstaben, Großbuchstaben und Zif­fern.

Drücken Sie OK, wenn Sie alle Zeichen einge­geben haben. Wählen Sie 1.Ja und drücken
Sie dann OK zum Übernehmen der Einstellun­gen. Gehen Sie dann zu Schritt 12.

Die meisten Access Points und Router kön­nen mehr als einen Schlüssel speichern, es
wird jedoch jeweils nur ein Schlüssel zur
Authentifizierung und Verschlüsselung be­nutzt.

12 Das Gerät versucht nun, mit den von Ihnen ein-

gegebenen Informationen eine Verbindung zu
Ihrem Wireless-Netzwerk herzustellen. Bei Er­folg erscheint im Display kurz die Anzeige
Verbunden.

Verbindungsfehl. wird angezeigt, wenn der
MFC-Server keine erfolgreiche Verbindung zu
Ihrem Router oder Access-Point hergestellt
hat. Versuchen Sie es noch einmal ab Schritt 3.
Wenn dieselbe Meldung wieder erscheint, set­zen Sie den MFC-Server auf die Werkseinstel­lungen zurück und versuchen es dann noch
einmal. (Siehe Netzwerkeinstellungen auf die
werkseitigen Einstellungen zurücksetzen
auf Seite 47.)

13 Das Gerät bezieht automatisch die richtige

TCP/IP-Adresse vom Access Point (Router),
sofern DHCP aktiviert ist. (Normalerweise ist
DHCP an den meisten Access Points und
WLAN-Routern werkseitig aktiviert.)

Ist an Ihrem Access Point DHCP nicht aktiviert,
müssen Sie IP-Adresse, Subnetzmaske und
Gateway des Gerätes manuell an Ihr Netzwerk
anpassen. Einzelheiten hierzu finden Sie im
Netzwerkhandbuch auf der CD-ROM.

Das Wireless-Setup ist jetzt abgeschlos­sen. Zur Installation der MFL-Pro Suite
fahren Sie mit Schritt 14 fort.

®

Windows

Netzwerk

(wireless)

10 Drücken Sie oder , um TKIP oder AES als

Verschlüsselung? zu wählen und drücken

Sie OK.
Geben Sie über die Zifferntasten das in
Schritt 1 notierte WPA-PSK-Kennwort ein. Mit
den Tasten und können Sie den Cur­sor bewegen. Um z. B. den Buchstaben a ein­zugeben, drücken Sie einmal die Zifferntaste 2.
Um die Ziffer 3 einzugeben, drücken Sie die
Taste 3 siebenmal.

Drücken Sie OK, wenn Sie alle Zeichen einge­geben haben. Wählen Sie 1.Ja und drücken
Sie dann OK zum Übernehmen der Einstellun­gen. Gehen Sie zu Schritt 12.

11 Geben Sie den Benutzer ein und drücken Sie

OK. Mit den Tasten und können Sie
den Cursor nach links und nach rechts bewe­gen. Um z. B. den Buchstaben a einzugeben,
drücken Sie einmal die Zifferntaste 2.

Geben Sie das Kennwort ein und drücken Sie
dann OK. Wählen Sie 1.Ja und drücken Sie
OK zum Übernehmen der Einstellungen. Ge­hen Sie zu Schritt 12.
(Verwenden Sie die Tabelle unter Texteingabe
auf Seite 48.)

Hinweis

Die mitgelieferte CD-ROM enthält die Anwendung
ScanSoft™ PaperPort™ 11SE. Diese Anwendung
unterstützt nur Windows
XP (SP2 oder höher), XP Professional x64 Edition
und Windows Vista™. Führen Sie ein Update mit
dem neusten Windows
vor Sie die MFL-Pro Suite installieren.

®

2000 (SP4 oder höher),

®

Service Pack durch, be-

14 Schalten Sie den PC ein. (Sie müssen sich mit

Administratorrechten anmelden.) Schließen
Sie alle Anwendungen, bevor Sie die Installati­on der MFL-Pro Suite starten.

Hinweis

Wenn Sie eine Personal Firewall verwenden, müs­sen Sie diese vor Beginn der Installation deaktivie­ren. Nach der Installation starten Sie dann die
Firewall-Software neu.

27

Schritt 2

Treiber und Software installieren

Windows

®

®

Windows

15 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk. Wenn das Dialogfeld zur
Auswahl des Modells erscheint, wählen Sie Ihr
Modell. Wenn das Dialogfeld zur Auswahl der
Sprache erscheint, wählen Sie Deutsch.

16 Das Hauptmenü der CD-ROM erscheint.

Klicken Sie auf MFL-Pro Suite installieren.

Netzwerk

(wireless)

Hinweis

Wenn Sie den BR-Script-Druckertreiber installie­ren möchten, aktivieren Sie Benutzerdefinierte
Installation und folgen Sie den Anweisungen auf
dem Bildschirm. Wenn das Dialogfeld Features
wählen erscheint, aktivieren Sie das Kontrollkäst­chen BRScript-Druckertreiber und folgen weiter
den Anweisungen auf dem Bildschirm.

18 Aktivieren Sie das Kontrollkästchen Überprüft

und bestätigt und klicken Sie auf Weiter. Fol-

gen Sie den Anweisungen auf dem Bildschirm.

19 Nachdem Sie die Lizenzvereinbarung für

ScanSoft™ PaperPort™ 11SE gelesen und
akzeptiert haben, klicken Sie auf Ja.

Hinweis

• Falls dieses Fenster nicht automatisch erscheint,
führen Sie über den Windows
gramm start.exe im Hauptverzeichnis der Brother
CD-ROM aus.

• Wenn unter Windows Vista™ die Benutzerkonten­steuerung angezeigt wird, klicken Sie auf
Zulassen.

®

-Explorer das Pro-

17 Wählen Sie Drahtlose Netzwerkverbindung

(Wireless LAN) und klicken Sie dann auf
Weiter.

Die Installation von ScanSoft™ PaperPort™
11SE wird nun automatisch gestartet. Danach
beginnt die Installation der MFL-Pro Suite.

20 Wenn die Lizenzvereinbarung für die Brother

MFL-Pro Suite erscheint, klicken Sie auf Ja,
wenn Sie die Vereinbarung akzeptieren.

28

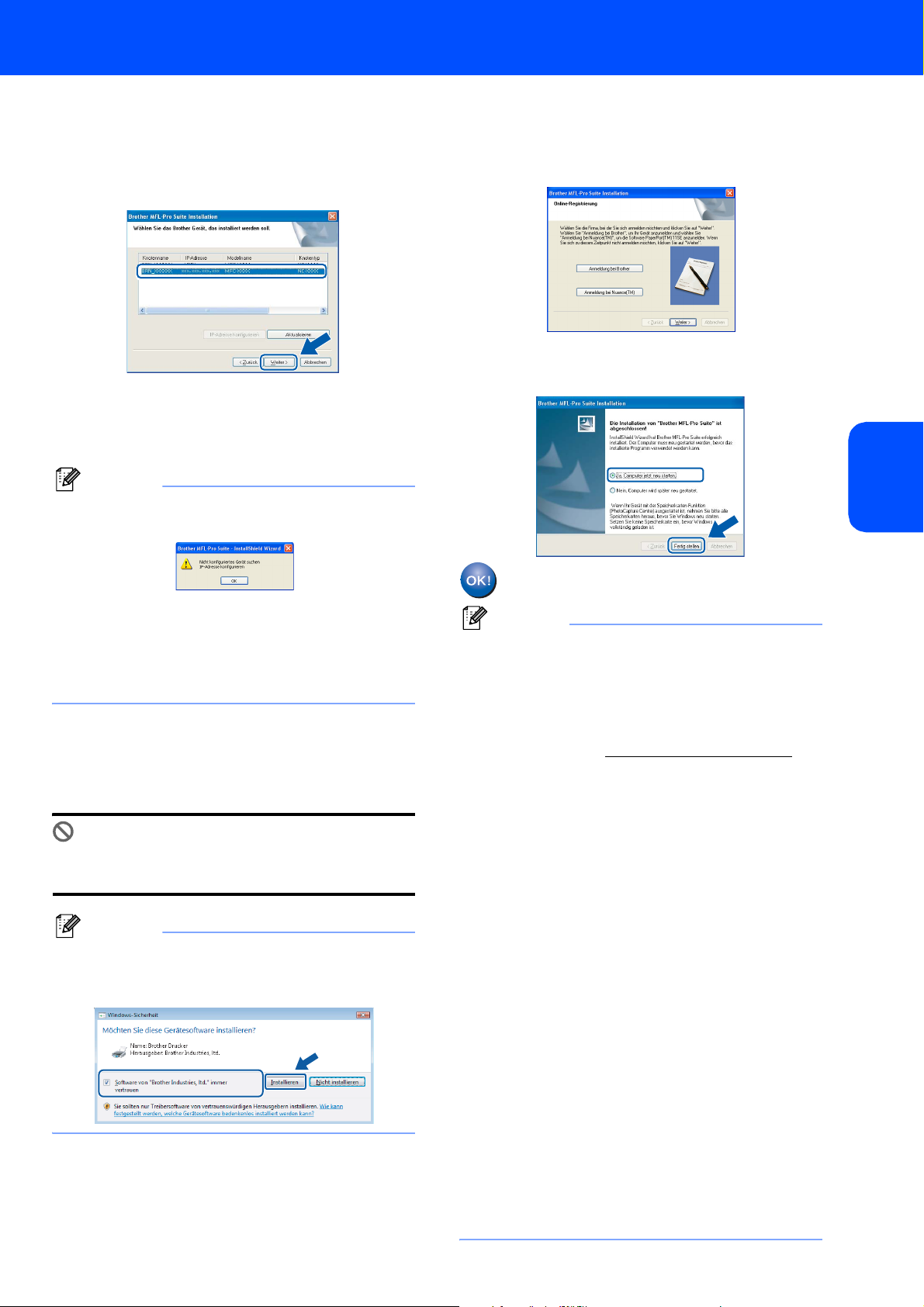

Treiber und Software installieren

Windows

®

21 Falls Ihr Gerät für das Netzwerk konfiguriert ist,

wählen Sie es in der Liste aus und klicken Sie
auf Weiter. Wenn nur ein Gerät im Netzwerk
angeschlossen ist, wird es automatisch ausge­wählt und dieses Fenster erscheint nicht.

Falls für Ihr Gerät APIPA im Feld IP-Adresse
angezeigt wird, klicken Sie auf IP-Adresse
konfigurieren und geben Sie eine im Netz­werk gültige IP-Adresse für Ihr Gerät ein.

Hinweis

Falls Ihr Gerät noch nicht für das Netzwerk konfi­guriert ist, erscheint die Meldung:

23 Wenn das Fenster zur Online-Registrierung er-

scheint, wählen Sie die gewünschte Option
und folgen Sie den Anweisungen auf dem Bild­schirm.

24 Klicken Sie auf Fertig stellen, um den Compu-

ter neu zu starten. (Sie müssen sich mit Admi­nistratorrechten anmelden.)

®

Windows

Netzwerk

(wireless)

Klicken Sie auf OK.
Das Dialogfeld zum Konfigurieren der IP-Adresse
erscheint. Geben Sie mit Hilfe der Anweisungen
auf dem Bildschirm die Informationen für die
IP-Adresse entsprechend Ihrem Netzwerk ein.

22 Die Installation der Brother-Treiber startet au-

tomatisch. Die einzelnen Installationsbild­schirme erscheinen nacheinander. Warten
Sie ein wenig.

Nicht möglich

Versuchen Sie auf keinem der Bildschirme, die
Installation abzubrechen.

Hinweis

Wenn unter Windows Vista™ der folgende Bild­schirm erscheint, aktivieren Sie das Kontrollkäst­chen und klicken Sie auf Installieren.

Die MFL-Pro Suite ist nun installiert und
die Installation ist abgeschlossen.

Hinweis

• „XML Paper Specification“-Druckertreiber
Der „XML Paper Specification“-Druckertreiber ist
der am besten geeignete Treiber, um aus Anwen­dungen zu drucken, die das Dokumentenformat
„XML Paper Specification“ verwenden.
Sie können den neuesten Treiber vom Brother
Solutions Center (http://solutions.brother.com
herunterladen.

• Die MFL-Pro Suite enthält Drucker- und Scanner­treiber für das Netzwerk, das Brother
ControlCenter3, die Anwendungen ScanSoft™
PaperPort™ 11SE sowie TrueType

®

-Schriften.
ScanSoft™ PaperPort™ 11SE ist ein Dokumenten­Management-Programm zum Scannen und zur An­sicht von Dokumenten.

• Nach dem Neustart wird automatisch die

Installationsprüfung gestartet. Falls die
Installationsprüfung einen Fehler zeigt, folgen

Sie den Anweisungen auf dem Bildschirm oder
lesen Sie die Online-Hilfe und FAQs unter
Start/Alle Programme/Brother/MFC-XXXX
(XXXX steht für den Namen Ihres Modells).

• Vergewissern Sie sich nach der Installation, dass
Sie drucken können, und starten Sie dann die
Firewall-Software neu.

• Firewall-Einstellungen am PC verhindern eventu­ell das Zustandekommen der erforderlichen Netz­werkverbindungen zum Scannen und zum
Drucken im Netzwerk. Folgen Sie den Anweisun­gen auf den folgenden Seiten zum Konfigurieren
der Windows

®

-Firewall. Wenn Sie eine Personal­Firewall-Software verwenden, lesen Sie das
Handbuch dieser Software oder wenden Sie sich
an den Hersteller dieser Software.

)

29

Schritt 2

Treiber und Software installieren

Windows

®

®

Windows

Firewall-Einstellungen

Firewall-Einstellungen am PC verhindern eventuell
das Zustandekommen der erforderlichen Netzwerk­verbindungen zum Scannen und zum Drucken im
Netzwerk. Wenn Sie die Windows
den, folgen Sie den Anweisungen für Windows
SP2 oder Windows Vista™. Wenn Sie eine Personal­Firewall-Software verwenden, lesen Sie das Hand­buch dieser Software oder wenden Sie sich an den
Hersteller dieser Software.

 Für Benutzer von Windows

1 Klicken Sie im Start-Menü auf

Systemsteuerung, Netzwerk- und
Internetverbindungen und dann auf
Windows-Firewall.

Vergewissern Sie sich, dass in der Register­karte Allgemein die Firewall aktiviert ist.

Netzwerk

(wireless)

2 Klicken Sie auf die Registerkarte Erweitert und

dann auf Einstellungen...

3 Klicken Sie auf Hinzufügen.

4 Um den Port 54925 für das Scannen im Netz-

werk hinzuzufügen, geben Sie die folgenden
Informationen ein:

1. Im Feld Dienstbeschreibung:

- Geben Sie einen beliebigen Namen ein,
zum Beispiel „Brother Scanner“.

2. Im Feld Name oder IP-Adresse (z. B.

192.168.0.12) des Computers, auf dem
dieser Dienst im Netzwerk ausgeführt
wird:

- Geben Sie „Localhost“ ein.

3. Im Feld Externe Portnummer für diesen
Dienst:

- Geben Sie „54925“ ein.

4. Im Feld Interne Portnummer für diesen
Dienst:

- Geben Sie „54925“ ein.

5. Vergewissern Sie sich, dass UDP gewählt
ist.

30

®

-Firewall verwen-

®

XP SP2

®

XP

6. Klicken Sie auf OK.

1

2

3

4

5

5 Klicken Sie auf Hinzufügen.

6 Um den Port 54926 für den PC-Faxempfang im

Netzwerk hinzuzufügen, geben Sie die folgen­den Informationen ein:

1. Im Feld Dienstbeschreibung:

- Geben Sie einen beliebigen Namen ein,
zum Beispiel „Brother PC-Fax“.

2. Im Feld Name oder IP-Adresse (z. B.

192.168.0.12) des Computers, auf dem
dieser Dienst im Netzwerk ausgeführt
wird:

- Geben Sie „Localhost“ ein.

3. Im Feld Externe Portnummer für diesen
Dienst:

- Geben Sie „54926“ ein.

4. Im Feld Interne Portnummer für diesen
Dienst:

- Geben Sie „54926“ ein.

5. Vergewissern Sie sich, dass UDP gewählt
ist.

6. Klicken Sie auf OK.

7 Wenn weiterhin Probleme mit der Netzwerk-

verbindung auftreten, klicken Sie auf
Hinzufügen.

8 Um den Port 137 zum Scannen, Drucken und

für den PC-Faxempfang im Netzwerk hinzuzu­fügen, geben Sie die folgenden Informationen
ein:

1. Im Feld Dienstbeschreibung:

- Geben Sie einen beliebigen Namen ein,
zum Beispiel „Brother Netzwerkdrucker“.

2. Im Feld Name oder IP-Adresse (z. B.

192.168.0.12) des Computers, auf dem
dieser Dienst im Netzwerk ausgeführt
wird:

- Geben Sie „Localhost“ ein.

3. Im Feld Externe Portnummer für diesen
Dienst:

- Geben Sie „137“ ein.

4. Im Feld Interne Portnummer für diesen
Dienst:

- Geben Sie „137“ ein.

5. Vergewissern Sie sich, dass UDP gewählt
ist.

6. Klicken Sie auf OK.

Treiber und Software installieren

Windows

®

9 Vergewissern Sie sich, dass die neuen Einstel-

lungen hinzugefügt wurden und dass sie akti­viert sind. Klicken Sie auf OK.

 Für Benutzer von Windows Vista™

1 Klicken Sie im Start-Menü auf

Systemsteuerung, Netzwerk und Internet,
Windows-Firewall und dann auf
Einstellungen ändern.

Vergewissern Sie sich, dass in der Register­karte Allgemein die Firewall aktiviert ist.

2 Wenn der Bildschirm Benutzerkontensteue-

rung erscheint, gehen Sie wie folgt vor:

 Für Benutzer mit Administratorrechten:

Klicken Sie auf Fortsetzen.

 Für Benutzer ohne Administratorrechte:

Geben Sie das Administratorkennwort ein
und klicken Sie auf OK.

6 Um den Port 54925 für das Scannen im Netz-

werk hinzuzufügen, geben Sie die folgenden
Informationen ein:

1. Im Feld Name: Geben Sie einen beliebigen

Namen ein, zum Beispiel „Brother Scanner“.

2. Im Feld Portnummer: Geben Sie „54925“

ein.

3. Vergewissern Sie sich, dass UDP gewählt

ist.
Klicken Sie auf OK.

1

2

3

7 Klicken Sie auf die Taste Port hinzufügen...

8 Um den Port 54926 für den PC-Faxempfang im

Netzwerk hinzuzufügen, geben Sie die folgen­den Informationen ein:

1. Im Feld Name: Geben Sie einen beliebigen

Namen ein, zum Beispiel „Brother PC-Fax“.

2. Im Feld Portnummer: Geben Sie „54926“

ein.

3. Vergewissern Sie sich, dass UDP gewählt

ist.
Klicken Sie auf OK.

®

Windows

Netzwerk

(wireless)

3 Vergewissern Sie sich, dass in der Register-

karte Allgemein die Windows-Firewall aktiviert
ist.

4 Klicken Sie auf die Registerkarte Ausnahmen.

9 Vergewissern Sie sich, dass die neuen Einstel-

lungen hinzugefügt wurden und dass sie akti­viert sind. Klicken Sie auf OK.

10 Wenn weiterhin Probleme mit der Netzwerk-

verbindung auftreten, z. B. beim Scannen oder
Drucken, aktivieren Sie die Funktion Datei-
und Druckerfreigabe in der Registerkarte
Ausnahmen und klicken Sie auf OK.

5 Klicken Sie auf Port hinzufügen...

31

Schritt 2

Treiber und Software installieren

Macintosh

®

4

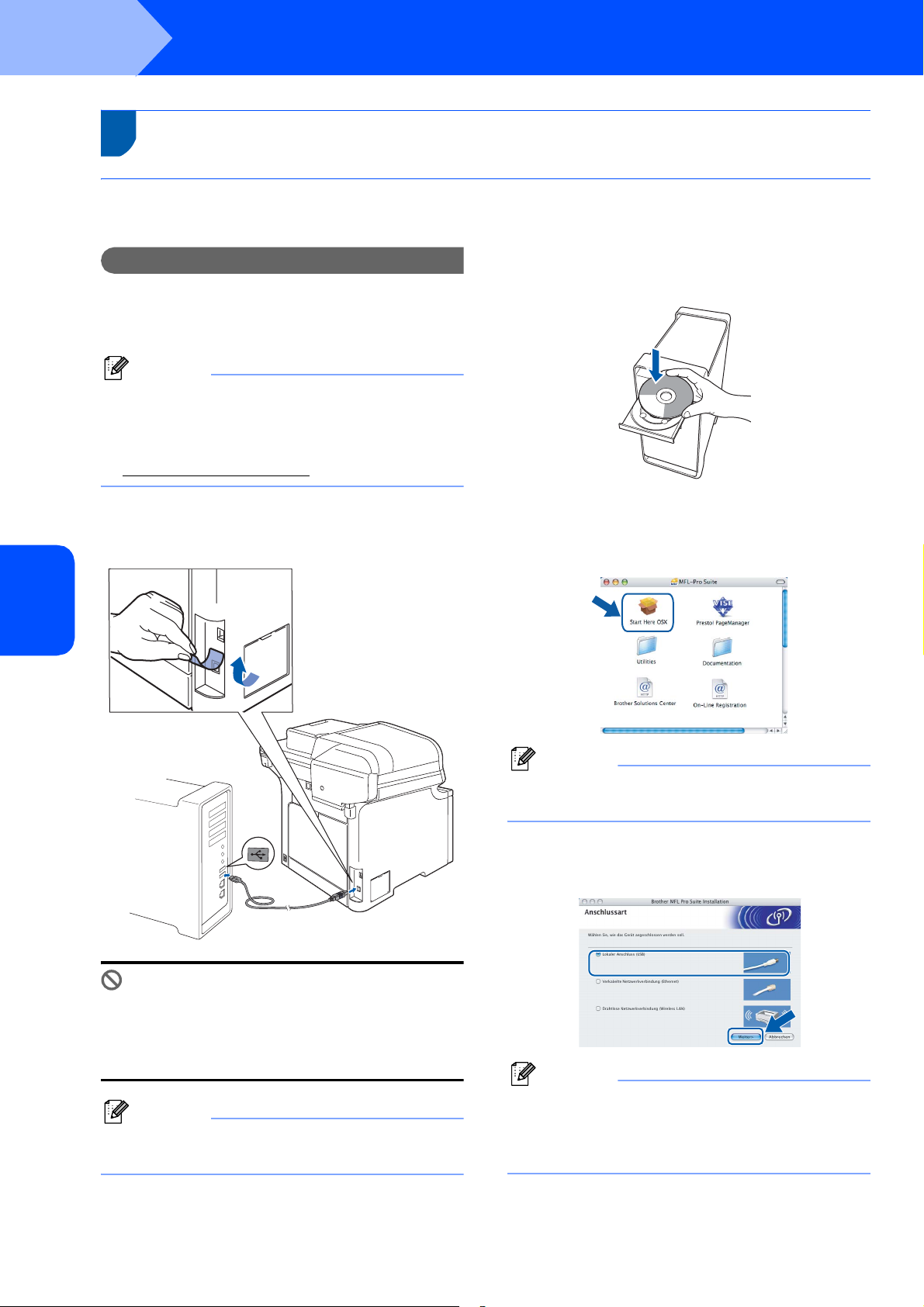

USB-Anschluss

Mac OS® X 10.2.4 oder höher

Wichtig

Vergewissern Sie sich, dass das Gerät wie in
Schritt 1 Inbetriebnahme des Gerätes auf den
Seiten 4 bis 11 beschrieben vorbereitet wurde.

Hinweis

Wenn Sie Mac OS® X 10.2.0 bis 10.2.3 benutzen,
sollten Sie Ihr System auf Mac OS
höher aktualisieren. (Neueste Informationen zu
Mac OS

®

X finden Sie unter

http://solutions.brother.com

®

X 10.2.4 oder

.)

1 Ziehen Sie den Aufkleber vom USB-Anschluss

des Gerätes ab. Schließen Sie das Datenkabel
zuerst am Computer und dann am Gerät an.

®

3 Legen Sie die mitgelieferte CD-ROM für

Macintosh
Computers.

®

in das CD-ROM-Laufwerk Ihres

4 Doppelklicken Sie auf Start Here OSX, um mit

der Installation zu beginnen.
Folgen Sie den Anweisungen auf dem Bild­schirm.

USB

Macintosh

Hinweis

Lesen Sie im Software-Handbuch auf der CD­ROM, wie Sie den BR-Script-Treiber installieren.

5 Wählen Sie Lokaler Anschluss (USB) und kli-

cken Sie auf Weiter. Die Installation wird fort­gesetzt.

Nicht möglich

Schließen Sie das Gerät nicht am USB-An­schluss einer Tastatur oder an einem passiven
USB-Hub an. Brother empfiehlt, das Gerät di­rekt an den Computer anzuschließen.

Hinweis

Vergewissern Sie sich, dass das Gerät einge­schaltet ist.

2 Schalten Sie den Macintosh

®

ein.

Hinweis

Bitte warten Sie, das Installieren der Software
dauert einige Sekunden. Nach der Installation kli­cken Sie auf Neustart, um die Installation abzu­schließen.

32

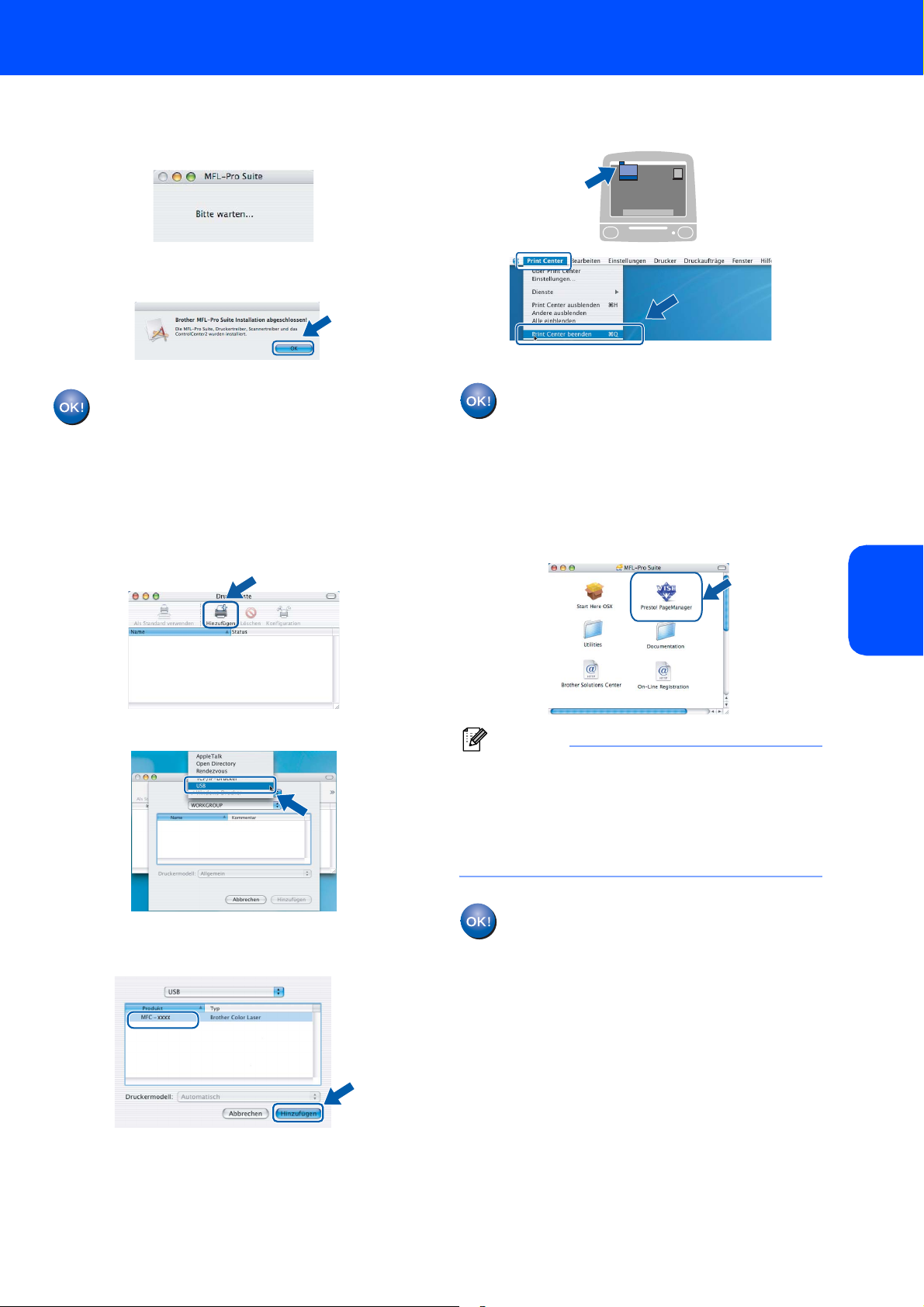

Treiber und Software installieren

Macintosh

®

6 Die Brother-Software sucht nach dem Brother-

Gerät. Währenddessen wird das folgende
Fenster angezeigt:

7 Wenn dieses Fenster erscheint, klicken Sie auf

OK.

Unter Mac OS® X 10.3.x oder höher:
Die MFL-Pro Suite, die Brother Drucker­und Scannertreiber sowie das Brother
ControlCenter2 sind nun installiert und
die Installation ist abgeschlossen.
Lesen Sie bei Schritt 12 weiter.

8 Unter Mac OS

Klicken Sie auf Hinzufügen.

®

X 10.2.4 bis 10.2.8:

11 Klicken Sie auf Print Center und dann auf

Print Center beenden.

Die MFL-Pro Suite, die Brother Drucker­und Scannertreiber sowie das Brother
ControlCenter2 sind nun installiert und
die Installation ist abgeschlossen.

12 Um den Presto!

ren, doppelklicken Sie auf das Symbol
Presto! PageManager und folgen Sie den An­weisungen auf dem Bildschirm.

®

PageManager® zu installie-

®

9 Wählen Sie USB.

10 Wählen Sie Ihr Modell aus und klicken Sie auf

Hinzufügen.

Hinweis

Presto!® PageManager® enthält ein Texterken­nungsprogramm, mit dem Sie die Scan-to-Text­Funktion des Brother ControlCenter2 verwenden
können. Mit dem Presto!
Sie auch Fotos und Dokumente einfach einscan­nen und verwalten.

Presto!® PageManager® ist nun installiert
und die Installation ist abgeschlossen.

®

PageManager® können

USB

Macintosh

33

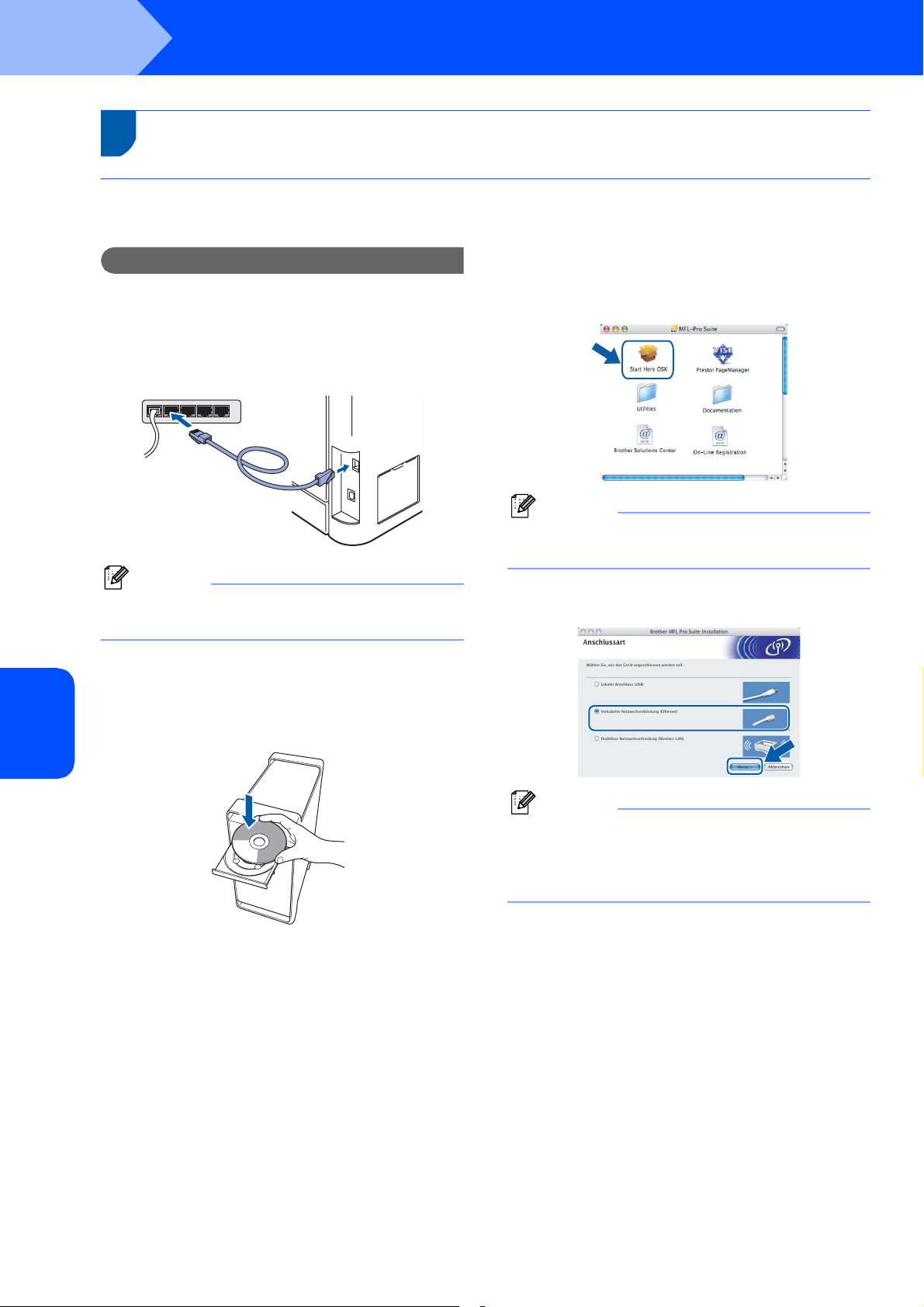

Schritt 2

Treiber und Software installieren

Macintosh

®

5

Verkabelter Netzwerkanschluss

Mac OS® X 10.2.4 oder höher

Wichtig

Vergewissern Sie sich, dass das Gerät wie in
Schritt 1 Inbetriebnahme des Gerätes auf den
Seiten 4 bis 11 beschrieben vorbereitet wurde.

4 Doppelklicken Sie auf Start Here OSX, um mit

der Installation zu beginnen.
Folgen Sie den Anweisungen auf dem Bild­schirm.

1 Schließen Sie das Netzwerkkabel zuerst an

das Gerät und dann in Ihrem Netzwerk an.

Hinweis

Lesen Sie im Netzwerkhandbuch auf der CD­ROM, wie Sie den BR-Script-Treiber installieren.

Hinweis

Vergewissern Sie sich, dass das Gerät einge­schaltet ist.

2 Schalten Sie den Macintosh

®

Macintosh

3 Legen Sie die mitgelieferte CD-ROM für

Macintosh
Computers.

Netzwerk

(verkabelt)

®

in das CD-ROM-Laufwerk Ihres

®

ein.

5 Wählen Sie Verkabelte Netzwerkverbindung

(Ethernet) und klicken Sie dann auf Weiter.

Hinweis

Bitte warten Sie, das Installieren der Software
dauert einige Sekunden. Nach der Installation kli­cken Sie auf Neustart, um die Installation abzu­schließen.

34

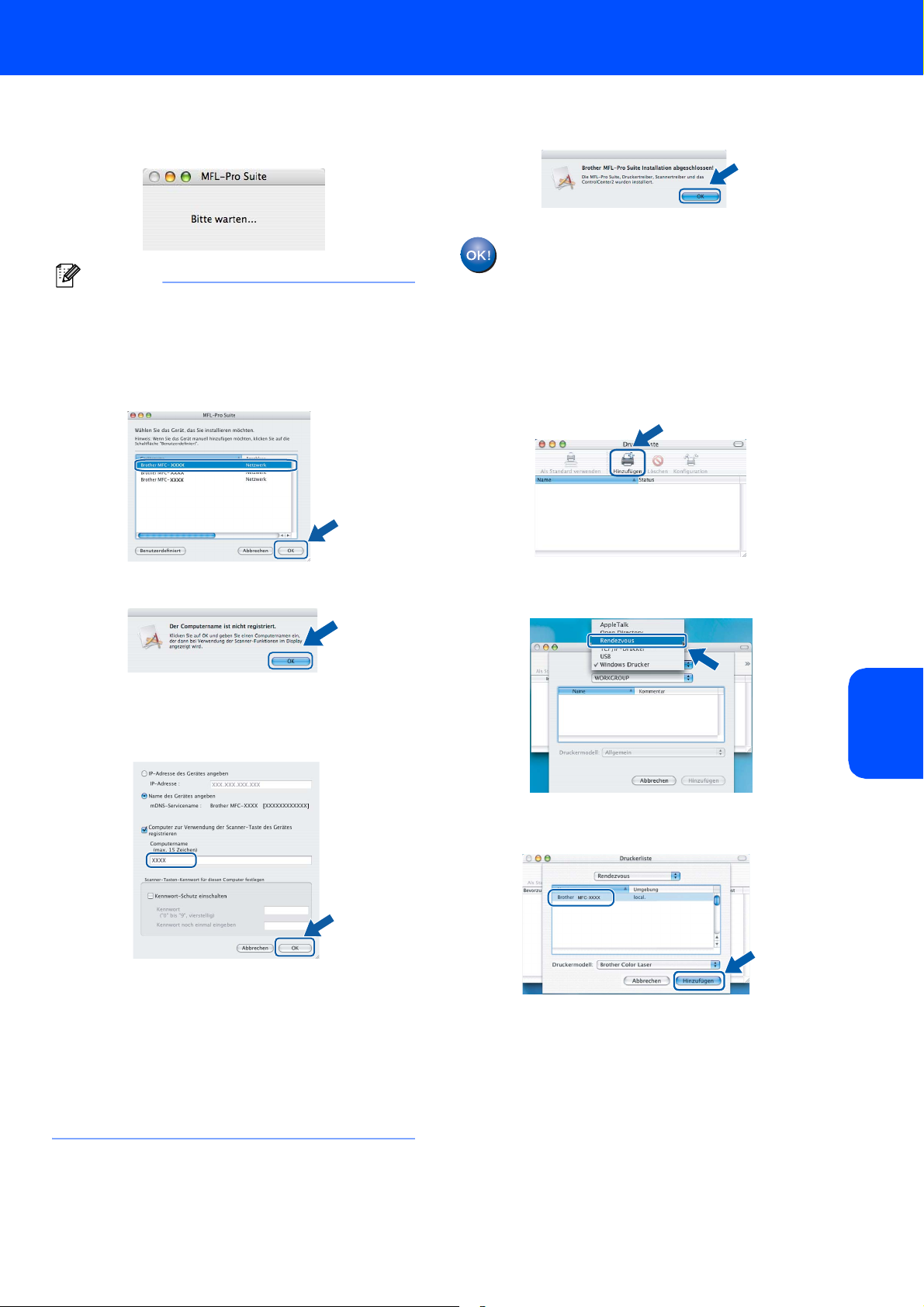

Treiber und Software installieren

Macintosh

®

6 Die Brother-Software sucht nach dem Brother-

Gerät. Währenddessen wird das folgende
Fenster angezeigt:

Hinweis

• Falls Ihr Gerät für das Netzwerk konfiguriert ist,
wählen Sie es in der Liste aus und klicken Sie auf
OK. Wenn nur ein Gerät im Netzwerk angeschlos­sen ist, wird es automatisch ausgewählt und die­ses Fenster erscheint nicht. Gehen Sie zu
Schritt 7.

7 Wenn dieses Fenster erscheint, klicken Sie auf

OK.

Unter Mac OS® X 10.3.x oder höher:
Die MFL-Pro Suite, die Brother Drucker­und Scannertreiber sowie das Brother
ControlCenter2 sind nun installiert und
die Installation ist abgeschlossen.
Lesen Sie bei Schritt 12 weiter.

8 Unter Mac OS

Klicken Sie auf Hinzufügen.

®

X 10.2.4 bis 10.2.8:

• Wenn dieses Fenster erscheint, klicken Sie auf
OK.

Geben Sie für Ihren Macintosh® unter Computer-
name einen Namen von bis zu 15 Zeichen Länge
ein und klicken Sie auf OK.
Gehen Sie dann zu Schritt 7.

• Um die Scanner-Taste im Netzwerk zu verwen­den, müssen Sie Computer zur Verwendung der
Scanner-Taste des Gerätes registrieren aktivie­ren.

• Der eingegebene Name wird nach Drücken der
Scanner-Taste und Auswahl einer Scan-Funktion
im Display des Gerätes angezeigt. (Mehr Informa­tionen zum Scannen im Netz finden Sie im Softwa­re-Handbuch auf der CD-ROM.)

9 Unter Mac OS

Wählen Sie die unten gezeigte Option.

®

X 10.2.4 bis 10.2.8:

10 Wählen Sie Ihr Modell aus und klicken Sie auf

Hinzufügen.

®

Netzwerk

(verkabelt)

Macintosh

35

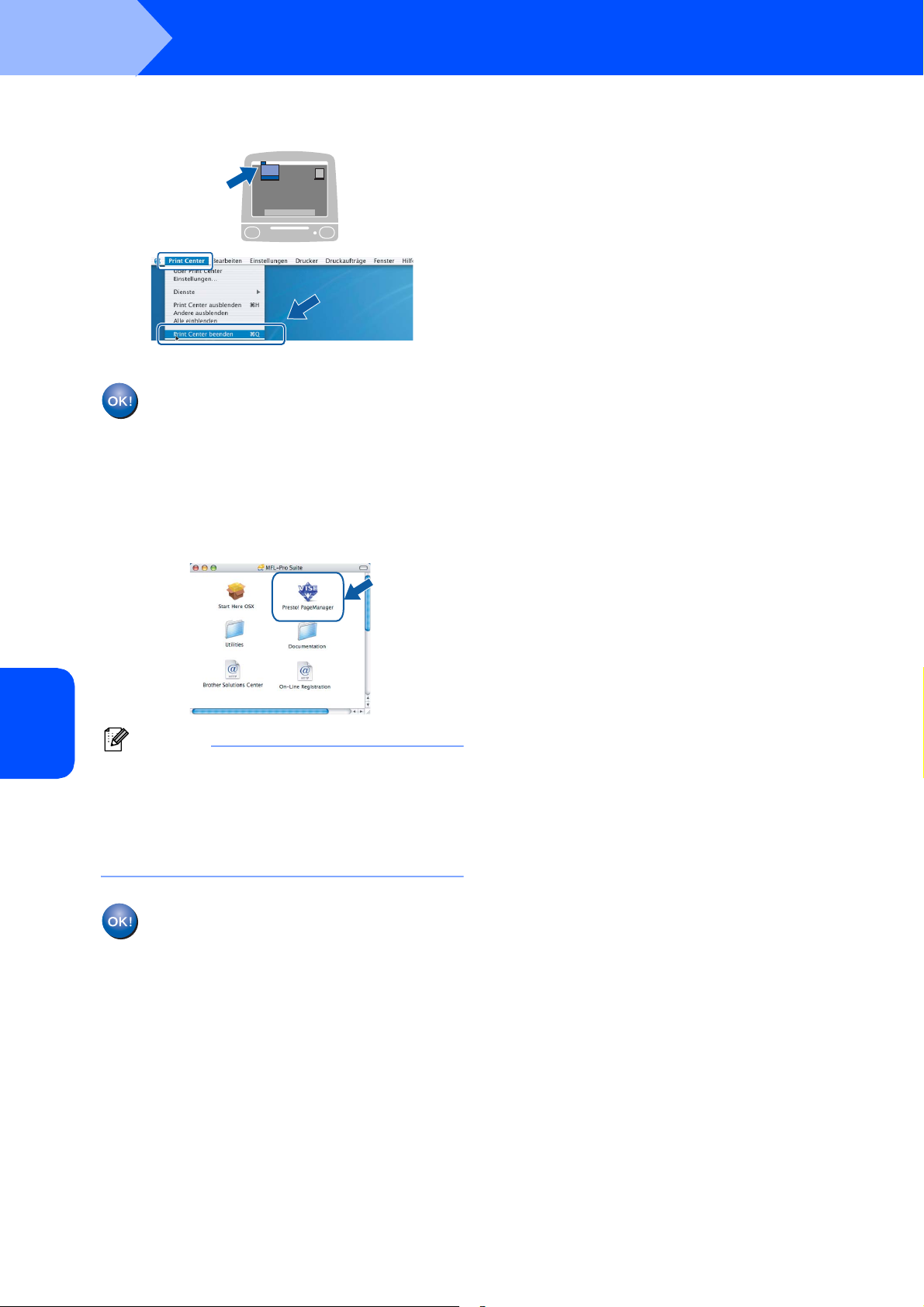

Schritt 2

11 Klicken Sie auf Print Center und dann auf

Treiber und Software installieren

Print Center beenden.

Die MFL-Pro Suite, die Brother Drucker­und Scannertreiber sowie das Brother
ControlCenter2 sind nun installiert und
die Installation ist abgeschlossen.

Macintosh

®

12 Um den Presto!

ren, doppelklicken Sie auf das Symbol
Presto! PageManager und folgen Sie den An­weisungen auf dem Bildschirm.

®

Netzwerk

(verkabelt)

Macintosh

Hinweis

Presto!® PageManager® enthält ein Texterken­nungsprogramm, mit dem Sie die Scan-to-Text­Funktion des Brother ControlCenter2 verwenden
können. Mit dem Presto!
Sie auch Fotos und Dokumente einfach einscan­nen und verwalten.

Presto!® PageManager® ist nun installiert
und die Installation ist abgeschlossen.

®

PageManager® zu installie-

®

PageManager® können

36

Treiber und Software installieren

Macintosh

®

6

Wireless-Installation für drahtlose Netzwerke im
Infrastruktur-Modus (Mac OS

®

X 10.2.4 oder höher)

Wireless-Gerät im Wireless-Netzwerk anschließen und Druckertreiber im Infrastruktur-Modus installieren

Zunächst müssen Sie die Wireless-Netzwerkeinstellungen Ihres Gerätes für die Kommunikation mit dem Access
Point (Router) konfigurieren. Danach haben Computer im Netzwerk Zugriff auf das Gerät. Um das Gerät mit einem
dieser Computer nutzen zu können, muss auf diesem die MFL-Pro Suite installiert sein. Die folgenden Schritte
führen Sie durch die Wireless-Konfiguration und -Installation.

Zur Erzielung optimaler Ergebnisse beim alltäglichen Drucken von Dokumenten sollten Sie das Brother-Gerät
möglichst nah am Access Point (Router) des Netzwerkes aufstellen und darauf achten, dass keine Hindernisse
den Funkkontakt beeinträchtigen. Große Gegenstände und Wände zwischen den beiden Geräten sowie Funkstö­rungen durch andere elektronische Einrichtungen können die Geschwindigkeit der Datenübertragung beeinträch­tigen.

Wichtig

Im Folgenden werden zwei Verfahren zur Installation Ihres Brother-Gerätes in einem drahtlosen Netz­werk beschrieben. Beide Verfahren eignen sich für eine Netzwerkumgebung im Infrastruktur-Modus
mit einem WLAN-Router oder Access Point, der DHCP zur Vergabe der IP-Adressen verwendet. Wenn
Ihr WLAN-Router/Access Point SecureEasySetup™ unterstützt, folgen Sie den Installationsanweisun­gen auf Seite 39 Gerät mit SecureEasySetup™ für ein Wireless-Netzwerk konfigurieren. Wenn Ihr
WLAN-Router/Access Point SecureEasySetup™ nicht unterstützt, folgen Sie den Installationsanwei­sungen auf Seite 40 Wireless-Einrichtung über das Funktionstastenfeld mit dem Setup-Assistenten im
LAN-Menü. Wenn Sie Ihr Gerät in einer anderen Wireless-Umgebung betreiben wollen, finden Sie Infor­mationen im Netzwerkhandbuch auf der CD-ROM.

Sie können das Netzwerkhandbuch wie folgt aufrufen:
1 Schalten Sie Ihren Macintosh

2 Doppelklicken Sie auf Documentation.
3 Doppelklicken Sie auf den Ordner für Ihre Sprache.
4 Doppelklicken Sie auf die Anfangsseite im HTML-Format.
5 Klicken Sie auf NETZWERKHANDBUCH.

®

ein. Legen Sie die Brother CD-ROM in das CD-ROM-Laufwerk ein.

Hinweis

• Wenn Sie den Drucker in Ihrem Netzwerk anschließen möchten, sollten Sie sich vor der Installation an Ihren
Systemadministrator wenden oder das Netzwerkhandbuch auf der CD-ROM lesen.

• Wenn Sie eine Personal Firewall verwenden, müssen Sie diese deaktivieren. Vergewissern Sie sich nach der
Installation, dass Sie drucken können, und starten Sie dann die Firewall-Software neu.

®

Netzwerk

(wireless)

Macintosh

37

Schritt 2

Überprüfen Sie Ihre Netzwerkumgebung

Je nach Netzwerkumgebung verläuft die Einrichtung unterschiedlich.

 Installation mit SecureEasySetup™

Wenn Ihr Wireless Access Point (A) SecureEasySetup™ unterstützt, benötigen Sie keinen Computer zur Konfiguration
des Gerätes. Mit SecureEasySetup™ können der Access Point (Router) und das Gerät Verbindungsparameter automa­tisch aushandeln.
Lesen Sie hierzu die Anweisungen ab Seite 39.

Treiber und Software installieren

Macintosh

®

 Infrastruktur-Modus

®

Netzwerk

(wireless)

Macintosh

Wenn Ihr Wireless Access Point (A) SecureEasySetup™ nicht unterstützt, folgen Sie den Anweisungen auf Seite 40.

38

Treiber und Software installieren

Gerät mit SecureEasySetup™ für ein Wireless-Netzwerk konfigurieren

Macintosh

®

Einfacher als die manuelle Konfiguration ist es, das
Wireless-Netzwerk mit der SecureEasySetup™-Soft­ware einzurichten. Durch Drücken der entsprechen­den Taste am WLAN-Router oder Access Point
können Sie sowohl das Wireless-Netzwerk einrichten
als auch die Sicherheitseinstellungen vornehmen.
Ihr Router oder Access Point muss dazu das
SecureEasySetup™ unterstützen. Informationen
dazu finden Sie im Benutzerhandbuch Ihres WLAN­Routers oder Access Points. Wenn Ihr WLAN-Router
oder Access Point kein SecureEasySetup™ unter­stützt, lesen Sie die Installationsanweisungen ab der
nächsten Seite.

Hinweis

Router oder Access Points, die
SecureEasySetup™ unterstützen, tragen das un­ten abgebildete SecureEasySetup™-Symbol.

3 Drücken Sie die SecureEasySetup™-Taste an

Ihrem WLAN-Router oder Access Point. Lesen
Sie das Benutzerhandbuch Ihres WLAN-Rou­ters oder Access Points für weitere Informatio­nen.

4 Drücken Sie Menü, 7, 2, 3 am Funktionstasten-

feld des Brother-Gerätes.

72.WLAN
WLAN aktiv ?

a Ein
b Aus

ab oder OK

Drücken Sie oder , um Ein zu wählen.
Drücken Sie dann OK. Der LAN-Anschluss

(verkabelt) wird durch diese Einstellungen in­aktiv.

5 Während des SecureEasySetup™ wird der

Status der WLAN-Verbindung angezeigt:

Verbinde WLAN, Verbunden oder Verbin­dungsfehl.

1 Stecken Sie den Netzstecker in die Steckdose.

Schalten Sie das Gerät mit dem Netzschalter
ein.

(Für Deutschland) (Für die Schweiz)

Nicht möglich

Wenn Sie die Wireless-Einstellungen des Ge­rätes vorher schon einmal konfiguriert haben,
müssen Sie erst die Netzwerkeinstellungen
(LAN) zurücksetzen, bevor Sie die Wireless­Einstellungen erneut konfigurieren können.
Drücken Sie Menü, 7, 2, 5 (oder Menü, 7, 0) und
drücken Sie dann 1 zur Bestätigung.

2 Stellen Sie Ihr Brother-Gerät dicht an den

SecureEasySetup™-Router oder -Access
Point.

Verbinde WLAN wird angezeigt, wenn der
MFC-Server versucht, eine Verbindung zu Ih­rem Router oder Access-Point herzustellen.
Warten Sie, bis entweder Verbunden oder

Verbindungsfehl. angezeigt wird.

Verbunden wird angezeigt, wenn der MFC-

Server erfolgreich eine Verbindung zu Ihrem
Router oder Access-Point hergestellt hat. Sie
können Ihr Gerät nun in einem Wireless-Netz­werk verwenden.

Verbindungsfehl. wird angezeigt, wenn
der MFC-Server keine erfolgreiche Verbindung
zu Ihrem Router oder Access-Point hergestellt
hat. Versuchen Sie es noch einmal ab Schritt 2.
Wenn dieselbe Meldung wieder erscheint, set­zen Sie den MFC-Server auf die Werkseinstel­lungen zurück und versuchen es dann noch
einmal. (Siehe Netzwerkeinstellungen auf die
werkseitigen Einstellungen zurücksetzen
auf Seite 47.)

Das Wireless-Setup ist jetzt abgeschlos­sen. Zur Installation der MFL-Pro Suite
fahren Sie mit Schritt 14 auf Seite 42 fort.

®

Netzwerk

(wireless)

Macintosh

39

Schritt 2

Wireless-Einrichtung über das Funktionstastenfeld mit dem Setup­Assistenten im LAN-Menü

Treiber und Software installieren

Macintosh

®

Wichtig

Vergewissern Sie sich, dass das Gerät wie in
Schritt 1 Inbetriebnahme des Gerätes auf den
Seiten 4 bis 11 beschrieben vorbereitet wurde.

Das hier beschriebene Verfahren installiert Ihr
Brother-Gerät in einer für den Heimbereich und
kleinere Büros typischen Wireless­Netzwerkumgebung im Infrastruktur-Modus mit
einem WLAN-Router oder Access Point, der DHCP
zur Vergabe der IP-Adressen verwendet.
Wenn Sie Ihr Gerät in einer anderen Wireless-Umge­bung betreiben wollen, finden Sie detaillierte Informa­tionen im Netzwerkhandbuch auf der CD-ROM.
Sie können das Netzwerkhandbuch wie folgt aufru­fen:

1 Schalten Sie Ihren Macintosh

Brother CD-ROM in das CD-ROM-Laufwerk ein.

2 Doppelklicken Sie auf Documentation.
3 Doppelklicken Sie auf den Ordner für Ihre

Sprache.

4 Doppelklicken Sie auf die Anfangsseite im HTML-

Format.

5 Klicken Sie auf NETZWERKHANDBUCH.

®

®

ein. Legen Sie die

Bevor Sie beginnen, sollten Sie Ihre Wireless-Ein­stellungen kennen.

1 Notieren Sie sich die Wireless-Einstellungen

Ihres Access Points oder WLAN-Routers.
SSID (Service Set ID oder Netzwerkname)
_________________________
WEP Key (soweit erforderlich)
_________________________
WPA-PSK (soweit erforderlich)
_________________________

Der WEP-Schlüssel wird für 64- oder 128-Bit­verschlüsselte Netzwerke verwendet und kann
sowohl Ziffern als auch Buchstaben enthalten.
Genauere Informationen finden Sie in der Do­kumentation Ihres Access Points oder WLAN­Routers. Der WEP-Schlüssel ist ein 64- oder
128-Bit-Wert, der im ASCII- oder Hexadezimal­Format einzugeben ist.

Zum Beispiel:

64-Bit­ASCII:

64-Bit­Hexadezimal:

128-Bit­ASCII:

128-Bit­Hexadezimal:

Verwendet 5 Textzeichen,
z. B. „Hallo“ (unterschieden nach
Groß- und Kleinschreibung)

Verwendet 10 Zeichen im Hexade­zimal-Datenformat, z. B.
„71f2234aba“

Verwendet 13 Textzeichen, z. B.
„Wirelesscomms“ (unterschieden
nach Groß- und Kleinschreibung)

Verwendet 26 Zeichen im Hexade­zimal-Datenformat, z. B.
„71f2234ab56cd709e5412aa3ba“

WPA-PSK (Protected Access Pre-Shared Key)
ermöglicht es Ihrem Brother Wireless-Gerät,

Netzwerk

(wireless)

Macintosh

Verbindung zu Access Points aufzunehmen,
die TKIP- und AES-Verschlüsselung verwen­den. WPA-PSK verwendet einen Pre-Shared­Schlüssel (PSK) von mehr als 8 und maximal
63 Zeichen Länge.
Weitere Informationen dazu finden Sie im Ka-
pitel 3 im Netzwerkhandbuch auf der CD-ROM.

40

Treiber und Software installieren

Macintosh

®

2 Stecken Sie den Netzstecker in die Steckdose.

Schalten Sie das Gerät mit dem Netzschalter
ein.

(Für Deutschland) (Für die Schweiz)

Nicht möglich

Wenn Sie die Wireless-Einstellungen des Ge­rätes vorher schon einmal konfiguriert haben,
müssen Sie erst die Netzwerkeinstellungen
(LAN) zurücksetzen, bevor Sie die Wireless­Einstellungen erneut konfigurieren können.
Drücken Sie Menü, 7, 2, 5 (oder Menü, 7, 0) und
dann 1 zur Bestätigung.

3 Drücken Sie an Ihrem Gerät Menü, 7, 2, 2.

72.WLAN
WLAN aktiv ?

a Ein
b Aus

ab oder OK

Drücken Sie oder , um Ein zu wählen.
Drücken Sie dann OK.

Der LAN-Anschluss (verkabelt) wird durch die­se Einstellungen inaktiv.

4 Das Gerät sucht nach Ihrem Netzwerk und

zeigt eine Liste der verfügbaren SSIDs an. Dar­unter sollte die SSID sein, die Sie zuvor notiert
haben. Wenn das Gerät mehr als ein Wireless-

Netzwerk findet, wählen Sie mit oder das
gewünschte Netzwerk und drücken Sie OK.

Lesen Sie dann bei Schritt 8 weiter.

72.WLAN
SSID

a Vertrieb
b ABCgroup

ab oder OK

Hinweis

Es dauert einige Sekunden, bis die Liste der ver­fügbaren SSIDs angezeigt wird.

Falls keine SSID gefunden wird, weil an Ihrem
Access Point das Senden der SSID-Kennung
deaktiviert ist, müssen Sie die SSID manuell
hinzufügen. Gehen Sie dazu zu Schritt 5.

5 Wählen Sie mit oder <Neue SSID> und

drücken Sie OK. Gehen Sie zu Schritt 6.

72.WLAN
SSID
<Neue SSID>

ab oder OK

6 Geben Sie eine neue SSID ein und drücken

Sie OK. Weitere Informationen zur Texteinga­be finden Sie unter Texteingabe auf Seite 48.

72.WLAN
SSID:

Eingabe, dann OK

7 Drücken Sie oder , um Infrastruktur

zu wählen.
Drücken Sie dann OK.

8 Wählen Sie mit , und OK eine der folgen-

den Optionen:
(Wenn Ihr Netzwerk für Authentifizierung und
Verschlüsselung konfiguriert ist, müssen Ihre
am Gerät vorgenommenen Einstellungen mit
denen des Netzwerkes übereinstimmen.)

Keine Authentifizierung oder
Verschlüsselung: Wählen Sie Offenes

System, drücken Sie OK, wählen Sie Keine
als Verschlüsselung? und drücken Sie

dann OK. Drücken Sie oder , um 1.Ja zu
wählen und drücken Sie dann OK, um die

Einstellungen zu übernehmen. Gehen Sie
dann zu Schritt 12.

Keine Authentifizierung mit WEP­Verschlüsselung: Wählen Sie Offenes

System, drücken Sie OK, wählen Sie dann mit

oder die Einstellung WEP als

Verschlüsselung? und drücken Sie OK.
Gehen Sie dann zu Schritt 9.

Authentifizierung mit WEP-Verschlüsse­lung: Wählen Sie Shared Key und drücken
Sie OK. Gehen Sie dann zu Schritt 9.

Authentifizierung mit WPA/WPA2-PSK
(TKIP oder AES) Verschlüsselung: Wählen

Sie WPA/WPA2-PSK und drücken Sie OK. Ge­hen Sie dann zu Schritt 10.

Authentifizierung mit LEAP-Verschlüsse­lung: Wählen Sie LEAP und drücken Sie OK.

Gehen Sie dann zu Schritt 11.

41

®

Netzwerk

(wireless)

Macintosh

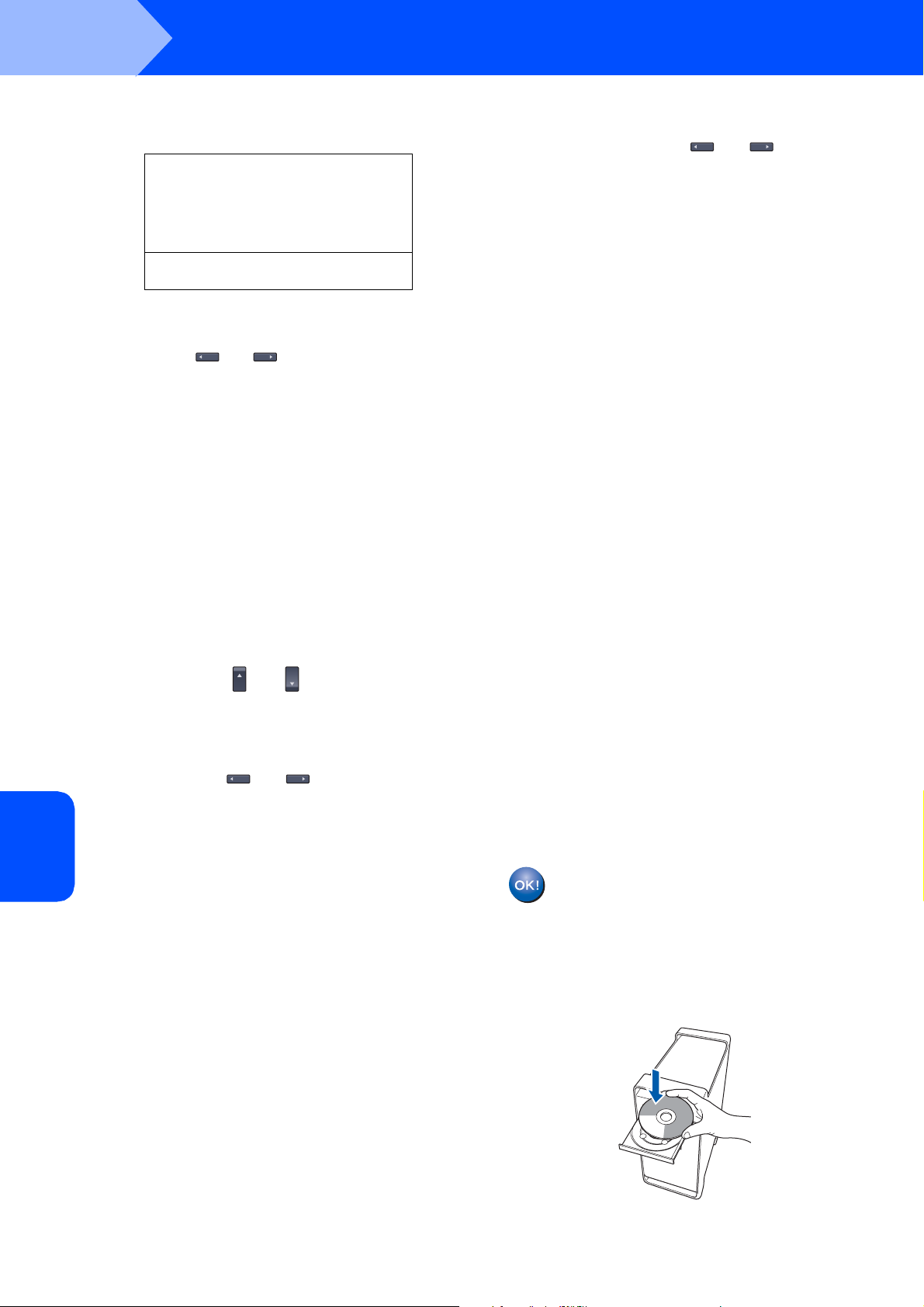

Schritt 2

Treiber und Software installieren

Macintosh

®

9 Wählen Sie den erforderlichen Schlüssel und

drücken Sie OK.

72.WLAN
WEP Key

11 Geben Sie den Benutzer ein und drücken Sie

OK. Mit den Tasten und können Sie
den Cursor nach links und nach rechts bewe­gen. Um z. B. den Buchstaben a einzugeben,
drücken Sie einmal die Zifferntaste 2.

a Key 1:
b Key 2:

ab oder OK

Geben Sie über die Zifferntasten den in
Schritt 1 notierten WEP-Schlüssel ein. Mit den
Tasten und können Sie den Cursor be-

wegen. Um z. B. den Buchstaben a einzuge­ben, drücken Sie einmal die Zifferntaste 2. Um
die Ziffer 3 einzugeben, drücken Sie die
Taste 3 siebenmal.

Drücken Sie OK, wenn Sie alle Zeichen einge­geben haben. Wählen Sie 1.Ja und drücken
Sie dann OK zum Übernehmen der Einstellun­gen. Gehen Sie dann zu Schritt 12.

Die meisten Access Points und Router kön­nen mehr als einen Schlüssel speichern, es
wird jedoch jeweils nur ein Schlüssel zur
Authentifizierung und Verschlüsselung be­nutzt.

10 Drücken Sie oder , um TKIP oder AES als

Verschlüsselung? zu wählen und drücken

Sie OK.
Geben Sie über die Zifferntasten das in

Schritt 1 notierte WPA-PSK-Kennwort ein. Mit
den Tasten und können Sie den Cur-

®

Netzwerk

(wireless)

Macintosh

sor bewegen. Um z. B. den Buchstaben a ein­zugeben, drücken Sie einmal die Zifferntaste 2.
Um die Ziffer 3 einzugeben, drücken Sie die
Taste 3 siebenmal.

Drücken Sie OK, wenn Sie alle Zeichen einge­geben haben. Wählen Sie 1.Ja und drücken
Sie dann OK zum Übernehmen der Einstellun­gen. Gehen Sie zu Schritt 12.

Geben Sie das Kennwort ein und drücken Sie
dann OK. Wählen Sie 1.Ja und drücken Sie
OK zum Übernehmen der Einstellungen. Ge­hen Sie zu Schritt 12.

12 Das Gerät versucht nun, mit den von Ihnen ein-

gegebenen Informationen eine Verbindung zu
Ihrem Wireless-Netzwerk herzustellen. Bei Er­folg erscheint im Display kurz die Anzeige

Verbunden.

Verbindungsfehl. wird angezeigt, wenn

der MFC-Server keine erfolgreiche Verbindung
zu Ihrem Router oder Access-Point hergestellt
hat. Versuchen Sie es noch einmal ab
Schritt 3. Wenn dieselbe Meldung wieder er­scheint, setzen Sie den MFC-Server auf die
Werkseinstellungen zurück und versuchen es
dann noch einmal. (Siehe Netzwerkeinstellun-

gen auf die werkseitigen Einstellungen zurück­setzen auf Seite 47.)

13 Das Gerät bezieht automatisch die richtige

TCP/IP-Adresse vom Access Point (Router),
sofern DHCP aktiviert ist. (Normalerweise ist
DHCP an den meisten Access Points und
WLAN-Routern werkseitig aktiviert.)

Ist an Ihrem Access Point DHCP nicht aktiviert,
müssen Sie IP-Adresse, Subnetzmaske und
Gateway des Gerätes manuell an Ihr Netzwerk
anpassen. Einzelheiten hierzu finden Sie im
Netzwerkhandbuch auf der CD-ROM.

Das Wireless-Setup ist jetzt abgeschlos­sen. Zur Installation der MFL-Pro Suite
fahren Sie mit Schritt 14 fort.

14 Schalten Sie den Macintosh

®

ein.

42

15 Legen Sie die mitgelieferte CD-ROM in das

CD-ROM-Laufwerk ein.

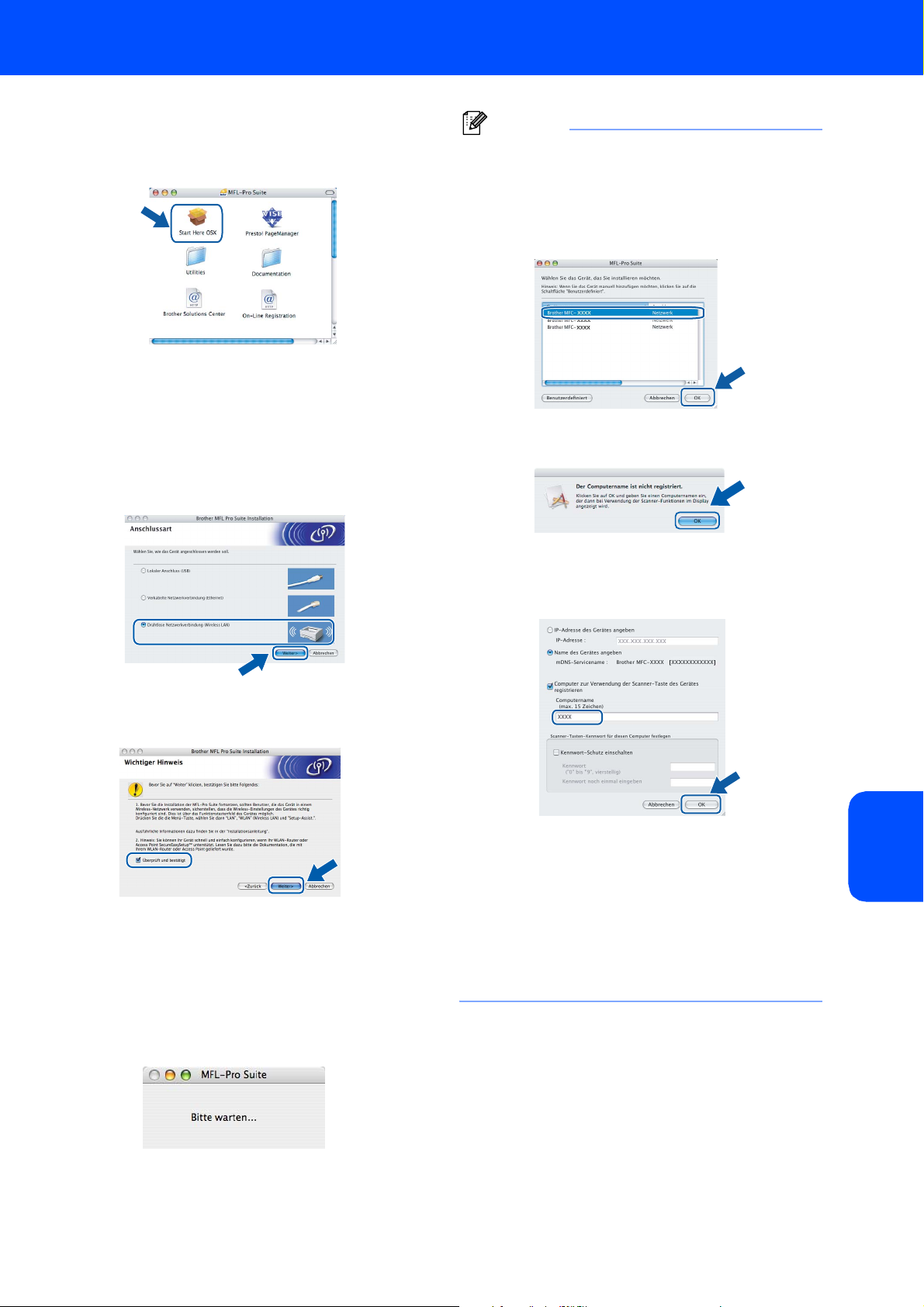

Treiber und Software installieren

Macintosh

®

16 Doppelklicken Sie auf Start Here OSX, um mit

der Installation zu beginnen.
Folgen Sie den Anweisungen auf dem Bild­schirm.

Bitte warten Sie, das Installieren der Software
dauert einige Sekunden. Nach der Installation
klicken Sie auf Neustart, um die Installation
abzuschließen.

17 Wählen Sie Drahtlose Netzwerkverbindung

(Wireless LAN) und klicken Sie dann auf
Weiter.

Hinweis

• Falls Ihr Gerät für das Netzwerk konfiguriert ist,
wählen Sie es in der Liste aus und klicken Sie auf
OK. Wenn nur ein Gerät im Netzwerk angeschlos­sen ist, wird es automatisch ausgewählt und die­ses Fenster erscheint nicht. Gehen Sie zu
Schritt 20.

• Wenn dieses Fenster erscheint, klicken Sie auf
OK.

Geben Sie für Ihren Macintosh® unter Computer-
name einen Namen von bis zu 15 Zeichen Länge
ein und klicken Sie auf OK. Gehen Sie dann zu
Schritt 20.

18 Aktivieren Sie das Kontrollkästchen Überprüft

und bestätigt und klicken Sie auf Weiter.

Bitte warten Sie, das Installieren der Software
dauert einige Sekunden. Nach der Installation
klicken Sie auf Neustart, um die Installation
abzuschließen.

19 Die Brother-Software sucht nach dem Brother-

Gerät. Währenddessen wird das folgende
Fenster angezeigt:

• Um die Scanner-Taste im Netzwerk zu verwen­den, müssen Sie Computer zur Verwendung der
Scanner-Taste des Gerätes registrieren aktivie­ren.

• Der eingegebene Name wird nach Drücken der
Scanner-Taste und Auswahl einer Scan-Funktion
im Display des Gerätes angezeigt. (Mehr Informa­tionen zum Scannen im Netz finden Sie im Softwa­re-Handbuch auf der CD-ROM.)

®

Netzwerk

(wireless)

Macintosh

43

Schritt 2

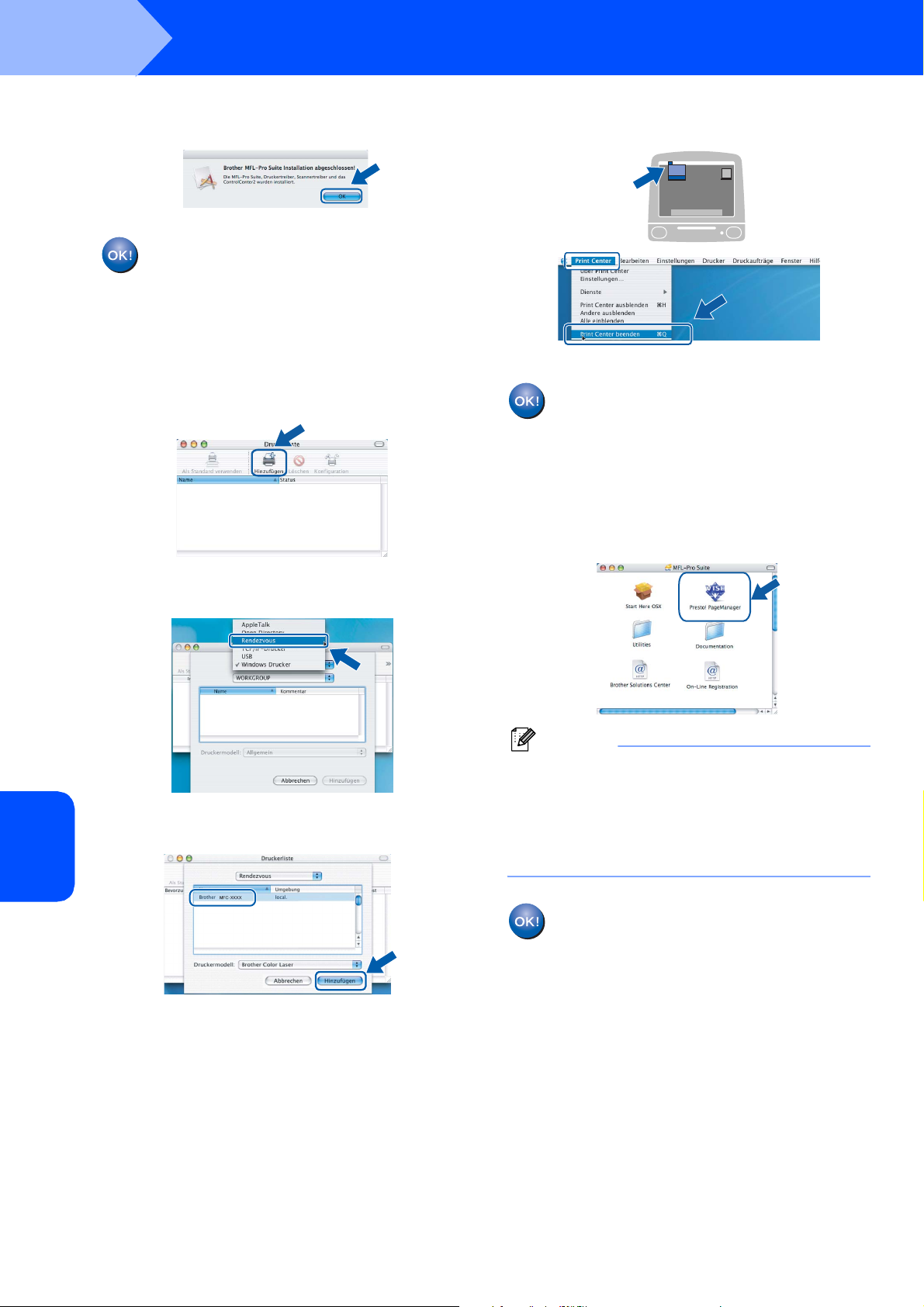

Treiber und Software installieren

Macintosh

®

20 Wenn dieses Fenster erscheint, klicken Sie auf

OK.

Unter Mac OS® X 10.3.x oder höher:
Die MFL-Pro Suite, die Brother Drucker­und Scannertreiber sowie das Brother
ControlCenter2 sind nun installiert und
die Installation ist abgeschlossen.
Lesen Sie bei Schritt 25 weiter.

21 Unter Mac OS

Klicken Sie auf Hinzufügen.

22 Unter Mac OS

Wählen Sie die unten gezeigte Option.

®

X 10.2.4 bis 10.2.8:

®

X 10.2.4 bis 10.2.8:

24 Klicken Sie auf Print Center und dann auf

Print Center beenden.

Die MFL-Pro Suite, die Brother Drucker­und Scannertreiber sowie das Brother
ControlCenter2 sind nun installiert und
die Installation ist abgeschlossen.

25 Um den Presto!

ren, doppelklicken Sie auf das Symbol
Presto! PageManager und folgen Sie den An­weisungen auf dem Bildschirm.

®

PageManager® zu installie-

Hinweis

Presto!® PageManager® enthält ein Texterken­nungsprogramm, mit dem Sie die Scan-to-Text-

®

Macintosh

23 Wählen Sie Ihr Modell aus und klicken Sie auf

Hinzufügen.

Netzwerk

(wireless)

Funktion des Brother ControlCenter2 verwenden
können. Mit dem Presto!

®

PageManager® können
Sie auch Fotos und Dokumente einfach einscan­nen und verwalten.

Presto!® PageManager® ist nun installiert
und die Installation ist abgeschlossen.

44

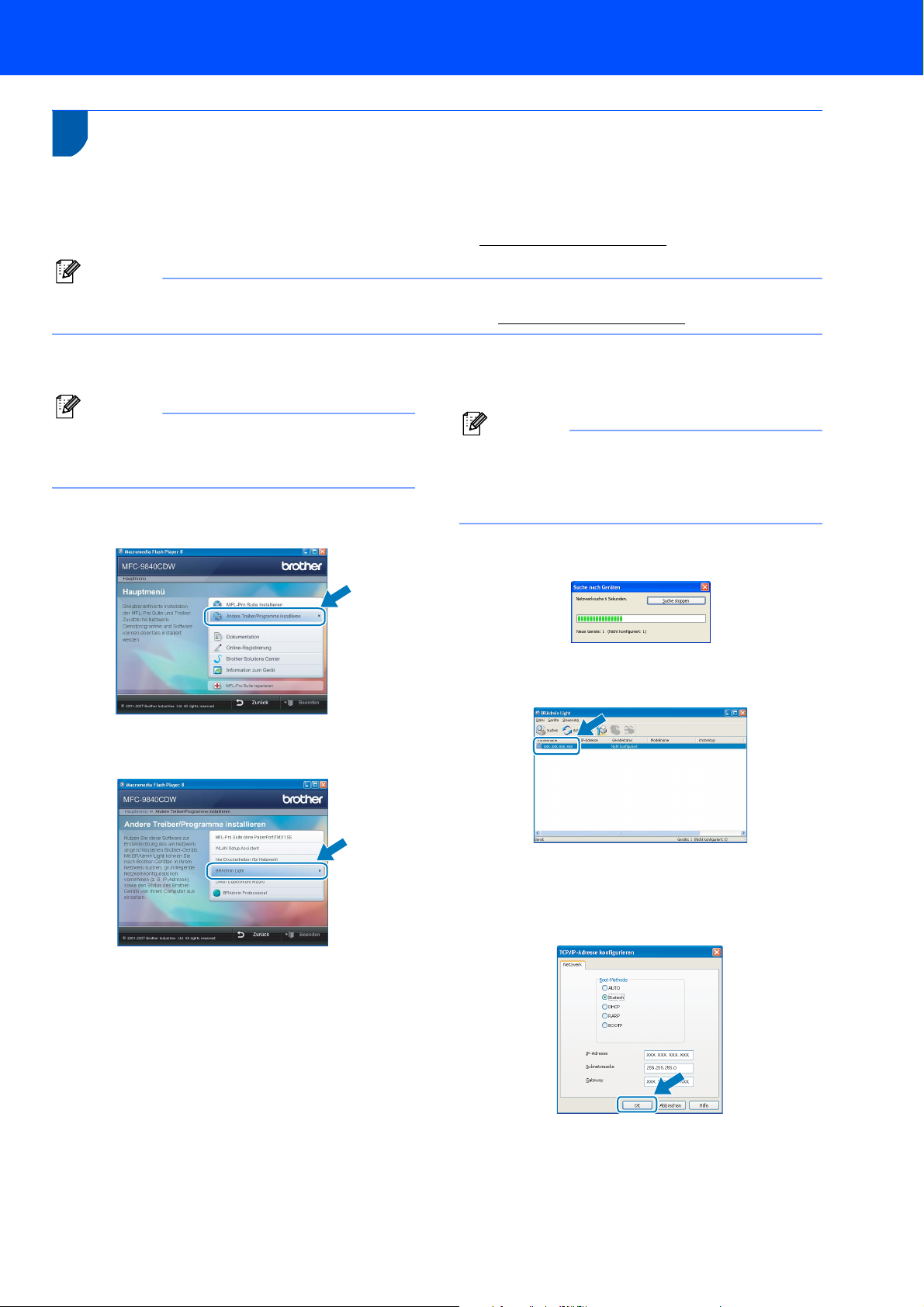

Für Netzwerkbenutzer

1

1

Konfigurationsprogramm BRAdmin Light (für Windows®)

BRAdmin Light ist ein Dienstprogramm für die Erstinstallation von netzwerkfähigen Brother-Geräten. Mit diesem
Programm können Sie auch nach Brother-Geräten im Netzwerk suchen, deren Status anzeigen und grundlegende
Netzwerkeinstellungen, wie die IP-Adresse, konfigurieren.
Weitere Informationen über BRAdmin Light erhalten Sie unter http://solutions.brother.com

.

Hinweis

Wenn Sie ein erweitertes Druckerverwaltungsprogramm benötigen, sollten Sie die neueste Version von Brot­her BRAdmin Professional verwenden. Sie können diese von http://solutions.brother.com

BRAdmin Light installieren

IP-Adresse, Subnetzmaske und Gateway mit

herunterladen.

BRAdmin Light einstellen

Hinweis

Das Standard-Kennwort des MFC-Servers ist
access. Das Kennwort kann mit BRAdmin Light
geändert werden.

1 Klicken Sie im Hauptmenü auf Andere

Treiber/Programme installieren.

Hinweis

Wenn ein DHCP/BOOTP/RARP-Server in Ihrem
Netzwerk vorhanden ist, müssen Sie die folgen­den Schritte nicht ausführen. Das Gerät erhält in
diesem Fall seine IP-Adresse automatisch.

1 Starten Sie BRAdmin Light. BRAdmin Light

sucht automatisch nach neuen Geräten

2 Klicken Sie auf BRAdmin Light und folgen Sie

den Anweisungen auf dem Bildschirm.

2 Doppelklicken Sie auf das nicht konfigurierte

Gerät.

3 Wählen Sie Statisch als Boot-Methode. Ge-

ben Sie die IP-Adresse, die Subnetzmaske
und das Gateway ein und klicken Sie dann auf
OK.

4 Die Angaben werden im Gerät gespeichert.

45

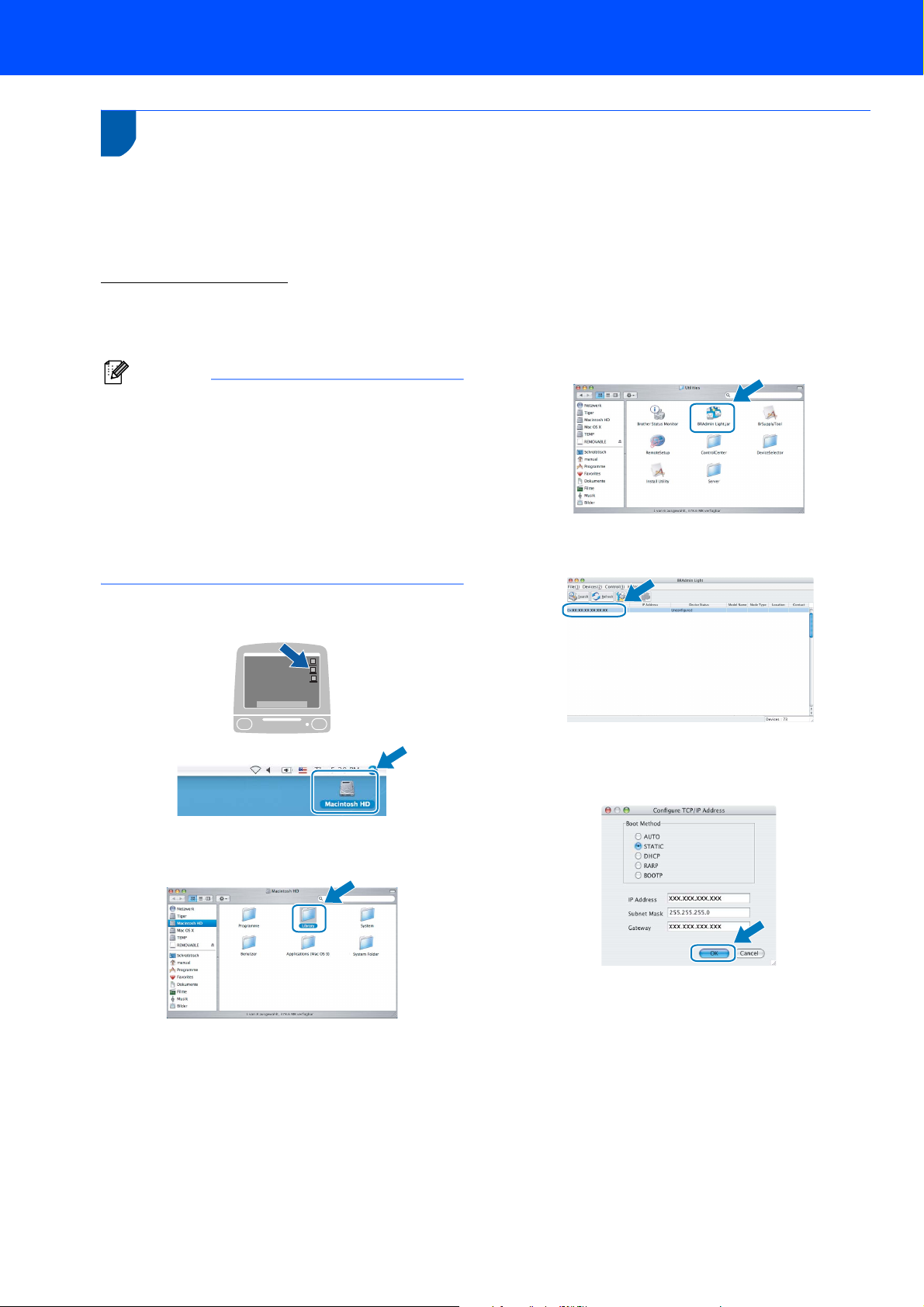

Für Netzwerkbenutzer

2

BRAdmin Light ist ein Dienstprogramm für die Erstinstallation von netzwerkfähigen Brother-Geräten. Sie können
mit diesem Programm unter Mac OS

Konfigurationsprogramm BRAdmin Light (für Mac OS® X)

®

X 10.2.4 oder höher auch nach Brother-Geräten im Netzwerk suchen, deren
Status anzeigen und grundlegende Netzwerkeinstellungen, wie die IP-Adresse, konfigurieren.
BRAdmin Light wird automatisch mit dem Druckertreiber installiert. Wenn Sie den Druckertreiber bereits installiert
haben, müssen Sie ihn nicht erneut installieren. Weitere Informationen über BRAdmin Light finden Sie unter
http://solutions.brother.com

IP-Adresse, Subnetzmaske und Gateway mit
BRAdmin Light einstellen

.

3 Doppelklicken Sie auf die Datei

BRAdmin Light.jar, um die Software zu star­ten. BRAdmin Light sucht automatisch nach
neuen Geräten.

Hinweis

• Wenn ein DHCP/BOOTP/RARP-Server in Ihrem
Netzwerk vorhanden ist, müssen Sie die folgen­den Schritte nicht ausführen. Das Gerät erhält in
diesem Fall seine IP-Adresse automatisch.

• Vergewissern Sie sich, dass die Java™-Client­Version 1.4.1_07 oder höher auf Ihrem Computer
installiert ist.

• Das Standard-Kennwort des MFC-Servers ist
access. Das Kennwort kann mit BRAdmin Light
geändert werden.

4 Doppelklicken Sie auf das nicht konfigurierte

Gerät.

1 Doppelklicken Sie auf Ihrem Desktop auf das

Symbol Macintosh HD.

2 Wählen Sie Library, Printers, Brother und

dann Utilities.

5 Wählen Sie Static als Boot Method. Geben

Sie IP Address, Subnet Mask und Gateway
ein und klicken Sie dann auf OK.

6 Die Angaben werden im Gerät gespeichert.

46

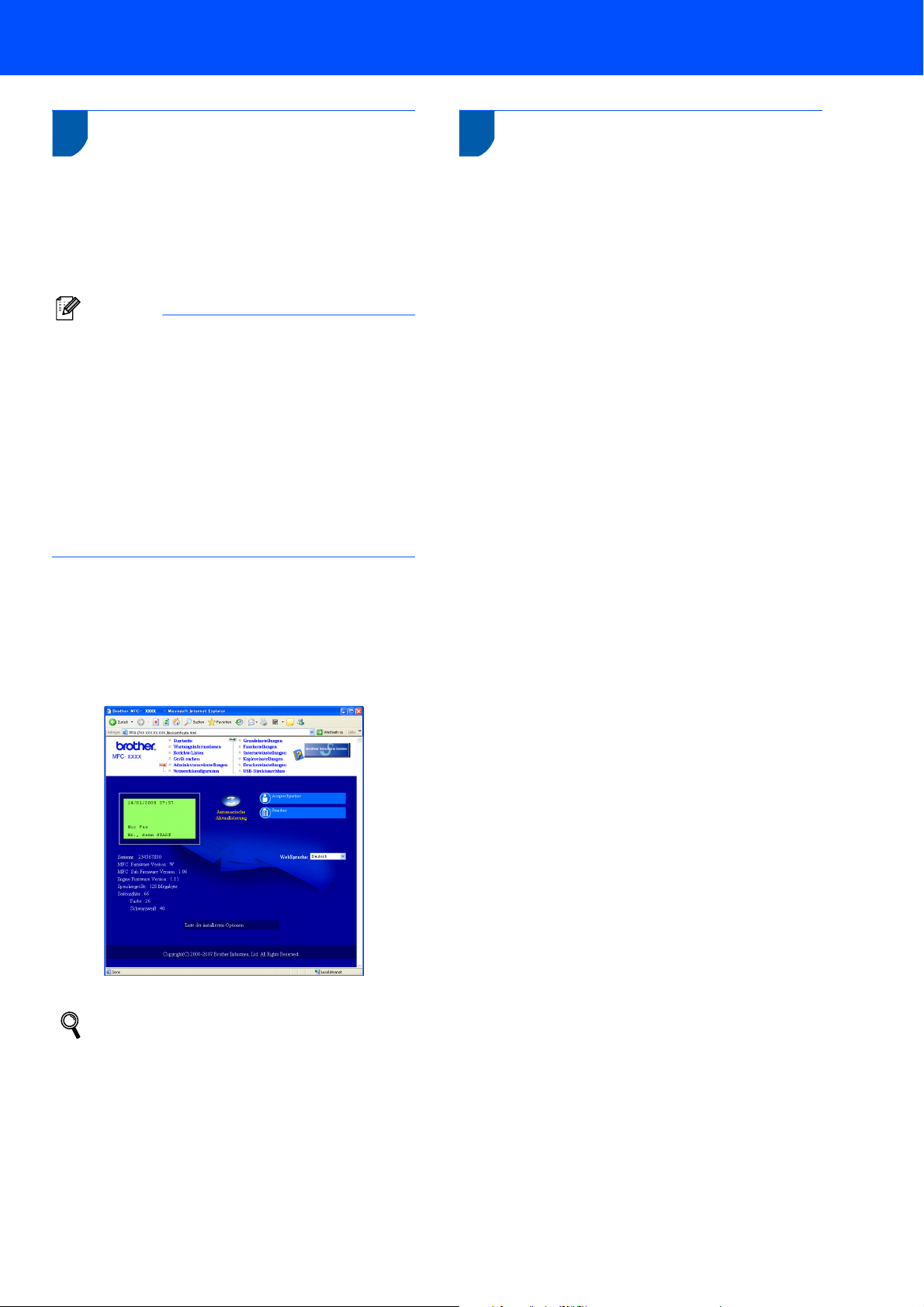

Für Netzwerkbenutzer

3

Der Brother MFC-Server ist mit einem Web-Browser
ausgestattet, mit dem der Gerätestatus überwacht
und einige Konfigurationseinstellungen über HTTP
(Hyper Text Transfer Protocol) geändert werden kön­nen.

Web Based Management (Web-Browser)

Hinweis

• Der Benutzername ist admin und das werkseitig
eingestellte Kennwort ist access. Sie können das
Kennwort mit einem Web-Browser ändern.

• Wir empfehlen Microsoft Internet Explorer 6.0
(oder höher) oder Firefox
Windows
Sie sicher, dass JavaScript und Cookies in dem
von Ihnen benutzten Browser stets aktiviert sind.
Wir empfehlen, auf Safari™ 1.2 oder höher aufzu­rüsten, um JavaScript zu aktivieren. Zur Verwen­dung eines Web-Browsers müssen Sie die IP­Adresse des MFC-Servers kennen.

®

und Safari 1.0 für Macintosh®. Stellen

®

1.0 (oder höher) für

®

1 Öffnen Sie Ihren Browser.

4

Netzwerkeinstellungen auf
die werkseitigen Einstellun­gen zurücksetzen

Um alle Netzwerkeinstellungen des internen MFC­Servers auf die werkseitigen Einstellungen zurückzu­setzen, gehen Sie wie folgt vor:

1 Vergewissern Sie sich, dass das Gerät nicht

mit einer anderen Funktion beschäftigt ist. Zie­hen Sie dann alle Kabel (außer dem Netzka­bel) vom Gerät ab.

2 Drücken Sie Menü, 7, 0.
3 Drücken Sie 1, um Reset zu wählen.
4 Drücken Sie 1, um Ja zu wählen.
5 Das Gerät startet nun neu. Schließen Sie nach

dem Neustart alle Kabel wieder an.

2 Geben Sie in Ihrem Browser

http://Geräte_IP_Adresse/ ein. (Wobei
„Geräte_IP_Adresse“ für die IP-Adresse des
Gerätes im Netzwerk steht.)

 Zum Beispiel: http://192.168.1.2/

Siehe Kapitel 2 des Netzwerkhandbuches.

47

Für Netzwerkbenutzer

5

Texteingabe

In einigen Menüs, zum Beispiel beim Speichern der Absenderkennung, müssen Buchstaben eingegeben werden.
Dazu werden die Zifferntasten verwendet. Auf diesen Tasten sind Buchstaben abgedruckt, die durch wiederholtes
Drücken der Taste nacheinander im Display angezeigt werden. Auf den Tasten 0, # und l sind keine Buchstaben
abgedruckt. Mit ihnen können Sie Sonderzeichen eingeben.
Drücken Sie die jeweilige Taste so oft, bis der gewünschte Buchstabe im Display angezeigt wird.
Zur Eingabe von E-Mail-Adressen, Knotennamen, Scan-to-FTP- und IFAX-Einstellungen (Menü, 7, 3):

Taste 1-mal 2-mal 3-mal 4-mal 5-mal 6-mal 7-mal 8-mal

2 abcABC2a
3 de fDEF3d
4 gh iGHI 4g
5 jklJKL5j
6 mn oMNO6m
7 pq r sPQRS
8 tuvTUV8t
9 wxyzWXYZ

Für andere Menüeingaben:

Taste 1-mal 2-mal 3-mal 4-mal

2 ABC2
3 DEF3
4 GH I 4
5 JKL5
6 MNO6
7 PQRS
8 TUV8
9 WXY Z

Leerzeichen eingeben

Zur Eingabe eines Leerzeichens in einer Rufnummer drücken Sie zwischen den Ziffern einmal c. Zur Eingabe ei­nes Leerzeichens in einem Namen drücken Sie zwischen den Buchstaben zweimal c.

Korrigieren

Wenn Sie ein falsch eingegebenes Zeichen löschen möchten, bewegen Sie den Cursor mit der Taste d unter das
falsch geschriebene Zeichen und drücken Sie dann Storno.

Buchstaben wiederholen

Wenn Sie zweimal hintereinander denselben Buchstaben oder nacheinander zwei auf derselben Taste liegende
Buchstaben eingeben wollen (z. B. „LL“ oder „TU“), geben Sie den ersten Buchstaben ein, drücken dann c und
wählen anschließend den nächsten Buchstaben.

Sonderzeichen und Symbole

Drücken Sie l, # oder 0 und dann d oder c, bis sich der Cursor unter dem gewünschten Zeichen befindet. Wählen
Sie es mit OK aus. Die unten gezeigten Sonderzeichen und Symbole stehen je nach Menüauswahl zur Verfügung.

Drücken Sie l für: (Leerzeichen) ! " # $ % & ' ( ) l + , - . / m
Drücken Sie # für: : ; < = > ? @ [ ] ^ _ ¥ ˜ ‘ | { }
Drücken Sie 0 für: Ä Ö ß Ü 0

48

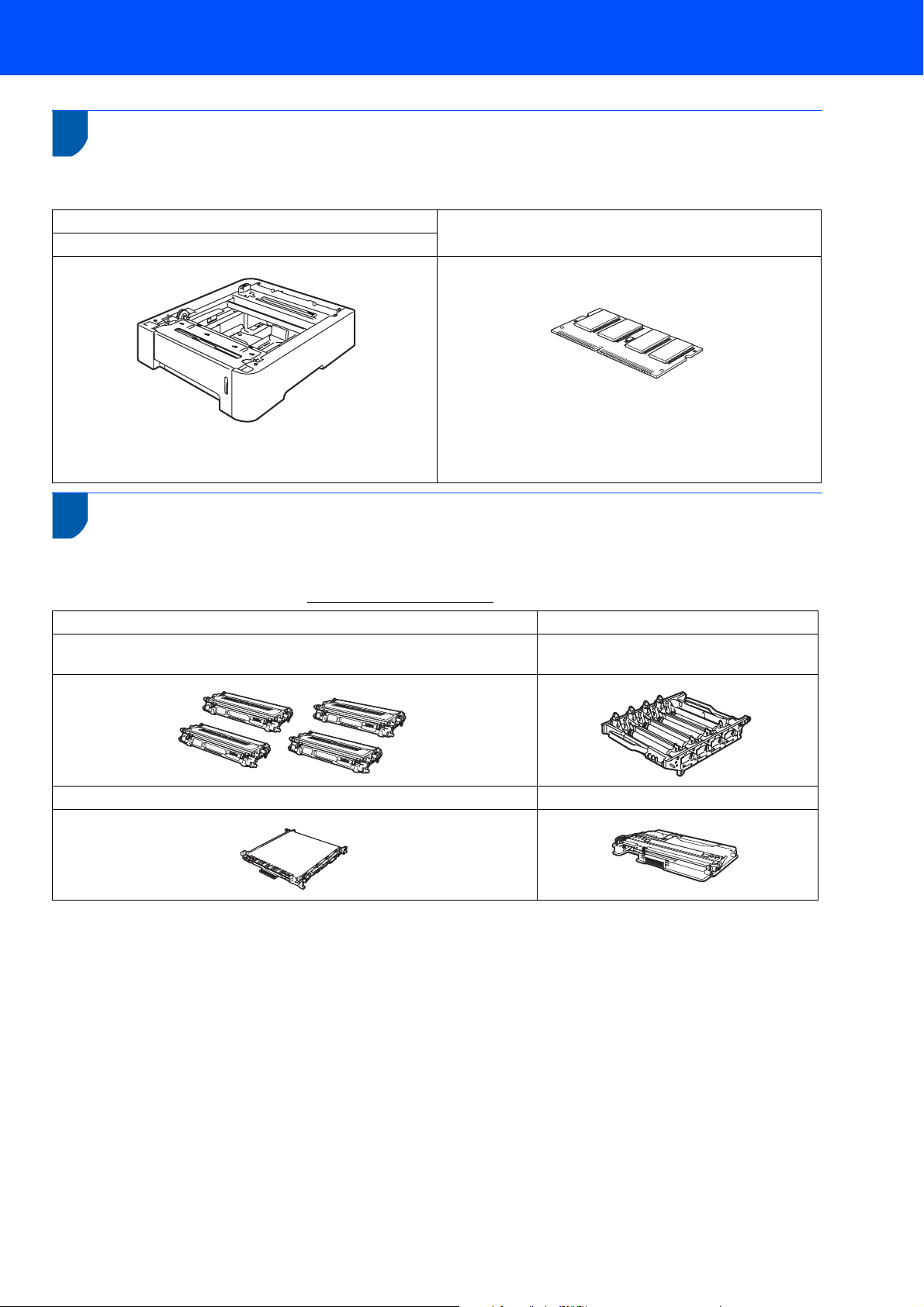

Zubehör und Verbrauchsmaterialen

1

1

Das folgende Sonderzubehör ist für Ihr Gerät erhältlich. Sie können damit die Leistungsfähigkeit Ihres Gerätes
steigern.

Sonderzubehör

Untere Papierzufuhr Speichererweiterung (DIMM)

LT-100CL

In die untere Papierzufuhr können bis zu 500 Blatt Papier
eingelegt werden. Damit erhöht sich die Papierkapazität auf
insgesamt 800 Blatt.

2

Verbrauchsmaterialien

Durch die Installation eines Speichermoduls (SO-DIMM, 144
Pin) können Sie den Speicher des Gerätes erweitern.
(Weitere Informationen finden Sie im Benutzerhandbuch.)

Wenn Verbrauchsmaterialien ersetzt werden müssen, erscheint im Display eine entsprechende Meldung.
Weitere Informationen zu den Verbrauchsmaterialien finden Sie bei dem Brother Vertriebspartner, bei dem Sie
das Gerät gekauft haben, oder unter http://solutions.brother.com

Tonerkassetten Trommeleinheit

<Standard-Tonerkassetten> TN-130C/TN-130M/TN-130Y/TN-130BK

<Jumbo-Tonerkassetten> TN-135C/TN-135M/TN-135Y/TN-135BK

Transfereinheit (BU-100CL) Toner-Abfallbehälter (WT-100CL)

.

DR-130CL

49

Warenzeichen

Das Brother-Logo ist ein eingetragenes Warenzeichen von Brother Industries, Ltd.
Brother ist ein eingetragenes Warenzeichen von Brother Industries, Ltd.
Multi-Function Link ist ein eingetragenes Warenzeichen der Brother International Corporation.
Microsoft, Windows und Windows Server sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen
Ländern. Windows Vista ist entweder ein eingetragenes Warenzeichen oder ein Warenzeichen der Microsoft Corporation in
den USA und anderen Ländern.
Macintosh und TrueType sind eingetragene Warenzeichen von Apple Inc.
Postscript und Postscript 3 sind eingetragene Warenzeichen bzw. Warenzeichen der Adobe Systems Incorporated.
Nuance, das Nuance-Logo, PaperPort und ScanSoft sind Warenzeichen bzw. eingetragene Warenzeichen der Nuance Com­munications, Inc. bzw. angeschlossener Gesellschaften in den USA und/oder anderen Ländern.
Presto! PageManager ist ein eingetragenes Warenzeichen der NewSoft Technology Corporation.
BROADCOM, SecureEasySetup und das SecureEasySetup-Logo sind Warenzeichen bzw. eingetragene Warenzeichen der
Broadcom Corporation in den USA und/oder anderen Ländern.
Alle Firmen, deren Programmnamen in diesem Handbuch erwähnt sind, haben spezielle Lizenzvereinbarungen für die zu ih­rem Eigentum gehörenden Programme.

Alle anderen in diesem Handbuch erwähnten Produktnamen und Produktbezeichnungen sind Warenzeichen oder ein­getragene Warenzeichen der betreffenden Firmen.

Zu dieser Anleitung

Dieses Handbuch wurde unter der Aufsicht von Brother Industries Ltd. erstellt und veröffentlicht. Es enthält die technischen
Angaben und Produktinformationen entsprechend dem aktuellen Stand vor der Veröffentlichung.
Der Inhalt des Handbuches und die technischen Daten des Produktes können ohne vorherige Ankündigung geändert werden.
Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien
ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern.
Dieses Produkt wurde zur Verwendung im professionellen Bereich entwickelt.

© 2007 Brother Industries, Ltd. © 1998-2007 TROY Group, Inc. © 1983-2007 PACIFIC SOFTWORKS INC. Dieses Produkt
enthält die von Elmic Systems, Inc. entwickelte Software "KASAGO TCP/IP". Teil-Copyright für ICC-Profile 2003 der European
Color Initiative (www.eci.org). Alle Rechte vorbehalten.
