Brother Innov-is VQ3000 User's Guide

Manuel d’instructions

Machine à coudre

Product Code (Référence du produit) : 882-D00

Veillez à lire ce document avant d'utiliser la machine. Nous vous conseillons de conserver ce document à portée de main pour vous y référer ultérieurement.

MARQUES DE COMMERCE

IMPORTANT:

READ BEFORE DOWNLOADING, COPYING, INSTALLING OR USING. By downloading, copying, installing or using the software you agree to this license. If you do not agree to this license, do not download, install, copy or use the software.

Intel License Agreement For Open Source Computer Vision Library

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

• Redistribution’s of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

• Redistribution’s in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.

• The name of Intel Corporation may not be used to endorse or promote products derived from this software without specific prior written permission.

This software is provided by the copyright holders and contributors “as is” and any express or implied warranties, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose are disclaimed. In no event shall Intel or contributors be liable for any direct, indirect, incidental, special, exemplary, or consequential damages (including, but not limited to, procurement of substitute goods or services; loss of use, data, or profits; or business interruption) however caused and on any theory of liability, whether in contract, strict liability, or tort (including negligence or otherwise) arising in any way out of the use of this software, even if advised of the possibility of such damage.

All information provided related to future Intel products and plans is preliminary and subject to change at any time, without notice.

SD est une marque déposée ou une marque de commerce de SD-3C, LLC. CompactFlash est une marque déposée ou une marque de commerce de Sandisk Corporation. Memory Stick est une marque déposée ou une marque de commerce de Sony Corporation. SmartMedia est une marque déposée ou une marque de commerce de Toshiba Corporation. MultiMediaCard (MMC) est une marque déposée ou une marque de commerce d’Infineon Technologies AG. xD-Picture Card est une marque déposée ou une marque de commerce de Fuji Photo Film Co. Ltd. IBM est une marque déposée ou une marque de commerce de International Business Machines Corporation. Microsoft, Windows et Windows Vista sont des marques déposées ou des marques de commerce de Microsoft Corporation.

Chaque société dont le logiciel est mentionné dans ce manuel détient un contrat de licence logicielle spécifique aux programmes propriétaires.

Toutes les autres marques et noms de produits mentionnés dans ce manuel sont des marques déposées de leurs sociétés respectives. Les explications des symboles, tels que

® et ™, ne sont toutefois pas clairement décrites dans le texte.

INTRODUCTION

Merci d’avoir choisi cette machine à coudre. Avant d’utiliser cette machine, lisez soigneusement les « INSTRUCTIONS DE SÉCURITÉ IMPORTANTES », et consultez ce manuel pour en savoir plus sur l’utilisation correcte des nombreuses fonctions disponibles. En outre, après avoir lu ce manuel, rangez-le dans un lieu facile d'accès afin de pouvoir vous y reporter ultérieurement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

Veuillez lire ces instructions de sécurité avant d'utiliser la machine.

DANGER - Pour réduire les risques d’électrocution

1Débranchez toujours la machine de la prise électrique immédiatement après utilisation, lorsque vous la

nettoyez, lorsque vous procédez à des opérations d’entretien mentionnées dans ce manuel, ou si vous la laissez sans surveillance.

AVERTISSEMENT - Pour réduire les risques de brûlure,

d’incendie, d’électrocution ou de blessure.

2Débranchez toujours la machine de la prise électrique lorsque vous procédez à des réglages mentionnés dans ce

manuel d’instructions.

• Pour débrancher la machine, mettez-la sur « O » (position de mise hors tension), puis retirez la fiche de la prise d'alimentation électrique. Ne tirez pas sur le cordon.

• Branchez directement la machine sur la prise d'alimentation électrique. N’utilisez pas de rallonge.

• Débranchez toujours votre machine en cas de coupure d’électricité.

3Accidents d’origine électrique :

• Cette machine doit être connectée à une source d’alimentation secteur dans la plage indiquée sur la plaque signalétique. Ne la branchez pas à une source d’alimentation continue ni à un onduleur. Si vous ne savez pas de quelle source d’alimentation vous disposez, contactez un électricien qualifié.

• Cette machine est homologuée pour être utilisée dans le pays d’achat uniquement.

4N’utilisez jamais cette machine si sa fiche ou son cordon d’alimentation est endommagé, si elle ne fonctionne

pas correctement, si elle est tombée ou a été endommagée, ou en cas de contact avec de l’eau. Renvoyez-la au revendeur agréé le plus proche à des fins d’examen, de réparation ou de réglage électronique ou mécanique.

• Lorsque votre machine est stockée ou en cours d'utilisation, si vous remarquez quelque chose d'anormal (odeur, chaleur, décoloration ou déformation), arrêtez immédiatement de l'utiliser et débranchez le cordon d'alimentation.

• Portez toujours la machine à coudre en la tenant par sa poignée. En la portant par une autre pièce, vous risqueriez de l'endommager ou de la faire tomber et de vous blesser.

• Lorsque vous soulevez la machine à coudre, veillez à ne pas faire de mouvement brusque ou intempestif : vous risqueriez de vous blesser au niveau du dos ou des genoux.

B-1

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

5Maintenez toujours votre espace de travail dégagé :

• N’utilisez jamais la machine lorsque les aérations sont obstruées. Ne laissez pas les peluches, poussières et tissus s'accumuler et boucher les ouvertures de ventilation de la machine à coudre et de la pédale de commande.

• Ne placez aucun objet sur la pédale.

• N’utilisez pas de rallonge. Branchez directement la machine sur la prise d'alimentation électrique.

• N’insérez ou ne laissez tomber aucun corps étranger dans les ouvertures.

• Ne faites pas fonctionner la machine en cas d’utilisation d'aérosols (pulvérisations) ou d'administration d'oxygène.

• N'utilisez pas la machine à proximité d'une source de chaleur, telle qu'une cuisinière ou un fer à repasser. La machine, le cordon d'alimentation ou le vêtement en cours de confection risquerait de prendre feu, vous exposant à des risques de brûlure ou d'électrocution.

• Ne posez pas cette machine à coudre sur une surface instable, telle qu'une table bancale ou inclinée. Elle risquerait de tomber et de vous blesser.

6Soyez tout particulièrement attentif lors de la couture :

• Faites toujours très attention à l'aiguille. N'utilisez pas d'aiguilles tordues ou cassées.

• Ne touchez aucune pièce en mouvement. Vous devez faire preuve d'une grande prudence avec l'aiguille de la machine.

• Mettez la machine sur « O » pour la mettre hors tension lorsque vous procédez à des ajustements à proximité de l'aiguille.

• N'utilisez pas de plaque d'aiguille endommagée ou inadéquate. Vous risqueriez de casser l'aiguille.

• Ne poussez pas ni ne tirez le tissu lors de la couture, et respectez scrupuleusement les instructions lors de la couture en mouvement libre, afin de ne pas faire dévier l'aiguille et la casser.

7Cette machine n'est pas un jouet :

• Vous devez donc être très attentif lorsque des enfants l'utilisent ou se trouvent à proximité.

• Tenez le sac en plastique contenant cette machine à coudre hors de portée des enfants, ou jetez-le. Ne laissez jamais les enfants jouer avec ce sac : ils risqueraient de s'étouffer.

• N'utilisez pas la machine à l'extérieur.

8Pour une durée de vie prolongée :

• Ne rangez pas cette machine dans des endroits exposés directement à la lumière du soleil ou très humides. N’utilisez pas et ne rangez pas la machine à proximité d’un appareil de chauffage, d’un fer à repasser, d’une lampe à halogène ou tout autre appareil dégageant de la chaleur.

• Utilisez uniquement des savons ou détergents neutres pour nettoyer le boîtier. Le benzène, les solvants et les poudres à récurer peuvent endommager le boîtier et la machine et ne doivent donc jamais être utilisés.

• Pour une installation correcte, consultez toujours le manuel d'instructions pour remplacer ou installer tout assemblage, pied-de-biche, aiguille ou toute autre pièce.

9Pour la réparation ou le réglage :

• Si l'unité d'éclairage est endommagée, faites-la remplacer par un revendeur agréé.

• Lors d’un dysfonctionnement ou d’un réglage, suivez d'abord le tableau de dépannage à l’arrière du manuel d'instructions pour inspecter et régler la machine vous-même. Si le problème persiste, veuillez consulter votre revendeur Brother local agréé.

N'utilisez cette machine que de la manière prévue, décrite dans ce manuel. Utilisez les accessoires recommandés par le fabricant, comme mentionné dans ce manuel. Utilisez uniquement le câble d'interface (câble USB) fourni avec cette machine. Utilisez uniquement la souris conçue spécifiquement pour cette machine. Utilisez exclusivement le stylet fourni avec cette machine. Le contenu de ce manuel et les spécifications de ce produit peuvent être modifiés sans avis préalable. Pour plus d'informations sur le produit et les mises à jour, consultez notre site Web www.brother.com

B-2

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

GARDEZ CES INSTRUCTIONS

Cette machine est conçue pour une utilisation

domestique.

Cet appareil n’est pas conçu pour une utilisation par des personnes (adultes ou enfants) souffrant d’incapacités physiques, sensorielles ou mentales, ou ne disposant pas de l’expérience ou des connaissances nécessaires, à moins qu’elles ne soient aidées par une personne veillant à leur sécurité. Il faut surveiller les enfants pour s’assurer qu’ils ne jouent pas avec cet appareil.

Les enfants de 8 ans ou plus et les personnes souffrant d'incapacités physiques, sensorielles ou mentales, ou ne disposant pas de l'expérience ou des connaissances requises, peuvent utiliser cet appareil s'ils sont encadrés ou s'ils ont reçu des instructions leur permettant de se servir de l'appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision.

POUR LES UTILISATEURS DU ROYAUME-UNI,

D’IRLANDE, DE MALTE

ET DE CHYPRE UNIQUEMENT

IMPORTANT

• En cas de remplacement du fusible de la prise, utilisez un fusible certifié ASTA à BS 1362, c'est-à-dire portant la

marque , comme indiqué sur la prise.

• Remettez toujours le couvercle du fusible en place. Ne branchez jamais la machine lorsque le couvercle du

fusible est ouvert.

• Si la prise secteur disponible n'est pas compatible avec la fiche fournie avec cet équipement, procurez-vous un

câble approprié auprès de votre revendeur agréé.

B-3

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

B-4

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

ATTENTION

Consignes de sécurité laser

Spécification CEI 60825-1

Cette machine à coudre est un produit laser de la Classe 1, tel que défini dans les spécifications CEI 60825-1:2007.

Le rayon laser émis par l’unité laser installée dans cette machine est limité à un niveau sans danger. En revanche, la machine contient des diodes laser InGaAlP de 7 milliwatts et d’une longueur d’onde de 650 à 660 nanomètres, d’un angle de divergence parallèle de 6 à 12 degrés et d’un angle de divergence perpendiculaire de 24 à 34 degrés. Par conséquent, si vous essayez de démonter ou de modifier la machine, vous pourriez subir des lésions oculaires. Les consignes de sécurité visent à éviter tout risque d’exposition de l’opérateur au rayon laser.

• Cette machine à coudre est équipée d’une diode laser de la Classe 3B dans l’unité laser. Vous ne devez en aucun cas ouvrir cette unité laser.

• L’utilisation de commandes, de réglages, ou la performance de procédures autres que celles spécifiées dans le présent manuel, pourraient vous exposer à des radiations dangereuses.

B-5

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

B-6

CARACTÉRISTIQUES SPÉCIALES

Définition du traçage de la ligne de guidage laser en tant que guide de couture

Le traçage de la ligne de guidage indique la position de couture. Vous pouvez régler la position de couture en déplaçant le traçage de la ligne de guidage tout en vérifiant le traçage sur le tissu. Vous ne devez pas nécessairement rechercher le point de chute de l’aiguille pour vérifier la position de couture.

Divers autres réglages sont disponibles à l’aide du traçage de la ligne de guidage.

Reportez-vous à « UTILISATION DES FONCTIONS CAPTEUR AVEC DES POINTS DE COUTURE » page B-64.

Fonctions capteur utiles différentes fonctions

Lorsque vous cousez, vous pouvez facilement spécifier la position du traçage de la ligne, du point de chute de l’aiguille, la largeur et la position « SELECTEUR G/D (L/R SHIFT) » du point, ainsi que le point final de couture, à l’aide du stylet.

Développez votre créativité à l’aide du pied à double entraînement

Aimeriez-vous essayer une nouvelle matière, telle que du tissu fin ou du nylon? Le pied à double entraînement fourni est très utile lorsque vous cousez ces matières difficiles. Il est également efficace lorsque vous cousez ensemble différents types de matières, comme du tissu fin avec du tissu épais. Vous pouvez régler la longueur d’entraînement pour les divers types de tissus.

Reportez-vous à « Utilisation du pied à double entraînement » page B-54.

Reportez-vous à « UTILISATION DES FONCTIONS CAPTEUR AVEC DES POINTS DE COUTURE » page B-64.

B-7

CE QUE VOUS POUVEZ FAIRE AVEC LA MACHINE

B Fonctionnement de base

Après l’achat de votre machine, veillez à lire cette section. Elle donne des détails sur les procédures d’installation initiales, ainsi que la description des fonctions les plus utiles de cette machine.

Chapitre 1 Préparatifs

Apprenez le fonctionnement des principales pièces et des écrans

Page B-18

Chapitre 2 Fonctions capteur

Essayez la nouvelle fonction avec le stylet fourni

Page B-58

S Couture

Cette section décrit les procédures d’utilisation des divers points courants, ainsi que d’autres fonctions. Elle donne des détails sur la couture de base de la machine, ainsi que sur les fonctions plus élaborées de la machine, de la couture de parties tubulaires d’un tissu et de boutonnières à la couture de motifs de points décoratifs et de caractères.

Chapitre 1 Notions élémentaires

de couture

Apprenez à préparer les opérations de couture et de couture simple

Page S-2

Chapitre 3 Points décoratifs/de

caractères

La variété de points augmente votre créativité

Page S-76

Chapitre 2 Points de couture

courants

Programmation préalable avec plus de 100 points fréquemment utilisés

Page S-20

Chapitre 4 MY CUSTOM STITCH

(MON POINT PERSONNEL)

Créez des points décoratifs originaux

Page S-102

A Annexe

Cette section donne des informations importantes sur le fonctionnement de la machine.

Chapitre 1 Création d’un travail

à la canette

Permet d’apprendre à créer un travail à la canette

Page A-2

Chapitre 2 Maintenance et

dépannage

Vous y trouverez des conseils de dépannage et d’autres conseils, et y découvrirez comment garder votre machine en bon état de marche.

Page A-14

B-8

TABLE DES MATIÈRES

MARQUE DE COMMERCE

INTRODUCTION................................................. 1

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES ... 1

CARACTÉRISTIQUES SPÉCIALES.......................... 7

CE QUE VOUS POUVEZ FAIRE AVEC LA

MACHINE ............................................................ 8

NOMS ET FONCTIONS DES PIÈCES DE LA

MACHINE............................................................ 11

Machine .............................................................................. 11

Section aiguille et pied-de-biche.......................................... 12

Touches de fonctionnement................................................. 13

Utilisation du plateau........................................................... 13

Accessoires inclus................................................................ 14

Options................................................................................ 16

B Fonctionnement de base

Chapitre1 Préparatifs 18

MISE SOUS TENSION/HORS TENSION DE LA

MACHINE .......................................................... 19

Réglage initial de votre machine.......................................... 20

ÉCRAN À CRISTAUX LIQUIDES......................... 22

Utilisation de la touche de mode de réglage de

la machine .......................................................................... 25

Utilisation de la touche d’aide de la machine à coudre ....... 30

Utilisation de la fonction de guide d’utilisation .................... 31

Utilisation de la fonction de guide de couture...................... 32

Utilisation de la fonction d’explication des motifs................ 33

ENFILAGE INFÉRIEUR........................................ 34

Bobinage de la canette......................................................... 34

Réglage de la canette........................................................... 39

Sortie du fil de la canette ..................................................... 41

ENFILAGE SUPÉRIEUR ....................................... 42

Enfilage supérieur ................................................................ 42

Utilisation du mode aiguille jumelée ................................... 45

Utilisation de fils se déroulant rapidement ........................... 47

CHANGEMENT DU PIED-DE-BICHE ................. 49

Retrait du pied-de-biche ...................................................... 49

Fixation du pied-de-biche .................................................... 49

Fixation du pied-de-biche avec l’adaptateur fourni .............. 49

REMPLACEMENT DE L’AIGUILLE ...................... 51

À PROPOS DE L’AIGUILLE ET DU TISSU .......... 52

À propos de l’aiguille ........................................................... 52

Combinaisons tissu/fil/aiguille.............................................. 52

UTILISATION DE FONCTIONS VIA LE BRANCHEMENT DE L’ACCESSOIRE À LA

MACHINE .......................................................... 53

Utilisation d'un support USB................................................ 53

Branchement de la machine sur l’ordinateur........................ 53

Utilisation d’une souris USB ................................................ 54

Utilisation du pied à double entraînement ........................... 54

Chapitre2 Fonctions capteur 58

FONCTIONNALITÉS DE COUTURE PRATIQUES

GRÂCE À L’UTILISATION DU STYLET............... 59

BRANCHEMENT DU STYLET ............................. 59

Utilisation du porte-stylet..................................................... 60

UTILISATION DU STYLET.................................. 61

Utilisation du stylet .............................................................. 61

Informations importantes relatives au stylet.......................... 61

Calibrage du stylet ............................................................... 62

UTILISATION DES FONCTIONS CAPTEUR AVEC

DES POINTS DE COUTURE............................... 64

Zone de la fonction capteur ................................................. 64

Spécification de la position de traçage de la ligne de

guidage à l’aide du stylet...................................................... 64

Spécification du point de chute de l’aiguille à l’aide du

stylet .................................................................................... 66

Utilisation du stylet pour spécifier la largeur ou la position

de point................................................................................ 67

Utilisation du stylet pour spécifier le point final de

couture................................................................................. 69

S Couture

Chapitre1 Notions élémentaires de

couture 1

COUTURE ........................................................... 2

Couture de points................................................................... 2

Couture de points de renfort................................................... 4

Couture de renfort automatique.............................................. 4

Couture de lignes courbes...................................................... 6

Changement du sens de couture............................................. 6

Couture de tissus lourds ......................................................... 6

Couture d'une fermeture velcro.............................................. 7

Couture de tissus légers .......................................................... 8

Couture de tissus élastiques.................................................... 8

RÉGLAGES DES POINTS ...................................... 9

Réglage de la largeur du point................................................ 9

Réglage de la longueur du point............................................. 9

Réglage de « SELECTEUR G/D (L/R SHIFT) » ........................ 10

Réglage de la tension du fil .................................................. 11

FONCTIONS UTILES ......................................... 12

Coupure de fil automatique .................................................. 12

Réglage du point de chute de l’aiguille avec le traçage de la ligne de guidage (pour les modèles équipés du traçage

de la ligne de guidage)......................................................... 13

Utilisation de la genouillère ................................................. 14

Pivotement........................................................................... 14

Système automatique de capteur d'épaisseur du tissu

(pression automatique du pied-de-biche).............................. 16

Positionnement aiguille - Disposition des points................... 17

Verrouillage de l'écran......................................................... 17

Chapitre2 Points de couture courants 19

SÉLECTION DE POINTS DE COUTURE

COURANTS ....................................................... 20

Sélection d’un point............................................................. 20

Enregistrement de vos réglages de points.............................. 21

COUTURE DES POINTS .................................... 23

Points droits ......................................................................... 23

Création de pinces ............................................................... 27

Création de fronces.............................................................. 28

Couture rabattue .................................................................. 28

Plis....................................................................................... 29

Points zigzag........................................................................ 30

Points zigzag élastiques........................................................ 32

Surfilage............................................................................... 32

Quilting................................................................................ 34

Points invisibles.................................................................... 39

Appliqué .............................................................................. 41

Points bordure replié ............................................................ 42

Points feston......................................................................... 43

Piqué fantaisie...................................................................... 44

Points smock........................................................................ 44

Points fagot .......................................................................... 45

B-9

TABLE DES MATIÈRES

Fixation de rubans ou d'élastiques........................................ 46

Points à l'ancienne............................................................... 47

Boutonnières 1 étape............................................................ 48

Reprisage ............................................................................. 52

Points d'arrêt........................................................................ 53

Couture bouton .................................................................... 54

Œillet................................................................................... 56

Couture directions multiples (point droit et point zigzag)...... 56

Fixation d’une fermeture à glissière ...................................... 57

TABLEAU DE RÉGLAGE DES POINTS ................ 61

Chapitre3 Points décoratifs/de

caractères 69

SÉLECTION DES MOTIFS DE POINTS................ 70

Sélection de motifs de points décoratifs, de motifs de points décoratifs 7 mm, de motifs de points plumetis, de motifs de points plumetis 7 mm, de points de croix, de motifs de

points décoratifs courants..................................................... 71

Caractères ............................................................................ 71

COUTURE DE MOTIFS DE POINTS ................... 74

Couture de finitions parfaites................................................ 74

Couture simple..................................................................... 74

Réglages.............................................................................. 75

MODIFICATION DES MOTIFS DE POINTS ....... 77

Modification de la taille ....................................................... 79

Modification de la longueur (uniquement pour les motifs en

point plumetis 7 mm) ........................................................... 79

Création d’une image en miroir verticale.............................. 79

Création d’une image en miroir horizontale ......................... 79

Couture en continu d'un motif ............................................. 79

Modification de la densité du fil (uniquement pour les

motifs en point plumetis)...................................................... 80

Retour au début du motif...................................................... 80

Vérification de l'image ......................................................... 81

COMBINAISON DE MOTIFS DE POINTS .......... 82

Avant la combinaison........................................................... 82

Combinaison de différents motifs de points.......................... 82

Combinaison de grands et de petits motifs de points ............ 83

Combinaison de motifs de points en image miroir

horizontale........................................................................... 84

Combinaison de motifs de points de différentes longueurs ... 84 Réalisation de motifs de points en dégradé (uniquement

pour les motifs de points plumetis 7 mm) ............................. 85

UTILISATION DE LA FONCTION DE

MÉMOIRE........................................................... 87

Précautions relatives aux données de points......................... 87

Mémorisation de motifs de points dans la machine .............. 88

Enregistrement de motifs de points sur un support USB ........ 89

Enregistrement de motifs de points sur l'ordinateur............... 90

Récupération des motifs de points mémorisés ...................... 91

Rappel à partir d'un support USB ......................................... 92

Rappel à partir de l'ordinateur.............................................. 93

PRÉPARATION D’UN TRAVAIL À LA

CANETTE ............................................................. 3

Matériel nécessaire................................................................ 3

Enfilage supérieur .................................................................. 4

Préparation du fil de la canette .............................................. 5

CRÉATION D’UN TRAVAIL À LA CANETTE ........ 9

Positionnement du tissu et couture ........................................ 9

Couture en mouvement libre pour le travail à la canette...... 11

RÉGLAGE DE LA TENSION DU FIL ................... 12

DÉPANNAGE ..................................................... 13

Chapitre2 Maintenance et dépannage 14

ENTRETIEN ET MAINTENANCE......................... 15

Restrictions en matière d’application d’huile ....................... 15

Précautions concernant le rangement de la machine........... 15

Nettoyage de l’écran à cristaux liquides............................... 15

Nettoyage du capot de la machine ...................................... 15

Nettoyage du boîtier de la canette ....................................... 15

Nettoyage du coupe-fil dans la zone du logement

de canette............................................................................ 17

À propos du message de maintenance ................................. 17

RÉGLAGE DE L’ÉCRAN ...................................... 18

Réglage de la luminosité de l’écran ..................................... 18

Le panneau tactile ne fonctionne pas correctement ............. 18

DÉPANNAGE ..................................................... 19

Dépannage de problèmes fréquents..................................... 19

Fil supérieur tendu............................................................... 19

Fil emmêlé sur l’envers du tissu........................................... 20

Tension de fil incorrecte ...................................................... 22

Le tissu est pris dans la machine et ne peut pas être retiré.... 23

Liste des symptômes ............................................................ 26

MESSAGES D’ERREUR ....................................... 29

SPÉCIFICATIONS............................................... 31

MISE À NIVEAU DU LOGICIEL DE VOTRE

MACHINE .......................................................... 32

Procédure de mise à niveau à l’aide d’un support USB ........ 32

Procédure de mise à niveau à l’aide d’un ordinateur ........... 33

INDEX................................................................ 34

Chapitre4 MY CUSTOM STITCH

(MON POINT PERSONNEL) 95

CONCEPTION D'UN POINT ............................. 96

ENTRÉE DE DONNÉES DE POINT...................... 98

UTILISATION DE POINTS PERSONNELS

MÉMORISÉS ..................................................... 103

Enregistrement de points personnels dans votre liste........... 103

Récupération de points enregistrés ..................................... 104

A Annexe

Chapitre1 Création d’un travail à la

canette 2

À PROPOS DU TRAVAIL À LA CANETTE............. 3

B-10

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Cette section donne le nom des différentes pièces de la machine à coudre, ainsi que leur fonction. Avant d'utiliser la machine, lisez attentivement ces descriptions pour apprendre le nom des pièces.

Machine

■ Vue avant

a Capot supérieur

Ouvrez le capot supérieur pour enfiler le fil sur la machine et bobiner la canette.

b Disque de pré-tension

Faites passer le fil autour du disque de pré-tension lorsque vous bobinez le fil de la canette. (page B-34)

c Guide-fil pour le bobinage de la canette

Faites passer le fil par ce guide-fil lorsque vous bobinez le fil de la canette. (page B-34)

d Porte-bobine

Placez une bobine de fil sur le porte-bobine. (page B-42)

e Couvercle de bobine

Utilisez le couvercle de bobine pour maintenir la bobine de fil en place. (page B-42)

f Porte-bobine supplémentaire

Ce porte-bobine permet de bobiner le fil de la canette ou de coudre avec l’aiguille jumelée. (page B-34, B-45)

g Bobineur de canette

Utilisez le bobineur de canette lors du bobinage de la canette. (page B-34)

h Écran à Cristaux Liquides

Les réglages du point sélectionné et les messages d’erreur s’affichent sur cet écran à cristaux liquides. (page B-22)

i Haut-parleur j Genouillère

La genouillère permet de relever et d'abaisser le pied-de-biche. (page S-15)

k Fente pour la genouillère

Insérez la genouillère dans la fente. (page S-15)

l Touches de fonctionnement (7 touches) et

commande de vitesse de couture

Utilisez ces touches et le curseur pour faire fonctionner la machine à coudre. (page B-13)

m Plateau et compartiment d'accessoires

Rangez les pieds-de-biche et les canettes dans le compartiment des accessoires du plateau. Lorsque vous cousez des pièces de tissu cylindriques, retirez le plateau. (page B-13)

n Coupe-fil

Faites passer les fils par le coupe-fil pour les couper. (page B-44)

o Plaque du guide-fil

Faites passer le fil autour de la plaque du guide-fil lorsque vous enfilez le fil supérieur. (page B-42)

■ Vue latérale droite/arrière

a Connecteur du pied-de-biche

Connectez le pied à double entraînement. (page B-54)

b Poignée

Transportez la machine à coudre par sa poignée.

c Levier du pied-de-biche

Pour relever et abaisser le pied-de-biche, relevez et abaissez le levier correspondant. (page B-49)

d Grille d’aération

La grille d’aération permet de faire circuler l’air au niveau du moteur. Ne couvrez pas la grille d’aération lorsque vous utilisez la machine à coudre.

e Interrupteur d’alimentation principal

Utilisez l'interrupteur d’alimentation principal pour mettre la machine à coudre sous et hors tension. (page B-19)

f Pédale

Appuyez sur la pédale pour contrôler la vitesse de la machine. (page S-4)

g Connecteur de cordon d'alimentation

Branchez le cordon d'alimentation dans le connecteur de la machine. (page B-19)

h Connecteur du porte-stylet

Connectez le porte-stylet fourni. Par défaut, le trou du connecteur est recouvert par le capuchon de protection. (page B-60)

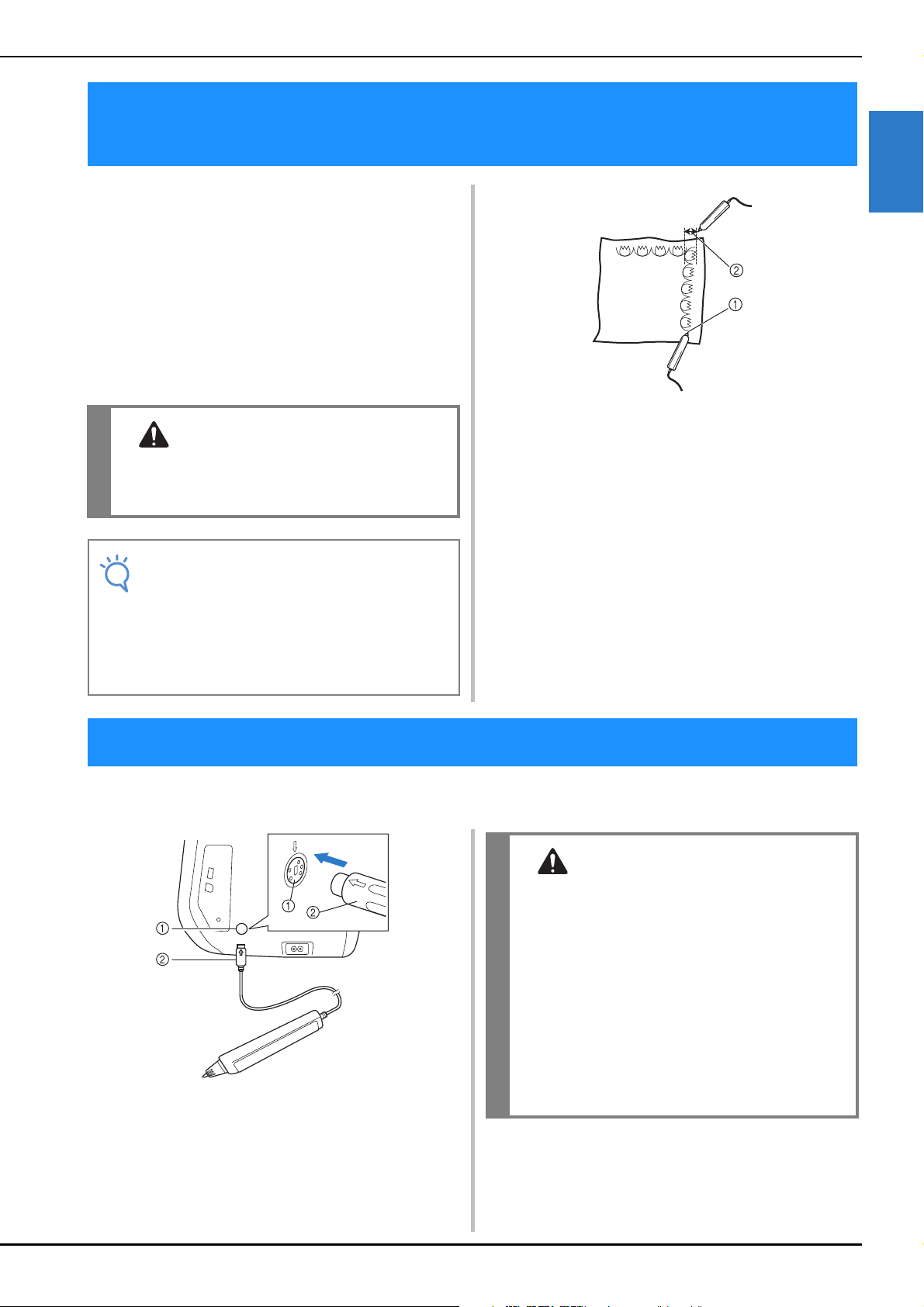

i Prise du stylet

Connectez le stylet. (page B-59)

j Prise de la pédale

Insérez la fiche de la pédale dans la prise de la machine. (page S-4)

k Port USB pour ordinateur

Pour importer/exporter des motifs entre un ordinateur et la machine, branchez le câble USB sur le port USB. (page B-53, S-97)

l Port USB pour souris / support

Pour envoyer des motifs de/vers le support USB, branchez directement celui-ci sur le port USB. (page B-53, S-96) Connectez la souris USB pour l’utiliser. (page B-54)

m Molette

Tournez la molette vers vous (sens inverse des aiguilles d'une montre) pour relever ou abaisser l'aiguille. Vous devez toujours faire tourner la molette vers l'avant de la machine.

B-11

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Section aiguille et pied-de-biche

a Levier boutonnières

Le levier boutonnières est utilisé avec le pied pour boutonnières en une seule étape pour réaliser des boutonnières. (page S-55)

b Vis du support du pied-de-biche

Utilisez la vis du support du pied-de-biche pour maintenir le pied-de-biche en place. (page B-49)

c Support du pied-de-biche

Le pied-de-biche est fixé au support de pied-de-biche. (page B-49)

d Pied-de-biche

Le pied-de-biche exerce une pression constante sur le tissu pendant la couture. Placez le pied-de-biche correspondant au point sélectionné. (page B-49)

e Griffes d'entraînement

Les griffes d'entraînement font avancer le tissu dans le sens de couture.

f Capot du compartiment à canette

Ouvrez le capot du compartiment à canette pour placer la canette. (page B-39, S-32)

g Capot de la plaque de l’aiguille

Retirez le capot de la plaque d'aiguille pour nettoyer le boîtier. (page S-26)

h Plaque d'aiguille

Des guides pour les coutures droites sont marqués sur la plaque d'aiguille. (page S-26)

i Guide-fil de la barre de l'aiguille

Faites passer le fil supérieur par le guide-fil de la barre de l'aiguille. (page B-42)

j Vis du support de l'aiguille

Utilisez la vis du support de l’aiguille pour maintenir l'aiguille en place. (page B-49)

Mesures sur la plaque d'aiguille, le capot du compartiment à canette (avec repère) et le capot de la plaque de l'aiguille

Les dimensions du capot du compartiment à canette servent de référence aux motifs avec aiguille au milieu. Les dimensions de la plaque d'aiguille et du couvercle de plaque d'aiguille servent de référence aux points avec aiguille à gauche.

a Pour les points avec aiguille au milieu b Pour les points avec aiguille à gauche c Aiguille à gauche sur la plaque d'aiguille <pouce> d Aiguille à gauche sur la plaque d'aiguille <cm> e Position centrale de l'aiguille sur le capot du

compartiment à canette (avec repère) <pouces>

f Aiguille à gauche sur le couvercle de plaque

d'aiguille <pouce>

B-12

Touches de fonctionnement

ATTENTION

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

• N'appuyez pas sur la touche de coupe-fil après avoir coupé les fils. L'aiguille risquerait de se casser et les fils de s'emmêler, ou la machine pourrait être endommagée.

Utilisation du plateau

a Touche « Marche/arrêt »

Lorsque vous appuyez sur cette touche, la machine coud quelques points à vitesse réduite et commence ensuite à coudre à la vitesse réglée à l'aide de la commande de vitesse de couture. Pour arrêter la machine, appuyez de nouveau sur cette touche. Pour coudre à la vitesse la plus lente de la machine, maintenez la touche enfoncée. La touche change de couleur en fonction du mode d’opération de la machine.

Vert : La machine est prête à coudre ou est en train de

Rouge : La machine ne peut pas coudre.

b Touche « Point inverse »

Pour les motifs de points droits, zigzag et élastiques nécessitant des points inverses, la machine coudra des points inverses à vitesse réduite uniquement si vous maintenez enfoncée la touche « Point inverse ». Les points sont cousus dans le sens inverse. Pour les autres points, utilisez cette touche pour coudre des points de renfort au début et à la fin du travail de couture. Lorsque vous maintenez cette touche enfoncée, la machine coud 3 points au même endroit et s’arrête automatiquement. (voir la page S-5)

c Touche « Point de renfort »

Cette touche permet de coudre une succession de points uniques et de maintien. Pour les points décoratifs/de caractères, appuyez sur cette touche pour terminer la couture par un point complet plutôt que par un demi-point. Le voyant à côté de cette touche s’allume pendant que vous cousez un motif complet et s’éteint automatiquement lorsque la couture est arrêtée. (voir la page S-5)

coudre.

Tirez la partie supérieure du plateau pour ouvrir le compartiment des accessoires.

Vous trouverez un tiroir de rangement pour pieds-de-biche dans le compartiment des accessoires du plateau.

d Touche « Positionnement aiguille »

Utilisez cette touche pour changer le sens de couture ou pour les coutures détaillées sur de petites zones. Appuyez sur cette touche pour relever ou abaisser l'aiguille. Cette touche permet d'abaisser ou de relever l'aiguille pour coudre un point unique.

e Touche « Coupe-fil »

Lorsque vous avez terminé de coudre, appuyez sur cette touche pour couper automatiquement le fil qui dépasse.

f Touche « Releveur du pied-de-biche »

Cette touche permet d'abaisser le pied-de-biche et d'exercer une pression sur le tissu. Appuyez de nouveau sur cette touche pour relever le pied-de-biche.

g Commande de vitesse de couture

Cette commande permet de régler la vitesse de couture. Faites glisser le curseur vers la gauche pour coudre à vitesse réduite. Faites-le glisser vers la droite pour coudre à vitesse élevée. Nous conseillons aux personnes peu expérimentées de coudre à vitesse réduite.

h Touche « Enfilage automatique »

Cette touche permet d'enfiler automatiquement l'aiguille.

a Espace de rangement du plateau b Espace de rangement de pied-de-biche du

plateau

c Tiroir de rangement du pied-de-biche

Il existe également des espaces de rangement pour les pieds-de-biche en option, comme le pied d’alignement pour couture verticale « V ».

B-13

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

2 aiguilles 75/11 2 aiguilles 90/14 2 aiguilles 90/14 : Aiguille à pointe boule (dorée)

Aiguille 2,0/11

Accessoires inclus

12345 67

8 9 101112131415

16 17 18 19 20 21 22

23 24 25 26 27 28 29 30

31 32 33 34 35 36 37 38

39 40 41 42 43 44 45 46

47 48 49 50*

*Les accessoires fournis varient selon le pays ou la région.

B-14

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Mémo

Code de la pièce

N° Nom de la pièce

1Pied zigzag «J» (sur la

machine)

2 Pied pour monogrammes

«N» 3 Pied pour faufilage « G » XC3098-051 4 Pied pour fermetures à

glissière « I » 5 Pied pour boutonnières « A » X57789-251 6 Pied pour point invisible « R » X56409-051 7 Pied pour boutons « M » 130489-001 8 Pied pour point droit SA167 F042N:

9 Pied pour quilting en

mouvement libre « C »

10 Pied pour quilting en écho en

mouvement libre « E »

11 Guide de pied pour quilting

1/4"

12 Pied pour quilting ouvert en

mouvement libre « O »

13 Pied à double entraînement DF1 : XF4166-001 (zone UE)

14 Adaptateur XF3613-001 15 Vis (petite) XA4813-051 16 Jeu d'aiguilles X58358-051 17 Aiguille jumelée X59296-151 18 Canette × 10

(l'un se trouve sur la

machine).

19 Découseur XF4967-001 20 Brosse de nettoyage X59476-051 21 Perce-œillet XZ5051-001 22 Tournevis (petit) X55468-051 23 Tournevis (grand) XC4237-021 24 Tournevis en forme de disque XC1074-051 25 Porte-bobine vertical XC8619-052 26 Couvercle de bobine (petit) 130013-154 27 Couvercle de bobine (moyen)

× 2

(l'un se trouve sur la

machine).

28 Couvercle de bobine (grand) 130012-054 29 Couvercle de bobine (spécial) XA5752-121 30 Clip de canette × 10 XE3060-001 31 Feutre de bobine (sur la

machine)

32 Filet de bobine × 2 XA5523-050 33 Stylet XA9940-051 34 Genouillère XA6941-052 35 Câble USB XD0745-051 36 Boîtier de la canette (gris,

pour le travail à la canette)

37 Plaque d'aiguille du point

droit

38 Capot du compartiment à

canette avec guide cordon

(avec un trou unique)

39 Capot du compartiment à

canette (avec repère)

40 Capot du compartiment à

canette (sur la machine)

41 Pédale XD0501-151 (zone UE)

42 Table large SAWT6200D

Continent américain

XF3022-001

X53840-351

X59370-051

XF4737-001

XE0766-001

SA185 F057 :

XF4873-001

XF3165-001 (autres zones)

SA156 SFB :

X55260-153

X57045-051

XE8298-001

XF3076-001

XE8991-101

XF0750-101

XE8992-101

XC8816-051 (autres zones)

(États-Unis)

SAWT6200DC

(Canada)

Autres

XC1973-052

XC7416-252

XA5539-151

WT10 :

XF4184-001

Code de la pièce

N° Nom de la pièce

43 Jeu de feuilles quadrillées SA507 GS3 :

44 Stylet XF4992-001 (zone UE)

45 Support du stylet XF2973-001 46 Housse XF4569-001 47 Sac d'accessoires XC4487-021 48 Manuel d’instructions Ce manuel 49 Guide de référence rapide XF3634-001 50 CD MY CUSTOM STITCH

(MON POINT PERSONNEL)*

Continent américain

XF3116-001 (autres zones)

XE8901-001

Autres

X81277-151

•Pédale: modèle T Cette pédale est compatible avec la machine réf. 882-D00. La référence est mentionnée sur la plaque signalétique de la machine.

• Utilisez toujours les accessoires recommandés pour cette machine.

• Placez les clips de canette sur les canettes pour empêcher le fil de se dérouler de la canette. En outre, refermez les clips de canette les uns sur les autres afin de pouvoir ranger convenablement les canettes et d'éviter qu'elles se mettent à rouler.

• Il se peut que les accessoires fournis diffèrent selon le pays ou la région.

B-15

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Mémo

Options

Les éléments suivants sont des accessoires en option vendus séparément par votre revendeur Brother agréé.

123 456

78 91011

Code de la pièce

N° Nom de la pièce

1 Pédale multifonction SAMFFC

2Support pour

10 porte-bobines

3Support pour

2porte-bobines

4 Guide de couture SA538 SG1 :

5 Pied à double entraînement SA140 F033N :

6 Pied pour couteau raseur SA177 F054 :

7 Pied pour quilting en

mouvement libre

8 Accessoire de couture

circulaire

9 Pied pour surpiqûres SA191 F065 :

10 Pied d’alignement pour

couture verticale « V »

11 Souris USB XE5334-101

Continent américain

(États-Unis)

SAMFFCC

(Canada)

SA561

(États-Unis)

SA561C

(Canada)

SA562

(États-Unis)

SA562C

(Canada)

SA129 F005N :

SACIRC1 CIRC1 :

SA189 F063 :

Autres

MFFC1 : XF4159-001 MFFC1OC : XF4471-001

(Australie)

TS5 :

XF4175-001

TS6 :

XF4180-001

XC8483-052

XC2214-052

XC3879-152

XC1948-052

XE3527-001

XF2339-001

XE5224-001

B-16

• Toutes les spécifications sont correctes à la date d'impression de ce document. Certaines spécifications peuvent être modifiées sans avis préalable.

Fonctionnement

de base

Elle donne des détails sur les procédures d’installation initiales, ainsi que la description des fonctions les plus utiles de cette machine. Le numéro des pages commence par « B » dans cette section.

Chapitre1 Préparatifs............................................................B-18

Chapitre2 Fonctions capteur ................................................B-58

B Fonctionnement de base

Chapitre 1

Préparatifs

MISE SOUS TENSION/HORS TENSION DE LA

MACHINE................................................................19

Réglage initial de votre machine...............................................20

ÉCRAN À CRISTAUX LIQUIDES..............................22

■ Écran de points de couture courants........................................ 22

■ Fonctions des touches .............................................................. 23

Utilisation de la touche de mode de réglage de la machine......25

■ Sélection de « Mode Éco » ou de « Mode de prise en charge

de l’arrêt » ............................................................................... 28

■ Modification de la forme du curseur en cas d’utilisation d’une

souris USB................................................................................ 28

■ Sélection de l’affichage de l’écran initial.................................. 28

■ Sélection de la langue d’affichage ............................................ 29

■ Enregistrement d’une image de l’écran de réglages sur un

support USB.............................................................................29

Utilisation de la touche d’aide de la machine à coudre ............30

Utilisation de la fonction de guide d’utilisation ........................31

Utilisation de la fonction de guide de couture ..........................32

Utilisation de la fonction d’explication des motifs .................... 33

ENFILAGE INFÉRIEUR .............................................34

Bobinage de la canette.............................................................. 34

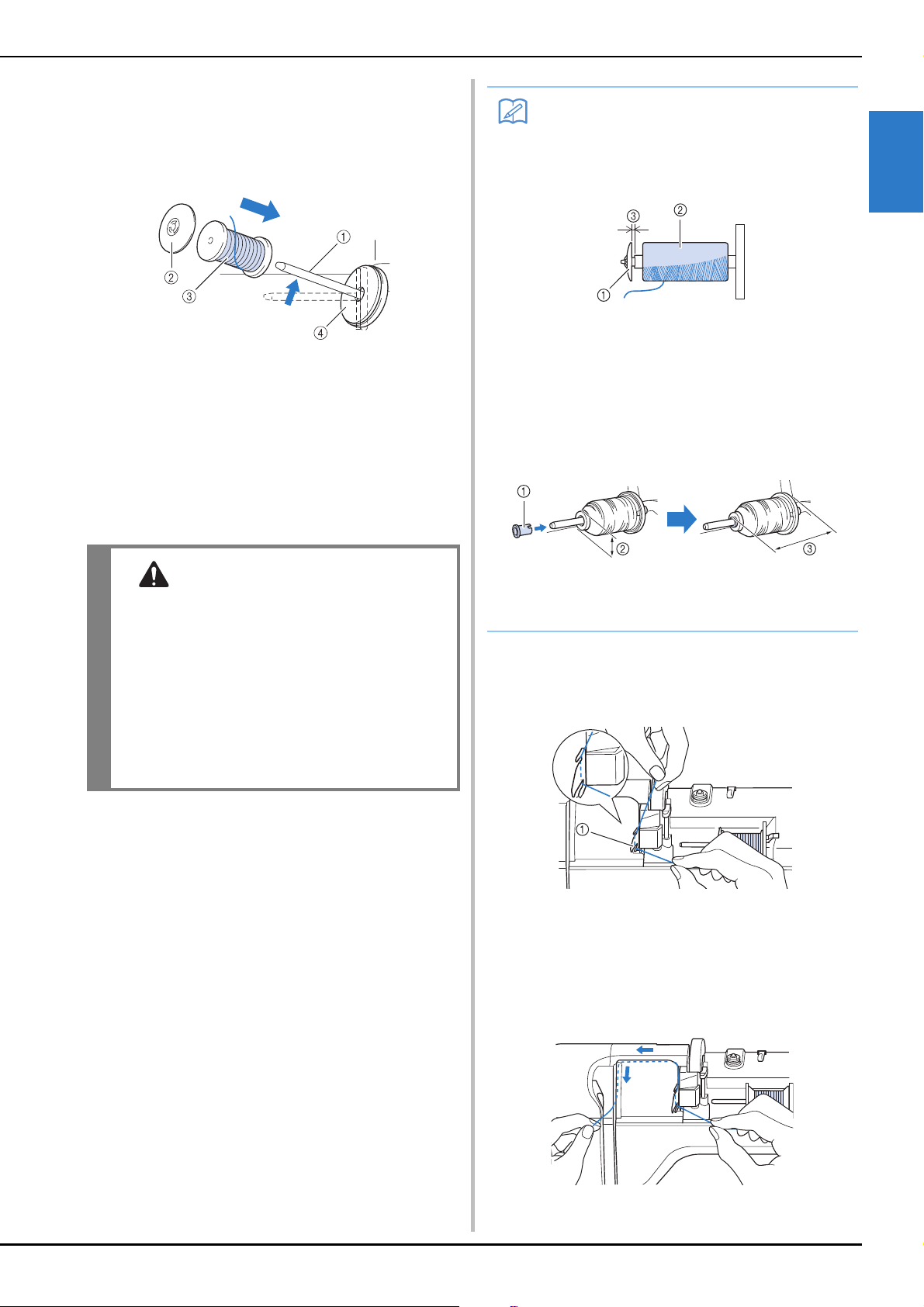

■ Utilisation du porte-bobine supplémentaire............................. 34

■ Utilisation du porte-bobine...................................................... 37

■ Démêlage du fil par le dessous de la base du bobineur de

canette..................................................................................... 38

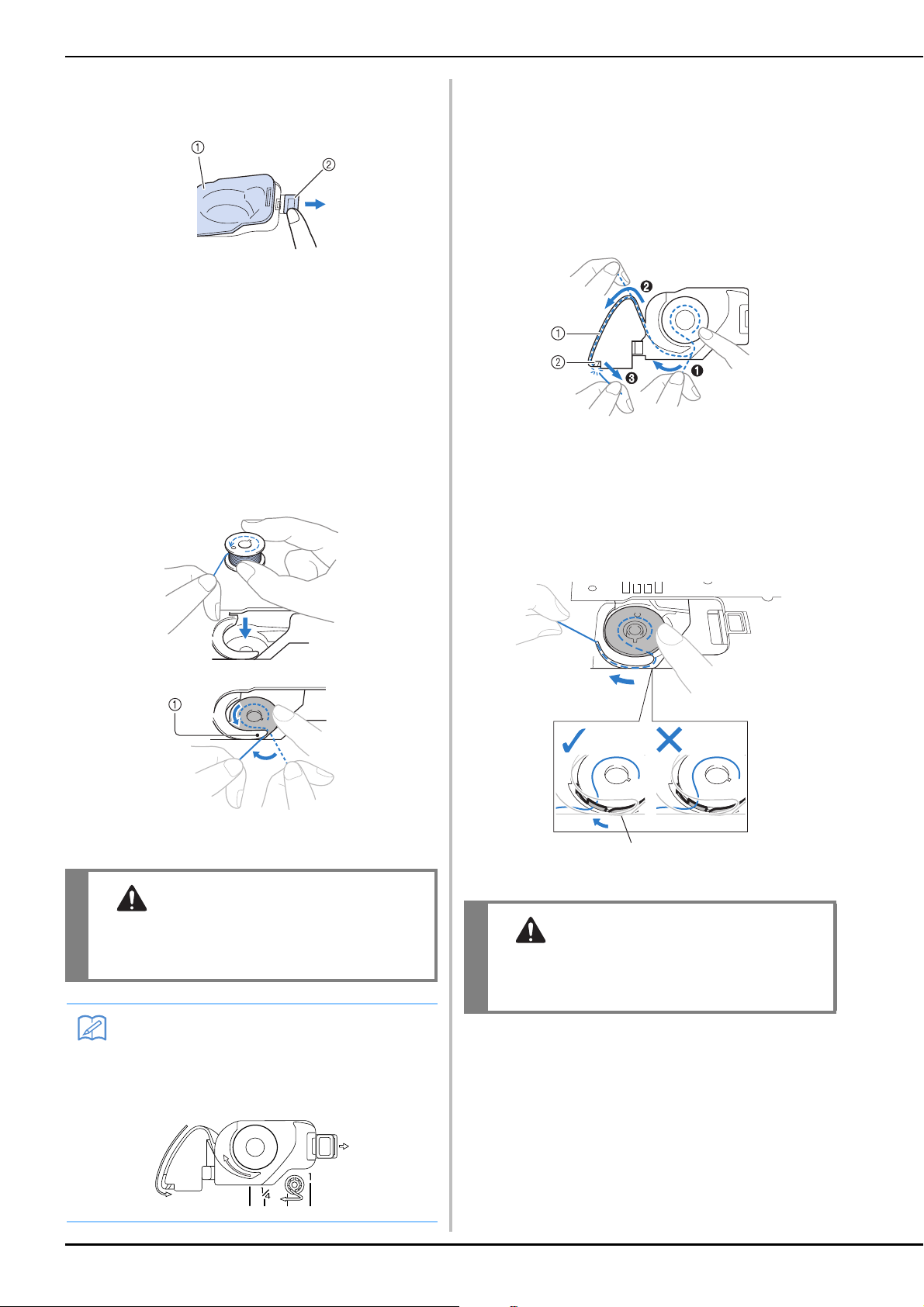

Réglage de la canette ................................................................ 39

Sortie du fil de la canette..........................................................41

ENFILAGE SUPÉRIEUR.............................................42

Enfilage supérieur .....................................................................42

Utilisation du mode aiguille jumelée ........................................45

Utilisation de fils se déroulant rapidement ...............................47

■ Utilisation du filet de la bobine................................................ 47

■ Utilisation du porte-bobine vertical......................................... 48

CHANGEMENT DU PIED-DE-BICHE.......................49

Retrait du pied-de-biche ...........................................................49

Fixation du pied-de-biche ......................................................... 49

Fixation du pied-de-biche avec l’adaptateur fourni...................49

■ Fixation du pied pour quilting en écho en mouvement

libre « E »................................................................................. 50

REMPLACEMENT DE L’AIGUILLE............................51

■ Lorsque le pied de type à montage par simple pression du pied

à double entraînement s’est détaché.........................................56

■ Utilisation du levier de réglage du pied à double

entraînement ............................................................................56

■ Réglage de l’intensité d’entraînement du tissu du

pied à double entraînement......................................................56

À PROPOS DE L’AIGUILLE ET DU TISSU ................ 52

À propos de l’aiguille ................................................................ 52

Combinaisons tissu/fil/aiguille ..................................................52

UTILISATION DE FONCTIONS VIA LE BRANCHEMENT DE L’ACCESSOIRE À LA

MACHINE................................................................53

Utilisation d'un support USB ....................................................53

Branchement de la machine sur l’ordinateur ............................53

Utilisation d’une souris USB .....................................................54

■ Sélection d’une touche............................................................. 54

■ Changement de pages .............................................................. 54

Utilisation du pied à double entraînement................................ 54

■ Fixation du pied à double entraînement................................... 55

MISE SOUS TENSION/HORS TENSION DE LA MACHINE

AVERTISSEMENT

ATTENTION

MISE SOUS TENSION/HORS TENSION DE LA MACHINE

• Utilisez uniquement l’alimentation domestique normale pour alimenter votre machine. L’utilisation d’autres sources d’alimentation pourrait causer des incendies, des chocs électriques ou endommager la machine.

• Assurez-vous que les fiches du cordon d’alimentation sont solidement insérées dans la prise électrique et dans le connecteur de la machine.

• N’insérez pas la fiche du cordon d’alimentation dans une prise électrique inadaptée.

• Mettez la machine hors tension et débranchez-la de la prise murale dans les cas suivants : lorsque vous n’êtes pas à proximité de la machine; après avoir utilisé la machine; en cas de coupure de courant pendant l’utilisation de la machine; lorsque la machine ne fonctionne pas correctement à cause d’une mauvaise connexion ou d’un débranchement; pendant un orage.

Préparatifs

• Utilisez exclusivement le cordon d’alimentation fourni avec cette machine.

• N’utilisez pas de rallonge ni d’adaptateurs multiples pour brancher cette machine avec d’autres appareils. Vous risquez de vous électrocuter ou de provoquer un incendie.

• Ne touchez pas la fiche si vous avez les mains mouillées. Vous risquez de vous électrocuter.

• Lorsque vous débranchez la machine, veillez à la mettre d’abord hors tension. Pour la débrancher de la prise murale, saisissez toujours la fiche. Si vous tirez sur le cordon, celui-ci pourrait être endommagé et vous risqueriez de vous électrocuter ou de provoquer un incendie.

• Veillez à ne pas couper, endommager, modifier, plier avec force, tordre ou lier le cordon d’alimentation, ni tirer dessus. Ne placez jamais d’objets lourds sur le cordon. Ne placez jamais le cordon près d’une source de chaleur. Ces actions pourraient endommager le cordon et vous risqueriez de vous électrocuter ou de provoquer un incendie. Si le cordon ou la fiche est endommagée, apportez la machine à votre revendeur agréé pour la faire réparer avant de continuer à l’utiliser.

• Débranchez le cordon d’alimentation si la machine n’est pas utilisée pendant une longue période. Un incendie risque de se produire.

• Lorsque la machine n’est pas utilisée, coupez l’interrupteur d’alimentation principal ou débranchez la fiche de la prise de courant.

• Débranchez toujours la machine avant d’effectuer une opération d’entretien de la machine ou d’ouvrir un couvercle.

Fonctionnement de base B-19

MISE SOUS TENSION/HORS TENSION DE LA MACHINE

Remarque

Mémo

ATTENTION

Mémo

Branchez le cordon d’alimentation dans le

connecteur de la machine, puis branchez la fiche dans une prise de courant.

a Interrupteur d’alimentation principal b Cordon d’alimentation

Mettez l’interrupteur d’alimentation

principal sur « I » pour mettre la machine sous tension.

Mettez l’interrupteur d’alimentation

principal sur « O » pour mettre la machine hors tension.

• Si la machine en mode « Couture » est mise hors tension au cours de la couture, l’opération ne se poursuivra qu’après la mise sous tension de la machine.

Réglage initial de votre machine

Lors de la mise sous tension initiale de la machine, réglez la langue ainsi que l’heure et la date sur les paramètres correspondants locaux. Exécutez la procédure ci-dessous lorsque l’écran de réglages s’affiche automatiquement.

Appuyez sur et pour définir votre

langue locale.

a ARRET b MARCHE

• Lorsque la plaque d’aiguille du point droit est installée sur la machine, l’aiguille se déplace automatiquement au milieu.

• Lorsque la machine est sous tension, il est possible que l’aiguille et les griffes d’entraînement émettent un son lorsqu’elles sont en mouvement. Ceci n’est pas signe de dysfonctionnement.

La vidéo de démarrage est lue lors de la

mise sous tension de la machine. Touchez n’importe quelle zone de l’écran pour afficher l’écran de couture.

• Touchez l’écran uniquement avec votre doigt ou le stylet fourni. N’utilisez pas de crayon pointu, de tournevis ni aucun autre objet dur ou pointu. Il n’est pas nécessaire d’appuyer fort sur l’écran. Si vous appuyez trop fort ou utilisez un objet pointu, vous risquez d’endommager l’écran.

Appuyez sur .

L’écran du message vous invitant à

confirmer le réglage de l’heure/la date s’affiche. Pour régler l’heure/la date,

appuyez sur ; pour annuler, appuyez sur .

→ L’écran de réglage de l’heure/la date s’affiche.

B-20

Appuyez sur ou pour régler

Remarque

l’heure/la date.

MISE SOUS TENSION/HORS TENSION DE LA MACHINE

Préparatifs

a Appuyez sur l’une des touches pour afficher

l’heure sur l’écran.

Réglez l’année (YYYY), le mois (MM) et le jour (DD).

c Sélectionnez l’affichage 24 h ou 12 h. d Réglez l’heure actuelle.

Appuyez sur pour commencer à

utiliser votre machine.

→ L’horloge commence à 0 seconde de l’heure

définie.

• La date/l’heure définie peut être effacée si vous ne mettez pas la machine sous tension pendant un certain temps.

Fonctionnement de base B-21

ÉCRAN À CRISTAUX LIQUIDES

ATTENTION

a b

ÉCRAN À CRISTAUX LIQUIDES

■ Écran de points de couture courants

Appuyez sur une touche pour sélectionner le motif de point, une fonction ou une opération indiquée sur la touche. Lorsque la touche s’affiche en gris clair, la fonction n’est pas disponible.

N° Affichage Nom de la touche Description Page

a Affichage du réglage

du positionnement de l’aiguille

b Affichage du point

sélectionné

c Affichage du

pied-de-biche

d Aperçu du point Affiche un aperçu du point sélectionné. L’affichage à 100 % représente

e Taille d’affichage du

motif

f Écran de sélection de

point

Indique le réglage de mode aiguille simple ou jumelée et la position d’arrêt.

Positionnement

inférieur/aiguille simple

Positionnement

inférieur/aiguille jumelée

Indique le nom et le numéro de code du point sélectionné. S-3

Indique le code du pied-de-biche. Fixez le pied-de-biche indiqué dans cet affichage avant de coudre.

le point à une taille proche de sa taille réelle.

Indique la taille approximative du motif sélectionné.

: Taille presque identique à celle du motif cousu

: 1/2 du motif cousu

: 1/4 du motif cousu

* Il est possible que la taille réelle du motif cousu soit différente en

fonction du type de tissu et de fil utilisé.

Appuyez sur la touche du motif que vous souhaitez coudre. Utilisez

Positionnement

supérieur/aiguille simple

Positionnement

supérieur/aiguille jumelée

–

B-49

S-21

pour passer d'un groupe de points à

l'autre.

g Affichage du numéro

de la page

B-22

Indique d’autres pages pouvant être affichées. –

ÉCRAN À CRISTAUX LIQUIDES

a b c

klm

N° Affichage Nom de la touche Description Page

h Touche de défilement

Appuyez sur ou pour passer d’une page à l’autre, ou touchez n’importe quel endroit de la barre pour avancer parmi les pages de points.

* Toutes les fonctions des touches de l’écran à cristaux liquides sont décrites dans la section « Fonction des touches » suivante.

■ Fonction des touches

–

Préparatifs

N° Affichage Nom de la touche Description Page

a Touche « Points de

b Touche « Caractères/

c Touche de

d Touche de sélection

e Touche de fonction

f Touche d’image

g Touche de mémoire

couture courants »

points décoratifs »

verrouillage d’écran

de mode d’aiguille (simple/jumelée)

capteur

de la machine

Touche « SELECTEUR G/D (L/R SHIFT) »

Touche de tension de fil Affiche le réglage de la tension automatique du fil du motif sélectionné. Vous pouvez

Appuyez sur cette touche pour sélectionner un point droit, un point zigzag, une boutonnière, un point d’ourlet invisible ou d’autres points utilisés couramment lors de la création de vêtements.

Appuyez sur cette touche pour sélectionner des motifs de caractères ou de points décoratifs.

Appuyez sur cette touche pour verrouiller l’écran. Lorsque l’écran est verrouillé, les divers réglages, comme la largeur et la longueur de point, sont verrouillés et ne peuvent plus être modifiés. Appuyez de nouveau sur cette touche pour déverrouiller les réglages.

Appuyez sur cette touche pour sélectionner le mode de couture avec aiguille jumelée. Le mode de couture bascule entre le mode aiguille simple et le mode aiguille jumelée à chaque pression de la touche. Si la touche s’affiche en gris clair, vous ne pouvez pas coudre le motif sélectionné avec l’aiguille jumelée.

Appuyez sur cette touche pour utiliser la fonction capteur. B-64

Appuyez sur cette touche pour afficher une image agrandie du motif sélectionné.

Appuyez sur cette touche pour sélectionner l’une des 3 fonctions de mémoire : récupération, enregistrement ou réinitialisation.

Affiche la tendance gauche/droite de la ligne centrale du point zigzag d’origine du motif de point actuellement sélectionné.

utiliser les touches plus et moins pour modifier les réglages de tension de fil.

S-21

S-77

S-18

B-45

S-22

S-22, S-95,

S-97 S-11

S-12

j Touche d’affichage de

l’heure

Appuyez sur cette touche pour régler l’horloge sur votre heure locale. B-20

Fonctionnement de base B-23

ÉCRAN À CRISTAUX LIQUIDES

N° Affichage Nom de la touche Description Page

l Touche d’aide de la

m Touche de mode de

n Touche de longueur

Touc h e d e remplacement du pied-de-biche/d’aiguille

machine à coudre

réglage de la machine

et de largeur de point

Appuyez sur cette touche avant de changer l’aiguille, le pied-de-biche, etc. Cette touche verrouille toutes les touches et boutons pour empêcher le fonctionnement de la machine.

Appuyez sur cette touche pour afficher le mode d’emploi de la machine. B-30

Appuyez sur cette touche pour changer la position d’arrêt de l’aiguille, régler le volume du bip de confirmation, modifier le motif, l’écran ou tout autre réglage de la machine.

Affiche les réglages de largeur de zigzag et de longueur de point du motif sélectionné. Vous pouvez utiliser les touches plus et moins pour modifier la longueur de point et la largeur du zigzag.

B-49 à

B-51

B-25

S-10

o Touche de traçage de

la ligne de guidage

p Touche d’image en

miroir

q Touche du coupe-fil

automatique

r Touche de point

inverse/de renfort automatique

s Touche de mode en

mouvement libre

t Touche de pivotement Appuyez sur cette touche pour sélectionner le réglage de pivotement. Une fois

Appuyez sur cette touche pour afficher le traçage de la ligne de guidage le long de la ligne de couture. Celui-ci permet de faciliter la couture de points alignés sur le bord du tissu ou de tout autre traçage sur le tissu.

Appuyez sur cette touche pour créer une image en miroir du motif sélectionné. Si la touche s’affiche en gris clair, vous ne pouvez pas coudre une image en miroir du motif sélectionné.

Appuyez sur cette touche pour sélectionner la fonction de coupure de fil automatique. Sélectionnez la fonction de coupure de fil automatique avant de coudre pour que la machine couse automatiquement des points de renfort au début et à la fin de l’ouvrage (selon le motif, il se peut que la machine couse des points inverses) et coupe les fils une fois la couture terminée.

Appuyez sur cette touche pour utiliser les points inverses/de renfort automatique. Si vous sélectionnez ce réglage avant de coudre, la machine utilisera automatiquement des points inverses ou de renfort selon le motif, au début et à la fin de la couture.

Appuyez sur cette touche pour passer en mode de couture en mouvement libre. Le pied-de-biche est relevé à une hauteur appropriée, et les griffes d’entraînement sont abaissées pour le quilting en mouvement libre.

le réglage de pivotement sélectionné, arrêtez la machine pour abaisser l’aiguille et lever légèrement le pied-de-biche automatiquement. Le pied-de-biche se baisse automatiquement lors de la reprise de la couture.

• Si cette touche s’affiche sous la forme , cela indique qu’il est impossible d’utiliser la fonction de pivotement.

• Assurez-vous que la position de l’aiguille sur la page B-26 des Réglages de la machine est bien réglée en position basse.

S-14

S-21

S-13

S-5

S-40

S-15

Pour plus d’informations sur l’utilisation de la machine, reportez-vous au numéro de référence de la page ci-dessus.

B-24

ÉCRAN À CRISTAUX LIQUIDES

Mémo

Utilisation de la touche de mode de réglage de la machine

Appuyez sur pour modifier les réglages par défaut de la machine (position d’arrêt de l’aiguille, affichage initial, etc.).

• Appuyez sur ou en regard des numéros de page pour afficher un autre écran de réglages.

Préparatifs

a Sélectionnez si vous souhaitez utiliser la commande de vitesse de couture pour déterminer la largeur du zigzag

(voir la page S-39).

b Modifiez les motifs des points décoratifs et des caractères (voir la page S-82). c Réglez la hauteur du pied-de-biche. (Sélectionnez la hauteur du pied-de-biche lorsque celui-ci est relevé.) d Réglez la pression du pied-de-biche. (Plus le chiffre est élevé, plus la pression est forte. Réglez la pression sur « 3 »

pour une couture normale.) (voir la page S-17) Si le pied à double entraînement est installé et que son rouleau est abaissé, le réglage de pression est défini sur « 2 » et ne peut être modifié.

e Réglez avec précision l’intensité d’entraînement du pied à double entraînement (voir la page B-54). f Sélectionnez « 1-01 point droit (gauche) » ou « 1-03 point droit (milieu) » comme point devant être

automatiquement sélectionné lors de la mise sous tension de la machine. (voir la page S-21)

g Indiquez si vous souhaitez afficher les « Points de couture courants » ou les « Points quilting » en premier sur

l’écran de sélection de point lorsque « Coudre » est sélectionné.

h Vous pouvez activer ce réglage après avoir branché la pédale multifonction en option. (Ces réglages ne sont pas

utilisables si la pédale multifonction en option n’est pas fixée à la machine.)

i Modifiez la hauteur du pied-de-biche lors de l’arrêt de la couture lorsque le réglage de pivotement est sélectionné

(voir la page S-15). Réglez le pied-de-biche sur l’une des trois hauteurs (3,2 mm, 5,0 mm ou 7,5 mm). (voir la page S-15)

j Modifiez la hauteur du pied-de-biche lorsque la machine est en mode de couture en mouvement libre (voir la page

S-40).

k Lorsque cette option est réglée sur « ON », l’épaisseur du tissu est automatiquement détectée par un capteur

interne pendant la couture. Ainsi, le tissu peut être entraîné librement. (Reportez-vous aux pages S-8 et S-17.)

l Réglez la position et la luminosité du traçage de la ligne de guidage (voir la page S-14). m Appuyez sur cette touche pour enregistrer l’image de l’écran de réglages actuel sur le support USB (voir la page

B-29).

Fonctionnement de base B-25

ÉCRAN À CRISTAUX LIQUIDES

ATTENTION

c g

a Sélectionne la position d’arrêt de l’aiguille (position de l’aiguille lorsque la machine ne fonctionne pas) pour qu’elle

soit relevée ou abaissée. Sélectionnez la position abaissée lorsque vous utilisez la touche de pivotement. (voir la page S-15)

b Détermine le fonctionnement de la touche « Positionnement aiguille - Disposition des points » selon les deux

séquences suivantes (voir la page S-18). À chaque pression sur la touche « Positionnement aiguille - Disposition des points » : « ON » : lève l’aiguille, l’arrête en position presque baissée, puis la baisse « OFF » : lève l’aiguille, puis la baisse

c Modifie la forme du curseur en cas d’utilisation d’une souris USB (voir la page B-28). d Réglez « Capteur de fil supérieur et de canette » sur « ON » ou sur « OFF ». Si l’option est réglée sur « OFF », il est

possible d’utiliser la machine sans fil. (voir la page S-4)

• Si « Capteur de fil supérieur et de canette » est réglé sur « OFF », retirez le fil supérieur. Si vous utilisez la machine avec le fil supérieur enfilé, la machine ne peut détecter si le fil s’emmêle. Le fait de continuer à utiliser la machine alors que le fil est emmêlé risquerait de l’endommager.

e Modifie le volume du haut-parleur. Augmentez le chiffre pour un volume plus fort et diminuez-le pour un volume

plus faible.

f Permet d’économiser la consommation de la machine en choisissant le « Mode Eco » ou le « Mode de prise en

charge de l’arrêt » (voir la page B-28).

g Sélectionne l’écran initial qui s’affiche lors de la mise sous tension de la machine (voir la page B-28). h Modifie la langue d’affichage (voir la page B-29).

B-26

ÉCRAN À CRISTAUX LIQUIDES

Mémo

a Modifie la luminosité de l’éclairage de l’aiguille et de la zone de travail. b Modifie la luminosité de l’écran (voir la page A-18). c Procède au calibrage de la fonction capteur (voir la page B-62). d Affiche le compteur de maintenance, qui vous rappelle régulièrement d’entretenir la machine. (Contactez votre

revendeur agréé pour plus de détails.)

e Affiche le nombre total de points cousus par la machine. f « No. » est le numéro interne de la machine. g Indique la version du programme. « Logiciel version 1 » indique la version du programme de l’écran à cristaux

liquides; « Logiciel version 2 » indique la version du programme de la machine.

Préparatifs

• La dernière version du logiciel est installée sur votre machine. Contactez votre revendeur Brother local agréé ou visitez le site « http://solutions.brother.com disponibles (

voir la page A-32).

» pour plus d’informations sur les mises à jour

Fonctionnement de base B-27

ÉCRAN À CRISTAUX LIQUIDES

Remarque

Mémo

■

Sélection de « Mode Eco » ou « Mode de prise en charge de l’arrêt »

Vous pouvez économiser l’alimentation de la machine en choisissant le mode Éco ou le mode de prise en charge de l’arrêt. Si vous n’utilisez pas la machine pendant une période donnée, celle-ci active l’un de ces modes.

«Mode Eco»; La machine passe en mode veille. Touchez l’écran ou une touche de fonction pour continuer à coudre.

«Mode de prise en charge de l’arrêt»; La machine s’éteint après la période définie. Mettez la machine hors puis sous tension pour recommencer à coudre.

Condition Mode Éco Mode de prise en

Temps disponible 0 à 120 (minutes) 1 à 12 (heures) Touche

« Marche/arrêt » Fonction suspendue

Après la récupération

Clignote en vert Clignote lentement

Éclairage de la machine, écran, traçage de la ligne de guidage

La machine commence par l’opération précédente.

charge de l’arrêt

en vert Toutes les fonctions

Vous devez mettre la machine hors tension.

■ Modification de la forme du curseur en cas d’utilisation d’une souris USB

L’écran de réglages permet de régler la forme du curseur s’affichant lorsqu’une souris USB est connectée.

Appuyez sur .

→ L'écran de réglages apparaît.

Affichez la page 4 de l’écran de réglages.

À l’aide des touches et , sélectionnez

la forme de curseur de votre choix parmi les trois réglages disponibles ( , et ).

Appuyez sur la touche « Marche/arrêt » ou sur l’écran pour réactiver ces modes.

Appuyez sur .

→ L'écran de réglages apparaît.

Affichez la page 5 de l’écran de réglages.

Appuyez sur la touche ou pour

sélectionner le délai d’activation du mode.

Appuyez sur pour revenir à l'écran initial.

• Le réglage reste sélectionné même si la machine est mise hors tension.

■

Sélection de l’affichage de l’écran initial

Il est possible de modifier l’écran initial s’affichant sur la machine.

Appuyez sur .

→ L'écran de réglages apparaît.

Affichez la page 5 de l’écran de réglages.

Utilisez les touches et pour sélectionner

le réglage de l’affichage de l’écran initial.

B-28

• Si vous mettez la machine hors tension alors que le « Mode Eco » ou le « Mode de prise en charge de l’arrêt » est activé, patientez environ 5 secondes avant de remettre la machine sous tension.

* Écran d'ouverture : Lorsque la machine est mise

sous tension, l’écran de couture s’affiche lorsque vous touchez la vidéo de démarrage.

* Écran de couture : Lorsque la machine est mise sous

tension, l’écran de couture s’affiche.

Appuyez sur pour revenir à l'écran initial.
