Brother HL-5170DN Setup Guide

Před použitím tiskárny si pečlivě přečtěte tento Stručný návod k obsluze. Ještě před tím, než začnete tiskárnu používat, musíte ji sestavit a nainstalovat ovladač .

1. krok

Sestavení tiskárny

2. krok

Instalace ovladače

Sestavení

Windows

tiskárny

USB

Laserová tiskárna

HL-5170DN

USB

str. 12

Peer-to-

Peer (LPR)

str. 16

Paralelní

str. 14

Peer-to-

Peer

(NetBIOS)

str. 16

Tiskárna

sdílená v

Sít’ové

síti

str. 18

Mac®

OS 8.6 – 9.2

str. 20

Mac®

OS X 10.1 /

10.2

str. 23

Sít’ovéUSB

Mac®

OS 8.6 – 9.2

str. 25

Mac®

OS X 10.1 /

10.2

str. 27

Paralelní

Windows

Sít’

Windows

Instalace ovladače

USB

Macintosh

Sít’

Macintosh

Stručný návod k obluze

Nastavení je dokončeno!

Nejnovější ovladače a řešení problémů, případně další dotazy naleznete ve středisku technické podpory Brother Solutions Center přímo na CD-ROM/Driver nebo na internetové adrese

http://solutions.brother.com. Stručný návod k obsluze a dodané CD si uschovejte na bezpečném místě,

kde jej budete mít kdykoliv po ruce.

Pro

administrátory

Bezpečnostní upozornění

Bezpečné používání tiskárny

Varování Poznámka Rady

Pokud se nebudete řídit následujícím varováním, vystavujete se zranění.

Varování

Uvnitř tiskárny jsou umístěny vysokonapět’ové elektrody. Před výměnou vnitřních částí, čištěním tiskárny nebo odstraňováním zaseknutého papíru, se nejdříve ujistěte, zda je sít’ový vypínač tiskárny vypnutý a napájecí kabel odpojený ze sít’ové zásuvky.

Tyto pokyny je nutné dodržovat, aby tiskárna mohla být správně provozována a nepoškodila se.

Tyto užitečné nápady si zapamatujte.

Návod k obsluze / Návod k obsluze pro uživatele sítě

Indikuje odkazy na Návod k obsluze nebo Návod k obsluze pro uživatele sítě, které jsou uloženy na dodaném CD-ROM.

Pokud máte vlhké ruce, nemanipulujte se sít’ovou zástrčkou. Vystavujete se riziku úrazu elektrickým proudem.

Po používání tiskárny, zůstávají některé její vniřní části horké. Po otevření předního nebo zadního krytu se nikdy nedotýkejte barevně vyznačených částí na ilustracích vpravo.

Vnitřní část tiskárny (pohled zepředu)

Otevřete zadní výstup papíru (pohled zezadu)

Obsah

Předpisy .....................................................................................................................................2

■ Začínáme

Obsah balení ..............................................................................................................................4

Ovládací panel ...........................................................................................................................5

Přiložené CD-ROM .....................................................................................................................6

1. krok

■ CD-ROM vložte do mechaniky ........................................................................................7

■ Instalace válcové jednotky ..............................................................................................8

■ Vložení papíru do zásobníku ...........................................................................................9

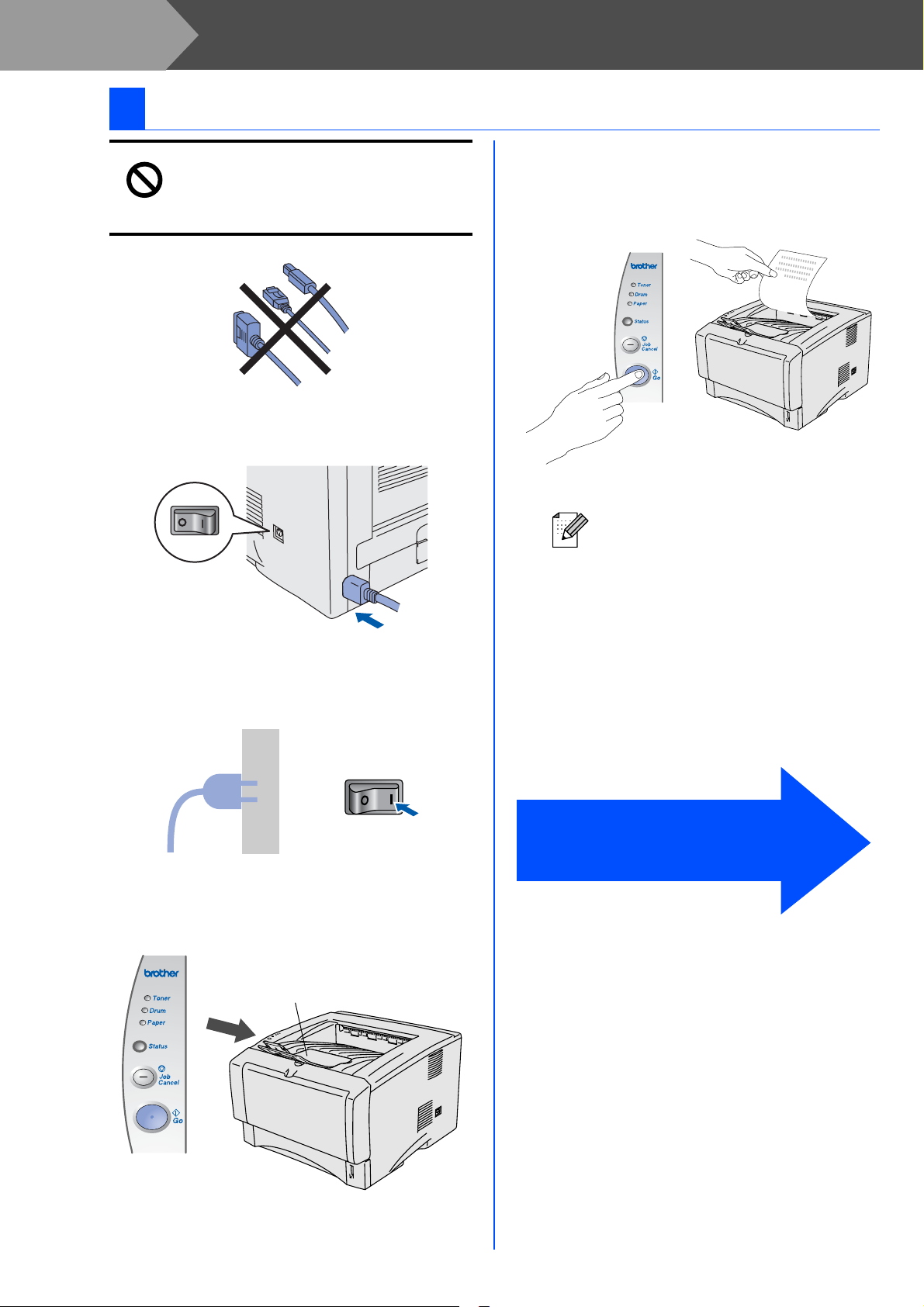

■ Vytisknutí testovací strany ............................................................................................10

2. krok

Pro uživatele USB rozhraní ....................................................................................................12

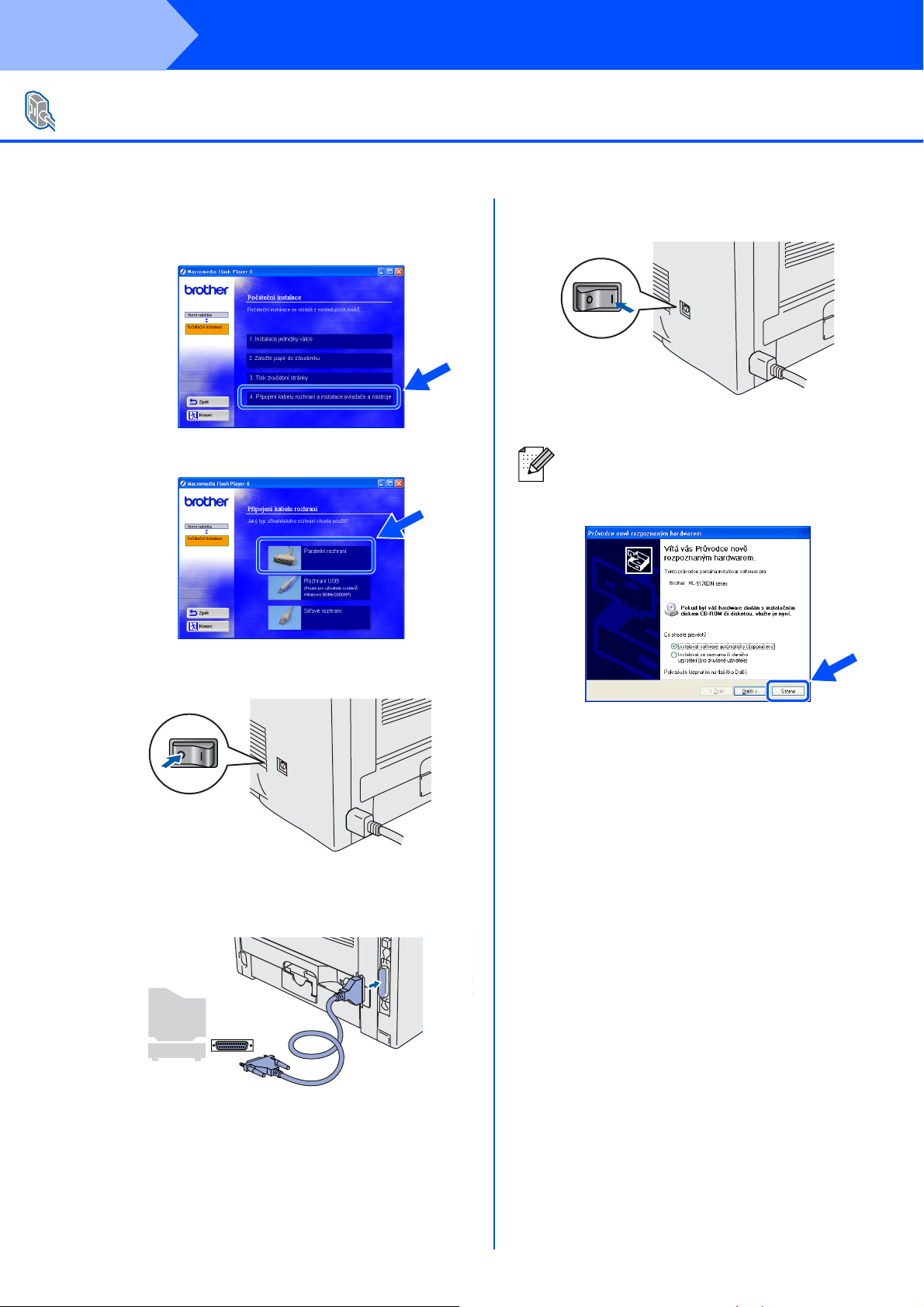

Pro uživatele paralelního rozhraní ........................................................................................14

Pro uživatele sítě ....................................................................................................................16

■ Pro uživatele tiskárny Brother v síti Peer-to-Peer (LPR / NetBIOS) ...........................16

■ Pro uživatele s tiskárnou sdílenou v síti ......................................................................18

Pro uživatele USB rozhraní ....................................................................................................20

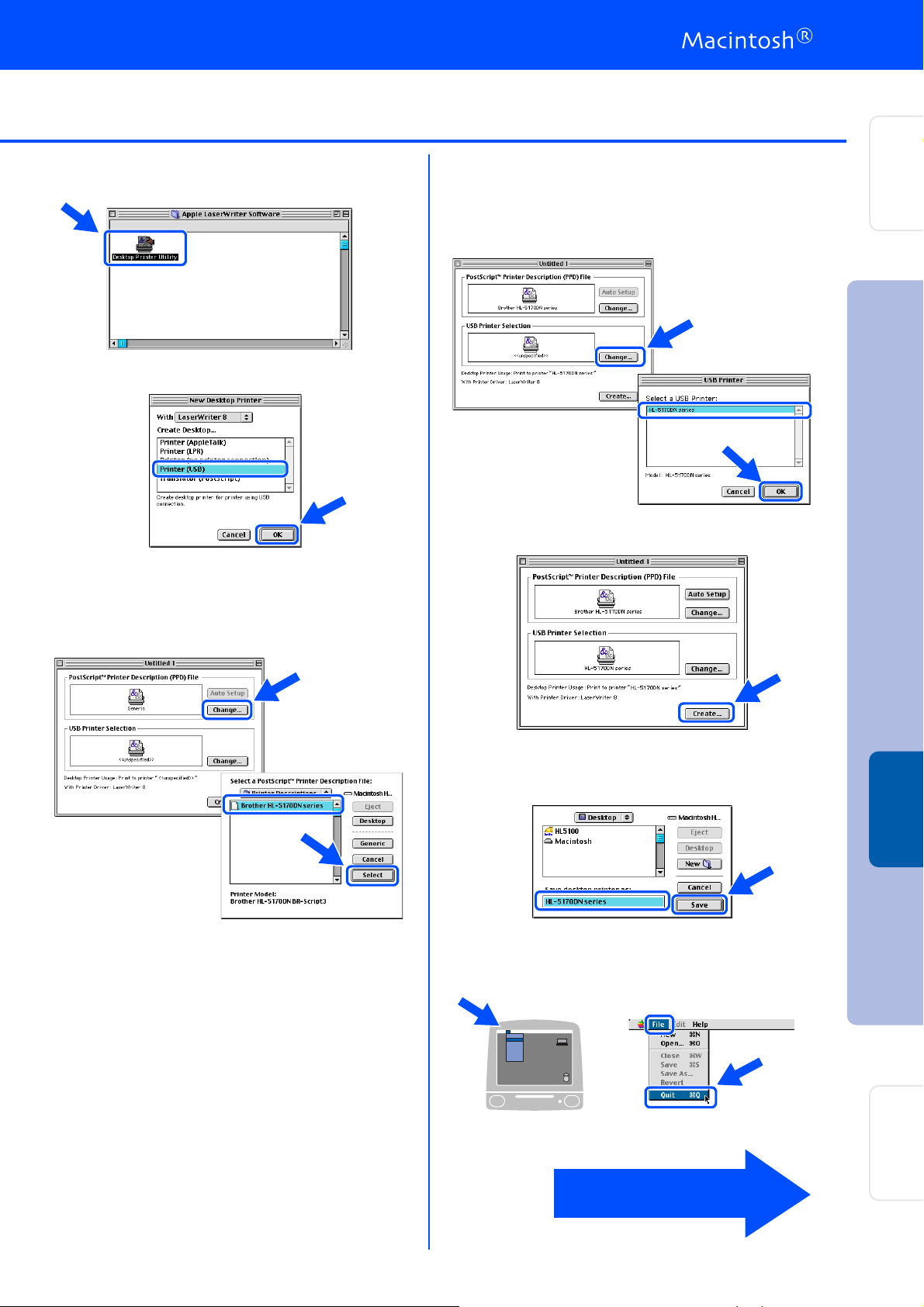

■ Pro uživatele Mac OS

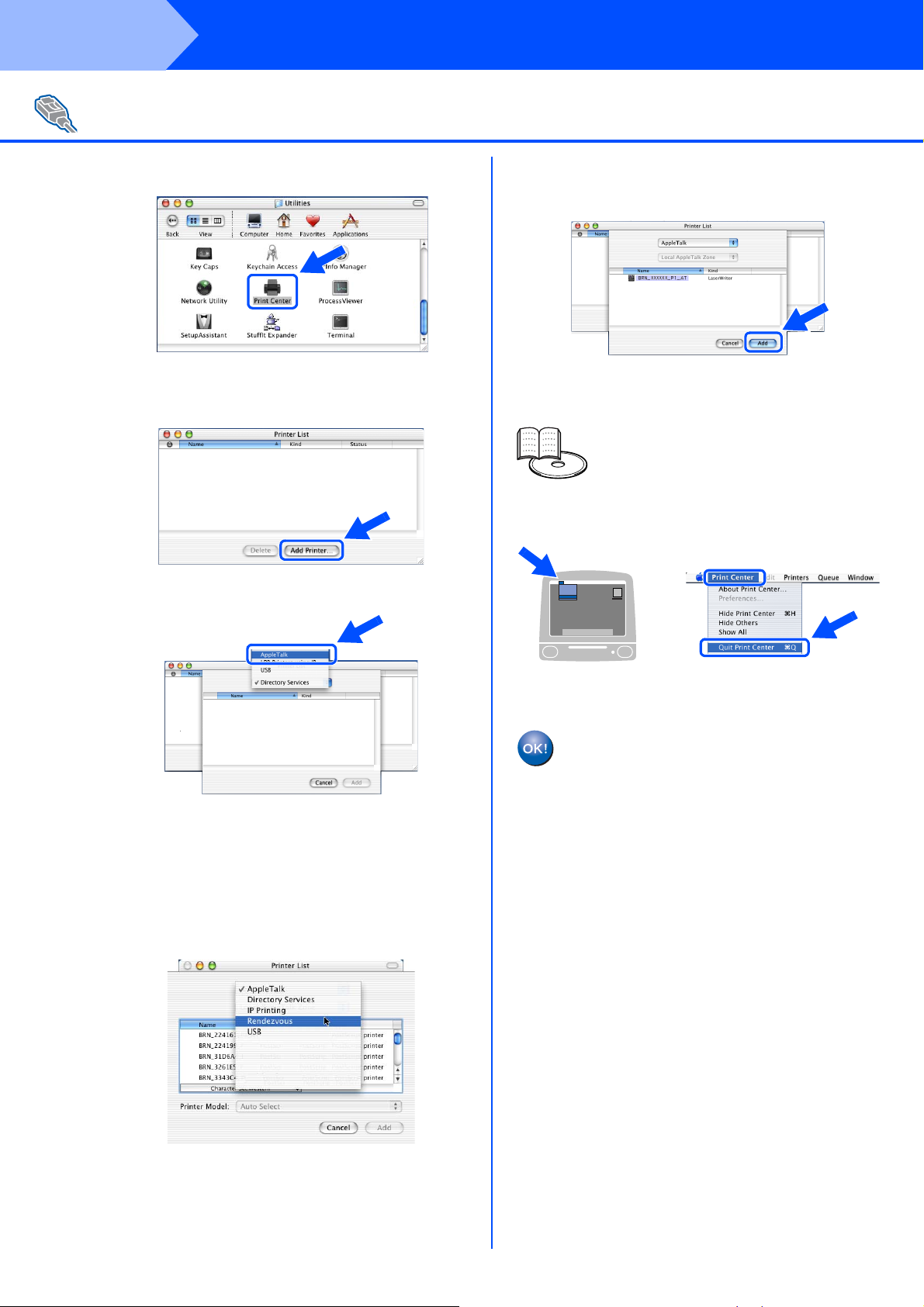

■ Pro uživatele OS

Pro uživatele sítě ....................................................................................................................25

■ Pro uživatele Mac OS

Sestavení tiskárny

Instalace ovladače

8.6 až 9.2 ..................................................................................20

X 10.1 / 10.2 .....................................................................................23

8.6 až 9.2 ..................................................................................25

X 10.1 / 10.2 .............................................................................27

■ Pro administrátory

Instalace obslužného programu BRAdmin Professional (pouze pro uživatele Windows®)

..............................................................................................................................................29

Web BRAdmin ..........................................................................................................................29

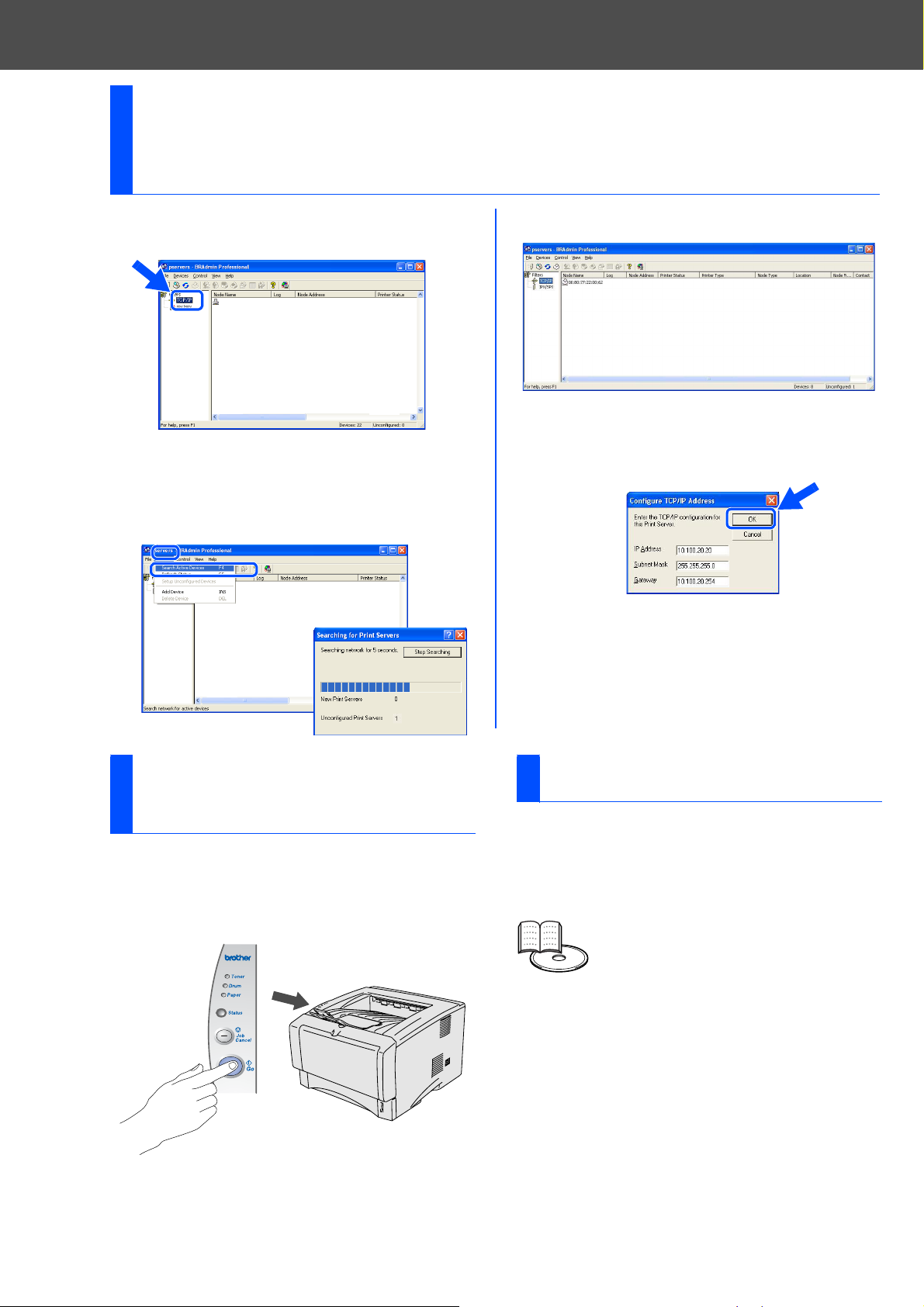

Nastavení IP-adresy, masky podsítě a brány pomocí obslužného programu BRAdmin

Professional (pouze pro uživatele Windows

Vytisknutí strany s nastavením tiskárny ...............................................................................30

Tovární nastavení ....................................................................................................................30

) ................................................................30

■ Další informace

Přeprava tiskárny .....................................................................................................................31

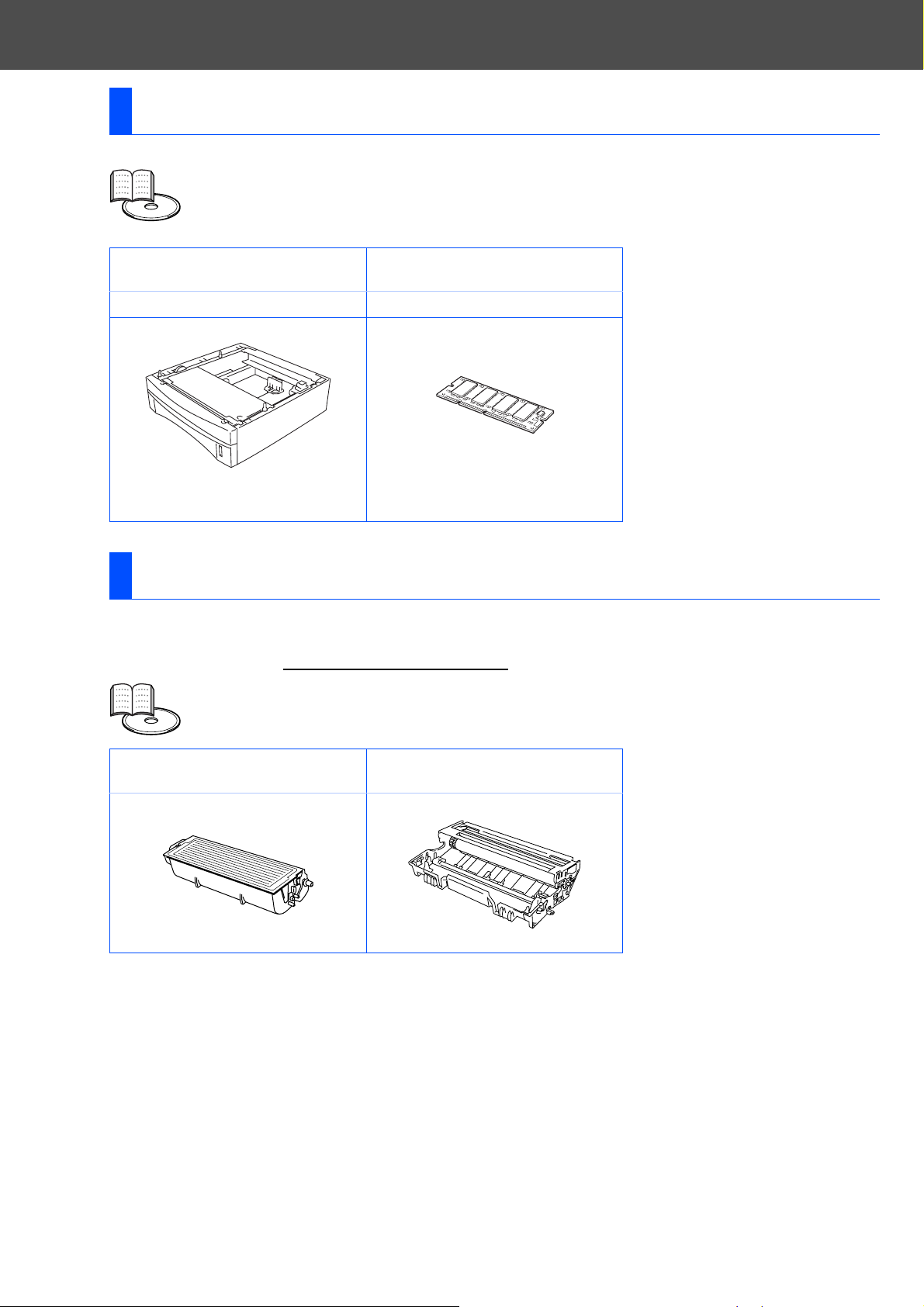

Příslušenství ............................................................................................................................32

Spotřební materiál ...................................................................................................................32

■ Vyhledání závad Návod k obsluze, 6. kapitola

Předpisy

Federal Communications Commission (FCC) Declaration of Conformity (For USA) - Neplatné pro ČR

Responsible Party: Brother International Corporation

declares, that the products

Product name: Laser Printer Model number: Laser Printer HL-5130, 5140, 5150D and HL-5170DN Model number: HL-51 Product options: Lower Tray Unit LT-5000/DIMM

complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

– Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

100 Somerset Corporate Boulevard P.O. Box 6911 Bridgewater, NJ 08807-0911 USA Telephone: (908) 704-1700

Important

A shielded interface cable should be used in order to ensure compliance with the limits for a Class B digital device. Changes or modifications not expressly approved by Brother Industries, Ltd. could void the user's authority to operate the equipment.

"EC" Declaration of Conformity

Manufacture

Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan

Plant Brother Corporation (Asia) Ltd., Brother Buji Nan Ling Factory, Golden Garden Ind., Nan Ling Village, Buji Rong Gang Shenzhen, China

Herewith declare that:

Products description: Laser Printer Product Name: HL-5130, HL-5140, HL-5150D, HL-5170DN Model Number: HL-51

are in conformity with provisions of the Directives applied : Low Voltage Directive 73/23/EEC (as amended by 93/68/EEC) and the Electromag netic Compatibility Directive 89/336/EEC (as amended by 91/263/EEC and 92/ 31/EEC and 93/68/EEC).

Standards applied: Harmonized: Safety: EN60950: 2000

EMC: EN55022:1998 Class B

Year in which CE marking was first affixed: 2003

Issued by: Brother Industries, Ltd. Date: 1 August, 2003 Place: Nagoya, Japan Signature:

EN55024:1998 EN61000-3-2:1995 + A14:2000 EN61000-3-3:1995

Industry Canada Compliance Statement (For Canada) Neplatné pro ČR

This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Rádiové rušení (pouze modely 220-240 V)

Tato tiskárna splňuje požadavky kladené normou EN55022 pro zařízení třídy B (CISPR Publication 22).

Před vlastním používáním tiskárny zkontrolujte kabel pro připojení tiskárny k počítači:

1. Paralelní kabel: kroucená dvojlinka s dvojitým stíněním (označení "IEEE 1284 compliant").

2. Kabel USB rozhraní: nesmí být delší než 2m.

Takashi Maeda Manager Quality Management Group Quality Management Dept. Information & Document Company

Mezinárodní prohlášení o shodě pro označení ENERGY

STAR

Účelem mezinárodního programu ENERGY STAR je podporovat rozvoj a popularizovat energeticky úsporná zařízení pro vybavení kanceláří. Firma Brother Industries, Ltd., která je partnerem tohoto programu, určila, že toto zařízení splňuje veškeré směrnice, potřebné k označení výrobku "ENERGY STAR®".

Laser Safety (100 to 120 volt Model Only)- Neplatné pro ČR

This printer is certified as a Class I laser product under the U.S. Department of Health and Human Services (DHHS) Radiation Performance Standard according to the Radiation Control for Health and Safety Act of 1968. This means that the printer does not produce hazardous laser radiation.

Since radiation emitted inside the printer is completely confined within protective housings and external covers, the laser beam cannot escape from the machine during any phase of user operation.

FDA Regulations (100 to 120 volt Model Only) - Neplatné pro ČR

U.S. Food and Drug Administration (FDA) has implemented regulations for laser products manufactured on and after August 2, 1976. Compliance is mandatory for products marketed in the United States. One of the following labels on the back of the printer indicates compliance with the FDA regulations and must be attached to laser products marketed in the United States.

MANUFACTURED: Brother Industries, Ltd., 15-1 Naeshiro-cho Mizuho-ku Nagoya, 467-8561 Japan This product complies with FDA radiation performance standards, 21 CFR subchapter J.

MANUFACTURED: Brother Corporation (Asia) Ltd. Brother Buji Nan Ling Factory Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, CHINA This product complies with FDA radiation performance standards, 21 CFR Subchapter J

☛ Caution: Use of controls, adjustments or performance of

procedures other than those specified in this manual may result in hazardous radiation exposure.

Specifikace IEC 60825 (pouze model 220 až 240 V)

Tato tiskárna je laserové zařízení třídy 1 a jako takový výrobek je definována předpisy IEC 60825. V zemích,které požadují toto označení, je na zařízení nalepen níže uvedený štítek.

CLASS 1 LASER PRODUCT APPAREIL À LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT

Upozornění týkající zapojení do sítě LAN

Zařízení zapojte pouze do takové počítačové sítě LAN, která není vystavena přepětí.

IT power system (For Norway only) - Neplatné pro ČR

This product is also designed for an IT power system with phase-to-phase voltage 230V.

Geräuschemission / Acoustic noise emission (for Germany only) - Neplatné pro ČR

Lpa < 70 dB (A) DIN 45635-19-01-KL2

Wiring information (for UK) - - Neplatné pro ČR Important

If you need to replace the plug fuse, fit a fuse that is approved by ASTA to BS1362 with the same rating as the original fuse.

Always replace the fuse cover. Never use a plug that does not have a cover.

VAROVÁNÍ - tato tiskárna musí být řádně uzemněna.

Přiřazení barvených vodičů je následující:

Zelený a žlutý: Zemnění Modrý: Nulový Hnědý: Fáze

Pokud jste na pochybách, kontaktujte odborný servis.

Tato tiskárna je vybavena laserovou diodou třídy 3B, která je zdrojem neviditelného laserového záření v prostoru laserové jednotky. Za žádných okolností není dovoleno laserovou jednotku otevírat.

☛ Upozornění: Používání jiných ovládacích prvků, jiných nastavení,

případně provádění jiných postupů než těch, které jsou popsány a stanoveny v tomto návodu k obsluze, může vést k vystavení se nebezpečnému záření..

For Finland and Sweden LUOKAN 1 LASERLAITE KLASS 1 LASER APPARAT

☛ Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa

☛ Varning Om apparaten används på annat sätt än i denna

mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.

Bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

ILaserové záření

Maximální výkon: 5 mW Vlnová délka: 760 - 810 nm Laser třídy: třída IIIb

(v souhlase s 21 CFR Part 1040.10) třída 3B (v souhlase IEC 60825)

DŮLEŽITÉ - Pro Vaši bezpečnost

Bezpečné provozování tiskárny je zajištěno tříkolíkovou zástrčkou, která musí být zapojena do standardní nástěnné zemněné tříkolíkové zásuvky.

Pokud se používá prodlužovací šňůra, potom i tato musí být třívodičová, řádně zemněná. Chybně zapojená prodlužovací šňůra může vést ke zranění nebo poškození zařízení.

Fakt, že zařízení dostatečně pracuje, není důkazem správného uzemnění a bezchybné instalace. Pokud máte jakékoliv pochybnosti týkající se správného připojení zařízení k síti, obrat’te se na kvalifikovaný servis.

Odpojení zařízení

Tiskárna musí být nainstalována v blízkosti snadno přístupné sít’ové zásuvky. Pro úplné odpojení zařízení od napětí je nutné vytáhnout napájecí kabel tiskárny ze zásuvky.

■ Začínáme

Obsah balení

Tiskárna

CD-ROM

(včetně návodu k obsluze)

Obsah balení se může podle země určení lišit. Obalový materiál a krabici si uschovejte.

■ Kabel rozhraní není součástí standardního příslušenství. Pro připojení tiskárny k počítači je nutné

zakoupit kabel odpovídajícího rozhraní (USB nebo paralelní).

■ Doporučujeme používat kabel paralelního nebo USB rozhraní, který není delší než 2 metry.

■ U paralelního rozhraní používejte stíněný kabel, kompatibilní se standardem IEEE 1284.

■ Pokud používáte vysokorychlostní rozhraní USB 2.0, ujistěte se, že používáte správný typ kabelu,

určený pro tento typ rozhraní (Hi-Speed USB 2.0).

Návod k obsluze Válcová jednotka

Přihrádka horního výstupu papíru (rozkládací opěrka)

2 Ovládací panel 3 Tlačítko pro otevření předního krytu 4 Deskový podavač (DP) 5 Zásobník papíru 6 Přední kryt 7 Přihrádka horního výstupu papíru

Napájecí kabel

(vč.tonerové kazety)

Ovládací panel

Indikátory

LED dioda

Režim

spánku/

Vypnuto

Toner - LED dioda indikuje nedostatek nebo vyčerpání

toneru.

Drum - LED dioda indikuje stav, kdy se válec blíží ke konci

své životnosti.

Paper - LED dioda indikuje zaseknutí papíru.

Status - podle aktuálního stavu tiskárny LED dioda bliká

amění barvu.

Job Cancel - zastavení a zrušení běžící tiskové operace.

Go - obnovení po chybě, probuzení z režimu spánku.

: Bliká : Svítí : Nesvítí

Žhavení Připravenost Příjem dat

Zbývající

data

Toner

Drum

Paper

Status

LED dioda Nedostatek

toneru

Toner

Drum

Paper

Status

Návod kobsluze

* 1 LED dioda bliká po 2 sekundách (znamená “Zapnuto”) nebo po 3 sekundách

Žlutá *1 Žlutá Žlutá

Zelená Červená Zelená Červená Červená Červená

5. kapitola 5.kapitola 5.kapitola 6.kapitola 6.kapitola 6. kapitola

Bez toneru

Zelená Zelená Žlutá Žlutá

Konec

životnosti

válce

Žlutá*1 Žlutá

Bez papíru/

Zaseknutí

papíru

Žlutá*2 Žlutá

Otevřený

kryt

Servisní

chyba

(znamená “Vypnuto”) . * 2 LED dioda bliká rychle.

Přiložené CD-ROM

CD-ROM zdrojem velkého množství užitečných informací.

Uživatelé

Mac OS X 10.1 až

10.2

Uživatelé Mac OS

8.6 až 9.2

Nezobrazí se u operačního systému Mac OS

X 8.6 až 9.2

1Počáteční sestavení

Instruktážní video pro sestavení tiskárny a instalaci ovladače.

■ Jestliže instalujete ovladač tiskárny z aplikace Inital Setup, automaticky je nainstalován ovladač PCL. Pokud se rozhodnete používat PS ovladač, zvolte v okně Instalovat software volbu uživatelské instalace a dále se řiďte pokyny na obrazovce.

2 Instalace programového vybavení

Instalace ovladače a obslužných programů.

3 Dokumentace

Prostudujte Návod k obsluze a Návod k obsluze pro uživatele sítě. Prohlížeč pdf formátu je uložen na přiloženém CD-ROM).

■ Po instalaci ovladače bude automaticky nainstalován Návod k obsluze. Klikněte myší na tlačítko Start, zvolte Programy, Tiskárna (Brother HL-5170DN) a Návod k obsluze. Pokud Návod k obsluze nechcete instalovat, vyberte při instalaci ovladače uživatelskou instalaci.

4Naučte se více

Sledujte instruktážní video a naučte se používat všechny funkce, které tiskárna Brother nabízí.

5 Brother Solutions Center

Brother Sutions Center (http://solutions.brother.com) umožňuje připojení na webové stránky servisního střediska a technické podpory. Zde jsou k dispozici uživatelské návody a aktualizované verze ovladačů, případně další tipy k využívání vašeho přístroje

6 Výukový program pro údržbu

Instruktážní video s postupem údržby.

7 On-Line Registrace

Přímá registrace zakoupeného výrobku.

Pro zrakově postižené uživatele máme na CD - ROM připraven HTML soubor: readme.html. Můžete jej přečíst programem pro převod textu z obrazovky na mluvené slovo.

1.krok

Sestavení tiskárny

1 CD-ROM vložte do mechaniky

Pro uživatele Windows

NEZAPOJUJTE kabel rozhraní. Připojení kabelem proveďte při instalaci ovladače.

1 CD-ROM vložte do mechaniky. Automaticky

se zobrazí úvodní obrazovka. Řiďte se pokyny na obrazovce. Zvolte model tiskárny a jazykovou verzi hlášení.

Pro uživatele Macintosh

NEZAPOJUJTE kabel rozhraní. Připojení kabelem proveďte při instalaci ovladače, kdy k tomu budete vyzváni.

1 CD-ROM vložte do mechaniky. Dvakrát

klikněte na ikonu Start Here OS X. Řiďte se pokyny na obrazovce.

Uživatelé

Mac OS X 10.1 / 10.2

Uživatelé Mac OS

8.6 až 9.2

Sestavení

Windows

tiskárny

USB

Paralelní

2 Klikněte na ikonu Počáteční instalace

v nabídce obrazovky.

3 Nyní uvidíte pokyny. Řiďte se kroky od str. 8

do str.10.

2 Klikněte na ikonu Initial Setup v nabídce

obrazovky.

3 Nyní uvidíte pokyny. Řiďte se kroky od str. 8

do str.10.

Sít’

Windows

Instalace ovladače

USB

Macintosh

Sít’

Macintosh

Pro

administrátory

1.krok

2 Instalace válcové jednotky

Sestavení tiskárny

NEZAPOJUJTE kabel rozhraní. Připojení kabelem proveďte až k tomu budete vyzváni při instalaci ovladače.

1 Stiskněte tlačítko a otevřete přední kryt.

Tlačítko pro otevření předního krytu

3 S tonerovou kazetou několikrát ze strany na

stranu jemně zatřepejte, aby se toner uvnitř rozptýlil.

4 Válcovou jednotku vsaďte do tiskárny.

Přední kryt

2 Válcovou jednotku vybalte.

Odstraňte ochranné části.

Ochranná část

Válcová jednotka

5 Zavřete přední kryt.

3 Vložení papíru do zásobníku

1 Zásobník vytáhněte z tiskárny celý ven.

2 Stiskněte páčku a současně posuňte vodítka

tak, aby vyhovovala formátu používaného papíru. Zkontrolujte, zda jsou vodítka správně nastavena.

Páčka pro uvolnění vodítek papíru

3 Vkládaný papír dobře provětrejte. Snížíte

tím riziko zaseknutí papíru nebo jeho chybného podání.

4 Do zásobníku vložte papír.

Zkontrolujte, zda je papír vyrovnán a nepřesahuje rysku maxima.

Až potud

Sestavení

Windows

tiskárny

USB

Paralelní

Sít’

U formátu papíru Legal stiskněte tlačítko pro univerzální vodítka papíru a vytáhněte zadní část zásobníku papíru.

Tlačítko pro uvolnění univerzálního vodítka

5 Zásobník vrat’te zpět do tiskárny.

Instalace ovladače

USB

Macintosh

Sít’

Macintosh

Pro

Přejděte na další stranu

administrátory

1.krok

4 Vytisknutí testovací strany

Sestavení tiskárny

NEZAPOJUJTE kabel rozhraní. Připojení kabelem proveďte při instalaci ovladače, až k tomu budete vyzváni.

1 Zkontrolujte, zda je sít’ový vypínač vypnutý.

Napájecí kabel zapojte do tiskárny.

4 Stiskněte tlačítko Go. Tiskárna vytiskne

testovací stranu. Zkontrolujte, zda je testovací strana správně vytisknuta.

Tato funkce není dostupná po odeslání tiskové úlohy z počítače.

2 Druhý konec napájecího kabelu zapojte do

sít’ové zásuvky. Sít’ový vypínač zapněte.

3 Jakmile je žhavení dokončeno, LED dioda

Status přestane blikat a zůstane zelená.

Rozložte opěrku papíru

Instalaci ovladače naleznete na další straně.

2.krok

Instalace ovladače

Podle používaného operačního systému a rozhraní se řiďte pokyny na odpovídající straně. Obrazovky, používané v tomto Stručném návodu k obsluze, pochází z Windows® XP. Obrazovky pro platformu Macintosh uvedené v tomto návodu k obsluze pochází z operačního systému Mac OS® X v tomto Stručném návodu k obsluze odpovídají verzi Mac OS® X 10.1.

tiskárny

Sestavení

Pro uživatele USB rozhraní...................................... přejděte na str. 12

Pro uživatele paralelního rozhraní ..................... přejděte na str. 14

Pro uživatele sítě

■ Pro uživatele tiskárny Brother v síti

Peer-to-Peer (LPR)........................................................ přejděte na str. 16

■ Pro uživatele tiskárny Brother v síti Peer-to-Peer (

NetBIOS)

............................................... přejděte na str. 16

■ Uživatelé tiskárny Brother sdílené v síti.................... přejděte na str. 18

Pro uživatele USB rozhraní

Windows

USB

Paralelní

Sít’

■ Uživatelé Mac OS® 8.6 to 9.2 ....................................... přejděte na str. 20

■ Uživatelé Mac OS

X 10.1 / 10.2 .................................. přejděte na str. 23

Pro uživatele sítě

■ Uživatelé Mac OS® 8.6 to 9.2 ....................................... přejděte na str. 25

■ Uživatelé Mac OS

X 10.1 / 10.2 .................................. přejděte na str. 27

Pro administrátory ..................................................... přejděte na str. 29

Macintosh

Pro

USB

Sít’

administrátory

2.krok

Pro uživatele USB rozhraní

Instalace ovladače a připojení tiskárny k počítači

Instalace ovladače

Pokud se na obrazovce zobrazí Průvodce nově rozpoznaným hardware, klikněte na tlačítko Storno.

1 Ujistěte se, že není zapojen kabel USB

rozhraní a potom začněte s instalací ovladače. Pokud je kabel již připojen, odpojte jej.

3 Zvolte Rozhraní USB.

4 Klikněte na tlačítko Instalovat.

5 Klikněte na tlačítko Další.

Řiďte se pokyny na obrazovce.

2 V nabídce Počáteční instalace klikněte na

Připojení kabelu rozhraní a instalace ovladače/nástroje.

6 Jakmile se objeví tato obrazovka, ujistěte

se, že je tiskárna zapnuta. USB kabelem propojte tiskárnu s počítačem. Klikněte na tlačítko Další.

Nastavení tiskárny jako výchozí (pouze pro uživatele Windows

2000/XP)

1 Klikněte na Start a potom na Tiskárny

a faxy.

2 Zvolte ikonu příslušné tiskárny Brother HL-

5170DN series.

Sestavení

Windows

tiskárny

USB

7 Klikněte na tlačítko Konec.

IPokud chcete provést on-line registraci, označte v tomto okamžiku políčko “On-line registrace”.

Pro uživatele Windows® 98 / Me: Nastavení je nyní dokončeno.

Pro Pro uživatele Windows® 2000/XP: Přejděte na "Nastavení tiskárny jako výchozí".

Instalace ovladače

3 Z nabídky Soubor zvolte Nastavit jako

výchozí tiskárnu.

Nastavení je nyní dokončeno.

Pro

administrátory

2.krok

Pro uživatele paralelního rozhraní

Připojení tiskárny k počítači a instalace ovladače

Instalace ovladače

1 V nabídce Počáteční instalace klikněte na

Připojení kabelu rozhraní a instalace ovladače a nástroje

2 Zvolte Paralelní rozhraní.

5 Zapněte sít’ový vypínač tiskárny.

Pokud se na obrazovce zobrazí Průvodce nově rozpoznaným hardware), klikněte na tlačítko Storno.

3 Tiskárnu sít’ovým vypínačem vypněte.

4 Počítač a tiskárnu propojte kabelem

paralelního rozhraní.

6 Po spuštění videa klikněte na tlačítko Další.

7 Klikněte na tlačítko Instalovat.

8 Klikněte na tlačítko Další.

Řiďte se pokyny na obrazovce.

tiskárny

Sestavení

Paralelní

Windows

9 Klikněte na tlačítko Konec.

Pokud chcete provést on-line registraci, označte v tomto okamžiku políčko “On-line registrace”.

Nastavení je nyní dokončeno.

Instalace ovladače

Pro

administrátory

2.krok

Pro uživatele sítě

Pro uživatele tiskárny Brother v síti Peer-to-Peer (LPR / NetBIOS)

Zapojení tiskárny do sítě a instalace ovladače

Instalace ovladače

■ Pokud hodláte tiskárnu zapojit do sítě, doporučujeme instalaci konzultovat s administrátorem sítě.

■ Pokud používáte osobní firewall, před vlastní instalací jej deaktivujte. Pokud chcete tisknout,

restartujte jej

1 V nabídce Počáteční instalace klikněte na

Připojení kabelu rozhraní a instalace ovladače a nástroje.

2 Zvolte Network interface (Sít’ové rozhraní).

3 Tiskárnu vypněte sít’ovým vypínačem.

5 Sít’ový vypínač tiskárny zapněte.

6 Po spuštění videa klikněte na tlačítko Next.

7 Klikněte na tlačítko Install.

4 Jeden konec kabelu pro zapojení do sítě

zapojte do tiskárny a druhý konec do volného portu na rozbočovači (hub).

8 Klikněte na tlačítko Další.

Řiďte se pokyny na obrazovce.

11 Pro uživatele LPR:

Zvolte tiskárnu a LPR (doporučeno) a potom klikněte na tlačítko Další.

tiskárny

Sestavení

9 Zvolte Brother Peer-to-Peer sít’ová

tiskárna a klikněte na Další.

10 Pro uživatele LPR:

Zvolte Vyhledání zařízení v síti a volba ze seznamu nalezených zařízení

(doporučeno). Zadejte IP-adresu nebo název uzlu. Klikněte na tlačítko Další.

Pro uživatele NetBIOS: Zvolte Vyhledání zařízení v síti a volba ze seznamu nalezených zařízení -

(doporučeno). Klikněte na tlačítko Další.

Pro uživatele NetBIOS:

Zvolte tiskárnu a NetBIOS a potom klikněte na tlačítko Další.

12 Klikněte na tlačítko Konec.

Sít’

Windows

Instalace ovladače

IP adresu nebo název uzlu zjistíte u administrátora sítě.

Pokud chcete provést on-line registraci, označte v tomto okamžiku políčko “On-line registrace”.

Pro uživatele Windows NT® 4.0 a Windows nastavení je nyní dokončeno.

Pro uživatele po restartu počítače je nastavení dokončeno.

2000/XP:

Windows® 95 / 98 / Me:

Pro

administrátory

2.krok

Pro uživatele sítě

Pro uživatele s tiskárnou sdílenou v síti

Instalace ovladače, zapojení kabelu a volba odpovídající tiskové fronty nebo názvu sdílení

Instalace ovladače

Pokud hodláte do sítě zapojit tiskárnu, nejdříve se kontaktujte administrátora sítě.

1 V nabídce Počáteční instalace klikněte na

Připojení kabelu rozhraní a instalace ovladače a nástroje

2 Zvolte Network interface (Sít’ové rozhraní)..

4 Jeden konec kabelu pro zapojení do sítě

zapojte do tiskárny a druhý konec do volného portu na rozbočovači (hub).

5 Tiskárnu zapněte sít’ovým vypínačem.

3 Tiskárnu vypněte sít’ovým vypínačem.

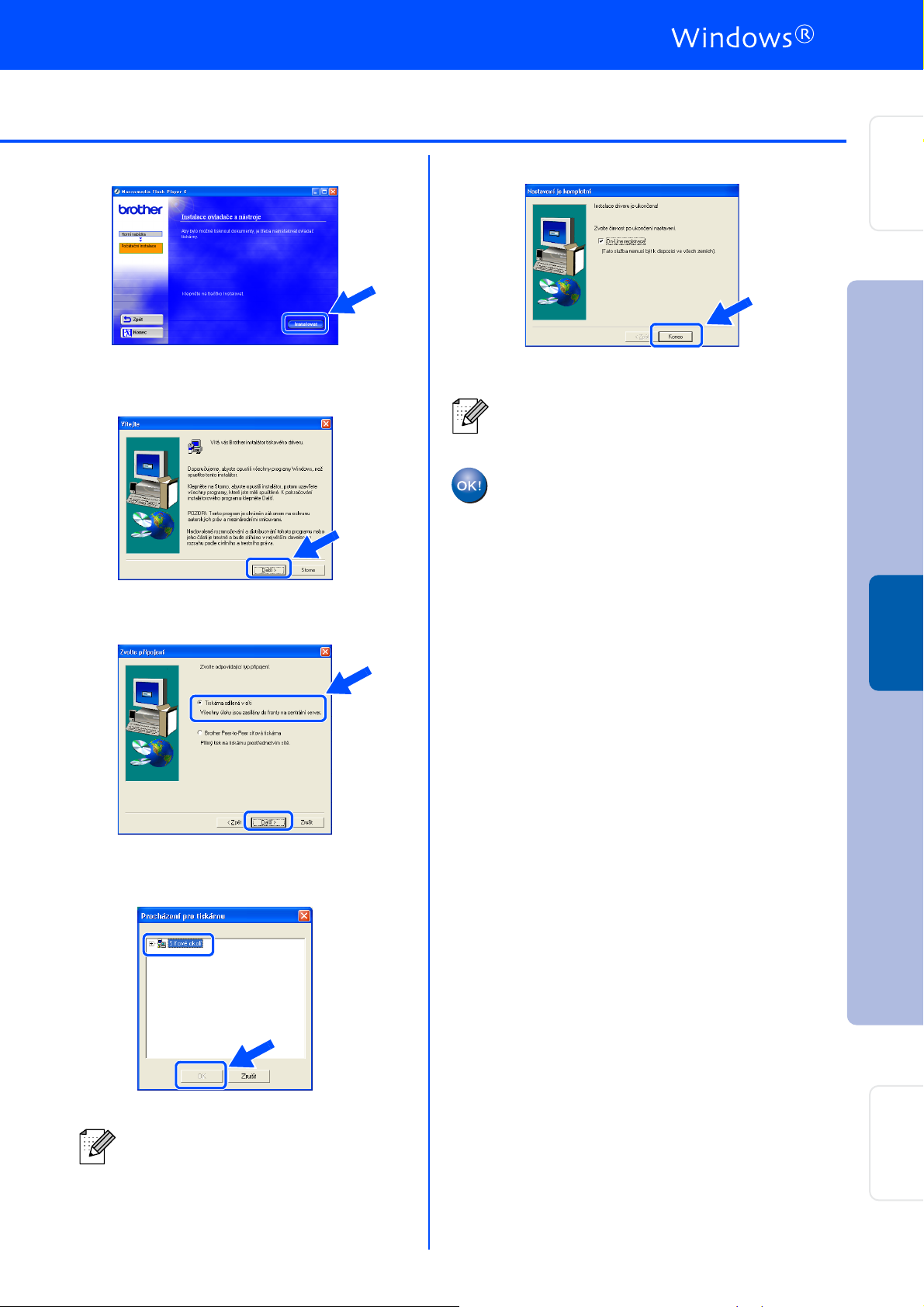

6 Po spuštění videa klikněte na tlačítko Next.

7 Klikněte na tlačítko Instalovat.

8 Klikněte na tlačítko Další.

Řiďte se pokyny na obrazovce.

9 Zvolte Tiskárna sdílená v síti a klikněte na

Další.

11 Klikněte na tlačítko Konec.

Pokud chcete provést on-line registraci, označte v tomto okamžiku políčko “On-line registrace”.

Nastavení je nyní dokončeno.

tiskárny

Sestavení

Sít’

Windows

10 Zvolte tiskovou frontu a potom klikněte na

OK.

Název tiskové fronty Vám sdělí administrátor sítě.

Instalace ovladače

Pro

administrátory

2. krok

Pro uživatele USB rozhraní

Pro uživatele Mac OS® 8.6 až 9.2

Připojení tiskárny k počítači Macintosh & Instalace ovladače

Instalace ovladače

1 Vložte přiložené CD do CD-ROM

mechaniky. Otevřete složku MAC OS 9.

2 Dvakrát klikněte na ikonu PPD Installer

(ENG). Řiďte se pokyny na obrazovce.

5 Otevřete ikonu Macintosh HD.

6 Uživatelé Mac OS

Otevřete složku Apple Extras. Otevřete složku Apple LaserWriter

Software.

Uživatelé Mac OS

Otevřete složku Applications (Aplikace) (Mac OS Otevřete složku Utilities (Obslužné programy).

9).

8.6 až 9.04:

9.1 to 9.2:

3 Ujistěte se, že je tiskárna zapnutá.

4 Kabel USB rozhraní zapojte nejdříve do

počítače Macintosh a potom do tiskárny.

Kabel rozhraní nezapojujte do portu klávesnice ani do nenapájeného USB hubu.

* Uvedené obrazovky se týkají operačního systému Mac OS

9.04.

7 Dvakrát klikněte na ikonu Desktop Printer

Utility (Obslužný program tiskárny).

8 Zvolte Printer (USB) a klikněte na OK.

9 V PostScript Printer Description (PPD)

file klikněte na tlačítko Change... (Změnit). Zvolte Brother HL-5170DN series a potom klikněte na tlačítko Select.

10 Klikněte na tlačítko Change... (Změnit)

v USB Printer Selection (Volba USB tiskárny). Zvolte příslušnou tiskárnu (HL-5170DN series) a klikněte na tlačítko OK.

11 Klikněte na tlačítko Create...(Vytvořit).

tiskárny

Sestavení

12 Zadejte název tiskárny (řada HL-517DN) a

klikněte na tlačítko Save (Uložit).

13 V nabídce File (Soubor) zvolte Quit

(Ukončit).

Instalače ovladače

USB

Macintosh

Pro

Přejděte na následující stranu

administrátory

2.krok

Instalace ovladače

Pro uživatele USB rozhraní

14 Na ploše klikněte na ikonu HL-5170DN

series.

15 V nabídce Printing (Tisk) zvolte Set

Default Printer (Nastavit jako výchozí

tiskárnu).

Nastavení je nyní dokončené.

Pro uživatele USB rozhraní

Pro uživatele OS® X 10.1 / 10.2

Připojení tiskárny k počítači Macintosh® a Instalace souboru BR-Script PPD

1 V nabídce Initial Setup (Počáteční

nastavení) klikněte na Connect the interface cable & Install the driver/utility (Připojit kabel rozhraní a nainstalovat ovladač/obslužný program).

Jakmile se objeví tato obrazovka, zvolte USB interface.

4 Kabel USB rozhraní zapojte nejdříve do

počítače Macintosh a potom do tiskárny.

Kabel rozhraní nezapojujte do portu klávesnice ani do nenapájeného USB hubu.

5 V nabídce Go (Přejít na) zvolte

Applications (Aplikace).

tiskárny

Sestavení

2 Ujistěte se, že je sít’ový vypínač zapnutý.

3 Klikněte na tlačítko Install (Instalovat)

a řiďte se pokyny na obrazovce.

Pokračujte na další straně.

Instalace ovladače

USB

Macintosh

Pro

administrátory

2. krok

Pro uživatele USB rozhraní

Instalace ovladače

6 Otevřete složku Utilities (Obslužné

programy).

7 Dvakrát klikněte na ikonu Print Center

(Tiskové centrum)

10 Vyberte HL-5170DN series a potom

klikněte na tlačítko Add (Přidat).

11 Z nabídky Printer Center (Tiskové

centrum) zvolte Quit Printer Center (Ukončit).

8 Klikněte na tlačítko Add Printer... (Přidat

tiskárnu).

9 Zvolte USB.

Nastavení je nyní dokončeno.

Pro uživatele sítě

Pro uživatele Mac OS® 8.6 až 9.2

Připojení tiskárny k počítači Macintosh® a Instalace souboru BR-Script PPD

tiskárny

Sestavení

1 Tiskárnu vypněte sít’ovým vypínačem.

2 Jeden konec kabelu pro zapojení do sítě

zapojte do tiskárny a druhý konec do volného portu na rozbočovači (hub).

4 Do CD mechaniky vložte CD-ROM

Otevřete složku Mac OS

5 Dvakrát klikněte na ikonu PPD installer

(ENG).

Řiďte se pokyny na obrazovce

3 Tiskárnu zapněte sít’ovým vypínačem.

Pokračujte na další straně.

Instalace ovladače

USB

Macintosh

Sít’

Macintosh

Pro

administrátory

2. krok

Pro uživatele sítě

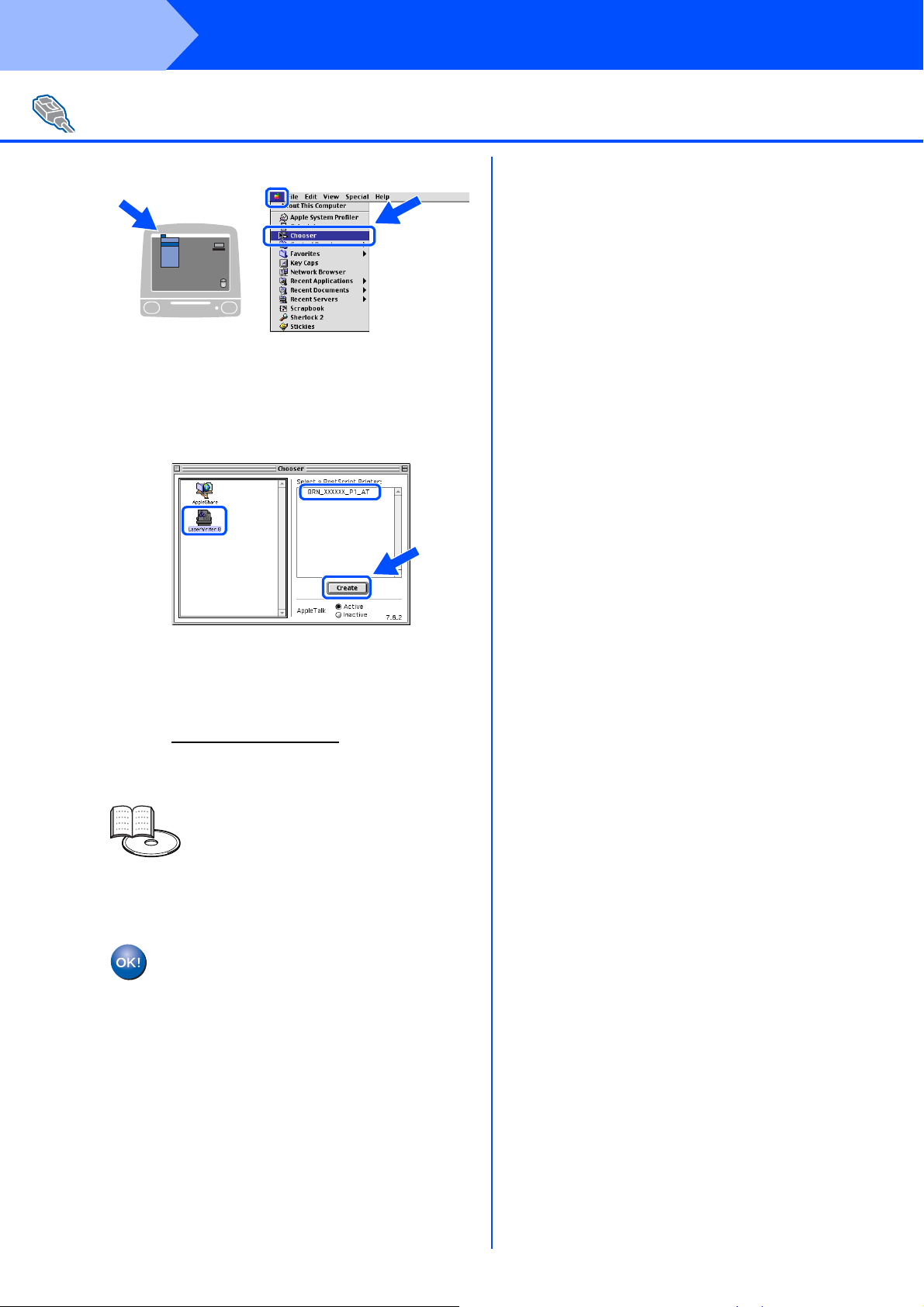

6 V nabídce Apple vyberte volbu Chooser.

Instalace ovladače

7 Klikněte na ikonu LaserWriter 8

zvolte BRN_xxxxxx_P1_AT.

Klikněte na tlačítko Create....(Vytvořit).

Okno Chooser opět zavřete.

* Pokud dosud není ovladač Apple

LaserWriter8 v systému nainstalován, můžete si jej stáhnout z internetové adresy: http://www.apple.com.

** xxxxxx znamená posledních 6 číslic

ethernetové adresy.

Návod k obsluze, 7. kapitola

a potom

Nastavení je nyní dokončeno.

Pro uživatele sítě

Pro uživatele Mac OS® X 10.1 / 10.2

Připojení tiskárny k počítači Macintosh® a Instalace souboru BR-Script PPD

tiskárny

Sestavení

1 V nabídce Initial Setup (Počáteční instal-

ace) klikněte na Connect the interface ca- ble&Install the driver/utility Připojení kabelu rozhraní a instalace ovladače a nástroje).

Pokud se zobrazí toto okno, zvolte,

Network interface.

4 Tiskárnu zapněte sít’ovým vypínačem.

5 Klikněte na tlačítko Install (Instalovat)

a řiďte se pokyny na obrazovce.

2 Tiskárnu vypněte sít’ovým vypínačem.

3 Jeden konec kabelu pro zapojení do sítě

zapojte do tiskárny a druhý konec do volného portu na rozbočovači (hub).

6 V nabídce Go zvolte Applications

(Aplikace).

7 Otevřete složku Utilities (Obslužné

programy)

Instalace ovladače

Sít’

Macintosh

Pro

administrátora

2. krok

Pro uživatele sítě

Instalace ovladače

8 Dvakrát klikněte na ikonu Print Center.

9 Klikněte na tlačítko Add Printer... (Přidat

tiskárnu).

10 Zvolte AppleTalk.

11 Zvolte BRN_xxxxxx_P1_AT

tlačítko Add (Přidat).

* Where xxxxxx are the last six digits of

the Ethernet address.

Návod k obsluze, 7. kapitola.

a klikněte na

12 V nabídce Print Center zvolte Quit Print

Center (Ukončit).

Pro uživatele Mac OS X 10.2.4 a vyšší OS:

Jestliže hodláte zapojit vaši tiskárnu s využitím jednoduché sít’ové konfigurace Apple X, zvolte Rendezvous a následně Brother HL-

5170DN series (BRN_xxxxxx_P1_AT

Dále p

ejděte k bodu 12.

* xxxxxx znamená posledních 6 číslic

ethernetové adresy.

Mac OS®

Nastavení je nyní dokončené.

■ Pro administrátory

Instalace obslužného programu BRAdmin Professional (pouze pro uživatele Windows®)

Obslužný program BRAdmin Professional slouží ke správě zařízení připojených do sítě. Obslužný program BRAdmin Professional může sloužit také ke správě zařízení jiných výrobců, jejichž výrobky podporují protokol SNMP (Simple Network Management Protocol). Podrobnosti naleznete na internetové adrese http://solutions.brother.com.

tiskárny

Sestavení

1 Vložte přiložený disk CD-ROM do CD

mechaniky. Automaticky se zobrazí úvodní obrazovka. Řiďte se pokyny uvedenými na obrazovce.

2 V nabídce obrazovky klikněte na Instalovat

software.

3 Řiďte se pokyny na obrazovce.

Klikněte na For Administrator (Pro administrátora).

Standardním heslem tiskového serveru je access. Toto heslo můžete změnit obslužným programem BRAdmin Professional nebo webovým prohlížečem.

USB

Windows

Paralelní

Windows

Sít’

Windows

Instalace ovladače

Web BRAdmin

Firma Brother vyvinula aplikaci Web BRAdmin která umožňuje správu zařízení Brother a jiných zařízení s protokolem SNMP v prostředí větších sítí LAN/WAN.

Tento obslužný program vyžaduje instalaci internetového informačního serveru fy Microsoft a klientského programu Sun´s Java. Na internetové adrese http://solutions.brother.com/webbradmin naleznete podrobné informace a můžete si zde také stáhnout příslušné informace.

Macintosh

Pro

USB

Sít’

administrátory

Nastavení IP-adresy, masky podsítě a brány pomocí obslužného programu BRAdmin

Professional (pouze pro uživatele Windows

)

1 Spust’te aplikaci BRAdmin Professional

azvolte TCP/IP.

2 V nabídce Devices (Zařízení) zvolte

Search Active Devices (Vyhledat aktivní

zařízení). BRAdmin automaticky vyhledá nová zařízení.

3 Dvakrát klikněte na nové zařízení.

4 Zadejte IP-Address (IP-adresu),Subnet

Mask (Maska podsítě) a Gateway (Bránu). Potom klikněte na OK.

5 Adresa bude automaticky uložena do

tiskárny.

Vytisknutí strany s nastavením tiskárny

Na straně s nastavením tiskárny je uvedeno aktuální nastavení tiskárny včetně sít’ového nastavení. Třikrát stiskněte tlačítko Go a strana s nastavením bude vytisknuta.

Tovární nastavení

Obnovení továrního nastavení tiskového serveru (včetně hesla) je uvedeno na str. 3-11, ve 3. kapitole “Obnovení továrního nastavení sít’ových voleb” Návodu k obsluze”.

Návod k obsluze, 3. kapitola

■Další informace

Přeprava tiskárny

Pokud z jakéhokoliv důvodu musíte tiskárnu transportovat, zabalte ji pečlivě do původního obalového materiálu. Předejdete tak možnému poškození vlivem transportu. Doporučujeme uschovat původní obalový materiál. Přepravce byl měl zajistit pojištění tiskárny.

Před přepravou je nutné z tiskárny vyjmout VÁLCOVOU JEDNOTKU a TONEROVOU KAZETU. Nevyjmutí jednotky a kazety a nevložení do plastového obalu ještě před přepravou, může tiskárnu vážně poškodit. Na tato poškození se ZÁRUKA NEVZTAHUJE.

1 Vypněte sít’ový vypínač tiskárny a odpojte

napájecí kabel sítě.

3 Tiskárnu znovu pečlivě zabalte.

Sestavení

Windows

tiskárny

USB

2 Vyjměte válcovou jednotku.

Vložte ji do plastového obalu a dobře utěsněte.

Ochranné známky

Brother je registrovaná ochranná značka firmy Brother Industries, Ltd. Windows Apple Macintosh firmy Apple Computer, Inc. Apple Computer, Inc. ENERGY STAR je registrovaná značka v USA. Adobe PostScript UNIX je ochranná značka firmy UNIX Systems Laboratories. Netware je registrovaná ochranná značka firmy Novell, Inc. HP, HP/UX, JetDirect a JetAdmin jsou registrované ochranné značky firmy Hewlett-Packard Company. Všechny další obchodní nebo výrobní značky jmenované v tomto návodu k obsluze jsou registrovanými ochrannými značkami nebo ochrannými značkami příslušných firem.

a Windows NT® jsou registrované ochranné značky firmy Microsoft Corporation.

, iMac®, LaserWriter® a AppleTalk® jsou registrované ochranné značky a TrueType je ochrannou značkou

a PostScript3TM jsou registrované ochranné značky firmy Adobe Systems Incorporated

Paralelní

Windows

Sít’

Windows

Instalace ovladače

USB

Macintosh

Sít’

Macintosh

Kompilace a publikování

Tento návod k obsluze může být pod dohledem firmy Brother Industries Ltd., kompilován a publikován s tím, že bude pracovat s nejnovějším technickým popisem výrobku. Obsah tohoto návodu k obsluze a technické údaje v něm obsažené mohou být změněny bez předchozího upozornění. Firma Brother si vyhrazuje právo provádět změny bez předchozího upozornění v technických datech a materiálu popsaném v tomto návodu a neodpovídá za jakékoliv škody (včetně následných škod), způsobené spolehnutím se na uvedené materiály, včetně typografických a dalších chyb, které se týkají této publikace. Tento výrobek je navržen k používání v profesionálním prostředí.

Pro

administrátory

Příslušenství

Možnosti a výkonnost tiskárny můžete rozšířit použitím následujícího příslušenství.

Návod k obsluze 4. kapitola.

Spodní zásobník papíru Pamět’ový modul DIMM

LT-5000

Druhý zásobník papíru rozšíří celkovou kapacitu papíru až na 250 listů.

Standardní pamět’ový modul DIMM (100 vývodů) rozšíří vnitřní pamět’ tiskárny.

Spotřební materiál

Pokud nadejde čas k výměně spotřebního materiálu, je tento stav indikován na ovládacím panelu LED diodami. Další podrobnosti týkající se spotřebního materiálu naleznete na webových stránkách http://solutions.brother.com nebo u svého prodejce výrobků Brother.

Návod k obsluze 5.kapitola.

Tonerová kazeta Válcová jednotka

LM2845001 Tištěno v Ćíně

Brother HL-5170DN Setup Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Předpisy

Obsah balení

Ovládací panel

Přiložené CD-ROM

Sestavení tiskárny

1 CD-ROM vložte do mechaniky

2 Instalace válcové jednotky

3 Vložení papíru do zásobníku

4 Vytisknutí testovací strany

Instalace ovladače

Pro uživatele USB rozhraní

Pro uživatele paralelního rozhraní

Pro uživatele sítě

Pro uživatele tiskárny Brother v síti Peer-to-Peer (LPR / NetBIOS)

Pro uživatele s tiskárnou sdílenou v síti

Pro uživatele USB rozhraní

Pro uživatele Mac OS® 8.6 až 9.2

Pro uživatele OS® X 10.1 / 10.2

Pro uživatele sítě

Pro uživatele Mac OS® 8.6 až 9.2

Pro uživatele Mac OS® X 10.1 / 10.2

■ Pro administrátory

Instalace obslužného programu BRAdmin Professional (pouze pro uživatele Windows®)

Web BRAdmin

Vytisknutí strany s nastavením tiskárny

Tovární nastavení

■Další informace

Přeprava tiskárny

Příslušenství

Spotřební materiál
