Лазерный принтер Brother

HL5130 HL5140 HL5150D HL5170DN

Руководство

пользователя

Для людей с ослабленным зрением

Настоящее руководство может быть прочитано с помощью программы преобразования 'текстречь' Screen Reader.

Перед использованием данного принтера необходимо настроить оборудование и установить драйвер.

Для настройки принтера воспользуйтесь Руководством по быстрой установке. Печатный экземпляр этого руководства входит в комплект поставки.

Перед использованием принтера внимательно прочитайте Руководство пользователя. Храните CDROM в удобном месте, для того чтобы в любое время иметь возможность воспользоваться им.

Посетите webсайт компании Brother (http://solutions.brother.com получить ответы на часто задаваемые вопросы (FAQ), информацию по поддержке изделия и техническим вопросам и сведения о последних обновлениях драйверов и об утилитах.

), на котором можно

Версия 0

Лазерный принтер

Серия HL5100

Руководство пользователя

Определения предупреждений, предостережений и примечаний

В данном Руководстве пользователя используются следующие обозначения:

Эти предупреждения необходимо учитывать во избежание возможных травм.

Эти инструкции необходимо соблюдать для обеспечения правильной эксплуатации принтера и предотвращения его повреждений.

Эти полезные рекомендации следует помнить при использовании принтера.

Безопасная эксплуатация принтера

При работе принтера некоторые его внутренние компоненты очень сильно нагреваются. При снятии передней или задней крышки принтера не допускается прикосновение к компонентам, показанным затененными на приведенных ниже рисунках.

Внутри принтера имеются электрические компоненты, находящиеся во время работы под высоким напряжением. Прежде чем приступить к чистке принтера, убедитесь в том, что принтер выключен и сетевой шнур отсоединен от розетки электросети.

Не прикасайтесь к вилке влажными руками – это может вызвать поражение электрическим током.

Внимание

Для чистки принтера используйте воду или нейтральные моющие средства. Использование для чистки принтера летучих жидкостей, таких как растворители или бензин, приводит к повреждению поверхности принтера.

Не пользуйтесь моющими средствами, содержащими аммиак. Они приводят к повреждению принтера и картриджа с тонером.

Товарные знаки

Логотип Brother является зарегистрированным товарным знаком компании Brother Industries, Ltd.

Apple, логотип Apple и Macintosh и в других стран, а TrueType

Epson является зарегистрированным товарным знаком, а FX80 и FX850 являются товарными знаками корпорации Seiko Epson.

Hewlett Packard является зарегистрированным товарным знаком, а HP LaserJet 6P, 6L, 5P, 5L, 4, 4L 4P, III, IIIP, II и IIP являются товарными знаками компании HewlettPackard.

IBM, IBM PC и Proprinter являются зарегистрированными товарными знаками корпорации International Business Machines.

Microsoft

, MSDOS®, Windows® и Windows NT® являются зарегистрированными товарными

знаками корпорации Microsoft в США и в других странах.

PostScript

и PostScript® 3TM  зарегистрированные торговые марки Adobe Systems

Incorporated.

NERGY STAR является зарегистрированным товарным знаком в США.

Все другие термины, фабричные марки и названия изделий, упомянутые в данном Руководстве пользователя, являются зарегистрированными товарными знаками соответствующих компаний.

 являются зарегистрированными товарными знаками в США

является товарным знаком компании Apple Computer, Inc.

Уведомление о составлении и публикации

Настоящее руководство было составлено и опубликовано под наблюдением компании Brother Industries, Ltd. и охватывает самые последние описания и спецификации изделия.

Содержание настоящего руководства и спецификации изделия могут быть изменены без предварительного уведомления.

Компания Brother оставляет за собой право без предварительного уведомления вносить изменения в спецификации изделия и применяемые материалы и не несет ответственности за любой ущерб (включая косвенный), вызванный использованием представленных в руководстве материалов, включая типографские и другие ошибки (но не ограничиваясь ими), относящиеся к этой публикации.

Транспортировка принтера

Если по какойлибо причине необходимо выполнить транспортировку принтера, то во избежание повреждений во время транспортировки тщательно упакуйте его. Рекомендуется сохранять и использовать оригинальную упаковку. Кроме того, принтер должен быть надлежащим образом застрахован с участием транспортной компании.

III

Содержание

Ознакомление с принтером ...............................................................................11

Содержимое упаковки ...................................................................................................11

Интерфейсный кабель ......................................................................................... 11

Вид спереди ............................................................................................................ 12

Вид сзади ................................................................................................................ 13

Выбор места для установки принтера ........................................................................... 14

Электропитание ....................................................................................................... 14

Окружающая среда .................................................................................................. 14

Используемые типы бумаги ........................................................................................... 15

Тип и формат бумаги ............................................................................................... 15

Рекомендуемая бумага ............................................................................................ 16

Область печати ........................................................................................................ 17

Методы печати .............................................................................................................. 18

Печать на обычной бумаге .......................................................................................18

Печать на обычной бумаге с использованием лотка для загрузки бумаги ............. 18

Печать на обычной бумаге из слота ручной подачи (для HL5130 и HL5140) ..... 112

Печать на обычной бумаге из обходного лотка (Для HL5150D и HL5170DN) ..... 114

Печать на плотной бумаге и открытках ................................................................... 117

Печать на плотной бумаге и на открытках из лотка для ручной подачи бумаги (Для

HL5130 и HL5140) ........................................................................................ 117

Распечатывание пачек открыток и более плотной бумаге из обходного лотка (Для

HL5150D и HL5170DN) ................................................................................. 120

Печать на конвертах ............................................................................................... 124

Неприемлемые типы конвертов ......................................................................... 124

Печать на конвертах с использованием лотка для ручной подачи бумаги (Для HL5130

и HL5140) ...................................................................................................... 125

Печать на конвертах из обходного лотка (Для HL5150D и HL5170DN) ............... 129

Печать на прозрачных пленках ............................................................................... 133

Печать на прозрачных пленках с использованием лотка для загрузки бумаги ..... 133

Печать на прозрачных пленках с использованием лотка для ручной

подачи бумаги (Для HL5130 и HL5140) ......................................................... 136

Печать на прозрачных плёнках из обходного лотка (Для HL5150D и HL5170DN)

....................................................................................................................... 139

Двухсторонняя печать ................................................................................................. 143

Инструкции по печати на обеих сторонах бумаги ................................................ 143

Печать на обеих сторонах листа (ручная двусторонняя печать) .............................. 143

Ручная двусторонняя печать с использованием лотка для загрузки бумаги ........ 143

Ручная двусторонняя печать с использованием лотка для ручной подачи (Для HL5130

и HL5140) ...................................................................................................... 144

Ручная двухсторонняя печать из обходного лотка (Для HL5150D и HL5170DN)

....................................................................................................................... 145

Печать на обеих сторонах бумаги (автоматическая двухсторонняя печать) ............ 147

Указания для автоматической двухсторонней печати ......................................... 147

Драйвер и программное обеспечение ................................................................. 21

Драйвер принтера ......................................................................................................... 21

Для Windows

Для Macintosh Для пользователей Windows

Свойства в драйвере принтера PCL ...................................................................... 23

Свойства PSдрайвера ....................................................................................... 212

Для пользователей Macintosh

Программное обеспечение ......................................................................................... 221

Программное обеспечение для работы в сети. ...................................................... 221

BRAdmin Professional .......................................................................................... 221

Driver Deployment Wizard .................................................................................... 221

Web BRAdmin ..................................................................................................... 221

Автоматический подбор эмуляции ......................................................................... 222

Панель управления .......................................................................................... 31

Указания на необходимость проведения технического обслуживания ..................... 35

Кнопки на панели управления ....................................................................................... 37

Пробная печать ........................................................................................................ 38

Использование кнопки на панели управления ...................................................... 38

Использование драйвера принтера ......................................................................38

Установки принтера ................................................................................................. 39

Использование кнопки на панели управления ...................................................... 39

Использование драйвера принтера ......................................................................39

Печать шрифтов (не доступен для HL5130) ........................................................... 310

Использование кнопки на панели управления .................................................... 310

Использование драйвера принтера (не доступен для HL5130) .......................... 310

Предустановленная заводом настройка сети (Для HL5170DN) ............................. 311

Отключение протокола APIPA (Для HL5170DN) ..................................................... 311

95/98/Me, Windows NT® 4.0 и Windows® 2000/XP ............................ 21

.....................................................................................................21

................................................................................... 23

.............................................................................. 218

Вспомогательные принадлежности .................................................................... 41

DIMM ............................................................................................................................. 41

Установка дополнительной памяти .......................................................................... 42

Нижний лоток (LT5000)(не доступен для HL5130) ........................................................ 44

Сервер печати (NC2100p)(Для HL5130, HL5140 и HL5150D) ..................................... 45

Регламентное техническое обслуживание ........................................................... 51

Картридж с тонером ......................................................................................................52

Сообщение о малом количестве тонера ...................................................................52

Сообщение об отсутствии тонера ............................................................................ 53

Замена картриджа с тонером .................................................................................. 53

Барабан ........................................................................................................................58

Сообщение о необходимости замены барабана ................................................... 58

Замена барабана ..................................................................................................... 59

Чистка .........................................................................................................................512

Периодическая замена изнашивающихся

компонентов при техническом обслуживании ........................................................... 513

Поиск и устранение неисправностей ...................................................................61

Определение проблемы ................................................................................................ 61

Сообщения об ошибках в мониторе состояния принтера .............................................. 62

Распечатка сообщений об ошибках ............................................................................... 64

Проблемы с бумагой ..................................................................................................... 65

Устранение замятия бумаги ......................................................................................... 66

Прочие проблемы ....................................................................................................... 611

Для пользователей Macintosh

Повышение качества печати .................................................................................. 611

Проблемы печати ........................................................................................................ 617

Приложение ...................................................................................................A1

Технические характеристики принтера .........................................................................A1

Важная информация по выбору бумаги ......................................................................... A6

Приложение (для стран Европы и других стран) ....................................................B1

Контактные номера компании Brother ......................................................................B1

Важная информация: Нормативные положения ............................................................B2

Радиопомехи (только для моделей с напряжением питания 220240 В) ...................B2

Заявление о соответствии положениям международной

программы ENERGY STAR Спецификация IEC 60825 (только для моделей с напряжением

питания 220240 В) ..............................................................................................B3

ВНИМАНИЕ – В целях вашей безопасности ...................................................................B4

с интерфейсом USB .............................................. 611

...................................................................................B2

Указатель ...................................................................................................... У1

Ознакомление с принтером

Содержимое упаковки

После распаковки принтера проверьте наличие всех из указанных ниже компонентов:

Принтер

Барабан и картридж с тонером

Руководство по быстрой установке

CDROM (компактдиск)

Сетевой шнур

Для каждой страны предусмотрен свой комплект поставки.

Сетевой шнур питания может несколько отличаться от приведённого на рисунке в зависимости от страны, в которой приобретен принтер.

Интерфейсный кабель

■ Интерфейсный кабель не входит в стандартный комплект поставки.

■ На некоторых компьютерах имеются USBпорт и параллельный порт. Необходимо

приобрести кабель, соответствующий используемому в компьютере интерфейсу.

■ Большинство кабелей параллельного интерфейса поддерживают двунаправленную

передачу, однако некоторые из них могут иметь несовместимое назначение выводов или могут не соответствовать спецификациям стандарта IEEE 1284.

■ Рекомендуется применять кабель параллельного интерфейса или интерфейса USB длиной

не более 2 метров.

■ При использовании кабеля USB убедитесь в том, что он подключен к соединителю USB

компьютера.

■ Если в вашем компьютере используется высокоскоростной интерфейс USB 2.0, то

необходимо применять высокоскоростной сертифицированный кабель USB 2.0.

■ Не подключайте кабель USB к выключенному концентратору или к клавиатуре Mac

1  1 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Вид спереди

Вид спереди*

Рис. 11

Подставка выходного лотка с выводом листов лицевой стороной вниз (опорная подставка)

Панель управления

Кнопка освобождения передней крышки

(HL5130 и HL5140) Слот для ручной подачи бумаги (HL5150D и HL5170DN) обходной лоток

Лоток для загрузки бумаги

Выключатель питания

Передняя крышка

Выходной лоток с выводом листов лицевой стороной вниз

*Рисунок принтера на базе моделей HL5150D и HL5170DN.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  2

Вид сзади

Вид сзади*

Рис. 12

Выходной лоток с выводом листов лицевой стороной вверх

Устройство двухсторонней печати (для HL5150D и HL5170DN)

Разъем электропитания

Соединитель параллельного интерфейса

Соединитель интерфейса USB

Боковая крышка

(HL5170DN) Порт 10/100BASETX

(HL5170DN) Светодиодный индикатор

*Рисунок принтера на базе модели HL5170DN.

1  3 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Выбор места для установки принтера

Перед началом эксплуатации принтера ознакомьтесь со следующими положениями.

Электропитание

Рекомендуется подключать принтер к сети электропитания со следующими параметрами: Источник питания: 220240 В перем. тока, частота 50/60 Гц

Длина сетевого шнура включая удлинители не должна превышать 5 метров.

Не допускается подключение принтера к цепи электропитания, используемой для подключения других устройств с большой потребляемой мощностью, таких как кондиционер, копировальный аппарат, бумагорезательная машина и т.п. Если невозможно избежать совместного использования принтера с этими устройствами, то рекомендуется применять трансформатор напряжения или фильтр подавления высокочастотных помех.

В случае колебаний сетевого напряжения следует использовать стабилизатор напряжения.

Окружающая среда

■ Принтер следует устанавливать рядом с сетевой розеткой, к которой должен быть

обеспечен свободный доступ для того, чтобы в случае аварийной ситуации можно было легко отсоединить сетевой шнур.

■ Принтер должен использоваться только в среде со следующими диапазонами температур

и влажности:

Температура: 10°C – 32,5°C (50°F – 90,5°F) Влажность: 20% – 80% (без конденсации влаги)

■ Принтер должен использоваться в хорошо проветриваемом помещении.

■ Принтер следует устанавливать на плоской горизонтальной поверхности.

■ Принтер необходимо содержать в чистоте. Не устанавливайте принтер в загрязненных

местах.

■ Принтер необходимо устанавливать таким образом, чтобы не блокировалось его

вентиляционное отверстие. Между вентиляционным отверстием и стеной необходимо оставить промежуток приблизительно 100 мм .

■ Не следует устанавливать принтер в местах, подверженных воздействию прямых

солнечных лучей. Если принтер требуется установить рядом с окном, то для защиты принтера от воздействия прямых солнечных лучей необходимо использовать жалюзи или плотные шторы.

■ Не устанавливайте принтер возле приборов, содержащих магниты или создающих

магнитное поле.

■ Не подвергайте принтер сильным ударам или вибрациям.

■ Не допускается воздействие на принтер открытого огня, солевых растворов или

агрессивного газа.

■ Не ставьте на принтер посторонние предметы.

■ Не устанавливайте принтер рядом с кондиционером воздуха.

■ При транспортировке принтер должен находиться в горизонтальном положении.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  4

Используемые типы бумаги

Тип и формат бумаги

Загрузка бумаги в принтер производится с установленного загрузочного лотка, лотка для ручной подачи бумаги или со вспомогательного нижнего загрузочного лотка.

В драйвере принтера и в данном Руководстве используются следующие названия этих загрузочных лотков:

Лоток для загрузки бумаги Лоток 1 Лоток для ручной подачи бумаги Ручной (HL5130 и HL5140) Обходной лоток Обходной лоток (HL5150D и HL5170DN) Вспомогательный нижний лоток Лоток 2 (не доступен для HL5130)

При просмотре этой страницы на CDROM можно перейти на страницу с описанием соответствующего метода печати, щелкнув в таблице на значке L.

Тип печатного носителя

Лоток 1 Лоток для

ручной подачи

Обходно й лоток

Лоток 2 Выберите тип печатного

носителя в установках драйвера принтера

бумаги

Обычная бумага

60 г/м2105 г/м2

LLLLОбычная бумага

Вторичная бумага LLLL Документная бумага LL Документная бумага

Плотная бумага

105 г/м2161 г/м2

Прозрачная пленка L

До 10 листов A4 или Letter

Этикетки L

Конверты LL

LL Плотная бумага или более

плотная бумага

A4 или Letter

До 10 листов A4 или Letter

A4 или Letter

Прозрачные пленки

Более плотная бумага

Конверты

До 3

конвертов

Конвертытонкие Конвертыплотные

Открытки LL Плотная бумага или более

плотная бумага

Лоток 1 Лоток для

ручной подачи

Обходной лоток

Лоток 2

бумаги

Формат бумаги A4, Letter, Legal,

B5 (ISO), Executive, A5, A6, B6

Количество листов 250 листов

(80 г/м

)

Ширина: 69,9215,9 мм Длина: 116406,4 мм

Один лист 50 страниц

Ширина: 69,9215,9 мм Длина: 116406,4 мм

(80 г/м2 или 21

A4, Letter, Legal, B5 (ISO), Executive, A5

250 листов (80 г/м2)

фунт.)

1  5 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Область печати

Ниже показаны непечатаемые области листа при использовании PCLэмуляции. Книжная ориентация

Рис. 13

A4 Letter Legal B5 (ISO) Executive A5 A6 B6

4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм

6,01 мм 6,35 мм 6,35 мм 6,01 мм 6,35 мм 6,01 мм 6,01 мм 6,01 мм

4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм

6,01 мм 6,35 мм 6,35 мм 6,01 мм 6,35 мм 6,01 мм 6,01 мм 6,01 мм

Альбомная ориентация

Рис. 14

A4 Letter Legal B5 (ISO) Executive A5 A6 B6

4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм

5,0 мм 5,08 мм 5,08 мм 5,0 мм 5,08 мм 5,0 мм 5,0 мм 5,0 мм

4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм 4,2 мм

5,0 мм 5,08 мм 5,08 мм 5,0 мм 5,08 мм 5,0 мм 5,0 мм 5,0 мм

1  7 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Методы печати

Печать на обычной бумаге

Печатать можно на обычной бумаге с использованием лотка для загрузки бумаги или лотка для ручной подачи бумаги. Выбрать бумагу можно в соответствии с разделом Используемые типы бумаги на стр. 15.

Печать на обычной бумаге с использованием лотка для загрузки бумаги

Рисунки в этом разделе на базе принтеров HL5150D и HL5170DN.

Выберите Формат бумаги, Тип печатного носителя, Источник подачи бумаги и другие параметры в драйвере принтера.

Тип печатного носителя: Обычная бумага Источник подачи бумаги: Лоток 1

PCL драйвер

PS драйвер (для HL5150D и HL5170DN)

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  8

Полностью выньте из принтера лоток для загрузки бумаги.

Рис. 15

Нажав на рычаг (синего цвета) освобождения направляющих, установите регуляторы ширины бумаги в соответствии с форматом загружаемой бумаги. Убедитесь в том, что направляющие плотно вошли в пазы.

1  9 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Рис. 16

Загрузите бумагу в лоток. Убедитесь в том, что бумага легла ровно во всех четырех углах лотка.

Рис. 17

В лоток не следует загружать больше 250 листов (80 г/м2), поскольку в противном случае

возможно замятие бумаги. Убедитесь, что бумага загружена ниже отметки максимума (▼).

Рис. 18

При печати на обратной стороне уже использованной бумаги загружайте листы той стороной вниз, на которой требуется печатать (чистая сторона бумаги), при этом верхний край листа должен располагаться в передней части лотка.

Вставьте загрузочный лоток в принтер до упора. Убедитесь в том, что лоток полностью вошел в принтер.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  10

Выдвиньте опорную подставку выходного лотка для предотвращения выскальзывания бумаги из лотка с выводом листов лицевой стороной вниз.

Рис. 19

Если вы решили не выдвигать опорную подставку выходного лотка, то рекомендуется забирать отпечатанные страницы сразу же после их вывода из принтера.

Пошлите предназначенные для печати данные на принтер.

1  11 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Печать на обычной бумаге из слота ручной подачи (для HL5130 и HL5140)

Принтер автоматически переходит в режим ручной подачи при загрузке бумаги в лоток для ручной подачи.

Тип печатного носителя: Обычная бумага Источник подачи бумаги: Ручной

PCL драйвер

Пошлите предназначенные для печати данные на принтер. Сообщение НЕТ БУМАГИ отображается на мониторе состояния и на панели управления

горят соответствующие индикаторы до тех пор, пока в лоток ручной подачи не будет вставлен лист бумаги.

Toner

Drum

Paper

Status

Рис. 110

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  12

Откройте лоток для ручной подачи бумаги. Установите направляющие в соответствии с форматом бумаги.

Рис. 111

Вставляйте бумагу двумя руками в лоток ручной подачи до тех пор, пока передний край бумаги не коснется ролика подачи бумаги. Удерживайте бумагу в этом положении до тех пор, пока принтер автоматически не втянет ее на небольшое расстояние, затем отпустите бумагу.

Рис. 112

■ Убедитесь в том, что бумага в лотке для ручной подачи лежит ровно и в правильном

положении. В противном случае бумага может подаваться неправильно, что приведет к искажению печатаемого содержания или к замятию бумаги.

■ Не вставляйте в лоток для ручной подачи более одного листа за один раз, в противном

случае возможно замятие бумаги.

■ Если носитель (бумага, прозрачная пленка и т.д.) загружен в лоток для ручной подачи

до того, как принтер перейдет в состояние готовности (Ready), носитель может быть выведен из принтера без выполнения печати.

После вывода из принтера напечатанной страницы вставьте следующий лист (см. пункт 4). Повторите эту процедуру для каждой печатаемой страницы.

1  13 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Печать на обычной бумаге из обходного лотка (Для HL5150D и HL5170DN)

Принтер автоматически включает режим печати из обходного лотка при наличии в нём бумаги.

Выберите Формат бумаги, Тип печатного носителя, Источник подачи бумаги и другие настройки в свойствах принтера.

Тип печатного носителя: Обычная бумага Источник подачи бумаги: Обход. лоток

PCL драйвер

PS драйвер (для HL5150D и HL5170DN)

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  14

Аккуратно откройте обходной лоток.

Рис. 113

Вытяните и разверните откидную створку обходного лотка.

Откидная створка обходного лотка

Рис. 114

При установке бумаги в обходной лоток убедитесь, что она соприкасается с задней частью лотка и находится под направляющими максимальной высоты пачки с обеих сторон лотка.

Рис. 115

Убедитесь, что бумага ровная и находится в правильном положении в обходном лотке. Иначе бумага может быть замята или будет перекоc печати.

1  15 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Освободите направляющую, нажав рычажок освобождения, и установите её под размер бумаги.

Рис. 116

При установке бумаги в обходной лоток, пожалуйста, имейте в виду:

■ Сторона, на которой печатаете, дожна быть установлена лицом вверх.

■ Во время печати, внутри поднимается поддон для подачи бумаги.

■ Сначала положите передний край (верх бумаги) и акуратно протолкните бумагу в лоток.

■ Верхняя часть пачки должна находится под направляющими максимальной высоты

бумаги с обеих сторон лотка.

Отправьте задание на печать.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  16

Печать на плотной бумаге и открытках

При выдвинутом вниз выходном лотке с выводом листов лицевой стороной вверх в принтере имеется возможность прямой протяжки бумаги из лотка для ручной подачи в заднюю часть принтера. Этот метод подачи и вывода бумаги используется в том случае, когда требуется печатать на плотной бумаге или на открытках.

При выборе бумаги обратитесь к разделу Используемые типы бумаги на стр. 15.

Печать на плотной бумаге и на открытках из лотка для ручной подачи бумаги (Для HL5130 и HL5140)

Тип печатного носителя: Плотная бумага или более плотная бумага Источник подачи бумаги: Ручной

PCL драйвер

Откройте выходной лоток с выводом листов лицевой стороной вверх.

Рис. 117

1  17 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Пошлите предназначенные для печати данные на принтер. Состояние НЕТ БУМАГИ отображается на индикаторах панели управления до тех пор,

пока в лоток ручной подачи не будет вставлен лист бумаги.

Toner

Drum

Paper

Status

Рис. 118

Откройте лоток для ручной подачи бумаги. Установите направляющие в соответствии с форматом бумаги.

Рис. 119

Рис. 120

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  18

■ Убедитесь в том, что бумага в лотке для ручной подачи лежит ровно и в правильном

■ Не вставляйте в лоток для ручной подачи более одного листа за один раз, в противном

случае возможно замятие бумаги.

■ Если носитель (бумага, прозрачная пленка и т.д.) загружен в лоток для ручной подачи

После вывода из принтера напечатанной страницы вставьте следующий лист (см. пункт 5). Повторите эту процедуру для каждой печатаемой страницы.

Закройте выходной лоток с выводом листов лицевой стороной вверх.

Внимание

Каждый напечатанный лист следует убирать сразу же после печати. Накапливание листов может привести к замятию бумаги или к ее скручиванию.

Рис. 121

1  19 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Распечатывание пачек открыток и более плотной бумаге из обходного лотка (Для HL5150D и HL5170DN)

Тип печатного носителя: Плотная бумага или Более плотная бумага Источник подачи бумаги: Обход. лоток

PCL драйвер

PS драйвер (для HL5150D и HL5170DN)

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  20

Откройте лоток с выходом страниц лицевой стороной вверх и, если необходимо, разверните откидную створку выходного лотка.

Рис. 122

Аккуратно откройте обходной лоток.

Рис. 123

Вытяните и разверните откидную створку обходного лотка.

Откидная створка

Рис. 124

1  21 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Рис. 125

Освободите направляющую, нажав рычажок освобождения, и установите её под размер бумаги.

Рис. 126

При установке бумаги в обходной лоток, пожалуйста, имейте в виду:

■ Во время печати, внутри поднимается поддон для подачи бумаги.

■ Сторона, на которой печатаете, дожна быть установлена лицом вверх.

■ Сначала положите передний край (верх бумаги) и акуратно протолкните бумагу в лоток.

■ Верхняя часть пачки должна находится под направляющими максимальной высоты

бумаги с обеих сторон лотка.

Отправьте задание на печать.

Закройте лоток с выходом страниц лицевой стороной вверх

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  22

Внимание

После распечатывания сразу вынимайте каждый лист. Образование стопки на выходе может повлечь сминание или закручивание бумаги.

Рис. 127

1  23 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

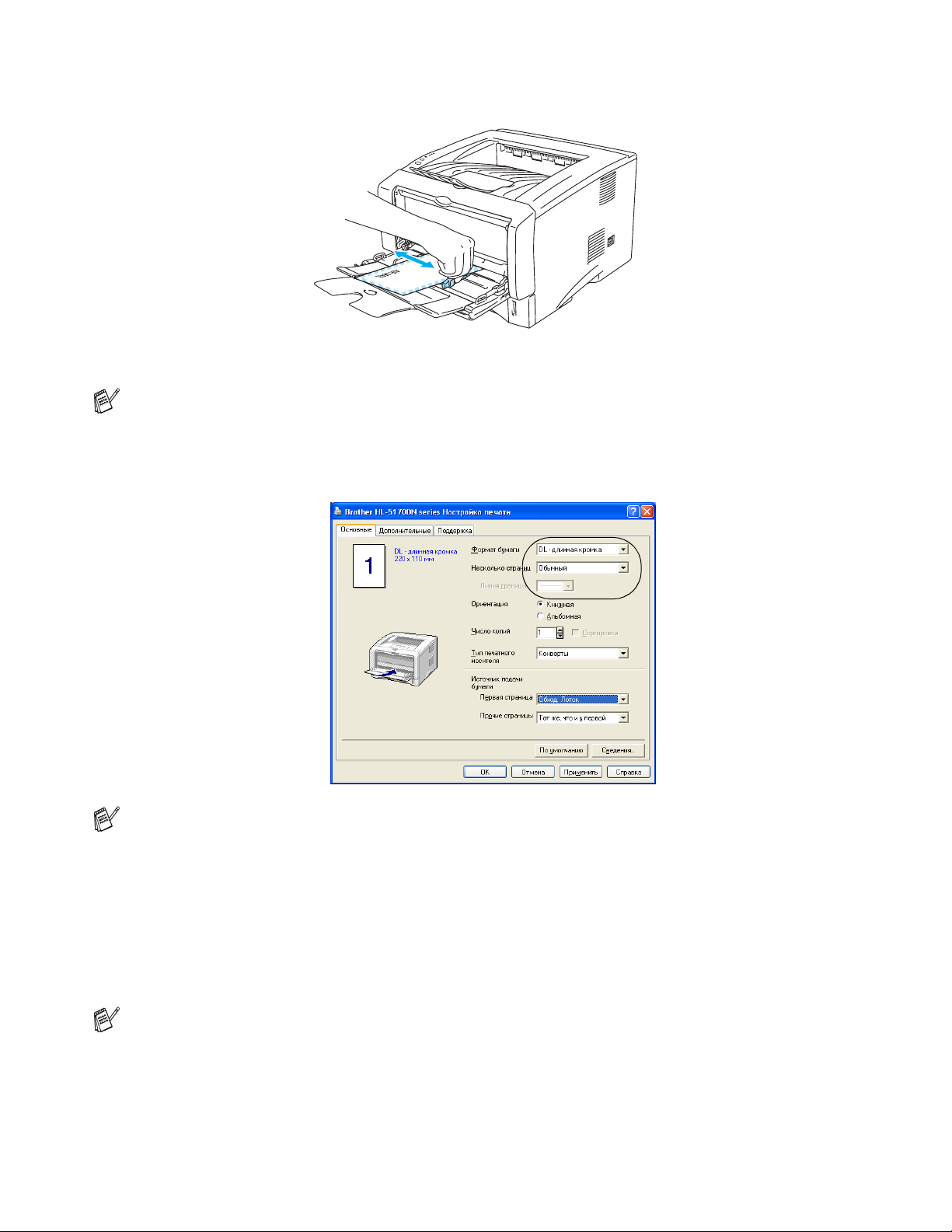

Печать на конвертах

Неприемлемые типы конвертов

Не допускается использовать следующие типы конвертов:

■ поврежденные, скрученные, мятые конверты или конверты необычной формы

■ чрезмерно блестящие или текстурированные конверты

■ конверты с застежками или завязками

■ конверты с клейкими полосками

■ конверты в виде пакетов

■ конверты с непроглаженными сгибами

■ тисненые конверты (с рельефным изображением)

■ конверты, на которых уже чтото напечатано лазерным принтером

■ конверты с уже напечатанным текстом с внутренней стороны

■ конверты, которые не могут быть сложены пачкой

■ конверты из бумаги, вес которой превосходит ограничения по весу бумаги для данного

принтера

■ недоброкачественно изготовленные конверты с неровными или с не одинаково

квадратными краями

■ конверты с окошками, отверстиями, вырезами или перфорациями

Рис. 128

ИСПОЛЬЗОВАНИЕ ПЕРЕЧИСЛЕННЫХ ВЫШЕ ТИПОВ КОНВЕРТОВ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ПРИНТЕРА. НА ПОВРЕЖДЕНИЕ ЭТОГО ТИПА НЕ РАСПРОСТРАНЯЮТСЯ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ИЛИ ОБЯЗАТЕЛЬСТВА ПО СЕРВИСНОМУ ОБСЛУЖИВАНИЮ КОМПАНИИ BROTHER.

■ Прежде чем печатать на конвертах, разверните стопку конвертов веером во избежание

замятия бумаги или ее неправильной подачи.

■ Не допускается загружать в лоток бумагу различных типов, поскольку это может

вызвать замятие или нарушение подачи бумаги.

■ Не печатайте на конвертах с использованием двусторонней печати.

■ Для правильной печати необходимо в программном приложении выбрать формат

бумаги, соответствующий формату бумаги в загрузочном лотке.

■ См. Используемые типы бумаги на стр. 15.

Большинство конвертов подходит для вашего принтера. Однако отдельные виды конвертов могут вызвать проблемы, связанные с подачей бумаги и качеством печати, что обусловлено способом изготовления этих конвертов. Приемлемый для печати конверт должен иметь прямые края, чёткие линии сгибов, толщина переднего края конверта не должна превышать толщины двух листов бумаги. Конверт должен лежать в лотке ровно и не должен быть мятым. Следует приобретать качественные конверты, предусмотренные для использования в лазерном принтере. Перед печатью большого количества конвертов следует распечатать один тестовый экземпляр для проверки соответствующего качества печати.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  24

Компания Brother не может рекомендовать использование какихлибо конкретных видов конвертов, поскольку их производители могут изменять спецификации своих изделий. Ответственность за качество и эксплуатационные свойства используемых конвертов несет пользователь принтера.

Печать на конвертах с использованием лотка для ручной подачи бумаги (Для HL5130 и HL5140)

В принтере предусмотрена возможность прямой протяжки бумаги из лотка для ручной подачи в заднюю часть принтера. При печати на конвертах используется следующий метод подачи и вывода бумаги.

Принтер автоматически переходит в режим ручной подачи при загрузке бумаги в лоток для ручной подачи.

Тип печатного носителя: Конверты Источник подачи бумаги: Ручной

PCL драйвер

Откройте выходной лоток с выводом листов лицевой стороной вверх.

Рис. 129

1  25 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

пока в лоток ручной подачи не будет вставлен лист бумаги.

Toner

Drum

Paper

Status

Рис. 130

Откройте лоток для ручной подачи бумаги. Установите направляющие в соответствии с размером конверта.

Рис. 131

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  26

Конверты, на которых после печати появились складки: В задней части принтера откройте выходной лоток с выводом листов лицевой стороной

вверх и отожмите вниз рычажки (синего цвета) с правой и левой сторон (как показано на представленном ниже рисунке). После завершения операции печати на конвертах закройте выходной лоток с выводом листов лицевой стороной вверх для установки двух рычажков в исходное положение.

Рис. 132

Вставляйте конверт двумя руками в лоток ручной подачи до тех пор, пока передний край конверта не коснется ролика подачи бумаги. Удерживайте конверт в таком положении до тех пор, пока принтер автоматически не затянет его на небольшое расстояние, после чего отпустите конверт.

Рис. 133

1  27 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

■ Убедитесь в том, что конверт входит ровно при загрузке его в лоток для ручной подачи.

В противном случае возможна неправильная подача конверта, в результате которой печатаемое содержимое может быть искажено или может произойти замятие конверта.

■ Не вставляйте в лоток для ручной подачи более одного конверта за один раз, в

противном случае возможно замятие бумаги.

■ Вставляйте конверты в лоток ручной подачи бумаги той стороной вверх, на которой

нужно печатать.

■ Если носитель (бумага, прозрачная пленка и т.д.) загружен в лоток для ручной подачи

После вывода напечатанного конверта из принтера он переходит в режим ожидания загрузки следующего конверта. Повторите пункт 5 для каждого предназначенного для печати конверта.

После завершения задания печати закройте выходной лоток с выводом листов лицевой стороной вверх.

■ Швы конверта, запечатанные при изготовлении, должны быть надежными.

■ Все стороны должны быть надлежащим образом сложены без неровностей и складок.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  28

Печать на конвертах из обходного лотка (Для HL5150D и HL5170DN)

Принтер имеет прямой тракт от обходного лотка до лотка с выходом страниц лицевой стороной вверх. Используйте этот приём для для печати на конвертах.

Принтер автоматически включает режим печати из обходного лотка при наличии в нём бумаги.

Тип печатного носителя: Конверты Источник подачи бумаги: Обход. лоток

PCL драйвер

PS драйвер (для HL5150D и HL5170DN)

1  29 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Рис. 134

Аккуратно откройте обходной лоток.

Рис. 135

Вытяните и разверните откидную створку обходного лотка.

Откидная створка обходного лотка

Рис. 136

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  30

Если после печати на конвертах появились складки: Сзади откройте лоток с выходом страниц лицевой стороной вверх и опустите синие

рычажки с левой и правой сторон (как показано на рисунке). После завершения печати на конвертах, закройте лоток с выходом страниц лицевой стороной вверх для возврата двух синих рычажков в исходное положение.

Рис. 137

Положите конверты в обходной лоток убедитесь, так чтобы они соприкасались с задней частью лотка и находились под направляющими максимальной высоты пачки с обеих сторон лотка. Во избежание замятия, не кладите сразу более 3 конвертов в обходной лоток.

Рис. 138

Убедитесь, что конверты аккуратно уложены и находятся в правильном положении в обходном лотке. Иначе они могут быть замяты или будет перекоc печати.

1  31 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Нажмите и подгоните направляющую под размер конверта.

Рис. 139

Конверты формата DL

■ Если после печати на конвертах формата DL появились складки, на закладке

"Основные" в пункте "Формат бумаги" выберите "DL длинная кромка". Положите новый конверт формата DL в обходной лоток длинной стороной вперёд и снова напечатайте.

При установке конвертов в обходной лоток, пожалуйста, имейте в виду:

■ Во время печати, внутри поднимается поддон для подачи конвертов.

■ Сторона, на которой печатаете, дожна быть установлена лицом вверх.

■ Сначала положите правый край конверта и акуратно протолкните конверт в лоток.

■ Верхняя часть пачки конвертов должна находится под направляющими максимальной

высоты бумаги с обеих сторон лотка.

Отправьте задание на печать.

После печати закройте лоток с выходом страниц лицевой стороной вверх.

■ Если печать на конвертах размазана, в свойствах принтера выберите "Обходной

лоток" как источник подачи бумаги для прямго тракта. Для формата бумаги выберите

"Плотная бумага" или "Более плотная бумага" для увеличение температуры в печки. Для регулировки плотности печати, см. Регулировка плотности на стр. 28.

■ Швы конверта проклеенные производителем конверта должны быть надёжны.

■ Все стороны должны быть правильно согнуты без складок и морщин.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  32

Печать на прозрачных пленках

Печать на прозрачных плёнках возможна из лотка для бумаги, из слота для ручной подачи бумаги или обходного лотка.

Печать на прозрачных пленках с использованием лотка для загрузки бумаги

■ Не загружайте более 10 прозрачных пленок в лоток для загрузки бумаги.

■ Рисунки в этом разделе на базе моделей HL5150D и HL5170DN.

Тип печатного носителя: Прозрачные пленки Источник подачи бумаги: Лоток 1

PCL драйвер

PS драйвер (для HL5150D и HL5170DN)

1  33 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Полностью выньте из принтера лоток для загрузки бумаги.

Рис. 140

Нажав на рычаги (синего цвета) освобождения направляющих, установите регуляторы ширины бумаги в соответствии с размером прозрачной пленки. Убедитесь в том, что направляющие плотно вошли в пазы.

Рис. 141

Загрузите прозрачные пленки в лоток. Убедитесь в том, что они ровно легли в лоток и их

уровень не превышает отметки максимума (▼). Не загружайте более 10 прозрачных

пленок за один раз, поскольку это может привести к замятию пленки в принтере.

Рис. 142

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  34

Вставьте загрузочный лоток в принтер до упора. Выдвиньте опорную подставку для предотвращения выскальзывания пленки из выходного

лотка с выводом листов лицевой стороной вниз.

Рис. 143

Пошлите предназначенные для печати данные на принтер.

Рис. 144

Внимание

Каждую напечатанную пленку следует убирать сразу же после печати.

1  35 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Печать на прозрачных пленках с использованием лотка для ручной подачи бумаги (Для HL5130 и HL5140)

При открытом выходном лотке с выводом листов лицевой стороной вверх в принтере имеется возможность прямой протяжки бумаги из лотка для ручной подачи в выходной лоток с выводом листов лицевой стороной вверх.

Тип печатного носителя: Прозрачные пленки Источник подачи бумаги: Ручной

PCL драйвер

Откройте выходной лоток с выводом листов лицевой стороной вверх.

Рис. 145

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  36

пока в лоток ручной подачи не будет вставлена прозрачная пленка.

Toner

Drum

Paper

Status

Рис. 146

Откройте лоток для ручной подачи бумаги. Установите направляющие в соответствии с размером прозрачной пленки.

Рис. 147

Вставляйте прозрачную пленку двумя руками в лоток ручной подачи до тех пор, пока ее передний край не коснется ролика подачи бумаги. Удерживайте прозрачную пленку в таком положении до тех пор, пока принтер автоматически не затянет ее на небольшое расстояние, после чего отпустите пленку.

Рис. 148

1  37 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

■ Убедитесь в том, что прозрачная пленка в лотке для ручной подачи лежит ровно и в

правильном положении. В противном случае возможна неправильная подача пленки, в результате чего печатаемое содержимое может быть искажено или может произойти замятие пленки.

■ Не вставляйте в лоток для ручной подачи более одной пленки за один раз, в противном

случае возможно замятие пленки.

■ Если носитель (бумага, прозрачная пленка и т.д.) загружен в лоток для ручной подачи

После вывода напечатанной пленки из принтера вставьте следующую пленку в соответствии с описанием, представленным в пункте 5 на странице 137. Повторите эту процедуру для каждой печатаемой пленки.

После завершения задания печати закройте выходной лоток с выводом листов лицевой стороной вверх.

Внимание

Каждую напечатанную прозрачную пленку следует убирать сразу же после печати. Накапливание отпечатанных пленок может привести к их замятию или скручиванию.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  38

Печать на прозрачных плёнках из обходного лотка (Для HL5150D и HL5170DN)

Когда открыт лоток с выходом страниц лицевой стороной вверх, принтер имеет прямой тракт от обходного лотка до выхода страниц.

Тип печатного носителя: Прозрачные плёнки. Источник подачи бумаги: Обход. лоток

PCL драйвер

PS драйвер (для HL5150D и HL5170DN)

1  39 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Откройте лоток с выходом страниц лицевой стороной вверх.

Рис. 149

Отправьте задание на печать. Статус "Нет бумаги" будет отображатся на светодиодных индикаторах панели

управления, пока не будет положена прозрачная плёнка в обходной лоток.

Toner

Drum

Paper

Аккуратно откройте обходной лоток.

Status

Рис. 150

Рис. 151

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  40

Вытяните и разверните откидную створку обходного лотка.

Рис. 152

При установке прозрачных плёнок в обходной лоток, убедитесь, что они соприкасаются с задней частью лотка и находятся под направляющими максимальной высоты пачки с обеих сторон лотка. Во избежание замятия, не кладите сразу более 10 плёнок в обходной лоток.

Рис. 153

Убедитесь, что плёнки аккуратно уложены и находятся в правильном положении в обходном лотке. Иначе они могут быть замяты или будет перекоc печати.

Освободите направляющую, нажав рычажок освобождения, и установите её под размер прозрачных плёнок.

Рис. 154

1  41 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

При установке плёнок в обходной лоток, пожалуйста, имейте в виду:

■ Сторона, на которой печатаете, дожна быть установлена лицом вверх.

■ Сначала положите передний край (верх прозрачных плёнок) и акуратно протолкните

плёнки в лоток.

■ Верхняя часть пачки плёнок должна находится под направляющими максимальной

высоты бумаги с обеих сторон лотка.

После печати закройте лоток с выходом страниц лицевой стороной вверх.

Внимание

После распечатывания сразу вынимайте каждую прозрачную плёнку. Образование стопки на выходе может повлечь сминание или закручивание плёнок.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  42

Двухсторонняя печать

Все входящие в комплект поставки драйверы принтера для Windows® 95/98/Me, Windows NT®

4.0, Windows поддерживают режим двусторонней печати. Дополнительную информацию об установке необходимых параметров см. в тексте Справка драйвера принтера.

2000/XP, Mac OS® 8.69.2 и Mac OS® X 10.1 или более поздних версий

Инструкции по печати на обеих сторонах бумаги

■ Если бумага слишком тонкая, то на ней могут образовываться складки.

■ Если бумага скрутилась, распрямите ее, а затем снова загрузите ее в загрузочный лоток.

■ Необходимо использовать обычную бумагу. Не используйте высокосортную документную

бумагу.

■ Если бумага подается неправильно, то это может быть вызвано ее скручиванием. Выньте

бумагу и распрямите ее.

Печать на обеих сторонах листа (ручная двусторонняя печать)

PS драйвер не поддерживает ручную двухстороннюю печать.

Ручная двусторонняя печать с использованием лотка для загрузки бумаги

Выберите требуемый режим печати Двусторонняя ручная в закладке Дополнительные.

Сначала принтер автоматически печатает все четные страницы на одной стороне бумаги.

Выньте напечатанные четные страницы из выходного лотка и снова загрузите их в загрузочный лоток, расположив той стороной вниз, на которой нужно печатать. Выполните инструкции, отображаемые на экране компьютера.

Рис. 155

После этого принтер начинает автоматически печатать все нечетные страницы на другой стороне бумаги.

При загрузке бумаги в загрузочный лоток сначала выньте из него всю бумагу, затем положите в него напечатанные страницы напечатанной стороной вверх. (Не кладите напечатанные страницы поверх стопки чистых листов.)

1  43 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Ручная двусторонняя печать с использованием лотка для ручной подачи (Для HL5130 и HL5140)

Внимание

■ Прежде чем вставить листы в лоток для ручной подачи бумаги, их необходимо

выпрямить, в противном случае может произойти замятие бумаги в принтере.

■ Не рекомендуется использовать слишком тонкую или слишком толстую бумагу.

■ При использовании функции двухсторонней печати возможно замятие бумаги или

неудовлетворительное качество печати. В случае замятия бумаги обратитесь к разделу Устранение замятия бумаги на стр. 66.

Выберите режим печати Двухсторонняя ручная в закладке Дополнительные, а в закладке Основные выберите в качестве Источника подачи бумаги Ручную подачу.

Вставьте бумагу двумя руками в лоток ручной подачи той стороной вверх, на которой нужно печатать сначала. Выполните инструкции, отображаемые на экране компьютера. Повторяйте эту процедуру до тех пор, пока не будут напечатаны все четные страницы.

Рис. 156

Выньте напечатанные четные страницы из выходного лотка и загрузите их снова в том же порядке в лоток для ручной подачи бумаги. Вставьте бумагу той стороной (чистой стороной) вверх, на которой нужно печатать. Выполните инструкции, отображаемые на экране компьютера.

Рис. 157

Повторяйте пункт 3 до тех пор, пока не будут напечатаны все нечетные страницы на обратной стороне бумаги.

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  44

Ручная двухсторонняя печать из обходного лотка (Для HL5150D и HL5170DN)

Внимание

■ Перед укладкой бумаги обратно в обходной лоток, необходимо распрямить её, иначе

возможно замятие.

■ Не используйте слишком тонкую или тостую бумагу.

■ Когда используется функция ручной двухсторонней печати, возможны замятие бумаги

или ухудшение качества печати. При замятии см. Устранение замятия бумаги на стр. 66.

На закладке Дополнительные выберите Ручная двухсторонняя, и на закладке Основные выберите Источник подачи бумги  Обходной лоток.

Двумя руками положите бумагу в обходной лоток стороной, на которую будете печатать, вверх. Следуйте инструкциям на экране компьютера. Повторите эти действия пока не распечатаются все чётные страницы.

Рис. 158

Уберите распечатанные чётные страницы из выходного лотка и положите их, не меняя порядок, обратно в обходной лоток. Расположите бумагу той стороной вверх, на которую надо напечатать. Следуйте инструкциям на экране компьютера.

Рис. 159

Повторите пункт 3 пока не распечатаются все нечётные страницы на другой стороне бумаги.

1  45 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Ориентация бумаги при ручной двусторонней печати

Сначала принтер распечатывает вторую страницу. При распечатывании 10 страниц на 5 листах бумаги сначала будет напечатана страница 2, а затем страница 1 на первом листе бумаги. На втором листе бумаги сначала будет напечатана страница 4, а потом страница 3. На третьем листе бумаги сначала будет напечатана страница 6, а затем страница 5 и т. д.

При ручной двусторонней печати бумагу следует загружать в лоток следующим образом:

■ Для слота ручной подачи или обходного лотка:

Поместите лист так, чтобы сторона, на которой сначала должна производиться печать, располагалась лицом вверх, а передний край (верх листа) направьте вперед. Для печати второй страницы переверните лист напечатанной стороной вниз, а передний край (верх) страницы снова направьте вперед.

При использовании печатных бланков (с заголовком) лист должен быть помещен заголовком вниз и направлен заголовком вперед.

Для печати второй страницы поместите лист заголовком вверх и направьте его заголовком вперед.

■ При использовании верхнего лотка и вспомогательного нижнего лотка (лоток 1 или лоток 2):

Поместите лист так, чтобы сторона, на которой сначала должна производиться печать, располагалась лицом вниз, а передний край (верх листа) располагался в передней части лотка. Для печати на второй стороне листа переверните его напечатанной стороной вверх, а передний край (верх) листа снова направьте к передней стороне лотка.

При использовании печатных бланков (с заголовком) лист должен быть помещен заголовком вверх и направлен заголовком к передней стороне лотка.

Для печати второй страницы поместите лист заголовком вниз и направьте его заголовком к передней стороне лотка.

При использовании более плотной бумаги, на которой после печати на первой стороне образовалось скручивание, не может быть выполнена повторная подача бумаги из лотка ручной подачи для печати на другой стороне листа:

В задней части принтера откройте выходной лоток с выводом листов лицевой стороной вверх и отожмите вниз рычажки (синего цвета) с правой и левой сторон (как показано на представленном ниже рисунке). После завершения операции печати закройте выходной лоток с выводом листов лицевой стороной вверх для установки двух рычажков в исходное положение.

Рис. 160

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  46

Печать на обеих сторонах бумаги (автоматическая двухсторонняя печать)

Этот раздел для HL5150D и HL5170DN.

Указания для автоматической двухсторонней печати

■ Используйте A4, Letter или Legal формат бумаги.

■ Если бумага скручена, распрямите её и положите её в лоток для бумаги.

■ Используйте обычную бумагу. Если воможно, не используйте толстую или тонкую бумагу.

■ Когда используется функция автоматической двухсторонней печати, при некоторых

обстоятельствах возможны ухудшение качества печати или замятие бумаги. При замятии см. Устранение замятия бумаги на стр. 66.

Положите бумагу в лоток или в обходной лоток.

Убедитесь, что рычажок на дуплексном лотке установлен для необходимого формата бумаги.

Формат Letter или Legal.

Формат A4.

Рис. 161

1  47 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ

Откройте настройки драйвера принтера. На закладке Дополнительные выберите Режим двухстороней печати, отметьте Двухстороняя печать и убедитесь, что выбрано Использовать устройство. Выберите Тип двухсторонней печати, если необходимо, установите Смещение под переплёт и нажмите ОК. Принтер автоматически распечатает на обеих сторонах бумаги.

PCL драйвер

PS драйвер (для HL5150D и HL5170DN)

ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ 1  48

Драйвер и программное обеспечение

Драйвер принтера

Драйвер принтера – это программа, осуществляющая преобразование данных из формата, используемого компьютером, в формат, требующийся для конкретного принтера. Как правило, это формат командного языка принтера или языка описания страниц.

Драйверы принтера для приведенных ниже операционных систем содержатся на CDROM (компактдиске), входящем в комплект поставки. Последняя версия драйвера принтера может быть также загружена с сайта Центра решения проблем компании Brother http://solutions.brother.com

Описание операций и более полная информация представлены на прилагаемом CDROM в разделе Установка программного обеспечения.

Для Windows® 95/98/Me, Windows NT® 4.0 и Windows® 2000/XP

■ Драйвер, совместимый с PCL (лазерный принтер HewlettPackard LaserJet)

■ BRScript (эмуляция языка PostScript®3) драйвер (HL5150D и HL5170DN)

Для Macintosh®

■ Драйвер принтера Brother Laser для Macintosh

■ BRScript (эмуляция языка PostScript®3) драйвер. (HL5150D и HL5170DN)

PCLдрайвер PS драйвер

Windows® 95 Windows NT

Windows® 98/Me Windows Windows

Mac OS® 8.6 to 9.2 Mac OS

4.0

2000

X 10.1 to 10.2

(для HL5150D и HL5170DN)

(Для HL5150D и HL5170DN)

2  1 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

При выполнении задания печати с компьютера можно изменять следующие параметры принтера.

■ Формат бумаги

■ Несколько страниц

■ Ориентация

■ Число копий

■ Тип печатного носителя

■ Источник подачи бумаги

■ Разрешение

■ Режим экономии тонера

■ Двусторонняя печать (Ручная двусторонняя печать

печать

■ Водяной знак

■ Спулинг задания

■ Быстрая настройка печати

■ Время ожидания

■ Монитор состояния

■ Макрос

■ Администратор

■ Вставка команды/файла

■ Защита страницы

■ Печать даты и времени

■ Регулировка плотности печати

■ Управление высоким разрешением (HRC)

■ Режим True Type

■ Автоматическое обнаружение

Эти настройки не доступны для BRScript драйвера. (HL5150D и HL5170DN) .

Эти настройки отсутствуют в драйвере Brother Laser для Macintosh®.

Эти настройки отсутствуют в Windows NT® 4.0 и Windows® 2000/XP.

Эти настройки не доступны для HL5130.

Эта настройка не доступна для HL5130 и HL5140.

)

*1*2*3

*1*2

*1*2*3

*1*2*3*4

*1*2

*2*4

*1*2

/ Автоматическая двухсторонняя

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  2

Для пользователей Windows®

Свойства в драйвере принтера PCL

Последняя версия драйвера или дополнительная информация может быть получена на сайте Центра решения проблем компании Brother (http://solutions.brother.com

Настройки можно также изменить, щелкнув мышью на картинке, расположенной в левой части закладки Основные диалогового окна Свойства.

Более подробная информация представлена в тексте Справка драйвера принтера.

Экраны, представленные в данном разделе, относятся к Windows® XP. Вид этих экранов зависит от операционной системы, используемой в компьютере.

Закладка Основные

Если используется операционная система Windows NT® 4.0, Windows® 2000 или XP, то доступ к закладке Основные может быть получен щелчком мышью на опции Настройка печати в закладке Общие окна Свойства принтера.

)

Выберите опции Формат бумаги, Несколько страниц, Ориентация и т.д.

Выберите Источник подачи бумаги и т.д.

2  3 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Закладка Дополнительные

Если используется операционная система Windows NT® 4.0, Windows® 2000 или XP, то доступ к закладке Дополнительные может быть получен щелчком мышью на опции Настройка печати в закладке Общие окна Свойства принтера.

12 3 45

Измените указанные в закладке параметры щелчком мышью на соответствующих иконках:

Качество печати

Двусторонняя печать

Водяной знак

Параметры страницы

Опции устройства

Качество печати

Выберите разрешение, режим экономии тонера и параметры печати или параметры печати серых тонов.

Разрешение

Может быть установлено одно из следующих значений разрешения:

■ HQ 1200

■ 600 т/д

■ 300 т/д

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  4

Режим экономии тонера

Режим экономии тонера, при котором уменьшается плотность печати, позволяет сократить эксплуатационные расходы.

Установка параметров печати

Яркость, контрастность и другие настройки можно изменять вручную.

■ Авто (только для пользователей Windows

95/98/Me)

Нажав кнопку Авто вы можете автоматически распечатать задание с наиболее подходящими параметрами

■ Ручной (только для пользователей Windows

95/98/Me)

Параметры можно изменить вручную, выбрав кнопку Ручной и отметив кнопку Настройки.

■ Использовать полутона принтера (только для пользователей Windows NT

4.0, Windows®

2000/XP)

Печать может быть выполнена с использованием настроек принтера путем выбора кнопки Использовать полутона принтера.

■ Использовать полутона системы (только для пользователей Windows NT

4.0, Windows®

2000/XP)

Яркость, контрастность и другие параметры можно изменить вручную, выбрав кнопку Использовать полутона системы и отметив кнопку Настройки.

■ Улучшенная печать серых тонов (только для пользователей Windows NT

4.0, Windows®

2000/XP) Качество изображения затененных областей можно повысить, отметив флажок Улучшенная

печать серых тонов. При печати с этой установкой скорость печати может быть ниже в

зависимости от печатаемых данных.

Двусторонняя печать

■ Ручная двусторонняя печать

При выборе кнопки Двусторонняя печать появляется диалоговое окно для установки параметров ручной двусторонней печати. При ручной двусторонней печати для каждой ориентации бумаги предусмотрено шесть типов соединения страниц.

■ Использовать устройство (Для HL5150D и HL5170DN)

При выборе Встроенное устройство, появляются настройки двухсторонней печати. Автоматически возможны шесть видов направлений переплёта для каждого типа ориентации бумаги.

■ Отступ соединения страниц

При выборе опции Отступ соединения страниц может быть задана величина отступа от стороны соединения в дюймах или миллиметрах.

■ Печать буклетов (Для HL5150D и HL5170DN)

Используйте эту функцию для печати буклетов. Для получения буклета, сложите пополам распечатанные страницы. Обратите внимание, что при использовании функции печати буклетов, формат бумаги, её ориентация, источник и другие настройки должны оставаться неизменными для всего документа.

Водяной знак На документы можно поместить логотип или текст в виде водяных знаков.

Если в качестве водяного знака используется растровый файл, то можно изменить размер водяного знака и поместить его в любом месте на странице. Если в качестве водяного знака используется текст, то можно изменить настройки шрифта, яркости и угла.

Параметры страницы Можно изменить масштаб изображения и выбрать опции Зеркальная / Обратная печать.

2  5 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Опции устройства

На этой закладке можно установить следующие Функции принтера: (Можно перейти на соответствующую страницу с описанием каждой функции принтера,

щелкнув мышью на названии функции в списке, приведенном ниже.)

■ Спулинг задания

■ Быстрая настройка печати

■ Время ожидания

■ Монитор состояния

■ Макрос (Для HL5140, HL5150D и HL5170DN)

■ Администратор (только для пользователей Windows

95/98/Me)

■ Вставка Команды/Файла (Для HL5140, HL5150D и HL5170DN: Только для

пользователей Windows® 95/98/Me)

■ Защита страницы

■ Печать даты и времени

■ Регулировка плотности печати

■ Управление высоким разрешением*

■ Режим TrueType (Для HL5140, HL5150D и HL5170DN)*

Содержимое списка Функция принтера может быть разным для разных моделей. * Если используется Windows® 95, 98 или Me, то изменить параметры Управление

высоким разрешением и Режим TrueType можно в окне Установка параметров печати в поле опции Качество печати закладки Дополнительные.

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  6

Спулинг задания

Принтер сохраняет данные, которые вы можете распечатать повторно. Документ можно распечатать еще раз без повторной передачи данных с компьютера. Для выполнения повторной печати нажмите и удерживайте кнопку Go до тех пор, пока не загорятся все четыре светодиодных индикатора, затем отпустите кнопку Go.

Если вы хотите предотвратить возможность печати ваших данных другими людьми с использованием функции повторной печати, уберите флажок Использовать повторную

печать в установках спулинга задания.

Быстрая настройка печати

Функцию быстрой настройки можно включить или выключить. На экране компьютера открывается небольшое окно выбора. В нем можно изменить параметры следующих функций:

■ Несколько страниц

■ Ручная двусторонняя печать

■ Режим экономии тонера

■ Источник подачи бумаги

■ Тип печатного носителя

Время ожидания

Если в течение определенного периода времени (время простоя) на принтер не поступает никаких данных, то он переходит в режим энергосбережения. В режиме энергосбережения принтер ведет себя так же, как если бы он был выключен. По умолчанию время простоя составляет 5 минут. Если выбрана опция Интеллектуальный режим энергосбережения, то автоматически устанавливается наиболее подходящее время простоя в зависимости от частоты использования принтера. Когда принтер находится в режиме энергосбережения, все индикаторы выключены, но принтер попрежнему может принимать данные из компьютера. При приеме команды печати файла или документа принтер автоматически выходит из режима энергосбережения и начинает печатать. Принтер может быть также выведен из режима энергосбережения нажатием одной из кнопок.

Режим энергосбережения может быть выключен. Для выключения режима энергосбережения выберите в закладке Дополнительные пункт Опции устройства, затем выберите Время ожидания. Дважды щелкните мышью на опции Время ожидания в окне Время ожидания, при этом на экране появляется функция Выкл. время ожидания, щелкните мышью на Выкл. время ожидания для отключения функции перехода принтера в режим энергосбережения. Функцию Выкл. время ожидания можно скрыть, еще раз дважды щелкнув мышью на опции Время ожидания в окне Время ожидания. В целях экономии электроэнергии рекомендуется не выключать эту функцию.

Монитор состояния

Эта опция отражает состояние принтера (включая любые возникающие ошибки) во время печати. По умолчанию Монитор состояния выключен. Для того чтобы включить монитор состояния, перейдите к закладке Дополнительные, выберите Опции устройства, затем выберите Монитор состояния.

2  7 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Макрос (Для HL5140, HL5150D и HL5170DN)

Страница документа может быть сохранена в памяти принтера в виде макроса. Кроме того, сохраненный макрос может быть выполнен, иными словами он может быть использован в качестве шаблона для любого документа. Это позволяет сэкономить время и повысить скорость печати часто используемой информации, такой как бланки, логотипы компаний, форматы печатных бланков или счета.

Администратор (только для пользователей Windows

95/98/Me)

Администраторы имеют полномочия на ограничение использования функций Количество копий, Установка масштаба и Установка водяного знака.

■ Пароль

Введите пароль в этом окне.

■ Установка пароля

Щелкните мышью на этой функции для изменения пароля.

■ БЛОКИРОВКА КОПИРОВАНИЯ

Блокируется выбор опции копирования страниц для предотвращения печати нескольких копий.

■ БЛОКИРОВКА ВОДЯНОГО ЗНАКА

Блокируются текущие установки опции Водяной знак для предотвращения их изменения.

■ БЛОКИРОВКА ВЫБОРА МАСШТАБА

Блокируется установка масштаба, как показано ниже.

1 к 1 100%

Вставка Команды/Файла (Для HL5140, HL5150D и HL5170DN: Только для пользователей Windows

95/98/Me)

Эта опция позволяет вставлять данные в задание печати. С помощью этой функции могут быть выполнены следующие операции.

■ Вставка файла печати или файла в tiffформате в задание печати.

■ Вставка текстовой строки в задание печати.

■ Вставка макроса, сохраненного в памяти принтера, в задание печати.

Защита страницы

“Защита страницы” – это функция, использующая дополнительную память для создания изображения полной страницы. Можно выбрать функции АВТО, ВЫКЛЮЧИТЬ, Принтер по умолчанию, LTR (страница формата Letter), А4 или LGL (страница формата legal). Функция защиты страницы позволяет принтеру создавать в памяти изображение полной страницы, которое будет выведено на печать, до того, как бумага будет физически подана на принтер. Эту функцию следует использовать в том случае, когда изображение очень сложное и принтеру необходимо определенное время для его обработки.

Печать даты и времени

Дата: задает формат даты. Время: задает формат времени.

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  8

Регулировка плотности печати

Увеличивает или уменьшает плотность печати.

Управление высоким разрешением

Этот параметр позволяет изменить настройки HRC (High Resolution Control  Управление высоким разрешением) на принтерах Brother серии HL5100. HRC – это специальная функция, обеспечивающая повышенное качество печати символов и графики, которое не может быть достигнуто обычными лазерными принтерами с разрешением 300 или 600 т/д.

■ Принтер по умолчанию: Эта установка соответствует аналогичной установке принтера.

■ Светлый

■ Средний

■ Темный

■ Выкл: Выключение функции HRC

Режим TrueType (Для HL5140, HL5150D и HL5170DN)

Шрифты TrueType могут быть переданы на принтер одним из следующих способов:

■ Загрузить как TrueType (Для HL5150D и HL5170DN)

■ Загрузка в виде растрового изображения

■ Печать в виде графики

2  9 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Закладка Принадлежности

Если устанавливается вспомогательный нижний лоток, то его можно добавить и выбрать его параметры в закладке Принадлежности следующим образом.

Можно вручную добавлять и удалять установленные в принтере опции. Параметры лотка для бумаги будут соответствовать установленным опциям.

Установка источника подачи бумаги Эта функция обеспечивает распознавание формата бумаги в каждом лотке.

Автоматическое определение принадлежностей (Для HL5140, HL5150D и HL5170DN) Функция Автоматическое обнаружение осуществляет поиск установленных в данный

момент устройств и отображает имеющиеся параметры в драйвере принтера. Если щелкнуть мышью на кнопке Автоматическое обнаружение, то выводится список опций, установленных в принтере. Опции можно добавлять или удалять вручную.

Функция Автоматическое обнаружение может быть недоступна в определенных состояниях принтера.

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  10

Закладка Поддержка

Если используется операционная система Windows NT® 4.0, Windows® 2000 или XP, то доступ к закладке Поддержка может быть получен щелчком мышью на опции Настройка печати в закладке Общие окна Свойства принтера.

■ Последняя версия драйвера может быть загружена с сайта Центра решения проблем

компании Brother ( http://solutions.brother.com

■ Можно посмотреть версию драйвера принтера.

■ Можно проверить текущие настройки драйвера.

■ Можно распечатать страницу с настройками принтера и список внутренних шрифтов.

(Список встроенных шрифтов не доступен для HL5130.)

)

2  11 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Свойства PSдрайвера

■ Этот раздел для HL5150D и HL5170DN.

■ PSдрайвер для Windows NT

Самые последние драйвера доступны в Центре Решений Brother (Brother Solutions Center) по адресу http://solutions.brother.com

За более подробной информацией обращайтесь в раздел помощи драйвера принтера.

Скриншоты в этом разделе сделаны в Windows® XP. Содержимое экрана может варьироваться от операционной системы.

Закладка Порты.

Выберите порт, к которому подключен принтер, или путь к используемому сетевому принтеру.

4.0 поддерживает только английский язык.

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  12

Закладка Параметры устройства.

Выберите установленные принадлежности.

2  13 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Закладка Расположение

Доступ к закладке Расположение в Windows NT® 4.0, Windows® 2000 или XP возможен при нажатии кнопки Настройка печати… на закладке Общие в окне Свойства принтера BRScript3.

В настройках Расположение возможно изменение Ориентации, Порядок страниц и Страниц на листе.

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  14

Закладка Бумага/Качество

Выберите Источник бумаги.

2  15 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Дополнительные настройки

Доступ к закладке Дополнительные возможности в Windows NT® 4.0, Windows® 2000 или XP возможен при нажатии кнопки Дополнительно… в закладке Расположение или в закладке Бумага/Качество.

Выберите Источник бумаги и Число копий

Установите Качество печати, Масштабирование и настройки TrueType шрифты.

Выбрав Свойства принтер, можно изменить следующие настройки:

■ Тип печатного носителя

■ Режим экономии тонера

■ Время ожидания

■ BRScript level

Режим экономии тонера

Режим экономии тонера, при котором уменьшается плотность печати, позволяет сократить эксплутационные расходы.

Время ожидания

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  16

выходит из режима энергосбережения и начинает печатать. Нажатие кнопки GO также выводит принтер из режима энергосбережения. Режим энергосбережения может быть выключен. Для выключения режима энергосбережения выберите в закладке Дополнительные пункт Опции устройства, затем выберите Время ожидания. Дважды щёлкните мышью на опции Время ожидания в окне Время ожидания, при этом на экране появляется функция Выкл. время ожидания, щёлкните мышью на Выкл. время ожидания для отключения функции перехода принтера в режим энергосбережения. Функцию Выкл. время ожидания можно скрыть, ещё раз дважды щёлкнув мышью на опции Время ожидания в окне Время ожидания. В целях экономии электроэнергии рекомендуется не выключать эту функцию.

2  17 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Для пользователей Macintosh®

Данный принтер поддерживает операционные системы Mac OS® 8.6–9.2 и Mac OS

X 10.1–10.2.

Последнюю версию драйвера можно загрузить с сайта Центра решения проблем компании Brother (http://solutions.brother.com

)

Приведенные в этом разделе экраны относятся к Mac OS® X 10.1 Экраны, отображаемые на компьютере Macintosh

, могут быть разными для разных

операционных систем.

Настройка параметров страницы

Могут быть установлены параметры Paper Size, Orientation и Scale. Brother Laser драйвер / PSдрайвер

Опция Layout

Установите параметры Layout, Pages per Sheet и другие параметры. Brother Laser драйвер / PSдрайвер

Pages per sheet: Выберите количество страниц, отображаемых на каждой стороне

бумаги.

Layout direction: При установке параметра Pages per sheet может быть также задано

направление раскладки.

Border: Эта функция используется в том случае, когда требуется добавить

границу.

Print on Both Sides: Эта функция используется в том случае, когда требуется печатать на

обеих сторонах листа.

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  18

Специальные настройки

Установите Media Type, Resolution, Toner Save и другие параметры. Brother Laser драйвер

Время ожидания (Только для PSдрайвера)

Значения этих параметров могут быть выбраны в списке Printer Settings:

■ Resolution

■ Media Type

■ Toner Save Mode

Resolution

Может быть установлено одно из следующих значений разрешения:

■ 300 т/д

■ 600 т/д

■ HQ 1200

Toner Save Mode

Включение режима экономии тонера (параметр Toner Save), при котором уменьшается плотность печати, позволяет сократить эксплуатационные расходы.

2  19 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Sleep Time

Если в течение определённого периода времени (время простоя) на принтер не поступает никаких данных, то он переходит в режим энергосбережения. В режиме энергосбережения принтер ведёт себя так же, как если бы был выключен. По умолчанию время простоя составляет 5 минут. Если выбрана опция Интеллектуальный режима энергосбережения, то автоматически устанавливается наиболее подходящее время простоя в зависимости от частоты использования принтера. Когда принтер находится в режиме энергосбережения, светодиодный индикатор выключен, но принтер попрежнему может принимать данные от компьютера.При приёме команды печати файла или документа, принтер автоматически выходит из режима энергосбережения и начинает печатать. Нажатие кнопки GO также выводит принтер из режима энергосбережения. Режим энергосбережения может быть выключен. Для выключения режима энергосбережения выберите в закладке Дополнительные пункт Опции устройства, затем выберите Время ожидания. Дважды щёлкните мышью на опции Время ожидания в окне Время ожидания, при этом на экране появляется функция Выкл. время ожидания, щёлкните мышью на Выкл. время ожидания для отключения функции перехода принтера в режим энергосбережения. Функцию Выкл. время ожидания можно скрыть, ещё раз дважды щёлкнув мышью на опции Время ожидания в окне Время ожидания. В целях экономии электроэнергии рекомендуется не выключать эту функцию.

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  20

Программное обеспечение

Этот раздел для Windows

®.

Программное обеспечение для работы в сети.

Этот раздел для HL5170DN.

BRAdmin Professional

Программа BRAdmin Professional предназначена для управления подключенных к сети принтерами Brother с операционными системами Windows Windows

2000/XP.

Эта программа позволяет легко настраивать и проверять состояние принтера по сети.

Driver Deployment Wizard

В эту программу установки включены драйвер Windows® PCL и драйвер Brother network port (LPR и NetBIOS).

Перед использованием программы BRAdmin Professional администратору нужно указать IP адрес, Основной шлюз (Gateway) и Маску подсети (Subnet).

Используя данную программу, после установки драйверов принтера и порта, администратор может сохранить полученный файл на файлсервере или переслать пользователям по электронной почте. Затем, каждый пользователь, запуская этот файл, автоматически получает настроенный драйвер принтера, драйвер порта, IP адрес, и т.п.

95/98/Me, Windows NT® 4.0 и

Web BRAdmin

Программное обеспечение Web BRAdmin предназначено для управления через Webсервер устройствами Brother, подключенных к локальной/глобальной сети. После установки Web BRAdmin на компьютер с установленным IIS*, администраторы через Webбраузер подключаются к этому серверу Web BRAdmin, который, в свою очередь, соединяется с устройствами. В отличие от BRAdmin Professional, разработанного только для работы с Windows компьютер, имеющий Webбраузер с поддержкой Java 2.

Загрузить Web BRAdmin можно здесь  http://solutions.brother.com/webbradmin IIS* = Internet Information Server 4.0 or 5.0

Web BRAdmin и Internet Information Server 4.0 поддерживаются следующими операционными системами:

■ Windows NT

Web BRAdmin и Internet Information Server 5.0 поддерживаются следующими операционными системами:

■ Windows

, с серверным программным обеспечением Web BRAdmin может работать любой

4.0 Server

2000 Professional

2000 Server

2000 Advanced Server

XP Professional

2  21 ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ

Автоматический подбор эмуляции

Этот раздел для HL5150D и HL5170DN.

Этот принтер имеет функцию Автоматического подбора эмуляции. При получении задания на печать, принтер автоматически выбирает режим эмуляции.

Принтер выбирает из следующих комбинаций:

Настройка 1 (по умолчанию) Настройка 2

HP LaserJet HP LaserJet BRScript 3 BRScript 3 EPSON FX850 IBM ProPrinter XL

ДРАЙВЕР И ПРОГРАММНОЕ ОБЕСПЕчЕНИЕ 2  22

Панель управления

В этом разделе описываются функции четырех светодиодных индикаторов (Toner, Drum, Paper, Status) и двух кнопок (Job Cancel, Go) на панели управления.

Рис. 31

Обозначения светодиодных индикаторов, показанные в следующей таблице, используются на приведенных в этой главе рисунках.

индикатор не горит

или или

или

Когда принтер выключен или находится в режиме энергосбережения, не горит ни один из индикаторов.

3  1 ПАНЕЛЬ УПРАВЛЕНИџ

или

индикатор горит

индикатор мигает

Светодиодный

индикатор

Toner

Drum

Paper

Status

Рис. 32

Toner

Drum

Paper

Состояние принтера

Режим энергосбережения

Принтер выключен или находится в режиме энергосбережения. При нажатии кнопки Go принтер переходит из режима энергосбережения в режим готовности.

Прогрев

Принтер прогревается.

Status

Рис. 33

Toner

Drum

Paper

Status

Рис. 34

Готов к печати

Принтер готов к печати.

ПАНЕЛЬ УПРАВЛЕНИџ 3  2

Светодиодный

индикатор

Toner

Drum

Paper

Status

Рис. 35

Toner

Drum

Paper

Состояние принтера

Прием данных

Принтер принимает данные из компьютера, обрабатывает данные в памяти или распечатывает их.

В памяти остались данные

Данные печати остаются в памяти принтера. Если индикатор Status горит в течение продолжительного периода времени и ничего не печатается, то нажмите на кнопку Go для вывода на печать оставшихся данных.

Status

Рис. 36

Toner

Drum

Paper

Status

Рис. 37

Toner

Drum

Paper

Заканчивается тонер

Указывает на то, что тонер скоро закончится. Приобретите новый картридж с тонером и приготовьте его к использованию после окончания тонера в старом картридже.

Индикатор Toner попеременно мигает в следующей последовательности: 2 секунды горит, 3 секунды не горит.

Отсутствует тонер

Замените картридж с тонером на новый. Cм. Замена картриджа с тонером на стр. 53.

Status

Рис. 38

3  3 ПАНЕЛЬ УПРАВЛЕНИџ

Светодиодный

индикатор

Toner

Состояние принтера

Заканчивается срок службы барабана

Срок службы барабана подходит к концу. Рекомендуется заменить использованный барабан на новый. Cм. Замена барабана на стр. 59.

Drum

Paper

Status

Рис. 39

Toner

Drum

Paper

Status

Рис. 310

Toner

Drum

Paper

Status

Индикатор Drum попеременно мигает в следующей последовательности: 2 секунды горит, 3 секунды не горит.

Замятие бумаги Устраните замятие бумаги. Cм. Устранение замятия бумаги на стр. 66. Если принтер не возобновляет печать, нажмите на кнопку Go.

Нет бумаги Загрузите бумагу в принтер. См. Печать на обычной бумаге, глава 1. Затем нажмите на кнопку Go.

Неправильная подача бумаги

Правильно загрузите бумагу, затем нажмите на кнопку Go. Принтер снова начнет печатать.

Ошибка в размере устройства двухсторонней печати (Для HL5150D и HL5170DN) Нажмите кнопку Go. Установите формат распечатываемой бумаги. Формат может быть A4, Letter или Legal.

Не установлен узел двухсторонней печати (Для HL5150D и HL5170DN)

Установите в принтер узел двухсторонней печати. Проблема с защёлкой в модуле двусторонней печати (Для HL5150D

и HL5170DN) Установите защёлку размера бумаги в модуле двухсторонней печати в соответствии с размером бумаги.

Открыта передняя крышка

Закройте переднюю крышку принтера.

Открыта крышка для устранения замятия бумаги

Закройте на принтере крышку, предназначенную для устранения замятия бумаги. Cм. стр. 69.

Открыт лоток с выходом страниц лицевой стороной вверх (Для HL5150D и HL5170DN: при использовании двухсторонней печати) Закройте выходной лоток с выходом страниц лицевой стороной вверх.

Рис. 311

ПАНЕЛЬ УПРАВЛЕНИџ 3  4

Указания на необходимость проведения технического обслуживания

При возникновении неисправностей, которые не могут быть устранены пользователем, на принтере загораются все индикаторы, как показано на рисунке 312, указывая на необходимость вызова технической помощи.

Toner

Drum

Paper

Status

Рис. 312

При появлении индикации вызова технической помощи выполните следующие действия:

Извлеките из принтера модуль DIMM (Модуль памяти в DIPкорпусе), если он установлен.

Выключите принтер, подождите несколько секунд, затем снова включите его и попытайтесь выполнить печать еще раз.

Если неисправность устранить не удалось и после повторного включения принтера индикаторы снова указывают на необходимость вызова технической помощи, обратитесь к своему торговому агенту или к официальному представителю по сервисному обслуживанию компании Brother.

После одновременного нажатия на кнопки Go и Job Cancel индикаторы загораются в одной из комбинаций, указанной в таблице 1. Для определения характера неисправности см. Табл. 1: Состояния индикаторов при нажатии кнопок Go и Job Cancel на стр. 36.

Например, показанная ниже комбинация состояний индикаторов указывает на неисправность блока термофиксации.

Toner

Drum

Paper

Status

3  5 ПАНЕЛЬ УПРАВЛЕНИџ

Рис. 313

Табл. 1: Состояния индикаторов при нажатии кнопок Go и Job Cancel

Индикаторы Неисправ

ность блока

термо

фиксации*

Toner

(Тонер)

Drum

(Барабан)

Paper

(Бумага)

Status

(Статус)

Неисправ

ность лазера

Неисправ

ность

основного

мотора

Неисправ

ность

основной

платы (PCB)

Неисправ

ность платы

печатающего

устройства

Неисправ

ность

модуля

DIMM

Запомните состояния индикаторов в соответствии с приведенной выше таблицей и сообщите о состоянии неисправности своему торговому агенту или пециалисту авторизованного сервис центра Brother.

Прежде чем обращаться за технической помощью, убедитесь в том, что передняя крышка плотно закрыта.

При возникновении неисправности выключите принтер, подождите несколько секунд, затем снова включите принтер. Оставьте принтер во включенном состоянии на 10 минут. Если снова возникает ошибка, обратитесь к своему торговому агенту или к специалисту авторизованного сервис центра Brother.

ПАНЕЛЬ УПРАВЛЕНИџ 3  6

Кнопки на панели управления

Кнопки, расположенные на панели управления, выполняют следующие функции:

Отмена печати

Если во время печати нажать кнопку Job Cancel, принтер немедленно прекращает печать и выводит лист бумаги.

Запуск после состояния энергосбережения Если принтер находится в состоянии энергосбережения (Sleep), нажмите на кнопку Go или Job

Cancel для запуска принтера и перевода его в состояние готовности (Ready).

Подача страницы

Если горит желтый индикатор Status, нажмите на кнопку Go. Принтер выведет на печать все данные, которые остались в его памяти.

Устранение ошибок

Принтер автоматически восстанавливает свою работоспособность после устранения некоторых из возникающих ошибок. Если ошибка не устраняется автоматически, то для ее устранения нажмите на кнопку Go, после чего принтер продолжит работу.

Повторная печать

Если требуется повторно напечатать только что распечатанный документ, то нажмите на кнопку Go и удерживайте ее до тех пор, пока не загорятся все четыре индикатора, затем отпустите кнопку Go.

3  7 ПАНЕЛЬ УПРАВЛЕНИџ

Пробная печать

Вывод на печать пробной страницы может быть выполнен с помощью кнопки Go или драйвера принтера.

Использование кнопки на панели управления

Выключите принтер.

Убедитесь в том, что передняя крышка закрыта, а сетевой шнур вставлен в розетку.

Включая принтер, удерживайте в нажатом положении кнопку Go. Все индикаторы сначала загораются, затем снова выключаются. Продолжайте удерживать кнопку Go в нажатом положении до тех пор, пока не загорится индикатор Toner. После того как загорится индикатор Toner, отпустите кнопку Go.

Снова нажмите на кнопку Go. Принтер выводит на печать пробную страницу.

Использование драйвера принтера

Если используется драйвер принтера PCL Windows® Brother, щелкните мышью на кнопке Пробная печать. Она находится в закладке Общие драйвера принтера для Windows

ПАНЕЛЬ УПРАВЛЕНИџ 3  8

Установки принтера

Текущие установки принтера могут быть распечатаны с помощью кнопки на панели управления или драйвера принтера.

Использование кнопки на панели управления

Убедитесь в том, что передняя крышка закрыта, а сетевой шнур вставлен в розетку.

Включите принтер и дождитесь его перехода в состояние готовности.

Три раза нажмите на кнопку Go. Принтер печатает текущие значения своих параметров.

Использование драйвера принтера

Если используется драйвер принтера PCL Windows® Brother, то текущие значения установленных параметров можно распечатать, щелкнув на кнопке Печатать установки в закладке Поддержка.

3  9 ПАНЕЛЬ УПРАВЛЕНИџ

Печать шрифтов (не доступен для HL5130)

С помощью кнопки на панели управления или драйвера принтера можно распечатать список внутренних шрифтов.

Использование кнопки на панели управления

Выключите принтер.

Убедитесь в том, что передняя крышка закрыта, а сетевой шнур вставлен в розетку.

Снова нажмите на кнопку Go и удерживайте ее в нажатом положении до тех пор, пока не загорится индикатор Drum.

После того как загорится индикатор Drum, отпустите кнопку Go. Принтер распечатывает список внутренних шрифтов.

Использование драйвера принтера (не доступен для HL5130)

Если используется драйвер принтера PCL Windows® Brother, то список внутренних шрифтов можно распечатать, щелкнув на кнопке Печатать шрифты в закладке Поддержка.

ПАНЕЛЬ УПРАВЛЕНИџ 3  10

Предустановленная заводом настройка сети (Для HL5170DN)

Для сброса принтсервера в предустановленные заводом настройки (сбрасывается вся информация такая как пароль и IP адрес) следуйте инструкции:

Выключите принтер.

Убедитесь, что передняя крышка закрыта и кабель питания подключен.

Нажмите кнопку Go и, удерживая её, включите принтер. Загорятся все светодиодные индикаторы. Удерживайте кнопку Go до тех пор пока не загорится только индикатор Toner. Когда индикатор Toner загорится, отпустите кнопку.

Нажмите кнопку Go ещё раз и удерживайте её пока не загорится жёлтым индикатор Status. Когда загорится индикатор Status, отпустите кнопку Go.

Затем, когда загорятся опять все индикаторы, принтер начнёт прогрев. Принтсервер сброшен на заводские предустановки.

Отключение протокола APIPA (Для HL5170DN)

Для отключения протокола APIPA следуйте инструкции:

Выключите принтер.

Убедитесь, что передняя крышка закрыта и кабель питания подключен.

Нажмите кнопку Go ещё раз и удерживайте её пока не загорится зелёным индикатор Status. Когда загорится индикатор Status, отпустите кнопку Go.

■ Более подробную информацию о протоколе APIPA см. Руководство пользователя по

работе в сети или на сайте http://solutions.brother.com

■ Протокол APIPA можно отключить также используя EWS, BRAdmin Professioanal или Web

BRAdmin.

3  11 ПАНЕЛЬ УПРАВЛЕНИџ

Вспомогательные принадлежности

К принтеру прилагаются следующие вспомогательные принадлежности. С помощью этих компонентов могут быть расширены возможности принтера. Щелкните мышью на символе L в таблице для просмотра информации о каждом из этих компонентов.

MoДeль DIMM Нижний лоток Сервер печати HL5130 Не доступно Не доступно L

HL5140 LLL

HL5150D LLL

HL5170DN LL

DIMM

Во избежание ошибок, связанных с переполнением памяти, рекомендуется расширить память принтера.

Для HL5140 и HL5150D

В данном принтере используется стандартная память емкостью 16 Мбайт и предусмотрено гнездо для установки необязательной дополнительной памяти. Емкость памяти может быть увеличена до 144 Мбайт за счет установки серийно выпускаемого модуля DIMM (Dual Inline Memory Module).

Стандартно

Для HL5170DN

В данном принтере используется стандартная память емкостью 32 Мбайт и предусмотрено гнездо для установки необязательной дополнительной памяти. Емкость памяти может быть увеличена до 160 Мбайт за счет установки серийно выпускаемого модуля DIMM (Dual Inline Memory Module).

Могут быть установлены модули DIMM следующей емкости:

■ 16 Мбайт

■ 32 Мбайта

■ 64 Мбайта

■ 128 Мбайт

Дополнительная информация может быть получена на webсайте Techworks (www.techworks.com

В общем случае модуль DIMM должен иметь следующие технические характеристики:

Тип Задержка CAS Тактовая частота Емкость Высота Контроль по четности Тип DRAM

TECHWORKS TECHWORKS TECHWORKS TECHWORKS

100контактный и 32контактный 2 или 3 66 МГц или выше 16, 32, 64 или 128 Мбайт 35 мм (1,4 дюйма) или меньше Отсутствует Банк SDRAM 4

124560001 124570001 124580001 124590001

ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ 4  1

■ Рекомендуется использовать дополнительную память, она может потребоваться при

использовании функции “Защита страницы”.

(Для HL5170DN)

■ Для использования протокола FTP/IPP нужно увеличить память принтера установкой

модуля DIMM.

Установка дополнительной памяти

Выключите принтер, затем выньте вилку сетевого шнура из розетки. Отсоедините интерфейсный кабель от принтера.

Рис. 41

Внимание

Прежде чем устанавливать или удалять модуль DIMM, убедитесь в том, что принтер выключен (выключатель в положении O).

Снимите боковую крышку. С помощью монеты отверните два винта, затем удалите металлическую пластину.

Рис. 42 Рис. 43

Распакуйте модуль DIMM и держите его за края.

Внимание

Платы DIMM могут быть повреждены даже незначительным электростатическим зарядом. Не прикасайтесь к микросхемам памяти и к поверхности платы. При установке или удалении платы необходимо использовать антистатический браслет. При отсутствии антистатического браслета следует часто прикасаться к открытым металлическим частям принтера (для снятия электростатического заряда).

4  2 ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Держите модуль DIMM за боковые края. Совместите пазы модуля DIMM с разъемом для его установки. (Проверьте, что замки на каждой стороне разъема DIMM открыты или отвернуты наружу.)

Рис. 44

Плотно вставьте модуль DIMM прямо в разъем. Убедитесь в том, что защелкнулись замки с обеих сторон DIMM. (Для удаления DIMM необходимо освободить замки).

Установите металлическую пластину на место и прикрутите ее двумя винтами.

Установите боковую крышку на место.

Снова подключите интерфейсный кабель (кабель принтера) к компьютеру. Вставьте вилку сетевого шнура принтера в розетку и включите принтер.

Для проверки правильности установки модуля DIMM распечатайте значения параметров принтера, выбрав соответствующие опции в драйвере, и убедитесь в том, что в выведенной распечатке указана дополнительная память. См. Установки принтера и Печать шрифтов (не доступен для HL5130) в главе 3.

ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ 4  3

Нижний лоток (LT5000)(не доступен для HL5130)

Нижний лоток является вспомогательным приспособлением, в которое может быть загружена дополнительная бумага. В него может быть загружено максимум 250 листов бумаги (80 г/м

Рис. 45

При необходимости приобретения вспомогательного лотка обратитесь к торговому агенту, у которого был приобретен принтер, или в центр обслуживания заказчиков компании Brother.

Установка нижнего лотка выполняется в соответствии с прилагаемыми к нему инструкциями.

4  4 ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Сервер печати (NC2100p)(Для HL5130, HL5140 и HL5150D)

Вспомогательный сетевой сервер печати (NC2100p) позволяет подключаться к сети через параллельный интерфейс.

■ NC2100p: протоколы TCP/IP, NetBEUI и AppleTalk*

■ Первоклассное управление сетью и принтером:

■ Утилита управления на основе BRAdmin Professional Windows

■ SNMP MIB I и MIB II по IP или IPX.

■ Управление с дистанционной консоли через TELNET.

■ Поддержка встроенного webсервера.

■ Flashпамять, упрощающая обновление микропрограммного обеспечения.

*Для HL5150D.

HL5170DN уже имеет встроенный 10/100BASETX Ethernet принтсервер.

ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ 4  5

Регламентное техническое обслуживание

Необходимо периодически производить замену определенных компонентов и чистить принтер.

На прилагаемом к принтеру CDROM в разделе Руководство по техническому обслуживанию содержится фильм по техническому обслуживанию, в котором можно посмотреть выполнение перечисленных ниже процедур.

1 2

4 5 6

Замена картриджа с тонером.

Замена барабана.

Чистка окна сканера.

Чистка провода коротрона в барабане.

Чистка поверхности барабана.

Чистка окна сканера и провода коротрона в барабане.

Чистка провода коротрона в барабане.

Эти инструкции представлены также в разделе Повышение качества печати на стр. 611.

5  1 РЕГЛАМЕНТНОЕ ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ

Картридж с тонером

Количество тонера, содержащееся в новом картридже, достаточно для того, чтобы распечатать приблизительно 3 500 (стандартный картридж) или 6 700 (картридж с повышенной выработкой) односторонних страниц формата A4 или Letter при 5%ом покрытии поверхности.

■ Потребление тонера может варьировать в зависимости от того, что печатается на

странице, и от установленной плотности печати.

■ Чем большую часть страницы занимает печатаемое изображение, тем больше

потребление тонера.

■ При изменении настройки плотности печати на более светлую или более темную печать

соответственно изменяется и количество потребляемого тонера.

■ Картридж с тонером следует распаковывать непосредственно перед его установкой в

принтер.

Сообщение о малом количестве тонера

Toner

Drum

Paper

Status

Индикатор Toner попеременно мигает в следующей последовательности:

2 секунды горит, 3 секунды не горит.

Рис. 51

Если индикаторы указывают такое состояние, это означает, что тонер скоро закончится. Приобретите новый картридж с тонером и подготовьте его к использованию до того, как будет получено сообщение об отсутствии тонера (Toner Empty). Процедуру установки картриджа с тонером см. в разделе Замена картриджа с тонером на стр. 53.

Если картридж с тонером почти пустой, то непрерывно мигает индикатор Toner .

РЕГЛАМЕНТНОЕ ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ 5  2

Сообщение об отсутствии тонера

Если индикаторы находятся в указанном ниже состоянии, то это означает, что в принтере закончился тонер или он неравномерно распределен в картридже.

Toner

Drum

Paper

Status

Рис. 52

Замена картриджа с тонером

Для обеспечения высокого качества печати, убедитесь в том, что используется качественный картридж с тонером. При необходимости приобретения картриджа с тонером обратитесь к торговому агенту, у которого был приобретен принтер, или в центр обслуживания заказчиков компании Brother.

При замене картриджа с тонером рекомендуется произвести чистку принтера. Cм. Чистка на стр. 512.

Нажмите на кнопку освобождения крышки и откройте переднюю крышку принтера.

Рис. 53

5  3 РЕГЛАМЕНТНОЕ ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ

Выньте барабан (барабан с картриджем).

Рис. 54

Внимание

■ Рекомендуется положить барабан и картридж с тонером на бумагу или ткань на случай

высыпания тонера.

■ Во избежание повреждения принтера от статического электричества не прикасайтесь

к электропроводящим компонентам, показанным на рисунке 55.

Рис. 55

Отожмите рычаг замка и выньте картридж с тонером из барабана.

Рис. 56

Внимание

Осторожно обращайтесь с картриджем. При попадании тонера на руки или на одежду сразу же удалите или смойте его холодной водой.

РЕГЛАМЕНТНОЕ ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ 5  4

■ Убедитесь в том, что картридж с тонером плотно закрыт и тонер не высыпается из

картриджа.

■ Использованный картридж с тонером должен быть утилизирован отдельно от бытовых

отходов в соответствии с местными правилами утилизации. При наличии какихлибо вопросов обратитесь в местную службу утилизации отходов.

Распакуйте новый картридж с тонером. Удерживая картридж в горизонтальном положении, осторожно покачайте его из стороны в сторону пятьшесть раз для равномерного распределения тонера в картридже.

Рис. 57

Внимание

■ Картридж с тонером следует распаковывать только непосредственно перед его

установкой в принтер. Если картридж продолжительное время остается в распакованном состоянии, то это сокращает срок службы тонера.

■ Чрезмерное воздействие прямых солнечных лучей или комнатного освещения на

распакованный барабан может привести к его повреждению.

■ Компания Brother настоятельно рекомендует не заполнять повторно картридж с

тонером, поставляемый вместе с принтером. Кроме того, настоятельно рекомендуется использовать для замены только фирменные картриджи компании Brother. Использование или попытка использования в принтере потенциально несовместимого тонера и/или картриджа с тонером может привести к повреждению самого принтера или к неудовлетворительному качеству печати. Гарантийные обязательства компании не распространяются на проблемы, вызванные использованием тонера и картриджей сторонних производителей. В целях экономии средств и обеспечения надлежащего качества печати используйте для замены отработанных картриджей только подлинные изделия марки Brother.

■ Печать с использованием тонера или картриджа с тонером сторонних производителей

может ухудшить не только качество печати, но также качество работы самого принтера и сократить его срок службы. Это может также привести к серьезному ухудшению рабочих характеристик барабана и к сокращению его срока службы. Гарантия не распространяется на проблемы, вызванные использованием тонера или картриджа с тонером сторонних производителей.

Снимите защитную крышку.

Рис. 58

5  5 РЕГЛАМЕНТНОЕ ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ

Внимание

Сразу же после снятия защитной крышки установите картридж с тонером. Во избежание ухудшения качества печати не прикасайтесь к частям, показанным затененными на рисунках 59 и 510.

Рис. 59 Рис. 510

Плотно вставьте новый картридж с тонером в барабан так, чтобы он встал на место со щелчком. При правильной установке картриджа с тонером рычаг замка поднимется автоматически.

Рис. 511

Внимание

Убедитесь в том, что картридж с тонером установлен правильно, иначе он может отделиться от барабана.

РЕГЛАМЕНТНОЕ ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ 5  6

Очистите основной провод коротрона внутри барабана, осторожно проведя ползунок синего цвета слева направо и обратно несколько раз. Перед установкой барабана обратно

в принтер установите ползунок в исходное положение (▲). Если этого не сделать, то на

напечатанных страницах могут появиться вертикальные полосы.

Рис. 512

Установите барабан в принтер. Закройте переднюю крышку принтера.

Рис. 513

5  7 РЕГЛАМЕНТНОЕ ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ

Brother HL-5150D, HL-5150DN, HL 5140, HL-5130 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Ознакомление с принтером

Содержимое упаковки

Интерфейсный кабель

Вид спереди

Вид сзади

Выбор места для установки принтера

Электропитание

Окружающая среда

Используемые типы бумаги

Тип и формат бумаги

Рекомендуемая бумага

Область печати

Методы печати

Печать на обычной бумаге

Печать на обычной бумаге с использованием лотка для загрузки бумаги

Печать на плотной бумаге и открытках

Печать на конвертах

Неприемлемые типы конвертов

Печать на прозрачных пленках с использованием лотка для загрузки бумаги

Двухсторонняя печать

Инструкции по печати на обеих сторонах бумаги

Печать на обеих сторонах листа (ручная двусторонняя печать)

Ручная двусторонняя печать с использованием лотка для загрузки бумаги

Печать на обеих сторонах бумаги (автоматическая двухсторонняя печать)

Указания для автоматической двухсторонней печати

Драйвер и программное обеспечение

Драйвер принтера

Для Windows® 95/98/Me, Windows NT® 4.0 и Windows® 2000/XP

Для Macintosh®

Для пользователей Windows®

Свойства в драйвере принтера PCL

Для пользователей Macintosh®

Программное обеспечение

Программное обеспечение для работы в сети.

BRAdmin Professional

Driver Deployment Wizard

Web BRAdmin

Автоматический подбор эмуляции

Панель управления

Указания на необходимость проведения технического обслуживания

Кнопки на панели управления

Пробная печать

Использование кнопки на панели управления

Использование драйвера принтера

Установки принтера

Использование кнопки на панели управления

Использование драйвера принтера

Использование кнопки на панели управления

Вспомогательные принадлежности

DIMM

Установка дополнительной памяти

Регламентное техническое обслуживание

Картридж с тонером

Сообщение о малом количестве тонера

Сообщение об отсутствии тонера

Замена картриджа с тонером
