Brother HL-3140CW, HL-3150CDN, HL-3150CDW, HL-3170CDW User Guide [de]

Benutzerhandbuch

Brother-Farbdrucker

HL-3140CW HL-3150CDW HL-3170CDW

Für sehbehinderte Benutzer

Diese Dateien sind mit Screen Reader Software lesbar.

Sie müssen die Hardware einrichten und den Treiber installieren, bevor Sie das Gerät in Betrieb nehmen können.

Zur Einrichtung des Gerätes lesen Sie bitte das Installationsanleitung. Sie finden die gedruckte Anleitung im Karton.

Bitte lesen Sie dieses Benutzerhandbuch vor der Inbetriebnahme des Gerätes.

Besuchen Sie die Brother-Website unter http://solutions.brother.com/ Dienstprogramme sowie Antworten auf häufig gestellte Fragen (FAQs) finden.

Hinweis: Nicht alle Modelle sind in allen Ländern verfügbar.

, wo Sie Produktsupport, die aktuellen Treiber und

Version 0

GER/AUS/SWI-GER

Welche Benutzerhandbücher gibt es und wo finde ich sie?

Welches Handbuch? Was beinhaltet es? Wo ist es zu finden?

Produkt-Sicherheitshinweise Lesen Sie diese Anleitung zuerst. Lesen Sie die

Sicherheitshinweise, bevor Sie das Gerät in Betrieb nehmen. In dieser Anleitung finden Sie Hinweise zu Warenzeichen und gesetzlichen Vorschriften.

Installationsanleitung Folgen Sie den Anweisungen zur Inbetriebnahme

des Gerätes und zur Installation der Treiber und Software entsprechend dem Betriebssystem und der Verbindungsart, die Sie verwenden.

Benutzerhandbuch Machen Sie sich mit den Grundfunktionen vertraut

und erfahren Sie, wie die Verbrauchsmaterialien ersetzt und regelmäßige Wartungsaufgaben durchgeführt werden. Informationen dazu finden Sie in den Hinweisen zur Problemlösung.

Netzwerkhandbuch Dieses Handbuch enthält nützliche Informationen zu

den LAN- und WLAN-Einstellungen sowie zu Sicherheitseinstellungen, die von dem Brother-Gerät verwendet werden. Sie finden hier auch Informationen zu den von Ihrem Gerät unterstützten Protokollen und ausführliche Hinweise zur Problemlösung.

Wi-Fi Direct™ Anleitung Dieses Handbuch informiert über die Konfiguration

und die Verwendung Ihres Brother-Geräts für drahtloses Drucken direkt von einem Mobilgerät, das den Standard Wi-Fi Direct™ unterstützt.

Google Cloud Print Anleitung Dieses Handbuch bietet Informationen zur

Konfiguration Ihres Brother-Gerätes für ein GoogleKonto und die Nutzung der Google Cloud PrintDienste zum Drucken über das Internet.

Anleitung für Mobildruck und

-scan aus Brother iPrint&Scan

AirPrint Anleitung Dieses Handbuch bietet Informationen über die

Dieses Handbuch enthält nützliche Informationen zum Drucken von Ihrem Mobilgerät und Scannen von Ihrem Brother-Gerät auf Ihr Mobilgerät, wenn es mit einem Wi-Fi-Netzwerk verbunden ist.

Verwendung von AirPrint zum Drucken unter OS X v10.7.x, 10.8.x von Ihrem iPhone, iPod touch, iPad oder anderen iOS-Geräten auf dem BrotherGerät ohne Installation eines Druckertreibers.

Gedruckt / im Lieferumfang enthalten

PDF-Datei / CD-ROM / im Lieferumfang enthalten

PDF-Datei / Brother Solutions Center unter http://solutions.brother.com/

Verwenden der Dokumentation

HINWEIS

Vielen Dank, dass Sie sich für ein Brother-Gerät entschieden haben! Das Lesen dieses Handbuches hilft Ihnen, die Funktionen dieses Gerätes optimal zu nutzen.

In dieser Dokumentation verwendete Symbole und Konventionen

Die folgenden Symbole und Konventionen werden in dieser Dokumentation verwendet.

WARNUNG

WARNUNG weist auf eine potentiell gefährliche Situation hin, die bei Nichtvermeidung zu schweren oder tödlichen Verletzungen führen kann.

WICHTIG

WICHTIG weist auf eine potentiell gefährliche Situation hin, die zu Sachschäden oder zu Funktionsausfall des Gerätes führen kann.

HINWEIS

Hinweise informieren Sie, wie auf eine bestimmte Situation reagiert werden sollte, oder geben Ihnen hilfreiche Tipps zur beschriebenen Funktion.

Symbole für elektrische Gefährdung weisen Sie auf die Gefahr eines möglichen Stromschlags hin.

Symbole für die Brandgefahr weisen Sie auf die Gefahr eines Brands hin.

Das Symbol für heiße Oberflächen weist auf Teile des Gerätes hin, die heiß sind und daher nicht berührt werden sollen.

Verbotssymbole kennzeichnen Aktionen, die nicht zulässig sind.

Fett Fettdruck kennzeichnet Namen von Tasten des Gerätes oder von Optionen

und Schaltflächen auf dem Computer-Bildschirm.

Kursiv Kursive Schrift hebt wichtige Punkte hervor und verweist auf verwandte

Themen.

Courier New Text in der Schriftart Courier New kennzeichnet Meldungen, die im Display

des Gerätes erscheinen.

Wenn Sie ein Tablet verwendet, auf dem Windows® 8 läuft, können Sie Ihre Auswahl treffen, indem Sie entweder den Bildschirm berühren oder mit der Maus klicken.

Inhaltsverzeichnis

1 Druckmethoden 1

Informationen zu diesem Gerät .................................................................................................................1

Ansicht Vorderseite und Rückseite......................................................................................................1

Zulässiges Papier und andere Druckmedien.............................................................................................2

Empfohlenes Papier und empfohlene Druckmedien ...........................................................................2

Papiertyp und -format ..........................................................................................................................2

Handhabung und Verwendung von Spezialpapier ..............................................................................4

Nicht bedruckbarer Bereich beim Drucken über einen Computer .......................................................7

Einlegen von Papier...................................................................................................................................8

Einlegen von Papier und Druckmedien ...............................................................................................8

Einlegen von Papier in die Standardpapierzufuhr ...............................................................................8

Einlegen von Papier in den manuellen Einzug ..................................................................................12

Beidseitiger Druck....................................................................................................................................20

Richtlinien für das beidseitige Bedrucken von Papier .......................................................................20

Automatischer beidseitiger Druck (HL-3150CDW und HL-3170CDW)..............................................21

Manueller beidseitiger Druck .............................................................................................................23

2 Treiber und Software 24

Druckertreiber..........................................................................................................................................24

Ausdrucken eines Dokuments...........................................................................................................25

Druckertreiber-Einstellungen .............................................................................................................26

Windows

Macintosh ................................................................................................................................................62

Software ..................................................................................................................................................83

................................................................................................................................................27

Aufrufen der Druckertreibereinstellungen..........................................................................................27

Funktionen des Windows

Registerkarte Allgemein ....................................................................................................................28

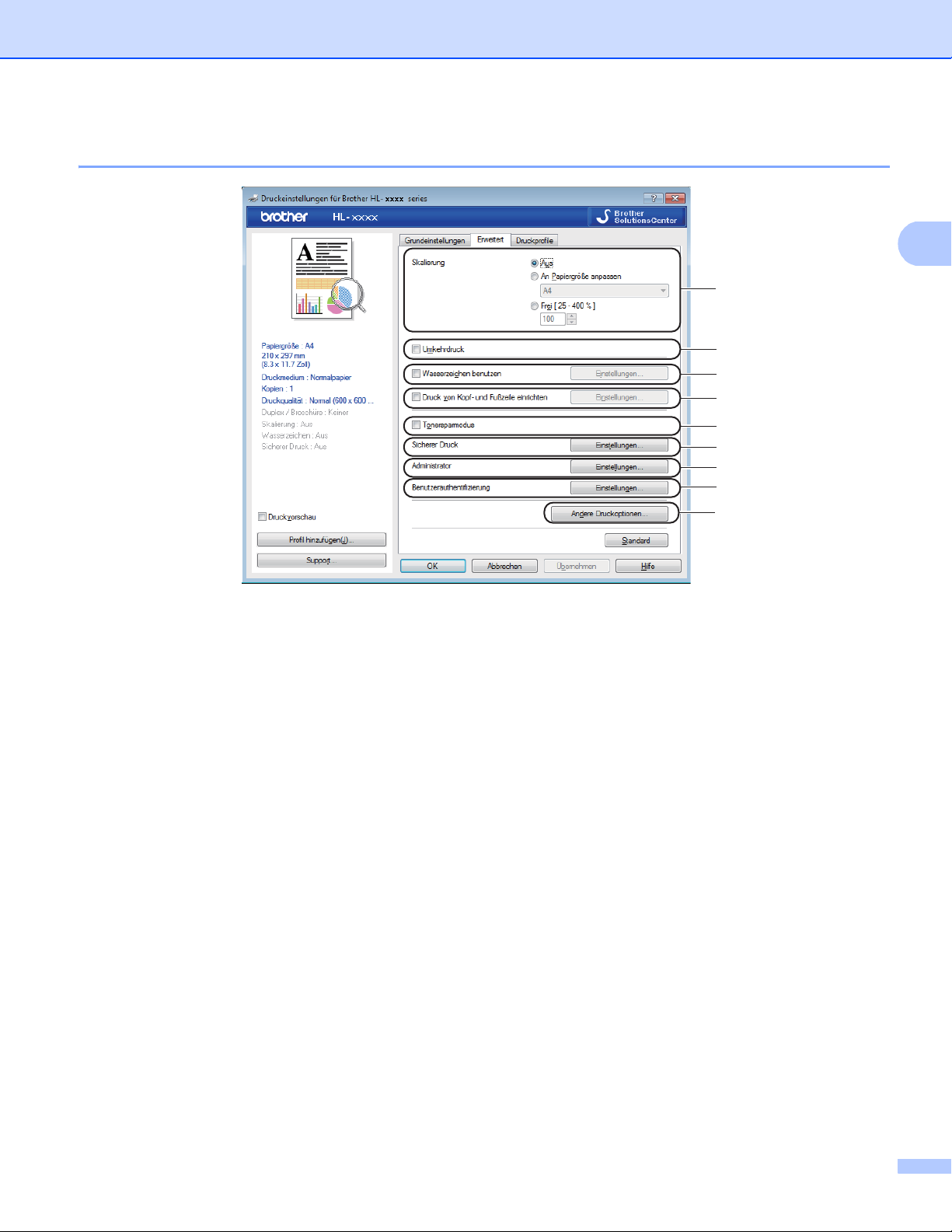

Registerkarte Erweitert......................................................................................................................37

Registerkarte Druckprofile.................................................................................................................46

Registerkarte Geräteeinstellungen....................................................................................................48

Support ..............................................................................................................................................49

Funktionen des BR-Script3-Druckertreibers (PostScript

Deinstallieren des Druckertreibers ....................................................................................................59

Status Monitor ...................................................................................................................................60

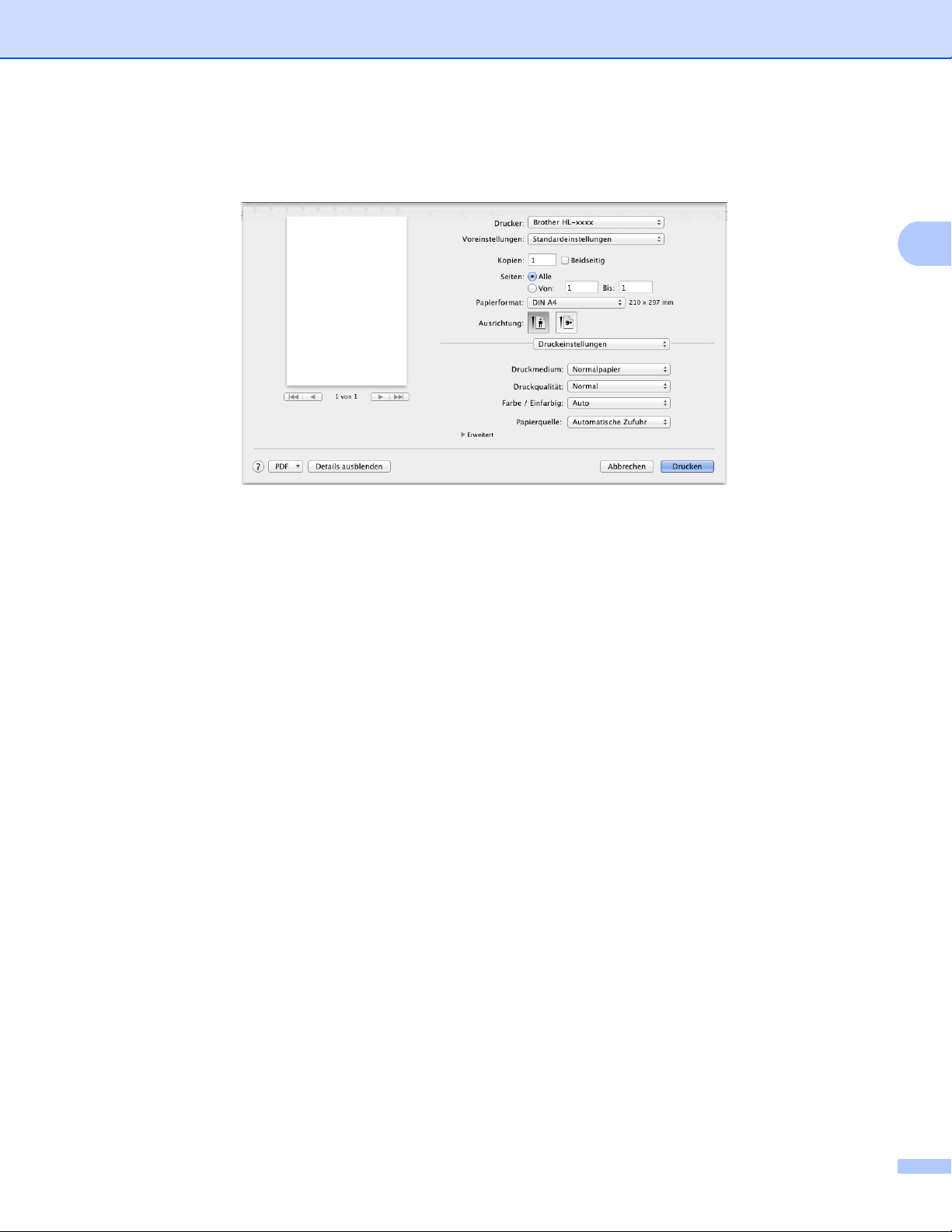

Funktionen des Druckertreibers (Macintosh).....................................................................................62

Auswählen der Seitenkonfigurationsoptionen ...................................................................................62

Funktionen des BR-Script3-Druckertreibers (PostScript

Entfernen des Druckertreibers...........................................................................................................80

Status Monitor ...................................................................................................................................81

Software für Netzwerke ....................................................................................................................83

-Druckertreibers ......................................................................................28

3™-Sprachemulation) ............................51

3™-Sprachemulation) ............................74

iii

3 Allgemeine Informationen 84

Funktionstastenfeld..................................................................................................................................84

Überblick Funktionstastenfeld ...........................................................................................................84

LED-Anzeigen ...................................................................................................................................86

Gerätestatus-Meldungen ...................................................................................................................86

Menütabelle .......................................................................................................................................87

Neudrucken von Dokumenten ...............................................................................................................102

Neudrucken des letzten Auftrags ....................................................................................................102

So drucken Sie den letzten Auftrag neu..........................................................................................102

Ausdrucken sicherer Daten ...................................................................................................................103

Sichere Daten..................................................................................................................................103

So drucken Sie sichere Daten aus ..................................................................................................103

Sicherheitsfunktionen ............................................................................................................................104

Secure Function Lock 2.0................................................................................................................104

Einstellsperre...................................................................................................................................104

Umweltfunktionen ..................................................................................................................................106

Toner sparen ...................................................................................................................................106

Stromsparintervall............................................................................................................................106

Ruhezustandsmodus.......................................................................................................................106

Automatische Abschaltung..............................................................................................................107

Farbkorrektur .........................................................................................................................................108

Häufigkeit.........................................................................................................................................108

Farbkalibrierung...............................................................................................................................108

Automatische Registrierung ............................................................................................................109

4 Regelmäßige Wartung 110

Ersetzen von Verbrauchsmaterial..........................................................................................................110

Austauschen der Tonerkassetten....................................................................................................114

Austauschen der Trommeleinheiten................................................................................................124

Austauschen der Transfereinheit.....................................................................................................134

Austauschen des Toner-Abfallbehälters..........................................................................................140

Reinigen und Überprüfen des Gerätes..................................................................................................148

Reinigen der Außenseite des Gerätes ............................................................................................148

Reinigen des LED-Kopfes ...............................................................................................................150

Reinigen der Koronadrähte .............................................................................................................151

Reinigen der Trommeleinheit ..........................................................................................................155

Reinigen der Papiereinzugsrolle......................................................................................................162

Verpacken und Versenden des Gerätes................................................................................................163

5 Problemlösung 166

Problemerkennung ................................................................................................................................166

Fehler- und Wartungsmeldungen ..........................................................................................................167

Papierstaus......................................................................................................................................173

Wenn Sie Probleme mit dem Gerät haben ............................................................................................183

Verbessern der Druckqualität................................................................................................................187

Geräteinformationen..............................................................................................................................197

Überprüfen der Seriennummer........................................................................................................197

Standardeinstellungen.....................................................................................................................197

AAnhang 199

Technische Daten - Gerät......................................................................................................................199

Allgemein.........................................................................................................................................199

Druckmedien ...................................................................................................................................201

Drucker............................................................................................................................................202

Schnittstelle .....................................................................................................................................202

Netzwerk (LAN)...............................................................................................................................203

Systemanforderungen .....................................................................................................................204

Wichtige Informationen zur Auswahl des Papiers ...........................................................................205

Verbrauchsmaterial .........................................................................................................................206

Brother-Nummern..................................................................................................................................207

B Stichwortverzeichnis 208

HINWEIS

Druckmethoden 1

Informationen zu diesem Gerät 1

Ansicht Vorderseite und Rückseite 1

1 Papierstütze des Papierausgabefaches (Papierstütze) 2 Funktionstastenfeld mit Display (LCD, Flüssigkristallanzeige) 3 Abdeckung des manuellen Einzugs 4 Papierzufuhr 5 Papierausgabefach (Druckseite unten) 6 Manueller Einzug 7 Obere Abdeckung 8 Hintere Abdeckung (wenn geöffnet, Papierausgabe mit Druckseite oben) 9 Netzanschluss 10 10BASE-T / 100BASE-TX (HL-3150CDW und HL-3170CDW) 11 USB-Anschluss

Die meisten Abbildungen in diesem Benutzerhandbuch zeigen den HL-3170CDW.

Druckmethoden

Zulässiges Papier und andere Druckmedien 1

Die Druckqualität kann je nach verwendeter Papiersorte unterschiedlich sein. Sie können die folgenden Druckmedien verwenden: Normalpapier, dünnes Papier, dickes Papier, dickeres

Papier, Briefpapier, Recyclingpapier, Etiketten, Umschläge oder Glanzpapier (siehe Druckmedien uu Seite 201).

Damit Sie die besten Resultate erhalten, sollten Sie die folgenden Hinweise beachten:

 Legen Sie NICHT verschiedene Papiersorten gleichzeitig ein, weil dies Einzugsfehler oder Papierstaus

verursachen könnte.

 Um korrekt Drucken zu können, müssen Sie die Papiergröße in Ihrer Anwendung entsprechend dem in

die Papierzufuhr eingelegten Papier einstellen.

 Berühren Sie die bedruckte Seite des Papiers nicht direkt nach dem Drucken.  Bevor Sie eine große Menge Papier kaufen, sollten Sie einige Papiersorten auf ihre Eignung für das Gerät

prüfen.

Empfohlenes Papier und empfohlene Druckmedien 1

Papiersorte Bezeichnung Normalpapier

Recyclingpapier

Etiketten Avery Laseretiketten L7163 Umschläge Antalis River-Serie (DL) Glanzpapier

Xerox Premier TCF 80 g/m

Xerox Business 80 g/m

Xerox Recycled Supreme 80 g/m

Xerox Colotech+ Gloss Coated 120 g/m

Papiertyp und -format 1

Das Gerät zieht Papier über die installierte Standardpapierkassette oder den manuellen Einzug ein. Die Papierzuführungen werden in diesem Handbuch und im Druckertreiber wie folgt bezeichnet:

Kassette Name

Papierzufuhr Kassette 1 Manueller Einzug Manuell

Druckmethoden

Papierkapazität der Papierkassetten 1

Papiergröße Papiersorten Anzahl Einzelblätter

Papierkassette (Kassette 1)

Manueller Einzug Breite:

A4, Letter, Legal, B5 (JIS), Executive, A5, A5 (lange

Kante), A6, Folio

76,2 bis 216 mm

Länge: 116 bis 355,6 mm

Normalpapier, dünnes Papier und Recyclingpapier

Normalpapier, dünnes Papier, dickes Papier, dickeres Papier, Briefpapier, Recyclingpapier, Umschläge,

bis zu 250 Blatt

(80 g/m

)

1 Blatt

1 Umschlag

Etiketten und Glanzpapier

Folio-Format entspricht 215,9 mm x 330,2 mm.

Empfohlene Papierspezifikationen 1

Papier, das den folgenden Angaben entspricht, ist für dieses Gerät geeignet.

Grundgewicht

75-90 g/m

Stärke 80-110 μm Rauheit Höher als 20 Sek.

Steifigkeit

90-150 cm

/100

Faserrichtung Schmalbahn

Volumenwiderstand

Oberflächenwiderstand

Füllstoff

10e

-10e11 Ohm

10e

-10e12 Ohm-cm

CaCO

(neutral)

Aschegehalt Unter 23 Gew.-% Helligkeit Höher als 80 % Lichtundurchlässigkeit Höher als 85 %

 Verwenden Sie Normalpapier, das für Laser-/LED-Geräte geeignet ist, um Kopien zu erstellen.

 Verwenden Sie Papier mit einer Stärke von 75 bis 90 g/m

 Verwenden Sie Schmalbahn-Papier mit einem neutralen pH-Wert und einem Feuchtigkeitsgehalt von ca.

5 %.

 Dieses Gerät kann Recyclingpapier, das der Norm DIN 19309 entspricht, verwenden.

(Bevor Sie Papier in das Gerät einlegen, siehe Wichtige Informationen zur Auswahl des Papiers uu Seite 205.)

Druckmethoden

WICHTIG

Handhabung und Verwendung von Spezialpapier 1

Das Gerät kann die meisten Arten von Kopier- und Briefpapier bedrucken. Manche Papiereigenschaften können sich jedoch auf die Druckqualität und die Zuverlässigkeit der Papierhandhabung auswirken. Deshalb sollten Sie Papier vor dem Kauf größerer Mengen zuerst testen. Lagern Sie das Papier in der verschlossenen Originalverpackung. Das Papier muss gerade liegen und vor Feuchtigkeit, direkter Sonneneinstrahlung und Hitze geschützt sein.

Einige wichtige Hinweise zur Auswahl des Papiers:

 Verwenden Sie KEIN Inkjet-Papier, weil dadurch Papierstaus und Schäden am Gerät auftreten können.  Bei vorab bedrucktem Papier müssen Farben verwendet worden sein, die der von der Fixiereinheit

erzeugten Temperatur von 200 °C standhalten.

 Bei der Verwendung von Briefpapier, Papier mit rauer Oberfläche, faltigem Papier oder zerknittertem

Papier kann die Druckqualität beeinträchtigt werden.

Papiertypen, die vermieden werden sollten 1

Manche Papierarten können Probleme verursachen oder das Gerät beschädigen. Verwenden Sie NICHT:

• stark strukturiertes Papier

• extrem glattes oder glänzendes Papier

• gebogenes oder gewelltes Papier

1 Eine Wellung von 2 mm oder mehr kann Papierstaus verursachen.

• beschichtetes oder mit einem chemischen Überzug versehenes Papier

• beschädigtes, zerknittertes oder gefaltetes Papier

• Papier mit einem höheren Gewicht als in diesem Handbuch empfohlen

• geheftetes oder geklammertes Papier

• mit Niedrigtemperatur-Farben oder thermografisch hergestellte Briefköpfe

• mehrlagiges Papier oder Durchschreibepapier

• Inkjet-Papier für Tintenstrahlgeräte

Wenn Sie eine der oben aufgelisteten Papierarten verwenden, kann Ihr Gerät beschädigt werden. Solche Schäden sind von den Brother Garantie- oder Serviceleistungen ausgeschlossen.

Druckmethoden

WICHTIG

Umschläge 1

Die meisten Umschläge können mit dem Gerät verwendet werden. Bei einigen Umschlägen kommt es aber aufgrund der Herstellungsart möglicherweise zu Einzugs- und Druckqualitätsproblemen. Umschläge sollten Kanten mit geraden, gut geknickten Falzen aufweisen. Umschläge sollten flach aufliegen und nicht ausgebeult oder zu dünn sein. Verwenden Sie nur Qualitätsumschläge eines Anbieters, dem bewusst ist, dass Sie die Umschläge mit einem Lasergerät verwenden werden.

Sie sollten mit einem Umschlag einen Testdruck durchführen und prüfen, ob Sie das gewünschte Ergebnis erhalten.

Umschlagtypen, die vermieden werden sollten 1

Verwenden Sie NICHT:

• beschädigte, gerollte, gebogene, zerknitterte oder ungleichmäßig geformte Umschläge

• extrem glänzende oder stark strukturierte Umschläge

• Umschläge mit Heftklammern oder anderen Klammern, Verschlüssen oder Zugbändern

• Umschläge mit selbstklebenden Verschlüssen

• gefütterte Umschläge

• schlecht gefalzte Umschläge

• geprägte Umschläge (mit hochgeprägter Schrift)

• mit einem Laser-/LED-Drucker zuvor bedruckte Umschläge

• von innen bedruckte Umschläge

• Umschläge, die nicht exakt übereinander gestapelt werden können

• Umschläge aus schwererem Papier als in den Spezifikationen für dieses Gerät angegeben

• Umschläge mit schiefen oder nicht rechteckigen Kanten

• Umschläge mit Fenstern, Öffnungen, Aussparungen oder Perforationen

• Umschläge mit Klebstoff an der Oberfläche wie unten gezeigt

• Umschläge mit doppelter Lasche wie unten gezeigt

Druckmethoden

WICHTIG

• Umschläge, deren Laschen beim Kauf nicht zugeklappt sind

• Umschläge, deren Kanten wie unten gezeigt gefalzt sind

Wenn Sie eine der oben aufgelisteten Umschlagarten verwenden, kann Ihr Gerät beschädigt werden. Solche Schäden sind von den Brother Garantie- oder Serviceleistungen ausgeschlossen.

Etiketten 1

Die meisten Etiketten können mit dem Gerät verwendet werden. Die Etiketten sollten mit Klebstoff auf Acrylbasis hergestellt worden sein, da solche Klebstoffe den hohen Temperaturen in der Fixiereinheit besser standhalten. Der Klebestoff sollte nicht mit Geräteteilen in Berührung kommen, da Etiketten an den Trommeleinheiten oder an den Rollen haften und Papierstaus und Druckqualitätsprobleme verursachen könnten. Zwischen den Etiketten darf sich kein Klebstoff befinden. Die Etiketten sollten so angeordnet sein, dass sie das ganze Blatt bedecken. Lücken zwischen den Etiketten können dazu führen, dass sich Etiketten beim Druck ablösen und schwerwiegende Papierstaus oder Druckprobleme verursachen.

Alle mit diesem Gerät verwendeten Etiketten müssen 0,1 Sekunde lang einer Temperatur von 200 °C standhalten können.

Etikettentypen, die vermieden werden sollten 1

Verwenden Sie keine beschädigten, gerollten, gebogenen, zerknitterten oder ungleichmäßig geformten Etiketten.

• Verwenden Sie KEINE Etikettenblätter, von denen Teile bereits verwendet wurden. Die freiliegende Trägerfolie kann das Gerät beschädigen.

• Verwenden Sie Etikettenblätter NICHT mehrmals und verwenden Sie keine Etikettenblätter, von denen schon Etiketten abgelöst wurden.

• Etiketten sollten die in diesem Benutzerhandbuch angeführten Gewichtsangaben nicht überschreiten. Etiketten, deren Gewicht diese Angaben überschreiten, werden eventuell nicht korrekt eingezogen oder bedruckt und können das Gerät beschädigen.

Druckmethoden

Nicht bedruckbarer Bereich beim Drucken über einen Computer 1

Die Abbildungen unten zeigen die maximal nicht bedruckbaren Bereiche. Die nicht bedruckbaren Bereiche können je nach Papiergröße oder Einstellungen in der verwendeten Anwendung variieren.

Verwendung

Dokumentengröße

Oben (1) Unten (3)

Links (2) Rechts (4)

Drucken Letter 4,23 mm 4,23 mm

A4 4,23 mm 4,23 mm

Legal 4,23 mm 4,23 mm

Druckmethoden

Einlegen von Papier 1

Einlegen von Papier und Druckmedien 1

Das Gerät kann Papier über das Standardpapiermagazin oder den manuellen Einzug einziehen. Beachten Sie die folgenden Hinweise zum Einlegen von Papier in die Zufuhr:

 Wenn Ihr Anwendungsprogramm die Auswahl einer Papiergröße im Druckmenü unterstützt, können Sie

diese Auswahl über das Programm vornehmen. Wenn das Anwendungsprogramm dies nicht unterstützt, können Sie die Papiergröße im Druckertreiber oder über das Funktionstastenfeld einstellen.

Einlegen von Papier in die Standardpapierzufuhr 1

Legen Sie bis zu 250 Blatt Papier in die Standardpapierkassette (Kassette 1) ein. Das Papier kann bis zur Markierung für die maximale Stapelhöhe ( ) auf der rechten Seite der Papierzufuhr eingelegt werden. (Informationen zum empfohlenen Papier finden Sie unter Zulässiges Papier und andere Druckmedien uu Seite 2.)

Bedrucken von Normalpapier, dünnem Papier oder Recyclingpapier über Kassette 1 1

a Ziehen Sie die Papierkassette ganz aus dem Gerät heraus.

Druckmethoden

b Halten Sie die grünen Hebel der Papierführung (1) gedrückt und verschieben Sie die Papierführungen

entsprechend dem Papierformat, das Sie einlegen möchten. Achten Sie darauf, dass die Papierführungen fest in den Aussparungen einrasten.

c Fächern Sie den Papierstapel gut auf, um Papierstaus und Fehler beim Einzug zu vermeiden.

Druckmethoden

d Legen Sie Papier in die Kassette ein und beachten Sie dabei:

 Das Papier muss sich unterhalb der Markierung für die maximale Stapelhöhe ( ) (1) befinden.

Das Überfüllen der Papierkassette kann Papierstaus verursachen.

 Die zu bedruckende Seite muss nach unten zeigen.  Die Papierführungen müssen den Papierstapel berühren, damit das Papier korrekt eingezogen

werden kann.

e Schieben Sie die Papierkassette wieder fest in das Gerät ein. Vergewissern Sie sich, dass sie

vollständig in das Gerät eingesetzt ist.

f Klappen Sie die Papierstütze (1) des Papierausgabefaches hoch, damit das Papier nicht aus dem

Papierausgabefach rutscht, oder nehmen Sie jede Seite sofort nach dem Bedrucken aus dem Gerät.

Druckmethoden

HINWEIS

g Wählen Sie in den einzelnen Dropdown-Menüs des Druckertreibers die folgenden Einstellungen:

 Papiergröße

A4 Letter Legal Executive A5 B5 JIS B5 Folio A5 Lange Kante A6

Informationen zu den verwendbaren Papiergrößen finden Sie unter Papiertyp und -format uu Seite 2.

 Druckmedium

Normalpapier Dünnes Papier Recyclingpapier

 Papierquelle

Zufuhr 1

Informationen zu weiteren Einstellungen finden Sie unter Treiber und Software in Kapitel 2.

Die Bezeichnung der Optionen in den Dropdown-Listen können je nach verwendetem Betriebssystem und dessen Version variieren.

h Senden Sie die Druckdaten zum Gerät.

Druckmethoden

HINWEIS

Einlegen von Papier in den manuellen Einzug 1

(Informationen zum empfohlenen Papier finden Sie unter Zulässiges Papier und andere Druckmedien uu Seite 2.)

Das Gerät aktiviert den Modus für den manuellen Einzug, wenn Sie Papier in den manuellen Auszug einlegen.

Bedrucken von Normalpapier, dünnem Papier, Recyclingpapier oder Briefpapier über den manuellen Einzug 1

a Klappen Sie die Papierstütze (1) des Papierausgabefaches hoch, damit das Papier nicht aus dem

Papierausgabefach rutscht, oder nehmen Sie jede Seite sofort nach dem Bedrucken aus dem Gerät.

b Öffnen Sie die Abdeckung des manuellen Einzugs.

Druckmethoden

HINWEIS

c Schieben Sie die Papierführungen des manuellen Einzugs mit beiden Händen auf die Breite des

Papiers, das Sie verwenden werden.

d Schieben Sie mit beiden Händen ein Blatt Papier fest in den manuellen Einschub, bis die Oberkante des

Papiers die Papiereinzugswalzen berührt. Schieben Sie das Papier zwei Sekunden lang weiter gegen die Walzen oder bis das Gerät das Papier erfasst und es weiter einzieht.

• Wenn die Fehlermeldung Stau innen im Display angezeigt wird, kann das Gerät das Papier nicht erfassen und einziehen. Setzen Sie das Gerät zurück, indem Sie das Papier entfernen und dann Cancel auf dem Bedienfeld drücken. Legen Sie das Papier wieder ein und stellen Sie sicher, dass Sie es fest gegen die Walzen drücken.

• Legen Sie das Papier mit der zu bedruckenden Seite nach oben in den manuellen Einzug.

• Stellen Sie sicher, dass das Papier im manuellen Einzug gerade und in der richtigen Position ist. Andernfalls wird das Papier möglicherweise nicht richtig eingezogen, was zu einem schrägen Ausdruck oder einem Papierstau führt.

• Ziehen Sie das Papier vollständig heraus, wenn Sie versuchen, das Papier erneut in den manuellen Einzug einzulegen.

• Legen Sie nicht mehr als ein Blatt Papier gleichzeitig in den manuellen Einzug ein, da es andernfalls zu einem Papierstau kommen kann.

• Wenn Sie Papier oder andere Druckmedien in den manuellen Einzug einlegen, bevor sich das Gerät im Bereitschaftsmodus befindet, kann es zu einem Fehler kommen und das Gerät stoppt den Druckvorgang.

Druckmethoden

HINWEIS

e Wählen Sie in den einzelnen Dropdown-Menüs des Druckertreibers die folgenden Einstellungen:

 Papiergröße

Breite: 76,2 bis 216 mm Länge: 116 bis 355,6 mm

Benutzerdefinierte Papiergröße

Definieren Sie eigene Papiergrößen, indem Sie Benutzerdefiniert... im Windows®-Druckertreiber, Benutzerdefinierte Seitengröße für PostScript im BR-Script-Druckertreiber für Windows

Macintosh-Druckertreibern wählen.

Informationen zu den verwendbaren Papiergrößen finden Sie unter Papiertyp und -format uu Seite 2.

 Druckmedium

Normalpapier Dünnes Papier Recyclingpapier Briefpapier

 Papierquelle

Manuell

oder Eigene Papierformate... in

Informationen zu weiteren Einstellungen finden Sie unter Treiber und Software in Kapitel 2.

Die Bezeichnung der Optionen in den Dropdown-Listen können je nach verwendetem Betriebssystem und dessen Version variieren.

f Senden Sie die Druckdaten zum Gerät. g Kehren Sie zu Schritt d zurück, nachdem im Display Manuelle Zufuhr angezeigt wurde, um das

nächste Blatt Papier einzulegen. Wiederholen Sie diesen Vorgang für jede zu bedruckende Seite.

Das Display zeigt Manuelle Zufuhr, bis ein Blatt Papier in den manuellen Einzug eingelegt wurde.

Druckmethoden

Bedrucken von dickem Papier, Etiketten, Umschlägen und Glanzpapier über den manuellen Einzug 1

Wenn die rückwärtige Abdeckung (Ausgabefach für Druckseite oben) nach unten geklappt wurde, verfügt das Gerät über einen geraden Papierpfad vom manuellen Einzug bis zur Rückseite des Gerätes. Verwenden Sie diesen Papiereinzug und diese Ausgabeart, wenn Sie dickes Papier, Etiketten, Umschläge oder Glanzpapier bedrucken. (Informationen zum empfohlenen Papier finden Sie unter Zulässiges Papier und andere Druckmedien uu Seite 2 und Umschläge uu Seite 5.)

a Öffnen Sie die hintere Abdeckung (Papierausgabe mit Druckseite oben).

Druckmethoden

b (Nur zum Bedrucken von Umschlägen)

Ziehen Sie die beiden grauen Hebel (einer auf der linken und einer auf der rechten Seite) nach unten und zu sich hin, wie in der Abbildung unten dargestellt.

c Öffnen Sie die Abdeckung des manuellen Einzugs.

d Schieben Sie die Papierführungen des manuellen Einzugs mit beiden Händen auf die Breite des

Papiers, das Sie verwenden werden.

Druckmethoden

HINWEIS

e Schieben Sie mit beiden Händen ein Blatt Papier fest in den manuellen Einschub, bis die Oberkante des

Papiers die Papiereinzugswalzen berührt. Schieben Sie das Papier zwei Sekunden lang weiter gegen die Walzen oder bis das Gerät das Papier erfasst und es weiter einzieht.

• Legen Sie das Papier mit der zu bedruckenden Seite nach oben in den manuellen Einzug.

• Ziehen Sie das Papier vollständig heraus, wenn Sie versuchen, das Papier erneut in den manuellen Einzug einzulegen.

• Legen Sie nicht mehr als ein Blatt Papier gleichzeitig in den manuellen Einzug ein, da es andernfalls zu einem Papierstau kommen kann.

Druckmethoden

f Wählen Sie in den einzelnen Dropdown-Menüs des Druckertreibers die folgenden Einstellungen:

 Papiergröße

(Zum Bedrucken von dickem Papier, Etiketten oder Glanzpapier)

A4 Letter Legal Executive A5 A5 Lange Kante A6 B5 JIS B5 3 x 5 Folio

Benutzerdefinierte Papiergröße

(Zum Bedrucken von Umschlägen)

Com-10 DL C5 Monarch

Benutzerdefinierte Papiergröße

Definieren Sie eigene Papiergrößen, indem Sie Benutzerdefiniert... im Windows®-Druckertreiber, Benutzerdefinierte Seitengröße für PostScript im BR-Script-Druckertreiber für Windows

Macintosh-Druckertreibern wählen.

Informationen zu den verwendbaren Papiergrößen finden Sie unter Papiertyp und -format uu Seite 2.

oder Eigene Papierformate... in

 Druckmedium

(Zum Bedrucken von dickem Papier, Etiketten oder Glanzpapier)

Dickes Papier Dickeres Papier Glanzpapier Etikett

(Zum Bedrucken von Umschlägen)

Umschläge Umschl. Dünn Umschl. Dick

 Papierquelle

Manuell

Informationen zu weiteren Einstellungen finden Sie unter Treiber und Software in Kapitel 2.

Druckmethoden

HINWEIS

• Die Bezeichnung der Optionen in den Dropdown-Listen können je nach verwendetem Betriebssystem und dessen Version variieren.

• Wenn Etikett beim Druckertreiber ausgewählt ist, zieht das Gerät das Papier über den manuellen Einzug ein, auch wenn Manuell nicht als Papierquelle ausgewählt ist.

• Wenn Sie Umschläge #10 nutzen, wählen Sie Com-10 (für Windows®) oder US #10 Umschlag (für Macintosh) aus der Dropdown-Liste Papiergröße aus.

• Für Umschläge, die im Druckertreiber nicht zur Auswahl stehen (z. B. Umschlag #9 oder C6), wählen Sie

Benutzerdefiniert... (Windows (BR-Script-Druckertreiber für Windows

-Druckertreiber), Benutzerdefinierte Seitengröße für PostScript

) oder Eigene Papierformate... (Macintosh-Druckertreiber).

g Senden Sie die Druckdaten zum Gerät. h Kehren Sie zu Schritt e zurück, nachdem im Display Manuelle Zufuhr angezeigt wurde, um das

nächste Blatt Papier einzulegen.

i (Nur zum Bedrucken von Umschlägen)

Bringen Sie die beiden grauen Hebel, die Sie in Schritt b nach unten gezogen haben, wieder in ihre Ausgangspositionen, wenn Sie den Druckvorgang beendet haben.

j Schließen Sie die hintere Abdeckung (Papierausgabe mit Druckseite oben).

• Das Display zeigt Manuelle Zufuhr, bis ein Blatt Papier oder ein Umschlag in den manuellen Einzug eingelegt wurde.

• Entnehmen Sie jede Seite bzw. jeden Umschlag unmittelbar nach dem Druckvorgang. Wenn sich Papier oder Umschläge stapeln, kann dies zu einem Papierstaub oder einem Wellen des Papiers/der Umschläge führen.

Druckmethoden

HINWEIS

Beidseitiger Druck 1

Die mitgelieferten Druckertreiber unterstützen den beidseitigen Druck. (Windows®-Benutzer) Detaillierte Informationen zu den Einstellungen können Sie dem Hilfe-Text des Druckertreibers entnehmen.

Richtlinien für das beidseitige Bedrucken von Papier 1

 Ist das Papier sehr dünn, kann es leicht knittern.  Wenn das Papier gewellt ist, glätten Sie es und legen Sie es erneut in die Papierzufuhr ein. Wenn sich

das Papier weiter wellt, tauschen Sie das Papier aus.

 Falls das Papier nicht korrekt eingezogen wird, ist es vielleicht gewellt. Nehmen Sie das Papier heraus

und glätten Sie es. Wenn sich das Papier weiter wellt, tauschen Sie das Papier aus.

 Bei Verwendung der manuellen beidseitigen Funktion ist es möglich, dass Papierstaus auftreten oder die

Druckqualität beeinträchtigt ist. (Sollte ein Papierstau auftreten, lesen Sie Papierstaus uu Seite 173. Bei Problemen mit der Druckqualität lesen Sie Verbessern der Druckqualität uu Seite 187.)

Vergewissern Sie sich, dass die Papierzufuhr vollständig in das Gerät eingeschoben ist.

Druckmethoden

HINWEIS

Automatischer beidseitiger Druck (HL-3150CDW und HL-3170CDW) 1

Wenn Sie den Macintosh-Druckertreiber verwenden lesen Sie Beidseitiger Druck uu Seite 73.

Automatischer beidseitiger Druck mit dem Windows

-Druckertreiber 1

a Wählen Sie in den einzelnen Menüs des Druckertreibers die folgenden Einstellungen:

 Papiergröße

 Druckmedium

Normalpapier Recyclingpapier Dünnes Papier

 Papierquelle

Zufuhr 1 Manuell

 Duplex / Broschüre

Duplex

 Duplexart unter Duplexeinstellungen

Es stehen jeweils vier Optionen für jede Ausrichtung zur Auswahl (siehe Beidseitig/Broschüre uu Seite 34).

 Bindekante-/Bundverschiebung unter Duplexeinstellungen

Legen Sie die Bindekante-/Bundverschiebung fest (siehe Beidseitig/Broschüre uu Seite 34).

• Verwenden Sie kein Briefpapier.

• Die Bezeichnung der Optionen in den Dropdown-Listen können je nach verwendetem Betriebssystem und dessen Version variieren.

Informationen zu weiteren Einstellungen finden Sie unter Treiber und Software in Kapitel 2.

b Senden Sie die Druckdaten zum Gerät. Das Gerät druckt nun automatisch auf beide Seiten des Papiers.

Druckmethoden

HINWEIS

Automatischer beidseitiger Druck mit dem BR-Script-Druckertreiber für Windows

a Wählen Sie in den einzelnen Menüs des Druckertreibers die folgenden Einstellungen:

 Papiergröße

 Druckmedium

Normalpapier Recyclingpapier Dünnes Papier

 Papierquelle

Zufuhr 1 Manueller Einzug

 Beidseitiger Druck

Kurze Seite Lange Seite

 Seitenreihenfolge

Von vorne nach hinten

Von hinten nach vorne

• Verwenden Sie kein Briefpapier.

• Die Bezeichnung der Optionen in den Dropdown-Listen können je nach verwendetem Betriebssystem und dessen Version variieren.

Informationen zu weiteren Einstellungen finden Sie unter Treiber und Software in Kapitel 2.

b Senden Sie die Druckdaten zum Gerät. Das Gerät druckt nun automatisch auf beide Seiten des Papiers.

Druckmethoden

HINWEIS

Manueller beidseitiger Druck 1

Der BR-Script-Druckertreiber für Windows® unterstützt den manuellen beidseitigen Druck nicht. Wenn Sie den Macintosh-Druckertreiber verwenden lesen Sie Manueller beidseitiger Druck uu Seite 73.

Manueller beidseitiger Druck mit dem Windows

-Druckertreiber 1

a Wählen Sie in den einzelnen Dropdown-Menüs des Druckertreibers die folgenden Einstellungen:

 Papiergröße

Sie können alle für die verwendete Zufuhr angegebenen Papiergrößen verwenden.

 Druckmedium

Sie können alle für die verwendete Kassette angegebenen Druckmedien verwenden, mit Ausnahme von Umschlägen und Etiketten, die nur einseitig bedruckt werden können.

 Papierquelle

Zufuhr 1 Manuell

 Duplex / Broschüre

Duplex (manuell)

 Duplexart unter Duplexeinstellungen

Es stehen jeweils vier Optionen für jede Ausrichtung zur Auswahl (siehe Beidseitig/Broschüre uu Seite 34).

 Bindekante-/Bundverschiebung unter Duplexeinstellungen

Legen Sie die Bindekante-/Bundverschiebung fest (siehe Beidseitig/Broschüre uu Seite 34).

Informationen zu weiteren Einstellungen finden Sie unter Treiber und Software in Kapitel 2.

b Senden Sie die Druckdaten zum Gerät. Das Gerät druckt nun zuerst alle Seiten mit gerader

Seitennummer auf eine Seite des Papiers. Dann werden Sie durch eine Popup-Meldung des Windows Treibers aufgefordert, das Papier noch einmal einzulegen, um die ungerade nummerierten Seiten auszudrucken.

Glätten Sie das Papier vor dem Einlegen gut, um einen Papierstau zu vermeiden. Sehr dünnes oder dickes Papier sollte nicht verwendet werden.

Treiber und Software 2

Druckertreiber 2

Ein Druckertreiber ist eine Software, die das vom Computer verwendete Format der Daten in ein Format umwandelt, das von einem bestimmten Drucker benötigt wird. Normalerweise wird hierfür eine Seitenbeschreibungssprache (PDL) verwendet.

Die Druckertreiber für die unterstützten Versionen von Windows mitgelieferten CD-ROM oder auf der Brother Solutions Center Website unter http://solutions.brother.com/. Installieren Sie die Treiber, indem Sie die Schritte wie in der Installationsanleitung beschrieben, befolgen. Die jeweils neuesten Druckertreiber stehen zum Herunterladen auf der Brother Solutions Center Website zur Verfügung:

http://solutions.brother.com/

und Macintosh finden Sie auf der

Für Windows

 Windows®-Druckertreiber (der für dieses Gerät empfohlene Druckertreiber)

 BR-Script-Druckertreiber (PostScript

Installieren Sie den Treiber mit Hilfe der benutzerdefinierten Installation von der CD-ROM.

3™-Sprachemulation, für HL-3170CDW)

Für Macintosh 2

 Macintosh-Druckertreiber (der für dieses Gerät empfohlene Druckertreiber)

 BR-Script-Druckertreiber (PostScript

Weitere Informationen zur Installation des Treibers erhalten Sie unter http://solutions.brother.com/.

Für Linux

®12

3™-Sprachemulation, für HL-3170CDW)

 LPR-Druckertreiber  CUPS-Druckertreiber

Weitere Informationen und den Druckertreiber für Linux erhalten Sie auf der Seite Ihres Modells unter http://solutions.brother.com/ oder über den Link auf der mitgelieferten CD-ROM.

Es sind nicht für alle Linux-Distributionen Treiber erhältlich oder diese werden unter Umständen nach der ersten Version Ihres Modells herausgegeben.

+ 185 hidden pages
