GEBRUIKERSHANDLEIDING

DCP-7030
DCP-7040
DCP-7045N

Versie B

DUT/BEL-DUT

wanneer u de klantenservice wilt bellen

A.u.b. de volgende gegevens invullen voor toekomstige
referentie:

Modelnummer: DCP-7030, DCP-7040 en DCP-7045N
(omcirkel het modelnummer)

Serienummer:

1

Aankoopdatum:

Aankoopplaats:

1

Het serienummer staat op de achterkant van het
toestel. Bewaar deze gebruikershandleiding samen
met uw kassabon als bewijs van uw aankoop, in
geval van diefstal, brand of service in geval van
garantie.

Registreer uw product online op

http://www.brother.com/registration/

Door uw product bij Brother te registreren, wordt u geregistreerd als de
originele eigenaar van het product. Uw registratie bij Brother:

 kan eventueel als bevestiging van de aankoopdatum van uw product

dienen, mocht u uw kassabon verliezen; en

 kan eventueel een verzekeringsclaim van u ondersteunen, ingeval

het product verloren gaat en dit gedekt is door de verzekering.

© 2008 Brother Industries, Ltd.

Samenstelling en publicatie

Deze handleiding is samengesteld en gepubliceerd onder supervisie van Brother Industries, Ltd.
De nieuwste productgegevens en -specificaties zijn in deze handleiding verwerkt.

De inhoud van deze handleiding en de specificaties van dit product kunnen zonder voorafgaande
kennisgeving worden gewijzigd.

Brother behoudt zich het recht voor om de specificaties en de inhoud van deze handleiding zonder
voorafgaande kennisgeving te wijzigen. Brother is niet verantwoordelijk voor enige schade (met
inbegrip van gevolgschade) voortvloeiend uit het gebruik van deze handleiding of de daarin
beschreven producten, inclusief maar niet beperkt tot zetfouten en andere fouten in deze
publicatie.

i

EG Conformiteitsverklaring

ii

EG Conformiteitsverklaring

Producent

Brother Industries Ltd.,
15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan

Fabriek

Brother Industries (Vietnam) Ltd.,
Phuc Dien Industrial Zone Cam Phuc Commune, Cam giang Dist Hai Duong Province, Vietnam

Verklaren hierbij dat:

Productomschrijving : Laserprinter

Modelnummer : DCP-7030, DCP-7040, DCP-7045N

voldoen aan de voorschriften van de toegepaste richtlijnen: Laagspanningsrichtlijn 2006/95/EG
en de Richtlijn voor elektromagnetische verdraagzaamheid 2004/108/EG.

Toegepaste geharmoniseerde standaarden:

Veiligheid EN60950-1:2001 +A11: 2004

EMC EN55022:2006 +A1: 2007 Klasse B

EN55024:1998 +A1: 2001 +A2: 2003
EN61000-3-2:2006
EN61000-3-3:1995 +A1: 2001 +A2: 2005

Jaar waarin EG-certificatie voor het eerst werd toegekend: 2007

Uitgegeven door : Brother Industries, Ltd.

Datum : 6 april 2009

Plaats : Nagoya, Japan

iii

Inhoudsopgave

Paragraaf I Algemeen

1 Algemene informatie 2

Gebruik van de documentatie................................................................................2

Symbolen en conventies die in de documentatie gebruikt worden..................2

De gebruikershandleiding voor de software en de gebruikershandleiding voor het

netwerk (uitsluitend DCP-7045N) ....................................................................... 3

Documentatie bekijken ....................................................................................3

Overzicht bedieningspaneel .................................................................................. 5

2 Papier en documenten laden 6

Papier en afdrukmedia laden.................................................................................6

Papier in de papierlade plaatsen .....................................................................6

Papier laden in de handmatige invoergleuf ..................................................... 7

Niet-afdrukbaar gebied .................................................................................. 10

Acceptabel papier en andere printmedia ............................................................. 11

Aanbevolen papier en printmedia..................................................................11

Type en afmetingen van het papier ...............................................................11

Speciaal papier gebruiken .............................................................................12

Documenten laden............................................................................................... 15

Met behulp van de automatische documentinvoer (ADF)

(DCP-7040 en DCP-7045N) ...................................................................... 15

met behulp van de glasplaat..........................................................................16

3 Algemene instelling 17

Papierinstellingen ................................................................................................17

Papiersoort .................................................................................................... 17

Papierformaat ................................................................................................ 17

Volume-instellingen .............................................................................................17

Volume van waarschuwingstoon ...................................................................17

Ecologische functies ............................................................................................18

Toner sparen ................................................................................................. 18

Slaapstand.....................................................................................................18

LCD-contrast........................................................................................................19

Lijst Gebruikersinstellingen.................................................................................. 19

Netwerkconfiguratielijst (uitsluitend DCP-7045N) ............................................... 19

iv

Paragraaf II Kopie

4Kopiëren 22

Kopiëren ..............................................................................................................22

Kopieermodus invoeren.................................................................................22

Eén kopie maken........................................................................................... 22

Meerdere kopieën maken..............................................................................22

Kopiëren onderbreken ................................................................................... 22

Kopieeropties (tijdelijke instellingen)....................................................................23

De gekopieerde afbeelding vergroten of verkleinen ......................................23

Contrast instellen........................................................................................... 24

De toets Opties gebruiken ............................................................................. 25

De kopieerkwaliteit verbeteren ...................................................................... 25

Kopieën soteren met behulp van de ADF (DCP-7040 en DCP-7045N)........ 26

N op 1-kopieën maken (paginalay-out) ......................................................... 26

De melding geheugen vol.................................................................................... 27

Paragraaf III Software

5 Software- en netwerk- (uitsluitend DCP-7045N) functies 30

Gebruik van de HTML-gebruikershandleiding ..................................................... 30

Voor Windows®.............................................................................................30

Voor Macintosh.............................................................................................. 31

Paragraaf IV Bijlagen

A Veiligheid en wetgeving 34

Een geschikte plaats kiezen ................................................................................ 34

Belangrijke informatie ..........................................................................................35

Veiligheidsmaatregelen ................................................................................. 35

IEC60825-1+A2:2001 specificatie .................................................................38

Het apparaat loskoppelen.............................................................................. 38

LAN-aansluiting (uitsluitend DCP-7045N) .................................................... 39

Radiostoring ..................................................................................................39

EU-richtlijn 2002/96/EC en EN50419 ............................................................ 39

Internationale ENERGY STAR® verklaring van naleving .............................. 40

Belangrijke veiligheidsinstructies...................................................................40

Handelsmerken.................................................................................................... 42

v

B Problemen oplossen en routineonderhoud 43

Problemen oplossen ............................................................................................ 43

Als u problemen hebt met uw machine ......................................................... 43

De afdrukkwaliteit verbeteren ........................................................................48

Fout- en onderhoudsberichten.............................................................................54

Vastgelopen documenten (uitsluitend DCP-7040 en DCP-7045N) ...............56

Papieropstoppingen....................................................................................... 57

Routineonderhoud ...............................................................................................62

De buitenkant van de machine schoonmaken............................................... 62

De glasplaat reinigen.....................................................................................63

Het scannervenster reinigen..........................................................................63

De printcorona reinigen .................................................................................65

De drumeenheid reinigen ..............................................................................67

De verbruiksartikelen vervangen ......................................................................... 69

Een tonercartridge vervangen .......................................................................69

De drumeenheid vervangen ..........................................................................73

De LCD-taal veranderen......................................................................................76

Informatie over de machine .................................................................................76

Het serienummer controleren ........................................................................76

De paginatellers controleren.......................................................................... 76

De levensduur van de drum bepalen.............................................................76

De machine inpakken en vervoeren .................................................................... 77

C Menu en functies 78

Programmeren op het scherm .............................................................................78

Menutabel...................................................................................................... 78

Opslag in het geheugen ................................................................................78

Menutoetsen ........................................................................................................ 78

Het menu openen .......................................................................................... 79

Menutabel ............................................................................................................80

D Specificaties 85

Algemeen.............................................................................................................85

Afdrukmedia.........................................................................................................87

Kopiëren ..............................................................................................................88

Scannen...............................................................................................................89

Afdrukken.............................................................................................................90

Interfaces ............................................................................................................. 90

Systeemvereisten ................................................................................................91

Verbruiksartikelen ................................................................................................ 93

Bedraad ethernet-netwerk (uitsluitend DCP-7045N) ...........................................94

E Verklarende woordenlijst 95

F Index 96

vi

Paragraaf I

Algemeen I

Algemene informatie 2
Papier en documenten laden 6
Algemene instelling 17

Algemene informatie 1

1

Gebruik van de documentatie 1

Dank u voor de aanschaf van een Brother­machine! Het lezen van de documentatie helpt
u bij het optimaal benutten van uw machine.

Symbolen en conventies die in de documentatie gebruikt worden. 1

De volgende symbolen en conventies worden
in de documentatie gebruikt.

Vet Vetgedrukte tekst identificeert

toetsen op het bedieningspaneel
van de machine of op het
computerscherm.

Cursief Cursief gedrukte tekst legt de

nadruk op een belangrijk punt
of verwijst naar een verwant
onderwerp.

Courier
New

Het lettertype Courier New
identificeert de meldingen die
worden weergegeven op het
LCD-scherm van de machine.

Het pictogram Onjuiste configuratie
waarschuwt u voor apparaten en
bewerkingen die niet compatibel zijn
met de machine.

Pictogrammen met opmerkingen
geven bruikbare tips.

Opmerking

Illustraties in deze gebruikershandleiding
zijn gebaseerd op de DCP-7045N.

Waarschuwingen informeren u over
de maatregelen die u moet treffen
om persoonlijk letsel te voorkomen.

"Voorzichtig" wijst u op procedures
die u moet volgen om te vermijden
dat de machine of andere
voorwerpen schade oplopen.

De pictogrammen Elektrisch Gevaar
waarschuwen u voor een mogelijke
elektrische schok.

Pictogrammen met waarschuwingen
vestigen uw aandacht op maatregelen
die u moet treffen om mogelijk
persoonlijk letsel te voorkomen.

2

De gebruikershandleiding
voor de software en de
gebruikershandleiding
voor het netwerk

Algemene informatie

c

Als het scherm met de modelnaam
verschijnt, klikt u op uw modelnaam. Het
hoofdmenu van de cd

-

rom wordt geopend.

1

(uitsluitend DCP-7045N)

Deze gebruikershandleiding bevat niet alle
informatie over de machine zoals hoe u de
geavanceerde eigenschappen van fax,
printer, scanner en netwerk gebruikt
(uitsluitend DCP-7045N). Wanneer u
gedetailleerde informatie over deze
bewerkingen wilt leren, leest u de

softwarehandleiding
netwerkhandleiding

Documentatie bekijken 1

Documentatie bekijken (Windows®) 1

Om de documentatie te bekijken vanuit het
menu Start, selecteert u Brother, DCP-XXXX
(XXXX is de modelnaam) in de
programmagroep, en klikt dan op
Gebruikershandleidingen in HTML-indeling.

Als u de software niet hebt geïnstalleerd, kunt
u de documentatie vinden door onderstaande
instructies op te volgen:

a Zet uw PC aan.

Plaats de Brother CD-ROM met naam

Windows

®

b Als het scherm voor de taalkeuze

verschijnt, klikt u op de gewenste taal.

en

(uitsluitend DCP-7045N)

in het CD-ROM-station.

1

Als dit venster niet wordt geopend, kunt u

®

Windows
programma Start.exe uit te voeren vanuit

.

de hoofdmap van de cd-rom van Brother.

Explorer gebruiken om het

d Klik op Documentatie.
e Klik op de documentatie die u wilt lezen:

(3 handleidings)



HTML-documenten (3

gebruikershandleiding voor stand­alone bewerkingen,

Softwarehandleiding en
netwerkhandleiding (uitsluitend

DCP-7045N) in HTML-indeling.

Deze indeling wordt aanbevolen
voor het weergeven van de
handleidingen op uw computer.

 PDF-documenten (4 handleidingen):

gebruikershandleiding voor stand­alone bewerkingen,

softwarehandleiding,
netwerkhandleiding (uitsluitend
DCP-7045N) en beknopte
handleiding.

Deze indeling wordt aanbevolen
voor het afdrukken van
handleidingen. Klik hierop om naar
het Brother Solutions Center te gaan,
waar u de PDF-documenten kunt
bekijken of downloaden. (Hiervoor
zijn internettoegang en PDF Reader­software vereist.)

handleidings

):

3

Hoofdstuk 1

Instructies voor het scannen opzoeken 1

Er zijn verscheidene manieren waarop u
documenten kunt scannen. U kunt de
instructies als volgt vinden:

Softwarehandleiding: 1

 Een document scannen met de

TWAIN-driver in hoofdstuk 2

 Een document scannen met de WIA-

driver (alleen voor Windows

®

XP/Windows Vista

 ControlCenter3 gebruiken in hoofdstuk 3

 Netwerkscannen in hoofdstuk 4

(uitsluitend DCP-7045N)

) in hoofdstuk 2

®

ScanSoft™ PaperPort™ 11SE met OCR Hoe-te-handleidingen

 De complete ScanSoft™ PaperPort™

11SE met OCR Hoe-te-handleidingen kunt
u bekijken in het Help-gedeelte in de
ScanSoft™ PaperPort™ 11SE toepassing.

Documentatie bekijken (Macintosh) 1

a Zet uw Macintosh aan.

Plaats de Brother CD-ROM met de naam
Macintosh in het CD-ROM station.

b

Het volgende venster wordt weergegeven.

e Dubbelklik op het hoofdbestand om de

handleiding, softwarehandleiding en
netwerkhandleiding (uitsluitend DCP-

7045N) in HTML-indeling te bekijken.

f Klik op de documentatie die u wilt lezen.

 Gebruikershandleiding

 Softwarehandleiding

 Netwerkhandleiding

(uitsluitend DCP-7045N)

Opmerking

De documenten zijn ook leverbaar in PDF­indeling (4 handleidingen):
gebruikershandleiding voor stand-alone
bewerkingen, softwarehandleiding,
netwerkhandleiding (uitsluitend DCP­7045N) en beknopte handleiding.

1

De PDF-indeling wordt aanbevolen voor
het afdrukken van handleidingen.

Dubbelklik op het pictogram van het
Brother Solutions Center om naar het
Brother Solutions Center te gaan waar u de
PDF-documenten kunt bekijken en
downloaden. (Hiervoor zijn internettoegang
en PDF Reader-software vereist.)

Instructies voor het scannen opzoeken 1

Er zijn verscheidene manieren waarop u
documenten kunt scannen. U kunt de
instructies als volgt vinden:

c Dubbelklik op het pictogram

Documentation.

d

Als het scherm voor de taalkeuze verschijnt,
dubbelklikt u op de gewenste taal.

4

Softwarehandleiding: 1

 Scannen in hoofdstuk 9

 ControlCenter2 gebruiken in hoofdstuk 10

 Netwerkscannen in hoofdstuk 11

(uitsluitend DCP-7045N)

Presto! PageManager Gebruikershandleiding:



U kunt de complete Presto! PageManager­gebruikershandleiding bekijken via de Help in
de toepassing Presto! PageManager.

1

Algemene informatie

Overzicht bedieningspaneel 1

DCP-7030, DCP-7040 en DCP-7045N hebben dezelfde toetsen.

1Print toets

Opdracht Annuleren

Hiermee annuleert u een geprogrammeerde
afdruktaak en wist u deze uit geheugen van de
machine.

Wanneer u meer afdruktaken wilt anuleren,
houdt u deze toets ingedrukt totdat het LCD
Alles annuleren toont.

2 Scan toets

Hiermee wordt de scanmodus van de machine
geactiveerd. (Voor meer informatie over
scannen raadpleegt u de softwarehandleiding
op de cd-rom.)

3 Kopie toetsen:

Opties

u kunt snel en gemakkelijk tijdelijke instellingen
voor het kopiëren selecteren.

Vergroot/Verklein

Verkleint of vergroot kopieën.

Contrast

U kunt het contrast van de afdrukken verhogen
of verkleinen.

Aantal/kopieën

Gebruik deze toets om meer kopieën te
maken.

4LCD

Hierop worden meldingen weergegeven die u
helpen bij de configuratie en het gebruik van
uw machine.

5 Menutoetsen:

Wis/terug

Hiermee verwijdert u ingevoerde gegevens of
annuleert u de huidige instelling.

a + of b ­Druk hierop om door de menu's en opties te

bladeren.

OK

Hiermee kunt u de instellingen op de machine
opslaan.

Menu

Hiermee kunt u het menu openen om de
instellingen van de machine te programmeren.

6Start

Hiermee kunt u kopieën maken, of scannen.

7 Stop/Eindigen

Met een druk op deze toets wordt een
bewerking gestopt of een menu verlaten.

1

5

2

Papier en documenten laden 2

Papier en afdrukmedia laden 2

De machine kan papier laden vanuit de
standaardpapierlade of handmatige
invoergleuf.

Houd rekening met het volgende als u papier
in de papierlade plaatst:

 Als het afdrukmenu van uw toepassing

een optie biedt voor het opgeven van het
papierformaat, kunt u dit via de toepassing
doen. Als deze optie niet door de
toepassing geboden wordt, kunt u het
papierformaat opgeven in de printerdriver
of via het bedieningspaneel.

 Voordat u papier gebruikt met gaten, zoals

multomappapier, moet u de stapel
doorwaaieren om papierstoringen te
voorkomen.

Papier in de papierlade plaatsen

Afdrukken op normaal papier, kringlooppapier of transparanten vanuit de papierlade

a Trek de papierlade volledig uit de

machine.

b Druk op de groene ontgrendeling van de

papiergeleiders en verschuif de
papiergeleiders voor het correcte
papierformaat. Zorg dat de geleiders
goed vastzitten.

2

2

6

Papier en documenten laden

c Plaats papier in de lade, en controleer of

het papier onder het merkteken voor
maximaal papier (1) blijft. De zijde
waarop u wilt afdrukken, moet naar
beneden zijn gericht.

1

Controleer of de papiergeleiders de
zijkanten van het papier raken, om
machineschade tengevolge van
scheeflopend papier te vermijden.

VOORZICHTIG

Papier laden in de handmatige invoergleuf 2

U kunt enveloppen en speciale afdrukmedia
één voor één invoeren via de handmatige
invoergleuf. Gebruik de handmatige
invoergleuf om etiketten, enveloppen of
dikker papier af te drukken of te kopiëren.

Afdrukken op normaal papier, kringlooppapier of transparanten via de handmatige invoergleuf

Opmerking

De machine stelt vervolgens automatisch
de handmatige invoermodus in wanneer u
papier in de handmatige invoergleuf plaatst.

a Vouw de steunflap (1) open om te

vermijden dat het papier van de
neerwaarts gerichte uitvoerlade glijdt, of
verwijder iedere pagina zodra deze uit
de machine komt.

2

2

d Plaats de papierlade stevig terug in de

machine. Zorg ervoor dat hij geheel in
de machine zit.

e Vouw de steunflap (1) open om te

vermijden dat het papier van de
neerwaarts gerichte uitvoerlade glijdt.

1

1

b Open het deksel van de handmatige

invoergleuf.

7

Hoofdstuk 2

c Schuif de papiergleiders van de

handmatige invoergleuf met beide
handen op de breedte van het papier dat
u wilt gebruiken.

d Plaats met beide handen één vel papier

of één transparant in de handmatige
invoergleuf tot de voorrand van het
papier de papieraanvoerrol raakt.
Wanneer u voelt dat machine het papier
naar binnen trekt, laat het dan gaan.

Afdrukken op dik papier, bankpostpapier, etiketten en enveloppen

Wanneer de achterste uitvoerlade naar
beneden is getrokken, heeft de machine een
recht papiertrajct van de handmatige
invoergleuf tot aan de achterkant van de
machine. Gebruik deze invoer- en
uitvoermethode wanneer u wilt afdrukken op
dik papier, etiketten of enveloppen.

Opmerking

• Verwijder ieder afgedrukt vel of enveloppe
onmiddellijk, om een opstopping te
vermijden.

• De machine stelt vervolgens automatisch
de handmatige invoermodus in wanneer u
papier in de handmatige invoergleuf plaatst.

a Open het achterdeksel (achterste

uitvoerlade).

2

b Open het deksel van de handmatige

invoergleuf.

8

Papier en documenten laden

c Schuif de papiergleiders van de

handmatige invoergleuf met beide
handen op de breedte van het papier dat
u wilt gebruiken.

d Plaats met beide handen één vel papier of

één enveloppe in de handmatige
invoergleuf tot de voorrand van het papier
of enveloppe de papieraanvoerrol raakt.
Wanneer u voelt dat machine het papier
naar binnen trekt, laat het dan gaan.

Opmerking

• Plaats het papier in de handmatige
invoergleuf met de te bedrukken zijde
naar boven.

• Zorg ervoor dat de printmedia (Zie
Acceptabel papier en andere printmedia
op pagina 11.) recht zijn en zich in de
juiste positie op de handmatige
invoergleuf bevinden. Anders is de
aanvoer van het transparant niet goed,
resulterend in een scheve afdruk of een
papieropstopping.

• Plaats nooit meer dan één vel papier tegelijk
in de handmatige invoergleuf. Dat kan
namelijk een papierstoring veroorzaken.

• Wanneer u printmedia in de handmatige
invoergleuf doet voordat de machine in de
toestand Gereed staat, werpt de machine
de media onbedrukt uit.

• Wanneer u een kleine afdruk gemakkelijk
uit de uitvoerlade wilt verwijderen, tilt u het
scannerdeksel met twee handen op, zoals
de illustratie weergeeft.

2

• U kunt de machine blijven gebruiken
terwijl het scannerdeksel omhoog staat. U
sluit het scannerdeksel door het met beide
handen omlaag te duwen.

9

Hoofdstuk 2

Niet-afdrukbaar gebied 2

Niet-afdrukbaar gebied voor kopieën 2

Het afdrukgebied van de machine begint bij
circa 3 mm vanaf onder- en bovenkant, en
2 mm vanaf beide zijden van het papier.

2

1

2

13 mm

22 mm

Opmerking

Het niet-afdrukbare gebied dat hierboven
is afgebeeld, geldt voor een enkele kopie
of een 1 op 1-kopie met A4-papier. Het
niet-afdrukbare gebied verandert
naargelang het papierformaat.

1

Niet-afdrukbaar gebied bij afdrukken vanaf een computer 2

Bij gebruik van het printer-stuurprogramma is het afdrukgebied kleiner dan het papierformaat,
zoals hieronder afgebeeld.

Staand Liggend

2

1

2

2

1

2

1

1

Windows® printerstuurprogramma en
Macintosh printerstuurprogramma

BRScript stuurprogramma voor

®

Windows

en Macintosh

(uitsluitend DCP-7045N)

Staand 1 4,23 mm 4,23 mm

2 6,01 mm 4,23 mm

Liggend 1 4,23 mm 4,23 mm

2 5 mm 4,23 mm

Opmerking

Het niet-afdrukbare gebied dat hierboven is afgebeeld, geldt voor papier van A4-formaat. Het
niet-afdrukbare gebied verandert naargelang het papierformaat.

10

Papier en documenten laden

Acceptabel papier en andere printmedia 2

De afdrukkwaliteit kan variëren naargelang
het type papier dat u gebruikt.

U kunt de volgende printmedia gebruiken:
normaal papier, bankpostpapier, kringlooppapier,
transparanten, etiketten of enveloppen.

Voor de beste resultaten volgt u
onderstaande instructies:

 Gebruik papier dat geschikt is voor

kopiëren op normaal papier.

 Gebruik papier van 75 tot 90 g/m

 Gebruik etiketten en transparanten die

geschikt zijn voor laserprinters.

 Plaats NOOIT verschillende typen papier

tegelijk in de papierlade. Hierdoor kunnen
papierstoringen optreden.

 Voor een correct afdrukresultaat moet u in

uw softwaretoepassing het papierformaat
instellen van het papier dat zich in de lade
bevindt.

 Raak de bedrukte zijde van het papier niet

aan vlak na het afdrukken.

 Wanneer u transparanten gebruikt,

verwijder ieder bedrukt vel dan
onmiddellijk om verontreiniging of
papieropstoppingen te vermijden.

 Gebruik langlopend papier met een

neutrale pH-waarde en een
vochtigheidspercentage van circa 5%.

2

.

Aanbevolen papier en printmedia 2

Om de beste afdrukkwaliteit te verkrijgen, raden
wij u aan het volgende papier te gebruiken:

Papiersoort Item

Normaal papier

Kringlooppapier Xerox Recycled Supreme

Transparant 3M CG3300

Etiketten Avery laseretiket L7163

Enveloppe Antalis River series (DL)

Xerox Premier TCF 80 g/m

Xerox Business 80 g/m

2

80g/m

2

2

Type en afmetingen van het papier 2

De machine kan papier laden vanuit de
standaardpapierlade of handmatige invoergleuf.

Standaardpapierlade 2

Aangezien de standaardlade een universeel
type is, kunt u elk van de in de tabel op
Papiercapaciteit van de lades op pagina 12
vermelde papierformaten gebruiken (één
papiertype en -formaat per keer). De
standaardpapierlade kan maximaal 250 vellen

papier van Letter/A4formaat laden (80 g/m
De stapel papier mag niet hoger zijn dan de
aanduiding voor de maximale papierhoogte op
de papiergeleider voor de breedte.

2

).

2

Sleuf voor handmatige invoer 2

De handmatige invoergleuf kan een vel
doorlaten met afmetingen 76,2 tot 220 mm
breed en 116 tot 406,4 mm lang. U kunt de
handmatige invoergleuf gebruiken voor
speciaal papier, enveloppen of etiketten.

11

Hoofdstuk 2

Papiercapaciteit van de lades 2

Papierformaat Papiersoorten Aantal vellen

Papierlade A4, letter, executive, A5,

A6, B5, B6.

Handmatige invoergleuf Breedte: 76,2 tot

220 mm

Length: 116 tot
406,4 mm

Normaal papier en
kringlooppapier

Transparant maximaal 10

Normaal papier,
kringlooppapier,
bankpostpapier,
enveloppen, etiketten en
transparanten

maximaal 250

[80 g/m2]

1

Aanbevolen papierspecificaties 2

De volgende papierspecificaties zijn geschikt voor deze machine.

9

-10e

9

-10e

(Neutraal)

3

2

)

3

/100)

11

(ohm)

12

(ohm-cm)

Basisgewicht

Dikte 80-110 (µm)

Ruwheid Hoger dan 20 (sec.)

Stijfheid

Vezelrichting Langlopend

Soortelijke volumeweerstand

Soortelijke weerstand aan
oppervlakte

Vulmiddel CaCO

Asgehalte Minder dan 23 (wt%)

Helderheid Hoger dan 80 (%)

Ondoorzichtigheid Hoger dan 85 (%)

75-90 (g/m

90-150 (cm

10e

10e

Speciaal papier gebruiken 2

De machine functioneert goed met de meeste
typen xerografisch en bankpostpapier.
Sommige typen papier kunnen echter van
invloed zijn op de afdrukkwaliteit of
bewerkingsbetrouwbaarheid. Maak altijd
eerst een proefafdruk voordat u papier
aanschaft om zeker te zijn van het gewenste
resultaat. Bewaar papier in de originele
verpakking en zorg dat deze gesloten blijft.
Bewaar het papier plat en verwijderd van
vocht, direct zonlicht en warmte.

Enkele belangrijke richtlijnen bij het kiezen
van papier:

 Gebruik geen inkjetpapier, het kan leiden

tot papieropstoppingen of schade aan de
machine.

 Voorgedrukt papier moet inkt gebruiken dat

tegen de temperatuur van het fuseerproces
van de machine kan (200 °C).

 Als u normaal papier, papier met een ruw

oppervlak of papier dat is gekreukeld of
gevouwen gebruikt, kan het
afdrukresultaat tegenvallen.

12

Papier en documenten laden

Te vermijden typen papier 2

Sommige typen papier bieden niet het
gewenste resultaat of kunnen schade
veroorzaken aan de machine.

Gebruik GEEN papier:

Als u een van de bovenstaande typen
papier gebruikt, kan de machine
beschadigd raken. Deze schade wordt niet
gedekt door enige garantie- of service­overeenkomst met Brother.

VOORZICHTIG

• met een grove textuur

• dat extreem glad of glanzend is

• dat gekruld of scheef is

1

1

12 mm

• dat gecoat is of een chemische
vernislaag heeft

• dat beschadigd, gekreukeld of
gevouwen is

• dat het in deze handleiding aanbevolen
gewicht overschrijdt

• met tabs en nietjes

• met een briefhoofd dat thermografisch
gedrukt is of met inkt die niet tegen hoge
temperaturen bestand is

• dat uit meerdere delen bestaat of zonder
carbon

• dat is bedoeld voor inkjetprinters

Enveloppen 2

De meeste enveloppen zijn geschikt voor
deze machine. Sommige vormen enveloppen
kunnen echter mogelijk problemen met de
toevoer en de afdrukkwaliteit veroorzaken.
Een geschikte envelop heeft randen met
rechte, scherpe vouwen en de rand mag niet
dikker zijn dan twee vellen papier. De
envelop moet vlak liggen en mag niet
zakachtig of flodderig zijn. Koop enveloppen
van hoge kwaliteit bij een leverancier die
weet dat u de enveloppen gaat gebruiken in
een lasermachine.

U kunt enveloppen één voor één invoeren via
de handmatige invoergleuf. Advies: voordat u
een groot aantal enveloppen afdrukt, maakt u
een proefafdruk om zeker te zijn van het
afdrukresultaat.

Controleer het volgende.

 De flap van de envelop dient zich aan de

lengtezijde te bevinden.

 De flappen dienen scherp en correct te

zijn gevouwen (onregelmatig gesneden of
gevouwen enveloppen kunnen
papierstoringen veroorzaken).



Enveloppen dienenuit twee lagen te bestaan
in de hieronder omcirkelde gedeelten.

1

1 Invoerrichting

 We raden u aan niet binnen een marge

van 15 mm van de randen van de envelop
af te drukken.

 Door de fabrikant geplakte voegen dienen

stevig te zijn.

1

2

13

Hoofdstuk 2

Te vermijden typen enveloppen 2

Gebruik GEEN enveloppen:

VOORZICHTIG

• die beschadigd, gekruld of verkreukeld
zijn of een ongebruikelijke vorm hebben.

• die extreem glanzend zijn of een grove
structuur hebben

• met klemmetjes, nietjes of dichtbinders

• met zelfklevende plakrand

• die zakachtig zijn

• die niet scherp gevouwen zijn

• die van reliëf zijn voorzien

• die eerder zijn bedrukt door een
lasermachine

• die aan de binnenkant zijn voorbedrukt

• die niet netjes op elkaar kunnen worden
gestapeld

• die gemaakt zijn van papier dat
zwaarder is dan het gespecificeerde
papiergewicht voor de machine

• met randen die niet recht of regelmatig
zijn

• met vensters, gaten, uitsparingen of
perforaties

• met lijm op het oppervlak zoals
hieronder getoond

• met dubbele flappen zoals hieronder
getoond

• met flappen die niet zijn gevouwen bij
aankoop

• met flappen zoals hieronder getoond

• met beide zijden gevouwen zoals
hieronder getoond

Als u een van de bovenstaande typen
enveloppen gebruikt, kan de machine
beschadigd raken. Deze schade wordt niet
gedekt door enige garantie- of service­overeenkomst met Brother.

De dikte, het formaat en de flapvorm van de
enveloppen die u gebruikt, kunnen tot
invoerproblemen leiden.

14

Papier en documenten laden

Etiketten 2

De machine kan afdrukken op de meeste typen
etiketten die bedoeld zijn voor een
lasermachine. Etiketten dienen een plaklaag op
basis van acryl te hebben omdat dit materiaal
beter bestand is tegen de hoge temperaturen in
de fuser unit. De plaklaag dient niet in contact te
komen met enig deel van de machine, omdat
de etiketten dan aan de drumeenheid of rollen
blijven kleven waardoor papierstoringen en
problemen met de afdrukkwaliteit kunnen
optreden. Er mag geen plaklaag open liggen
tussen de etiketten. Etiketten moeten zo
gerangschikt worden dat de volledige lengte en
breedte van het vel bedekt zijn. Het gebruik van
ruimten tussen de etiketten kan leiden tot het
loslaten van etiketten waardoor ernstige
papierstoringen of afdrukproblemen kunnen
ontstaan.

Etiketten moeten bestand zijn tegen een
temperatuur van 200 graden Celsius,
gedurende 0,1 seconden.

Etikettenvellen mogen niet zwaarder zijn dan
het gewicht dat in deze gebruikershandleiding
is gespecificeerd. Etiketten die deze
specificatie overschrijden worden mogelijk niet
goed ingevoerd of afgedrukt en kunnen schade
veroorzaken aan de machine.

Etiketten kunt u uitsluitend invoeren via de
handmatige invoergleuf.

Te vermijden typen etiketten 2

Gebruik geen etiketten die beschadigd,
gekruld of verkreukeld zijn of een
ongebruikelijke vorm hebben.

Voer GEEN gedeeltelijk gebruikte
etiketvellen toe. Het onbedekte draagvel
kan schade toebrengen aan de machine.

VOORZICHTIG

Documenten laden 2

Met behulp van de
automatische documentinvoer
(ADF) (DCP-7040 en DCP­7045N)

De ADF kan maximaal 35 pagina's bevatten
en voert elk vel afzonderlijk in. Gebruik

2

standaardpapier 80 g/m
pagina's altijd door voordat u ze invoert in de
ADF.

Aanbevolen omgeving 2

Temperatuur: 20 tot 30 °C
Vochtigheid: 50% - 70%

Papier: Xerox Premier TCF 80 g/m

Business 80 g/m

VOORZICHTIG

Laat dikke documenten NIET op de
glasplaat liggen. Hierdoor kan een
papierstoring in de ADF optreden.

Gebruik GEEN papier dat gekruld,
gekreukeld, gevouwen, gescheurd of geplakt
is, of nietjes, paperclips of plakband bevat.

Gebruik GEEN karton, krantenpapier of stof.

Om te voorkomen dat u uw machine
beschadigt terwijl u de ADF gebruikt, mag u
NIET aan het document trekken terwijl het
wordt ingevoerd.

Zie met behulp van de glasplaat
op pagina 16 om documenten te scannen
die geen standaardformaat hebben.

 Controleer of de inkt volledig droog is als

het document beschreven is.

2

en waaier de

2

of Xerox

2

2

15

Hoofdstuk 2

 Documenten die u wilt faxen, moeten 148

tot 215,9 mm breed en 148 tot 355,6 mm
lang zijn, met een standaard gewicht van

80 g/m

2

.

a Vouw ADF-documentsteunklep (1) en

ADF-steun (2) uit.

2

1

b Blader de stapel goed door.
c Leg uw documenten met de bedrukte

kant naar boven en de bovenrand eerst
in de ADF tot u voelt dat ze de invoerrol
raken.

d Stel de papiergeleiders (1) in op de

breedte van uw document.

Opmerking

(DCP-7040 en DCP-7045N) Als u de
glasplaat wilt gebruiken, moet de ADF leeg
zijn.

a Til het documentdeksel op.
b Gebruik de documentgeleiders links om

het document in het midden van de
glasplaat te leggen, met de bedrukte
zijde naar beneden.

1

met behulp van de glasplaat 2

U kunt de glasplaat gebruiken om de pagina’s
uit een boek of afzonderlijke vellen papier te
faxen, te scannen of te kopiëren.
Documenten kunnen maximaal 215,9 mm
breed en 297 mm lang zijn.

16

c Sluit het documentdeksel.

Als u een boek of een lijvig document wilt
scannen, laat het deksel dan niet
dichtvallen en druk er niet op.

VOORZICHTIG

3

Algemene instelling 3

Papierinstellingen 3

Papiersoort 3

Stel de machine in op het papier dat u gebruikt.
Hierdoor verkrijgt u de beste afdrukkwaliteit.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

c Druk op a of b om 1.Papiersoort te

kiezen.
Druk op OK.

d Druk op a of b om Dun, Normaal, Dik,

Extra dik, Transparanten of
Gerecycl.papier te kiezen.

Druk op OK.

e Druk op Stop/Eindigen.

Papierformaat 3

e Druk op Stop/Eindigen.

Opmerking

Wanneer u Transparanten selecteert
als het papiertype, kunt u uitsluitend
papierformaat Letter of A4 selecteren
in stap d.

Volume-instellingen 3

Volume van waarschuwingstoon

Wanneer de waarschuwingstoon aanstaat,
geeft de machine een geluidssignaal,
wanneer u een toets indrukt of een vergissing
maakt. U kunt kiezen uit een aantal
volumeniveaus, van Hoog tot Uit.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

3

3

U kunt zeven papierformaten gebruiken voor
het maken van afdrukken: A4, Letter,
Executive, A5, A6, B5 en B6.

Als u een ander papierformaat in de lade
plaatst, dient u ook de instelling van het
papierformaat te wijzigen zodat de machine het
document passend op de pagina kan plaatsen.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

c Druk op a of b om 2.Papierformaat

te kiezen.
Druk op OK.

d Druk op a of b om A4, Letter,

Executive, A5, A6, B5 of B6 te kiezen.

Druk op OK.

c Druk op a of b om 3.Waarsch.toon te

kiezen.
Druk op OK.

d Druk op a of b om Uit, Laag, Half of

Hoog te selecteren.

Druk op OK.

e Druk op Stop/Eindigen.

17

Hoofdstuk 3

Ecologische functies 3

Toner sparen 3

Met deze functie kunt u toner besparen.
Wanneer u de tonerbespaarstand op Aan zet,
worden de afdrukken lichter. De
standaardinstelling is Uit.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

c Druk op a of b om 4.Bespaarstand te

kiezen.
Druk op OK.

d Druk op a of b om 1.Toner sparen te

kiezen.
Druk op OK.

e Druk op a of b om Aan of Uit te

selecteren.
Druk op OK.

Slaapstand 3

Als u de slaapstand instelt, verbruikt u minder
energie, omdat de fuser wordt uitgezet terwijl
de machine inactief is.

U kunt kiezen hoelang de machine inactief
moet zijn (van 00 tot 99 minuten) voor deze
naar de slaapstand overgaat. De timer wordt
automatisch op nul gezet wanneer de machine
computergegevens ontvangt of een kopie
maakt. De standaardinstelling is 05 minuten.

Wanneer de machine zich in slaapstand
bevindt, wordt Slaapstand op het LCD­scherm weergegeven. Bij afdrukken of
kopiëren in de slaapstand, moet u even
wachten tot de fuser is opgewarmd.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

c Druk op a of b om 4.Bespaarstand te

kiezen.
Druk op OK.

f Druk op Stop/Eindigen.

Opmerking

We raden u af de tonerbespaarstand te
gebruiken voor het afdrukken van foto's of
afbeeldingen in grijswaarden.

18

d Druk op a of b om 2.Slaapstand te

kiezen.
Druk op OK.

e Voer in hoe lang de machine inactief

moet zijn alvorens in slaapstand over te
gaan (00 tot 99). Druk op OK.

f Druk op Stop/Eindigen.

Opmerking

Wanneer u de slaapstand uit wilt
schakelen. drukt u Start en Opties tegelijk
in e. Druk op a of b om Uit te selecteren.
Druk op OK.

Algemene instelling

LCD-contrast 3

U kunt het contrast instellen zodat het
LCD-scherm lichter of donkerder wordt.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

c Druk op a of b om te selecteren.

5.LCD Contrast.
Druk op OK.

d Druk op a om het LCD-scherm

donkerder te maken. Of druk op b om
het LCD-scherm lichter te maken.
Druk op OK.

e Druk op Stop/Eindigen.

Lijst Gebruikersinstellingen 3

U kunt een lijst afdrukken met behulp van
instellingen die u hebt geprogrammeerd.

Netwerkconfiguratielijst (uitsluitend DCP-7045N) 3

De netwerkconfiguratielijst is een afgedrukt
rapport met een lijst van de huidige
netwerkconfiguratie, ook de
netwerkinstellingen van de afdrukserver.

3

Opmerking

Knooppuntnaam: de knooppuntnaam
staat op de netwerkconfiguratielijst. De
standaard knooppuntnaam is
“BRNXXXXXXXXXXXX”.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

c Druk op a of b om te selecteren.

7.Netwerk Conf..
Druk op OK.

d Druk op Start.
e Druk op Stop/Eindigen.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

c Druk op a of b om te selecteren.

6.Gebruikersinst.
Druk op OK.

d Druk op Start.
e Druk op Stop/Eindigen.

19

Hoofdstuk 3

20

Paragraaf II

Kopie II

Kopiëren 22

4

Kopiëren 4

Kopiëren 4

Kopieermodus invoeren 4

1 Stapelen/sorteren

2 Kopieerverhouding en kopieerindeling

3 Contrast

4 Kwaliteit

5 Aantal exemplaren

1

Sorteren is uitsluitend beschikbaar DCP-7040 en
DCP-7045N.

Eén kopie maken 4

a Plaats het document.
b Druk op Start.

1

Kopiëren onderbreken 4

Druk op Stop/Eindigen om het kopiëren te
stoppen.

Meerdere kopieën maken 4

a Plaats het document.
b Ga op een van de volgende manieren te

werk:

 Druk op Aantal/kopieën om het

aantal kopieën in te voeren
(maximaal 99).

 Druk op a of b (of houd hem

ingedrukt) voor een hoger of lager
aantal kopieën.

c Druk op Start.

Opmerking

Zie Kopieën soteren met behulp van de
ADF (DCP-7040 en DCP-7045N)

op pagina 26 voor het sorteren van de
kopieën.

22

Kopiëren

Kopieeropties (tijdelijke instellingen) 4

Gebruik de tijdelijke Kopie kopieertoetsen,
als u de kopieerinstellingen snel tijdelijk voor
de volgende kopie wilt wijzigen. U kunt
verschillende combinaties gebruiken.

De machine keert één minuut na het kopiëren
terug naar zijn standaard instellingen.

De gekopieerde afbeelding vergroten of verkleinen 4

U kunt de volgende vergrotings- of
verkleiningspercentages selecteren:

Druk op

* De fabrieksinstelling is in vet schrift met een
asterisk.

100%*

97% LTRiA4

94% A4iLTR

91% Full Page

85% LTRiEXE

83%

78%

70% A4iA5

50%

Custom(25-400%)

Auto

200%

141% A5iA4

104% EXEiLTR

(DCP-7040 en DCP-7045N) Met de instelling
Auto berekent de machine de reductieratio
die het beste past bij het papierformaat
waarop de papierlade is ingesteld. (Zie
Papierformaat op pagina 17.) Auto is
uitsluitend beschikbaar bij gebruik van de
ADF.

Met Custom(25-400%)kunt u een
percentage tussen 25% en 400% instellen.

Volg onderstaande instructies om de
volgende kopie te vergroten of te verkleinen:

a Plaats het document.
b Voer het aantal afdrukken in dat u wilt

maken.

c Druk op Vergroot/Verklein.
d Ga op een van de volgende manieren te

werk:

 Druk op a of b om het gewenste

vergrotings- of
verkleiningspercentage te
selecteren.

Druk op OK.

 Druk op a of b om

Custom(25-400%) te selecteren.

Druk op OK.

Druk op a of b om het gewenste
vergrotings- of
verkleiningspercentage te selecteren
tussen 25% en 400%.

Druk op OK.

e Druk op Start.

Opmerking

Opties voor paginalay-out 2 op 1 (P), 2 op
1 (L), 4 op 1 (P) of 4 op 1 (L) zijn niet
beschikbaar met Vergroten/verkleinen.

4

23

Hoofdstuk 4

Contrast instellen 4

Contrast 4

Pas het contrast aan om een beeld er scherper
en levendiger te laten uitzien.

Volg de onderstaande stappen om de
contrastinstelling tijdelijk te wijzigen:

a Plaats het document.
b Voer het aantal afdrukken in dat u wilt

maken.

c Druk op Contrast.
d Druk op a of b om het contrast te

verhogen of verlagen.
Druk op OK.

e Druk op Start.

Volg de onderstaande stappen om de
standaardinstelling te wijzigen:

a Druk op Menu.
b Druk op a of b om 2.Kopie te kiezen.

Druk op OK.

c Druk op a of b om 2.Contrast te

kiezen.
Druk op OK.

d Druk op a of b om het contrast te

vergroten of te verkleinen.
Druk op OK.

e Druk op Stop/Eindigen.

24

Kopiëren

De toets Opties gebruiken 4

Gebruik de toets Opties om snel de volgende tijdelijke kopieerinstellingen voor de volgende kopie
in te stellen.

Druk op

Menuselecties Opties Pagina

Druk op a of b, en dan op OK

Kwaliteit Auto*

(DCP-7040 en DCP-7045N)

Stapel/Sorteer

(verschijnt wanneer het
document zich in de ADF
bevindt)

Pagina layout Uit(1 op 1)*

De fabrieksinstellingen zijn vetgedrukt en met een sterretje weergegeven.

Druk op a of b, en dan op OK

Foto

Tekst

Stapelen*

Sorteren

2 op 1 (P)

2 op 1 (L)

4 op 1 (P)

4 op 1 (L)

25

26

26

4

De kopieerkwaliteit verbeteren 4

U kunt kiezen uit een serie kwaliteitsinstellingen.
De standaardinstelling is

 Auto

Auto is de aanbevolen stand voor normale
afdrukken. Geschikt voor documenten die
zowel tekst als foto’s bevatten.

 Tekst

Geschikt voor documenten die uitsluitend
tekst bevatten.

 Foto

Geschikt voor het kopiëren van foto’s.

Auto

.

Volg de onderstaande stappen om de
kwaliteitsinstelling tijdelijk te wijzigen:

a Plaats het document.
b Voer het aantal afdrukken in dat u wilt

maken.

c Druk op Opties.

Druk op a of b om Kwaliteit te
selecteren.
Druk op OK.

d Druk op a of b om Auto,Foto of Tekst

te selecteren
Druk op OK.

25

Hoofdstuk 4

e Druk op Start.

Volg de onderstaande stappen om de
standaardinstelling te wijzigen:

a Druk op Menu.
b Druk op a of b om te selecteren.

2.Kopie.
Druk op OK.

c Druk op a of b om 1.Kwaliteit te

kiezen.
Druk op OK.

d Druk op a of b om de kopieerkwaliteit te

selecteren.
Druk op OK.

e Druk op Stop/Eindigen.

Kopieën soteren met behulp van de ADF (DCP-7040 en DCP-7045N) 4

U kunt meerdere kopieën sorteren. De
pagina’s worden gestapeld in de volgorde 1 2
3, 1 2 3, 1 2 3 enz.

a Plaats het document in de ADF.
b Voer het aantal afdrukken in dat u wilt

maken.

c Druk op Opties en a of b om

Stapel/Sorteer te selecteren.
Druk op OK.

d Druk op a of b om Sorteren te

selecteren.
Druk op OK.

e Druk op Start.

N op 1-kopieën maken (paginalay-out) 4

U kunt de hoeveelheid papier die u gebruikt
voor het kopiëren verminderen door de
functie N op 1-kopie te gebruiken. U kunt zo
twee of vier pagina’s op één vel kopiëren en
daarmee papier besparen.

Belangrijk 4

 Controleer of het papierformaat is

ingesteld op Letter of A4.

 (P) betekent Portrait (staand) en (L)

betekent Landscape (liggend).

 U kunt de instelling Vergroot / Verklein niet

gebruiken met de functie N op 1.

a Plaats het document.
b Voer het aantal afdrukken in dat u wilt

maken.

c Druk op Opties.
d Druk op a of b om Pagina layout te

selecteren. Druk op OK.

e Druk op a of b om 2 op 1 (P),

2 op 1 (L), 4 op 1 (P),
4 op 1 (L) of Uit(1 op 1) te

selecteren.
Druk op OK.

f Druk op Start om de pagina te scannen.

(DCP-7040 en DCP-7045N) Als u het
document in de ADF hebt geplaatst,
worden de pagina's gescand en wordt
het afdrukken gestart.

Wanneer u de glasplaat gebruikt, ga
dan naar g.

g Nadat de machine de pagina heeft

gescand, drukt u op a om de volgende
pagina te scannen.

Volgende Pagina?
a Ja b Nee

26

h

Plaats de volgende pagina op de glasplaat.
Druk op OK.
Herhaal stap g en h voor elke pagina
die u in deze indeling gebruikt.

Kopiëren

 4 in 1 (P)

i Druk op b in h om te stoppen nadat alle

pagina's zijn gescand.

(DCP-7040 en DCP-7045N) wanneer u kopieert vanaf de ADF:

Plaats het document met de bedrukte zijde
naar boven zoals hieronder aangegeven:

 2 in 1 (P)

 2 in 1 (L)

 4 in 1 (P)

 4 in 1 (L)

 4 in 1 (L)

4

De melding geheugen vol

Wanneer het geheugen tijdens het kopiëren
vol raakt, vermeldt het LCD-scherm wat u
verder moet doen.

(DCP-7030) wanneer u een Geheugen vol
melding krijgt, drukt u op Stop/Eindigen om
de bewerking te stoppen.

(DCP-7040 en DCP-7045N) wanneer een
melding Geheugen vol verschijnt tijdens het
scannen van een volgende pagina, kunt u op
Start drukken om de tot dusverre gescande
pagina's te kopiëren of op Stop/Eindigen
drukken om de taak te annuleren.

4

4

Wanneer u kopieert vanaf de glasplaat:4

Plaats het document met de bedrukte zijde
naar beneden zoals hieronder aangegeven:

 2 in 1 (P)

 2 in 1 (L)

27

Hoofdstuk 4

28

Paragraaf III

Software III

Software- en netwerk- (uitsluitend DCP-7045N)
functies

30

Software- en netwerk-

5

De handleiding op de CD-ROM omvat de

handleiding, de softwarehandleiding, en
netwerkhandleiding (uitsluitend

DCP-7045N) voor de functies die beschikbaar
zijn bij aansluiting op een computer
(bijvoorbeeld afdrukken en scannen). Deze
handleidingen bevatten handige koppelingen
waarmee u rechtstreeks naar een bepaalde
sectie kunt gaan.

De handleidingen bevatten informatie over de
volgende functies:

 Afdrukken

 Scannen

 ControlCenter3 (voor Windows

 ControlCenter2 (voor Macintosh)

 Afdrukken via het netwerk (uitsluitend

DCP-7045N)

 Scannen via het netwerk (uitsluitend

DCP-7045N)

(uitsluitend DCP-7045N) functies

®

)

Opmerking

Zie De gebruikershandleiding voor de
software en de gebruikershandleiding
voor het netwerk (uitsluitend DCP-7045N)

op pagina 3.

Gebruik van de HTML­gebruikershandleiding 5

Hieronder volgt een korte toelichting over het
gebruik van de HTML-gebruikershandleiding.

Voor Windows

Opmerking

Zie Hoofdstuk 1 als u de software nog niet
hebt geïnstalleerd.

a Klik op Start, Alle programma's, zet de

muisaanwijzer op Brother, DCP-XXXX,
en klik op Gebruikershandleidingen in
HTML-formaat.

b Klik op de gewenste handleiding

(HANDLEIDING,
SOFTWAREHANDLEIDING of
NETWERKHANDLEIDING (uitsluitend

DCP-7045N)) in het bovenste menu.

®

5

5

30

Software- en netwerk- (uitsluitend DCP-7045N) functies

c Klik in de lijst links van het venster op de

titel waarvan u de inhoud wilt
weergeven.

Voor Macintosh 5

a Controleer of de Macintosh is

ingeschakeld. Plaats de cd-rom van
Brother in het cd-romstation.

5

b Dubbelklik op het pictogram

Documentation.

c Dubbelklik op de map van uw taal en

dubbelklik vervolgens op het
hoofdbestand.

d Klik op de handleiding die u wenst

(HANDLEIDING,
SOFTWAREHANDLEIDING of
NETWERKHANDLEIDING (uitsluitend

DCP-7045N)) in het bovenste menu, en
klik op de kop die u wilt lezen uit de lijst
aan de linker kant van het venster.

31

Hoofdstuk 5

32

Paragraaf

IV

Bijlagen IV

Veiligheid en wetgeving 34
Problemen oplossen en routineonderhoud 43
Menu en functies 78
Specificaties 85
Verklarende woordenlijst 95

Veiligheid en wetgeving A

A

Een geschikte plaats kiezen A

Zet de machine op een vlakke, stabiele ondergrond die vrij is van trillingen. Plaats de machine in
de buurt van een standaard, geaard stopcontact. Kies een plaats met een stabiele temperatuur
tussen 10° C en 32,5° C en een luchtvochtigheid van 20% tot 80% (zonder condensatie).

 Zorg dat de kabels die naar de machine leiden geen gevaar voor struikelen opleveren.

 Plaats de machine niet op het tapijt.

 Plaats het apparaat niet in de buurt van verwarmingstoestellen, airconditioners, water,

chemicaliën of koelkasten.



Zorg dat de machine niet wordt blootgesteld aan direct zonlicht, overmatige warmte, vocht of stof.

 Sluit de machine niet aan op stopcontacten voorzien van wandschakelaars of automatische

timers, of op dezelfde stroomkring als grote apparaten die de stroomtoevoer kunnen verstoren.

34

Veiligheid en wetgeving

Belangrijke informatie A

Veiligheidsmaatregelen A

Lees deze voorschriften voordat u probeert enig onderhoud te verrichten, en bewaar ze zodat u
ze later kunt naslaan. Volg bij het gebruiken van uw apparatuur belangrijke
veiligheidsvoorschriften (bijvoorbeeld de volgende) altijd op, teneinde het risico van brand,
stroomstoot of lichamelijk letsel te verminderen.

 Gebruik dit product NIET in de buurt van water of in een vochtige omgeving.

 Gebruik dit product niet tijdens een storm. Bliksem kan mogelijk elektrische schokken

veroorzaken.

 Wij RADEN het gebruik van een verlengsnoer AF.

 Mochten er kabels beschadigd raken, haal dan de stekker van uw machine uit het stopcontact

en neem contact op met uw Brother-leverancier.

 Zet GEEN voorwerpen op de machine en houd de ontluchtingsopeningen vrij.

 Dit apparaat moet worden aangesloten op een geaarde wisselstroombron in de buurt, binnen

het bereik dat op het etiket betreffende de spanning staat aangegeven. Sluit het apparaat NIET
aan op een gelijkstroombron of -omvormer. Wanneer u twijfels hebt, neemt u contact op met
een gekwalificeerde elektricien.

A

35

WAARSCHUWING

Haal de stekker uit het stopcontact voordat u het
apparaat van binnen reinigt.

Hanteer de stekker NOOIT met natte handen.
U kunt dan namelijk een elektrische schok krijgen.

Controleer altijd of de stekker goed geplaatst is.

Wanneer u de machine pas hebt gebruikt, zijn
sommige onderdelen in de machine erg heet.
Wanneer u het frontdeksel of het achterpaneel van
de machine opent, mag u NOOIT de onderdelen
van de grijze zones in de afbeeldingen aanraken.

Plaats uw handen niet op de rand van de machine
onder het documentdeksel of scannerdeksel zoals
aangegeven in de afbeelding, teneinde letsel te
voorkomen.

(DCP-7040 en DCP-7045N) om letsel te
voorkomen, is het zaak dat u uw vingers NIET in
het in de afbeeldingen aangegeven gedeelte
steekt.

36

Veiligheid en wetgeving

GEEN stofzuiger gebruiken voor het schoonmaken van gemorste toner. Het tonerstof zou
kunnen ontbranden in de stofzuiger en eventueel een brand veroorzaken. Maak het
tonerpoeder voorzichtig schoon met een droge, pluisvrije doek en gooi het weg conform de
plaatselijke reglementeringen.

Gebruik de daarvoor bedoelde handgrepen als u de machine verplaatst. Zorg er eerst voor
alle kabels los te koppelen.

Gebruik bij het schoonmaken van de binnen- of
buitenkant van de machine GEEN ENKELE
ontvlambare stof, en GEEN ENKELE
sproeivloeistof of biologisch oplosmiddel /
vloeistof. U kunt dan namelijk brand veroorzaken
of een elektrische schok krijgen. Raadpleeg
Routineonderhoud op pagina 62 voor informatie
over het schoonmaken van de machine.

A

De verpakkingsmaterialen van de machine omvatten plastic zakken. Houd deze zakken
verwijderd van baby’s en kinderen, om te vermijden dat ze er in stikken.

Opmerking

De fuser unit is gemarkeerd met een waarschuwingsetiket. Verwijder of beschadig het etiket
NIET.

37

IEC60825-1+A2:2001 specificatie A

Dit apparaat is een klasse 1 laserproduct, zoals vastgelegd in de IEC60825-1+A2:2001­specificaties. Het onderstaande etiket is bijgevoegd in de landen waar dit noodzakelijk is.

Deze machine heeft een klasse 3B laserdiode die onzichtbare
laserstraling in de scannerunit straalt. De scannerunit mag in geen
geval worden geopend.

CLASS 1 LASER PRODUCT
APPAREIL À LASER DE CLASSE 1
LASER KLASSE 1 PRODUKT

Laserdiode A A

Golflengte: 780 - 800 nm

Uitgang: 10 mW max.

Laserklasse: 3B

WAARSCHUWING

Het gebruik van sturingen, aanpassingen of toepassingen en procedures die afwijken van die
uit deze handleiding kunnen gevaarlijke blootstelling aan straling veroorzaken.

Het apparaat loskoppelen A

Installeer dit product in de nabijheid van een goed bereikbaar stopcontact. In noodgevallen moet
u het netsnoer uit het stopcontact trekken om de stroomtoevoer volledig af te sluiten.

38

Veiligheid en wetgeving

LAN-aansluiting (uitsluitend DCP-7045N) A

VOORZICHTIG

Sluit dit apparaat NIET aan op een LAN-verbinding die kan blootstaan aan overspanningen.

Radiostoring A

Dit product voldoet aan EN55022 (publicatie CISPR 22)/Klasse B. Wanneer u de machine op een
computer aansluit, controleert u of u over de volgende interfacekabels beschikt.

Een USB-kabel die niet langer is dan 2,0 meter.

EU-richtlijn 2002/96/EC en EN50419 A

A

Alleen voor de

Europese Gemeenschap

Dit apparaat is gemarkeerd met het bovenstaande recycle symbool. Het betekent dat u het
apparaat aan het einde van de levensduur apart moet aanleveren bij een daarvoor bestemd
verzamelpunt en niet bij het gewone huishoudelijke afval mag weggooien. Dit zal het leefmilieu
voor ons allen ten goede komen. (Alleen voor de Europese Gemeenschap)

39

Internationale ENERGY STAR® verklaring van naleving A

Het internationale ENERGY STAR® programma heeft tot doel de ontwikkeling en bekendheid van
energie-efficiënte kantoorapparatuur te bevorderen.

Als een ENERGY STAR

aan de ENERGY STAR

®

Partner heeft Brother Industries, Ltd. bepaald dat dit product voldoet

®

richtlijnen voor energie-efficiëntie.

Belangrijke veiligheidsinstructies A

1 Lees alle instructies door.

2 Bewaar ze, zodat u ze later nog kunt naslaan.

3 Volg alle waarschuwingen en instructies die op het product worden aangegeven.

4 Haal de stekker van dit product uit het stopcontact alvorens u de binnenkant van de machine

gaat reinigen. Gebruik GEEN vloeibare reinigingsmiddelen of aërosols. Gebruik een vochtige
doek om het apparaat schoon te maken.

5 Zet dit product NIET op een onstabiel oppervlak, stelling of tafel. Het apparaat kan dan

namelijk vallen, waardoor het ernstig kan worden beschadigd.

6 Gleuven en openingen in de behuizing aan de achter- of onderkant dienen voor de ventilatie.

Om zeker te zijn van de betrouwbare werking van het apparaat en om het te beschermen
tegen oververhitting, mogen deze openingen niet afgesloten of afgedekt worden. Deze
openingen mogen ook nooit afgedekt worden door het apparaat op een bed, een bank, een
kleed of op een soortgelijk oppervlak te zetten. Zet het apparaat nooit in de buurt van of boven
een radiator of verwarmingsapparatuur. Het apparaat mag nooit in een kast worden
ingebouwd, tenzij voldoende ventilatie aanwezig is.

7 Dit apparaat moet worden aangesloten op een wisselstroombron binnen het bereik dat op het

etiket betreffende de spanning staat aangegeven. Sluit het apparaat NIET aan op een
gelijkstroombron of -omvormer. Wanneer u twijfels hebt, neemt u contact op met een
gekwalificeerde elektricien.

8 Dit apparaat is voorzien van een 3-draads geaard snoer. Deze stekker past alleen in een

geaard stopcontact. Dit is een veiligheidsmaatregel. Kan de stekker niet in uw stopcontact
worden gebruikt, raadpleeg dan uw elektricien en vraag hem uw oude stopcontact te
vervangen. Het is ABSOLUUT noodzakelijk dat u een geaarde stekker en een geaard
stopcontact gebruikt.

40

Veiligheid en wetgeving

9 Gebruik alleen het netsnoer dat is geleverd bij de machine.

10 Plaats NOOIT iets op het netsnoer. Zet het apparaat NIET op een plaats waar mensen over

het snoer kunnen lopen.

11 Het product moet in een goed geventileerde ruimte staan.

12 Het netsnoer mag (inclusief een eventueel verlengsnoer) niet langer zijn dan 5 meter.

Plaats op dezelfde hoofdstroomkring GEEN andere toepassingen die veel stroom vragen,
zoals klimaatregelingen, kopieerapparaten of papierversnipperaars. Wanneer u niet kunt
vermijden dat u de printer gezamenlijk met dergelijke apparaten gebruikt, adviseren we u een
hoogfrequent ruisfilter te gebruiken.

Gebruik een spanningsregelaar wanneer de stroombron niet stabiel is.

13 Plaats NIETS vóór de machine dat afgedrukte pagina's blokkeert. Plaats NOOIT een voorwerp

in het pad van afgedrukte pagina's.

14 Wacht totdat de machine de pagina’s heeft uitgeworpen alvorens ze aan te raken.

15 Trek de stekker van dit product uit het stopcontact en neem altijd contact op met een bevoegde

servicemonteur wanneer het volgende zich voordoet:

 Wanneer het netsnoer defect of uitgerafeld is.

 Wanneer vloeistof in het apparaat is gemorst.

 Wanneer het apparaat is blootgesteld aan regen of water.

 Wanneer het apparaat niet normaal functioneert, ondanks het naleven van de

bedieningsinstructies. Pas alleen de instellingen aan die zijn aangegeven in de
bedieningshandleiding. Een verkeerde afstelling van andere functies kan leiden tot schade,
wat vaak een uitgebreid onderzoek vereist door een erkende servicemonteur om het
apparaat weer naar behoren te laten werken.

A

 Als het apparaat is gevallen of als de behuizing is beschadigd.

 Als het apparaat duidelijk anders gaat presteren, waarbij reparatie nodig blijkt.

16 Om uw apparaat te beveiligen tegen stroompieken en -schommelingen adviseren wij het

gebruik van een overstroombeveiliging.

17 Om het risico van brand, stroomstoot of lichamelijk letsel te reduceren, leest u aandachtig

volgende maatregelen:

 Gebruik dit product NIET in de buurt van apparaten die water gebruiken, in een natte kelder

of in de buurt van een zwembad.

 Gebruik de machine NOOIT bij onweer (er is geringe kans op elektrocutie).

41

Handelsmerken A

Het Brother-logo is een wettig gedeponeerd handelsmerk van Brother Industries, Ltd.

Brother is een wettig gedeponeerd handelsmerk van Brother Industries, Ltd.

Multi-Function Link is een wettig gedeponeerd handelsmerk van Brother International Corporation.

Windows Vista is of een handelsmerk van Microsoft Corporation of een handelsmerk van
Microsoft Corporation dat in de Verenigde Staten en/of andere landen geregistreerd is.

Microsoft, Windows, Windows Server en Internet Explorer zijn geregistreerde handelsmerken van
Microsoft Corporation in de Verenigde Staten en/of andere landen.

Apple, Macintosh, Safari en TrueType zijn handelsmerken van Apple Inc., geregistreerd in de
Verenigde Staten en andere landen.

Intel, Intel Core en Pentium zijn handelsmerken van Intel Corporation in de Verenigde Staten en
andere landen.

AMD is een handelsmerk van Advanced Micro Devices, Inc.

Adobe, Flash, Illustrator, PageMaker, Photoshop, PostScript en PostScript 3 zijn óf geregistreerde
handelsmerken of handelsmerken van Adobe Systems, Incorporated in de Verenigde Staten en / of
andere landen.

Nuance, het Nuance-logo, PaperPort en ScanSoft zijn handelsmerken of gedeponeerde
handelsmerken van Nuance Communications, Inc. of haar partners in de Verenigde Staten en/of
andere landen.

Elk bedrijf wiens software in deze handleiding wordt vermeld, heeft een
softwarelicentieovereenkomst die specifiek bedoeld is voor de betreffende programma’s.

Alle overige handelsmerken zijn eigendom van hun respectievelijke eigenaren.

42

Problemen oplossen en

B

routineonderhoud

Problemen oplossen B

Als u denkt dat er een probleem is met uw machine, kijk dan in onderstaande tabel en volg de tips
voor het oplossen van problemen.

De meeste problemen kunt u zelf eenvoudig oplossen. Indien u extra hulp nodig hebt, biedt het
Brother Solutions Center de meest recente veelgestelde vragen en tips voor het oplossen van
problemen. Ga naar http://solutions.brother.com/

Als u problemen hebt met uw machine B

Controleer onderstaande tabel en volg de instructies.

Problemen met kopieerkwaliteit

Problemen Suggesties

Verticale zwarte lijn op de kopieën. Zwarte verticale lijnen op kopieën ontstaan meestal doordat er zich vuil of

correctievloeistof op de glasplaat (Uitsluitend DCP-7040 en DCP-7045N) bevindt of
doordat de printcorona vuil is. (Zie De glasplaat reinigen op pagina 63 en De
printcorona reinigen op pagina 65.)

.

B

B

Afdrukproblemen

Problemen Suggesties

Geen print.  Controleer of de stekker van de machine in het stopcontact zit en of de

machine aanstaat.

 Controleer of de tonercartridges en drumeenheid correct zijn geïnstalleerd.

(Zie De drumeenheid vervangen op pagina 73.)

 Controleer of de interfacekabel goed is aangesloten tussen de machine en uw

computer. (Zie de installatiehandleiding.)

 Controleer of de correcte printerdriver is geïnstalleerd en geselecteerd.

 Controleer of het LCD-scherm een foutmelding weergeeft. (Zie Fout- en

onderhoudsberichten op pagina 54.)

 Controleer of de machine online is:

(voor Windows Vista®)
klik op de knop Start, Configuratiescherm, Hardware en geluiden, en
vervolgens op Printers. Klik met de rechtermuisknop op Brother DCP-XXXX
Printer. Controleer of Printer off line gebruiken is uitgeschakeld.

(Voor Windows Server
Klik op de knop Start en selecteer Printers. Klik met de rechtermuisknop op
Brother DCP-XXXX Printer. Controleer of Printer offline gebruiken is

uitgeschakeld.

(Voor Windows® 2000)
Klik op de knop Start en selecteer Instellingen en dan Printers. Klik met de
rechtermuisknop op Brother DCP-XXXX Printer. Controleer of Printer off
line gebruiken is uitgeschakeld.

®

2003 (uitsluitend DCP-7045N) en Windows® XP)

43

Afdrukproblemen (Vervolg)

Problemen Suggesties

De machine print onverwacht of
print heel slecht.

De machine print de eerste
pagina’s correct, maar dan
ontbreekt tekst op enkele pagina’s.

De kop- of voetteksten in het
document worden op het scherm
weergegeven, maar ze verschijnen
niet wanneer het document wordt
afgedrukt.

 Trek de papierlade uit de machine en wacht totdat de machine stopt met

afdrukken. Schakel de machine vervolgens uit en verwijder de stekker enige
minuten uit het stopcontact.

 Controleer de instellingen in uw toepassing en controleer of deze kan

samenwerken met uw machine.

 Controleer de instellingen in uw toepassing en controleer of deze kan

samenwerken met uw machine.

 Uw computer herkent het signaal "ingangsbuffer vol" van de machine niet.

Controleer of u de interfacekabel correct hebt aangesloten. (Zie de
installatiehandleiding.)

Er is een niet-bedrukbaar gedeelte aan de boven- en onderkant van de pagina.
Pas de boven- en ondermarge voor uw document aan.

Scanproblemen

Problemen Suggesties

Tijdens het scannen treden er
TWAIN-fouten op.

OCR (optische tekstherkenning)
werkt niet

De functie netwerkscannen werkt niet.
(Uitsluitend DCP-7045N)

Zorg dat de TWAIN-driver van Brother als primaire bron is gekozen. In
PaperPort™ 11SE, klikt u op Bestand, Scannen of Foto ophalen en selecteert
dan Brother TWAIN-stuurprogramma.

Probeer de inleesresolutie te verhogen.

Zie Netwerkproblemen (uitsluitend DCP-7045N) op pagina 45.

Softwareproblemen

Problemen Suggesties

Onmogelijk software te installeren
of te printen.

Kan ‘2 op 1’ of ‘4 op 1’-afdrukken
niet uitvoeren.

De machine print niet vanuit

®

Adobe

Illustrator®.

Voer het programma Repair MFL-Pro Suite op de cd-rom uit. Dit programma
repareert en herinstalleert de software.

Controleer of de instellingen voor het papierformaat in de toepassing en in de
printerdriver hetzelfde zijn.

Probeer de printresolutie te verlagen. (Zie het tabblad Geavanceerd in de
softwarehandleiding op de cd-rom.)

Problemen met het papier

Problemen Suggesties

De machine voert geen papier in.

Het LCD-scherm toont
Geen papier of de melding
Vastgelopen papier.

44

 Wanneer er geen papier is, plaatst u een nieuwe stapel papier in de papierlade.

 Als er papier in de lade zit, moet u nagaan of het correct is geplaatst. Wanneer

het papier gekruld is, moet u het strekken. Soms moet u het papier uit de lade
halen, de stapel omdraaien en weer in de lade plaatsen.

 Plaats minder papier in de lade en probeer het opnieuw.

 Als op het LCD-scherm de melding Vastgelopen papier wordt weergegeven en

het probleem blijft bestaan, raadpleegt u Papieropstoppingen op pagina 57.

Problemen oplossen en routineonderhoud

Problemen met het papier (Vervolg)

Problemen Suggesties

Hoe kan ik enveloppen afdrukken? U kunt enveloppen invoeren via de handmatige invoergleuf. Uw toepassing moet

zo zijn ingesteld dat u het betreffende envelopformaat kunt printen. Dit stelt u
meestal in via het menu pagina-instelling of documentinstelling van uw
toepassing. (Zie de handleiding bij de toepassing voor meer informatie.)

Welk papier kan ik gebruiken? U kunt normaal papier, kringlooppapier, transparant papier en etiketten gebruiken

Er is papier vastgelopen. (Zie Papieropstoppingen op pagina 57.)

die geschikt zijn voor laserprinters. (Zie voor meer informatie Acceptabel papier
en andere printmedia op pagina 11.)

Problemen met de afdrukkwaliteit

Problemen Suggesties

De afgedrukte pagina’s zijn
gekruld.

De afgedrukte pagina’s zijn
vlekkerig.

De afdrukken zijn te licht.  Als dit probleem zich voordoet tijdens het maken van kopieën of bij het

 Dun of dik papier van lage kwaliteit of het niet afdrukken op de aanbevolen

papierzijde zou dit probleem kunnen veroorzaken. Probeer de stapel papier in
de papierlade om te draaien.

 Controleer of u het juiste papiertype hebt gekozen dat past bij het type

printmedia. (Zie Acceptabel papier en andere printmedia op pagina 11.)

U hebt de verkeerde papiersoort ingesteld voor het papier dat u gebruikt, of het
gebruikte papier is te dik of te gestructureerd. (Zie Acceptabel papier en andere

printmedia op pagina 11 en het tabblad Normaal in de softwarehandleiding op de
cd-rom.)

afdrukken, zet dan de tonerbespaarstand uit in de menu-instellingen van de
machine. (Zie Toner sparen op pagina 18.)

 Zet de tonerbespaarstand uit in het tabblad Geavanceerd van de printerdriver.

(Zie het tabblad Geavanceerd in de softwarehandleiding op de cd-rom.)

B

Netwerkproblemen (uitsluitend DCP-7045N)

Problemen Suggesties

Printen via een bedraad netwerk
onmogelijk.

Als u netwerkproblemen hebt, raadpleegt u de netwerkhandleiding op de cd-rom
voor meer informatie.

Controleer of de machine aanstaat, online is en klaar om af te drukken. Druk de
netwerkconfiguratielijst af om uw huidige netwerkinstellingen te bekijken. (Zie
Netwerkconfiguratielijst (uitsluitend DCP-7045N) op pagina 19.) Sluit de LAN­kabel weer aan op de hub om te controleren of de kabel en de
netwerkaansluitingen in orde zijn. Probeer, indien mogelijk, de machine aan te
sluiten op een andere poort van uw hub en gebruik een andere kabel. Als de
aansluitingen goed zijn, is de onderste LED van het achterpaneel van de
machine groen.

45

Netwerkproblemen (uitsluitend DCP-7045N) (Vervolg)

Problemen Suggesties

De functie netwerkscannen werkt
niet.

De functie netwerkprinten werkt
niet.

(Alleen bij gebruik van Windows
noodzakelijke netwerkverbinding afwijzen. Volg onderstaande instructies om

Windows
software of neem contact op met de softwarefabrikant als u andere eigen
Firewall-software gebruikt.

Voor Windows

®

Firewall te configureren. Raadpleeg de gebruikershandleiding bij uw

®

XP SP2-gebruikers:

®

) De instelling van de firewall op uw pc kan de

a Klik op de knop Start, Configuratiescherm, Netwerk- en Internet-

verbindingen en vervolgens op Windows Firewall. Controleer op het

tabblad Algemeen of Windows Firewall is ingeschakeld.

b Klik op het tabblad Geavanceerd en op de knop Instellingen... in het vak

Instellingen van netwerkverbinding.

c Klik op de knop Toevoegen.
d Voer de volgende informatie in om poort 54925 toe te voegen voor

scannen via het netwerk:

1. Voer in het vak Beschrijving van de service: een beschrijving in,
bijvoorbeeld “Brother Scanner”.

2. Voer in het vak Naam of IP-adres (bijvoorbeeld 192.168.0.12) van de
computer die als host voor deze service optreedt: “Localhost” in.

3. Geef bij Nummer van de externe poort voor deze service: “54925”
op.

4. Geef bij Nummer van de interne poort voor deze service: “54925” op.

5. Controleer of UDP is ingeschakeld.

6. Klik op OK.

46

e Als u nog steeds problemen hebt met de netwerkverbinding, klikt u op de

knop Toevoegen.

f Voer de volgende informatie in om poort 137 toe te voegen voor scannen

en afdrukken via het netwerk.

1. Voer in het vak Beschrijving van de service: een beschrijving in,
bijvoorbeeld “Brother scannen via het netwerk”.

2. Voer in het vak Naam of IP-adres (bijvoorbeeld 192.168.0.12) van de
computer die als host voor deze service optreedt: “Localhost” in.

3. Geef bij Nummer van de externe poort voor deze service: “137” op.

4. Geef bij Nummer van de interne poort voor deze service: “137” op.

5. Controleer of UDP is ingeschakeld.

6. Klik op OK.

g Controleer of de nieuwe instelling is toegevoegd en is ingeschakeld, en

klik vervolgens op OK.

Problemen oplossen en routineonderhoud

Netwerkproblemen (uitsluitend DCP-7045N) (Vervolg)

Problemen Suggesties

De functie netwerkscannen werkt
niet.

De functie netwerkprinten werkt
niet.

(vervolg)

Bij gebruik van Windows Vista

a Klik op de knop Start, Configuratiescherm, Netwerk en internet,

Windows Firewall en klik op Instellingen wijzigen.

b Doe het volgende als het venster controle van het gebruikersaccount

verschijnt.

 Gebruikers met beheerderrechten: klik op Doorgaan.

 Voor gebruikers die geen beheerderrechten hebben: voer het

beheerderwachtwoord in en klik op OK.

®

:

c Controleer op het tabblad Algemeen of Windows Firewall is

ingeschakeld.

d Klik op het tabblad Uitzonderingen.

e Klik op de knop Poort toevoegen....

f Voer de volgende informatie in om poort 54925 toe te voegen voor

scannen via het netwerk:

1. voer in het vak Naam: een beschrijving in. (bijvoorbeeld “Brother
Scanner”)

2. Voer in het vak Poortnummer: “54925” in.

3. Controleer of UDP is ingeschakeld. Klik vervolgens op OK.

B

Uw computer kan de machine niet
vinden.

g Controleer of de nieuwe instelling is toegevoegd en is ingeschakeld, en

klik vervolgens op Toepassen.

h Als u nog steeds problemen hebt met de netwerkverbinding zoals scannen

of afdrukken via het netwerk, schakelt u het selectievakje Bestands- en

printerdeling in op het tabblad Uitzonderingen en klikt u vervolgens op

Toepassen.

®

Voor Windows

noodzakelijke netwerkverbinding afwijzen. Zie bovenstaande instructies voor
meer informatie.

Voor Macintosh-gebruikers: selecteer het apparaat opnieuw in de toepassing
Device Selector in

Macintosh HD/Bibliotheek/Printers/Brother/Hulpprogramma's/DeviceSelec
tor of via het contextmenu Model van ControlCenter2.

-gebruikers: de instelling van de firewall op uw pc kan de

47

De afdrukkwaliteit verbeteren B

Voorbeelden van slechte
afdrukkwaliteit

ABCDEFGH
abcdefghijk

ABCD
abcde
01234

Witte lijnen op de pagina

ABCDEFGH
abcdefghijk

ABCD
abcde
01234

Witte lijnen onder aan de

pagina

Holle afdruk

ABCDEFGH
abcdefghijk

ABCD
abcde
01234

Grijze achtergrond

Advies

 Controleer of u geschikt papier gebruikt. Gestructureerd of erg dik

papier kan dit probleem veroorzaken. (Zie Acceptabel papier en
andere printmedia op pagina 11.)

 Controleer of u het correcte mediatype hebt gekozen in het

printerstuurprogramma of in het menu voor het instellen van de
papiersoort. (Zie Acceptabel papier en andere printmedia
op pagina 11 en het tabblad Normaal in de softwarehandleiding op
de cd-rom.)

 Het probleem kan vanzelf verdwijnen. Druk meer pagina's af om dit

probleem te verhelpen, met name wanneer u de machine een lange
tijd niet hebt kunnen gebruiken.

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

 Veeg het scannervenster af met een zachte doek. (Zie Het

scannervenster reinigen op pagina 63.)

 Controleer of er niet een afgescheurd stuk papier binnen de machine

zit dat het inleesvenster afdekt.

 De tonercartridge is misschien beschadigd. Plaats een nieuwe

tonercartridge. (Zie Een tonercartridge vervangen op pagina 69.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

 Controleer of u geschikt papier gebruikt. (Zie Acceptabel papier en

andere printmedia op pagina 11.)

 Selecteer Dik papier in het printerstuurprogramma, selecteer Dik in

het menu van de machine voor het instellen van de papiersoort, of
gebruik dunner papier. (Zie Papiersoort op pagina 17 en het tabblad
Normaal in de softwarehandleiding op de cd-rom.)

 Controleer de omgeving van de machine. Factoren zoals een hoge

vochtigheid kunnen een lege afdruk veroorzaken. (Zie Een geschikte
plaats kiezen op pagina 34.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

 Controleer of u geschikt papier gebruikt. (Zie Acceptabel papier en

andere printmedia op pagina 11.)

 Controleer de omgeving van de machine. Factoren zoals een hoge

temperatuur en een hoge vochtigheidsgraad kunnen leiden tot grijze
achtergronden. (Zie Een geschikte plaats kiezen op pagina 34.)

 De tonercartridge is misschien beschadigd. Plaats een nieuwe

tonercartridge. (Zie Een tonercartridge vervangen op pagina 69.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

48

Problemen oplossen en routineonderhoud

Voorbeelden van slechte
afdrukkwaliteit

ABCDEFGH
abcdefghijk

ABCD
abcde
01234

Pagina scheef afgedrukt

Dubbele afdruk

B DEFGH

abc efghijk

ACD

bcde
134

Advies

 Controleer of het papier of ander afdrukmateriaal correct in de

papierlade is geplaatst en of de geleiders niet te strak of te los op de
papierstapel aansluiten.

 Stel de papiergeleiders correct in. (Zie Papier in de papierlade

plaatsen op pagina 6.)

 De papierlade is mogelijk te vol.

 Wanneer u de handmatige invoergleuf gebruikt, zie Papier laden in

de handmatige invoergleuf op pagina 7.

 Controleer de papiersoort en -kwaliteit. (Zie Acceptabel papier en

andere printmedia op pagina 11.)

 Controleer of u geschikt papier gebruikt. Gestructureerd of dik papier

kan dit probleem veroorzaken. (Zie Acceptabel papier en andere
printmedia op pagina 11.)

 Controleer of u het correcte mediatype hebt gekozen in het printer-

stuurprogramma of in het menu voor het instellen van de papiersoort.
(Zie Acceptabel papier en andere printmedia op pagina 11 en het
tabblad Normaal in de softwarehandleiding op de cd-rom.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

 De fuseereenheid is misschien verontreinigd. Bel de uw Brother

leverancier voor service.

 Controleer de papiersoort en -kwaliteit. (Zie Acceptabel papier en

andere printmedia op pagina 11.)

 Controleer of het papier correct is geladen. (Zie Papier in de

papierlade plaatsen op pagina 6.)

 Draai de stapel papier in de lade om of draai het papier 180° om in de

invoerlade.

B

Rimpels of vouwen

ABCDEFGH
abcdefghijk

ABCD
abcde
01234

Toner hecht niet goed

 Selecteer Tonerbevestiging verbeteren in het

printerstuurprogramma. (Zie Apparaatopties (voor Windows
Afdrukinstellingen (voor Macintosh) in de gebruikershandleiding van
de software op de CD-ROM.)

Indien deze selectie onvoldoende verbetering oplevert, selecteer dan
Dikker papier in de instellingen Mediatype.

®

) of

49

Voorbeelden van slechte
afdrukkwaliteit

Gekruld of gegolfd

75 mm

75 mm

Witte plekken op zwarte tekst

en afbeeldingen, op

intervallen van 75 mm

Advies

 Controleer de papiersoort en -kwaliteit. Door hoge temperaturen en

een hoge vochtigheid kan het papier gaan krullen.

 Als u de machine niet vaak gebruikt, heeft het papier misschien te

lang in de papierlade gelegen. Draai de stapel papier in de papierlade
om. Blader de stapel papier ook door, en draai het papier 180° om in
de papierlade.

 Maak tien kopieën van een leeg, wit vel papier. (Zie Meerdere

kopieën maken op pagina 22.) Wanneer het probleem niet is

opgelost, kan het zijn dat er in de drumeenheid lijm van een etiket op
het OPC-drumoppervlak plakt. Reinig de drumeenheid. (Zie De
drumeenheid reinigen op pagina 67.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drum. (Zie De drumeenheid vervangen op pagina 73.)

75 mm

75 mm

Zwarte plekken op

intervallen van 75 mm

50

Problemen oplossen en routineonderhoud

F

g

d
3

Voorbeelden van slechte
afdrukkwaliteit

ABCDEFGH

DE

abcdefghijk

ef

ABCD
abcde

c

01234

2

Flets

ABCDEFGH
abcdefghijk

ABCD
abcde
01234

Tonervlekken

Advies

 Controleer de omgeving van de machine. Omstandigheden zoals

vochtigheid, hoge temperaturen enzovoort kunnen de afdruk slechter
maken. (Zie Een geschikte plaats kiezen op pagina 34.)

 Wanneer de hele pagina te licht is, staat Tonerbesparing misschien

aan. Zet Toner sparen in de menu-instellingen van de machine of
Tonerbesparing in de printer eigenschappen van het
stuurprogramma uit. (Zie Toner sparen op pagina 18 of het tabblad

Geavanceerd in de gebruikershandleiding voor de software op de
CD-ROM.)

 Reinig het scannervenster en de printcorona van de drumeenheid.

(Zie Het scannervenster reinigen op pagina 63 en De printcorona
reinigen op pagina 65.)

 De tonercartridge is misschien beschadigd. Plaats een nieuwe

tonercartridge. (Zie Een tonercartridge vervangen op pagina 69.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

 Controleer of u geschikt papier gebruikt. Gestructureerd papier kan

dit probleem veroorzaken. (Zie Acceptabel papier en andere
printmedia op pagina 11.)

 Maak de printcorona en de drumeenheid schoon. (Zie De printcorona

reinigen op pagina 65 en De drumeenheid reinigen op pagina 67.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

 De fuseereenheid is misschien verontreinigd. Bel de uw Brother

leverancier voor service.

 Reinig de printcorona in de drumeenheid door de groene lip te

verschuiven. Zorg ervoor dat u het lipje weer terugzet in de
oorspronkelijke stand (a). (Zie De printcorona reinigen op pagina 65.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

 De fuseereenheid is misschien verontreinigd. Bel de uw Brother

leverancier voor service.

B

Alles zwart

51

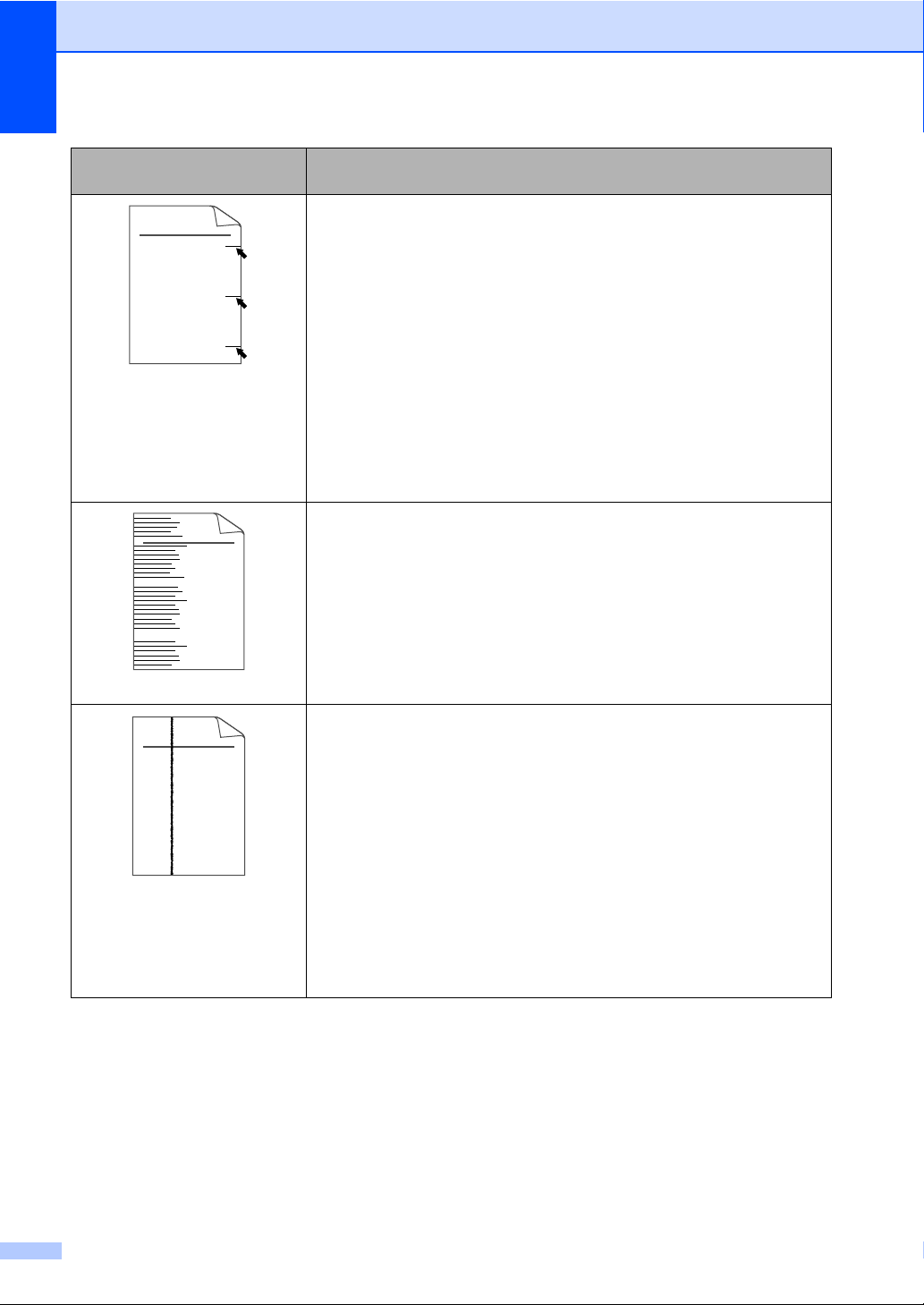

Voorbeelden van slechte
afdrukkwaliteit

ABCDEFGH
abcdefghijk

ABCD
abcde
01234

Zwarte tonermarkeringen op

de pagina

ABCDEFGH
abcdefghijk

ABCD
abcde
01234

Advies

 Controleer of u geschikt papier gebruikt. (Zie Acceptabel papier en

andere printmedia op pagina 11.)

 Wanneer u etiketvellen voor lasermachines gebruikt, plakt de lijm van

de vellen soms op het oppervlak van de OPC-drum. Reinig de
drumeenheid. (Zie De drumeenheid reinigen op pagina 67.)

 Gebruik geen papier met papierklemmen of nietjes, omdat deze

krassen maken op het oppervlak van de drum.

 Wanneer u de uitgepakte drumeenheid in direct zonlicht of

kamerverlichting plaatst, kan de eenheid beschadigd worden.

 De tonercartridge is misschien beschadigd. Plaats een nieuwe

tonercartridge. (Zie Een tonercartridge vervangen op pagina 69.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

 Reinig het laserscannervenster en de printcorona in de drumeenheid.

(Zie Het scannervenster reinigen op pagina 63 en De printcorona
reinigen op pagina 65.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

Lijnen op de pagina

ABCDEFGH
abcdefghijk

ABCD
abcde
01234

Zwarte lijnen onder aan de

pagina

Afgedrukte pagina's hebben

tonervlekken onder aan de

pagina

 Reinig de printcorona in de drumeenheid door de groene lip te

verschuiven. Zorg ervoor dat u het lipje weer terugzet in de
oorspronkelijke stand (a). (Zie De printcorona reinigen op pagina 65.)

 De tonercartridge is misschien beschadigd. Plaats een nieuwe

tonercartridge. (Zie Een tonercartridge vervangen op pagina 69.)

 De drumeenheid is misschien beschadigd. Installeer een nieuwe

drumeenheid. (Zie De drumeenheid vervangen op pagina 73.)

 De fuseereenheid kan verontreinigd zijn. Bel uw Brother leverancier

voor service.

52

Problemen oplossen en routineonderhoud

Voorbeelden van slechte
afdrukkwaliteit

Gekruld

Advies

 Selecteer de modus Omkrullen van papier voorkomen in het

printerstuurprogramma wanneer u niet het door ons aanbevolen

papier gebruikt. (Zie Apparaatopties (voor Windows

®

) of

Afdrukinstellingen (voor Macintosh) in de gebruikershandleiding van
de software op de CD-ROM.)

 Draai het papier in de papierlade om, en druk nogmaals af. (Exclusief

briefhoofdpapier)

 Til de steunklep van de uitvoerlade op.

 Vervang het papier in de papierlade door papier van een zojuist

geopende riem.

 Controleer dat u papier gebruikt dat is aanbevolen voor uw machine.

(Zie Acceptabel papier en andere printmedia op pagina 11.)

B

53

Fout- en onderhoudsberichten B

Zoals bij alle geavanceerde kantoorapparatuur kunnen fouten optreden en kunnen
verbruiksartikelen op zijn. Wanneer dat gebeurt, identificeert uw machine de fout of de vereiste
routinematige onderhoudsbeurt, en toont de betreffende melding. De meest voorkomende fout­en onderhoudsmeldingen vindt u hieronder.

De meeste fouten en routinematig onderhoud kunt u zelf corrigeren. Indien u extra hulp nodig
hebt, biedt het Brother Solutions Center de meest recente veelgestelde vragen en tips voor het
oplossen van problemen.

Ga naar http://solutions.brother.com/

Foutmelding Oorzaak Wat te doen

Afdrukken Onm XX De machine heeft een

mechanisch probleem.

Afkoelen O
genblik aub

Document nazien

(Uitsluitend DCP-7040
en DCP-7045N)

Drum bijna op De drum is aan het einde van zijn

Einde duur toner De constructie van drumeenheid

Fout cartridge De tonercartridge is niet juist

De temperatuur van de
drumeenheid of de tonercartridge
is te hoog. De machine
onderbreekt de huidige printtaak
en gaat in de afkoelingsstand.
Tijdens het afkoelen hoort u de
koelventilator draaien. Op het
LCD-scherm wordt Afkoelen en
Ogenblik aub weergegeven.

Het document is niet goed
geplaatst of het document dat via
de ADF is gescand, was te lang.

gebruiksduur.

en tonercartridge zijn niet juist
geïnstalleerd, of de
tonercartridge is leeg en
afdrukken is niet mogelijk.

geïnstalleerd.

.

Haal de machine verscheidene minuten van
de stroom af en doe de stekker er weer in.

Zorg dat u de ventilator in de machine kunt
horen draaien, en dat de uitlaat nergens door
geblokkeerd wordt.

Als de ventilator draait, probeer dan alle
voorwerpen rondom de uitlaat te verwijderen,
en laat de machine vervolgens aanstaan maar
raak deze enkele minuten niet aan.

Doe het volgende wanneer de ventilator niet
draait.

Haal de machine verscheidene minuten van
de stroom af en doe de stekker er weer in.

Zie Vastgelopen documenten (uitsluitend

DCP-7040 en DCP-7045N) op pagina 56 of
Met behulp van de automatische
documentinvoer (ADF) (DCP-7040 en DCP­7045N) op pagina 15.

Gebruik de drumeenheid tot u
afdrukproblemen krijgt; vervang deze
vervolgens door een nieuw exemplaar.

(Zie De drumeenheid vervangen
op pagina 73.)

Ga op een van de volgende manieren te
werk:

 Installeer het geheel van tonercartridge

en drumeenheid opnieuw.

 Vervang de lege tonercartridge. (Zie Een

tonercartridge vervangen op pagina 69.)

Haal de drumeenheid uit de machine,
verwijder de tonercartridge die wordt
aangegeven op het LCD-scherm en plaats
de drumeenheid opnieuw in de machine.

54

Problemen oplossen en routineonderhoud

Foutmelding Oorzaak Wat te doen

Fout in drum De printcorona van de

drumeenheid moet worden
schoongemaakt.

De drumeenheid is aan het einde
van zijn gebruiksduur.

Fuserfout De temperatuur van de fuser unit

bereikt een bepaalde temperatuur
niet binnen een bepaalde tijd.

De fuser unit is te heet.

Geen papier De machine heeft geen papier

meer of het papier is niet goed in
de papierlade geplaatst.

Geheugen vol Het geheugen van de machine is

vol.

Init. Onmog. XX De machine heeft een

mechanisch probleem.

Kap Open Het frontdeksel is niet volledig

gesloten.

Klep is open Het fuseerdeksel is niet volledig

gesloten.

Klep is open Toen u de machine aanzette, was

het fuseerdeksel niet geheel
gesloten of was het papier
vastgelopen aan de achterkant
van de machine.

Scannen Onm. XX De machine heeft een

mechanisch probleem.

Maak de printcorona van de drumeenheid
schoon. (Zie De printcorona reinigen
op pagina 65.)

Vervang de drumeenheid. (Zie De
drumeenheid vervangen op pagina 73.)

Zet de stroomschakelaar uit, wacht een paar
seconden en draai er vervolgens weer aan.
Laat de machine aanstaan maar raak deze
15 minuten lang niet aan.

Ga op een van de volgende manieren te
werk:

 Vul papier bij in de papierlade, en druk op

Start.

 Verwijder het papier, leg het opnieuw in

de lade, en druk op Start.

Kopieerprocedure in gang

Ga op een van de volgende manieren te
werk:

 (Uitsluitend DCP-7040 en DCP-7045N)

Druk op Start om de gescande pagina’s
te kopiëren.

 Druk op Stop/Eindigen en wacht tot de

andere processen zijn afgewerkt en
probeer het opnieuw.

 Wis de gegevens in het geheugen. (Zie

De melding geheugen vol op pagina 27.)

Bezig met printen

Verlaag de afdrukresolutie. (Zie het tabblad

Geavanceerd in de softwarehandleiding op
de cd-rom.)

Haal de machine verscheidene minuten van
de stroom af en doe de stekker er weer in.

Sluit het frontdeksel van de machine.

Sluit het fuseerdeksel van de machine.

Garandeer dat het papier niet is vastgelopen
aan de achterkant van de machine, sluit
vervolgens het fuseerdeksel en druk op
Start.

Haal de machine verscheidene minuten van
de stroom af en doe de stekker er weer in.

B

55

Foutmelding Oorzaak Wat te doen

Toner Bijna Op Als op het LCD-scherm

Toner Bijna Op verschijnt,

kunt u nog steeds afdrukken, ook
al is de tonercartridge bijna leeg
en informeert de machine u dat
de toner en moet worden
vervangen.

Vast: achter Het papier is vastgelopen aan de

achterkant van de machine.

Vast: binnenin Het papier is vastgelopen in de

machine.

Vast in lade Het papier is vastgelopen in de

papierlade van de machine.

Bestel nu een nieuwe tonercartridge.

(Zie Papieropstoppingen op pagina 57.)

(Zie Papieropstoppingen op pagina 57.)

(Zie Papieropstoppingen op pagina 57.)

Vastgelopen documenten (uitsluitend DCP-7040 en DCP-7045N) B

Volg onderstaande stappen, als het papier is
vastgelopen.

Opmerking

Na het verwijderen van een vastgelopen
document controleert u of er geen
papierresten zijn achtergebleven in de
machine, die ervoor kunnen zorgen dat
het papier opnieuw vastloopt.

Het document is bovenin de ADF vastgelopen

a Verwijder al het papier dat niet is

vastgelopen uit de ADF.

b Open het ADF-deksel.

c Trek het vastgelopen document er naar

links uit.

d Sluit het ADF-deksel.
e Druk op Stop/Eindigen.

B

56

Problemen oplossen en routineonderhoud

Document is vastgelopen onder het documentdeksel

a Verwijder al het papier dat niet is

vastgelopen uit de ADF.

b Til het documentdeksel op.
c Trek het vastgelopen document er naar

rechts uit.

d Sluit het documentdeksel.
e Druk op Stop/Eindigen.

Document is vastgelopen in de uitvoerlade

a Trek het vastgelopen document er naar

rechts uit.

Papieropstoppingen B

B

Om vastgelopen papier te verwijderen, volgt
u onderstaande stappen.

Opmerking

• Bevestig dat u zowel een tonercartridge als
een drumeenheid in de machine hebt
geïnstalleerd. Wanneer u geen drumeenheid
hebt geïnstalleerd of deze verkeerd hebt
geïnstalleerd, kan dat een papieropstopping
veroorzaken in uw Brother machine.

• Wanneer de foutmelding aanwezig blijft,
opent en sluit u het voor- en fuseerdeksel
stevig om de machine in te stellen op de
beginwaarden.

WAARSCHUWING

HEET

Wanneer u de machine pas hebt gebruikt,
zijn sommige onderdelen in de machine erg
heet. Wanneer u het voordeksel of het
achterdeksel (achterste uitvoerlade) van de
machine opent, mag u NOOIT de
onderdelen van de grijze zones in de

B

afbeelding aanraken, om letsel te vermijden.

B

b Druk op Stop/Eindigen.

57

b Pak de drumeenheid en de

tonercartridge-module er langzaam uit.
U trekt het vastgelopen papier er met de
tonercartridge en drumeenheid uit.

VOORZICHTIG

Raak NOOIT de elektroden aan die u in de
afbeelding ziet, teneinde schade aan de
machine tengevolge van statische elektriciteit
te vermijden.

Papier is vastgelopen binnen de machine

a Open de voorklep.

VOORZICHTIG

We raden u aan de drumeenheid en
tonercartridges gescheiden van elkaar op
een stuk wegwerppapier of doek op een
schone, vlakke ondergrond te plaatsen
voor het geval u per ongeluk toner morst.

c Wanneer u het geheel van drumeenheid

en tonercartridge niet kunt verwijderen,
gebruik dan geen extra kracht.

B

Til daarentegen de scannerklep op en
gebruik beide handem om het
vastgelopen papier zorgvuldig uit de
opening van de uitvoerlade te trekken.

58

d Sluit het scannerdeksel.

Problemen oplossen en routineonderhoud

e Wanneer u het vastgelopen papier niet

uit de opening van de papierlade kunt
trekken, neem de papierlade dan
volledig uit de machine.

f Trek het vastgelopen papier uit de

opening van de papierlade.

Het papier is vastgelopen aan de achterkant van de machine

a Open de voorklep.

b Pak de drumeenheid en de

tonercartridge-module er langzaam uit.

B

B

g Installeer het geheel van drumeenheid

en tonercartridge opnieuw in de
machine.

h Plaats de papierlade weer in de

machine.

i Sluit het voordeksel.

VOORZICHTIG

We raden u aan de drumeenheid en
tonercartridges gescheiden van elkaar op
een stuk wegwerppapier of doek op een
schone, vlakke ondergrond te plaatsen
voor het geval u per ongeluk toner morst.

c Open het achterdeksel (achterste

uitvoerlade).

59

d Trek de lippen naar u toe om het

deksel (1) van de fuseereenheid te
openen.

1

e Trek het vastgelopen papier uit de

fuseereenheid.

Het papier zit vast tussen het geheel van drumeenheid en tonercartridge

a Open de voorklep.

b Pak de drumeenheid en de

tonercartridge-module er langzaam uit.

B

f Sluit het achterdeksel (achterste

uitvoerlade).

g Installeer het geheel van drumeenheid en

tonercartridge opnieuw in de machine.

h Sluit het voordeksel.

60

VOORZICHTIG

We raden u aan de drumeenheid en
tonercartridges gescheiden van elkaar op
een stuk wegwerppapier of doek op een
schone, vlakke ondergrond te plaatsen
voor het geval u per ongeluk toner morst.

Problemen oplossen en routineonderhoud

c Druk de groene vergrendelhendel naar

beneden en neem de tonercartridge uit
de drumeenheid.

Wees voorzichtig bij het hanteren van de
tonercartridge. Wanneer u toner morst op
uw handen of kleding, dient u de vlekken
onmiddellijk te verwijderen met koud water.

Raak de gearceerde delen in de
onderstaande illustraties NIET aan om
problemen met de afdrukkwaliteit te
voorkomen.

VOORZICHTIG

e Plaats de tonercartridge terug in de

drumeenheid tot u hem op zijn plaats
hoort vastklikken. Wanneer u hem er op
de goede manier in zet, komt de groene
vergrendelhendel automatisch omhoog.

f Installeer het geheel van drumeenheid

en tonercartridge opnieuw in de
machine.

B

d Neem het eventuele vastgelopen papier

uit de drumeenheid.

g Sluit het voordeksel.

61

Routineonderhoud B

b

Trek de papierlade volledig uit de machine.

Gebruik neutrale schoonmaakmiddelen.

Gebruik bij het schoonmaken van de
binnen- of buitenkant van de machine
GEEN ENKELE ontvlambare stof, en
GEEN ENKELE sproeivloeistof of
biologisch oplosmiddel / vloeistof. U kunt
dan namelijk brand veroorzaken of een
elektrische schok krijgen. Zie voor meer
informatie Belangrijke veiligheidsinstructies
op pagina 40.

De drumeenheid bevat toner, dus u moet
deze voorzichtig hanteren. Wanneer u
toner morst op uw handen of kleding, dient
u de vlekken onmiddellijk te verwijderen
met koud water.

WAARSCHUWING

VOORZICHTIG

De buitenkant van de machine schoonmaken B

a Zet de machine uit. Maak alle kabels los,

en trek dan de stekker uit het
stopcontact.

c Reinig de buitenkant van de machine met

een zachte doek om stof te verwijderen.

d Verwijder eventueel papier in de

papierlade.

e Veeg de binnen- en buitenzijde van de

papierlade af met een zachte doek om
stof te verwijderen.

62

f Laad het papier opnieuw en plaats de

papierlade stevig terug in de machine.

g Steek eerst de stekker van de machine

weer in het stopcontact, en sluit dan alle
kabels weer aan. Zet de machine aan.

Problemen oplossen en routineonderhoud

De glasplaat reinigen B

a Zet de machine uit. Maak alle kabels los,

en trek dan de stekker uit de
Stopcontact.

b Til het documentdeksel op (1).

Reinig het witte plastic oppervlak (2) en
de glasplaat (3) eronder met een
zachte, pluisvrije doek die is bevochtigd
met water.

1

2

3

c (DCP-7040 en DCP-7045N) In de ADF-

eenheid reinigt u de witte balk (1) en de
glazen strook op de glasplaat (2)
eronder met behulp van een zachte,
pluisvrije doek die is bevochtigd met
water.

1

d Steek eerst de stekker van de machine

weer in het stopcontact, en sluit dan alle
kabels weer aan. Zet de machine aan.

Opmerking

Nadat u de glasplaat en glazen strook
hebt gereinigd met een zachte, pluisvrije
doek die u hebt bevochtigd met water,
gaat u nogmaals met uw vingertop over
het glas om te controleren of zich hierop
nog ongerechtigheden bevinden. Reinig
het glas zonodig opnieuw. Mogelijk dient u
het reinigingsproces drie tot vier keer te
herhalen. Maak na elke reiniging een
kopie om te controleren of de glasplaat
schoon is.

Het scannervenster reinigen B

Gebruik neutrale schoonmaakmiddelen.

Gebruik bij het schoonmaken van de
binnen- of buitenkant van de machine
GEEN ENKELE ontvlambare stof, en
GEEN ENKELE sproeivloeistof of
biologisch oplosmiddel / vloeistof. U kunt
dan namelijk brand veroorzaken of een
elektrische schok krijgen. Zie voor meer
informatie Belangrijke veiligheidsinstructies
op pagina 40.

WAARSCHUWING

B

2

VOORZICHTIG

Raak het scannervenster NIET aan met uw
vingers.

a Voordat u de binnenkant van de machine

reinigt, zet u eerst de machine uit.
Trek de stekker uit het stopcontact.

63

b Open het voordeksel en pak het geheel

van drumeenheid en tonercartridge er
langzaam uit.

WAARSCHUWING

HEET

Wanneer u de machine pas hebt gebruikt,
zijn sommige onderdelen in de machine erg
heet. Wanneer u het voordeksel of het
achterdeksel (achterste uitvoerlade) van de
machine opent, mag u NOOIT de
onderdelen van de grijze zones in de
afbeelding aanraken, om letsel te
vermijden.

VOORZICHTIG

Raak NOOIT de elektroden aan die u in de
afbeelding ziet, teneinde schade aan de
machine tengevolge van statische
elektriciteit te vermijden.

We raden u aan de drumeenheid op een
stuk wegwerppapier op een schone, vlakke
ondergrond te plaatsen voor het geval u per
ongeluk toner morst.

64

Problemen oplossen en routineonderhoud

c Veeg het venster van de laserscanner

schoon door het af te vegen met een
schone, zachte, droge, pluisvrije doek.

d Installeer het geheel van drumeenheid en

tonercartridge opnieuw in de machine.

De printcorona reinigen B

Als u problemen hebt met de afdrukkwaliteit,
reinigt u de corona als volgt:

a Zet de machine uit. Maak alle kabels los,

en trek dan de stekker uit het
stopcontact.

b Open de voorklep.

c Pak de drumeenheid en de

tonercartridge-module er langzaam uit.

B

e Sluit het voordeksel.
f Steek eerst de stekker van de machine

weer in het stopcontact.
Zet het apparaat aan.

VOORZICHTIG

We raden u aan de drumeenheid en
tonercartridges gescheiden van elkaar op
een stuk wegwerppapier of doek op een
schone, vlakke ondergrond te plaatsen
voor het geval u per ongeluk toner morst.

Wees voorzichtig bij het hanteren van de
tonercartridge. Wanneer u toner morst op
uw handen of kleding, dient u de vlekken
onmiddellijk te verwijderen met koud water.

65

Raak NOOIT de elektroden aan die u in de
afbeelding ziet, teneinde schade aan de
machine tengevolge van statische
elektriciteit te vermijden.

d Reinig de corona in de drumeenheid

door het groene lipje voorzichtig een
paar keer van links naar rechts en weer
terug te schuiven.

g Steek eerst de stekker van de machine

weer in het stopcontact, en sluit alle
kabels weer aan. Zet de machine aan.

Raak de gearceerde delen in de
onderstaande illustraties NIET aan om
problemen met de afdrukkwaliteit te
voorkomen.

VOORZICHTIG

1

VOORZICHTIG

Zorg ervoor dat u het groene lipje weer
terugzet in de oorspronkelijke stand (a) (1).
Als u dit niet doet, verschijnt mogelijk een
verticale streep op de afdrukken.

e Installeer het geheel van drumeenheid

en tonercartridge opnieuw in de
machine.

f Sluit het voordeksel.

66

Problemen oplossen en routineonderhoud

De drumeenheid reinigen B

Als u problemen hebt met de afdrukkwaliteit,
reinigt u de drumeenheid als volgt.

a Zet de machine uit. Trek de stekker uit

het stopcontact.

b Open de voorklep.

c Pak de drumeenheid en de

tonercartridge-module er langzaam uit.

Raak NOOIT de elektroden aan die u in de
afbeelding ziet, teneinde schade aan de
machine tengevolge van statische
elektriciteit te vermijden.

d Druk de groene vergrendelhendel naar

beneden en neem de tonercartridge uit
de drumeenheid.

Wees voorzichtig bij het hanteren van de
tonercartridge. Wanneer u toner morst op
uw handen of kleding, dient u de vlekken
onmiddellijk te verwijderen met koud water.

Raak de gearceerde delen in de
onderstaande illustraties NIET aan om
problemen met de afdrukkwaliteit te
voorkomen.

VOORZICHTIG

B

VOORZICHTIG

We raden u aan de drumeenheid en
tonercartridges gescheiden van elkaar op
een stuk wegwerppapier of doek op een
schone, vlakke ondergrond te plaatsen
voor het geval u per ongeluk toner morst.

67

e Plaats het afdrukvoorbeeld vóór de

drumeenheid en bepaal de exacte
plaats van de slechte afdruk.

f Draai het wieltje van de drumeenheid

met de hand en kijk ondertussen naar
het oppervlak van de OPC-drum (1).

1

g Als u de vlek op de drum hebt gevonden

die overeenkomt met het
afdrukvoorbeeld, veegt u het oppervlak
van de drum voorzichtig schoon met
een droog wattenstaafje totdat stof of
lijmresten verwijderd zijn.

h Plaats de tonercartridge terug in de

drumeenheid tot u hem op zijn plaats
hoort vastklikken. Wanneer u hem er op
de goede manier in zet, komt de groene
vergrendelhendel automatisch omhoog.

i Installeer het geheel van drumeenheid

en tonercartridge opnieuw in de
machine.

VOORZICHTIG

De drum is lichtgevoelig. Raak deze
daarom NIET met uw vingers aan.

Reinig het oppervlak van de lichtgevoelige
drum NIET met een scherp voorwerp.

Reinig het oppervlak van de drumeenheid
voorzichtig, en oefen NIET te veel kracht
uit.

68

j Sluit het voordeksel.
k Steek eerst de stekker van de machine

weer in het stopcontact, en sluit alle
kabels weer aan. Zet de machine aan.

Problemen oplossen en routineonderhoud

De verbruiksartikelen vervangen B

Wanneer de machine aangeeft dat de levensduur van het verbruiksartikel is verstreken, moet u
het vervangen.

Tonercartridge Drumeenheid

Bestelnummer TN-2110, TN-2120 Bestelnummer DR-2100

Opmerking

• Gooi de gebruikte verbruiksartikelen weg conform de plaatselijke voorschriften. (Zie EU­richtlijn 2002/96/EC en EN50419 op pagina 39.) Voor meer informatie neemt u contact op met

de lokale afvalmaatschappij. Stop de verbruiksartikelen stevig terug in de verpakking zodat het
materiaal dat zich er nog in bevindt niet wordt gemorst.

B

• We raden u aan het gebruikte verbruiksartikel op een stuk papier te plaatsen om te voorkomen
dat het materiaal dat zich erin bevindt per ongeluk wordt gemorst.

• Als u papier gebruikt dat niet overeenkomt met het aanbevolen papier, wordt de levensduur
van verbruiksartikelen en machineonderdelen mogelijk verkort.

Een tonercartridge vervangenB

Met de high yield tonercartridges kunt u circa

1

2.600 pagina's

tonercartridges kunt u circa 1.500 pagina's
afdrukken. Het werkelijke aantal pagina’s
hangt af van het type document dat u meestal
print (bijvoorbeeld standaardbrief of
gedetailleerde grafische afbeeldingen).
Wanneer een tonercartridge bijna leeg is,
wordt op het LCD-scherm Toner Bijna Op
weergegeven.

1

Het cijfer voor de gemiddelde cartridgecapaciteit is in
overeenstemming met ISO/IEC 19752.

Opmerking

Wij adviseren u een nieuwe tonercartridge
klaar te houden wanneer u de
waarschuwing Toner Bijna Op ziet.

en met de standaard

1

69

WAARSCHUWING

HEET

Wanneer u de machine pas hebt gebruikt,
zijn sommige onderdelen in de machine erg
heet. Wanneer u het voordeksel of het
achterdeksel (achterste uitvoerlade) van de
machine opent, mag u NOOIT de
onderdelen van de grijze zones in de
afbeelding aanraken, om letsel te vermijden.

b Pak de drumeenheid en de

tonercartridge-module er langzaam uit.

We raden u aan de drumeenheid en
tonercartridges gescheiden van elkaar op
een stuk wegwerppapier of doek op een
schone, vlakke ondergrond te plaatsen
voor het geval u per ongeluk toner morst.

Raak NOOIT de elektroden aan die u in de
afbeelding ziet, teneinde schade aan de
machine tengevolge van statische elektriciteit
te vermijden.

VOORZICHTIG

a Open de voorklep.

70

c Druk de groene vergrendelhendel naar

beneden en neem de gebruikte
tonercartridge uit de drumeenheid.

Gooi de tonercartridges NIET in het vuur.
Deze kan ontploffen en verwondingen
veroorzaken. Gebruik neutrale
schoonmaakmiddelen.

WAARSCHUWING

Problemen oplossen en routineonderhoud

VOORZICHTIG

Wees voorzichtig bij het hanteren van de
tonercartridge. Wanneer u toner morst op
uw handen of kleding, dient u de vlekken
onmiddellijk te verwijderen met koud water.

Raak de gearceerde delen in de illustratie
NIET aan om problemen met de
afdrukkwaliteit te voorkomen.

De Brother-machines zijn ontworpen om te
werken met toner van een bepaalde
specificatie en leveren optimale prestaties
indien gebruikt met originele tonercartridges
van Brother (TN-2110/TN-2120). Brother kan
deze optimale prestaties niet garanderen
indien u toner of tonercartridges van andere
specificaties gebruikt. Het gebruik van andere
cartridges dan die van Brother of het gebruik
van cartridges die met inkt van andere
merken zijn gevuld, wordt derhalve
afgeraden op deze machine. Indien de
drumeenheid of enig ander deel van deze
machine wordt beschadigd als gevolg van het
gebruik van toner of tonercartridges anders
dan originele Brother-producten, dan vallen
de als gevolg hiervan benodigde reparaties
niet onder de garantie; deze producten zijn
namelijk incompatibel of ongeschikt voor
deze machine.

Pak de tonercartridge pas uit vlak voordat u
het in de machine plaatst. Wanneer een
tonercartridge te lang zonder verpakking is
gebleven, gaat de toner minder lang mee.

Opmerking

Dicht de gebruikte tonercartridge goed af
in een geschikte zak, zodat er geen toner
uit de cartridge kan worden gemorst.

d Pak de nieuwe tonercartridge uit. Houd de

cartridge met beide handen vast en schud
deze vijf of zes keer heen en weer om de
toner gelijkmatig over de cartridge te
verdelen.

e Verwijder de bescherming.

B

71

f Plaats de nieuwe tonercartridge stevig in

de drumeenheid tot u hem op zijn plaats
hoort vastklikken. Wanneer u hem er op
de goede manier in zet, komt de
vergrendelhendel automatisch omhoog.

h Installeer het geheel van drumeenheid en

tonercartridge opnieuw in de machine.

i Sluit het voordeksel.

VOORZICHTIG

Zorg ervoor dat u de tonercartridge op de
juiste wijze plaatst; anders komt hij los van
de drumeenheid.

g Reinig de corona van de drumeenheid

door het groene lipje voorzichtig een
paar keer van links naar rechts en weer
terug te schuiven.

1

Zorg ervoor dat u het groene lipje weer
terugzet in de oorspronkelijke stand (a) (1).
Als u dit niet doet, verschijnt mogelijk een
verticale streep op de afdrukken.

VOORZICHTIG

VOORZICHTIG

Draai de hoofdschakelaar van de machine
NIET om en open de voordeksel NIET voordat
de LCD terugkeert naar de standby status.

72

Problemen oplossen en routineonderhoud

De drumeenheid vervangen B

De machine gebruikt een drumeenheid om
afbeeldingen op papier te zetten. Als op het
LCD Drum bijna op verschijnt, is de
drumeenheid bijna aan het einde van zijn
levensduur en is het tijd te zorgen dat er een
nieuwe gereed ligt.
Ook wanneer op het LCD Drum bijna op
verschijnt, kunt u nog een tijdje doorgaan met
afdrukken voordat u de drumeenheid
werkelijk moet vervangen. Wanneer de
afdrukkwaliteit echter sterk achteruitgaat (ook
voordat Drum bijna op wordt
weergegeven), dient u de drumeenheid te
vervangen. Wanneer u de drumeenheid
vervangt, dient u de machine te reinigen. (Zie
Het scannervenster reinigen op pagina 63.)

Terwijl u de drumeenheid verwijdert, dient u
voorzichtig te zijn. De drumeenheid kan
toner bevatten. Wanneer u toner morst op
uw handen of kleding, dient u de vlekken
onmiddellijk te verwijderen met koud water.

VOORZICHTIG

WAARSCHUWING

HEET

Wanneer u de machine pas hebt gebruikt,
zijn sommige onderdelen in de machine erg
heet. Wanneer u het voordeksel of het
achterdeksel (achterste uitvoerlade) van de
machine opent, mag u NOOIT de
onderdelen van de grijze zones in de
afbeelding aanraken, om letsel te vermijden.

B

Opmerking

De drumeenheid is een verbruiksartikel en
moet periodiek worden vervangen. Er zijn
talrijke factoren die de gebruiksduur van
de drum kunnen beïnvloeden
(temperatuur, vochtigheid, papiersoort,
hoeveelheid toner voor het aantal
pagina’s per printtaak). De drum kan circa

12.000 pagina’s afdrukken
hoeveelheid pagina’s die u werkelijk kunt
afdrukken met uw drum, kan beduidend
lager liggen dan de aangegeven
aantallen. We kunnen niet alle factoren
controleren die de gebruiksduur van de
drum bepalen. Daarom kunnen we geen
minimum aantal af te drukken pagina’s
garanderen.

1

De drumcapaciteit is een gemiddelde waarde, en
kan verschillen met het soort gebruik.

1

. De

a Open de voorklep.

73

b Pak de drumeenheid en de

tonercartridge-module er langzaam uit.

c Druk de groene vergrendelhendel naar

beneden en neem de tonercartridge uit
de drumeenheid.

VOORZICHTIG

We raden u aan de drumeenheid en
tonercartridges gescheiden van elkaar op
een stuk wegwerppapier of doek op een
schone, vlakke ondergrond te plaatsen,
voor het geval u per ongeluk toner morst.

Raak NOOIT de elektroden aan die u in de
afbeelding ziet, teneinde schade aan de
machine tengevolge van statische
elektriciteit te vermijden.

VOORZICHTIG

Raak de gearceerde delen in de illustratie
NIET aan om problemen met de
afdrukkwaliteit te voorkomen.

Pak een nieuwe drumeenheid pas uit vlak
voordat u deze installeert. Wanneer u de
uitgepakte drumeenheid in direct zonlicht of
kamerverlichting plaatst, kan de eenheid
beschadigd worden.

74

Opmerking

Dicht de gebruikte drumeenheid goed af,
zodat er geen toner uit de eenheid kan
worden gemorst.

d Pak de nieuwe drumeenheid uit.

Problemen oplossen en routineonderhoud

e Plaats de tonercartridge stevig in de

nieuwe drumeenheid tot u hem op zijn
plaats hoort vastklikken. Wanneer u
hem er op de goede manier in zet, komt
de groene vergrendelhendel
automatisch omhoog.

Zorg ervoor dat u de tonercartridge op de
juiste wijze plaatst; anders komt hij los van
de drumeenheid.

VOORZICHTIG

f Plaats het geheel van nieuwe

drumeenheid en tonercartridge in de
machine.

g Druk op Wis/terug.

Druk op a om te bevestigen dat u een
nieuwe drum plaatst.

h Wanneer op het LCD Geaccepteerd

verschijnt, sluit u het voordeksel.

B

75

De LCD-taal veranderenB

De paginatellers controleren B

U kunt de LCD-taal veranderen.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

c Druk op a of b om te selecteren.

0.Taalkeuze.
Druk op OK.

d Druk op a of b om een taal te selecteren.

Druk op OK.

e Druk op Stop/Eindigen.

Informatie over de machine B

Het serienummer controleren B

U kunt het serienummer van de machine op
het LCD-scherm bekijken.

a Druk op Menu.
b (DCP-7030 en DCP-7040)

Druk op a of b om te selecteren

3.Machine-info.
Druk op OK.

(DCP-7045N)
Druk op a of b om te selecteren

5.Machine-info.
Druk op OK.

c Druk op a of b om te selecteren.

1.Serienummer.
Druk op OK.

U kunt de paginatellers van de machine
bekijken voor kopieën, afgedrukte pagina’s,
rapporten, lijsten of een totaaloverzicht.

a Druk op Menu.
b (DCP-7030 en DCP-7040)

Druk op a of b om te selecteren

3.Machine-info.
Druk op OK.

(DCP-7045N)
Druk op a of b om te selecteren

5.Machine-info.
Druk op OK.

c Druk op a of b om te selecteren.

2.Paginateller.
Druk op OK.

d Druk op a of b om Totaal, Lijst,

Kopie of Print te selecteren.

U kunt de paginateller van de machine zien.

e Druk op Stop/Eindigen.

De levensduur van de drum bepalen B

U kunt de levensduur van de drum van de
machine lezen op het LCD.

a Druk op Menu.
b (DCP-7030 en DCP-7040)

Druk op a of b om te selecteren

3.Machine-info.
Druk op OK.

(DCP-7045N)
Druk op a of b om te selecteren

5.Machine-info.
Druk op OK.

d Druk op Stop/Eindigen.

76

c Druk op a of b om te selecteren.

3.Levensduur.
Druk op OK.
U kunt het resterende percentage van
de levensduur van de drum zien.

Problemen oplossen en routineonderhoud

d Druk op Stop/Eindigen.

De machine inpakken en vervoeren B

Controleer of de machine geheel is
afgekoeld door hem minimaal 30 minuten
losgekoppeld te laten van het lichtnet,
voordat u hem inpakt.

Wanneer u de machine transporteert, gebruik
dan het oorspronkelijke
verpakkingsmateriaal van de machine. Als u
de machine niet goed inpakt, kan uw garantie
vervallen.

a Zet de machine uit.
b Maak alle kabels los en trek het

VOORZICHTIG

netsnoer van de machine eruit.

h Pak het geheel van drumeenheid en

tonercartridge, het netsnoer en de
afdrukmaterialen in de originele doos,
zoals hieronder weergegeven.

B

c Open de voorklep.
d Verwider het geheel van drumeenheid

en tonercartridge. Laat de
tonercartridge in de drumeenheid zitten.

e Plaats het geheel van drumeenheid en

tonercartridge in de plastic zak en dicht
de plastic zak af.

f Sluit het voordeksel.
g Wikkel de machine in de plastic zak en

plaats hem in de originele doos met het
originele verpakkingsmateriaal.

i Sluit de doos en tape deze stevig dicht.

77

C

Menu en functies C

Programmeren op het scherm C

Uw machine is zodanig ontworpen dat zij
eenvoudig te gebruiken is. Met het LCD­scherm kunt u programmeren op het scherm
met behulp van de menutoetsen.

Wij hebben stap-voor-stap-instructies op het
scherm gecreëerd om u te helpen uw machine
te programmeren. Volg eenvoudigweg de
stappen die u door de menuselecties en de
programmeeropties leiden.

Menutabel C

U kunt uw machine programmeren met
behulp van de Menutabel op pagina 80. Deze
pagina’s tonen een lijst met de menuselecties
en –opties.

Druk op Menu gevolgd door de menunummers
om uw machine te programmeren.

Doe bijvoorbeeld het volgende om het volume
van de Waarsch.toon in te stellen op Laag:

Menutoetsen C

Het menu openen.

Naar volgend menuniveau.

Optie accepteren.

Verschillende keren
indrukken om het menu te
verlaten.

Terug naar vorig
menuniveau.

Door huidig menuniveau
bladeren.

a Druk op Menu.
b Druk op a of b om te selecteren.

1.Standaardinst..
Druk op OK.

c Druk op a of b om 3.Waarsch.toon te

kiezen.
Druk op OK.

d Druk op a of b om Laag te selecteren.

Druk op OK.

e Druk op Stop/Eindigen.

Opslag in het geheugen C

Uw menu-instellingen zijn permanent
opgeslagen, en gaan niet verloren in geval
van een stroomstoring. Tijdelijke instellingen
(bijvoorbeeld contrast gaan verloren).

78

Menu afsluiten.

Het menu openen C

a Druk op Menu.
b U kunt ook door ieder menuniveau

bladeren door op a of op b te drukken
voor de gewenste richting.

c Druk op OK wanneer de gewenste optie

op het LCD-scherm verschijnt.
Het LCD-scherm geeft dan het volgende
menuniveau weer.

d Druk op a of b om naar de volgende

menuselectie te gaan.

e Druk op OK.

Wanneer u een optie hebt ingesteld,
toont het LCD Geaccepteerd.

f Druk op Stop/Eindigen om de Menu-

modus te verlaten.

Menu en functies

C

79

Menutabel C

De fabrieksinstellingen zijn vetgedrukt en met een sterretje weergegeven.

Kies & OK Kies & OK accepteren afsluiten

Hoofdmenu Submenu Menuselecties Opties Omschrijvingen Pagina

1.Standaa
rdinst.

1.Papiersoort — Dun

Normaal*

Dik

Extra dik

Transparanten

Gerecycl.papier

2.Papierformaat — A4*

Letter

Executive

A5

A6

B5

B6

3.Waarsch.toon — Uit

Laag

Half*

Hoog

4.Bespaarstand 1.Toner sparen Aan

Uit*

2.Slaapstand (00-99)

05Min*

De fabrieksinstellingen zijn vetgedrukt en met een sterretje weergegeven.

Hiermee kunt u de
papiersoort in de
papierlade instellen.

Hiermee kunt u het
papierformaat in de
papierlade instellen.

Hiermee kunt u het
volume van het
geluidssignaal
aanpassen.

Verhoogt het aantal
geprinte pagina’s van
de tonercartridge.

Bespaart stroom. 18

17

17

17

18

80

Menu en functies

Hoofdmenu Submenu Menuselecties Opties Omschrijvingen Pagina

1.Standaa
rdinst.

(vervolg)

2.Kopie 1.Kwaliteit — Auto*

3.Printer

(Uitsluitend
DCP-7045N)

5.LCD Contrast — b -nnnno+ a

b -nnnon+ a

b -nnonn+ a*

b -nonnn+ a

b -onnnn+ a

6.Gebruikersinst — — Drukt een lijst met

7.Netwerk Conf.

(Uitsluitend DCP-7045N)

0.Taalkeuze — (Kies uw taal.) Hiermee kunt u de

2.Contrast — b -nnnno+ a

1.Emulatie — Auto*

2.Printopties 1.Intern font — Print een lijst met de

3.Reset printer Herstel

De fabrieksinstellingen zijn vetgedrukt en met een sterretje weergegeven.

— — Een lijst met uw

Tekst

Foto

b -nnnon+ a

b -nnonn+ a*

b -nonnn+ a

b -onnnn+ a

HP LaserJet

BR-Script 3

2.Configuratie — Print een lijst met de

3.Testafdruk — Hiermee drukt u een

— Stelt de

Stop

Hiermee stelt u het
contrast van het
LCD-scherm af.

uw instellingen af.

netwerkinstellingen
wordt opgesteld.

LCD-taal voor uw
land veranderen.

U kunt de
kopieerresolutie voor
uw type document
selecteren.

Hiermee kunt het
contrast voor de
kopieën aanpassen.

Selecteert de
emulatiemodus.

interne lettertypen
van de machine.

printerinstellingen
van de machine.

testpagina af.

printerinstelling
terug op de
standaard
fabrieksinstellingen.

19

19

19

76

25

24

Raadpleeg

de

softwareh

andleiding

op de

cd-rom.

C

81

Hoofdmenu Submenu Menuselecties Opties Omschrijvingen Pagina

4.LAN

(Uitsluitend
DCP-7045N)

1.TCP/IP 1.BOOT Method — Auto.*

Statisch

RARP

BOOTP

DHCP

2.IP Address — [000-255].
[000-255].
[000-255].
[000-255]

3.Subnet Mask — [000-255].
[000-255].
[000-255].
[000-255]

4.Gateway — [000-255].

5.Knooppunt

naam

6.WINS Config — Auto.*

7.WINS Server —(Primary)

8.DNS Server —(Primary)

9.APIPA — Aan*

— BRN

[000-255].
[000-255].
[000-255]

XXXXXXXXXXXX

Statisch

000.000.000.
000

(Secondary)

000.000.000.
000

000.000.000.
000

(Secondary)

000.000.000.
000

Uit

Selecteert de
opstartmethode die
het beste aan uw
eisen voldoet.

Voer het IP-adres in.

Voer het
subnetmasker in.

Voer het adres van de
gateway in.

Bevestig de naam van
het knooppunt.

Selecteert de WINS­configuratiemodus.

Specificeert het IP­adres van de primaire
of secundaire WINS­server.

Specificeert het IP­adres van de primaire
of secundaire DNS­server.

Wijst automatisch het
IP-adres toe van het
link-local adresbereik.

Raadpleeg

de

netwerkha

ndleiding

op de

cd-rom.

82

De fabrieksinstellingen zijn vetgedrukt en met een sterretje weergegeven.

Menu en functies

Hoofdmenu Submenu Menuselecties Opties Omschrijvingen Pagina

4.LAN

(Uitsluitend
DCP

-7045N)

(vervolg)

1.TCP/IP

(vervolg)

2.Ethernet

0.Factory
Reset

De fabrieksinstellingen zijn vetgedrukt en met een sterretje weergegeven.

0.IPv6 — Aan

Uit*

——Auto*

100B-FD

100B-HD

10B-FD

10B-HD

Herstel — Ja

Nee

Stop ——

Het IPv6-protocol
activeren/deactiveren.
Ga naar
http://solutions.brother.com/
voor meer informatie,
als u het Ipv6-protocol
wilt gebruiken.

Selecteert de Ethernet­linkmodus.

Hiermee worden alle
netwerkinstellingen
weer op de
fabrieksinstellingen
gezet.

Raadpleeg

softwareh

andleiding

op de

cd-rom.

de

C

83

Hoofdmenu Submenu Menuselect

ies

3.Machine-info

(DCP-7030 en
DCP-7040)

5.Machine-info

(DCP-7045N)

1.Serienummer — — U kunt het serienummer

2.Paginateller — Totaal

3.Levensduur — — U kunt controleren hoe

De fabrieksinstellingen zijn vetgedrukt en met een sterretje weergegeven.

Opties Omschrijvingen Pagina

76
van uw machine
controleren.

76

76

Lijst

Kopie

Print

U kunt controleren hoeveel
pagina’s de machine
tijdens haar gebruiksduur
in totaal heeft afgedrukt.

lang de drum nog
meegaat (in %).

84

Specificaties D

D

Algemeen D

Printertype Laser

Afdrukmethode Elektrofotografie door halfgeleiderlaser

Geheugencapaciteit 16 MB (DCP-7030 en DCP-7040)

32 MB (DCP-7045N)

LCD-scherm
(liquid crystal display)

Stroombron 220 - 240 V 50/60 Hz

Stroomverbruik Piek: 1056 W

16 tekens × 2 regels

Kopiëren:

Slaapstand: (DCP-7030)

Gemiddelde 320 W

Gemiddelde 8 W

(DCP-7040)
Gemiddelde 9 W

1

Stand-by: Gemiddelde 75 W

1

Wanneer u een kopie maakt van één vel.

Afmetingen DCP-7030

DCP-7040 en DCP-7045N

(DCP-7045N)
Gemiddelde 10 W

428 mm

D

257 mm

397 mm

305 mm

428 mm

397 mm

85

Gewicht Zonder drum-/tonereenheid:

(DCP-7030) 9,9 kg

(DCP-7040 en DCP-7045N) 11,1 kg

Geluidsniveau Geluidsverm

ogen

In bedrijf

L

WAd = 6.2 Bell

(kopiëren):

Stand-by: L

WAd = 4.4 Bell

Geluidsdruk

In bedrijf

L

PAm = 53 dBA

(kopiëren):

Stand-by: L

PAm = 32 dBA

Temperatuur In bedrijf: 10 tot 32,5°C

Opslag: 5 tot 35°C

Vochtigheid In bedrijf: 20 tot 80% (niet condenserend)

Opslag: 10 tot 90% (niet condenserend)

ADF (automatische
documentinvoer)

(DCP-7040 en DCP-7045N)

Maximaal 35 pagina's (gespreid) [80 g/m

2

]

Aanbevolen omgeving voor optimale resultaten:

Temperatuur: 20 tot 30°C

Vochtigheid: 50% - 70%

2

of

2

Papierlade

Papier:

250 vellen [80 g/m

Xerox Premier TCF 80 g/m

Xerox Business 80 g/m

2

]

86

Specificaties

Afdrukmedia D

Papierinvoer Papierlade

 Papiersoort:

Normaal papier, transparanten
kringlooppapier

 Papierformaat: Letter, A4, B5(ISO), A5, B6, A6 en

executive

 Papiergewicht:

 Maximale capaciteit

papierlade:

60 tot 105 g/m

Maximaal 250 vellen van 80 g/m
papier

2

Sleuf voor handmatige invoer

 Papiersoort: Normaal papier, kringlooppapier,

transparanten, bankpostpapier,

enveloppen of etiketten

1

 Papierformaat: Breedte: 76,2 tot 220 mm

Lengte:116 tot 406,4 mm

 Papiergewicht:

 Maximale capaciteit sleuf voor

60 tot 163 g/m

één vel per keer

2

handmatige invoer:

1

of

2

normaal

D

1

Voor transparanten en etiketten adviseren we u afgedrukte vellen onmiddellijk na het afdrukken uit de uitvoerlade te
verwijderen, om versmering te vermijden.

Papieruitvoer Maximaal 100 vel (met de bedrukte zijde naar beneden op de uitvoerlade

uitgeworpen)

87

Kopiëren D

Kleur / zwart-wit Zwart-wit

Documentafmetingen (DCP-7040 en DCP-7045N)

ADF-breedte: 148,0 tot 215,9 mm

(DCP-7040 en DCP-7045N)
ADF-lengte: 148,0 tot 355,6 mm

Breedte glasplaat: Maximaal 215,9 mm

Lengte glasplaat: Maximaal 297 mm

Breedte Maximaal 210 mm

Meerdere kopieën Stapelt tot 99 pagina's

Sorteert tot 99 pagina's (DCP-7040 en DCP-7045N)

Verkleinen/vergroten 25% tot 400% (in stappen van 1%)

Resolutie Maximaal 600 × 600 dpi, 1200 dpi klasse

Tijd voor eerste afdruk

1

De opwarmtijd van de scannerlamp kan de tijd voor eerste afdruk doen variëren.

Minder dan 15 seconden (vanuit de Ready-stand)

1

88

Specificaties

Scannen D

Kleur / zwart-wit Ja/Ja

TWAIN-compatibel

Ja (Windows

XP Professional x64 Edition/Windows Vista

Mac OS X 10.2.4 of recenter

WIA-compatibel

Ja (Windows

Kleurdiepte 24 bits kleur

Resolutie

Max. 19200 × 19200 dpi (geïnterpoleerd)

Maximaal 600 × 2400 dpi (optisch) (van glasplaat)

(DCP-7040 en DCP-7045N)
Maximaal 600 × 600 dpi (optisch) (vanaf ADF)

Documentafmetingen (DCP-7040 en DCP-7045N)

ADF-breedte: 148,0 tot 215,9 mm

(DCP-7040 en DCP-7045N)
ADF-lengte: 148,0 tot 355,6 mm

Breedte glasplaat: Maximaal 215,9 mm

Lengte glasplaat: Maximaal 297 mm

Scanbreedte Maximaal 210 mm

Grijswaarden 256 niveaus

®

2000 Professional/XP/

®

XP/Windows Vista®)

®

)

1

D

1

Maximaal 1200 × 1200 dpi scannen met het WIA-stuurprogramma in Windows® XP/Windows Vista® (u kunt een
resolutie van maximaal 19200 × 19200 dpi kiezen met behulp van het hulpmiddel Brother scanner)

89

Afdrukken D

Emulaties

PCL6, BR-Script3 (PostScript

®

3)

(uitsluitend DCP-7045N)

Printerdriver

Hostgebaseerd stuurprogramma voor Windows

XP/XP Professional x64 Edition/Windows Vista

®

2000 Professional/

®

(Uitsluitend DCP-7045N)

®

BR-Script3 (PPD file) voor Windows

XP/XP Professional x64 Edition/Windows Vista

®

Windows Server

2003 (drukt uitsluitend af via het netwerk)

2000 Professional/

®

/

Macintosh printerstuurprogramma voor Mac OS X 10.2.4 of hoger

(Uitsluitend DCP-7045N)
BR-Script3 (PPD-bestand) voor Mac OS X 10.2.4 of hoger

Resolutie HQ1200 (2400 × 600 dpi), 600, 300 dpi

Afdruksnelheid

Maximaal 22 pagina's/minuut (A4-formaat)

1

Tijd voor eerste afdruk Minder dan 10 seconden (vanuit de Ready-stand en de standaard lade)

1

De afdruksnelheid kan variëren al naargelang het type document dat u afdrukt.

Interfaces D

USB

LAN-kabel

Gebruik een USB 2.0-interfacekabel die niet langer is dan 2,0 m.

Gebruik een Ethernet UTP-kabel van categorie 5 of hoger.

(uitsluitend DCP-7045N)

1

De machine heeft een Hi-Speed USB 2.0 interface. De machine kan ook worden aangesloten op een computer met
een USB 1.1-interface.

2

Voor Macintosh worden geen USB-poorten van derden ondersteund.

90

1 2

Specificaties

Systeemvereisten D

Minimum systeemvereisten en ondersteunde PC-softwarefuncties

Computerplatform & versie
hoofdbesturingssysteem

Windows®
besturings

systeem

1

Windows®
2000

Professional

Windows® XP

2 4

Home

Windows

®

XP

Professional

Windows

®

XP

Professional

x64 Edition

2

Windows

® 2

Vista

Windows

®

Server

2003
(drukt af via
het netwerk)

Windows

®

Server

2003
x64 Edition
(drukt af via
het netwerk)

4

2 4

Onderste
unde PC­softwaref
uncties

Afdrukken,
scannen

Afdrukken

PC­interface

USB,

10/100
Base Tx
(ethernet)

(Uitsluitend
DCP­7045N)

10/100
Base Tx
(ethernet)

(Uitsluitend
DCP­7045N)

Minimum
snelheid
processor

®

Intel

®

Pentium
II of
gelijkwaar
dige AMD

64-bit

Intel® 64

(
of AMD64
onderste
unde
CPU

Intel®

®

Pentium
4 of
gelijkwaar
dige 64

-

bit

®

64

(Intel
of AMD64)
ondersteu
nde CPU

Intel®

Pentium

®

III of
gelijkwaa
rdig

64-bit

(

Intel® 64
of AMD64
onderste
unde
CPU

Minimum
hoeveelh
eid RAM

64 MB

128 MB

256 MB

)

512 MB 1 GB

256 MB

)

Aanbe
volen
hoevee
lheid
RAM

256 MB

512 MB

512 MB

Beschikbare ruimte
op de harde schijf

voor
drivers

150 MB

500 MB

voor
programma

310 MB

500 MB

50 MB Niet

beschikbaar

’

s

D

91

Macintosh­besturings­systeem

Mac OS X

10.2.4 - 10.4.3

Mac OS X

10.4.4 of
hoger

Afdrukken,
scannen

3

USB

,

10/100
Base Tx
(ethernet)

(Uitsluitend
DCP­7045N)

PowerPC
G4/G5,
PowerPC
G3 350
MHz

PowerPC
G4/G5,

Intel
Core

®

™

128 MB

256 MB

512 MB 1 GB

80 MB 400 MB

processor

1

Microsoft® Internet Explorer® 5.5 of hoger

2

Voor WIA, 1200x1200 resolutie. Brother Scannerhulpprogramma verbetert tot 19200 x 19200 dpi.

3

USB-poorten van andere merken worden niet ondersteund.

4

PaperPort™ 11SE ondersteunt Microsoft® SP4 of hoger voor Windows® 2000 en SP2 of hoger voor XP.
