Brother DCP-353C, DCP-560CN, DCP-350C, DCP-357C Quick installation guide
DCP-350C
DCP-353C
DCP-357C
DCP-560CN
Pour utiliser l'appareil, vous devez configurer le matériel et installer le logiciel.
Lisez attentivement ce Guide d'installation rapide pour connaître la procédure de configuration et
d'installation.
Guide d’installation rapide
Étape 1
Installation de l’appareil
Étape 2
Installation des pilotes et logiciels
L’installation est terminée !
Conservez ce Guide d'installation rapide, le Guide de l'utilisateur et le CD-ROM fourni dans un
endroit pratique afin de pouvoir les consulter facilement et rapidement à tout moment.
1
Symboles utilisés dans ce guide
Avertissement
Les avertissements ont pour but de
vous indiquer ce qu'il faut faire pour
éviter de vous blesser.
Remarque
Les remarques vous indiquent comment
réagir face à une situation qui se
présente ou vous donnent des conseils
sur la façon dont l'opération en cours se
déroule avec d'autres fonctions.
Attention
Les symboles Attention signalent les
procédures à suivre ou à éviter pour ne
pas endommager l'appareil ou d'autres
objets.
Guide de l'utilisateur, Guide utilisateur -
Logiciel ou Guide utilisateur - Réseau
Renvoie au Guide de l'utilisateur, au
Guide utilisateur - Logiciel ou au Guide
utilisateur - Réseau, lequel est
disponible sur le CD-ROM fourni.
Mauvaise configuration
Les icônes de Mauvaise configuration
vous signalent les périphériques ou les
opérations qui ne sont pas compatibles
avec l'appareil.
Table des matières
Pour commencer
Contenu de l’emballage ............................................................................................................................... 2
Panneau de commande ............................................................................................................................... 3
Étape 1 –
Dépose des protections ............................................................................................................................... 4
Fixation du capot du panneau de commande ..............................................................................................4
Chargement du papier ................................................................................................................................. 4
Raccordement du cordon d'alimentation...................................................................................................... 6
Sélection de la langue.................................................................................................................................. 6
Installation des cartouches d'encre.............................................................................................................. 7
Contrôle de la qualité de l'impression .......................................................................................................... 9
Réglage du contraste de l'écran LCD ........................................................................................................10
Réglage de la date et de l'heure ................................................................................................................10
Étape 2 –
Windows

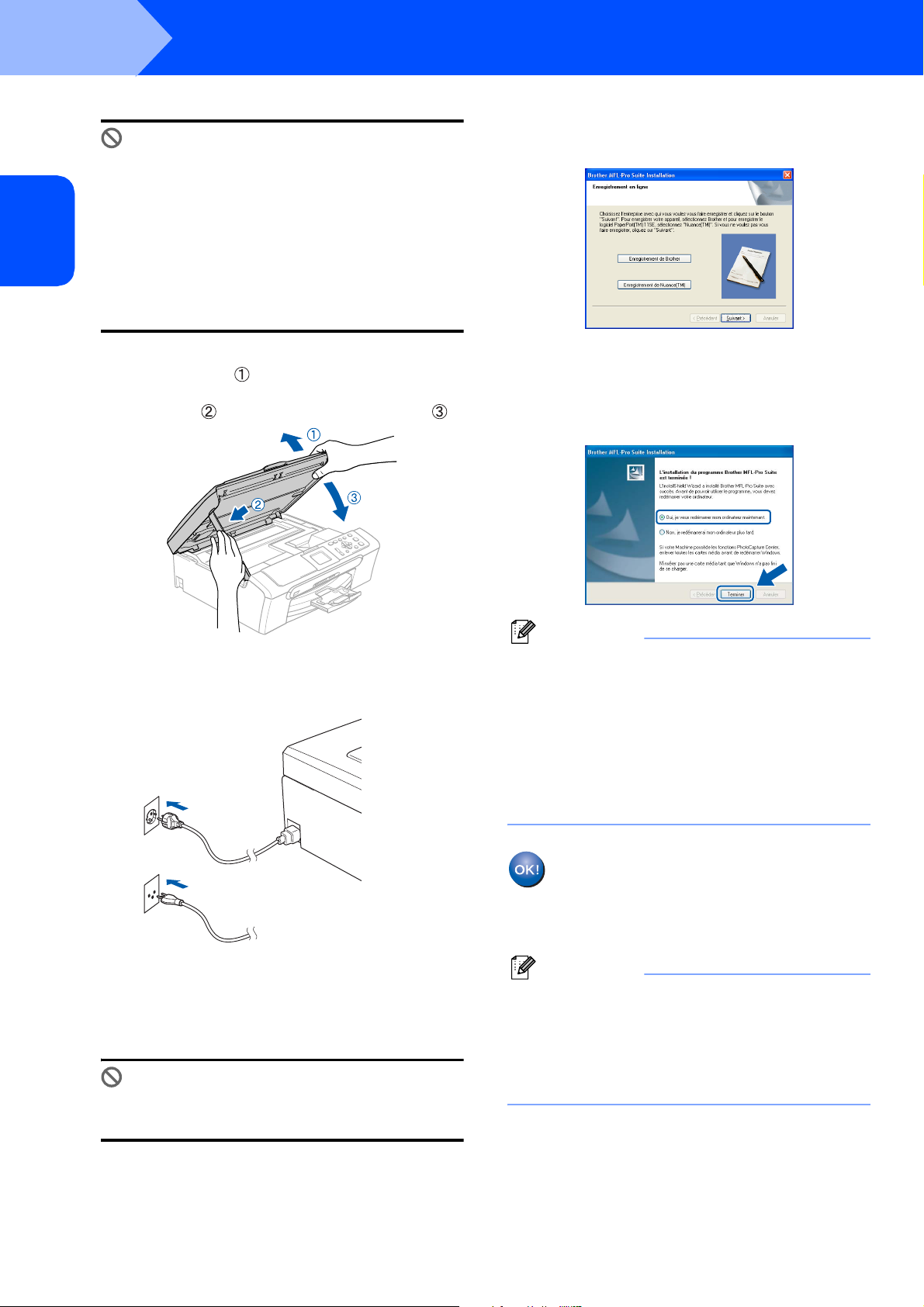

Si vous utilisez une interface USB
(Pour Windows
Installation de FaceFilter Studio........................................................................................................... 17
Si vous utilisez une interface réseau (DCP-560CN uniquement)
(Pour Windows
Installation de FaceFilter Studio........................................................................................................... 21
Macintosh
Pour les utilisateurs de l'interface USB(Pour Mac OS® X 10.2.4 ou plus récent)..................................... 22
Pour les utilisateurs de l'interface réseau (DCP-560CN uniquement)
(Pour Mac OS
Installation de l'appareil
Installation des pilotes et logiciels
®
®
2000 Professionnel/XP/XP Professionnel Edition x64/Windows Vista™) ..................... 14
®
2000 Professionnel/XP/XP Professionnel Edition x64/Windows Vista™) ..................... 18
®
®
X 10.2.4 ou plus récent).................................................................................................. 25
Pour les utilisateurs réseau
Utilitaire BRAdmin Light (Pour Windows®) ................................................................................................ 28
Installation de l'utilitaire de configuration BRAdmin Light .....................................................................28
Saisie de l'adresse IP, du masque de sous-réseau et de la passerelle à l'aide de BRAdmin Light ..... 28
Utilitaire BRAdmin Light (Pour Mac OS
Saisie de l'adresse IP, du masque de sous-réseau et de la passerelle à l'aide de BRAdmin Light ..... 29
®
X)...............................................................................................29
Installation de l'Aide de FaceFilter Studio
Instructions sur l'installation de l'Aide de FaceFilter Studio (Pour les utilisateurs de Windows®).............. 30
Installation de l'Aide de FaceFilter Studio ............................................................................................. 30
Consommables
Remplacement des consommables........................................................................................................... 31
Cartouche d'encre.................................................................................................................................31
1
Pour commencer
1
1
Le contenu de l'emballage peut différer d'un pays à l'autre.
Conservez tous les matériaux d'emballage et l'emballage pour le cas où vous devriez transporter l'appareil.
Contenu de l’emballage
Guide d'installation rapide
CD-ROM
Guide de l'utilisateur
(pour la France et la Belgique) (pour la Suisse)
Cordon d'alimentation
Capot du panneau de commande
Noir (LC1000BK)
Jaune (LC1000Y)
Cyan (LC1000C)
Magenta (LC1000M)
Les cartouches d'encre sont au dessus du bac à papier. Voir Dépose des protections à la page 4.
Cartouches d'encre
Un câble d'interface n'est pas un accessoire standard. Vous devez acheter un câble d'interface USB 2.0 ou un
câble réseau approprié.
Câble USB
Veillez à ne pas utiliser de câble USB 2.0 de plus de 2 mètres de long.
Votre appareil est équipé d'une interface USB compatible avec la spécification USB 2.0.
Ne raccordez PAS le câble d'interface pour l'instant.
Le raccordement de ce câble se fera pendant le processus d'installation du logiciel.
Câble réseau (DCP-560CN uniquement)
Pour l'interface réseau 10BASE-T ou Fast Ethernet 100BASE-TX, utilisez un câble droit à paires torsadées de
catégorie 5 ou plus élevée.
2
Pour commencer
2
Panneau de commande
1 Écran à cristaux liquides (LCD)
2 Touche Nb. copies
3 Touches Menu
4 Touches Marche
6 Touche On/Off
7 Touche Gestion Encre
8 Touches de mode
9 DEL d'avertissement
5 Touche Arrêt/Sortie
Pour plus de détails sur le panneau de commande, consultez la section Description du panneau de
commande au chapitre 1 du Guide de l'utilisateur.
Dans ce Guide d'installation rapide, les illustrations correspondent au modèle DCP-350C.
3
Étape 1
1
1 Dépose des protections
Installation de l'appareil
3 Chargement du papier
1 Retirez la bande et le film de protection de la
vitre du scanner.
2 Retirez la pochette en plastique alvéolaire (1)
contenant les cartouches d'encre du dessus du
bac à papier.
1
Mauvaise configuration
NE raccordez PAS le câble d'interface. Le
raccordement du câble s'effectue pendant le
processus d'installation du logiciel.
Vous pouvez charger jusqu'à 100 feuilles de
papier de 80 g/m
2
.
Pour plus de détails, consultez la section
Papiers et autres supports acceptables au
chapitre 2 du Guide de l'utilisateur.
1 Retirez complètement le bac à papier de
l'appareil et enlevez le couvercle du bac de
sortie (1).
1
2 Fixation du capot du
panneau de commande
1 Fixez le capot du panneau de commande sur
l'appareil.
2 Appuyez sur les guide-papier latéraux (1) et
sur le guide-papier longitudinal (2) et faites-les
glisser pour les régler au format du papier.
1
2
4
Installation de l'appareil
3 Ventilez bien les feuilles pour éviter les
bourrages et les mauvaises alimentations.
4 Placez le papier dans le bac à papier sans
forcer, face imprimée vers le bas et haut de la
page en premier.
Le papier doit être bien à plat dans le bac.
Remarque
Pour le papier de format Legal, appuyez et
maintenez enfoncé le bouton de libération du
dispositif de guidage universel (1) en faisant
glisser la partie avant du bac à papier.
5 Ajustez délicatement les guide-papier latéraux
avec les deux mains en fonction du format du
papier.
Les guide-papier doivent être en contact avec
les bords du papier.
Remarque
Prenez soin de ne pas pousser le papier trop
profondément car il pourrait se soulever à l'arrière
du bac et entraîner des problèmes d'alimentation
du papier.
6 Refermez le couvercle du bac de sortie (1).
1
7 Replacez délicatement le bac à papier dans
l'appareil.
5
Étape 1
Installation de l'appareil
8 Tout en retenant le bac à papier, tirez le
support papier vers l'extérieur jusqu'à son
encliquetage, puis dépliez le volet du support
papier .
Remarque
N'utilisez pas le volet du support papier avec du
papier au format Legal.
Remarque
Vous pouvez utiliser le bac à papier photo qui se
trouve sur le dessus du bac à papier pour imprimer
sur du papier photo de format 10
Pour plus de détails, consultez la section
Chargement du papier photo au chapitre 2 du
Guide de l'utilisateur.
4 Raccordement du cordon
d'alimentation
×
15 cm et Photo L.
5 Sélection de la langue
1 Après le raccordement du cordon
d'alimentation, l'écran LCD affiche :
Select Language
English
Français
Deutsch
Nederlands
Italiano
Appuyez sur a ou sur b pour choisir votre
langue et appuyez sur OK.
2 Sélectionnez Yes (Oui) ou No (Non) et
appuyez sur OK.
Français
Yes
No
Si la langue réglée est incorrecte, vous
pouvez changer la langue après le réglage
de la date et de l'heure. (Pour plus de détails,
voir Changement de la langue de l'écran
LCD à l'annexe B du Guide de l'utilisateur.)
1 Raccordez le cordon d'alimentation.
(Pour la France
et la Belgique)
(Pour la Suisse)
Mauvaise configuration
NE raccordez PAS le câble d'interface. Le
raccordement du câble s'effectue pendant le
processus d'installation du logiciel.
Avertissement
L'appareil doit être équipé d'une prise raccordée à
la terre.
Remarque
La DEL d'avertissement du panneau de
commande reste allumée jusqu'à l'installation des
cartouches d'encre.
6
6 Installation des cartouches
d'encre
Avertissement
En cas de projection d'encre dans les yeux, lavezles immédiatement avec de l'eau et, en cas
d'irritation, consultez un médecin.
1 Vérifiez que l'appareil est sous tension.
L'écran LCD affiche :
Sans cartouche
Noir
Jaune
Cyan
Magenta
2 Soulevez le capot de la cartouche d'encre (1).
Installation de l'appareil
4 Enlevez la cartouche d'encre.
5 Enlevez avec précaution le capuchon de
protection jaune (1).
1
1
3 Abaissez tous les leviers de déverrouillage et
retirez l'élément de protection jaune (1).
1
Mauvaise configuration
NE touchez PAS la zone indiquée sur
l'illustration ci-dessous.
Remarque
Si le capuchon de protection jaune s'enlève
lorsque vous ouvrez l'emballage, la cartouche ne
sera pas endommagée.
Remarque
Ne jetez pas l'élément de protection jaune. Vous
en aurez besoin pour transporter l'appareil.
7
Étape 1
Installation de l'appareil
6 Introduisez chaque cartouche d'encre dans le
sens de la flèche indiquée sur l'étiquette.
Vérifiez que la couleur du levier de
déverrouillage (1) correspond à la couleur (2)
de la cartouche, comme indiqué sur le schéma
ci-dessous.
brother
M
7 Relevez chaque levier de déverrouillage et
poussez-le délicatement jusqu'au déclic, puis
fermez le capot de la cartouche d'encre.
Remarque
Si après avoir installé les cartouches d'encre,
l'écran LCD vous invite à réinsérer la cartouche
correctement, vérifiez si les cartouches sont bien
installées.
Lors de la première installation des cartouches
d'encre, l'appareil prépare et nettoie le circuit
d'encre. Ce processus initial dure plus
longtemps qu'un cycle de nettoyage normal,
mais n'a lieu qu'une fois.
L'écran LCD affiche :
Nettoyage
Initialisation
Approx 4 Minutes
Attention
• NE retirez PAS les cartouches d'encre si elles
n'ont pas besoin d'être remplacées, car la quantité
d'encre pourrait diminuer et l'appareil ne
connaîtrait pas la quantité d'encre restant dans la
cartouche.
• NE secouez PAS les cartouches d'encre. En cas
de taches d'encre sur la peau ou les vêtements,
lavez immédiatement au savon ou au détergent.
• N'insérez PAS et NE retirez PAS trop
fréquemment les cartouches, car cela pourrait
entraîner des fuites d'encre.
• Si vous mélangez les couleurs en installant une
cartouche d'encre dans le mauvais emplacement,
nettoyez plusieurs fois la tête d'impression après
avoir remédié à l'installation de la cartouche.
(consultez la section Nettoyage de la tête
d'impression dans l'annexe B du Guide de
l'utilisateur.)
• Une fois que vous avez ouvert une cartouche
d'encre, installez-la dans l'appareil et utilisez-la
dans les six mois. Utilisez une cartouche d'encre
non ouverte avant la date d'expiration qui figure
sur l'emballage de la cartouche.
• NE démontez PAS ou NE modifiez PAS la
cartouche d'encre, car l'encre risque de s'en
échapper.
• Les appareils multifonction de Brother sont
conçus pour fonctionner avec une encre dont les
spécifications sont particulières. En outre, ils
offrent un niveau optimal de performance lorsqu'ils
sont utilisés avec des cartouches d'encre de
marque Brother authentiques.
Brother ne peut pas garantir ces performances
optimales si de l'encre ou des cartouches d'encre
de spécifications différentes sont utilisées. Par
conséquent, Brother déconseille l'utilisation de
cartouches autres que les cartouches de marque
Brother authentiques avec cet appareil, ainsi que
le remplissage de cartouches vides avec de
l'encre provenant d'autres sources. Si la tête
d'impression ou d'autres pièces de cet appareil
sont endommagées par suite de l'utilisation de
produits incompatibles avec celui-ci, les
réparations nécessaires risquent de ne pas être
couvertes par la garantie.
8
7 Contrôle de la qualité de
l'impression
Installation de l'appareil
4 L'écran LCD affiche :
Qualité ok?
1 Une fois le cycle de nettoyage terminé, l'écran
LCD indique :
Placer papier &
Appuyer Marche
2 Vérifiez que du papier de papier A4, Letter ou
Légal est chargé dans le bac à papier.
Appuyez sur Marche Couleur.
L'appareil commence à imprimer la page de
contrôle de la qualité de l'impression
(uniquement lors de l'installation de la
cartouche d'encre initiale).
3 Vérifiez la qualité des quatre blocs couleur sur
la page.
(noir/jaune/cyan/magenta).
OuiiAppuyez sur
NoniAppuyez sur
Si toutes les lignes sont nettes et visibles,
appuyez sur (Oui) pour terminer le
contrôle de qualité.
Si vous remarquez qu'il manque de courtes
lignes, appuyez sur (Non) et passez à
l'étape 5.
Correct Incorrect
5 L'écran LCD affiche un message vous invitant
à indiquer si la qualité d'impression est correcte
pour le noir et la couleur. Appuyez sur (Oui)
ou (Non).
Noir OK?
Mauvaise configuration
Évitez de toucher la surface imprimée du
papier immédiatement après l'impression, car
il se peut que la surface ne soit pas tout à fait
sèche et salisse vos doigts.
OuiiAppuyez sur
NoniAppuyez sur
Couleur ok?
OuiiAppuyez sur
NoniAppuyez sur
Après que vous avez appuyé sur (Oui) ou
(Non) pour le noir et la couleur, l'écran LCD
affiche :
Démar.nettoyage?
OuiiAppuyez sur
NoniAppuyez sur
6 Appuyez sur (Oui) ; l'appareil commence le
nettoyage des couleurs.
7 Une fois le nettoyage terminé, appuyez sur
Marche Couleur. L'appareil imprime à
nouveau la page de contrôle de la qualité de
l'impression et retourne à l'étape 3.
9
Loading...
