Brother DCP-350C, DCP-353C, DCP-357C, DCP-560CN Quick Setup Guide [nl]
DCP-350C
DCP-353C
DCP-357C
DCP-560CN
Voordat u deze machine in gebruik kunt nemen, dient u eerst de hardware en de software te
installeren.
Lees deze installatiehandleiding zorgvuldig door om de machine correct te installeren.
Installatiehandleiding
Stap 1
De machine installeren
Stap 2
Het stuurprogramma en software installeren
De installatie is voltooid!
Bewaar deze installatiehandleiding, de gebruikershandleiding en de meegeleverde CD-ROM op een
veilige plaats, zodat u ze wanneer nodig snel kunt raadplegen.
1
Gebruikte symbolen in deze handleiding
Waarschuwing
Waarschuwingen informeren u over de
maatregelen die u moet treffen om
persoonlijk letsel te voorkomen.
Opmerking
Opmerkingen leggen uit hoe u in een
bepaalde situatie moet reageren, of hoe
de huidige bewerking met andere
functies werkt.
Voorzichtig
Deze waarschuwingen wijzen u op
procedures die u moet volgen om te
voorkomen dat de machine of andere
voorwerpen worden beschadigd.
Gebruikershandleiding,
softwarehandleiding of
netwerkhandleiding
Verwijst naar de gebruikershandleiding,
softwarehandleiding of
netwerkhandleiding op de
meegeleverde cd-rom.
Onjuiste configuratie
Het pictogram Onjuiste configuratie
attendeert u op apparaten en
bewerkingen die niet compatibel zijn
met de machine.
Inhoudsopgave
Aan de slag
Onderdelen in de doos................................................................................................................................. 2
Bedieningspaneel......................................................................................................................................... 3
Stap 1 –
De beschermingen verwijderen.................................................................................................................... 4
Het deksel van het bedieningspaneel bevestigen ........................................................................................ 4
Papier plaatsen ............................................................................................................................................ 4
De voedingskabel aansluiten ....................................................................................................................... 6
Uw taal kiezen.............................................................................................................................................. 6
De inktcartridges plaatsen............................................................................................................................ 7
Afdrukkwaliteit controleren........................................................................................................................... 9
Het contrast van het LCD-scherm instellen................................................................................................ 10
De datum en tijd instellen........................................................................................................................... 10
Stap 2 –
Windows

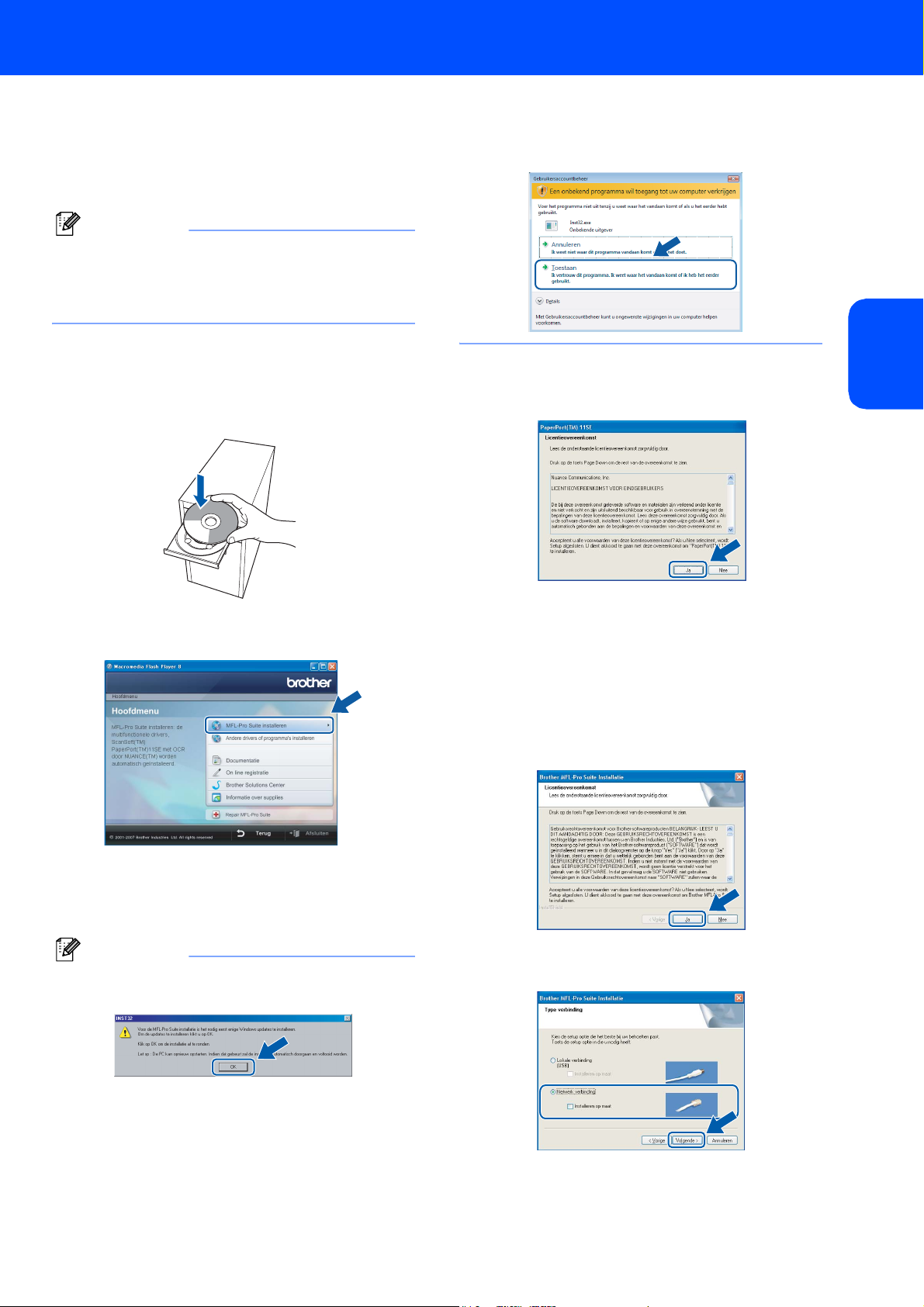

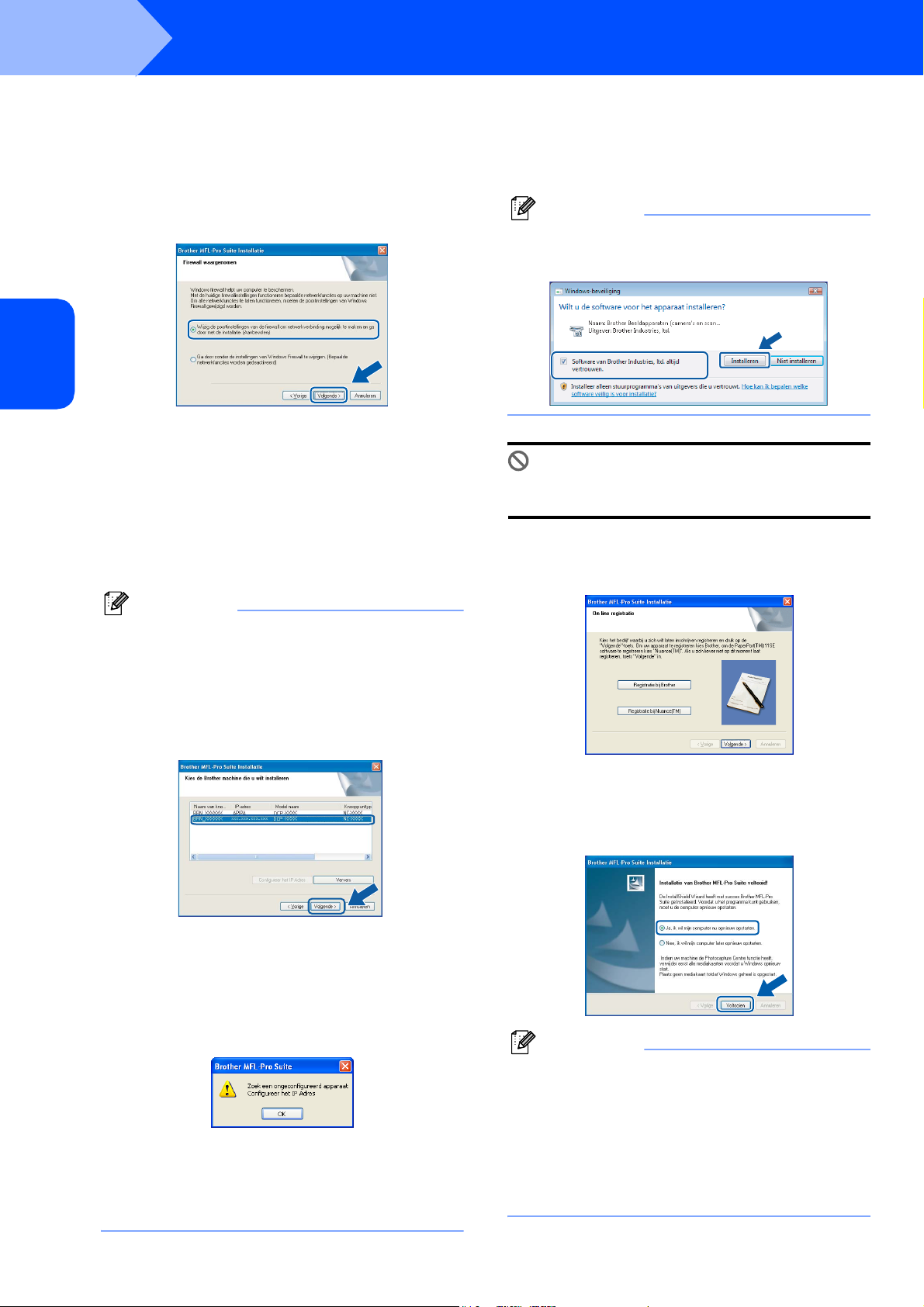

Voor gebruikers van de USB-interface
(voor Windows
FaceFilter Studio installeren ................................................................................................................ 17
Voor gebruikers van de netwerkinterface (alleen DCP-560CN)
(voor Windows
FaceFilter Studio installeren ................................................................................................................ 21
Macintosh
Voor gebruikers van de USB-interface
(voor Mac OS
Voor gebruikers van de netwerkinterface (alleen DCP-560CN)
(voor Mac OS
De machine installeren
Het stuurprogramma en software installeren
®
®
2000 Professional/XP/XP Professional x64 Edition/Windows Vista™) .......................... 14
®
2000 Professional/XP/XP Professional x64 Edition/Windows Vista™) .......................... 18
®
®
X 10.2.4 of hoger) ............................................................................................................ 22
®
X 10.2.4 of hoger) ............................................................................................................ 25
Voor netwerkgebruikers

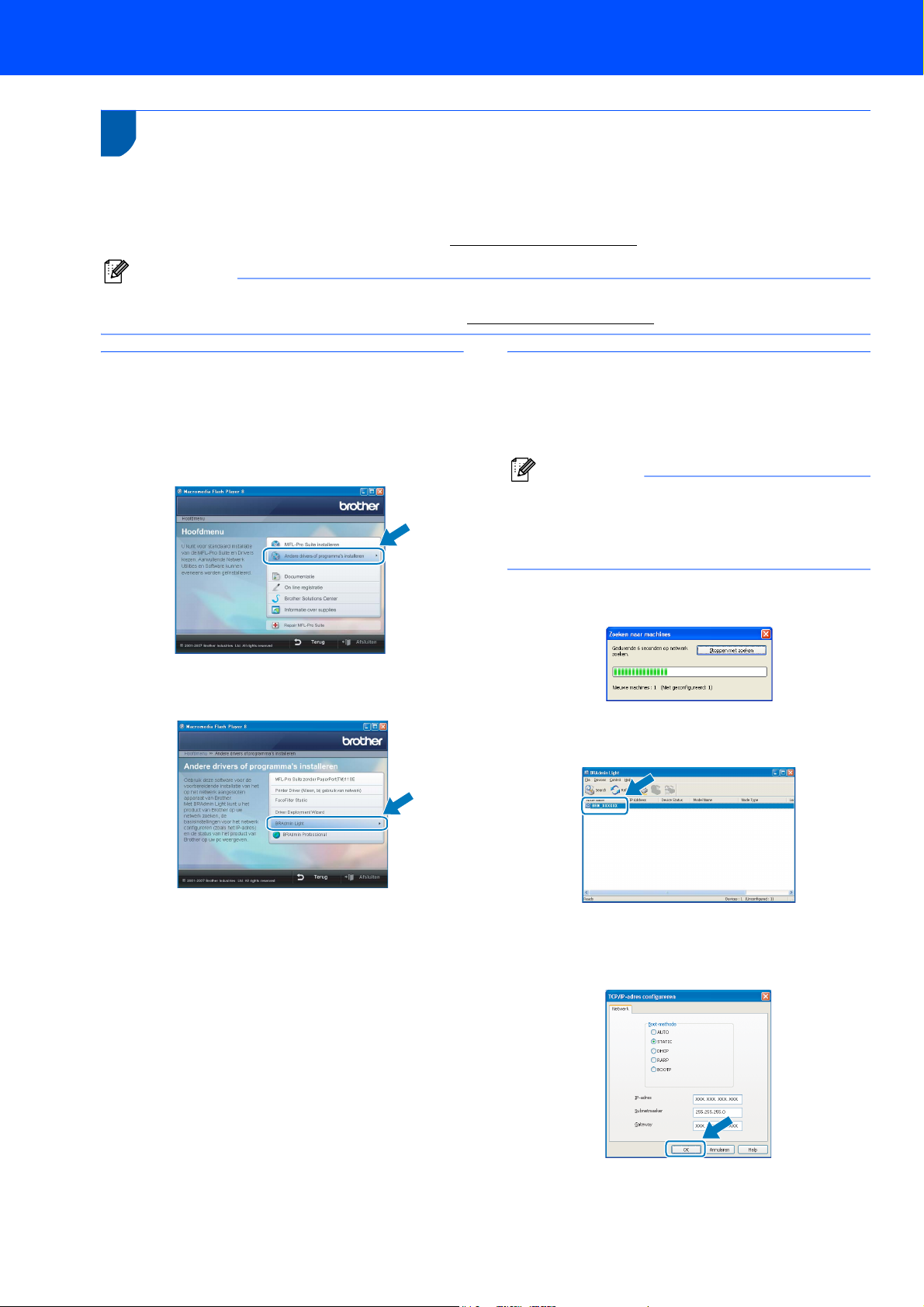

Hulpprogramma BRAdmin Light (voor Windows®) .................................................................................... 28
Het configuratiehulpprogramma BRAdmin Light installeren ................................................................. 28
Het IP-adres, het subnetmasker en de gateway instellen met BRAdmin Light .................................... 28
Hulpprogramma BRAdmin Light (voor Mac OS
Het IP-adres, het subnetmasker en de gateway instellen met BRAdmin Light .................................... 29
®
X) .................................................................................. 29

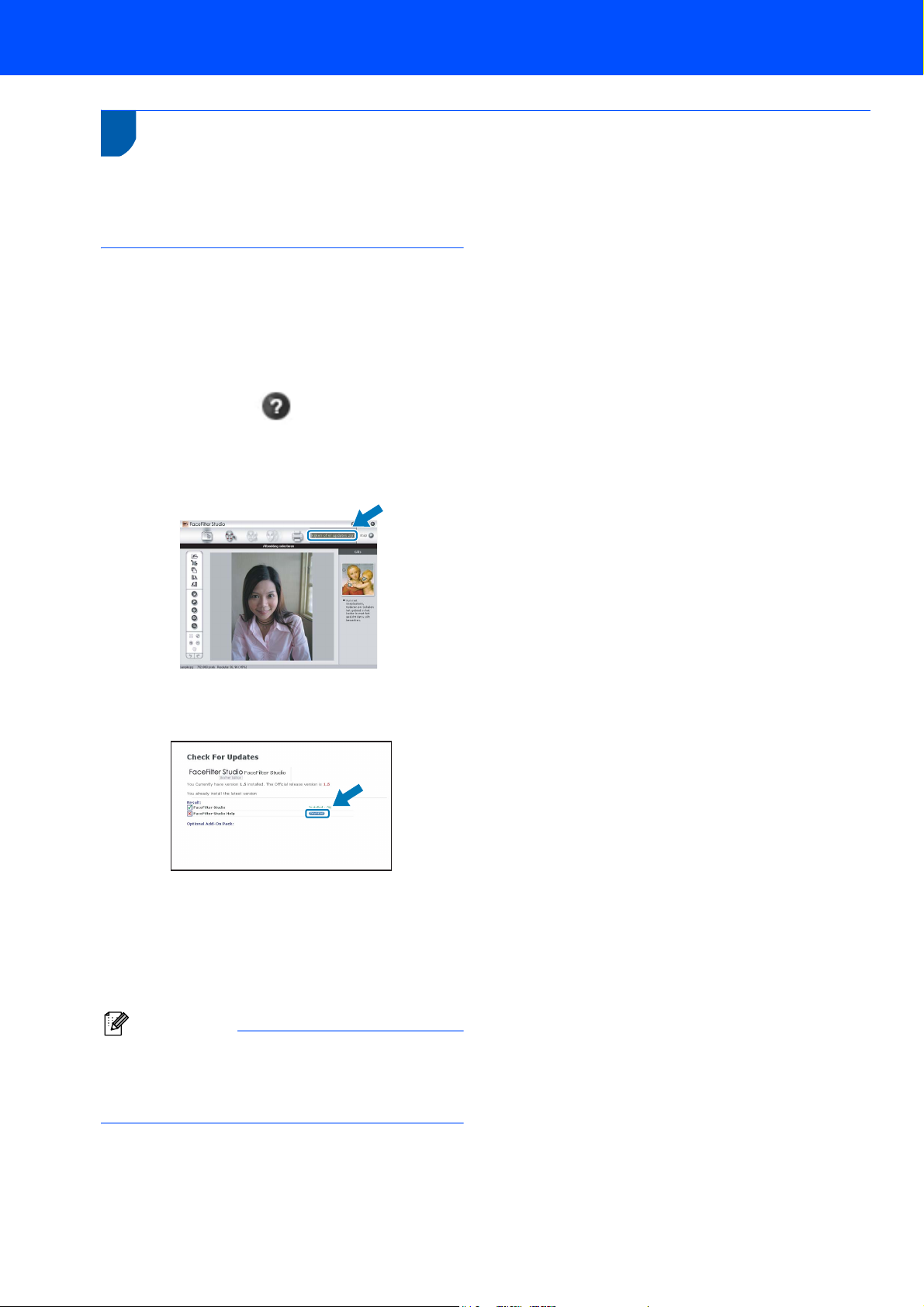

FaceFilter Studio Help installeren
Instructies voor het installeren van FaceFilter Studio Help (voor Windows®-gebruikers)..........................30
FaceFilter Studio Help installeren......................................................................................................... 30
Verbruiksartikelen
Vervanging van verbruiksartikelen ............................................................................................................. 31
Inktcartridge .......................................................................................................................................... 31
1
Aan de slag
1
1
Welke onderdelen er worden geleverd, kan van land tot land verschillen.
Bewaar al het verpakkingsmateriaal en de doos, voor het geval u uw machine ooit moet verzenden.
Onderdelen in de doos
Installatiehandleiding
CD-ROM
Gebruikershandleiding
Netsnoer
Bedieningspaneel/deksel
Zwart (LC1000BK)
Geel (LC1000Y)
Cyaan (LC1000C)
Magenta (LC1000M)
De inktcartridges bevinden zich op de papierlade. Zie De beschermingen verwijderen op pagina 4.
Inktcartridges
Een interfacekabel wordt niet standaard meegeleverd. U dient zelf een geschikte USB 2.0-interfacekabel of
netwerkkabel aan te schaffen.
USB-kabel
Gebruik een USB 2.0-kabel die niet langer is dan 2 meter.
Uw machine beschikt over een USB-interface die compatibel is met de USB 2.0-specificatie.
Sluit de interfacekabel nu nog NIET aan.
De interfacekabel wordt pas aangesloten tijdens de installatieprocedure van de software.
Netwerkkabel (alleen DCP-560CN)
Gebruik een rechtstreekse categorie 5 (of hoger) twisted-pairkabel voor een 10BASE-T- of 100BASE-TX Fast
Ethernet-netwerk.
2
Aan de slag
2
Bedieningspaneel
1 LCD-scherm (Liquid Crystal Display)
2 Toets Aantal kopieën
3 Menutoetsen
4 Starttoetsen
6 Aan/Uit-toets
7 Inktbeheer-toets
8 Modustoetsen
9 Waarschuwings-LED
5 Toets Stop/Eindigen
Zie voor meer informatie over het bedieningspaneel Overzicht van het bedieningspaneel in hoofdstuk 1
van de gebruikershandleiding.
Illustraties in deze installatiehandleiding zijn gebaseerd op de DCP-350C.
3
Stap 1
1
1 De beschermingen
De machine installeren
verwijderen
3 Papier plaatsen
1 Verwijder de beschermtape en de folie die de
glasplaat bedekt.
2 Verwijder de beschermende zak (1) met de
inktcartridges van de bovenkant van de
papierlade.
1
Onjuiste configuratie
Sluit de interfacekabel nog NIET aan. De
interfacekabel wordt pas aangesloten tijdens
het installeren van de software.
U kunt maximaal 100 vel van 80 g/m2
plaatsen.
Zie voor meer informatie Acceptabel papier
en andere media in hoofdstuk 2 van de
gebruikershandleiding.
1 Trek de papierlade volledig uit de machine en
til het deksel van de uitvoerlade (1) op.
1
2 Het deksel van het
bedieningspaneel
bevestigen
1 Bevestig het deksel van het bedieningspaneel
op de machine.
2 Houd de papiergeleiders voor de breedte (1)
en de papiergeleider voor de lengte (2)
ingedrukt en stel deze af op het papierformaat.
1
2
4
De machine installeren
3 Waaier de stapel papier goed door om te
voorkomen dat papier vastloopt of scheef
wordt ingevoerd.
4 Plaats het papier voorzichtig in de papierlade
met de afdrukzijde naar beneden en de
bovenrand eerst.
Controleer of het papier vlak in de lade ligt.
Opmerking
Wanneer u Legal-papier gebruikt, moet u de
universele ontgrendelknop (1) indrukken terwijl u
de voorzijde van de papierlade naar buiten schuift.
5 Pas de papiergeleiders met beide handen
voorzichtig aan het papier aan.
Controleer of de papiergeleiders de
papierranden raken.
Opmerking
Zorg ervoor dat u er het papier niet te ver naar
binnen duwt, anders kan het aan de achterkant
van de lade omhoog gaan staan en problemen
veroorzaken bij de papierinvoer.
6 Sluit het deksel van de uitvoerlade (1).
1
7 Duw de papierlade langzaam volledig in de
machine.
5
Stap 1
8 Terwijl u de papierlade vasthoudt, trekt u de
De machine installeren
papiersteun uit tot u een klik hoort.
Vervolgens vouwt u de papiersteunklep uit.
5 Uw taal kiezen
1 Als u de voedingskabel hebt aangesloten, ziet
u het volgende op het LCD-scherm:
Select Language
English
Français
Deutschvm
Nederlands
Italiano
Opmerking
Gebruik de papiersteunklep niet voor Legalpapier.
Opmerking
U kunt de fotopapierlade boven de papierlade
gebruiken om af te drukken op fotopapier van
×
15 cm of foto-L-papier.
10
Zie voor meer informatie Fotopapier plaatsen in
hoofdstuk 2 van de gebruikershandleiding.
4 De voedingskabel aansluiten
1 Sluit de voedingskabel aan.
Druk op a of b om uw taal te kiezen en druk op
OK.
2 Selecteer Yes (Ja) of No (Nee) en druk op OK.
Nederlands
Yes
No
Als u de taal verkeerd hebt ingesteld, kunt u
deze wijzigen nadat u de datum en tijd hebt
ingesteld. (Voor meer informatie, zie Taal
LCD-scherm wijzigen in bijlage B van de
gebruikershandleiding.)
Onjuiste configuratie
Sluit de interfacekabel nog NIET aan. De
interfacekabel wordt pas aangesloten tijdens
het installeren van de software.
Waarschuwing
Deze machine moet worden voorzien van een
geaarde stekker.
Opmerking
Op het bedieningspaneel blijft de waarschuwingsLED aan totdat u de inktcartridges hebt
geïnstalleerd.
6
6 De inktcartridges plaatsen
Waarschuwing
Als u inkt in uw ogen krijgt, spoel ze dan
onmiddellijk uit met water en raadpleeg een arts
als uw ogen geïrriteerd raken.
1 Zorg dat de machine is ingeschakeld.
Op het LCD-scherm wordt het volgende
weergegeven:
Geen patroon
Zwarte inkt
Gele inkt
Cyaan inkt
Magenta inkt
2 Open het deksel waar de inktcartridges zich
achter bevinden (1).
De machine installeren
4 Verwijder de inktcartridge.
5 Verwijder voorzichtig het gele
beschermkapje (1).
1
1
3 Trek alle ontgrendelingshendels naar beneden
en verwijder de gele bescherming (1).
1
Onjuiste configuratie
Raak het gebied op de onderstaande
afbeelding NIET aan.
Opmerking
Als het gele beschermkapje loskomt terwijl u de
verpakking opent, zal de cartridge niet beschadigd
worden.
Opmerking
Gooi de gele bescherming niet weg. U hebt deze
nodig wanneer u de machine moet vervoeren.
7
Stap 1
De machine installeren
6 Plaats iedere inktcartridge in de richting van de
pijl op het etiket.
Zorg ervoor dat de kleur van de
ontgrendelingshendel (1) overeenkomt met de
kleur van de cartridge (2), zoals weergegeven
in de onderstaande afbeelding.
brother
M
7 Til elke ontgrendelingshendel omhoog en duw
er voorzichtig tegen tot u een klik hoort, en sluit
vervolgens het deksel waar de inktcartridges
zich achter bevinden.
Opmerking
Als na het installeren van de cartridges op het
LCD-scherm een bericht wordt weergegeven dat u
de cartridge correct dient te plaatsen, controleer
dan of de cartridges correct zijn geïnstalleerd.
De machine zal het inktbuizensysteem reinigen
wanneer de inktcartridges voor het eerst
worden geïnstalleerd. Deze eerste
reinigingsprocedure neemt meer tijd in beslag
dan een normale reinigingsprocedure, maar
deze wordt maar één keer uitgevoerd.
Op het LCD-scherm wordt het volgende
weergegeven:
Reinigen
Initialiseren
Ong. 4 minuten
Voorzichtig
• Verwijder GEEN inktcartridges als deze niet
hoeven te worden vervangen. Als u dit toch doet,
kan de hoeveelheid inkt worden verminderd en
weet de machine niet hoeveel inkt er nog in de
cartridge zit.
• Schud de inktcartridges NIET. Als de inkt vlekken
op uw huid of kleding achterlaat, was deze dan
onmiddellijk met zeep of een wasmiddel.
• Het is beter om de cartridges NIET herhaaldelijk te
verwijderen en terug te plaatsen. Als u dat wel
doet, kan er inkt uit wegsijpelen.
• Als de kleuren zijn gemengd omdat u een
inktcartridge in de verkeerde positie hebt
geïnstalleerd, moet u nadat de cartridge op de
juiste plaats geïnstalleerd is de printkop diverse
keren reinigen. (Zie De printkop reinigen in bijlage
B van de gebruikershandleiding.)
• Zodra een inktcartridge geopend is, moet deze in
de machine geïnstalleerd worden en binnen zes
maanden na de installatie worden opgebruikt.
Gebruik ongeopende inktcartridges vóór de
uiterste verbruiksdatum die op de verpakking staat
vermeld.
• U mag de inktcartridge NIET openmaken of ermee
knoeien, anders kan de cartridge inkt gaan lekken.
• De multifunctionele machines van Brother zijn
ontworpen om te werken met inkt van een
bepaalde specificatie, en leveren optimale
prestaties als ze worden gebruikt met originele
inktcartridges van Brother.
Brother kan deze optimale prestaties niet
garanderen indien inkt of inktcartridges met
andere specificaties gebruikt worden. Het wordt
derhalve afgeraden om op deze machine andere
dan de originele cartridges van Brother te
gebruiken of cartridges die met inkt van andere
merken zijn gevuld. Indien de printkop of andere
onderdelen van de machine beschadigd raken
door het gebruik van producten die niet geschikt
zijn voor deze machine, vallen reparaties die
hieruit voortvloeien niet onder de garantie.
8
7 Afdrukkwaliteit controleren
1 Nadat de reinigingsprocedure is voltooid, wordt
op het LCD-scherm weergegeven:
Plaats papier en Druk
op Start
2 Zorg dat er A4-, Letter- of Legal-papier in de
papierlade is geplaatst.
Druk op Kleur Start.
De machine begint de testpagina af te drukken
(alleen wanneer de inktcartridges voor de
eerste keer worden geïnstalleerd).
De machine installeren
4 Op het LCD-scherm wordt het volgende
weergegeven:
Kwaliteit OK?
Ja
i
druk op
Nee
i
druk op
Als alle lijnen duidelijk en zichtbaar zijn,
drukt u op (Ja) om de kwaliteitscontrole
te voltooien.
Als er korte lijnen ontbreken, drukt u op
(Nee) en gaat u naar stap 5.
OK Niet OK
3 Controleer de kwaliteit van de vier
kleurenblokken op de testpagina.
(zwart/geel/cyaan/magenta)
Onjuiste configuratie
Raak het afgedrukte oppervlak van het papier
niet aan vlak na het afdrukken. De inkt kan nog
nat zijn en op uw vingers vlekken.
5 U wordt gevraagd of de afdrukkwaliteit voor
zwart en kleur in orde is. Druk op (Ja) of
(Nee).
Zwart OK?
Ja
i
druk op
Nee
i
druk op
Kleur OK?
Ja
i
druk op
i
Nee
Nadat u op (Ja) of (Nee) hebt gedrukt
voor zowel zwart als kleur, wordt op het LCDscherm weergegeven:
Reinigen starten
druk op
Ja
i
druk op
Nee
i
druk op
6 Druk op (Ja) zodat de machine begint met
het reinigen van de kleuren.
7 Nadat het reinigen is voltooid, drukt u op Kleur
Start. De machine drukt opnieuw de testpagina
af en gaat terug naar stap 3.
9
Loading...
