Page 1
Hálózati használati
útmutató
0 verzió
HUN
Page 2
Tartalomjegyzék
1 Bevezető 1
Hálózati funkciók........................................................................................................................................1
Egyéb funkciók ....................................................................................................................................2
2 Hálózati beállítások módosítása 3
A készülék hálózati beállításainak módosítása .........................................................................................3
A készülék vezérlőpultjának használata..............................................................................................3
A hálózat állapotának ellenőrzése.......................................................................................................3
A BRAdmin Light használata...............................................................................................................3
Egyéb kezelő segédprogramok .................................................................................................................7
Webalapú felügyelet ............................................................................................................................7
BRAdmin Professional 3 (Windows
3 A készülék konfigurálása vezeték nélküli hálózatra 8
Áttekintés...................................................................................................................................................8
A hálózati környezet megerősítése............................................................................................................9
Számítógéphez csatlakoztatva egy hálózati WLAN hozzáférési ponton/routeren keresztül
(Infrastruktúra mód).........................................................................................................................9
Vezeték nélküli kapcsolatra képes számítógéphez kapcsolódva WLAN hozzáférési pont/router
nélkül a hálózaton (Ad-hoc mód)...................................................................................................10
Konfiguráció.............................................................................................................................................11
Ha a készülék nem sugározza az SSID azonosítót...........................................................................11
WPS (Wi-Fi Protected Setup) vagy AOSS™.....................................................................................17
A Wi-Fi Protected Setup (WPS) PIN-módszerének használata ........................................................19
Konfigurálás Ad-hoc módban ..................................................................................................................22
Konfigurált SSID használata..............................................................................................................22
Új SSID használata ...........................................................................................................................29
®
) .................................................................................................7
4 Webalapú felügyelet 36
Áttekintés.................................................................................................................................................36
A készülék beállításainak konfigurálása..................................................................................................37
Bejelentkezési jelszó beállítása ...............................................................................................................38
Biztonságos funkciózár konfigurálása .....................................................................................................39
Active Directory hitelesítés konfigurálása ................................................................................................40
A készülék zárolásának feloldása, ha az Active Directory hitelesítés engedélyezett........................41
Szinkronizálás az SNTP kiszolgálóval.....................................................................................................42
A Szkennelés FTP-re konfiguráció módosítása.......................................................................................44
A Szkennelés hálózatra konfiguráció módosítása (Windows
LDAP-művelet..........................................................................................................................................47
LDAP-konfiguráció módosítása .........................................................................................................47
LDAP-konfiguráció módosítása a készülék vezérlőpultjának használatával.....................................48
TCP/IP speciális beállítások konfigurálása........................................................................................49
®
) ..............................................................45
i
Page 3
5 Szkennelés E-mail kiszolgálóra 51
Áttekintés.................................................................................................................................................51
Méretkorlátozások a Szkennelés e-mail kiszolgálóra funkció használatakor ....................................51
A Szkennelés e-mail kiszolgálóra funkció beállításainak konfigurálása ..................................................52
E-mail kiszolgálóra történő szkennelés előtt .....................................................................................52
Az E-mail kiszolgálóra történő szkennelés menete ...........................................................................53
Szkennelés e-mail kiszolgálóra további funkciói......................................................................................54
Átviteli (TX) igazoló e-mail.................................................................................................................54
6 Biztonsági funkciók 55
Áttekintés.................................................................................................................................................55
E-mail biztonságos küldése .....................................................................................................................56
Konfigurálás Webalapú felügyelet használatával ..............................................................................56
E-mail küldése felhasználói hitelesítéssel .........................................................................................56
Biztonságos e-mail küldés SSL/TLS használatával ..........................................................................57
Több tanúsítvány kezelése......................................................................................................................58
CA tanúsítvány importálása...............................................................................................................58
7 Hibaelhárítás 59
Áttekintés.................................................................................................................................................59
A probléma azonosítása....................................................................................................................59
8 További hálózati beállítások (Windows®)66
Beállítási típusok......................................................................................................................................66
Webszolgáltatások útján történő szkenneléshez használt illesztőprogramok telepítése
(Windows Vista
Hálózati szkennelés infrastruktúra módú telepítése vertikális párosítás használatakor
(Windows
®
, Windows® 7, Windows® 8) .....................................................................................66
®
7 és Windows® 8) .............................................................................................................67
A Függelék 68
Támogatott protokollok és biztonsági funkciók ........................................................................................68
Webalapú felügyelet funkciótáblázat .......................................................................................................69
B Tárgymutató 75
ii
Page 4
1
Bevezető 1
Hálózati funkciók 1
A Brother készülék a belső hálózati szkennelő kiszolgáló segítségével megosztható egy IEEE 802.11b/g/n
vezeték nélküli Ethernet-hálózaton keresztül. A szkennelő kiszolgáló különféle funkciókat és kapcsolódási
módszereket támogat az operációs rendszertől és hálózati konfigurációtól függően. A következő táblázat azt
mutatja, hogy az egyes operációs rendszerek mely hálózati funkciókat és csatlakozásokat támogatják.
1
Operációs rendszerek Windows® XP
Windows Vista
Windows® 7
Windows
Szkennelés
Lásd a Használati útmutatót.
BRAdmin Light
Lásd: A BRAdmin Light használata a(z) 3. oldalon.
BRAdmin Professional 3
Lásd: BRAdmin Professional 3 (Windows®) a(z)
7. oldalon.
Webalapú felügyelet (webböngésző)
Lásd: Webalapú felügyelet a(z) 36. oldalon.
Távoli beállítás
Lásd a Használati útmutatót.
Status Monitor
Lásd a Használati útmutatót.
Vertical Pairing (Vertikális párosítás)
Lásd: Hálózati szkennelés infrastruktúra módú
telepítése vertikális párosítás használatakor
(Windows
1
A BRAdmin Light for Macintosh letöltésként érhető el a http://support.brother.com címről.
2
A BRAdmin Professional 3 letöltésként érhető el a http://support.brother.com címről.
3
Csak Windows® 7 és Windows® 8.
®
1
2
7 és Windows® 8) a(z) 67. oldalon.
®
8
OS X v10.7.5, 10.8.x, 10.9.x
®
rr
rr
r
rr
rr
rr
3
r
1
Page 5
Bevezető
Egyéb funkciók 1
LDAP 1
Az LDAP-protokoll lehetővé teszi információk, mint pl. e-mail címek keresését a számítógépről. Ha a Szkennelés
e-mail kiszolgálóra funkciót használja, akkor az LDAP keresést használhatja az e-mail címek keresésére.
(Lásd: LDAP-konfiguráció módosítása a készülék vezérlőpultjának használatával a(z) 48. oldalon.)
Szkennelés E-mail kiszolgálóra 1
A Szkennelés e-mail kiszolgálóra funkció lehetővé teszi a szkennelt dokumentumok elküldését az internet,
mint átviteli mechanizmus használatával. (Lásd: Szkennelés E-mail kiszolgálóra a(z) 51. oldalon.)
A funkció használata előtt konfigurálnia kell a szükséges készülékbeállításokat a készülék vezérlőpultja,
a BRAdmin Professional 3 vagy a Webalapú felügyelet segítségével.
Biztonság 1
A Brother készülék a legújabb hálózatbiztonsági és titkosítási protokollokat alkalmazza. (Lásd: Biztonsági
funkciók a(z) 55. oldalon.)
1
2
Page 6
2
Hálózati beállítások módosítása 2
A készülék hálózati beállításainak módosítása 2
A készülék hálózati beállításai a vezérlőpult, a BRAdmin Light, a Webalapú felügyelet és a BRAdmin
Professional 3 használatával módosíthatók.
A készülék vezérlőpultjának használata 2
A készüléket a vezérlőpult Hálózat menüje segítségével konfigurálhatja a hálózati használathoz.
A hálózat állapotának ellenőrzése 2
1 A készülék LCD-kijelzőjén nyomja meg a gombot.
2 Nyomja meg a Hálózat gombot.
3 Nyomja meg a Vezetékes LAN gombot.
2
4 Nyomja meg a Vezetékes állapot gombot.
5 Nyomja meg az Állapot gombot.
A BRAdmin Light használata 2
A BRAdmin Light a hálózati Brother eszközök kezdeti beállítására szolgáló segédprogram. Ez a segédprogram
megkeresi a TCP/IP környezetben található Brother termékeket, megjeleníti azok állapotát, és konfigurálja az
alapvető hálózati beállításokat, pl. az IP-címet.
BRAdmin Light telepítése Windows® alatt 2
1 Ellenőrizze a készülék BEKAPCSOLT állapotát.
2 Kapcsolja be számítógépét. Zárjon be minden nyitott alkalmazást.
3 Helyezze be a telepítő DVD-ROM lemezt a DVD-ROM meghajtóba. A nyitó képernyő automatikusan
megjelenik. Ha megjelenik a modellek nevét tartalmazó képernyő, válassza ki a készülékét. Ha megjelenik
a nyelveket tartalmazó képernyő, válassza ki a nyelvét.
4 Amikor megjelenik a főmenü, kattintson az Egyed Telepítés > Hálózat segédprogramok menüpontra.
5 Kattintson a BRAdmin Light lehetőségre, és kövesse a képernyőn megjelenő utasításokat.
3
Page 7
Hálózati beállítások módosítása
MEGJEGYZÉS
A BRAdmin Light telepítése Macintosh alatt 2
Töltse le a Brother BRAdmin Light segédprogram legújabb változatát a modellhez tartozó letöltő oldalról
a http://solutions.brother.com/
címen.
Az IP-cím, az alhálózati maszk és az átjáró beállítása a BRAdmin Light segítségével 2
• Töltse le a Brother BRAdmin Light segédprogram legújabb változatát a modellhez tartozó letöltő oldalról
a http://solutions.brother.com/
címen.
• Ha speciálisabb készülékkezelésre van szüksége, használja a BRAdmin Professional 3 segédprogram
legújabb verzióját, amely letöltésként érhető el az adott modell letöltési oldaláról, http://solutions.brother.com/
Ez a segédprogram csak Windows
®
felhasználók számára érhető el.
• Ha a kémprogramok elleni alkalmazásának vagy vírusirtójának tűzfal funkcióját használja, azt ideiglenesen
tiltsa le. Ha már biztos benne, hogy tud szkennelni, akkor engedélyezze újra az alkalmazást.
• Csomópontnév: A csomópont neve megjelenik az aktuális BRAdmin Light ablakban. A készüléken levő
beolvasási kiszolgáló alapértelmezett csomópontneve vezeték nélküli hálózat esetén „BRWxxxxxxxxxxxx”
(ahol „xxxxxxxxxxxx” a készülék MAC-címe/Ethernet-címe).
• Alapértelmezés szerint nincs szükség jelszóra. Ha be van állítva jelszó, akkor azt írja be, majd kattintson
az OK gombra.
1 Indítsa el a BRAdmin Light szoftvert.
Windows
(Windows® XP, Windows Vista® és Windows® 7)
®
2
.
Kattintson a (Start) > Minden program > Brother > BRAdmin Light > BRAdmin Light
menüpontra.
(Windows
®
8)
Kattintson a (BRAdmin Light) ikonra az eszköztálcán.
Macintosh
Kattintson az Ugrás elemre a Finder menüsorról, az Alkalmazások > Brother > Utilities >
BRAdminLight2 menüpontra, majd kattintson duplán a (BRAdmin Light.jar) ikonra.
2 A BRAdmin Light automatikusan megkeresi az újonnan csatlakoztatott készülékeket.
4
Page 8
Hálózati beállítások módosítása
MEGJEGYZÉS
3 Kattintson duplán a Brother készülékre.
Windows
®
2
Macintosh
• Ha a beolvasási kiszolgáló a gyári beállításokra van beállítva (és ha nem használ DHCP/BOOTP/RARP
kiszolgálót) az eszköz Nincs beállítva/Unconfigured állapotúként jelenik meg a BRAdmin Light
segédprogram képernyőjén.
• A készülék MAC-címe (Ethernet-címe) és csomópontneve megjeleníthető a készülék LCD-kijelzőjén.
A MAC-cím megkereséséhez nyomja meg a > Hálózat > WLAN > MAC cím menüelemet.
A csomópontnév megkereséséhez nyomja meg a > Hálózat > WLAN > TCP/IP > Csomópont név
menüelemet.
5
Page 9
Hálózati beállítások módosítása
4 Válassza a STATIKUS (STATIC) lehetőséget a Betöltési mód (Boot Method) alatt. Írja be a készülék
IP-cím (IP Address), Alhálózati maszk (Subnet Mask) és (szükség esetén) Átjáró (Gateway) értékeit.
Windows
®
2
Macintosh
5 Kattintson az OK gombra.
6 A Brother készülék megjelenik az eszközlistán. Ha nem, akkor ellenőrizze az IP-címet a 4 lépésben.
6
Page 10
Hálózati beállítások módosítása
MEGJEGYZÉS
Egyéb kezelő segédprogramok 2
Webalapú felügyelet 2
A beolvasási kiszolgáló beállításai szabványos webböngésző segítségével módosíthatók a HTTP (Hypertext
Transfer Protocol) vagy a HTTPS (Hypertext Transfer Protocol Secure) használatával. (Lásd: A készülék
beállításainak konfigurálása a(z) 37. oldalon.)
BRAdmin Professional 3 (Windows®) 2
A BRAdmin Professional 3 a hálózathoz csatlakoztatott Brother eszközök fejlettebb kezelésére szolgáló
segédprogram. Ez a segédprogram képes megkeresni a Brother termékeket a hálózaton, és megjeleníteni a
készüléket egy könnyen olvasható, Explorer-stílusú ablakban. Az ikonok színe változik az egyes készülékek
állapotának megjelenítéséhez. Egy, a hálózaton található Windows
és eszközbeállításokat, és frissítheti az eszköz belső vezérlőprogramját. A BRAdmin Professional 3 naplózni
is tudja a hálózaton található Brother eszközök tevékenységét, és a naplóadatokat képes HTML, CSV, TXT,
vagy SQL formátumba exportálni.
®
számítógépről konfigurálhatja a hálózati
2
• Használja a BRAdmin Professional 3 segédprogram legújabb verzióját, amely letöltésként érhető
el a modell letöltő oldaláról a http://solutions.brother.com/
felhasználók számára érhető el.
• Ha a kémprogramok elleni alkalmazásának vagy vírusirtójának tűzfal funkcióját használja, azt
ideiglenesen tiltsa le. Ha már biztos benne, hogy tud szkennelni, akkor engedélyezze újra az alkalmazást.
• Csomópontnév: A hálózaton található összes Brother készülék csomópontneve megjelenik a BRAdmin
Professional 3 segédprogramban. Vezeték nélküli hálózat esetén az alapértelmezett csomópontnév
„BRWxxxxxxxxxxxx” (ahol „xxxxxxxxxxxx” a készülék MAC-címe/Ethernet-címe)
címen. Ez a segédprogram csak Windows®
7
Page 11
MEGJEGYZÉS
A készülék konfigurálása vezeték
3
nélküli hálózatra
Áttekintés 3
Ha a készüléket a vezeték nélküli hálózathoz kívánja csatlakoztatni, javasoljuk, kövesse a Gyors telepítési
útmutatóban ismertetett beállítási módszerek egyikét.
A jelen fejezet vezeték nélküli hálózatok konfigurálását ismertető része további tájékoztatást nyújt a vezeték
nélküli konfigurálási módszerekről. A TCP/IP-beállításokról a következő helyen talál további információt:
A készülék hálózati beállításainak módosítása a(z) 3. oldalon.
• Hétköznapi dokumentumszkenneléskor úgy érhető el optimális eredmény, ha a Brother készülék a lehető
legközelebb helyezkedik el a WLAN hozzáférési ponthoz/routerhez, és a két készülék között a lehető
legkevesebb az akadály. Ha a két készülék között nagy méretű tárgyak vagy falak vannak, vagy más
elektronikus készülékek által generált interferencia, az befolyásolhatja a dokumentumok adatátviteli
sebességét.
E tényezők következtében a vezeték nélküli kapcsolat lehet, hogy nem a legjobb megoldás az összes
dokumentumtípus és alkalmazás esetében. Ha nagy fájlokat, például szöveget és nagy képeket is
tartalmazó többoldalas dokumentumokat szkennel, akkor érdemes megfontolni a nagyobb átviteli
sebességet biztosító USB-kábel használatát.
3
3
• A vezeték nélküli beállítások konfigurálása előtt ismernie kell a hálózat nevét (SSID) és a hálózati kulcsot.
8
Page 12
A készülék konfigurálása vezeték nélküli hálózatra
A hálózati környezet megerősítése 3
Számítógéphez csatlakoztatva egy hálózati WLAN hozzáférési ponton/routeren keresztül (Infrastruktúra mód) 3
1
5
3
4
3
1 WLAN hozzáférési pont/router
1
Ha a számítógép támogatja az Intel® My WiFi Technology (MWT) technológiát, akkor a számítógép használható Wi-Fi Protected Setup (WPS)
üzemmódot támogató hozzáférési pontként.
2 Vezeték nélküli hálózati készülék (az Ön készüléke)
3 Vezeték nélküli módra képes számítógép a WLAN hozzáférési ponthoz/routerhez csatlakoztatva
4 Vezetékes számítógép (azaz nem rendelkezik vezeték nélküli képességgel) hálózati kábelen
keresztül csatlakoztatva a WLAN hozzáférési ponthoz/routerhez
5 A vezeték nélküli hozzáférési ponthoz (routerhez) csatlakozó mobileszköz
1
2
Konfigurálási mód 3
A Brother készülék az alábbiakban leírt módokon konfigurálható vezeték nélküli környezetben. Válassza
ki a környezethez megfelelő módszert.
Vezeték nélküli konfiguráció USB-kábel átmeneti használatával (javasolt). Lásd a Gyors telepítési útmutatót.
A vezeték nélküli kapcsolat egy gombnyomásos konfigurálása WPS (Wi-Fi Protected Setup) vagy AOSS™
használatával. Lásd: 17. oldal.
A vezeték nélküli kapcsolat PIN-módszerű konfigurálása WPS üzemmóddal. Lásd: 19. oldal.
A WLAN állapotellenőrzésének módja 3
1 A készülék LCD-kijelzőjén nyomja meg a gombot.
2 Nyomja meg a Hálózat gombot.
3 Nyomja meg a WLAN gombot.
4 Nyomja meg a a vagy a b gombot, majd nyomja meg a WLAN állapot gombot.
5 Nyomja meg az Állapot gombot.
9
Page 13
A készülék konfigurálása vezeték nélküli hálózatra
Vezeték nélküli kapcsolatra képes számítógéphez kapcsolódva WLAN hozzáférési pont/router nélkül a hálózaton (Ad-hoc mód) 3
Ennek a hálózatnak nincs központi WLAN hozzáférési pontja vagy routerje. Az egyes vezeték nélküli ügyfelek
közvetlenül kommunikálnak egymással. Amikor a vezeték nélküli Brother készülék (az ön készüléke) ennek
a hálózatnak a része, az egyes szkennelési feladatokat közvetlenül attól a számítógéptől kapja, amely
a szkennelési adatokat küldi.
1
2
1 Vezeték nélküli hálózati készülék (az ön készüléke)
2 Vezeték nélküli kapcsolatra képes számítógép
3
Nem garantáljuk a vezeték nélküli hálózati kapcsolatot Ad-hoc módban. A készülék Ad-hoc módban történő
beállításához lásd: Konfigurálás Ad-hoc módban a(z) 22. oldalon.
10
Page 14
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
Konfiguráció 3
Ha a készülék nem sugározza az SSID azonosítót 3
1 A készülék konfigurálása előtt ajánlatos feljegyezni a vezeték nélküli hálózat beállításait. A konfigurálás
folytatása előtt szükség lesz ezekre az információkra.
Ellenőrizze és jegyezze fel a vezeték nélküli hálózat aktuális beállításait.
Hálózatnév: (SSID)
Kommunikációs mód Hitelesítési módszer Titkosítási mód Hálózati kulcs
Infrastruktúra Nyitott rendszer NINCS —
WEP
Megosztott kulcs WEP
WPA/WPA2-PSK AES
1
TKIP
3
1
A TKIP csak a WPA-PSK esetén támogatott.
Például:
Hálózatnév: (SSID)
HELLO
Kommunikációs mód Hitelesítési módszer Titkosítási mód Hálózati kulcs
Infrastruktúra WPA2-PSK AES 12345678
Ha a router WEP-titkosítást használ, adja meg az első WEP-kulcsként használt kulcsot. A Brother készüléke
csak az első WEP-kulcs használatát támogatja.
2 Tegye a következők egyikét:
Windows
a Helyezze be a készülékhez adott DVD-ROM-ot a DVD-ROM meghajtóba.
®
11
Page 15
A készülék konfigurálása vezeték nélküli hálózatra
b Kattintson az Egyéni telepítés lehetőségre.
3
c Kattintson a Vezetéknélküli hálózat Telepítő Varázsló lehetőségre.
12
Page 16
A készülék konfigurálása vezeték nélküli hálózatra
Macintosh
a Töltse le a teljes illesztőprogram- és szoftvercsomagot a Brother Solutions Center webhelyéről
(http://support.brother.com/
).
b Kattintson duplán az asztalon lévő BROTHER ikonra.
c Kattintson duplán a Utilities (Segédprogramok) elemre.
d Kattintson duplán a Wireless Device Setup Wizard (Vezeték nélküli eszköz telepítővarázsló)
elemre.
3
13
Page 17
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
3 Válassza az Igen, rendelkezem USB-kábellel a telepítéshez. elemet, majd kattintson a Tovább gombra.
Javasoljuk ideiglenesen egy USB-kábel használatát.
3
Ha megjelenik, olvassa el a Fontos figyelmeztetés képernyő tartalmát. Jelölje be az Ellenőrizve és
megerősítve jelölődobozt, miután ellenőrizte az SSID azonosítót és a hálózati kulcsot, majd kattintson
a Tovább gombra.
4 Ideiglenesen csatlakoztassa a készüléket közvetlenül az USB-kábel segítségével a számítógéphez.
Ha megjelenik a telepítés megerősítése képernyő, jelölje be rajta a jelölődobozt, kattintson a Tovább
gombra, és ugorjon az 5 lépésre.
Ellenkező esetben ugorjon az 6 lépésre.
14
Page 18
A készülék konfigurálása vezeték nélküli hálózatra

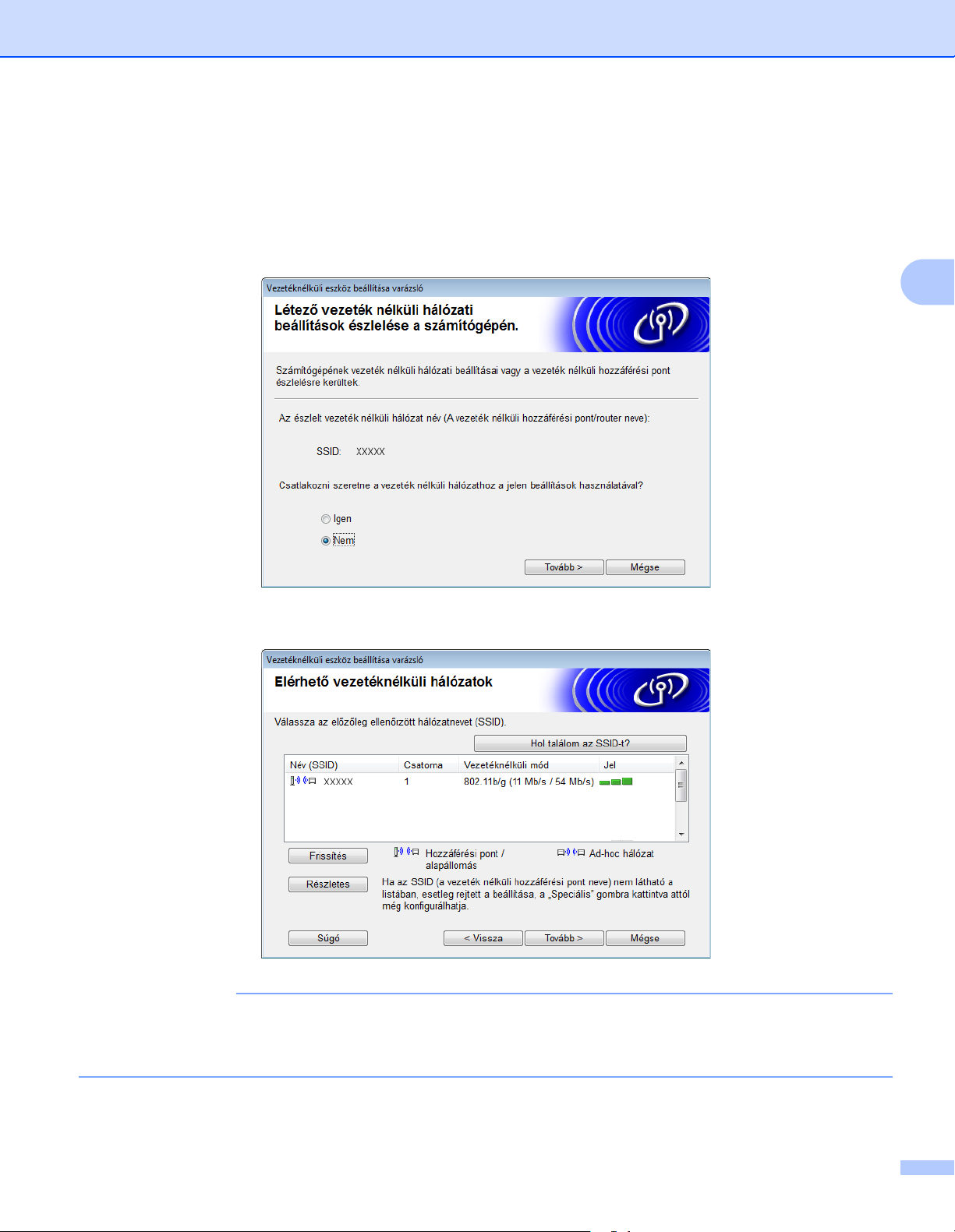

5 Amikor megjelenik az alábbi képernyő, tegye a következők egyikét:
• Jelölje ki az Igen lehetőséget, ha használni kívánja a megjelenített SSID azonosítót, kattintson a Tovább
gombra, és ugorjon a 9 lépésre.
• Jelölje ki a Nem lehetőséget, ha módosítani kívánja a megjelenített SSID azonosítót, kattintson a Tovább
gombra, és ugorjon a 6 lépésre.
3
6 Tegye a következők egyikét:
• Jelölje ki a használni kívánt SSID azonosítót, és kattintson a Tovább gombra. Ezután konfigurálja
a Hálózati kulcsot, és ugorjon a 9 lépésre.
• Ha a használni kívánt SSID azonosítót a rendszer nem sugározza, kattintson a Részletes gombra,
és ugorjon a 7 lépésre.
15
Page 19
A készülék konfigurálása vezeték nélküli hálózatra
7 Írjon be egy új SSID azonosítót a Név (SSID) mezőbe, majd kattintson a Tovább gombra.
8 Jelölje ki a Hitelesítési módszer és Titkosítási mód lehetőségeket a legördülő listákból, írjon be egy
hálózati kulcsot a Hálózati kulcs mezőbe, majd kattintson a Tovább gombra.
3
16
Page 20
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
9 Kattintson a Tovább gombra. A beállítások elküldésre kerülnek a készülékére.
(A következő képernyő eltérhet a beállításoktól függően.)
3
NE válassza le az USB-kábelt, míg a képernyőn megjelenő utasítás azt nem jelzi, hogy a konfigurálás
befejeződött, és a kábel biztonságosan eltávolítható.
0 Válassza le a számítógépet és a készüléket összekötő USB-kábelt.
A Kattintson a Befejezés gombra.
WPS (Wi-Fi Protected Setup) vagy AOSS™ 3
1 Erősítse meg, hogy a vezeték nélküli hozzáférési pont/router rendelkezik-e az alább bemutatott WPS
vagy AOSS™ szimbólummal.
2 Helyezze a Brother készüléket a vezeték nélküli hozzáférési pont/router hatótávolságán belülre.
A hatótávolság a környezettől függően eltérhet. Olvassa el a vezeték nélküli hozzáférési
ponthoz/routerhez mellékelt utasításokat.
17
Page 21
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
3 A készülék LCD-kijelzőjén nyomja meg a > Hálózat > WLAN > WPS/AOSS menüpontot.
Amikor a WLAN engedélyezése? üzenet megjelenik, nyomja meg az Igen gombot az elfogadáshoz.
• Ha nem indítja el a WPS/AOSS funkciót a készülék LCD-kijelzőjéről a vezeték nélküli hozzáférési
ponton/routeren található WPS vagy AOSS™ gomb megnyomása után néhány másodperccel,
lehetséges, hogy a kapcsolódás nem sikerül.
• Ha a vezeték nélküli hozzáférési pont/router támogatja a WPS módot, és a készüléket a PIN (Személyi
azonosítószám) módszerrel akarja konfigurálni, lásd: A Wi-Fi Protected Setup (WPS) PIN-módszerének
használata a(z) 19. oldalon.
4 Amikor az LCD kijelzőn megjelenő utasítás felkéri a WPS, illetve AOSS™ üzemmód indítására, nyomja
meg a vezeték nélküli hozzáférési pont/router WPS, illetve AOSS™ gombját (további információért lásd
a vezeték nélküli hozzáférési ponthoz/routerhez mellékelt utasításokat).
3
Nyomja meg az OK gombot a Brother készülék LCD-kijelzőjén.
5 Ez a funkció automatikusan észleli, hogy a vezeték nélküli hozzáférési pont/router melyik módot
használja (WPS vagy AOSS™), és megpróbál kapcsolódni a vezeték nélküli hálózathoz.
6 Ha a vezeték nélküli eszköz sikeresen kapcsolódott, az LCD kijelző megjeleníti a Kapcsolódott
üzenetet, míg meg nem nyomja az OK gombot.
A vezeték nélküli beállítás befejeződött. Kigyullad a Wi-Fi jelzőfény a vezérlőpulton, jelezve,
hogy a készülék hálózati csatolójának beállítása WLAN.
18
Page 22
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
A Wi-Fi Protected Setup (WPS) PIN-módszerének használata 3
Ha a WLAN hozzáférési pont/router támogatja a WPS (PIN-módszer) módot, akkor a készüléket az alábbi
lépések szerint konfigurálja.
A PIN-módszer a Wi-Fi Alliance
melyet egy jelentkező (az ön készüléke) hozott létre a regisztráló (a vezeték nélküli helyi hálózatot felügyelő
eszköz) számára, beállíthatja a WLAN hálózatot és a biztonsági beállításokat. A WPS mód elérésére
vonatkozó utasításokért lásd a WLAN hozzáférési pont/router használati útmutatót.
Csatlakoztatás, ha a WLAN hozzáférési pont/router (A) tölti be egyben a regisztráló eszköz
®
által kifejlesztett csatlakoztatási módszerek egyike. Egy PIN-kód beírásával,
1
szerepét is.
A
3
Csatlakoztatás, ha egy másik eszköz (B), például egy számítógép tölti be a regisztráló eszköz1 szerepét.
A
B
1
A regisztráló eszköz szerepét rendszerint a WLAN hozzáférési pont/router tölti be.
A WPS módot támogató routeren, illetve hozzáférési pontokon ez a szimbólum látható:
1 A készülék LCD-kijelzőjén nyomja meg a gombot.
2 Nyomja meg a Hálózat gombot.
3 Nyomja meg a WLAN gombot.
19
Page 23
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
MEGJEGYZÉS
4 Nyomja meg a a vagy b gombot a WPS PIN-kóddal megjelenítéséhez.
Nyomja meg a WPS PIN-kóddal gombot.
5 Amikor megjelenik a WLAN engedélyezése? üzenet, nyomja meg az Igen gombot az elfogadáshoz.
Ez elindítja a vezeték nélküli telepítővarázslót.
A törléshez nyomja meg a Nem gombot.
6 Az LCD-kijelzőn megjelenik egy nyolc számjegyű PIN-kód, és a készülék megkezdi a hozzáférési pont
keresését.
7 Hálózathoz kapcsolódó számítógép használata esetén a böngészőbe a „http://hozzáférési pont IP-címe/”
1
sort kell beírni (ahol a „hozzáférési pont IP-címe” a regisztráló eszköz
1
A regisztráló eszköz szerepét rendszerint a WLAN hozzáférési pont/router tölti be.
szerepét betöltő eszköz IP-címe).
8 Lépjen a WPS beállítások oldalára, írja be az LCD-kijelzőn a 6 lépésben megjelenített PIN-kódot
a regisztráló eszközbe, és kövesse a képernyőn megjelenő utasításokat.
A beállítási oldal a használt hozzáférési pont/router márkájától függően ettől eltérő lehet. Tanulmányozza
a hozzáférési ponthoz/routerhez kapott használati utasítást.
Windows Vista®/Windows® 7/Windows® 8 3
Ha a saját számítógépét használja regisztráló eszközként, kövesse ezeket a lépéseket:
• Ha Windows Vista®, Windows® 7 vagy Windows® 8 számítógépet kíván regisztráló eszközként használni,
akkor azt előzőleg regisztrálni kell a helyi hálózatra. Tanulmányozza a WLAN Hozzáférési ponthoz/routerhez
kapott használati utasítást.
• Ha regisztráló eszközként Windows
illesztőprogramot azután telepítheti, miután a képernyőn megjelenő utasításokat követve elvégezte
a vezeték nélküli konfigurálást. Ha a teljes illesztőprogram- és szoftvercsomagot telepíteni kívánja,
kövesse a Gyors telepítési útmutatóban leírt lépéseket.
a (Windows Vista
®
)
Kattintson a (Start) > Hálózat > Vezeték nélküli eszköz hozzáadása menüpontra.
(Windows
®
7)
Kattintson a (Start) > Eszközök és nyomtatók > Eszköz hozzáadása menüpontra.
(Windows
®
8)
Mozgassa az egeret az asztal jobb alsó sarkába. A menüsor megjelenésekor kattintson a Beállítások >
Vezérlőpult > Hardver és Hang > Eszközök és nyomatók > Eszköz hozzáadása menüpontra.
®
7 vagy Windows® 8 rendszert használ, akkor a szkenner-
3
b Válassza ki a készüléket, majd kattintson a Tovább gombra.
c Írja be az LCD-kijelzőn a 6 lépésben megjelenő PIN kódot, majd kattintson a Tovább gombra.
d Válassza ki azt a hálózatot, amelyhez kapcsolódni kíván, majd kattintson a Tovább gombra.
e Kattintson a Bezárás gombra.
20
Page 24
A készülék konfigurálása vezeték nélküli hálózatra
9 Ha a vezeték nélküli eszköz sikeresen kapcsolódott, az LCD-kijelző a Kapcsolódott üzenetet jeleníti meg.
Ha a kapcsolódás nem sikerült, az LCD-kijelzőn egy hibakód jelenik meg. Jegyezze fel a hibakódot, nézzen
utána a Gyors telepítési útmutató Hibaelhárítás szakaszában, és javítsa ki a hibát.
(Windows®)
Befejezte a vezeték nélküli hálózat beállítását. Ha az eszköz használatához további
illesztőprogramokat, illetve szoftvereket kíván telepíteni, akkor válassza a DVD-ROM
menü Az MFL-Pro Suite programcsomag telepítése elemét.
(Macintosh)
Befejezte a vezeték nélküli hálózat beállítását. Ha az eszköz használatához további
illesztőprogramokat, illetve szoftvereket kíván telepíteni, akkor válassza a DVD-ROM
menü Start Here OSX elemét.
3
21
Page 25
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
MEGJEGYZÉS
Konfigurálás Ad-hoc módban 3
Konfigurált SSID használata 3
Ha a készüléket olyan számítógéphez kívánja párosítani, amely már konfigurált SSID azonosítóval Ad-hoc
módban van, akkor kövesse az alábbi lépéseket:
1 A készülék konfigurálása előtt ajánlatos feljegyezni a vezeték nélküli hálózat beállításait. A konfigurálás
folytatása előtt szükség lesz ezekre az információkra.
Keresse meg és jegyezze fel annak a számítógépnek a meglévő vezeték nélküli hálózati beállításait,
amelyhez csatlakozni kíván.
A számítógépnek, amelyhez csatlakozni kíván, már beállított SSID azonosítójú Ad-hoc vezeték nélküli
hálózati beállítással kell rendelkeznie. A számítógép Ad-hoc módra állításához a számítógéphez kapott
tájékoztató vagy a hálózati rendszergazda adhat útmutatást.
Hálózatnév: (SSID)
3
Kommunikációs mód Titkosítási mód Hálózati kulcs
Ad-hoc NINCS —
WEP
Például:
Hálózatnév: (SSID)
HELLO
Kommunikációs mód Titkosítási mód Hálózati kulcs
Ad-hoc WEP 12345
A Brother készüléke csak az első WEP-kulcs használatát támogatja.
2 Tegye a következők egyikét:
Windows
a Helyezze be a készülékhez adott DVD-ROM-ot a DVD-ROM meghajtóba.
®
22
Page 26
A készülék konfigurálása vezeték nélküli hálózatra
b Kattintson az Egyéni telepítés lehetőségre.
3
c Kattintson a Vezetéknélküli hálózat Telepítő Varázsló lehetőségre.
23
Page 27
A készülék konfigurálása vezeték nélküli hálózatra
Macintosh
a Töltse le a teljes illesztőprogram- és szoftvercsomagot a Brother Solutions Center webhelyéről
(http://support.brother.com/
).
b Kattintson duplán az asztalon lévő BROTHER ikonra.
c Kattintson duplán a Utilities (Segédprogramok) elemre.
d Kattintson duplán a Wireless Device Setup Wizard (Vezeték nélküli eszköz telepítővarázsló)
elemre.
3
24
Page 28
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
3 Válassza az Igen, rendelkezem USB-kábellel a telepítéshez. elemet, majd kattintson a Tovább gombra.
Javasoljuk ideiglenesen egy USB-kábel használatát.
3
Ha megjelenik, olvassa el a Fontos figyelmeztetés képernyő tartalmát. Jelölje be az Ellenőrizve és
megerősítve jelölődobozt, miután ellenőrizte az SSID azonosítót és a hálózati kulcsot, majd kattintson
a Tovább gombra.
4 Ideiglenesen csatlakoztassa a készüléket közvetlenül az USB-kábel segítségével a számítógéphez.
Ha megjelenik a telepítés megerősítése képernyő, jelölje be rajta a jelölődobozt, kattintson a Tovább
gombra, és ugorjon az 5 lépésre.
Ellenkező esetben ugorjon a 8 lépésre.
25
Page 29
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
5 Amikor megjelenik az alábbi képernyő, tegye a következők egyikét:
• Jelölje ki az Igen lehetőséget, ha használni kívánja a megjelenített SSID azonosítót, kattintson a Tovább
gombra, és ugorjon a 7 lépésre.
• Jelölje ki a Nem lehetőséget, ha módosítani kívánja a megjelenített SSID azonosítót, kattintson a Tovább
gombra, és ugorjon a 6 lépésre.
3
6 Jelölje ki az SSID azonosítót, amelyet leírt az 1 lépésben a 22. oldal, majd kattintson a Tovább gombra.
Ha a lista üres, akkor ellenőrizze a hozzáférési pont tápellátását, majd azt, hogy az eszköz sugározza-e
az SSID azonosítót, majd nézze meg, hogy a készülék és a számítógép a vezeték nélküli kommunikáció
hatótávolságán belül van-e. Ezután kattintson a Frissítés gombra.
26
Page 30
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
7 Az alábbi képernyő megjelenésekor adja meg a hálózati kulcsot a Hálózati kulcs mezőben, majd
kattintson a Tovább gombra.
3
Ha az adott hálózatra nincs konfigurálva hitelesítés és titkosítás, akkor az alábbi képernyő jelenik meg.
A konfigurálás folytatásához kattintson az OK gombra.
27
Page 31
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
8 Kattintson a Tovább gombra. Ekkor a rendszer a beállításokat elküldi a készüléknek (az alábbi példában
WEP titkosítási mód szerepel).
9 Válassza le a számítógépet és a készüléket összekötő USB-kábelt.
3
0 Kattintson a Befejezés gombra.
Most telepítheti az MFL-Pro Suite programot (utasításokért lásd a Gyors telepítési útmutatót).
28
Page 32
A készülék konfigurálása vezeték nélküli hálózatra
Új SSID használata 3
Új SSID használatakor az összes egyéb eszköz azzal az SSID azonosítóval kapcsolódik, amelyet a következő
lépésekben hozzárendel a készülékhez. A számítógépről annak Ad-hoc módja esetén ehhez az SSID
azonosítóhoz kell kapcsolódni.
1 Tegye a következők egyikét:
Windows
a Helyezze be a készülékhez adott DVD-ROM-ot a DVD-ROM meghajtóba.
b Kattintson az Egyéni telepítés lehetőségre.
®
3
29
Page 33
A készülék konfigurálása vezeték nélküli hálózatra
c Kattintson a Vezetéknélküli hálózat Telepítő Varázsló lehetőségre.
3
Macintosh
a Töltse le a teljes illesztőprogram- és szoftvercsomagot a Brother Solutions Center webhelyéről
(http://support.brother.com/
).
b Kattintson duplán az asztalon lévő BROTHER ikonra.
c Kattintson duplán a Utilities (Segédprogramok) elemre.
30
Page 34
A készülék konfigurálása vezeték nélküli hálózatra
d Kattintson duplán a Wireless Device Setup Wizard (Vezeték nélküli eszköz telepítővarázsló)
elemre.
3
2 Jelölje ki az Igen, rendelkezem USB-kábellel a telepítéshez. lehetőséget, majd kattintson a Tovább
gombra.
Javasoljuk ideiglenesen egy USB-kábel használatát.
31
Page 35
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
Ha megjelenik, olvassa el a Fontos figyelmeztetés képernyő tartalmát. Jelölje be az Ellenőrizve és
megerősítve jelölődobozt, majd kattintson a Tovább gombra.
3
3 Ideiglenesen csatlakoztassa a készüléket közvetlenül az USB-kábel segítségével a számítógéphez.
Ha megjelenik a telepítés megerősítése képernyő, jelölje be rajta a jelölődobozt, kattintson a Tovább
gombra, és ugorjon a 4 lépésre.
Ellenkező esetben ugorjon az 5 lépésre.
32
Page 36
A készülék konfigurálása vezeték nélküli hálózatra
4 Amikor megjelenik az alábbi képernyő, tegye a következők egyikét:
• Jelölje ki az Igen lehetőséget, ha használni kívánja a megjelenített SSID azonosítót, kattintson a Tovább
gombra, és ugorjon a 8 lépésre.
• Jelölje ki a Nem lehetőséget, ha módosítani kívánja a megjelenített SSID azonosítót, kattintson a Tovább
gombra, és ugorjon az 5 lépésre.
3
5 Kattintson a Részletes lehetőségre.
33
Page 37
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
6 A Név (SSID) mezőbe írja be az új SSID azonosítót, majd jelölje be a jelölődobozt. Kattintson a Csatorna
legördülő listára, válassza ki a kívánt csatornát, majd kattintson a Tovább gombra.
7 A legördülő listákból jelölje ki a Hitelesítési módszer és a Titkosítási mód beállítást. Ha a WEP elemet
választja ki a Titkosítási mód alatt, akkor írja be a hálózati kulcsot a Hálózati kulcs mezőbe, majd
kattintson a Tovább gombra.
3
A WEP-kulcs megadható 5 vagy 13 ASCII szövegkarakterből álló karakterláncként, illetve 10 vagy
26 hexadecimális karakterként.
34
Page 38
A készülék konfigurálása vezeték nélküli hálózatra
MEGJEGYZÉS
8 Kattintson a Tovább gombra. A beállítások elküldésre kerülnek a készülékére.
9 Válassza le a számítógépet és a készüléket összekötő USB-kábelt.
3
0 Kattintson a Befejezés gombra.
Most telepítheti az MFL-Pro Suite programot (utasításokért lásd a Gyors telepítési útmutatót).
35
Page 39
4
MEGJEGYZÉS
Webalapú felügyelet 4
Áttekintés 4
Egy Hypertext Transfer Protocol (HTTP) vagy Hypertext Transfer Protocol Secure (HTTPS) protokollt használó
normál webböngésző használható a készülék kezelésére. A készülék egy, a hálózaton levő számítógépről
kezelhető egy webböngésző használatával.
Beszerezheti a Brother készülék és a beolvasási kiszolgáló állapotinformációit, karbantartási információit,
és a szoftververzióra vonatkozó információkat.
Módosíthatja a hálózat és a készülék konfigurációjának részleteit (lásd: A készülék beállításainak
konfigurálása a(z) 37. oldalon).
Konfigurálhatja a beállításokat mások jogosulatlan hozzáférésének korlátozására.
• Lásd: Bejelentkezési jelszó beállítása a(z) 38. oldalon.
• Lásd: Biztonságos funkciózár konfigurálása a(z) 39. oldalon.
• Lásd: Active Directory hitelesítés konfigurálása a(z) 40. oldalon.
Konfigurálhatja/módosíthatja a hálózati beállításokat.
• Lásd: A Szkennelés FTP-re konfiguráció módosítása a(z) 44. oldalon.
• Lásd: A Szkennelés hálózatra konfiguráció módosítása (Windows
®
) a(z) 45. oldalon.
4
• Lásd: Szinkronizálás az SNTP kiszolgálóval a(z) 42. oldalon.
• Lásd: LDAP-művelet a(z) 47. oldalon.
• Lásd: TCP/IP speciális beállítások konfigurálása a(z) 49. oldalon.
Windows® esetén a Microsoft® Internet Explorer® 8.0/9.0, míg Macintosh esetén a Safari 5/6 böngészőt
ajánljuk. Bármelyik böngészőt is használja, mindig gondoskodjon arról, hogy a JavaScript és a cookie-k
engedélyezve legyenek. Ha más böngészőt használ, annak kompatibilisnek kell lennie a HTTP 1.0 és
HTTP 1.1 szabvánnyal.
A hálózaton a TCP/IP protokollt kell használni, valamint a beolvasási kiszolgálóba és a számítógépbe
érvényes IP-címnek kell beprogramozva lennie.
36
Page 40
Webalapú felügyelet
MEGJEGYZÉS
MEGJEGYZÉS
A készülék beállításainak konfigurálása 4
1 Indítsa el a Webalapú felügyelet eszközt.
a Indítsa el a böngészőt.
b Írja be a „http://készülék IP-címe/” címet a böngészőbe (ahol a „készülék IP-címe” a készülék IP-címe).
Például:
http://192.168.1.2/
• Tartománynévrendszer (DNS) használata vagy NetBIOS-név engedélyezése esetén az IP-cím helyett
megadhat egy másik nevet, például a „MegosztottSzkenner” nevet.
• Például:
http://MegosztottSzkenner/
Ha engedélyezi a NetBIOS-név használatát, akkor a csomópontnevet is használhatja.
• Például:
http://brwxxxxxxxxxxxx/
A NetBIOS-nevet a készülék vezérlőpultján találja a Csomópont név alatt.
• Macintosh felhasználók esetén a Webalapú felügyelet rendszert a készülék ikonjára kattintva érheti el a
Status Monitor képernyőn. További információkért lásd A készülék állapotának felügyelete a számítógépről
(Macintosh) szakaszt a Használati útmutatóban.
• A biztonságos HTTPS protokollnak a beállítások konfigurálására a Webalapú felügyelet segítségével
történő használatához a Webalapú felügyelet indítása előtt konfigurálnia kell egy CA-tanúsítványt.
Lásd: Több tanúsítvány kezelése a(z) 58. oldalon.
2 Alapértelmezés szerint nincs szükség jelszóra. Ha beállított jelszót, akkor írja be azt, majd kattintson
a gombra.
4
3 Most konfigurálhatja a készülék beállításait.
Ha módosította a protokollbeállításokat, a konfiguráció aktiválásához a Submit (Küldés) gombra kattintás
után indítsa újra a Brother készüléket.
37
Page 41
Webalapú felügyelet
MEGJEGYZÉS
Bejelentkezési jelszó beállítása 4
Javasoljuk, hogy állítson be bejelentkezési jelszót, a Webalapú felügyelethez való jogosulatlan hozzáférés
megakadályozására.
1 Indítsa el a Webalapú felügyelet szolgáltatást, és érje el a Brother készüléket (lásd az 1 lépést a
37. oldal).
2 Amikor megjelenik a Webalapú felügyelet képernyő, kattintson az Administrator (Rendszergazda) fülre,
majd kattintson a Login Password (Bejelentkezési jelszó) lehetőségre a bal oldali navigációs sávon.
3 Adja meg a használni kívánt jelszót (legfeljebb 32 karakter).
4 Írja be ismét a jelszót a Confirm New Password (Jelszó megerősítése) mezőbe.
5 Kattintson a Submit (Beküldés) gombra.
A Webalapú felügyelet következő használatakor adja meg a jelszót a Login (Bejelentkezés) ablakban,
majd kattintson a gombra.
A beállítások konfigurálásnak befejezése után jelentkezzen ki a gombra kattintva.
4
Bejelentkezési jelszót beállíthat a Please configure the password (Konfigurálja a jelszót) lehetőségre
kattintva a Webalapú felügyelet szolgáltatásban is (mindaddig, amíg nem bejelentkezési jelszót állít be).
38
Page 42
Webalapú felügyelet
MEGJEGYZÉS
MEGJEGYZÉS
Biztonságos funkciózár konfigurálása 4
Korlátozhatja a felhasználói hozzáférést a Szkennelési funkciókhoz és a Web Connect funkciókhoz.
1 Indítsa el a Webalapú felügyelet szolgáltatást, és érje el a Brother készüléket (lásd az 1 lépést a
37. oldal).
2 Amikor megjelenik a Webalapú felügyelet képernyő, kattintson az Administrator (Rendszergazda)
fülre, majd kattintson a User Restriction Function (Felhasználókorlátozási funkció) menüre a bal oldali
navigációs sávon.
3 Jelölje ki a Secure Function Lock (Biztonsági funkciózár) lehetőséget.
4 Kattintson a Submit (Beküldés) gombra.
5 Kattintson a Secure Function Lock 1-25 (Biztonsági funkciózár 1-25) (vagy a 26-50) lehetőségre a bal
oldali navigációs sávon.
6 Jelölje ki a felhasználó ID Number/Name (Azonosítószámát/nevét), akinek a hozzáférését konfigurálni
akarja.
4
7 Írja be a konfigurálni kívánt felhasználó ID Number/Name (Azonosítószámát/nevét) és PIN (PIN-kódját).
• Minden ID Number/Name (Azonosítószámnak/névnek) különbözőnek kell lennie.
• Legfeljebb 50 azonosítót regisztrálhat.
8 Jelölje ki a Functions (Funkciókat), amelyekhez a felhasználó hozzáférhet.
• Törölje a Functions (Funkciók) jelölődoboz bejelölését az egyes korlátozni kívánt funkciók esetén:
• Törölje a Scan (Szkennelés) jelölődoboz bejelölését a Szkennelés számítógépre, az FTP-hez,
hálózatba, az Email-szerv. funkciók korlátozásához.
• Törölje az USB jelölődoboz bejelölését a Szkennelés USB-re funkció korlátozásához.
• Törölje a Web Connect jelölődoboz bejelölését a Szkennelés a Webhez funkció korlátozásához.
9 Kattintson a Submit (Beküldés) gombra.
39
Page 43
Webalapú felügyelet
MEGJEGYZÉS
Active Directory hitelesítés konfigurálása 4
Az Active Directory hitelesítés korlátozza a Brother készülék használatát. Ha az Active Directory hitelesítés
engedélyezett, a készülék vezérlőpultját a rendszer lezárja. Nem használhatja a szkennelési funkciókat, míg
meg nem ad egy felhasználóazonosítót, tartománynevet és jelszót.
• Az Active Directory hitelesítés támogatja a Kerberos hitelesítést.
• Konfigurálnia kell az SNTP protokollt (hálózati időkiszolgáló).
1 Indítsa el a Webalapú felügyelet szolgáltatást, és érje el a Brother készüléket (lásd az 1 lépést a 37. oldal).
2 Kattintson az Administrator (Rendszergazda) fülre.
3 Kattintson a User Restriction Function (Felhasználókorlátozás funkció) menüre a bal oldali navigációs
sávon.
4 Jelölje ki az Active Directory Authentication (Active Directory hitelesítés) lehetőséget.
5 Kattintson a Submit (Beküldés) gombra.
6 Jelölje ki az Active Directory Authentication (Active Directory hitelesítés) lehetőséget a bal oldali
navigációs sávon.
7 Konfigurálja a következő beállításokat:
Active Directory Server Address (Active Directory kiszolgáló címe)
Írja be az IP-címet vagy az Active Directory kiszolgáló kiszolgálónevét (például: ad.pelda.com).
Protocol & Authentication Method (Protokoll és hitelesítési módszer)
Jelölje ki a protokollt és a hitelesítési módszert.
Get Mail Address (E-mail cím megszerzése)
4
LDAP Server Port (LDAP-kiszolgáló port)
LDAP Search Root (LDAP keresés gyökérkönyvtára)
Fetch DNs (Tartománynevek (DN-ek) beolvasása)
SNTP
8 Kattintson a Submit (Beküldés) gombra.
Jelölje ki ezt a lehetőséget a készülék e-mail címének az LDAP-kiszolgálóról való beszerzéséhez
(csak LDAP + kerberos hitelesítési módszer esetén érhető el).
Írja be az LDAP-kiszolgáló portszámát (csak LDAP + kerberos hitelesítési módszer esetén érhető el).
Írja be az LDAP keresés gyökérkönyvtárát (csak LDAP + kerberos hitelesítési módszer esetén
érhető el).
Kövesse a képernyőn megjelenő utasításokat.
További információkért lásd 42. oldal.
40
Page 44
Webalapú felügyelet
MEGJEGYZÉS
A készülék zárolásának feloldása, ha az Active Directory hitelesítés engedélyezett4
1 A készülék LCD-kijelzőjén használja az érintőképernyőt a Domén, Felhasználó azonosító,
és a Jelszó megadására.
2 Nyomja meg az OK gombot.
3 Ha az adatok hitelesítése megtörtént, a vezérlőpult feloldja a zárolást a szkennelési funkciók
használatának engedélyezéséhez.
Semmilyen beállítást nem módosíthat, ha az Active Directory Authentication (Active Directory hitelesítés)
engedélyezett.
4
41
Page 45
Webalapú felügyelet
MEGJEGYZÉS
Szinkronizálás az SNTP kiszolgálóval 4
A Simple Network Time Protocol (SNTP) a készülék által az SNTP időkiszolgálóval történő hitelesítésre
használt idő szinkronizálására szolgáló protokoll (ez nem a készülék LCD-kijelzőjén megjelenő idő).
Szabályos időközönként szinkronizálhatja a készülék rendszeridejét az SNTP időkiszolgáló biztosította
egyezményes koordinált világidő (UTC) szerint.
Ez a funkció egyes országokban nem érhető el.
1 Indítsa el a Webalapú felügyelet szolgáltatást, és érje el a Brother készüléket (lásd az 1 lépést a 37. oldal).
2 Amikor megjelenik a Webalapú felügyelet képernyő, kattintson a Network (Hálózat) fülre, majd kattintson
a Protocol (Protokoll) menüre a bal oldali navigációs sávon.
3 Jelölje be az SNTP jelölődobozt.
4 Kattintson az Advanced Setting (Speciális beállítás) lehetőségre.
Status (Állapot)
4
Azt jeleníti meg, hogy az SNTP-kiszolgáló beállításai engedélyezve vannak-e.
Synchronization Status (Szinkronizálási állapot)
Megerősíti a legutóbbi szinkronizálási állapotot.
SNTP Server Method (SNTP-kiszolgáló mód)
Válassza az AUTO vagy a STATIC (Statikus) elemet.
• AUTO
Ha a hálózaton van DHCP-kiszolgáló, az SNTP-kiszolgáló automatikusan megkapja a címet
az adott kiszolgálótól.
• STATIC (Statikus)
Írja be a használni kívánt címet.
Primary SNTP Server Address (Elsődleges SNTP-kiszolgálócím), Secondary SNTP Server Address
(Másodlagos SNTP-kiszolgálócím)
Írja be a kiszolgálócímet (max. 64 karakter).
A másodlagos SNTP-kiszolgáló címe az elsődleges SNTP-kiszolgáló címének tartalékcímeként szolgál.
Ha az elsődleges kiszolgáló nem érhető el, a készülék a másodlagos SNTP-kiszolgálóval lép kapcsolatba.
Primary SNTP Server Port (Elsődleges SNTP-kiszolgálóport), Secondary SNTP Server Port
(Másodlagos SNTP-kiszolgálóport)
Írja be a portszámot (1-65 535).
A másodlagos SNTP-kiszolgáló portja az elsődleges SNTP-kiszolgáló portjának tartalék portjaként
szolgál. Ha az elsődleges port nem érhető el, a készülék a másodlagos SNTP porttal lép kapcsolatba.
42
Page 46
Webalapú felügyelet
MEGJEGYZÉS
Synchronization Interval (Szinkronizációs időköz)
Írja be a kiszolgáló szinkronizációs próbálkozásai közötti órák számát (1-168 óra).
•A Date&Time (Dátum/idő) konfigurálása szükséges a készülék által az SNTP kiszolgálóval használt idő
szinkronizáláshoz. Kattintson a Date&Time (Dátum/idő) elemre, majd konfigurálja a Date&Time (Dátum/idő)
beállítást a General (Általános) képernyőn.
4
• Jelölje be a Synchronize with SNTP server (Szinkronizálás az SNTP kiszolgálóval) jelölődobozt.
Ellenőrizze az időzónabeállításokat, és jelölje ki a helyi idő és az UTC közötti időkülönbséget a Time Zone
(Időzóna) legördülő listából. Például az USA keleti parti idő és Kanada időzónája UTC-05:00.
5 Kattintson a Submit (Beküldés) gombra.
43
Page 47
Webalapú felügyelet
A Szkennelés FTP-re konfiguráció módosítása 4
A Szkennelés FTP-re funkció lehetővé teszi, hogy a dokumentumokat közvetlenül egy, a helyi hálózaton
vagy az interneten működő FTP-kiszolgálóra szkennelje. A Szkennelés FTP-re funkcióra vonatkozó további
információkért lásd a Dokumentumok szkennelése FTP-kiszolgálóra (csak ADS-2600We) szakaszt a
Használati útmutatóban.
1 Indítsa el a Webalapú felügyelet szolgáltatást, és érje el a Brother készüléket (lásd az 1 lépést a 37. oldal).
2 Amikor megjelenik a Webalapú felügyelet képernyő, kattintson a Scan (Szkennelés) fülre, majd a kattintson
a Scan to FTP/Network (Szkennelés FTP-re/hálózatra) lehetőségre.
3 Választhat, hogy melyik profilt (1-5) használja a Szkennelés FTP-re beállításaiban.
A hét előre beállított fájlnév mellett két felhasználói fájlnév is tárolható a Create a User Defined File Name
(Felhasználói fájlnév létrehozása) menüelem alatt. Mindkét mezőben legfeljebb 15 karakter adható meg.
4 Kattintson a Submit (Beküldés) gombra.
5 Kattintson a Scan to FTP/Network Profile (Szkennelés FTP-re/hálózati profilba) lehetőségre a bal
oldali navigációs sávon.
A következő Szkennelés FTP-re beállításokat konfigurálhatja:
Profile Name (Profilnév) (max. 15 karakter)
Host Address (Állomáscím) (FTP-kiszolgálócím)
Username (Felhasználónév)
Password (Jelszó)
Store Directory (Tárolási könyvtár)
File Name (Fájlnév)
Quality (Minőség)
File Type (Fájltípus)
4
Document Size (Dokumentumméret)
File Size (Fájlméret)
Auto Deskew (Automatikus visszaforgatás)
Skip Blank Page (Üres oldalak kihagyása)
2-sided Scan (2-oldalas beolvasás)
Passive Mode (Passzív mód)
Port Number (Portszám)
Állítsa be a Passive Mode (Passzív mód) állapotát Off (Ki) vagy On (Be) értékre az FTP-kiszolgáló
és a hálózati tűzfal konfigurációjától függően. Az alapbeállítás a On (Be). Az FTP-kiszolgáló eléréséhez
használt port számát is módosíthatja. Az alapértelmezett beállítás a 21-es port. A legtöbb esetben ez
a két beállítás az alapértelmezett értéken hagyható.
6 Kattintson a Submit (Beküldés) gombra.
44
Page 48
Webalapú felügyelet
MEGJEGYZÉS
A Szkennelés hálózatra konfiguráció módosítása (Windows®)4
A Szkennelés hálózatra funkció lehetővé teszi, hogy a dokumentumokat közvetlenül egy, a helyi hálózaton
vagy az interneten található megosztott mappájába szkennelje. A Szkennelés hálózatra funkcióra vonatkozó
további információkért lásd a Dokumentumok szkennelése megosztott mappába/hálózati helyre (Windows
(csak ADS-2600We) szakaszt a Használati útmutatóban.
A Szkennelés hálózatra funkció támogatja az NTLMv2 hitelesítést.
A hitelesítéshez konfigurálnia kell az SNTP protokollt (hálózati időkiszolgáló), vagy megfelelően be kell
állítania a dátumot, az időt és az időzónát a készülék vezérlőpultján. (Az SNTP beállításával kapcsolatos
további információért lásd: Szinkronizálás az SNTP kiszolgálóval a(z) 42. oldalon. A dátum, az idő és az
időzóna beállítását a Használati útmutató ismerteti.)
1 Indítsa el a Webalapú felügyelet szolgáltatást, és érje el a Brother készüléket (lásd az 1 lépést a
37. oldal).
2 Amikor megjelenik a Webalapú felügyelet képernyő, kattintson a Scan (Szkennelés) fülre, majd a kattintson
a Scan to FTP/Network (Szkennelés FTP-re/hálózatra) lehetőségre.
®
)
4
3 A profilszámok közül (1-10) válassza ki a Szkennelés hálózatra beállításokhoz használni kívánt Network
(Hálózat) elemet.
A hét előre beállított fájlnév mellett két felhasználói fájlnév is tárolható a Create a User Defined File Name
(Felhasználói fájlnév létrehozása) menüelem alatt. Mindkét mezőben legfeljebb 15 karakter adható meg.
4 Kattintson a Submit (Beküldés) gombra.
5 Kattintson a Scan to FTP/Network Profile (Szkennelés FTP-re/hálózati profilba) lehetőségre a bal
oldali navigációs sávon.
A következő Szkennelés hálózatra beállításokat konfigurálhatja:
Profile Name (Profilnév) (max. 15 karakter)
Host Address (Állomáscím)
Store Directory (Tárolási könyvtár)
File Name (Fájlnév)
Quality (Minőség)
File Type (Fájltípus)
Document Size (Dokumentumméret)
File Size (Fájlméret)
Auto Deskew (Automatikus visszaforgatás)
Skip Blank Page (Üres oldalak kihagyása)
2-sided Scan (2-oldalas beolvasás)
Use PIN for Authentication (PIN-kód használata hitelesítéshez)
PIN Code (PIN-kód)
Auth.Method (Hitelesítési módszer)
45
Page 49
Webalapú felügyelet
Username (Felhasználónév)
Password (Jelszó)
Kerberos Server Address (Kerberos-kiszolgálócím)
6 Kattintson a Submit (Beküldés) gombra.
4
46
Page 50
Webalapú felügyelet
MEGJEGYZÉS
LDAP-művelet 4
Az LDAP-protokoll lehetővé teszi e-mail címek keresését a kiszolgálóról a Szkennelés e-mail kiszolgálóra
funkciók használatával.
LDAP-konfiguráció módosítása 4
1 Indítsa el a Webalapú felügyelet szolgáltatást, és érje el a Brother készüléket (lásd az 1 lépést a 37. oldal).
2 Kattintson az Address Book (Címjegyzék) fülre, majd kattintson az LDAP lehetőségre a bal oldali
navigációs sávon.
3 Kattintson az On (Be) lehetőségre az LDAP Search (LDAP-keresés) beállításához.
4 Konfigurálja a következő LDAP-beállításokat:
LDAP Server Address (LDAP-kiszolgálócím)
Port (az alapértelmezett portszám 389)
Search Root (Keresés gyökérkönyvtára)
4
Fetch DNs (Tartománynevek (DN-ek) beolvasása)
Authentication (Hitelesítés)
Username (Felhasználónév)
Password (Jelszó)
Timeout for LDAP (LDAP időtúllépés)
Attribute of Name (Search Key) (Név (keresési kulcs) attribútuma)
Attribute of E-mail (E-mail attribútuma)
1
A kijelölés a használt hitelesítési módszertől függően lesz elérhető.
1
1
5 Amikor befejezte, kattintson a Submit (Beküldés) gombra. Győződjön meg arról, hogy a Status (Állapot)
értéke OK a Teszt eredménye oldalon.
• Az LDAP-protokoll nem támogatja az egyszerűsített kínai, a hagyományos kínai és a koreai nyelvet.
• Ha az LDAP-kiszolgáló támogatja a Kerberos-hitelesítést, azt javasoljuk, hogy válassza a Kerberos
lehetőséget az Authentication (Hitelesítés) beállításának. Ez erős hitelesítést biztosít az LDAP-kiszolgáló
és a készülék között. A Kerberos-hitelesítéshez konfigurálnia kell az SNTP protokollt (hálózati időkiszolgáló),
vagy megfelelően be kell állítania a dátumot, az időt és az időzónát a készülék vezérlőpultján. (Az SNTP
beállításával kapcsolatos további információkért lásd: Szinkronizálás az SNTP kiszolgálóval a(z)
42. oldalon.)
• Az egyes elemekre vonatkozó részletekért lásd a Webalapú felügyelet súgóját.
47
Page 51
Webalapú felügyelet
MEGJEGYZÉS
MEGJEGYZÉS
MEGJEGYZÉS
LDAP-konfiguráció módosítása a készülék vezérlőpultjának használatával 4
Az LDAP-beállítások konfigurálása után e-mail címek keresésére használja az LDAP-keresést a készülékről.
1 Töltse be a készülékbe a szkennelni és e-mailben elküldeni kívánt dokumentumot.
2 A készülék LCD-kijelzőjén nyomja meg az Email-szerv. gombot.
3 Nyomja meg a Címjegyzék gombot.
4 Nyomja meg a gombot a kereséshez.
5 Adja meg a keresési kifejezés első karaktereit az LCD gombjainak használatával.
• Legfeljebb 15 karaktert vihet be.
• A szövegbevitelre vonatkozó további információkért lásd a Szövegbevitel (csak ADS-2600We) szakaszt a
Használati útmutatóban.
6 Nyomja meg az OK gombot.
Az LDAP keresési eredménye megjelenik az LCD kijelzőn jellel jelölve a helyi címjegyzék
eredmények előtt. Ha a kiszolgálón és a helyi címjegyzékben nem található egyező adat, az LCD-kijelző
a Nincs találat. üzenetet jeleníti meg.
7 Nyomja meg a vagy b gombot a görgetéshez, amíg meg nem találja a keresett nevet.
Nyomja meg a nevet.
8 Ha az eredmény egynél több e-mail címet tartalmaz, nyomja meg a kívánt e-mail címet.
9 Nyomja meg az Alkalmaz gombot.
0 Nyomja meg az OK gombot.
4
A dokumentum szkennelése előtt nyomja meg a Beáll-k gombot a szkennelési beállítások
helyesbítéséhez.
A Nyomja meg a Start gombot.
• A készülék LDAP funkciója az LDAPv3 protokollt támogatja.
• További információkért kattintson a gombra az LDAP beállító képernyő jobb oldalán.
48
Page 52
Webalapú felügyelet
TCP/IP speciális beállítások konfigurálása 4
1 Indítsa el a Webalapú felügyelet szolgáltatást, és érje el a Brother készüléket (lásd az 1 lépést a
37. oldal).
2 Kattintson a Network (Hálózat) fülre, majd jelölje ki a kapcsolattípust (Wired (Vezetékes) vagy Wireless
(Vezeték nélküli)).
3 Jelölje ki a TCP/IP lehetőséget a bal oldali navigációs menüben.
4 Kattintson az Advanced Settings (Speciális beállítások) lehetőségre. Konfigurálja a következő
beállításokat: (az alábbi példa a TCP/IP Advanced Settings (Wired) (TCP/IP Speciális beállításokat
(Vezetékes)) használja).
Boot Tries (Betöltési kísérletek)
Írja be a Betöltési mód használatával történő indítási kísérletek számát (0-32 767).
4
RARP Boot Settings (RARP betöltési beállítások)
Válassza a No Subnet Mask (Nincs alhálózati maszk) vagy a No Gateway (Nincs átjáró) lehetőséget.
• No Subnet Mask (Nincs alhálózati maszk)
Az alhálózati maszk nem módosult automatikusan.
• No Gateway (Nincs átjáró)
Az átjáró címe nem módosult automatikusan.
TCP Timeout (TCP időtúllépés)
Írja be a TCP időtúllépés előtti percek számát (0-32 767).
DNS Server Method (DNS-kiszolgáló mód)
Válassza az AUTO vagy a STATIC (Statikus) elemet.
49
Page 53
Webalapú felügyelet
Primany DNS Server IP Address (Elsődleges DNS-kiszolgáló IP-címe), Secondary DNS Server
IP Address (Másodlagos DNS-kiszolgáló IP-címe)
Írja be a kiszolgáló IP-címét.
A másodlagos DNS-kiszolgáló IP-címe az elsődleges DNS-kiszolgáló IP-címének tartalékául szolgál.
Ha az elsődleges DNS-kiszolgáló nem érhető el, a készülék a másodlagos DNS-kiszolgálóval lép
kapcsolatba.
Gateway Timeout (Átjáró időtúllépés)
Írja be a másodpercek számát, mielőtt az router túllépi az időt (1-32 767).
5 Kattintson a Submit (Beküldés) gombra.
4
50
Page 54
5
Szkennelés E-mail kiszolgálóra 5
Áttekintés 5
A Szkennelés e-mail kiszolgálóra funkció lehetővé teszi a szkennelt dokumentumok mellékletként történő
elküldését e-mail üzenetben.
5
2
3
2
4
1Küldő
2 E-mail kiszolgáló
3 Internet
4Címzett
1
Méretkorlátozások a Szkennelés e-mail kiszolgálóra funkció használatakor 5
Ha egy dokumentum képadata túl nagy, lehetséges, hogy az átvitel nem lesz sikeres.
51
Page 55
Szkennelés E-mail kiszolgálóra
MEGJEGYZÉS
A Szkennelés e-mail kiszolgálóra funkció beállításainak konfigurálása 5
A Szkennelés e-mail kiszolgálóra funkció használata előtt konfigurálni kell a Brother készüléket, hogy az
kommunikáljon a hálózattal és a levelezési kiszolgálóval. Ezek az elemek a Webalapú felügyelet, a Távoli
beállítás vagy a BRAdmin Professional 3 használatával konfigurálhatók. A következő elemeket kell
konfigurálni a készüléken:
IP-cím (Ha már a hálózaton használja a készüléket, a készülék IP-címe megfelelően lett konfigurálva.)
E-mail cím
SMTP, POP3 kiszolgáló címe/portja/hitelesítési módszere/titkosítási módszere/kiszolgáló tanúsítványának
ellenőrzése
Postafiók neve és jelszava
Ha a fentiek bármelyike problémát okoz, forduljon a helyi hálózati rendszergazdához.
Bár a készülékén konfigurálni kell egy e-mail címet, a készülék e-mail fogadására nem alkalmas. Így ha a
címzett válaszol a készülék által küldött e-mail üzenetre, akkor a készülék a választ nem képes fogadni.
5
E-mail kiszolgálóra történő szkennelés előtt 5
A következő elemeket kell konfigurálnia (a Webalapú felügyelet vagy a Távoli beállítás használatával):
Feladó tárgy
Méretkorlát
Értesítés (további információkért lásd: Átviteli (TX) igazoló e-mail a(z) 54. oldalon)
52
Page 56
Szkennelés E-mail kiszolgálóra
MEGJEGYZÉS
Az E-mail kiszolgálóra történő szkennelés menete 5
1 Töltse be a dokumentumot.
2 Pöccintsen balra vagy jobbra, vagy nyomja meg a d vagy c gombot az Email-szerv.
megjelenítéséhez.
3 Jelölje ki a használni kívánt e-mail címet, majd nyomja meg az OK gombot.
4 Nyomja meg a Start gombot.
Az e-mail beállításokra vonatkozó további információkért lásd a Szkennelt dokumentumok küldése közvetlenül
e-mail címre (csak ADS-2600We) szakaszt a Használati útmutatóban.
A dokumentum a szkennelés után automatikusan átvitelre kerül a megadott e-mail címre az SMTP-kiszolgálón
keresztül.
Miután az átvitel befejeződött, a készülék LCD-kijelzője a kezdőképernyőt jeleníti meg.
Egyes e-mail kiszolgálók nem engedélyezik nagy e-mail dokumentumok küldését (a rendszergazda
gyakran korlátozza az e-mail maximális méretét). Ha a Szkennelés e-mail kiszolgálóra funkció
engedélyezett, a készülék 1 MB feletti dokumentumok küldésének megkísérlésekor a Memória megtelt
üzenetet jeleníti meg, és a dokumentum nem kerül elküldésre. Válassza szét a dokumentumot kisebb
dokumentumokra, amelyeket a levelezési kiszolgáló elfogad.
5
53
Page 57
Szkennelés E-mail kiszolgálóra
MEGJEGYZÉS
Szkennelés e-mail kiszolgálóra további funkciói 5
Átviteli (TX) igazoló e-mail 5
A TX igazoló e-mail funkcióval a célszámítógéptől értesítés kérhető az elküldött e-mail fogadásáról és
feldolgozásáról.
Küldési visszaigazolás beállítása 5
Az igazolási funkció bekapcsolásához használja a készülék vezérlőpultját. Ha a Levél küldés funkció Be
állapotú, az e-mail tartalmaz egy további mezőt, amelyet a rendszer automatikusan feltölt az e-mail érkezési
dátumával és idejével.
1 A készülék LCD-kijelzőjén nyomja meg a gombot.
2 Nyomja meg a Hálózat gombot.
3 Nyomja meg az E-mail gombot.
4 Nyomja meg a Levél küldés gombot.
5
5 Nyomja meg az Értesítés gombot.
6 Nyomja meg a Be (vagy Ki) gombot.
• Üzenet diszpozíciós értesítés (MDN)
Ez a mező kérdezi le az e-mail üzenet kézbesítés utáni állapotát a Simple Mail Transfer Protocol (SMTP)
átviteli rendszeren keresztül. Az üzenet címzetthez érkezése után a rendszer ezt az adatot használja, ha
a készülék vagy a felhasználó elolvassa a fogadott e-mail üzenetet. Például, ha az üzenetet megnyitják
olvasásra, a címzett erről értesítést küld az eredeti küldő készüléknek vagy felhasználónak.
A címzettnek támogatnia kell az MDN mező használatát ahhoz, hogy értesítési jelentést tudjon küldeni,
ellenkező esetben a rendszer a kérést figyelmen kívül hagyja.
• A Brother készülék nem alkalmas e-mail üzenet fogadására, így ha használni kívánja az Átvitel igazolása
funkciót, akkor egy másik címre át kell irányítania a visszaküldött értesítést. A készülék LCD-kijelzőjének
használatával konfigurálja az e-mail címet. Nyomja meg a Hálózat > E-mail > Email cím gombot,
majd adja meg az e-mail címet, amelyre fogadni kívánja az értesítést.
54
Page 58
6
MEGJEGYZÉS
Biztonsági funkciók 6
Áttekintés 6
A Brother készülék a legújabb hálózatbiztonsági és titkosítási protokollokat alkalmazza. Ezeket a hálózati
szolgáltatásokat integrálhatja átfogó hálózatbiztonsági tervébe az adatok védelme és a készülékhez való
jogosulatlan hozzáférés megakadályozása érdekében.
A következő biztonsági szolgáltatásokat konfigurálhatja:
Biztonságos e-mail küldés (lásd E-mail biztonságos küldése a(z) 56. oldalon)
Több tanúsítvány kezelése (lásd Több tanúsítvány kezelése a(z) 58. oldalon)
Javasoljuk, hogy tiltsa le az FTP és TFTP protokollokat. A készülék elérése ezeken a protokollokon
keresztül nem biztonságos. Az FTP letiltása esetén azonban nem működik a Szkennelés FTP-re funkció.
(A protokollbeállítások konfigurálására vonatkozó további információkért lásd: A készülék beállításainak
konfigurálása a(z) 37. oldalon.)
6
55
Page 59
Biztonsági funkciók
MEGJEGYZÉS
E-mail biztonságos küldése 6
Konfigurálás Webalapú felügyelet használatával 6
Konfigurálja a biztonságos e-mail küldést a felhasználók hitelesítésével, vagy az e-mail küldését és
fogadását SSL/TLS használatával.
1 Indítsa el a böngészőt.
2 Írja be a „http://készülék IP-címe/” címet a böngészőbe (ahol a „készülék IP-címe” a készülék IP-címe).
Például:
http://192.168.1.2/
3 Alapértelmezés szerint nincs szükség jelszóra. Ha beállított egy jelszót, akkor azt írja be, majd kattintson
a gombra.
4 Kattintson a Network (Hálózat) elemre.
5 Kattintson a Protocol (Protokoll) elemre.
6 Kattintson az Advanced Setting (Speciális beállítások) elemre a POP3/SMTP alatt, és ellenőrizze,
hogy a POP3/SMTP beállítása Enabled (Engedélyezve) legyen.
6
7 Ezen az oldalon konfigurálja POP3/SMTP beállításokat.
• További információkért olvassa el a Webalapú kezelés súgóját.
• A konfigurálás befejezése után egy teszt e-mail küldésével megerősítheti, hogy az e-mail beállítások
megfelelőek.
• Nem ismert POP3/SMTP kiszolgálóbeállítások esetén a helyi rendszergazdától vagy az internetszolgáltatótól
(ISP) szerezhetők be az adatok.
8 A konfigurálás végeztével nyomja meg a Submit (Küldés) gombot. Ekkor megjelenik a Test E-mail
Send Configuration (Próba e-mail küldés konfigurálása) párbeszédablak.
9 Kövesse a képernyőn megjelenő utasításokat az aktuális beállítások kipróbálásához.
E-mail küldése felhasználói hitelesítéssel 6
A készülék felhasználói hitelesítést igénylő e-mail kiszolgálón keresztüli e-mail küldéskor lehetővé teszi POP
az SMTP előtt és SMTP-AUTH módszerek használatát. Ezekkel a módszerekkel a jogosulatlan felhasználók
kizárhatók az e-mail kiszolgáló eléréséből. Ezek beállítások konfigurálásához a Webalapú felügyeletet vagy
a BRAdmin Professional 3 alkalmazást használhatja. Használhatók POP az SMTP előtt és SMTP-AUTH
e-mail értesítési módszerek, e-mail jelentések és e-mail kiszolgálóra szkennelés funkció.
E-mail ügyfél beállításai
Egyeztetnie kell az SMTP hitelesítési módszer beállításait az e-mail alkalmazás által használt módszerrel.
Forduljon a hálózati rendszergazdához vagy az internetszolgáltatóhoz az e-mail ügyfél konfigurálását illetően.
Az SMTP-kiszolgáló hitelesítésének engedélyezéshez be kell jelölni az SMTP Server Authentication Method
(SMTP-kiszolgáló hitelesítési módszer) SMTP-AUTH jelölődobozát.
56
Page 60
Biztonsági funkciók
SMTP beállítások
Az SMTP portszámot a Webalapú felügyelet segítségével módosíthatja. Ez akkor hasznos, ha az ISP
(internetszolgáltató) az „Outbound Port 25 Blocking (OP25B)” szolgáltatást használja.
Ha az SMTP portszámot olyan számra módosítja, amelyet az internetszolgáltató használ az SMTP-
kiszolgálóhoz (például az 587-es portot), akkor e-mailt tud küldeni az SMTP-kiszolgálón keresztül.
Ha a POP SMTP előtt és az SMTP-AUTH hitelesítés egyaránt alkalmazható, akkor ajánlott az SMTP-AUTH
használata.
Ha a POP SMTP előtt módszert választja SMTP-kiszolgáló hitelesítési módszerként, konfigurálnia kell
a POP3 beállításokat. Szükség esetén az APOP módszert is használhatja.
Biztonságos e-mail küldés SSL/TLS használatával 6
A készülék támogatja az SSL/TLS protokollt a biztonságos SSL/TLS kommunikációt igénylő e-mail kiszolgálón
keresztüli e-mail küldéshez. SSL/TLS kommunikációjú e-mail kiszolgálón keresztüli e-mail küldéshez a
felhasználónak előbb megfelelően konfigurálnia kell az SSL/TLS feletti SMTP vagy az SSL/TLS feletti POP3
beállításokat.
Kiszolgálói tanúsítvány ellenőrzése
Ha az SSL vagy TLS vagy SMTP over SSL/TLS (SMTP SSL/TLS protokollon keresztül) vagy POP3 over
SSL/TLS (POP3 SSL/TLS protokollon keresztül) lehetőséget választja, a Verify Server Certificate
(Kiszolgálótanúsítvány ellenőrzése) jelölődobozt a rendszer automatikusan bejelöli a kiszolgálótanúsítvány
ellenőrzéséhez.
• A kiszolgálótanúsítvány ellenőrzése a kiszolgálóhoz való kapcsolódási kísérlet során történik e-mail
küldésekor.
• Ha nincs szüksége a kiszolgálótanúsítvány ellenőrzésére, akkor törölje a Verify Server Certificate
(Kiszolgálótanúsítvány ellenőrzése) jelölődoboz bejelölését.
Portszám
Ha az SSL vagy TLS protokollt választja, az SMTP Port vagy a POP3 Port értékét a rendszer úgy
módosítja, hogy megfeleljen a protokollnak. Ha manuálisan kívánja módosítani a portszámot, akkor írja
be a portszámot, miután kiválasztotta az SMTP over SSL/TLS (SMTP SSL/TLS protokollon keresztül)
vagy POP3 over SSL/TLS (POP3 SSL/TLS protokollon keresztül) lehetőséget.
A POP3/SMTP kommunikációs módszert az e-mail kiszolgálóval egyezően kell konfigurálni. Az e-mail
kiszolgáló beállításainak részleteit illetően forduljon a hálózati rendszergazdához vagy az
internetszolgáltatóhoz.
6
A legtöbb esetben a biztonságos webmail szolgáltatások a következő beállításokat igénylik:
(SMTP)
SMTP Port: 587
SMTP Server Authentication Method (SMTP-kiszolgáló hitelesítési módszer): SMTP-AUTH
SMTP over SSL/TLS (SMTP SSL/TLS protokollon keresztül): TLS
(POP3)
POP3 Port: 995
POP3 over SSL/TLS (POP3 SSL/TLS protokollon keresztül): SSL
57
Page 61
Biztonsági funkciók
MEGJEGYZÉS
Több tanúsítvány kezelése 6
A több tanúsítvány funkció lehetővé teszi a Webalapú felügyelet használatát a készülékre telepített egyes
tanúsítványok kezeléséhez. Navigáljon a Webalapú felügyelet CA Certificate (CA-tanúsítvány) képernyőjére,
ahol a tanúsítványok tartalma megtekinthető, a tanúsítványok törölhetők, illetve exportálhatók.
Akár három CA-tanúsítvány is tárolható SSL SMTP protokollon keresztüli, illetve SSL POP3 protokollon
keresztüli használatához.
Ajánlott a megengedett számúnál eggyel kevesebb tanúsítványt tárolni, és egy üres helyet fenntartani arra
az esetre, ha a tanúsítvány lejár. Tanúsítvány lejártakor importáljon egy új tanúsítványt a fenntartott helyre,
majd törölje a lejárt tanúsítványt. Így elkerülhetők a konfigurációs hibák.
Amikor SSL protokollt használ SMTP kommunikációhoz, nem kell tanúsítványt választani. A szükséges
tanúsítványt a rendszer automatikusan kiválasztja.
CA tanúsítvány importálása 6
1 Indítsa el a böngészőt.
6
2 Írja be a „http://készülék IP-címe/” címet a böngészőbe (ahol a „készülék IP-címe” a készülék IP-címe).
Például:
http://192.168.1.2/
3 Kattintson a Network (Hálózat) lapra, majd a Security (Biztonság) lehetőségre.
4 Kattintson a CA Certificate (CA tanúsítvány) lehetőségre.
5 Kattintson az Import CA Certificate (CA tanúsítvány importálása) lehetőségre, majd válassza ki
a tanúsítványt.
6 Kattintson a Submit (Beküldés) gombra.
CA tanúsítvány exportálása 6
1 Indítsa el a böngészőt.
2 Írja be a „http://készülék IP-címe/” címet a böngészőbe (ahol a „készülék IP-címe” a készülék IP-címe).
Például:
http://192.168.1.2/
3 Kattintson a Network (Hálózat) lapra, majd a Security (Biztonság) lehetőségre.
4 Kattintson a CA Certificate (CA tanúsítvány) lehetőségre.
5 Válassza ki az exportálni kívánt tanúsítványt, majd kattintson az Export (Exportálás) lehetőségre.
6 Kattintson a Submit (Beküldés) gombra.
58
Page 62
7
Hibaelhárítás 7
Áttekintés 7
Ez a fejezet ismerteti a tipikus hálózati problémák feloldását, amelyek a Brother készülék használata közben
felmerülhetnek.
Ugorjon a modell Kézikönyvek oldalára a Brother Solutions Center webhelyén a http://support.brother.com/
címen az egyéb kézikönyvek letöltéséhez.
A probléma azonosítása 7
A fejezet elolvasása előtt győződjön meg arról, hogy a következő elemek konfigurálva vannak.
Először ellenőrizze az alábbiakat:
A hálózati adapter megfelelően csatlakozik, és a Brother készülék be van kapcsolva.
A hozzáférési pont, router vagy hub be van kapcsolva, és csatlakozás (link) gombja villog.
Minden védőcsomagolást eltávolított a készülékről.
Az elülső fedél, az elválasztólemez fedele és a papírfelvevő henger fedele teljesen zárva van.
A megoldásért ugorjon a megfelelő oldalra: 7
Nem tudom befejezni a vezeték nélküli hálózat beállításának konfigurálását a(z) 60. oldalon.
A Brother készülék nem található a hálózaton az MFL-Pro Suite telepítése során a(z) 61. oldalon.
A Brother készülék nem tud a hálózaton keresztül szkennelni. A Brother készülék nem látszódik
a hálózaton, még a sikeres telepítés után sem a(z) 62. oldalon.
Biztonsági szoftvert használok a(z) 64. oldalon.
7
Ellenőrizni szeretném, hogy a hálózati eszközeim megfelelően működnek a(z) 65. oldalon.
59
Page 63
Hibaelhárítás
Nem tudom befejezni a vezeték nélküli hálózat beállításának konfigurálását 7
Kérdés Csatoló Megoldás
A készülék nem csatlakozott
sikeresen a hálózathoz
vezeték nélküli beállításkor?
Megfelelőek a biztonsági
beállításai (SSID/hálózati
kulcs)?
MAC-cím szűrést használ? vezeték
A helyi WLAN-hozzáférési
pont/router rejtőzködő
módban van (nem sugározza
az SSID azonosítót)?
A fentieket mind ellenőriztem
és megpróbáltam, de még
mindig nem tudom befejezni
a vezeték nélküli
konfigurálást. Tehetek még
valamit?
vezeték
nélküli
vezeték
nélküli
nélküli
vezeték
nélküli
vezeték
nélküli
Kapcsolja ki a vezeték nélküli routert, majd kapcsolja be ismét. Ezután
próbálkozzon a vezeték nélküli beállítások újbóli konfigurálásával.
Erősítse meg a biztonsági beállításokat.
Az alapértelmezett biztonsági beállítások tartalmazhatják a WLAN-
hozzáférési pont/router gyártójának nevét vagy a modell számát.
A biztonsági beállítások megtalálásáról a WLAN hozzáférési ponthoz
vagy routerhez mellékelt útmutatóban talál további információt.
Kérdezze meg a WLAN hozzáférési pont/router gyártóját,
az internetszolgáltatót vagy a helyi hálózati rendszergazdát.
Erősítse meg, hogy a Brother készülék MAC-címét a szűrő engedélyezi.
A MAC-címet a Brother készülék vezérlőpultjának segítségével találhatja meg.
Írja be manuálisan a megfelelő SSID-nevet.
Ellenőrizze az SSID-nevet vagy a hálózati kulcsot a WLAN hozzáférési
ponthoz/routerhez mellékelt útmutatóban, és konfigurálja újra a vezeték
nélküli hálózat beállítását. (További információkért lásd: Ha a készülék
nem sugározza az SSID azonosítót a(z) 11. oldalon.)
Használja a Hálózati kapcsolatjavító eszközt. Lásd: A Brother készülék nem
tud a hálózaton keresztül szkennelni. A Brother készülék nem látszódik
a hálózaton, még a sikeres telepítés után sem a(z) 62. oldalon.
7
60
Page 64
Hibaelhárítás
A Brother készülék nem található a hálózaton az MFL-Pro Suite telepítése során 7
Kérdés Csatoló Megoldás
Kapcsolódik a számítógép
a hálózathoz?
Kapcsolódik a készülék a
hálózathoz, és van érvényes
IP-címe?
Biztonsági szoftvert
használ?
Wi-Fi routert használ? vezeték
Túl messze helyezte
el a Brother készüléket
a WLAN hozzáférési
ponttól/routertől?
Van bármilyen akadály
(például falak vagy bútorok)
a készülék és a WLAN
hozzáférési pont/router
között?
Található vezeték nélküli
számítógép, Bluetooth
támogatással rendelkező
eszköz, mikrohullámú sütő
vagy vezeték nélküli digitális
telefon a Brother készülék
vagy a WLAN hozzáférési
pont vagy router közelében?
vezetékes/
vezeték
nélküli
vezetékes/
vezeték
nélküli
vezetékes/
vezeték
nélküli
nélküli
vezeték
nélküli
vezeték
nélküli
vezeték
nélküli
Győződjön meg arról, hogy a számítógép kapcsolódik egy hálózathoz,
pl. LAN környezethez vagy internetes szolgáltatásokhoz. A hálózati
problémák további támogatásáért forduljon a hálózati rendszergazdához.
(Vezetékes hálózat)
Ellenőrizze, hogy az Állapot a Vezetékes állapot elemben
Aktív XXXX-XX (ahol az XXXX-XX kijelölt Ethernet-csatoló). Lásd
A hálózat állapotának ellenőrzése a(z) 3. oldalon. oldalon. Ha az LCD üzenet
az Inaktív vagy Vezetékes KI, állapotot jeleníti meg, kérdezze meg a
hálózati rendszergazdától, hogy az IP-címe érvényes-e.
(Vezeték nélküli hálózat)
Ellenőrizze, hogy az Állapot a WLAN állapot esetén nem
Kapcs. sikertelen. Lásd: A WLAN állapotellenőrzésének módja a(z)
9. oldalon.
Ha az LCD üzenet a Kapcs. sikertelen állapotot jeleníti meg, kérdezze
meg a hálózati rendszergazdától, hogy az IP-címe érvényes-e.
A telepítő párbeszédablakban ismét keresse meg a Brother készüléket.
Ha az MFL-Pro Suite csomag telepítésekor megjelenik a biztonsági
szoftver figyelmeztető üzenete, akkor engedélyezze a hozzáférést.
A biztonsági szoftverekkel kapcsolatos további információkért lásd:
Biztonsági szoftvert használok a(z) 64. oldalon.
Lehet, hogy engedélyezett a Wi-Fi router adatvédelmi leválasztója. Tiltsa
le az adatvédelmi leválasztót.
Helyezze a Brother készüléket a WLAN hozzáférési ponttól/routertől 1 méteren
belülre a vezeték nélküli hálózati beállítások konfigurációja során.
Helyezze a Brother készüléket egy akadály nélküli rálátással rendelkező
területre, vagy hozza közelebb a WLAN hozzáférési ponthoz (routerhez).
Helyezze távolabb az eszközöket a Brother készüléktől, illetve a WLAN
hozzáférési ponttól vagy routertől.
7
61
Page 65
Hibaelhárítás
MEGJEGYZÉS
A Brother készülék nem tud a hálózaton keresztül szkennelni.
A Brother készülék nem látszódik a hálózaton, még a sikeres telepítés után sem
Kérdés Csatoló Megoldás
Biztonsági szoftvert
használ?
Kapott a Brother készüléke
elérhető IP-címet?
vezetékes/
vezeték
nélküli
vezetékes/
vezeték
nélküli
Lásd: Biztonsági szoftvert használok a(z) 64. oldalon.
Ellenőrizze az IP-címet és az alhálózati maszkot
Ellenőrizze, hogy számítógépe és a Brother készülék IP-címe és
alhálózati maszkja helyesen van beállítva, és ugyanazon a hálózaton
található. Az IP-cím és az alhálózati maszk ellenőrzésével kapcsolatos
további információkért kérdezze meg a hálózati rendszergazdát.
(Windows
®
)
Erősítse meg az IP-címet és az alhálózati maszkot a Hálózati
kapcsolatjavító eszköz segítségével.
Használja a Hálózati kapcsolatjavító eszközt a Brother készülék hálózati
beállításainak kijavítására. Az eszköz a megfelelő IP-címet és alhálózati
maszkot fogja kiosztani.
A Hálózati kapcsolatjavító eszközt használatához tudja meg a hálózati
rendszergazdától a szükséges adatokat, majd kövesse az alábbi
lépéseket:
7
7
• (Windows® XP)
Rendszergazdai jogosultságokkal kell bejelentkeznie.
•Győződjön meg arról, hogy a Brother készülék be van kapcsolva,
és ugyanahhoz a hálózathoz kapcsolódik, mint a számítógép.
62
Page 66
Hibaelhárítás
MEGJEGYZÉS
Kérdés Csatoló Megoldás
Kapott a Brother készüléke
elérhető IP-címet?
(folytatás)
1 Helyezze be a készülékhez adott DVD-ROM-ot a DVD-ROM meghajtóba.
Ha megjelenik a DVD-ROM felső menüje, akkor zárja be azt.
2 (Windows
Kattintson a Start > Minden program > Kellékek > Windows Intéző >
Sajátgép menüpontra.
(Windows Vista
Kattintson a (Start) > Számítógép menüpontra.
®
XP)
®
/Windows® 7)
A Brother készülék vezeték
nélküli képességekkel
kapcsolódik a hálózathoz?
Ellenőriztem és kipróbáltam
a fent leírtakat, de a Brother
készülék még mindig nem
szkennel. Tehetek még
valamit?
vezeték
nélküli
vezetékes/
vezeték
nélküli
(Windows
®
8)
Kattintson a (Fájlkezelő) ikonra a tálcán, majd ugorjon az Ez a gép
menüpontra.
3 Kattintson duplán a DVD-meghajtó elemre, kattintson duplán az
Eszközök elemre, kattintson duplán a NetTool elemre, majd kattintson
duplán a BrotherNetTool.exe fájlra a program futtatásához.
Ha megjelenik a Felhasználói fiókok felügyelete képernyő:
(Windows Vista
(Windows
®
®
) Kattintson a Folytatás (Engedélyezés) gombra.
7/Windows® 8) Kattintson az Igen gombra.
4 Kövesse a képernyőn megjelenő utasításokat.
Ha a készülék a Hálózati kapcsolatjavító eszköz használata után sem kap
megfelelő IP-címet és alhálózati maszkot, akkor kérjen információt a hálózati
rendszergazdától.
Ellenőrizze az Állapot értékét a WLAN állapot lehetőségnél. Lásd:
A WLAN állapotellenőrzésének módja a(z) 9. oldalon. Ha az LCD üzenet
a Kapcs. sikertelen állapotot jeleníti meg, kérdezze meg a hálózati
rendszergazdától, hogy az IP-címe érvényes-e.
Lásd: A Brother készülék nem található a hálózaton az MFL-Pro Suite
telepítése során a(z) 61. oldalon.
Távolítsa el az MFL-Pro Suite alkalmazást, majd telepítse újra.
7
63
Page 67
Hibaelhárítás
Biztonsági szoftvert használok 7
Kérdés Csatoló Megoldás
Az MFL-Pro Suite telepítése,
az alkalmazás indítási
folyamata, illetve a
szkennelési funkciók
használata során a
biztonsági riasztás
párbeszédablakon az
Elfogadás lehetőséget
választotta?
Szeretném tudni a
szükséges portszámot
a biztonsági szoftver
beállításaihoz.
vezetékes/
vezeték
nélküli
vezetékes/
vezeték
nélküli
Ha nem az Elfogadás lehetőséget választotta a biztonsági riasztás
párbeszédablakon, akkor lehetséges, hogy a biztonsági szoftver tűzfal
funkciója nem engedélyezi a hozzáférést. Egyes biztonsági szoftverek
biztonsági figyelmeztetés párbeszédablak megjelenítése nélkül is
megakadályozhatják a hozzáférést. A hozzáférés engedélyezéséhez
nézze meg a biztonsági szoftver utasításait, vagy kérdezze meg a gyártót.
A Brother hálózati szolgáltatások a következő portszámokat használják:
Hálózati szkennelés i 54925 számú port/UDP protokoll
Hálózati szkennelés, Távoli beállítás
1
i 161 és 137 számú port/UDP
protokoll
BRAdmin Light
1
Csak Windows®.
1
i 161 számú port/UDP protokoll
A port megnyitására vonatkozó információkért nézze meg a biztonsági
szoftver utasításait, vagy kérdezze meg a gyártót.
7
64
Page 68
Hibaelhárítás
Ellenőrizni szeretném, hogy a hálózati eszközeim megfelelően működnek 7
Kérdés Csatoló Megoldás
Be van kapcsolva a Brother
készülék, a hozzáférési pont
(router) vagy hub?
Hol találhatók a Brother
készülék hálózati beállításai,
mint pl. az IP-cím?
Hogyan ellenőrizhetem
a Brother készülékem
csatlakozási állapotát?
Tudja „pingelni” a Brother
készüléket a
számítógépéről?
A Brother készülék
kapcsolódik a vezeték nélküli
hálózathoz?
A fentieket mind ellenőriztem,
és megpróbáltam, de még
mindig fennállnak a
problémák. Tehetek még
valamit?
vezetékes/
vezeték
nélküli
vezetékes/
vezeték
nélküli
vezetékes/
vezeték
nélküli
vezetékes/
vezeték
nélküli
vezeték
nélküli
vezeték
nélküli
Győződjön meg arról, hogy a következő témakör minden utasítását
megerősítette: Először ellenőrizze az alábbiakat: a(z) 59. oldalon.
Ellenőrizze a beállításokat a Hálózat menüben a készülék vezérlőpultjáról.
(Vezetékes hálózat)
Ellenőrizze, hogy az Állapot a Vezetékes állapot elemben
Aktív XXXX-XX (ahol XXXX-XX a kijelölt Ethernet-csatoló).
A hálózati állapot ellenőrzése: nyomja meg a > Hálózat >
Vezetékes LAN > Vezetékes állapot > Állapot menüelemet.
Ha az LCD üzenet az Inaktív vagy Vezetékes KI állapotot jeleníti meg,
kérdezze meg a hálózati rendszergazdát, hogy az IP-címe érvényes-e.
(Vezeték nélküli hálózat)
Ellenőrizze, hogy az Állapot a WLAN állapot esetén nem
Kapcs. sikertelen. Lásd: A WLAN állapotellenőrzésének módja a(z)
9. oldalon. Ha az LCD üzenet a Kapcs. sikertelen állapotot jeleníti meg,
kérdezze meg a hálózati rendszergazdától, hogy az IP-címe érvényes-e.
Pingelje a Brother készüléket a számítógépéről az IP-cím vagy
a csomópontnév megadásával a Windows
®
parancssorban:
ping <IP cím> vagy <Csomópont név>.
Sikeres > A Brother készülék megfelelően működik, és ugyanarra
a hálózatra kapcsolódik, mint a számítógép.
Sikertelen > A Brother készülék nem ugyanarra a hálózatra kapcsolódik,
mint amelyikre a számítógép.
(Windows
®
)
Kérdezze meg a hálózati rendszergazdát és használja a Hálózati
kapcsolatjavító eszközt az IP-cím és az alhálózati maszk automatikus
javításához. A hálózati kapcsolatjavító eszközre vonatkozó további
információkért lásd: A Brother készülékhez elérhető IP-cím van
hozzárendelve? itt: A Brother készülék nem tud a hálózaton keresztül
szkennelni. A Brother készülék nem látszódik a hálózaton, még a sikeres
telepítés után sem a(z) 62. oldalon.
(Macintosh)
Erősítse meg, hogy az IP-cím és az alhálózati maszk beállításai
megfelelőek. Lásd Az IP-cím és az alhálózati maszk megerősítése itt:
A Brother készülék nem tud a hálózaton keresztül szkennelni. A Brother
készülék nem látszódik a hálózaton, még a sikeres telepítés után sem
a(z) 62. oldalon.
Ellenőrizze az Állapot értékét a WLAN állapot lehetőségnél. Lásd:
A WLAN állapotellenőrzésének módja a(z) 9. oldalon. Ha az LCD üzenet
a Kapcs. sikertelen állapotot jeleníti meg, kérdezze meg a hálózati
rendszergazdától, hogy az IP-címe érvényes-e.
Tekintse meg a WLAN hozzáférési ponthoz/routerhez mellékelt útmutatást
az SSID és a hálózati kulcs információiért, és állítsa be ennek megfelelően.
Az SSID és a hálózati kulcs további ismertetése: A biztonsági beállítások
(SSID/hálózati kulcs) megfelelőek? itt: Nem tudom befejezni a vezeték
nélküli hálózat beállításának konfigurálását a(z) 60. oldalon.
7
65
Page 69
8
MEGJEGYZÉS
MEGJEGYZÉS
MEGJEGYZÉS
További hálózati beállítások (Windows®) 8
Beállítási típusok 8
A következő opcionális hálózati funkciók is elérhetők:
Szkennelési webszolgáltatások (Windows Vista
Vertikális párosítás (Windows
Ellenőrizze, hogy a gazdaszámítógép és a készülék ugyanazon az alhálózaton van-e, vagy a router
megfelelően van-e konfigurálva a két eszköz közötti adattovábbításhoz.
®
7 és Windows® 8)
®
, Windows® 7 and Windows® 8)
Webszolgáltatások útján történő szkenneléshez használt
illesztőprogramok telepítése (Windows Vista®, Windows® 7,
Windows® 8) 8
A Webszolgáltatások funkció lehetővé teszi a hálózaton levő készülékek felügyeletét, ami leegyszerűsíti
az illesztőprogram telepítési folyamatát. A Webszolgáltatások útján történő szkenneléshez használt
illesztőprogramok a számítógépen található szkenner ikonra jobb gombbal kattintva telepíthetők, és a számítógép
Webszolgáltatások portja (WSD port) automatikusan létrejön. (A Webszolgáltatások használatával történő
szkennelésre vonatkozó információkért, lásd Szkennelés Webszolgáltatások használatával (Windows Vista
SP2 vagy újabb, Windows
®
7 és Windows® 8) (ADS-2600We) szakaszt a Használati útmutatóban.)
®
8
Mielőtt konfigurálja ezt a beállítást, konfigurálnia kell az IP-címet a készüléken.
1 (Windows Vista
Kattintson a (Start) > Hálózat menüpontra.
(Windows
Kattintson a (Start) > Vezérlőpult > Hálózatok és internet > Hálózati számítógépek és eszközök
megtekintése menüpontra.
(Windows
Mozgassa az egeret az asztal jobb alsó sarkába. Amikor a menüsor megjelenik, kattintson a Beállítások >
Számítógép beállításainak módosítása > Eszközök > Eszköz hozzáadása menüpontra.
®
)
®
7)
®
8)
2 A szkenner ikonnal a készülék Webszolgáltatások neve lesz látható. Kattintson jobb gombbal a
telepíteni kívánt készülékre.
A Brother készülék Webszolgáltatások neve a modell nevéből és MAC-címéből (Ethernet-címből) áll
össze (pl. Brother ADS-XXXXX (modell neve) [XXXXXXXXXXXX] (MAC-cím/Ethernet-cím)).
3 (Windows Vista
Kattintson a készülék legördülő menüjének Telepítés elemére.
(Windows
Válassza ki a telepíteni kívánt készüléket.
®
/Windows® 7)
®
8)
66
Page 70
További hálózati beállítások (Windows®)
MEGJEGYZÉS
Hálózati szkennelés infrastruktúra módú telepítése vertikális párosítás használatakor (Windows® 7 és Windows® 8) 8
A Windows® vertikális párosítás olyan technológia, amely lehetővé teszi, hogy a vertikális párosítást támogató
vezeték nélküli készülékek a WPS PIN módszer és a Webszolgáltatások funkció segítségével kapcsolódjanak
az infrastrukturális hálózathoz. Az Eszköz hozzáadása képernyőn a szkenner ikonjára kattintva lehetővé válik
a szkenner illesztőprogramjának telepítése is.
Ha Infrastruktúra módban van, csatlakoztathatja a készüléket a vezeték nélküli hálózathoz, majd e funkció
segítségével telepítheti a szkenner illesztőprogramját. Kövesse az alábbi lépéseket:
• Ha készülékén kikapcsolta a Webszolgáltatások funkciót, kapcsolja be ismét. A Webszolgáltatások
alapértelmezett beállítása a Brother készüléken a Bekapcsolt. A Webszolgáltatások beállítását a
Webalapú felügyelet (webböngésző) vagy a BRAdmin Professional 3 használatával módosíthatja.
• A WLAN Hozzáférési ponton (routeren) legyen feltüntetve a Windows
jelző logó. Ha nem tudja biztosan, hogyan ellenőrizheti a kompatibilitást jelző logót, forduljon a hozzáférési
pont (router) gyártójához.
•Győződjön meg arról, hogy a számítógép tartalmazza a Windows
logót. Ha nem tudja biztosan, hogyan ellenőrizheti a kompatibilitást jelző logót, forduljon a számítógép
gyártójához.
®
7 vagy Windows® 8 kompatibilitást
®
7 vagy Windows® 8 kompatibilitást jelző
8
• Ha a vezeték nélküli hálózatot egy külső vezeték nélküli NIC (hálózati csatolókártya) segítségével
konfigurálja, győződjön meg arról, hogy a vezeték nélküli NIC tartalmazza a Windows
kompatibilitást jelző logót. További információért forduljon a vezeték nélküli NIC gyártójához.
• Ha Windows
regisztrálni kell a hálózaton. Tanulmányozza a WLAN hozzáférési ponthoz (routerhez) kapott útmutatót.
®
7 vagy Windows® 8 számítógépet kíván regisztrálóként használni, akkor azt a gépet előzőleg
®
7 vagy Windows® 8
1 Kapcsolja be a készüléket.
2 Állítsa a készüléket WPS módra (lásd: A Wi-Fi Protected Setup (WPS) PIN-módszerének használata
a(z) 19. oldalon).
3 (Windows
Kattintson a (Start) > Eszközök és nyomtatók > Eszköz hozzáadása menüpontra.
(Windows
Mozgassa az egeret az asztal jobb alsó sarkába. A menüsor megjelenésekor kattintson a Beállítások >
Vezérlőpult > Hardver és Hang > Eszközök és nyomatók > Eszköz hozzáadása menüpontra.
®
7)
®
8)
4 Válassza ki a készüléket, majd írja be a készüléken megjelenő PIN-kódot.
5 Válassza ki az infrastruktúrahálózatot, amelyhez kapcsolódni kíván, majd kattintson a Tovább gombra.
6 Ha a készülék megjelent az Eszközök és nyomtatók párbeszédablakon, akkor a vezeték nélküli
konfigurálás és a szkenner illesztőprogramjának telepítése sikeresen befejeződött.
67
Page 71
A
Függelék A
Támogatott protokollok és biztonsági funkciók A
Interfész Ethernet 10BASE-T, 100BASE-TX
Vezeték nélküli IEEE 802.11b/g/n (Infrastruktúra mód)
IEEE 802.11b (Ad-hoc mód)
Hálózat (közös) Protokoll (IPv4) ARP, RARP, BOOTP, DHCP, APIPA (Auto IP), WINS/NetBIOS névfeloldás,
DNS feloldó, mDNS, LLMNR válaszadó, Egyéni Raw Port/Port9100,
SMTP ügyfél, FTP ügyfél és kiszolgáló, LDAP ügyfél, CIFS ügyfél,
SNMPv1/v2c/v3, HTTP/HTTPS kiszolgáló, TFTP ügyfél és kiszolgáló,
ICMP, Webszolgáltatások (Szkennelés), SNTP ügyfél
Hálózat
(Biztonság)
E mail
(biztonság)
Hálózat
(Vezeték nélküli)
Vezetékes APOP, POP SMTP előtt, SMTP-AUTH, SSL/TLS (HTTPS, SMTP),
SNMP v3, 802.1x (EAP-MD5, EAP-FAST, PEAP, EAP-TLS, EAP-TTLS),
Kerberos
Vezeték nélküli WEP 64/128 bit, WPA-PSK (TKIP/AES), WPA2-PSK (AES),
SSL/TLS (HTTPS), SNMP v3, 802.1x (LEAP, EAP-FAST, PEAP,
EAP-TLS, EAP-TTLS), Kerberos
Vezetékes és
vezeték nélküli
Vezeték nélküli
hitelesítés
APOP, POP SMTP előtt, SMTP-AUTH, SSL/TLS (SMTP/POP)
Wi-Fi tanúsítási jel licenc (WPA™/WPA2™ - vállalati, személyes),
Wi-Fi Protected Setup™ (WPS) azonosítójel licence, AOSS logó
A
68
Page 72
Függelék
MEGJEGYZÉS
Webalapú felügyelet funkciótáblázat A
További információkért kattintson a gombra a Webalapú felügyelet felületének egyes oldalain a jobb
oldalon.
Főkategória Alkategória Funkciómenü Funkcióbeállítások Leírás / opcionális beállítások
Eszközállapot, kapcsolat és hely
megjelenítése. Módosíthatja a
Webalapú felügyelet felületének
nyelvét.
Frissítési intervallum konfigurálása
(15 másodperc - 60 perc között).
A Brother készülék karbantartási
információinak megjelenítése,
beleértve a modellt, a fogyóeszköz
tartozékokat, az oldalszámlálót
és a hibát.
Kattintson a Submit (Beküldés)
gombra a karbantartási információs
oldal átalakításához CSV-fájllá.
A hálózathoz kapcsolódó összes
eszköz megjelenítése.
Miután itt konfigurálta a
kapcsolatot és a helyet, azok
megjeleníthetők a General >
Status > Device Location
(Általános > Állapot >
Eszköz helye) menüpont révén.
Alvási idő konfigurálása
(max. 90 perc).
Hangerő konfigurálása (Off / Low /
Medium / High (Ki / Alacsony /
Közepes / Magas)).
A Brother készülék
órabeállításainak konfigurálása.
General
(Általános)
- Status (Állapot)
Auto Refresh
Interval
-
-
-
-
-
-
-
(Automatikus
frissítési
intervallum)
Maintenance
Information
(Karbantartási
információk)
Find Device
(Eszköz
keresése)
Contact &
Location
(Kapcsolat
és hely)
Sleep Time
(Alvási idő)
Sound Volume
(Hangerő)
Date & Time
(Dátum és idő)
Device Status / Automatic Refresh /
Web Language / Device Location
(Eszközállapot / Automatikus frissítés /
Web nyelv / Eszköz helye)
Node Information (Model Name /
Serial no. / Firmware Version /
Memory Size) / Remaining Life
(Pick-up Roller / Separation Pad) /
Total Pages Scanned / Error History
(Csomópont információk (Modellnév /
Sorozatszám / Belső vezérlőprogram
verziója / Memóriaméret) / Hátralevő
élettartam (papírfelvevő henger /
elválasztólemez) / Összes szkennelt
oldal / Hibaelőzmények)
Beeper (Hangjelző)
Date / Time / Time Zone (Dátum /
Idő / Idő
zóna)
A
69
Page 73
Függelék
Főkategória Alkategória Funkciómenü Funkcióbeállítások Leírás / opcionális beállítások
-
Address
Book
(Címjegyzék)
E-mail - E-mail E-mail Send (E-mail küldés)
Scan
(Szkennelés)
-
- LDAP LDAP beállítások konfigurálása.
-
-
-
-
Address 1-300
(Cím 1-300)
Setup Groups
G1-G20
(G1-G20
csoportok
beállítása)
Scan
(Szkennelés)
Scan to USB
(Szkennelés
USB-re)
Scan to E-mail
Server
(Szkennelés
E-mail
kiszolgálóra)
Scan to FTP /
Network
(Szkennelés
FTP-re/
hálózatra)
Multifeed Detection (Többszörös
behúzás észlelés)
E-mail cím és név regisztrálása
(max. 300).
A kapcsolatcsoport regisztrálása
(max. 20).
Jelölje ki az Address# (Cím#)
lehetőséget, és kattintson a Select
(Kijelölés) gombra a csoporttagok
konfigurálásához.
Konfigurálja az E-mail küldési
beállításokat, beleértve a tárgyat, az
üzenetet, az e-mail méretkorlátját és
a kézbesítési értesítést.
Kattintson a
lehetőségre a
Protocol
Advanced Setting
Hálózat > Protokoll > POP3/SMTP >
Speciális beállítás) menüpontra
ugráshoz.
Jelölje ki az On (Be) vagy Off (Ki)
lehetőséget.
Konfigurálja a beállításokat,
beleértve a File Type (Fájltípus),
Document Size
(Dokumentumméret), File Size
(Fájlméret), Auto Deskew
(Automatikus visszaforgatás),
Skip Blank Page (Üres oldal
kihagyása), 2-sided Scan
(Kétoldalas szkennelés)
és egyebek beállításait.
FTP vagy hálózati profil
konfigurálása (max. 10).
Konfigurálja a profilbeállításokat.
POP3/SMTP
Network
>
POP3/SMTP
>
Network
>
(Hálózat >
>
A
Scan to FTP /
Network Profile
-
(Szkennelés
FTP-re /
hálózati profilra)
Lásd: A Szkennelés FTP-re
konfiguráció módosítása a(z)
44. oldalon.
Lásd: A Szkennelés hálózatra
konfiguráció módosítása
(Windows
®
) a(z) 45. oldalon.
70
Page 74
Függelék
Főkategória Alkategória Funkciómenü Funkcióbeállítások Leírás / opcionális beállítások
Konfigurálja a jelszót a Webalapú
felügyelet szolgáltatásba való
bejelentkezéshez.
Bejelentkezés nélkül csak
a General (Általános) fülön
módosíthatja a beállításokat.
A Secure Function Lock
(Biztonságos funkciózár)
a felhasználói jogosultságok
alapján korlátozza a
szkennelési funkciókat és
a Web Connect funkciókat.
Kattintson a Secure Function
Lock (Biztonságos funkciózár)
lehetőségre a Secure Function
Lock (Biztonságos funkciózár)
menü megtekintéséhez.
Az Active Directory
Authentication (Active
Directory hitelesítés) korlátozza
a Brother készülék használatát.
Kattintson az Active Directory
Authentication (Active
Directory hitelesítés)
lehetőségre az Active
Directory Authentication
(Active Directory hitelesítés)
menü megtekintéséhez.
Törölje a Functions (Funkciók)
jelölődoboz bejelölését a korlátozni
kívánt funkciók esetén. További
információkért lásd: Biztonságos
funkciózár konfigurálása a(z)
39. oldalon.
Kattintson az
a
Network
SNTP
>
(Hálózat > Hálózat > Protokoll >
SNTP > Speciális beállítások)
menüpontra ugráshoz. További
információkért lásd:
Directory hitelesítés
konfigurálása
Konfigurálja a jelszót
a készülékbeállítások
módosításához a Brother készülék
LCD-kijelzőjének segítségével.
Konfigurálja az Aláírt PDF
tanúsítványbeállításait. Kattintson a
Certificate
lehetőségre a
Certificate
Tanúsítvány) menüpontra ugráshoz.
Kattintson a Network (Hálózat),
Address Book (Címjegyzék) vagy
All Settings (Minden beállítás)
Reset (Alaphelyzetbe állítás)
lehetőségére.
SNTP
>
Advanced Settings
(Tanúsítvány)
(Hálózat > Biztonság >
lehetőségre
Network
a(z) 40. oldalon.
Network
>
Protocol
Active
>
Security
Administrator
(Rendszergazda)
Login Password
-
-
-
-
-
-
-
(Bejelentkezési
jelszó)
User Restriction
Function
(Felhasználó-
korlátozási
funkció)
Secure
Function
Lock 1-25
(Biztonságos
funkciózár 1-25)
(vagy 26-50)
Active Directory
Authentication
(Active Directory
hitelesítés)
Setting Lock
(Beállítási zár)
Signed PDF
(Aláírt PDF)
Reset Menu
(Visszaállítás
menü)
Secure Function Lock
(Biztonságos funkciózár)
Active Directory Authentication
(Active Directory hitelesítés)
Active Directory Server Settings
(Active Directory kiszolgáló beállításai)
A
>
>
71
Page 75
Függelék
Főkategória Alkategória Funkciómenü Funkcióbeállítások Leírás / opcionális beállítások
Network
(Hálózat)
Network
(Hálózat)
Wired
(Vezetékes)
Network Status
(Hálózat
állapota)
Interface
(Csatoló)
Web Based Management (Web
Server) / SNMP / Remote Setup /
Raw Port / Web Services / Proxy /
Protocol
(Protokoll)
Notification
(Értesítés)
TCP/IP (Wired)
(TCP/IP
(vezetékes))
Node Name
(Wired)
(Csomópontnév
(vezetékes))
NetBIOS
(Wired)
(NetBIOS
(vezetékes))
Ethernet Ethernet Mode (Ethernet mód)
Wired 802.1x
Authentication
(Vezetékes
802.1x
hitelesítés)
Network Scan (Webalapú felügyelet
(webkiszolgáló) / SNMP / Távoli
beállítás / Raw Port / Web Services /
Proxy / Hálózati szkennelés) /
POP3/SMTP / FTP / TFTP / CIFS /
LDAP / mDNS / LLMNR / SNTP
SMTP Server Address /
Device E-mail Address /
Administrator Address
(SMTP-kiszolgáló címe /
Eszköz e-mail címe /
Rendszergazda címe)
TCP/IP / IP Address / Subnet Mask /
Gateway / Boot Method /
Enable APIPA
(TCP/IP / IP-cím / Alhálózati maszk /
Átjáró / Betöltési mód /
APIPA engedélyezése)
NETBIOS/IP / Computer Name /
WINS Server Method / WINS Server
IP Address (NETBIOS/IP /
Számítógépnév / WINS-kiszolgáló
mód / WINS-kiszolgáló IP-címe)
Wired 802.1x status / Authentication
Method / User ID / Password
(Vezetékes 802.1x állapot / Hitelesítési
módszer / Felhasználóazonosító /
Jelszó)
Hálózat állapotának megjelenítése.
Módosítja a csatolót.
Konfigurálja a Brother készülék
protokollbeállításait. Jelölje be az
egyes használni kívánt protokollok
jelölődobozát. Szükség esetén
kattinson a HTTP Server Settings
(HTTP-kiszolgáló beállításai) vagy
az Advanced Settings (Speciális
beállítások) lehetőségre.
Konfigurálja a Hibaértesítés
beállításait.
Kattintson a POP3/SMTP
lehetőségre a Network >
Network > Protocol >
POP3/SMTP >
Advanced Setting (Hálózat >
Hálózat > Protokoll >
POP3/SMTP > Speciális
beállítás) menüpontra ugráshoz.
Kattintson az Advanced Settings
(Speciális beállítások) lehetőségre
a Boot Tries / RARP Boot
Settings / TCP Timeout / DNS
Server Method / DNS Server IP
Address / Gateway Timeout
(Betöltési kísérletek) / RARP
betöltési beállítások / TCP
időtúllépés /DNSkiszolgáló mód /
DNS-kiszolgáló IP-címe / Átjáró
időtúllépés) konfigurálásához.
A vezetékes hálózat
csomópontnevének megjelenítése.
Szükség esetén kattintson
a Certificate (Tanúsítvány)
lehetőségre a Network >
Security > Certificate (Hálózat >
Biztonság > Tanúsítvány)
menüpontra ugráshoz.
A
72
Page 76
Függelék
Főkategória Alkategória Funkciómenü Funkcióbeállítások Leírás / opcionális beállítások
Kattintson az Advanced
Settings (Speciális beállítások)
lehetőségre a Boot Tries / RARP
Boot Settings / TCP Timeout /
DNS Server Method / DNS
Server IP Address / Gateway
Timeout (Betöltési kísérletek /
RARP betöltési beállítások / TCP
időtúllépés / DNSkiszolgáló mód /
DNS-kiszolgáló IP-címe / Átjáró
időtúllépés) konfigurálásához.
A vezeték nélküli hálózat
csomópontnevének megjelenítése.
Kattintson a Start Wizard
(Varázsló indítása) lehetőségre
a vezeték nélküli hálózat
telepítővarázslójának indításához.
Szükség esetén kattintson
a Certificate (Tanúsítvány)
lehetőségre a Network >
Security > Certificate (Hálózat >
Biztonság > Tanúsítvány)
menüpontra ugráshoz.
Network
(Hálózat)
(folytatás)
Wireless
(Vezeték
nélküli)
TCP/IP
(Wireless)
(TCP/IP (vezeték
nélküli))
Node Name
(Wireless)
(Csomópontnév
(vezeték nélküli))
NetBIOS
(Wireless)
(NetBIOS
(vezeték nélküli))
Wireless (Setup
Wizard)
(Vezeték nélküli
(telepítővarázsló))
Wireless
(Personal)
(Vezeték nélküli
(Személyes))
Wireless
(Enterprise)
(Vezeték nélküli
(Vállalati))
TCP/IP / IP Address / Subnet Mask /
Gateway / Boot Method /
Enable APIPA (TCP/IP / IP-cím /
Alhálózati maszk / Átjáró /
Betöltési mód / APIPA engedélyezése)
NETBIOS/IP / Computer Name /
WINS Server Method / WINS Server
IP Address (NETBIOS/IP /
Számítógépnév / WINS-kiszolgáló
mód / WINS-kiszolgáló IP-címe)
Current Status /
Communication Mode /
Wireless Network Name (SSID) /
Channel / Authentication Method /
Encryption Mode / Network key
(Aktuális állapot / Kommunikációs mód
/ Vezeték nélküli hálózat neve (SSID) /
Csatorna / Hitelesítési módszer /
Titkosítási módszer / Hálózati kulcs)
Current Status / Communication
Mode / Wireless Network Name
(SSID) / Channel / Authentication
Method / Inner Authentication
Method / Encryption Mode / User ID /
Password / Client Certificate /
Server Certificate Verification /
Server ID (Aktuális állapot /
Kommunikációs mód / Vezeték nélküli
hálózat neve (SSID) / Csatorna /
Hitelesítési módszer / Belső hitelesítési
módszer / Titkosítási mód /
Felhasználóazonosító / Jelszó /
Ügyféltanúsítvány /
Kiszolgálótanúsítvány ellenőrzése /
Kiszolgálóazonosító)
A
73
Page 77
Függelék
Főkategória Alkategória Funkciómenü Funkcióbeállítások Leírás / opcionális beállítások
Network
(Hálózat)
(folytatás)
Security
(Biztonság)
IPv4 Filter
(IPv4 szűrő)
Certificate
(Tanúsítvány)
CA Certificate
(CA-tanúsítvány)
Certificate List (Tanúsítványlista)
Create Self-Signed Certificate (Saját
aláírású tanúsítvány létrehozása)
Create CSR (CSR létrehozása)
Import Certificate and Private Key
(Tanúsítvány és titkos kulcs
importálása)
CA Certificate List
(CA-tanúsítványlista)
Hozzáférési beállítások
konfigurálása IP-cím szűréssel.
A regisztrált tanúsítványok
megjelenítése.
Common Name / Valid Date /
Public Key Algorithm /
Digest Algorithm (Egyszerű név /
Érvényes dátum / Nyilvános kulcs
Algoritmus / Feldolgozó
algoritmus) konfigurálása saját
tanúsítványhoz.
Common Name / Organization /
Organization Unit / City/Locality /
State/Province / Country/Region /
Configure extended partition /
Public Key Algorithm /
Digest Algorithm (Egyszerű /
Szervezet / Szervezeti egység /
Város/helység / Állam/megye /
Ország/régió / Kiterjesztett partíció
konfigurálása / Nyilvános algoritmus
/ Feldolgozó algoritmus)
konfigurálása CSR létrehozásához.
Adja meg a jelszót a fájl
megadásához.
A regisztrált CA-tanúsítványok
megjelenítése.
Kattintson az Import CA Certificate
(CA-tanúsítvány importálása)
lehetőségre egy új tanúsítvány
importálásához.
A
74
Page 78
B
Tárgymutató
A
Ad-hoc mód .........................................................10, 22
B
BRAdmin Light ........................................................1, 3
BRAdmin Professional 3
.........................................1, 7
F
FTP ........................................................................... 44
H
Hálózati kapcsolat helyreállító eszköz ...................... 62
HTTP
......................................................................... 36
I
Infrastruktúra mód ....................................................... 9
L
LDAP ......................................................................... 47
M
W
Webalapú felügyelet (webböngésző) ......................1, 7
Webszolgáltatások
WPS (Wi-Fi Protected Setup)
.................................................... 66
................................... 19
B
MAC-cím ...................................................... 4, 5, 7, 66
P
PIN-módszer ............................................................. 19
POP az SMTP előtt
................................................... 56
S
SMTP-AUTH ............................................................. 56
Status Monitor
............................................................. 1
T
Támogatott protokollok és biztonsági funkciók .........68
Távoli beállítás
............................................................ 1
V
Vertikális párosítás ................................................1, 66
Vezeték nélküli hálózat
............................................... 8
75
Loading...
