Page 1

Instrukcja obsługi dla sieci

Wersja 0

POL

Page 2

Spis treści

1 Wprowadzenie 1

Funkcje sieciowe .......................................................................................................................................1

Inne funkcje .........................................................................................................................................2

2 Zmiana ustawień sieciowych 3

Zmiana ustawień sieciowych urządzenia...................................................................................................3

Korzystanie z panelu sterowania urządzenia ......................................................................................3

Sposób sprawdzenia stanu sieci .........................................................................................................3

Korzystanie z programu BRAdmin Light..............................................................................................3

Inne narzędzia do zarządzania..................................................................................................................7

Zarządzanie przez przeglądarkę WWW ..............................................................................................7

Narzędzie BRAdmin Professional 3 (Windows

3 Konfiguracja urządzenia do pracy w sieci bezprzewodowej 8

Przegląd ....................................................................................................................................................8

Sprawdzanie środowiska sieciowego ........................................................................................................9

Podłączenie do komputera za pomocą punktu dostępu/routera WLAN w sieci

(tryb infrastruktury) ..........................................................................................................................9

Połączenie z komputerem obsługującym komunikację bezprzewodową

bez Punkt/Router w sieci (tryb Ad-hoc) .........................................................................................10

Konfiguracja.............................................................................................................................................11

W przypadku braku rozsyłania nazwy SSID......................................................................................11

Korzystanie z funkcji WPS (Wi-Fi Protected Setup) lub AOSS™......................................................17

Korzystanie z metody PIN trybu Wi-Fi Protected Setup (WPS) ........................................................19

Konfiguracja w trybie Ad-hoc ...................................................................................................................22

Używanie skonfigurowanej nazwy SSID ...........................................................................................22

Korzystanie z nowej nazwy SSID ......................................................................................................29

) ................................................................................7

4Zarządzanie przez przeglądarkę WWW 35

Przegląd ..................................................................................................................................................35

Skonfiguruj ustawienia urządzenia ..........................................................................................................36

Ustaw hasło do logowania .......................................................................................................................37

Skonfiguruj Blokadę funkcji......................................................................................................................38

Skonfiguruj uwierzytelnianie aktywnego katalogu ...................................................................................39

Odblokuj urządzenie, gdy uwierzytelnianie aktywnego katalogu jest włączone................................40

Synchronizacja z serwerem SNTP ..........................................................................................................41

Zmień konfigurację funkcji Skanuj na serwer FTP...................................................................................43

Zmiana ustawień skanowania do konfiguracji sieciowej (Windows

Operacja LDAP........................................................................................................................................46

Zmiana konfiguracji protokołu LDAP .................................................................................................46

Zmiana konfiguracji protokołu LDAP za pomocą panelu sterowania urządzenia..............................47

Skonfiguruj zaawansowane ustawienia protokołu TCP/IP ................................................................48

) .....................................................44

Page 3

5 Skanowanie do serwera e-mail 50

Przegląd ..................................................................................................................................................50

Ograniczenia rozmiaru podczas skanowania do serwera poczty e-mail ...........................................50

Skonfiguruj ustawienia skanowania do serwera poczty e-mail................................................................51

Przed skanowaniem do serwera poczty e-mail .................................................................................51

Sposób skanowania do serwera poczty e-mail .................................................................................52

Dodatkowe funkcje skanowania do serwera poczty e-mail .....................................................................53

Wiadomość weryfikacji transmisji (TX) ..............................................................................................53

6 Funkcje zabezpieczeń 54

Przegląd ..................................................................................................................................................54

Wyślij bezpiecznie wiadomość e-mail......................................................................................................55

Konfiguracja przy użyciu funkcji Zarządzanie przez przeglądarkę WWW .........................................55

Wysyłanie wiadomości e-mail z uwierzytelnianiem użytkownika.......................................................55

Bezpieczne wysyłanie wiadomości e-mail z wykorzystaniem metody SSL/TLS ...............................57

Zarządzaj wieloma certyfikatami..............................................................................................................58

Importowanie certyfikatu CA..............................................................................................................58

7Rozwiązywanie problemów 59

Przegląd ..................................................................................................................................................59

Identyfikowanie problemu..................................................................................................................59

8 Dodatkowe ustawienia sieciowe (Windows®)66

Ustawianie typów.....................................................................................................................................66

Zainstaluj sterowniki używane do skanowania poprzez usługi internetowe (Windows Vista

Windows

Instalacja skanowania sieciowego w trybie infrastruktury podczas korzystania z parowania

pionowego (Windows

7, Windows® 8) ..................................................................................................................66

7 i Windows® 8)..............................................................................................67

ADodatek 68

Obsługiwane protokoły i funkcje zabezpieczeń .......................................................................................68

Tabela funkcji zarządzania przez przeglądarkę WWW ...........................................................................69

B Indeks 76

Page 4

Wprowadzenie 1

Funkcje sieciowe 1

To urządzenie Brother można współdzielić w bezprzewodowej sieci Ethernet IEEE 802.11b/g/n przy użyciu serwera skanowania sieci wewnętrznej. Serwer skanowania obsługuje różne funkcje i metody połączeń w zależności od systemu operacyjnego i konfiguracji sieci. Poniższa lista dostarcza informacji na temat tego, jakie funkcje sieciowe i połączenia są obsługiwane przez każdy z systemów operacyjnych.

Systemy operacyjne Windows® XP

Windows Vista

Windows® 7

Skanowanie

Patrz Podręcznik użytkownika.

BRAdmin Light

Patrz Korzystanie z programu BRAdmin Light na stronie 3.

BRAdmin Professional 3

Patrz Narzędzie BRAdmin Professional 3 (Windows

Zarządzanie przez przeglądarkę WWW

Patrz Zarządzanie przez przeglądarkę WWW na stronie 35.

Zdalna konfiguracja

Patrz Podręcznik użytkownika.

Status Monitor

Patrz Podręcznik użytkownika.

) na stronie 7.

Windows

OS X v10.7.5, 10.8.x, 10.9.x

Vertical Pairing (Parowanie pionowe)

Patrz Instalacja skanowania sieciowego w trybie infrastruktury podczas korzystania z parowania pionowego (Windows

stronie 67.

Program BRAdmin Light dla komputerów Macintosh jest dostępny do pobrania pod adresem http://support.brother.com

Program BRAdmin Professional 3 jest dostępny do pobrania pod adresem http://solutions.brother.com/

Tylko systemy Windows® 7 i Windows® 8

7 i Windows® 8) na

Page 5

Wprowadzenie

Inne funkcje 1

LDAP 1

Protokół LDAP umożliwia wyszukiwanie w komputerze takich informacji jak adresy e-mail. W przypadku korzystania z funkcji Skanowanie do serwera e-mail można użyć wyszukiwania LDAP do odnajdywania adresów e-mail (patrz Zmiana konfiguracji protokołu LDAP za pomocą panelu sterowania urządzenia na stronie 47).

Skanowanie do serwera e-mail 1

Skanowanie do serwera poczty e-mail umożliwia wysyłanie skanowanych dokumentów z wykorzystaniem Internetu jako mechanizmu przesyłowego (patrz Skanowanie do serwera e-mail na stronie 50).

Przed użyciem tej funkcji skonfiguruj niezbędne ustawienia urządzenia za pomocą panelu sterowania urządzenia, oprogramowania BRAdmin Professional 3 lub aplikacji Zarządzanie przez przeglądarkę WWW.

Bezpieczeństwo 1

Urządzenie firmy Brother obsługuje niektóre z najnowszych dostępnych protokołów ochrony sieci i szyfrowania (patrz Funkcje zabezpieczeń na stronie 54).

Page 6

Zmiana ustawień sieciowych 2

Zmiana ustawień sieciowych urządzenia 2

Ustawienia sieciowe urządzenia można zmieniać za pomocą panelu sterowania, aplikacji Zarządzanie przez przeglądarkę WWW, BRAdmin Light lub BRAdmin Professional 3.

Korzystanie z panelu sterowania urządzenia 2

Urządzenie można skonfigurować do pracy w sieci z menu Sieć w panelu sterowania.

Sposób sprawdzenia stanu sieci 2

1 Na wyświetlaczu LCD urządzenia naciśnij . 2 Naciśnij przycisk Sieć. 3 Naciśnij przycisk Sieć LAN.

4 Naciśnij przycisk Status sieci. 5 Naciśnij przycisk Status.

Korzystanie z programu BRAdmin Light 2

Narzędzie BRAdmin Light służy do wstępnej konfiguracji urządzeń firmy Brother podłączonych do sieci. Narzędzie to umożliwia wyszukiwanie produktów firmy Brother dostępnych w środowisku TCP/IP, podgląd ich statusu oraz konfigurację ich podstawowych ustawień sieciowych, takich jak adres IP.

Instalowanie programu BRAdmin Light dla systemu Windows

1 Upewnij się, że urządzenie jest WŁĄCZONE. 2 Włącz komputer. Zamknij wszystkie otwarte aplikacje. 3 Umieść płytę DVD-ROM z programem instalacyjnym w napędzie DVD-ROM. Automatycznie pojawi się

ekran otwierający. Jeśli pojawi się ekran z nazwą modelu, wybierz swoje urządzenie. Jeśli pojawi się ekran z wersją językową, wybierz swój język.

4 Gdy pojawi się menu główne, kliknij kolejno opcje Instalacja użytkownika > Narzędzia sieciowe. 5 Kliknij opcję BRAdmin Light i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

Page 7

Zmiana ustawień sieciowych

INFORMACJA

Instalowanie programu BRAdmin Light dla komputerów Macintosh 2

Pobierz najnowszą wersję programu narzędziowego BRAdmin Light firmy Brother ze strony pobierania dla posiadanego modelu w witrynie http://solutions.brother.com/

Ustawianie adresu IP, maski podsieci oraz bramki za pomocą programu BRAdmin Light 2

• Pobierz najnowszą wersję programu narzędziowego BRAdmin Light firmy Brother ze strony pobierania dla

posiadanego modelu w witrynie http://solutions.brother.com/

•Jeśli wymagane jest bardziej zaawansowane zarządzanie urządzeniem, skorzystaj z najnowszej wersji programu BRAdmin Professional 3, dostępnego do pobrania na stronie pobierania dla posiadanego modelu w witrynie http://solutions.brother.com/

systemu Windows

. Narzędzie to jest dostępne wyłącznie w wersji dla użytkowników

• W przypadku korzystania z funkcji zapory oprogramowania antyszpiegowskiego lub antywirusowego należy ją tymczasowo wyłączyć. Włącz ją ponownie po upewnieniu się, że można skanować.

•Nazwa węzła: Nazwa węzła pojawia się w aktualnym oknie programu BRAdmin Light. Domyślna nazwa węzła serwera skanowania urządzenia to „BRNxxxxxxxxxxxx” dla sieci bezprzewodowej (gdzie „xxxxxxxxxxxx” to adres MAC urządzenia/adres Ethernet).

•Domyślnie żadne hasło nie jest wymagane. Wprowadź hasło, jeśli zostało ustawione, a następnie naciśnij przycisk OK.

1 Uruchom program BRAdmin Light.

 Windows

(Użytkownicy systemów Windows® XP, Windows Vista® i Windows® 7)

Kliknij opcję (Start) > Wszystkie programy > Brother > BRAdmin Light > BRAdmin Light.

(Windows

Kliknij (BRAdmin Light) na pasku zadań.

 Macintosh

Kliknij Idź na pasku menu Finder, Programy > Brother > Utilities (Narzędzia) > BRAdminLight2,

a następnie kliknij ikonę (BRAdmin Light.jar).

2 Narzędzie BRAdmin Light automatycznie rozpocznie wyszukiwanie nowych urządzeń.

Page 8

Zmiana ustawień sieciowych

INFORMACJA

3 Dwukrotnie kliknij urządzenie Brother.

 Windows

 Macintosh

•Jeśli zostały wybrane ustawienia fabryczne serwera skanowania (nie jest używany serwer DHCP/BOOTP/RARP), w oknie programu narzędziowego BRAdmin Light urządzenie będzie widoczne jako Nieskonfigurowane (Unconfigured).

• Adres MAC (adres Ethernet) i nazwę węzła urządzenia można wyświetlić na panelu LCD urządzenia. Aby znaleźć adres MAC, naciśnij > Sieć > WLAN > Adres mac.

Aby znaleźć nazwę węzła, naciśnij > Sieć > WLAN > TCP/IP > Nazwa węzła.

Page 9

Zmiana ustawień sieciowych

4 Wybierz ustawienie STATIC z opcji Metoda startu (Boot Method). Wpisz odpowiednie dane urządzenia

w polach Adres IP (IP Address), Maska podsieci (Subnet Mask) i Brama (Gateway) (zgodnie z potrzebą).

 Windows

 Macintosh

5 Kliknij przycisk OK. 6 Urządzenie Brother pojawi się na liście urządzeń. Jeśli nie, sprawdź adres IP w kroku 4.

Page 10

Zmiana ustawień sieciowych

INFORMACJA

Inne narzędzia do zarządzania 2

Zarządzanie przez przeglądarkę WWW 2

Standardowa przeglądarka WWW może być wykorzystana do zmiany ustawień serwera skanowania za pomocą protokołu HTTP (Hyper Text Transfer Protocol) lub HTTPS (Hypertext Transfer Protocol Secure). (Patrz Skonfiguruj ustawienia urządzenia na stronie 36).

Narzędzie BRAdmin Professional 3 (Windows®) 2

BRAdmin Professional 3 jest narzędziem umożliwiającym bardziej zaawansowane zarządzanie urządzeniami firmy Brother podłączonymi do sieci. To narzędzie może wyszukiwać produkty firmy Brother w sieci i wyświetla urządzenia w czytelnym oknie podobnym do Eksploratora. Ikony zmieniają kolor, aby wskazać stan każdego urządzenia. Użytkownik może konfigurować ustawienia sieciowe i urządzenia oraz aktualizować oprogramowanie sprzętowe za pomocą komputera z systemem Windows WLAN. Program BRAdmin Professional 3 może także rejestrować działania urządzeń firmy Brother w sieci i eksportować dane dziennika w formatach HTML, CSV, TXT lub SQL.

działającego w sieci

• Korzystaj z najnowszej wersji programu narzędziowego BRAdmin Professional 3, dostępnego do pobrania na stronie pobierania dla posiadanego modelu w witrynie http://solutions.brother.com/

Narzędzie to jest dostępne wyłącznie w wersji dla użytkowników systemu Windows

• W przypadku korzystania z funkcji zapory oprogramowania antyszpiegowskiego lub antywirusowego należy ją tymczasowo wyłączyć. Włącz ją ponownie po upewnieniu się, że można skanować.

•Nazwa węzła: Nazwa węzła dla każdego urządzenia firmy Brother znajdującego się w sieci jest widoczna w programie BRAdmin Professional 3. Domyślna nazwa węzła w sieci bezprzewodowej to „BRWxxxxxxxxxxxx” (gdzie „xxxxxxxxxxxx” to adres MAC urządzenia/adres Ethernet).

Page 11

INFORMACJA

Konfiguracja urządzenia do pracy w sieci

bezprzewodowej

Przegląd 3

W celu podłączenia urządzenia do sieci bezprzewodowej zalecamy wykorzystanie jednej z metod konfiguracji przedstawionej w Podręczniku szybkiej obsługi.

W celu uzyskania informacji na temat dodatkowych metod konfiguracji sieci bezprzewodowej i ustawień sieci bezprzewodowej przeczytaj ten rozdział. Aby uzyskać informacje dotyczące ustawień protokołu TCP/IP, patrz Zmiana ustawień sieciowych urządzenia na stronie 3.

• W celu uzyskania optymalnych wyników podczas codziennego skanowania dokumentów ustaw urządzenie firmy Brother jak najbliżej punktu dostępu/routera WLAN, tak aby dzieliło je jak najmniej przeszkód. Duże przedmioty i ściany pomiędzy tymi urządzeniami, a także zakłócenia z innych urządzeń elektronicznych mogą wpłynąć na szybkość przesyłania danych z dokumentów.

W związku z tym połączenie bezprzewodowe może nie być najlepszym rozwiązaniem dla wszystkich rodzajów dokumentów i aplikacji. W przypadku skanowania dużych plików, takich jak wielostronicowe dokumenty tekstowe z dużą ilością grafiki, warto rozważyć skorzystanie z kabla USB w celu zapewnienia większej przepustowości.

• Przed skonfigurowaniem ustawień bezprzewodowych sprawdź nazwę sieci (SSID) oraz klucz sieciowy.

Page 12

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

Sprawdzanie środowiska sieciowego 3

Podłączenie do komputera za pomocą punktu dostępu/routera WLAN w sieci (tryb infrastruktury) 3

1 Punkt dostępu/router WLAN

Jeśli posiadany komputer obsługuje technologię Intel® My WiFi Technology (MWT), można użyć komputera jako punktu dostępu obsługującego funkcję Wi-Fi Protected Setup (WPS).

2Urządzenie sieci bezprzewodowej (posiadane urządzenie)

3 Komputer z obsługą komunikacji bezprzewodowej podłączony do punktu dostępu/routera WLAN

4 Komputer przewodowy (nieobsługujący komunikacji bezprzewodowej) podłączony do punktu

dostępu/routera WLAN za pomocą przewodu sieciowego

5Urządzenie mobilne podłączone do bezprzewodowego punktu dostępu/routera

Metoda konfiguracji 3

Poniżej znajdują się metody konfiguracji urządzenia Brother w środowisku sieci bezprzewodowej. Wybierz metodę preferowaną w danym środowisku.

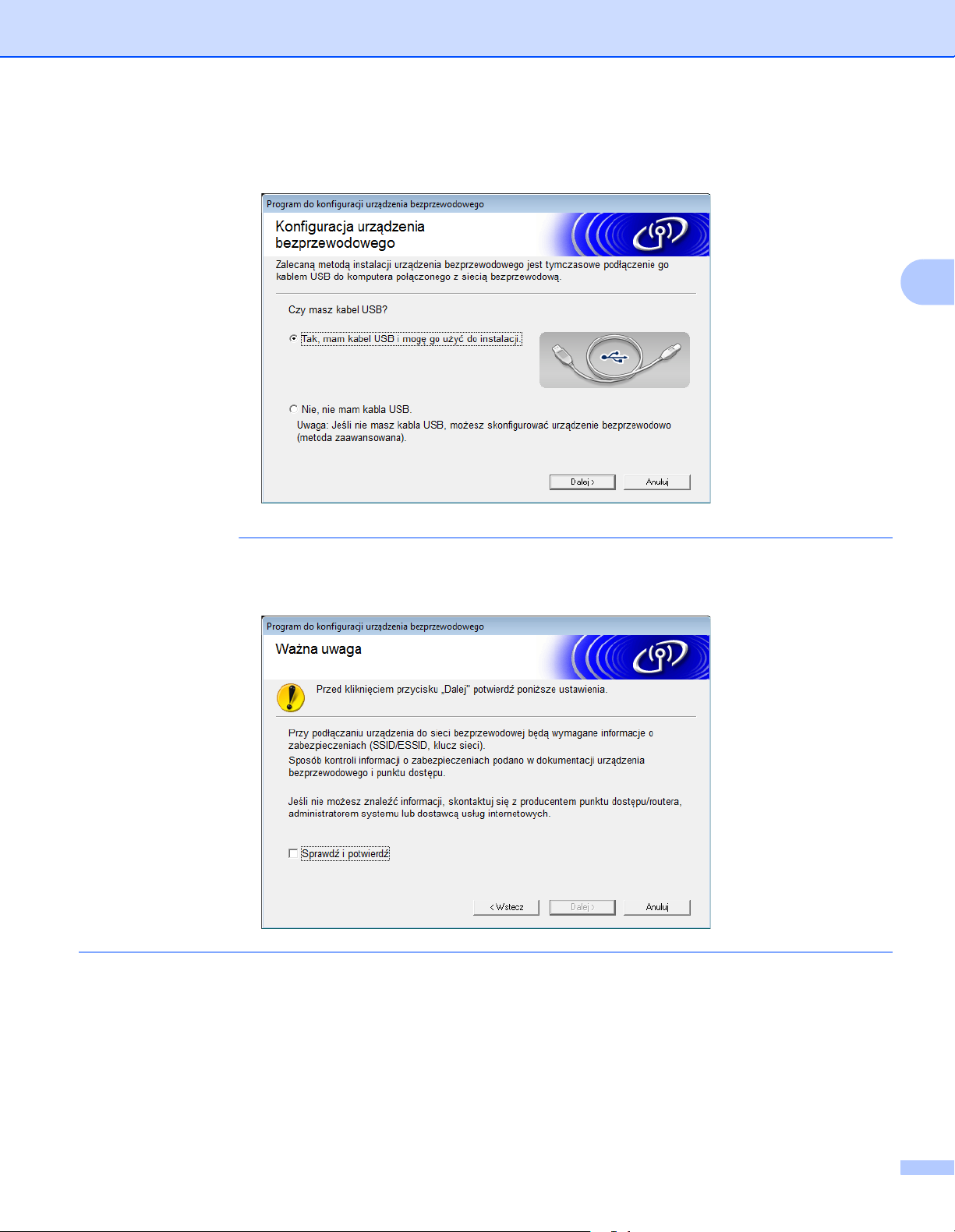

 Konfiguracja sieci bezprzewodowej z tymczasowym użyciem przewodu USB (zalecana). Patrz Podręcznik

szybkiej obsługi.

 Konfiguracja sieci bezprzewodowej za jednym naciśnięciem przy użyciu funkcji WPS (Wi-Fi Protected

Setup) lub AOSS™. Patrz strona 17.

 Konfiguracja sieci bezprzewodowej metodą z numerem PIN przy użyciu funkcji WPS. Patrz strona 19.

Sposób sprawdzenia stanu WLAN 3

1 Na wyświetlaczu LCD urządzenia naciśnij . 2 Naciśnij przycisk Sieć. 3 Naciśnij przycisk WLAN. 4 Naciśnij przycisk a lub b, a następnie naciśnij WLAN status. 5 Naciśnij przycisk Status.

Page 13

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

Połączenie z komputerem obsługującym komunikację bezprzewodową bez Punkt/Router w sieci (tryb Ad-hoc) 3

Taki rodzaj sieci nie posiada centralnego punktu dostępu/routera WLAN. Każdy klient bezprzewodowy łączy się bezpośrednio z drugim. Jeśli bezprzewodowe urządzenie firmy Brother (posiadane urządzenie) stanowi część tej sieci, odbiera ono wszystkie zadania skanowania bezpośrednio z komputera wysyłającego dane skanowania.

1Urządzenie sieci bezprzewodowej (posiadane urządzenie)

2 Komputer z obsługą komunikacji bezprzewodowej

Połączenie z siecią bezprzewodową w trybie Ad-hoc nie jest gwarantowane. W celu skonfigurowania urządzenia w trybie Ad-hoc patrz Konfiguracja w trybie Ad-hoc na stronie 22.

Page 14

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

Konfiguracja 3

W przypadku braku rozsyłania nazwy SSID 3

1 Przed skonfigurowaniem urządzenia zalecamy zanotowanie ustawień sieci bezprzewodowej. Informacje

te będą wymagane, aby kontynuować konfigurację. Sprawdź i zanotuj bieżące ustawienia sieci bezprzewodowej.

Nazwa sieci: (SSID)

Tryb komunikacji Metoda uwierzytelniania Tryb szyfrowania Klucz sieciowy

Infrastruktura System otwarty NONE —

WEP

Klucz wspólny WEP

WPA/WPA2-PSK AES

TKIP

Protokół TKIP jest obsługiwany tylko w trybie WPA-PSK.

Na przykład:

Nazwa sieci: (SSID)

WITAJ

Tryb komunikacji Metoda uwierzytelniania Tryb szyfrowania Klucz sieciowy

Infrastruktura WPA2-PSK AES 12345678

Jeśli router wykorzystuje szyfrowanie WEP, wprowadź klucz używany jako pierwszy klucz WEP. Urządzenie Brother obsługuje tylko pierwszy klucz WEP.

2 Wykonaj jedną z następujących czynności:

 Windows

a W napędzie DVD-ROM umieść dołączoną płytę DVD-ROM.

Page 15

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

b Kliknij Instalacja użytkownika.

c Kliknij Konfigurator Wireless LAN.

Page 16

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

 Macintosh

a Pobierz pełne sterowniki i pakiet oprogramowania z witryny Brother Solutions Center

(http://support.brother.com/

b Dwukrotnie kliknij ikonę BROTHER na pulpicie.

c Dwukrotnie kliknij Utilities (Narzędzia).

d Dwukrotnie kliknij Wireless Device Setup Wizard (Program do konfiguracji urządzenia

bezprzewodowego).

Page 17

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

3 Wybierz opcję Tak, mam kabel USB i mogę go użyć do instalacji. a następnie kliknij Dalej.

Zalecamy tymczasowe zastosowanie kabla USB.

W przypadku wyświetlenia tego ekranu przeczytaj Ważna uwaga. Zaznacz pole wyboru Sprawdź i potwierdź po sprawdzeniu pola SSID i klucz sieci, a następnie kliknij Dalej.

4 Tymczasowo podłącz kabel USB bezpośrednio do komputera i urządzenia.

Jeśli zostanie wyświetlony ekran potwierdzenia, zaznacz pole wyboru, kliknij Dalej, a następnie przejdź do 5. W przeciwnym razie przejdź do kroku 6.

Page 18

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

5 Gdy zostanie wyświetlony niniejszy ekran, wykonaj jedną z następujących czynności:

•Wybierz Tak, jeśli chcesz użyć wyświetlonego identyfikatora SSID, kliknij Dalej i przejdź do 9.

•Wybierz Nie, jeśli chcesz zmienić wyświetlony identyfikator SSID, kliknij Dalej i przejdź do 6.

6 Wykonaj jedną z następujących czynności:

• Wybierz identyfikator SSID, którego chcesz użyć i kliknij Dalej. Następnie skonfiguruj Klucz sieci i przejdź do 9.

•Jeśli identyfikator SSID, którego chcesz użyć, nie nadaje, kliknij Zaawansowany i przejdź do 7.

Page 19

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

7 Wpisz nową nazwę w polu Nazwa (SSID), a następnie kliknij przycisk Dalej.

8 Wybierz Metoda uwierzytelniania i Tryb szyfrowania z list rozwijanych, wpisz klucz sieci w polu

Klucz sieci, a następnie kliknij przycisk Dalej.

Page 20

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

9 Kliknij przycisk Dalej. Ustawienia zostaną wysłane do urządzenia (poniższy ekran może się różnić,

wzależności od ustawień).

Nie odłączaj kabla USB, dopóki instrukcje wyświetlane na ekranie nie wskażą, że konfiguracja została zakończona i można bezpiecznie odłączyć kabel.

0 Odłącz przewód USB od komputera i urządzenia. A Kliknij przycisk Zakończ.

Korzystanie z funkcji WPS (Wi-Fi Protected Setup) lub AOSS™ 3

1 Sprawdź, czy bezprzewodowy punkt dostępu/router jest oznaczony przedstawionym niżej symbolem

WPS lub AOSS™.

2 Umieść urządzenie Brother w zasięgu bezprzewodowego punktu dostępowego/routera. Zasięg może

się zmieniać w zależności od otoczenia. Postępuj zgodnie z instrukcjami dostarczonymi z bezprzewodowym punktem dostępu/routerem.

Page 21

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

3 Na wyświetlaczu LCD urządzenia naciśnij > Sieć > WLAN > WPS/AOSS.

Po wyświetleniu komunikatu Włączyć sieć WLAN? naciśnij przycisk Tak, aby zaakceptować.

• W przypadku braku uruchomienia WPS/AOSS na wyświetlaczu LCD urządzenia w ciągu kilku sekund po naciśnięciu przycisku WPS lub AOSS™ na bezprzewodowym punkcie dostępu/routerze połączenie może się nie udać.

•Jeśli bezprzewodowy punkt dostępu/router obsługuje funkcję WPS i chcesz skonfigurować urządzenie za pomocą kodu PIN (Personal Identification Number — osobisty numer identyfikacyjny), patrz Korzystanie z metody PIN trybu Wi-Fi Protected Setup (WPS) na stronie 19.

4 Gdy na wyświetlaczu LCD zostanie wyświetlona instrukcja uruchomienia funkcji WPS lub AOSS™,

naciśnij przycisk WPS lub AOSS™ na bezprzewodowym punkcie dostępu/routerze (aby uzyskać więcej informacji, zapoznaj się z dokumentacją dostarczoną wraz z punktem dostępu lub routerem bezprzewodowym).

Naciśnij OK na wyświetlaczu LCD urządzenia Brother.

5 Funkcja ta automatycznie wykryje, jakiego trybu (WPS lub AOSS™) używa bezprzewodowy punkt

dostępu/router, i spowoduje próbę połączenia do sieci bezprzewodowej.

6 Jeśli urządzenie bezprzewodowe nawiąże prawidłowe połączenie, komunikat Połączony będzie

wyświetlany na wyświetlaczu aż do naciśnięcia OK. Konfiguracja sieci bezprzewodowej została zakończona. Kontrolka Wi-Fi na panelu sterowania

zapala się, wskazując, że interfejs sieciowy urządzenia jest ustawiony na WLAN.

Page 22

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

Korzystanie z metody PIN trybu Wi-Fi Protected Setup (WPS) 3

Jeśli punkt dostępu/router WLAN obsługuje tryb WPS (metoda PIN), skonfiguruj urządzenie wykonując następujące czynności. Metoda PIN (Personal Identification Number) jest jedną z metod połączenia opracowaną przez organizację Wi-Fi Alliance „rejestratora” (urządzenia zarządzającego bezprzewodową siecią LAN) można skonfigurować sieć WLAN i ustawienia zabezpieczeń. Procedury uzyskania dostępu do trybu WPS można znaleźć w instrukcji obsługi dołączonej do punktu dostępu/routera WLAN.

 Połączenie w przypadku, gdy punkt dostępu/router WLAN (A) pełni funkcję rejestratora

. Po wprowadzeniu numeru PIN utworzonego przez „wystawcę” (posiadane urządzenie) do

 Połączenie w przypadku, gdy inne urządzenie (B), takie jak komputer, pełni funkcję rejestratora1.

Rejestratorem jest zazwyczaj punkt dostępu/router WLAN.

Routery lub punkty dostępu obsługujące tryb WPS mają taki symbol:

1 Na wyświetlaczu LCD urządzenia naciśnij . 2 Naciśnij przycisk Sieć.

Page 23

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

3 Naciśnij przycisk WLAN. 4 Naciśnij a albo b, aby wyświetlić WPS + kod w/PIN.

Naciśnij przycisk WPS + kod w/PIN.

5 Po wyświetleniu komunikatu Włączyć sieć WLAN? naciśnij przycisk Tak, aby zaakceptować.

Spowoduje to uruchomienie kreatora konfiguracji połączenia bezprzewodowego. Aby anulować, naciśnij Nie.

6 Na wyświetlaczu LCD zostanie wyświetlony ośmiocyfrowy kod PIN i urządzenie rozpocznie

wyszukiwanie punktu dostępu.

7 Za pomocą komputera podłączonego do sieci wpisz w przeglądarce „http://adres IP punktu dostępu/”

(gdzie „adres IP punktu dostępu” to adres urządzenia pełniącego rolę rejestratora

Rejestratorem jest zazwyczaj punkt dostępu/router WLAN.

8 Przejdź do strony ustawień WPS i wpisz do rejestratora kod PIN podany na wyświetlaczu LCD w kroku

6, a następnie wykonaj instrukcje wyświetlane na ekranie.

Strony ustawień różnią się w zależności od producenta używanego punktu dostępu/routera. Sprawdź w instrukcji obsługi dołączonej do punktu dostępu/routera.

Windows Vista®/Windows® 7/Windows® 8 3

W przypadku używania komputera jako rejestratora wykonaj następujące czynności:

• W celu wykorzystania jako rejestratora komputera z systemem Windows Vista®, Windows® 7 lub Windows dostępu/routera WLAN.

•Jeśli jako rejestrator wykorzystywany jest system Windows połączenia bezprzewodowego można zainstalować sterownik skanera, wykonując instrukcje wyświetlane na ekranie. Aby zainstalować pełen pakiet sterowników i oprogramowania, postępuj zgodnie z czynnościami instalacyjnymi podanymi w Podręczniku szybkiej obsługi.

a (Windows Vista

8 wcześniej zarejestruj go w sieci. Sprawdź w instrukcji obsługi dołączonej do punktu

7 lub Windows® 8, po konfiguracji

)

Kliknij (Start) > Sieć > Dodaj urządzenie bezprzewodowe.

(Windows

Kliknij (Start) > Urządzenia i drukarki > Dodaj urządzenie.

(Windows

Przesuń mysz do dolnego prawego rogu pulpitu. Na wyświetlonym pasku menu kliknij Ustawienia >

Panel sterowania > Sprzęt i dźwięk > Urządzenia i drukarki > Dodaj urządzenie.

b Wybierz urządzenie i kliknij przycisk Dalej. c Wpisz numer PIN z wyświetlacza LCD w kroku 6, a następnie kliknij Dalej. d Wybierz sieć, z którą chcesz nawiązać połączenie, a następnie kliknij przycisk Dalej.

e Kliknij przycisk Zamknij.

Page 24

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

9 Jeśli urządzenie bezprzewodowe nawiąże prawidłowe połączenie, na wyświetlaczu LCD zostanie

wyświetlony komunikat Połączony. Jeśli próba połączenia zakończy się niepowodzeniem, na wyświetlaczu LCD pojawi się kod błędu. Zanotuj kod błędu, a następnie, korzystając z części Rozwiązywanie problemów w Podręczniku szybkiej obsługi, skoryguj błąd.

(Windows®)

Zakończono wprowadzanie konfiguracji sieci bezprzewodowej. Aby kontynuować instalowanie sterowników i oprogramowania wymaganego do pracy posiadanego urządzenia, w menu płyty DVD-ROM wybierz pozycję Zainstaluj pakiet MFL-Pro Suite.

(Macintosh)

Page 25

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

Konfiguracja w trybie Ad-hoc 3

Używanie skonfigurowanej nazwy SSID 3

W przypadku próby powiązania urządzenia z komputerem, który już znajduje się w trybie Ad-hoc o skonfigurowanej nazwie SSID, wykonaj następujące kroki:

1 Przed skonfigurowaniem urządzenia zalecamy zanotowanie ustawień sieci bezprzewodowej. Informacje

te będą wymagane, aby kontynuować konfigurację. Sprawdź i zanotuj bieżące ustawienia sieci bezprzewodowej komputera, z którym próbujesz nawiązać połączenie.

Ustawienia sieci bezprzewodowej komputera, z którym nawiązujesz połączenie, muszą być ustawione na tryb Ad-hoc z już skonfigurowaną nazwą SSID. Aby uzyskać instrukcje na temat konfigurowania komputera w trybie Ad-hoc, zapoznaj się z informacjami dostarczonymi wraz z komputerem lub skontaktuj się z administratorem sieci.

Nazwa sieci: (SSID)

Tryb komunikacji Tryb szyfrowania Klucz sieciowy

Ad-hoc NONE —

WEP

Na przykład:

Nazwa sieci: (SSID)

WITAJ

Tryb komunikacji Tryb szyfrowania Klucz sieciowy

Ad-hoc WEP 12345

Urządzenie Brother obsługuje tylko pierwszy klucz WEP.

2 Wykonaj jedną z następujących czynności:

 Windows

a W napędzie DVD-ROM umieść dołączoną płytę DVD-ROM.

Page 26

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

b Kliknij Instalacja użytkownika.

c Kliknij Konfigurator Wireless LAN.

Page 27

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

 Macintosh

a Pobierz pełne sterowniki i pakiet oprogramowania z witryny Brother Solutions Center

(http://support.brother.com/

b Dwukrotnie kliknij ikonę BROTHER na pulpicie.

c Dwukrotnie kliknij Utilities (Narzędzia).

d Dwukrotnie kliknij Wireless Device Setup Wizard (Program do konfiguracji urządzenia

bezprzewodowego).

Page 28

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

3 Wybierz opcję Tak, mam kabel USB i mogę go użyć do instalacji. a następnie kliknij Dalej.

Zalecamy tymczasowe zastosowanie kabla USB.

W przypadku wyświetlenia tego ekranu przeczytaj Ważna uwaga. Zaznacz pole wyboru Sprawdź i potwierdź po sprawdzeniu pola SSID i klucz sieci, a następnie kliknij Dalej.

4 Tymczasowo podłącz kabel USB bezpośrednio do komputera i urządzenia.

Jeśli zostanie wyświetlony ekran potwierdzenia, zaznacz pole wyboru, kliknij Dalej, a następnie przejdź do 5. W przeciwnym razie przejdź do kroku 8.

Page 29

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

5 Gdy zostanie wyświetlony niniejszy ekran, wykonaj jedną z następujących czynności:

•Wybierz Tak, jeśli chcesz użyć wyświetlonego identyfikatora SSID, kliknij Dalej i przejdź do 7.

•Wybierz Nie, jeśli chcesz zmienić wyświetlony identyfikator SSID, kliknij Dalej i przejdź do 6.

6 Wprowadź nazwę sieci SSID zapisaną w kroku 1 na stronie 22, a następnie kliknij przycisk Dalej.

Jeśli lista jest pusta, sprawdź, czy punkt dostępu jest włączony i wysyła identyfikator SSID oraz czy urządzenie i komputer znajdują się w zasięgu komunikacji bezprzewodowej. Następnie kliknij przycisk

Odśwież.

Page 30

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

7 Po wyświetleniu następującego ekranu wpisz Klucz sieci, a następnie kliknij przycisk Dalej.

Jeżeli w sieci nie skonfigurowano uwierzytelniania i szyfrowania, wyświetlony zostanie następujący ekran. Aby kontynuować konfigurację, kliknij przycisk OK.

Page 31

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

8 Kliknij przycisk Dalej. Ustawienia zostaną wysłane do urządzenia (w następującym przykładzie Tryb

szyfrowania to WEP).

9 Odłącz kabel USB od komputera i urządzenia.

0 Kliknij przycisk Zakończ.

Można teraz zainstalować pakiet MFL-Pro Suite (szczegółowe informacje znajdują się w Podręczniku szybkiej obsługi).

Page 32

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

Korzystanie z nowej nazwy SSID 3

W przypadku korzystania z nowej nazwy SSID wszystkie pozostałe urządzenia będą nawiązywać połączenie za pomocą nazwy SSID przypisanej do urządzenia w kolejnych krokach. Po ustawieniu komputera w trybie Ad-hoc wymagane będzie nawiązanie połączenia z użyciem tej nazwy SSID.

1 Wykonaj jedną z następujących czynności:

 Windows

a W napędzie DVD-ROM umieść dołączoną płytę DVD-ROM.

b Kliknij Instalacja użytkownika.

Page 33

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

c Kliknij Konfigurator Wireless LAN.

 Macintosh

a Pobierz pełne sterowniki i pakiet oprogramowania z witryny Brother Solutions Center

(http://support.brother.com/

b Dwukrotnie kliknij ikonę BROTHER na pulpicie.

c Dwukrotnie kliknij Utilities (Narzędzia).

Page 34

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

d Dwukrotnie kliknij Wireless Device Setup Wizard (Program do konfiguracji urządzenia

bezprzewodowego).

2 Wybierz Tak, mam kabel USB i mogę go użyć do instalacji, a następnie kliknij przycisk Dalej.

Zalecamy tymczasowe zastosowanie kabla USB.

Page 35

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

W przypadku wyświetlenia tego ekranu przeczytaj Ważna uwaga. Kliknij pole wyboru Sprawdź i potwierdź, a następnie kliknij Dalej.

3 Tymczasowo podłącz kabel USB bezpośrednio do komputera i urządzenia.

Jeśli zostanie wyświetlony ekran potwierdzenia, zaznacz pole wyboru, kliknij Dalej, a następnie przejdź do 4. W przeciwnym razie przejdź do kroku 5.

4 Gdy zostanie wyświetlony niniejszy ekran, wykonaj jedną z następujących czynności:

•Wybierz Tak, jeśli chcesz użyć wyświetlonego identyfikatora SSID, kliknij Dalej i przejdź do 8.

•Wybierz Nie, jeśli chcesz zmienić wyświetlony identyfikator SSID, kliknij Dalej i przejdź do 5.

Page 36

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

5 Kliknij Zaawansowany.

6 W polu Nazwa (SSID) wpisz nową nazwę SSID, a następnie zaznacz pole wyboru. Kliknij listę rozwijaną

Kanał, wybierz żądany kanał, a następnie kliknij Dalej.

Page 37

Konfiguracja urządzenia do pracy w sieci bezprzewodowej

INFORMACJA

7 Z list rozwijanych wybierz Metoda uwierzytelniania i Tryb szyfrowania. W przypadku wybrania opcji

WEP jako Tryb szyfrowania wpisz klucz sieci w polu Klucz sieci, a następnie kliknij Dalej.

Klucz WEP można wpisać jako ciąg 5 lub 13 znaków ASCII bądź 10 lub 26 znaków szesnastkowych.

8 Kliknij przycisk Dalej. Ustawienia zostaną wysłane do urządzenia.

9 Odłącz kabel USB od komputera i urządzenia. 0 Kliknij przycisk Zakończ.

Można teraz zainstalować pakiet MFL-Pro Suite (szczegółowe informacje znajdują się w Podręczniku szybkiej obsługi).

Page 38

INFORMACJA

Zarządzanie przez przeglądarkę WWW 4

Przegląd 4

Do zarządzania urządzeniem z użyciem protokołu HTTP (Hyper Text Transfer Protocol) lub HTTPS (Hypertext Transfer Protocol Secure) można korzystać ze standardowej przeglądarki internetowej. Za pomocą przeglądarki internetowej użytkownik może zarządzać urządzeniem z komputera w sieci.

 Uzyskaj informacje o stanie, informacje na temat konserwacji i informacje o wersji oprogramowania dla

urządzenia Brother i serwera skanowania.

 Szczegóły dotyczące zmiany sieci oraz konfiguracji urządzenia (patrz Skonfiguruj ustawienia urządzenia

na stronie 36).

 Skonfiguruj ustawienia, aby ograniczyć nieautoryzowany dostęp przez inne osoby.

•Patrz Ustaw hasło do logowania na stronie 37.

•Patrz Skonfiguruj Blokadę funkcji na stronie 38.

•Patrz Skonfiguruj uwierzytelnianie aktywnego katalogu na stronie 39.

 Skonfiguruj/zmień ustawienia sieciowe

•Patrz Zmień konfigurację funkcji Skanuj na serwer FTP na stronie 43.

•Patrz Zmiana ustawień skanowania do konfiguracji sieciowej (Windows

) na stronie 44.

•Patrz Synchronizacja z serwerem SNTP na stronie 41.

•Patrz Operacja LDAP na stronie 46.

•Patrz Skonfiguruj zaawansowane ustawienia protokołu TCP/IP na stronie 48.

Zalecamy użycie przeglądarki Microsoft® Internet Explorer® 8.0/9.0 dla systemu Windows® i Safari 5/6 dla komputerów Macintosh. Upewnij się również, czy w używanej przeglądarce zawsze włączona jest obsługa języka JavaScript i plików Cookies. W przypadku korzystania z innej przeglądarki WWW upewnij się, czy jest ona zgodna z HTTP 1.0 oraz HTTP 1.1.

Wymagane jest korzystanie z protokołu TCP/IP w sieci, a także zaprogramowanie prawidłowego adresu IP w serwerze skanowania oraz w posiadanym komputerze.

Page 39

Zarządzanie przez przeglądarkę WWW

INFORMACJA

Skonfiguruj ustawienia urządzenia 4

1 Uruchom funkcję Zarządzanie przez przeglądarkę WWW.

a Uruchom przeglądarkę internetową.

b Wprowadź w przeglądarce „http://adres IP urządzenia/” (gdzie „adres IP urządzenia” oznacza adres

IP danego urządzenia).

 Na przykład:

http://192.168.1.2/

•Jeśli używany jest system DNS (Domain Name System) lub aktywna jest nazwa NetBIOS, zamiast adresu IP można wprowadzić inną nazwę, np. „UdostępnionySkaner”.

•Na przykład: http://UdostępnionySkaner/

Jeśli aktywna jest nazwa NetBIOS, można również użyć nazwy węzła.

•Na przykład:

http://brwxxxxxxxxxxxx/

Nazwę NetBIOS można sprawdzić za pomocą panelu sterowania urządzenia w pozycji Nazwa węzła.

•Użytkownicy komputerów Macintosh mogą uzyskać dostęp do funkcji Zarządzanie przez przeglądarkę WWW, klikając ikonę urządzenia na ekranie programu Status Monitor. Aby uzyskać więcej informacji, zobacz Monitorowanie stanu urządzenia z komputera (Macintosh) w Podręczniku użytkownika.

• Aby korzystać z bezpiecznego protokołu HTTPS do konfigurowania ustawie przeglądarkę WWW, skonfiguruj certyfikat CA przed rozpoczęciem zarządzania przez przeglądarkę WWW. Patrz Zarządzaj wieloma certyfikatami na stronie 58.

ń poprzez zarządzanie przez

2 Domyślnie żadne hasło nie jest wymagane. Jeśli zostało ustawione hasło, wprowadź je, a następnie

kliknij przycisk .

3 Teraz można skonfigurować ustawienia urządzenia.

Jeśli zmieniono ustawienia protokołu, ponownie uruchom urządzenie Brother po kliknięciu przycisku

Submit (Prześlij), aby aktywować konfigurację.

Page 40

Zarządzanie przez przeglądarkę WWW

INFORMACJA

Ustaw hasło do logowania 4

Zalecamy ustawienie hasła logowania w celu uniemożliwienia nieautoryzowanego dostępu do funkcji Zarządzanie przez sieć.

1 Rozpocznij zarządzanie przez przeglądarkę WWW i uzyskaj dostęp do urządzenia Brother (patrz krok 1

na strona 36).

2 Gdy pojawi się ekran Zarządzanie przez przeglądarkę WWW, kliknij kartę Administrator, a następnie

kliknij przycisk Login Password (Hasło do logowania) w lewym pasku nawigacji.

3 Wpisz hasło, które ma być używane (do 32 znaków). 4 Ponownie wpisz hasło w polu Confirm New Password (Potwierdź nowe hasło). 5 Kliknij Submit (Prześlij).

Przy kolejnym dostępie do drukarki za pomocą funkcji Zarządzanie przez przeglądarkę WWW wprowadź hasło w polu Login (Zaloguj), a następnie kliknij . Po skonfigurowaniu ustawień wyloguj się, klikając .

Hasło logowania można ustawić, klikając Please configure the password (Skonfiguruj hasło) w zarządzaniu przez przeglądarkę WWW (pod warunkiem, że nie jest ustawiane hasło logowania).

Page 41

Zarządzanie przez przeglądarkę WWW

INFORMACJA

Skonfiguruj Blokadę funkcji 4

Można ograniczyć dostęp użytkowników do funkcji skanowania oraz połączenia sieciowego.

1 Rozpocznij zarządzanie przez przeglądarkę WWW i uzyskaj dostęp do urządzenia Brother (patrz krok 1

na strona 36).

2 Gdy pojawi się ekran Zarządzanie przez przeglądarkę WWW, kliknij kartę Administrator, a następnie

kliknij menu User Restriction Function (Funkcja ograniczeń użytkownika) w lewym pasku nawigacji.

3 Wybierz Secure Function Lock (Blokadę funkcji). 4 Kliknij Submit (Prześlij). 5 Kliknij Secure Function Lock 1-25 (Blokada funkcji 1-25) (lub 26-50) w lewym pasku nawigacji. 6 Wybierz ID Number/Name (Numer identyfikacyjny/nazwa) użytkownika, którego dostęp chcesz

skonfigurować.

7 Wpisz ID Number/Name (Numer identyfikacyjny/nazwa) oraz PIN użytkownika, którego chcesz

skonfigurować.

•Każdy ID Number/Name (Numer identyfikacyjny/nazwa) powinien być inny.

•Możesz zarejestrować do 50 identyfikatorów.

8 Wybierz Functions (Funkcje), do których użytkownik może uzyskać dostęp.

• Wyczyść pole Functions (Funkcje) dla funkcji, które chcesz ograniczyć:

• Wyczyść pole Scan (Skanowanie), aby ograniczyć funkcje skanowania do komputera, na serwer FTP,

do sieci, do serwera poczty e-mail.

• Wyczyść pole USB, aby ograniczyć funkcję do USB skanowania.

• Wyczyść pole Web Connect (Połączenie sieciowe), aby ograniczyć funkcję do sieci Web skanowania.

9 Kliknij Submit (Prześlij).

Page 42

Zarządzanie przez przeglądarkę WWW

INFORMACJA

Skonfiguruj uwierzytelnianie aktywnego katalogu 4

Uwierzytelnianie aktywnego katalogu ogranicza korzystanie z urządzenia Brother. Jeśli uwierzytelnianie aktywnego katalogu jest włączone, panel sterowania urządzenia zostanie zablokowany. Nie można korzystać z funkcji skanowania do czasu wprowadzenia identyfikatora użytkownika, nazwy domeny i hasła.

• Uwierzytelnianie aktywnego katalogu obsługuje uwierzytelnianie Kerberos.

• Skonfiguruj protokół SNTP (serwer czasu sieciowego).

1 Rozpocznij zarządzanie przez przeglądarkę WWW i uzyskaj dostęp do urządzenia Brother (patrz krok 1

na strona 36).

2 Kliknij kartę Administrator. 3 Kliknij menu User Restriction Function (Funkcja ograniczeń użytkownika) w lewym pasku nawigacji. 4 Wybierz Active Directory Authentication (Uwierzytelnianie aktywnego katalogu). 5 Kliknij Submit (Prześlij). 6 Wybierz Active Directory Authentication (Uwierzytelnianie aktywnego katalogu) w lewym pasku

nawigacji.

7 Skonfiguruj następujące ustawienia:

 Active Directory Server Address (Adres serwera aktywnego katalogu)

Wpisz adres IP lub nazwę serwera (na przykład: ad.example.com) dla serwera aktywnego katalogu.

 Protocol & Authentication Method (Protokół i metoda uwierzytelniania)

Wybierz protokół i metodę uwierzytelniania.

 Get Mail Address (Uzyskaj adres pocztowy)

 LDAP Server Port (Port serwera LDAP)

 LDAP Search Root (Folder główny wyszukiwania LDAP)

 Fetch DNs (Pobierz DNs)

 SNTP

8 Kliknij Submit (Prześlij).

Wybierz tę opcję, aby uzyskać adres e-mail urządzenia z serwera LDAP (dostępne tylko dla metody uwierzytelniania LDAP + kerberos).

Wpisz numer portu serwera LDAP (dostępne tylko dla metody uwierzytelniania LDAP + kerberos).

Wpisz folder główny wyszukiwania LDAP (dostępne tylko dla metody uwierzytelniania LDAP + kerberos).

Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

Szczegółowe informacje na ten temat można znaleźć na strona 41.

Page 43

Zarządzanie przez przeglądarkę WWW

INFORMACJA

Odblokuj urządzenie, gdy uwierzytelnianie aktywnego katalogu jest włączone 4

1 Na wyświetlaczu LCD urządzenia, użyj ekranu dotykowego, aby wprowadzić Domena, ID użytkownika

oraz Hasło.

2 Naciśnij przycisk OK. 3 Po uwierzytelnieniu danych panel sterowania zostaje odblokowany, aby umożliwić skorzystanie z funkcji

skanowania.

Nie można zmieniać żadnych ustawień, jeżeli Active Directory Authentication (Uwierzytelnianie aktywnego katalogu) jest włączone.

Page 44

Zarządzanie przez przeglądarkę WWW

INFORMACJA

Synchronizacja z serwerem SNTP 4

Protokół SNTP (Simple Network Time Protocol) jest stosowany do synchronizacji czasu używanego przez urządzenie do uwierzytelniania z serwerem czasu SNTP (nie chodzi o czas wyświetlany na ekranie LCD urządzenia). Można regularnie synchronizować czas urządzenia z wzorcowym czasem UTC (Coordinated Universal Time) przekazywanym przez serwer czasu SNTP.

W niektórych krajach ta funkcja jest niedostępna.

1 Rozpocznij zarządzanie przez przeglądarkę WWW i uzyskaj dostęp do urządzenia Brother (patrz krok 1

na strona 36).

2 Gdy pojawi się ekran Zarządzanie przez przeglądarkę WWW, kliknij Network (Sieć), a następnie kliknij

menu Protocol (Protokół) w lewym pasku nawigacji.

3 Zaznacz pole SNTP. 4 Kliknij pozycję Advanced Setting (Ustawienia zaawansowane).

 Status (Stan)

Informuje, czy ustawienia serwera SNTP są aktywne, czy nieaktywne.

 Synchronization Status (Stan synchronizacji)

Sprawdzenie aktualnego stanu synchronizacji.

 SNTP Server Method (Metoda serwera SNTP)

Wybierz AUTO (Automatycznie) lub STATIC (Statycznie).

• AUTO (Automatycznie)

Jeśli w sieci znajduje się serwer DHCP, serwer SNTP automatycznie pobierze z niego adres.

• STATIC (Statycznie)

Wpisz adres, który ma być używany.

 Primary SNTP Server Address (Adres głównego serwera SNTP), Secondary SNTP Server Address

(Adres pomocniczego serwera SNTP)

Wpisz adres serwera (do 64 znaków). Adres pomocniczego serwera SNTP używany jest jako kopia zapasowa adresu głównego

serwera SNTP. Jeśli główny serwer jest niedostępny, urządzenie nawiązuje kontakt z pomocniczym serwerem SNTP.

 Primary SNTP Server Port (Port głównego serwera SNTP), Secondary SNTP Server Port

(Port pomocniczego serwera SNTP)

Wpisz numer portu (od 1 do 65535).

 Synchronization Interval (Interwał synchronizacji)

Port pomocniczego serwera SNTP używany jest jako kopia zapasowa portu głównego serwera SNTP. Jeśli główny port jest niedostępny, urządzenie nawiązuje kontakt z portem pomocniczego serwera SNTP.

Wpisz liczbę godzin pomiędzy próbami synchronizacji serwera (od 1 do 168 godzin).

Page 45

Zarządzanie przez przeglądarkę WWW

INFORMACJA

• Aby synchronizować czas urządzenia z serwerem czasu SNTP, wymagane jest skonfigurowanie ustawień Date&Time (Data i godzina). Kliknij pozycję Date&Time (Data i godzina), a następnie skonfiguruj ustawienie Date&Time (Data i godzina) na ekranie General (Ogólne).

• Zaznacz pole wyboru Synchronize with SNTP server (Synchronizacja z serwerem SNTP). Sprawdź ustawienia strefy czasowej i wybierz różnicę czasu między lokalizacją, w której się znajdujesz, a strefą UTC z listy rozwijanej Time Zone (Strefa czasowa). Na przykład w strefie czasu wschodniego w USA i Kanadzie wartość ta wynosi UTC-05:00.

5 Kliknij Submit (Prześlij).

Page 46

Zarządzanie przez przeglądarkę WWW

Zmień konfigurację funkcji Skanuj na serwer FTP 4

Funkcja Skanuj na serwer FTP umożliwia skanowanie dokumentu bezpośrednio na serwer FTP w sieci lokalnej lub w Internecie. Aby uzyskać więcej informacji na temat skanowania na serwer FTP, patrz Skanowanie dokumentów na serwer FTP (tylko ADS-2600We) w Podręczniku użytkownika.

1 Rozpocznij zarządzanie przez przeglądarkę WWW i uzyskaj dostęp do urządzenia Brother (patrz krok 1

na strona 36).

2 Gdy pojawi się ekran Zarządzanie przez przeglądarkę WWW, kliknij kartę Scan (Skanowanie), a następnie

kliknij przycisk Scan to FTP/Network (Skanowanie na serwer FTP/sieć) w lewym pasku nawigacji.

3 Możliwy jest wybór numeru profilu (od 1 do 5) używanego z ustawieniami funkcji Skanuj na serwer FTP.

Poza siedmioma wstępnie zdefiniowanymi nazwami pliku można zapisać dwie nazwy plików zdefiniowane przez użytkownika w Create a User Defined File Name (Utwórz nazwę pliku definiowaną przez użytkownika). W każdym z dwóch pól można wprowadzić maksymalnie 15 znaków.

4 Kliknij Submit (Prześlij). 5 Kliknij Scan to FTP/Network Profile (Profil skanowania do serwera FTP/sieci) w lewym pasku nawigacji.

Możesz skonfigurować następujące ustawienia skanowania do serwera FTP:

 Profile Name (Nazwa profilu) (do 15 znaków)

 Host Address (Adres hosta) (adres serwera FTP)  Username (Nazwa użytkownika)  Password (Hasło)

 Store Directory (Katalog przechowywania)

 File Name (Nazwa pliku)  Quality (Jakość)

 File Type (Typ pliku)

 Document Size (Wielkość dokumentu)

 File Size (Rozmiar pliku)

 Auto Deskew (Automatyczne prostowanie)  Skip Blank Page (Pomiń pustą stronę)

 2-sided Scan (Skan. 2-stronne)

 Passive Mode (Tryb pasywny)

 Port Number (Numer portu)

W zależności od konfiguracji zapory sieciowej i serwera FTP ustaw Passive Mode (Tryb pasywny) na wartość Off (Wył.) lub On (Wł.) Domyślnie pozostaje w pozycji On (Wł.) Możesz również zmienić numer portu używany do uzyskania dostępu do serwera FTP. Domyślnym ustawieniem jest port 21. W większości przypadków oba ustawienia mogą pozostać ustawione jako domyślne.

6 Kliknij Submit (Prześlij).

Page 47

Zarządzanie przez przeglądarkę WWW

INFORMACJA

Zmiana ustawień skanowania do konfiguracji sieciowej (Windows®) 4

Funkcja Skanuj do sieci umożliwia skanowanie dokumentów bezpośrednio do udostępnionego folderu w sieci lokalnej lub w Internecie. Aby uzyskać więcej informacji na temat skanowania do sieci, patrz

Skanowanie dokumentów do udostępnionego folderu/lokalizacji sieciowej (Windows

w Podręczniku użytkownika.

) (tylko ADS-2600We)

Funkcja Skanuj do sieci obsługuje protokół uwierzytelniania NTLMv2. W celu uwierzytelniania wymagane jest skonfigurowanie protokołu SNTP (serwera czasu sieciowego) lub

prawidłowe ustawienie daty, godziny i strefy czasowej na panelu sterowania urządzenia. (Aby uzyskać informacje o ustawieniu protokołu SNTP, patrz Synchronizacja z serwerem SNTP na stronie 41. Aby uzyskać informacje o ustawieniu daty, godziny oraz strefy czasowej patrz Podręcznik użytkownika).

1 Rozpocznij zarządzanie przez przeglądarkę WWW i uzyskaj dostęp do urządzenia Brother (patrz krok 1

na strona 36).

2 Gdy pojawi się ekran Zarządzanie przez przeglądarkę WWW, kliknij kartę Scan (Skanowanie),

anastępnie kliknij przycisk Scan to FTP/Network (Skanowanie na serwer FTP/sieć) w lewym pasku nawigacji.

3 Spośród numerów profilów (od 1 do 10) wybierz pozycję Network (Sieć), używaną z ustawieniami

funkcji Skanuj do sieci. Poza siedmioma wstępnie zdefiniowanymi nazwami pliku można zapisać dwie nazwy plików zdefiniowane przez użytkownika w Create a User Defined File Name (Utwórz nazwę pliku definiowaną przez użytkownika). W każdym z dwóch pól można wprowadzić maksymalnie 15 znaków.

4 Kliknij Submit (Prześlij). 5 Kliknij Scan to FTP/Network Profile (Profil skanowania do serwera FTP/sieci) w lewym pasku nawigacji.

Możesz skonfigurować następujące ustawienia skanowania do sieci:

 Profile Name (Nazwa profilu) (do 15 znaków)

 Host Address (Nazwa hosta)

 Store Directory (Katalog przechowywania)

 File Name (Nazwa pliku)  Quality (Jakość)

 File Type (Typ pliku)  Document Size (Wielkość dokumentu)

 File Size (Rozmiar pliku)

 Auto Deskew (Automatyczne prostowanie)  Skip Blank Page (Pomiń pustą stronę)

 2-sided Scan (Skan. 2-stronne)  Use PIN for Authentication (Użyj kodu PIN do uwierzytelniania)

Page 48

Zarządzanie przez przeglądarkę WWW

 PIN Code (Kod PIN)

 Auth.Method (Metoda uwierzytelniania)  Username (Nazwa użytkownika)  Password (Hasło)

 Kerberos Server Address (Adres serwera Kerberos)

6 Kliknij Submit (Prześlij).

Page 49

Zarządzanie przez przeglądarkę WWW

INFORMACJA

Operacja LDAP 4

Protokół LDAP umożliwia wyszukiwanie adresów e-mail z serwera za pomocą funkcji skanowania do serwera e-mail.

Zmiana konfiguracji protokołu LDAP 4

1 Rozpocznij zarządzanie przez przeglądarkę WWW i uzyskaj dostęp do urządzenia Brother (patrz krok 1

na strona 36).

2 Kliknij kartę Address Book (Książka adresowa), a następnie kliknij LDAP w lewym pasku nawigacji. 3 Kliknij On (Wł.), aby ustawić LDAP Search (Wyszukiwanie LDAP). 4 Skonfiguruj następujące ustawienia LDAP:

 LDAP Server Address (Adres serwera LDAP)  Port (domyślnym numerem portu jest 389).  Search Root (Folder główny wyszukiwania)

 Fetch DNs (Pobierz DNs)

 Authentication (Uwierzytelnianie)

 Username

 Password

 Timeout for LDAP (Limit czasu dla LDAP)

 Attribute of Name (Search Key) (Atrybut nazwy (klucz wyszukiwania))

 Attribute of E-mail (Atrybut poczty e-mail)

Ta opcja będzie dostępna zależnie od wybranej metody uwierzytelniania.

(Nazwa użytkownika)

(Hasło)

5 Po zakończeniu kliknij Submit (Prześlij). Upewnij się, że pozycja Status (Stan) na stronie Wyniki testu

ma wartość OK.

•Protokół LDAP nie obsługuje uproszczonego języka chińskiego, tradycyjnego języka chińskiego ani języka koreańskiego.

•Jeśli serwer LDAP obsługuje uwierzytelnianie Kerberos, dla ustawienia Authentication (Uwierzytelnianie) zalecamy wartość Kerberos. Zapewnia to bezpieczne uwierzytelnianie między serwerem LDAP a urządzeniem. W celu uwierzytelnienia Kerberos wymagane jest skonfigurowanie protokołu SNTP (serwera czasu sieciowego) lub prawidłowe ustawienie daty, godziny i strefy czasowej na panelu sterowania urządzenia. (Aby uzyskać informacje o ustawieniu protokołu SNTP, patrz Synchronizacja z serwerem SNTP na stronie 41).

• Szczegółowe informacje dotyczące poszczególnych opcji zawiera pomoc dotycząca funkcji Zarządzanie przez przeglądarkę WWW.

Page 50

Zarządzanie przez przeglądarkę WWW

INFORMACJA

Zmiana konfiguracji protokołu LDAP za pomocą panelu sterowania urządzenia4

Po skonfigurowaniu ustawień LDAP skorzystaj z wyszukiwania LDAP z urządzenia, aby znaleźć adresy e-mail.

1 Włóż dokument, który chcesz zeskanować, i wyślij go pocztą e-mail to urządzenia. 2 Na wyświetlaczu LCD urządzenia naciśnij do serwera poczty e-mail. 3 Naciśnij przycisk Książka adresowa. 4 Naciśnij przycisk , aby wyszukać. 5 Wprowadź początkowe znaki wyszukiwania za pomocą przycisków na wyświetlaczu LCD.

•Można wprowadzić do 15 znaków.

• Aby uzyskać więcej informacji na temat wprowadzania tekstu, patrz Wprowadzanie tekstu (tylko ADS-2600We) w Podręczniku użytkownika.

6 Naciśnij przycisk OK.

Na wyświetlaczu pojawia się wynik z wyszukiwania LDAP z przed wynikami z lokalnej książki adresowej. Jeśli na serwerze oraz w lokalnej książce adresowej nie zostaną znalezione odpowiadające elementy, na wyświetlaczu LCD pojawi się komunikat Brak wynikow.

7 Naciskaj a albo b w celu przewinięcia do momentu wyszukania żądanej nazwy.

Naciśnij nazwę.

8 Jeżeli wynik zawiera więcej niż jeden adres e-mail, naciśnij żądany adres. 9 Naciśnij przycisk Zastosuj. 0 Naciśnij przycisk OK.

Naciśnij Opcje, aby dostosować ustawienia skanowania przed rozpoczęciem skanowania dokumentu.

A Naciśnij przycisk Start.

• Funkcja LDAP tego urządzenia obsługuje protokół LDAPv3.

• Aby uzyskać więcej informacji, kliknij po prawej stronie ekranu ustawień LDAP.

Page 51

Zarządzanie przez przeglądarkę WWW

Skonfiguruj zaawansowane ustawienia protokołu TCP/IP 4

1 Rozpocznij zarządzanie przez przeglądarkę WWW i uzyskaj dostęp do urządzenia Brother (patrz krok 1

na strona 36).

2 Kliknij kartę Network (Sieć), a następnie wybierz rodzaj połączenia (Wired (Przewodowe) lub Wireless

(Bezprzewodowe)).

3 Wybierz TCP/IP w lewym pasku nawigacji. 4 Kliknij pozycję Advanced Settings (Ustawienia zaawansowane). Skonfiguruj następujące ustawienia:

(w przykładzie poniżej wykorzystano TCP/IP Advanced Settings (Wired) (Zaawansowane ustawienia TCP/IP (przewodowy))).

 Boot Tries (Próby uruchomienia)

Wpisz liczbę prób uruchomienia przy użyciu metody uruchamiania od (0 do 32767).

 RARP Boot Settings (Ustawienia uruchamiania RARP)

Wybierz No Subnet Mask (Brak maski podsieci) lub No Gateway (Brak bramki).

• No Subnet Mask (Brak maski podsieci)

Maska podsieci nie jest zmieniana automatycznie.

• No Gateway (Brak bramki)

Adres bramki nie jest zmieniany automatycznie.

 TCP Timeout (Limit czasu dla TCP)

Wpisz liczbę minut przed upłynięciem limitu czasu TCP (od 0 do 32767).

 DNS Server Method (Metoda serwera DNS)

Wybierz AUTO (Automatycznie) lub STATIC (Statycznie).

Page 52

Zarządzanie przez przeglądarkę WWW

 Primany DNS Server IP Address (Adres IP podstawowego serwera DNS),

Secondary DNS Server IP Address (Adres IP pomocniczego serwera DNS)

Wpisz adres IP serwera. Adres IP pomocniczego serwera DNS używany jest jako kopia zapasowa adresu

IP podstawowego serwera DNS. Jeśli podstawowy serwer DNS jest niedostępny, urządzenie nawiązuje kontakt z pomocniczym serwerem DNS.

 Gateway Timeout (Limit czasu bramki)

Wpisz liczbę sekund przed upłynięciem limitu czasu routera (od 1 do 32767).

5 Kliknij Submit (Prześlij).

Page 53

Skanowanie do serwera e-mail 5

Przegląd 5

Funkcja Skanowanie do serwera poczty e-mail umożliwia przesyłanie zeskanowanych dokumentów pocztą e-mail w postaci załączników.

1 Nadawca

2 Serwer poczty e-mail

3 Internet

4 Odbiorca

Ograniczenia rozmiaru podczas skanowania do serwera poczty e-mail 5

Jeśli dane obrazu dokumentu są zbyt duże, transmisja może się nie powieść.

Page 54

Skanowanie do serwera e-mail

INFORMACJA

Skonfiguruj ustawienia skanowania do serwera poczty e-mail5

Przed użyciem funkcji Skanowanie do serwera poczty e-mail skonfiguruj urządzenie Brother w celu nawiązania komunikacji z siecią oraz serwerem poczty. Te elementy można skonfigurować za pomocą funkcji zarządzania przez przeglądarkę WWW, funkcji zdalnej konfiguracji lub programu BRAdmin Professional 3. Upewnij się, że w urządzeniu skonfigurowano następujące elementy:

 Adres IP (jeśli urządzenie jest już używane w sieci, adres IP urządzenia został skonfigurowany prawidłowo)

 Adres e-mail

 Adres/port serwera/metoda uwierzytelniania/metoda szyfrowania/weryfikacja certyfikatu serwera SMTP,

POP3

 Nazwa skrzynki pocztowej i hasło

Jeśli powyższe informacje nie są znane, skontaktuj się z administratorem sieci.

Mimo konieczności skonfigurowania adresu e-mail w urządzeniu, nie jest ono wyposażone w funkcję odbierania wiadomości e-mail. Z tego względu jeśli odbiorca odpowie na wiadomość e-mail wysłaną z urządzenia, urządzenie nie będzie mogło odebrać tej wiadomości.

Przed skanowaniem do serwera poczty e-mail 5

Może być konieczne skonfigurowanie poniższych pozycji (za pomocą funkcji zarządzania przez przeglądarkę WWW lub funkcji zdalnej konfiguracji):

 Temat nadawcy

 Ograniczenie rozmiaru  Powiadomienie (aby uzyskać więcej informacji, patrz Wiadomość weryfikacji transmisji (TX) na stronie 53)

Page 55

Skanowanie do serwera e-mail

INFORMACJA

Sposób skanowania do serwera poczty e-mail 5

1 Włóż dokument. 2 Przeciągnij palcem w lewo lub w prawo, ewentualnie naciśnij d lub c, aby wyświetlić

do serwera poczty e-mail.

3 Wybierz adres e-mail, którego chcesz użyć, i naciśnij OK. 4 Naciśnij przycisk Start.

Aby uzyskać więcej informacji na temat ustawień poczty e-mail, patrz Przesyłanie zeskanowanych dokumentów bezpośrednio na adres poczty e-mail (tylko ADS-2600We) w Podręczniku użytkownika.

Po zakończeniu skanowania dokument jest automatycznie przesyłany na określony adres e-mail za pośrednictwem serwera SMTP. Po zakończeniu transmisji LCD urządzenia wyświetla ekran główny.

Niektóre serwery poczty e-mail nie zezwalają na wysyłanie dużych dokumentów e-mail (administrator systemu często nakłada limit maksymalnego rozmiaru wiadomości e-mail). W przypadku włączenia funkcji Skanuj do serwera poczty e-mail urządzenie wyświetli komunikat Brak pamięci, gdy wystąpi próba wysłania dokumentów e-mail o rozmiarze większym niż 1 MB, i nie zostaną one wysłane. Podziel dokument na mniejsze dokumenty, które zostaną przyjęte przez serwer pocztowy.

Page 56

Skanowanie do serwera e-mail

INFORMACJA

Dodatkowe funkcje skanowania do serwera poczty e-mail 5

Wiadomość weryfikacji transmisji (TX) 5

Użycie opcji Wiadomość weryfikacji transmisji powoduje wysłania żądania powiadomienia z komputera docelowego, że wiadomość e-mail została odebrana i przetworzona.

Konfiguracja poczty wychodzącej 5

Użyj panelu sterowania urządzenia, aby włączyć funkcję weryfikacji. Kiedy Ustaw mail TX jest Wł., wiadomość e-mail zawiera dodatkowe pole, które jest automatycznie wypełniane datą i godziną dotarcia wiadomości.

1 Na wyświetlaczu LCD urządzenia naciśnij . 2 Naciśnij przycisk Sieć. 3 Naciśnij przycisk E-mail. 4 Naciśnij przycisk Ustaw mail TX.

5 Naciśnij przycisk Potwierdzenie. 6 Naciśnij Wł. (albo Wył.).

• Powiadomienie o losie wiadomości (MDN) Pole to wymaga stanu wiadomości e-mail po dostarczeniu za pośrednictwem systemu przesyłowego SMTP (Simple Mail Transfer Protocol). Po dotarciu wiadomości do odbiorcy dane te są wykorzystywane, gdy urządzenie lub użytkownik odczyta odebraną wiadomość e-mail. Jeśli na przykład wiadomość zostanie otwarta do odczytu, odbiorca odeśle powiadomienie do pierwotnego urządzenia lub użytkownika. Odbiorca musi obsługiwać pole MDN, aby miał możliwość wysyłania raportu powiadomienia; w przeciwnym razie żądanie zostanie zignorowane.

• To urządzenie Brother nie może odbierać wiadomości e-mail. Aby skorzystać z funkcji weryfikacji transmisji, przekieruj powiadomienie zwrotne na inny adres e-mail. Skonfiguruj adres e-mail przy użyciu ekranu LCD urządzenia. Naciśnij Sieć > E-mail > Adres mail, a następnie wpisz adres e-mail, na który chcesz otrzymać powiadomienie.

Page 57

INFORMACJA

Funkcje zabezpieczeń 6

Przegląd 6

Urządzenie firmy Brother obsługuje niektóre z najnowszych dostępnych protokołów ochrony sieci i szyfrowania. Te funkcje sieciowe można włączyć do strategii ochrony sieci w celu ochrony danych i zabezpieczenia przed nieautoryzowanym dostępem do urządzenia.

Istnieje możliwość skonfigurowania następujących funkcji zabezpieczeń:

 Bezpieczne wysyłanie wiadomości e-mail (patrz Wyślij bezpiecznie wiadomość e-mail na stronie 55).  Zarządzanie wieloma certyfikatami (patrz Zarządzaj wieloma certyfikatami na stronie 58).

Zalecamy wyłączenie protokołów FTP i TFTP. Uzyskiwanie dostępu do urządzenia za pośrednictwem tych protokołów nie jest bezpieczne. Jednak po wyłączeniu protokołu FTP nie będzie działać funkcja Skanuj na serwer FTP. (Aby uzyskać informacje na temat konfigurowania ustawień protokołów, patrz Skonfiguruj ustawienia urządzenia na stronie 36).

Page 58

Funkcje zabezpieczeń

INFORMACJA

Wyślij bezpiecznie wiadomość e-mail 6

Konfiguracja przy użyciu funkcji Zarządzanie przez przeglądarkę WWW 6

Skonfiguruj zabezpieczone wysyłanie wiadomości e-mail z uwierzytelnianiem użytkownika lub wysyłanie i odbieranie wiadomości e-mail przy użyciu protokołu SSL/TLS.

1 Uruchom przeglądarkę internetową. 2 Wprowadź w przeglądarce „http://adres IP urządzenia/” (gdzie „adres IP urządzenia” oznacza adres IP

danego urządzenia).

 Na przykład:

http://192.168.1.2/

3 Domyślnie żadne hasło nie jest wymagane. Jeśli zostało ustawione hasło, wprowadź je, a następnie

kliknij przycisk .

4 Kliknij Network (Sieć).

5 Kliknij Protocol (Protokół). 6 Kliknij Advanced Setting (Ustawienie zaawansowane) w obszarze POP3/SMTP, a następnie upewnij

się, że stan opcji POP3/SMTP to Enabled (Włączony).

7 Na tej stronie można skonfigurować ustawienia POP3/SMTP.

• Dodatkowe informacje można znaleźć w tekście pomocy dotyczącej funkcji Zarządzanie przez przeglądarkę WWW.

•Można potwierdzić poprawność ustawień poczty e-mail, wysyłając e-mail testowy po zakończeniu konfiguracji.

•Jeśli ustawienia serwera POP3/SMTP nie są znane, skontaktuj się z administratorem systemu lub usługodawcą internetowym w celu uzyskania szczegółowych informacji.

8 Po skonfigurowaniu kliknij przycisk Submit (Prześlij). Zostanie wyświetlone okno dialogowe Test E-mail

Send Configuration (Testowanie konfiguracji wiadomości e-mail).

9 Aby przeprowadzić test z aktualnymi ustawieniami, postępuj zgodnie z instrukcjami wyświetlanymi

na ekranie.

Wysyłanie wiadomości e-mail z uwierzytelnianiem użytkownika 6

To urządzenie obsługuje metody POP przed SMTP oraz SMTP-AUTH do wysyłania wiadomości e-mail za pośrednictwem serwera poczty e-mail, wymagającego uwierzytelniania użytkownika. Metody te zapobiegają nieautoryzowanemu dostępowi do serwera poczty e-mail. Ustawienia te można skonfigurować przy użyciu funkcji Zarządzanie przez przeglądarkę WWW lub aplikacji BRAdmin Professional 3. Metod POP przed SMTP oraz SMTP-AUTH można użyć do powiadomień e-mail, raportów e-mail oraz skanowania do serwera e-mail.

Page 59

Funkcje zabezpieczeń

Ustawienia klienta poczty e-mail

 Dopasuj ustawienia metody uwierzytelniania SMTP do metody stosowanej przez aplikację do obsługi

poczty e-mail.

 Aby uzyskać informacje dotyczące konfiguracji serwera poczty e-mail, skontaktuj się z administratorem

sieci lub dostawcą usług internetowych.

 Aby włączyć uwierzytelnianie serwera SMTP, zaznacz także pole wyboru SMTP-AUTH w obszarze

SMTP Server Authentication Method (Metoda uwierzytelniania serwera SMTP).

Ustawienia protokołu SMTP

 Numer portu SMTP można zmienić za pomocą funkcji Zarządzanie przez przeglądarkę WWW. Jest to

przydatne, jeśli usługodawca internetowy stosuje usługę „Outbound Port 25 Blocking (OP25B)”.

 Zmiana numeru portu SMTP na używany przez usługodawcę internetowego dla serwera SMTP (na

przykład port 587) umożliwi wysyłanie wiadomości e-mail za pośrednictwem serwera SMTP.

 Jeśli można użyć zarówno metody POP przed SMTP, jak i SMTP-AUTH, zalecamy wybór metody

SMTP-AUTH.

 Wybierając POP przed SMTP jako metodę uwierzytelniania serwera SMTP, skonfiguruj ustawienia POP3.

W razie potrzeby można również

skorzystać z metody APOP.

Page 60

Funkcje zabezpieczeń

Bezpieczne wysyłanie wiadomości e-mail z wykorzystaniem metody SSL/TLS 6

To urządzenie obsługuje SSL/TLS do wysyłania wiadomości e-mail za pośrednictwem serwera poczty e-mail wymagającego bezpiecznej komunikacji SSL/TLS. Aby wysyłać wiadomości e-mail za pośrednictwem serwera poczty e-mail wykorzystującego komunikację SSL/TLS, prawidłowo skonfiguruj protokół SMTP dla SSL/TLS lub POP3 dla SSL/TLS.

Weryfikacja certyfikatu serwera

 Jeśli zostanie wybrana opcja SSL lub TLS dla ustawienia SMTP over SSL/TLS

(SMTP z wykorzystaniem SSL/TLS) lub POP3 over SSL/TLS (POP3 z wykorzystaniem SSL/TLS), automatycznie zostanie zaznaczone pole wyboru Verify Server Certificate (Weryfikacja certyfikatu serwera) w celu zweryfikowania certyfikatu serwera.

• Certyfikat serwera jest weryfikowany w trakcie próby połączenia z serwerem podczas wysyłania wiadomości e-mail.

•Jeśli nie ma potrzeby weryfikowania certyfikatu serwera, usuń zaznaczenie pola wyboru

Verify Server Certificate (Weryfikacja certyfikatu serwera).

Numer portu

 W przypadku wyboru protokołu SSL lub TLS wartość ustawienia SMTP Port (Port SMTP) lub POP3 Port

(Port POP3) zostanie zmieniona w celu dostosowania do protokołu. W celu ręcznej zmiany numeru portu wpisz numer portu po wybraniu opcji SMTP over SSL/TLS (SMTP z wykorzystaniem SSL/TLS) lub POP3 over SSL/TLS (POP3 z wykorzystaniem SSL/TLS).

 Wymagane jest skonfigurowanie metody komunikacji POP3/SMTP odpowiedniej dla serwera poczty e-mail.

Aby uzyskać informacje dotyczące ustawień serwera poczty e-mail, skontaktuj si lub usługodawcą internetowym.

W większości przypadków zabezpieczone usługi pocztowe wymagają następujących ustawień:

(SMTP)

SMTP Port (Port SMTP): 587

SMTP Server Authentication Method (Metoda uwierzytelniania serwera SMTP): SMTP-AUTH

SMTP over SSL/TLS (SMTP z wykorzystaniem SSL/TLS): TLS

(POP3)

POP3 Port (Port POP3): 995

POP3 over SSL/TLS (POP3 z wykorzystaniem SSL/TLS): SSL

ę z administratorem sieci

Page 61

Funkcje zabezpieczeń

INFORMACJA

Zarządzaj wieloma certyfikatami 6

Funkcja zarządzania wieloma certyfikatami umożliwia zarządzanie wszystkimi certyfikatami zainstalowanymi w urządzeniu za pomocą usługi Zarządzanie przez przeglądarkę WWW. W usłudze Zarządzanie przez przeglądarkę WWW przejdź do ekranu CA Certificate (Certyfikat CA), aby przeglądać zawartość certyfikatów, usuwać je lub eksportować.

Można zapisać do trzech certyfikatów CA do stosowania z funkcjami SMTP z wykorzystaniem SSL i (lub) POP3 z wykorzystaniem SSL.

Zalecamy przechowywanie o jednego certyfikatu mniej niż dozwolone, zachowując puste miejsce na wypadek wygaśnięcia certyfikatu. W momencie wygaśnięcia certyfikatu importuj nowy certyfikat w zarezerwowane miejsce, a następnie usuń certyfikat, który wygasł. Zapewni to uniknięcie usterek konfiguracji.

W przypadku stosowania protokołu SSL do komunikacji SMTP nie jest wymagane wybranie certyfikatu. Potrzebny certyfikat zostanie wybrany automatycznie.

Importowanie certyfikatu CA 6

1 Uruchom przeglądarkę internetową. 2 Wprowadź w przeglądarce „http://adres IP urządzenia/” (gdzie „adres IP urządzenia” oznacza adres IP

danego urządzenia).

 Na przykład:

http://192.168.1.2/

3 Kliknij kartę Network (Sieć), a następnie kliknij pozycję Security (Zabezpieczenia). 4 Kliknij pozycję CA Certificate (Certyfikat CA). 5 Kliknij Import CA Certificate (Importuj certyfikat CA) i wybierz certyfikat. 6 Kliknij Submit (Prześlij).

Eksportowanie certyfikatu CA 6

1 Uruchom przeglądarkę internetową.

2 Wprowadź w przeglądarce „http://adres IP urządzenia/” (gdzie „adres IP urządzenia” oznacza adres IP

danego urządzenia).

 Na przykład:

3 Kliknij kartę Network (Sieć), a następnie kliknij pozycję Security (Zabezpieczenia). 4 Kliknij pozycję CA Certificate (Certyfikat CA). 5 Wybierz certyfikat, który chcesz eksportować i kliknij Export (Eksportuj). 6 Kliknij Submit (Prześlij).

http://192.168.1.2/

Page 62

Rozwiązywanie problemów 7

Przegląd 7

Rozdział ten opisuje sposoby rozwiązywania typowych problemów z siecią, które mogą wystąpić podczas użytkowania urządzenia Brother.

Przejdź do strony Podręczniki dla danego modelu w witrynie Brother Solutions Center pod adresem http://support.brother.com/

Identyfikowanie problemu 7

Przed przeczytaniem tego rozdziału upewnij się, że spełnione są poniższe warunki.

W pierwszej kolejności sprawdź poniższe informacje:

Przewód zasilacza jest prawidłowo podłączony i urządzenie Brother jest włączone. Punkt dostępu, router lub koncentrator jest włączony, a jego przycisk połączenia miga. Z urządzenia zdjęto wszystkie materiały opakowaniowe. Pokrywa przednia, pokrywa wkładki rozdzielającej oraz pokrywa rolki pobierania są całkowicie zamknięte.

, aby pobrać inne instrukcje.

Przejdź do strony z rozwiązaniem problemu: 7

 Nie można przeprowadzić konfiguracji sieci bezprzewodowej na stronie 60.

 Podczas instalacji pakietu MFL-Pro Suite urządzenie Brother nie jest wykrywane w sieci na stronie 61.

 Urządzenie Brother nie skanuje w sieci Urządzenie Brother nie jest wykrywane w sieci nawet po udanej

instalacji na stronie 62.

 Korzystam z oprogramowania zabezpieczającego na stronie 64.

 Chcę sprawdzić, czy moje urządzenia sieciowe działają prawidłowo na stronie 64.

Page 63

Rozwiązywanie problemów

Nie można przeprowadzić konfiguracji sieci bezprzewodowej 7

Pytanie Interfejs Rozwiązanie

Czy urządzenie nie zostało podłączone do sieci podczas konfiguracji sieci bezprzewodowej?

Czy ustawienia zabezpieczeń (SSID/klucz sieciowy) są prawidłowe?

Czy używane jest filtrowanie adresów MAC?

Czy punkt dostępowy/router WLAN znajduje się w trybie niewidocznym (brak przesyłania nazwy SSID)?

Po sprawdzeniu i wypróbowaniu wszystkich powyższych sugestii nadal nie można przeprowadzić konfiguracji sieci bezprzewodowej. Czy można zrobić coś jeszcze?

bezprzewodowy Wyłącz i ponownie włącz router bezprzewodowy. Następnie

spróbuj ponownie i skonfiguruj ustawienia sieci bezprzewodowej.

bezprzewodowy Sprawdź ustawienia zabezpieczeń.

 W domyślnych ustawieniach zabezpieczeń może być użyta

nazwa producenta lub numer modelu punktu dostępowego/routera WLAN.

 Aby się dowiedzieć, jak znaleźć ustawienia zabezpieczeń,

zapoznaj się z instrukcjami dołączonymi do punktu dostępu/routera WLAN.

 Zapytaj producenta punktu dostępu/routera WLAN,

usługodawcy internetowego lub administratora sieci.

bezprzewodowy Sprawdź, czy adres MAC urządzenia Brother jest dopuszczany

przez dany filtr. Adres MAC można sprawdzić na panelu sterowania urządzenia

Brother.

bezprzewodowy  Ręcznie wpisz prawidłową nazwę SSID.

 Sprawdź nazwę SSID lub klucz sieciowy w instrukcjach

dołączonych do punktu dostępu/routera WLAN, a następnie ponownie skonfiguruj sieć bezprzewodową. (Aby uzyskać dodatkowe informacje, patrz W przypadku braku rozsyłania nazwy SSID na stronie 11).

bezprzewodowy Skorzystaj z narzędzia do naprawy połączenia sieciowego. Patrz

Urządzenie Brother nie skanuje w sieci Urządzenie Brother nie jest wykrywane w sieci nawet po udanej instalacji na stronie 62.

Page 64

Rozwiązywanie problemów

Podczas instalacji pakietu MFL-Pro Suite urządzenie Brother nie jest wykrywane w sieci 7

Pytanie Interfejs Rozwiązanie

Czy komputer jest podłączony do sieci?

Czy urządzenie podłączone jest do sieci i ma prawidłowy adres IP?

Czy używane jest oprogramowanie zabezpieczające?

przewodowy/ bezprzewodowy

Upewnij się, że komputer jest podłączony do sieci np. w środowisku LAN lub usług internetowych. Aby uzyskać dodatkowe wsparcie w związku z problemami sieciowymi, skontaktuj się ze swoim administratorem sieci.

(Sieć przewodowa) Sprawdź, czy Status w obszarze Status sieci jest Aktywny XXXX-XX (gdzie XXXX-XX to wybrany interfejs Ethernet). Zobacz Sposób sprawdzenia stanu sieci na stronie 3. Jeśli na wyświetlaczu LCD pojawi się komunikat Nieaktywny lub Sieć WYŁ., zapytaj administratora sieci, czy adres IP jest prawidłowy.

(Sieć bezprzewodowa) Sprawdź, czy Status w WLAN status nie jest Błąd połączenia. Patrz Sposób sprawdzenia stanu WLAN na stronie 9. Jeśli na wyświetlaczu LCD pojawi się połączenia, zapytaj administratora sieci, czy adres IP jest prawidłowy.

 W oknie dialogowym instalacji wyszukaj ponownie urządzenie

Brother.

 Jeśli podczas instalacji pakietu MFL-Pro Suite pojawi się

komunikat ostrzegawczy oprogramowania zabezpieczającego, zezwól na dostęp.

komunikat Błąd

Czy korzystasz z routera Wi-Fi?

Czy urządzenie Brother jest umieszczone zbyt daleko od punktu dostępu/routera WLAN?

Czy pomiędzy urządzeniem a punktem dostępu/routerem WLAN znajdują się przeszkody (np. ściany lub meble)?

Czy w pobliżu urządzenia Brother lub punktu dostępu/routera WLAN znajduje się komputer bezprzewodowy, urządzenia Bluetooth, kuchenka mikrofalowa albo bezprzewodowy telefon cyfrowy?

 Aby uzyskać dodatkowe informacje dotyczące oprogramowania

zabezpieczającego, patrz Korzystam z oprogramowania zabezpieczającego na stronie 64.

bezprzewodowy Być może jest włączona funkcja separator prywatności w routerze

Wi-Fi. Wyłącz separator prywatności.

bezprzewodowy Podczas konfigurowania ustawień sieci bezprzewodowej umieść

urządzenie Brother w odległości nie większej niż 1 metr od punktu dostępu/routera WLAN.

bezprzewodowy Przestaw urządzenie Brother w miejsce wolne od przeszkód lub

bliżej punktu dostępu/routera WLAN.

bezprzewodowy Odsuń wszystkie te urządzenia od urządzenia Brother i punktu

dostępu/routera WLAN.

Page 65

Rozwiązywanie problemów

INFORMACJA

Urządzenie Brother nie skanuje w sieci Urządzenie Brother nie jest wykrywane w sieci nawet po udanej instalacji

Pytanie Interfejs Rozwiązanie

Czy używane jest oprogramowanie zabezpieczające?

Czy do urządzenia Brother jest przypisany dostępny adres IP?

przewodowy/ bezprzewodowy

Patrz Korzystam z oprogramowania zabezpieczającego na stronie 64.

 Sprawdź adres IP i maskę podsieci

Sprawdź, czy zarówno adresy IP, jak i maski podsieci komputera i urządzenia Brother są prawidłowe oraz czy znajdują się w obrębie tej samej sieci. Aby uzyskać dodatkowe informacje dotyczące weryfikowania adresu IP i maski podsieci, skontaktuj się z administratorem sieci.

 (Windows

)

Sprawdź adres IP i maskę podsieci przy użyciu narzędzia do naprawy połączenia sieciowego.

Przy użyciu narzędzia do naprawy połączenia sieciowego skoryguj ustawienia sieciowe urządzenia Brother. Narzędzie to przypisze prawidłowy adres IP i maskę podsieci.

Aby użyć narzędzia do naprawy połączenia sieciowego, uzyskaj wymagane informacje od administratora sieci, a następnie wykonaj poniższe czynności.

• (Windows® XP)

Zaloguj się z uprawnieniami administratora.

• Upewnij się, że urządzenie Brother jest włączone i jest podłączone do tej samej sieci, do której podłączono komputer.

Page 66

Rozwiązywanie problemów

INFORMACJA

Pytanie Interfejs Rozwiązanie

Czy do urządzenia Brother jest przypisany dostępny adres IP?

(ciąg dalszy)

1W napędzie DVD-ROM umieść dołączoną płytę DVD-ROM. Po

wyświetleniu menu głównego płyty DVD-ROM zamknij je.

2 (Windows

Kliknij Start > Wszystkie programy > Akcesoria > Eksplorator Windows > Mój komputer.

(Windows Vista

Kliknij (Start) > Komputer.

XP)

/Windows® 7)

Czy urządzenie Brother jest podłączone do sieci przy użyciu funkcji bezprzewodowych?

Po sprawdzeniu i wypróbowaniu wszystkich powyższych sugestii urządzenie Brother nadal nie skanuje. Czy można zrobić coś jeszcze?

(Windows

Kliknij ikonę (Eksplorator plików) na pasku zadań, a następnie przejdź do pozycji Komputer.

3 Dwukrotnie kliknij Napęd DVD, dwukrotnie kliknij Narzędzia,

dwukrotnie kliknij NetTool, a następnie dwukrotnie kliknij ikonę BrotherNetTool.exe, aby uruchomić program.

Jeśli zostanie wyświetlony ekran Kontrola konta użytkownika:

(Windows Vista (Windows

) Kliknij Kontynuuj (zezwól).

7/Windows® 8) Kliknij Tak.

4Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Jeśli nawet po użyciu narzędzia do naprawy połączenia sieciowego

nie został przypisany prawidłowy adres IP i maska podsieci, uzyskaj te informacje od administratora sieci.

bezprzewodowy  Sprawdź pozycję Status w obszarze WLAN status. Patrz

Sposób sprawdzenia stanu WLAN na stronie 9. Jeśli na wyświetlaczu LCD pojawi się komunikat Błąd połączenia, zapytaj administratora sieci, czy adres IP jest prawidłowy.

 Patrz Podczas instalacji pakietu MFL-Pro Suite urządzenie

Brother nie jest wykrywane w sieci na stronie 61.

przewodowy/

Odinstaluj pakiet MFL-Pro Suite i zainstaluj go ponownie.

bezprzewodowy

Page 67

Rozwiązywanie problemów

Korzystam z oprogramowania zabezpieczającego 7

Pytanie Interfejs Rozwiązanie

Czy podczas instalacji pakietu MFL-Pro Suite, procesu uruchamiania aplikacji lub korzystania z funkcji skanowania wybrano Akceptuj w oknie dialogowym z ostrzeżeniem dotyczącym zabezpieczeń?

Chcę znać numer portu niezbędny dla ustawień oprogramowania zabezpieczającego.

przewodowy/ bezprzewodowy

Jeśli w oknie dialogowe z ostrzeżeniem o zabezpieczeniach nie wybrano Akceptuj, funkcja zapory oprogramowania zabezpieczającego może blokować dostęp. Niektóre programy zabezpieczające mogą blokować dostęp bez wyświetlania ostrzeżenia o zabezpieczeniach. Aby zezwolić na dostęp, sprawdź instrukcje oprogramowania zabezpieczającego lub skontaktuj się z producentem.

Dla funkcji sieciowych firmy Brother używane są następujące numery portów:

 Skanowanie sieciowe i numer portu 54925/protokół UDP

 Skanowanie sieciowe, zdalna konfiguracja

i numer portu 161

oraz 137/protokół UDP

 BRAdmin Light

Tylko system Windows

i numer portu 161/protokół UDP

Aby uzyskać szczegółowe informacje dotyczące otwierania portu, zapoznaj się z instrukcjami dołączonymi do oprogramowania zabezpieczającego lub skontaktuj się z jego producentem.

Chcę sprawdzić, czy moje urządzenia sieciowe działają prawidłowo 7

Pytanie Interfejs Rozwiązanie

Czy urządzenie Brother, punkt dostępu/router lub koncentrator sieciowy są włączone?

Gdzie można znaleźć ustawienia sieciowe urządzenia Brother, takie jak adres IP?

Jak można sprawdzić stan połączenia urządzenia Brother?

przewodowy/ bezprzewodowy

Upewnij się, że zostały wykonane wszystkie instrukcje z części W pierwszej kolejności sprawdź poniższe informacje: na stronie 59.

Sprawdź ustawienia w obszarze Sieć na panelu sterowania urządzenia.

(Sieć przewodowa) Sprawdź, czy Status w obszarze Status sieci jest Aktywny XXXX-XX (gdzie XXXX-XX to wybrany interfejs Ethernet).

Aby sprawdzić stan sieci: naciśnij > Sieć > Sieć LAN > Status sieci > Status.

Jeśli na wyś

wietlaczu LCD pojawi się komunikat Nieaktywny lub Sieć WYŁ.,

zapytaj administratora sieci, czy adres IP jest prawidłowy. (Sieć bezprzewodowa)

Sprawdź, czy Status w WLAN status nie jest Błąd połączenia. Patrz Sposób sprawdzenia stanu WLAN na stronie 9. Jeśli na wyświetlaczu LCD pojawi się komunikat Błąd połączenia, zapytaj administratora sieci, czy adres IP jest prawidłowy.

Page 68

Rozwiązywanie problemów

Pytanie Interfejs Rozwiązanie

Czy można wywołać urządzenie Brother poleceniem ping z komputera?

przewodowy/ bezprzewodowy

Wywołaj urządzenie Brother poleceniem ping z komputera przy użyciu adresu IP lub nazwy węzła za pomocą wiersza polecenia Windows ping <adresip> lub <nazwawęzła>.

 Udane > Urządzenie Brother działa prawidłowo i jest podłączone do tej

samej sieci, do której jest podłączony komputer.

 Nieudane > Urządzenie Brother nie jest podłączone do tej samej sieci,

do której jest podłączony komputer.

(Windows Skontaktuj się z administratorem sieci i użyj narzędzia do naprawy połączenia sieciowego, aby automatycznie skorygować adres IP i maskę podsieci. Aby uzyskać szczegółowe informacje dotyczące narzędzia do naprawy połączenia sieciowego, patrz Czy do urządzenia Brother jest

przypisany dostępny adres IP? w części Urządzenie Brother nie skanuje w sieci Urządzenie Brother nie jest wykrywane w sieci nawet po udanej instalacji na stronie 62.

)

Czy urządzenie Brother łączy się z siecią bezprzewodową?

Po sprawdzeniu i wypróbowaniu wszystkich powyższych sugestii nadal występują problemy. Czy można zrobić coś jeszcze?

(Macintosh) Sprawdź, czy adres IP i maska podsieci są ustawione prawidłowo. Patrz

Sprawdź adres IP i maskę podsieci w części Urządzenie Brother nie skanuje w sieci Urządzenie Brother nie jest wykrywane w sieci nawet po udanej instalacji na stronie 62.

bezprzewodowy Sprawdź pozycję Status w obszarze WLAN status. Patrz Sposób

sprawdzenia stanu WLAN na stronie 9. Jeśli na wyświetlaczu LCD pojawi się

komunikat Błąd połączenia, zapytaj administratora sieci, czy adres IP jest prawidłowy.

bezprzewodowy Zapoznaj się z instrukcjami dołączonymi do punktu dostępu/routera WLAN

i znajdź nazwę SSID oraz klucz sieciowy, a następnie ustaw je prawidłowo. Aby uzyskać szczegółowe informacje dotyczące nazwy SSID oraz klucza sieciowego, patrz Czy ustawienia zabezpieczeń (SSID/klucz sieciowy) są

prawidłowe? w części Nie można przeprowadzić konfiguracji sieci bezprzewodowej na stronie 60.

Page 69

INFORMACJA

Dodatkowe ustawienia sieciowe

(Windows

Ustawianie typów 8

Dostępne są również poniższe opcjonalne funkcje sieciowe:

 Usługi internetowe skanowania (Windows Vista

 Parowanie pionowe (Windows

Sprawdź, czy komputer hosta i urządzenie są w tej samej podsieci lub czy router został właściwie skonfigurowany do przekazywania danych pomiędzy tymi dwoma urządzeniami.

Zainstaluj sterowniki używane do skanowania poprzez usługi internetowe (Windows Vista®, Windows®7, Windows® 8) 8

Funkcja Usługi internetowe umożliwia monitorowanie urządzeń w sieci, co ułatwia proces instalacji sterowników. Sterowniki używane do skanowania za pośrednictwem funkcji Usługi internetowe można zainstalować, klikając prawym przyciskiem myszy ikonę skanera na komputerze, co spowoduje automatyczne utworzenie w komputerze portu funkcji Usługi internetowe (portu WSD). (Aby uzyskać więcej informacji na temat skanowania za pomocą usług internetowych, patrz Skanowanie za pomocą protokołu

Web Services (Windows Vista

w Podręczniku użytkownika).

) 8

, Windows® 7 i Windows® 8)

7 i Windows® 8)

SP2 lub nowszy, Windows® 7 oraz Windows® 8) (ADS-2600We)

Przed konfiguracją tego ustawienia skonfiguruj adres IP urządzenia.

1 (Windows Vista

Kliknij pozycje (Start) > Sieć.

(Windows

Kliknij (Start) > Panel sterowania > Sieć i Internet > Wyświetl komputery i urządzenia sieciowe.

(Windows Przesuń mysz do dolnego prawego rogu pulpitu. Na wyświetlonym pasku menu kliknij Ustawienia >

Zmień ustawienia komputera > Urządzenia > Dodaj urządzenie.

)

2 Zostanie wyświetlona nazwa skanera w funkcji Usługi internetowe oraz jego ikona. Kliknij prawym

przyciskiem myszy urządzenie, które ma zostać zainstalowane.

Nazwa urządzenia Brother w funkcji Usługi internetowe to nazwa modelu wraz z adresem MAC (adresem Ethernet) (np. Brother ADS-XXXXX (nazwa modelu) [XXXXXXXXXXXX] (adres MAC/adres Ethernet)).

3 (Windows Vista

Kliknij pozycję Instaluj w menu rozwijanym urządzenia. (Windows Wybierz urządzenie, które ma zostać zainstalowane.

/Windows® 7)

Page 70

Dodatkowe ustawienia sieciowe (Windows®)

INFORMACJA

Instalacja skanowania sieciowego w trybie infrastruktury podczas korzystania z parowania pionowego (Windows

Parowanie pionowe Windows® to technologia umożliwiająca parowanie pionowe obsługiwanych urządzeń bezprzewodowych w celu podłączenia do sieci w trybie infrastruktury z wykorzystaniem metody PIN WPS oraz funkcji Usługi internetowe. Umożliwia to również instalację sterownika skanera za pomocą ikony skanera znajdującej się na ekranie Dodaj urządzenie.

Za pomocą tej funkcji w trybie infrastruktury można podłączyć urządzenie do sieci bezprzewodowej, a następnie zainstalować sterownik skanera. Wykonaj następujące czynności:

•Jeśli funkcja Usługi internetowe urządzenia została wyłączona, włącz ją ponownie. Domyślnie funkcja Usługi internetowe urządzenia Brother jest włączona. Ustawienia funkcji Usługi internetowe można zmienić za pomocą funkcji Zarządzanie przez przeglądarkę WWW lub aplikacji BRAdmin Professional 3.

7 i Windows® 8) 8

• Upewnij się, że na punkcie dostępowym/routerze WLAN znajduje się logo zgodności z systemem Windows punktu dostępowego/routera.

• Upewnij się, że na komputerze znajduje się logo zgodności z systemem Windows razie braku pewności co do logo zgodności skontaktuj się z producentem komputera.

• W przypadku konfigurowania sieci bezprzewodowej za pomocą zewnętrznej bezprzewodowej karty sieciowej upewnij się, że na bezprzewodowej karcie sieciowej znajduje się logo zgodności z systemem Windows bezprzewodowej karty sieciowej.

• W celu wykorzystania jako rejestratora komputera z systemem Windows zarejestruj go w sieci. Zapoznaj się z instrukcją obsługi punktu dostępu/routera WLAN.

7 lub Windows® 8. W razie braku pewności co do logo zgodności skontaktuj się z producentem

7 lub Windows® 8. W

7 lub Windows® 8. Aby uzyskać dodatkowe informacje, skontaktuj się z producentem

7 lub Windows® 8 wcześniej

1 Włącz urządzenie. 2 Ustaw urządzenie w tryb WPS (patrz Korzystanie z metody PIN trybu Wi-Fi Protected Setup (WPS) na

stronie 19).

3 (Windows

Kliknij (Start) > Urządzenia i drukarki > Dodaj urządzenie.

(Windows Przesuń mysz do dolnego prawego rogu pulpitu. Na wyświetlonym pasku menu kliknij Ustawienia >

Panel sterowania > Sprzęt i dźwięk > Urządzenia i drukarki > Dodaj urządzenie.

4 Wybierz urządzenie i wpisz wyświetlany na urządzeniu kod PIN. 5 Wybierz sieć w trybie infrastruktury, z którą chcesz nawiązać połączenie, a następnie kliknij przycisk Dalej. 6 Gdy urządzenie zostanie wyświetlone w oknie dialogowym Urządzenia i drukarki, konfiguracja sieci

bezprzewodowej i instalacja sterownika skanera zostały pomyślnie zakończone.

Page 71

Dodatek A

Obsługiwane protokoły i funkcje zabezpieczeń A

Interfejs Ethernet 10BASE-T, 100BASE-TX

Bezprzewodowa IEEE 802.11b/g/n (tryb infrastruktury)

IEEE 802.11b (tryb Ad-hoc)

Sieć (standardowa)

Sieć (Zabezpieczenia)

E-mail (Bezpieczeństwo)

Sieć (Bezprzewodowa)

Protokół (IPv4) ARP, RARP, BOOTP, DHCP, APIPA (Auto IP), rozpoznawanie nazw

WINS/NetBIOS, obiekt rozpoznający DNS, mDNS, obiekt odpowiadający LLMNR, Custom Raw Port/Port9100, klient SMTP, klient i serwer FTP, klient LDAP, klient CIFS, SNMPv1/v2c/v3, serwer HTTP/HTTPS, klient i serwer TFTP, ICMP, usługi internetowe (skanowanie), klient SNTP

Przewodowa APOP, POP przed SMTP, SMTP-AUTH, SSL/TLS (HTTPS, SMTP),

SNMP v3, 802.1x (EAP-MD5, EAP-FAST, PEAP, EAP-TLS, EAP-TTLS), Kerberos

Bezprzewodowa WEP 64/128 bit, WPA-PSK (TKIP/AES), WPA2-PSK (AES),

SSL/TLS (HTTPS), SNMP v3, 802.1x (LEAP, EAP-FAST, PEAP, EAP-TLS, EAP-TTLS), Kerberos

Przewodowy i bezprzewodowy

Certyfikacja połączenia bezprzewodowego

APOP, POP przed SMTP, SMTP-AUTH, SSL/TLS (SMTP/POP)

Licencja znaku certyfikacji Wi-Fi (WPA™/WPA2™ — firmowe, osobiste), licencja znaku certyfikacji Wi-Fi Protected Setup™ (WPS), logo AOSS

Page 72

Dodatek

INFORMACJA

Tabela funkcji zarządzania przez przeglądarkę WWW A

Aby uzyskać więcej informacji, należy kliknąć po prawej na każdej stronie interfejsu zarządzania przez przeglądarkę WWW.

Główna

kategoria

General

(Ogólne)

Pod-

kategoria

- Status (Stan)

Menu funkcyjne Opcje funkcji Opis/ustawienia opcjonalne

Auto Refresh Interval

(Częstotliwość automatycznego odświeżania)

Maintenance Information

(Informacje o konserwacji)

Find Device

(Znajdź urządzenie)

Contact & Location

(Kontakt i Lokalizacja)

Sleep Time

(Czas uśpienia)

Device Status / Automatic Refresh / Web Language / Device Location (Stan

urządzenia/automatyczne odświeżanie/język sieci/lokalizacja urządzenia)

Node Information (Model Name / Serial no. / Firmware Version / Memory Size) / Remaining Life (Pick-up Roller / Separation Pad) / Total Pages Scanned / Error History

(Informacje o węźle (Nazwa modelu / Nr seryjny / Wersja oprogramowania / Wielkość pamięci) / Pozostały czas pracy (Rolka pobierania / Wkładka rozdzielająca) / Całkowita liczba zeskanowanych stron / Historia błędów)

Wyświetl stan urządzenia, kontakt i lokalizację Można zmienić język interfejsu zarządzania przez przeglądarkę WWW

Skonfiguruj częstotliwość odświeżania (od 15 sekund do 60 minut).

Wyświetl informacje na temat konserwacji urządzenia Brother, m.in. model, wyposaż licznik stron oraz błąd. Kliknij Submit (Prześlij), aby przekonwertować stronę informacji o konserwacji do pliku CSV.

Pokaż wszystkie urządzenia podłączone do sieci.

Po skonfigurowaniu kontaktu i lokalizacji można je wyświetlić, przechodząc do General > Status > Device Location (Ogólne > Stan > Lokalizacja Urządzenia).

Skonfiguruj czas uśpienia (do 90 minut).

enie eksploatacyjne,

Page 73

Dodatek

Główna

kategoria

General

(Ogólne) (dalej)

Address Book

(Książka adresowa)

E-mail - E-mail

Scan

(Skanowanie)

Pod-

kategoria

- LDAP Skonfiguruj ustawienia LDAP.

Menu funkcyjne Opcje funkcji Opis/ustawienia opcjonalne

Sound Volume

(Głośność)

Date & Time

(Data i Godzina)

Address 1-300

(Adres 1 — 300)

Setup Groups G1-G20

(Konfiguracja grup G1-G20)

Scan

(Skanowanie)

Scan to USB

(Skanowanie do USB)

Scan to E-mail Server

(Skanowanie do serwera e-mail)

Scan to FTP / Network

(Skanowanie do FTP / sieci)

Scan to FTP / Network Profile

(Skanowanie do serwera FTP / Profil sieci)

Beeper (Sygnalizator)

Date / Time / Time Zone

(Data / Godzina / Strefa Czasowa)

E-mail Send (Wiadomości e-mail)

Multifeed Detection

(Wykrywanie podawania wielu arkuszy)

Skonfiguruj głośność (Off / Low / Medium / High (Wył. / Niska / Średnia / Wysoka)).

Skonfiguruj ustawienia zegara dla urządzenia Brother.

Zarejestruj adres e-mail i nazwę (do 300).

Zarejestruj grupę kontaktów (do 20). Wybierz Address# (Adres nr) i kliknij Select (Wybierz), aby skonfigurować członków grupy.

Skonfiguruj ustawienia wiadomości email, w tym temat, wiadomość, limit wielkości wiadomości i powiadomienia o dostarczeniu. Kliknij POP3/SMTP, aby przejść do

Network > Network > Protocol POP3/SMTP > Advanced Setting

(Sieć > Sieć > Protokół > POP3/SMTP > Ustawienia zaawansowane).

Wybierz On (Wł.) lub Off (Wył.)

Skonfiguruj ustawienia skanowania, w tym File Type (Typ pliku),

Document Size (Rozmiar dokumentu), File Size (Rozmiar pliku), Auto Deskew

(Automatyczne prostowanie),

Skip Blank Page (Pomiń puste strony), 2-sided Scan (Skanowanie 2-stronne) i

więcej.

Skonfiguruj serwer FTP lub profil sieci (do 10).

Skonfiguruj ustawienia profilu.

 Patrz Zmień konfigurację funkcji

Skanuj na serwer FTP na stronie 43.

 Patrz Zmiana ustawień skanowania

do konfiguracji sieciowej (Windows

) na stronie 44.

Page 74

Dodatek

Główna

kategoria

Administrator

Pod-

kategoria

Menu funkcyjne Opcje funkcji Opis/ustawienia opcjonalne

(Hasło do logowania)

User Restriction Function

(Funkcja ograniczeń użytkownika)

Secure Function Lock 1-25

(Blokada funkcji 1-25)

(lub 26-50)

Active Directory Authentication

(Uwierzytelnianie aktywnego katalogu)

Setting Lock

(Blokada ustawień)

Signed PDF

(Podpisany PDF)

Reset Menu

(Menu resetowania)

Secure Function Lock

(Blokada funkcji)

Active Directory Authentication

(Uwierzytelnianie aktywnego katalogu)

Active Directory Server Settings (Ustawienia

serwera aktywnego katalogu)

Skonfiguruj hasło, aby zalogować się do zarządzania przez przeglądarkę WWW. Ustawienia można zmienić bez logowania tylko w karcie General (Ogólne).

 Secure Function Lock (Blokada

funkcji) to ograniczenie funkcji skanowania i połączenia sieciowego w zależności od uprawnień użytkownika. Kliknij Secure Function Lock (Blokada funkcji), aby wyświetlić menu Secure Function Lock (Blokada funkcji).

 Active Directory Authentication

(Uwierzytelnianie aktywnego katalogu) ogranicza korzystanie z urządzenia Brother. Kliknij Active Directory Authentication (Uwierzytelnianie aktywnego katalogu), aby wyświetlić menu Active Directory Authentication (Uwierzytelnianie aktywnego katalogu).

Wyczyść pole Functions (Funkcje) dla funkcji, które chcesz ograniczyć. Aby uzyskać więcej informacji, zobacz Skonfiguruj Blokadę funkcji na stronie 38.

Kliknij SNTP, aby przejść do Network >

Network > Protocol > SNTP > Advanced Settings (Sieć > Sieć >

Protokół > SNTP > Ustawienia zaawansowane). Aby uzyskać więcej informacji, zobacz Skonfiguruj uwierzytelnianie aktywnego katalogu na stronie 39.

Skonfiguruj hasło w celu zmiany ustawień urządzenia Brother za pomocą wyświetlacza LCD.

Skonfiguruj ustawienia certyfikatów podpisanych plików PDF. Kliknij Certificate (Certyfikat), aby przejść do Network > Security > Certificate (Sieć > Bezpiecze Certyfikat).

Kliknij Reset (Resetuj) dla ustawień Network (Sieć), Address Book (Książka adresowa) lub All Settings (Wszystkie ustawienia).

ństwo >

Page 75

Dodatek

Główna

kategoria

Network

(Sieć)

Pod-

kategoria

Network

(Sieć)

Wired

(Prze-

wodowa)

Menu funkcyjne Opcje funkcji Opis/ustawienia opcjonalne

Network Status

(Stan Sieci)

Interface

(Interfejs)

Web Based Management (Web Server) / SNMP / Remote Setup / Raw Port / Web Services / Proxy / Network Scan (Zarządzanie

Protocol

(Protokół)

Notification

(Powiadomienie)

TCP/IP (Wired)

(TCP/IP (Przewodowe))

Node Name (Wired)

(Nazwa Węzła (Przewodowa))

NetBIOS (Wired)

(NetBIOS (Przewodowa))

Ethernet Ethernet Mode (Tryb Ethernet)

przez przeglądarkę WWW (serwer WWW) / SNMP / Zdalna konfiguracja / Raw Port / Usługi internetowe / Proxy / Skanowanie sieci) / POP3/SMTP / FTP / TFTP / CIFS / LDAP / mDNS / LLMNR / SNTP

SMTP Server Address / Device E-mail Address / Administrator Address

(Adres serwera SMTP / Adres urządzenia e-mail / Adres administratora)

TCP/IP / IP Address / Subnet Mask / Gateway / Boot Method / Enable APIPA (TCP / IP /

Adres IP / Maska podsieci / Bramka / Metoda uruchamiania / Włącz APIPA)

NETBIOS/IP / Computer Name / WINS Server Method / WINS Server IP Address

(NETBIOS/IP / Nazwa komputera / Metoda serwera WINS / Adres IP serwera WINS)

Wyświetl stan sieci

Zmień interfejs.

Skonfiguruj ustawienia protokołu urządzenia Brother. Zaznacz pole dla każdego protokołu, którego chcesz użyć. Kliknij HTTP Server Settings (Ustawienia serwera HTTP) lub Advanced Settings (Ustawienia zaawansowane), jeśli to konieczne.

Skonfiguruj domyślne ustawienia powiadomień o błędach. Kliknij POP3/SMTP, aby przejść do

Network > Network > Protocol > POP3/SMTP > Advanced Setting

(Sieć > Sieć > Protokół > POP3/SMTP > Ustawienia zaawansowane).

Kliknij Advanced Setting (Ustawienia zaawansowane), aby skonfigurować Boot Tries / RARP Boot

Settings / TCP Timeout / DNS Server Method / DNS Server IP Address / Gateway Timeout (Próby uruchomienia /

Ustawienia uruchomienia RARP / Limit czasu dla TCP / Metoda serwera DNS / Adres IP serwera DNS / Limit czasu dla bramki).

Wyświetl nazwę węzła dla sieci przewodowej.

Page 76

Dodatek

Główna

kategoria

Network

(Sieć) (dalej)

Pod-

kategoria

Wired

(Przewodowa)

Wireless

(Bezprze-

wodowa)

Menu funkcyjne Opcje funkcji Opis/ustawienia opcjonalne

Kliknij Certificate (Certyfikat), aby przejść do Network > Security > Certificate (Sieć > Bezpieczeństwo > Certyfikat), jeśli to konieczne.

Kliknij Advanced Settings (Ustawienia zaawansowane), aby skonfigurować

Boot Tries / RARP Boot Settings / TCP Timeout / DNS Server Method / DNS Server IP Address / Gateway Timeout (Próby

uruchomienia / Ustawienia uruchomienia RARP / Limit czasu dla TCP / Metoda serwera DNS / Adres IP serwera DNS / Limit czasu dla bramki).

Wyświetl nazwę węzła dla sieci bezprzewodowej.

Wired 802.1x Authentication

(Przewodowa

802.1x Uwierzytelnianie)

TCP/IP (Wireless)

(TCP/IP (bezprzewodowe))

Node Name (Wireless)

(Nazwa węzła (bezprzewodowa))

NetBIOS (Wireless)

(NetBIOS (bezprzewodowa))

Wired 802.1x status / Authentication Method / User ID / Password

(Przewodowa 802.1x stan / Metoda uwierzytelniania / Identyfikator użytkownika / Hasło)

TCP/IP / IP Address / Subnet Mask / Gateway / Boot Method / Enable APIPA (TCP / IP /

Adres IP / Maska podsieci / Bramka / Metoda uruchamiania / Włącz APIPA)

NETBIOS/IP / Computer Name / WINS Server Method / WINS Server IP Address

(NETBIOS/IP / Nazwa komputera / Metoda serwera WINS / Adres IP serwera WINS)

Page 77

Dodatek

Główna

kategoria

Network

(Sieć) (dalej)

Pod-

kategoria

Wireless

(Bezprzewodowa)

Menu funkcyjne Opcje funkcji Opis/ustawienia opcjonalne

Wireless (Setup Wizard)

(Bezprzewodowa (kreator konfiguracji))

Wireless (Personal)

(Bezprzewodowa (prywatna))

Wireless (Enterprise)

(Bezprzewodowa (firmowa))

Current Status / Communication Mode / Wireless Network Name (SSID) / Channel / Authentication Method / Encryption Mode / Network key (Obecny status / Tryb

komunikacji / Nazwa sieci bezprzewodowej (SSID) / Kanał / Metoda uwierzytelniania / Tryb szyfrowania / Klucz sieciowy)

Current Status / Communication Mode / Wireless Network Name (SSID) / Channel / Authentication Method / Inner Authentication Method / Encryption Mode / User ID / Password / Client Certificate / Server Certificate Verification / Server ID (Obecny status /

Tryb komunikacji / Nazwa sieci bezprzewodowej (SSID) / Kanał / Metoda uwierzytelniania / Wewnętrzna metoda uwierzytelniania / Tryb szyfrowania / Identyfikator użytkownika / Hasło / Certyfikat klienta / Weryfikacja certyfikatu serwera / Identyfikator serwera)

Kliknij Start Wizard (Uruchom kreatora), aby uruchomić kreatora konfiguracji sieci bezprzewodowej.

Kliknij Certificate (Certyfikat), aby przejść do Network > Security > Certificate (Sieć > Bezpieczeństwo > Certyfikat), jeśli to konieczne.

Page 78

Dodatek

Główna

kategoria

Network

(Sieć) (dalej)

Pod-

kategoria

Security

(Bezpiecze

ństwo)

Menu funkcyjne Opcje funkcji Opis/ustawienia opcjonalne

IPv4 Filter

(Filtr IPv4)

Certificate

(Certyfikat)

CA Certificate

(Certyfikat CA)

Certificate List

(Lista certyfikatów)

Create Self-Signed Certificate (Utwórz

certyfikat z podpisem własnym)

Create CSR (Utwórz CSR)

Import Certificate and Private Key (Importuj

certyfikat i klucz prywatny)

CA Certificate List (Lista certyfikatów CA)

Skonfiguruj ustawienia dostępu przez filtrowanie adresów IP.

Wyświetl zarejestrowane certyfikaty.

Skonfiguruj Common Name / Valid

Date / Public Key Algorithm / Digest Algorithm (Nazwa zwykła /

Data ważności / Klucz publiczny Algorytm / Algorytm skrótu) dla własnego certyfikatu.

Skonfiguruj Common Name /

Organization / Organization Unit / City/Locality / State/Province / Country/Region / Configure extended partition / Public Key Algorithm / Digest Algorithm (Nazwa zwykła /

Organizacja / Jednostka organizacyjna / Miejscowość/lokalizacja / Stan/prowincja / Kraj/region / Skonfiguruj partycję rozszerzoną / Algorytm klucza publicznego / Algorytm skrótu), aby utworzyć CSR.

Wprowadź hasło, aby określić plik.

Wyświetl zarejestrowane certyfikaty CA. Kliknij Import CA Certificate (Importuj certyfikat CA), aby importować nowy certyfikat.

Page 79

Indeks

Adres MAC ................................................... 4, 5, 7, 66

BRAdmin Light ........................................................1, 3

BRAdmin Professional 3

......................................... 1, 7

FTP ........................................................................... 43

HTTP ......................................................................... 35

LDAP ......................................................................... 46

Metoda PIN ............................................................... 19

Usługi internetowe .................................................... 66

WPS (Wi-Fi Protected Setup) ................................... 19

Zarządzanie przez przeglądarkę WWW .................1, 7

Zdalna konfiguracja

..................................................... 1

Narzędzie do naprawy połączenia sieciowego ......... 62

Obsługiwane protokoły i funkcje zabezpieczeń ........ 68

Parowanie pionowe ...............................................1, 66

POP przed SMTP

..................................................... 55

Sieć bezprzewodowa .................................................. 8

SMTP-AUTH Status Monitor

............................................................. 55

............................................................. 1

Tryb Ad-hoc ........................................................10, 22

Tryb infrastruktury

....................................................... 9

Brother ADS-2500We Network User's Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Spis treści

Wprowadzenie 1

Funkcje sieciowe 1

Inne funkcje 1

LDAP 1

Skanowanie do serwera e-mail 1

Sposób sprawdzenia stanu sieci 2

Korzystanie z programu BRAdmin Light 2

Instalowanie programu BRAdmin Light dla komputerów Macintosh 2

Metoda konfiguracji 3

Sposób sprawdzenia stanu WLAN 3

Konfiguracja 3

Korzystanie z funkcji WPS (Wi-Fi Protected Setup) lub AOSS™ 3

Korzystanie z metody PIN trybu Wi-Fi Protected Setup (WPS) 3

Konfiguracja w trybie Ad-hoc 3

Korzystanie z nowej nazwy SSID 3

Skonfiguruj uwierzytelnianie aktywnego katalogu 4

Synchronizacja z serwerem SNTP 4

Operacja LDAP 4

Skanowanie do serwera e-mail 5

Ograniczenia rozmiaru podczas skanowania do serwera poczty e-mail 5

Skonfiguruj ustawienia skanowania do serwera poczty e-mail5

Przed skanowaniem do serwera poczty e-mail 5

Sposób skanowania do serwera poczty e-mail 5

Dodatkowe funkcje skanowania do serwera poczty e-mail 5

Importowanie certyfikatu CA 6

Eksportowanie certyfikatu CA 6

Identyfikowanie problemu 7

Ustawianie typów 8
