Broan ALT336SS Specifications

Under-Cabinet

The sculpted lines of Alta™ bring an exciting, new choice to typical range hood shapes. Infrared controls and hybrid baffle filters lend a pro-style edge to your kitchen.

ALTA

SIZE STAINLESS

GREASE FILTERS

(replacement)

NON-DUCTED

FILTERS

30 in. ALT330SS HPFA430 (Type "C5") HPF30 (Type "Xc") 36 in. ALT336SS HPFA436 (Type "D5") HPF36 (Type "Xd")

PERFORMANCE

Duct Orientation Size Damper

Vertical - Rectangular Horizontal - Rectangular

3¼ in. x 10 in. 3¼ in. x 10 in.

Included 0.5 2.5 6.0 150 260 390 Included 0.6 2.0 5.5 150 270 400

Normal Medium High Normal Medium High

Sones CFM

Round - Vertical 7 in. Sold Separately 0.4 2.0 5.5 150 260 390

FEATURES

Control type 3-Speed Infrared Delay off yes Filter Clean Reminder yes

Heat Sentry™ yes ADA Capable yes

Lighting 3-level LED (included) Grease Filters Hybrid Baffle (Qty. 2) Installation Hardware EZ1 Bracket

ENERGY STAR

Recirculation Non-ducted filters sold separately

AC INPUT

120V, 60 Hz - 1.4 AMPS

OPTIONAL ACCESSORIES

7-in. Round Damper BP87Q ADA Wiring Kit HAWRK3 Make-up Air Damper MD6TU, MD8TU, MD10TU Remote Control HCR3

MOUNTING HEIGHT

18 in. to 30 in. from cooktop to bottom of hood

LIMITED WARRANTY

1-year 3-year (LED modules only)

(See installation manual for full warranty text.)

FOR INDOOR USE ONLY

0.9

0.8

0.7

0.6

0.5

0.4

0.3

0.2

Stac pressure (in. w.g.)

0.1

0 50 100 150 200 250 300 350 400 450 500

Air ﬂ ow (c fm)

Vercal High Speed, 7-in. round

Ve r ca l H ig h S p eed,



with 3¼ in. x 10 in. dam per

Hori zonta l H igh S peed , with 3¼ in. x 10 in. da mper

Dimensions

shown in inches.

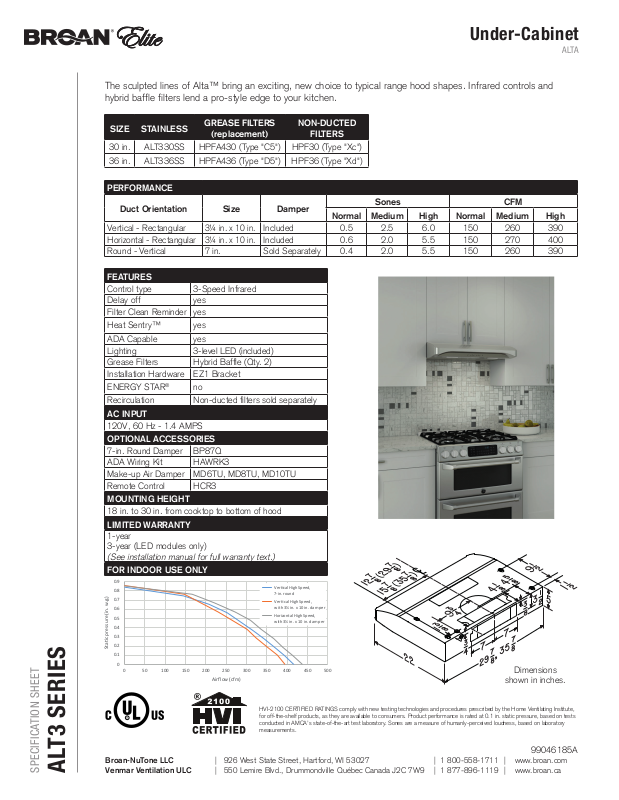

SPECIFICATION SHEET

ALT3 SERIES

HVI-2100 CERTIFIED RATINGS comply with new testing technologies and procedures prescribed by the Home Ventilating Institute, for off-the-shelf products, as they are available to consumers. Product performance is rated at 0.1 in. static pressure, based on tests conducted in AMCA’s state-of-the-art test laboratory. Sones are a measure of humanly-perceived loudness, based on laboratory measurements.

99046185A

Hottes conventionnelles

ALTA

Les lignes sculptées d’AltaMC proposent un nouveau choix formidable par rapport aux hottes de forme traditionnelle. Sa commande à touches infrarouge et ses filtres à chicane hybrides confèrent un look professionnel à votre cuisine.

LARGEUR INOX

FILTRES À GRAISSES

(remplacement)

FILTRES DE

RECIRCULATION

30 po ALT330SS HPFA430 (Type "C5") HPF30 (Type "Xc") 36 po ALT336SS HPFA436 (Type "D5") HPF36 (Type "Xd")

RENDEMENT

Orientation du conduit Largeur Volet

Rectangulaire vertical Rectangulaire horizontal Rond vertical 7 po

3¼ po x 10 po 3¼ po x 10 po

inclus 0,5 2,5 6,0 150 260 390 inclus 0,6 2,0 5,5 150 270 400 vendu séparément

Normale Moyenne Haute Normale Moyenne Haute

0,4 2,0 5,5 150 260 390

CARACTÉRISTIQUES

Type de commande Infrarouge, à 3 vitesses Arrêt différé oui Rappel d’entretien des filtres

Détecteur Heat Sentry

oui

Capacité ADA oui Éclairage DEL à 3 intensités (inclus) Filtres à graisses Hybrides / à déflecteur (qté 2) Matériel pour l’installation Supports EZ1 ENERGY STAR Recirculation

non Filtres de recirculation vendus séparément

ALIMENTATION CA

120 V, 60 Hz - 1,4 A

ACCESSOIRES OPTIONNELS

Volet rond de 7 po BP87Q Ensemble de câblage ADA HAWRK3 Dispositif d’apport d’air MD6TU, MD8TU, MD10TU Télécommande HCR3

HAUTEUR DE MONTAGE

De 18 po à 30 po au-dessus de la surface de cuisson

GARANTIE LIMITÉE

1 an 3 ans (modules DEL seulement)

(Voir le manuel d’installation pour le texte complet de la garantie.)

POUR UTILISATION À L’INTÉRIEUR SEULEMENT

0,9

0,8

0,7

0,6

0,5

0,4

0,3

0,2

Pression staque (po d’eau)

0,1

0 50 100 150 200 250 300 350 400 450 500

Débit de l’air (pi/min)

Vercal 7 po rond, haute vitesse

Ver cal 3¼ po x 10 po,



rectangulaire, haute vitesse

Horizontal 3¼ po x 10 po, rectangulaire, haute vitesse

Sones pi3/min

Les dimensions

indiquées sont

en pouces.

FICHE TECHNIQUE

SÉRIE ALT3

L’HOMOLOGATION HVI-2100 est conforme aux nouvelles techniques et procédures d’essai prescrites par le Home Ventilating Institute pour les produits d’emploi courant, dès leur disponibilité pour les consommateurs. Le rendement du produit est évalué à une pression statique de 0,1 po, d’après les tests effectués dans le laboratoire d’essai ultra-perfectionné de l’AMCA. Le sone est une mesure de la perception humaine de la puissance sonore, d’après des mesures effectuées en laboratoire.

99046185A
