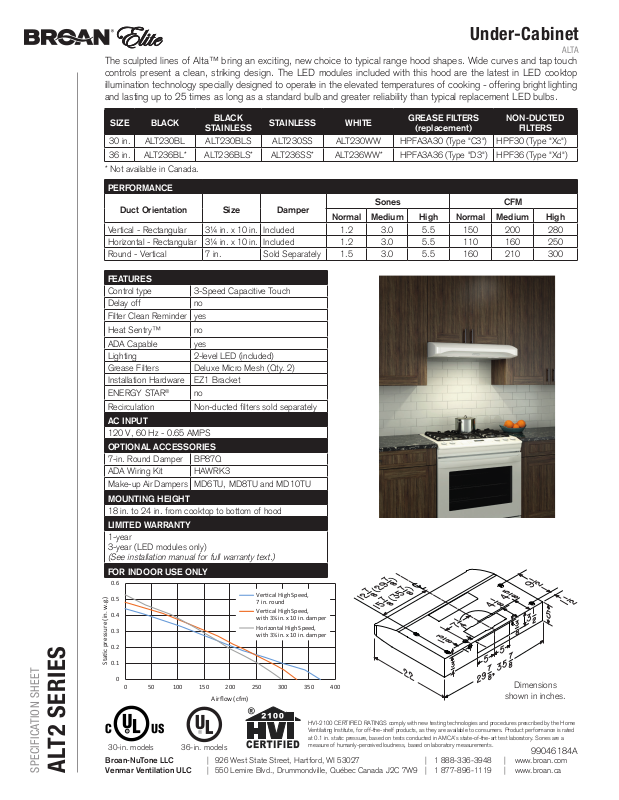

Broan ALT236WW Specifications

Under-Cabinet



ALTA

The sculpted lines of Alta™ bring an exciting, new choice to typical range hood shapes. Wide curves and tap touch controls present a clean, striking design. The LED modules included with this hood are the latest in LED cooktop illumination technology specially designed to operate in the elevated temperatures of cooking - offering bright lighting and lasting up to 25 times as long as a standard bulb and greater reliability than typical replacement LED bulbs.

SIZE BLACK

BLACK

STAINLESS

STAINLESS WHITE

GREASE FILTERS

(replacement)

NON-DUCTED

FILTERS

30 in. ALT230BL ALT230BLS ALT230SS ALT230WW HPFA3A30 (Type "C3") HPF30 (Type "Xc") 36 in. ALT236BL* ALT236BLS* ALT236SS* ALT236WW* HPFA3A36 (Type "D3") HPF36 (Type "Xd")

* Not available in Canada.

PERFORMANCE

Duct Orientation Size Damper

Normal Medium High Normal Medium High

Sones CFM

Vertical - Rectangular 3¼ in. x 10 in. Included 1.2 3.0 5.5 150 200 280 Horizontal - Rectangular 3¼ in. x 10 in. Included 1.2 3.0 5.5 110 160 250 Round - Vertical 7 in. Sold Separately 1.5 3.0 5.5 160 210 300

FEATURES

Control type 3-Speed Capacitive Touch Delay off no Filter Clean Reminder yes

Heat Sentry™ no ADA Capable yes

Lighting 2-level LED (included) Grease Filters Deluxe Micro Mesh (Qty. 2) Installation Hardware EZ1 Bracket

ENERGY STAR

Recirculation Non-ducted filters sold separately

AC INPUT

120 V, 60 Hz - 0.65 AMPS

OPTIONAL ACCESSORIES

7-in. Round Damper BP87Q ADA Wiring Kit HAWRK3 Make-up Air Dampers MD6TU, MD8TU and MD10TU

MOUNTING HEIGHT

18 in. to 24 in. from cooktop to bottom of hood

LIMITED WARRANTY

1-year 3-year (LED modules only)

(See installation manual for full warranty text.)

FOR INDOOR USE ONLY

0.6

0.5

0.4

0.3

0.2

Stac pressure (in. w.g.)

0.1

0 50 100 150 200 250 300 350 400

Airﬂow (cfm)

Vercal High Speed, 7 in. round



Vercal High Speed, with 3¼ in. x 10 in. damper

Horizontal Hig h Speed, with 3¼ in. x 10 in. damper

Dimensions

shown in inches.

HVI-2100 CERTIFIED RATINGS comply with new testing technologies and procedures prescribed by the Home Ventilating Institute, for off-the-shelf products, as they are available to consumers. Product performance is rated

SPECIFICATION SHEET

ALT2 SERIES

30-in. models 36-in. models

at 0.1 in. static pressure, based on tests conducted in AMCA’s state-of-the-art test laboratory. Sones are a measure of humanly-perceived loudness, based on laboratory measurements.

99046184A

Hottes conventionnelles



Les lignes sculptées d’AltaMC proposent un nouveau choix formidable par rapport aux hottes de forme traditionnelle. Ses grandes courbes et sa commande à effleurement affichent un design remarquablement épuré.

Les modules DEL étant issus de la plus récente technologie en matière d’éclairage de surface de cuisson, ils sont spécialement conçus pour fonctionner dans un environnement à chaleur élevée. Leur durabilité est jusqu’à 25 fois supérieure à celle des ampoules standards et ils sont plus robustes que les ampoules à DEL typiques.

ALTA

LARGEUR

NOIR INOX NOIR INOX BLANC

FILTRES À GRAISSES

(remplacement)

FILTRES DE

RECIRCULATION

30 po ALT230BL ALT230BLS ALT230SS ALT230WW HPFA3A30 (Type "C3") HPF30 (Type "Xc") 36 po ALT236BL* ALT236BLS* ALT236SS* ALT236WW* HPFA3A36 (Type "D3") HPF36 (Type "Xd")

* Non offert au Canada.

RENDEMENT

Orientation du conduit Largeur Volet

Rectangulaire vertical Rectangulaire horizontal Rond vertical 7 po

3¼ po x 10 po 3¼ po x 10 po

inclus 1,2 3,0 5,5 150 200 280 inclus 1,2 3,0 5,5 110 160 250 vendu séparément

Normale Moyenne Haute Normale Moyenne Haute

1,5 3,0 5,5

Sones pi³/min

160 210 300

CARACTÉRISTIQUES

Type de commande Capacitive, à 3 vitesses Arrêt différé non Rappel d’entretien

des filtres Détecteur Heat Sentry

oui

non

Capacité ADA oui Éclairage DEL à 2 intensités (inclus) Filtres à graisses À maillage fin de luxe (qté 2) Matériel pour l’installation Supports EZ1 ENERGY STAR Recirculation

non Filtres de recirculation vendus séparément

ALIMENTATION CA

120 V, 60 Hz - 0,65 A

ACCESSOIRES OPTIONNELS

Volet rond de 7 po BP87Q Ensemble de câblage ADA HAWRK3

Dispositifs d’apport d’air MD6TU, MD8TU et MD10TU

HAUTEUR DE MONTAGE

De 18 po à 24 po au-dessus de la surface de cuisson

GARANTIE LIMITÉE

1 an 3 ans (modules DEL seulement)

(Voir le manuel d’installation pour le texte complet de la garantie.)

POUR UTILISATION À L’INTÉRIEUR SEULEMENT

0,6

0,5

0,4

0,3

0,2

0,1

Pression staque (po d’eau)

0 50 100 150 200 250 300 350 400

Débit d’air mesuré (pi3/min)

FICHE TECHNIQUE

SÉRIE ALT2

Modèles de 30 po Modèles de 36 po

Vercal 7 pouces rond, haute vitesse



Vercal 3¼ po x 10 po rectangulaire, haute vitesse

Horizontal 3¼ po x 10 po rectangulaire, haute vitesse

Les dimensions

indiquées sont

en pouces.

L’HOMOLOGATION HVI-2100 est conforme aux nouvelles techniques et procédures d’essai prescrites par le Home Ventilating Institute pour les produits d’emploi courant, dès leur disponibilité pour les consommateurs. Le rendement du produit est évalué à une pression statique de 0,1 po, d’après les tests effectués dans le laboratoire d’essai ultra-perfectionné de l’AMCA. Le sone est une mesure de la perception humaine de la puissance sonore, d’après des mesures effectuées en laboratoire.

99046184A
