Brennenstuhl PM 231 E User Manual [en, de, es, it]

0 (0)

Energiemessgerät

Power Meter

PM 231
Bedienungsanleitung................................	2
Operating instructions............................	19
Gebruiksaanwijzing.................................	35
Bruksanvisning .......................................	53
Instrucciones de uso ..............................	69
Istruzioni operative ..................................	86

DE Bedienungsanleitung

PM 231 E

WICHTIGER HINWEIS:

Lesen Sie diese Bedienungshinweise und bewahren Sie sie für späteres Nachschlagen auf.

Beachten und befolgen Sie die Sicherheitshinweise. Schließen Sie kein Gerät mit mehr als 16 A an.

Der Stecker muss immer vollständig in der Steckdose des Energiemessgeräts eingesteckt sein.

WARNUNG:

Stecken Sie nicht zwei oder mehr Messgeräte zusammen!

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:

Bedienungsanleitung lesen!

Nur zur Verwendung in trockenen Räumen.

Warnund Sicherheitshinweise beachten!

Entsorgen Sie das Gerät umweltgerecht!

PM 231 E

Bedienungsanleitung DE

Inhalt

1.	Einleitung		.....................................................................	4
2.	Bestimmungsgemäßer ................................Gebrauch			4
3.	Lieferumfang................................................................			5
4. Technische ........................................................Daten				5
5.	Bedienungshinweise....................................................			6
	5.1	Sicherheitshinweise ...................für dieses Gerät		6
	5.2	Frontansicht..........................................................		8
	5.3	Bedienelemente, ............Funktionen und Display		9
	5.4	Bedienung ............................................................		11
		5.4.1 ........................................	Uhrzeit einstellen	11
		5.4.2	Kosten/kWh anzeigen und einstellen /
		..........................	Messfunktionen anzeigen	12
		5.4.3 .........................................Stand-by-Modus		16
		5.4.4 .............................................	Rückstelltaste	16
		5.4.5 ...............................	Batterien auswechseln	16
6.	Wartung und .....................................................Pﬂege			17
7.	Entsorgung ..................................................................			18
8.	Konformitätserklärung .................................................			18
9.	Hersteller .....................................................................			18

DE Bedienungsanleitung

PM 231 E

Bedienungsanleitung

1. Einleitung

Lesen Sie diese Bedienungsanleitung aufmerksam und vollständig durch. Sie ist ein wesentlicher

Bestandteil Ihres neuen Energiemessgeräts und enthält wichtige Informationen zu Betrieb und Pﬂege. Beachten Sie alle Sicherheitshinweise bei der Benutzung dieses Produkts. Bei Fragen zur Benutzung dieses Produkts wenden Sie sich bitte an Ihren Fachhändler oder an unseren Kundendienst. Bewahren Sie diese Bedienungsanleitung gut auf und geben Sie sie auch weiter, falls Sie das Gerät einmal weitergeben.

2. Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Messen des Energieverbrauchs von Elektrogeräten und zur Berechnung der Strombzw. Betriebskosten bestimmt. Andere Verwendungen oder Veränderungen des Gerätes gelten als nicht bestimmungsgemäß und bergen erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

PM 231 E

Bedienungsanleitung DE

3. Lieferumfang

Überprüfen Sie gleich nach dem Auspacken den Lieferumfang Ihres Energiemessgeräts auf Vollständigkeit. Vergewissern Sie sich auch, dass das Messgerät selbst in Ordnung ist.

1 x Energiemessgerät

1 x Bedienungsanleitung

4. Technische Daten

Produkt:	Energiemessgerät
	PM 231
Schutzklasse:	IP20
Nennspannung:	230 V ~ 50 Hz
Max. Last:	3600 W (230 V ~ 16 A)
Messbereich Spannung:	190 - 276 V AC
Messgenauigkeit Spannung:	+/- 1 %
Messbereich Strom:	0,01 - 16 A
Messgenauigkeit Strom:	+/- 1 % oder +/- 0,01 A
Messbereich Leistung:	0,2 - 3600 W
Messgenauigkeit Leistung:	+/- 1 % oder +/-0,2 W
Gesamtbereich Energieverbrauch: 0 – 9999,9 kWh
Messbereich Frequenz:	45 - 65 Hz
Genauigkeit Uhr:	+/- 1 Minute pro Monat

DE Bedienungsanleitung	PM 231 E
Leistungsaufnahme:	< 0,5 W
Betriebstemperatur:	-10 ºC bis +40 ºC
Batterien:	3 x 1,5 V LR44/AG13
	Knopfzellen
Batterielaufzeit:	ca. 3 Monate ohne
	Netzspannung

Anwendung: Dieses Produkt ist nur zur Benutzung in geschlossenen Räumen bestimmt. Die Steckdose hat einen Schutzkontakt.

5. Bedienungshinweise

5.1 Sicherheitshinweise für dieses Gerät

•Lesen Sie alle Sicherheitsund Bedienungshinweise, bevor Sie das Energiemessgerät in Betrieb nehmen.

•Bewahren Sie die Sicherheitsund Bedienungshinweise für späteres Nachschlagen auf.

•Beachten Sie genauestens alle Warnhinweise auf dem Produkt und in der Bedienungsanleitung.

•Befolgen Sie alle Bedienungshinweise.

•Benutzen Sie das Energiemessgerät nur im trockenen Innenbereich. Installieren Sie es nicht in

Feuchtbereichen wie Badezimmer, Waschküche oder im 6Freien.

PM 231 E

Bedienungsanleitung DE

•Setzen Sie das Energiemessgerät nicht extremen Temperaturoder Druckschwankungen, Stößen oder direkter Sonneneinstrahlung aus.

•Achten Sie darauf, dass keine Fremdkörper oder Flüssigkeiten in das Gerät eindringen.

•Schließen Sie an der Steckdose nur die zulässige Höchstlast an.

•Lassen Sie angeschlossene Heizgeräte keinesfalls unbeaufsichtigt.

•Bei längerer Nichtbenutzung ziehen Sie das Energiemessgerät von der Steckdose ab und lagern Sie es kühl und für Kinder unerreichbar.

•Benutzen Sie das Gerät nicht weiter, wenn das Energiemessgerät oder die integrierte Steckdose beschädigt ist, ziehen Sie das Gerät aus der Steckdose und vom Gerät ab.

•Reparaturen dürfen nur durch einen autorisierten Kundendienst erfolgen.

•Das Energiemessgerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis geeignet, es sei denn, sie werden zum Gebrauch des Geräts von einer für ihre Sicherheit verantwortlichen Person angeleitet und beaufsichtigt. Kinder müssen beaufsichtigt werden, um

DE Bedienungsanleitung

PM 231 E

sicherzustellen, dass sie nicht mit dem Energiemessgerät spielen.

•Verwenden Sie das Energiekostenmessgerät nur in Gebäuden, die nach Installationsklasse II (CAT II) gemäß IEC 664 ausgerichtet sind. Die maximale Spannungsspitze darf 2.500 V ~ nicht überschreiten. Die Hauptstromversorgung für Wohngebäude gehört normalerweise zur Installationsklasse II.

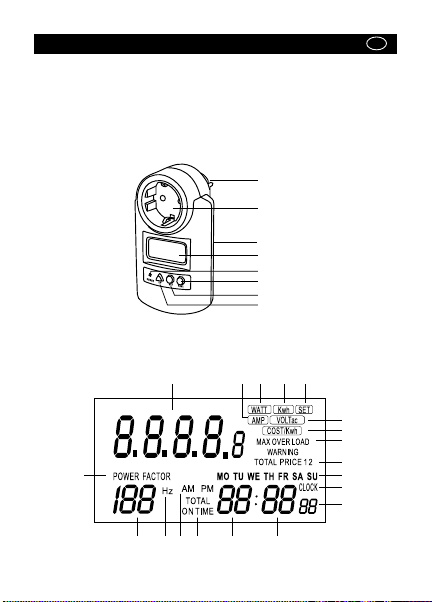

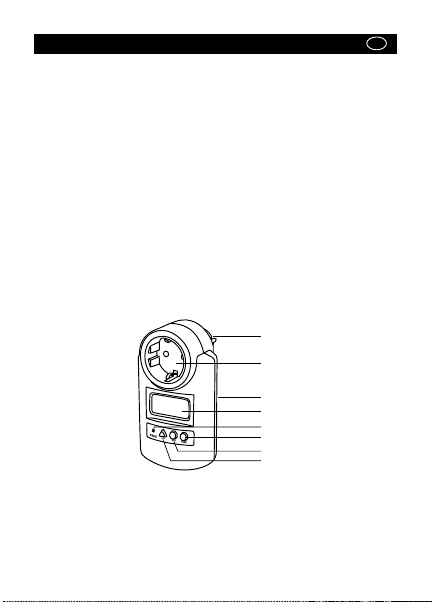

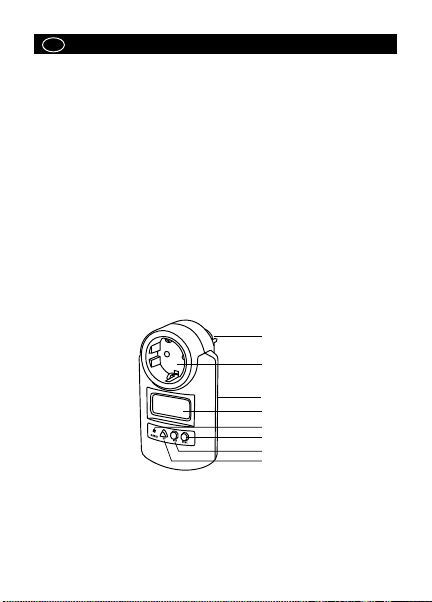

5.2 Frontansicht

PM 231 E				Bedienungsanleitung				DE
Display
	10			11	12	13	14
							15
							16
							17
							18
28							19
							20
							21
27	26	25	24	23		22

5.3 Bedienelemente, Funktionen und Display

1	Batteriefach	Das Batteriefach beﬁndet sich
		auf der Geräterückseite. Setzen
		Sie 3 x LR44/AG13 Knopfzellen
		mit der korrekten Polarität ein,
		wie im Batteriefach aufgedruckt.
2	Display	Hier werden alle Werte einge-
		stellter Parameter und Messung-
		en angezeigt.

DE	Bedienungsanleitung		PM 231 E
3	Rückstelltaste	Mit spitzem Gegenstand zur Lö-
	RESET	schung aller Daten im Speicher
		drücken, einschließlich Uhrzeit
		und Programmierungen.
4	Aufwärtstaste UP	Uhrzeit, Preis und Preisprogram-
		me zusammen mit Einstelltaste
		SET einstellen.
5	Einstelltaste SET	Uhrzeit, Preis und Preisprogram-
		me zusammen mit Aufwärtstaste
		UP einstellen.
6	Funktionstaste	Anzeigemodus umschalten.
	FUNC
7	Netzstecker	Anschluss an AC 230 V 50 Hz
		Steckdose.
8	Netzsteckdose	Hier schließen Sie Ihr Gerät an.

10Anzeige Einheiten für Verbrauchswerte.

11Anzeige AMP.

12Anzeige WATT.

13Anzeige kWh.

14Anzeige SET.

15Anzeige VOLTac.

16Anzeige COST/kWh.

PM 231 E

Bedienungsanleitung DE

17Anzeige MAX OVERLOAD WARNING.

18Anzeige PRICE 1 und 2, TOTAL PRICE 1 und 2.

19Anzeige Wochentag MO, TU, WE, TH, FR, SA, SU.

20Anzeige CLOCK.

21Anzeige Sekunden.

22Anzeige Minuten.

23Anzeige Stunden.

24Anzeige TOTAL ON TIME.

25Anzeige AM, PM.

26Anzeige Hz.

27Anzeige Wert, Leistungsfaktor.

28Anzeige POWER FACTOR.

5.4 Bedienung

Stecken Sie den Netzstecker (7) des Energiemessgeräts in eine 230 V 50 Hz Steckdose. Das Display (2) leuchtet auf und zeigt Uhrzeit (20, 21, 22, 23), Wochentag (19), Netzspannung (10, 15) und Frequenz (26, 27) an.

5.4.1 Uhrzeit einstellen

Drücken Sie FUNC (6), bis CLOCK (20) unten rechts im Display angezeigt wird.

DE Bedienungsanleitung

PM 231 E

Drücken Sie einmal SET (5), der Wochentag (19) blinkt. Drücken Sie UP (4), um den Wochentag (19) auf MO, TU, WE, TH, FR, SA oder SU einzustellen.

Drücken Sie erneut SET (5), um den Wochentag zu bestätigen, nun blinken die Stunden (23).

Drücken Sie UP (4), um die Stunden (23) der Uhrzeit einzustellen.

Drücken Sie erneut SET (5), um die Stunden zu bestätigen, nun blinken die Minuten (22).

Drücken Sie UP (4), um die Minuten (22) der Uhrzeit einzustellen und drücken Sie SET (5) zur Bestätigung der Uhrzeit.

Schließen Sie nun Ihr Gerät an und schalten Sie es ein. Das Energiemessgerät beginnt mit der Verbrauchsmessung.

5.4.2 Kosten/kWh anzeigen und einstellen / Messfunktionen anzeigen

Kosten/kWh anzeigen

Wenn die Informationen VOLTAGE / AMP / WATT angezeigt werden, können Sie die Taste FUNC (6) für

PM 231 E

Bedienungsanleitung DE

mindestens 2 Sekunden gedrückt halten, um sich die Kosten/kWh (16) anzeigen zu lassen. Wenn bereits zwei Preise eingegeben wurden, können Sie sich anschließend beide abwechselnd durch kurzes drücken der Taste FUNC

(6) anzeigen lassen.

Kosten/kWh einstellen (Preis 1)

Wenn Sie die Kosten/kWh einstellen wollen, drücken Sie nachdem die Kosten/kWh für Preis 1 (18) im Display angezeigt werden die Taste SET (5) bis die erste Ziffer

blinkt. Stellen Sie den richtigen Wert für die erste Ziffer mit der Aufwärtstaste UP (4) ein. Anschließend drücken Sie wieder SET (5) damit die zweite Ziffer blinkt und stellen den richtigen Wert mit UP (4) ein. Wiederholen Sie diesen Vorgang für die dritte und vierte Ziffer.

Drücken Sie nun erneut SET (5) damit der Dezimalpunkt blinkt und verschieben diesen mit UP (4) an die richtige Position.

Nach einem weiteren Tastendruck auf SET (5) blinkt die Anzeige der Uhrzeit (- : - -) hinter ON TIME (24)

für den eingegebenen Preis 1 (18). Wenn Sie keinen zweiten Preis benötigen wird durch abschließendes Drücken von SET (5) der Einstellvorgang von Preis 1 beendet.

DE Bedienungsanleitung

PM 231 E

Wenn Sie einen zweiten Preis (z.B. Tag-/Nacht-Tarif) eingeben wollen, müssen Sie zuerst noch für den Preis 1 einen Start-Zeitpunkt festlegen. Stellen Sie hierzu während dem Blinken der Uhrzeit hinter ON TIME (24) für den Preis 1 (18) durch drücken der Taste UP (4) den Wochentag für den Start-Zeitpunkt ein (siehe Abschnitt zuvor). Anschließend drücken Sie SET (5) bis die Stundenanzeige blinkt und stellen diese mit UP (4) auf den Start-Zeitpunkt ein. Wiederholen Sie diesen Vorgang für die Minutenanzeige. Durch abschließendes Drücken von SET (5) wird der Einstellvorgang für Preis 1 beendet.

Kosten/kWh einstellen (Preis 2)

Der Einstellvorgang für die Kosten/kWh von Preis 2 funktioniert gleich wie bei Preis 1.

Achten Sie jedoch darauf, dass zu Beginn der Preis 2 (18) im Display angezeigt wird.

Durch kurzes Drücken von FUNC (6) kann die Anzeige gegebenenfalls auf den Preis 2 (18) umgestellt werden, bevor Sie mit SET (5) den Einstellvorgang beginnen.

Messfunktionen anzeigen

Wenn Sie FUNC (6) kurz drücken, können Sie sich in Folge nacheinander die folgenden Informationen anzeigen

PM 231 E

Bedienungsanleitung DE

lassen: VOLTAGE, AMP, WATT – kWh - TOTAL PRICE (10, 18).

Mit der Funktionstaste FUNC (6) zeigen Sie die Stromaufnahme des angeschlossenen Geräts im Wertefeld (10) des Displays an, AMP (11) wird für die Einheiten sowie der Leistungsfaktor POWER FACTOR (27, 28) angezeigt.

Mit erneutem Tastendruck auf FUNC (6) zeigen Sie die Wattzahl des angeschlossenen Geräts im Wertefeld (10) des Displays an, WATT (12) wird für die Einheiten sowie der Leistungsfaktor POWER FACTOR (27, 28) angezeigt. Mit erneutem Tastendruck auf FUNC (6) zeigen Sie den Verbrauch des angeschlossenen Geräts im Wertefeld (10) des Displays an, kWh (13) wird für die Einheiten sowie der Leistungsfaktor POWER FACTOR (27, 28) angezeigt.

Mit erneutem Tastendruck auf FUNC (6) zeigen Sie den Gesamtpreis als TOTAL PRICE (10, 18) sowie die

Gesamteinschaltzeit als TOTAL ON TIME (21, 22, 24) des angeschlossenen Geräts in Minuten an.

Mit erneutem Tastendruck auf FUNC (6) zeigen Sie die Netzspannung als VOLTac. (15) und die Frequenz in Hz (26, 27) an. Halten Sie FUNC (6) für mind. 2 Sekunden gedrückt, um die Kosten/kWh als COST/kWh anzuzeigen. Wird die Gesamtlast überschritten, so blinkt MAX OVERLOAD WARNING (17) im Display (2).

DE Bedienungsanleitung

PM 231 E

5.4.3 Standbymodus

Das Display (2) kehrt etwa 10 Sekunden nach dem letzten Tastendruck in den Standbymodus zurück und zeigt Uhrzeit (20, 21, 22, 23, 25), Wochentag (19), Netzspannung (10, 15) und Frequenz (26, 27) an.

5.4.4 Rückstelltaste

Drücken Sie die Rückstelltaste RESET mit einem spitzen Gegenstand, um alle Daten im Speicher zu löschen, einschließlich der Uhrzeit und aller Programme. Für einige Sekunden leuchten alle Parameter im Display (2).

5.4.5 Batterien auswechseln

Das Energiemessgerät wird werksseitig mit 3 x 1,5 V LR44/AG13 Knopfzellen im Batteriefach geliefert. Zum Auswechseln der Batterien gehen Sie wie folgt vor:

Das Batteriefach beﬁndet sich auf der Geräterückseite. Mit einem ﬂachen Schraubendreher heben Sie die Abdeckkappe des Batteriefachs vorsichtig an. Entnehmen Sie die leeren Batterien und tauschen Sie sie gegen neue aus. Achten Sie hierbei auf die Polarität (+/-), wie innen auf der Abdeckkappe aufgedruckt (ﬂache Seite (+) links). Setzen Sie die Abdeckung vorsichtig zurück. Achten Sie darauf,

PM 231 E

Bedienungsanleitung DE

beim Schließen des Batteriefachs die Kontakte nicht zu verbiegen.

Das Batteriefach muss vor Benutzung geschlossen sein. Während längerer Nichtbenutzung nehmen Sie die Batterien aus dem Energiemessgerät, um ein Auslaufen zu vermeiden.

Ausgelaufene Batterien können zu Stromschlag und Schäden am Energiemessgerät führen.

Wechseln Sie Batterien nur aus, wenn das Energiemessgerät vom Stromnetz abgetrennt ist.

Ersetzen Sie die Batterien nur mit Batterien des gleichen Typs. Mischen Sie nicht neue und leere Batterien. Entsorgen Sie Batterien nicht mit dem Hausmüll. Geben Sie Batterien an den entsprechenden Sammelstellen ab.

6. Wartung und Pﬂege

Dieses Produkt ist wartungsfrei. Öffnen oder zerlegen Sie das Produkt nicht. Vor dem Reinigen ziehen Sie das Energiemessgerät von der Steckdose und vom angeschlossenen Gerät ab.

Reinigen Sie das Gerätegehäuse nur mit einem weichen Tuch.

DE Bedienungsanleitung

PM 231 E

7. Entsorgung

Das Energiemessgerät darf am Ende seiner Nutzungstauglichkeit nicht mit dem Hausmüll entsorgt werden. Es muss bei einer Sammelstelle für Elektroaltgeräte zur Entsorgung abgegeben werden.

Erkundigen Sie sich bei Ihrer Stadt oder Gemeindeverwaltung nach Möglichkeiten einer umweltund sachgerechten Entsorgung des Produktes.

8. Konformitätserklärung

Das CE-Symbol bestätigt die Übereinstimmung mit folgenden europäischen Richtlinien:

2006/95/EC Niederspannungsrichtlinie

2004/108/EC Richtlinie elektromagnetische Verträglichkeit Die Konformitätserklärung ist beim Hersteller abgelegt. Technische Änderungen vorbehalten.

9. Hersteller

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3 ∙ 72074 Tübingen ∙ Deutschland

Für weitere Informationen besuchen Sie bitte Service/FAQ auf unserer Website www.brennenstuhl.com

PM 231 E

Operating instructions GB

IMPORTANT:

Read and keep these operating instructions. Make note of and follow the safety instructions. Do not plug in an appliance with a load exceeding 16 Amp.

Always ensure that the plug of any appliance is fully inserted into the meter outlet.

WARNING:

Do not plug two or more meters together!

The following pictograms are used in these operating instructions / on the device:

Read instruction manual!

For use in dry rooms only.

Observe caution and safety notes!

Dispose appliance in an environmentallyfriendly way!

GB Operating instructions

PM 231 E

Table of Contents

1.	Introduction..................................................................			20
2.	Proper use...................................................................			20
3.	Package Contents .......................................................			21
4. Technical Data .............................................................				21
5.	Operation		.....................................................................	22
	5.1	Safety .......................Instructions for this Product		22
	5.2	Front ............................................................View		24
	5.3	Location ........of Controls, Functions and Display		25
	5.4	Use Instructions....................................................		27
		5.4.1 ........................................	Set Current Time	27
		5.4.2	Set and Display Cost/kWh /
		........................	Display Metering Functions	28
		5.4.3 ............................................Standby Mode		31
		5.4.4 ..............................................	Reset Button	31
		5.4.5 .......................................	Change Batteries	31
6.	Maintenance ................................................and Care			32
7.	Disposal.......................................................................			32
8.	Declaration ............................................of Conformity			33
9.	Manufacturer ...............................................................			33

PM 231 E

Operating instructions GB

Operating Instructions

1. Introduction

These operating instructions must be read carefully in full. They are part of your newly purchased power

meter and contain important information concerning its operation and maintenance. All precautions are to be observed when using this product. If you have any questions concerning the use of this product, contact your dealer or our service ofﬁce. These operating instructions are to be kept safely and if necessary passed on to third parties for easy reference.

2. Proper Use

The appliance is designed to measure the power consumption of electrical appliances and to calculate electricity and operating costs. Any other use or modiﬁcation of the instrument constitute improper use and carry a serious risk of accident. The manufacturer is not liable for damage caused by improper use. The instrument is not intended for commercial use.

GB Operating instructions

PM 231 E

3. Package Contents

Immediately after unpacking, the contents of your power meter’s package must be checked for completeness. Also check the meter itself for proper condition.

1 x Power Meter

1 x Operating Instructions

4. Technical Data

Product:	Power Meter PM 231
Type of protection:	IP20
Nominal voltage:	230 V ~ 50 Hz
Max. load:	3600 W (230 V ~ 16 A)
Measuring range voltage:	190 - 276 V AC
Measuring accuracy voltage:	+/-1%
Measured range current:	0.01 - 16 A
Measuring accuracy current:	+/-1% or +/-0.01 A
Measuring range power:	0.2 - 3600 W
Measuring accuracy power:	+/-1% or +/-0.2 W
Power consumption range:	0 - 9999.9 kWh
Measuring range frequency:	45 - 65 Hz
Clock accuracy:	+/- 1 minute per
	month
Power consumption:	< 0.5 W
Operating temperature:	-10 ºC to +40 ºC

PM 231 E

Operating instructions GB

Batteries:	3 x 1.5 V LR44/AG13
	button cells
Battery life:	approx. 3 months
	without AC power

Application: This product is intended only for indoor use. The power socket has an integrated protective contact.

5. Operation

5.1 Safety Instructions for this Product

•All safety and operating instructions should be read before the power meter is operated.

•The safety and operating instruction should be retained for future reference.

•All warnings on the product and in the operating instructions should be strictly observed.

•All operating instructions should be followed.

•Operate the power meter only in a dry indoor area. Do not install in humid areas like bathrooms,

laundry rooms or outdoors.

•Do not expose the power meter to an extreme variation of temperature, pressure, impact or intensive sunlight.

GB Operating instructions

PM 231 E

•Care must be taken so that objects do not fall and liquids are not spilled into the enclosure through openings.

•Load the socket outlet only with the maximum load allowed.

•Never leave connected heaters unattended.

•If not in use for a long time, disconnect the power meter from mains power supply and store it in a cool and dry place out of the reach of children.

•Stop using if the power meter or the integrated socket is damaged, disconnect it immediately from mains power supply and the appliance.

•Repairs to the product should only be carried out by a specialist.

•This power meter is not intended for use by persons (including children) with reduced physical, sensory, or mental capacities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning the use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the power meter.

•Use the power meter only in buildings equipped under Installation Category II (CAT II) according to IEC 664. The maximum peak voltage must not exceed 2500 V ~. The

PM 231 E

Operating instructions GB

main electricity supply for residential buildings usually falls under Installation Category II.

5.2 Front View

					7
					8
					1
					2
					3
					6
					5
Display					4
Display
	10			11	12	13	14
							15
							16
							17
							18
28							19
							20
							21
27	26	25	24	23		22

GB	Operating instructions		PM 231 E
5.3 Location of Controls, Functions and Display
1	Battery compart-	The battery compartment is
	ment	located at the rear of the unit. In-
		sert 3 x LR44/AG13 button cells
		according to the correct polarity,
		as indicated inside the battery
		compartment.
2	Display	All values of set parameters and
		measurements are displayed
		here.
3	Reset button	Press with pointed object to clear
	RESET	all data in memory including cur-
		rent time and all programs.
4	UP button	Set current time, price, price
		programs in combination with
		SET button.
5	SET button	Set current time, price, price
		programs in combination with UP
		button.
6	FUNC button	Press to change the display
		mode.
7	Power plug	Plug into an AC 230 V 50 Hz wall
26		outlet.
26

PM 231 E	Operating instructions GB
8 Power socket	Connect your device here.

10Display units for consumption values.

11Display AMP.

12Display WATT.

13Display kWh.

14Display SET.

15Display VOLTac.

16Display COST/kWh.

17Display MAX OVERLOAD WARNING.

18Display PRICE 1 and 2, TOTAL PRICE 1 and 2.

19Display day of the week MO, TU, WE, TH, FR, SA, SU.

20Display CLOCK.

21Display seconds.

22Display minutes.

23Display hours.

24Display TOTAL ON TIME.

25Display AM, PM.

26Display Hz.

27Display value, power factor.

28Display POWER FACTOR.

GB Operating instructions

PM 231 E

5.4 Use Instructions

Plug the power plug (7) of the power meter into a standard 230 V 50 Hz wall outlet. The display (2) automatically turns on and displays the current time (20, 21, 22, 23), day of the week (19), line voltage (10, 15) and frequency (26, 27).

5.4.1 Set current time

Press the FUNC button (6) until CLOCK (20) is displayed in the bottom right corner on the LCD.

Press the SET button (5) once; the day of the week (19) starts ﬂashing.

Press the UP button (4) to set the day of the week (19) to MO, TU, WE, TH, FR, SA or SU.

Press the SET button (5) again to conﬁrm the day of the week setting; the hours (23) start ﬂashing.

Press the UP button (4) to set the hours (23) of the current time.

Press the SET button (5) again to conﬁrm the hour setting; the minutes (22) start ﬂashing.

Press the UP button (4) to set the minutes (22) of the current time and press the SET button (5) again to conﬁrm the time.

PM 231 E

Operating instructions GB

Now connect the appliance and turn it on. The power meter starts measuring the consumption.

5.4.2 Set and Display Cost/kWh / Display Metering

Functions

Set and Display Cost/kWh

If VOLTAGE / AMP / WATT appears on the display, press and hold the FUNC button (6) for at least 2 seconds until Cost/kWh (16) is shown. If already 2 prices were entered these can be displayed in turn by pressing the FUNC button (6).

Set Cost/kWh (Price 1)

Press and hold the SET button (5) until the ﬁst digit ﬂashes to set the cost/kWh after the cost/kWh for price 1 (18) are displayed. Set the correct value for the ﬁrst digit with the UP button (4). Now press the SET button (5) again until the second digit ﬂashes and set the correct value with the UP button (4). Repeat the procedure for the third and the fourth digit.

You can move the decimal point by pressing the SET button (5) to start ﬂashing and move it with the UP button (4) to the correct position.

GB Operating instructions

PM 231 E

Press the SET button (5) again, and the time display

(- : - -) behind ON TIME (24) for the entered price 1 (18) starts ﬂashing. Press SET (5) to ﬁnish the setting procedure for price 1 if no second price is needed.

To enter a second price (e.g. day/night tariff) also set a starting point for price 1 ﬁrst. While the time display is ﬂashing behind ON TIME (24) for price 1 (18) press UP button (4) to set the day of the week for the starting point (see previous section). Now press the SET button (5) until the hour display starts ﬂashing and press the UP button (4) to set the hours for the starting point. Repeat this procedure for the minute display. Finally press the SET button (5) to ﬁnish price 1 settings.

Set Cost/kWh (Price 2)

Setting the cost/kWh for price 2 is similar to price 1. Ensure that at the beginning price 2 (18) is displayed. Press the FUNC button (6) to toggle the display to show price 2 (18) before starting the setting procedure with the SET button (5).

+ 74 hidden pages
