Bowers - Wilkins P9 Signature User Manual

P9 Signature

Headphones

Welcome to Bowers & Wilkins and P9 Signature Headphones

Thank you for choosing Bowers & Wilkins. When John Bowers rst established our company he did so in the belief that imaginative design, innovative engineering and advanced technology were keys that could unlock the enjoyment of audio in the home. His belief is one that we continue to share and it inspires every product we design.

These reference-quality headphones deliver an unparalleled experience of your favourite music, and feature the nest Italian Safano leather by Scabrenta. This manual will tell you everything you need to know to get the most from your P9 Signature Headphones.

ENGLISH

www.bowers-wilkins.com

1. P9 Signature Carton Contents

1. P9 Signature Headphones

2. Universal cable

3. 5 metre cable

4. 1/4in audio jack adapter plug

5. Carry case

6. Literature pack

2. Using your P9 Signature Headphones

Using your headphones correctly will help ensure that their performance reaches its full potential. First, identify the left and right ear pieces. Identication legends are engraved on the metal hinge below the headband.

This is illustrated in Diagram 1.

ENGLISH

Now unfold the headphones and slide them on to your head with the headband adjusted so that each earpiece sits comfortably over the ear.

This is illustrated in Diagram 2.

It is recommended that you fold and return your headphones to their case when not in use.

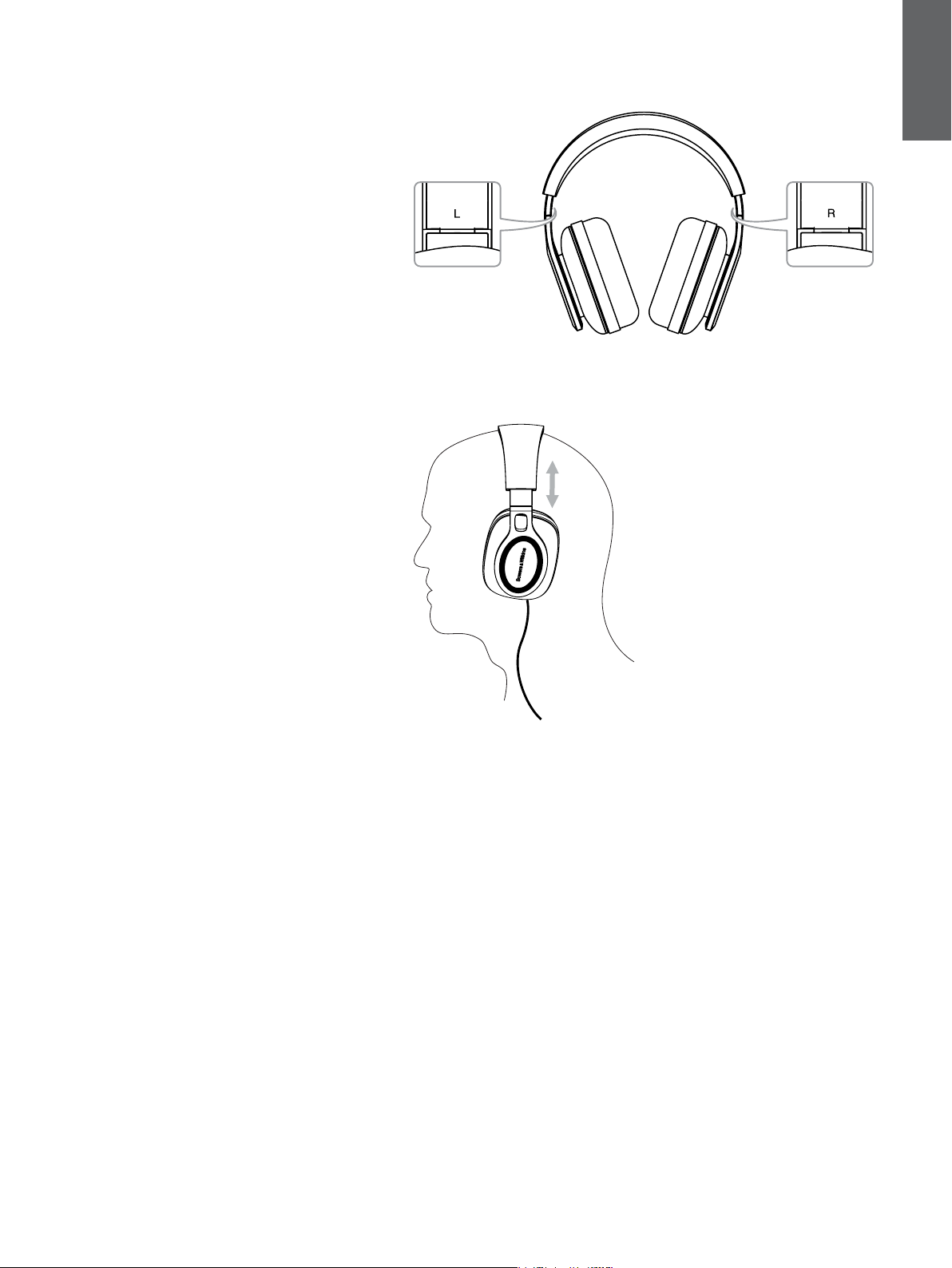

Diagram 1

Identifying left and right

Diagram 2

Adjusting the earpiece.

3. Connecting your headphones

Your P9 Signature Headphones can be connected to any audio device with a 3.5mm jack headphone output. The remote and mic cable tted to P9 Signature Headphones incorporates an iPhone

iPod

and iPad® compatible microphone and audio control. Its use is described in the following section of this manual.

ENGLISH

If using your P9 Signature Headphones with anything other than an Apple functionality may vary. If performance is affected the supplied universal cable or 5 metre cable can be substituted. Detaching the remote and mic cable and tting the alternate cables is described below and illustrated in diagram 3.

• Unfold the headphones and remove the left earpad

by gently pulling it away from the body of the earpiece. Removing the left earpad reveals the cable connection plug and socket.

• Gently grasp the cable just below the earpiece and

lift upwards. The connection plug and socket will raise up.

• Now gently grasp the connection plug and pull it

out of the socket.

• With the remote and mic cable now disconnected,

take the alternate cable and identify the 2.5mm connection plug.

• Insert the 2.5mm (angled) connection plug into the

left earpiece socket and press the connection plug moulding into its routing channel.

• Replace the left earpad. Make sure that the earpad

location pins and sockets engage accurately.

device the remote and mic cable

4. Using your P9 Signature Headphones with iPhone, iPad and iPod

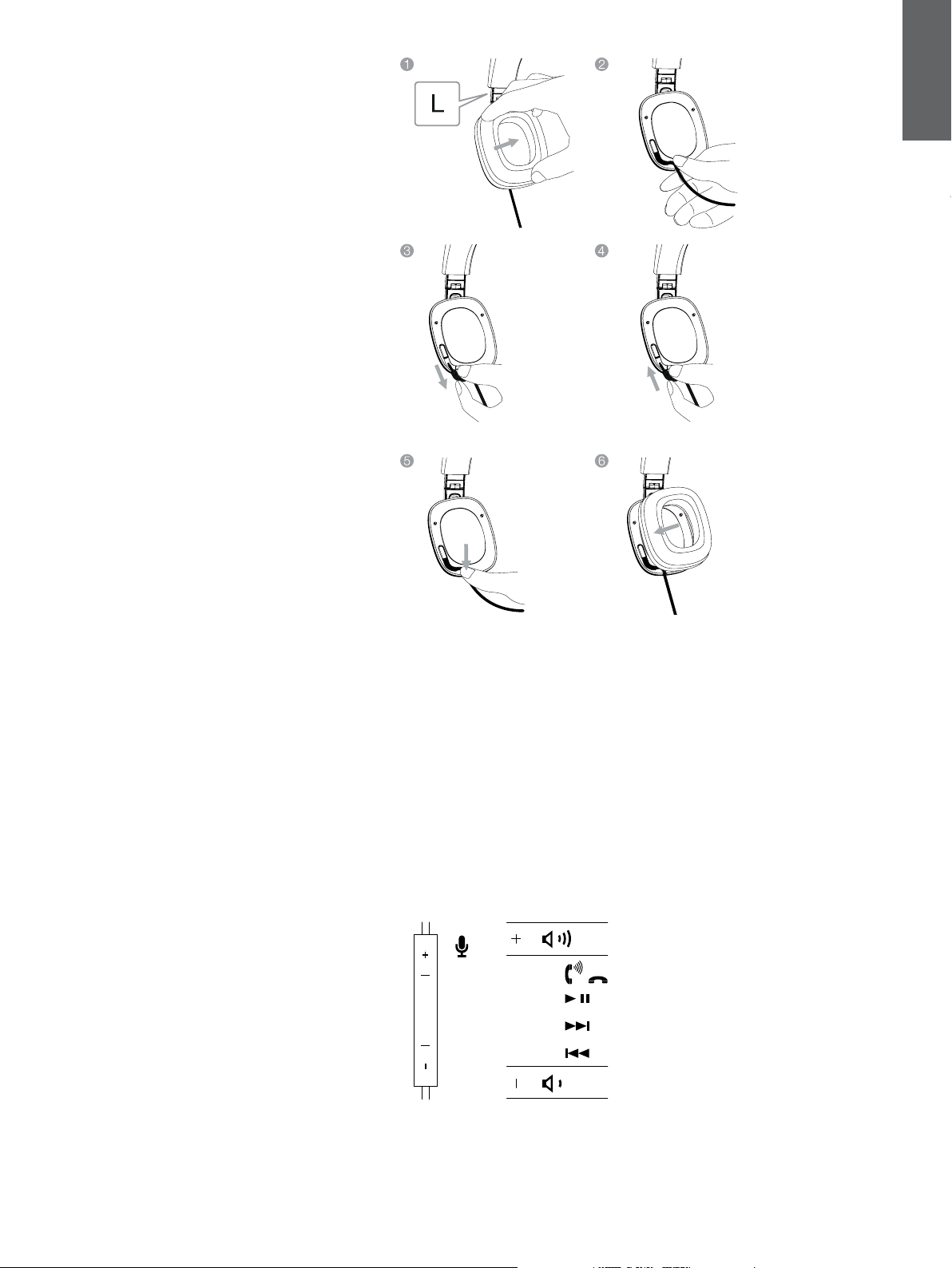

Diagram 3

Changing the cable

Your P9 Signature Headphones incorporate a combined microphone and audio control, integrated within the remote and mic cable, that enables you to make or answer calls while wearing the headphones. The control also enables you to play, pause and skip songs. The microphone and control is illustrated in diagram 4

The control incorporates three click switches, one in the middle and one at either end, and operates

as follows:

• Click the end switch engraved “+” to increase

phone or song volume.

• Click the end switch engraved “–” to decrease

phone or song volume.

• Click the middle switch once to answer a call.

• Click the middle switch once to end a call.

• Click the middle switch once to play or pause a song

• Click the middle switch twice to skip to the next song.

• Click the middle switch three times to skip to the

previous song.

1x 1x 2x 3x

Diagram 4

The microphone and audio controls

5. Cleaning your P9 Signature Headphones

Clean your P9 Signature Headphones by soaking a soft cloth in warm water and dabbing the leather until clean. Do not rub the cloth on the leather. Do not use cleaning detergents or leather polish as doing so may cause damage to the product.

6. Trouble shooting

No or intermittent audio

• Make sure that the headphone plug is securely

connected to the device's headphone socket (not a ‘line out’ socket).

• Make sure that the headphone plug connection

is not obstructed by any protective case used on the device.

• Try an alternative audio source.

• Use the supplied universal cable if iPod, iPhone

or iPad microphone and control features are not required.

Remote and mic not functioning correctly

• Check the iPod, iPhone and iPad compatibility.

• Disconnect and re-connect the headphones to

ensure the connection is secure.

• Test on another compatible product if available.

Low volume or poor audio quality

• Ensure the headphones are securely connected.

ENGLISH

• Disable any audio enhancement features on the

audio source.

• Make sure the volume level of the audio source is

turned up.

• Try an alternative audio source.

• Check the cable connection within the

left earpiece.

Sound is only coming from one earpiece

• Disconnect and re-connect the headphones

to ensure the connection is secure.

• Try another audio source.

• Check the cable connection within the

left earpiece.

Technical Specications

Model P9 Signature

Description Circum aural headphone

Features Nylon damped cone with acoustic coating

Large surround diaphragm CCAW coil with external large pole magnet Dual cavity ear cushions Controlled acoustic air leak cushions

Changeable ear cushions

Detachable cable Folding (hinged) design

Drive units 2x ø4 0mm (1.6 in) full rang e

Impedance 22 ohms

Frequency range 2H z to 30 kHz

Distortion (THD) <0.2% (1KHz/10mW)

Ma x. inp ut po wer 50mW

Sensitivity 111d B/V at 1k Hz

Inputs 3.5mm ster eo ja ck (T RRS 4-po le CT IA sp ec.)

3.5mm stereo jack (TRS 3-pole unbalanced stereo spec.)

Cable length 1.2 m and 5m

ENGLISH

Net weight 415g

Finish Real leather and metal

Apple compatibility Made for iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone6,

iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPad Pro, iPadmini4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad (4th gene rat ion), iPa d (3r d gene ratio n), iPa d 2, iPod touc h (6thgeneration), iPod touch (5th generation), iPod nano (7thgeneration).

Trademark acknowledgements

Apple, iPad, iPad Air, iPad mini, iPad Pro, iPhone, iPod, iPod classic, iPod nano, iPod shufe, and iPod touch are trademarks of Apple Inc., registered in the U.S. and other countries.

Bienvenue chez Bowers et Wilkins et au casque P9Signature

Merci d’avoir choisi Bowers et Wilkins. Lorsque John Bowers a créé sa société, il savait déjà qu’un design imaginatif, une conception innovante et une technologie avancée seraient les clés du plaisir de l'écoute de la musique à domicile. C’est cette philosophie qui, aujourd’hui, continue de nous inspirer dans la conception de chaque nouvel appareil.

Ce casque de référence vous offrira une expérience incomparable avec toute votre musique favorite. Il est en outre recouvert du plus rafné cuir italien Safano par Scabrenta. Ce manuel vous indiquera tout que vous devez savoir pour obtenir le maximum de votre casque P9Signature.

FRANÇAIS

www.bowers-wilkins.com

1. Contenu du carton du P9Signature

1. Casque P9Signature

2. Câble universel

3. Câble de 3 mètres

4. Adaptateur audio jack 1/4 pouce

5. Boite de rangement

6. Manuels

2. Utilisation de votre casque

P9Signature

Une utilisation correcte de votre casque vous permettra d’en exploiter tout le potentiel et d’en obtenir des performances optimales. Tout d’abord, identiez les écouteurs gauche et droit. Des indications R (droite) et L (gauche) sont gravées à l'extrémité de la bande de tête à proximité de chaque écouteur.

Ces indications sont illustrées sur le schéma 1.

Vous pouvez maintenant déplier le casque et le positionner sur votre tête, en faisant glisser la bande de tête de façon à ce que chaque écouteur soit bien centré au niveau de l’oreille.

Cette opération est illustrée sur le schéma 2.

Nous vous conseillons de replier et de replacer votre casque dans sa boite de rangement quand il est inutilisé.

FRANÇAIS

Schéma 1 Identication des écouteurs gauche et droit

Schéma 2 Ajustement de la taille du casque

3. Branchement de votre casque

P9Signature

Votre casque P9Signature peut être branché à n’importe quel appareil audio équipé d’une prise de sortie jack 3.5 mm. Le câble de connexion d’origine du P9Signature dispose d’un micro ainsi que d’un jeu de commandes audio compatibles iPhone

iPad

. Son utilisation est décrite dans le paragraphe

suivant de ce manuel

Si vous utilisez votre casque P9 Signature avec une source audio qui n’est pas d'origine Apple fonctionnement du micro et de la télécommande peut être s'avérer aléatoire, voire poser des problèmes de performances. En pareil cas, le câble d’origine peut être retiré et substitué par un câble universel ou le câble de 5 mètres fournis. Vous pouvez ôter le câble équipé du micro et de la télécommande audio et mettre en place le câble universel en suivant les instructions ci-dessous, et en vous référant au schéma3.

• Dépliez le casque et ôtez le coussin d’oreillette

gauche en la retirant doucement du corps de l’écouteur. En retirant l’oreillette gauche, vous ferez apparaitre la prise et la borne de raccordement du

câble.

• Saisissez le câble situé juste sous l’écouteur

gauche et tirez le vers le haut. La prise et la borne de raccordement vont se soulever.

• Saisissez sans forcer la prise de raccordement et

tirez la doucement hors de la borne de connexion. Puis soulevez et retirez le câble de son chemin de passage.

• Maintenant que le câble avec micro et télécommande

a été déconnecté, prenez le câble universel et identiez la prise de raccordement de 2.5 mm.

• Introduisez la prise de raccordement de 2.5 mm

coudée à 90° dans le connecteur de l’écouteur gauche, puis insérez le câble dans son chemin de passage.

• Replacer le coussin d’oreillette gauche. Assurez-

vous que l’oreillette est correctement remise à sa place.

, iPod® et

, le

FRANÇAIS

Schéma 3 Changement du câble

4. Utilisation de votre casque P9Signature

avec un iPhone, un iPad et un iPod

Votre casque P9Signature intègre un combiné microphone et commandes audio incorporés dans le câble, ce qui vous permet de passer et de répondre à des appels téléphoniques lorsque vous portez votre casque. Les commandes audio offrent également la possibilité de lancer la lecture, de faire une pause ou de changer de morceau musical. L’ensemble micro et commandes audio est illustré sur le schéma 4.

La partie commande audio comporte trois boutons/ interrupteurs, un au milieu et un à chaque extrémité, qui fonctionnent de la façon suivante :

• Appuyez sur le bouton marqué « + » pour

augmenter le niveau sonore du téléphone ou d’un

morceau musical.

• Appuyez sur le bouton marqué « – » pour diminuer

le niveau sonore du téléphone ou d’un morceau

musical.

• Appuyez sur le bouton du milieu pour répondre à un

appel.

• Appuyez sur le bouton du milieu deux fois de suite

pour terminer un appel.

• Appuyez sur le bouton du milieu une fois pour lire

ou pour faire pause pendant l’écoute d’un morceau

musical.

• Appuyez sur le bouton du milieu deux fois de suite

pour sauter au morceau musical suivant.

• Appuyez sur le bouton du milieu trois fois de suite

pour revenir au morceau musical précédent.

1x 1x 2x 3x

Schéma 4 Le micro et le jeu de commandes audio

5. Nettoyage de votre casque

P9Signature

Vous pouvez nettoyer votre casque P9 Signature, en tamponnant les parties en cuir avec un chiffon doux légèrement imbibé d’un peu d’eau tiède. Ne frottez pas le cuir avec le chiffon. N’utilisez de produits de nettoyage, ou de cire pour le cuir, vous risqueriez d’endommager votre produit.

6. Dépannage

Pas de son ou son par intermittence

• Assurez que la prise de votre casque est bien

branchée à une prise de sortie « casque » de l’appareil source et pas à une prise de sortie « ligne »

• Assurez-vous que la prise casque de l’appareil

source ne soit pas partiellement obstruée par une housse ou un étui de protection.

• Essayez avec une autre source audio

• Utilisez le câble universel fourni dans le cas où les

commandes audio et le micro pour iPod, iPhone ou iPad ne seraient pas nécessaires.

Les fonctions de commandes intégrées micro et audio ne fonctionnent pas correctement

• Vériez la compatibilité iPod, iPhone et iPad.

• Débranchez et rebranchez le casque pour être sûr

que la connexion est correcte.

• Faites si possible le test avec un autre appareil

audio Apple.

Volume sonore faible ou mauvaise qualité audio

• Assurez-vous que le casque est correctement

branché.

• Désactivez toutes les fonctions d’améliorations du

son de la source audio

• Assurez-vous que le volume de la source audio

est sufsamment élevé

• Essayez avec une autre source audio.

• Vériez le branchement du câble au niveau de

l’écouteur gauche.

Le son provient d’un seul écouteur

• Débranchez et rebranchez le casque pour être sûr

que la connexion est correcte.

• Essayez avec une autre source audio.

• Vériez le branchement du câble au niveau de

l’écouteur gauche.

FRANÇAIS

Spécications techniques

Modèle P9 Signature

Description Casque supra-auriculaire

Caractéristiques Membrane en nylon amorti avec surcouche acoustique

Entourage de diaphragme élargi Bobine CCAW avec aimant externe sur-dimensionné Coussins d'oreilles à double cavité Coussins avec ux d'air acoustiquement contrôlée Coussins d’oreilles interchangeables Câble détachable Conception (articulée) pliable

Haut-parleurs 2x Ø 40 mm ( 1.6 pouc e) la rg e band e

Impédance 22 ohms

Gamme de fréquence 2 Hz à 30 kH z

Distorsion (THD) <0.2 % (1 kHz/10 mW)

Puissance admissible maximale 50 mW

Sensibilité 111 dB/ V à 1 kH z

Entrées Min i-j ack 3.5 mm stér éo (TR RS 4 pôle s CT IA)

Mi ni- jac k 3.5 mm sté réo (T RS 3 asy métri que )

Longueur du câble 1.2 m et 5 m

Poids net 415 g

Finition Cu ir vé rita ble et mét al

Compatibilité Apple Made for iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6,

iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPad Pro, iPad mini 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad

ème

géné rat ion), iPa d (3

ème

génération), iPod touch (5

ème

génération).

ème

géné rat ion), iPa d 2, iP od to uch

ème

génération), iPod nano

FRANÇAIS

Mentions légales

Apple, iPad, iPad Air, iPad mini, iPad Pro, iPhone, iPod, iPod classic, iPod nano, iPod shufe et iPod touch sont des marques déposées d'Apple Inc., enregistrées aux Etats-Unis et dans d'autres pays.

Willkommen bei Bowers & Wilkins und dem P9 SignatureKopfhörer

Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Mit diesem einzigartigen Kopfhörer können Sie Ihre Lieblingsmusik in brillanter Klangqualität genießen. Er ist mit feinstem italienischem Safano-Leder von Scabrenta bestückt. In dieser Bedienungsanleitung erfahren Sie, wie Sie den P9Signature optimal nutzen können.

DEUTSCH

www.bowers-wilkins.de

1. Inhalt des P9 Signature-Versandkartons

1. Kopfhörer P9 Signature

2. Universal-Audiokabel

3. 5 Meter langes Kabel

4. 6,35-mm-Adapterstecker

5. Tragetasche

6. Beiliegende Literatur

2. Einsatz Ihres Kopfhörers P9 Signature

Damit Sie das volle Potenzial Ihres Kopfhörers nutzen können, beachten Sie bitte die folgenden Hinweise. Am Metallgelenk unter dem Kopfbügel sind links und rechts Markierungen angebracht, an denen Sie sich beim Aufsetzen des Kopfhörers orientieren können.

Dies ist in Abbildung 1 dargestellt.

Klappen Sie den Kopfhörer auseinander und setzen Sie ihn auf. Stellen Sie nun den Kopfbügel so ein, dass die Ohrpolster mittig und bequem auf Ihren Ohren auiegen.

Dies ist in Abbildung 2 dargestellt.

Wir empfehlen, den Kopfhörer zusammenzuklappen und in die Tragetasche zurückzulegen, wenn Sie ihn nicht tragen. Dort ist er vor Beschädigungen geschützt.

DEUTSCH

Abbildung 1 Links-Rechts-Markierungen

Abbildung 2 Einstellen des Kopfbügels

3. Anschließen Ihres Kopfhörers

Ihr P9 Signature-Kopfhörer kann an jedes Audiogerät mit einem 3,5-mm-Kopfhörerausgang angeschlossen werden. Das MFi-Anschlusskabel mit Mikrofon und Fernbedienung macht den P9 Signature zum idealen Spielpartner für iPhone Informationen hierzu erhalten Sie im nächsten Kapitel dieser Bedienungsanleitung.

Möchten Sie Ihren P9 Signature mit anderen, nicht von

Apple

hergestellten Geräten verwenden, so kann es bei Nutzung des MFi-Anschlusskabels zu Problemen kommen. In diesem Fall sollten Sie es durch das beiliegende Universalkabel oder das 5 Meter lange Kabel ersetzen. Der Austausch der Anschlusskabel wird in den folgenden Abschnitten näher beschrieben (siehe Abbildung 3).

• Klappen Sie den Kopfhörer auseinander und

entfernen Sie das linke Ohrpolster, indem Sie es vorsichtig vom Gehäuse abziehen. Darunter benden sich der zum Anschluss des Kabels genutzte Stecker und die Buchse.

• Greifen Sie nun vorsichtig das unter der Hörmuschel

bendliche Kabel und ziehen Sie es nach oben. Der Stecker und die Buchse werden sichtbar.

• Greifen Sie nun vorsichtig den Stecker und ziehen Sie

ihn aus der Buchse.

• Das MFi-Kabel mit Fernbedienung und Mikrofon ist

jetzt vom Kopfhörer getrennt. Nehmen Sie jetzt eines der beiden zum Lieferumfang gehörenden Kabel, und zwar die Seite, an der sich der 2,5-mm-Stecker bendet.

• Stecken Sie den 2,5-mm-Anschlussstecker in die

Anschlussbuchse an der linken Seite und drücken Sie den Stecker abgewinkelt in den Führungskanal. Achten Sie auf einen sicheren Sitz des Steckers in der

Buchse.

• Setzen Sie das linke Ohrpolster wieder ein. Stellen

Sie sicher, dass die Befestigungsstifte in die dafür vorgesehenen Öffnungen greifen.

, iPod® und iPad®. Weitere

DEUTSCH

4. Verwendung des P9 SignatureKopfhörers mit iPhone, iPad bzw. iPod

Dank des MFi-Anschlusskabels mit Mikrofon und Fernbedienung können Sie während des Tragens Anrufe entgegennehmen und Gespräche führen. Außerdem können Sie die Grundfunktionen Play und Pause steuern sowie zum nächsten oder vorherigen Titel springen. Das Mikrofon und die Bedienelemente sind in Abbildung 4 dargestellt.

Insgesamt stehen drei Schalter zur Verfügung. Einer sitzt in der Mitte und jeweils einer an den beiden Enden. Sie haben die folgenden Funktionen:

• Klicken Sie auf den mit „+“ markierten Schalter, so

erhöhen Sie damit während eines Gesprächs oder der Wiedergabe eines Titels die Lautstärke.

• Klicken Sie auf den mit „-“ markierten Schalter, so

reduzieren Sie damit während eines Gesprächs oder der Wiedergabe eines Titels die Lautstärke.

• Klicken Sie einmal auf den mittleren Schalter, um ein

Gespräch anzunehmen.

• Klicken Sie einmal auf den mittleren Schalter, um ein

Gespräch zu beenden.

• Klicken Sie einmal auf den mittleren Schalter, um mit

der Wiedergabe eines Titels zu beginnen oder um in den Pause-Modus zu schalten.

• Klicken Sie zweimal auf den mittleren Schalter, um

zum nächsten Titel zu springen.

• Klicken Sie dreimal auf den mittleren Schalter, um

zum vorherigen Titel zu springen.

Abbildung 3 Wechsel des Kabels

1x 1x 2x 3x

Abbildung 4 Mikrofon und Bedienelemente

5. Reinigung Ihres P9 SignatureKopfhörers

Reinigen Sie den P9 Signature-Kopfhörer, indem Sie ein weiches Tuch in warmes Wasser tauchen und das Leder damit abtupfen, bis der Kopfhörer sauber ist. Reiben Sie dabei nicht auf dem Leder. Verwenden Sie keine Reinigungsmittel oder Lederpolitur, da es hierdurch zu einer Beschädigung des Produktes

kommen kann.

6. Störungsbeseitigung

Kein Ton oder gestörter Ton

• Stellen Sie sicher, dass der Kopfhörerstecker fest

mit der Kopfhörerbuchse der Quelle verbunden ist (keine „Line out“-Buchse).

• Stellen Sie sicher, dass die Steckverbindung des

Kopfhörers durch nichts unterbrochen wird.

• Versuchen Sie es mit einer anderen Audioquelle.

• Verwenden Sie das beiliegende Universal-

Audiokabel, wenn die Mikrofon- und Steuerfunktionen für iPod, iPhone oder iPad nicht benötigt werden.

Fernbedienung und Mikrofon funktionieren nicht richtig

• Prüfen Sie die Kompatibilität von iPod, iPhone und

iPad.

• Trennen Sie den Kopfhörer und schließen Sie

ihn wieder an, um einen sicheren Anschluss zu gewährleisten.

• Versuchen Sie, falls verfügbar, ein anderes

kompatibles Gerät.

Geringe Lautstärke oder schlechte Klangqualität

• Stellen Sie sicher, dass der Kopfhörer

ordnungsgemäß angeschlossen ist.

• Deaktivieren Sie alle Funktionen, die an der Quelle

zur Verstärkung der Audiowiedergabe genutzt werden.

• Stellen Sie sicher, dass die Lautstärke an der

Audioquelle erhöht wurde.

• Versuchen Sie es mit einer anderen Audioquelle.

• Prüfen Sie den Kabelanschluss an der linken Seite.

Der Ton ist nur auf einer Seite zu hören

• Trennen Sie den Kopfhörer und schließen Sie

ihn wieder an, um einen sicheren Anschluss zu gewährleisten.

• Versuchen Sie es mit einer anderen Audioquelle.

• Prüfen Sie, ob das unter der linken Hörmuschel

bendliche Kabel richtig angeschlossen ist.

DEUTSCH

Technische Daten

Modell P9 Signature

Beschreibung Ohrumschließender Kopfhörer

Technische Merkmale Nylon-bedämpfte Membran mit hervorragenden

akustischen Eigenschaften Große Membran mit eigener Aufhängung CCAW-Schwingspule mit einem großen, externen Magneten Doppelkammer-Ohrpolster Auswechselbare, akustisch optimierte Ohrpolster Abnehmbares Kabel Faltbares Design

Chassis 2 x 40 mm (Voll bereic h)

Impedanz 22 Ohm

Frequenzumfang 2 Hz bi s 30 kHz

Gesamtklirrfaktor (THD) <0 ,2 % (1 kH z/10 mW)

Max. Eingangsleistung 50 mW

Empndlichkeit 111 dB / V bei 1 kH z

Eingang 3,5-mm-Stereo-Minibuchse (TRRS 4-polig CTIA)

3,5-mm-Stereo-Minibuchse (TRS 3-polig, unsymmetrisch, Stereo)

Kabellänge 1,2 un d 5 m

Nettogewicht 415 g

Ausführung Materialmix aus echtem Leder und Metall

Apple-Kompatibilität Made for iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone6,

iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPad Pro, iPadmini4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad(4.Generation), iPad (3. Generation), iPad 2, iPod touch (6. Generation), iPod touch (5. Generation), iPod nano (7.Generation).

DEUTSCH

Rechtliche Hinweise

Apple, iPad, iPad Air, iPad mini, iPadPro, iPhone, iPod, iPod classic, iPod nano, iPodshufe und iPod touch sind Markenzeichen von Apple Inc., die in den USA und weiteren Ländern eingetragen sind.

Bienvenido a Bowers & Wilkins y a los Auriculares

P9Signature

Gracias por elegir Bowers & Wilkins. Cuando John Bowers fundó nuestra compañía, lo hizo con la rme creencia de que el diseño imaginativo, la ingeniería innovadora y la tecnología avanzada eran las claves que podían desbloquear el disfrute del sonido en el hogar. Se trata de una creencia que seguimos compartiendo y que inspira cada producto que diseñamos.

Estos auriculares de referencia proporcionan una experiencia en audio personal sin precedentes para el disfrute de su música favorita, a la vez que utilizan el mejor cuero Safano rmado por Scabrenta. Este manual le explicará todo lo que usted necesita saber para explotar al máximo el potencial de sus Auriculares P9 Signature.

ESPAÑOL

www.bowers-wilkins.com

1. La caja de los P9 Signature contiene:

1. Auriculares P9 Signature

2. Cable universal

3. Cable de 5 metros

4. Adaptador para clavija de auriculares de ¼”

5. Estuche de transporte

6. Paquete con documentación

2. Uso de sus auriculares P9 Signature

El uso correcto de sus auriculares le ayudará a asegurar que las prestaciones de los mismos alcancen todo su potencial. En primer lugar, identique el auricular correspondiente a cada oreja (izquierda y derecha). Las leyendas de identicación están grabadas en la bisagra metálica que hay justo debajo de la cinta soporte.

Esto se ilustra en el Dibujo 1.

ESPAÑOL

Ahora despliegue los auriculares y deslícelos sobre su cabeza con la cinta soporte ajustada de tal modo que cada auricular descanse cómodamente sobre la oreja.

Esto se ilustra en el Dibujo 2.

Cuando no vaya a utilizar los auriculares, le recomendamos que los pliegue y los vuelva a colocar en su estuche.

Dibujo 1 Identicación de los lados izquierdo y derecho

Dibujo 2 Ajuste de cada auricular

3. Conexión de sus auriculares

Sus Auriculares P9 Signature pueden ser conectados a cualquier dispositivo de audio equipado con una salida de auriculares de 3’5 mm. El cable con micrófono integrado en los Auriculares P9 Signature incorpora un micrófono y un control de audio compatible con iPhone, iPod e iPad. Su uso se describe en la siguiente sección del presente manual.

Si utiliza sus Auriculares P9 Signature con un dispositivo que no sea de Apple, es posible que la funcionalidad del cable con micrófono integrado varíe. Si las prestaciones se ven afectadas, puede sustituirse el cable universal de 5 metros suministrado de serie. El desmontaje del cable con micrófono y control remoto integrado y la colocación de cables alternativos se describen más abajo y se ilustran en el dibujo 3.

• Despliegue los auriculares y retire la almohadilla

izquierda estirándola cuidadosamente del cuerpo del casco. Cuando haya retirado la almohadilla izquierda verá la clavija y el terminal de conexión del

cable.

• Sujete cuidadosamente el cable justo debajo del

casco y estírelo hacia arriba. La clavija y el terminal de conexión se levantarán.

• Ahora sujete rmemente la clavija de conexión y

retírela del terminal de conexión.

• Con el cable con micrófono y control remoto

integrado ya desconectado, coja el cable alternativo e identique la clavija de conexión de 2’5 mm.

• Inserte la clavija de conexión de 2’5 mm (acodada)

en el terminal de conexión del auricular izquierdo y presione el cable para que se je en su canal de guiado.

• Vuelva a colocar la almohadilla izquierda en su

lugar. Asegúrese de que las patillas de jación de la almohadilla y el terminal de conexión encajen adecuadamente.

ESPAÑOL

4. Uso de sus Auriculares P9 Signature con un iPhone, iPad o iPod

Sus Auriculares P9 Signature incorporan, en el cable con micrófono y control remoto integrado, un combinado de micrófono y controles de audio que le permiten a usted realizar o atender llamadas mientras los lleva puestos. Los controles también le permiten reproducir, interrumpir momentáneamente (“pausa”) y saltar entre canciones. El micrófono y los controles se ilustran en el Dibujo 4.

El sistema de control incorpora tres conmutadores –uno en el centro y uno en cada extremo- y funciona del siguiente modo:

• Para aumentar el nivel de volumen del teléfono o

de la canción que esté escuchando, haga clic en el extremo del conmutador designado por “+”.

• Para reducir el nivel de volumen del teléfono o de

la canción que esté escuchando, haga clic en el extremo del conmutador designado por “-”.

• Para atender una llamada, haga clic una sola vez en

el conmutador central.

• Para nalizar una llamada, haga clic una sola vez en

el conmutador central.

• Para reproducir o interrumpir momentáneamente

(“pausa”) una canción, haga clic una sola vez en el conmutador central

• Para saltar a la siguiente canción, haga clic dos

veces en el conmutador central.

• Para saltar a la canción anterior, haga clic tres

veces en el conmutador central.

Dibujo 3 Cambio del cable

1x 1x 2x 3x

Dibujo 4 El micrófono y los controles de audio

5. Limpieza de sus Auriculares

P9Signature

Limpie sus Auriculares P9 Signature impregnando una gamuza suave con agua tibia y aplíquela sobre el cuero hasta que se limpie; no frote la gamuza sobre el cuero. No utilice detergentes para limpieza ni productos para el pulido de cuero ya que podrían causar daños en el producto.

6. Problemas y posibles soluciones

Ausencia de señal de audio o intermitencias en la misma

• Asegúrese de que la clavija de los auriculares esté

rmemente conectada a la toma especíca para auriculares (no a una toma “line out”).

• Asegúrese de que la toma de auriculares no esté

obstruida por ningún elemento de protección utilizado en el dispositivo.

• Pruebe con una fuente de audio alternativa.

• En el caso de que no vaya a necesitar el

micrófono y las funciones de control para iPod, iPhone o iPad, utilice el cable universal suministrado de serie

El micrófono y el control remoto integrados no funcionan correctamente

• Compruebe la compatibilidad con iPod, iPhone e

iPad.

• Desconecte los auriculares y vuelva a conectarlos

de nuevo para asegurarse de que la conexión es

segura.

• Pruebe, si tiene la posibilidad de hacerlo, con otro

producto compatible.

Nivel de volumen bajo o sonido de baja calidad

• Asegúrese de que los auriculares estén

conectados de manera segura.

• Desactive cualquier función de realce de audio

presente en la fuente de sonido.

• Asegúrese de que el nivel de volumen de la fuente

de audio esté ajustado en una posición alta.

• Pruebe con una fuente de audio alternativa.

• Compruebe la conexión del cable en el interior del

auricular izquierdo.

El sonido procede de uno solo de los auriculares

• Desconecte los auriculares y vuelva a conectarlos

de nuevo para asegurarse de que la conexión sea

segura.

• Pruebe con otra fuente de audio.

• Compruebe la conexión del cable en el interior del

auricular izquierdo.

ESPAÑOL

Características Técnicas

Modelo P9 Signature

Descripción Auriculares circumaurales

Detalles tecnológicos relevantes Cono con revestimiento acústico y amortiguamiento de Nylon

Diafragma con suspensión periférica de grandes dimensiones Bo bin a móv il de CC AW con pie za po lar ex te r na de gran des dimensiones Almohadilla con doble cavidad Almohadillas con control acústico del ujo de aire Almohadillas intercambiables Cable desmontable Diseño plegable (con bisagra)

Transductores utilizados 2 de gama completa (“full range”) de 40 mm de diámetro

Impedancia 22 ohmios

Rango de frecuencias 2 Hz a 30 kHz

Distorsión armónica total (THD) <0’2% (a 1 kHz/10 mW)

Po te nci a de ent rad a máxi ma 50 mW

Sensibilidad 111 dB/V a 1 kHz

Entradas Toma estere ofóni ca de 3’5 mm (es pec ic aci ón CTIA TRRS de 4 pol os)

Toma estereofónica de 3’5 mm (especicación estereofónica no balanceada TRS de 3 polos)

Longitud del cable 1’2 m y 5 m

Peso 415 g

Acabado Cuero auténtico y metal

Compatibilidad Apple Compatible iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6,

iPhone5s, iPhone 5c, iPhone 5, iPhone 4s, iPad Pro, iPad mini 4, iPadAir 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad de 4ª generación, iPad de 3ª generación, iPad 2, iPod touch de 6ªgeneración, iPod touch de 5ª generación e iPod nano de 7ªgeneración.

ESPAÑOL

Agradecimientos

Apple, iPad, iPad Air, iPad mini, iPad Pro, iPhone, iPod, iPod classic, iPod nano, iPod shufe e iPod touch son marcas comerciales de Apple, Inc., registradas en EE.UU. y otros países.

Bem-vindo à Bowers & Wilkins e aos auscultadores

P9Signature

Obrigado por ter optado pela Bowers & Wilkins. Quando John Bowers estabeleceu a companhia, fê-lo na crença de que um desenho imaginativo, uma engenharia inovadora e tecnologia avançada eram as chaves que poderiam abrir portas para se desfrutar do áudio em casa. A sua crença é algo que continuamos a partilhar e que inspira cada produto que desenhamos.

Estes auscultadores de referência no que diz respeito a qualidade, oferecem uma experiência inigualável da sua música favorita e incluem a mais requintada pele italiana Safano, da Scabrenta. Este manual explica tudo o que precisa saber para tirar o máximo partido dos seus auscultadores P9 Signature.

PORTUGUÊS

www.bowers-wilkins.com

1. Conteúdo da embalagem do

P9Signature

1. Auscultadores P9 Signature

2. Cabo universal

3. Cabo de 5 metros

4. Adaptador para conector de áudio de 1/4''

5. Bolsa de transporte

6. Folheto de instruções

2. Usar os seus auscultadores

P9Signature

A utilização correcta dos seus auscultadores ajudará a garantir que o desempenho atinge todo o seu potencial. Em primeiro lugar, identique o lado da orelha direita e esquerda. As legendas de identicação estão gravadas na articulação metálica abaixo da bandolete para a cabeça.

Isto está ilustrado no Diagrama 1.

Agora desdobre os auscultadores e deslize-os sobre a sua cabeça com a bandolete para a cabeça ajustada de forma a que cada auscultador assente confortavelmente sobre a orelha.

Isto está ilustrado no Diagrama 2.

É recomendável que dobre e volte a colocar os auscultadores na respectiva bolsa quando não estão a ser usados.

PORTUGUÊS

Diagrama 1

Identicar esquerda e direita

Diagrama 2

Ajustar o auscultador.

3. Ligar os auscultadores

Os auscultadores P9 Signature podem ser ligados a qualquer dispositivo de áudio com uma saída de auscultadores para cha de 3,5 mm. O cabo de controlo remoto e microfone fornecido com os auscultadores P9 Signature incorpora um microfone e controlo de áudio compatível com o iPhone

iPad

. O seu uso é descrito na secção seguinte deste

manual.

, iPod® e

PORTUGUÊS

Se utilizar os auscultadores P9 Signature com qualquer outro dispositivo que não um dispositivo Apple funcionalidade de cabo de controlo remoto e microfone pode variar. Se o desempenho for afectado, o cabo universal ou o cabo de 5 metros fornecido pode ser substituído. O processo de desligar o cabo de controlo remoto e microfone e encaixar os cabos alternativos é descrito abaixo e ilustrado no diagrama3.

• Desdobre os auscultadores e remova a almofada

de orelha esquerda puxando-a cuidadosamente para longe do corpo do auscultador. Remover a almofada esquerda permite ver a cha e a tomada do cabo de ligação.

• Segure suavemente o cabo por baixo do auscultador e

levante-o. A cha e a tomada de ligação erguem-se.

• Agora segure suavemente a cha de ligação e

puxe-a da tomada.

• Com o cabo de controlo remoto e microfone agora

desligado, pegue no cabo alternativo e identique a cha de ligação de 2,5 mm.

• Insira a cha de ligação (angular) de 2,5 mm na

tomada do auscultador esquerdo e pressione o perl da cha de ligação sobre a sua guia de canal.

• Recoloque a almofada esquerda. Certique-se de que o

local das chas e as tomadas encaixa com precisão.

Diagrama 3

Substituir o cabo

4. Usar os auscultadores P9 Signature com o iPhone, iPad e iPod

Os seus auscultadores P9 Signature incorporam um microfone combinado com controlador de áudio, integrado no cabo de controlo remoto e microfone, que lhe permite fazer ou atender chamadas enquanto usa os auscultadores. O controlo também permite reproduzir, parar e saltar músicas. O microfone e controlo são ilustrados no diagrama 4.

O controlo incorpora três interruptores de clique, um no meio e um em cada extremidade, e funciona da seguinte forma:

• Clique no interruptor da ponta assinalado com "+"

para aumentar o telefone ou o volume da música.

• Clique no interruptor da ponta assinalado com "-"

para diminuir o telefone ou o volume da música.

• Clique no interruptor central uma vez para atender

uma chamada.

• Clique no interruptor central uma vez para terminar

uma chamada.

• Clique no interruptor central uma vez para

reproduzir ou parar uma música.

• Clique no interruptor do meio duas vezes para

saltar para a próxima música.

• Clique no interruptor do meio três vezes para recuar

para a música anterior.

1x 1x 2x 3x

Diagrama 4

Os controlos de microfone e de áudio

5. Limpeza dos seus auscultadores

P9Signature

Limpe os seus auscultadores P9Signature molhando um pano macio em água morna e passando-o com cuidado na pele até car limpa. Não esfregue o pano na pele. Não utilize detergentes, nem verniz para peles, uma vez que podem danicar o produto.

6. Resolução de problemas

Sem áudio ou intermitente

• Certique-se de que a cha dos auscultadores

está rmemente ligada à tomada de saída de auscultadores do dispositivo (não a uma "saída de linha").

• Certique-se de que a ligação da cha dos

auscultadores não está obstruída por nenhuma protecção usada no dispositivo.

• Tente usar uma fonte alternativa de áudio.

• Utilize o cabo universal fornecido se o microfone

e os controlos do iPod, iPhone ou iPad forem desnecessários.

O cabo de controlo remoto e microfone não funciona correctamente

• Verique o guia de compatibilidade do iPod,

iPhone e iPad.

• Desligue e volte a ligar os auscultadores para se

assegurar de que a ligação está correctamente efectuada.

PORTUGUÊS

• Teste noutro produto compatível, se disponível.

Baixo volume ou má qualidade do áudio

• Certique-se de que os auscultadores estão

correctamente ligados.

• Desligue qualquer funcionalidade de

melhoramento de áudio na fonte.

• Certique-se de que o nível de volume da fonte

de áudio está sucientemente alto.

• Tente usar uma fonte alternativa de áudio.

• Verique a ligação do cabo no auscultador

esquerdo.

O som vem apenas de um auscultador

• Desligue e volte a ligar os auscultadores para se

assegurar de que a ligação está correctamente efectuada.

• Tente outra fonte de áudio.

• Verique a ligação do cabo no auscultador

esquerdo.

Especicações técnicas

Modelo P9 Signature

Descrição Auscultadores circum-aurais

Características Cone revestido com nylon, com isolamento acústico

Diafragma com surround de grandes dimensões Bo bin a CCAW com íman ex te rno de gran des di men sõe s Almofadas com cavidade dupla Almof ada s pa ra fu gas de ar con tro ladas Almofadas de orelhas substituíveis Cabo destacável Design dobrável (articulado)

Diafragmas 2x ø40 mm (1,6''), gama completa

Impedância 22 ohms

Gama de frequências En tre 2 Hz e 30 kHz

Distorção (THD) <0 ,2% (1 KH z/10 mW )

Po tê nci a de ent rad a máx. 50 mW

Sensibilidade 111 dB / V a 1 kHz

Entradas Conector estéreo de 3,5 mm (4 pólos CTIA, TRRS)

Conector estéreo de 3,5 mm (estéreo desequilibrado de 3 pólos, TRS)

Comprimento do cabo 1,2 m e 5 m

PORTUGUÊS

Peso líquido 415 g

Acabamento Pe le gen uín a e met al

Compatibilidade Apple Concebidos para iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6,

iPhone 5s, iPhone 5c, iPhone 5, iPhone 4s, iPad Pro, iPad mini 4, iPad Air 2, iPad mini 3, iPad Air, iPad mini 2, iPad mini, iPad (4.ª geração), iPad (3.ª geração), iPad 2, iPod touch (6.ª geração), iPod touch (5.ªgeração), iPod nano (7.ª geração).

Reconhecimento de marcas comerciais

Apple, iPad, iPad Air, iPad mini, iPad Pro, iPhone, iPod, iPod classic, iPod nano, iPod shufe e iPod touch são marcas comerciais da Apple Inc., registadas nos EUA e noutros países.

Benvenuto e grazie per aver scelto Bowers & Wilkins.

Quando John Bowers fondò la nostra società, era convinto che design attraente, capacità d’innovare e tecnologie all’avanguardia fossero i fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d’ispirazione per ogni nuovo modello che progettiamo.

La P9 Signature è una cufa di altissima qualità che offre una riproduzione senza pari della vostra musica preferita e vanta i migliori pellami italiani con stampa Safano, realizzati da ScaBrenta. Questo manuale vi fornirà ogni informazione sul loro impiego per consentirvi di ottenere il massimo dalle vostre nuove cufe.

ITALIANO

www.bowers-wilkins.com

1. Contenuto della confezione

1. Cufa P9 Signature

2. Cavo universale 1,2 m

3. Cavo universale 5 m

4. Adattatore jack 3,5 > 6,3 mm

5. Custodia per il trasporto

6. Documentazione

2. Utilizzo della cufa P9 Signature

Il corretto utilizzo della vostra P9 Signature assicura di ottenere le massime prestazioni. Per prima cosa identicare i canali sinistro e destro tramite le lettere L (sinistra) ed R (destra) incise sulle cerniere metalliche sotto l’archetto superiore.

La Figura 1 indica la posizione delle lettere.

ITALIANO

Aprire ora la cufa ed indossarla regolando la posizione degli auricolari no a farli poggiare in posizione perfettamente centrata sulle vostre

orecchie.

La Figura 2 mostra la regolazione dei auricolari.

Si consiglia di ripiegare e riporre la cufa P9Signature nella sua custodia quando non viene utilizzata.

Figura 1

Identicazione dei canali sinistro/destro

Figura 2

Regolazione degli auricolari

+ 63 hidden pages

Bowers - Wilkins P9 Signature User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
