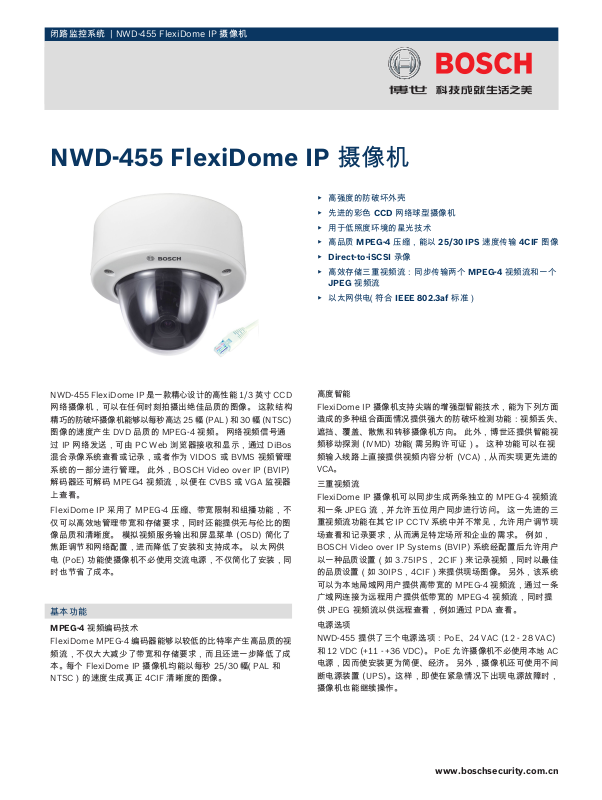

BOSCH NWD-455 User Manual
闭路监控系统 | NWD‑455 FlexiDome IP 摄像机
NWD‑455 FlexiDome IP 摄像机
▶ 高强度的防破坏外壳
▶ 先进的彩色 CCD 网络球型摄像机
▶ 用于低照度环境的星光技术
▶ 高品质 MPEG-4 压缩，能以 25/30 IPS 速度传输 4CIF 图像
▶ Direct-to-iSCSI 录像
▶ 高效存储三重视频流：同步传输两个 MPEG-4 视频流和一个
JPEG 视频流
▶ 以太网供电（符合 IEEE 802.3af 标准）
NWD-455 FlexiDome IP 是一款精心设计的高性能 1/3 英寸 CCD
网络摄像机，可以在任何时刻拍摄出绝佳品质的图像。 这款结构
精巧的防破坏摄像机能够以每秒高达 25 幅 (PAL) 和 30 幅 (NTSC)
图像的速度产生 DVD 品质的 MPEG-4 视频。 网络视频信号通
过 IP 网络发送，可由 PC Web 浏览器接收和显示，通过 DiBos
混合录像系统查看或记录，或者作为 VIDOS 或 BVMS 视频管理
系统的一部分进行管理。 此外，BOSCH Video over IP (BVIP)
解码器还可解码 MPEG4 视频流，以便在 CVBS 或 VGA 监视器
上查看。
FlexiDome IP 采用了 MPEG-4 压缩、带宽限制和组播功能，不
仅可以高效地管理带宽和存储要求，同时还能提供无与伦比的图
像品质和清晰度。 模拟视频服务输出和屏显菜单 (OSD) 简化了
焦距调节和网络配置，进而降低了安装和支持成本。 以太网供
电 (PoE) 功能使摄像机不必使用交流电源，不仅简化了安装，同
时也节省了成本。
基本功能
MPEG-4 视频编码技术
FlexiDome MPEG-4 编码器能够以较低的比特率产生高品质的视
频流，不仅大大减少了带宽和存储要求，而且还进一步降低了成
本。 每个 FlexiDome IP 摄像机均能以每秒 25/30 幅（PAL 和
NTSC）的速度生成真正 4CIF 清晰度的图像。
高度智能
FlexiDome IP 摄像机支持尖端的增强型智能技术，能为下列方面
造成的多种组合画面情况提供强大的防破坏检测功能：视频丢失、
遮挡、覆盖、散焦和转移摄像机方向。 此外，博世还提供智能视
频移动探测 (IVMD) 功能（需另购许可证）。 这种功能可以在视
频输入线路上直接提供视频内容分析 (VCA)，从而实现更先进的
VCA。
三重视频流
FlexiDome IP 摄像机可以同步生成两条独立的 MPEG-4 视频流
和一条 JPEG 流，并允许五位用户同步进行访问。 这一先进的三
重视频流功能在其它 IP CCTV 系统中并不常见，允许用户调节现
场查看和记录要求，从而满足特定场所和企业的需求。 例如，
BOSCH Video over IP Systems (BVIP) 系统经配置后允许用户
以一种品质设置（如 3.75IPS， 2CIF）来记录视频，同时以最佳
的品质设置（如 30IPS，4CIF）来提供现场图像。 另外，该系统
可以为本地局域网用户提供高带宽的 MPEG-4 视频流，通过一条
广域网连接为远程用户提供低带宽的 MPEG-4 视频流，同时提
供 JPEG 视频流以供远程查看，例如通过 PDA 查看。
电源选项
NWD-455 提供了三个电源选项：PoE、24 VAC (12 - 28 VAC)
和 12 VDC (+11 - +36 VDC)。 PoE 允许摄像机不必使用本地 AC
电源，因而使安装更为简便、经济。 另外，摄像机还可使用不间
断电源装置 (UPS)。这样，即使在紧急情况下出现电源故障时，
摄像机也能继续操作。
www.boschsecurity.com.cn
2 | NWD‑455 FlexiDome IP 摄像机
____
NWD
____
455
03
04
09
V
_
10
20
____
P
____
基于屏显菜单的网络设置
通过屏显菜单 (OSD) 和模拟视频服务输出，用户可以快速方便
地完成网络参数和基本摄像机设置，例如设置镜头和后焦距。 与
其它 IP 摄像机不同，它无需使用网络连接、PC 配置实用程序或
其它用于设置 FlexiDome IP 的工具。
录像
FlexiDome IP 提供无与伦比的录像选项，例如使用 iSCSI 设备
的网络连接录像，更有使用网络录像机 (NVR ) 的中央录像。 摄
像机支持 iSCSI RAID 5 存储设备，这使得它既可充当传统的数
字录像机，又能通过网络传输高性能的实况录像。 此外，摄像机
还提供 10 Mb 内置 RAM 存储容量。
证书与认可
安全 符合 EN 60950-1 (CE) 标准
符合 UL 60950-1 标准
抗扰 符合 EN 50130-4 (CE) 标准
辐射 符合 EN 55022 B 类 (CE) 标准
符合 EN 61000-3-2 (CE) 和 EN 61000-3-3 (CE) 标
准
符合 FCC CFR 47 第 15 部分（B 类）要求
符合 AS/NZS CISPR 22 标准（等效于 CISPR 22）
尺寸（单位：毫米[英寸]）
VDA-NWDWMT 墙壁安装底座
安装/配置
1 03
04
09
2 10
20
2.6 - 6 毫米 F1.4
3.7 - 12 毫米 F1.6
9 - 22 毫米 F1.4
PAL 彩色或 CCIR 黑白
NTSC 彩色或 EIA 黑白
