OBJ_BUCH-279-002.book Page 1 Wednesday, November 14, 2007 12:49 PM

Robert Bosch GmbH

Power Tools Division 70745 Leinfelden-Echterdingen

www.bosch-pt.com

GBH Professional

1 619 929 726 (2007.11) T / 140

2-26 E | 2-26 RE | 2-26 DE | 2-26 DRE | 2-26 DFR

de Originalbetriebsanleitung en Original instructions fr Notice originale es Manual original pt Manual original it Istruzioni originali nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning sv Bruksanvisning i original no Original driftsinstruks fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimat

OBJ_BUCH-279-002.book Page 2 Wednesday, November 14, 2007 12:41 PM

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 27

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 38

Português. . . . . . . . . . . . . . . . . . . . . . . . . . Página 49

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 60

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 71

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 82

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 91

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 100

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 109

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 118

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 129

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 3 Wednesday, November 14, 2007 12:41 PM

3 |

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 4 Wednesday, November 14, 2007 12:41 PM

4 |

24 25 26 27 28

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 5 Wednesday, November 14, 2007 12:41 PM

5 |

GBH 2-26 DFR

Professional

GBH 2-26 E GBH 2-26 RE GBH 2-26 DE GBH 2-26 DRE Professional

GBH 2-26 E GBH 2-26 RE Professional

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 6 Wednesday, November 14, 2007 12:41 PM

6 | Deutsch

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un-

beleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte

Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerde-

ten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es be-

steht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Ver-

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Be-

schädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung

eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie

darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 7 Wednesday, November 14, 2007 12:41 PM

Deutsch | 7

und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim

Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrich-

tungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.

Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektro-

werkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnah-

me verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele

Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zu-

behör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge-

brauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 8 Wednesday, November 14, 2007 12:41 PM

8 | Deutsch

Gerätespezifische Sicherheitshinweise

f Tragen Sie Gehörschutz. Die Einwirkung von

Lärm kann Gehörverlust bewirken.

f Benutzen Sie die mit dem Elektrowerkzeug

mitgelieferten Zusatzgriffe. Der Verlust der

Kontrolle über das Elektrowerkzeug kann zu Verletzungen führen.

f Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elek-

troleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

f Halten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerk-

zeug wird mit zwei Händen sicherer geführt.

f Sichern Sie das Werkstück. Ein mit Spann-

vorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

f Halten Sie Ihren Arbeitsplatz sauber. Mate-

rialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.

f Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verha-

ken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

f Benutzen Sie das Elektrowerkzeug nicht

mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte

Kabel erhöhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

GBH 2-26 E/RE

Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden.

GBH 2-26 DE/DRE/DFR

Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte Meißelarbeiten. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 9 Wednesday, November 14, 2007 12:41 PM

Technische Daten

Deutsch | 9

Bohrhammer GBH ...

2-26 E 2-26 RE 2-26 DE 2-26 DRE 2-26 DFR

Professional

Sachnummer 0 611 ... Drehzahlsteuerung Drehstopp Rechts-/Linkslauf Wechselbohrfutter Nennaufnahmeleistung Schlagzahl bei Nenndrehzahl Einzelschlagstärke Nenndrehzahl Werkzeugaufnahme Durchmesser Spindelhals

min-10– 4000 0– 4000 0–4000 0–4000 0–4000

min-10– 900 0– 900 0–900 0– 900 0–900

251 6.. 251 7.. 253 6.. 253 7.. 254 7..

z zz zz

– – z zz – z – zz – –– – z

W800800 800 800 800

J0–3,0 0–3,0 0– 3,0 0– 3,0 0–3,0

SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus

mm 50 50 50 50 50

Bohrdurchmesser max.: – Beton – Mauerwerk (mit Hohlbohrkrone) –Stahl – Holz

mm mm mm mm

26 68 13 30

Gewicht entsprechend EPTA-Procedure 01/2003

Schutzklasse

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

kg 2,7 2,7 2,7 2,7 2,9

/II /II /II /II / II

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Gerätes

beträgt typischerweise: Schalldruckpegel 91 dB(A); Schallleistungspegel 102 dB(A). Unsicherheit K= 3 dB.

Gehörschutz tragen!

GBH 2-26 E/RE

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Hammerbohren in Beton: Schwingungsemissionswert a

=15 m/s2, Unsicherheit K= 1,5 m/s2.

GBH 2-26 DE/DRE/DFR

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Hammerbohren in Beton: Schwingungsemissionswert a

=15m/s2, Unsicherheit K=1,5 m/s2,

Meißeln: Schwingungsemissionswert

=14 m/s2, Unsicherheit K=1,5 m/s2.

GBH 2-26 E/RE/DE/DRE/DFR

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 10 Wednesday, November 14, 2007 12:41 PM

10 | Deutsch

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Schnellspann-Wechselbohrfutter

(GBH 2-26 DFR)

2 SDS-plus-Wechselbohrfutter

(GBH 2-26 DFR)

3 Werkzeugaufnahme SDS-plus 4 Staubschutzkappe 5 Verriegelungshülse 6 Wechselbohrfutter-Verriegelungsring

(GBH 2-26 DFR)

7 Drehrichtungsumschalter

(GBH 2-26 RE/DRE/DFR)

8 Feststelltaste für Ein-/Ausschalter 9 Ein-/Ausschalter

10 Entriegelungstaste für Schlag-/Drehstopp-

Schalter (GBH 2-26 DE/DRE/DFR)

11 Schlag-/Drehstopp-Schalter

(GBH 2-26 DE/DRE/DFR)

12 Taste für Tiefenanschlageinstellung 13 Tiefenanschlag

14 Zusatzgriff 15 Entriegelungstaste für Umschalter „Bohren/

Hammerbohren“ (GBH 2-26 E/RE)

16 Umschalter „Bohren/Hammerbohren“

(GBH 2-26 E/RE)

17 Sicherungsschraube für Zahnkranzbohr-

futter*

18 Zahnkranzbohrfutter* 19 SDS-plus-Aufnahmeschaft für Bohrfutter* 20 Bohrfutteraufnahme (GBH 2-26 DFR) 21 Vordere Hülse des Schnellspann-

Wechselbohrfutters (GBH 2-26 DFR)

22 Haltering des Schnellspann-Wechselbohr-

futters (GBH 2-26 DFR)

23 Absaugöffnung Saugfix* 24 Klemmschraube Saugfix* 25 Tiefenanschlag Saugfix* 26 Teleskoprohr Saugfix* 27 Flügelschraube Saugfix* 28 Führungsrohr Saugfix* 29 Universalhalter mit SDS-plus-Aufnahme-

schaft*

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

26.10.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 11 Wednesday, November 14, 2007 12:41 PM

Deutsch | 11

Montage

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdose.

Zusatzgriff

f Verwenden Sie Ihr Elektrowerkzeug nur mit

dem Zusatzgriff 14.

Zusatzgriff schwenken (siehe Bild A)

Sie können den Zusatzgriff 14 beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen.

Drehen Sie das untere Griffstück des Zusatzgriffs 14 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 14 in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs 14 im Uhrzeigersinn wieder fest.

Achten Sie darauf, dass das Spannband des Zusatzgriffs in der dafür vorgesehenen Nut am Gehäuse liegt.

Bohrtiefe einstellen (siehe Bild B)

Mit dem Tiefenanschlag 13 kann die gewünschte Bohrtiefe X festgelegt werden.

Drücken Sie die Taste für die Tiefenanschlageinstellung 12 und setzen Sie den Tiefenanschlag in den Zusatzgriff 14 ein.

Die Riffelung am Tiefenanschlag 13 muss nach unten zeigen.

Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDSplus 3. Die Beweglichkeit des SDS-plus-Werkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.

Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht.

Bohrfutter und Werkzeuge auswählen

Zum Hammerbohren und Meißeln benötigen Sie SDS-plus-Werkzeuge, die in das SDS-plus-Bohrfutter eingesetzt werden.

Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben und Gewindeschneiden werden Werkzeuge ohne SDS-plus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für diese Werkzeuge benötigen Sie ein Schnellspannbohrfutter bzw. Zahnkranzbohrfutter.

GBH 2-26 DFR: Das SDS-plus-Wechselbohrfutter 2 kann leicht gegen das mitgelieferte Schnellspann-Wechselbohrfutter 1 ausgetauscht werden.

Zahnkranzbohrfutter wechseln (GBH 2-26 E/RE/DE/DRE)

Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindrischem Schaft) arbeiten zu können, müssen Sie ein geeignetes Bohrfutter montieren (Zahnkranz- oder Schnellspannbohrfutter, Zubehör).

Zahnkranzbohrfutter montieren (siehe Bild C)

Schrauben Sie den SDS-plus-Aufnahmeschaft 19 in ein Zahnkranzbohrfutter 18. Sichern Sie das Zahnkranzbohrfutter 18 mit der Sicherungsschraube 17. Beachten Sie, dass die Siche-

rungsschraube ein Linksgewinde hat.

Zahnkranzbohrfutter einsetzen (siehe Bild C)

Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein.

Setzen Sie das Zahnkranzbohrfutter mit dem Aufnahmeschaft drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird.

Prüfen Sie die Verriegelung durch Ziehen am Zahnkranzbohrfutter.

Zahnkranzbohrfutter entnehmen

Schieben Sie die Verriegelungshülse 5 nach hinten und nehmen Sie das Zahnkranzbohrfutter 18 ab.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 12 Wednesday, November 14, 2007 12:41 PM

12 | Deutsch

Wechselbohrfutter entnehmen/ einsetzen (GBH 2-26 DFR)

Wechselbohrfutter entnehmen (siehe Bild D)

Ziehen Sie den Wechselbohrfutter-Verriegelungsring 6 nach hinten, halten Sie ihn in dieser Position fest und ziehen Sie das SDS-plus-Wechselbohrfutter 2 bzw. das Schnellspann-Wechselbohrfutter 1 nach vorn ab.

Schützen Sie das Wechselbohrfutter nach dem Abnehmen vor Verschmutzung.

Wechselbohrfutter einsetzen (siehe Bild E)

Reinigen Sie das Wechselbohrfutter vor dem Einsetzen und fetten Sie das Einsteckende leicht ein.

Umgreifen Sie das SDS-plus-Wechselbohrfutter 2 bzw. das Schnellspann-Wechselbohrfutter 1 mit der ganzen Hand. Schieben Sie das Wechselbohrfutter drehend auf die Bohrfutteraufnahme 20, bis Sie ein deutliches Einrastgeräusch hören.

Das Wechselbohrfutter verriegelt sich selbsttätig. Überprüfen Sie die Verriegelung durch Ziehen am Wechselbohrfutter.

Werkzeugwechsel

Die Staubschutzkappe 4 verhindert weitgehend das Eindringen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges darauf, dass die Staubschutzkappe 4 nicht beschädigt wird.

f Eine beschädigte Staubschutzkappe ist so-

fort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen.

SDS-plus-Einsatzwerkzeug einsetzen (siehe Bild F)

Mit dem SDS-plus-Bohrfutter können Sie das Einsatzwerkzeug einfach und bequem ohne Verwendung zusätzlicher Werkzeuge wechseln.

GBH 2-26 DFR: Setzen Sie das SDS-plus-Wechselbohrfutter 2 ein.

Reinigen Sie das Einsteckende des Einsatzwerkzeuges und fetten Sie es leicht ein.

Setzen Sie das Einsatzwerkzeug drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird.

Überprüfen Sie die Verriegelung durch Ziehen am Werkzeug.

Das SDS-plus-Einsatzwerkzeug ist systembedingt frei beweglich. Dadurch entsteht beim Leerlauf eine Rundlaufabweichung. Dies hat keine Auswirkungen auf die Genauigkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert.

SDS-plus-Einsatzwerkzeug entnehmen (siehe Bild G)

Schieben Sie die Verriegelungshülse 5 nach hinten und entnehmen Sie das Einsatzwerkzeug.

Einsatzwerkzeuge ohne SDS-plus einsetzen (GBH 2-26 E/RE/DE/DRE)

Hinweis: Verwenden Sie Werkzeuge ohne

SDS-plus nicht zum Hammerbohren oder Meißeln! Werkzeuge ohne SDS-plus und ihr Bohrfutter werden beim Hammerbohren und Meißeln beschädigt.

Setzen Sie ein Zahnkranzbohrfutter 18 ein (siehe „Zahnkranzbohrfutter wechseln“, Seite 11).

Öffnen Sie das Zahnkranzbohrfutter 18 durch Drehen, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.

Stecken Sie den Bohrfutterschlüssel in die entsprechenden Bohrungen des Zahnkranzbohrfutters 18 und spannen Sie das Werkzeug gleichmäßig fest.

GBH 2-26 E/RE: Stellen Sie den Umschalter 16 auf das Symbol „Bohren“.

GBH 2-26 DE/DRE: Drehen Sie den Schlag-/ Drehstopp-Schalter 11 in die Position „Bohren“.

Einsatzwerkzeuge ohne SDS-plus entnehmen (GBH 2-26 E/RE/DE/DRE)

Drehen Sie die Hülse des Zahnkranzbohrfutters 18 mit Hilfe des Bohrfutterschlüssels entgegen dem Uhrzeigersinn, bis das Einsatzwerkzeug entnommen werden kann.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 13 Wednesday, November 14, 2007 12:41 PM

Deutsch | 13

Einsatzwerkzeuge ohne SDS-plus einsetzen (GBH 2-26 DFR) (siehe Bild H)

Hinweis: Verwenden Sie Werkzeuge ohne

SDS-plus nicht zum Hammerbohren oder Meißeln! Werkzeuge ohne SDS-plus und ihr Bohrfutter werden beim Hammerbohren und Meißeln beschädigt.

Setzen Sie das Schnellspann-Wechselbohrfutter 1 ein.

Halten Sie den Haltering 22 des SchnellspannWechselbohrfutters fest. Öffnen Sie die Werkzeugaufnahme durch Drehen der vorderen Hülse 21 so weit, bis das Werkzeug eingesetzt werden kann. Halten Sie den Haltering 22 fest und drehen Sie die vordere Hülse 21 kräftig in Pfeilrichtung, bis deutliche Ratschengeräusche zu hören sind.

Prüfen Sie den festen Sitz durch Ziehen am Werkzeug.

Hinweis: Wurde die Werkzeugaufnahme bis zum Anschlag geöffnet, kann beim Zudrehen der Werkzeugaufnahme das Ratschengeräusch zu hören sein und die Werkzeugaufnahme schließt sich nicht. Drehen Sie in diesem Fall die vordere Hülse 21 einmal entgegen der Pfeilrichtung. Danach kann die Werkzeugaufnahme geschlossen werden.

Drehen Sie den Schlag-/Drehstopp-Schalter 11 in die Position „Bohren“.

Einsatzwerkzeuge ohne SDS-plus entnehmen (GBH 2-26 DFR) (siehe Bild I)

Halten Sie den Haltering 22 des SchnellspannWechselbohrfutters fest. Öffnen Sie die Werkzeugaufnahme durch Drehen der vorderen Hülse 21 in Pfeilrichtung, bis das Werkzeug entnommen werden kann.

Staubabsaugung mit Saugfix (Zubehör)

f Stäube von Materialien wie bleihaltigem

Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine Staubabsau-

gung.

– Sorgen Sie für gute Belüftung des Arbeits-

platzes.

– Es wird empfohlen, eine Atemschutz-

maske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Saugfix montieren (siehe Bild J)

Für die Staubabsaugung wird ein Saugfix (Zubehör) benötigt. Beim Bohren federt der Saugfix zurück, sodass der Saugfix-Kopf immer dicht am Untergrund gehalten wird.

Drücken Sie die Taste für die Tiefenanschlageinstellung 12 und entnehmen Sie den Tiefenanschlag 13. Drücken Sie die Taste 12 erneut und setzen Sie den Saugfix von vorn in den Zusatzgriff 14 ein.

Schließen Sie einen Absaugschlauch (Durchmesser 19 mm, Zubehör) an die Absaugöffnung 23 des Saugfix an.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 14 Wednesday, November 14, 2007 12:41 PM

14 | Deutsch

Bohrtiefe am Saugfix einstellen (siehe Bild K)

Sie können die gewünschte Bohrtiefe X auch bei montiertem Saugfix festlegen.

Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDS-plus 3. Die Beweglichkeit des SDS-plusWerkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.

Lösen Sie die Flügelschraube 27 am Saugfix. Setzen Sie das Elektrowerkzeug ohne es einzu-

schalten fest auf die zu bohrende Stelle auf. Das SDS-plus-Einsatzwerkzeug muss dabei auf der Fläche aufsetzen.

Verschieben Sie das Führungsrohr 28 des Saugfix so in seiner Halterung, dass der Saugfix-Kopf auf der zu bohrenden Fläche aufliegt. Schieben Sie das Führungsrohr 28 nicht weiter über das Teleskoprohr 26 als nötig, sodass ein möglichst großer Teil der Skala auf dem Teleskoprohr 26 sichtbar bleibt.

Ziehen Sie die Flügelschraube 27 wieder fest. Lösen Sie die Klemmschraube 24 am Tiefenanschlag des Saugfix.

Verschieben Sie den Tiefenanschlag 25 so auf dem Teleskoprohr 26, dass der im Bild gezeigte Abstand X Ihrer gewünschten Bohrtiefe entspricht.

Ziehen Sie die Klemmschraube 24 in dieser Position fest.

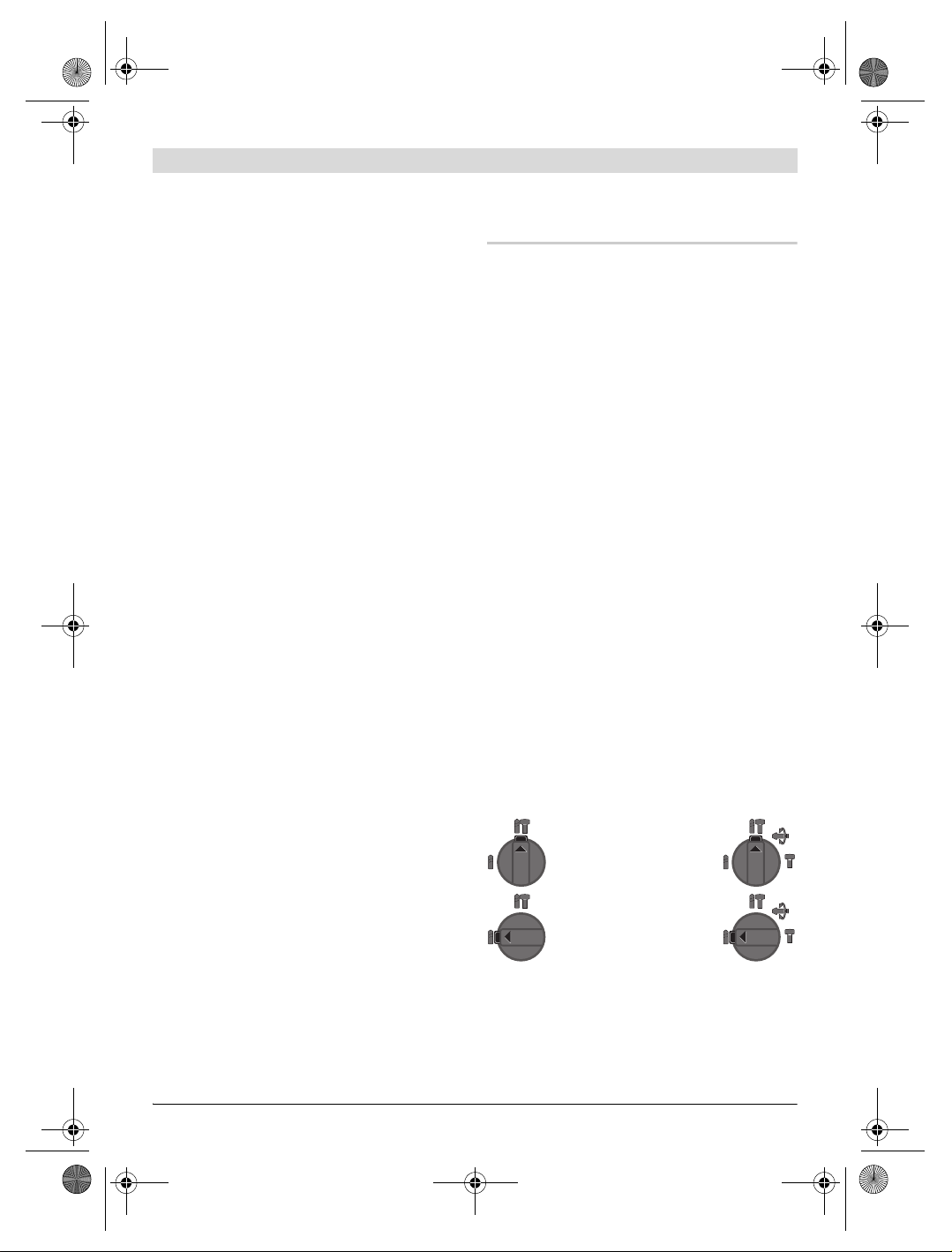

Betriebsart einstellen

GBH 2-26 E/RE: Mit dem Umschalter „Bohren/ Hammerbohren“ 16 wählen Sie die Betriebsart des Elektrowerkzeugs. Drücken Sie zum Wechsel der Betriebsart die Entriegelungstaste 15 und drehen Sie den Umschalter „Bohren/Hammerbohren“ 16 in die gewünschte Position, bis er hörbar einrastet.

GBH 2-26 DE/DRE/DFR: Mit dem Schlag-/Drehstopp-Schalter 11 wählen Sie die Betriebsart des Elektrowerkzeugs. Drücken Sie zum Wechsel der Betriebsart die Entriegelungstaste 10 und drehen Sie den Schlag-/ Drehstopp-Schalter 11 in die gewünschte Position, bis er hörbar einrastet.

Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschädigt werden.

GBH 2-26 E/RE GBH 2-26 DE/

DRE/DFR

Position zum Hammerbohren in Beton oder

Stein

Position zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben und Gewindeschneiden

Betrieb

Inbetriebnahme

f Beachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

1 619 929 726 | (14.11.07) Bosch Power Tools

Position Vario-Lock zum Verstellen der Meißelposition

In dieser Position rastet der Schlag-/DrehstoppSchalter 11 nicht ein.

Position zum Meißeln

OBJ_BUCH-279-002.book Page 15 Wednesday, November 14, 2007 12:41 PM

Deutsch | 15

Drehrichtung einstellen (GBH 2-26 RE/DRE/DFR)

Mit dem Drehrichtungsumschalter 7 können Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 9 ist dies jedoch nicht möglich.

Rechtslauf: Drehen Sie den Drehrichtungsumschalter 7 beidseitig bis zum Anschlag in Position .

Linkslauf: Drehen Sie den Drehrichtungsumschalter 7 beidseitig bis zum Anschlag in Position .

Stellen Sie die Drehrichtung zum Hammerbohren, Bohren und Meißeln immer auf Rechtslauf.

Ein-/Ausschalten

Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter 9.

Zum Arretieren des Ein-/Ausschalters halten Sie diesen gedrückt und drücken zusätzlich die Feststelltaste 8.

Zum Ausschalten des Elektrowerkzeugs lassen Sie den Ein-/Ausschalter 9 los. Bei arretiertem Ein-/Ausschalter 9 drücken Sie diesen zuerst und lassen ihn danach los.

Drehzahl/Schlagzahl einstellen

Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 9 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 9 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/ Schlagzahl.

Überlastkupplung f Klemmt oder hakt das Einsatzwerkzeug,

wird der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen der dabei auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest und nehmen Sie einen festen Stand ein.

f Schalten Sie das Elektrowerkzeug aus und

lösen Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blockiert. Beim Einschalten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente.

Arbeitshinweise

Verändern der Meißelstellung (Vario-Lock) (GBH 2-26 DE/DRE/DFR)

Sie können den Meißel in 36 Stellungen arretieren. Dadurch können Sie die jeweils optimale Arbeitsposition einnehmen.

Setzen Sie den Meißel in die Werkzeugaufnahme ein.

Drehen Sie den Schlag-/Drehstopp-Schalter 11 in die Position „Vario-Lock“ (siehe „Betriebsart einstellen“, Seite 14).

Drehen Sie das Einsatzwerkzeug in die gewünschte Meißelstellung.

Drehen Sie den Schlag-/Drehstopp-Schalter 11 in die Position „Meißeln“. Die Werkzeugaufnahme ist damit arretiert.

Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf.

Schrauberbits einsetzen (siehe Bild L) f Setzen Sie das Elektrowerkzeug nur ausge-

schaltet auf die Mutter/Schraube auf. Sich

drehende Einsatzwerkzeuge können abrutschen.

Zur Verwendung von Schrauberbits benötigen Sie einen Universalhalter 29 mit SDS-plus-Aufnahmeschaft (Zubehör).

Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein.

Setzen Sie den Universalhalter drehend in die Werkzeugaufnahme ein, bis er selbsttätig verriegelt wird.

Prüfen Sie die Verriegelung durch Ziehen am Universalhalter.

Setzen Sie einen Schrauberbit in den Universalhalter. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.

Zum Entnehmen des Universalhalters schieben Sie die Verriegelungshülse 5 nach hinten und entnehmen den Universalhalter 29 aus der Werkzeugaufnahme.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 16 Wednesday, November 14, 2007 12:41 PM

16 | Deutsch

Wartung und Service

Wartung und Reinigung

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdose.

f Halten Sie das Elektrowerkzeug und die

Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

f Eine beschädigte Staubschutzkappe ist so-

fort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen.

Säubern Sie die Werkzeugaufnahme 3 nach jedem Gebrauch.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Deutschland

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com

Österreich

ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien Tel. Service: +43 (01) 61 03 80 Fax: +43 (01) 61 03 84 91 Tel. Kundenberater: +43 (01) 7 97 22 30 66 E-Mail: abe@abe-service.co.at

Schweiz

Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung.

1 619 929 726 | (14.11.07) Bosch Power Tools

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

OBJ_BUCH-279-002.book Page 17 Wednesday, November 14, 2007 12:41 PM

English | 17

General Power Tool Safety Warnings

WARNING

the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away

while operating a power tool. Distrac-

tions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is

an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool

will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges and moving parts.

Damaged or entangled cords increase the risk of electric shock.

Read all safety warnings and all instructions. Failure to follow

e) When operating a power tool outdoors,

use an extension cord suitable for outdoor use. Use of a cord suitable for out-

door use reduces the risk of electric shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual current device (RCD) protected supply. Use of an

RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and

use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.

Remove any adjusting key or wrench be-

fore turning the power tool on.

or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing

and balance at all times. This enables bet-

ter control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose cloth-

ing or jewellery. Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connec-

tion of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection

can reduce dust-related hazards.

A wrench

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 18 Wednesday, November 14, 2007 12:41 PM

18 | English

4) Power tool use and care a) Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalign-

ment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those intended could result in a hazardous situation.

5) Service a) Have your power tool serviced by a qual-

ified repair person using only identical replacement parts. This will ensure that

the safety of the power tool is maintained.

Machine-specific Safety Warnings

f Wear hearing protection. Exposure to noise

can cause hearing loss.

f Always use the auxiliary handle supplied

with the machine. Loss of control can cause

personal injury.

f Use suitable detectors to determine if uti-

lity lines are hidden in the work area or call the local utility company for assistance.

Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

f When working with the machine, always

hold it firmly with both hands and provide for a secure stance. The power tool is guided

more secure with both hands.

f Secure the workpiece. A workpiece clamped

with clamping devices or in a vice is held more secure than by hand.

f Keep your workplace clean. Blends of ma-

terials are particularly dangerous. Dust from light alloys can burn or explode.

f Always wait until the machine has come to

a complete stop before placing it down. The

tool insert can jam and lead to loss of control over the power tool.

f Never use the machine with a damaged

cable. Do not touch the damaged cable and pull the mains plug when the cable is damaged while working. Damaged cables in-

crease the risk of an electric shock.

Functional Description

Read all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious injury.

While reading the operating instructions, unfold the graphics page for the machine and leave it open.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 19 Wednesday, November 14, 2007 12:41 PM

English | 19

Intended Use

GBH 2-26 E/RE

The machine is intended for hammer drilling in concrete, brick and stone. It is also suitable for drilling without impact in wood, metal, ceramic and plastic. Machines with electronic control and right/left rotation are also suitable for

GBH 2-26 DE/DRE/DFR

The machine is intended for hammer drilling in concrete, brick and stone, as well as for light chiselling work. It is also suitable for drilling without impact in wood, metal, ceramic and plastic. Machines with electronic control and right/left rotation are also suitable for screwdriving and thread cutting.

screwdriving and thread cutting.

Technical Data

Rotary Hammer GBH ... Professional

Article number 0 611 ... Speed control Stop rotation Right/left rotation Quick change chuck Rated power input Impact frequency at rated speed

bpm 0– 4000 0– 4000 0–4000 0– 4000 0–4000

Impact energy per stroke Rated speed

rpm 0– 900 0– 900 0–900 0 –900 0–900

Tool holder Spindle collar diameter Drilling diameter, max.:

–Concrete – Brickwork (with core bit) –Steel – Wood

Weight according to EPTA-Procedure 01/2003

Protection class

The values given are valid for nominal voltages [U] of 230/240 V. For lower voltage and models for specific countries, these values can vary.

Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary.

2-26 E 2-26 RE 2-26 DE 2-26 DRE 2-26 DFR

251 6.. 251 7.. 253 6.. 253 7.. 254 7..

z zz zz

– – z zz – z – zz – –– – z

W800800 800 800 800

J0–3.0 0–3.0 0– 3.0 0– 3.0 0–3.0

SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus

mm 50 50 50 50 50

mm mm mm mm

26 68 13 30

kg 2.7 2.7 2.7 2.7 2.9

/II /II /II /II / II

26 68 13 30

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 20 Wednesday, November 14, 2007 12:41 PM

20 | English

Noise/Vibration Information

Measured values determined according to EN 60745.

Typically the A-weighted noise levels of the product are: Sound pressure level 91 dB(A); Sound power level 102 dB(A). Uncertainty K=3dB.

Wear hearing protection!

GBH 2-26 E/RE

Vibration total values (triax vector sum) determined according to EN 60745: Hammer drilling into concrete: Vibration emission value a

GBH 2-26 DE/DRE/DFR

Vibration total values (triax vector sum) determined according to EN 60745: Hammer drilling into concrete: Vibration emission value a Chiselling: Vibration emission value a Uncertainty K= 1.5 m/s

GBH 2-26 E/RE/DE/DRE/DFR

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure. The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period. An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period. Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the accessories, keep the hands warm, organisation of work patterns.

=15m/s2, Uncertainty K= 1.5 m/s2.

=15m/s2, Uncertainty K= 1.5 m/s2,

=14m/s2,

Product Features

The numbering of the product features refers to the illustration of the machine on the graphics page.

1 Quick change keyless chuck (GBH 2-26 DFR) 2 SDS-plus quick change chuck

(GBH 2-26 DFR)

3 SDS-plus tool holder 4 Dust protection cap 5 Locking sleeve 6 Lock ring for rapid-change chuck

(GBH 2-26 DFR)

7 Rotational direction switch

(GBH 2-26 RE/DRE/DFR)

8 Lock-on button for On/Off switch 9 On/Off switch

10 Release button for mode selector switch

(GBH 2-26 DE/DRE/DFR)

11 Mode selector switch

(GBH 2-26 DE/DRE/DFR)

12 Button for depth stop adjustment 13 Depth stop 14 Auxiliary handle 15 Release button for drilling/hammer drilling

selector switch (GBH 2-26 E/RE)

16 Selector switch for drilling/hammer drilling

(GBH 2-26 E/RE)

17 Securing screw for key type drill chuck* 18 Key type drill chuck* 19 SDS-plus adapter shank for drill chuck* 20 Drill chuck mounting (GBH 2-26 DFR) 21 Front sleeve of the quick change keyless

chuck (GBH 2-26 DFR)

22 Retaining ring of the quick change keyless

chuck (GBH 2-26 DFR)

23 Extraction sleeve of the dust extraction

attachment*

24 Clamping screw for the dust extraction

attachment*

Depth stop of the dust extraction attachment*

26 Telescopic pipe of the dust extraction

attachment*

27 Wing bolt of the dust extraction attachment* 28

Guide pipe of the dust extraction attachment*

29 Universal bit holder with SDS-plus shank*

*The accessories illustrated or described are not included as standard delivery.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 21 Wednesday, November 14, 2007 12:41 PM

English | 21

Declaration of Conformity

We declare under our sole responsibility that the product described under “Technical Data” is in conformity with the following standards or standardization documents: EN 60745 according to the provisions of the directives 2004/108/EC, 98/37/EC (until Dec. 28, 2009), 2006/42/EC (from Dec. 29, 2009 on).

Technical file at: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

26.10.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Assembly

f Before any work on the machine itself, pull

the mains plug.

Auxiliary Handle

f Operate your machine only with the auxiliary

handle 14.

Rotating the Auxiliary Handle (see figure A)

The auxiliary handle 14 can be set to any position for a secure and low-fatigue working posture.

Turn the bottom part of the auxiliary handle 14 in counterclockwise direction and swivel the auxiliary handle 14 to the desired position. Then retighten the bottom part of the auxiliary handle 14 by turning in clockwise direction.

Pay attention that the clamping band of the auxiliary handle is positioned in the groove on the housing as intended for.

Adjusting the Drilling Depth (see figure B)

The required drilling depth X can be set with the depth stop 13.

Press the button for the depth stop adjustment 12 and insert the depth stop into the auxiliary handle 14.

The knurled surface of the depth stop 13 must face downward.

Insert the SDS-plus drilling tool to the stop into the SDS-plus tool holder 3. Otherwise, the movability of the SDS-plus drilling tool can lead to incorrect adjustment of the drilling depth.

Pull out the depth stop until the distance between the tip of the drill bit and the tip of the depth stop correspond with the desired drilling depth X.

Selecting Drill Chucks and Tools

For hammer drilling and chiselling, SDS-plus tools are required that are inserted in the SDSplus drill chuck.

For drilling without impact in wood, metal, ceramic and plastic as well as for screwdriving and thread cutting, tools without SDS-plus are used (e.g., drills with cylindrical shank). For these tools, a keyless chuck or a key type drill chuck are required.

GBH 2-26 DFR: The SDS-plus quick change chuck 2 can easily be replaced against the quick change keyless chuck 1 provided.

Changing the Key Type Drill Chuck (GBH 2-26 E/RE/DE/DRE)

To work with tools without SDS-plus (e.g., drills with cylindrical shank), a suitable drill chuck must be mounted (key type drill chuck or keyless chuck, accessories).

Mounting the Key Type Drill Chuck (see figure C)

Screw the SDS-plus adapter shank 19 into a key type drill chuck 18. Secure the key type drill chuck 18 with the securing screw 17. Please

observe that the securing screw has a lefthand thread.

Inserting the Key Type Drill Chuck (see figure C)

Clean the shank end of the adapter shank and apply a light coat of grease.

Insert the key type drill chuck with the adapter shank into the tool holder with a turning motion until it automatically locks.

Check the locking effect by pulling the key type drill chuck.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 22 Wednesday, November 14, 2007 12:41 PM

22 | English

Removing the Key Type Drill Chuck

Push the locking sleeve 5 toward the rear and pull out the key type drill chuck 18.

Removing/Inserting the Quick Change Chuck (GBH 2-26 DFR)

Removing the Quick Change Chuck (see figure D)

Pull the lock ring for the quick change chuck 6 toward the rear, hold it in this position and pull off the SDS-plus quick change chuck 2 or the quick change keyless chuck 1 toward the front.

After removing, protect the replacement chuck against contamination.

Inserting the Quick Change Chuck (see figure E)

Before inserting, clean the quick change chuck and apply a light coat of grease to the shank end.

Grasp the SDS-plus quick change chuck 2 or the quick change keyless chuck 1 completely with your hand. Slide the quick change chuck with a turning motion onto the drill chuck mounting 20 until a distinct latching noise is heard.

The quick change chuck is automatically locked. Check the locking effect by pulling the quick change chuck.

As a requirement of the system, the SDS-plus drilling tool can move freely. This causes a certain radial run-out at no-load, which has no effect on the accuracy of the drill hole, as the drill bit centres itself upon drilling.

Removing SDS-plus Drilling Tools (see figure G)

Push back the locking sleeve 5 and remove the tool.

Inserting Drilling Tools without SDS-plus (GBH 2-26 E/RE/DE/DRE)

Note: Do not use tools without SDS-plus for

hammer drilling or chiselling! Tools without SDS-plus and their drill chucks are damaged by hammer drilling or chiselling.

Insert a key type drill chuck 18 (see “Changing the Key Type Drill Chuck”, page 21).

Open the key type drill chuck 18 by turning until the tool can be inserted. Insert the tool.

Insert the chuck key into the corresponding holes of the key type drill chuck 18 and clamp the tool uniformly.

GBH 2-26 E/RE: Set the selector switch 16 to the “Drilling” symbol.

GBH 2-26 DE/DRE: Turn the mode selector switch 11 to the “drilling” position.

Changing the Tool

The dust protection cap 4 largely prevents the entry of drilling dust into the tool holder during operation. When inserting the tool, take care that the dust protection cap 4 is not damaged.

f A damaged dust protection cap should be

changed immediately. We recommend having this carried out by an after-sales service.

Inserting SDS-plus Drilling Tools (see figure F)

The SDS-plus drill chuck allows for simple and convenient changing of drilling tools without the use of additional tools.

GBH 2-26 DFR: Insert the SDS-plus quick change chuck 2.

Clean and lightly grease the shank end of the tool. Insert the tool in a twisting manner into the tool

holder until it latches itself. Check the latching by pulling the tool.

1 619 929 726 | (14.11.07) Bosch Power Tools

Removing Drilling Tools without SDS-plus (GBH 2-26 E/RE/DE/DRE)

Turn the sleeve of the key type drill chuck 18 with the drill chuck key in anticlockwise direction until the drilling tool can be removed.

Inserting Drilling Tools without SDS-plus (GBH 2-26 DFR) (see figure H)

Note: Do not use tools without SDS-plus for

hammer drilling or chiselling! Tools without SDS-plus and their drill chucks are damaged by hammer drilling or chiselling.

Insert the quick change keyless chuck 1. Firmly hold the retaining ring 22 of the quick

change chuck. Open the tool holder by turning the front sleeve 21 Tightly hold the retaining ring 22 and firmly turn the front sleeve 21 in the direction of the arrow until a distinct latching noise can be heard.

Check the tight seating by pulling the tool.

until the tool can be inserted.

OBJ_BUCH-279-002.book Page 23 Wednesday, November 14, 2007 12:41 PM

English | 23

Note: If the tool holder was opened to the stop,

then the latching noise possibly may be heard while closing the tool holder and the tool holder will not close. In this case, turn the front sleeve 21 once in the opposite direction of the arrow. Afterwards, the tool holder can be closed (tightened) again.

Turn the mode selector switch 11 to the “drilling” position.

Removing Drilling Tools without SDS-plus (GBH 2-26 DFR) (see figure I)

Firmly hold the retaining ring 22 of the quick change chuck. Open the tool holder by turning the front sleeve 21 in the direction of the arrow until the tool can be removed.

Dust Extraction with the Dust Extraction Attachment (Accessory)

f Dusts from materials such as lead-containing

coatings, some wood types, minerals and metal can be harmful to one’s health. Touching or breathing-in the dusts can cause allergic reactions and/or lead to respiratory infections of the user or bystanders. Certain dusts, such as oak or beech dust, are considered as carcinogenic, especially in connection with wood-treatment additives (chromate, wood preservative). Materials containing asbestos may only be worked by specialists. – Use dust extraction whenever possible. – Provide for good ventilation of the work-

ing place.

– It is recommended to wear a P2 filter-

class respirator.

Observe the relevant regulations in your country for the materials to be worked.

Mounting the Dust Extraction Attachment (see figure J)

For dust extraction, the dust extraction attachment (accessory) is required. When drilling, the dust extraction attachment retracts so that the attachment head is always close to the surface at the drill hole.

Press the button for depth stop adjustment 12 and remove the depth stop 13. Press button 12 again and insert the dust extraction attachment into the auxiliary handle 14 from the front.

Connect an extraction hose (diameter 19 mm, accessory) to the extraction sleeve 23 of the dust extraction attachment.

The vacuum cleaner must be suitable for the material being worked.

When vacuuming dry dust that is especially detrimental to health or carcinogenic, use a special vacuum cleaner.

Adjusting the Drilling Depth on the Dust Extraction Attachment (see figure K)

The required drilling depth X can also be adjusted when the dust extraction attachment is mounted.

Insert the SDS-plus drilling tool to the stop into the SDS-plus tool holder 3. Otherwise, the movability of the SDS-plus drilling tool can lead to incorrect adjustment of the drilling depth.

Loosen the wing bolt 27 on the dust extraction attachment.

Without switching the power tool on, apply it firmly to the drilling location. The SDS-plus drilling tool must face against the surface.

Position the the guide pipe 28 of the dust extraction attachment in its holding fixture in such a manner that the head of the dust extraction attachment faces against the surface to be drilled. Do not slide the guide pipe 28 further over the telescopic pipe 26 of the dust extraction attachment than required, so that as much as possible of the scale 26 on the telescopic pipe remains visible.

Retighten the wing bolt clamping screw 24 on the depth stop of the dust extraction attachment.

Move the depth stop 25 on the telescopic pipe 26 in such a manner that the clearance X shown in the figure corresponds with the required drilling depth.

Tighten the clamping screw 24 in this position.

27 again. Loosen the

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 24 Wednesday, November 14, 2007 12:41 PM

24 | English

Operation

Starting Operation

f Observe correct mains voltage! The voltage

of the power source must agree with the voltage specified on the nameplate of the machine. Power tools marked with 230 V can also be operated with 220 V.

Setting the Operating Mode

GBH 2-26 E/RE: With the selector switch for drilling/hammer drilling 16, the operating mode of the machine is selected. To change the operating mode, press the release button 15 and turn the drilling/hammer drilling selector switch 16 to the desired position until it can be heard to latch.

GBH 2-26 DE/DRE/DFR: The operating mode of the power tool is selected with the mode selector switch 11. To change the operating mode, push the release button 10 and turn the mode selector switch 11 to the requested position until it can be heard to latch.

Note: Change the operating mode only when the machine is switched off! Otherwise, the machine can be damaged.

GBH 2-26 E/RE GBH 2-26 DE/DRE/DFR

Position for hammer drilling in concrete or

stone Position for drilling with-

out impact in wood, metal, ceramic and plastic as well as for screwdriving and thread cutting.

Vario-Lock position for adjustment of the chiselling position

The mode selector switch 11 does not latch in this position.

Reversing the Rotational Direction (GBH 2-26 RE/DRE/DFR)

The rotational direction switch 7 is used to reverse the rotational direction of the machine. However, this is not possible with the On/Off switch 9 actuated.

Right rotation: Turn the selector switch for drilling/hammer drilling 7 on both sides to the stop in the position .

Left rotation: Turn the selector switch for drilling/hammer drilling 7 on both sides to the stop in the position .

Set the direction of rotation for hammer drilling, drilling and chiselling always to right rotation.

Switching On and Off

To start the machine, press the On/Off switch 9. To lock the On/Off switch, keep it pressed and

additionally push the lock-on button 8. To switch off the machine, release the On/Off

switch 9. When the On/Off switch 9 is locked, press it first and then release it.

Setting the Speed/Impact Rate

The speed/impact rate of the switched on power tool can be variably adjusted, depending on how far the On/Off switch 9 is pressed.

Light pressure on the On/Off switch 9 results in low speed/impact rate. Further pressure on the switch increases the speed/impact rate.

Safety Clutch f If the tool insert becomes caught or

jammed, the drive to the drill spindle is interrupted. Because of the forces that occur, always hold the power tool firmly with both hands and provide for a secure stance.

f If the power tool jams, switch the machine

off and loosen the tool insert. When switching the machine on with the drilling tool jammed, high reaction torques can occur.

Position for chiselling

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 25 Wednesday, November 14, 2007 12:41 PM

English | 25

Working Advice

Changing the Chiselling Position (Vario-Lock) (GBH 2-26 DE/DRE/DFR)

The chisel can be locked in 36 positions. In this manner, the optimum working position can be set for each application.

Insert the chisel into the tool holder. Turn the mode selector switch 11 to the “Vario-

Lock” position (see “Setting the Operating Mode”, page 24).

Turn the tool holder to the desired chiselling position.

Turn the mode selector switch 11 to the “chiselling” position. The tool holder is now locked.

For chiselling, set the rotation direction to right rotation.

Inserting Screwdriver Bits (see figure L) f Apply the power tool to the screw/nut only

when it is switched off. Rotating tool inserts

can slip off.

To work with screwdriver bits, a universal bit holder 29 with SDS-plus shank (accessory) is required.

Clean the shank end of the adapter shank and apply a light coat of grease.

Insert the universal bit holder with a turning motion into the tool holder until it automatically locks.

Check the locking effect by pulling the universal bit holder.

Insert a screwdriver bit into the universal bit holder. Use only screwdriver bits that match the screw head.

To remove the universal bit holder, pull the locking sleeve 5 toward the rear and remove the universal bit holder 29 out of the tool holder.

Maintenance and Service

Maintenance and Cleaning

f Before any work on the machine itself, pull

the mains plug.

f For safe and proper working, always keep

the machine and ventilation slots clean.

f A damaged dust protection cap should be

changed immediately. We recommend having this carried out by an after-sales service.

Clean the tool holder 3 each time after using. WARNING! Important instructions for con-

necting a new 3-pin plug to the 2-wire cable.

The wires in the cable are coloured according to the following code:

Do not connect the blue or brown wire to the earth terminal of the plug. Important: If for any reason the moulded plug is removed from the cable of this power tool, it must be disposed of safely.

If the machine should fail despite the care taken in manufacturing and testing procedures, repair should be carried out by an after-sales service centre for Bosch power tools.

In all correspondence and spare parts order, please always include the 10-digit article number given on the type plate of the machine.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 26 Wednesday, November 14, 2007 12:41 PM

26 | English

After-sales service and customer assistance

Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare parts. Exploded views and information on spare parts can also be found under:

www.bosch-pt.com

Our customer consultants answer your questions concerning best buy, application and adjustment of products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ Tel. Service: +44 (0844) 736 0109 Fax: +44 (0844) 736 0146 E-Mail: SPT-Technical.de@de.bosch.com

Ireland

Origo Ltd. Unit 23 Magna Drive Magna Business Park City West Dublin 24 Tel. Service: +353 (01) 4 66 67 00 Fax: +353 (01) 4 66 68 88

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Only for EC countries:

Do not dispose of power tools into household waste! According the European Guideline 2002/96/EC for Waste Electrical and Electronic Equipment and its

implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally correct manner.

Subject to change without notice.

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: +61 (01300) 307 044 Fax: + 61 (01300) 307 045 Inside New Zealand: Phone: +64 (0800) 543 353 Fax: +64 (0800) 428 570 Outside AU and NZ: Phone: +61 (03) 9541 5555 www.bosch.com.au

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 27 Wednesday, November 14, 2007 12:41 PM

Français | 27

Avertissements de sécurité généraux pour l’outil

AVERTISSEMENT

toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail a) Conserver la zone de travail propre et

bien éclairée. Les zones en désordre ou

sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils élec-

triques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les

outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes

présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous

faire perdre le contrôle de l’outil.

2) Sécurité électrique a) ll faut que les fiches de l’outil électrique

soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fi-

ches non modifiées et des socles adaptés réduiront le risque de choc électrique.

Lire tous les avertissements de sécurité et

b) Eviter tout contact du corps avec des

surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque ac-

cru de choc électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à

des conditions humides. La pénétration

d’eau à l’intérieur d’un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais

utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les

cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu’on utilise un outil à l’extérieur,

utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cor-

don adapté à l’utilisation extérieure réduit le risque de choc électrique.

f) Si l’usage d’un outil dans un emplace-

ment humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD).

L’usage d’un RCD réduit le risque de choc électrique.

3) Sécurité des personnes a) Rester vigilant, regarder ce que vous

êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment

d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes.

b) Utiliser un équipement de sécurité. Tou-

jours porter une protection pour les yeux.

Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 28 Wednesday, November 14, 2007 12:41 PM

28 | Français

c) Eviter tout démarrage intempestif. S’as-

surer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en

ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents.

d) Retirer toute clé de réglage avant de

mettre l’outil en marche. Une clé laissée

fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une posi-

tion et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle

de l’outil dans des situations inattendues.

f) S’habiller de manière adaptée. Ne pas

porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des

bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collec-

teurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l’outil a) Ne pas forcer l’outil. Utiliser l’outil adap-

té à votre application. L’outil adapté réali-

sera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l’outil si l’interrupteur ne

permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne

peut pas être commandé par l’interrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d’ali-

mentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécu-

rité préventives réduisent le risque de démarrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la

portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux

entre les mains d’utilisateurs novices.

e) Observer la maintenance de l’outil.

Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser.

De nombreux accidents sont dus à des outils mal entretenus.

f) Garder affûtés et propres les outils per-

mettant de couper. Des outils destinés à

couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l’outil, les accessoires et les

lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utili-

sation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien a) Faire entretenir l’outil par un répara-

teur qualifié utilisant uniquement des pièces de rechange identiques. Cela as-

surera que la sécurité de l’outil est maintenue.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 29 Wednesday, November 14, 2007 12:41 PM

Français | 29

Instructions de sécurité spécifiques à l’appareil

f Porter une protection acoustique. Une forte

exposition au bruit peut provoquer une perte d’audition.

f Utiliser les poignées supplémentaires four-

nies avec l’outil électroportatif. Le fait de

perdre le contrôle de l’appareil électroportatif peut entraîner de blessures.

f Utiliser des détecteurs appropriés afin de

déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Un contact avec des lignes électriques

peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique.

f Toujours bien tenir l’outil électroportatif

des deux mains et veiller à toujours garder une position de travail stable. Avec les deux

mains, l’outil électroportatif est guidé de manière plus sûre.

f Bloquer la pièce à travailler. Une pièce à tra-

vailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains.

f Tenir propre la place de travail. Les mélan-

ges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.

f Avant de déposer l’outil électroportatif,

attendre que celui-ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui

entraîne une perte de contrôle de l’outil électroportatif.

f Ne jamais utiliser un outil électroportatif

dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d’alimentation de la prise du courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé aug-

mente le risque d’un choc électrique.

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des aver-

tissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Déplier le volet sur lequel l’appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d’utilisation.

Utilisation conforme

GBH 2-26 E/RE

Cet outil électroportatif est destiné au perçage en frappe dans le béton, la brique et dans la pierre naturelle. Il est également tout à fait approprié au perçage sans frappe du bois, du métal, de la céramique ou de matières plastiques. Les outils électroportatifs disposant d’un réglage électronique et d’un commutateur de sens de rotation sont également appropriés au vissage et au taraudage.

GBH 2-26 DE/DRE/DFR

Cet outil électroportatif est destiné au perçage en frappe dans le béton, la brique et dans la pierre naturelle ainsi qu’à des travaux de burinage légers. Il est également tout à fait approprié au perçage sans frappe du bois, du métal, de la céramique ou de matières plastiques. Les outils électroportatifs disposant d’un réglage électronique et d’un commutateur de sens de rotation sont également appropriés au vissage et au taraudage.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 30 Wednesday, November 14, 2007 12:41 PM

30 | Français

Caractéristiques techniques

Marteau perforateur GBH ...

2-26 E 2-26 RE 2-26 DE 2-26 DRE 2-26 DFR

Professional

N° d’article 0 611 ... Réglage de la vitesse de rotation Stop de rotation Rotation à droite/à gauche Mandrin interchangeable Puissance absorbée nominale

251 6.. 251 7.. 253 6.. 253 7.. 254 7..

z zz zz

– – z zz – z – zz – –– – z

W800800 800 800 800

Fréquence de frappe à la vitesse de rotation nominale

Puissance de frappe individuelle Vitesse de rotation nominale Porte-outil Diamètre du col de la broche

tr/min 0– 4000 0– 4000 0–4000 0 –4000 0–4000

J0–3,0 0–3,0 0– 3,0 0– 3,0 0–3,0

tr/min 0– 900 0–900 0 –900 0–900 0–900

SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus

mm 50 50 50 50 50

Diamètre max. de perçage : – Béton

– Maçonnerie (avec couronne

de mèche creuse) –Acier –Bois

mm mm mm

68 13 30

Poids suivant EPTA-Procédure 01/2003

Classe de protection

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

kg 2,7 2,7 2,7 2,7 2,9

/II /II /II /II / II

68 13 30

Bruits et vibrations

Valeurs de mesure déterminées conformément à EN 60745.

Les mesures réelles (A) des niveaux sonores de l’appareil sont : Niveau de pression acoustique 91 dB(A) ; niveau d’intensité acoustique

GBH 2-26 E/RE

Total des valeurs de vibration (somme vectorielle des trois directions) déterminée selon EN 60745 : Perçage en frappe du béton : Coefficient d’émissivité des vibrations a K=1,5 m/s

=15m/s2, aléas

102 dB(A). Incertitude K= 3 dB.

Porter une protection acoustique !

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 31 Wednesday, November 14, 2007 12:41 PM

Français | 31

GBH 2-26 DE/DRE/DFR

Total des valeurs de vibration (somme vectorielle des trois directions) déterminée selon EN 60745 : Perçage en frappe du béton : Coefficient d’émissivité des vibrations a K=1,5 m/s

=15m/s2, aléas

Burinage : Coefficient d’émissivité des vibra-

=14m/s2, aléas K= 1,5 m/s2.

tions a

GBH 2-26 E/RE/DE/DRE/DFR

L’amplitude d’oscillation indiquée dans ces instructions d’utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d’outils électroportatifs. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L’amplitude d’oscillation représente les utilisations principales de l’outil électroportatif. Si l’outil électroportatif est cependant utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, l’amplitude d’oscillation peut être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée de travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibrations, telles que par exemple : Entretien de l’outil électroportatif et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique.

1 Mandrin à serrage rapide (GBH 2-26 DFR) 2 Mandrin interchangeable SDS-plus

(GBH 2-26 DFR)

3 Porte-outil SDS-plus

4 Capuchon anti-poussière 5 Douille de verrouillage 6 Bague de verrouillage du mandrin inter-

changeable (GBH 2-26 DFR)

7 Commutateur du sens de rotation

(GBH 2-26 RE/DRE/DFR)

8 Bouton de blocage pour l’interrupteur

Marche/Arrêt

9 Interrupteur Marche/Arrêt

10 Touche de déverrouillage pour le stop de

rotation/de frappe (GBH 2-26 DE/DRE/DFR)

11 Stop de rotation/de frappe

(GBH 2-26 DE/DRE/DFR)

12 Touche pour réglage de la butée de

profondeur

13 Butée de profondeur 14 Poignée supplémentaire 15 Touche de déverrouillage du commutateur

« Perçage/perçage en frappe » (GBH 2-26 E/RE)

16 Commutateur « Perçage/perçage en

frappe » (GBH 2-26 E/RE)

17 Vis de blocage du mandrin à couronne

dentée*

18 Mandrin à couronne dentée* 19 Dispositif de fixation SDS-plus pour

mandrin porte-foret*

20 Fixation du mandrin de perçage

(GBH 2-26 DFR)

21 Douille de devant du mandrin à serrage

rapide (GBH 2-26 DFR)

22 Anneau de retenue du mandrin à serrage

rapide (GBH 2-26 DFR)

23 Ouverture d’aspiration Saugfix* 24 Borne à vis Saugfix* 25 Butée de profondeur Saugfix* 26 Tube télescopique Saugfix* 27 Vis papillon Saugfix* 28 Tuyau de guidage Saugfix* 29 Porte-outil universel avec dispositif de

fixation SDS-plus*

*Les accessoires décrits ou montrés ne sont pas compris dans l’emballage standard.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 32 Wednesday, November 14, 2007 12:41 PM

32 | Français

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

26.10.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Montage

f Avant d’effectuer des travaux sur l’outil

électroportatif, retirez la fiche de la prise

de courant.

Poignée supplémentaire

f N’utilisez l’outil électroportatif qu’avec

la poignée supplémentaire 14.

Faire basculer la poignée supplémentaire (voir figure A)

La poignée supplémentaire 14 peut être basculée dans n’importe quelle position, afin d’obtenir une position de travail sure et peut fatigante.

Tournez la pièce inférieure de la poignée supplémentaire 14 dans le sens inverse des aiguilles d’une montre et orientez la poignée supplémentaire 14 vers la position souhaitée. Ensuite, resserrez la pièce inférieure de la poignée supplémentaire 14 en la tournant dans le sens des aiguilles d’une montre.

Veiller à ce que la bande de serrage de la poignée supplémentaire se trouve bien dans la rainure du carter prévue à cet effet.

Réglage de la profondeur de perçage (voir figure B)

Avec la butée de profondeur 13 la profondeur de percage souhaitée X peut être déterminée.

Appuyez sur la touche pour le réglage de la butée de profondeur 12 et placez la butée de profondeur dans la poignée supplémentaire 14.

Le striage de la butée de profondeur 13 doit être orienté vers le bas.

Poussez à fond l’outil de travail SDS-plus dans le porte-outil SDS-plus 3. Sinon, la mobilité de l’outil SDS-plus pourrait conduire à un réglage erroné de la profondeur de perçage.

Sortez la butée de profondeur jusqu’à ce que la distance entre la pointe du foret et la pointe de la butée de profondeur corresponde à la profondeur de perçage souhaitée X.

Choisir mandrin porte-foret et outils

Pour le perçage en frappe et le burinage, des outils SDS-plus sont nécessaires qui sont mis en place dans le porte-foret SDS-plus.

Pour le perçage sans frappe du bois, du métal, de la céramique ou de matières plastiques ainsi que pour le vissage et le taraudage sont utilisés des outils sans SDS-plus (par ex. mèches à queue cylindrique). Pour ce type d’outil, vous avez besoin d’un mandrin à serrage rapide ou d’un mandrin à couronne dentée.

GBH 2-26 DFR: Le mandrin interchangeable SDS-plus 2 peut facilement être remplacé par le mandrin interchangeable à serrage rapide 1 fourni avec l’appareil.

Changer de mandrin à couronne dentée (GBH 2-26 E/RE/DE/DRE)

Afin de pouvoir travailler avec des outils sans SDS-plus (par ex. mèches à queue cylindrique), vous devez monter un mandrin porte-foret approprié (mandrin à couronne dentée ou de serrage rapide, accessoires).

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 33 Wednesday, November 14, 2007 12:41 PM

Français | 33

Monter un mandrin à couronne dentée (voir figure C)

Vissez le dispositif de fixation SDS-plus 19 dans un mandrin à couronne dentée 18. Fixez le mandrin à couronne dentée 18 au moyen de la vis de fixation 17. Attention, la vis de fixation a un

filet à gauche.

Insérer un mandrin à couronne dentée (voir figure C)

Nettoyez l’emmanchement du dispositif de fixation et graissez-le légèrement.

Enfoncez le mandrin à couronne dentée par le dispositif de fixation en le tournant dans le porte-outil jusqu’à ce qu’il verrouille automatiquement.

Contrôlez qu’il est bien verrouillé en tirant sur le mandrin à couronne dentée.

Retirer un mandrin à couronne dentée

Poussez la douille de verrouillage 5 vers l’arrière et retirez le mandrin à couronne dentée 18.

Enlever/mettre en place le mandrin interchangeable (GBH 2-26 DFR)

Enlever le mandrin interchangeable (voir figure D)

Tirer fermement la bague de verrouillage du mandrin interchangeable 6 vers l’arrière, la maintenir dans cette position et sortir le mandrin interchangeable SDS-plus 2 ou le mandrin interchangeable à serrage rapide 1 vers l’avant.

Après avoir extrait le mandrin interchangeable, éviter tout encrassement.

Mettre en place le mandrin interchangeable (voir figure E)

Avant sa mise en place, nettoyer le mandrin interchangeable et graisser légèrement l’extrémité.

Prendre le mandrin interchangeables SDS-plus 2 ou le mandrin interchangeable à serrage rapide 1 à pleine main. Engager le mandrin inter-

changeable dans la fixation du mandrin 20 par un léger mouvement de rotation, jusqu’à ce qu’il s’encliquette de manière audible.

Le mandrin interchangeable s’encliquette de luimême. Contrôler que l’outil soit bien encliqueté en tirant sur le mandrin interchangeable.

Changement de l’outil

Le capuchon anti-poussière 4 empêche dans une large mesure la poussière d’entrer dans le porte-outil pendant le service de l’appareil. Lors du montage de l’outil, veillez à ne pas endommager le capuchon anti-poussière 4.

f Remplacez immédiatement un capuchon

anti-poussière endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente.

Mettre un outil de travail SDS-plus en place (voir figure F)

Grâce au mandrin de perçage SDS-plus, il est possible de remplacer l’outil de travail facilement et confortablement sans avoir à utiliser d’outil supplémentaire.

GBH 2-26 DFR: Mettre le mandrin interchangeable SDS-plus 2 en place.

Nettoyez l’extrémité de l’outil, et graissez-le légèrement.

Introduisez l’outil de travail dans le porte-outil en le tournant jusqu’à ce qu’il s’encliquette automatiquement.

Contrôlez que l’outil soit bien encliqueté en tirant sur l’outil.

Les outils de travail SDS-plus utilisés dans ce système ne sont pas rigidement fixés, ils peuvent être librement bougés. Ceci provoque un faux-rond au fonctionnement à vide qui n’a cependant aucun effet sur l’exactitude du perçage puisque le foret se centre automatiquement pendant le perçage.

Retirer un outil de travail SDS-plus (voir figure G)

Poussez la douille de verrouillage 5 vers l’arrière et sortir l’outil de travail.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 34 Wednesday, November 14, 2007 12:41 PM

34 | Français

Mettre un outil de travail sans SDS-plus en place (GBH 2-26 E/RE/DE/DRE)

Note : N’utilisez pas d’outils sans SDS-plus pour

le perçage en frappe ou le burinage ! Les outils sans SDS-plus et leurs mandrins seront endommagés lors du perçage en frappe ou du burinage.

Mettez un mandrin à couronne dentée 18 en place (voir « Changer de mandrin à couronne dentée », page 32).

Ouvrez le mandrin à couronne dentée 18 par un mouvement de rotation jusqu’à ce que l’outil puisse être monté. Montez l’outil.

Enfoncez la clé de mandrin dans les alésages correspondants du mandrin à couronne dentée 18 et serrez fermement l’outil de manière régulière.

GBH 2-26 E/RE: Positionnez le commutateur 16 sur le symbole « Percer ».

GBH 2-26 DE/DRE: Tournez le stop de rotation/de frappe 11 pour le mettre dans la position « perçage ».

Retirer un outil de travail sans SDS-plus (GBH 2-26 E/RE/DE/DRE)

Tournez la douille du mandrin à couronne dentée 18 à l’aide de la clé de mandrin dans le sens des aiguilles d’une montre jusqu’à ce que l’outil de travail puisse être retiré.

Mettre un outil de travail sans SDS-plus en place (GBH 2-26 DFR) (voir figure H)

Note : N’utilisez pas d’outils sans SDS-plus pour

le perçage en frappe ou le burinage ! Les outils sans SDS-plus et leurs mandrins seront endommagés lors du perçage en frappe ou du burinage.

Mettez le mandrin à serrage rapide 1 en place. Tenir fermement l’anneau de retenue du man-

drin interchangeable à serrage rapide 22. Ouvrir le porte-outil en tournant la douille avant 21 jusqu’à ce que l’outil puisse être monté. Bien tenir l’anneau de retenue 22 et tourner la douille avant 21 avec force en direction de la flèche jusqu’à ce que des grincements soient distinctement audibles.

Contrôler que l’outil soit bien fixé en tirant dessus.

Note : Si le porte-outil a été ouvert à fond, il est possible que des grincements se font entendre lorsque le porte-outil est vissé et que le porteoutil ne se ferme pas. Dans un tel cas, tourner la douille avant 21 une fois dans le sens inverse de la flèche. Ensuite, il est possible de fermer le porte-outil.

Tournez le stop de rotation/de frappe 11 pour le mettre dans la position « perçage ».

Retirer un outil de travail sans SDS-plus (GBH 2-26 DFR) (voir figure I)

Tenir fermement l’anneau de retenue du mandrin interchangeable à serrage rapide 22. Ouvrir le porte-outil en tournant la douille avant 21 dans le sens de la flèche jusqu’à ce que l’outil puisse en être extrait.

Aspiration des poussières avec Saugfix (accessoire)

f Les poussières de matériaux tels que peintu-

res contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées.

– Si possible, utilisez une aspiration des

poussières. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque

respiratoire de la classe de filtre P2. Respectez les règlements en vigueur dans vo-

tre pays spécifiques aux matériaux à traiter.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 35 Wednesday, November 14, 2007 12:41 PM

Français | 35

Monter le Saugfix (voir figure J)

Pour l’aspiration des poussières, un Saugfix (accessoire) est nécessaire. Pendant le perçage, le Saugfix s’écarte automatiquement de manière à ce que la tête du Saugfix soit toujours très près de la surface usinée.

Appuyez sur la touche de réglage de la butée de profondeur 12 et retirez la butée de profondeur

13. Appuyez à nouveau sur la touche 12 et positionnez le Saugfix par devant sur la poignée supplémentaire 14.

Branchez un tuyau d’aspiration (diamètre 19 mm, accessoire) à la bouche d’aspiration 23 du Saugfix.

L’aspirateur doit être approprié au matériau à travailler.

Pour l’aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spéciaux.

Régler la profondeur de perçage sur le Saugfix (voir figure K)

Vous pouvez aussi régler la profondeur de perçage X quand le Saugfix est déjà monté.

Poussez à fond l’outil de travail SDS-plus dans le porte-outil SDS-plus 3. Sinon, la mobilité de l’outil SDS-plus pourrait conduire à un réglage erroné de la profondeur de perçage.

Dévissez la vis papillon 27 du Saugfix. Appuyez fermement l’outil électroportatif éteint

sur le point à percer. L’outil de travail SDS-plus doit toucher la surface.

Poussez le tuyau de guidage 28 du Saugfix dans sa fixation de manière à ce que la tête du Saugfix soit posée sur la surface à percer. Ne poussez pas le tuyau de guidage 28 plus que nécessaire par dessus le tube télescopique 26, de manière à ce que la plus grande partie possible de la graduation sur le tube télescopique 26 reste visible.

Resserrez fermement la vis papillon 27. Dévissez la borne à vis 24 de la butée de profondeur du Saugfix.

Poussez la butée de profondeur 25 sur le tube télescopique 26 de manière à ce que l’écart X montré sur la figure corresponde à la profondeur de perçage souhaitée.

Resserrez fermement la borne à vis 24 dans cette position.

Mise en marche

Mise en service

f Tenez compte de la tension du réseau ! La

tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.

Régler le mode de service

GBH 2-26 E/RE: Au moyen du commutateur « Perçage/perçage en frappe » 16, sélectionner le mode d’exploitation souhaité de l’outil. Pour changer de mode d’exploitation, appuyer sur la touche de déverrouillage 15 et tourner le commutateur « Perçage/perçage en frappe » 16 dans la position souhaitée jusqu’à ce qu’il s’encliquette de façon perceptible.

GBH 2-26 DE/DRE/DFR: Au moyen du stop de rotation/de frappe 11, sélectionnez le mode d’exploitation souhaité de l’outil électroportatif. Pour changer de mode d’exploitation, appuyer sur la touche de déverrouillage 10 et tourner le stop de rotation/de frappe 11 dans la position souhaitée jusqu’à ce qu’il s’encliquette de façon perceptible.

Note : Ne changez le mode d’exploitation que quand l’outil électroportatif est éteint ! Sinon, l’outil électroportatif pourrait être endommagé.

GBH 2-26 E/RE GBH 2-26 DE/

DRE/DFR

Position pour le perçage en frappe dans le béton

et dans la pierre naturelle Position pour le perçage

sans frappe du bois, du métal, de la céramique ou de matières plastiques ainsi que pour le vissage et le taraudage

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 36 Wednesday, November 14, 2007 12:41 PM

36 | Français

Position Vario-Lock pour le réglage de la position du burin

Dans cette position, le stop de rotation/de frappe 11 ne s’encliquette pas.

Position pour le burinage

Régler le sens de rotation (GBH 2-26 RE/DRE/DFR)

Avec le commutateur de sens de rotation 7 le sens de rotation de l’outil électroportatif peut être inversé. Ceci n’est cependant pas possible, quand l’interrupteur Marche/Arrêt 9 est appuyé.

Rotation à droite : Tourner le commutateur du sens de rotation 7 jusqu’à butée en position .

Rotation à gauche : Tourner le commutateur du sens de rotation 7 jusqu’à butée en position .

Mettez toujours le sens de rotation sur la droite pour le perçage en frappe, le perçage et le burinage.

Mise en Marche/Arrêt

Pour mettre en fonctionnement l’outil électroportatif, vous appuyez sur l’interrupteur Marche/ Arrêt 9.

Pour bloquer l’interrupteur Marche/Arrêt, vous maintenez celui-ci appuyé et appuyez en même temps sur la touche de blocage 8.

Pour arrêter l’outil électroportatif, vous relâchez l’interrupteur Marche/Arrêt 9. Quand l’interrupteur Marche/Arrêt 9 est bloqué, vous appuyez d’abord sur l’interrupteur Marche/Arrêt, et le relâchez ensuite.

Réglage de la vitesse de rotation/ de la fréquence de frappe

Vous pouvez régler en continu le nombre de tours/de coups pendant que l’outil électroportatif est en marche, en appuyant plus ou moins sur l’interrupteur de Marche/Arrêt 9.

Une légère pression sur l’interrupteur Marche/ Arrêt 9 entraîne un vitesse de rotation/une fréquence de frappe basse. Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée.

Accouplement de surcharge f Dès que l’outil de travail se coince ou qu’il

s’accroche, l’entraînement de la broche de perçage est interrompu. En raison des forces pouvant en résulter, tenez toujours bien l’outil électroportatif des deux mains et veiller à garder une position stable et équilibrée.

f Arrêtez immédiatement l’outil électropor-

tatif et débloquer l’outil de travail lorsque l’appareil électroportatif coince. Lorsqu’on met l’appareil en marche, l’outil de travail étant bloqué, il peut y avoir de fortes réactions.

Instructions d’utilisation

Modification de la position du burin (Vario-Lock) (GBH 2-26 DE/DRE/DFR)

Il est possible d’arrêter le burin dans 36 positions. Ceci permet de se mettre dans la position de travail optimale souhaitée.

Montez le burin dans le porte-outil. Tournez le stop de rotation/de frappe 11 pour le

mettre dans la position « Vario-Lock » (voir « Régler le mode de service », page 35).

Tournez le porte-outil dans la position du burin souhaitée.

Tournez le stop de rotation/de frappe 11 pour le mettre dans la position « burinage ». Le porteoutil est ainsi arrêté.

Mettez le sens de rotation sur la droite pour le burinage.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 37 Wednesday, November 14, 2007 12:41 PM

Français | 37

Mettre des embouts de vissage en place (voir figure L)

f Posez l’outil électroportatif sur la vis/sur

l’écrou seulement lorsque l’appareil est éteint. Les outils de travail en rotation peu-

vent glisser.

Pour pouvoir utiliser des embouts de vissage, vous avez besoin d’un porte-outil universel 29 avec dispositif de fixation SDS-plus (accessoire). Nettoyez l’emmanchement du dispositif de fixation et graissez-le légèrement. Enfoncez le porte-outil universel en le tournant dans le porte-outil jusqu’à ce qu’il verrouille automatiquement.

Contrôlez qu’il est bien verrouillé en tirant sur le porte-outil universel.

Mettez un embout de vissage dans le porte-outil universel. N’utilisez que des embouts de vissage appropriés à la tête de vis que vous voulez utiliser.

Pour enlever le porte-outil universel, poussez la douille de verrouillage 5 vers l’arrière et sortez le porte-outil universel 29 du porte-outil.

Entretien et service après-vente

Nettoyage et entretien

f Avant d’effectuer des travaux sur l’outil

électroportatif, retirez la fiche de la prise de courant.

f Tenez toujours propres l’outil électroporta-

tif ainsi que les ouïes de ventilation afin d’obtenir un travail impeccable et sûr.

f Remplacez immédiatement un capuchon

anti-poussière endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente.

Nettoyez le porte-outil 3 après chaque utilisation.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos produits et leurs accessoires.

France

Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : +33 (0143) 11 90 06 Fax : +33 (0143) 11 90 33 E-Mail :sav.outillage-electroportatif@fr.bosch.com N° Vert : +33 (0800) 05 50 51 www.bosch.fr

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65 Fax : +32 (070) 22 55 75 E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12 Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l’Union Européenne :

Ne jetez pas votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux

déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 38 Wednesday, November 14, 2007 12:41 PM

38 | Español

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

trucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo a) Mantenga limpio y bien iluminado su

puesto de trabajo. El desorden o una ilu-

minación deficiente en las áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un

entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras

personas de su puesto de trabajo al emplear la herramienta eléctrica. Una dis-

tracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica a) El enchufe de la herramienta eléctrica

debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los en-

chufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

Lea íntegramente estas advertencias de peligro e ins-

b) Evite que su cuerpo toque partes conec-

tadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a que-

dar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.

c) No exponga la herramienta eléctrica a la

lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una

descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.

d) No utilice el cable de red para transpor-

tar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de

red dañados o enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a

la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

f) Si fuese imprescindible utilizar la herra-

mienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fu-

sible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas a) Esté atento a lo que hace y emplee la

herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el

uso de la herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal

y en todo caso unas gafas de protección.

El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica em-

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 39 Wednesday, November 14, 2007 12:41 PM

Español | 39

pleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita.

Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta

eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o lla-

ves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o

llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.

e) Evite posturas arriesgadas. Trabaje so-

bre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá

controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo

adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles.

La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar unos

equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente.

El empleo de estos equipos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléctricas

a) No sobrecargue la herramienta eléctrica.

Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta

adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

b) No utilice herramientas eléctricas con un

interruptor defectuoso. Las herramientas

eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.

c) Saque el enchufe de la red y/o desmonte

el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce

el riesgo a conectar accidentalmente la herramienta eléctrica.

d) Guarde las herramientas eléctricas fuera

del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas

eléctricas utilizadas por personas inexpertas son peligrosas.

e) Cuide la herramienta eléctrica con esme-

ro. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se

deben a herramientas eléctricas con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados.

Los útiles mantenidos correctamente se dejan guiar y controlar mejor.

g) Utilice la herramienta eléctrica, acceso-

rios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El

uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la segu-

ridad de la herramienta eléctrica.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 40 Wednesday, November 14, 2007 12:41 PM

40 | Español

Instrucciones de seguridad específicas del aparato

f Utilice unos protectores auditivos. El ruido

intenso puede provocar sordera.

f Utilizar la herramienta eléctrica con las em-

puñaduras adicionales que se adjuntan con el aparato. Vd. puede accidentarse si pierde

el control sobre el aparato.

f Utilice unos aparatos de exploración adecua-

dos para detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede

electrocutarle o causar un incendio. Al dañar las tuberías de gas, ello puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar en daños materiales o provocar una electrocución.

f Trabajar sobre una base firme sujetando

la herramienta eléctrica con ambas manos.

La herramienta eléctrica es guiada de forma más segura con ambas manos.

f Asegure la pieza de trabajo. Una pieza de

trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.

f Mantenga limpio su puesto de trabajo.

La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar.

f Antes de depositarla, esperar a que se haya

detenido la herramienta eléctrica. El útil

puede engancharse y hacerle perder el control sobre la herramienta eléctrica.

f No utilice la herramienta eléctrica si el ca-

ble está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable da-

ñado comporta un mayor riesgo de electrocución.

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En

caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Despliegue y mantenga abierta la solapa con la imagen del aparato mientras lee las instrucciones de manejo.

Utilización reglamentaria

GBH 2-26 E/RE

La herramienta eléctrica ha sido diseñada para taladrar con percusión en hormigón, ladrillo y piedra. También es apropiada para taladrar sin percutir en madera, metal, cerámica y plástico. Las herramientas eléctricas de giro reversible dotadas con un regulador electrónico son adecuadas además para atornillar y para hacer roscas.

GBH 2-26 DE/DRE/DFR

La herramienta eléctrica ha sido diseñada para taladrar con percusión en hormigón, ladrillo y piedra, y para realizar trabajos ligeros de cincelado. También es apropiada para taladrar sin percutir en madera, metal, cerámica y plástico. Las herramientas eléctricas de giro reversible dotadas con un regulador electrónico son adecuadas además para atornillar y para hacer roscas.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 41 Wednesday, November 14, 2007 12:41 PM

Español | 41

Datos técnicos

Martillo perforador GBH ... Professional

Nº de artículo 0 611 ... Control de revoluciones Desactivador de giro Giro a derechas/izquierdas Portabrocas intercambiable Potencia absorbida nominal Nº de impactos a revoluciones

nominales

min-10– 4000 0– 4000 0–4000 0–4000 0–4000 Energía por percusión Revoluciones nominales

min-10– 900 0– 900 0–900 0– 900 0–900 Alojamiento del útil Diámetro del cuello del husillo Diámetro máx. de taladro en:

– Hormigón – Ladrillo (con corona

perforadora hueca) –Acero – Madera

Peso según EPTA-Procedure 01/2003

Clase de protección

Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y en las ejecuciones específicas para ciertos países.

Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

2-26 E 2-26 RE 2-26 DE 2-26 DRE 2-26 DFR

251 6.. 251 7.. 253 6.. 253 7.. 254 7..

z zz zz

– – z zz – z – zz – –– – z

W800800 800 800 800

J0–3,0 0–3,0 0– 3,0 0– 3,0 0–3,0

SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus

mm 50 50 50 50 50

mm mm mm

68 13 30

kg 2,7 2,7 2,7 2,7 2,9

/II /II /II /II / II

68 13 30

Información sobre ruidos y vibraciones

Determinación de los valores de medición según EN 60745.

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 91 dB(A); nivel de potencia acústica 102 dB(A). Tolerancia K= 3 dB.

¡Colocarse un protector de oídos!

GBH 2-26 E/RE

Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Taladrado con percusión en hormigón: Valor de vibraciones generadas a K=1,5 m/s

=15m/s2, tolerancia

GBH 2-26 DE/DRE/DFR

Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Taladrado con percusión en hormigón: Valor de vibraciones generadas a K=1,5 m/s

=15m/s2, tolerancia

Cincelar: Valor de vibraciones generadas

=14 m/s2, tolerancia K=1,5 m/s2.

GBH 2-26 E/RE/DE/DRE/DFR

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 42 Wednesday, November 14, 2007 12:41 PM

42 | Español

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Portabrocas intercambiable de cierre rápi-

do (GBH 2-26 DFR)

2 Portabrocas intercambiable SDS-plus

(GBH 2-26 DFR)

3 Portaútiles SDS-plus 4 Caperuza antipolvo 5 Casquillo de enclavamiento 6 Anillo de enclavamiento de portabrocas

intercambiable (GBH 2-26 DFR)

7 Selector de sentido de giro

(GBH 2-26 RE/DRE/DFR)

8 Tecla de enclavamiento del interruptor de

conexión/desconexión

9 Interruptor de conexión/desconexión

10 Botón de desenclavamiento del mando

desactivador de percusión y giro (GBH 2-26 DE/DRE/DFR)

11 Mando desactivador de percusión y giro

(GBH 2-26 DE/DRE/DFR)

12 Botón de ajuste del tope de profundidad 13 Tope de profundidad 14 Empuñadura adicional 15 Botón de desenclavamiento del selector

“Taladrar/taladrar con percusión” (GBH 2-26 E/RE)

16 Selector “Taladrar/taladrar con percusión”

(GBH 2-26 E/RE)

17 Tornillo de seguridad para portabrocas de

corona dentada*

18 Portabrocas de corona dentada* 19 Adaptador SDS-plus para portabrocas* 20

Alojamiento del portabrocas (GBH 2-26 DFR)

21 Casquillo delantero del portabrocas inter-

cambiable de cierre rápido (GBH 2-26 DFR)

22 Anillo de retención del portabrocas inter-

cambiable de cierre rápido (GBH 2-26 DFR)

23 Boquilla de aspiración del Saugfix* 24 Tornillo de fijación del Saugfix* 25 Tope de profundidad del Saugfix* 26 Tubo telescópico del Saugfix* 27 Tornillo de mariposa del Saugfix* 28 Tubo de guía del Saugfix* 29 Soporte universal con vástago de inserción

SDS-plus*

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del

29.12.2009). Expediente técnico en:

Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

26.10.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 43 Wednesday, November 14, 2007 1:52 PM

Español | 43

Montaje

f Antes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de

la toma de corriente.

Empuñadura adicional

f Solamente utilice la herramienta eléctrica

con la empuñadura adicional 14 montada.

Giro de la empuñadura adicional (ver figura A)

La empuñadura adicional 14 puede girarse a cualquier posición para permitirle trabajar manteniendo una postura firme y cómoda.

Afloje en sentido contrario a las agujas del reloj el mango de la empuñadura adicional 14 y gire ésta a la posición deseada. Seguidamente, apriete el mango en el sentido de las agujas del reloj para sujetar la empuñadura adicional 14.

Observe que la abrazadera de la empuñadura adicional quede alojada en la ranura de la carcasa prevista para tal fin.

Ajuste de la profundidad de perforación (ver figura B)

El tope de profundidad 13 permite ajustar la profundidad de perforación X deseada.

Presione el botón de ajuste del tope de profundidad 12 e introduzca el tope de profundidad en la empuñadura adicional 14.

La cara estriada del tope de profundidad 13 deberá quedar hacia abajo.

Inserte hasta el tope el útil SDS-plus en el portaútiles SDS-plus 3. De no proceder así, el ajuste de la profundidad de perforación es incorrecto debido a la movilidad que tiene el útil SDS-plus.

Saque el tope de profundidad de manera que la medida entre la puntas de la broca y del tope de profundidad corresponda a la profundidad de perforación X.

Selección del portabrocas y de los útiles

Para taladrar con percusión y para cincelar se precisan útiles SDS-plus, que se montan en el portabrocas SDS-plus.

Para taladrar sin percusión en madera, metal, cerámica y plástico, así como para atornillar y hacer roscas se utilizan útiles sin vástago SDS-plus (p.ej. brocas de vástago cilíndrico). Para estos útiles se precisa un portabrocas de sujeción rápida o un portabrocas de corona dentada.

GBH 2-26 DFR: El portabrocas intercambiable SDS-plus 2 puede sustituirse fácilmente por el portabrocas intercambiable de cierre rápido 1 que se adjunta.

Cambio del portabrocas de corona dentada (GBH 2-26 E/RE/DE/DRE)

Para poder trabajar con útiles sin SDS-plus (p.ej. brocas de vástago cilíndrico) es necesario montar un portabrocas adecuado (portabrocas de corona dentada o de sujeción rápida, ambos, accesorios especiales).

Montaje del portabrocas de corona dentada (ver figura C)

Enrosque el adaptador SDS-plus 19 en el portabrocas de corona dentada 18. Asegure el portabrocas de corona dentada 18 con el tornillo de seguridad 17. Tenga en cuenta que el tornillo

de seguridad es de rosca a izquierdas.

Montaje del portabrocas de corona dentada (ver figura C)

Limpie primero, y aplique a continuación una capa ligera de grasa al extremo del vástago de inserción.

Inserte girando el portabrocas de corona dentada con el adaptador hasta conseguir que éste quede sujeto automáticamente.

Tire del portabrocas de corona dentada para cerciorarse de que ha quedado correctamente sujeto.

Desmontaje del portabrocas de corona dentada

Empuje hacia atrás el casquillo de enclavamiento 5 y retire el portabrocas de corona dentada 18.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 44 Wednesday, November 14, 2007 12:41 PM

44 | Español

Montaje/desmontaje del portabrocas intercambiable (GBH 2-26 DFR)

Desmontaje del portabrocas intercambiable (ver figura D)

Empuje hacia atrás el anillo de enclavamiento del portabrocas intercambiable 6, manténgalo en esa posición, y saque hacia delante el portabrocas intercambiable SDS-plus 2 o bien el portabrocas intercambiable de cierre rápido 1.

Proteja convenientemente el portabrocas intercambiable desmontado para evitar que se ensucie.

Montaje del portabrocas intercambiable (ver figura E)

Limpie el portabrocas intercambiable antes de montarlo y engrase ligeramente el extremo de inserción.

Sujete el portabrocas intercambiable SDS-plus 2 o el portabrocas intercambiable de cierre rápido 1 abarcándolo con toda la mano. Inserte girándolo el portabrocas intercambiable 20 en el alojamiento del portabrocas hasta percibir claramente su enclavamiento.

El portabrocas intercambiable se enclava automáticamente. Tire del portabrocas intercambiable para asegurarse de que ha quedado correctamente sujeto.

Cambio de útil

La caperuza antipolvo 4 evita en gran medida que el polvo que se va produciendo al trabajar no logre penetrar en el portaútiles. Al montar el útil, preste atención a no dañar la caperuza antipolvo 4.

f Haga sustituir de inmediato una caperuza

antipolvo deteriorada. Se recomienda que

este trabajo sea realizado por un servicio

técnico.

Montaje del útil SDS-plus (ver figura F)

El portaútiles SDS-plus le permite cambiar el útil de forma sencilla y cómoda sin precisar para ello una herramienta.

GBH 2-26 DFR: Monte el portabrocas intercambiable SDS-plus 2.

Limpie primero y aplique a continuación una capa ligera de grasa al extremo de inserción del útil.

Inserte girando el útil en el portaútiles hasta conseguir que éste quede sujeto automáticamente.

Tire del útil para cerciorarse de que ha quedado correctamente sujeto.

Condicionado por el sistema, el útil SDS-plus puede moverse libremente. A ello se debe que se presente un error de redondez al girar en vacío. Esto no afecta para nada a la precisión del taladro realizado, ya que la broca se autocentra al taladrar.

Desmontaje del útil SDS-plus (ver figura G)

Empuje hacia atrás el casquillo de enclavamiento 5 y retire el útil.

Aplicación de útiles sin SDS-plus (GBH 2-26 E/RE/DE/DRE)

Observación: ¡No utilice útiles sin SDS-plus ni

para taladrar con percusión ni para cincelar! Al taladrar con percusión o cincelar ello perjudicaría a los útiles sin SDS-plus y al portabrocas.

Monte un portabrocas de corona dentada 18 (ver “Cambio del portabrocas de corona dentada”, página 43).

Gire el portabrocas de corona dentada 18 lo suficiente para poder alojar el útil. Inserte el útil.

Introduzca la llave del portabrocas en cada uno de los taladros del portabrocas de corona dentada 18 y apriete uniformemente el útil.

GBH 2-26 E/RE: Gire el selector 16 hacia la posición con el símbolo “Taladrar”.

GBH 2-26 DE/DRE: Gire el mando desactivador de percusión y giro 11 a la posición “Taladrar”.

Desmontaje de útiles sin SDS-plus (GBH 2-26 E/RE/DE/DRE)

Gire en sentido contrario a las agujas del reloj el casquillo del portabrocas de corona dentada 18 con la llave del portabrocas, de manera que pueda retirar el útil.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 45 Wednesday, November 14, 2007 12:41 PM

Español | 45

Aplicación de útiles sin SDS-plus (GBH 2-26 DFR) (ver figura H)

Observación: ¡No utilice útiles sin SDS-plus ni

para taladrar con percusión ni para cincelar! Al taladrar con percusión o cincelar ello perjudicaría a los útiles sin SDS-plus y al portabrocas.

Monte el portabrocas intercambiable de cierre rápido 1.

Sujete firmemente el anillo de retención 22 del portabrocas intercambiable de cierre rápido. Abra el portabrocas girando el casquillo anterior 21 lo suficiente para poder insertar el útil. Sujete firmemente el anillo de retención 22 y gire con fuerza el casquillo anterior 21, en dirección de la flecha, hasta percibir claramente un ruido de carraca.

Verifique la sujeción firme del útil tirando del mismo.

Observación: En caso de haber abierto hasta el tope el portabrocas, puede ocurrir que al intentar cerrar éste se perciba un ruido de carraca y que no se consiga cerrar el portabrocas. En este caso, gire una vez el casquillo anterior 21 en sentido contrario a la dirección de la flecha. A continuación es posible cerrar el portaútiles.

Gire el mando desactivador de percusión y giro

11 a la posición “Taladrar”.

Desmontaje de útiles sin SDS-plus (GBH 2-26 DFR) (ver figura I)

Sujete firmemente el anillo de retención 22 del portabrocas intercambiable de cierre rápido. Abra el portaútiles girando el casquillo anterior 21 en dirección de la flecha, lo suficiente para poder extraer el útil.

Aspiración de polvo con el Saugfix (accesorio especial)

f El polvo de ciertos materiales como, pinturas

que contengan plomo, ciertos tipos de made-

ra y algunos minerales y metales, puede ser

nocivo para la salud. El contacto y la inspira-

ción de estos polvos pueden provocar en el

usuario o en las personas circundantes reac-

ciones alérgicas y/o enfermedades respira-

torias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.

– A ser posible utilice un equipo para aspi-

ración de polvo.

– Observe que esté bien ventilado el puesto

de trabajo.

– Se recomienda una mascarilla protectora

con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

Montaje del Saugfix (ver figura J)

Para la aspiración de polvo se precisa un Saugfix (accesorio especial). Al taladrar, el cabezal Saugfix es presionado continuamente contra la base por la fuerza de un resorte, consiguiéndose así que éste asiente continuamente contra la misma.

Pulse la tecla de ajuste del tope de profundidad 12 y retire el tope de profundidad 13. Vuelva a presionar la tecla 12 y monte por el frente el Saugfix en la empuñadura adicional 14.

Conecte una manguera de aspiración (diámetro 19 mm, accesorio especial) a la boquilla de aspiración 23 del Saugfix.

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco utilice un aspirador especial.

Ajuste de la profundidad de perforación en el Saugfix (ver figura K)

Ud. puede fijar también la profundidad de perforación X deseada estando montado el Saugfix.

Afloje el tornillo de mariposa 27 del Saugfix.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 46 Wednesday, November 14, 2007 12:41 PM

46 | Español

Asiente firmemente el útil, estando éste detenido, contra el punto a taladrar. Al realizar esto, el útil SDS-plus deberá asentar contra la superficie.

Desplace el tubo de guía 28 del Saugfix en el soporte de forma que el cabezal de Saugfix asiente contra la base a taladrar. No desplace el tubo de guía 28 más de lo necesario sobre el tubo telescópico 26 con el fin de que sea visible la mayor parte posible de la escala del tubo telescópico 26.

Apriete nuevamente el tornillo de mariposa 27. Afloje el tornillo de fijación 24 del tope de profundidad del Saugfix.

Desplace el tope de profundidad 25 sobre el tubo telescópico 26 de manera que la distancia X mostrada en la figura corresponda a la profundidad de perforación deseada.

Apriete el tornillo de fijación 24 en esa posición.

Operación

Puesta en marcha

f ¡Observe la tensión de red! La tensión de la

fuente de energía deberá coincidir con las

indicaciones en la placa de características

de la herramienta eléctrica. Las herramien-

tas eléctricas marcadas con 230 V pueden

funcionar también a 220 V.

Ajuste del modo de operación

GBH 2-26 E/RE: Con el selector “Taladrar/taladrar con percusión” 16 puede Ud. ajustar el modo de operación de la herramienta eléctrica. Para modificar el modo de operación, accione el botón de desenclavamiento 15 y gire el selector “Taladrar/taladrar con percusión” 16 a la posición deseada hasta enclavarlo de manera perceptible.

GBH 2-26 DE/DRE/DFR: Con el mando desactivador de percusión y giro 11 puede Ud. ajustar el modo de operación de la herramienta eléctrica. Para modificar el modo de operación, accione el botón de desenclavamiento 10 y gire el mando desactivador de percusión y giro 11 a la posición deseada, hasta enclavarlo de manera perceptible.

Observación: ¡Únicamente cambie el modo de operación estando desconectada la herramienta eléctrica! En caso contrario podría dañarse la herramienta eléctrica.

GBH 2-26 E/RE GBH 2-26 DE/

DRE/DFR

Posición para Taladrar con percusión en hormi-

gón o piedra

Posición para Taladrar, sin percutir, en madera, metal, cerámica y plástico, así como para atornillar y para hacer roscas

Posición Vario-Lock para modificar la posición del cincel

En esta posición no se enclava el mando desactivador de percusión y giro 11.

Posición para Cincelar

Ajuste del sentido de giro (GBH 2-26 RE/DRE/DFR)

Con el selector 7 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 9 accionado.

Giro a derechas: Gire hasta el tope, a ambos lados, el selector de sentido de giro 7 hacia la posición .

Giro a izquierdas: Gire hasta el tope, a ambos lados, el selector de sentido de giro 7 hacia la posición .

Al taladrar con o sin percusión, y al cincelar, ajuste siempre el sentido de giro a derechas.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 47 Wednesday, November 14, 2007 12:41 PM

Español | 47

Conexión/desconexión

Para conectar la herramienta eléctrica presionar el interruptor de conexión/desconexión 9.

Para enclavar el interruptor de conexión/desconexión manténgalo accionado, y pulse además la tecla de enclavamiento 8.

Para desconectar la herramienta eléctrica suel- te el interruptor de conexión/desconexión 9. Si el interruptor de conexión/desconexión 9 estuviese enclavado, apriételo primero y suéltelo a continuación.

Ajuste del nº de revoluciones/frecuencia de percusión

Variando la presión ejercida sobre el interruptor de conexión/desconexión 9 puede Ud. regular de forma continua las revoluciones/nº de impactos de la herramienta eléctrica.

Accionando ligeramente el interruptor de conexión/desconexión 9 se obtienen unas revoluciones/frecuencia de percusión reducida. Aumentando paulatinamente la presión se van aumentando en igual medida las revoluciones/ frecuencia de percusión.

Embrague limitador de par f En caso de engancharse o bloquearse el útil

se desacopla el husillo de la unidad de accio-

namiento. Debido a la elevada fuerza de

reacción resultante, siempre sujete la herra-

mienta eléctrica con ambas manos y trabaje

sobre una base firme.

f En caso de bloquearse el útil, desconectar

la herramienta eléctrica y liberar el útil. Si

el aparato se conecta estando bloqueado el

útil de taladrar se producen unos pares de

reacción muy elevados.

Instrucciones para la operación

Modificación de la posición para cincelar (Vario-Lock) (GBH 2-26 DE/DRE/DFR)

El cincel puede sujetarse en 36 posiciones diferentes. Ello le permite adoptar en cada caso una posición de trabajo óptima.

Monte el cincel en el portaútiles. Gire el mando desactivador de percusión y giro

11 a la posición “Vario-Lock” (ver “Ajuste del modo de operación”, página 46).

Gire el portaútiles hasta conseguir la posición del cincel deseada.

Gire el mando desactivador de percusión y giro 11 a la posición “Cincelar”. El portaútiles queda retenido entonces en esa posición.

Para cincelar ajuste el sentido de giro a derechas.

Montaje de las puntas de atornillar (ver figura L)

f Solamente aplique la herramienta eléctrica

desconectada contra la tuerca o tornillo.

Los útiles en rotación pueden resbalar.

Para montar puntas de atornillar deberá utilizar un soporte universal 29 dotado con un vástago de inserción SDS-plus (accesorio especial).

Limpie primero, y aplique a continuación una capa ligera de grasa al extremo del vástago de inserción.

Inserte girando el soporte universal en el portaútiles hasta conseguir que éste quede sujeto automáticamente.

Tire del soporte universal para asegurarse de que ha quedado correctamente sujeto.

Inserte una punta de atornillar en el soporte universal. Únicamente utilice puntas de atornillar que ajusten correctamente en la cabeza del tornillo.

Para desmontar el soporte universal, empuje hacia atrás el casquillo de enclavamiento 5 y retire entonces el soporte universal 29 del portaútiles.

Mantenimiento y servicio

Mantenimiento y limpieza

f Antes de cualquier manipulación en la he-

rramienta eléctrica, sacar el enchufe de red de la toma de corriente.

f Mantenga limpia la herramienta eléctrica y

las rejillas de refrigeración para trabajar con eficacia y seguridad.

f Haga sustituir de inmediato una caperuza

antipolvo deteriorada. Se recomienda que este trabajo sea realizado por un servicio técnico.

Limpie el portaútiles 3 después cada uso.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 48 Wednesday, November 14, 2007 12:41 PM

48 | Español

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (091) 327 98 63

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11

Argentina

Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autonoma de Buenos Aires Atencion al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para los países de la UE:

¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles,

tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

México

Reservado el derecho de modificación.

Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 49 Wednesday, November 14, 2007 12:41 PM

Português | 49

Indicações gerais de advertência para ferramentas eléctricas

ATENÇÃO

instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho a) Mantenha a sua área de trabalho sempre

limpa e bem iluminada. Desordem ou áre-

as de trabalho insuficientemente iluminadas podem levar a acidentes.

b) Não trabalhar com a ferramenta eléctri-

ca em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós ou vapores.

c) Manter crianças e outras pessoas afasta-

das da ferramenta eléctrica durante a utilização. No caso de distracção é possí-

vel que perca o controlo sobre o aparelho.

2) Segurança eléctrica a) A ficha de conexão da ferramenta eléc-

trica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modi-

ficadas e tomadas apropriadas reduzem o risco de um choque eléctrico.

b) Evitar que o corpo possa entrar em con-

tacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque

eléctrico, se o corpo estiver ligado à terra.

Devem ser lidas todas as indicações de advertência e todas as

c) Manter o aparelho afastado de chuva ou

humidade. A infiltração de água numa fer-

ramenta eléctrica aumenta o risco de choque eléctrico.

d) Não deverá utilizar o cabo para outras

finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou

emaranharados aumentam o risco de um choque eléctrico.

e) Se trabalhar com uma ferramenta eléc-

trica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de ex-

tensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.

f) Se não for possível evitar o funciona-

mento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de

um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas a) Esteja atento, observe o que está a fazer

e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento

de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.

b) Utilizar equipamento de protecção

pessoal e sempre óculos de protecção.

A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 50 Wednesday, November 14, 2007 12:41 PM

50 | Português

c) Evitar uma colocação em funcionamento

involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interrup-

tor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

d) Remover ferramentas de ajuste ou cha-

ves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que

se encontre numa parte do aparelho em movimento pode levar a lesões.

e) Evite uma posição anormal. Mantenha

uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil con-

trolar a ferramenta eléctrica em situações inesperadas.

f) Usar roupa apropriada. Não usar roupa

larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos lon-

gos ou jóias podem ser agarrados por peças em movimento.

g) Se for possível montar dispositivos de as-

piração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a

ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro tra-

balhar com a ferramenta eléctrica apropriada na área de potência indicada.

b) Não utilizar uma ferramenta eléctrica

com um interruptor defeituoso. Uma fer-

ramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o

acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segu-

rança evita o arranque involuntário da ferramenta eléctrica.

d) Guardar ferramentas eléctricas não utili-

zadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são pe-

rigosas se forem utilizadas por pessoas inesperientes.

e) Tratar a ferramenta eléctrica com cuida-

do. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos aci-

dentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.

f) Manter as ferramentas de corte afiadas

e limpas. Ferramentas de corte cuidado-

samente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

g) Utilizar a ferramenta eléctrica, acessóri-

os, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

5) Serviço a) Só permita que o seu aparelho seja repa-

rado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o

funcionamento seguro do aparelho.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 51 Wednesday, November 14, 2007 12:41 PM

Português | 51

Instruções de serviço específicas do aparelho

f Usar protecção auricular. Ruídos podem

provocar a surdez.

f Utilizar os punhos adicionais fornecidos

com a ferramenta eléctrica. A perda de con-

trole sobre a ferramenta eléctrica pode levar a lesões.

f Utilizar detectores apropriados, para en-

contrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com

cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque eléctrico.

f Segurar a ferramenta eléctrica firmemente

com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta

eléctrica é conduzida com segurança com ambas as mãos.

f Fixar a peça a ser trabalhada. Uma peça a

ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

f Manter o seu local de trabalho limpo. Mistu-

ras de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.

f Espere a ferramenta eléctrica parar comple-

tamente, antes de depositá-la. A ferramenta

de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica.

f Não utilizar a ferramenta eléctrica com um

cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos

danificados aumentam o risco de um choque eléctrico.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das adver-

tências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

GBH 2-26 E/RE

A ferramenta eléctrica é destinada para furar com percussão em betão, tijolos e em pedras. Ela também é apropriada para furar sem percussão em madeira, metal, cerâmica e plástico. Aparelhos com regulação electrónica e rotação à direita/à esquerda também são apropriados para aparafusar e para cortar roscas.

GBH 2-26 DE/DRE/DFR

A ferramenta eléctrica é destinada para furar com percussão em betão, tijolos e pedras, assim como para cinzelar. Ela também é apropriada para furar sem percussão em madeira, metal, cerâmica e plástico. Aparelhos com regulação electrónica e rotação à direita/à esquerda também são apropriados para aparafusar e para abrir roscas.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 52 Wednesday, November 14, 2007 12:41 PM

52 | Português

Dados técnicos

Martelo perfurador GBH ... Professional

N° do produto 0 611 ... Comando do n° de rotações Parada de rotação Marcha à direita/à esquerda Mandril de substituição Potência nominal consumida N° de percussões com n° de

rotações nominal

min-10– 4000 0– 4000 0–4000 0–4000 0–4000 Força de impactos individuais Número de rotações nominal

min-10– 900 0– 900 0–900 0– 900 0–900 Fixação da ferramenta Diâmetro da gola do veio Máx. diâmetro de perfuração:

–Betão – Alvenaria (com brocas de

coroa oca) –Aço – Madeira

Peso conforme EPTA-Procedure 01/2003

Classe de protecção

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.

2-26 E 2-26 RE 2-26 DE 2-26 DRE 2-26 DFR

251 6.. 251 7.. 253 6.. 253 7.. 254 7..

z zz zz

– – z zz – z – zz – –– – z

W800800 800 800 800

J0–3,0 0–3,0 0– 3,0 0– 3,0 0–3,0

SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus

mm 50 50 50 50 50

mm mm mm

68 13 30

kg 2,7 2,7 2,7 2,7 2,9

/II /II /II /II / II

68 13 30

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 91 dB(A); Nível de potência acústica 102 dB(A). Incerteza K= 3 dB.

Usar protecção auricular!

GBH 2-26 E/RE

Valores totais de vibração (soma dos vectores das três direcções) determinados conforme EN 60745: Furar com percussão em betão: Valor de emissão de vibrações a

1 619 929 726 | (14.11.07) Bosch Power Tools

=15 m/s2, incerteza K=1,5 m/s2.

GBH 2-26 DE/DRE/DFR

Valores totais de vibração (soma dos vectores das três direcções) determinados conforme EN 60745: Furar com percussão em betão: Valor de emissão de vibrações a

=15 m/s2, incerteza K=1,5 m/s2,

Cinzelar: Valor de emissão de vibrações

=14 m/s2, incerteza K=1,5 m/s2.

GBH 2-26 E/RE/DE/DRE/DFR

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações.

OBJ_BUCH-279-002.book Page 53 Wednesday, November 14, 2007 12:41 PM

Português | 53

O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Componentes ilustrados

A numeração dos componentes ilustrados referese à apresentação da ferramenta eléctrica na página de esquemas.

1 Mandril de substituição de aperto rápido

(GBH 2-26 DFR)

2 Mandril de substituição SDS-plus

(GBH 2-26 DFR)

3 Fixação da ferramenta SDS-plus 4 Capa para protecção contra pó 5 Bucha de travamento 6 Anel de travamento do mandril de substi-

tuição (GBH 2-26 DFR)

7 Comutador do sentido de rotação

(GBH 2-26 RE/DRE/DFR)

8 Tecla de fixação para o interruptor de ligar-

desligar

9 Interruptor de ligar-desligar

10 Tecla de destravamento para comutador

de percussão/paragem de rotação (GBH 2-26 DE/DRE/DFR)

11 Comutador de percussão/paragem de

rotação (GBH 2-26 DE/DRE/DFR)

12 Tecla para ajuste do esbarro de profundidade 13 Esbarro de profundidade

14 Punho adicional 15 Tecla de desbloqueio do comutador “Furar/

furar com percussão” (GBH 2-26 E/RE)

16 Comutador “Furar/furar com percussão”

(GBH 2-26 E/RE)

17 Parafuso de segurança para mandril brocas

de coroa dentada*

18 Mandril de brocas de coroa dentada* 19 Fixação para brocas SDS-plus* 20 Fixação do mandril de brocas

(GBH 2-26 DFR)

21 Luva dianteira do mandril de substituição

de aperto rápido (GBH 2-26 DFR)

22 Anel de fixação do mandril de substituição

de aperto rápido (GBH 2-26 DFR)

23 Abertura de aspiração Saugfix* 24 Parafuso de aperto Saugfix* 25 Limitador de profundidade Saugfix* 26 Tubo telescópico Saugfix* 27 Parafuso de orelhas Saugfix* 28 Tubo de guia Saugfix*

Porta-bits universal com admissão SDS-plus

*Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até

28.12.2009), 2006/42/CE (a partir de

29.12.2009). Processo técnico em:

Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

26.10.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 54 Wednesday, November 14, 2007 12:41 PM

54 | Português

Montagem

f Antes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da

tomada.

Punho adicional

f Só utilizar a sua ferramenta eléctrica com o

punho adicional 14.

Virar o punho adicional (veja figura A)

O punho adicional 14 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.

Girar a parte inferior do punho adicional 14 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 14 para a posição desejada. Em seguida girar a parte inferior do punho adicional 14 no sentido dos ponteiros do relógio para reapertar.

Observe que a cinta de aperto do punho adicional esteja na ranhura prevista para tal, que se encontra na carcaça da ferramenta.

Ajustar a profundidade de perfuração (veja figura B)

Com o esbarro de profundidade 13 é possível determinar a profundidade de perfuração X desejada.

Pressionar a tecla para o ajuste do esbarro de profundidade 12 e colocar o esbarro de profundidade no punho adicional 14.

O estriamento no esbarro de profundidade 13 deve mostrar para baixo.

Introduzir a ferramenta de trabalho SDS-plus completamente na fixação da ferramenta SDS-plus 3. Caso contrário a mobilidade da ferramenta SDS-plus pode levar a um ajuste incorrecto da profundidade de perfuração.

Puxar o esbarro de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do esbarro de profundidade corresponda à profundidade de perfuração desejada X.

Seleccionar o mandril de brocas e as ferramentas

Para furar com percussão e para cinzelar, são necessárias ferramentas SDS-plus, que são encaixadas no mandril de brocas SDS-plus.

Para furar, sem percussão, em madeira, metal, cerâmica e plástico, assim como para furar e para cortar roscas são usadas ferramentas sem SDS-plus (p.ex. brocas com encabadouro cilíndrico). Para estas ferramentas são necessários um mandril de brocas de aperto rápido ou um mandril de brocas de coroa dentada.

GBH 2-26 DFR: O mandril de substituição SDS-plus 2 pode ser facilmente substituído pelo mandril de brocas de aperto rápido 1.

Substituir o mandril de brocas de coroa dentada (GBH 2-26 E/RE/DE/DRE)

Para poder trabalhar com ferramentas sem SDS-plus (p.ex. brocas com haste cilíndrica), é necessário montar um mandril de brocas apropriado (mandril de coroa dentada ou mandril de aperto rápido, acessório).

Montar o mandril de brocas de coroa dentada (veja figura C)

Aparafusar o encabadouro SDS-plus 19 num mandril de coroa dentada 18. Fixar o mandril de coroa dentada 18 com um parafuso de fixação

17. O parafuso de segurança tem uma rosca à esquerda.

Introduzir o mandril de coroa dentada (veja figura C)

Limpar a extremidade de encaixe do encabadouro e lubrificá-la levemente.

Introduzir o mandril de coroa dentada, com o encabadouro, na fixação da ferramenta, girando até travar automaticamente.

Puxar pelo mandril de brocas de coroa dentada para controlar o travamento.

Retirar o mandril de coroa dentada

Empurrar a bucha de travamento 5 para trás e retirar o mandril de brocas de coroa dentada 18.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 55 Wednesday, November 14, 2007 12:41 PM

Português | 55

Retirar/colocar o mandril de brocas (GBH 2-26 DFR)

Retirar o mandril de brocas (veja figura D)

Puxar o anel de travamento do mandril de brocas 6 para trás, e mantê-lo nesta posição e puxar o mandril de brocas de substituição SDS-plus 2 ou o mandril de brocas de aperto rápido 1 para frente.

Após ser retirado, o mandril de brocas deve ser protegido contra sujidade.

Introduzir o mandril de brocas (veja figura E)

Limpar o mandril de brocas antes de introduzílo, e lubrificar levemente a extremidade de encaixe.

Segurar o mandril de brocas SDS-plus 2 ou o mandril de brocas de aperto rápido 1 com a mão toda. Atarraxar o mandril de brocas na fixação do mandril de brocas 20, até escutar um nítido ruído de engate.

O mandril de brocas trava-se automaticamente. Puxar o mandril de brocas para controlar o travamento.

Troca de ferramenta

A capa de protecção contra pó 4 evita, consideravelmente, que penetre pó de perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de protecção contra pó 4 não seja danificada.

f Uma capa de protecção contra pó deve ser

substituida imediatamente. Recomenda-

mos que esta tarefa seja efectuada por uma

oficina de serviço pós-venda.

Introduzir a ferramenta de trabalho SDS-plus (veja figura F)

Com o mandril de brocas SDS-plus é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar outras ferramentas.

GBH 2-26 DFR: Introduzir o mandril de brocas SDS-plus 2.

Limpar a extremidade de encaixe da ferramenta de trabalho e lubrificá-la levemente.

Introduzir a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente.

Puxar a ferramenta para controlar o travamento. O sistema prevê que a ferramenta de trabalho

SDS-plus possa se movimentar livremente. Com isto há uma excentricidade na marcha em vazio. Esta excentricidade não tem qualquer efeito sobre a exactidão do orifício, porque a broca é automaticamente centrada durante a perfuração.

Retirar a ferramenta de trabalho SDS-plus (veja figura G)

Empurrar a bucha de travamento 5 para trás e retirar a ferramenta de trabalho.

Introduzir ferramentas de trabalho sem SDSplus (GBH 2-26 E/RE/DE/DRE)

Nota: Não utilizar ferramentas sem SDS-plus pa-

ra furar com percussão ou para cinzelar! Ferramentas sem SDS-plus e o seus mandris de broca são danificados ao furar com percussão ou ao cinzelar.

Colocar um mandril de brocas de coroa dentada 18 (veja “Substituir o mandril de brocas de coroa dentada”, página 54).

Abrir o mandril de brocas de coroa dentada 18 girando, até ser possível introduzir a ferramenta. Introduzir a ferramenta.

Introduzir a chave de mandril de brocas 18 nos respectivos orifícios do mandril de coroa dentada e fixar uniformemente a ferramenta.

GBH 2-26 E/RE: Colocar o comutador 16 sobre o símbolo “Furar”.

GBH 2-26 DE/DRE: Girar o interruptor de percussão/paragem de rotação 11 para a posição “Furar”.

Retirar ferramentas de trabalho sem SDS-plus (GBH 2-26 E/RE/DE/DRE)

Girar a luva do mandril de coroa dentada 18 com a chave de mandril de brocas, no sentido contrário dos ponteiros do relógio, até poder retirar a ferramenta de trabalho.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 56 Wednesday, November 14, 2007 12:41 PM

56 | Português

Introduzir ferramentas de trabalho sem SDS-plus (GBH 2-26 DFR) (veja figura H)

Nota: Não utilizar ferramentas sem SDS-plus

para furar com percussão ou para cinzelar! Ferramentas sem SDS-plus e o seus mandris de broca são danificados ao furar com percussão ou ao cinzelar.

Introduzir o mandril de brocas de aperto rápido 1. Segurar o anel de fixação 22 do mandril de bro-

cas de aperto rápido. Abrir a fixação da ferramenta girando a bucha dianteira 21, até poder introduzir a ferramenta. Segurar o anel de fixação 22 e girar a bucha dianteira 21 firmemente no sentido da seta, até escutar nitidamente ruídos de engate.

Puxar a ferramenta para verificar se está firme. Nota: Se a fixação da ferramenta estiver com-

pletamente aberta, é possível que ao fechar a fixação da ferramenta seja escutado o ruído de engate, mas que a fixação da ferramenta não se feche. Neste caso, a bucha dianteira 21 deve ser girada uma vez no sentido contrário da seta. Em seguida será possível fechar a fixação da ferramenta.

Girar o interruptor de percussão/paragem de rotação 11 para a posição “Furar”.

Retirar ferramentas de trabalho sem SDS-plus (GBH 2-26 DFR) (veja figura I)

Segurar o anel de fixação 22 do mandril de brocas de aperto rápido. Abrir a fixação da ferramenta girando a bucha dianteira 21 no sentido da seta, até ser possível retirar a ferramenta.

Aspiração de pó com Saugfix (acessório)

f Pós de materiais como por exemplo, tintas

que contém chumbo, alguns tipos de madei-

ra, minerais e metais, podem ser nocivos à

saúde. O contacto ou a inalação dos pós po-

de provocar reações alérgicas e/ou doenças

nas vias respiratórias do utilizador ou das

pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carva-

lho e faia são considerados como sendo can-

cerígenos, especialmente quando juntos

com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

– Se possível, utilizar uma aspiração de pó. – Assegurar uma boa ventilação do local de

trabalho.

– É recomendável usar uma máscara de pro-

tecção respiratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalhados, vigentes no seu país.

Montar Saugfix (veja figura J)

Para a aspiração de pó é necessário um Saugfix (acessório). Ao furar, o Saugfix é retraído por uma mola, de modo que a ponta do Saugfix é mantida sempre rente à superfície.

Premir a tecla para o ajuste do limitador de profundidade 12 e retirar o limitador de profundidade 13. Premir novamente a tecla 12 e colocar o Saugfix, pela frente, no punho adicional 14.

Conectar uma mangueira de aspiração (diâmentro de 19 mm, acessório) à abertura de aspiração 23 do Saugfix.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Ajustar a profundidade de perfuração no Saugfix (veja figura K)

A profundidade de perfuração X desejada, também pode ser determinada com o Saugfix montado.

Introduzir a ferramenta de trabalho SDS-plus completamente na fixação da ferramenta SDSplus 3. Caso contrário a mobilidade da ferramenta SDS-plus pode levar a um ajuste incorrecto da profundidade de perfuração.

Soltar o parafuso de orelhas 27 do Saugfix. Apoiar a ferramenta eléctrica, desligada, firme-

mente sobre o local a ser furado. A ferramenta de trabalho SDS-plus deve estar apoiada sobre a superfície.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 57 Wednesday, November 14, 2007 12:41 PM

Português | 57

Deslocar o tubo de guia 28 do Saugfix em seu dispositivo de fixação, de modo que a ponta do Saugfix esteja apoiada sobre a superfície a ser furada. Não deslocar o tubo de guia 28 mais do que necessário sobre o tubo telescópico 26, de modo que a maior parte possível da escala do tubo telescópico 26 permaneça visível.

Reapertar a porca de orelhas 27. Soltar o parafuso de aperto 24 no limitador de profundidade do Saugfix.

Deslocar o limitador de profundidade 25 sobre o tubo telescópico 26, de modo que a distância X, indicada na figura, corresponda à profundidade de perfuração desejada.

Apertar o parafuso de aperto 24 nesta posição.

Funcionamento

Colocação em funcionamento

f Observar a tensão de rede! A tensão da fon-

te de corrente deve coincidir com a indica-

da na chapa de identificação da ferramenta

eléctrica. Ferramentas eléctricas marcadas

para 230 V também podem ser operadas

com 220 V.

Nota: Só mudar de tipo de funcionamento com

a ferramenta eléctrica desligada! Caso contrário, é possível que a ferramenta eléctrica seja danificada.

GBH 2-26 E/RE GBH 2-26 DE/

DRE/DFR

Posição para furar com percussão em betão ou

pedra

Posição para furar sem percussão, em madeira, metal, cerâmica e plástico, assim como para aparafusar e cortar roscas

Posição Vario-Lock para mudar a posição de cinzelar

O interruptor de percussão/paragem de rotação 11 não engata nesta posição.

Posição para cinzelar

Ajustar o tipo de funcionamento

GBH 2-26 E/RE: Com o comutador “furar/furar com percussão” 16 é possível seleccionar o tipo de funcionamento da ferramenta eléctrica. Para comutar de tipo de funcionamento é necessário premir a tecla de desbloqueio 15 e girar o comutador “furar/furar com percussão” 16 para a posição desejada, até ele engatar perceptivelmente.

GBH 2-26 DE/DRE/DFR: Com o interruptor de percussão/paragem de rotação 11 é possível seleccionar o tipo de funcionamento. Para comutar de tipo de funcionamento é necessário premir a tecla de desbloqueio 10 e girar o interruptor de percussão/de paragem de rotação 11 para a posição desejada, até ele engatar perceptivelmente.

Bosch Power Tools 1 619 929 726 | (14.11.07)

Ajustar o sentido de rotação (GBH 2-26 RE/DRE/DFR)

Com o comutador de sentido de rotação 7 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligardesligar pressionado 9 isto no entanto não é possível.

Rotação à direita: Girar o comutador de sentido de rotação 7 de ambos os lados até o fim, para a posição .

Rotação à esquerda: Girar o comutador de sentido de rotação 7 de ambos os lados até o fim, para a posição .

Ajustar o sentido de rotação para furar com percussão, furar e cinzelar sempre na marcha à direita.

OBJ_BUCH-279-002.book Page 58 Wednesday, November 14, 2007 12:41 PM

58 | Português

Ligar e desligar

Para ligar a ferramenta eléctrica, deverá pressionar o interruptor de ligar-desligar 9.

Para bloquear o interruptor de ligar-desligar, deverá mantê-lo premido e, adicionalmente, premir a tecla de fixação 8.

Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 9. Com o interruptor de ligar-desligar 9 travado deverá pressioná-lo primeiramente e soltá-lo em seguida.

Ajustar o n° de rotações/de percussões

O número de rotações/de percussões da ferramenta eléctrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 9.

Uma leve pressão sobre o interruptor de ligardesligar 9 provoca um baixo n° de rotações/n° de percussões. Aumentando a pressão, é aumentado o n° de rotações/n° de percussões.

Acoplamento de sobrecarga f O accionamento do veio de perfuração é in-

terrompido se a ferramenta de trabalho em-

perrar ou enganchar. Sempre segurar, devi-

do às forças produzidas, a ferramenta

eléctrica firmemente com ambas as mãos e

manter uma posição firme.

f Desligar a ferramenta eléctrica e soltar a

ferramenta de trabalho, se a ferramenta

eléctrica bloquear. Ao ligar o aparelho com

uma broca bloqueada são produzidos altos

momentos de reacção.

Girar o interruptor de percussão/paragem de rotação 11 para a posição “cinzelar”. Desta forma a fixação da ferramenta é travada.

Para cinzelar, o sentido de rotação deve ser colocado na marcha à direita.

Introduzir bits de aparafusamento (veja figura L)

f Utilizar os punhos adicionais fornecidos

com a ferramenta eléctrica. A perda de con-

trole sobre a ferramenta eléctrica pode levar a lesões.

Para os bits de aparafusamento é necessário um porta-bits universal 29 com admissão SDS-plus (acessório).

Limpar a extremidade de encaixe do encabadouro e lubrificá-la levemente.

Introduzir a ferramenta de trabalho no portabits universal, girando até travar-se automaticamente.

Puxar pelo porta-bits universal para controlar o travamento.

Introduzir um bit de aparafusamento no portabits universal. Só utilizar bits de aparafusamento apropriados para o cabeçote de aparafusamento.

Para retirar o porta-bits universal e empurrar a bucha de travamento 5 para trás e retirar o portabits universal 29 da admissão de ferramentas.

Manutenção e serviço

Indicações de trabalho

Alterar a posição do cinzel (Vario-Lock) (GBH 2-26 DE/DRE/DFR)

O cinzel pode ser travado em 36 posições. Desta forma é possível colocá-lo na posição optimizada para o respectivo trabalho.

Introduzir o cinzel no encabadouro. Girar o interruptor de percussão/paragem de

rotação 11 para a posição “Vario-Lock” (veja “Ajustar o tipo de funcionamento”, página 57).

Girar o encabadouro para a posição do cinzel desejada.

1 619 929 726 | (14.11.07) Bosch Power Tools

Manutenção e limpeza

f Antes de todos trabalhos na ferramenta eléc-

trica deverá puxar a ficha de rede da tomada.

f Manter a ferramenta eléctrica e as aberturas

de ventilação sempre limpas, para trabalhar bem e de forma segura.

f Uma capa de protecção contra pó deve ser

substituida imediatamente. Recomendamos que esta tarefa seja efectuada por uma oficina de serviço pós-venda.

Limpar a admissão de ferramentas 3 após cada utilização.

OBJ_BUCH-279-002.book Page 59 Wednesday, November 14, 2007 12:41 PM

Português | 59

Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 E-Mail: sac@bosch-sac.com.br

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos,

e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 60 Wednesday, November 14, 2007 12:41 PM

60 | Italiano

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro a) Tenere la postazione di lavoro sempre

pulita e ben illuminata. Il disordine oppu-

re zone della postazione di lavoro non illuminate possono essere causa di incidenti.

b) Evitare d’impiegare l’elettroutensile in

ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere o i gas.

c) Tenere lontani i bambini ed altre perso-

ne durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno compor-

tare la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica a) La spina di allacciamento alla rete

dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese

adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici col-

legate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un

maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

Leggere tutte le avvertenze di pericolo e le istruzioni

c) Custodire l’elettroutensile al riparo dalla

pioggia o dall’umidità. La penetrazione

dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

d) Non usare il cavo per scopi diversi da

quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneg-

giati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’elettroutensile

all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un

cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di

utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza

riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone a) È importante concentrarsi su ciò che si

sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distra-

zione durante l’uso dell’elettroutensile può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento

protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di pro-

tezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti.

c) Evitare l’accensione involontaria

dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 61 Wednesday, November 14, 2007 12:41 PM

Italiano | 61

alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interrutto-

re mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

d) Prima di accendere l’elettroutensile to-

gliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chia-

ve che si trovi in una parte rotante della macchina può provocare seri incidenti.

e) Evitare una posizione anomala del corpo.

Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile control-

lare meglio l’elettroutensile in caso di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indos-

sare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento.

Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.

g) In caso fosse previsto il montaggio di

dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspira-

zione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovrac-

carico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elet-

troutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione.

b) Non utilizzare mai elettroutensili con

interruttori difettosi. Un elettroutensile

con l’interruttore rotto è pericoloso e deve essere aggiustato.

c) Prima di procedere ad operazioni di re-

golazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che

l’elettroutensile possa essere messo in funzione involontariamente.

d) Quando gli elettroutensili non vengono

utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili

sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

e) Eseguire la manutenzione dell’elettrou-

tensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono cau-

sati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.

f) Mantenere gli utensili da taglio sempre

affilati e puliti. Gli utensili da taglio curati

con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare l’elettroutensile, gli accessori

opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elet-

troutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Assistenza a) Fare riparare l’elettroutensile solo ed

esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salva-

guardata la sicurezza dell’elettroutensile.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 62 Wednesday, November 14, 2007 12:41 PM

62 | Italiano

Istruzioni di sicurezza specifiche per la macchina

f Portare cuffie di protezione. L’effetto del

rumore può provocare la perdita dell’udito.

f Utilizzare le impugnature supplementari

fornite insieme all’elettroutensile. La perdi-

ta di controllo sull’elettroutensile può comportare il pericolo di incidenti.

f Al fine di rilevare linee di alimentazione na-

scoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche

può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.

f Durante le operazioni di lavoro è necessario

tenere l’elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l’elet-

troutensile tenendolo sempre con entrambe le mani.

f Assicurare il pezzo in lavorazione. Un pezzo

in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

f Mantenere pulita la propria zona di lavoro.

Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva.

f Prima di posare l’elettroutensile, attendere

sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e

comportare la perdita di controllo dell’elettroutensile.

f Mai utilizzare l’elettroutensile con un cavo

danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio

di una scossa di corrente elettrica.

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative.

In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si legge il manuale delle Istruzioni per l’uso.

Uso conforme alle norme

GBH 2-26 E/RE

L’elettroutensile è ideale per la foratura a martello in calcestruzzo, mattoni e roccia. Lo stesso è anche adatto per forare senza percussione nel legno, metallo, ceramica e materiale sintetico. Elettroutensili con regolazione elettronica e rotazione destrorsa/sinistrorsa sono adatti anche per avvitare e filettare.

GBH 2-26 DE/DRE/DFR

L’elettroutensile è idoneo per forature battenti in calcestruzzo, in mattoni ed in roccia naturale ed è adatto anche per leggeri lavori di scalpellatura. Esso è inoltre adatto per forature non battenti nel legname, nel metallo, nella ceramica ed in materiali sintetici. Elettroutensili con regolazione elettronica e funzionamento reversibile sono adatti anche per avvitare e per tagliare filettature.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 63 Wednesday, November 14, 2007 12:41 PM

Dati tecnici

Italiano | 63

Martello perforatore GBH ...

2-26 E 2-26 RE 2-26 DE 2-26 DRE 2-26 DFR

Professional

Codice prodotto 0 611 ... Regolazione del numero di giri Arresto della rotazione Rotazione destrorsa/sinistrorsa Mandrino autoserrante Potenza nominale assorbita

251 6.. 251 7.. 253 6.. 253 7.. 254 7..

z zz zz

– – z zz – z – zz – –– – z

W800800 800 800 800

Numero di colpi a numero giri nominale

Forza colpo singolo Numero giri nominale Mandrino portautensile Diametro collare alberino

min-10– 4000 0– 4000 0–4000 0–4000 0–4000

J0–3,0 0–3,0 0– 3,0 0– 3,0 0–3,0

min-10– 900 0– 900 0–900 0– 900 0–900

SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus

mm 50 50 50 50 50

Diametro di foratura max.: – Calcestruzzo – Muratura (con corona a punta

cava) –Acciaio – Legname

mm mm mm mm

26 68 13 30

Peso in funzione della EPTA-Procedure 01/2003

Classe di sicurezza

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

kg 2,7 2,7 2,7 2,7 2,9

/II /II /II /II / II

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 60745.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumoro-

GBH 2-26 E/RE

Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745: Foratura a martello nel calcestruzzo: Valore di emissione dell’oscillazione a tezza della misura K= 1,5 m/s

=15m/s2, Incer-

. sità 91 dB(A); livello di potenza acustica 102 dB(A). Incertezza della misura K= 3 dB.

Usare la protezione acustica!

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 64 Wednesday, November 14, 2007 12:41 PM

64 | Italiano

GBH 2-26 DE/DRE/DFR

=15m/s2, Incer-

, Scalpellatura: Valore di emissione dell’oscillazione a K=1,5 m/s

=14m/s2, Incertezza della misura

GBH 2-26 E/RE/DE/DRE/DFR

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Mandrino autoserrante a serraggio rapido

(GBH 2-26 DFR)

2 Mandrino autoserrante SDS-plus

(GBH 2-26 DFR)

3 Portautensili SDS-plus

4 Protezione antipolvere 5 Mandrino di serraggio 6 Anello di bloccaggio del mandrino

autoserrante (GBH 2-26 DFR)

7 Commutatore del senso di rotazione

(GBH 2-26 RE/DRE/DFR)

8 Tasto di bloccaggio per interruttore

avvio/arresto

9 Interruttore di avvio/arresto

10 Tasto di sbloccaggio per interruttore

arresto rotazione/percussione (GBH 2-26 DE/DRE/DFR)

11 Interruttore arresto rotazione/percussione

(GBH 2-26 DE/DRE/DFR)

12 Tasto per la regolazione dell’asta di

profondità

13 Guida di profondità 14 Impugnatura supplementare 15 Tasto di sbloccaggio per selettore «foratura/

foratura a martello» (GBH 2-26 E/RE)

16 Selettore «foratura/foratura a martello»

(GBH 2-26 E/RE)

17 Vite di sicurezza per mandrino autoser-

rante*

18 Mandrino a cremagliera* 19 Gambo di alloggiamento SDS-plus per

mandrino portapunta*

20 Alloggiamento per mandrino portapunta

(GBH 2-26 DFR)

21 Boccola anteriore del mandrino autoser-

rante a serraggio rapido (GBH 2-26 DFR)

22 Anello di tenuta del mandrino autoserrante

a serraggio rapido (GBH 2-26 DFR)

23 Apertura di aspirazione per Saugfix* 24 Vite di bloccaggio aspiratore Saugfix* 25 Boccola di profondità Saugfix* 26 Tubo telescopico Saugfix* 27 Vite ad alette Saugfix* 28 Tubo di guida Saugfix* 29 Supporto universale con gambo di alloggia-

mento SDS-plus*

*L’accessorio illustrato o descritto nelle istruzioni per l’uso non è compreso nella fornitura standard.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 65 Wednesday, November 14, 2007 12:41 PM

Italiano | 65

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al

28.12.2009), 2006/42/CE (a partire dal

29.12.2009). Fascicolo tecnico presso:

Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

26.10.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Montaggio

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

Impugnatura supplementare

f Utilizzare il Vostro elettroutensile soltanto

con l’impugnatura supplementare 14.

Regolazione dell’impugnatura supplementare (vedi figura A)

L’impugnatura supplementare 14 può essere spostata liberamente e regolata in modo da permettere di prendere una posizione di lavoro di assoluta maneggevolezza.

Girare la maniglia inferiore dell’impugnatura supplementare 14 in senso antiorario e spostare l’impugnatura supplementare 14 alla posizione richiesta. Avvitare dunque la maniglia inferiore dell’impugnatura supplementare 14 di nuovo bene in senso orario.

Prestare attenzione affinchè il nastro di serraggio dell’impugnatura supplementare si trovi nella scanalatura prevista allo scopo sulla carcassa.

Regolazione della profondità di foratura (vedi figura B)

Tramite l’asta di profondità 13 è possibile determinare la profondità della foratura richiesta X.

Premere il pulsante per la regolazione dell’asta di profondità 12 ed applicare l’asta di profondità nell’impugnatura supplementare 14.

La scanalatura all’asta di profondità 13 deve indicare verso il basso.

Spingere l’utensile accessorio SDS-plus fino alla battuta nell’attacco dell’utensile SDS-plus 3. In caso contrario la mobilità dell’utensile accessorio SDS-plus può impedire che la profondità della foratura possa essere regolata correttamente.

Estrarre l’asta di profondità fino a quando la distanza tra l’estremità della punta e l’estremità della guida profondità corrisponde alla richiesta profondità della foratura X.

Scelta del mandrino portapunta e degli utensili

Per eseguire forature battenti e per lavori di scalpellatura sono necessari utensili SDS-plus che vengono applicati nel mandrino portapunta SDS-plus.

Per forare senza percussione nel legno, metallo, ceramica e materiale sintetico, come anche per avvitare e filettare si utilizzano utensili senza SDS-plus (p.es. punte con bussola cilindrica). Per questi utensili sono necessari mandrini a serraggio rapido oppure mandrini a cremagliera.

GBH 2-26 DFR: Il mandrino autoserrante SDSplus 2 può essere sostituito facilmente con il mandrino autoserrante a serraggio rapido 1 fornito in dotazione.

Sostituzione del mandrino a cremagliera (GBH 2-26 E/RE/DE/DRE)

Per poter lavorare con utensili senza SDS-plus (p.es. punte con bussola cilindrica) si deve montare un mandrino portapunta apposito (mandrino a cremagliera oppure autoserrante, accessori opzionali).

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 66 Wednesday, November 14, 2007 12:41 PM

66 | Italiano

Montaggio di mandrino a cremagliera (vedi figura C)

Avvitare il gambo di alloggiamento SDS-plus 19 in un mandrino a cremagliera 18. Assicurare il mandrino a cremagliera 18 tramite la vite di sicurezza 17. Tenere presente che la vite di sicu-

rezza è dotata di una filettatura sinistrorsa.

Inserimento del mandrino a cremagliera (vedi figura C)

Pulire l’estremità del gambo di alloggiamento dell’accessorio ed applicarvi un leggero strato di grasso.

Inserire il mandrino a cremagliera con il gambo di alloggiamento ruotandolo nel mandrino portautensile fino a farlo bloccare autonomamente.

Controllare il bloccaggio tirando il mandrino a cremagliera.

Estrazione del mandrino a cremagliera

Spingere il mandrino di serraggio 5 all’indietro ed estrarre il mandrino a cremagliera 18.

Rimozione/inserimento del mandrino autoserrante (GBH 2-26 DFR)

Rimozione del mandrino autoserrante (vedi figura D)

Tirare indietro l’anello di bloccaggio del mandrino autoserrante 6, tenendolo saldamente in questa posizione rimuovere in avanti il mandrino autoserrante SDS-plus 2 ovvero il mandrino autoserrante a serraggio rapido 1.

Dopo la rimozione proteggere il mandrino autoserrante da imbrattamento.

Inserimento del mandrino autoserrante (vedere figura E)

Prima dell’inserimento pulire il mandrino autoserrante ed applicare un leggero strato di grasso sull’estremità da inserire.

Afferrare con tutta la mano il mandrino autoserrante SDS-plus 2 ovvero il mandrino autoserrante a serraggio rapido 1. Inserire il mandrino autoserrante ruotandolo nell’alloggiamento per mandrino portapunta 20 fino a quando non si sente un chiaro rumore di scatto in posizione.

Il mandrino autoserrante si blocca automaticamente. Controllare il bloccaggio tirando al mandrino autoserrante.

Cambio degli utensili

La protezione antipolvere 4 ha la funzione di im- pedire in larga misura che la polvere provocata forando possa arrivare a penetrare nel mandrino portautensile durante la fase di funzionamento. Applicando l’accessorio, attenzione a non danneggiare la protezione antipolvere 4.

f Una protezione antipolvere danneggiata

deve essere sostituita immediatamente. Si consiglia di affidare l’operazione ad un Centro di Assistenza Clienti.

Montaggio dell’utensile accessorio SDS-plus (vedi figura F)

Con il mandrino portapunta SDS-plus è possibile sostituire l’utensile accessorio in modo facile e comodo senza l’impiego di ulteriori attrezzi.

GBH 2-26 DFR: Inserire il mandrino autoserrante SDS-plus 2.

Pulire il gambo dell’utensile accessorio ed applicarvi un leggero strato di grasso.

Applicare l’accessorio nel mandrino portautensile ruotandolo fino a farlo sarà arrivato a bloccarsi autonomamente.

Controllare il bloccaggio tirando l’accessorio. Il sistema dell’accessorio SDS-plus è un sistema

mobile. In questo modo si ha una deviazione della rotazione nel corso del funzionamento a vuoto. Questo fatto non ha nessun effetto sulla precisione della foratura perché la centratura del foro avviene automaticamente nel corso della foratura.

Smontaggio dell’utensile accessorio SDS-plus (vedi figura G)

Spingere il mandrino di serraggio 5 all’indietro ed estrarre l’accessorio.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 67 Wednesday, November 14, 2007 12:41 PM

Italiano | 67

Inserimento di accessori senza SDS-plus (GBH 2-26 E/RE/DE/DRE)

Nota bene: Per eseguire forature battenti oppu-

re lavori di scalpellatura non utilizzare mai utensili senza SDS-plus! Utensili non dotati del sistema SDS-plus ed i mandrini portapunta vengono danneggiati nel corso di lavori di foratura a martello e di scalpellatura.

Inserire un mandrino a cremagliera 18 (vedi «Sostituzione del mandrino a cremagliera», pagina 65).

Aprire il mandrino a cremagliera 18 ruotandolo fino a quando diventerà possibile applicarvi l’utensile. Inserire l’accessorio.

Inserire la chiave per mandrino nelle rispettive forature del mandrino a cremagliera 18 e stringere bene in modo uniforme l’accessorio.

GBH 2-26 E/RE: Mettere il selettore 16 sul simbolo «foratura».

GBH 2-26 DE/DRE: Ruotare l’interruttore arresto rotazione/percussione 11 nella posizione «Foratura».

Estrazione di accessori senza SDS-plus (GBH 2-26 E/RE/DE/DRE)

Utilizzando la chiave per mandrino, ruotare la boccola del mandrino a cremagliera 18 in senso antiorario fino a poter estrarre l’accessorio.

Inserimento di accessori senza SDS-plus (GBH 2-26 DFR) (vedi figura H)

Nota bene: Per eseguire forature battenti oppu-

Inserire il mandrino autoserrante a serraggio rapido 1.

Tenere saldamente l’anello di tenuta 22 del mandrino autoserrante a serraggio rapido. Aprire il portautensili ruotando la boccola anteriore 21 fino a quando l’utensile può essere inserito. Tenendo saldamente l’anello di tenuta 22 ruotare con forza la boccola anteriore 21 in direzione della freccia fino a quando sono udibili chiari rumori di grattamento.

Controllare la sede fissa tirando sull’utensile. Nota bene: Qualora il portautensili fosse stato

aperto fino alla battuta è possibile che chiudendo il portautensili sia udibile il rumore di grattamento e che il portautensili non si chiuda. In questo caso ruotare una volta la boccola anteriore 21 in senso contrario alla direzione della freccia. Successivamente sarà possibile chiudere il portautensili.

Ruotare l’interruttore arresto rotazione/percussione 11 nella posizione «Foratura».

Estrazione di accessori senza SDS-plus (GBH 2-26 DFR) (vedi figura I)

Tenere saldamente l’anello di tenuta 22 del mandrino autoserrante a serraggio rapido. Aprire il portautensili ruotando la boccola anteriore 21 in direzione della freccia fino a quando l’utensile può essere rimosso.

Aspirazione polvere con aspiratore Saugfix (accessori)

f Polveri e materiali come vernici contenenti

piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzate, se possibile, un sistema di aspi-

razione delle polveri.

– Provvedere per una buona aerazione del

posto di lavoro.

– Si consiglia di portare una mascherina

protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 68 Wednesday, November 14, 2007 12:41 PM

68 | Italiano

Montaggio dell’aspiratore Saugfix (vedi figura J)

Per l’aspirazione polvere è necessario un aspiratore Saugfix (accessorio opzionale). Quando si eseguono forature il dispositivo di aspirazione Saugfix si sposta all’indietro in modo che la testina del Saugfix possa essere tenuta sempre vicina alla base.

Premere il tasto per la regolazione della battuta in profondità 12 ed estrarre la guida di profondità 13. Premere di nuovo il tasto 12 ed inserire dalla parte anteriore l’aspiratore Saugfix nell’impugnatura supplementare 14.

Collegare un tubo di aspirazione (diametro 19 mm, accessorio opzionale) all’apertura di aspirazione 23 dell’aspiratore Saugfix.

L’aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l’aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Regolazione della profondità della foratura al Saugfix (vedi figura K)

È possibile determinare la profondità della foratura X richiesta anche con aspiratore Saugfix montato.

Allentare la vite ad alette 27 all’aspiratore Saugfix.

Applicare l’elettroutensile sul punto di foratura poggiandolo bene e senza accenderlo. Così facendo, l’accessorio SDS-plus deve poggiare sulla superficie.

Spingere il tubo di guida 28 dell’aspiratore Saugfix nel suo supporto in modo tale che la testina del Saugfix poggi sulla superficie da forare. Non spingere il tubo di guida 28 più del necessario oltre il tubo telescopico 26 in modo che resti visibile la maggior parte possibile della scala graduata del tubo telescopico 26.

Stringere di nuovo bene la vite ad alette 27. Allentare la vite di bloccaggio 24 alla boccola di profondità dell’aspiratore Saugfix.

Spostare la boccola di profondità 25 sul tubo telescopico 26 in modo tale che la distanza X rappresentata nella figura corrisponda alla profondità di foratura richiesta.

Avvitare forte la vite di bloccaggio 24 in questa posizione.

Uso

Messa in funzione

f Osservare la tensione di rete! La tensione

della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Regolazione del modo operativo

GBH 2-26 E/RE: Con il selettore «foratura/foratura a martello» 16 scegliere il modo operativo dell’elettroutensile. Per modificare il modo operativo premere il tasto di sbloccaggio 15 e ruotare il selettore «foratura/foratura a martello» 16 nella posizione desiderata fino a quando lo stesso non scatta in posizione in modo percettibile.

GBH 2-26 DE/DRE/DFR: Con l’interruttore arresto rotazione/percussione 11 scegliere il modo operativo dell’elettroutensile. Per modificare il modo operativo premere il tasto di sbloccaggio 10 e ruotare l’interruttore arresto rotazione/percussione 11 nella posizione desiderata fino a quando lo stesso non scatta in posizione in modo percettibile.

Nota bene: Modificare il modo operativo solo quando l’elettroutensile è spento! In caso contrario l’elettroutensile può subire dei danni.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 69 Wednesday, November 14, 2007 12:41 PM

Italiano | 69

GBH 2-26 E/RE GBH 2-26 DE/DRE/DFR

Posizione per forature battenti nel calcestruzzo

oppure materiale pietroso

Posizione per foratura senza percussione nel legname, metallo, ceramica e materiale sintetico ed anche per avvitatura e filettatura

Posizione Vario-Lock per correggere la posizione di scalpellatura

In questa posizione l’interruttore arresto rotazione/percussione 11 non scatta in posizione.

Posizione per scalpella-

tura

Impostazione del senso di rotazione (GBH 2-26 RE/DRE/DFR)

Con il commutatore del senso di rotazione 7 è possibile modificare il senso di rotazione dell’elettroutensile. Comunque, ciò non è possibile quan-

do l’interruttore di avvio/arresto

è premuto.

Rotazione destrorsa: Ruotare il commutatore del senso di rotazione 7 su entrambi i lati fino all’arresto in posizione .

Rotazione sinistrorsa: Ruotare il commutatore del senso di rotazione 7 su entrambi i lati fino all’arresto in posizione .

Per operazioni di foratura e scalpellatura, regolare il senso di rotazione sempre su rotazione destrorsa.

Accendere/spegnere

Per accendere l’elettroutensile premere l’interruttore di avvio/arresto 9.

Per bloccare l’interruttore avvio/arresto, tenerlo premuto e premere ulteriormente il tasto di bloccaggio 8.

Per spegnere l’elettroutensile rilasciare l’interruttore di avvio/arresto 9. In caso di interruttore di avvio/arresto 9 bloccato, premerlo prima e rilasciarlo poi subito.

Regolazione del numero di giri/numero di colpi

È possibile regolare a variazione continua la velocità/frequenza di colpi dell’elettroutensile in funzione operando con la pressione che si esercita sull’interruttore avvio/arresto 9.

Esercitando una leggera pressione sull’interruttore di avvio/arresto 9 si ha una riduzione della velocità/numero frequenza colpi. Aumentando la pressione si aumenta la velocità/numero frequenza colpi.

Frizione di sicurezza contro il sovraccarico f La trasmissione all’alberino filettato si bloc-

ca se l’accessorio si inceppa oppure resta bloccato. Per via delle rilevanti forze che si sviluppano mentre si opera in questo modo, afferrare sempre l’elettroutensile con entrambe le mani ed assicurarsi una sicura posizione operativa.

f Se l’elettroutensile si blocca, spegnere

l’elettroutensile e sbloccare l’accessorio impiegato. Avviando la macchina con la punta utensile bloccata si provocano alti momenti di reazione!

Indicazioni operative

Cambio della posizione scalpellatura (Vario-Lock) (GBH 2-26 DE/DRE/DFR)

Si ha la possibilità di bloccare lo scalpello in 36 posizioni. In questo modo è possibile prendere rispettivamente la posizione di lavoro ottimale.

Applicare lo scalpello nel mandrino portautensile. Ruotare l’interruttore arresto rotazione/percus-

sione 11 nella posizione «Vario-Lock» (vedi «Regolazione del modo operativo», pagina 68).

Ruotare il mandrino portautensile sulla posizione di scalpellatura richiesta.

Ruotare l’interruttore arresto rotazione/percussione 11 nella posizione «Scalpellatura». In questo modo il portautensili è bloccato.

Per lavori di scalpellatura regolare il senso di rotazione su rotazione destrorsa.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 70 Wednesday, November 14, 2007 12:41 PM

70 | Italiano

Utilizzo di bit cacciavite (vedere figura L) f Applicare l’elettroutensile sul dado/vite

solo quando è spento. Utensili accessori in

rotazione possono scivolare.

Per poter utilizzare bit cacciavite è necessario un supporto universale 29 con gambo di allog- giamento SDS-plus (accessorio opzionale).

Pulire l’estremità del gambo di alloggiamento dell’accessorio ed applicarvi un leggero strato di grasso.

Applicare il supporto universale nel mandrino portautensile ruotandolo fino a farlo bloccare autonomamente.

Controllare il bloccaggio tirando il supporto universale.

Applicare un bit cacciavite nel supporto universale. Usare esclusivamente bit cacciavite che siano adatti alla testa della vite.

Per estrarre il supporto universale, spingere il mandrino di serraggio 5 all’indietro ed estrarre il supporto universale 29 dal mandrino portautensile.

Manutenzione ed assistenza

Manutenzione e pulizia

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

f Per poter garantire buone e sicure opera-

zioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione.

f Una protezione antipolvere danneggiata

deve essere sostituita immediatamente. Si consiglia di affidare l’operazione ad un Centro di Assistenza Clienti.

Pulire il portautensili 3 dopo ogni utilizzo.

Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Tel.: Filo diretto con Bosch: +39 (02) 36 96 23 14 www.Bosch.it

Svizzera

Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed

elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 71 Wednesday, November 14, 2007 12:41 PM

Nederlands | 71

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte

werkomgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap

niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen ver-

oorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tij-

dens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt

afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveran-

derde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Lees alle veiligheidswaarschuwingen en

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van

water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen.

Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het ge-

bruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische ge-

reedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen a) Wees alert, let goed op wat u doet en ga

met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mo-

ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uit-

rusting. Draag altijd een veiligheidsbril.

Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 72 Wednesday, November 14, 2007 12:41 PM

72 | Nederlands

of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Con-

troleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen

van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instel-

gereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichaams-

houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u

het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen

loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangen-

de kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofaf-

zuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Ge-

bruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap.

Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elek-

trisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voor-

komt onbedoeld starten van het elektrische gereedschap.

d) Bewaar niet-gebruikte elektrische ge-

reedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn ge-

vaarlijk wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het elektrische gereedschap

zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen

hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhou-

den snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebe-

horen, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het ge-

bruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 73 Wednesday, November 14, 2007 12:41 PM

Nederlands | 73

5) Service a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifieke veiligheidsvoorschriften

f Draag een gehoorbescherming. De bloot-

stelling aan lawaai kan gehoorverlies tot gevolg hebben.

f Gebruik de bij het elektrische gereedschap

meegeleverde extra handgrepen. Het verlies

van de controle over het elektrische gereedschap kan tot verwondingen leiden.

f Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met

elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.

f Houd het elektrische gereedschap tijdens

de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat.

Het elektrische gereedschap wordt met twee handen veiliger geleid.

f Zet het werkstuk vast. Een met spanvoor-

zieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

f Houd uw werkplek schoon. Materiaalmeng-

sels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.

f Wacht tot het elektrische gereedschap tot

stilstand is gekomen voordat u het neerlegt.

Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

f Gebruik het elektrische gereedschap niet

met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Bescha-

digde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de

waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

GBH 2-26 E/RE

Het elektrische gereedschap is bestemd voor het hameren in beton, baksteen en steen. Het is eveneens geschikt voor het boren zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad.

GBH 2-26 DE/DRE/DFR

Het elektrische gereedschap is bestemd om te hameren in beton, baksteen en steen en voor lichte hakwerkzaamheden. Het is eveneens geschikt voor het boren zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 74 Wednesday, November 14, 2007 12:41 PM

74 | Nederlands

Technische gegevens

Boorhamer GBH ...

2-26 E 2-26 RE 2-26 DE 2-26 DRE 2-26 DFR

Professional

Zaaknummer 0 611 ... Toerentalregeling Draaistop Rechts- en linksdraaien Wisselboorhouder Opgenomen vermogen Aantal slagen bij nominaal toerental Slagkracht Nominaal toerental Gereedschapopname Diameter ashals

min-10– 4000 0– 4000 0–4000 0–4000 0–4000

min-10– 900 0– 900 0–900 0– 900 0–900

251 6.. 251 7.. 253 6.. 253 7.. 254 7..

z zz zz

– – z zz – z – zz – –– – z

W800800 800 800 800

J0–3,0 0–3,0 0– 3,0 0– 3,0 0–3,0

SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus

mm 50 50 50 50 50

Boordiameter max.: – Beton

– Metselwerk

(met holle boorkroon) – Staal –Hout

mm mm mm

68 13 30

Gewicht volgens EPTA-Procedure 01/2003

Isolatieklasse

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

kg 2,7 2,7 2,7 2,7 2,9

/II /II /II /II / II

68 13 30

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het gereed-

schap bedraagt kenmerkend: geluidsdrukniveau 91 dB(A); geluidsvermogenniveau 102 dB(A). Onzekerheid K= 3 dB.

GBH 2-26 DE/DRE/DFR

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: hamerboren in beton: trillingsemissiewaarde

=15m/s2, onzekerheid K= 1,5 m/s2,

hakken: trillingsemissiewaarde a onzekerheid K= 1,5 m/s

=14m/s2,

Draag een gehoorbescherming.

GBH 2-26 E/RE

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: hamerboren in beton: trillingsemissiewaarde

=15m/s2, onzekerheid K= 1,5 m/s2.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 75 Wednesday, November 14, 2007 12:41 PM

Nederlands | 75

GBH 2-26 E/RE/DE/DRE/DFR

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

11 Slagstop-/draaistopschakelaar

(GBH 2-26 DE/DRE/DFR)

12 Knop voor instelling van de diepteaanslag 13 Diepteaanslag 14 Extra handgreep 15 Ontgrendeling voor omschakelknop „Boren/

hameren” (GBH 2-26 E/RE)

16 Omschakelaar „Boren/hameren”

(GBH 2-26 E/RE)

17 Borgschroef voor tandkransboorhouder* 18 Tandkransboorhouder* 19 SDS-plus opnameschacht voor boorhouder* 20 Boorhouderopname (GBH 2-26 DFR) 21 Voorste huls van de snelspanboorhouder

(GBH 2-26 DFR)

22 Vasthoudring van de snelspanboorhouder

(GBH 2-26 DFR)

23 Afzuigopening zuigmond* 24 Klemschroef zuigmond* 25 Diepteaanslag zuigmond* 26 Telescoopbuis zuigmond* 27 Vleugelschroef zuigmond* 28 Geleidingsbuis zuigmond* 29 Betonboor met SDS-plus opnameschacht*

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Snelspanboorhouder (GBH 2-26 DFR) 2 SDS-plus wisselboorhouder

(GBH 2-26 DFR)

3 SDS-plus gereedschapopname 4 Stofbeschermkap 5 Vergrendelingshuls 6 Vergrendelingsring wisselboorhouder

(GBH 2-26 DFR)

7 Draairichtingschakelaar

(GBH 2-26 RE/DRE/DFR)

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

8 Blokkeerknop voor aan/uit-schakelaar 9 Aan/uit-schakelaar

10 Ontgrendelingsknop voor slagstop-/draai-

stopschakelaar (GBH 2-26 DE/DRE/DFR)

Bosch Power Tools 1 619 929 726 | (14.11.07)

26.10.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

OBJ_BUCH-279-002.book Page 76 Wednesday, November 14, 2007 12:41 PM

76 | Nederlands

Montage

f Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

Extra handgreep

f Gebruik het elektrische gereedschap alleen

met de extra handgreep 14.

Extra handgreep draaien (zie afbeelding A)

U kunt de extra handgreep 14 naar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.

Draai het onderste greepstuk van de extra handgreep 14 tegen de wijzers van de klok in en zet de extra handgreep 14 in de gewenste stand. Vervolgens draait u het onderste greepstuk van de extra handgreep 14 met de wijzers van de klok mee weer vast.

Let erop dat de spanband van de extra handgreep in de daarvoor bedoelde groef op het machinehuis ligt.

Boordiepte instellen (zie afbeelding B)

Met de diepteaanslag 13 kan de gewenste boordiepte X worden vastgelegd.

Druk op de knop voor de instelling van de diepteaanslag 12 en zet de diepteaanslag in de extra hangreep 14.

De ribbels op de diepteaanslag 13 moeten naar onderen wijzen.

Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden.

Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.

Boorhouder en inzetgereedschap kiezen

Voor hamerboor- en hakwerkzaamheden heeft u SDS-plus inzetgereedschappen nodig, die in de SDS-plus boorhouder worden geplaatst.

Voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof, voor het in- en uitdraaien van schroeven en voor het snijden van schroefdraad worden inzetgereedschappen zonder SDS-plus (bijv. boren met cilindrische schacht) gebruikt. Voor deze inzetgereedschappen heeft u een snelspanboorhouder of tandkransboorhouder nodig.

GBH 2-26 DFR: De SDS-plus boorhouder 2 kunt u gemakkelijk vervangen door de meegeleverde snelspanboorhouder 1.

Tandkransboorhouder vervangen (GBH 2-26 E/RE/DE/DRE)

Voor werkzaamheden met inzetgereedschap zonder SDS-plus (bijvoorbeeld boren met cilindrische schacht) moet u een geschikte boorhouder monteren (tandkrans- of snelspanboorhouder, toebehoren).

Tandkransboorhouder monteren (zie afbeelding C)

Schroef de SDS-plus opnameschacht 19 in een tandkransboorhouder 18. Borg de tandkransboorhouder 18 met de borgschroef 17. Let erop

dat de borgschroef een linkse schroefdraad heeft.

Tandkransboorhouder inzetten (zie afbeelding C)

Reinig het insteekeinde van de opnameschacht en smeer het licht met vet.

Zet de tandkransboorhouder met de opnameschacht draaiend in de gereedschapopname tot deze automatisch wordt vergrendeld.

Controleer de vergrendeling door aan de tandkransboorhouder te trekken.

Tandkransboorhouder verwijderen

Duw de vergrendelingshuls 5 naar achteren en verwijder de tandkransboorhouder 18.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 77 Wednesday, November 14, 2007 12:41 PM

Nederlands | 77

Wisselboorhouder verwijderen of inzetten (GBH 2-26 DFR)

Wisselboorhouder verwijderen (zie afbeelding D)

Trek de vergrendelingsring 6 van de wisselboorhouder naar achteren, houd de ring in deze stand vast en trek de SDS-plus wisselboorhouder 2 of de snelspanboorhouder 1 naar voren los.

Bescherm de wisselboorhouder tegen vuil worden nadat u deze hebt verwijderd.

Wisselboorhouder inzetten (zie afbeelding E)

Reinig de wisselboorhouder voor het inzetten en smeer de schacht licht met vet.

Grijp de SDS-plus wisselboorhouder 2 of de snelspanboorhouder 1 met uw hele hand vast. Duw de wisselboorhouder draaiend op de boorhouderopname 20 tot u een duidelijk klikgeluid hoort.

De wisselboorhouder wordt automatisch vergrendeld. Controleer de vergrendeling door aan de wisselboorhouder te trekken.

Inzetgereedschap wisselen

De stofbeschermkap 4 voorkomt zoveel mogelijk het binnendringen van boorstof in de gereedschapopname tijdens het gebruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschermkap 4 niet wordt beschadigd.

f Een beschadigde stofbeschermkap moet

onmiddellijk worden vervangen. Geadvi-

seerd wordt, dit door een klantenservice te

laten doen.

SDS-plus inzetgereedschap inzetten (zie afbeelding F)

Met de SDS-plus boorhouder kunt u het inzetgereedschap eenvoudig en gemakkelijk zonder hulpgereedschap wisselen.

GBH 2-26 DFR: Zet de SDS-plus wisselboorhouder 2 in.

Reinig de schacht van het inzetgereedschap en smeer het licht met vet.

Zet het inzetgereedschap draaiend in de gereedschapopname tot het automatisch wordt vergrendeld.

Controleer de vergrendeling door aan het inzetgereedschap te trekken.

Het SDS-plus inzetgereedschap is systeemafhankelijk vrij beweegbaar. Daardoor ontstaat bij onbelast lopen een rondloopafwijking. Dit heeft geen effect op de nauwkeurigheid van het boorgat, omdat de boor zich bij het boren zelf centreert.

SDS-plus inzetgereedschap verwijderen (zie afbeelding G)

Duw de vergrendelingshuls 5 naar achteren en verwijder het inzetgereedschap.

Inzetgereedschappen zonder SDS-plus inzetten (GBH 2-26 E/RE/DE/DRE)

Opmerking: Gebruik inzetgereedschap zonder

SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamerboorof hakwerkzaamheden beschadigd.

Zet een tandkransboorhouder 18 in (zie „Tandkransboorhouder vervangen”, pagina 76).

Open de tandkransboorhouder 18 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het gereedschap in.

Steek de boorhoudersleutel in de daarvoor bedoelde boorgaten van de tandkransboorhouder 18 en span het ingezetgereedschap gelijkmatig vast.

GBH 2-26 E/RE: Zet de omschakelknop 16 op het symbool „Boren”.

GBH 2-26 DE/DRE: Draai de slagstop-/draaistopschakelaar 11 in de stand „Boren”.

Inzetgereedschappen zonder SDS-plus verwijderen (GBH 2-26 E/RE/DE/DRE)

Draai de huls van de tandkransboorhouder 18 met behulp van de boorhoudersleutel tegen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 78 Wednesday, November 14, 2007 12:41 PM

78 | Nederlands

Inzetgereedschappen zonder SDS-plus inzetten (GBH 2-26 DFR) (zie afbeelding H)

Opmerking: Gebruik inzetgereedschap zonder

SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamerboorof hakwerkzaamheden beschadigd.

Zet de snelspanboorhouder 1 in. Houd de vasthoudring 22 van de snelspanboor-

houder vast. Open de gereedschapopname door aan de voorste huls 21 te draaien tot het gereedschap kan worden ingezet. Houd de vasthoudring 22 vast en draai de voorste huls 21 stevig in de richting van de pijl tot een duidelijk ratelgeluid te horen is.

Controleer of het inzetgereedschap stevig vastzit door eraan te trekken.

Opmerking: Als de gereedschapopname tot aan de aanslag geopend is, kan bij het dichtdraaien van de gereedschapopname het ratelgeluid te horen zijn en sluit de gereedschapopname niet. Draai in dit geval de voorste huls 21 eenmaal tegen de richting van de pijl in. Vervolgens kan de gereedschapopname worden gesloten.

Draai de slagstop-/draaistopschakelaar 11 in de stand „Boren”.

Inzetgereedschappen zonder SDS-plus verwijderen (GBH 2-26 DFR) (zie afbeelding I)

Houd de vasthoudring 22 van de snelspanboorhouder vast. Open de gereedschapopname door aan de voorste huls 21 in de richting van de pijl te draaien tot het gereedschap kan worden verwijderd.

Stofafzuiging met zuigmond (toebehoren)

f Stof van materialen zoals loodhoudende verf,

enkele houtsoorten, mineralen en metaal

kunnen schadelijk voor de gezondheid zijn.

Aanraking of inademing van stof kan leiden

tot allergische reacties en/of ziekten van de

ademwegen van de gebruiker of personen

die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van

eiken- en beukenhout, gelden als kankerver-

wekkend, in het bijzonder in combinatie met

toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

– Gebruik indien mogelijk een stofafzuiging. – Zorg voor een goede ventilatie van de

werkplek.

– Er wordt geadviseerd om een ademmas-

ker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Zuigmond monteren (zie afbeelding J)

Voor de stofafzuiging is een zuigmond (toebehoren) nodig. Bij het boren veert de zuigmond terug, zodat de kop van de zuigmond altijd dicht tegen de ondergrond wordt gehouden.

Druk op de knop voor de diepteaanslaginstelling 12 en verwijder de diepteaanslag 13. Druk opnieuw op de knop 12 en zet de zuigmond van voren in de extra handgreep 14.

Sluit een afzuigslang (diameter 19 mm, toebehoren) aan op de afzuigopening 23 van de zuigmond.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Boordiepte op zuigmond instellen (zie afbeelding K)

U kunt de gewenste boordiepte X ook instellen als de zuigmond gemonteerd is.

Draai de vleugelschroef 27 op de zuigmond los. Plaats het elektrische gereedschap zonder het

in te schakelen stevig op de plaats waar moet worden geboord. Het SDS-plus inzetgereedschap moet daarbij het oppervlak raken.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 79 Wednesday, November 14, 2007 12:41 PM

Nederlands | 79

Verschuif de geleidingsbuis 28 van de zuigmond zo in zijn houder dat de zuigmondkop het oppervlak waarin moet worden geboord raakt. Schuif de geleidingsbuis 28 niet verder over de telescoopbuis 26 dan nodig, zodat een zo groot mogelijk gedeelte van de schaalverdeling op de telescoopbuis 26 zichtbaar blijft.

Draai de vleugelschroef 27 weer vast. Draai de klemschroef 24 op de diepteaanslag van de zuigmond los.

Verschuif de diepteaanslag 25 zodanig op de telescoopbuis 26, dat de in de afbeelding getoonde afstand X met de door u gewenste boordiepte overeenkomt.

Draai de klemschroef 24 in deze stand vast.

Gebruik

Ingebruikneming

f Let op de netspanning! De spanning van de

stroombron moet overeenkomen met de ge-

gevens op het typeplaatje van het elektri-

sche gereedschap. Met 230 V aangeduide

elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

Functie instellen

GBH 2-26 E/RE: Met de omschakelknop „Boren/ hameren” 16 kiest u de functie van het elektrische gereedschap. Als u de functie wilt veranderen, drukt u op de ontgrendeling 15 en draait u de omschakelknop „Boren/hameren” 16 in de gewenste stand tot deze hoorbaar vastklikt.

GBH 2-26 DE/DRE/DFR: Met de slagstop-/draaistopschakelaar 11 kiest u de functie van het elektrische gereedschap. Als u de functie wilt veranderen, drukt u op de ontgrendelingsknop 10 en draait u de slagstop-/ draaistopschakelaar 11 in de gewenste stand tot deze hoorbaar vastklikt.

Opmerking: Wijzig de functie alleen wanneer het elektrische gereedschap uitgeschakeld is. Anders kan het elektrische gereedschap beschadigd raken.

GBH 2-26 E/RE GBH 2-26 DE/

DRE/DFR

Positie voor hamerboorwerkzaamheden in

beton of steen Positie voor boorwerk-

zaamheden zonder slag in hout, metaal, keramiek en kunststof, voor het inen losdraaien van schroeven en voor het snijden van schroefdraad

Positie Vario-Lock voor het verstellen van de hakpositie

In deze stand klikt de slagstop-/draaistopschakelaar 11 niet vast.

Positie voor hakwerk-

zaamheden

Draairichting instellen (GBH 2-26 RE/DRE/DFR)

Met de draairichtingomschakelaar 7 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 9 is ingedrukt, is dit echter niet mogelijk.

Rechtsdraaien: Draai de draairichtingomschakelaar 7 aan beide zijden tot aan de aanslag in stand .

Linksdraaien: Draai de draairichtingomschakelaar 7 aan beide zijden tot aan de aanslag in stand .

Zet de draairichting voor hamerboor-, boor- en hakwerkzaamheden altijd op rechtsdraaien.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 80 Wednesday, November 14, 2007 12:41 PM

80 | Nederlands

In- en uitschakelen Als u het elektrische gereedschap wilt inscha-

kelen drukt u op de aan/uit-schakelaar 9.

Als u de aan/uit-schakelaar wilt vergrendelen, houdt u deze ingedrukt en drukt u bovendien op de vastzettoets 8.

Als u het elektrische gereedschap wilt uitscha- kelen laat u de aan/uit-schakelaar 9 los. Als de aan/uit-schakelaar 9 vergrendeld is, drukt u de schakelaar eerst in en laat u deze vervolgens los.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 9 indrukt.

Lichte druk op de aan/uit-schakelaar 9 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk wordt het toerental of het aantal slagen hoger.

Overbelastingskoppeling f Als het inzetgereedschap vastklemt of vast-

haakt, wordt de aandrijving van de uitgaan-

de as onderbroken. Houd, vanwege de daar-

bij optredende krachten, het elektrische

gereedschap altijd met beide handen goed

vast en zorg ervoor dat u stevig staat.

f Schakel het elektrische gereedschap uit en

maak het inzetgereedschap los als het elek-

trische gereedschap blokkeert. Er ontstaan

grote reactiemomenten als u de machine in-

schakelt terwijl het boorgereedschap ge-

blokkeerd is.

Tips voor de werkzaamheden

Hakstand veranderen (Vario-Lock) (GBH 2-26 DE/DRE/DFR)

U kunt de beitel in 36 standen vergrendelen. Daardoor kunt u telkens de optimale werkstand innemen.

Zet de beitel in de gereedschapopname. Draai de slagstop-/draaistopschakelaar 11 in de

stand „Vario-Lock” (zie „Functie instellen”, pagina 79).

Draai de gereedschapopname in de gewenste hakstand.

Draai de slagstop-/draaistopschakelaar 11 in de stand „Hakken”. De gereedschapopname is daarmee vergrendeld.

Stel de draairichting voor hakwerkzaamheden in op rechtsdraaien.

Bits inzetten (zie afbeelding L) f Plaats het elektrische gereedschap alleen

uitgeschakeld op de moer of schroef.

Draaiende inzetgereedschappen kunnen uitglijden.

Voor het gebruik van bits heeft u een universele houder 29 met SDS-plus opnameschacht (toebehoren) nodig.

Reinig het insteekeinde van de opnameschacht en smeer het licht met vet.

Zet de universele houder draaiend in de gereedschapopname tot deze automatisch wordt vergrendeld.

Controleer de vergrendeling door aan de universele houder te trekken.

Plaats een bit in de universele houder. Gebruik alleen bits die bij de schroefkop passen.

Als u de universele houder wilt verwijderen, duwt u de vergrendelingshuls 5 naar achteren en neemt u de universele houder 29 uit de gereedschapopname.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 81 Wednesday, November 14, 2007 12:41 PM

Nederlands | 81

Onderhoud en service

Onderhoud en reiniging

f Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

f Houd het elektrische gereedschap en de

ventilatieopeningen altijd schoon om goed

en veilig te werken.

f Een beschadigde stofbeschermkap moet

onmiddellijk worden vervangen. Geadvi-

seerd wordt, dit door een klantenservice te

laten doen.

Maak de gereedschapopname 3 na elk gebruik schoon.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en

de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Nederland

Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com

België en Luxemburg

Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 82 Wednesday, November 14, 2007 12:41 PM

82 | Dansk

Generelle advarselshenvisninger for el-værktøj

ADVARSEL

manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til senere brug.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen a) Sørg for, at arbejdsområdet er rent og

rigtigt belyst. Uorden eller uoplyste ar-

bejdsområder øger faren for uheld.

b) Brug ikke el-værktøjet i eksplosionsfar-

lige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj

kan slå gnister, der kan antænde støv eller dampe.

c) Sørg for, at andre personer og ikke

mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man

distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed a) El-værktøjets stik skal passe til kontak-

ten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj.

Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne

overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jord-

forbundet, øges risikoen for elektrisk stød.

c) Maskinen må ikke udsættes for regn el-

ler fugt. Indtrængning af vand i et el-værk-

tøj øger risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke

er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af

Læs alle advarselshenvisninger og instrukser. I tilfælde af

kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller ind-

viklede ledninger øger risikoen for elektrisk stød.

e) Hvis el-værktøjet benyttes i det fri, må

der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af

forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge

el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ re-

ducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed a) Det er vigtigt at være opmærksom, se,

hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærk-

somhed ved brug af el-værktøjet kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid be-

skyttelsesbriller på. Brug af sikkerheds-

udstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrol-

lér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at

bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.

d) Gør det til en vane altid at fjerne indstil-

lingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værk-

tøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.

e) Undgå en anormal legemsposition. Sørg

for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du

bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 83 Wednesday, November 14, 2007 12:41 PM

Dansk | 83

f) Brug egnet arbejdstøj. Undgå løse be-

klædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan

gribe fat i løstsiddende tøj, smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsud-

styr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af

en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af el-værktøj a) Undgå overbelastning af maskinen. Brug

altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med

det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder er

defekt. Et el-værktøj, der ikke kan startes

og stoppes, er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller

fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstalt-

ninger forhindrer utilsigtet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for

børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt,

hvis det benyttes af ukyndige personer.

e) El-værktøjet bør vedligeholdes omhyg-

geligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange

uheld skyldes dårligt vedligeholdte el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe og

rene. Omhyggeligt vedligeholdte skære-

værktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj

osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet

til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Service a) Sørg for, at el-værktøj kun repareres af

kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres

størst mulig maskinsikkerhed.

Værktøjsspecifikke sikkerhedsinstrukser

f Brug høreværn. Støjpåvirkning kan føre til

tab af hørelse.

f Anvend de ekstrahåndtag, der følger med

el-værktøjet. Tabes kontrollen over el-værk-

tøjet, kan det føre til kvæstelser.

f Anvend egnede søgeinstrumenter til at fin-

de frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kon-

takt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.

f Hold altid maskinen fast med begge hænder

og sørg for at stå sikkert under arbejdet.

El-værktøjet føres sikkert med to hænder.

f Sikr emnet. Et emne holdes bedre fast med

spændeanordninger eller skruestik end med hånden.

f Renhold arbejdspladsen. Blandede materia-

ler er særlig farlige. Letmetalstøv kan brænde eller eksplodere.

f El-værktøjet må først lægges fra, når det

står helt stille. Indsatsværktøjet kan sætte

sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.

f El-værktøjet må ikke benyttes, hvis lednin-

gen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede

ledninger øger risikoen for elektrisk stød.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 84 Wednesday, November 14, 2007 12:41 PM

84 | Dansk

Funktionsbeskrivelse

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende

overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

GBH 2-26 E/RE

El-værktøjet er beregnet til at hammerbore i beton, tegl og sten. Det er også egnet til boring uden slag i træ, metal, keramik og plast. El-værktøj med elektronisk regulering og højre-/venstreløb er også egnet til skruearbejde og gevindskæring.

GBH 2-26 DE/DRE/DFR

El-værktøjet er beregnet til at hammerbore i beton, tegl og sten samt til let mejselarbejde. Det er også egnet til boring uden slag i træ, metal, keramik og plast. El-værktøj med elektronisk regulering og højre-/venstreløb er også egnet til skruearbejde og gevindskæring.

Tekniske data

Borehammer GBH ... Professional

Typenummer 0 611 ... Hastighedsstyring Drejestop Højre-/venstreløb Udskiftningsborepatron Nominel optagen effekt Slagtal ved nom. omdrejningstal Enkelt slagstyrke Nominelt omdrejningstal Værktøjsholderen Diameter spindelhals Borediameter max.:

– Beton – Murværk (med hulborekrone) –Stål –Træ

Vægt svarer til EPTA-Procedure 01/2003

Beskyttelsesklasse

Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

min-10– 4000 0– 4000 0–4000 0–4000 0–4000

min-10– 900 0– 900 0–900 0– 900 0–900

2-26 E 2-26 RE 2-26 DE 2-26 DRE 2-26 DFR

251 6.. 251 7.. 253 6.. 253 7.. 254 7..

z zz zz

– – z zz – z – zz – –– – z

W800800 800 800 800

J0–3,0 0–3,0 0– 3,0 0– 3,0 0–3,0

SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus

mm 50 50 50 50 50

mm mm mm mm

kg 2,7 2,7 2,7 2,7 2,9

26 68 13 30

/II /II /II /II / II

26 68 13 30

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 85 Wednesday, November 14, 2007 12:41 PM

Dansk | 85

Støj-/vibrationsinformation

Måleværdier er beregnet iht. EN 60745. Værktøjets A-vægtede støjniveau er typisk:

Lydtryksniveau 91 dB(A); lydeffektniveau 102 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

GBH 2-26 E/RE

Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Hammerboring i beton: Vibrationseksponering

=15m/s2, usikkerhed K= 1,5 m/s2.

GBH 2-26 DE/DRE/DFR

Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Hammerboring i beton: Vibrationseksponering

=15m/s2, usikkerhed K= 1,5 m/s2,

Mejsling: Vibrationseksponering a usikkerhed K= 1,5 m/s

GBH 2-26 E/RE/DE/DRE/DFR

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

=14m/s2,

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Udskiftningsborepatron med lynspænde-

funktion (GBH 2-26 DFR)

2 SDS-plus-udskiftningsborepatron

(GBH 2-26 DFR)

3 Værktøjsholder SDS-plus 4 Støvbeskyttelseskappe 5 Låsekappe 6 Udskiftningsborepatron-låsering

(GBH 2-26 DFR)

7 Retningsomskifter (GBH 2-26 RE/DRE/DFR) 8 Låsetast til start-stop-kontakt 9 Start-stop-kontakt

10 Sikkerhedstaste til slag-/drejestop-kontakt

(GBH 2-26 DE/DRE/DFR)

11 Slag-/drejestop-kontakt

(GBH 2-26 DE/DRE/DFR)

12 Taste til indstilling af dybdeanslag 13 Dybdeanslag 14 Ekstrahåndtag 15 Sikkerhedstaste til omskifter „boring/ham-

merboring“ (GBH 2-26 E/RE)

16 Omskifter „boring/hammerboring“

(GBH 2-26 E/RE)

17 Sikringsskrue til tandkransborepatron* 18 Tandkransborepatron* 19 SDS-plus-holdeskaft til borepatron* 20 Borepatronholder (GBH 2-26 DFR) 21 Forreste kappe på udskiftningsborepatron

med lynspændefunktion (GBH 2-26 DFR)

22 Holdering på udskiftningsborepatron med

lynspændefunktion (GBH 2-26 DFR)

23 Opsugningsåbning Sugfix* 24 Klemmeskrue Sugfix* 25 Dybdeanslag Sugfix* 26 Teleskoprør Sugfix* 27 Vingeskrue Sugfix* 28 Føringsrør Sugfix* 29 Universalholder med SDS-plus-holdeskaft*

*Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 86 Wednesday, November 14, 2007 12:41 PM

86 | Dansk

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra

29.12.2009). Teknisk dossier hos:

Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

26.10.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

Montering

f Træk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

Ekstrahåndtag

f Brug altid el-værktøjet med ekstrahåndta-

get 14.

Ekstrahåndtag svinges (se billede A)

Du kan svinge ekstrahåndtaget 14 efter ønske for at opnå en sikker arbejdsholdning, hvor du ikke bliver så hurtigt træt.

Drej det nederste grebstykke på ekstrahåndtaget 14 mod venstre (imod uret) og sving ekstrahåndtaget 14 i den ønskede position. Drej herefter det nederste grebstykke på ekstrahåndtaget 14 mod højre (med uret) igen.

Sørg for, at spændebåndet til ekstrahåndtaget ligger i den dertil indrettede not på huset.

Indstil boredybde (se billede B)

Med dybdeanslaget 13 kan den ønskede boredybde X fastlægges.

Tryk på tasten til indstilling af dybdeanslag 12 og sæt dybdeanslaget ind i ekstrahåndtaget 14.

Den riflede side på dybdeanslaget 13 skal pege nedad.

Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholderen SDS-plus 3. Ellers kan SDS-plusværktøjets bevægelighed føre til en forkert indstilling af boredybden.

Træk dybdeanslaget så meget ud, at afstanden mellem borets spids og dybdeanslagets spids svarer til den ønskede boredybde X.

Borepatron og værktøj vælges

Til hammerboring og mejsling har man brug for SDS-plus-værktøj, der kan sættes i SDS-plus-borepatronen.

Til boring uden slag i træ, metal, keramik og plast samt til skruning og gevindskæring anvendes værktøj uden SDS-plus (f.eks. bor med cylindrisk skaft). Til sådant værktøj skal der bruges en selvspændende borepatron hhv. en tandkransborepatron.

GBH 2-26 DFR: SDS-plus-udskiftningsborepatronen 2 kan let erstattes af den medleverede udskiftningsborepatron 1 med lynspændefunktion.

Tandkransborepatron skiftes (GBH 2-26 E/RE/DE/DRE)

Arbejde med værktøj uden SDS-plus (f.eks. bor med cylindrisk skaft) kræver, at der monteres en egnet borepatron (tandkrans- eller hurtigspændeborepatron, tilbehør).

Tandkransborepatron monteres (se billede C)

Skru SDS-plus-holdeskaftet 19 ind i tandkransborepatronen 18. Sikre tandkransborepatronen

18 med sikringsskruen 17. Vær opmærksom på, at sikringsskruen har et venstregevind.

Tandkransborepatron sættes i (se billede C)

Rengør istikningsenden på holdeskaftet og smør et tyndt lag fedt på den.

Sæt tandkransborepatronen med holdeskaftet drejende ind i værktøjsholderen, til den fastlåses af sig selv.

Kontrollér at borepatronen sidder rigtigt ved at trække i tandkransborepatronen.

Tandkransborepatron tages ud

Skub låsekappen 5 bagud og tag tandkransborepatronen 18 af.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 87 Wednesday, November 14, 2007 12:41 PM

Dansk | 87

Udskiftningsborepatron tages ud/ sættes i (GBH 2-26 DFR)

Udskiftningsborepatron tages ud (se billede D)

Træk låseringen til udskiftningsborepatronen 6 bagud, hold den fast i denne position og træk SDS-plus-udskiftningsborepatronen 2 hhv. hurtigspænde-udskiftningsborepatronen 1 af fortil.

Beskyt udskiftningsborepatronen mod snavs, når den er taget ud.

Udskiftningsborepatron sættes i (se billede E)

Rengør udskiftningsborepatronen, før den sættes i og smør et tyndt lag fedt på indstikenden.

Grib fat omkring SDS-plus-udskiftningsborepatronen 2 hhv. hurtigspænde-udskiftningsborepatronen 1 med hele hånden. Skub udskiftningsborepatronen drejende på borepatronholderen 20, til der høres et tydeligt klik.

Udskiftningsborepatronen fastlåses automatisk. Kontrollér at udskiftningsborepatronen sidder rigtigt fast ved at trække i låsen.

Værktøjsskift

Støvbeskyttelseskappen 4 forhindrer i stort omfang, at borestøv trænger ind i værktøjsholderen under brug. Når værktøjet sættes i, skal man være opmærksom på, at støvbeskyttelseskappen 4 ikke beskadiges.

f En beskadiget støvbeskyttelseskappe skal

skiftes med det samme. Det anbefales, at få dette gjort af en servicetekniker.

SDS-plus-indsatsværktøj sættes i (se billede F)

SDS-plus-borepatronen bruges til at skifte indsatsværktøj nemt og hurtigt uden brug af ekstra værktøj.

GBH 2-26 DFR: Sæt SDS-plus-udskiftningsborepatronen 2 i.

Rengør istikningsenden på indsatsværktøjet og smør et tyndt lag fedt på den.

Sæt indsatsværktøjet drejende ind i værktøjsholderen, til det fastlåses af sig selv.

Kontrollér at værktøjet sidder rigtigt fast ved at trække i låsen.

SDS-plus-indsatsværktøjet er systembetinget frit bevægeligt. Derved opstår en rundløbafvigelse i tomgang. Dette påvirker ikke borehullets nøjagtighed, da boret centrerer sig af sig selv under borearbejdet.

SDS-plus-indsatsværktøj tages ud (se billede G)

Skub låsekappen 5 bagud og tag indsatsværktøjet ud.

Indsatsværktøj uden SDS-plus sættes i (GBH 2-26 E/RE/DE/DRE)

Bemærk: Brug ikke værktøjer uden SDS-plus til

hammerboring eller mejsling! Værktøj uden SDS-plus og dets borepatron beskadiges under hammerboring og mejsling.

Sæt en tandkransborepatron 18 i (se „Tandkransborepatron skiftes“, side 86).

Åben tandkransborepatronen 18 ved at dreje på den, indtil værktøjet kan sættes i. Sæt værktøjet i.

Stik borepatronnøglen i de pågældende boringer på tandkransborepatronen 18 og spænd værktøjet jævnt.

GBH 2-26 E/RE: Stil omskifteren 16 hen på symbolet „Boring“.

GBH 2-26 DE/DRE: Drej slag-/drejestop-kontakten 11 i position „Boring“.

Indsatsværktøj uden SDS-plus tages ud (GBH 2-26 E/RE/DE/DRE)

Drej kappen på tandkransborepatronen 18 til venstre vha. borepatronnøglen, til indsatsværktøjet kan tages ud.

Indsatsværktøj uden SDS-plus sættes i (GBH 2-26 DFR) (se billede H)

Bemærk: Brug ikke værktøjer uden SDS-plus til

hammerboring eller mejsling! Værktøj uden SDS-plus og dets borepatron beskadiges under hammerboring og mejsling.

Sæt udskiftningsborepatronen med lynspændefunktion 1 i.

Hold fast i holderingen 22 til hurtigspænde-udskiftningsborepatronen. Åben værktøjsholderen ved at dreje den forreste kappe 21 så meget, at værktøjet kan sættes i. Hold fast i holderingen 22 og drej den forreste kappe ning, til man tydeligt kan høre en skraldende lyd.

Kontrollér at værktøjet sidder rigtigt fast ved at trække i låsen.

21 kraftigt i pilens ret-

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 88 Wednesday, November 14, 2007 12:41 PM

88 | Dansk

Bemærk: Er værktøjsholderen blevet åbnet helt,

kan der evt. høres en skraldende lyd, når værktøjsholderen drejes i, og værktøjsholderen lukker ikke. Drej i dette tilfælde den forreste kappe 21 en gang imod pilens retning. Herefter kan værktøjsholderen lukkes.

Drej slag-/drejestop-kontakten 11 i position „Boring“.

Indsatsværktøj uden SDS-plus tages ud (GBH 2-26 DFR) (se billede I)

Hold fast i holderingen 22 til hurtigspænde-udskiftningsborepatronen. Åben værktøjsholderen ved at dreje den forreste kappe 21 i pilens retning, til værktøjet kan tages ud.

Støvopsugning med sugfix (tilbehør)

f Støv fra materialer som f.eks. blyholdig ma-

ling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

– Anvend helst en støvopsugning. – Sørg for god udluftning af arbejdsplad-

sen.

– Det anbefales at bære åndeværn med

filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

Sugfix monteres (se billede J)

Til støvopsugningen benyttes et sugfix (tilbehør). Under borearbejdet fjedrer sugfix tilbage, så sugfix-hovedet altid holdes tæt mod undergrunden.

Tryk på tasten til dybdeanslagsindstillingen 12 og tag dybdeanslaget ud 13. Tryk på tasten 12 igen og sæt sugfix forfra ind i ekstrahåndtaget 14.

Tilslut en opsugningsslange (diameter 19 mm, tilbehør) til opsugningsåbningen 23 på sugfix.

Støvsugeren skal være egnet til det materiale, som skal opsuges.

Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.

Boredybde indstilles på sugfix (se billede K)

Den ønskede boredybde X kan også fastlægges, når sugfix er monteret.

Skub SDS-plus-indsatsværtøjet helt ind i værktøjsholderen SDS-plus 3. Ellers kan SDS-plusværktøjets bevægelighed føre til en forkert indstilling af boredybden.

Løsne vingeskruen 27 på sugfix. Anbring el-værktøjet fast det sted, der skal bo-

res i, uden at tænde for værktøjet. SDS-plus-indsatsværktøjet skal befinde sig på fladen.

Forskyd føringsrøret 28 på sugfix på en sådan måde, at sugfix-hovedet hviler på den flade, der skal bores i. Skub ikke føringsrøret 28 mere end nødvendigt hen over teleskoprøret 26, så en så stor del af skalaen forbliver synlig på teleskoprøret 26.

Spænd vingeskruen 27 igen. Løsne klemmeskruen 24 på dybdeanslaget på sugfix.

Forskyd dybdeanslaget 25 på teleskoprøret 26 på en sådan måde, at den afstand X, der vises på billedet, er i overensstemmelse med den ønskede boredybde.

Spænd klemmeskruen 24 i denne position.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 89 Wednesday, November 14, 2007 12:41 PM

Dansk | 89

Brug

Ibrugtagning

f Kontrollér netspændingen! Strømkildens

spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Indstil funktion

GBH 2-26 E/RE: Med omskifteren „boring/hammerboring“ 16 vælges driftsarten på el-værktøjet. Driftsarten ændres ved at trykke på sikkerhedstasten 15 og dreje omskifteren „boring/hammerboring“ 16 i den ønskede position, til den går hørbart i indgreb.

GBH 2-26 DE/DRE/DFR: Med slag-/drejestopkontakten 11 vælges funktionen til el-værktøjet. Funktionen ændres ved at trykke på sikkerhedstastenkontakten 10 og dreje slag-/drejestopkontakten 11 i den ønskede position, til den går hørbart i indgreb.

Bemærk: Ændre kun funktionen, når el-værktøjet er slukket! Ellers kan el-værktøjet blive beskadiget.

GBH 2-26 E/RE GBH 2-26 DE/

DRE/DFR

Position til hammerboring i beton eller sten

Position til boring uden slag i træ, metal, keramik og plast samt til skruning og gevindskruning

Position Vario-Lock til indstilling af mejselpositionen

I denne position går slag-/drejestop-kontakten 11 ikke i indgreb.

Indstil drejeretning (GBH 2-26 RE/DRE/DFR)

Med retningsomskifteren 7 kan du ændre elværktøjets drejeretning. Ved nedtrykket startstop-kontakt 9 er dette ikke muligt.

Højreløb: Drej retningsomskifteren 7 på begge sider i position .

Venstreløb: Drej retningsomskifteren 7 på begge sider i position .

Stil altid drejeretningen til hammerboring, boring og mejsling på højreløb.

Tænd/sluk

El-værktøjet tændes ved at trykke på start-stopkontakten 9.

Start-stop-kontakten fastlåses ved at trykke den ned og holde den nede og desuden trykke på låsetasten 8.

El-værktøjet slukkes ved at slippe start-stopkontakten 9. Er start-stop-kontakten 9 fastlåst, trykkes på den, før den slippes.

Omdrejningstal/slagtal indstilles

Omdrejningstallet/slagtallet indstilles trinløst til det tændte el-værktøj, afhængigt af hvor meget start-stop-kontakten 9 trykkes ind.

Let tryk på start-stop-kontakten 9 fører til et lavt omdrejningstal/slagtal. Med tiltagende tryk øges omdrejningstallet/slagtallet.

Overbelastningskobling f Sidder indsatsværktøjet i klemme, afbrydes

rotationen. I den forbindelse opstår store kræfter. Hold derfor altid el-værktøjet sikkert med begge hænder og sørg for at stå fast under arbejdet.

Sluk for el-værktøjet og løsne indsatsværk-

tøjet, hvis el-værktøjet blokerer. Der opstår store reaktionsmomenter, hvis maskinen tændes med et blokeret boreværktøj.

Position til mejsling

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 90 Wednesday, November 14, 2007 12:41 PM

90 | Dansk

Arbejdsvejledning

Ændring af mejselstilling (Vario-Lock) (GBH 2-26 DE/DRE/DFR)

Du kan fastlåse mejslen i 36 stillinger. Dette gør det muligt altid at indtage den optimale arbejdsposition.

Anbring mejslen i værktøjsholderen. Drej slag-/drejestop-kontakten 11 i position

„Vario-Lock“ (se „Indstil funktion“, side 89). Drej værktøjsholderen i den ønskede mejsel-

stilling. Drej slag-/drejestop-kontakten 11 i position

„mejsling“. Dermed er værktøjsholderen låst fast. Stil omdrejningsretningen til mejsling på højreløb

Skruebits sættes i (se billede L) f Sæt kun el-værktøjet på møtrikken/skruen i

afbrudt tilstand. Roterende indsatsværk-

tøjer kan skride.

Brug af skruebits kræver en universalholder med 29 med SDS-plus-skaft (tilbehør).

Rengør istikningsenden på holdeskaftet og smør et tyndt lag fedt på den.

Sæt universalholderen drejende ind i værktøjsholderen, til den fastlåses af sig selv.

Kontrollér at universalholderen sidder rigtigt ved at trække i låsen.

Sæt en skruebit i universalholderen. Brug kun passende skruebits til skruehovedet.

Universalholderen tages ud ved at skubbe låsekappen 5 bagud og tage universalholderen 29 ud af værktøjsholderen.

Vedligeholdelse og service

Vedligeholdelse og rengøring

f Træk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

f El-værktøj og el-værktøjets ventilationsåb-

ninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

f En beskadiget støvbeskyttelseskappe skal

skiftes med det samme. Det anbefales, at få dette gjort af en servicetekniker.

Rengør altid værktøjsholderen 3 efter brug.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: +45 (04489) 8855 Fax: +45 (04489) 87 55 E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk

elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

og elektronisk udstyr skal kasseret

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 91 Wednesday, November 14, 2007 12:41 PM

Svenska | 91

Allmänna säkerhetsanvisningar för elverktyg

VARNING

visningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oord-

ning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som

kan antända dammet eller gaserna.

Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande avstånd.

kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passan-

de vägguttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt

om din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för elstöt.

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller till-

trasslade ledningar ökar risken för elstöt.

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att an-

Om du störs av obehöriga personer

e) När du arbetar med ett elverktyg utom-

hus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en

lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte är

möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet mins-

kar risken för elstöt.

3) Personsäkerhet a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg

kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

Bär alltid personlig skyddsutrustning och

skyddsglasögon.

skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär el-

verktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruv-

nycklar innan du kopplar på elverktyget.

Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balansen.

I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings-

och -uppsamlingsutrustning, se till att denna är rätt monterade och används

Användning av personlig

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 92 Wednesday, November 14, 2007 12:41 PM

92 | Svenska

på korrekt sätt. Användning av dam-

mutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare

får inte längre användas. Ett elverktyg

som inte kan kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller

ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oav-

siktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. El-

verktygen är farliga om de används av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrolle-

ra att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyck-

or orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Om-

sorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverk-

tyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett

sätt som det inte är avsett för kan farliga situationer uppstå.

5) Service a) Låt endast kvalificerad fackpersonal re-

parera elverktyget och endast med originalreservdelar. Detta garanterar att el-

verktygets säkerhet upprätthålls.

Verktygsspecifika säkerhetsanvisningar

f Bär hörselskydd. Risk finns för att buller le-

der till hörselskada.

f Använd elverktyget med medlevererade

stödhandtag. Risk finns för personskada om

du förlorar kontrollen över elverktyget.

f Använd lämpliga detektorer för att lokalise-

ra dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kon-

takt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på föremål eller elstöt.

f Håll i elverktyget med båda händerna under

arbetet och se till att du står stadigt. Elverk-

tyget kan styras säkrare med två händer.

f Säkra arbetsstycket. Ett arbetsstycke som

är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.

f Håll arbetsplatsen ren. Materialblandningar

är särskilt farliga. Lättmetalldamm kan brinna och explodera.

f Vänta tills elverktyget stannat helt innan du

lägger bort det. Insatsverktyget kan haka upp

sig och leda till att du kan förlora kontrollen över elverktyget.

f Elverktyget får inte användas med defekt

sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för el-

stöt.

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 93 Wednesday, November 14, 2007 12:41 PM

Svenska | 93

Ändamålsenlig användning

GBH 2-26 E/RE

Elverktyget är avsett för slagborrning i betong, tegel och sten. Det är även lämpligt för borrning utan slag i trä, metall, keramik och plast. Elverktyg med elektronisk reglering och höger-/vänster-

GBH 2-26 DE/DRE/DFR

Elverktyget är avsett för slagborrning i betong, tegel och sten samt för lätt mejsling. Det är även lämpligt för borrning utan slag i trä, metall, keramik och plast. Elverktyg med elektronisk reglering och höger-/vänstergång är även lämpliga för skruvdragning och gängskärning.

gång är även lämpliga för skruvdragning och gängskärning.

Tekniska data

Borrhammare GBH ... Professional

Produktnummer 0 611 ... Varvtalsreglering Vridstopp Höger-/vänstergång Växelborrchuck Upptagen märkeffekt Slagtal vid märkvarvtal

min-10–4000 0–4000 0–4000 0–4000 0–4000 Slagstyrka Märkvarvtal

min-10– 900 0– 900 0– 900 0– 900 0–900 Verktygsfäste Spindelhalsens diameter

mm 50 50 50 50 50

Borrdiameter max.: – Betong – Murverk (med hålborrkrona) –Stål –Trä

mm mm mm mm

Vikt enligt EPTA-Procedure 01/2003

Skyddsklass

Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

2-26 E 2-26 RE 2-26 DE 2-26 DRE 2-26 DFR

251 6.. 251 7.. 253 6.. 253 7.. 254 7..

z zz zz

– – z zz – z – zz – –– – z

W800800 800 800 800

J0–3,0 0–3,0 0–3,0 0–3,0 0–3,0

SDS-plus SDS-plus SDS-plus SDS-plus SDS-plus

26 68 13 30

kg 2,7 2,7 2,7 2,7 2,9

/II / II /II /II / II

26 68 13 30

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 91 dB(A); ljudeffektnivå

GBH 2-26 E/RE

Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Slagborrning i betong: Vibrationsemissionsvärde

=15m/s2, onoggrannhet K= 1,5 m/s2.

102 dB(A). Onoggrannhet K= 3 dB.

Använd hörselskydd!

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 94 Wednesday, November 14, 2007 12:41 PM

94 | Svenska

GBH 2-26 DE/DRE/DFR

Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: Slagborrning i betong: Vibrationsemissionsvärde

=15m/s2, onoggrannhet K= 1,5 m/s2 ,

Mejsling: Vibrationsemissionsvärde a onoggrannhet K= 1,5 m/s

=14m/s2,

GBH 2-26 E/RE/DE/DRE/DFR

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Snabbväxelborrchuck (GBH 2-26 DFR) 2 SDS-plus växelborrchuck (GBH 2-26 DFR) 3 Verktygsfäste SDS-plus 4 Dammskyddskåpa 5 Spärrhylsa 6 Växelborrchuckens låsring (GBH 2-26 DFR) 7 Riktningsomkopplare

(GBH 2-26 RE/DRE/DFR)

8 Spärrknapp för strömställaren 9 Strömställare Till/Från

10 Spärrknapp för slag-/vridstoppsomkopplaren

(GBH 2-26 DE/DRE/DFR)

11 Slag-/vridstoppsomkopplaren

(GBH 2-26 DE/DRE/DFR)

12 Knapp för djupinställning 13 Djupanslag 14 Stödhandtag 15 Upplåsningsknapp för omkopplaren

”Borrning/slagborrning” (GBH 2-26 E/RE)

16 Omkopplare ”Borrning/slagborrning”

(GBH 2-26 E/RE)

17 Låsskruv för nyckelchucken* 18 Kuggkranschuck* 19 SDS-plus skaft för borrchuck* 20 Borrchuckfäste (GBH 2-26 DFR) 21 Främre hylsan på snabbchucken

(GBH 2-26 DFR)

22 Hållring för snabbchucken (GBH 2-26 DFR) 23 Utsugningsöppning Sugfix* 24 Klämskruv för Sugfix* 25 Djupanslag för Sugfix* 26 Teleskoprör för Sugfix* 27 Vingskruv för Sugfix* 28 Styrrör för Sugfix* 29 Universalhållare med SDS-plus skaft*

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte standardleveransen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till

28.12.2009), 2006/42/EG (from 29.12.2009). Teknisk tillverkningsdokumentation finns hos:

Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Senior Vice President Engineering

26.10.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen Head of Product Certification

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 95 Wednesday, November 14, 2007 12:41 PM

Svenska | 95

Montage

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

Stödhandtag

f Använd alltid elverktyget med stödhandtag

14.

Svängning av stödhandtag (se bild A)

Stödhandtaget 14 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning.

Vrid undre greppdelen på stödhandtaget 14 moturs och sväng stödhandtaget 14 till önskat läge. Dra sedan fast undre greppdelen på stödhandtaget 14 medurs.

Kontrollera att stödhandtagets spännband ligger i härför avsett spår på motorhuset.

Inställning av borrdjup (se bild B)

Med djupanslaget 13 kan önskat borrdjup X ställas in.

Tryck in knappen för djupanslagets inställning 12 och sätt in djupanslaget i stödhandtaget 14.

Räfflingen på djupanslaget 13 måste vara riktad nedåt.

Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfästet SDS-plus 3. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet.

Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X.

Val av borrchuck och verktyg

För slagborrning och mejsling behövs SDS-plus verktyg som kan sättas in i SDS-plus borrchucken.

För borrning utan slag i trä, metall, keramik och plast samt för skruvdragning och gängskärning används verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft). Dessa verktyg kräver en snabbchuck eller en kuggkranschuck.

GBH 2-26 DFR: SDS-plus växelborrchucken 2 kan lätt bytas ut mot medlevererad snabbväxelborrchuck 1.

Byte av kuggkranschuck (GBH 2-26 E/RE/DE/DRE)

För arbete med verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft) måste en lämplig borrchuck monteras (kuggkrans- eller snabbchuck, tillbehör).

Montering av kuggkranschuck (se bild C)

Skruva in SDS-plus skaftet 19 i en kuggkranschuck 18. Lås kuggkranschucken 18 med säkringsskruven 17. Observera att säkringsskruven

är vänstergängad.

Så här sätts kuggkranschucken in (se bild C)

Rengör universalhållarens insticksända och smörj lätt med fett.

Skjut med vridningsrörelse in kuggkranschucken med universalhållaren i verktygsfästet tills den automatiskt låses.

Kontrollera låsningen genom att dra i kuggkranschucken.

Så här tas kuggkranschucken bort

Skjut låshylsan 5 bakåt och ta bort kuggkranschucken 18.

Ditsättning och borttagning av växelborrchuck (GBH 2-26 DFR)

Så här tas växelborrchucken bort (se bild D)

Dra växelborrchuckens låsring 6 bakåt, håll den i detta läge och dra sedan framåt bort SDSplus växelborrchucken 2 eller snabbväxelborrchucken 1.

Skydda borttagen växelborrchuck mot nedsmutsning.

Så här sätts växelborrchucken in (se bild E)

Rengör växelborrchucken innan den sätts in och fetta lätt in insticksändan.

Grip med hela handen om SDS-plus växelborrchucken 2 eller snabbväxelborrchucken 1. Skjut med vridande rörelse upp växelborrchucken på chuckfästet 20 tills ett tydligt låsningsljud hörs.

Växelborrchucken låser automatiskt. Kontrollera låsningen genom att dra i växelborrchucken.

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 96 Wednesday, November 14, 2007 12:41 PM

96 | Svenska

Verktygsbyte

Dammskyddskåpan 4 hindrar i stor utsträckning borrdamm från att tränga in i verktygsfästet under användningen. Se till att inte dammskyddskåpan 4 skadas vid monteringen av verktyget.

f Byt omedelbart ut en skadad dammskydds-

kåpa. Låt en serviceverkstad utföra detta.

Insättning av SDS-plus verktyg (se bild F)

Med SDS-plus borrchucken kan insatsverktyget lätt och bekvämt bytas utan användning av extra verktyg.

GBH 2-26 DFR: Sätt in SDS-plus växelborrchucken 2.

Rengör insatsverktygets insticksända och smörj lätt med fett.

Placera insatsverktyget med en vridrörelse i verktygshållaren tills verktyget automatiskt låser.

Kontrollera låsningen genom att dra i verktyget. SDS-plus insatsverktyget är enligt systemet fritt

rörligt. På tomgång uppstår därför en rundgångsavvikelse. Detta har ingen betydelse för borrhålets noggrannhet eftersom borren centreras vid borrning.

Så här tas SDS-plus insatsverktyget bort (se bild G)

Skjut spärrhylsan 5 bakåt och ta ut insatsverktyget.

Användning av insatsverktyg utan SDS-plus (GBH 2-26 E/RE/DE/DRE)

Anvisning: Verktyg utan SDS-plus får inte använ-

das för slagborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling.

Sätt in en kuggkranschuck 18 (se ”Byte av kuggkranschuck”, sida 95).

Vrid upp kuggkranschucken 18 tills verktyget kan skjutas in. Skjut in verktyget.

Stick in chucknyckeln i respektive hål på kuggkranschucken 18 och spänn jämnt fast verktyget.

GBH 2-26 E/RE: Ställ omkopplaren 16 mot symbolen ”Borra”.

GBH 2-26 DE/DRE: Vrid slag-/vridstoppsomkopplaren 11 till läget ”Borra”.

Så här tas insatsverktyget utan SDS-plus bort (GBH 2-26 E/RE/DE/DRE)

Vrid med chucknyckeln hylsan på kuggkranschucken 18 moturs tills insatsverktyget kan tas bort.

Användning av insatsverktyg utan SDS-plus (GBH 2-26 DFR) (se bild H)

Anvisning: Verktyg utan SDS-plus får inte använ-

das för slagborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling.

Sätt in snabbväxelborrchucken 1. Håll fast snabbväxelborrchuckens hållring 22.

Öppna verktygsfästet genom att vrida främre hylsan 21 tills verktyget kan sättas in. Håll fast hållringen 22 och vrid den främre hylsan 21 kraftigt i pilriktningen tills tydliga klickande ljud hörs.

Kontrollera låsningen genom att dra i verktyget. Anvisning: Om verktygsfästet har öppnats full-

ständigt mot stopp, kan det hända att friktionsljud uppstår och att verktygsfästet inte stängs ordentligt. Vrid i detta fall den främre hylsan 21 ett varv motsatt pilriktningen. Därefter kan verktygsfästet stängas.

Vrid slag-/vridstoppsomkopplaren 11 till läget ”Borra”.

Så här tas insatsverktyget utan SDS-plus bort (GBH 2-26 DFR) (se bild I)

Håll fast snabbväxelborrchuckens hållring 22. Öppna verktygsfästet genom att vrida främre hylsan 21 i pilriktningen tills verktyget kan tas bort.

Dammutsugning med Sugfix (tillbehör)

f Dammet från material som t.ex. blyhaltig mål-

ning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 97 Wednesday, November 14, 2007 12:41 PM

Svenska | 97

– Använd om möjligt dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i fil-

terklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Montering av Sugfix (se bild J)

För utsugning av damm krävs en Sugfix (tillbehör). Vid borrning fjädrar Sugfix så att dess huvud alltid hålls nära underlaget.

Tryck ned knappen för inställning av djupanslaget 12 och ta bort djupanslaget 13. Tryck på nytt ned knappen 12 och skjut framifrån in Saugfix i stödhandtaget 14.

Anslut en utsugningsslang (diameter 19 mm, tillbehör) till Sugfixens utsugningsöppning 23.

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare.

Ställ in borrdjupet på Sugfix (se bild K)

Önskat borrdjup X kan ställas in även när Sugfixen är monterad.

Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfästet SDS-plus 3. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet.

Lossa vingskruven 27 på Sugfix. Lägg stadigt an avstängt elverktyg mot ytan som

ska borras. SDS-plus insatsverktyget måste härvid beröra ytan.

Förskjut styrröret 28 på Sugfixen i dess hållare så att Sugfix-huvudet ligger an mot ytan som ska borras. Skjut inte upp styrröret 28 på teleskopröret 26 mer än vad som behövs, så att möjligast stor del av skalan på teleskopröret 26 förblir synlig.

Dra åter fast vingskruven 27. Lossa klämskruven 24 på Sugfixens djupanslag.

Förskjut djupanslaget 25 på teleskopröret 26 så att det på bilden visade avståndet X motsvarar önskat borrdjup.

Dra fast klämskruven 24 i detta läge.

Drift

Driftstart

f Beakta nätspänningen! Kontrollera att

strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Inställning av driftsätt

GBH 2-26 E/RE: Välj med omkopplaren ”Borrning/slagborrning” 16 önskat driftsätt för elverktyget. Tryck för växling av driftsätt upplåsningsknappen 15 och vrid omkopplaren ”Borrning/slagborrning” 16 till önskat läge tills den hörbart snäpper fast.

GBH 2-26 DE/DRE/DFR: Välj med slag-/vridstoppsomkopplaren 11 önskat driftsätt för elverktyget. Tryck för växling av driftsätt upplåsningsknappen 10 och vrid slag-/vridstoppsomkopplaren 11 till önskat läge tills den hörbart snäpper fast.

Anvisning: Ändring av driftsätt får endast ske på frånkopplat elverktyg! I annat fall kan elverktyget skadas.

GBH 2-26 E/RE GBH 2-26 DE/

DRE/DFR

Läge för Slagborrning i betong eller sten

Läge för Borrning utan slag i trä, metall, keramik och plast samt för skruvdragning och gängskärning

Läge Vario-Lock für inställning av mejselläget

I detta läge snäpper inte slag-/vridstopsomkopplaren 11 fast.

Läge för Mejsling

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 98 Wednesday, November 14, 2007 12:41 PM

98 | Svenska

Inställning av rotationsriktning (GBH 2-26 RE/DRE/DFR)

Med riktningsomkopplaren 7 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 9 kan omkoppling inte ske.

Högergång: Vrid riktningsomkopplaren 7 på båda sidorna mot stopp till läget .

Vänstergång: Vrid riktningsomkopplaren 7 på båda sidorna mot stopp till läget .

Ställ alltid in högergång för slagborrning, borrning och mejsling.

In- och urkoppling

För inkoppling av elverktyget tryck på strömställare Till/Från 9.

För låsning av strömställaren håll knappen nedtryckt och tryck dessutom ned spärrknappen 8.

För frånkoppling av elverktyget släpp strömställa- re Till/Från 9. Vid låst strömställare Till/Från 9 tryck först in och släpp sedan upp strömställaren.

Inställning av varvtal/slagtal

Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 9.

Ett lätt tryck på strömställaren Till/Från 9 ger ett lågt varvtal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet.

Överlastkoppling f Om insatsverktyget kommer i kläm eller ha-

kar fast kopplas borrspindelns drivning från. Håll stadigt i elverktyget med båda händerna och stå stadigt för att motverka de krafter som uppstår.

f Slå genast ifrån elverktyget och ta loss in-

satsverktyget om elverktyget fastnar. Om ett elverktyg slås till när borrverktyget har fastnat uppstår höga reaktionsmoment.

Arbetsanvisningar

Ändring av mejselläget (Vario-Lock) (GBH 2-26 DE/DRE/DFR)

Mejseln kan spärras i 36 lägen. Därför är det alltid möjligt att inta en optimal arbetsposition.

Lägg in mejseln i verktygsfästet. Vrid slag-/vridstoppsomkopplaren 11 till läget

”Vario-Lock” (se ”Inställning av driftsätt”, sidan 97).

Vrid insatsverktyget till mejselläget. Vrid slag-/vridstoppsomkopplaren 11 till läget

”Mejsling”. Verktygsfästet är nu låst. Ställ in högergång för mejsling.

Insättning av skruvbits (se bild L) f Elverktyget ska vara frånkopplat när det förs

mot muttern/skruven. Roterande insatsverk-

tyg kan slira bort.

För användning av skruvbits krävs en universalhållare 29 med SDS-plus skaft (tillbehör).

Rengör universalhållarens insticksända och smörj lätt med fett.

Skjut med vridrörelse in universalhållaren i verktygsfästet tills den automatiskt låses.

Kontrollera låsningen genom att dra i universalhållaren.

Sätt in en skruvbits i universalhållaren. Använd endast för skruvhuvudet lämpliga skruvbits.

För borttagning av universalhållaren skjut låshylsan 5 bakåt och ta bort universalhållaren 29 ur verktygsfästet.

1 619 929 726 | (14.11.07) Bosch Power Tools

OBJ_BUCH-279-002.book Page 99 Wednesday, November 14, 2007 12:41 PM

Svenska | 99

Underhåll och service

Underhåll och rengöring

f Dra stickproppen ur nätuttaget innan arbeten

utförs på elverktyget.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

f Byt omedelbart ut en skadad dammskydds-

kåpa. Låt en serviceverkstad utföra detta.

Rengör verktygsfästet efter varje användning 3.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och

dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.

Svenska

Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91

Bosch Power Tools 1 619 929 726 | (14.11.07)

OBJ_BUCH-279-002.book Page 100 Wednesday, November 14, 2007 12:41 PM

100 | Norsk

Generelle advarsler for elektroverktøy

ADVARSEL

holdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen a) Hold arbeidsområdet rent og ryddig og

sørg for bra belysning. Rotete arbeids-

områder eller arbeidsområder uten lys kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i ek-

splosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister

som kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir for-

styrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet a) Støpselet til elektroverktøyet må passe

inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler

som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede over-

flater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektris-

ke støt hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller

fuktighet. Dersom det kommer vann i et

elektroverktøy, øker risikoen for elektriske støt.

Les gjennom alle advarslene og anvisningene. Feil ved over-

d) Ikke bruk ledningen til andre formål,

f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede

ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektro-

verktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når

du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektro-

verktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbry-

ter reduserer risikoen for elektriske støt.

3) Personsikkerhet a) Vær oppmerksom, pass på hva du gjør,

gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øye-

blikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid

å bruke vernebriller. Bruk av personlig

sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagel-

se. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bry-

teren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler

før du slår på elektroverktøyet. Et verk-

tøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.

e) Unngå en unormal kroppsholdning. Sørg

for å stå stødig og i balanse. Dermed kan

du kontrollere elektroverktøyet bedre i uventede situasjoner.

1 619 929 726 | (14.11.07) Bosch Power Tools

Bosch GBH 2-26 E Professional, GBH 2-26 RE Professional, GBH 2-26 DE Professional, GBH 2-26 DRE Professional, GBH 2-26 DFR Professional User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
