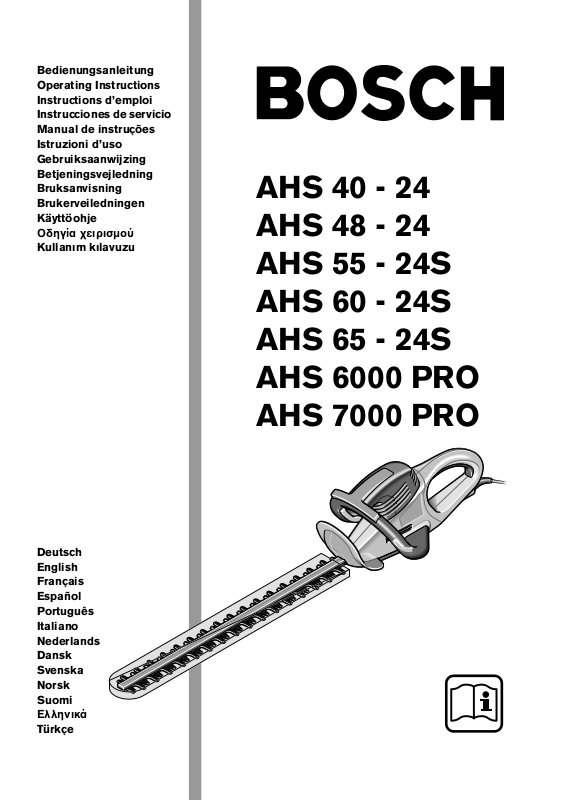

Bosch AHS 40-24, AHS 6000 PRO, AHS 60-24S, AHS 7000 PRO, AHS 55-24S User Manual [it]

Bedienungsanleitung
Operating Instructions
Instructions d’emploi
Instrucciones de servicio
Manual de instruções
Istruzioni d’uso
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje

Oδηγία χειρισµού

Kullanım kılavuzu

AHS 40 - 24
AHS 48 - 24
AHS 55 - 24S
AHS 60 - 24S
AHS 65 - 24S

Deutsch
English
Français
Español
Português
Italiano
Nederlands
Dansk
Svenska
Norsk
Suomi

Eλληνικά

Türkçe

AHS 6000 PRO
AHS 7000 PRO

5

4

3

2

1

2 • 2 609 932 122 • 08.01

7

A

6 8

B C

10 cm

1 m

3 • 2 609 932 122 • 08.01

D

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

■

Sicherheitshinweise

Achtung! Lesen Sie die nachfolgenden Anwei­sungen sorgfältig durch und machen Sie sich
mit den Bedienelementen und dem ordnungsge­mäßen Gebrauch der Heckenschere vertraut.
Wenn die Heckenschere nicht vorschriftsmäßig
verwendet wird, kann dies zu schweren Verlet­zungen führen. Bei der Verwendung von Elektro­werkzeugen müssen die allgemeinen und die
nachfolgenden Sicherheitshinweise beachtet
werden, um das Risiko vor Feuer, elektrischem
Schlag und Verletzung zu vermindern.

Erklärung der Bildsymbole:

Die Bedienungsanleitung durchlesen.

Die Heckenschere darf nicht bei Regen oder
an nassen Hecken benutzt werden.

Ausschalten und Stecker ziehen vor Ein­stell- und Reinigungsarbeiten, wenn das Ka­bel verwickelt, zerschnitten oder beschädigt
ist und wenn die Heckenschere auch nur für
kurze Dauer unbeaufsichtigt liegengelassen
wird.

Während des Betriebes dürfen sich im Umkreis
von 3 m keine anderen Personen oder Tiere auf­halten.

Die Heckenschere niemals am Messerbalken an­fassen.

Niemals Kindern oder mit diesen Anweisungen
nicht vertrauten Personen erlauben die Hecken­schere zu benutzen. Nationale Vorschriften be­schränken möglicherweise das Alter des Bedie­ners.

Niemals schneiden, während sich Personen, ins­besondere Kinder oder Haustiere, in unmittelba­rer Nähe aufhalten.

Der Bediener oder Nutzer ist für Unfälle oder
Schäden an anderen Menschen oder deren Ei­gentum verantwortlich.

Die Heckenschere nicht benutzen, wenn man
barfuß läuft oder offene Sandalen trägt. Tragen
Sie stets festes Schuhwerk und eine lange Hose.
Das Tragen von festen Handschuhen, rutschfes­tem Schuhwerk und einer Schutzbrille wird emp­fohlen. Keine lange Kleidung oder Schmuck tra­gen, welche sich in bewegenden Teilen verfan­gen können.

Die zu schneidende Fläche sorgfältig inspizieren
und alle Drähte und sonstige Fremdkörper besei­tigen.

Vor der Benutzung immer durch Augenschein
prüfen, ob die Messer, die Messerschrauben und
andere Teile des Schneidwerks abgenützt oder
beschädigt sind. Nie mit beschädigtem oder stark
abgenütztem Schneidwerk arbeiten.

4 • 2 609 932 122 • 08.01

Deutsch - 1

Vor jedem Gebrauch das Verlängerungskabel
kontrollieren und bei Bedarf auswechseln. Schüt­zen Sie das Stromkabel vor Hitze, Öl und schar­fen Kanten.

Machen Sie sich mit der Heckenschere vertraut
um sie im Notfall schnell zu stoppen.

Hecken nur bei Tageslicht oder gutem künstli­chen Licht schneiden.

Die Heckenschere niemals mit defekten oder
nicht montierten Schutzvorrichtungen betreiben.

Sicherstellen, dass alle mitgelieferten Griffe und
Schutzvorrichtungen beim Betrieb der Hecken­schere montiert sind. Niemals eine unvollstän­dige Heckenschere oder eine, an der unerlaubte
Modifizierungen vorgenommen wurden, verwen­den.

Die Heckenschere immer mit beiden Händen füh­ren.

Die Heckenschere nie an der Schutzvorrichtung
halten.

Das Kabel vom Arbeitsbereich fernhalten.
Beim Betrieb der Heckenschere stets auf einen

sicheren Stand achten und immer das Gleichge­wicht halten, insbesondere bei der Benutzung
von Stufen oder Leitern.

Aufmerksam die Umgebung beobachten und auf
mögliche Gefahren gefasst sein, die beim Arbei­ten unter Umständen überhört werden könnten.

Netzstecker aus der Steckdose ziehen:

– vor einer Überprüfung, Beseitigung einer Blockie-

rung oder Arbeiten an der Heckenschere.

– nach dem Kontakt mit einem Fremdkörper. Die

Heckenschere auf Beschädigungen überprüfen
und wenn nötig instandsetzen lassen.

– wenn die Heckenschere wegen abnormaler Vib-

ration überprüft wird.
Den Festsitz aller Muttern, Bolzen und Schrau-

ben sicherstellen, um zu gewährleisten, dass sich
die Heckenschere in einem sicheren Arbeitszu­stand befindet.

Nach dem Gebrauch die Heckenschere sicher
mit abgedeckten Messern lagern. Die Hecken­schere sollte trocken und für Kinder unerreichbar
hoch oder verschlossen aufbewahrt werden.

Sicherheitshalber abgenutzte oder beschädigte
Teile auswechseln.

Nicht versuchen das Gerät zu reparieren, es sei
denn, Sie besitzen die notwendige Ausbildung.

Stellen Sie sicher, dass auszuwechselnde Teile
von Bosch stammen.

1

2

3

4

5

6

7

Gerätekennwerte

Heckenschere AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Bestellnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Leistungsaufnahme 500 W 500 W 550 W 550 W
Leerlaufhubzahl 1400 min
Messerabstand 24 mm 24 mm 24 mm 24 mm
Schnittlänge 400 mm 480 mm 550 mm 600 mm
Gewicht 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Schutzklasse

Heckenschere AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Bestellnummer 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Leistungsaufnahme 550 W 650 W 650 W
Leerlaufhubzahl 1400 min
Messerabstand 24 mm 34 mm 34 mm
Schnittlänge 650 mm 600 mm 700 mm
Gewicht 4,25 kg 4,1 kg 4,2 kg
Schutzklasse

-1

1400 min

-1

1400 min

-1

1400 min

/ II / II / II / II

-1

1500 min

-1

1500 min

-1

/ II / II / II

-1

Bestimmungsgemäßer
Gebrauch

Die Heckenschere ist bestimmt für das Schneiden
und Stutzen von Hecken und Büschen in Haus- und
Hobbygärten.

Einleitung

Dieses Handbuch enthält Anweisungen über die
richtige Montage und den sicheren Gebrauch Ihrer
Heckenschere. Es ist wichtig, dass Sie diese Anwei­sungen sorgfältig lesen.

Lieferumfang

Alle Teile des Gerätes sind vorsichtig aus der Verpa­ckung zu entnehmen und auf Vollständigkeit zu
überprüfen:

– Heckenschere
– Messerschutz
– Bedienungsanleitung/Ersatzteilliste

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich
bitte an Ihren Händler.

Geräteelemente

Messerbalken
Handschutz für vorderen Griff
Vorderer Griffbügel mit Schalthebel
Lüftungsschlitze
Hinterer Griff mit Ein-/Ausschalter
Netzstecker**
Messerschutz

**länderspezifisch

Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.

5 • 2 609 932 122 • 08.01

Deutsch - 2

Zu Ihrer Sicherheit

ACHTUNG! VOR WARTUNGS- ODER REINI­GUNGSARBEITEN IST DIE HECKENSCHERE
AUSZUSCHALTEN UND DER NETZSTECKER
ZU ZIEHEN. GLEICHES GILT, WENN DAS
STROMKABEL BESCHÄDIGT, ANGESCHNIT­TEN ODER VERWICKELT IST.

NACHDEM DIE HECKENSCHERE ABGE­SCHALTET WURDE, BEWEGEN SICH DIE
MESSER NOCH WENIGE SEKUNDENBRUCH­TEILE WEITER. VORSICHT! BEWEGENDE
MESSER NICHT BERÜHREN.

Elektrische Sicherheit

Ihre Maschine ist zur Sicherheit doppelt schutziso­liert und benötigt keine Erdung. Die Betriebsspan­nung beträgt 230 V AC, 50 Hz. Nur zugelassene
Verlängerungskabel verwenden. Informationen er­halten Sie bei Ihrer autorisierten Kundendienst­stelle.

Es dürfen nur Verlängerungskabel der Bauart
H05VV-F oder H05RN-F verwendet werden.

Zur Erhöhung der Sicherheit wird empfohlen, einen
FI-Schalter (RCD) mit einem Fehlerstrom von maxi­mal 30 mA zu benutzen. Dieser FI-Schalter sollte
vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft wer­den: ACHTUNG: Zu Ihrer Sicherheit ist es erforder­lich, dass der an der Maschine angebrachte Ste­cker 6 mit dem Verlängerungskabel 8 verbunden
wird, wie im Bild gezeigt.

Die Kupplung des Verlängerungskabels muss vor
Spritzwasser geschützt sein, aus Gummi bestehen
oder mit Gummi überzogen sein.

Das Verlängerungskabel muss mit einer Zugentlas­tung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Scha­densmerkmale überprüft und darf nur in gutem Zu­stand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie
nur von einer autorisierten Bosch-Werkstatt repa­riert werden.

A

Inbetriebnahme

Einschalten:

Den Ein-/Ausschalter am hinteren Griff 5 drücken
und halten. Schalthebel 3 drücken.

Ausschalten:

Den Schalthebel 3 und den Ein-/Ausschalter 5 los­lassen.

B C D

Arbeiten mit der

Heckenschere

Die Heckenschere mit beiden Händen und
Abstand zum eigenen Körper halten. Auf
einen sicheren Stand achten.

Das Verlängerungskabel über die eigene Schulter
nach hinten legen und darauf achten, dass es beim
Schneiden immer hinten bleibt. Das Kabel nie über
die Hecke legen, wo es leicht von den Messern er­fasst werden kann.

Es können Äste bis zu einer Dicke von höchstens
24 mm geschnitten werden. Um die Äste den Mes­sern zuzuführen, die Heckenschere gleichmäßig auf
der Schnittlinie vorwärtsbewegen. Der doppelseitige
Messerbalken ermöglicht den Schnitt in beiden
Richtungen oder durch Pendelbewegungen von ei­ner zur anderen Seite.

Zuerst die Seiten der Hecke schneiden, dann die
Oberkante.

Um die Seiten gerade zu bekommen, empfehlen wir
mit der Wachstumsrichtung von unten nach oben zu
schneiden. Wird von oben nach unten geschnitten,
bewegen sich dünnere Äste nach außen, wodurch
dünne Stellen oder Löcher entstehen können.

Um zuletzt die Oberkante gleichmäßig zu schnei­den, über die ganze Länge der Hecke eine Richt­schnur in der erforderlichen Höhe spannen.

Darauf achten, dass keine Gegenstände wie z. B.
Drähte geschnitten werden, da diese die Messer
oder den Antrieb beschädigen können.

Schnittzeit:

– Laubhecken schneiden Sie am besten im Juni

und Oktober.
– Nadelholzhecken im April und August.
– Koniferen und andere schnellwüchsige Hecken

ab Mai ca. alle 6 Wochen.
– Heckenschnitte sollten in einer Form wie im Bild

gezeigt ausgeführt werden.

Wartung und Reinigung

Vor allen Wartungsarbeiten ist der Netz­stecker zu ziehen.

Hinweis: Führen Sie die folgenden Wartungsarbei­ten regelmäßig aus, damit eine lange und zuverläs­sige Nutzung gewährleistet ist.

Die Heckenschere auf offensichtliche Mängel unter­suchen, wie einen losen, ausgehängten oder be­schädigten Messerbalken, lose Befestigung und
verschlissene oder beschädigte Bauteile.

Prüfen, ob die Abdeckungen und Schutzeinrichtun­gen intakt und richtig montiert sind. Notwendige Re­paraturen oder Wartungsarbeiten sind vor dem Ein­satz der Heckenschere durchzuführen.

6 • 2 609 932 122 • 08.01

Deutsch - 3

Sollte die Heckenschere trotz sorgfältiger Herstel­lungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienst­stelle für Bosch-Elektrowerkzeuge ausführen zu las­sen.

Bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Bestellnummer laut
Typenschild des Gerätes angeben.

Wartung und Reinigung der
Schneidmesser

Vor allen Wartungsarbeiten ist der Netz­stecker zu ziehen.

Beim Hantieren oder beim Reinigen der Schneid­messer Handschuhe tragen.

Nach jeder Benutzung die Schneidmesser reinigen
und mit einem Schutzöl einsprühen. Während län­gerer Arbeitsgänge empfehlen wir die Schneidmes­ser in regelmäßigen Abständen mit Schutzöl zu
schmieren.

Den Zustand der Schneidmesser durch Augen­schein überprüfen. Den festen Sitz der Schrauben
im Messerbalken 1 prüfen.

Sicherstellen, dass der Messerschutz 7 auf die
Schneidmesser aufgesetzt ist.

Fehlersuche

Reinigung/Lagerung

Das Äußere der Heckenschere mit Hilfe einer wei­chen Bürste und einem Lappen reinigen. Wasser,
Lösemittel und Poliermittel dürfen nicht verwendet
werden. Alle Verschmutzungen entfernen, insbe­sondere die Lüftungsschlitze 4 des Motors reinigen.

Die Heckenschere an einem sicheren, trockenen
Platz außerhalb der Reichweite von Kindern lagern.
Keine anderen Gegenstände darauf stellen.

Zubehör

Messerschutz AHS 40-24
Messerschutz AHS 48-24
Messerschutz AHS 55-24
Messerschutz AHS 60-24
Messerschutz AHS 65-24

......................

......................

......................

......................

......................

Messerschutz AHS 6000 PRO
Messerschutz AHS 7000 PRO
Schmierstoff-Spray
Auffangtuch

.....................................

...................................................

.............

.............

2 605 911 160
2 605 911 160
2 605 911 159
2 605 911 159
2 605 911 158
2 605 411 159
2 605 411 158
1 609 200 399
F 016 800 055

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine
einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden
Sie sich an Ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche ausschalten und Netzstecker ziehen.

Symptome Mögliche Ursache Abhilfe

Heckenschere
funktioniert nicht

Keine Stromversorgung
Steckdose defekt

Stromversorgung überprüfen
Andere Stromquelle probieren,

gegebenenfalls wechseln

Stromkabel beschädigt

Kabel überprüfen,
gegebenenfalls wechseln

Heckenschere arbeitet mit Unter­brechungen

Motor läuft,

Sicherung defekt
Stromkabel beschädigt

Interner Wackelkontakt
Die Ein-/Ausschalter sind defekt

Interner Fehler Bosch-Fachwerkstatt aufsuchen

Sicherung wechseln
Kabel überprüfen,

gegebenenfalls wechseln
Bosch-Fachwerkstatt aufsuchen
Bosch-Fachwerkstatt aufsuchen

Messer bleiben stehen
Messer werden heiß Messer stumpf

Messer hat Scharten
Zu viel Reibung

Messerbalken schleifen lassen
Messerbalken überprüfen lassen
Mit Schmieröl einsprühen

wegen fehlender Schmierung

7 • 2 609 932 122 • 08.01

Deutsch - 4

Garantie

Für Bosch-Geräte leisten wir Garantie gemäß den
gesetzlichen/länderspezifischen Bestimmungen
(Nachweis durch Rechnung oder Lieferschein).

Schäden, die auf natürliche Abnützung, Überlastung
oder unsachgemäße Behandlung zurückzuführen
sind, bleiben von der Garantie ausgeschlossen.

Beanstandungen können nur anerkannt werden,
wenn Sie das Gerät unzerlegt an den Lieferer oder
an eine Bosch-Kundendienstwerkstätte für Druck­luft- oder Elektrowerkzeuge senden.

Umweltschutz

Die Beeinträchtigungen der Umwelt
durch die Maschine sind auf Grund
ihrer Laufruhe minimal.

Bei der Herstellung der Maschine
wurden ökologisch unbedenkliche
Verfahren angewendet.

Rohstoffrückgewinnung statt Mül­lentsorgung

Maschine, Zubehörteile und Verpa­ckung sollten für ein umweltfreundli­ches Recycling sortiert werden.

Diese Anleitung ist aus chlorfrei ge­fertigtem Recycling-Papier herge­stellt.

Zum sortenreinen Recycling sind
Kunststoffteile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige
Geräte/Akkus zum Recycling beim Handel abzuge­ben oder (ausreichend frankiert) direkt einzuschi­cken an:

Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld

Kundendienst

www.bosch-pt.com
Deutschland

Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
D-37589 Kalefeld

✆

Service:

...........................................

Fax ................................................ +49 (0) 55 53 / 20 22 37

01 80 - 3 35 54 99

✆ Kundenberater:........................... 01 80 - 3 33 57 99

Österreich

ABE Service GmbH
Jochen-Rindt-Straße 1
A-1232 Wien

✆ Service:.......................................... +43 (0)1 / 61 03 80

Fax.................................................... +43 (0)1 / 61 03 84 91

✆ Kundenberater:................. +43 (0)1 / 797 22 3066

E-Mail: [e-mail]

Schweiz

Robert Bosch AG
Kundendienst Elektrowerkzeuge
Industriestrasse 31
CH-8112 Otelfingen

✆ Service:...................................... +41 (0)1 / 8 47 16 16

✆ Kundenberater:............ Grüne Nr. 0 800 55 11 55

Konformitätserklärung

Messwerte ermittelt entsprechend 2000/14/EG
(1,60 m Höhe,1 m Abstand) und EN 25 349.

Der A-bewertete Geräuschpegel des Gerätes be­trägt typischerweise: Schalldruckpegel 82 dB (A)
AHS 40/48/55/60/65, 84 dB (A) AHS 6000/7000;
Schallleistungspegel 93 dB (A) AHS 40/48/55/60/
65, 95 dB (A) AHS 6000/7000.

Die Hand-Arm-Vibration ist typischerweise niedriger
als 2,5 m/s

Wir erklären in alleiniger Verantwortung, dass die­ses Produkt mit den folgenden Normen oder norma­tiven Dokumenten übereinstimmt: EN 774,
EN 50 144 gemäß den Bestimmungen der Richtli­nien 89/336/EWG, 98/37/EG, 2000/14/EG.

2000/14/EG: Der garantierte Schallleistungspegel
LWa ist niedriger als 96 dB (A) AHS 40/48/55/60/65,
98 dB (A) AHS 6000/7000. Bewertungsverfahren
der Konformität gemäß Anhang V.

Leinfelden, 01.08.2001.

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten

2

.

8 • 2 609 932 122 • 08.01

Deutsch - 5

Safety Notes

Warning! Read these instructions carefully, be
familiar with the controls and the proper use of
the hedgecutter. Operation of the hedgecutter
can cause serious injuries, if not used as in­tended. When using electric tools, basic safety
precautions including the following should al­ways be followed, to reduce the risk of fire, elec­tric shock and personal injury.

Explanation of symbols:

Read instruction manual.

Do not use the hedgecutter in the rain or
leave it outdoors when it is raining.

Switch off and remove plug from mains be­fore adjusting, cleaning or if the cable is en­tangled or if the cable is cut or damaged and
before leaving the hedgecutter unattended
for any period.

■ Other persons and animals should remain at a
distance of 3 metres or more when the hedgecut­ter is being used.

■ Never grasp the blade of the hedgecutter.

■ Children or persons unfamiliar with these instruc-

tions must not operate the hedgecutter. Local
regulations may restrict the age of the operator.

■ Never cut a hedge while people, especially chil­dren or pets, are nearby.

■ The operator or user is responsible for accidents
or hazards occurring to other people or their prop­erty.

■ Do not operate the hedgecutter when barefoot or
wearing open sandals, always wear substantial
footwear and long trousers. The use of sturdy
gloves, non-skid footwear and safety glasses is
recommended. Do not wear loose clothing or jew­ellery which can be caught in moving parts.

■ Thoroughly inspect the area where the hedgecut­ter is to be used and remove all wires and other
foreign objects.

■ Prior to operation, check cutter blades, blade
bolts and cutter assembly for wear or damage. Do
not operate with a damaged or excessively worn
cutting device.

■ Check cable for damage before starting work and
replace if necessary. Keep cable away from heat,
oil and sharp edges.

■ Know how to stop the hedgecutter quickly in an
emergency.

■ Cut a hedge only in daylight or in good artificial
light.

■ Never operate the hedgecutter with defective
guards or without the guard in place.

■ Always ensure all handles and guards supplied
are fitted when using the hedgecutter. Never at­tempt to use an incomplete hedgecutter or one
with an unauthorised modification.

■ Always operate hedgecutter with both hands.

■ Never hold the hedgecutter by the guard.

■ Keep cable away from the cutting area.

■ While operating the hedgecutter always be sure

of a safe and secure operating position at all
times, especially when using steps or a ladder.

■ Always be aware of your surroundings and stay
alert for possible hazards that you may not hear
whilst operating the hedgecutter.

■ Remove the plug from the socket:

– before checking, clearing a blockage or working

on the hedgecutter.

– after striking a foreign object, inspect the

hedgecutter for damage and make repairs as
necessary.

– if the hedgecutter starts to vibrate abnormally

check immediately.

■ Keep all nuts, bolts and screws tight to ensure
that the hedgecutter is always in a safe working
condition.

■ The hedgecutter should be stored in a dry, high or
locked up place out of the reach of children.

■ Replace worn or damaged parts for safety.

■ Do not attempt to repair the appliance unless you

are qualified to do so.

■ Ensure replacement parts fitted are Bosch ap­proved.

9 • 2 609 932 122 • 08.01

English - 1

Product Specification

Hedgecutter AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Part number 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Rated power 500 W 500 W 550 W 550 W
No-load stroke rate 1400 RPM 1400 RPM 1400 RPM 1400 RPM
Blade spacing 24 mm 24 mm 24 mm 24 mm
Cutting length 400 mm 480 mm 550 mm 600 mm
Weight 3.95 kg 4.05 kg 4.1 kg 4.2 kg
Protection class / II / II / II / II

Hedgecutter AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Part number 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Rated power 550 W 650 W 650 W
No-load stroke rate 1400 RPM 1500 RPM 1500 RPM
Blade spacing 24 mm 34 mm 34 mm
Cutting length 650 mm 600 mm 700 mm
Weight 4.25 kg 4.1 kg 4.2 kg
Protection class / II / II / II

Intended Use

The hedgecutter is intended for cutting and trimming
hedges and bushes in domestic use.

Introduction

This manual gives instructions on the correct as­sembly and safe use of your hedgecutter. It is impor­tant that you read these instructions carefully.

Delivered Items

Carefully remove the machine from its packaging
and check for complete contents:

– Hedgecutter
– Blade guard
– Operating instructions/Spare parts list

When parts are missing or damaged, please contact your
dealer.

Operating Controls

1 Cutting blade
2 Front handle guard
3 Front handle switch levers
4 Ventilation slots
5 Rear handle with switch lever
6 Mains plug**
7 Blade guard

**Country specific

Not all of the accessories illustrated or described are
included as standard delivery.

10 • 2 609 932 122 • 08.01

English - 2

For Your Safety

B C D

Tips on Cutting

WARNING! SWITCH OFF, REMOVE PLUG
FROM MAINS BEFORE ADJUSTING, CLEAN­ING OR IF CABLE IS CUT, DAMAGED OR EN­TANGLED.

THE BLADES CONTINUE TO MOVE FOR A
FEW FRACTIONS OF A SECONDS AFTER THE
HEDGECUTTER IS SWITCHED OFF. CAU­TION! DO NOT TOUCH THE MOVING BLADES.

Electrical Safety

Your machine is double insulated for safety and re­quires no earth connection. The operating voltage is
230 V AC, 50 Hz. Only use approved extension ca­bles. Contact your service agent for details.

Extension cords/leads should only be used if they
comply with H05VV-F or H05RN-F types.

It is recommended for increased electrical safety to
use a Residual Current Device (RCD) with a tripping
current of not more than 30 mA. Always check your
RCD every time you use it.

For products not sold in GB: WARNING: For
safety, it is essential that the mains plug 6 attached
to the machine is fitted to the power supply cable 8
as shown.

The couplings of connection leads must be pro­tected against splashes and the coupling sockets on
the leads must be made of rubber or coated with
rubber.

Fixing means for the connection leads must be
used.

The connection lead must be inspected for signs of
damage at regular intervals and may only be used if
in perfect condition.

If the supply cord is damaged, it must be replaced by
a Bosch approved Service Agent.

Products sold in GB only: Your hedecutter is fitted
with an approved 13 A (BS 1363/A) electric plug and
is protected by a 13 A fuse (ASTA Approved to
BS 1362).

If the fitted plug is not suitable for your socket out­lets, it should be cut off and an appropriate plug fit­ted in its place.

The severed plug must be disposed of to avoid a
possible shock hazard and should never be inserted
into a 13 A socket elsewhere.

A

Starting and Stopping

Starting:

Press and hold rear switch lever 5. Squeeze any
front lever 3.

Stopping:
Release any of switch levers 3 and 5.

Hold the hedgecutter away from yourself
using both hands. Stand in a secure and
stable position.

Position the extension cord over your shoulder to the
rear and ensure that the cord is behind you at all
times during cutting. Never place the cable over the
hedge, where it could easily be cut by the blades.

Cut stems upto 24 mm in thickness. When cutting,
move steadily along the line of cut, so that stems are
fed directly into the cutter blades. The double edge
of the cutting blade enables cutting to either direc­tion, or with a side to side motion.

Cut the sides of the hedge first, then the top.
To keep the sides flat, cutting upwards with the

growth is recommended. Younger stems tend to
move outwards when cutting them from top to bot­tom, resulting in shallow patches or holes in the
hedge.

To reach a level finish, fasten a piece of string along
the length of the hedge at the required height and
use as an alignment guide. Cut the hedge just above
the string.

Take care to avoid cutting into objects such as wire,
which could cause damage to the cutting blades and
the drive.

Recommended cutting/trimming times:

– Cut hedges with deciduous leaves in June and

October.

– Cut evergreen hedges in April and August.
– Cut conifer and other fast growing shrubs approx.

every six weeks from May onwards.

– Shaping hedges should be cut to achieve a form

as shown in figure.

Maintenance

Prior to any maintenance remove plug
from power supply.

Note: To ensure long and reliable service, carry out
the following maintenance regularly.

Check for obvious defects such as loose, dislodged
or damaged blade, loose fixings and worn or dam­aged components.

Check that covers and guards are undamaged and
correctly fitted. Carry out necessary maintenance or
repairs before using.

11 • 2 609 932 122 • 08.01

English - 3

If the hedgecutter should happen to fail despite the
care taken in manufacturing and testing, repair
should be carried out by an authorized customer
service agent for Bosch garden products.

For all correspondence and spare parts orders, al­ways include the 10-digit part number from the
nameplate of the machine!

Blade Maintenance

Cleaning/Storage

Clean the exterior of the machine thoroughly using a
soft brush and cloth. Do not use water, solvents or
polishes. Remove all debris, especially from the
ventilation slots 4.

Store the hedgecutter in a secure, dry place out of
the reach of children. Do not place other objects on
top of the machine.

Prior to any maintenance remove plug
from power supply.

Wear gloves when handling or cleaning the cutting
blade.

Always clean the cutting blade after operation and
lubricate with protective spray. During longer cutting
jobs, we recommend periodically lubricating the cut­ting blade with protective spray.

Visually check the condition of the cutting edges of
the cutting blade 1. Check tightness of blade bolts.

Ensure that the blade is covered with the blade
guard 7 supplied.

Accessories

Blade guard AHS 40 - 24........................ 2 605 911 160

Blade guard AHS 48 - 24........................ 2 605 911 160

Blade guard AHS 55 - 24........................ 2 605 911 159

Blade guard AHS 60 - 24........................ 2 605 911 159

Blade guard AHS 65 - 24........................ 2 605 911 158

Blade guard AHS 6000 PRO ................ 2 605 411 159

Blade guard AHS 7000 PRO ................ 2 605 411 158

Lubricant spray............................................. 1 609 200 399

Clipping sheet.............................................. F 016 800 055

Fault Finding

The following table gives checks and actions that you can perform if your machine does not operate correctly.
If these do not identify/remedy the problem, contact your service agent.

Warning: Switch off and remove plug from mains before investigating fault.

Symptom Possible Cause Remedy

Hedgecutter fails
to operate

Hedgecutter operates
intermittently

Motor runs but blades
remain stationary

Cutting blade hot Cutting blade(s) blunt

No power
Mains socket faulty
Extension cord damaged
Fuse faulty

Extension cord damaged
Internal wiring defective
On/Off switch(es) defective

Internal fault Contact service agent

Cutting blade has dents
Too much friction,

due to lack of lubricant

Check power
Check other socket, replace
Check cord, replace
Replace fuse

Check cord, replace
Contact service agent
Contact service agent

Have blade sharpened
Have blade overhauled
Apply lubricant spray

12 • 2 609 932 122 • 08.01

English - 4

Guarantee

We guarantee Bosch appliances in accordance with
statutory/country-specific regulations (proof of pur­chase by invoice or delivery note).

Damage attributable to normal wear and tear, over­load or improper handling will be excluded from the
guarantee.

In case of complaint please send the machine, un-
dismantled, to your dealer or the Bosch Service
Centre for lawn and garden products.

Environmental Protection

The machine minimizes environmen­tal impact because it runs at a low
noise level.

The machine has been assembled in
an environmentally responsible way.

Recycle raw materials instead of
disposing as waste.

Machine, accessories and packaging
should be sorted for environment­friendly recycling.

These instructions are printed on re­cycled paper manufactured without
chlorine.

The plastic components are labelled
for categorized recycling.

When the time comes to dispose of this product,
please consider the environment and take it to a rec­ognized recycling facility (please contact your local
authority for location information).

Service and Customer
Assistance

www.bosch-pt.com
Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham-Uxbridge
GB-Middlesex UB 9 5HJ

✆ Service................................ +44 (0)18 95 / 83 87 82

Fax Service............................... +44 (0)18 95 / 83 87 89

✆ Advice line......................... +44 (0) 14 49 / 74 22 20

Fax Advice................................. +44 (0) 14 49 / 67 42 43

Ireland

Beaver Distribution Ltd.
Greenhills Road
IRL-Tallaght-Dublin 24

✆ Service..................................... +353 (0)1 / 45 15 211

Fax..................................................... +353 (0)1 / 45 17 127

Australia

Robert Bosch Australia L.t.d.
RBAU/SPT2
1555 Centre Road
P.O. Box 66 Clayton
AUS-3168 Clayton/Victoria

✆ .................................................. +61 (0)1 / 800 804 777

Fax.................................................. +61 (0)1 / 800 819 520

www.bosch.com.au
E-Mail: [e-mail]

New Zealand

Robert Bosch Limited
14-16 Constellation Drive
Mairangi Bay
Auckland
New Zealand

✆ ........................................................ +64 (0)9 / 47 86 158

Fax........................................................ +64 (0)9 / 47 82 914

Declaration of Conformity

Measured values determined according to
2000/14/EC (1.60 m height, 1 m distance away) and
EN 25 349.

Typically the A-weighted noise level of the product
is: sound pressure level 82 dB (A) AHS
40/48/55/60/65, 84 dB (A) AHS 6000/7000; sound
power level 93 dB (A) AHS 40/48/55/60/65,
95 dB (A) AHS 6000/7000.

The typical hand/arm vibration is below 2.5 m/s2.
We declare under our sole responsibility, that this

product is in conformity with the following standards
or standardized documents: EN 774, EN 50 144 ac­cording to the provisions of the directives
89/336/EEC, 98/37/EC, 2000/14/EC.

2000/14/EC: The guaranteed sound power level
LWa is lower than 96 dB (A) AHS 40/48/55/60/65,
98 dB (A) AHS 6000/7000. Conformity assessment
procedure according to Annex V.

Leinfelden, 01.08.2001.

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Subject to change without notice

13 • 2 609 932 122 • 08.01

English - 5

Instructions de sécurité

Attention ! Lire attentivement les instructions
suivantes afin de se familiariser avec les élé­ments de commande et l’utilisation correcte du
taille-haies. Une utilisation du taille-haies non
conforme aux instructions peut entraîner de gra­ves blessures. Lors de l’utilisation des outils
électriques, respecter les instructions de sécu­rité générales ainsi que les instructions de sécu­rité suivantes afin de réduire les risques d’incen­die, de choc électrique et de blessures.

Explication des symboles :

Lire les instructions d’utilisation.

Ne pas utiliser le taille-haies par temps de
pluie ou lorsque les haies sont humides.

Arrêter le taille-haies et retirer la fiche de la
prise de courant avant d’effectuer des tra­vaux de réglage ou de nettoyage ou lorsque
le câble est emmêlé, coupé ou endommagé
ou que le taille-haies est laissé sans sur­veillance ne serait-ce que pour une courte
durée.

■ Durant le service, aucune autre personne ni ani­mal ne doit se trouver dans un rayon de 3 m
autour de l’appareil.

■ Ne jamais tenir le taille-haies par la barre porte­couteaux.

■ Ne jamais laisser un enfant ou une autre per­sonne n’ayant pas pris connaissance des instruc­tions d’utilisation se servir du taille-haies. Des ré­glementations locales peuvent éventuellement
fixer une limite d’âge inférieure quant à l’utilisa­teur.

■ Ne jamais tailler des haies lorsque des person­nes, en particulier des enfants, ou des animaux
domestiques se trouvent à proximité.

■ L’opérateur ou l’utilisateur de la tondeuse est res­ponsable des accidents et des dommages cau­sés à autrui ou à ses biens.

■ Ne jamais faire fonctionner le taille-haies si on est
pieds nus ou en sandalettes. Porter toujours des
chaussures fermées et des pantalons longs. Il est
recommandé de porter des gants de protection,
des chaussures antidérapantes et des lunettes
de protection. Ne pas porter de vêtements trop
longs ni de bijoux pouvant être happés par des
pièces en mouvement.

■ Inspecter soigneusement l’endroit à tailler et éli­miner tout fil métallique et autres objets suscepti­bles de gêner le mouvement des lames.

■ Avant l’utilisation, toujours effectuer un contrôle
visuel afin de constater si les lames, les vis des
lames ou autres parties de l’ensemble de coupe
sont usées ou endommagées. Ne jamais tra­vailler avec des couteaux endommagés ou forte­ment usés.

■ Avant chaque utilisation, contrôler la rallonge et,
si besoin est, la remplacer. Maintenir le câble
éloigné des sources de chaleur, des parties gras­ses et des bords tranchants.

■ Se familiariser avec le taille-haies afin de pouvoir
l’arrêter rapidement en cas d’urgence.

■ Ne tailler les haies que de jour ou sous un bon
éclairage artificiel.

■ Ne jamais utiliser le taille-haies lorsque les dispo­sitifs de protection sont endommagés, ou que
ceux-ci n’ont pas été montés.

■ Avant d’utiliser le taille-haies, s’assurer que tou­tes les poignées et tous les dispositifs de protec­tion fournis avec l’appareil soient bien montés et
qu’ils fonctionnent parfaitement. Ne jamais utili­ser un taille-haies incomplet ni un sur lequel on a
effectué des modifications non autorisées.

■ Travailler toujours en tenant fermement le taille­haies avec les deux mains.

■ Ne jamais tenir le taille-haies sur le dispositif de
protection.

■ Tenir le câble électrique à l’écart de la zone de
travail.

■ Lors du travail avec le taille-haies, veiller à tou­jours garder une position stable et un bon équili­bre, notamment lors du travail sur des marches
ou sur des échelles.

■ Observer attentivement les alentours et faire très
attention aux dangers pouvant surgir éventuelle­ment et qui ne pourraient peut-être pas être en­tendus lors du travail.

■ Retirer la fiche de la prise de courant:

– avant d’effectuer un contrôle, d’éliminer un blo-

cage ou d’effectuer des travaux sur le taille-haies.

– après avoir heurté un objet étranger. Vérifier si le

taille-haies n’a pas été endommagé et le faire ré­parer si besoin est.

– lorsque le taille-haies est contrôlé à cause de vi-

brations anormales.

■ Vérifier que tous les écrous, boulons et vis soient
bien serrés afin que le taille-haies fonctionne
sans danger.

■ Après utilisation, ranger le taille-haies dans un
endroit sûr en prenant soin de mettre le protège­lames sur les couteaux. Le taille-haies devrait
être gardé dans un endroit sec et fermé, hors de
portée des enfants.

■ Pour des raisons de sécurité, remplacer les piè­ces usées ou endommagées.

■ Ne jamais essayer de réparer l’appareil sauf si
vous avez la formation nécessaire.

■ Veiller à ce que les pièces de rechange soient
des pièces d’origine Bosch.

14 • 2 609 932 122 • 08.01

Français - 1

Caractéristiques techniques

Taille-haies AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Référence 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Puissance absorbée 500 W 500 W 550 W 550 W
Nombre de courses à vide 1400 min
Espace inter-couteaux 24 mm 24 mm 24 mm 24 mm
Longueur de coupe 400 mm 480 mm 550 mm 600 mm
Poids 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Classe de protection / II / II / II / II

Taille-haies AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Référence 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Puissance absorbée 550 W 650 W 650 W
Nombre de courses à vide 1400 min
Espace inter-couteaux 24 mm 34 mm 34 mm
Longueur de coupe 650 mm 600 mm 700 mm
Poids 4,25 kg 4,1 kg 4,2 kg
Classe de protection / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Utilisation conforme

Le taille-haies est conçu pour découper et tailler des
haies et des buissons dans des jardins domestiques
et de plaisance.

Introduction

Ce manuel contient des indications quant à la ma­nière de monter et d’utiliser correctement le taille­haies. Il est important de lire attentivement ces ins­tructions.

Pièces jointes à la machine

Retirer avec précaution de l’emballage toutes les
pièces de la tronçonneuse à chaîne et vérifier si tous
les éléments suivants sont complets :

– Taille-haies
– Protège-lames
– Instructions d’utilisation/Liste des pièces de re-

change

S’il vous manque des éléments ou si l’un d’eux est endom­magé, veuillez contacter votre revendeur.

Eléments de la machine

1 Barre porte-couteaux
2 Bouclier de protection pour poignée avant
3 Poignée en arceau avant avec

levier interrupteur

4 Ouïes de ventilation
5 Poignée arrière avec interrupteur Marche/Arrêt
6 Fiche**
7 Protège-lames

**différent selon les pays

Les accessoires reproduits ou décrits ne sont pas
forcément fournis avec la machine.

Pour votre sécurité

ATTENTION ! AVANT D’EFFECTUER TOUS
TRAVAUX DE MAINTENANCE OU DE NET­TOYAGE, ARRÊTER LE TAILLE-HAIES ET DÉ­BRANCHER LA FICHE DE LA PRISE DE COU­RANT. CECI VAUT ÉGALEMENT LORSQUE LE
CÂBLE ÉLECTRIQUE EST ENDOMMAGÉ,
COUPÉ OU EMMÊLÉ.

UNE FOIS LE TAILLE-HAIES MIS HORS TEN­SION, LES COUTEAUX CONTINUENT EN­CORE À BOUGER PENDANT QUELQUES
FRACTIONS DE SECONDE. ATTENTION ! NE
PAS TOUCHER AUX COUTEAUX EN MOUVE­MENT.

15 • 2 609 932 122 • 08.01

Français - 2

Sécurité relative au système électrique

Pour des raisons de sécurité, la machine est équi­pée d’une double isolation et ne nécessite pas de
prise de terre. La tension de fonctionnement est de
230 V en courant alternatif, 50 Hz. N’utiliser qu’une
rallonge électrique homologuée. Pour plus de ren­seignements, contacter le service après-vente auto­risé.

Seules les rallonges de type H05VV-F ou H05RN-F
doivent être utilisées.

Pour plus de sécurité, il est recommandé d’utiliser
un disjoncteur différentiel avec un courant de défaut
de 30 mA maximum. Avant chaque utilisation de la
machine, contrôler ce disjoncteur différentiel.

Remarque concernant les produits non commercia­lisés en GB: ATTENTION : Pour votre propre sécu­rité, il est nécessaire que la fiche 6 montée sur la
machine soit raccordée à la rallonge 8 conformé-
ment à la figure.

Le dispositif de couplage de la rallonge doit être pro­tégé des projections d’eau, être en caoutchouc ou
être recouvert de caoutchouc.

La rallonge doit être utilisée avec un serre-câble.
Contrôler régulièrement le câble d’alimentation afin

de détecter des dommages éventuels. Il ne doit être
utilisé que s’il est en bon état.

Si le câble d’alimentation est détérioré, il ne doit être
réparé que dans un atelier agréé Bosch.

A

Mise en fonctionnement

Mise en fonctionnement:

Appuyer sur l’interrupteur Marche/Arrêt de la poi­gnée arrière 5 et le maintenir dans cette position.
Appuyer sur le levier interrupteur 3.

Arrêter:

Relâcher le levier interrupteur 3 et l’interrupteur Mar­che/Arrêt 5.

B C D

Travailler avec

le taille-haies

Tenir le taille-haies avec les deux mains et
en le tenant suffisamment écarté du corps.
Veiller à toujours garder une position sta­ble.

Poser le câble de rallonge par-dessus l’épaule et
faire attention à ce qu’il reste toujours derrière lors
du travail. Ne jamais poser le câble par-dessus la
haie, il risque d’être happé par les couteaux.

Il est possible de couper des branches d’une épais­seur allant jusqu’à 24 mm au maximum. Afin d’ap­procher les branches des couteaux, avancer le
taille-haies de manière régulière sur la ligne de

coupe. La barre porte-couteaux munie de lames des
deux côtés permet de tailler dans les deux sens ou
d’effectuer des mouvements pendulaires de va-et­vient.

Couper d’abord les côtés latéraux de la haie, puis le
bord supérieur.

Afin d’obtenir un aspect impeccable, nous vous re­commandons de tailler dans le sens de croissance
de bas en haut. Au cas où l’on taillerait de haut en
bas, les branches plus minces se déplaceraient vers
l’extérieur, laissant des trous ou des endroits moins
touffus.

Afin de tailler finalement le bord supérieur de ma­nière régulière, tendre un fil sur toute la longueur de
la haie à la hauteur souhaitée.

Veiller à ne pas couper de corps étrangers tels que
des fils métalliques qui risqueraient d’endommager
les couteaux ou l’entraînement.

Saison pour tailler les haies :

– Il est recommandé de tailler les haies à feuilles en

juin et en octobre.

– les haies en conifères en avril et en août.
– couper les conifères et autres haies qui poussent

vite à partir de mai toutes les 6 semaines.

– La taille des haies devrait être effectuée dans une

forme conforme à la figure.

Nettoyage et entretien

Avant d’effectuer tous travaux de mainte­nance, débrancher la fiche de la prise de
courant.

Remarque: afin d’assurer une utilisation longue et
fiable de la tondeuse, procéder à intervalles régu­liers aux travaux d’entretien suivants.

Contrôler le taille-haies à intervalles réguliers afin de
détecter des défauts visibles tels qu’une barre porte­couteaux détachée, décrochée ou endommagée,
des raccordements détachés ou des pièces usées
ou endommagées.

Vérifier que les couvercles et les dispositifs de pro­tection ne soient pas endommagés et qu’ils soient
correctement montés. Les travaux d’entretien ou de
réparation nécessaires doivent être effectués avant
d’utiliser le taille-haies.

Si, malgré tous les soins apportés à la fabrication et
au contrôle du taille-haies, celui-ci devait avoir un
défaut, la réparation ne doit être confiée qu’à une
station de service après-vente agréée pour outillage
Bosch.

Pour toute demande de renseignements ou com­mande de pièces de rechange, nous préciser impé­rativement le numéro de référence à dix chiffres de
la machine.

16 • 2 609 932 122 • 08.01

Français - 3

Nettoyage et entretien des
couteaux

Avant d’effectuer tous travaux de mainte­nance, débrancher la fiche de la prise de
courant.

Lors du maniement ou nettoyage des couteaux, por­ter des gants de protection.

Nettoyer les couteaux après chaque utilisation et les
traiter avec un spray d’entretien. Lorsqu’il s’agit de
travaux d’une durée assez longue, nous recomman­dons de graisser les couteaux à intervalles réguliers
à l’aide du spray d’entretien.

Effectuer un contrôle visuel afin de déterminer l’état
des couteaux. Contrôler si les vis de fixation se trou­vant dans la barre porte-couteaux 1 sont bien ser­rées.

S’assurer que le protège-lames 7 soit correctement
posé sur les couteaux.

Nettoyage/Stockage

Nettoyer les parties extérieures du taille-haies à
l’aide d’une brosse douce et d’un torchon. Ne pas
utiliser d’eau ni de solvants ou détergents abrasifs.
Enlever toutes les saletés pouvant adhérer sur le
taille-haies et notamment sur les ouïes de ventila­tion 4 du moteur.

Ranger le taille-haies dans un endroit sec et sûr, et
hors de portée des enfants. Ne pas poser d’autres
objets sur l’appareil.

Accessoires

Protège-lames AHS 40 - 24................... 2 605 911 160

Protège-lames AHS 48 - 24................... 2 605 911 160

Protège-lames AHS 55 - 24................... 2 605 911 159

Protège-lames AHS 60 - 24................... 2 605 911 159

Protège-lames AHS 65 - 24................... 2 605 911 158

Protège-lames AHS 6000 PRO........... 2 605 411 159

Protège-lames AHS 7000 PRO........... 2 605 411 158

Spray d’entretien

Toile de ramassage.................................. F 016 800 055

......................................... 1 609 200 399

Dépannage

Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier si votre
machine ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le problème et à le
résoudre, contactez votre service après-vente.

Attention: avant de procéder au dépannage, arrêter la tondeuse et retirer la fiche de la prise de courant.

Problème Cause possible Remède

Le taille-haies
ne fonctionne pas

Le taille-haies travaille par
intermittence

Le moteur marche, les
couteaux ne bougent pas

Les couteaux s’échauffent
de manière excessive

L’alimentation en courant électrique
fait défaut

Prise de courant défectueuse

Câble électrique endommagé

Fusible défectueux
Câble électrique endommagé

Mauvais contact interne

Les interrupteurs Marche/
Arrêt sont défectueux

Défaut interne Contacter un service

Lames émoussées
Le couteau est ébréché
Frottement excessif dû à un

graissage insuffisant

Contrôler le système d’alimentation en
courant électrique

Essayer une autre source de courant,
le cas échéant changer de prise

Contrôler le câble, et le remplacer
éventuellement

Remplacer le fusible
Contrôler le câble, et le remplacer

éventuellement
Contacter un service

après-vente Bosch
Contacter un service

après-vente Bosch

après-vente Bosch
Faire affûter la barre porte-couteaux

Faire contrôler la barre porte-couteaux
Traiter avec le spray d’entretien

17 • 2 609 932 122 • 08.01

Français - 4

Garantie

Les appareils Bosch sont garantis conformément
aux dispositions légales/nationales (contre preuve
d’achat, facture ou bordereau de livraison). Cette
garantie implique le remplacement gratuit des piè­ces défectueuses. En tout état de cause s’applique
la garantie légale couvrant toutes les conséquences
des défauts ou vices cachés (Articles 1641 et sui­vants du Code civil.).

Cette garantie correspond à un emploi normal de
l’outil et exclut les avaries dues à un mauvais usage,
à un entretien défectueux ou à l’usure normale. Le
jeu de la garantie ne peut en aucun cas donner lieu
à des dommages et intérêts.

Pour que cette garantie soit valable, il y a lieu de re­tourner l’outil non démonté au vendeur ou à une
station de service après-vente Bosch, accompagné
de la preuve d’achat mentionnant la date d’acquisi­tion, le nom de l’utilisateur et le nom du revendeur.

Protection de l’environnement

Cette machine réduit au minimum
l’effet sur l’environnement, car elle est
particulièrement silencieuse.

Cette machine a été fabriquée d’une
manière respectueuse de l’environ­nement.

Récupération des matières premiè­res plutôt qu’élimination des dé­chets

La machine, les accessoires et l’em­ballage doivent être triés pour un re­cyclage protégeant l’environnement.

Ce manuel d’instructions a été fabri­qué à partir d’un papier recyclé blan­chi en l’absence de chlore.

Nos pièces plastiques ont ainsi été
marquées en vue d’un recyclage sé­lectif des différents matériaux.

Service Après-Vente

www.bosch-pt.com
France

Information par Minitel 11
Nom : Bosch Outillage
Loc : Saint Ouen
Dépt : 93

Robert Bosch France S.A.
Service Après-vente/Outillage
B.P. 67-50, Rue Ardoin
F-93402 St. Ouen Cedex

✆ Service conseil client,

Numéro Vert........................................ 0 800 05 50 51

18 • 2 609 932 122 • 08.01

Français - 5

Belgique

Robert Bosch S.A.
After Sales Service Outillage
Rue Henri Genesse 1
BE-1070 Bruxelles

✆ ........................................................ +32 (0)2 / 525.50.29

Fax........................................................ +32 (0)2 / 525.54.30

✆ Service conseil client........... +32 (0)2 / 525.53.07

E-Mail : [e-mail]

Suisse

Robert Bosch AG
Service après-vente/Outillage
Industriestrasse 31
CH-8112 Otelfingen

✆ ....................................................... +41 (0)1 / 8 47 16 16

✆ Service conseil client,

Numéro Vert........................................ 0 800 55 11 55

Déclaration de conformité

Valeurs de mesures obtenues conformément à la
2000/14/CE (mesure effectuée à une hauteur de
1,60 m et à 1 m de distance) et EN 25 349.

Les mesures réelles (A) des niveaux sonores de la
machine sont : intensité de bruit 82 dB (A) AHS
40/48/55/60/65, 84 dB (A) AHS 6000/7000. Niveau
de bruit 93 dB (A) AHS 40/48/55/60/65, 95 dB (A)
AHS 6000/7000.

La vibration de l’avant-bras est en-dessous de

2

.

2,5 m/s
Nous déclarons sous notre propre responsabilité

que ce produit est en conformité avec les normes ou
documents normalisés suivants : EN 774,
EN 50 144 conformément aux réglementations
89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE : Le niveau d’intensité acoustique L
garanti est inférieur à 96 dB (A) AHS
40/48/55/60/65, 98 dB (A) AHS 6000/7000. Procé­dures d’évaluation de la conformité conformément à
l’annexe V.

Leinfelden, 01.08.2001.

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Sous réserve de modifications

Wa

Instrucciones de seguridad

¡Atención! Lea detenidamente las instrucciones si­guientes y familiarícese con los elementos y el ma­nejo reglamentario de la tijera cortasetos. La utiliza­ción improcedente de la tijera cortasetos puede
ocasionar graves lesiones. Al emplear una herra­mienta eléctrica, deben respetarse las instruccio­nes de seguridad generales, y además, las que a
continuación se indican, para reducir el riesgo de
incendio, sacudida eléctrica y lesión.

Explicación de los pictogramas:

Lea las instrucciones de manejo.

No debe trabajarse con la tijera cortasetos si
llueve, o si los setos están húmedos.

Desconectar y extraer el enchufe de la red an­tes de realizar trabajos de ajuste y de limpieza,
o si se hubiese enredado, cortado o dañado el
cable, y siempre que deje la tijera cortasetos
sola, incluso si fuese solamente durante corto
tiempo.

■ Durante su operación no deben encontrarse otras
personas o animales dentro de un radio de 3 m.

■ Jamás debe agarrarse la tijera cortasetos por la ba­rra porta-cuchillas.

■ Nunca permita que niños, o aquellas personas que
no estén familiarizadas con estas instrucciones, utili­cen la tijera cortasetos. Tenga en cuenta las pres­cripciones vigentes en su país que establecen la
edad mínima del usuario.

■ Jamás cortar si se encuentran cerca personas, y
muy especialmente niños, o animales domésticos.

■ El operador o usuarioes responsable de los acciden­tes o daños ocasionados a otras personas o propie­dades.

■ No trabaje con la tijera cortasetos si está descalzo o
lleva sandalias; lleve siempre calzado fuerte y panta­lones largos. Se recomienda ponerse unos guantes
fuertes, calzado con suela antideslizante, y gafas de
protección. No llevar vestimenta larga y holgada o jo­yas que pudieran ser agarradas por las partes móvi­les.

■ Inspeccionar minuciosamente el área que vaya a
cortar y eliminar los alambres y demás cuerpos ex­traños que pudieran existir.

■ Antes de cada utilización inspeccionar visualmente
si las cuchillas, tornillos y demás partes del meca­nismo de corte estuviesen desgastados o dañados.
No trabajar con un mecanismo de corte dañado o
muy desgastado.

■ Antes de cada utilización verificar el estado de los
cables de prolongación y sustituirlos si fuese preciso.
Proteja el cable de red del calor, del aceite y de las
esquinas cortantes.

■ Familiarícese con el manejo de la tijera cortasetos
para saber cómo desconectarla rápidamente en
caso de emergencia.

■ Cortar setos solamente con luz diurna o artificial su­ficiente.

■ Jamás utilizar la tijera cortasetos sin los dispositivos
protectores, o si éstos estuviesen defectuosos.

■ Asegurarse que al utilizarla se encuentren montadas
todas las empuñaduras y dispositivos protectores
que se adjuntan con la tijera cortasetos. Jamás usar
una tijera cortasetos que esté incompleta o en la que
se hayan hecho modificaciones no autorizadas.

■ Guiar siempre la tijera cortasetos con ambas manos.

■ Nunca sujetar la tijera cortasetos por el dispositivo

de protección.

■ Mantenga el cable fuera de la zona de trabajo.

■ Trabajar siempre con la tijera cortasetos sobre una

base firme, cuidando siempre de mantener el equili­brio, especialmente si está situado sobre peldaños o
escaleras.

■ Preste atención al entorno para no descuidar un pe­ligro que pudiese pasar desapercibido debido al
ruido existente al trabajar.

■ Extraer el enchufe de red de la toma de co­rriente:

– antes de su comprobación, al desatascarla, o al rea-

lizar trabajos en la tijera cortasetos.

– después de tocar un cuerpo extraño. Verificar si la ti-

jera cortasetos está dañada, y hacerla reparar si
fuese preciso.

– al inspeccionar la tijera cortasetos en caso de que vi-

bre excesivamente.

■ Verificar que todas las tuercas, pernos y tornillos es­tén firmemente sujetos para garantizar que la tijera
cortasetos se encuentre en un estado seguro de tra­bajo.

■ Después de su uso, guardar la tijera cortasetos de
forma segura empleando la protección de cuchillas.
La tijera cortasetos debe guardarse en un lugar seco
y suficientemente elevado, o cerrado, fuera del al­cance de los niños.

■ Como medida de seguridad, dejar sustituir la partes
desgastadas o dañadas.

■ No intente reparar por su propia cuenta el aparato, a
no ser que disponga de la cualificación para ello.

■ Asegúrese que las partes sustituidas sean repuestos
originales Bosch.

19 • 2 609 932 122 • 08.01

Español - 1

Características técnicas

Tijera cortasetos AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Número de pedido 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Potencia absorbida 500 W 500 W 550 W 550 W
Nº de carreras en vacío 1400 min
Separación entre cuchillas 24 mm 24 mm 24 mm 24 mm
Longitud de corte 400 mm 480 mm 550 mm 600 mm
Peso 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Clase de protección / II / II / II / II

Tijera cortasetos AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Número de pedido 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Potencia absorbida 550 W 650 W 650 W
Nº de carreras en vacío 1400 min
Separación entre cuchillas 24 mm 34 mm 34 mm
Longitud de corte 650 mm 600 mm 700 mm
Peso 4,25 kg 4,1 kg 4,2 kg
Clase de protección / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Utilización reglamentaria

La tijera cortasetos ha sido proyectada para cortar y re­cortar setos y arbustos en jardines domésticos.

Introducción

Este manual comprende las instrucciones sobre el mon­taje correcto y el uso seguro de la tijera cortasetos. Por
ello, es muy importante que lea detenidamente estas
instrucciones.

Material que se adjunta

Todas las partes del aparato deben sacarse con cui­dado del embalaje debiendo controlar además su inte­gridad:

– Tijera cortasetos
– Protección de cuchillas
– Instrucciones de manejo/Lista de piezas de repuesto

Si faltasen piezas, o si alguna de ellas estuviese dañada, di­ríjase por favor al comercio de su adquisición.

Elementos de la máquina

1 Barra porta-cuchillas
2 Protección para las manos para la empuñadura

delantera

3 Empuñadura de estribo delantera con palanca de

conexión

4 Rejillas de refrigeración
5 Empuñadura posterior con interruptor de

conexión/desconexión

6 Enchufe de red**
7 Protección de cuchillas

**específico de cada país

¡Los accesorios descritos e ilustrados no correspon­den en parte al material que se adjunta!

Para su seguridad

¡ATENCIÓN! ANTES DE EFECTUAR TRABAJOS
DE MANTENIMIENTO Y LIMPIEZA DEBE DESCO­NECTARSE LA TIJERA CORTASETOS Y EX­TRAER EL ENCHUFE DE LA RED. DEBE PROCE­DERSE DE IGUAL MANERA SI EL CABLE DE RED
ESTUVIESE DAÑADO, CORTADO O ENREDADO.

TRAS DESCONECTAR LA TIJERA CORTACÉS­PED, LAS CUCHILLAS CONTINÚAN EN FUNCIO­NAMIENTO POR INERCIA UNA FRACCIÓN DE
SEGUNDOS. ¡ATENCIÓN!, NO TOCAR LAS CU­CHILLAS EN MOVIMIENTO.

20 • 2 609 932 122 • 08.01

Español - 2

Seguridad eléctrica

Para su mayor seguridad se ha dotado esta máquina
con un sistema de aislamiento de doble protección y no
precisa una toma de tierra. La tensión nominal de tra­bajo es de AC 230 V, 50 Hz. Utilizar únicamente cables
de prolongación homologados. Informaciones al res­pecto las obtiene en los servicios técnicos autorizados.

Solamente deberán emplearse cables de prolongación
de los tipos H05VV-F o H05RN-F.

Para incrementar la seguridad eléctrica, se recomienda
utilizar un fusible diferencial (RCD) para corrientes de
fuga máximas de 30 mA. Debe verificarse el funciona­miento correcto de este fusible diferencial antes de
cada utilización.

Observación referente a productos que no son de
venta en GB: ATENCIÓN: Para su seguridad es nece­sario que el enchufe de la máquina 6 se conecte con el
cable de prolongación 8 en la forma mostrada en la fi­gura.

La toma de corriente del cable de prolongación debe es­tar protegida contra salpicaduras de agua y debe ser, o
ir revestida, de caucho.

Los cables de prolongación deben utilizarse con un se­guro contra tracción.

El cable de conexión debe inspeccionarse periódica­mente en cuanto a posibles daños, debiendo utilizarse
solamente si está en buen estado.

Un cable de conexión defectuoso deberá repararse úni­camente en un taller de servicio autorizado Bosch.

Pueden cortarse ramas de un grosor máximo de
24 mm. Al cortar ramas, la tijera cortasetos debe
guiarse con movimiento uniforme al nivel de la línea de
corte. La barra porta-cuchillas dispone de dos lados cor­tantes que permiten cortar en dos direcciones y de un
lado a otro con movimiento de vaivén.

Cortar primero los costados del seto y luego la parte su­perior.

Para que los costados queden cortados de forma uni­forme, recomendamos cortar desde abajo hacia arriba,
o sea, en la dirección de crecimiento de la planta. Ya
que, si se corta de arriba hacia abajo, se obligan hacia
afuera las ramas más débiles, obteniendo en conse­cuencia una superficie irregular.

Para obtener una altura constante del seto se reco­mienda atar una cuerda a cada uno de sus extremos fi­jándola en cada caso a igual altura.

Prestar atención a no cortar objetos como p. ej. alam­bres, ya que éstos pueden dañar la cuchilla o el accio­namiento.

Temporadas para el corte:

– Se recomienda cortar los setos con hojas entre junio

y octubre.

– Los setos de coníferas entre abril y agosto.
– Los setos de coníferas y demás setos de crecimiento

rápido a partir de mayo cada 6 semanas, aprox.

– Los setos deberán cortarse en la forma que se

muestra en la figura.

A

Puesta en marcha

Conexión:

Presionar y mantener sujeto el interruptor de co­nexión/desconexión en la empuñadura posterior 5. Pre­sionar la palanca de conexión 3.

Desconexión:

Soltar la palanca de conexión 3 y el interruptor de co-
nexión/desconexión 5.

B C D

Cómo trabajar con la

tijera cortasetos

Sujetar la tijera cortasetos con ambas manos
y manteniéndola alejada del cuerpo. Adoptar
una posición estable.

Pasarse el cable de prolongación por encima de la es­palda cuidando de mantenerlo atrás al trabajar. No de­positar nunca el cable sobre el seto que esté cortando
ya puede ser atrapado fácilmente por las cuchillas.

21 • 2 609 932 122 • 08.01

Español - 3

Mantenimiento y limpieza

Antes de efectuar un trabajo de manteni­miento extraer el enchufe de la red.

Observación: efectúe periódicamente los siguientes tra­bajos de mantenimiento para asegurar una utilización
prolongada y fiable del aparato.

Inspeccionar la tijera cortasetos para ver si existen da­ños manifiestos como una barra porta-cuchillas floja,
desenganchada o dañada, o bien, componentes flojos,
desgastados o dañados.

Controlar si las cubiertas y los dispositivos protectores
están intactos y correctamente montados. Las repara­ciones o trabajos de mantenimiento necesarios debe­rán realizarse antes de utilizar la tijera cortasetos.

Si a pesar de los esmerados procesos de fabricación y
control, la tijera cortasetos llegase a averiarse, la repa­ración deberá encargarse a un servicio técnico autori­zado para herramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de repuesto, ¡es
imprescindible indicar siempre el número de pedido de
10 cifras que figura en la placa de características del
aparato!

Mantenimiento y limpieza de las
cuchillas de corte

Guardar la tijera cortasetos en un lugar seguro, seco y
fuera del alcance de los niños. No depositar ningún ob­jeto encima de ella.

Antes de efectuar un trabajo de manteni­miento extraer el enchufe de la red.

Emplear guantes al manipular o limpiar las cuchillas de
corte.

Después de cada utilización limpiar las cuchillas de
corte y rociarlas con aceite de protección. En caso de
utilizarse prolongadamente recomendamos lubricar las
cuchillas de corte con aceite de protección a intervalos
fijos.

Verificar visualmente el estado de las cuchillas de corte.
Controlar la sujeción firme de los tornillos de la barra
porta-cuchillas 1.

Asegurarse que la protección de cuchillas 7 se encuen­tre montada sobre las cuchillas de corte.

Limpieza/Almacenaje

Limpiar el extremo exterior de la tijera cortasetos con un
cepillo suave y un paño. No debe emplearse agua ni di­solventes ni pasta para pulir. Eliminar toda la suciedad,

Accesorios

Protección de
cuchillas AHS 40 - 24

Protección de
cuchillas AHS 48 - 24

Protección de
cuchillas AHS 55 - 24

Protección de
cuchillas AHS 60 - 24

Protección de
cuchillas AHS 65 - 24

Protección de
cuchillas AHS 6000 PRO

Protección de
cuchillas AHS 7000 PRO

Spray de lubricación
Tela de recolección

.................................... 2 605 911 160

.................................... 2 605 911 160

.................................... 2 605 911 159

.................................... 2 605 911 159

.................................... 2 605 911 158

....................................... 1 609 200 399

....................................... F 016 800 055

............................. 2 605 411 159

............................. 2 605 411 158

especialmente aquella en las rejillas de refrigeración 4
del motor.

Investigación de averías

La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse anomalías
en su máquina. Si ello no le ayudase a localizar el problema, diríjase un taller de servicio.

Atención: antes de proceder a la investigación de averías desconectar el aparato y extraer el enchufe de la
red.

Síntomas Posible causa Solución

La tijera cortasetos
no funciona

El aparato no es alimentado
Toma de corriente defectuosa

Cable de red dañado

Fusible defectuoso

La tijera cortasetos

Cable de red dañado
funciona de forma
discontinua

Contacto falso interno

Los interruptores de conexión/

desconexión están defectuosos
El motor funciona y las

Fallo interno Acudir a un taller especializado Bosch
cuchillas no se mueven

Las cuchillas se calientan Cuchilla mellada

La cuchilla está mellada

Fricción excesiva por falta

de lubricación

Comprobar la alimentación
Repararla o utilizar otra toma

de corriente
Controlar el cable y cambiarlo

si fuese preciso
Cambiar el fusible

Controlar el cable y cambiarlo si fuese
preciso

Acudir a un taller especializado Bosch
Acudir a un taller especializado Bosch

Afilar la barra porta-cuchillas
Hacer controlar la barra

porta-cuchillas
Pulverizarla con aceite

22 • 2 609 932 122 • 08.01

Español - 4

Garantía

Para los aparatos Bosch concedemos una garantía de
acuerdo con las prescripciones legales específicas de
cada país (comprobación a través de la factura o alba­rán de entrega).

Quedan excluidos de garantía los daños ocasionados
por desgaste natural, sobrecarga o manejo inadecuado.

Las reclamaciones únicamente pueden considerarse si
la máquina se envía sin desmontar al suministrador de
la misma o a un servicio técnico Bosch de herramientas
neumáticas o eléctricas.

Protección del medio ambiente

Por ser de un funcionamiento muy silen­cioso la repercusión negativa de la má­quina sobre el medio ambiente es mí­nima.

En la fabricación de la máquina se utili­zaron procedimientos ecológicos.

Recuperación de materias primas en
lugar de eliminación de desperdicios.

Para permitir un reciclaje ecológico es
recomendable clasificar de forma selec­tiva los materiales de la máquina, acce­sorios y del embalaje.

Mexico

Robert Bosch S.A. de C.V.

✆ Interior:.................................... +52 (0)1 / 800 250 3648

✆ D.F.:............................................... +52 (0)1 / 5662 8785

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.
Córdoba 5160
1414 Buenos Aires (Capital Federal)
Atención al Cliente

✆ ....................................................... +54 (0)810 / 555 2020

E-Mail: [e-mail]

Peru

Autorex Peruana S.A.
República de Panamá 4045,
Lima 34

✆ ............................................................ +51 (0)1 / 475-5453

E-Mail: [e-mail]

Chile

EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago

✆ ............................................................ +56 (0)2 / 520 3100

E-Mail: [e-mail]

Estas instrucciones se han impreso so­bre papel reciclado sin la utilización de
cloro.

Para efectuar un reciclaje selectivo se
han marcado las piezas de material
plástico.

Servicio técnico y asistencia
al cliente

www.bosch-pt.com
España

Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
E-28037 Madrid

✆ Asesoramiento al cliente............... [phone]

................................................................ [phone]

Fax

Venezuela

Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107

✆ ........................................................... +58 (0)2 / 207 45 11

23 • 2 609 932 122 • 08.01

Español - 5

Declaración de conformidad

Determinación de los valores de medición según norma
2000/14/CE (a 1,60 m de altura y 1 m de distancia) y
EN 25 349.

El nivel de ruido típico de la máquina corresponde a: ni­vel de presión de sonido 82 dB (A) AHS 40/48/55/60/65,
84 dB (A) AHS 6000/7000; nivel de potencia de sonido
93 dB (A) AHS 40/48/55/60/65, 95 dB (A) AHS
6000/7000.

El nivel de vibraciones típico en la mano/brazo es me­nor de 2,5 m/s

Declaramos bajo nuestra sola responsabilidad que este
producto está en conformidad con las normas o docu­mentos normalizados siguientes: EN 774, EN 50 144
de acuerdo con las regulaciones 89/336/CEE,
98/37/CE, 2000/14/CE.

2000/14/CE: El nivel de potencia acústica L
garantiza, es inferior a 96 dB (A) AHS 40/48/55/60/65,
98 dB (A) AHS 6000/7000. Procedimiento para evalua­ción de la conformidad según apéndice V.

Leinfelden, 01.08.2001.

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Reservado el derecho de modificaciones

2

.

que se

Wa

Instruções de segurança

Atenção! Leia atentamente as seguintes instru­ções e familiarize-se com os elementos de co­mando e com a utilização de acordo com as dis­posições da tesoura de sebes. Se a tesoura de
sebes não for utilizada correctamente, poderá
levar a graves lesões. Ao utilizar ferramentas
eléctricas, deverão ser observadas as indica­ções de segurança gerais e as seguintes, para
poder reduzir o risco de incêndio, choque eléc­trico e lesões.

Esclarecimento dos símbolos de imagem:

Leia a instrução de serviço.

A tesoura de sebes não deve ser utilizada
na chuva ou em sebes molhadas.

Desligar o aparelho e tirar a ficha da tomada
antes de trabalhos de ajuste e de limpeza,
se o cabo estiver embaranhado, cortado ou
danificado e se tiver que deixar a tesoura de
sebes em algum local sem vigilância,
mesmo que seja apenas por instantes.

■ Durante o funcionamento, não devem encon­trar-se quaisquer pessoas ou animais numa área
de 3 m ao redor do local de trabalho.

■ Jamais tocar na tesoura de sebes pela barra de
lâminas.

■ Jamais permitir que crianças ou pessoas não fa­miliarizadas com as instruções de serviço da te­soura de sebes a utilizem. Directivas nacionais
podem possivelmente limitar a idade do opera­dor.

■ Jamais cortar, enquanto pessoas, principalmente
crianças ou animais domésticos se encontrem
nas imediações directas da área de trabalho.

■ O operador ou utilizador é plenamente responsá­vel por acidentes ou danos em outras pessoas ou
em propriedade alheia.

■ Não utilize a tesoura de sebes se estiver des­calço ou usando sandalhas abertas, use sempre
sapatos firmes e robustos e calças compridas.
Recomendamos luvas robustas, e sapatos anti­derrapantes e a utilização de óculos de protec­ção. Não utilize roupas e jóias, que possam se
enganchar em peças móveis do aparelhos.

■ A superfície a ser cortada deve ser inspeccio­nada e todos os fios e outros corpos estranhos
devem ser removidos.

■ Antes da utilização, deverá controlar visual­mente, se as lâminas, os parafusos das lâminas
e outras partes do mecanismo de corte estão
desgastados ou danificados. Jamais trabalhar
com o mecanismo de corte danificado ou des­gastado.

■ Antes de utilizar o cabo de extensão, deverá con­trolá-lo e se necessário substituí-lo. Proteja os
cabo de corrente contra calor, óleo e cantos afia­dos.

■ Familiarize-se com o funcionamento da tesoura
de sebes para poder pará-la rapidamente num
caso de emergência.

■ Apenas cortar sebes com a luz do dia ou com boa
iluminação artificial.

■ Jamais operar a tesoura de sebes com dispositi­vos de protecção defeituosos ou não montados.

■ Assegure-se, de que os punhos e os dispositivos
de protecção fornecidos estejam montados ao
operar a tesoura de sebes. Jamais utilize uma te­soura de sebes incompleta, ou uma na qual fo­ram efectuadas modificações.

■ Sempre utilizar a tesoura de sebes com ambas
as mãos.

■ Jamais segurar a tesoura de sebes pelo disposi­tivo de protecção.

■ Manter o cabo afastado da área de trabalho.

■ Durante o funcionamento da tesoura de sebes,

deverá sempre manter uma posição firme e se­gura, principalmente ao se encontrar em cima de
degraus ou escadas.

■ Observar atentamente o ambiente e estar prepa­rado para possíveis perigos que talvez não possa
escutar durante o trabalho.

■ Tirar a ficha da tomada de corrente:

– Antes de um controle, uma eliminação um blo-

queio ou trabalhos na tesoura de sebes.

– Após os contacto com um corpo estranho. Con-

trolar se a tesoura de sebes apresenta danos e
se necessário permita que seja reparada.

– Quando a tesoura de sebes tiver que ser contro-

lada devido à vibração anormal.

■ Controlar o posicionamento firme de todas as
porcas, pinos e parafusos, para assegurar que a
tesoura de sebes se encontre em perfeito estado
de funcionamento.

■ Após a utilização da tesoura de sebes, deverá ar­mazená-la seguramente com as lâminas enco­bertas. A tesoura de sebes deveria ser guardada
em local seco, alto ou fechado e fora do alcance
de crianças.

■ Por motivos de segurança, deverá substituir pe­ças gastas ou danificadas.

■ Não tente reparar o aparelho, a não ser que pos­sua a formação necessária.

■ Assegure-se, de que as peças sobressalentes
sejam peças genuínas Bosch.

24 • 2 609 932 122 • 08.01

Português - 1

Dados técnicos do aparelho

Tesoura de sebes AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

N° de encomenda 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Consumo de potência 500 W 500 W 550 W 550 W
Número de curso em vazio 1400 min
Distância entre as lâminas 24 mm 24 mm 24 mm 24 mm
Comprimento de corte 400 mm 480 mm 550 mm 600 mm
Peso 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Classe de protecção / II / II / II / II

Tesoura de sebes AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

N° de encomenda 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Consumo de potência 550 W 650 W 650 W
Número de curso em vazio 1400 min
Distância entre as lâminas 24 mm 34 mm 34 mm
Comprimento de corte 650 mm 600 mm 700 mm
Peso 4,25 kg 4,1 kg 4,2 kg
Classe de protecção / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Utilização de acordo com as
disposições

A tesoura de sebes é determinada para cortar e
aparar sebes e arbustos em jardins domésticos e de
passa-tempo.

Introdução

Este manual contém instruções sobre a montagem
e a utilização correcta da sua tesoura de sebes. É
importante, que estas instruções sejam lidas atenta­mente.

Componentes fornecidos

Todas as peças do aparelho devem ser retiradas
cuidadosamente da embalagem e deverá controlar
se está tudo completo:

– Tesoura de sebes
– Protecção da lâmina
– Instrução de serviço/

Lista de peças sobressalentes

Se quaiquer peças estiverem faltando ou danificadas, dirija­se ao seu revendedor autorizado.

Elementos do aparelho

1 Barra de lâminas
2 Protecção para as mãos no punho anterior
3 Arco anterior do punho com alavanca

de comutação

4 Aberturas de ventilação
5 Punho traseiro com interruptor de ligar-desligar
6 Ficha de rede**
7 Protecção para as lâminas

**específico de cada país

Os acessórios ilustrados e descritos nas instruções de
serviço nem sempre são abrangidos pelo conjunto de
fornecimento!

Para sua segurança

ATENÇÃO! DESLIGAR A TESOURA DE SE­BES ANTES DE TRABALHOS DE MANUTEN­ÇÃO OU DE LIMPEZA E PUXAR A FICHA DA
TOMADA. O MESMO É VÁLIDO, QUANDO O
CABO DE REDE ESTIVER DANIFICADO, COR­TADO OU EMBARANHADO.

APÓS TER DESLIGADO A TESOURA DE SE­BES, AS LÂMINAS AINDA CONTINUAM A MO­VIMENTAR-SE DURANTE ALGUMAS FRAC­ÇÕES DE SEGUNDOS. CUIDADO !NÃO TO­QUE NAS LÂMINAS EM MOVIMENTO.

25 • 2 609 932 122 • 08.01

Português - 2

Segurança eléctrica

Por motivos de segurança, a sua máquina está
equipada com um isolamento duplo e dispensa a li­gação à terra. A tensão de funcionamento é de
230 V AC, 50 Hz. Utilize apenas cabos de extensão
aprovados. Para mais informações, entre em con­tacto com o seu serviço técnico autorizado.

Só devem ser utilizados cabos de extensão do tipo
H05VV-F ou H05RN-F.

Para uma maior segurança, recomendamos a utili­zação de um dispositivo de corrente residual (DCR)
com uma corrente de disparo inferior a 30 mA. Este
dispositivo de corrente residual deveria ser contro­lado antes de cada funcionamento.

Indicação para produtos, que não foram vendidos
na GB: ATENÇÃO: Para a sua segurança é neces­sário que a ficha 6 da máquina esteja ligada ao cabo
de extensão 8, exactamente como indicado na fi-
gura.

O acoplamento do cabo de extensão deve ser pro­tegido contra respingos de água, ser de borracha ou
ter um revestimento de borracha.

O cabo de extensão deve ser utilizado com uma re­dução de tracção.

O cabo de ligação deve ser controlado regular­mente, para verificar se há danos e só deverá utili­zar o cabo em perfeito estado de funcionamento.

Se o cabo de ligação estiver danificado, este só
deve ser reparado numa oficina de serviço autori­zada Bosch.

Podem ser cortados galhos com uma espessura de
no máximo 24 mm. Para conduzir as lâminas aos
galhos, deverá movimentar a tesoura de sebes uni­formemente para a frente sobre a linha de corte.
Com a barra de lâminas é possível cortar em ambas
as direcções ou devido a movimentos pendulares
de um lado para o outro.

Primeiro deverá cortar as laterais da sebe, em se­guida o canto superior.

Para cortar as laterais de forma nivelada, recomen­damos cortar com o sentido de crescimento, de
baixo para cima. Cortando de cima para baixo, os
galhos finos saem para fora, sendo que podem for­mar-se pequenos espaços e buracos.

Para por final cortar uniformemente o canto supe­rior, deverá esticar um cordão de alinhamento hori­zontalmente a cima de todo o comprimento da sebe
na altura desejada.

Observe, que não sejam cortados objectos como
p. ex. fios, pois estes podem danificar as lâminas ou
o accionamento.

Tempo de corte:

– Sebes de folhagem devem de preferência ser

cortadas entre junho e outubro.

– Sebes de coníferas devem de preferência ser

cortadas entre abril e agôsto.

– Coníferas e outras sebes de crescimento rápido

devem de preferência ser cortadas a partir de
maio, aprox. a cada 6 semanas.

– Cortes de sebes deveriam ser realizados de uma

forma como indicado na figura.

A

Colocar em funcionamento

Ligar:

Premir o interruptor de ligar-desligar no punho tra­seiro 5 e manter premido. Premir a alavanca de co­mutação 3.

Desligar:

Soltar a alavanca de comutação 3 e o interruptor de
ligar-desligar 5.

B C D

Trabalhar com a

tesoura de sebes

Segurar a tesoura de sebes com ambas as
mãos em distância segura em relação ao
próprio corpo. Mantenha uma posição
firme.

Colocar o cabo de extensão sobre o próprio ombro
e observe que sempre permaneça atrás ao cortar.
Jamais colocar o cabo sobre a sebe, onde possa fa­cilmente ser cortado pelas lâminas.

26 • 2 609 932 122 • 08.01

Português - 3

Manutenção e limpeza

Puxar a ficha de rede antes dos trabalhos
de manutenção.

Indicação: As seguintes tarefas de manutenção de­vem ser realizadas regularmente, para que seja as­segurada uma longa vida útil do aparelho e um fun­cionamento fiável.

A tesoura de sebes deve ser controlada para verificar
se apresenta falhas, como p. ex. uma barra de lâmi­nas solta, despendurada ou danificada, uma fixação
solta e peças de montagem gastas ou danificadas.

Controle, se as coberturas e dispositivos de protec­ção estão intactos e correctamente montados. Re­parações ou trabalhos de manutenção necessárias
devem ser realizadas antes da aplicação da tesoura
de sebes.

Caso a tesoura de sebes venha a falhar, apesar de
cuidadosos processos de fabricação e de controle,
deverá permitir que a reparação seja realizada numa
oficina autorizada para ferramentas eléctricas Bosch.

No caso de informações e encomendas de acessó­rios, indique por favor sem falta o número de enco­menda de 10 algarismos do aparelho!

Manutenção e limpeza das
lâminas de corte

Puxar a ficha de rede antes dos trabalhos
de manutenção.

Usar luvas ao trabalhar ou limpar as lâminas de
corte.

Após cada utilização, deverá limpar as lâminas de
corte e pulverizar com óleo de protecção. Durante
longos processos de trabalho, recomendamos que
as lâminas de corte sejam lubrificadas em intervalos
regulares com óleo de protecção.

Controlar visualmente a situação das lâminas de
corte. Controlar o posicionamento firme dos parafu­sos na barra de lâminas 1.

Assegure-se de que a protecção de lâminas 7 es­teja aplicada sobre a lâmina de corte.

Limpeza/Armazenamento

Limpar o exterior da tesoura de sebes utilizando
uma escova e um pano. Não deverá utilizar água,
solventes e produtos de polimento. Remover todas
as sujidades, principalmente as aberturas de venti­lação 4 do motor.

Guardar a tesoura de sebes em local seguro, seco
e fora do alcance de crianças. Não colocar nenhum
outro objecto sobre a tesoura.

Acessório

Protecção da
lâmina AHS 40 - 24

Protecção da

lâmina AHS 48 - 24.................................... 2 605 911 160

Protecção da

lâmina AHS 55 - 24.................................... 2 605 911 159

Protecção da

lâmina AHS 60 - 24.................................... 2 605 911 159

Protecção da

lâmina AHS 65 - 24.................................... 2 605 911 158

Protecção da

lâmina AHS 6000 PRO............................ 2 605 411 159

Protecção da

lâmina AHS 7000 PRO............................ 2 605 411 158

Spray de lubrificação................................. 1 609 200 399

Pano colector

.................................... 2 605 911 160

............................................... F 016 800 055

Procura de erros

A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso
a sua máquina não funcione de forma correcta. Se no entanto não puder localizar e eliminar o problema,
dirija-se a sua oficina de serviço.

Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro.

Sintomas Causa provável Solução

A tesoura de sebes
não funciona

A tesoura de sebes traba­lha com interrupções

O motor funciona, as lâmi­nas permanecem paradas

As lâminas
tornam-se quentes

Nenhum abastecimento de corrente
Tomada com defeito

Cabo de corrente com defeito
Fusível com defeito

Cabo de corrente com defeito
Mau contacto interno
Os interruptores de ligar-desligar

estão defeituosos
Erro interno Dirija-se à uma oficina

Lâminas cegas
A lâmina apresenta mossas
Demasiada fricção devido à falta

de lubrificação

Controlar o abastecimento de corrente
Tentar outra fonte de corrente,

se necessário mudar
Controlar o cabo, se necessário

substituir
Substituir fusível

Controlar o cabo, se necessário
substituir

Dirija-se à uma oficina
especializada Bosch

Dirija-se à uma oficina
especializada Bosch

especializada Bosch
Deixar as barras de lâminas

serem afiadas
Deixar a barra de lâminas

ser controlada
Pulverizar com óleo de lubrificação

27 • 2 609 932 122 • 08.01

Português - 4

Garantia

Serviço

Prestamos garantia para aparelhos Bosch de
acordo com as disposições legais/específicas do
país (comprovação através da factura ou da guia de
remessa).

Avarias provenientes de desgaste natural, so-bre­carga ou má utillização não são abrangidas pela ga­rantia.

Em caso de reclamação enviar o aparelho, sem ser
desmontado, ao fornecedor ou a um serviço de as­sistençia técnica autorizado Bosch Ferramentas
Electricas.

Protecção do meio-ambiente

As lesões do meio ambiente provoca­das por esta máquina são mínimas,
devido ao seu funcionamento silenci­oso.

Para a fabricação desta máquina, fo­ram aplicados processos ecologica­mente inofensivos.

Reciclagem de matérias primas em
vez de eliminação de lixo.

A máquina, os acessórios e a emba­lagem deveria ser reciclados separa­damente.

Estas instruções foram manufactura­das com papel reciclável isento de
cloro.

Para efeitos de uma reciclagem es­pecífica, as peças de plástico dis­põem de uma respectiva marcação.

www.bosch-pt.com
Portugal

Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
P-1800 Lisboa

✆ ....................................................... +351 21 / 8 50 00 00

Fax....................................................... +351 21 / 8 51 10 96

Brasil

Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas

✆ ................................................................. 0800 / 70 45446

E-Mail: [e-mail]

Declaração de conformidade

Valores de medida de acordo com 2000/14/CE (al­tura 1,60 m, distância 1 m) e EN 25 349.

O nível de ruído avaliado A do aparelho é tipica­mente: Nível de pressão acústica 82 dB (A) AHS 40/
48/55/60/65, 84 dB (A) AHS 6000/7000. Nível de
potência acústica 93 dB (A) AHS 40/48/55/60/65,
95 dB (A) AHS 6000/7000.

A vibração do braço e da mão é tipicamente inferior
a 2,5 m/s

Declaramos sob nossa exclusiva responsabilidade
que este producto cumpre as seguintes normas ou
documentos normativos: EN 774, EN 50 144 con­forme as disposições das directivas 89/336/CEE,
98/37/CE, 2000/14/CE.

2000/14/CE: O nível garantido de potência acústica
LWa é inferior a 96 dB (A) AHS 40/48/55/60/65,
98 dB (A) AHS 6000/7000. Processo de avaliação
da conformidade conforme anexo V.

Leinfelden, 01.08.2001.

2

.

28 • 2 609 932 122 • 08.01

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Reservado o direito a modificações

Português - 5

Istruzioni per la sicurezza

Attenzione! Leggere attentamente le seguenti
istruzioni ed avere cura di conoscere bene gli
elementi di comando e di imparare ad usare la ta­gliasiepi secondo le previste norme. Il pericolo
di incidenti molto seri è grande se la tagliasiepi
non viene utilizzata secondo le regole previste.
Utilizzando elettroutensili è indispensabile ri­spettare le disposizioni generali di sicurezza e le
avvertenze che seguono in questo manuale in
modo da poter ridurre il più possibile il pericolo
di provocare lo sviluppo di incendi, scosse elet­triche ed incidenti.

Descrizione dei simboli:

Leggere il «Manuale di Istruzioni».

La tagliasiepi non può essere utilizzata in
caso di pioggia e neppure quando le siepi
sono bagnate.

Arrestare sempre la macchina ed estrarre la
spina dalla presa di corrente prima di pas­sare ad eseguire lavori di regolazione e di ri­parazione, quando il cavo di alimentazione
è aggrovigliato, tagliato in due oppure dan­neggiato. La stessa regola vale anche
quando si lascia la tagliasiepi senza custo­dia anche solo per breve tempo.

■ Durante i lavori, impedire che altre persone op­pure animali possano trovarsi nel giro di 3 m en­tro la zona operativa.

■ Mai afferrare la tagliasiepi alla lama.

■ Non permettere di utilizzare la tagliasiepi a bam-

bini né ad adulti che non abbiano preso visione e
capito le presenti istruzioni. Le norme nazionali
locali prevedono eventualmente dei limiti di restri­zione circa l’età dell’operatore.

■ Mai eseguire tagli quando nelle vicinanze si tro­vano altre persone ed in modo particolare bam­bini oppure animali domestici.

■ L’operatore o l’utente è responsabile degli inci­denti o dei rischi in cui possono incorrere le altre
persone o le loro proprietà.

■ Non utilizzare la tagliasiepi a piedi nudi né cal­zando sandali aperti: portare sempre scarpe di si­curezza e pantaloni lunghi. Si consiglia di portare
sempre guanti di protezione, scarpe che non sci­volano ed occhiali di protezione adatti. Non por­tare mai vestiti lunghi e neppure bracciali e cate­nine che potrebbero rimanere impigliati nelle parti
mobili.

■ Controllare con attenzione la superficie che si
vuole tagliare ed eliminare ogni tipo di fili metallici
ed altri corpi estranei.

■ Prima dell’uso, controllare sempre visivamente
che le lame, i rispettivi bulloni ed il gruppo di taglio
non siano né usurati, né danneggiati. Mai lavo­rare con un meccanismo da taglio che sia difet­toso oppure molto usurato.

■ Prima di ogni utilizzo, controllare il cavo di pro­lunga e, se necessario, sostituirlo. Proteggere il
cavo della corrente dal calore troppo forte, da olio
e da spigoli taglienti.

■ Familiarizzare con l’uso della tagliasiepi in modo
tale da essere in grado di poterla bloccare imme­diatamente in caso di emergenza.

■ Tagliare le siepi soltanto alla luce del giorno op­pure provvedendo prima ad una buona sorgente
luminosa artificiale.

■ Mai utilizzare la tagliasiepi con dispositivi di pro­tezione non montati oppure difettosi.

■ Accertarsi che tutte le impugnature fornite a cor­redo ed i dispositivi di protezione siano montati
quando si utilizza la tagliasiepi. Mai utilizzare una
tagliasiepi che non sia completa oppure una mac­china a cui dovessero essere state apportate
delle modifiche non autorizzate.

■ Tenere la tagliasiepi sempre ben ferma con en­trambe le mani.

■ Mai tenere la tagliasiepi prendendola per il dispo­sitivo di protezione.

■ Tenere sempre il cavo lontano dalla zona di ope­razione.

■ Utilizzando la tagliasiepi assicurarsi sempre una
sicura posizione di lavoro e mantenere sempre
l’equilibrio in modo particolare quando la si uti­lizza trovandosi su gradini oppure scale.

■ Osservare con attenzione la zona circostante ed
essere sempre pronti a reagire ad improvvise
fonti di pericolo che durante il lavoro forse non
possono essere facilmente percepite acustica­mente.

■ Estrarre la spina dalla presa:

– prima di un controllo, l’eliminazione di un bloccag-

gio oppure in caso di lavori alla tagliasiepi.

– in seguito al contatto con corpi estranei. Control-

lare se vi sono dei danni alla tagliasiepi e, se ne­cessario, ripararli.

– se la tagliasiepi deve essere controllata per via di

vibrazioni anormali.

■ Per essere certi che la tagliasiepi possa operare
in condizioni di assoluta sicurezza, assicurarsi
sempre che tutti i dadi, i bulloni e le viti siano ben
avvitati.

■ Dopo l’uso, conservare la tagliasiepi in modo si­curo coprendone bene i coltelli. Conservare la ta­gliasiepi in luogo asciutto e che sia alto oppure
chiuso in modo da non essere accessibile a bam­bini.

■ A titolo di sicurezza, sostituire le parti usurate o
danneggiate.

■ Non tentare di effettuare riparazioni sulla mac­china a meno che non si disponga di debita pre­parazione professionale.

■ Accertarsi che le parti di ricambio montate siano
approvate da Bosch.

29 • 2 609 932 122 • 08.01

Italiano - 1

Dati tecnici

Tagliasiepi AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Codice di ordinazione 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Potenza assorbita nominale 500 W 500 W 550 W 550 W
Numero di corse a vuoto 1400 min
Distanza delle lame da taglio 24 mm 24 mm 24 mm 24 mm
Lunghezza di taglio 400 mm 480 mm 550 mm 600 mm
Peso 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Classe protezione / II / II / II / II

Tagliasiepi AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Codice di ordinazione 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Potenza assorbita nominale 550 W 650 W 650 W
Numero di corse a vuoto 1400 min
Distanza delle lame da taglio 24 mm 34 mm 34 mm
Lunghezza di taglio 650 mm 600 mm 700 mm
Peso 4,25 kg 4,1 kg 4,2 kg
Classe protezione / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Uso conforme alle norme

La tagliasiepi è prevista per tagliare e tosare siepi e
cespugli del Vostro giardino.

Introduzione

Il presente manuale fornisce le istruzioni per un cor­retto assemblaggio ed un utilizzo sicuro del Vostro
tagliasiepi. Leggere attentamente le presenti istru­zioni.

Volume di fornitura

Estrarre con attenzione dall’imballaggio tutti i com­ponenti della macchina e controllare che la lista sia
completa:

– Tagliasiepi
– Protezione lama
– Manuale di istruzioni/Lista pezzi di ricambio

In caso che un qualsiasi elemento dovesse mancare oppure
dovesse essere danneggiato, mettersi in contatto con il ri­venditore presso il quale avete acquistato il tosaerba.

Elementi della macchina

1 Lama
2 Protezione mano per impugnatura anteriore
3 Impugnatura anteriore con leva di comando
4 Feritoie di ventilazione
5 Impugnatura posteriore con interruttore

avvio/arresto

6 Spina di rete**
7 Protezione lama

**Varia secondo il Paese

Gli accessori illustrati o descritti nelle istruzioni per
l’uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

ATTENZIONE! DISINSERIRE LA TAGLIASIEPI
ED ESTRARRE LA SPINA DALLA PRESA DI
ALIMENTAZIONE DELLA CORRENTE PRIMA
DI PASSARE AD ESEGUIRE LAVORI DI MANU­TENZIONE E DI PULIZIA. LO STESSO VALE
QUANDO IL CAVO DELLA CORRENTE DO­VESSE ESSERE DANNEGGIATO, TAGLIATO
OPPURE ANCHE AGGROVIGLIATO.

UNA VOLTA SPENTA LA TAGLIASIEPI, LE
LAME CONTINUANO A MUOVERSI ANCORA
PER POCHE FRAZIONI DI SECONDI. ATTEN­ZIONE! MAI TOCCARE LE LAME IN MOVI­MENTO.

30 • 2 609 932 122 • 08.01

Italiano - 2

Sicurezza elettrica

La Vostra macchina presenta un doppio isolamento
di sicurezza e non richiede la messa a terra. La ten­sione operativa è di 230 V CA, 50 Hz. Utilizzare solo
una prolunga omologata. Per maggiori dettagli, met­tersi in contatto con l’incaricato dell’assistenza.

È permesso utilizzare soltanto cavi di prolunga del
tipo H05VV-F oppure H05RN-F.

Per una maggiore sicurezza, si consiglia di usare un
dispositivo di protezione dalla corrente residua
(RCD) con una corrente di apertura non superiore ai
30 mA. Controllare sempre tale dispositivo ogni
volta che si usa il tosaerba.

Indicazione per prodotti che non vengono venduti
in GB: ATTENZIONE: Per la Vostra sicurezza è ne­cessario che la spina 6 applicata alla macchina sia
collegata al cavo di prolunga 8 come rappresentato
nella figura.

Il raccordo del cavo di prolunga deve essere protetto
contro gli spruzzi dell’acqua, deve essere di gomma
oppure essere coperto da gomma.

Il cavo di prolunga deve essere usato con un dispo­sitivo di scarico della trazione.

Il cavo di collegamento deve essere controllato re­golarmente e può essere utilizzato soltanto quando
è in perfetto stato.

Un cavo di collegamento danneggiato può essere ri­parato esclusivamente presso uno dei centri autoriz­zati per il Servizio Tecnico Bosch.

tagliasiepi uniformemente in avanti sulla linea di ta­glio. La lama a doppio taglio permette di tagliare in
ambedue le direzioni oppure mediante moto pendo­lare da una parte all’altra.

Tagliare prima i lati della siepe e poi il bordo supe­riore.

Per riuscire ad avere lati piani, raccomandiamo di ta­gliare seguendo la direzione della vegetazione par­tendo dal basso e proseguendo verso l’alto. Ta­gliando dall’alto verso il basso, i ramoscelli più sottili
si spostano verso l’esterno provocando in questo
modo parti più sottili oppure buchi.

Per poter infine tagliare uniformemente il bordo su­periore, tendere su tutta la lunghezza della siepe
un’apposita corda regolata all’altezza che si ritiene
necessaria.

Fare sempre attenzione a non tagliare oggetti come
per esempio fili metallici perché questi potrebbero
danneggiare le lame oppure il motore della mac­china.

Periodi in cui si taglia:

– Il periodo migliore per tagliare le siepi di latifoglie

è in giugno ed in ottobre.

– Le siepi di conifera si tagliano in aprile ed in ago-

sto.

– Siepi di conifera ed altri tipi di siepi a crescita ve-

loce si tagliano a partire da maggio ogni 6 setti­mane circa.

– Le siepi dovrebbero essere tagliate in una forma

che corrisponde a quella rappresentata nella fi­gura.

A

Avvio e Arresto

Avviare:

Premere l’interruttore avvio/arresto all’impugnatura
posteriore 5 e tenerlo premuto. Premere la leva di
comando 3.

Arrestare:

Rilasciare la leva di comando 3 e l’interruttore av-
vio/arresto 5.

B C D

Lavorare con la

tagliasiepi

Afferrare la tagliasiepi con entrambe le
mani e tenerla sempre ad una distanza suf­ficiente dal proprio corpo. Stare sempre
attenti a prendere una sicura posizione di
lavoro.

Tenere il cavo di prolunga sulla propria spalla verso
l’indietro ed accertarsi che durante l’operazione di
taglio resta sempre dietro. Mai poggiare il cavo sulla
siepe perché potrebbe facilmente essere preso dai
coltelli.

È possibile tagliare rami che arrivano ad un diametro
massimo di 24 mm. Per cominciare a tagliare i ra­moscelli con i coltelli della lama, avanzare con la

31 • 2 609 932 122 • 08.01

Italiano - 3

Cura e manutenzione

Prima di eseguire ogni intervento di manu­tenzione, estrarre la spina di rete.

Nota: Per garantire un funzionamento durevole ed
affidabile, eseguire regolarmente le seguenti opera­zioni di manutenzione.

Controllare regolarmente se la tagliasiepi abbia dei
difetti visibili come per esempio potrebbe essere una
lama libera, sbalzata fuori della guida oppure anche
danneggiata, fissaggi liberi e usurati oppure compo­nenti danneggiati.

Controllare se i coperchi ed i dispositivi di protezione
sono intatti e se sono stati montati correttamente.
Riparazioni necessarie oppure lavori di manuten­zione devono essere eseguiti prima di cominciare ad
usare la tagliasiepi.

Se nonostante gli accurati procedimenti di produ­zione e di controllo la tagliasiepi dovesse guastarsi,
la riparazione va fatta effettuare da un punto di assi­stenza autorizzato per gli elettroutensili Bosch.

Comunicare sempre il codice di ordinazione a
10 cifre dell’elettroutensile in caso di richieste o di
ordinazione di pezzi di ricambio!

Cura e manutenzione della lama
da taglio

Prima di eseguire ogni intervento di manu­tenzione, estrarre la spina di rete.

Maneggiando oppure eseguendo dei lavori di pulizia
sulla lama di taglio, portare sempre guanti di prote­zione.

Dopo ogni utilizzo, pulire le lame da taglio e spruz­zarle utilizzando un apposito olio di protezione. Nel
corso di operazioni di lavoro di durata maggiore, rac­comandiamo di lubrificare la lama da taglio ad inter­valli regolari utilizzando apposito olio di protezione.

Controllare a vista lo stato generale della lama da ta­glio. Controllare se le viti nella lama 1 sono ben fisse.

Accertarsi che la protezione lama 7 sia stata appli­cata sulla lama da taglio.

Pulizia/Immagazzinaggio

Pulire la carcassa esterna della tagliasiepi utiliz­zando una spazzola morbida ed uno straccio. Non è
permesso utilizzare né acqua, né solventi, né pro­dotti di lucidatura. Eliminare ogni tipo di sporcizia e

pulire in modo particolare le feritoie di ventilazione 4
del motore.

Conservare la tagliasiepi in un posto sicuro che sia
asciutto e che non sia accessibile a bambini. Non
poggiarvi mai altri oggetti sopra.

Accessorio opzionale

Protezione
lama AHS 40 - 24

Protezione

lama AHS 48 - 24 ....................................... 2 605 911 160

Protezione

lama AHS 55 - 24 ....................................... 2 605 911 159

Protezione

lama AHS 60 - 24 ....................................... 2 605 911 159

Protezione

lama AHS 65 - 24 ....................................... 2 605 911 158

Protezione

lama AHS 6000 PRO................................ 2 605 411 159

Protezione
lama AHS 7000 PRO

Spray lubrificante........................................ 1 609 200 399

Pezza di raccolta........................................ F 016 800 055

....................................... 2 605 911 160

................................ 2 605 411 158

Individuazione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se il tosaerba non funziona
correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.

Avvertenza - spegnere il tosaerba e staccare la spina dalla presa di alimentazione prima di iniziare
con la ricerca della causa del guasto.

Problema Possibili cause Rimedi

La tagliasiepi
non funziona

La tagliasiepi lavora con
interruzioni

Il motore è in moto,
le lame da taglio
restano ferme

Le lame diventano
troppo calde

Manca l’alimentazione della corrente

Presa difettosa

Cavo della corrente danneggiato

Valvola di sicurezza difettosa
Cavo della corrente danneggiato

Contatto interno labile

Gli interruttori avvio/arresto
sono difettosi

Errore interno Rivolgersi ad un’officina

Lame smussate
La lama ha delle tacche
Troppo attrito per via della mancanza

di lubrificazione

Controllare l’alimentazione
della corrente

Provare altre sorgenti di corrente e,
se necessario, cambiare

Controllare il cavo di alimentazione e,
se necessario, sostituirlo

Sostituire la valvola
Controllare il cavo di alimentazione e,

se necessario, sostituirlo
Rivolgersi ad un’officina

specializzata Bosch
Rivolgersi ad un’officina

specializzata Bosch

specializzata Bosch

Far affilare le lame
Far controllare le lame
Spruzzare utilizzando olio lubrificante

32 • 2 609 932 122 • 08.01

Italiano - 4

Garanzia

Servizio post-vendita

Per gli apparecchi Bosch forniamo garanzia con­forme alle disposizioni di legge/specifiche nazionali
(certificazione a mezzo fattura o bolla di consegna).

Guasti derivanti da usura naturale, sovraccarico op­pure uso improprio dell’apparecchio sono esclusi
dalla garanzia.

La garanzia è subordinata alla compilazione com­pleta di questo certificato.

Modello: .........................................................................................

Data di acquisto: ........................................................................

Rivenditore (Timbro e firma):

Si accettano reclami solo se l’apparecchio viene in­viato, non smontato, al fornitore oppure a una offi­cina del Servizio Assistenza Clienti Bosch per uten­sili elettrici.

Misure ecologiche

Questo tosaerba minimizza l’impatto
sull’ambiente perché funziona a bassi
livelli di rumorosità.

Questo tosaerba è stato costruito te­nendo in considerazione i fattori di tu­tela dell’ambiente.

Recupero di materie prime, piutto­sto che smaltimento di rifiuti.

Ai fini di un riciclaggio ecologico, la
macchina, le parti di ricambio ed il
materiale d’imballaggio devono es­sere smaltiti separatamente.

Queste istruzioni sono stampate su
carta riciclata sbiancata senza cloro.

I componenti in plastica sono contras­segnati per il riciclaggio selezionato.

www.bosch-pt.com
Italia

Robert Bosch S.p.A.
Via Giovanni da Udine 15
I-20156 Milano

✆ .......................................................... +39 02 / 3 69 66 63

Fax.......................................................... +39 02 / 3 69 66 62

✆ Filo diretto con Bosch:.......... +39 02 / 3 69 63 14

www.Bosch.it

Svizzera

Robert Bosch AG
Servizio Elettroutensili
Industriestrasse 31
CH-8112 Otelfingen

✆ Servizio...................................... +41 (0)1 / 8 47 16 16

✆ Consulente per la clientela:

Numero verde.................................... 0 800 55 11 55

Dichiarazione di conformità

Valori misurati conformemente alla norma
CE 2000/14 (1,60 m altezza, 1 m distanza) e
EN 25 349.

La misurazione A del livello di pressione acustica
dell’utensile è di solito di: Livello di rumorosità
82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS
6000/7000. Potenza della rumorosità 93 dB (A)
AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000.

Le vibrazioni sull’elemento mano-braccio di solito
sono inferiori a 2,5 m/s

Assumendone la piena responsabilità, dichiariamo
che il prodotto è conforme alle seguenti normative
ed ai relativi documenti: EN 774, EN 50 144 in base
alle prescrizioni delle direttive CEE 89/336,
CE 98/37, CE 2000/14.

CE 2000/14: Il livello della potenza sonora LWa ga­rantito è minore di 96 dB (A) AHS 40/48/55/60/65,
98 dB (A) AHS 6000/7000. Procedimento di valuta­zione della conformità secondo appendice V.

Leinfelden, 01.08.2001.

2

.

33 • 2 609 932 122 • 08.01

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Con riserva di modifiche

Italiano - 5

Veiligheidsvoorschriften

Let op! Lees de volgende aanwijzingen zorgvul­dig door en maak uzelf vertrouwd met de bedie­ningselementen en het juiste gebruik van de
heggenschaar. Wanneer u de heggenschaar niet
volgens de voorschriften gebruikt, kan dit tot
ernstige verwondingen leiden. Bij het gebruik
van elektrische gereedschappen moeten de al­gemene en de hierna volgende veiligheidsvoor­schriften in acht worden genomen, ter voorko­ming van het risico van brand, een elektrische
schok of verwondingen.

Verklaring van de pictogrammen:

Lees de gebruiksaanwijzing.

Gebruik de heggenschaar niet in de regen
of voor het knippen van een natte heg.

Schakel de heggenschaar uit en trek de
stekker uit het stopcontact voor het uitvoe­ren van instellings- en reinigingswerkzaam­heden, wanneer de kabel in de war, doorge­knipt of beschadigd is en wanneer u de heg­genschaar onbeheerd laat, ook slechts voor
korte duur.

■ Tijdens het gebruik mogen zich in een straal van
3 meter geen andere personen of dieren ophou­den.

■ Pak de heggenschaar nooit aan de mesbalk vast.

■ Laat kinderen of personen die deze voorschriften

niet gelezen hebben de heggenschaar nooit ge­bruiken. In uw land gelden eventueel voorschrif­ten ten aanzien van de leeftijd van de bediener.

■ Knip de heg nooit dicht in de buurt van personen,
in het bijzonder kinderen, of huisdieren.

■ De bediener of gebruiker is verantwoordelijk voor
ongevallen of verwondingen van anderen of
schade aan hun eigendom.

■ Gebruik de heggenschaar niet op blote voeten of
met sandalen. Draag altijd stevige schoenen en
een lange broek. Geadviseerd wordt het dragen
van stevige werkhandschoenen, slipvaste schoe­nen en een veiligheidsbril. Draag geen lange kle­ding of sieraden die in bewegende delen kunnen
vastraken.

■ Controleer het te knippen oppervlak zorgvuldig
en verwijder metaaldraad en overige voorwer­pen.

■ Controleer voor het gebruik altijd of de messen,
messchroeven of andere delen van het knipme­chanisme zichtbaar versleten of beschadigd zijn.
Werk nooit met een beschadigd of ernstig versle­ten knipmechanisme.

■ Controleer de verlengkabel voor elk gebruik en
vervang deze indien nodig. Bescherm de stroom­kabel tegen hitte, olie en scherpe randen.

■ Maak uzelf met de heggenschaar vertrouwd zo­dat u deze in een noodgeval snel kunt stoppen.

■ Knip alleen heggen bij daglicht of goed kunstlicht.

■ Gebruik de heggenschaar nooit met defecte of

niet-gemonteerde veiligheidsvoorzieningen.

■ Controleer dat alle meegeleverde grepen en vei­ligheidsvoorzieningen bij het gebruik van de heg­genschaar gemonteerd zijn. Gebruik nooit een
onvolledige heggenschaar of een heggenschaar
waaraan ongeoorloofde wijzigingen zijn uitge­voerd.

■ Gebruik de heggenschaar altijd met beide han­den.

■ Houd de heggenschaar nooit vast aan de veilig­heidsvoorziening.

■ Houd de kabel uit de buurt van het werkbereik.

■ Let er bij het gebruik van de heggenschaar altijd

op dat u stevig staat en bewaar altijd uw even­wicht, in het bijzonder bij het gebruik van een trap
of ladder.

■ Houd de omgeving aandachtig in het oog en
wees voorbereid of mogelijke gevaren die u tij­dens de werkzaamheden wellicht niet kunt horen.

■ Trek de stekker uit het stopcontact:

– Voor een controle, het verwijderen van een blok-

kering of werkzaamheden aan een heggen­schaar.

– Na het raken van een voorwerp. Controleer de

heggenschaar op beschadigingen en laat deze
indien nodig repareren.

– Wanneer de heggenschaar vanwege abnormale

trillingen gecontroleerd wordt.

■ Controleer of alle moeren, bouten en schroeven
vastzitten om er zeker van te zijn dat de heggen­schaar zich in een veilige gebruikstoestand be­vindt.

■ Bewaar de heggenschaar na het gebruik altijd
veilig met afgeschermde messen. Bewaar de
heggenschaar droog en buiten bereik van kinde­ren, hoog of afgesloten.

■ Vervang versleten of beschadigde delen veilig­heidshalve.

■ Probeer de machine niet te repareren, tenzij u de
daarvoor vereiste opleiding bezit.

■ Verzeker u ervan dat de vervangingsonderdelen
van Bosch afkomstig zijn.

34 • 2 609 932 122 • 08.01

Nederlands - 1

Technische gegevens

Heggenschaar AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Bestelnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Opgenomen vermogen 500 W 500 W 550 W 550 W
Onbelast aantal knipbewegingen 1400 min
Messenafstand 24 mm 24 mm 24 mm 24 mm
Kniplengte 400 mm 480 mm 550 mm 600 mm
Gewicht 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Veiligheidsklasse / II / II / II / II

Heggenschaar AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Bestelnummer 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Opgenomen vermogen 550 W 650 W 650 W
Onbelast aantal knipbewegingen 1400 min
Messenafstand 24 mm 34 mm 34 mm
Kniplengte 650 mm 600 mm 700 mm
Gewicht 4,25 kg 4,1 kg 4,2 kg
Veiligheidsklasse / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Gebruik volgens bestemming

De heggenschaar is bestemd voor het knippen en
snoeien van de heggen en struiken in de tuin voor
particulier gebruik.

Inleiding

Dit handboek bevat voorschriften over de juiste
montage en het veilig gebruik van uw heggen­schaar. Het is belangrijk dat u deze aanwijzingen
zorgvuldig leest.

Meegeleverd

Neem alle delen van de machine voorzichtig uit de
verpakking en controleer deze op volledigheid:

– Heggenschaar
– Mesbescherming
– Gebruiksaanwijzing/Onderdelenlijst

Neem contact op met uw leverancier wanneer onderdelen
ontbreken of beschadigd zijn.

Bestanddelen van de machine

1 Mesbalk
2 Handbescherming voor voorste greep
3 Voorste greepbeugel met schakelhendel
4 Ventilatieopeningen
5 Achterste greep met aan-/uitschakelaar
6 Netstekker**
7 Mesbescherming

**verschilt per land

In de gebruiksaanwijzing afgebeeld en beschreven
toebehoren wordt niet altijd standaard meegeleverd.

Voor uw veiligheid

LET OP! SCHAKEL DE HEGGENSCHAAR UIT
EN TREK DE STEKKER UIT HET STOPCON­TACT VOOR HET UITVOEREN VAN ONDER­HOUDS- EN REINIGINGSWERKZAAMHEDEN.
HETZELFDE GELDT WANNEER DE STROOM­KABEL BESCHADIGD, DOORGESNEDEN OF
IN DE WAR IS.

NADAT DE HEGGENSCHAAR IS UITGESCHA­KELD, BEWEGEN DE MESSEN NOG EEN
FRACTIE VAN EEN SECONDE VERDER.
VOORZICHTIG! RAAK BEWEGENDE MESSEN
NIET AAN.

35 • 2 609 932 122 • 08.01

Nederlands - 2

Elektrische veiligheid

Uw machine is voor extra veiligheid dubbel geïso­leerd en heeft geen aardverbinding nodig. De be­drijfsspanning bedraagt 230 V wisselstroom, 50 Hz.
Gebruik alleen goedgekeurde verlengkabels. Infor­matie krijgt u bij uw erkende klantenservicewerk­plaats.

Er mogen alleen verlengkabels van het type
H05VV-F of H05RN-F worden gebruikt.

Voor nog meer veiligheid wordt het gebruik van een
foutstroomschakelaar (reststroomapparaat) met
een afslagstroom van maximaal 30 mA geadvi­seerd. De foutstroomschakelaar moet voor elk ge­bruik worden gecontroleerd.

Opmerking voor producten die niet in GB worden
verkocht: LET OP: Voor uw veiligheid is het nodig
dat de aan de machine aangebrachte stekker 6 zo­als op de afbeelding weergegeven met de verleng­kabel 8 wordt verbonden.

De stekker van de verlengkabel moet tegen spatwa­ter bestemd zijn en uit rubber bestaan of met rubber
bekleed zijn.

De verlengkabel moet met een trekontlasting wor­den gebruikt.

De aansluitkabel moet regelmatig op beschadigin­gen worden gecontroleerd en mag alleen in een
goede toestand worden gebruikt.

Wanneer de aansluitkabel beschadigd is, mag deze
alleen door een erkende Bosch-werkplaats worden
gerepareerd.

A

Ingebruikneming

Inschakelen:

Druk de aan-/uitschakelaar op de achterste greep 5
in en houd deze vast. Druk op de schakelhendel 3.

Uitschakelen:

Laat de schakelhendel 3 en de aan-/uitschakelaar 5
los.

B C D

Werkzaamheden met

de heggenschaar

Houd de heggenschaar met beide handen
vast en op een afstand van uw lichaam.
Zorg ervoor dat u stevig staat.

Leg de verlengkabel over uw eigen schouder naar
achteren en let erop dat deze tijdens het knippen al­tijd achter blijft. Leg de kabel nooit over de heg.
Deze kan daar tijdens het knippen gemakkelijk door
de messen worden meegenomen.

Er kunnen takken met een dikte van maximaal
24 mm worden geknipt. Beweeg de heggenschaar
gelijkmatig langs de kniplijn voorwaarts om de tak­ken naar de messen te voeren. Dankzij de dubbel­zijdige mesbalk kunt u in beide richtingen knippen of
door pendelbewegingen van de ene naar de andere
kant.

Knip eerst de zijkanten van de heg en vervolgens de
bovenkant.

Geadviseerd wordt om met de groeirichting mee van
onderen naar boven te knippen om de zijkanten
recht te krijgen. Wanneer u van boven naar beneden
knipt, bewegen dunne takken naar buiten. Daardoor
ontstaan kale plekken of gaten.

Span een richtsnoer over de hele lengte van de heg
op de vereiste hoogte om als laatste de bovenkant
gelijkmatig te knippen.

Let erop dat u niet in een voorwerp knipt, bijvoor­beeld metaaldraad, omdat dit het mes of de aandrij­ving kan beschadigen.

Kniptijd:

– Een loofhoutheg knipt u het best in juni en okto-

ber.

– Een naaldhoutheg in april en augustus.
– Coniferen en alle snelgroeiende heggen vanaf

mei ongeveer elke zes weken.

– Knip heggen in een vorm zoals op de afbeelding

weergegeven.

Onderhoud en reiniging

Trek altijd voor onderhoudswerkzaamhe­den de stekker uit het stopcontact.

Opmerking: Voer de volgende onderhoudswerk­zaamheden regelmatig uit zodat u verzekerd bent
van een lang en probleemloos gebruik.

Controleer de heggenschaar regelmatig op klaarblij­kelijke gebreken, zoals een losse, versleten of be­schadigde mesbalk, losse bevestiging of versleten
of beschadigde onderdelen.

Controleer of de afschermingen en veiligheidsvoor­zieningen intact en correct gemonteerd zijn. Nood­zakelijke reparaties en onderhoudswerkzaamheden
moeten voor het gebruik van de heggenschaar wor­den uitgevoerd.

Wanneer de heggenschaar ondanks zorgvuldige
productie- en testprocédés toch defect raakt, moet
de reparatie door een erkende klantenservice voor
Bosch elektrische gereedschappen worden uitge­voerd.

Vermeld bij vragen en bestellingen van vervan­gingsonderdelen altijd het bestelnummer van
10 cijfers van de machine.

36 • 2 609 932 122 • 08.01

Nederlands - 3

Onderhoud en reiniging van de
knipmessen

Trek altijd voor onderhoudswerkzaamhe­den de stekker uit het stopcontact.

Draag handschoenen bij het hanteren en reinigen
van de knipmessen.

Reinig de knipmessen na elk gebruik en behandel
deze met beschermende oliespray. Geadviseerd
wordt om tijdens langdurige werkzaamheden de
knipmessen regelmatig met beschermende olie­spray te smeren.

Controleer de toestand van de knipmessen op zicht­bare gebreken. Controleer of de schroeven in de
mesbalk 1 stevig vastzitten.

Controleer dat de mesbescherming 7 op de knip-
messen is aangebracht.

Reiniging/Bewaren

Reinig de buitenkant van de heggenschaar met be­hulp van een zachte borstel en een doek. Water, op­losmiddelen en polijstmiddelen mogen niet gebruikt

worden. Verwijder alle verontreinigingen. Reinig in
het bijzonder de ventilatie-openingen 4 van de mo­tor.

Bewaar de heggenschaar op een veilige en droge
plaats, buiten bereik van kinderen. Plaats er geen
andere voorwerpen op.

Toebehoren

Mesbescherming AHS 40 - 24

Mesbescherming AHS 48 - 24............. 2 605 911 160

Mesbescherming AHS 55- 24............... 2 605 911 159

Mesbescherming AHS 60 - 24............. 2 605 911 159

Mesbescherming AHS 65 - 24............. 2 605 911 158

Mesbescherming AHS 6000 PRO...... 2 605 411 159

Mesbescherming AHS 7000 PRO...... 2 605 411 158

Smeermiddelspray..................................... 1 609 200 399

Opvangdoek................................................. F 016 800 055

............. 2 605 911 160

Defect opsporen

De volgende tabel storingsverschijnselen en hoe u problemen kunt oplossen wanneer uw machine niet goed
werkt. Neem contact op met uw servicewerkplaats wanneer u het probleem niet zelf kunt verhelpen.

Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u op zoek gaat naar de
fout.

Symptomen Mogelijke oorzaak Oplossing

Heggenschaar werkt niet Geen stroomvoorziening

Stopcontact defect

Stroomkabel beschadigd

Zekering defect

Heggenschaar werkt met
onderbrekingen

Motor loopt, messen
blijven stilstaan

Messen worden heet Messen bot

Stroomkabel beschadigd

Intern los contact

De aan-/uitschakelaars zijn defect

Interne fout Breng de kettingzaag naar

Mes heeft kerf of breuk
Te veel wrijving wegens ontbrekende

smering

Controleer de stroomvoorziening
Controleer de stroombron en probeer

eventueel een andere
Controleer de kabel en probeer

eventueel een andere
Vervang de zekering

Controleer de kabel en probeer
eventueel een andere

Breng de kettingzaag naar
een Bosch-reparatiewerkplaats

Breng de kettingzaag naar
een Bosch-reparatiewerkplaats

een Bosch-reparatiewerkplaats
Laat de mesbalk slijpen

Laat mesbalk controleren
Besproeien met smeerolie

37 • 2 609 932 122 • 08.01

Nederlands - 4

Garantie

Voor Bosch-gereedschap geven wij garantie vol­gens de wettelijk geldende bepalingen (rekening of
pakbon geldt als bewijs). Schade die terug te voeren
is op natuurlijke slijtage, overbelasting of onoordeel­kundig gebruik is van garantie uitgesloten.

Schade die door materiaal- of fabricagefouten ont­staan is, wordt gratis door levering van onderdelen
of reparatie verholpen.

Reparaties kunnen alleen voor garantie in aanmer­king komen wanneer het desbetreffende gereed­schap in volledig gemonteerde staat wordt afgege­ven of gezonden aan een erkende Bosch service­werkplaats of de importeur.
Gelijktijdig dient vermeld te worden dat aanspraak
op garantie wordt gemaakt. Het volledig ingevulde
garantiebewijs moet worden overgelegd.

Milieubescherming

De geluidsbelasting van het milieu
door de machine is minimaal dankzij
het uiterst stil lopen.

Bij de fabricage van de machine zijn
milieutechnisch verantwoorde metho­den toegepast.

Terugwinnen van grondstoffen in
plaats van het weggooien van afval

Machine, toebehoren en verpakking
moeten worden gesorteerd voor een
voor het milieu verantwoorde recy­cling.

Deze gebruiksaanwijzing is vervaar­digd van chloorvrij gebleekt kring­looppapier.

De kunststof delen zijn gekenmerkt
om ze per soort te kunnen recyclen.

Technische dienst en
klantenservice

www.bosch-pt.com
Nederland

Robert Bosch B.V.
Postbus 502
NL-2132 AM Hoofddorp
Neptunusstraat 71
NL-2132 JP Hoofddorp

✆ ..................................................... +31 (0)23 / 56 56 620

Fax ..................................................... +31 (0)23 / 56 56 611

E-Mail: [e-mail]

België

Robert Bosch N.V.
After Sales Service Gereedschappen
Henri Genessestraat 1
BE-1070 Brussel

✆ ........................................................ +32 (0)2 / 525.50 29

Fax........................................................ +32 (0)2 / 525.54.30

✆ Service conseil client........... +32 (0)2 / 525.53.07

E-Mail: [e-mail]

Conformiteitsverklaring

Meetwaarden vastgesteld volgens 2000/14/EG
(1,60 m hoogte, 1 m afstand) en EN 25 349.

Het A-gewaardeerde geluidsdrukniveau van de ma­chine bedraagt kenmerkend: geluidsdrukniveau
82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS
6000/7000; geluidsvermogenniveau 93 dB (A) AHS
40/48/55/60/65, 95 dB (A) AHS 6000/7000.

Kenmerkend is dat de trillingen van hand en arm ge­ringer zijn dan 2,5 m/s

Wij verklaren op eigen verantwoording dat dit pro­duct voldoet aan de volgende normen en norma­tieve documenten: EN 774, EN 50 144 volgens de
bepalingen van de richtlijnen 89/336/EEG,
98/37/EG, 2000/14/EG.

2000/14/EG: het gegarandeerde geluidsvermogen­niveau LWa is lager dan 96 dB (A) AHS
40/48/55/60/65, 98 dB (A) AHS 6000/7000. Waar­deringsmethode van de conformiteit volgens aan­hangsel V.

Leinfelden, 01.08.2001.

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Wijzigingen voorbehouden

2

.

38 • 2 609 932 122 • 08.01

Nederlands - 5

Sikkerhedsforskrifter

Advarsel! Gennemlæs denne vejledning grun­digt. Gør dig fortrolig med hækkeklipperens be­tjeningselementer og korrekte anvendelse. For­kert brug af hækkeklipperen kan føre til alvorlige
kvæstelser. Ved brug af el-værktøj skal de gene­relle og efterfølgende sikkerhedsforskrifter
overholdes for at undgå brandfare, elektrisk
stød og kvæstelser.

De forskellige symboler og deres betydning:

Læs betjeningsvejledningen.

Hækkeklipperen må ikke benyttes i regnvejr
eller på våde hække.

Sluk altid for maskinen og træk stikket ud,
før indstillings- og rengøringsarbejde udfø­res på maskinen, når kablet har viklet sig ind
eller er beskadiget og når hækkeklipperen
lægges fra - også for et kort stykke tid.

■ Fremmede personer eller dyr skal under hække­klipningen opholde sig i en radius på mindst 3 m
væk fra arbejdsområdet.

■ Tag aldrig fat omkring kniven på hækkeklipperen.

■ Lad aldrig børn eller personer, der ikke har gen-

nemlæst denne betjeningsvejledning, anvende
hækkeklipperen. Lokale regler kan begrænse al­deren på den person, som må betjene hækkeklip­peren.

■ Klip aldrig hæk, mens der er nogen, især børn el­ler kæledyr, i nærheden.

■ Brugeren er ansvarlig for ulykker og skader, der
sker på andre mennesker eller deres ejendom.

■ Betjen ikke hækkeklipperen med bare fødder el­ler åbne sandaler; brug altid solidt fodtøj og lange
bukser. Det anbefales at bruge faste handsker,
skridsikkert fodtøj og beskyttelsesbriller. Bær ikke
langt tøj eller smykker, de kan blive fanget af
hækkeklipperen.

■ Undersøg det område, hvor hækkeklipperen skal
anvendes, grundigt og fjern ståltråd og andre
fremmedlegemer.

■ Inden brug skal maskinen altid undersøges visu­elt for at kontrollere, at knivene, knivboltene og
andre dele ikke er slidte eller beskadigede. Brug
aldrig hækkeklipperen, hvis knivene er beskadi­get eller meget slidte.

■ Kontrollér forlængerledningen før brug og udskift
den efter behov. Beskyt strømledningen mod
varme, olie og skarpe kanter.

■ Gør dig fortrolig med hækkeklipperen og dens
forskellige funktioner, så du hurtigt kan stoppe
den i nødstilfælde.

■ Klip kun hæk i dagslys eller i god kunstig belys­ning.

■ Brug aldrig hækkeklipperen, hvis beskyttelses­skærmene er defekte eller er taget af hækkeklip­peren.

■ Kontrollér at alle medleverede greb og skærme er
monteret på hækkeklipperen, når den tages i
brug. Brug aldrig en hækkeklipper, hvis der
mangler dele på den eller h hvis der er blevet
foretaget ikke-tilladte modifikationer på den.

■ Betjen altid hækkeklipperen med begge hænder.

■ Hold aldrig fast i hækkeklipperen på skærmen.

■ Hold kablet væk fra arbejdsområdet.

■ Sørg for at stå sikkert under arbejdet. Hold altid li-

gevægten, især når du står på trin eller stiger.

■ Hold øje med dine omgivelser og vær forberedt
på evt. farer, som du evt. ikke har hørt eller set.

■ Man skal altid tage stikket ud af stikkontakten:

– Før hækkeklipperen kontrolleres, før en blokering

afhjælpes eller før der arbejdes på hækkeklippe­ren.

– Hvis hækkeklipperen rammer en fremmed gen-

stand: Kontrollér hækkeklipperen for skader og få
den repareret efter behov.

– Hvis hækkeklipperen skal kontrolleres på grund

af for store vibrationer.

■ Hold alle møtrikker, bolte og skruer stramme for
at sikre, at hækkeklipperen er i sikker arbejds­stand.

■ Efter brug: Knivene skal altid være tildækket, når
hækkeklipperen opbevares. Opbevar hækkeklip­peren på et tørt sted og utilgængeligt for børn en­ten højt oppe eller i et aflåst rum.

■ Udskift slidte eller beskadigede dele for en sikker­heds skyld.

■ Forsøg ikke selv at reparere hækkeklipperen,
medmindre du har den nødvendige uddannelse.

■ Sørg for kun at montere reservedele, der er god­kendt af Bosch.

39 • 2 609 932 122 • 08.01

Dansk - 1

Tekniske data

Hækkeklipper AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Bestillingsnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Optagen effekt 500 W 500 W 550 W 550 W
Slagantal ubelastet 1400 min
Knivafstand 24 mm 24 mm 24 mm 24 mm
Snitlængde 400 mm 480 mm 550 mm 600 mm
Vægt 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Isolationsklasse / II / II / II / II

Hækkeklipper AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Bestillingsnummer 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Optagen effekt 550 W 650 W 650 W
Slagantal ubelastet 1400 min
Knivafstand 24 mm 34 mm 34 mm
Snitlængde 650 mm 600 mm 700 mm
Vægt 4,25 kg 4,1 kg 4,2 kg
Isolationsklasse / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Foreskrevet anvendelse

Hækkeklipperen er beregnet til at klippe og studse
hække og buske i almindelige haver og kolonihaver.

Introduktion

Denne manual indeholder forskrifter mht. korrekt
montering og sikker brug af din hækkeklipper. Det er
vigtigt, at du har læst og forstået disse forskrifter, før
hækkeklipperen tages i brug.

Maskinens dele

Alle værktøjets dele tages forsigtigt ud af emballa­gen og kontrolleres for fejl og mangler:

– Hækkeklipper
– Knivbeskyttelse
– Betjeningsvejledning/Reservedelsliste

Hvis nogle dele mangler eller er beskadigede, bedes du
kontakte den forhandler, hvor du har købt plæneklipperen.

Maskinelementer

1 Knive
2 Håndbeskyttelse til forreste greb
3 Forreste bøjlegreb med koblingsgreb
4 Ventilationsåbninger
5 Bageste greb med start-stop-kontakt
6 El-stik**
7 Knivbeskyttelse

**landsspecifk

Tilbehør, som er illustreret og beskrevet i betjeningsvej­ledningen, er ikke altid indeholdt i leveringen.

40 • 2 609 932 122 • 08.01

Dansk - 2

For Deres egen
sikkerheds skyld

B C D

Arbejde med

hækkeklipperen

ADVARSEL! SLUK FOR HÆKKEKLIPPEREN
OG TRÆK STIKKET UD, FØR VEDLIGEHOL­DELSES- ELLER RENGØRINGSARBEJDE UD­FØRES PÅ MASKINEN. DET SAMME SKAL
GØRES, HVIS STRØMKABLET ER BESKADI­GET, HVIS DER ER SKÅRET I KABLET ELLER
HVIS DET HAR VIKLET SIG IND.

NÅR HÆKKEKLIPPEREN SLUKKES, BEVÆ­GER KNIVENE SIG I ENDNU ET PAR BRØK­DELE AF ET SEKUND! PAS PÅ! BERØR IKKE
KNIVE, DER BEVÆGER SIG.

Elektrisk sikkerhed

Plæneklipperen er dobbeltisoleret for en sikkerheds
skyld og behøver ingen jordforbindelse. Arbejds­spændingen er 230 V AC, 50 Hz. Brug kun en god­kendt forlængerledning. Oplysninger fås ved hen­vendelse til serviceforhandleren.

Den benyttede forlængerledning skal være af typen
H05VV-F eller H05RN-F.

Det anbefales, at man for ekstra elektrisk sikkerhed
anvender et fejlstrømsrelæ med en afbrydelses­strøm på ikke over 30 mA. Kontrollér altid fejlstrøms­relæet, hver gang maskinen anvendes.

Vejledning for produkter, som ikke sælges i GB:
PAS PÅ: Det er for din egen sikkerheds skyld vigtigt,
at stikket på maskinen 6 forbindes med forlænger­ledningen 8 således, som vist på billedet.

Koblingen på forlængerledningen skal være beskyt­tet mod stænkvand, være fremstillet af gummi eller
være overtrukket med gummi.

Forlængerledningen skal benyttes med en trækaf­lastning.

Tilslutningsledningen skal kontrolleres for beskadi­gelser med regelmæssige mellemrum og må kun
benyttes, når den er fejlfri.

En beskadiget tilslutningsledning må kun repareres
på et autoriseret Bosch-værksted.

A

Start

Sådan startes plæneklipperen:

Tryk på start-stop-kontakten på det bageste greb 5
og hold den nede. Tyrk på koblingsgrebet 3.

Sådan standses plæneklipperen:
Slip koblingsgrebet 3 og start-stop-kontakten 5.

41 • 2 609 932 122 • 08.01

Dansk - 3

Betjen hækkeklipperen med begge hæn­der og hold afstand til din krop. Sørg for at
stå sikkert under arbejdet.

Læg forlængerledningen bagud hen over din egen
skulder og sørg for at ledningen også bliver der un­der klippearbejdet. Læg aldrig ledningen på eller
hen over hækken, hvor den nemt kan blive fanget af
hækkeklipperen.

Hækkeklipperen kan klippe grene over med en tyk­kelse på maks. 24 mm. Grenene tilføres knivene ved
at bevæge hækkeklipperen jævnt fremad på snitli­nien. Det dobbeltsidede skær gør det muligt gør det
muligt at klippe i begge retninger eller at svinge klip­peren fra den ene side til den anden.

Klipning af hække: Først siderne og herefter toppen.
For at få siderne lige anbefales det at klippe nedefra

og op i hækkens vokseretning. Hvis hækken klippes
oppefra og ned, bevæger de tynde grene sig udad,
hvorved der kan opstå tynde steder eller huller i
hækken.

Toppen på hækken klippes ved hjælp af en hjæl­pesnor, som spændes i den ønskede højde langs
med hækken.

Vær opmærksom på, at f.eks. tråd og lignende ikke
fanges af eller klippes over af hækkeklipperen, da
disse kan beskadige knivene eller drevet.

Klippetid:

– Løvhække skal helst klippes i juni og oktober.
– Nåletræshække klippes i april og august.
– Koglebærende nåletræshække og andre hurtig-

voksende hække fra maj, ca. hver 6. uge.

– Hække skal helst klippes som vist på billedet.

Vedligeholdelse og rengøring

Træk altid stikket ud af kontakten, før ved­ligeholdelsesarbejdet startes.

Bemærk: For at sikre lang og pålidelig drift skal føl­gende vedligeholdelse udføres jævnligt.

Undersøg hækkeklipperen for synlige mangler som
f.eks. en løs, aftaget eller beskadiget kniv, løs fast­gørelse og slidte eller beskadigede dele.

Kontrollér at skærmene og beskyttelsesudstyret er i
orden og monteret rigtigt. Nødvendige reparationer
eller vedligeholdelsesarbejde skal gennemføres, før
hækkeklipperen tages i brug.

Skulle maskinen trods omhyggelig fabrikation og
kontrol engang holde op at fungere, skal reparatio­nen udføres af et autoriseret serviceværksted for
Bosch-elektroværktøj.

Det 10-cifrede bestillingsnummer for maskinen skal
altid angives ved forespørgsler og bestilling af reser­vedele.

Vedligeholdelse og rengøring af
knivene

Træk altid stikket ud af kontakten, før ved­ligeholdelsesarbejdet startes.

Brug handsker, når du håndterer med eller rengør
knivene.

Knivene skal altid rengøres efter brug og sprøjtes
over med sprayolie. Smør regelmæssigt knivene
med beskyttelsesolie, hvis hækkeklipperen benyttes
i længere tid.

Kontrollér knivene visuelt. Kontrollér at skruerne sid­der rigtigt i sværdet 1.

Sørg for at sikre, at knivbeskyttelsen 7 er anbragt på
klippeknivene.

Rengøring/Opbevaring

Rengør hækkeklipperen grundigt udvendigt med en
blød børste og en klud. Brug ikke vand, opløsnings­midler eller polermidler. Fjern alt snavs, især fra ven­tilationsåbningerne 4 på motoren.

Opbevar hækkeklipperen et sikkert, tørt sted, uden
for børns rækkevidde. Stil ikke andre genstande
oven på hækkeklipperen.

Tilbehør

Knivbeskyttelse AHS 40 - 24 ................ 2 605 911 160

Knivbeskyttelse AHS 48 - 24 ................ 2 605 911 160

Knivbeskyttelse AHS 55 - 24 ................ 2 605 911 159

Knivbeskyttelse AHS 60 - 24 ................ 2 605 911 159

Knivbeskyttelse AHS 65 - 24 ................ 2 605 911 158

Knivbeskyttelse AHS 6000 PRO......... 2 605 411 159

Knivbeskyttelse AHS 7000 PRO......... 2 605 411 158

Smøremiddel-spray ................................... 1 609 200 399

Opfangningsklud........................................ F 016 800 055

Fejlfinding

I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke fungerer
rigtigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

Advarsel: Sluk for maskinen og tag stikket ud af stikkontakten, før der gøres forsøg på at finde en fejl.

Symptom Mulig årsag Afhjælpning

Hækkeklipperen fungerer
ikke

Hækkeklipperen arbejder
med afbrydelser

Motoren går,
knivene bevæger sig ikke

Knivene bliver varme Knivene er sløve

Ingen strømtilførsel
Stikdåsen er defekt

Ledningen er beskadiget

Sikringen er defekt
Ledningen er beskadiget

Intern løs forbindelse
Start-stop-kontakterne er defekte

Intern fejl Kontakt et autoriseret Bosch-værksted

Knivene har hakker
For meget friktion på grund af

manglende smøring

Kontrollér strømtilførslen
Prøv en anden strømkilde, benyt evt.

en anden stikdåse
Kontrollér ledningen og udskift

den evt.
Udskift sikringen

Kontrollér ledningen og udskift
den evt.

Kontakt et autoriseret Bosch-værksted
Kontakt et autoriseret Bosch-værksted

Få knivene slebet
Få knivene kontrolleret
Sprøjt dem over med smøreolie

42 • 2 609 932 122 • 08.01

Dansk - 4

Service og reparation

Service og kunderådgiver

Vi yder garanti på Bosch-apparater i henhold til de
lovbestemmelser som gælder i det enkelte land
(købsbevis skal fremlægges/medsendes).

Service og reparation uden beregning ydes indenfor
garantiperioden iflg. dansk købelov under følgende
forudsætninger:

– at den opståede defekt kan tilbageføres til kon-

struktions- eller materialefejl (normal slitage og
misbrug kan ikke henføres herunder)

– at reparation ikke har været forsøgt udført af an-

dre end Bosch-organisationens servicepersonale

– at der ikke har været anvendt uoriginale forsats-

eller indsatsværktøjer.

Serviceydelser uden beregning omfatter udskiftning
af defekte dele samt arbejdsløn.

Værktøjet indleveres via Deres værktøjsforhandler
eller indsendes for afsenders regning til Bosch ser­viceværkstedet. Betalbare reparationer udføres ef­ter standardtider, som muliggør fast pris opgivet på
forhånd.

Miljøbeskyttelse

Maskinen minimerer miljøskader,
fordi den arbejder med et lavt støjni­veau.

Maskinen er blevet samlet på en mil­jøansvarlig måde.

Genbrug af råstoffer i stedet for
bortskaffelse af affald

Maskinen, tilbehøret og emballagen
skal sorteres for miljøvenlig genbrug.

Denne vejledning er skrevet på klorfrit
genbrugspapir.

Kunststofdele er markeret for at ga­rantere en rensorteret recycling.

www.bosch-pt.com

Bosch Service Center for el-værktøj
Telegrafvej 3
DK-2750 Ballerup

✆ Service................................................ [phone]

Fax ............................................................... [phone]

✆ Kunderådgiver................................. [phone]

Overensstemmelseserklæring

Måleværdier beregnes iht. 2000/14/EF (1,60 m
højde, 1 m afstand) og EN 25 349.

Værktøjets A-vurderede støjniveau er typisk: Lydtry­kniveau 82 dB (A) AHS 40/48/55/60/65, 84 dB (A)
AHS 6000/7000 dB (A), lydeffektniveau 93 dB (A)
AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000.

Hånd-arm-vibrationsniveauet er typisk under 2,5 m/s2.
Vi erklærer under almindeligt ansvar, at dette pro-

dukt er i overensstemmelse med følgende standar­der eller normative dokumenter: EN 774, EN 50 144
i henhold til bestemmelserne i direktiverne
89/336/EØF, 98/37/EF og 2000/14/EF.

2000/14/EF: Det garanterede lydeffektniveau L
lavere en 96 dB (A) AHS 40/48/55/60/65, 98 dB (A)
AHS 6000/7000. Proceducerer for overensstemmel­sesvurdering iht. bilag V.

Leinfelden, 01.08.2001.

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Wa

er

43 • 2 609 932 122 • 08.01

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Ret til ændringer forbeholdes

Dansk - 5

Säkerhetsanvisningar

Obs! Läs noggrant igenom anvisningarna och
gör dig förtrogen med manöverelementen och
häcksaxens ändamålsenliga användning. En fel­använd häcksax kan medföra allvarliga kropps­skador. Vid användning av elverktyg måste all­männa och nedan angivna säkerhetsanvisning­arna följas för unvikande av risk för brand,
elektriskt slag och kroppsskador.

Förklaring av använda symboler:

Läs bruksanvisningen.

Häcksaxen får inte användas vid regn eller
för klippning av våta häckar.

Frånkoppla och dra stickproppen ur elutta­get innan inställnings- och rengöringsarbe­ten påbörjas, när kabeln trasslat till sig,
kapats eller skadats och när häcksaxen
lämnas utan uppsikt även om du går ifrån
den bara för en kort stund.

■ Under klippning får obehöriga personer eller djur
inte uppehålla sig inom en omkrets på 3 m.

■ Grip aldrig tag i häcksaxens knivsvärd.

■ Låt aldrig barn eller personer som inte är för-

trogna med häcksaxens användning hantera
den. Nationella föreskrifter kan eventuellt
begränsa användningsåldern.

■ Klipp aldrig om personer, speciellt barn eller hus­djur uppehåller sig i omedelbar närhet.

■ Användaren eller ägaren ansvarar för olyckor
eller skador som drabbar andra människor eller
deras egendom.

■ Använd inte häcksaxen barfota eller med öppna
sandaler, använd alltid kraftiga skor och långa
byxor. Vi rekommenderar dig att använda kraftiga
handskar, halkfria skor och skyddsglasögon.
Undvik löst sittande kläder eller smycken, risk
finns för att de kan råka in i saxens rörliga delar.

■ Granska noggrant det parti som ska klippas och
avlägsna metalltråd och liknande föremål.

■ Innan häcksaxen tas i bruk kontrollera att kni­varna, knivskruvarna och andra delar i skärsyste­met inte är nedslitna eller skadade. Arbeta aldrig
med skadat eller kraftigt nedslitet skärsystem.

■ Kontrollera skarvsladden före varje användning
och byt vid behov. Skydda nätsladden mot
värme, olja och vassa kanter.

■ Gör dig förtrogen med häcksaxen för att i nödfall
snabbt kunna stoppa den.

■ Klipp endast i dagljus eller vid bra artificiellt belys­ning.

■ Häcksaxen får aldrig användas med defekta eller
borttagna skyddsanordningar.

■ Kontrollera att alla medlevererade handtag och
skyddsanordninar är monterade när häcksaxen
tas i bruk. Använd aldrig en ofullständigt monte­rad häcksax eller en på vilken modifieringar
utförts.

■ Manövrera häcksaxen alltid med båda händerna.

■ Håll inte tag i häcksaxens skyddsanordning.

■ Håll kabeln på betryggande avstånd från arbets-

området.

■ Under användning av häcksaxen se till att du står
stadigt och håller jämvikten, speciellt då om du
använder trappor eller stegar.

■ Observera noggrant omgivningen och var förbe­redd på möjliga faromoment som under arbetet
kanske inte hörs.

■ Dra stickproppen ur eluttaget:

– innan kontroll utförs, blockering åtgärdas eller

åtgärder utförs på häcksaxen.

– om häcksaxen kommit i kontakt med främmande

föremål. Kontrollera häcksaxen avseende skador
och låt den vid behov repareras.

– om häcksaxen vid onormala vibrationer ska kon-

trolleras.

■ Kontrollera att alla muttrar, bultar och skruvar sit­ter stadigt för att förvissa dig om att häcksaxen är
i ett säkert arbetstillstånd.

■ När häcksaxen inte används ska den förvaras
med övertäckt knivsvärd. Häcksaxen ska lagras
på torrt och högt ställe eller inlåst och sålunda för
barn oåtkomligt.

■ Av säkerhetsskäl ska slitna eller skadade delar
bytas ut.

■ Försök inte själv reparera häcksaxen om du inte
har erforderlg utbildning.

■ Kontrollera att reservdelarna kommer från Bosch.

44 • 2 609 932 122 • 08.01

Svenska - 1

Tekniska data

Häcksax AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Artikelnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Upptagen effekt 500 W 500 W 550 W 550 W
Slagtal på tomgång 1400 min
Knivavstånd 24 mm 24 mm 24 mm 24 mm
Snittlängd 400 mm 480 mm 550 mm 600 mm
Vikt 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Skyddsklass / II / II / II / II

Häcksax AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Artikelnummer 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Upptagen effekt 550 W 650 W 650 W
Slagtal på tomgång 1400 min
Knivavstånd 24 mm 34 mm 34 mm
Snittlängd 650 mm 600 mm 700 mm
Vikt 4,25 kg 4,1 kg 4,2 kg
Skyddsklass / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Ändamålsenlig användning

Häcksaxen är avsedd för klippning och ansning av
häckar och buskar i hus- och hobbyträdgårdar.

Inledning

Denna instruktionsbok anvisar om korrekt montering
och säker användning av din häcksax. Det är viktigt
att du noggrant läser dessa anvisningar.

Leveransen omfattar

Maskinens delar ska försiktigt packas upp och kon­trolleras att ingenting fattas:

– Häcksax
– Svärdskydd
– Bruksanvisning/Reservdelslista

Saknas delar eller är de skadade ta genast kontakt med din
återförsäljare.

Maskinens komponenter

1 Knivsvärd
2 Handskydd för främre handtaget
3 Främre handbygel med kopplingsarm
4 Ventilationsöppningar
5 Bakre handtag med strömställare
6 Stickpropp**
7 Svärdskydd

**krav i vissa land

I bruksanvisningen avbildat och beskrivet tillbehör
ingår inte alltid i leveransen!

45 • 2 609 932 122 • 08.01

Svenska - 2

Säkerhetsåtgärder

B C D

Användning av häcksax

OBS! INNAN UNDERHÅLLS- OCH RENGÖ­RINGSARBETEN PÅBÖRJAS SKA
HÄCKSAXEN FRÅNKOPPLAS OCH STICK­PROPPEN DRAS UR ELUTTAGET. DETTA
GÄLLER ÄVEN OM NÄTSLADDEN ÄR SKA­DAD, KAPAD ELLER TILLTRASSLAD.

EFTER FRÅNKOPPLING AV HÄCKSAXEN
FORTSÄTTER KNIVARNA ATT RÖRA PÅ SIG
BRÅKDELEN AV EN SEKUND. VARNING!
BERÖR INTE KNIVAR SOM ÄR I RÖRELSE.

Säkert elsystem

Din maskin har av säkerhetsskäl dubbel skyddsiso­lering och kräver därför ingen jordning. Driftspän­ningen är 230 V AC, 50 Hz. Använd endast god­känd skarvsladd. Ytterligare informationer får du
från auktoriserad kundtjänst.

Som skarvsladd får endast kvalitet H05VV-F eller
H05RN-F användas.

För ökad säkerhet rekommenderas montering av en
jordfelsbrytare (RCD) med en felström på max
30 mA används. Denna FI-brytare ska kontrolleras
före varje användning.

Hänvisning till produkter som inte saluförs i Stor-
britannien: OBS: För din säkerhet är det viktigt att
på maskinen monterad kontakt 6 ansluts till skarv-
sladden 8, som bilden visar.

Skarvsladdens kontaktdon måste skyddas mot
stänkvatten, vara tillverkad av gummi eller försedd
med gummiöverdrag.

För skarvsladden ska dragavlastning användas.
Nätsladden ska regelbundet kontrolleras avseende

skador och får användas endast om den är i gott
skick.

Skadad nätsladd får repareras endast i auktoriserad
Bosch-verkstad.

A

Start

Inkoppling:

Tryck ned strömställaren på bakre handtaget 5 och
håll den nedtryckt. Tryck ned kopplingsarmen 3.

Urkoppling:
Släpp kopplingsarmen 3 och strömställaren 5.

Håll i häcksaxen med båda händerna och
på ett visst avstånd från kroppen. Se till att
du står stadigt.

Dra skarvsladden bakåt över din skuldra och se till
att sladden under klippning alltid ligger bakåt. Lägg
aldrig sladden över häcken där den lätt kan skadas
av knivarna.

Grenar upp till en tjocklek på 24 mm kan klippas. För
att få in grenarna i knivarna ska häcksaxen matas
fram jämnt på snittlinjen. Med det dubbelsidiga kniv­svärdet kan klippning ske i båda riktningarna eller
med pendlande rörelser från ena till andra sidan.

Klipp först häckens sidor och sedan dess övre kant.
För jämn klippning på sidorna rekommenderar vi att

klippa i tillväxtriktning nerifrån och uppåt. Om klipp­ning sker uppifrån och neråt böjer sig de tunnare
kvistarna utåt varvid risk finns att tunna ställen eller
hål uppstår i häcken.

För att få en jämn övre kant kan över hela häcken
snören på erforderlig höjd spännas upp.

Se till att inga främmande föremål som t ex metall­tråd klipps eftersom detta kan skada knivarna eller
häcksaxens motor.

Bästa tid för beskärning:

– Lövhäckar klipps bäst i juni och oktober.
– Barrträdshäckar i april och augusti.
– Livsträd och andra snabbväxande häckar från

och med maj var 6:e vecka.

– Häcken ska klippas i den form bilden visar.

Underhåll och rengöring

Innan underhåll utförs ska stickproppen
dras ur vägguttaget.

Märk: Lång och tillförlitlig drift kan endast garanteras
om följande underhållsarbeten regelbundet utförs.

Kontrollera häcksaxen avseende tydliga defekter
som t ex löst, avhängt eller skadat knivsvärd, lösa
skruvförband och nedslitna eller skadade kompo­nenter.

Kontrollera att kåporna och skyddsanordningarna är
intakta och korrekt monterade. Nödvändiga repara­tioner och underhållsarbeten ska utföras innan
häcksaxen startas.

Om i häcksaxen trots exakt tillverkning och sträng
kontroll störning skulle uppstå, bör reparation utfö­ras av auktoriserad serviceverkstad för Bosch
elverktyg.

Var vänlig ange vid förfrågningar och reservdels­beställningar apparatens artikelnummer som består
av 10 tecken.

46 • 2 609 932 122 • 08.01

Svenska - 3

Underhåll och rengöring
av knivar

Innan underhåll utförs ska stickproppen
dras ur vägguttaget.

Använd skyddshandskar vid hantering och rengö­ring av knivarna.

Rengör knivarna efter varje användning och smörj
underhållsspray. Om häcksaxen används kontinuer­ligt under en längre tid rekommenderar vi att regel­bundet smörja knivarna med underhållsspray.

Okulärbesiktiga knivarnas tillstånd. Kontrollera att
skruvarna sitter stadigt på knivsvärdet 1.

Kontrollera att svärdskyddet 7 är korrekt påsatt.

Rengöring/Lagring

Rengör häcksaxen utvändigt med en mjuk borste
och en trasa. Använd inte vatten, lösningsmedel
eller polermedel. Avlägsna all förorening speciellt då
från motorns ventilationsöppningar 4.

Förvara häcksaxen på ett säkert, torrt ställe utom
räckhåll för barn. Ställ inte andra föremål på saxen.

Tillbehör

Svärdskydd AHS 40 - 24......................... 2 605 911 160

Svärdskydd AHS 48 - 24......................... 2 605 911 160

Svärdskydd AHS 55 - 24......................... 2 605 911 159

Svärdskydd AHS 60 - 24......................... 2 605 911 159

Svärdskydd AHS 65 - 24......................... 2 605 911 158

Svärdskydd AHS 6000 PRO................. 2 605 411 159

Svärdskydd AHS 7000 PRO................. 2 605 411 158

Underhållsspray........................................... 1 609 200 399

Uppfångningsduk....................................... F 016 800 055

Felsökning

Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla.
Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din service­verkstad.

Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas.

Symptom Möjliga orsaker Åtgärd

Häcksaxen fungerar inte Strömförsörjning saknas

Vägguttaget defekt

Nätsladden skadad
Säkring defekt

Häcksaxen går med
avbrott

Motorn går,
knivarna står stilla

Knivarna blir heta Knivarna är trubbiga

Nätsladden skadad
Intern glappkontakt
Strömställaren är defekt

Interna fel Uppsök Bosch serviceverkstad

Kniv med hack
För hög friktion till följd av bristande

smörjning

Kontrollera strömförsörjningen
Prova med annan strömkälla, byt vid

behov
Kontrollera nätsladden, byt vid behov
Byt ut säkringen

Kontrollera nätsladden, byt vid behov
Uppsök Bosch serviceverkstad
Uppsök Bosch serviceverkstad

Låt knivsvärdet slipas
Låt knivsvärdet kontrolleras
Smörj med underhållssprej

47 • 2 609 932 122 • 08.01

Svenska - 4

Leverantörsansvar

Service och kundtjänst

För Bosch verktygsprodukter lämnas garanti enligt
respektive lands gällande föreskrifter (måste styrkas
med kvitto, faktura eller följesedel).

Har produkten köpts och brukats enligt konsument­köplagens bestämmelser så gäller lagens bestäm­melser.

Leverantörsansvaret gäller fabrikations- och materi­alfel. Skador som orsakats av överbelastning eller
osakkunnigt handhavande och normalt slitage
omfattas ej av leverantörsansvaret.

Vid reklamation ska produkten inlämnas till när­maste auktoriserade serviceverkstad i odemonte-
rat skick.

Miljöhänsyn

Tack vare den låga ljudnivån förorsa­kar maskinen minimala störningar i
omgivningen.

Vid maskinens tillverkning har ur mil­jösynpunkt riskfria metoder tilläm­pats.

Återvinning i stället för avfallshan­tering

Maskinen, tillbehörsdelarna och för­packningen ska sorteras för miljö­vänlig återvinning.

Denna bruksanvisning är tryckt på
klorfritt returpapper.

För att underlätta sortering vid åter­vinning är plastdelarna markerade.

www.bosch-pt.com

Robert Bosch AB
Isafjordsgatan 15
Box 11 54
S-164 22 Kista

✆ Växel:.......................................... +46 (0)8 / 7 50 15 00

✆ Kundtjänst:............................... +46 (0)8 / 7 50 18 20

Försäkran om
överensstämmelse

Mätvärdena har tagits fram baserande på
2000/14/EG (1,60 m höjd, 1 m avstånd) och
EN 25 349.

Maskinens A-vägda ljudnivå uppnår i typiska fall:
Ljudtrycksnivå 82 dB (A) AHS 40/48/55/60/65,
84 dB (A) AHS 6000/7000; ljudeffektnivå 93 dB (A)
AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000.

Vibration i hand/arm är lägre än 2,5 m/s
Vi försäkrar härmed under exklusivt ansvar att

denna produkt överensstämmer med följande nor­mer och harmoniserade standarder: EN 774,
EN 50 144 enligt bestämmelserna i direktiven
89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Garanterad ljudeffektnivå LWa är lägre
än 96 dB (A) AHS 40/48/55/60/65, 98 dB (A) AHS
6000/7000. Beräkningsmetod för konformitet enligt
bilaga V.

Leinfelden, 01.08.2001.

2

.

48 • 2 609 932 122 • 08.01

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Ändringar förbehålles

Svenska - 5

Sikkerhetsinformasjoner

OBS! Les nøye gjennom nedenstående anvis­ninger og gjør deg kjent med betjeningselemen­tene og korrekt bruk av hekksaksen. Hvis hekk­saksen ikke brukes på forskriftsmessig måte,
kan det føre til alvorlige skader. Ved bruk av
elektroverktøy må de generelle og nedenstående
sikkerhetsreglene følges, for å redusere risikoen
for brann, elektriske støt og skader.

Forklaring av bildesymbolene:

Les bruksanvisningen.

Hekksaken må ikke brukes i regnvær eller
på våte hekker.

Slå av saksen og trekk ut støpselet før du ut­fører innstillings- og rengjøringsarbeider,
når kabelen har hopet seg opp, er kappet el­ler skadet og når hekksaksen er uten opp­syn - også hvis det kun er et lite øyeblikk.

■ Ved bruk må det ikke oppholde seg andre perso­ner eller dyr i en omkrets på 3 m.

■ Ta aldri tak i hekksaksen på knivbjelken.

■ Tillat aldri barn eller andre personer som ikke er

kjent med disse anvisningene å bruke hekksak­sen. Nasjonale forskrifter innskrenker eventuelt
brukerens alder ytterligere.

■ Klipp aldri hekken når det oppholder seg noen,
særskilt barn eller husdyr, i nærheten.

■ Brukeren er ansvarlig for uhell eller skader på an­dre personer eller deres eiendeler.

■ Ikke bruk hekksaksen barbeint eller med åpne
sandaler, bruk alltid solide sko og lange bukser.
Vi anbefaler å bruke faste hansker, sklifaste sko
og vernebriller. Ikke bruk løstsittende eller langt
tøy eller smykker som kan komme inn i deler som
beveger seg.

■ Kontroll flaten som skal klippes nøye og fjern alle
tråder eller andre fremmedlegemer.

■ Før bruk må du alltid se etter om knivene, kniv­skruene og andre deler av skjæreverket er slitt el­ler skadet. Arbeid aldri med skadet eller svært slitt
skjæreverk.

■ Før hver bruk må skjøteledningen kontrolleres og
skiftes ut etter behov. Skjøteledningen skal være
godkjent for utendørs bruk. Beskytt strømkabelen
mot varme, olje og skarpe kanter.

■ Gjør deg kjent med hekksaksen, slik at du i et
nødstilfelle kan stanse den hurtig.

■ Klipp hekker kun i dagslys eller bra kunstig lys.

■ Hekksaksen må aldri brukes med defekte eller

ikke monterte beskyttelsesinnretninger.

■ Sørg for at alle medleverte håndtak og beskyttel­sesinnretninger er montert når hekksaksen tas i
bruk. Bruk aldri en ufullstendig hekksaks eller en
hekksaks som er endret på en ikke tillatt måte.

■ Bruk alltid hekksaksen med begge hendene.

■ Hold hekksaksen aldri på beskyttelsesinnretnin-

gen.

■ Hold kabelen unna arbeidsområdet.

■ Når hekksaksen er i bruk må du alltid sørge for å

stå stødig og holde balansen, særskilt ved bruk
av trinn eller stiger.

■ Hold godt øye med omgivelsene og vær forberedt
på mulige farer som eventuelt kan overhøres un­der arbeidet.

■ Trekk støpselet ut av stikkontakten:

– før saksen kontrolleres, en blokkering fjernes el-

ler det utføres arbeid på hekksaksen.

– etter kontakt med fremmedlegemer. Kontroller

om hekksaksen er skadet og la den repareres om
nødvendig.

– når hekksaksen kontrolleres på grunn av unormal

vibrasjon.

■ Kontroll at muttere, bolter og skruer sitter godt
fast, slik at hekksaksen befinner seg i en sikker
arbeidstilstand.

■ Etter bruk skal hekksaksen lagres sikkert med til­dekkede kniver. Hekksaksen skal oppbevares på
et tørt sted, enten for høyt for barn eller avlåst.

■ For sikkerhets skyld må slitte eller skadede deler
skiftes ut.

■ Ikke forsøk å reparere maskinen hvis du ikke har
en tilsvarende utdannelse.

■ Sørg for at deler som monteres er fra Bosch.

49 • 2 609 932 122 • 08.01

Norsk - 1

Tekniske data

Hekksaks AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Bestillingsnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Opptatt effekt 500 W 500 W 550 W 550 W
Tomgangsturtall 1400 min
Knivavstand 24 mm 24 mm 24 mm 24 mm
Klippelengde 400 mm 480 mm 550 mm 600 mm
Vekt 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Beskyttelsesklasse / II / II / II / II

Hekksaks AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Bestillingsnummer 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Opptatt effekt 550 W 650 W 650 W
Tomgangsturtall 1400 min
Knivavstand 24 mm 34 mm 34 mm
Klippelengde 650 mm 600 mm 700 mm
Vekt 4,25 kg 4,1 kg 4,2 kg
Beskyttelsesklasse / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Formålsmessig bruk

Hekksaksen er beregnet til klipping og stussing av
hekker og busker i vanlige hager.

Innledning

Denne håndboken inneholder anvisninger om riktig
montering og sikker bruk av hekksaksen. Det er vik­tig at du leser nøye gjennom disse anvisningene.

Dette inngår i leveransen

Ta alle maskindelene forsiktig ut av emballasjen og
kontroller om de er komplette:

– Hekksaks
– Knivbeskyttelse
– Bruksanvisning/Reservedelsliste

Hvis deler mangler eller er skadet, må du henvende deg til
din forhandler.

Maskinelementer

1 Knivbjelke
2 Håndbeskyttelse for fremre håndtak
3 Fremre bøylehåndtak med koblingsspak
4 Ventilasjonsspalter
5 Bakre håndtak med på-/av-bryter
6 Støpsel**
7 Knivbeskyttelse

**forskjellig fra land til land

Tilbehør som er beskrevet og illustrert i
bruksanvisningen inngår ikke alltid i leveransen.

50 • 2 609 932 122 • 08.01

Norsk - 2

For din sikkerhet

OBS! FØR DET UTFØRES VEDLIKEHOLDS­ELLER RENGJØRINGSARBEIDER MÅ HEKK­SAKSEN SLÅS AV OG STØPSELET TREKKES
UT. DET SAMME GJELDER NÅR STRØMKA­BELEN ER SKADET, KUTTET I ELLER HAR
HOPET SEG OPP.

ETTER AT HEKKSAKEN BLE SLÅTT AV,
FORTSETTER KNIVENE Å BEVEGE SEG I
BRØKDELEN AV ET SEKUND. OBS! IKKE BE­RØR KNIVER SOM BEVEGER SEG.

Elektrisk sikkerhet

Maskinen er av sikkerhetsgrunner dobbelt verneiso­lert og trenger ingen jording. Driftsspenningen er
230 V AC, 50 Hz. Bruk kun godkjente skjøtelednin­ger. Informasjoner får du hos ditt autoriserte service­verksted.

Det må kun brukes skjøteledninger av typen
H05VV-F eller H05RN-F.

For ekstra sikkerhet anbefales det å bruke en jord­feilbryter (RCD) med en jordfeilstrøm på 30 mA.
Denne jordfeilbryteren bør kontrolleres før hver
bruk.

Informasjon for produkter som ikke selges i GB:
OBS: For din egen sikkerhet er det nødvendig at
støpselet på maskinen 6 forbindes med skjøteled-
ning 8, som vist på bildet.

Sammenkoblingsstedet til skjøteledningen må være
beskyttet mot sprut, være av gummi eller med gum­miovertrekk.

Skjøteledningen må brukes med en strekkavlast­ning.

Tilkoblingsledningen må med jevne mellomrom kon­trolleres med hensyn til skader og må kun brukes i
en bra tilstand.

Hvis tilkoblingsledningen er skadet må den kun re­pareres av et autorisert Bosch-verksted.

A

Igangsetting

Innkobling:

Trykk på-/av-bryteren på bakre håndtak 5 og hold
den trykt inne. Trykk koblingsspak 3.

Utkobling:
Slipp koblingsspak 3 og på-/av-bryter 5.

B C D

Arbeid med

hekksaksen

Hold hekksaksen med begge hender og i
god avstand fra kroppen din. Sørg for å stå
stødig.

Legg skjøteledningen bakover over din egen skulder
og pass på at den alltid er bak under klippingen.
Legg ledningen aldri over hekken, der den lett kan
komme inn i knivene.

Det kan klippes grener opp til en tykkelse på maksi­malt 24 mm. For å føre grenene inn mot knivene, må
hekksaksen beveges jevnt fremover på skjærelin­jen. Den dobbeltsidige knivbjelken muliggjør skjæ­ring i begge retninger eller med pendelbevegelser
fra den ene siden til den andre.

Klipp først sidene på hekken og deretter overkanten.
For å få sidene rette, anbefaler vi å klippe i vokseret-

ningen nedenfra og oppover. Hvis det klippes oven­fra og nedover, beveger de tynnere grenene seg ut­over, slik at det kan oppstå tynne steder eller hull.

For til slutt å klippe overkanten rett, lønner det seg å
spenne en snor i nødvendig høyde over hele hek­kens lengde.

Pass på at det ikke klippes gjenstander som f. eks.
tråder, for disse kan skade knivene eller drivverket.

Klippetid:

– Løvhekker bør helst klippes i juni og oktober.
– Nåletrehekker i april og august.
– Koniferer og andre hurtigvoksende hekker fra mai

ca. hver 6 uke.

– Hekken skal klippes i en form som vist på bildet.

Vedlikehold og rengjøring

Før alle vedlikeholdsarbeider utføres må
støpselet trekkes ut.

Merk: Utfør følgende servicearbeider med jevne
mellomrom, for å sikre en lang og pålitelig bruk.

Kontroller hekksaksen med hensyn til åpenlyse de­fekter, som en løs, uthengt eller skadet knivbjelke,
løst feste og slitte eller skadede komponenter.

Kontroller om dekslene og beskyttelsesinnretnin­gene er intakte og riktig montert. Nødvendige repa­rasjoner eller vedlikeholdarbeider må utføres før
hekksaksen tas i bruk.

Hvis hekksaksen en gang skulle svikte til tross for
omhyggelige produksjons- og kontrollmetoder, må
reparasjonen utføres av et autorisert serviceverk­sted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må
du absolutt oppgi maskinens 10-sifrede bestillings­nummer.

51 • 2 609 932 122 • 08.01

Norsk - 3

Vedlikehold og rengjøring av
knivene

Før alle vedlikeholdsarbeider utføres må
støpselet trekkes ut.

Bruk hansker ved håndtering eller rengjøring av kni­vene.

Etter hver bruk må knivene rengjøres og sprøytes
med en beskyttelsesolje. Ved arbeid over lengre tid
anbefaler vi å smøre knivene med beskyttelsesolje
med jevne mellomrom.

Kontroller knivenes tilstand visuelt. Kontroller at
skruene sitter godt fast i knivbjelke 1.

Sørg for at knivbeskyttelse 7 er satt på knivene.

Rengjøring/Lagring

Renngjør hekksaksens ytre deler med en myk bør­ste og en klut. Bruk ikke vann, løsemidler og polér­midler. Fjern all smuss, særskilt på motorens venti­lasjonsspalter 4.

Oppbevar hekksaksen på et sikkert, tørt sted og util­gjengelig for barn. Ikke sett andre gjenstander på
hekksaksen.

Tilbehør

Knivbeskyttelse AHS 40 - 24 ................ 2 605 911 160

Knivbeskyttelse AHS 48 - 24 ................ 2 605 911 160

Knivbeskyttelse AHS 55 - 24 ................ 2 605 911 159

Knivbeskyttelse AHS 60 - 24 ................ 2 605 911 159

Knivbeskyttelse AHS 65 - 24 ................ 2 605 911 158

Knivbeskyttelse AHS 6000 PRO......... 2 605 411 159

Knivbeskyttelse AHS 7000 PRO......... 2 605 411 158

Smørestoff-spray......................................... 1 609 200 399

Klut.................................................................... F 016 800 055

Feilsøking

Nedenstående tabell viser feilsymptomer og mulig utbedring av feil, hvis maskinen en gang skulle svikte. Hvis
du ikke kan lokalisere og utbedre problemet, må du henvende deg til service-verkstedet.

OBS! Før feilsøkingen utføres må maskinen slås av og støpselet trekkes ut.

Symptomer Mulig årsak Utbedring

Hekksaksen fungerer ikke Ingen strømtilførsel

Defekt stikkontakt

Skadet strømkabel
Defekt sikring

Hekksaksen arbeider
med avbrudd

Motoren går,
knivene står stille

Knivene blir varme Kniven er butt

Skadet strømkabel
Intern løskontakt
På-/av-bryteren er defekt

Intern feil Gå til et Bosch-serviceverksted

Hakk i kniven
For sterk friksjon på grunn av

manglende smøring

Kontroller strømtilførselen
Forsøk en annen strømkilde,

skift eventuelt ut
Kontroller kabelen, skift eventuelt ut
Skift ut sikringen

Kontroller kabelen, skift eventuelt ut
Gå til et Bosch-serviceverksted
Gå til et Bosch-serviceverksted

Få knivbjelkene slipt
Få knivbjelken kontrollert
Sprøyt med smøreolje

52 • 2 609 932 122 • 08.01

Norsk - 4

Garanti

Service og kundekonsulent

For Bosch-maskiner ytes det garanti i henhold til de
lovbestemte/nasjonale bestemmelser (vedlegg reg­ning eller følgeseddel). Skader som kan tilbakeføres
til naturlig slitasje, overbelastning eller usakkyndig
behandling er utelukket fra garantien.

Ved skader som er oppstått på grunn av
material-eller produksjonsfeil blir det enten levert et
nytt produkt eller produktet blir reparert gratis.

Klager kan bare godtas hvis apparatet blir sendt til
leverandøren eller til et godkjent kundeverksted for
elektriske verktøy i montert tilstand.

Miljøvern

Omgivelsen forstyrres kun minimalt
av denne stillegående maskinen.

Denne maskinen ble produsert etter
økologiske metoder.

Råstoffgjenvinning i stedet for av­fallsdeponering

Maskinen, tilbehørdelene og forpak­ningen bør sorteres for en miljøvenn­lig resirkulering.

Denne bruksanvisningen er laget av
klorfritt resirkulert papir.

For å kunne resirkulere på en skikke­lig måte, er kunststoffdelene mar­kerte.

www.bosch-pt.com

Robert Bosch A/S
Trollaasveien 8
Postboks 10
N-1414 Trollaasen

✆ Kundekonsulent:............................ [phone]

Fax................................................................ [phone]

Samsvarserklæring

Måleverdier funnet i samsvar med 2000/14/EF
(1,60 m høyde, 1 m avstand) og EN 25 349.

Det typiske A-bedømte støynivået for maskinen er:
Lydtrykknivå: 82 dB (A) AHS 40/48/55/60/65,
84 dB (A) AHS 6000/7000. Lydstyrkenivå: 93 dB (A)
AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000.

Den typiske hånd-arm-vibrasjonen er lavere enn

2

.

2,5 m/s
Vi overtar ansvaret for at dette produktet er i over-

ensstemmelse med følgende standarder eller stan­dard-dokumenter: EN 774, EN 50 144 i samsvar
med bestemmelsene i direktivene 89/336/EØF, 98/
37/EF, 2000/14/EF.

2000/14/EF: Den garanterte lydstyrken LWa er la­vere enn 96 dB (A) AHS 40/48/55/60/65, 98 dB (A)
AHS 6000/7000. Bedømmelsesmetode for samsvar
se vedlegg V.

Leinfelden, 01.08.2001.

53 • 2 609 932 122 • 08.01

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Rett til endringer forbeholdes

Norsk - 5

Turvaohjeet

Huomio! Lue huolellisesti seuraavat ohjeet ja tu­tustu pensasleikkurin käyttölaitteisiin ja asian­mukaiseen käyttöön. Ellei pensasleikkuria
käytetä ohjeiden mukaisesti saattaa se johtaa
vakaviin loukkaantumisiin. Sähkötyökaluja käy­tettäessä tulee noudattaa yleisiä ja allaolevia tur­vaohjeita, jotta tulipalon, sähköiskun ja louk­kaantumisen riski pienenisi.

Kuvatunnusten selitys:

Lue käyttöohje.

Pensasleikkuria ei saa käyttää sateessa tai
märän pensasaidan leikkaamiseen.

Pysäytä kone ja irrota pistotulppa pistorasi­asta ennen säätö- ja puhdistustöitä, johdon
ollessa sekaisin, poikkileikattu tai vaurioitu­nut sekä jätettäessä pensasleikkuri edes
hetkeksi ilman valvontaa.

■ Käytön aikana ei 3 m:n säteellä saa olla muita
henkilöitä tai eläimiä.

■ Älä koskaan tartu pensasleikkurin teräpalkkiin.

■ Älä koskaan anna lasten, tai henkilöiden, jotka ei-

vät ole tutustuneet näihin ohjeisiin käyttää pen­sasleikkuria. Kansalliset määräykset saattavat
rajoittaa käyttäjän ikää.

■ Älä koskaan leikkaa, jos ihmisiä, etenkin lapsia
tai eläimiä on välittömässä läheisyydessä.

■ Käyttäjä on vastuussa muille ihmisille tai heidän
omaisuudelle aiheutuneista onnettomuuksista ja
vaurioista.

■ Älä käytä pensasleikkuria paljain jaloin tai avoi­missa sandaaleissa, käytä aina tukevia jalkineita
ja pitkälahkeisia housuja. Suosittelemme käyttä­mään tukevia käsineitä, luisumattomia jalkineita
ja suojalaseja. Älä käytä pitkiä vaatekappaleita tai
koruja, jotka voisivat tarttua koneen liikkuviin
osiin.

■ Tarkista huolellisesti leikattavaa aluetta ja poista
siitä kaikki langat ja muut vieraat esineet.

■ Tarkista aina silmämääräisesti ennen käyttöä, et­tei terät, teräruuvit tai muut leikkauslaitteen osat
ole kuluneita tai vioittuneita. Älä koskaan työs­kentele vaurioituneella tai voimakkaasti kulu­neella leikkauslaitteella.

■ Tarkista jatkojohto ennen jokaista käyttöä ja
vaihda se tarvittaessa uuteen. Suojaa verkkojoh­toa kuumuudelta, öljyltä ja teräviltä reunoilta.

■ Tutustu pensasleikkuriin, jotta hätätapauksessa
voit pysäyttää sen nopeasti.

■ Leikkaa pensasaitaa vain päivänvalossa tai hy­vässä keinovalossa.

■ Älä koskaan käytä pensasleikkuria viallisilla tai
asentamattomilla suojavarustein.

■ Tarkista, että kaikki toimitukseen kuuluvat suoja­laitteet on asennettu pensasleikkuria käytettä­essä. Älä koskaan käytä epätäydellistä pensas­leikkuria, tai sellaista, johon on tehty luvattomia
muutoksia.

■ Käytä aina pensasleikkuria kaksin käsin.

■ Älä koskaan pidä kiinni pensasleikkurin suojalait-

teesta.

■ Pidä verkkojohtoa loitolla työalueelta.

■ Varmista aina tukeva seisonta-asento ja hyvä ta-

sapaino pensasleikkuria käytettäessä, etenkin
portaita tai tikapuita käytettäessä.

■ Tarkkaile ympäristöä ja varaudu mahdollisiin vaa­ratilanteisiin, jotka työstä johtuen eivät ehkä
kuulu.

■ Irrota pistotulppa pistorasiasta:

– ennen pensasleikkurin tarkistusta, tukkeutumi-

sen poistamista tai leikkuriin kohdistuvia töitä.

– leikkurin kosketettua vierasta esinettä. Tarkista,

ettei pensasleikkurissa ole vaurioita, ja kunnosta
leikkuri tarvittaessa.

– pensasleikkuria tarkistettaessa luonnottoman

voimakkaan tärinän takia.

■ Varmista kaikkien muttereiden, pulttien ja ruuvien
hyvä kireys, jotta voitaisiin taata pensasleikkurin
turvallinen kunto.

■ Varastoi pensasleikkuri turvallisesti peitetyin terin
käytön jälkeen. Pensasleikkuria tulisi säilyttää
kuivassa tilassa, lasten ulottumattomissa tai luk­kojen takana.

■ Vaihda kuluneet tai vaurioituneet osat turvallisuu­den varmistamiseksi.

■ Älä koeta korjata laitetta, ellet omaa tarvittavaa
koulutusta.

■ Varmista, että vaihto-osat ovat Boschin hyväksy­miä.

54 • 2 609 932 122 • 08.01

Suomi - 1

Tekniset tiedot

Pensasleikkuri AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Tilausnumero 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Ottoteho 500 W 500 W 550 W 550 W
Tyhjäkäyntiiskuluku 1400 min
Teräväli 24 mm 24 mm 24 mm 24 mm
Leikkuupituus 400 mm 480 mm 550 mm 600 mm
Paino 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Suojausluokka / II / II / II / II

Pensasleikkuri AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Tilausnumero 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Ottoteho 550 W 650 W 650 W
Tyhjäkäyntiiskuluku 1400 min
Teräväli 24 mm 34 mm 34 mm
Leikkuupituus 650 mm 600 mm 700 mm
Paino 4,25 kg 4,1 kg 4,2 kg
Suojausluokka / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Asianmukainen käyttö

Pensasleikkuri on tarkoitettu pensasaitojen ja pen­saiden leikkaukseen ja lyhennykseen talous- ja har­rastepuutarhassa.

Johdanto

Tässä käsikirjassa on ohjeita pensasleikkurin oi­keasta kokoamisesta ja turvallisesta käytöstä. On
tärkeää, että luet nämä ohjeet huolellisesti.

Toimitukseen kuuluu

Kaikki laitteen osat tulee ottaa varovasti pakkauk­sesta ja toimituksen täydellisyys on tarkistettava:

– Pensasleikkuri
– Teränsuojus
– Käyttöohje/Varaosaluettelo

Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jälleen­myyjääsi.

Koneen osat

1 Teräpalkki
2 Etummaisen kahvan käsisuojus
3 Etummainen sankakahva kytkentävipuineen
4 Tuuletusaukot
5 Taaempi kahva käynnistyskytkimineen
6 Pistotulppa**
7 Teränsuojus

**maakohtainen

Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä
sisälly toimitukseen!

55 • 2 609 932 122 • 08.01

Suomi - 2

Työturvallisuus

HUOMIO! ENNEN HUOLTO- JA PUHDISTUS­TÖITÄ ON PENSASLEIKKURI PYSÄYTET­TÄVÄ JA PISTOTULPPA IRROTETTAVA PIS­TORASIASTA. SAMAA TULEE TEHDÄ, JOS
VERKKOJOHTO VAHINGOITTUU, LEIKKAU­TUU POIKKI TAI ON SEKAISIN.

PENSASSAKSIEN VIRRAN KATKAISUN JÄL­KEEN, TERÄT LIIKKUVAT VIELÄ MUUTAMIA
SEKUNNIN MURTO-OSIA. VAROITUS! ÄLÄ
KOSKETA LIIKKUVIA TERIÄ.

Sähköturvallisuus

Kone on turvallisuuden varmistamiseksi kaksois­eristetty eikä se vaadi maadoitusta. Käyttöjännite on
230 V, 50 Hz vaihtovirta. Käytä vain hyväksyttyjä
jatkojohtoja. Tietoja saat Bosch- asiakasneuvon­nasta.

Jatkojohtoina saa käyttää ainoastaan laatuluokan
H05VV-F tai H05RN-F johtoja.

Turvallisuuden lisäämiseksi on suositeltavaa käyt­tää vikavirtakytkintä (RCD), joka laukeaa korkein­taan 30 mA virralla. Kytkin tulisi tarkistaa ennen jo­kaista käyttöä.

Ohje tuotteita varten, joita ei myydä Iso-Britanni-
assa: HUOMIO: Turvallisuutesi takia vaaditaan, että
koneessa oleva pistotulppa 6 liitetään jatkojoh-
toon 8 kuvan osoittamalla tavalla.

Jatkojohdon liitin on suojeltava roiskevedeltä, sen
tulee olla kumia tai olla kumipäällysteinen.

Jatkojohdossa on käytettävä vedonpoistinta.
Liitäntäjohtoa on jatkuvasti tarkistettava mahdollis-

ten vaurioiden takia. Vain moitteettomassa kun­nossa olevaa johtoa saa käyttää.

Jos liitäntäjohto on vaurioitunut, sen saa korjata vain
valtuutettu Bosch-korjaamo.

A

Käyttöönotto

Käynnistys:

Paina takakahvassa 5 sijaitsevaa käynnistyspaini-
ketta ja pidä se painettuna. Paina kytkentävipua 3.

Pysäytys:

Irrota ote kytkentävivusta 3 ja käynnistyskytki-
mestä 5.

B C D

Työskentely

pensasleikkurin kanssa

Pidä pensasleikkuria kaksin käsin ja pidä
etäisyyttä omaan kehoon. Varmista tukeva
seisoma-asento.

Vie jatkojohto oman olkapääsi yli taaksepäin ja var­mista, että se leikattaessa aina pysyy takana. Älä
koskaan vie johtoa pensasaidan yli, missä se hel­posti saattaa joutua terien tielle.

Voit leikata korkeintaan 24 mm paksuja oksia. Syötä
oksat leikkurin terille liikuttamalla pensasleikkuria ta­saisesti eteenpäin leikkausviivaa pitkin. Kaksipuoli­nen teräpalkkimahdollistaa leikkaamisen kumpaan­kin suuntaan tai heiluri liikkeen sivulta toiselle.

Leikkaa ensin pensasaidan sivut ja sitten yläreuna.
Sivujen saamiseksi tasaisiksi ehdotamme leikkaa-

mista kasvun suuntaan alhaalta ylöspäin. Jos leika­taan ylhäältä alaspäin siirtyvät ohuet oksat ulospäin,
mikä voi johtaa ohuempiin kohtiin tai reikiin.

Jotta pensasaidan yläpinnan leikkaus tulisi tasai­seksi tulisi koko pensasaidan pituudelta vetää merk­kinuora halutulle korkeudelle.

Tarkista, ettei esineitä, kuten esim. naruja leikata,
koska ne voivat vaurioittaa teriä tai moottoria.

Leikkausaika:

– Lehtipensasaitojen paras aika on kesäkuu ja lo-

kakuu.

– Neulaspensasaidat huhtikuussa ja elokuussa.
– Havupuut ja muut nopeakasvuiset pensasaidat

toukokuusta alkaen kuuden viikon välein.

– Pensasaidat tulisi leikata yhteen muotoon kuvan

osoittamalla tavalla.

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta ennen
kaikkia huoltotöitä.

Ohje: Pitkäaikaisen ja luotettavan käytön varmista­miseksi tulee suorittaa seuraavat huoltotoimenpiteet
säännöllisin väliajoin.

Etsi silmämääräisesti vikoja pensasleikkurista, ku­ten löysä, riippuva tai vaurioitunut teräpalkki, huono
kiinnitys ja kuluneet tai vioittuneet osat.

Tarkista, että suojukset ja suojalaitteet ovat kun­nossa ja oikein asennettuja. Tarvittavat korjaukset
tai huoltotyöt tulee tehdä ennen pensasleikkurin
käyttöönottoa.

Jos pensasleikkuriin huolellisesta valmistus- ja
koestusmenettelystä huolimatta tulisi vika, on kor­jaus annettava Bosch sopimushuollon tehtäväksi.

Ilmoita ehdottomasti laitteen 10-numeroinen tilaus­numero kaikissa kyselyissä ja varaosatilauksissa!

56 • 2 609 932 122 • 08.01

Suomi - 3

Leikkuuterän huolto
ja puhdistus

Irrota pistotulppa pistorasiasta ennen
kaikkia huoltotöitä.

Käytä käsineitä leikkuuterän käsittelyssä ja puhdis­tuksessa.

Puhdista leikkuuterä jokaisen käytön jälkeen ja suih­kuta suojaöljyä siihen. Pitkän työrupeaman aikana
suosittelemme voitelemaan leikkuuterää suojaöljyllä
säännöllisin välein.

Tarkista silmämääräisesti leikkuuterän kunto. Tar­kista teräpalkin 1 ruuvien kireys.

Varmista, että teränsuojus 7 on asennettu leikkuute­rään.

Puhdistus/Varastointi

Puhdista pensasleikkuri ulkoa pehmeällä harjalla ja
rievulla. Vettä, liuottimia tai kiillotusainetta ei saa
käyttää puhdistukseen. Poista kaikki likaantumiset,
erityisesti on moottorin tuuletusaukot 4 puhdistet-
tava.

Varastoi pensasleikkuri varmassa, kuivassa pai­kassa lasten ulottumattomissa. Älä aseta muita esi­neitä leikkurin päälle.

Tarvikkeet

Teränsuojus AHS 40 - 24 ....................... 2 605 911 160

Teränsuojus AHS 48 - 24 ....................... 2 605 911 160

Teränsuojus AHS 55 - 24 ....................... 2 605 911 159

Teränsuojus AHS 60 - 24 ....................... 2 605 911 159

Teränsuojus AHS 65 - 24 ....................... 2 605 911 158

Teränsuojus AHS 6000 PRO................ 2 605 411 159

Teränsuojus AHS 7000 PRO................ 2 605 411 158

Voiteluainesumutin..................................... 1 609 200 399

Keräilyliina

..................................................... F 016 800 055

Vianetsintä

Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon
avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen.

Huomio: Katkaise laitteelta virta ja irrota pistotulppa pistorasiasta ennen vianetsintää.

Oire Mahdolliset syyt Korjaustoimenpide

Pensasleikkuri ei toimi Saha ei saa virtaa

Pistorasia viallinen
Verkkojohto vaurioitunut
Varoke viallinen

Pensasleikkuri toimii
katkonaisesti

Moottori käy,
mutta terät eivät liiku

Terät kuumenevat Terät ovat tylsiä

Verkkojohto vaurioitunut
Huono kosketus sisäisesti
Käynnistyskytkin on viallinen

Sisäinen vika Käänny Bosch-keskushuollon

Terässä on lovia
Liian paljon kitkaa johtuen puuttuvasta

voitelusta

Tarkista sähkön syöttö
Kokeile toista pistorasiaa,

vaihda pistorasia tarvittaessa
Tarkista verkkojohto,

vaihda tarvittaessa uuteen
Vaihda varoke

Tarkista verkkojohto, vaihda
tarvittaessa uuteen

Käänny Bosch-keskushuollon
puoleen

Käänny Bosch-keskushuollon
puoleen

puoleen
Anna hioa teräpalkki

Anna tarkistaa teräpalkki
Suihkuta voiteluöljyllä

57 • 2 609 932 122 • 08.01

Suomi - 4

Takuu

Huolto ja asiakasneuvonta

Myönnämme Bosch-laitteille laki-/maakohtaisten
määräysten mukaisen takuun.

Takuu koskee raaka aine- ja valmistusvirheitä. Ta­kuuaika alkaa koneen ostopäivästä. Mahdollisen ta­kuukorjauksen yhteydessä pyydämme esittämään
ostokuitin tai vastaavan todisteen ostopäivästä.

Takuu raukeaa, jos jokin muu kuin valtuutettu huol­toliike ryhtyy korjaustoimenpiteisiin takuun aikana.

Ympäristönsuojelu

Kone aiheuttaa mahdollisimman vä­hän ympäristöhaittaa alhaisen melu­tason ansiosta.

Ruohonleikkurin valmistuksessa on
käytetty ympäristön kannalta oikeita
menetelmiä.

Raaka-aineen uusiokäyttö jäte­huollon asemasta

Kone, tarvikkeet ja pakkaus tulisi laji­tella ympäristöystävällisen kierrätyk­sen mahdollistamiseksi.

Nämä käyttöohjeet on valmistettu
kloorittomasti valkaistusta uusiopa­perista.

Lajipuhdasta kierrättämistä varten
muoviosissa on merkinnät.

www.bosch-pt.com

Robert Bosch OY
Keskushuolto/Sähkötyökalut
Pakkalantie 21A
FIN-01510 Vantaa

✆ ................................................. +358 (0)9 / 27 05 34 61

✆ ................................................. +358 (0)9 / 27 05 34 62

✆ ................................................. +358 (0)9 / 27 05 34 63

Fax.................................................... +358 (0)9 / 8 70 23 18

Yhdenmukaisuusvakuutus

Mitta-arvot annettu 2000/14/EY mukaan (korkeus
1,60 m, etäisyys 1 m) ja EN 25 349.

Työkalun tyypillinen A-arvioitu melutaso: äänen pai­netaso82 dB (A) AHS 40/48/55/60/65, 84 dB (A)
AHS 6000/7000; äänentehotaso 93 dB (A) AHS 40/
48/55/60/65, 95 dB (A) AHS 6000/7000.

Tyypillisesti käsivarren tärinä on alle 2,5 m/s
Todistamme täten ja vastaamme yksin siitä, että

tämä tuote on alla lueteltujen standardien ja standar­doimisasiakirjojen vaatimusten mukainen EN 774,
EN 50 144 seuraavien direktiivien määräysten mu­kaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY.

2000/14/EY: Taattu äänentehotaso LWa on alle
96 dB (A) AHS 40/48/55/60/65, 98 dB (A) AHS
6000/7000. Yhteensopivuuden arvostusmenetelmä
liitteen V mukaan.

Leinfelden, 01.08.2001.

2

.

58 • 2 609 932 122 • 08.01

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Pidätämme oikeuden muutoksiin

Suomi - 5

Υποδείξεισ ασφάλειασ

Προσοχή! ∆ιαβάστε προσεκτικά τισ παρακάτω
οδηγίεσ και εξοικειωθείτε µε τα στοιχεία χειρισµού
και την κανονική χρήση του θαµνοκπτη. ταν ο
θαµνοκπτησ δε χρησιµοποιείται κανονικά και
σύµφωνα µε τισ οδηγίεσ, αυτ µπορεί να οδηγήσει
σε σοβαρούσ τραυµατισµούσ. Κατά τη χρήση των
ηλεκτρικών µηχανηµάτων πρέπει να τηρούνται και
οι γενικέσ και οι επµενεσ υποδείξεισ ασφαλείασ,
για να ελαττωθεί έτσι ο κίνδυνοσ φωτιάσ,
ηλεκτροπληξίασ και τραυµατισµών.

Ερµηνεία των συµβλων:

∆ιαβάστε ολκληρο το εγχειρίδιο των
οδηγιών χρήσησ.

Ο θαµνοκπτησ δεν επιτρέπεται να
χρησιµοποιηθεί ταν βρέχει ή ταν οι
θάµνοι είναι υγροί.

Πριν τη διεξαγωγή εργασιών ρύθµισησ ή
καθαρισµού στο θαµνοκπτη, σε
περίπτωση που το καλώδιο έχει περιπλακεί,
κοπεί ή υποστεί βλάβη, ή αν πρκειται ν΄
αφήσετε το θαµνοκπτη έστω και για
ελάχιστο χρνο ανεπιτήρητο, διακψτε τη
λειτουργία του και βγάλτε το
ρευµατολήπτη (φισ) απ το ρευµατοδτη
(πρίζα).

■ Κατά τη διάρκεια τησ λειτουργίασ δεν

επιτρέπεται να βρίσκονται πρσωπα ή ζώα σε
ακτίνα µικρτερη απ 3 m.

■ Μην πιάνετε ποτέ το θαµνοκπτη απ το δοκ.

■ Μην επιτρέπετε ποτέ σε παιδιά ή άτοµα µη

εξοικειωµένα µε τισ παρούσεσ οδηγίεσ χρήσησ
να χρησιµοποιήσουν το θαµνοκπτη. Η ηλικία
του χειριστή µπορεί, ίσωσ, να περιορίζεται απ
τισ σχετικέσ διατάξεισ των εκάστοτε χωρών.

■ Μην κβετε ποτέ ταν σε κοντυνή απσταση

βρίσκονται άλλα άτοµα, ιδιαίτερα παιδιά ή
κατοικίδια ζώα.

■ Ο χειριστήσ ή ο χρήστησ ευθύνονται για

ατυχήµατα ή ζηµιέσ που ενδεχοµένωσ θα
προκληθούν σε άλλουσ ανθρώπουσ ή την
ιδιοκτησία τουσ.

■ ∆εν επιτρέπεται η χρήση του θαµνοκπτη αν

είσθε ξυπλυτοι ή αν φοράτε ανοιχτά πέδιλα·
φοράτε παντοτε στερεά υποδήµατα και µακρύ
παντελνι. Σασ συνιστούµε να φοράτε στερεά
γάντια, αντιολισθητικά υποδήµατα και
προστατευτικά γυαλιά. Μη φοράτε µακριά
ενδύµατα ή κοσµήµατα, τα οποία µπορεί να
εµπλακούν σε κινούµενα τµήµατα.

■ Επιθεωρήστε προσεκτικά την υπ κοπή

επιφάνεια και αποµακρύντε λα τα σύρµατα και
τα λοιπά ξένα αντικείµενα που τυχν υπάρχουν.

■ Πριν τη χρήση του µηχανήµατοσ ελέγχετε

οπτικά, µήπωσ έχουν φθαρεί ή υποστεί βλάβη τα
µαχαίρια, οι βίδεσ των µαχαιριών και τα
υπλοιπα τµήµατα του µηχανισµού κοπήσ. Μην
εργάζεσθε ποτέ µε χαλασµένο ή ισχυρά
φθαρµένο µηχανισµ κοπήσ.

■ Πριν απ κάθε χρήση ελέγξτε το καλώδιο
επιµήκυνσησ (την µπαλαντέζα) και, αν χρειαστεί,
αντικαταστήστε το. Προστατεύετε το ηλεκτρικ
καλώδια απ υψηλή θερµοκρασία, λάδια και
κοφτερέσ ακµέσ.

■ Εξοικειωθείτε µε το θαµνοκπτη για να
µπορέσετε, σε περίπτωση ανάγκησ, να τον
σταµατήσετε αµέσωσ.

■ Κβετε τουσ θάµνουσ µνο υπ το φωσ του
ηλίου ή υπ καλ τεχνητ φωσ.

■ Μη χρησιµοποιείτε το θαµνοκπτη χωρίσ ή µε
χαλασµένεσ προστατευτικέσ διατάξεισ.

■ Βεβαιωθείτε, τι, κατά τη λειτουργία του
θαµνοκπτη είναι συναρµολογηµένεσ λεσ οι
λαβέσ κι οι προστατευτικέσ διατάξεισ που
συµπαραδθηκαν µαζί µε το µηχάνηµα. Μη
χρησιµοποιήσετε ποτέ ένα θαµνοκπτη ταν
αυτσ δεν είναι κοµπλέ ή έχει υποβληθεί σε
ανεπίτρεπτεσ µετασκευέσ.

■ Χειρίζεσθε το θαµνοκπτη πάντοτε και µε τα
δυο σασ χέρια.

■ Μην κρατάτε το θαµνοκπτη απ την
προστατευτική διάταξη.

■ Αποµακρύντε το καλώδιο απ την περιοχή που
εργάζεσθε.

■ Κατά τη λειτουργία του θαµνοκπτη φροντίζετε
πάντα για την ασφαλή στάση του σώµατσ σασ
και διατηρείτε πάντοτε την ισορροπία σασ,
ιδιαίτερα ταν εργάζεσθε επάνω σε σκαλοπάτια
ή σε σκάλεσ.

■ Παρατηρείτε προσεκτικά το γύρω σασ χώρο για να
είστε προετοιµασµένοι ν΄ αντιµετωπίσετε
ενδεχµενουσ κινδύνουσ που ίσωσ δε θα
αντιληφθείτε κατά τη διάρκεια τησ εργασίασ σασ.

■ Βγάζετε το φίσ απ την πρίζα:

– πριν τον έλεγχο ή την εξουδετέρωση ενσ τυχν

µπλοκαρίσµατοσ ή τη διαξαγωγή κάποιασ
εργασίασ στον ίδιο το θαµνοικπτη.

– µετά την επαφή µε κάποιο ξένο αντικείµενο.

Ελέγξτε το θαµνοκπτη µήπωσ έχει υποστεί
κάποια ζηµιά και, αν χρειαστεί, δώστε τον για
επισκευή.

– ταν ο θαµνοκπτησ πρέπει να ελεγχθεί λγω

ασυνήθιστων κραδασµών.

■ Εξασφαλίζετε τη σταθερτητα (το σφίξιµο) λων
των παξιµαδιών, των πίρων και βιδών, για να
διασφαλίζετε την άψογη κατάσταση λειτουργίασ
του θαµνοκπτη.

■ Μετά απ κάθε χρήση αποθηκεύετε το
θαµνοκπτη ασφαλώσ και µε καλυµµένα
µαχαίρια. Ο θαµνοκπτησ θα πρέπει να
διαφυλάγεται σε στεγν, κλειστ ή απρσιτο στα
παιδιά χώρο.

■ Για λγουσ ασφαλείασ αντικαθιστάτε τυχν
φθαρµένα ή χαλασµένα εξαρτήµατα.

■ Μην προσπαθήσετε να επισκευάσετε το µηχάνηµα,
εκτσ αν διαθέτετε την απαραίτητη κατάρτιση.

■ Βεβαιωθείτε, τι τα ανταλλακτικά προέρχονται
απ την Bosch.

59 • 2 609 932 122 • 08.01

Eλληνικά - 1

Χαρακτηριστικά µηχανήµατοσ

Θαµνοκπτησ AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Κωδικσ αριθµσ 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Ονοµαστική ισχύσ 500 W 500 W 550 W 550 W
Αριθµσ εµβολισµών

χωρίσ φορτίο 1400 min
Απσταση µαχαιριών 24 mm 24 mm 24 mm 24 mm
Μήκοσ κοπήσ 400 mm 480 mm 550 mm 600 mm
Βάροσ 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Μνωση / II / II / II / II

Θαµνοκπτησ AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Κωδικσ αριθµσ 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Ονοµαστική ισχύσ 550 W 650 W 650 W
Αριθµσ εµβολισµών

χωρίσ φορτίο 1400 min
Απσταση µαχαιριών 24 mm 34 mm 34 mm
Μήκοσ κοπήσ 650 mm 600 mm 700 mm
Βάροσ 4,25 kg 4,1 kg 4,2 kg
Μνωση / II / II / II

-1

-1

1400 min

1500 min

-1

-1

1400 min

1500 min

-1

-1

1400 min

-1

Χρήση σύµφωνα µε τον προορισµ

Ο θαµνοκπτησ προορίζεται για την κοπή και το
κλάδεµα φραχτών και θάµνων σε κήπουσ σπιτιών ή
κήπουσ χµπι.

Εισαγωγή

Το παρν εγχειρίδιο περιέχει οδηγίεσ για τη σωστή
συναρµολγηση και τον ασφαλή χειρισµ του
θαµνοκπτη σασ. Είναι σηµαντικ, να διαβάσετε
προσεκτικά τισ παρούσεσ οδηγίεσ.

Συσκευασία

Αποσυσκευάστε προσεκτικά λα τα τµήµατα του
µηχανήµατοσ και ελέγξτε την αρτιτητα τησ
παράδοσησ:

– Θαµνοκπτησ
– Προστατευτικ µαχαιριών
– Οδηγίεσ χρήσησ/Κατάλογοσ ανταλλακτικών

Αν λείπουν εξαρτήµατα ή αν εξαρτήµατα είναι χαλασµένα
σασ παρακαλούµε να απευθυνθείτε στον έµπορ σασ.

Μέρη µηχανήµατοσ

1 ∆οκσ µαχαιριών
2 Προφυλακτήρασ χεριού (ασπίδα) για την

µπροστινή λαβή

3 Μπροστινή χειρολαβή µε µοχλ θέσησ σε

λειτουργία κι εκτσ λειτουργίασ

4 Σχισµή αερισµού
5 Οπίσθια λαβή µε διακπτη ON/OFF
6 Ρευµατολήπτησ (φισ)**
7 Προστατευτικ µαχαιριών

**ανάλογα µε την εκάστοτε χώρα

Ειδικά εξαρτήµατα που απεικονίζονται και περιγράφονται
στισ οδηγίεσ χρήσησ δε συνοδεύουν πάντοτε το µηχάνηµα!

Για την ασφάλειά σασ

ΠΡΟΣΟΧΗ! ΠΡΙΝ ΑΠΟ ΟΠΟΙΑ∆ΗΠΟΤΕ ΕΡΓΑΣΙΑ
ΣΥΝΤΗΡΗΣΗΣ ΄Η ΚΑΘΑΡΙΣΜΟΥ Ο
ΘΑΜΝΟΚΟΠΤΗΣ ΠΡΕΠΕΙ ΝΑ ΤΕΘΕΙ ΕΚΤΟΣ
ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΝΑ ΒΓΕΙ ΤΟ ΦΙΣ ΑΠΟ ΤΗΝ
ΠΡΙΖΑ. ΤΟ Ι∆ΙΟ ΙΣΧΥΕΙ ΟΤΑΝ ΤΟ ΚΑΛΩ∆ΙΟ
ΥΠΟΣΤΕΙ ΖΗΜΙΑ, ΧΑΡΑΧΘΕΙ Ή ΠΕΡΙΠΛΑΚΕΙ.

ΜΕΤΑ ΤΗ ΘΕΣΗ ΤΟΥ ΘΑΜΝΟΚΟΠΤΗ ΕΚΤΟΣ
ΛΕΙΤΟΥΡΓΙΑΣ ΤΑ ΜΑΧΑΙΡΙΑ ΣΥΝΕΧΙΖΟΥΝ ΝΑ
ΚΙΝΟΥΝΤΑΙ ΑΚΟΜΗ ΓΙΑ ΜΕΡΙΚΑ ∆ΕΚΑΤΑ ΤΟΥ
∆ΕΥΤΕΡΟΛΕΠΤΟΥ. ΠΡΟΣΟΧΗ! ΜΗΝ ΑΓΓΙΖΕΤΕ
ΤΑ ΚΙΝΟΥΜΕΝΑ ΜΑΧΑΙΡΙΑ.

60 • 2 609 932 122 • 08.01

Eλληνικά - 2

Ηλεκτρική ασφάλεια

Το µηχάνηµά σασ διαθέτει µια διπλή προστατευτική
µνωση και δε χρειάζεται να γειωθεί. Η τάση
λειτουργίασ ανέρχεται σε 230 V AC, 50 Hz.
Χρησιµοποιείτε πάντοτε εγκεκριµένα καλώδια
επιµήκυνσησ. Πληροφορίεσ σασ παρέχονται απ το
εξουσιοδοτηµένο σασ κατάστηµα εξυπηρέτησησ
πελατών.

Επιτρέπεται µνο η χρήση καλώδιων επιµήκυνσησ
κατασκευαστικού τύπου H05VV-F ή H05RN-F.

Για αύξηση τησ προστασίασ συνιστάται η χρήση
ενσ αυτµατου διακπτη διαρροήσ (FI/RCD)
30 mA. Ο διακπτησ αυτσ θα πρέπει να ελέγχεται
πριν απ κάθε χρήση.

Υπδειξη για προϊντα που δεν πωλούνται στην
GB: ΠΡΟΣΟΧΗ: Για χάρη τησ προσωπικήσ σασ
ασφάλειασ είναι αναγκαίο, το φισ 6, µε το οποίο
είναι εξοπλισµένο το µηχάνηµα, να συνδεθεί µε το
καλώδιο επιµήκυνσησ 8 πωσ φαίνεται στην
εικνα.

Ο συνδετήρασ του καλώδιου επιµήκυνσησ πρέπει
να αντέχει στον ψεκασµ µε νερ, να είναι απ
ελαστικ ή να φέρει ελαστική επίστρωση.

Του καλώδιο επιµήκυνσησ πρέπει να
χρησιµοποιείται µαζί µ' ένα στοιχείο αντοχήσ.

Το ηλεκτρικ καλώδιο πρέπει να ελέγχεται τακτικά,
µήπωσ παρουσιάζει συµπτώµατα βλάβησ και να
χρησιµοποιείται µνο ταν βρίσκεται σε καλή
κατάσταση.

Η επισκευή ενσ τυχν χαλασµένου ηλεκτρικού
καλωδίου επιτρέπεται να διεξαχθεί µνο απ ένα
εξουσιοδοτηµένο συνεργείο τησ Bosch.

εµπρσ, επάνω στη γραµµή κοπήσ. Ο αµφίπλευροσ
δοκσ µαχαιριών επιτρέπει την κοπή προσ
αµφτερεσ τισ κατευθύνσεισ ή, µε παλινδροµικέσ
κινήσεισ, απ τη µια πλευρά προσ την άλλη.

Κβετε πρώτα τισ πλευρέσ του φράχτη και µετα την
κορυφή.

Για να επιτύχετε την επίπεδη κοπή των πλευρών
σασ συνιστούµε να κβετε απ κάτω προσ τα
επάνω, πωσ µεγαλώνουν τα φυτά. Αν κψετε απ
επάνω προσ τα κάτω, τα πιο λεπτά κλαδιά
µετανικούνται προσ τα έξω κι έτσι µπορεί να
δηµιουργηθούν αραιέσ θέσεισ ή τρύπεσ.

Τέλοσ, για να κψετε οµοιµορφα την κορυφή
αλφαδιάστε το φράχτη τεντώνοντασ ένα σπάγγο σε
λο του το µήκοσ και στο απαιτούµενο ύψοσ.

∆ίνετε προσοχή, να µην κβονται άλλα
αντικείµενα, π.χ. σύρµατα, επειδή αυτά µπορεί
προξενήσουν βλάβη στα µαχαίρια ή το µηχανισµ
κίνησησ.

Εποχή κοπήσ/κλαδέµατοσ:

– Φράχτεσ µε φυλλωσέσ κβονται συνήθωσ τον

Ιούνιο και τον Οκτώβριο.

– Φράχτεσ µε βελονοειδή φύλλα τον Απρίλιο και

τον Αύγουστο.

– Φράκτεσ µε κωνοφρουσ θάµνουσ και άλλα

φυτά ταχείασ βλάστησησ κβονται, απ το Μάϊο
και µετά, κάθε 6 εβδοµάδεσ περίπου.

– Οι κοπέσ των φραχτών θα πρέπει να διεξάγονται

πωσ φαίνεται στην εικνα.

Συντήρηση και καθαρισµσ

A

Θέση σε λειτουργία

Θέση σε λειτουργία:

Πατήστε και κρατήστε πατηµένο το διακπτη
ON/OFF στην οπίσθια λαβή 5. Πατήστε το µοχλ
θέσησ σε λειτουργία κι εκτσ λειτουργίασ 3.

Θέση εκτσ λειτουργίασ:

Αφήστε ελεύθερουσ το µοχλ θέσησ σε λειτουργία
κι εκτσ λειτουργίασ 3 και το διακπτη ON/OFF 5.

B C D

Εργασία µε το θαµνοκπτη

Κρατάτε το θαµνοκπτη και µε τα δυο σασ
χέρια και σε απσταση απ το σώµα σασ.
∆ίνετε προσοχή στην ασφαλή στάση του
σώµατσ σασ.

Περάστε το καλώδιο επιµήκυνσησ πάνω απ τον
ώµο σασ προσ τα πίσω και προσέχετε, να παραµένει
πάντοτε πίσω σασ. Μην τοποθετήσετε ποτέ το
καλώδιο πάνω στο φράχτη, που µπορεί εύκολα να
εµπλακεί στα µαχαίρια.

Μπορούν να κοπούν κλαδιά µε µέγιστο πάχοσ
24 mm. Για να προσάγετε τα κλαδιά στα µαχαίρια
κινείτε το θαµνοκπτη οµοιµορφα προσ τα

61 • 2 609 932 122 • 08.01

Eλληνικά - 3

Πριν διεξάγετε οποιαδήποτε εργασία
συντήρησησ βγάζετε το φισ απ την πρίζα.

Υπδειξη: ∆ιεξάγετε τακτικά τισ παρακάτω
εργασίεσ συντήρησησ, για να εξασφαλιστεί µια
µακρχρονη και ασφαλήσ χρήση.

Ελέγχετε το θαµνοκπτη µήπωσ παρουσιάζει
εµφανείσ βλάβεσ, πωσ ένα χαλαρ, εξαρθρωµένο
ή χαλασµένο δοκ µαχαιριών, χαλαρωµένη
στερέωση ή χαλασµένα εξαρτήµατα.

Ελέγχετε, αν οι καλύπτρεσ και οι προστατευτικέσ
διατάξεισ είναι σε άψογη κατάσταση και σωστά
συναρµογηµένεσ. Απαραίτητεσ επισκευέσ ή
εργασίεσ συντήρησησ πρέπει να εκτελούνται πριν
τη χρήση του θαµνοκπτη.

Αν παρ΄ λεσ τισ επιµεληµένεσ µεθδουσ
κατασκευήσ και ελέγχου σταµατήσει κάποτε ο
θαµνοκπτησ, η επισκευή πρέπει να διεξαχτεί απ
ένα εξουσιοδοτηµένο συνεργείο εξυπηρέτησησ
πελατών (Service) για ηλεκτρικά µηχανήµατα τησ
Bosch.

Οταν ζητάτε διασαφητικέσ πληροφορίεσ και ταν
παραγγέλλετε ανταλλακτικά, παρακαλούµε να
αναφέρετε οπωσδήποτε το δεκαψήφιο κωδικ
αριθµ που υπάρχει στην πινακίδα κατασκευαστή!

Συντήρηση και καθαρισµσ των
µαχαιριών κοπήσ

Αποθηκεύετε το θαµνοκπτη σ΄ έναν ασφαλή,
στεγν κι απρσιτο στα παιδιά χώρο. Μην
τοποθετείτε επάνω του άλλα αντικείµενα.

Πριν διεξάγετε οποιαδήποτε εργασία
συντήρησησ βγάζετε το φισ απ την πρίζα.

Κατά το χειρισµ ή τον καθαρισµ των µαχαιριών
κοπήσ φοράτε προστατευτικά γάντια.

Μετά απ κάθε χρήση καθαρίζετε τα µαχαίρια
κοπήσ και ψεκάζετέ τα µε λάδι συντήρησησ. ταν
διεξάγετε εργασίεσ που διαρκούν πολύ χρνο σασ
συνιστούµε να λιπαίνετε τα µαχαίρια κοπήσ µε λάδι
συντήρησησ σε τακτικά χρονικά διαστήµατα.

Προβαίνετε στον οπτικ έλεγχο των µαχαιριών
κοπήσ. Ελέγχετε τη σταθερτητα των βιδών στο
δοκ µαχαιριών 1.

Φροντίζετε να τοποθετείται πάντοτε το
προστατευτικ µαχαιριών, 7 στα µαχαίρια κοπήσ.

Καθαρισµσ/Αποθήκευση

Καθαρίζετε το θαµνοκπτη εξωτερικά µε µια
µαλακή βούρτσα κι ένα πανί. ∆εν επιτρέπεται η
χρήση νερού, διαλύτων και στιλβωτικών µέσων.

Ειδικά εξαρτήµατα

Προστατευτικ
µαχαιριών AHS 40 - 24

Προστατευτικ
µαχαιριών AHS 48 - 24

Προστατευτικ
µαχαιριών AHS 55 - 24

Προστατευτικ
µαχαιριών AHS 60 - 24

Προστατευτικ
µαχαιριών AHS 65 - 24

Προστατευτικ
µαχαιριών AHS 6000 PRO

Προστατευτικ
µαχαιριών AHS 7000 PRO

Σπρέι υλικού λίπανσησ
Πανί συλλογήσ

................................ 2 605 911 160

................................ 2 605 911 160

................................ 2 605 911 159

................................ 2 605 911 159

................................ 2 605 911 158

............................... 1 609 200 399

.............................................. F 016 800 055

......................... 2 605 411 159

......................... 2 605 411 158

Αποµακρύνετε λουσ του ρύπουσ, ιδιαίτερα απ τισ
σχισµέσ αερισµού 4 του κινητήρα.

Αναζήτηση σφαλµάτων

Στον παρακάτω πίνακα αναφέρονται τα συµπτώµατα των σφαλµάτων καθώσ και πωσ µπορείτε να τα
εξουδετερώσετε, αν κάποια φορά το µηχάνηµα δε θα εργάζεται άψογα. Απευθυνθείτε στο συνεργείο σασ
τησ εξυπηρέτησησ πελατών (Service) αν µ' αυτν τρπο δεν θα µπορέσετε να εντοπίσετε και να
εξουδετερώστε το πρβληµα.

Προσοχή: Πριν αρχίσετε την αναζήτηση του σφάλµατοσ διακψτε τη λειτουργία και τραβήξτε το φισ απ
την πρίζα.

Συµπτώµατα Πιθανή αιτία Θεραπεία

Ο θαµνοκπτησ δε
λειτουργεί

Ο θαµνοκπτησ
λειτουργεί µε διακοπέσ

Ο κινητήρασ εργάζεται,
τα µαχαίρια δεν κινούνται

Τα µαχαίρια θερµαίνονται
υπερβολικά

Έλλειψη παροχήσ ρεύµατοσ
Χαλασµένη πρίζα

Ελέγξτε την παροχή ρεύµατοσ
∆οκιµάστε µια άλλη πηγή ρεύµατοσ

και ενδεχοµένωσ αλλάξτε την

Χαλασµένο ηλεκτρικ καλώδιο

Ελέγξτε το καλώδιο και ενδεχοµένωσ
αλλάξτε το

Χαλασµένη
Χαλασµένο ηλεκτρικ καλώδιο

Αλλάξτε την ασφάλεια
Ελέγξτε το καλώδιο και ενδεχοµένωσ

αλλάξτε το

Εσωτερική χαλαρή επαφή

Συµβουλευτείτε το ειδικ
συνεργείο τησ Bosch

Ο διακπτησ ON/OFF είναι
χαλασµένοσ

Συµβουλευτείτε το ειδικ
συνεργείο τησ Bosch

Εσωτερικ σφάλµα Συµβουλευτείτε το ειδικ

συνεργείο τησ Bosch

Αµβλύ µαχαίρι

∆ώστε το δοκ µαχαιριών για
τρχισµα

Η κψη του µαχαιριού έχει εντοµέσ

∆ώστε το δοκ µαχαιριών για έλεγχο

Ψεκάστε µε λάδι λίπανσησ
Πολύ ισχυρή τριβή λγω έλλειψησ
λίπανσησ

62 • 2 609 932 122 • 08.01

Eλληνικά - 4

Εγγύηση

Υπηρεσία εξυπηρέτησησ πελατών

Για τα εργαλεία Bosch παρέχουµε εγγύηση
σύµφωνα µε την (στο κάθε κράτοσ) ισχύουσα
νοµοθεσία (επιβεβαίωση αγοράσ µε το τιµολγιο ή
µε το δελτίο αποστολήσ).

Η κάλυψη βλαβών που προέρχονται απo
φυσιολογική φθορά, υπερφρτιση ή κακή
µεταχείριση, δεν περιλαµβάνεται στην εγγύηση.
Βλάβεσ που προέκυψαν λγω ελλατωµατικού
υλικού ή σφάλµατοσ τησ κατασκευήσ,
αποκαθίστανται µε δωρεάν αντικατάσταση των
ελαττωµατικών ανταλλακτικών ή τη δωρεάν
επισκευή.

Παράπονα γίνονται δεκτά µνον ταν αποσταλεί το
εργαλείο χωρίσ να έχει ανοιχτεί στον προµηθευτή
ή σε αναγνωρισµένο συνεργείο τησ Bosch για
ηλεκτρικά εργαλεία ή εργαλεία πεπιεσµένου αέρα.

Προστασία περιβάλλοντοσ

Χάρη στην ήσυχη κίνησή του το
µηχάνηµα επιβαρύνει ελάχιστα το
περιβάλλον.

Κατά την κατασκευή του
µηχανήµατοσ εφαρµστηκαν
διαδικασίεσ ακίνδυνεσ για το
περιβάλλον.

Ανακύκλωση πρώτων υλών αντί
απσυρση απορριµάτων

Το µηχάνηµα, τα εξαρτήµατα που
ανήκουν σ' αυτ και η συσκευασία θα
πρέπει να ταξινοµούνται για να
ανακυκλωθούν µε τρπο φιλικ προσ
το περιβάλλον (Recycling).

Αυτέσ οι οδηγίεσ χρήσησ έχουν
τυπωθεί σε ανακυκλωµένο χαρτί
λευκασµένο χωρίσ χλώριο.

Για την ανακύκλωση κατά είδοσ τα
πλαστικά µέρη του µηχανήµατοσ
φέρουν ένα σχετικ χαρακτηρισµ.

www.bosch-pt.com

Robert Bosch A.E.
Κηφισσού 162
12131 Περιστέρι-Αθήνα

✆ ...................................................... +30 (0)1 / 57 70 081-3

Fax

........................................................... +30 (0)1 / 57 70 080

ABZ Service A.E.

✆ .................................................... +30 (0)1 / 57 70 081-83

✆ .................................................... +30 (0)1 / 57 01 375-78

Fax

........................................................... +30 (0)1 / 57 73 607

∆ήλωση συµβατικτητασ

Εξακρίβωση των τιµών µέτρησησ σύµφωνα µε
2000/14/EK (ύψοσ 1,60 m, απσταση 1 m) και
EN 25 349.

Η σύµφωνα µε την καµπύλη Α εκτιµηθείσα
στάθµη θορύβου τησ συσκευήσ ανέρχεται σε:
Στάθµη ακουστικήσ πίεσησ82 dB (A) AHS
40/48/55/60/65, 84 dB (A) AHS 6000/7000. Στάθµη
ηχητικήσ ισχύοσ 93 dB (A) AHS 40/48/55/60/65,
95 dB (A) AHS 6000/7000.

Ο χαρακτηριστικσ κραδασµσ χεριού­µπράτσου είναι χαµηλτεροσ απ 2,5 m/s2.

∆ηλούµε υπευθύνωσ τι το προϊν αυτ
εκπληρώνει τουσ εξήσ κανονισµούσ ή
κατασκευαστικέσ συστάσεισ: EN 774, EN 50 144
σύµφωνα µε τισ διατάξεισ των Οδηγιών
89/336/EΟΚ, 98/37/EΚ, 2000/14/EΚ.

2000/14/EK: Η εγγυηµένη στάθµη ακουστικήσ
πίεσησ L
40/48/55/60/65, 98 dB (A) AHS 6000/7000.
∆ιαδικασία αποτίµησησ τησ συµβατικτητασ
σύµφωνα µε το παράρτηµα V.

Leinfelden, 01.08.2001.

είναι µικρτερη απ 96 dB (A) AHS

Wa

63 • 2 609 932 122 • 08.01

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Τηρούµε το δικαίωµα αλλαγών

Eλληνικά - 5

Güvenlik talimat∂

Dikkat! Aµaπ∂daki talimat∂ dikkatlice okuyun ve
kumanda elemanlar∂ ile çit budama makinesinin
usulüne uygun kullan∂m∂n∂ iyice öπrenin. Çit
budama makinesi ilgili güvenlik talimatlar∂na ve
usulüne uygun olarak kullan∂lmad∂π∂ takdirde
aπ∂r yaralanmalara neden olabilir. Yang∂n,
elektrik çarpmas∂ ve yaralanmalardan mümkün
olduπunca sak∂nmak için, elektrikli el aletleri
kullan∂l∂rken genel ve aµaπ∂da s∂ralanan güvenlik
talimat∂ hükümlerine mutlaka uymal∂s∂n∂z.

Sembollerin aç∂klamas∂:

Kullanma k∂lavuzuna bak∂n.

Bu çit budama makinesi yaπmur alt∂nda ve
∂slak çitlerin budanmas∂ için kullan∂lamaz.

Ayar ve temizlik iµlemlerinden önce; kablo
kar∂µ∂p sar∂ld∂π∂nda, kesildiπinde veya hasar
gördüπünde; k∂sa süre için bile olsa çit
budama makinesi denetim d∂µ∂
b∂rak∂ld∂π∂nda; aleti kapat∂n ve fiµi prizden
çekin.

■ Çal∂µma s∂ras∂nda aletin çevresindeki 3 m çapl∂

bir alanda baµka kiµiler veya hayvanlar∂n
bulunmamas∂ gerekir.

■ Çit budama makinesinin b∂çaπ∂n∂ asla tutmay∂n.

■ Hiçbir zaman çocuklara veya bu talimat∂ bilmeyen

kimselere çit budama makinesi ile çal∂µma izni
vermeyin. Bu aleti kullanabilmek için µart olan
asgari yaµ, deπiµik ülkelerde, deπiµik hükümlere
göre farkl∂l∂k gösterebilir.

■ Yak∂n∂n∂zda baµkalar∂, özellikle de çocuklar veya

evcil hayvanlar varken kesme iµlemi yapmay∂n.

■ Bu aleti kullananlar, baµkalar∂n∂n baµ∂na

gelebilecek yaralanma veya maddi hasarlardan
sorumludur.

■ Çit budama makinesini ç∂plak ayak veya aç∂k

sandaletlerle kullanmay∂n; çal∂µ∂rken daima
saπlam iµ ayakkab∂lar∂ ve uzun pantolon giyin.
Çal∂µ∂rken saπlam iµ eldivenleri, kaymayan
ayakkab∂lar ve bir koruyucu gözlük kullanman∂z∂
öneririz. Aletin hareketli parçalar∂ taraf∂ndan
tutulabilecek uzun giysiler giymeyin ve tak∂
takmay∂n.

■ Kesilecek yüzeyi dikkatlice inceleyin; bütün telleri

ve diπer yabanc∂ cisim ve maddeleri temizleyin.

■ Aleti kullanmaya baµlamadan önce daima b∂çak,

b∂çak vidalar∂ ve kesme mekanizmas∂n∂n diπer
parçalar∂n∂n aµ∂n∂p aµ∂nmad∂klar∂n∂ ve hasar
görüp görmediklerini gözle kontrol edin. Hasar
görmüµ veya aµ∂r∂ ölçüde y∂pranm∂µ kesme
mekanizmas∂ ile hiçbir zaman çal∂µmay∂n.

■ Aleti kullanmaya baµlamadan önce her defas∂nda

uzatma kablosunu kontrol edin ve gerekiyorsa
deπiµtirin. Ak∂m kablosunu ∂s∂ya, yaπa ve keskin
kenarl∂ cisimlere karµ∂ koruyun.

■ Acil durumlarda h∂zla durdurabilmek için çit

budama makinesinin ilgili kontrol
mekanizmalar∂n∂ iyice öπrenin.

■ Çitleri sadece gün ∂µ∂π∂nda veya çok iyi

ayd∂nlat∂lm∂µ koµullarda buday∂n.

■ Çit budama makinesini hiçbir zaman bozuk veya

tak∂lmam∂µ koruyucu donan∂mla kullanmay∂n.

■ Çit budama makinesini çal∂µt∂rmadan önce,

kendisiyle birlikte teslim edilen bütün tutamak ve
koruyucu donan∂m∂n tak∂lm∂µ olduπundan emini
olun. Hiçbir zaman eksik montajl∂ veya üzerinde
müsaade edilmeyen deπiµiklikler yap∂lm∂µ olan çit
budama makinesini kullanmay∂n.

■ Çit budama makinesini daima iki elinizle kullan∂n.

■ Çit budama makinesini hiçbir zaman koruyucu

donan∂mlar∂ndan tutarak taµ∂may∂n.

■ Baπlant∂ kablosunu çal∂µma alan∂n∂zdan uzak

tutun.

■ Çit budama makinesini kullan∂rken duruµ

pozisyonunun daima güvenli ve dengeli olsun.
Merdiven veya benzeri bir araç kullan∂rken bu
hususa özellikle dikkat edin.

■ Çal∂µmaya baµlamadan önce çevrenizi gözden

geçirin ve gerekli önlemleri al∂n. Çal∂µma
s∂ras∂nda duyamayacaπ∂n∂z tehlikelere karµ∂
önlem al∂n.

■ Ωu durumlarda fiµi prizden çekin:

– Kontrol iµlemlerinden, blokaj∂ açmadan veya çit

budama makinesinin kendinde bir çal∂µma
yapmadan önce.

– Herhangi bir yabanc∂ cisme temas ettikten sonra.

Çit budama makinesinin hasar görüp görmediπini
kontrol edin ve gerekiyorsa bak∂ma gönderin.

– Çit budama makinesi anormal titreµim nedeniyle

kontrol edilirken.

■ Çit budama makinesinin güvenli bir biçimde

çal∂µmas∂n∂ güvenceye almak için bütün somun,
c∂vata ve vidalar∂n gerektiπi gibi s∂k∂lm∂µ
olduπundan emin olun.

■ ∑µiniz bittikten sonra çit budama makinesini b∂çaπ∂

kapatt∂ktan sonra güvenli bir yerde saklay∂n.
Ayr∂ca çit budama makinesini kuru, çocuklar∂n
eriµmeyeceπi kadar yüksek veya kapal∂ bir yerde
saklay∂n.

■ Güvenliπiniz için y∂pranm∂µ ve hasar görmüµ

parçalar∂ deπiµtirin.

■ Yeterli eπitiminiz ve uzmanl∂π∂n∂z yoksa hiçbir

zaman aleti onarma giriµiminde bulunmay∂n.

■ Deπiµtirilecek parçalar∂n Bosch kaynakl∂

olmas∂na dikkat edin.

64 • 2 609 932 122 • 08.01

Türkçe - 1

Teknik veriler

Çit budama makinesi AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Sipariµ no. 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..
Giriµ gücü 500 W 500 W 550 W 550 W
Boµtaki strok say∂s∂ 1400 /dak 1400 /dak 1400 /dak 1400 /dak
B∂çak aral∂π∂ 24 mm 24 mm 24 mm 24 mm
Kesme uzunluπu 400 mm 480 mm 550 mm 600 mm
Aπ∂rl∂π∂ 3,95 kg 4,05 kg 4,1 kg 4,2 kg
Koruma s∂n∂f∂ / II / II / II / II

Çit budama makinesi AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Sipariµ no. 0 600 845 5.. 0 600 846 0.. 0 600 846 1..
Giriµ gücü 550 W 650 W 650 W
Boµtaki strok say∂s∂ 1400 /dak 1500 /dak 1500 /dak
B∂çak aral∂π∂ 24 mm 34 mm 34 mm
Kesme uzunluπu 650 mm 600 mm 700 mm
Aπ∂rl∂π∂ 4,25 kg 4,1 kg 4,2 kg
Koruma s∂n∂f∂ / II / II / II

Usulüne uygun kullan∂m

Bu çit budama makinesi; ev ve hobi bahçelerindeki
çitlerin kesilmesi ve düzeltilip biçimlendirilmesi için
geliµtirilmiµtir.

Giriµ

Elinizdeki kitapç∂k çit budama makinenize ait doπru
montaj ve güvenli kullan∂ma iliµkin aç∂klama ve
talimat∂ içermektedir. Kitapç∂π∂n içindeki talimat
hükümlerini dikkatlice okuman∂z, güvenliπiniz ve
verimli çal∂µman∂z bak∂m∂ndan çok önemlidir.

Teslimat kapsam∂

Aletin bütün parçalar∂n∂ ambalaj∂ndan dikkatli bir
biçimde ç∂kar∂n ve eksik olup olmad∂klar∂n∂ kontrol
edin:

– Çit budama makinesi
– B∂çak muhafazas∂
– Kullanma k∂lavuzu/Yedek parça listesi

Eπer parçalar eksik veya hasarl∂ ise lütfen yetkili sat∂c∂n∂za
baµvurun.

Aletin elemanlar∂

1 Çit budama b∂çaπ∂
2 Ön tutamak el koruma parças∂
3 Anahtarlama kollu ön tutamak
4 Havaland∂rma aral∂klar∂
5 Açma/kapama µalterli arka tutamak
6 Ωebeke fiµi**
7 B∂çak muhafazas∂

**Ülkelere özgü

Kullan∂m k∂lavuzunda tan∂mlanan ve µekilleri gösterilen
akesuar∂n mutlaka teslimat kapsam∂nda bulunmas∂
gerekmez!

Güvenliπiniz ∑çin

Dikkat! Bak∂m ve temizlik iµlemlerinden önce
çit budama makinesini kapat∂n ve µebeke fiµini
prizden çekin. Ayn∂ hüküm, ak∂m kablosunun
hasar görmesi, kesilmesi veya sar∂lmas∂
durumunda da geçerlidir.

Çit budama makinesi kapat∂ld∂ktan sonra da
b∂çaklar saniyenin birkaç onda biri kadar süre
dönmeye devam eder. Dikkat! Hareket
halindeki b∂çaklara dokunmay∂n.

65 • 2 609 932 122 • 08.01

Türkçe - 2

Elektrik emniyeti

Aletiniz güvenlik aç∂s∂ndan çift izolasyonlu olup,
topraklama gerektirmez. ∑µletme gerilimi 230 V AC,
50 Hz'dir. Bu aletle sadece müsaade edilen uzatma
kablolar∂n∂ kullan∂n. Aletiniz hakk∂ndaki daha geniµ
bilgiyi yetkili müµteri servisinden alabilirsiniz.

Sadece H05VV-F veya H05RN-F tipi baπlant∂
kablosu kullan∂lmal∂d∂r.

Güvenliπi art∂rmak için maksimum 30 mA'lik hatal∂
ak∂m FI µalterinin (RCD) kullan∂lmas∂n∂ öneririz. Bu
FI µalter her kullan∂mdan önce kontrol edilmelidir.

GB'de sat∂lmayan ürünler için aç∂klama: D∑KKAT:
Kendi güvenliπiniz için, aletinize tak∂l∂ bulunan fiµin 6
uzatma kablosu 8 ile µekilde görüldüπü gibi
baπlanmas∂ gereklidir.

Uzatma kablosunun kuplaj∂ püskürme suyuna karµ∂
korunmal∂ olmal∂, lastikten veya lastik kaplamadan
yap∂lm∂µ olmal∂d∂r.

Uzatma kablosu bir gerginlik giderme tertibat∂ ile
birlikte kullan∂lmal∂d∂r.

Baπlant∂ kablosu hasar aç∂s∂ndan düzenli olarak
kontrol edilmeli ve sadece iyi durumda iken
kullan∂lmal∂d∂r.

Baπlant∂ kablosu hasar gördüπünde sadece yetkili
bir Bosch servisinde onar∂lmal∂d∂r.

A

Çal∂µt∂rma

Açma:

Arka tutamaktaki 5 açma/kapama µalterine bas∂n ve
bu konumda tutun. Anahtarlama koluna 3 bas∂n.

Kapama:

Anahtarlama kolunu 3 ve açma/kapama µalterini 5
b∂rak∂n.

B C D

Çit budama makinesi ile

çal∂µma

Çit budama makinesini iki elinizle ve
bedeninizden belli bir uzakl∂kta tutun.
Duruµ pozisyonunuzun güvenli ve dengeli
olmas∂na özen gösterin.

Uzatma kablonuzu kendi omzunuz üzerinden
arkaya doπru uzat∂n ve kesme iµlemi s∂ras∂nda
daima arka tarafta bulunmas∂na dikkat edin.
Kabloyu hiçbir zaman çit üzerine yat∂rmay∂n, aksi
takdirde b∂çaklar taraf∂ndan tutulabilir.

Bu aletle kal∂nl∂klar∂ 24 mm'ye kadar olan dallar
kesilebilir. Dallar∂ b∂çaklara yönlendirmek için, çit
budama makinesini düzenli bir biçimde kesme
hatt∂nda ileri doπru hareket ettirin. Çift tarafl∂ çit
budama b∂çaπ∂ her iki yönden de kesme olanaπ∂
sunar veya pandül hareketi sayesinde bir taraftan
öteki tarafa doπru kesebilir.

Çitlerin önce yan taraflar∂n∂, sonra üst kenarlar∂n∂
kesin.

Kenarlarda düzgün bir görüntü elde edebilmek için,
aµaπ∂dan yukar∂ doπru geliµme yönünde kesmenizi
öneririz. Yukar∂dan aµaπ∂ doπru kesme yapacak
olursan∂z, ince allar d∂µar∂ doπru hareket eder ve
çitlerde aµ∂r∂ ince bölgeler ve delikler ortaya ç∂kabilir.

Son olarak üst kenar∂ düzgün olarak kesebilmek
için, çitin üstüne gerekli yükseklikte boydan boya bir
ip gerin.

Örneπin tel gibi yabanc∂ cisimlerin kesilmemesine
dikkat edin, çünkü bu durumda b∂çak veya aletin
tahrik mekanizmas∂ hasar görebilir.

Kesme periyotlar∂:

– Yaprakl∂ çitlerin Haziran ve Ekim aylar∂nda

kesilmesinde yarar vard∂r.

– ∑πneli yaprakl∂ çitler Nisan ve Aπustos ay∂nda

kesilmelidir.

– Kozalakl∂ bitkiler veya h∂zl∂ geliµen diπer bitkilerin

May∂s ay∂ndan itibaren yaklaµ∂k her 6 haftada bir
kesilmesinde yarar vard∂r.

– Çit kesme iµlemi µekilde gösterildiπi biçimde

yap∂lmal∂d∂r.

Bak∂m ve temizlik

Bütün bak∂m iµlerinden önce µebeke fiµini
prizden çekin.

Uyar∂: Aleti uzun süre ve güvenli biçimde kullana­bilmek için aµaπ∂daki iµlemleri düzenli olarak yap∂n.

Çit budama makinesini; b∂çaπ∂n gevµek veya hasarl∂
olup olmad∂π∂, parçalar∂n gevµek, aµ∂nm∂µ veya
hasarl∂ olmad∂π∂ aç∂lar∂ndan kontrol edin.

Kapak, muhafaza ve koruyucu donan∂mlar∂n doπru
ve usulüne uygun olarak tak∂l∂p tak∂lmad∂klar∂n∂
kontrol edin. Gerekli onar∂m ve bak∂m iµlemlerini çit
budama makinesini kullanmaya baµlamadan önce
yap∂n.

Çit budama makineniz titiz üretim ve test
yöntemlerine raπmen ar∂za yapacak olursa, onar∂m∂
Bosch Elektrikli El Aletleri Yetkili Servislerinden
birine yapt∂r∂n.

Bütün baµvuru ve yedek parça sipariµlerinizde lütfen
aletin 10 haneli sipariµ numaras∂n∂ mutlaka belirtin!

66 • 2 609 932 122 • 08.01

Türkçe - 3

Kesici b∂çaπ∂n bak∂m∂ ve temizliπi Temizleme/Saklama

Bütün bak∂m iµlerinden önce µebeke fiµini
prizden çekin.

B∂çakla çal∂µ∂rken veya b∂çaπ∂ temizlerken daima
koruyucu iµ eldivenleri kullan∂n.

Her kullan∂mdan sonra b∂çaπ∂ temizleyin ve üzerine
koruyucu yaπ püskürtün. Uzun süreli çal∂µmalarda
düzenli aral∂klarla b∂çaπ∂ koruyucu yaπla
yaπlaman∂z∂ öneririz.

B∂çaπ∂n genel durumunu gözle kontrol edin. Çit
budama b∂çaπ∂ndaki 1 vidalar∂n s∂k∂ olup
olmad∂klar∂n∂ zaman zaman kontrol edin.

B∂çak muhafazas∂n∂n 7 b∂çak üzerine yerleµtirilmiµ
olmas∂na dikkat edin.

Çit budama makinesinin d∂µ∂n∂ yumuµak bir f∂rça ve
bezle temizleyin. Su, çözücü madde ve polisaj
maddesi kullanmay∂n. Özellikle motorun 4
havaland∂rma deliklerinde birikenler olmak üzere,
alet üzerindeki bütün kir ve pislikleri temizleyin.

Çit budama makinesini çocuklar∂n eriµemeyeceπi,
güvenli ve kuru bir yerde saklay∂n. Aletin üzerine
baµka bir µey koymay∂n.

Aksesuar

B∂çak muhafazas∂ AHS 40 - 24............ 2 605 911 160

B∂çak muhafazas∂ AHS 48 - 24............ 2 605 911 160

B∂çak muhafazas∂ AHS 55 - 24............ 2 605 911 159

B∂çak muhafazas∂ AHS 60 - 24............ 2 605 911 159

B∂çak muhafazas∂ AHS 65 - 24............ 2 605 911 158

B∂çak muhafazas∂ AHS 6000 PRO .... 2 605 411 159

B∂çak muhafazas∂ AHS 7000 PR........ 2 605 411 158

Yaπlama maddesi sprey.......................... 1 609 200 399

Tutma bezi

..................................................... F 016 800 055

Hata arama

Aµaπ∂daki tablo hata olas∂l∂klar∂n∂ ve bu hatalar∂n nas∂l giderileceπini göstermektedir. Eπer bu hatalar∂
kendiniz gideremiyorsan∂z bir servise baµvurun.

Dikkat: Hata arama iµleminden önce aleti kapat∂n ve fiµi prizden çekin.

Hatalar Olas∂ nedenler Giderilmesi

Çit budama makinesi iµlev
görmüyor

Çit budama makinesi
fas∂lal∂ olarak çal∂µ∂yor

Motor çal∂µ∂yor, ancak
b∂çak hareket etmiyor

B∂çak aµ∂r∂ ölçüde ∂s∂n∂yor B∂çaklar körleµmiµ

Elektrik ak∂m∂ yok
Priz bozuk

Ak∂m kablosu hasarl∂

Sigorta bozuk

Ak∂m kablosu hasarl∂

Dahili temass∂zl∂k var
Açma/kapama µalteri bozuk

Alet dahilinde hata Yetkili Bosch Servisine baµvurun

B∂çakta çizik ve kertikler var
Eksik yaπlama nedeniyle aµ∂r∂

sürtünme var

Ak∂m ikmal hatt∂n∂ kontrol edin

Diπer ak∂m kaynaklar∂n∂ deneyin,

gerekiyorsa deπiµtirin

Kabloyu kontrol edin, gerekiyorsa

deπiµtirin

Sigortay∂ deπiµtirin

Kabloyu kontrol edin, gerekiyorsa

deπiµtirin

Yetkili Bosch Servisine baµvurun

Yetkili Bosch Servisine baµvurun

Çit budama b∂çaπ∂n∂ biletin

Çit budama b∂çaπ∂n∂ kontrol ettirin

Yaπlama maddesi püskürtün

67 • 2 609 932 122 • 08.01

Türkçe - 4

Garanti

Müµteri Tamir Servisi

Bosch elektrikli el aletleri için, yasal hükümler
çerçevesinde, malzeme ve üretim hatalar∂ndan
kaynaklanan hasarlar için garanti veriyoruz.

Normal y∂pranma, aµ∂r∂ zorlanma veya usulüne
ayk∂r∂ kullanmadan kaynaklanan hasarlar garanti
kapsam∂nda deπildir. Malzeme veya üretim
hatalar∂ndan kaynaklanan hasarlar, hatal∂ parça
veya aletin kendisinin verilmesi veya onar∂m∂ yoluyla
telafi edilir.

Garantiye iliµkin talepler ancak, alet sökülmeden
teslimatç∂ veya Bosch'un pnömatik veya elektrikli el
aletleri müµteri servis atölyelerinden birine
gönderildiπi takdirde kabul edilebilir.

Çevre koruma

Bu alet çok sessiz ve sakin çal∂µt∂π∂
için çevreye verdiπi zarar
minimumdur.

Bu alet üretilirken ekolojik dengeyi
koruyan yöntemler kullan∂lm∂µt∂r.

Çöp tasfiyesi yerine hammadde
kazan∂m∂

Alet, aksesuar∂ ve ambalaj∂ çevre
koruyucu bir Recycling iµlemi için
tasnif edilmelidir.

Bu kullan∂m talimat∂ da, klor
kullan∂lmadan aπart∂lm∂µ, yeniden
dönüµümlü kâπ∂da bas∂lm∂µt∂r.

Deπiµik malzemelerin tam olarak
ayr∂l∂p, yeniden deπerlendirme
iµlemine sokulabilmesi için, plastik
parçalar iµaretlenmiµtir.

www.bosch-pt.com

Bosch San. ve Tic. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
TR-80670 Maslak/ Istanbul

✆ .................................................. +90 (0)216 / 335 06 00

Faks........................................ +90 (0) 216 / 346 00 48–49

Uygunluk beyan∂

Ölçüm deπerleri 2000/14/AT’e göre belirlenmektedir
(ölçeme 1,60 m yükseklik ve 1 m mesafeden) ve
EN 25 349.

Aletin, frekansa baπ∂ml∂ uluslararas∂ ses bas∂nc∂
seviyesi deπerlendirme eπrisi A’ya göre tipik gürültü
seviyesi: Ses bas∂nc∂ seviyesi 82 dB (A)’d∂r AHS 40/
48/55/60/65, 84 dB (A)’d∂r AHS 6000/7000. Çal∂µma
s∂ras∂ndaki gürültü seviyesi 93 dB (A)’d∂r AHS 40/
48/55/60/65, 95 dB (A)’d∂r AHS 6000/7000.

Tipik el/kol titreµimi 2,5 m/s
Tek sorumlu olarak, bu ürünün aµaπ∂daki

standartlara veya standart belgelerine uygun
olduπunu beyan ederiz: 89/336/AET, 98/37/AT,
2000/14/AT yönetmeliπi hükümleri uyar∂nca EN
(avrupa standartlar∂) 774, EN 50 144.

2000/14/AT: Garanti edilen gürültü emisyonu
seviyesi LWa 96 dB (A)’dan AHS 40/48/55/60/65,
98 dB (A) AHS 6000/7000 daha düµüktür. Uygunluk
deπerlendirme yöntemi Ek V uyar∂nca.

Leinfelden, 01.08.2001.

2

'den düµük.

68 • 2 609 932 122 • 08.01

Dr. Gerhard Felten Dr. Eckerhard Strötgen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Deπiµiklikler mümkündür

Türkçe - 5

Chlor

Robert Bosch GmbH
Geschäftsbereich Elektrowerkzeuge
D-70745 Leinfelden-Echterdingen

www.bosch-pt.com

2 609 932 122

Printed in Switzerland - Imprimé en Suisse

O/72
