BLAUPUNKT VR 250 VELOCITY AMP User Manual

Velocity

Reference-Amplifier
VR 250
VR 2100

Einbauanleitung / Bedienungsanleitung
Fitting instructions / Operating instructions
Instructions de montage / Mode d’emploi
Istruzioni di montaggio / Istruzioni d’uso
Inbouwinstrukties / Gebruiksaanwijzing
Monteringsanvisning / Bruksanvisning
Instrucciones de montaje / Instrucciones de manejo
Instruções de montagem / Instrução de serviço

Einführung (D)

Herzlichen Glückwunsch zum Kauf dieses hochwertigen Car Audio­Verstärkers. Die für die neuen Velocity-Verstärker geleistete Entwick­lungsarbeit bietet Ihnen vollendeten Musikgenuß in Ihrem Fahrzeug.
Unsere Velocity-Verstärker enthalten alle typischen Produktmerkmale
eines HighEnd-Verstärkers, beinhalten darüber hinaus aber auch noch
einige technische Highlights wie z. B.:

• 1- Ohm-Stabilität (nur bei Stereo-Mode) für niederohmige
Verstärkersysteme mit hoher Leistung

• Variable Frequenzweichen für Hoch- und Tiefpasseinstellung

• Variable Eingangsspannung 0,3 - 8 V

• Transistoren für Leistungsversorgung in MOSFET-Technologie

• Vergoldete Schraubanschlüsse für Lautsprecher- und
Spannungsversorgung

• Preamp-Out und -In vergoldet

• Bass-Boost

• Verchromtes Verstärkergehäuse

Für eine bestmögliche Klangqualität empfehlen wir Ihnen den Einbau
Ihres neuen Velocity-Verstärkers durch einen autorisierten Velocity­Händler sowie die Verwendung der dazugehörigen Velocity-Lautsprecher­systeme. Sie bringen die Leistungsstärke Ihres Verstärkers erst richtig
zur Geltung.

Gestatten Sie uns abschließend noch ein Wort zum Thema Gesund­heitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem
Fahrzeug, daß dauerhafte Schalldruckpegel oberhalb von
100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum
vollständigen Verlust des Gehörs führen können. Mit modernen Hochlei­stungssystemen und hochwertigen Lautsprecherkonfigurationen sind
Schalldruckpegel von über 130 dB zu erreichen.

Weitere Informationen über unsere Velocity- Serie finden Sie auch
unter unserer Internet-Adresse http://www.velocity.de

8 622 401 876

Sicherheitshinweise

Einbau- und Anschlußvorschriften

Für die Dauer der Montage und des Anschlusses ist der Minuspol der
Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarm­anlagen, Bordcomputer, Wegfahrsperren) zu beachten.

In Hinsicht auf Unfallsicherheit muß die Velocity Endstufe professionell
befestigt werden. Die Montagefläche muß zur Aufnahme der beiliegen­den Schrauben geeignet sein und sicheren Halt bieten.

Beim Bohren von Löchern darauf achten, daß keine Fahrzeugteile
(Batterie, Kabel, Sicherungskasten) beschädigt werden.

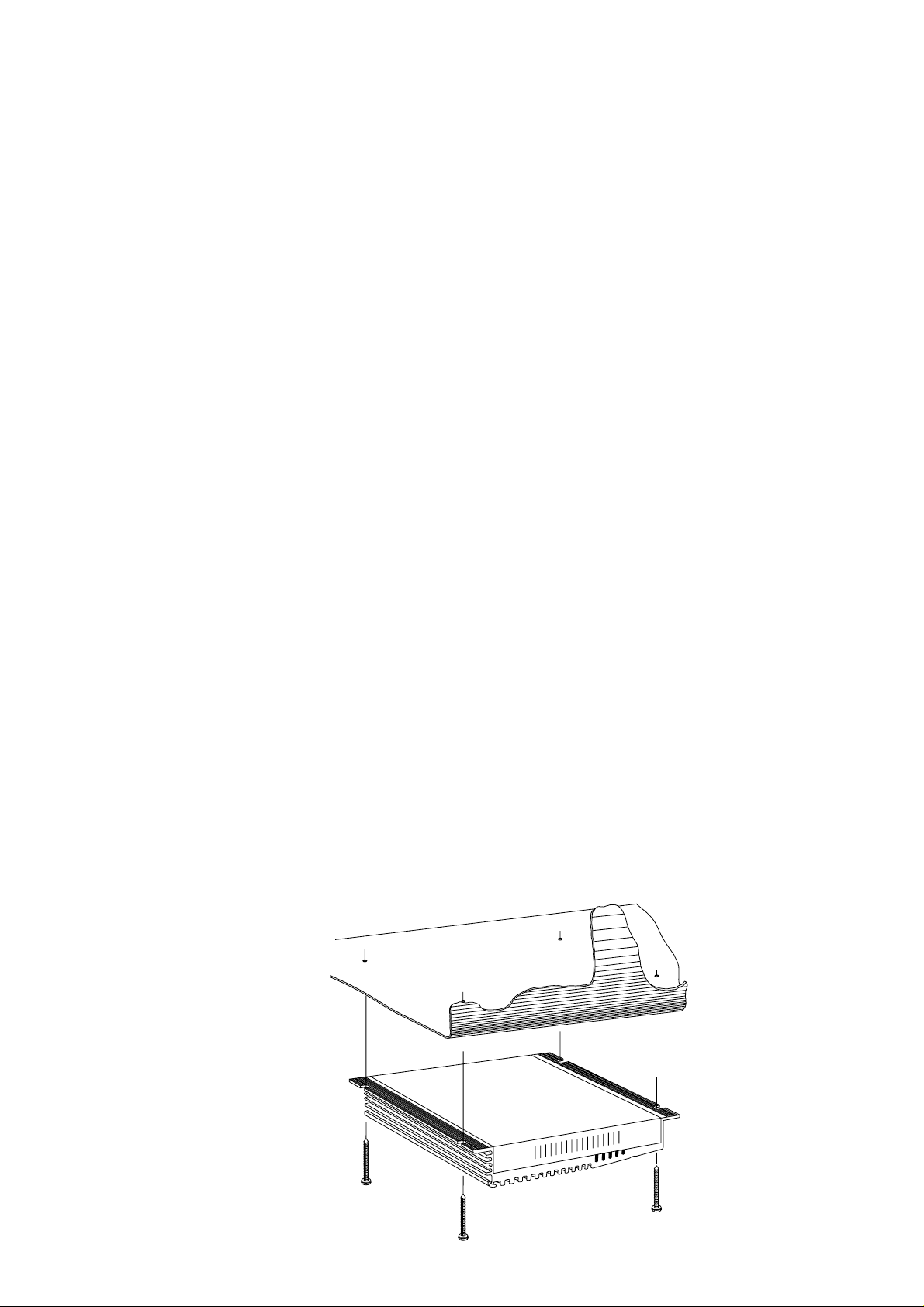

Der Amplifier wird an einem geeigneten Montageort z. B., unter den
Sitzen oder im Kofferraum montiert Fig. 1.

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt
werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers
gewährleistet.

An scharfkantigen Löchern Kabeldurchführungen verwenden.
Lautsprecher mit 1-2-4 Ω Impedanz verwenden. Max. Belastbarkeit

(Musikleistung) beachten.
Lautsprecheranschlußkabel bis 16 mm2 verwenden. Lautsprecher

nicht an Masse schließen, nur die bezeichneten Klemmen verwenden.
Der Querschnitt des Plus und Minuskabels darf 10 mm

schreiten.
Das Pluskabel zwischen Batterie und Amplifier direkt an der Batterie

absichern.

2

nicht unter-

Velocity Reference Amplifier VR 250, VR 2100

Der Amplifier eignet sich zum Anschluß an Autoradios mit Cinch­Anschluß.

Für den Anschluß an Autoradios mit ISO-Anschluß Blaupunkt
ISO- Cinch Adapter verwenden.

Einsatzmöglichkeiten und Lautsprecheranschluß:

Preamp-INPUT

Vorverstärker- Eingang für rechten (right) und linken (left) Kanal. Zu
diesem Anschluß verwenden Sie hochwertige Velocity-Chinch/ RCA­Kabel.

Preamp - OUTPUT

Ausgang für den Anschluß eines weiteren Verstärkers (Bildung von
Amplifier-Ketten). Für diesen Anschluß verwenden Sie bitte ebenfalls
hochwertige Velocity-Chinch / RCA-Kabel).

VR 250 VR 2100

Max Power 2x100 / 1x300 Watt Fig. 7 2x200 / 1x600 Watt

4 Ohm Tri - Mode

Max Power 2x150 /1x400 Watt Fig. 7

2x300 / 1x1000 Watt

2 Ohm
Max Power 2x230 Watt Fig. 7 2x400 Watt

1 Ohm
RMS Power 2x50 / 1x150 Watt Fig. 7 2x100 / 1x300 Watt

4 Ohm (THD @ 0,04 %) (THD @ 0,04 %)
RMS Power 2x75 / 1x200 Watt Fig. 7 2x150 / 1x500 Watt

2 Ohm (THD @ 0,06 %) (THD @ 0,05 %)
RMS Power 2x115 Watt Fig. 7 2x200 Watt

1 Ohm (THD @ 0,07 %) (THD @ 0,07 %)
Frequenzgang 10 Hz - 70 kHz 10 Hz - 70 kHz

- 3 dB
Signal-Rausch- > 95 dB > 95 dB

abstand
Eingangs- 0,3 - 8 V 0,3 - 8 V

empfindlichkeit
Hochpassfilter 40 - 250 Hz 40 - 250 Hz

(High Pass)
Tiefpassfilter 40 - 120 Hz 40 - 120 Hz

(Low Pass)
Abmessungen 232,6 x 59,5 x 320 232,6 x 59,5 x 380

BxHxT (mm)

Tri - Mode

Sie können 2 Lautsprecher betreiben und gleichzeitig einen dritten
Lautsprecher im Mono - Betrieb (Brückenbetrieb) dazuschalten.

Plus-/Minus-Anschluß

Wir empfehlen einen Mindestquerschnitt von 10 mm2. Handelsübliche
Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen.
Den Sicherungshalter in der Nähe der Batterie anschließen.

An scharfkantigen Löchern Kabeldurchführungen verwenden.
Handelsübliche Minuskabel an einen störfreien Massepunkt
(Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am
Minuspol der Batterie). Kontaktfläche des Massepunktes metallisch
blank kratzen und mit Graphitfett einfetten.

LP/ HP/ FULL-Schalter

Selektieren Sie vor der Montage den Crossover Schalter der Endstufe
um den Tiefpassfilter (LP), den Hochpassfilter (HP) oder Fullrange
(Full) einzustellen. Bei der Position Full wird der volle Frequenzgang
am Ausgang benutzt.

Der Einsatz der integrierten Frequenzweichen ist vor allen sinnvoll bei
Mehrwege- Soundsystemen mit separatem Subwoofer.

Um einen Subwoofer sinnvoll zu betreiben und somit den besten Klang
zu erreichen, ist es notwendig diesen frequenzmäßig abzukoppeln um
ihm nur die tiefen (Bässe) Frequenzen zuzuführen.

Um dieses zu tun wählen Sie LP und regeln Sie mit Hilfe des Übergangs­frequenzreglers die obere Frequenz zwischen 40 Hz und 120 Hz. Somit
wird jeder Subwoofer optimal abgekoppelt.

Bei der Selektion HP kann mit dem zugehörigen Übergangsfrequenz­regler die untere Grenzfrequenz zwischen 40 Hz und 250 Hz variiert
werden.

Zur genauen akustischen Abstimmung der Frequenzweiche empfehlen
wir Ihnen die Beratung durch einen Velocity Fachhändler.

Die technischen Daten der eingesetzten Lautsprecher müssen bei der
Abstimmung der Frequenzweiche unbedingt berücksichtigt werden.

Übergangsfrequenzregler (HP + LP)

Ist über den Crossover Schalter die Frequenzweiche aktiviert (Lowpass
oder Highpass), kann mit dem entsprechenden Regler die Übergangs­frequenz des jeweiligen Filters zwischen 40 Hz und 250 Hz stufenlos
eingestellt werden. Bei Fullrange- Betrieb ist dieser Regler ohne Funk­tion.

Integrierte Sicherungen (FUSE)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe
und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer
Ersatzsicherung bitte niemals Sicherungen überbrücken oder gegen
Typen mit höherem Strom auswechseln.

Betriebsanzeige (POWER / PROTECT)

Grünes Licht: Endstufe an, regulärer Betriebszustand
Rotes Licht: Endstufe ist elektronisch abgeschaltet da Fehlerfall vorliegt.
Änderungen vorbehalten!

Anschlußbeispiele

Anschluß der Spannungsversorgung...........................................Fig. 2

Anschluß an Autoradios über Cinch- Buchse ..............................Fig. 3

Anschluß an Autoradios mit Lautsprecher-Ausgang....................Fig. 4

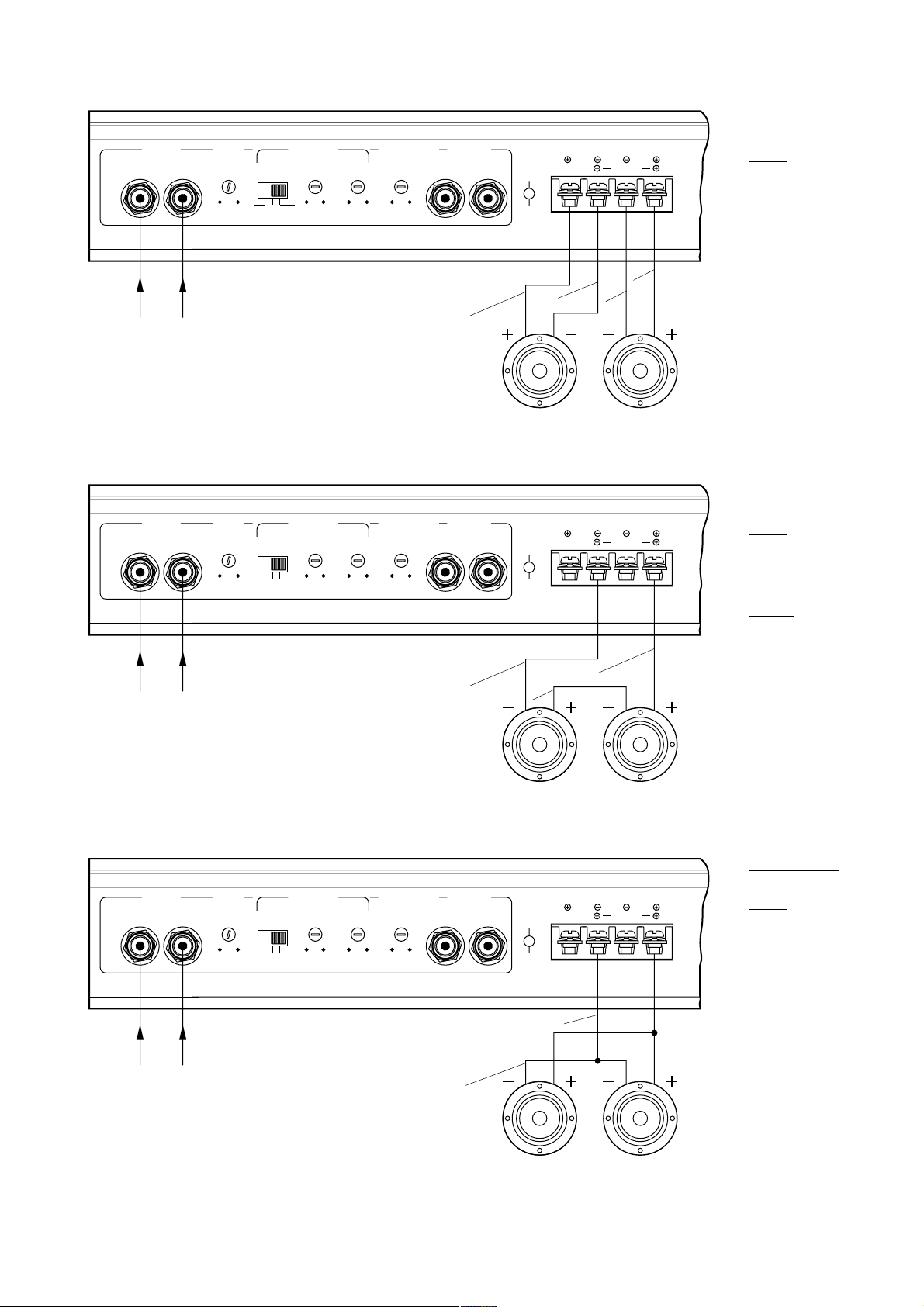

Lautsprecheranschlüsse ..............................................................Fig. 5

Beim Anschluß über die Cinch- oder Lautsprecherbuchsen des Autora­dios muß die Schaltleitung angeschlossen werden.

+12V

Regler (GAIN)

Mit Hilfe des Gain Reglers kann die Eingangsempfindlichkeit der
Velocity Endstufe an die Ausgangsspannung Ihres Autoradio- Vor­verstärkerausganges angepaßt werden.

Der Einstellbereich reicht von 0,3 V bis 8 V.
Bei Anschluß eines Autoradios anderer Hersteller ist die Eingangs-

empfindlichkeit entsprechend den Herstellerangaben anzupassen.
Bitte bemerken Sie das der Gain Adjust Regler keine Lautstärkeein-

stellung ist!

8 622 401 876

2

Introduction (GB)

Congratulations on purchasing this high-quality Car Audio Amplifier. The
development work invested in the new Velocity Amplifier offers you
complete music enjoyment in your car. Our Velocity Amplifiers are fitted
with all typical product features expected from a high-end amplifier, but
also contain a number of technical highlights as well, such as:

• 1 ohm stability (only in stereo mode) for low-ohm amplifier systems
with high performance

• Variable frequency dividers for high and low pass setting

• Variable input voltage 0.3 - 8 V

• Transistors for power supply using MOSPET technology

• Gold-plated screw connectors for loudspeaker and power supply

• Preamp-Out and -In gold-plated

• Bass-Boost

• Chrome-plated amplifier housing

To achieve the best possible sound quality from your new Velocity
Amplifier we recommend that it is installed by an authorised Velocity
dealer and that the matching Velocity Loudspeaker system is used. This
is the way to obtain the full enjoyment of the performance of your
amplifier.

Let us finally mention the aspect of health safety. Please remember when
listening to music in your car that constant sound-pressure levels of more
than 100 dB can cause permanent damage to the human ear right up to
complete loss of hearing. Sound-pressure levels of more than 130 dB
can be achieved with modern high-performance systems and high­quality loudspeaker configurations.

You can also obtain further information on our Velocity Series at our
Internet address http://www.velocity.de

Velocity Reference Amplifier VR 250, VR 2100

The amplifier is suitable for connecting to car radios with cinch connector.
Use the Blaupunkt ISO-Cinch Adapter for connecting to car radios with

ISO connector.

Possibilities for use and switching:

VR 250 VR 2100

Max Power 2x100 / 1x300 W Fig. 7 2x200 / 1x600 W

4 Ohm Tri - Mode

Max Power 2x150 / 1x400 W Fig. 7 2x300 / 1x 1000 W
2 Ohm

Max Power 2x230 W Fig. 7 2x400 W
1 Ohm

RMS Power 2x50 / 1x150 W Fig. 7 2x100 / 1x300 W
4 Ohm (THD @ 0.04 %) (THD @ 0.04 %)

RMS Power 2x75 / 1x200 W Fig. 7 2x150 / 1x 500 W
2 Ohm (THD @ 0.06 %) (THD @ 0.05 %)

RMS Power 2x115 W Fig. 7 2x200 W
1 Ohm (THD @ 0.07 %) (THD @ 0.07 %)

Freq. response 10 Hz - 70 kHz 10 Hz - 70 kHz

- 3 dB
Signal-to-Noise > 95 dB > 95 dB

Ratio
Input Level 0,3 - 8 V 0,3 - 8 V

High Pass 40 - 250 Hz 40 - 250 Hz

Low Pass 40 - 120 Hz 40 - 120 Hz

Safety instructions

Rules to be observed in fitting and connection

Disconnect the negative pole of the car battery for the duration of the
installation and connection works.

The safety instructions of the car manufacturer (airbag, alarm systems,
on-board computers, engine immobilizers) must be observed.

With regard to accident prevention the Velocity power amplifier must be
affixed in a professional manner. The mounting surface must be suitable
for accepting the enclosed screws and must offer secure installation.

When drilling holes please ensure that no car components are damaged
(battery, cables, fuse box).

The amplifier should be installed at a suitable location, i.e. under the
seats or in the boot, Fig. 1.

A dry position should be selected for the installation location that
guarantees sufficient air circulation for the cooling of the amplifier.

Use cable bushings at sharp-edged holes.
Use loudspeakers with 1-2-4 ohm impedance. Pay attention to the max.

loading (music output).
Use 16 mm2 loudspeaker connection cables. Do not connect the

loudspeakers to earth, use only the designated terminals.
The cross-section of the positive and negative cable may not be less than

10 mm2.
Fit a fuse holder to the positive cable between the battery and the

amplifier directly at the battery.

Dimensions 232.6 x 59.5 x 320 232.6 x 59.5 x 380
WxHxD (mm)

Tri-Mode

Allows you to drive two loudspeakers and to connect a third speaker
in mono operation (bridged mode).

Positive/negative connections

We recommend a minimum cross-section of 10 mm2. Lay commercially
available positive cable to the battery and connect using fuse holder. The
fuse holder should be connected close to the battery.

Use cable bushings at sharp-edged holes. Screw the commercially
available negative cable firmly to an interference-free earthing-point (car
body bolt, car body sheet, but not to the negative battery pole). Scrape
the contact surface of the earthing point until it is blank metal and coat
with graphite grease.

Connection examples:

Connection of power supply........................................................ Fig. 2

Connection of car radio with cinch socket................................... Fig. 3

Connection of car radio with loudspeaker output ........................ Fig. 4

Loudspeaker connections ........................................................... Fig. 5

When connecting via the cinch or loudspeaker sockets of the car radio
the switch cable must be connected.

+12V

Controller (GAIN)

Using the Gain Controller you can adjust the input sensitivity of the
Velocity Power Amplifier to the output voltage of your car radio pre­amplifier output.

The adjusting range is from 0.3 V to 8 V.
When connecting a car radio from other manufacturers the input sensitivity

should be adapted in accordance with the specifications of the
manufacturer.

8 622 401 876

3

Please note that the Gain Adjust Controller is not designed for volume
adjustment!

Preamp-INPUT

Please use high-quality Velocity cinch/RCA cables for connecting the
pre-amp input for right and left channels

Preamp-OUTPUT

Output for hook-up of an additional amp (for cascaded amplifiers).
To make this connection, please use high-quality Velocity cinch/RCA
cables as well.

LP/HP/FULL switch

Prior to installation set the crossover switch on the top side of the power
amplifier to the desired position to select the low-pass filter (LP), the high­pass filter (HP) or full range (Full). In the Full position the full frequency
response at the output is used.

The use of the integrated frequency divider is sensible particularly with
multipath sound systems with separate subwoofer.

To operate a subwoofer optimally and therefore to achieve the best
sound it is necessary to decouple the frequencies in such a way that only
the bass frequencies are fed to the subwoofer.

In order to do this please select LP and regulate the upper frequencies
between 40 Hz and 120 Hz using the crossover frequency control switch.
This causes each subwoofer to be decoupled in an optimum fashion.

By selecting HP the lower threshold frequency can be varied between 40
Hz and 250 Hz using the relevant crossover frequency controller.

To achieve exact acoustic agreement of the frequency divider we
recommend that you consult a Velocity dealer.

The specifications of the loudspeakers used must be taken into account
without fail when carrying out the fine adjustment of the frequency
divider.

Introduction (F)

Sincères félicitations pour l’achat de cet amplificateur audio de qualité
supérieure. Le travail consacré au développement des nouveaux
amplificateurs Velocity vous offre une réception parfaite de la musique
dans votre véhicule. Nos amplificateurs Velocity présentent toutes les
caractéristiques typiques d’un amplificateur HighEnd et en outre d’autres
caractéristiques excellentes comme par ex.:

• Une stabilité de 1 ohm (uniquement en mode stéréo) pour des
systèmes d’amplification de basse impédance à haute puissance.

• Des coupleurs variables pour le réglage passe-haut et passe-bas.

• Une tension d’entrée variable de 0,3 à 8 V.

• Des transistors pour l’alimentation en puissance en technologie
de dispositif MOS à effet de champ.

• Des raccords filetés dorés pour l’alimentation en courant et
l’alimentation des haut-parleurs.

• Entrée et sortie préampli dorées

• Suramplificateur de basses

• Boîtier d’amplificateur chromé

Pour atteindre la meilleure qualité sonore, nous vous recommandons de
faire installer votre nouvel amplificateur Velocity par un revendeur
Velocity autorisé et d’utiliser les systèmes de haut-parleurs Velocity y
appartenant qui mettent en valeur la haute puissance de votre
amplificateur.

Permettez-nous finalement un mot concernant la protection sanitaire.
Songez que des niveaux de pression acoustique permanents au-dessus
de 100 dB lors de la reproduction musicale sont nuisibles à la santé et
peuvent même avoir pour conséquence la perte de l’ouïe. Les systèmes
performants modernes et les configurations de haut-parleurs de haute
qualité permettent d’atteindre des niveaux de pression acoustique de
plus de 130 dB.

Pour des informations supplémentaires sur notre gamme Velocity,
veuillez vous reporter à notre adresse internet http://www.velocity.de

Crossover frequency controller (HP + LP)

If the frequency divider (low-pass or high-pass) has been activated using
the crossover switch, then it is possible to adjust the crossover frequency
of the relative filter between 50 Hz and 250 Hz in infinitely variable stages.
This controller has no function when the unit is set to Full Range mode.

Integrated fuses (FUSE)

The fuses integrated into the amplifier protect the power amp and the
complete electrical system in the event of faults or failures. When
inserting a spare fuse, never replace with fuse types with a higher current
or bridge fuses.

Operating indicator (POWER / PROTECT)

Green lamp: Power amp on, regular operating condition
Red lamp: Power amp has been switched off electronically, due to a fault

or failure.
Subject to modifications!

Conseils de sécurité

Instructions de montage et de branchement

Débrancher le pôle négatif de la batterie pendant les opérations de
montage et de branchement.

Respecter les conseils de sécurité du fabricant de votre véhicule (airbag,
dispositifs d’alarme, ordinateur de bord, blocages).

Pour assurer la protection contre les accidents, l’étage de sortie Velocity
doit être fixée correctement. La surface de montage doit être appropriée
pour la réception des vis inclus et assurer un appui solide.

En perçant des trous, veiller à ce que des éléments du véhicule (la
batterie, les câbles, la boîte à fusibles) ne soient pas endommagés.

Monter l’amplificateur à une place appropriée, par ex. sous les sièges ou
dans le coffre, voir fig. 1.

Sélectionner une place de montage sèche offrant une circulation d’air
suffisante pour le refroidissement de l’amplificateur.

Utiliser des traversées de câbles pour les trous à arêtes vives.
Utiliser des haut-parleurs d’une impédance de 1-2-4 ohms. Respecter la

puissance musicale maximum.
Utiliser un câble raccordement de haut-parleur de 16 mm2 au maximum.

Ne pas brancher le haut-parleur à la masse, utiliser uniquement les
bornes indiquées.

La section des câbles positif et négatif ne doit pas être inférieure à
10 mm2.

Protéger par fusibles le câble positif entre la batterie et l’amplificateur
directement à la batterie.

8 622 401 876

4

Amplificateur Velocity Reference VR 250, VR 2100

L’amplificateur est approprié pour le branchement aux autoradios à
connexion Cinch.

Utiliser des adaptateurs ISO Cinch pour le branchement aux autoradios
à connexion ISO.

Possibilités d’utilisation et de commutation:

VR 250 VR 2100

Puissance max. 2x100 / 1x300 watts Fig. 7 2x200 / 1x600 watts

4 Ohm Tri - Mode

Puissance max. 2x150 / 1x400 watts Fig. 7

2x300 / 1x1000 watts

2 Ohm
Puissance max. 2x230 watts Fig. 7 2x400 watts

1 Ohm
Puissance RMS 2x50 / 1x150 watts Fig. 7 2x100 / 1x300 watts

4 Ohm (THD @ 0,04 %) (THD @ 0,04 %)
Puissance RMS 2x75 / 1x200 watts Fig. 7 2x150 / 1x500 watts

2 Ohm (THD @ 0,06 %) (THD @ 0,05 %)
Puissance RMS 2x115 watts Fig. 7 2x200 watts

1 Ohm (THD @ 0,07 %) (THD @ 0,07 %)
Réponse en fréq.

10 Hz - 70 kHz 10 Hz - 70 kHz

- 3 dB
Rapport > 95 dB > 95 dB

signal/bruit
Sensibilité 0,3 - 8 V 0,3 - 8 V

d’entrée
Filtre passe-haut

40 - 250 Hz 40 - 250 Hz

(High Pass)
Filtre passe-bas

40 - 120 Hz 40 - 120 Hz

(Low Pass)
Dimensions 232,6 x 59,5 x 320 232,6 x 59,5 x 380

LxHxP (mm)

Tri-Mode (Fonctionnement avec trois haut-parleurs)

Vous avez la possibilité de faire fonctionner deux haut-parleurs et de
raccorder en même temps un troisième haut-parleur en mode mono
(fonctionnement en pont).

Branchement positif/négatif

Nous recommandons une section minimum de 10 mm2. Poser des
câbles positifs commerciaux vers la batterie et les brancher par un porte­fusible. Brancher le porte-fusible à proximité de la batterie.

Utiliser des traversées de câbles pour des trous à arêtes vives. Visser
des câbles négatifs commerciaux à un point masse libre de parasites (vis
de carrosserie, tôle de carrosserie) (non pas au pôle négatif de la
batterie). Gratter la surface de contact du point masse et la graisser à
l’aide de la graisse en graphite.

Exemples de branchement

Branchement de l’alimentation en courant................................... fig. 2

Branchement aux autoradios à sortie Cinch ................................ fig. 3

Branchement aux autoradios à sortie de haut-parleur................. fig. 4

Branchement de haut-parleurs .................................................... fig. 5

Preamp-INPUT

Entrée de préamplificateur pour les canaux droit (right) et gauche (left).
Utiliser des câbles Cinch Velocity/RCA de qualité supérieure pour ce
branchement.

Preamp-OUTPUT

Sortie pour le branchement d’un autre ampli (formation de chaînes
d’amplis). Pour ce branchement, utilisez également les prises Cinch
Velocity/câbles RCA de qualité supérieure.

Commutateur filtre basse-bas (LP), filtre passe-haut (HP), FULL

Avant d’effectuer le montage, sélectionner le commutateur Crossover
sur la surface supérieure de l’étage de sortie pour régler le filtre passe­bas, le filtre passe-haut ou fullrange (Full). La réponse en fréquence
complète est utilisée à la sortie en cas de réglage sur Full.

Le coupleur intégré devrait être utilisé pour les systèmes sonores à
canaux multiples à subwoofer séparé.

Afin d’utiliser au mieux un subwoofer et d’atteindre la meilleure tonalité,
il est nécessaire de le découpler en fréquences pour lui amener
uniquement les fréquences basses (graves).

Pour ce faire, sélectionner le filtre passe-bas et régler la fréquence
supérieure entre 40 Hz et 120 Hz à l’aide du réglage de la fréquence de
recouvrement. Chaque subwoofer est ainsi découplé de manière opti­male.

En sélectionnant le filtre passe-haut, il est possible de varier la fréquence
inférieure de coupure entre 40 Hz et 250 Hz à l’aide du réglage de la
fréquence de recouvrement.

Pour assurer un réglage acoustique précis du coupleur, nous vous
recommandons de prendre contact avec un revendeur spécialisé Velocity.

Il est absolument nécessaire de prendre en compte les données
techniques des haut-parleurs utilisés lors du réglage du coupleur.

Réglage de la fréquence de recouvrement (HP + LP)

Lorsque le coupleur est activé par le commutateur Crossover (Lowpass
ou Highpass), il est possible de régler progressivement la fréquence de
recouvrement du filtre respectif de 50 Hz à 250 Hz. Ce réglage est sans
fonction en cas de service fullrange.

Fusibles intégrés (FUSE)

L’étage de sortie et le système électrique complet sont protégés en cas
de défaillance par les fusibles (fuse) intégrés dans l’amplificateur. En cas
d’utilisation d’une fusible de rechange, ne jamais ponter les fusibles ou
les échanger contres des types à courant plus fort.

Indication de fonctionnement (POWER / PROTECT)

Affichage vert: Etage de sortie connectée, état de fonctionnement
régulier.

Affichage rouge: L’étage de sortie est électroniquement déconnectée à
cause d’une défaillance.

Sous réserve de modifications!

La ligne de commutation doit être branchée en cas de branchement par
la prise Cinch ou les prises de haut-parleur de l’autoradio.

+12V

Réglage (GAIN)

Le réglage Gain permet d’adapter la sensibilité d’entrée de l’étage de
sortie Velocity à la tension de sortie de la sortie du préamplificateur de
votre autoradio.

La gamme de réglage est de 0,3 V à 8 V.
Lorsque vous branchez un autoradio d’une autre marque, adapter la

sensibilité d’entrée conformément aux indications faites par le
constructeur.

Veuillez prendre note que le réglage gain adjust ne sert pas à régler le
volume sonore.

5

8 622 401 876
