Navigace Rádio CD

TravelPilot Amsterdam NAV 35E

TravelPilot

Návod k obsluze a k montáži

www.blaupunkt.cz

Přehled přístroje

S Tlačítko NAV

Krátké stisknutí: Aktivace navigace a čtyř sad předvoleb. Delší stisknutí: Vyvolání výběrového menu pro očekávanou

dopravní zácpu a pro volby trasy.

! Regulace hlasitosti (VOL) " Zapnutí/vypnutí přístroje a okamžité ztlumení (Mute). # Tlačítko BAND

Krátké stisknutí: Aktivace režimu autorádia a volba vlnových rozsahů FM, SV a DV.

Delší stisknutí: Start funkce Travelstore.

$ Tlačítko CD•C

Aktivuje režim CD-přehrávače popř. CD-měniče.

% Displej & Tlačítko

Autorádio/CD-přehrávač: Ladění směrem k nižším kmitočtům/ vyhledávání následující/předchozí skladby.

Navigace: Výmaz zadaného znaku.

' Tlačítko

Autorádio/CD-přehrávač: Ladění směrem k nižším kmitočtům/ vyhledávání následující/předchozí skladby.

Navigace: Skok do výběrového seznamu.

( Tlačítko

pro otevření odnímatelného a výklopného ovláda-

cího dílu a pro vyjmutí CD.

) Knoflík menu (SELECK)

Volba menu a znaků Autorádio: Ruční vyladění vysílačů

* Tlačítko OK

Krátké stisknutí: Potvrzení položek menu Delší stisknutí: Start funkce Scan.

Autorádio: Vyvolání menu pro volbu vlnových rozsahů CD-měnič: Vyvolání výběrového menu CD

+ Tlačítko

Aktivní navádění na cíl Krátké stisknutí: Zobrazí se aktuální stanoviště a je opakován

poslední hlasový výstup. Při dalším krátkém stisknutí se zobrazí aktuální cíl.

Delší stisknutí: Vyvolání výpisu trasy. Navádění na cíl není aktivní Krátké stisknutí: Zobrazí se aktuální stanoviště. Kompletně se zobrazí položky výpisu.

, Tlačítko ESC

Opuštění menu. Výmaz znaků při zadávání cíle. Přerušení navádění na cíl.

- Blok tlačítek 1 - 6

Tlačítka předvoleb stanic a pamětí cílů navigace Tlačítko 2 MIX: Reprodukce vnáhodném pořadí vrežimu CD-

přehrávače. Tlačítko 5 RPT: Opakování skladby vrežimu CD-přehrávače.

. Tlačítko TRAF

Krátké stisknutí: Zapnutí/vypnutí připravenosti pro dopravní hlášení.

Delší stisknutí: Prohlédnutí TMC-hlášení.

0 Tlačítko MENU

Krátké stisknutí: Vyvolání menu nastavení. Delší stisknutí: Vyvolání menu instalace.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Vážená zákaznice, vážený zákazníku,

gratulujeme vám kzakoupení přístroje TravelPilot. Můžete si být jisti, že jste se při zakoupení přístroje rozhodli správně.

TravelPilot je autorádio s navigačním systémem ve velikosti běžného autorádia, nabízí však ještě něco navíc! Například funkci koridoru a okolí, které vám umožňují poslouchat zvuková CD i během navigace.

TravelPilot je spolehlivým cestovním navigátorem s jednoduchou obsluhou a dokáže

Záruka

Pro výrobky zakoupené v rámci Evropské unie poskytujeme záruku výrobce. Pro přístroje zakoupené mimo území Evropské únie platí záruční podmínky, které byly stanoveny našimi příslušnými obchodními zástupci v jednotlivých zemích.

Záruční podmínky si můžete přečíst v záručním listě, který je součástí balení vašeho výrobku.

Informace o ručení

I přes trvalý technický vývoj může dojít vjednotlivých případech na základě neodborné obsluhy, změn dopravních předpisů, staveb, dopravních komplikací, omylů nebo chybějících informací na datovém nosiči nebo všeobecných chyb počítače a lokalizace knesprávnému nebo neoptimálnímu navádění na cíl navigačním zařízením. Blaupunkt nepřebírá jakékoliv ručení a neposkytuje žádné náhrady za škody nebo jiné nevýhody

vzniklé ztěchto důvodů. vás vdopravě přesně navádět na váš požadovaný cíl.

Tento návod vás povede krok za krokem funkcemi TravelPilot a zodpoví nejčastěji kladené otázky. Další informace kpoužití tohoto návodu naleznete vodstavci „Pokyny kpoužití tohoto návodu“.

Pokud máte další otázky nebo podněty kTravelPilot, můžete kdykoliv zavolat naši telefonní Hotline nebo můžete kontaktovat svého prodejce. Telefonní čísla mezinárodní telefonní-Hotline naleznete na konci tohoto návodu.

Zkrácený návod pro navigaci

Stiskněte jednou tlačítko NAV S, pokud se chcete dostat zrežimu autorádia nebo CDměniče (volitelný doplněk) do základního menu navigace.

Zvolte knoflíkem menu ) bod menu ZADAT CIL. a stiskněte tlačítko OK * pro zadání nového cíle.

Nejprve budete požádáni o zvolení cílové země. Potvrte vaši volbu stisknutím tlačítka OK *.

Potvrte nyní označený bod menu stisknutím tlačítka OK *.

Zvolte vtextové řádce zadání knoflíkem menu ) první písmeno požadovaného místa nebo první číslici poštovního směrovacího čísla. Stiskněte tlačítko OK * pro převzetí písmene nebo číslice.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

MESTOMESTO

MESTO

MESTOMESTO

Zvolte další znak knoflíkem menu ). Pro usnadnění zadání jsou pro zadání nabízeny pouze znaky, které jsou možné na základě dosavadního zadání (inteligentní zadávání vřádce zadání).

Pokud TravelPilot zjistí souhlas smístem uloženým na CD, bude název automaticky doplněn. TravelPilot kromě toho ukládá posledních 20 měst zadaných do navigace. To vám umožňuje mimořádně rychlé vyhledávání často používaných cílových měst.

Ve většině případů postačuje pro zadání požadovaného místa jen několik písmen.

Pokud se název požadovaného místa zobrazí vtextové řádce zadání, tiskněte tlačítko

OK * déle než 2 sekundy nebo stiskněte

tlačítko

Zvolené místo se zobrazí ve výpisu cílových míst.

Pokud chcete zvolit jiné místo ve výpisu cílových míst, můžete otáčením knoflíku menu listovat v seznamu.

Když se zobrazí název požadovaného místa, stiskněte tlačítko OK *.

Pokud se zvolené místo vyskytuje vícekrát, objeví se další menu (určení okresu) sřádkou pro zadání textu. Zadejte další písmena, aby bylo možné přesně určit požadované místo. Když se zobrazí požadované místo, stiskněte tlačítko OK *.

Pokyn: Během zadávání můžete kdykoliv stisknutím tlačítka vého seznamu.

' přejít do výběro-

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zvolte z následujícího výběru ULICE, CENTRUM nebo MIMORADNY.

Ulice můžete volit pouze tehdy, pokud jsou na použitém navigačním CD kdispozici příslušná data.

Pokud zvolíte ULICE, můžete vdalším ještě zvolit křižovatky nebo číslo domu. Při zadávání názvu postupujte podle pokynů popsaných pro MESTO.

Zvolte CENTRUM, pokud chcete být navedení přímo do centra místa.

Pomocí MIMORADNY se můžete nechat navádět na cíle jako např. nádraží, dálniční přípojky nebo pamětihodnosti.

Když ukončíte zadávání cíle, objeví se na displeji KONTROLUJE SE CIL. Potom se cíl zobrazí na displeji.

Pokyn: Nyní máte možnost uložit cíl do paměti pomocí tlačítek 1 - 6 -. Pro uložení do paměti je nutné tisknout tlačítko déle než 2 sekundy.

Aktivujte nyní navádění na cíl stisknutím tlačítka OK *.

Po ukončení výpočtu trasy se zahájí navádění na cíl, kromě toho se koridor trasy uloží do paměti. Postup zavádění je indikován vyplňováním segmentů vsymbolu pro navigační CD. Pokud jsou vyplněny všechny segmenty, můžete vyjmout CD.

Ve střední části displeje jsou indikována optická doporučení pro jízdu.

Při indikaci pokynu pro odbočení uvidíte vpravo vedle symbolu odbočení indikaci, která vám symbolicky znázorňuje vzdálenost kdalšímu rozhodovacímu místu (např. křižovatka).

Kromě toho je zobrazen název ulice, do které

se má odbočit.

Při přímé jízdě je pod doporučením pro jízdu

zobrazen název právě projížděné ulice.

Vpravo nahoře je zobrazena aktuální vzdá-

lenost kcíli a vlevo nahoře je zobrazena před-

pokládaná doba příjezdu do cíle.

Nad doporučením pro jízdu je na displeji

zobrazen aktuální zdroj zvukového signálu.

Vrežimu autorádia je zde zobrazen název

stanice popř. její kmitočet, vrežimu CD-

měniče se zobrazí číslo skladby a CD.

Během navádění na cíl můžete zvukové

funkce ovládat tlačítky 1 - 6 -.

Bezpečnostní pokyny

TravelPilot je koncipován pro použití vosobních vozidlech. Na navigačním CD nejsou uloženy speciální informace, např. omezení průjezdné výšky nebo max. přípustné zatížení

vozovky, které jsou potřebné pro navádění na cíl u nákladních vozidel a autobusů.

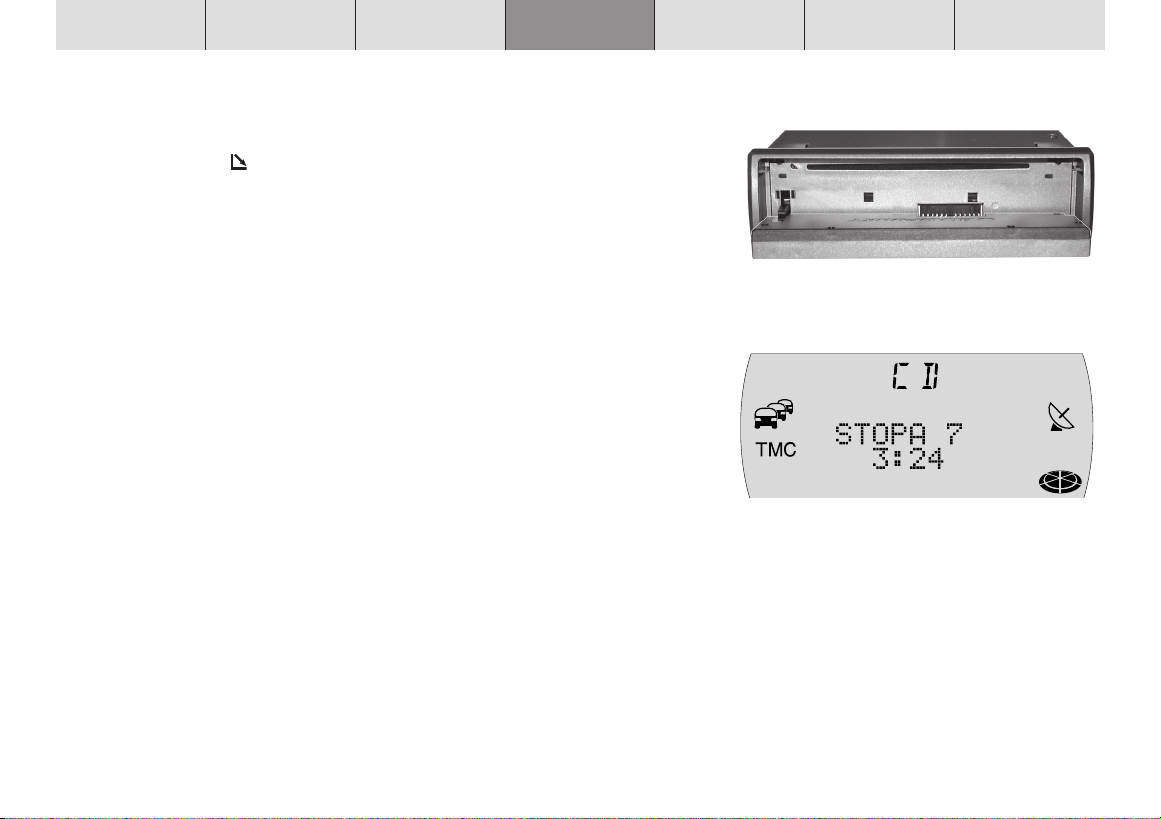

Vložení/vyjmutí CD

• Vložení nebo vyjmutí CD by se mělo zbezpečnostních důvodů provádět pouze při stojícím vozidle.

• Ovládací díl otevírejte pouze za účelem vložení/vyjmutí CD.

• Po vložení/vyjmutí CD uzavřete okamžitě ovládací panel, aby se opět vytvořila provozní připravenost přístroje ještě před zahájením jízdy. Jinak dojde po 30 sekundách kvypnutí přístroje.

Obsluha během jízdy Pokud se nevěnujete dopravní situaci, můžete způsobit nehodu se závažnými následky. Dbejte prosím na následující

body, aby se zamezilo odvracení pozornosti vdůsledku obsluhy TravelPilot:

• Seznamte se před zahájením jízdy s TravelPilot a sjeho obsluhou.

• Pokud chcete nově naprogramovat TravelPilot, tak zastavte na vhodném místě.

• Obsluhujte během jízdy TravelPilot pouze tehdy, když to připouští dopravní situace.

• Zadávání cíle provádějte pouze tehdy, když vozidlo stojí.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Přehled přístroje .................................. 2

Zkrácený návod pro navigaci............. 5

Bezpečnostní pokyny ......................... 7

Použitelná navigační CD-ROM .......... 10

Pokyny pro ošetření CD-ROM ............ 10

Pokyny ktomuto návodu .................. 11

Odnímatelný ovládací díl................... 12

Zabezpečení proti krádeži .................. 12

Vyjmutí ovládacího dílu....................... 12

Nasazení ovládacího dílu ................... 13

Zapnutí/vypnutí přístroje ................... 14

Zapnutí/vypnutí přes spínač

zapalování........................................... . 14

Volba provozního režimu ..................... 15

Volba a potvrzení bodů menu.............. 15

Nastavení hlasitosti ............................. 16

Okamžité ztlumení (Mute) ................... 16

Automatické připojení

telefonních hovorů ............................... 17

Displej ................................................. 18

Zapínání zakódovaného přístroje

po odpojení napětí akumulátoru ..... 19

Zadání chybného kódového čísla ........ 20

Navigace............................................. 21

Funkční princip navigace ................... 21

Vložení navigačního CD ..................... 21

Download navigačního softwaru........ 22

Koridorová funkce ............................... 22

Funkce okolí ........................................ 22

Zahájení navigace .............................. 23

Zadání cíle ........................................... 24

Zadání cíle pomocí textové řádky ....... 25

Zadání cílové země............................. 27

Zadání cílového města ....................... 27

Zadání cíle – speciální cíl

vcílovém místě .................................... 29

Zadání cíle – ulice, číslo domu

a křižovatka ......................................... 30

Zadání cíle - centrum ........................... 32

Zadání cíle – speciální cíle .................. 33

Zadání cíle – posledních 10 cílů .......... 36

Zadávání cíle - zpaměti cílů ................ 37

Pamě cílů ............................................ 38

Navádění na cíl .................................... 40

Dynamické navádění na cíl ................. 43

Objetí dopravní zácpy během

navádění na cíl..................................... 46

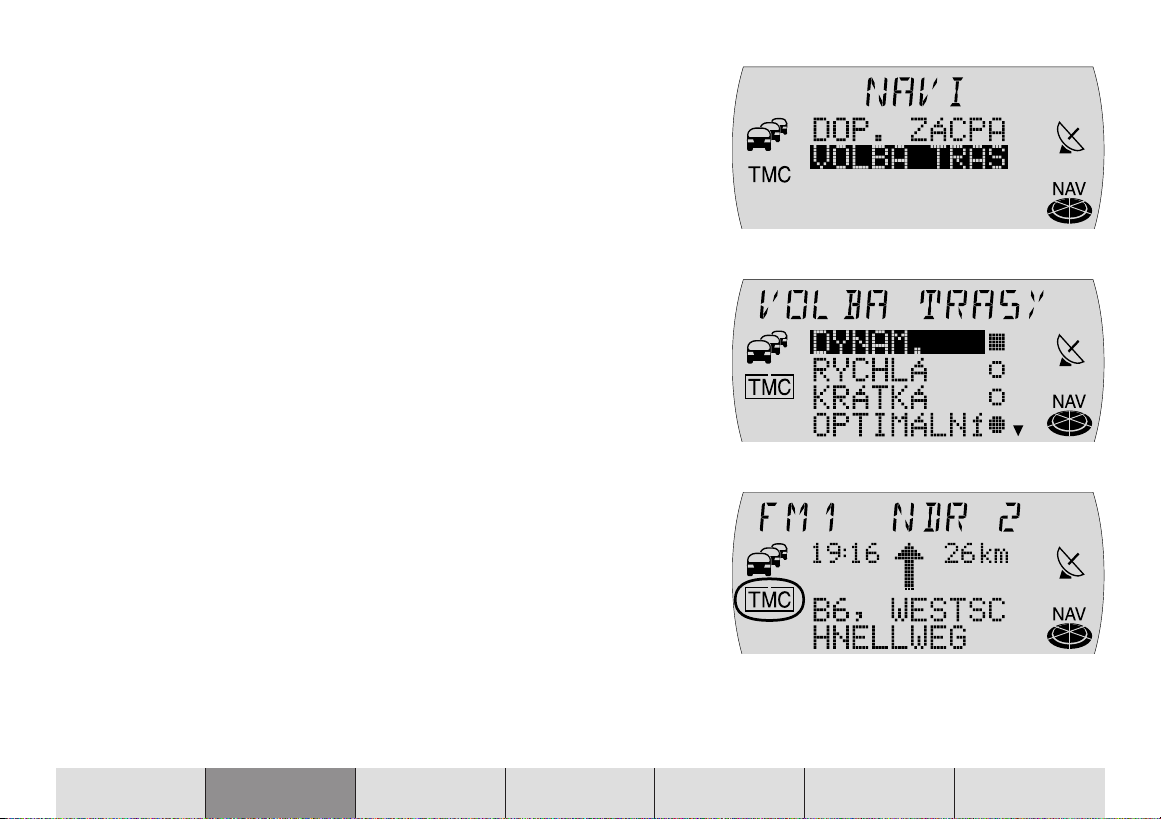

Stanovení voleb pro trasu ................... 47

Zobrazení výpisu trasy ........................ 49

Dopravní hlášení během

navádění na cíl..................................... 49

Provoz rádia ....................................... 50

Komfortní funkce RDS (AF, REG) ....... 50

Zahájení provozu rádia ........................ 52

Volba vlnového rozsahu/sady

předvoleb ............................................. 52

Vyladění vysílačů ................................. 53

Uložení vysílačů ................................... 54

Vyvolání předvoleb .............................. 54

Vzorkování přijímatelných

vysílačů (SCAN) .................................. 55

Dopravní hlášení .................................. 55

Režim CD-přehrávače ....................... 57

Zahájení režimu CD-přehrávače ......... 57

Volba skladby ...................................... 59

Rychlé vyhledávání (s příposlechem) .... 59

Reprodukce skladeb vnáhodném

pořadí (MIX) ......................................... 59

Vzorkování všech skladeb

na CD (SCAN) ..................................... 60

Opakování skladby (REPEAT) ........... 60

Dopravní hlášení během

reprodukce CD .................................... 60

Režim MP3 .......................................... 61

Příprava MP3-CD ................................ 61

Zahájení režimu

MP3/WMA-přehrávače ....................... 63

Volba adresáře.................................... 63

Volba skladby...................................... 65

Rychlé vyhledávání (s příposlechem) 66 Reprodukce skladeb vnáhodném

pořadí (MIX) ......................................... 66

Vzorkování všech skladeb

adresáře (SCAN) ................................. 67

Opakování skladby (REPEAT) ............ 67

Zvolení MP3-Info ................................. 68

Režim CD-měniče .............................. 69

Zahájení režimu CD-měniče................ 69

Volba CD.............................................. 70

Volba skladby ...................................... 71

Rychlé vyhledávání (s příposlechem) ..... 71

Reprodukce skladeb vnáhodném

pořadí (MIX) ......................................... 71

Vzorkování všech CD (SCAN) ........... 72

Opakování skladby (REPEAT) ........... 73

Dopravní hlášení během

reprodukce CD-měniče ....................... 73

Dálkové ovládání na volantu

(není v rozsahu dodávky) ................... 74

Volba zdroje audio .............................. 74

Nastavení hlasitosti............................. 74

Aktivace navigace ............................... 74

Okamžité ztlumení .............................. 74

Setup – základní nastavení............... 76

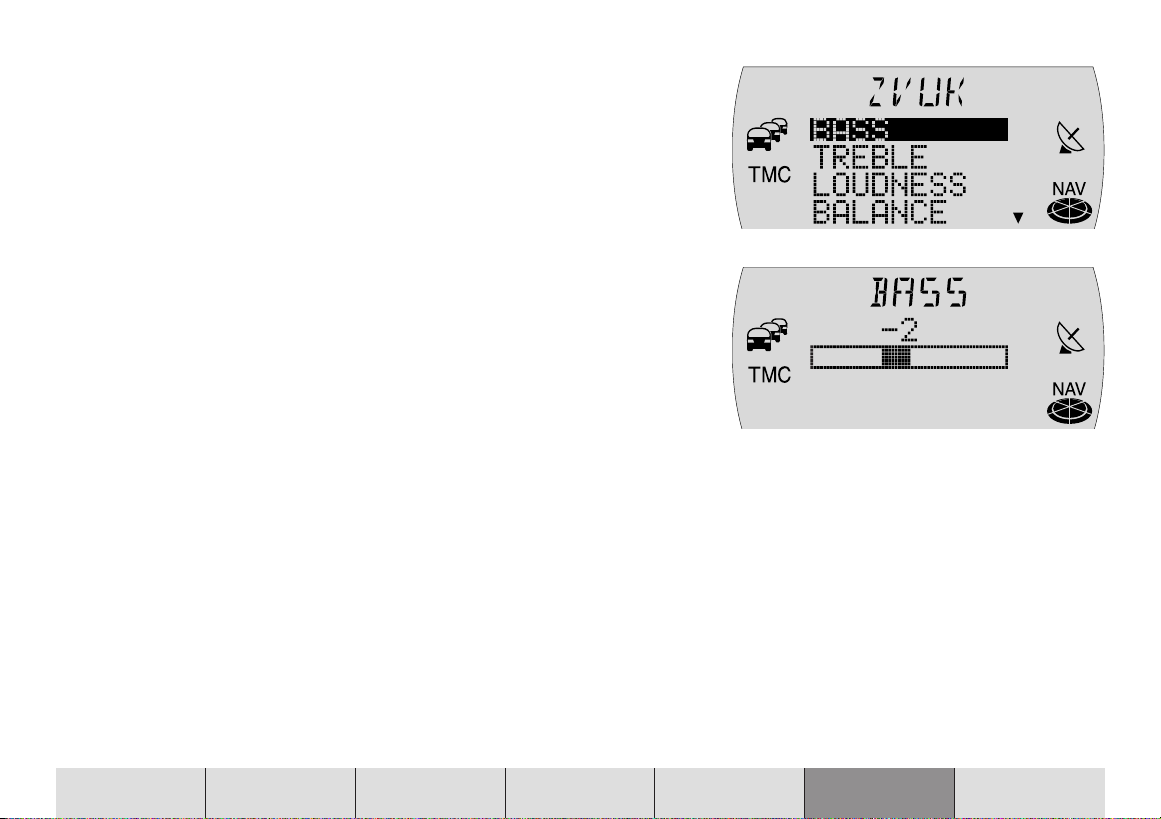

Nastavení zvuku a rozložení hlasitosti ... 76

Ekvalizér .............................................. 77

Nastavení hlasitosti po zapnutí, hlasitosti pro navigaci, dopravní

hlášení, telefon a GALA....................... 80

Nastavení funkcí rádia ......................... 81

Nastavení jasu displeje pro

den/noc a nastavení kontrastu ............ 83

Nastavení volby jazyka ........................ 84

Nastavení optimální trasy ................... 87

Nastavení hodin .................................. 88

Kódování přístroje ............................... 89

Instalace ............................................. 90

Vypnutí a zapnutí tachosignálu .......... 90

Test instalace ...................................... 90

Automatická kalibrace přístroje .......... 92

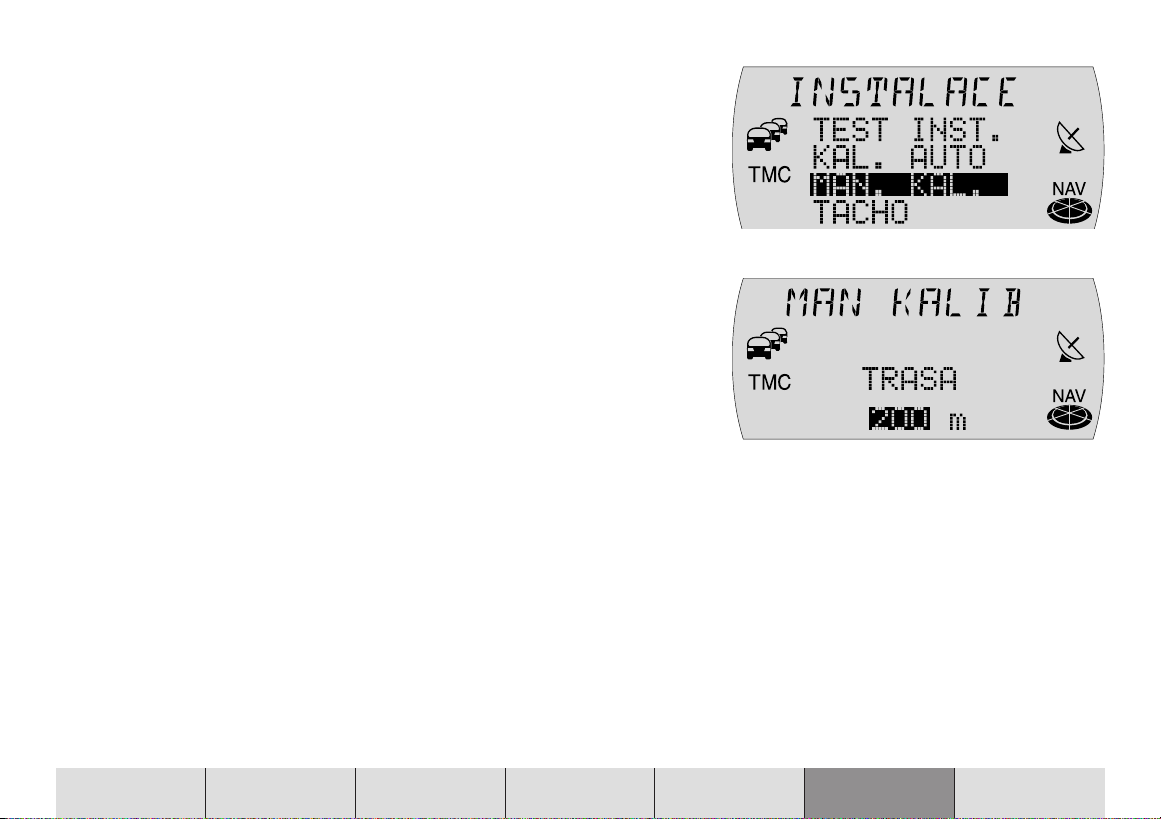

Ruční kalibrace přístroje ..................... 93

Glosář ................................................. 94

Technické údaje ................................. 95

Montážní návod .................................. 96

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Použitelná navigační CD-ROM

TravelPilot Amsterdam NAV 35E může pracovat pouze snavigačními CD-ROM, na kterých je vytištěno „E“. Pokud vpřístroji není vložen navigační CD-ROM, objeví se při vyvolání zadávání cíle na displeji příslušný pokyn.

Pokyn: TravelPilot není konstruován pro vlastní vypalované navigační CD-ROM (CD-R, CD-RW). Pokud vložíte vlastní vypálené CD-ROM, zobrazí se trvale text “ rozsahu zdůvodu použití těchto nosičů dat nespadá do záručních výkonů.

Pokyny pro ošetření CD-ROM

Pokud je CD-ROM znečištěn, nečistěte jej kruhovými pohyby, ale pouze měkkým hadříkem bez vláken směrem zvnitřku ven. Při extrémním znečištění vám doporučujeme omýt CD vlázni sběžným prostředkem pro mytí nádobí. Také zde nečistěte CD kruhovými pohyby, ale zvnitřní části směrem ven a potom nechejte CD oschnout.

Kromě toho vám doporučujeme manipulovat sCD jak zhorní i dolní strany smaximální opatrností, protože se vdůsledku konstrukce nachází informační vrstva přímo pod vrstvou potištěné strany (strana s nálepkou).

Ještě několik poznámek, týkajících se otázek kvality čtení dat:

Jakékoliv znečištění nebo poškození CD může způsobovat problémy se čtením. Závažnost problémů se čtením závisí na stupni znečištění a mechanického poškození. Větší škrábance způsobují „chyby čtení (datové chyby)“, které způsobují přeskakování CD nebo zastavení čtení dat. Proto je nutné manipulovat se všemi CD smimořádnou opatrností a uchovávat je při skladování vždy vochranném pouzdře.

NAVIGACE SE AKTIVUJENAVIGACE SE AKTIVUJE

NAVIGACE SE AKTIVUJE”. Omezení funkčního

NAVIGACE SE AKTIVUJENAVIGACE SE AKTIVUJE

Pokyny ktomuto návodu

Tento návod by vás měl seznámit sobsluhou a funkcemi vašeho TravelPilot a umožnit vám bezpečnou a úspěšnou obsluhu vašeho přístroje. Přečtěte si tento návod před prvním uvedením vašeho TravelPilot do provozu a uložte si jej pečlivě ve vozidle.

Pokyn: Dbejte na to, abyste ve vozidle neponechali také pas přístroje, který je přiložen ktomuto návodu.

Abychom vám umožnili rychlé vyhledání informací, jsou vtomto návodu použity následující symboly pro označení jednotlivých kroků:

1 … Označuje manipulační postupy, které musíte provést kdosažení cíle určité činnosti. ü Takto jsou označeny reakce přístroje, které musejí vzniknout po provedení určité

manipulace. Plusový bod: Zde jsou uvedeny pokyny a tipy pro obsluhu vašeho TravelPilot.

Pokyn: Pořadí a existence jednotlivých bodů menu je částečně závislá na vloženém navigačním CD-ROM a může se proto lišit od obrázků uvedených vtomto návodu.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Odnímatelný ovládací díl

Zabezpečení proti krádeži

Váš přístroj je pro ochranu proti krádeži vybaven odnímatelným ovládacím dílem (Flip-Release panel) a 4místným kódem přístroje. Bez tohoto ovládacího dílu je přístroj pro zloděje bezcenný.

Chraňte váš přístroj proti krádeži a při každém opuštění vozidla si vezměte s sebou ovládací panel. Neponechávejte ovládací díl ve vozidle, ani na skrytém místě.

Konstrukční provedení ovládacího dílu umožňuje jednoduchou manipulaci sovládacím dílem při jeho odnímání/vkládání.

Pokyny: Ovládací díl vám nesmí upadnout. Nevystavujte ovládací díl přímému slunečnímu záření nebo jiným zdrojům tepla. Chraňte ovládací díl v dodaném pouzdře. Zamezte přímému doteku kontaktů rukou sovládacím dílem. Vpřípadě potřeby očistěte kontakty lihem navlhčeným vatovým tampónem bez vláken.

Vyjmutí ovládacího dílu

1 Stiskněte tlačítko (

ü Ovládací díl se otevře směrem vpřed.

2 Vytáhněte přímým směrem z držáku.

ü Po uvolnění ovládacího dílu z přístroje se přístroj po cca. 30 sekundách vypne.

Veškerá aktuální nastavení zůstanou uložena v paměti. Vložené CD zůstává vpřístroji.

Pokyn: Vložené CD se vysune a pokud se neodebere, tak se opět automaticky zasune.

Nasazení ovládacího dílu

1 Zasuňte ovládací díl přímým směrem do držáku v přístroji. 2 Uzavřete ovládací díl.

Pokyn: Při vkládání ovládacího dílu netlačte na displej.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zapnutí/vypnutí přístroje

1 Pro zapnutí vašeho TravelPilot stiskněte tlačítko ".

ü Přístroj zahájí reprodukci naposledy aktivního zdroje zvukového signálu shla-

sitostí, která byla nastavena vokamžiku vypnutí. Hlasitost po zapnutí můžete omezit na určitou maximální hodnotu.

Pokyn: Vodstavci „Hlasitost po zapnutí, hlasitost navigace, hlasitost dopravních hlášení, hlasitost telefonních hovorů a GALA“ v kapitole „Setup – základní nastavení“ zjistíte, jak se omezí hlasitost přístroje po zapnutí.

1 Pro vypnutí přidržte tlačítko " stisknuto déle než 2 sekundy.

Zapnutí/vypnutí spínačem zapalování.

Pokud je přístroj TravelPilot správně připojen k zapalování vozidla a nebyl vypnut tlačítkem ", bude zapínán popř. vypínán spínačem zapalování.

TravelPilot však můžete provozovat také při vypnutém spínači zapalování. 1 Stiskněte tlačítko ". Po uplynutí jedné hodiny se přístroj automaticky vypne, aby se chránil akumulátor

vozidla. Tento postup však můžete libovolně často opakovat. Aktivací zapalování se zruší časový limit.

Pokyn: Aby byla zaručena bezchybná funkce a zamezilo se vysoké spotřebě proudu, musí se TravelPilot připojit na trvalý plus a na spínaný plus přes spínač zapalování. Režim Standby po vypnutí je nastaven na 30 minut.

Volba provozního režimu

Pro zvolení provozního režimu navigace, 1 stiskněte tlačítko NAV S. ü Zobrazí se základní menu navigace nebo se zobrazí maska navádění na cíl,

pokud je již aktivní navádění na cíl.

Pro zvolení provozního režimu autorádia, 1 stiskněte tlačítko BAND #. ü Vhorní řádce displeje se zobrazí aktuální název přijímané stanice popř. její

kmitočet, dále je zobrazena příslušná sada předvoleb a pod ní obsazení tlačítek předvoleb stanic.

Pro zvolení provozního režimu CD-přehrávače nebo CD-měniče, 1 stiskněte tlačítko CD•C $. ü Vhorní řádce displeje se zobrazí CD popř. CDC. Vdalší řádce se zobrazuje číslo

CD v CD-měniči, aktuální číslo skladby a doba reprodukce.

Volba a potvrzení bodů menu

Pravý knoflík menu ) stlačítkem OK * je centrálním ovládacím prvkem TravelPilot. Pomocí něj můžete volit body menu, volit znaky při jejich zadávání a provádět i potvrzovat nastavení.

• Volba bodů menu a znaků: Knoflíkem menu ) otáčet vlevo nebo vpravo

• Potvrzení bodů menu a volby: Stiskněte tlačítko OK *

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Nastavení hlasitosti

Pro zvýšení hlasitosti systému, 1 otočte regulátorem hlasitosti ! ve směru hodinových ručiček. Pro snížení hlasitosti systému, 1 otočte regulátorem hlasitosti ! proti směru hodinových ručiček.

ü Během nastavování je nastavená hodnota znázorněna vhorní řádce displeje.

Plusový bod: Během hlasového výstupu doporučení pro jízdu znavigace můžete regulátorem hlasitosti ! nastavit hlasitost doporučení pro jízdu nezávisle na základní hlasitosti ostatních zdrojů zvukového signálu. Nastavená hlasitost se automaticky uloží do paměti.

Okamžité ztlumení (Mute)

Hlasitost můžete naráz snížit. 1 Stiskněte krátce tlačítko " ü Vhorní řádce displeje se zobrazí MUTE.

Plusový bod: Hlasový výstup doporučení pro jízdu znavigace není potlačen.

Pro ukončení okamžitého ztlumení, 1 stiskněte znovu krátce tlačítko " nebo otočte regulátorem hlasitosti !.

Automatické připojení telefonních hovorů

Pokud je mobilní telefon správně propojen s autorádiem, budou telefonní hovory reprodukovány přes reproduktory TravelPilot. Na displeji se zobrazí TELEFON.

Připojení telefonního hovoru se realizuje i tehdy, když byl předtím TravelPilot vypnut. TravelPilot se potom zapne na dobu telefonního hovoru.

Hlasitost telefonních hovorů můžete nastavit. 1 Otáčejte regulátorem hlasitosti ! pro nastavení požadované hlasitosti.

Plusový bod: Během telefonního hovoru můžete hlasitost měnit regulátorem ! nezávisle na základní hlasitosti zdroje zvukového signálu.

Pokyn: Pokud se změní hlasitost během hovoru, zůstává tato hodnota zachována do doby, než se přístroj vypne. Potom se při novém hovoru nastaví hlasitost po zapnutí.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Displej

Na displeji TravelPilot jsou zobrazeny veškeré informace navigace, např. optická doporučení pro jízdu, menu a seznamy, jakož i informace týkající se zdrojů zvukových signálů jako autorádio, CD-přehrávač a CD-měnič (volitelný doplněk).

Jas a čitelnost displeje mohou být optimálně nastaveny podle úhlu sledování ve vašem vozidle. Ktomu účelu si přečtěte odstavec „Jas displeje pro den/noc a nastavení kontrastu“ v kapitole „Setup – základní nastavení“.

Pokyn: Manipulujte sdisplejem šetrně. Dotek špičatým předmětem způsobí poškrábání a poškodí krycí vrstvu. Displej čistěte pouze hadříkem bez vláken navlhčeným případně lihem pro čištění. Nepoužívejte pro čištění rozpouštědla jako terpentýn nebo benzín, protože tyto prostředky leptají a poškozují povrch displeje.

Zapínání zakódovaného přístroje po odpojení napětí akumulátoru

Pokud zapínáte zakódovaný přístroj po odpojení a opětném připojení napětí akumulátoru, např. po opravě vozidla, objeví se na displeji požadavek na zadání kódu. Kódové číslo naleznete vpasu vašeho přístroje. Pas přístroje proto neodkládejte vautě!

Při zadávání kódových čísel postupujte následujícím způsobem: 1 Stiskněte pro zadání prvního místa kódového čísla tlačítko 1 - tolikrát, až se

první místo kódového čísla zobrazí na displeji.

2 Stiskněte pro zadání druhého místa kódového čísla tlačítko 2 - tolikrát, až se

druhé místo kódového čísla zobrazí na displeji.

3 Stiskněte pro zadání třetího místa kódového čísla tlačítko 3 - tolikrát, až se třetí

místo kódového čísla zobrazí na displeji.

4 Stiskněte pro zadání čtvrtého místa kódového čísla tlačítko 4 - tolikrát, až se

čtvrté místo kódového čísla zobrazí na displeji.

Když je kompletně zobrazeno kódové číslo, 5 přidržte stisknuto tlačítko OK * déle než 2 sekundy. ü Přístroj se zapne.

Alternativně můžete také zadávat kódové číslo pomocí knoflíku menu ) a tlačítka OK *.

1 Otáčejte knoflíkem menu ), až se příslušná číslice zobrazí na displeji. 2 Stiskněte tlačítko OK * pro označení dalšího místa kódového čísla. 3 Opakujte kroky 1 a 2 pro zbývající číslice kódového čísla.

Když je kompletně zobrazeno kódové číslo, 4 přidržte stisknuto tlačítko OK * déle než 2 sekundy. ü Přístroj se zapne.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zadání chybného kódového čísla

Pokud omylem zadáte chybné kódové číslo a potvrdíte je, můžete zadání opakovat. Aby se zamezilo tomu, že si zloděj zjistí kódové číslo opakovaným zkoušením, bude přístroj po třetím chybném pokusu na jednu hodinu zablokován.

Pro nový pokus musí zůstat přístroj zapnutý spínačem zapalování po dobu jedné hodiny. Pokud se přístroj během této čekací doby odpojí od napájecího napětí, bude čekací čas vynulován a bude opět činit jednu hodinu.

Dotaz na kód můžete také deaktivovat. Ktomu si přečtěte odstavec „Zapnutí/vypnutí kódování přístroje“ v kapitole „Setup – základní nastavení“.

Navigace

Navigace u TravelPilot vám umožňuje rychle a bezpečně najít cíle bez náročného studia map. Při aktivní navigaci budete naváděni hlasovým výstupem. Včas vám budou oznámeny body, ve kterých musíte např. odbočit. Přídavně na displeji vidíte optická doporučení pro jízdu, aktuální vzdálenost kcíli a předpokládaný čas příjezdu do cíle.

Bezpečnost dopravy je nejvyšším zákonem. Pamatujte na to, že aktuální řízení dopravy má vždy přednost před doporučením pro jízdu z navigace.

Funkční princip navigace

Aktuální pozice vozidla je určována pomocí signálu elektronického tachometru, gyroskopu (registruje změnu směru jízdy vozidla) a pomocí signálu vysílaného satelity GPS (Global Positioning System). Navigační systém porovnává data na digitalizované mapě a vypočítává jak aktuální pozici, tak trasu pro navádění na cíl.

Vložení navigačního CD

1 Stiskněte tlačítko ( pro otevření ovládacího dílu.

ü Ovládací panel se otevře směrem dopředu, a případně vložené CD se vysune.

2 Vyjměte případně vysunuté CD a opatrně vložte do šachty pro CD navigační CD

potištěnou stranou nahoru, až ucítíte odpor. Od tohoto okamžiku bude CD automaticky vtaženo do přístroje.

Pokyn: Pokud CD nevyjmete, bude po cca. 10 sekundách znovu automaticky vtaženo.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Download navigačního softwaru

Navigační software bude automaticky zaveden z CD do paměti a zde zůstává dokud se přístroj neodpojí od provozního napětí nebo zde zůstává 72 hodin po posledním vypnutí přístroje (napájecí napětí pro pamě vpřístroji se odpojí, aby byl šetřen akumulátor vozidla). Download se provede také tehdy, když nesouhlasí navigační software vpřístroji se softwarem na CD.

Pokyn: Zavádění softwaru je indikováno na displeji a nemělo by se přerušovat.

Koridorová funkce

Koridorová funkce slouží pro navigování bez datového nosiče. Po zahájení výpočtu trasy budou data potřebná pro navádění na trase zavedena do paměti TravelPilot. Po zavedení dat můžete vyjmout navigační CD zmechaniky a do mechaniky můžete vložit zvukové CD. Proces zavádění dat do paměti je ukončen, když se rozsvítí všechny segmenty vsymbolu navigačního CD.

Funkce okolí

Funkce okolí umožňuje zadávat cíle vokolí, vrámci oblasti uložené vpaměti, i bez vloženého nosiče dat. Pro tyto účely se vždy zavede část navigačních dat vzávislosti na pozici vozidla z CD-ROM do paměti navigace. Navigace pak má při zadávání cílů přístup kdatům uloženým v paměti. Rozsah dat vpaměti závisí na aktuální provozní situaci.

Pokyn: Pokud je po zavedení koridoru ještě kdispozici místo v paměti, využije se pro funkce okolí. Zavedení dat je indikováno vpravo dole na displeji symbolem CD, i když právě není aktivní navádění na cíl.

Pokud musí přístroj zavést nová data zCD, budete vurčitých situacích požádáni o vložení navigačního CD. Pokud během aktivního navádění na cíl nevložíte navigační CD i přes jeho požadavek, objeví se na displeji symbol větrné růžice.

Pokyny: Pokud je aktivní navádění na cíl vkoridoru uloženém vpaměti a vložíte CD-ROM sjiným navigačním softwarem než byl zaveden do paměti, budete dotázáni, zda se má tento software zavést do přístroje. Pokud se bude provádět download, bude přerušeno navádění na cíl. Když download odmítnete, objeví se po opuštění koridoru na displeji větrná růžice.

Zahájení navigace

1 Stiskněte při zapnutém přístroji tlačítko NAV S.

ü Zobrazí se základní menu navigace. Vzákladním menu navigace máte pro volbu cílů kdispozici následující možnosti:

• POSLED. 10: Vyvolání posledních 10 cílů

• ZADAT CIL: Zadání cíle pomocí adresy Navigace má podobně jako vrežimu autorádia také kdispozici několik sad předvoleb

(N1, N2, N3 a N4). Vkaždé sadě předvoleb můžete pomocí tlačítek 1 - 6 - uložit šest cílů.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Pro přepínání mezi sadami předvoleb navigace, 1 stiskněte tlačítko NAV S tolikrát, až se požadovaná sada předvoleb zobrazí

vhorní řádce displeje.

Aby bylo možné zahájit navádění na cíl pomocí navigace, musí být v TravelPilot vloženo navigační CD nebo musejí být potřebná data kdispozici vpaměti přístroje a musí být zadán cíl.

Zadání cíle

Zadání cíle lze provést zpaměti cílů, zadáním místa popř. poštovního směrovacího čísla, centra, ulice, křižovatky, čísla domu nebo výběrem ze speciálních cílů (např. dálniční přípojky, nádraží, hotely, nákupní centra atd.). Přídavně lze zvolit požadovanou zemi.

Po aktivaci navigace tlačítkem NAV S se zobrazí základní menu navigace.

Cíle

Možné cíle jsou:

• Posledních 10 cílů,

• centrum místa nebo městská část u větších měst,

• ulice,

• křižovatka dvou nebo více ulic,

• číslo domu nebo číslo bloku domů,

• speciální cíle, jako např. nádraží, letiště, čerpací stanice a jiná veřejná zařízení,

• cíle zpaměti cílů.

Zadání cíle pomocí textové řádky

Řádek pro zadávání textů slouží např. pro zadávání názvů měst a ulic do navigace. Řádek pro zadávání textů má inteligentní funkci doplňování textů, tzn. pro další zadávání jsou nabízeny pouze ty znaky, které mohou logicky následovat za již zadanými znaky.

Příklad: Pokud zadáváte název ulice a vcílovém místě nezačíná žádná ulice písmenem A, nebude znak A zobrazen. Pokud zadáte jako první písmeno B, tak rovněž nebude jako druhé písmeno zobrazeno písmeno C, protože vcílovém místě není žádná ulice začínající kombinací písmen BC.

Pokud doposud zadané znaky připouštějí jednoznačné přiřazení, bude zadání automaticky doplněno. Proto většinou postačuje zadat několik písmen znázvu města nebo ulice.

Příklad: Pokud vNěmecku zadáte YO pro dvě první písmena názvu místa, bude automaticky doplněno RCKGEBIET, protože vNěmecku neexistuje žádné jiné možné doplnění pro seznam míst na CD.

Volba znaků

Když se zobrazí řádek pro zadávání textů, objeví se první možné znaky. Postupujte nyní následujícím způsobem:

1 Označte první znak.

Plusový bod: Pro lepší zobrazení je označený znak znázorněn inverzně a se zvětšením.

2 Potvrte vaši volbu stisknutím tlačítka OK *. 3 Zvolte další znak a potvrte jeho volbu opět stisknutím tlačítka OK *.

ü Pokud zadané znaky umožňují automatické doplnění, bude název automaticky

doplněn.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

4 Opakujte kroky 1 - 3, až se požadovaný název zobrazí vřádce pro zadávání textů. 5 Pokud chcete název převzít, přidržte déle stisknuto tlačítko OK * nebo stiskněte

3tlačítko

ü Zadaný název se zobrazí vseznamu místních názvů popř. názvů ulic (při zadávání

místa popř. ulice).

Výmaz zadaných znaků

Pro výmaz omylem zadaného znaku, 1 stiskněte

ü Značka pro zadávání znaků se posune o jedno místo doleva. Automatické doplnění

názvu se vymaže.

4tlačítko & nebo tlačítko ESC ,.

Pokyny: Delším stisknutím znaky. Delším stisknutím tlačítka ESC

základního menu navigace.

Listování vseznamech a převzetí položek ze seznamů

Protože je počet znaků na displeji omezen, jsou seznamy rozděleny na několik stránek. Seznamy jsou označeny na pravé straně šipkami ▲▼. Pokud je vidět pouze šipku směrem dolů, můžete listovat pouze dolů ▼, pokud je vidět pouze šipka nahoru, můžete listovat pouze nahoru ▲.

1 Pro listování vseznamech otáčejte knoflíkem menu ) doleva nebo doprava. ü Zobrazení další nebo předchozí položky v seznamu.

2 Stiskněte tlačítko OK * po převzetí položek ze seznamů (např. jako cílové místo).

tlačítka

& budou vymazány veškeré

, se dostanete zpět do

Zadání cíle - země

Při prvním zadávání cíle budete požádáni o zvolení země. Vnormálním případě to bude země, ve které právě jste.

1 Označte a potvrte vzákladním menu navigace bod menu ZADAT CIL a potom

bod menu STAT.

ü Zobrazí se seznam pro volbu zemí.

2 Otáčejte knoflíkem menu ), až se zobrazí požadovaná země a stiskněte tlačítko

OK *.

ü Objeví se menu zadávání cíle.

Pokyn: Zvolená cílová země zůstává uložena vpaměti tak dlouho, dokud nezvolíte jinou zemi, nevložíte nové CD nebo dokud se kompletně nevypne TravelPilot 72 hodin po posledním vypnutí.

Zadání cíle - město

Pokud chcete jet do cíle vurčitém místě, musíte toto místo nejprve určit. To se provede buto zadáním názvu místa nebo zadáním poštovního směrovacího čísla.

Plusový bod: Zadání poštovního směrovacího čísla má výhodu vtom, že se jednoznačně určí příslušné cílové místo.

Pokyn: Poštovní směrovací číslo přiřazené poštovní přihrádce nelze použít pro zadávání cíle.

Vmenších osadách může být poštovní směrovací číslo za určitých okolností platné pro několik osad. Potom musíte po zadání poštovního směrovacího čísla zvolit příslušné místo. Normálně však stačí zvolit počáteční písmeno požadovaného místa. Toto místo se potom zobrazí na displeji vedle poštovního směrovacího čísla.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Pokyn: Zadávání cílů přes poštovní směrovací čísla je možné pouze tehdy, pokud jsou příslušná data kdispozici na navigačním CD-ROM.

1 Označte a potvrte vzákladním menu navigace bod menu ZADAT CIL a

potom bod menu MESTO.

ü Vyvolá se řádek pro zadávání textu názvu města a zobrazí se naposledy zadávané

město.

Plusový bod: Jako cíl je vám nabídnuto naposledy zadávané město, toto město můžete zvolit delším stisknutím tlačítka OK * nebo stisknutím

UTravelPilot je vpaměti uloženo 20 posledních měst. Pokud zadáte jako první písmeno počáteční písmeno jednoho z20 měst, zobrazí se příslušné město na displeji. Pokud nedojde knalezení města, zobrazí se první vhodný záznam ze seznamu měst.

2 Zadejte název místa do řádku pro zadávání textů. (K tomu si přečtěte odstavec

„Zadávání cílů pomocí řádku pro zadávání textů“).

3 Přepněte do seznamu. ü Název se zobrazí ve výpisu cílových míst. 4 Pro převzetí města jako cíl zvolte požadované město a stiskněte tlačítko OK *. ü Město se převezme jako cíl.

Pokyn: Pokud se zvolené místo vyskytuje vícekrát, objeví se další menu (určení okresu) sřádkou pro zadání textu. Zadejte další písmena, aby bylo možné přesně určit požadované místo. Jako orientační pomůcka se zobrazuje vzdálenost vzdušnou čarou a směr k cíli. Toto odpadá, pokud se město volí zadáním poštovního směrovacího čísla.

3tlačítka '.

Když zvolíte město, budete dále vedeni při zadávání cíle. Nyní můžete zvolit mezi

• MIMORADNY: Můžete zvolit ze seznamu speciálních cílů zrubrik jako např. nádraží, nákupní centra atd. ve zvoleném městě. Pro získání dalších informací o zadávání speciálních cílů si přečtěte odstavec „Zadávání cíle – speciální cíle“.

• ULICE: Zadávání cílové ulice. Vzávislosti na datech uložených na navigačním CD závisí to, zda bude možné zvolit jako cíl ulici.

• CENTRUM: Volba centra místa nebo města jako cíl.

Pokyn: Pokud kněkterým bodům nejsou kdispozici žádná data, nebude tento bod zobrazen.

Zadání cíle – speciální cíl vcílovém místě

Jako speciální cíl můžete vcílovém místě přímo zvolit např. restaurace, parkoviště, hotely atd. Předpokladem ktomu je, že jste předtím určili cílové místo.

1 Označte a potvrte bod menu MIMORADNY. ü Zobrazí se seznam rubrik speciálních cílů. 2 Zvolte a potvrte požadovanou rubriku. ü Vyvolá se řádek pro zadávání textů kzadání speciálního cíle.

3 Zadejte název speciálního cíle, jak jste zvyklí ze zadávání cíle. 4 Přepněte do seznamu.

ü Zobrazí se abecedně setříděné speciální cíle, které jsou zde k dispozici.

5 Zvolte a potvrte požadovaný cíl. Když zvolíte a potvrdíte požadovaný speciální cíl, můžete zahájit navádění na cíl.

Ktomu si přečtěte si odstavec “Navádění na cíl”.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zadání cíle – ulice, číslo domu a křižovatka

1 Označte a potvrte bod menu ULICE. 2 Zadejte název ulice do řádku pro zadávání textů. (K tomu si přečtěte odstavec

„Zadávání cílů pomocí řádku pro zadávání textů“).

3 Přepněte do seznamu. ü Název ulice se zobrazí vseznamu názvu ulic.

Plusový bod: Aby se usnadnilo vyhledávání, mohou být delší názvy ulic uloženy několikrát, např.: RAABE-WEG, WILHELM- a WILHELM-RAABE-WEG.

4 Označte a potvrte bod požadovaný název ulice.

Pokyn: Pokud se název ulice vyskytuje vcílovém městě vícekrát, vyvolá se kpřesnému určení ulice podmenu pro zadání poštovního směrovacího čísla popř. názvu čtvrti.

Po zvolení ulice můžete volit mezi následujícími volbami.

• DOMOVNI CIslo: Zadání cíle můžete rozšířit o zadání čísla domu nebo čísla bloku domů.

• KRIZOVATKA: Pro přesné určení cíle můžete přídavně zvolit křižovatku se zvolenou silnicí.

Pokyn: Pokud provádíte nové zadání cíle bez vloženého navigačního CD-ROM (funkce koridoru), nelze volit číslo domu a křižovatku.

• DALE: Zadávání cíle je ukončeno a můžete zahájit navádění na cíl. Ktomu si přečtěte odstavec “Navádění na cíl”.

Pokyn: Pokud kněkterým bodům nejsou kdispozici žádná data, nebude tento bod nabídnut.

Číslo domu

U přístroje TravelPilot můžete volně zadávat číslo domu do řádky zadání. Pokud zadané číslo domu nesouhlasí sdatabází na CD, zobrazí se seznam čísel domů, která jsou kdispozici.

1 Označte a potvrte požadované číslo domu nebo bloku. ü Zobrazí se zvolený cíl. 2 Nyní můžete zahájit navádění na cíl stisknutím tlačítka OK *.

Plusový bod: Po kompletním zadání cíle a před zahájením navádění na cíl máte možnost uložit si cíl do paměti cílů. Ktomu si přečtěte si odstavec “Pamě cílů”.

Pro přizpůsobení trasy vašim požadavkům, např. bez dálnice, můžete ještě stanovit volby pro trasu. Přečtěte si odstavec “Určení voleb pro trasu” vtéto kapitole.

Křižovatka

Pokud zvolíte bod menu KRIZOVATKA, objeví se seznam křižovatek, které jsou vcílové ulici k dispozici.

Pokyn: Pokud se křižovatka vyskytuje dvakrát, bude přídavně ještě zobrazena světová strana.

1 Označte a potvrte vseznamu požadovanou křižovatku.

ü Zobrazí se zvolený cíl.

2 Nyní můžete zahájit navádění na cíl stisknutím tlačítka OK *.

Plusový bod: Po kompletním zadání cíle a před zahájením navádění na cíl máte možnost uložit si cíl do paměti cílů. Ktomu si přečtěte odstavec “Pamě cílů”.

Pro přizpůsobení trasy vašim požadavkům, např. bez dálnice, můžete ještě stanovit volby pro trasu. Přečtěte si odstavec “Určení voleb pro trasu” vtéto kapitole.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zadání cíle - centrum

Pokud po zadání města zvolíte bod menu CENTRUM, zobrazí se řádek pro zadávání textů ke zvolení centra městské části.

1 Zadejte pomocí řádku pro zadávání textů příslušné centrum. ü Centra městských částí jsou zobrazována podle pokroku při zadávání dat.

Pokyn: Pokud bylo místo zvoleno zadáním poštovního směrovacího čísla, nabídnou se kvýběru pouze ta centra městských částí, které mají vztah kpříslušnému poštovnímu směrovacímu číslu.

2 Přepněte do seznamu a zvolte zde požadované centrum městské části a potom

provete potvrzení.

3 Nyní můžete zahájit navádění na cíl stisknutím tlačítka OK *.

Plusový bod: Po kompletním zadání cíle a před zahájením navádění na cíl máte možnost uložit si cíl do paměti cílů. Ktomu si přečtěte odstavec “Pamě cílů”.

Pro přizpůsobení trasy vašim požadavkům, např. bez dálnice, můžete ještě stanovit volby pro trasu. Přečtěte si odstavec “Určení voleb pro trasu” vtéto kapitole.

Zadání cíle – mimořádné cíle

Tato funkce umožňuje volbu mimořádných cílů např. dálniční výjezdy, parkovací domy, čerpací stanice, restaurace atd. Existují různé možnosti pro volbu mimořádných cílů:

• Nadregionální cíle – mimořádné cíle jako hraniční přechody atd.

• Okolí pozice – mimořádné cíle vokolí aktuální polohy vozidla.

• Okolí cíle – mimořádné cíle nacházející se vokolí naposledy aktivovaného cíle.

Nadregionální cíle

Jako mimořádné cíl můžete zvolit zcelé oblasti použitého navigačního CD např. dálniční přípojky, dálniční servisy, letiště atd. Ktomu musíte znát pouze název požadovaného cíle.

1 Stiskněte tlačítko NAV S. ü Zobrazí se základní menu navigace. 2 Označte a potvrte bod menu ZADAT C L. ü Objeví se menu zadávání cíle. 3 Označte a potvrte bod menu NARODNI MImořádný cíl. ü Zobrazí se seznam rubrik mimořádných cílů. 4 Zvolte a potvrte požadovanou rubriku. ü Zobrazí se abecedně setříděné cíle, které jsou zde k dispozici.

Pokyn: Pokud jsou cíle kdispozici, tak se vyvolá řádek pro zadávání textu. Zadejte požadovaný název nebo počáteční písmeno a potom vyvolejte výpis seznamu.

5 Zvolte a potvrte mimořádný cíl.

Když zvolíte a potvrdíte požadovaný mimořádný cíl, můžete zahájit navádění na cíl. Ktomu si přečtěte odstavec “Navádění na cíl”.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Okolí aktuální pozice

Můžete volit mimořádné cíle vokolí aktuální pozice vašeho vozidla.

Pokyn: Tento bod menu je nabídnut pouze tehdy, když je kdispozici poloha vozidla.

1 Stiskněte tlačítko NAV S.

ü Zobrazí se základní menu navigace.

2 Označte a potvrte bod menu ZADAT CIL.

ü Objeví se menu zadávání cíle.

3 Označte a potvrte bod menu OKOLI STANoviště.

ü Zobrazí se seznam rubrik mimořádných cílů.

Pokyn: Výběr rubrik je závislý na datech na navigačním CD-ROM.

4 Zvolte a potvrte požadovanou rubriku.

ü Zobrazí se podle vzdálenosti od stanoviště setříděné cíle, které jsou zde k dispozici.

Pokyn: Pokud jsou cíle kdispozici, tak se vyvolá řádek pro zadávání textu. Zadejte požadovaný název nebo počáteční písmeno a potom vyvolejte výpis seznamu.

5 Zvolte a potvrte požadovaný cíl.

Když zvolíte a potvrdíte požadovaný mimořádný cíl, můžete zahájit navádění na cíl. Ktomu si přečtěte odstavec “Navádění na cíl”.

Okolí cíle

Mimořádné cíle vokolí cíle se vždy vztahují na naposledy aktivní cíl. 1 Stiskněte tlačítko NAV S. ü Zobrazí se základní menu navigace. 2 Označte a potvrte bod menu ZADAT CIL. ü Objeví se menu zadávání cíle.

3 Označte a potvrte bod menu OKOLI CILE.

Pokyn: Tento bod menu je nabídnut pouze tehdy, když je kdispozici cíl.

ü Zobrazí se seznam rubrik mimořádných cílů.

Pokyn: Výběr rubrik je závislý na datech na navigačním CD-ROM.

4 Zvolte a potvrte požadovanou rubriku.

ü Zobrazí se podle vzdálenosti od cíle setříděné cíle, které jsou zde k dispozici.

Pokyn: Pokud jsou cíle kdispozici, tak se vyvolá řádek pro zadávání textu. Zadejte požadovaný název nebo počáteční písmeno a potom vyvolejte výpis seznamu.

5 Zvolte a potvrte požadovaný cíl.

Když zvolíte a potvrdíte požadovaný mimořádný cíl, můžete zahájit navádění na cíl. Ktomu si přečtěte odstavec “Navádění na cíl”.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zadání cíle – posledních 10 cílů

TravelPilot automaticky ukládá 10 posledních cílů, ke kterým byly vypočteny trasy. Tyto cíle si můžete vpřípadě potřeby přímo vyvolat. Pokud je pamě plná, bude při výpočtu nové trasy zpaměti vymazán nejstarší cíl.

Pro vyvolání jednoho z posledních 10 cílů,

1 označte a potvrte vzákladním menu navigace bod menu POSLED 10. 2 Zvolte a potvrte požadovaný cíl a potvrte jej. 3 Trasa bude vypočtena a zahájí se navádění na cíl.

Pokyn: Pokud se vmechanice CD nenachází disk, tak budete případně požádání o vložení navigačního CD-ROM.

Zadávání cíle - zpaměti cílů

Cíle, které často používáte, si můžete uložit do paměti cílů a odtud je možné cíle vyvolat pro nové navádění na cíl. Ktomu si přečtěte odstavec “Pamě cílů”.

Pro navigaci jsou kdispozici čtyři sady předvoleb (N1, N2, N3 a N4). V každé sadě předvoleb lze uložit šest cílů.

Pro vyvolání cíle zpaměti cílů, 1 stiskněte tlačítko NAV S. ü Zobrazí se základní menu navigace a naposledy aktivní sada předvoleb.

2 Stiskněte tlačítko NAV S, až se na displeji zobrazí požadovaná sada předvoleb. 3 Stiskněte jedno ztlačítek 1 - 6 -, na které má být požadovaný cíl uložen.

ü Na displeji se zobrazí cíl, který se uložil na zvolené tlačítko.

4 Pokud chcete převzít cíl pro navádění na cíl, stiskněte tlačítko OK *.

ü Zahájí se navádění na cíl. Ktomu si přečtěte odstavec “Navádění na cíl”.

Pokyn: Pokud se vmechanice CD nenachází disk, tak budete případně požádání o vložení navigačního CD-ROM.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Pamě cílů

Do paměti cílů si můžete uložit cíle pro navádění na cíl vpozdějším okamžiku. Kromě toho můžete nastavit aktuální stanoviště jako značku pozice a později ji vyvolat jako cíl z paměti. Nastavení značky stanoviště je možné provádět i během navádění na cíl.

Pro ukládání cílů je kdispozici celkem 24 paměových předvoleb, šest vkaždé sadě předvoleb pro navigaci.

Uložení nového cíle do paměti cílů

Po kompletním zadání cíle a před zahájením navádění na cíl máte možnost uložit si cíl do paměti cílů.

1 Zvolte sadu předvoleb, do které chcete cíl uložit. Ktomu stiskněte tlačítko NAV

S, až se na displeji zobrazí požadovaná sada předvoleb N1, N2, N3 nebo N4.

2 Přidržte stisknuto tlačítko předvolby 1 - 6 -, na které se má cíl uložit, po dobu

delší než 2 sekundy.

ü Když se cíl uloží do paměti, tak uslyšíte potvrzovací tón.

Uložení aktivního cíle do paměti cílů

Do paměti cílů můžete uložit právě aktivní cíl při navádění na cíl. 1 Stiskněte dvakrát tlačítko

ü Zobrazí se aktuální cíl. 2 Zvolte sadu předvoleb, do které chcete cíl uložit. Ktomu stiskněte tlačítko NAV

S, až se na displeji zobrazí požadovaná sada předvoleb (N1, N2, N3 alebo N4).

3 Přidržte stisknuto tlačítko předvolby 1 - 6 -, na které se má cíl uložit, po dobu

delší než 2 sekundy.

ü Když se cíl uloží do paměti, tak uslyšíte potvrzovací tón. Potom se znovu vyvolá

indikace pro navádění na cíl.

Uložení aktuálního stanoviště jako cíl

Máte možnost uložit jako cíl do paměti cílů aktuální stanoviště vašeho vozidla. Tato funkce má význam, když během jízdy jedete kolem zajímavého místa, které chcete později navštívit.

Pokyn: Aby bylo možné uložit jako stanoviště pozici vozidla, musí být vmechanice vloženo navigační CD.

Pro uložení aktuálního stanoviště jako cíl,

1 stiskněte tlačítko NAV S. 2 Zvolte sadu předvoleb, do které chcete stanoviště uložit.

Ktomu stiskněte tlačítko NAV S, až se na displeji zobrazí požadovaná sada předvoleb (N1, N2, N3 nebo N4).

3 Stiskněte tlačítko

ü Zobrazí se aktuální stanoviště. 4 Přidržte stisknuto tlačítko předvolby 1 - 6 -, na které se má stanoviště uložit, po

dobu delší než 2 sekundy.

ü Stanoviště se uloží do paměti cílů.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Navádění na cíl

Zahájení navádění na cíl

Když zadáte cíl, zobrazí se cílová adresa na displeji. Pokud chcete zahájit navádění na cíl ktomuto cíli,

1 stiskněte tlačítko OK *.

Výpočet trasy

Po zahájení navádění na cíl bude na cca. 5 sekund zobrazen na displeji varovný pokyn. Potom systém začne vypočítávat trasu.

Plusový bod: Během výpočtu trasy bude trasa kompletně zavedena do paměti navigace. Tím je po zavedení dat dána možnost vyjmout navigační CD zmechaniky a používat mechaniku pro reprodukci zvukových CD.

Nachází-li se vozidlo na digitalizované silnici, zahájí se po ukončení výpočtu trasy navádění na cíl pomocí akustických a optických doporučení pro jízdu.

Pokyn: Vnásledujících případech se během navádění na cíl objeví na displeji symbol větrné růžice:

Vozidlo se nachází na nedigitalizované silnici. TravelPilot nedokáže vypočítat trasu ke zvolenému cíli. Opustili jste na navigačním CD uloženou oblast popř. vpaměti uložený

koridor. Vtomto případě jete podle symbolu větrné růžice. Když se opět

ocitnete na digitalizované silnici, zahájí se opět akustické a optické pokyny pro navádění na cíl.

Plusový bod: Pokud se odchýlíte od doporučené trasy, vypočte systém automaticky novou trasu zaktuální pozice vozidla kestávajícímu cíli. Budete případně požádáni o vložení navigačního CD.

Pokyny pro jízdu

Ve střední části displeje jsou indikována optická doporučení pro jízdu. Při přímé jízdě je pod doporučením pro jízdu zobrazen název právě projížděné ulice.

Vpravo nahoře je zobrazena aktuální vzdálenost kcíli a vlevo nahoře je zobrazena předpokládaná doba příjezdu do cíle.

Při indikaci pokynu pro odbočení uvidíte vpravo vedle symbolu odbočení indikaci, která vám symbolicky znázorňuje vzdálenost kdalšímu rozhodovacímu místu (např. křižovatka) a pokud jsou kdispozici data, tak se nad symbolem pro odbočení zobrazí název silnice, do které máte odbočit.

Nad doporučením pro jízdu je zobrazen aktuální zdroj zvukového signálu. Vrežimu autorádia je zde zobrazen název stanice popř. její kmitočet, vrežimu CD-měniče se zobrazí číslo skladby a číslo CD.

Plusový bod: Šest tlačítek 1 - 6 - a také tlačítka 4& a 3' mají během aktivního navádění na cíl stejné funkce jako vzákladním menu právě aktivního zdroje zvukového signálu. To znamená, že můžete kdykoliv vyvolat nejdůležitější základní funkce aktivního zdroje akustického signálu a nemusíte přitom opouštět navádění na cíl.

Kromě toho vás TravelPilot podporuje hlasovým doporučením pro jízdu a včas oznamuje odbočení. Na trase vám oznamuje název silnice (státní silnice a dálnice). Hlasový výstup můžete zcela vypnout (viz “Nastavení hlasových voleb” v kapitole “Setup - základní nastavení”). U TravelPilot si můžete kromě toho nechat oznámit podrobná hlášení o dopravní zácpě (viz “Nastavení hlasových voleb” v kapitole “Setup - základní nastavení”).

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Přepnutí zdroje zvukového signálu

Během navádění na cíl můžete kdykoliv přepnout zdroj zvukového signálu. 1 Kpřepnutí mezi režimem autorádia a CD-měniče stiskněte během aktivního

navádění na cíl tlačítko BAND # nebo tlačítko CD•C $.

ü Zobrazí se základní menu pro zvolený zdroj zvukového signálu. Provoz CD-mě-

niče je možný pouze spřipojeným a kprovozu připraveným CD-měničem.

Pokud chcete přepnout zpět na indikaci navádění na cíl,

2 stiskněte tlačítko NAV S.

Přerušení navádění na cíl

Pro přerušení aktivního navádění na cíl, 1 stiskněte tlačítko ESC ,. ü Zobrazí se bezpečnostní dotaz. Pokud chcete skutečně přerušit navádění na cíl, 2 stiskněte tlačítko OK * nebo pokud nechcete přerušit navádění na cíl,

2 stiskněte znovu tlačítko ESC ,.

Pokyn: Po přerušení navádění na cíl zůstávají data pro aktuální koridor uložena v paměti. Tak je možné obnovit navádění na cíl kposlednímu zvolenému cíli, aniž by bylo nutné vložit navigační CD-ROM. Při zadání nového cíle budete případně požádáni o vložení navigačního CD-ROM.

Dynamické navádění na cíl

Během dynamického navádění na cíl vyhodnocuje TravelPilot digitální dopravní hlášení a zahrnuje je do plánování trasy. Dopravní hlášení jsou přijímána zvysílačů TMC (Traffic Message Channel). Jsou to vysílače RDS, které vysílají svá dopravní hlášení také digitálně. Když je přijímán vysílač TMC, objeví se na displeji symbol TMC.

Pokud chcete již aktivní navádění na cíl nastavit jako dynamické, 1 přidržte během navádění na cíl stisknuto tlačítko NAV S déle než 2 sekundy. ü Zobrazí se výběrové menu. 2 Označte a potvrte bod menu VOLBA TRASYy. ü Zobrazí se menu knastavení voleb trasy. 3 Označte a potvrte volbu trasy DYNAMicka. ü Volba trasy je aktivní, pokud je u ní uveden vyplněný kroužek.

Pokyn: Pokud zvolíte dynamické navádění na cíl, můžete přídavně zvolit výpočet rychlé, krátké a optimální trasy.

4 Přidržte stisknuto tlačítko OK * déle než 2 sekundy a potom stiskněte tlačítko

ESC , nebo stiskněte dvakrát tlačítko ESC ,.

ü Trasa bude nově vypočtena a zobrazí se indikace navádění na cíl. Kromě toho

se symbol TMC zobrazí s rámečkem.

Pokyny: Pokud se vmechanice CD nenachází disk, tak budete případně požádání o vložení navigačního CD-ROM. Pro dynamické navádění na cíl musí být během navádění na cíl vyladěn vysílač TMC. Pokud není vyladěn vysílač TMC, bliká symbol TMC.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Nový výpočet trasy

Dostane-li TravelPilot přes TMC dopravní hlášení relevantní pro trasu, zahájí se automaticky nový výpočet trasy. Jako informaci o novém výpočtu uslyšíte hlasový výstup.

Plusový bod: U TravelPilot si můžete aktivovat hlasový výstup dopravních hlášení (viz “Nastavení hlasových voleb” v kapitole “Setup - základní nastavení”) a nechat si oznámit podrobné hlášení o dopravní zácpě (pokud se hlášení týká aktuální trasy).

Na informacích vysílaných přes TMC přitom závisí, zda TravelPilot potom skutečně vypočte objížku. Pokud jste i přes nový výpočet nadále vedeni přes dopravní problém, dostanete akustickou informaci o tom, že vaše trasa bude zahrnovat dopravní problémy.

Pokyny: Budete případně požádáni o vložení navigačního CD-ROM.

Automatické vyladění vysílače TMC

Pokud je zapnuta automatika TMC, bude automaticky vyladěn vysílač TMC, když se zvolí volba trasy DYNAMicka a před tím nebyl přijímán vysílač TMC.

Pokyn: Vyhledávání TMC může trvat delší dobu, protože se musí prohledat celé kmitočtové pásmo vysílačů TMC. Během této doby není možný provoz autorádia.

Pro aktivaci automatiky TMC postupujte takto: 1 Stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení. 2 Označte a potvrte bod menu RADIO. ü Zobrazí se výběrové menu. 3 Označte a potvrte bod menu TMC AUTO.

4 Zvolte bod menu ZAPNUTO a stiskněte tlačítko OK *. 5 Pro přechod zpět do režimu navigace stiskněte dvakrát tlačítko ESC ,.

Ruční vyladění vysílače TMC

Pro ruční vyladění vysílače TMC postupujte takto: 1 Stiskněte

ü Nastaví se nejbližší přijímatelný vysílač. Když je přijímán vysílač TMC, objeví se

na displeji symbol TMC. Jinak se vyhledávání zahájí znovu.

Čtení zpráv TMC

TravelPilot vám nabízí možnost nechat si na displeji zobrazit dopravní hlášení přijatá přes TMC (Traffic Message Channel).

1 Přidržte stisknuto tlačítko TRAF . déle než 2 sekundy. ü Zprávy TMC budou zobrazeny se setříděním podle čísel silnic. Pokud vpaměti

nejsou žádné zprávy, zobrazí se o tom příslušná informace.

2 Pro listování vseznamu existujících zpráv otáčejte knoflíkem menu ). Pokud je zpráva delší než je možné zobrazit na displeji,

1 stiskněte tlačítko 2 Pro listování ve zprávě otáčejte knoflíkem menu ). 3 Pro přechod zpět do seznamu zpráv stiskněte tlačítko ESC ,.

Pokyn: Aby se využívala pouze data relevantní pro momentální pozici vozidla, zpracovává funkce TMC pouze ta hlášení TMC, která se vztahují kokruhu přibližně 100 km kolem vašeho vozidla.

4tlačítko & nebo 3tlačítko '.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Objetí dopravní zácpy během navádění na cíl

TravelPilot vám nabízí vedle automatického objetí dopravní zácpy díky dynamickému navádění na cíl také možnost ručně zadat dopravní zácpy nebo uzavřené úseky silnic během aktivního navádění na cíl.

Pro zadání objetí dopravní zácpy postupujte takto: 1 Přidržte stisknuto tlačítko NAV S déle než 2 sekundy. ü Zobrazí se výběrové menu. 2 Označte a potvrte bod menu DOP. ZACPA. ü Zobrazí se menu dopravní zácpy. 3 Otáčejte knoflíkem menu ) knastavení vzdálenosti ke konci dopravní zácpy ve

vztahu kaktuální pozici vozidla.

4 Stiskněte tlačítko OK *. 5 Stiskněte tlačítko ESC ,.

ü Znovu se vyvolá indikace navádění na cíl a trasa se nově vypočte.

Pokyn: Budete případně požádáni o vložení navigačního CD-ROM.

Zrušení objetí dopravní zácpy 1 Přidržte stisknuto tlačítko NAV S déle než 2 sekundy.

ü Zobrazí se výběrové menu.

2 Označte a potvrte bod menu DOP. ZACPA.

ü Na displeji se objeví dotaz.

3 Pokud chcete zrušit objetí dopravní zácpy, stiskněte jednou tlačítko OK *. 4 Stiskněte tlačítko ESC ,.

ü Znovu se vyvolá indikace navádění na cíl a trasa se nově vypočte.

Stanovení voleb pro trasu

Kdykoliv, tedy i během aktivního navádění na cíl, máte možnost přizpůsobit trasu vašim požadavkům.

Nastavované parametry jsou:

• DYNAMická: Dynamické navádění s TMC.

• RYCHLA: zhlediska času optimalizovaný výpočet trasy.

• KRATKA: zhlediska ujeté vzdálenosti optimalizovaný výpočet trasy.

• OPTIMALNI: zhlediska času a ujeté vzdálenosti optimalizovaný výpočet trasy. Plusový bod: Volba trasy OPTIMALNI vypočte trasu vpevném poměru mezi

výpočtem trasy optimalizovaným zhlediska času a ujeté vzdálenosti. Toto lze srovnat sřidičem znalým místních poměrů.

U TravelPilot si kromě toho můžete sami konfigurovat optimální trasu (poměr mezi rychlou a krátkou trasou).

Přečtěte si odstavec “Optimální trasa” v kapitole “Setup - základní nastavení”.

• DALNICE: Zde můžete nastavit, zda smějí být během navádění na cíl využívány i dálnice.

• MYTO: Zde máte možnost vyloučit nebo povolit navádění na cíl po silnicích spovinností úhrady mýtného.

• TRAJEKT: Zde máte možnost povolit nebo vyloučit přívozy.

Pokyn: Pokud např. deaktivujete dálnice a nevyužívání dálnice by vedlo kvelkým objížkám, zvolí TravelPilot pro trasu také dálnice. Totéž platí pro přívozy a silnice s mýtem.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Pro nastavení voleb pro trasu, 1 přidržte stisknuto tlačítko NAV S déle než 2 sekundy. ü Zobrazí se výběrové menu. 2 Označte a potvrte bod menu VOLBA TRASy. ü Zobrazí se menu knastavení voleb trasy.

3 Zvolte volbu trasy, kterou chcete změnit. 4 Pro změnu nastavení stiskněte tlačítko OK *.

ü Volba trasy je aktivní, pokud je u ní uveden vyplněný kroužek.

Pokyny: Volby trasy RYCHLA, KRATKA a OPTIMALNIse vzájemně vylučují. Pokud se aktivuje jedna ztěchto voleb, budou deaktivovány obě další.

Pokud chcete menu opustit, 1 stiskněte dvakrát tlačítko ESC ,. ü Pokud není aktivní navádění na cíl, zobrazí se znovu informace o zdroji zvukového

signálu. Při aktivním navádění na cíl se znovu vyvolá indikace navádění na cíl a trasa se nově vypočte.

Pokyn: Nastavené volby trasy zůstávají aktivní až do provedení příštích změny.

Zobrazení výpisu trasy

Můžete si nechat zobrazit navigací vypočtený výpis trasy. Výpis trasy je během jízdy aktualizován, zobrazeny budou úseky trasy, po kterých se ještě pojede.

1 Přidržte během navádění na cíl déle než 2 sekundy stisknuto tlačítko ü Zobrazí se výpis vypočtené trasy. 2 Ve výpisu můžete listovat otáčením knoflíku menu ). Pokud chcete výpis trasy opustit, 1 stiskněte tlačítko ESC ,. ü Potom se znovu zobrazí indikace pro navádění na cíl.

Dopravní hlášení během navádění na cíl

Připravenost kdopravním hlášením můžete zapnout popř. vypnout během navádění na cíl.

1 Stiskněte tlačítko TRAF . ü Funkce TA bude aktivována popř. deaktivována. Pokud je aktivní funkce TA, je

na displeji znázorněn symbol

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Provoz rádia

TravelPilot je vybaven rádiovým přijímačem RDS. Skoro všechny přijímané vysílače FM vysílají signál, který vedle programu obsahuje také informace jako např. název vysílače. Název vysílače se po jeho příjmu zobrazí na displeji.

Komfortní funkce RDS (AF, REG)

RDS-komfortní funkce AF (alternativní kmitočet) a REG (regionální) rozšiřují výkonové spektrum vašeho TravelPilot.

• AF: Pokud je aktivována tato komfortní funkce RDS alternativního kmitočtu, vyhledává přístroj v pozadí automaticky nejlépe přijímatelný kmitočet vyladěného vysílače.

• REG: Některé vysílače rozdělují v určitých časech svůj program do regionálních programů s různým obsahem. Funkcí REG se zamezí, aby se autorádio přeladilo na alternativní kmitočet, který by měl jiný program.

Pokyn: RDS a REG se musejí přídavně aktivovat/deaktivovat v menu.

Zapnutí popř. vypnutí RDS-komfortní funkce AF 1 Stiskněte tlačítko MENU 0.

ü Zobrazí se menu nastavení.

2 Označte a potvrte bod menu RADIO.

ü Zobrazí se výběrové menu.

3 Označte a potvrte bod menu RDS. 4 Pro zapnutí popř. vypnutí funkce AF zvolte ZAPNUTO nebo VYPNUTO. 5 Pro převzetí nastavení stiskněte tlačítko OK * nebo tlačítko ESC ,.

ü Znovu se zobrazí výběrové menu.

6 Pro opuštění výběrového menu stiskněte dvakrát tlačítko ESC ,.

Zapnutí popř. vypnutí RDS-komfortní funkce REG 1 Stiskněte tlačítko MENU 0.

ü Zobrazí se menu nastavení.

2 Označte a potvrte bod menu RADIO.

ü Zobrazí se výběrové menu.

3 Označte a potvrte bod menu REGIONALNI. 4 Pro zapnutí popř. vypnutí regionální funkce zvolte ZAPNUTO nebo VYPNUTO. 5 Pro převzetí nastavení stiskněte tlačítko OK * nebo tlačítko ESC ,.

ü Znovu se zobrazí výběrové menu.

6 Pro opuštění výběrového menu stiskněte dvakrát tlačítko ESC ,.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zahájení provozu autorádia

Pro zahájení provozu autorádia, 1 stiskněte krátce tlačítko BAND #. ü Zahájí se reprodukce naposledy přijímaného vysílače.

Volba vlnového rozsahu/sady předvoleb

S tímto přístrojem můžete přijímat programy ve vlnových rozsazích VKV (FM), SV (MW) a DV (LW). Pro vlnový rozsah FM jsou k dispozici tři sady předvoleb a pro vlnové rozsahy SV a DV je k dispozici jedna sada předvoleb. V každé sadě předvoleb lze uložit šest vysílačů. Pro přepínání mezi sadami předvoleb FM popř. vlnovými rozsahy,

1 stiskněte tlačítko BAND # tak, až se na displeji zobrazí požadovaný vlnový

rozsah popř. požadovaná sada předvoleb, nebo

1 stiskněte tlačítko OK *. ü Objeví se výpis vlnových rozsahů/sad předvoleb. 2 Označte požadovaný vlnový rozsah popř. požadovanou sadu předvoleb a

stiskněte tlačítko OK *.

ü Zobrazí se zvolený vlnový rozsah popř. zvolená sada předvoleb a zahájí se

reprodukce naposledy vyladěného vysílače.

Vyladění vysílačů

Pro vyladění vysílačů máte různé možnosti.

Automatické vyhledávání vysílačů 1 Stiskněte tlačítko

ü Nastaví se nejbližší přijímatelný vysílač.

Pokyn: Můžete nastavit citlivost vyhledávání vysílačů. Přečtěte si odstavec “Nastavení funkcí autorádia” v kapitole “Setup - základní nastavení”.

Ruční vyladění vysílačů

Vysílače můžete vyladit také ručně.

1 Otáčejte knoflíkem menu ), nebo 1 přidržte stisknuto tlačítko

ü Kmitočet se mění v krocích.

& nebo tlačítko '.

& nebo tlačítko ' déle než 2 sekundy.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Uložení vysílačů na předvolby

Ruční uložení vysílačů na předvolby 1 Zvolte požadovanou sadu předvoleb FM1, FM2, FMT nebo vlnový rozsah SV (LW)

nebo DV (LW).

2 Vylate požadovaný vysílač. 3 Přidržte stisknuto tlačítko předvolby 1-6 -, na které se má vysílač uložit, po dobu

delší než 2 sekundy.

ü Na displeji se zobrazí název vysílače popř. jeho kmitočet vedle příslušného tlačítka

předvolby.

Pokyn: Podle délky názvu vysílače se na displeji zobrazuje pouze příslušná zkratka.

Automatické uložení vysílačů na předvolby (Travelstore).

Šest nejsilnějších vysílačů z oblasti příjmu můžete automaticky uložit na předvolby (pouze FM). Toto uložení se provede do sady předvoleb FMT.

Pokyn: Vysílače dříve uložené v této sadě předvoleb přitom budou vymazány.

1 Přidržte stisknuto tlačítko BAND # déle než 2 sekundy.

ü Ukládání do paměti se zahájí. Na displeji se zobrazí T-STORE. Každý vysílač

ukládaný do paměti bude krátce reprodukován po dobu cca 3 sekundy. Když se proces ukončí, zahájí se reprodukce pro předvolbu 1 ze sady předvoleb FMT.

Vyvolání předvoleb

1 Zvolte sadu předvoleb popř. vlnový rozsah. 2 Stiskněte tlačítko předvolby 1 - 6 - požadovaného vysílače.

Vzorkování přijímatelných vysílačů (SCAN)

Všechny přijímatelné vysílače si můžete nechat krátce vzorkovat. Doba vzorkování činí 10 sekund.

Spuštění funkce SCAN 1 Přidržte stisknuto tlačítko OK * déle než 2 sekundy.

ü Proces Scan se zahájí. SCAN se krátce zobrazí na displeji, potom se objeví

aktuální název vysílače popř. jeho blikající kmitočet.

Ukončení SCAN, další reprodukce vysílače 1 Stiskněte tlačítko ESC ,.

ü Proces vzorkování se ukončí, naposledy vyladěný vysílač zůstane aktivní.

Dopravní hlášení

Tento přístroj je vybaven radiovým přijímačem stunerem RDS-EON. EON je zkratkou pro Enhanced Other Network.

Vpřípadě dopravního hlášení (TA) se vrámci řetězce vysílačů automaticky přepne z programu bezdopravního hlášení na program sdopravním hlášením.

Po dopravním hlášení se přepne zpět na dříve poslouchaný program.

Pokyn: Hlasitost dopravních hlášení můžete nastavit. Ktomu si přečtěte odstavec „Hlasitost po zapnutí, hlasitost navigace, hlasitost dopravních hlášení, hlasitost telefonních hovorů a GALA“ v kapitole „Setup – základní nastavení“.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zapnutí popř. vypnutí priority pro dopravní hlášení 1 Stiskněte tlačítko TRAF .

ü Priorita dopravního hlášení je aktivována, pokud na displeji svítí symbol

Pokyn: Pokud opouštíte oblast příjmu vysílače dopravního hlášení nebo přeladíte zvysílače sdopravním hlášením na vysílač bez dopravního

hlášení, začne blikat symbol vysílačů.

Přerušení aktuálního dopravního hlášení

Pokud dopravní hlášení nechcete poslouchat, tak je můžete přerušit. 1 Stiskněte během dopravního hlášení tlačítko TRAF .. ü Aktuální dopravní hlášení se přeruší. Priorita dopravních hlášení zůstává nadále

aktivována.

a automaticky se zahájí vyhledávání

Režim CD-přehrávače

Vinterní mechanice CD u TravelPilot můžete reprodukovat běžná obchodní audioCD sprůměrem 12 cm.

Tzv. CD-R (“vlastní vypálené” CD) lze zpravidla také reprodukovat. Na základě různé kvality CD však nemůže firma Blaupunkt převzít vtomto případě záruku za bezchybnou funkci.

Pro bezchybnou funkci používejte pouze CD slogem Compact-Disc. CD sochranou proti kopírování mohou vést kproblémům. Blaupunkt nedokáže zaručit bezchybnou funkci CD sochranou proti kopírování.

Nebezpečí zničení mechaniky CD! Tzv. Single-CD s průměrem 8 cm a CD ve tvaru obrysu (Shape CD) nejsou pro reprodukci vhodná. Za poškození CD-mechaniky způsobená použitím nevhodných CD není přebírána záruka.

Interní mechanika CD je přístrojem obsahujícím laser třídy 1 s viditelným/neviditelným laserovým paprskem, který může svým zářením představovat ohrožení lidského oka. CD-mechanika se proto smí provozovat pouze podle udaných pokynů. Nikdy neotvírejte kryty přístroje anepokoušejte se sami provádět opravy. Údržbu si nechejte provést vyškolenými odborníky.

Během reprodukce CD je vhorní řádce displeje zobrazeno CD, pod tím je zobrazeno číslo aktuální skladby a doba její reprodukce.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zahájení reprodukce CD

Reprodukce CD se zahájí automaticky po vložení audio-CD.

Vložení CD 1 Stiskněte tlačítko

2 Případně vpřístroji vložené CD se automaticky vysune. 3 Zasuňte CD potištěnou stranou nahoru do šachty pro CD v přístroji. Zasuňte CD,

až ucítíte odpor. Od tohoto okamžiku bude CD automaticky vtaženo do přístroje.

ü Reprodukce CD se zahájí automaticky po překontrolování CD. Zobrazí se základní

menu CD.

Pokyn: Přístroj si pamatuje skladbu a dobu reprodukce naposledy poslouchaného audio-CD popř. MP3-CD a zahájí reprodukci po opětném vložení vmístě, kde byla reprodukce přerušena. To je mimořádně užitečné, když musíte během audio reprodukce krátce vložit navigační CD.

Zahájení reprodukce zinterní mechaniky CD (pokud není připojen CD-měnič)

Pokud je vloženo zvukové CD a není připojen CD-měnič, 1 stiskněte tlačítko CD•C $. ü Přístroj se přepne do základního menu CD a bude pokračovat reprodukce CD.

Pokud není vloženo zvukové CD, uslyšíte varovný tón.

Zahájení reprodukce zinterní mechaniky CD (pokud je připojen CD-měnič)

Při vloženém CD vinterní mechanice CD a při připojeném CD-měniči se přístroj po stisknutí tlačítka CD•C $ přepne do režimu CD. Zahájí se reprodukce z CD-zdroje (CD-přehrávač nebo CD-měnič), který byl naposledy aktivní.

Pokud bylo naposledy poslouchané CD vrežimu CD-měniče, vyvolá se základní menu CD-měniče.

Pokud chcete aktivovat interní mechaniku CD, 1 stiskněte znovu tlačítko CD•C $. ü Zahájí se reprodukce CD.

( pro otevření ovládacího dílu.

Volba skladby

Během reprodukce CD můžete přímo volit skladby. Pro volbu skladby směrem nahoru 1 stiskněte

ü Když se dosáhne poslední skladba na CD, bude při stisknutí

první skladba na CD.

Pro opakování aktuální skladby nebo zvolení předchozí skladby, 1 stiskněte

ü Když se dosáhne první skladba na CD, bude při stisknutí

poslední skladba na CD.

3tlačítko '.

3tlačítka ' zvolena

4tlačítko &.

4tlačítka & zvolena

Rychlé vyhledávání

Pokud si chcete během reprodukce poslechnout jen určitou pasáž skladby, můžete si ji vyhledat rychlým vyhledáváním s příposlechem.

1 Přidržte během reprodukce stisknuto ü Skladba bude spříposlechem zrychleně reprodukována směrem vpřed nebo vzad.

4tlačítko & nebo 3tlačítko '.

Reprodukce skladeb vnáhodném pořadí (MIX)

Skladby na CD můžete reprodukovat vnáhodném pořadí. 1 Stiskněte tlačítko předvolby 2 MIX -. ü Skladby na CD budou voleny a reprodukovány vnáhodném pořadí. Pro ukončení funkce MIX, 1 stiskněte znovu tlačítko předvolby 2 MIX -. Funkce MIX se automaticky ukončí

při aktivaci funkce SCAN.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Vzorkování všech skladeb na CD (SCAN)

Pokud si chcete krátce poslechnout všechny skladby na CD, postupujte následujícím způsobem:

1 Přidržte stisknuto tlačítko OK * déle než 2 sekundy. ü Všechny skladby na CD budou ve vzestupném pořadí krátce vzorkovány. Doba

vzorkování je 10 sekund.

Pro ukončení funkce SCAN, 1 stiskněte tlačítko ESC ,. Funkce SCAN se automaticky ukončí při aktivaci funkce

MIX.

Opakování skladby (REPEAT)

Pro opakovanou reprodukci skladby aktivujte funkci Repeat.

1 Zvolte požadovanou skladbu, 2 stiskněte tlačítko předvolby 5 RPT -.

ü Skladba bude opakována, dokud neukončíte funkci Repeat. Pokud chcete funkci Reapeat ukončit,

1 stiskněte znovu tlačítko předvolby 5 RPT -.

Dopravní hlášení vrežimu CD

Pro zapnutí popř. vypnutí připravenosti pro dopravní hlášení (viz odstavec „Dopravní hlášení“ v kapitole „Provoz autorádia“) v režimu CD,

1 stiskněte tlačítko TRAF .. ü Při aktivní připravenosti pro dopravní hlášení je na displeji indikován symbol

Režim MP3

STravelPilot můžete reprodukovat také CD-R a CD-RW se skladbami ve formátu MP3.

Kromě toho můžete reprodukovat také soubory ve formátu WMA. Obsluha při reprodukci souborů MP3 a WMA je stejná.

Pokyn:

• Soubory WMA s Digital Rights Management (DRM) z Online-Musicshops nelze tímto přístrojem reprodukovat.

MP3 je Fraunhoferovým institutem vyvinutá metoda pro komprimaci CD-audio dat. Komprimace umožňuje snížit množství dat na přibližně 10 % jejich původní velikosti bez slyšitelné ztráty kvality (při přenosové rychlosti 128 kbit/s). Pokud se při kódování CD-audio dat na MP3 použijí nižší přenosové rychlosti, lze dosáhnout ještě menších souborů, ale pouze za cenu ztráty kvality.

Příprava MP3-CD

Při různých kombinacích vypalovaček CD, vypalovacího software CD a CD-R může docházet k problémům s reprodukcí CD. Pokud se budou vyskytovat problémy s vypálenými CD-R, použijte pro vypalování CD-R jiného výrobce nebo jinou barvu CD-R. Aby se zamezilo problémům při reprodukci, neměla by být CD vypalována rychlostí vyšší než 16násobnou.

Formát CD musí odpovídat ISO 9660 Level 1 popř. Level 2 nebo Joliet. Veškeré jiné formáty nelze spolehlivě reprodukovat.

Na CD můžete založit až 255 adresářů. Tyto adresáře lze u tohoto přístroje volit jednotlivě.

Vadresáři může být uloženo až max. 255 skladeb.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Každý adresář lze pomocí PC pojmenovat. Název adresáře se zobrazí na displeji přístroje, pokud nejsou kdispozici ID-Tags. Pojmenování adresářů a skladeb/souborů provádějte podle možností vašeho vypalovacího software pro CD-R. Pokyny k tomu naleznete v návodu pro příslušný software.

Pokyn: Při pojmenování adresářů a skladeb/souborů nepoužívejte znaky s diakritikou a zvláštní znaky, protože by nebyly zobrazeny. Použijte názvy souboru a adresářů sdélkou max. 32 znaků (včetně přípony „MP3“), protože více než 32 znaků nelze spolehlivě a správně zobrazit.

Skladby ve formátu MP3 mohou obsahovat také přídavné informace jako jméno interpreta, název skladby a alba (ID3-tags). Tento přístroj dokáže na displeji zobrazit ID3-tags ve verzi 1 a 2.

Při vytváření (kódování) souborů MP3 z audio dat používejte přenosové rychlosti až max. 256 kbit/sek.

Pro použití souborů MP3 stímto přístrojem musejí mít soubory MP3 příponu“.MP3“.

Pokyny: Pro zaručení nerušené reprodukce.

• Nepokoušejte se dávat jiným souborům než MP3 příponu názvu souboru “.MP3“ a nepokoušejte se takové soubory reprodukovat! Tato neplatná data budou během reprodukce ignorována.

• Nepoužívejte “smíšená” CD obsahující soubory ve formátu MP3 a soubory v jiných formátech (přístroj čte během reprodukce pouze soubory MP3).

• Nepoužívejte Mix-Mode CD s audio-skladbami a se skladbami ve formátu MP3. Když se pokusíte reprodukovat tato Mix-Mode-CD, budou reprodukovány pouze skladby audio-CD.

Zahájení režimu MP3/WMA

Režim MP3/WMA se spouští jako režim normálních CD. Přečtěte si odstavec “Zahájení reprodukce CD” v kapitole “Režim CD”.

Po překontrolování CD se zahájí reprodukce první skladby vprvním adresáři, který přístroj zjistí.

Na displeji se zobrazí vprvní řádce název skladby jako běžící text (běžící text můžete také vypnout, přečtěte si ktomu „Volba informací pro MP3“ na konci kapitoly).

Ve druhé a třetí řádce displeje se zobrazí jméno interpreta sukončením řádky. Tyto informace lze zobrazovat pouze tehdy, když jsou kdispozici ID-tags pro skladbu (přečtěte si také návod pro váš vypalovací software). Pokud se skladbou nejsou uloženy žádné ID-tags, zobrazí se vprvní řádce název souboru a ve druhé a třetí řádce název adresáře.

Ve čtvrté řádce se zobrazuje doba reprodukce skladby.

Volba adresáře

Volba adresáře tlačítky

Pro přepnutí vpřed do dalšího adresáře, 1 stiskněte tlačítko 4 - jednou nebo několikrát. Pro přepnutí vzad do dalšího adresáře,

1 stiskněte tlačítko 1 - jednou nebo několikrát.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Volba adresáře vrežimu Browse

Můžete si nechat zobrazit aktuální adresář a tři následující adresáře na čtyřech řádcích displeje. Adresáře jsou zobrazeny snázvy, které jste založili při vypalování CD. Během zobrazení adresářů si můžete pravým otočným knoflíkem ) vybírat a volit všechny adresáře, které jsou k dispozici.

1 Stiskněte během reprodukce MP3 krátce tlačítko OK *. ü Zobrazí se režim MP3-Browse. Pokud během 30 sekund nestisknete žádné

tlačítko, přepne se zpět na standardní zobrazení. Vrežimu Browse je zobrazena aktuální skladba a tři následující skladby aktuálního

adresáře se jmény, která jste založili při vypalování CD. Pokud aktuální adresář obsahuje další adresáře, budou tyto zobrazeny na začátku výpisu skladeb.

Pokud nepostačuje počet znaků vřádce, budou názvy zkráceny. Když krátce stisknete tlačítko

jiného druhu zobrazení, veškerá tlačítka si ale zachovávají zde popsané funkce.

2 Pro zobrazení nejbližší vyšší roviny adresářů označte a potvrte řádek

displeji nebo krátce stiskněte adresářů přidržte stisknuto

ü Zobrazí se nejbližší vyšší rovina adresářů. Zde zvolte adresář, ze kterého chcete

poslouchat skladby nebo opakujte krok 2 tak, až se dostanete do roviny adresářů, ve které se nachází požadovaný adresář.

3 Označte a potvrte požadovaný adresář pravým otočným knoflíkem ) a tlačítkem

OK * nebo

ü Zvolený adresář se otevře a označí se první skladba. Skladby zadresáře se

budou zobrazovat vrežimu Browse.

+, můžete si nechat zobrazit úplný název. Přepne se do

4tlačítko &. Pro přímé přepnutí do vyšší roviny

4tlačítko & déle než dvě sekundy.

3tlačítkem

Volba skladby

Volba skladby/souboru tlačítky se šipkami

Pro přepnutí vpřed a vzad mezi skladbami/soubory v aktuálním adresáři, 1 stiskněte

Pro přepnutí mezi skladbami/soubory v aktuálním adresáři, 1 stiskněte

ü Při prvním stisknutí

Volba skladby vrežimu Browse

Vrežimu Browse si můžete komfortně prohlédnout všechny skladby, které jsou kdispozici vpříslušném adresáři a cíleně znich některou skladbu zvolit.

1 Stiskněte během reprodukce MP3 krátce tlačítko OK *. ü Zobrazí se režim MP3-Browse. Vrežimu Browse je zobrazena aktuální skladba

a tři následující skladby aktuálního adresáře se jmény, která jste založili při vypalování CD. Pokud nepostačuje počet znaků vřádce, budou názvy zkráceny.

2 Otočte pravým otočným knoflíkem ) aby se postupně zobrazily všechny skladby

adresáře.

3 Pokud chcete zvolit aktuálně zobrazenou skladbu, stiskněte tlačítko OK *.

3tlačítko

4tlačítko & jednou nebo několikrát.

' jednou nebo několikrát.

4tlačítka & se znovu zahájí reprodukce aktuální skladby.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Rychlé vyhledávání

Pro rychlé vyhledávání vpřed, 1 přidržte stisknuto

Pro rychlé vyhledávání vzad, 1 přidržte stisknuto

3tlačítko

4tlačítko &, až se zahájí rychlé vyhledávání vzad.

', až se zahájí rychlé vyhledávání vpřed.

Reprodukce skladeb vnáhodném pořadí (MIX)

Skladby obsažené vadresáři a všechny skladby na CD můžete reprodukovat vnáhodném pořadí.

1 Stiskněte tlačítko předvolby 2 MIX -. ü Na displeji se zobrazí MIX DIR. Skladby v adresáři budou voleny a reproduko-

vány vnáhodném pořadí.

Pro reprodukci všech skladeb na CD v náhodném pořadí, 1 stiskněte tlačítko 2 MIX -, až se na displeji zobrazí MIX ALL. ü Skladby na CD budou voleny a reprodukovány vnáhodném pořadí. Pro ukončení funkce MIX, 1 stiskněte tlačítko předvolby 2 MIX - tolikrát, až se vhorní řádce displeje zobrazí

MP3. Funkce MIX se automaticky ukončí při aktivaci funkce SCAN.

Vzorkování všech skladeb adresáře (SCAN)

Pokud si chcete krátce poslechnout všechny skladby aktuálního adresáře, postupujte následujícím způsobem:

1 Přidržte stisknuto tlačítko OK * déle než 2 sekundy. ü Všechny skladby adresáře budou ve vzestupném pořadí krátce vzorkovány. Doba

vzorkování je 10 sekund.

Pro ukončení funkce SCAN, 1 stiskněte tlačítko ESC ,. Funkce SCAN se automaticky ukončí při aktivaci funkce

MIX.

Opakování skladby (REPEAT)

Aktuální skladbu nebo všechny skladby adresáře se můžete nechat reprodukovat opakovaně.

1 Stiskněte tlačítko předvolby 5 RPT -. ü Na displeji se zobrazí RPT STOPA. Pro opakovanou reprodukci všech skladeb adresáře, 1 stiskněte tlačítko 5 RPT -, až se na displeji zobrazí OPAK DIR. ü Skladby zadresáře budou reprodukovány opakovaně. Pro ukončení funkce Repeat, 1 stiskněte tlačítko předvolby 5 RPT - tolikrát, až se vhorní řádce displeje zobrazí

MP3.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Zvolení MP3-Info

Vrežimu MP3 se zobrazuje vprvní řádce název skladby běžícím textem a ve druhé a třetí řádce jméno interpreta (pouze pokud jsou ID-tags kdispozici vsouboru MP3). Pokud nejsou k dispozici ID3-Tags, zobrazí se vprvní řádce název souboru jako běžící text.

Zobrazení běžícího textu vprvní řádce můžete také vypnout (nastavení FIX). 1 Stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení.

2 Označte a potvrte bod menu MP3. 3 Označte a potvrte bod menu FIX popř. VARIABILN . 4 Když se nastavování ukončí, stiskněte tlačítko OK * nebo tlačítko ESC ,. 5 Stiskněte tlačítko ESC , pro přechod zpět do menu nastavení.

Provoz CD-měniče

Kpřístroji TravelPilot můžete připojit následující CD-měniče Blaupunkt:

• CDC - A03

• CDC - A08

• IDC - A09 Vnávodu pro montáž a připojení CD-měniče přiloženém kměniči zjistíte, jak se

namontuje CD-měnič do vašeho vozidla a jak se propojí s TravelPilot. Alternativně k CD-měniči můžete připojit CompactDrive MP3 (případně bude nutné

provést aktualizaci softwaru u Compact Drive, viz www.blaupunkt.de). CompactDrive MP3 se obsluhuje stejně jako CD-měnič, většina funkcí CD-měniče může být využívána také u Compact Drive MP3 (Výjimka: Funkce Mix je k dispozici pouze vomezeném rozsahu). Pro přepnutí nahoru nebo dolů do jiného adresáře, stiskněte tlačítko předvolby 1 - popř. tlačítko předvolby 4 -.

Vložení CD do CD-měniče

Znávodu pro obsluhu přiloženého kCD-měniči zjistíte, jak se vkládají CD do zásobníku a jak se vkládá zásobník do měniče.

Zahájení provozu CD-měniče

Pro zahájení funkce CD-měniče, 1 stiskněte tlačítko CD•C $. ü Pokud byla naposledy poslouchaným CD-zdrojem interní mechanika a zvukové

CD je ještě vloženo v mechanice, zahájí se jeho reprodukce. Jinak se zahájí reprodukce naposledy poslouchaného CD popř. prvního CD vzásobníku CDměniče.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Pokud je aktivní zvukové CD vinterní mechanice CD, tak 2 stiskněte znovu tlačítko CD•C $. ü Zobrazí se indikace CD-měniče. Vhorní řádce displeje se zobrazí CDC. Vdalší

řádce se zobrazuje číslo CD v CD-měniči, aktuální číslo skladby a doba reprodukce.

Pokyn: Když nově vložíte zásobník, budou nejprve jednorázově vložena všechna CD (Magazin-Scan). Během této doby není možná reprodukce zCD-měniče. Přístroj je připraven kprovozu, když na displeji nebliká symbol CD.

Volba CD

Pro volbu CD, 1 stiskněte tlačítko OK *. ü Zobrazí se seznam pro volbu CD.

Pokyny: Pokud není zásobník kompletně osazen, zobrazí se pouze položky pro CD, které lze zvolit a reprodukovat. CD které nelze reprodukovat, ale jsou umístěny v zásobníku (např. CD-ROM, datová CD), se nezobrazí.

2 Označte a potvrte požadované CD.

ü Zvolené CD se založí a zahájí se jeho reprodukce.

Volba skladby

Pro volbu skladby směrem nahoru, 1 stiskněte

ü Když se dosáhne poslední skladba na CD, bude při stisknutí

první skladba na CD.

Pro opakování aktuální skladby nebo zvolení předchozí skladby, 1 stiskněte

ü Když se dosáhne první skladba na CD, bude při stisknutí

poslední skladba na CD.

3tlačítko '.

3tlačítka ' zvolena

4tlačítko &.

4tlačítka & zvolena

Rychlé vyhledávání

Pokud si chcete během reprodukce poslechnout jen určitou pasáž skladby, můžete si ji vyhledat rychlým vyhledáváním s příposlechem.

1 Přidržte stisknuto ü Skladba bude spříposlechem zrychleně reprodukována směrem vpřed nebo vzad.

4tlačítko & nebo 3tlačítko '.

Reprodukce skladeb vnáhodném pořadí (MIX)

Skladby na CD nebo skladby na všech CD vměniči můžete reprodukovat vnáhodném pořadí.

Reprodukce všech skladeb na CD vnáhodném pořadí

Pokud chcete reprodukovat vnáhodném pořadí pouze skladby zjednoho CD, 1 stiskněte tlačítko předvolby 2 MIX - tolikrát, až se vhorní řádce displeje zobrazí

MIX CD.

ü Skladby na aktuálním CD se budou volit vnáhodném pořadí, dokud neukončíte

funkci Mix.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Reprodukce skladeb na všech CD vnáhodném pořadí

Pokud chcete reprodukovat vnáhodném pořadí skladby na všech CD, 1 stiskněte tlačítko předvolby 2 MIX - tolikrát, až se vhorní řádce displeje zobrazí

MIX MAG.

ü Skladby na všech CD se budou volit vnáhodném pořadí, dokud neukončíte funkci

Mix.

Ukončení reprodukce skladeb vnáhodném pořadí

Pro ukončení funkce Mix, 1 stiskněte tlačítko předvolby 2 MIX - tolikrát, až se vhorní řádce displeje zobrazí

CDC.

ü Reprodukce skladeb bude pokračovat ve vzestupném pořadí skladeb.

Vzorkování všech CD (SCAN)

Pokud chcete krátce reprodukovat všechny skladby všech vložených CD, 1 přidržte stisknuto tlačítko OK * déle než 2 sekundy. ü Budou vzorkovány všechny skladby počínaje aktuální skladbou. Doba vzorkování

činí 10 sekund.

Pro ukončení funkce SCAN, 1 stiskněte tlačítko ESC ,. ü Zahájí se reprodukce aktuálně vzorkované skladby.

Opakování skladby (REPEAT)

Pro opakovanou reprodukci skladby aktivujte funkci Repeat.

1 Zvolte požadovanou skladbu, 2 stiskněte tlačítko předvolby 5 RPT -.

ü Skladba bude opakována, dokud neukončíte funkci Repeat. Pokud chcete funkci Reapeat ukončit,

1 stiskněte znovu tlačítko předvolby 5 RPT -.

Dopravní hlášení vrežimu CD-měniče

Pro zapnutí připravenosti pro dopravní hlášení (viz odstavec „Dopravní hlášení“ v kapitole „Provoz autorádia“) v režimu CD-měniče,

1 stiskněte tlačítko TRAF .. ü Při aktivní připravenosti pro dopravní hlášení je na displeji indikován symbol

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Dálkové ovládání na volantu (není v rozsahu dodávky)

Pomocí dálkového ovládání na volantu RC 10 můžete pohodlně a bezpečně přímo zvolantu ovládat některé základní funkce TravelPilot.

Tlačítka stejnou funkci jako na TravelPilot.

Zvolení zdroje zvukového signálu

Pomocí dálkového ovládání můžete přepínat mezi jednotlivými zdroji zvukových signálů. 1 Stiskněte krátce tlačítko SRC na dálkovém ovládání. ü Přepne se na další zdroj zvukového signálu, který je připraven zahájit reprodukci.

Nastavení hlasitosti

Pro nastavení hlasitosti hlášení pomocí dálkového ovládání, 1 stiskněte tlačítko V+ popř. V-. ü Hlasitost bude zvýšena popř. snížena.

Aktivování navigace

Pro vyvolání navigace pomocí dálkového ovládání, 1 přidržte stisknuto na dálkovém ovládání tlačítko SRC tak dlouho, až se přístroj

1/ 2 mají přitom funkci knoflíku menu ), tlačítka 4/ 3a tlačítko OK mají

přepne do provozního režimu navigace.

Okamžité ztlumení

Pomocí dálkového ovládání můžete přístroj okamžitě ztlumit.

1 Stiskněte tlačítko Zrušení okamžitého ztlumení

Pokud chcete opět ukončit okamžité ztlumení,

1 stiskněte znovu tlačítko 1 stiskněte tlačítko V+ popř. V-.

nebo

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Setup – základní nastavení

Nastavovací menu vám dává možnost přizpůsobit svým požadavkům základní funkční vlastnosti TravelPilot.

Nastavit nebo změnit lze následující funkce přístroje:

• ZVUK – nastavení rozložení hlasitosti a ekvalizér

• HLASITOST – nastavení základní hlasitosti

• RADIO – základní nastavení funkcí autorádia

• MP3 – zapnutí a vypnutí běžícího textu pro MP3

• NAVI – nastavení hlasového výstupu, nastavení optimální trasy a jazyka

• DISPLEJ – změna vlastností displeje

• JAZYK – nastavení jazyka systému

• HODINY – nastavení hodin přístroje

• KOD - aktivování/deaktivování kódu

Nastavení zvuku a rozložení hlasitosti

U přístroje TravelPilot máte možnost separátně nastavit pro každý zdroj zvukového signálu basy a výšky.

Nastavení rozložení hlasitosti přes vyvážení a fader, jakož i nastavení fyziologické regulace hlasitosti (Loudness) se provádí společně pro všechny zdroje signálu.

Pokyn: Během dopravních hlášení a během telefonních hovorů nelze vyvolat bod menu ZVUK.

Pro nastavení zvuku, 1 přepněte pomocí tlačítka BAND # popř. tlačítka CD•C $ na zdroj zvukového signálu

(autorádio, CD-přehrávač nebo CD-měnič), pro který chcete provést nastavení.

2 Stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení. 3 Označte a potvrte bod menu ZVUK. ü Zobrazí se menu nastavení zvuku. 4 Označte a potvrte bod menu (BASS, TREBLE, LOUDNESS, BALANCE

nebo FADER), který chcete nastavit.

ü Zobrazí se proužek indikace pro zvolené nastavení.

5 Nastavujte požadovanou hodnotu zvuku knoflíkem menu ). 6 Pro převzetí nastavení stiskněte tlačítko OK * nebo tlačítko ESC ,.

ü Znovu se zobrazí menu nastavení zvuku.

7 Pro opuštění menu nastavení zvuku stiskněte dvakrát tlačítko ESC ,.

Ekvalizér

Tento přístroj má 5pásmový ekvalizér. Pro každý zpěti filtrů (pásem) můžete nastavit individuální zvýraznění nebo potlačení tohoto kmitočtu (zesílení +10 až -10).

K dispozici jsou následující filtry:

• SUB LOW 32 - 50 Hz

• LOW 63 - 250 Hz

• MID 315 - 1250 Hz

• MID HIGH 1600 - 6300 Hz

• HIGH 8000 - 12500 Hz Tyto filtry lze nastavovat bez měřicích přístrojů. Tak lze rozhodujícím způsobem ovlivnit

vlastnosti zvuku ve vozidle.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Pokyny pro nastavení

Doporučujeme vám použít pro nastavování vám známé CD. Nastavte před nastavováním ekvalizéru tónovou clonu a poměry hlasitosti na nulu.

Ktomu si přečtěte si odstavec “Nastavení zvuku a rozložení hlasitosti”.

1 Poslouchejte CD. 2 Přečtěte si nyní pokyny v tabulce “Pomůcka pro nastavení ekvalizéru” ve sloupci

“Zvukový dojem/problém”.

3 Nastavte hodnoty tak, jak je uvedeno ve sloupci “Opatření”.

Pomůcka pro nastavení ekvalizéru

Začněte nastavováním oblasti středů/výšek a končete nastavováním oblasti basů.

Zvukový dojem/problém Opatření

Příliš slabá reprodukce basů Zvýšit basy pomocí

Kmitočet: 50 až 100 Hz Zesílení: +4 až +6

Nečisté basy Snížit dolní středy pomocí Reprodukce drnčí Kmitočet: 125 až 400 Hz Nepříjemný tlak Zesílení: cca. -4

Zvuk je silně v popředí, Snížit středy pomocí agresivní, chybí stereofonní efekt Kmitočet: 1000 až 2500 Hz

Zesílení: -4 až -6

Zatlumená reprodukce Zvýšit oblast výšek pomocí Malá průzračnost Kmitočet: 8000 až 12500 Hz Chybí čistý zvuk nástrojů Zesílení: +4 až +6

Nastavení ekvalizéru 1 Stiskněte tlačítko MENU 0.

ü Zobrazí se menu nastavení.

2 Označte a potvrte bod menu ZVUK.

ü Zobrazí se menu nastavení zvuku.

3 Označte a potvrte bod menu EQ DIGITAL.

ü Zobrazí se menu ekvalizéru.

4 Označte a potvrte kmitočtové pásmo (SUB LOW, LOW, MID, MID HIGH

nebo HIGH), které chcete nastavit.

5 Označte a potvrte bod menu FREKVENCE. ü Zobrazí se proužek indikace pro zvolené nastavení.

6 Nastavte požadovaný kmitočet knoflíkem menu ) a stiskněte potom tlačítko OK *. 7 Označte a potvrte bod menu ZESILENI.

ü Zobrazí se proužek indikace pro zvolené nastavení.

8 Nastavte zesílení knoflíkem menu ) a stiskněte potom tlačítko OK *. 9 Pro volbu dalšího kmitočtového pásma stiskněte nejprve tlačítko ESC ,, potom

opakujte kroky 4 - 9.

10 Když provedete všechna nastavení, stiskněte tlačítko BAND # popř. tlačítko

CD•C $, tím se přepne zpět na zdroj zvukového signálu (autorádio, CD-

přehrávač nebo CD-měnič).

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Nastavení hlasitosti po zapnutí, hlasitosti pro navigaci, dopravní hlášení, telefon a GALA

Můžete nastavit hlasitost po zapnutí přístroje (ZAP MAX), velikost ztlumení zvuku při hlasovém výstupu navigace (NAV DIF), minimální hlasitost dopravních hlášení (TA MIN), minimální hlasitost telefonních hovorů (TEL MIN) a hodnotu pro přizpůsobení hlasitosti vzávislosti na rychlosti jízdy (GALA).

Pokyn: Hlasitost hlasového výstupu navigace můžete přímo nastavovat během hlasového výstupu. Nastavená hodnota se automaticky uloží do paměti.

Hlasitost po zapnutí je mezní hodnotou, tzn. je-li při vypnutí nastavena hlasitost pod hodnotou hlasitosti při zapnutí, zachová se tato poslední nastavená hlasitost. Je-li při vypnutí nastavena hlasitost nad hodnotou hlasitosti při zapnutí (ZAP MAX), bude hlasitost při zapnutí omezena na hodnotu nastavenou pro hlasitost při zapnutí.

Pokyn: Pokud se hodnota pro hlasitost pro zapnutí nastaví na maximum, může být hlasitost při zapnutí velmi vysoká. I tak může dojít kpoškození sluchu.

Pro nastavení hlasitosti, 1 stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení.

Pokyn: Během dopravních hlášení a během telefonních hovorů nelze vyvolat bod menu

2 Označte a potvrte bod menu HLASITOST.

ü Zobrazí se menu hlasitosti.

HLASITOSTHLASITOST

HLASITOST.

HLASITOSTHLASITOST

3 Označte a potvrte bod menu, který chcete nastavovat.

ü Zobrazí se proužek indikace pro zvolené nastavení.

4 Nastavte požadovanou hlasitost knoflíkem menu ).

ü Pro lepší orientaci se během nastavování odpovídajíc zvyšuje popř. snižuje

hlasitost.

5 Pro převzetí nastavení stiskněte tlačítko OK * nebo tlačítko ESC ,. ü Znovu se zobrazí menu hlasitosti.

6 Pro opuštění menu hlasitosti stiskněte dvakrát tlačítko ESC ,.

Nastavení funkcí autorádia

Vmenu autorádia máte možnost přizpůsobit funkce autorádia svým osobním požadavkům.

Nastavit lze následující funkce:

• RDS - TravelPilot se automaticky přepíná na nejlépe přijímatelný kmitočet vyladěného vysílače. Kromě toho se zobrazuje název vysílače. Možnosti nastavení:

ZAPNUTO – funkce RDS je zapnuta. VYPNUTO – funkce RDS je vypnuta.

• NAZEV RDS - Některé rozhlasové vysílače využívají signál RDS k tomu, aby se zobrazoval místo názvu stanice např. reklamní text nebo jiné informace. Možnosti nastavení:

FIX – zobrazí se jako první přijatá informace. VARIABILN – budou zobrazeny všechny přijaté informace.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

• REGIONALNI - Některé vysílače rozdělují v určitých časech svůj program do regionálních programů s různým obsahem. Funkcí REG se zamezí, aby se autorádio přeladilo na alternativní kmitočet, který by měl jiný program. Možnosti nastavení:

ZAPNUTO – regionální funkce je zapnuta. VYPNUTO – regionální funkce je vypnuta.

• HICUT - Funkce HICUT znamená zlepšení příjmu při špatných příjmových podmínkách (pouze VKV). Pokud při příjmu vznikají poruchy, budou automaticky potlačeny výšky a tím také úroveň rušení. Citlivost zapnutí funkce HICUT se nastavuje podle indikace proužku. Možnosti nastavení:

Proužek zcela vlevo – funkce HICUT je vypnuta. Proužek zcela vpravo – vysoká citlivost zapnutí této funkce.

• TMC AUTO – aktivuje vyhledávání TMC, když se zahájí dynamické navádění na cíl a předtím nebyl přijímán vysílač s TMC. Možnosti nastavení:

ZAPNUTO – funkce automatického vyhledávání TMC je zapnuta. VYPNUTO – funkce automatického vyhledávání TMC je vypnuta.

• LADENI – nastavení citlivosti vyhledávání. Možnosti nastavení:

SENS – vyhledávání se zastaví i na slabších vysílačích. NEJLEP – vyhledávání se zastaví jen na silných vysílačích.

Pro nastavení funkcí autorádia, 1 stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení. 2 Označte a potvrte bod menu RADIO. ü Zobrazí se menu autorádia. 3 Označte a potvrte bod menu, který chcete nastavovat. ü Zobrazí se výběrové menu nebo proužek indikace pro zvolené nastavení.

4 Zvolte požadované nastavení knoflíkem menu ). 5 Pro převzetí nastavení stiskněte tlačítko OK * nebo tlačítko ESC ,.

ü Znovu se zobrazí menu autorádia.

6 Pro opuštění menu autorádia stiskněte dvakrát tlačítko ESC ,.

Nastavení jasu displeje pro den/noc a nastavení kontrastu

Jas displeje můžete odděleně přizpůsobit svým požadavkům pro den (při vypnutém osvětlení vozidla) a pro noc (při zapnutém osvětlení vozidla). Kromě toho můžete změnit nastavení kontrastu displeje.

Pro nastavení displeje, 1 stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení. 2 Označte a potvrte bod menu DISPLEJ. ü Zobrazí se menu nastavení displeje. 3 Označte a potvrte bod menu, který chcete nastavovat. ü Zobrazí se proužek indikace pro zvolené nastavení.

Pokyn: Při nastavování jasu displeje ( denní provoz (osvětlení vypnuto) nebo noční provoz (osvětlení zapnuto). Nastavení působí pouze na aktuální provozní režim.

4 Nastavujte požadovanou hodnotu knoflíkem menu ). 5 Pro převzetí nastavení stiskněte tlačítko OK * nebo tlačítko ESC ,.

ü Znovu se zobrazí menu nastavení displeje.

6 Pro opuštění menu nastavení displeje stiskněte dvakrát tlačítko ESC ,.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

ZTLUMENIZTLUMENI

ZTLUMENI) se rozlišuje, zda je aktivní

ZTLUMENIZTLUMENI

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Nastavení jazykových voleb

Pokyn: Pro změnu jazykových voleb musí být vpřístroji vložen navigační CD-ROM.

Nastavit lze následující funkce:

• JAZYK – Pro zobrazení na displeji a pro hlasový výstup navigace můžete volit mezi následujícími jazyky:

němčina, angličtina (metrický systém), angličtina (palcový systém), francouzština, italština, holandština, španělština, portugalština, švédština, dánština, finština, čeština, norština a turečtina.

• MLUVené INFO pro zapnutí resp. vypnutí hlasového výstupu navigace.

• VOLBA INFOrmaci – Můžete zvolit, zda bude hlasový výstup realizován spodrobnými údaji o projížděné silnici (pouze státní silnice a dálnice) nebo zda se mají podrobně reprodukovat dopravní hlášení vpřípadě dopravní zácpy s označením silnic (nastavení DOPRavní INFO).

Pokyn: Hlasový výstup navigace je závislý na použitém navigačním CD. Zobrazení na displeji může být ve zvoleném jazyce, ale hlasový výstup může být v angličtině.

Nastavení jazyka

Pro nastavení jazyka, 1 stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení. 2 Označte a potvrte bod menu JAZYK. ü Zobrazí se abecedně setříděné jazyky, které jsou zde k dispozici. 3 Označte a potvrte požadovaný jazyk. ü Požadovaný jazyk se zavede, potom se zobrazí menu ve zvoleném jazyce.

4 Pro opuštění menu nastavení stiskněte dvakrát tlačítko ESC ,.

Nastavení hlasového výstupu

Pro zapnutí popř. vypnutí hlasového výstupu, 1 stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení. 2 Označte a potvrte bod menu NAVI. ü Zobrazí se znovu menu nastavení navigace. 3 Označte a potvrte bod menu MLUVene INFOrmace. ü Zobrazí se výběrové menu pro nastavení.

4 Pravým otočným knoflíkem ) zvolte „ZAPNUTO“ popř. „VYPNUTO“. 5 Pro převzetí nastavení stiskněte tlačítko OK * nebo tlačítko ESC ,.

ü Zobrazí se znovu menu nastavení navigace.

6 Pro opuštění nabídky nastavení navigace stiskněte dvakrát tlačítko ESC ,.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Nastavení volby hlasového výstupu

Pro přepnutí mezi hlasovým výstupem soznačením silnice (státní silnice a dálnice) během navádění na cíl a podrobným hlasovým výstupem informací o zácpě během navádění na cíl,

1 stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení. 2 Označte a potvrte bod menu NAVI. ü Zobrazí se menu nastavení navigace. 3 Označte a potvrte bod menu VOLBA INFOrmaci.

ü Zobrazí se výběrové menu pro nastavení. 4 Pravým otočným knoflíkem zvolte „ULICE-C.“ pro hlasový výstup s označením

silnice nebo „DOPRavní INFO“ pro hlasový výstup dopravních hlášení.

5 Pro převzetí nastavení stiskněte tlačítko OK * nebo tlačítko ESC ,. ü Zobrazí se znovu menu nastavení navigace. 6 Pro opuštění menu nastavení navigace stiskněte dvakrát tlačítko ESC ,.

Nastavení optimální trasy

U TravelPilot si můžete sami určit výpočet optimální trasy. Ktomu určete poměr mezi „rychlou trasou“ a „krátkou trasou“. Nastavení z výroby je 40 ku 60.

Pro nastavení optimální trasy, 1 stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení. 2 Označte a potvrte bod menu NAVI. ü Zobrazí se menu nastavení navigace. 3 Označte a potvrte bod menu PAR.TRASY. ü Zobrazí se výběrové menu pro nastavení. 4 Pravým otočným knoflíkem nastavte procentuální poměr mezi „KRATKA“ a

„RYCHLA“. Čím dále je výběrový proužek posunut doleva, tím bude zvolena kratší trasa.

5 Pro převzetí nastavení stiskněte tlačítko OK * nebo tlačítko ESC ,. ü Zobrazí se znovu menu nastavení navigace.

6 Pro opuštění menu nastavení navigace stiskněte dvakrát tlačítko ESC ,.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Nastavení hodin

Hodiny se automaticky nastavují signálem GPS. Aktuální místní čas musíte nastavit pouze jednou, spřesností na 5 minut.

Pokyn: Při přepnutí zletního na zimní čas a obráceně lze zde také nastavovat místní čas.

1 Stiskněte tlačítko MENU 0.

ü Zobrazí se menu nastavení.

2 Označte a potvrte bod menu HODINY.

ü Hodiny se zobrazí inverzně.

3 Nastavte hodiny knoflíkem menu ). 4 Stiskněte

ü Minuty se zobrazí inverzně.

5 Nastavte minuty knoflíkem menu ). 6 Když se nastavování ukončí, stiskněte tlačítko OK * nebo tlačítko ESC ,.

3tlačítko '.

Kódování přístroje

Pokud zapínáte zakódovaný přístroj po jeho odpojení a připojení kpalubnímu napětí vozidla, musíte zadat kód přístroje. Dotaz na tento kód můžete také deaktivovat.

Aktivování/deaktivování dotazu na kód 1 Stiskněte tlačítko MENU 0. ü Zobrazí se menu nastavení.

2 Označte a potvrte bod menu KOD. 3 Označte a potvrte bod menu ZAPNUTO popř. VYPNUTO.

ü Zobrazí se menu kzadání kódového čísla.

4 Zadejte kód, jak je popsáno v „Zapnutí zakódovaných přístrojů po odpojení

aopětném připojení kpalubnímu napětí“.

Když je kompletně zobrazeno kódové číslo, 5 přidržte stisknuto tlačítko OK * déle než 2 sekundy. ü Objeví se informace o tom, že dotaz na kód byl aktivován popř. deaktivován.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Instalace

Vmenu instalace naleznete veškeré potřebné body pro překontrolování TravelPilot a pro jeho uvedení do provozu.

Vypnutí a zapnutí tachosignálu

U systému Travelpilot máte možnost se nechat navigovat s pomocí tachosignálu nebo bez něho. Přejete-li si nastavit tuto funkci, postupujte takto:

1 Vypněte zapalování motoru a zapněte přístroj tlačítkem 3. 2 Přidržte tlačítko MENU 0 pro ovládání nabídky stisknuté déle než 2 sekundy.

ü Zobrazí se nabídka pro instalaci.

3 Označte a potvrte položku TACHO.

ü Zobrazí se nabídka pro nastavení tachosignálu.

4 Označte a potvrte položku ZAPNUTO pro navádění k cíli s pomocí tachosignálu

nebo VYPNUTO pro navádění k cíli bez tachosignálu. ü Zobrazí se nabídka pro instalaci. Po nastavení zvolené hodnoty můžete pokračovat s testem instalace podle bodu 3.

Test instalace

Test instalace vám umožňuje provést funkční přezkoušení signálů senzorů.

Pokyn: Test se musí provádět svypnutým zapalováním.

1 Vypnout zapalování a přístroj zapnout tlačítkem ".

Pokyn: Vpřípadě potřeby zadat kódové číslo.

2 Přidržte stisknuto tlačítko MENU 0 déle než dvě sekundy.

ü Zobrazí se menu instalace.

3 Označte a potvrte bod menu TEST INSTalace.

ü Zobrazí se menu testu instalace.

Pokyn: Test instalace se nemusí provádět pro kalibraci. Můžete ihned zahájit automatickou nebo manuální kalibraci. Slouží pouze pro překontrolování přípojek.

Přezkoušet lze následující funkce popř. přípojky přístroje:

• GPS – přezkoušení antény GPS. Pokud se zjistí připojení antény GPS, zobrazí se OK. Pokud se zjistí signál satelitu,

objeví se počet přijímaných satelitů. Zobrazí se také intenzita signálu. Nasměrujte anténu tak, aby byly obě hodnoty

maximální.

• DOZADU - Připojení spínače couvacích světel Při zařazení zpátečky změní šipka směr z

na .

• ZAPAL. - Připojení spínaného plusu se spínačem zapalování Zapněte zapalování. Za ZAPAL. se zobrazí ON.

• TACHO – Přípojka k tachometru (Tacho “ZAP”). Pohněte trochu vozidlem. Pokud se zjistí signál tachometru, budou načítány

impulsy.

4 Stiskněte tlačítko ESC , pro přechod zpět do menu testu instalace. Po ukončení testu můžete zahájit kalibraci přístroje. Ktomu máte 2 možnosti.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Automatická kalibrace přístroje

(Tacho “ZAP”)

Po instalaci se musí TravelPilot kalibrovat.

Pokyn: Pro kalibraci musí být vpřístroji vložen navigační CD-ROM.

1 Označte a potvrte bod menu KAL. AUTO.

ü Objeví se informace o tom, že máte ujet 5 až 15 km se zapnutým příjmem GPS.

Po ca. 15 sekundách nebo po stisknutí tlačítka OK * se objeví proužek indikace a údaj vprocentech, tyto indikace informují o postupu kalibrace.

2 Rozjete se. ü Menu se ukončí automaticky, když se ukončí kalibrace (proužek je zcela vyplněn

a indikace ukazuje 100 %).

Pokyn: Pro kalibrační jízdu musíte jet po trase vedoucí po státních nebo okresních silnicích. Udaná délka projížděné trasy představuje pouze střední hodnotu. Může být o hodně kratší nebo při špatných poměrech může být také o hodně delší. Konečná přesná kalibrace je ukončena po cca 50 km.

Ruční kalibrace přístroje

(Tacho “ZAP”)

Přístroj můžete kalibrovat také manuálně. Ktomu musíte ujet trasu min. 100 metrů až max. 500 metrů rychlostí max. 30 km/h. Dbejte přitom na to, že se musí jednat o co nejpřesněji změřenou trasu.

1 Označte a potvrte bod menu MAN. KAL.. ü Budete požádáni o zadání délky trasy, kterou chcete ujet.

2 Nastavte délku trasy knoflíkem menu ) a stiskněte potom tlačítko OK *. 3 Manuální kalibraci zahájíte stisknutím tlačítka OK *. 4 Když ujedete příslušnou trasu, stiskněte tlačítko OK *.

ü Manuální kalibrace je ukončena.

Přerušení manuální kalibrace

Tento postup manuální kalibrace můžete kdykoliv přerušit. Pokud chcete kalibraci ukončit,

1 stiskněte tlačítko ESC ,. ü Vyvolá se předchozí bod.

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Glosář

Koridorová funkce

Koridorová funkce umožňuje TravelPilot realizovat pokyny pro jízdu i bez vloženého navigačního CD. To platí jak pro normální, tak pro dynamické navádění na cíl.

TMC - Traffic Message Channel

TMC je datovou službou RDS pro dopravní zprávy vztažené kurčité oblasti. Nová dopravní hlášení mohou být okamžitě aktualizována.

Přes vysílače TMC dokáže TravelPilot trvale a zdarma přijímat digitální dopravní hlášení.

Funkce okolí

Saktivním nebo neaktivním naváděním na cíl používá TravelPilot volné paměové místo kzavedení dat znavigačního CD. Tato data se vždy vztahují kaktuální pozici vozidla a budou aktualizována tak dlouho, dokud se navigační CD nachází v mechanice. Při zadání cíle využívá TravelPilot tato vpaměti uložená data. Proto je možné zadávat cíl ibez vloženého CD, pokud se informace o cíli nacházejí mezi daty uloženými právě v paměti. Pokud leží cíl mimo zavedenou oblast, budete požádáni o vložení navigačního CD.

Optimální trasa

Vypočtená trasa je kombinací zrychlé a krátké trasy. U TravelPilot si můžete nastavit poměr mezi krátkou a rychlou trasou (viz “Nastavení optimální trasy” v kapitole “Setup - základní nastavení”).

GPS - Global Positioning System

Tento systém umožňuje celosvětové určování pozice na zemi, ve vodě a ve vzduchu. Určování pozice je možné realizovat pomocí současných 25 satelitů, které krouží na oběžné dráze ve výšce 20000 km. Pro přesné určení pozice je nutné přijímat minimálně 5 satelitů.

Doba režimu připravenosti

Aby se zkrátil čas pro spuštění softwaru, je TravelPilot vybaven dobou režimu připravenosti s trváním 30 minut po vypnutí. Během této doby je realizována plná připravenost během několika sekund po zapnutí.

Technické údaje

Napájecí napětí

Provozní napětí: 10,8 -14,4 V Odběr proudu max.: 10 A Odběr proudu po dobu 30 minut po vypnutí: 550 mA typ. Odběr proudu vrežimu připravenosti: 12 mA Odběr proudu vrežimu připravenosti

po uplynutí 72 hodin: < 2 mA

Zesilovač

Výstupní výkon: 4 x 25 wattů sinusový

podle DIN 45 324 při 14,4 V 4 x 45 watt maximální výkon

Vlnové rozsahy tuneru:

VKV (FM): 87,5 - 108 MHz SV (MW): 531 -1602 kHz DV (LW): 153 -279 kHz

FM - kmitočtový rozsah 35 - 16 000 Hz

Kmitočtový rozsah: 20 -20000 Hz

Výstup předzesilovače

4kanálový 3 V

Citlivost vstupu

Vstup CDC: 2 V / 6 kOhm Vstup pro telefon: max. 4,8 V, ef. 3,8 V

Technické změny vyhrazeny

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Montážní návod

Bezpečnostní pokyny

Po dobu montáže a připojování dbejte prosím na následující bezpečnostní pokyny.

• Odpojte minusový pól akumulátoru! Dbejte na bezpečnostní pokyny výrobce motorového vozidla.

• Při vrtání otvorů dbejte na to, aby nedošlo k poškození žádných dílů vozidla.

• Průřez kabelů pro plusové a mi nusové vedení nesmí být nižší než 1,5 mm

• Konektor na straně vozidla se nesmí připojit k TravelPilot.

• Adaptérový kabel potřebný pro váš typ vozidla získáte v odborném obchodě Blaupunkt.

• Podle typu konstrukce vašeho vozidla může dojít k odchylkám od tohoto popisu. Nepřebíráme žádná ručení za následná poškození vzniklá chybami při instalaci a připojování. Pokud vám nebudou vyhovovat zde uvedené pokyny pro vaši insta-

laci, obrate se prosím na svého odborného prodejce Blaupunkt, na výrobce vašeho vozidla.

• Napětí akumulátoru 10,5 V/-14,4 V

• Minusový pól na karosérii

1. Připojení napájení

1.1 Připojení napájecího napětí přes konektor specifický pro vozidlo

Pokud již je vaše přípojka autorádia ve vozidle jištěna zvýroby pojistkou 10 A (viz návod kobsluze vozidla nebo pojistková skříňka vašeho vozidla), budete ještě potřebovat adaptérový kabel specifický pro vozidlo (viz obr. 1).

Adaptérový kabel specifický pro vozidlo musíte použít i u vozidel vybavených konektory ISO.

2. Připojení reproduktorů

2.1 Připojení reproduktorů přes

normovaný konektor ISO

Připojení reproduktorů se provede přes komoru B (viz obr. 2).

U pasivního vybavení vozidla z výroby (reproduktory simpedancí 4 ohmy) můžete přizpůsobit připojení ke konektoru ISO. Případné prodloužení lze zajistit ISO-kabelem (objednací č. 7 607 647 093).

Při aktivním vybavení vozidla zvýroby si můžete u svého odborného prodejce zakoupit speciální adaptérový kabel.

3. Instalace antény

3.1 Anténa autorádia

U vozidel vybavených zvýroby (např. VW, Seat, Audi) je napájecí napětí pro anténu přiváděno přes anténní kabel (viz návod kobsluze vašeho vozidla). Pokud se má autorádio zprvovýbavy zaměnit za běžné obchodní autorádio, musíte si u svého odborného prodejce zakoupit anténní napájecí výhybku (objednací č. 7 691 290 202) nebo adaptérový kabel (objednací č. 7 607 621 129).

Pokyny pro montáž a připojení antény naleznete vnávodu kinstalaci antény. Zasuňte po instalaci anténní konektor do příslušné zásuvky na TravelPilot (viz obr. 3).

3.2 GPS-anténa (satelitní navigace)

Pokyny pro montáž a připojení antény naleznete vpřiloženém návodu kinstalaci antény.

Při montáži GPS antény ve vnitřním prostoru vozidla je nutno splnit tyto podmínky:

Anténa vyžaduje otevřený pohled na pokud možno co největší výřez nebe. Z tohoto důvodu se pro její umístění hodí palubní deska přímo za předním sklem, pokud toto sklo nemá žádnou kovovou povrchovou úpravu nebo pokud není příjem rušen stěrači apod.

Anténa by měla být nainstalována uprostřed palubní desky s odstupem asi 2 cm od předního okna.

Upozornění: Zabudování GPS antény uvnitř vozidla může přinést problémy i přes veškerá doporučení. Proto nemůžeme převzít záruku za to, že bude systém bezchybně fungovat.

Zapojte po montáži zástrčku antény do zásuvky na TravelPilotov, která je pro ni určena (viz obr. 3).

4. Instalace TravelPilot

TravelPilot se instaluje do výřezu pro autorádio, tento výřez je určen výrobcem vozidla. Pro vozidla bez šachty DIN dodává Blaupunkt instalační sady pro přístroje 50/52 mm určené pro běžná vozidla. Proto nejprve překontrolujte o jakou instalační situaci se jedná u vašeho vozidla a použijte případně pro instalaci pro vozidlo specifickou instalační sadu.

4.1 Montáž držáku

Držák patřící do dodávky TravelPilot umožňuje instalaci ve vozidlech s výřezem autorádia DIN o rozměrech 182 x 53 x 165 mm, instalační prostor a tlouška přístrojové desky v oblasti upevňovacích výstupků 1 - 20 mm (viz obr. 4).

Při montáži musíte zasunout držák do výřezu a překontrolovat, které upevňovací výstupky držáku bude možné šroubovákem ohnout (viz obr. 4a).

Pokyn: Ohněte co nejvíce upevňovacích výstupků.

4.2 Montáž TravelPilot do instalační šachty

Veškeré konektory je nutné zasunout do komor tak, až zapadnou postranní aretační jazýčky. Pozor! Před kompletním zasunutím TravelPilot je nutné do vodováhy nastavit gyroskop (viz obr. 6).

Pozor! Instalační poloha TravelPilot: vpravo/vlevo: min. -5° / max. +5°, vpřed/vzad: min. -10° / max. +30°, Zasuňte přístroj z1/3 do instalační šachty.

Uvolněte šrouby gyroskopu. Nastavte gyroskop šestihranným klíčem tak, aby se značka nacházela ve svislé pozici a měla úhel 90° od vodorovné roviny. Utáhněte potom šroub gyroskopu. Nyní se TravelPilot zasune jemným tlakem na oba konce rámečku, až zaskočí postranní aretační pružinky vpravo a vlevo (je slyšet zřetelné cvaknutí).

Pozor! Při zasouvání nesmíte tlačit na displej, knoflíky nebo spínače!

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

4.3 Vyjmutí TravelPilot

Vyjměte ovládací díl. Demontážní pomůcku ve tvaru třmenu zasunout vlevo a vpravo do otvorů v krytu a zatlačit tak, až je slyšet zřetelné cvaknutí (odblokování postranních pružinek). Potom se TravelPilot opatrně vytáhne tahem za oba třmeny. Nyní můžete vytáhnout připojovací kabely při zatlačení aretačních jazýčků na stranách konektorů (viz obr. 5).

Pokyn: Zasunuté třmeny lze vytáhnout až po vyjmutí přístroje TravelPilot z šachty.

4.4 Připojení signálu couvacích světel

Položte kabel od couvacích světel na pin 3 vkomoře A (viz obr. 8). Přitom je nutné dbát na to, aby při couvání bylo na přípojce +12 V.

Pokyn: Pokud není možné připojení kcouvacím světlům, musí se pin 3 připojit na kostru. To může vést knepřesnostem při navigaci, protože TravelPilot nedokáže zjistit couvání.

Pozor! Nepřebíráme žádné ručení za chybná zapojení a případně vzniklé následky!

4.5 Připojení signálu tachometru

Položte kabel od přípojky signálu tachometru specifické pro vozidlo na pin 1 v komoře A (viz obr. 8).

Pozor! Toto připojení by měl provádět autorizovaný servis výrobce vozidla.

Pozor! Nepřebíráme žádné ručení za chybná zapojení a případně vzniklé následky!

5. Test instalace

Po instalaci by se mělo provést pomocí testu instalace přezkoušení všech čidel a přípojek (viz Návod kobsluze - Základní nastavení/ instalace).

6. Schéma přípojek

Připojení napájecího napětí přes konektor

specifický pro vozidlo...................... Obr. 1

Připojení reproduktorů

(4 x 4 ohmy/35 W) ........................... Obr. 2

Připojení antén ................................ Obr. 3

Instalace TravelPilot .................. Obr. 4/4a

Vyjmutí TravelPilot .......................... Obr. 5

Nastavení gyroskopu ...................... Obr. 6

Obsazení přípojek ........................... Obr. 7

Obsazení přípojek v komoře A ....... Obr. 8

GPS anténa

7 607 621 …

Tachosignál

Signál couvacích světel

Anténa rádia

Obr. 1

4 ohmy 4 ohmy 4 ohmy 4 ohmy

Obr. 2

ÚVOD NAVIGACE RÁDIO CD/MP3 CD-MĚNIČ NASTAVENÍ DODATEK

Obr. 4

Obr. 4a

100

Obr. 5

8 601 910 003

O.K.

Obr. 6

–10

Blaupunkt NAV35E User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
