Intended use

Your Black & Decker jigsaw has been designed for sawing wood, plastics and sheet metal. This tool is intended for consumer use only.

Safety instructions

General power tool safety warnings

Warning! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions listed below may result in electric

shock, re and/or serious injury.

Save all warnings and instructions for future reference. The term "power tool" in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

1. Work area safety a. Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b. Do not operate power tools in explosive atmospheres,

such as in the presence of ammable liquids, gases

or dust. Power tools create sparks which may ignite the dust or fumes.

c. Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

2. Electrical safety a. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs

and matching outlets will reduce risk of electric shock.

b. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock

if your body is earthed or grounded.

c. Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of

electric shock.

e. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of

electric shock.

3. Personal safety a. Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a

power tool while you are tired or under the inuence

of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.

b. Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your nger on the switch or

energising power tools that have the switch on invites accidents.

d. Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

e. Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can

reduce dust-related hazards.

4. Power tool use and care a. Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do

the job better and safer at the rate for which it was designed.

b. Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

c. Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

ENGLISH

(Original instructions)

e. Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g. Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

5. Service

a. Have your power tool serviced by a qualied repair

person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.

Additional power tool safety warnings

Warning! Additional safety warnings for jigsaws

u Hold power tool by insulated gripping surfaces, when

u Use clamps or another practical way to secure and

u Keep hands away from cutting area. Never reach

u Keep blades sharp. Dull or damaged blades may cause

u When cutting pipe or conduit, make sure that they are

u Do not touch the workpiece or the blade immediately

u Be aware of hidden hazards, before cutting into walls,

and reciprocating saws

performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting ac-

cessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.

support the workpiece to a stable platform. Holding the work by hand or against your body leaves it unstable and may lead to loss of control.

underneath the work piece any reason. Do not insert

ngers or thumb into the vicinity of the reciprocating blade

and blade clamp. Do not stabilize the saw by gripping the shoe.

the saw to swerve or stall under pressure. Always use the appropriate type of saw blade for the workpiece material and type of cut.

free from water, electrical wiring, etc.

after operating the tool. They can become very hot.

oors or ceilings, check for the location of wiring and

pipes.

u The blade will continue to move after releasing the

switch. Always switch the tool off and wait for the saw blade to come to a complete standstill before putting the

tool down. Warning! Contact with, or inhalation of dusts arising from cutting applications may endanger the health of the operator and

possible bystanders. Wear a dust mask specically designed

for protection against dust and fumes and ensure that persons within or entering the work area are also protected.

u The intended use is described in this instruction manual.

The use of any accessory or attachment or performance

of any operation with this tool other than those recom-

mended in this instruction manual may present a risk of

personal injury and/or damage to property.

Safety of others

u This tool is not intended for use by persons (including

children) with reduced physical, sensory or mental capa-

bilities, or lack of experience and knowledge, unless they

have been given supervision or instruction concerning use

of the appliance by a person responsible for their safety.

u Children should be supervised to ensure that they do not

play with the appliance.

Residual risks.

Additional residual risks may arise when using the tool which may not be included in the enclosed safety warnings. These risks can arise from misuse, prolonged use etc. Even with the application of the relevant safety regulations and the implementation of safety devices, certain residual risks can not be avoided. These include:

u Injuries caused by touching any rotating/moving parts. u Injuries caused when changing any parts, blades or ac-

cessories.

u Injuries caused by prolonged use of a tool. When using

any tool for prolonged periods ensure you take regular

breaks.

u Impairment of hearing. u Health hazards caused by breathing dust developed when

using your tool (example:- working with wood, especially

oak, beech and MDF.)

Vibration

The declared vibration emission values stated in the technical data and the declaration of conformity have been measured in accordance with a standard test method provided by EN 60745 and may be used for comparing one tool with another. The declared vibration emission value may also be used in a preliminary assessment of exposure.

ENGLISH

(Original instructions)

Warning! The vibration emission value during actual use of

the power tool can differ from the declared value depending on the ways in which the tool is used. The vibration level may increase above the level stated.

When assessing vibration exposure to determine safety

measures required by 2002/44/EC to protect persons regularly

using power tools in employment, an estimation of vibration exposure should consider, the actual conditions of use and the way the tool is used, including taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time.

Labels on tool

The following symbols are shown on the tool:

Warning! To reduce the risk of injury, the user must read the instruction manual.

Electrical safety

This tool is double insulated; therefore no earth wire is required. Always check that the power

supply corresponds to the voltage on the rating plate.

u If the supply cord is damaged, it must be replaced by the

manufacturer or an authorised Black & Decker Service Centre in order to avoid a hazard.

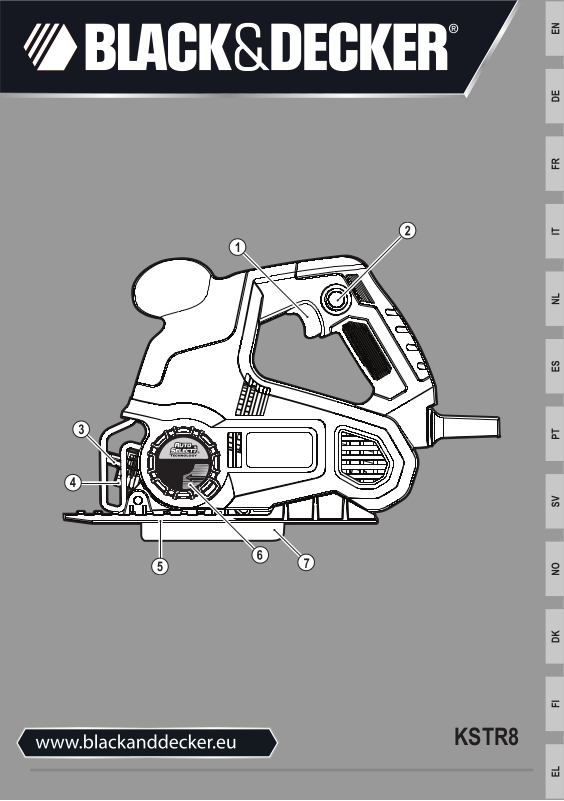

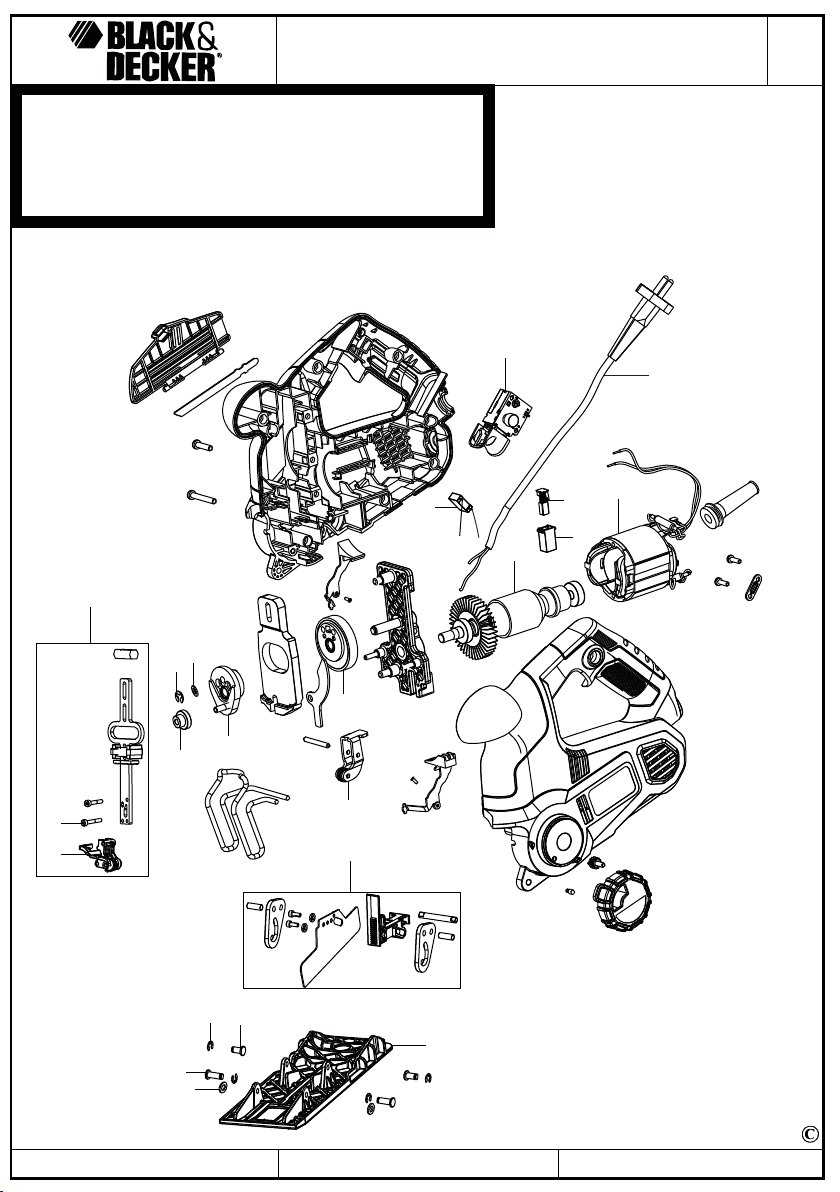

Features

This tool includes some or all of the following features.

1. Variable speed switch

2. Lock-on button

3. Saw blade locking lever

4. Blade clamp

5. Shoe plate

6. Auto Select TM Dial

7. Straight cut guide

Assembly

Warning! Before assembly, remove the battery from the tool

and make sure that the saw blade has stopped. Used saw blades may be hot.

Fitting and removing the saw blade (g. A)

u Hold the saw blade (8) with the teeth facing forward. u Lift the saw blade locking lever (3) upwards. u Insert the shank of the blade fully into the blade holder (4)

as far as it will go.

u Release the lever. u To remove the saw blade (8), lift the saw blade locking

lever (3) upwards and pull the blade out.

Saw blade storage (g. B & C)

Saw blades can be stored in the storage compartment (9) located on the side of the tool

u Open the cover of the saw blade storage compartment

(9) by holding the tab on the top of the door and pulling

outwards (g. B).

u Remove or store saw blades in the storage compartment.

(g. C).

u Close the cover of the saw blade storage compartment (9)

and make sure that it is latched closed.

Use

Warning! Let the tool work at its own pace. Do not overload. Warning! Never use the tool when the saw shoe is loose or

removed.

Switching on and off (g. D)

The variable speed on/off switch offers a choice of speeds for

greatly improved cutting rates in various materials.

u To switch the tool on, press the variable speed switch (1).

The tool speed depends on how far you press the switch.

u For continuous operation, press the lock-on button (2) and

release the variable speed switch. This option is available

only at full speed.

u To switch the tool off, release the variable speed switch.

To switch the tool off when in continuous operation, press

the variable speed switch once more and release it.

Auto Select TM (g. (g E - G)

The Auto Select TM Dial is used to change between straight cutting and alternative cutting settings.

Straight cutting in wood (g. E & F)

u Turn the Auto Select

cut position. In this cutting mode, the straight cutting guide is projected under the shoe and rides in the kerf of cut and the blade cuts with a pendulum motion. Pendulum motion improves cutting speed by adding an orbital action to the blade. Warning! Check alignment of the straight cutting guide before each use. If the straight cutting guide is bent or damaged then the tool should be returned to your local service centre.

Alternative cutting and curved cutting in all other

materials (wood, metal, pvc, etc.) (g. E & G)

u Turn the Auto Select

alternative cutting position. In this mode, the straight cutting guide is retracted and pendulum action is disengaged.

dial (6) clockwise to the straight

dial (6) anti-clockwise to the

ENGLISH

(Original instructions)

Sawing

u Always hold the tool with both hands. u Let the blade run freely for a few seconds before starting

the cut.

u Apply only a gentle pressure to the tool while performing

the cut.

u If possible, work with the shoe (5) pressed against the

workpiece. This will improve tool control and reduce tool vibration, as well as prevent the blade from being damaged.

Hints for optimum use

General

u Use a high speed for wood, a medium speed for alu-

minium and PVC and a low speed for metals other than aluminium.

Sawing laminates

As the saw blade cuts on the upward stroke, splintering may occur on the surface closest to the shoe plate.

u Use a ne-tooth saw blade. u Saw from the back surface of the workpiece. u To minimise splintering, clamp a piece of scrap wood or

hardboard to both sides of the workpiece and saw through this sandwich.

Sawing metal

Be aware that sawing metal takes much more time than sawing wood.

u Use a saw blade suitable for sawing metal. Use a ne-

tooth saw blade for ferrous metals and a coarser saw blade for non-ferrous metals.

u When cutting thin sheet metal, clamp a piece of scrap

wood to the back surface of the workpiece and cut through this sandwich.

u Spread a lm of oil along the intended line of cut.

Accessories

The performance of your tool depends on the accessory used. Black & Decker and Piranha accessories are engineered to high quality standards and designed to enhance the performance of your tool. By using these accessories you will get the very best from your tool. This tool is suitable both for U-shank and T-shank saw blades.

Maintenance

Your Black & Decker tool has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning. Warning! Before performing any maintenance, switch off and unplug the tool.

u Regularly clean the ventilation slots in your tool and

charger using a soft brush or dry cloth.

u Regularly clean the motor housing using a damp cloth. Do

not use any abrasive or solvent-based cleaner.

u Occasionally apply a drop of oil to the axle of the blade

support roller.

Mains plug replacement (U.K. & Ireland only)

If a new mains plug needs to be tted:

u Safely dispose of the old plug. u Connect the brown lead to the live terminal in the new

plug.

u Connect the blue lead to the neutral terminal.

Warning! No connection is to be made to the earth terminal.

Follow the tting instructions supplied with good quality plugs.

Recommended fuse: 5 A.

Protecting the environment

Separate collection. This product must not be disposed of with normal household waste.

Should you nd one day that your Black & Decker product

needs replacement, or if it is of no further use to you, do not dispose of it with household waste. Make this product available for separate collection.

Separate collection of used products and packaging allows materials to be recycled and used again.

Re-use of recycled materials helps prevent environmental pollution and reduces the demand for raw materials.

Local regulations may provide for separate collection of electrical products from the household, at municipal waste sites or by the retailer when you purchase a new product.

Black & Decker provides a facility for the collection and recycling of Black & Decker products once they have reached the end of their working life. To take advantage of this service please return your product to any authorised repair agent who will collect them on our behalf.

You can check the location of your nearest authorised repair

agent by contacting your local Black & Decker ofce at

the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com

ENGLISH

(Original instructions)

Technical data

Input voltage V

Power input W

No-load speed min

Max depth of cut

Wood

Steel

Aluminium

Weight kg

LpA (sound pressure) 89.7 dB(A), Uncertainty (K) 3 dB(A)

(sound power) 100.7 dB(A), Uncertainty (K) 3 dB(A)

Vibration total values (triax vector sum) according to EN 60745:

Cutting boards (a

Cutting sheet metal (a

) 2.2 m/s2, uncertainty (K) 1.5 m/s

h, B

) 2.8 m/s2, uncertainty (K) 1.5 m/s

h, M

-1

mm 85

mm 5

mm 15

KSTR8 (Type 1)

230

600

3,200

2.7

EC declaration of conformity

MACHINERY DIRECTIVE

KSTR8

Black & Decker declares that these products described under

"technical data" are in compliance with:

2006/42/EC, EN 60745-1, EN 60745-2-11

For more information, please contact Black & Decker at the

following address or refer to the back of the manual.

The undersigned is responsible for compilation of the technical

le and makes this declaration on behalf of Black & Decker.

Vice-President Global Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Kevin Hewitt

Berkshire, SL1 3YD

United Kingdom

27/06/2011

ENGLISH

Guarantee

Black & Decker is condent of the quality of its products and

offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

If a Black & Decker product becomes defective due to faulty materials, workmanship or lack of conformity, within 24 months from the date of purchase, Black & Decker guarantees to replace defective parts, repair products subjected to fair wear and tear or replace such products to ensure minimum inconvenience to the customer unless:

u The product has been used for trade, professional or hire

purposes;

u The product has been subjected to misuse or neglect; u The product has sustained damage through foreign

objects, substances or accidents;

u Repairs have been attempted by persons other than

authorised repair agents or Black & Decker service staff. To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent

by contacting your local Black & Decker ofce at the address

indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our aftersales service and contacts are available on the Internet at: www.2helpU.com

(Original instructions)

Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and to be kept up to date on new products and special offers. Further information on the Black & Decker brand and our range of products is available at www.blackanddecker.co.uk

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Bestimmungsgemäße Verwendung

Ihre Black & Decker Stichsäge wurde zum Sägen von Holz, Kunststoff und Metallblechen entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

Achtung! Lesen Sie sämtliche Sicherheitswar-

nungen und Anweisungen. Die Nichteinhaltung

der nachstehend aufgeführten Warnungen und Anweisungen kann einen elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen.

Bewahren Sie alle Sicherheitswarnungen und Anweisungen gut auf. Der nachfolgend verwendete Begriff "Gerät"

bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich a. Halten Sie Ihren Arbeitsbereich sauber, und sorgen

Sie für ausreichende Beleuchtung. Unordnung oder

dunkle Arbeitsbereiche können zu Unfällen führen.

b. Verwenden Sie die Geräte nicht in Umgebungen, in

denen Explosionsgefahr z. B. aufgrund von

brennbaren Flüssigkeiten, Gasen oder Staub besteht.

Geräte erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

c. Halten Sie Kinder und andere Personen während der

Benutzung eines Geräts fern. Bei Ablenkung können Sie

die Kontrolle verlieren.

2. Elektrische Sicherheit a. Der Netzstecker des Geräts muss in die Steckdose

passen. Der Stecker darf in keiner Weise verändert

werden. Verwenden Sie für schutzgeerdete Geräte

keine Adapterstecker. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines

elektrischen Schlags.

b. Vermeiden Sie Körperkontakt mit geerdeten

Oberächen von Rohren, Heizungen, Herden und

Kühlschränken. Es besteht ein erhöhtes Risiko eines

elektrischen Schlags, wenn Ihr Körper geerdet ist. c. Halten Sie Geräte von Regen und Feuchtigkeit fern.

Das Eindringen von Wasser in ein Gerät erhöht das Risiko

eines elektrischen Schlags.

d. Verwenden Sie das Kabel ordnungsgemäß.

Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

e. Verwenden Sie nur für den Außenbereich zugelassene

Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

f. Wenn das Gerät in einer feuchten Umgebung

verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD). Die Verwendung eines Fehlerstromschutzschalters

verringert das Risiko eines elektrischen Schlags.

3. Sicherheit von Personen a. Verwenden Sie das Gerät aufmerksam und vernünftig.

Benutzen Sie das Gerät nicht, wenn Sie müde sind

oder unter dem Einuss von Drogen, Alkohol oder

Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.

b. Verwenden Sie eine geeignete Schutzausrüstung.

Tragen Sie stets eine Schutzbrille. Schutzausrüstung

wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Durch das

Tragen des Geräts mit dem Finger am Schalter oder durch das Anschließen eingeschalteter Geräte werden Unfälle provoziert.

d. Entfernen Sie Einstell- oder Schraubenschlüssel,

bevor Sie das Gerät einschalten. Ein Schlüssel in einem

sich drehenden Teil kann zu Verletzungen führen.

e. Beugen Sie sich nicht zu weit nach vorne über. Achten

Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch

können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

g. Falls Staubabsaug- und -fangvorrichtungen

vorhanden sind, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden.

Das Verwenden einer Staubauffangvorrichtung verringert

Gefährdungen durch Staub.

4. Gebrauch und Pege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für

Ihre Arbeit passende Gerät. Durch das Arbeiten in dem

für das Gerät angegebenen Leistungsbereich erzielen Sie

nicht nur optimale Ergebnisse, Sie erhöhen auch die

Sicherheit.

b. Verwenden Sie das Gerät nicht, wenn der Ein-/

Ausschalter nicht funktioniert. Ein Gerät, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose, und/oder

trennen Sie das Gerät vom Akku, bevor Sie

Einstellungen vornehmen, Zubehörteile wechseln

oder das Gerät lagern. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des Geräts.

d. Bewahren Sie unbenutzte Geräte außerhalb der

Reichweite von Kindern auf. Lassen Sie Geräte nicht

von Personen benutzen, die damit nicht vertraut sind

oder diese Anweisungen nicht gelesen haben. Geräte

sind gefährlich, wenn sie von unerfahrenen Personen

benutzt werden.

e. Halten Sie Geräte in einem einwandfreien Zustand.

Kontrollieren Sie, ob bewegliche Teile falsch

ausgerichtet sind oder klemmen und ob Teile

gebrochen oder so beschädigt sind, dass die Funktion

des Geräts beeinträchtigt ist. Lassen Sie beschädigte

Geräte vor dem Gebrauch reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Geräten. f. Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich seltener und sind leichter

zu führen.

g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits usw.

entsprechend diesen Anweisungen, und

berücksichtigen Sie dabei die Arbeitsbedingungen

und die auszuführende Arbeit. Der Gebrauch von

Geräten für andere als die vorgesehenen Anwendungen

kann zu gefährlichen Situationen führen.

5. Service

a. Lassen Sie das Gerät nur von qualiziertem

Fachpersonal und nur mit Originalersatzteilen

reparieren. So wird gewährleistet, dass die Sicherheit des

Geräts erhalten bleibt.

Zusätzliche Sicherheitswarnungen für das Gerät

Achtung! Zusätzliche Sicherheitshinweise für

u Halten Sie das Gerät an den isolierten Griffächen

u Fixieren Sie das Werkstück mit Zwingen oder

u Halten Sie Ihre Hände von der Schneidzone fern.

u Halten Sie die Sägeblätter scharf. Stumpfe oder

u Achten Sie beim Sägen von Rohren oder Leitungen

u Berühren Sie das Werkstück oder das Sägeblatt nicht

u Achten Sie auch auf nicht sichtbare Gefahren, wenn

u Das Sägeblatt bewegt sich auch dann noch, wenn

Achtung! Die Berührung und das Einatmen von Stäuben, die beim Sägen von Materialien entstehen, können beim Bediener und bei Zuschauern gesundheitliche Schäden verursachen. Tragen Sie eine speziell für den Schutz vor Staub und Dämpfen vorgesehene Staubmaske, und stellen Sie sicher, dass auch andere Personen entsprechend geschützt sind, die den Arbeitsplatz betreten oder sich dort aufhalten.

u In dieser Anleitung ist die bestimmungsgemäße Verwend-

Stichsägen und Handsägen

fest, wenn Sie Arbeiten ausführen, bei denen verdeckte Kabel oder das eigene Gerätekabel beschädigt werden könnten. Der Kontakt mit stromführenden

Leitungen kann auch offen liegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.

ähnlichen Hilfsmitteln auf einer stabilen Oberäche.

Ein Werkstück, das mit der Hand oder gegen den Körper gehalten wird, ist unzureichend befestigt und kann leicht außer Kontrolle geraten.

Greifen Sie niemals unter das zu schneidende Werkstück. Bewegen Sie Ihre Finger nicht in die Nähe des sich bewegenden Sägeblattes und dessen Klemme. Versuchen Sie nicht, die Säge zu stabilisieren, indem Sie diese am Sägeschuh halten.

beschädigte Sägeblätter können dazu führen, dass die Säge unter Druck blockiert oder ausbricht. Verwenden Sie immer ein für das jeweilige Werkstück und die Art des Schnittes geeignetes Sägeblatt.

darauf, dass diese frei von Wasser, Stromkabeln und Ähnlichem sind.

direkt nach dem Gebrauch. Beides kann sehr heiß

werden.

Sie in Wände, Böden oder Decken sägen. Prüfen Sie diese Stellen auf dahinter liegende Kabel oder Rohre.

Sie den Schalter losgelassen haben. Schalten Sie das

Gerät vor dem Ablegen stets aus, und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist.

ung beschrieben. Die Verwendung von Zubehör- oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren kann zu

Verletzungen und/oder Sachschäden führen.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Sicherheit anderer Personen

u Dieses Gerät darf nicht von Personen (einschließlich

Kindern) mit eingeschränkten körperlichen, sensorischen

oder geistigen Fähigkeiten oder mangelnder Erfahrung

und Wissen in Bezug auf dessen Gebrauch bedient

werden, es sei denn, sie werden bei der Verwendung des

Geräts von einer erfahrenen Person beaufsichtigt oder

angeleitet.

u Kinder müssen beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Restrisiken.

Für den Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt:

u Das Berühren von sich drehenden/bewegenden Teilen

kann Verletzungen zur Folge haben.

u Der Austauschen von Teilen, Messern oder Zubehör kann

Verletzungen zur Folge haben.

u Der längere Gebrauch eines Geräts kann Verletzungen

zur Folge haben. Legen Sie bei längeren Gebrauch

regelmäßige Pausen ein.

u Beeinträchtigung des Gehörs. u Gesundheitsrisiken durch das Einatmen von Staub beim

Gebrauch des Geräts (beispielsweise bei Holzarbeiten,

insbesondere Eiche, Buche und Pressspan).

Vibration

Die in den Abschnitten "Technische Daten" und "EU-Konformitätserklärung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden.

Achtung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Mithilfe der ermittelten Werte der Vibrationsbelastung durch Elektrogeräte lassen sich Sicherheitsmaßnahmen festlegen,

die gemäß 2002/44/EG zum Schutz von Personen bestimmt

sind, die diese Geräte regelmäßig bei der Arbeit verwenden. Bei der Einschätzung der Vibrationsbelastung sollten die Gebrauchsumstände und die Art der Verwendung des Geräts sowie alle Schritte des Arbeitszyklus berücksichtigt werden, wozu Ruhe-, Leerlauf- und Startzeiten gehören.

Warnsymbole am Gerät

Am Gerät sind folgende Warnsymbole angebracht:

Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob

die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

u Wenn das Netzkabel beschädigt ist, muss es durch den

Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Ein-/Ausschalter mit Geschwindigkeitsregler

2. Feststellknopf

3. Hebel für Sägeblattverriegelung

4. Sägeblattklemme

5. Grundplatte

6. Auto SelectTM-Programmwahl

7. Führung für gerade Schnitte

Montage

Achtung! Entfernen Sie vor der Montage den Akku aus dem

Gerät, und stellen Sie sicher, dass das Sägeblatt zum Stillstand gekommen ist. Nach Verwendung der Handsäge kann das Sägeblatt heiß sein.

Anbringen und Entfernen des Sägeblatts (Abb. A)

u Halten Sie das Sägeblatt (8) mit den Zähnen nach vorne. u Heben Sie den Hebel für die Sägeblattverriegelung (3) an. u Setzen Sie den Schaft des Sägeblatts vollständig bis zum

Anschlag in den Sägeblatthalter (4) ein.

u Lassen Sie den Hebel los.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Heben Sie zum Entfernen des Sägeblatts (8) den Hebel

für die Sägeblattverriegelung (3) an, und ziehen Sie das

Sägeblatt heraus.

Aufbewahrung des Sägeblatts (Abb. B und C)

Die Sägeblätter können im Aufbewahrungsfach (9) seitlich am Gerät aufbewahrt werden.

u Öffnen Sie die Abdeckung des Aufbewahrungsfachs

(9), indem Sie mit der Fingerspitze hinter die Klappe am

oberen Rand der Abdeckung greifen und die Abdeckung

nach vorne aufklappen (Abb. B).

u Entnehmen Sie Sägeblätter oder bringen Sie diese zur

Aufbewahrung im Fach unter (Abb. C).

u Schließen Sie die Abdeckung des Aufbewahrungsfachs

(9), und achten Sie darauf, dass sie fest einrastet.

Verwendung

Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit

Gewalt. Vermeiden Sie eine Überlastung des Geräts. Achtung! Betreiben Sie das Gerät nicht mit losem oder abgenommenem Sägeschuh.

Ein- und Ausschalten (Abb. D)

Mithilfe des Ein-/Ausschalters mit Geschwindigkeitsregler

können unterschiedliche Schnittgeschwindigkeiten für ein besseres Sägeergebnis bei verschiedenen Materialien eingestellt werden.

u Um das Gerät einzuschalten, drücken Sie den Ein-/Auss-

chalter mit Geschwindigkeitsregler (1). Die Geschwindig-

keit des Werkzeugs ist davon abhängig, wie tief Sie den

Schalter eindrücken.

u Für das Arbeiten im Dauerbetrieb drücken Sie den

Feststellknopf (2) und lassen den Geschwindigkeitsregler

los. Diese Option steht nur für den Betrieb bei voller

Geschwindigkeit zur Verfügung.

u Um das Gerät auszuschalten, lassen Sie den Geschwind-

igkeitsregler los. Wenn sich das Gerät im Dauerbetrieb

bendet, müssen Sie zum Ausschalten den Geschwindig-

keitsregler erneut drücken und loslassen.

Auto SelectTM (Abb. E-G)

Mit der Auto SelectTM-Programmwahl wird zwischen geraden Schnitten und alternativen Schnitteinstellungen gewechselt.

Gerade Schnitte in Holz (Abb. E und F)

u Drehen Sie die Auto Select

Uhrzeigersinn auf die Position für gerade Schnitte. In diesem Schnittmodus wird die Führung für gerade Schnitte unterhalb des Schuh ausgefahren und fährt den Sägeschlitz entlang, und das Sägeblatt schneidet mit einer Pendelbewegung. Durch die Pendelbewegung wird die Schnittgeschwindigkeit erhöht, da das Sägeblatt zusätzlich kreist.

-Programmwahl (6) im

Achtung! Überprüfen Sie vor jeder Verwendung die Ausrichtung der Führung für gerade Schnitte. Wenn die Führung für gerade Schnitte verbogen oder beschädigt ist, sollte das Gerät zur Vertragswerkstatt zurückgebracht werden.

Alternative Schnitte und Kurvenschnitte in allen anderen Materialien (Holz, Metall, PVC usw.) (Abb. E und G)

u Drehen Sie die Auto Select

-Programmwahl (6) gegen

den Uhrzeigersinn auf die Position für alternative Schnitte. In diesem Modus wird die Führung für gerade Schnitte eingefahren, und die Pendelbewegung wird ausgesetzt.

Sägen

u Halten Sie das Gerät immer mit beiden Händen. u Lassen Sie das Sägeblatt einige Sekunden frei schwin-

gen, bevor Sie mit der Arbeit beginnen.

u Üben Sie während des Sägens nur einen geringen Druck

auf das Gerät aus.

u Drücken Sie den Sägeblattschuh (5) wenn möglich gegen

das Werkstück. So erhalten Sie eine bessere Kontrolle

über das Werkzeug, reduzieren die Vibrationen und

verhindern, dass das Sägeblatt beschädigt wird.

Hinweise für optimale Arbeitsergebnisse

Allgemeine Hinweise

u Wählen Sie für Holz eine hohe, für Aluminium und PVC

eine mittlere und für andere Metalle eine niedrige Ge-

schwindigkeit.

Sägen von Laminat

Da der Schnittvorgang bei der Aufwärtsbewegung des

Sägeblatts erfolgt, kann die Oberäche des Werkstücks

splittern. Es entsteht dann eine unregelmäßige, ausgefranste Schnittkante.

u Verwenden Sie ein Sägeblatt mit feiner Zahnung. u Drehen Sie das Werkstück um, und setzen Sie die Säge

an der Unterseite an.

u Ausgefranste Kanten und Absplitterungen können Sie

auch vermeiden, indem Sie das zu sägende Werkstück

zwischen zwei Holz- oder Pressspanplatten einspannen

und dieses "Sandwich" sägen.

Sägen von Metall

Das Sägen von Metall erfolgt wesentlich langsamer als bei Werkstücken aus Holz.

u Verwenden Sie ein Sägeblatt, das zum Sägen von Metall

geeignet ist. Verwenden Sie bei eisenhaltigen Metallen

ein Sägeblatt mit feinen Zähnen und bei Metallen ohne

Eisenanteil ein grobes Sägeblatt.

u Spannen Sie dünne Metallbleche zum Sägen auf eine

Holz- oder Pressspanplatte.

u Bringen Sie einen dünnen Öllm entlang der beabsich-

tigten Schnittlinie auf.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Zubehörteile

Das verwendete Zubehör hat wesentlichen Einuss auf die

Leistung des Geräts. Zubehörteile von Black & Decker und Piranha erfüllen höchste Qualitätsstandards und wurden speziell für die Verwendung mit Ihrem Gerät entwickelt. Bei Verwendung dieses Zubehörs erhalten Sie stets optimale Ergebnisse. Das Gerät ist für Sägeblätter mit U- und T-Schaft geeignet.

Wartung

Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine

regelmäßige Pege und Reinigung voraus.

Achtung! Schalten Sie das Gerät vor der Durchführung von

Pege-, Reinigungs- und Wartungsarbeiten aus, und ziehen

Sie den Netzstecker.

u Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts

und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch.

u Reinigen Sie das Motorgehäuse regelmäßig mit einem

feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

u Schmieren Sie gelegentlich die Achse der Sägeblat-

tführungsrolle mit einem Tropfen Öl.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker angebracht werden muss:

u Entsorgen Sie den alten Stecker auf sachgerechte Weise. u Verbinden Sie die braune Leitung mit dem spannungs-

führenden Anschluss des Steckers.

u Verbinden Sie die blaue Leitung mit dem neutralen

Anschluss. Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie die Anleitungen, die dem Stecker beiliegen. Empfohlene Sicherung: 5 A.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu.

Durch die getrennte Sammlung von ausgedienten Produkten und Verpackungsmaterialien können

Rohstoffe recycelt und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von

Black & Decker sowie der zuständigen Ansprechpartner nden

Sie auch im Internet unter: www.2helpU.com

Technische Daten

KSTR8 (Typ 1)

Eingangsspannung V

Leistungsaufnahme W

Leerlaufdrehzahl min

Maximale Schnitttiefe

Holz

Stahl

Aluminium

Gewicht kg

LpA (Schalldruck) 89.7 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

(Schallleistung) 100.7 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Schneiden von Brettern (a

Schneiden von Metallblech (a

) 2.2 m/s2, Unsicherheitsfaktor (K) 1,5 m/s

h, B

) 2.8 m/s2, Unsicherheitsfaktor (K) 1,5 m/s

h, M

-1

mm 85

mm 5

mm 15

230

600

3.200

2.7

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

EG-Konformitätserklärung

MASCHINENRICHTLINIE

KSTR8

Black & Decker erklärt, dass diese unter "Technische Daten"

beschriebenen Geräte übereinstimmen mit:

2006/42/EG, EN 60745-1, EN 60745-2-11

Weitere Informationen erhalten Sie von Black & Decker unter

der folgenden Adresse. Diese bendet sich auch auf der

Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstel-

lung der technischen Daten und gibt diese Erklärung im

Namen von Black & Decker ab.

Vice-President Global Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Kevin Hewitt

Berkshire, SL1 3YD

Großbritannien

27/06/2011

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

u wenn das Gerät gewerblich, beruich oder im Verleihge-

schäft benutzt wurde;

u wenn das Gerät missbräuchlich verwendet oder mit

mangelnder Sorgfalt behandelt wurde;

u wenn das Gerät durch irgendwelche Fremdeinwirkung

beschädigt wurde;

u wenn ein unbefugter Reparaturversuch durch anderes

Personal als das einer Vertragswerkstatt oder des

Black & Decker Kundendiensts unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker

sowie der zuständigen Ansprechpartner nden Sie auch im

Internet unter: www.2helpU.com

Bitte besuchen Sie unsere Website www.blackanddecker. de, um Ihr neues Black & Decker Produkt zu registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke

Black & Decker und unsere Produkte nden Sie unter www.

blackanddecker.de.

(Traduction des instructions initiales)

FRANÇAIS

Utilisation

Votre scie sauteuse Black & Decker a été spécialement conçue pour scier du bois, du métal et du plastique. Cet outil est destiné à une utilisation exclusivement domestique.

Consignes de sécurité

Consignes de sécurité concernant les outils électroportatifs

Attention ! Lisez avec attention tous les

avertissements et toutes les instructions. Le

non-respect de cette consigne peut entraîner

une électrocution, un incendie et/ou de graves

blessures.

Conservez tous les avertissements et instructions pour référence ultérieure. La notion d'« outil électroportatif »

mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonc-

tionnant avec piles (sans l).

1. Sécurité de la zone de travail a. Maintenez la zone de travail propre et bien éclairée.

Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

b. N'utilisez pas les outils électroportatifs dans un

environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières inammables. Les outils électroportatifs génèrent des

étincelles risquant d'enammer les poussières ou les

vapeurs.

c. Tenez les enfants et autres personnes éloignés durant

l'utilisation de l'outil électroportatif. En cas

d'inattention, vous risquez de perdre le contrôle de l'outil.

2. Sécurité électrique

a. La prise de l'outil électroportatif doit être compatible

avec la prise d'alimentation. Ne modiez en aucun cas

la prise. N'utilisez pas de prises d'adaptateur avec des appareils ayant une prise de terre. Le respect de ces

consignes réduit le risque de choc électrique.

b. Évitez le contact physique avec des surfaces mises à

la terre telles que tuyaux, radiateurs, fours et

réfrigérateurs. Le risque de choc électrique augmente si votre corps est relié à la terre.

c. N'exposez pas l'outil électroportatif à la pluie ou à

l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque de choc électrique.

d. Préservez le câble d'alimentation. N'utilisez pas le

câble pour porter l'outil, pour l'accrocher. Ne le tirez

pas pour le débrancher. Maintenez le câble éloigné

des sources de chaleurs, des parties huilées, des

bords tranchants ou des parties de l'appareil en

rotation. Le risque de choc électrique augmente si les

câbles sont endommagés ou emmêlés.

e. Si vous utilisez l'outil électroportatif à l'extérieur,

utilisez une rallonge homologuée pour une utilisation

à l'extérieur. L'utilisation d'une rallonge électrique

homologuée pour les travaux à l’extérieur réduit le risque

de choc électrique.

f. Si l’outil doit être utilisé dans un endroit humide,

prenez les précautions nécessaires en utilisant un

dispositif à courant résiduel (RCD). L’utilisation d’un tel

dispositif réduit les risques d’électrocution.

3. Sécurité personnelle

a. Restez vigilant, surveillez ce que vous faites. Faites

preuve de bon sens quand vous utilisez un outil

électroportatif. N’utilisez pas l’outil lorsque vous êtes

fatigué ou après avoir consommé de l’alcool ainsi que

des médicaments. Un moment d'inattention en utilisant

l'outil peut entraîner de graves blessures.

b. Portez un équipement de protection. Portez toujours

des lunettes de protection. Selon le travail à effectuer, le

port d'équipement de protection tels que masque

anti-poussières, chaussures de sécurité antidérapantes,

casque ou protection auditive, réduit le risque de

blessures.

c. Évitez un démarrage imprévu. L’appareil doit être en

position OFF (arrêt) avant d'effectuer le branchement

à l'alimentation et/ou au bloc-batterie, de le ramasser

ou de le porter. Ne laissez pas votre doigt sur le bouton

de commande en le transportant. N'alimentez pas l'outil si

le bouton est activé. Ceci pourrait être à l’origine

d’accident.

d. Enlevez tout outil ou clé de réglage avant de mettre

l'appareil en marche. Une clé ou un outil se trouvant sur

une partie en rotation peut causer des blessures.

e. Adoptez une position confortable. Adoptez une

position stable et gardez votre équilibre en

permanence. Vous contrôlerez ainsi mieux l'outil dans

des situations inattendues.

f. Portez des vêtements appropriés. Ne portez pas de

vêtements amples ou de bijoux. N’approchez pas les

cheveux, vêtements ou gants des parties des pièces

mobiles. Les vêtements amples, les bijoux ou les

cheveux longs peuvent s'accrocher dans les pièces en

mouvement.

(Traduction des instructions initiales)

FRANÇAIS

g. En cas d’utilisation d’appareils servant à aspirer ou à

recueillir les poussières, assurez-vous qu’ils sont

correctement raccordés et utilisés. L'utilisation de tels dispositifs réduit les dangers dus aux poussières.

4. Utilisation des outils électroportatifs et précautions a. Respectez la capacité de l'outil. Utilisez l'outil

électroportatif approprié pour le travail à effectuer. Avec un outil approprié, vous travaillerez mieux et en toute sécurité.

b. N'utilisez pas un outil électroportatif dont

l'interrupteur est défectueux. Un outil électroportatif qui

ne répond pas à la commande marche/arrêt est

dangereux et doit être réparé.

c. Retirez la prise de courant et/ou débranchez le

bloc-batterie avant d'effectuer des réglages, de changer les accessoires ou de ranger l'outil. Cette

mesure de précaution empêche de mettre l’outil en marche accidentellement.

d. Rangez les outils électroportatifs hors de portée des

enfants. Les personnes ne connaissant pas l’outil ou n’ayant pas lu ces instructions ne doivent en aucun cas l’utiliser. Les outils électroportatifs sont dangereux

lorsqu'ils sont utilisés par des personnes non initiées.

e. Entretenez les outils électroportatifs. Vériez que les

parties en mouvement fonctionnent correctement et

qu'elles ne sont pas coincées. Vériez qu'il n’y a pas de pièces cassées ou endommagées susceptibles de

nuire au bon fonctionnement de l'outil. S’il est endommagé, faites réparer l’outil avant de l’utiliser.

De nombreux accidents sont la conséquence d’outils mal entretenus.

f. Maintenez les outils de coupe aiguisés et propres. Des

outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g. Utilisez les outils électroportatifs, les accessoires,

etc., en suivant ces instructions et en tenant compte

des conditions de travail, ainsi que du travail à

effectuer. L'utilisation des outils électroportatifs à d'autres

ns que celles prévues peut vous mettre en situation

dangereuse.

5. Réparations

a. Faites réparer votre outil électroportatif uniquement

par du personnel qualié et seulement avec des pièces de rechange appropriées. Cela garantira le

maintien de la sécurité de votre outil.

Consignes de sécurité supplémentaires concernant les outils électroportatifs

Attention ! Prendre encore plus de précautions

u Tenez l’outil au niveau des surfaces de prise isolées.

u Utilisez des pinces ou autres pour xer et soutenir la

u Éloignez vos mains des zones de découpe. Ne

u Maintenez les lames aiguisées. Les lames émoussées

u Avant de couper un tuyau ou une conduite, assurez-

u Ne touchez pas la pièce coupée ou la lame immédiate-

u Prenez garde aux dangers cachés. Avant de couper

u Le va-et-vient de la lame continue après avoir relâché

Attention ! Tout contact ou inhalation de poussières pendant la coupe peut représenter un danger pour la santé de l'opérateur ainsi, qu'éventuellement, des personnes autour. Portez un masque antipoussière spécialement conçu pour vous protéger des sciures et des fumées toxiques et veillez à ce que les personnes se trouvant à l'intérieur de la zone de travail ou y pénétrant soient également protégées.

u Les consignes d'utilisation sont données dans ce manuel

avec les scies sauteuses et à mouvement en va-et-vient.

Ceci permet d’éviter que l’accessoire de coupe ne tou-

che les ls cachés ou le câble de l’outil. En touchant

un l sous tension, la charge électrique passe dans les

parties métalliques de l'outil électroportatif et il y a risque

de choc électrique.

pièce de manière stable. Si vous la tenez à la main ou

contre votre corps, elle ne sera pas stable et vous pouvez

perdre le contrôle.

cherchez jamais à atteindre le matériel par dessous. Ne

passez pas vos doigts ou pouces à proximité de la xation

de la lame et de la lame en mouvement. Ne cherchez pas

à stabiliser la scie en attrapant la semelle.

ou endommagées peuvent faire déraper ou bloquer la

scie pendant le fonctionnement. Utilisez toujours le type

approprié de lame correspondant au matériau de la pièce

à couper.

vous qu’il n’y a ni eau, ni l électrique, etc. autour.

ment après avoir utilisé l’outil. Elles peuvent être très

chaudes.

des murs, des planchers ou des plafonds, vériez

l’emplacement des câblages et tuyaux.

le bouton. Après avoir arrêté la scie (Off), attendez que la

lame se stabilise complètement avant de poser l'outil.

d’instructions. L’utilisation d’un accessoire ou d’une

xation, ou bien l’utilisation de cet outil à d’autres ns que

celles recommandées dans ce manuel d’instructions peut

entraîner des blessures et/ou des dommages matériels.

(Traduction des instructions initiales)

FRANÇAIS

Sécurité des personnes

u Cet outil ne peut être utilisé par des personnes (y compris

des enfants) ayant des capacités mentales, sensorielles ou physiques réduites, ou celles manquant d’expérience et de connaissances, à moins qu’elles ne soient encadrées ou qu’elles n’aient été formées à l’utilisation de l’appareil par une personne responsable de leur sécurité.

u Ne laissez jamais les enfants sans surveillance pour éviter

qu’ils ne jouent avec cet outil.

Risques résiduels.

L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si l'outil est mal utilisé, si l'utilisation est prolongée, etc. Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

u Les blessures dues au contact avec une pièce mobile/en

rotation.

u Les blessures causées en changeant des pièces, lames

ou accessoires.

u Les blessures dues à l'utilisation prolongée d'un outil.

Une utilisation prolongée de l'outil nécessite des pauses régulières.

u Décience auditive. u Risques pour la santé causés par l'inhalation de pous-

sières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).

Vibration

La valeur des émissions de vibration déclarée dans la section

Déclaration/Données techniques de conformité a été mesurée

selon une méthode d’essai standard fournie par la norme EN 60745 et peut être utilisée pour comparer un outil à un autre. Elle peut aussi être utilisée pour une évaluation préliminaire à l’exposition.

Attention ! Selon la manière dont l’outil est utilisé, la valeur des émissions de vibration pendant l’utilisation de l’outil peut être différente de la valeur déclarée. Le niveau de vibration peut augmenter au-dessus du niveau établi.

Quand l’exposition aux vibrations est évaluée an de déterminer les mesures de sécurité requises par la norme 2002/44/

CE pour protéger les personnes utilisant régulièrement des outils électroportatif, il faut tenir compte d'une estimation de l’exposition aux vibrations, des conditions actuelles d’utilisation et de la manière dont l’outil est utilisé. Il faut aussi tenir compte de toutes les pièces du cycle de fonctionnement comme la durée pendant laquelle l’outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Étiquettes de l’outil

Les symboles ci-dessous se trouvent sur l’outil :

Attention ! Pour réduire le risque de blessures, l’utilisateur doit lire le manuel d’instructions.

Sécurité électrique

Cet outil est doublement isolé. Par conséquent, aucun câble de mise à la terre n'est nécessaire.

Vériez si l’alimentation mentionnée sur la plaque

signalétique de l'outil correspond bien à la tension présente sur le lieu.

u Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant ou par un Centre de réparation

Black & Decker agréé pour éviter tout danger.

Caractéristiques

Cet outil comprend certains ou tous les éléments suivants.

1. Sélecteur de vitesse

2. Bouton de verrouillage

3. Levier de blocage de lame

4. Fixation de lame

5. Semelle

6. Bouton de sélection Auto SelectTM

7. Guide de coupe droite

Assemblage

Attention ! Avant l'assemblage, retirez la batterie de l’outil

et assurez-vous que la lame est arrêtée. Les lames, après utilisation, peuvent être chaudes.

Installation et retrait de la lame de scie (gure A)

u Maintenez la lame (8) avec les dents orientées vers

l'avant.

u Soulevez le levier de blocage de lame (3). u Insérez la tige de la lame dans la xation (4) le plus loin

possible.

u Dégagez le levier. u Pour retirer la lame (8), soulevez le levier de blocage (3)

et sortez la lame.

Rangement de la lame (gure B et C)

Les lames de scie peuvent être rangées dans le boîtier de rangement (9) sur le côté de l’outil.

u Ouvrez le couvercle du boîtier de rangement (9) en

poussant la patte sur le haut du couvercle vers l'extérieur

(gure B).

u Retirez ou rangez les lames de scie dans le boîtier de

rangement (gure C).

u Fermez le couvercle du boîtier de rangement (9) et vériez

le verrouillage.

(Traduction des instructions initiales)

FRANÇAIS

Utilisation

Attention ! Laissez l'outil fonctionner à sa propre vitesse. Ne

le poussez pas au-delà de sa limite. Attention ! N’utilisez jamais l’outil sans la semelle, ou si celleci est desserrée.

Mise en marche et arrêt (gure D)

Le sélecteur de vitesse permet de choisir entre plusieurs vitesses pour améliorer la coupe dans différents matériaux.

u Pour mettre l’outil en marche, appuyez sur le sélecteur de

vitesse (1). La vitesse de l’outil dépend de la pression sur le bouton.

u En mode continu, appuyez sur le bouton de verrouillage

(2) et relâchez le sélecteur de vitesse. Cette option n’est disponible qu’à vitesse maximale.

u Pour arrêter l’outil, relâchez le sélecteur de vitesse. Pour

arrêter l’outil quand celui-ci est en mode continu, appuyez de nouveau sur le sélecteur, puis relâchez-le.

Bouton de sélection Auto SelectTM (gures E - G)

Le bouton de sélection Auto Select TM permet de passer de choisir les différents réglages (coupe droite ou autres).

Coupe droite dans le bois (gures E et F)

u Tournez le bouton de sélection Auto Select

sens des aiguilles d’une montre pour sélectionner la posi-

tion de coupe droite. Dans ce mode, le guide de coupe droite passe sous la semelle, puis dans la rainure et la lame coupe avec un mouvement pendulaire. Le mouvement pendulaire améliore la coupe en ajoutant un mouvement elliptique à la lame.

Attention ! Vériez l’alignement du guide de coupe avant

chaque utilisation. Si le guide de coupe droite est tordu ou endommagé, l’outil doit être renvoyé au centre d’entretien local.

Autres coupes et coupe de courbe dans d’autres

matériaux (bois, métal, pvc, etc.) (gures E et G)

u Tournez le bouton de sélection Auto Select

sens contraire des aiguilles d’une montre pour sélection-

ner une autre position de coupe. Dans ce mode, le guide de coupe droite se rétracte et le mouvement de balancier s’arrête.

Scier

u Tenez toujours l'outil avec les deux mains. u Laissez la lame fonctionner librement pendant quelques

secondes avant de commencer la découpe.

u N’appliquez qu’une légère pression sur l’outil pendant la

découpe.

(6) dans le

u Si possible, travaillez avec la semelle (5) appuyée contre

la pièce. L'outil sera mieux contrôlé et les vibrations seront réduites. Il y a aussi moins de risque d'endommager la lame.

Conseils pour une utilisation optimale

Généralités

u La vitesse rapide correspond à la coupe du bois, la

vitesse moyenne à la coupe de l’aluminium et du PVC et la vitesse lente à la coupe des métaux autres que l’aluminium.

Coupe de contreplaqué

Comme la lame coupe en montant, des éclats peuvent se former sur la surface proche de la semelle.

u Utilisez une lame à dents nes. u Sciez à partir de l’arrière de la pièce. u Pour limiter les éclats, serrez un morceau de bois ou de

panneau dur des deux côtés de la pièce et sciez à travers cette épaisseur.

Coupe du métal

Scier du métal prend beaucoup plus de temps que de scier du bois.

u Utilisez une lame adaptée à la coupe de métal. Utilisez

une lame avec des dents nes pour les métaux ferreux et

une lame plus grossière pour les métaux non ferreux.

u Pour couper une ne épaisseur de métal, serrez une

pièce de bois à l'arrière de la pièce à couper et sciez à travers l'épaisseur.

u Répartissez un let d’huile le long de la ligne de coupe.

Accessoires

La qualité de travail réalisé par votre outil dépend des accessoires utilisés. Les accessoires Black & Decker et Piranha correspondent aux normes de qualité supérieure et sont conçus pour donner le meilleur résultat possible. En utilisant ces accessoires, votre outil vous donnera entière satisfaction. Cet outil est compatible avec les lames à embout en U ou en T.

Entretien

Votre appareil Black & Decker a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l’outil. Attention ! Préalablement à toute opération d'entretien, éteignez et débranchez l'outil.

u Nettoyez régulièrement les orices de ventilation de votre

outil et chargeur à l'aide d'une brosse souple ou d'un chiffon sec.

(Traduction des instructions initiales)

FRANÇAIS

u Nettoyez régulièrement le compartiment du moteur à l'aide

d'un chiffon humide. N'utilisez pas de produit abrasif ou à

base de solvant.

u Appliquez de temps en temps une goutte d’huile sur l’axe

du rouleau de support de lame.

Remplacement des prises secteur (RU et

Irlande uniquement)

Si une nouvelle prise secteur doit être installée :

u Mettez au rebut la vieille prise. u Branchez le l brun dans la borne de la nouvelle prise. u Branchez le l bleu à la borne neutre.

Attention ! Aucune connexion ne doit être faite à la borne de terre. Suivez les instructions de montage fournies avec les prises de bonne qualité. Fusibles recommandés : 5 A.

Protection de l'environnement

Recyclage. Cet appareil ne doit pas être jeté avec les déchets ménagers.

Si votre appareil/outil Black & Decker doit être remplacé ou

si vous ne l'utilisez plus, ne le jetez pas avec les ordures ménagères. Songez à la protection de l'environnement et recyclez-le.

La collecte séparée des produits et des emballages usagés permet de recycler et de réutiliser

des matériaux. La réutilisation de matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières.

Caractéristiques techniques

KSTR8 (Type 1)

Tension d’entrée V

Puissance W

Vitesse à vide min

Profondeur maximum de coupe

Bois

Acier

Aluminium

Poids kg

LpA (pression sonore) 89.7 dB(A), incertitude (K) 3 dB(A)

(pression sonore) 100.7 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la

norme EN 60745 :

Coupe, planches (a

Coupe métal (a

) 2.2 m/s2, incertitude (K) 1,5 m/s

h, B

) 2.8 m/s2, incertitude (K) 1,5 m/s

h, M

-1

mm 85

mm 5

mm 15

230

600

3 200

2.7

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

Black & Decker offre une solution permettant de recycler les

produits Black & Decker lorsqu'ils ont atteint la n de leur cycle de vie. Pour pouvoir proter de ce service, veuillez

retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

(Traduction des instructions initiales)

FRANÇAIS

Déclaration de conformité CE

CONSIGNES DE MACHINERIE

KSTR8

Black & Decker conrme que les produits décrits dans les

"Données techniques" sont conformes aux normes :

2006/42/CE, EN 60745-1, EN 60745-2-11

Pour plus de détails, veuillez contacter Black & Decker à

l'adresse suivante ou reportez-vous au dos du manuel.

Le soussigné est responsable des données de la che tech-

nique et fait cette déclaration au nom de Black & Decker.

Vice-Président - ingénierie internationale

Black & Decker Europe, 210 Bath Road, Slough,

Kevin Hewitt

Berkshire, SL1 3YD

Royaume-Uni

27/06/2011

Garantie

Black & Decker assure la qualité de ses produits et vous offre une garantie très large. Ce certicat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.

Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

u Le produit a été utilisé dans un but commercial, profes-

sionnel, ou a été loué;

u Le produit a été mal utilisé ou utilisé avec négligence; u Le produit a subi des dommages à cause d'objets

étrangers, de substances ou à cause d'accidents;

u Des réparations ont été tentées par des techniciens ne

faisant pas partie du service technique de Black & Decker. Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site www.blackanddecker. fr

(Traduzione del testo originale)

ITALIANO

Uso previsto

Il seghetto da traforo Black & Decker è stato progettato per segare legno, plastica e lamiera. L'elettroutensile è stato progettato solo per uso privato.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elettroutensili

Attenzione! Leggere tutti gli avvisi di sicurezza

e tutte le istruzioni. La mancata osservazione

dei presenti avvisi e istruzioni potrebbe causare

scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avvertenze per futura consultazione. Il termine "elettroutensile" che ricorre in tutti

gli avvisi seguenti si riferisce ad utensili elettrici con o senza

lo.

1. Sicurezza nella zona di lavoro a. Mantenere pulita e bene illuminata la zona di lavoro. Il

disordine o la scarsa illuminazione possono causare incidenti.

b. Evitare d'impiegare gli elettroutensili in ambienti

esposti al rischio di esplosione, ad esempio in

presenza di liquidi, gas o polveri inammabili. Gli elettroutensili producono scintille che possono far

inammare la polvere o i fumi.

c. Mantenere lontani bambini e osservatori mentre si usa

l'elettroutensile. Eventuali distrazioni possono

comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica a. Le spine elettriche degli elettroutensili devono essere

adatte alla presa. Evitare assolutamente di modicare

la spina elettrica. Non usare adattatori con elettroutensili provvisti di messa a terra. L’uso di spine

inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.

b. Evitare il contatto sico con superci collegate a

terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche.

c. Custodire gli elettroutensili al riparo dalla pioggia o

dall'umidità. L’eventuale inltrazione di acqua in un

elettroutensile va ad aumentare il rischio di scosse elettriche.

d. Non utilizzare il cavo in modo improprio. Non usare il

cavo per trasportare o trainare l’elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo da calore, olio, bordi taglienti e/o da parti in movimento. I cavi danneggiati o

aggrovigliati aumentano il rischio di scosse elettriche.

e. Se l'elettroutensile viene adoperato all'aperto, usare

esclusivamente prolunghe omologate per l'impiego

all'esterno. Un cavo adatto per uso esterno riduce il

rischio di scosse elettriche.

f. Se non è possibile evitare di lavorare in una zona

umida, usare un’alimentazione elettrica protetta da un

dispositivo a corrente residua (RCD). L’uso di un

dispositivo RCD riduce il rischio di scosse elettriche.

3. Sicurezza delle persone a. È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile. Non

adoperare l’elettroutensile se si è stanchi o sotto

l’effetto di stupefacenti, alcol o medicinali. Un attimo di

distrazione durante l’uso dell’elettroutensile può causare

gravi infortuni personali.

b. Utilizzare un equipaggiamento di protezione

personale. Indossare sempre occhiali di sicurezza. Se

si avrà cura d'indossare l'equipaggiamento protettivo

necessario, ad esempio una maschera antipolvere, delle

calzature antiscivolo, un casco o delle otoprotezioni, si

ridurrà il rischio di infortuni.

c. Impedire l’avviamento involontario. Accertarsi che

l’interruttore di accensione sia spento prima di

collegare l’elettroutensile all'alimentazione elettrica

e/o al battery pack, di prenderlo in mano o di

trasportarlo. Per non esporsi al rischio di incidenti, non

trasportare gli elettroutensili tenendo le dita sull’interruttore

oppure, se sono collegati a un’alimentazione elettrica, con

l’interruttore acceso.

d. Prima di accendere un elettroutensile, togliere

eventuali chiavi o attrezzi di regolazione. Un attrezzo o

una chiave lasciati in un componente mobile

dell'elettroutensile possono causare infortuni.

e. Non piegarsi eccessivamente in avanti. Mantenere

sempre un buon equilibrio evitando posizioni instabili.

In questo modo è possibile controllare meglio

l’elettroutensile in situazioni inaspettate.

f. Vestirsi adeguatamente. Evitare di indossare

indumenti larghi o gioielli. Tenere capelli, capi di

vestiario e guanti lontani da parti in movimento.

Indumenti larghi, gioielli o capelli lunghi possono

impigliarsi nelle parti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il

collegamento di dispositivi di aspirazione o di raccolta

della polvere, assicurarsi che questi siano installati e

utilizzati correttamente. L'impiego di dispositivi di

raccolta della polvere diminuisce i rischi relativi alle

polveri.

(Traduzione del testo originale)

ITALIANO

4. Uso e cura degli elettroutensili a. Non sovraccaricare l'elettroutensile. Usare

l’elettroutensile adatto al lavoro da eseguire.

Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.

b. Non utilizzare elettroutensili con interruttori difettosi.

Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o il

battery pack dall'elettroutensile prima di regolarlo, di sostituire gli accessori o di riporlo. Queste precauzioni

di sicurezza riducono la possibilità che l'elettroutensile sia messo in funzione inavvertitamente.

d. Quando non sono usati, gli elettroutensili devono

essere custoditi fuori della portata dei bambini. Non consentire l'uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati

da persone inesperte.

e. Sottoporre gli elettroutensili alle necessarie procedure

di manutenzione. Vericare che le parti mobili siano

bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. La scarsa manutenzione

causa molti incidenti.

f. Mantenere aflati e puliti gli utensili da taglio. Se

sottoposti alla giusta manutenzione, gli strumenti da taglio

con taglienti aflati s'inceppano meno frequentemente e

sono più facili da manovrare.

g. Utilizzare l’elettroutensile, gli accessori e le punte in

conformità delle presenti istruzioni, tenendo conto

delle condizioni di lavoro e del lavoro da completare. L'impiego dell’elettroutensile per usi diversi da quelli consentiti può dar luogo a situazioni pericolose.

5. Riparazioni a. Fare riparare l'elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di ricambio originali, onde non alterarne la sicurezza.

Altri avvisi di sicurezza per gli elettroutensili

Attenzione! Addizionali avvisi di sicurezza per i

seghetti da traforo e le seghe alternative

u Tenere l'elettroutensile afferrandone l'impugnatura

provvista di materiale isolante, se vi è la possibilità

che la punta da trapano possa venire a contatto di

cavi nascosti o del lo di alimentazione. Il contatto tra

l’accessorio di taglio e un lo sotto tensione mette sotto

tensione le parti metalliche esposte dell’elettroutensile e

potrebbe esporre l’operatore a scosse elettriche.

u Usare morsetti o altri metodi pratici per ssare e

sorreggere il pezzo in lavorazione su una base stabile.

Un pezzo tenuto in mano o contro il corpo, può diventare

poco stabile e causare la perdita di controllo.

u Tenere le mani lontane dalla zona di taglio. Non

allungare mai le mani sotto il pezzo. Non inlare le dita o

il pollice in prossimità della lama alternativa e del blocca

lama. Non stabilizzare la sega afferrando la guida.

u Tenere aflate le lame. Delle lame spuntate o dan-

neggiate possono causare la deviazione o lo spegnimento

della sega sotto sforzo. Usare sempre il corretto tipo di

lama per il materiale da tagliare.

u Quando si taglia un tubo o una conduttura, accertarsi

sempre che al loro interno non vi siano acqua o li

elettrici.

u Non toccare il pezzo o la lama subito dopo aver fatto

funzionare l’elettroutensile, dato che potrebbero essere

molto caldi.

u Essere consapevoli che vi possono essere dei pericoli

nascosti: prima di praticare tagli in pareti, pavimenti

o softti, controllare l’ubicazione di cablaggi e

tubazioni.

u La lama continua a muoversi dopo aver rilasciato

l’interruttore. Spegnere sempre l’elettroutensile e atten-

dere che la lama si fermi completamente prima di posarlo. Attenzione! Il contatto o l’inalazione della polvere generata dal taglio potrebbe nuocere alla salute dell’operatore e di eventuali astanti. Indossare una mascherina antipolvere

specica per polveri e fumi e controllare che anche le persone

presenti o in arrivo nella zona di lavoro siano adeguatamente protette.

u L'uso previsto è descritto nel presente manuale d'uso. Se

questo elettroutensile viene usato con accessori o per

usi diversi da quelli raccomandati nel presente manuale

d'uso, si potrebbero vericare lesioni personali e/o danni

alle cose.

Sicurezza altrui

u Questo elettroutensile non è stato progettato per impiego

da parte di persone (o bambini) portatrici di handicap

sici, psichici o sensoriali o che non abbiano la dovuta

esperienza o conoscenza, a meno che non siano seguite

o opportunamente istruite sul suo impiego da parte di una

persona responsabile della loro sicurezza.

u Controllare che i bambini non giochino con

l'elettroutensile.

(Traduzione del testo originale)

ITALIANO

Rischi residui.

Quando si usa l'elettroutensile, possono esservi altri rischi residui che possono non essere stati contemplati negli avvisi di sicurezza allegati. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Perno adottando gli appositi regolamenti di sicurezza e

utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono:

u Lesioni causate o subite a seguito del contatto con parti

rotanti/in movimento.

u Lesioni causate o subite durante la sostituzione di parti,

lame o accessori.

u Lesioni causate dall’impiego prolungato di un elettrouten-

sile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.

u Problemi di udito. u Rischi per la salute causati dall’aspirazione di polvere

generata dall’utilizzo dell’elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l’MDF.)

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell’esposizione.

Attenzione! Il valore delle emissioni di vibrazioni durante l’impiego effettivo dell’elettroutensile può variare da quello dichiarato a seconda delle modalità d’uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato.

Quando si valuta l’esposizione alle vibrazioni per determinare le misure di sicurezza richieste, in conformità alla normativa

2002/44/CE e destinata alla protezione delle persone che

usano regolarmente gli elettroutensili nello svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’utensile è usato, oltre a tenere in conto tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile è spento, quelli in cui è acceso, ma a riposo e quelli in cui è effettivamente utilizzato.

Etichette sull’elettroutensile

Sull’elettroutensile appaiono i seguenti simboli:

Attenzione! Per ridurre il rischio di infortuni, l'utente deve leggere il manuale d'uso.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto

l'elettroutensile rende superuo il lo di terra.

Controllare sempre che l’alimentazione corrisponda alla tensione indicata sulla targhetta dei dati tecnici.

u In caso di danneggiamento del lo di alimentazione, è

necessario farlo riparare dal fabbricante o presso un

centro assistenza Black & Decker autorizzato in modo da

evitare eventuali pericoli.

Caratteristiche

Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore a velocità variabile

2. Pulsante di bloccaggio

3. Leva di bloccaggio lama seghetto

4. Morsetto lama

5. Piedino scorrimento lama

6. Manopola Auto Select

7. Guida per il taglio diritto

Montaggio

Attenzione! Prima dell’assemblaggio, togliere la batteria

dall'elettroutensile e accertarsi che la lama del seghetto si sia fermata. Le lame del seghetto usate possono essere calde.

Montaggio e smontaggio della lama del seghetto

(g. A)

u Tenere la lama del seghetto (8) con i denti rivolti in avanti. u Sollevare la leva di bloccaggio lama seghetto (3). u Inlare completamente il gambo della lama del seghetto(4)

nel portalama.

u Rilasciare la leva. u Per togliere la lama del seghetto (8), sollevare la leva di

bloccaggio (3) e tirare fuori la lama.

Conservazione delle lame del seghetto (gg. B e C)

Le lame possono essere conservate nell'apposito vano (9) sul lato dell’elettroutensile

u Aprire il coperchio del vano delle lame del seghetto (9)

afferrando la linguetta sulla parte superiore dello sportello

e tirandola verso l’esterno (g. B).

u Togliere o riporre le lame del seghetto nel vano (g. C). u Chiudere il coperchio del vano delle lame del seghetto (9)

e accertarsi che sia ben chiuso.

+ 56 hidden pages
