Biltema ST 6502 User Manual [se]

17-364_manual_ A4.indd • 2012-06-26, 08.30.11

Art. 17-364

SNÖSLUNGA

SNØFRESER

LUMILINKO

SNESLYNGE

ST 6502

Original manual

Art. 17-364

SNÖSLUNGA ST 6502

INNEHÅLL

1. INTRODUKTION

2. TEKNISK A DATA

3. ANVÄNDNINGSOMRÅDE

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

5. ÖVERSIKTSBILD

6. INSTALLATION OCH MONTERING

7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER

8. HANDHAVANDE

9. FÖRVARING

10. SERVICE OCH UNDERHÅLL

1. INTRODUKTION

Denna manual innehåller väsentlig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

OBS! Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

Risk för allvarlig olycka.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

2. TEKNISKA DATA

Biltema art nr: . . . . . . . . . . . . . .17-364

Modellbeteckning: . . . . . . . . . . .Snöslunga ST 6502

Motor:

Max effekt: . . . . . . . . . . . . . . . .4,8 kW / 6,5 hp

Varvtal vid maxeffekt: . . . . . . . .3700 rpm

Antal cylindrar: . . . . . . . . . . . . .1

Cylinder volym: . . . . . . . . . . . . .212 cm³

Varvtal: . . . . . . . . . . . . . . . . . . .3700 rpm

Bränsle: . . . . . . . . . . . . . . . . . . .Blyfri 95 oktan

Tankvolym: . . . . . . . . . . . . . . . .3,0 liter

Bränsleförbrukning: . . . . . . . . . .0,8 liter/h

Tändstift: . . . . . . . . . . . . . . . . . .F7RTC

Motor olja: . . . . . . . . . . . . . . . . .SAE 5W–30/40

Oljevolym: . . . . . . . . . . . . . . . . .0,6 liter

Startsystem: . . . . . . . . . . . . . . .AC 230V/Snörstart

Kylsystem: . . . . . . . . . . . . . . . .Luft

Växlar. . . . . . . . . . . . . . . . . . . . .5 framåt/2 bakåt

Hastighet: . . . . . . . . . . . . . . . . .1,2–3,2 km/h

Typ av snöslunga: . . . . . . . . . . .2 stegs

Arbetsbredd: . . . . . . . . . . . . . . .56 cm

Max arbetshöjd: . . . . . . . . . . . .51 cm

Utkast, rotationsvinkel: . . . . . . .190°

Däck dimension: . . . . . . . . . . . .13" x 4,1

Lufttryck i däck: . . . . . . . . . . . .1,7–2,0 bar

Ljudtryck(LPA) 10 m

ISO 3744 - 2006/42/EC: . . . . . .80 dB(A)

Ljudvolym (LWA) 2000/14/EC: . .102 dB(A) Vibrationer (handtag) EN 1033 .20,4 m/s

Vikt: . . . . . . . . . . . . . . . . . . . . . .75 kg

Dimension: . . . . . . . . . . . . . . . .Ca 140 x 111 x 59 cm

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

3. ANVÄNDNINGSOMRÅDE

17-364 Snöslunga ST 6502 är en tvåstegs snöslunga med

inmatningsskruv och äktutkast. Den är konstruerad för att röja snö enligt instruktionerna i denna manual. Ma-

skinen är utrustad med tvåhandsgrepp, ett handtag för

drivning och ett för inmatning. Släpps ett handtag stan-

nar funktionen, så kallat ”död mans grepp”. Snöslungan

får ej byggas om eller användas till något annat ändamål.

Art. 17-364

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrif-

ter och respektera alla de lagar, regler och förordningar

som gäller där maskinen används.

4.1 Arbetsområdet

• Städa regelbundet. Avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.

• Arbeta inte i mörker eller dålig belysning.

• Förvara explosiva eller brandfarliga vätskor och gaser

utanför arbetsområdet.

• Håll barn och obehöriga utanför arbetsområdet.

• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.

• Var särskilt uppmärksam på maskinens varningssym-

boler.

• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.

• Vid behov, använd skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglas-

ögon.

• Bär ordentliga arbetskläder och halksäkra skor.

• Använd hårnät om du har långt hår, bär inte smycken

eller löst sittande kläder som kan fastna i maskinen.

• Upprätthåll alltid en god arbetsställning med bra balans.

• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.4 Hantering av bränsle

• Fyll inte på för mycket bränsle, lämna några centimeters expansionsutrymme så att bensinen ej rinner över då motorn blir varm.

• Fyll alltid på bränsle i en välventilerad miljö.

• Spill inte bränsle på maskinen. Om detta händer mås-

te du torka av noggrant och låta ångor avdunsta före start.

• Undvik inandning av bensinångor och avgaser.

• Rök, eld och brandfarliga ämnen får ej nnas i närhe-

ten vid påfyllning av bränsle.

• Använd en påfyllningstratt och fyll aldrig på bränsle

medan motorn är igång.

• Säkerställ att bränslet inte kan läcka ut på marken.

• Förvara bränslet på säker plats i en godkänd behållare, oåtkomlig för barn.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och fungerar.

• Kontrollera att alla maskindelar, särskilt de rörliga, är

hela och sitter korrekt monterade.

• Kontrollera att alla knappar och reglage fungerar. Var

särskilt noga med att avstängaren fungerar så att du alltid kan stänga av maskinen.

• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för

reparation.

• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.

• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.

• Överskrid inte maskinens kapacitet.

• Förhindra oavsiktligt start genom att bryta strömmen

eller lossa tändstiftshatten från tändstiftet före service och reparation eller när maskinen inte används.

• Tag alltid bort nycklar, verktyg och andra lösa delar

från maskinen före start.

• Lämna aldrig en maskin obevakad då motorn är igång.

• Rengör maskinen efter användning och serva den

regelbundet.

• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

5. ÖVERSIKTSBILD

1. Inmatningsskruv

2. Brytpinne

3. Rensningsverktyg

4. Vingratt, deektor

5. Lampa

6. Spak, drivning

7. Wire, drivning

8. Handtag

9. Spak, inmatningsskruv

10. Wire, inmatningsskruv

11. Växelspak

12. Utkast med deektor

13. Luftlter

14. Vevhandtag, utkast

15. Utkastskydd

16. Hjul

17. Med

Art. 17-364

10.

11.

12.

13.

91. Gasreglage

92. Chokereglage

93. Bränslekran

94. Elintag

95. Primerknapp

96. Startknapp

97. Startmotor

14.

15.

16.

17.

Art. 17-364

6. INSTALLATION OCH MONTERING

6.1 Uppackning

• Packa upp all lösa delar från kartongen.

• Skär ned alla fyra hörnen och lägg sidorna ned mot

marken.

• Avlägsna packningsmaterialet.

• Flytta snöslungan från kartongen och kontrollera att där inte nns några lösa delar kvar.

6.2 Montering av handtag

Skruva loss knoppen (51) från spaken (52) och för upp

spaken genom öppningen i panelen. Skruva därefter fast

böjen (59) i spaken (52) med hjälp av de två bultarna (58)

och muttrarna (53). Lossa bulten som är fastskruvad i tappen och sticker ut på baksidan under motorn. Fäst därefter böjen med växelspaken på böjen och fäst den

med bult/mutter (54 och 57)). Skruva fast bulten som lossades (55), och lås fast den med muttern (56).

6.4 Montering av wirar

Skruva loss spännskruven (62) från den vänstra wiren (64). Kroka fast spännskruven (62) i handtaget (61) skruva därefter fast wiren (64) igen. Spänn ej wiren för hårt, n-

justering sker senare vid start enligt instruktioner i kapitel

8. Montera den högra wiren på samma sätt.

Skruva fast handtaget (41) genom att trä bultarna (43) i

brickorna (42) och övre hålet i handtaget. Fäst dem därefter några varv i skruvhålet (46) bakom hjulen, på vardera

sidan av chassit. Trä bultarna (44) i brickorna (45) och nedre hålet i handtaget (41). Fäst bultarna i skruvhålet (47) på vardera sidan av chassit. Drag åt bulten (43) och (44).

6.3 Montering av växelspak

6.5 Montering av strålkastare

För konsolens (73) gängade ände genom hålet på handtagets (41) högra sida och skruva på muttern (75). Lossa

muttern (71) och rikta strålkastaren, drag sedan åt de

båda muttrarna (71 & 75). Ta 3 st buntband och häng upp kabeln.

6.6 Montering av utkast

Art. 17-364

Placera utkastet (81) på utblåsets (86) äns. Trä de sex bulten (82) genom bulthålen på utkastet (81), de tre distansbrickorna (83), de tre styrbrickorna (84) och fäst dem

med de sex muttrarna. Var noga med att de tre styrbrick-

orna (84) är under utblåsets (86) äns.

6.7 Montering av vev till utkast

Skruva loss handtaget och trä i vevaxeln. För in den bakre änden i hållaren. Skruva fast hållaren i handtagets vänstra sida. Vrid utkastet så att det pekar rakt framåt. För in vevaxelns främre ände i utkastets fäste och lås fast axeln med saxsprinten. Justera avståndet på vevaxelns skruv med de två vagnsbultarna på fästet.

6.8 Montering av rensningsverktyg

Kläm fast rensningsverktyget i hållarna på baksidan av inmatningsskruvens skydd.

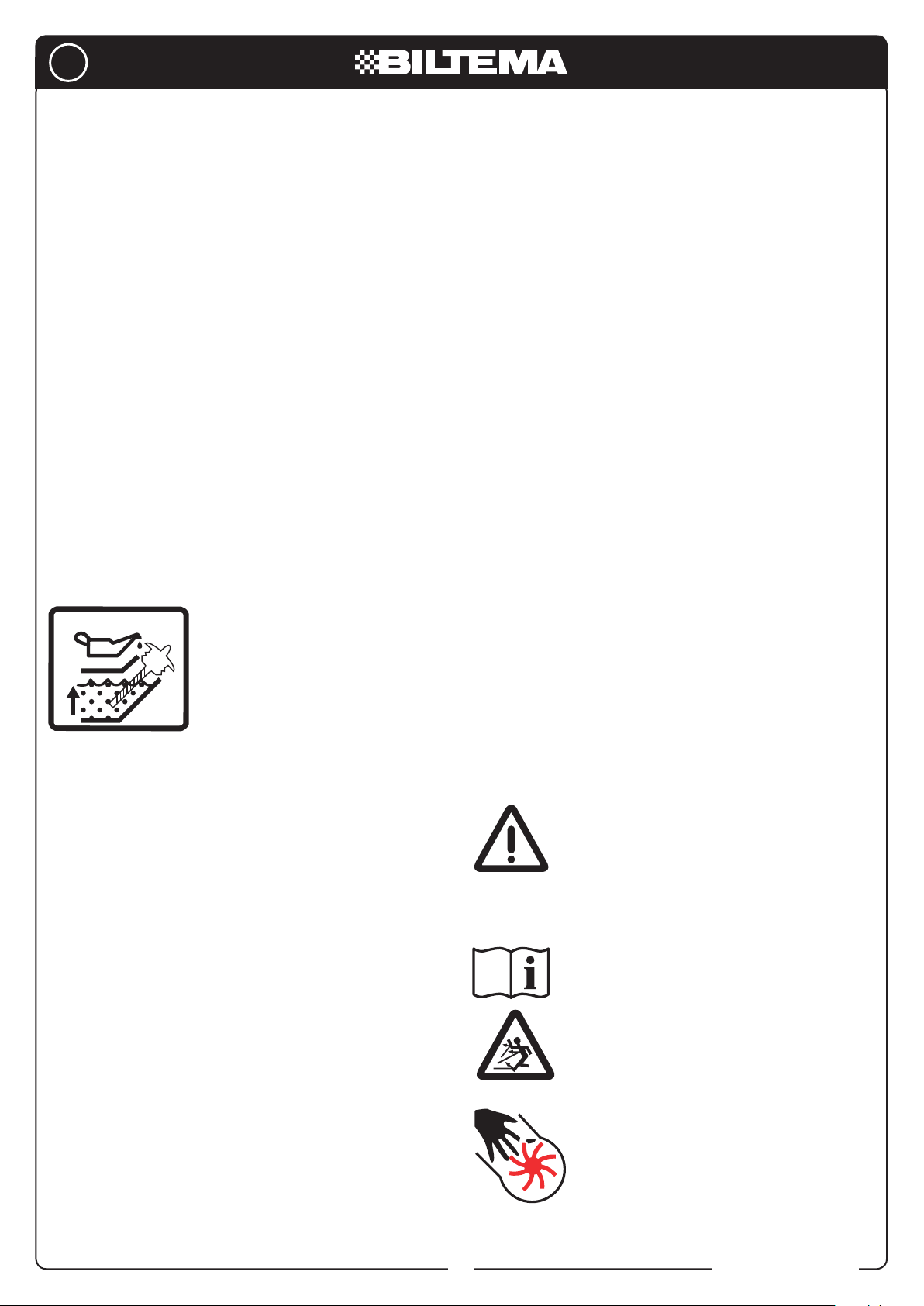

6.9 Påfyllning av motorolja

Snöslungan levereras utan motorolja. Placera snöslungan

på ett plant underlag, lossa de två oljestickorna och fyll

på motorolja i det ena hålet. Fyll på så att det är några millimeter under kanten men klart över markeringen på oljestickan.

Risk för köld- och förfrysningsskador

• Använd varma kläder och handskar.

Risk för kringﬂygande föremål

• Då inmatningsskruven snurrar får inga personer, djur, fordon, fönster m.m. benna sig närmre än 15 meter

framför snöslungan eller i utkastets riktning.

• Var extremt försiktig vid arbete på sandade ytor, stigar

eller vägar.

• Använd skyddsglasögon eller godkänt visir.

Risk för indragning och klämskador

• Ha aldrig händer, fötter eller någon annan kroppsdel

eller kläder i närheten av rörliga delar. Var särskilt uppmärksam på inmatningsskruven.

Risk för halkskada

• Använd halksäkra skor.

• Undvik röjning i hala sluttningar.

• Var extra försiktig på isigt underlag.

Risk för andningsskador, brand och explosion

• Bensin, ångor och avgaser är giftiga och brandfarliga.

Läs och respektera alla allmänna och lokala säkerhetsföreskrifter som gäller för hantering av bränsle och bensinmotorer.

• Fyll inte på bränsle då motorn är igång.

• Fyll inte på bränsle i närheten av glöd eller öppen låga.

OBS!

Om det ej fylls på motorolja innan start kan det uppstå irreparabla skador på motorn vilka ej omfattas av garantin.

6.10 Brytpinnar

Det medföljer 2 st extra brytpinnar. Förvara dem på lämpligt ställe tillsamman med extra nyckeln.

7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER

Trots att snöslungan tillverkats enligt gällande säkerhetsnormer så går det ej att eliminera alla skaderisker. Använd alltid skyddsutrustning såsom:

• halksäkra skor

• varma kläder och handskar

• hörselskydd

• ögonskydd.

7. 1 Risker med att använda en snöslunga

Ta alltid hänsyn till följande risker:

Risk för brännskada

• Vid drift blir vissa komponenter, exempelvis ljuddämparen, på motorn varma. Rör dem ej och avvakta med

service och underhåll tills de har svalnat.

7.2 Symboler på snöslungan

Varning! Var medveten om riskerna vid användning av en snöslunga. Kontrollera innan

start att snöslungan är hel. Vid rengöring,

service och underhåll skall alltid tändhatten vara avlägsnad från tändstiftet. Använd

skyddsutrustning såsom skyddshandskar,

hörselskydd och skyddsglasögon.

Varning! Läs igenom hela instruktionsboken,

särskilt avsnitten om säkerhet.

Varning! Risk för kringygande föremål.

Risk för hörselskador

• Använd hörselskydd

Risk för ögonskador

• Använd skyddsglasögon eller godkänt visir. Varning! Rörliga delar, stoppa ej ned handen i utkastet!

Varning! Rörliga delar, håll fötter, händer och kläder borta

från inmatningsskruven. Risk för indragning och klämskador.

Varning! Rörliga delar. Vid rengöring, service och underhåll skall alltid tändhatten vara avlägsnad från tändstiftet

Art. 17-364

Innan start, säkerställ att rätt form av olja är påfylld. Läs

mer i manualen.

Avgaserna är giftiga. Starta aldrig motorn inomhus. Vädra ut alla utrymmen där motorn varit igång.

Varning! Risk för allvarlig skada, stoppa aldrig ned handen i utkastet!

DANGER!

auger-keep hands and feet and clothing away

Fara! Undvik att skadas av den roterande inmatningsskruven. Håll händer, fötter och kläder borta från riskområdet.

Avoid injury from rotating

DON’T TOUCH

WHEN ROTATION

DANGER!

Shut off engine before unclogging discharge chute

Kontrollera att ingen olja läkt ut. Motorn måste stängas av innan bränsle fylls på.

Utsätt inte startmotorn för rinnande vatten eller väta. Risk föreligger för elstöt om motorn startas med en blöt startmotor eller i regn.

7.3 Säkerhetsanordningar

Snöslungan får inte användas om säkerhetsanordningarna inte fungerar eller saknas.

Växelspak (11)

Växelspaken reglerar hastigheten på drivhjulen. Det nns 5 växlar framåt och 2 bakåt. Välj låg växel för röjning i

djup- eller blötsnö.

Spak – drivning (6)

Det högra handtaget reglerar driften.

• Driftläge: Tryck ned handtaget.

• Stopp: Släpp upp handtaget.

Fara! Rör aldrig roterande delar. Stäng av motorn innan rensning och rengöring av utkastet påbörjas.

OBS!

•Kontrolleraochjusteraeventuelltspänningenpå

wiren vid start.

•Spakenreglerarbaradrivningenomenväxelärilagd.

– +

Art. 17-364

Spak - inmatningsskruv/ﬂäktutkast (9)

Det vänstra handtaget reglerar inmatningsskruv/äktutkast.

• Start av inmatningsskruv och äktutkast: Tryck ned

vänster handtag.

• Stopp av inmatningsskruv och äktutkast: Släpp upp

handtaget.

OBS!

•Kontrolleraochjusteraspänningenvidstart.

Utkastet och utkastskyddet (15)

Utkastet riktning regleras av vevhandtaget. Utkastskyddet förhindrar att snön kastas ut okontrollerat från utkastaren och skall vara fjädrande. Det förhindrar också beröring av det rörliga äkthjulet.

Utkast åt höger: Veva motsols. Utkast åt vänster: Veva medsols.

8.1 Reglage

Tändningsnyckel

För att motorn skall kunna starta så måste tändningsnyckeln vara på plats. För att stänga av motorn så skall tändningsnyckeln dras ut.

Gasreglage

Reglerar motorns varvtal. Vid snöröjning skall reglaget vara fört till fullt varvtal.

Bränslekran

Vredet reglerar bränsletillförseln. ON = Öppen i driftsläge OFF = Stängt läge

Deﬂektorn (12)

Reglerar snöutkastets längd och höjd, genom att lossa

vingrattarna (4) på båda sidorna. Justera lutningen och spänn därefter vingrattarna (4) igen.

12.

8. HANDHAVANDE

Läs igenom manualen och lär känna reglagen innan snöslungan används till snöröjning för första gången. Lär dig

sedan hur den startas och stannas, samt hur du snabbt

hanterar reglagen. Övningskör både framåt och bakåt.

Lär dig hålla balansen, vilket är särskilt viktigt vid körning

bakåt. Observera att operatören är ansvarig gentemot tredje parts säkerhet.

Chokereglage

Chokereglaget styr chokespjället som reglerar lufttillförseln till förgasaren. Vid start av kall motor ska spjället stängas genom att vrida vredet uppåt så långt det går. Vid drift ska spjället öppnas genom att vrida vredet nedåt mot vågrät läge.

8.2 Justering av frigångshöjd

Justera frigångshöjden efter underlaget, normalt ska

medarna vara ca 1 cm lägre än skrapan. Vid ojämnt underlag ska frigångshöjden vara högre. Lossa de två

muttrarna (21), sänk därefter ned meden (17) till önskad höjd. Utför samma justering på den andra sidan, var noga

med att de två medarna är inställda på samma höjd.

Motorn får ej vara igång då någon justering utförs!

Art. 17-364

8.3 Justering av spänning på wirar

Lossa låsmuttern (63) och vrid hylsan (64) tills önskad

wirespänning erhålls. Dra åt låsmuttern (23). Starta snö-

slungan och kontrollera att drivningen respektive inmatningsskruven regleras med spakarna (6 & 9). De är lagom

hårt spända om wiren är lite slak då spaken (6/9) är släppt.

Om drivningen på hjulen eller inmatningsskruven ej stängs av då handtagen (6 eller

9)släpps,skallmotornomedelbartstängasavoch

wirespänningen justeras.

8.4 Rensningsverktyget

Under vissa förhållanden kan snö och is fastna i utkastet.

• Stanna motorn och avlägsna tändhatten från tändstiftet.

• Veva tills utkastet pekar framåt och luta det fjädrande

skyddet på insidan framåt.

• Lossa rensningsverktyget och ta ett ordentligt tag i

det. Tryck och vrid det i utkastet för att avlägsna den blockerande snön.

• När snön är avlägsnad, kontrollera att skyddet återgår

till sitt ursprungliga läge.

• Montera rensningsverktyget i sitt fäste och anslut

tändhatten.

• Snurra veven tills utkastet är i rätt läge så att inga per-

soner, djur eller objekt som kan skadas är i utkastets

riktning.

• Starta motorn och fortsätt med snöröjningen.

8.5 Påfyllning av bränsle

Vid påfyllning av bränsle: Använd alkylatbensin eller färsk blyfri bensin ≥ 95 oktan. Fyll ej på mer än till nedre

delen av silen, annars föreligger risk för att bränslet rinner

över när det värmts upp av motorn. Torka upp eventuell utspilld bensin.

Vi rekommenderar att alkylatbensin används istället för blyfri bensin.

• Det minskar hälsoriskerna vid exponering av avgaser

och bensinångor.

• Kolv och ventiler hålls renare, vilket medför mindre

avlagringar och ökar därmed motorn livslängd.

• Kan lagras i ca 4 år utan att kvaliteten försämras.

• Motorn blir då mer lättstartad efter förvaring. Vanlig bensin som nns kvar i förgasaren drar åt sig mer fukt,

vilket kan medföra att den därmed blir svårstartad.

OBS! Använd ej E85 bränsle vilket kan skada mo-

tornochorskardriftstörningar!

Motorn skall vara avstängd vid påfyllning.

8.6 Förberedelser inför användning

a. Inspektera arbetsområdet och avlägsna främmande

föremål såsom dörrmattor, kablar, rep, stenar, nedfallna grenar med mera.

b. Planera röjningen så att materialet inte slungas ut i

gatan, mot åskådare, djur, fordon, fönster med mera.

c. Försätt växelspaken i friläge.

d. Inspektera golvet och undersida av maskinen om det

förekommer oljeläckage, åtgärda i så fall orsaken.

e. Inspektera motorn och snöslungan så att den ej är

skadad.

f. Fyll på bränsle. Använd enbart blyfri bensin som är

färsk, dvs ej äldre än 30 dagar. Fyll ej på mer än till nedre delen av silen, annars föreligger risk för att

bränslet rinner över när det värmts upp av motorn. Torka upp eventuell utspilld bensin. OBS! Använd

ej E85 bänsle som kan medföra motorproblem,

exempelvisattdenblirsvårstartadm.m.

g. Placera snöslungan på ett plant underlag. Kontrollera

motorns oljenivå. Skruva av och lyft upp oljestickan

och torka av den, sätt i oljestickan igen och skruva fast den. Avvakta några sekunder, lossa den och läs av oljenivån. Fyll på olja vid behov, men överfyll inte.

Torka upp eventuell utspilld olja.

h. Torka ren ljuddämparen. i. Kontrollera klädseln. Använd inte utrustningen utan var-

ma vinterkläder, halkfria skor, hörsel- och ögonskydd.

j. Justera frigångshöjden efter underlaget så att det går

att röja sandade ytor.

k. Kontrollera att snöslungan är hel, särskilt säkerhets-

anordningen och skovlarna.

l. Låt snöslungan anpassa sig till utomhustemperaturen

en stund innan den startas.

8.7 Start av motor

Videlstartskallbådeeluttagochförlängningskabel vara jordade.

Elstart – kall motor

a. Sätt i tändningsnyckeln. b. Vrid chokereglaget (92) så att spjället är stängt.

c. Vrid bränslekranen (93) till vågrätt läge.

d. För gasreglaget (91) åt vänster i startläge. e. Anslut förlängningskabelns elkontakt i startmotorns

elintag (96) och därefter den andra änden av förlängningskabeln i eluttaget.

f. Pumpa 2–3 ggr på primerknappen (95). Pumpa ej er

gånger då motorn kan bli sur. Primerknappen är märkt:

Art. 17-364

g. Tryck in startknappen (94) på startmotorn. Släpp

knappen omedelbart då motorn startar.

OBS! Om motorn inte startar inom fem sekunder,

släppknappen(94)ochavvakta10sekunderinnan

nästa startförsök utförs.

h. Vrid tillbaks chokereglaget (92) i öppet läge när mo-

torn börjar bli varm.

Elstart – varmmotor

a. Sätt i tändningsnyckeln. b. Vrid chokereglaget (92) så att spjället är öppet

c. Vrid bränslekranen (93) till vågrätt läge.

d. För gasreglaget (91) åt vänster till startläge. e. Tryck in startknappen (94) på startmotorn. Släpp

knappen omedelbart då motorn startar.

OBS! Om motorn inte startar inom fem sekunder,

släppknappen(94)ochavvaktai10sekunderinnan

nästa startförsök utförs.

Manuell start – kall motor

a. Sätt i tändningsnyckeln. b. Vrid chokereglaget (92) så att spjället är stängt.

c. Vrid bränslekranen (93) till vågrätt läge.

d. För gasreglaget (91) åt vänster till startläge. e. Pumpa 2–3 gånger på primerknappen (95) om tempe-

raturen understiger -10°C och två gånger om temperaturen är mellan -10°C och +10°C.

OBS!

•Hållförventilationshåletdåknappentrycksin.

•Överödningkanorsakaförstorbränsletillförsel

varvid motorn inte startar.

f. Dra snabbt i starthandtaget, låt därefter snöret gå

tillbaka sakta utan att släppa handtaget. Gör ett nytt försök om motorn inte startar.

OBS! Om starthandtaget släpps okontrollerat kan motorn skadas. g. Vrid tillbaka chokereglaget långsamt mot öppet läge.

Manuell start – varm motor

a. Sätt i tändningsnyckeln. b. Vrid chokereglaget (92) så att spjället är stängt.

c. Vrid bränslekranen (93) till vågrätt läge.

d. För gasreglaget (91) åt vänster till startläge. e. Dra snabbt i starthandtaget, låt därefter snöret gå

tillbaka sakta utan att släppa handtaget. Gör ett nytt försök om motorn inte startar.

OBS!Primainte,detmedförattmotornöverödas.

Om starthandtaget släpps okontrollerat kan motorn skadas. f. Vrid tillbaka chokereglaget långsamt mot öppet läge.

Starta aldrig motorn inomhus, såvida det inte är för att transportera ut snöslungan från

byggnaden. Avgaser är giftiga! Vädra ut avgaserna.

8.8 Användning – snöröjning

Den bästa tidpunkten för snöröjning är direkt efter ett snöfall och tidigt på morgonen. Då är oftast snön torrare och har inte värmts upp av solen. Kontrollera vindrikt-

ningen, försök att röja i medvind om det är möjligt.

a. När motorn är startad, vrid chokereglaget (92) mot

öppet läge. För därefter gasreglaget sakta åt vänster till full gas. Låt motorn gå i några minuter så att den blir varm och eventuell fukt försvinner.

b. Rikta utkastet åt lämpligt håll. Kontrollera att ingen

person, husdjur, glasruta eller annat ömtåligt föremål nns inom 15 meter framför snöslungan eller i utkas-

tets riktning.

c. Tryck ned handtaget(9) på vänster sida och kontrol-

lera att det reglerar inmatningsskruven som drar in

snön till äktutkastet. Efter kontroll, släpp handtaget. Justera wiren vid behov (7).

d. Lägg i växel 2 framåt, tryck ned drifthandtaget (6) på

höger sida och kontrollera driften. Efter kontroll, släpp handtaget. Justera vid behov wiren (10).

e. Tänd strålkastaren. f. Lägg i lämplig växel för önskad snöröjningshastighet.

Tung snö och halt underlag ska ha lägsta hastighet.

OBS!

•Användaldriggasreglaget(91)tillattreglera

hastigheten. Friktionshjulet till drivningen kan då skadas.

•Utkastettäppsigenomförhögväxelanvändsvid

snöröjning.

g. Tryck ned handtagen som reglerar inmatningsskruven

och driften och starta snöröjningen.

h. Överlappa körbanorna för att vara säker på att all snö

försvinner. Ha större överlappning vid tung snö.

i. Håll motorn ren och fri från snö, det förlänger motorns

livslängd.

•Operatörenmåstehafulluppsiktöverarbetsområdetochdessomgivningmedtrakochmännis-

kor som närmar sig. Använd därför inte snöslungan vid dålig sikt.

•Undvikattröjasnöiellerinärhetenavsluttningar.

Om detta ej kan undvikas, iakttag största försiktig-

hetochvarsäkerpåattdäckenharbragreppså attdeejslirar,exempelvisgenomattanvändasnö-

kedjor. Röj aldrig i en sluttning överstigande 20°.

•Användintesnöslunganpåojämntunderlag.

•Användsnökedjorpåhjulenochbroddpåskorna vidhaltochisigtunderlag.

•Varextraförsiktigvidarbetepåsandatunderlag.

•Göringajusteringarunderarbetetsgång.

•Överskridintesnöslunganskapacitet.

•Fyllintepåbränslepåenvarmmotor.Eventuellt

spill kan förorsaka brand.

•Stängalltidavmotornomdulämnaroperatörsplatsen,exempelvisförinspektion,justeringeller bortplockningavfrämmandeföremålpåarbets-

området.

•Omdukörtpåettfrämmandeföremål,omsnöslungan vibrerar kraftigt eller om utkastet behöver

rensas:Stängavmotornochavlägsnatändhatten

från tändstiftet innan inspektion, rensning eller reparation påbörjas.

0,75 mm

Art. 17-364

8.9 Efter avslutad röjning

a. Låt motorn vara igång några minuter för att smälta

snö och is på motorn. b. Rengör hela snöslungan och torka därefter av den. c. Kontrollera att snöslungan är hel.

d. Avlägsna nyckeln från tändningslåset.

OBS! Eventuell kvarlämnad snö fryser lätt till is varvid vissa funktioner blir lätt fastfrusna. Spola inte av maskinen med rinnande vatten. Bland annat elsys-

temochljuddämpareärkänsligaförrinnandevatten.

9. FÖRVARING

Efter säsongen eller då snöslungan inte skall användas

på 30 dagar skall den försättas i förvaringsläge.

a. Rengör maskinen grundligt och avlägsna all smuts

och fett. b. Kontrollera drivremmens spänning och skick. Spänn

eller byt vid behov. c. Kontrollera att alla bultar och muttrar är åtdragna

samt att alla sprintar är ordentligt fastsatta. d. Kontrollera alla skydd och rörliga delar för skador och

förslitning. Vid behov byt eller reparera. e. Slipa alla slitna och rostiga ytor och därefter måla

dem.

f. Töm bränsletanken, starta motorn och låt den gå tills

bensinen i bränsleslangen och förgasaren är slut.

OBS! Spara inte bensinen till nästa säsong – använd enbart färsk bensin. g. Byt motorolja. h. Avlägsna tändstiftet och häll i ca 20 ml olja i hålet. Dra

långsamt några gånger i starthandtaget så att oljan

fördelas jämnt i cylindern. Skruva på ett nytt tändstift.

Anslut inte tändhatten.

i. Torka snöslungan med en trasa, lätt indränkt i olja, för

att förhindra rost. j. Förvara snöslungan i ett torrt och välventilerat ut-

rymme fri från damm och smuts.

OBS!

•Täckaldrigöversnöslungandåmotornärvarm.

•Täckaldrigöversnöslunganmedettskyddavplast

eller liknande material som ej kan andas. Sådant skydd riskerar kondensbildning vilket förorsakar rost.

•Förvaraaldrigsnöslunganmedbensinkvaritanken.

10. SERVICE OCH UNDERHÅLL

10.1 Kontroll och serviceschema

För att kunna arbeta säkert och optimera livslängden på snöslungan bör följande kontroller och service utföras.

Var 25:e driftstimme, eller en gång per år om snöslungan inte används mer än 25 driftstimmar.

• Kontroll och rengöring av tändstift.

• Byte av motorolja.

• Kontrollera medarna och skrapan. Detta är förbruk-

ningsmaterial och skall bytas vid behov.

Var 100:e driftstimme eller en gång per år

• Byte av tändstift.

• Dra ut och smörj inmatningsskruvens brytpinnar (2).

Vid behov

• Kontroll av kilremmarna.

10.2 Reparation och service

Byte av motorolja

Motoroljan skall bytas var 25:e driftstimme eller en gång

per år om snöslungan inte används så mycket. Välj en

4-takts motorolja av bra kvalitet 5W–30/40.

OBS!

• Snöslungan skall stå plant vid kontroll och byte av

motorolja.

a. Placera snöslungan på ett plant underlag. b. Starta motorn och låt den gå i någon minut så att

motorn blir varm. Stäng därefter bränslekranen och

låt motorn gå tills den stannar. c. Placera ett uppsamlingsfat under dräneringspluggen. d. Skruva av dräneringspluggen och oljestickan. Då

oljeödet avtar, luta snöslungan så kvarvarande olja

rinner mot avtappningshålet.

e. Skruva tillbaka dräneringspluggen och drag åt. f. Fyll på med ny motorolja

Kontroll av tändstift

För att motorn skall fungera optimalt med lång livslängd,

ska tändstiftet rengöras och kontrolleras regelbundet.

a. Avlägsna tändhatten och skruva av tändstiftet. b. Inspektera tändstiftet, byt ut tändstiftet om det är

utslitet eller isoleringen är skadad eller sprucken. c. Rengör tändstiftet med en stålborste. d. Kontrollmät gapet mellan elektroderna med ett blad-

mått. Det skall vara 0,6–0,8 mm.

e. Kontrollera att brickan och gängan ej är skadade. f. Skruva på tändstiftet för hand för att ej skada gän-

gorna. Drag åt lagom hårt med tändstiftsnyckel så att

brickan trycks ihop. Spänn därefter 1/8–1/4 varv om

det är ett använt tändstift och 1/2 varv om det är ett

nytt tändstift.

Dagligen innan start

• Kontroll av motoroljenivå.

• Kontroll av skydd och säkerhetsanordningar.

• Kontroll av reglage.

• Kontroll av däcktryck. Trycket skall vara 1,7–2,0 bar.

0,6–0,8 mm

10.3 Felsökning

PROBLEM: ORSAK: ÅTGÄRD:

Motorn startar ej. 1. Chokereglaget är öppet.

2. Bränslet är gammalt eller innehåller vatten.

3. Inget bränsle.

4. Tändstiftet är smutsigt.

5. Motorn är sur, den har ödats för mycket.

6. Motorn har ödats för lite.

7. Tändstiftet är defekt.

8. Tändstiftskabeln är defekt.

9. Oljenivåvakten har löst ut.

1. Stäng spjället.

2. Töm tanken och förgasaren och fyll på med färsk

bensin.

3. Fyll på bränsle.

4. Lossa tändstiftet, kontrollera och rengör det. Kontrollera gnistan.

5. Vänta några minuter och försök igen med chokereglaget i RUN läge.

6. Stäng chokespjället och prima några gånger.

7. Byt tändstift.

8. Kontrollera tändningskabeln.

9. Kontrollera oljenivån och fyll på vid behov till maxnivån.

Art. 17-364

Motorn går ojämnt. 1. Chokespjället är stängt.

Motorn går men stannar snabbt igen.

Mycket vibrationer. 1. En brytpinne är defekt.

Starthandtaget har fastnat. 1. Magnapullen är frusen. 1. Drag försiktigt ut så mycket snöre som går. Släpp

Inmatningsskruven roterar inte.

Inmatningsskruven stannar inte då spaken är frisläppt.

Snöslungan drar åt sidan. 1. Lufttrycket i däcken är ej detsamma.

Utkastet blir blockerat av snö. 1. Snöslungans kapacitet överskrids. 1. Lägg i en lägre växel och minska röjningsbredden.

Hjulen snurrar ej. 1. Drivremmen trasig.

Det kastas inte ut någon snö. 1. Utkastet blockerat.

2. Bensinen är gammal.

3. Tankventilationen är blockerad.

1. För lite motorolja.

2. Lutningen är för stor.

2. Ett skruvblad i inmatningsskruven är defekt.

1. En brytpinne har gått sönder.

2. Främmande föremål blockerar inmatningsskruven.

3. Drivremmen slirar eller är defekt.

4. Wiren feljusterad.

1. Wirespänningen är feljusterad.

2. Drivremmen är feljusterad.

2. Enbart ett hjul driver.

3. Medarna ej inställda på samma höjd.

2. Friktionshjulet överhettat/slitet

2. Inmatningsskruven snurrar inte.

1. För chokereglaget i Run läge.

2. Byt bensinen.

3. Rensa ventilationshålet i tanklocket.

1. Kontrollera oljenivån och fyll på vid behov till maxnivån.

2. Kontrollera lutningen så att den ej överskrider motorns kapacitet.

1. Stäng av motorn och kontrollera brytpinnen.

2. Stäng av motorn och inspektera.

handtaget försiktigt och låt snöret gå tillbaka. Upprepa proceduren några gånger.

1. Stäng av motorn och byt brytpinne.

2. Stäng av motorn och inspektera.

3. Spänn eller byt ut drivremmen.

4. Justera wiren

1. Justera wiren.

2. Justera drivremmen.

1. Kontrollera att däcktrycket är samma i båda däcken.

2. Kontrollera att båda hjulen är korrekt fastsatta.

3. Justera medarna.

1. Kontrollera drivremmen.

2. Kontrollera friktionhjulet och reglera ej hastigheten

med drivspaken.

1. Stäng av motorn och rensa utkastet.

2. Justera wiren.

11 M IL JÖ

Återvinn oönskat material i stället för att slänga det bland

hushållssoporna. Sortera alla maskiner, tillbehör och

förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.

Art. 17-364

SNØFRESER ST 6502

INNHOLD

1. INNLEDNING

2. TEKNISKE DATA

3. BRUKSOMRÅDE

4. GENERELLE SIKKERHETSFORSKRIFTER

5. OVERSIKTSBILDE

6. INSTALLASJON OG MONTERING

7. SPESIELLE SIKKERHETSFORSKRIFTER

8. HÅNDTERING

9. OPPBEVARING

10. SERVICE OG VEDLIKEHOLD

11. MILJØ

1. INNLEDNING

Denne bruksanvisningen inneholder vesentlig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler:

OBS! Indikerer at feil framgangsmåte kan påvirke arbeidets effektivitet eller føre til personskade og materiell skade.

Risiko for alvorlig ulykke.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper

og brytere,

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Biltema art.nr.: . . . . . . . . . . . . . .17-36 4

Modellbetegnelse: . . . . . . . . . . .Snøfreser ST 6502

Motor:

Maks. effekt: . . . . . . . . . . . . . . .4,8 kW / 6,5 hp

Turtall ved maks. effekt: . . . . . .3700 rpm

Antall sylindere: . . . . . . . . . . . . .1

Sylindervolum: . . . . . . . . . . . . . .212 cm³

Turtall: . . . . . . . . . . . . . . . . . . . .3700 rpm

Drivstoff: . . . . . . . . . . . . . . . . . .Blyfri 95 oktan

Tankvolum: . . . . . . . . . . . . . . . .3,0 liter

Drivstofforbruk: . . . . . . . . . . . . .0,8 liter/h

Tennplugg: . . . . . . . . . . . . . . . . .F7RTC

Motorolje: . . . . . . . . . . . . . . . . .SAE 5W–30/40

Oljevolum: . . . . . . . . . . . . . . . . .0,6 liter

Startsystem: . . . . . . . . . . . . . . .AC 230 V / snorstart

Kjølesystem: . . . . . . . . . . . . . . .Luft

Gir . . . . . . . . . . . . . . . . . . . . . . .5 forover / 2 revers

Hastighet: . . . . . . . . . . . . . . . . .1,2–3,2 km/h

Type snøfreser: . . . . . . . . . . . . .2-trinns

Arbeidsbredde: . . . . . . . . . . . . .56 cm

Maks. arbeidshøyde: . . . . . . . . .51 cm

Utkast, rotasjonsvinkel: . . . . . . .190°

Dekkdimensjon: . . . . . . . . . . . . .13" x 4,1

Lufttrykk i dekk: . . . . . . . . . . . .1,7–2,0 bar

Lydtrykk(LPA) 10 m

ISO 3744 - 2006/42/EF: . . . . . . .80 dB(A)

Lydvolum (LWA)

2000/14/EF: . . . . . . . . . . . . . . .102 dB(A)

Vibrasjoner (håndtak) EN 1033 .20,4 m/s

Vekt: . . . . . . . . . . . . . . . . . . . . .75 kg

Dimensjon: . . . . . . . . . . . . . . . .Ca.140 x 111 x 59 cm

3. BRUKSOMRÅDE

17-364 Snøfreser ST 6502 er en totrinns snøfreser med

innmatingsskrue og vifteutkast. Den er konstruert for å rydde snø i samsvar med instruksjonene i denne bruks-

anvisningen. Maskinen er utstyrt med tohåndsgrep, ett

håndtak for drift og ett for innmating. Dersom ett håndtak

slippes, stanser funksjonen, et såkalt dødmannsgrep.

Snøfreseren må ikke bygges om eller brukes for noe annet formål.

Art. 17-364

4. GENERELLE SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhets-

forskrifter, og respekter alle lover, regler og forordninger

som gjelder der maskinen brukes.

4.1 Arbeidsområdet

• Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.

• Arbeid ikke i mørke eller i dårlig belysning.

• Oppbevar eksplosive eller brannfarlige væsker og gas-

ser utenfor arbeidsområdet.

• Hold barn og andre uvedkommende borte fra arbeidsområdet.

• Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.

• Vær spesielt oppmerksom på maskinens advarsel-

symboler.

• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer.

• Ved behov, bruk verneutstyr så som åndedrettsvern, vernehansker, hørselvern og vernebriller.

• Bruk ordentlige arbeidsklær og sklisikre sko.

• Bruk hårnett om du har langt hår, og bruk ikke smyk-

ker eller løstsittende klær som kan sette seg fast i maskinen.

• Ha hele tiden en god arbeidsstilling og god balanse.

• La aldri det at du er vant med maskinen føre til ufor-

siktighet.

4.3 Bruk og stell av maskiner

• Kontroller at alle beskyttelsesanordninger sitter på

plass og virker som de skal.

• Kontroller at alle maskindeler, spesielt de bevegelige,

er hele og sitter korrekt montert.

• Kontroller at alle knapper og reguleringsanordninger

fungerer. Vær spesielt nøye med at strømbryteren

virker, slik at du alltid kan slå av maskinen.

• Bruk ikke en defekt maskin. Lever den inn til et autori-

sert serviceverksted for reparasjon.

• Bruk kun anbefalte skjæreverktøy, tilbehør og reservedeler.

• Bruk maskinen kun på tiltenkt bruksområde. Arbeidet

går alltid sikrere og raskere om maskinen brukes til det den er konstruert for.

• Overskrid ikke maskinens kapasitet.

• Hindre utilsiktet start ved å bryte strømmen eller løsne

hetten fra tennpluggen før service og reparasjon eller når maskinen ikke er i bruk.

• Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start.

• Gå aldri fra en maskin ubevoktet når motoren er i

gang.

• Rengjør maskinen etter bruk og foreta jevnlig service.

• Oppbevar maskinen på et tørt og beskyttet sted, util-

gjengelig for barn.

4.4 Håndtering av drivstoff

• Fyll ikke på for mye bensin, la det være igjen noen centimeter rom for ekspansjon, slik at bensinen ikke

renner over når motoren blir varm.

• Fyll alltid på bensin i et godt ventilert miljø.

• Søl ikke bensin på maskinen. Om dette skulle skje, tørk grundig, og la damp fordampe før start.

• Unngå innånding av bensindamp og eksos.

• Røyk, ammer og brannfarlige stoffer må ikke nnes i

nærheten ved påfylling.

• Bruk en påfyllingstrakt, og fyll aldri på bensin mens

motoren er i gang.

• Sikre at bensin ikke kan lekke ut på bakken.

• Oppbevar bensinen på et sikkert sted i godkjent beholder, utilgengelig for barn.

+ 32 hidden pages

Biltema ST 6502 User Manual [se]

Specifications and Main Features

Frequently Asked Questions

User Manual
