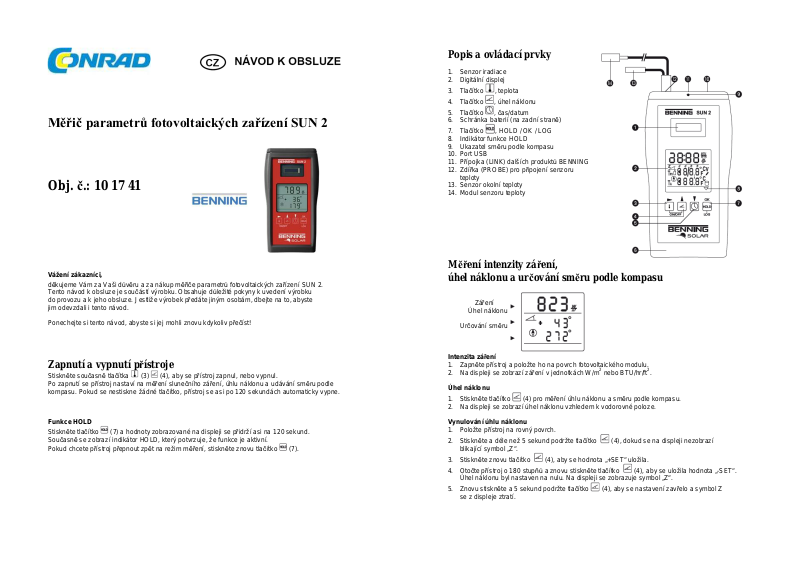

Benning SUN 2 User guide [cs]

Měřič parametrů fotovoltaických zařízení SUN 2

Obj. č.: 10 17 41

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup měřiče parametrů fotovoltaických zařízení SUN 2.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Zapnutí a vypnutí přístroje

Stiskněte současně tlačítka (3) (4), aby se přístroj zapnul, nebo vypnul.
Po zapnutí se přístroj nastaví na měření slunečního záření, úhlu náklonu a udávání směru podle
kompasu. Pokud se nestiskne žádné tlačítko, přístroj se asi po 120 sekundách automaticky vypne.

Funkce HOLD

Stiskněte tlačítko (7) a hodnoty zobrazované na displeji se přidrží asi na 120 sekund.
Současně se zobrazí indikátor HOLD, který potvrzuje, že funkce je aktivní.

Pokud chcete přístroj přepnout zpět na režim měření, stiskněte znovu tlačítko (7).

Popis a ovládací prvky

1. Senzor iradiace

2. Digitální displej

3. Tlačítko , teplota

4. Tlačítko , úhel náklonu

5. Tlačítko , čas/datum

6. Schránka baterií (na zadní straně)

7. Tlačítko , HOLD / OK / LOG

8. Indikátor funkce HOLD

9. Ukazatel směru podle kompasu

10. Port USB

11. Přípojka (LINK) dalších produktů BENNING

12. Zdířka (PROBE) pro připojení senzoru
teploty

13. Senzor okolní teploty

14. Modul senzoru teploty

Měření intenzity záření,
úhel náklonu a určování směru podle kompasu

Určování směru

Intenzita záření

1. Zapněte přístroj a položte ho na povrch fotovoltaického modulu.

2. Na displeji se zobrazí záření v jednotkách W/m2 nebo BTU/hr/ft2.

Úhel náklonu

1. Stiskněte tlačítko (4) pro měření úhlu náklonu a směru podle kompasu.

2. Na displeji se zobrazí úhel náklonu vzhledem k vodorovné poloze.

Vynulování úhlu náklonu

1. Položte přístroj na rovný povrch.

2. Stiskněte a déle než 5 sekund podržte tlačítko (4), dokud se na displeji nezobrazí
blikající symbol „Z“.

3. Stiskněte znovu tlačítko (4), aby se hodnota „+SET“ uložila.

4. Otočte přístroj o 180 stupňů a znovu stiskněte tlačítko (4), aby se uložila hodnota „-SET“.
Úhel náklonu byl nastaven na nulu. Na displeji se zobrazuje symbol „Z“.

5. Znovu stiskněte a 5 sekund podržte tlačítko (4), aby se nastavení zavřelo a symbol Z
se z displeje ztratí.

Záření

Úhel náklonu

Určování směru podle kompasu

Funkce

Rozsah

2

1. Stiskněte tlačítko (4) pro měření úhlu náklonu a směru podle kompasu.

2. Pro určení základního směru držte přístroj v horizontální poloze. Pokud úhel náklonu přístroje
překročí +/- 20 stupňů, na displeji se zobrazí čárky („- - -“) a určení směru nebude možné.

3. Držte ukazatel směru (9) v horní části přístroje ve směru, který chcete určit.
Směr se bude zobrazovat na displeji v stupních: 0° = Sever; 90° = Západ; 180° = Jih;
270° = Východ.

4. Nezapomínejte, že kovové předměty nebo živé vodiče můžou negativně působit na přesnost
měření.

Měření záření, teploty modulu a okolní teploty

Záření

Teplota modulu

Teplota okolí

Intenzita záření

1. Zapněte přístroj a položte ho na fotovoltaický modul.

2. Intenzita záření se zobrazuje v jednotkách W/m2 nebo BTU/hr/ft2.

Teplota modulu a teplota prostředí

1. Připojte k BENNING SUN 2 senzory teploty (13) a (14).

2. Stiskem tlačítka (3) se zahájí měření teploty.

3. Dejte senzor měření teploty modulu do kontaktu s fotovoltaickým modulem a počkejte, dokud
senzor nezměří teplotu modulu.

Změna zobrazovaných jednotek měření

1. Stiskněte a déle než 5 sekund podržte tlačítko (3), dokud nezačne blikat zobrazovaná teplota.

2. Stiskem směrového tlačítka (3) vyberte požadovanou jednotku teploty nebo intenzity záření.

3. Stiskem tlačítka (4) měníte jednotky °C a °F, resp. W/m2 a BTU/hr/ft2.

4. Pro uložení svého nastavení stiskněte tlačítko (7), (OK).

Datalogger (záznam 5000 dat) s hodinami v reálném čase pro ukládání intenzity záření a teploty
modulu a okolí

Obsazená paměť

Napětí baterie

Volné místo v paměti

Nastavení záznamníku

Interval měření (1 až 60 min.)

1. Stiskněte a déle než 5 sekund podržte tlačítko (7), (LOG), aby se aktivoval datalogger.
Na displeji se zobrazí „LOG“.
Na displeji se střídavě zobrazuje také obsazené a volné místo v paměti, resp. napětí baterie
a interval měření v minutách.

2. Znovu stiskněte a déle než 5 sekund podržte tlačítko (7), (LOG), abyste mohli nastavit interval
měření („Int“).
Stiskem tlačítka (4) nebo (5) zvyšujete nebo snižujete v krocích po jedné minutě interval
měření v rozsahu 1 – 60 minut.

3. Stiskem tlačítka (3) zobrazíte režim paměti. Na displeji se zobrazí „dAtA“. Stiskem tlačítka (4)
nebo (5) vyberte „StOP“ (zastavení záznamu, pokud je paměť zaplněna), nebo „rOLL“ (když
chcete, aby se nejstarší naměřené hodnoty nepřetržitě přepisovaly).

4. Pro vymazání paměti stiskněte znovu tlačítko (3). Na displeji se zobrazí „dEL“.
Stiskem tlačítka (4) nebo (5) vyberte „YES“, nebo „nO“, aby se paměť vymazala,
nebo nevymazala.

5. Nastavení můžete kdykoli uložit tlačítkem (7), (OK). Pro ukončení režimu záznamníku
stiskněte tlačítko (3) nebo (4).

Spuštění a zastavení záznamu dat

1. Stiskněte a déle než 5 sekund podržte tlačítko (7), (LOG), aby se aktivoval datalogger.
Na displeji se zobrazí „LOG“.

2. Stiskněte znovu tlačítko (7), (LOG) a poté tlačítko (7), (OK), abyste potvrdili spuštění
(„run“). Naměřené hodnoty včetně razítka času a data se budou zapisovat do interní paměti.
Displej zhasne a přístroj se přepne do režimu šetření energie, tj. do pohotovostního režimu.

3. Pokud chcete zobrazit postup zapisování dat, můžete kdykoli stisknout libovolné tlačítko.
Displej se zapne a poté se znovu vypne.

4. Pro zastavení záznamu dat stiskněte nejdříve libovolné tlačítko, aby se zobrazil datalogger.
Poté stiskněte tlačítko (7), (LOG) a (7), (OK) pro potvrzení „StOP“. Pro ukončení režimu
záznamníku stiskněte tlačítko (3) nebo (4).

Načtení dat ze záznamníku přes USB rozhraní

1. Z přiloženého CD nainstalujte ovladač a stáhněte software.

2. Připojovacím USB kabelem propojte BENNING SUN 2 se svým počítačem a zapněte přístroj.

3. Otevřete program pro přenos dat, vyberte COM port a klikněte na „Download“.

4. Zahájí se přenos naměřených hodnot.

Nastavení času a data

Čas

Den / měsíc

Rok

Datum a čas

1. Stiskněte tlačítko (5), aby se na displeji zobrazil čas a datum.

2. Znovu stiskněte a déle než 5 sekund podržte tlačítko (5), dokud zobrazení hodiny nezačne
blikat.

3. Stiskem tlačítka (3) vyberte pole času / data (pole bude blikat).

4. Stiskem tlačítka (4) nebo (5) zvyšujete nebo snižujete hodnotu.

5. Nastavení uložte tlačítkem (7), (OK).

Rozsahy měření

Intenzita záření

Rozlišení / přesnost

100 W/m2 až 1250 W/m

1 W/m2 / ±(5% + 5 dgt)

-30°C až +125 °C

Teplota (modulu / okolí)

Rozlišení / přesnost

1 °C / ± °C

-22 °F až +257 °F
1 °F / ±1 °F

Určení směru kompasem

Rozlišení / přesnost

Sklonoměr

Rozlišení / přesnost

0° až 360°

1° / ±10°

0° až 80°

1° / ± 2°
