Instrukcja obsługi Miernik do pomiaru nasłonecznienia i temperatury Benning SUN 2

Nr produktu: 101741

Strona 1 z 16

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Przyrząd do pomiaru nasłonecznienia i temperatury do systemów fotowoltaicznych i termicznych systemów słonecznych do pomiaru:

- nasłonecznienia

- temperatury modułu i temperatury otoczenia

- kąta nachylenia

- kierunku ułożenia względem kierunków świata

Spis treści

1. Instrukcje dla użytkownika

2. Instrukcje bezpieczeństwa

3. Zakres dostawy

4. Opis urządzenia

5. Informacje ogólne

6. Warunki otoczenia

7. Zakresy pomiarowe

8. Pomiar za pomocą BENNING SUN 2

9. Konserwacja

10. Ochrona środowiska

1. Instrukcje dla użytkownika

Niniejsza instrukcja obsługi jest przeznaczona dlawykwalifikowanego personelu technicznego i

wyszkolonego personelu.

BENNING SUN 2 jest przeznaczony wyłącznie do pomiarów w suchych warunkach otoczenia (szczegóły w rozdziale 6 "Warunki otoczenia").

W niniejszej instrukcji obsługi i na urządzeniu BENNING SUN 2 zastosowano następujące symbole:

Strona 2 z 16

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Ostrzeżenie przed niebezpieczeństwem elektrycznym! Wskazuje instrukcje, których należy przestrzegać, aby uniknąć zagrożenia dla osób.

Uwaga! Proszę przestrzegać dokumentacji! Symbol wskazuje, że należy przestrzegać wskazówek zawartych w instrukcji obsługi.

Ten symbol na BENNING SUN 2 oznacza, że urządzenie spełnia wymagania zgodne z dyrektywami UE.

Ten symbol pojawia się na wyświetlaczu, wskazując rozładowane baterie. Jak tylko pojawi się symbol baterii, natychmiast wymień baterie na nowe.

2. Instrukcje bezpieczeństwa

Instrument został zbudowany i przetestowany zgodnie z DIN VDE 0411 Część 1 / EN 61010-1 i opuścił fabrykę w całkowicie bezpiecznym stanie technicznym.

Aby zachować ten stan i zapewnić bezpieczną pracę urządzenia, użytkownik musi przestrzegać instrukcji, wskazówek i ostrzeżeń podanych w tej instrukcji obsługi przez cały czas użytkowania

 Stosuj wyłącznie czujniki temperatury i kable przyłączeniowe zawarte w zestawie BENNING

SUN 2.

 Nie dotykaj styków elektrycznych między czujnikami temperatury i nieosłoniętymi

częściami pod napięciem.

 BENNING SUN 2 jest przeznaczony do pomiarów tylko w suchych warunkach otoczenia.  Jeśli założono, że prawidłowe działanie nie jest już możliwe, urządzenie musi być natychmiast

wyłączone.

Można założyć, że bezpieczne działanie nie jest już możliwa, jeżeli

- urządzenie lub kable połączeniowe wykazują widoczne uszkodzenia,

- urządzenie już nie działa,

- urządzenie było przechowywane w niekorzystnych warunkach przez dłuższy czas,

- urządzenie było narażone na nadzwyczajne obciążenia podczas transportu,

Strona 3 z 16

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

- urządzenie lub linie pomiarowe zostały wystawione na działanie wilgoci.

3. W zestawie

Zestaw BENNING SUN 2 obejmuje:

3.1 jeden BENNING SUN 2

3.2 jeden moduł / czujnik temperatury otoczenia

3.3 jedna gumowa kabura ochronna

3.4 jeden kompaktowy pokrowiec ochronny

3.5 jeden kabel połączeniowy USB (wtyczka A do wtyczki B)

3.6 dwie baterie 1,5 V typu AA, IEC LR6,

3.7 jeden krótki przewodnik,

3.8 jedna płyta CD-ROM z oprogramowaniem do pobrania, instrukcją obsługi, materiałem informacyjnym

itp.

Części podlegające zużyciu:

- BENNING SUN 2 jest zasilany za pomocą dwóch baterii 1,5 V typu AA (IEC LR6). Dozwolone jest używanie alkalicznych akumulatorów NiCd lub NiMH.

4. Opis urządzenia

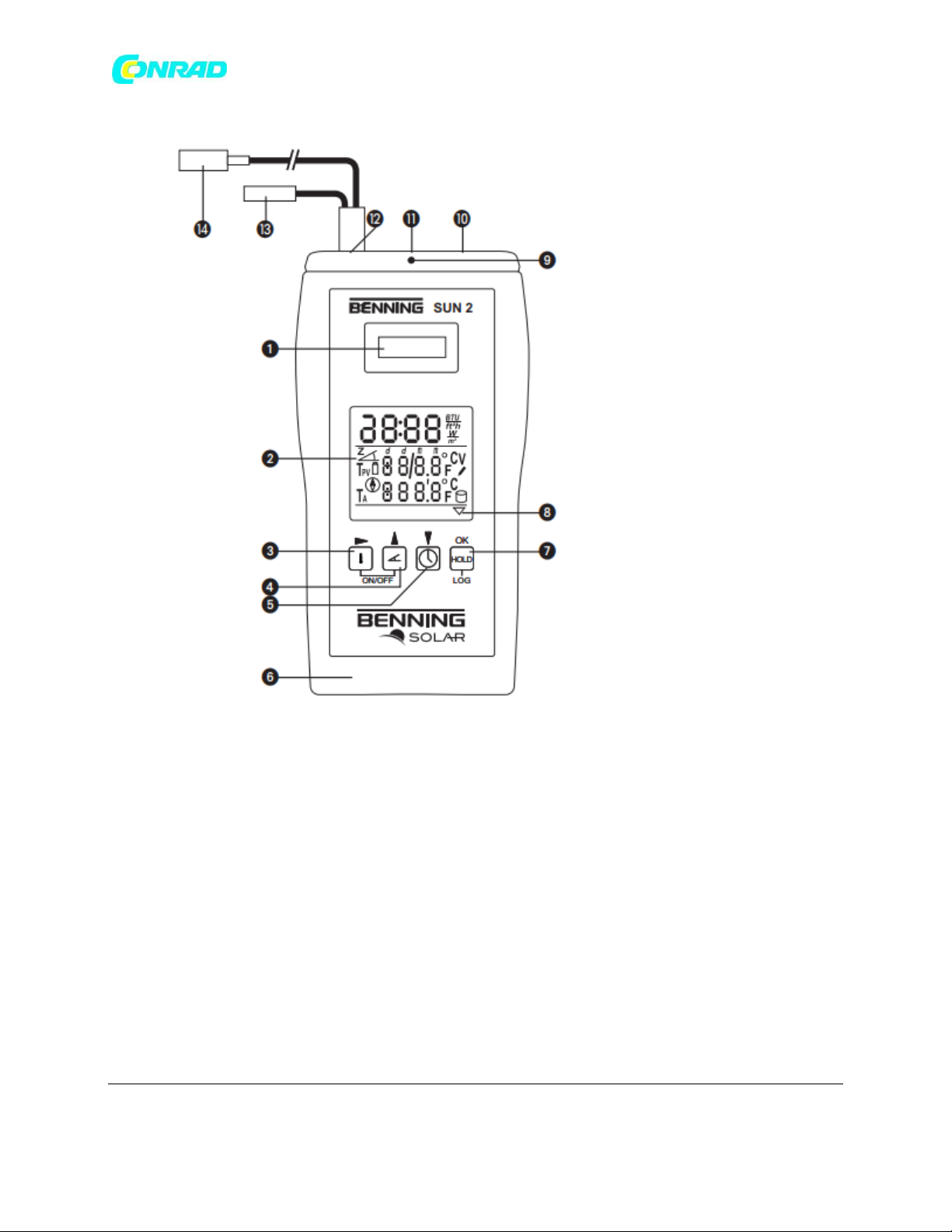

Patrz rysunek 1: Przód urządzenia

Elementy wyświetlacza i obsługi przedstawione na rysunku 1 są oznaczone w następujący sposób:

1 - Czujnik nasłonecznienia (ogniwo referencyjne PV) do pomiaru nasłonecznienia

2 - Wyświetlacz cyfrowy do wyświetlania zmierzonych wartości nasłonecznienia, temperatury modułu / otoczenia, kątu nachylenia i położenia

Przycisk 3 do pomiaru temperatury modułu i temperatury otoczenia

Przycisk 4 do pomiaru kąta nachylenia i pomiaru względem kierunku świata

Strona 4 z 16

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Przycisk 5 do wyświetlania / ustawiania czasu / daty

6 - Komora na baterie z tyłu

Przycisk 7 do tymczasowego przechowywania wskazania wyświetlacza lub do potwierdzenia OK / LOG

8 Wskaźnik HOLD, aktywny po naciśnięciu klawisza HOLD

9 Wskazanie kompasu

 Interfejs USB do podłączenia kabla połączeniowego USB  Jack (kabel), do innych produktów BENNING  Jack (próbnik) do podłączenia czujników temperatury  Czujnik temperatury otoczenia  Czujnik temperatury modułu  Ochronna gumowa kabura
